NOVY D739, D749 User Manual

Gebruiksaanwijzing en installatievoorschriften
Onderbouw dampkappen
Mode d’emploi et mode d’installation
Hottes classiques
Montage- und Bedienungsanleitung
Unterbauhauben
Operating and installation Instructions
Classic Hoods

706/1 – 736/1- 739/1 – 749/1 – 750/1
906/1 – 936/1 – 939/1 – 949/1 - 950/1

ALGEMENE INFORMATIE

• Lees aandachtig deze gebruiksaanwijzing vóór de installatie en ingebruikname van dit toestel.

• Dit toestel is enkel geschikt voor huishoudelijk gebruik.

• Het is aanbevolen om de installatie te laten uitvoeren door een bevoegd persoon. Voor schade

die door niet voorschriftmatige of door verkeerde installatie veroorzaakt wordt, wijst de fabrikant
elke vorm van aansprakelijkheid af.

• Controleer de staat van het toestel en het montagemateriaal zodra u ze uit de verpakking haalt.
Neem het toestel met zorg uit de verpakking. Gebruik geen scherpe messen om de verpakking
te openen. Installeer het toestel niet indien het beschadigd is en richt u in dat geval tot NOVY.

• Bewaar deze handleiding zorgvuldig en geef ze door aan de persoon die het toestel eventueel
na u gebruikt.

• Recyclage van de transportverpakking en het oude toestel
Dit toestel is beschermd door verpakking. De gebruikte materialen zijn niet schadelijk voor het
milieu en geschikt voor recyclage. Opteer voor een milieuvriendelijke afvoer van de verpakking.

Uw apparaat bevat tevens vele recycleerbare materialen. Daarom dienen gebruikte apparaten
van ander afval te worden gescheiden. De recyclage van de apparaten die door uw fabrikant
wordt georganiseerd wordt op deze manier onder de beste omstandigheden uitgevoerd, over­eenkomstig de Europese richtlijn 2002/96/CE betreffende elektrisch en elektronisch afval. Infor­meer bij uw gemeente of bij uw verkoper naar de dichtstbijzijnde inzamelplaats voor uw oude
apparaten.

• Storing
In geval van storing, aarzel niet om onze Hersteldienst te contacteren:
Voor België: Tel.: [phone]
Voor Frankrijk: Tel.: [phone]
Voor Duitsland: Tel.: [phone]
Voor alle andere landen: uw lokale installateur of Novy in België: +32 (0)56/36.51.02
Voor een goede en vlotte afhandeling is het noodzakelijk dat de Hersteldienst weet welk type
apparaat u heeft. Deze gegevens vindt u op het typeplaatje achter de vetfilter en kunt u het best
hier noteren:
Typenummer:……………………….

• Voor alle andere opmerkingen of vragen waar deze gebruiksaanwijzing geen antwoord op biedt,
contacteer onze Customer Service:
Voor België: Tel.: [phone]
Voor Frankrijk: Tel.: [phone]
Voor Duitsland: Tel.: [phone]
Voor alle andere landen: uw lokale installateur of Novy in België: +32 (0)56/36.51.02

Gebruik

OPMERKING: deze gebruiksaanwijzing geldt voor
verschillende uitvoeringen van het toestel. Het is
mogelijk dat er kenmerken worden beschreven
die niet van toepassing zijn op uw toestel

Bij gebruik van de dampkap dient er in de ruimte
altijd een luchttoevoer aanwezig te zijn, waardoor
verse lucht kan toestromen. Het aanvoeren
van verse lucht kan geschieden door een raam
te kantelen, een deur te openen of door een
toevoerrooster aan te brengen.
Hoe groot de keuken of de ruimte met open keuken
ook is, er kan slechts zoveel lucht uit de ruimte
worden afgezogen als er wordt aangevoerd. Te
weinig luchttoevoer kan een rendementsverlies
van 50% en meer veroorzaken.

Door te weinig luchttoevoer kan terugslag
ontstaan in andere aanwezige afvoerkanalen,
zoals bijvoorbeeld het rookafvoerkanaal van de
open haard of andere verbrandingstoestellen.
Dit veroorzaakt een vergiftigingsgevaar door
teruggezogen gassen en verbrandingsgassen.
Bij gelijktijdig gebruik van de dampkap en
toestellen gevoed met energie, anders dan
elektrisch, mag de onderdruk in de ruimte niet
groter zijn dan 4 Pa (=0,04 mBar).

Veiligheid

• Alleen onder voortdurend toezicht mag onder
de dampkap gefrituurd worden.

• Flamberen onder de dampkap is in geen geval
toegestaan.

• In geval van brand schakel altijd uw dampkap
uit.

• Blus brandende vetten nooit met water, maar
dek de pan af met een passend deksel of een
blusdeken.

Bediening

III sterke afzuiging
II matige afzuiging
I lichte afzuiging
verlichting

Installatie

De NOVY dampkap kan u rechtstreeks aan de
muur hangen door middel van de bijgeleverde
Z-rail. Boor op de gepaste plaats gaten in de
muur met een steenboor van 8 mm. Bevestig
hierin de nylon pluggen en schroef vervolgens de
rail stevig vast met de bijgeleverde schroeven.
Hang tenslotte de dampkap op.

Om de dampkap onderaan een hangkast te
monteren dient er een uitsparing voorzien te
worden, alsook de gaten Ø 8 die zich in de
bovenzijde van de kap bevinden. Bijgeleverde
bouten M5 kunnen dan met rondsels, door de
kast in de clipsmoeren geschroefd worden.

Tips

De keukendampen worden het meest doeltreffend
verwijderd door:

• Inschakelen van de dampkap enkele minuten
voor de aanvang van het koken.

• Uitschakelen van de dampkap ongeveer 10
minuten na het beëindigen van het koken
(Uitschakelen met naloopstand, indien be­schikbaar).

• Vermijd elke tocht boven het kookvlak.

• Plaats uw kookgerei zodanig dat opwellende

dampen onder het aanzuigoppervlak van de
kap terechtkomen.

• Koken met inductie: de intensiteit van damp­kap en kookplaat zo laag mogelijk instellen om
overproductie van dampen te beperken.

3

Onderhoud

Onderhoud van de vetfilter

In de dampkap bevinden zich 1 of 2 metalen
vetfilters die naargelang het gebruik en minstens
2 keer per maand dienen gereinigd te worden.
Bij het verpakken zit de vetfilter stevig vast aan
de veren. Om de montage te vergemakkelijken
volstaat het om de veren lichtjes naar de
binnenkant van de filter te verbuigen.

Vervanging van de lampen

Voor iedere interventie het toestel elektrisch
ontkoppelen.
Druk het glas samen met de glashouder (rail)
omhoog en draai de gekartelde schroeven enkele
toeren los. Blijf het glas vasthouden terwijl u de
glashouder (rail) wegneemt. Schuif het glas naar
achteren om te verwijderen.

De inox onderplaat gelijktijdig aan het linker en
rechter uiteinde vastnemen (niet in het midden) en
naar onder trekken. De vetfilter kunt u verwijderen
door aan het haakje te trekken dat zich op de filter
bevindt.

De filter kan als volgt gereinigd worden:

• In de vaatwasmachine.

• Handmatig: Dompel de filter in een oplossing

van heet water en een ontvettend vloeibaar
detergent. Spoel vervolgens de filter onder
de kraan met heet water en laat ze daarna
uitdrogen.

Belangrijk! Indien de bovenvermelde instructies
niet worden uitgevoerd, ontstaat er door een te
sterke vervuiling, kans op brandgevaar.

Onderhoud van de dampkap

De dampkap kan worden gereinigd met
vochtige doek en een mild reinigingsmiddel.
Gebruik nooit agressieve, krassende producten.
Chloorhoudende (Eau de Javel) producten niet
aanwenden voor de inox delen daar ze deze
onherroepelijk beschadigen.
Onderhoud van de inox oppervlaktes gebeurt best
met NOVY Inoxcleaner (bestelnummer 906.060).

Voor de kappen van 60 cm is de lamp van type
15 Watt, voor de kappen van 90 en 100 cm is het
een TL-lamp van 18 Watt. Startertype: 4 – 80 W.

Voor de 906/1 en 936/1 is de lamp van type
15 Watt, voor de 939/1, 949/1 en 950/1 is
het een TL-lamp van 18 Watt. Startertype:
4 – 80 W.

Elektrische aansluiting

De dampkap is voorzien van aansluitsnoer en
stekker met aarding. Sluit de stekker steeds aan
op een contactdoos met aarding.
De contactdoos goed bereikbaar monteren.
Vervanging van het aansluitsnoer dient steeds
te gebeuren door een bekwame vakman.
Stroomsterkte en verbruik zijn aangegeven op
het specificatieplaatje, aan de binnenkant van de
dampkap.

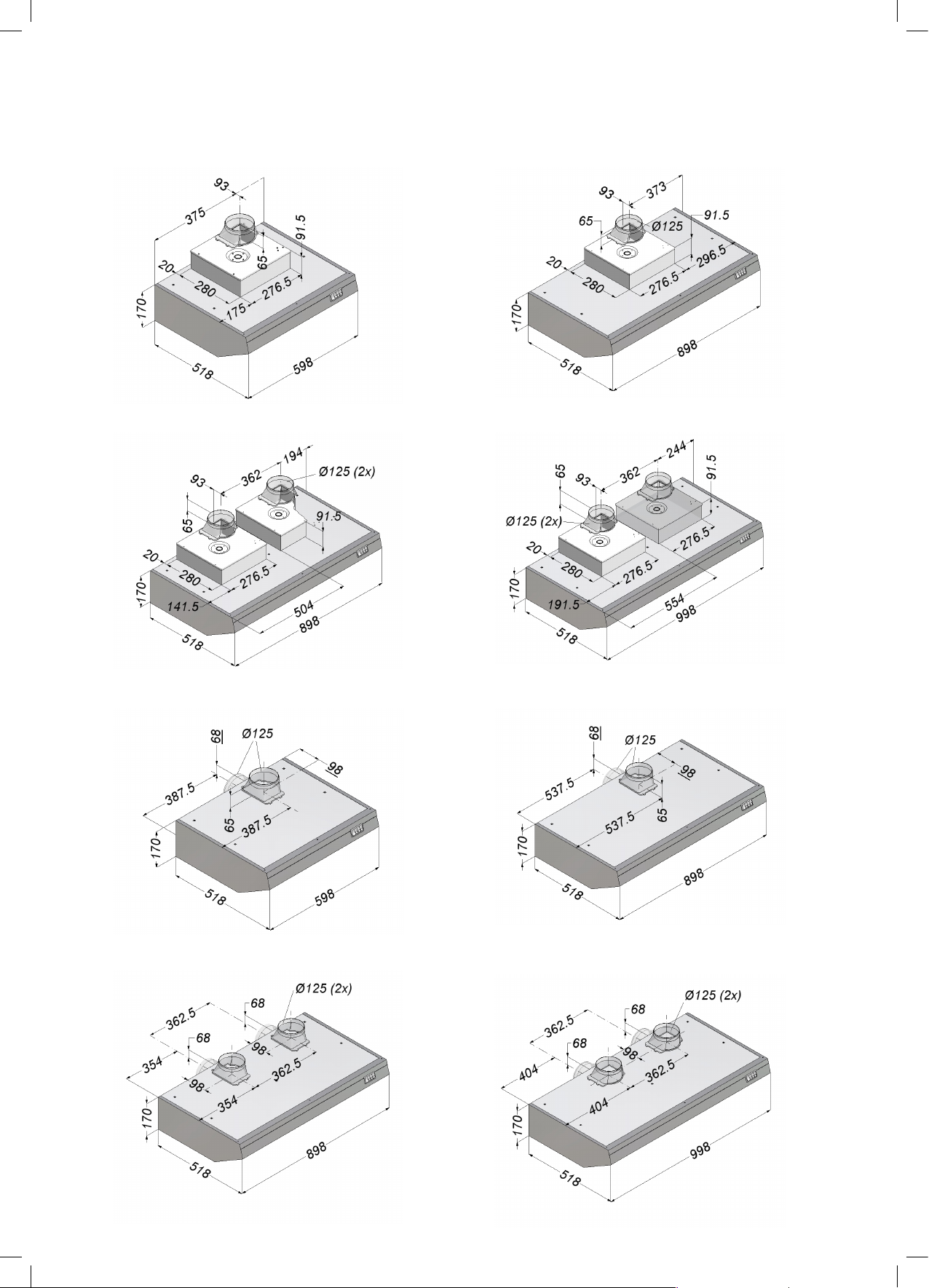

Afmetingen: p. 14

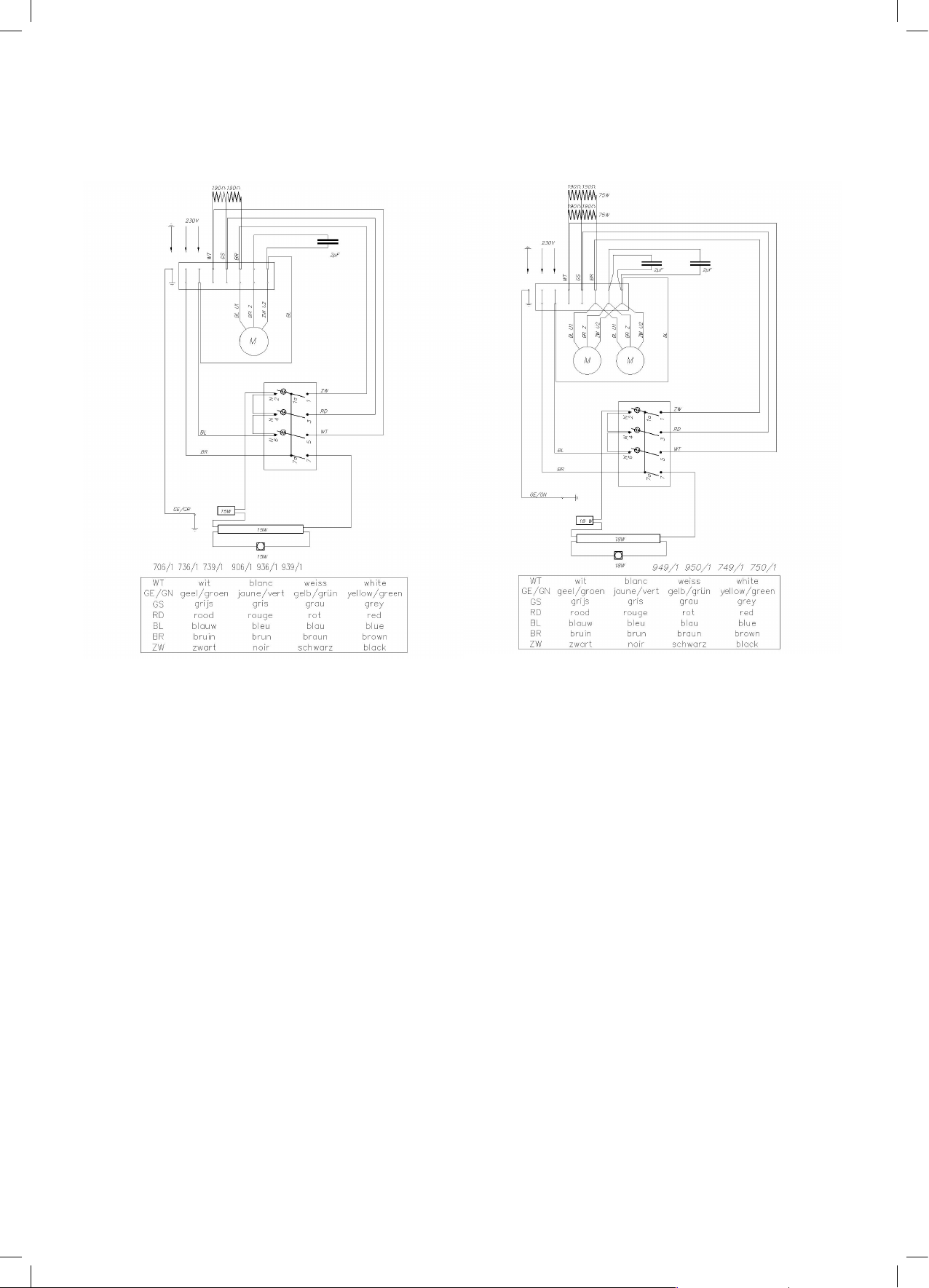

Elektrisch schema: p. 15

4

INFORMATIONS GENERALES

• Veuillez lire les instructions attentivement avant de procéder, au montage de l’appareil.

• La mise en place de cet appareil doit être réalisée par un installateur qualifié. Le non-respect

de cette condition entraîne la suppression de la garantie constructeur et tout recours en cas
d’accident.

• Contrôlez l’état de l’appareil et les pièces de montage au déballage. Déballez l’appareil
avec soin. Evitez d’utiliser à ne pas utiliser des couteaux ou objets tranchants pour ouvrir
l’emballage. Si l’appareil est endommagé stopper l’installation et contacter NOVY.

• Conservez soigneusement ce mode d’emploi. Transmettez-le au propriétaire suivant.

• Mise au rebut de l’emballage de transport et de l’ancien appareil.

Pour son transport, votre nouvel appareil a été protégé par un emballage dont tous les
composants sont compatibles avec l’environnement et recyclables. Aidez-nous à éliminer
l’emballage dans le respect de l’environnement.

Les appareils usagés ne sont pas des déchets dénués de valeur. Un retraitement adapté à
l’environnement peut permettre d’en tirer des matières premières de valeur.

Cet appareil est labélisé conformément à la directive européenne 2002/96/CE sur les appareils
électriques et électroniques usagés. Pour connaître les circuits actuels d’élimination, adressez­vous s.v.p. à votre revendeur ou à l’administration de votre commune.

• En cas de problèmes techniques, n’hésitez pas à contacter notre Service de réparation:
Pour la Belgique: Tel.: [phone]
Pour la France: Tel.: [phone]
Pour l’Allemagne: Tel.: [phone]
Pour les autres Pays: votre installateur local ou Novy en Belgique: +32 (0)56/36.51.02
Pour une intervention rapide il est nécessaire de communiquer le numéro de type de l’appareil
figurant sur la plaque de contrôle située derrière le filtre à graisse. Notez le numéro de type ici:
Numéro de type:……………………….

• Pour toute autre remarque ou question auxquels ce mode d’emploi ne réponds pas, veuillez
contacter notre Customer Service:
Pour la Belgique: Tel.: [phone]
Pour la France: Tel.: [phone]
Pour l’Allemagne: Tel.: [phone]
Pour les autres Pays: votre installateur local ou Novy en Belgique: +32 (0)56/36.51.02

Fonctionnement

REMARQUE: Cette notice de montage vaut
pour plusieurs modèles. Certains équipements,
qui ne s’appliquent pas à votre appareil,
peuvent y être décrits.

Quelles que soient les dimensions de votre cuisine,
votre hotte ne peut évacuer que l’équivalent de
l’air de remplacement que vous laissez entrer
dans la pièce. C’est pourquoi, lors de l’utilisation
de la hotte, il est important que de l’air frais puisse
entrer dans la cuisine par une grille d’aération ou
par une porte ou une fenêtre entrouverte.
Le rendement de la hotte peut être diminué jusqu’à
50% et plus à cause d’un manque d’aération.

En cas d’entrée d’air insuffisante, une dépression
peut apparaître dans le conduits de chauffage,
par exemple feu ouvert, chaudière.
Lors de l’emploi simultané de la hotte et d’appareils
utilisant une énergie autre que l’électricité (par
exemple gaz, charbon) la dépression dans la
cuisine ne peut pas dépasser 4 Pa (= 0,04 mBar).

Sécurité

• Ne jamais laisser votre friteuse sans surveil­lance.

• Il est strictement interdit de flamber sous la
hotte.

• En cas de feu éteindre la hotte.

• Ne jamais éteindre des graisses ou huiles

brûlantes avec de l’eau. Couvrez la casserole
avec un couvercle ou une couverture (humide).

Commande électronique

III grande vitesse
II vitesse moyenne
I petite vitesse
éclairage

Installation

La hotte peut être suspendue au mur avec le rail
Z fourni. Forez les trous aux bons endroits avec
une mèche de 8 mm. Placez ensuite les chevilles
en nylon et vissez le rail solidement. Accrochez
enfin la hotte.

Pour visser la hotte au fond d’une armoire,
prévoyez une découpe pour l’amortisseur de bruit
et forez les trous Ø 8 situés au-dessus de la hotte,
dans l’armoire.
Les boulons M5 et rondelles ci-joint, peuvent être
vissés dans la hotte par intermédiaire des écrous.

Conseils

Pour une bonne efficacité, il est conseillé:

• De mettre la hotte en marche quelques min­utes avant le début de la cuisson.

• De l’arrêter 10 minutes après la fin de la cuis­son (Arrêt avec permanence, si disponible).

• D’éviter des courants d’air au-dessus du plan
de cuisson.

• De placer les casseroles de façon que les
buées ne sortent pas du plan inférieur de votre
hotte.

• Cuisson sur induction: utiliser la taque et la
hotte sur les niveaux les plus bas possible
pour éviter la formation excessive de buées.

6
