NORD ELECTRO 5 USER MANUAL OS V1.X | 1
Manuale dell’Utente
Italiano
Nord Piano 3
Versione OS: 1.x
Edizione: C
Part No. 50446 Copyright Clavia DMI AB
Edition: C
2 | NORD ELECTRO 5 USER MANUAL OS V1.X
ATTENZIONE
RISCHIO DI SCOSSA ELETTRICA
NON APRIRE
ATTENZIONE: PER RIDURRE IL RISCHIO DI SCOSSE ELETTRICHE
NON RIMUOVETE IL COPERCHIO (O IL RETRO).
ALL’INTERNO NON VI SONO PARTI RIPARABILI DALL’UTENTE.
PER LE RIPARAZIONI CONSULTATE UN CENTRO DI
ASSISTENZA AUTORIZZATO.
1) Leggete queste istruzioni.
2) Conservate queste istruzioni.
3) Rispettate tutte le precauzioni.
4) Seguite tutte le istruzioni.
5) Non usate questo dispositivo vicino all’acqua.
6) Per la pulizia usate solo un panno asciutto.
7) Non bloccate alcuna apertura di ventilazione. Installate
l’unità seguendo le istruzioni del costruttore.
8) Non installate vicino a fonti di calore, come radiatori,
termosifoni, forni, o altri dispositivi (inclusi amplificatori)
che producono calore.
9) Non modificate mai una spina a tre poli dotata di messa a
terra: il terzo contatto è presente per la vostra sicurezza.
Se vostra presa elettrica non è adatta alla spina, consultate
un elettricista per far sostituire la presa.
10) Proteggete il cavo di alimentazione, così che non venga calpestato
o pizzicato, particolarmente in corrispondenza della spina, presa, e nel
punto in cui esce dal dispositivo.
-
12) Usate solamente con un carrello,
supporto, treppiede, staffa o tavolo
specificato dal costruttore, o venduto con
l’unità. Usando un carrello, fate attenzione
spostando l’insieme carrello/unità, per
evitare danni provocati da cadute.
13) Scollegate il dispositivo dalla rete elettrica durante i
14) Per tutte le riparazioni fate riferimento solo a personale qualificato.
temporali o se inutilizzato per lunghi periodi di tempo.
Queste sono necessarie quando l’apparato è stato danneggiato in
qualsiasi modo, come quando il cavo di alimenzione ha subito danni,
sono penetrati liquidi od oggetti nell’unità, questa è stata esposta
alla pioggia o umidità, non funziona normalmente o è caduta.
Il simbolo del fulmine con punta a freccia in un triangolo equilatero
intende allertare l’utente sulla presenza di tensioni non isolate
all’interno del prodotto che possono avere intensità sufficiente da
costituire un rischio di scossa elettrica alle persone.
-
Il punto esclamativo in un triangolo equilatero
intende allertare l’utente sulla presenza di importanti
instruzioni operatve e di manutenzione nella
documentazione che accompagna il prodotto.
IMPORTANTI ISTRUZIONI DI SICUREZZA
CONSERVATE QUESTE ISTRUZIONI
Marchi di fabbrica :
Il logo Nord è un marchio di fabbrica della Clavia DMI AB.
Tutti gli altri marchi di fabbrica citati in qusta pubblicazione appartengono ai
rispettivi proprietari.
Specifiche ed aspetto soggetti a modifica senza preavviso.
Copyright © Clavia DMI AB
candele accese.
Non utilizzate il dispositivo in climi tropicali.
ATTENZIONE:
questo apparato alla pioggia o umidità.
Per ridurre il rischio di scosse elettriche, non esponete
L’apparato non deve essere esposto a sgocciolamenti o spruzzi, e nessun
oggetto contenente liquidi, come bicchieri, dovrebbe essere appoggiati
su questo dispositivo.
La spina del cavo di alimentazione è usata per scollegare il dispositivo dalla
rete elettrica, e dovrebbe restare facilmente accessibile.
Attenzione: - Usando prodotti elettrici, vanno sempre osservate precauzioni di base, incluse le seguenti:
Informazioni di sicurezza aggiuntive
Istruzioni relative al rischio di incendio, scossa elettrica o di danni alla persona
11) Utilizzate solamente accessori e periferiche specificati dal
costruttore
Non appoggiate sull’unità alcuna sorgente di fiamma scoperta, come
NORD PIANO 3 MANUALE DELL'UTENTE OS V1.X | 3
1. INTRODUZIONE
GRAZIE!
Grazie per aver scelto il Nord Piano 3. Questo strumento è stato progettato per offrire la più completa esperienza pianistica oggi possibile con una
tastiera “stage”, senza sacrificare la facilità di utilizzo o la portatilità. La tastiera a triplo sensore insieme alla Tecnologia Virtual Hammer Action offre
un livello di realismo e di controllo senza precedenti, e permette di utilizzare un’ampia gamma di tecniche esecutive pianistiche. Con la potenza della
Nord Piano Library, gratuita e in continua espansione – una vasta collezione di pianoforti e di strumenti a tastiera meticolosamente campionati – ci
auguriamo che il Nord Piano 3 saprà mantenere alta la vostra ispirazione musicale per molti anni a venire.
SOMMARIO
1. INTRODUZIONE ......................................................................... 3
GRAZIE! .............................................................................................................3
2. DESCRIZIONE GENERALE............................................ 4
IL PANNELLO FRONTALE ........................................................................4
L’INTERFACCIA UTENTE NORD ...........................................................4
PULSANTE SHIFT .............................................................................................4
PULSANTI SELETTORI ......................................................................................4
PULSANTI ON/OFF E SOURCE ........................................................................5
FUNZIONE “PRESS-HOLD” ..............................................................................5
MANOPOLE ......................................................................................................5
DIAL ..................................................................................................................5
CONTROLLO DI MODIFICA VALUE ...................................................................5
LA TASTIERA...................................................................................................5
RIPETIZIONI E REGISTRI DELLA TASTIERA ......................................................5
MECCANICA “GRAND WEIGHTED” ..................................................................5
3. USARE IL NORD PIANO 3 ............................................. 6
LA SEZIONE PROGRAM ..........................................................................6
RIGUARDO AI PROGRAM .................................................................................6
Protezione della Memoria ..............................................................................6
KEYBOARD SPLIT ............................................................................................6
TRANSPOSE .....................................................................................................6
MONO ...............................................................................................................6
PANIC ...............................................................................................................7
SALVARE E ATTRIBUIRE NOMI AI PROGRAM ..................................................7
Store as... .....................................................................................................7
MODO LIVE .......................................................................................................7
Salvare suoni nei e dai Live Program .............................................................7
LIST/ORGANIZE ...............................................................................................8
PIANO .................................................................................................................8
KBD TOUCH .....................................................................................................8
PEDALS ............................................................................................................8
OCTAVE UP, OCTAVE DOWN ............................................................................8
ACOUSTICS ......................................................................................................8
String Res .....................................................................................................8
Soft Release .................................................................................................9
Pedal Noise ..................................................................................................9

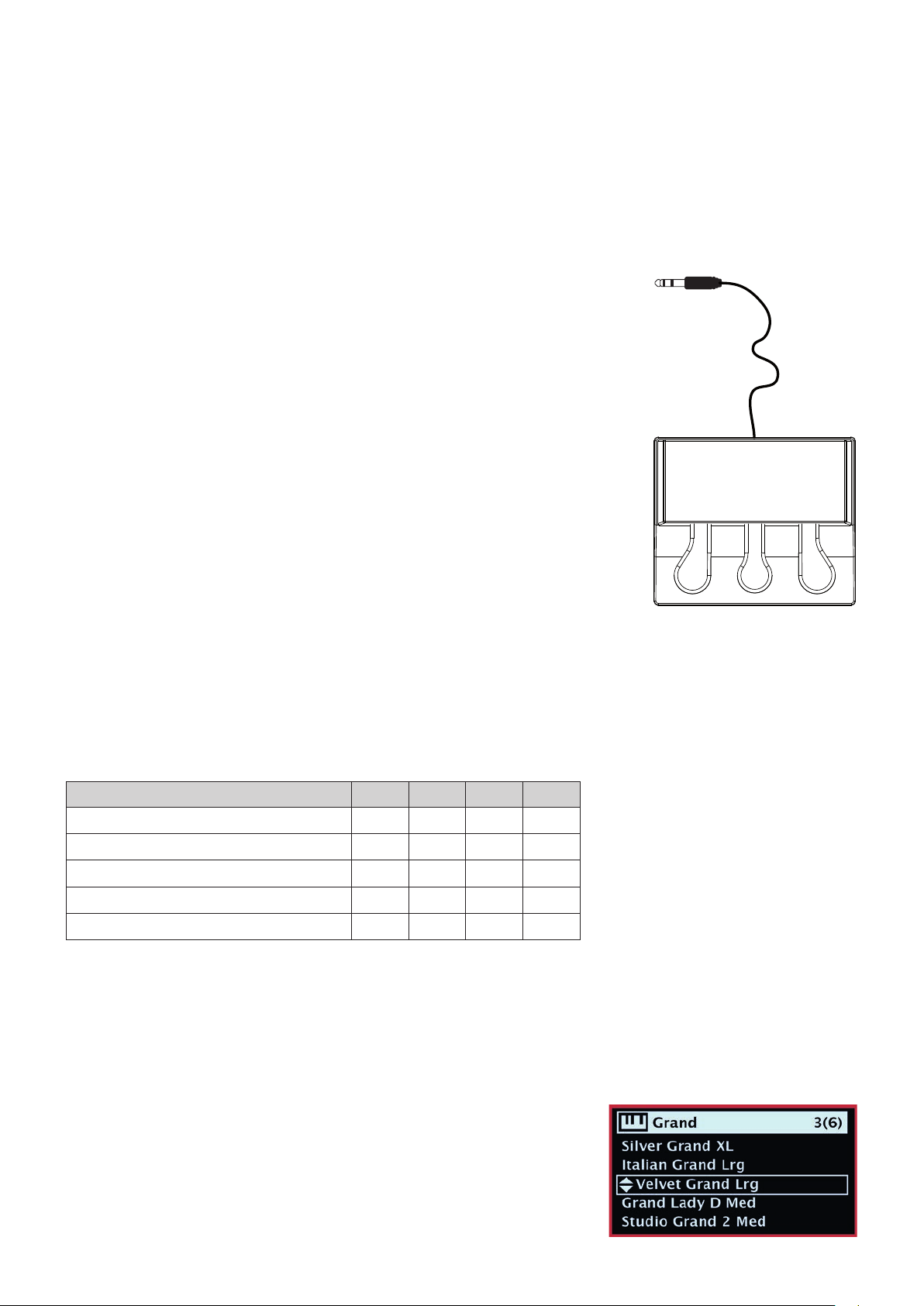

IL TRIPLO PEDALE NORD ................................................................................9
Half pedaling - mezzo pedale ........................................................................9
Sostenuto - tonale ........................................................................................9
Pedale Soft (del piano) ..................................................................................9
TABELLA DI COMPARAZIONE DELLE DIMENSIONI DELLA NORD PIANO
LIBRARY ...........................................................................................................9
LIST/ORGANIZE ................................................................................................9

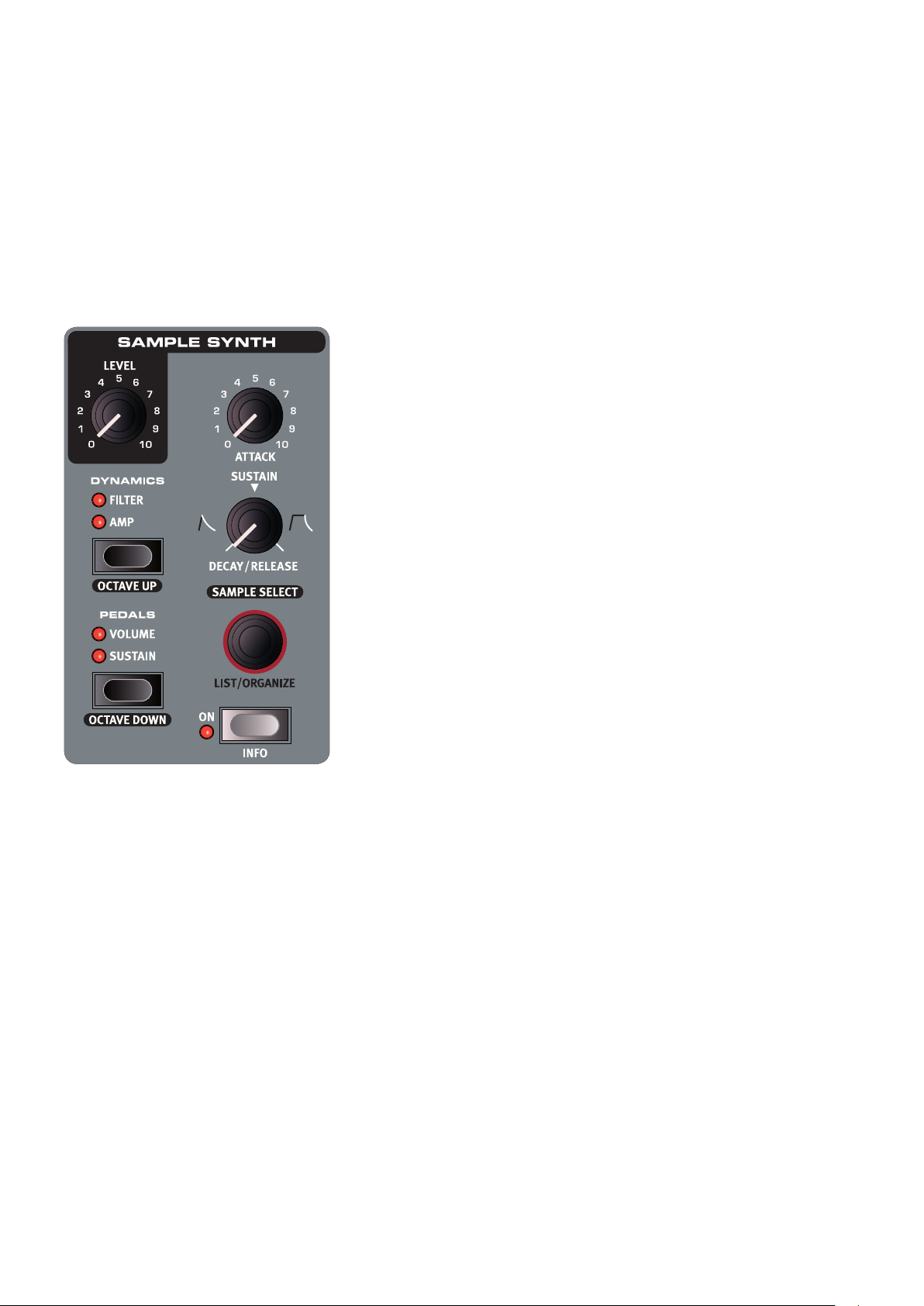

SAMPLE SYNTH .........................................................................................10
DYNAMICS .....................................................................................................10
PEDALS ..........................................................................................................10
OCTAVE UP, OCTAVE DOWN ..........................................................................10
ATTACK, DECAY/RELEASE E SUSTAIN ..........................................................10
Attack .........................................................................................................10
Decay/Release e Sustain ............................................................................10
LIST/ORGANIZE ..............................................................................................11

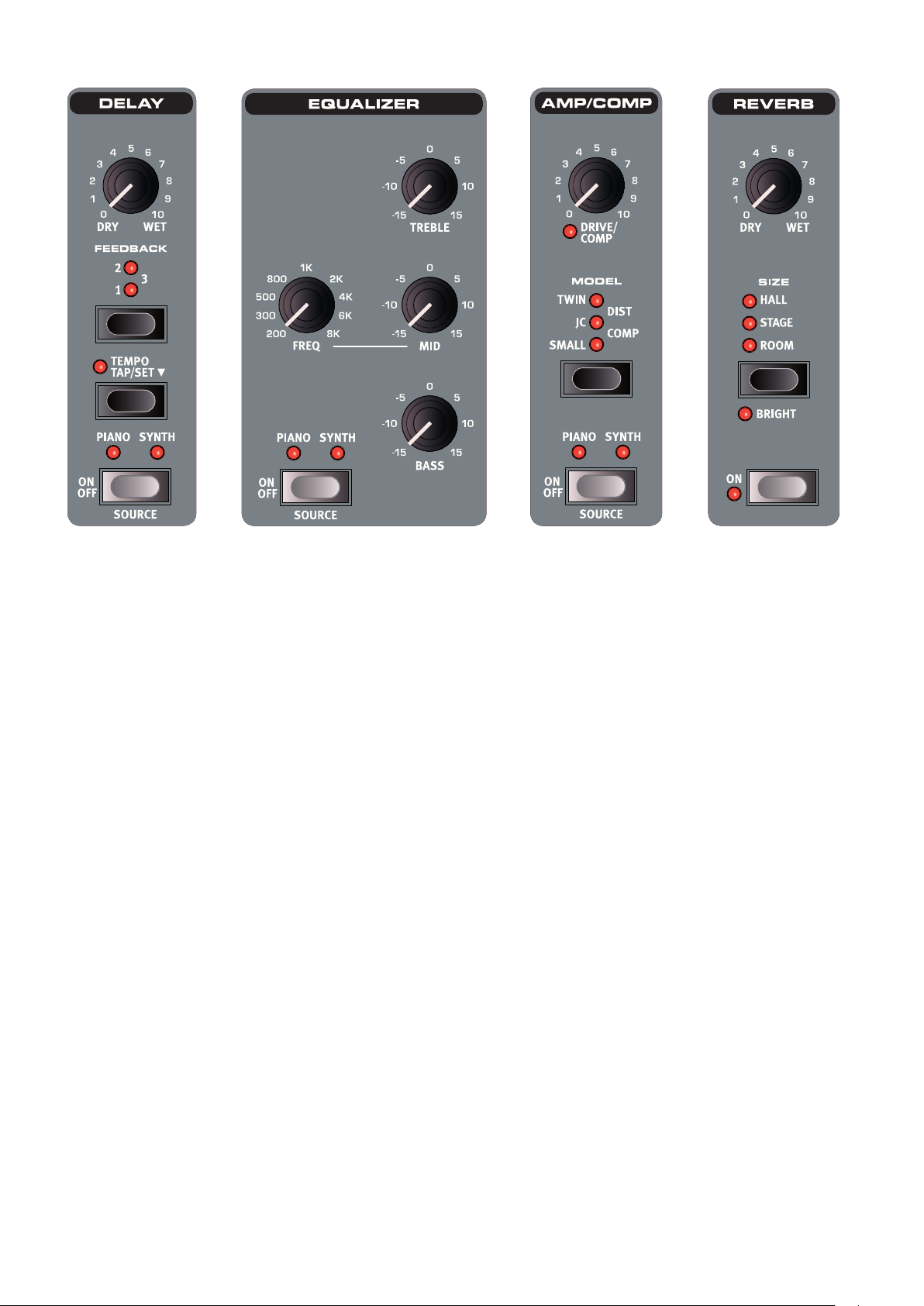

EFFETTI ............................................................................................................11
EFFECTS 1......................................................................................................11
EFFECTS 2......................................................................................................11
DELAY .............................................................................................................12
EQUALIZER .....................................................................................................12
AMP/COMP ....................................................................................................12
REVERB ..........................................................................................................12
4. MIDI .........................................................................................................13
RIGUARDO ALL’IMPLEMENTAZIONE MIDI ..................................13
MESSAGGI MIDI .............................................................................................13
Control Change ..........................................................................................13
Program Change ........................................................................................13
MIDI E TRANSPOSE .......................................................................................13

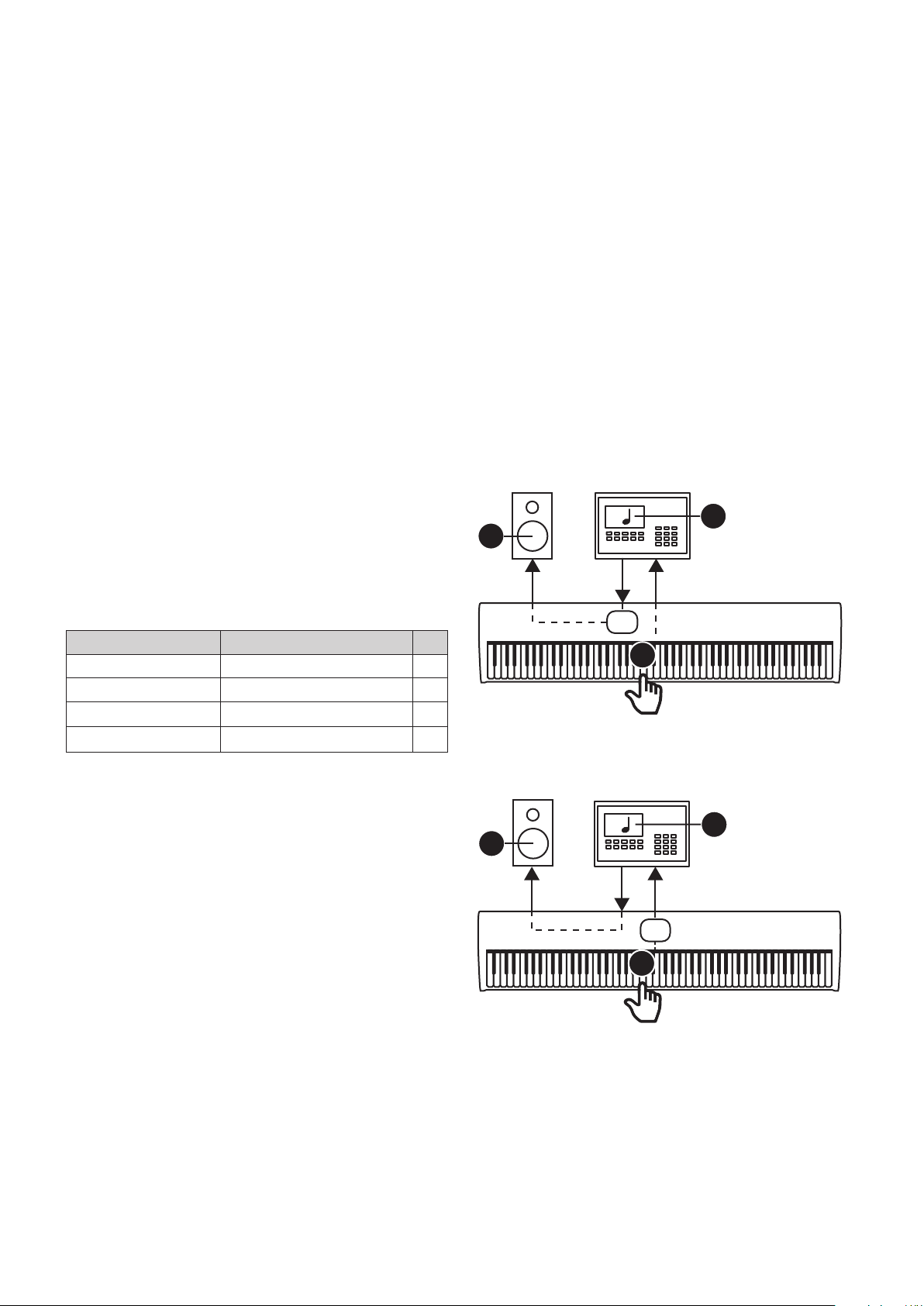

IL NORD PIANO 3 CON UN SEQUENCER ...................................14
5. I MENÙ ................................................................................................15
SYSTEM...........................................................................................................15
MIDI ....................................................................................................................15
SOUND.............................................................................................................15
PEDAL ..............................................................................................................15
6. NORD SOUND MANAGER ...........................................16
REQUISITI DI SISTEMA ..........................................................................16
INSTALLAZIONE ..........................................................................................16
DESCRIZIONE GENERALE ....................................................................16
SCARICARE PROGRAM E SAMPLE ................................................17
SCARICARE SUONI DI PIANO ........................................................................17
SCARICARE SAMPLE PER IL SAMPLE SYNTH ..............................................17
CANCELLARE SUONI E SAMPLE ...................................................................17
SOSTITUIRE SUONI E SAMPLE ......................................................................17
LA FUNZIONE ORGANIZE ...............................................................................17
CARICARE I PROGRAM ..................................................................................18
SOUND UP E SOUND DOWN .........................................................................18
BUNDLE UPLOAD E BUNDLE DOWN ............................................................18
BACKUP E RIPRISTINO COMPLETO ..............................................18

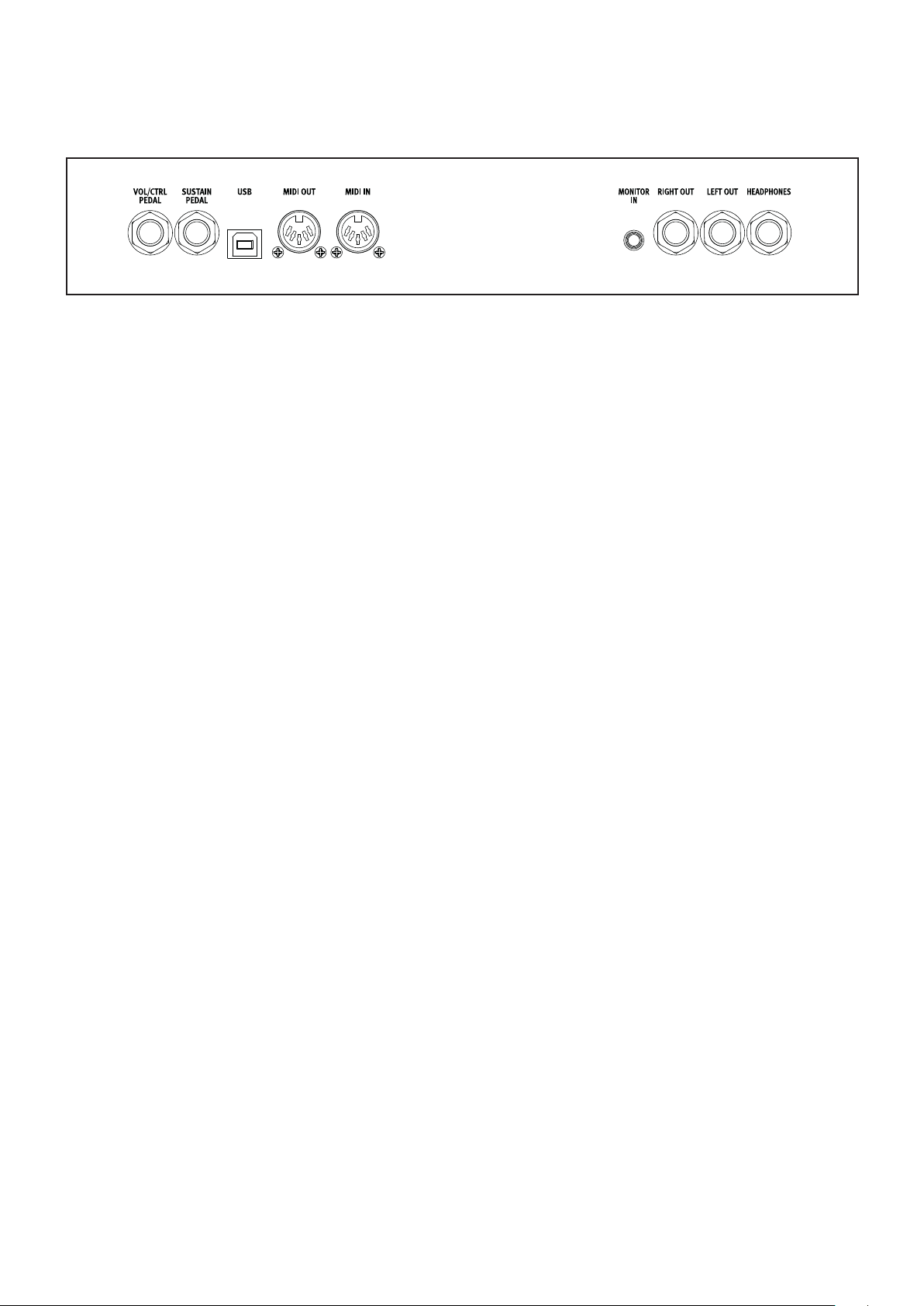

APPENDICE I: CONNESSIONI .........................................19
CONNESSIONI AUDIO .............................................................................19
HEADPHONES (CUFFIE) .................................................................................19
LEFT E RIGHT OUT .........................................................................................19
MONITOR IN ...................................................................................................19
CONNESSIONI MIDI ..................................................................................19
MIDI IN ...........................................................................................................19
MIDI OUT .......................................................................................................19
CONNESSIONE USB ................................................................................19
CONNESSIONI DEI PEDALI ..................................................................19
PEDALE SUSTAIN ...........................................................................................19
PEDALE VOL/CTRL ........................................................................................19
APPENDICE II: LISTA DEI CONTROLLER MIDI ..... 20
III INDICE ..................................................................................................21
4 | NORD PIANO 3 MANUALE DELL'UTENTE OS V1.X
2. DESCRIZIONE GENERALE
1 Sezione Program
2 Sezione Piano 3 Sezione Sample Synth 4 Sezione Effetti
IL PANNELLO FRONTALE
Il Nord Piano 3 è stato concepito per essere uno strumento completo e facile da usare per qualsiasi pianista,
con controlli del pannello frontale facilmente accessibili, disponibili virtualmente per tutte le funzioni esecutive.
Sotto trovate una breve descrizione generale delle caratteristiche di ogni sezione del pannello. Le descrizioni
complete si trovano più avanti nel manuale.
Il pannello frontale del Nord Piano 3 è costituito da quattro sezioni. All’estrema sinistra trovate la sezione PRO-
GRAM 1. Usate questa sezione per scorrere i Program in memoria, salvare Program nuovi o modificati, rego-
lare il livello di volume generale, accedere ai menù e impostare suddivisioni e trasposizioni della tastiera. Questa
sezione contiene anche il grande display, che vi assiste nell’interazione con i controlli del pannello. Una descrizione dettagliata di questa sezione inizia a pagina 6.
Segue la sezione PIANO 2 con i controlli per attivare e disattivare il generatore sonoro del Piano, scorrere
e selezionare i timbri di Piano, regolare la risposta della tastiera ed altri parametri che influenzano il suono del
Piano. Questa sezione è descritta in dettaglio a partire da pagina 8.
Alla sua destra la sezione SAMPLE SYNTH 3 con controlli per attivare e disattivare il Sample Synth, scorrere
e selezionare i sample (campionamenti) e per regolare il sample selezionato. Maggiori informazioni sul Sample
Synth a pagina 9.
A destra del Sample Synth si trova la sezione EFFECTS, composta da sei diverse unità Effect 4. Ogni unità ha
un controllo per attivarla e disattivarla e per selezionare se l’effetto scelto viene applicato al Piano o al Sample
Synth. L’unità più a destra, Reverb (riverbero), è sempre applicata ad entrambi i generatori sonori. Per conoscere meglio gli effetti forniti da ogni unità, leggete il capitolo degli effetti a partire da pagina 11.
M Sul retro dello strumento trovate tutte le prese necessarie per effettuare connessioni appropriate per
l’audio, l’alimentazione e i pedali al vostro strumento. Se avete dei dubbi, consultate l’Appendice a pagina
19 per istruzioni su come effettuare queste connessioni in modo corretto e sicuro.
L’INTERFACCIA UTENTE NORD
Alla Clavia riconosciamo l’importanza di un’interfaccia utente che consenta una rapida regolazione del suono
ed un’interazione immediata quando siete sul palco, in studio di registrazione o a casa vostra. Con questo
obiettivo, i controlli dello strumento sono progettati per darvi un accesso diretto a tutti parametri che modificano
il suono e per offrirvi il massimo delle informazioni sul timbro che state suonando e ascoltando.
I seguenti tipi di controlli si trovano sul pannello frontale:
PULSANTE SHIFT
Molti controlli offrono una funzione secondaria, stampata sotto al pulsante, manopola o dial. A queste funzioni si
accede premendo SHIFT mentre premete o ruotate il controllo associato. Il pulsante Shift può essere usato anche come tasto EXIT (di uscita) dai menù e dagli elenchi e interrompere un’operazione di salvataggio del program.
PULSANTI SELETTORI
I pulsanti selettori sono usati per scegliere un’impostazione in un gruppo di più opzioni. Un gruppo di LED tondi
o triangolari indica l’opzione selezionata correntemente. Premete ripetutamente il pulsante per alternare le scelte.
2. DESCRIZIONE GENERALE | 5
PULSANTI ON/OFF E SOURCE
I pulsanti ON OFF sono usati per attivare le diverse sezioni del pannello del Nord Piano 3, come la sezione
Piano, Sample Synth o le sei unità effetti. Per le unità in effetti, i pulsanti On/Off servono anche per selezionare la sorgente, e tenendo premuto SHIFT durante la pressione, potete selezionare Piano o Synth come
sorgente.
Un rapido doppio-clic sul pulsante Source offre una scorciatoia per alternare tra le sorgenti Piano o
Synth.
FUNZIONE “PRESS-HOLD”
I pulsanti contrassegnati col simbolo “ “ hanno una funzione “press-hold”: quando tenete premuti questi
pulsanti appare un menù nel display e il valore del parametro relativo può essere regolato con la dial PROG/
MENU. Sappiate che la schermata del menù scompare non appena rilasciate il pulsante.
Esempi di pulsante press-hold sul Nord Piano 3 sono TRANSPOSE e Delay TEMPO.
MANOPOLE
La maggior parte dei valori dei parametri vengono regolati tramite manopole, che hanno una posizione
iniziale e finale e un intervallo fisso. Quando caricate un Program dalla memoria, le posizioni fisiche delle
manopole potrebbero non corrispondere al valore effettivo dei rispettivi parametri. Non appena ruotate una
manopola, il valore ‘salta’ a quello della posizione fisica della manopola. Quando effettuate una regolazione,
il valore del parametro interessato appare nel display.
Premendo SHIFT e ruotando una manopola si richiama nel display il valore corrente del parametro
senza modificarlo.
DIAL
Il Nord Piano 3 ha tre cosiddette dial di tipo rotativo, con corsa senza fine. La dial PROG/MENU viene usata
per selezionare i Program e per navigare e cambiare le impostazioni dei menù. La dial PIANO SELECT serve a
selezionare i suoni di Piano, e la dial SAMPLE SELECT a selezionare i Sample. I nomi dei suoni di Piano e dei
sample del Sample Synth appaiono nella parte inferiore del display. Premete SHIFT e ruotate una qualsiasi
delle tre dial per accedere al modo LIST/ORGANIZE per i Program, Piano o Sample Synth rispettivamente.
CONTROLLO DI MODIFICA VALUE
Il controllo di modifica VALUE viene usato insieme alla dial PROG/MENU quando cambiate l’impostazione di
un menù o selezionate i caratteri attribuendo un nome a un Program. Serve anche per accedere alla funzione ORGANIZE, quando siete in modo LIST. In questo caso, la dial può essere usata per spostare un Program, Piano o Sample all’interno di ogni lista. Ogniqualvolta il controllo di modifica Value può essere utilizzato,
il suo LED si illumina in giallo.
LA TASTIERA
L’esclusiva Tecnologia Virtual Hammer Action di Nord simula la meccanica di un pianoforte a coda per il
massimo realismo e risposta dinamica. Adottando una tastiera a triplo sensore, i movimenti dei tasti possono essere determinati con grande precisione, facilitando una più vasta gamma di tecniche esecutive. Il
risultato è una meccanica della tastiera che risponde alle esecuzioni più dinamiche, a qualsiasi livello.
RIPETIZIONI E REGISTRI DELLA TASTIERA
Con il Nord Piano 3 è possibile produrre una nuova nota senza che il tasto debba tornare in posizione completamente sollevata. Le ripetizioni, i trilli e il legato sono così più naturali, poiché il suono non viene interamente smorzato tra le pressioni sui tasti, ricreando le fluenti transizioni possibili su un pianoforte a coda.
Una varietà di altre tecniche, come le ripetizioni veloci di note nella zona più bassa della tastiera o suonare
fortissimo nei registri più acuti, possono essere eseguite grazie alla Tecnologia Virtual Hammer Action.
MECCANICA “GRAND WEIGHTED”
Il Nord Piano 3 usa una solida meccanica della tastiera pesata come quella di una pianoforte gran-coda,
per un tocco di pianoforte a coda più realistico e un più profondo controllo dinamico.
M La tastiera di ogni Nord Piano 3 viene calibrata e collaudata individualmente nei laboratori Nord per
assicurare una risposta omogenea lungo l’intera estensione della tastiera.
6 | NORD PIANO 3 MANUALE DELL'UTENTE OS V1.X
3. USARE IL NORD PIANO 3
LA SEZIONE PROGRAM
RIGUARDO AI PROGRAM
Un Program del Nord Piano 3 contiene le impostazioni complete per le sezioni Piano e Sample Synth, così come le impostazioni complete per tutti
gli effetti. Le impostazioni per la suddivisione della tastiera (split), la trasposizione e mono on/off sono anche salvate nel Program.
Quando selezionate un Program, il suo nome, insieme ad una lettera del Bank (A-D) e il numero del Program, separati da due punti, appaiono nel
display. La parte inferiore del display contiene icone che rappresentano i generatori sonori Piano e Sample Synth. I nomi del piano e/o sample attivi
appaiono a destra delle icone. Un asterisco appare sulla destra del numero del program se sono state effettuate modifiche al Program. Ricordate
che queste modifiche vanno perse se selezionate un altro Program, a meno che non effettuiate prima un’operazione STORE.
Vi sono quattro banchi di Program: A, B, C e D. Ogni banco contiene 50 Program per un totale disponibile di 200
locazioni di memoria. All’interno di ogni banco, i Program sono organizzati in gruppi di cinque, corrispondenti ai cinque
pulsanti Program che costituiscono la parte inferiore dell’area Program. Potete scorrere i Program e caricarli ruotando
la dial PROG, o premendo uno qualsiasi dei cinque pulsanti Program.
Il banco di fabbrica del Nord Piano 3 è organizzato così che Program simili siano generalmente raggruppati
sotto lo stesso pulsante Program (1-5). Per esempio, a tutti i Program di pianoforte a coda privi di split e layer si
accede col pulsante Program 1. Tenete premuto un qualsiasi pulsante Program e ruotate la dial PROG/MENU, per
navigare velocemente tra tutti i Program collegati a quel particolare pulsante.
Il LED MIDI lampeggia quando vengono ricevuti messaggi MIDI dal Nord Piano 3.
PROTEZIONE DELLA MEMORIA
Quando il Nord Piano 3 lascia la fabbrica, la sua memoria è protetta per evitare qualsiasi modifica accidentale dei
Program impostati in fabbrica. Ciò impedisce anche di utilizzare inavvertitamente le funzioni Organize. Per sbloccare la
memoria, accedete al menù SYSTEM e impostate “Memory Protection” su off. Se necessario, fate riferimento al capitolo “Menù” a pagina 15 per ulteriori istruzioni.
KEYBOARD SPLIT
Con KBD SPLIT la tastiera può essere divisa in due aree. L’opzione SYNT/PNO posiziona il suono del Sample Synth
nella parte sinistra, e Piano a destra. PNO/SYNT crea il setup opposto. Premete ripetutamente SET SPLIT per selezionare tra sette split point (punti di suddivisione) possibili: C3, F3, C4, F4, C5, F5 e C6. Sono presenti LED verdi lungo
la tastiera per indicare quale punto è attivo. Lo split point può essere anche impostato tenendo premuto SET SPLIT
mentre ruotate la dial PROG/MENU.
TRANSPOSE
La funzione TRANSPOSE, attivata da una singola pressione del pulsante, permette alla tastiera di essere trasposta +/- 6
semitoni sulla base dei singoli Program. Tenete premuto il pulsante TRANSPOSE e ruotate la dial PROG/MENU per impostare il valore di Transpose.
M Sappiate che esiste anche una opzione “Global Transpose” nel menù System. Il valore Global Transpose viene
applicato indipendentemente dal Program selezionato, e viene aggiunto all’impostazione Transpose effettuata per
i singoli Program.
MONO
La funzione MONO fa sì che tutti i suoni del Program attivo siano emessi in mono e agisce sia sul Piano che sul Sample
Synth oltre a tutti gli effetti applicati. Il segnale emesso da entrambe le uscite Left e Right (sinistra e destra) in questo caso
è identico.
3. USARE IL NORD PIANO 3 | 7
PANIC
Premete PANIC per interrompere immediatamente tutte le note attive. Questo può essere utile
se l’ingresso MIDI dall’esterno fa continuare indefinitamente le note, o se suonando dal vivo
volete interrompere velocemente tutti i suoni.
SALVARE E ATTRIBUIRE NOMI AI PROGRAM
Per salvare le modifiche al Program corrente e salvarlo nella sua locazione attuale o in un’altra
locazione:
1 Premete STORE per accedere alla schermata STORE PROGRAM TO. Il display ora mostra
la locazione in cui viene salvato il Program così come il nome con cui verrà memorizzato.
2 Se volete, usate la dial PROG/MENU o i cinque pulsanti numerati dei program per selezio-
nare una locazione diversa in uno qualsiasi dei banchi di Program.
3 Premete ancora STORE per effettuare l’operazione. Un testo che compare nel display
conferma che il Program è stato salvato correttamente.
Le operazioni di salvataggio in attesa possono essere abortite premendo EXIT. Il testo ”Store
aborted!” vi avverte che nessun cambiamento è stato salvato.
STORE AS...
Seguite le istruzioni sotto per dare un nome diverso al Program prima di salvarlo nella locazione
desiderata:
1 Selezionate STORE AS... per accedere alla schermata STORE PROGRAM AS. Il cursore
evidenzia il primo carattere del nome.
2 Tenete premuto il pulsante VALUE e viene visualizzata una fila di caratteri alfanumerici.
3 Ruotate la dial PROG/MENU per evidenziare il carattere desiderato.
4 Rilasciate VALUE e il cursore salta nella posizione della lettera successiva. Se volete, usate
la dial per selezionare una posizione diversa nel nome.
5 Usate il tasto software Del per cancellare il carattere selezionato e Ins per inserire uno
spazio vuoto nella posizione del cursore. Premendo ABC/abc alternate tra lettere maiuscole e minuscole.
6 Ripetete le azioni sopra sino a quando il nome non è completo. Quando avete finito pre-
mete STORE e appare la schermata STORE PROGRAM TO. Usate la dial PROG/MENU o i
pulsanti Program per selezionare una locazione differente per il salvataggio.
MODO LIVE
Il Nord Piano 3 ha cinque Live Program facili da accedere, diversi dagli altri Program poiché qualsiasi
modifica viene salvata automaticamente. Quando uscite da un Live Program o spegnete lo strumento, tutte le modifiche vengono salvate, senza necessità di un’operazione Store manuale. Per selezionare un Live Program, premete LIVE MODE e poi uno qualsiasi dei pulsanti 1-5 nell’area Program.
In Live Mode il display indica Live 1-5, a seconda del Live Program correntemente selezionato.
La metà inferiore del display mostra icone che rappresentano i generatori sonori Piano e Sample Synth insieme ai nomi del piano e/o sample caricati.
SALVARE SUONI NEI E DAI LIVE PROGRAM
I suoni creati in modo Live non essere salvati in una locazione di un banco Program:
1 Premete STORE, o STORE AS... se volete anche dare un nome al Program salvato.
2 Se eseguite un’operazione STORE AS..., immettete un nome per il Program e premete STORE.
3 Premete il pulsante LIVE MODE, per uscire dal Live Mode.
4 Usate la dial PROG per selezionare una destinazione per il Program e premete STORE.
Il modo simile, un Program può essere copiato da un banco Program in un Live program:
1 Selezionate il Program da copiare, e premete STORE.
2 Premete LIVE MODE seguito da uno dei cinque pulsanti Live program per selezionare la
locazione Live desiderata.
3 Confermate l’azione premendo il pulsante STORE.
8 | NORD PIANO 3 MANUALE DELL'UTENTE OS V1.X
LIST/ORGANIZE
La funzione LIST vi consente di visualizzare un pratico elenco, per un’utile visione di insieme quando navigate i banchi di Program. ORGANIZE vi permette di spostare i Program in
altre locazioni nello stesso banco o in altri banchi.
1 Premete SHIFT e ruotate la dial PROG/MENU per accedere al modo LIST e visualizzare
una lista dei Program. Ruotate la dial per scorrere la lista.
2 Tenete premuto VALUE per accedere al modo ORGANIZE che consente di spostare
il Program selezionato in una locazione diversa. Due frecce indicano che la dial può
essere usata per spostare il Program su o giù nella lista.
3 Rilasciate il pulsante VALUE per spostare il Program selezionato nella posizione deside-
rata. Navigate sino ad un altro Program nella lista e ripetete le istruzioni dal punto 2.
4 Premete EXIT per uscire dal modo LIST/ORGANIZE.
PIANO
Il cuore del Nord Piano 3 è (come avrete già indovinato) la sezione Piano, che viene attivata o disattivata premendo ON. Quando è caricato un Program che usa la sezione Piano, il nome del suono di piano attivo appare nella parte inferiore del display. La manopola LEVEL regola il volume della sezione Piano.
La dial PIANO SELECT viene usata per scorrere e selezionare i suoni di piano. I suoni di piano sono raggruppati nelle sei seguenti categorie: Grand,
Upright, EP1, EP2, Clavinet e Harpsichord. Il LED Selector indica la categoria a cui appartiene il suono correntemente selezionato. Per vedere informazioni aggiuntive sul suono di piano selezionato, tenete premuto INFO.
KBD TOUCH
I suoni di piano dalla Nord Piano Library hanno tipicamente una gamma dinamica molto
ampia, e la loro risposta dinamica può essere regolata per adattarla al vostro stile personale o al contenuto della vostra esecuzione.
L’impostazione più bassa di KBD TOUCH (1) rende facile suonare piano ma in modo
espressivo. Ad ogni incremento del valore di Kbd Touch (2, 3) è necessario uno sforzo
inferiore per suonare più forte.
PEDALS
Il pulsante PEDALS controlla quale dei pedali SUSTAIN e/o VOLUME agisce sul suono di
Piano corrente. Premete ripetutamente il controllo PEDALS per raggiungere l’impostazione
desiderata, che può attivare un solo pedale a scelta, entrambi i pedali, o nessun pedale.
M Vedi la sezione Pedal a pagina 15 per maggiori informazioni sui pedali supportati.
OCTAVE UP, OCTAVE DOWN
Usate OCTAVE UP e OCTAVE DOWN rispettivamente per trasporre la sezione Piano in inter-
valli di ottava. I valori di trasposizione disponibili dipendono dal fatto che il modo KB Split
sia attivo o no, e sono definiti per darvi sempre accesso all’intero registro disponibile.
ACOUSTICS
La sezione ACOUSTICS offre un gruppo di funzioni che vi aiutano ad aumentare il realismo
dell’esperienza esecutiva, modificando le caratteristiche acustiche del suono. Sappiate
che queste caratteristiche dipendono dal tipo di suono di piano usato, e dalle sue dimensioni e versione. Se una funzione Acoustics non viene supportata, non è selezionabile.
STRING RES
Quando è attivo STRING RES, il suono viene arricchito da corde che vibrano per simpatia
senza smorzamento (definita come sympathetic string resonance) e dall’ambienza presente quando suonate con il pedale abbassato. Il livello del suono delle corde che vibrano per
simpatia viene impostato nel menù Sound, fate riferimento a pagina 15.
M Consultate la tabella di comparazione delle dimensioni della Nord Piano Library per
i dettagli sul modo in cui String Resonance viene supportata dai timbri di piano di
diverse dimensioni.
3. USARE IL NORD PIANO 3 | 9
SOFT RELEASE
SOFT RELEASE dà ai piani acustici ed elettrici un rilascio più morbido e meno pronunciato. Può
essere utile quando cercate un carattere maggiormente legato.
PEDAL NOISE
La funzione PEDAL NOISE (che richiede il Nord Triple Pedal) ricrea il rumore meccanico che si
produce agendo su un pedale del forte di un pianoforte acustico. Il livello del rumore si regola dinamicamente in base alla forza con cui agite sul pedale sustain. Il livello del suono di Pedal Noise
può essere regolato nel menù Sound, fate riferimento a pagina 15.
IL TRIPLO PEDALE NORD
Oltre al Pedal Noise, il Nord Triple Pedal facilita l’uso delle seguenti tecniche e funzioni:
HALF PEDALING - MEZZO PEDALE
Il pedale del forte del Nord Triple Pedal può essere usato per sfruttare le tecniche di mezzo-pedale, in cui gli smorzatori (virtuali) del piano possono essere tenuti in posizioni che non sono interamente sollevate o abbassate, producendo un suono “parzialmente smorzato”.
SOSTENUTO - TONALE
Di default il pedale centrale funziona come pedale Sostenuto (tonale), dove le note dei tasti già
abbassati nel momento in cui premete il pedale vengono mantenute in risonanza, mentre le note
successive no. Il pedale centrale può anche essere impostato per funzionare come un pedale di
risonanza (del forte) dedicato o come interruttore latch per il Sample Synth. Fate riferimento alla
sezione dei menù a pagina 15 per maggiori informazioni su queste funzioni.
PEDALE SOFT (DEL PIANO)
Sulla sinistra trovate il pedale soft (del piano) detto anche Una Corda. Con questo pedale premuto, tutte le note suonate hanno un volume leggermente più basso dal timbro vagamente smorzato.
TABELLA DI COMPARAZIONE DELLE DIMENSIONI DELLA NORD PIANO LIBRARY
La sezione Nord Piano Library del sito www.nordkeyboards.com contiene un’ampia gamma di
suoni di piano, disponibili gratuitamente per il download. I suoni di piano hanno quattro diverse
taglie, con livelli variabili della densità della mappatura dei tasti e supporto della string resonance.
La memoria interna del Nord Piano 3 può contenere sino a 1 GB di timbri di pianoforte.
S M L XL
Campionamento stereo
Mappatura dettagliata della dinamica
String resonance per il registro centrale
String resonance per l’intera estensione
Tastiera completamente mappata
M Fate riferimento al capitolo sul Nord Sound Manager, a partire da pagina 16 per i dettagli
su come scaricare e trasferire i campionamenti di pianoforte.
3 3 3 3
3 3 3 3
3
3 3
3
LIST/ORGANIZE
Per visualizzare una lista dei timbri di Piano, o per cambiare l’ordine in cui i suoni di Piano sono
memorizzati, usate le funzioni LIST/ORGANIZE:
1 Premete SHIFT mentre ruotate la dial PIANO SELECT per accedere al modo LIST e visualizza-
re una lista dei suoni di Piano. Ruotate la dial per scorrere la lista.
2 Tenete premuto VALUE per accedere al modo ORGANIZE e abilitare lo spostamento del Piano
selezionato in una locazione diversa. Due frecce indicano che ruotando la dial si sposta il Piano su o giù nella lista. I suoni di Piano possono essere spostati solo nella rispettiva categoria.
3 Rilasciate il pulsante VALUE per spostare il suono di Piano selezionato nella posizione
desiderata. Navigate sino ad un Piano differente nella lista e ripetete le istruzioni dal punto 2.
Premete EXIT per uscire dal modo di visualizzazione LIST/ORGANIZE.
10 | NORD PIANO 3 MANUALE DELL'UTENTE OS V1.X
SAMPLE SYNTH
Il Sample Synth è un potente complemento alla sezione Piano del Nord Piano 3, che consente l’utilizzo di suoni basati su campionamenti, come
archi, ottoni, suoni di synth analogici, ecc. Il Sample Synth può essere usato da solo o assieme al Piano, sia sovrapponendo i suoni (layer) o suddividendo la tastiera (split). La dial SAMPLE SELECT viene usata per scorrere e selezionare i suoni del Sample Synth. Il pulsante ON attiva e disattiva la
sezione e la manopola LEVEL regola il volume della sezione Sample Synth.
Mentre scorrete i sample, la parte inferiore del display mostra il nome del sample correntemente selezionato. Altri sample possono essere scaricati
da www.nordkeyboards.com e sample personalizzati possono essere creati utilizzando il Nord Sample Editor, sempre disponibile da www.nordkeyboards.com. INFO può essere usato per visualizzare informazioni aggiuntive sul sample, come la sua dimensione e numero della versione. La memoria sample può contenere sino a 256 MB di sample.
M Consultate la sezione sul Nord Sound Manager, a partire da pagina 16, per i dettagli su come scaricare e trasferire i sample.
DYNAMICS
Con la funzione DYNAMICS è possibile selezionare quattro modi diversi di risposta alla dinamica. Quando è disattivata – cioè quando nessun LED è illuminato – la gamma dinamica
viene limitata, cioè i sample suonano sempre con una dinamica vicina al valore massimo.
Con l’impostazione AMP attiva, la gamma dinamica è molto maggiore, permettendovi di
suonare sia piano che forte.
L’impostazione FILTER aggiunge un filtro passa-basso sensibile alla dinamica che dà un timbro smorzato alle note suonate piano e un timbro brillante a quelle suonate forte. Le impostazioni AMP e FILTER possono essere combinate, per avere sia un’ampia gamma dinamica
che l’effetto di smorzamento del filtro.
PEDALS
Il pulsante PEDALS controlla quale dei pedali SUSTAIN e/o VOLUME influenza il suono cor-
rente del Sample Synth. Premete ripetutamente il controllo PEDALS per raggiungere l’impostazione desiderata, che può essere uno dei due pedali attivo, entrambi i pedali attivi o
entrambi inattivi.
M Vedi la sezione Pedal a pagina 15 per maggiori informazioni sui pedali supportati.
OCTAVE UP, OCTAVE DOWN
Usate i pulsanti OCTAVE UP e OCTAVE DOWN per trasporre rispettivamente la sezione del
Sample Synth in intervalli di ottava. I valori di trasposizione disponibili dipendono dal fatto
che il modo KB Split sia o meno attivo, ma sono concepiti così da offrire sempre accesso
all’intera estensione suonabile del timbro caricato.
ATTACK, DECAY/RELEASE E SUSTAIN
I due controlli dell’inviluppo sono utilissimi per dar forma e profilo al suono del Sample Synth.
ATTACK
La manopola ATTACK viene usata per impostare il tempo impiegato dal sample per rag-
giungere il suo livello massimo. Nella posizione minima, il sample viene riprodotto immediatamente a pieno volume. Ruotate la manopola in senso orario per aumentare il tempo
impiegato dal suono per raggiungere il livello massimo.
DECAY/RELEASE E SUSTAIN
Il controllo DECAY/RELEASE e SUSTAIN ha tre modi operativi distinti:
1 Con valori al di sotto di ore 12, il controllo si trova in modo Decay, e il suono inizia la
sua dissolvenza prima che il tasto sia stato rilasciato.
2 A ore 12, il sample è in modo Sustain - cioè la maggior parte dei sample suonano
fintanto che tenete abbassato il tasto. Non appena il tasto viene rilasciato, il suono si
arresta.
3 Con valori oltre le ore 12, il controllo si trova in modo Release, che mantiene il compor-
tamento di Sustain, ma dà anche al sample una coda del suono regolabile dopo che il
tasto è stato rilasciato.
Come per tutti i controlli del pannello, un’indicazione del modo in cui si trova il control-
lo, e il suo valore appaiono non appena ruotate la manopola.
3. USARE IL NORD PIANO 3 | 11
LIST/ORGANIZE
Per visualizzare una lista dei sample del Sample Synth, o per cambiare l’ordine in cui sono memorizzati, usate le funzioni LIST/ORGANIZE:
1 Premete SHIFT mentre ruotate la dial SAMPLE SELECT per accedere al modo LIST e visualiz-
zare una lista dei sample. Ruotate la dial per scorrere la lista.
2 Tenete premuto VALUE per accedere al modo ORGANIZE e abilitare lo spostamento del sam-
ple selezionato in una locazione diversa. Due frecce indicano che ruotando la dial si sposta il
sample in su o in giù nella lista.
3 Rilasciate il pulsante VALUE per collocare il sample selezionato nella posizione desiderata.
Navigate sino ad un altro sample nella lista e ripetete le istruzioni dal punto 2. Premete EXIT
per uscire dal modo di visualizzazione LIST/ORGANIZE.
EFFETTI
La sezione Effects consiste di quattro unità effetti diverse in grado di processare la sezione Piano o Sample Synth, di un Equalizer (equalizzatore) che
potete usare per processare una o entrambe le sezioni, e di un effetto Reverb (di riverbero) globale. Tutte le unità, ad eccezione di Reverb, hanno un
controllo SOURCE che può essere impostato su PIANO, SYNTH o su nessun valore. Non selezionando alcuna sorgente, l’effetto viene bypassato.
M In generale, gli effetti sono applicati nell’ordine in cui appaiono sul pannello, ma esistono eccezioni. Per esempio l’effetto Pan della sezione
Effect 1 viene posizionato dopo l’effetto Spkr/Comp per mantenere la sua efficacia.
EFFECTS 1
Effects 1 offre gli effetti Tremolo, Pan, Wah
e Ring Modulator. La manopola RATE
imposta la velocità dell’effetto, o nel caso
dello Wah, la frequenza del picco del filtro
risonante.
TREM (Tremolo) è un effetto che modula il
volume del suono con una velocità variabile. L’effetto ha tre intensità selezionabili che
spaziano da una moderata ad un’intensa
modulazione del volume. L’intervallo di Rate
è 0-10.
L’effetto PAN offre una modulazione ciclica
della posizione stereo che sposta in modo
lineare il segnale tra i lati sinistro e destro
dell’immagine stereo. Vi sono tre impostazioni diverse di Pan, che vanno da piccoli a
grandi spostamenti. Rate (la velocità) può
variare tra 0-10,5 Hz.
L’effetto WAH consiste di un filtro passa-basso risonante, che può “spostarsi”
lungo lo spettro di frequenze, usando il
controllo Rate. L’effetto è sensibile al volume del suono, per cui la dinamica con cui
suonate determina la quantità di “Quack”
ottenuta. Il valore di Rate è 0-10.
A rate lenti, l’effetto RM - Ring Modulator - somiglia ad un Tremolo.
Rate più elevati producono un suono via via più inarmonico e metallico.
L’intonazione, o “rate” dell’effetto viene controllata da Rate, e ha un
intervallo pari a 0-10.
EFFECTS 2
Effects 2 offre una selezione di effetti di
modulazione, inclusi due tipi di Phaser, un
Flanger, due tipi di Chorus e un effetto Vibe.
Ogni effetto ha la sua velocità (rate) alterata
dal controllo RATE.
L’effetto PHASER produce un caratteristico
suono oscillante, o “phasing”. Vi sono due
tipi di Phaser tra cui scegliere e l’intervallo
di Rate è 0-10,5 Hz.
L’effetto FLANGER dà a qualsiasi sorgente
sonora una qualità ristorante e “swooshy”.
L’intervallo di Rate è 0-10,5 Hz.
Il versatile effetto CHORUS dà l’impressione
di un leggero allargamento, o, con impostazioni più estreme, di un’intensa scordatura
del suono. Vi sono due tipi di Chorus, il
secondo con un carattere più autoritario.
Rate può variare tra 0-2,7 Hz.
Il classico effetto VIBE produce un suono
dove viene alterata sia l’intonazione che la
fase. Il Rate di questo effetto può variare in
un intervallo di 0-10,5 Hz.
La sezione Effects 2 ha un modo DEEP
aggiuntivo, che dà ad ogni effetto un carattere più pronunciato.
La funzione CTRL PED vi permette di controllare questi effetti utilizzando
un pedale Control. Per gli effetti Tremolo e Pan, il pedale altera l’intensi-
tà dell’effetto, mentre nel Ring Modulator viene alterato il rate utilizzando
il pedale. Nell’effetto Wah - proprio come un vero pedale Wah Wah - la
posizione del pedale altera la frequenza del filtro.
12 | NORD PIANO 3 MANUALE DELL'UTENTE OS V1.X
DELAY
L’effetto Delay è dotato di controlli
per regolare il mix tra i segnali Dry/
Wet (senza e con effetto, rispettivamente), una selezione di quattro
diversi livelli di intensità del Feedback e di un pulsante Tempo.
TAP (battete sul) pulsante TEMPO
ripetutamente per immettere un
tempo, che appare velocemente
come valore BPM nel display.
Oppure, tenete premuto il pulsante Tempo e ruotate la dial PROG/
MENU per SET (impostare) il tempo. Il tempo di ritardo (delay ) può
essere impostato tra 20-750 ms.
Se FEEDBACK è inattivo, suona
solamente la prima ripetizione. Se
è attivo, valori più bassi offrono
un numero di ripetizioni limitato,
mentre valori alti creano una coda
molto lunga. Usate il controllo del
mix DRY/WET per trovare il giusto
bilanciamento tra il suono processato e quello diretto senza effetto.
EQUALIZER
Il Nord Piano 3 è dotato di un
efficiente equalizzatore a tre bande
(“EQ”) con bande BASS e TREBLE
(dei bassi e degli acuti) fisse, più
una sezione della gamma MID
(media) regolabile tramite la manopola FREQ. La frequenza dei bassi
è impostata 100 Hz e quella degli
acuti a 4 kHz. Le frequenze medie regolabili dall’utente possono
essere impostate tra 200 Hz e 8
kHz. Ogni banda può essere enfatizzata o attenuata sino a 15 dB.
L’EQ può essere applicato
al Piano e al Sample Synth
simultaneamente, come
indicato da entrambi i LED
illuminati.
AMP/COMP
La sezione Amp/Comp contiene
tre diversi modelli di amplificatore
e cabinet: SMALL, JC e TWIN, che
simulano tipi di amplificatori classici e molto diffusi.
Disponete anche di un effetto
DIST (distorsore valvolare) e di un
effetto COMP (compressore). L’effetto Comp può essere usato per
ridurre in modo discreto la gamma
dinamica di un suono, rendendolo
più facile da sentire in un mix denso, o per creare effetti più estremi
di “pompaggio” con livelli più alti.
DRIVE/COMP controlla l’intensità
della saturazione per il distorsore
valvolare e per i modelli di ampli,
o l’intensità della compressione
quando siete in modo COMP.
REVERB
REVERB è un effetto globale di simulazione di uno spazio acustico,
che elabora il segnale sommato
delle sezioni Piano e Sample Synth, inclusi tutti gli effetti applicati.
Potete scegliere tra gli algoritmi di
riverbero ROOM, STAGE e HALL,
che rappresentano dimensioni di
spazi diversi, con varie durate e
densità del riverbero. Attivando
l’interruttore BRIGHT si dà a qualsiasi impostazione del riverbero un
carattere più brillante.
Il controllo del mix DRY/WET vi permette di impostare la proporzione
tra il segnale dry, non elaborato, e
il segnale dell’effetto.
4. MIDI | 13
+1
MIDI OutMIDI In
C
C#
C#
4. MIDI
RIGUARDO ALL’IMPLEMENTAZIONE MIDI
Il Nord Piano 3 è dotato di prese MIDI In e MIDI Out pentapolari, e
supporta anche il MIDI via USB. Tutti i messaggi MIDI legati all’uscita
vengono inviati automaticamente dalle porte MIDI e USB simultaneamente. Il canale MIDI selezionato per l’impostazione Channel Global
viene usato per tutte le comunicazioni MIDI.
MESSAGGI MIDI
Il Nord Piano 3 trasmette e riceve messaggi Note On e Note Off, incluse
informazioni di velocity (dinamica). Invia e riceve anche messaggi di
Control Change e Program Change.
MIDI E TRANSPOSE
Qualsiasi valore di Transpose (trasposizione) impostato nel Nord Piano
3, sia dalla funzione Transpose sul pannello frontale o con l’impostazione Global Transpose nel menù MIDI, influenza le note MIDI inviate e
ricevute, come definito dall’opzione ”Transpose MIDI at” nel menù MIDI.
Fate riferimento a pagina 15 per i dettagli su come effettuare questa
impostazione. Con “Transpose MIDI at” impostato su “MIDI In” il valore
della trasposizione non viene applicato alle note MIDI in uscita, ma solo
a quelle ricevute. Se impostato su “MIDI Out”, il valore di trasposizione
influenza le note MIDI trasmesse, ma non quelle ricevute.
CONTROL CHANGE
La maggior parte dei controlli del pannello possono essere trasmessi (e
ricevuti) sotto forma di messaggi CC. Ciò è utile per automatizzare l’attività sul pannello frontale in un sequencer MIDI, DAW o simili. La tabella
a pagina 20 offre un riferimento completo ai parametri e ai rispettivi
numeri di CC. Se il Nord Piano 3 invia e/o riceve messaggi di Control
Change (CC) può essere impostato nel menù MIDI (vedi pagina 15).
I messaggi di CC associati a controlli fisici diversi dalle manopole e dai
pulsanti del pannello frontale vengono sempre inviati e ricevuti, indipendentemente dalle impostazioni del menù. Questi controlli ed i loro valori
sono elencati nella tabella sotto:
Controller
Sustain (pedale del forte) Destro 64
Sostenuto (pedale tonale) Centrale 66
Soft/Una Corda Sinistro 67
Pedale Volume/Controllo
Posizione nel Nord Triple Pedal
-
CC
11
PROGRAM CHANGE
Se impostato per trasmettere messaggi di Program Change, un messaggio di Program Change viene inviato quando caricate un Program.
Se impostato per ricevere, il Nord Piano 3 cambia Program quando
viene ricevuto un messaggio di Program Change sul canale MIDI globale. Le impostazioni dei Program Change si trovano nel menù MIDI (vedi
pagina 15).
Le 50 locazioni dei Program in ogni banco trasmettono e rispondono
ai valori di MIDI Program Change 0-49. I valori superiori a 49 vengono
ignorati. In modo Live, i valori di Program Change 0-4 corrispondono ai
cinque Live Program.
M I messaggi di Program Change inviati dal Nord Piano 3 consistono
di un messaggio Bank Select MSB (CC#0) pari a 0, di un messaggio Bank Select LSB (CC#32) con il numero del Bank (0-3) e da un
messaggio di Program Change con valori 0-49.
I diagrammi sotto mostrano l’effetto dell’impostazione “Transpose MIDI
at” quando usate il Nord Piano 3 con un sequencer o computer per
registrare e riprodurre dati MIDI. Sappiate che l’impostazione determina
se le note MIDI vengono trasposte prima di essere registrate o no. Le
note che sentite riprodotte sono le stesse in entrambi i casi.
C
C#
MIDI OutMIDI In
+1
C
Valore di Transpose +1 con “Transpose MIDI at” impostato su MIDI In.
C#
C#
MIDI OutMIDI In
+1
C
Valore di Transpose +1 con “Transpose MIDI at” impostato su
MIDI Out.
14 | NORD PIANO 3 MANUALE DELL'UTENTE OS V1.X
IL NORD PIANO 3 CON UN SEQUENCER
Le connessioni USB o MIDI del Nord Piano 3 possono essere usate per registrare dati MIDI in un sequencer, DAW (Digital Audio Workstation), software di notazione o simili, e riprodurli tramite il Nord Piano 3. La seguente
procedura mostra come viene preparato generalmente questo setup:
1 Controllate che siano state eseguite le connessioni audio corrette
per riprodurre e/o registrare il suono.
2 Collegate un cavo USB tra il Nord Piano 3 e una porta USB libera
sul vostro computer. Se desiderate, effettuate i collegamenti
usando cavi MIDI standard e un’interfaccia MIDI. In questo caso,
collegate la MIDI Out del Nord Piano 3 alla MIDI In dell’interfaccia
MIDI e la MIDI In del Nord Piano 3 alla MIDI Out dell’interfaccia.
3 Per evitare la riproduzione di note doppie, impostate il Local
Control Mode su Off, nel menù MIDI del Nord Piano 3 o impostate
il Soft Thru (ritrasmissione delle note MIDI) su Off nella vostra DAW
o sequencer.
USB USB
Channel Global: 1-16 Canale: 1-16
4 Lanciate la DAW, sequencer o altro software da usare con il Nord
5 Selezionate il driver Nord Piano 3 MIDI nel menù o nel pannello
6 Impostate il canale MIDI della traccia MIDI software su quello speci-
E Alcuni dei dati della tastiera generati dalle tecnologie a triplo senso-
Piano 3. Se necessario, seguite le istruzioni del vostro software per
creare una traccia MIDI per registrare e riprodurre dati MIDI.
di impostazioni appropriato, se non è già selezionato. Se siete
collegati utilizzando cavi MIDI standard, selezionate invece il driver
appropriato per l’interfaccia MIDI.
ficato come Channel Global nel menù MIDI.
re/Virtual Hammer Action non sono supportati dal protocollo MIDI e
non vengono trasmessi come messaggi MIDI. Per essere certi che
ciò che sentite sia ciò che effettivamente registrate, controllate che
il Local Control Mode sia impostato su off.
O
MIDI In
MIDI Out
Channel Global: 1-16
Le connessioni USB e MIDI per usare il Nord Piano 3 con un sequencer, DAW o simili.
MIDI Out
MIDI In
Canale: 1-16
Interfaccia MIDI
5. MENÙ | 15
5. I MENÙ
Alle impostazioni Global System e MIDI, alle impostazioni dei suoni della
sezione Piano e a varie opzioni per i pedali Sustain e Control/Volume si
accede tramite i menù SYSTEM, MIDI, SOUND e PEDAL. Potete scorrere
i menù con la dial PROG/MENU, e modificare il valore usando la stessa
dial mentre premete VALUE.
Qualsiasi modifica effettuata viene salvata automaticamente sino al prossimo cambiamento, ad eccezione dell’impostazione Local Control Mode del
menù MIDI. Questa impostazione ritorna su On ogni volta che accendete il Nord Piano 3.
SYSTEM
1 - MEMORY PROTECTION è impostata su On quando lo strumento la-
scia la fabbrica per evitare sovrascritture accidentali dei Program originali
o l’uso non intenzionale delle funzioni Organize.
Impostatela su Off per abilitare il salvataggio dei Program e le funzionalità Organize. Il valore di default è On.
2 - GLOBAL TRANSPOSE vi permette di trasporre lo strumento in un
intervallo di ±6 semitoni. Il valore di default è 0.
5 - TRANSPOSE MIDI AT può essere impostato su MIDI IN o MIDI OUT.
Con l’impostazione MIDI IN, il valore della trasposizione (globale e/o per
Program) non viene applicato al flusso MIDI in uscita, ma solo ai dati
MIDI in ingresso.
Se è impostato su MIDI OUT, il valore attivo della trasposizione influenza le
note MIDI trasmesse, ma non quelle ricevute. Il valore di default è MIDI IN.
3 - FINE TUNE può essere usato per l’accordatura fine dello strumento in
un intervallo di ±50 cent. Il valore di default è 0 cent, 440Hz.
4 - OUTPUT ROUTING MODE può essere impostato su Stereo, dove sia
il Piano che il Sample Synth vengono indirizzati ad entrambe le uscite, o
su Piano : L, Synth : R, che emette il Piano da sinistra e il Sample Synth
dall’uscita destra, entrambi in mono. Il valore di default è Stereo.
E Quando usate l’impostazione Piano : L, Synth : R, applicando
l’equalizzatore sia al Piano che al Synth, tutti i suoni vengono indirizzati all’uscita sinistra. Ciò è dovuto all’assommarsi di tutti i suoni in
un unico segnale.
MIDI
1 - LOCAL CONTROL MODE viene reimpostato su On ogni volta che ac-
cendete il Nord Piano 3, ma può essere manualmente impostato su Off.
Quando è On, la tastiera ed i controlli del pannello vengono usati per
riprodurre i suoni e alterare i parametri direttamente. Quando è impostato su Off, i dati della tastiera e dei controlli vengono inviati solo via MIDI.
Il valore di default è On.
Fate riferimento a pagina 14 per i dettagli su quando questa
impostazione va cambiata in Off.
2 - CHANNEL GLOBAL imposta il canale MIDI su cui il Nord Piano 3 trasmettere e ricevere. I valori possibili sono 1–16, o Off. Il valore di default è 1.
3 - CONTROL CHANGE MODE determina come il Nord Piano 3 gestisce
i messaggi MIDI CC (Control Change). Può essere impostato su Off,
Send, Receive o Send/Receive. Il valore di default è Send/Receive.
4 - PROGRAM CHANGE MODE influenza il modo in cui il Nord Piano 3
gestisce i messaggi di Program Change MIDI. Le impostazioni possibili
sono Off, Send, Receive o Send/Receive. Il valore di default è Send/
Receive.
SOUND
1 - PIANO PEDAL NOISE LEVEL determina il livello del suono del Pedal
Noise. L’intervallo è ±6 dB. Il valore di default è 0dB.
2 - PIANO STRING RES LEVEL determina il livello del suono dell’effetto
della risonanza simpatica delle corde (String Resonance) della sezione
Piano. L’intervallo di questo parametro è ±6dB. Il valore di default è 0dB.
PEDAL
1 - SUSTAIN PEDAL TYPE può essere impostato su Auto, Closed, Open
o Triple a seconda della polarità e tipo di pedale collegato. L’imposta-
zione Triple è intesa per l’uso con il Nord Triple Pedal. In modo Auto, il
tipo viene determinato automaticamente se il pedale viene collegato allo
strumento prima dell’accensione. Il valore di default è Auto.
2 - MIDDLE PEDAL MODE può essere impostato su Sostenuto, Synth
Sustain o Synth Sustain+Latch.
L’impostazione Synth Sustain consente al pedale centrale di funzionare
come un pedale Sustain (di risonanza) dedicato alla sezione Sample
Synth. Synth Sustain+Latch consente al pedale centrale di prolungare la
durata di una nota o di un accordo del Sample Synth ignorando qualsiasi altro nuovo input dalla tastiera, mentre il Piano funziona normalmente.
Il valore di default è Sostenuto.
3 - VOLUME PEDAL TYPE può essere impostato su Roland EV7, Yamaha
FC7, Korg EXP2, Korg XVP10, Boss FV500L o Fatar SL. Il valore di
default è Roland EV7.
4 - VOLUME PEDAL GAIN ha un intervallo 1-10 e consente di enfatizzare
il segnale del pedale collegato nel caso che questo non offra un intervallo completo. Il valore di default è 1.
Quando è selezionata questa opzione del menù, e viene collega-
to un pedale Volume/Control, il valore corrente del pedale viene
indicato come percentuale (0-100%) nel display. Fate riferimento a
questo valore per controllare l’intervallo di funzionamento disponibile.
16 | NORD PIANO 3 MANUALE DELL'UTENTE OS V1.X
6. NORD SOUND MANAGER
L’applicazione Nord Sound Manager viene usata per trasferire i suoni
nel/dal Nord Piano 3 e per organizzare e creare copie di backup del suo
contenuto. Questo capitolo descrive le operazioni più comuni. Per una
guida completa all’applicazione, fate riferimento al manuale Nord sound
Manager, disponibile da www.nordkeyboards.com.
INSTALLAZIONE
Iniziate scaricando l’ultima versione del Nord sound Manager da www.
nordkeyboards.com. Il file di installazione dell’applicazione si trova anche
sul DVD incluso con lo strumento.
REQUISITI DI SISTEMA
Il Nord sound Manager e il Nord sample Editor sono compatibili con
computer su cui gira Mac os 10.6 o successivo, Windows XP, Windows
Vista, Windows 7, Windows 8 e Windows 10.
DESCRIZIONE GENERALE
Windows: Effettuate un doppio clic sul file ”Nord sound Manager v6.XX
setup.exe” e seguite le istruzioni. completata l’istallazione, trovate l’applicazione all’interno del menù Start.
Max OSX: Effettuate un doppio clic sul file ”Nord sound Manager v6.XX.
dmg” e trascinate l’applicazione Nord sound Manager dall’hard disk
virtuale alla vostra cartella applicazioni.
L’area principale del Nord sound Manager è la list view, divisa in tab (linguette) che rappresentano le tre partizioni: Piano, Samp Lib e Program.
All’interno di ogni tab viene elencato il contenuto corrente di ogni partizione dello strumento. Nella parte superiore della list view trovate un selettore a
tendina Bank e al fondo un Partition Memory Indicator, che mostra quanto spazio viene usato all’interno di ogni partizione.
Nella parte superiore dell’interfaccia dell’applicazione, trovate la Toolbar, che vi dà un rapido accesso alle operazioni usate più comunemente. In
certe occasioni, l’icona di uno strumento viene visualizzata in grigio, perché tale strumento non può essere applicato alla partizione correntemente
selezionata. Esiste anche un Top Menu che contiene tutte le funzionalità disponibili dalla toolbar e alcune opzioni più avanzate.
6. NORD SOUND MANAGER | 17
SCARICARE PROGRAM E SAMPLE
Suoni sia dalla Nord Piano library che dalla Nord Sample Library 2.0 possono essere scaricati liberamente da www.nordkeyboards.com.
SCARICARE SUONI DI PIANO
La sezione Nord Piano Library di www.nordkeyboards.com contiene un ampio assortimento di pianoforti e strumenti a tastiera
differenti. Seguite la procedura sotto per scaricare un nuovo
suono di Piano nel Nord Piano 3.
1 Navigate sino allo strumento desiderato entro la Nord Piano
Library.
2 Cliccate il link di download per lo strumento e la dimensione
desiderati, e inizia il download del file .npno.
3 Controllate che il Nord Piano 3 sia connesso e che l’appli-
cazione Nord Sound Manager sia aperta.
4 Selezionate la linguetta Piano all’interno dell’applicazione, e poi trascinate il file .npno
scaricato nell’area della lista. Il suono viene trasferito automaticamente nel vostro strumento. Oppure, potete usare il tasto Sound Down per aprire un riquadro di dialogo per
individuare e scaricare i nuovi suoni nello strumento.
SCARICARE SAMPLE PER IL SAMPLE SYNTH
I nuovi campionamenti per il sample synth vengono scaricati dalla sezione Nord Sample Library
2.0 di www.nordkeyboards.com.
1 Navigate sino alla categoria di strumenti desiderata entro la Nord Sample Library 2.0.
2 Scegliete se scaricare un archivio .zip contenente tutti i file .nsmp di quella particolare
categoria, o scaricare un singolo Sample nel vostro computer.
3 Decomprimete l’archivio se necessario, e trascinate uno o più sample sull’area della lista
della linguetta Samp Lib. Oppure, potete usare il tasto Sound Down per aprire un
riquadro di dialogo per individuare e scaricare i nuovi suoni nello strumento.
CANCELLARE SUONI E SAMPLE
Se il contenuto delle partizioni Piano o Samp Lib si avvicina al limite,
potreste voler cancellare suoni o campionamenti dallo strumento prima
di aggiungere nuovi contenuti. All’interno delle rispettive tab, selezionate
il suono di Piano o il campionamento Samp Lib che volete cancellare, e
cliccate l’icona Delete nella toolbar. Appare un riquadro di dialogo che vi
chiede di confermare la cancellazione.
SOSTITUIRE SUONI E SAMPLE
Avete anche l’opzione di sostituire un suono o un sample con un altro, il
che è utile se volete che i vostri Program restino intatti, ma per esempio
volete passare ad un piano di dimensioni differenti, o ad una versione diversa di uno strumento
campionato. Selezionate il suono o il campionamento che volete sostituire dalla lista e cliccate
il pulsante Substitute. Si apre un riquadro di dialogo, che vi chiede di individuare il suono o
campione che volete utilizzare al posto di quello vecchio. Navigate sino al file .npno o .nsmp
di vostra scelta e cliccate Substitute nella finestra del riquadro di dialogo.
LA FUNZIONE ORGANIZE
Per poter riorganizzare (cioè spostare) l’ordine del contenuto del Nord Piano 3 – Piano, Sample o Program – dev’essere attivo il modo Organize. Cliccate il pulsante Organize della toolbar e appare un visto verde, che indica che la funzione è attiva. Viene applicata una grigia alla
tab/lista attiva.
L’operazione più comune eseguita in modo Organize consiste nel semplice scambio di due
oggetti. Ciò avviene selezionando l’oggetto da spostare, trascinandolo su un altro oggetto o
riga. Devono essere disponibili spazi liberi nella lista sufficienti quando spostate più oggetti alla
volta, perché più oggetti non possono essere trascinati sopra ad altri oggetti.
18 | NORD PIANO 3 MANUALE DELL'UTENTE OS V1.X
CARICARE I PROGRAM
I Program creati sul vostro Nord Piano 3 possono essere salvati (backup) nel vostro computer, sia individualmente come file .np3p o raggruppati nel formato .np3pb. Un Bundle
(gruppo) include anche tutti i suoni e campionamenti usati per quella selezione di Program.
SOUND UP E SOUND DOWN
Per caricare come file individuali, selezionate i Program, i suoni di piano o i campionamenti
che desiderate dalla lista nelle rispettive tab, e cliccate Sound Up nella toolbar e si apre un
riquadro di dialogo. Scegliete se caricare la selezione effettuata, o un intero banco. Decidete, e poi navigate sino alla cartella in cui volete venga memorizzata la vostra selezione.
Per scaricare suoni di piano, campionamenti o Program nel Nord Piano 3 , selezionate
la tab desiderata e cliccate il tasto Sound Down nella toolbar. L’area source (sorgente)
all’interno del riquadro successivo vi dà l’opzione di navigare sino ai file o alla cartella che
contiene i file del tipo desiderato. Nell’area destination (destinazione) decidete se volete
aggiungere il file scaricati ad un banco esistente o sostituire l’intero contenuto del banco
che scegliete.
BUNDLE UPLOAD E BUNDLE DOWN
Per caricare un Bundle (gruppo), effettuate la selezione dei Program che volete caricare
e cliccate Bundle Upload nella toolbar. Il riquadro di dialogo che segue vi dà la scelta di
caricare il/i Program selezionato o uno qualsiasi dei banchi di Program. Selezionate una
delle due opzioni, e poi navigate sino alla cartella in cui va memorizzato il Bundle.
Per poter trasferire un Bundle nel Nord Piano 3, selezionate la linguetta Program e usate
il menù a comparsa in alto nella finestra per selezionare a quale banco volete aggiungere
il contenuto del Bundle. Premete il pulsante Bundle Down della toolbar, e un riquadro di
dialogo vi chiede di individuare un file Bundle. Una volta selezionato il file, il Nord Sound
Manager verifica che contenga Program e suoni validi. Infine, scegliete se aggiungere il
contenuto del Bundle al banco che avete selezionato, o sostituire il contenuto di un banco
scelto da voi.
BACKUP E RIPRISTINO COMPLETO
Occasionalmente, potrebbe essere utile creare una copia di backup completa dell’intero
strumento, inclusi i suoi Program, tutti i suoni di piano e tutti i campionamenti. Per effettuare una copia di backup completa, cliccate il pulsante Backup nella toolbar, selezionate una
posizione per il vostro file di backup, e se desiderate, cambiatene il nome. Di default viene
nominato ”Backup YYYY-MM-DD.np3b”. Cliccate Save per iniziare il processo di backup,
che può richiedere un certo tempo per terminare.
Per ripristinare il vostro Nord Piano 3 da un file di backup, cliccate Restore nella toolbar.
Navigate sino al fine di backup (.np3b) che volete ripristinare e cliccate Open. Appare un
riquadro di dialogo che vi chiede di confermare l’operazione di ripristino. All’interno di questo riquadro potrete anche cliccare sul pulsante Show Details per visualizzare il contenuto
esatto della copia di backup. Cliccate Restore per effettuare l’operazione di ripristino.
M Il file di backup/ripristino include solo i dati contenuti nello strumento e non cambia la
versione del OS dello strumento in cui effettuate il ripristino.
Per riportare lo strumento nello stato in cui ha lasciato la fabbrica, è disponibile un file Factory Restore per il download dalla sezione Nord Piano 3 del sito www.nordkeyboards.com.
APPENDIX | 19
APPENDICE I: CONNESSIONI
CONNESSIONI AUDIO
Guida generale alle connessioni audio: prima di accendere l’amplificatore, effettuate tutti collegamenti audio. Accendete sempre l’amplificatore
per ultimo, e allo spegnimento spegnete sempre per primo il vostro
amplificatore o diffusori attivi.
HEADPHONES (CUFFIE)
Presa stereo per le cuffie da ¼ di pollice.
LEFT E RIGHT OUT
Uscite a livello di linea sbilanciate da ¼ di pollice per amplificatori o
dispositivi di registrazione. Il Nord Piano 3P è uno strumento stereo con
percorsi dei segnali separati per i canali audio sinistro e destro.
E L’uso del Nord Piano 3 ad alto volume può danneggiare il vostro
udito.
MONITOR IN
Presa la 1/8 di pollice per collegare dispositivi come smartphone, tablet
o computer al Nord Piano 3, utile per suonare e per provare su musica
preregistrata o su un metronomo.
M Il segnale Monitor In viene indirizzato solamente all’uscita delle
cuffie.
CONNESSIONE USB
La porta USB viene utilizzata per collegare il Nord Piano 3 a un computer. La connessione può essere usata per trasferire dati MIDI, per
gli aggiornamenti del OS e per il collegamento ad applicazioni come
il Nord Sound Manager o il Nord Sample Editor. Queste applicazioni,
l’ultima versione del OS sono sempre disponibili per il download dal sito
www.nordkeyboards.com.
M Il MIDI via USB e i connettori MIDI standard a 5 pin sono sempre
attivi contemporaneamente. Non è necessario scegliere tra le due
opzioni in un menù o simili.
CONNESSIONI DEI PEDALI
PEDALE SUSTAIN
Connettore da ¼ di pollice per tutti i pedali sustain (del forte) più comuni, incluso il Nord Triple Pedal. La polarità del pedale Sustain può essere
rilevata automaticamente o impostata manualmente nel menù System,
fatte riferimento a pagina 15.
Maggiori informazioni sulla funzionalità del Triplo Pedale Nord a
pagina 9.
CONNESSIONI MIDI
MIDI IN
La connessione MIDI In a 5 pin viene usata per ricevere dati MIDI trasmessi da dispositivi esterni come controller a tastiera, sequencer o
computer.
MIDI OUT
La connessione MIDI Out a 5 pin trasmette dati MIDI a dispositivi come
moduli sonori esterni o computer.
PEDALE VOL/CTRL
Connettore da ¼ di pollice per un pedale d’espressione di tipo continuo, usato per controllare il volume e/o gli effetti. Sono supportate la
maggior parte delle marche e modelli dei pedali di espressione, e possono essere selezionate nel menù System.
M Oltre a collegare il pedale appropriato, verificate anche che i con-
trolli del pannello per il Piano e/o Sample Synth relativi a Sustain
e/o Volume/Ctrl Ped siano attivi affinché il pedale possa funzionare.
20 | NORD PIANO 3 MANUALE DELL'UTENTE OS V1.X
APPENDICE II: LISTA DEI CONTROLLER MIDI
Parametro del Nord Piano 3 MIDI CC #
Bank Select MSB 0
Bank Select LSB 32
Sustain 64
Sostenuto 66
Soft Pedal 67
Volume/Ctrl Pedal (Expression) 11
Piano Enable 46
Sample Synth Enable 55
Transpose Enable 15
KB Split Mode 14
KB Split Point 16
Transpose Value 17
Live Mode 48
Mono Mode 83
Piano Level 106
Piano Type 12
Piano Model 44
Piano Variation 45
Piano KBD Touch 47
Piano Acoustic 79
Piano Pedals 107
Piano Octave Shift 105
Sample Synth Level 51
Sample Select 52
Sample Synth Attack 53
Sample Synth Release 54
Sample Synth Dynamics 77
Sample Synth Octave Shift 56
Sample Synth Pedals 108
Parametro del Nord Piano 3 MIDI CC #
Effect 1 Enable 69
Effect 1 Type 60
Effect 1 Rate 63
Effect 1 Source Select 70
Effect 1 Ctrl Pedal 72
Effect 2 Enable 80
Effect 2 Type 61
Effect 2 Rate 62
Effect 2 Source Select 71
Effect 2 Deep Mode 73
Amp/Comp Type 81
Amp/Comp Enable 86
Amp/Comp Drive 111
Amp/Comp Source Select 87
Delay Tempo 92
Delay Enable 84
Delay Dry/Wet 75
Delay Feedback 76
Delay Source Select 85
Reverb Type 96
Reverb Enable 97
Reverb Dry/Wet 102
Reverb Bright 98
EQ Treble 113
EQ Enable 115
EQ Mid 116
EQ Mid Frequency 117
EQ Bass 112
EQ Source Select 118
NORD PIANO 3 MANUALE DELL'UTENTE OS V1.X | 21
III INDICE
Simboli
.np3b 18
.np3p 18
.np3pb 18
.npno 17
.nsmp 17
A
ABC 7
Acoustics 8
Acuti 12
Aggiornamento OS 19
Amp 10
Amp/Comp 12
Asterisco 6
Attack 10
B
Backup 18
Banchi di Program 6
Bassi 12
Br igh t 12
Bundle Down 18
Bundle Up 18
C
Channel Global 15
Chorus 11
Clavinet 8
Co mp 12
Compressore 12
Comp uter 19
Connessione USB 19
Connessioni 19
Connessioni Audio 19
Connessioni MIDI 19
Connessioni Pedali 19
Control Change 13
Ctrl Ped 11
Cuffie 19
, 20
D
DAW 14
Deep 11
Del 7
De lay 12
De let e 17
Dial 5
Dial Prog 6
Dinamiche 10
Di st 12
Dr y/Wet 12
E
Effect 1 11
Effect 2 11
Ef fe t t i 11
EP1 8
EP2 8
EQ 12
Equalizzatore 12
F
Feedback 12
File Factory Restore 18
Filtro 10
Fine Tune 15
Flanger 11
Freq 12
G
Global Transpose 15
Grand 8
Grand Weighted Action 5
H
Ha ll 12
Harpsichord 8
I
Icone 6
Indicatore Memory 16
Info, Piano 8
Info, Sample 10
Ins 7
Installazione 16
Interfaccia Utente Nord 4
J
JC 12
K
Kbdsplit 6
Kbd Touch 8
L
LED MIDI 6
LED verdi 6
Lista dei Controller MIDI
MIDI CC 20
, 10
Livello 8
Live Program 7
M
Manopole 5
Max OSX 16
Me di 12
Memoria, Piano 9
Memoria, Sample Synth 10
Me nù 15
Menù MIDI 15
Menù Sound 15
Menù System 15
Mezzo-pedale 9
MIDI 13
MIDI In 19
MIDI Out 19
Modo Control Change 15
Modo Live 7
Modo Local Control 15
Modo Output Routing 15
Modo Program Change 15
Monitor In 19
Mono 6
N
Nominare i Program 7
Nord Sound Manager 16
O
Octave Down 8, 10
Octave Up 8
Organize 8
Organize, Nord Sound Manager 17
Organize, Piano 9
, 10
, 11
P
Pa n 11
Panic 7
Pannello Frontale 4
Partizioni 16
Pedale Control 11
Pedale Soft 9
Pedale Sustain 19
Pedali 8
Pedal Noise 9
Phaser 11
Piano Select 8
Piano String Res 15
Pno/Synt 6
Program 6
Protezione Memoria 6
Pulsanti On/Off 5
Pulsanti Selettori 4
Pulsanti Source 5
, 19
, 15
R
Rate 11
Release 10
Ring Modulator 11
Ripristino 18
Risonanza delle Corde 8
Riverbero 12
RM 11
Ro om 12
S
Salvataggio 7
Sample 17
Sample Synth 10
Samp Lib 16
Sequencer 14
Set Split 6
Set tempo 12
Sezione Piano 8
Shift 4
Small 12
Soft Release 9
Sostenuto 9
Sound Down 18
Sound Up 18
Source 11
Split Point 6
Stage 12
Store As... 7
Store Program To 7
String Res 8
Substitute 17
Suddividere la Tastiera 6
Sympathetic String Resonane 8
Synt/Pno 6
T
Tab 16
Tabella comparativa dimensioni Nord
Piano Library 9
Tap 12
Tastiera 5
Tem p o 12
Too l bar 16
Transpose MIDI at 13
Trasposizione 6
Trasposizione, Globale 15
Trasposizione, Program 6
Tre m o l o 11
Triplo Pedale Nord 9
Triplo sensore 5
Twi n 12
, 15
, 13
U
Una Corda 9
Upright 8
USB MIDI 19
Uscite 19
V
Value 7
Vibe 11
W
Wa h 11
Wind ow s 16
www.nordkeyboards.com 16
, 17
