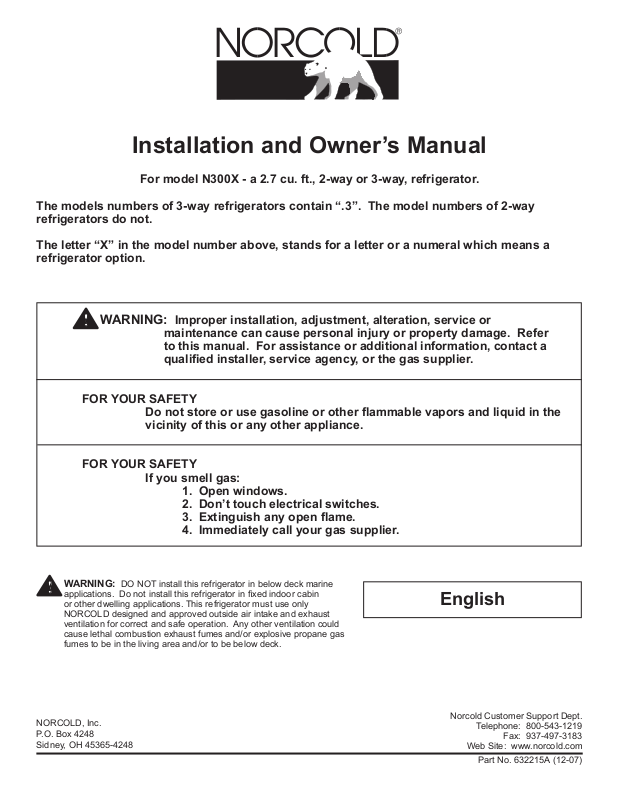

Installation and Owner’s Manual
!
!
For model N300X - a 2.7 cu. ft., 2-way or 3-way, refrigerator.
The models numbers of 3-way refrigerators contain “.3”. The model numbers of 2-way
refrigerators do not.
The letter “X” in the model number above, stands for a letter or a numeral which means a
refrigerator option.
WARNING: Improper installation, adjustment, alteration, service or
maintenance can cause personal injury or property damage. Refer
to this manual. For assistance or additional information, contact a
qualied installer, service agency, or the gas supplier.
FOR YOUR SAFETY
Do not store or use gasoline or other ammable vapors and liquid in the
vicinity of this or any other appliance.
FOR YOUR SAFETY
If you smell gas:
1. Open windows.
2. Don’t touch electrical switches.
3. Extinguish any open ame.
4. Immediately call your gas supplier.
WARNING: DO NOT install this refrigerator in below deck marine
applications. Do not install this refrigerator in xed indoor cabin
or other dwelling applications. This refrigerator must use only
NORCOLD designed and approved outside air intake and exhaust
ventilation for correct and safe operation. Any other ventilation could
cause lethal combustion exhaust fumes and/or explosive propane gas
fumes to be in the living area and/or to be below deck.
NORCOLD, Inc.
P.O. Box 4248
Sidney, OH 45365-4248
English
Norcold Customer Support Dept.
Telephone: 800-543-1219
Fax: 937-497-3183
Web Site: www.norcold.com
Part No. 632215A (12-07)
Page 2
Table of Contents
!
!
!
Safety Awareness
For dened warranty terms, please see the one page warranty
statement included in the product information packet.
Owner’s Manual ..........................................................................2
Safety Awareness ..................................................................
Safety Instuctions ..................................................................
About Your Refrigerator .........................................................
Storage volume ..............................................................
Leveling ..........................................................................
Food compartment .........................................................
Freezer compartment .....................................................
Operation during travel
Door latch for travel and storage ....................................
Ignition and Start Up
Controls ..........................................................................
Ignition - propane gas operation ....................................
Do a test of the gas safety valve ....................................
Start up - AC operation
Start up - DC operation (3-way models only) .................
DC operation precautions ..............................................
DC operation guidelines .................................................
Shut down ......................................................................
Effects of High Altitude on Propane Gas Operation ..............
Refrigerator Care Checklist ...................................................
Defrosting ..............................................................................
Cleaning ................................................................................
Drip tray ..........................................................................
Door Sealing
Refrigerator Maintenance Checklist ......................................
Refrigerator Storage ..............................................................
Refrigerator Maintrenance
Gas ame appearance ...................................................
Remove and clean the burner orice .............................
Remove the Refrigerator .......................................................
Reinstall the Refrigerator
Replacement Parts ................................................................

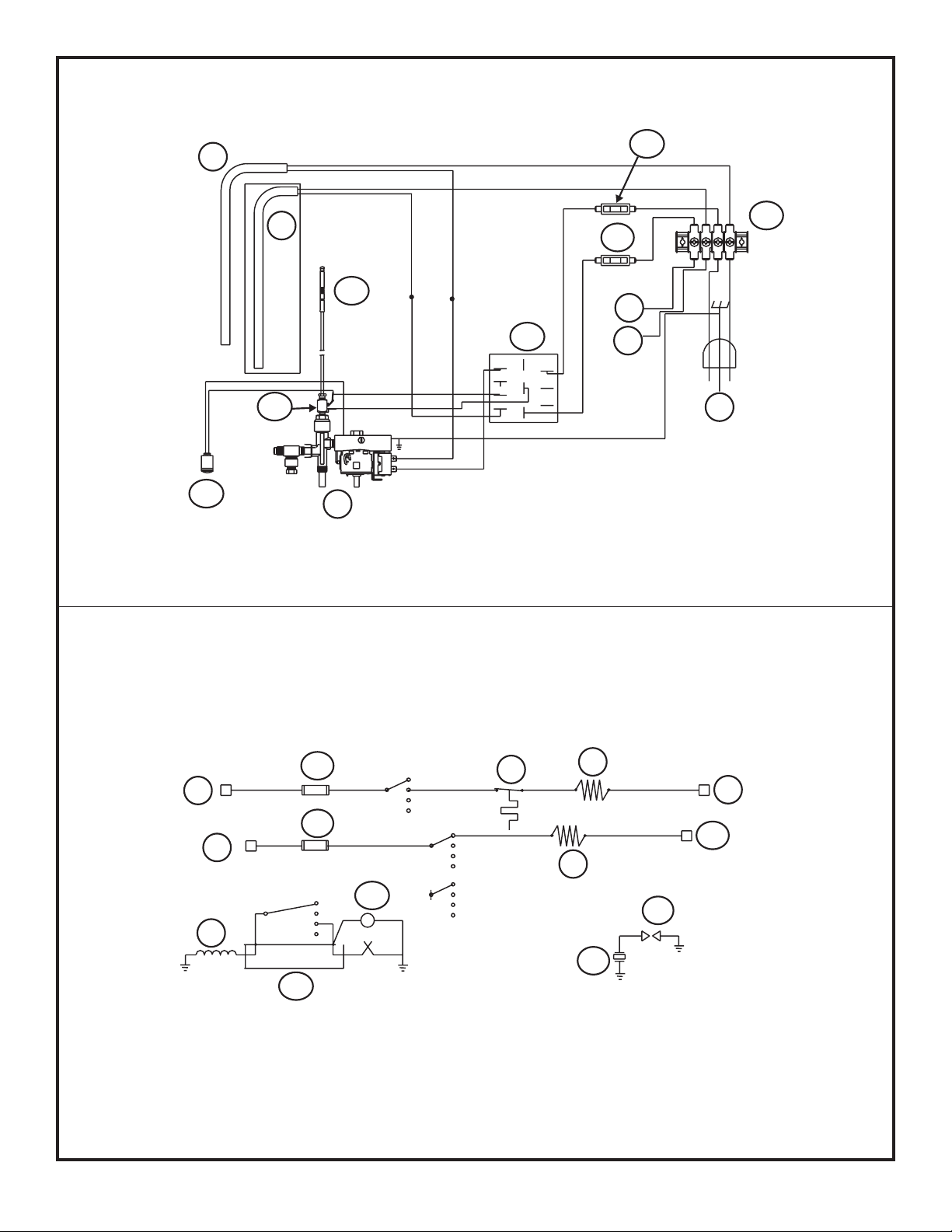

Wiring Pictorial ......................................................................
Wiring Diagram ......................................................................
Installation Manual ................................................................... 10
Safety Awareness ................................................................
Safety Instructions ...............................................................
Certication and Code Requirements .................................
Ventilation Requirements ....................................................
Assemble the Enclosure
Install the Lower and Upper Vents ......................................
Install the Refrigerator .........................................................
Installation Options ..............................................................
Install the decorative door panel ..................................
Reverse the door swing ...............................................
Connect the Electrical Components ....................................14
Connect the 120 volts AC supply .................................
Connect the 12 volts DC supply (3-way models only)
Connect the Propane Gas Components .............................
Connect the gas supply system ...................................
Examine the gas supply system for leaks ....................
..........................................................................6
...................................................3
..............................................................3
...................................................4
.....................................................7
.......................................................8
10
10
10
11
..................................................... 11
11
13
13
13
13
14
..14
15
15
15
Read this manual carefully and understand the contents before
you use the refrigerator.
Be aware of possible safety hazards when you see the safety
alert symbol on the refrigerator and in this manual. A signal word
follows the safety alert symbol and identies the danger of the
2
hazard. Carefully read the descriptions of these signal words to
2
fully know their meanings. They are for your safety.
3
3
3
3
5
3
3
4
4
WARNING: This signal word means a hazard, which if
ignored, can cause dangerous personal injury, death, or
much property damage.
CAUTION: This signal word means a hazard, which if
ignored, can cause small personal injury or much property
damage.
Safety Instructions
4
4
5
5
5
5
5
5
6
6
6
7
7
7
8
9
9
WARNING:
- The storage of ammable materials behind or around
the refrigerator creates a re hazard. Do not use the
area behind the refrigerator to store anything, especially
ammable materials (gasoline, cleaning supplies, etc.)
- Do not remove the round ground prong from the
refrigerator AC power cord. Do not use a two prong
adapter or extension cord on the AC power cord.
- A circuit overload can result in an electrical re if the
wires and/or fuses are not the correct size. Either use
the wire and fuse sizes as writtten in the “Installation
Manual” or refer to your local codes or the applicable
RVIA Standards for the correct wire and fuse sizes.
- Incorrect installation, adjustment, change to, or
maintenance of this refrigerator can cause personal
injury, property damage, or both. Have service and
maintenance work done by your dealer or by an Norcold
authorized service center.
- Disconnect both the AC and DC power sources before
doing any maintenance work on the refrigerator. All
service work on this refrigerator must be done by a
qualied service technician.
- Do not bypass or change the refrigerator’s electrical
components or features.
- When you discard an appliance, remove all doors to
prevent accidental entrapment and suffocation.
- Do not spray liquids near electrical outlets, connections,
or the refrigerator components. Many liquids are
electrically conductive and can cause a shock hazard,
electrical shorts, and in some cases re.
Installation and Owner’s Manual 2
Page 3
- The refrigerator cooling system is under pressure. Do
!
!
1
2
3
4
5
1
5
Art00976
207
96
217
91
216
not try to repair or to recharge a defective cooling
system. The cooling system contains sodium chromate.
The breathing of certain chromium compounds can
cause cancer. The cooling system contents can cause
severe skin and eye burns, and can ignite and burn with
an intense ame. Do not bend, drop, weld, move, drill.
puncture, or hit the cooling system.
- At regular intervals, make sure that the refrigerator
ue the burner, the vent areas, and the ventilation air
pathway between the vents are completely free from
any ammable material or blockage. After a period of
storage, it is especially important to check these areas
for any ammable material or blockage caused by
animals.
CAUTION:
- The rear of the refrigerator has sharp edges and
corners. To prevent cuts or abrasions when working on
the refrigerator, be careful and wear cut resistant gloves.
For the best cooling performance:
- Let air move freely inside the entire food compartment.
- Do not cover the shelves with plastic, paper, etc.
To decrease the amount of ice that collects on the cooling ns:
- Cover all liquids and moist foods.
- Let all hot foods cool before putting them in the refrigerator.
- Do not open the door any longer than necessary.
Freezer compartment:
The freezer compartment is made to keep pre-frozen food frozen
and not to quick freeze food. Keep pre-frozen foods in the
freezer compartment.
NOTE: Do not put other items on the ice tray while the water
is freezing. The water freezes more rapidly if the
thermostat is at the coldest temperature setting.
About Your Refrigerator
Storage Volume:
This refrigerator is made to store fresh and frozen foods and for
making ice.
Total capacity .....................................................
Freezer capacity ...................................................
Food compartment capacity
................................ 2.3 cubic feet
Leveling:
CAUTION: The refrigerator is made to operate within
3° off level side-to-side and 6° off level front-to-back (as
looking at the front of the refrigerator). Operating it at more
than these limits can cause damage to the cooling system
and create a risk of personal injury or property damage.
Make sure the vehicle is level before you operate the
refrigerator.
Operation during travel:
While the refrigerator should be level when the vehicle is
stopped, performance during travel is not usually effected.
Food compartment:
Ignite or start up the refrigerator and let it cool for eight hours
before loading with food. If the refrigerator does not start to cool
down after about two hours, contact your dealer or a Norcold
authorized service center.
2.7 cubic feet
.4 cubic feet
Door latch for travel and storage:
During travel, the door latch prevents the door from opening.
There are no chains, slides, or any devices that you must
engage.
During storage, the door latch prevents the door from completely
closing. Use it to prevent odors when the refrigerator is shut
down for a long period of time.

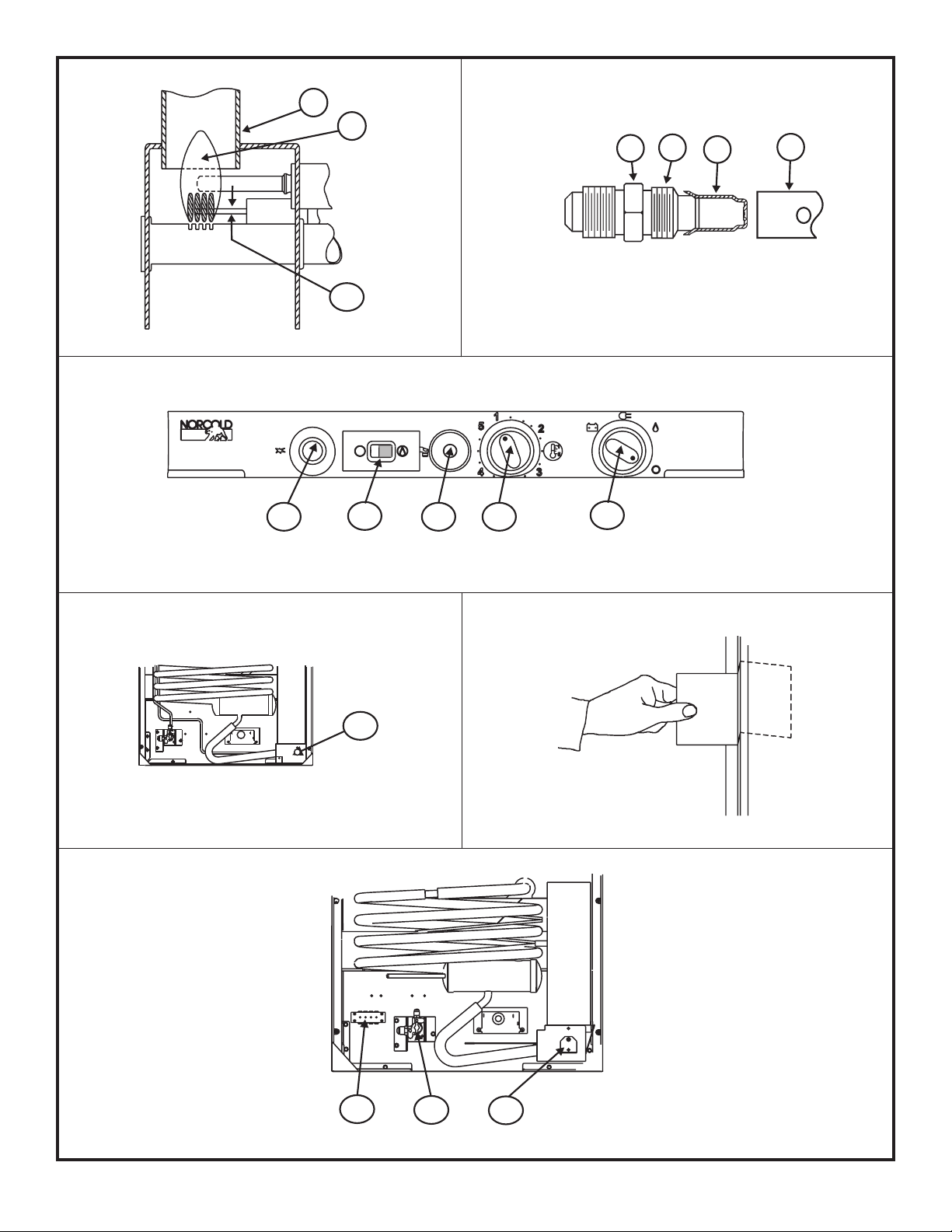

To use the door latch for storage (See Art00979):
- Open the door just so the door latch [161] is between the ribs
[166] of the latch plate [162].
Ignition and Start Up

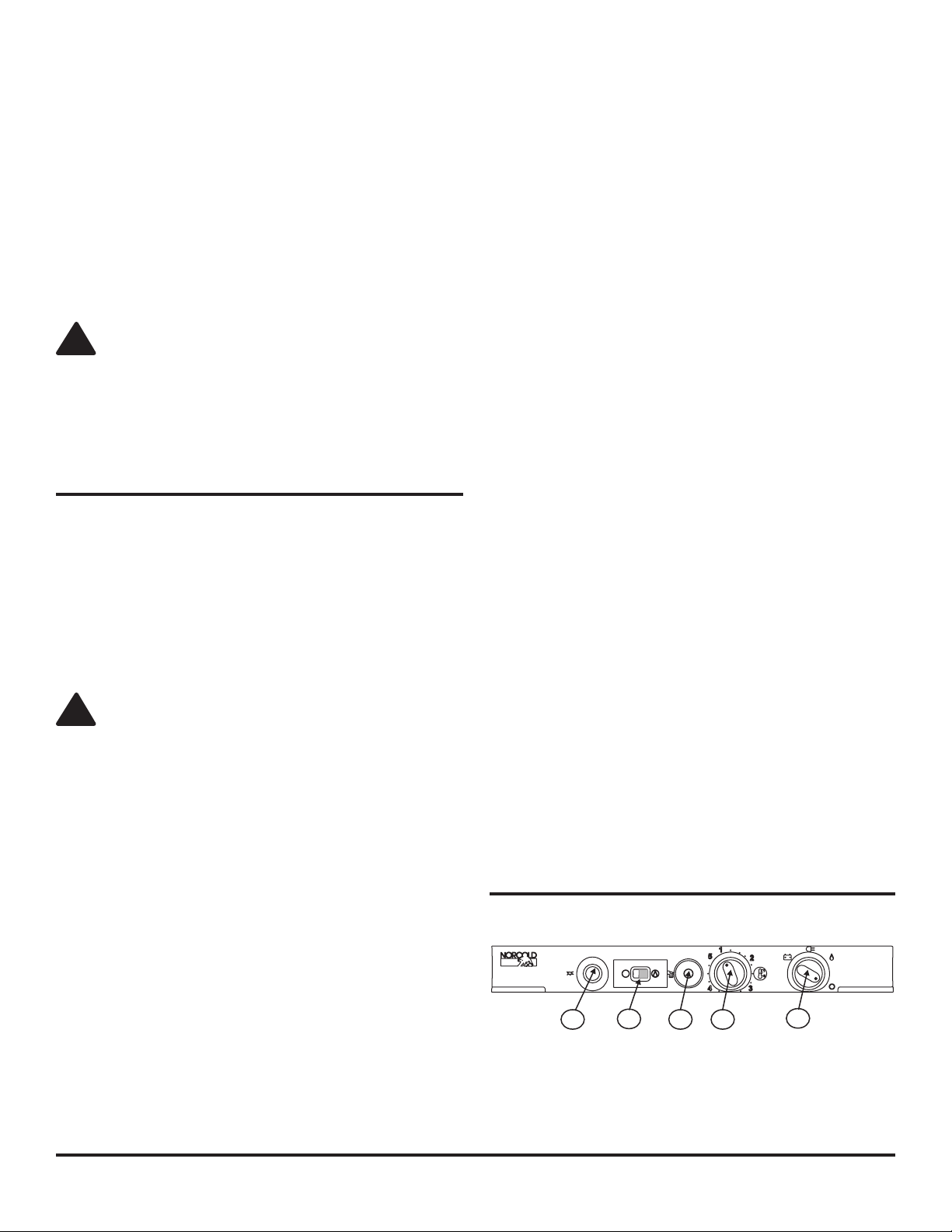

Controls:
Thermostat .......................................................................... 96
Selector switch ..................................................................
Gas safety valve .................................................................
Piezo lighter ......................................................................
Flame meter ......................................................................
207
91
216
217
Installation and Owner’s Manual 3
Page 4
The thermostat [96] (See Art00976) changes the amount
!
of propane gas that goes to the burner. This acts as the
temperature control of the refrigerator. Number 5 is the coldest
temperature setting.
When the outside air temperature is below 50° F, the refrigerator
may have a tendency to freeze food at the colder temperature
settings. To reduce the tendency to freeze food:
- Turn the thermostat to a warmer temperature setting.
- Keep the refrigerator full.
Do a test of the gas safety valve:
With an established ame in GAS mode:
1. Close the manual gas shutoff valve [218] of the refrigerator
(See Art01254].
2. After the ame is extinguished, you should hear a sharp “click”
sound within three minutes.
NOTE: The gas safety valve should close with a sharp “click“
sound.
- Put foods that are more likely to freeze on the lower shelf.
The selector switch [207] changes the energy source of the
refrigerator between propane gas ( ), AC electric ( ), DC
electric ( ), and OFF ( ).
The gas safety valve [91] is built into the control panel. As long
as a ame is present, the valve is open and allows propane gas
to ow into the burner. Any loss of ame (empty gas tank, blow
out, etc.) closes the safety valve and stops the ow of gas.
The piezo igniter [216] makes a spark which ignites the ame in
the burner.
The ame meter [217] shows if a ame is present in the burner.
Ignition - propane gas operation:
1. Open the valve at the gas storage tank.
2. Turn the thermostat to the 5 position.
3. Turn the selector switch to the propane gas position ( ).
4. Push and hold in the safety valve and push in the igniter
several times in rapid succession, for about ve seconds:
WARNING: Do not hold in the safety valve for more than
30 seconds. If there is no ame in this time, wait at least
ve minutes before you try ignition again. If you continue
to hold in the safety valve, gas will collect in the burner
area. This could cause a re or explosion and result in
dangerous personal injury or death.
- When a ame is present and the ame meter moves into the
green area, release the safety valve.
- If the ame meter does not move into the green area, do this
step again.
3. Open the manual gas shutoff valve of the refrigerator.
4. Without pushing in the gas control, push the igniter several
times rapidly in succession. The burner ame should not
ignite. This means that the gas safety valve is working
correctly.
Start up - AC operation:
- Make sure that 120 volts AC is available.
- Turn the selector switch to the AC position ( ).
- Turn the thermostat to the temperature setting that you wish.
Start up - DC operation (3-way models only):
- Make sure that 12 volts DC is available.
- Turn the selector switch to the DC position ( ).
DC operation precautions:
This refrigerator is made to operate on DC power while your
vehicle is “in transit” and AC power or propane gas sources are
not available. Operate the refrigerator on DC power only when
the vehicle engine is running.
For the refrigerator to operate correctly on DC power, the battery
must be maintained in a fully charged condition.
For the battery to be fully charged at all times during refrigerator
operation on DC, the vehicle engine must be running and the
battery charging system must be in good operating condition.
Keep in mind the following electrical precautions for DC operation
of the refrigerator:
- Good battery condition is necessary for correct DC operation.
5. Turn the thermostat to the temperature setting that you wish.
Installation and Owner’s Manual 4
- The capacity of the battery charging system must be more
than what is necessary for the refrigerator and other DC
appliances.
- While the vehicle engine is running, have a qualied service
technician make sure the voltage of the DC power supply
leads at the refrigerator is more than 11.5 VDC.
Page 5
DC operation guidelines:
!
DC operation is intended only to maintain the temperature of the
refrigerator and its contents when they are already cool.
The DC operation is not intended for the initial start up and
cooling of the refrigerator. Always use either the AC operation
or propane gas operation to initially start up and cool the
refrigerator. The refrigerator must be cooled and the temperature
must be steady before you operate the refrigerator on DC.
- Be aware of any cooling changes that are not because of
weather, loading, or thermostat changes. If changes occur,
contact your dealer or service center.
- Make sure the gas supply is propane gas only and is not
butane or a butane mixture.
Defrosting
Keep in mind the following guidelines for DC operation of the
refrigerator:
- Use DC operation of the refrigerator while the vehicle is in
transit.
- Do not use DC operation until the refrigerator and its
contents are completely cooled.
- Only use DC operation if the vehicle battery and battery
charging system are in good operating condition.
Shut down:
- Turn the selector switch to the OFF position ( ).
Effects of High Altitude on Propane Gas Operation
When you operate the refrigerator on propane gas at altitudes
higher than 5500 feet above sea level:
- You may experience reduced cooling performance of the
refrigerator.
- You may experience burner outages.
To avoid these possible problems, Norcold recommends that you
operate the refrigerator on AC when at altitudes higher than 5500
feet above sea level.
Refrigerator Care Checklist
The cooling ns of the refrigerator operate at below freezing
temperature and will naturally form frost from humidity, which is
always present in the air. The humidity inside the refrigerator
increases:
- with higher outside temperature and humidity.
- with the storage of non-sealed fresh foods or warm foods.
- with the amount of time that the door(s) are open.
- with any air leakage into the refrigerator.
It is normal for frost to collect inside the refrigerator. Excess frost
decreases the cooling performance of the refrigerator. Defrost
the refrigerator as necessary:
- Remove all food from the refrigerator.
- Turn the refrigerator OFF.
NOTE: Defrosting the refrigerator makes excess water inside
the refrigerator.
- Put dry towels (etc.) inside the refrigerator to absorb melted
frost.
CAUTION: High temperatures can cause the inside
surfaces of the refrigerator to warp or melt. Do not
use pans of HOT water, a hair dryer, or any other high
temperature devices to defrost the refrigerator. Do not use
any hard or sharp objects to remove frost. Damage to the
interior of the refrigerator can occur.
- To increase the speed of defrosting, put pans of WARM
water in the refrigerator.
- Remove the wet towels (etc.) and dry the interior.
Your refrigerator will give you years of trouble free service if you
do these simple checks every three to six months:
- Keep the food compartment and the freezer clean. See
“Cleaning”.
- Defrost the refrigerator as necessary. See “Defrosting”.
- Make sure the door seals correctly. See “Door Sealing“.
- Start up the refrigerator.
- Allow the refrigerator to cool down.
- Return all food to the refrigerator.
Cleaning
A good time to clean the refrigerator is just after you defrost it.
Clean the inside of the refrigerator as often as necessary to avoid
food odors:
Installation and Owner’s Manual 5
Page 6
- Remove all food from the refrigerator.
NOTE: Do not use abrasive cleaners, chemicals, or
scouring pads because they can damage the
interior of the refrigerator.
Refrigerator Maintenance Checklist
Read and understand the following maintenance sections of this
manual.
- Wash the interior with a solution of liquid dish detergent and
warm water.
Drip tray:
To remove and clean the drip tray:
- Make sure that the drip tray is empty of water.
- Pull the drip tray forward to remove from the slots in the
refrigerator cabinet.
- Clean the drip tray.
- Push the drip tray back into the original position.
Door Sealing
If the door does not seal correctly, excess frost will collect inside
the refrigerator. Make sure the door seals correctly:
- Close the door on a piece of paper that is about the size of a
dollar bill (See Art00980).
- Gently pull the paper.
- You should feel a slight drag between the gasket and the
cabinet.
- Do this on all four sides of the door.
- If you do not feel a slight drag on the
paper, the door is not sealing correctly:
- Make sure the screws of the hinges are tight.
NOTE: Norcold is not responsible for installation,
adjustment, alteration, service, or maintenance
performed by anyone other than a qualied RV
dealer or a Norcold authorized service center.
Have a qualied RV dealer or a Norcold authorized service
center do these annual safety and maintenance checks:
- Examine the gas supply lines for leaks.
- Replace or repair if necessary.
- Make sure the propane gas pressure is 11 inches of water
column.
- Adjust if necessary.
- Make sure the combustion seal is complete and intact.
- Replace or repair it if necessary.
- Make sure the burner and the burner orice are clean (See
Art00956).
- Clean if necessary.
- Make sure the electrode spark gap [167] is 1/8 - 3/16 inch
(See Art00955).
- Adjust if necessary.
- Make sure the AC voltage is 108 - 132 volts and the DC
voltage is 10.5 - 15.4 volts.
- Make sure the thermocouple tip is clean and secure.
- Make sure the area at the rear of the refrigerator is free of
any combustible materials, gasoline, and other ammable
vapors and liquids.
- Make sure the door gasket does not touch the door
latch:
- If the door gasket touches the door latch,
loosen the screws of the door latch.
- Raise the door latch just so it does not touch
and tighten the screw s of the door latch.
- Make sure the door latch holds the door closed.
Installation and Owner’s Manual 6
Refrigerator Storage
Before the refrigerator is stored for an extended (seasonal)
period of time:
- Defrost and clean the interior of the refrigerator.
- Close the doors with the storage latch.
If the refrigerator is stored for an extended period of time, before
start up:
- Make sure there are no obstructions in the vents, the
ventilation air pathway, the burner, the orice, or the ue
area.
Page 7
Refrigerator Maintenance
!
!!!
!
!
CAUTION: The burner box cover can be hot. Wear
gloves to avoid burns.
Gas ame appearance:
While in propane gas operation, examine the appearance of the
gas ame:
- Turn the thermostat to the 5 position.
- Open the lower intake vent.
CAUTION: The burner box cover can be hot. Wear
gloves to avoid burns.
- Open the burner box door [165] and look at the gas ame
[75] (See Art00955 and Art01255).
The ame should be:
- a darker blue color on the inside of the ame and a
lighter blue color on the outside of the ame.
- a constant shape without ickering.
- Contact your dealer or Norcold authorized service center
if the ame is:
- yellow
- ickering or changing shape.
- If the ame is yellow or has an erratic and unstable
shape, contact your dealer or Norcold authorized
service center.
- Remove the burner box cover by removing one screw.
WARNING: To avoid possible propane gas leaks,
always use two wrenches to loosen and tighten the gas
supply line at the refrigerator’s manual shut off valve.
- Remove the are nut from the orice assembly [77] (See
Art00956).
- Remove the orice assembly from the burner [78].
WARNING: Do not try to remove the orice [79] from
the orice adapter [80] when cleaning. Removal will
damage the orice and seal of the orice and can cause
a propane gas leak. Leaking propane gas can ignite or
explode which can result in dangerous personal injury
or death. Do not clean the orice with a pin or other
objects.a
- Clean the orice assembly with air pressure and alcohol only.
- Using a wrench, assemble the orice assembly to the the
burner.
- Assemble the are nut to the orice assembly.
- Tighten the are nut by hand.
- Hold the orice assembly securely and, using a wrench,
tighten the are nut 1/4 revolution only.
- Examine all of the connections for gas leaks.
- Make sure the ame does not touch the inside of the
ue tube [76].
- If the ame touches the inside of the ue tube, contact
your dealer or Norcold authorized service center.
- Close the burner box door.
Remove and clean the burner orice:
NOTE: Your dealer or Norcold authorized service center must do
this procedure.
To remove and clean the burner orice:
- Close the valve at the gas tank(s).
- Close the manual shut off valve of the refrigerator.
- Turn the selector switch to the OFF position ( ).
- Open the lower intake vent.
Remove the Refrigerator
NOTE: Your dealer or Norcold authorized service center must do
this procedure.
CAUTION: The rear of the refrigerator has sharp edges
and corners. To prevent cuts or abrasions when working
on the refrigerator, be careful and wear cut resistant
gloves.
1. Close the valve at the gas tank(s).
WARNING: To avoid possible propane gas leaks, always
use two wrenches to loosen and tighten the gas supply
line at the refrigerator’s manual shut off valve.
2. Open the lower intake vent and remove the gas supply line
from the manual shut off valve of the refrigerator.
Installation and Owner’s Manual 7
Page 8
3. Remove the AC power cord from the receptacle.
!
!
!
!
4. Remove the DC wiring from the refrigerator:
- Remove the DC wiring from the battery or the converter of
the vehicle.
6. Open the lower intake vent and put the screws through
refrigerator and into the oor.
WARNING: To avoid possible propane gas leaks, always
use two wrenches to loosen and tighten the gas supply
line at the refrigerator’s manual shut off valve.
- Put a mark on the DC wires so you can put them back in the
correct location.
- Remove the DC wires from the refrigerator.
5. Remove the screws which fasten the refrigerator to the oor.
6. Remove the plastic plugs from the mounting anges of the
refrigerator.
7. Remove the door from the refrigerator.
8. Remove the screws which fasten the refrigerator to the wall.
9. Remove the refrigerator from the opening.
10. Attach the door to the refrigerator.
Reinstall the Refrigerator
NOTE: Your dealer or Norcold authorized service center must do
this procedure.
WARNING: Make sure the combustion seal is not
broken, is completely around the refrigerator mounting
anges, and is between the mounting anges and the wall
of the enclosure. If the combustion seal is not complete,
exhaust fumes can be present in the living area of the
vehicle. The breathing of exhaust fumes can cause
dizziness, nausea, and in extreme cases, death.
1. Push the refrigerator completely into the enclosure.
2. Remove the door from the refrigerator.
3. Put the screws though the mounting anges and into the wall.
4. Put the plastic plugs into the mounting anges of the
refrigerator.
5. Attach the door to the refrigerator
CAUTION: The rear of the refrigerator has sharp edges
and corners. To prevent cuts or abrasions when working
on the refrigerator, be careful and wear cut resistant
gloves.
7. Attach the gas supply line to the manual shut off valve of the
refrigerator.
8. Open the valve at the gas tank(s).
WARNING: Do not allow the leak checking solution
to touch the electrical components. Many liquids
are electrically conductive and can cause a shock
hazard,electrical shorts, and in some cases re.
9. Examine the gas supply line for leaks.
10. Connect the DC wiring to the refrigerator:
- Install the DC fuse or connect the DC wiring to the battery or
the converter.
- Connect the DC wires from the refrigerator.
11. Connect the AC power cord to the receptacle.
Replacement Parts
You may purchase replacement parts through your local RV
dealer or authorized Norcold Service Center.
Wiring Pictorial
The parts of the wiring pictorial are (Art01020):
87 ............................................................120VAC Power cord
219 ................................................................... Terminal block
220 ........................................................................ 3 Amp fuse
207 .................................................................. Selector switch
221 ................................................................... Thermocouple
96 ............................................. Thermostat / gas safety valve
222 ..................................................Thermocouple interrupter
217 ...................................................................... Flame meter
92 ............................................................................ AC heater
90 .......................-12 VDC Power supply (3-way models only)
99 ......................+12 VDC Power supply (3-way models only)
223 ..................................... 20 Amp fuse (3-way models only)
94 ...........................................DC heater (3-way models only)
Installation and Owner’s Manual 8
Page 9
Wiring Diagram
The parts of the wiring diagram are (See Art01021):
87 .............................................................................. 120 VAC
220 ........................................................................ 3 Amp fuse
96 .......................................................................... Thermostat
92 ............................................................................ AC heater
87 .............................................................................. 120 VAC
91 ..................................................................Gas safety valve
222 ..................................................Thermocouple interrupter
217 ...................................................................... Flame meter
216 .......................................................................Piezo lighter
167 ..........................................................................Spark gap
99 ............................................ +12 VDC (3-way models only)
223 ..................................... 20 Amp fuse (3-way models only)
94 ...........................................DC heater (3-way models only)
224 ...................................-12 VDC Com (3-way models only)
Installation and Owner’s Manual 9
Page 10
Installation Manual
Safety Awareness
Read this manual carefully and understand the contents before
you install the refrigerator.
Be aware of possible safety hazards when you see the safety
alert symbol on the refrigerator and in this manual. A signal word
follows the safety alert symbol and identies the danger of the
hazard. Carefully read the descriptions of these signal words to
fully know their meanings. They are for your safety.
WARNING: This signal word means a hazard, which if
!
ignored, can cause dangerous personal injury, death, or
much property damage.
- The refrigerator cooling system is under pressure. Do not
try to repair or to recharge a defective cooling system.
- The cooling system contains sodium chromate. The
breathing of certain chromium compounds can cause
cancer. The cooling system contents can cause severe
skin and eye burns, and can ignite and burn with an
intense ame. Do not bend, drop, weld, move, drill,
puncture, or hit the cooling system.
CAUTION:
!
- The rear of the refrigerator has sharp edges and corners.
To prevent cuts or abrasions when working on the
refrigerator, use caution and wear cut resistant gloves.
CAUTION: This signal word means a hazard, which if
!
ignored, can cause small personal injury or much property
damage.
Safety Instructions
WARNING:
!
- This refrigerator is not approved for use as a free standing
refrigerator. It is equipped for the use of propane gas only
and can not be changed to use any other fuels (natural
gas, butane, etc.).
- Incorrect installation, adjustment, alteration, or
maintenance of this refrigerator can cause personal injury,
property damage, or both.
- Obey the instructions in this manual to install the intake
and exhaust vents.
- Do not install the refrigerator directly on carpet. Put the
refrigerator on a metal or wood panel that extends the full
width and depth of the refrigerator.
- Do not allow anything to touch the refrigerator cooling
system.
- Propane gas can ignite and cause an explosion that can
result in property damage, personal injury, or death. Do
not smoke or create sparks while working on the gas
supply system. Do not use an open ame to examine
the gas supply piping or ttings for leaks. Always use two
wrenches to tighten or loosen the propane gas supply line
connections.
- Make sure the electrical installation obeys all applicable
codes. See “Certication and Code Requirements”
section.
- Do not bypass or change the refrigerator’s electrical
components or features.
Certication and Code Requirements
Art01290
This refrigerator is certied by CSA International as meeting the
latest edition of ANSI Z21.19 / CSA 1.4 standards for installation
in mobile homes or recreational vehicles.
The refrigerator must be installed in accordance with this
“Installation Manual” in order for the Norcold limited warranty
to be in effect. In addition, the installation must conform to the
following, as applicable:
In the United States and Canada:
- Local codes, or in the absence of local codes, the National
Fuel Gas Code, ANSI Z223.1/NFPA 54, the Natural Gas
and Propane installation Code, CSA B149.1, ANSI A119.2
Recreational Vehicles Code, and CSA Z240 RV Series,
Recreational Vehicles.
- A manufactured home (mobile home) installation must
conform with the Manufactured Home Construction and
Safety Standard, Title 24 CFR, Part 3280 [formerly the
Federal Standard for Mobile Home Construction and Safety,
Title 24 (part 280), and the current CSA Z240.4, Gas-
equipped Recreational Vehicles and Mobile Housing.
- If an external power source is utilized, the appliance, when
installed, must be electrically grounded in accordance with
local codes or, in the absence of local codes, the National
Electrical code, and ANSI/NFPA 70, or the Canadian
Electrical Code, CSA C22.2. Parts 1 and 2.
- Do not spray liquids near electrical outlets, connections, or
the refrigerator components. Many liquids are electrically
conductive and can cause a shock hazard, electrical
shorts, and in some cases re.
Installation and Owner’s Manual 10
Page 11
All propane gas supply piping and ttings must obey local, state,
!
and national codes about type and size. These components
must also obey the current NFPA 501C section 2-4, and in
Canada with the current CAN 1-6.10 Standard.
Ventilation Requirements
WARNING: The completed installation must:
Assemble the Enclosure
1. Make sure the enclosure is 29.75 - 29.88 inches high x 20.50
- 20.63 inches wide x 21.38 inches deep.
2. Make sure the oor is solid and level.
- The oor must be metal or a wood panel and extend the full
width and depth of the enclosure.
- Make sure there is sufcient intake of fresh air for
combustion.
- Make sure the living space is completely isolated from
the combustion system of the refrigerator.
- Make sure there is complete and unrestricted ventilation
of the ue exhaust which, in gas mode, can produce
carbon monoxide. The breathing of carbon monoxide
fumes can cause dizziness, nausea, or in extreme
cases, death.
- Make sure the refrigerator is completely isolated from its
heat generating components through the correct use of
bafes and panel construction.
Certied installation needs one lower intake vent and one upper
exhaust vent. Install the upper exhaust vent either through the
roof or through the side wall of the vehicle exactly as written
in this manual. Any other installation method voids both the
certication and the factory warranty of the refrigerator.
The bottom of the opening for the lower intake vent, which is also
the service access door, must be even with or immediately below
the oor level. This allows any leaking propane gas to escape to
the outside and not to collect at oor level.
CSA International certication allows the refrigerator to have
zero (0) inch minimum clearance at the sides, rear, top, and
bottom. While there are no maximum clearances specied for
certication, the following maximum clearances are necessary for
correct refrigerator performance:
Bottom 0 inch min. 0 inch max.
Each Side 0 inch min 1/4 inch max.
Top 0 inch min. 1/4 inch max.
Rear 0 inch min. 1 inch max.
These clearances plus the lower and upper vents cause the
natural air draft that is necessary for good refrigeration. Cooler
air comes in through the lower intake vent, goes up around the
refrigerator coils where it removes the excess heat from the
refrigerator components, and goes out through the upper exhaust
vent. If this air ow is blocked or decreased, the refrigerator will
not cool correctly.
- The oor must be able to support the weight of the
refrigerator and its contents.
3. Make sure there are no adjacent heat sources such as a
furnace vent, a hot water heater vent, etc.
4. If there is more than 1/2 inch between either side of the
refrigerator and the inside of the enclosure:
- Fill the space with berglass (batt-type) insulation or add a
bafe to eliminate the clearance.
- The rear of the batt-type insulation must be between 14
-15 inches from the face of the enclosure.
- Securely attach the batt-type insulation to the enclosure,
so that it remains in this position during refrigerator
installation, if it becomes wet, and in windy conditions.
Install the Lower and Upper Vents
1. Using the following chart, decide which vents and rough
opening (RO) sizes to use.
Certied Vent P/N RO Height RO Width
Upper Roof 622293 24 in. 5 1/4 in.
Exhaust Vent
Upper Side 617485 7 1/4 in. 18 in.
Exhaust Vent
Lower Side 617484 9 3/4 in. 19 3/8 in.
Intake Vent
Universal Upper 620505 6 3/16 in. 17 15/16 in.
and Lower Vent
2. Install the lower intake vent (See Art01629):
NOTE: The lower intake vent is also the service access opening
for the components on the rear of the refrigerator.
Each NORCOLD model is certied by CSA International for
correct ventilation. Install only the certied vents that are listed in
this manual.
Installation and Owner’s Manual 11
Page 12
WARNING: Make sure the bottom of the opening of the
!
!
lower intake vent is even with or immediately below the
oor level. This allows any leaking propane gas to escape
to the outside and not to collect at oor level.
- Make sure the bottom of the opening of lower intake vent is
even with or immediately below the oor level.
- Align the lower intake vent [9] vertically below the coils [10]
and the condenser [11] of the refrigerator.

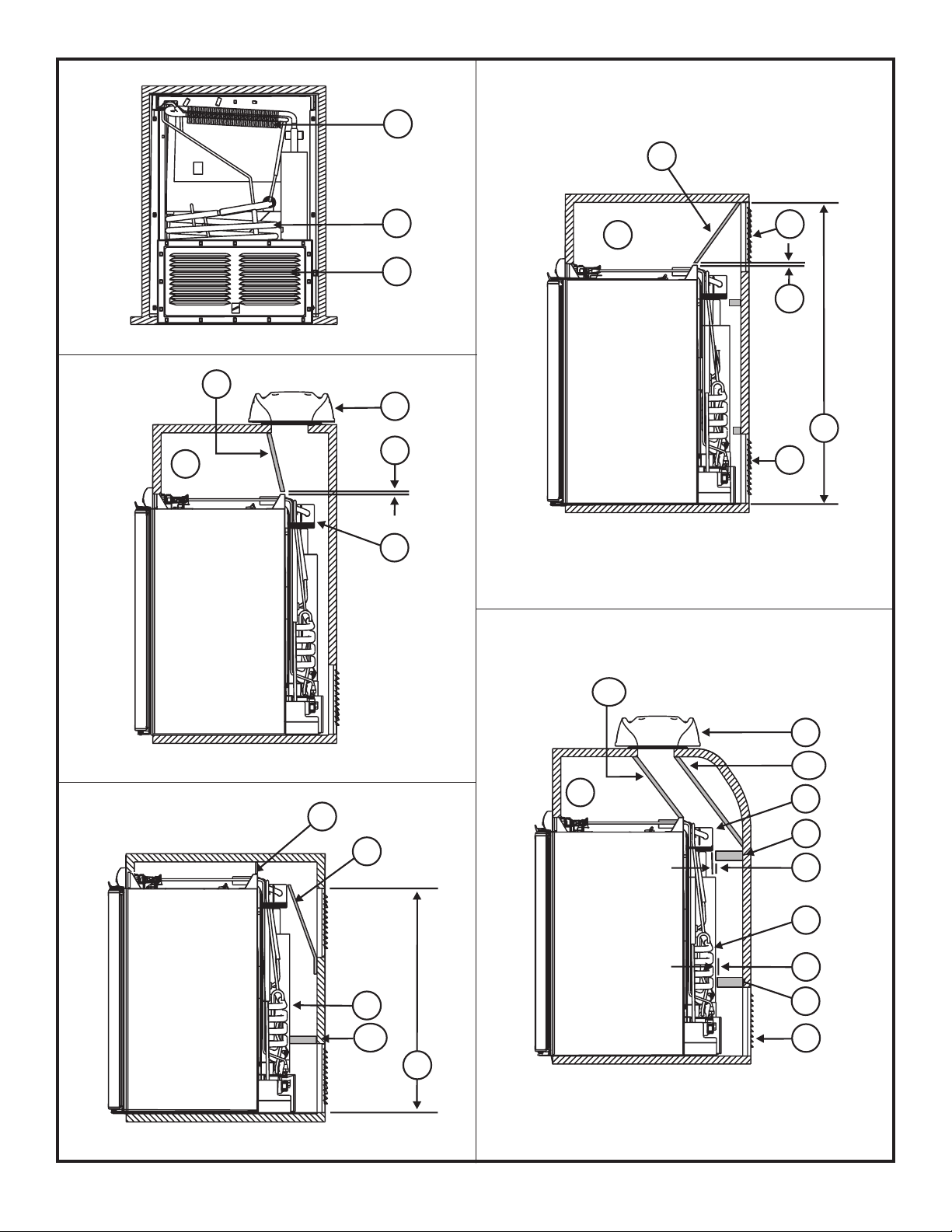

3. Install the upper exhaust vent (see Art01630):
- If you install the upper side exhaust vent:
- Make sure the distance [25] from the bottom of the
enclosure to the top of the rough opening for the upper
exhaust vent is at least 37 inches or poor cooling
performance can occur.
- Align the upper exhaust vent [24] horizontally above the
lower intake vent [9] of the refrigerator.
- Install a bafe [13] to prevent stagnant hot air in the area
[14] above the refrigerator.
- Make sure there is less than 1/4 inch clearance [15]
between the bafe and the top of the refrigerator.
- Make sure the bafe is the full width of the inside of
the enclosure.
- If the construction of the vehicle does not allow the
distance [25] to be 37 inches, the distance (optional
only) can be as little as 30 3/4 inches (See Art01633) if
you:
- Install a bent aluminum or galvanized steel sheet
bafe [26] to the rear of the enclosure.
- Make sure that the bend of the bafe is ush with
the bottom edge of the upper exhaust vent opening
- Make sure the bafe is not below the top edge of
the condenser ns.
- Install a bafe [171] from the upper edge of the
lower exhaust vent that is rmly against the
absorber coils [10] of the refrigerator.
- Install a bafe [13] to prevent any stagnant hot air in
the area above the refrigerator.
- If you install the roof exhaust vent (See Art01631):
CAUTION: Make sure that no sawdust, insulation, or
other construction debris is on the refrigerator or in the
enclosure. Debris can cause a combustion hazard and
prevent the refrigerator from operating correctly.
NOTE: Tighten the screws of the roof cap to 10 inch-pounds
max. Also make sure that the air ow around the
upper roof exhaust cap is not blocked or decreased
by other roof mounted features such as a luggage
carrier, an air conditioner, a solar panel, etc.
- If the design of the vehicle allows, install the roof
exhaust vent [12] directly above the condenser [11] of
the refrigerator.
- Install a bafe [13] to prevent stagnant hot air in the
area [14] above the refrigerator.
- Make sure there is less than 1/4 inch clearance
[15] between the bafe and the top of the
refrigerator.
- Make sure the bafe is the full width of the
inside of the enclosure.
- If the design of the vehicle does not allow you to install
the roof exhaust vent directly above the condenser of
the refrigerator (See Art01632):
- Align the roof exhaust vent [12] above the lower
intake vent and move it inboard as necessary.
- Install two bafes [172] to prevent stagnant hot air
in the area [14] above the refrigerator.
- Make sure both bafes are the full width of the
inside of the enclosure.
- Make sure that both bafes are no more than
45° from vertical.
- Put one bafe between the top rear edge of the
refrigerator and the inside edge of the upper
exhaust vent opening.
- Put the other bafe between the outside edge
of the upper exhaust vent opening and the side
wall of the vehicle.
- If there is more than 1 inch of clearance between the
rear of the refrigerator and the enclosure, add two
bafes [171] to the rear of the enclosure (See Art01630,
Art01632 and Art01633):
- Put the bafe at the top edge of the lower intake
vent [9].
- Put the other bafe at the lower edge of the
condenser [11] of the refrigerator.
- Make sure the bafes are less than 1/4 inch
[15] from the coils [10] and condenser of the
refrigerator.
- Make sure the bafes are the full width of the
inside of the enclosure.
Installation and Owner’s Manual 12
Page 13
Install the Refrigerator
!

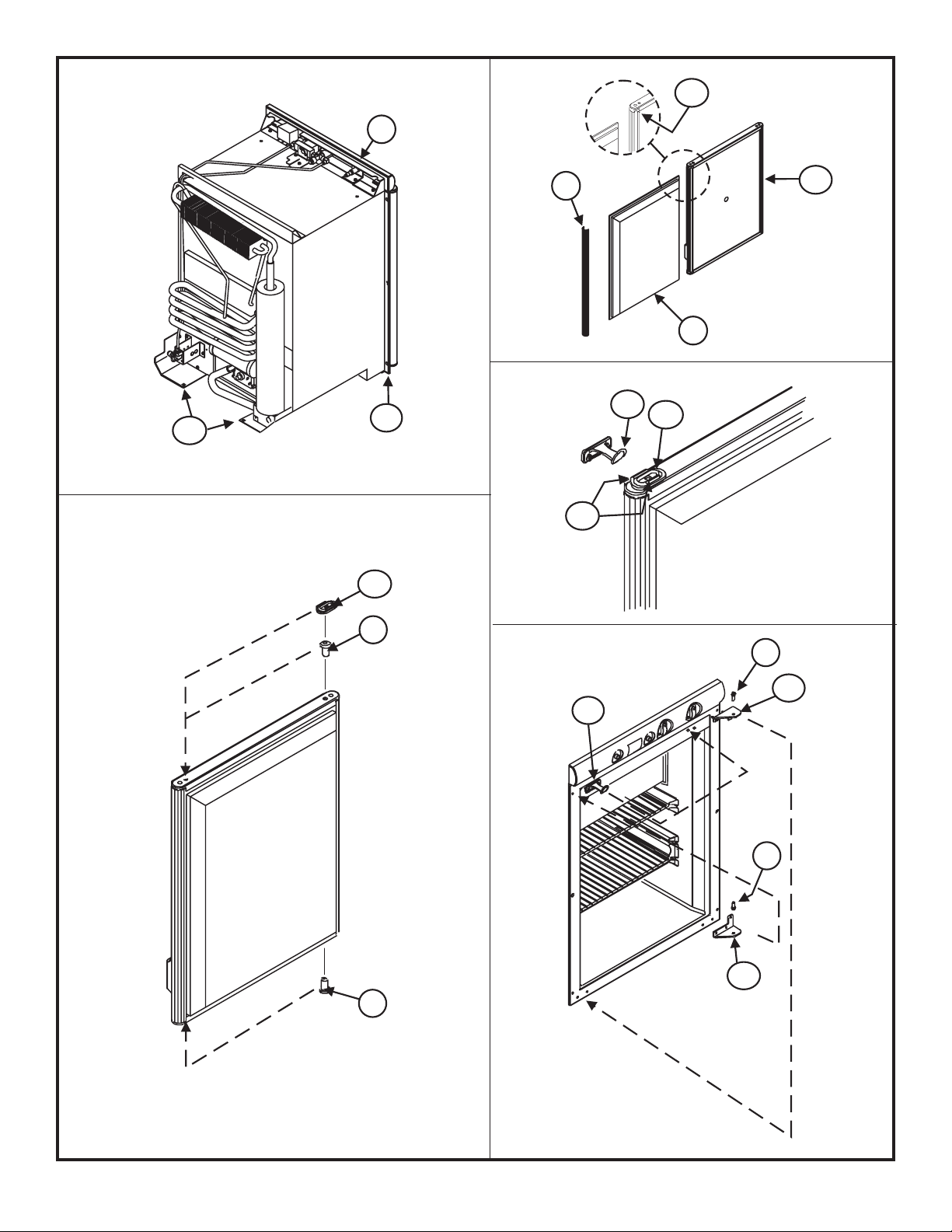

Put the refrigerator in position (see Art01253):
WARNING: Make sure the combustion seal [28] is not
broken, is completely around the refrigerator mounting
anges [156], and is between the mounting anges and
the wall of the enclosure. If the combustion seal is not
complete, exhaust fumes can be present in the living area
of the vehicle. The breathing of exhaust fumes can cause
dizziness, nausea, or in extreme cases, death.
- Remove the door from the refrigerator (See “Reverse the
door swing” section).
2. Change the position of the hinges:
- Remove and save the plastic bushings that are in the holes
on the ends of the door.
- Remove the screws from the upper hinge [159].
- Put this hinge on the other side as the lower hinge.
- Attach the hinge with the screws.
- Turn the lower hinge pin down into this hinge.
- Remove the screws from the lower hinge [160].
- Remove the screw from the travel latch [161].
- Put screws through the holes of the refrigerator mounting
anges and into the enclosure wall.
- Attach the door to the refrigerator.
- Put a screw through the holes [121] in the braces at the
lower rear corners of the refrigerator and into the oor.
Installation Options
Install the decorative door panel:
NOTE: The decorative panels must be 3/16 inch or less in
thickness.
- Make a decorative door panel [38] that is 25 15/16 inches
high x 20 1/8 inches wide (See Art00977).
- Push the decorative door panel into the slots [157] of the
door end caps [158].
- Push each panel retainer [37] into the slot on the edge of the
door.
Reverse the door swing:
This refrigerator has door hinges that allow you to change
the direction that the door opens by moving the hinges to the
opposite corner (See Art00981).
- Put this hinge on the other side as the upper hinge.
- Attach the hinge with the screws.
- Push the bushings into the empty holes in the ends of the
door.
3. Change the position of the travel latch (See Art00978 and
Art00979):
- Put the travel latch on the other side of the refrigerator.
- Attach the travel latch with the screw.
- Remove the screw from the travel latch plate [162] on the
door.
- Pull each hinge bushing [74] out of the hole in the door.
- Pull the plastic plug out of the top of the door.
- Push the plastic plug into the other hole in the top of the
door.
- Put the travel latch plate on the other side of the door.
- Attach the travel latch plate with the screw.
- Push each hinge bushing into the hole on the other side of
the door.
4. Install the door:
1. Remove the door:
- Turn out and save the upper hinge pin [63].
- Open the door a small amount and pull the top of the door
away from the upper hinge of the refrigerator.
- Lift the door off of the lower hinge pin [64].
- Turn out and save the lower hinge pin.
- Put the door down onto the lower hinge pin.
- Align the holes in the upper hinge and the hinge bushing and
hold in this position.
- Screw the upper hinge pin down into the upper hinge and
into the door.
- Tighten all of the screws.
Installation and Owner’s Manual 13
Page 14
- Make sure the travel latch engages the travel latch plate.
!
!
!
Connect the 12 volts DC supply (3-way models only):
- If not, loosen the screw and adjust the height of the
travel latch plate.
- Tighten the screw.
Connect the Electrical Components
AC Operation 120 volts AC voltage
(108 volts min. - 132 volts max.)
Current Draw 1.4 Amps at 110 Volts AC
1.5 Amps at 120 Volts AC
DC Operation 12 volts DC voltage
(3-way models only) (11.5 volts min. - 15.4 volts max.)
Current Draw 12 Amps at 12 Volts DC
14 Amps at 14 Volts DC
This refrigerator operates on these electrical sources. Operation
out of these limits may damage the refrigerator’s electrical circuit
parts and will void the warranty.
WARNING: The rear of the refrigerator cooling system
has hot surfaces and sharp surfaces that can damage
electrical wiring. Make sure that there is a good clearance
between all electrical wiring and the cooling system of
the refrigerator. Position any electrical wiring within the
refrigerator enclosure opposite the burner side of the
refrigerator. Do not put any electrical wiring through the
roof exhaust vent. Failure to correctly position electrical
wiring can result in electrical shock or re.
As the distance from the vehicle battery to the refrigerator
increases, the correct AWG wire size and fuse size also
increases. If the wire size is too small for the distance, a voltage
drop occurs. The voltage drop decreases the output of the
system heater and causes decreased cooling performance.
1. Determine the min. wire size and the max. fuse size to use:
WARNING: If you use an incorrect wire size and/or fuse
size, electrical re can result.
- Measure the distance from the vehicle battery to the
refrigerator:
- If the distance is 0 - 20 feet, use a minimum of 12 AWG
wire and a maximum 20 amp fuse.
- If the distance is more than 20 feet, use a minimum 10
AWG wire and a maximum 30 amp fuse.
- If the wire size is larger than the min. size, use the correct
fuse per RVIA A119.2 standard or local codes.
The wire connections must be clean, tight and free of corrosion.
If any of these items are not correct:
- A voltage drop to the refrigerator will occur.
- The voltage drop will reduce the cooling performance of the
refrigerator.
The terminals for connecting the DC power supply are marked
positive (+) and negative (-) on the terminal block of the
refrigerator. Make sure that:
Connect the 120 volts AC supply:
WARNING: Connect the AC power cord only to a
grounded three-prong receptacle. Do not remove the
round ground prong from the power cord. Do not use a
two-prong adapter or an extension cord. Operation of the
refrigerator without correct ground can cause dangerous
electrical shock or death if you are touching the metal
parts of the refrigerator.
Put the AC power cord into a grounded three-prong receptacle:
- Make sure the receptacle is positioned within easy reach of
the lower intake vent.
- Make sure the power cord does not touch the burner cover,
the ue pipe, or any hot component that could damage the
insulation of the power cord.
- Each DC power supply wire is attached to the correct polarity
terminal.
- The chassis or the vehicle frame is not used as one of the
conductors.
- The DC power supply wires including the fuses are routed
directly from the battery to the refrigerator.
2. Connect the D.C. power supply wires:
- Attach a 1/4 inch female Quick Connect terminal to each DC
power supply wire.
- Push each power wire onto the terminal block [219] at the
rear of the refrigerator (See Art01254).
- Make sure each DC power supply wire is on the correct
polarity terminal.
Installation and Owner’s Manual 14
Page 15
Connect the Propane Gas Components
!
!
This refrigerator operates on propane gas at a pressure of 11
inches Water Column Propane.
Examine the gas supply system for leaks:
WARNING: Do not allow the leak detecting solution
to touch the electrical components. Many liquids are
electrically conductive and can cause a shock hazard,
electrical shorts, and in some cases, re.
Connect the propane gas supply system:
WARNING: Be very careful when working on or near the
propane gas system.
- Do not smoke or use an open ame near the propane
gas system.
- Do not use an open ame to examine for leaks.
- Do not connect the refrigerator to the gas tank without a
pressure regulator between them.
- To avoid an propane gas leak, always use two wrenches
to tighten or loosen the gas supply line connections.
- Leaking propane gas can ignite or explode and result in
dangerous personal injury or death.
Connect the gas supply line to the refrigerator:
- Make sure all tubing and ttings obey all local, state, and
national codes about size and type.
- Make sure that all exible metal connectors obey the current
CAN1-6.10 Standard.
- Make sure that the materials used for the gas supply line
obey both the current ANSI A 119.2 (NFPA 1192) and
CSA Z240 Standards on Recreational Vehicles. Norcold
recommends the use of 3/8 inch copper tubing as the gas
supply line and requires a 3/8 inch SAE (UNF 5/8-18) male
are tting as the connection to the refrigerator.
Use a leak detecting solution to examine the gas supply line and
all propane gas connections for leaks..
If you use compressed air for the test:
- The pressure at the manual shut off valve of the refrigerator
must not be more than 1/2 psig (14 inches Water Column).
- If the air pressure is more than 1/2 psig (14 inches Water
Column), remove the gas supply line from the bulkhead
tting of the refrigerator before the test.
- If the air pressure is equal to or less than 1/2 psig (14
inches Water Column), close the manual shutoff valve of the
refrigerator before the test.
- Put the propane gas supply line up through the oor of the
enclosure.
- Make sure the hole through the oor is large enough to allow
clearance for the gas supply line.
- Put a weather resistant seal (grommet, sealant, etc.) around
the gas supply line where it goes through the oor to prevent
vibration and abrasion.
- To prevent vibration and abrasion, make sure that the gas
supply line is not against anything in the enclosure.
- Attach the gas supply line to the bulkhead ting [2] of the
refrigerator (See Art01254).
Installation and Owner’s Manual 15
Page 16
Manuel d’installation et d’utilisation
!
!
pour le modèle N300X, réfrigérateur de 2,7 pi3 à 2 ou 3 alimentations
Les numéros de modèle des réfrigérateurs à triple alimentation contiennent « .3 », mais pas
ceux des réfrigérateurs à double alimentation.
La lettre « X », dans les numéros de modèle ci-dessus, représente une lettre ou un chiffre
correspondant à une option de réfrigérateur.
MISE EN GARDE : Une faute d’installation, de réglage, de modication, de
réparation ou d’entretien peut causer des préjudices corporels ou
matériels. Se reporter à ce manuel. Pour obtenir de l’assistance ou des
informations supplémentaires, s’adresser à un installateur qualié, au
service après-vente ou à la compagnie de gaz.
SÉCURITÉ PERSONNELLE
Ne pas conserver ni utiliser d’essence ou d’autres liquides inammables, ou
dont les vapeurs peuvent s’enammer, à proximité de cet appareil ou de tout
autre appareil électroménager.
SÉCURITÉ PERSONNELLE
Si cela sent le gaz :
1. Ouvrir les fenêtres.
2. Ne pas toucher à des boutons électriques.
3. Éteindre toute amme nue.
4. Appeler tout de suite la compagnie de gaz.
MISE EN GARDE : NE PAS installer ce réfrigérateur sous le pont
dans un bateau. Ne pas installer ce réfrigérateur dans une cabine xe
ou autre zone habitable intérieure. Pour fonctionner correctement et
sans danger, ce réfrigérateur doit utiliser uniquement un système à
prise d’air extérieur et à ventilation aspirante conçu et agréé par NOR-
COLD. Toute autre méthode de ventilation pourrait libérer des gaz
d’échappement à combustion mortels et (ou) des fumées explosives
de gaz propane dans la zone habitable et (ou) sous le pont.
NORCOLD, Inc.
P.O. Box 4248
Sidney, OH 45365-4248 - E.-U.A.
Français
Norcold Customer Support Dept.
Telephone; 800-543-1219
Fax: 937-497-3183
Web Site: www.norcold.com
Réf. 620840N (5-07)
Page 17
Table des matières
!
!
!
Questions de sécurité
Pour s’informer des conditions de garantie, se reporter à la page
de l’énoncé de garantie qui se trouve dans la documentation
relative au produit.
Manuel d’utilisation ....................................................................2
Questions de sécurité
Consignes de sécurité ...........................................................
Description du réfrigérateur ...................................................
Volume utile
Mise à niveau .................................................................
Utilisation pendant le déplacement du véhicule .............
Compartiment réfrigérateur ............................................
Compartiment congélateur .............................................
Utilisation en voyage ......................................................
Fonctionnement pendant le déplacement ......................
Loquet de porte pour le voyage et le remisage ..............
Allumage et mise en marche .................................................
Commandes ...................................................................
Allumage - Fonctionnement au propane ........................
Vérication du fonctionnement de la soupape de
sûreté ......................................................................
Mise en marche - Fonctionnement au c.a. .....................
Mise en marche - Fonctionnement au c.c.
(modèles 3 alim. seulement) ...................................
Avertissements pour l’utilisation en mode c.c ................
Directives pour l’utilisation en mode c.c. .......................
Arrêt ...............................................................................
Effets de l’altitude élevée sur le fonctionnement au
gaz propane ...................................................................
Opérations d'entretien courant du réfrigérateur ....................
Dégivrage ..............................................................................
Nettoyage ..............................................................................
Plateau de dégivrage .....................................................
Vérication du joint de porte ..................................................
Opérations d'entretien technique du réfrigérateur .................
Période d’arrêt prolongé du réfrigérateur ..............................
Entretien du réfrigérateur ......................................................
Inspection de la amme .................................................
Dépose et nettoyage de la buse de brûleur ...................
Enlèvement du réfrigérateur ..................................................
Réinstallation du réfrigérateur ............................................... 8
Pièces de rechange
Plan de câblage
Schéma de câblage
Manuel d’installation ................................................................10
Questions de sécurité
Consignes de sécurité .........................................................
Certication et exigences réglementaires ...........................
Exigences de ventilation
Exigences relatives à l’enceinte .........................................
Installation des bouches d’air ..............................................
Installation du réfrigérateur
Installation des options ........................................................
Pose des panneaux décoratifs de porte
Inversion du sens d’ouverture de la porte ....................
Branchement des composants électriques .........................14
Branchement de l’alimentation 120 V c.a.
Branchement de l’alimentation 12 V c.c.
(modèles 3 alim. seulement) .................................
Raccordement des composants du système de
propane ........................................................................
Raccordement du système d’alimentation en gaz .......
Détection des fuites du système d’alimentation
en gaz ...................................................................
............................................................2
....................................................................3
...............................................................9
.....................................................................9
...............................................................9
..........................................................10
10
10
...................................................... 11
11
11
..................................................13
13
.......................13
13
....................14
14
15
15
15
Veuillez lire attentivement ce manuel an de vous familiariser
avec son contenu avant de faire fonctionner le réfrigérateur.
Soyez très prudent lorsque vous apercevez le symbole de
sécurité sur le réfrigérateur ou dans ce manuel. Le mot adjacent
au symbole de sécurité (MISE ENGARDE ou AVERTISSEMENT)
2
précise la gravité du danger. Lisez attentivement la dénition de
3
ces dangers donnée ci-dessous. Il y va de votre sécurité.
3
3
3
3
3
3
3
3
3
4
4
4
4
4
5
5
5
5
5
5
6
6
6
6
7
7
7
7
MISE EN GARDE : Ce terme de signalement indique
un danger qui, s’il n’est pas pris en compte, peut causer
une blessure grave, la mort ou d’importants dégâts
matériels.
AVERTISSEMENT : Ce terme de signalement indique
un danger qui, s’il n’est pas pris en compte, peut causer
une blessure légère ou d’importants dégâts matériels.
Consignes de sécurité
MISE EN GARDE:
- Le rangement de produits inammables derrière le
réfrigérateur ou autour de celui-ci pose un danger d’incendie.
Ne pas utiliser l’espace derrière le réfrigérateur pour ranger
quoi que ce soit, en particulier les matériaux inammables
(essence, produits de nettoyage, etc.)
- Ne pas retirer le contact de terre rond du cordon
d’alimentation c.a. du réfrigérateur. Ne pas utiliser un
adaptateur à deux lames ou une rallonge sur le cordon
d’alimentation c.a.
- Si les ls et (ou) fusibles ne sont pas de la taille correcte,
l’installation électrique peut prendre feu sous l’effet de la
surcharge du circuit. Utiliser les ls et fusibles de la taille
indiquée dans le « Manuel d’installation » ou consulter
les codes locaux ou les normes applicables RVIA pour
déterminer les tailles qui conviennent.
- Une faute d’installation, de réglage, de modication ou
d’entretien de ce réfrigérateur peut causer des préjudices
corporels et (ou) matériels. En coner la réparation et
l’entretien au concessionnaire ou à un centre de service
après-vente agréé Norcold.
- Débrancher les sources d’alimentation en c.a. et c.c. avant
d’intervenir sur le réfrigérateur. Toute opération d’entretien
ou de réparation sur ce réfrigérateur doit être effectuée par
un technicien qualié.
- Ne pas contourner ou modier les composants ou fonctions
électriques du réfrigérateur.
- Lors de la mise au rebut d’un appareil électroménager,
enlever toutes les portes pour éviter que quelqu’un ne
s’enferme dedans et ne suffoque.
- Ne pas vaporiser de liquides près des prises électriques,
des raccords ou des pièces du réfrigérateur. Nombre de
liquides sont conducteurs et peuvent poser des risques de
décharge électrique, de court-circuit, voire même d’incendie.
Manuel d’installation et d’utilisation 2
Page 18
- Le système frigorique du réfrigérateur est sous pression. Ne
!
!
1
2
3
4
5
1
5
Art00976
207
96
217
91
216
pas essayer de réparer ou recharger un système frigorique
défectueux. Le système frigorique contient du chromate
de sodium. L’inhalation de certains composés du chrome
peut causer le cancer. Le système frigorique contient des
produits chimiques qui peuvent causer de graves brûlures à
la peau et aux yeux, s’enammer et brûler avec une amme
intense. Ne pas recourber, faire tomber, souder, déplacer,
percer, perforer ou heurter le système frigorique.
- S’assurer régulièrement de l’absence totale de matériaux
inammables et d’obstruction aux conduit de fumée, brûleur,
bouches de ventilation et passages d’air de ventilation du
réfrigérateur. Après un certain temps d’entreposage, il est
particulièrement important de vérier ces endroits pour
repérer tout matériau inammable ou toute obstruction
causée par des animaux.
AVERTISSEMENT :
- L’arrière du réfrigérateur présente des arêtes vives et des
coins anguleux. Pour éviter de se couper ou de s’écorcher
lors du travail sur le réfrigérateur, faire attention et porter des
gants résistant aux coupures.
Description du réfrigérateur
Volume utile :
Ce réfrigérateur est conçu pour conserver des aliments frais et
congelés er pour faire des glaçons.
Volume total 2,7 pi3
Volume du compartiment congélateur 0,4 pi3
Volume du compartiment réfrigérateur 2,3 pi3
Mise de niveau :
AVERTISSEMENT : Le réfrigérateur est conçu pour
fonctionner avec une tolérance d’inclinaison de 3° dans
l’axe latéral et de 6° dans l’axe longitudinal (vu de l’avant
du réfrigérateur). S’il est plus incliné que cela durant son
fonctionnement, cela pose des risques de préjudices
corporels ou matériels, notamment au système frigorique.
S’assurer que le véhicule est de niveau avant de mettre le
réfrigérateur en route.
Pour obtenir un refroidissement optimal :
- Laissez l’air circuler librement à l’intérieur de tout le
compartiment réfrigérateur.
- Ne couvrez pas les clayettes avec du papier, de la pellicule
de plastique, etc.
Pour réduire le givrage des ailettes de refroidissement :
- Couvrez les liquides et les aliments humides.
- Laissez refroidir les aliments chauds avant de les mettre au
réfrigérateur.
- Ne laissez pas la porte ouverte plus longtemps que
nécessaire.
Compartiment congélateur :
Le compartiment congélateur est conçu pour conserver les
aliments déjà congelés, pas pour la congélation rapide des
aliments.
REMARQUE : Ne pas mettre d’autres articles sur le bac à
glace pendant la formation des glaçons. L’eau gèle
plus rapidement si le thermostat est à la position de
température la plus froide.
Fonctionnement pendant le déplacement :
Le réfrigérateur doit être de niveau pour fonctionner. En
conséquence, on s’en sert généralement quand le véhicule est
arrêté, pas en cours de déplacement.
Loquet de porte pour le voyage et le remisage :
Pendant le déplacement, le loquet de porte empêche celle-ci
de s’ouvrir. Il n’y a pas de chaînes, de glissières ni d’autres
dispositifs à mettre en place.
Pendant le remisage, le loquet de porte empêche celle-ci de se
fermer complètement, ce qui évite l’accumulation d’odeurs quand
le réfrigérateur est mis hors service pour une durée prolongée.
Pour se servir du loquet de porte pour le remisage (voir
Art00979) :
- Ouvrez la porte juste assez pour que le loquet [161] se place
entre les nervures [166] de la gâche [162].
Utilisation pendant le déplacement du véhicule :
Le réfrigérateur doit être de niveau lorsque le véhicule est à
l’arrêt, mais la performance du réfrigérateur n’est normalement
pas affectée lorsque le véhicule se déplace.
Compartiment réfrigérateur :
Allumez ou faites démarrer le réfrigérateur et laissez-le refroidir
pendant huit heures avant d’y mettre des aliments. Si le
réfrigérateur ne commence pas à refroidir au bout de deux
heures, adressez-vous à votre marchand ou à un centre de
service après-vente Norcold autorisé.
Allumage et mise en marche
Commandes :
Thermostat .......................................................................... 96
Sélecteur ...........................................................................
Vanne de sécurité de gaz ...................................................
Allumeur piézoélectrique
Détecteur de amme
................................................... 216
......................................................... 217
Manuel d’installation et d’utilisation 3
207
91
Page 19
Le thermostat [96] contrôle le volume de propane qui alimente
!
le brûleur. Il fait ainsi fonction de commande de température du
réfrigérateur. La position 5 correspond à la température la plus
basse.
Quand la température de l’air extérieur est de moins de 50
°F (10° C), le réfrigérateur peut avoir tendance à congeler les
aliments si le thermostat est réglé à la température la plus basse.
Pour éviter cela :
- Réglez le thermostat à une température plus haute.
Vérication du fonctionnement de la soupape de
sûreté :
Le réfrigérateur étant en fonctionnement au gaz propane et la
amme étant allumée :
1. Fermer la commande de débit de gaz du réfrigérateur [218]
(voir Art01254).
2. On doit entendre un bruit de «clic» prononcé dans les trois
minutes qui suivent l’extinction de la amme.
- Gardez le réfrigérateur rempli.
- Placer les aliments les plus susceptibles de geler sur la
clayette inférieure.
- Placez les aliments qui risquent le plus de geler sur la
clayette supérieure.
Le sélecteur [207] permet de choisir la source d’alimentation du
réfrigérateur, entre le propane ( ), le courant alternatif ( ),
et le courant continu ( ), et d’arrêter le réfrigérateur ( ).
La vanne de sécurité de gaz [91] est intégrée au tableau de
commandes. Tant qu’il y a une amme, la vanne est ouverte
et laisse le gaz arriver jusqu’au brûleur. Si la amme s’éteint
(bouteille de gaz vide, coup de vent, etc.), la vanne se ferme et
arrête l’arrivée de gaz.
L’allumeur piézoélectrique [216] produit une étincelle qui allume
la amme du brûleur.
Le détecteur de amme [217] indique s’il y a une amme au
brûleur.
Allumage - Fonctionnement au propane :
1. Ouvrez le robinet de la bouteille de gaz.
2. Mettez le thermostat à la position 5.
3. Mettez le sélecteur à la position propane (
4. Tout en maintenant la vanne de sécurité enfoncée, peser
rapidement plusieurs fois de suite sur l’allumeur, pendant
environ 5 secondes :
).
MISE EN GARDE : Ne pas maintenir la valve de
sécurité enfoncée pendant plus de 30 secondes. Si la
amme ne vient pas, attendre au moins cinq minutes
avant de réessayer d’allumer. Si la valve de sécurité est
maintenue trop longtemps enfoncée, le gaz se répand
dans la zone du brûleur. Ceci pose un danger d’incendie
ou d’explosion pouvant causer des blessures graves ou
mortelles.
- Lorsqu’il y a une amme et que le détecteur de amme
passe dans la zone verte, lâchez la vanne de sécurité.
- Si le détecteur de amme ne passe dans la zone verte,
recommencez la procédure de l’étape 4.
5. Mettez le thermostat à la position voulue (1 à 5).
REMARQUE : La valve de sécurité doit toujours émettre un net
déclic lorsqu’elle se ferme.
3. Ouvrir la commande de débit de gaz du réfrigérateur.
4. Appuyer rapidement plusieurs fois sur l’allumeur sans
enfoncer la commande de débit de gaz. La amme du brûleur
ne doit pas s’allumer. Cela démontre que la soupape de
sûreté fonctionne correctement.
Mise en marche - Fonctionnement au c.a. :
- Assurez-vous que la prise de courant est alimentée en 120
volts c.a.
- Mettez le sélecteur à la position c.a. ( ).
- Mettez le thermostat à la position voulue (1 à 5).
Mise en marche - Fonctionnement au c.c. (modèles à 3
alimentations seulement) :
- Assurez-vous que le courant 12 volts c.c. est disponible.
- Mettez le sélecteur à la position c.c. (
).
Avertissements pour l’utilisation en mode c.c. :
Ce réfrigérateur est conçu pour fonctionner en étant alimenté en
c.c. lorsque votre véhicule est en déplacement et lorsqu’il n’y a
pas de source d’alimentation disponible en c.a. ou au propane.
N’utilisez le réfrigérateur en mode c.c. que lorsque le moteur du
véhicule est en marche.
Pour que le réfrigérateur fonctionne normalement en mode c.c.,
la batterie doit être maintenue à pleine charge.
Pour que la batterie demeure pleinement chargée durant le
fonctionnement du réfrigérateur sur courant continu, le moteur
du véhicule doit être en marche et le système de charge de la
batterie doit être en bon état de fonctionnement.
Tenez compte des avertissements suivants concernant
l’utilisation du réfrigérateur en mode c.c. :
- La batterie doit être en bon état pour que le réfrigérateur
fonctionne bien en mode c.c.
- La capacité du système de charge de la batterie doit être
supérieure au total nécessaire pour alimenter le réfrigérateur
et les autres dispositifs alimentés en c.c.
Manuel d’installation et d’utilisation 4
- Faites vérier par un technicien agréé que la tension des ls
d’alimentation en c.c. au réfrigérateur est de plus de 11,5
V.c.c. quand le moteur du véhicule est en marche.
Page 20
Directives pour l’utilisation en mode c.c. :
!
L’alimentation en c.c. est conçue uniquement pour maintenir la
température du réfrigérateur et de son contenu lorsqu’ils sont
déjà froids.
L’alimentation en c.c. n’est pas conçue pour la mise en marche et
pour le refroidissement initial du réfrigérateur. Pour cela, utilisez
toujours soit l’alimentation en c.a., soit l’alimentation au gaz
propane. Le réfrigérateur doit être froid et sa température doit
être stabilisée avant de l’utiliser en mode c.c.
- Faites attention aux changements de réfrigération qui ne
sont pas dûs au temps, à la charge ou à des changements
de commande du gaz. Si vous remarquez de tels changements, adressez-vous à votre distributeur ou à un centre de
service après-vente.
- Vériez que le gaz est bien du propane seulement, et pas du
butane ou un mélange de butane.
Dégivrage
Tenez compte des directives suivantes concernant l’utilisation du
réfrigérateur en mode c.c. :
- N’utilisez l’alimentation en c.c. du réfrigérateur lorsque le
véhicule est en déplacement.
- N’utilisez pas l’alimentation en c.c. tant que le réfrigérateur et
son contenu ne sont pas bien refroidis.
- Ne faire marcher sur c.c. que si la batterie du véhicule et son
système de charge sont en bon état de fonctionnement.
Arrêt :
- Mettez le sélecteur à la position Arrêt ( ).
Effets de l’altitude élevée sur le
fonctionnement au gaz propane
Lorsque le réfrigérateur fonctionne au gaz propane à des
altitudes de plus de 5500 feet au-dessus du niveau de la mer :
- Le réfrigérateur risque de ne pas donner d’aussi bons
résultats.
- Le brûleur risque de s’éteindre spontanément.
Pour éviter ce type de problème, Norcold recommande de faire
fonctionner le réfrigérateur sur courant alternatif lorsque l’on se
trouve à des altitudes de plus de 5500 feet au-dessus du niveau
de la mer.
Opérations d’entretien courant du
réfrigérateur
Votre réfrigérateur vous assurera des années de service sans
problèmes si vous procédez à ces simples opérations d’entretien
courant tous les trois à six mois :
- Veiller à la propreté du compartiment pour les aliments et du
congélateur. Voir « Nettoyage ».
- Dégivrer le réfrigérateur aussi souvent que nécessaire. Voir
« Dégivrage ».
- Assurez-vous que la porte se ferme bien. Voir “Joint de
porte”.
Les ailettes de refroidissement du réfrigérateur fonctionnent
à des températures de gel et il est normal qu’au contact de
l’humidité de l’air elles se couvrent de givre. L’humidité à
l’intérieur du réfrigérateur augmente :
- proportionnellement à la température et à l’humidité
extérieures.
- lorsque des aliments frais non recouverts ou des aliments
encore chauds sont placés dedans.
- d’autant plus que la ou les portes sont laissées longtemps
ouvertes.
- si le réfrigérateur présente des fuites d’air.
Il est normal que du givre s’accumule à l’intérieur du réfrigérateur.
Un réfrigérateur trop givré risque de ne pas donner d’aussi bons
résultats. Dégivrer le réfrigérateur aussi souvent que nécessaire :
- Sortir tous les aliments du réfrigérateur.
- Éteindre le réfrigérateur.
REMARQUE : Le dégivrage rend beaucoup d’eau dans le
réfrigérateur.
- Placer des serviettes sèches (etc.) à l’intérieur du
réfrigérateur pour absorber le givre fondu.
AVERTISSEMENT : Des températures élevées
peuvent entraîner la distorsion ou la fonte des surfaces
intérieures du réfrigérateur. Ne pas utiliser de récipients
d’eau TRÈS CHAUDE, de sèche-cheveux ou d’autres
dispositifs à haute température pour dégivrer le
réfrigérateur. Ne pas employer d’objets durs ou tranchants
pour enlever le givre. L’intérieur du réfrigérateur risquerait
d’être endommagé.
- Pour obtenir un dégivrage plus rapide, placer des récipients
d’eau CHAUDE dans le réfrigérateur.
- Enlever les serviettes humides (etc.) et sécher l’intérieur.
- Remettre le réfrigérateur en route.
- Laisser le réfrigérateur se refroidir.
- Remettre tous les aliments dans le réfrigérateur.
Nettoyage
Une fois que vous avez dégivré le réfrigérateur, vous pouvez en
proter pour le nettoyer.
Nettoyez l’intérieur du réfrigérateur aussi souvent qu’il le faut
pour éviter l’accumulation d’odeurs des aliments :
Manuel d’installation et d’utilisation 5
Page 21
- Retirez tous les aliments du réfrigérateur
REMARQUE : Ne pas se servir de produits de nettoyage
abrasifs, de produits chimiques ou de tampons à
récurer car ils risquent d’endommager l’intérieur du
réfrigérateur.
- Lavez l’intérieur du réfrigérateur avec une solution de
détergent à vaisselle doux et d’eau tiède.
Plateau de dégivrage :
Pour retirer le plateau de dégivrage et pour le nettoyer, procéder
comme suit :
- S’assurer que le plateau de dégivrage ne contient plus d’eau.
- Tirer sur le plateau de dégivrage pour le sortir des fentes de
la caisse du réfrigérateur.
- Nettoyer le plateau de dégivrage.
- Pousser le plateau de dégivrage en place dans sa
position d’origine.
Opérations d’entretien technique du
réfrigérateur
Lisez les consignes d’entretien suivantes, en vous assurant de
bien les comprendre.
REMARQUE : Norcold décline toute responsabilité en cas
d’installation, de réglage, de modication, de réparation
ou d’entretien effectué(e) par quiconque autre qu’un
concessionnaire de véhicules de loisir qualié ou un
centre de service après-vente agréé Norcold.
Faites faire les vérications annuelles de sécurité et d’entretien
suivantes par un distributeur de véhicules de plaisance agréé ou
un centre de service après-vente Norcold autorisé :
- Inspection des conduites de gaz pour défecter les fuites.
- Remplacer ou réparer, selon le besoin.
- S’assurer que la pression du gaz propane est à 11 inches de
colonne d’eau.
- Régler si nécessaire.
Vérication du joint de porte
Si la porte du réfrigérateur ne ferme pas bien, il se produit un
givrage excessif. Pour vérier l’étanchéité du joint de la porte :
- Fermez la porte sur un morceau de papier des dimensions
d’un billet d’un dollar (voir Art00980)
- Tirez doucement sur le papier.
- Vous devez sentir une certaine résistance entre le joint
et l’armoire.
- Répétez l’opération sur les quatre côtés de la porte.
- Si vous ne sentez pas de résistance, cela indique que la
porte ne ferme pas bien. Dans ce cas :
- Vériez que les vis des charnières sont bien
serrées.
- Assurez-vous que le joint de la porte ne touche pas
le loquet :
- Si le joint de la porte touche le loquet,
desserrez les vis du loquet.
- Remontez le loquet de la porte juste assez
pour qu’il ne touche plus le loquet et resserrez
les vis.
- Vériez que le loquet maintient bien la porte fermée.
- Vérication de l’état du joint de combustion.
- Remplacer ou réparer, selon le besoin.
- Vérication du brûleur et de la buse de brûleur pour
s’assurer de leur propreté. (Voir Art00956)
- Nettoyer si nécessaire.
- Vérication de l’écartement de l’électrode d’allumage [167]
entre 1/8e et 3/16e po. (Voir Art00955)
- Régler si nécessaire.
- S’assurer que la tension c.a. est de 108 à 132 volts et la
tension c.c. de 10,5 à 15,4 volts.
- Vérication de l'extrémité du thermocouple qui doit être pro
pre et bien assujettie.
- Inspection de l'arrière du réfrigérateur pour s'assurer qu'il n'y
a pas de matériaux combustibles rangés dans cet endroit,
en particulier de l'essence et autres liquides dégageant des
vapeurs inammables.
Période d’arrêt prolongé du réfrigérateur
Avant d’entreposer le réfrigérateur pour une période d’arrêt
prolongé (hors saison d’utilisation) :
- Dégivrer et nettoyer l’intérieur du réfrigérateur.
-
Manuel d’installation et d’utilisation 6
- Fermer les portes avec le verrou de stockage.
Avant de remettre en route le réfrigérateur après une période
d’arrêt prolongé :
- Vérier que les orices de mise à l’air libre, le conduit de
fumée, le brûleur, l’orice du brûleur, et le passage d’air de
ventilation ne sont pas obstrués.
Page 22
Entretien du réfrigérateur
!!!
!
!
!
Inspection de la amme :
Quand le réfrigérateur fonctionne au propane, inspectez la
amme du gaz :
- Mettez le thermostat à la position 5.
- Ouvrez la bouche de prise d’air inférieure.
AVERTISSEMENT : Le couvercle du compartiment du
brûleur peut être brûlant. Porter des gants pour éviter les
brûlures.
- Ouvrez la porte du compartiment du brûleur [165] et
regardez la amme du gaz [75] (Voir Art00955 et Art01255).
- La amme doit être :
- d’un bleu plus foncé à l’intérieur qu’à l’extérieur.
- de forme constante et sans vacillation.
- S’enquérir auprès du concessionnaire ou du centre de
service après-vente agréé Norcold si la amme :
- est jaune
- vacille ou change de forme.
- Assurez-vous que la amme ne touche pas l’intérieur du
tube de brûleur [76].
- Si la amme touche l’intérieur du tube de brûleur,
adressez-vous à votre distributeur ou à un centre de
service après-vente Norcor autorisé.
- Refermez la porte du compartiment du brûleur.
AVERTISSEMENT : Le couvercle du compartiment
du brûleur peut être brûlant. Porter des gants pour éviter
les brûlures.
- Retirer le couvercle du boîtier de brûleur en ôtant une vis.
MISE EN GARDE : Pour éviter les fuites de gaz
propane, toujours se servir de deux clés pour desserrer
et serrer le tuyau d’arrivée de gaz au niveau du robinet
d’arrêt manuel du réfrigérateur.
- Dévisser l’écrou évasé de l’ensemble de buse [77]. (voir
Art00956)
- Retirer l’ensemble de buse du brûleur [78.
MISE EN GARDE : Lors du nettoyage, ne pas
essayer de démonter la buse [79] de son adaptateur
[80]. La buse et son joint risqueraient d’être
endommagés, ce qui pourrait causer une fuite de gaz
propane. Le gaz propane qui s’échappe risque de
s’enammer ou d’exploser, d’où risque de blessures
graves ou mortelles. Ne pas nettoyer la buse avec une
épingle ou tout autre objet.
- Nettoyer l’ensemble de buse uniquement avec de l’alcool et
un jet d’air comprimé.
- Au moyen d’une clé, remonter l’ensemble de buse sur le
brûleur.
- Remettre l’écrou évasé en place sur l’ensemble de buse.
- Serrer le raccord conique à la main.
- En maintenant fermement la buse, donner seulement
1/4 de tour de clé au raccord conique.
- Inspecter tous les raccords pour s'assurer qu'il n'y a pas de
fuite de gaz.
Dépose et nettoyage de la buse de brûleur :
REMARQUE : Cette opération doit être effectuée par un
concessionnaire ou un centre de service après-vente
agréé Norcold.
Pour déposer et nettoyer la buse de brûleur :
- Fermer le robinet de la bouteille de gaz.
- Fermer la vanne d’arrêt manuelle du réfrigérateur.
Mettre le sélecteur à la position Arrêt (
-
- Ouvrir la bouche de prise d’air inférieure.
).
Enlèvement du réfrigérateur
REMARQUE : Cette opération doit être effectuée par un
concessionnaire ou un centre de service après-vente
agréé Norcold.
AVERTISSEMENT : L’arrière du réfrigérateur présente
des arêtes vives et des coins anguleux. Pour éviter de se
couper ou de s’écorcher lors du travail sur le réfrigérateur,
faire attention et porter des gants résistant aux coupures.
1. Fermer le robinet de la bouteille de gaz.
MISE EN GARDE : Pour éviter les fuites de gaz
propane, toujours se servir de deux clés pour desserrer
et serrer le tuyau d’arrivée de gaz au niveau du robinet
d’arrêt manuel du réfrigérateur.
2. Ouvrir la bouche de prise d’air inférieure et séparer la
conduite de gaz de la vanne d’arrêt manuelle du réfrigérateur.
Manuel d’installation et d’utilisation 7
Page 23
3. Débrancher le cordon d’alimentation de c.a. de sa prise.
!
!
!
!
4. Débrancher les ls d’alimentation de c.c. du réfrigérateur.
- Débrancher les ls c.c. de la batterie ou du convertisseur du
véhicule.
- Marquer les ls c.c. pour être sûr de les remettre au bon
endroit.
- Débrancher les ls de c.c. du réfrigérateur.
5. Dévisser les vis qui xent le réfrigérateur au plancher.
6. Démonter les tampons en plastique des brides de montage
du réfrigérateur.
7. Démonter la porte du réfrigérateur.
8. Dévisser les vis qui xent le réfrigérateur à la cloison
verticale.
9. Sortir le réfrigérateur de son emplacement.
10. Remonter la porte du réfrigérateur.
6. Ouvrir la bouche de prise d’air inférieure et visser les vis dans
le réfrigérateur et dans le plancher.
MISE EN GARDE : Pour éviter les fuites de gaz
propane, toujours se servir de deux clés pour desserrer
et serrer le tuyau d’arrivée de gaz au niveau du robinet
d’arrêt manuel du réfrigérateur.
7. Raccorder la conduite de gaz à la vanne d’arrêt manuelle du
réfrigérateur.
8. Ouvrir le robinet de la bouteille de propane.
MISE EN GARDE : Ne pas laisser la solution de
contrôle des fuites entrer en contact avec les composants
électriques. Nombre de liquides sont conducteurs et
peuvent poser des risques de décharge électrique, de
court-circuit, voire même d’incendie.
9. Inspecter la conduite de gaz pour s’assurer qu’il n’y a pas de
fuites.
10. Raccorder les ls d’alimentation c.c. au réfrigérateur :
- Remettre le fusible c.c. ou rebrancher les ls de c.c. à la
batterie ou au convertisseur du véhicule.
- Raccorder les ls de c.c. au réfrigérateur.
Réinstallation du réfrigérateur
REMARQUE : Cette opération doit être effectuée par un
concessionnaire ou un centre de service après-vente
agréé Norcold.
MISE EN GARDE : S’assurer que le joint de
combustion n’est pas rompu, qu’il entoure complètement
les brides de montage du réfrigérateur et qu’il sépare ces
brides de la paroi de l’enceinte. Si le joint de combustion
est interrompu, des gaz d’échappement peuvent
s’inltrer dans l’habitacle du véhicule. L’inhalation de gaz
d’échappement peut causer des vertiges, des nausées et,
dans les cas extrêmes, la mort.
1. Repousser le réfrigérateur à fond dans l’enceinte.
2. Démonter la porte du réfrigérateur.
3. Visser les vis dans la paroi en passant par les brides de
montage.
4. Remettre en place les tampons en plastique sur les brides de
montage du réfrigérateur.
5. Remonter la porte du réfrigérateur.
AVERTISSEMENT : L’arrière du réfrigérateur présente
des arêtes vives et des coins anguleux. Pour éviter de se
couper ou de s’écorcher lors du travail sur le réfrigérateur,
faire attention et porter des gants résistant aux coupures.
11. Brancher le cordon d’alimentation c.a. dans la prise.
- Démonter le fusible c.c. ou débrancher les ls de c.c. de la
batterie ou du convertisseur du véhicule.
Pièces de rechange
Les pièces de rechange peuvent être achetées chez le
concessionnaire de véhicules de plaisance local ou dans un
Centre d’entretien autorisé Norcold.
Plan de câblage
Les pièces du plan de câblage (Art01020) sont les suivantes :
87 ........................................ Cordon d’alimentation 120 V c.a.
219 ....................................................... Bloc de raccordement
220 .........................................................................Fusible 3 A
207 ........................................................................... Sélecteur
221 ................................................................... Thermocouple
96 .................................Thermostat/Vanne de sécurité de gaz
222 ..............................................Interrupteur à thermocouple
217 .........................................................Détecteur de amme
92 .........................................................Élément chauffant c.a.
90 ....... Alimentation -12 V c.c. (modèles à 3 alim. seulement)
99 ...... Alimentation +12 V c.c. (modèles à 3 alim. seulement)
223 ..................... Fusible 20 A (modèles à 3 alim. seulement)
94 ........Élément chauffant c.c. (modèles à 3 alim. seulement)
Manuel d’installation et d’utilisation 8
Page 24
Schéma de câblage
Les pièces du schéma de câblage (Art01021) sont les suivantes :
87 ............................................................................ 120 V c.a.
220 .........................................................................Fusible 3 A
96 .......................................................................... Thermostat
92 .........................................................Élément chauffant c.a.
87 ............................................................................ 120 V c.a.
91 ....................................................Vanne de sécurité de gaz
222 ..............................................Interrupteur à thermocouple
217 .........................................................Détecteur de amme
216 ...................................................Allumeur piézoélectrique
167 ..........................................................Électrode à étincelle
99 ...........................+12 V c.c. (modèles à 3 alim. seulement)
223 ..................... Fusible 20 A (modèles à 3 alim. seulement)
94 ........Élément chauffant c.c. (modèles à 3 alim. seulement)
224 ..........................-12 V c.c. (modèles à 3 alim. seulement)
Manuel d’installation et d’utilisation 9
Page 25
Manuel d’installation
Questions de sécurité
Veuillez lire attentivement ce manuel an de vous familiariser
avec son contenu avant de faire fonctionner le réfrigérateur.
Soyez très prudent lorsque vous apercevez le symbole de
sécurité sur le réfrigérateur ou dans ce manuel. Le mot adjacent
au symbole de sécurité précise la gravité du danger. Lisez
attentivement la dénition de ces dangers donnée ci-dessous. Il y
va de votre sécurité.
MISE EN GARDE : Ce terme de signalement indique
!
un danger qui, s’il n’est pas pris en compte, peut causer
une blessure grave, la mort ou d’importants dégâts
matériels.
AVERTISSEMENT : Ce terme de signalement indique
!
un danger qui, s’il n’est pas pris en compte, peut causer
une blessure légère ou d’importants dégâts matériels.
Consignes de sécurité
MISE EN GARDE :
!
- Le système frigorique du réfrigérateur est sous pression. Ne
pas essayer de réparer ou recharger un système frigorique
défectueux.
- Le système frigorique contient du chromate de sodium.
L’inhalation de certains composés du chrome peut causer
le cancer. Le système frigorique contient des produits
chimiques qui peuvent causer de graves brûlures à la peau
et aux yeux, s’enammer et brûler avec une amme intense.
Ne pas recourber, faire tomber, souder, déplacer, percer,
perforer ou heurter le système frigorique.
AVERTISSEMENT :
!
- L’arrière du réfrigérateur présente des arêtes vives et des
coins anguleux. Pour éviter de se couper ou de s’écorcher
lors du travail sur le réfrigérateur, faire attention et porter des
gants résistant aux coupures.
Certication et exigences réglementaires
- Ce réfrigérateur n’est pas destiné à servir de réfrigérateur
amovible. Il est conçu pour fonctionner au gaz propane
seulement et ne peut pas être modié pour utiliser d’autres
carburants (gaz naturel, butane, etc.).
- Une faute d’installation, de réglage, de modication ou
d’entretien de ce réfrigérateur peut causer des préjudices
corporels et (ou) matériels.
- Observer les consignes de ce manuel pour installer les
bouches de ventilation (prise d’air et échappement).
- Ne pas installer le réfrigérateur à même une moquette
ou un tapis. Le placer sur un panneau de métal ou de
bois s’étendant au moins sur toute sa largeur et toute sa
profondeur.
- Ne pas laisser quoi que ce soit toucher le système
frigorique du réfrigérateur.
- Le gaz propane est susceptible de s’enammer et de causer
une explosion et, par conséquent, des dégâts matériels
et des blessures graves ou mortelles. Ne pas fumer ni
faire d’étincelles lors de l’intervention sur le système
d’alimentation en gaz. Ne pas se servir d’une amme nue
pour rechercher les fuites au tuyau ou aux raccords d’arrivée
de gaz. Toujours se servir de deux clés pour serrer ou
desserrer les raccords du tuyau d’arrivée de gaz propane.
- S’assurer de la conformité de l’installation électrique à tous
les codes applicables. Voir la section « Certication et codes
à respecter ».
- Ne pas contourner ou modier les composants ou fonctions
électriques du réfrigérateur.
- Ne pas vaporiser de liquides près des prises électriques,
des raccords ou des pièces du réfrigérateur. Nombre de
liquides sont conducteurs et peuvent poser des risques de
décharge électrique, de court-circuit, voire même d’incendie.
Art01290
Ce réfrigérateur est homologué par la section International de
l’ACNOR comme conforme à la dernière édition des normes
ANSI Z21.19 / CSA 1.4 en ce qui concerne l’installation dans des
caravanes résidentielles ou véhicules de loisir.
Pour que la garantie limitée Norcold puisse entrer en vigueur,
l’installation du réfrigérateur doit être conforme au présent
« Manuel d’installation ». De plus, elle doit respecter les éléments
suivants, lorsqu’ils sont applicables :
Aux États-Unis et au Canada :
- Les codes locaux, ou, à défaut, le code National Fuel Gas
Code, les normes ANSI Z223.1/NFPA 54, le code Natural
Gas and Propane installation Code, la norme CSA B149.1, le
code ANSI A119.2 Recreational Vehicles Code et les normes
CSA Z240 RV Series, Recreational Vehicles.
- L’installation des maisons préfabriquées (caravanes
résidentielles) doit se conformer à la norme Manufactured
Home Construction and Safety Standard, titre 24 CFR, partie
3280 [anciennement dénommée Federal Standard for Mobile
Home Construction and Safety, titre 24 (partie 280), et à
la norme à jour CSA Z240.4, Gas-equipped Recreational
Vehicles and Mobile Housing.
- Si une source d’alimentation externe est employée, l’appareil
électroménager doit, à son installation, faire l’objet d’une
mise à la terre électrique conforme aux codes locaux ou, à
défaut de tels codes, conforme au code National Electrical
code et aux normes ANSI/NFPA 70, ou au Code canadien
d’électricité, CSA C22.2. parties 1 et 2.
Manuel d’installation et d’utilisation 10
Page 26
Tous les tuyaux et raccords d’arrivée de gaz propane doivent
!
respecter les codes locaux, provinciaux et fédéraux s’appliquant
à leurs types et dimensions. Ces éléments doivent également
être conformes à la norme à jour NFPA 501C section 2-4, et, au
Canada, à la norme à jour CAN 1-6.10.
Exigences relatives à l’enceinte
1. L’enceinte doit avoir 29,75 - 29,88 po de hauteur sur 20,50
- 20,63 po de largeur sur 21,38 po de profondeur.
Exigences de ventilation
MISE EN GARDE : Conditions à satisfaire par
l’installation :
- Il doit y avoir un apport d’air frais sufsant pour la
combustion.
- L’espace de séjour doit être complètement isolé du système
de combustion du réfrigérateur.
- Le conduit de fumée d’échappement doit bénécier d’une
ventilation totale et sans restriction car, en mode de
fonctionnement au gaz, du monoxyde de carbone peut en
sortir. L’inhalation de fumées contenant du monoxyde de
carbone peut causer des vertiges, des nausées ou, dans les
cas extrêmes, la mort.
- S’assurer de l’isolation complète du réfrigérateur par rapport
à ses composants produisant de la chaleur en utilisant un
jeu approprié de déecteurs et de panneaux.
Pour réaliser l’installation certiée, il faut installer une bouche
de prise d’air inférieure et une bouche de sortie supérieure. On
installera la bouche de sortie supérieure soit par le toit, soit par
la paroi latérale du véhicule, de manière conforme en tous points
aux instructions contenues dans le présent manuel. Toute autre
méthode d’installation annule la certication et la garantie usine
du réfrigérateur.
2. Le plancher doit être solide et de niveau.
- Le plancher doit être un panneau en métal ou en
bois de toute la largeur et de toute la profondeur de
l’enceinte.
- Le plancher doit pouvoir soutenir le poids du
réfrigérateur et de son contenu.
3. S’assurer qu’il n’y a pas de sources de chaleur adjacentes,
telles que bouches de ventilation de chauffage ou de chauffe-
eau.
4. S’il y a plus de 1/2 po entre un côté du réfrigérateur et
l’intérieur de l’enceinte :
- Remplir l’espace d’isolant (en natte) en bre de verre ou
ajouter un déecteur pour éliminer le dégagement.
- L’arrière de l’isolant en natte doit être entre 14 et 15 po
de la face de l’enceinte.
- Bien xer l’isolant en natte à l’enceinte de façon à ce
qu’il reste dans cette position durant l’installation du
réfrigérateur, s’il devient mouillé et s’il y a du vent.
Installation des bouches d’air inférieure et
supérieure
L’ouverture de la bouche de prise d’air inférieure, qui sert aussi
de point d’accès pour l’entretien, doit être au niveau du plancher
ou juste en dessous. En cas de fuite, cette conguration permet
au propane de ne pas s’accumuler au niveau du plancher et de
s’échapper à l’extérieur.
En vertu de l’homologation de la section International de
l’ACNOR, il peut y avoir un dégagement nul sur les côtés,
l’arrière, le haut et le bas du réfrigérateur. Alors qu’aucun
dégagement maximum n’est spécié par l’homologation,
le réfrigérateur ne peut fonctionner correctement que si les
dégagements maximum suivants sont respectés :
Bas 0 po minimum 0 po maximum
Côtés 0 po minimum 1/4 po maximum
Haut 0 po minimum 1/4 po maximum
Arrière 0 po minimum 1 po maximum
Le respect de ces dégagements et la présence des bouches d'air
inférieure et supérieure assurent le tirage d'air naturel nécessaire
pour assurer une bonne réfrigération. L'air frais pénètre par la
bouche de prise d'air inférieure, monte autour du serpentin de
réfrigération où il extrait l'excès de chaleur des composants du
réfrigérateur, et s'échappe par la bouche de sortie supérieure. Si
cette circulation de l'air est bloquée ou limitée, le réfrigérateur ne
refroidit pas correctement.
1. À l’aide du tableau suivant, déterminez quelles bouches
d’air vous devez utiliser et quelles découpes (D) vous devez
pratiquer.
Bouche d’air N° de RO Hauteur D Largeur D
certiée pièce
Sortie d’air 622293 24 po/ 5 1/4 po
supérieure de toit (60,96 cm) (13,33 cm)
Sortie d’air 617485 7 1/4 po/ 18 po
supérieure latérale
Prise d’air 617484 9 3/4 po/ 19 3/8 po
inférieure latérale (24,76 cm) (49,21 cm)
Sortie d’air, universel, 620505 6 3/16 po 17 15/16 po
supérieur et inférieur (15,71cm) (45,56 cm)
2. Installez la bouche de prise d’air inférieure (voir Art01629) :
REMARQUE : La prise d’air inférieure sert également
d’ouverture d’accès aux composants à l’arrière du
réfrigérateur.
(18,41 cm) (45,72 cm)
Le système de ventilation de chaque modèle NORCOLD est
homologué par la section International de l’ACNOR. Installer
uniquement les bouches de ventilation homologuées qui sont
spéciées dans ce manuel.
Manuel d’installation et d’utilisation 11
Page 27
MISE EN GARDE : Veiller à ce que le bas de
!
!
l’ouverture de la prise d’air inférieure soit de niveau avec
le sol, ou juste en dessous. Ainsi, s’il y a fuite du gaz
propane, il s’échappe à l’extérieur au lieu de s’accumuler
au niveau du sol.
- Assurez-vous que l’ouverture de la bouche de prise d’air
inférieure soit au niveau du plancher ou juste en dessous.
- Alignez la bouche de prise d’air inférieure [9] à la
verticale sous le serpentin [10] et le condensateur [11] du
réfrigérateur.
3. Poser la bouche d’échappement supérieure (voir Art01630) :
NOTE : Serrez les vis du chapeau de toit à 10 livres-pounce
maximum. S’assurer également que l’écoulement
d’air autour de la came d’échappement supérieure
de toit n’est pas partiellement ou totalement restreint
par d’autres articles montés sur le toit tels que porte-
bagage, climatiseur, panneau solaire, etc.
- Si la conception du véhicule le permet, installez la
bouche de sortie de toit [12] à la verticale par rapport au
condensateur [11] du réfrigérateur.
- Installez une cloison de séparation [13] pour
empêcher la stagnation d’air chaud dans la zone
[14] au-dessus du réfrigérateur.
- Si vous installez la bouche de sortie supérieure latérale :
- S’assurer que la distance [25] entre le bas de l’enceinte
et le haut de la découpe de la bouche d’échappement
supérieure est d’au moins 37 inches, sinon on risque
d’obtenir un mauvais refroidissement.
- Aligner la bouche d’échappement supérieure [24] à
l’horizontale au-dessus de la prise d’air inférieure [9] du
réfrigérateur.
- Installez une cloison de séparation [13] pour empêcher
la stagnation d’air chaud dans la zone [14] au-dessus
du réfrigérateur (voir Art01249).
- Assurez-vous qu’il y ait moins de 1/4 po (0,63 cm)
de dégagement [15] entre la cloison de séparation
et le haut du réfrigérateur.
- Assurez-vous que la cloison de séparation soit de
toute la largeur de l’intérieur de l’enceinte.
- Si, de par la construction du véhicule, la distance [24] ne
peut pas être de 37 inches, elle peut être réduite jusqu’à
30 3/4 inches (option uniquement) (voir Art01633) si les
conditions suivantes sont remplies :
- Un déecteur cintré en aluminium ou en tôle
d’acier galvanisé [26] doit être installé à l’arrière de
l’enceinte.
- La courbure du déecteur doit afeurer le
bord inférieur de l’ouverture de la bouche
d’échappement supérieure.
- Assurez-vous qu’il y ait moins de 1/4 po (0,63
cm) de dégagement [15] entre la cloison de
séparation et le haut du réfrigérateur.
- Assurez-vous que la cloison de séparation soit
de toute la largeur de l’intérieur de l’enceinte.
- Si la conception du véhicule empêche l’installation de
la bouche d’échappement de toit juste au-dessus du
condenseur du réfrigérateur (voir Art01632):
- Aligner la bouche d’échappement du toit [12] audessus de la prise d’air inférieure et la déplacer
vers l’intérieur selon le besoin.
- Installez deux cloisons de séparation [172] pour
empêcher la stagnation d’air chaud dans la zone
[14] au-dessus du réfrigérateur.
- Assurez-vous que les deux cloisons de
séparation soient de toute la largeur de
l’intérieur de l’enceinte.
- Assurez-vous que les deux cloisons de
séparation ne soient pas inclinées de plus de
45° par rapport à la verticale.
- Placez une cloison entre le bord supérieur
arrière du réfrigérateur et le bord intérieur de
l’ouverture de la bouche de sortie supérieure.
- Placez l’autre cloison entre le bord extérieur de
l’ouverture de la bouche de sortie supérieure et
la paroi latérale du véhicule.
- on s’assure que le déecteur n’est pas plus bas que
le bord supérieur des ailettes du condenseur.
- on installe un déecteur [171] depuis le bord
supérieur du conduit de ventilation inférieur qui
est placé fermement contre les serpentins de
l’absorbeur.
- on installe un déecteur [13] pour éviter que de
l’air chaud stagnant ne s’accumule au-dessus du
réfrigérateur.
- Si l’on installe la bouche d’échappement de toit (voir
Art01631) :
AVERTISSEMENT : S’assurer de l’absence de
sciure, de matériau d’isolation ou d’autres débris de
construction sur le réfrigérateur ou dans l’enceinte.
Les débris peuvent poser un danger de combustion et
empêcher le fonctionnement correct du réfrigérateur.
Manuel d’installation et d’utilisation 12
- S’il y a un dégagement de plus de 1 inch entre
l’arrière du réfrigérateur et l’enceinte, ajouter deux
déecteurs [171] à l’arrière de l’enceinte (voir Art01630,
Art01632 et Art01633) :
- Placer le déecteur au bord supérieur de la prise
d’air inférieure [9].
- Placer l’autre déecteur au bord inférieur du
condenseur [11] du réfrigérateur.
- Veiller à ce que les déecteurs soient à moins
de 1/4 inch [15] des serpentins [10] et du
condenseur du réfrigérateur.
- Veiller à ce que les déecteurs fassent toute la
largeur de l’intérieur de l’enceinte.
Page 28
Installation du réfrigérateur
!
Mettez le réfrigérateur en place (voir Art01253) :
MISE EN GARDE : S’assurer que le joint de
combustion [28] n’est pas rompu, qu’il entoure
complètement les brides de montage [156] du
réfrigérateur et qu’il sépare ces brides de la paroi de
l’enceinte. Si le joint de combustion est interrompu, des
gaz d’échappement peuvent s’inltrer dans l’habitacle du
véhicule. L’inhalation de gaz d’échappement peut causer
des vertiges, des nausées ou, dans les cas extrêmes, la
mort.
- Démontez la porte du réfrigérateur (voir la section “Inversion
du sens d’ouverture de la porte”).
- Vissez les vis en passant par les brides de montage du
réfrigérateur, dans la paroi de l’enceinte.
- Remontez la porte du réfrigérateur.
- Mettez une vis par chacun des trous [121] des supports
aux deux coins arrière du bas du réfrigérateur et dans le
plancher.
Installation des options
Pose des panneaux décoratifs de porte :
REMARQUE : Les panneaux décoratifs doivent être d’une
épaisseur maximum de 3/16 inch.
- Fabriquez un panneau décoratif [38] de 25 15/16 po de
hauteur sur 20 1/8 po de largeur (voir Art 00977).
- Engagez et poussez le panneau décoratif dans les
rainures[157] du cadre [158] de la porte.
- Engagez et poussez chaque xe-panneau [37] dans la
rainure du bord de la porte.
2. Changez la position des charnières.
- Ôtez les douilles en plastique qui se trouvent dans les trous
à chaque extrémité de la porte et mettez-les de côté.
- Ôtez les vis de la charnière supérieure [159].
- Placez cette charnière de l’autre côté où elle devient la
charnière inférieure.
- Vissez la charnière en place.
- Introduisez la broche de charnière inférieure dans cette
charnière [4].
- Ôtez les vis de la charnière inférieure [160].
- Ôtez la vis du loquet de voyage [161].
- Placez cette charnière de l’autre côté où elle devient la
charnière supérieure.
- Vissez la charnière en place.
- Mettez les douilles en plastique dans les trous non occupés
à chaque extrémité de la porte.
3. Changez la position du loquet de voyage (voir Art00978 et
Art00979) :
- Placez le loquet de voyage de l’autre côté du réfrigérateur.
- Vissez le loquet de voyage en place.
- Dévissez la vis de la gâche du loquet de voyage [162] de la
porte.
- Ôtez chaque douille en plastique [74] de son trou dans la
porte.
- Ôtez le bouchon en plastique du trou du haut de la porte.
- Mettez le bouchon en plastique dans l’autre trou du haut de
la porte.
Inversion du sens d’ouverture de la porte :
Ce réfrigérateur a des charnières qui peuvent se poser
indifféremment du côté droit ou du côté gauche pour changer le
sens d’ouverture de la porte (voir Art00981).
1. Démontez la porte :
- Ôtez la broche de charnière supérieure [63] et mettez-la de
côté.
- Entrouvrez la porte et éloignez le haut de la porte de la
charnière supérieure du réfrigérateur.
- Soulevez la porte et dégagez la broche de charnière
inférieure [64].
- Ôtez la broche de charnière inférieure et mettez-la de côté.
- Mettez la gâche de loquet de voyage de l’autre côté de la
porte.
- Vissez la gâche de loquet de voyage.
- Mettez chaque douille en plastique dans son trou de l’autre
côté de la porte.
4. Remontez la porte :
- Posez la porte sur la goupille de charnière inférieure.
- Alignez les trous de la charnière supérieure et de la douille
de charnière et maintenez la porte en place.
- Vissez la broche de charnière supérieure dans la charnière
et dans la porte.
- Serrez toutes les vis.
Manuel d’installation et d’utilisation 13
Page 29
- Vériez que le loquet de voyage s’engage bien dans la
!
!
!
gâche de la porte.
Branchement de l’alimentation en 12 V c.c. (modèles à
3 alimentations seulement) :
- S’il le faut, desserrez la vis et ajustez la hauteur de la
gâche.
- Serrez la vis.
Branchement des composants électriques
Alimentation c.a. Tension : 120 volts c.a.
(108 volts mini. - 132 volts maxi.)
Appel de courant
1,5 A à 120 volts c.c.
Alimentation c.c. Tension : 12 volts c.c.
(modèles à 3 (13,5 volts mini. - 15,4 volts maxi.)
alimentations seulement)
Appel de courant 12 A à 12 volts c.c.
14 A à 14 volts c.c.
Ce réfrigérateur fonctionne sur ces sources électriques.
L’alimentation hors des limites indiquées ci-dessus risque
d’endommager les composants du circuit électrique du
réfrigérateur et annule la garantie.
MISE EN GARDE : Brancher le(s) cordon(s)
d’alimentation c.a. uniquement dans une prise à trois
lames avec masse. Ne pas retirer le contact de terre
rond des cordons d’alimentation c.a. Ne pas utiliser un
adaptateur à deux lames ou une rallonge avec les cordons
d’alimentation c.a. L’utilisation du réfrigérateur sans masse
appropriée peut causer des chocs électriques dangereux
ou la mort en cas de contact avec les parties métalliques
du réfrigérateur.
Branchement de l’alimentation en 120 V c.a. :
MISE EN GARDE : Brancher le cordon d’alimentation
c.a. uniquement dans une prise à trois lames avec
masse. Ne pas retirer le contact de terre rond du cordon
d’alimentation. Ne pas utiliser un adaptateur à deux lames
ou une rallonge. L’utilisation du réfrigérateur sans masse
appropriée peut causer des chocs électriques dangereux
ou la mort en cas de contact avec les parties métalliques
du réfrigérateur.
1,4 A à 110 volts c.c.
Le diamètre des ls et la capacité du fusible dépendent de la
distance qui sépare la batterie du véhicule et le réfrigérateur, et
augmentent avec la distance. Si le diamètre des ls est trop petit
par rapport à la distance, il se produit une baisse de tension. La
chute de tension diminue le rendement de l’appareil de chauffage
du système et entraîne la diminution du refroidissement.
1. Déterminer le calibre minimum de l et la taille maximum de
fusible à utiliser :
MISE EN GARDE : Si des ls et (ou) fusibles de taille
incorrecte sont employés, l’installation électrique risque de
prendre feu.
- Mesurez la distance qui sépare la batterie du véhicule du
réfrigérateur :
- Si la distance est de 0 à 20 feet, utiliser au moins un l
de calibre 12 AWG et un fusible de capacité maximum
20 A.
- Si la distance est de plus de 20 feet, utiliser au moins un
l de calibre 10 AWG et un fusible de capacité maximum
30 A.
- Si le l est de calibre supérieur à la taille minimum, utiliser
un fusible conforme à la norme RVIA A119.2 ou aux codes
locaux.
Les ls d’alimentation au réfrigérateur doivent être propres, bien
serrés et non corrodés. Si l’une de ces conditions n’est pas
réalisée
- Il se produit une baisse de tension au réfrigérateur
- La baisse de tension réduit les performances du réfrigérateur.
La polarité des bornes du bloc de raccordement de l’alimentation
en c.c. du réfrigérateur est indiquée par les signes + (positif) et
- (négatif). Assurez-vous que :
- Les ls d’alimentation en c.c. sont raccordés à la borne de la
même polarité.
- Le châssis du véhicule n’est pas utilisé en tant que
conducteur.
Branchez le cordon d’alimentation à une prise à trois alvéoles
mise à la terre :
- Assurez-vous que la prise se trouve à proximité de la
bouche de prise d’air inférieure.
- Assurez-vous que le cordon d’alimentation ne touche pas le
couvercle du brûleur, la cheminée ou tout autre composant
chaud susceptible d’endommager l’isolant du cordon.
Manuel d’installation et d’utilisation 14
- Les ls d’alimentation en c.c. avec leurs fusibles sont
acheeminés directement de la batterie au réfrigérateur.
2. Branchez les ls d'alimentation c.c. :
- Poser un raccord femelle rapide 1/4 inch sur chaque l
d’alimentation c.c.
- Engagez chaque l d’alimentation dans le bloc de
raccordement [219] placé à l’arrière du réfrigérateur (voir
Art01254).
- Vériez que la polarité du l d’alimentation c.c. correspond à
celle de la borne de raccordement.
Page 30
Raccordement des composants du système
!
!
de propane
Ce réfrigérateur est conçu pour fonctionner au propane à une
pression de 11 pouces de colonne d’eau.
Raccordement du système d’alimentation en propane :
MISE EN GARDE : Faire preuve de grande prudence
lors de l’intervention sur le système de gaz propane ou du
travail à proximité.
- Ne pas fumer ni utiliser une amme nue à proximité du
système de gaz propane.
- Ne pas se servir d’une amme nue pour rechercher les
fuites.
- Ne pas brancher le réfrigérateur à la bouteille de gaz en
l’absence d’un manodétendeur entre les deux.
- Pour éviter une fuite de gaz propane, toujours se servir
de deux clés pour serrer ou desserrer les raccords du
tuyau d’arrivée de gaz.
- Le gaz propane qui s’échappe risque de s’enammer
ou d’exploser, d’où risque de blessures graves ou
mortelles.
Détection des fuites du système d’alimentation en
gaz :
MISE EN GARDE : Ne pas laisser la solution de
détection des fuites entrer en contact avec les composants
électriques. Nombre de liquides sont conducteurs et
peuvent poser des risques de décharge électrique, de
court-circuit, voire même d’incendie.
Employer une solution de détection des fuites pour vérier
l’étanchéité du tuyau d’arrivée de gaz et de tous les raccords de
gaz propane.
Si vous vous servez d’air comprimé pour faire un essai :
- La pression à la vanne d’arrêt manuelle du réfrigérateur ne
doit pas dépasser 1/2 psig (14 po de colonne d’eau)
- Si la pression d’air dépasse 1/2 psig (14 po de colonne
d’eau), détachez la conduite d’alimentation en gaz du
raccord du réfrigérateur avant d’effectuer l’essai.
- Si la pression d’air est égale ou inférieure à 1/2 psig (14
po de colonne d’eau), fermez la vanne d’arrêt manuelle du
réfrigérateur avant d’effectuer l’essai.
Raccordez la conduite d’alimentation en gaz au réfrigérateur :
- Assurez-vous que tous les tuyaux et raccords sont de type
et de dimensions conformes aux codes local, provincial et
national.
- Assurez-vous que tous les raccords exibles en métal sont
conformes à la norme actuelle CAN1-6.10.
- S’assurer que les matériaux utilisés pour le tuyau d’arrivée
de gaz respectent à la fois les normes actuelles ANSI A
119.2 (NFPA 1192) et ACNOR Z240 pour les véhicules de
loisir. Norcold recommande l’utilisation d’un tube en cuivre
de 3/8 po comme tuyau d’arrivée de gaz et requiert un
raccord mâle conique de 3/8 po SAE (UNF 5/8-18) comme
connexion avec le réfrigérateur.
- Faire remonter le tuyau d’arrivée de gaz propane par le
plancher de l’enceinte.
- Assurez-vous que le trou du plancher est de dimensions
sufsantes pour laisser passer la conduite d’alimentation en
gaz avec un dégagement adéquat.
- Placez un joint résistant aux intempéries (anneau, produit
d’étanchéité, etc.) autour de la conduite d’alimentation en
gaz au point où elle passe par le plancher pour éviter les
vibrations et l’usure.
- Pour éviter les vibrations et le frottement, veiller à ce que le
tuyau d’arrivée de gaz ne touche rien dans l’enceinte.
- Raccordez la conduite d’alimentation en gaz au raccord [2]
du réfrigérateur (voir Art01254).
Manuel d’installation et d’utilisation 15
Page 31
75
76
Art00955
167
Art 00956
77
78
79
80
1
2
3
4
5
1
5
Art00976
207
96
217
91
216
Art01255
165
Art00980
219
Art01254
165
218
Page 32
87
Art01020
219
92
94
221
220
223
99
90
207
222
217
96
W1
W4
W3
W2
AC1
DC3
AC2
DC2
G3
YEL / JUANE
YEL / JUANE
BLU / BLEU
BLU / BLEU
BLK /
NOIR
BLK(RIB) /
NOIR
(CANN.)
GRN-YEL / VERT-JUANE
BLK / NOIR
BRN /
BRUN
RED / ROUGE
BLU / BLEU
RED /
ROUGE
BLU /
BLEU
BLK / NOIR
WHT / BLANC
1
2
3
4
8
7
65
DC/CC
G3
AC/CA
GAS/GAZ
OFF/ARRET
M
DC/CC
AC/CA
GAS/GAZ
OFF/ARRET
DC3
W3
W4
DC2
DC/CC
AC/CA
GAS/GAZ
OFF/ARRET
W2
AC1
DC/CC
AC/CA
GAS/GAZ
OFF/ARRET
W1
87
99
91
220
223
217
222
96
92
87
94
224
216
167
Art01021
Page 33
Art01629
9
10
11
Art01630
14
13
15
9
24
25
Art01631
14
13
12
15
11
Art01633
13
26
10
171
25
Art01632
14
172
12
172
11
17
10
17
9
15
15
Page 34
28
156
Art01253
121
Art00977
38
158
37
157
161
166
162
Art00979
74
162
74
Art00978
63
Art00981
159
160
161
64
Loading...
