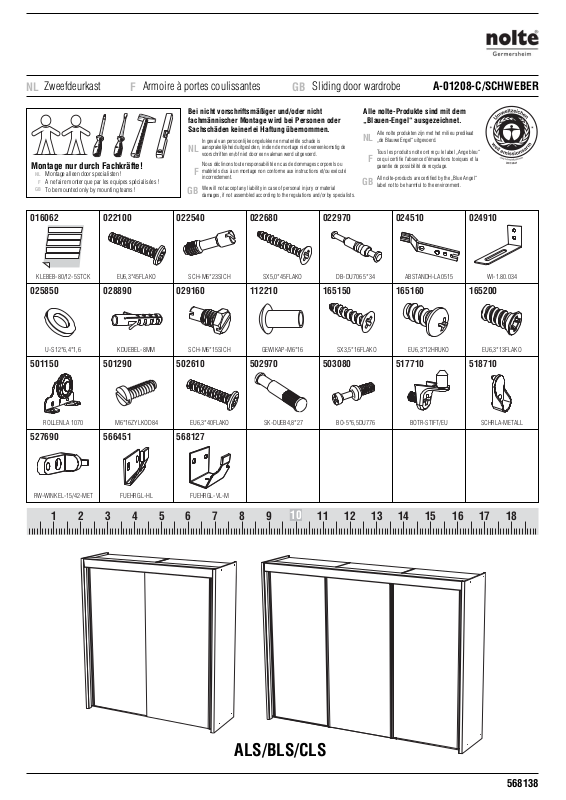

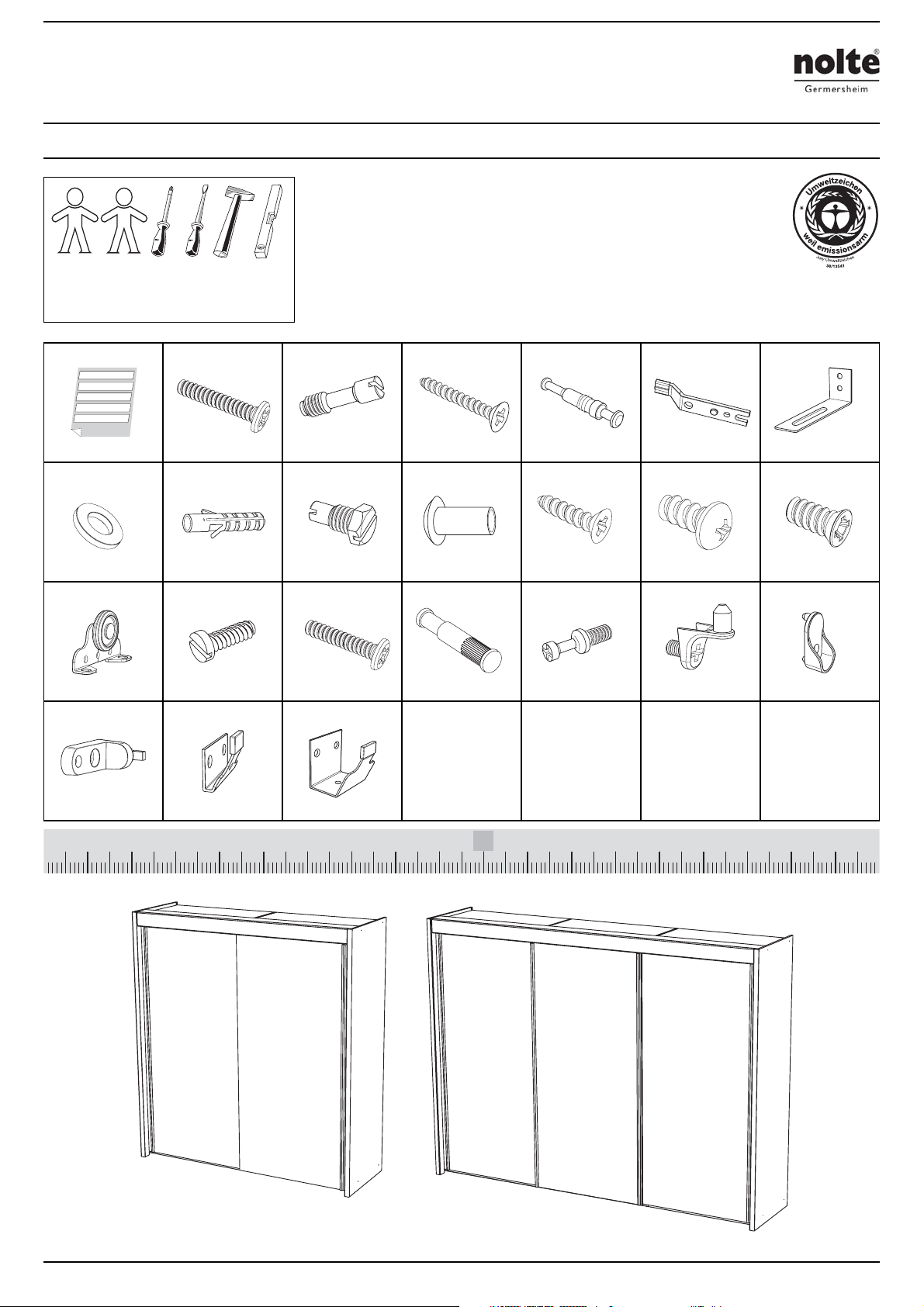

Zweefdeurkast Armoire à portes coulissantes Sliding door wardrobe
FNL GB
A-01208-C/SCHWEBER
Montage nur durch Fachkräfte!
NL
Montage alleen door specialisten !
F
A ne faire monter que par les equipes spécialisées !
GB
To be mounted only by mounting teams !

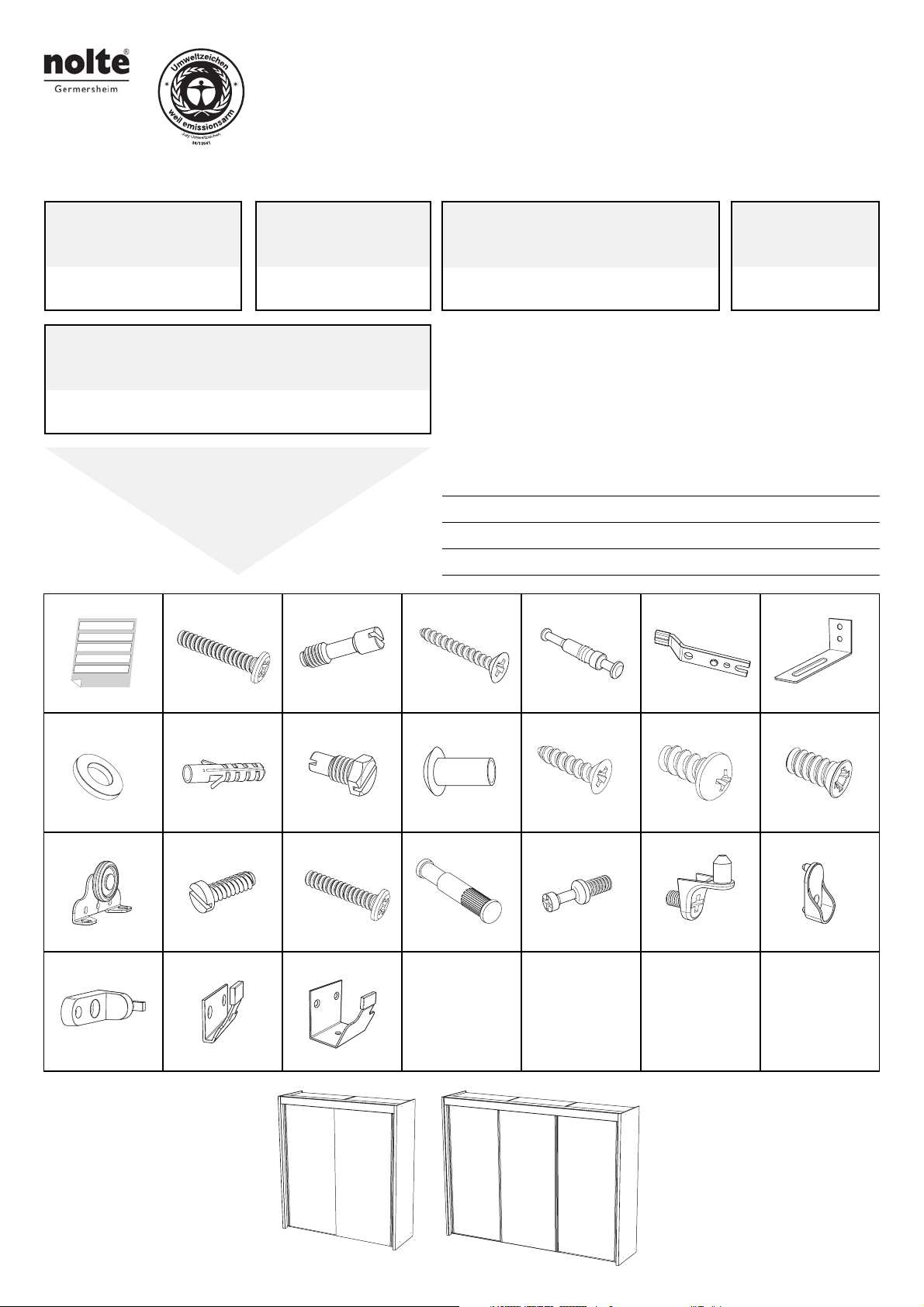

016062
KLEBEB-80/12-5STCK
025850
U-S12*6,4*1,6
501150
022100
EU6,3*45FLAKO
028890
KDUEBEL-8MM
501290
Bei nicht vorschriftsmäßiger und/oder nicht
fachmännischer Montage wird bei Personen oder
Sachschäden keinerlei Haftung übernommen.
In geval van persoonlijke ongelukken en materiële schade is
aansprakelijkheid uitgesloten, indien de montage niet overeenkomstig de
NL
voorschriften en/of niet door een vakman werd uitgevoerd.
Nous déclinons toute responsabilité en cas de dommages corporels ou
matériels dus à un montage non conforme aux instructions et/ou exécuté
F
incorrectement.
We will not accept any liability in case of personal injury or material
GB
damages, if not assembled according to the regulations and/or by specialists.
022540
SCH-M6*23SICH
029160
SCH-M6*15SICH
502610
022680
SX5,0*45FLAKO
112210
GEWIKAP-M6*16
502970
022970
DB-DU706 5*34
165150
SX3,5*16FLAKO
503080
Alle nolte-Produkte sind mit dem
„Blauen-Engel“ ausgezeichnet.
Alle nolte produkten zijn met het milieu predikaat
NL
„de Blauwe Engel“ uitgevoerd.
Tous les produits nolte ont reçu le label „Ange bleu“
ce qui certifi e l’absence d’émanations toxiques et la
F
garantie de possibilité de recyclage.
All nolte-products are certifi ed by the „Blue Angel“
GB
label not to be harmful to the environment.
024510
ABSTANDH-LA0515
165160
EU6,3*12HRUKO
517710
024910
WI-1.80.034
165200
EU6,3*13FLAKO
518710
ROLLENLA 1070
527690
RW-WINKEL-15/42-MET
M6*16ZYLKOD84
566451
FUEHRGL-HL
1 2 3 4 5 6 7 8 9 1112131415161718
EU6,3*40FLAKO
568127
FUEHRGL-VL-M
SK-DUEB4,8*27
10
BO-5*6,5DU776
BOTR-STIFT/EU
SCHRLA-METALL
ALS/BLS/CLS
568138
Page 2

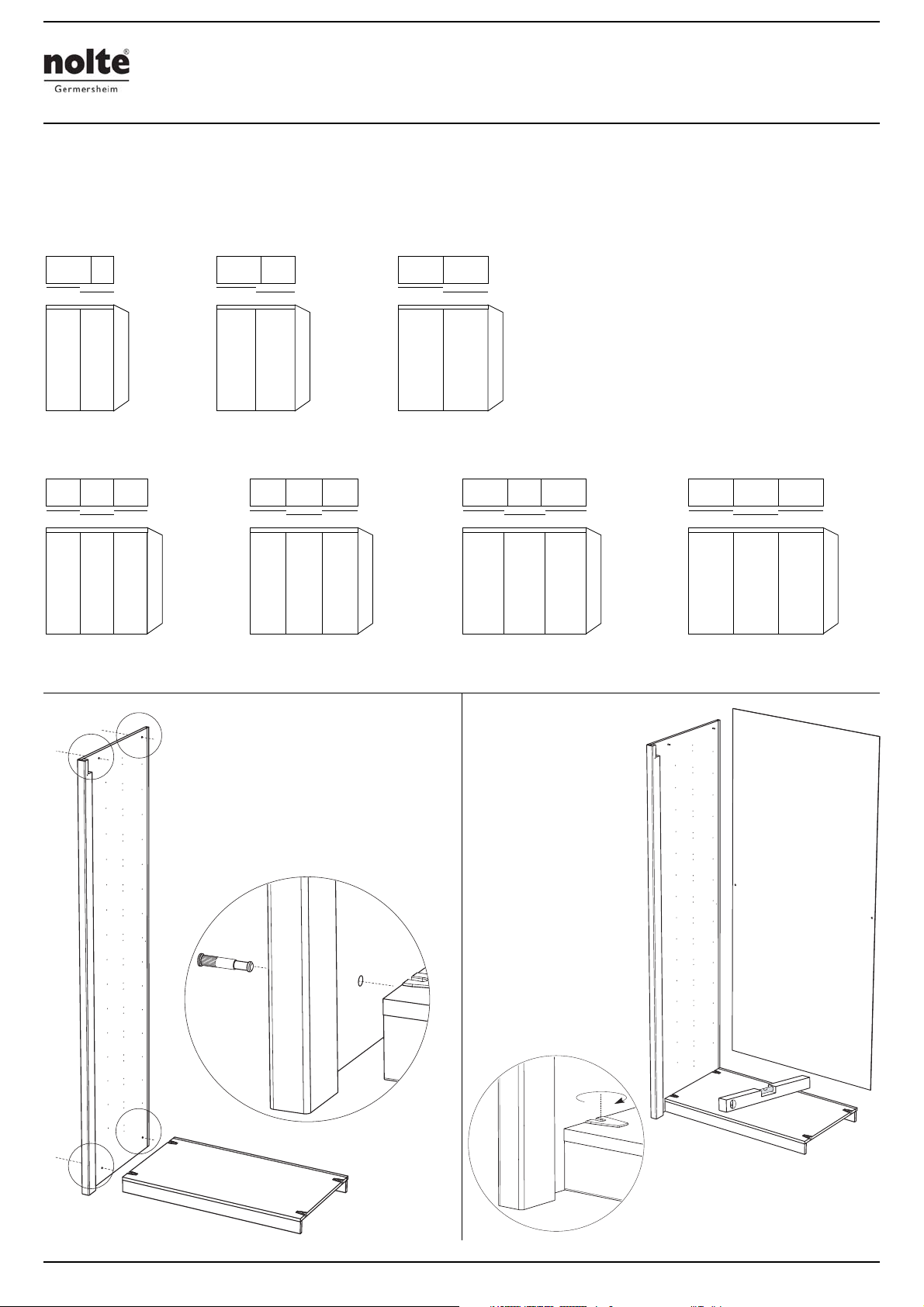

Typenrahmen/Sockelaufteilung
NL
Bodem indeling
F
Répartition des socles
GB
Bases partition
100 50
150
75 7575
100 75 100100
175 200
838383 100 10075
225 250 275 300
100100100
12
502970
Boden mit Wasserwaage nach allen
Richtungen exakt ausrichten!
Bodem met waterpas horizontaal plaatsen!
Aligner la tablette avec le niveau à bulle d‘air
Align base unit with a spirit level!
2

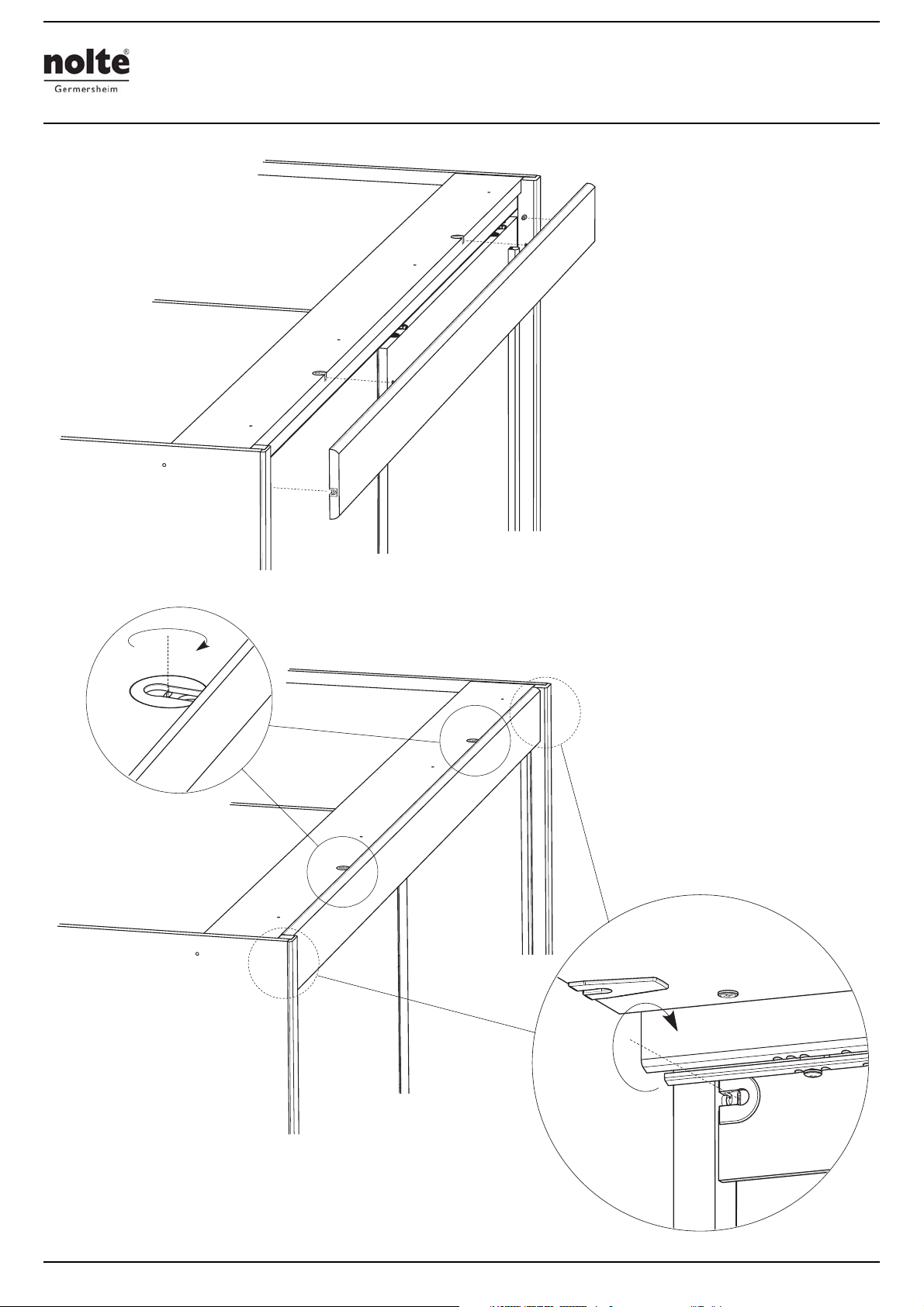

Page 3
34
Höhe 200/223cm
Hoogte 200/223cm
Hauteur 200/223cm
Height 200/223cm
165150
Höhe 240cm
Hoogte 240cm
Hauteur 240cm
Height 240cm
527690
165160
527690
165160
165150
022970
56
7
527690
165160
502970
165150
3
Page 4
8
503080503080
517710
9

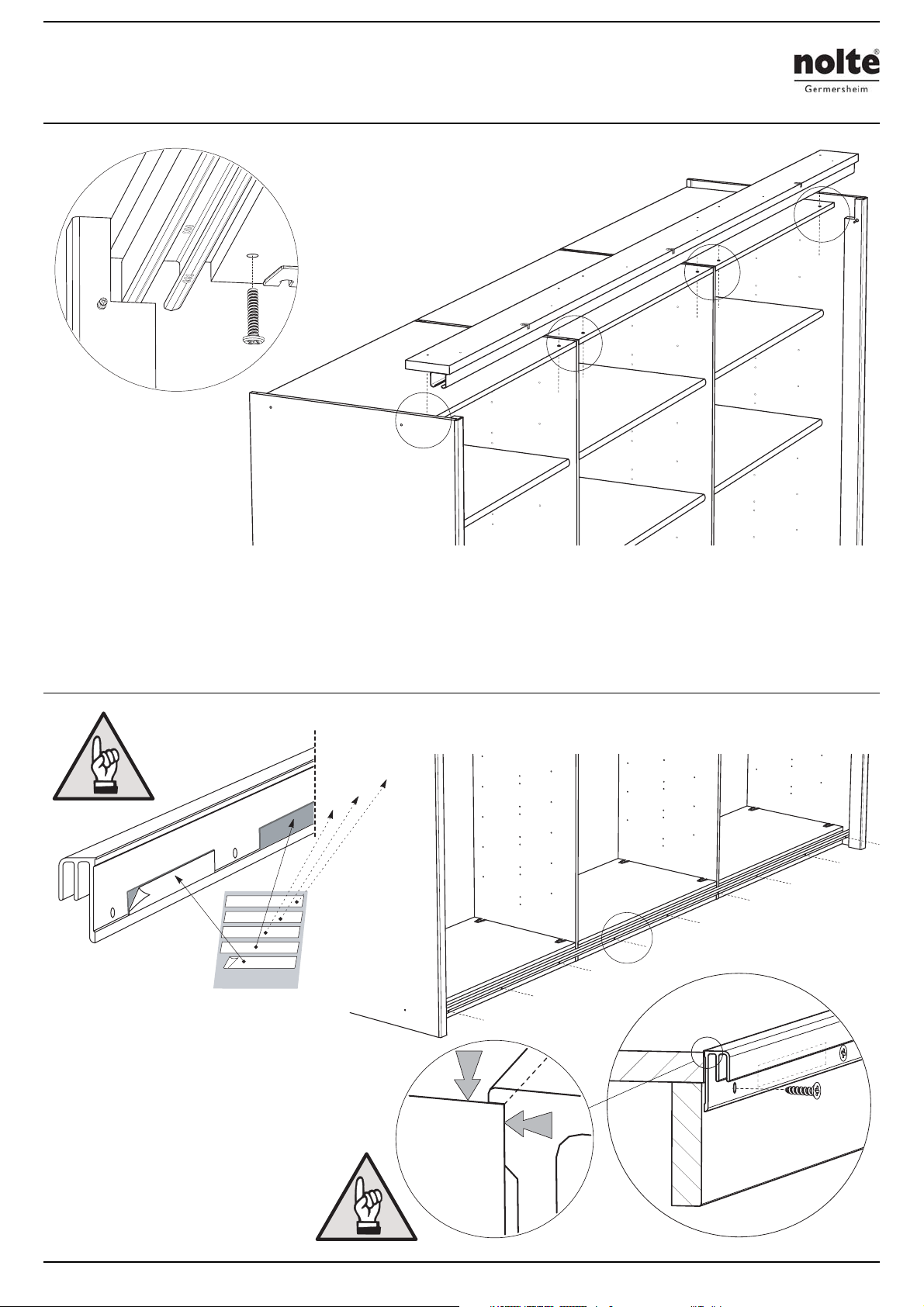

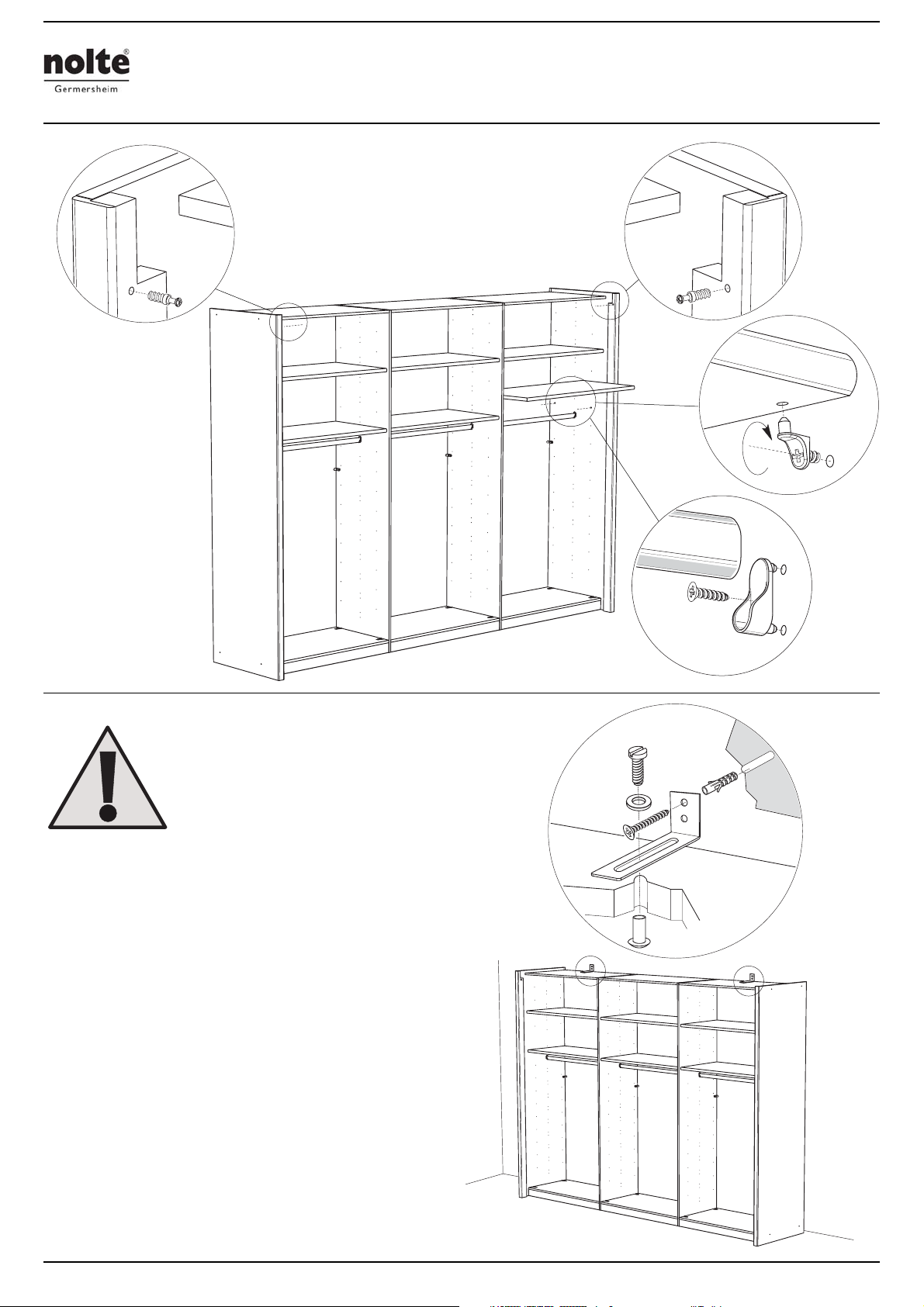

ACHTUNG!
Aus Sicherheitsgründen muss das
Möbelteil an der Wand befestigt
werden. Beiliegendes Befestigungsmaterial eignet sich nur für Massivwände. Für andere Wände müssen
Spezialdübel verwendet werden.
Let op!
Uit veiligheidsoverwegingen moet het meubeldeel aan de wand bevestigd
worden. Bijgevoegt bevestigingsmateriaal is alleen bruikbaar voor massieve
wanden. Voor andere wanden moeten speciale schroeven gebruikt worden.
Attention!
Pour des raisons de sécurité le meuble doit être fi xé au mur. Le matériel
ci-joint est approprié pour des murs épais. Pour d‘autres murs utiliser des
chevilles spéciales.
Attention!
For safety reasons please fi x the unit to the walls.
Enclosed fi ttings for stoned wall only. For other walls please use other pegs.
501290
025850
022680
165150
518710
028890
024910
112210
4
Page 5

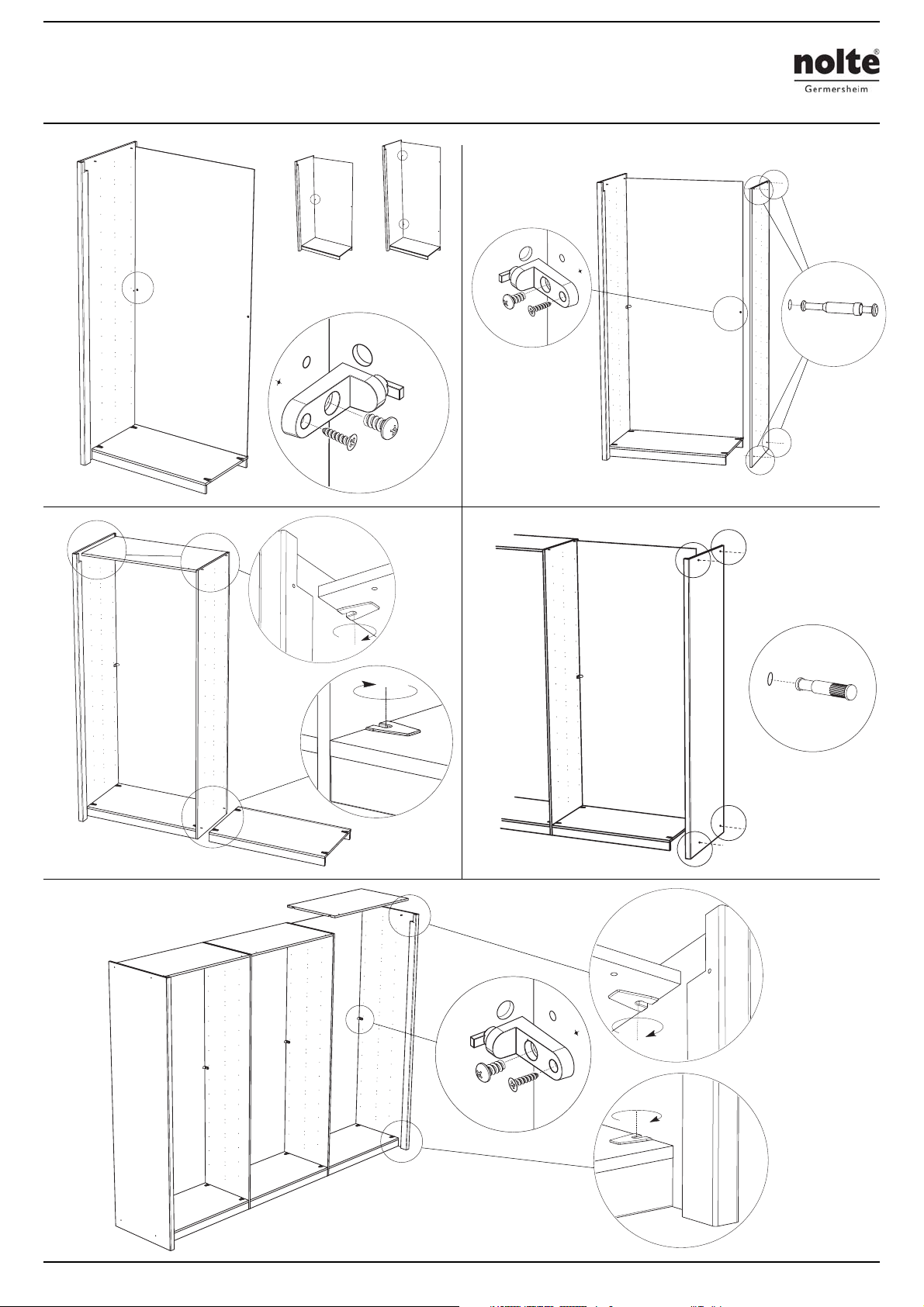

10
502610
11
016062
KLEBEB-80/12-5STCK
165150
5
Page 6

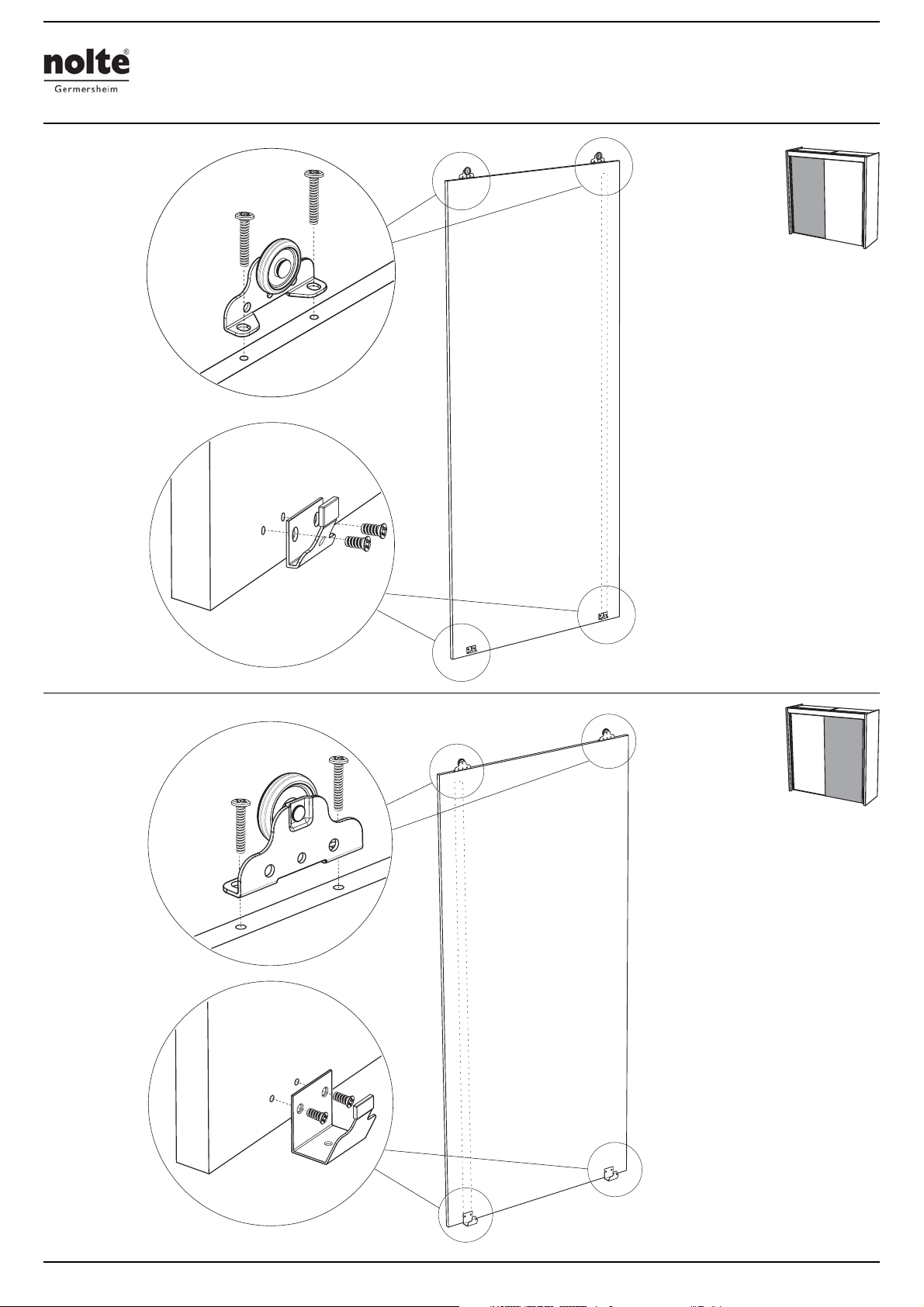

12A
501150
022100
Tür links
deur links
porte a gauche
door left hand
566451
165200
13A
501150
022100
Tür rechts
deur rechts
porte a droite
door right hand
568127
165200
6
Page 7

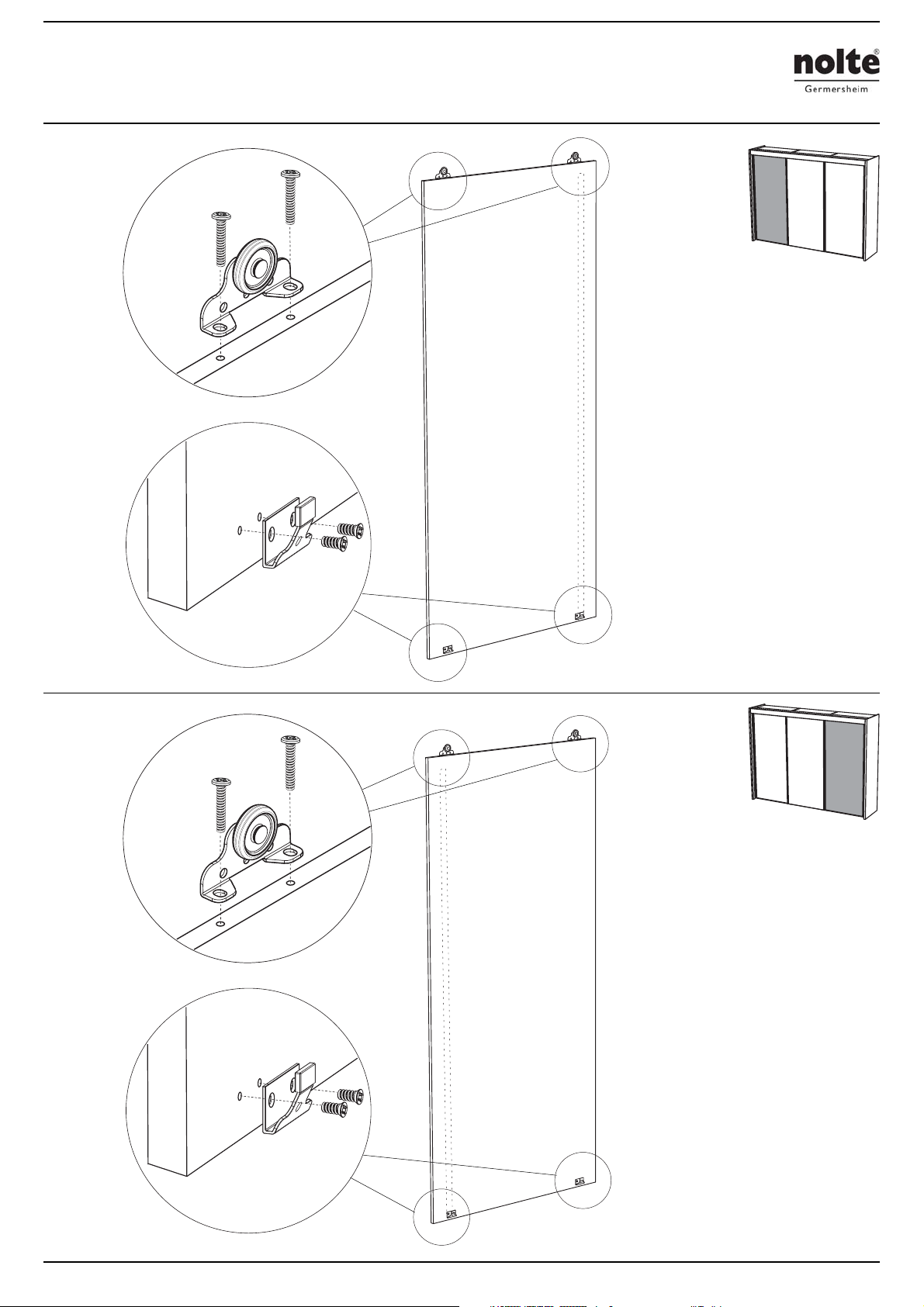

12B
501150
022100
Tür links
deur links
porte a gauche
door left hand
566451
165200
13B
501150
022100
Tür rechts
deur rechts
porte a droite
door right hand
566451
165200
7
Page 8

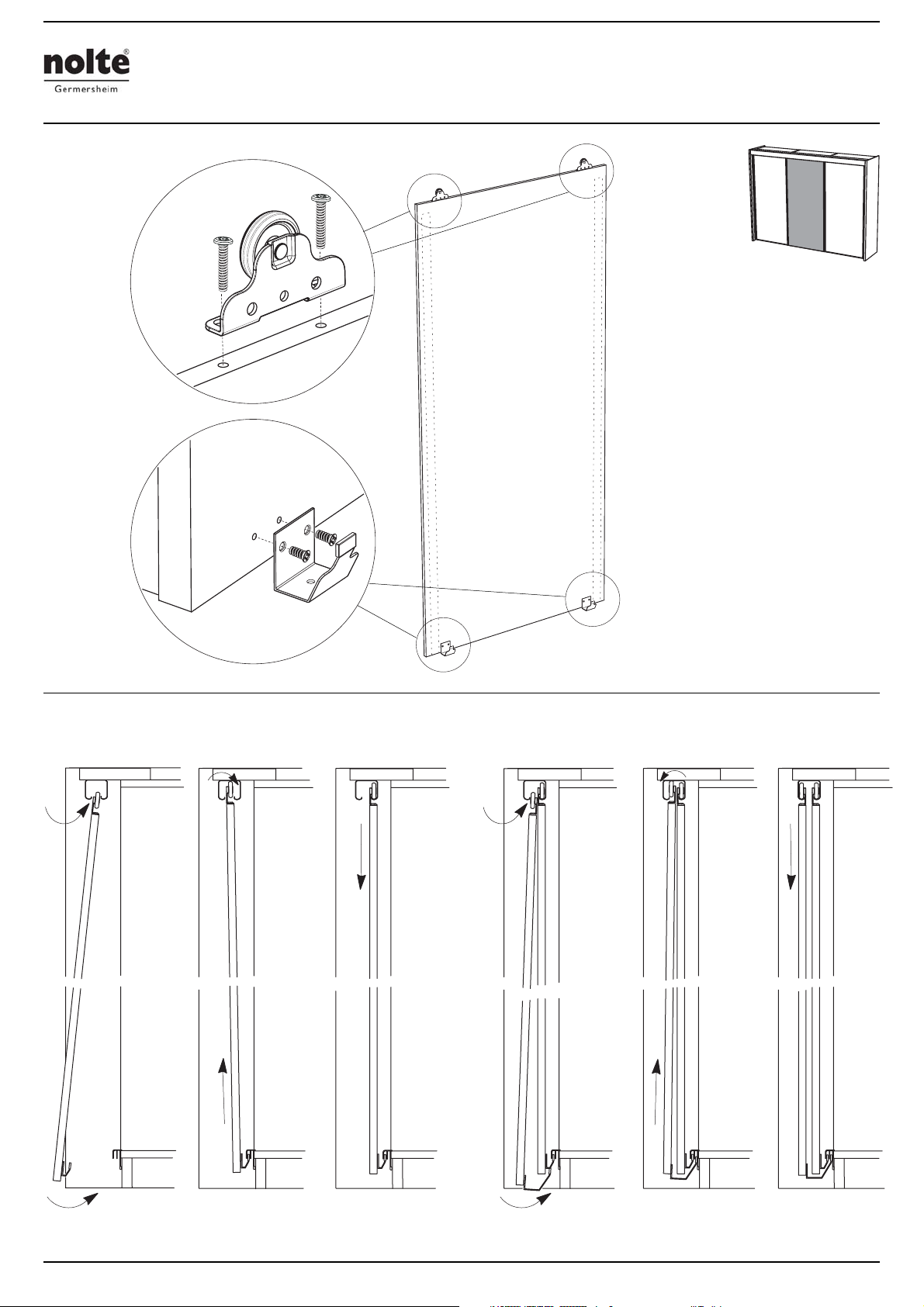

14B
501150
022100
Mitteltür
middendeur
centre porte
middle door
568127
165200
15
1
4
5
1
4
5
3
3
2
8
2
Page 9

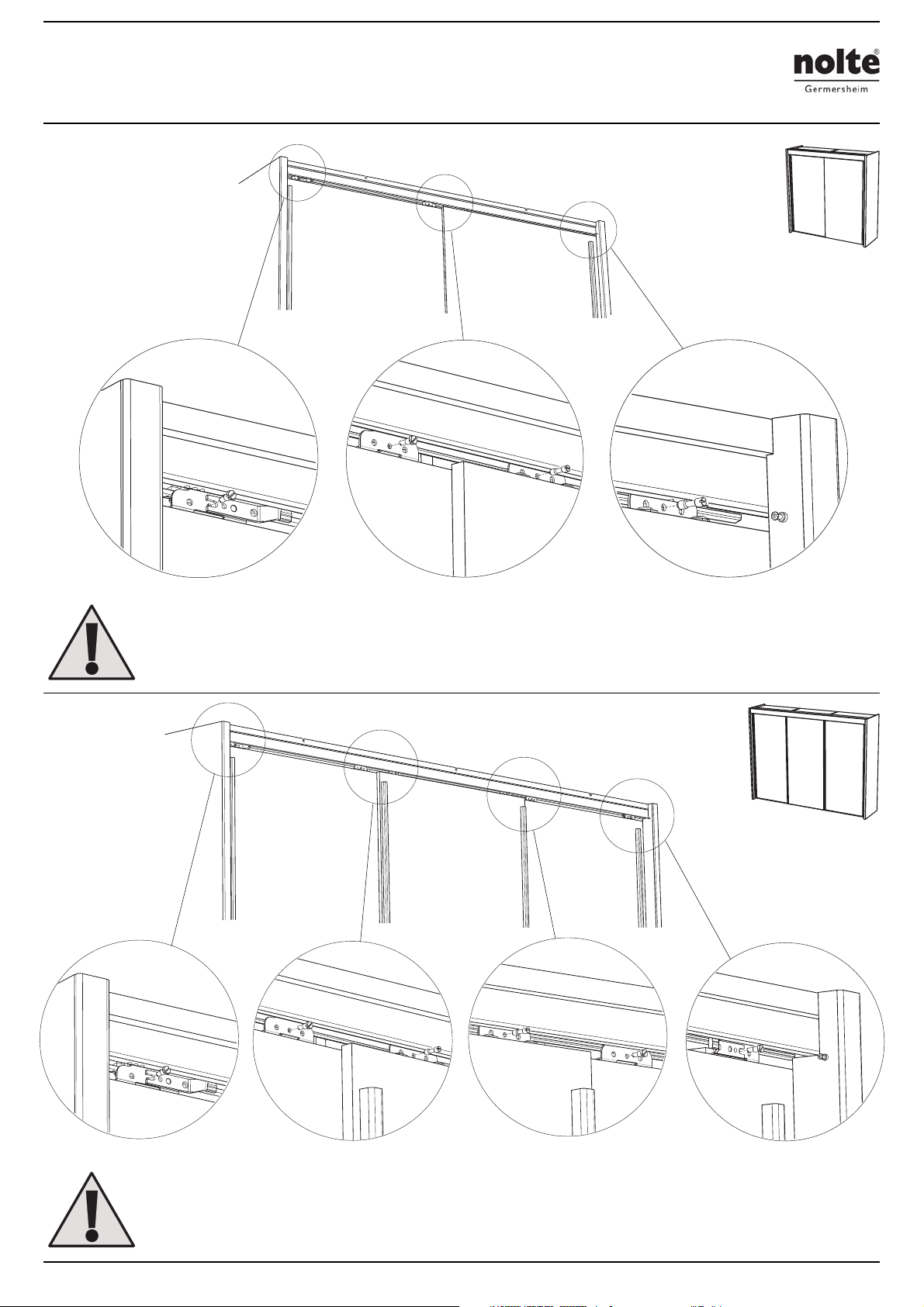

16A
029160
022540
16B
029160
024510
Aus Sicherheitsgründen
Abstandhalter LA0515 und Aushängesicherungs-Schrauben unbedingt montieren!
Uit veiligheidsoverwegingen afstandhouder LA0515
en veiligheidschroeven beslist monteren!
022540
Pour des raisons de sécurité il est impératif de monter
la barre de retenue LA0515 ainsi que la visse de sécurité!
For security reason the door stop LA0515
and the securing bolt must be mounted!
029160
029160
024510
Aus Sicherheitsgründen
Abstandhalter LA0515 und Aushängesicherungs-Schrauben unbedingt montieren!
Uit veiligheidsoverwegingen afstandhouder LA0515
en veiligheidschroeven beslist monteren!
022540
022540
Pour des raisons de sécurité il est impératif de monter
la barre de retenue LA0515 ainsi que la visse de sécurité!
For security reason the door stop LA0515
and the securing bolt must be mounted!
029160
029160
024510
9
Page 10
17
10
Page 11

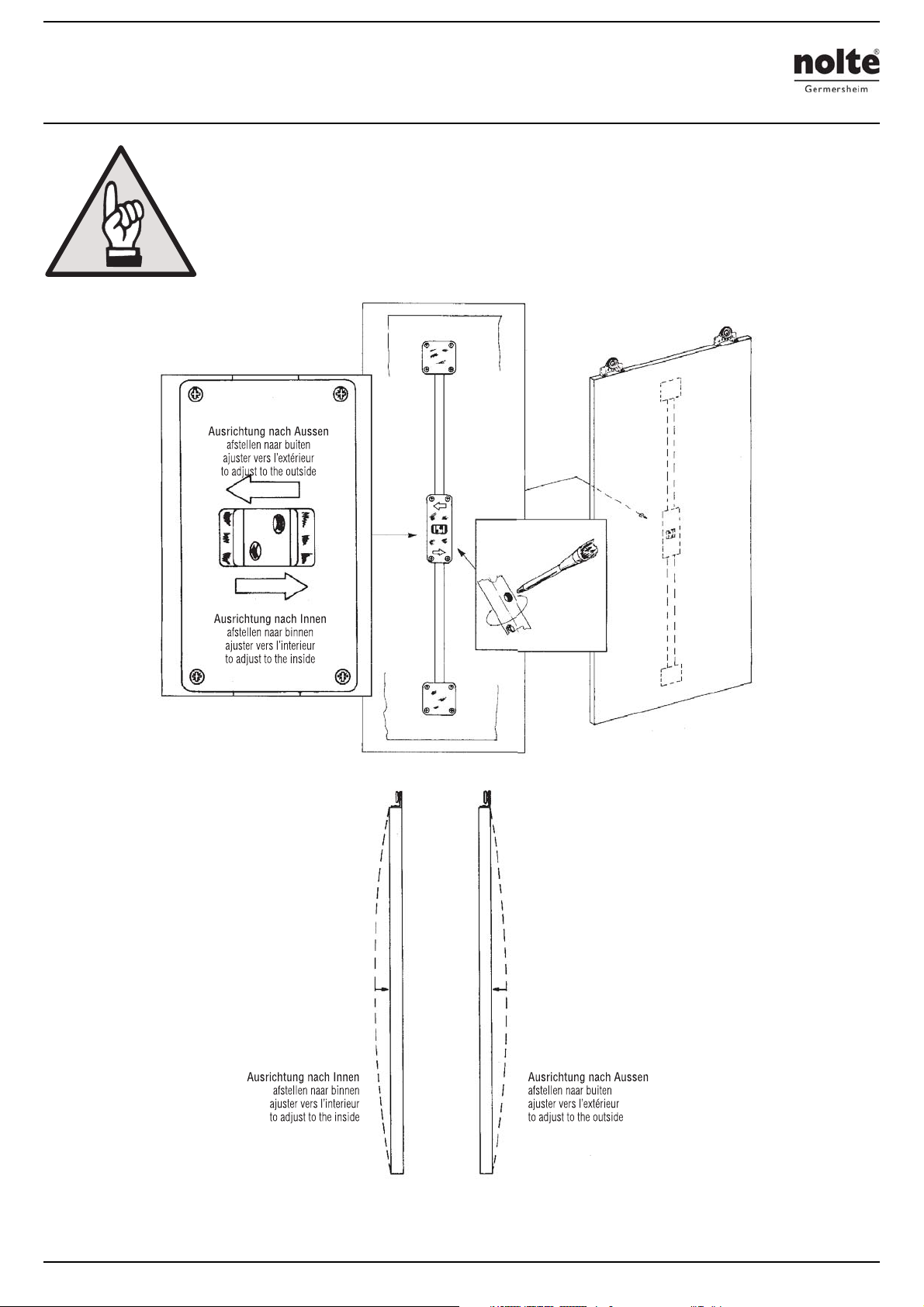

Ausrichtbeschlag nur bei Höhe 240cm (ALS)
NL
Afstelmateriaal alleen bij Hoogte 240cm (ALS)
F
Quincaillerie d‘ajustage seulement pour hauteur 240cm (ALS)
GB
Fittings for adjustment only for height 240cm (ALS)
11
Page 12
Kunden-Information
Die gesamte nolte-Produktpalette ist mit dem „Blauen
Engel“ ausgezeichnet. Dieses Umweltzeichen garantiert
