nippon BALL VALVES User Manual [ja, en]

BALL

VALVES

総合カタログ

総合カタログ目次

Index

NBVメタルタッチボールバルブの特徴

Features of NBV metal touch ball valves

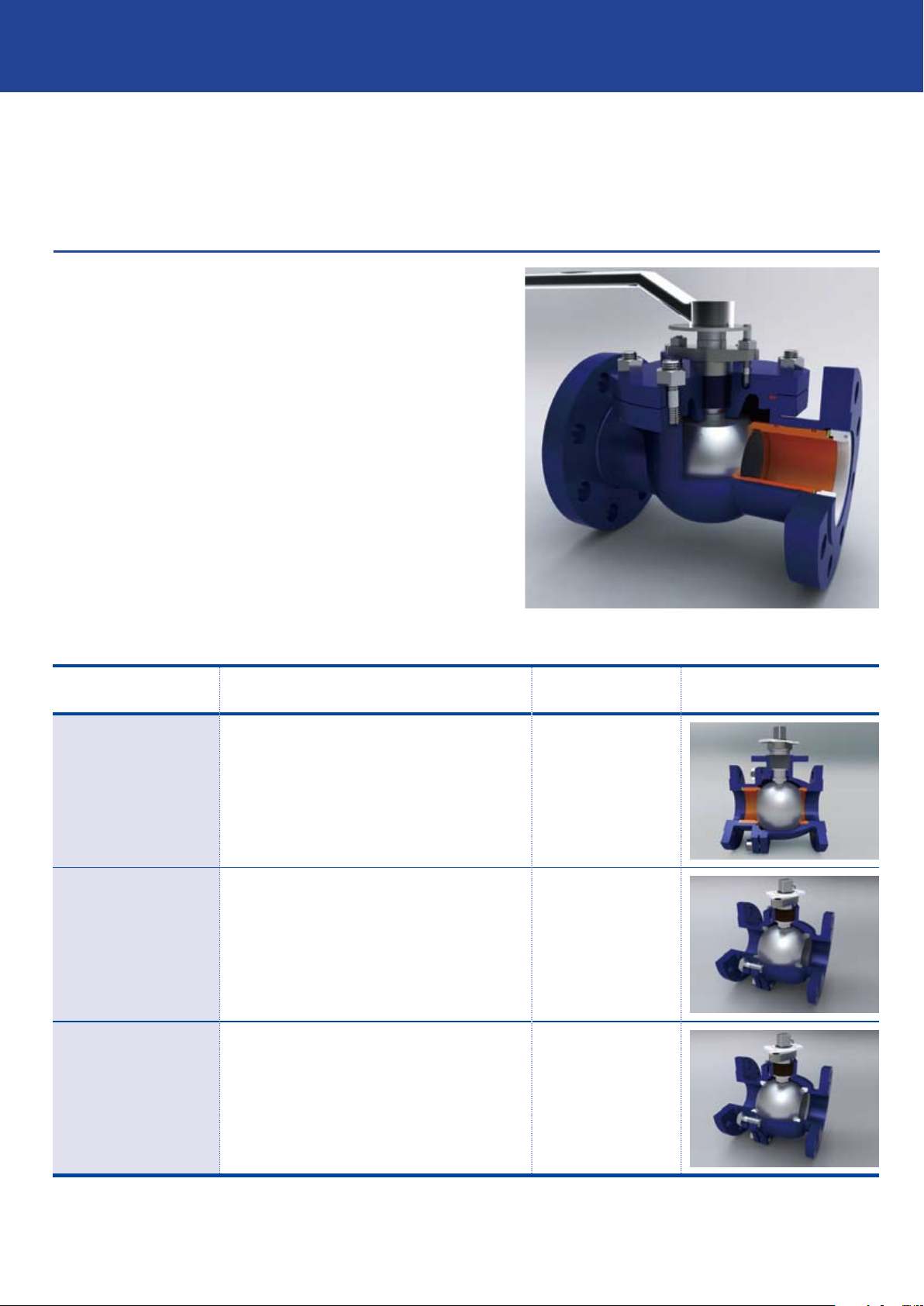

NBVメタルタッチボールバルブと一般用ボールバルブの違い

Differences between NBV metal touch ball valves and conventional ball valves

NBVメタルタッチボールバルブの標準用と高温用の違い

Differences between standard and heat resistant NBV metal touch ball valves

5

7

8

製品ラインナップ（ラインナップ一覧）

11

13

15

17

20

23

1

NBV’s product line-up

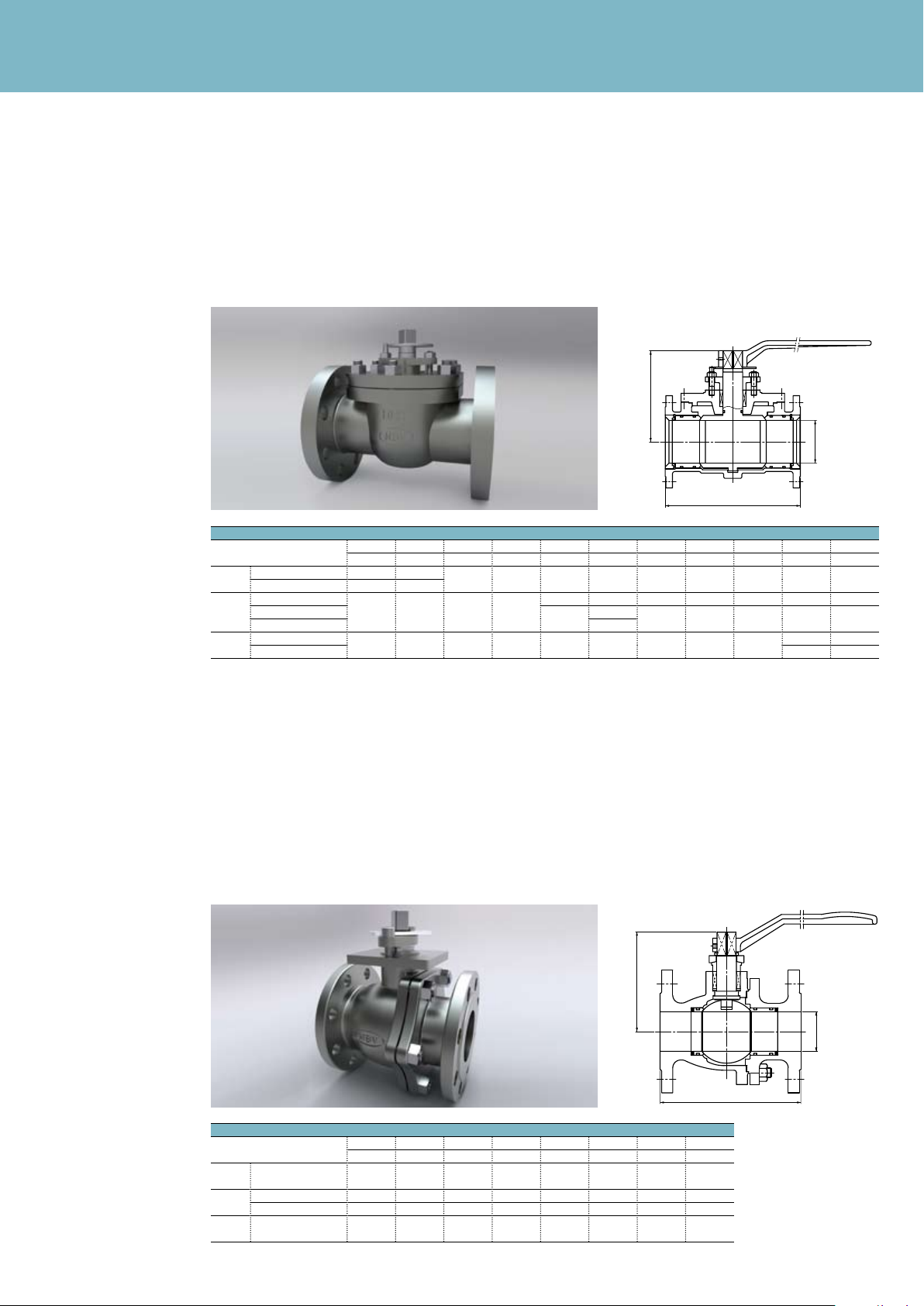

2 方ボールバルブ

2-way Ball Valves

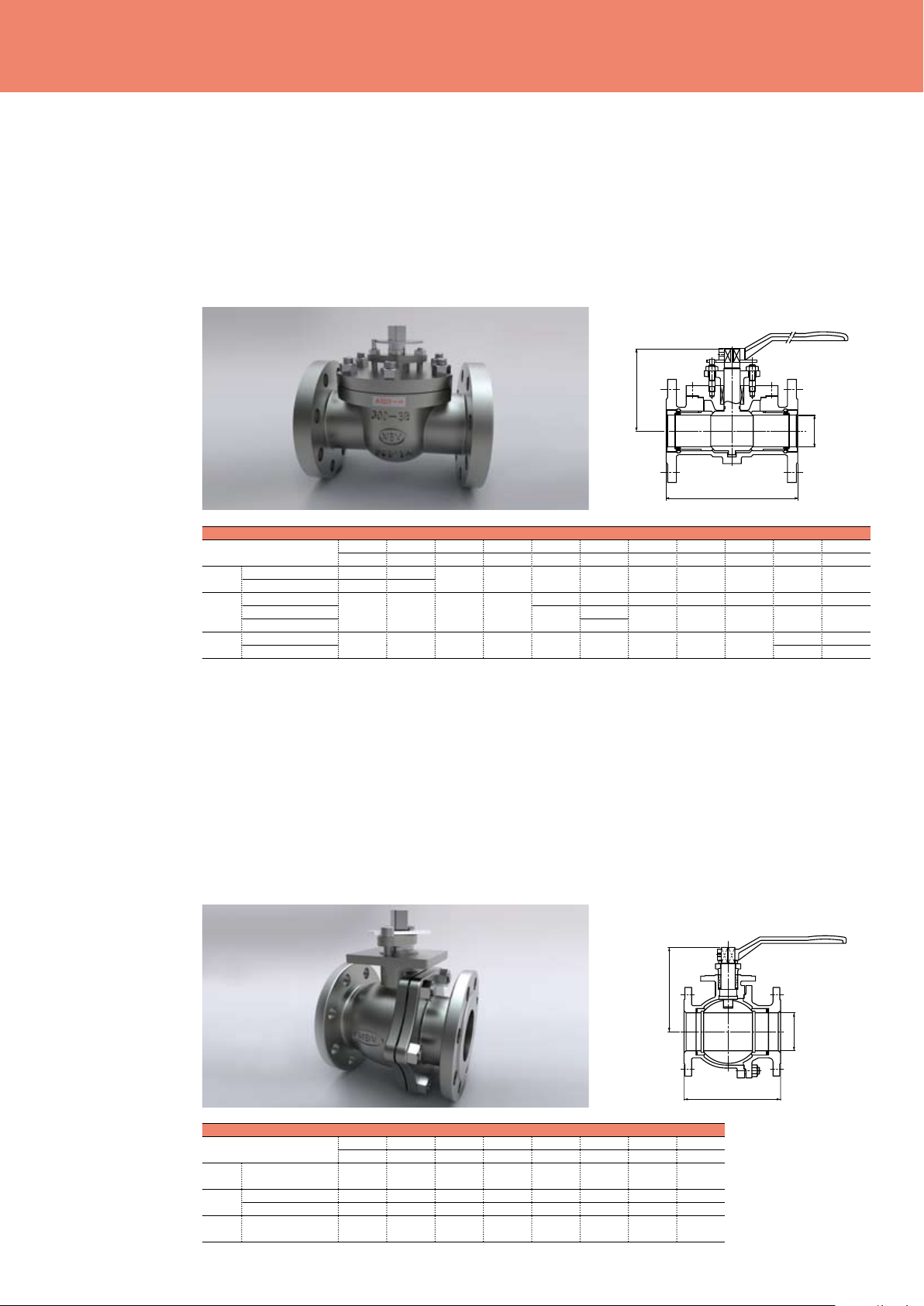

1 2方ボールバルブ

1 2-way Ball Valves

2 高温用2 方ボールバルブ

2 Heat Resistant 2-way Ball Valves

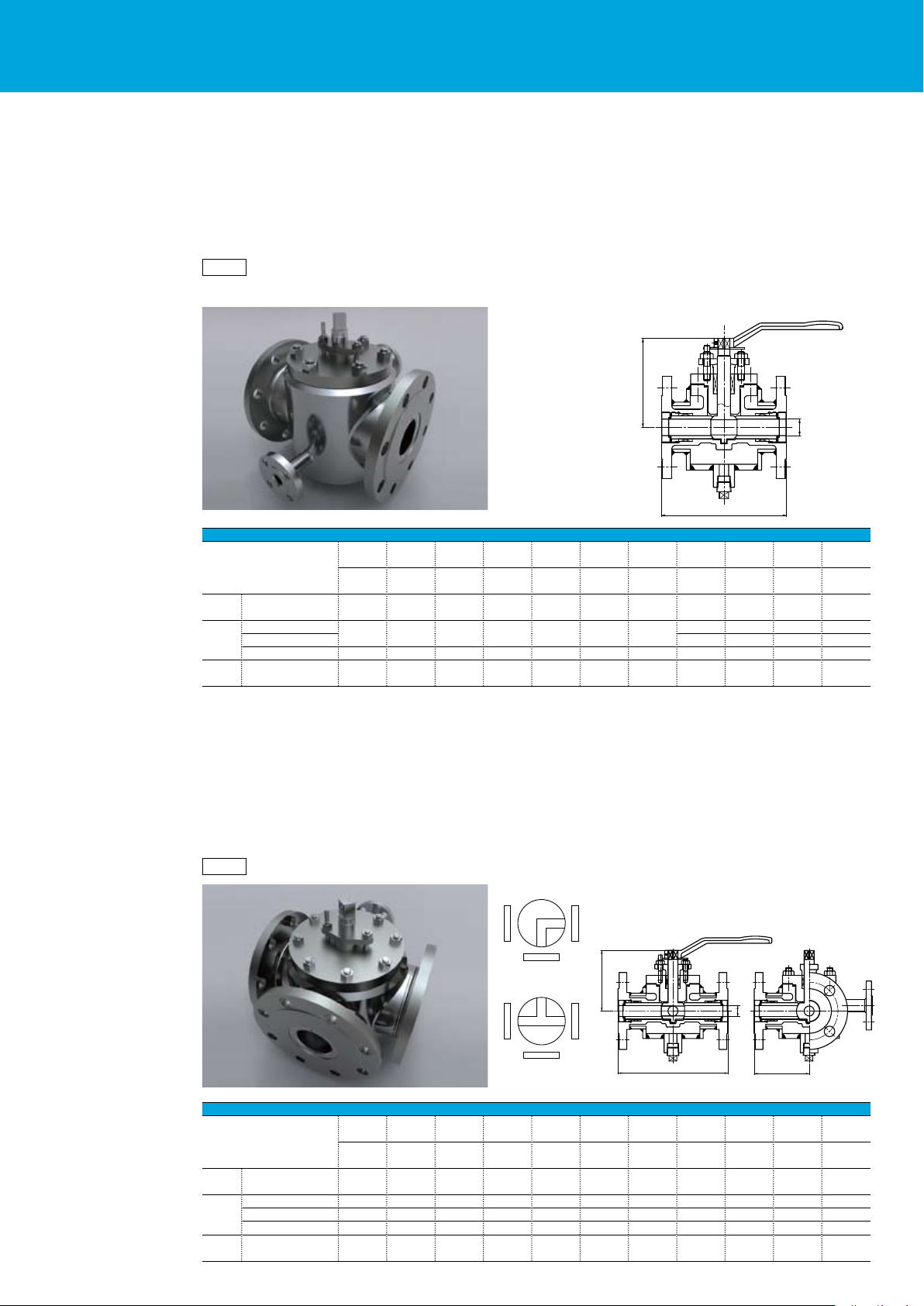

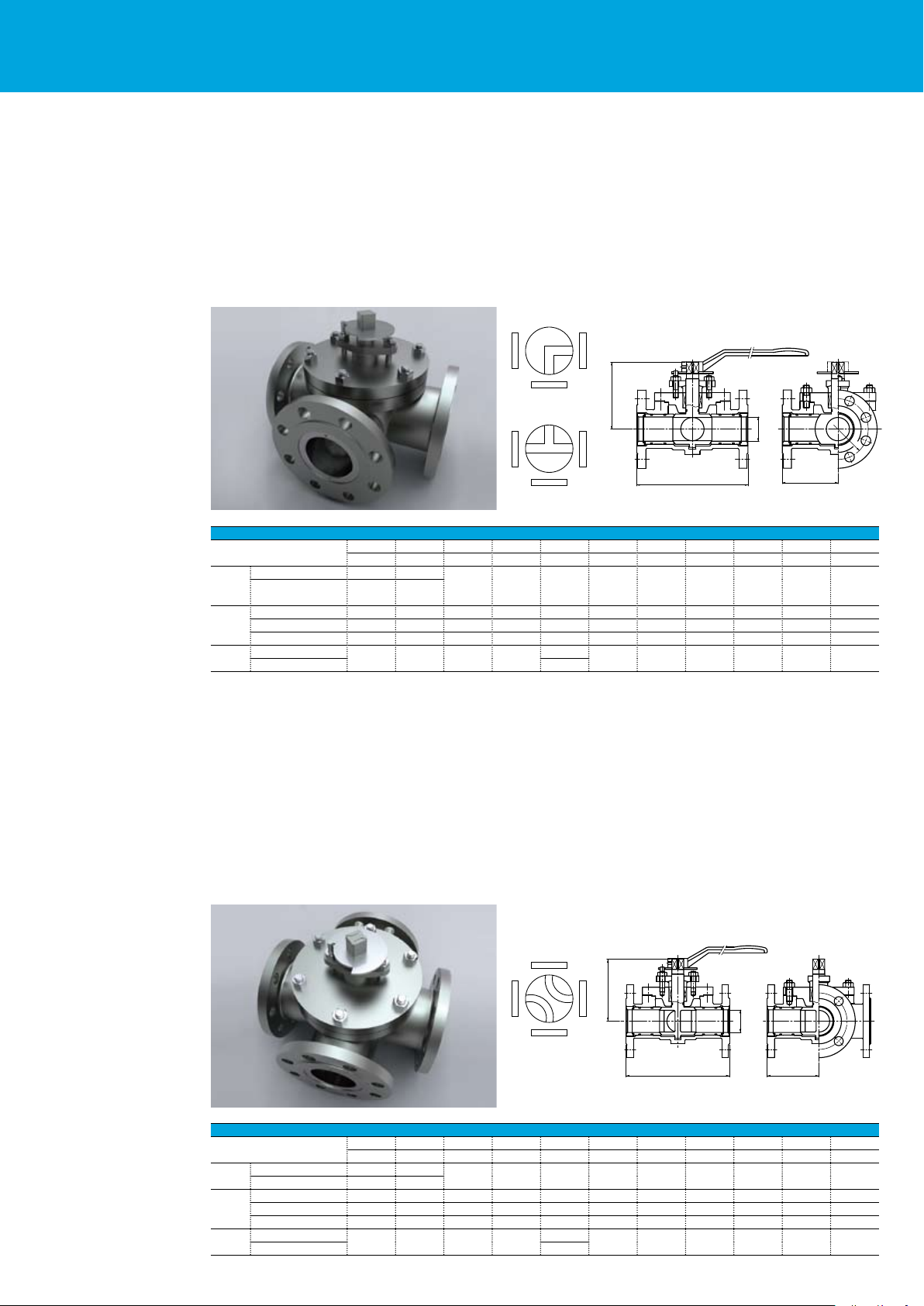

3方4方ボールバルブ

3-way, 4-way Ball Valves

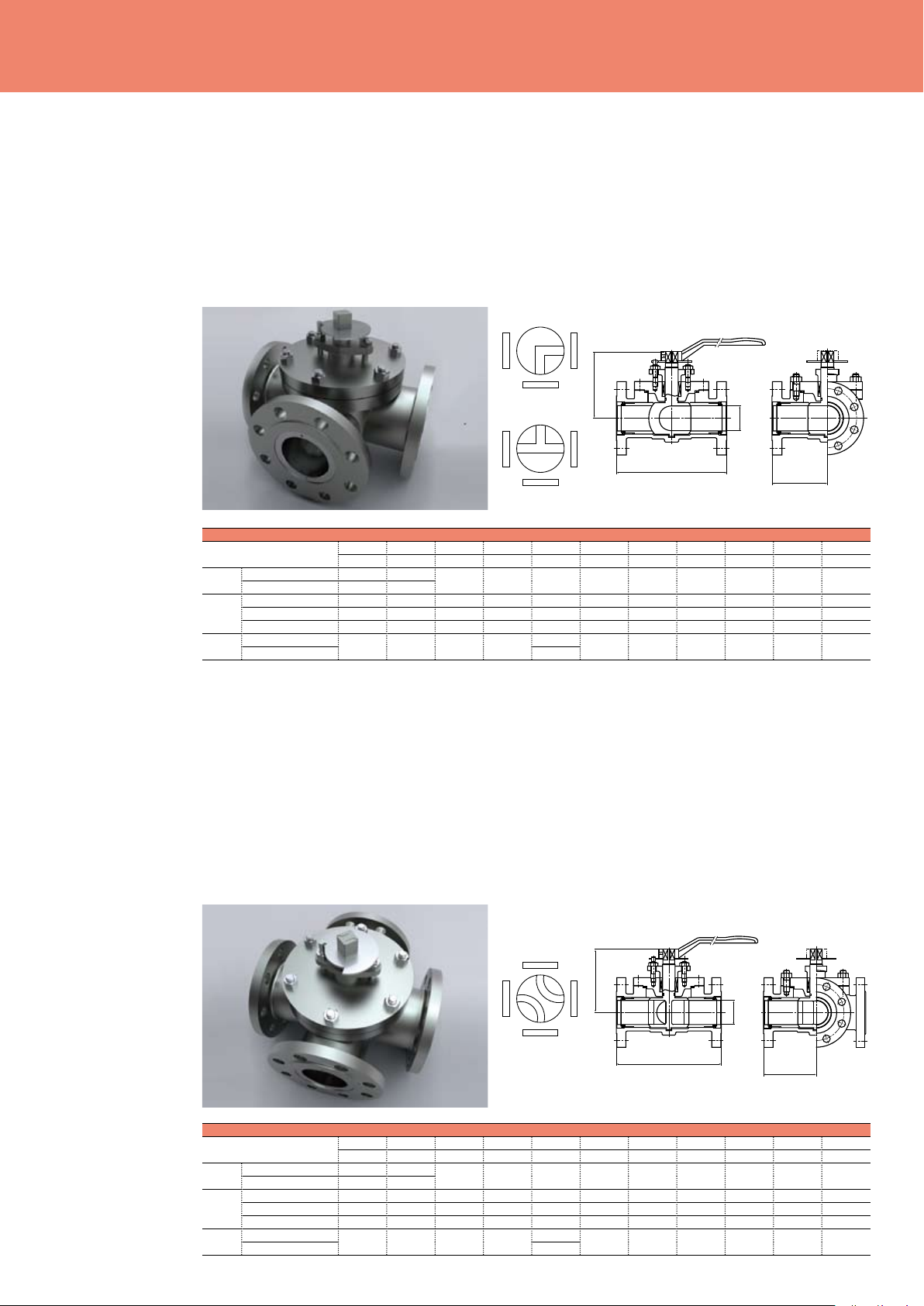

1 切替用3 方4方ボールバルブ

1 3-way, 4-way Switching Ball Valves

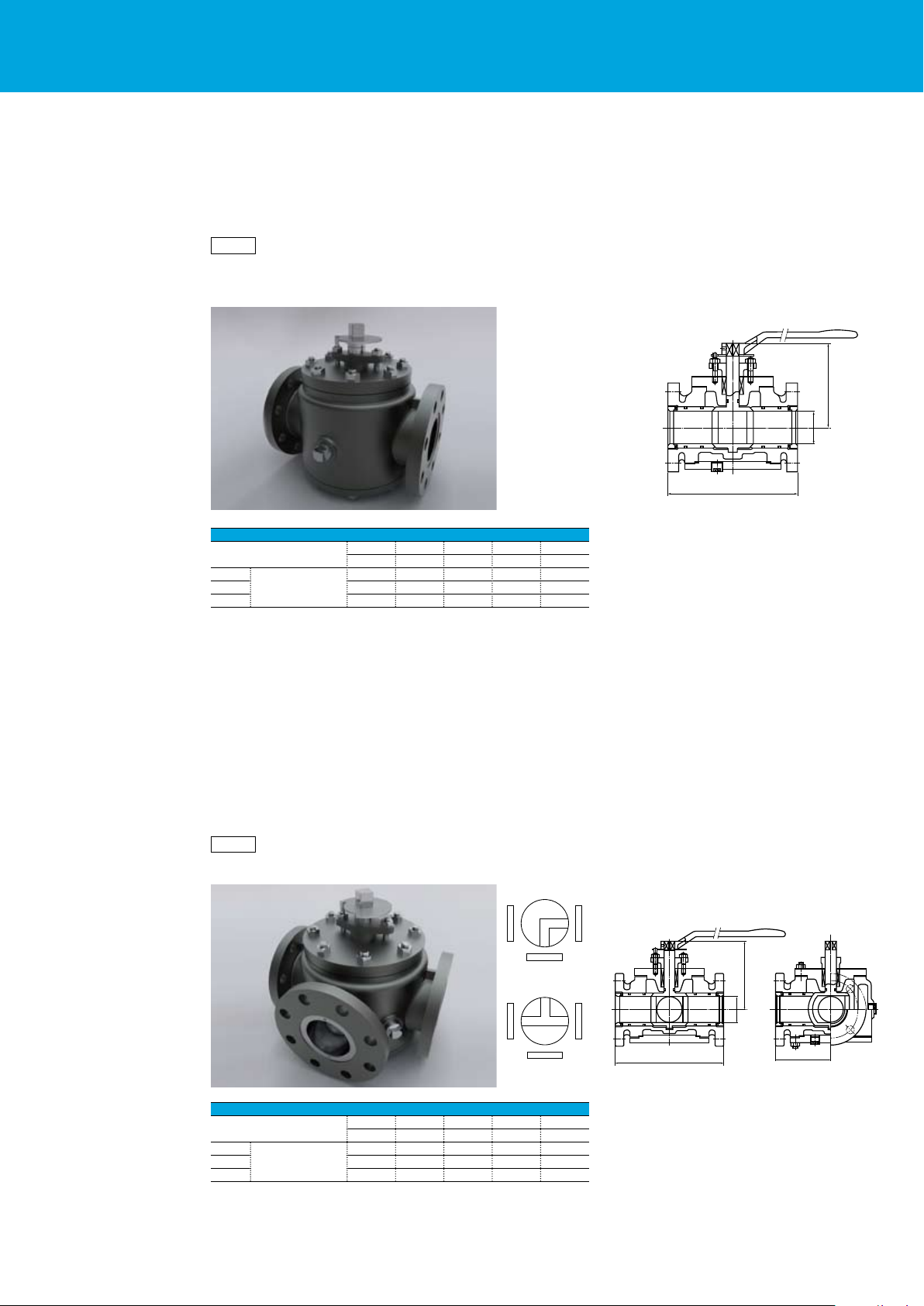

2 高温用3方4 方バルブ

2 Heat Resistant 3-way, 4-way Ball Valves

ジ ャ ケ ット ボ ー ル バ ル ブ

Jacketed Ball Valves

1 セ ミ ジ ャ ケ ット バ ル ブ 

1 Partial Jacketed Ball Valves

2 フ ル ジ ャ ケ ット バ ル ブ 

2 Full Jacketed Ball Valves

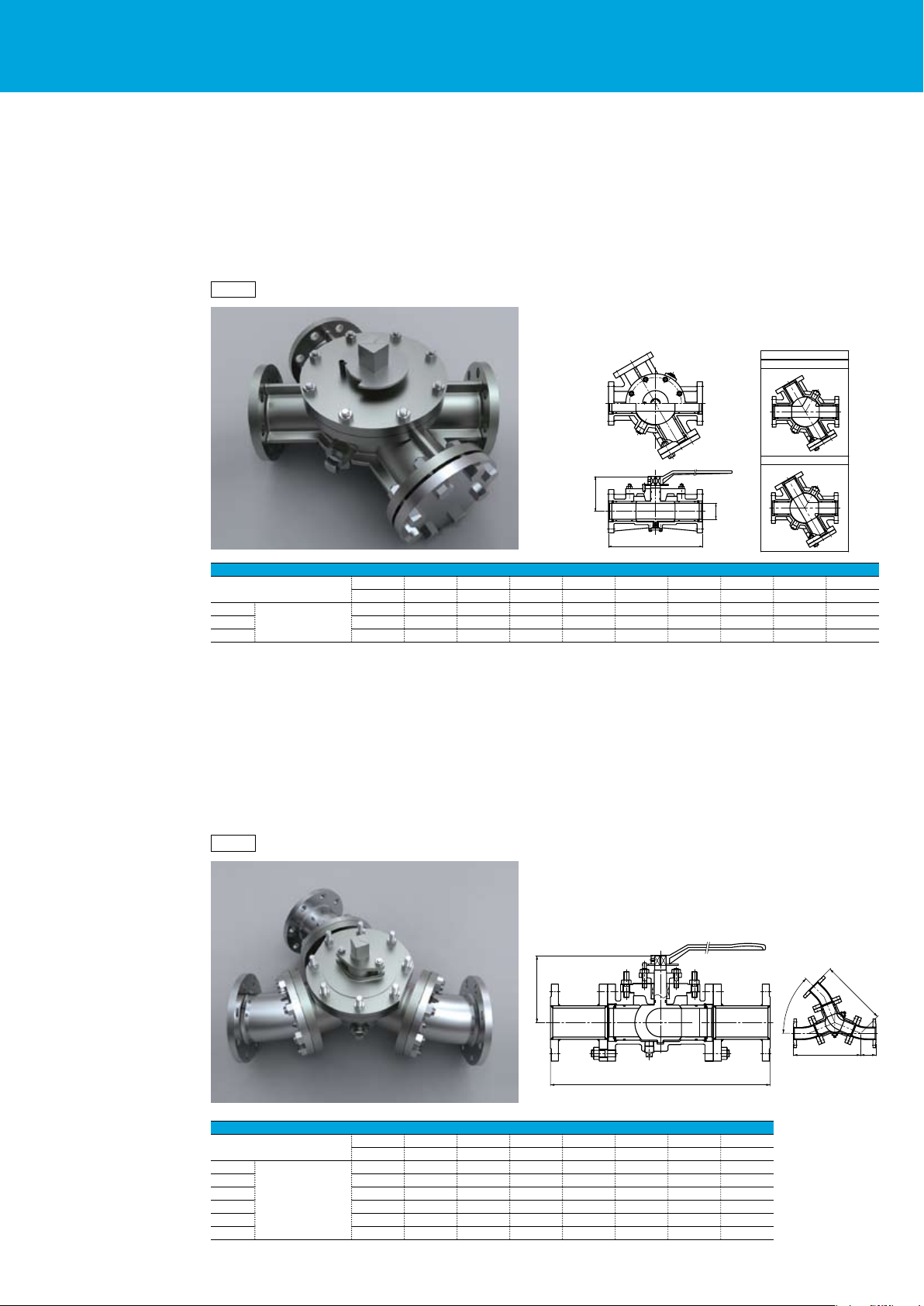

分岐ボールバルブ

Diverter Ball Valves

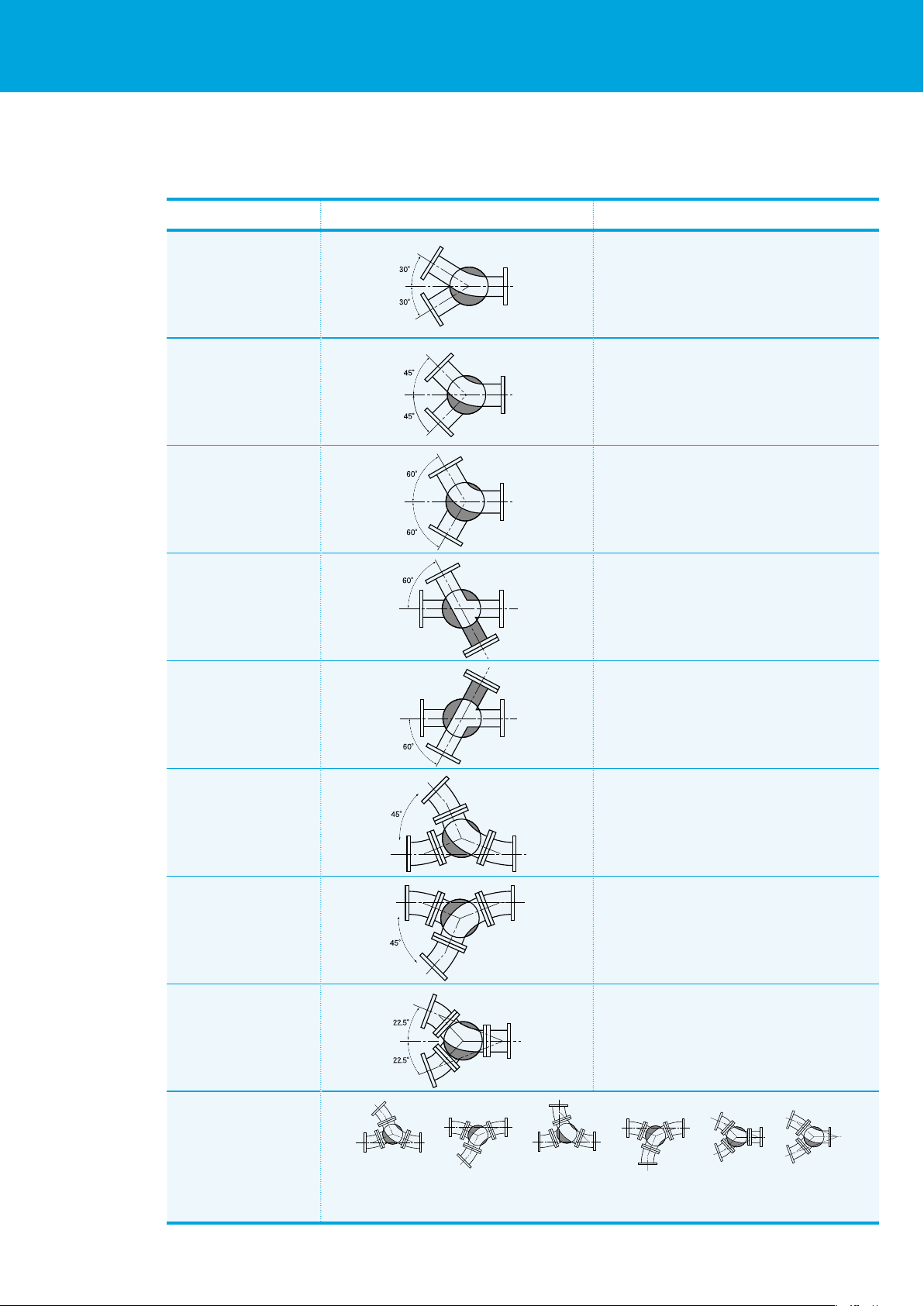

1 Y型分岐角度一覧

1 Line-up of Y-type Divergent Angles

2 103F-Yタイプ

2 103F-Y type Ball Valves

3 103F-SR/SLタイプ

3 103F-SR/SL type Ball Valves

4 103F-BSR/BSLタイプ

4 103F-BSL/BSR type Ball Valves

特殊ボールバルブ

Custom-made Ball Valves

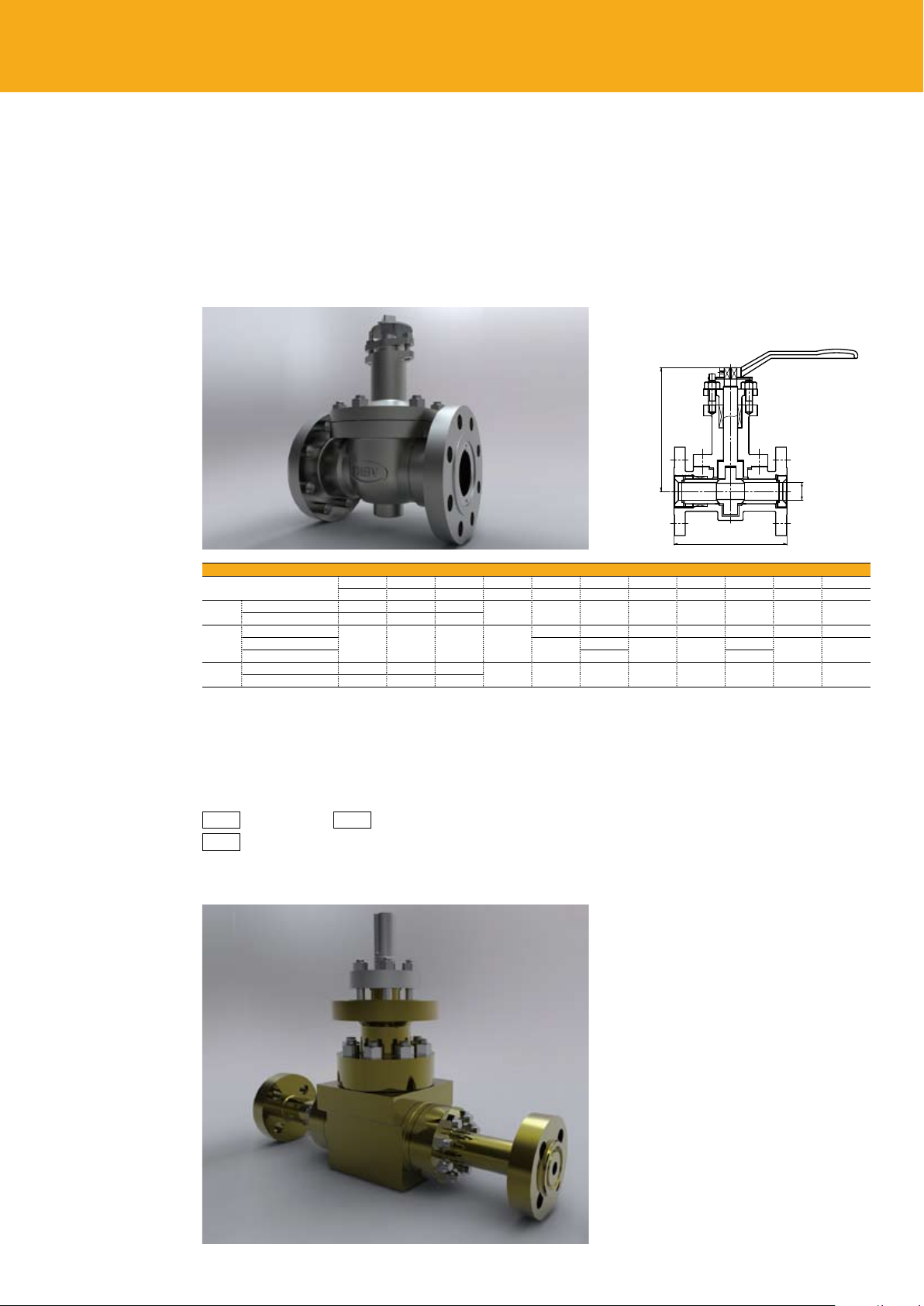

1 超高温超高圧バルブ（102F-HN/LB、M302F-N等）

1 For Ultra High-Pressure/High-Temperature Ball Valves

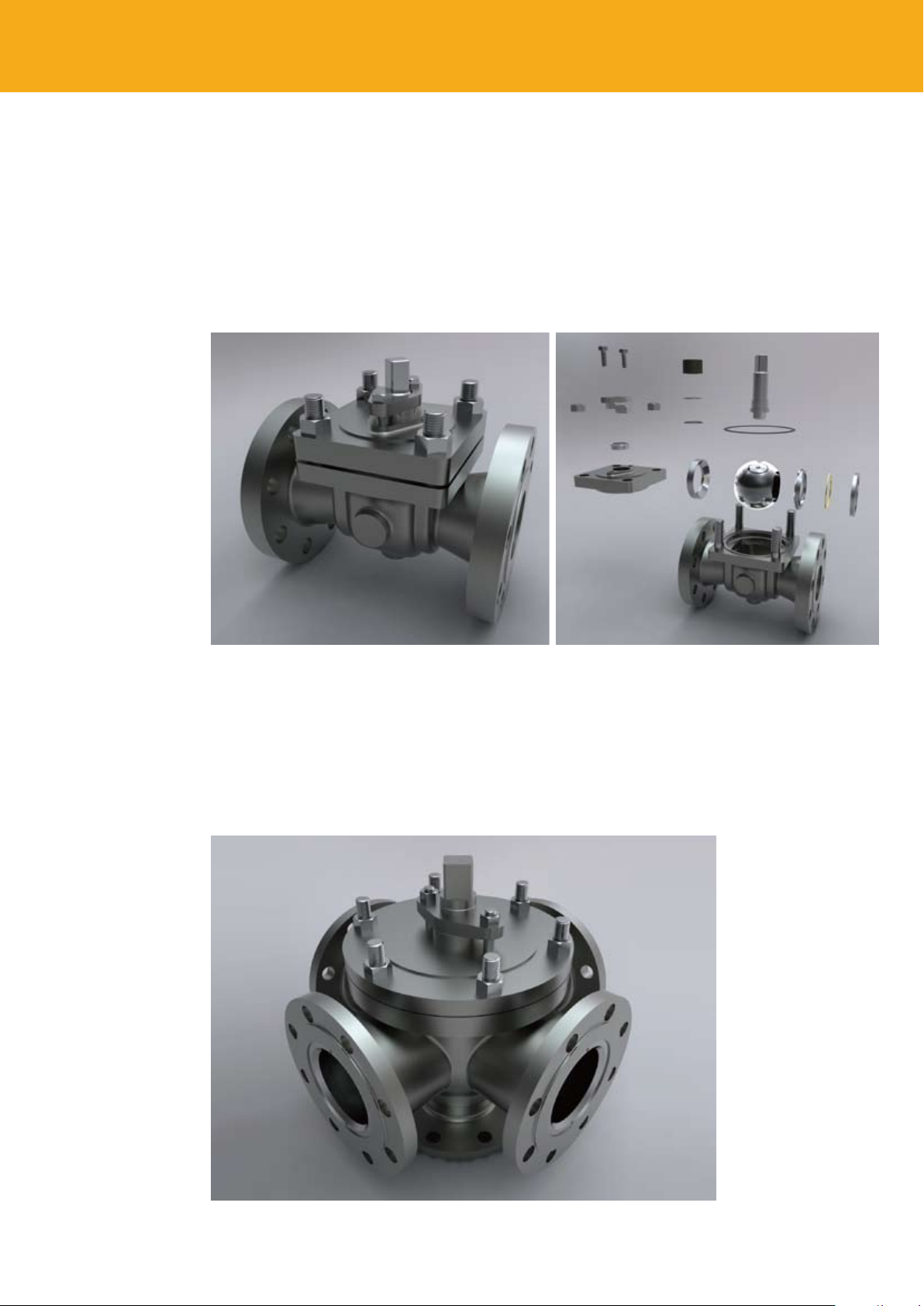

2 トップエントリータイプ（U102SW-N等）

2 Top-Entry Ball Valves

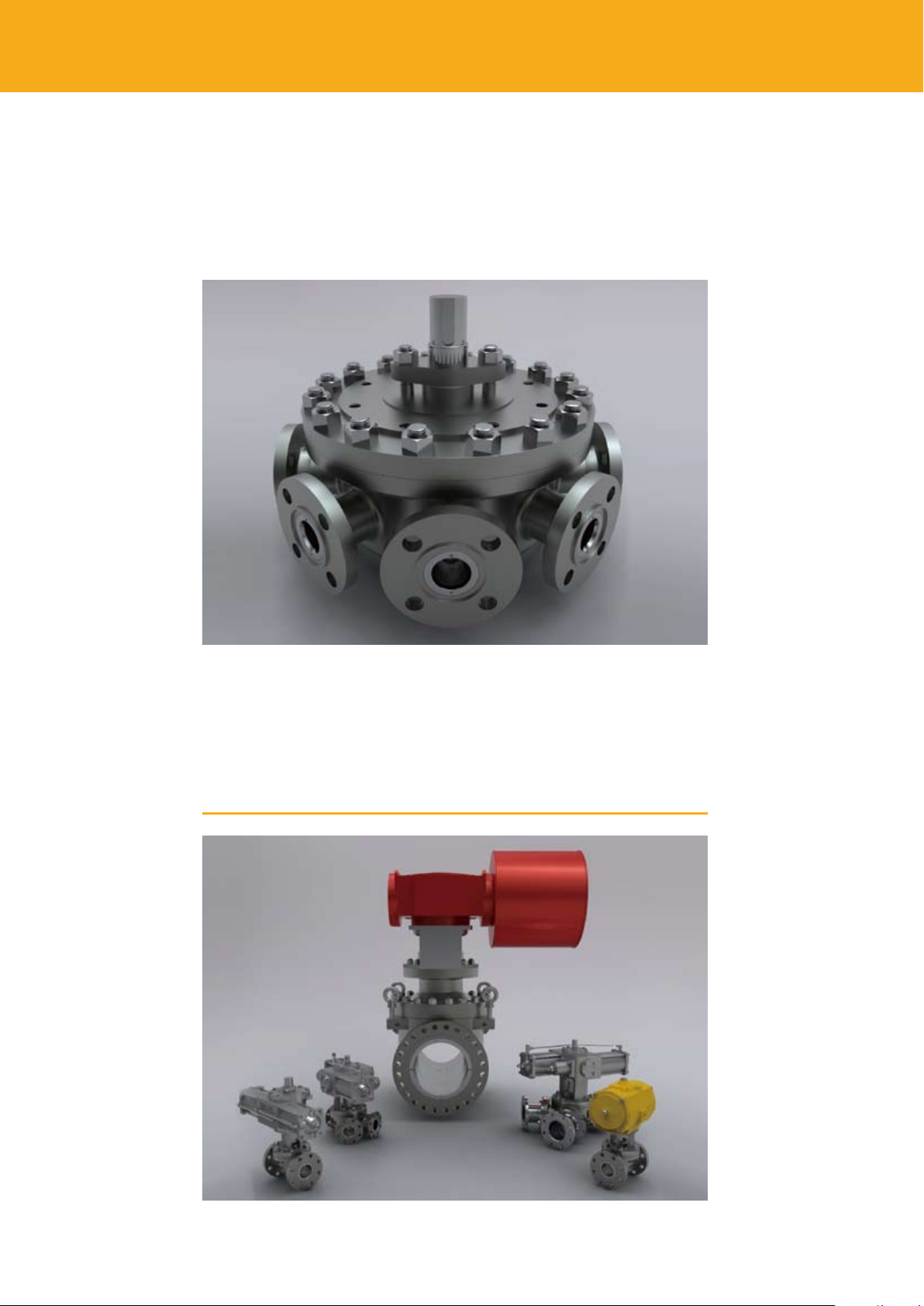

3 特殊多方バルブ（105F、108F等）

3 Custom-made Multi-way Ball Valves

定量供給バルブ

High Sealing Feeder

1 ドラムフィーダ、ボールフィーダ

1 Drum Feeder, Ball Feeder

11

12

13

14

15

16

17

18

19

19

20

21

22

23

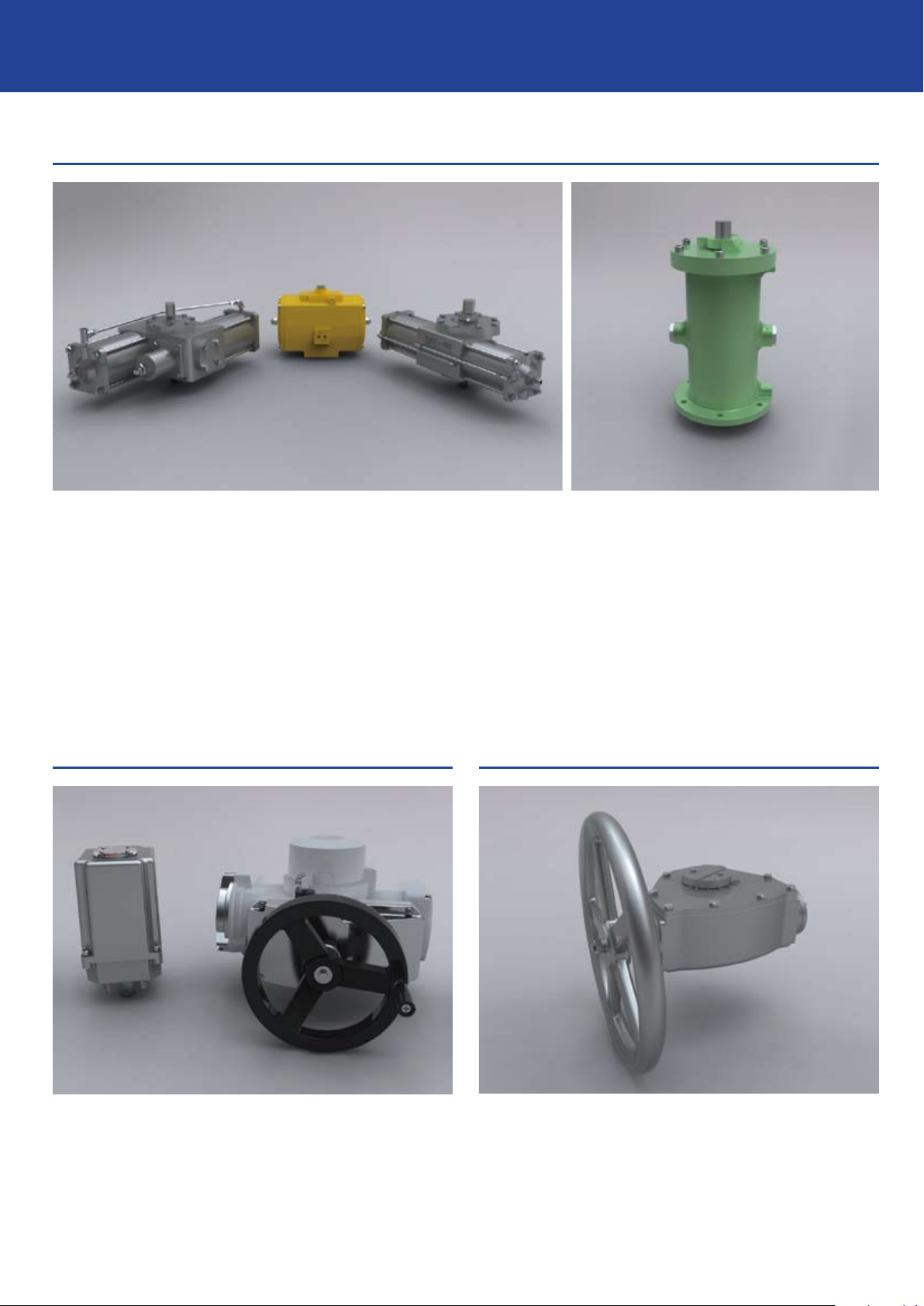

駆動方式について

2

Actuators

1 空気式（横型、縦型） 25

1 Pnuematic Actuators

2 電動式

2 Electric Actuators

3 手動ギヤ式

3 Manual Gear Actuators

耐摩耗特殊仕様

Highly Abrasion-Resistant Finishing

セラミックライニング（チップ方式、スリーブ方式） 26

Hard Ceramics Lining

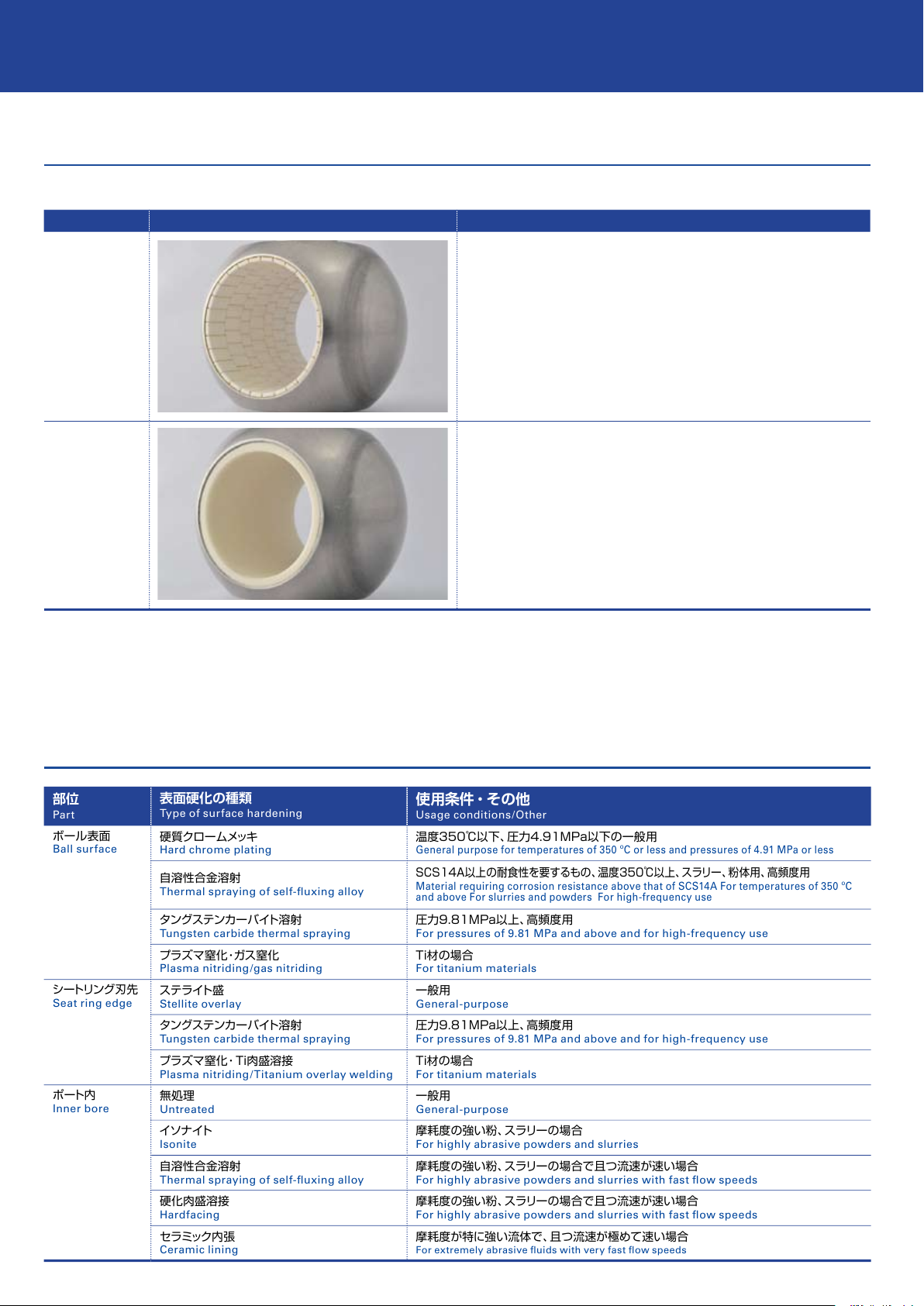

特殊表面硬化（硬化方法一覧）

Surface Hardening

フランジ規格と製作範囲

Standard specifications for flanges and manufacturing ranges

フランジ規格 27

Standard Specificartions for Flanges

型式別製作範囲（口径）

Manufacturing Range by type

25

25

26

27

許容漏れ量

Allowable Leakage Rate

用途一覧

Uses

27

28

高圧ガス設備製造事業所大臣認定試験者

Designated by Japan's Ministry of Economy, Trade and Industry as an authorized tester of high-pressure gas equipment

認定事業所 29

Certified Factory

認定仕様範囲

Certified Valve Rating

選定上の注意

Precautions when selecting NBV products

30

29

4

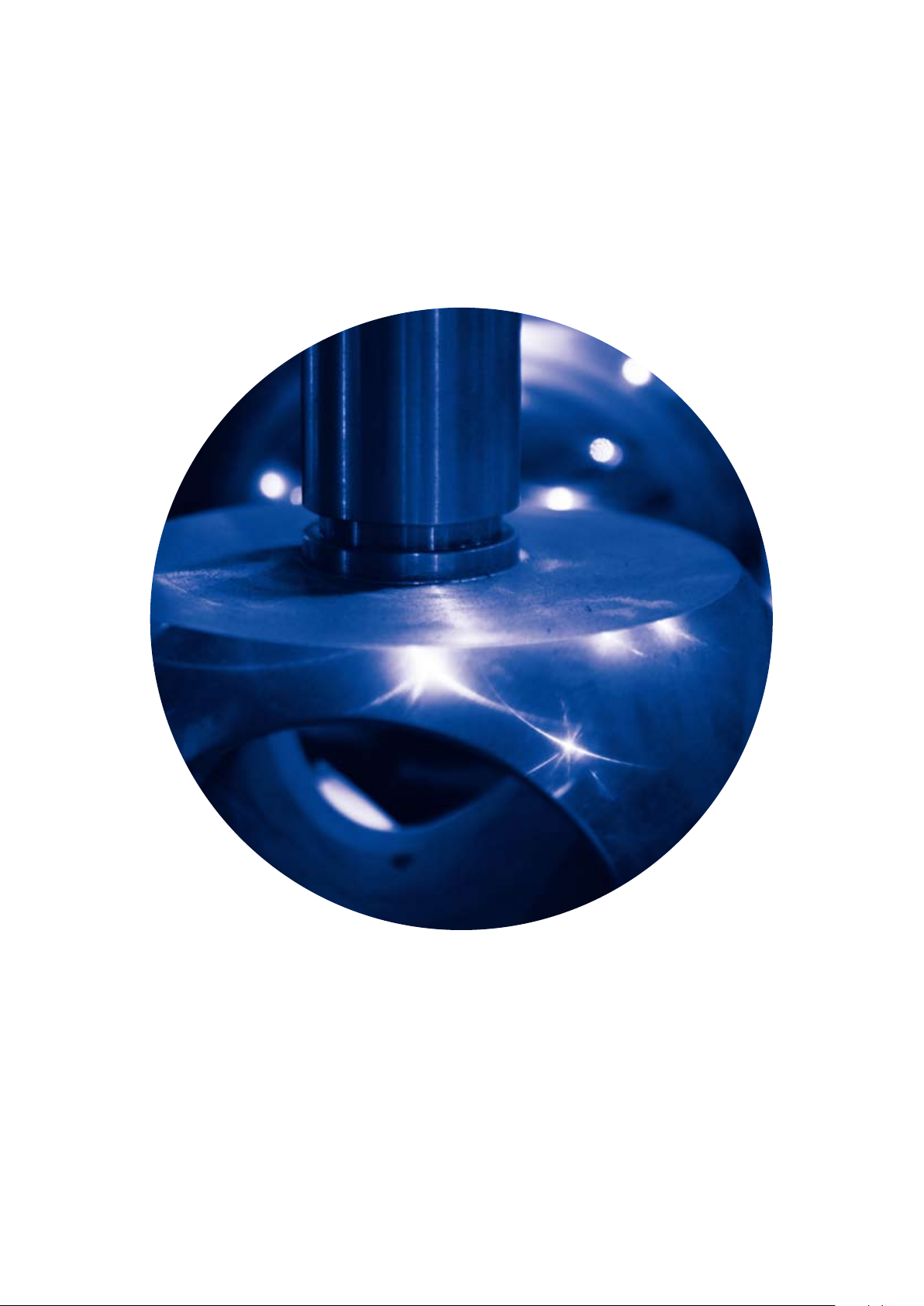

過酷な環境のもとで
稼働し続ける、世界品質

ー

メタル タッチ ボ

World-class quality metal touch ball valves capable of working in harsh environments

ルバルブ

NBVのメタルタッチボールバルブは、過酷な条件でこそ、その本領を発揮します。高温・高圧
の環境に耐え、液体はもちろん、スラリー、ペレット、粉体といったあらゆる搬送物に対
応。さまざまな使用環境、条件下において、NBVメタルタッチボールバルブは、長期間にわ
たって性能・品質を保持し、お客様から求められる機能を発揮し続けています。標準的な２方
弁から、３方、４方、５方、６方、８方、Y型分岐など特殊多方弁、ジャケット付、超高圧用や超高
温用など、NBVはお客様の様々な要求に応え、信頼を得てきました。NBVの４０年の実績
と技術の粋を集めた世界品質。どうぞご自身の眼でお確かめください。

NBV’s metal touch ball valves come into their element when used under severe conditions. Capable of
withstanding high temperature and high pressure environments, our valves are not only capable of handling
liquids but any conveyed material, including slurries, pellets, and powders. NBV metal touch ball valves can
maintain performance and quality over long periods when used under a variety of working environments
and conditions, and continue to demonstrate the functions required by our customers. We are capable of
responding to our customers’ wide-ranging demands, from standard 2-way valves to 3-way, 4-way, 5-way,
6-way, 8-way, custom-made multi-way valves such as Y-type diverter valves, jacketed valves, and valves for
use in ultrahigh pressure or ultrahigh temperature environments. We encourage you to take a first-hand look
at how our valves’ world-class quality is underscored by NBV’s 40 years of experience and technological
expertise.

5

NBVメタルタッチボールバルブの特徴

使用範囲、耐久性、開閉トルクなど、総合力なら、NBVメタルタッチボールバルブ。

For overall strength, including range of use, durability, and open/close torque, NBV’s metal touch ball valves are the best possible choice.

一般にボールバルブは、シール性が高いこと、流体通過時の抵抗が少ないことなど
から、さまざまな産業用プラント配管に採用されています。ボールバルブのシール性
は、ボールとそれを両端で抱き込むシートで保持されますが、そのシートには樹脂製
のものを用いるのが一般的です。

NBVのボールバルブの特徴は、ボールとシートがともにメタルで構成される「メタル

タッチ」のボールバルブであるということです。メタル、つまり金属のみで構成され

ているため一般的なボールバルブとは一線を画す、数々の優れた特徴を発揮します。

たとえば、高温高圧条件、あるいは、スラリー、ペレット、粉体など摩耗性の高い流

体にも対応できるのは、メタルタッチボールバルブならではの特徴です。これらは
ソフトシートのボールバルブでは不可能な領域です。ただし、メタルタッチには、
ボールとシートに高精度な擦り合わせと密着性、また焼き付き防止などの高度な

技術が求められます。

NBVは、昭和４０年に、高精度な研磨加工技術、表面硬化処理技術、及び新たな密着

構造を開発し、「メタルタッチ」ボールバルブの製品化を実現しました。そして現在も、

常にお客さまの高度な要求に応えるべく、技術開発に努めています。

特徴

The high sealing ability and low resistance to passing
fluid of ball valves means that they are commonly used
in a range of industrial plant piping. A ball valve’s sealing
ability is maintained by a ball and seats that hold it at
both ends, which are typically constructed from resin and
known as soft seats.

The distinctive feature of NBV’s ball valves is their metal
touch, meaning that both the ball and the seats are
made of metal. As they are made only of metal, our ball
valves are a clear departure from typical ball valves,
and exhibit a number of superior features. Just some of
the characteristics only found in metal touch ball valves
are the ability to deal with high temperature and high
pressure conditions or highly abrasive fluids such as
slurries, pellets, and powders, and such performance is
beyond the scope of soft seat ball valves. Using metal
touch requires the use of advanced technology, such as
high precision lapping and adhesion between the ball and
seats, as well as preventing seizing.

In 1965, NBV successfully developed technology for
performing high precision polishing processing and
hardening treatment as well as developing a new contact
mechanism and launching our metal touch ball valve. This
development has not stopped as we continue to work on
developing our technology in response to our customers’
stringent demands.

幅広い使用範囲

ソフトシートボールバルブでは十分に対応できなかった高温、高圧領域、またスラ
リー、ペレット、粉体など各種流体に使用できます。

安心の耐久性

ボールとシートがともに金属で構成され、皿バネで密着する構造となっています。

密着部分が流体で損傷することが少ないため、耐久性が高く、長期間安定して使用

できます。

シール性能と安定した開閉トルク

ボールとシートが皿バネの弾性力で密着していますので、常に高いシール性能を保

持します。また温度変化による熱膨張にも追随して安定した開閉動作トルクを維持

できます。

その他構造上の特徴

バルブのボディはボールを包むような一体成型ですので、内外圧に対する強度が高
く、また３方、４方、５方などの多方弁、あるいはジャケット弁の製作も容易です。

Features

Wide range of use

Our ball valves can be used under high temperature
and high pressure conditions unsuitable for soft seat
ball valves, as well as with all kinds of fluids, including
slurries, pellets, and powders.

Reliable durability

The metal ball and seat are connected using a disc spring.
As fluid only causes minimal damage to the contact parts,
durability is high and the valve can be used reliably over
long periods.

Sealing ability and stable open/close torque

The elastic force from a disc spring connects the ball and
seat and provides a consistently high sealing capability.
The disc spring also follows thermal expansion arising
from temperature changes, allowing a stable open/close
torque to be maintained.

Other structural features

The valve’s body is an integrated casting that encloses
the ball and is capable of withstanding high internal and
external pressure. This also allows for easy production of
multi-way valves such as 3-way, 4-way, and 5-way valves,
or jacketed valves.

6

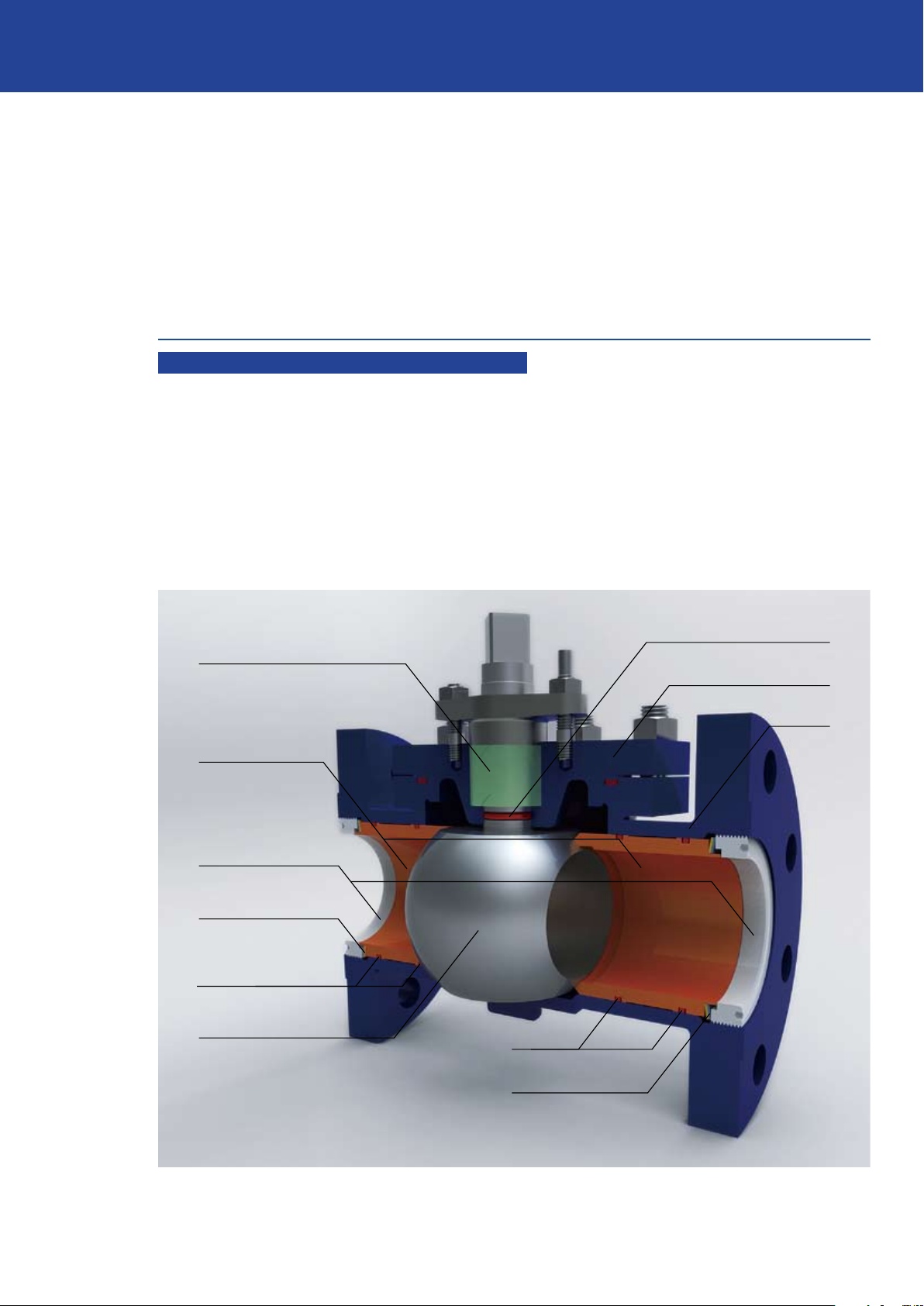

卓越したシール構造 Outstanding seal structure

Features of NBV metal touch ball valves

シール面の精度

ボールとシートの組み合わせであるメタルタッチボールバルブ
では、シールを確保するために、ボールの真球度、精度およびシー

トの面の精度に非常に高い精度が求められます。ＮＢＶボールバ

ルブは、ボール真円度５／１０００ｍｍ以下という非常に高い精
度で研磨し、さらに皿バネの弾性力により適正面圧を与えること
で、他に類を見ないシール性能を発揮します。

グ ラ ンド パッ キ ン

Gland Packing

シ ート リン グ

Seat

Seal surface precision

With their combination of ball and seats, metal touch ball
valves require extremely high precision in the ball and its
sphericity and in the surface of the seats to maintain the
seal. NBV’s ball valves are polished to an extremely high
precision with a ball out-of-roundness of less than 5/1000
mm, while the elastic force of the disc spring provides
correct surface pressure, ensuring an unparalleled sealing
ability.

Oリング

O-ring

ボ ン ネ ット

Body Cap

ボディ

Body

シ ート 押 さ え

Spring Clamp

皿バネ

Disc Spring

Oリング

O-ring

ボール

Ball

Oリング

O-ring

皿バネ

Disc Spring

7

NBVメタルタッチボールバルブと一般用ボールバルブの違い

Differences between NBV metal touch ball valves and conventional ball valves

使用範囲が広く、長期間にわたってシール性を維持できるメタルタッチボールバルブ。

Metal touch ball valves have a wide range of uses and can maintain their sealing ability over long periods.

NBVメタルタッチボディ一体型 NBV metal touch One-piece body

耐久性・耐摩耗性

Durability / A brasion resistance

①ボール球面の仕上げ精度が高く、使用条件に合わせてシートの調整が可能

なため、長期間シール性を維持することが可能。

The high precision finishing of the ball’s spherical surface and ability to

①

adjust for use under any usage conditions allows for the valve’s sealing ability

to be maintained over long periods.

②ボディ内面がシートリング・シート押エにより保護される二重管構造となっ

ているため、摩耗部品の整備・交換をすればボディの再利用が可能。

The inner surface of the body comprises a double-pipe structure protected

②

by a seat ring/seat clamp, making it is possible to reuse the body if the worn

parts are maintained or replaced.

流体の使用範囲

Range of use for fluids

摩耗性の高い粉体、チップ、スラリー、粘性体、高圧・高温気体

Highly abrasive powders, chips, slurries, viscous fluids, high pressure/ high

temperature gases

耐久性・耐摩耗性

Durability / A brasion resistance

流体の使用範囲

Range of use for fluids

構造

Structure

構造

Structure

一 般 メタ ル タッチ
ボールバルブ
ボディ分割型

Conventional metal touch
ball valves Separable body
type

グ ラ フ ァ イト 系
シートボールバルブ

Graphite seated ball valves

PTFE
シートボールバルブ

PTFE seated ball valves

①構造上の制約により、微調整できず使用範囲に限

りがある。

Struc tural limitations limit range of use and

①

prevent fine adjustment.

②ボディが流体に曝されているため、摩耗した場合
はボディごと交換が必要。

As the body is exposed to fluid, the entire valve –

②

including the body – mus t be replaced when worn.

グラファイト（黒鉛）を主成分とし高硬度のシートで

あるが、メタルタッチに比べ耐久・耐摩耗性は低い。

The main c omponent of these valves’ seats is
graphite. While this provides a high degree of
hardness, such valves’ durabilit y and abrasion
resistance are low compared to metal touch ball
valves.

シール性は高いが耐摩耗・耐久性は低い。

The sealing ability of these valves is high but they
have low abrasion resistance and durabilit y.

一般的な粉体、気体

General powders,
gases

気体

Gases

一般の気体、液体

Ordinary gases, liquids

8

NBVメタルタッチボールバルブの標準用と高温用の違い

Differences between standard and heat resistant NBV metal touch ball valves

200℃までの標準用、800℃までの高温用で異なるメタルタッチボールバルブの性能。

Performance differs between our standard (for use up to 200ºC) and heat resistant (for use up to 800ºC) metal touch ball valves.

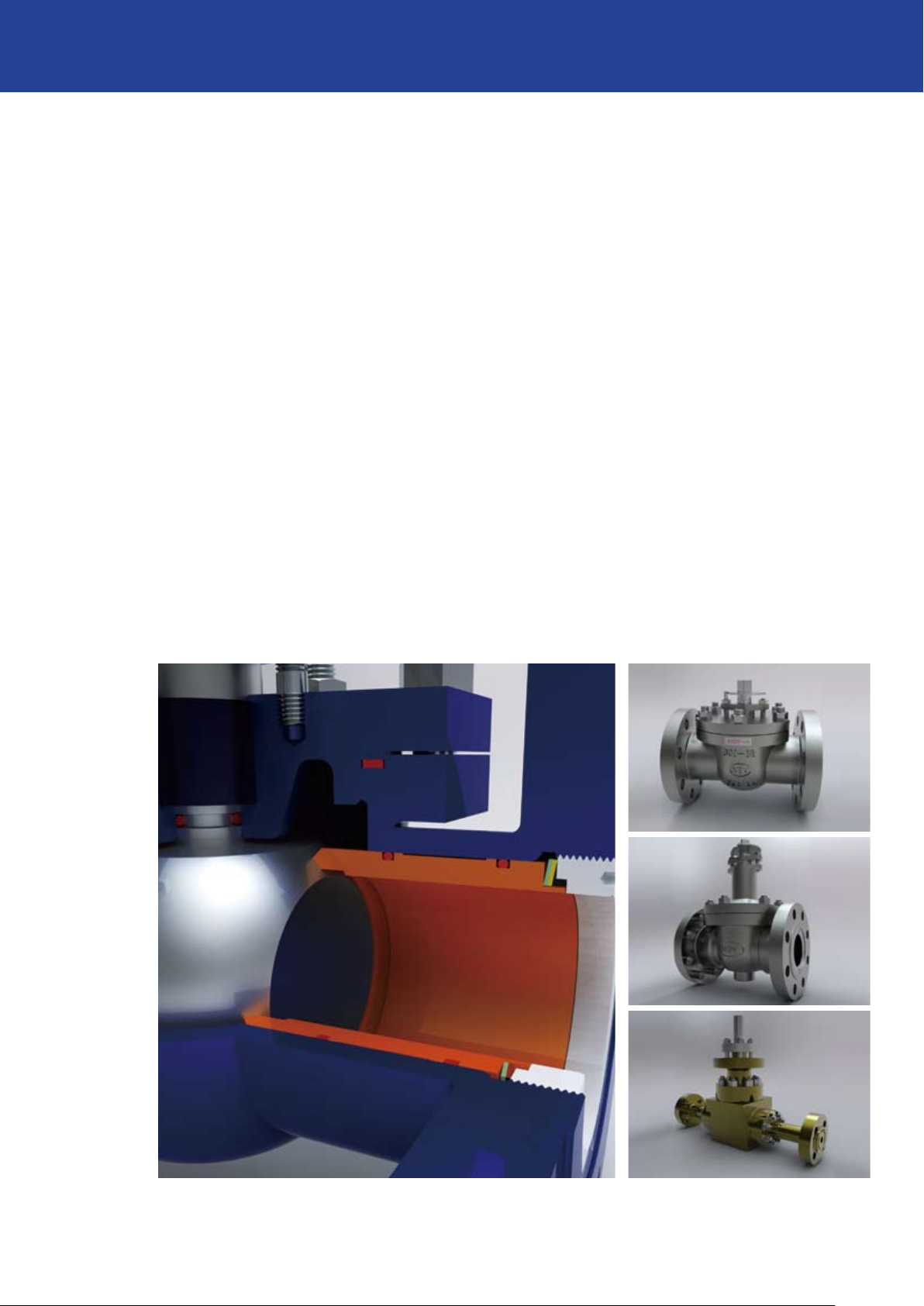

NBVメタルタッチボールバルブは、温度別には
★標準用（Oリングタイプ）・・・常温~200℃
★高温用・・・200℃ ~600℃（実績約800℃）
の2種類を製作しています。シートリングは金属製であり高温
域での使用が可能ですがシール方法で制限が発生します。
標準用はシートリング外周とボディ内面に0リングを挿入（下
図参照）しシール性を確保していますが、高温域では0リング
が使用できないためグランドパッキン（又はメタルシールリン
グ）を使用しています。
また、高温域では熱膨張により動作トルクが上昇し、動作不良

を起こす可能性がありますが、熱膨張率を計算し、温度に対応
した皿バネの締付け力にすることにより円滑な作動を可能に
しています。

We produce two types of metal touch ball valves, classified by
temperature.

Standard (O-ring type) Room temperature to 200ºC

★

Heat resistant 200 ºC to 600ºC (Tested at approximately 800ºC)

★

The valves’ seat rings are metal and can therefore be used
under high temperatures, but limitations do arise due to the
sealing method.
Sealing ability in our standard valves is ensured by the
insertion of an O-ring between the outer circumference of the
seat ring and the inner surface of the body (see Figure below).
O-rings cannot be used in high temperature conditions,
however, which led us to use gland packing (or a metal seal
ring).
The increase in torque in a high temperature environment due
to thermal expansion can lead to the valve malfunctioning.
NBV’s products, however, are constructed following calculation
of thermal expansion coefficients, and the tightening force of
the disc spring – which responds to temperature – ensures the
valve’s seamless operation.

A10 2 F -H

標準用例 102F

Standard valve 102F

102 F- H N / LB

M302F-N

高温用例

Heat resistant valves

9

NBV製品ラインナップ

メタルタッチからソフトシート、特殊バルブまで。さまざまな用途、目的に合わせて選べます。

From metal touch to soft seat and custom-made valves, our products can be selected to suit a variety of uses and purposes.

分類

Classification

METAL TOUCH
2-WAY
BALL VALVE

メタルタッチ2方ボールバルブ

METAL TOUCH

型式

Typ e

102F

102F-P

102F-Js

102F-JF

102F-SS

102F-H

102F-HN

102F-HJF

102F-HJF-N

103F

仕様

Specifications

標準2 方

Standard 2-way

高圧用

High-Pressure

セ ミジ ャ ケ ット 付

Partial Jacket

フ ル ジ ャ ケ ット 付

Full Jacket

シ ング ルシ ート

Single Seat

高温用

Heat Resistant

高温、高圧用

Heat Resistant, High-Pressure

高温用、フルジャケット付

Heat Resistant, Full Jacket

高温・高圧用、フルジャケット付

Heat Resistant / High-Pressure, Full Jacket

標準3 方

Standard 3-way

ページ

Page

11

ー

15

ー

ー

ー

ー

16

ー

13

DIVERTER
BALL VALVE

メタルタッチ切替えバルブ

103F-H

103F-HJS

103F-HJF

103F-ST

103F-Y

103F-SR

103F-SL

103F-BSR

103F-BSL

103F-HY

104F

3 方、高温用

3-way, Heat Resistant

3 方、高温用、セミジャケット付

3-way, Heat Resistant, Partial Jacket

3 方、高温用、フルジャケット付

3-way, Heat Resistant, Full Jacket

立上り3 方

Standing up 3-way

Y型分岐

Y type Diver ter

ト型右分岐

type Right Diverter

ト

ト型左分岐

type Lef t Diverter

ト

Y型右分岐

Y type Right Diverter

Y型左分岐

Y type Lef t Diverte

Y型、高温用

Y type, Heat Resistant

標準4 方

Standard 4-way

ー

ー

16

ー

18

19

19

19

19

ー

13

104F-H

104F-HJF

4 方、高温用

4-way, Heat Resistant

4 方、高温用、フルジャケット付

4-way, Heat Resistant, Full Jacket

ー

ー

10

A１０２F-HJF-N

製品記号の構成

Product codes

Pressure direction, stem structure

圧力方向、ステム構造

Other specifications

その他仕様

Connection method

接続方式

Number of ports

ポ ート 数

Installation position of bonnet

ボンネット取付位置

Number of body components

ボディ構成数

Valve shape

バルブ形状

N: Restricted pressure direction, P: Separate stem structure (separable type omitted)

N：圧力方向限定 P：ステム切り離し構造(分割タイプは省略)

H:Heat resistant type, JF:Full jacketed, Js:Partial jacketed, Y・SR・SL : Branch shape,
BSL・BSR・BY:Diverter ball valve with bent pipe, T R : Trunnion

H：高 温タイプ JF：フ ル ジ ャ ケ ット   Js：セ ミ ジ ャ ケ ット   Y・S R・S L：分岐形状
BSL・BSR・BY：ベンド管付分岐バルブ TR：トラニオン構造

F: Flange, S: Screw, U:Union, SW :Socket weld

F：フランジ  S：ねじ込み U：ユニオン SW：ソ ケ ット 溶 接

2: 2-way valve, 3: 3-way valve, 4: 4-way valve

2：二方バルブ 3：三方バルブ 4：四方バルブ

0: Standard, 1:Lower bonnet

0：標準 1：下 ボ ン ネ ット

1:1-piece, 2: 2-piece separable type, 3:3-piece separable type

1：一体型 2：二分割型 3：三分割型

U: Top entry, A :New-type heat resistant valve, M:Metal touch separable type,
ET・T:PTFE seat, others omitted

U：ト ッ プ エ ント リ ー   A：ニュータイプ高温バルブ M：メタルタッチ分割型 
E T・T：ソ フト シ ート その他省略

NBV’s product line-up

分類

Classification

METAL
TOUCH VALVE
ADVANCED SERIES

メタルタッチAシリーズバルブ

SOFT SEAT
BALL VALVE

ソフトシートボールバルブ

CUSTOM MADE
BALL VALVE

特殊ボールバルブ

型式

Typ e

A102F-H

A103F-H

A104F-H

〈New〉

〈New〉

〈New〉

ET202F

T202F

102F-HN/LB

U102SW-N

U102F-QT

M302F-N

仕様

Specifications

新型2 方、高温用

New type 2-way, Heat Resistant

新型3 方、高温用

New type 3-way, Heat Resistant

新型4 方、高温用

New type 4-way, Heat Resistant

標準

Standard

大口径

Large Diameter

超高温・高圧用2 方

Ultra High-Pressure / Ultra High-Temperature 2- way

トップ エ ントリ ー

Top -E ntr y

トップ エ ントリ ー

Top -E ntr y

超高圧用

Ultra High-Pressure

ページ

Page

12

14

14

ー

ー

20

21

ー

20

HIGH SEALING
FEEDER

定量供給バルブ

105F-ST

106F

108F

102F-DF

102F-BF

5方

5-way

6方

6-way

8方

8-way

ドラム フィーダ

Drum Feeder

ボールフィーダ

Ball Feeder

21

ー

22

23

24

11

φd

L

H

φd

L

H

2 方ボールバルブ

102F

NBV 標準型

NBV Standard type

創業以来のオリジナル構造です。左右どちらから圧力がかかっても
シールできます（両圧タイプ）。皿バネのバネ力調整が可能ですの
で多様な条件下で安定した性能を発揮できます。摩耗性の高い粉
体・スラリーなど、ソフトシートでは対応が難しく耐摩耗性を要する
分野で使用可能です。

2-way Ball Valves

NBV’s original valve structure since
establishment, this valve is capable of forming
a seal when pressure is applied from either left
or right (bi-directional type). Disc spring force is
adjustable, allowing the valve to display stable
performance under a range of conditions. Our
standard type valve is also suitable for use in
conditions requiring abrasion resistance, such
as highly abrasive powders and slurries, which
are difficult to handle using a PTFE seat.

102F

呼び径Nominaldiameter

10K、20K 15 20

d

CL150、CL300 10 16

10K、CL150

L

H

20K

CL300 270
10K、CL150
20K、CL300 300 350

M202F-S

分割型

Separable type

面間寸法などをボールバルブの規格面間と同一にし、互換性をもた
せています。１０２Ｆ型と異なり皿バネのバネ力の調整機能は付いて
いません。一般的な粉体・ガスなどに対応可能です。両圧タイプ。

15A 20A 25A 40A 50A 65A 80A 100A 125A 150A 200A

1/2B 3/4B 1B 1・1/2B 2B 2・1/2B 3B 4B 5B 6B 8B

25 38 48 65 73 90 110 130 170

120 140 160 190

85 95 105 125 132 152 162 200 230

200 220 240 290 360 410 500

216

241

283 356 381 445 559

276 315

This valve’s compatibility is underscored
by its face-to-face dimensions and other
measurements being identical to standard
ball valve dimensions. Unlike our 102F-type,
disc spring force is not adjustable, but this bi­directional type is fully capable of handling
ordinary powders and gases.

M202F-S

呼び径Nominaldiameter

10K、CL150、

ｄ

Ｌ

H

CL300
10K、CL150 108 118 127 165 178 190 203 229

CL300 140 152 165 190 216 241 283 305

10K、CL150、

CL300

15A 20A 25A 40A 50A 65A 80A 100A

1/2B 3/4B 1B 1・1/2B 2B 2・1/2B 3B 4B

15 20 25 40 75 65 75 90

73 75 85 120 126 163 170 200

12

φd

L

H

φd

H

L

高温用2 方ボールバルブ

A102F-H

102F型を基本形とし、シール材としてOリングの代わりにグランド
パッキンを採用しています。両圧タイプ。200℃以上の高温流体に
使用できます。
従来の102F-Hタイプに「A」タイプがラインナップに加わり、高温
域での信頼が更に増しました。

Heat Resistant 2-way Ball Valves

With the same basic shape as the 102F-type, this
bi-directional type valve uses gland packing in
place of an O-ring as the seal material. Can be
used with high temperature fluids over 200 ºC.
The [A] type valve joins our existing 102F-H­type lineup, further increasing NBV products’
reliability in high temperature conditions.

A102F-H

呼び径Nominaldiameter

ｄ

Ｌ

H

10K、20K 15 20

CL150、CL300 10 16

10K、CL150

20K

CL300 270
10K、CL150
20K、CL300 300 350

M202F-N

分割型

Separable type

面間寸法などをボールバルブの規格面間と同一にし、互換性をもた
せています。102F型と違って皿バネのバネ力の調整機能は付い
ていません。Oリングを使用せず構造をシンプルにしています。圧
力方向は1方向限定となります。200℃以上の高温流体にも使用
できます。

15A 20A 25A 40A 50A 65A 80A 100A 125A 150A 200A

1/2B 3/4B 1B 1・1/2B 2B 2・1/2B 3B 4B 5B 6B 8B

25 38 48 65 73 90 110 130 170

120 140 160 190

85 95 105 125 132 152 162 200 230

200 220 240 290 360 410 500

216

241

283 356 381 445 559

276 315

This valve’s compatibility is underscored
by its face-to-face dimensions and other
measurements being identical to standard ball
valve dimensions. Unlike our 102F-type, disc
spring force is not adjustable, but the valve’s
structure is kept simple by not using an O-ring.
Pressure direction is limited to one direction.
This valve can be used with high temperature
fluids over 200 ºC.

M202F-N

呼び径Nominaldiameter

10K、CL150、

ｄ

Ｌ

H

CL300
10K、CL150 108 118 127 165 178 190 203 229

CL300 140 152 165 190 216 241 283 305

10K、CL150、

CL300

15A 20A 25A 40A 50A 65A 80A 100A

1/2B 3/4B 1B 1・1/2B 2B 2・1/2B 3B 4B

15 20 25 40 75 65 75 90

73 75 85 120 126 163 170 200

13

φd

L

H

L/2

φd

L

L/2

φc

H

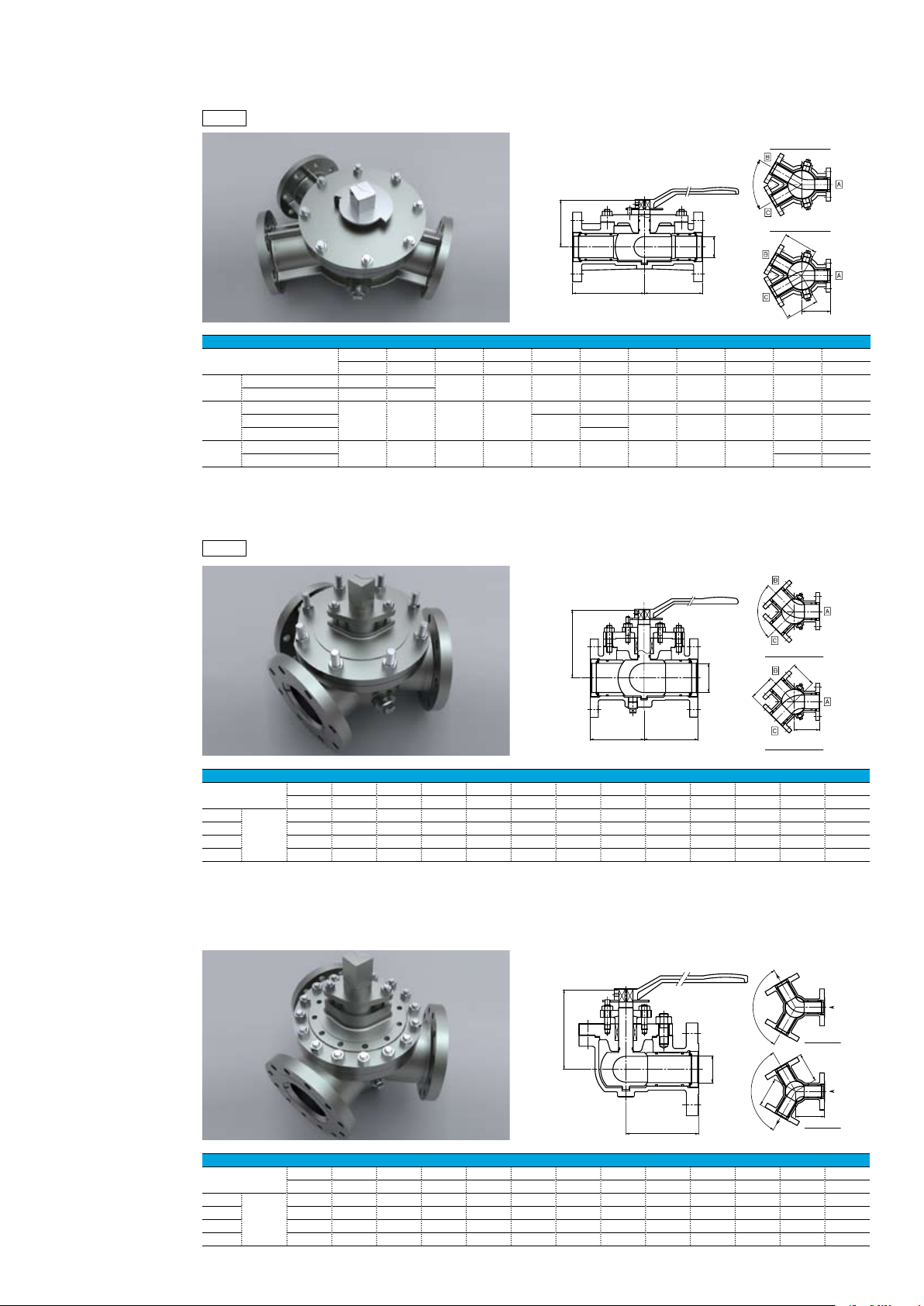

切替用３方・４方ボールバルブ

103F

流体の流路切り替え用バルブです。ＴポートとＬポートが選択でき
ます。ソフトシートでは適用困難な、高粘性流体や高圧流体に使
用できます。一般的な気体・排ガス・粉体・ポリマー・スラリーな
どに対応可能です。

L ポ ート

L-port

T ポ ート

T-port

3-way, 4-way Switching Ball Valves

This valve can be used to switch a fluid’s flow
path, and both T-port and L-port circuits can
be selected. Can be used with highly viscous
and high pressure fluids, which are difficult to
handle using a PTFE seat.
Examples of use: Gases, exhaust fumes,
powders, polymers, and slurries, etc.

104F

103F

呼び径Nominaldiameter

ｄ

Ｌ

H

10K、20K 15 20

CL150、CL300 10 16

10K、CL150 140 150 180 200 220 240 290 360 410 500 620

20K 140 150 180

CL300 140 170 180 230 260 320 360 500

10K、20K、CL150

CL300 142

15A 20A 25A 40A 50A 65A 80A 100A 125A 150A 200A

1/2B 3/4B 1B 1・1/2B 2B 2・1/2B 3B 4B 5B 6B 8B

25 38 48 65 73 90 110 130 170

210/230

85 95 105 125

220 260

132

ドライヤー設備、空調用冷媒・熱媒などの、配管の切替用として使用

できます。内部回路はＸ型で、ストップ回路付タイプの製作も可
能です。

290/300

152 162 200 250 300 350

Can be used to switch piping in dryer equipment
and in cooling/heating gas systems. We can also
produce a valve type with a stop circuit.

360 410 500 620

X ポ ート

X-port

104F

呼び径Nominaldiameter

ｄ

Ｌ

H

10K、20K 15 20

CL150、CL300 10 16

10K、CL150 140 150 180 200 220 240 290 360 410 500 620

20K 140 150 180 210 230 260 300 360 410 500 620

CL300 140 170 180 230 260 290 320 360 430 500 620

10K、20K、CL150

CL300 142

15A 20A 25A 40A 50A 65A 80A 100A 125A 150A 200A

1/2B 3/4B 1B 1・1/2B 2B 2・1/2B 3B 4B 5B 6B 8B

25 38 48 65 73 90 110 130 170

85 95 105 125

132

152 162 200

250/230

300 350

14

φd

H

L

L/2

φd

H

L

L/2

高温用３方・４方ボールバルブ

A103F-H

流体の流路切り替え用バルブです。ＴポートとLポートが選択できま
す。２００℃を超える高温のガスなどで使用できます。高温の気体・
排ガス・粉体などに対応可能です。

Heat Resistant 3-way, 4-way Ball Valves

This valve can be used to switch a fluid’s flow
path, and both T-port and L-port circuits can be
selected. Can be used with high temperature
gases, etc. above 200 ºC.
Examples of use: High temperature gases,
exhaust fumes, powders, etc.

L ポ ート

L-port

T ポ ート

T-port

A104F-H

呼び径Nominaldiameter

ｄ

Ｌ

H

10K、20K 15 20

CL150、CL300 10 16

10K、CL150 140 150 180 200 220 240 290 360 410 500 620

20K 140 150 180 210 230 260 300 360 410 500 620

CL300 140 170 180 230 260 290 320 360 430 500 620

10K、20K、CL150

CL300 142

A104F-H

ドライヤー設備、空調用冷媒・熱媒などの、配管の切替用として使用

できます。２００℃を超える高温のガスなどに使用できます。内部
回路はＸ型で、ストップ回路付タイプの製作も可能です。

15A 20A 25A 40A 50A 65A 80A 100A 125A 150A 200A

1/2B 3/4B 1B 1・1/2B 2B 2・1/2B 3B 4B 5B 6B 8B

25 38 48 65 73 90 110 130 170

85 95 105 125

132

152 162 200

The A104F-H can be used to switch piping
in dryer equipment for air conditioning and
refrigerant/heating media. Can be used with
gases above 200 ºC. We can also produce a
valve type with a stop circuit.

250/230

300 350

X ポ ート

X-port

A104F-H

呼び径Nominaldiameter

ｄ

Ｌ

H

10K、20K 15 20

CL150、CL300 10 16

10K、CL150 140 150 180 200 220 240 290 360 410 500 620

20K 140 150 180 210 230 260 300 360 410 500 620

CL300 140 170 180 230 260 290 320 360 430 500 620

10K、20K、CL150

CL300 142

15A 20A 25A 40A 50A 65A 80A 100A 125A 150A 200A

1/2B 3/4B 1B 1・1/2B 2B 2・1/2B 3B 4B 5B 6B 8B

25 38 48 65 73 90 110 130 170

85 95 105 125

132

152 162 200

250/230

300 350

15

φd

H

L

L/2

φd

H

L

セミジャケットボールバルブ

102F-Js

フランジ呼び径はそのままに、ボディ保温のためのジャケットを設けた
タイプです。

 ア ス ファ ルト・チョコ レ ート な ど

使用例

＊材質：FC、温度：２００℃以下

Partial Jacketed Ball Valves

This valve type has an attached jacket to
maintain body temperature, while the nominal
diameter of the flange remains unchanged.
Examples of use: Asphalt, chocolate, etc.

Materials: FC; Temperature: Below 200 ºC

＊

102F-Js （FC 製）

呼び径Nominaldiameter

ｄ
Ｌ 200 240 260 290 360

H 125 132 165 180 215

10K

103F-Js

流路切り替え用バルブです。フランジ呼び径はそのままに、ボディ
保温のためのジャケットを設けたタイプです。ＴポートとLポートが
選択できます。

 ア ス ファ ルト・チョコ レ ート な ど

使用例

＊材質：FC、温度：２００℃以下

40A 50A 65A 80A 100A

1・1/2B 2B 2・1/2B 3B 4B

38 48 65 73 90

L ポ ート

L-port

This valve can be used to switch a fluid’s
flow path. The attached jacket maintains body
temperature, while the nominal diameter of
the flange remains unchanged. Both T-port and
L-port circuits can be selected.
Examples of use: Asphalt, chocolate, etc.

Materials: FC; Temperature: Below 200 ºC

＊

T ポ ート

T-port

103F-Js （FC 製）

呼び径Nominaldiameter

ｄ
Ｌ 210 240 280 290 380
H 125 132 165 180 215

10K

40A 50A 65A 80A 100A

1・1/2B 2B 2・1/2B 3B 4B

38 48 65 73 90

16

フルジャケットボールバルブ

φd

L

H

φd

L

L/2

H

102F-HJF

オーバーフランジとし、バルブ全体にジャケットを巻いたタイプです。
Oリングの代わりにグランドパッキンを採用していますので、高温域
での使用が可能です。（Oリングタイプ［102F-JF］も製作します。）

高温ポリマー・タールピッチなど

使用例

＊温度：２００℃以上で使用可能

Full Jacketed Ball Valves

This valve type has an attached jacket
surrounding the entire valve and over the
flange. Use of gland packing instead of an
O-ring allows the valve to be used under high
temperature conditions. We also produce an
O-ring valve type (102F-JF).
Examples of use: High temperature polymers,
tar pitch, etc.

Temperature: Can be used at 20 0 ºC and

＊

above

102F-HJF

呼び径(口径×フランジ)

Nominaldiameter

10K、20K、

ｄ

CL150、CL300

10K、CL150

Ｌ

10K、20K、

H

CL150、CL300

20K 380 450 500

CL300 180 190 210 260 280 290 340 400 560 590

1/2B×

1・1/2B

103F-HJF

流路切り替え用バルブです。オーバーフランジとし、バルブ全体に
ジャケットを巻いたタイプです。Oリングの代わりにグランドパッキン
を採用していますので、高温域での使用が可能です。（Oリングタイプ
［103F-JF］も製作します。）

高温ポリマー・タールピッチなど　

使用例

15A×

20A×

40A

3/4B×1・

1/2B

15 20 25 33 43 60 70 90 110 130 170

150 170 190 260 267 290 318

110 110 135 145 155 180 200 225 260 290 350

40A

25A×

50A

1 B×2 B

40A×

65A

1・1/2B×

2・1/2B

50A×

80A

2 B×3 B

65A×
100A

2・1/2B×

4B

80A×

100A×

125A

3 B×5 B 4 B×6 B 5 B×8 B 6 B×8 B 8B×10B

125A×

150A

360 450 500 560

200A

150A×

200A

200A×

250A

This valve can be used to switch a fluid’s flow
path and has an attached jacket surrounding the
entire valve and over the flange. Use of gland
packing instead of an O-ring allows the valve to
be used under high temperature conditions. We
also produce an O-ring valve type (103F-JF).

＊温度：２００℃以上で使用可能

Examples of use: High temperature polymers,
tar pitch, etc.

Temperature: Can be used at 20 0 ºC and

＊

above

L ポ ート

L-port

T ポ ート

T-port

103F-HJF

呼び径(口径×フランジ)

Nominaldiameter

10K、20K、

ｄ

CL150、CL300

10K、CL150 185 200 220 260 267 290 318 370 450 500

Ｌ

H

20K 185 230 230 260 267 340 350 450 560

CL300 220 230 230 280 340 370 420 560

10K、20K、

CL150、CL300

15A×

1/2B×1・

1/2B

20A×

40A

3/4B×1・

1/2B

15 20 25 33 43 60 70 90 110 130

110 110 135 145 155 180 200 225 260 290

40A

25A×

50A

1 B×2 B

40A×

65A

1・1/2B×

2・1/2B

50A×

80A

2 B×3 B

65A×
100A

2・1/2B×

4B

80A×

100A×

125A

3 B×5 B 4 B×6 B 5 B×8 B 6 B×8 B 8B×10B

150A

125A×

200A

150A×

200A

200A×

250A

17

Y型分岐角度一覧

Line-up of Y-type Divergent Angles

粉体輸送用として耐摩耗性能に優れたY型バルブを多数ラインナップしております。

NBV’s product lineup includes a number of Y-type ball valves with outstanding abrasion resistance for conveying powders.

Type

型式　

103F-Y60

103F-Y90

103F-Y120

103F-SR

形状（アングル）　

Configuration (angle)

Remarks

備考　

ストレート↔左右 30°ずつの振り分け

Straight↔Left/right divergence of 30º

ストレート↔左右 45°ずつの振り分け

Straight↔Left/right divergence of 45º

ストレート↔左右 60°ずつの振り分け

Straight↔Left/right divergence of 60º

ストレート↔右 60°の振り分け

Straight↔Right divergence of 60º

103F-SL

103F-BSR

103F-BSL

103F-BY

B（ベント管付き）タイプ
分岐角度例一覧

B (bent pipe)-type
divergent angles

ストレート↔左 60°の振り分け

Straight↔Left divergence of 60º

湾曲ストレート↔右 45°の振り分け

Curve straight↔Right divergence of 45º

湾曲ストレート↔左 45°の振り分け

Curve straight↔Left divergence of 45º

ストレート↔左右 22.5°ずつの振り分け

Straight↔Left/right divergence of 22.5º

ベント管付きタイプは103F-Y90タイプに短管を取り付けたタイプですので、上記以外の組み合わせも可能です。

As our bent pipe valves are simply NBV 103F-Y90-type valves with an attached short pipe, we can provide
combinations other than those mentioned above.

※その他の角度につきましてはご相談ください。

Please contact us regarding production of other angles.

※

18

103F-Y60

H

60°

L2 L1

L1

L1

L1

pφ

左回転後の位置（A-B）

右回転後の位置（A-C）

H

L L

L

POSITION”A”（A-B）

POSITION”B”（A-C）

90°

L

L

pφ

H

L

L

C

B

120°

A-POSITION

B-POSITION

120°

L

L

A

B

A

pφ

ストレートの流れに対し、左右に30°ずつ振り分けたタイプです。
ベント角を最小にしているため、摩耗性が激しく、流速の速い流体に
適しています。

フライアッシュ、微粉炭など

使用例

This type has a left/right divergence of 30º from
the straight flow. Due to its having the smallest
angle of bend, it is optimally suited for use with
highly abrasive fluids with fast flow speeds.
Examples of use: Fly ash, pulverized coal, etc.

103F-Y90

103F-Y60

呼び径Nominaldiameter

d

L

H

10K、20K 15 20

CL150、CL300 10 16

0K、CL150

20K

CL350 270
10K、CL150
20K、CL300 300 350

ストレートの流れに対し、左右に45°ずつ振り分けたタイプです。短管を
取り付けた103F-BSR、BSL,BYタイプのコアにもなるバルブです。

石灰石、酸化鉄など

使用例

15A 20A 25A 40A 50A 65A 80A 100A 125A 150A 200A

1/2B 3/4B 1B 1・1/2B 2B 2・1/2B 3B 4B 5B 6B 8B

25 38 48 65 73 90 110 130 170

120 140 160 190

85 95 105 125 132 152 162 200 230

200 220 240 290 360 410 500

216

241

283 356 381 445 559

276 315

This valve type has a left/right divergence of 45º
from the straight flow. It also forms the core of
our 103F-BSR, BSL, BY-type valves, which have a
short pipe attached.
Examples of use: Limestone, iron oxide, etc.

103F-Y90

呼び径

Nominaldiameter

ｄ

Ｌ1 90 100 105 120 130 160 180 200 250 310 345

10K、

CL150

L2 90 100 105 120 130 160 180 200 250 310 345

H 105 125 132 152 162 200 230 276 350 400 450

※その他のレーティングについても対応可能ですので、ご相談ください。 ※

15A 20A 25A 40A 50A 65A 80A 100A 125A 150A 200A 250A 300A

1/2B 3/4B 1B 1・1/2B 2B 2・1/2B 3B 4B 5B 6B 8B 10B 12B

15 20 25 38 48 65 73 90 110 130 170 225 260

Please contact NBV for other rating.

103F-Y120

ストレートの流れに対し、左右に60°ずつ振り分けたタイプです。
極端に方向を変えたい場合に使用できます。

103F-Y120

呼び径

Nominaldiameter

ｄ

Ｌ1 90 100 105 120 130 160 180 200 250 310 345

L2 90 100 105 120 130 160 180 200 250 310 345

H 105 125 132 152 162 200 230 276 350 400 450

※その他のレーティングについても対応可能ですので、ご相談ください。 ※

10K、

CL150

15A 20A 25A 40A 50A 65A 80A 100A 125A 150A 200A 250A 300A

1/2B 3/4B 1B 1・1/2B 2B 2・1/2B 3B 4B 5B 6B 8B 10B 12B

15 20 25 38 48 65 73 90 110 130 170 225 260

Please contact NBV for other rating.

This valve type has a left/right divergence of 60º
from the straight flow. Can be used when an
acute change in direction is required.

19

H

L

L2

L2

45°

L3

φd

H

L

C

B

POSITIONⅡ（A-C）

POSITIONⅠ（A-C）

VALVEPOSITION

A

C

B

A

pφ

分岐ボールバルブ

103F-SR,１０３F-SL

本管を途中湾曲させることなく直線に配管することができます。分
岐 角 度 は 、１０３ F - S R が 右 に ６０ °、１０３ F - S L が 左 に６０°と なり ま す 。
直線側がメインであり、ベント部の摩耗を懸念される場合などに使
用されます。

酸化チタン、鉱物粉など　

使用例

＊１０３F-SLは左図分岐側が左になります。

Diverter Ball Valves

Diverter ball valves can be installed in a straight
line without having to bend any part of the main
pipe. Divergent angles are 60º to the right in
the 103F-SR and 60º to the left in the 103F-SL.
These valves can be used when the straight line
side is the main side and there is concern over
abrasion in the bent part.
Examples of use: Titanium oxide, mineral dust,
etc.

103F-SL is shown in the left diagram with the

＊

divergent side on the left.

103F

-

103F-SR、SL

Nominaldiameter

呼び径

ｄ
Ｌ 250 300 320 320 380 420 480 570 600 720

H 75 95 100 105 140 155 175 220 240 280

※その他のレーティングについても対応可能ですので、ご相談ください。 ※

10K

20A 25A 40A 50A 65A 80A 100A 125A 150A 200A

3/4B 1B 1・1/2B 2B 2・1/2B 3B 4B 5B 6B 8B

20 25 38 48 65 73 90 110 130 170

Please contact NBV for other rating.

BSR,103F-BSL,１０３F-BY

本体は１０３F-Y90タイプですので、ベント管付け替えにより分岐
角度を調整することが可能です。

 フ ラ イ ア ッ シ ュ 、ペ レ ット 、焼 結 粉 な ど

使用例

As the core of these valves is the NBV 103F­Y90-type, the divergent angle can be altered by
simply replacing the bent pipe.
Examples of use: Fly ash, pellets, sintered
powder, etc.

103F-BSR、BSL、BY

Nominaldiameter

呼び径

※その他のレーティングについても対応可能ですので、ご相談ください。 ※

ｄ

L 440 450 500 540 600 660 720 1022

Ｌ1 100 105 120 130 160 180 200 250

10K、CL150

L2 365 370 407 439 493 547 601 877
L3 75 80 93 101 107 113 119 145

H 125 132 152 162 200 230 276 350

40A 50A 65A 80A 100A 125A 150A 200A

1・1/2B 2B 2・1/2B 3B 4B 5B 6B 8B

38 48 65 73 90 110 130 170

Please contact NBV for other rating.

20

H

L

pφ

特殊ボールバルブ

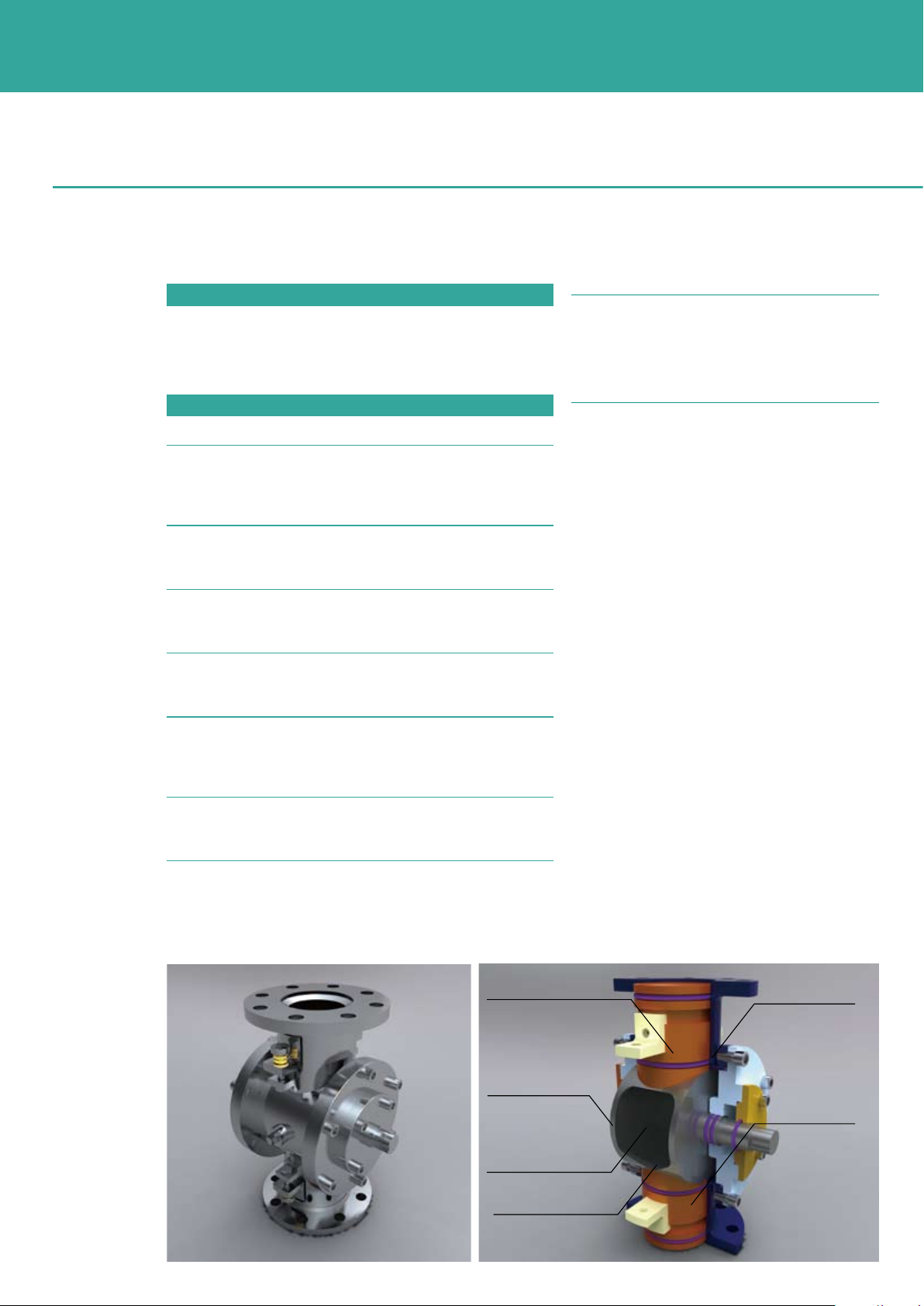

操業以来多様なメタルタッチバルブを製作してきましたが、その中の一部ですが特殊用途のバルブを紹介します。

NBV has produced a number of different metal touch valves since our establishment. This section introduces
just a small selection of our special-purpose valves.

Custom-made Ball Valves

超高温・高圧用２方バルブ

2-way Ball Valves for Ultra High-Pressure/High-Temperature

102F-HN/LB

超高温域は約８００℃、高圧タイプはＣＬ．２５００まで製作実績があ

ります。流体・用途によって構造・材質などの選定が必要となります

ので、詳細は担当者にお問い合わせください。
高温ガス、高圧ガス体、高圧ポリマーなど、製作実績多数

This valve has been tested at approximately
800 ºC for the ultrahigh temperature range and
up to CL 2500 for the high pressure type. As
the structure and materials need to be selected
according to the fluids involved or intended use,
please contact NBV for further details.
We have considerable production experience
involving high temperature gas, high pressure
gas, high pressure polymer, etc.

102F-HN/LB

呼び径Nominaldiameter

10K、20K 15 20 25

CL150、CL300 8 12 15

10K、CL150

20K

CL300 270 400

10K、20K 142 156 175

CL150、CL300 138 140 142

超高温・高圧用２方バルブ

ｄ

Ｌ

H

2-way Ball Valves for Ultra High-Pressure/High-Temperature

M302F-N

超高圧バルブの一例です。
圧力　29MPa　　　温度　420℃
流体　PCB処理残渣スラリー
メタルタッチの中でも困難な超高圧領域に対応した、NBVならでは
の製品です。

15A 20A 25A 40A 50A 65A 80A 100A 125A 150A 200A

1/2B 3/4B 1B 1・1/2B 2B 2・1/2B 3B 4B 5B 6B 8B

33 43 60 70 90 110 130 170

120 140 160 190

211 221 241 273 335 377 462 507

200 220 240 290 360 410 500

216

241

283 356

The image an ultrahigh pressure valve.
Pressure: 29 MPa; Temperature 420 ºC
Fluid: Residual slurry from PCB treatment
Our unique M302F-N valve can be operated
under conditions that are difficult even for metal
touch valves, including in areas of ultrahigh
pressure.

381

445 559

21

特殊ボールバルブ

トッ プ エ ント リ ー タ イ プ

Top-Entry Ball Valves

U102F-N,U102SW-N

トップエントリー型ボールバルブは、配管されたまま部品が交換で

き、メンテナンス作業が容易に行えます。シール面はメタルタッチ構
造のため、流体条件も広範囲に使用できます。管接続形式は、フラ
ンジ型の他、ソケットウエルド、バットウエルド型も製作しています。

Top-entry type ball valves allow parts to be
replaced with the valve still installed in the
piping so maintenance work can be carried out
easily. As the seal surface is constructed from
metal touch, the valve can be used in a wide
range of fluid conditions. With regard to types
of pipe connection, as well as flange types, NBV
also manufactures socket weld and butt weld
types.

特殊多方バルブ

Custom-made Multi-way Ball Valves

105F-ST

液体、粘性物の４方向への切り替えバルブ

This valve switches the direction of fluids and viscous materials in four directions.

22

Custom-made Multi-way Ball Valves

特殊多方バルブ

108F

Custom-made Ball Valves

実験用カプセルを多方向に切り替えを可能にした特殊８方バルブ

A custom-made 8-way valve that allows experimental capsules to be switched in multiple directions.

その他の製品ラインナップ例 Other example of product line-up

23

定量供給バルブ

ドラ ムフィー ダ

Drum Feeder

メタルタッチボールバルブの技術を伝承した接触型高シールタイプ
のフィーダ。他に類をみない高シール性と耐摩耗性を実現しました。

用途

高圧高濃度輸送に最適。

●

粉体供給排出プラント●真空容器への供給装置●粉粒体（ブリッジ形成す

るものについては不適。またその対策が必要）

特徴

連続シール構造

シートとドラムが常時接触しているため、吹上げの様なリークが物理的に発生
しません。その結果、圧送空気にロスがなく、安定した供給、排出が可能とな
り、高圧高濃度輸送に最適です。

鋭いエッジで噛込みを防止

ドラムの開口部にVカット部が施され、ハサミのような鋭い剪断力で流体を断

ち切るため、衝撃や摩耗が他の部位に拡がりません｡

摺動シール面が摩耗してもリーク量が安定

スプリングに よっ て シ ートリング を バック アップし て い る た め 、摩耗 が 進行し て も

ドラムに追従しシール性を確保します。

粉粒体が破砕されにくい

一回転に一度の締切り動作なので噛込みによる粉砕の確率がきわめて少な
いく、粒体の形状が壊れません。

かじり、焼付き防止

金属摺動部についてはメタルタッチボールバルブで定評の表面硬化処理
を施し、耐摩耗性の向上、焼付き、カジリを防止し、極めて高い耐久性を
保持します 。

シート押付け力の調整が容易

流体の性状、装置の機能にあわせて最適なシートリングの押付け力調整を、
配管したままで行なえます。

供給量の調整により定量化が可能

インバータ制御により、回転速度を調整することで供給量をコントロールする
ことが可能です。また、ドラム（バケット）方式なので精度の高い安定した定量
性が確保されます。

102F-DF

●

その他

A contact-type high-sealing feeder that uses our metal
touch ball valve technology.
Has unequalled high sealing ability and abrasion
resistance.

Uses

Ideal for conveying high-pressure and high­concentration materials.

●

Powder supply/discharge plant ●Feeder for vacuum

●

vessels
forming materials and requires measures against such
use.)

Particulate materials (Not suitable for bridge-

●

Other

Features

Continuous seal struc ture

Constant contact between the seat and drum ensures
burst-type leaks cannot physically occur. This prevents
any pressurized air loss, allowing stable supply
and discharge and makes our drum feeder ideal for
conveying high-pressure and high-concentration
materials.

Sharp e dge prevents jamming

The drum opening has a V-cut part, which splits fluids
with a sharp scissor-like shearing force, ensuring that
any impact and abrasion does not affect other parts.

Even if the slide seal surface is worn the amount of
leakage is stable

The seat ring is supported by a spring that follows the
drum if wear accelerates, ensuring the drum feeder’s
sealing ability.

Difficult to crush par ticulate materials

The drum feeder performs a closing action in every
rotation, which reduces the probability of crushing due
to jamming and helps maintain particle shape.

Prevents scoring and seizing

The drum feeder’s metal sliding parts are subject to an
established surface hardening process used with metal
touch ball valves. This improves abrasion resistance,
prevents seizing and scoring, and maintains the feeder’s
extremely high durability.

Easy Adjustment of Seating force

The seat ring’s compressive force,which is optimally
suited to the nature of the fluid and the function of the
equipment, can be adjusted while still installed in the
pipe.

Quantification through adjusting feed amount

The feed amount can be controlled by adjusting the
speed of rotation using the inverter control. The feeder
also uses the drum (bucket) method to ensure a stable
and highly-precise quantitative capability.

シ ート リン グ

Seat

回 転ド ラ ム

Drum

開口部（回転ドラム）

Drum Opening

エッジ 部

Opening Edge

ボディ

Body

シ ート リン グ

Seat

24

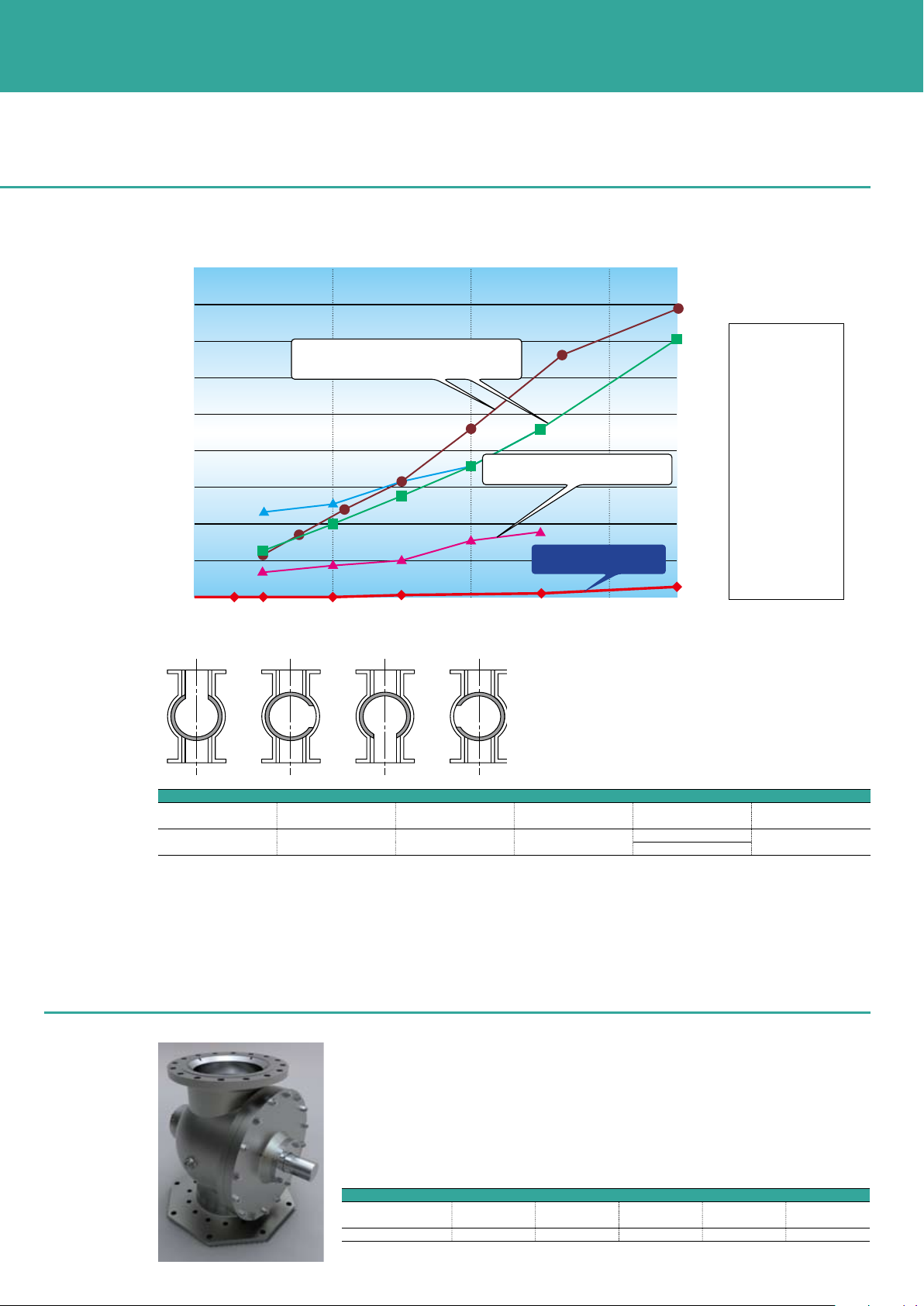

High Sealing Feeder

4500

4000

3500

3000

2500

2000

1500

1000

500

0

50 150 250 350

漏れ量

（L/Hr）

口径（A）

NBVドラムフィーダ他社製品との漏れ量比較（口径別）

A社、B社、C社の汎用的なロータリーフィーダ

NBVドラムフィーダ

General-purpose rotary feeders from
Company A, Company B, and Company C

NBV drum feeder

Leakage Rate comparison between NBV drum feeder and the other
companies product (each Diameter)

D社の高シール型ロータリーフィーダ

Company D’s high-sealing rotary feeder

使用実績

Examples of use

飛灰

Fly ash

木 片 チップ

Wood chips

石灰石

Limestone

活性炭

Activated charco al

樹脂

Resin

汚泥

Sludge

高硬度鉱粉

High-hardness
mineral powders

など

etc

ボ ー ル フィ ー ダ

Ball Feeder

概略仕様

※詳細はお問い合わせください　※

Mechanical specification s

排出能力[L/min]

Disc harge c apac ity

〜 400 50A 〜 400A 〜 0.5 〜 150℃

口径

Bore diameter

Please contact us for details.

圧力[Mpa]

Pressure

ボール弁構造を利用し、ポリプロピレンや樹脂粉など特定用途向けに開発した高シール型
フィーダです。（詳細についてはお問い合わせください。）

Our high-seal feeder uses a ball valve structure developed for specific applications such as
polypropylene and resin powder. (Please contact NBV for further details.)

※左図のとおり、ドラムを一方向に回転させることにより、上下をシールしな
がら受入排出ができます。
※ドラムの内容積は呼び径により決まっており、呼び径を選定し回転数を変え
ることで希望する供給物の量をコントロールすることが出来ます。

As shown in the left di agram, rotating the d rum ball in o ne direction
allows material to be rec eived or discharge d while the top or bottom i s
sealed.
The inner volume of the drum ball is determined by its nominal diameter,
and the desired amount of feed materi al can be controlled by selecting
the nominal diameter and changi ng the number of rotatio ns.

温度[℃ ]

Temperature

材質

Material

FCD

SCS13A

接続フランジ

Connection flange

JIS5K他

概略仕様

排出能力[L/min]

Disc harge c apac ity 口径Bore diameter

〜 400 50A 〜 550A 〜 0.5 〜 180℃ SCS13A他 JIS5K他

※詳細はお問い合わせください　※

Mechanical specifications

Please contact us for details.

圧力[Mpa]

Pressure

温度[℃ ]

Temperature 材質Material

接続フランジ

Connection

flange

25

駆動方式について

空気式駆動部 Pneumatic actuators

Actuators

横型駆動部

■出力軸において0°および90°の点で中間点の約2 倍の力が発生します。

■横型の為重心が低く、複動型は左右対称なので、安定しています。

Horizontal type

Approximately twice the power of intermediate points is generated at 0º and 90º points

■

the output shaft.

on
Horizontal type actuators have a low center of gravity and the double-acting system is

■

bilaterally symmetrical, which provides stability.

縦型駆動部

■操作圧力をそのままトルクに変換する機構なので
　非常に効率がよく大きな出力が得られます。

■アルミ合金を使用していますので非常に軽量です。

Vertical type

The mechanism converts operating pressure directly

■

to torque, enabling extremely high efficiency and
large outputs.

With their aluminum alloy construction, these

■

actuators are extremely lightweight.

電動式駆動部 Electric actuators 手動ギヤ式駆動部 Manual gear actuators

26

部位

Part

表面硬化の種類

Type of sur face hardening

使用条件・その他

Usage conditions/Other

ボール表面

Ball sur fac e

硬質クロームメッキ

Hard chrome plating

温度350℃以下、圧力4.91MPa以下の一般用

General purpose for temperatures of 35 0 ºC or le ss and pressures of 4.91 MPa or less

自溶性合金溶射

Thermal spraying of self-fluxing alloy

SCS14A以上の耐食性を要するもの、温度350℃以上、スラリー、粉体用、高頻度用

Material requiring corrosion resistance above that of SCS14A For temperatures of 350 ºC
and above For slurries and powders For high-frequency use

タングステンカーバイト溶 射

Tungsten c arbide thermal spraying

圧力9.81MPa以上、高頻度用

For pressures of 9.81 MPa and above and for high-f requency use

プラズマ窒化・ガス窒化

Plasma nitriding/gas nitriding

Ti材の場合

For titanium materials

シ ート リ ン グ 刃 先

Seat ring edge

ステライト盛

Stellite overlay

一般用

General-purpose

タングステンカーバイト溶 射

Tungsten c arbide thermal spraying

圧力9.81MPa以上、高頻度用

For pressures of 9.81 MPa and above and for high-f requency use

プラズマ窒化・Ti肉盛溶接

Plasma nitriding/Titanium overlay welding

Ti材の場合

For titanium materials

ポ ート内

Inner bore

無処理

Untreated

一般用

General-purpose

イ ソ ナ イト

Isonite

摩耗度の強い粉、スラリーの場合

For highly abrasive powders and slurries

自溶性合金溶射

Thermal spraying of self-fluxing alloy

摩耗度の強い粉、スラリーの場合で且つ流速が速い場合

For highly abrasive powders and slurries with fast flow speeds

硬化肉盛溶接

Hardfacing

摩耗度の強い粉、スラリーの場合で且つ流速が速い場合

For highly abrasive powders and slurries with fast flow speeds

セ ラ ミック 内 張

Ceramic lining

摩耗度が特に強い流体で、且つ流速が極めて速い場合

For ex tremely abr asive fl uids wi th ver y fast flow spe eds

耐摩耗特殊仕様

セラミックライニング Hard ceramics lining

Special abrasion-resistant specification

バルブポート内の摩耗対策として有効です。

タイプ

チップ

Chips

スリーブ

Sleeves

Typ e

形状

Configuration

Effective as an anti-abrasion measure inside valve ports.

Features

特徴

2方バルブまたはY型バルブで使用可能です。厚さ1.5mmのセラ
ミックチップを千鳥張りします。（※その他の厚さについてはご相談下
さい）。フライアッシュ、セメント、ケイ砂などの摩耗性の高い微粉体
に適しています。

※対応温度120℃

For use in 2-way or Y-type valves. Ceramic chips of 1.5 mm in thickness
are arranged in a zigzag pattern. These are suitable for use with highly­abrasive fine powders such as fly ash, cement, and silica sand. (Please
consult about other thickness.)※Compatible temperature: 120 ºC

2方バルブで使用可能です。チップの破損・剥離が懸念される場合や、
高温域（約300℃）でご使用される場合に適しています。

For use in 2-way valves and suitable for use when chip damage or
peeling is a concern, or in high temperature conditions (to approximately
300 ºC).

※セラミックは耐摩耗性は優れていますが、靭性が低いため流体が比較的大きい場合や固形物が混入している場合には破損しやすく、耐久性を著しく低下させてしまう場合があります。ご採用前には担当者と使用条件に関
しご相談ください。※セラミックの厚み分バルブポートの内径が絞られます。

While ceramics have excellent ab rasion resistance, their low toughness means they are easily broken and their durability can be drasticall y reduced in the event fluid volume is

※

relatively large or c ontains W hile ceramics have exce llent abra sion resistance, their low toughness means they are easil y broken and th eir durability can be drastically reduced in the
event fluid volume is relatively large or contains solid bodies. Please disc uss usag e conditi ons with an N BV represe ntative pr ior to use. ※The inside diameter of the valve po rt is
narrowed by thickness of the ceramic.

特殊表面硬化 Special surface hardening

27

フランジ規格と製作範囲

Standard specifications for flanges and manufacturing ranges

フランジ規格 Standard specifications for flanges

規格 JPI規格

JIS

Steel pipe flange

B-2238　1996 鋼製管フランジ
B-2239　1996

当社製品のフランジは上記規格に準拠しておりますが、その他の規格にも対応いたしますので、ご相談ください。

Our flanges comply with the standards stipulated above and we can also handle other standards. Please contact NBV for
further details.

鋳鉄製管フランジ

型式別製作範囲（口径） Manufacturing range by type

型式

Type

2-way Ball Valves

２方バルブ
３方 、４方バ ル ブ

分岐バルブ

ドラムフィー ダ

分割型

3-way, 4-way Ball Valves

Diverter Ball Valves

Drum Feeder

Separable body type



Cast iron pipe flange



102F 15A 〜 500A
103F、104F 15A 〜 400A
103F-Y90、103F-Y120 20A 〜 400A
103F-Y60、103F-SR 20A 〜 300A
102F-DF 50A 〜 400A
M202F 15A 〜 150A

JPI-7S-15-70 鋼製管フランジ

製作範囲（口径）

Manufacturing range (bore diameter)

Steel pipe flange



.

レーティングにより製作範囲が異なりますので、ご相談ください。

The manufacturing range varies according to rating. Please contact NBV for further details.

許容漏れ量

当社のメタルタッチボールバルブの許容漏れ量は、MSS-SP-61の規定を標準にしております。
本標準以外の漏れ量につきましては、ANSI規格などにも対応しておりますので、別途ご相談ください。

The allowable leakage rates of our metal touch ball valves are based on the provisions of MSS-SP-61. For other
standard leakage rates, please contact NBV.

Allowable leakage rate

28

用途一覧

Uses

Industry

業種

石油化学

Petrochemical

石油精製

Oil refining

化学

Chemical

鉄鋼

Iron and Steel

Use

用途

反応槽，重合設備、貯蔵タンク設備、定量供給設備、樹脂ペレット輸送設備、
粉体輸送設備など

Reac tor tan ks, po lymerizat ion equipment, storage tank equipment ,quan tita tive
feed er equipment , resin pelle t conve ying equipme nt, powder co nveyin g
equipment, etc.

精製、脱硫、輸送、液化ガス設備、流量制御装置、貯蔵タンク設備、ローリ出荷設備、
脱硫装置、CCR、FCC、フィードフィルタ（＝直接脱硫洗浄装置）、
硫黄回収装置、重質油分解設備、ボイラー燃焼装置、球形タンク遮断弁など

Refinin g, desulfur ization, transport, liquefie d gas equipment, flow c ontrol
equipment, stora ge tank equipm ent, t ank truck shipping equipment,
desulfurizatio n equipment, continuous c atal yst re generatio n (CCR ), fluid
catalyt ic cracking (FCC ), fe ed filters (d irec t desulfuri zation equip ment ),
hydrogen purification equipmen t, sulfur recover y equipment , heav y oil cracking
equipment, boiler c ombustion equipm ent, spheri cal ta nk shut-of f valve s, etc .

生成ガス設備、重合設備、貯蔵タンク設備、粉体輸送設備、顔料用、
合成フィルム製造など

Produced ga s equip ment, polymerization e quipment, s torag e tank equipme nt,
powde r conve ying eq uipment, pigments, synthetic film manu facture, etc.

溶鉱炉、微粉炭吹込み装置(PCI)、スラグ処理設備、粉体輸送、コークス消火設備、
脱珪、脱燐、燃焼設備、フラックス設備など

Smelt ing fur nace s, pulverize d coal inject ion (P CI) equipme nt, slag trea tment
equipment, powder conveyance, coke quenching equip ment, silica removal,
phosphorous removal, combustion equipment, flux eq uipment, et c.

水素精製装置、

Products

流体

ナフサ、エチレングリコール、テレフタル酸、
合成樹脂、ポリマー、モノマー、合成ゴム、
ポリプロピレン、ポリエチレン、塩化ビニール、
P C（ ポリカ ー ボネ ート）、ペレット、チップ ほ か

Napht ha, ethylene glycol, terep htalic acid, synth etic
resins, pol ymer s, monomers, synthetic r ubbers,
polypropylene, polyethylene, vinyl chloride,
polyc arbo nate ( PC) , pellets, c hips, e tc.

原油、重油、ガソリン、軽油、灯油、残油、ナフサ、
タール、ピッチ、潤滑油、LPG、硫黄、ブタン、触媒、
熱媒、スチームほか

Crude o il, heav y oil, gasolin e, light oil, kero sene,
residual oil, n aphth a, tar, pit ch, lubricating oil, LPG,
sulfur, butane, cat alysts, heat media, steam, etc .

酢酸、触媒、油脂、ロジン、金属シリコン、苛性ソーダ、
酸化チタン、活性炭、各種液体・気体ほか

Acet ic acid, catalysts, fa ts and oils, rosin, metallic
silic on, cau stic s oda, ti tanium oxide, A ctivated
carb on, large varie ty of liquids and gase s, etc.

鉄鉱石、石灰、硅砂、微粉炭、鉱滓スラグ、酸化鉄、
アルミナ、安水、高温燃焼ガス、鋳物砂、フラックス

Iron ore, lime, silica s and, pulverized coal, slag,
iron oxides, al umina, ammonia cal liq uor, high­temperature combustion gas, c ast ing sand, flux, e tc.

窯業・鉱業

Ceramics and Mining

製紙

Papermaking

電力

Electrical Power

食品

Food

化学繊維

Synthetic fiber

環境設備

Environmental
Equipment

セメント製造設備、サイロ設備、排水処理、選鉱設備、粉体輸送設備、

陶磁器原料処理設備、ガラス製造など

Cement manufacturing e quipment, silo equipment , effluent treatment, ore
dres sing eq uipment, powder co nveyin g equipment, equipm ent for processin g
ceramic raw materials, gla ss manufac ture, e tc.

パルプ蒸解釜、パルプスラリー輸送設備など

Pulp digesters, pulp slurry conveying equipment, etc.

石炭輸送設備、灰処理装置、ボイラー燃焼設備、IGCCなど

Coal conveying equipment , ash han dling equipment, bo iler co mbus tion
equipment,IGCC, etc.

製菓、レトルト食品製造、製糖、製塩など

Manuf acture of confec tiona ry, retort fo ods, s ugar, salt, etc .

樹脂乾燥設備、合成繊維製造設備など

Resin dryin g equip ment, synth etic fib er manufac turing equipment, s ynthetic film
manuf acture, etc.

水処理設備、濾過設備、ゴミ焼却処理設備、ドライヤー設備、空調・冷却設備、
排水処理設備など

Water tr eatm ent equipment, filtration equipment, w aste incine ration equip ment,
drye r equipment, air condition ing/cooling eq uipment, ef fluen t trea tment
equipment, etc.

セメント、石灰石、生石灰、微粉炭、陶土粉、
陶土スラリー、フライアッシュ（石炭灰）、焼却灰ほか

Cement, limestone, quic klime, pulve rized c oal, clay
powde r, clay slurry, fly as h (coal ash) , incinerated
ash, etc.

パルプスラリー、白液、黒液、緑液ほか

Pulp slurry, white liqu or, black liquor, gre en liquor,
etc.

微粉炭、石灰石、フライアッシュ（石炭灰）、チャー、重油、
蒸気ほか

Pulverized c oal, lim esto ne, fly as h (coal ash), char,
heav y oil, st eam, etc.

チョコレート、水飴、カレー、魚肉、畜肉、植物油、
動物油、砂糖、塩、海水ほか

Chocolate, gluco se, cur ry, fish meat, li vestock me at,
vegetable oils, animal fat s and oil s, suga r, salt,
seawa ter, etc .

合成繊維、ペレット、チップ、モノマー、ポリマー、ナイロ

ン、ポリエステル、ラクタム、炭素繊維ほか

Synth etic fibers, pelle ts, chips, mo nomer s, pol ymer s,
nylon, p olyester, lac tams, carbon fibers, et c.

汚泥、ヘリウム、アンモニア、空気、冷媒、河川水、
プロセス水ほか

Sludge,, helium, ammonia, air, refrige rant, river
water, pr ocess wate r, etc.

建築設備

Building Equipment

新エネルギー開発

New Energy
Development

道路工事設備など

Road construction equipment, etc.

石炭ガス化、石炭液化、バイオマス、太陽光発電、IGCCなど

Coal ga sific ation , coal li quefaction, biom ass, s olar power gen eration, IGCC, etc .

ア ス フ ァ ル ト 、セ メ ン ト ほ か

Asphalt, cement , etc.

微粉炭、石炭スラリー、石炭ガス、チャー、
フライアッシュ（石炭灰）、石炭灰スラリー、シリコン、
水素、焼却灰、稲藁、木片チップ、汚泥ほか

Pulverized c oal, co al slurry, coal gas, cha r, fly
ash (c oal as h), c oal ash s lurr y, silicon, hydrogen,
incinerated ash, r ice straw, woo d chips , sludg e, etc .

29

高圧ガス設備製造事業所大臣認定試験者

Designated by Japan's Ministry of Economy, Trade and Industry as an authorized tester of high-pressure gas equipment

認定事業所 Certified Factory

日本ボールバルブ株式会社 本社工場　所在地：大阪府堺市西区鳳南町５丁６５０番地

Nippon Ball Valve Co., Ltd. Main Plant 5-650 Otori Minami Machi, Nishi-ku, Sakai-shi, Osaka

認定仕様範囲 Certified Valve Rating

認定番号 MAB-３２１-N-1 機器の種類 弁類

Certified Number

Equipment Type Valves

名称（型式）

Name (type)

ボール弁

Ball valves

区分

Class

炭素鋼

Carbon steel

ステンレス鋼

Stainless steel

チタン

Titanium

材料

Materials

設計温度（℃）

Design temperature (°C)

グループ

Group最高Maximum最低Minimum

−

−

−

−

−

−

10

196

10

269

196

196

G4 450

G1 400

G2 400

G4 800

G6 800

G2 350

設計圧（MPa）

Design pressure

10.8以下

Below 10.8

6.9以下

Below 6.9

5.0以下

Below 5.0

30.5以下

Below 30.5

6.9以下

Below 6.9

5.1以下

Below 5.1

30.5以下

Below 30.5

6.9以下

Below 6.9

5.1以下

Below 5.1

30.5以下

Below 30.5

6.9以下

Below 6.9

5.1以下

Below 5.1

30.5以下

Below 30.5

6.9以下

Below 6.9

5.1以下

Below 5.1

5.0以下

Below 5.0

口径（A）

Bore diameter

　80以下

Below 80

350以下

Below 350

500以下

Below 500

150以下

Below 150

350以下

Below 350

500以下

Below 500

150以下

Below 150

350以下

Below 350

500以下

Below 500

150以下

Below 150

350以下

Below 350

500以下

Below 500

150以下

Below 150

350以下

Below 350

500以下

Below 500

300以下

Below 300

その他

Other

溶接構造を除く

Excluding welded construction

銅及び銅合金

Copper and copper alloys

ダクタイル鉄鋳造品

Ductile iron castings

低温用炭素鋼

Low temperature carbon steel

G1 225

G1 350

G2 525

−

−

−

196

30

60

2.0以下

Below 2.0

2.0以下

Below 2.0

5.0以下

Below 5.0

150以下

Below 150

50以下

Below 50

200以下

Below 200

30

選定上の注意

選定上の注意

● 本カタログに記載する製品は、公的規格、仕様および当社規格に基づき、使用範囲が規定されております。
当社製品の仕様確定に際しましては、お客様のご使用になる条件（流体・温度・圧力など）を、当社までご照会願います。

● 当社製品を、法規制が適用される環境或いは事業所で使用される場合、またはご使用先で任意の規格及び規定を採用されている場合につきましては、
それぞれの規制、規格、規定などにつきまして、事前に当社までご連絡願います。

● 当社バルブ製品は、防錆及び摺動部の潤滑を目的として、製品本体の内外面に油脂類を塗布しております。
従いまして、飲料、食品、薬品などにかかわる設備にご使用される場合は、洗浄など必要かつ十分な対策の実施をお願いいたします。

● 当社製品には特段の不純物除去対策は実施されておりません。
従いまして、飲料、食品、薬品などに関わる設備でご使用される場合は、不純物の除去に必要かつ充分な対策の実施をお願いいたします。

● 製品を構成する材料・素材は、それぞれ耐食性が異なりますので、各材料の使用条件下（流体・温度・圧力など）での耐食性につきましては、
別途当社までご照会願います。

● 禁油・禁水の仕様をご希望される場合は、別途当社までご照会願います。

● 構成材料であるシート、またはシールの材料に、高分子樹脂あるいはゴム素材などを採用している製品につきましては、
使用圧力及び温度に限定がございます。事前に、ご使用条件（圧力、温度など）を当社までご照会願います。

● 当社製品を原子力、鉄道、航空機、車輌、医療機器、食品製造機器、娯楽機器および安全機器などに使用される場合、
当該使用可否につきまして、必ず事前に当社までご照会願います。

● 使用条件が当該製品の圧力・温度基準内であっても、上限に近い条件で使用される場合、および長期間にわたって全閉・開閉頻度が多い場合などは、
別途当社までご照会願います。

● 本カタログには、主要な仕様のみを掲載しておりますので、詳細な仕様につきましては、当社までご照会願います。

また断りなく仕様などを変更する可能性がありますのでご了承ください。

免責事項

● 当社は、以下の場合は一切の責任を負いませんのでご注意願います。

1. 天災地変および当社の責に起因しない災害により生じた損害。

2. 第三者に起因する事故およびその他の行為により生じた損害。

3. お客さまの故意・過失・誤使用・異常条件下での使用により生じた損害。

4. 当社の「カタログ」、「取扱説明書」あるいは「製品梱包取扱説明書」などに記載している禁止事項および注意事項を遵守せず、

または仕様範囲を超えた取付けおよび使用により生じた損害。

5. 接続機器との組合せにより生じた損害。

取扱い上のご注 意

当社の製品の取扱いに関しましては、該当製品の「カタログ」、「取扱説明書」などを必ずお取寄せいただき、
そこに記載されている「警告」および「注意」事項を十分ご確認の上、正しく安全なご使用をお願いいたします。

Precautions when selecting NBV products

このカタログに掲載の 製品 写真 類は C Gによって作 成されたも ので す。

Precautions when selecting NBV products

The ranges of u se for pr oduc ts lis ted in this catalog are est ablis hed on the basi s of both offic ial st andar ds and speci ficat ions and NBV’s own

●

stan dards. When determining t he spe cific ation of an NBV pr oduc t, be sure to dis cuss the con ditions (su ch as fluids, tempera ture, and pre ssure) in
which the product w ill be us ed wit h NBV.

When an NBV prod uct will be used in an env ironment or plant subject t o legis latio n, or if voluntar y standards and re gulat ions ar e enfor ced in

●

the pla ce of us e, be sur e to contact NBV regarding t he res pec tive controls, st andards, and r egula tions p rior to use.

The inn er and ou ter sur fac es of th e bodies of NBV ’s valve produc ts are c oated with gr ease to prevent rus ting and to lubricate sliding part s. If

●

a product will be use d in equipment r elated to beverage s, foodstu ff, or medicines, b e sure to p erf orm any neces sar y meas ures such as wa shing
prior to use.

NBV product s are not subje ct to sp ecia l measures fo r remov ing impuritie s. If a pr oduc t is to be u sed in equipme nt related to b everages,

●

foodstuf f, or medicines, be sure to pe rform all app licable mea sures for rem oving im purit ies.

As the materials and raw mate rials used in manufac turing NBV products have differing c orrosion resist ance s, be sure to contac t NBV regarding

●

the corrosion resistance of th e resp ect ive mat erial under different us age conditions (s uch as fluids, temper ature, and pressure).

Please cont act NBV if you require o il-free or wa ter-free specifications.

●

Workin g pres sure s and temperatures are res tric ted for products in which polym er res in or rubber is us ed in the s eat or s eal components

●

material. In this cas e, be sure to dis cuss t he usage cond ition s (suc h as pre ssur e or temp erat ure) w ith NBV prior to use.

If NBV produc ts will be used in atomi c energy applications, railroa ds, air craf t, vehicle s, medical eq uipment, food manufact uring e quipment,

●

amuse ment e quipment, or s afet y equipment, be sur e to discuss s uitabilit y of use w ith NBV prior to use.

Even if usage conditions are within the pre ssur e or temp erat ure st andar ds for the rele vant produc t, be sure to contac t NBV in case the p roduct is

●

to be used unde r conditions near the standards ’ upper limits and wit h a high frequen cy of cl osing /opening operations or c losin g over lon g periods

This catalog only pr ovide s gene ral specifications. For deta iled sp ecifications, be sure to c onta ct NBV.

●

Moreover, please the po ssibility of changing the s pecification without t he ref usal is acknowled ged

Disclaimer

Please note that NBV ( "the Company") a ssumes no responsibility wha tsoever in th e event of the following .

●

Moreover, please the po ssibility of changing the s pecification without t he ref usal is acknowled ged. Moreove r, please the pos sibility of c hanging
the specification without the r efus al is ac knowledge d.

1. Damage r esul ting fr om natural dis asters and d isas ters t hat oc cur thr ough no f ault of t he Comp any.

2. Damage resulting f rom ac cide nts and other a ctions initiated by a third part y.

3. Damage res ulting from the customer ’s deliberate, negli gent, or improper use, or use un der abn ormal c onditions.

4. Damage res ultin g from in stallation or use that exce eds the scop e of the sp ecification, or do es not c omply w ith the prohib ition s and precautions
published in the Comp any’s catalo g, instruction man ual, or pr oduc t packaging instr uction manua l.

5. Dama ge res ulting from us e with c onnected e quipm ent.

Handling precautions

When handling NBV’s pro ducts, be s ure to ob tain th e relevant pro duct’s catalog, instr uction manual, or pro duct p acka ging manual, and, upon
care fully c hecking the warnings and caution s publi shed therein, use the produ ct correc tly and safely.

Photo graph s of prod uct s on this c atalog were c reated by CG.
