Nilox DOC AIR User Manual

Thanks for choosing DOC AIR.

ATTENTION: DOC AIR'S FORM AND ACCESSORIES MAY BE SLIGHTLY DIFFERENT FROM THIS MANUAL.

For more information, to keep up to date on all technical features, please refer to the online manual available in the manual download section of the Nilox website. Enter the DOC AIR code appearing on the pack in the “PRODUCT OR MODEL CODE” field, search for the technical information file and then download the complete manual.

TECHNICAL SUPPORT

This product is warranted in accordance with current legislation; please contact your dealer if you require technical assistance and / or warranty service.

INSTRUCTIONS FOR THE ENVIRONMENT

bin shown on the product and in this page reminds the need to properly dispose of the product at the end of its life. In this way you can avoid that a non-specific treatment of the substances contained in these products, or an improper use of parts of them can lead to harmful consequences for the environment and human health. Moreover, you can contribute to the recovery, recycling and reuse of many of the materials composing these products. This is why the manufacturers and distributors of Electrical and Electronic Equipment (EEE) organize proper collection and disposal of the equipment themselves. At the end of the product’s lifespan, please contact your dealer for instructions regarding disposal. When purchasing this product your distributor will inform you of the possibility to replace your old device with a new one, on condition that the type of product and its functions are the same. If the dimensions are not over 25 cm, the EEE can be returned without any equivalent product purchase obligation. Disposal of the product in any other way will be liable to the penalties foreseen by the laws in force in the country where the product is disposed of. Moreover, we suggest adoption of the following measures to protect the environment: recycling the inner and outer packaging supplied with the product and disposing of used batteries (if contained in the product) correctly. With your help, we can reduce the amount of natural resources used in the manufacture of EEE, minimize use of landfills for product disposal and improve quality of life by preventing the release into the environment of potentially dangerous substances.

INSTALLING AND REPLACING BATTERIES

recycling of batteries helps protect the environment and preserve natural resources, allowing recovery of valuable materials.

This product may contain substances that can be harmful to the environment and to the human health, if not disposed of properly. We therefore provide you the following information in order to prevent the release of such substances and to optimize use of natural resources. The electrical and electronic products should not be disposed of in the normal household waste, but should be properly collected in order to be correctly treated. The symbol of the crossed

The product contains a battery that could be replaced during the lifetime of the product itself. Dispose of the battery contained in the product correctly at the end of their useful lifespan (thus when it can no longer be charged) by placing it in appropriate battery disposal container separate from generic unsorted waste. Collection and

WARRANTY VALIDITY

• One year if the product is purchased by a natural or legal person who uses it in

business as an entrepreneur, sales representative, craftsman or professional or his/her intermediary.

• Two years if the product is purchased by a consumer or user (the natural person who

does not use it in business as an entrepreneur, sales representative, craftsman or professional).

• Six month on the battery, regardless of the occupation of the product purchaser.

• The warranty covers factory or material defects.

• Product support and warranty: visit the website www.nilox.com

WARRANTY RESTRICTIONS

The warranty is null and void in the following cases:

• No proof of purchase (invoice or receipt).

• Tampering with and forcing parts.

• Other defects due to: inappropriate use, unauthorized changes, operations not in

accordance with technical product specifications; incorrect maintenance; defects due to use of any element not designed to be used with the product; technical work

performed by unauthorized personnel. The above refers to consumer goods warranty principles pursuant to Directive 1999/44/EC.

SUMMARY

PREFACE ............................................................................................................................................................. 4

PRECAUTIONS FOR USE ................................................................................................................................. 4

DOC AIR PARTS AND FRAME ....................................................................................................................... 6

ASSEMBLY .......................................................................................................................................................... 7

START-UP ..................................................................................................................................................... 7

BATTERY REMOVAL AND INSTALLATION ......................................................................................... 8

USE ....................................................................................................................................................................... 8

POWER ON AND OFF ............................................................................................................................... 8

CHANGING YOUR SPEED ........................................................................................................................ 9

ACCELERATOR AND ELECTRONIC BRAKE ......................................................................................... 9

DRIVING ........................................................................................................................................................ 9

WARNINGS FOR USE AND SAFETY ........................................................................................................... 10

USE AND TRAFFIC RULES ............................................................................................................................ 11

DOC AIR MAINTENANCE AND MANAGEMENT .................................................................................... 11

BATTERY MANAGEMENT AND CHARGE .......................................................................................... 11

CLEANING AND MAINTENANCE ........................................................................................................ 11

BATTERY ..................................................................................................................................................... 12

TRANSPORT .............................................................................................................................................. 12

STORAGE .................................................................................................................................................... 12

TECHNICAL SPECIFICATIONS ..................................................................................................................... 13

SYMBOLS AND PICTOGRAMS ON THE PACKAGING .......................................................................... 13

PREFACE Thank you for purchasing DOC AIR, a practical and compact transport vehicle for short

trips or just to have fun around town. DOC AIR is environmentally friendly, does not pollute or make noise. You can meet your travel needs with a significant amount of fun for just a few cents a day. DOC AIR will take you anywhere in the city with a single charge. Easy to transport thanks to its fast folding mechanism and utility wheel. You can always help DOC AIR uphill by pushing with your feet and using it as a traditional push scooter. Use DOC AIR safety and conscientiously and always look out for pedestrians. Learn and observe applicable DOC AIR use regulations in effect where used.

TO GUARANTEE YOUR AND OTHERS' SAFETY, PLEASE READ THIS USER MANUAL CAREFULLY. RECKLESS VEHICLE USE CAN BE HAZARDOUS. LOSS OF VEHICLE CONTROL, A COLLISION OR FALL, COULD CAUSE INJURIES, EVEN SERIOUS, TO THE USER AND/OR THIRD PARTIES. TO REDUCE THESE RISKS, PLEASE READ AND OBSERVE ALL THE INSTRUCTIONS AND WARNING FOUND IN THE USER MANUAL.

PRECAUTIONS FOR USE

• Users are held responsible for checking in advance what safety rules apply in

the country where they intend to use the DOC AIR. DOC AIR use may be prohibited in public areas or in areas subject to traffic regulations.

• Avoid use on gravel, sand, grass, slippery or wet surfaces. DOC AIR was

designed to be used on smooth and dry surfaces.

• Never drive near cliffs or precipices. DOC AIR was not designed to be driven in

these contexts. The retailer, distributor, importer and manufacturer cannot be held liable for driver injuries or DOC AIR and/or third party damages caused by this type of conduct.

• Never drive DOC AIR with several people on the board, this could cause you to

lose control of the vehicle.

• Never let unattended children near DOC AIR since this could be a hazard.

• Familiarise yourself with DOC AIR use and make sure all stops are tight before

use.

• Do not store the batteries near heat sources, they could explode.

• Do not leave the charger in damp or wet places and do not use it if damaged.

Routinely check the cable, plug and external casing. If damaged, it should not be used until repaired.

• Never use DOC AIR if not in perfect conditions.

• Never use DOC AIR if you are not in perfect psycho-physical conditions. People

who suffer from physical or mental disabilities should not, or should be prevented from using DOC AIR.

• We recommend you to push DOC AIR at start to reduce the load. This will

lengthen the DOC AIR working life.

• DOC AIR is not a toy.

• DOC AIR uses electricity and requires a transformer.

• Warning: electrical shock risks may arise using the transformer.

• We highly discourage use by anyone who cannot comfortably stand on it.

• Always learn and observe local laws and regulations applicable where the DOC

AIR is used.

• Always keep away from car and engine powered vehicle traffic and only use

DOC AIR where permitted and cautiously.

• Wet, slippery, cracked, irregular or rough surfaces can reduce traction and

increase the risk of accidents.

• Be careful of potential obstacles that could get caught in the wheels or force

you to suddenly swerve or lose control.

• Do not drive in the rain or when the outdoor temperature risks freezing

surfaces.

• Never submerge DOC AIR in water since electrical and drive components could

be damaged by water or generate hazardous conditions.

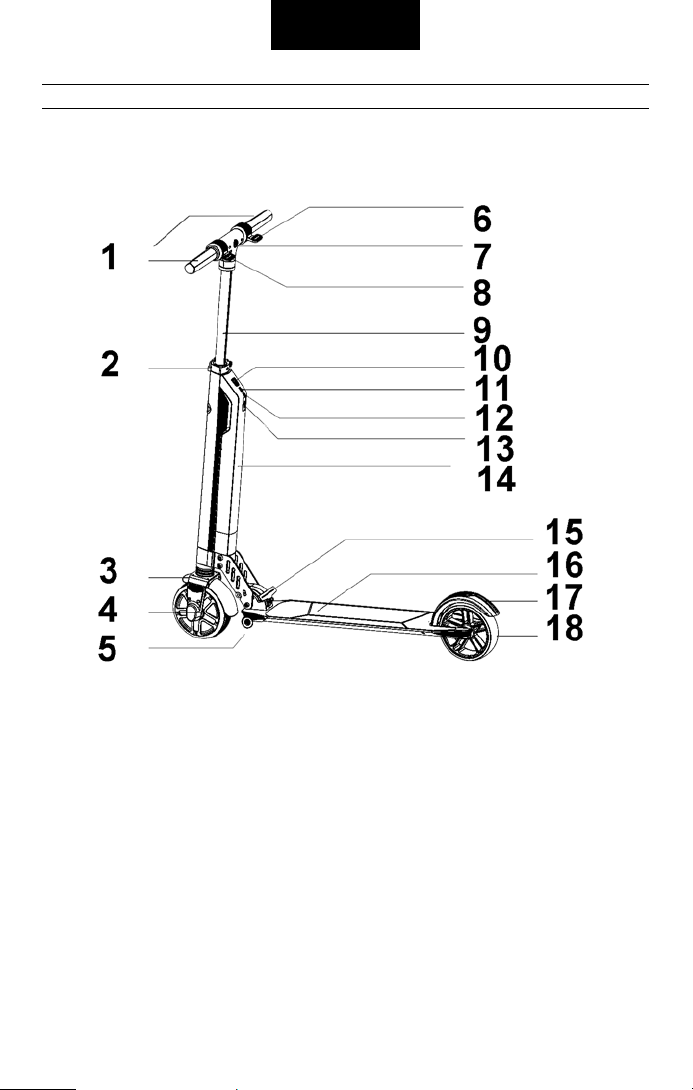

1) Handles

2) Quick opening and height adjustment clamp

3) Mini mud flap

4) Front wheel

5) Carry wheel

6) Accelerator

7) Multi-purpose button

8) Electronic brake

9) Handlebar

10) Battery release button

11) Battery charge indicator

12) Battery control

13) Charging connection and USB output port

14) Battery

15) Board lock/release button

16) Board

17) Mini mud flap

18) Rear wheel

DOC AIR PARTS AND FRAME

ASSEMBLY

Rest DOC AIR on the ground and press the board lock/release button with

Raise the front of DOC AIR until you

Raise the handlebar pole to suit your height.

Finally, assembly the handles, as shown in the figure.

START-UP

your foot.

hear the lock click in place.

CAREFULLY CHECK THAT THE RETAINER IS IN THE UPPER POSITION, AS SHOWN IN THE FIGURE.

Press the lock/release

Raise the battery

Pull out the

Perform the same

Press the button and hold it down again to turn it off.

BATTERY REMO VAL AND INSTALLATION

DOC AIR has a removable battery Proceed as shown in the figure to install and remove it.

button

USE The “thinking” part of your DOC AIR is concentrated in the handlebar.

Next to the handles you will find:

• the accelerator on the right

• the electronic brake on the left

• the multi-purpose button in the middle.

POWER ON AND OFF

block

battery

operations in reverse order to insert the battery again.

To turn DOC AIR on, gently press the multi-purpose button in the centre of the handlebars, and hold it down for about 2 seconds. The button will light up in purple and then turn green.

Use the multi-purpose button to select three different speeds for your DOC AIR.

CHANGING YOUR SPEED

When you turn it on, the led will turn green and the gear (borrowing from motorcycle terminology) will automatically be FIRST, the slowest gear. Press the multi-purpose button gently to put DOC AIR in SECOND gear, and the led will turn blue. To get more ”gas”, gently press it again to go into THIRD gear; the led will turn yellow.

ATTENTION: A STEADY RED LED MEANS THERE IS A PROBLEM WITH DOC AIR: DISMOUNT RIGHT AWAY! A FLASHING RED LED INDICATES A LOW BATTERY: STOP AND RECHARGE YOUR DOC AIR.

ACCELERATOR AND ELECTRONIC BRAKE

Using motorcycle terminology once again, on the handlebar of the DOC AIR you will find:

• the brake on the left (1)

• the accelerator on the right (2).

They are of course actually current controllers and inverters. Braking force is proportionate to the pressure exerted on the lever.

RELEASE THE ACCELERATOR WHEN BRAKING.

DRIVING

Drive DOC AIR like an ordinary scooter. Turn on DOC AIR before you get onto the board.

PRACTICE IN A LARGE OPEN SPACE FREE OF OBSTACLES FAVOURABLE CLIMATIC CONDITIONS BEFORE USING IT.

Place one foot on the board, press gently while accelerating and then put your other foot on the board.

IMPORTANT: CHECK LOCAL LAWS ON ANY SPEED LIMITS.

AND IN

WARNINGS FOR USE AND SAFETY Carefully heed the following warnings for use.

Use DOC AIR sensibly and responsibly. DOC AIR is a hi-tech transport vehicle, but its incorrect and inappropriate use can cause injuries. In order to reduce any type of risk, we recommend you carefully heed the following warnings:

• Always wear shoes, a helmet and appropriate safety equipment such as knee pads, elbow pads and wrist bands. Using a firmly buckled skate helmet that provides cranial protection is recommended.

• Do not use without proper training; please read the manual before use. Otherwise, you could lose control of the vehicle and fall.

• Use by minors under 16 years of age is prohibited. Adult supervision isrequired for younger users.

• Pregnant women and people with disabilities should not use this vehicle.

• Do not use DOC AIR under the influence of alcohol, drugs or other substances

that could alter the user's reflexes.

• Do not transport objects during use.

• Pay attention to surrounding objects when driving. Keeping a good view of the

space used is essential to maintaining control.

• When driving, make sure that both feet are correctly placed on the board.

• We recommend wearing comfortable clothes during use.

• DOC AIR was designed to transport a single individual. Use by several

individuals simultaneously is prohibited.

• We recommend you do not suddenly or abruptly accelerate or stop the vehicle; these behaviours could cause you to lose control.

• Check DOC AIR before use.

• Perform maintenance after use.

• Make sure the brake works properly

• Do not use in dark or dimly lit areas.

• Make sure driving speed always permits safe stopping at any time and in an

ituation.

• We recommend you maintain a suitable safety distance from other vehicles

hen driving.

• Use with ice or snow, as well as on rocks, branches or other types of vegetation or with other objects on the ground that could jeopardise appropriate vehicle control is prohibited.

• Use in flammable environments is strictly prohibited.

• Do not climb on or off at high speed, on unpaved roads or slopes.

• Do not perform tricks, jumps or other hazardous manoeuvres.

• Do not rest any object on the board except your feet.

• Do not keep fingers near moving parts to avoid accidents.

Carefully reading this manual is essential for its correct use and to reduce personal injuries.

DOC AIR HAS ELECTRONIC COMPONENTS UNDER THE BOARD. PLEASE FOLLOW THESE INSTRUCTIONS TO BE SURE YOU DON'T DAMAGE THEM:

• Do not place metal or sharp objects on the board.

• Do not use thinners or solvents to clean push scooter parts.

• Do not clean DOC AIR with a pressure cleaning or by submerging it in water; use a damp cloth to clean plastic parts.

• Do not puncture or remove any of DOC AIR parts.

MAKE SURE THE BATTERY IS FULLY CHARGED BEFORE USE.

USE AND TRAFFIC RULES

IN SOME COUNTRIES DOC AIR MUST BE USED ON PRIVATE GROUNDS ONLY WHERE NORMAL ROAD SAFETY RULES DO NOT APPLY.

SPECIFICALLY, IN SOME COUNTRIES, STATES OR CITIES, ELECTRIC PUSH SCOOTERS CANNOT CIRCULATE ON ROADS AND SIDE WALKS.

USERS ARE RESPONSIBLE FOR CHECKING THE SAFETY REGULATIONS APPLICABLE IN THE COUNTRY WHERE THEY INTEND TO USE THE DOC AIR BEFORE USING IT.

DOC AIR MAINTENANCE AND MANAGEMENT

BATTERY MANAGEMENT AND CHARGE

• Charge time: about 2-3 hours

• Make sure DOC AIR is off when charging.

• Only use the certified DOC AIR charger.

• Do not deform or alter the battery.

• Do not charge or leave the battery near heat sources.

• Avoid connecting the + and - poles with metallic objects.

• Store the battery separately to avoid it coming into contact with metallic

materials.

• Avoid subjecting the battery to violent hits such as throws or falls.

• Charge the battery at room temperature.

• Do not charge the battery in very humid areas.

• Do not use the charger if the cables or connectors are damaged.

CLEANING AND MAINTENANCE

• Always disconnect DOC AIR from the charger before cleaning it with liquids.

• Do not use thinners or other solvents, alcohol or petrol to clean it, since they

could damage surfaces.

• Use a damp cloth to clean plastic parts.

• Do not clean DOC AIR with pressure jets or by submerging it in water.

• Carefully check the lock/release button.

• To lengthen working life, avoid parking DOC AIR outdoors or in humid or wet

areas.

BATTERY

• Turn off DOC AIR before charging it. Connect it to a power socket using the supplied cord and charger.

• Charging for too long (>4 hours) could damage the battery, reducing its duration.

• To extend the battery’s life, store DOC AIR when it is fully charged

• Store in a dark place at a temperature between 5-25°C.

• If not used for a long period of time, charge the battery once a month.

• Battery life depends on various factors such as weather, storage and use.

• Do not use the battery in the following cases:

• Do not touch any substance leaking from the battery.

• Do not allow children or animals to touch the battery.

• DOC AIR cannot be used when charging.

• Batteries contain hazardous substances. Do not open the battery and do not

• Only use the supplied battery charger.

• If over-charged, lithium batteries may explode.

• Do not throw in fires.

TRANSPORT

If you intend to transport DOC AIR, including the battery, by plane or other transportation means managed by third parties, contact the local authorities and carrier in advance for information on transport restrictions or limits. Lithium batteries are considered hazardous substances in many countries. Before travelling, make sure access and transport are permitted. International law prohibits shipping single lithium batteries by air. If you ship your DOC AIR, the battery must be inside.

Strong odour and/or excessive heat Liquid leaks.

insert anything inside it.

STORAGE

Store in a room with temperature between 5-25°C. If not continuously used, charge the DOC AIR battery once a month.

Total weight

8,5 kg (battery 1,5 kg)

Maximum supported weight

120 kg

Feasible distance with full charge

15-25 km (depending on route)

Power

Li-lon, 36V DC, 4.4Ah

Power Supply

100 ~ 240V AC, 50 ~60 Hz 2A

Dimensions Height

Folded: 843 x 427 x 315 mm 1100 mm

Wheels

Front 6" - Rear 6"

Drive system

Electronic accelerator and brakes

Wear appropriate safety equipment such as knee pads, elbow pads

Use by minors under 16 years of age is prohibited. Maximum weight 120 kg.

TECHNICAL SPECIFICATIONS

SYMBOLS AND PICTOGRAMS ON THE PACKAGING Some symbols (pictograms) are found on the DOC AIR packaging.

Some are universal and, where indicated, valid for all packages, others are specific to the product. Specifically:

and wrist bands. Use a well-buckled helmet that provides cranial protection.

Adult supervision is required for younger users.

Grazie per aver scelto di acquistare DOC AIR.

ATTENZIONE: FORMA ED ACCESSORI DI DOC AIR POTREBBERO SUBIRE LIEVI VARIAZIONI RISPETTO AL PRESENTE MANUALE.

Per maggiori dettagli ed essere costantemente aggiornati su tutte le caratteristiche tecniche si consiglia di consultare il manuale on-line collegandosi al sito Nilox e cercando l’apposita sezione per il download dei manuali. Inserire nel campo “CODICE PRODOTTO O MODELLO” il codice di DOC AIR che trovate sulla confezione, cercare la scheda tecnica e quindi scaricare il manuale completo.

SUPPORTO TECNICO

Il presente prodotto è coperto da garanzia ai sensi della normativa vigente; pertanto per necessità di assistenza tecnica e/o garanzia, rivolgersi al proprio rivenditore.

INFORMAZIONI AMBIENTALI

del bidone barrato, apposto sul prodotto ed in questa pagina, ricorda la necessità di smaltire adeguatamente il prodotto al termine della sua vita. In tal modo è possibile evitare che un trattamento non specifico delle sostanze contenute in questi prodotti, o un uso improprio di parti di essi, possano portare a conseguenze dannose per l’ambiente e per la salute umana. Inoltre si contribuisce al recupero, riciclo e riutilizzo di molti dei materiali contenuti in questi prodotti. A tale scopo i produttori e distributori delle Apparecchiature Elettriche ed Elettroniche (AEE) organizzano opportuni sistemi di raccolta e smaltimento delle apparecchiature stesse. Alla fine della vita del prodotto rivolgetevi al vostro distributore per avere informazioni sulle modalità di raccolta. Al momento dell’acquisto di questo prodotto il vostro distributore vi informerà inoltre della possibilità di rendere gratuitamente un altro apparecchio a fine vita a condizione che sia di tipo equivalente ed abbia svolto le stesse funzioni del prodotto acquistato. Se le dimensioni non sono superiori a 25 cm, l’AEE potrà essere resa senza obbligo di acquisto di altro prodotto equivalente. Uno smaltimento del prodotto in modo diverso da quanto sopra descritto sarà passibile delle sanzioni previste dalla normativa nazionale vigente nel Paese dove il prodotto viene smaltito. Vi raccomandiamo inoltre di adottare le seguenti ulteriori precauzioni a tutela dell’ambiente: riciclare l’imballo interno ed esterno con cui il prodotto è fornito e smaltire in modo adeguato le batterie usate (solo se contenute nel prodotto). Con il vostro aiuto si può ridurre la quantità di risorse naturali impiegate per la realizzazione di AEE, minimizzare l’uso delle discariche per lo smaltimento dei prodotti e migliorare la qualità della vita, evitando che sostanze potenzialmente pericolose vengano rilasciate nell’ambiente.

Questo prodotto può contenere sostanze che possono essere dannose per l’ambiente e per la salute umana se non viene smaltito in modo opportuno. Vi forniamo pertanto le seguenti informazioni per evitare il rilascio di queste sostanze e per migliorare l’uso delle risorse naturali. Le apparecchiature elettriche ed elettroniche non devono essere smaltite tra i normali rifiuti urbani ma devono essere inviate alla raccolta differenziata per il loro corretto trattamento. Il simbolo

INSTALLAZIONE E SOSTITUZIONE DELLE BATTERIE

smaltimento delle batterie. La raccolta e il riciclaggio delle batterie contribuiscono alla tutela dell’ambiente e alla conservazione delle risorse naturali, e permettono il recupero di materiali preziosi.

VALIDITA’ DELLA GARANZIA

• Un anno se il prodotto è acquistato dalla persona fisica o giuridica che agisce

nell’esercizio della propria attività imprenditoriale, commerciale, artigianale o professionale, ovvero da un suo intermediario.

• Due anni se il prodotto è acquistato da consumatore o utente (la persona fisica che

agisce per scopi estranei all’attività imprenditoriale, commerciale, artigianale o professionale eventualmente svolta).

• Sei mesi sulla batteria, a prescindere dalla qualità dell’acquirente del prodotto.

• La garanzia è prestata nel caso in cui il prodotto presenti un vizio di fabbrica o un

difetto dei materiali.

• Supporto al prodotto e garanzia: maggiori dettagli sono disponibili sul sito

www.nilox.com.

LIMITAZIONI DI GARANZIA

L’acquirente decade dal diritto alla garanzia nei seguenti casi:

• Mancanza della prova di acquisto (fattura o scontrino fiscale).

• Manomissione e forzature di parti.

• Altri difetti derivanti da: uso improprio; modifiche non autorizzate; operazioni al di

fuori delle specifiche tecniche del prodotto; manutenzione non corretta; difetti derivanti da uso diverso e da tutti quegli elementi non progettati per essere utilizzati

con il prodotto; interventi tecnici effettuati da personale non autorizzato. Quanto sopra fa riferimento ai principi in tema di garanzie dei beni di consumo di cui alla direttiva 1999/44/CE.

Il prodotto contiene una batteria che potrebbe essere sostituita nel corso della vita utile del prodotto medesimo. A fine vita della batteria (cioè quando non è più possibile effettuare la ricarica) contenuta nel prodotto, questa deve essere smaltita separatamente dai rifiuti generici indifferenziati, gettandola negli appositi contenitori per lo

SOMMARIO

PREFAZIONE ...................................................................................................................................................... 4

PRECAUZIONI PER L’USO .............................................................................................................................. 4

PARTI E STRUTTURA DI DOC AIR ................................................................................................................ 6

ASSEMBLAGGIO ............................................................................................................................................... 7

MESSA IN OPERA ....................................................................................................................................... 7

RIMOZIONE E INSTALLAZIONE BATTERIA ........................................................................................ 8

UTILIZZO............................................................................................................................................................. 8

ACCENSIONE E SPEGNIMENTO ............................................................................................................ 8

CAMBIO VELOCITA’ .................................................................................................................................. 9

ACCELERATORE E FRENO ELETTRONICO .......................................................................................... 9

GUIDA ........................................................................................................................................................... 9

AVVERTENZE D’USO E SICUREZZA .......................................................................................................... 10

NORME DI UTILIZZO E CODICE STRADALE ........................................................................................... 11

MANUTENZIONE E GESTIONE DI DOC AIR ............................................................................................ 11

GESTIONE E RICARICA DELLA BATTERIA ......................................................................................... 11

PULIZIA E MANUTENZIONE ................................................................................................................. 12

BATTERIA ................................................................................................................................................... 12

TRASPORTO .............................................................................................................................................. 12

IMMAGAZZINAMENTO ......................................................................................................................... 13

SPECIFICHE TECNICHE ................................................................................................................................. 13

SIMBOLOGIA E PITTOGRAMMI SULLA CONFEZIONE ......................................................................... 13

PREFAZIONE Grazie per aver acquistato DOC AIR, un mezzo di trasporto pratico e compatto per gli

spostamenti brevi o semplicemente per divertirti per la città. DOC AIR rispetta l’ambiente, non inquina e non è rumoroso. Con una spesa giornaliera di pochi centesimi soddisferà le vostre esigenze di spostamento, con una notevole dose di divertimento. DOC AIR vi porterà in qualsiasi punto della città con una sola carica. Facile da trasportare grazie al suo meccanismo di piegatura veloce ed alla sua rotellina di servizio. Si può sempre agevolare il movimento di DOC AIR sui percorsi inclinati, spingendo con i piedi e usandolo come un monopattino tradizionale. Usate DOC AIR in modo sicuro e consapevole e fate sempre attenzione ai pedoni. Informatevi e rispettate le norme applicabili all’impiego di DOC AIR nel luogo in cui vi trovate.

ER GARANTIRE LA VOSTRA SICUREZZA E QUELLA ALTRUI, SI PREGA DI LEGGERE

P ATTENTAMENTE IL PRESENTE MANUALE D’USO. L’UTILIZZO IMPRUDENTE DEL MEZZO PUÒ ESSERE PERICOLOSO. LA PERDITA DI CONTROLLO DEL MEZZO, UNO SCONTRO O UNA CADUTA, POTREBBERO COMPORTARE LESIONI, ANCHE GRAVI ALL’UTILIZZATORE E/O A TERZI. PER RIDURRE QUESTI PERICOLI, INVITIAMO A LEGGERE E RISPETTARE TUTTE LE ISTRUZIONI E LE AVVERTENZE CONTENUTE NEL MANUALE D’USO.

PRECAUZIONI PER L’USO

• L’utilizzatore è tenuto a verificare preventivamente le norme sulla circolazione stradale in vigore nel Paese in cui DOC AIR sarà utilizzato. E’ possibile che l’impiego di DOC AIR sia vietato in aree pubbliche o comunque in aree soggette all’applicazione delle norme sulla circolazione stradale.

• Evitare l’uso su superfici con ghiaia, sabbia, erba, scivolose o bagnate. DOC AIR è stato progettato per essere usato su superfici lisce e asciutte.

• Non guidare mai in vicinanza di precipizi o dirupi. DOC AIR non è stato progettato per la guida in tali contesti. Il rivenditore, distributore, importatore e produttore non sono responsabili per lesioni al conducente o danni a DOC AIR e/o a terzi che possano essere causati da questo tipo di condotta.

• Non guidare mai DOC AIR con più persone sulla pedana, questo potrebbe causare la perdita di controllo del mezzo.

• Non lasciare mai bambini senza sorveglianza nelle vicinanze di DOC AIR,perché ciò potrebbe costituire un pericolo.

• Familiarizzare con l’uso di DOC AIR e controllare che tutti i fermi siano stretti bene prima dell’uso.

• Non immagazzinare le batterie nelle vicinanze di fonti di calore,potrebbero esplodere.

• Non lasciare il caricatore in posti umidi o bagnati e non usarlo se è danneggiato. Controllare con regolarità il cavo, la spina e l’involucro esterno. Se è danneggiato, non deve essere usato fino alla sua riparazione.

• Non usare mai DOC AIR se non risulta in perfette condizioni.

• Non usare mai DOC AIR se non si è in perfette condizioni psicofisiche. Le persone che soffrono di problemi fisici o mentali non devono, o va loro impedito di usare DOC AIR.

• Si consiglia di spingere DOC AIR in partenza per diminuire il carico. DOC AIR avrà così una vita più lunga.

• DOC AIR non è un giocattolo.

• DOC AIR usa l’energia elettrica e necessita di un trasformatore.

• Attenzione: con l’uso del trasformatore potrebbe verificarsi il rischio di shock

elettrico.

• È vivamente sconsigliato l’utilizzo a chiunque non riesca a prendere comodamente posto su di esso.

• Informarsi e rispettare sempre le leggi e le normative locali applicabili nei luoghi in cui DOC AIR è utilizzato.

• Tenersi sempre lontano dal traffico di autovetture e veicoli a motore e utilizzare DOC AIR solo dove permesso e con prudenza.

• Le superfici bagnate, scivolose, accidentate, irregolari o ruvide possono diminuire la trazione e aumentare il rischio di incidenti.

• Fare attenzione agli ostacoli potenziali che potrebbero impigliarsi nelle ruote o obbligare a sterzare improvvisamente o a perdere il controllo.

• Non guidare quando piove o quando la temperatura esterna espone al rischio di gelate delle superfici.

• Non immergere mai DOC AIR in acqua, poiché le componenti elettriche e di guida potrebbero essere danneggiate dall'acqua o generare altre condizioni pericolose.

PARTI E STRUTTURA DI DOC AIR

1) Manopole

2) Morsetto di apertura rapida e regolazione altezza

3) Mini parafango

4) Ruota anteriore

5) Ruotino da trasporto

6) Acceleratore

7) Pulsante multifunzione

8) Freno elettronico

9) Barra manubrio

10) Pulsante sgancio batteria

11) Indicatore di carica

12) Controllo batteria

13) Ingresso carica e porta USB di uscita

14) Batteria

15) Pulsante di blocco/sblocco

ripiegamento pedana

16) Pedana

17) Mini parafango

18) Ruota posteriore

ASSEMBLAGGIO

Appoggiare a terra DOC AIR e col

sul pulsante di

sentire scattare il blocco di

FERMO SI TROVI VERSO L’ALTO,

Sollevare l’asta del manubrio in funzione della propria altezza.

Inserire infine le manopole, come indicato in figura.

MESSA IN OPERA

piede premere blocco/sblocco pedana.

Sollevare la parte frontale del DOC AIR sino a chiusura.

VERIFICARE ATTENTAMENTE CHE IL

COME INDICATO IN FIGURA.

Premere il pulsante di

Sollevare il blocco

Estrarre la

Per il reinserimento

premuto per circa 2 secondi. Il pulsante si illuminerà

Per spegnerlo tenere premuto, a lungo, lo stesso pulsante.

RIMOZIONE E INSTALLAZIONE BATTERIA

DOC AIR è dotato di batteria rimovibile Per la sua installazione e rimozione procedere come indicato in figura.

blocco/sblocco

UTILIZZO La parte “pensante” del vostro DOC AIR è concentrata nel suo manubrio.

Accanto alle manopole troverete infatti:

• sulla parte destra l’acceleratore

• sulla parte sinistra il freno elettronico

• al centro il pulsante multifunzione.

ACCENSIONE E SPEGNIMENTO

batteria verso l’alto

batteria

della batteria procedere in modo opposto

Per accendere DOC AIR premere leggermente il tasto multifunzione posto al centroi del manubrio e tenere quindi inizialmente di viola e quindi diventerà verde.

Mediante il tasto multifunzione è possibile selezionare tre differenti velocità del vostro

automaticamente il cambio

CAMBIO VELOCITA’

DOC AIR. Alla accensione il led diventerà verde ed (utilizzando la stessa terminologia motociclistica) sarà in PRIMA, la marcia più lenta. Una lieve pressione del tasto multifunzione porterà DOC AIR in SECONDA ed il led si illuminerà di azzurro. Per avere più ”gas”, una ulteriore pressione vi porterà in TERZA ed il led diventerà giallo.

ATTENZIONE: IL LED ROSSO FISSO SEGNALA UNA SITUAZIONE DI ANOMALIA DI DOC AIR: SCENDERE SUBITO! IL LED ROSSO LAMPEGGIANTE INDICA, INVECE, LO STATO DI BATTERIA SCARICA: FERMARSI E RICARICARE IL VOSTRO DOC AIR.

ACCELERATORE E FRENO ELETTRONICO

Sempre seguendo la metodologia motociclistica, sul manubrio di DOC AIR troveremo:

• a sinistra il freno (1)

• a destra l’acceleratore (2).

Si tratta ovviame La forza frenante sarà proporzionale alla pressione esercitata sull’apposita leva. DURANTE

LA FRENATA RILASCIARE L’ACCELERATORE.

nte di variatori ed invertitori di corrente.

GUIDA

DOC AIR si guida a tutti gli effetti come un comune monopattino. Accendere DOC AIR restando giù dalla pedana.

PRIMA DEL SUO UTILIZZO FARE PRATICA IN SPAZI AMPI, SENZA OSTACOLI ED IN CONDIZIONI CLIMATICHE FAVOREVOLI.

Salire sulla pedana con un piede, spingerlo leggermente accelerando nel contempo e quindi salire col secondo piede.

IMPORTANTE: VERIFICARE LA LEGISLAZIONE LOCALE RIGUARDO AD EVENTUALI LIMITAZIONI DI VELOCITÀ.

AVVERTENZE D’USO E SICUREZZA Seguire attentamente le seguenti avvertenze d’uso.

Utilizzare DOC AIR in modo consapevole e responsabile. DOC AIR è un mezzo di trasporto ad altissima tecnologia, ma il suo utilizzo scorretto o non idoneo possono causare lesioni. Al fine di ridurre al minimo rischi di ogni tipo si consiglia di seguire attentamente le seguenti avvertenze:

• Indossare sempre le scarpe, un casco e un appropriato equipaggiamento di sicurezza, come le ginocchiere, gomitiere e polsiere. Si consiglia l’utilizzo di un casco da skate ben allacciato che fornisca protezione per la zona cranica.

• Non utilizzare senza una formazione adeguata; si prega di consultare il manuale prima del suo utilizzo. In caso contrario si potrebbe perdere il controllo del mezzo e cadere.

• Il suo uso è vietato ai minori di 16 anni. Per età inferiori è necessaria la supervisione di un adulto.

• Sconsigliato a donne in stato di gravidanza e persone con disabilità.

• Non utilizzare DOC AIR sotto l’effetto di alcool, droghe o di altre sostanze che

possano alterare i riflessi dell’utente.

• Non trasportare oggetti durante l’utilizzo.

• Durante la guida prestare attenzione agli oggetti intorno. Mantenere una

buona visuale dello spazio in cui si sta utilizzando è fondamentale per mantenerne il controllo.

• Durante la guida assicurarsi che entrambi i piedi siano posizionati correttamente sulla pedana.

• Si consiglia di indossare abiti comodi durante il suo utilizzo.

• DOC AIR è costruito per trasportare una sola persona. Ne è vietato l’utilizzo da

parte di più persone contemporaneamente.

• Si consiglia di non accelerare e di non arrestare il veicolo in maniera improvvisa o eccessivamente brusca; tali comportamenti potrebbero causare la perdita del controllo.

• Controllare DOC AIR prima dell’uso.

• Eseguire la manutenzione dopo l’uso.

• Assicurarsi che il freno funzioni in modo corretto

• Non utilizzare in luoghi bui o poco illuminati.

• Assicurarsi che la velocità con cui viene utilizzato sia sempre tale da

consentirne l’arresto in sicurezza in qualsiasi momento e situazione.

• Si raccomanda di mantenere una distanza di sicurezza idonea dagli altri veicol durante la guida.

• Non è consentito l’utilizzo con ghiaccio o neve, così come su pietre, rami o altro tipo di vegetazione o in presenza di altri oggetti sul suolo che potrebbero compromettere un idoneo controllo del veicolo.

• È assolutamente vietato l’uso in ambienti infiammabili.

• Non salire o scendere ad alta velocità, su terreni sconnessi o in pendenza.

• Non eseguire acrobazie, non provare a saltare o eseguire altre manovre pericolose.

• Non appoggiare alcun oggetto sulle pedane ad eccezione dei piedi.

• Per evitare infortuni non tenere le dita in prossimità di parti in movimento.

La lettura accurata del presente manuale è fondamentale per il suo corretto utilizzo e per diminuire i possibili rischi alla persona.

DOC AIR È DOTATO DI COMPONENTI ELETTRONICHE AL DI SOTTO DELLA PEDANA SI PREGA DI SEGUIRE LE SEGUENTI ISTRUZIONI PER EVITARE DI DANNEGGIARLE:

• Non posizionare oggetti di metallo o oggetti appuntiti sulla piattaforma.

• Non usare diluenti o solventi per pulire parti del monopattino.

• Non lavare DOC AIR con un getto ad alta pressione o immergendolo in acqua;

utilizzare un panno umido per pulire le parti in plastica.

• Non bucare o rimuovere nessuna delle parti del vostro DOC AIR.

PRIMA DELL’USO VERIFICARE CHE LA BATTERIA SIA COMPLETAMENTE CARICA.

NORME DI UTILIZZO E CODICE STRADALE

IN ALCUNI PAESI DOC AIR PUÒ CIRCOLARE ESCLUSIVAMENTE IN AREE PRIVATE DOVE NON TROVINO APPLICAZIONE LE NORME DEL CODICE DELLA STRADA.

IN PARTICOLARE, IN ALCUNI PAESI, STATI O CITTÀ, I MONOPATTINI ELETTRICI NON POSSONO CIRCOLARE SULLE STRADE E SUI MARCIAPIEDI.

L’UTILIZZATORE E’ QUINDI TENUTO, PRIMA DI UTILIZZARE DOC AIR, A VERIFICARE LE NORME SULLA CIRCOLAZIONE STRADALE APPLICABILI NEL PAESE IN CUI DOC AIR SARÀ UTILIZZATO.

MANUTENZIONE E GESTIONE DI DOC AIR

GESTIONE E RICARICA DELLA BATTERIA

• Tempo di ricarica: 2-3 ore circa.

• Assicurarsi che DOC AIR sia spento durante il ciclo di carica.

• Utilizzare solo l’alimentatore di DOC AIR certificato.

• Non deformare o modificare la batteria.

• Non caricare o lasciare la batteria nei pressi di una fonte di calore.

• Evitare di connettere i poli + e – a oggetti metallici.

• Immagazzinare la batteria in un luogo separato per evitare che entri in contatto

con materiali metallici.

• Evitare di sottoporre la batteria a urti violenti, come lanci o cadute.

• Caricare la batteria a temperatura ambiente.

• Non caricare la batteria in luoghi molto umidi.

• Non utilizzare l’alimentatore se i cavi o i connettori sono danneggiati.

PULIZIA E MANUTENZIONE

• Disconnettere sempre DOC AIR dall’alimentatore prima di pulirlo con liquidi.

• Non utilizzare diluenti o altri solventi, alcool o benzina per pulire, perché

potrebbero danneggiare le superfici.

• Utilizzare un panno umido per pulire le parti in plastica.

• Non lavare DOC AIR con un getto ad alta pressione o immergendolo in acqua.

• Verificare attentamente il pulsante di blocco/sblocco.

• Per aumentarne la vita, evitare di parcheggiare DOC AIR all’esterno o in

ambienti umidi o bagnati.

BATTERIA

• Spegnere DOC AIR prima di caricarlo. Connetterlo a una presa di corrente utilizzando il cavo e l’alimentatore in dotazione.

• Un ciclo di carica troppo lungo (>4 ore) potrebbe danneggiare la batteria, riducendone la durata.

• Per aumentare la vita della batteria, riporre DOC AIR completamente carico

• Riporre in un posto non illuminato a una temperatura compresa tra 5-25°C.

• Se non viene usato per un lungo periodo di tempo, si prega di ricaricare la

batteria ogni mese.

• La vita della batteria dipende da vari fattori di tipo ambientale, d’immagazzinamento e di uso.

• Non utilizzare la batteria nei seguenti casi:

• Non toccare alcuna sostanza fuoriuscita della batteria.

• Non lasciare che i bambini e gli animali tocchino la batteria.

• Durante la fase di ricarica DOC AIR non può essere utilizzato.

• Le batterie contengono sostanze pericolose. Non aprire la batteria e no

• Usare solo il caricabatteria in dotazione.

• Le batterie al litio se sovraccaricate possono esplodere.

• Non gettare nel fuoco.

Forte odore e/o calore eccessivo. Perdita di liquido da essa.

nserire nulla al suo interno.

TRASPORTO

Se si ha intenzione di trasportare DOC AIR, compresa la batteria, in aereo o su altri mezzi di trasporto gestiti da terzi, contattare preventivamente le autorità locali competenti e lo spedizioniere ed informarsi su eventuali divieti o limiti al trasporto. Le batterie al litio sono considerate un materiale pericoloso in molti Paesi. Assicurarsi, prima di un viaggio, che ne sia consentito l’accesso e il trasporto. Il diritto internazionale proibisce la spedizione aerea delle singole batterie al litio. Se spedite il vostro DOC AIR la batteria deve essere al suo interno.

Peso totale

8,5 kg (batteria 1,5 kg)

Peso massimo sopportato

120 kg

Distanza percorribile con un ciclo completo di ricarica

15-25 km (in funzione del percorso) Alimentazione

Li-lon, 36V DC, 4.4Ah

Alimentatore

100 ~ 240V AC, 50 ~60 Hz 2A

Dimensioni Altezza

Piegato: 843 x 427 x 315 mm 1100 mm

Pneumatici

Anteriore 6’’ - Posteriore 6’’

Sistema di guida

Acceleratore e freno elettronici

Indossare un appropriato equipaggiamento di sicurezza, come ginocchiere, gomitiere e polsiere. Utilizzare un casco ben

Uso vietato ai minori di 16 anni. Peso massimo 120 Kg.

IMMAGAZZINAMENTO

Immagazzinare in un ambiente con temperatura compresa tra 5-25 °C. Se non viene usato con continuità, si prega di ricaricare la batteria del DOC AIR ogni mese.

SPECIFICHE TECNICHE

SIMBOLOGIA E PITTOGRAMMI SULLA CONFEZIONE Sulla confezione di DOC AIR sono presenti alcuni simboli (pittogrammi).

Alcuni sono di tipo universale e, laddove presenti, validi per tutti i confezionamenti, altri sono specifici di prodotto. Più precisamente:

allacciato,che fornisca protezione per la zona cranica.

Per età inferiori è necessaria la supervisione di un adulto.

Muchas gracias por haber elegido y comprado un DOC AIR.

ATENCIÓN: LA FORMA Y LOS ACCESORIOS DEL DOC AIR PUEDEN VARIAR LEVEMENTE CON RESPECTO AL PRESENTE MANUAL.

Para obtener más detalles y estar siempre al día de todas las características técnicas, se aconseja consultar el manual online entrando en la web de Nilox y buscando la correspondiente sección de descarga de los manuales. En el campo “CÓDIGO PRODUCTO O MODELO” ponga el código del DOC AIR que figura en la caja, busque la ficha técnica y seguidamente descargue el manual completo.

ASISTENCIA TÉCNICA

Este aparato está amparado por garantía con arreglo a las normas vigentes; por lo tanto para necesidades de asistencia técnica y/o garantía, acuda a su revendedor.

INFORMACIÓN AMBIENTAL

símbolo del bidón tachado, colocado sobre el producto y en esta página, destaca la necesidad de eliminar adecuadamente el producto al final de su vida útil. De esta manera es posible evitar que un trato no específico de las sustancias contenidas en estos productos, o un empleo inapropiado de los mismos pueda tener consecuencias perjudiciales para el medio ambiente y para la salud humana. Se contribuye además en la recuperación, el reciclaje y la reutilización de muchos de los materiales con los cuales se han fabricado estos productos. Con este objetivo los fabricantes y los distribuidores de los Aparatos Eléctricos y Electrónicos (AEE) organizan unos sistemas adecuados de recogida y de eliminación de estos productos. Al final de la vida útil del producto contacte con su distribuidor para obtener información acerca de las modalidades de recogida. En el momento de comprar un producto nuevo su distribuidor le informará también sobre la posibilidad de devolver gratis otro producto con vida finalizada siempre y cuando sea de tipo equivalente y haya desempeñado las mismas funciones que el producto que se está comprando. Si las medidas no superan los 25 cm, el AEE se podrá devolver sin estar obligados a comprar otro producto equivalente. La eliminación del producto de un modo diferente al descrito anteriormente, será sancionable con arreglo a la normativa nacional vigente en el país donde se elimine el producto. Le recomendamos también que tome las siguientes medidas a protección del medio ambiente: recicle los embalajes interiores y exteriores con los cuales se suministra el producto y elimine de la manera adecuada las baterías usadas (sólo si están contenidas en el producto). Con su ayuda se puede reducir la cantidad de recursos naturales empleados para fabricar AEE, reducir al mínimo el empleo de los vertederos para la eliminación de los productos y mejorar la calidad de la vida, evitando que sustancias potencialmente peligrosas sean vertidas en el medio ambiente.

Questo prodotto può contenere sostanze che possono essere dannose per l’ambiente e per la salute umana se non viene smaltito in modo opportuno. Por lo tanto le proporcionamos la siguiente información para evitar el vertido de estas sustancias y para mejorar el uso de los recursos naturales. Los aparatos eléctricos y electrónicos no se tienen que eliminar con las basuras urbanas normales, se tienen que recoger selectivamente a fin de tratarlos correctamente. El

MONTAJE Y SUSTITUCIÓN DE LAS BATERÍAS

la eliminación de las baterías. La recogida y el reciclaje de las baterías contribuyen en proteger el medio ambiente y en la conservación de los recursos naturales, así como permiten recuperar materiales de valor.

ALIDEZ DE LA GARANTÍA

• Un año si el producto es adquirido por la persona física o jurídica que actúa en el ejercicio de su propia actividad empresarial, comercial, artesanal o profesional, o bien por un intermediario suyo.

• Dos años si el producto es adquirido por un consumidor o usuario (la persona física que actúa para fines ajenos a una actividad empresarial, comercial, artesanal o profesional eventualmente desempeñada).

• Seis meses para la batería, independientemente de la personalidad que compra el producto.

• La garantía vale si el producto presenta un defecto de fábrica o un defecto de los materiales.

• Asistencia para el producto y garantía: puede encontrar más detalles en www.nilox.com.

IMITACIONES DE LA GARANTÍA:

El comprador pierde el derecho a la garantía en los siguientes casos:

• Falta de la prueba de compra (factura o ticket justificante de compra).

• Alteración y forzamientos de partes.

• Otros defectos causados por: uso impropio; modificaciones no autorizadas;

operaciones fuera de las especificaciones técnicas del producto; mantenimiento no correcto, defectos debidos al uso diferente de aquél suministrado y de todos aquellos elementos no diseñados para ser utilizados con el producto.

Cuanto precede se refiere a los principios en tema de garantías de los bienes de consumo con arreglo a la Directiva 1999/44/CE.

El producto contiene una batería que podría ser necesario sustituir en el curso de la vida útil del propio aparato. Al final de la vida útil de la batería (es decir cuando no es más posible efectuar la recarga) contenida en el producto, se debe eliminar por separado respecto a las basuras genéricas, poniéndola en los contenedores previstos para

SUMARIO

PRÓLOGO ........................................................................................................................................................... 4

PRECAUCIONES DE USO ................................................................................................................................ 4

PARTES Y ESTRUCTURA DEL DOC AIR ...................................................................................................... 6

MONTAJE ........................................................................................................................................................... 7

PREPARACIÓN ............................................................................................................................................ 7

SACAR Y PONER LA BATERÍA................................................................................................................. 8

USO ...................................................................................................................................................................... 8

ENCENDIDO Y APAGADO ....................................................................................................................... 8

CAMBIO DE VELOCIDAD ......................................................................................................................... 8

ACELERADOR Y FRENO ELECTRÓNICO .............................................................................................. 9

CONDUCCIÓN ............................................................................................................................................ 9

ADVERTENCIAS DE USO Y SEGURIDAD .................................................................................................. 10

NORMAS DE USO Y CÓDIGO DE CIRCULACIÓN .................................................................................. 11

MANTENIMIENTO Y CUIDADO DEL DOC AIR ....................................................................................... 11

GESTIÓN Y RECARGA DE LA BATERÍA............................................................................................... 11

LIMPIEZA Y MANTENIMIENTO ............................................................................................................ 12

BATERÍA ...................................................................................................................................................... 12

TRANSPORTE ............................................................................................................................................ 12

ALMACENAMIENTO ............................................................................................................................... 13

DATOS TÉCNICOS .......................................................................................................................................... 13

SÍMBOLOS Y PICTOGRAMAS EN LA CAJA .............................................................................................. 13

PRÓLOGO Muchas gracias por haber comprado un DOC AIR, un medio de transporte práctico y

compacto para breves desplazamientos o simplemente para divertirse por la ciudad. El DOC AIR respeta el medioambiente, no contamina y no hace ruido. Con un gasto diario de pocos céntimos le permitirá desplazarse, con además una buena dosis de diversión. El DOC AIR le llevará a cualquier punto de la ciudad con una sola carga. Se transporta fácilmente gracias a su mecanismo que permite plegarlo rápidamente y a la ruedecilla de servicio. Siempre se puede facilitar el movimiento del DOC AIR en los recorridos inclinados, empujando con los pies como si se tratara de un patinete tradicional. Utilice el DOC AIR de manera segura y consciente y siempre preste atención a los peatones. Infórmese y ajústese a las normas vigentes con relación al uso del DOC AIR en el lugar donde está.

A GARANTIZAR SU SEGURIDAD Y AQUELLA AJENA, LE ROGAMOS QUE LEA

PAR DETENIDAMENTE ESTE MANUAL DE USO. UN USO IMPRUDENTE DEL VEHÍCULO PUEDE SER PELIGROSO. PERDER EL CONTROL DEL VEHÍCULO, UN CHOQUE O UNA CAÍDA, PODRÍAN CAUSAR LESIONES, TAMBIÉN GRAVES, AL USUARIO Y/O A TERCEROS. PARA REDUCIR ESTOS PELIGROS, LE PEDIMOS QUE LEA Y SE AJUSTE A TODAS LAS INSTRUCCIONES Y ADVERTENCIAS PRESENTADAS EN EL MANUAL DE USO.

PRECAUCIONES DE USO

• El usuario antes que nada tiene la obligación de informarse sobre las normas de circulación vigentes en el país donde utilizará el DOC AIR. Es posible que esté prohibido utilizar el DOC AIR en áreas públicas o de todas maneras en áreas sujetas a la aplicación de las normas de circulación.

• Evite utilizar el vehículo sobre superficies con grava, arena, hierba, resbaladizas o mojadas. El DOC AIR ha sido diseñado para utilizarlo sobre superficies lisas y secas.

• Nunca conduzca cerca de barrancos o despeñaderos. El DOC AIR no ha si

señado para conducirlo en dichos contextos. El revendedor, el distribuidor, el

di importador y el fabricante no son responsables frente a lesiones sufridas por el conductor o daños al DOC AIR y/o a terceros que puedan ser causados por conductas de este tipo.

• Nunca conduzca el DOC AIR con varias personas sobre la plataforma, esto podría causar la pérdida de control del vehículo.

• Nunca deje a niños no vigilados cerca del DOC AIR, pues esto podría constituir un peligro.

• Familiarícese con el uso del DOC AIR y compruebe que todas las sujeciones estén bien apretadas antes de utilizar el vehículo.

• No almacene las baterías cerca de fuentes de calor, ya que podrían estallar.

• No deje el cargador en lugares húmedos o mojados y no lo utilice si presenta desperfectos. Compruebe con regularidad el cable, la clavija y la carcasa externa. Si presenta desperfectos, no lo utilice hasta que no esté arreglado.

• Nunca utilice el DOC AIR si no está en perfectas condiciones.

• Nunca utilice el DOC AIR si usted no está en perfectas condiciones psicofísicas.

Las personas con problemas físicos o mentales no deben utilizar o se les debe impedir que utilicen el DOC AIR.

• Al arrancar se aconseja empujar el DOC AIR para disminuir la carga. De esta forma el DOC AIR durará más.

• El DOC AIR no es un juguete.

• El DOC AIR utiliza energía eléctrica y necesita un transformador.

• Atención: al utilizar el transformador cabe el riesgo de descargas eléctricas.

• Se desaconseja encarecidamente el uso del vehículo por parte de quien no

logre colocarse cómodamente sobre él.

• Infórmese y ajústese siempre a las leyes y normativas locales aplicables donde se utiliza el DOC AIR.

• Manténgase siempre alejado del tráfico de automóviles y de vehículos a motor y utilice el DOC AIR solo donde esté permitido y con prudencia.

• Las superficies mojadas, resbaladizas, irregulares o bastas pueden disminuir la tracción y aumentar el riesgo de accidentes.

• Preste atención a los obstáculos potenciales que podrían enredarse en las ruedas u obligar a virar de golpe o que puedan hacerle perder el control.

• No conduzca cuando llueve o cuando la temperatura externa pueda helar las superficies.

• Nunca sumerja el DOC AIR en agua, ya que puede dañar los componente eléctricos y de conducción o causar otras condiciones peligrosas.

PARTES Y ESTRUCTURA DEL DOC AIR

1) Empuñaduras

2) Abrazadera de apertura rápida y de regulación de la altura del manillar

3) Mini guardabarros

4) Rueda delantera

5) Ruedecilla de transporte

6) Acelerador

7) Botón multifunción

8) Freno electrónico

9) Barra del manillar

10) Pulsador de desenganche de la batería

11) Indicador de la carga

12) Control de la batería

13) Entrada de carga y puerto

14) Batería

15) Pulsador de bloqueo/desbloqueo para plegar la plataforma

16) Plataforma

17) Mini guardabarros

18) Rueda trasera

USB de salida

Apoye el DOC AIR en el suelo y con el pie apriete el pulsador de

Levante la parte delantera del DOC AIR

Levante la barra del manillar con arreglo a su propia altura.

Por último ponga las empuñaduras, como se muestra en la figura.

MONTAJE

PREPARACIÓN

bloqueo/desbloqueo de la plataforma.

hasta oír que se dispara el bloqueo de cierre.

COMPRUEBE DETENIDAMENTE QUE EL TOPE ESTÉ HACIA ARRIBA, COMO SE MUESTRA EN LA FIGURA.

Apriete el pulsador de

Suba hacia arriba el

Saque la

Para poner la batería

verde. Para apagarlo mantenga presionado, largamente, este mismo botón.

Mediante el botón multifunción se pueden seleccionar tres velocidad diferentes de su

misma terminología de las motos) estará en PRIMERA, es decir la marcha más lenta.

SACAR Y PONER LA BATERÍA

El DOC AIR lleva una batería quitable Para ponerla y quitarla hay que actuar como se muestra en la figura.

bloqueo/desbloqueo

USO La parte “pensante” de su DOC AIR está concentrada en el manillar.

Junto a las empuñaduras encontrará:

• el acelerador en la parte derecha

• el freno electrónico en la parte izquierda

• en medio el botón multifunción.

ENCENDIDO Y APAGADO

Para encender el DOC AIR presione suavemente el botón multifunción situado en el centro del manillar y manténgalo pulsado durante aproximadamente 2 segundos. El botón inicialmente se iluminará de color violeta y seguidamente se volverá de color

CAMBIO DE VELOCIDAD

DOC AIR. Al encendido el led se ilumina de color verde y automáticamente el cambio (utilizando la

bloque batería

batería

efectúe al revés estas mismas operaciones

Pulsando suavemente el botón multifunción el DOC AIR pasa a la SEGUNDA y el led se

ilumina de color azul claro. Para tener más ”gas”, con una ulterior presión se pasa a la TERCERA y el led se vuelve de color amarillo.

ATENCIÓN: EL LED ENCENDIDO FIJO CON LUZ ROJA INDICA UNA ANOMALÍA DEL DOC AIR: ¡BAJE ENSEGUIDA DEL APARATO! EN CAMBIO, EL LED DE COLOR ROJO INTERMITENTE INDICA QUE LA BATERÍA ESTÁ DESCARGADA: PARE Y RECARGUE EL DOC AIR.

ACELERADOR Y FRENO ELECTRÓNICO

Siempre con arreglo al mundo moto, en el manillar del DOC AIR tenemos:

• el freno (1) a la izquierda

• el acelerador (2) a la derecha.

Naturalmente se trata de variadores e inversores de corriente. La fuerza frenante será propo

AL FRENAR HAY QUE SOLTAR EL ACELERADOR.

rcional a la fuerza aplicada sobre la palanca correspondiente.

CONDUCCIÓN

El DOC AIR se conduce como si fuese un patinete de toda la vida. Encienda el DOC AIR sin estar subido a la plataforma.

ANTES DE UTILIZARLO PRACTIQUE EN ESPACIOS AMPLIOS, SIN OBSTÁCULOS Y EN CONDICIONES METEOROLÓGICAS FAVORABLES.

Suba a la plataforma con un pie, empuje ligeramente acelerando al mismo tiempo y luego suba el otro pie a la plataforma.

IMPORTANTE: CONSULTE LA LEGISLACIÓN LOCAL REFERENTE A EVENTUALES LIMITACIONES DE VELOCIDAD.

ADVERTENCIAS DE USO Y SEGURIDAD Ajústese cuidadosamente a las siguientes advertencias de uso.

Utilice el DOC AIR de manera consciente y responsable. El DOC AIR es un medio de transporte de altísima tecnología, pero su uso incorrecto o no idóneo puede causar lesiones. En vistas de reducir al mínimo los riesgos de todo tipo se aconseja ajustarse cuidadosamente a las siguientes advertencias:

• Llevar siempre calzados, un casco y elementos de seguridad apropiados, como rodilleras, coderas y muñequeras. Se aconseja utilizar un casco de skate bien abrochado, que proteja la cabeza.

• No utilice el vehículo sin una formación adecuada; antes de usarlo consulte el manual. De lo contrario se podría perder el control del vehículo y caer.

• Prohibido el uso a los menores de 16 años. Para edades inferiores es necesaria la supervisión de un adulto.

• Se desaconseja para mujeres embarazadas y personas con alguna discapacidad.

• No utilice el DOC AIR bajo el efecto de alcohol, drogas ni otras sustancias que puedan alterar los reflejos del usuario.

• No transporte objetos al utilizar el vehículo.

• Mientras conduce preste atención a los objetos alrededor. Es fundamental

mantener una buena visual del espacio sonde se está utilizando el vehículo para no perder su control.

• Al conducir asegúrese de que ambos pies estén bien puestos sobre la plataforma.

• Se aconseja llevar prendas cómodas cuando se utiliza el vehículo.

• El DOC AIR ha sido construido para transportar una sola persona. Se prohíbe su

uso por parte de varias personas simultáneamente.

• Se aconseja no acelerar y no parar el vehículo de forma repentina o excesivamente brusca; estos comportamientos podrían causar una pérdida de control.

• Antes de utiliza el DOC AIR compruebe que todo está bien.

• Después de utilizar el vehículo efectúe su mantenimiento.

• Compruebe que el freno funcione correctamente.

• No utilice el vehículo en lugares a oscuras o escasamente iluminados.

• Asegúrese de que la velocidad a la cual se usa el vehículo siempre permita

pararse en condiciones seguras en cualquier momento y situación.

• Al conducir se recomienda mantener una distancia de seguridad adecuada respecto a otros vehículos.

• No se permite utilizar el vehículo sobre superficies con hielo o nieve, ni tampoco sobre piedras, ramas ni otro tipo de vegetación ni cuando en el suel

aya otros objetos que puedan perjudicar un control idóneo del vehículo.

• Está terminantemente prohibido utilizar el vehículo en entornos inflamables.

• No suba ni baje a alta velocidad, sobre terrenos irregulares o inclinados.

• No haga acrobacias, no intente hacer saltos ni efectúe otras maniobras

peligrosas.

• No apoye ningún objeto sobre la plataforma salvo los pies.

• Para evitar accidentes no ponga los dedos cerca de partes en movimiento.

Leer detenidamente este manual es fundamental para utilizar correctamente el vehículo y para reducir los posibles riesgos para la persona.

EL DOC AIR INCORPORA COMPONENTES ELECTRÓNICOS DEBAJO DE LA PLATAFORMA, CON VISTAS A EVITAR QUE SE DAÑEN LE ROGAMOS QUE SE AJUSTE A LAS SIGUIENTES INSTRUCCIONES:

• Sobre la plataforma no ponga objetos de metal ni objetos puntiagudos.

• No utilice diluyentes ni disolventes para limpiar partes del patinete.

• No lave el DOC AIR con un chorro a alta presión ni sumergiéndolo en agua;

utilice un paño húmedo para limpiar las partes de plástico.

• No agujeree ni quite ninguna parte de su DOC AIR.

ANTES DE UTILIZAR EL VEHÍCULO COMPRUEBE QUE LA BATERÍA ESTÉ COMPLETAMENTE CARGADA.

NORMAS DE USO Y CÓDIGO DE CIRCULACIÓN

EN ALGUNOS PAÍSES EL DOC AIR PUEDE CIRCULAR EXCLUSIVAMENTE EN ÁREAS PRIVADAS DONDE NO SE APLIQUEN LAS NORMAS DEL CÓDIGO DE CIRCULACIÓN.

EN PARTICULAR, EN ALGUNOS PAÍSES, ESTADOS O CIUDADES, LOS PATINETES ELÉCTRICOS NO PUEDEN CIRCULAR POR LAS CALLES NI POR LAS ACERAS.

POR LO TANTO EL USUARIO, ANTES DE CONDUCIR EL DOC AIR, TIENE EL DEBER DE CONSULTAR LAS NORMAS DE CIRCULACIÓN VIGENTES EN EL PAÍS DONDE UTILIZARÁ EL DOC AIR.

MANTENIMIENTO Y CUIDADO DEL DOC AIR

GESTIÓN Y RECARGA DE LA BATERÍA

• Tiempo de recarga: 2-3 horas aproximadamente.

• Compruebe que el DOC AIR esté apagado al efectuar el ciclo de carga.

• Utilice solamente el alimentador del DOC AIR certificado.

• No deforme ni modifique la batería.

• No cargue ni deje la batería cerca de una fuente de calor.

• Evite conectar los polos + y – a objetos metálicos.

• Guarde la batería en un lugar separado para evitar que entre en contacto con

materiales metálicos.

• Evite que la batería sufra golpes violentos, como lanzamientos o caídas.

• Cargue la batería a temperatura ambiente.

• No cargue la batería en lugares muy húmedos.

• No utilice el alimentador si los cables o los conectores están dañados.

LIMPIEZA Y MANTENIMIENTO

• Siempre desconecte el DOC AIR del alimentador antes de limpiarlo con líquidos.

• Para la limpieza no utilice diluyentes u otros disolventes ni alcohol o gasolina ya que podrían dañar las superficies.

• Utilice un paño húmedo para limpiar las partes de plástico.

• No lave el DOC AIR con un chorro a alta presión ni sumergiéndolo en agua.

• Compruebe detenidamente el pulsador de bloqueo/desbloqueo.

• Para aumentar su vida útil evite aparcar el DOC AIR al aire libre o en lugares

húmedos o mojados.

BATERÍA

• Apague el DOC AIR antes de cargar la batería. Conéctelo a una toma de corriente utilizando el cable y el alimentador suministrados.

• Un ciclo de carga demasiado largo (>4 horas) puede dañar la batería reduciendo su vida útil.

• Para prolongar la vida de la batería, guardar DOC AIR cuando esté completamente cargado

• Guárdelo en un sitio no iluminado y con una temperatura entre 5-25°C.

• Si no va a utilizar el vehículo por mucho tiempo, recargue la batería cada mes.

• La vida útil de la batería depende de varios factores de tipo ambiental, de

almacenamiento y de uso.

• No utilice la batería en los siguientes casos:

• No toque la sustancia que haya salido de la batería.

• No deje que los niños ni los animales toquen la batería.

• Durante la fase de recarga no se puede utilizar el DOC AIR.

• Las baterías contienen sustancias peligrosas. No abra la batería y no introduzca

• Utilice solo el cargador suministrado.

• Las baterías de Litio pueden estallar si se las sobrecarga.

• No tire las baterías al fuego.

Fuerte olor y/o calor excesivo. Fuga de líquido.

nada dentro de ella.

TRANSPORTE

Si quiere transportar el DOC AIR, incluida la batería, en avión u otros medios de transporte gestionados por terceros, contacte previamente con las autoridades locales competentes y con el transportista e infórmese sobre eventuales prohibiciones o límites para el transporte. Las baterías de Litio son consideradas un material peligroso en muchos países. Antes de un viaje asegúrese de que se permite su acceso y transporte. El derecho internacional prohíbe el envío por avión de baterías de Litio sueltas. Si envía su DOC AIR la batería tiene que estar dentro del vehículo.

Peso total

8,5 kg (batería 1,5 kg)

Peso máximo soportado

120 kg

Distancia recorrible con un ciclo completo de recarga

15-25 km (dependiendo del tipo de recorrido)

Alimentación

Li-lon, 36V DC, 4.4Ah

Alimentador

100 ~ 240V AC, 50 ~60 Hz 2A

Medidas Altura

Plegado: 843×427×315 mm 1100 mm

Neumáticos

Delantero 6’’ - Trasero 6’’

Sistema de conducción

Acelerador y freno electrónico

Ponerse un equipamiento de seguridad adecuado, como rodilleras,

Prohibido el uso a los menores de 16 años. Peso máximo para utilizar el vehículo 120 kg.

ALMACENAMIENTO

Guarde el vehículo en un lugar con una temperatura incluida entre 5-25°C. Si no se utiliza el vehículo con continuidad, es necesario recargar la batería del DOC AIR cada mes.

DATOS TÉCNICOS

SÍMBOLOS Y PICTOGRAMAS EN LA CAJA En la caja del DOC AIR figuran algunos símbolos (pictogramas).

Algunos son de carácter universal y, si presentes, valen para todos los empaques, otros son específicos del producto. Más precisamente:

coderas y muñequeras. Utilizar un casco bien abrochado, que proteja la cabeza.

Para edades inferiores es necesaria la supervisión de un adulto.

Obrigado por ter decidido comprar o DOC AIR.

ATENÇÃO: A FORMA E OS ACESSÓRIOS DE DOC AIR PODERÃO SOFRER LIGEIRAS VARIAÇÕES EM RELAÇÃO A ESTE MANUAL.

Para mais detalhes e para estar constantemente atualizado sobre todas as características técnicas, recomenda-se que consulte o manual online entrando no website da Nilox e procurando a respetiva secção para o download dos manuais. Introduza no campo “CÓDIGO DO PRODUTO OU MODELO” o código de DOC AIR que se encontra na embalagem, procure a ficha técnica e depois descarregue o manual completo.

SSISTÊNCIA TÉCNICA

O presente produto é coberto pela garantia nos termos da normativa vigente; assim, em caso de necessidade de assistência técnica e/ou garantia, contacte o seu revendedor.

FORMAÇÕES AMBIENTAIS

tratamento adequado. O símbolo do caixote do lixo barrado, disposto no produto e nesta página, recorda a necessidade de eliminar adequadamente o produto no final da sua vida. De tal modo é possível evitar que um tratamento não específico das substâncias contidas nestes produtos, ou um uso impróprio de peças pertencentes aos mesmos, possam comportar consequências nocivas para o ambiente e para a saúde humana. Além disso, contribui-se para a recuperação, reciclagem e reutilização de muitos dos materiais contidos nestes produtos. Para tal, os produtores e distribuidores dos aparelhos eléctricos e electrónicos (AEE) organizam adequados sistemas de recolha e eliminação deste tipo de equipamento. No final da vida do produto, dirija-se ao seu distribuidor para obter mais informações acerca das modalidades de recolha. No momento da compra deste produto, o seu distribuidor informá-lo-á também acerca da possibilidade de entregar gratuitamente um outro aparelho em final de vida, desde que seja de tipo equivalente e que tenha desenvolvido as mesmas funções do produto adquirido. Se as dimensões não são superiores a 25 cm, a AEE poderá ser entregue sem a obrigação de aquisição de outro produto equivalente. Uma eliminação do produto de modo diferente do que foi descrito acima será passível das sanções previstas pela normativa nacional vigente no país em que o produto é eliminado. Recomendamos-lhe, ainda, que adopte outras medidas favoráveis ao ambiente: reciclar a embalagem interna e externa na qual o produto é fornecido e eliminar, de modo adequado, as baterias usadas (somente se incluídas no produto). Com a sua ajuda, é possível reduzir a quantidade de recursos naturais usados na realização de aparelhos eléctricos e electrónicos, minimizar o uso das descargas para a eliminação dos produtos e melhorar a qualidade de vida, evitando que substâncias potencialmente perigosas sejam libertadas no ambiente.

Este produto pode conter substâncias que poderão ser nocivas para o ambiente e para a saúde humana se não for eliminado de modo adequado. Fornecemos-lhe, portanto, as seguintes informações para evitar a emissão destas substâncias e para melhorar o uso dos recursos naturais. Os aparelhos eléctricos e electrónicos não devem ser eliminados juntamente com os resíduos urbanos normais, mas devem ser enviados para a recolha selectiva para que se proceda ao

INSTALAÇÃO E SUBSTITUIÇÃO DAS BATERIAS

recolha e reciclagem das baterias contribuem para a protecção do ambiente e para a conservação dos recursos naturais e permitem a recuperação de materiais preciosos.

VALIDADE DA GARANTIA

• Um ano, se o produto for adquirido pela pessoa física ou jurídica que actua no exercício da sua actividade empresarial, comercial, artesanal ou profissional, ou se

or um seu intermediário.

• Dois anos, se o produto é adquirido pelo consumidor ou utilizador (a pessoa física que actua para finalidades estranhas à actividade empresarial, comercial, artesanal ou profissional eventualmente desenvolvida).

• Seis meses para a bateria, qualquer que seja a qualidade do comprador do produto.

• A garantia é prestada no caso em que o produto apresente um defeito de fabrico ou

dos materiais.

• Suporte ao produto e garantia. Mais informações disponíveis no

bsitewww.nilox.com

IMITAÇÕES DA GARANTIA

O comprador perde o direito à garantia nos seguintes casos:

• Falta da prova de compra (factura ou recibo).

• Violação e forçagem de componentes.

• Outros defeitos derivados de: utilização indevida; modificações não-autorizadas;

operações fora das especificações técnicas do produto; manutenção incorrecta, defeitos derivados da utilização diferente do fornecido e de todos os elementos nãoconcebidos para serem utilizados com o produto; intervenções técnicas efetuadas por pessoal não autorizado.

O acima exposto refere-se aos princípios em matéria de garantias de bens de consumo como consta da Directiva 1999/44/CE.

O produto contém uma bateria que poderá ser substituída durante a vida útil do próprio produto. No fim da vida útil da bateria (isto é quando já não for possível efetuar recargas) contida no produto, esta deve ser eliminada separadamente dos lixos indiferenciados, deitando-a nos respetivos recipientes para a eliminação de baterias. A

SUMÁRIO

PREFÁCIO ........................................................................................................................................................... 4

PRECAUÇÕES DE UTILIZAÇÃO .................................................................................................................... 4

PEÇAS E ESTRUTURA DO DOC AIR ............................................................................................................. 6

MONTAGEM ...................................................................................................................................................... 7

COLOCAÇÃO EM FUNCIONAMENTO ................................................................................................. 7

REMOÇÃO E INSTALAÇÃO DA BATERIA ............................................................................................ 8

UTILIZAÇÃO....................................................................................................................................................... 8

LIGAR / DESLIGAR ..................................................................................................................................... 8

MUDANÇA DE VELOCIDADE ................................................................................................................. 9

ACELERADOR E TRAVÃO ELETRÓNICO .............................................................................................. 9

CONDUÇÃO ................................................................................................................................................ 9

AVISOS DE UTILIZAÇÃO E SEGURANÇA ................................................................................................. 10

NORMAS DE UTILIZAÇÃO E CÓDIGO DA ESTRADA ........................................................................... 11

MANUTENÇÃO E GESTÃO DO DOC AIR ................................................................................................. 11

GESTÃO E RECARGA DA BATERIA ...................................................................................................... 11

LIMPEZA E MANUTENÇÃO ................................................................................................................... 12

BATERIA ...................................................................................................................................................... 12

TRANSPORTE ............................................................................................................................................ 12

ARMAZENAMENTO ................................................................................................................................ 13

ESPECIFICAÇÕES TÉCNICAS ....................................................................................................................... 13

SIMBOLOGIA E PICTOGRAMAS NA EMBALAGEM ............................................................................... 13

PREFÁCIO Obrigado por ter comprado o DOC AIR, um meio de transporte prático e compacto para as

deslocações breves ou simplesmente para se divertir na cidade. O DOC AIR respeita o ambiente, não polui e não é ruidoso. Com um custo diário de poucos cêntimos, satisfará as suas exigências de deslocação, com uma notável dose de diversão. O DOC AIR levá-lo-á a qualquer ponto da cidade com uma só carga. Fácil de transportar graças ao seu mecanismo de dobragem rápida e à sua roda de transporte. É possível facilitar o movimento do DOC AIR nos percursos inclinados, empurrando com os pés e usando-o como uma trotinete tradicional. Use DOC AIR de modo seguro e consciente, prestando sempre atenção aos peões. Informe-se e respeite as normas aplicáveis à utilização do DOC AIR no local em que se encontra.

A GARANTIR A SUA SEGURANÇA E A SEGURANÇA ALHEIA, LEIA ATENTAMENTE O

PAR PRESENTE MANUAL DE UTILIZAÇÃO. O USO IMPRUDENTE DO APARELHO PODE SER PERIGOSO. A PERDA DE CONTROLO DO APARELHO, UM CHOQUE OU UMA QUEDA PODERÃO COMPORTAR LESÕES, ATÉ GRAVES, PARA O UTILIZADOR E/OU TERCEIROS. PARA REDUZIR ESTES PERIGOS, CONVIDAMO-LO A LER E RESPEITAR TODAS AS INSTRUÇÕES E OS AVISOS INCLUÍDOS NO MANUAL DE UTILIZAÇÃO.

PRECAUÇÕES DE UTILIZAÇÃO

• o utilizador deve verificar previamente as normas de circulação na estrada em vigor no país onde será utilizado DOC AIR. É possível que a utilização do DOC AIR seja proibido em áreas públicas ou, pelo menos, em áreas sujeitas à aplicação das normas da circulação rodoviária.

• Evitar o uso em superfícies com cascalho, areia, relva, superfícies escorregadia ou molhadas. O DOC AIR foi desenvolvido para ser usado em superfícies lisas e secas.

• Nunca guiar na proximidade de precipícios ou declives. O DOC AIR nunca foi desenvolvido para a condução nestes ambientes. O revendedor, distribuidor, importador e produtor não são responsáveis por lesões do condutor ou danos ao DOC AIR e/ou a terceiros que possam ser provocados por este tipo de conduta.

• Nunca guiar o DOC AIR com mais pessoas na plataforma, correndo o risco de perder o controlo do aparelho.

• Nunca deixar crianças sem vigilância nas proximidades do DOC AIR, poden constituir um grande perigo.

• Familiarizar-se com o uso do DOC AIR e verificar que todos os retentores estão bem apertados antes de utilizar.

• Não armazenar as baterias nas imediações de fontes de calor, poderão explodir.

• Não deixar o carregador em locais húmidos ou molhados e não usá-lo se estiver

danificado. Verificar regularmente o cabo, a ficha e o invólucro externo. Se estiver danificado, não deve ser usado até que seja reparado.

• Nunca usar DOC AIR se não estiver em condições perfeitas.

• Nunca usar o DOC AIR se não se encontrar em perfeitas condições psíquicas e

físicas. As pessoas que sofrerem de problemas físicos ou mentais não devem usar o DOC AIR ou devem ser impedidas de o usar.

• Recomenda-se empurrar o DOC AIR no arranque para reduzir a carga. O DOC AIR terá, assim, uma vida mais longa.

• O DOC AIR não é um brinquedo.

• O DOC AIR usa energia elétrica e necessita de um transformador.

• Atenção: com o uso do transformador poderá verificar-se o risco de choque

elétrico.

• É fortemente desencorajado o uso por parte de quem não consiga andar facilmente no aparelho.

• Informar-se e respeitar sempre as leis e as normas locais aplicáveis nos locais em que o DOC AIR é utilizado.

• Manter-se sempre longe do tráfego de viaturas e veículos a motor e usar o DOC AIR onde for permitido, e com prudência.

• As superfícies molhadas, escorregadias, acidentadas, irregulares ou instáveis podem diminuir a tração e aumentar o risco de acidentes.

• Prestar atenção aos obstáculos que poderão encalhar nas rodas ou obrigar a travar repentinamente ou a perder o controlo.

• Não conduzir quando chover ou quando a temperatura exterior for fria ao ponto de gelar as superfícies.

• Nunca mergulhar o DOC AIR em água, pois as componentes elétricas e de condução poderão ficar danificadas pela água ou gerar outras condições perigosas.

PEÇAS E ESTRUTURA DO DOC AIR

1) Manetes

2) Terminal de abertura rápida e ajuste da altura

3) Mini pára-lamas

4) Roda anterior

5) Roda de trasporto

6) Acelerador

7) Botão multifunção

8) Travão eletrónico

9) Barra do guiador

10) Botão de desencaixe da bateria

11) Led Indicador de carga

12) Controlo da bateria

13) Entrada de carregamento e

14) Bateria

15) Botão de trancar/destrancar a dobragem da plataforma

16) Plataforma

17) Mini pára-lamas

18) Roda posterior

porta USB de saída

MONTAGEM

Apoie DOC AIR no chão e carregue

Levante a parte frontal do DOC AIR até

ATENTAMENTE SE O

Levante a haste do guiador regulandoo para a sua altura.

Introduza depois as manetes, como ilustrado na figura.

COLOCAÇÃO EM FUNCIONAMENTO

com o pé no botão de travar/destravar a plataforma.

ouvir o som do trinco de fecho.

VERIFIQUE FECHO ESTÁ VIRADO PARA CIMA, COMO ILUSTRADO NA FIGURA.

Carregue no botão de

Levante o bloco da

Extraia a

Para reintroduzir a Para ligar o DOC AIR carregue ligeiramente no botão multifunção situado ao centro do

Para desligar mantenha o mesmo botão carregado por mais tempo.

REMOÇÃO E INSTALAÇÃO DA BATERIA

DOC AIR está equipado com uma bateria amovível Proceda como ilustrado na figura para a sua instalação e remoção.

trancar/destrancar

UTILIZAÇÃO A parte “pensadora” do vosso DOC AIR está concentrada no seu guiador.

De facto, ao lado das manetes está:

• o acelerador do lado direito

• o travão eletrónico do lado esquerdo

• o botão multifunção ao centro.

LIGAR / DESLIGAR

guiador e depois mantenha carregado por cerca de 2 segundos. O botão acende-se inicialmente em violeta e depois passa a verde.

bateria

bateria, proceda no modo inverso

Com o botão multifunção é possível selecionar três velocidades diferentes do vosso DOC

MUDANÇA DE VELOCIDADE

AIR. Quando se liga o led passa a verde e a mudança será automaticamente a PRIMEIRA (utilizando os mesmos termos motociclísticos), ou seja a mais lenta. Carregando ligeiramente no botão multifunção DOC AIR passa á SEGUNDA e o led acende-se em azul. Para ter mais ”gás”, carregando novamente passa-se á TERCEIRA e o led passa a amarelo.

ATENÇÃO: O LED VERMELHO CONTÍNUO ASSINALA UMA ANOMALIA DO DOC AIR: DESÇA IMEDIATAMENTE! O LED VERMELHO INTERMITENTE INDICA, QUE A BATERIA ESTÁ DESCARREGADA: PARE E RECARREGUE O VOSSO DOC AIR.

ACELERADOR E TRAVÃO ELETRÓNICO

Sempre seguindo os termos motociclísticos, no guiador de DOC AIR encontramos:

• o travão à esquerda (1)

• o acelerador á direita (2).

Obviamente são variadores e inversores de corrente. A força de travagem será proporcional à pressão exercida na respetiva manete.

DURANTE A TRAVAGEM LARGUE O ACELERADOR.

CONDUÇÃO

Para todo Ligue o DOC AIR estando fora da plataforma.

ANTES DE O UTILIZAR, PRATIQUE EM ESPAÇOS AMPLOS, SEM OBSTÁCULOS E EM BOAS CONDIÇÕES CLIMATÉRICAS.

Suba na plataforma com um pé, empurre-o ligeiramente acelerando ao mesmo tempo e depois suba o segundo pé.

s os efeitos, o DOC AIR conduz-se como uma trotinete normal.

IMPORTANTE: VERIFICAR A LEGISLAÇÃO LOCAL RELATIVA A EVENTUAIS LIMITES DE VELOCIDADE.

AVISOS DE UTILIZAÇÃO E SEGURANÇA Siga atentamente os seguintes avisos de utilização.

Use DOC AIR de modo consciente e responsável. O DOC AIR é um meio de transporte de altíssima tecnologia, mas a sua utilização incorreta ou não idónea podem provocar lesões. A fim de reduzir ao máximo riscos de qualquer tipo, recomenda-se que siga atentamente as seguintes indicações:

• Use sempre calçado, capacete e um equipamento adequado de segurança, como as joelheiras, cotoveleiras e pulseiras. Recomenda-se o uso de um capacete de skate bem apertado que confira uma proteção para a zona do crânio.

• Não use o produto sem uma formação adequada; consultar o manual antes da utilização. Caso contrário, poderá perder o controlo do produto e cair.

• Utilização proibida a menores de 16 anos. Para idades inferiores, é necessária a supervisão de um adulto.

• Desaconselhado a mulheres grávidas ou pessoas portadoras de deficiência.

• Não use DOC AIR sob o efeito de álcool, drogas ou outras substâncias que

possam alterar os reflexos do utilizador.

• Não transporte objetos durante a utilização.

• Durante a condução, preste atenção aos objetos ao redor. Manter uma bo

isualização do espaço em que se está a usar o produto é fundamental para

v manter o seu controlo.

• Durante a condução, certifique-se de que ambos os pés estão posicionados

orretamente no pedal.

• Recomenda-se a utilização de vestuário confortável durante o seu uso.

• O DOC AIR é construído para transportar uma só pessoa. É proibida a utilização

por parte de mais pessoas ao mesmo tempo.

• Recomenda-se que não acelere e não pare o veículo de forma repentina ou excessivamente brusca: estes comportamentos poderão provocar a perda do controlo.

• Verifique o DOC AIR antes da utilização.

• Realize a manutenção após o uso.

• Certifique-se que o travão funciona de modo correto

• Não use em locais escuros ou pouco iluminados.

• Certifique-se de que a velocidade com que é utilizado permite manter a sua

paragem em segurança em qualquer momento e situação.

• Recomenda-se que mantenha uma distância de segurança adequada dos outros veículos durante a condução.

• Não é permitido o uso em superfícies com gelo ou neve, assim como em pedras, ramos ou outro tipo de vegetação ou na presença de outros objetos no solo que possam comprometer um controlo do veículo adequado.

• É absolutamente proibida a utilização em ambientes inflamáveis.

• Não suba ou desça a alta velocidade em terrenos irregulares ou inclinados.

• Não execute acrobacias, não tente saltar ou realizar outras manobras perigosas.

• Não apoie nenhum objeto na plataforma à exceção dos pés.

• Para evitar incidentes, não coloque os dedos perto de peças em movimento.

A leitura cuidada do presente manual é fundamental para a sua utilização correta e para diminuir os possíveis riscos à pessoa.

O DOC AIR ESTÁ EQUIPADO COM COMPONENTES ELETRÓNICOS POR DEBAIXO DA PLATAFORMA, POR FAVOR SIGA ESTAS INSTRUÇÕES PARA EVITAR DE OS ESTRAGAR:

• Não posicione objetos de metal ou objetos pontiagudos na plataforma.

• Não use diluentes ou solventes para limpar peças da trotinete.

• Não lave o DOC AIR com um jato de alta pressão ou mergulhando-o em água;

use um pano húmido para limpar as peças de plástico.

• Não esburaque ou remova nenhuma das peças do DOC AIR.

ANTES DA UTILIZAÇÃO, VERIFIQUE SE A BATERIA ESTÁ COMPLETAMENTE CARREGADA.

NORMAS DE UTILIZAÇÃO E CÓDIGO DA ESTRADA

EM ALGUNS PAÍSES O DOC AIR SÓ PODE CIRCULAR EM ZONAS PRIVADAS NAS QUAIS NÃO SE APLICAM AS NORMAS DO CÓDIGO DA ESTRADA.

EM PARTICULAR, EM ALGUNS PAÍSES, ESTADOS OU CIDADES, AS TROTINETES NÃO PODEM CIRCULAR NAS ESTRADAS E PASSEIOS.

O UTILIZADOR DEVE VERIFICAR PREVIAMENTE AS NORMAS DE CIRCULAÇÃO NA ESTRADA EM VIGOR NO PAÍS ONDE SERÁ UTILIZADO O DOC AIR.

MANUTENÇÃO E GESTÃO DO DOC AIR

GESTÃO E RECARGA DA BATERIA

• Tempo de recarga: 2-3 horas aprox.

• Certifique-se de que o DOC AIR está desligado durante o ciclo de carga.

• Use apenas o alimentador do DOC AIR certificado.

• Não deforme ou modifique a bateria.

• Não carregue ou deixe a bateria nas proximidades de uma fonte de calor.

• Evite ligar os polos + e - junto de objetos metálicos.

• Armazene a bateria num local separado para evitar que entre em contacto com

materiais metálicos.

• Evite submeter a bateria a choques violentos, como lançamentos ou quedas.

• Carregue a bateria à temperatura ambiente.

• Não carregue a bateria em locais muito húmidos.

• Não use o alimentador se os cabos ou os conectores estiverem danificados.

LIMPEZA E MANUTENÇÃO

• Desligue sempre o DOC AIR do alimentador antes de o limpar com líquidos.

• Não use diluentes ou outros solventes, álcool ou gasolina para limpar porque

poderão danificar as superfícies.

• Use sempre um pano macio para limpar as peças de plástico.

• Não lave o DOC AIR com jato de alta pressão ou o mergulhe em água.

• Verifique com atenção o botão de trancar/destrancar.

• Para aumentar a sua vida, evite estacionar o DOC AIR ao ar livre ou em

ambientes húmidos ou molhados.

BATERIA

• Desligue o DOC AIR antes de o carregar. Ligue-o a uma tomada de corrente usando o cabo e o alimentador fornecidos.

• Um ciclo de carga demasiado longo (> 4 horas) poderá danificar a bateria, reduzindo a sua duração.

• Para aumentar a vida da bateria, guarde o DOC AIR totalmente carregado.

• Guarde-o num local não iluminado a uma temperatura compreendida entre 5-

25C°.

• Se não for utilizado por um período de tempo longo, carregue a bateria todos os meses.

• A vida da bateria depende de vários fatores de tipo ambiental, de armazenamento e de utilização.

• Não use a bateria nos seguintes casos:

• Não toque em nenhuma substância originada pela bateria.

• Não permite que as crianças e os animais toquem na bateria.

• Durante a fase de recarga, o DOC AIR não pode ser utilizado.

• As baterias contêm substâncias perigosas. Não abra a bateria e não insira nada

• Use apenas o carregador de bateria original.

• As baterias de lítio podem explodir, se forem sobrecarregadas.

• Não deitar no fogo.

Forte odor e/ou calor excessivo. Perda de líquido na bateria.

no seu interior.

TRANSPORTE

Se tiver a intenção de transportar o DOC AIR, incluindo a bateria, no avião ou em outros meios de transportes geridos por terceiros, contacte previamente as autoridades locais competentes e as empresas de transporte e informe-se sobre eventuais proibições ou limites ao transporte. As baterias de lítio são consideradas um material perigoso em muitos países. Certifique-se, antes de uma viagem, de que é permitido o acesso e o transporte. O direito internacional proíbe o envio aéreo de cada bateria de lítio. Se enviar o seu DOC AIR, a bateria deve estar incluída no seu interior.

Peso total

8,5 kg (bateria 1,5 kg)

Peso máximo suportado

120 kg

Distância a percorrer com um ciclo completo de recarga

15-25 km (dependendo do percurso) Alimentação

Li-lon, 36V DC, 4.4Ah

Alimentador

100 ~ 240V AC, 50 ~60 Hz 2A

Dimensões Altura

Dobrado: 843 x 427 x 315 mm 1100 mm

Pneus

Anterior 6’’ - Posterior 6’’

Sistema de condução

Acelerador e travão eletrónico

Use um equipamento adequado de segurança, como joelheiras,

Utilização proibida a menores de 16 anos. Peso máximo 120 Kg.

ARMAZENAMENTO

Armazene num ambiente com temperatura compreendida entre 5-25C°. Se não for utilizado continuamente, recarregue a bateria do DOC AIR todos os meses.

ESPECIFICAÇÕES TÉCNICAS

SIMBOLOGIA E PICTOGRAMAS NA EMBALAGEM Na embalagem do DOC AIR estão presentes alguns símbolos (pictogramas).

Alguns são de tipo universal e, quando presentes, válidos para todas as embalagens, outros são específicos de produto. Mais concretamente:

cotoveleiras e pulseiras. Use um capacete bem apertado que confira uma proteção para a zona do crânio.

Para idades inferiores, é necessária a supervisão de um adulto.

Merci pour avoir choisi d'acheter DOC AIR.

ATTENTION : LA FORME ET LES ACCESSOIRES DE DOC AIR POURRAIENT SUBIRE DES LÉGÈRES VARIATIONS PAR RAPPORT AU PRÉSENT MANUEL.

Pour plus de détails et être constamment actualisés sur toutes les caractéristiques techniques, il est conseillé de consulter le manuel en ligne en se connectant au site Nilox et en cherchant la section appropriée pour le téléchargement des manuels. Insérez dans le champ « CODE PRODUIT OU MODÈLE » le code de DOC AIR que vous trouverez sur l’emballage, cherchez la fiche technique puis téléchargez le manuel complet.

UPPORT TECHNIQUE

Ce produit est couvert par une garantie conformément à la norme en vigueur ; en cas de besoin d'assistance technique et/ou de garantie, contacter donc votre propre revendeur.

FORMATIONS ENVIRONNEMENTALES

pour leur traitement conforme. Le symbole du bidon barré qui se trouve sur le produit et sur cette page rappelle la nécessité d'éliminer de façon opportune le produit une fois en fin de vie. Ainsi, il est possible d'éviter qu'un mauvais traitement des substances contenues dans ces produits ou qu'une mauvaise utilisation de ses parties ne puissent porter à des conséquences nuisibles pour l'environnement et la santé humaine. De plus, cela contribue à la récupération, au recyclage et à la réutilisation de nombreux matériaux contenus dans ces produits. Dans ce but, les fabricants d'Appareils Electriques et Electroniques (AEE) organisent des systèmes opportuns de ramassage et d'élimination des appareils. Lorsque le produit arrive en fin de vie, contacter votre distributeur pour des informations concernant les modalités de ramassage. Au moment de l'achat de ce produit, votre distributeur vous informera aussi sur la possibilité de rendre gratuitement un autre appareil en fin de vie à condition qu'il soit de même type et qu'il ait effectué les mêmes fonctions que celles du produit acheté. Si les dimensions ne dépassent pas 25 cm, l’AEE pourra être rendu sans obligation d'achat d'un autre produit équivalent. Une élimination du produit non conforme aux consignes indiquées ci-dessus sera passible de sanctions prévues par la norme nationale en vigueur dans le Pays où le produit est éliminé. De plus, nous vous recommandons d'adopter d'autres mesures pour le respect de l'environnement : recycler l'emballage interne et externe avec lequel le produit est fourni et éliminer correctement les batteries usées (seulement si elles sont contenues dans le produit). Avec votre aide il est possible de réduire la quantité de ressources naturelles utilisées pour la fabrication d’AEE, de minimiser l'utilisation des décharges pour l'élimination des produits et d'améliorer la qualité de vie en évitant que des substances potentiellement dangereuses ne soient relâchées dans la nature.

Ce produit peut contenir des substances qui peuvent être nuisibles à l'environnement et à la santé humaine s'il n'est pas éliminé conformément. Nous vous fournissons donc les informations suivantes pour éviter de jeter ces substances et pour améliorer l'utilisation des ressources naturelles. Les appareils électriques et électroniques ne doivent pas être jetés comme des déchets urbains normaux mais ils doivent être envoyés à des centres de tri sélectif

INSTALLATION ET REMPLACEMENT DES BATTERIES

le recyclage des batteries contribuent à la protection de l'environnement et à la conservation des ressources naturelles et permettent la récupération de matières précieuses.

ALIDITÉ DE LA GARANTIE

• La garantie est valable un an si le produit a été acheté par la personne physique ou juridique qui agit dans l'exercice de son activité entrepreneuriale, commerciale, artisanale ou professionnelle, ou bien par le biais d'un intermédiaire.

• La garantie est valable deux ans si le produit a été acheté par un consommateur ou utilisateur (la personne physique qui agit sans rapport avec une activité entrepreneuriale, commerciale, artisanale ou professionnelle éventuellement exercée).

• Six mois sur la batterie, quelle que soit le statut de l'acheteur du produit.

• La garantie est donnée si le produit présente un vice de fabrication ou un défaut de

matériel.

• Support au produit et garantie: pour plus d'informations, voir le site www.nilox.com.

LIMITES DE GARANTIE :

L'acheteur perd son droit de garantie dans les cas suivants :

• Absence de preuve d'achat (facture ou ticket de caisse).

• Modifications et forçages des pièces.

• Autres défauts dérivant de : mauvaise utilisation ; modifications non autorisées ;

opérations ne résultant pas des spécifications techniques du produit ; entretien incorrect ; défauts dérivant d'utilisation différent et tous les éléments non conçus pour être utilisés avec le produit ; interventions techniques effectuées par du personnel non autorisé.

Les indications ci-dessus se réfèrent aux principes en termes de garanties des biens de consommation conformes à la directive 1999/44/CE.

Le produit contient une batterie qui pourrait être remplacée durant la vie utile du produit. À la fin de son cycle de vie (c'est-à-dire quand il n'est plus possible de la recharger), la batterie contenue dans le produit doit être éliminée séparément des déchets génériques non triés, en la jetant dans des conteneurs prévus à cet effet. La collecte et

SOMMAIRE

PRÉFACE ............................................................................................................................................................. 4

PRÉCAUTION D’UTILISATION ....................................................................................................................... 4

PIÈCES ET STRUCTURE DE DOC AIR ........................................................................................................... 6

ASSEMBLAGE .................................................................................................................................................... 7

MISE EN ŒUVRE ........................................................................................................................................ 7

RETRAIT ET INSTALLATION DE LA BATTERIE .................................................................................... 8

UTILISATION ...................................................................................................................................................... 8

ALLUMAGE ET ARRÊT .............................................................................................................................. 8

CHANGEMENT DE VITESSE .................................................................................................................... 9

ACCÉLÉRATEUR ET FREIN ÉLECTRONIQUE ....................................................................................... 9

GUIDE .......................................................................................................................................................... 10

AVERTISSEMENTS D’UTILISATION ET DE SÉCURITÉ ........................................................................... 10

NORMES D’UTILISATION ET CODE DE LA ROUTE ................................................................................ 11

ENTRETIEN ET GESTION DE DE DOC AIR. ............................................................................................... 12

GESTION ET RECHARGE DE LA BATTERIE ........................................................................................ 12

NETTOYAGE ET ENTRETIEN .................................................................................................................. 12

BATTERIE .................................................................................................................................................... 12

TRANSPORT .............................................................................................................................................. 13

STOCKAGE ................................................................................................................................................. 13

SPÉCIFICATIONS TECHNIQUES .................................................................................................................. 13

SYMBOLOGIE ET PICTOGRAMMES SUR L’EMBALLAGE ..................................................................... 14

PRÉFACE Merci d'avoir acheté DOC AIR, un moyen de transport pratique et compact pour les

déplacements courts ou simplement pour vous amuser en ville. DOC AIR respecte l’environnement, ne pollue pas et n’est pas bruyant. Avec des frais quotidiens de quelques centimes, vous satisferez vos exigences de déplacement, avec une dose importante d’amusement. DOC AIR vous portera partout en ville avec une seule recharge. Facile à transporter grâce à son mécanisme de pliage rapide et à sa petite roue de service. Il est possible de faciliter le déplacement de DOC AIR sur les parcours inclinés, en poussant avec les pieds et en l’utilisant comme une trottinette traditionnelle. Utilisez DOC AIR de manière sécurisée et consciente et faites toujours attention aux piétons. Informez-vous et respectez les normes applicables pour l’utilisation de DOC AIR dans le lieu où vous vous trouvez.

OUR GARANTIR VOTRE SÉCURITÉ ET CELLE D’AUTRUI, VEUILLEZ LIRE

P ATTENTIVEMENT LE PRÉSENT MANUEL D’UTILISATION. L'UTILISATION IMPRUDENTE DE L'APPAREIL PEUT ÊTRE DANGEREUX. LA PERTE DE CONTRÔLE DE L'APPAREIL, UN CHOC OU UNE CHUTE, POURRAIT ENTRAÎNER DES LÉSIONS, MÊME GRAVES POUR L’UTILISATEUR ET/OU À DES TIERS. POUR REDUIRE CES DANGERS, VEUILLEZ LIRE ET RESPECTER TOUTES LES INSTRUCTIONS ET TOUS LES AVERTISSEMENTS DE CE MANUEL D'UTILISATION.

PRÉCAUTION D’UTILISATION

• L’utilisateur est tenu de verifier prealablement les normes relatives a la circulation routiere en vigueur dans le pays ou DOC AIR sera utilisé. Il est possible que l’utilisation de DOC AIR soit interdit dans les lieux publics ou dan

ous les cas dans des zones sujettes à l'application des normes sur la circulation

t routière.

• Éviter de l’utiliser sur des surfaces avec des cailloux, du sable, de l’herbe, glissantes ou mouillées. DOC AIR a été conçu pour être utilisé sur des surfaces lisses et sèches.

• Ne pas l’utiliser à proximité de précipices ou d’escarpements. DOC AIR n’a pas été conçu pour être utilisé dans ces contextes. Le revendeur, distributeur, importateur et producteur ne sont pas responsables des lésions au conducteur et des dommages sur le DOC AIR et/ou à des tiers qui peuvent être causés pa c

e type d’utilisation.

• Ne jamais utiliser DOC AIR avec plusieurs personnes sur le marche-pied, cela pourrait entraîner la perte de contrôle de l'appareil.

• Ne jamais laisser les enfants sans surveillance à proximité de DOC AIR, cela

ourrait constituer un danger.

• Familiariser avec l’utilisation de DOC AIR et contrôler que tous les blocs soie

ien serrés avant l’utilisation.

• Ne pas stocker les batteries à proximité de sources de chaleur, elles pourraient exploser.

• Ne pas laisser le chargeur dans des postes humides ou mouillés et ne pas l’utiliser s’il est endommagé. Contrôler régulièrement le câble, la fiche, et l’enveloppe externe. S’il est endommagé, il ne doit pas être utilisé jusqu’à sa réparation.

• Ne jamais utiliser DOC AIR s’il n’est pas en parfaites conditions.

• Ne jamais utiliser DOC AIR si l’utilisateur n’est pas en conditions

psychophysiques parfaites. Les personnes qui souffrent de problèmes physiques ou mentaux ne doivent pas ou doivent être interdites d'utiliser DOC AIR.

• Il est conseillé de pousser DOC AIR au départ pour diminuer la charge. DOC AIR aura ainsi une vie plus longue.

• DOC AIR n’est pas un jouet.

• DOC AIR utiliser l’énergie électrique et a besoin d’un transformateur.

• Attention : avec l’utilisation du transformateur, il pourrait se vérifier le risque de

choc électrique.

• Il est vivement déconseillé d’utiliser l’appareil aux personnes qui ne réussissent pas à se placer commodément dessus.

• S’informer et respecter toujours les lois et les normes locales applicables dan

es lieux où DOC AIR est utilisé.

• Se tenir toujours éloigné du trafic des voitures et des véhicules à moteur et utiliser DOC AIR uniquement où cela est autorisé et avec prudence.

• Les surfaces mouillées, glissantes, accidentées, irrégulières ou rugueuses peuvent diminuer la traction et augmenter le risque d’incidents.

• Faire attention aux obstacles potentiels qui pourraient se prendre dans le ro

ues ou obliger à braquer à l’improviste ou à perdre le contrôle.

• Ne pas utiliser l'appareil lorsqu’il pleut ou lorsque la température extérieure expose au risque de gel des surfaces.

• Ne jamais plonger DOC AIR dans l’eau, puisque les composants électriques et de conduite pourraient être endommagés par l’eau ou générer d’autres conditions dangereuses.

PIÈCES ET STRUCTURE DE DOC AIR

1) Poignée

2) Borne d’ouverture rapide et de réglage de la hauteur

3) Mini garde-boue

4) Roue antérieure

5) Roue de transport

6) Accélérateur

7) Bouton multi-fonction

8) Frein électronique

9) Barre guidon

10) Bouton crochet batterie

11) Indicateur de chargement

12) Contrôle batterie

13) Entrée charge et port USB de sortie

14) Batterie

15) Bouton de

repliage plancher

16) Plancher

17) Mini garde-boue

18) Roue postérieure

bloc/déblocage

ASSEMBLAGE

Poser DOC AIR sur le sol et avec le pied, appuyer sur le bouton de

Soulever la partie frontale de DOC AIR

VÉRIFIER ATTENTIVEMENT QUE

Soulever la tige du guidon en fonction de la propre hauteur.

Insérer enfin la poignée, comme indiqué sur la figure.

MISE EN ŒUVRE

bloc/déblocage plancher.

jusqu'à entendre le bloc de fermeture.

L’ARRÊT SE TROUVE VERS LE HAUT, COMME INDIQUÉ SUR LA FIGURE.

Appuyer sur le bouton de

Soulever le bloc

Extraire la

Pour la réinsertion

RETRAIT ET INSTALLATION DE LA BATTERIE

DOC AIR est équipé de batterie amovible Pour son installation et son retrait, procéder comme indiqué sur la figure.

bloc/déblocage

UTILISATION La partie « pensante » de votre DOC AIR est concentrée sur le guidon.

À côté de la poignée, vous trouverez en effet :

• sur la partie droite l'accélérateur

• sur la partie gauche le frein électronique

• au centre le bouton multifonction.

ALLUMAGE ET ARRÊT

Pour allumer DOC AIR, appuyer légèrement sur la touche multifonction placé au centre du guidon et tenir donc appuyé pendant environ 2 secondes. Le bouton s’éclairera au début en violet puis deviendra vert. Pour l’éteindre, maintenir appuyé, pendant longtemps le même bouton.

de la batterie vers le haut

batterie

de la batterie, procéder dans le sens inverse

À l’aide de la touche multifonction, il est possible de sélectionner trois vitesses différentes

CHANGEMENT DE VITESSE

de votre DOC AIR. À l’allumage, la LED deviendra verte et automatiquement le boîtier de vitesse (en utilisant la même terminologie motocycliste) sera en PREMIÈRE, la marche la plus lente. Une légère pression de la touche multifonction mettra DOC AIR en SECONDE et la LED s’éclairera en bleu. Pour obtenir plus de « puissance », une pression supplémentaire vous mettra en TROISIÈME et la LED deviendra jaune.

TENTION : LA LED ROUGE FIXE SIGNALE UNE SITUATION D’ANOMALIE DE DOC AIR : DESCENDRE IMMÉDIATEMENT ! LA LED ROUGE CLIGNOTANTE INDIQUE, EN REVANCHE L’ÉTAT DE LA BATTERIE DÉCHARGÉ : S’ARRÊTER ET RECHARGER VOTRE DOC AIR.

ACCÉLÉRATEUR ET FREIN ÉLECTRONIQUE

Toujours en suivant la méthodologie des motocyclistes, sur le guidon de DOC AIR, vous trouverez :

• à gauche le frein (1)

• à droite l’accélérateur (2).

Il s’agit bien évidemment de variateurs et d’inverseurs de courant. La force de freinage sera proportionnelle à la pression exercée sur le levier approprié.

PENDANT LE FREINAGE, RELÂCHER L’ACCÉLÉRATEUR.

GUIDE

DOC AIR est conduit à tous les effets comme une trottinette classique. Allumer DOC AIR sans être sur le plancher.

AVANT SON UTILISATION, S’EXERCER DANS DES ESPACES AMPLES, SANS OBSTACLES ET DANS DES CONDITIONS CLIMATIQUES FAVORABLES.

Monter sur le plancher avec un pied, le pousser légèrement en accélérant en même temps, puis monter avec le second pied.

MPORTANT : VÉRIFIER LA LOI LOCALE CONCERNANT LES ÉVENTUELLES LIMITES DE

VITESSE.

AVERTISSEMENTS D’UTILISATION ET DE SÉCURITÉ Suivez attentivement les avertissements d'utilisation suivants :

Utiliser DOC AIR de façon consciente et responsable. DOC AIR est un moyen de transport de très haute technologie, et son utilisation incorrecte et non appropriée peuvent causer des lésions. Afin de réduire le plus possible les risques en tout genre, nous vous conseillons de respecter scrupuleusement les avertissements suivants :

• Portez toujours des chaussures, un casque et un équipement de sécurité approprié, par exemple des genouillères, des coudières et des protègepoignets Nous vous conseillons d'utiliser un casque de skate bien attaché, protégeant la région du crâne.

• Ne pas utiliser sans une formation appropriée : consulter le manuel avant de l’utiliser. En cas contraire vous risquez de perdre le contrôle du véhicule et de tomber.

• Utilisation interdite aux enfants de moins de 16 ans. Pour des utilisateurs de jeune âge, la supervision d’un adulte est nécessaire.

• L'appareil est déconseillé aux femmes enceintes et aux personnes à la mobilité réduite.

• N'utilisez pas DOC AIR sous l'effet de l'alcool, de drogues ou d'autres substances susceptibles d'altérer les réflexes de l'utilisateur.

• Ne transportez pas d'objets pendant l'utilisation.

• Pendant la conduite faites attention aux objets alentour. Il est essentiel d'avoir

une bonne visibilité sur l'espace où est utilisé pour en garder le contrôle.

• Pendant la conduite veillez à ce que vos deux pieds soient correctement positionnés sur le plancher.

• Nous vous conseillons de porter des vêtements pratiques pendant son utilisation.

• DOC AIR est construit pour transporter une seule personne. Il ne doit jamais être utilisé par plusieurs personnes à la fois.

• Nous vous conseillons de ne pas accélérer et de ne pas arrêter le véhicule à l'improviste ou trop brusquement ; ces comportements pourraient causer la perte de contrôle.

• Contrôler DOC AIR avant de l’utiliser.

• Exécuter l’entretien après l’utilisation.

• S’assurer que le frein fonctionne correctement

• Ne l'utilisez pas dans des endroits sombres ou mal éclairés.

• Veillez à utiliser à une vitesse permettant de vous arrêter en sécurité à tout

moment et dans n'importe quelle situation.

• Nous vous recommandons de vous tenir à une distance de sécurité appropriée des autres véhicules pendant la conduite.

• Il est interdit l’utilisation sur la glace ou la neige, les pierres, des branchages ou tout autre type de végétation ou en présence d'objets au sol susceptibles de compromettre le contrôle du véhicule.

• Il est strictement interdit de l’utiliser dans des endroits inflammables.

• Ne montez pas à grande vitesse, sur des terrains accidentés ou en pente.

• Ne pas effectuer d'acrobaties, ne pas essayer de sauter ou d’exécuter d’autres

manœuvres dangereuses.

• Ne pas poser d’objet sur la plateforme à l’exception des pieds.

• Pour éviter les accidents, tenir éloignés les doigts à proximité des pièces en

La lecture attentive de ce manuel est essentielle pour l'utiliser correctement et diminuer les risques possibles pour la personne.

DOC AIR EST ÉQUIPÉ DE COMPOSANTS ÉLECTRONIQUES SITUÉS EN DESSOUS DU PLANCHER, VEUILLEZ SUIVRE LES INSTRUCTIONS SUIVANTES POUR ÉVITER DE LES ENDOMMAGER :

AVANT L'UTILIISATION VERIFIEZ SI LA BATTERIE EST COMPLETEMENT CHARGEE

mouvement.

• Ne pas positionner des objets en métal ou des objets pointus sur la plateforme.

• Ne pas utiliser de diluants ou de solvant pour nettoyer les pièces de la

trottinette.

• Ne pas laver DOC AIR avec un jet à haute pression ou en le plongeant dans l’eau ; utiliser un linge humide pour nettoyer les pièces en plastique.

• Ne trouer ou retirer aucune des pièces de votre DOC AIR.

NORMES D’UTILISATION ET CODE DE LA ROUTE

DANS CERTAINS PAYS DOC AIR NE PEUT CIRCULER QUE DANS DES ZONES PRIVÉES OÙ AUCUNE NORME DU CODE DE LA ROUTE N’EST APPLICABLE.

EN PARTICULIER, DANS CERTAINES PAYS, ÉTATS OU VILLES, LES TROTTINETTES ÉLECTRIQUES NE PEUVENT PAS CIRCULER SUR LA ROUTE OU LES TROTTOIRS.

L’UTILISATEUR EST DONC TENU, AVANT D’UTILISER DOC PIPPO DE VÉRIFIER LES NORMES RELATIVES À LA CIRCULATION ROUTIÈRE DANS LE PAYS OÙ DOC PIPPO SERA UTILISÉ.

ENTRETIEN ET GESTION DE DE DOC AIR

GESTION ET RECHARGE DE LA BATTERIE

• Temps de charge: 2-3 heures environ.

• S'assurer que DOC AIR soit éteint pendant le cycle de charge.

• Utiliser uniquement l’alimentation de DOC AIR certifié.

• Ne pas déformer ou modifier la batterie.

• Ne pas charger ou laisser la batterie à proximité d’une source de chaleur.

• Éviter de connecter les pôles + et - à des objets métalliques.

• Stocker la batterie dans un lieu séparé pour éviter qu’elle entre en contact avec

des matériaux métalliques.

• Éviter de soumettre la batterie à des chocs violents, comme des lancements ou des chutes.

• Charger la batterie à une température ambiante.

• Ne pas charger la batterie dans des lieux très humides.

• Ne pas utiliser l'alimentateur si les câbles ou les connecteurs sont

endommagés.

NETTOYAGE ET ENTRETIEN

• Déconnecter toujours DOC AIR de l'alimentateur avant de le nettoyer avec des liquides.

• Ne pas utiliser de diluants ou d’autres solvants, alcool ou essence pour nettoyer, parce que cela pourrait endommager les surfaces.

• Utiliser un linge humide pour nettoyer les pièces en plastique.

• Ne pas laver DOC AIR avec un jet à haute pression ou en le plongeant dans

l’eau.

• Vérifier attentivement le bouton de bloc/déblocage.

• Pour augmenter la durée de vie, éviter de garer DOC AIR à l’extérieur ou dans

des environnements humides ou mouillés.

BATTERIE

• Éteindre DOC AIR avant de le charger. Le connecter à une prise de courant en

tilisant le câble et l’alimentateur fourni.

• Un cycle de charge trop long (>4 heures) pourrait endommager la batterie, en réduisant la durée de vie.

• Pour augmenter la vie de la batterie, ranger DOC AIR entièrement chargé.

• Stocker dans un lieu non éclairé à une température comprise entre 5 et 25°C.

• S’il n’est pas utilisé pendant une longue période de temps, recharger la batterie

tous les mois.

• La vie de la batterie dépend de différents facteurs de type environnemental, de stockage et d’utilisation.

• N'utilisez pas la batterie dans les cas suivants :

• Ne touchez aucune substance sortie de la batterie.

Forte odeur et/ou chaleur excessive. Fuite de liquide hors de la batterie.

Poids total

8,5 kg (batterie 1,5 kg)

Poids maximum supporté

120 kg

Distance à parcourir avec un cycle complet de recharge

15-25 km (en fonction du parcours) Alimentation

Li-lon, 36V DC, 4.4Ah

Alimentateur

100 ~ 240V AC, 50 ~60 Hz 2A

Dimensions Hauteur

Plié : 843 x 427 x 315 mm 1100 mm

Pneumatiques

Antérieur 6’’ - Postérieur 6’’

Système de conduite

Accélérateur et frein électronique

• Ne laissez pas les enfants et les animaux toucher la batterie.

• Pendant la phase de recharge, DOC AIR ne peut pas être utilisé.

• Les batteries contiennent des substances dangereuses. N'ouvrez pas la batterie

et n'enfilez rien à l'intérieur de la batterie.

• Utiliser uniquement le chargeur de batterie fourni.

• Les batteries au lithium surchargées peuvent exploser.

• Ne les jetez pas dans le feu.

TRANSPORT

Si vous avez l’intention de transporter DOC AIR, y compris la batterie, en avion ou sur d’autres moyen de transport gérés par des tiers, contacter préalablement les autorités locales compétentes et le transporteur et informez-vous sur les éventuelles interdictions ou limites de transport. Les batteries au lithium sont considérées comme un matériel dangereux dans de nombreux pays. S’assurer, avant un voyage, que l'accès et le transport soit autorisé. Le droit international interdit le transport par avion des batteries au lithium. Si vous expédiez votre DOC AIR la batterie doit se trouver à l'intérieur.

STOCKAGE

Stocker dans un environnement avec un température comprise entre 5-25 °C. S’il n’est utilisé régulièrement, veuillez rechercher la batterie du DOC AIR tous les mois.

SPÉCIFICATIONS TECHNIQUES

Portez un équipement de sécurité approprié, par exemple des

poignets. Utiliser un

Utilisation interdite aux enfants de moins de 16 ans. Poids minimum pour l’utilisation : 20 kg, poids maximum :100 kg.

SYMBOLOGIE ET PICTOGRAMMES SUR L’EMBALLAGE Sur l’emballage de DOC AIR sont présents certains symboles (pictogrammes).Certains sont

de type universel et, là où présents, valides pour tous les emballages, d’autres sont spécifiques du produit. Plus précisément :

genouillères, des coudières et des protègecasque de skate bien attaché, protégeant la région du crâne.

Pour des utilisateurs de jeune âge, la supervision d’un adulte est nécessaire.

Danke, dass Sie sich zum Kauf von DOC AIR entschlossen haben.

ACHTUNG: FORM UND ZUBEHÖR VON DOC AIR KÖNNTEN VON DEN ANGABEN AUS DIESEM HANDBUCH LEICHT ABWEICHEN

Für nähere Details und um stets auf dem letzten Stand der technischen Merkmale zu sein, wird empfohlen, das Online-Handbuch zu konsultieren: Gehen Sie auf die Internetseite von Nilox und suchen Sie dort den Abschnitt zum Herunterladen der Handbücher. Geben Sie in das Feld „PRODUKT- ODER MODELLCODE“ den DOC AIR Code ein, der auf der Packung angegeben ist, suchen Sie das technische Datenblatt und laden Sie das vollständige Handbuch herunter.

ECHNISCHER KUNDENDIENST

Für dieses Produkt besteht gemäß der geltenden Bestimmungen eine Garantie, daher wenden Sie sich bitte wegen des technischen Kundendienstes und/oder der Garantie an Ihren Händler.

NFORMATIONEN ZUM UMWELTSCHUTZ

Behandlung einer entsprechenden Sammelstelle zugeführt werden. Das Symbol der durchgestrichenen Mülltonne auf dem Produkt und auf dieser Seite weist auf die Notwendigkeit hin, das Produkt am Ende seiner Lebensdauer angemessen zu entsorgen. Auf diese Weise ist es möglich zu vermeiden, dass eine unspezifische Behandlung der in diesen Produkten enthaltenen Substanzen oder eine unsachgemäße Verwendung von Teilen davon zu schädlichen Auswirkungen auf die Umwelt und die Gesundheit des Menschen führen können. Außerdem wird so zur Wiedergewinnung, zum Recycling und zur Wiederverwendung vieler in diesen Produkten enthaltenen Materialien beigetragen. Zu diesem Zweck organisieren die Hersteller und Händler von elektrischen und elektronischen Geräten entsprechende Systeme zur Sammlung und Entsorgung dieser Geräte. Wenden Sie sich am Ende der Lebensdauer des Produkts wegen Informationen zu Sammelstellen an Ihren Händler. Beim Kauf dieses Produkts wird Ihr Händler Sie außerdem über die Möglichkeit informieren, ein Altgerät kostenlos zurückzugeben, vorausgesetzt es entspricht dem gleichen Typ und hat die gleichen Funktionen erfüllt wie das erworbene Produkt. Elektro- und Elektronikgeräte (AEE), deren Abmessungen nicht größer als 25 cm sind, können ohne Verpflichtung zum Kauf eines neuen Elektro- oder Elektronikgerätes vom gleichen Typ zurückgegeben werden. Eine Entsorgung des Produkts auf andere als die oben beschriebene Weise unterliegt den von den geltenden Bestimmungen vorgesehenen Sanktionen, die in dem Land gelten, in dem das Produkt entsorgt wird. Wir empfehlen außerdem die folgenden Vorsichtsmaßnahmen zum Umweltschutz zu ergreifen: Recyceln der Innen- und Außenverpackung, mit denen das Produkt geliefert wird und angemessene Entsorgung der Altbatterien (nur, wenn diese im Produkt enthalten sind). Mit Ihrer Hilfe kann die Menge der zur Herstellung von elektrischen und elektronischen Geräten eingesetzten natürlichen Ressourcen verringert, die Inanspruchnahme von Müllhalden zur Entsorgung der Produkte minimiert und die

Dieses Produkt kann Substanzen enthalten, die für die Umwelt und die Gesundheit des Menschen schädlich sein können, wenn es nicht auf angemessene Weise entsorgt wird. Die folgenden Informationen dienen dazu, das Freisetzen dieser Substanzen zu vermeiden und den Umgang mit den natürlichen Ressourcen zu verbessern. Elektrische und elektronische Geräte dürfen nicht zusammen mit dem normalen Hausmüll entsorgt werden, sondern müssen für ihre korrekte

Lebensqualität verbessert werden, indem vermieden wird, das potentiell gefährliche Substanzen in die Umwelt gelangen.

NSTALLATION UND ERSETZEN DES AKKUS

werden. Die Sammlung und das Recycling der Akkus tragen zum Umweltschutz und dem Erhalt von natürlichen Ressourcen bei und gestatten die Wiedergewinnung wertvoller Materialien.

GARANTIEINFORMATIONEN

• Ein Jahr, wenn das Produkt von natürlichen oder juristischen Personen in Ausübung ihrer unternehmerischen, gewerblichen, handwerklichen oder beruflichen Tätigkeit oder von einem von diesen beauftragten Vermittler erworben wurde.

• Zwei Jahre, wenn das Produkt vom Verbraucher oder Anwender (die natürliche Person, die das Produkt für Zwecke kauft, die nicht im Zusammenhang mit ihrer unternehmerischen, gewerblichen, handwerklichen oder beruflichen Tätigkeit stehen) erworben wird.

• Sechs Monate auf die Batterie, unabhängig davon, von welcher Art Käufer das Produkt erworben wird.

• Die Garantie gilt für Fabrikationsfehler sowie bei Materialmängeln.

• Produktsupport und Garantie. Weitere Details finden Sie auf der Webseite

www.nilox.com

Das Produkt enthält einen Akku, der im Laufe der Lebensdauer des Produkts eventuell ersetzt werden muss. Am Ende der Nutzungsdauer des im Produkt enthaltenen Akkus (d. h. wenn er nicht mehr aufgeladen werden kann), muss dieser getrennt vom unsortierten Hausmüll in den entsprechenden Behältern entsorgt

GARANTIEBESCHRÄNKUNG

Der Käufer verliert das Recht auf Garantie in folgenden Fällen:

• Nichtvorlage des Kaufbelegs (Rechnung oder Kassenbeleg);

• Manipulierung und Gewalteinwirkung.

• Andere Defekte durch unsachgemäßen Gebrauch, unzulässige Änderungen,

Maßnahmen oder Archivierungen außerhalb der technischen Produktspezifikationen, unsachgemäße Instandhaltung, Defekte durch Verwendung einer anderen als der mitgelieferten und Verwendung von Komponenten, die nicht für eine Verwendung

mit dem Produkt ausgelegt sind. Obiges bezieht sich auf die Grundsätze der Richtlinie 1999/44/EG in Bezug auf die Garantien für Verbrauchsgüter.

INHALTSÜBERSICHT

VORWORT .......................................................................................................................................................... 4

VORSICHTSHINWEISE FÜR DEN GEBRAUCH ........................................................................................... 4

KOMPONENTEN UND AUFBAU DES DOC AIR ........................................................................................ 6

ZUSAMMENBAU .............................................................................................................................................. 7

INBETRIEBSETZUNG ................................................................................................................................. 7

ENTFERNUNG UND INSTALLATION DES AKKUS ............................................................................. 8

VERWENDUNG.................................................................................................................................................. 8

EINSCHALTEN UND AUSSCHALTEN .................................................................................................... 8

GESCHWINDIGKEITSÄNDERUNG ......................................................................................................... 9

BESCHLEUNIGUNGSKNOPF UND ELEKTRONISCHE BREMSE ...................................................... 9

FAHRVORGANG ......................................................................................................................................... 9

WARN- UND SICHERHEITSHINWEISE ...................................................................................................... 10

VORSCHRIFTEN ZUR BENUTZUNG UND STRASSENVERKEHRSORDNUNG ................................. 11

WARTUNG UND HANDHABUNG VON DOC AIR .................................................................................. 12

AKKU HANDHABEN UND AUFLADEN .............................................................................................. 12

REINIGUNG UND INSTANDHALTUNG .............................................................................................. 12

AKKU ........................................................................................................................................................... 12

TRANSPORT .............................................................................................................................................. 13

LAGERUNG ................................................................................................................................................ 13

TECHNISCHEN DATEN.................................................................................................................................. 13

SYMBOLE UND PIKTOGRAMME AUF DER VERPACKUNG ................................................................. 14

VORWORT Danke, dass Sie sich zum Kauf von DOC AIR, einem praktischen, kompakten und wendigen

Transportmittel für Kurzstrecken oder einfach nur für das perfekte Stadtvergnügen entschlossen haben. DOC AIR ist umweltfreundlich und verursacht keinen Lärm. Mit einer täglichen Aufwendung von nur wenigen Cent erfüllt es alle Anforderungen an ein Beförderungsmittel und bereitet auch noch Vergnügen. Mit DOC AIR gelangen Sie mit einer einzigen Aufladung schnell an jeden gewünschten Ort in der Stadt. Dank des Schnellklappsystems und des Zusatzrädchens kann das Gerät einfach transportiert werden. An geneigten Flächen kann man den DOC AIR durch das Abstoßen mit den Füßen wie einen klassischen Tretroller benutzen. Verwenden Sie DOC AIR auf sichere und verantwortliche Weise und geben Sie stets auf die Fußgänger Acht. Informieren Sie sich über die geltenden Bestimmungen zur Nutzung des DOC AIR und halten Sie diese stets ein.

M IHRE SICHERHEIT UND DIE ANDERER PERSONEN ZU GARANTIEREN, LESEN SIE

U DIESE BEDIENUNGSANLEITUNG BITTE AUFMERKSAM DURCH. EINE UNVORSICHTIGE VERWENDUNG DES TRANSPORTMITTELS KANN GEFÄHRLICH SEIN. DER KONTROLLVERLUST ÜBER DAS TRANSPORTMITTEL, ZUSAMMENSTÖSSE ODER STÜRZE KÖNNEN ZU SCHWEREN VERLETZUNGEN DES FAHRERS UND/ODER DRITTER FÜHREN. ZUR VERMEIDUNG BZW. VERRINGERUNG DIESER GEFAHREN LESEN SIE BITTE ALLE IN DIESEM HANDBUCH ENTHALTENEN ANWEISUNGEN UND HINWEISE AUFMERKSAM UND BEFOLGEN SIE DIESE.

VORSICHTSHINWEISE FÜR DEN GEBRAUCH

• Der Benutzer ist angehalten, vor Gebrauch die in dem Land, in dem DOC AIR verwendet wird, geltenden Verkehrsregeln zu überprüfen. Möglicherweise ist der Einsatz von DOC AIR in öffentlichen Bereichen bzw. in Bereichen, für welche die Straßenverkehrsordnung gilt, verboten.

• Vermeiden Sie den Einsatz auf Gelände mit Kies und Sand sowie auf Wiesen oder auf rutschigem, unbefestigtem oder nassem Untergrund. DOC AIR ist für

en Einsatz auf glatten und trockenen Flächen ausgelegt.

• Fahren Sie niemals in der Nähe von Abgründen oder Abhängen. DOC AIR ist für Fahrten in genannten Umgebungen nicht ausgelegt. Händler, Importeur und Hersteller haften nicht für Verletzungen bzw. Schäden, die dem Fahrer bzw. DOC AIR und/oder Dritten durch eine nicht bestimmungsgemäße Verwendung entstehen.

• Fahren Sie nur alleine. DOC AIR ist nicht für das Fahren für mehrere Personen ausgelegt, da hierbei die Gefahr des Kontrollverlusts über da F

ortbewegungsmittel besteht.

• Lassen Sie Kinder nicht unbeaufsichtigt in der Nähe des DOC AIR, da dies eine Gefahr darstellen könnte.

• Lesen Sie diese Sicherheitsanweisungen vor Erstbenutzung des DOC AIR gründlich durch. Prüfen Sie die Bremsen vor jeder Fahrt.

• Lagern Sie die Akkus nicht in der Nähe von Wärmequellen, da Explosionsgefahr besteht.

• Bewahren Sie das Ladegerät nicht in feuchter oder nasser Umgebung auf und verwenden Sie es nicht, falls es beschädigt sein sollte. Kontrollieren Sie regelmäßig Kabel, Stecker und das Gehäuse. Bei Beschädigung muss es vor einer weiteren Benutzung erst repariert werden.

• Verwenden Sie DOC AIR nur, wenn sich das Transportmittel in einwandfreiem Zustand befindet.

• Verwenden Sie DOC AIR nur, wenn Sie sich in einem einwandfreien Zustand der körperlichen und geistigen Gesundheit befinden. Personen mit körperlichen oder geistigen Beeinträchtigungen dürfen DOC AIR nicht verwenden.

• Unterstützen Sie das Anfahren von DOC AIR durch einige Tretbewegungen. Dadurch hat DOC AIR eine längere Lebensdauer.

• DOC AIR ist kein Spielzeug.

• DOC AIR nutzt elektrische Energie und benötigt einen Trafo.

• Achtung: Bei Verwendung des Trafos besteht Stromschlaggefahr.

• Vom Gebrauch durch Personen, die nicht in der Lage sind, auf den Roller zu

steigen, wird abgeraten.

• Beachten Sie stets die nationalen und regionalen gesetzlichen Vorschriften an den Orten, an denen DOC AIR zum Einsatz kommt.

• Fahren Sie nicht in Verkehrsnähe von Personenkraftwagen und Kraftfahrzeugen und verwenden Sie DOC AIR nur in zulässigen Bereichen und mit äußerster Vorsicht.

• Vermeiden Sie das Fahren auf nassem, rutschigem, unwegsamem oder unebenem Untergrund. Es besteht Unfallgefahr.

• Achten Sie auf mögliche Hindernisse, die die Räder blockieren oder zu plötzlichen Lenkbewegungen bzw. Kontrollverlust führen können.

• Vermeiden Sie Fahrten bei Regen oder bei Gefahr durch Glätte.

• DOC AIR niemals in Wasser tauchen, da die elektrischen Komponenten und die

Fahrkomponenten beschädigt oder andere gefährliche Bedingunge he

rvorgerufen werden könnten.

1) Lenkergriffe

2) Schnellspanner Höhenverstellung

3) Mini -Kotflügel

4) Vorderrad

5) Transporträdchen

6) Gashebel

7) Multifunktionsknopf

8) Elektrische Bremse

9) Lenkerstange

10) Akku-Ausklinkknopf

11) Ladeanzeige

12) Akku-Kontrolle

13) Lade-Eingang und USB-Ausgangsport

14) Akku

15) Sperr-/Entsperrknopf zum

16) Trittbrett

17) Mini -Kotflügel

18) Hinterrad

KOMPONENTEN UND AUFBAU DES DOC AIR

Zusammenklappen des Trittbretts

ZUSAMMENBAU

DOC AIR auf den Boden stellen und

Den vorderen Teil von DOC AIR hochheben, bis Sie die

DASS DIE VERRIEGELUNG NACH

eigene Körpergröße hochziehen.

einsetzen.

INBETRIEBSETZUNG

mit dem Fuß den Sperr-/Entsperrknopf für das Trittbrett betätigen.

Verschlusssperre einschnappen hören.

ÜBERPRÜFEN UND SICHERSTELLEN,

OBEN HIN AUSGERICHTET IST; SIEHE ABBILDUNG.

Die Lenkerstange passend für die

Abschließend die Lenkergriffe laut Abbildung

Den Sperr-

Den Akkublock

Den Akku

Zum neuerlichen

den in der Mitte des Lenkers befindlichen

Zum Ausschalten den gleichen Knopf lange drücken.

ENTFERNUNG UND INSTALLATION DES AKKUS

DOC AIR verfügt über einen entfernbaren Akku. Die Installation und Entfernung des Akkus ist laut Abbildung vorzunehmen.

Entsperrknopf drücken

VERWENDUNG Der „intelligente“ Teil Ihres DOC AIR ist im Lenker konzentriert.

Neben den Handgriffen finden Sie:

• auf der rechten Seite den Beschleunigungsknopf

• auf der linken Seite die elektronische Bremse

• in der Mitte den Multifunktionsknopf

EINSCHALTEN UND AUSSCHALTEN

Zum Einschalten von DOC AIR Multifunktionsknopf betätigen und etwa 2 Sekunden lang gedrückt halten. Der Knopf leuchtet anfänglich violett und wird dann grün.

nach oben hin hochheben

herausnehmen

Einlegen des Akkus diese Schritte in umgekehrter Reihenfolge vornehmen

Mit dem Multifunktionsknopf können für Ihren DOC AIR drei verschiedene

GESCHWINDIGKEITSÄNDERUNG

Geschwindigkeiten gewählt werden. Beim Einschalten leuchtet die LED grün auf und die Gangschaltung (um den Begriff aus der Motorradwelt zu verwenden) befindet sich im ERSTEN und langsamsten Gang. Durch einen kurzen Druck auf den Multifunktionsknopf schaltet sich DOC AIR in den ZWEITEN Gang und die LED leuchtet hellblau. Um mehr „Gas“ zu geben, bringt Sie ein weiterer Druck auf diesen Knopf in den DRITTEN Gang und die LED leuchtet gelb.

ACHTUNG: UNUNTERBROCHENES ROTLICHT DER LED MELDET EINE STÖRUNG VON DOC AIR: SOFORT ABSTEIGEN! BLINKENDES ROTLICHT DER LED MELDET HINGEGEN, DASS DER AKKU LEER IST: ABSTEIGEN UND DOC AIR LADEN:

BESCHLEUNIGUNGSKNOPF UND ELEKTRONISCHE BREMSE

Stets wie bei einem Motorrad findet man auf dem Lenker des DOC AIR Folgendes:

• links die Bremse (1)

• rechts den Beschleunigungsknopf (2).

Es handelt sich natürlich um Stromumwandler und -wechselrichter. Die Bremskraft ist proportional zu

WÄHREND DES BREMSVORGANGS DEN BESCHLEUNIGUNGSKNOPF LOSLASSEN.

m Druck, der auf den entsprechenden Hebel ausgeübt wird.

FAHRVORGANG

DOC AIR wird so wie ein herkömmlicher Tretroller gefahren. Beim Einschalten des DOC AIR nicht auf das Trittbrett steigen.

VOR DER VERWENDUNG AUF GROSSFLÄCHIGEN BEREICHEN OHNE HINDERNISSE UND UNTER GÜNSTIGEN KLIMATISCHEN BEDINGUNGEN ÜBEN.

Mit einem Fuß auf das Trittbrett steigen, leicht anschieben und gleichzeitig beschleunigen, danach mit dem zweiten Fuß auf das Trittbrett steigen.

ICHTIG: BEZÜGLICH ETWAIGER GESCHWINDIGKEITSBEGRENZUNGEN BEACHTEN

W SIE BITTE DIE GELTENDEN ÖRTLICHEN RECHTSVORSCHRIFTEN.

WARN- UND SICHERHEITSHINWEISE Die folgenden Warn- und Sicherheitshinweise sind genau zu befolgen.

Benutzen Sie DOC AIR stets auf bewusste und verantwortliche Weise. DOC AIR ist ein High-Tech-Roller. Ein unsachgemäßer Gebrauch kann zu Verletzungen führen. Zur Minderung sämtlicher Risiken empfehlen wir, die folgenden Hinweise genauestens zu befolgen.

• Tragen Sie stets geeignetes Schuhwerk, einen Schutzhelm und Sicherheitsausrüstung wie Knie-, Ellbogen- und Handgelenkschutz. Wir empfehlen das Tragen eines gut sitzenden Skate Helms zum Schutz des Kopfbereichs.

• Nicht ohne entsprechende Unterweisung verwenden. Lesen Sie die Bedienungsanleitung vor der Benutzung durch. Andernfalls könnten Sie die Kontrolle über das Transportmittel verlieren und stürzen.

• Kindern und Jugendlichen unter 16 Jahren ist die Benutzung untersagt. Kinder und Jugendliche dürfen nur unter Aufsicht von Erwachsenen fahren.

• Schwangeren und Personen mit Behinderung wird von der Benutzung abgeraten.

• DOC AIR darf unter dem Einfluss von Alkohol, Rauschmitteln oder anderen Substanzen, die das Reaktionsvermögen beeinträchtigen, nicht verwendet werden.

• Transportieren Sie keine Gegenstände mit dem Transportmittel.

• Achten Sie während der Fahrt auf die unmittelbare Umgebung. Die

Fahrumgebung im Blick zu haben, ist von wesentlicher Bedeutung, um die Kontrolle über das Transportmittel zu behalten.

• Vergewissern Sie sich, dass Sie mit beiden Füßen richtig auf dem Trittbrett stehen.

• Wir empfehlen Ihnen das Tragen von bequemer Kleidung während der Benutzung.

• Fahren Sie DOC AIR nur alleine. Das Gerät darf nicht von mehreren Persone

leichzeitig genutzt werden.

• Vermeiden Sie ein plötzliches und abruptes Beschleunigen und Abbremsen, da diese Verhaltensweisen zu einem Verlust der Kontrolle über das Transportmittel führen können.

• Der Zustand des DOC AIR ist vor jeder Fahrt zu überprüfen.

• Führen Sie nach dem Gebrauch eine Wartung aus.

• Versichern Sie sich, dass die Bremse einwandfrei funktioniert.

• Nicht in dunkler oder schlecht beleuchteter Umgebung benutzen.

• Vergewissern Sie sich, dass die Geschwindigkeit stets zu jeder Zeit und in jeder

Situation einen sicheren Halt ermöglicht.

• Wir empfehlen, während der Fahrt einen geeigneten Sicherheitsabstand zu anderen Fahrzeugen einzuhalten.

• Die Benutzung bei Eis und Schnee sowie auf Steinen oder auf Untergrund, der die Kontrolle über das Fahrzeug beeinträchtigen könnte, ist unzulässig.

• Die Benutzung in entflammbarer Umgebung ist absolut verboten.

• Steigen Sie nicht bei hoher Geschwindigkeit, auf unwegsamen Gelände oder

an Abhängen auf bzw. ab.

• Führen Sie keine Sprünge oder anderen gefährlichen Bewegungen aus.

• Legen Sie keine Gegenstände auf dem Trittbrett ab.

• Zur Vermeidung von Unfällen halten Sie die Hände von in Bewegung

Das aufmerksame Lesen dieses Handbuchs ist für die richtige Benutzung des Tretrollers und zur Vermeidung von Gefahren für Personen von grundlegender Bedeutung.

UNTER DEM TRITTBRETT VON DOC AIR BEFINDEN SICH ELEKTRONISCHE KOMPONENTEN. BITTE DIE FOLGENDEN ANWEISUNGEN BEACHTEN, UM BESCHÄDIGUNGEN DARAN ZU VERMEIDEN:

ÜBERPRÜFEN SIE VOR DER BENUTZUNG, OB DER AKKU VOLLSTÄNDIG GELADEN IST.

befindlichen Teilen fern.

• Stellen Sie keine Gegenstände aus Metall oder spitzen Gegenstände auf dem Trittbrett ab.

• Verwenden Sie keine Lösungs- oder Verdünnungsmittel zum Reinigen von Teilen des Tretrollers.

• Reinigen Sie den DOC AIR nicht mit Hochdruck und tauchen Sie ihn auch nicht in Wasser. Verwenden Sie einen feuchten Schwamm zum Reinigen der Kunststoffteile.

• Beschädigen oder entfernen Sie keine Teile Ihres DOC AIR.

VORSCHRIFTEN ZUR BENUTZUNG UND STRASSENVERKEHRSORDNUNG

IN EINIGEN LÄNDERN DARF MAN MIT DOC AIR AUSSCHLIESSLICH AUF PRIVATGELÄNDE FAHREN, WO DIE REGELN DER STRASSENVERKEHRSORDNUNG KEINE ANWENDUNG FINDEN.

INSBESONDERE DÜRFEN IN EINIGEN LÄNDERN ELEKTRO-TRETROLLER IN STÄDTEN NICHT AUF STRASSEN UND BÜRGERSTEIGEN FAHREN.

DER BENUTZER IST DAHER ANGEHALTEN, VOR FAHRTEN MIT DEM DOC AIR DIE IM VERWENDUNGSLAND DES DOC AIR GELTENDE STRASSENVERKEHRSORDNUNG ZU ÜBERPRÜFEN.

WARTUNG UND HANDHABUNG VON DOC AIR

AKKU HANDHABEN UND AUFLADEN

• Ladezeit: ca. 2-3 Stunden.

• Vergewissern Sie sich, dass DOC AIR während des Ladevorgangs ausgeschaltet

ist.

• Verwenden Sie ausschließlich das zertifizierte Ladegerät von DOC AIR.

• Akku nicht verformen oder verändern.

• Akku nicht in der Nähe von Wärmequellen laden oder aufbewahren.

• Vermeiden Sie es, den Plus- und Minuspol mit Gegenständen aus Metall in

Verbindung zu bringen.

• Lagern Sie den Akku separat, um zu verhindern, dass er mit Metallen in Berührung kommt.

• Vermeiden Sie es, den Akku heftigen Stößen auszusetzen. Lassen Sie den Akku nicht fallen.

• Akku bei Umgebungstemperatur laden.

• Akku nicht in feuchter Umgebung laden.

• Ladegerät nicht verwenden, wenn das Kabel oder der Steckverbinder

beschädigt sind.

REINIGUNG UND INSTANDHALTUNG

• Trennen Sie DOC AIR vor dem Reinigen mit Flüssigkeiten stets vom Ladegerät.

• Keine Lösungs- oder Verdünnungsmittel, Alkohol oder Benzin zum Reinige

erwenden, da diese die Oberflächen beschädigen könnten.

• Verwenden Sie einen feuchten Schwamm zum Reinigen der Kunststoffteile.

• DOC AIR nicht mit Hochdruck reinigen und nicht in Wasser eintauchen.

• Den Sperr-/Entsperrknopf sorgfältig überprüfen.

• Zur Erhöhung der Lebensdauer DOC AIR nicht im Freien oder in feuchter bzw.

nasser Umgebung abstellen.

AKKU

• Schalten Sie DOC AIR vor dem Laden aus. Schließen Sie ihn mithilfe des im Lieferumfang enthaltenen Kabels und Ladegeräts an eine Steckdose an.

• Eine zu lange Ladezeit (> 4 Stunden) kann den Akku beschädigen und seine Lebensdauer verringern.

• Um die Lebensdauer des Akkus zu erhöhen, bewahren Sie DOC AIR vollständig geladen auf.

• Bewahren Sie DOC AIR an einem lichtgeschützten Ort bei einer Temperatur zwischen 5 und 25°C auf.

• Wird der Tretroller längere Zeit nicht benutzt, sollten Sie den Akku jeden Monat aufladen.

• Die Lebensdauer des Akkus hängt je nach Umgebung, Lagerung und Benutzung von verschiedenen Faktoren ab.

• Verwenden Sie den Akku nicht in den folgenden Fällen:

Bei starkem Geruch und/oder übermäßiger Hitze Bei Austritt von Flüssigkeit

Gesamtgewicht

8,5 kg (Akku 1,5 kg)

Maximal zulässiges Gewicht

120 kg

Zurücklegbare Entfernung bei vollständigem Ladezyklus

15 - 25 km (je nach Fahrweg) Stromversorgung

Li-lon, 36V DC, 4.4Ah

Ladegerät

100 ~ 240V AC, 50 ~60 Hz 2A

Abmessungen

Zusammengeklappt: 843 x 427 x 315

1100 mm

Reifen

Vorderreifen 6 Zoll - Hinterreifen 6 Zoll

Fahrsystem

Elektronischer Beschleunigungsknopf und Bremse

• Berühren Sie keine austretende Flüssigkeit

• Halten Sie Kinder und Tiere vom Akku fern und sorgen Sie dafür, dass sie nicht

mit ihm in Berührung kommen.

• Während des Ladevorgangs darf DOC AIR nicht benutzt werden.

• Die Akkus enthalten gefährliche Substanzen. Öffnen Sie den Akku nicht und

führen Sie keine Gegenstände in das Innere ein.

• Verwenden Sie ausschließlich das im Lieferumfang enthaltene Ladegerät.

• Beim Überladen von Lithium-Akkus besteht Explosionsgefahr.

• Nicht ins Feuer werfen.

TRANSPORT

Wenn Sie DOC AIR mit Akku im Flugzeug oder anderen Personenbeförderungsmitteln mitnehmen möchten, kontaktieren Sie vorab die zuständigen lokalen Behörden und Beförderungsunternehmen und informieren Sie sich über die geltenden Transportbestimmungen. Lithium-Akkus werden in vielen Ländern als gefährliches Material eingestuft. Vergewissern Sie sich vor Reiseantritt, ob der Transport zulässig ist. Aufgrund internationaler gesetzlicher Bestimmungen dürfen einzelne Lithium-Akkus nicht im Flugzeug befördert werden. Daher muss in diesen Fällen der Akku immer im DOC AIR eingebaut per Luftfracht befördert werden.

LAGERUNG

Bewahren Sie DOC AIR bei einer Umgebungstemperatur zwischen 5 und 25°C auf. Wird DOC AIR nicht ständig benutzt, laden Sie den Akku jeden Monat auf.

TECHNISCHEN DATEN

Höhe

Geeignete Schutzausrüstung wie Knie-, Ellbogen- und

Kindern und Jugendlichen unter 16 Jahren ist die Benutzung Zulässiges Körpergewicht max. 120 kg.

SYMBOLE UND PIKTOGRAMME AUF DER VERPACKUNG Auf der Verpackung des DOC AIR befinden sich einige Symbole (Piktogramme).

Bei einigen handelt es sich um allgemeine Symbole, die für alle Verpackungen gelten; andere sind produktspezifisch. Nämlich:

Handgelenkschutz tragen. Für den Kopfschutz einen gut sitzenden Helm tragen.

untersagt. Kinder und Jugendliche dürfen nur unter Aufsicht von Erwachsenen fahren.

Distributed by Nilox

Produced and Imported by Hellatron S.p.A. Legal: Via A. Mario, 65 - 20149 Milano - Italy

Made in China

Nilox DOC AIR User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
