Nilfisk SCRUBTEC 770 S, SCRUBTEC 770 L, SCRUBTEC 784 S, SCRUBTEC 784 L, SCRUBTEC 795 S User Manual [tr]

...

Download

SCRUBTEC 770 S SCRUBTEC 770 L

Uporabniški priročnik

Priruènik

SCRUBTEC 784 S SCRUBTEC 784 L SCRUBTEC 795 S

Operatör Kýlavuzu

SCRUBTEC 795 L

U.S. Patent, št. 6.760.947; št. 6.105.192; št. 5.383.251; št. 6.493.896 (stroji Deluxe)

Patent u SAD-u br. 6,760,947; br. 6,105,192; br. 5,383,251; br. 6,493,896 (Deluxe strojevi)

A.B.D. Patent No. 6,760,947; No. 6,105,192; No. 5,383,251; No. 6,493,896 (Lüks Makineler)

Slovenščina (2-31)

Hrvatski (32-61) Türkçe (62-91)

PREBERITE PRIROČNIK

PROČITAJTE OVAJ PRIRUČNIK

BU KÝTABI OKUYUN

Form No. 70935A-G4 9/05 CLARKE TECHNOLOGY Printed in the U.S.A.

Slovenščina

PREBERITE PRIROČNIK

Priročnik vsebuje pomembne informacije za uporabo in varno delovanje stroja. Če priročnika ne boste prebrali pred vklopom stroja ALTO ali pred popravilom ter vzdrževalnimi deli zanj, lahko sebi ali osebju povzročite poškodbe ali poškodujete stroj in drugo lastnino. Pred uporabo stroja morate usposobiti upravljavce stroja za delo z njim. Če upravljavec stroja ne zna Slovenščina, mu pojasnite ta priročnik v celoti, preden začne upravljati stroj.

Vsa navodila v tem priročniku so predstavljena, kot jih vidi upravljavec, ki stoji za strojem in gleda v njegovo zadnjo stran.

Za naročilo novih priročnikov pišite na: ALTO , 2100 Highway 265, Springdale, Arkansas 72764.

Vsebina

Varnostna navodila za uporabnike................................................................................................................... 3

Uvod ............................................................................................................................................................ 4

Tehnični podatki o stroju .................................................................................................................................. 5

Postopek pri transportu.................................................................................................................................... 7

Simboli, uporabljeni v 770, 784, 795 ............................................................................................................... 8

Strojna nadzorna plošča 770 S, 784 S, 795 S ................................................................................................. 10

Strojna nadzorna plošča 770 L, 784 L, 795 L .................................................................................................. 12

Zaslon prikazovalnika za 770 L, 784 L, 795 L .................................................................................................. 14

Krmiljenje in značilnosti stroja ......................................................................................................................... 15

Priprava stroja za delovanje ............................................................................................................................. 16

Namestitev akumulatorjev ................................................................................................................. 16

Vzdrževanje akumulatorjev ................................................................................................................ 17

Polnjenje akumulatorjev .................................................................................................................... 18

Namestitev ščetk ali gonilnikov blazin ............................................................................................... 19

Odstranjevanje ščetk ali gonilnikov blazin ........................................................................................ 19

Upravljanje stroja ............................................................................................................................................. 20

Upravljanje sistema z enim pritiskom gumba (one-touch) .............................................................. 20

Ponovno programiranje sistema za upravljanje z enim pritiskom gumba ....................................... 20

Kako ponovno nastaviti sistem, ki se upravlja z enim pritiskom gumba, na tovarniške nastavitve . 20

Upravljanje s strgalom ...................................................................................................................... 20

Polnjenje rezervoarja za čistilno raztopino ........................................................................................ 21

Premikanje stroja sem in tja ............................................................................................................. 22

Čiščenje tal ........................................................................................................................................ 22

Vzdrževanje ....................................................................................................................................................... 23

Odpravljanje težav ............................................................................................................................................ 28

Seznam napak s kodami (770 L, 784 L, 795 L) .............................................................................................. 29

Dodatna oprema .............................................................................................................................................. 30

- 2 - CLARKE TECHNOLOGY Uporabniški priročnik (SL) - SCRUBTEC 770 / 784 / 795

Slovenščina

VARNOSTNA NAVODILA ZA UPORABNIKE

NEVARNOST: Če obvestil o NEVARNOSTI ne boste prebrali in upoštevali, lahko

pride do zelo hudih ali smrtno nevarnih poškodb. Preberite in upoštevajte vsa obvestila o NEVARNOSTI, ki so zapisana v Uporabniškem priročniku in na nalepkah na stroju.

OPOZORILO: Če OPOZORIL ne boste prebrali, lahko poškodujete sebe ali osebje

ali povzročite materialno škodo. Preberite in upoštevajte vsa OPOZORILA, ki so zapisana v Uporabniškem priročniku in na nalepkah na stroju.

POZOR: Če obvestil, označenih s POZOR, ne boste prebrali, lahko

NEVARNOST: Če Uporabniškega priročnika ne boste prebrali pred vklopom stroja ALTO ali pred

NEVARNOST: Upravljanje stroja, ki ni popoln ali povsem sestavljen, lahko povzroči osebne

NEVARNOST: Če stroj uporabljate v bližini vnetljivih materialov in hlapov, lahko povzročite

NEVARNOST: Svinčeni kislinski akumulatorji ustvarjajo pline, ki so eksplozivni. V bližini

poškodujete stroj ali povzročite drugo materialno škodo. Preberite in upoštevajte vsa obvestila, označena s POZOR, ki so zapisana v Uporabniškem priročniku in na nalepkah na stroju.

popravilom in vzdrževalnimi deli zanj, lahko sebi ali osebju povzročite poškodbe ali poškodujete stroj in drugo lastnino. Pred uporabo stroja morate usposobiti upravljavce stroja za delo z njim. Če upravljavec stroja ne zna angleščine, mu pojasnite ta priročnik v celoti, preden začne upravljati stroj.

poškodbe ali materialno škodo. Ne smete vklopiti stroja, dokler ga niste povsem sestavili. Natančno ga preglejte, preden ga zaženete.

eksplozijo. Stroja ne smete uporabljati v bližini goriv, zrnatega prahu, topil, razredčil ali drugih vnetljivih materialov. Ta stroj ni primeren za pobiranje prahu nevarnih snovi.

akumulatorjev ne smete prižigati ognja niti povzročati iskrenja. V bližini stroja ne smete kaditi. Akumulatorje polnite samo v dobro prezračenih prostorih. Preden zaženete stroj, preverite, ali ste izklopili polnilec izmeničnega toka iz omrežne vtičnice.

NEVARNOST: Delo z akumulatorji je lahko nevarno! Ko delate v bližini akumulatorjev, vedno

nosite zaščitna očala in zaščitno obleko. Odstranite ves nakit. Ne smete odlagati orodja ali kovinskih predmetov čez priključke akumulatorjev ali na akumulatorje.

NEVARNOST: Uporaba polnilca s poškodovanim kablom lahko povzroči smrtno nevaren udar

električnega toka. Ne smete uporabljati polnilca s poškodovanim napajalnim kablom.

OPOZORILO: Upravljavec stroja mora stati za strojem, na vseh drugih straneh lahko pride do osebnih

poškodb ali poškodbe stroja. Pri uporabi stroja se torej vedno postavite zadaj.

OPOZORILO: Stroj je težek. Pri transportu ali premikanju poiščite pomoč. Za premik stroja na

klančinah ali poševni površini sta potrebni dve osebi, ki sta zmožni tega dela. Stroj vedno premikajte počasi. Ne obračajte ga na klančini. Če uporabljate stroj na nagibih, večjih od 2 %, ga ne smete ustavljati, obračati ali parkirati. Če ga želite prevažati, preberite poglavje Postopek pri transportu.

OPOZORILO: Če stroj peljete čez rob stopnic ali nakladalno rampo, se lahko prevrne in povzroči osebne

poškodbe ali poškodbe stroja. Stroj lahko ustavite in zapustite samo takrat, ko stoji na ravni

površini. Ko ga ustavite, obrnite kljuè v položaj za izklop (OFF). Aktivirajte parkirno zavoro.

CLARKE TECHNOLOGY Uporabniški priročnik (SL) - SCRUBTEC 770 / 784 / 795 -3-

Slovenščina

OPOZORILO: Če stroj vzdržuje ali popravlja nepooblaščena oseba, lahko povzroči poškodbe stroja ali

osebne poškodbe. Stroj lahko vzdržuje ali popravlja samo za to pooblaščeno osebje družbe ALTO.

OPOZORILO: Vsako spreminjanje in prilagajanje stroja lahko povzroči njegovo okvaro ali resno poškoduje

OPOZORILO: Električne komponente stroja lahko povzročijo kratek stik, če so izpostavljene vodi in vlagi.

OPOZORILO: Pri uporabi stroja upoštevajte vse nalepke in navodila; sicer lahko pride do osebnih poškodb

OPOZORILO: Mokre talne površine lahko drsijo. Zaradi čiščenja s čistilnimi sredstvi, ki se uporabljajo za ta

OPOZORILO: Nepravilno izlivanje odpadne vode lahko škoduje okolju in je nezakonito. Agencija za zaščito

POZOR: Uporaba stroja za premikanje drugih predmetov ali vzpenjanje nanj lahko povzroči osebne

POZOR: Jamstvo za stroj bo razveljavljeno, če uporabite katerikoli del, ki ni znamke družbe ALTO. Pri

upravljavca ali mimoidoče. Spremembe ali prilagajanja, ki jih proizvajalec ni odobril, razveljavijo katerokoli in vsa jamstva in obveznosti proizvajalca.

Električne komponente stroja morajo biti suhe. Po vsaki uporabi ga posušite s krpo. Postavite ga v suh prostor.

ali poškodb stroja. Preberite vse nalepke na stroju, preden ga zaženete. Preverite, ali so vse nalepke in navodila zalepljene ali pritrjene na stroj. Nabavite rezervne nalepke in ploščice pri dobavitelju družbe ALTO.

tip stroja, so tla nekaj časa mokra. Takšne površine so nevarne za upravljavca in druge osebe. Vedno postavite znake »POZOR« okrog območja, ki ga čistite.

okolja ZDA (US EPA) je uvedla nekatere predpise v zvezi z izlivanjem odpadne vode. Morda obstajajo takšni predpisi tudi v vašem kraju. Seznanite se z njimi in upoštevajte jih. Zavedajte se, da so kemikalije, ki jih odlagate, nevarne za okolje.

poškodbe ali okvaro stroja. Stroja ne smete uporabljati za vzpenjanje (namesto lestve) ali kot del pohištva. Stroja ne smete zajahati.

zamenjavi delov torej vedno uporabljajte originalne dele družbe ALTO.

Slovenia

Uvod

Najnovejši izdelki družbe ALTO, samodejni čistilniki Scrubtec 770, 784 in 795 so učinkoviti in zelo kakovostni stroji za čiščenje tal. Scrubtec 795 uporablja dve ščetki ali blazini za čiščenje steze, široki 97 cm. Scrubtec 784 uporablja dve ščetki ali blazini za čiščenje steze, široki 84 cm. Scrubtec 770 uporablja dve ščetki ali blazini za čiščenje steze, široki 71 cm. Strgalo briše tla, obenem pa sesalni motor odstrani umazano čistilno raztopino s tal – vse naenkrat.

Samodejni čistilniki Focus 795, 784 in 770 se dobavljajo skupaj s šestimi akumulatorji (vsak po 6 voltov), petimi priključnimi kabli za akumulator, dvema akumulatorskima kabloma, dvema ščetkama ali blazinama in enim uporabniškim priročnikom.

- 4 - CLARKE TECHNOLOGY Uporabniški priročnik (SL) - SCRUBTEC 770 / 784 / 795

Slovenščina

Tehnični podatki o stroju

TEHNIČNI PODATKI:

Model Scrubtec 795 S Scrubtec 784 S Scrubtec 770 S

Motor, sesalni 0,74 kw tri-stopenjski 0,74 kw tri-stopenjski 0,74 kw tri-stopenjski tangencialni izliv tangencialni izliv tangencialni izliv Napajanje 36 V (šest akumulatorjev po 6 V) 36 V (šest akumulatorjev po 6 V) 36 V (šest akumulatorjev po 6 V)

Rezervoar za čistilno raztopino 114 litrov 114 litrov 114 litro Rezervoar za posesano čistilno raztopino 114 litrov 114 litrov 114 litrov Motorja, ščetka (2) 0,74 kw 0,74 kw 0,74 kw Motor za vleko 0,37 kw 0,37 kw 0,37 kw Ščetki (2) 48 cm 43 cm 36 cm

Hitrost ščetk 200 obratov/min. 200 obratov/min. 200 obratov/min. Pritisk ščetk spremenljiv, 68 kg – 100 kg spremenljiv, 68 kg – 100 kg spremenljiv, 68 kg – 100 kg Hitrost, naprej spremenljiva, do 70 m/min. spremenljiva, do 70 m/min. spremenljiva, do 70 m/min. Hitrost, nazaj spremenljiva, do 55 m/min. spremenljiva, do 55 m/min. spremenljiva, do 55 m/min. Polnilec 36 V, 21 A, 115 V/60 hz 36 V, 21 A, 115 V/60 hz 36 V, 21 A, 115 V/60 hz

Dolžina 173 cm 170 cm 165 cm Širina - stroj 102 cm 91 cm 76 cm Višina 112 cm 112 cm 112 cm Stopnja čiščenja 3.901 m˛/h 3.252 m˛/h 2.750 m˛/h Očiščena steza 97 cm 84 cm 71 cm Čiščenje poševnih tal nagib 6° nagib 6° nagib 6° Teža z akumulatorji (330 AH) 1025 lbs. 465kg 1015 lbs. 460kg 1005 lbs. 465kg Teža v transportu 1328 lbs 602kg 1318 lbs. 598kg 1308 lbs. 593kg z akumulatorji (330AH) Šum (EN ISO 3744: 1995) < 70 dBA < 70 dBA < 70 dBA Vibracije (EN ISO 2631-1: 1997 (E) ) < 2,5 m/s

250 AH, 330 AH 250 AH, 33 0AH 250 AH, 330 AH

s prekrivanjem 1,5 cm s prekrivanjem 1,5 cm s prekrivanjem 1,5 cm

< 2,5 m/s

CLARKE TECHNOLOGY Uporabniški priročnik (SL) - SCRUBTEC 770 / 784 / 795 -5-

Slovenščina

Tehnični podatki o stroju

TEHNIČNI PODATKI:

Model Scrubtec 795 L Scrubtec 784 L Scrubtec 770 L

Motor, sesalni 0,74 kw tri-stopenjski 0,74 kw tri-stopenjski 0,74 kw tri-stopenjski

Napajanje 36 V (6 akumulatorjev po 6 V) 36 V (6 akumulatorjev po 6 V) 36 V (6 akumulatorjev po 6 V)

Rezervoar za čistilno raztopino 114 litrov 114 litrov 114 litrov Rezervoar za posesano čistilno raztopino 114 litrov 114 litrov 114 litrov Motorja, ščetka (2) 0,74 kw 0,74 kw 0,74 kw Motor za vleko 0,37 kw 0,37 kw 0,37 kw Ščetki (2) 48 cm 43 cm 36 cm

Hitrost ščetk 200 obratov/min 200 obratov/min 200 obratov/min Pritisk ščetk spremenljiv, 64 kg -100 kg spremenljiv, 64 kg -100 kg spremenljiv, 64 kg - 100 kg Hitrost, naprej spremenljiva, do 70 m/min. spremenljiva, do 70 m/min. spremenljiva, do 70 m/min. Hitrost, nazaj spremenljiva, do 55 m/min. spremenljiva, do 55 m/min. spremenljiva, do 55 m/min. Polnilec 36 V, 21 A, 115 V/60 hz 36 V, 21 A, 115 V/60 hz 36 V, 21 A, 115 V/60 hz

Dolžina 173 cm 170 cm 165 cm Širina - stroj 102 cm 91 cm 76 cm Višina 112cm 112 cm 112 cm Stopnja čiščenja 3.902 m˛/h 3.252 m˛/h 2.750 m˛/h Očiščena steza 97 cm 84 cm 71 cm Čiščenje poševnih tal nagib 6° nagib 6° nagib 6° Teža z akumulatorji (330 AH) 1025 lbs. 465kg 1015 lbs. 460kg 1005 lbs. 465kg Teža v transportu 1328 lbs. 602kg 1318 lbs. 598kg 1308 lbs. 593kg z akumulatorji (330AH) Šum (EN ISO 3744: 1995) < 70 dBA < 70 dBA < 70 dBA Vibracije < 2,5 m/s (EN ISO 2631-1: 1997 (E) )

tangencialni izliv tangencialni izliv tangencialni izliv

250 AH, 330 AH 250 AH, 330 AH 250 AH, 330 AH

s prekrivanjem 1,5 cm s prekrivanjem 1,5 cm s prekrivanjem 1,5 cm

< 2,5 m/s

- 6 - CLARKE TECHNOLOGY Uporabniški priročnik (SL) - SCRUBTEC 770 / 784 / 795

Slovenščina

POSTOPEK PRI TRANSPORTU

Natovarjanje stroja na tovorni vagon ali tovornjak

OPOZORILO: Stroj je težek. Preverite, ali sta za pomoč na dvižni rampi predvideni

dve osebi, ki sta zmožni tega dela.

1. Preverite, ali je nakladalna rampa dolga najmanj 2,4 m in dovolj trdna, da prenese težo stroja.

2. Preverite, ali je rampa čista in suha.

3. Pripravite rampo v ustrezen položaj.

4. Odstranite sklop strgala, ohišji ščetk in ščetki (ali gonilnike blazin), pred natovarjanjem.

5. Obrnite stikalo s ključem v položaj za vklop ON.

6. Uravnajte stroj na vodoravni površini 3,1 m pred rampo.

7. Postavite stikalo za hitrost premikanja v položaj HI.

8. Pritisnite eno ali obe stikali za premik naprej.

9. Porinite stroj proti vrhu rampe.

10. Obrnite stikalo s ključem v položaj za izklop (OFF).

11. Pritrdite natovorjeni stroj v vozilu.

Iztovarjanje stroja s tovornega vagona ali tovornjaka

1. Preverite, ali je dostop do vozila neoviran.

2. Preverite, ali je razkladalna rampa dolga najmanj 2,4 m in dovolj trdna, da prenese težo stroja.

3. Preverite, ali je rampa čista in suha.

4. Pripravite rampo v ustrezen položaj.

5. Odpnite stroj.

OPOZORILO: Stroj je težek. Preverite, ali sta za pomoč na razkladalni rampi predvideni

dve osebi, ki sta zmožni tega dela.

6. Obrnite stikalo s ključem v položaj za vklop (ON).

7. Pazljivo in počasi peljite stroj proti vrhu rampe s pritiskanjem in držanjem enega od stikal za premik naprej in stikala za premik nazaj.

8. Postavite stikalo za hitrost premikanja v srednji položaj. Ker se bo hitrost stroja po strmini navzdol povečala, vzdržujte počasno vožnjo navzdol s pritiskom na enega od stikal za premik naprej.

9. Po iztovarjanju stroj pripravite za uporabo, nato pa ponovno namestite sklop strgalnika, ohišji ščetk in ščetki (ali gonilnik blazin).

CLARKE TECHNOLOGY Uporabniški priročnik (SL) - SCRUBTEC 770 / 784 / 795 -7-

Slovenščina

SIMBOLI, UPORABLJENI V STROJU 770, 784 in 795

SIMBOLI, UPORABLJENI V STROJU

SCRUBTEC 770 S, 784 S, 795 S

SCRUBTEC 770 L, 784 L, 795 L

Simbol za alarm

Stikalo s ključem

vklop/izklop

SIMBOLI, UPORABLJENI V STROJU

SCRUBTEC 770 S, 784 S in 795 S

Dodatni pritisk

ščetke

Ščetka, gor/dol

Električna

energija

Nadzor hitrosti

premikanja

SIMBOLI, UPORABLJENI V STROJU

SCRUBTEC 770 L, 784 L in 795 L

Strgalo, gor/dol

Nadzor čistilne

raztopine

Stikalo

merilca ur

Ščetka, gor/dol

Merilec

polnjenja in

stanja

akumulatorja

- 8 - CLARKE TECHNOLOGY Uporabniški priročnik (SL) - SCRUBTEC 770 / 784 / 795

Nadzor čistilne

raztopine

Indikator polnjenja

Stikalo za

upravljanje stroja

z enim pritiskom

gumba

SIMBOLI, UPORABLJENI V STROJU 770, 784 in 795

Slovenščina

OPOZORILO

71018A

OPOZORILO

PREBERITE UPORABNIŠKI PRIROÈNIK, PREDEN VKLOPITE STROJ.

NEVARNOST POŽARA

- Za strojno èišèenje uporabljajte samo talna èistila in lošèila, ki se jih lahko dobi na trgu.

- Ne smete uporabljati vnetljivih snovi.

NEVARNOST OSEBNIH POŠKODB IN POŠKODBE STROJA

- Ne smete prižigati, ustavljati ali zapustiti stroja na poševni ravnini ali klanèini.

PREBERITE UPORABNIŠKI PRIROÈNIK, PREDEN VKLOPITE STROJ.

EKSPLOZIVNI PLINI. Lahko povzroèijo zelo hude ali smrtno nevarne poškodbe ali poškodujejo transformator.

Vnetljive materiale hranitestran odakumulatorjev.Polnite v hladnem, dobroprezraèenem prostoru.

STRUPENE KEMIKALIJE Akumulatorji vsebujejo Žveplenokislino, ki lahko povzroèi hude poškodbe.

Ne sme priti v stik s kožo,oèmi ali obleko. Èe do stika vseeno pride, izperite z vodo.Poišèite zdravniško pomoè.Pri zaužitju nemudoma poklièite zdravnika.

71015A

Nosite zašèitna oèala.

OPOZORILO

VRTEÈI SE DELIV stiku z njimi se lahko hudo poškodujete.

Med uporabo stroja ne segajte z roko

71017A

CLARKE TECHNOLOGY Uporabniški priročnik (SL) - SCRUBTEC 770 / 784 / 795 -9-

ali nogo pod stroj.

71014A

OPOZORILO

PADAJOÈI KOSI Lahko vas hudo poškodujejo.

Preverite, ali je rezervoar pritrjen, preden zaènete s popravilom.

Slovenščina

STROJNA NADZORNA PLOŠČA 770 S, 784 S IN 795 S

Stikalo s ključem (Poglejte sliko, št. 1, kos A)

Ko je stikalo s ključem v položaju ON, se vklopi napajanje nadzorne plošče. »0« je izklop (OFF) in »I« je vklop (ON).

Stikalo za hitrost premikanja (Poglejte sliko, št. 1, kos B) Nadzor hitrosti se spreminja od majhne do velike hitrosti. Za povečanje hitrosti obrnite gumb na desno, za zmanjšanje obrnite gumb na levo.

Stikalo, ščetka, gor/dol (Poglejte sliko, št. 1, kos C) Stikalo ščetke ima dva položaja: Up – položaj ščetk gor; Down – položaj ščetk dol, na tleh. Motorja ščetk se zaženeta, ko sta ščetki v položaju dol in ko je stikalo za premikanje sem in tja vtisnjeno.

Stikalo za povečanje pritiska ščetk (Poglejte sliko, št. 1, kos D) To stikalo uporabite, ko želite povečati pritisk ščetk na tla. Povečan pritisk ščetk potrebujete za čiščenje ali strganje zelo umazanih tal. Najprej je treba s pritiskom na stikalo (ščetka, gor/dol, kos C) ščetki spustiti, tako da ju postavite v spodnji položaj. To je navaden položaj ščetk za čiščenje. Za povečanje navadnega pritiska ščetk pritisnite in držite vtisnjeno stikalo (kos D), dokler ne dosežete želeni pritisk ščetk ali se pokrov ščetk ne neha premikati navzdol. Za ponovni pritisk za navadno čiščenje pritisnite stikalo (ščetka, gor/dol, kos C), v položaj gor. Ko se pokrov ščetk dvigne v skrajni zgornji položaj, pritisnite stikalo v položaj dol, za navadno čiščenje.

Gumb za nadzor čistilne raztopine (Poglejte sliko, št. 1, kos E) Gumb za nadzor čistilne raztopine uravnava pretok čistilne raztopine na tla. Za povečanje pretoka obrnite gumb v smeri urnega kazalca. Za zmanjšanje pretoka obrnite gumb v nasprotno smer od urnega kazalca.

Stikalo za premik naprej (Poglejte sliko, št. 1, kos F) Ko je stikalo za premik naprej v položaju ON, se vklopi motor za premikanje sem in tja; če sta ščetki v spodnjem položaju, se vklopita tudi motorja ščetk in modul za nadzor čistilne raztopine. Uporabite lahko ali desno ali levo stikalo.

Stikalo za premik nazaj (Poglejte sliko, št. 1, kos G) Ko se stikalo za premik nazaj uporablja skupaj z enim od stikal za premik naprej, povzroči spremembo smeri, v kateri se stroj premika. Hitrost nazaj je 70 odstotkov hitrosti naprej.

Merilec polnjenja in stanja akumulatorja (Poglejte sliko, št. 1, kos H) Ko je stroj v uporabi, merilec polnjenja in stanja akumulatorja kaže nivo napolnjenosti akumulatorjev. Ko se paket

akumulatorjev izprazni do določenega nivoja, začne utripati rdeča lučka in motorja ščetk/blazin se ugasneta.

Odklopniki (Poglejte sliko, št. 1, kosi od I do M) Gumbi za ponovno nastavitev odklopnika so nameščeni na nadzorni plošči. Obstajajo naslednji odklopniki: kosa I in J – motorja ščetk (35 A); kos K – motor za premik sem in tja (30 A); kos L – sesalni motor (25 A); kos M – motor izvršilnika, glava ščetke (5 A).

Če pride do izpada odklopnika, ugotovite, kateri motor ne deluje, in obrnite stikalo s ključem v položaj za izklop (OFF). Počakajte pet minut in pritisnite gumb za ponovno nastavitev. Obrnite stikalo s ključem v položaj za vklop (ON) in poskusite znova. Če spet pride do izpada odklopnika, je treba poklicati pooblaščenega serviserja.

Merilec ur (Poglejte sliko, št. 1, kos N) Merilec ur kaže število delovnih ur stroja. Merilec se zažene samo takrat, ko se stroj premika naprej ali nazaj.

-10- CLARKE TECHNOLOGY Uporabniški priročnik (SL) - SCRUBTEC 770 / 784 / 795

STROJNA NADZORNA PLOŠČA 770 S, 784 S IN 795 S

Slovenščina

Slika, št. 1

CLARKE TECHNOLOGY Uporabniški priročnik (SL) - SCRUBTEC 770 / 784 / 795 -11-

Slovenščina

STROJNA NADZORNA PLOŠČA 770 L, 784 L IN 795 L

Stikalo s ključem (Poglejte sliko, št. 2, kos A)

Ko je stikalo s ključem v položaju ON, se vklopi napajanje nadzorne plošče. »0« je izklop (OFF) in »I« je vklop (ON).

Stikalo za hitrost premikanja (Poglejte sliko, št. 2, kos B) Nadzor hitrosti se spreminja od razpona majhna do velika hitrost. Za povečanje hitrosti obrnite gumb na desno, za zmanjšanje obrnite gumb na levo.

Stikalo, strgalo gor/dol (Poglejte sliko, št. 2, kos C) Stikalo strgala se uporablja za dviganje in spuščanje strgala ter za vklop in izklop sesalnega motorja. Strgalo je spuščeno in sesalni motor vklopljen, ko je stikalo v nižjem položaju. Za dvig strgala, postavite stikalo v zgornji položaj. Sesalni motor se bo ustavil z manjšo zakasnitvijo, ko stikalo postavite v zgornji položaj.

Srednji položaj stikala se uporablja za nadzor z enim pritiskom gumba (one-touch). Pri takem nadzoru se strgalo dviguje in spušča samodejno, enako pa se sesalni motor vklopi in izklopi. OPOMBA: Ko se stroj upravlja z enim

pritiskom gumba, bo strgalo delovalo pravilno samo takrat, ko bo stikalo strgala v srednjem položaju.

Stikalo, ščetka gor/dol (Poglejte sliko, št. 2, kos D)

Za premikanje glave ščetke navzdol porinite stikalo ščetke v spodnji (+) položaj. Za povečanje pritiska ščetke nadaljujte s potiskanjem stikala ščetke navzdol (+), dokler ne dosežete želeni pritisk ali se glava ščetke ne ustavi. Ko se stroj začne premikati sem in tja, se zaženeta motorja ščetk in začne iztekati čistilna raztopina (pod pogojem, da je pretok čistilne raztopine vklopljen). Za povečanje pritiska ščetke nadaljujte s potiskanjem stikala ščetke navzdol (+), dokler ne dosežete želeni pritisk ali se glava ščetke ne ustavi.

Nadzor pretoka čistilne raztopine (Poglejte sliko, št. 2, kos E) Stikalo za pretok čistilne raztopine uravnava pretok kemične raztopine na tla. Za zvišanje pretoka potiskajte stikalo za pretok čistila v spodnji (+) položaj, dokler ne dosežete želeni pretok. Za znižanje pretoka potiskajte stikalo za pretok čistila v zgornji ( – ) položaj, dokler ne dosežete želenega. Da zaprete dotok čistilne raztopine, potiskajte stikalo za pretok čistilne raztopine v zgornji ( – ) položaj, dokler se na prikazovalniku ne ugasne indikacija pretoka. OPOMBA:

NE SMETE delati, ne da bi čistilna raztopina iztekala! OPOMBA: Če se stroj ne premika sem in tja, čistilna raztopina ne bo iztekala.

Stikalo za premik naprej (Poglejte sliko, št. 2, kos F)

Ko je stikalo za premik naprej v položaju ON, se vklopi motor za premikanje sem in tja; če so ščetke v spodnjem položaju, se vklopita tudi motorja ščetk in modul za nadzor čistilne raztopine. Uporabite lahko ali desno ali levo stikalo.

Stikalo za premik nazaj (Poglejte sliko, št. 2, kos G) Ko se stikalo za premik nazaj uporablja skupaj z enim od stikal za premik naprej, to povzroči spremembo smeri, v kateri se stroj premika. Hitrost nazaj je 70 odstotkov hitrosti naprej.

Upravljanje z enim pritiskom gumba (one-touch) (Poglejte sliko, št. 2, kos H) Gumb za upravljanje stroja z enim pritiskom je zeleni gumb, na katerega pritisnete enkrat in se zaženeta dviganje in spuščanje glave ščetk in strgala. OPOMBA: Za več informacij o upravljanju z enim pritiskom gumba poglejte poglavje Upravljanje stroja.

Prikazovalnik LCD (Poglejte sliko, št. 2, kos I) Na glavnem prikazovalniku lahko spremljate stanje polnjenja akumulatorjev, nastavitve glave ščetk, raztopine in strgala. Prikazovalnik kaže tudi ure delovanja stroja in kode napak. OPOMBA: Ko se akumulator izprazni na določeni nivo, začne utripati prikazovalnik akumulatorja in se ugasneta motorja ščetk/blazin.

Gumb prikazovalnika (Poglejte sliko, št. 2, kos J) S pritiskom na črni gumb prikazovalnik lahko preklopite med prikazovanjem glavnih funkcij stroja in merilcem ur. Merilec ur kaže število delovnih ur stroja. (Merilec kaže vsoto ur delovanja motorja ščetk, sesalnega motorja in motorja za premikanje stroja sem in tja.)

-12- CLARKE TECHNOLOGY Uporabniški priročnik (SL) - SCRUBTEC 770 / 784 / 795

Slovenščina

STROJNA NADZORNA PLOŠČA 770 L, 784 L IN 795 L

Odklopniki (Poglejte sliko, št. 2, kosi K, L, M)

Gumbi za ponovno nastavitev odklopnika so nameščeni na nadzorni plošči. Obstajajo naslednji odklopniki: kosa K in L – motorja ščetk (35 A); kos M – stikalo s ključem (5 A)

Slika, št. 2

CLARKE TECHNOLOGY Uporabniški priročnik (SL) - SCRUBTEC 770 / 784 / 795 -13-

Slovenščina

Zasloni prikazovalnika za stroje SCRUBTEC 770 L, 784 L, 795 L

Pozicijska puščica kaže trenutni položaj strgala (gor ali dol).

Zasloni, na voljo upravljavcu

ZASLON 1

‘Akumulator’ utripa, ko se pojavi nizka napetost.

ZASLON 2

Primer

Vodne ‘kapljice’ ugasnejo, ko je pretok raztopine izklopljen, in svetijo, ko je vklopljen.

Puščice kažejo stanje sesalnega motorja. Svetijo, ko je sesanje vklopljeno, in ugasnejo, ko je sesanje izklopljeno.

ZASLON 3 (Diagnostika)

Indikatorji so vedno vklopljeni in kažejo trenutne nastavitve.

Uporablja se samo za diagnostiko. Zaslon je neaktiven, dokler ne pride do napake na stroju. Pri napaki se bo prikazala koda napake.

Poglejte Seznam napak s kodami na koncu poglavja Vzdrževanje.

-14- CLARKE TECHNOLOGY Uporabniški priročnik (SL) - SCRUBTEC 770 / 784 / 795

KRMILJENJE IN ZNAČILNOSTI STROJA

Dvižna ročica strgala (samo modeli S-Class) Poglejte

slike, št. 3a, 3b in 3c. Dvižna ročica strgala je nameščena pod ročicami za krmiljenje, na desni strani. Uporablja se za dviganje in spuščanje strgala. Sesalni motor je vklopljen, ko je ročica v spodnjem položaju.

Parkirna zavora (Na izbiro) Poglejte sliko, št. 4. Parkirna zavora preprečuje premik stroja. Zavora je nameščena na levi strani motorja prenosne osi. Zavora se aktivira, ko obrnete stikalo s ključem v položaj za izklop ali izklopite napajanje akumulatorja.

Na zavori je nameščen mehanični vzvod. Ta vzvod razveljavi avtomatsko zaviranje. Če ga obrnete proti zadnji strani stroja (v nasprotno smer urnega kazalca), se zavora lahko sprosti ročno. Če obrnete vzvod proti sprednji strani stroja (v smeri urnega kazalca) jo spet aktivirate.

OPOMBA: Če je vzvod obrnjen na levo v položaju, ki razveljavi avtomatsko zaviranje, stikalo s ključem ne bo vplivalo na zavoro in stroj ne bo deloval.

Slovenščina

Slika, št. 3a

POZOR: Zavore ne smete aktivirati, kadar se stroj premika.

Plovno stikalo Poglejte sliko, št. 5. Zaporno stikalo za sesalni motor je nameščeno v rezervoarju za posesano raztopino. To samodejno izklopi sesalni motor, ko se rezervoar za posesano čistilno raztopino napolni.

Slika, št. 4

Slika, št. 3b

Slika, št. 3c

Slika, št. 5

CLARKE TECHNOLOGY Uporabniški priročnik (SL) - SCRUBTEC 770 / 784 / 795 -15-

Slovenščina

PRIPRAVA STROJA ZA DELOVANJE

Namestitev akumulatorjev

Stroji Scrubtec 770, 784 in 795 uporabljajo šest 6voltnih akumulatorjev. Akumulatorji so nameščeni v predelku za akumulatorje pod rezervoarjem za posesano čistilno raztopino.

Za namestitev akumulatorjev sledite naslednjemu postopku:

1. Obrnite stikalo s ključem v položaj za izklop.

2. Preverite, ali sta oba rezervoarja prazna.

3. Izklopite gumijaste cevi iz rezervoarja za posesano čistilno raztopino (zgornji rezervoar) in izklopite priključke sesalnega motorja in plovnega stikala.

4. Odstranite pritrdilne priprave rezervoarja.

5. Odstranite rezervoar za posesano čistilno raztopino.

6. Namestite akumulatorje v akumulatorski predelek, kot je prikazano na slikah, št. 6a in 6b.

OPOZORILO: Dviganje akumulatorjev brez

pomoči lahko povzroči osebne poškodbe. Ko dvigate akumulatorje, poiščite pomoč, akumulatorji so težki.

38720B

Slika, št. 6a

38722B

38720B

38722B

38720B

38722B

OPOZORILO: Delo z akumulatorji je lahko

nevarno. Ko delate v bližini akumulatorjev, vedno nosite zaščitna očala in zaščitno obleko. KAJENJE JE REPOVEDANO!

7. Povežite med sabo priključke akumulatorjev s kabli akumulatorjev in namestite potrebne dolge kable akumulatorjev. Poglejte sliki, št. 6a in 6b.

8. Namestite rezervoar, ponovno priključite gumijaste cevi nanj in vklopite priključke sesalnega motorje in plovnega stikala. Namestite pritrdilne priprave rezervoarja.

OPOMBA: Napolnite akumulatorje, preden

začnete delo s strojem.

38722B

Slika, št. 6b

-16- CLARKE TECHNOLOGY Uporabniški priročnik (SL) - SCRUBTEC 770 / 784 / 795

PRIPRAVA STROJA ZA DELOVANJE

Vzdrževanje akumulatorjev

Električno energijo za napajanje stroja zagotavljajo akumulatorji. Akumulatorji potrebujejo preventivno vzdrževanje.

OPOZORILO: Delo z akumulatorji je lahko

nevarno. Ko delate v bližini akumulatorjev, vedno nosite zaščitna očala in zaščitno obleko. KAJENJE JE PREPOVEDANO!

Za vzdrževanje dobrega stanja akumulatorjev upoštevajte spodaj omenjena navodila.

1. Redno preverjajte in vzdržujte pravilen nivo elektrolita. Pravilen nivo prekriva vrhove plošč in sega največ 0,6 cm pod spodnji rob cevi za dolivanje, v vsaki celici. Vsakič po polnjenju akumulatorjev preverite nivo elektrolita. Poglejte sliko, št. 7.

OPOMBA: Preglejte nivo elektrolita pred polnjenjem akumulatorjev. Preverite, ali so plošče v vseh celicah prekrite z elektrolitom. Ne smete napolniti celice do konca, preden napolnite akumulator. Med polnjenjem se elektrolit razširja (ekspandira), zato se ta lahko izlije iz celic. Po polnjenju dopolnite celice, in sicer vedno z destilirano vodo.

Slovenščina

Slika, št. 7

Pravilen nivo polnjenja

POZOR: Če elektrolit ne prekriva plošč

popolnoma, se akumulator nepopravljivo poškoduje. Redno preverjajte in vzdržujte pravilen nivo elektrolita.

POZOR: Če akumulatorje napolnite čez

spodnji rob polnilne cevi celic, se elektrolit lahko izlije iz akumulatorja in poškoduje stroj. Ne smete napolniti akumulatorjev nad spodnji rob polnilnih cevi v celicah. Vedno pobrišite kislino, ki se razlije po stroju ali vrhu akumulatorja. Ne smete dolivati kisline v akumulator potem, ko ste ga namestili v stroj.

POZOR: Voda iz vodovoda lahko vsebuje

onesnaževala, ki škodujejo akumulatorju. Dolivati smete samo destilirano vodo.

2. Zgornja plošča akumulatorja naj bo čista in suha. Vsi priključki morajo biti čisti. Zgornjo ploščo akumulatorjev čistite z vlažno krpo, ki ste jo zmočili z blago raztopino amonijaka ali sode bikarbone. Za čiščenje vseh priključkov uporabite orodje za čiščenje priključkov. Amonijak ali soda bikarbona ne smeta priti v akumulator.

3. Akumulatorji naj bodo polni.

CLARKE TECHNOLOGY Uporabniški priročnik (SL) - SCRUBTEC 770 / 784 / 795 -17-

Slovenščina

PRIPRAVA STROJA ZA DELOVANJE

Polnjenje akumulatorjev

OPOZORILO: Polnjenje akumulatorjev v prostoru

brez ustreznega prezračevanja lahko povzroči eksplozijo. Da preprečite eksplozijo, polnite akumulatorje samo v dobro prezračevanih prostorih.

OPOZORILO: Svinčeni kislinski akumulatorji

ustvarjajo pline, ki so eksplozivni. V bližini akumulatorjev ne smete prižigati ognja niti povzročati iskrenja. KAJENJE JE PREPOVEDANO!

Pri polnjenju akumulatorjev upoštevajte naslednja navodila.

1. Preverite, ali je stikalo s ključem v položaju OFF (izklop).

2. Pred polnjenjem akumulatorjev prezračite predelek stroja z akumulatorji. Prezračite ga tako, da obračate rezervoar za posesano čistilno raztopino, dokler se ne zaskoči v odprtem položaju (poglejte sliko, št. 8). Na njegovo mesto ga vrnete tako, da povlečete ročico navzgor in počasi spuščate rezervoar v zaprt položaj.

POZOR: Preden dvignete rezervoar, preverite,

ali je prazen.

OPOZORILO: Ne smete vklopiti stroja ali opravljati

vzdrževalnih del na stroju, če je rezervoar za posesano čistilno raztopino prekucnjen, saj ga lahko nehote sunemo, da se s treskom zapre.

Slika, št. 8

3. Postavite polnilec v vodoraven položaj. Preverite ali so bočne odprtine odmaknjene od sten in drugih predmetov najmanj 5 cm. Preverite, da v bližini

odprtin na spodnji strani polnilca ni predmetov.

4. Izklopite priključek paketa akumulatorjev iz

akumulatorjev.

5. Priključek enosmernega toka polnilca povežite na priključek paketa akumulatorjev. Poglejte sliko, št. 8A.

6. Kabel izmeničnega toka za polnilec akumulatorja, ki je nameščen na zadnji strani stroja, priključite na ustrezno ozemljeno stensko vtičnico 10 A (najmanj) 230 V.

7. Ali se je polnjenje začelo, preverite tako, da pogledate, ali lučka indikatorja utripa. Ko lučka indikatorja utripa, pomeni, da polnjenje akumulatorjev poteka. Ko zelena lučka indikatorja sveti brez utripanja, pomeni, da so se akumulatorji napolnili.

OPOMBA: Preverite, ali ste vklopljeni v tokokrog, ki ni obremenjen z drugo opremo. Obremenjenost tokokroga lahko povzroči izpad odklopnika v stenski omari in prekinitev polnjenja.

OPOZORILO: GEL-akumulatorjev ne smete polniti z

neustreznim polnilcem akumulatorjev. Pazljivo preberite navodila proizvajalca akumulatorjev in akumulatorskega polnilca.

OPOMBA: Da preprečite nepopravljivo poškodbo akumulatorjev, jih ne smete popolnoma izprazniti. Nikoli ne puščajte popolnoma praznih akumulatorjev, tudi takrat ne, ko stroja ne uporabljate. Ko dopolnjujete akumulatorje, mora biti rezervoar za posesano čistilno raztopino obrnjen. Preverjajte nivo elektrolita po vsakih 20 ciklih polnjenja in, če je to treba, dolijte destilirano vodo.

Slika, št. 8A

-18- CLARKE TECHNOLOGY Uporabniški priročnik (SL) - SCRUBTEC 770 / 784 / 795

PRIPRAVA STROJA ZA DELOVANJE

Namestitev ščetk ali gonilnikov blazin

Za namestitev ščetk ali gonilnikov blazin na stroj sledite korakom:

1. Obrnite stikalo s ključem v položaj ON (vklop).

2. Postavite stikalo ščetke v zgornji položaj UP (gor).

3. Obrnite stikalo s ključem v položaj OFF (izklop).

4. Pojdite na sprednjo stran stroja.

5. Odmaknite zapah desnega in levega ohišja ščetk in odstranite ohišji (poglejte sliko, št. 9).

6. Postavite ščetko ali gonilnik blazin pod ploščo motorja ščetk (poglejte sliko, št. 10).

Slovenščina

Slika, št. 9

7. Držaje na kardanu motorja uravnajte z žlebi na kardanu ščetke.

8. Povlecite ščetko navzgor, da se kardan zaskoči.

9. Ponovite korake 6, 7 in 8, za namestitev druge ščetke ali blazine.

Odstranjevanje ščetk ali gonilnikov blazin

Če želite odstraniti ščetke ali gonilnik blazin s stroja sledite korakom:

1. Obrnite stikalo s ključem v položaj ON (vklop).

2. Postavite stikalo ščetke v zgornji položaj UP (gor).

3. Obrnite stikalo s ključem v položaj OFF (izklop).

4. Pojdite na sprednjo stran stroja.

5. Primite ščetko ali gonilnik blazin na dveh straneh in potiskajte navzdol, dokler se kardan ne sprosti.

Slika, št. 10

CLARKE TECHNOLOGY Uporabniški priročnik (SL) - SCRUBTEC 770 / 784 / 795 -19-

Slovenščina

UPRAVLJANJE STROJA

Upravljanje sistema z enim pritiskom gumba (samo za modele L-Class)

Čiščenje z enim pritiskom gumba (sistemom one-touch) je značilnost novega stroja za čiščenje Focus Walk-behind (upravljavec hodi za strojem). Tovarniške nastavitve za čiščenje z enim pritiskom gumba sta dva droga za pritisk ščetk, štirje drogi za pretok raztopine in strgalo v spodnjem položaju.

1. Za začetek delovanja vseh nastavljenih funkcij pritisnite in pustite zeleni gumb. Poglejte sliko, št. 11, kos A.

2. Strgalo in glava ščetke se spustita na tla in sesanje se začne. OPOMBA: Stikalo strgala mora biti v središčnem položaju, da se strgalo lahko aktivira z enim pritiskom na gumb. Poglejte sliko, št. 11, kos B.

3. Ščetke in pretok čistilne raztopine delujejo, ko začnete s hojo.

4. Čiščenje poteka po tovarniških nastavitvah. Če pa želite določiti lastne nastavitve, jih lahko ponovno programirate. Poglejte poglavje Ponovno programiranje sistema za upravljanje z enim pritiskom gumba.

5. Čiščenje končate s ponovnim pritiskom zelenega gumba – pretok raztopine se ustavi, ščetki se dvigneta, po krajšem času se dvigne tudi strgalo in motor se izklopi.

Slika, št. 11

OPOMBA: Predvidoma se stroj ustavlja med hojo. Če se ustavite in pritisnete zeleni gumb za prekinitev čiščenja, se lahko zgodi, da na tleh ostane manjša luža raztopine.

Ponovno programiranje sistema za upravljanje z enim pritiskom gumba

Če ne želite uporabljati tovarniških nastavitev, lahko ponovno programirate sistem po naslednjih korakih:

1. Postavite stroj na želeni način čiščenja z uporabo posameznih stikal in zelenega gumba (za upravljanje z enim pritiskom).

2. Pritisnite in držite zeleni gumb, dokler ne začne utripati prikazovalnik LCD, nato ga spustite. OPOMBA: Potreben

čas je približno 5 sekund.

3. Ko naslednjič vklopite ali izklopite zeleni gumb, bo nastavljen na vaše nastavitve čiščenja. Te nastavitve bodo veljavne, dokler ne izklopite napajanja ali ga ponovno ne programirate. OPOMBA: Pri programiranju gumba za

upravljanje z enim pritiskom preverite, ali je stikalo strgala v položaju za samodejno delovanje (srednji položaj), sicer bo strgalo med potekom vašega programa ostalo dvignjeno ali spuščeno.

Kako ponovno nastaviti sistem, ki se upravlja z enim pritiskom gumba, na tovarniške nastavitve

Sledite opisanemu postopku.

1. Pritisnite in držite zeleni gumb, dokler prikazovalnik LCD ne zabliska dvakrat (med bliskoma je razmik 5 sekund). Poglejte sliko, št. 11. OPOMBA: Čas, ki ga potrebujete za

ta postopek, je 10 sekund.

2. Tovarniške nastavitve se nastavijo na 4 droge za čistilno

raztopino in 2 droga za pritisk ščetk. OPOMBA: Da bi

tovarniške nastavitve pravilno delovale, morate postaviti stikalo strgala s sesalnim motorjem v srednji položaj.

-20- CLARKE TECHNOLOGY Uporabniški priročnik (SL) - SCRUBTEC 770 / 784 / 795

UPRAVLJANJE STROJA

Upravljanje strgala (samo modeli S-Class)

Strgalo briše tla, obenem pa sesalni motor odstrani umazano čistilno raztopino s tal – vse naenkrat. Ročico za upravljanje strgala vlecite z desno roko. Upravljanje strgala se opravlja po naslednjem postopku:

1. Za spuščanje strgala in zagon sesalnega motorja premaknite vzvod strgala na desno in nato navzdol (poglejte sliko, št. 10).

Slovenščina

2. Za dviganje strgala povlecite vzvod strgala navzgor (poglejte sliko, št. 13).

OPOMBA: Središčni položaj dvigne strgalo, sesalnega motorja pa ne ugasne, kar prepreči kapljanje čistilne raztopine.

Polnjenje rezervoarja s čistilno raztopino

POZOR: Voda ali raztopina ne smeta uhajati v

prostor za sesalni motor. Poglejte sliko, št. 14.

Rezervoar za čistilno raztopino se lahko napolni s sprednje strani ali skozi prozorno gumijasto cev v zadnjem delu stroja. Pri polnjenju rezervoarja za čistilno raztopino sledite postopku:

1. Odstranite pokrov rezervoarja za čistilno raztopino (poglejte sliko, št. 15).

2. Napolnite rezervoar za čistilno raztopino z vodo.

3. Dodajte čistilne kemikalije v vodo; za pravilno količino sledite navodilom na rezervoarju.

OPOZORILO: Raztopine z vodo ali čistilna sredstva,

ki se uporabljajo za ta tip stroja, lahko pustijo mokra tla. Takšne površine so nevarne za upravljavca in druge osebe. Vedno postavite znake »POZOR« v bližini območja, ki ga čistite.

Slika, št. 12

Slika, št. 13

Slika, št. 14

Slika, št. 15

OPOZORILO: Stroj lahko vžge vnetljive materiale in

hlape. Ne smete v njega dolivati ali ga uporabljati v bližini vnetljivih snovi, kot so bencin, zrnati prah, topila in razredčila. Čistila dozirajte po priporočilih proizvajalca.

OPOZORILO: Družba Clarke priporoča največjo

temperaturo vode 49° C (120° F).

4. Namestite pokrov rezervoarja za čistilno raztopino.

5. Če polnite rezervoar z zadnje strani stroja, namestite prozorno gumijasto cev v nosilec in vstavite noter cev za črpanje, kot kaže slika, št. 16. Nivo čistilne raztopine lahko spremljate na zadnji strani stroja.

CLARKE TECHNOLOGY Uporabniški priročnik (SL) - SCRUBTEC 770 / 784 / 795 -21-

Slika, št. 16

Slovenščina

UPRAVLJANJE STROJA (nadaljevanje)

Premikanje stroja sem in tja

OPOMBA: Postavite stroj v hitrost za počasen premik (poglejte sliko, št. 17). Uporabite ga v prostoru brez pohištva in drugih predmetov, da lahko izvajate naslednje:

1. Premikajte stroj naravnost, naprej in nazaj.

2. Varno ga ustavite.

3. Naredite zavoj z njim, nato pa nadaljujte naravnost.

Za zagon stroja sledite korakom:

1. Obrnite stikalo s ključem v položaj za vklop (ON).

2. Postavite stikalo ščetke v zgornji položaj (UP).

3. Dvignite strgalo.

4. Za premik naprej vtisnite eno ali obe rumeni stikali za premik naprej (poglejte sliko, št. 18).

5. Za ustavitev stroja sprostite rumeni stikali za premik naprej.

6. Za premik nazaj vtisnite hkrati beli gumb za premik nazaj in eno izmed dveh rumenih stikal za premik naprej (poglejte sliko, št. 19).

7. Da naredite zavoj, porinite zadnji del stroja vstran.

8. Ko ustavite stroj, obrnite ključ v položaj za izklop (OFF).

Čiščenje tal

OPOZORILO: Zaradi raztopine z vodo ali čistilnih

sredstev, ki se uporabljajo za ta tip stroja, lahko ostanejo tla mokra. Takšne površine so nevarne za upravljavca in druge osebe. Vedno postavite znake »POZOR« v bližini območja, ki ga čistite.

Za čiščenje tal sledite postopku:

1. Vlijte vodo in čistilno kemikalijo v čist rezervoar za čistilno raztopino.

2. Obrnite stikalo s ključem v položaj za vklop (ON). Če uporabljate sistem za upravljanje z enim pritiskom gumba, pritisnite zeleni gumb in nadaljujte s korakom 6 (samo modeli deluxe).

3. Spustite strgalo.

4. Postavite stikalo ščetke v spodnji položaj (DOWN).

Slika, št. 17

Slika, št. 18

Slika, št. 19

5. Nastavite pretok čistilne raztopine na želeno količino.

6. Premaknite stroj naprej, naravnost čez prostor.

7. Zavijte za1800; OPOMBA: Če greste pri čiščenju tal s ščetkami večkrat sem

in tja čez prostor, naj vsak novi čistilni pas prekriva prejšnjega za približno 5 cm.

OPOMBA: Med čiščenjem tal se največkrat obenem riba tla

s čistilno raztopino in sesa umazana čistilna raztopina.

-22- CLARKE TECHNOLOGY Uporabniški priročnik (SL) - SCRUBTEC 770 / 784 / 795

UPRAVLJANJE STROJA (nadaljevanje)

Čiščenje zelo umazanih tal

Pri čiščenju zelo umazanih tal sledite postopku:

1. Nanesite čistilno raztopino na tla.

2. Strgalo naj bo dvignjeno.

3. Sesalni motor naj bo izklopljen.

4. Spustite ščetki in poribajte tla.

5. Pustite čistilno raztopino dovolj časa na tleh, da začne delovati.

6. Poribajte tla ponovno z dodatno čistilno raztopino. Med ponovnim ribanjem spustite strgalo in vklopite sesalni motor, da pobere vso čistilno raztopino.

VZDRŽEVANJE

OPOZORILO: Stroj lahko vzdržuje ali popravlja

samo za to pooblaščeno osebje.

Slovenščina

OPOZORILO: Vedno izpraznite rezervoarja za

čistilno raztopino in posesano čistilno raztopino, preden začnete vzdrževalno delo.

OPOZORILO: Redno preverjajte, ali so vsi

pritrdilni deli ustrezno nameščeni.

Naslednja vzdrževalna dela morate opravljati vsak dan

Z rednim čiščenjem stroja, mu boste podaljšali dobo trajanja.

Postopek na začetku dela

1. Obrnite stikalo s ključem v položaj za izklop (OFF).

2. Izklopite polnilec iz vtičnice izmeničnega toka in ovijte kabel okrog nosilca na zadnji strani stroja.

3. Preverite, ali je pokrov rezervoarja za posesano čistilno raztopino pravilno nameščen (poglejte sliko, št. 20).

4. Preverite, ali je filter sita sesalnega motorja čist in pravilno nameščen (poglejte sliko, št. 20).

Slika, št. 20

5. Preverite, ali je ventil na gumijasti cevi za črpanje posesane čistilne raztopine čist. Čvrsto zaprite ventil.

6. Preverite, ali so robniki ščetk in ohišji

nameščeni na glavi ščetk.

7. Preverite, ali sta ščetki pravilno nameščeni.

8. Preverite namestitev strgala in gumijastih cevi za strgalo.

CLARKE TECHNOLOGY Uporabniški priročnik (SL) - SCRUBTEC 770 / 784 / 795 -23-

Slovenščina

VZDRŽEVANJE

Postopek na koncu dela

1. Izčrpajte vsebino rezervoarja za čistilno raztopino (slika, št. 21, kos A) in in rezervoarja za posesano čistilno raztopino (slika, št. 21, kos B). Izpraznite rezervoarja po naslednjem postopku:

a. Obrnite stikalo s ključem v položaj za izklop (OFF).

b. Odstranite gumijasto cev s hrbtne strani stroja.

c. Postavite konec cevi nad odtok ali vedro.

d. Rezervoar za posesano čistilno raztopino:

obrnite ohišje ventila na levo (poglejte sliko, št.

22); za odpiranje ventila do konca, obrnite ohišje do konca na levo in ga povlecite ter snemite z ventila.

Rezervoar za čistilno raztopino: ko spustite gumijasto cev pod nivo vode v rezervoarju, bo voda začela iztekati (poglejte sliko, št. 23).

Slika, št. 21

2. Splakovanje rezervoarjev Za splakovanje rezervoarjev

vlijte čisto vodo v rezervoar skozi odprtino na vrhu.

3. Če sta rezervoar ali gumijasta cev za izčrpavanje

zamašena, uporabite curek z visokim tlakom vode, da ju izperete. Postavite cev za izplakovalno vodo v cev za izčrpavanje.

4 . Pustite rezervoarja in ventila za izpust raztopine odprte,

da se posušijo na zraku.

5. Preglejte rezila strgala. Pobrišite jih s krpo. Če so

rezila strgala poškodovana ali obrabljena, obrnite ali zamenjajte rezilo.

6. Preglejte in očistite tesnilo pokrova rezervoarja za

posesano čistilno raztopino. Uporabite blago raztopino in splaknite dele s čisto vodo.

Preverite stanje akumulatorjev in dolijte destilirano vodo, kjer je potrebno. Pravilen nivo prekriva vrhove plošč in sega največ 0,6 cm pod spodnji rob cevi za dolivanje, v vsaki celici.

POZOR: Voda iz vodovoda lahko vsebuje

onesnaževala, ki škodujejo akumulatorju. Akumulatorje smete dolivati samo z destilirano vodo.

Slika, št. 22

Slika, št. 23

OPOZORILO: Svinčeni kislinski akumulatorji

ustvarjajo pline, ki so eksplozivni. KAJENJE JE PREPOVEDANO! Vedno nosite zaščitna očala in zaščitne obleke, ko delate v bližini akumulatorjev.

Vse površine stroja pobrišite s čisto krpo.

Napolnite akumulatorje. Poglejte navodila v poglavju Polnjenje akumulatorjev.

-24- CLARKE TECHNOLOGY Uporabniški priročnik (SL) - SCRUBTEC 770 / 784 / 795

VZDRŽEVANJE

Naslednja vzdrževalna dela morate opravljati vsak teden

OPOZORILO: Stroj lahko vzdržuje ali popravlja

samo za to pooblaščeno osebje. Vedno izpraznite rezervoarja za čistilno raztopino in posesano čistilno raztopino, preden začnete vzdrževalno delo. Redno preverjajte, ali so vsi pritrdilni deli ustrezno nameščeni.

OPOZORILO: Ko delate v bližini akumulatorjev,

vedno nosite zaščitna očala in zaščitno obleko. Ne smete odlagati orodja ali kovinskih predmetov čez priključke akumulatorjev ali na akumulatorje.

POZOR: Da preprečite izlivanje elektrolita iz

akumulatorjev in poškodbe stroja, ne smete polniti akumulatorjev čez spodnji rob polnilne cevi celic. Vedno pobrišite kislino, ki se razlije po stroju ali vrhu akumulatorja. Ne smete dolivati kisline v akumulator po njegovi namestitvi v stroj.

Slovenščina

Slika, št. 24

OPOMBA: Vedno obrnite stikalo s ključem v položaj za izklop, preden začnete popravljati stroj.

OPOZORILO: Ko delate v bližini akumulatorjev,

vedno nosite zaščitna očala in zaščitno obleko. KAJENJE JE PREPOVEDANO!

1. Za pregled akumulatorjev prevrnite rezervoar za

posesano čistilno raztopino tako, da se zaskoči v zgornjem položaju. Poglejte sliko, št. 24.

2. Izklopite akumulatorje. Zgornjo ploščo akumulatorjev čistite z vlažno krpo, ki ste jo namočili z blago raztopino amonijaka ali sode bikarbone. Očistite priključke akumulatorjev. Ponovno priključite akumulatorje.

3. Preglejte cevi. Cevi ne smejo puščati, biti zamašene ali imeti kakšnih drugih poškodb.

4. Preglejte in očistite filtrirno sito v gumijasti cevi za čistilno raztopino. Očistite sito po naslednjih navodilih:

a. Obrnite priključek na levo.

b. Odstranite in očistite filtrirno sito.

c. Namestite filtrirno sito v gumijasto cev.

Obrnite priključek na desno, da priključite cev.

Slika, št. 25

5. Za mazanje volana, kolesnih osi in vrtljivih podstavkov uporabite mazalno pištolo. Poglejte sliko, št. 25.

6. Preverite tlak pnevmatik. Tlak pnevmatik mora biti približno 50 psi.

CLARKE TECHNOLOGY Uporabniški priročnik (SL) - SCRUBTEC 770 / 784 / 795 -25-

Slovenščina

VZDRŽEVANJE

7. Preverite morebitne poškodbe strgala, ščetk za čiščenje ali gonilnikov blazin.

8. Preverite morebitne poškodbe, puščanje ali zamašenost strgala ali sesalnih cevi.

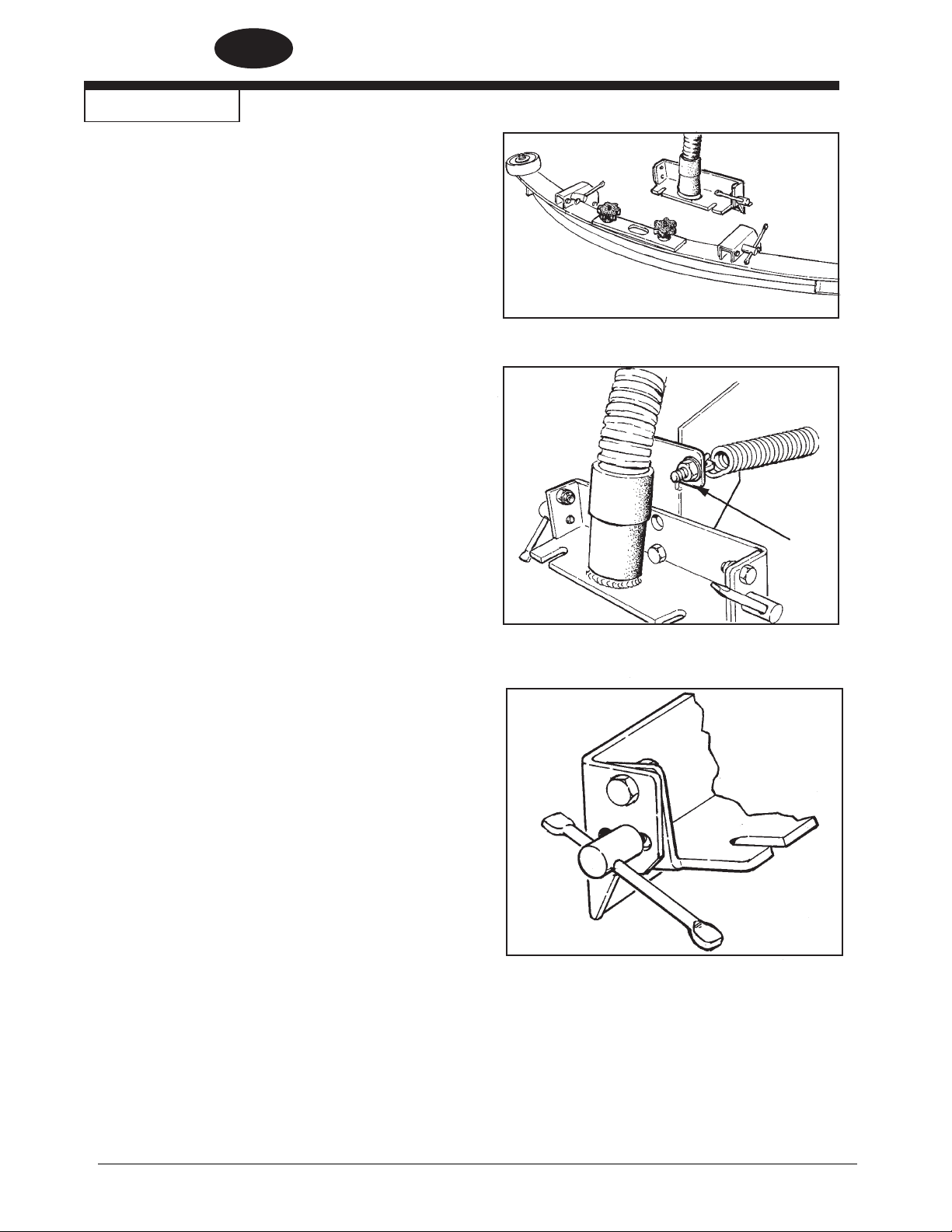

Vzdrževanje strgala

Odstranjevanje strgala se opravlja po naslednjem postopku:

1. Sprostite gumba, ki pritrjujeta strgalo za stroj, in

odstranite sklop strgala; snemite sklop strgala (poglejte sliko, št. 26).;

2. Preglejte rezila strgala.

3. Če je rezilo obrabljeno, ga obrnite tako, da je novi rob

nameščen v položaj za brisanje.

Slika, št. 26

4. Ponovno namestite sklop strgala na stroj.

Nastavitev strgala

Spodaj so naštete nastavitve, ki so nastavljene v tovarni, morda pa jih boste morali malo prilagoditi.

Nastavitev pritiska strgala:

Za nastavitev pritiska poglejte sliko, št. 27. Pravilna nastavitev bo povzročila enakomerno sled zadnjega rezila, ko se stroj premika naprej. Za povečanje pritiska pritegnite matici na vsaki strani nihalne roke. Za zmanjšanje pritiska sprostite matici na vsaki strani.

Nastavitev lege strgala

Lega strgala povzroča dviganje zadnjega rezila v središču ali na koncih, odvisno, v kateri smeri se lega spreminja. Za nastavitev lege poglejte sliko, št. 28. Sprostite levi in desni vijak »X«. Če želite spustiti središče rezila, povlecite »Y« navzdol. Za spuščanje obeh koncev navzdol povlecite »Y« navzgor. Naredite zelo majhen premik in preizkušajte rezilo, dokler ne dobite enakomerno sled. Morda boste zaradi spremembe lege morali ponovno nastaviti pritisk strgala.

Slika, št. 27

Slika, št. 28

-26- CLARKE TECHNOLOGY Uporabniški priročnik (SL) - SCRUBTEC 770 / 784 / 795

VZDRŽEVANJE

Nastavitev rezil strgala

Če je sprednje rezilo pravilno nastavljeno, mora biti približno 1,5 mm nad zadnjim rezilom. Poglejte sliko, št.

29.

Nastavitev podpornih koles strgala:

Podporna kolesa morajo biti približno 0,3 cm nad tlemi, ko se zadnje rezilo dotika tla. Poglejte sliko, št. 31.

OPOZORILO: Stroj lahko vzdržuje ali

popravlja samo za to pooblaščeno osebje.

OPOZORILO: Samo pooblaščeno osebje

lahko popravlja električne dele stroja.

Za vzdrževanje in popravila se obrnite na krajevnega pooblaščenega serviserja družbe ALTO.

Slovenščina

0,3 cm

Uporabljajte samo originalne dele družbe ALTO.

Čiščenje cevovodov za čistilno raztopino

Če se cevovod za čistilno raztopino zamaši, izvlecite filtrirni sklop, ki je nameščen za ohišjem ščetk (slika, št.

30), odstranite filtrirno sito (slika, št. 31) in ga očistite ali zamenjajte. Vrnite filtrirni sklop v ohišje.

CLARKE TECHNOLOGY Uporabniški priročnik (SL) - SCRUBTEC 770 / 784 / 795 -27-

Slovenščina

ODPRAVLJANJE TEŽAV S STROJEM

TEŽAVA VZROK REŠITEV

Stroj ne odstrani vse vode s tal.

Akumulatorji ne delujejo toliko časa, kot je predvideno.

Strgalo je dvignjeno.

Rezervoar za posesano čistilno raztopino je poln.

Filtrirno sito je umazano.

Nastala je ovira ali poškodba na strgalu, gumijasti cevi strgala ali rezervoarju.

Sesalni motor ne deluje.

Gumijasta cev strgala je izklopljena.

Rezilo strgala je poškodovano, obrabljeno ali nepravilno nameščeno.

Pritisk strgala ni pravilno nastavljen.

Tesnila pokrova rezervoarja za posesano čistilno raztopino so poškodovana.

Priključki akumulatorja so umazani ali poškodovani.

Nivo elektrolita je prenizek.

Akumulatorji niso dovolj polni.

Spustite strgalo.

Izčrpajte raztopino iz rezervoarja.

Očistite filtrirno sito.

Odstranite oviro ali popravite poškodbo.

Preverite, ali je izpadel odklopnik in ga nastavite. Za popravila pokličite pooblaščenega serviserja.

Priključite gumijasto cev.

Obrnite ali zamenjajte rezilo strgala. Namestite pravilno rezilo strgala.

Nastavite pritisk strgala.

Zamenjajte tesnila.

Očistite vse priključke. Zamenjajte poškodovane kable. Napolnite akumulatorje.

Dodajte destilirano vodo v vsako celico in napolnite akumulatorje.

Polnite baterije točno 16 ur.

Neenakomerno èišèenje

Stroj se ne zažene.

Polnilec je poškodovan.

Akumulator je okvarjen.

Akumulatorji so izključeni.

Èistilni šèetki ali blazini sta obrabljeni.

Nastala je poškodba na sklopu šèetk, kolesih ali ventilu za raztopino.

Motorja ščetk ne delujeta.

Nizek nivo raztopine.

Prekinitev napajanja stroja

Za popravila pokličite pooblaščenega serviserja.

Med praznjenjem akumulatorjev preverite napetost vseh celic.

Priključite akumulatorje.

Zamenjajte èistilni šèetki ali blazini.

Za popravila poklièite pooblašèenega serviserja.

Preverite, ali je izpadel odklopnik, in ga nastavite. Preverite, ali so vsi priključki pravilno povezani.

Napolnite rezervoar za čistilno raztopino.

OPOMBA: Če se delovanje motorja še vedno prekinja, se obrnite na pooblašèenega

serviserja.

Nastavite odklopnik. Preglejte električne povezave motorja za premikanje stroja.

Zamenjajte varovalke.

Preglejte priključke akumulatorjev.

Preglejte vzvod za ročno nastavljanje parkirne zavore (če je nameščen). OPOMBA: Če se delovanje motorja še vedno prekinja, se obrnite na pooblaščenega serviserja.

-28- CLARKE TECHNOLOGY Uporabniški priročnik (SL) - SCRUBTEC 770 / 784 / 795

SCRUBTEC 770 L, 784 in 795 L

Seznam napak s kodami

Slovenščina

NAPAKA

KODA

3100 3101 3102 3103 3104 3105

7600

7603

7800

7802

9000

2F01

VZROK

Najbrž je nastal kratki stik na zunanji napravi.

Prekinitev tokokroga na motorjih ščetkali na električnih povezavah motorjev ščetk. Najbrž je nastal kratki stik na motorjih ščetk ali električnih povezavah. Prekinitev tokokroga na vlečnem motorju.

Tok vlečnega motorja je presegel omejitev toka za določeni varovalni čas.

Ščetki nista nameščeni.

Pogonski sistem se zažene, preden se obrne stikalo s

ključem v položaj za vklop (ON).

REŠITEV

Preverite vse priključke vlečnega motorja, sesalnega motorja in motorja ščetke in vse električne povezave med njimi.

Preverite vse priključke motorja ščetk in električne povezave med njimi.

Preverite vse priključke vlečnega motorja in električne povezave med njimi.

Stroj je uporabljan na prevelikem nagibu, čez oviro ali stopnico.

Ščetki

Sprostite stikalo za premik stroja sem in tja, nato pa ga ponovno aktivirajte.

OBVESTILO: ČE SE NA ZASLONU POJAVI KODA NAPAKE, OBRNITE STIKALO S KLJUČEM V POLOŽAJ ZA IZKLOP (OFF), NATO PA NAZAJ V POLOŽAJ ZA VKLOP (ON).

Za druge kode in nadaljnja pojasnila se obrnite na Center za storitve družbe ALTO (ALTO Service Center).

CLARKE TECHNOLOGY Uporabniški priročnik (SL) - SCRUBTEC 770 / 784 / 795 -29-

Slovenščina

DODATNA OPREMA

Stroj Rezilo Tip Material Dolžina Št. dela

770 Notranje Na izbiro Uretan, rebrasti 65,7 cm 30951A 770 Notranje Na izbiro Uretan, nazobčani 0,1,5 mm 65,7 cm 30955A 770 Notranje Na izbiro Uretan, rebrasti 91,1 cm 30952A 770 Notranje Na izbiro-Grout Uretan, nazobčani 0,1,5 mm 91,1 cm 30957A 784 Notranje Na izbiro Uretan, rebrasti 102,2 cm 30953A 784 Notranje Na izbiro-Grout Uretan, nazobčani 0,1,5 mm 104,1 cm 30958A 795 Notranje Na izbiro Uretan, rebrasti 116,8 cm 30954A 795 Notranje Na izbiro-Grout Uretan, nazobčani 0,1,5 mm 116,8 cm 30959A 770 Zunanje Na izbiro Nitril, trdni 71,4 cm 30938A 770 Zunanje Na izbiro Nitril, trdni 97,8 cm 30936A 784 Zunanje Na izbiro Nitril, trdni 107 cm 30937A 795 Zunanje Na izbiro Nitril, trdni 122 cm 30939A

Gonilniki blazin:

SCRUBTEC 770, 784 in 795

Dodatna oprema – 2/05

Opis Št. dela

Oprema za električni sesalni sistem 10892A Oprema za sistem za recikliranje ESP 10894A Kolesa Soft-Asm. 52127A Oprema za vzdrževanje Clarke 14607A Sklop strgal, na izbiro 73 cm (samo model 770) 18818A Volan, penasto polnjenje 59955A Imperial Oprema za električno parkirno zavoro 10684A Sistem za vzdrževanje akumulatorjev Clarke (CBMS) 53390A

Rezila strgala na izbiro

Ščetke:

Velikost Opis Št. dela

43,2 cm Poly 11424B 43,2 cm Zelo gosta (Grit-Heavy) 11425B 43,2 cm Srednje gosta (Grit-Medium) 11430B 43,2 cm Redka (Grit-Lite) 10384A 43,2 cm Mehki najlon 10875A 35,6 cm Poly 11427B 35,6 cm Zelo gosta (Grit-Heavy) 11426B 35,6 cm Srednje gosta (Grit-Medium) 11431B 35,6 cm Redka (Grit-Lite) 10383A 35,6 cm Mehki najlon 10874A 48,3 cm Poly 11434B 48,3 cm Zelo-gosta (Grit-Heavy) 11433B 48,3 cm Srednje gosta (Grit-Medium) 11432B 48,3 cm Redka (Grit-Lite) 10385A 48,3 cm Mehki najlon 11435B

Velikost Št. dela

48,3 cm 17524B 43,2 cm 17520C 35,6 cm 17521C

-30- CLARKE TECHNOLOGY Uporabniški priročnik (SL) - SCRUBTEC 770 / 784 / 795

Slovenščina

Garancijski pogoji za izdelek Floor Care

Izdelek ALTO Floor Care ima 12-mesečno garancijo od datuma nabave (predložiti je treba potrdilo o prejemu izdelka - prejemnico) in jo lahko uveljavi samo prvotni kupec pod naslednjimi pogoji:

- da je okvaro mogoče pripisati napaki v materialu ali v izdelavi pomanjkljivega dela (garancija ne upošteva obrabe in trganja, kar je običajno pri uporabi, niti napačne uporabe);

- da izdelka ni popravljal oz. poskušal popravljati nihče, razen strokovnega osebja, ki ga je usposobila družba ALTO;

- da je uporabljana samo originalna oprema;

- da izdelek ni bil neprimerno uporabljan;

- da so navodila v uporabniškem priročniku natančno upoštevana.

Pod navedenimi pogoji družba ALTO jamci samo prvem kupcu, da bo popravila ali zamenjala glavno ohišje, zbiralnik trdih delcev smeti, rezervoar za cistilno raztopino in rezervoar za posesano cistilno raztopino za dobo 8 let, ce so napake v izdelavi ali razjede od rje povzrocile pomanjkljivosti. Pri tem se estetske napake ali površinske rje ne upošteva kot napako.

Motorji (motorji z notranjim zgorevanjem) (če se jih uporablja):

Za motorje se uporablja garancija njihovega proizvajalca.

Vsa vprašanja glede motorjev je treba poslati na družbo ALTO.

Akumulatorji (če se jih uporablja):

Za akumulatorje se uporablja garancija njihovega proizvajalca.

Vsa vprašanja glede akumulatorjev je treba poslati na družbo ALTO ali.......

zastopniku družbe ALTO, ki je dobavil izdelek

Polnilci (če se jih uporablja):

Za polnilce se uporablja garancija njihovega proizvajalca.

Vsa vprašanja glede polnilcev je treba poslati na družbo ALTO ali zastopniku družbe ALTO, ki je dobavil izdelek.

CLARKE TECHNOLOGY Uporabniški priročnik (SL) - SCRUBTEC 770 / 784 / 795 -31-

HRVATSKI

PROČITAJTE OVAJ PRIRUČNIK

Ovaj priručnik sadrži važne informacije o upotrebi i sigurnom rukovanju ovim strojem. Ukoliko prije rukovanja, servisiranja ili popravka ovog stroja marke ALTO ne pročitate upute iz ovog priručnika, to može uzrokovati ozljede vas ili drugih osoba, oštetiti stroj i ostalu imovinu. Prije upotrebe stroja morate biti obučeni u rukovanju ovim strojem. Ako osobe koje će stroj koristiti ne razumiju hrvatski, objasnite im sve upute iz priručnika prije nego počnu upotrebljavati stroj.

Sve upute u priručniku navedene su iz položaja rukovatelja, sa stražnje strane stroja.

Nove priručnike možete naručiti na adresi: ALTO , 2100 Highway 265, Springdale, Arkansas 72764, U.S.A.

Sadržaj

Upute za sigurnost rukovatelja......................................................................................................................... 33

Uvod ............................................................................................................................................................ 34

Ttehničke karakteristike stroja ......................................................................................................................... 35

Postupci kod transporta ................................................................................................................................... 37

Simboli na modelima 770, 784, 795 ............................................................................................................... 38

Upravljačka ploča na modelima 770 S, 784 S, 795 S ..................................................................................... 40

Upravljačka ploča na modelima 770 L, 784 L, 795 L ...................................................................................... 42

Prikaz na zaslonu na modelima 770 L, 784 L, 795 L ...................................................................................... 44

Komande i funkcije stroja ................................................................................................................................ 45

Priprema stroja za rad ...................................................................................................................................... 46

Ugradnja akumulatora ....................................................................................................................... 46

Održavanje akumulatora .................................................................................................................... 47

Punjenje akumulatora ....................................................................................................................... 48

Montaža četaka ili jastučića ............................................................................................................... 49

Skidanje četaka i jastučića ................................................................................................................ 49

Rukovanje strojem ........................................................................................................................................... 50

Upotreba sustava za brzo pokretanje čišćenja ................................................................................. 50

Promjena brzog pokretanja čišćenja ................................................................................................. 50

Vraćanje tvorničkih postavaka brzog pokretanja čišćenja ................................................................ 20

Upotreba čistilice sa spužvom .......................................................................................................... 51

Punjenje spremnika tekućinom za čišćenje ..................................................................................... 51

Upravljanje strojem............................................................................................................................ 52

Čišćenje poda .................................................................................................................................... 52

Održavanje ........................................................................................................................................................ 53

Ispravljanje problema ...................................................................................................................................... 58

Kodovi najčešćih pogrešaka (770 L, 784 L, 795 L) ......................................................................................... 59

Dodatna oprema .............................................................................................................................................. 60

-32- CLARKE TECHNOLOGY Priruènik (HR) - SCRUBTEC 770 / 784 / 795

HRVATSKI

UPUTE ZA SIGURNOST RUKOVATELJA

OPASNOST: Ukoliko ne pročitate i ne pridržavate se svih napomena za

OPASNOST, to može uzrokovati teške tjelesne ozljede ili smrtni slučaj. Pročitajte i pridržavajte se svih napomena za OPASNOST koje se nalaze u ovome priručniku i na samome stroju.

UPOZORENJE: Ukoliko ne pročitate i ne pridržavate se svih UPOZORENJA, to

OPREZ: Ukoliko ne pročitate i ne pridržavate se svih napomena za

OPASNOST: Ukoliko prije rukovanja, servisiranja ili popravka ovog stroja marke ALTO ne

OPASNOST: Rukovanje strojem koji je djelomično rastavljen može uzrokovati ozljede ili oštetiti

OPASNOST: Strojevi mogu uzrokovati eksploziju ako se upotrebljavaju u blizini zapaljivih

OPASNOST: Akumulatori s olovnom kiselinom stvaraju plinove koji mogu uzrokovati eksploziju.

može uzrokovati ozljede vas ili drugih osoba, te oštetiti imovinu. Pročitajte i pridržavajte se svih UPOZORENJA koje se nalaze u ovome priručniku i na samome stroju.

OPREZ, to može oštetiti stroj i ostalu imovinu. Pročitajte i pridržavajte se svih napomena za OPREZ koje se nalaze u ovome priručniku i na samome stroju.

pročitate upute iz ovog priručnika, to može uzrokovati ozljede vas ili drugih osoba, oštetiti stroj i ostalu imovinu. Prije upotrebe stroja morate biti obučeni u rukovanju ovim strojem. Ako osobe koje će stroj koristiti ne razumiju hrvatski, objasnite im sve upute iz priručnika prije nego počnu upotrebljavati stroj.

imovinu. Nemojte rukovati strojem sve dok nije potpuno sastavljen. Prije rukovanja pažljivo pregledajte stroj.

materijala i para. Ovaj stroj nemojte upotrebljavati sa ili u blizini goriva, zrnate prašine, razrjeđivača, otapala i ostalih zapaljivih materijala. Stroj nije prikladan za usisavanje opasne prašine.

Akumulatore držite dalje od iskrenja i plamena. Nemojte pušiti u blizini stroja. Akumulatore punite samo na mjestu s dobrim prozračivanjem. Prije rukovanja strojem obavezno iskopčajte punjač iz električne utičnice.

OPASNOST: Rad s akumulatorima može biti opasan! Uvijek nosite zaštitne naočale i zaštitnu

odjeću kad radite u blizini akumulatora. Skinite sav nakit. Nemojte alatom ili nekim drugim metalnim predmetom spojiti polove akumulatora ni stavljati bilo što na akumulator.

OPASNOST: Upotreba punjača s oštećenim električnim kabelom može izazvati električni udar.

Nemojte upotrebljavati punjač ako je električni kabel oštećen.

UPOZORENJE: Rukovanje strojem iz nekog drugog položaja osim odostraga može uzrokovati ozljede ili

oštećenja. Ovim strojem rukujte isključivo odostraga.

UPOZORENJE: Ovaj je stroj veoma težak. Prije nego ga pokušate prenijeti ili premjestiti, zatražite

pomoć druge osobe. Za pomicanje stroja po kosini ili nagibu potrebne su dvije snažne osobe. Stroj pomičite polako. Nemojte okretati stroj na utovarnoj kosini. Ako strojem radite na nagibu većem od 2%, nemojte ga zaustavljati, okretati ni parkirati. Prije transporta pročitajte poglavlje “Postupci kod transporta” u ovome priručniku.

UPOZORENJE: Strojevi se mogu prevrnuti ako se upotrebljavaju na rubovima stuba ili utovarnih

platforma i uzrokovati ozljede ili oštećenja. Stroj zaustavite i napustite samo na ravnim površinama. Nakon što zaustavite stroj, okrenite ključ u isključeni položaj. Aktivirajte parkirnu kočnicu.

CLARKE TECHNOLOGY Priruènik (HR) - SCRUBTEC 770 / 784 / 795 Page -33-

HRVATSKI

UPOZORENJE: Radove održavanja i popravke koje izvedu nestručne osobe može uzrokovati ozljede ili

UPOZORENJE: Svaka promjena ili izmjena na stroju može uzrokovati oštećenje stroja ili ozljede

UPOZORENJE: Električni dijelovi ovog stroja mogu uzrokovati kratki spoj ako dođu u dodir s vodom ili

UPOZORENJE: Rukovanje strojem bez poštivanja svih obavijesti i upozorenja na naljepnicama može

UPOZORENJE: Mokri podovi mogu uzrokovati klizanje. Vodene otopine i tekućine za čišćenje koje se

UPOZORENJE: Nepropisno uklanjanje prljave vode može predstavljati opasnost za okoliš i biti

oštećenja. Održavanje i popravke moraju obavljati isključivo osobe ovlaštene od tvrtke ALTO.

rukovatelja i drugih osoba. Promjene i izmjene koje proizvođač nije dopustio poništit će valjanost svih jamstava i odgovornosti.

vlagom. Svi električni dijelovi stroja moraju uvijek biti suhi. Nakon svake upotrebe obrišite stroj. Kad se stroj ne koristi, pospremite ga u suhu prostoriju.

uzrokovati ozljede ili oštećenja. Prije rukovanja pročitajte sve naljepnice na stroju. Provjerite jesu li na stroju zalijepljene i pričvršćene sve potrebne naljepnice i obavijesti. Nabavite zamjenske naljepnice i pločice od lokalnog distributera opreme ALTO.

upotrebljavaju u ovome stroju mogu ostaviti mokre tragove na podu. Ti mokri tragovi mogu predstavljati opasnost za rukovatelja ili druge osobe. Oko ili u blizini mjesta gdje čistite uvijek stavite natpis “Oprez”.

protuzakonito. Američka agencija za zaštitu okoliša donijela je odredbe vezane uz uklanjanje prljave vode. U vašem području mogu vrijediti lokalni i državni propisi o zbrinjavanju prljave vode. Upoznajte se i pridržavajte tih propisa. Upoznajte se s ekološkim opasnostima kemikalija koje zbrinjavate u otpad.

OPREZ: Upotreba ovog stroja za pomicanje drugih predmeta ili kao ljestava može uzrokovati

ozljede ili oštećenja. Ovaj stroj nemojte koristiti kao ljestve ili komad namještaja. Nemojte sjediti na ovome stroju.

OPREZ: Jamstvo stroja prestat će vrijediti ako se u stroj ugrade dijelovi koji nisu originalni dijelovi

tvrtke ALTO. Kao zamjenu uvijek upotrebljavajte dijelove tvrtke ALTO.

Uvod

Novi modeli automatskih perača podova tvrtke ALTO Scrubtec 770, 784 i 795 učinkoviti su i snažni strojevi za čišćenje podova. Scrubtec 795 upotrebljava dvije četke ili jastučića i čisti područje širine 97 cm. Scrubtec 784 upotrebljava dvije četke ili jastučića i čisti područje širine 84 cm. Scrubtec 770 upotrebljava dvije četke ili jastučića i čisti područje širine 71 cm. Čistilica sa spužvom briše pod, a motor za usisavanje uklanja prljavu vodu s poda – sve to u jednome prolazu.

Automatski čistači Scrubtec 795, 784 i 770 se isporučuju sa šest baterija od 6 V, pet konektorskih kabela za akumulator, dva akumulatorska kabela, dvije četke ili dva plosnata čistača i uputama za uporabu.

-34- CLARKE TECHNOLOGY Priruènik (HR) - SCRUBTEC 770 / 784 / 795

Tehničke karakteristike stroja

TEHNIČKE KARAKTERISTIKE:

Model Scrubtec 795 S Scrubtec 784 S Scrubtec 770 S

HRVATSKI

Motor za usisavanje 1 KS (0,74 kW) tro- 1 KS (0,74 kW) tro- 1 KS (0,74 kW) tro-

Napajanje 36 V (6 akumul. x 6V) 36 V (6 akumul. x 6V) 36 V (6 akumul. x 6V)

Spremnik s tekućinom 114 litara 114 litara 114 litara Spremnik prljave vode 114 litara 114 litara 114 litara Motori, četke (2) 0,74 kW 0,74 kW 0,74 kW Prianjanje motora 0,37 kW 0,37 kW 0,37 kW Četke (2) 48 cm 43 cm 36 cm

Brzina četaka 200 o/min 200 o/min 200 o/min Pritisak četaka Promjenjiv od 68 do 100 kg Promjenjiv od 68 do 100 kg Promjenjiv od 68 do 100 kg Brzina, unaprijed Promjenjiva do 70 m/min. Promjenjiva do 70 m/min. Promjenjiva do 70 m/min. Brzina, unatrag Promjenjiva do 55 m/min. Promjenjiva do 55 m/min. Promjenjiva do 55 m/min. Punjač 36 V, 21 A, 115 V/60 Hz 36 V, 21 A, 115 V/60 Hz 36 V, 21 A, 115 V/60 Hz

Duljina 173 cm 170 cm 165 cm Širina stroja 102 cm 91 cm 76 cm Visina 112 cm 112 cm 112 cm Brzina čišćenja 3.901 m2/sat 3.252 m2/sat 2.750 m2/sat Širina čišćenja 97 cm 84 cm 71 cm Čišćenje na nagibu Nagib do 6° Nagib do 6° Nagib do 6° Masa s akumulat. (330 Ah) 465 kg 460 kg 456 kg Transportna masa 602 kg 598 kg 593 kg

s akumulatorima (330 Ah)

Buka (EN ISO 3744:1995) < 70 dBA < 70 dBA < 70 dB

Vibracije

(EN ISO 2631-1:1997(EN))

stup. tangencijalni stup. tangencijalni stup. tangencijalni ispust ispust ispust

250 Ah, 330 Ah 250 Ah, 330 Ah 250 Ah, 330 Ah

preklapanje 1,5 cm preklapanje 1,5 cm preklapanje 1,5 cm

< 2,5m/s

CLARKE TECHNOLOGY Priruènik (HR) - SCRUBTEC 770 / 784 / 795 Page -35-

HRVATSKI

Tehničke karakteristike stroja

TEHNIČKE KARAKTERISTIKE:

Model Scrubtec 795 L Scrubtec 784 L Scrubtec 770 L

Motor za usisavanje 1 KS (0,74 kW) tro- 1 KS (0,74 kW) tro- 1 KS (0,74 kW) tro-

Napajanje 36 V (6 akumul. x 6V) 36 V (6 akumul. x 6V) 36 V (6 akumul. x 6V)

Brzina četaka 200 o/min 200 o/min 200 o/min Pritisak četaka Promjenjiv od 63 do 100 kg Promjenjiv od 63 do 100 kg Promjenjiv od 63 do 100 kg Brzina, unaprijed Promjenjiva do 70 m/min. Promjenjiva do 70 m/min. Promjenjiva do 70 m/min. Brzina, unatrag Promjenjiva do 55 m/min. Promjenjiva do 55 m/min. Promjenjiva do 55 m/min. Punjač 36 V, 21 A, 115 V/60 Hz 36 V, 21 A, 115 V/60 Hz 36 V, 21 A, 115 V/60 Hz

Duljina 173 cm 170 cm 165 cm Širina stroja 102 cm 91 cm 76 cm Visina 112 cm 112 cm 112 cm Brzina čišćenja 3,901 m2/sat 3.252 m2/sat 2.750 m2/sat Širina čišćenja 97 cm 84 cm 71 cm Čišćenje na nagibu Nagib do 6° Nagib do 6° Nagib do 6° Masa s akumulat. (330 Ah) 465 kg 460 kg 456 kg Transportna masa 602 kg 598 kg 593 kg s akumulatorima (330 Ah)

Buka (EN ISO 3744:1995) < 70 dBA < 70 dBA < 70 dB

Vibracije

(EN ISO 2631-1:1997(EN))

stup. tangencijalni stup. tangencijalni stup. tangencijalni ispust ispust ispust

250 Ah, 330 Ah 250 Ah, 330 Ah 250 Ah, 330 Ah

preklapanje 1,5 cm preklapanje 1,5 cm preklapanje 1,5 cm

< 2,5m/s

-36- CLARKE TECHNOLOGY Priruènik (HR) - SCRUBTEC 770 / 784 / 795

HRVATSKI

POSTUPCI KOD TRANSPORTA

Utovar stroja u transportno vozilo

UPOZORENJE: Ovaj je stroj veoma težak. Za podizanje stroja uzduž utovarne kosine

potrebne su dvije snažne osobe.

1. Utovarna kosina mora biti dugačka barem 2,4 m i dovoljno čvrsta da izdrži masu stroja.

2. Kosina mora biti čista i suha.

3. Postavite utovarnu kosinu na pravi položaj.

4. Prije utovara demontirajte sklop čistilice sa spužvom, držače četaka te četke ili jastučiće.

5. Okrenite ključ u uključeni položaj.

6. Postavite stroj na ravnu površinu 3 metra ispred kosine.

7. Prebacite prekidač za brzinu kretanja u položaj “HI”.

8. Pritisnite jedan ili oba prekidača za kretanje unaprijed.

9. Pogurnite stroj do vrha kosine.

10. Okrenite ključ u isključeni položaj.

11. Pričvrstite stroj za vozilo.

Istovar stroja iz transportnog vozila

1. Provjerite da se u blizini ne nalazi nikakva zapreka.

2. Istovarna kosina mora biti dugačka barem 2,4 m i dovoljno čvrsta da izdrži masu stroja.

3. Kosina mora biti čista i suha.

4. Postavite utovarnu kosinu na pravi položaj.

5. Odvežite stroj.

UPOZORENJE: Ovaj je stroj veoma težak. Za spuštanje stroja niz istovarnu kosinu

potrebne su dvije snažne osobe.

6. Okrenite ključ u uključeni položaj.

7. Oprezno i polagano dovedite stroj do vrha kosine tako da držite pritisnut bilo prekidač za kretanje unaprijed ili unatrag.

8. Prebacite prekidač za brzinu kretanja u srednji položaj. Kad se stroj počne kretati niz kosinu, održavajte brzinu kretanja malom pritiskom bilo kojeg prekidača za kretanje unaprijed.

9. Montirajte sklop čistilice sa spužvom, nosače četaka te četke ili jastučiće nakon istovara stroja kako bi bio spreman za upotrebu.

CLARKE TECHNOLOGY Priruènik (HR) - SCRUBTEC 770 / 784 / 795 Page -37-

HRVATSKI

SIMBOLI NA MODELIMA SCRUBTEC 770, 784 i 795

SIMBOLI NA MODELIMA

SCRUBTEC 770 S, 784 S, 795 S

SCRUBTEC 770 L, 784 L, 795 L

Simbol upozorenja

o opasnosti

Glavni prekidač s

ključem

SIMBOLI NA MODELIMA

SCRUBTEC 770 S, 784 S i 795 S

Dodatni pritisak

četaka

Spuštanje/

podizanje četaka

Struja

Komanda brzine kretanja

SIMBOLI NA MODELIMA

SCRUBTEC 770 L, 784 L i 795 L

Spuštanje/

podizanje

spužve

Upravljanje tekućinom

Brojač sati

rada

Spuštanje/podizanje

četaka

Napunjenost

akumulatora

-38- CLARKE TECHNOLOGY Priruènik (HR) - SCRUBTEC 770 / 784 / 795

Upravljanje

tekućinom

Napunjenost akumulatora

Prekidač za brzo

pokretanje čišćenja

SIMBOLI NA MODELIMA SCRUBTEC 770, 784 i 795

UPOZORENJE

PROČITAJTE PRIRUČNIK PRIJE RUKOVANJA STROJEM.

OPASNOST OD POŽARA

· Koristite samo komercijalno dostupna sredstva za čišćenje i laštila namijenjena za strojeve.

· Nemojte koristiti zapaljive materijale.

OPASNOST OD OZLJEDA ILI OŠTEĆENJA STROJA

· Nemojte okretati,

71018A

zaustavljati i ostavljati stroj na nagibu.

HRVATSKI

71015A

UPOZORENJE

PROČITAJTE PRIRUČNIK PRIJE RUKOVANJA STROJEM.

EKSPLOZIVNI PLINOVI Može uzrokovati teške ozljede, smrt ili oštetiti transformator.

Zapaljive materijale držite dalje od akumulatora. Punite u hladnom prostoru s dobrim prozračivanjem.

OTROVNA KEMIKALIJA Akumulatori mogu sadržavati sumpornu kiselinu. Uzrokuje teške ozljede.

Izbjegavajte dodir s kožom, očima i odjećom. Kod dodira isperite vodom. Zatražite liječničku pomoć. U slučaju gutanja odmah nazovite liječnika.

Nosite zaštitne naočale.

UPOZORENJE

PADAJUĆI DIJELOVI Uzrokuje teške ozljede.

Prije servisa provjerite je li spremnik

71017A

UPOZORENJE

POMIČNI DIJELOVI Dodir uzrokuje teške ozljede.

Nemojte stavljati ruke i šake ispod stroja tijekom upotrebe.

71014A

osiguran.

CLARKE TECHNOLOGY Priruènik (HR) - SCRUBTEC 770 / 784 / 795 Page -39-

HRVATSKI

UPRAVLJAČKA PLOČA NA MODELIMA 770 S, 784 S I 795 S

Prekidač s ključem (pogledajte sl. 1, poz. “A”)

Prekidač s ključem uključuje napajanje upravljačke ploče. “0” predstavlja isključeni, a “I” uključeni položaj.

Prekidač brzine kretanja (pogledajte sl. 1, poz. “B”) Komanda brzine od male do velike brzine. Za povećanje brzine okrenite prekidač udesno. Za smanjenje brzine okrenite prekidač ulijevo.

Prekidač za podizanje/spuštanje četaka (pogledajte sl. 1, poz. “C”) Prekidač za četke ima dva položaja: gornji položaj podiže četke, a donji ih spušta na pod. Motori četaka počet će raditi kad su četke spuštene i pritisnut je prekidač za kretanje.

Prekidač za povećanje pritiska četaka (pogledajte sl. 1, poz. “D”) Ovaj prekidač služi za povećanje pritiska četaka. Povećani pritisak četaka može ponekad biti potreban kod struganja ili čišćenja jako prljavih podova. Za povećanje pritiska četaka najprije ih spustite pritiskom prekidača za podizanje/ spuštanje četaka (poz. “C”) u donji položaj. Na taj će se način četke spustiti u uobičajeni položaj za čišćenje. Za povećanje pritiska četaka držite pritisnut prekidač (poz. “D”) sve dok se ne postigne željeni pritisak ili se postolje sa četkama više ne može spustiti niže. Kako biste pritisak četaka vratili na uobičajeni položaj, pritisnite prekidač za podizanje/spuštanje četaka (poz. “C”) u gornji položaj i, nakon što se postolje sa četkama potpuno podigne, pritisnite prekidač u donji položaj za uobičajeno čišćenje.

Prekidač upravljanja tekućinom (pogledajte sl. 1, poz. “E”) Prekidač za upravljanje tekućinom regulira protok tekućine za čišćenje na pod. Za povećanje protoka okrećite prekidač u smjeru kazaljke na satu. Za smanjenje protoka okrećite prekidač suprotno od smjera kazaljke na satu.

Prekidač za kretanje unaprijed (pogledajte sl. 1, poz. “F”) Prekidač za kretanje unaprijed uključuje motor za kretanje i, ako su motori četaka spušteni, također aktivira motore četaka i modul za upravljanje tekućinom. Može se upotrijebiti bilo desni ili lijevi prekidač.

Prekidač za kretanje unatrag (pogledajte sl. 1, poz. “G”) Kad se prekidač za kretanje unatrag upotrijebi zajedno s jednim od prekidača za kretanje unaprijed, pokreće stroj u suprotnome smjeru. Brzina kretanja unatrag iznosi 70% brzine kretanja unaprijed.

Mjerač napunjenosti akumulatora (Vidi sliku br. 1, stavka “H”)

Mjerač napunjenosti akumulatora prikazuje napon akumulatora tijekom upotrebe uređaja. Kada se snaga akumulatora previše snizi, počet će treperiti crvena lampica, a motori čistača će se isključiti.

Prekidači strujnih krugova (pogledajte sl. 1, poz. “I”-”M”) Gumbi za vraćanje prekidača strujnih krugova u početno stanje nalaze se na upravljačkoj ploči. Prekidači su redom: poz. I i J – motori četaka (35 A); poz. K – motor za kretanje (30 A); poz. L – motor za usisavanje (25 A); poz. M – motor pokretača, glave četaka (5 A)

Ukoliko se neki prekidač strujnog kruga aktivira, ispitajte koji motor ne radi i isključite glavni prekidač s ključem. Pričekajte pet minuta i pritisnite gumb za vraćanje u početno stanje. Uključite glavni prekidač s ključem i pokušajte ponovno. U slučaju da se prekidač ponovno aktivira, potrebno je obratiti se ovlaštenom serviseru.

Brojač sati rada (pogledajte sl. 1, poz. “N”) Brojač pokazuje broj sati rada stroja. Aktivan je samo dok se stroj kreće unaprijed ili unatrag.

-40- CLARKE TECHNOLOGY Priruènik (HR) - SCRUBTEC 770 / 784 / 795

UPRAVLJAČKA PLOČA NA MODELIMA 770 S, 784 S I 795 S

HRVATSKI

Slika 1

CLARKE TECHNOLOGY Priruènik (HR) - SCRUBTEC 770 / 784 / 795 Page -41-

HRVATSKI

UPRAVLJAČKA PLOČA NA MODELIMA 770 L, 784 L I 795 L

Prekidač s ključem (pogledajte sl. 2, poz. “A”)

Prekidač s ključem uključuje napajanje upravljačke ploče. “O” predstavlja isključeni, a “I” uključeni položaj.

Prekidač brzine kretanja (pogledajte sl. 2, poz. “B”) Komanda brzine od male do velike brzine. Za povećanje brzine okrenite prekidač udesno. Za smanjenje brzine okrenite prekidač ulijevo.

Prekidač za podizanje/spuštanje spužve (pogledajte sl. 2, poz. “C”) Prekidač za čistilicu sa spužvom služi za podizanje i spuštanje spužve te za uključivanje i isključivanje motora za usisavanje. Čistilica sa spužvom će se spustiti i motor za usisavanje uključiti kad se prekidač prebaci u donji položaj. Za podizanje spužve potrebno je prekidač prebaciti u gornji položaj. Motor za usisavanje će se isključiti nakon kratkog vremena kad se prekidač prebaci u gornji položaj.

Srednji položaj prekidača služi za brzo pokretanje čišćenja. Čistilica sa spužvom će se automatski podignuti i spustiti, a usisavanje uključiti i isključiti kad se upotrebljava funkcija brzog čišćenja. NAPOMENA: Prekidač čistilice za

spužvu mora biti u srednjem položaju kako bi spužva i usisavanje ispravno funkcionirali u funkciji brzog pokretanja čišćenja.

Prekidač za podizanje/spuštanje četaka (pogledajte sl. 2, poz. “D”)

Za spuštanje glave četaka pritisnite ovaj prekidač u donji (+) položaj. Za povećanje pritiska četaka nastavite pritiskati prekidač za četke u donji (+) položaj sve dok se postigne željeni pritisak ili dok se glave četaka više ne mogu spustiti. Motori četaka će se uključiti i tekućina će početi teći (pod uvjetom da je protok uključen) kad se stroj počne kretati. Za podizanje glave četaka pritisnite ovaj prekidač u gornji (-) položaj sve dok se glave ne zaustave ili se ne postigne željeni položaj četaka.

Upravljanje protokom tekućine (pogledajte sl. 2, poz. “E”) Prekidač za protok tekućine regulira protok tekućine za čišćenje na pod. Za povećanje protoka pritisnite prekidač za protok tekućine u donji (+) položaj dok se ne postigne željeni protok. Za smanjenje protoka pritisnite prekidač za protok tekućine u gornji (-) položaj dok se ne postigne željeni protok. Za isključivanje protoka tekućine pritišćite prekidač za tekućinu u gornji (-) položaj sve dok se na zaslonu ne ugase svi pokazivači. NAPOMENA: NEMOJTE

koristiti bez tekućine! NAPOMENA: Tekućina neće teći dok se stroj ne kreće.

Prekidač za kretanje unaprijed (pogledajte sl. 2, poz. “F”)

Prekidač za kretanje unaprijed uključuje motor za kretanje i, ako su motori četaka spušteni, također aktivira motore četaka i modul za upravljanje tekućinom. Može se upotrijebiti bilo desni ili lijevi prekidač.

Prekidač za kretanje unatrag (pogledajte sl. 2, poz. “G”) Kad se prekidač za kretanje unatrag upotrijebi zajedno s jednim od prekidača za kretanje unaprijed, pokreće stroj u suprotnome smjeru. Brzina kretanja unatrag iznosi 70% brzine kretanja unaprijed.

Brzo pokretanje čišćenja (pogledajte sl. 2, poz. “H”) Gumb za brzo pokretanje čišćenja zeleni je gumb koji će spustiti i podići glavu četaka i spužve jednim pritiskom. NAPOMENA: Podrobnije informacije o ovoj funkciji pogledajte u poglavlju “Rukovanje strojem”.

LCD zaslon (pogledajte sl. 2, poz. “I”) Glavni zaslon pokazuje stanje napunjenosti akumulatora, stanje glave četaka, tekućine i čistilice sa spužvom. Također prikazuje i sate rada stroja te kodove pogrešaka. NAPOMENA: Kad se akumulator isprazni, pokazivanje akumulatora će zatreperiti i motori četaka/jastučića će se isključiti.

Gumb za odabir prikaza (pogledajte sl. 2, poz. “J”) Pritiskom crnoga gumba za odabir prikaza mijenja se prikaz između glavnih funkcija stroja i brojača sati rada. Brojač pokazuje broj sati rada stroja. Prikazuje broj sati rada motora četaka, motora za usisavanje, motora za kretanje i ukupan broj.

-42- CLARKE TECHNOLOGY Priruènik (HR) - SCRUBTEC 770 / 784 / 795

HRVATSKI

UPRAVLJAČKA PLOČA NA MODELIMA 770 L, 784 L I 795 L

Prekidači strujnih krugova (pogledajte sl. 2, poz. “K”, “L”, “M”)

Gumbi za vraćanje prekidača strujnih krugova u početno stanje nalaze se na upravljačkoj ploči. Prekidači su redom: poz. “K” i “L” – motori četaka (35A); poz. "M" – glavni prekidač s ključem (5A).

Ukoliko se neki prekidač strujnog kruga aktivira, ispitajte koji motor ne radi i isključite glavni prekidač s ključem. Pričekajte pet minuta i pritisnite gumb za vraćanje u početno stanje. Uključite glavni prekidač s ključem i pokušajte ponovno. U slučaju da se prekidaè ponovno aktivira, potrebno je obratiti se ovlaštenom serviseru.

Slika 2

CLARKE TECHNOLOGY Priruènik (HR) - SCRUBTEC 770 / 784 / 795 Page -43-

HRVATSKI

Prikaz na zaslonu na modelima 770 L, 784 L I 795 L

Strelica pokazuje trenutni položaj čistilice sa spužvom (podignuta ili spuštena)

Zasloni za rukovatelja

ZASLON 1

“Akumulator” treperi kad je ispražnjen.

ZASLON 2

Primjer

“Kapljice” trepere dok je uključen protok tekuæine, a ugašene su kad nema protoka.

Strelice pokazuju status usisavanja. Trepere kad je usisavanje uključeno, a ugašene su kad je isključeno.

ZASLON 3 (dijagnostika)

Pokazivači cijelo vrijeme svijetle i pokazuju trenutne postavke.

Samo za dijagnostiku. Zaslon će biti prikazan samo ako nastane neka pogreška na stroju. Kad pogreška nastane, bit će prikazan simbol i kod pogreške.

Pogledajte “Kodovi najčešćih pogrešaka” pri kraju poglavlja “Održavanje”.

-44- CLARKE TECHNOLOGY Priruènik (HR) - SCRUBTEC 770 / 784 / 795

KOMANDE I FUNKCIJE STROJA

Ručica za čistilicu sa spužvom (samo kod modela

“klase S”). Pogledajte sl. 3a, 3b i 3c. Ručica za čistilicu sa spužvom nalazi se ispod komandnih ručica, na desnoj strani stroja. Služi za podizanje i spuštanje čistilice sa spužvom. Motor za usisavanje se uključuje kad se ručica spusti.

Parkirna kočnica (opcija) Pogledajte sl. 4. Parkirna kočnica sprječava pomicanje stroja. Kočnica se nalazi s lijeve strane glavnog motora. Kočnica se aktivira isključivanjem prekidača s ključem ili iskopčavanjem napajanja s akumulatora.

Na kočnici se nalazi mehanička poluga. Ta poluga služi za ručno deaktiviranje kočnice. Kočnicu možete ručno deaktivirati tako da je okrenete prema stražnjem dijelu stroja (u smjeru suprotnom od kazaljke na satu). Želite li vratiti ili ponovno aktivirati kočnicu, okrenite polugu prema prednjoj strani stroja (u smjeru kazaljke na satu). NAPOMENA:

Ako se poluga nalazi u lijevom položaju (deaktivirana kočnica), kočnica se neće moći aktivirati prekidačem s ključem i stroj neće moći raditi.

HRVATSKI

Sl. 3a

OPREZ: Kočnicu nemojte aktivirati dok se stroj kreće.

Isključivanje usisavanja Pogledajte sl. 5. Prekidač za isključivanje motora za usisavanje nalazi se na spremniku prljave vode. Automatski će isključiti motor za usisavanje kad se spremnik prljave vode napuni.

Slika 4

Sl. 3b

Slika 5

CLARKE TECHNOLOGY Priruènik (HR) - SCRUBTEC 770 / 784 / 795 Page -45-

Sl. 3c

HRVATSKI

PRIPREMA STROJA ZA RAD

Ugradnja akumulatora

Modeli strojeva Scrubtec 770, 784 i 795 upotrebljavaju šest akumulatora napona 6 V. Akumulatori se nalaze u odjeljku za akumulatore, ispod spremnika prljave vode.

Kako biste ugradili akumulatore, učinite sljedeće:

1. Okrenite ključ u isključeni položaj.

2. Provjerite jesu li oba spremnika prazna.

3. Otpojite crijeva sa spremnika prljave vode

(gornji spremnik) te isključite motor za usisavanje i prekidač za usisavanje.

4. Demontirajte nosivu konzolu spremnika.

5. Demontirajte spremnik prljave vode.

6. Ugradite akumulatore u spremnik s

tekućinom kako je prikazano na slikama 6a i 6b.

UPOZORENJE: Podizanje akumulatora

bez ičije pomoći može uzrokovati ozljede. Zatražite pomoć za podizanje akumulatora. Akumulatori su veoma teški.

38720B

38722B

38720B

38722B

38720B 38722B

Slika 6a

38722B

UPOZORENJE: Rad s akumulatorima

može biti opasan. Uvijek nosite zaštitne naočale i zaštitnu odjeću prilikom rada u blizini kumulatora. ZABRANJENO PUŠENJE!

7. Spojite kabele akumulatora između

akumulatora i montirajte dugačku instalaciju akumulatora. Pogledajte slike 6a i 6b.

8. Montirajte spremnik i ponovno spojite

crijeva, spojite priključke motora i prekidača za usisavanje. Montirajte nosivu konzolu spremnika.

NAPOMENA: Napunite akumulatora prije

upotrebe stroja.

38722B

Slika 6b

-46- CLARKE TECHNOLOGY Priruènik (HR) - SCRUBTEC 770 / 784 / 795

PRIPREMA STROJA ZA RAD

Održavanje akumulatora

Električnu struju potrebnu za rad stroja proizvode ugrađeni akumulatori. Ugrađene akumulatore potrebno je preventivno održavati.

UPOZORENJE: Rad s akumulatorima može biti

opasan. Uvijek nosite zaštitne naočale i zaštitnu odjeću kad radite u blizini akumulatora. ZABRANJENO PUŠENJE!

Kako bi akumulatori ostali u dobrome stanju, pridržavajte se sljedećih uputa:

1. Održavajte razinu elektrolita na ispravnoj razini. Ispravna je razina oko 6,35 mm ispod dna posude u svakoj ćeliji i iznad vrhova kontaktnih pločica. Provjerite razinu elektrolita prije svakog punjenja akumulatora. Pogledajte sl. 7.

NAPOMENA: Razinu elektrolita provjerite prije punjenja akumulatora. Pločice u svakoj ćeliji moraju biti pokrivene elektrolitom. Prije punjenja nemojte doliti elektrolita do vrha. Elektrolit se tijekom punjenja širi. Zbog toga bi elektrolit mogao iscuriti iz ćelija. Ćelije nadopunite do vrha destiliranom vodom uvijek nakon punjenja.

HRVATSKI

Slika 7

Ispravna razina punjenja

OPREZ: Teška oštećenja mogu nastati u

akumulatorima ako razina elektrolita ne pokriva kontaktne pločice. Održavajte razinu elektrolita na ispravnoj razini.

OPREZ: Oštećenja na stroju i pražnjenje na

vrhovima akumulatora može nastati ako se akumulatori napune iznad dna posude u pojedinoj ćeliji. Nemojte nadopunjavati akumulatore do dna posude u pojedinoj ćeliji. Obrišite ostatke kiseline sa stroja ili vrha akumulatora. Nemojte dolijevati kiselinu u akumulator nakon ugradnje.

OPREZ: Voda iz slavine može sadržavati

štetne tvari koje mogu oštetiti akumulatore. Akumulatori se smiju nadopuniti isključivo destiliranom vodom.

2. Vrhovi akumulatora moraju biti čisti i suhi. Polove i priključke održavajte čistima. Za čišćenje vrha akumulatora upotrijebite vlažnu krpu s blagom otopinom amonijaka ili natrijeva bikarbonata. Za čišćenje polova i priključaka upotrijebite alat za čišćenje polova i priključaka. Nemojte dopustiti da amonijak ili natrijev bikarbonat dospije u akumulator.

3. Akumulatori moraju biti napunjeni.

CLARKE TECHNOLOGY Priruènik (HR) - SCRUBTEC 770 / 784 / 795 Page -47-

HRVATSKI

PRIPREMA STROJA ZA RAD

Punjenje akumulatora

UPOZORENJE: Punjenje akumulatora na području bez

prikladnog prozračivanja može uzrokovati eksploziju. Radi sprječavanja eksplozije, akumulatore punite samo na području s dobrim prozračivanjem.

UPOZORENJE: Akumulatori s olovnom kiselinom

stvaraju plinove koji mogu eksplodirati. Akumulatore držite dalje od iskrenja i plamena. ZABRANJENO PUŠENJE!

Kako biste napunili akumulatore, učinite sljedeće:

1. Provjerite je li prekidač s ključem u isključenom položaju.

2. Prije punjenja akumulatora potrebno je prozračiti odjeljak s akumulatorima. To možete učiniti tako da nagnete spremnik prljave vode dok se ne blokira u otvorenom položaju (pogledajte sl. 8). Spremnik možete ponovno zatvoriti tako da povučete krak i zatim polagano spustite spremnik u zatvoreni položaj.

OPREZ: Prije podizanja spremnika osigurajte da je

doista prazan.

UPOZORENJE: Nemojte rukovati ni obavljati održavanje

na stroju dok je spremnik prljave vode u otvorenom položaju. Spremnik bi se mogao slučajno udariti i naglo zatvoriti.

3. Postavite punjač na ravnu površinu. Pazite da odzračnici sa strane budu najmanje dva inča od zida ili drugih predmeta. Pazite da oko otvora na dnu punjača ne bude nikakvih predmeta.

4. Isključite konektor akumulatora sa akumulatora.

5. Priključite konektor istosmjerne struje na punjaču na konektor akumulatora. Vidi sliku 8A.

6. Priključite kabel punjača izmjenične struje koji se

nalazi sa zadnje strane stroja u ispravno uzemljenu utičnicu sa 10 A (min), 230 V

7. Provjerite na indikatorskoj lampici je li počeo postupak punjenja. Lampica koja treperi pokazuje da se akumulatori pune. Stalno uključena zelena lampica pokazuje da su akumulatori potpuno puni.

Slika 8

Slika 8A

NAPOMENA: Stroj ukopčajte u električni krug koji nije opterećen drugim uređajima. Može doći do preopterećenja mreže i punjenje neće biti obavljeno.

UPOZORENJE: GEL akumulator nikad nemojte puniti

NAPOMENA: Kako se akumulatori ne bi trajno oštetili, nemojte dopustiti da se do kraja isprazne. Akumulatori ne smiju nikad biti ispražnjeni, čak i dok se stroj ne koristi. Kod punjenja akumulatora ostavite spremnik prljave vode otvorenim. Nakon svakih 20 ciklusa punjenja provjerite razinu elektrolita i, ako je

potrebno, dolijte destiliranu vodu.

-48- CLARKE TECHNOLOGY Priruènik (HR) - SCRUBTEC 770 / 784 / 795

neprikladnim punjačom akumulatora. Pridržavajte se svih uputa proizvođača akumulatora i punjača akumulatora.

PRIPREMA STROJA ZA RAD

Montaža četaka ili jastučića

Kako biste montirali četke ili jastučiće na stroj, učinite sljedeće:

1. Okrenite ključ u uključeni položaj.

2. Prebacite prekidač za četke u gornji položaj.

3. Okrenite ključ u isključeni položaj.

4. Otiđite do prednje strane stroja.

5. Oslobodite desno i lijevo kućište četaka i skinite ih. Pogledajte sl. 9.

6. Postavite nosač četaka ili jastučića ispod ploče motora za četke. Pogledajte sl. 10.

HRVATSKI

Slika 9

7. Poravnajte vrhove na sklopu motora s utorima na sklopu četaka.

8. Podignite četke dok se sklop ne blokira.

9. Ponovite korake 6, 7 i 8 za montažu drugog nosača četaka ili jastučića.

Skidanje četaka i jastučića

Kako biste skinuli četke i jastučiće sa stroja, učinite sljedeće:

1. Okrenite ključ u uključeni položaj.

2. Prebacite prekidač za četke u gornji položaj.

3. Okrenite ključ u isključeni položaj.

4. Otiđite do prednje strane stroja.

5. Pritisnite obje strane nosača četaka ili jastučića sve dok se sklop ne oslobodi.

Slika 10

CLARKE TECHNOLOGY Priruènik (HR) - SCRUBTEC 770 / 784 / 795 Page -49-

HRVATSKI

RUKOVANJE STROJEM

Upotreba sustava za brzo pokretanje čišćenja (samo kod modela “klase L”)

Brzo pokretanje čišćenja funkcija je novih perača podova Focus. Tvorničke postavke ove funkcije su 2 bar pritiska četaka i 4 bar za protok tekućine te spuštena čistilica sa spužvom.

1. Pritisnite i otpustite zeleni gumb kako bi se uključile sve funkcije čišćenja, pogledajte sl. 11, poz. A.

2. Čistilica sa spužvom i glava četaka spustit će se na pod i započet će usisavanje. NAPOMENA: Prekidač čistilice sa spužvom mora biti u srednjem položaju kako bi čistilica funkcionirala u funkciji brzog pokretanja čišćenja, pogledajte sl.11, poz. B.

3. Četke i tekućina počet će raditi tek kad se stroj počne kretati.

4. Čišćenje će se obavljati uz tvorničke postavke, međutim njih možete promijeniti prema svojim potrebama. Pogledajte poglavlje “Promjena brzog pokretanja čišćenja” u nastavku.

5. Želite li čišćenje prekinuti, ponovno pritisnite zeleni gumb i tekućina će prestati teći, četke će se podići, nakon kratkog vremena podići će se i čistilica sa spužvom i motor će se isključiti.

NAPOMENA: Sve to će se dogoditi dok se stroj kreće. Ako to učinite dok stroj miruje, dio tekućine mogao bi ostati na podu.

Promjena brzog pokretanja čišćenja

Ako ne želite koristiti tvorničke postavke ove funkcije, možete ih promijeniti na sljedeći način:

1. Postavite stroj u željeni položaj pomoću prekidača za brzo čišćenje i pojedinih prekidača.

2. Držite pritisnut zeleni gumb za brzo pokretanje čišćenja sve dok LCD zaslon ne zatreperi, a zatim ga otpustite.

NAPOMENA: Potrebno vrijeme je oko 5 sekunda.

Slika 11

3. Kad aktivirate ili deaktivirate funkciju brzog pokretanja čišćenja, ona će sad biti podešena na promijenjene postavke čišćenja. Te postavke će ostati sve dok ne iskopčate stroj ili ih ponovno ne promijenite. NAPOMENA:

Kod mijenjanja funkcije brzog čišćenja provjerite je li čistilica sa spužvom u automatskom (srednjem) položaju, ili možete postaviti da je čistilica cijelo vrijeme spuštena ili podignuta.

Vraćanje tvorničkih postavaka brzog pokretanja čišćenja

Kako biste vratili tvorničke postavke, učinite sljedeće:

1. Držite pritisnut zeleni gumb funkcije brzog pokretanja čišćenja dok LCD zaslon dvaput ne zatreperi (5 sekunda između treptaja), pogledajte sl. 11. NAPOMENA: Potrebno

vrijeme je oko 10 sekunda.

2. Postavke će biti vraćene na 4 bar za tekućinu i 2 bar za

pritisak četaka. NAPOMENA: Prekidač usisavača čistilice

sa spužvom mora biti u srednjem položaju kako bi tvorničke postavke bile aktivne.

-50- CLARKE TECHNOLOGY Priruènik (HR) - SCRUBTEC 770 / 784 / 795

RUKOVANJE STROJEM

Upotreba čistilice sa spužvom (samo kod modela “klase S”)

Čistilica sa spužvom čisti pod dok motor za usisavanje odstranjuje prljavu tekućinu s poda. Polugu čistilice sa spužvom spustite desnom rukom. Za upotrebu čistilice sa spužvom učinite sljedeće:

1. Kako biste spustili čistilicu sa spužvom i pokrenuli motor za usisavanje, pomaknite polugu čistilice udesno i prema dolje. Pogledajte sl. 12.

HRVATSKI

2. Za podizanje čistilice podignite polugu prema gore. Pogledajte sl. 13.

Napomena: U srednjem će položaju motor za usisavanje nastaviti raditi s podignutom spužvom kako ne bi ostajali mokri tragovi.

Punjenje spremnika tekućinom za čišćenje

OPREZ: Osigurajte da voda ili tekućina

ne dospije u otvor motora za

usisavanje. pogledajte sl. 14.

Spremnik tekućine za čišćenje može se puniti sprijeda ili straga kroz prozirno crijevo za ispust na stražnjoj strani stroja. Kako biste napunili spremnik tekućinom za čišćenje, učinite sljedeće:

1. Skinite poklopac spremnika tekućine. Pogledajte sl. 15.

2. Napunite spremnik vodom.

3. U vodu dodajte sredstvo za čišćenje. Potrebnu količinu možete očitati s uputa na spremniku.

UPOZORENJE: Vodene otopine i tekućine za čišćenje

koje se upotrebljavaju u ovome stroju mogu ostaviti mokre tragove na podu. Ti mokri tragovi mogu predstavljati opasnost za rukovatelja ili druge osobe. U blizini mjesta gdje čistite uvijek stavite natpis OPREZ.

Slika 12

Slika 13

Slika 14

Slika 15

UPOZORENJE: Strojevi mogu upaliti zapaljive

materijale i pare. Nemojte ih koristiti sa ili u blizini zapaljivih materijala kao što su benzin, zrnata prašina, otapala i razrjeđivači. Upotrebljavajte samo koncentraciju koju preporučuje proizvođač tekućine za čišćenje.

UPOZORENJE: Clarke preporučuje maksimalnu

temperaturu vode od 49 °C.

4. Postavite poklopac spremnika tekućine.

5. Ako stroj punite straga, okrenite prozirno crijevo za ispust prema konzoli i umetnite crijevo, kako je prikazano na sl. 16. Razina tekućine može se nadzirati sa stražnje strane stroja.

CLARKE TECHNOLOGY Priruènik (HR) - SCRUBTEC 770 / 784 / 795 Page -51-

Slika 16

HRVATSKI

RUKOVANJE STROJEM (nastavak)

Upravljanje strojem

NAPOMENA: Postavite stroj u malu brzinu kretanja (pogledajte sl. 17). Stroj uključite na prostoru gdje nema namještaja i ostalih predmeta, a zatim učinite sljedeće:

1. Pomičite stroj ravno, unaprijed i unatrag.

2. Zaustavite stroj na siguran način.

3. Nakon okretanja stroja ponovno pomičite stroj.

Kako biste pomicali stroj, učinite sljedeće:

1. Okrenite ključ u uključeni položaj.

2. Prebacite prekidač za četke u gornji položaj.

3. Podignite čistilicu sa spužvom.

4. Kako biste se kretali unaprijed, pritisnite jedan ili oba žuta prekidača (pogledajte sl. 18).

5. Za zaustavljanje stroja otpustite žute prekidač za kretanje unaprijed.

6. Kako biste se kretali unatrag, istodobno pritisnite bijeli gumb i jedan od prekidača za kretanje unaprijed (pogledajte sl. 19).

7. Stroj možete okrenuti tako da stražnji dio stroja pogurnete u stranu.

8. Nakon što zaustavite stroj, okrenite ključ u isključeni položaj.

Čišćenje poda

UPOZORENJE: Vodene otopine i tekućine za čišćenje

koje se upotrebljavaju u ovome stroju mogu ostaviti mokre tragove na podovima. Ti mokri tragovi mogu predstavljati opasnost za rukovatelja ili druge osobe. U blizini mjesta gdje čistite uvijek stavite natpis OPREZ.

Postupak čišćenja podova opisan je u nastavku:

1. Ulijte vodu i tekućinu za čišćenje u čisti spremnik za tekućinu.

Slika 17

Slika 18

2. Okrenite ključ u uključeni položaj. Ako se upotrebljava funkcija brzog pokretanja čišćenja, pritisnite zeleni gumb i prijeđite na 6. korak (samo za deluxe modele).

3. Spustite čistilicu sa spužvom.

Slika 19

4. Prebacite prekidač za četke u donji položaj.

5. Podesite protok tekućine za čišćenje prema potrebi.

6. Pomičite stroj unaprijed po podu.

7. Okrenite stroj za 1800.

NAPOMENA: Kad strojem više puta prolazite po istoj

NAPOMENA: Kod većine radova čišćenja, upotrijebite i

-52- CLARKE TECHNOLOGY Priruènik (HR) - SCRUBTEC 770 / 784 / 795

površini, ostavite da četke očiste oko 5 cm površine koju su u prvom prolazu već očistile.

uklonite tekućinu u jednom postupku.

RUKOVANJE STROJEM (nastavak)

Čišćenje veoma prljavih podova

Postupak čišćenja veoma prljavih podova opisan je u

nastavku:

1. Nanesite tekućinu na pod.

2. Nemojte spuštati čistilicu sa spužvom.

3. Nemojte aktivirati motor za usisavanje.

4. Spustite četke i ostružite pod.

5. Ostavite tekućinu na podu dovoljno dugo da tekućina očisti pod.

6. Ponovno ostružite pod s dodatnom tekućinom, odstranjujući ostatak tekućine čistilicom sa spužvom.

ODRŽAVANJE

UPOZORENJE: Održavanje i popravke moraju

obavljati isključivo ovlaštene osobe.

HRVATSKI

UPOZORENJE: Prije svakog održavanja

obavezno ispraznite spremnike tekućine i prljave vode.

UPOZORENJE: Sve blokade moraju biti čvrsto

stegnute.

Svakodnevni postupci održavanja

Održavajte stroj čistim, jer će tako biti potrebno manje popravaka i produljit će se vijek trajanja.

Postupci koje trebate obaviti prije početka rada

1. Okrenite ključ u isključeni položaj.

2. Iskopčajte punjač iz električne utičnice i omotajte kabel oko konzole na stražnjoj strani stroja.

3. Provjerite je li poklopac spremnika prljave vode ispravno postavljen (pogledajte sl. 20).

4. Provjerite je li mrežica filtra iznad motora za usisavanje čist i ispravno postavljen (pogledajte sl. 20).

5. Provjerite je li ventil na crijevu za ispust prljave vode čist. Čvrsto stegnite ventil.

Slika 20

6. Provjerite jesu li kućišta i nosači četaka u

ispravno položaju na glavi četaka.

7. Provjerite jesu li četke na svome položaju i ispravno ugrađene.

8. Provjerite jesu li čistilica sa spužvom i crijevo čistilice ispravno montirani.

CLARKE TECHNOLOGY Priruènik (HR) - SCRUBTEC 770 / 784 / 795 Page -53-

HRVATSKI

ODRŽAVANJE

Postupci koje trebate obaviti na kraju rada

1. Ispraznite spremnik za tekućinu (sl. 21, poz. A) i spremnik prljave vode (sl. 21, poz. B). Kako biste ispraznili spremnike, učinite sljedeće:

a. Okrenite prekidač s ključem u isključeni

položaj.

b. Uklonite crijevo za ispust sa stražnje strane

stroja.

c. Završetak crijeva stavite iznad kanalizacije ili

kante.

d. Spremnik prljave vode:

Okrećite ventil ulijevo (pogledajte sl. 22). Kako biste potpuno otvorili ventil, okrenite ga potpuno ulijevo i skinite kućište s ventila.

Spremnik s tekućinom: Kad se crijevo spusti ispod razine vode, voda će istjecati (pogledajte sl. 23).

2. Isperite spremnike. Spremnike možete isprati tako da

ulijete čistu vodu kroz otvor na vrhu spremnika.

3. Ako na spremniku ili crijevu za ispust nešto ometa

protok, isperite spremnik ili crijevo vodom pod tlakom. Crijevo za ispiranje stavite u crijevo za ispust.

4. Ostavite spremnike i ventile za ispust otvorene kako bi

se osušili na zraku.

5. Provjerite nož čistilice sa spužvom. Krpom očistite nož

čistilice sa spužvom. Ako je nož oštećen ili istrošen, okrenite ga ili zamijenite.

6. Provjerite i očistite brtvilo poklopca na spremniku prljave

vode. Očistite ga blagim sredstvom za čišćenje i isperite u čistoj vodi.

Slika 21

Slika 22

Provjerite akumulatore i po potrebi dodajte destiliranu vodu. Ispravna razina je unutar 6,35 mm od dna posude u svakoj ćeliji.

OPREZ: Voda iz slavine može sadržavati

tvari koje će oštetiti akumulatore. Akumulatore je potrebno dopuniti samo destiliranom vodom.

UPOZORENJE: Akumulatori s olovnom

kiselinom stvaraju plinove koji mogu eksplodirati. ZABRANJENO PUŠENJE. Uvijek nosite zaštitne naočale i zaštitnu odjeću prilikom rada u blizini akumulatora.

Čistom krpom obrišite vanjsku površinu stroja.

Napunite akumulatore. Pogledajte upute u ovome priručniku, u poglavlju “Punjenje akumulatora”.

-54- CLARKE TECHNOLOGY Priruènik (HR) - SCRUBTEC 770 / 784 / 795

Slika 23

ODRŽAVANJE

Postupci održavanja jednom tjedno

UPOZORENJE: Održavanje i popravke

moraju obavljati isključivo ovlaštene osobe. Prije svakog održavanja obavezno ispraznite spremnike tekućine i prljave vode. Sve blokade moraju biti čvrsto stegnute.

UPOZORENJE: Uvijek nosite zaštitne naočale

i zaštitnu odjeću kad radite u blizini akumulatora. Nemojte alatom ili nekim drugim metalnim predmetom spojiti polove akumulatora ni stavljati bilo što na akumulator.

HRVATSKI

OPREZ: Kako biste spriječili oštećenja stroja

i pražnjenje na polovima akumulatora, akumulatore nemojte puniti iznad dna posude u svakoj ćeliji. Obrišite ostatke kiseline sa stroja ili vrha akumulatora. Nakon ugradnje nemojte dolijevati kiselinu u akumulator.

NAPOMENA: Prije servisiranja stroja uvijek okrenite ključ s prekidačem u isključeni položaj.

UPOZORENJE: Uvijek nosite zaštitne naočale i

zaštitnu odjeću prilikom rada u blizini akumulatora. ZABRANJENO PUŠENJE!

1. Kako biste mogli ispitati akumulatore, nagnite spremnik prljave vode dok se ne blokira. Pogledajte sl. 24.

2. Otkopčajte akumulatore. Krpom i otopinom amonijaka ili natrijeva bikarbonata obrišite vrhove akumulatora. Očistite polove akumulatora. Ponovno povežite akumulatore.

3. Kontrolirajte crijeva na ispuštanja, zapreke i ostala oštećenja.

Slika 24

Slika 25

4. Pregledajte i očistite mrežicu filtra u crijevu za protok tekućine. Kako biste očistili mrežicu, učinite sljedeće:

a. Okrenite priključak ulijevo.

b. Skinite i očistite mrežicu filtra.

c. Ugradite mrežicu filtra u crijevo. Okrenite

priključak udesno kako biste spojili crijevo.

5. Pištoljem za podmazivanje podmažite pogonski kotač i držače vijke. Pogledajte sl. 25.

6. Provjerite tlak u gumama. Tlak mora iznositi 3,5 bar.

CLARKE TECHNOLOGY Priruènik (HR) - SCRUBTEC 770 / 784 / 795 Page -55-

HRVATSKI

ODRŽAVANJE

7. Pregledajte čistilicu sa spužvom i nosače četaka ili jastučića na oštećenja.

8. Pregledajte čistilicu sa spužvom i crijevo za usisavanje na oštećenja, propuštanja i zapreke.

Održavanje čistilice sa spužvom

Kako biste skinuli čistilicu sa spužvom, učinite sljedeće:

1. Skinite sklop čistilice sa spužvom tako da otpustite dva

držača koji čistilicu povezuju sa strojem. Povucite sklop čistilice prema dolje. Pogledajte sl. 26.

2. Pregledajte nož čistilice sa spužvom.

3. Ako je nož istrošen, okrenite ga tako da je novi rub u

položaju čišćenja.

4. Ponovno montirajte čistilicu sa spužvom na stroj.

Podešavanje čistilice sa spužvom

Donja su podešavanja tvornički određena, ali ih možete po potrebi promijeniti.

Podešavanje pritiska čistilice sa spužvom:

Za podešavanje pritiska pogledajte sl. 27. Pravilno podešavanje stvarat će jednoliki trag uzduž stražnjeg noža dok se stroj pomiče unaprijed. Za povećanje pritiska pritegnite matice s obje strane zakretnog kraka. Za smanjenje pritiska otpustite matice s obje strane.

Slika 26

Slika 27

Podešavanje nagiba čistilice sa spužvom:

Nagib čistilice uzrokuje podizanje stražnjeg noža u sredini ili na krajevima, ovisno o tome u kojem je smjeru nagib promijenjen. Za podešavanje nagiba pogledajte sl. 28. Otpustite lijevi i desni vijak “X”. Kako biste stražnji nož spustili do sredine, nagnite “Y” prema dolje. Kako biste oba kraja spustili, nagnite “Y” prema gore. Malo podesite i isprobavajte ga dok ne postignete jednoliki trag. Zbog promjene nagiba može biti potrebno i podešavanje pritiska čistilice sa spužvom.

-56- CLARKE TECHNOLOGY Priruènik (HR) - SCRUBTEC 770 / 784 / 795

Slika 28

ODRŽAVANJE

Podešavanje noževa čistilice sa spužvom:

Ako je ispravno montiran, prednji nož bi trebao biti oko 1,5 mm iznad stražnjeg noža. Pogledajte sl. 29.

HRVATSKI

Podešavanje kotača čistilice sa spužvom:

Kotači moraju biti postavljeni 3 mm iznad poda tako da stražnji nož dodiruje pod. Pogledajte sl. 31.

UPOZORENJE: Održavanje i popravke mora

izvoditi izvoditi samo ovlaštena osoba.

UPOZORENJE: Električne popravke mora

izvoditi samo ovlaštena osoba.

O postupcima servisiranja savjetujte se s ovlaštenim serviserom tvrtke ALTO.

Koristite samo originalne zamjenske dijelove tvrtke ALTO.

Čišćenje crijeva za provod tekućine

Ukoliko se crijevo za provod tekućine začepi, izvucite sklop s filtrom iz kućišta četaka (sl. 30) i skinite mrežicu filtra (sl. 31) te je očistite ili zamijenite. Ugurajte sklop s filtrom natrag u kućište.

.12

Slika 29

Slika 30

Slika 31

CLARKE TECHNOLOGY Priruènik (HR) - SCRUBTEC 770 / 784 / 795 Page -57-

HRVATSKI

ISPRAVLJANJE PROBLEMA PRI RADU

PROBLEM UZROK RJEŠENJE

Stroj ne odstranjuje svu vodu s poda.

Akumulatori ne pokazuju normalno vrijeme rada.

Čistilica je podignuta.

Spremnik prljave vode je pun.

Mrežica filtra je prljava.

Postoji zapreka ili oštećenje na čistilici sa spužvom, crijevu ili držaču čistilice.

Motor za usisavanje ne radi.

Crijevo čistilice sa spužvom nije spojeno.

Nož čistilice je oštećen, istrošen ili neispravno montiran.

Pritisak čistilice sa spužvom nije ispravno podešen.

Brtvila na kućištu spremnika prljave vode su oštećena.

Polovi akumulatora su zaprljani ili oštećeni.

Razina elektrolita je niska.

Akumulatori nisu do kraja napunjeni.

Spustite čistilicu sa spužvom.

Ispraznite spremnik.

Očistite mrežicu filtra.

Uklonite zapreke ili popravite oštećenje.

Pogledajte je li aktiviran prekidač strujnog kruga. Neka ovlašteni serviser obavi popravke.

Spojite crijevo.

Okrenite ili zamijenite nož čistilice. Pravilno montirajte nož čistilice.

Podesite pritisak čistilice sa spužvom.

Zamijenite brtvila.

Očistite polove i priključke. Zamijenite oštećene kabele. Napunite akumulatore.

Dolijte destiliranu vodu u svaku ćeliju i napunite akumulatore.

Ostavite da se akumulatori pune 16 sati.

Èišæenje nije jednolièno.

Stroj ne radi.

Punjač je oštećen.

Akumulator nije ispravan.

Akumulatori nisu spojeni.

Istrošene su èetke ili jastuèiæi za èišæenje. Ošteæen je sklop èetaka, vijci na kotaèima ili

ventil za tekuæinu.

Motori èetaka ne rade.

Razina tekuæine je niska.

Stroj prekida s radom.

Neka ovlašteni serviser popravi punjač.

Ispitajte napon svake ćelije kod pražnjenja.

Spojite akumulatore.

Zamijenite èetke ili jastuèiæe za èišæenje.

Neka ovlašteni serviser obavi potrebne popravke.

Pogledajte je li aktiviran prekidaè strujnog kruga, ukljuèite ga. Provjerite da spojevi nisu labavi.

Napunite spremnik tekuæinom.

NAPOMENA: Ako se motori nastave iskljuèivati, obratite se ovlaštenom serviseru.

Ukljuèite prekidaè strujnog kruga. Provjerite spojeve vodova na motor za kretanje.

Zamijenite osigurače.

Provjerite spojeve akumulatora.

Provjerite položaj poluge za deaktiviranje parkirne kočnice (ako postoji) NAPOMENA: Ako se motori nastave isključivati, obratite se ovlaštenom serviseru.

-58- CLARKE TECHNOLOGY Priruènik (HR) - SCRUBTEC 770 / 784 / 795

SCRUBTEC 770 L, 784 L I 795 L

Kodovi najčešćih pogrešaka

HRVATSKI

KOD

POGREŠKE

3100 3101 3102 3103 3104 3105

7600

7603

7800

7802

9000

2F01

UZROK

Mogući kratki spoj izlaznog uređaja.

Otvoren krug motora četaka ili vodovi motora.

Mogući kratki spoj na motorima ili vodovima četaka.

Otvoren krug motora za kretanje.

Motor za kretanje je premašio zadanu granicu vremena za vraćanje unatrag.

Nisu montirane četke.

Pogonski sustav aktiviran prije nego je ključ uključen.

RJEŠENJE

Provjerite spojeve motora za kretanje, četke i usisavanje na sklopu te provjerite žice s tih priključaka do motora za kretanje, četke i usisavanje.

Provjerite spoj motora četaka na sklopu i provjerite žice od tog priključka do motora četaka.

Provjerite spoj motora za kretanje na sklopu i žice do motora.

Prekomjerna vožnja po nagibu ili je stroj naletio na prepreku ili stubu.

Četke

Otpustite prekidač za kretanje i aktivirajte.

NAPOMENA: AKO SE DOGODI KOD POGREŠKE/KVAR, ISKLJUČITE I ZATIM PONOVNO UKLJUČITE PREKIDAČ S KLJUČEM.

Ostale kodove i objašnjenja možete dobiti od servisnog centra tvrtke ALTO.

CLARKE TECHNOLOGY Priruènik (HR) - SCRUBTEC 770 / 784 / 795 Page -59-

HRVATSKI

DODATNA OPREMA

Stroj Nož Tip Materijal Duljina Kat. broj

770 unutarnji opcija uretan, rebrast 65,7 cm 30951A 770 unutarnji opcija uretan, zarezan, 1,5 mm 65,7 cm 30955A 770 unutarnji opcija uretan, rebrast 91,1 cm 30952A 770 unutarnji opcija-grubi uretan, zarezan 1,5 mm 91,1 cm 30957A 784 unutarnji opcija uretan, rebrast 102,2 cm 30953A 784 unutarnji opcija-grubi uretan, zarezan 1,5 mm 104,1 cm 30958A 795 unutarnji opcija uretan, rebrast 116,8 cm 30954A 795 unutarnji opcija-grubi uretan, zarezan 1,5 mm 116,8 cm 30959A 770 vanjski opcija nitril, ispunjen 71,4 cm 30938A 770 vanjski opcija nitril, ispunjen 97,8 cm 30936A 784 vanjski opcija nitril, ispunjen 107 cm 30937A 795 vanjski opcija nitril, ispunjen 122 cm 30939A

Jastučići:

SCRUBTEC 770/784/795

Dodatna oprema - 2/05

Opis Kat. broj

Komplet sustava za napajanje 10892A Komplet sustava za ESP recikliranje 10894A Sklop kućišta 52127A Clarke komplet za održavanje 14607A Sklop čistilice, opcija 29" (samo za model 770) 18818A Pogonski kotač, ispunjen pjenom 59955A Komplet električne parkirne kočnice Imperial 10684A Clarke sustav održavanja akumulatora (CBMS) 53390A

Opcijski noževi čistilica sa spužvom

Četke: Dimenzija Opis Kat. broj

43,2 cm plastična 11424B 43,2 cm čekinje krute 11425B 43,2 cm čekinje srednje 11430B 43,2 cm čekinje mekane 10384A 43,2 cm meki najlon 10875A 35,6 cm plastična 11427B 35,6 cm čekinje krute 11426B 35,6 cm čekinje srednje 11431B 35,6 cm čekinje mekane 10383A 35,6 cm meki najlon 10874A 48,3 cm plastična 11434B 48,3 cm čekinje krute 11433B 48,3 cm čekinje srednje 11432B 48,3 cm čekinje mekane 10385A 48,3 cm meki najlon 11435B

Dimenzija Kat. broj

48,3 cm 17524B 43,2 cm 17520C 35,6 cm 17521C

-60- CLARKE TECHNOLOGY Priruènik (HR) - SCRUBTEC 770 / 784 / 795

HRVATSKI

Uvjeti jamstva za održavanje podova

Vaš ALTO proizvod za održavanje podova posjeduje jamstvo od 12 mjeseci od datuma kupnje (potrebno je priložiti račun kao dokaz kupnje), isključivo za prvog kupca, prema sljedećim uvjetima:

- Nedostaci se mogu pripisati nedostatnoj kvaliteti materijala ili izvedbe. (Uobičajeno trošenje, ali i zloporaba, nisu pokriveni ovim jamstvom).

- Proizvod nisu popravljale ili ih pokušavale popravljati osobe koje nije stručno ovlastio ALTO.

- Upotrijebljen je samo originalan pribor.

- Proizvod nije bilo predmetom neispravne uporabe.

- Korisnik se pažljivo pridržavao svih uputa u priručniku.

Osim gore navedenih uvjeta, ALTO jamči, isključivo prvome kupcu, da će popraviti ili zamijeniti glavni okvir, lijevak za otpatke, spremnik s tekućinom i spremnik s otpadnom vodom unutar osam (8) godina u slučaju neispravnosti uzrokovane nedostatnom kvalitetom izvedbe ili ukupnim stupnjem hrđanja. U smislu pokrivenosti ovim jamstvom, kozmetička oštećenja i površinsko hrđanje ne smatra se oštećenjem.

Motori (motori s unutarnjim sagorijevanjem) (ako je primjenjivo):

Proizvođačevo jamstvo odnosi se na motore.

Sva pitanja u svezi motora treba uputiti u ALTO.

Baterije (ako je primjenjivo):

Proizvođačevo jamstvo odnosi se na baterije.

Sva pitanja u svezi baterija treba uputiti u ALTO ili prema zastupniku tvrtke ALTO koji je isporučio dotični proizvod.

Punjači (ako je primjenjivo):

Proizvođačevo jamstvo odnosi se na punjače.

Sva pitanja u svezi punjača treba uputiti u ALTO ili prema zastupniku tvrtke ALTO koji je isporučio dotični proizvod.

ALTO NEĆE BITI ODGOVORAN ZA BILO KAKVA SLUČAJNA ILI POSLJEDIČNA OŠTEĆENJA KOJA MOGU NASTATI USLIJED NEISPRAVNOSTI ILI KVARA NA PROIZVODU.

Ovo jamstvo ne utječe na vaša statusna prava.

CLARKE TECHNOLOGY Priruènik (HR) - SCRUBTEC 770 / 784 / 795 Page -61-

Türkçe

-62-

CLARKE TECHNOLOGY Operatör Kýlavuzu (TR) -

SCRUBTEC 770 / 784 / 795SCRUBTEC 770 / 784 / 795

SCRUBTEC 770 / 784 / 795

SCRUBTEC 770 / 784 / 795SCRUBTEC 770 / 784 / 795

Türkçe

CLARKE TECHNOLOGY Operatör Kýlavuzu (TR) -

SCRUBTEC 770 / 784 / 795SCRUBTEC 770 / 784 / 795

SCRUBTEC 770 / 784 / 795 -63-

SCRUBTEC 770 / 784 / 795SCRUBTEC 770 / 784 / 795

Türkçe

-64-

CLARKE TECHNOLOGY Operatör Kýlavuzu (TR) -

SCRUBTEC 770 / 784 / 795SCRUBTEC 770 / 784 / 795

SCRUBTEC 770 / 784 / 795

SCRUBTEC 770 / 784 / 795SCRUBTEC 770 / 784 / 795

Türkçe

CLARKE TECHNOLOGY Operatör Kýlavuzu (TR) -

SCRUBTEC 770 / 784 / 795SCRUBTEC 770 / 784 / 795

SCRUBTEC 770 / 784 / 795 -65-

SCRUBTEC 770 / 784 / 795SCRUBTEC 770 / 784 / 795

Türkçe

-66-

CLARKE TECHNOLOGY Operatör Kýlavuzu (TR) -

SCRUBTEC 770 / 784 / 795SCRUBTEC 770 / 784 / 795

SCRUBTEC 770 / 784 / 795

SCRUBTEC 770 / 784 / 795SCRUBTEC 770 / 784 / 795

Türkçe

CLARKE TECHNOLOGY Operatör Kýlavuzu (TR) -

SCRUBTEC 770 / 784 / 795SCRUBTEC 770 / 784 / 795

SCRUBTEC 770 / 784 / 795 -67-

SCRUBTEC 770 / 784 / 795SCRUBTEC 770 / 784 / 795

Türkçe

-68-

CLARKE TECHNOLOGY Operatör Kýlavuzu (TR) -

SCRUBTEC 770 / 784 / 795SCRUBTEC 770 / 784 / 795

SCRUBTEC 770 / 784 / 795

SCRUBTEC 770 / 784 / 795SCRUBTEC 770 / 784 / 795

Türkçe

71017A

71018A

71015A

71014A

CLARKE TECHNOLOGY Operatör Kýlavuzu (TR) -

SCRUBTEC 770 / 784 / 795SCRUBTEC 770 / 784 / 795

SCRUBTEC 770 / 784 / 795 -69-

SCRUBTEC 770 / 784 / 795SCRUBTEC 770 / 784 / 795

Türkçe

-70-

CLARKE TECHNOLOGY Operatör Kýlavuzu (TR) -

SCRUBTEC 770 / 784 / 795SCRUBTEC 770 / 784 / 795

SCRUBTEC 770 / 784 / 795

SCRUBTEC 770 / 784 / 795SCRUBTEC 770 / 784 / 795

Türkçe

CLARKE TECHNOLOGY Operatör Kýlavuzu (TR) -

SCRUBTEC 770 / 784 / 795SCRUBTEC 770 / 784 / 795

SCRUBTEC 770 / 784 / 795 -71-

SCRUBTEC 770 / 784 / 795SCRUBTEC 770 / 784 / 795

Türkçe

-72-

CLARKE TECHNOLOGY Operatör Kýlavuzu (TR) -

SCRUBTEC 770 / 784 / 795SCRUBTEC 770 / 784 / 795

SCRUBTEC 770 / 784 / 795

SCRUBTEC 770 / 784 / 795SCRUBTEC 770 / 784 / 795

Türkçe

CLARKE TECHNOLOGY Operatör Kýlavuzu (TR) -

SCRUBTEC 770 / 784 / 795SCRUBTEC 770 / 784 / 795

SCRUBTEC 770 / 784 / 795 -73-

SCRUBTEC 770 / 784 / 795SCRUBTEC 770 / 784 / 795

Türkçe

-74-

CLARKE TECHNOLOGY Operatör Kýlavuzu (TR) -

SCRUBTEC 770 / 784 / 795SCRUBTEC 770 / 784 / 795

SCRUBTEC 770 / 784 / 795

SCRUBTEC 770 / 784 / 795SCRUBTEC 770 / 784 / 795

Türkçe

CLARKE TECHNOLOGY Operatör Kýlavuzu (TR) -

SCRUBTEC 770 / 784 / 795SCRUBTEC 770 / 784 / 795

SCRUBTEC 770 / 784 / 795 -75-

SCRUBTEC 770 / 784 / 795SCRUBTEC 770 / 784 / 795

Türkçe

-76-

CLARKE TECHNOLOGY Operatör Kýlavuzu (TR) -

SCRUBTEC 770 / 784 / 795SCRUBTEC 770 / 784 / 795

SCRUBTEC 770 / 784 / 795

SCRUBTEC 770 / 784 / 795SCRUBTEC 770 / 784 / 795

Türkçe

CLARKE TECHNOLOGY Operatör Kýlavuzu (TR) -

SCRUBTEC 770 / 784 / 795SCRUBTEC 770 / 784 / 795

SCRUBTEC 770 / 784 / 795 -77-

SCRUBTEC 770 / 784 / 795SCRUBTEC 770 / 784 / 795

Türkçe

-78-

CLARKE TECHNOLOGY Operatör Kýlavuzu (TR) -

SCRUBTEC 770 / 784 / 795SCRUBTEC 770 / 784 / 795

SCRUBTEC 770 / 784 / 795

SCRUBTEC 770 / 784 / 795SCRUBTEC 770 / 784 / 795

Türkçe

CLARKE TECHNOLOGY Operatör Kýlavuzu (TR) -

SCRUBTEC 770 / 784 / 795SCRUBTEC 770 / 784 / 795

SCRUBTEC 770 / 784 / 795 -79-

SCRUBTEC 770 / 784 / 795SCRUBTEC 770 / 784 / 795

Türkçe

-80-

CLARKE TECHNOLOGY Operatör Kýlavuzu (TR) -

SCRUBTEC 770 / 784 / 795SCRUBTEC 770 / 784 / 795

SCRUBTEC 770 / 784 / 795

SCRUBTEC 770 / 784 / 795SCRUBTEC 770 / 784 / 795

Türkçe

CLARKE TECHNOLOGY Operatör Kýlavuzu (TR) -

SCRUBTEC 770 / 784 / 795SCRUBTEC 770 / 784 / 795

SCRUBTEC 770 / 784 / 795 -81-

SCRUBTEC 770 / 784 / 795SCRUBTEC 770 / 784 / 795

Türkçe

-82-

CLARKE TECHNOLOGY Operatör Kýlavuzu (TR) -

SCRUBTEC 770 / 784 / 795SCRUBTEC 770 / 784 / 795

SCRUBTEC 770 / 784 / 795

SCRUBTEC 770 / 784 / 795SCRUBTEC 770 / 784 / 795

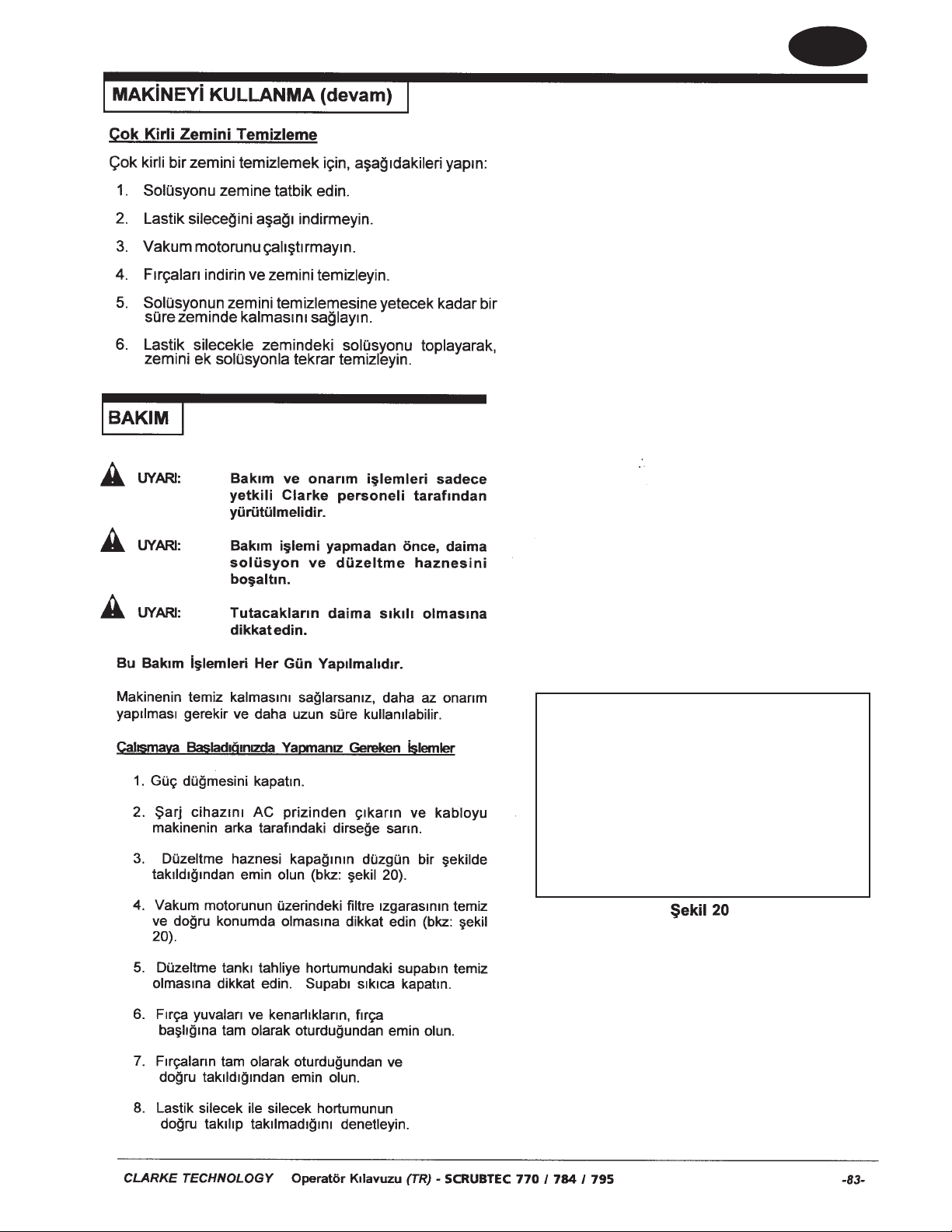

Türkçe

CLARKE TECHNOLOGY Operatör Kýlavuzu (TR) -

SCRUBTEC 770 / 784 / 795SCRUBTEC 770 / 784 / 795

SCRUBTEC 770 / 784 / 795 -83-

SCRUBTEC 770 / 784 / 795SCRUBTEC 770 / 784 / 795

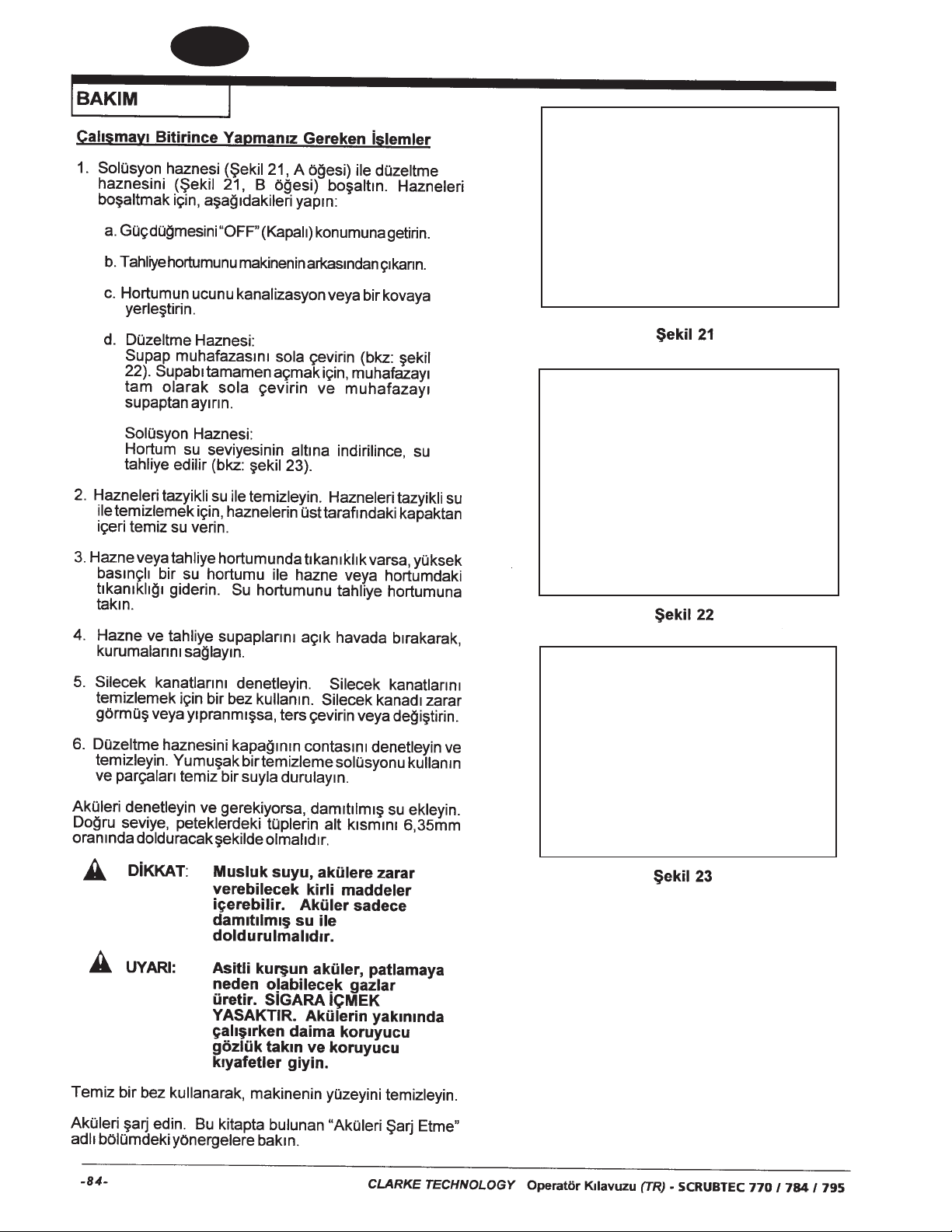

Türkçe

-84-

CLARKE TECHNOLOGY Operatör Kýlavuzu (TR) -

SCRUBTEC 770 / 784 / 795SCRUBTEC 770 / 784 / 795

SCRUBTEC 770 / 784 / 795

SCRUBTEC 770 / 784 / 795SCRUBTEC 770 / 784 / 795

Türkçe

CLARKE TECHNOLOGY Operatör Kýlavuzu (TR) -

SCRUBTEC 770 / 784 / 795SCRUBTEC 770 / 784 / 795

SCRUBTEC 770 / 784 / 795 -85-

SCRUBTEC 770 / 784 / 795SCRUBTEC 770 / 784 / 795

Türkçe

-86-

CLARKE TECHNOLOGY Operatör Kýlavuzu (TR) -

SCRUBTEC 770 / 784 / 795SCRUBTEC 770 / 784 / 795

SCRUBTEC 770 / 784 / 795

SCRUBTEC 770 / 784 / 795SCRUBTEC 770 / 784 / 795

Türkçe

CLARKE TECHNOLOGY Operatör Kýlavuzu (TR) -

SCRUBTEC 770 / 784 / 795SCRUBTEC 770 / 784 / 795

SCRUBTEC 770 / 784 / 795 -87-

SCRUBTEC 770 / 784 / 795SCRUBTEC 770 / 784 / 795

Türkçe

-88-

CLARKE TECHNOLOGY Operatör Kýlavuzu (TR) -

SCRUBTEC 770 / 784 / 795SCRUBTEC 770 / 784 / 795

SCRUBTEC 770 / 784 / 795

SCRUBTEC 770 / 784 / 795SCRUBTEC 770 / 784 / 795

Türkçe

CLARKE TECHNOLOGY Operatör Kýlavuzu (TR) -

SCRUBTEC 770 / 784 / 795SCRUBTEC 770 / 784 / 795

SCRUBTEC 770 / 784 / 795 -89-

SCRUBTEC 770 / 784 / 795SCRUBTEC 770 / 784 / 795

Türkçe

-90-

CLARKE TECHNOLOGY Operatör Kýlavuzu (TR) -

SCRUBTEC 770 / 784 / 795SCRUBTEC 770 / 784 / 795

SCRUBTEC 770 / 784 / 795

SCRUBTEC 770 / 784 / 795SCRUBTEC 770 / 784 / 795

Türkçe

CLARKE TECHNOLOGY Operatör Kýlavuzu (TR) -

SCRUBTEC 770 / 784 / 795SCRUBTEC 770 / 784 / 795

SCRUBTEC 770 / 784 / 795 -91-

SCRUBTEC 770 / 784 / 795SCRUBTEC 770 / 784 / 795

CORPO

HEADQUARTERS

DENMARK

Nilfisk-Advance Group Sognevej 25 2605 Brřndby Denmark Tel: (+45) 43 23 81 00

SUBSIDIARIES

AUSTRALIA

ALTO 48 Egerton St. PO Box 6046 Silverwater NSW 2128 Australia Tel: (+61) 2 8748 5966 Fax: (+61) 2 8748 5960

AUSTRIA

ALTO Österreich GmbH

Nilfisk Advance AG

Metzgerstrasse 68 5101 Bergheim/Salzburg Austria Tel: (+43) 662 456 400 11 Fax: (+43) 662 456 400 34 E-mail: verkauf@-alto.at www.-alto.at

BRASIL

Wap do Brasil Ltda. Rua das Palmeiras, 350-Bairro Capela Velha

83.705-500 - Araucária - Paraná Brasil Tel: (+55) 41 2106 7400 Fax: (+55) 41 2106 7403/7404 E-mail: wap@wapdobrasil.com.br

CANADA

ALTO Canada 24 Constellation Road Rexdale Ontario M9W 1K1 Canada Tel: (+1) 416 675 5830 Fax: (+1) 416 675 6989

CZECH REPUBLIC

ALTO Ceskŕ republika s.r.o. Zateckých 9 14000 Praha 4 Czech Republic Tel. (+420) 24 14 08 419 Fax (+420) 24 14 08 439 E-mail: wap_p@mbox.vol.cz

DENMARK

ALTO

Division of Nilfisk-Advance A/S

Industrivej 1 9560 Hadsund Denmark Tel: (+45) 72 18 21 00 Fax: (+45) 72 18 21 05 E-mail: salg@-alto.dk E-mail:service@-alto.dk www.-alto.dk

ALTO Food Division

Division of Nilfisk-Advance A/S

Blytćkkervej 2, 9000 Aalborg Denmark Tel: (+45) 72 18 21 00 Fax: (+45) 72 18 20 99 E-mail: scanio.technology@alto.dk www.-alto.com

FRANCE

ALTO France SA Aéroparc 1 19 rue Icare 67960 Entzheim France Tel: (+33) 3 88 28 84 00 Fax: (+33) 3 88 30 05 00 E-mail: info@-alto-fr www.-alto.com

GERMANY

ALTO

Division of Nilfisk-Advance A/S

Guido-Oberdorfer-Str. 2-8 89287 Bellenberg Germany Tel: (+49) (0) 730 67 20 Fax: (+49) (0) 730 67 23 10 E-mail: info@-alto.de Info-export@-alto.de www.-alto.de

GREAT BRITAIN

ALTO

Division of Nilfisk-Advance Ltd.

Bowerbank Way Gilwilly Industrial Estate Penrith Cumbria CA 11 9BQ Great Britain Tel: (+44) 1 768 86 89 95 Fax: (+44) 1 768 86 47 13 E-mail: sales@-alto.co.uk www.-alto.co.uk

HUNGARY

ALTO Hungary Kft Csengery ut. 119 8800 Nagkanizsa Hungary Tel: (+36) 93 509 701 Fax: (+36) 93 509 704

SINGAPORE

ALTO DEN-SIN Singapore Pte. Ltd. No. 17 Link Road Singapore 619034 Singapore Tel: (+65) 6268 1006 Fax: (+65) 6268 4916 Web: www.densin.com E-mail: densin@singnet.com.sg

SPAIN

ATLO

Division of Nilfisk-Advance S.A.

Torre D'Ara Paseo del Rengle, 5 Pl. 10 08302 Mataró Barcelona Spain Tel: (+34) 93 741 24 00 Fax: (+34) 93 757 80 20 E-mail: info@-alto.es www.-alto.com

MALAYSIA

ALTO DEN-SIN Malaysia Sdn Bhd SD14, Jalan KIP 11 Taman Perindustrian KIP Sri Damansara 52200 Kuala Lumpur Malaysia Tel: (+603) 6274 6913 Fax: (+603) 6274 6318 E-mail: Densin@tm.net.my

NETHERLANDS

ALTO Nederland B.V. Camerastraat 9 1322 BB Almere The Netherlands Tel: (+31) 36 5460 756 Fax: (+31) 36 5460 700 E-mail: info@alto-nl.com

Postbox 60112 1320 AC Almere The Netherlands

NORWAY

ALTO Norge AS Bjřrnerudveien 24 1266 Oslo Norway Tel: (+47) 22 75 17 70 Fax: (+47) 22 75 17 71 E-mail: info@-alto.no www.-alto.no

SWEDEN

ALTO Sverige AB Aminogatan 18, Box 40 29 431 04 Mölndal Sweden Tel: (+46) 31 706 73 00 Fax: (+46) 31 706 73 41 E-mail: info@-alto.se www.-alto.se

USA

ALTO U.S. Inc. 2100 Highway 265 Springdale Arkansas 72764 USA Tel: (+1) 479 750 1000 Fax: (+1) 479 756 0719 E-mail: info@alto-us.com

ALTO U.S. Inc. 1100 Haskings Road Bowling Green Ohio 43402 USA Tel: (+1) 419 352 7511 Fax: (+1) 419 353 7187 E-Mail: info@alto-un.com

ALTO Cleaning Systems Inc. 12249 Nations Ford Road Pineville North Carolina 28134 USA Tel: (+1) 704 971 1240 Fax: (+1) 704 971 1241 E-mail: info@-advance.us www.-alto.com

Nilfisk SCRUBTEC 770 S, SCRUBTEC 770 L, SCRUBTEC 784 S, SCRUBTEC 784 L, SCRUBTEC 795 S User Manual [tr]

Specifications and Main Features

Frequently Asked Questions

User Manual
