Nilfisk SCRUBTEC 743 S, SCRUBTEC 743 L, SCRUBTEC 751 S, SCRUBTEC 751 L, SCRUBTEC 743 S C User Manual [pl]

...

Download

Príručka operátora

SCRUBTEC 743 S SCRUBTEC 743 L

Provozní pŕíručka

Instrukcja operatorska

Kezelési utasítás

CZ PL

Slovensky (2-31) Česky (32-61) Polski (62-91) Magyar (92-121)

Patent USA è. 6,105,192; è. 6,557,207; è. 6,760,947

U.S. patent č. 6,105,192; č. 6,557,207; č. 6,760,947

Patent U.S. nr 6,105,192; nr 6,557,207; nr 6,760,947 USA szabadalmak: No. 6,105,192; No. 6,557,207; No. 6,760,947

SCRUBTEC 751 S SCRUBTEC 751 L SCRUBTEC 743 S C SCRUBTEC 743 L C

Prečítajte si túto príručku

ČTĚTE TUTO KNIHU

PRZECZYTAĆ PODRĘCZNIK

FELTÉTLENÜL OLVASSA EL EZT AZ UTASÍTÁST!

Form No. 70900A-G5 8/05 CLARKE TECHNOLOGY Printed in the U.S.A.

SLOVENSKY

Prečítajte si túto príručku

Táto príručka obsahuje dôležité informácie o používaní a bezpečnej prevádzke tohto zariadenia. Ak si pred použitím zariadenia alebo uskutočnením servisných alebo údržbových postupov na vašom zariadení spoločnosti ALTO neprečítate túto príručku, môže dôjsť k poraneniu vašej osoby alebo iného personálu. Takisto môže dôjsť k poškodeniu zariadenia alebo iného majetku. Skôr, ako začnete zariadenie používať, musíte absolvovať zaškolenie o jeho prevádzke. Ak operátor nie je schopný čítať v jazyku, v ktorom je napísaná táto príručka, skôr, ako začne zariadenie obsluhovať, túto príručku mu dôkladne vysvetlite.

Všetky pokyny v tejto príruèke sú uvádzané z pozície operátora v zadnej èasti zariadenia.

Nové príruèky si môžete písomne vyžiadaž na adrese: ALTO, 2100 Highway 265, Springdale, Arkansas

72764.

Bezpečnostné pokyny pre operátora ............................................................................................................... 3

Úvod k zariadeniu ............................................................................................................................................. 4

Špecifikácie rotačného zariadenia Scrubtec 743, 751 .................................................................................... 5

Postupy pri preprave zariadenia ...................................................................................................................... 7

Symboly používané na zariadení ...................................................................................................................... 9

Ovládací panel zariadenia ................................................................................................................................ 11

Ovládacie prvky a funkcie zariadenia ............................................................................................................... 13

Ako pripraviť zariadenie na prevádzku ............................................................................................................. 14

Ako nainštalovať batérie .................................................................................................................... 14

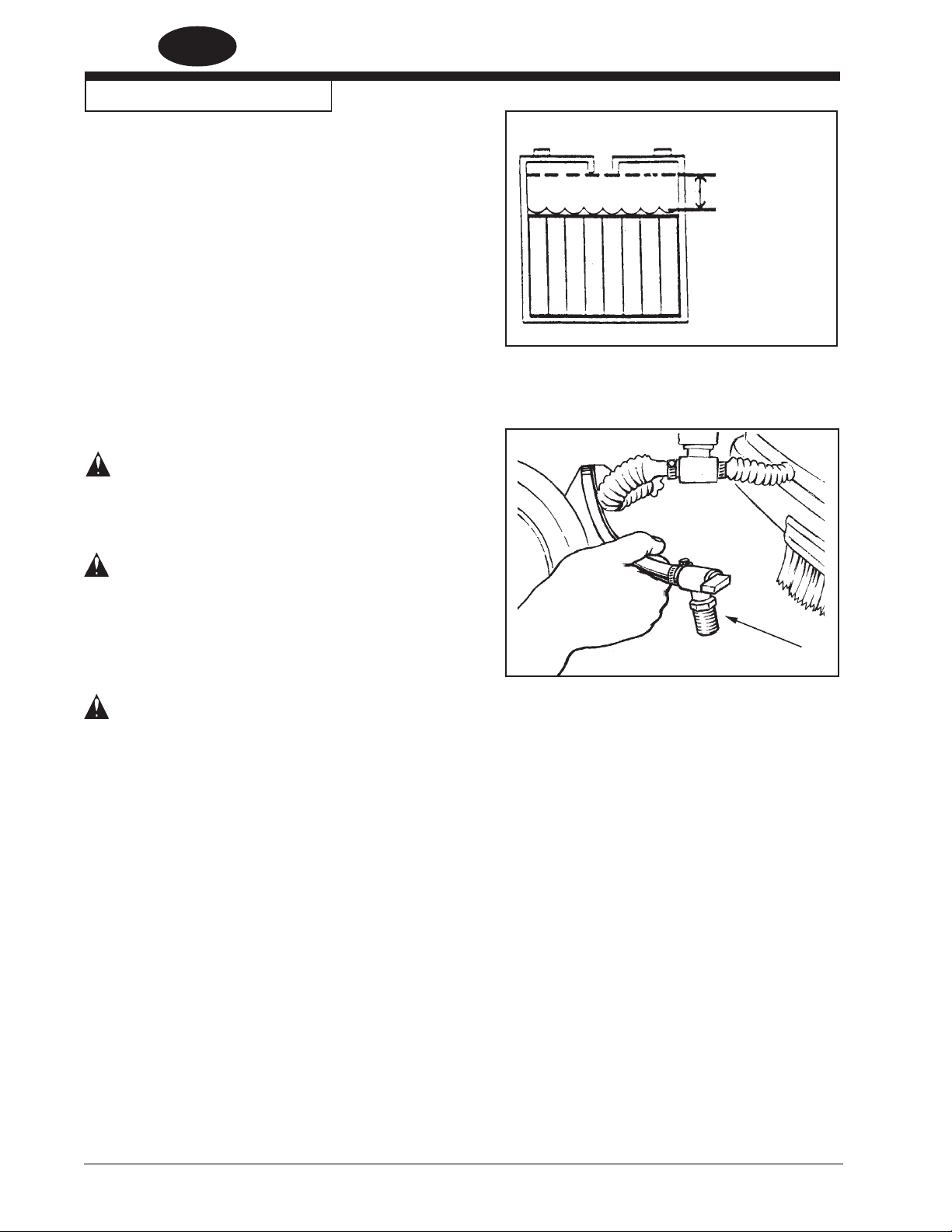

Údržba batérií ..................................................................................................................................... 16

Ako nabíjať batérie ............................................................................................................................. 17

Ako nainštalovať rotačnú kefu alebo čistiacu podušku .................................................................... 18

Ako demontovať rotačnú kefu alebo čistiacu podušku ..................................................................... 19

Ako vymeniť alebo rotovať cylindrické kefy ........................................................................................ 19

Ako obsluhovať zariadenie............................................................................................................................... 20

Ako ovládať stierku ............................................................................................................................ 20

Napĺňanie nádrže na čistiaci roztok ................................................................................................... 20

Prevádzka zariadenia ......................................................................................................................... 20

Ako čistiť znečistenú podlahu ............................................................................................................ 21

Údržba ............................................................................................................................................................ 22

Postupy pred začatím práce .............................................................................................................. 22

Postupy, ktoré treba vykonať pri ukončení práce ............................................................................... 23

Postupy, ktoré treba vykonávať každý týždeň .....................................................................................24

Údržba stierky ..................................................................................................................................... 26

Ako nastaviť stierku ............................................................................................................................ 26

Príslušenstvo.................................................................................................................................................... 27

Ako odstrániť problémy so zariadením............................................................................................................ 28

Slovakia

-2 - CLARKE TECHNOLOGY Príručka operátora (SK) - SCRUBTEC 743 / 751

SLOVENSKY

BEZPEČNOSTNÉ POKYNY PRE OPERÁTORA

NEBEZPEČENSTVO: Ak si neprečítate a nebudete dodržiavať všetky pokyny označené

výrazom Nebezpečenstvo, môže dôjsť k závažnému telesnému poraneniu alebo usmrteniu. Prečítajte si a dodržiavajte všetky pokyny označené výrazom NebezpečenstvO, ktoré sú uvedené v používateľskej príručke a na zariadení.

Výstraha: Ak si neprečítate a nebudete dodržiavať všetky pokyny označené

výrazom VÝSTRAHA, môže dôjsť k poraneniu vašej osoby alebo iného personálu a takisto môže dôjsť k poškodeniu majetku. Prečítajte si a dodržiavajte všetky pokyny označené výrazom VÝSTRAHA, ktoré sú uvedené v používateľskej príručke a na zariadení.

Upozornenie: Ak si neprečítate a nebudete dodržiavať všetky pokyny

označené výrazom UPOZORNENIE, môže dôjsť k poškodeniu zariadenia alebo iného majetku. Prečítajte si a dodržiavajte všetky pokyny označené výrazom UPOZORNENIE, ktoré sú uvedené v používateľskej príručke a na zariadení.

NEBEZPEČENSTVO: Ak si pred použitím zariadenia alebo realizáciou servisných alebo

NEBEZPEČENSTVO: Prevádzka zariadenia, ktoré nie je úplne alebo správne zostavené, môže

NEBEZPEČENSTVO: Zariadenia môžu spôsobiť výbuch, keď sa používajú v blízkosti zápalných

NEBEZPEČENSTVO: Olovené batérie s kyselinou uvoľňujú plyny, ktoré môžu spôsobiť výbuch.

NEBEZPEČENSTVO: Práca s batériami môže byť nebezpečná! Pri práci v blízkosti batérií vždy

NEBEZPEČENSTVO:

údržbových postupov na vašom zariadení spoločnosti ALTO neprečítate používateľskú príručku, môže dôjsť k poraneniu vašej osoby alebo iného personálu. Takisto môže dôjsť k poškodeniu zariadenia alebo iného majetku. Skôr, ako začnete zariadenie používať, musíte absolvovať školenie o jeho prevádzke. Ak vy alebo váš operátor nie je schopný rozumieť jazyku, v ktorom je napísaná táto príručka, pred začatím práce so zariadením musí byť daná osoba dôkladne oboznámená s obsahom tejto príručky.

spôsobiť poranenie alebo poškodenie majetku. Nepoužívajte toto zariadenie, kým nie je úplne zostavené. Pred použitím zariadenie dôkladne skontrolujte.

materiálov alebo výparov. Nepoužívajte toto zariadenia v blízkosti palív, obilného prachu, rozpúšťadiel, riedidiel alebo iných zápalných materiálov. Toto zariadenia nie je vhodné na zber nebezpečných prachových materiálov. Používajte len bežne dostupné chemikálie na čistenie podláh, ktoré sú určené na strojové použitie.

Udržiavajte batérie mimo dosahu iskier a plameňov. V blízkosti zariadenia nefajčite. Batérie nabíjajte len v priestoroch s dobrým vetraním. Pred použitím zariadenia skontrolujte, či je zo sieťovej zásuvky na stene odpojená a správne uložená sieťová nabíjačka.

používajte ochranu očí a ochranné oblečenie. Odložte všetky šperky. Cez svorky batérie alebo na vrchnú stranu batérií neklaďte žiadne nástroje alebo iné kovové predmety.

Použitie nabíjačky s poškodeným napájacím káblom môže spôsobiť zásah elektrickým prúdom. Ak je napájací kábel poškodený, nabíjačku nepoužívajte.

Výstraha: Obsluha tohto zariadenia z iného miesta ako z jeho zadnej strany môže spôsobiť

VÝSTRAHA: Toto zariadenia má veľkú hmotnosť. Pred jeho prepravou alebo presúvaním si

VÝSTRAHA: Zariadenie sa môže prevrátiť, ak sa posúva cez okraj schodiska alebo nakladacej šachty, pričom

CLARKE TECHNOLOGY Príručka operátora (SK) - SCRUBTEC 743 / 751 -3-

poranenie alebo poškodenie majetku. Zariadenie obsluhujte len zo zadnej strany.

zaobstarajte pomoc. Na presun zariadenia po rampe alebo svahu použite dve spôsobilé osoby. Zariadenie vždy presúvajte pomaly. Neotáčajte zariadenie na rampe. Nepoužívajte na povrchoch s vyšším sklonom, ako je uvedený na zariadení. Pred zahájením prepravy zariadenia si prečítajte časť „Postupy pri preprave“ v tejto príručke, keďže zariadenie sa môže prevrátiť, ak nie je zaistené.

môže spôsobiť poranenie alebo poškodenie majetku. Zariadenie zastavujte a nechávajte len na rovnom povrchu. Keď zariadenie zastavíte, všetky spínače prepnite do polohy „OFF“ (vypnuté). Pri modeloch L prepnite spínač kľúča do polohy „OFF“ (vypnuté) a kľúč vyberte.

SLOVENSKY

VÝSTRAHA: Údržba alebo opravy, ktoré nevykonáva oprávnený personál, môžu spôsobiť poškodenie

VÝSTRAHA: Akékoľvek úpravy alebo zmeny na tomto zariadení môžu spôsobiť jeho poškodenie alebo

VÝSTRAHA: Elektrické súčasti tohto zariadenia sa môžu skratovať, ak sú vystavené pôsobeniu vody

VÝSTRAHA: Nedodržiavanie všetkých informačných štítkov a informácií pri prevádzke zariadenia môže

VÝSTRAHA: Mokré povrchy podláh môžu byť klzké. Vodné roztoky alebo čistiace materiály, ktoré sa

VÝSTRAHA: Nesprávne vypustenie odpadovej vody môže poškodiť životné prostredie a môže byť v

majetku alebo poranenie. Údržbu a opravy musí vykonávať jedine oprávnený personál.

poranenie operátora či iných prítomných osôb. V prípade úprav alebo zmien, ktoré neschválil výrobca, sa rušia všetky záruky a záväzky výrobcu.

alebo vlhkosti. Udržiavajte elektrické súčasti zariadenia v suchom stave. Po každom použití zariadenie poutierajte. Toto zariadenie sa môže používať len v suchom prostredí a nesmie sa používať alebo skladovať vonku vo vlhkom prostredí.

spôsobiť poranenie alebo poškodenie majetku. Pre začatím prevádzky si prečítajte všetky informačné štítky na zariadení. Skontrolujte, či sú na zariadení umiestnené alebo upevnené všetky štítky a informácie. Náhradné štítky a informačné tabuľky môžete získať od distribútora spoločnosti ALTO.

používajú v tomto type zariadenia, môžu na povrchu podlahy zanechávať mokré plochy. Tieto plochy môžu predstavovať nebezpečenstvo pre obsluhu alebo iné osoby. Do blízkosti alebo okolo čistenej oblasti vždy umiestnite upozorňujúce značky.

rozpore so zákonom. Úrad pre ochranu životného prostredia USA stanovil určité predpisy týkajúce sa vypúšťania odpadových vôd. Vo vašej oblasti môžu takisto platiť miestne alebo štátne predpisy týkajúce sa vypúšťania odpadových vôd. Oboznámte sa s predpismi vo vašej oblasti a dodržiavajte ich. Uvedomte si riziko pre životné prostredie, ktoré predstavujú vypúšťané chemické látky.

VÝSTRAHA Používajte iba kefy dodávané so zariadením alebo uvedené v používateľskej príručke.

Používanie iných kief môže znížiť bezpečnosť.

UPOZORNENIE: Použitie tohto zariadenia na presun iných predmetov alebo vyliezanie naň môže

spôsobiť poranenie alebo poškodenie majetku. Zariadenie nepoužívajte ako stupienok alebo ako nábytok. Na zariadení nejazdite.

UPOZORNENIE: Záruka na vaše zariadenie stráca platnosť pri použití iných ako originálnych súčastí

spoločnosti ALTO. Na výmenu vždy používajte súčasti spoločnosti ALTO.

UPOZORNENIE: Toto zariadenie obsahuje olovené batérie s kyselinou. Batérie sa musia likvidovať

ekologicky akceptovateľným spôsobom.

Zariadenie - Úvod

Úvod a špecifikácie zariadenia

Automatické čističe Scrubtec 743 a 751 od spoločnosti ALTO sú efektívne a špičkové zariadenia na čistenie podláh. Scrubtec používa jednu kefu (rotačnú) na čistenie dráhy širokej 43,2 cm alebo 50 cm, alebo 2 kefy (cylindrické) na čistenie dráhy širokej 43,2 cm. Stierka zariadenia stiera podlahu, zatiaľ čo vysávací motor odstraňuje špinavý čistiaci roztok z podlahy – a to všetko pri jednom prechode.

Scrubtec 743 a 751 s rotačným prevedením sa dodávajú s dvoma 12-voltovými batériami, jednou nabíjačkou batérií, jednou kefou alebo jednou čistiacou poduškou a jednou používateľskou príručkou.

Scrubtec s cylindrickým prevedením sa dodáva s dvoma 12-voltovými batériami, jednou nabíjačkou batérie, dvoma kefami a jednou používateľskou príručkou.

-4 - CLARKE TECHNOLOGY Príručka operátora (SK) - SCRUBTEC 743 / 751

SLOVENSKY

Model SCRUBTEC 743 S s rotačným prevedením

Napájanie zariadenia 24 V jednosmer., (2) 12 V 130 AH pre vlhké prostredia

alebo (2) 12 V 100 AH gélové batérie s hlbokým cyklom Poduška alebo kefa 3-výstupkové prevedenie vodiča 3-výstupkové prevedenie vodiča Posun Podpora kefy 1/3 HP (0,25 kW) Rýchlosť posunu vpred Netýka sa Variabilná do 200 stôp/min. (61 m/min.) Rýchlosť posunu vzad Netýka sa Variabilná do 140 stôp/min. (43 m/min.) Ochrana batérie Odpojenie kefy a čistiaceho roztoku pri nízkom napätí Motorový vysávač 3/4 HP (0,569 kW) akustický vysokoúčinný tangenciálny 3-stupňový Nádrž na čistiaci roztok 42 litrov Hladina čistiaceho roztoku Kalibrovaný indikátor hladiny Odpadová nádrž 42 litrov Indikátor plnej odpadovej nádrže Elektrické odpojenie Parabolická stierka Výkyvný typ s funkciou vybočenia, bez ovládania nástroja,

Činnosť stierky Smer vzad na dlážke a ovládanie pomocou 3-polohovej manuálnej páčky Čistiaci záber 43,2 cm Motor, kefový 3/4 HP (0,56 kW) prevodovka s vysokým krútiacim momentom 5,2:1 Veľkosť kefy/podušky 43,2 cm Otáčky kefy 200 ot./min. Tlak kefy 0 až 40,8 kg Zadržiavanie čistiaceho roztoku kefou Hnacie kolesá (2) 20 cm x 5 cm, neoprénový behúň Vodiace koliesko 8,9 cm x 3,2 cm Palubná nabíjačka 24 V jednosmer., 10 amp., 115/60 alebo 24 V jednosmer., 10 amp., 230/50 Sklon čistenia 2% Dĺžka 123,8 cm Šírka 48,3 cm Výška 106,7 cm Hmotnosť s batériami (130AH) 148,3 kg 156,5 kg Brutto hmotnosť s batériami (130AH) Dohľad (Výška operátora = 5’8" (176 cm) Úroveň hluku 73.5 dBA

Vibrácie 0.1 m/s

Záruka Zariadenie 3 roky, polydurové nádrže 8 rokov, batérie 18 mesiacov v pomernom rozdelení

206 kg 214 kg

Vláknové štetiny

81cm pevná šírka s ohybnou čepeľou šírky 86 cm

2,3 m

SCRUBTEC 743 L s rotaèným prevedením

Model SCRUBTEC 743 S C s cylindrickým prevedením SCRUBTEC 743 L C s

Napájanie zariadenia 24 V jednosmer., (2) 12 V 130 AH pre vlhké prostredia

alebo (2) 12 V 100 AH gélové batérie s hlbokým cyklom

Posun Podpora kefy 1/3 HP (0,25 kW) Rýchlosť posunu vpred Netýka sa Variabilná do 200 stôp/min. (61 m/min.) Rýchlosť posunu vzad Netýka sa Variabilná do 140 stôp/min. (43 m/min.) Ochrana batérie Odpojenie kief a čistiaceho roztoku pri nízkom napätí Motorový vysávač 3/4 HP(.569 kW) akustický vysokoúčinný tangenciálny 3-stupňový Nádrž na čistiaci roztok 42 litrov Hladina čistiaceho roztoku Kalibrovaný indikátor hladiny Odpadová nádrž 42 litrov Indikátor plnej odpadovej nádrže Elektrické odpojenie Parabolická stierka Výkyvný typ s funkciou vybočenia, bez ovládania nástroja,

Činnosť stierky Smer vzad na dlážke a ovládanie pomocou 3-polohovej manuálnej páčky Čistiaci záber 43,2 cm Motor, kefový (2) 3/4 HP (0,56 kW) Kefa 2 pre zariadenie (2) 10 cm Otáčky kefy 1000 ot./min. Tlak kefy 31,8 kg Hnacie kolesá (2) 20 cm x 5 cm, neoprénový behúň Vodiace koliesko 8,9 cm x 3,2 cm Palubná nabíjačka 24 V jednosmer., 10 amp., 115/60 alebo 24 V jednosmer., 10 amp., 230/50 Sklon čistenia 2% Dĺžka 122,6 cm Šírka 50,8 cm Výška 106,7 cm Hmotnosť s batériami (130 AH) 155,1 kg 163,3 kg Brutto hmotnosť s batériami (130AH) Dohľad - Výška operátora = 5’8" (176 cm) Úroveň hluku 73.5 dBA

Vibrácie 0.1 m/s

Záruka Zariadenie 3 roky, polydurové nádrže 8 rokov, batérie 18 mesiacov v pomernom rozdelení

81cm pevná šírka s ohybnou čepeľou šírky 86 cm

213 kg 221 kg

2,3 m

cylindrickým prevedením

CLARKE TECHNOLOGY Príručka operátora (SK) - SCRUBTEC 743 / 751 -5-

SLOVENSKY

Špecifikácie zariadenia

Model SCRUBTEC 751 S s rotačným prevedením

Napájanie zariadenia 24 V jednosmer., (2) 12 V 130 AH pre vlhké prostredia

81cm pevná šírka s ohybnou čepeľou šírky 86 cm Činnosť stierky Smer vzad na dlážke a ovládanie pomocou 3-polohovej manuálnej páčky Čistiaci záber 50,8 cm Motor, kefový 3/4 HP (0,56 kW) prevodovka s vysokým krútiacim momentom 5,2:1 Veľkosť kefy/podušky 50,8 cm Otáčky kefy 200 ot./min. Tlak kefy 0 až 40,8 kg Zadržiavanie čistiaceho roztoku kefou Vláknové štetiny Hnacie kolesá (2) 20 cm x 5 cm, neoprénový behúň Vodiace koliesko 8,9 cm x 3,2 cm Palubná nabíjačka 24 V jednosmer., 10 amp., 115/60 alebo 24 V jednosmer., 10 amp., 230/50 Sklon čistenia 2% Dĺžka 123,8 cm Šírka 48,3 cm Výška 106,7 cm Hmotnosť s batériami (130AH) 148,3 kg 156,5 kg Brutto hmotnosť s batériami (130AH) Dohľad (Výška operátora = 5’8" (176 cm)) Úroveň hluku 73.5 dBA

Vibrácie 0.2 m/s

Záruka Zariadenie 3 roky, polydurové nádrže 8 rokov, batérie 18 mesiacov v pomernom rozdelení

206 kg 214 kg

2,3 m

SCRUBTEC 751 L s rotaèným prevedením

-6 - CLARKE TECHNOLOGY Príručka operátora (SK) - SCRUBTEC 743 / 751

Postupy pri preprave

Ako umiestniť zariadenie do dodávky alebo nákladného auta

VÝSTRAHA: Toto zariadenia má veľkú

hmotnosť. Pred jeho prepravou alebo presúvaním si zaobstarajte pomoc. Na presun zariadenia po rampe alebo svahu použite dve spôsobilé osoby. Zariadenie vždy presúvajte pomaly. Neotáčajte zariadenie na rampe. Nezastavujte ani nenechávajte zariadenie na rampe alebo naklonenej ploche. Nakladacia rampa musí byť široká minimálne 32 palcov (82 cm).

Výstraha: Zariadenie sa môže prevrátiť,

ak sa posúva cez okraj schodiska alebo nakladacej šachty, pričom môže spôsobiť poranenie alebo poškodenie majetku. Zariadenie zastavujte a nechávajte len na rovnom povrchu. Keď zariadenie zastavíte, všetky spínače prepnite do polohy „OFF“ (vypnuté).

SLOVENSKY

Obrázok č. 1

1. Skontrolujte, či je nakladacia rampa dlhá najmenej osem (8) stôp (2,5 m) a široká minimálne 32 palcov (0,8 m) a dostatočne silná na to, aby zariadenie uniesla.

2. Skontrolujte, či je rampa čistá a suchá.

3. Umiestnite rampu na požadované miesto.

4. Pred naložením demontujte zostavu stierky, kryt kief a kefu alebo čistiacu podušku. Spoločnosť ALTO odporúča, aby nádrž na čistiaci roztok a odpadová nádrž boli pred nakladaním prázdne.

5. Len pri modeloch L – prepnite spínač kľúča do polohy „ON“ (zapnuté) a stlačte zelené tlačidlo „ON“.

6. Zariadenie vyrovnajte na rovnom povrchu päť (5) stôp (2 m) pred rampou.

7. Ovládací prvok posunu prepnite na plnú rýchlosť (len pri modeloch L).

8. Pri zariadeniach L stlačte ktorýkoľvek zo spínačov pre pohyb vpred/vzad, pričom súčasne stláčate biely spínač pre pohyb vzad. Zacúvajte so zariadením na rampu. Pozrite obrázok 1.

9. Pri zariadeniach S zariadenie vytlačte na vrch rampy smerom vzad.

10. Zariadenie zapnite („OFF“) a pri modeloch L prepnite spínač kľúča do polohy “OFF”.

CLARKE TECHNOLOGY Príručka operátora (SK) - SCRUBTEC 743 / 751 -7-

SLOVENSKY

Postupy pri preprave (pokračovanie)

11. Upevnite zariadenie na vozidle. Spoločnosť ALTO odporúča umiestniť cez hornú časť zariadenia remeň a použiť aj remeň na zamedzenie pohybu smerom dopredu alebo dozadu. Inak môže dôjsť ku prevráteniu zariadenia. Na oceľovom ráme zariadenia sú na zaistenie zariadenia k dispozícii 3 uväzovacie body (pozrite obrázok 2a).

Ako zariadenie vybrať z dodávky alebo nákladného auta

1. Skontrolujte, či sa v priestore nenachádzajú žiadne prekážky.

2. Skontrolujte, či je vykladacia lampa dlhá najmenej osem (8) stôp (2,5 m) a široká minimálne 32" (0,8 m) a dostatočne silná na to, aby zariadenie uniesla.

3. Skontrolujte, či je rampa čistá a suchá.

4. Umiestnite rampu na požadované miesto.

5. Uvoľnite zariadenie.

VÝSTRAHA: Toto zariadenia má veľkú

hmotnosť. Použite dve zdatné osoby na asistenciu pri presune zariadenia dole rampou.

6. Pri modeloch S si zabezpečte 2 osoby, ktoré zariadenie stiahnu z rampy. Odporúčame, aby ste model „S“ vykladali v polohe smerom dopredu.

7. Len pri modeloch L – prepnite spínač kľúča do polohy „ON“ (zapnuté) a stlačte zelené tlačidlo „ON“.

8. Centrálny ovládací prvok posunu nastavte na najpomalšiu rýchlosť smerom vpred. Opatrne a pomaly veďte zariadenie na vrch rampy a spustite pohyb dolu (len pri modeloch L).

9. Stláčaním pravého alebo ľavého spínača pre pohyb vpred sa bude zariadenie pohybovať smerom dopredu (len pri modeloch L). Pozrite obrázok 2.

Uväzovací bod (na oboch stranách zariadenia)

Obrázok č. 2

Uväzovací bod

Obrázok č. 2a

10. Keď sa začne zariadenia pohybovať dole rampou, udržiavajte pomalú rýchlosť zostupu stláčaním spínača pre pohyb vpred.

11. Po vyložení a príprave zariadenia na použitie znova namontujte zostavu stierky, kryt kefy a kefu alebo čistiacu podušku.

-8 - CLARKE TECHNOLOGY Príručka operátora (SK) - SCRUBTEC 743 / 751

SYMBOLY POUŽITÉ PRI MODELOCH SCRUBTEC 743 A 751

SLOVENSKY

Výstraha

Indikátor sieťového napájania

Napájanie

Ovládanie čistiaceho roztoku

Kefa hore/dole

Ovládanie rýchlosti posunu (len „trieda L“)

Ovládanie vysávania/stierky

Merač batérie

CLARKE TECHNOLOGY Príručka operátora (SK) - SCRUBTEC 743 / 751 -9-

SLOVENSKY

Použité symboly pre 743 a 751

71018A

VÝSTRAHA

PRED POUŽITÍM ZARIADENIA SI PREČÍTAJTE POUŽÍVATEľSKÚ PRÍRUČKU.

NEBEZPEČENSTVO POŽIARU

• Používajte len

komerčne dostupné čističe podláh a vosky určené pre strojové použitie.

• Nepoužívajte horľavé materiály.

NEBEZPEČENSTVO PORANENIA ALEBO POŠKODENIA ZARIADENIA

• Neotáčajte,

nezastavujte ani nenechávajte zariadenie na rampe alebo

plošine.

71015A

VÝSTRAHA

PRED POUŽITÍM ZARIADENIA SI PREČÍTAJTE POUŽÍVATEľSKÚ PRÍRUČKU.

VÝBUŠNÉ PLYNY Môžu spôsobiť vážne

poranenie, smrť alebo poškodenie transformátora.

Horľavé materiály nesmú byť v blízkosti batérií.

Dobíjajte v chladnom, dobre vetranom priestore.

JEDOVATÁ CHEMIKÁLIA

Batérie obsahujú kyselinu sírovú. Môže spôsobiť vážne poranenie.

Zabráňte kontaktu s pokožkou, očami alebo odevom. V prípade kontaktu vypláchnite vodou. Vyhľadajte lekársku pomoc. Pri vnútornom kontakte okamžite volajte lekára.

Používajte ochranu očí.

VÝSTRAHA

POHYBLIVÉ ČASTI Kontakt môže

spôsobiť vážne poranenie.

Nedávajte pod pracujúce zariadenie ruky ani

71017A

-10- CLARKE TECHNOLOGY Príručka operátora (SK) - SCRUBTEC 743 / 751

nohy.

71014A

VÝSTRAHA

PADAJÚCE ČASTI Môžu spôsobiť vážne poranenie.

Pred údržbou skontrolujte, či je nádrž bezpečná.

SLOVENSKY

Ovládací panel zariadenia

Ukazovateľ elektrického napájania položka „A“)

V prípade, že je nabíjačka pripojená do elektrickej zásuvky, bude svietiť žlté svetlo. Elektrický kábel sa musí byť pred prácou so zariadením odpojiť a správne uložiť.

Spínač kľúča (pozrite obrázok 3, položka „B“)

Spínač kľúča je štandardný pri modeloch „L“. Slúži hlavne na to, že keď vyberiete kľúč, zabránite používať zariadenie neoprávneným osobám. Ovládací panel sa zapne („ON“) otočením spínača kľúča v smere hodinových ručičiek a stlačením zeleného tlačidla „ON“ (pozrite položku „C“). Ovládací panel vypnete („OFF“) otočením spínača kľúča proti smeru hodinových ručičiek.

Tlačidlá ON/OFF (pozrite obrázok 3, položka „C“)

Stlačením zeleného tlačidla sa zapne („ON“) ovládací panel (ak je zariadenie vybavené spínačom kľúča, musíte najskôr otočiť kľúčom v smere hodinových ručičiek.) Stlačením červeného tlačidla sa vypne („OFF“) ovládací panel (ak je zariadenie vybavené spínačom kľúča, môže sa vypnúť („OFF“) aj otočením kľúča proti smeru hodinových ručičiek.)

POZNÁMKA: Zariadenie „modelu L“ je vybavené vlastnou diagnostikou a ak zistí nejakú poruchu, niekedy nefunguje. Keď sa chyba opraví, zariadenie možno vynulovať vypnutím („OFF“) a opätovným zapnutím („ON“) napájania. Ak sa týmto spôsobom problém neodstráni, okamžite sa obráťte na autorizovaného servisného pracovníka.

(pozrite obrázok 3,

QP0

Obrázok č. 3

POZNÁMKA: Toto zariadenie je vybavené zariadením na úsporu energie batérií. Ak sa so zariadením nepracuje viac ako 16 minút, automaticky sa vypne.

Merač batérie (pozrite obrázok 3, položka „D“)

Merač batérie ukazuje relatívne nabitie jednotky batériových zdrojov. Merač má dve zelené, jedno žlté a jedno červené svetlo. Keď svetlo začne svietiť červenou farbou, kefa (kefy) a tok čistiaceho roztoku sa zastaví. Všetky ostatné funkcie budú ďalej v činnosti. Batérie sa vtedy musia okamžite nabiť, aby sa tak predišlo skracovaniu životnosti jednotky batériových zdrojov.

Ovládacie páky (pozrite obrázok 3, položka „E“)

Ovládacie páky sú na zariadení umiestnené vzadu. Slúžia na riadenie zariadenia.

Ovládací prvok rýchlosti posunu(pozrite obrázok č. 3, položka „F“)

Ak chcete zvýšiť rýchlosť, otočte ovládacím prvkom v smere hodinových ručičiek. Keď je ovládací prvok v krajnej polohe proti smeru hodinových ručičiek, zariadenie sa nebude posúvať.

Spínač pre pohyb vpred/vzad (pozrite obrázok č. 3, položka „G“) Len pre posuvné modely „L“ - Spínač pre pohyb vpred/

vzad zapína motor posunu smerom dopredu a keď sú hlavice kefy v dolnej polohe alebo v čistiacej polohe, taktiež aktivuje kefový motor (motory) a tok čistiaceho roztoku. Medzi vypnutím spínača a zastavením kefového motora (motorov) je oneskorenie dve sekundy. Možno použiť pravý alebo ľavý spínač. Na otočenie motora posunu pre pohyb vzad použite ktorýkoľvek spínač spolu s bielym spínačom pre pohyb vzad.

Model „S“ - Pri modeloch bez posunu, keď je hlavica kefy v dolnej alebo čistiacej polohe, tieto spínače aktivujú kefový motor (motory) a tok čistiaceho roztoku.

CLARKE TECHNOLOGY Príručka operátora (SK) - SCRUBTEC 743 / 751 -11-

SLOVENSKY

Ovládací panel zariadenia

Spínač pre pohyb vzad (pozrite obrázok 3, položka „H“) Len pre posuvné modely „L“ - Spínač pre pohyb

vzad, ak sa použije spolu s jedným zo spínačov pre pohyb vpred/vzad, spôsobí, že sa stroj začne pohybovať opačným smerom. Rýchlosť pri pohybe vzad je 70% rýchlosti pri pohybe vpred.

Tlačidlá kefového motora (pozrite obrázok 3, položka „I“)

Hlavicu kefy spustíte a kefový motor (motory) a tok čistiaceho roztoku aktivujete stlačením a podržaním dolného tlačidla, až kým nezasvieti zelené svetlo. Ďalej držte stlačené dolné tlačidlo, až kým nenastavíte dodatočný tlak kefy alebo až kým sa hlavica kefy nezastaví. Kefový motor (motory) a tok čistiaceho roztoku potom bude pracovať, či už stlačíte jedno alebo oba tlačidlá pre pohyb vpred/vzad. Kefový motor (motory) a tok čistiaceho roztoku deaktivujete zdvihnutím hlavice kefy stlačením a podržaním horného tlačidla, až kým nezhasne zelené svetlo.

Tlačidlá ovládania čistiaceho roztoku (pozrite obrázok č. 3, položka „J“)

Tlačidlá ovládania čistiaceho roztoku regulujú tok chemického čistiaceho roztoku na podlahu. Pri zapnutí zariadenia sa nastavenie čistiaceho roztoku automaticky upraví na stredné nastavenie (ak sa má ako predvolené používať iné nastavenie, obráťte sa na autorizovaného servisného pracovníka spoločnosti ALTO). Tok zvýšite stlačením a podržaním alebo viacnásobným stlačením horného tlačidla (+). Zelená čiarka sa s narastajúcim tokom bude pohybovať smerom nahor. Tok znížite stlačením a podržaním alebo viacnásobným stlačením dolného tlačidla (-). Zelená čiarka sa s klesajúcim tokom bude pohybovať smerom nadol. Keď čiarka dosiahne najnižšie nastavenie, tok roztoku sa vypne („OFF“).

POZNÁMKA: Čistiaci roztok bude prúdiť na podlahu len vtedy, keď je hlavica kefy dole a v pracovnej polohe.

QP0

Obrázok č. 3

Spínač vysávacieho motora (pozrite obrázok 3, položka „K“)

Vysávací motor aktivujete spustením páky stierky. Páka má tri polohy. Najnižšia poloha je pracovnou polohou absorpcie vody. Stredná poloha sa používa počas presunu na vyčistenie vysávacej hadice. Najvyššia poloha znamená vypnutie („OFF“) vysávacieho motora.

Ističe (Obrázok č. 3, položky „L“, „M“, „N“, „O“, „P“ a „Q“)

Na dolnej ovládacej páke sa nachádzajú nulovacie tlačidlá ističov. Ističe sú umiestnené nasledovne:

Položka „L“ – Riadiace obvody (5 amp.) Položka „M“ – Ovládací modul a pohon hlavice (5 amp.) Položka „N“ – Vysávací motor (25 amp.) Položka „O“ – Motor rotačnej kefy (40 amp.) alebo

motor cylindrickej kefy (25 amp.) Položka „P“ – Motor cylindrickej kefy (25 amp.) Položka „Q“ – Motor posunu (25 amp.) (len L)

-12- CLARKE TECHNOLOGY Príručka operátora (SK) - SCRUBTEC 743 / 751

Ovládacie prvky a vlastnosti zariadenia

Páka zdvihu stierky, pozrite obrázky 4 a 5

Páka zdvihu stierky sa nachádza na ovládacej páke. Slúži na zdvíhanie a spúšťanie stierky. Pri posunutí páky nadol do strednej alebo najnižšej polohy sa zapne vysávací motor.

Plavákový vypínač, pozrite obrázok 6

V odpadovej nádrži sa nachádza vypínač vysávacieho motora. Automaticky vypne vysávací motor, keď je odpadová nádrž plná. POZNÁMKA:

Ak v odpadovej nádrži nastane nadmerné penenie, je potrebné pridať odpeňovač. Pena, ktorá by sa dostala do vysávacieho motora, by mohla spôsobiť jeho poškodenie.

Parkovacia brzda (voliteľná) POZNÁMKA: Pri práci so zariadením na plochách so sklonom väčším ako 2% sa musí používať parkovacia brzda.

Parkovacia brzda zabraňuje pohybu zariadenia.

SLOVENSKY

Obrázok č. 4

UPOZORNENIE: Neaktivujte parkovaciu

brzdu, kým je zariadenie v pohybe.

Brzda sa nachádza v pravej zadnej časti stroja. Stlačením pedálu brzdu aktivujete, nadvihnutím pedálu ju uvoľníte.

Obrázok č. 5

Obrázok č. 6

CLARKE TECHNOLOGY Príručka operátora (SK) - SCRUBTEC 743 / 751 -13-

SLOVENSKY

Ako pripraviť zariadenie na prevádzku

Zariadenia Scrubtec používajú dve 12-voltové batérie. Batéria sa nachádzajú v priestore pre batérie pod odpadovou nádržou. Odporúčame, aby ste pri inštalácií batérií demontovali odpadovú nádrž.

Ako nainštalovať batérie

Pri inštalácii batérií postupujte nasledovne:

1. Zariadenie vypnite. Aktivujte brzdu (ak je nainštalovaná).

2. Skontrolujte, či je odpadová nádrž prázdna. POZNÁMKA: Odpadová nádrž na modeli Scrubtec je navrhnutá tak, aby bolo možné ľahko vykonávať jej demontáž a čistenie.

3. Odpojte hadice od veka odpadovej nádrže (pozrite obrázok 7.)

Obrázok č. 7

4. Ventil výpustnej hadice odpadovej nádrže uvoľnite z vešiakového držiaka a voľný koniec položte na zem (pozrite obrázok 8.)

VÝSTRAHA: Pred zdvihnutím alebo

demontážou odpadovej nádrže skontrolujte, či je prázdna. Zariadenie nepoužívajte ani na ňom nevykonávajte údržbu, kým je odpadová nádrž v otvorenej polohe. Pri náhodnom náraze by sa nádrž mohla zabuchnúť.

5. Odpojte modrý elektrický plavákový konektor (pozrite obrázok 9).

6. Od odpadovej nádrže zveste poistnú sponu (pozrite obrázok 10.)

7. Roztvorte a vložte podperný kolík späť do nádrže s čistiacim roztokom a zatvorte odpadovú nádrž.

8. Pri súčasnom tlačení nádrže smerom dozadu, odpadovú nádrž opatrne nadvihnite a vyberte zo zariadenia. Výpustnú hadicu nechajte pripevnenú k odpadovej nádrži.

Obrázok č. 8

Obrázok č. 9

Obrázok č. 10

-14- CLARKE TECHNOLOGY Príručka operátora (SK) - SCRUBTEC 743 / 751

Ako pripraviť zariadenie na prevádzku

SLOVENSKY

9. Batérie vložte do oddelenia zobrazeného na obrázku 11.

VÝSTRAHA: Batérie majú veľkú hmotnosť.

Zdvíhaním batérií bez pomoci môže dôjsť ku zraneniu. Na zdvíhanie batérií si zabezpečte pomoc.

VÝSTRAHA:Práca s batériami môže byť

nebezpečná! Pri práci v blízkosti batérií vždy používajte ochranu očí a ochranné oblečenie. Nefajčite!

10. Prepojte kábel medzi batériami a nainštalujte dlhé káble zariadenia podľa popisu (pozrite obrázok 11).

11. Batérie na mieste zaistite remeňmi na batérie (pozrite obrázok 12).

12. Znova nainštalujte odpadovú nádrž, pričom skontrolujte, či je otočný čap v odpadovej nádrži nainštalovaný pod kovovou platňou na nádrži čistiaceho roztoku (pozrite obrázok 13A).

Obrázok č. 11

PREDNÁ ČASŤ

13. K odpadovej nádrži opäť pripevnite poistnú sponu (pozrite obrázok 10).

VÝSTRAHA: Ak nie je odpadová nádrž

správne nainštalovaná, môže pri otváraní nádrže alebo prevádzke zariadenia vypadnúť zo zariadenia. Skontrolujte, či je otočný čap odpadovej nádrže pod kovovou platňou na nádrži čistiaceho roztoku a poistná spona je pripevnená k odpadovej nádrži.

14. Do veka odpadovej nádrže opäť zapojte hadice vysávača a stierky. Skontrolujte, či sú hadice do vysávacieho motora a hadica zadnej stierky nainštalované nad vrchnou časťou výpustnej hadice (pozrite obrázok 13B).

15. Opäť zapojte modrý elektrický plavákový konektor (pozrite obrázok 9, strana 12).

16. Pred použitím zariadenia nabite batérie.

Obrázok č. 12

Obrázok č. 13A

Obrázok č. 13B

CLARKE TECHNOLOGY Príručka operátora (SK) - SCRUBTEC 743 / 751 -15-

SLOVENSKY

Ako pripraviť zariadenie na prevádzku

Údržba batérií Elektrická energia na zabezpečenie činnosti zariadenia je dodávaná z akumulátorových batérií. Akumulátorové batérie vyžadujú preventívnu údržbu.

Aby ste zachovali batérie v dobrom stave, dodržiavajte nasledujúce pokyny.

1. Udržiavajte správnu hladinu elektrolytu. Správna hladina je v rozpätí približne 1/4" (1/2 cm) pod spodnou časťou trubice v každom článku a nad vrchnou časťou platní. Skontrolujte úroveň elektrolytu vždy, keď nabíjate batérie. Pozrite obrázok 14.

Správna hladina

POZNÁMKA: Skontrolujte úroveň elektrolytu pred nabíjaním batérií. Pred nabíjaním skontrolujte, či sú platne v každom článku zaliate elektrolytom. Nedopĺňajte úplne elektrolyt v článkoch pred nabíjaním batérie. Počas nabíjania sa elektrolyt rozpína. Elektrolyt by preto mohol pretiecť von z článkov. Články vždy doplňte destilovanou vodou po nabíjaní.

UPOZORNENIE: Ak elektrolyt nezakrýva platne, batérie

sa nenávratne poškodia. Udržiavajte správnu hladinu elektrolytu.

Upozornenie: Ak sú batérie preplnené, môže dôjsť

k poškodeniu zariadenia a pretečeniu cez vrchné časti batérií. Nenapĺňajte batérie až po úroveň spodnej časti trubice v každom článku. Poutierajte všetku kyselinu zo zariadenia alebo z vrchnej časti batérií. Po inštalácii do batérie nikdy nepridávajte kyselinu.

Upozornenie: Do batérií sa musí dopĺňať len destilovaná

voda. Nepoužívajte vodu z vodovodu, pretože môže obsahovať prímesi, ktoré batérie poškodzujú.

2. Udržiavajte vrchné časti batérií v čistom a suchom stave. Svorky a konektory udržiavajte v čistom stave. Na čistenie vrchnej časti batérií použite vlhkú handričku so slabým roztokom čpavku alebo bikarbonátu sodného. Na čistenie svoriek a konektorov použite vhodný nástroj na ich čistenie. Do batérií sa nesmie dostať čpavok alebo bikarbonát sodný.

Obrázok č. 14

Obrázok č. 15

3. Batérie udržiavajte v nabitom stave.

4. Vypustenie priestoru pre batérie: Pozrite obrázok č. 15.

a. Používajte vždy ochranu očí a ochranné obleèenie.

b. Do priestoru pre batérie pridajte slabý roztok èpavku

alebo bikarbonátu sodného, aby ste tak zneutralizovali

akúko¾vek porozlievanú kyselinu. c. Výpustnú hadicu vytiahnite spod hnacej nápravy. d. Ruky položte za lem a otvorte ventil. e. Po vyprázdnení ventil zatvorte. f. Ventil a výpustnú hadicu opäž umiestnite na vrch

hnacej nápravy. g. Všetku porozlievanú kyselinu neutralizujte èpavkom

alebo bikarbonátom sodným.

-16- CLARKE TECHNOLOGY Príručka operátora (SK) - SCRUBTEC 743 / 751

Ako pripraviť zariadenie na prevádzku

Ako nabíjať batérie

VÝSTRAHA: Nabíjanie batérií v priestoroch bez

dostatočného vetrania môže spôsobiť výbuch. Aby ste predišli možnosti výbuchu, nabíjajte batérie len v priestoroch s dobrým vetraním.

Výstraha: Olovené batérie s kyselinou

uvoľňujú plyny, ktoré môžu spôsobiť výbuch. Chráňte

iskrami a plameňmi. Nefajčite!

Pri nabíjaní batérií postupujte nasledovne:

1. Zariadenie umiestnite na rovnú plochu a do prostredia s primeranou ventiláciou.

2. Aktivujte parkovaciu brzdu, ak je nainštalovaná.

3. Ovládací panel vypnite stlačením červeného vypínacieho tlačidla („OFF“). Ak je zariadenie vybavené spínačom kľúča, otočte kľúčom proti smeru hodinových ručičiek do polohy „OFF“.

batérie pred

SLOVENSKY

Obrázok č. 16

4. Pred nabíjaním batérií sa priestor pre batérie musí vetrať. Vetranie priestoru zabezpečíte otvorením a následným podoprením odpadovej nádrže.

Výstraha: Pred zdvihnutím alebo demontážou

odpadovej nádrže skontrolujte, či je prázdna. Zariadenie nepoužívajte ani na ňom nevykonávajte údržbu, kým je odpadová nádrž v otvorenej polohe. Pri náhodnom náraze by sa nádrž mohla zabuchnúť.

5. Model Scrubtec je vybavený palubnou nabíjačkou, ktorá je umiestnená za odpadovou nádržou (pozrite obrázok 17). Nabíjačka je trojstupňová, naprojektovaná na maximalizáciu životnosti batérie. Napájací kábel do palubnej nabíjačky je umiestnený v úložnom priestore pod ovládacou pákou v zadnej časti zariadenia (pozrite obrázok

16). Vytiahnite kábel z úložného priestoru.

6. Nabíjačku zapojte do správne uzemnenej jednofázovej sieťovej (trojvodičovej) zásuvky. POZNÁMKA: Keď je nabíjačka zapojená do sieťovej zásuvky, na ovládacom paneli sa vedľa značky zástrčky rozsvieti žlté svetlo a nabíjačka začne nabíjať batérie (pozrite obrázok 3, položka A).

Obrázok č. 17

Trojstupňová sekvencia nabíjania:

•

Hlavná fáza - V hlavnej fáze nabíjania svieti na nabíjačke červené svetlo (pozrite obrázok 17). Počas tejto fázy nabíjačka do batérií dodáva svoj plný ampérový výstup. Nabíjanie batérií touto rýchlosťou bude pokračovať, až kým batérie nedosiahnu približne 75% svojej kapacity.

CLARKE TECHNOLOGY Príručka operátora (SK) - SCRUBTEC 743 / 751 -17-

SLOVENSKY

Ako pripraviť zariadenie na prevádzku

• Absorpčná fáza - V absorpčnej fáze nabíjania svieti na nabíjačke červené a zelené svetlo (pozrite obrázok

17). Počas tejto fázy udržuje nabíjačka konštantné napätie a necháva batérie absorbovať náboj ich vlastným tempom.

•

Udržiavacia fáza - V udržiavacej fáze svieti na nabíjačke len zelené svetlo a červené svetlo zhasne (pozrite Obrázok 17). Počas tejto fázy dodáva nabíjačka len nízke, presne regulované napätie na udržanie plného nabitia batérií a blokovanie ich vybíjania. Batérie môžu byť pripojené akokoľvek dlho bez toho, aby sa

poškodili.

8. Pred zapnutím ovládacieho panela na zariadení najskôr odpojte zo sieťovej zásuvky napájací kábel nabíjačky. Napájací kábel nabíjačky uložte v úložnom priestore umiestnenom pod ovládacou pákou (pozrite obrázok

16).

9. Po ukončení nabíjania roztvorte a vložte podperný kolík do nádrže s čistiacim roztokom a zatvorte odpadovú nádrž.

POZNÁMKA: Pri demontáži alebo inštalácii kefy alebo čistiacej podušky nie je nevyhnutné demontovať zostavu krytov kief. Zostavu krytov kief možno demontovať kvôli lepšiemu prístupu ku kefe alebo pri vytláčaní zariadenia na rampu. Ak chcete demontovať zostavu kefových krytov, potiahnite smerom von pružinový čap na ľavej strane krytu a potom zostavu kefových krytov nadvihnite smerom hore a von (pozrite obrázok 18). Zostavu kefových krytov nainštalujte v obrátenom poradí, pričom skontrolujte, či je priečny nosník na kefovom kryte vložený do dvoch otvorov, ktoré sú umiestnené na uložení motora a tiež skontrolujte, či je pružinový čap upevnený vo svojej polohe (pozrite obrázok 19).

Ako nainštalovať rotačnú kefu alebo čistiacu podušku (ak je k dispozícii)

Pri inštalácií kief alebo čistiacich podušiek postupujte nasledovne:

1. Otočte spínač kľúča v smere hodinových ručičiek (len modely „L“). Stlačte zelené tlačidlo „ON“.

Obrázok č. 18

Obrázok č. 19

2. Hlavicu kefy nadvihnite stlačením a podržaním spínača na zdvih kefy, až kým hlavica kefy nie je vo svojej najvyššej a rotačnej polohe (pozrite obrázok 20).

3. Stlačte červené tlačidlo „OFF“ alebo, na zariadeniach vybavených kľúčom, prepnite spínač kľúča proti smeru hodinových ručičiek.

4. Kefu alebo čistiacu podušku umiestnite pod dosku kefového motora a výstupky na motore zarovnajte s otvormi na závese kefy.

5. Kefu potlačte smerom nahor a otáčajte proti pohybu rotácie čistenia, kým výstupky nezapadnú (pozrite obrázok 20).

6. Ak ste odstránili kryt kefy, znova ho namontujte.

NEBEZPEČENSTVO: Prevádzka zariadenia, ktoré nie je

úplne alebo správne zostavené, môže spôsobiť poranenie alebo poškodenie majetku. Nepoužívajte toto zariadenie, kým nie je úplne zostavené. Pred použitím zariadenie dôkladne skontrolujte.

-18- CLARKE TECHNOLOGY Príručka operátora (SK) - SCRUBTEC 743 / 751

Obrázok č. 20

Ako pripraviť zariadenie na prevádzku

Ako demontovať rotačnú kefu alebo čistiacu podušku (ak sú k dispozícii)

Pri demontáži kefy alebo čistiacej podušky zo zariadenia postupujte nasledovne:

1. Otočte spínač kľúča v smere hodinových ručičiek (len modely „L“). Stlačte zelené tlačidlo „ON“.

2. Hlavicu kefy nadvihnite stlačením a podržaním spínača na zdvih kefy, až kým hlavica kefy nie je vo svojej najvyššej a rotačnej polohe.

3. Stlačte červené tlačidlo „OFF“ alebo, na zariadeniach vybavených kľúčom, prepnite spínač kľúča proti smeru hodinových ručičiek.

4 Pri demontáži kefy otočte rýchlym potiahnutím kefu

v rovnakom smere, ako je smer čistenia, kým sa kefa neuvoľní (Pozrite obrázok 21).

5. Ak ste odstránili kryt kefy, znova ho namontujte.

Ako vymeniť alebo rotovať cylindrické kefy (ak sú k dispozícii)

Pri inštalácií rotačných kief na zariadenie postupujte nasledovne:

SLOVENSKY

Obrázok č. 21

1. Otočte spínač kľúča v smere hodinových ručičiek (len modely „L“). Stlačte zelené tlačidlo „ON“.

2. Hlavicu kefy nadvihnite stlačením a podržaním spínača na zdvih kefy, až kým hlavica kefy nie je vo svojej najvyššej a rotačnej polohe.

3. Stlačte červené tlačidlo „OFF“ alebo, na zariadeniach vybavených kľúčom, prepnite spínač kľúča proti smeru hodinových ručičiek.

4 Prejdite k prednej časti zariadenia a z dvierok kefy

odstráňte krídlovú skrutku (pozrite obrázok 22).

5. Spustite dvierka približne o pol palca (1,3 cm) a posuňte dvierka a jednotku ložiska mimo hriadeľ (pozrite obrázok 23).

6. Odstráňte rozperu kefy a kefu posunutím mimo hriadeľ kefy (pozrite obrázok 24).

7. Otočte kefu alebo ju vymeňte.

8. Posuňte kefu na hriadeli a pomaly otáčajte, kým vodiace kolíky nebudú zarovnané s otvormi kefy. Zatlačte kefu úplne dnu.

9. Nainštalujte rozperu kefy na hriadeľ.

10. Zasuňte jednotku ložiska dvierok kefky na hriadeli.

Obrázok č. 22

Obrázok č. 23

11. Nadvihnite dvierka a nainštalujte krídlovú skrutku.

NEBEZPEČENSTVO: Prevádzka zariadenia, ktoré

nie je úplne alebo správne zostavené, môže spôsobiť poranenie alebo poškodenie majetku. Nepoužívajte toto zariadenie, kým nie je úplne zostavené. Pred použitím zariadenie dôkladne skontrolujte.

Obrázok č. 24

CLARKE TECHNOLOGY Príručka operátora (SK) - SCRUBTEC 743 / 751 -19-

SLOVENSKY

Ako obsluhovať zariadenie

Ako ovládať stierku

Stierka stiera podlahu, zatiaľ čo vysávací motor odstraňuje špinavý čistiaci roztok z podlahy. Rukou spustite alebo zdvihnite páku stierky. Pri ovládaní stierky postupujte nasledovne:

1. Ak chcete spustiť stierku nadol a zapnúť vysávací motor, presuňte páku stierky doprava a dole (pozrite obrázok 25).

2. Ak chcete stierku zdvihnúť, zdvihnite páku stierky (pozrite obrázok 26).

POZNÁMKA: Stredná poloha umožňuje činnosť vysávacieho motora so stierkou mimo podlahy, aby nedochádzalo k odkvapkávaniu a umožňuje aj cúvanie so zariadením.

Ako naplniť nádrž na čistiaci roztok

Nádrž na čistiaci roztok sa napĺňa v zadnej časti zariadenia (pozrite obrázok 27). Pri napĺňaní nádrže na čistiaci roztok postupujte nasledovne:

1. Do nádrže na čistiaci roztok pridajte čistiace chemické prostriedky. Pri určovaní správneho množstva chemikálií postupujte podľa pokynov na obale.

2. Demontujte veko nádrže na čistiaci roztok a naplňte nádrž na čistiaci roztok vodou.

Obrázok č. 25

VÝSTRAHA: Vodné roztoky alebo čistiace materiály,

VÝSTRAHA: Zariadenia môžu spôsobiť vznietenie

VÝSTRAHA: Spoločnosť ALTO odporúča maximálnu

Prevádzka zariadenia Poznámka: Prepnite zariadenie na najnižšie nastavenie

rýchlosti posunu. Používajte zariadenia v priestoroch, kde sa nenachádza žiaden nábytok či predmety, až kým nezvládnete nasledujúce postupy:

1. Presúvať zariadenie v priamom smere, dopredu a dozadu.

2. Bezpečne zastaviť zariadenie.

3. Otočiť zariadením vľavo aj vpravo a vrátiť ho do priameho smeru.

ktoré sa používajú v tomto type zariadenia, môžu na povrchu podlahy zanechávať mokré plochy. Tieto plochy môžu predstavovať nebezpečenstvo pre obsluhu alebo iné osoby. Do blízkosti čistenej plochy vždy umiestnite upozorňujúce značky.

zápalných materiálov alebo výparov. Nepoužívajte ich v blízkosti horľavín, napr. benzínu, obilného prachu, rozpúšťadiel a riedidiel. Používajte len bežne dostupné chemikálie a koncentrácie, ktoré sú určené pre aplikácie na čistenie podláh.

teplotu vody 120

F (49oC).

Obrázok č. 26

Pri presúvaní zariadenia postupujte nasledovne:

1. Uvoľnite parkovaciu brzdu (ak ju zariadenie obsahuje).

2. Spínačom kľúča otočte v smere hodinových ručičiek do polohy „ON“ (iba pri modeloch „L“). Stlačte zelené tlačidlo „ON“.

3. Zdvihnite kefu na najvyššie nastavenie.

4. Zdvihnite stierku.

-20- CLARKE TECHNOLOGY Príručka operátora (SK) - SCRUBTEC 743 / 751

Obrázok č. 27

Ako obsluhovať zariadenie

5. Pri zatlačení ľavého alebo pravého spínača pre pohyb vpred/vzad (obrázok 28, položka A) sa zariadenie bude pohybovať vpred (len modely „L“).

6. Rýchlosť posunu ovládate ovládacím prvkom rýchlosti posunu (len modely „L“) (obrázok 28, položka C).

7. Zariadenie zastavíte uvoľnením spínača pre pohyb vpred/vzad.

8. Pre pohyb zariadenia vzad stlačte súčasne biely spínač pre pohyb vzad (obrázok 28, položka B) a ľavý alebo pravý spínač pre pohyb vpred/vzad (obrázok 28, položka A, len modely „L“).

9. Zariadenie zastavíte uvoľnením spínača pre pohyb vpred/vzad.

10. Ak chcete zariadenie otočiť, potlačte zadnú časť zariadenia do strany.

11. Keď zastavíte zariadenie, stlačte červené tlačidlo „OFF“ alebo otočte spínač kľúča proti smeru hodinových ručičiek do polohy „OFF“ (len modely „L“). Vyberte kľúč a aktivujte parkovaciu brzdu (ak je nainštalovaná).

SLOVENSKY

Obrázok č. 28

Ako čistiť podlahu

VÝSTRAHA: Vodné roztoky a čistiace materiály, ktoré

Pri čistení podlahy postupujte nasledovne:

1. Aktivujte parkovaciu brzdu (ak je nainštalovaná.)

2. Nalejte vodu a čistiaci chemický prostriedok do čistej nádrže na čistiaci roztok.

3. Uvoľnite parkovaciu brzdu (ak je nainštalovaná.)

4. Spínačom kľúča otočte v smere hodinových ručičiek do polohy „ON“ (iba pri modeloch „L“). Stlačte zelené tlačidlo „ON“.

5. Spustite stierku.

6. Stlačte tlačidlo na spustenie kefy, kým sa nerozsvieti žlté svetlo a nedosiahne správny tlak.

VÝSTRAHA: Toto zariadenie je schopné dosiahnuť

sa používajú v tomto type zariadenia, môžu zanechávať mokré oblasti na povrchu podláh. Tieto plochy môžu predstavovať nebezpečenstvo pre obsluhu alebo iné osoby. Okolo oblasti, ktorú čistíte, vždy umiestnite upozorňujúce značky.

maximálny tlak hlavice aj s opotrebovanými podložkami alebo kefami. Pri tejto funkcii je možné, že dôjde k prekročeniu odporúčaného tlaku kefy na nových podložkách alebo kefách. V takom prípade bude opakovane dochádzať k rozpojeniu ističa alebo môže dôjsť k strate pohonu a kontroly. Je potrebné aktivovať spínač kefy len tak, aby sa dosiahol dostatočný tlak kefy pre konkrétnu úlohu. Tento postup zabezpečí dlhšiu životnosť batérie a dobu čistenia.

POZNÁMKA: Keď kefa rotuje na podlahe, udržiavajte

zariadenie v pohybe. Kefu či podložku vopred navlhčite alebo udržiavajte na kefe slabý tlak, až kým nebude tok čistiaceho prostriedku primeraný, aby kefa či podložka nepoškriabala podlahu.

CLARKE TECHNOLOGY Príručka operátora (SK) - SCRUBTEC 743 / 751 -21-

SLOVENSKY

Ako obsluhovať zariadenie

Ak chcete kefy vopred navlhčiť, najskôr musíte otočiť ovládací prvok rýchlosti na najnižšiu rýchlosť posunu na modeli „L“. Potom, na modeloch „S“ aj „L“, spúšťajte kefy tak, aby sa len jemne nedotýkali podlahy, a kým sa nerozsvieti žlté svetlo na ovládacom paneli. Aktivujte spínač pre pohyb vpred/vzad, čím sa spustí motor a tok čistiaceho roztoku.

POZNÁMKA: Pri modeli „L“ sa zariadenie nebude pohybovať, keď sa ovládací prvok rýchlosti posunu úplne otočí proti smeru hodinových ručičiek.

7. Upravte prietok čistiaceho roztoku na požadovanú hodnotu.

8. Presúvajte zariadenie po podlahe smerom dopredu.

9. Urobte obrat o 180°.

POZNÁMKA: Ak robíte viacero prechodov po podlahe, nechajte kefy očistiť približne 2 palce (5 cm) z oblasti, ktorá už bola očistená.

Poznámka: Pri väčšine čistiacich postupov sa čistiaci roztok aplikuje a zároveň odstraňuje naraz v rámci jednej operácie.

Ako čistiť veľmi znečistenú podlahu

Pri čistení veľmi znečistenej podlahy postupujte nasledovne:

1. Aplikujte čistiaci roztok na podlahu.

2. Nespúšťajte stierku. Takto zostane vysávací motor vypnutý.

3. Spustite kefu alebo čistiacu podložku a vyčistite podlahu.

4. Znova vyčistite podlahu s ďalším čistiacim roztokom a spustite stierku.

5. Stierkou zozbierajte všetok čistiaci roztok.

Údržba

Výstraha: Údržbu a opravy musí vykonávať len

oprávnený personál.

VÝSTRAHA: Pre vykonávaním údržby vždy vyprázdnite

nádrž na čistiaci roztok a odpadovú nádrž.

Výstraha: Udržiavajte všetky upevňovacie prvky

pevne utiahnuté.

Tieto postupy údržby je potrebné vykonávať každý deň

Udržiavajte zariadenie v čistom stave, bude tak potrebovať menej opráv a predĺži sa jeho životnosť.

Vykonajte tieto postupy, keď začínate pracovnú smenu

Obrázok č. 29

1. Odpojte sieťové napájanie z nabíjačky batérií (podľa pokynov pre nabíjačku).

2. Napájací kábel k nabíjačke uložte do úložného priestoru zariadenia (pozrite obrázok 29).

3. Skontrolujte, či je mriežkový filter správne nainštalovaný na veku odpadovej nádrže a či je čistý (pozrite obrázok 30).

4. Skontrolujte, či je veko odpadovej nádrže správne nasadené (pozrite obrázok 30).

-22- CLARKE TECHNOLOGY Príručka operátora (SK) - SCRUBTEC 743 / 751

Obrázok č. 30

Údržba

5. Skontrolujte, či je ventil na výpustnej hadici odpadovej nádrže čistý. Ventil pevne uzatvorte.

6. Skontrolujte, či je kefa alebo čistiaca podložka v správnej polohe a či je správne nainštalovaná.

7. Skontrolujte, či je kryt a obruby kefy v správnej polohe na hlavici kefy.

8. Skontrolujte inštaláciu stierky a hadice stierky.

9. Skontrolujte, či je indikátor odtoku/úrovne čistiaceho prostriedku bezpečne upevnený na úložnom stojane v zadnej časti zariadenia.

Vykonajte tieto postupy vždy pri ukončení práce

1. Vypustite nádrž na čistiaci roztok (obrázok 31) a odpadovú nádrž (obrázok č. 32). Pri vypúšťaní nádrží postupujte nasledovne:

a. Stlačte červené tlačidlo „OFF“ alebo otočte

spínačom kľúča proti smeru hodinových ručičiek do polohy „OFF“ (len model „L“).

SLOVENSKY

Obrázok č. 31

ESSK

b. Odistite výpustnú hadicu zo zadnej časti

zariadenia.

c. Koniec hadice vložte do odtoku alebo nádoby.

d. Odpadová nádrž:

1.) Otočte kryt ventilu doľava (pozrite obrázok

33).

2.) Ak chcete ventil otvoriť úplne, otočte kryt úplne doľava. Snímte kryt z ventilu (obrázok 34).

e. Nádrž na čistiaci roztok:

Keď je hadica spustená nižšie ako hladina

vody, voda bude vytekať.

2. Prepláchnite nádrže. Ak chcete nádrže prepláchnuť, nalejte do nádrže čistú vodu cez otvor navrchu nádrže.

3. Ak sa v nádrži alebo výpustnej hadici nachádza prekážka, použite vysokotlakovú hadicu s vodou na prepláchnutie nádrže alebo hadice. Vložte hadicu s vodou do výpustnej hadice.

4. Nechajte nádrže a výpustný ventil odpadovej nádrže otvorené, aby na vzduchu vyschli.

Obrázok č. 32

Obrázok è. 33

5. Skontrolujte čepeľ stierky. Čepeľ stierky očistite pomocou handry. Ak je čepeľ stierky poškodená alebo opotrebovaná, otočte ju alebo vymeňte.

6. Skontrolujte a vyčistite tesnenie veka odpadovej nádrže. Použite jemný čistiaci roztok a opláchnite súčasti čistou vodou.

CLARKE TECHNOLOGY Príručka operátora (SK) - SCRUBTEC 743 / 751 -23-

Obrázok è. 34

SLOVENSKY

Údržba

7. Na zariadeniach s cylindrickou hlavicou kefy bude potrebné pravidelne vyprázdňovať zásobník na odpad, aby nedošlo k pretečeniu. Zásobník na odpad zo zariadenia odstránite nasledovne (pozrite obrázok 35).

a. Prejdite na ľavú stranu zariadenia k zadnej časti

cylindrickej hlavice kefy.

b. Ľavou rukou uchopte koniec zásobníka a pravou

rukou stred zásobníka.

c. Pravou rukou nadvihnite stred zásobníka a ľavou

rukou vysuňte zásobník smerom von.

d. Vyprázdnite zásobník a pred vložením ho vyčistite.

Skontrolujte, či zapadne horná aj dolná vodiaca plocha.

Skontrolujte batérie a v prípade potreby po nabíjaní doplňte destilovanú vodu. Správna úroveň je približne 1/4 palca (1/2 cm) pod spodnou časťou trubice v každom článku.

UPOZORNENIE:Voda z vodovodu môže

obsahovať prímesi, ktoré poškodzujú batérie. Do batérií sa musí dopĺňať len DESTILOVANÁ VODA.

VÝSTRAHA: Olovené batérie s kyselinou

uvoľňujú plyny, ktoré môžu spôsobiť výbuch. Nefajčite! Vždy pri práci v blízkosti batérií používajte ochranu očí a ochranné oblečenie.

Pomocou čistej handry poutierajte povrch zariadenia.

Nabite batérie. Pozrite pokyny v časti tejto publikácie s názvom „Ako nabíjať batérie“.

Postupy údržby, ktoré je potrebné vykonávať každý týždeň:

VÝSTRAHA: Údržbu a opravy musí vykonávať len

oprávnený personál. Pre vykonávaním údržby vždy vyprázdnite nádrž na čistiaci roztok a odpadovú nádrž. Udržiavajte všetky upevňovacie prvky pevne utiahnuté.

Obrázok č. 35

VÝSTRAHA: Pri práci v blízkosti batérií vždy

UPOZORNENIE: B a té ri e n enap ĺňaj te na d

-24- CLARKE TECHNOLOGY Príručka operátora (SK) - SCRUBTEC 743 / 751

používajte ochranu očí a ochranné oblečenie. Neklaďte nástroje alebo iné kovové predmety na vývody batérie alebo na vrchnú stranu batérií.

úroveň spodnej časti trubice v každom článku, aby nedošlo k poškodeniu zariadenia a pretečeniu cez vrchnú časť batérií. Poutierajte všetku kyselinu zo zariadenia alebo z vrchnej časti batérií. Po inštalácii do batérie nepridávajte kyselinu.

Údržba

POZNÁMKA: Pred vykonávaním údržby zariadenia ho

vždy vypnite.

VÝSTRAHA: Pri práci v blízkosti batérií vždy

používajte ochranu očí a ochranné oblečenie. Nefajčite!

VÝSTRAHA: Pred zdvihnutím alebo demontážou

SLOVENSKY

1. Odpojte batérie. Pomocou handry a roztoku čpavku alebo bikarbonátu sodného poutierajte vrchnú časť batérií. Očistite svorky batérií. Znovu pripojte batérie.

2. Skontrolujte hadice, či v nich nie sú netesnosti, nie sú blokované alebo ináč poškodené.

3. Na zariadeniach s cylindrickou hlavicou kefy skontrolujte správne napnutie pohonných remeňov kefy. Remene musia byť správne napnuté, aby sa nezošmykli. Pri uťahovaní remeňov postupujte nasledovne:

a. Odstráňte skrutky na kryte remeňov

a odstráňte kryt.

b. Uvoľnite 2 skrutky na jednej zo strán na

remenici motora.

c. Malým páčidlom alebo väčším skrutkovačom

tlačte motor smerom nahor, kým nedosiahnete správne napnutie remeňov. Na motor tlačte v blízkosti miesta, kde sa motor dotýka odliatku hlavice kefy (pozrite obrázok 36, A).

d. Udržujte napnutie a pritiahnite 2 skrutky

(pozrite obrázok 36,B).

e. Znova nasaďte kryt remeňov.

Obrázok č. 36

CLARKE TECHNOLOGY Príručka operátora (SK) - SCRUBTEC 743 / 751 -25-

SLOVENSKY

Údržba

Údržba stierky

Pri demontáži stierky postupujte podľa tohto postupu:

1. Zostavu stierky demontuje povolením dvoch otočných skrutiek, ktorými je stierka pripevnená k zariadeniu. Vytiahnite zostavu stierky (pozrite obrázok 37).

2. Skontrolujte čepeľ stierky.

3. Ak je čepeľ opotrebovaná, otočte ju tak, aby sa na stieranie používala nová hrana stierky.

4. Znovu nainštalujte zostavu stierky na zariadenie.

Ako nastaviť stierku

Nasledujúce nastavenia sú nastavené vo výrobe, môžu však vyžadovať mierne úpravy.

Obrázok č. 37

Úprava sklonu stierky:

Sklon stierky spôsobuje, že sa zadná čepeľ zdvihne v strede alebo na okrajoch, podľa toho, ktorým smerom sa sklon zmení. Pre úpravu sklonu pozrite obrázok 38. Uvoľnite ľavú a pravú skrutku „X“ Ak chcete spustiť čepele v strede, skloňte „Y“ smerom nadol. Ak chcete znížiť oba konce čepele, skloňte „Y“ smerom nahor. Robte veľmi malé úpravy a skúšajte nastavenie, až kým nedosiahnete rovnomerný záber.

Úprava čepelí stierky:

Pri správnej inštalácii musí byť predná čepeľ približne 0,06" (1,5 mm) nad zadnou čepeľou (pozrite obrázok 39).

VÝSTRAHA: Údržbu a opravy musí vykonávať

len oprávnený personál.

Výstraha: Elektrické opravy musí vykonávať

len oprávnený personál..

Pri vykonávaní servisných postupov sa obráťte na autorizovaného servisného pracovníka spoločnosti Clarke.

Používajte len originálne súčasti spoločnosti ALTO.

ZADNÁ ČEPEĽ

Obrázok č. 38

0,06 (1,5 mm)

Obrázok č. 39

-26- CLARKE TECHNOLOGY Príručka operátora (SK) - SCRUBTEC 743 / 751

PRÍSLUŠENSTVO

Popis Číslo súčasti

Súprava spoločnosti Clarke na údržbu zariadenia 14607A Zostava stierky 73,66 cm 18820A Zostava stierky 81,28 cm 10129A Chránič z polyduru 50478A Súprava merača hodín 10656A Súprava spínača kľúča 10490A Súprava parkovacej brzdy 10491A Súprava tlmiča vysávania 10492A Súprava Power Wand 10489A Zostava vodiaceho kolieska z polyuretánu 61290A Duálna lamela priamej spojky 30034A Centrálna zaisťovacia príruba 56941A Sifón „S“ hadice stierky 30482A

SCRUBTEC 743 / 751

Príslušenstvo

SLOVENSKY

Zostavy rotačného disku s kefami a čistiacich podušiek:

Popis Časť (743) č. Časť (751) č.

Zostava čistiacej podušky 10405A 30629A Polypropylén 52539A 30630A Nylon 52540A 30631A Jemný brúsny materiál 52543A 30632A Čistý brúsny materiál 52541A 30633A

Cylindrické kefy

Veľkosť Popis Časť č.

10,16 cm Polypropylén 30231A 10,16 cm Nylon 30232A 10,16 cm Čistý brúsny materiál 30233A 10,16 cm Extra brúsny materiál 30234A

Čepele stierky 73,66 cm

Popis Časť č.

Čepeľ, zadná - guma 30931A Čepeľ, zadná - pevný nitril 30938A Čepeľ, predná – rebrovaný polyuretán 30951A Čepeľ, predná - vrúbkovaný neoprén 30930A

Čepele stierky 81,28 cm

Popis Časť č.

Čepeľ, zadná - guma 30067A Čepeľ, zadná - pevný nitril 30081A Čepeľ, zadná – rebrovaná oranžová 30085A Čepeľ, predná - rebrovaná obyčajná 30066A Čepeľ, predná - škárovacia 30079A Čepeľ, predná - rebrovaná oranžová 30083A

CLARKE TECHNOLOGY Príručka operátora (SK) - SCRUBTEC 743 / 751 -27-

SLOVENSKY

Ako odstrániť problém so zariadením

PROBLÉM PRÍČINA POSTUP

Čistiaci roztok netečie.

Prítok čistiaceho roztoku sa nezastavuje.

Zariadenie neodstraňuje všetku vodu z podlahy.

Nádrž na čistiaci roztok je prázdna.

V hadici čistiaceho roztoku alebo vo filtri je prekážka.

Ventil čistiaceho roztoku alebo elektroinštalácia je poškodená.

Ovládací modul je vadný.

Ventil čistiaceho roztoku je otvorený.

Ventil čistiaceho roztoku alebo elektroinštalácia je poškodená.

Ventil čistiaceho roztoku je znečistený

Vo ventile čistiaceho roztoku je poškodené sedlo a podložka.

Ovládací modul je vadný.

Stierka je zdvihnutá.

Sklon stierky je nesprávny.

Odpadová nádrž je plná.

Mriežkový filter je špinavý.

V stierke alebo v hadici stierky je prekážka alebo sú poškodené.

Naplňte nádrž na čistiaci roztok.

Odstráňte prekážku z hadice alebo filtra.

Opravte alebo vymeňte ventil alebo elektroinštaláciu.

Vymeňte ovládací modul

Zatvorte alebo vyčistite ventil čistiaceho roztoku. Opravte alebo vymeňte ventil a elektroinštaláciu.

Vyčistite ventil čistiaceho roztoku.

Vymeňte sedlo a podložku.

Vymeňte ovládací modul.

Spustite stierku.

Nastavenie - pozrite časť „Ako nastaviť stierku“.

Vypustite odpadovú nádrž.

Vyčistite mriežkový filter.

Odstráňte prekážku alebo opravte poškodenie.

Batérie neposkytujú štandardnú výdrž.

Vysávací motor nepracuje.

Hadica stierky je odpojená alebo poškodená

Čepeľ stierky je poškodená, opotrebovaná alebo nesprávne namontovaná.

Tesnenia na kryte odpadovej nádrže sú poškodené.

Svorky batérie sú znečistené alebo poškodené.

Hladina elektrolytu je príliš nízka.

Batérie nie sú úplne nabité.

Nabíjačka je poškodená.

Batéria je vadná.

Batérie sú odpojené.

Kefa je nastavená na silné drhnutie.

Skontrolujte, či sa nerozpojil istič. Nechajte potrebné opravy vykonať autorizovanému servisnému pracovníkovi.

Skontrolujte a pripojte hadicu.

Otočte alebo vymeňte čepeľ stierky. Správne nainštalujte čepeľ stierky.

Vymeňte tesnenia.

Vyčistite koncovky a konektory. Vymeňte poškodené káble. Nabite batérie.

Dolejte destilovanú vodu do každého článku a nabite batérie.

Batérie nabíjajte celých 16 hodín.

Nechajte opraviť nabíjačku autorizovanému servisnému pracovníkovi.

Skontrolujte napätie každého článku počas vybíjania.

Pripojte batérie.

Nastavte tlak.

-28- CLARKE TECHNOLOGY Príručka operátora (SK) - SCRUBTEC 743 / 751

SLOVENSKY

PROBLÉM PRÍČINA POSTUP

Čistenie nie je rovnomerné.

Zariadenie nepracuje.

Čistiace kefa alebo poduška je opotrebovaná.

Je poškodená zostava kefy, vodiace koliesko alebo ventil čistiaceho roztoku.

Kefový motor nepracuje.

Hladina čistiaceho roztoku je nízka.

Zariadenie nemá dostatočné napájanie.

Kľúč alebo vypínač je vypnutý.

Batérie sú odpojené. Koncovky batérie sú znečistené.

Batérie sú vybité

Vymeňte čistiacu kefu alebo podušku.

Nechajte potrebné opravy vykonať autorizovanému servisnému pracovníkovi.

Skontrolujte, či sa nerozpojil istič. Vynulujte ho. Skontrolujte, či nie sú uvoľnené pripojenia.

Naplňte nádrž na čistiaci roztok.

POZNÁMKA: Ak problém pretrváva, obráťte sa na autorizovaného servisného pracovníka.

Vynulujte istič.

Zapnite kľúč alebo vypínač.

Skontrolujte pripojenie batérie.

Skontrolujte merač batérie a nabite batériu POZNÁMKA: Ak problém pretrváva, obráťte sa na autorizovaného servisného pracovníka.

CLARKE TECHNOLOGY Príručka operátora (SK) - SCRUBTEC 743 / 751 -29-

SLOVENSKY

Na váš produkt ALTO Floor Care sa vzťahuje záruka počas 12 mesiacov od dátumu kúpy (je nutné predložiť doklad o kúpe), ktorá platí len pre pôvodného kupujúceho a za nasledujúcich podmienok:-

- Závady možno pripísať chýbajúcim súčastiam, chybám materiálu alebo zhotovenia. (Na bežné opotrebenie používaním alebo nesprávne použitie sa záruka nevzťahuje.)

- Opravu nevykonal ani sa ju nepokúšal vykonať nikto iný než vyškolený servisný personál spoločnosti ALTO.

- Bolo použité len originálne príslušenstvo.- Produkt nebol vystavený nesprávnemu zaobchádzaniu.- Boli dôsledne dodržiavané pokyny v používateľskej príručke.

Okrem horeuvedených podmienok spoločnosť ALTO garantuje len pôvodnému kupujúcemu, že opraví alebo vymení hlavný rám, zásobník na odpad, nádrž na čistiaci roztok a odpadovú nádrž počas ôsmych (8) rokov v prípade zlyhania v dôsledku chýb zhotovenia alebo úplného prehrdzavenia. Pre účely tohto záručného krytia sa kozmetické poškodenie alebo povrchová

Záručné podmienky pre produkty Floor Care

korózia nepovažuje za chybu.

Motory (spaľovacie motory) (ak je to relevantné):

Záruka výrobcu sa vzťahuje na motory.

Všetky otázky týkajúce sa motorov je potrebné odoslať spoločnosti ALTO.

Batérie (ak je to relevantné):

Záruka výrobcu sa vzťahuje na batérie.

Všetky otázky týkajúce sa batérií je potrebné odoslať spoločnosti ALTO alebo predajcovi spoločnosti ALTO, ktorý dodal daný produkt.

Nabíjačky (ak je to relevantné):

Záruka výrobcu sa vzťahuje na nabíjačky.

Všetky otázky týkajúce sa nabíjačiek je potrebné odoslať spoločnosti ALTO alebo

predajcovi

spoločnosti ALTO, ktorý dodal daný produkt.

SPOLOČNOSť ALTO NENESIE ZODPOVEDNOSť ZA ŽIADNE NÁHODNÉ ALEBO NÁSLEDNÉ ŠKODY, KTORÉ MÔŽU NASTAť V DÔSLEDKU ZÁVADY ALEBO ZLYHANIA PRODUKTU ALEBO JEHO SÚČASTI.

Táto záruka neovplyvňuje vaše zákonné práva.

-30- CLARKE TECHNOLOGY Príručka operátora (SK) - SCRUBTEC 743 / 751

SLOVENSKY

CLARKE TECHNOLOGY Príručka operátora (SK) - SCRUBTEC 743 / 751 -31-

Česky

ČTĚTE TUTO KNIHU

Tato kniha obsahuje důležité informace o používání a bezpečném provozu tohoto stroje. Doporučujeme pŕečíst si tuto knihu pŕed zahájením provozu stroje ALTO, servisem nebo údržbou, protože jinak existuje nebezpeční poranění vás nebo vašeho personálu, poškození stroje nebo jiného majetku. Pŕed používáním tohoto stroje musíte být vyškoleni o jeho obsluze. Pokud váš personál neumí anglicky, nechte si tuto pŕíručku plně vyložit, a pak se teprve pokoušejte uvést stroj do provozu.

Všechny pokyny uvedené v této pŕíručce jsou z pohledu obsluhy, která stojí vzadu za strojem.

Potŕebujete-li další pŕíručky, můžete si o ně požádat na adrese: ALTO , 2100 Highway 265, Springdale, Arkansas 72764.

Bezpečnostní pokyny pro obsluhu................................................................................................................... 33

Představení stroje ............................................................................................................................................ 34

Specifikace stroje ............................................................................................................................................. 35

Postupy přepravy stroje .................................................................................................................................... 37

Symboly používané na stroji ............................................................................................................................. 39

Ovládací panel stroje ........................................................................................................................................ 41

Ovládací prvky a vlastnosti stroje ..................................................................................................................... 43

Příprava stroje pro provoz ................................................................................................................................. 44

Instalace baterií.................................................................................................................................. 44

Údržba baterií ..................................................................................................................................... 46

Nabíjení baterií ................................................................................................................................... 47

Instalace otočného kartáče nebo leštící podložky ............................................................................. 48

Odstranění otočného kartáče nebo leštící podložky ......................................................................... 49

Výměna nebo otáčení válcových kartáčů ...........................................................................................49

Provoz stroje ..................................................................................................................................................... 50

Provoz stěrky ...................................................................................................................................... 50

Plnění nádrže s čisticím roztokem ..................................................................................................... 50

Provoz stroje ....................................................................................................................................... 50

Čištění podlahy .................................................................................................................................. 51

Údržba ............................................................................................................................................................ 52

Postupy před započetím práce .......................................................................................................... 52

Postupy po ukončení práce ............................................................................................................... 53

Postupy, které je nutno provádět každý týden ....................................................................................54

Údržba stěrky ..................................................................................................................................... 56

Úprava stěrky ..................................................................................................................................... 56

Příslušenství ..................................................................................................................................................... 57

Jak opravit poruchu stroje ................................................................................................................................ 58

Czech Republic

-32- CLARKE TECHNOLOGY Provozní pŕíručka (CZ) - SCRUBTEC 743 / 751

Česky

POKYNY PRO BEZPEČNÝ PROVOZ

POZOR: Nedodržování hlášení označených POZOR může mít za

následek závažné tělesné poranění nebo smrt. Čtěte a dodržujte všechna upozornění označená POZOR ve vaší pŕíručce i na krytu stroje.

VÝSTRAHA: Nedodržování VÝSTRAH může mít za následek poranění vás nebo

vašeho personálu, včetně poškození majetku. Čtěte a dodržujte všechna upozornění označená POZOR ve vaší pŕíručce i na krytu stroje.

UPOZORNĚNÍ: Nedodržování UPOZORNĚNÍ může mít za následek poškození

stroje nebo jiného majetku. Čtěte a dodržujte všechna upozornění označená POZOR ve vaší pŕíručce i na krytu stroje.

POZOR: Doporučujeme přečíst si tuto knihu před zahájením provozu stroje ALTO, servisem

nebo údržbou, protože jinak existuje nebezpečí poranění vás nebo vašeho personálu, poškození stroje nebo jiného majetku. Před používáním tohoto stroje musíte být vyškoleni o jeho obsluze. Pokud váš personál nebude plně rozumět této příručce, nechte si ji plně vyložit, a pak se teprve pokoušejte uvést stroj do provozu.

POZOR: Provoz stroje, který není plně smontován, může vést k poranění nebo poškození

majetku. Nespouštějte tento stroj, dokud není plně smontován. Před uvedením do provozu stroj pečlivě zkontrolujte.

POZOR: Provoz stroje v okolí hořlavých materiálů nebo výparů může způsobit výbuch.

Nepoužívejte tento stroj v blízkosti paliv, obilného prachu, rozpouštědel, ředidel a jiných hořlavých materiálů, ani tyto látky strojem neodstraňujte. Tento stroj není určen pro vysávání nebezpečného prachu a nečistot. Používejte pouze komerční chemické přípravky na čištění podlahy určené pro strojové čištění.

POZOR: Olověné baterie produkují plyny, které mohou způsobit explozi. Nevystavujte

baterie jiskrám nebo otevřenému plamen. V blízkosti stroje nekuřte. Baterie nabíjejte jen v dobře větraném prostoru. Před zapnutím stroje zkontrolujte, zda je nabíječka střídavého proudu vypnuta ze zásuvky ve stěně a smotána.

POZOR: Manipulace s bateriemi může být nebezpečná! Při práci v blízkosti baterií noste

ochranné brýle a ochranný oděv. Sundejte si všechny šperky. Na svorky nebo horní plochu baterií nepokládejte nástroje nebo jiné kovové předměty.

POZOR: Nabíječka s poškozeným napájecím kabelem může způsobit smrt elektrickým

proudem. Pokud je kabel poškozený, nabíječku nepoužívejte.

VÝSTRAHA: Provoz stroje z jiné než zadní strany může způsobit zranění nebo škodu. Obsluha stroje

musí stát vždycky vzadu.

VÝSTRAHA: Tento stroj je těžký. Na manipulaci se strojem si zjednejte pomoc. Potřebujete-li stroj

přesunout na rampu nebo naklonit, potřebujete na to nejméně dvě schopné osoby. Strojem manipulujte vždy pomalu. Na rampě stroj neotáčejte. Nepoužívejte na povrchu se sklonem větším, než je uvedeno na stroji. Před přepravou stroje si pročtěte „Postupy přepravy“. Nezajištěný stroj by se mohl převrhnout.

VÝSTRAHA: Přejezd stroje po schodech nebo nákladních docích může způsobit převržení stroje,

poranění nebo škodu. Stroj zastavujte a opouštějte jen na rovném povrchu. Když stroj zastavíte, vypněte všechny vypínače. U modelů L otočte klíč do polohy „OFF“ a vytáhněte ho.

CLARKE TECHNOLOGY Provozní pŕíručka (CZ) - SCRUBTEC 770 / 784 / 795 -33-

Česky

VÝSTRAHA: Údržba nebo opravy prováděné nepověřenými osobami mohou způsobit poranění nebo

škodu. Údržbu a opravu musí provádět pouze pověřený personál firmy Clarke.

VÝSTRAHA:: Jakékoliv modifikace stroje mohou způsobit poškození stroje nebo poranění obsluhy nebo

osob vyskytujících se v blízkosti stroje. Modifikace stroje neschválené výrobcem ruší záruku na stroj a odpovědnost výrobce za vady stroje.

VÝSTRAHA: Vystavení elektrických prvků stroje vodě nebo vlhkosti může vést ke zkratu. Elektrické

prvky stroje udržujte v suchu. Po každém použití stroj otřete. Tento stroj je určen pouze pro suché čištění a nesmí být používán nebo skladován ve venkovním vlhkém prostředí.

VÝSTRAHA: Provoz stroje bez dodržování všech výstrah a pokynů může způsobit poranění nebo

škodu. Před zahájením provozu stroje si přečtěte všechny nápisy na krytu stroje. Zkontrolujte, zda jsou na stroj připevněny všechny bezpečnostní informace a štítky s výstrahami. Náhradní štítky a etikety získáte od svého distributora firmy ALTO.

VÝSTRAHA: Mokrá podlaha může být kluzká. Vodní roztoky a čistidla používaná pro tento stroj

mohou zanechat podlahu vlhkou. Vlhká podlaha může představovat riziko pro obsluhu a další osoby. Kolem oblasti, kterou čistíte, vystavte varovné nápisy.

VÝSTRAHA: Nesprávné vypouštění odpadní vody ze stroje může poškodit životní prostřední a je

nezákonné. Agentura Spojených států pro ochranu životního prostředí zavedla jistá pravidla vypouštění odpadní vody. Ve vašem městě nebo okrese mohou být rovněž v platnosti místní pravidla pro likvidaci odpadní vody. Seznamte se s nimi a dodržujte je. Seznamte se s ekologickým rizikem chemikálií, které používáte na čištění strojem.

VAROVÁNÍ: Používejte pouze kartáče dodané se strojem nebo kartáče specifikované v Provozní

příručce. Použití jiných kartáčů může ohrozit bezpečnost provozu stroje.

UPOZORNĚNÍ: Použití stroje na posun předmětů a lezení na stroj může způsobit poranění nebo škodu.

Nepoužívejte tento stroj jako schodek nebo nábytek. Nevozte nikoho na stroji.

UPOZORNĚNÍ: Záruka na stroj platí pouze tehdy, používáte-li výhradně náhradní díly ALTO.

Potřebujete-li vyměnit vadnou součást stroje, používejte vždy náhradní díly ALTO.

UPOZORNĚNÍ: Tento stroj obsahuje kyselé olověné baterie. Baterie je třeba likvidovat ekologicky

přijatelným způsobem.

Pŕedstavení stroje

Úvod a specifikace stroje

Automatické čistící stroje Scrubtec 743 a 751 firmy ALTO jsou účinné a prvotřídní stroje na čištění podlah. Scrubtec používá jeden kartáč (otočný) pro čištění pruhu o šířce 43 cm nebo 51 cm nebo 2 kartáče (válcové) pro čištění pruhu o šířce 43 cm. Stěrka zametá podlahu, zatímco motor vysavače odstraňuje špinavý čisticí roztok z umyté podlahy – všechno při jednom průjezdu stroje.

Stroj s otočnými kartáči Scrubtec 743 a 751 se dodává se dvěma 12 V bateriemi, nabíječkou baterií, jedním kartáčem nebo jednou leštící podložkou a jednou provozní příručkou.

Stroj s válcovými kartáči Scrubtec se dodává se dvěma 12 V bateriemi, nabíječkou baterií, dvěma kartáči a jednou provozní příručkou.

-34- CLARKE TECHNOLOGY Provozní pŕíručka (CZ) - SCRUBTEC 743 / 751

Česky

Model SCRUBTEC 743 S Rotary (s otočnými kartáči)

Příkon 24 V ss, (2) 12V 130AH mokré čištění 24 V ss, (2) 12V 130AH mokré čištění

nebo (2) 12V 100AH gelové cyklické baterie nebo (2) 12V 100AH gelové cyklické baterie Podložka nebo kartáč Se třemi úchopy Se třemi úchopy Pojížděcí vpřed i vzad Kartáčový 1/3 HP (0,25 kW) Rychlost pojezdu vpřed Nevztahuje se Proměnná až 61 m/min Rychlost pojezdu vzad Nevztahuje se Proměnná až 43 m/min Ochrana baterií Odpojení kartáče a čistícího roztoku při nízkém napětí Motor vysavače 3/4 HP(0,569 kW) Akustický účinný tangenciální 3 fázový Nádrž na čisticí roztok 42 litrů Hladina čistícího roztoku Kalibrovaný indikátor hladiny Nádrž na použitý roztok 42 litrů Indikátor plné nádrže na použitý roztok Odpojení elektřiny Parabolická stěrka snímatelná závěsného typu, stroj může být provozován i bez ní,

81cm široký pevný držák a 86 cm široká pružná čepel Provoz stěrky Zpětný tah na podlaze a ruční páka se třemi polohami pro ovládání Záběr kartáče nebo podložky 43,2 cm Motor, kartáč 3/4 HP (0,56 kW) 5.2:1 převodovka s vysokým kroutícím momentem

Velikost kartáče/podložky 43,2 cm Otáčky kartáčů 200 ot/min Přítlak kartáčů 0-40,8 kg Udržení čistícího roztoku v kartáči Látkové štětiny Kolečka pro pojezd (2) 20 cm x 5 cm neoprénová pneumatika Pomocné kolečko 8,9 cm x 3,2 cm Palubní nabíječka 24 V ss, 10 Amp, 115/60 nebo 24 V ss, 10 Amp, 230/50 Sklon čištěného povrchu 2% Délka 123,8 cm Šířka 48,3 cm Výška 106,7 cm Hmotnost včetně baterií (130AH) 148,3 kg 156,5 kg Přepravní váha včetně baterií (130AH) Linie pohledu (výška obsluhy = 5’8")

Hladina hluku 73,5 dBA Vibrace 0,1 m/s

Záruka 3 roky na stroj, 8 let na polydurové nádrže, 18 měsíců od zahájení provozu na baterie

206 kg 206 kg 214 kg

2,3 m

SCRUBTEC 743 L Rotary (s otoènými kartáèi)

Model SCRUBTEC 743 S C Cylindrical

Příkon 24 V ss, (2) 12V 130AH mokré čištění 24 V ss, (2) 12V 130AH mokré čištění

nebo (2) 12V 100AH gelové cyklické baterie nebo (2) 12V 100AH gelové cyklické baterie Pojížděcí Kartáčový 1/3 HP (0,25 kW) Rychlost pojezdu vpřed Nevztahuje se Proměnná až 61 m/min Rychlost pojezdu vzad Nevztahuje se Proměnná až 43 m/min Ochrana baterií Odpojení kartáče a čistícího roztoku při nízkém napětí Vakuový motor 3/4 HP(0,569 kW) Akustický účinný tangenciální 3 fázový Nádrž na čisticí roztok 42 litrů Hladina čistícího roztoku Kalibrovaný indikátor hladiny Nádrž na použitý roztok 42 litrů Indikátor plné nádrže na použitý roztok Odpojení elektřiny Parabolická stěrka snímatelná závěsného typu, stroj může být provozován i bez ní,

Provoz stěrky Zpětný tah na podlaze a ruční páka se třemi polohami pro ovládání Záběr kartáče nebo podložky 43,2 cm Motor, kartáč (2) 3/4 HP (0,56 kW) 2 kartáče na každý stroj (2) 10 cm Otáčky kartáčů 1000 ot/min Přítlak kartáčů 31,8 kg Kolečka pro pojezd (2) 20 cm x 5 cm neoprénová pneumatika Pomocné kolečko 8,9 cm x 3,2 cm Palubní nabíječka 24 V ss, 10 Amp, 115/60 nebo 24 V ss, 10 Amp, 230/50 Sklon čištěného povrchu 2% Délka 122,6 cm Šířka 50,8 cm Výška 106,7 cm Hmotnost včetně baterií (130AH) 155.1 kg 163,3 kg Přepravní váha včetně baterií (130AH) Linie pohledu (výška obsluhy = 5’8")

Hladina hluku 73,5 dBA Vibrace 0,1 m/s

Záruka 3 roky na stroj, 8 let na polydurové nádrže, 18 měsíců od zahájení provozu na baterie

81cm široký pevný držák a 86cm široká pružná čepel

214 kg 221 kg

2,3 m

(s válcovými kartáèi)

SCRUBTEC 743 S C Cylindrical

(s válcovými kartáèi)

CLARKE TECHNOLOGY Provozní pŕíručka (CZ) - SCRUBTEC 770 / 784 / 795 -35-

Česky

Specifikace stroje s otočnými kartáči

Model SCRUBTEC 751 S Rotary (s otočnými kartáči)

Příkon 24 V ss, (2) 12V 130AH mokré čištění 24 V ss, (2) 12V 130AH mokré čištění

nebo (2) 12V 100AH gelové cyklické baterie nebo (2) 12V 100AH gelové cyklické baterie Podložka nebo kartáč Se třemi úchopy Se třemi úchopy Pojížděcí Kartáčový 1/3 HP (0,25 kW) Rychlost pojezdu vpřed Nevztahuje se Proměnná až 61 m/min Rychlost pojezdu vzad Nevztahuje se Proměnná až 43 m/min Ochrana baterií Odpojení kartáče a čistícího roztoku při nízkém napětí Vakuový motor 3/4 HP(0,569 kW) Akustický účinný tangenciální 3 fázový Nádrž na čisticí roztok 42 litrů Hladina čistícího roztoku Kalibrovaný indikátor hladiny Nádrž na použitý roztok 42 litrů Indikátor plné nádrže na použitý roztok Odpojení elektřiny Parabolická stěrka snímatelná závěsného typu, stroj může být provozován i bez ní,

81cm široký pevný držák a 86cm široká pružná čepel Provoz stěrky Zpětný tah na podlaze a ruční páka se třemi polohami pro ovládání Záběr kartáče nebo podložky 50,8 cm Motor, kartáč 3/4 HP (0,56 kW) 5.2:1 převodovka s vysokým kroutícím momentem Velikost kartáče/podložky 50,8 cm Otáčky kartáčů 200 ot/min Přítlak kartáčů 0-40,8 kg Udržení čistícího roztoku v kartáči Látkové štětiny Kolečka pro pojezd (2) 20 cm x 5 cm neoprénová pneumatika Pomocné kolečko 8,9 cm x 3,2 cm Palubní nabíječka 24 V ss, 10 Amp, 115/60 nebo 24 V ss, 10 Amp, 230/50 Sklon čištěného povrchu 2% Délka 123,8 cm Šířka 48,3 cm Výška 106,7 cm Hmotnost včetně baterií Přepravní váha včetně baterií (130AH) Linie pohledu (výška obsluhy = 5’8")

Hladina hluku 73,5 dBA Vibrace 0,2 m/s

Záruka 3 roky na stroj, 8 let na polydurové nádrže, 18 měsíců od zahájení provozu na baterie

(130AH)

148,3 kg 156,5 kg 206 kg 206 kg 214 kg

2,3 m

SCRUBTEC 751 L Rotary (s otoènými kartáèi)

-36- CLARKE TECHNOLOGY Provozní pŕíručka (CZ) - SCRUBTEC 743 / 751

Postup pŕepravy stroje

Nakládání stroje do dodávky nebo na nákladní automobil

VÝSTRAHA: Tento stroj je těžký. Na

manipulaci se strojem si zjednejte pomoc. Potŕebujeteli stroj pŕesunout na rampu nebo naklonit, potŕebujete na to nejméně dvě schopné osoby. Strojem manipulujte vždy pomalu. Na rampě stroj neotáčejte. Na rampě se nezastavujte, nenechávejte stroj na rampě nebo na nakloněném povrchu. Nakládací rampa musí být

minimálně 80 cm široká.

VÝSTRAHA: Pŕejezd stroje po schodech

nebo nákladních docích může způsobit pŕevržení stroje, poranění nebo škodu. Stroj zastavujte a opouštějte jen na rovném povrchu. Když stroj zastavíte, vypněte všechny vypínače.

Obr. 1

Česky

1. Zkontrolujte, zda je nakládací rampa alespoň 2,5 m dlouhá a minimálně 80 cm široká a dostatečně pevná, aby na ni mohl stroj bezpečně vjet.

2. Rampa musí být čistá a suchá.

3. Nastavte potřebnou polohu rampy.

4. Před nakládáním odmontujte stěrky, kartáče nebo leštící podložky. Firma ALTO doporučuje, aby obě nádrže (na čistící roztok a na použitý roztok) byly před nakládáním stroje vyprázdněny.

5. Pouze pro modely L platí: otočte klíčem vypínače do polohy “ON” a stiskněte zelené tlačítko „ON“.

6. Srovnejte stroj na rovném povrchu asi 2 m před rampou.

7. Otočte knoflík pojezdu na plnou rychlost (pouze modely L).

8. U strojů L zatlačte jeden z přepínačů pojezdu vpřed/vzad a současně bílý vypínač pojezdu vzad. Vytáhněte stroj na rampu pozadu. Viz obr. 1.

9. U strojù S strkejte stroj pozpátku na vrchol rampy .

10. Vypnìte stroj, u modelù L klíèem (poloha “OFF”).

CLARKE TECHNOLOGY Provozní pŕíručka (CZ) - SCRUBTEC 770 / 784 / 795 -37-

Česky

Postup pŕepravy stroje (pokračování)

11. Upevněte stroj na vozidle. Firma Clarke doporučuje upevnit stroj pásem přes vrchol stroje a dalším pásem bránícím stroji v pojezdu dopředu nebo dozadu. Pokud se tak nestane,může se stroj převrhnout. Na ocelovém rámu stroje jsou úchyty na upevňovací pásy pro zajištění stroje při přepravě (viz obr. 2a).

Vykládání stroje z dodávky nebo nákladního automobilu

1. Zkontrolujte, zda nejsou v cestě žádné překážky.

2. Zkontrolujte, zda je vykládací rampa alespoň 2,5 m dlouhá a minimálně 80 cm široká a dostatečně pevná, aby na ni mohl stroj bezpečně vjet.

Obr. 2

3. Rampa musí být čistá a suchá.

4. Nastavte potřebnou polohu rampy.

5. Odstraňte upevnění stroje.

VÝSTRAHA: Tento stroj je těžký. Na

sjezd stroje z rampy jsou potŕeba alespoň dvě silné osoby.

6. U modelů S musí stroj stáhnout z rampy dvě

osoby. Model „S“ se doporučuje vykládat popředu.

7. Pouze pro modely L platí: otočte klíčem vypínače do polohy “ON” a stiskněte zelené tlačítko „ON“.

8. Nastavte centrální knoflík pojezdu na nejpomalejší rychlost pohybu vpřed. Pomalu a opatrně vyvezte stroj na vrchol rampy a začněte sjíždět (pouze modely L).

9. Zatlačením levého nebo pravého tlačítka pohybu vpřed zahájíme jízdu stroje vpřed (pouze modely L). Viz obr. 2.

Bod pro upevnění stroje na vozidle (na obou stranách stroje)

Bod pro upevnění stroje na vozidle

Obr. 2a

10. Jak stroj začne sjíždět z rampy, zatlačte vypínač pohybu vpřed a udržujte pomalou rychlost jízdy dolů po rampě (pouze modely L).

11. Po vyložení stroje nasaďte stěrku a kartáče a jejich pohon. Stroj je připraven k použití.

-38- CLARKE TECHNOLOGY Provozní pŕíručka (CZ) - SCRUBTEC 743 / 751

SYMBOLY POUŽÍVANÉ NA STROJI SCRUBTEC 743 & 751

Varování

Indikátor napájení stŕídavým proudem

Česky

Kontrola čisticího roztoku

Napájení

Ovládání rychlosti pŕejezdu (pouze tŕída „L“)

Zvedání a spouštění kartáčů

Ovládání vysavače/stěrky

Měŕič nabití baterie

CLARKE TECHNOLOGY Provozní pŕíručka (CZ) - SCRUBTEC 770 / 784 / 795 -39-

Česky

SYMBOLY POUŽÍVANÉ NA STROJÍCH SCRUBTEC 743, 751

VÝSTRAHA

PŘED ZAHÁJENÍM PROVOZU STROJE SI PROSTUDUJTE PROVOZNÍ PŘÍRUČKU

RIZIKO POŽÁRU

· Používejte pouze

komerční čističe podlah a vosky na podlahy určené pro strojní čištění.

· Nepoužívejte hořlavé materiály.

RIZIKO PORANĚNÍ NEBO POŠKOZENÍ STROJE

· Neotáčejte,

nezastavujte ani nenechávejte stroj

71018A

na nakládací rampě nebo doku.

VÝSTRAHA

PŘED ZAHÁJENÍM PROVOZU STROJE SI PROSTUDUJTE PROVOZNÍ PŘÍRUČKU

VÝBUŠNÉ PLYNY Mohou způsobit závažné poranění, smrt nebo poškození transformátoru.

Nedávejte hořlavé materiály do blízkosti baterií. Nabíjejte v chladném dobře větraném prostoru.

JEDOVATÉ CHEMIKÁLIE Baterie obsahují kyselinu sírovou, která může způsobit závažné poranění.

Předcházejte kontaktu s kůží, očima nebo oděvem. V případě kontaktu opláchněte vodou. Vyhledejte lékaře. V případě požití kontaktujte lékaře ihned.

71015A

Používejte ochranné brýle.

VÝSTRAHA

POHYBLIVÉ SOUČÁSTI Pŕi kontaktu může dojít k závažnému poranění.

Nedávejte ruce nebo chodidla pod

71017A

-40- CLARKE TECHNOLOGY Provozní pŕíručka (CZ) - SCRUBTEC 743 / 751

stroj, který je v provozu.

71014A

VÝSTRAHA

PADAJÍCÍ PŘEDMĚTY Mohou způsobit závažné poranění.

Zkontrolujte, zda je nádrž zajištěna, než zahájíte údržbu.

Ovládací panel stroje

Česky

Indikátor elektrického napájení

(viz obr. 3, položka “A”)

Jakmile zapnete nabíječku do zásuvky střídavého proudu, rozsvítí se žluté světlo. Před provozem stroje musíte napájecí kabel odpojit a smotat.

Vypínání a zapínání klíčem (viz obr. 3, položka “B”)

Vypínání klíčem je standardní u modelů “L”. Používá se hlavně na ochranu před nežádoucím použitím stroje nepověřenými osobami, a to vyjmutím klíčku. Chcete-li zapnout ovládací panel, musíte klíčkem otočit ve směru hodinových ručiček a stisknout zelené tlačítko „ON“ (viz položka „C“). Chcete-li ovládací panel vypnout, otočte klíčkem proti směru hodinových ručiček.

Tlačítka zapnutí a vypnutí (viz obr. 3, položka „C“)

Stiskem zeleného tlačítka se zapne napájení ovládacího panelu (pokud je stroj vybaven startovacím klíčkem, otočte nejprve klíčkem ve směru hodinových ručiček). Stiskem červeného tlačítka se napájení ovládacího panelu vypne (pokud je stroj vybaven startovacím klíčkem, otočte nejprve klíčkem proti směru hodinových ručiček).

POZNÁMKA: Modely „L“ jsou vybaveny vlastní diagnostikou. Pokud diagnostika objeví závadu, stroj se neuvede do provozu. Jakmile je závada opravena, lze provést vynulování vypnutím a opětovným zapnutím napájení. Pokud se ani pak stroj neuvede do provozu, ihned kontaktujte servisní personál.

QP0

Obr. 3

POZNÁMKA: Tento stroj je vybaven spořičem baterie. Pokud necháte stroj stát po dobu delší než 16 minut, automaticky se vypne.

Měŕič nabití baterie (viz obr. 3, položka “D”)

Měřič nabití baterie ukazuje relativní hodnotu napětí baterií. Je vybaven dvěma zelenými, jedním žlutým a jedním červeným světelným indikátorem. Jakmile se rozsvítí červené světlo, zastaví se kartáče a uzavře se přívod čistícího roztoku. Všechny ostatní funkce zůstanou v provozu. Pak je nutno baterie ihned nabít, aby se zachovala jejich životnost.

Držadla pro ovládání stroje (viz obr. 3, položka “E”)

Držadla jsou umístěna zezadu na stroji. Používají se pro ovládání stroje obsluhou.

Vypínač pŕejezdu (viz obr. 3, položka “F”)

Pro zvýšení rychlosti pojezdu otáčejte knoflíkem ve směru hodinových ručiček. Pokud knoflík otočíte na doraz proti směru hodinových ručiček, stroj nepojede.

Pŕepínač pohybu vpŕed/vzad (viz obr. 3, položka “G”) Pouze pojízdné modely “L” - Přepínač vpřed/vzad

spustí motor chodu stroje vpřed; jakmile se spustí kartáče, aktivuje rovněž motor kartáčů a otevírá přívod čistícího roztoku. Po uvolnění vypínače se motor kartáčů zastaví s dvousekundovým zpožděním. Můžete použít buď levý nebo pravý vypínač. Pro chod motoru pojezdu vzad použijte kterýkoliv vypínač ve spojení s vypínačem pohybu vzad.

Model „S” - U modelů, které nemohou jezdit vzad, se tyto vypínače používají pouze pro aktivaci motoru kartáčů a otevření přívodu čistícího roztoku, jakmile se spustí kartáče.

CLARKE TECHNOLOGY Provozní pŕíručka (CZ) - SCRUBTEC 770 / 784 / 795 -41-

Česky

Ovládací panel stroje

Vypínač pojezdu vzad (viz obr. 3, položka “H”)

Pouze u modelů “L”, které mohou jezdit oběma směry -

Tento vypínač společně s vypínači pohybu vpřed mění směr pojezdu stroje. Stroj se pohybuje vzad 70 % rychlostí pohybu vpřed.

Tlačítka motoru kartáčů (viz obr. 3, položka “I”)

Chcete-li spustit kartáče, aktivovat motor kartáčů a otevřít přívod čistícího roztoku, stiskněte a podržte tlačítko pro spuštění kartáčů, dokud se nerozsvítí zelené světlo. Chcete-li zvýšit přítlak kartáčů, držte tlačítko dál, dokud se pohyb hlavy nezastaví. Pak bude fungovat motor kartáčů a přívod čistícího roztoku na stisk jednoho nebo obou tlačítek pohybu vpřed/vzad. Chcete-li zastavit motor kartáčů a přívod čistícího roztoku, zvedněte kartáče z podlahy stiskem a podržením tlačítka pro zvedání kartáčů až do zhasnutí zeleného indikátoru.

Knoflík ovládání čisticího roztoku (viz obr. 3, položka “J”)

Tento knoflík reguluje dávkování chemického roztoku na podlahu. Při zapnutí napájení se nastavení dávky roztoku automaticky upraví na střední dávku (pokud chcete jiné nastavení, požádejte vašeho servisního technika ALTO). Pro zvýšení dávky několikrát stiskněte a podržte horní tlačítko (+). Zelený sloupec se bude posunovat po stupnici nahoru a bude se zvyšovat dávka roztoku na podlahu. Pro snížení dávky několikrát stiskněte a podržte spodní tlačítko (-). Zelený sloupec se bude posunovat po stupnici dolů a bude se snižovat dávka roztoku na podlahu. Jakmile zelený sloupec dosáhne krajní polohy, přívod čistícího roztoku se zastaví. POZNÁMKA: Roztok

bude proudit na podlahu jen se spuštěnými kartáči v provozní poloze.

QP0

Obr. 3

Vypínač motoru vysavače (viz obr. 3, položka “K”)

Chcete-li aktivovat motor vysavače, spusťte stěrku. Stěrka má tři polohy. Spodní poloha slouží ke stírání vody z podlahy. Střední poloha se používá během přepravy a čištění hadice vysavače. Horní poloha je poloha vypnutí motoru vysavače.

Jističe (obr. 3, položky “L”, “M”, “N”, “O”, “P” & “Q”

Tlačítka zapínání jističů jsou na spodním ovládacím držadle. Jističe jsou rozmístěny takto:

“L” – ovládací obvody (5 A) “M” – ovládací modul a pohon hlavy (5 A) “N” – motor vysavače (25 A) “O” – motor otočného kartáče (40 A) nebo motor válcového kartáče (25 A) “P” – motor válcového kartáče (25 A) “Q” – motor pojezdu (25 A) (pouze L)

-42- CLARKE TECHNOLOGY Provozní pŕíručka (CZ) - SCRUBTEC 743 / 751

Ovládací prvky a vlastnosti stroje

Páka pro zvedání stěrky, viz obr. 4 a 5

Tato páka je umístěna v ovládacím držadle. Používá se pro zvedání a spouštění stěrky. Jakmile je stěrka spuštěna do střední nebo spodní polohy, zapíná se motor vysavače.

Zastavení dávkování roztoku, viz obr. 6

Tento vypínač motoru vysavače je umístěn v nádrži na použitý roztok. Automaticky vypne vysavač, pokud je nádrž plná. POZNÁMKA: Pokud se v nádrži na

použitý roztok tvoŕí velké množství pěny, je potŕeba pŕidat odpěňovač. Pokud se pěna dostane do motoru vysavače, může se motor poškodit.

Česky

Parkovací brzda (není součástí povinné výbavy) POZNÁMKA: Pokud provozujete stroj na povrchu o sklonu větším než 2%, je nutné použít parkovací brzdu.

Parkovací brzda brání nechtěnému pojezdu stroje.

UPOZORNĚNÍ: Neaktivujte brzdu, pokud

je stroj v pohybu.

Brzda je umístěna vpravo vzadu na stroji. Pro aktivaci brzdy sešlápněte pedál brzdy.

Obr. 4

Obr. 5

Obr. 6

CLARKE TECHNOLOGY Provozní pŕíručka (CZ) - SCRUBTEC 770 / 784 / 795 -43-

Česky

Pŕíprava stroje pro provoz

Stroje Scrubtec mají dvě 12V baterie. Baterie jsou umístěny v prostoru pro baterie pod nádrží na použitý čisticí roztok. Při instalaci baterií se doporučuje odmontovat nádrž na použitý roztok.

Instalace baterií

Instalace baterií se provádí takto:

1. Vypněte stroj. Zabrzděte je (pokud je vybaven brzdou).

2. Zkontrolujte, zda je nádrž na použitý roztok prázdná. POZNÁMKA: Nádrž na použitý roztok modelu Scrubtec je navržena tak, že se snadno odstraňuje a čistí.

3. Odpojte hadice z víka nádrže na použitý roztok (viz obr. 7)

4. Sejměte ventil vypouštěcí hadice nádrže na použitý roztok ze závěsu a volný konec položte na podlahu (viz obr. 8)

VÝSTRAHA: Pŕed vyzvedáváním

nádrže zkontrolujte, zda je prázdná. Neprovádějte údržbu ani neprovozujte stroj s otevŕenou nádrží na použitý roztok. Pŕi náhodném nárazu do nádrže se může zaklapnout.

5. Odpojte modrý konektor přívodu (viz obr. 9).

6. Odstraňte úchytku nádrže na použitý roztok (viz obr. 10).

Obr. 7

Obr. 8

7. Odstraňte západku a uložte do nádrže na čistící roztok a zavřete nádrž na použitý roztok.

8. Tlakem dozadu opatrně nádrž na použitý roztok zvedněte a odstraňte ze stroje. Vypouštěcí hadici nechte připojenou na nádrž na použitý roztok.

-44- CLARKE TECHNOLOGY Provozní pŕíručka (CZ) - SCRUBTEC 743 / 751

Obr. 9

Obr. 10

Pŕíprava stroje pro provoz

Česky

9. Vložte baterie do prostoru pro baterie podle obr. 11.

VÝSTRAHA: Baterie jsou těžké. Pŕenášení

baterií bez pomoci může způsobit poranění. Zjednejte si na pŕenášení baterií pomoc.

VÝSTRAHA: Manipulace s bateriemi může

být nebezpečná. Pŕi práci v blízkosti baterií noste ochranné brýle a ochranný oděv. NEKUŘTE!

10. Spojte kabel baterií a instalujte dlouhé kabely, jak ukazuje obr. 11.

11. Zajistěte baterie na místě upínacími pásky (viz obr. 12).

12. Vraťte na místo nádrž na použitý roztok a zkontrolujte, zda je otočný hrot v nádrži na použitý roztok instalován pod kovovou destičkou na nádrži na čistící roztok (viz obr. 13A)

13. Upevněte úchytku nádrže na použitý roztok (viz obr. 10).

Obr. 11

PŘEDEK

VÝSTRAHA: Pokud není nádrž na použitý

roztok správně nainstalována, může pŕi otevírání nádrže nebo provozu stroje ze stroje spadnout. Zkontrolujte, zda je otočný hrot v nádrži na použitý roztok instalován pod kovovou destičkou na nádrži na čistící roztok a zda je k nádrži na použitý roztok pŕipojena úchytka nádrže.

14. Připojte hadice vysavače a stěrky k víku nádrže na použitý roztok. Zkontrolujte, zda jsou hadice k motoru vysavače a zadní hadice stěrky instalovány přes vypouštěcí hadici (viz obr. 13B).

15. Připojte modrý konektor přívodu (viz obr. 9, str. 12).

16. Před použitím stroje nabijte baterie.

Obr. 12

Obr. 13A

Obr. 13B

CLARKE TECHNOLOGY Provozní pŕíručka (CZ) - SCRUBTEC 770 / 784 / 795 -45-

Česky

Pŕíprava stroje pro provoz

Údržba baterií Elektrické napájení pro provoz stroje pochází ze zásobních baterií uložených ve stroji. Baterie vyžadují preventivní údržbu.

Pro udržení baterií v dobrém stavu dodržujte tyto pokyny:

1. Udržujte potřebnou hladinu elektrolytu. Správná výše hladiny je mezi 1 cm pode dnem trubice v každém článku a nad vrcholem destiček. Pokaždé, když baterie nabíjíte, zkontrolujte hladinu elektrolytu. Viz obr. 14.

POZNÁMKA: Před nabíjením baterií zkontrolujte hladinu elektrolytu. Před nabíjením zkontrolujte, zda jsou destičky v každém článku zcela ponořeny v elektrolytu. Před nabíjením články nepřeplňujte. Elektrolyt se během nabíjení rozpíná. V důsledku toho by elektrolyt mohl z článku přetéct. Články doplňujte destilovanou vodou, a to vždy po nabíjení.

Správná hladina

Obr. 14

UPOZORNĚNÍ: Pokud nejsou destičky zcela

ponoŕeny do elektrolytu, může to nenapravitelně poškodit baterie. Udržujte potŕebnou hladinu elektrolytu.

UPOZORNĚNÍ: Pokud jsou baterie pŕeplněny,

může se poškodit stroj a na povrchu baterií může docházet k výbojům. Nedoplňujte baterie ke dnu trubice každého článku. Ze stroje a povrchu baterií setŕete každou kyselinu. Po instalaci nikdy nepŕidávejte do baterie kyselinu.

UPOZORNĚNÍ: Baterie se smějí plnit pouze

destilovanou vodou. Nepoužívejte vodu z vodovodu, protože nemusí být zcela čistá, což může způsobit

poškození baterií.

2. Horní plocha baterie musí být vždy suchá a čistá. Udržujte v čistotě svorky a konektory. Povrch baterie čistěte vlhkým hadříkem slabým roztokem čpavku nebo jedlé sody. Pro čištění svorek a konektorů používejte nástroj na čištění svorek a konektorů. Dbejte, ať se do baterií nedostane čpavek nebo jedlá soda.

Obr. 15

3. Baterie udržujte v nabitém stavu.

4. Vysušování pouzdra na baterie: Viz obr. 15.

a. Používejte ochranné brýle a ochranný oděv. b. Pro neutralizaci případných kapek kyseliny

přidejte do pouzdra slabý roztok čpavku nebo jedné sody.

c. Zpod příčné nápravy vytáhněte vypouštěcí hadici.

d. Dejte ruku pod pøírubu a otevøete ventil. e. Jakmile je pouzdro prázdné, uzavøete ventil. f. Vraťte ventil a vypouštěcí hadici na příčnou

nápravu.

g. Případné kapky kyseliny neutralizujte čpavkem

nebo jedlou sodou.

-46- CLARKE TECHNOLOGY Provozní pŕíručka (CZ) - SCRUBTEC 743 / 751

Pŕíprava stroje pro provoz

Nabíjení baterií

Česky

VÝSTRAHA: Nabíjení baterií v prostoru bez

VÝSTRAHA: Olověné baterie produkují plyny,

Nabíjení baterií se provádí takto:

1. Postavte stroj na rovný povrch na místo s dostatečnou ventilací.

2. Pokud má stroj parkovací brzdu, zabrzděte ji.

3. Stiskem červeného tlačítka odpojte napájení ovládacího panelu. Pokud je stroj vybaven klíčkem, otočte jej proti směru hodinových ručiček do polohy „vypnuto“.

4. Před nabíjením baterií je třeba prostor pro baterie vyvětrat. Pro vyvětrání prostoru pro baterie musíte otevřít nádrž na použitý roztok.

VÝSTRAHA: Pŕed vyzvedáváním nádrže

adekvátní ventilace může vést k výbuchu. Abyste výbuchu pŕedešli, nabíjejte baterie vždy v dostatečně větraném prostoru.

které mohou vybuchnout. Nevystavujte

otevŕenému plameni. NEKUŘTE!

zkontrolujte, zda je prázdná. Neprovádějte údržbu ani neprovozujte stroj s otevŕenou nádrží na použitý roztok. Pŕi náhodném nárazu do nádrže se může zaklapnout.

baterie jiskrám nebo

Obr. 16

Obr. 17

5. Stroj Scrubtec je vybaven palubní nabíječkou za nádrží na použitý roztok (viz obr. 17). Jedná se o třífázový nabíječ určený k maximalizaci životnosti baterie. Napájecí kabel střídavého proudu pro palubní nabíječku je umístěn ve svém skladovacím prostoru pod ovládacím držadlem vzadu na stroji (viz obr. 16). Vytáhněte kabel z pouzdra.

6. Připojte nabíječku k dobře uzemněné jednofázové (3 drátové) zásuvce ve stěně. POZNÁMKA: Jakmile zapnete nabíječku do zásuvky ve stěně, rozsvítí se na ovládacím panelu žluté světlo vedle symbolu zásuvky a nabíječka začne nabíjet (viz obr. 3, položka A).

Tŕi fáze nabíjení:

•

Hlavní nabíjení - Ve fázi hlavního nabíjení bude na nabíječce svítit červené světlo (viz obr. 17). Během této fáze bude nabíječka dodávat bateriím plnou dávku proudu. Tato fáze trvá do okamžiku, kdy jsou baterie nabity asi ze 75%.

CLARKE TECHNOLOGY Provozní pŕíručka (CZ) - SCRUBTEC 770 / 784 / 795 -47-

Česky

Pŕíprava stroje pro provoz

• Absorpční fáze - V absorpční fázi bude na

nabíječce svítit červené a zelené světlo (viz obr.

17). Během této fáze udržuje nabíječka stálé napětí a nechá baterie, aby jej absorbovaly svým vlastním tempem.

• Udržovací fáze - v udržovací fázi se vypne červené

světlo a na nabíječce bude svítit pouze zelené světlo (viz obr. 17. Během této fáze vydává nabíječka nízké regulované napětí, aby udržovala baterie plně nabité a bránila vybíjení. Baterie mohou být připojeny k nabíječce po libovolnou dobu, aniž by se

8. Před zapnutím ovládacího panelu stroje odpojte nabíječku ze zásuvky ve stěně. Uložte kabel nabíječky do jeho pouzdra v zadní části stroje pod držadlem (viz obr. 16).

9. Po dokončení nabíjení odstraňte západku a uložte do nádrže na čistící roztok a zavřete nádrž na použitý roztok.

poškodily.

POZNÁMKA: Při odstraňování nebo instalaci kartáče nebo podložky není třeba odstraňovat kryt kartáčů. Pro lepší přístup ke kartáči nebo při pojezdu stroje po nakládací rampě je možné kryt odstranit. Chcete-li odstranit kryt kartáčů, vytáhněte směrem ven pružinový hrot na levé straně krytu, a zvedejte kryt nahoru a dopředu (viz obr. 18). Zpětná instalace krytu kartáčů se provádí opačným postupem. Zkontrolujte, zda je příčná tyč krytu zastrčena do dvou otvorů v držáku motoru a pružinový hrot je zastrčen do správné polohy (viz obr. 19).

Instalace otočného kartáče nebo leštící podložky (pokud je)

Kartáče nebo leštící nástavce se instalují takto:

1. Otočte klíčkem ve směru hodinových ručiček (pouze

modely „L“). Stiskněte zelené tlačítko „ON“.

2. Zvedněte kartáče stiskem a podržením tlačítka pro zvedání

kartáčů, dokud kartáče nedosáhnou horní polohy (viz obr.

20).

3. Stiskněte červené tlačítko „OFF“ nebo otočte klíčkem proti

směru hodinových ručiček u strojů, které jsou vybaveny startovacím klíčkem.

4. Vložte pohon kartáčů nebo leštících nástavců pod destičku

motoru kartáče a vyrovnejte úchyty motoru tak, aby zapadaly do otvorů závěsu kartáče.

5. Zatlačte kartáč nahoru a otáčejte s ním proti směru rotace

při čištění, až příchytka zapadne (viz obr. 20).

6. Pokud jste odstranili kryt kartáčů, instalujte jej zpět na

místo.

POZOR: Provoz stroje, který není plně smontován,

-48- CLARKE TECHNOLOGY Provozní pŕíručka (CZ) - SCRUBTEC 743 / 751

může vést k poranění nebo poškození majetku. Nespouštějte tento stroj, dokud není plně smontován. Pŕed uvedením do provozu stroj pečlivě zkontrolujte.

Pŕíprava stroje pro provoz

Odstranění otočného kartáče nebo leštící podložky (pokud je)

Kartáče nebo leštící nástavce se snímají takto:

1. Otočte klíčkem ve směru hodinových ručiček (pouze modely „L“). Stiskněte zelené tlačítko „ON“.

2. Zvedněte kartáče stiskem a podržením tlačítka pro zvedání kartáčů, dokud kartáče nedosáhnou horní polohy.

3. Stiskněte červené tlačítko „OFF“ nebo otočte klíčkem proti směru hodinových ručiček u strojů, které jsou vybaveny startovacím klíčkem.

4 Pro sejmutí kartáče jím otáčejte prudce stejným

směrem, jakým se otáčí při čištění, dokud se neuvolní (viz obr. 21).

5. Pokud jste odstranili kryt kartáčů, instalujte jej zpět na místo.

Výměna nebo otáčení válcových kartáčů (pokud jsou)

Kartáče se instalují nebo se s nimi otáčí takto:

Obr. 21

Česky

1. Otočte klíčkem ve směru hodinových ručiček (pouze modely „L“). Stiskněte zelené tlačítko „ON“.

2. Zvedněte kartáče stiskem a podržením tlačítka pro zvedání kartáčů, dokud kartáče nedosáhnou horní polohy.

3. Stiskněte červené tlačítko „OFF“ nebo otočte klíčkem proti směru hodinových ručiček u strojů, které jsou vybaveny startovacím klíčkem.

4 Přejděte k přední části stroje a odšroubujte šroub

z dvířek pouzdra kartáčů (viz obr. 22).

5. Spusťte dvířka asi o 1 cm a vysuňte dvířka a ložisko ze šachty (viz obr. 23).

6. Sejměte podložku kartáče a kartáč vysunutím ze šachty (viz obr. 24).

7. Otočte kartáč nebo jej vyměňte.

8. Zasuňte kartáč do šachty a pomalu s ním otáčejte, až kolíky dosáhnou otvorů v kartáči. Zasuňte kartáč co nejdále dovnitř.

9. Instalujte podložku kartáče do šachty.

10. Nasuňte ložisko dvířek na šachtu.

Obr. 22

Obr. 23

11. Vysuňte dvířka a zašroubujte šroub.

POZOR: Provoz stroje, který není plně

CLARKE TECHNOLOGY Provozní pŕíručka (CZ) - SCRUBTEC 770 / 784 / 795 -49-

smontován, může vést k poranění nebo poškození majetku. Nespouštějte tento stroj, dokud není plně smontován. Pŕed uvedením do provozu stroj pečlivě zkontrolujte.

Obr. 24

Česky

Provoz stroje

Provoz stěrky

Stěrka stírá podlahu a vysavač vysává použitý čisticí roztok. Pravou rukou spouštějte nebo zvedejte rukojeť stěrky. Obsluha stěrky:

1. Chcete-li spustit stěrku a zapnout vysavač, posuňte páku doprava dolů (viz obr. 25).

2. Chcete-li stěrku zvednout, zvedněte páku nahoru (viz obr. 26).

POZNÁMKA: Ve střední poloze může motor vysavače běžet dál se stěrkou zvednutou z podlahy. Tím se zabrání kapkám na podlaze při couvání se strojem.

Plnění nádrže s čisticím roztokem

Nádrž s čistícím roztokem se plní zezadu (viz obr. 27). Nádrž s čisticím roztokem se plní takto:

1. Přidejte do nádrže čistící chemikálii. Správné dávkování je uvedeno na obalu.

2. Odstraňte víko a doplňte nádrž vodou.

Obr. 25

VÝSTRAHA: Vodní roztoky a čistidla používaná

VÝSTRAHA: Stroj může způsobit vznícení

VÝSTRAHA: Firma ALTO doporučuje maximální

Provoz stroje POZNÁMKA: Nastavte stroj na nejpomalejší rychlost

pojezdu. Používejte stroj v prostorách bez nábytku a jiných předmětů, dokud se nenaučíte toto:

1. Pohybovat strojem přímo, vpřed a vzad.

2. Bezpečně stroj zastavovat.

3. Otáčet strojem doleva a doprava a vracet ho do přímého směru.

pro tento stroj mohou zanechat podlahu vlhkou. Vlhká podlaha může pŕedstavovat riziko pro obsluhu a další osoby. Vždycky umístěte varovné nápisy kolem oblasti, kterou čistíte.

hoŕlavin a výparů. Nepoužívejte v blízkosti nebo na čištění benzínu, obilného prachu, rozpouštědel a ŕeditel. Používejte pouze komerční čistidla a koncentráty určené pro čištění podlah.

teplotu vody 120

F (49oC).

Obr. 26

Strojem se pohybuje takto:

1. Uvolněte parkovací brzdu (pokud na stroji je

2. Otočte klíčkem ve směru hodinových ručiček (pouze modely „L“). Stiskněte zelené tlačítko „ON“.

3. Zvedněte kartáč co nejvýše.

4. Zvedněte stěrku.

-50- CLARKE TECHNOLOGY Provozní pŕíručka (CZ) - SCRUBTEC 743 / 751

Obr. 27

Provoz stroje

Česky

5. Stiskem levého nebo pravého tlačítka vpřed/vzad (obr. 28, položka A) zahájíte pojezd stroje vpřed (pouze modely „L“).

6. Otočným knoflíkem můžete ovládat rychlost pojezdu (pouze modely „L“) (obr. 28, položka C).

7. Chcete-li stroj zastavit, uvolněte tlačítko vpřed/vzad.

8. Chcete-li změnit směr pojezdu stroje, stiskněte současně bílé tlačítko chodu vzad (obr. 28, položka B) a buď levé nebo pravé tlačítko vpřed/vzad (obr. 28, položka A) (pouze modely „L“).

9. Chcete-li stroj zastavit, uvolněte tlačítko vpřed/vzad.

10. Chcete-li stroj otočit, tlačte zadek stroje do strany.

11. Když stroj zastavujete, stiskněte červené tlačítko „OFF“ nebo otočte klíčkem proti směru hodinových ručiček (pouze modely „L“). Vytáhněte klíček a zatáhněte parkovací brzdu (pokud je).

Čištění podlahy

VÝSTRAHA: Vodní roztoky a čistidla používaná

pro tento stroj mohou zanechat podlahu vlhkou. Vlhká podlaha může pŕedstavovat riziko pro obsluhu a další osoby. Kolem oblasti, kterou čistíte, vystavte varovné nápisy.

Obr. 28

Čištění podlahy se provádí takto:

1. Zatáhněte parkovací brzdu (pokud na stroji je).

2. Naplňte nádrž na čisticí roztok vodou a správnou dávkou čisticí chemikálie.

3. Uvolněte parkovací brzdu (pokud na stroji je).

4. Otočte klíčkem ve směru hodinových ručiček (pouze modely „L“). Stiskněte zelené tlačítko „ON“.

5. Spusťte stěrku.

6. Stiskněte tlačítko spouštění kartáčů a držte, dokud se nerozsvítí žluté světlo a není dosaženo požadovaného přítlaku.

VÝSTRAHA: Pokud jsou leštící nástavce nebo

kartáče opotŕebované, je stroj schopen maximálního pŕítlaku. Díky této vlastnosti je možno pŕekonat maximální povolený pŕítlak, pokud jsou kartáče nebo leštící nástavce nové. To způsobí buď rozpojení jističe nebo ztrátu trakce a kontroly nad strojem. Aktivujte vypínač pŕítlaku kartáčů jen po takovou dobu, aby bylo dosaženo správného pŕítlaku. Tím prodloužíte životnost baterií a použitelnost stroje pro čištění.

POZNÁMKA: Pokud se kartáč otáčí na podlaze,

udržujte stroj v pohybu. Kartáč/leštící nástavec před použitím navlhčete nebo udržujte jen lehký přítlak, dokud není přívod čistícího roztoku dostatečný, aby kartáč/leštící nástavec nepoškrabal podlahu chodem nasucho.

CLARKE TECHNOLOGY Provozní pŕíručka (CZ) - SCRUBTEC 770 / 784 / 795 -51-

Česky

Provoz stroje

U modelu „L“ musíte před předvlhčením kartáče otočit knoflík ovládání rychlosti pojezdu do polohy pro nejnižší rychlost. Pak u obou modelů („L“ i „S“) spusťte kartáče tak, aby se sotva dotýkaly podlahy, a rozsvítilo se žluté světlo. Aktivujte vypínač vpřed/vzad, aby se spustil motor a přívod roztoku.

POZNÁMKA: U modelu “L” stroj nepojede, pokud knoflík nastavení rychlosti pojezdu otočíte na doraz proti směru hodinových ručiček.

7. Upravte dávkování čistého čisticího roztoku na podlahu podle potřeby.

8. Přejeďte strojem po podlaze směrem dopředu.

9. Otočte stroj o 180°.

POZNÁMKA: Pokud musíte po podlaze přejet vícekrát, abyste ji celou vyčistili, nechte kartáče čistit asi 5 cm přesahu již vyčištěného pruhu.

POZNÁMKA: Během většiny čistících operací se čistící roztok v rámci jednoho kroku jak aplikuje, tak současně i vysává z podlahy.

Čištění silně znečištěné podlahy

Čištění silně znečištěné podlahy se provádí takto:

1. Aplikujte na podlahu čisticí roztok.

2. Nespouštějte stěrku. Tím zůstane motor vysavače vypnutý.

3. Spusťte kartáče a vyčistěte podlahu.

4. Pak podlahu vyčistěte ještě jednou novou dávkou roztoku, tentokrát se spuštěnou stěrkou.

5. Stěrka setře a vysavač vysaje obě dávky roztoku najednou.

Údržba

VÝSTRAHA: Údržbu a opravu musí provádět pouze

pověŕený personál firmy Clarke.

VÝSTRAHA: Pŕed údržbou vždy vyprázdněte jak nádrž na

čisticí roztok, tak nádrž na použitý roztok.

VÝSTRAHA: Všechna upevnění musí být pevně dotažena.

Je tŕeba provést tyto postupy údržby každý den

Stroj udržovaný v čistotě vyžaduje méně oprav a jeho životnost je delší.

Obr. 29

Pŕed zahájením pracovní směny udělejte toto

1. Odpojte napájení nabíječky (podle pokynů k nabíječce).

2. Uložte napájecí kabel do pouzdra ve stroji (viz obr. 29).

3. Zkontrolujte, zda je správně instalovaný filtr ve víku nádrže na použitý roztok a zda je čistý (viz obr. 30).

4. Zkontrolujte správné umístění víka nádrže na použitý roztok (viz obr. 30).

-52- CLARKE TECHNOLOGY Provozní pŕíručka (CZ) - SCRUBTEC 743 / 751

Obr. 30

Údržba

5. Zkontrolujte čistotu ventilu na hadici vypouštění nádrže s použitým roztokem. Ventil pevně uzavřete.

6. Zkontrolujte správnou polohu a instalaci kartáčů/leštících nástavců.

7. Zkontrolujte kryt kartáče a zástěrky na hlavě kartáče.

8. Zkontrolujte instalaci stěrky a hadice stěrky.

9. Zkontrolujte zajištění indikátoru hladiny roztoku na instalaci zásobní nádrže vzadu na stroji.

Na konci pracovní směny udělejte toto

1. Vyprázdněte nádrž na čistící roztok (obr. 31) a nádrž na použitý roztok

(obr. 32). Vyprazdňování nádrží se provádí takto:

a. Stiskněte červené tlačítko “OFF” nebo

vypněte klíček otáčením proti směru hodinových ručiček (pouze modely “L”).

Česky

Obr. 31

b. Sejměte vypouštěcí hadici zavěšenou

v zadní části stroje.

c. Umístěte konec hadice nad výlevku nebo kbelík.

d. Nádrž na použitý roztok:

1.) Otočte čepičku ventilu doleva (viz obr. 33).

2.) Pro úplné otevření ventilu otočte čepičkou co nejvíce doleva. Sejměte čepičku z ventilu (obr. 34).

e. Nádrž na čisticí roztok:

Pokud skloníte hadici pod úroveň hladiny

vody, voda bude vytékat.

2. Propláchněte nádrže. Pro propláchnutí nádrží nalijte dovnitř čistou vodu otvorem nahoře v nádrži.

3. Pokud se nádrž nebo hadice ucpe, použijte pro propláchnutí tlakovou hadici s vodou. Vložte hadici do vypouštěcí hadice.

4. Nechte nádrže a vypouštěcí ventily otevřené, aby na vzduchu vyschly.

5. Zkontrolujte čepel stěrky. Očistěte ji hadříkem. Pokud je poškozena nebo opotřebována, otočte ji nebo vyměňte.

Obr. 32

Obr. 33

6. Zkontrolujte a vyčistěte těsnění víka nádrže na použitý roztok. Použijte jemný čisticí roztok a části opláchněte čistou vodou.

Obr. 34

CLARKE TECHNOLOGY Provozní pŕíručka (CZ) - SCRUBTEC 770 / 784 / 795 -53-

Česky

Údržba

7. U strojů s válcovými kartáči je třeba pravidelně čistit podložku na zachycování nečistot, aby se zabránilo přetékání. Podložka na zachycování nečistot se snímá takto (viz obr. 35)

a. Běžte k levému boku stroje, za

hlavici válcového kartáče.

b. Uchopte konec podložky na nečistoty levou rukou a

střed podložky pravou rukou.

c. Pravou rukou podložku ve středu nadzvedněte a levou

rukou ji vysuňte.

d. Vyprázdněte podložku a očistěte ji, než ji zasunete zpět. Zkontrolujte její správné zasunutí na místo.

Zkontrolujte baterie a po nabití doplňte destilovanou vodu, pokud je třeba. Správná výše hladiny je 1/2 cm pod dnem trubice každého článku.

UPOZORNĚNÍ: Voda z vodovodu může být

znečištěna a tyto nečistoty mohou baterie poškodit. Baterie se musí plnit DESTILOVANOU VODOU A NIČÍM JINÝM.

Obr. 35

VÝSTRAHA: Olověné baterie produkují

výbušné plyny. NEKUŘTE. Vždy používejte ochranné brýle a ochranný oděv, pokud pracujete poblíž baterií.

Povrch stroje otřete čistým hadříkem.

Nabijte baterie. Viz pokyny v části této příručky nazvané „Nabíjení baterií“.

Tuto údržbu je tŕeba provádět každý týden:

VÝSTRAHA: Údržbu a opravu musí provádět

pouze pověŕený personál firmy Clarke. Pŕed údržbou vždy vyprázdněte jak nádrž na čisticí roztok, tak nádrž na použitý roztok. Všechna upevnění musí být pevně dotažena.

VÝSTRAHA: Pŕi práci v blízkosti baterií noste

ochranné brýle a ochranný oděv. Na svorky nebo horní plochu baterií nepokládejte nástroje nebo jiné kovové pŕedměty.

UPOZORNĚNÍ: Abyste zabránili poškození stroje

a výboji na povrchu baterií, nepŕeplňujte baterie nad dno trubice každého článku. Ze stroje a povrchu baterií setŕete každou kyselinu. Nepŕidávejte kyselinu do baterií po instalaci.

-54- CLARKE TECHNOLOGY Provozní pŕíručka (CZ) - SCRUBTEC 743 / 751

Údržba

POZNÁMKA: Před prováděním servisního zásahu vždy

stroj vypněte.

VÝSTRAHA: Pŕi práci v blízkosti baterií noste

ochranné brýle a ochranný oděv. NEKUŘTE!

VÝSTRAHA: Pŕed vyzvedáváním nádrže

zkontrolujte, zda je prázdná. Neprovádějte údržbu ani neprovozujte stroj s otevŕenou nádrží na použitý roztok. Pŕi náhodném nárazu do nádrže se může zaklapnout.

1. Odpojte baterie. Pro otření povrchu baterií používejte hadřík a roztok čpavku nebo jedlé sody. Očistěte svorky baterie. Znovu baterie připojte.

Česky

Obr. 36

2. Zkontrolujte, zda hadice netečou, nejsou ucpané nebo jinak poškozené.

3. U strojů s válcovými kartáči zkontrolujte pásy kartáčů, zda nejsou uvolněné. Pokud budou pásy uvolněné, mohou sklouznout. Utažení pásů se provádí takto:

a. Sejměte kryt pásů odšroubováním šroubů. b. Uvolněte dva šrouby na každé straně kladky

motoru.

c. Velkým šroubovákem motor nadzvedněte a

přitáhněte, abyste dosáhli správného napětí pásů. Na motor tlačte poblíž místa, kde se motor dotýká pouzdra hlavice kartáčů (viz obr. 36 A).

d. Udržujte napětí a dotáhněte 2 šrouby (viz obr.

36 B).

e. Nasaďte kryt pásů.

CLARKE TECHNOLOGY Provozní pŕíručka (CZ) - SCRUBTEC 770 / 784 / 795 -55-

Česky

Údržba

Údržba stěrky

Snímání stěrky:

1. Odstraňte úchyty stěrky uvolněním dvou koleček, která drží stěrku na stroji. Sejměte stěrku (viz obr. 37).

2. Zkontrolujte čepel stěrky.

3. Pokud je opotřebována, otočte ji, aby stíral opačný konec.

4. Instalujte stěrku zpět na stroj.

Úprava stěrky

Tato úprava je připravena z výroby, může však vyžadovat drobnou změnu.

Úprava náklonu stěrky:

Náklon stěrky způsobuje zvednutí zadní čepele ve středu nebo na obou koncích, podle toho, ve kterém směru náklon změníme. Úprava náklonu stěrky

viz

Obr. 38. Povolte levý a pravý šroub „X“. Abyste stlačili zadní čepel stěrky dolů ve střední části, stlačte „Y“ dolů.

Abyste

stlačili dolů oba konce, vyzvedněte „Y“ nahoru. Dělejte

úpravy po troškách

až do dosažení rovnoměrného záběru.

Úprava čepelí stěrky:

Při správné instalaci by přední čepel měla být asi 1,5 mm nad zadní čepelí (viz obr. 39).

Obr. 37

Obr. 38

VÝSTRAHA: Údržbu a opravu musí provádět

pouze pověŕený personál firmy Clarke.

ZADNÍ ČEPEL

VÝSTRAHA: Údržbu a opravu musí provádět

pouze pověŕený personál firmy Clarke.

Obraťte se na svého zástupce firmy ALTO a požádejte o servis.

Používejte pouze náhradní díly vyrobené firmou ALTO.

-56- CLARKE TECHNOLOGY Provozní pŕíručka (CZ) - SCRUBTEC 743 / 751

1,5 mm

Obr. 39

PŘÍSLUŠENSTVÍ

Popis Číslo dílu

Souprava péče o stroj Clarke 14 607A 73,66 cm stěrka 18 820A 81,28 cm stěrka 10 129A Polydurový ochranný kryt 50 478A Hodiny 10 656A Klíček 10 490A Parkovací brzda 10 491A Tlumič vysavače 10 492A Napájecí hlava 10 489A Polyuretanové kolečko 61 290A Dvourychlostní přímá spojka 30 034A Centrální zamykání 56 941A Držák hadice stěrky „S“ 30 482A

SCRUBTEC 743 / 751

Pŕíslušenství

Česky

Otočné diskové kartáče a leštící nástavce:

Popis Číslo dílu (743) Číslo dílu (751)

Pohon leštícího nástavce 10 405A 30 629A Polypropylén 52 539A 30 630A Nylon 52 540A 30 631A Pískový-lehký 52 543A 30 632A Čistý písek 52 541A 30 633A

Válcové kartáče

Velikost Popis Číslo dílu

10,16 cm Polypropylén 30 231A 10,16 cm Nylon 30 232A 10,16 cm Čistý písek 30 233A 10,16 cm Písek super 30 234A

73,66 cm stěrka

Popis Číslo dílu

Čepel, zadní - guma 30 931A Čepel, zadní – pevný nitril 30 938A Čepel, přední – žebrovaný polyuretan 30 951A Čepel, přední – vroubkovaný neoprén 30 930A

81,28 cm čepele stěrky

Popis Číslo dílu

Čepel, zadní - guma 30 067A Čepel, zadní – pevný nitril 30 081A Čepel, zadní – žebrovaný oranžový polyuretan 30 085A Čepel, přední – žebrovaný přírodní polyuretan 30 066A Čepel, přední – štěrbinová zálivka 30 079A Čepel, přední – žebrovaný oranžový polyuretan 30 083A

CLARKE TECHNOLOGY Provozní pŕíručka (CZ) - SCRUBTEC 770 / 784 / 795 -57-

Česky

JAK NAPRAVOVAT PROBLÉMY STROJE

PROBLÉM PRÍCINA ZÁSAH

Cistící roztok netece.

Cistící roztok nejde zastavit.

Stroj nevysává všechnu vodu z podlahy.

Nádrž na cistící roztok je prázdná.

V hadici roztoku nebo ve filtru je prekážka.

Ventil roztoku nebo elektrický kabel je poškozen.

Ovládací modul má závadu.

Ventil roztoku je otevrený.

Ventil roztoku nebo kabel je poškozený.

Ventil roztoku je špinavý

Podložka ve ventilu roztoku je poškozena.

Ovládací modul má závadu. Sterka je nahore.

Náklon sterky není správný.

Nádrž na použitý roztok je plná.

Filtr je špinavý.

Sterka nebo hadice sterky je poškozená nebo ucpaná.

Motor vysavace nebeží.

Doplnte nádrž s cisticím roztokem.

Odstrante prekážku v hadici nebo filtru.

Opravte nebo vymente ventil nebo elektrický kabel.

Vymente ovládací modul

Uzavrete nebo vycistete ventil roztoku.

Opravte nebo vymente ventil a elektrický kabel.

Vycistete ventil roztoku.

Vymente podložku.

Vymente ovládací modul.

Spustte sterku.

Pro úpravu sterky viz cást „Úprava sterky“.

Vyprázdnete nádrž na použitý roztok.

Vycistete filtr.

Odstrante prekážku nebo opravte poškození.

Baterie nevydrží na bežnou dobu provozu.

Hadice sterky je odpojena nebo poškozena

Cepel sterky je poškozena, opotrebována nebo nesprávne nainstalována.

Tesnení krytu nádrže na použitý roztok jsou poškozena.

Svorky baterie jsou špinavé nebo poškozené.

Hladina elektrolytu je príliš nízká.

Baterie nejsou zcela nabity.

Nabíjecka je poškozena.

Baterie má defekt.

Baterie jsou odpojeny.

Kartác má príliš velký prítlak.

Zkontrolujte rozpojení jisticu. Poverte servisního technika, aby provedl nezbytnou opravu.

Zkontrolujte a pripojte hadici.

Otocte nebo vymente cepel sterky. Správne nastavte cepel sterky.

Vymente tesnení.

Vycistete svorky a konektory. Vymente poškozené kabely. Nabijte baterie.

Pridejte destilovanou vodu do každého clánku a nabijte baterie.

Nabíjejte baterie po celou dobu pro úplné nabití – 16 hodin.

Poverte servisního technika, aby provedl nezbytnou opravu nabíjecky.

Zkontrolujte napetí každého clánku pri vybíjení.

Znovu baterie pripojte.

Upravte prítlak.

-58- CLARKE TECHNOLOGY Provozní pŕíručka (CZ) - SCRUBTEC 743 / 751

Česky

PROBLÉM PRÍCINA ZÁSAH

Cištení není rovnomerné.

Stroj nefunguje.

Kartáce nebo leštící podložky jsou opotrebované.

Je poškozen mechanismus kartáce, prevodová kolecka nebo ventil roztoku.

Motor kartáce nebeží

Je nízká hladina cisticího roztoku.

Stroj pracuje na nižší výkon.

Klícek je pryc nebo je vypnutý vypínac.

Baterie jsou odpojeny. Svorky baterií jsou špinavé.

Baterie jsou vybité

Vymente kartáce nebo podložky.

Poverte servisního technika, aby provedl nezbytnou opravu.

Zkontrolujte rozpojení jisticu a vynulujte jistice. Zkontrolujte, zda nejsou uvolnené spoje.

Doplnte nádrž s cisticím roztokem.

POZNÁMKA: Pokud problém trvá, konzultujte jej s povereným servisním technikem.

Vynulujte jistic.

Zapnete stroj klícem nebo vypínacem.

Zkontrolujte pripojení baterií.

Zkontrolujte meric nabití baterií a nabijte baterie POZNÁMKA: Pokud problém trvá, konzultujte jej s povereným servisním technikem.

CLARKE TECHNOLOGY Provozní pŕíručka (CZ) - SCRUBTEC 770 / 784 / 795 -59-

Česky

Záruční podmínky pro úklidovou péči (floor care)

Váš výrobek od firmy ALTO úklidová péče má záruku 12 měsíců ode dne nákupu (musí být předloženo potvrzení), platí pouze pro prvního majitele, na základě následujících podmínek:

- Že poruchy jsou příčinou chybějících nebo vadných součástek, vadou materiálu nebo špatným zpracováním ( normální opotřebení nebo nesprávné užívání není kryto

touto zárukou).

- Že oprava nebyla provedena nikým jiným než autorizovaným servisem ALTO.

- Že bylo použito pouze originální příslušenství.

- Že výrobek nebyl vystaven nadměrné zátěži.

- Že byly dodržovány instrukce v Návodu k použití.

Kromě uvedených podmínek se Alto zavazuje, platí pouze pro prvního majitele, vyměnit nebo opravit hlavní rám, výsypný kontejner na nečistoty nebo nádrže na čistou a špinavou vodu po dobu osmi (8) let při defektu prokazatelně zapříčiněném špatným zpracováním nebo úplným prorezavěním. Z důvodu této záruky kosmetické vady opotřebením nebo rez na povrchu nejsou počítány za vadu nebo defekt.

Motory (spalovací motory) (pokud jsou použity):

Na motory je aplikována záruka jejich výrobce

Všechny otázky ohledně motorů musí směřovat na distributora ALTO

Baterie (jsou-li použity):

Na baterie je aplikována záruka jejich výrobce.

Všechny otázky ohledně baterií musí směřovat na distributora nebo prodejce ALTO, který produkt dodal.

Nabíječky (jsou-li použity):

Na nabíječky je aplikována záruka jejich výrobce.

Všechny otázky ohledně nabíječek musí směřovat na distributora nebo prodejce ALTO, který produkt dodal.

ALTO NENÍ ODPOVĚDNÉ ZA JAKÉKOLI VEDLEJŠÍ NEBO NÁSLEDNÉ ŠKODY, KTERÉ MOHOU NASTAT JAKO DŮSLEDEK PORUCHY NEBO POŠKOZENÍ VÝROBKU NEBO JEHO SOUČÁSTKY.

Tato záruka neovlivňuje ani se nedotýká Vašich statutárních práv.

-60- CLARKE TECHNOLOGY Provozní pŕíručka (CZ) - SCRUBTEC 743 / 751

Česky

CLARKE TECHNOLOGY Provozní pŕíručka (CZ) - SCRUBTEC 770 / 784 / 795 -61-

Polski

PRZECZYTAĆ PODRĘCZNIK

Niniejszy podręcznik zawiera ważne informacje dotyczące eksploatacji i bezpiecznej obsługi zmywarki. Rozpoczęcie obsługi bądź procedury utrzymania sprawności urządzenia przed zapoznaniem się z treścią niniejszego podręcznika może grozić spowodowaniem wypadku lub obrażeń osób trzecich, uszkodzeniem urządzenia bądź innego mienia. Każda osoba przystępująca do obsługi zmywarki musi przejść odpowiednie przeszkolenie. Jeśli wyznaczony operator lub operatorzy nie mogą samodzielnie zapoznać się z treścią niniejszej instrukcji, należy im ją przedstawić w formie wyczerpującego instruktażu, zanim przystąpią do obsługi urządzenia.

Wszystkie wskazówki zamieszczone w niniejszym podręczniku zostały ujęte z perspektywy operatora urządzenia w rzucie od tyłu maszyny.

Nowe podręczniki można uzyskać pisząc na adres: ALTO, 2100 Highway 265, Springdale, Arkansas 72764.

Instrukcje bezpieczeństwa dla operatora ........................................................................................................ 63

Wstęp ............................................................................................................................................................ 64

Dane techniczne zmywarki .............................................................................................................................. 65

Przygotowanie urządzenia do transportu ......................................................................................................... 67

Oznaczenia umieszczone na urządzeniu ......................................................................................................... 69

Panel sterowania ............................................................................................................................................. 71

Elementy sterowania i ich funkcje ................................................................................................................... 73

Jak przygotować urządzenie do eksploatacji ................................................................................................... 74

Jak zainstalować akumulatory........................................................................................................... 74

Utrzymanie akumulatorów ................................................................................................................. 76

Jak ładować akumulatory .................................................................................................................. 77

Jak zamontować szczotkę rotacyjną lub pad ..................................................................................... 78

Jak zdemontować szczotkę rotacyjną lub pad ................................................................................... 79

Jak wykonać wymianę lub obrócić szczotkę cylindryczną ................................................................. 79

Jak obsługiwać urządzenie .............................................................................................................................. 80

Jak obsługiwać ssawę ...................................................................................................................... 80

Napełnianie zbiornika roztworu roboczego ....................................................................................... 80

Obsługa urządzenia ........................................................................................................................... 80

Jak zmywać zabrudzoną podłogę ...................................................................................................... 81

Utrzymanie ........................................................................................................................................................ 82

Procedury przed rozpoczęciem pracy ................................................................................................ 82

Procedury po zakończeniu pracy ....................................................................................................... 83

Procedury cotygodniowe .................................................................................................................... 84

Utrzymanie ssawy .............................................................................................................................. 86

Jak wykonać regulację ssawy ........................................................................................................... 86

Akcesoria .......................................................................................................................................................... 87

Jak usuwać usterki urządzenia ........................................................................................................................ 88

Poland

-62- CLARKE TECHNOLOGY Instrukcja operatorska (PL) - SCRUBTEC 743 / 751

Polski

INSTRUKCJE BEZPIECZEŃSTWA DLA OPERATORÓW

NIEBEZPIECZEŃSTWO: Niezapoznanie się i/lub nieprzestrzeganie wszystkich uwag

OSTRZEŻENIE: Niezapoznanie się z treścią i/lub nieprzestrzeganie wszystkich OSTRZEŻEŃ

OSTROŻNIE: Niezapoznanie się i/lub nieprzestrzeganie wszystkich OSTRZEŻEŃ może grozić

NIEBEZPIECZEŃSTWO: Rozpoczęcie obsługi bądź procedur utrzymania sprawności urządzenia przed

zapoznaniem się z treścią niniejszego Podręcznika użytkownika może grozić spowodowaniem wypadku lub obrażeń osób trzecich, uszkodzeniem urządzenia bądź innego mienia. Każda osoba przystępująca do obsługi zmywarki musi posiadać odpowiednie przeszkolenie. Jeśli wyznaczony operator lub operatorzy nie mogą samodzielnie zapoznać się z treścią niniejszej instrukcji, należy im ją przedstawić w formie wyczerpującego instruktażu zanim przystąpią do obsługi urządzenia.

NIEBEZPIECZEŃSTWO: Obsługa niekompletnie zmontowanego urządzenia może grozić wypadkiem

bądź zniszczeniem mienia. Zabrania się obsługi urządzenia, w którym nie zamontowano wszystkich podzespołów. Przed rozpoczęciem obsługi należy dokonać dokładnej inspekcji wzrokowej urządzenia.

BEZPIECZEŃSTWA może grozić wywołaniem poważnych obrażeń lub śmiercią. Należy stosować się do wszystkich informacji dotyczących NIEBEZPIECZEŃSTW umieszczonych w niniejszym podręczniku oraz na obsługiwanym urządzeniu.

może grozić spowodowaniem wypadku lub obrażeń osób trzecich, uszkodzeniem urządzenia bądź innego mienia. Należy stosować się do wszystkich informacji dotyczących OSTRZEŻEŃ umieszczonych w niniejszym podręczniku oraz na obsługiwanym urządzeniu.

wywołaniem poważnych obrażeń lub śmiercią. Należy stosować się do wszystkich informacji dotyczących ZACHOWANIA OSTROŻNOŚCI w niniejszym podręczniku oraz na obsługiwanym urządzeniu.

NIEBEZPIECZEŃSTWO: Praca urządzenia w pobliżu materiałów lub oparów palnych może grozić

wybuchem. Zabrania się eksploatacji urządzenia w pobliżu składu paliw, pyłu zbożowego, rozpuszczalników, rozcieńczalników lub innych materiałów palnych. Niniejsze urządzenie nie jest przystosowane do zbierania pyłów niebezpiecznych. Stosować środki czyszczące do podłóg dostępne ogólnie w handlu i przeznaczone do stosowania w tego typu urządzeniach.

NIEBEZPIECZEŃSTWO: Akumulatory ołowiowo-kwasowe wytwarzają gazy, które mogą grozić

wybuchem. Unikać otwartego płomienia lub iskrzenia w pobliżu akumulatorów. Nie palić w pobliżu urządzenia. Ładowanie akumulatorów można przeprowadzać wyłącznie w prawidłowo wentylowanych pomieszczeniach. Przed uruchomieniem urządzenia należy upewnić się, czy ładowarka AC jest odłączona z gniazda sieciowego.

NIEBEZPIECZEŃSTWO: Praca przy akumulatorach może być niebezpieczna! Wykonując prace przy

akumulatorach, należy stosować gogle oraz odzież ochronną. Należy zdjąć wszelkie elementy biżuterii. Nie umieszczać narzędzi lub innych przedmiotów metalowych na akumulatorach lub ich zaciskach.

NIEBEZPIECZEŃSTWO: Użytkowanie zasilacza z uszkodzonym przewodem zasilającym może grozić

śmiertelnym porażeniem prądem. Zabrania się stosowania ładowarki z uszkodzonym przewodem zasilającym.

OSTRZEŻENIE: Prowadzenie obsługi z pozycji innej niż od strony tylnej urządzenia może grozić

wypadkiem bądź powstaniem uszkodzeń. Urządzenie należy obsługiwać od strony tylnej.

OSTRZEŻENIE: Urządzenie jest ciężkie. Do transportu bądź przewożenia należy zapewnić asystę osób

trzecich. Na podjazdach pochyłych bądź rampach urządzenie powinny prowadzić dwie sprawne fizycznie osoby. Jazdę realizować powoli. Na rampach nie należy wykonywać skrętów. Nie stosować w terenie o kącie nachylenia przekraczającym wartość podaną na urządzeniu. Przed transportem należy zapoznać się z treścią rozdziału „Przygotowanie do transportu” zawartego w niniejszym podręczniku. Nieprawidłowe zabezpieczenie urządzenia grozi jego przewróceniem.

OSTRZEŻENIE: Prowadzenie zmywarki nad krawędziami schodów lub doków załadunkowych może

grozić przewróceniem urządzenia, wypadkiem lub spowodowaniem szkód. Zatrzymywanie i parkowanie urządzenia dozwolone jest wyłącznie na równej powierzchni. Po zatrzymaniu, wszystkie przełączniki znajdujące się na urządzeniu należy obrócić na pozycję wyłączoną. W modelach L należy wyłączyć przełącznik kluczykowy oraz wyjąć klucz.

CLARKE TECHNOLOGY Instrukcja operatorska (PL) - SCRUBTEC 743 / 751 -63-

Polski

OSTRZEŻENIE: Wykonywanie czynności konserwacyjnych lub remontowych przez nieupoważniony

personel może grozić wypadkiem lub powstaniem uszkodzeń. Prace związane z utrzymaniem i naprawami urządzenia wykonuje wyłącznie autoryzowany personel.

OSTRZEŻENIE: Wykonywanie wszelkich zmian bądź przeróbek na urządzeniu może grozić jego

uszkodzeniem, zranieniem operatora lub znajdujących się w pobliżu osób trzecich. W przypadku nieautoryzowanych zmian lub przeróbek, producent unieważnia wszelkie udzielone gwarancje oraz odpowiedzialność własną za powstałe szkody.

OSTRZEŻENIE: Podzespoły elektryczne urządzenia narażone na kontakt z wodą lub wilgocią mogą

powodować zwarcia. Podzespoły elektryczne urządzenia należy utrzymywać w stanie suchym. Po zakończeniu pracy urządzenia należy je wytrzeć do sucha. Urządzenie przeznaczone jest do użytkowania w pomieszczeniach i nie może być eksploatowane, ani parkowane na zewnątrz w warunkach wilgotnych.

OSTRZEŻENIE: Niestosowanie się podczas obsługi urządzenia do informacji zamieszczonych na

tabliczkach informacyjnych może grozić wypadkiem bądź powstaniem uszkodzeń. Przed przystąpieniem do obsługi należy przeczytać treść wszystkich umieszczonych na niej tabliczek. Upewnić się, że wszystkie etykiety i tabliczki są przytwierdzone do urządzenia. Etykiety i tabliczki zamienne można uzyskać u lokalnego sprzedawcy urządzeń ALTO.

OSTRZEŻENIE: Mokre powierzchnie podłóg mogą być śliskie. Roztwory wodne lub środki czyszczące

stosowane w tego typu urządzeniu mogą pozostawiać mokre miejsca na powierzchni podłogi. Miejsca te mogą tworzyć niebezpieczne warunki dla operatora oraz osób trzecich. Wokół lub w pobliżu rejonu wykonywanych prac należy umieszczać oznakowanie ostrzegawcze.

OSTRZEŻENIE: Nieprawidłowe odprowadzenie zanieczyszczeń może być szkodliwe dla środowiska

oraz niezgodne z prawem. Należy stosować się do obowiązujących przepisów lokalnych względem odprowadzania zanieczyszczonej wody. Użytkownika mogą także obowiązywać przepisy miejskie, regionalne oraz ogólnokrajowe. Należy przestrzegać wszystkich obowiązujących przepisów prawa. Należy również mieć świadomość wpływu odprowadzanych środków na środowisko.

OSTRZEŻENIE: Nie stosować innych szczotek niż te, które zostały dostarczone wraz z urządzeniem

bądź które wskazano w instrukcji operatorskiej. Stosowanie innych szczotek może wpłynąć na bezpieczeństwo pracy urządzenia.

OSTROŻNIE: Wchodzenie na urządzenie oraz wykorzystywanie go do przesuwania innych obiektów

grozi wypadkiem lub powstaniem uszkodzeń. Nie wykorzystywać urządzenia w charakterze podpory, stopnia lub mebla. Nie jeździć na urządzeniu.

OSTROŻNIE: Udzielona gwarancja zostaje unieważniona w przypadku stosowania w urządzeniu

innych niż oryginalne części firmy ALTO. Należy stosować wyłącznie oryginalne części zamienne firmy ALTO.

OSTROŻNIE: Niniejsze urządzenie zawiera akumulatory ołowiowe z elektrolitem. Zużyte akumulatory

należy utylizować zgodnie z przepisami dotyczcymi ochrony środowiska.

Wstęp

Wstęp i dane techniczne urządzenia

Modele Scrubtec 743 oraz 751 firmy ALTO są doskonałymi i wydajnymi automatycznymi urządzeniami do czyszczenia do podłóg. Scrubtec posiada jedna szczotkę (rotacyjną) służącą do oczyszczania pasa szerokości 43 cm lub 51 cm, bądź też dwie szczotki (cylindryczne) do oczyszczania pasa szerokości 43 cm. Podłogę osusza ssawa, której silnik odsysa z podłogi zebrane przez listwę zabrudzenia – wszystko w jednym przejeździe!

Urządzenie Scrubtec 743 oraz 751 (rotacyjne) jest dostarczane wraz z dwoma akumulatorami 12 V, jedną ładowarką, jedną szczotką lub padem oraz jedną instrukcją operatorską.

Urządzenie Scrubtec (cylindryczne) jest dostarczane wraz z dwoma akumulatorami 12 V, jedną ładowarką, dwoma szczotkami oraz jedną instrukcją operatorską.

-64- CLARKE TECHNOLOGY Instrukcja operatorska (PL) - SCRUBTEC 743 / 751

Polski

Model SCRUBTEC 743 S Rotacyjna

Zasilanie urządzenia 24 VDC, (2) 12 V 130 Ah kwasowy 24 VDC, (2) 12 V 130 Ah kwasowy

lub (2) 12 V 100 Ah akumulatory żelowe lub (2) 12 V 100 Ah akumulatory żelowe Pad lub szczotka wersja z 3 uchwytami wersja z 3 uchwytami Jazda asysta szczotek 1/3 KM (0,25 kW) Prędkość jazdy do przodu Nie dotyczy Zmienna, do 61 m/min Prędkość jazdy do tyłu Nie dotyczy Zmienna, do 43 m/min Ochrona akumulatora Odcięcie niskiego napięcia dla szczotki i roztworu roboczego Silnik ssący 3/4 KM (0,569 kW) akustyczne, tangencjalne o wysokiej wydajności, 3 stopniowe Zbiornik roztworu roboczego 42 litry Poziom roztworu roboczego Skalibrowany wskaźnik poziomu Zbiornik zanieczyszczeń 42 litry Wskaźnik nap. zb. zaniecz. Odłączenie elektryczne Sawa paraboliczna Typ uchylny z możliwością odłamania, funkcją obsługi bez narzędzi

Działanie ssawy Kierunek wsteczny na podłodze oraz 3 pozycje obsługiwane dźwignią ręczną Szerokość czyszczenia 43,2 cm Silnik szczotek 3/4 KM (0,56 kW) przekładnia o wysokim momencie obrotowym 5,2:1 Wielkość szczotki/pada 43,2 cm Prędkość szczotek 200 obr./min. Nacisk szczotek 0-40,8 kg Stosowana szczotka Szczecinowa Koła napędzające 20 cm x 5 cm z bieżnikiem neoprenowym Koło samonastawne 8,9 cm x 3,2 cm Ładowarka własna 24 VDC, 10 A, 115/60 lub 24 VDC, 10 A, 230/50 Czyszczenie przy nachyleniu 2% Długość 123,8 cm Szerokość 48,3 cm Wysokość 106,7 cm Ciężar z akumulatorami (130 Ah) Ciężar do transportu z akum. (130 Ah) Linia wzroku (wzrost oper. = 170 cm) Poziom hałasu 73,5 dBA Poziom drgań 0,1 m/s Gwarancja Urządzenie 3 lata, zbiorniki z polyduru 8 lat, akumulatory 18 m-cy, proporcjonalna

148,3 kg 156,5 kg

206 kg 214 kg

szerokość 81 cm – sztywna, 86 cm z listwą elastyczną

2,3 m

SCRUBTEC 743 L Rotacyjna

Model SCRUBTEC 743 S C Cylindryczna SCRUBTEC 743 L C Cylindryczna

Zasilanie urządzenia 24 VDC, (2) 12 V 130 Ah kwasowy 24 VDC, (2) 12 V 130 Ah kwasowy

lub (2) 12 V 100 Ah akumulatory żelowe lub (2) 12 V 100 Ah akumulatory żelowe Jazda asysta szczotek 1/3 KM (0,25 kW) Prędkość jazdy do przodu Nie dotyczy Zróżnicowana, do 61 m/min Prędkość jazdy do tyłu Nie dotyczy Zróżnicowana, do 43 m/min Ochrona akumulatora Odcięcie niskiego napięcia dla szczotek i roztworu roboczego Silnik ssący 3/4 KM (0,569 kW) akustyczne, tangencjalne o wysokiej wydajności, 3 stopniowe Zbiornik roztworu roboczego 42 litry Poziom roztworu roboczego Skalibrowany wskaźnik poziomu Zbiornik zanieczyszczeń 42 litry Wskaźnik nap. zbiornika zan. Odłączenie elektryczne Sawa paraboliczna Typ uchylny z możliwością odłamania, funkcją obsługi bez narzędzi

Działanie ssawy Kierunek wsteczny na podłodze oraz 3 pozycje obsługiwane dźwignią ręczną Szerokość czyszczenia 43,2 cm Silnik szczotek (2) 3/4 KM (0,56 kW) Szczotki – 2 na urządzenie (2) 10 cm Prędkość szczotek 1000 obr./min. Nacisk szczotek 31,8 kg Koła napędzające 20 cm x 5 cm z bieżnikiem neoprenowym Koło samonastawne 8,9 cm x 3,2 cm Ładowarka własna 24 VDC, 10 A, 115/60 lub 24 VDC, 10 A, 230/50 Czyszczenie przy nachyleniu 2% Długość 122,6 cm Szerokość 50,8 cm Wysokość 106,7 cm Ciężar z akumulatorami (130 Ah) 155,1 kg 163,3 kg Ciężar do transportu z akum. (130 Ah) Linia wzroku (wzrost operatora = 170 cm) Poziom hałasu 73,5 dBA Poziom drgań 0,1 m/s Gwarancja Urządzenie 3 lata, zbiorniki z polyduru 8 lat, akumulatory 18 m-cy, proporcjonalna

szerokość 81 cm – sztywna, 86 cm z listwą elastyczną

213 kg 221 kg

2,3 m

CLARKE TECHNOLOGY Instrukcja operatorska (PL) - SCRUBTEC 743 / 751 -65-

Polski

Dane techniczne

Model SCRUBTEC 751 S Rotacyjna

Zasilanie urządzenia 24 VDC, (2) 12 V 130 Ah kwasowy 24 VDC, (2) 12 V 130 Ah kwasowy

lub (2) 12 V 100 Ah akumulatory żelowe lub (2) 12 V 100 Ah akumulatory żelowe Pad lub szczotka wersja z 3 uchwytami wersja z 3 uchwytami Jazda asysta szczotek 1/3 KM (0,25 kW) Prędkość jazdy do przodu Nie dotyczy Zmienna, do 61 m/min Prędkość jazdy do tyłu Nie dotyczy Zmienna, do 43 m/min Ochrona akumulatora Odcięcie niskiego napięcia dla szczotki i roztworu roboczego Silnik ssący 3/4 KM (0,569 kW) akustyczne, tangencjalne o wysokiej wydajności, 3 stopniowe Zbiornik roztworu roboczego 42 litry Poziom roztworu roboczego Skalibrowany wskaźnik poziomu Zbiornik zanieczyszczeń 42 litry Wskaźnik nap. zbiornika zan. Odłączenie elektryczne Sawa paraboliczna Typ uchylny z możliwością odłamania, funkcją obsługi bez narzędzi

szerokość 81 cm - sztywna, 86 cm z listwą elastyczną Działanie ssawy Kierunek wsteczny na podłodze oraz 3 pozycje obsługi dźwignią ręczną Szerokość czyszczenia 50,8 cm Silnik szczotek 3/4 KM (0,56 kW) przekładnia o wysokim momencie obrotowym 5,2:1 Wielkość szczotki / pada 50,8 cm Prędkość szczotek 200 obr./min. Nacisk szczotek 0 – 40,8 kg Stosowana szczotka Szczecinowa Koła napędzające 20 cm x 5 cm z bieżnikiem neoprenowym Koło samonastawne 8,9 cm x 3,2 cm Ładowarka własna 24 VDC, 10 A, 115/60 lub 24 VDC, 10 A, 230/50 Czyszczenie przy nachyleniu 2% Długość 123,8 cm Szerokość 48,3 cm Wysokość 106,7 cm Ciężar z akumulatorami (130 Ah) Ciężar do transportu z akum. (130 Ah) Linia wzroku (wzrost oper. = 170 cm) Poziom hałasu 73,5 dBA

Poziom drgań 0,2 m/s Gwarancja Urządzenie 3 lata, zbiorniki z polyduru 8 lat, akumulatory 18 m-cy, proporcjonalna

148,3 kg 156,5 kg

206 kg 214 kg

2,3 m

SCRUBTEC 751 L Rotacyjna

-66- CLARKE TECHNOLOGY Instrukcja operatorska (PL) - SCRUBTEC 743 / 751

Przygotowanie do transportu

Jak załadować urządzenie na samochód dostawczy lub ciężarówkę

OSTRZEŻENIE: Urządzenie jest ciężkie. Do

transportu bądź przewożenia należy zapewnić asystę osób trzecich. Na podjazdach pochyłych bądź rampach urządzenie powinny prowadzić dwie sprawne fizycznie osoby. Jazdę realizować powoli. Na rampach nie należy wykonywać skrętów. Na powierzchniach pochyłych i rampach nie należy zatrzymywać, ani parkować urządzenia. Minimalna szerokość rampy załadunkowej wynosi 82 cm.

Polski

OSTRZEŻENIE: Prowadzenie zmywarki nad

krawędziami schodów lub doków załadunkowych może grozić przewróceniem urządzenia, wypadkiem lub spowodowaniem szkód. Zatrzymywanie i parkowanie urządzenia dozwolone jest wyłącznie na równej powierzchni. Po zatrzymaniu, wszystkie przełączniki znajdujące się na urządzeniu należy obrócić na pozycję wyłączoną.

1. Należy upewnić się, że rampa załadunkowa ma przynajmniej 2,5 m długości oraz 0,8 m szerokości i wytrzymałość odpowiadającą ciężarowi urządzenia.

2. Upewnić się, że rampa jest czysta i sucha.

3. Umieścić rampę na pozycji rozładunkowej.

4. Przed załadunkiem zdemontować zespół ssawy, obudowy szczotki oraz szczotkę lub pad. Przed załadunkiem ALTO zaleca opróżnienie zbiornika roztworu roboczego oraz zbiornika zanieczyszczeń.

5. W modelach L należy włączyć przełącznik kluczykowy oraz wcisnąć zielony przycisk załączający.

Rysunek nr 1

6. Ustawić urządzenie na równej powierzchni w odległości ok. 2 m od rampy.

7. Ustawić pokrętło prędkości jazdy na prędkość maksymalną (tylko w modelach L).

8. W urządzeniach L należy wcisnąć jeden z przycisków jazdy do przodu/do tyłu, wciskając jednocześnie biały przycisk cofania. Wprowadzić urządzenie tyłem na rampę. Zob. rysunek nr 1

9. Urządzenia S wprowadzać na rampę tyłem.

10. Wyłączyć urządzenie, a w modelach L obrócić przełącznik kluczykowy na pozycję wyłączoną.

CLARKE TECHNOLOGY Instrukcja operatorska (PL) - SCRUBTEC 743 / 751 -67-

Polski

Przygotowanie do transportu (cd.)

11. Zamocować urządzenie na pojeździe. Firma ALTO zaleca zamontowanie pasa obejmującego urządzenie od góry oraz pasa zabezpieczającego przez przesuwaniem do przodu i do tyłu. Brak takiego zabezpieczenia grozi przewróceniem urządzenia. Na stalowej ramie maszyny umieszczono trzy punkty mocowania do transportu (zob. rysunek 2a).

Jak rozładować urządzenie z samochodu dostawczego lub ciężarówki

1. Upewnić się, że w pobliżu nie znajdują się przeszkody.

2. Należy upewnić się, że rampa rozładunkowa ma przynajmniej 2,5 m długości oraz 0,8 m szerokości i wytrzymałość odpowiadającą ciężarowi urządzenia.

3. Upewnić się, że rampa jest czysta i sucha.

Rysunek nr 2

4. Umieścić rampę na pozycji rozładunkowej.

5. Zdjąć elementy mocowania urządzenia.

OSTRZEŻENIE: Urządzenie jest ciężkie. Przy

przejazdach urządzenia po rampach, konieczna jest asysta dwóch osób.

6. W przypadku modeli S, przy sprowadzeniu urządzenia z rampy powinny brać udział dwie osoby. Zaleca się, by model „S” był sprowadzony przodem.

7. W modelach L należy włączyć przełącznik kluczykowy oraz wcisnąć zielony przycisk załączający.

8. Ustawić środkowe pokrętło jazdy na pozycję najniższej prędkości jazdy do przodu. Ostrożnie i powoli wjechać urządzeniem na rampę i rozpocząć zjazd (tylko modele L).

9. Urządzenie (modele L) porusza się do przodu po wciśnięciu lewego lub prawego przycisku jazdy do przodu. Zob. rysunek nr 2

10. Z chwilą rozpoczęcia zjazdu po rampie (dotyczy modeli L) należy wcisnąć przycisk jazdy do przodu, aby utrzymywać niską prędkość jazdy.

Punkt mocowania (po obu stronach urządzenia)

Punkt mocowania

Rysunek nr 2a

11. Po zakończeniu rozładunku i wykonaniu czynności przygotowawczych zamontować zespół ssawy, obudowy szczotki oraz szczotkę lub pad.

-68- CLARKE TECHNOLOGY Instrukcja operatorska (PL) - SCRUBTEC 743 / 751

SYMBOLE UMIESZCZONE NA SCRUBTEC 743 / 751

Ostrzeżenie

Wskaźnik zasilania sieciowego

Polski

Regulator roztworu

Zasilanie

Regulator prędkości jazdy (tylko w modelach „L Class”)

Wskaźnik ładowania akumulatora

Szczotki w górę/w dół

Sterowanie podciśnieniem/ssawą

CLARKE TECHNOLOGY Instrukcja operatorska (PL) - SCRUBTEC 743 / 751 -69-

Polski

SYMBOLE UMIESZCZONE NA 743 i 751

71018A

OSTRZEŻENIE

PRZED PRZYSTĄPIENIEM DO OBSŁUGI PRZECZYTAĆ INSTRUKCJĘ

NIEB. POŻARU

• Stosować środki i woski czyszczące dostępne ogólnie w handlu i przeznaczone do urządzeń.

• Unikać stosow. mat. palnych.

NIEBEZP. ZRANIENIA LUB USZKODZ. URZĄDZENIA

• Na rampach i dokach nie zatrzymywać, skręcać, parkować.

71015A

OSTRZEŻENIE

PRZED PRZYSTĄPIENIEM DO OBSŁUGI PRZECZYTAĆ INSTRUKCJĘ

WYBUCH GAZU grozi poważnymi obrażeniami, śmiercią lub uszkodzeniem transfer- matora.

Materiały palne trzymać z dala od akumulatorów.

Ładować w chłodnym, wentyl. pomieszcz.

RODKI TRUJĄCE Akum. zawierają kwas siarkowy. Powodują poważne obrażenia.

Unikać kontaktu ze skórą, oczami, odzieżą. Inaczej płukać wodą. Uzyskać pomoc lekarską. W razie kontaktu wewn.. wezwać lekarza!!!

Stosować ochronę oczu.

OSTRZEŻENIE

RUCHOME CZĘŚCI Dotknięcie grozi kalectwem

Chronić ręce i stopy przed

71017A

-70- CLARKE TECHNOLOGY Instrukcja operatorska (PL) - SCRUBTEC 743 / 751

najazdem urządzenia.

71014A

OSTRZEŻENIE

SPADAJĄCE CZĘŚCI Powod. poważne obraże-nia. Przed

serwis., spr. czy zbiornik jest zabezp.

Panel sterowania

Wskaźnik zasilania elektrycznego (zob. rys. nr 3, detal „A”)

Po włączeniu ładowarki do gniazda zasilającego zaświeci się kontrolka koloru żółtego. Przed rozpoczęciem obsługi urządzenia, przewód elektryczny musi być rozłączony z gniazda sieciowego.

Przełącznik kluczykowy (zob. rys. nr 3, detal „B”)

Modele „L” standardowo wyposażane są w przełączniki kluczykowe. Przełącznik ten stosuje się głównie dla zabezpieczenia przed nieupoważnioną obsługą urządzenia. Aby włączyć panel sterowania. należy obrócić kluczyk w prawo, a następnie wcisnąć zielony przycisk włączający (zob. detal „C”). Aby wyłączyć panel, kluczyk należy obrócić w lewo.

Przyciski włączania/wyłączania (zob. rys. nr 3, detal „C”)

Wciśnięcie zielonego przycisku włącza zasilanie panelu sterowania (jeśli maszyna wyposażona jest w przełącznik kluczykowy, w pierwszej kolejności należy obrócić kluczyk). Wciśnięcie czerwonego przycisku wyłącza zasilanie panelu sterowania (jeśli maszyna wyposażona jest w przełącznik kluczykowy, w pierwszej kolejności należy obrócić kluczyk w lewo).

UWAGA: Model „L” wyposażono w układu autodiagnostyczne. W przypadku zidentyfikowania usterki, urządzenie może być zabezpieczone przed uruchomieniem. Po usunięciu usterki, urządzenie można poprzez wyłączenie oraz ponowne włączenie zasilania. Jeśli mimo wykonania powyższej czynności nie można uruchomić urządzenia, należy skontaktować się z autoryzowanym serwisem.

Polski

QP0

Rysunek nr 3

UWAGA: Urządzenie wyposażono w moduł oszczędności zużycia energii. W przypadku pozostawienia go powyżej 16 minut, urządzenie wyłącza się automatycznie.

Wskaźnik ładowania akumulatora (zob. rys. nr 3, detal „D”)

Wskaźnik ładowania akumulatora wskazuje na poziom naładowania zestawu akumulatorów. Na wskaźniku znajdują się dwie zielone, jedna żółta i jedna czerwona kontrolka. Gdy świeci sie kontrolka czerwona, wyłączana jest funkcja szczotek oraz roztworu roboczego. Pozostałe funkcje urządzenia pozostają aktywne. W takim przypadku jednak należy bezzwłocznie rozpocząć ładowanie akumulatorów.

Dźwignie sterujące (zob. rys. nr 3, detal „E”)

Dźwignie sterujące znajdują się w tylnej części urządzenia. Służą one do jego prowadzenia.

Pokrętło prędkości jazdy (zob. rys. nr 3, detal „F”) Aby zwiększyć prędkość jazdy, należy obrócić pokrętło w prawo. Jeśli pokrętło zostanie obrócone maksymalnie w lewo, urządzenie nie będzie wykonywało jazdy.

Przycisk jazdy do przodu/tyłu (zob. rys. nr 3, detal „G”) Dotyczy modeli „L” – Wciśnięcie przycisku jazdy do

przodu/do tyłu powoduje uruchomienie silnika napędowego. Jeśli szczotki znajdują się w pozycji dolnej, uruchamia on również silnik(i) szczotek oraz przepływ roztworu roboczego. Po zwolnieniu przycisku, silnik(i) szczotek zatrzymują się po upływie dwóch sekund. Stosować można zarówno prawy, jak i lewy przycisk. Aby realizować jazdę do tyłu, należy wcisnąć dowolny przycisk jazdy wraz z przełącznikiem cofania.

Dotyczy modelu „S” – W modelach bez funkcji jazdy, przełączniki te włączają silnik(i) szczotek oraz przepływ roztworu roboczego, jeśli głowica szczotki znajduje się w pozycji dolnej lub w pozycji czyszczenia.

CLARKE TECHNOLOGY Instrukcja operatorska (PL) - SCRUBTEC 743 / 751 -71-

Polski

Panel sterowania

Przełącznik cofania (zob. rys. nr 3, detal „H”) Dotyczy modeli przejezdnych „L” – Przycisk cofania,

wciśnięty jednocześnie z jednym z przycisków jazdy do przodu, umożliwia przemieszczanie urządzenia do tyłu. Prędkość cofania wynosi 70% prędkości jazdy do przodu.

Przyciski silnika szczotek (zob. rys. nr 3, detal „I”)

Aby obniżyć pozycję głowicy szczotek oraz uruchomić silniki szczotek, przycisk ten należy wcisnąć i przytrzymać, aż zaświeci się zielona kontrolka. Dłuższe przytrzymania przycisku zwiększa nacisk szczotek na podłoże, aż do zatrzymania głowicy. Silnik(i) szczotek oraz roztworu roboczego są uruchamiane, gdy wciśnięty jest jeden z przycisków jazdy do przodu/do tyłu. Aby wyłączyć silnik(i) szczotek oraz przepływ roztworu, należy podnieść głowicę, przytrzymując przycisk w pozycji górnej, aż zgaśnie zielona kontrolka.

Przyciski regulacji roztworu roboczego (zob. rys. nr 3, detal „J”)

Przyciski regulatora roztworu służą regulacji strumienia roztworu czyszczącego podawanego na podłogę. Po włączeniu urządzenia, ustawienia roztworu automatycznie zajmują pozycję środkową (jeśli preferowana jest inna pozycja, należy ją zgłosić w autoryzowanym serwisie ALTO). Aby zwiększyć strumień przepływu, należy kilka razy wcisnąć i przytrzymać górny przycisk (+). Wraz ze zwiększeniem strumienia przepływu, zielony pasek przemieści się w górę skali. Aby zmniejszyć strumień przepływu, należy kilka razy wcisnąć i przytrzymać dolny przycisk (-). Wraz ze zmniejszeniem strumienia przepływu, zielony pasek przemieści się w dół skali. W najniższym punkcie skali przepływ roztworu zostaje odcięty. UWAGA: Roztwór będzie

wypływał tylko wówczas, gdy głowica szczotek znajduje się w pozycji dolnej.

QP0

Rysunek nr 3

Przełącznik silnika ssącego (zob. rys. nr 3, detal „K”)

Aby włączyć silnik ssący, należy ustawić dźwignię ssawy na pozycję dolną. Dźwignia ta posiada trzy pozycje. W najniższej z nich odbywa się zasysanie wody z podłogi. Pozycja środkowa wykorzystywana jest do transportu, w celu oczyszczenia przewodu ssącego. W pozycji górnej silnik ssący jest wyłączony.

Wyłączniki automatyczne (zob. rys. nr 3, detale „L”, „M”, „N”, „O”, „P” i „Q”)

Przyciski resetowania wyłączników automatycznych znajdują się na dolnej dźwigni sterującej. Rozmieszczenie wyłączników jest następujące: Detal „L” – obwody sterujące (5 A) Detal „M” – moduł sterujący i siłownik głowicy (5 A) Detal „N” – silnik ssący (25 A) Detal „O” – silnik szczotki rotacyjnej (40 A) lub

silnik szczotki cylindrycznej (25 A) Detal „P” – silnik szczotki cylindrycznej (25 A) Detal „Q” – silnik jazdy (25 A) (dotyczy L)

-72- CLARKE TECHNOLOGY Instrukcja operatorska (PL) - SCRUBTEC 743 / 751

Elementy sterowania i ich funkcje

Dźwignia podnoszenia ssawy, zob. rys. 4 i 5

Dźwignia podnoszenia ssawy znajduje się w dźwigni sterującej. Służy ona podnoszeniu i opuszczaniu ssawy. Opuszczenie dźwigni do pozycji dolnej lub środkowej powoduje uruchomienie silnika ssącego.

Wyłącznik pływakowy, zob. rys. nr 6.

W zbiorniku zanieczyszczeń znajduje się wyłącznik silnika ssawy. Służy on automatycznemu wyłączeniu silnika ssącego po zapełnieniu zbiornika zanieczyszczeń.

UWAGA: W przypadku nadmiernej obecności piany w zbiorniku zanieczyszczeń, należy dodać środek przeciwpieniący. Obecność piany w silniku ssącym może doprowadzić do uszkodzenia silnika.

Hamulec postojowy (opcja) UWAGA: Hamulec postojowy należy stosować w przypadku obsługi urządzenia na powierzchniach o nachyleniu przekraczającym 2%.

Hamulec postojowy służy unieruchomieniu maszyny w czasie postoju.

Polski

Rysunek nr 4

OSTROŻNIE:Hamulca postojowego nie

należy włączać w czasie jazdy urządzenia.

Hamulec znajduje się z prawej strony, w tylnej części urządzenia. Aby włączyć lub wyłączyć hamulec, należy wcisnąć lub podnieść pedał hamulca.

Rysunek nr 5

Rysunek nr 6

CLARKE TECHNOLOGY Instrukcja operatorska (PL) - SCRUBTEC 743 / 751 -73-

Polski

Jak przygotować urządzenie do eksploatacji

W urządzeniach Scrubtec stosuje się dwa akumulatory 12 V. Akumulatory znajdują się w komorze akumulatorów umieszczonej pod zbiornikiem zanieczyszczeń. Przed zainstalowaniem akumulatorów zaleca się zdemontowanie zbiornika zanieczyszczeń.

Jak zainstalować akumulatory

Montaż akumulatorów wykonuje się w następujący sposób:

1. Wyłączyć urządzenie. Włączyć hamulec (jeśli stanowi część wyposażenia).

2. Upewnić się, że zbiornik zanieczyszczeń jest pusty. UWAGA: Zbiornik zanieczyszczeń w modelu Scrubtec został specjalnie skonstruowany, aby umożliwiać łatwy demontaż i oczyszczanie.

3. Zdemontować przewody rurowe z pokrywy zanieczyszczeń (zob. rys. nr 7).

Rysunek nr 7

4. Odłączyć zawór przewodu spustowego zbiornika zanieczyszczeń od wspornika wieszaka oraz umieścić jego luźny koniec na podłodze (zob. nr rys. 8).

OSTRZEŻENIE: Przed podniesieniem lub

demontażem zbiornika zanieczyszczeń należy upewnić się, że został opróżniony. Zabrania się prowadzenia prac związanych z obsługą bądź utrzymaniem urządzenia w czasie, gdy zbiornik zanieczyszczeń znajduje się w pozycji otwartej. Przypadkowe potrącenie zbiornika może spowodować niepożądane, raptowne opadnięcie do pozycji zamkniętej.

5. Rozłączyć przewód elektryczny pływaka (zob. rys. nr 9).

6. Odczepić zacisk ze zbiornika zanieczyszczeń (zob. rys. nr 10).

7. Odczepić i umieścić pręt podpierający z powrotem w zbiorniku roztworu roboczego oraz zamknąć zbiornik zanieczyszczeń.

Rysunek nr 8

Rysunek nr 9

8. Popychając zbiornik do tyłu, ostrożnie podnieść i zdemontować zbiornik zanieczyszczeń z urządzenia. Przewód spustowy pozostawić na zbiorniku zanieczyszczeń.

Rysunek nr 10

-74- CLARKE TECHNOLOGY Instrukcja operatorska (PL) - SCRUBTEC 743 / 751

Jak przygotować urządzenie do eksploatacji

Polski

9. Akumulatory umieścić w komorze, jak pokazano na rys. nr 11.

OSTRZEŻENIE: Akumulatory są ciężkie.

Podnoszenie akumulatorów bez asysty może grozić powstaniem obrażeń. Przy podnoszeniu akumulatorów zorganizować pomoc innych osób.

OSTRZEŻENIE: Praca przy akumulatorach

może być niebezpieczna! Wykonując prace przy akumulatorach, należy stosować gogle oraz odzież ochronną. ZAKAZ PALENIA!

10. Podłączyć przewody łączące akumulatory oraz zestaw długich kabli akumulatorowych, jak na rys. nr 11.

11. Zabezpieczyć pozycję akumulatorów przy pomocy pasków (zob. rys. nr 12).

12. Zamontować na miejsce zbiornik zanieczyszczeń, upewniając się, że środkowy punkt zbiornika zostanie wprowadzony pod metalową płytkę zbiornika roztworu roboczego (zob. rys. nr 13A).

Rysunek nr 11

PRZÓD

13. Zaczepić zacisk do zbiornika zanieczyszczeń (zob. rys. nr 10).

OSTRZEŻENIE: Jeżeli zbiornik

zanieczyszczeń nie zostanie prawidłowo zamontowany, możliwe jest wypadnięcie zbiornika w czasie jego otwierania lub pracy urządzenia. Upewnić się, że środkowy punkt zbiornika zanieczyszczeń został wprowadzony pod metalową płytkę zbiornika roztworu roboczego oraz że zaczepiony zostanie zacisk.

14. Podłączyć ponownie przewód ssący i przewód ssawy do pokrywy zbiornika zanieczyszczeń. Upewnić się, że przewód prowadzący do silnika ssącego oraz tylny przewód ssawy zostały zamontowane nad przewodem spustowym (zob. rys. nr 13B).

15. Podłączyć ponownie przewód elektryczny pływaka (zob. rys. nr 9, str. 12).

16. Przed rozpoczęciem użytkowania urządzenia akumulatory należy naładować.

Rysunek nr 12

Rysunek nr 13A

Rysunek nr 13B

CLARKE TECHNOLOGY Instrukcja operatorska (PL) - SCRUBTEC 743 / 751 -75-

Polski

Jak przygotować urządzenie do eksploatacji

Utrzymanie akumulatorów

Urządzenie to działa dzięki wykorzystaniu energii zgromadzonej w akumulatorach. Akumulatory te wymagają prawidłowego utrzymania. Aby utrzymać prawidłowy stan techniczny akumulatorów, należy postępować zgodnie z poniższymi instrukcjami.

1. Utrzymywać właściwy poziom elektrolitu. Prawidłowy poziom wynosi ok. 0,5 cm poniżej spodniej części rurki w każdej z cel oraz powyżej górnej powierzchni płyt. Poziom elektrolitu należy sprawdzać każdorazowo przed ładowaniem akumulatorów. Zob. rysunek nr 14.

UWAGA: Poziom elektrolitu należy sprawdzać przed rozpoczęciem ładowania. Przed rozpoczęciem ładowania sprawdzić, czy w każdej celi elektrolit przykrywa płyty. Nie uzupełniać elektrolitu przed rozpoczęciem ładowania akumulatorów. W trakcie ładowania elektrolit rozszerza się. W wyniku tego może nastąpić jego rozlanie. Poziom elektrolitu należy zawsze uzupełniać wodą destylowaną, po zakończonym ładowaniu.

OSTROŻNIE: W przypadku spadku poziomu elektrolitu

poniżej górnej powierzchni płyt, akumulator zostanie trwale uszkodzony. Utrzymywać właściwy poziom elektrolitu.

Prawid³owy poziom

Rysunek nr 14

OSTROŻNIE: Nadmierne napełnienie cel może

skutkować wyładowaniami na górnej powierzchni akumulatorów oraz uszkodzeniem urządzenia. Nie należy dopuszczać zbyt wysokiego poziomu elektrolitu sięgającego dolnej strony znajdujących się w celach rurek. W przypadku rozlania na urządzenie bądź wierzchnią stronę akumulatorów, elektrolit należy zetrzeć. Zabrania się dolewania kwasu do akumulatora, który został zainstalowany w urządzeniu.

OSTROŻNIE: Poziom elektrolitu należy uzupełniać

wyłącznie wodą destylowaną. Nie stosować wody wodociągowej, która może zawierać zanieczyszczenia powodujące zniszczenie akumulatora.

2. Wierzchnią stronę akumulatorów należy utrzymywać w stanie czystym i suchym. Zaciski oraz złącza należy utrzymywać w czystości. Do czyszczenia powierzchni akumulatorów należy stosować szmatkę nawilżoną słabym roztworem amoniaku lub wodorowęglanem sodu. Do oczyszczania złącz i zacisków należy stosować przeznaczone do tego celu narzędzie. Należy uważać, by amoniak lub wodorowęglan sodu nie przedostał się do wewnątrz akumulatora.

3. Akumulatory utrzymywać w stanie naładowanym.

4. Odprowadzanie cieczy z komory akumulatorów: zob. rys. nr 15 a) Wykonując prace przy akumulatorach, należy stosować

gogle oraz odzież ochronną.

b) Do neutralizacji rozlanego elektrolitu i czyszczenia

komory akumulatorów należy stosować słaby roztwór

amoniaku lub wodorowęglanu sodu. c) Przewód spustowy wyciągnąć spod układu transaxle. d) Umieścić rękę pod kołnierzem oraz otworzyć zawór. e) Jeśli komora jest pusta, zamknąć zawór. f ) Zawór wraz z przewodem spustowym umieścić

z powrotem na układzie transaxle. g) Rozlany kwas neutralizować amoniakiem lub

wodorowęglanem sodu.

Rysunek nr 15

-76- CLARKE TECHNOLOGY Instrukcja operatorska (PL) - SCRUBTEC 743 / 751

Jak przygotować urządzenie do eksploatacji

Jak ładować akumulatory

OSTRZEŻENIE: Ładowanie akumulatorów

w pomieszczeniach bez dostatecznej wentylacji może grozić wybuchem. Aby nie dopuścić do wybuchu, akumulatory należy ładować w dobrze wentylowanym pomieszczeniu.

OSTRZEŻENIE: Akumulatory ołowiowo-kwasowe

wytwarzają gazy, które mogą grozić wybuchem. Unikać otwartego płomienia lub iskrzenia w pobliżu akumulatorów. ZAKAZ PALENIA!

Polski

Ładowanie akumulatorów wykonuje się w następujący sposób:

1. Umieścić urządzenie na płaskiej powierzchni oraz zapewnić prawidłową wentylację.

2. Włączyć hamulec postojowy (jeśli stanowi część wyposażenia).

3. Odłączyć zasilanie panelu sterowania wciskając przycisk koloru czerwonego. Jeśli urządzenie wyposażono w wyłącznik kluczykowy, należy go obrócić w lewo na pozycję wyłączoną.

4. Przed rozpoczęciem ładowania, należy przewietrzyć komorę akumulatorów. Aby przewietrzyć komorę, zbiornik zanieczyszczeń należy otworzyć i zabezpieczyć podpórką.

OSTRZEŻENIE: Przed podniesieniem lub demontażem

zbiornika zanieczyszczeń należy upewnić się, że został opróżniony. Zabrania się prowadzenia prac związanych z obsługą bądź utrzymaniem urządzenia w czasie, gdy zbiornik zanieczyszczeń znajduje się w pozycji otwartej. Przypadkowe potrącenie zbiornika może spowodować niepożądane, raptowne opadnięcie do pozycji zamkniętej.

5. Scrubtec wyposażono w ładowarkę, która została umieszczona za zbiornikiem zanieczyszczeń (zob. rys. nr

17). Jest to trzystopniowa ładowarka, skonstruowana dla maksymalnego przedłużenia żywotności akumulatora. Przewód zasilający podłączony do ładowarki został umieszczony w odrębnej komorze znajdującej się dźwignią sterująca w tylnej części urządzenia (zob. rys. nr 16). Przewód należy wyciągnąć z komory.

6. Ładowarkę podłączyć do właściwie uziemionego gniazda jednofazowego. UWAGA: Po włączeniu ładowarki do gniazda zasilającego zaświeci się żółta kontrolka znajdująca się na panelu sterowania obok symbolu wtyczki oraz rozpoczęte zostanie ładowanie (zob. rys. nr 3. detal „A”).

Trzystopniowa sekwencja ładowania:

Pełne ładowanie – na tym etapie, na ładowarce

• świeci się kontrolka czerwona (zob. rys. nr 17). W trakcie tego etapu odbywa się ładowanie przy pełnym natężeniu prądu. Ładowanie będzie kontynuowane w ten sposób aż do osiągnięcia ok. 75% poziomu naładowania.

Rysunek nr 16

Rysunek nr 17

CLARKE TECHNOLOGY Instrukcja operatorska (PL) - SCRUBTEC 743 / 751 -77-

Polski

Jak przygotować urządzenie do eksploatacji

• Etap absorpcji – na tym etapie, na ładowarce świeci się kontrolka czerwona i zielona (zob. rys. nr 17). Na tym etapie ładowarka utrzymuje stałe napięcie ładowania oraz pozwala akumulatorom na swobodne ładowanie. Etap podtrzymujący – na tym etapie na ładowarce

• gaśnie kontrolka czerwona i świeci się jedynie kontrolka zielona (zob. rys. nr 17), a ładowarka doprowadza niższe, regulowane napięcie pozwalające na pełne ładowanie oraz zapobiegające rozładowaniu akumulatorów. Akumulatory mogą być tak podłączone przez czas nieokreślony bez niebezpieczeństwa ich uszkodzenia.

8. Przed włączeniem zasilania panelu sterowania należy odłączyć przewód ładowania z gniazda sieciowego. Przewód ładowarki należy przechowywać w komorze znajdującej się pod dźwignią sterującą (zob. rys. nr 16).

9. Po zakończeniu ładowania należy odczepić i umieścić pręt podpierający z powrotem w zbiorniku roztworu roboczego.

UWAGA: Do wykonania demontażu lub wymiany szczotki lub pada nie ma potrzeby demontowania obudowy szczotek. Dla uzyskania lepszego dostępu do szczotek lub podczas wprowadzania urządzenia na rampę można zdemontować zespół obudowy szczotek. Aby zdemontować zespół obudowy szczotek, należy pociągnąć obciążony sprężyną kołek w kierunku zewnętrznym, a następnie podnieść obudowę szczotek (zob. rys. nr 18). Zamontować ponownie obudowę szczotek, upewniając się że belkę poprzeczną w obudowie szczotek wprowadzono do dwóch rowków umieszczonych na zamocowaniu silnika oraz że umieszczono na miejsce kołek obciążony sprężyną (zob. rys. nr 19).

Jak zamontować szczotkę rotacyjną lub pad (jeśli stanowi część wyposażenia)

Montaż szczotek lub padów należy przeprowadzić w następujący sposób:

1. Ustawić przełącznik kluczykowy na pozycję włączoną (dotyczy modeli „L”). Wcisnąć przycisk koloru zielonego.

2. Podnieść głowicę szczotek przyciskając i przytrzymując przełącznik podnoszenia szczotek, aż głowica szczotek zostanie podniesiona do maksymalnej i obróconej pozycji górnej (zob. rys. nr 20).

3. Zależnie od wyposażenia wcisnąć czerwony przycisk wyłączający lub obrócić przełącznik kluczykowy w lewo.

4. Umieścić szczotkę lub pad pod płytą silnika szczotek oraz wyśrodkować występy znajdujące się na zawieszeniu silnika ze szczelinami w zawieszeniu szczotki.

5. Popchnąć szczotkę do góry i obrócić przeciwnie do kierunku czyszczenia aż występy wpasują się (zob. rys. nr

20).

6. Zamontować obudowę szczotek jeśli została wcześniej zdemontowana.

NIEBEZPIECZEŃSTWO: Obsługa niekompletnie

zmontowanego urządzenia może grozić wypadkiem bądź zniszczeniem mienia. Zabrania się obsługi urządzenia, w którym nie zamontowano wszystkich podzespołów. Przed rozpoczęciem obsługi należy dokonać dokładnej inspekcji wzrokowej urządzenia.

-78- CLARKE TECHNOLOGY Instrukcja operatorska (PL) - SCRUBTEC 743 / 751

Jak przygotować urządzenie do eksploatacji

Jak zdemontować szczotkę rotacyjną lub pad (jeśli stanowi część wyposażenia)

Demontaż szczotki lub pada należy przeprowadzić w następujący sposób:

1. Ustawić przełącznik kluczykowy na pozycję włączoną (dotyczy modeli „L”). Wcisnąć przycisk koloru zielonego.

2. Podnieść głowicę szczotek przyciskając i przytrzymując przełącznik podnoszenia szczotek, aż głowica szczotek zostanie podniesiona do maksymalnej i obróconej pozycji górnej.

3. Zależnie od wyposażenia wcisnąć czerwony przycisk wyłączający lub obrócić przełącznik kluczykowy w lewo.

4 Aby zdjąć szczotkę, należy ją obracać w kierunku

roboczym, stosując ruchy zwalniające zatrzask (zob. rys. nr 21).

5. Zamontować obudowę szczotek jeśli została wcześniej zdemontowana.

Jak wykonać wymianę lub obrócić szczotkę cylindryczną (jeśli stanowi cześć wyposażenia)

Montaż lub obrót szczotek należy przeprowadzić w następujący sposób:

1. Ustawić przełącznik kluczykowy na pozycję włączoną (dotyczy modeli „L”). Wcisnąć przycisk koloru zielonego.

2. Podnieść głowicę szczotek przyciskając i przytrzymując przełącznik podnoszenia szczotek, aż głowica szczotek zostanie podniesiona do maksymalnej i obróconej pozycji górnej.

3. Zależnie od wyposażenia wcisnąć czerwony przycisk wyłączający lub obrócić przełącznik kluczykowy w lewo.

4 Przejść od przodu urządzenia i odkręcić śrubę

skrzydełkową drzwi szczotek (zob. rys. nr 22).

5. Opuścić drzwi o ok. 1,5 cm oraz zdjąć drzwi i zespół łożyska z wałka (zob. rys. nr 23).

6. Zdjąć element dystansowy oraz szczotkę, wysuwając ją z wałka (zob. rys. nr 24).

7. Obrócić lub wymienić szczotkę.

8. Zamontować szczotkę na wałku oraz powoli obrócić, aż kołki napędu wpasują się we wpusty w szczotce. Wcisnąć szczotkę do końca.

9. Zamontować element dystansowy na wałku.

10. Zamontować zespół łożyska na wałku.

11. Podnieść drzwi oraz zakręcić śrubę skrzydełkową.

Polski

Rysunek nr 21

Rysunek nr 22

Rysunek nr 23

NIEBEZPIECZEŃSTWO:Obsługa niekompletnie

Rysunek nr 24

CLARKE TECHNOLOGY Instrukcja operatorska (PL) - SCRUBTEC 743 / 751 -79-

Polski

Jak obsługiwać urządzenie

Jak obsługiwać ssawę

Podłogę osusza ssawa, której silnik odsysa z podłogi zebrane przez listwę zabrudzenia. Dźwignię ssawy obsługuje się ręcznie. Obsługę ssawy wykonuje się w następujący sposób:

1. Aby opuścić ssawę i uruchomić silnik ssący, należy przesunąć dźwignię ssawy w prawo, a następnie w dół (zob. rys. nr 25).

2. Aby podnieść ssawę, należy ją unieść do pozycji górnej (zob. rys. nr 26).

UWAGA: Pozycja środkowa umożliwia kontynuację pracy silnika ssącego przy jednoczesnych podniesieniu ssawy. Zapobiega to skapywaniu nieczystości na podłogę oraz umożliwia cofanie urządzenia.

Jak napełniać zbiornik roztworu roboczego

Zbiornik roztworu roboczego napełnia się od strony tylnej (zob. rys. nr 27). Napełnianie zbiornika roztworu roboczego wykonuje się w następujący sposób:

1. Do zbiornika roztworu roboczego wlać środek czyszczący. Właściwe proporcje zostały podane na zbiorniku.

2. Zdemontować pokrywę zbiornika oraz napełnić go wodą.

OSTRZEŻENIE: Roztwory wodne lub środki

czyszczące stosowane w tego typu urządzeniu mogą pozostawiać mokre miejsca na powierzchni podłogi. Miejsca te mogą tworzyć niebezpieczne warunki dla operatora oraz osób trzecich. W pobliżu rejonu wykonywanych prac należy umieszczać oznakowanie OSTRZEGAWCZE.

OSTRZEŻENIE: Urządzenia mogą powodować

zapalenia środków palnych i oparów. W bezpośrednim sąsiedztwie urządzenia nie należy stosować materiałów palnych takich jak benzyna, pył zbożowy, rozpuszczalniki i rozcieńczalniki. Stosować środki i koncentraty czyszczące dostępne ogólnie w handlu i przeznaczone do urządzeń sprzątających.

OSTRZEŻENIE: Firma ALTO zaleca stosowanie

maksymalnej temperatury wody 49

Rysunek nr 25

Rysunek nr 26

Obsługa urządzenia UWAGA: Ustawić regulator prędkości jazdy na pozycję

minimalną. Przeprowadzać próby prowadzenia urządzenia w miejscu wolnym od przeszkód lub mebli aż do czasu opanowania następujących czynności i manewrów:

1. Prowadzenia urządzenia na wprost, zarówno do przodu, jak i do tyłu.

2. Bezpiecznego zatrzymania urządzenia.

3. Wykonywania skrętów w prawo i w lewo oraz bezpiecznego powracania do jazdy na wprost.

Prowadzenie urządzenia wykonuje się w następujący sposób:

1. Zwolnić hamulec postojowy (jeśli stanowi część wyposażenia).

2. Ustawić przełącznik kluczykowy na pozycję włączoną (dotyczy modeli „L”). Wcisnąć przycisk koloru zielonego.

3. Podnieść szczotkę na najwyższą pozycję.

4. Podnieść ssawę.

-80- CLARKE TECHNOLOGY Instrukcja operatorska (PL) - SCRUBTEC 743 / 751

Rysunek nr 27

Jak obsługiwać urządzenie

Polski

5. Urządzenie (modele „L”) porusza się do przodu po

wciśnięciu lewego lub prawego przycisku jazdy do przodu (rys. nr 28, detal „A”).

6. Prędkość jazdy można regulować przy pomocy

pokrętła (dotyczy modeli „L”) (rys. nr 28, detal „C”).

7. Zwolnienie przełącznika jazdy do przodu/do tyłu

powoduje zatrzymanie urządzenia.

8. Aby wykonać jazdę do tyłu, należy jednocześnie

wcisnąć biały przycisk cofania (rys. 28, detal „B”) oraz lewy bądź prawy przełącznik jazdy do przodu/do tyłu (rys. 28, detal A) (dotyczy modeli „L”).

9. Zwolnienie przełącznika jazdy do przodu/do tyłu

powoduje zatrzymanie urządzenia.

10. Aby wykonać skręt, należy popchnąć na bok tylną

część urządzenia.

11. Po zatrzymaniu urządzenia wcisnąć czerwony przycisk

wyłączający lub obrócić przełącznik kluczykowy w lewo (dotyczy modeli „L”). Wyjąć kluczyk oraz włączyć hamulec postojowy (jeśli stanowi część wyposażenia).

Jak wykonywać zmywanie podłogę

OSTRZEŻENIE: Roztwory wodne lub środki

Rysunek nr 28

Czyszczenie podłogi wykonuje się w następujący sposób:

1. Włączyć hamulec postojowy (jeśli stanowi część

wyposażenia).

2. Napełnić zbiornik roztworu roboczego wodą

z dodatkiem środka czyszczącego.

3. Zwolnić hamulec postojowy (jeśli stanowi część

wyposażenia).

4. Ustawić przełącznik kluczykowy na pozycję włączoną

(dotyczy modeli „L”). Wcisnąć przycisk koloru zielonego.

5. Opuścić ssawę.

6. Przytrzymać przycisk obniżania szczotki aż zaświeci się

żółta kontrolka i osiągnięte zostanie właściwe ciśnienie.

OSTRZEŻENIE: Urządzenie może uzyskać

maksymalny nacisk przy zużytych szczotkach lub padach. Korzystając z tej funkcji można przekroczyć zalecany nacisk nowych szczotek lub padów. W takim wypadku wielokrotnie zadziała bezpiecznik automatyczny lub utracona zostanie kontrola i trakcja urządzenia. Przełącznik szczotek powinien być stosowany tylko w takim zakresie, w jakim nacisk szczotek jest niezbędny do wykonywania czyszczenia. Dzięki temu wydłużona zostanie również żywotność akumulatora.

UWAGA: Gdy szczotka pracuje, urządzenie należy

utrzymywać w ruchu. Szczotki należy wstępnie zwilżyć lub utrzymywać niewielki nacisk, aż strumień roztworu roboczego będzie wystarczający, by szczotki nie zadrapywały czyszczonej powierzchni.

CLARKE TECHNOLOGY Instrukcja operatorska (PL) - SCRUBTEC 743 / 751 -81-

Polski

Jak obsługiwać urządzenie

Aby zwilżyć szczotki na modelu „L” należy ustawić pokrętło prędkości na najniższej wartości. Następnie, zarówno na modelu „S”, jak i „L”, opuścić szczotki, by tylko stykały się z podłożem, a na panelu świeciła się żółta kontrolka. Aktywować przełącznik jazdy do przodu/cofania, aby uruchomić silnik i przepływ roztworu. UWAGA: Urządzenia modelu „L” nie realizują jazdy, gdy pokrętło prędkości jazdy jest ustawione na pozycję minimalną.

7. Ustawić pożądaną intensywność podawania roztworu roboczego.

8. Poprowadzić urządzenie do przodu.

9. Wykonać obrót o 180°.

UWAGA: Wykonując kolejne przejazdy, poprowadzić urządzenie w taki sposób, by czyszczony pas zachodził ok. 5 cm na wcześniej czyszczoną powierzchnię.

UWAGA: Podczas czyszczenia starać się nanosić i usuwać roztwór za jednym przejazdem.

Jak czyścić mocno zabrudzoną podłogę

Czyszczenie mocno zabrudzonej podłogi wykonuje się w następujący sposób:

1. Nanieść na podłogę roztwór roboczy.

2. Nie opuszczać ssawy. Dzięki temu silnik ssący nie zostanie włączony.

3. Obniżyć i wykonać pracę szczotką lub padem.

4. Ponownie wykonać pracę szczotkami dodając więcej roztworu. Opuścić ssawę.

5. Zabrudzony roztwór zebrać przy pomocy ssawy.

Utrzymanie

OSTRZEŻENIE: Prace związane z utrzymaniem

i naprawami urządzenia wykonuje wyłącznie autoryzowany personel.

OSTRZEŻENIE: Przed przystąpieniem do realizacji

prac konserwacyjno-naprawczych, należy opróżnić zbiornik roztworu roboczego oraz zbiornik zanieczyszczeń.

OSTRZEŻENIE: Wszystkie elementy mocujące muszą

być utrzymywane w stanie dokręconym.

Poniższe czynności utrzymania należy wykonywać codziennie.

Utrzymywać urządzenie w czystości, co wpływa na przedłużenie jego bezawaryjności i czasu eksploatacji.

Poniższe czynności należy wykonywać przy rozpoczęciu okresu pracy

1. Rozłączyć zasilanie ładowarki akumulatorów (zgodnie z instrukcjami ładowarki).

2. Przewód ładowarki należy przechowywać w komorze urządzenia (zob. rys. nr 29).

3. Sprawdzić czystość oraz prawidłowe umieszczenie filtra siatkowego na pokrywie zbiornika zanieczyszczeń (zob. rysunek nr 30).

4. Upewnić się, że pokrywa zbiornika zanieczyszczeń została prawidłowo zamocowana (zob. rysunek nr 30).

Rysunek nr 29

Rysunek nr 30

-82- CLARKE TECHNOLOGY Instrukcja operatorska (PL) - SCRUBTEC 743 / 751

Utrzymanie

5. Upewnić się, że zawór na przewodzie spustu zanieczyszczeń jest czysty. Zawór należy szczelnie zamknąć.

6. Upewnić się, że szczotka/pad znajduje się na prawidłowej pozycji oraz jest prawidłowo zamontowana.

7. Upewnić się, że obudowa oraz listwy szczotek znajdują się na prawidłowych miejscach.

8. Sprawdzić zamocowanie ssawy oraz jej przewodu rurowego.

9. Upewnić się że spust roztworu/przewód wskaźnika poziomu jest prawidłowo zamocowany z tyłu urządzenia.

Polski

Poniższe czynności należy wykonywać po zakończeniu okresu pracy

1. Opróżnić zbiornik roztworu roboczego (rysunek nr 31) oraz zbiornik zanieczyszczeń (rys. nr 32). Odprowadzanie cieczy ze zbiorników wykonuje się w następujący sposób:

a. Wcisnąć czerwony przycisk wyłączający lub

obrócić przełącznik kluczykowy w lewo (dotyczy modeli „L”).

b. Wyciągnąć przewód spustowy z tylnej części

urządzenia.

c. Wlot przewodu umieścić nad kratka ściekową

lub wiadrem.

d. Zbiornik zanieczyszczeń:

• Obrócić pierścień zewnętrzny zaworu w lewo (zob. rysunek nr 33).

• Aby całkowicie otworzyć zawór, należy obrócić pokrętło całkowicie w lewo. Zdjąć pierścień zewnętrzny z zaworu (zob. rysunek nr 34).

e. Zbiornik roztworu roboczego:

Woda będzie odprowadzona, gdy przewód zostanie umieszczony poniżej poziomu jej lustra.

2. Opłukać zbiorniki. Aby wykonać płukanie zbiorników, przez otwory górne należy wlać czystą wodę.

3. Jeśli w zbiorniku lub przewodzie spustowym znajduje się element blokujący, zbiorniki i przewodów zastosować opłukać pod wysokim ciśnieniem. Przewód wodny umieścić w rurze spustowej.

4. Zbiorniki oraz zawory spustowe pozostawić w miejscu suchym z wolnym dostępem powietrza.

5. Sprawdzić stan listwy ssawy. Do oczyszczania listwy stosować szmatkę. Jeśli listwa ma oznaki przedarcia lub innego uszkodzenia, należy ją obrócić bądź wymienić.

6. Sprawdzić i oczyścić uszczelkę pokrywy zbiornika zanieczyszczeń. Do oczyszczania stosować łagodny roztwór czyszczący, a następnie opłukać czystą wodą.

Rysunek nr 31

Rysunek nr 32

Rysunek nr 33

Rysunek nr 34

CLARKE TECHNOLOGY Instrukcja operatorska (PL) - SCRUBTEC 743 / 751 -83-

Polski

Utrzymanie

7. Aby w urządzeniach ze szczotkami cylindrycznymi zapobiec przepełnianiu się poziomu zanieczyszczeń, należy regularnie opróżniać pojemnik zanieczyszczeń. Demontaż pojemnika należy przeprowadzić w następujący sposób (zob. rys. nr 35). a. Przejść na lewą stronę urządzenia, od tyłu głowicy

szczotek cylindrycznych.

b. Chwycić lewą ręką koniec pojemnika, a prawą jej

środkową część.

c. Podnieść środek pojemnika prawą ręką oraz wyjąć

go lewa ręką.

d. Opróżnić pojemnik oraz oczyścić go przed montażem

na miejscu. Upewnić się, że górna i dolna prowadnica dopasowały się.

Sprawdzić akumulatory, a w razie potrzeby uzupełnić po naładowaniu wodą destylowaną. Prawidłowy poziom elektrolitu sięga ok. 0,5 cm poniżej dolnej strony znajdujących się w celach rurek.

OSTROŻNIE: Woda wodociągowa może zawierać

zanieczyszczenia grożące zniszczeniem akumulatora. Poziom elektrolitu należy uzupełniać WYłąCZNIE WODą DESTYLOWANą.

Rysunek nr 35

OSTRZEŻENIE: Akumulatory ołowiowo-kwasowe

wytwarzają gazy, które mogą grozić wybuchem. ZAKAZ PALENIA. Wykonując prace przy akumulatorach należy stosować odzież ochronną.

Przy pomocy czystej ściereczki oczyścić zewnętrzne powierzchnie urządzenia.

Wykonać ładowanie akumulatorów. Zob. instrukcje „Jak ładować akumulatory” zamieszczone w niniejszym podręczniku.

Poniższe czynności utrzymania należy wykonywać cotygodniowo:

OSTRZEŻENIE: Prace związane z utrzymaniem

i naprawami urządzenia wykonuje wyłącznie autoryzowany personel. Przed przystąpieniem do realizacji prac konserwacyjno-naprawczych, należy opróżnić zbiornik roztworu roboczego oraz zbiornik zanieczyszczeń. Wszystkie elementy mocujące muszą być utrzymywane w stanie dokręconym.

OSTRZEŻENIE: Wykonując prace przy akumulatorach,

należy stosować gogle oraz odzież ochronną. Nie umieszczać narzędzi lub innych przedmiotów metalowych na akumulatorach lub ich zaciskach.

OSTROŻNIE: Nadmierne napełnienie cel, powyżej dolnej

strony rurki, może skutkować wyładowaniami na górnej powierzchni akumulatorów oraz uszkodzeniem urządzenia. W przypadku rozlania na urządzenie bądź wierzchnią stronę akumulatorów, elektrolitu, należy go zetrzeć. Zabrania się dolewania kwasu do akumulatora, który został zainstalowany w urządzeniu.

-84- CLARKE TECHNOLOGY Instrukcja operatorska (PL) - SCRUBTEC 743 / 751

Utrzymanie

UWAGA: Przed przystąpieniem do prac konserwacyjno-

naprawczych należy zawsze wyłączyć urządzenie.

OSTRZEŻENIE: Wykonując prace przy

akumulatorach, należy stosować gogle oraz odzież ochronną. ZAKAZ PALENIA!

OSTRZEŻENIE: Przed podniesieniem lub

1. Odłączyć akumulatory. Do oczyszczania powierzchni akumulatorów stosować szmatkę zwilżoną w roztworze amoniaku bądź wodorowęglanu sodu. Oczyścić złącza akumulatorów. Ponownie podłączyć akumulatory.

Polski

Rysunek nr 36

2. Sprawdzić szczelność, przepustowość i stan ogólny przewodów rurowych.

3. W urządzeniach z głowicą szczotek cylindrycznych należy sprawdzać prawidłowe naprężenia paska napędzającego. Paski powinny być właściwie naprężone, aby nie ślizgały się. Naprężanie pasków wykonuje się w następujący sposób:

a. Zdjąć pokrywę paska, odkręcając odpowiednie

śruby.

b. Poluzować 2 śruby po obu stronach koła

pasowego.

c. Użyć niewielkiego pręta poważającego lub dużego

śrubokrętu, aby podważyć silnik do góry w celu uzyskania właściwego naprężenia paska. Silnik podważać w pobliżu jego zetknięcia z obsadą głowicy szczotek (zob. rys. nr 36, „A”).

d. Utrzymać właściwe naprężenie oraz dokręcić

2 śruby (zob. rys. 36, B).

e. Założyć pokrywę paska.

CLARKE TECHNOLOGY Instrukcja operatorska (PL) - SCRUBTEC 743 / 751 -85-

Polski

Utrzymanie

Utrzymanie ssawy

Demontaż ssawy wykonuje się w następujący sposób:

1. Zdemontować zespół ssawy, luzując oba pokrętła mocujące ja do urządzenia. Zdjąć zespół ssawy (zob. rys. 37).

2. Sprawdzić stan listwy ssawy.

3. Jeśli listwa jest zużyta, należy ją obrócić w taki sposób, aby nowa krawędź znajdowała się na pozycji czyszczącej.

4. Zamontować zespół ssawy na urządzeniu.

Jak wykonać regulację ssawy

Poniższe ustawienia wykonywane są fabrycznie. Mogą one jednak wymagać regulacji.

Rysunek nr 37

Regulacja pochylenia ssawy:

Regulacja pochylenia służy do podniesienia listwy ssawy w jej części środkowej lub na końcach, zależnie od zmiany kierunku pochylenia. Sposób regulacji pochylenia przedstawia rysunek nr 38. Należy poluzować daną śrubę „X”. Aby obniżyć środkową część listwy, należy opuścić „Y”. Aby podnieść oba końce, należy podnieść „Y”. Regulację wykonywać minimalnie, a następnie sprawdzać praktycznie, aż do uzyskania równomiernego przylegania.

Regulacja listew ssawy:

Prawidłowo zamontowana listwa przednia powinna znajdować się ok. 1,5 mm powyżej listwy tylnej. (zob. rys. nr 39).

OSTRZEŻENIE: Prace związane z

utrzymaniem i naprawami urządzenia wykonuje wyłącznie autoryzowany personel.

OSTRZEŻENIE: Naprawy elektryczne

urządzenia wykonuje wyłącznie autoryzowany personel.

W celu uzyskania procedur serwisowych należy skontaktować się z autoryzowanym serwisem ALTO.

LISTWA TYLNA

Rysunek nr 38

1,5 mm

Rysunek nr 39

Stosować wyłącznie oryginalne części Nilfisk ALTO.

-86- CLARKE TECHNOLOGY Instrukcja operatorska (PL) - SCRUBTEC 743 / 751

AKCESORIA

Opis Nr części

Zestaw utrzymania „Care Kit Clarke” 14 607A Zespół ssawy 73,66 cm 18820A Zespół ssawy 81,28 cm 10129A Środek ochronny Poly Dur 50478A Zestaw licznika godzin 10656A Zestaw przełącznika kluczykowego 10490A Zestaw hamulca postojowego 10491A Zestaw tłumika podciśnieniowego 10492A Zestaw Power Wand 10489A Zespół samonastawnego kółka uretanowego 61290A Podwójna tarcza sprzęgła 30034A Ustalacz środkowej podkładki 56941A Wieszak „S” przewodu ssawy 30482A

SCRUBTEC 743 / 751

Akcesoria

Polski

Szczotki dysku rotacyjnego oraz zespół pada:

Opis Nr części (743) Nr części (751)

Pady: 10405A 30629A Polipropylen 52539A 30630A Nylon 52540A 30631A Miękka 52543A 30632A Czysta 52541A 30633A

Szczotki cylindryczne

Wielkość Opis Nr części

10,16 cm Polipropylen 30 231A 10,16 cm Nylon 30 232A 10,16 cm Czysta 30 233A 10,16 cm Supermiękka 30234A

Listwy ssawy 73,66 cm

Opis Nr części

Lista tylna – niewulkanizowany kauczuk 30931A Lista tylna – kauczuk nitrylowy 30938A Listwa przednia – uretan żebrowany 30951A Listwa przednia – neopren karbowany 30930A

Listwy ssawy 81,28 cm

Opis Nr części

Lista tylna – niewulkanizowany kauczuk 30 067A Lista tylna – kauczuk nitrylowy 30081A Listwa tylna – pomarańcza żebrowana 30085A Listwa przednia – naturalny żebrowany 30066A Listwa przednia – wykończenie ze szczelinami 30079A Listwa przednia – pomarańcza żebrowana 30083A

CLARKE TECHNOLOGY Instrukcja operatorska (PL) - SCRUBTEC 743 / 751 -87-

Polski

PROBLEM PRZYCZYNA CZYNNOŚĆ ZARADCZA

JAK USUWAĆ USTERKI URZĄDZENIA

Brak strumienia roztworu roboczego.

Roztwór roboczy stale wypływa.

Zbiornik roztworu roboczego jest pusty.

W przewodzie roztworu lub filtrze znajduje się element blokujący.

Zawór roztworu lub wiązka elektryczna jest uszkodzona.

Moduł sterowania jest uszkodzony.

Zawór roztworu roboczego jest otwarty.

Zawór roztworu lub wiązka jest uszkodzona.

Zawór roztworu roboczego jest zabrudzony.

W zaworze roztworu jest uszkodzone gniazdo lub podkładka.

Moduł sterowania jest uszkodzony.

Ssawa jest podniesiona.

Pochylenie ssawy jest nieprawidłowo ustawione.

Zbiornik zanieczyszczeń jest zapełniony.

Napełnić zbiornik roztworu roboczego.

Usunąć element blokujący z przewodu lub filtra.

Naprawić lub wymienić zawór lub wiązkę elektryczną.

Wymienić moduł sterujący

Zamknąć lub oczyścić zawór roztworu roboczego.

Naprawić lub wymienić zawór i wiązkę.

Oczyścić zawór roztworu roboczego.

Wymienić gniazdo lub podkładkę.

Wymienić moduł sterujący.

Opuścić ssawę.

Aby wykonać regulację, zob. sekcję „Jak wykonać regulację ssawy”.

Opróżnić zbiornik zanieczyszczeń.

Urządzenie nie usuwa z podłogi części naniesionego roztworu.

Akumulatory nie zapewniają normalnego czasu pracy.

Filtr siatkowy jest zabrudzony.

W ssawie lub przewodzie ssawy znajduje się element blokujący bądź uszkodzenie.

Silnik ssący nie działa.

Przewód ssawy jest odłączony lub uszkodzony.

Listwa ssawy jest uszkodzona, zużyta lub nieprawidłowo zainstalowana.

Uszczelki na pokrywie zbiornika zanieczyszczeń są uszkodzone.

Złącza akumulatorów są zabrudzone lub uszkodzone.

Poziom elektrolitu jest zbyt niski.

Akumulatory nie są całkowicie naładowane.

Ładowarka jest uszkodzona.

Akumulator jest uszkodzony.

Oczyścić filtr siatkowy.

Usunąć element blokujący lub naprawić uszkodzenie.

Sprawdzić czy nie zadziałał wyłącznik automatyczny. Zlecić wykonanie napraw w autoryzowanym serwisie.

Sprawdzić oraz podłączyć przewód.

Obrócić lub wymienić listwę ssawy.

Zamontować prawidłowo listwę ssawy. Wymienić uszczelki.

Oczyścić zaciski oraz złącza. Wymienić uszkodzone kable. Wykonać ładowanie akumulatorów.

Dolać do każdej celi wodę destylowaną oraz wykonać ładowanie akumulatorów.

Wykonać pełne, 16-godzinne ładowanie.

Zlecić wykonanie naprawy ładowarki w autoryzowanym serwisie.

Sprawdzić napięcie w każdej celi podczas rozładowania.

Akumulatory są odłączone.

Szczotka jest ustawiona na działanie z dużym naciskiem.

-88- CLARKE TECHNOLOGY Instrukcja operatorska (PL) - SCRUBTEC 743 / 751

Podłączyć akumulatory.

Wyregulować nacisk.

Polski

PROBLEM PRZYCZYNA CZYNNOŚĆ ZARADCZA

Czyszczenie jest nierównomierne.

Urządzenie nie działa.

Szczotka lub pad jest zużyty.

Uszkodzony został zespół szczotki, kółko samonastawne lub zawór roztworu roboczego.

Silnik szczotki nie działa.

Poziom roztworu jest niski.

Urządzenie traci moc.

Kluczyk lub przełącznik znajduje się w pozycji wyłączonej.

Akumulatory są odłączone. Złącza akumulatorów są zabrudzone.

Akumulatory są rozładowane.

Wymienić szczotkę lub pad.

Zlecić wykonanie napraw w autoryzowanym serwisie.

Sprawdzić czy nie zadziałał wyłącznik automatyczny i zresetować. Sprawdzić luźne złącza.

Napełnić zbiornik roztworu roboczego.

UWAGA: Jeśli usterka powtarza się, należy skontaktować się z serwisem.

Zresetować wyłącznik automatyczny.

Ustawić przełącznik lub kluczyk na pozycję włączoną.

Sprawdzić złącza akumulatorów.

Sprawdzić poziom naładowania akumulatorów i wykonać ładowanie. UWAGA: Jeśli usterka powtarza się, należy skontaktować się z serwisem.

CLARKE TECHNOLOGY Instrukcja operatorska (PL) - SCRUBTEC 743 / 751 -89-

Polski

Warunki gwarancyjne urządzenia sprzątającego

Gwarancja firmy ALTO na zakupiony produkt do utrzymywania czystości podłóg udzielana jest na okres 12 miesięcy od daty zakupu (za okazaniem dowodu zakupu) wyłącznie pierwszemu nabywcy oraz na następujących warunkach:

Ujawnione defekty powstały w wyniku pominięcia części, zastosowania wadliwego materiału bądź wskutek wadliwego wykonania. standardowego zużycia części, ani uszkodzeń wynikających z eksploatacji urządzenia niezgodnie z jego przeznaczeniem.)

Nie dokonywano prób naprawczych, ani nie przeprowadzano napraw w serwisach nie posiadających personelu przeszkolonego przez ALTO.

W urządzeniu stosowano wyłącznie oryginalne akcesoria i części zamienne.

Produkt nie był narażony na działanie czynników szkodliwych.

Postępowano zgodnie ze wszystkimi zapisami zamieszczonymi w instrukcji

operatorskiej.

(Gwarancja nie obejmuje

Poza warunkami wymienionymi powyżej, ALTO udziela pierwszemu nabywcy gwarancji na okres ośmiu (8) lat obejmującej naprawę lub wymianę ramy głównej, pojemnika zanieczyszczeń stałych oraz zbiorników roztworu roboczego i zanieczyszczeń płynnych w przypadku awarii spowodowanej ich całkowitym skorodowaniem lub defektami w wykonaniu. Powyższy zakres gwarancji nie obejmuje przypadków kosmetycznego pogorszenia stanu technicznego, ani korozji powierzchniowej, które nie stanowią przyczyn awarii.

Silniki (wewnętrzne silniki spalinowe), jeśli wchodzą w skład wyposażenia:

Silniki objęte są gwarancją udzieloną przez producenta.

Wszelkie pytania odnośnie silników należy kierować do firmy ALTO.

Akumulatory (jeśli wchodzą w skład wyposażenia):

Akumulatory objęte są gwarancją udzieloną przez producenta.

Wszelkie pytania odnośnie akumulatorów należy kierować do firmy ALTO bądź do sprzedawcy produktu.

Ładowarki (jeśli wchodzą w skład wyposażenia):

Ładowarki objęte są gwarancją udzieloną przez producenta.

Wszelkie pytania odnośnie ładowarek należy kierować do firmy ALTO bądź do sprzedawcy produktu.

FIRMA ALTO NIE ODPOWIADA ZA SZKODY INCYDENTALNE I POŚREDNIE, KTÓRE MOGĄ WYNIKNĄĆ W NASTĘPSTWIE AWARII PRODUKTU LUB JEGO CZĘŚCI.

Niniejsza gwarancja nie ogranicza praw nabywcy

wynikających

z obowiązujących przepisów.

-90- CLARKE TECHNOLOGY Instrukcja operatorska (PL) - SCRUBTEC 743 / 751

Polski

CLARKE TECHNOLOGY Instrukcja operatorska (PL) - SCRUBTEC 743 / 751 -91-

Magyar

FELTÉTLENÜL OLVASSA EL EZT AZ UTASÍTÁST!

Az utasítás fontos információt közöl a gép használatával és biztonságos üzemeltetésével kapcsolatban. A ALTO berendezés e kezelési utasítás elolvasása nélküli használatba vétele, szervizelése vagy karbantartása a saját vagy mások testi épségének veszélyeztetésével, a gép vagy más anyagi javak károsodásával járhat. A kezelõnek megfelelõ képzésben kell részesülnie, mielõtt a gépet használatba veszi. Ha a kezelõ nem tud angolul, a gép használatba vétele elõtt alaposan el kell magyarázni számára a gép mûködését.

A kezelési utasítás által említett minden irány a gép mögül, a kezelõ látószögébõl értendõ.

Új kézikönyv igénylése: ALTO , 2100 Highway 265, Springdale, Arkansas 72764.

AA kezelőre vonatkozó biztonsági előírások .................................................................................................... 93

A gép bemutatása ............................................................................................................................................ 94

Scrubtec változat műszaki adatai ..................................................................................................................... 95

A gép szállítási eljárásai .................................................................................................................................. 97

A gépen használt jelzések ............................................................................................................................... 99

A gép vezérlőpultja ........................................................................................................................................... 101

A gép vezérlőszervei és funkciói ...................................................................................................................... 103

A gép előkészítése használatra ....................................................................................................................... 104

Az akkumulátorok behelyezése ......................................................................................................... 104

Az akkumulátorok karbantartása ....................................................................................................... 106

Az akkumulátorok töltése ................................................................................................................... 107

Forgókefe és korong beszerelése .................................................................................................... 108

Forgókefe és korong eltávolítása ...................................................................................................... 109

A hengeres kefék elforgatása vagy cseréje ...................................................................................... 109

A gép üzemeltetése .......................................................................................................................................... 110

A gumibetétes törlőlap kezelése ....................................................................................................... 110

Az oldattartály feltöltése...................................................................................................................... 110

A gép kezelése ................................................................................................................................... 110

Padlótisztítás ...................................................................................................................................... 111

Karbantartás ..................................................................................................................................................... 112

A munka megkezdése előtt szükséges műveletek ........................................................................... 112

A munka befejezése után szükséges műveletek.............................................................................. 113

Heti rendszerességgel elvégzendő műveletek ................................................................................. 114

A gumibetétes törlőlap karbantartása ............................................................................................... 116

A gumibetétes törlőlap beállítása ...................................................................................................... 116

Tartozékok ........................................................................................................................................................ 117

A géppel kapcsolatos problémák megoldása ................................................................................................ 118

Hungary

-92- CLARKE TECHNOLOGY Kezelési utasítás (HU) - SCRUBTEC 770 / 784 / 795

Magyar

A KEZELŐRE VONATKOZÓ BIZTONSÁGI ELŐÍRÁSOK

VESZÉLY! A „VESZÉLY!” jelzés figyelmen kívül hagyása súlyos, akár halálos

személyi sérüléshez is vezethet. Olvassa el a kezelési utasításban és a gépen található „VESZÉLY!” figyelmeztetéseket, és járjon el azoknak megfelelően.

FIGYELEM! A „FIGYELEM!” jelzés figyelmen kívül hagyása személyi sérüléssel

VIGYÁZAT! A „VIGYÁZAT!” jelzés figyelmen kívül hagyása a gép sérülésével

VESZÉLY! A Nilfisk ALOT berendezés a Kezelési utasítás elolvasása nélküli használatba

VESZÉLY! A nem hiánytalanul vagy nem teljesen összeszerelt gép balesetet vagy anyagi kárt

VESZÉLY! A gép gyúlékony anyag vagy permet közelében működtetve robbanást okozhat.

VESZÉLY! Az ólom-sav akkumulátorok gázt termelnek, amely robbanást okozhat. Az

és anyagi kárral járhat. Olvassa el a kezelési utasításban és a gépen található „FIGYELEM!” figyelmeztetéseket, és járjon el azoknak megfelelően.

és anyagi kárral járhat. Olvassa el a kezelési utasításban és a gépen található „VIGYÁZAT!” figyelmeztetéseket, és járjon el azoknak megfelelően.

vétele, szervizelése vagy karbantartása a saját vagy mások testi épségének veszélyeztetésével, a gép vagy más anyagi javak károsodásával járhat. A kezelőnek megfelelő képzésben kell részesülnie, mielőtt a gépet használatba veszi. Ha a kezelő(k) nem tud(nak) angolul, a gép használatba vétele előtt alaposan el kell magyarázni számára (számukra) a gép működését.

okozhat. A gépet csak teljesen összeszerelt, hiánytalan állapotban szabad üzemeltetni. Beindítás előtt a gépet gondosan át kell vizsgálni.

Ne használja a gépet üzemanyag, gabonapor, oldószer, hígítóanyag vagy más gyúlékony anyag közelében. A gép nem alkalmas veszélyes anyag porának felszedésére. Csak kereskedelmi forgalomban kapható, gépi használatra szánt tisztítószert alkalmazzon.

akkumulátorokat tartsa távol szikrától és nyílt lángtól. Ne dohányozzon a gép közelében. Az akkumulátorok töltését csak jól szellőző helyen szabad végezni. A munka megkezdése előtt győződjön meg róla, hogy a váltakozó áramú töltődugó ki van húzva a fali aljzatból és megfelelően fel van tekerve.

VESZÉLY! Az akkumulátorral történő munkavégzés veszélyes lehet. Az akkumulátorok

VESZÉLY! A töltő hibás tápkábellel való használata halálos áramütést is okozhat. Ne

FIGYELEM! A gép csak mögötte tartózkodva kezelhető. A kezelés bármely más helyen tartózkodva

FIGYELEM! A gép súlya nagy. Szállítását, mozgatását ne végezze egyedül. A gépet két, erre

FIGYELEM! A gép lebillenhet, és így személyi sérülést vagy anyagi kárt okozhat, ha lépcsőszegély

CLARKE TECHNOLOGY Kezelési utasítás (HU) - SCRUBTEC 770 / 784 / 795 -93-

közelében történő munkavégzéskor mindig viseljen védőszemüveget és védőruhát. Ne viseljen ékszert. Ne helyezzen szerszámokat és más fémtárgyat az akkumulátor pólusaira vagy az akkumulátor tetejére.

használja a töltőt, ha a tápkábel megsérült.

sérüléshez vagy anyagi kárhoz vezethet. A gépet csak mögötte tartózkodva szabad működtetni.

alkalmas személy tegye a rámpára vagy emelje meg. A mozgatást mindig lassan végezzék. A gépet nem szabad megfordítani a rámpán. A gép nem használható a rajta feltüntetettnél nagyobb dőlésszögű felületen. A készülék felborulásának elkerülése érdekében rögzítse azt szállítás előtt, és olvassa el az utasítás „Előkészítés szállításra” című fejezetét.

vagy rakodórámpa széle fölé vezetik. A gépet csak vízszintes felületen szabad leállítani és elhagyni. A gép leállításakor kapcsoljon minden kapcsolót „KI” állásba. L típusok esetében fordítsa a kulcsot „KI” állásba, majd távolítsa el azt.

Magyar

FIGYELEM! A karbantartási és javítási munkák jogosulatlan személy általi végzése anyagi kárt és

FIGYELEM! A gépen végrehajtott mindennemű módosítás és változtatás a gép, valamint a kezelő és

FIGYELEM! A gép elektromos alkatrészein víz vagy nedvesség hatására rövidzárlat léphet fel.

FIGYELEM! A gépen elhelyezett jelzések és szöveges utasítások figyelmen kívül hagyása az

FIGYELEM! A nedves padló csúszós lehet. Az ilyen gépek által használt vizes oldatok vagy

FIGYELEM! A felhasznált mosóvíz nem megfelelő elhelyezése szennyezi a környezetet és

személyi sérülést okozhat. A karbantartási és javítási munkákat csak arra jogosult szakember végezheti.

a környezetében tartózkodó személyek sérülését okozhatja. A gépen végrehajtott, a gyártó által nem jóváhagyott bármilyen módosítás és változtatás mindennemű garancia és a gyártó felelősségének megszűnésével jár.

Tartsa szárazon a gép elektromos alkatrészeit. Minden használat után törölje le a gépet. A berendezés csak száraz helyen alkalmazható, nedves környezetben vagy szabadban nem használható, és nem tárolható.

üzemeltetés közben személyi sérülést és anyagi kárt okozhat. A gép használatának megkezdése előtt olvassa el a gépen található összes feliratot. Győződjön meg arról, hogy minden címke és szöveges utasítás megfelelően van a gépre rögzítve. A hiányzó vagy sérült címkék helyett igényeljen újat a helyi ALTO viszonteladótól.

tisztítószerek a talajon nedves nyomot hagyhatnak. Ezek a felületek veszélyt jelenthetnek a kezelőre és másokra. Mindig helyezzen el figyelmeztető jelzést a tisztítás alatt lévő terület körül vagy közelében.

törvényellenes. A United States Environmental Protection Agency (USA Környezetvédelmi Hivatal) szabályozta a szennyezett mosóvíz elhelyezését. Az Ön lakóhelyén is lehetnek érvényes állami vagy helyi rendelkezések a szennyezett mosóvíz elhelyezésével kapcsolatban. Tartsa be ezeket az előírásokat. A szabadba ürített vegyi anyagok szennyezik a környezetet.

FIGYELEM! Csak olyan keféket használjon, amelyek a kezelési utasításban megnevezett

VIGYÁZAT! Egyéb tárgyak mozgatása a géppel és a gépre való felmászás személyi sérüléssel vagy

VIGYÁZAT: A garancia érvényét veszti, ha a géphez nem eredeti ALTO pótalkatrészt használ. A

VIGYÁZAT! A gépben ólom-sav akkumulátorok vannak. Ezeket az akkumulátorokat környezetkímélő

tartozékokkal felszereltek. Más kefék alkalmazása biztonsági kockázathoz vezethet.

anyagi kárral járhat. Ne használja a gépet emelvénynek vagy bútordarabnak. Ne használja a gépet közlekedési eszközként.

géphez mindig eredeti ALTO pótalkatrészt használjon.

módon kell cserélni.

A gép bemutatása

Bevezetés és a gép műszaki adatai

A ALTO által gyártott Scrubtec 743 és 751 automata padlótisztító gépek hatékony és kiváló munkát végeznek. A Scrubtec egy kefét használ (forgó) egy 43,18 cm vagy 50,80 cm széles sáv, vagy két kefét (hengeres) egy 43,18 cm széles sáv megtisztítására. A gumibetétes törlőlap feltörli a padlót, míg a szivattyú felszedi a szennyezett oldatot a felületről – mindezt egy menetben.

A Scrubtec 743 és 751 forgókefés változatához két darab - 12 voltos akkumulátor, egy akkumulátortöltő, egy kefe vagy egy korong, valamint egy kezelési utasítás tartozik.

A Scrubtec hengeres kefés változatához két darab - 12 voltos akkumulátor, egy akkumulátortöltő, két kefe, valamint egy kezelési utasítás tartozik.

-94- CLARKE TECHNOLOGY Kezelési utasítás (HU) - SCRUBTEC 770 / 784 / 795

Magyar

Típus SCRUBTEC 743 S forgókefés

A gép tápellátása 24 volt egyenáram, (2) 12 V 130 Ah, savas vagy (2) 24 volt egyenáram, (2) 12 V 130 ah, savas agy (2)

12 V 100 Ah, karbantartást nem igénylő zselés akkumulátor 12 V 100 Ah, karbantartást nem igénylő zselés akkumulátor Korong vagy kefe 3 fogantyúval vezérelt 3 fogantyúval vezérelt Meghajtás Keferásegítés 0,33 LE (0,25 kW) Haladási sebesség előre Nem alkalmazható Változtatható, 61 m/perc értékig Haladási sebesség hátra Nem alkalmazható Változtatható, 43 m/perc értékig Az akkumulátor védelme Alacsony feszültségnél megáll a kefe mozgása és az oldószer áramlása Szivattyúmotor 0,75 LE (0,569 kW) nagy hatásfokú, halk működésű, 3 fokozatú Oldattartály 42 liter Oldat szintje Kalibrált szintjelző Gyűjtőtartály 42 liter Gyűjtő telítettségjelzője Elektromos kikapcsolás Íves mozgású Gumibetétes törlőlap Biztonságos működésű, szerszám nélkül szétszerelhető,

81 cm szélességű merev, 86 cm szélességű hajlékony törlőéllel A gumibetétes törlőlap működése Fordított működés a padlón, 3 állású karos működtetés Megtisztított nyomsáv 43,2 cm

Kefemotor 0,75 LE (0,56 kW) 5,2:1 nagynyomatékú sebességváltó Kefe vagy korong mérete 43,2 cm Kefék fordulatszáma 200 fordulat/perc Kefék nyomása 0-40,8 kg A kefék oldatmegtartása Szálsörték Meghajtókerekek (2) (20 cm x 5 cm) neoprén futófelület Gördítőkerék 8,9 cm x 3,2 cm Beépített töltő 24 V egyenáram, 10 amper, 115/60 vagy 24 V egyenáram., 10 amper, 230/50 Tisztítható lejtőszög 2% Hossz 123,8 cm Szélesség 48,3 cm Magasság 106,7 cm Tömeg az akkumulátorokkal (130 Ah) együtt 148,3 kg 156,5 kg Szállítási súly akkumulátorokkal (130 Ah) Kilátás szintje (kezelő magassága = 1,72 m) Zajszint 73,5 dBA Vibráció 0,1 m/s Garancia Gép 3 év, Polydur tartályok 8 év, akkumulátorok 18 hónap korlátozott garanciával

206 kg 214 kg

(2,3 m)

SCRUBTEC 743 L forgókefés

Típus SCRUBTEC 743 S C hengerkefés SCRUBTEC 743 L C hengerkefés

A gép tápellátása 24 volt egyenáram., (2) 12 V 130 Ah, savas

vagy (2) 12 V 100 Ah, karbantartást nem igénylő zselés akkumulátorok Meghajtás Keferásegítés 0,33 LE (0,25 kW) Haladási sebesség előre Nem alkalmazható Változtatható, 61 m/perc értékig Haladási sebesség hátra Nem alkalmazható Változtatható, 43 m/perc értékig Az akkumulátor védelme Alacsony feszültségnél megáll a kefe mozgása és az oldószer áramlása Szivattyúmotor 0,75 LE (0,569 kW) nagy hatásfokú, halk működésű, 3 fokozatú Oldattartály 42 liter Oldat szintje Kalibrált szintjelző Gyűjtőtartály 42 liter Gyűjtő telítettségjelzője Elektromos kikapcsolás Íves mozgású gumibetétes törlőlap Biztonságos működésű, szerszám nélkül szerelhető,

Kefemotor (2) 0,56 kW 2 kefe gépenként (2) 10 cm Kefék fordulatszáma 1000 fordulat/perc Kefék nyomása 31,8 kg Meghajtókerekek (2) (20 cm x 5 cm) neoprén futófelület Gördítőkerék 8,9 cm x 3,2 cm Beépített töltő 24 V egyenáram, 10 amper, 115/60 vagy 24 V egyenáram, 10 amper, 230/50 Tisztítható lejtőszög 2% Hossz 122,6 cm Szélesség 50,8 cm Magasság 106,7 cm Tömeg az akkumulátorokkal (130 Ah) együtt Szállítási súly akkumulátorokkal (130 Ah) Kilátás szintje (kezelő magassága = 1,72 m Zajszint 73,5 dBA Vibráció 0,1 m/s Garancia Gép 3 év, Polydur tartályok 8 év, akkumulátorok 18 hónap korlátozott garanciával

155,1 kg 163,3 kg

213 kg 221 kg

) 2,3 m

CLARKE TECHNOLOGY Kezelési utasítás (HU) - SCRUBTEC 770 / 784 / 795 -95-

Magyar

Gép műszaki adatai

Típus SCRUBTEC 751 S forgókefés

A gép tápellátása 24 volt egyenáram, (2) 12 V 130 Ah, savas vagy (2)

12 V 100 Ah, karbantartást nem igénylő zselés akkumulátorok 12 V 100 Ah, karbantartást nem igénylő zselés akkumulátorok Korong vagy kefe 3 fogantyúval vezérelt 3 fogantyúval vezérelt Meghajtás Keferásegítés 0,33 LE (0,25 kW) Haladási sebesség előre Nem alkalmazható Változtatható, 61 m/perc értékig Haladási sebesség hátra Nem alkalmazható Változtatható, 43 m/perc értékig Az akkumulátor védelme Alacsony feszültségnél megáll a kefe mozgása és az oldószer áramlása Szivattyúmotor 0,75 LE (0,569 kW) nagy hatásfokú, halk működésű, 3 fokozatú Oldattartály 42 liter Oldat szintje Kalibrált szintjelző Gyűjtőtartály 42 liter Gyűjtő telítettségjelzője Elektromos kikapcsolás Íves mozgású gumibetétes törlőlap Biztonságos működésű, szerszám nélkül szerelhető

81 cm szélességű merev, 86 cm szélességű hajlékony törlőéllel A gumibetétes törlőlap működése Fordított működés a padlón, 3 állású karos működtetés Megtisztított nyomsáv 50,8 cm Kefemotor 0,75 LE (0,56 kW) 5,2:1 nagynyomatékú sebességváltó Kefe vagy korong mérete 50,8 cm Kefék fordulatszáma 200 fordulat/perc Kefék nyomása 0-40,8 kg A kefék oldatmegtartása Szálsörték Meghajtókerekek (2) (20 cm x 5 cm) neoprén futófelület Gördítőkerék 8,9 cm x 3,2 cm Beépített töltő 24 V egyenáram, 10 amper, 115/60 vagy 24 V egyenáram., 10 amper, 230/50 Tisztítható lejtőszög 2% Hossz 123,8 cm Szélesség 48,3 cm Magasság 106,7 cm Tömeg az akkumulátorokkal (130 Ah) együtt 148,3 kg 156,5 kg Szállítási súly akkumulátorokkal (130 Ah) Kilátás szintje (kezelő magassága = 1,72 m) Zajszint 73,5 dBA Vibráció 0,2 m/s Garancia Gép 3 év, Polydur tartályok 8 év, akkumulátorok 18 hónap korlátozott garanciával

206 kg 214 kg

2,3 m

SCRUBTEC 751 L forgókefés

24 volt egyenáram, (2) 12 V 130 Ah, savas vagy (2)

-96- CLARKE TECHNOLOGY Kezelési utasítás (HU) - SCRUBTEC 770 / 784 / 795

Előkészítés szállításra

A gép felrakása kisteherautóra vagy tehergépkocsira

FIGYELEM! A gép nehéz. Szállítását,

mozgatását ne végezze egyedül. A gépet két, erre alkalmas személy tegye a rámpára vagy emelje meg. A mozgatást mindig lassan végezzék. A gépet nem szabad megfordítani a rámpán. Ne állítsa le, és ne hagyja a gépet rámpán vagy emelkedőn. A rámpa szélessége minimum 81,2

centiméter legyen.

Magyar

FIGYELEM! A gép lebillenhet, és személyi

sérülést vagy anyagi kárt okozhat, ha lépcsőszegély vagy rakodórámpa széle fölé vezetik. A gépet csak vízszintes felületen szabad leállítani és elhagyni. A gép leállításakor kapcsoljon

minden kapcsolót „KI” állásba.

1. Bizonyosodjon meg róla, hogy a rámpa minimum

2,5 méter hosszú, 81,2 centiméter széles, valamint elég erős ahhoz, hogy megtartsa a gép súlyát.

2. A rámpa legyen tiszta és száraz.

3. Helyezze el a rámpát.

4. A felrakás előtt le kell szerelni a gumibetétes törlőlapegységet, a kefeházat vagy a korongokat. A gyártó cég javaslata szerint célszerű az oldattartályt és a gyűjtőtartályt kiüríteni szállítás előtt.

5. Csak az L típusok esetében fordítsa a kulcsot „BE” állásba, és nyomja le a zöld „BE” gombot.

6. Állítsa a gépet vízszintes felületre, legalább 1,5 méterre a rámpa elé.

1. ábra

7. Tegye a sebességszabályzót a legnagyobb sebességet eredményező állásba (csak L típusok esetében).

8. L gépek esetén nyomja meg bármelyik előremeneti/irányváltó kapcsolót, és ezzel egyidejűleg a fehér hátrameneti kapcsolót. Húzza hátra a gépet a rámpán. Lásd az 1. ábrát.

9. S típusok esetében tolja a gépet hátrafelé a rámpa tetejéig.

10. Kapcsolja a gépet „KI” állásba, valamint L típusok esetében fordítsa a kulcsot „KI” állásba.

CLARKE TECHNOLOGY Kezelési utasítás (HU) - SCRUBTEC 770 / 784 / 795 -97-

Magyar

Előkészítés szállításra (folyt.)

11. Rögzítse a gépet a járművön. A gyártó cég javaslata szerint célszerű a gépet két szíjjal, keresztben és hosszában is rögzíteni. Amennyiben ez nem történik meg, a gép szállítás közben felborulhat. A gép acélvázán három, a gép rögzítésére szolgáló pont található (lásd 2a. ábra).

A gép lerakása kisteherautóról vagy tehergépkocsiról

1. Győződjön meg arról, hogy semmi sincs útban.

2. A rámpa legyen legalább 2,5 méter hosszú, 0,81 méter széles, valamint elég erős ahhoz, hogy megtartsa a gép súlyát.

3. A rámpa legyen tiszta és száraz.

4. Helyezze el a rámpát.

2. ábra

5. Oldja ki a gépet.

FIGYELEM! A gép súlya nagy. A gépet

két, arra alkalmas személy segítse le a rámpáról.

6. S típusok esetében két személy húzza le a gépet

a rámpáról. Javasolt, hogy az „S” típus terheletlen állapotban legyen, és előre nézzen.

7. Csak az L típusok esetében fordítsa a kulcsot „BE” állásba, és nyomja le a zöld „BE” gombot.

8. Állítsa a középső sebességszabályzót a leglassabb előremeneti fokozatba. Lassan és óvatosan vezesse a gépet a rámpa széléhez, és indítsa el lefelé (csak L típusok esetében).

9. A jobb vagy bal oldali előrehaladási kapcsoló megnyomására a gép előre fog haladni (csak L típusok). Lásd a 2. ábrát.

10. Ahogy a gép lefelé halad a rámpán, nyomja meg az előrehaladási kapcsolót a lassú előrehaladáshoz (csak L típusok).

Rögzítési pontok (a gép mindkét oldalán)

Rögzítési pontok

2a. ábra

11. A lerakás után szerelje vissza a gumibetétes törlőlap egységét, a kefeházat és a keféket vagy

a korongokat.

-98- CLARKE TECHNOLOGY Kezelési utasítás (HU) - SCRUBTEC 770 / 784 / 795

A Scrubtec 743, valamint 751 TÍPUSOKON HASZNÁLT JELZÉSEK

Figyelem!

Oldat szabályozása

Váltakozó áram jelzése

Magyar

Nagyfeszültség

Haladási sebesség vezérlése (Csak „L” osztály)

Akkumulátortöltöttség mérője

Kefe fel/le

Szivattyú/gumibetétes törlőlap vezérlése

CLARKE TECHNOLOGY Kezelési utasítás (HU) - SCRUBTEC 770 / 784 / 795 -99-

Magyar

A SCRUBTEC 743 ÉS 751 TÍPUSOKON HASZNÁLT JELZÉSEK

FIGYELEM!

A GÉP HASZNÁLATBA VÉTELE ELÕTT OLVASSA EL A HASZNÁLATI UTASÍRÁST!

TÛZVESZÉLY! ž Csak kereskedelmi

forgalomban kapható, gépi padlótisztító szert és padlóviaszt használjon.

ž Ne használjon

gyúlékony

SZEMÉLYI SÉRÜLÉS VAGY A GÉP SÉRÜLÉSÉNEK VESZÉLYE ž Ne fordítsa el,

állítsa le vagy

71018A

hagyja a gépet rámpán vagy

dokkon

71015A

FIGYELEM!

A GÉP HASZNÁLATBA VÉTELE ELÕTT OLVASSA EL A HASZNÁLATI UTASÍRÁST!

ROBBANÁSVESZÉLYES GÁZOK

Súlyos sérülést, halált vagy a transzformátor meghibásodását okozhatják.

Tartson távol minden gyúlékony anyagot az akkumulátortól.

A töltést hûvös, jól szellõzõ helyen végezze.

MÉRGEZÕ VEGYI ANYAG

Az akkumulátorok kénsavat tartalmaznak. A sav súlyos sérülést okozhat.

Kerülje el, hogy a bõrre, szembe vagy ruhára kerüljön. A savat öblítse le vízzel. Kérjen orvosi segítséget. Ha a szervezetébe jutna, azonnal hívjon orvost.

Viseljen védõszemüveget.

FIGYELEM!

MOZGÓ ALKATRÉSZEK!

Súlyos sérülést okozhatnak.

Ne tegye kezét vagy lábát a mûködõ gép alá!

71014A

FIGYELEM!

LEESÕ ALKATRÉSZEK! Súlyos sérülést okozhatnak.

Szervizelés elõtt gyõzõdjön meg a tartály biztonságos rögzítettségérõl.

71017A

-100- CLARKE TECHNOLOGY Kezelési utasítás (HU) - SCRUBTEC 770 / 784 / 795

Nilfisk SCRUBTEC 743 S, SCRUBTEC 743 L, SCRUBTEC 751 S, SCRUBTEC 751 L, SCRUBTEC 743 S C User Manual [pl]

Specifications and Main Features

Frequently Asked Questions

User Manual
