Nilfisk SCRUBTEC 653E User Manual
SCRUBTEC 653E
DEUTSCH
FRANÇAIS
ENGLISH
NEDERLANDS
BETRIEBSANLEITUNG
ORIGINALANLEITUNG
MANUEL D’UTILISATION
INSTRUCTIONS D’ORIGINE
USER MANUAL
ORIGINAL INSTRUCTION
GEBRUIKSAANWIJZING
ORIGINELE INSTRUCTIES
9097060000(2)2009-10 A
nery D
ve 2006/95
8/EC
Сертификат за съответствие
Osvědčení o shodě
Konformitätserklärung
Overensstemmelsescertifikat
Declaración de conformidad
Vastavussertifikaat
Déclaration de conformité
Yhdenmukaisuustodistus
Модел / Model / Modell / Model / Modelo / Mudel / Modèle / Malli /
Model / Μοντέλο / Modell / Modello / Modelis / Modelis / Modell / Model
/ Modelo / Model / Model / Модель / Modell / Model / Model / Model :
Тип / Typ / Typ / Type / Tipo / Tüüp / Type / Tyyppi / Type / Τύπο ς /
Típus / Tipo / Tipas / Tips / Type / Type / Tipo / Typ / Tip / Тип / Typ /
Typ / Tip / Tip :
Сериен номер / Výrobní číslo / Seriennummer / Serienummer / Número de serie / Seerianumber / Numéro de série / Sarjanumero / Serial number
/ Σειριακός αριθμός / Sorozatszám / Numero di serie / Serijos numeris / Sērijas numurs / Serienummer / Serienummer / Número de série / Numer
seryjny / Număr de serie / Серийный номер / Serienummer / Výrobné číslo / Serijska številka / Seri Numarası :
Година на производство / Rok výroby / Baujahr / Fabrikationsår / Año de fabricación / Väljalaskeaasta / Année de fabrication / Valmistusvuosi / Year
of construction / Έτος κατασκευής / Gyártási év / Anno di costruzione / Pagaminimo metai / Izgatavošanas gads / Byggeår / Bauwjaar / Ano de fabrico
/ Rok produkcji / Anul fabricaţiei / Год выпуска / Tillverkningsår / Rok výroby / Leto izdelave / Leto izdelave/İmal yılı :
Conformity certificate
Πιστοποιητικό συμμόρφωσης
Megfelelősségi nyilatkozat
Dichiarazione di conformità
Atitikties deklaracija
Atbilstības deklarācija
Konformitetssertifisering
Conformiteitsverklaring
Declaração de conformidade
Deklaracja zgodności
Certificat de conformitate
Заявление о соответствии
Överensstämmelsecertifikat
Certifikát súladu
Certifikat o ustreznosti
Uyumluluk sertifikası
SCRUBTEC 653E
SCRUBBER-DRYER
Долуподписаният потвърждава, че
гореспоменатият модел е произведен в
съответствие със следните директиви и
стандарти.
Níže podepsaný stvrzuje, že výše
uvedený model byl vyroben v souladu s
následujícími směrnicemi a normami.
Der Unterzeichner bestätigt hiermit dass
die oben erwähnten Modelle gemäß
den folgenden Richtlinien und Normen
hergestellt wurden.
Undertegnede attesterer herved, at
ovennævnte model er produceret i
overensstemmelse med følgende direktiver
og standarder.
El abajo firmante certifica que los modelos
arriba mencionados han sido producidos
de acuerdo con las siguientes directivas y
estandares.
Allakirjutanu kinnitab, et ülalnimetatud
mudel on valmistatud kooskõlas järgmiste
direktiivide ja normidega.
Je soussigné certifie que les modèles cidessus sont fabriqués conformément aux
directives et normes suivantes.
The undersigned certify that the above
mentioned model is produced in
accordance with the following directives
and standards.
Ο κάτωθι υπογεγραμμένος πιστοποιεί ότι η
παραγωγή του προαναφερθέντος μοντέλου
γίνεται σύμφωνα με τις ακόλουθες οδηγίες
και πρότυπα.
Alulírottak igazoljuk, hogy a fent említett
modellt a következő irányelvek és
szabványok alapján hoztuk létre.
Il sottoscritto dichiara che i modelli sopra
menzionati sono prodotti in accordo con le
seguenti direttive e standard.
Toliau pateiktu dokumentu patvirtinama,
kad minėtas modelis yra pagamintas
laikantis nurodytų direktyvų bei standartų.
Ar šo tiek apliecināts, ka augstākminētais
modelis ir izgatavots atbilstoši šādām
direktīvām un standartiem.
Undertegnede attesterer att ovennevnte
modell är produsert i overensstemmelse
med fölgende direktiv og standarder.
A presente assinatura serve para declarar
que os modelos supramencionados
são produtos em conformidade com as
seguintes directivas e normas.
Niżej podpisany zaświadcza, że
wymieniony powyżej model produkowany
jest zgodnie z następującymi dyrektywami
i normami.
Subsemnatul atest că modelul susmenţionat este produs în conformitate cu
următoarele directive şi standarde.
Настоящим удостоверяется, что машина
вышеуказанной модели изготовлена
в соответствии со следующими
директивами и стандартами.
Undertecknad intygar att ovannämnda
modell är producerad i överensstämmelse
med följande direktiv och standarder.
Dolu podpísaný osvedčuje, že hore
uvedený model sa vyrába v súlade s
nasledujúcimi smernicami a normami.
Spodaj podpisani potrjujem, da je zgoraj
omenjeni model izdelan v skladu z
naslednjimi smernicami in standardi.
EC Machinery Directive 2006/42/EC EN ISO 12100-1, EN ISO 12100-2, EN 294, EN 349, EN 982
EC Low Voltage Directive 2006/95/EC EN 60335-1, EN 60335-2-72, EN 50366
EC EMC Directive 2004/108/EC EN 55014-1, EN 55014-2
Allekirjoittaia vakuuttaa että yllämainittu
malli on tuotettu seuraavien direktiivien ja
standardien mukaan.
Address: Strada Comunale della Braglia, 18, 26862 GUARDAMIGLIO (LO) - ITALY
Ondergetekende verzekert dat de
bovengenoemde modellen geproduceerd
zijn in overeenstemming met de volgende
richtlijnen en standaards.
Manufacturer: Nilfisk-Advance S.p.a.
Authorized signatory: Franco Mazzini, General Mgr
Date: Signature:
Tel: +39 (0)377 451124, Fax: +39 (0)377 51443
Aşağıda İmzası olan kişi, yukarıda
bahsedilen model cihazın aşağıda verilen
direktiflere ve standartlara uygunlukta imal
edildiğini onaylar.
BETRIEBSANLEITUNG
DEUTSCH
INHALTSVERZEICHNIS
EINLEITUNG .................................................................................................................................................................... 2
ZIEL UND INHALT DER BETRIEBSANLEITUNG ........................................................................................................................... 2
ADRESSATEN ................................................................................................................................................................................. 2
AUFBEWAHRUNG DER BETRIEBSANLEITUNG .......................................................................................................................... 2
KONFORMITÄTSERKLÄRUNG ...................................................................................................................................................... 2
IDENTIFIZIERUNGSDATEN ........................................................................................................................................................... 2
ANDERE REFERENZANLEITUNGEN ............................................................................................................................................ 2
ERSATZTEILE UND WARTUNG ..................................................................................................................................................... 2
ÄNDERUNGEN UND TECHNISCHE VERBESSERUNGEN .......................................................................................................... 2
FUNKTIONSEIGENSCHAFTEN ..................................................................................................................................................... 3
HINWEIS ......................................................................................................................................................................................... 3
AUSPACKEN/LIEFERUNG ............................................................................................................................................. 3
SICHERHEIT .................................................................................................................................................................... 3
BENUTZTE SYMBOLE ................................................................................................................................................................... 3
ALLGEMEINE HINWEISE ............................................................................................................................................................... 4
GERÄTEBESCHREIBUNG ............................................................................................................................................. 6

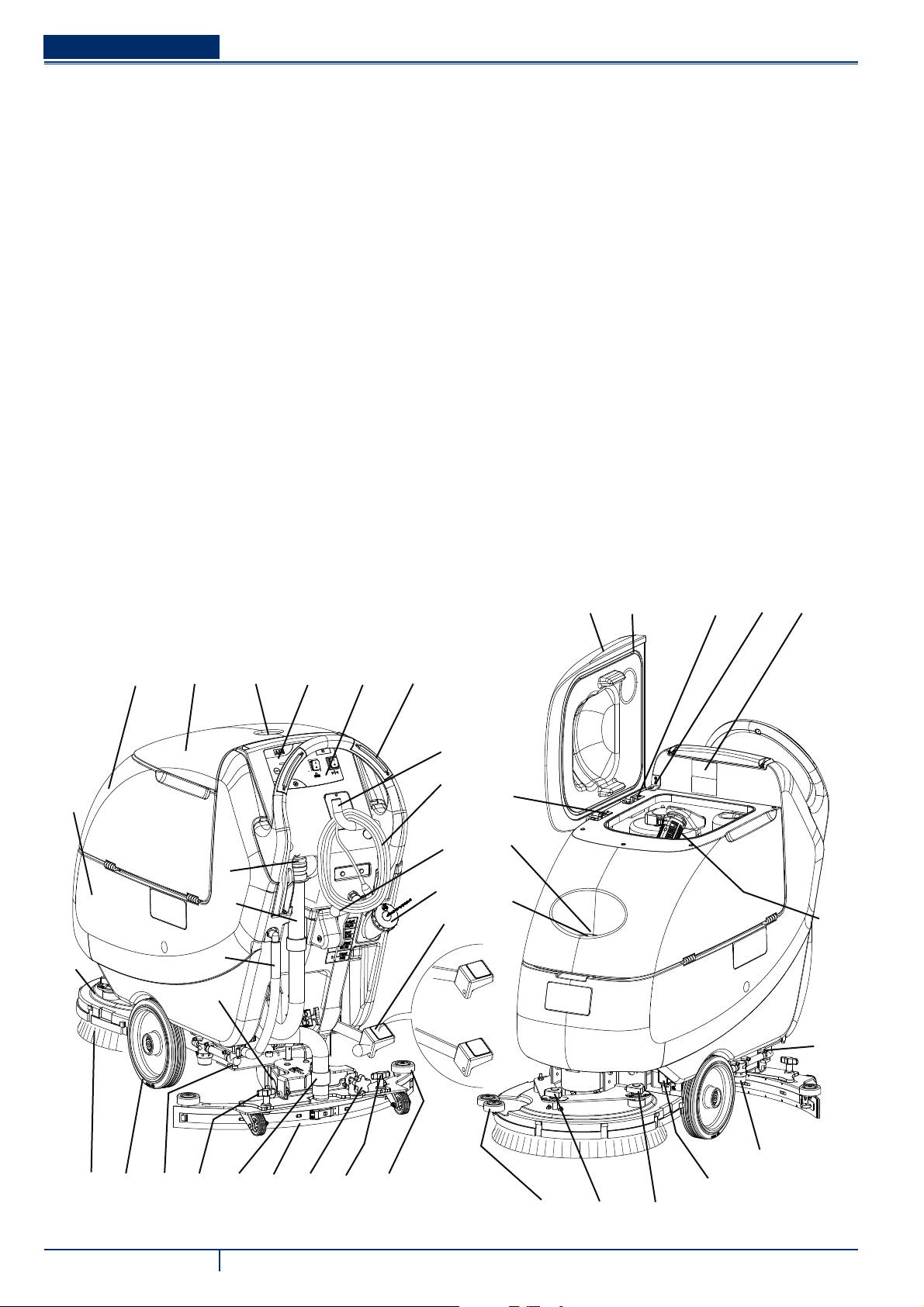

GERÄTEAUFBAU ........................................................................................................................................................................... 6
SCHALTTAFEL ................................................................................................................................................................................ 7
ZUBEHÖR/SONDERAUSSTATTUNG ............................................................................................................................................. 7
TECHNISCHE DATEN ..................................................................................................................................................................... 8

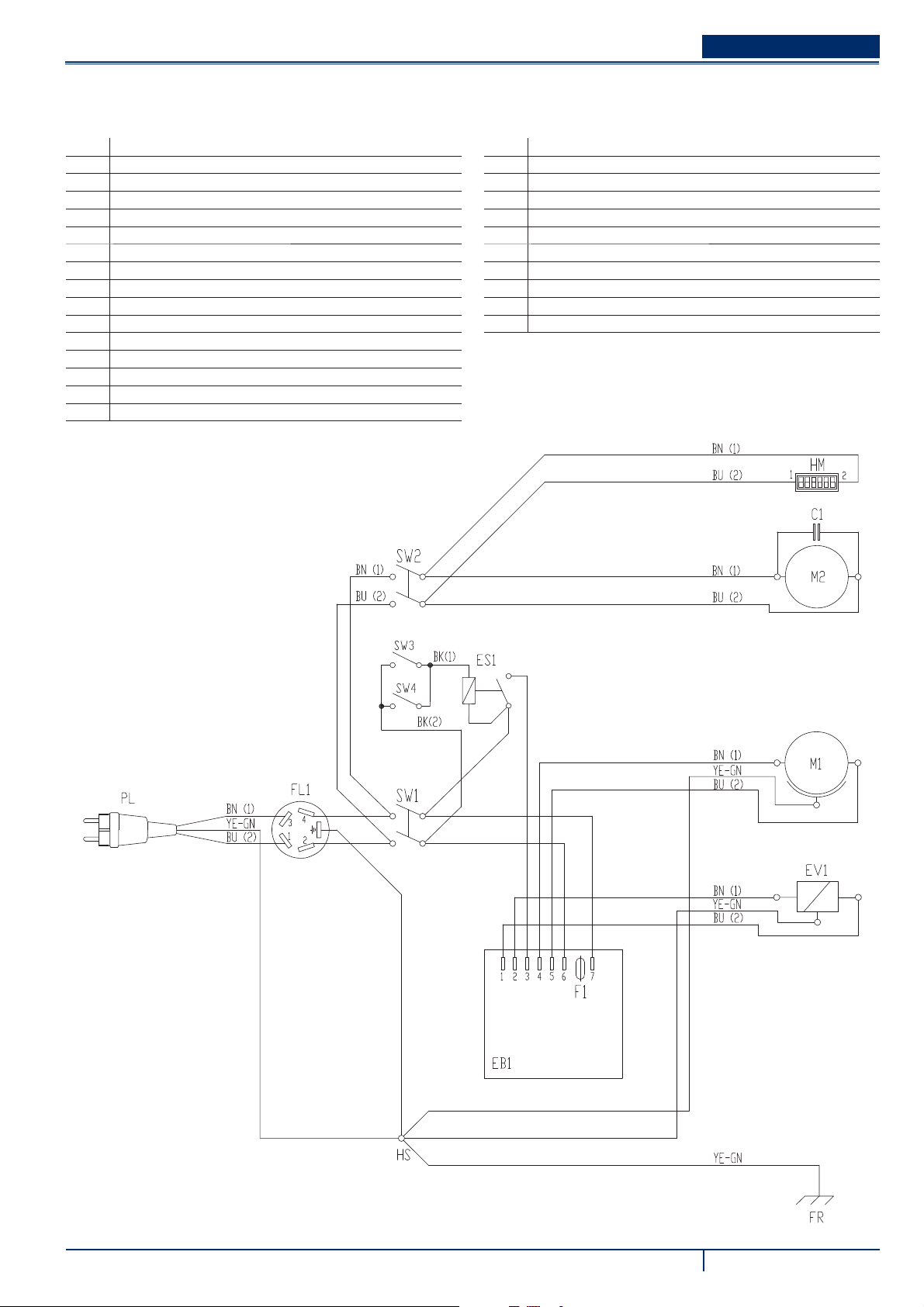

SCHALTPLAN.................................................................................................................................................................................. 9
BETRIEB ........................................................................................................................................................................ 10
VOR DEM EINSCHALTEN DES GERÄTS .................................................................................................................................... 10
GERÄT EINSCHALTEN UND ABSTELLEN ...................................................................................................................................11

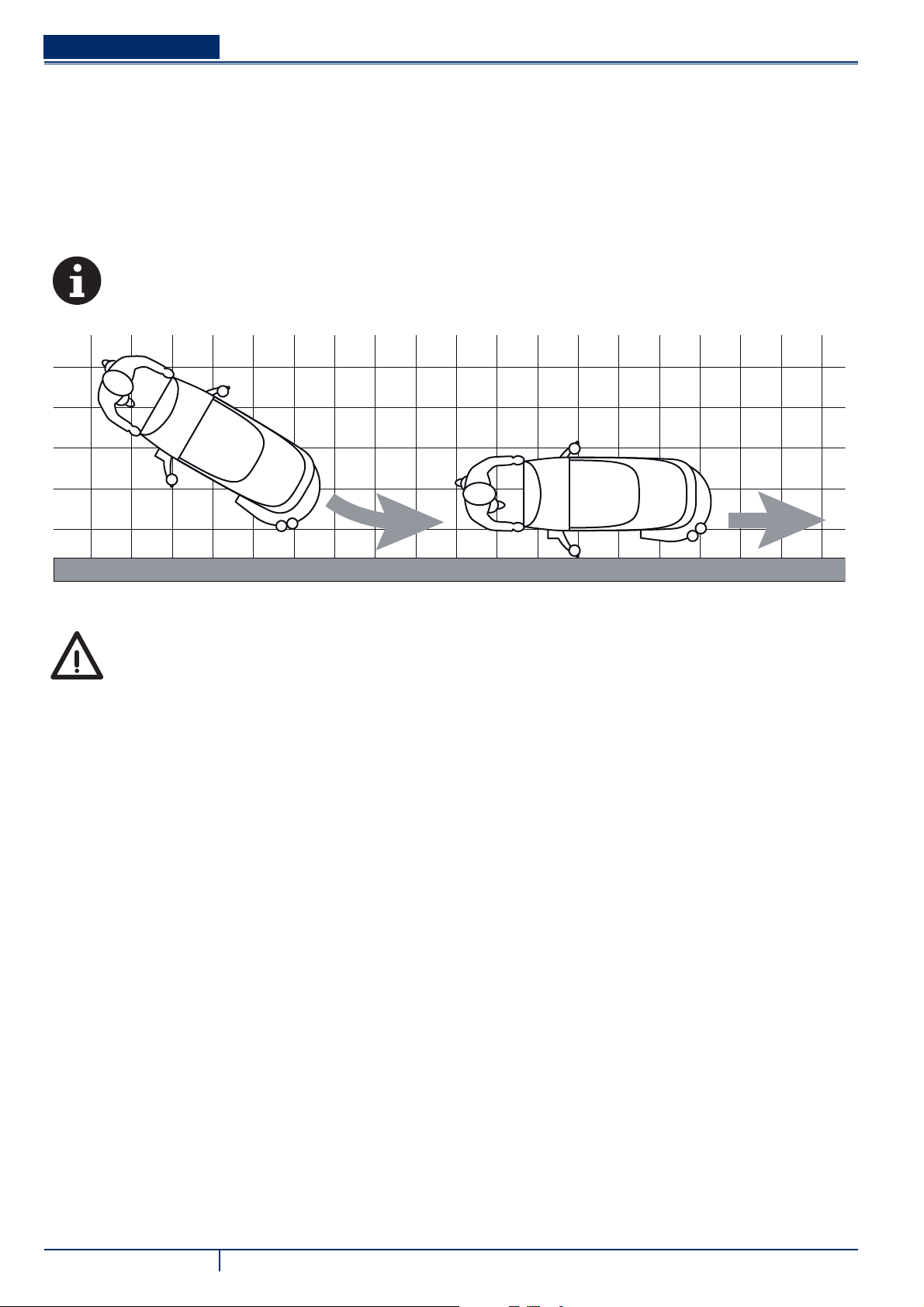

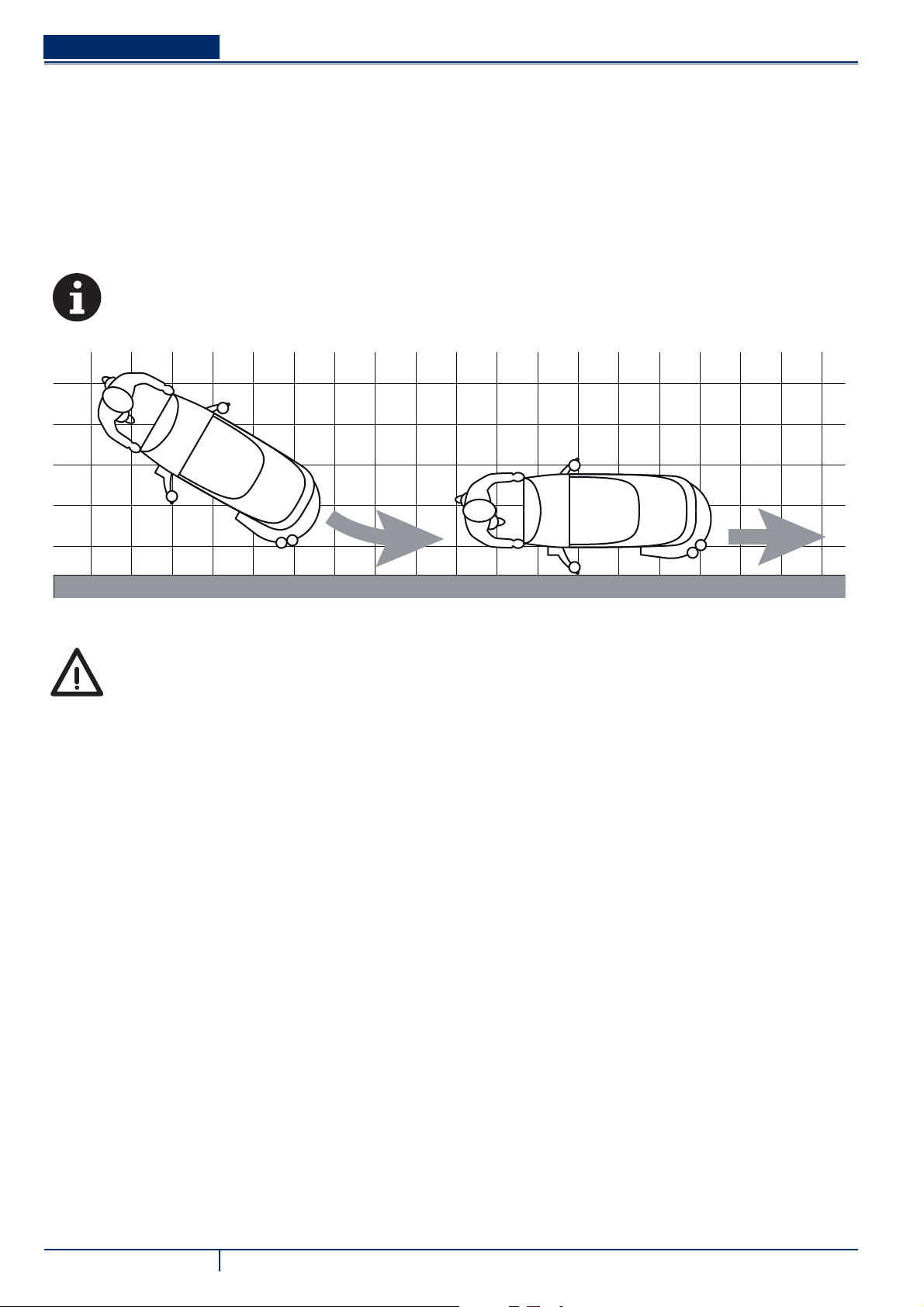

GERÄT IN BETRIEB (WASCHEN/TROCKNEN) ........................................................................................................................... 12
TANKS ENTLEEREN..................................................................................................................................................................... 13
NACH DER GERÄTEBENUTZUNG .............................................................................................................................................. 13
LANGE STILLLEGUNG DES GERÄTS ......................................................................................................................................... 13
ERSTE BETRIEBSZEIT ................................................................................................................................................................ 13
WARTUNG ..................................................................................................................................................................... 14
ÜBERSICHTSTABELLE PLANMÄSSIGE WARTUNG .................................................................................................................. 14
BETRIEBSSTUNDEN DES GERÄTS ÜBERPRÜFEN .................................................................................................................. 14
PRÜFUNG DES NETZKABELS .................................................................................................................................................... 14
SAUGLIPPE REINIGEN ................................................................................................................................................................ 15
SAUGLIPPENGUMMIS ÜBERPRÜFEN UND AUSTAUSCHEN ................................................................................................... 15
BÜRSTEN/PADS REINIGEN ......................................................................................................................................................... 16

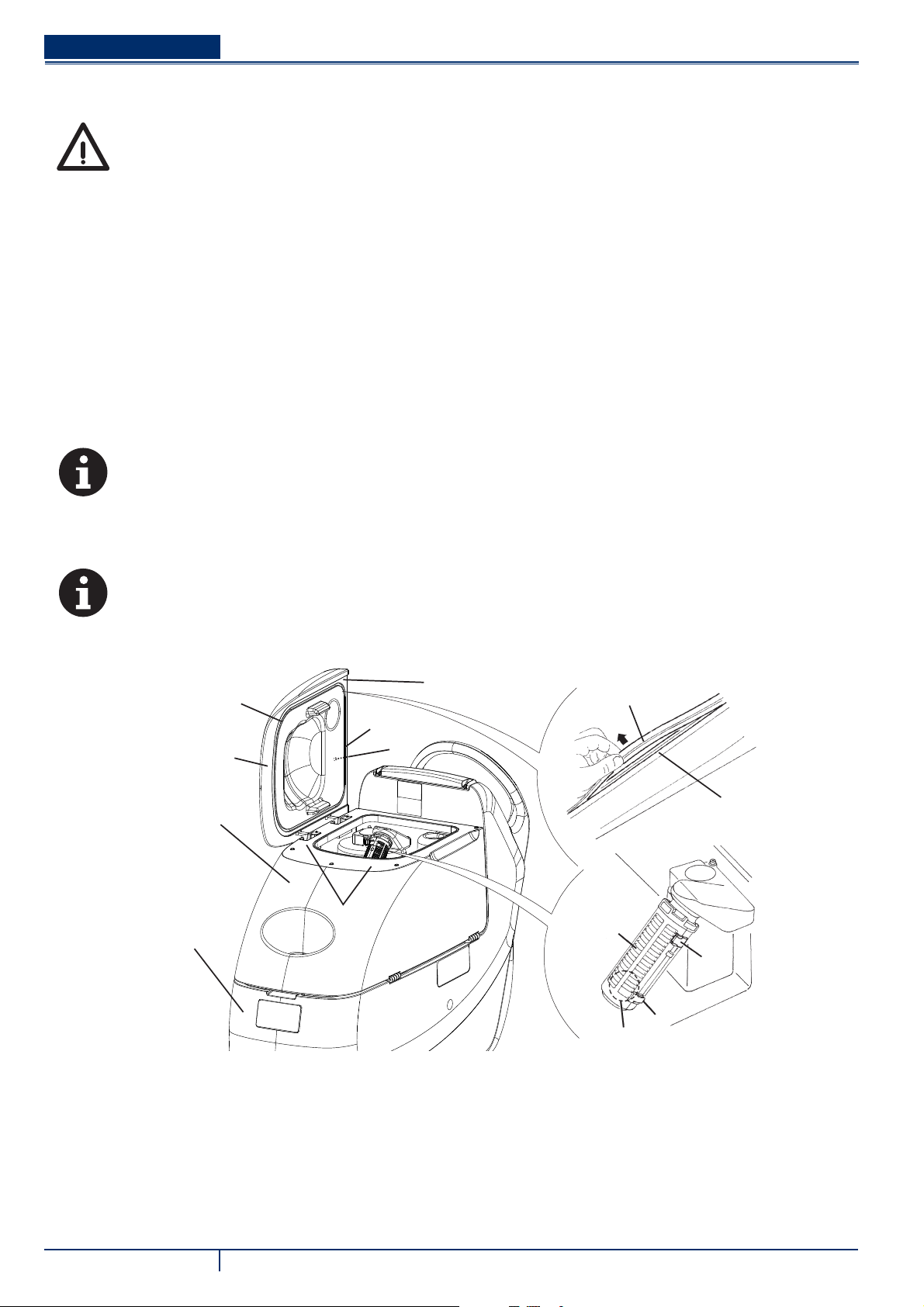

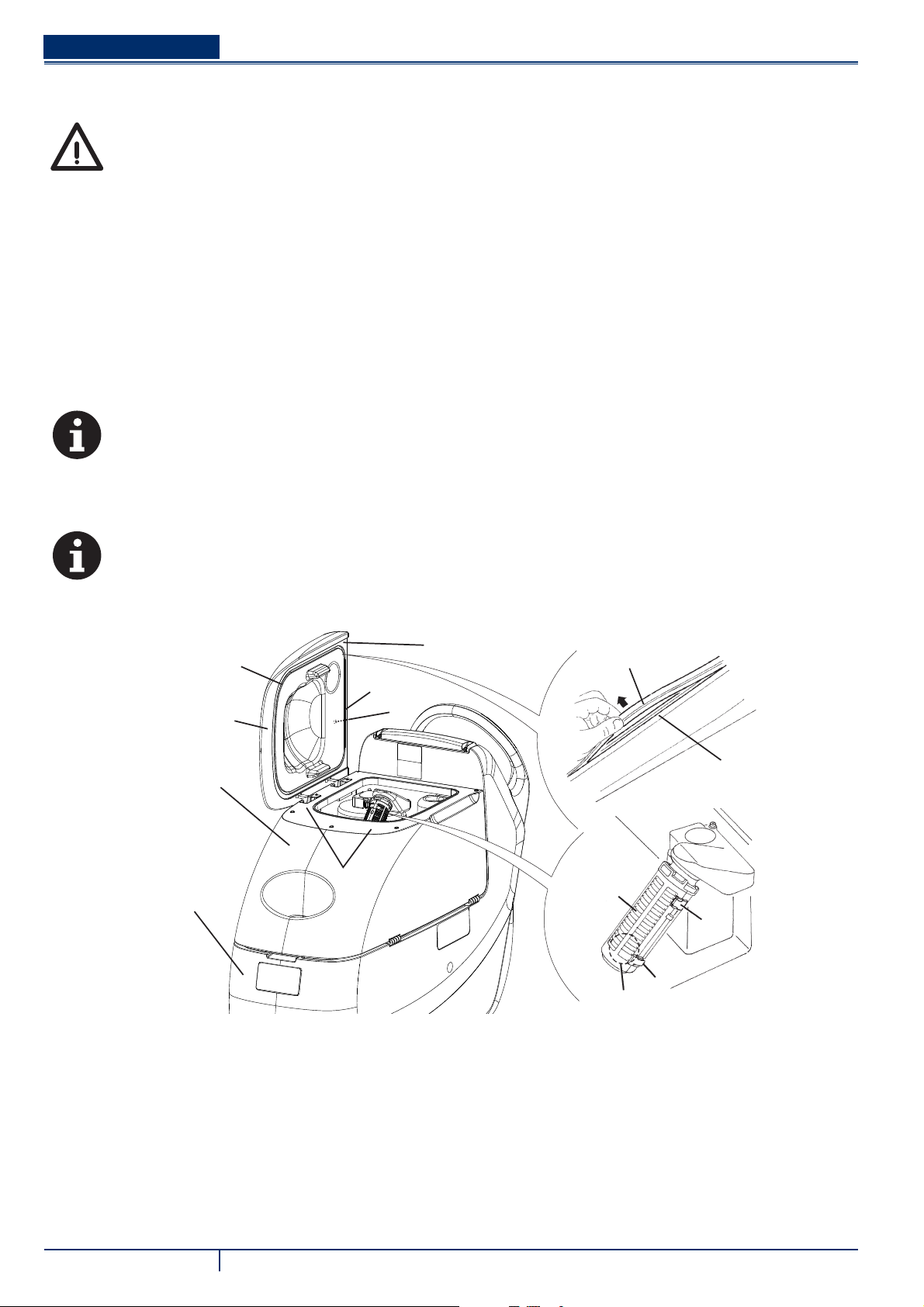

TANKS UND ANSAUGGITTER MIT SCHWIMMER REINIGEN UND DECKELDICHTUNG ÜBERPRÜFEN ............................... 16
FILTER DES ANSAUGANLAGENMOTORS REINIGEN ............................................................................................................... 17
REINIGUNGSLÖSUNGS-/FRISCHWASSERFILTER REINIGEN ................................................................................................. 17
SICHERUNGEN ÜBERPRÜFEN/AUSTAUSCHEN ....................................................................................................................... 17
FEHLERSUCHE ............................................................................................................................................................. 18
VERSCHROTTUNG ....................................................................................................................................................... 18
9097060000(2)2009-10 A SCRUBTEC 653E 1
DEUTSCH BETRIEBSANLEITUNG
EINLEITUNG
ANMERKUNG
Die in Klammern angegebenen Nummern beziehen sich auf die im Kapitel „Gerätebeschreibung“ dargestellten Bauteile.
ZIEL UND INHALT DER BETRIEBSANLEITUNG
Diese Betriebsanleitung stellt der Bedienperson alle für den zweckmäßigen, eigenständigen und gefahrlosen Gebrauch des
Geräts erforderlichen Informationen zu Verfügung. Sie enthält Angaben zu Technik, Sicherheit, Betrieb, Geräteausfall, Wartung,
Ersatzteilen und Verschrottung.
Vor allen Arbeiten an und mit dem Gerät haben Bedienpersonen und technisches Fachpersonal die in dieser Betriebsanleitung
enthaltenen Hinweise aufmerksam zu lesen. Wenden Sie sich bei Unklarheiten hinsichtlich dieser Betriebsanleitung an Nilfi sk Alto.
ADRESSATEN
Diese Betriebsanleitung richtet sich sowohl an die Bedienperson als auch an das für die Gerätewartung ausgebildete Fachpersonal.
Bedienpersonen dürfen keine technischem Fachpersonal vorbehaltenen Arbeiten ausführen. Nilfi sk Alto haftet nicht für Schäden,
die durch Nichteinhaltung dieses Verbots verursacht werden.
AUFBEWAHRUNG DER BETRIEBSANLEITUNG
Die Betriebsanleitung ist in der Nähe des Geräts in der dafür vorgesehen Mappe, geschützt vor Flüssigkeiten o.Ä., welche die
Lesbarkeit beeinträchtigen könnten, aufzubewahren.
KONFORMITÄTSERKLÄRUNG
Die mit dem Gerät gelieferte Konformitätserklärung bescheinigt, dass das Gerät den geltenden Rechtsvorschriften entspricht.
ANMERKUNG
Das Original der Konformitätserklärung ist in zweifacher Ausfertigung in den dem Gerät beigefügten Unterlagen
enthalten.
IDENTIFIZIERUNGSDATEN
Seriennummer und Gerätemodell sind auf dem Schild (31) angegeben.
Das Gerätebaujahr ist in der Konformitätserklärung enthalten und entspricht ferner den ersten beiden Ziffern der Seriennummer des
Geräts.
Diese Informationen sind für die Bestellung von Ersatzteilen erforderlich. Bitte notieren Sie hier die Gerätedaten.
GERÄTEMODELL .............................................................................
GERÄTESERIENNUMMER ..............................................................
ANDERE REFERENZANLEITUNGEN
Service-Anleitung (beim Nilfi sk-Alto-Kundendienst einsehbar) –
Ersatzteilkatalog (im Lieferumfang enthalten) –
ERSATZTEILE UND WARTUNG
Wenden Sie sich bei Fragen oder Problemen hinsichtlich Benutzung, Wartung und Reparatur an Fachpersonal bzw. direkt an einen
Nilfi sk-Alto-Kundendienst. Immer originale Ersatzteile und Zubehörteile benutzen.
Wenden Sie sich für technische Betreuung und die Bestellung von Ersatzteilen und Zubehör an Nilfi sk Alto. Bitte stets Modell und
Seriennummer angeben.
ÄNDERUNGEN UND TECHNISCHE VERBESSERUNGEN
Nilfi sk Alto entwickelt seine Produkte ständig weiter und behält sich das Recht vor, alle als erforderlich erachteten Änderungen und
Verbesserungen vorzunehmen. Nilfi sk Alto ist nicht verpfl ichtet, diese Änderungen an bereits verkauften Geräten vorzunehmen.
Jegliche Änderung und/oder jegliches Hinzufügen von Zubehörteilen muss von Nilfi sk Alto ausdrücklich genehmigt und darf nur von
Nilfi sk Alto vorgenommen werden.
2 SCRUBTEC 653E 9097060000(2)2009-10 A
BETRIEBSANLEITUNG
DEUTSCH
FUNKTIONSEIGENSCHAFTEN
Dieser Schrubbautomat wurden für die Reinigung (Waschen und Trocknen) von glatten und festen Fußböden im privaten und
industriellen Bereich und die Bedienung durch Fachpersonal entwickelt und nach erfolgter Sicherheitsprüfung gebaut.
Der Schrubbautomat ist nicht geeignet für die Reinigung von Tapeten oder Teppichböden.
HINWEIS
Alle in dieser Betriebsanleitung angegebenen Positions- und Richtungsangaben, wie vorwärts, rückwärts, vorn, hinten, rechts und
links, beziehen sich auf die Bedienperson in Fahrposition mit den Händen am Schubbügel (2).
AUSPACKEN/LIEFERUNG
Beim Auspacken des Geräts sind die auf der Verpackung angegebenen Anweisungen gewissenhaft zu befolgen.
Bei Gerätelieferung sorgfältig prüfen, ob Verpackung und Gerät beim Transport beschädigt wurden. Liegen offensichtliche
Beschädigungen vor, Verpackung aufbewahren, damit sie der Spediteur, der die Lieferung durchgeführt hat, in Augenschein
nehmen kann. Für Schadenersatzleistungen unverzüglich mit der Transportfi rma in Verbindung setzen.
Überprüfen, ob der Lieferumfang des Geräts nachstehender Liste entspricht:
Technische Unterlagen:1.
Betriebsanleitung des Schrubbautomaten•
Ersatzteilliste des Schrubbautomaten•
SICHERHEIT
Folgende Symbole weisen auf potentielle Gefahren hin. Lesen Sie diese Informationen stets aufmerksam und ergreifen Sie die zum
Schutz von Personen und Gegenständen erforderlichen Vorsichtsmaßnahmen.
Zur Unfallverhütung ist die Mitarbeit der Bedienperson unabdingbar. Unfallverhütungsmaßnahmen können nicht greifen, wenn die
Bedienperson nicht bereit ist, ihren Beitrag voll zu leisten. Die meisten Unfälle, die im Betrieb, am Arbeitsplatz oder beim Transport
geschehen können, sind auf das Nichteinhalten von Grundvorsichtsmaßnahmen zurückzuführen. Aufmerksame und umsichtige
Bedienpersonen sind daher der beste Schutz vor Unfällen und für die Wirksamkeit jeglicher Unfallverhütungsmaßnahmen
unverzichtbar.
BENUTZTE SYMBOLE
GEFAHR!
Bezeichnet eine, auch potenziell tödliche, Gefahr für die Bedienperson.
ACHTUNG!
Deutet eine hohe Unfallgefahr für Personen oder Schäden an Gegenständen an.
HINWEIS!
Bezeichnet einen Hinweis oder eine Anmerkung in Bezug auf wichtige oder nützliche Funktionen. Widmen Sie
Absätzen, die durch dieses Symbol gekennzeichnet sind, die höchste Aufmerksamkeit.
ANMERKUNG
Bezeichnet einen Anmerkung zu wichtigen oder nützlichen Funktionen.
NACHSCHLAGEN
Weist darauf hin, dass vor der Durchführung jeglicher Arbeiten die Betriebsanleitung zu konsultieren ist.
9097060000(2)2009-10 A SCRUBTEC 653E 3
DEUTSCH BETRIEBSANLEITUNG
ALLGEMEINE HINWEISE
In diesem Abschnitt sind Warnhinweise in Bezug auf die potentielle Gefahr von Geräte- und Personenschäden angeführt.
GEFAHR!
Vor jeglichen Reinigungs- und Wartungsarbeiten, dem Austausch von Bauteilen oder einem –
Betriebsartenwechsel Netzstecker aus der Steckdose ziehen.
Dieses Gerät darf nur von angemessen geschulten Personen verwendet werden. Die Gerätebedienung durch –
Kinder und Behinderte ist verboten.
Bei Arbeiten in der Nähe von elektrischen Bauteilen sind sämtliche Schmuckstücke abzulegen. –
Nicht ohne geeignete stabile Sicherheitsstützen unter dem angehobenen Gerät arbeiten. –
Gerät nicht in Räumen einsetzen, in denen sich schädliche, gefährliche, brennbare und/oder explosive –
Pulver, Flüssigkeiten oder Dämpfe befi nden: Dieses Gerät ist nicht zum Aufnehmen gefährlicher Stäube
geeignet.
ACHTUNG!
Vor der Verwendung des Geräts sämtliche Klappen und/oder Deckel schließen. –
Dieses Gerät ist mit einem abgeschirmten Netzkabel und entsprechendem Schutzkontaktstecker –
ausgerüstet. Bei Störungen oder blockierter Gerätelektrik vermindert die Erdung das Stromschlagrisiko.
Der Stecker muss in eine geeignete, den geltenden Vorschriften entsprechende Schutzkontaktsteckdose –
gesteckt werden.
Falsches Anschließen kann Stromschläge verursachen. Bei Zweifeln hinsichtlich der Erdung der zu –
verwendenden Steckdose wenden Sie sich bitte an einen Fachtechniker.
Gerätestecker nicht manipulieren. Passt der Stecker nicht in die Steckdose, muss ein Fachtechniker eine den –
geltenden Vorschriften entsprechende Schutzkontaktsteckdose anbringen.
Vor dem Anschluss des Netzkabels an das Stromnetz ist zu prüfen, ob Frequenz und Spannung auf dem –
Gerätetypenschild der Netzspannung entsprechen.
Das Gerät nicht durch Ziehen am Netzkabel von der Steckdose trennen. Um das Gerät von der Steckdose zu –
trennen, am Stecker und nicht am Kabel ziehen.
Stecker oder Gerät nicht mit nassen Händen berühren. –
Vor dem Trennen des Geräts von der Steckdose alle Bedienelemente ausschalten. –
Das Netzkabel regelmäßig auf Schäden, wie Schnitte, Risse oder Kabelalterung, prüfen. Weist es Schäden –
auf, Kabel vor der erneuten Geräteverwendung austauschen.
Ist das Netzkabel beschädigt, muss es vom Nilfi sk-Alto-Kundendienst ausgetauscht werden. –
Das Netzkabel nicht zum Ziehen oder Fortbewegen des Geräts und nicht als „Griff“ verwenden. Das –
Netzkabel nicht in Türen einklemmen und nicht über raue Oberfl ächen oder scharfe Kanten ziehen. Mit dem
Gerät nicht über das Netzkabel fahren.
Die rotierenden Bürsten dürfen nicht mit dem Netzkabel in Berührung kommen. –
Das Netzkabel von heißen Oberfl ächen fernhalten. –
Zur Verringerung der Brand-, Stromschlag- bzw. Verletzungsgefahr das unbeaufsichtigte Gerät nicht ans –
Stromnetz angeschlossen lassen. Bei Nichtbenutzung und vor Wartungsarbeiten Gerät vom Stromnetz
trennen.
4 SCRUBTEC 653E 9097060000(2)2009-10 A
BETRIEBSANLEITUNG
ACHTUNG!
Das Gerät sowohl während des Betriebs als auch bei Stillstand stets vor Sonne, Regen und anderen –
Witterungen schützen. Das Gerät in trockenen geschützten Räumen abstellen: Dieses Gerät ist nur für den
Trockenbetrieb geeignet und darf nicht unter feuchten Bedingungen in Außenbereichen eingesetzt oder
abgestellt werden.
Das Gerät nicht als Spielzeug verwenden. Wird das Gerät in der Nähe von Kindern verwendet, ist besondere –
Aufmerksamkeit erforderlich.
Das Gerät nur für die in dieser Anleitung angegebenen Zwecke einsetzen. Nur von Nilfi sk Alto empfohlene –
Zubehörteile verwenden.
Angemessene Vorsichtsmaßnahmen ergreifen, damit sich Haare, Schmuckstücke oder weite –
Kleidungsstücke nicht in beweglichen Geräteteilen verfangen können.
Das unbeaufsichtigte Gerät gegen unbeabsichtigtes Wegrollen sichern. –
Gerät nicht auf geneigten Flächen einsetzen. –
Das Gerät nicht in stark staubiger Umgebung verwenden. –
Bei der Geräteverwendung darauf achten, dass weder Personen- noch Sachschäden entstehen. –
Nicht gegen Regale oder Gerüste stoßen, vor allem wenn Gegenstände herunterfallen könnten. –
Keine Flüssigkeitsbehälter auf dem Gerät abstellen. Getränkehalter benutzen. –
Das Gerät nur bei Temperaturen zwischen 0 °C und +40 °C verwenden. –
Die Lagertemperatur des Geräts muss zwischen 0 °C und +40 °C liegen. –
Die Luftfeuchtigkeit muss zwischen 30 % und 95 % betragen. –
Bei der Verwendung von Bodenreinigungsmitteln Anweisungen und Hinweise auf der jeweiligen Verpackung –
beachten.
Vor dem Umgang mit Bodenreinigungsmitteln geeignete Schutzhandschuhe anziehen. –
Das Gerät nicht als Transportmittel verwenden. –
Zur Vermeidung von Schäden am Fußboden Bürste/Pad bei stehendem Gerät nicht in Betrieb lassen. –
Im Brandfall möglichst einen Pulverlöscher und keinen Wasserlöscher verwenden. –
Die Schutzvorrichtungen des Geräts keinesfalls beschädigen. Alle Anweisungen zur ordentlichen Wartung –
sind gewissenhaft zu befolgen.
Keine Gegenstände durch Öffnungen in das Gerät fallen lassen. Sind Öffnungen verstopft, Gerät nicht –
verwenden. Geräteöffnungen frei von Staub, Fasern, Haaren und anderen Fremdkörpern halten, die den
Luftstrom verringern können.
Die am Gerät angebrachten Hinweisschilder nicht entfernen oder verändern. –
Dieses Gerät ist nicht für den Einsatz auf öffentlichen Straßen und Wegen zugelassen. –
Das Gerät bei Temperaturen unter dem Gefrierpunkt nur mit Vorsicht transportieren. Das im –
Schmutzwassertank oder in den Leitungen vorhandene Wasser könnte gefrieren und das Gerät schwer
beschädigen.
Nur im Lieferumfang enthaltene oder in der Betriebsanleitung angeführte Bürsten und Pads verwenden. Die –
Verwendung von anderen Bürsten oder Pads kann die Sicherheit beeinträchtigen.
Bei Funktionsstörungen sicherstellen, dass diese nicht auf mangelnde Gerätewartung zurückzuführen sind. –
Gegebenenfalls Fachpersonal bzw. autorisierten Kundendienst benachrichtigen.
Wenn das Gerät –
nicht richtig funktioniert, •
beschädigt ist, •
an ungewöhnlichen Stellen Schaum oder Wasser verliert, •
im Freien abgestellt und der Witterung ausgesetzt war, •
nass geworden oder ins Wasser gefallen ist, •
Gerät sofort abstellen und an einen autorisierten Nilfi sk-Alto-Kundendienst oder Fachpersonal wenden.
Müssen Bauteile ausgewechselt werden, stets ORIGINALERSATZTEILE beim Kundendienst oder einem
–
autorisierten Vertragshändler anfordern.
Zur Gewährleistung von Gerätesicherheit und -leistung die im entsprechenden Kapitel dieser –
Betriebsanleitung vorgesehene planmäßige Wartung von Fachpersonal oder einem autorisierten
Kundendienst durchführen lassen.
Vor jeglichen Wartungs-/Reparaturarbeiten alle entsprechenden Anweisungen aufmerksam lesen. –
Das Gerät nicht mit direktem oder unter Druck stehendem Wasserstrahl oder mit ätzenden Reinigungsmitteln –
säubern.
Das Gerät enthält giftige bzw. schädliche Stoffe (elektronische Bauteile etc.), für die eine Entsorgung durch –
entsprechende Stellen (siehe Kapitel „Verschrottung“) gesetzlich vorgeschrieben ist. Fahrzeug am Ende
seiner Lebensdauer vorschriftsmäßig entsorgen!
DEUTSCH
9097060000(2)2009-10 A SCRUBTEC 653E 5
DEUTSCH BETRIEBSANLEITUNG
GERÄTEBESCHREIBUNG
GERÄTEAUFBAU
Bedienfeld und Bedienelemente2.
Schubbügel3.
Netzkabel4.
Netzkabelhalter5.
Stöpsel Ablassrohr Schmutzwasser6.
Schalter für die Aktivierung der Bürste/Padhalter7.
Hebel Sauglippe anheben/absenken8.
Pedal Kopf anheben/absenken9.
Pedal in Stellung Kopf angehoben8a.
Pedal in Stellung Kopf abgesenkt8b.
Lenkbares Rad hinten10.
Vorderräder auf feststehender Achse11.
Ansaugrohr Sauglippe12.
Schmutzwasserablassrohr13.
Standrohr und Ablassrohr der Reinigungslösung14.
Bürsten-/Padhalterkopf15.
Bürste/Padhalter16.
Reinigungslösungstank17.
Schmutzwassertank18.
Schmutzwassertankdeckel19.
Handschuhfach20.
Elektroventil21.
Sauglippe22.
Sterngriffe Sauglippenbefestigung23.
Sterngriff Sauglippenausgleich24.
Filter Reinigungslösung25.
Hahn Reinigungslösung26.
Schmutzwassertankdeckel (geöffnet für Reinigung)26a.
Schmutzwassertankdeckel (völlig geöffnet)26b.
Dichtung Tankdeckel27.
Bewegliche Sperrplatte Deckel28.
Feste Sperrplatte Deckel29.
Pufferräder Sauglippe30.
Schild Seriennummer/technische Daten/31.
Konformitätszeichen
Hinterer Auffüllstutzen Reinigungslösung32.
Ansauggitter mit automatischem Schwimmerverschluss33.
Vorderer Auffüllstutzen Reinigungslösung34.
Siebfi lter35.
Befestigungsplatte Schmutzwassertank (nicht entfernen!)36.
Sterngriff geradliniger Gerätevorschub37.
Sterngriff Gerätevorschubgeschwindigkeit38.
Pufferräder Bürstenhalter39.
16
14
17 18 19 1 2 6
5
12
13
9
4
3
7
32
8
28
34
35
8b
8a
26 27 29 36 31
33
25
15 10 25 22 11 21 23 22 30
6 SCRUBTEC 653E 9097060000(2)2009-10 A
24
20
3739 38
P100122

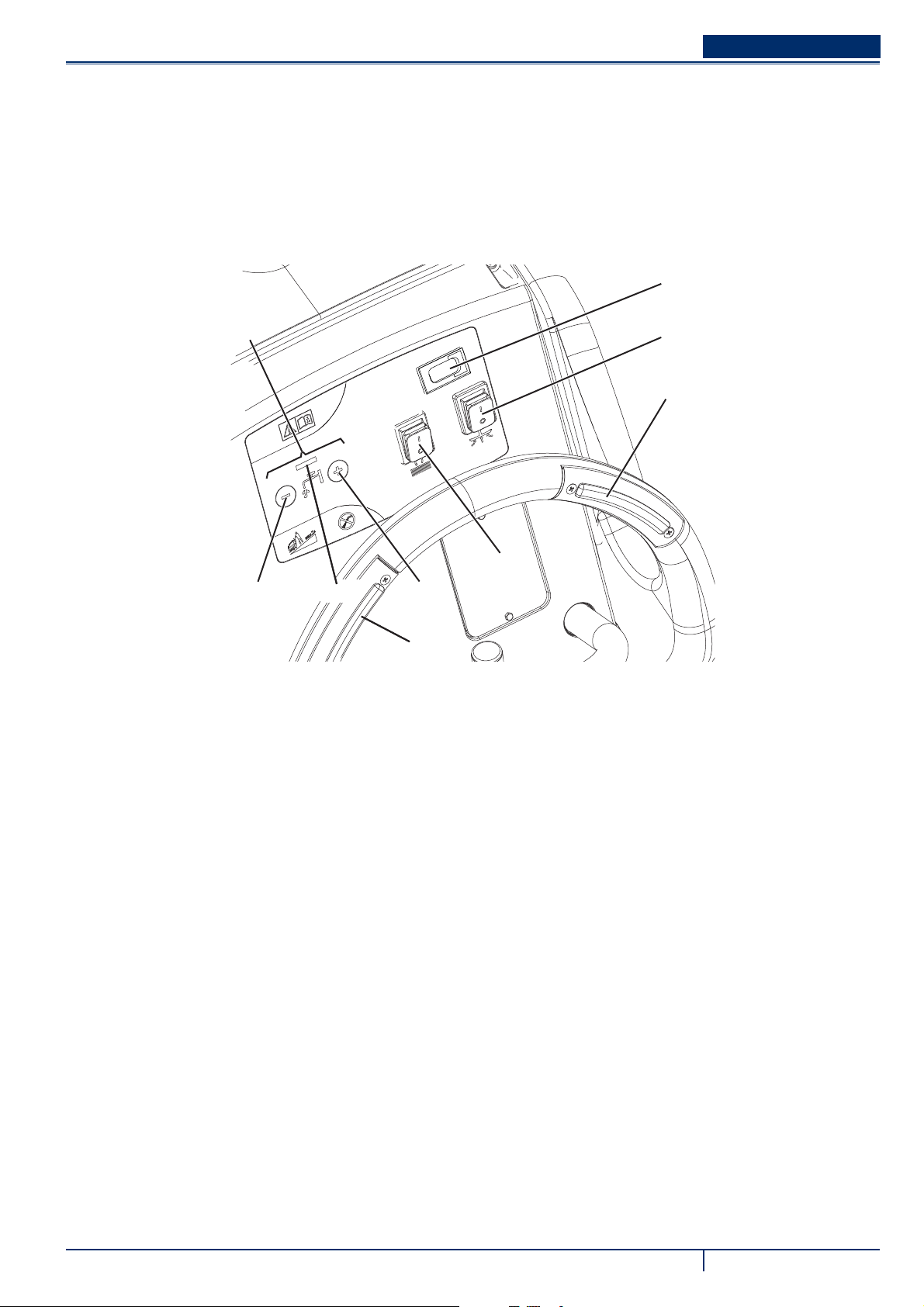

SCHALTTAFEL
Schalter Bürste/Padhalter und Hilfselemente51.
Schalter Ansauganlage52.
Stundenzähler (optional)53.
Schalter für die Einstellung des Reinigungslösungsfl usses54.
Schalter Waschwassermenge erhöhen54a.
Schalter Waschwassermenge verringern54b.
Balkenanzeige Reinigungslösungsfl uss54c.
Schalter für die Aktivierung der Bürste/Padhalter55.
BETRIEBSANLEITUNG
53
DEUTSCH
54
52
55
51
54b 54c 54a
55
P100112
ZUBEHÖR/SONDERAUSSTATTUNG
Neben den mit der Grundausführung gelieferten Bauteilen sind je nach spezifi scher Geräteverwendung folgende Zubehörteile/
Sonderausstattungen lieferbar:

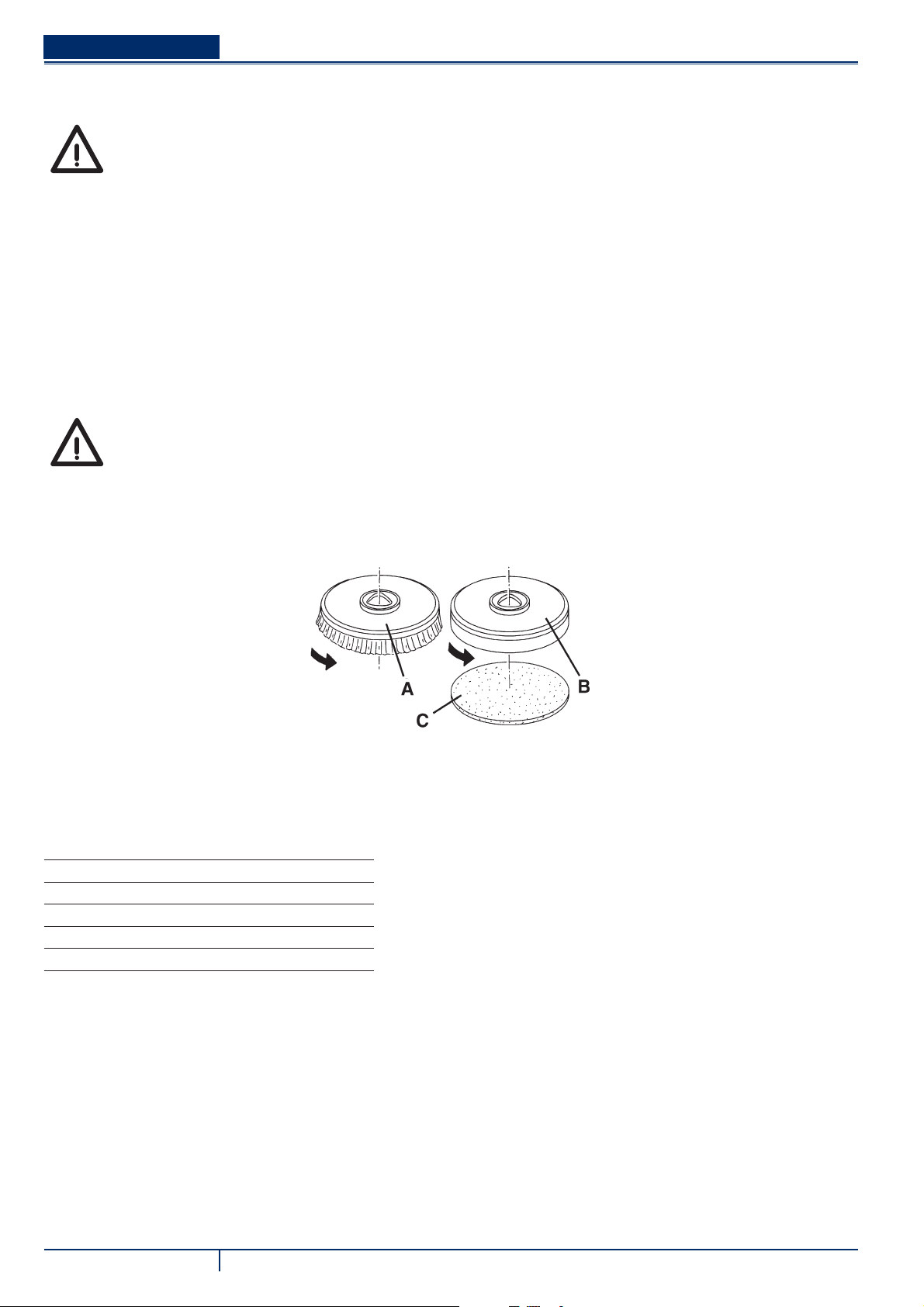

Bürsten aus verschiedenen Werkstoffen als die Standardbürsten1.
Pads aus anderen Materialen hinsichtlich der Standardausrüstung2.
Gummis der Sauglippe aus Polyurethan3.
Vorder- und Hinterräder aus verschiedenen Werkstoffen4.
Betriebsstundenzähler5.
Bitte setzen Sie sich für weitere Informationen zu den obengenannten Zubehörteilen/Sonderaustattungen mit einem Händler Ihrer
Wahl in Verbindung.
9097060000(2)2009-10 A SCRUBTEC 653E 7
DEUTSCH BETRIEBSANLEITUNG
TECHNISCHE DATEN
Bezeichnung Wert
Stromversorgung 230 V, 50-60 Hz
Gerätehöhe 1.088 mm
Kapazität Reinigungslösungstank 55 Liter
Kapazität Schmutzwassertank 55 Liter
Durchmesser Vorderräder auf feststehender Achse 250 mm
Spezifi scher Bodendruck Vorder-und Hinterräder 1,0 N/mm
Durchmesser hinteres Lenkrad 100 mm
Motorleistung Ansauganlage 550 V, 50-60 Hz
Maximale Steigfähigkeit 2%
Schalldruckpegel am Ohr der Bedienperson (ISO 11201, ISO 4871) (LpA) 67,3 dB(A) ± 3 dB(A)
Vom Gerät emittierter Schallleistungspegel (ISO 3744, ISO 4871) (LwA) 84 dB(A)
Schwingungspegel am Arm der Bedienperson (ISO 5349-1) < 2,5 m/s
Saugdruck Ansauganlagekreis 1.316 mm H2O
2
- 1,2 N/mm
2
2
Arbeitsbreite 530 mm
Breite der Sauglippe 760 mm
Gerätelänge (maximal) 1.306 mm
Gerätebreite ohne Sauglippe 541 mm
Durchmesser Bürste 530 mm
Gewicht mit leerem Tank 138 kg
Max. Gewicht mit gefülltem Tank 195 kg
Leistung Bürstenmotor 1.100 W, 50-60 Hz
Drehgeschwindigkeit Bürste 150 U/min
Druck Bürste 30 kg
8 SCRUBTEC 653E 9097060000(2)2009-10 A
SCHALTPLAN
Legende
C1 Filterkondensator
EB1 Elektronikkarte Wasserfl usskontrolle
ES1 Relais Bürstenmotor
EV1 Elektroventil Wasser
F1 Sicherung Elektronikkarte
FL1 Netzfi lter
FR Geräterahmen
HM Stundenzähler (optional)
HS Erdungsschraube
M1 Bürsten-/Padhaltermotor
M2 Ansauganlagenmotor
PL Netzstecker
SW1 Schalter Bürste/Padhalter
SW2 Schalter Ansauganlage
SW3 Rechter Schalter Bürste am Griff
SW4 Linker Schalter Bürste am Griff
BETRIEBSANLEITUNG
Farbcodes
BK Schwarz
BU Hellblau
BN Braun
GN Grün
GY Grau
OG Orange
PK Rosa
RD Rot
VT Violett
WH Weiß
YE Gelb
DEUTSCH
9097060000(2)2009-10 A SCRUBTEC 653E 9
P100126
DEUTSCH BETRIEBSANLEITUNG
BETRIEB
ACHTUNG!
An einigen Stellen des Geräts sind folgende Aufkleber angebracht:
GEFAHR –
ACHTUNG –
HINWEIS –
NACHSCHLAGEN –
Während des Lesens dieser Anleitung hat sich die Bedienperson die Bedeutung der auf den Aufklebern abgebildeten Symbole
einzuprägen.
Die Aufkleber keinesfalls abdecken und bei Beschädigung sofort ersetzen.
VOR DEM EINSCHALTEN DES GERÄTS
Installation/Entfernung der Bürsten/Padhalter
Die Bürste (A, Abb. 1) oder der Padhalter (B) unter dem Kopf (14) stellen.1.
Den Kopf mit dem Pedal (8) auf die Bürste/den Padhalter absenken.2.
Netzkabel (3) ans Stromnetz anschließen.3.
Um die Bürste oder den Padhalter anzukuppeln, den Schalter (51) während einigen Sekunden drücken.4.
Um die Bürste oder den Padhalter anzukuppeln, ist es genug nur einen Schalter (55) zu drücken.5.
ACHTUNG!
Schalter (55) nicht zu lange gedrückt halten, da sich das Gerät sonst in Bewegung setzt.
Um die Bürste/Padhalter zu entfernen, den Kopf mittels des Pedals (8) heben, dann die Bürste/Padhalter von der Nabe 6.
manuell entfernen durch ihn entgegen der Drehrichtung zu drehen.
Abbildung 1
Erhältliche Bürstentypen
Modelle von 530 mm
PROLENE
MIDLITE GRIT 180
MIDGRIT 240
PROLITE
UNION MIX
S311334
10 SCRUBTEC 653E 9097060000(2)2009-10 A
BETRIEBSANLEITUNG
DEUTSCH
Leitfaden für die Bürsten-/Padanwendung (Vorschläge)
Modelle MIDLITE GRIT 180 MIDGRIT 240 PROLENE PROLITE UNION MIX
Allgemeine Reinigung:
Beton
Terrassenboden
Keramik-/Steinfl iesen
Marmor
Vinylplatten
Gummiplatten
Polieren:
Gummiplatten
Marmor
Vinylplatten
Sauglippenmontage
Sauglippe (21) montieren und mit den Sterngriffen (22) fi xieren. Ansaugrohr (11) an die Sauglippe anschließen.1.
Mit dem Sterngriff (23) die Sauglippe so einstellen, dass der hintere Gummi in seiner gesamten Länge auf dem Fußboden 2.
aufl iegt und sich der vordere Gummi kurz über dem Boden befi ndet.
Befüllen des Reinigungslösungstanks
Hinteren Auffüllstutzen (32) oder vorderen Auffüllstutzen (34) benutzen und den Tank (16) mit einer Reinigungslösung geeignet 1.
für die auszuführende Arbeit füllen.
Reinigungslösungstank nicht vollständig befüllen, sondern einige Zentimeter bis zum Rand freilassen. Das Rohr (13) als
Bezug benutzen.
Bei der Zubereitung der Reinigungslösung stets die auf dem Etikett des verwendeten chemischen Produkts angegebenen
Verdünnungshinweise beachten.
Die Temperatur der Reinigungslösung darf 40 °C nicht überschreiten.
HINWEIS!
Nur für das eingesetzte Gerät geeignete fl üssige, schaumarme und nicht brennbare Reinigungsmittel
verwenden.
GERÄT EINSCHALTEN UND ABSTELLEN
Gerät einschalten
Gerät wie im vorstehenden Abschnitt erläutert vorbereiten.1.
Gerät mit den Händen am Schubbügel (2) vorwärts schieben und zum Arbeitsplatz gehen.2.
Netzkabel (3) ans Stromnetz anschließen.3.
ACHTUNG!
Vor dem Anschluss des Netzkabels an das Stromnetz ist zu prüfen, ob Frequenz und Spannung auf dem
Gerätetypenschild der Netzspannung entsprechen.
Sauglippe (21) mit dem Hebel (7) absenken.4.
Den Bürsten-/Padhalterkopf mittels des Pedals (8) senken.5.
Die Schalter für die Aktivierung der Bürste/Padhalter (51) und der Ansauganlage (52) drücken.6.
Die Schalter für die Einstellung der Reinigungslösung (54) gemäß der Notwendigkeit und gemäß das auszuführende 7.
Schrubben betätigen.
Um die Bürste/Padhalter einzuschalten, ist es genug nur einen Schalter (55) zu drücken.8.
Gerät mit dem Schubbügel (2) führen und mit der Reinigung beginnen.9.
Gerät abstellen
Gerät mit dem Schubbügel (2) anhalten.10.
Die Bürste/Padhalter abstellen durch die Schalter (55) freizugeben.11.
Die Bürste/Padhalter und die Ansauganlage ausschalten durch Drücken der Schalter (51) und (52).12.
Netzkabel (3) vom Stromnetz lösen und auf den Halter (4) wickeln.13.
Die Bürsten-/Padhalterkopf mittels des Pedals (8) heben.14.
Die Sauglippe (21) mit dem Hebel (7) heben.15.
Sicherstellen, dass sich das Gerät nicht selbsttätig in Bewegung setzten kann.16.
9097060000(2)2009-10 A SCRUBTEC 653E 11
DEUTSCH BETRIEBSANLEITUNG
GERÄT IN BETRIEB (WASCHEN/TROCKNEN)
Gerät wie in vorstehendem Absatz erläutert einschalten.1.
Falls erforderlich, die Schalter für die Einstellung der Reinigungslösung (54) gemäß der Notwendigkeit und gemäß das 2.
auszuführende Schrubben betätigen.
Falls erforderlich, Sterngriff Sauglippeneinstellung (23) so drehen, dass der hintere Gummi in seiner gesamten Länge auf dem 3.
Fußboden aufl iegt.
Falls erforderlich, Gerät anhalten und Sterngriff (37) drehen: Durch Drehen im oder gegen den Uhrzeigersinn wird die 4.
Geradlinigkeit des Gerätevorschubs eingestellt.
Falls erforderlich, Gerät anhalten und Sterngriff für die Fahrgeschwindigkeit des Geräts (38) wie folgt betätigen:5.
gegen den Uhrzeigersinn drehen um die Vorschubgeschwindigkeit zu erhöhen;•
im Uhrzeigersinn drehen um die Vorschubgeschwindigkeit zu verringern.•

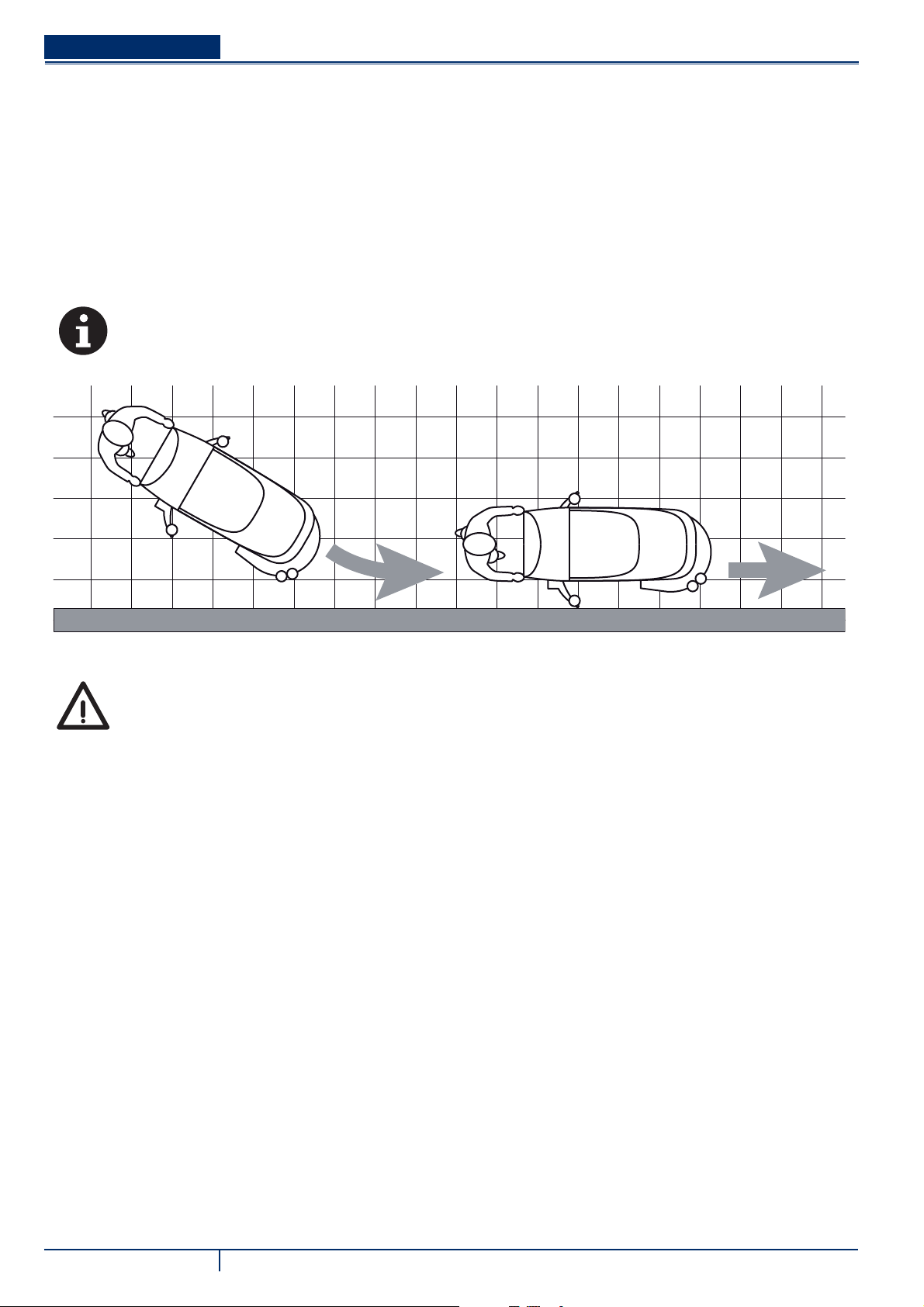

ANMERKUNG
Damit auch die Bodenränder an den Wänden einwandfrei gereinigt/getrocknet werden, empfi ehlt Nilfi sk Alto, wie auf
Abbildung 2 mit der rechten Geräteseite an die Ränder heranzufahren.
A
B
Abbildung 2
HINWEIS!
Um die zu reinigende Bodenfl äche nicht zu beschädigen, Bürsten/Padhalter bei stehendem Gerät nicht in
Betrieb lassen.
P100106A
12 SCRUBTEC 653E 9097060000(2)2009-10 A
BETRIEBSANLEITUNG
DEUTSCH
TANKS ENTLEEREN
Ein automatischer Schwimmerverschluss (33) blockiert die Ansauganlage, wenn der Schmutzwassertank (17) voll ist.
Eine Blockierung der Ansauganlage ist bemerkbar durch eine unerwartete Steigerung der Geräuschfrequenz des Motors der
Ansauganlage, außerdem wird der Fußboden nicht getrocknet.
ACHTUNG!
Blockiert die Ansauganlage unvorhergesehen (z.B. wenn der Schwimmer aufgrund eines ruckartigen
Verschiebens des Geräts vorzeitig eingreift), muss sie, damit sie wieder normal funktioniert, ausgeschaltet
werden: Schalter (52) betätigen, Deckel (18) öffnen und sicherstellen, dass der Schwimmer im Ansauggitter (33)
bis zum Wasserstand abgesunken ist. Danach Deckel (18) schließen, Schalter (52) betätigen und Ansauganlage
wieder einschalten.
Ist der Schmutzwassertank (17) voll, wie folgt entleeren.
Schmutzwassertank entleeren
Gerät abschalten.1.
Netzkabel (3) vom Stromnetz lösen und auf den Halter (4) wickeln.2.
Die Bürsten-/Padhalterkopf mittels des Pedals (8) heben.3.
Die Sauglippe (25) mit dem Hebel (7) heben.4.
Das Gerät in den Entsorgungsbereich schieben.5.
Schmutzwassertank mit dem Schlauch (12) entleeren. Nach dem Entleeren den Tank mit Frischwasser spülen.6.
Reinigungslösungstank entleeren
Die vorhergehende Punkte von 1 bis 5 befolgen.7.
Den Reinigungslösungstank mit dem Schlauch (13) entleeren. Nach dem Entleeren den Tank mit Frischwasser spülen.8.
NACH DER GERÄTEBENUTZUNG
Am Arbeitsende vor dem Abstellen des Geräts:
Die Bürste/Padhalter entfernen und wie in dem spezifi schen angegeben Abschnitt vorgehen.1.
Die Tanks (16 und 17) entleeren und wie in den spezifi schen angegebenen Abschnitten vorgehen.2.
Nach der Gerätebenutzung die vorgesehenen Wartungsarbeiten (siehe Kapitel „Wartung“) durchführen.3.
Bürste/Padhalter und Sauglippe anheben oder entfernen und Gerät an einem trockenen und sauberen Ort abstellen.4.
LANGE STILLLEGUNG DES GERÄTS
Wird das Gerät für mehr als 30 Tage nicht verwendet, Gerät wie folgt vorbereiten:
Wie im Abschnitt „Nach der Gerätebenutzung“ erläutert vorgehen.1.
ERSTE BETRIEBSZEIT
Nach den ersten 8 Betriebsstunden die Spannung der Befestigungs- und Verbindungselemente des Geräts überprüfen. Alle
sichtbaren Teile auf Unversehrtheit und Dichtigkeit prüfen.
9097060000(2)2009-10 A SCRUBTEC 653E 13
DEUTSCH BETRIEBSANLEITUNG
WARTUNG
Sorgfältige und regelmäßige Wartung gewährleistet Betriebsdauer und höchste Funktionssicherheit des Geräts.
Nachfolgend wird die Übersichtstabelle planmäßige Wartung wiedergegeben. In Abhängigkeit von bestimmten Arbeitsbedingungen
können die Wartungsintervalle variieren. Sämtliche Abweichungen sind vom Wartungspersonal festzulegen.
ACHTUNG!
Wartungsbearbeitungen sind bei ausgeschaltetem Gerät und mit vom Stromnetz getrenntem Netzkabel
durchzuführen.
Lesen Sie weiterhin sorgfältig alle Anweisungen aus dem Kapitel „Sicherheit“, bevor die
Wartungsbearbeitungen auszuführen.
Alle planmäßigen und außerordentlichen Wartungsarbeiten sind nur vom Fachpersonal bzw. einem autorisierten Kundendienst
durchzuführen.
In dieser Anleitung sind nach der Übersichtstabelle der planmäßigen Wartung nur die einfachen und meist vorkommenden
Wartungsverfahren wieder gegeben.
Für die Arbeitsschritte der anderen Wartungsarbeiten, die in der Übersichtstabelle „planmäßige Wartung“ vorgesehen sind, siehe
Service-Anleitung bei den zahlreichen Kundendienststellen.
ÜBERSICHTSTABELLE PLANMÄSSIGE WARTUNG
Arbeitsvorgang
Stromkabel überprüfen
Sauglippe reinigen
Bürste/Pad reinigen
Tanks und Ansauggitter mit Schwimmer reinigen und
Deckeldichtung überprüfen
Sauglippengummis überprüfen und austauschen
Reinigungslösungsfi lter reinigen
Filter Ansauganlagenmotor reinigen
Muttern- und Schraubenspannung überprüfen (1)
Prüfung und Ersetzung der Kohlebürsten der Motoren der Bürste/
Padhalter
Kohlebürsten des Ansauganlagenmotors überprüfen oder
austauschen
Und nach den ersten 8 Betriebsstunden.(1)
Von einem autorisierten Nilfi sk-Alto-Kundendienst durchzuführende Wartungsarbeiten.(2)
Täglich, nach der
Gerätebenutzung
Wöchentlich Halbjährlich Jährlich
(2)
(2)
BETRIEBSSTUNDEN DES GERÄTS ÜBERPRÜFEN
(Nur wenn das Gerät mit einem Stundenzähler ausgerüstet ist)
Netzkabel (3) ans Stromnetz anschließen.1.
Schalter (52) betätigen und auf dem Stundenzähler (53) die Gesamtanzahl der Betriebsstunden des Geräts (Waschen/2.
Trocknen) ablesen.
Den Schalter (52) wieder drücken.3.
Netzkabel (3) vom Stromnetz lösen und auf den Halter (4) wickeln.4.
PRÜFUNG DES NETZKABELS
Prüfen sorgfältig dass das Kabel und der betreffende Stecker keine Zeichen von Abreibung, Schnitte, Risse oder andere 1.
Schäden aufweisen.
Sind das Netzkabel und der entsprechende Stecker beschädigt, vor der erneuten Gerätebenutzung einen Nilfi sk-Alto-2.
Kundendienst kontaktieren.
14 SCRUBTEC 653E 9097060000(2)2009-10 A
BETRIEBSANLEITUNG
DEUTSCH
SAUGLIPPE REINIGEN
ANMERKUNG
Damit der Boden gut abtrocknet, muss die Sauglippe sauber und die Sauglippengummis müssen unversehrt sein.
HINWEIS!
Aufgrund möglicher Abfälle mit scharfen Kanten empfi ehlt es sich, bei der Reinigung der Sauglippe
Arbeitshandschuhe zu tragen.
Das Gerät auf ebenem Untergrund abstellen.1.
Netzkabel (3) vom Stromnetz lösen und auf den Halter (4) wickeln.2.
Sauglippe (21) mit dem Hebel (7) absenken.3.
Sterngriffe (22) lösen und Sauglippe (21) abnehmen.4.
Ansaugrohr (11) von der Sauglippe abnehmen.5.
Die Sauglippe aus Stahl (Abb. 2 ) oder aus Aluminium (Abb. 3) waschen und reinigen. Insbesondere die Räume (A, Abb. 6.
2 oder 3) und das Loch (B) reinigen. Überprüfen, ob der vordere (C) und der hintere Gummi (D) unversehrt sind und keine
Schnitte oder Risse aufweisen, gegebenenfalls austauschen (siehe nachstehender Absatz).
Die Sauglippe in der umgekehrten Reihenfolge des Ausbaus einbauen.7.

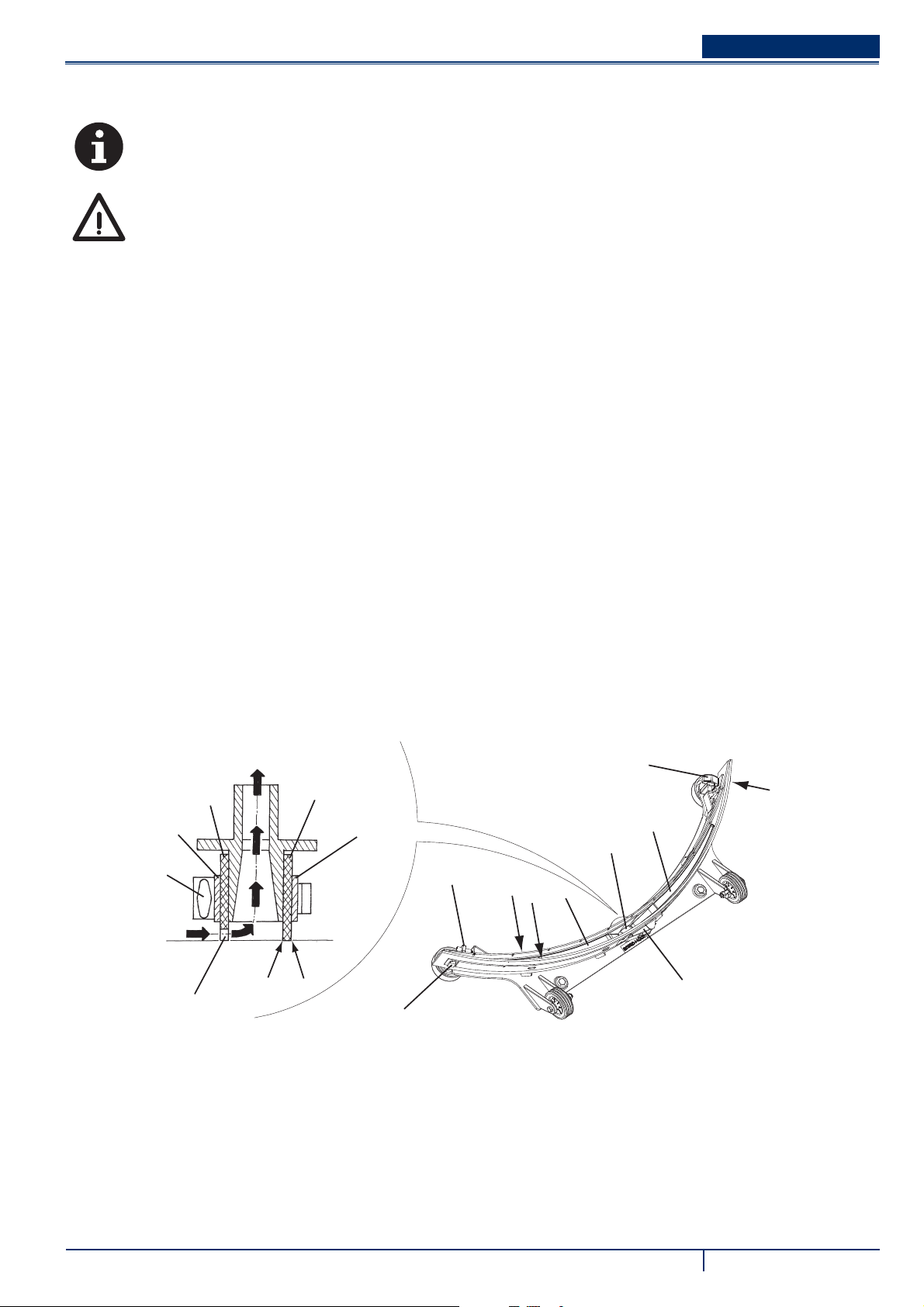

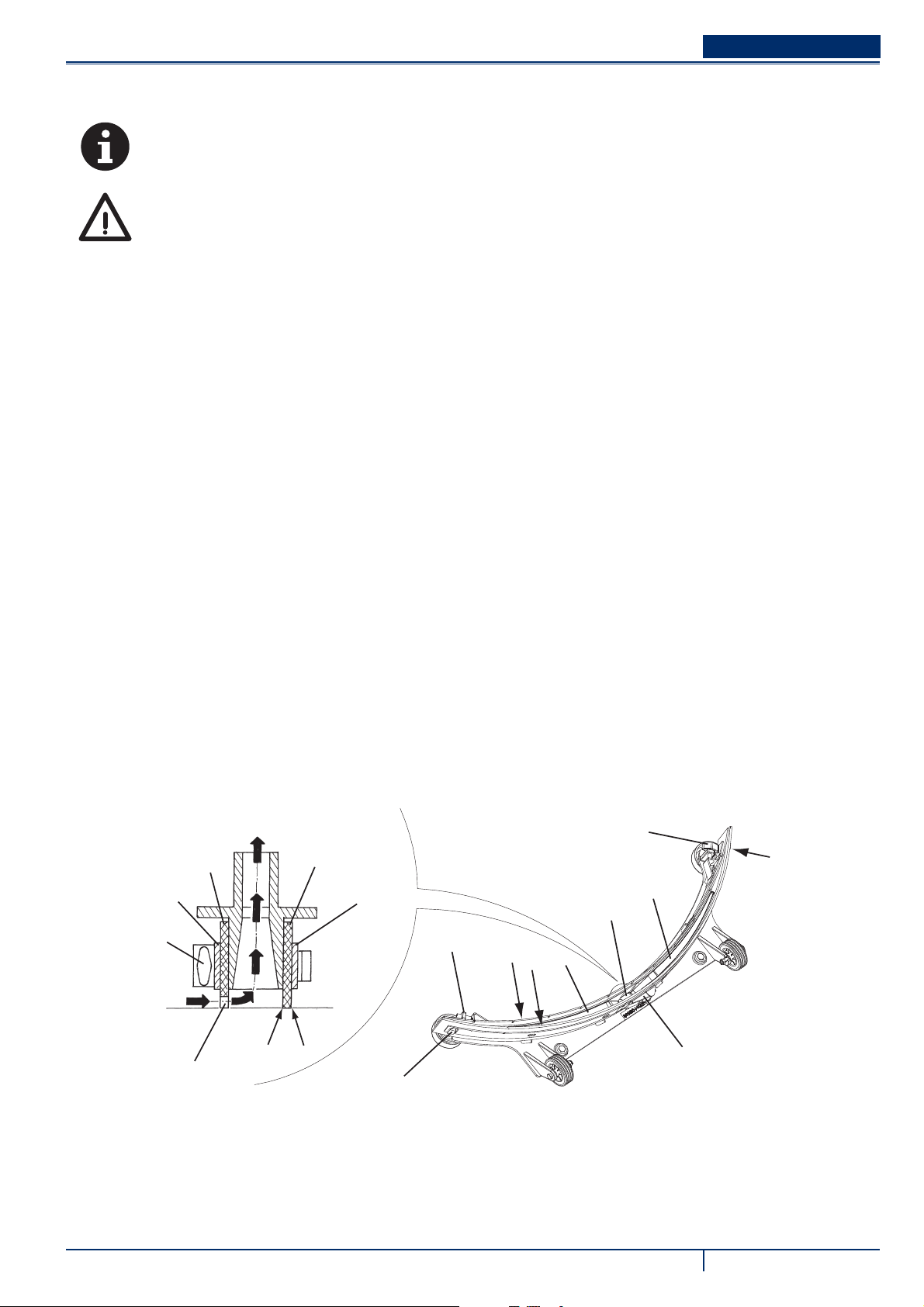

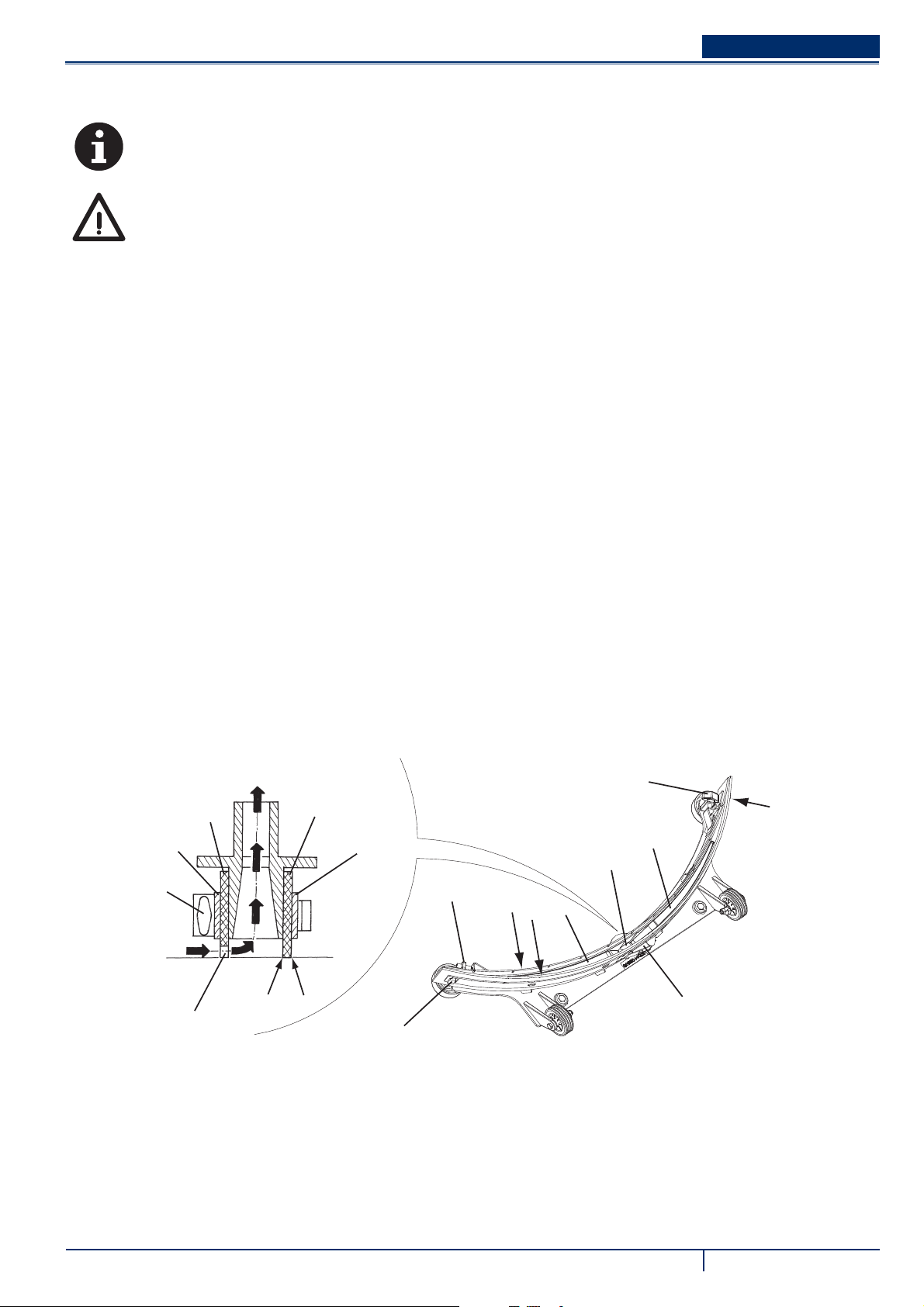

SAUGLIPPENGUMMIS ÜBERPRÜFEN UND AUSTAUSCHEN
Die Sauglippe (Abb. 3) reinigen, und dabei wie angegeben im vorhergehenden Abschnitt vorgehen.1.
Prüfen dass der Saum (E, Abb. 3) des Vordergummis (C) und der Saum (F) des Hintergummis (D) gleichzeitig auf einem 2.
fl achen Fußboden über ihre ganze Länge ruhen, ansonsten in der Höhe wie folgt beschrieben einstellen:
Den Zugstab (G) entfernen und die Befestiger (M) lösen, das Hintergummi (D) einstellen und die Befestiger ankuppeln und •
den Zugstab installieren.
Sterngriffe (I) lösen und vorderen Gummi (C) einstellen. Sterngriffe wieder festdrehen.•
Überprüfen, ob der vordere (C) und der hintere Gummi (D) unversehrt sind und keine Schnitte oder Risse aufweisen, 3.
gegebenenfalls wie folgt austauschen. Überprüfen, ob die Vorderkante (J) des hinteren Gummis verschlissen ist.
Gegebenenfalls Gummi umdrehen und eine der drei unversehrten Kanten als Vorderkante verwenden. Sind auch die anderen
drei Kanten abgenutzt, Gummi wie folgt austauschen:
Zugstange (G) entfernen, Haltevorrichtungen (M) lösen, Haltestreifen (K) abnehmen und hinteren Gummi (D) umdrehen/•
austauschen. Gummi in umgekehrter Reihenfolge einbauen.
Sterngriffe (I) aufdrehen, Haltestreifen (L) abnehmen und vorderen Gummi (C) austauschen. Gummi in umgekehrter •
Reihenfolge einbauen.
Nach dem Austauschen (oder Umdrehen) der Gummis, Höhe, wie im vorstehenden Punkt erläutert, einstellen.
Ansaugrohr (11) an die Sauglippe anschließen.4.
Sauglippe (21) montieren und Sterngriffe (22) festdrehen.5.
Falls erforderlich, Sterngriff Sauglippenausgleich (23) einstellen.6.
I
C
L
D
K
A
M
B
I
J
F
E
M
I
Abbildung 3
C
A
D
G
S311344
9097060000(2)2009-10 A SCRUBTEC 653E 15
DEUTSCH BETRIEBSANLEITUNG
BÜRSTEN/PADS REINIGEN
HINWEIS!
Aufgrund möglicher Abfälle mit scharfen Kanten empfi ehlt es sich, bei der Reinigung der Bürste/des Pads
Arbeitshandschuhe zu tragen.
Bürste/Pad, wie im Kapitel „Betrieb“ erläutert, ausbauen.1.
Die Bürste/Pad mit Wasser und Reinigungsmittel reinigen und waschen.2.
Überprüfen, ob die Borsten der Bürste unversehrt und nicht übermäßig abgenutzt sind, gegebenenfalls Bürste austauschen.3.

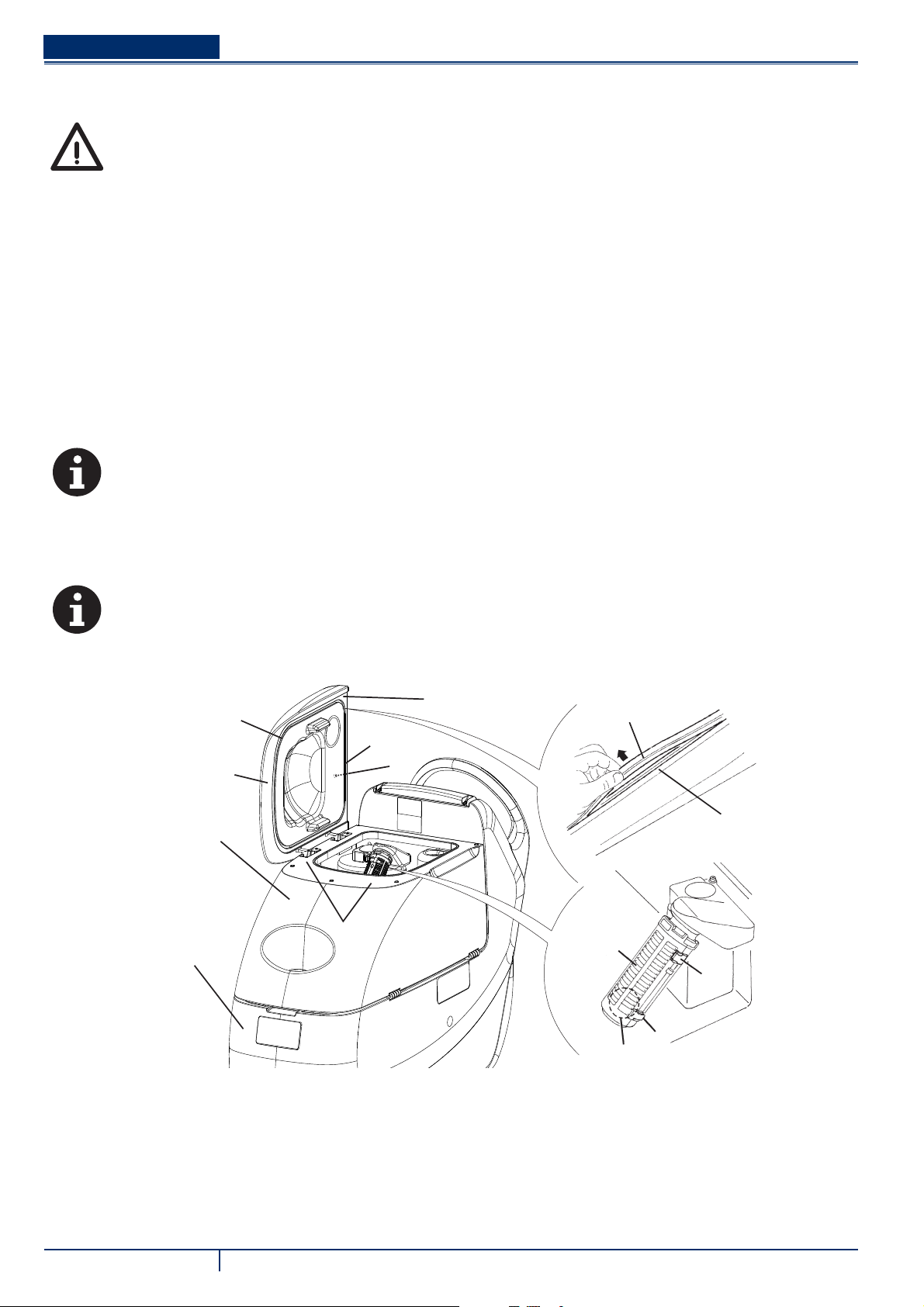

TANKS UND ANSAUGGITTER MIT SCHWIMMER REINIGEN UND DECKELDICHTUNG ÜBERPRÜFEN
Netzkabel (3) vom Stromnetz lösen und auf den Halter (4) wickeln.1.
Das Gerät in den Entsorgungsbereich schieben.2.
Den Deckel (18) in der Waschposition (L, Abb. 4) bringen.3.
Den Deckel (A), die Tanks (B und C) und das Ansauggitter mit automatischem Schwimmverschluss (D) mit klarem Wasser 4.
reinigen und waschen.
Das Wasser aus den Tanks mit den Röhren (12 und 13) auslassen.5.
Falls nötig, die Befestiger (E) lösen, das Gitter (D) öffnen und den Schwimmer (F) hervorholen, sorgfältig reinigen und wieder 6.
installieren.
Die Unversehrtheit der Deckeldichtung (G) des Tanks prüfen.7.
ANMERKUNG
Mit der Dichtung (G) wird der für das Ansaugen des Schmutzwassers erforderliche Unterdruck im Tank aufgebaut.
Falls erforderlich, Dichtung (G) aus ihrem Sitz (H) herausnehmen und auswechseln. Beim Einbau der neuen Dichtung den
Dichtungsstoß (I) wie auf der Abbildung in der Mitte der Hinterseite positionieren.
Überprüfen, ob die gesamte Aufl agefl äche (J) der Dichtung (G) unversehrt ist und die Dichtigkeit gewährleistet.8.
ANMERKUNG
Das Loch (K), erlaubt den Luftausgleich in dem Zwischenraum des Deckels, und trägt zur Bildung des Saugdruckes in
dem Tank bei.
Den Deckel (A) schließen.9.
L
G
G
I
A
K
H
B
J
D
C
E
E
F
P100123
Abbildung 4
16 SCRUBTEC 653E 9097060000(2)2009-10 A
FILTER DES ANSAUGANLAGENMOTORS
C
B
REINIGEN
Das Gerät auf ebenem Untergrund abstellen.1.
Netzkabel (3) vom Stromnetz trennen.2.
Die Befestigungsplatte (36) des Schmutzwassertanks 3.
entfernen.
Schmutzwassertank öffnen.4.
Falls nötig, das Wasser aus dem Tank durch das Rohr 5.
ablassen,um den Filter zu überprüfen.
Überprüfen, ob der Vorfi lter sauber ist. Falls erforderlich, 6.
Vorfi lter mit Wasser und Druckluft reinigen und wieder
einbauen.
Schritte 1. 2. 3. und 4. rückläufi g durchführen.7.
BETRIEBSANLEITUNG
F
E
DEUTSCH
C
A
B

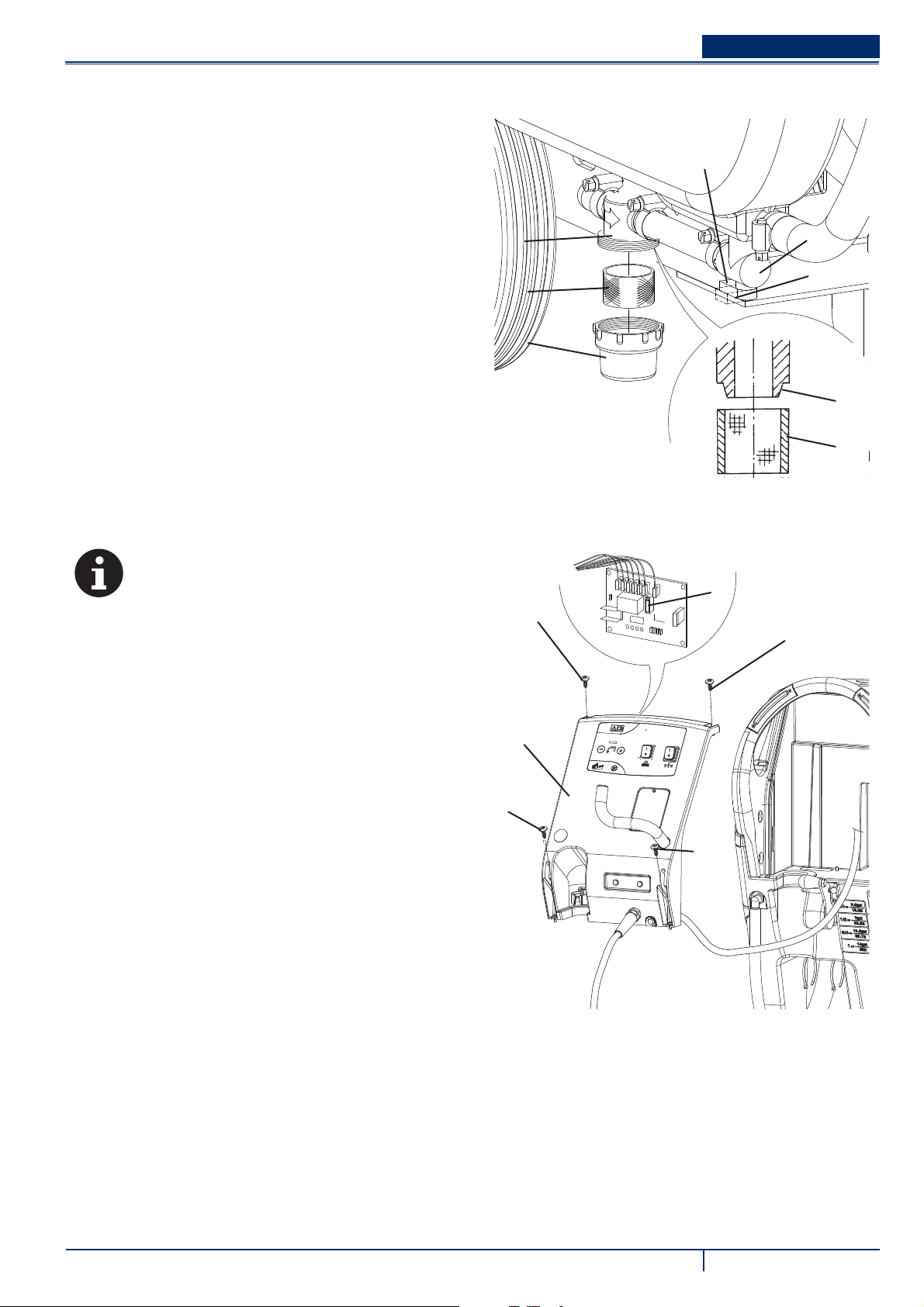

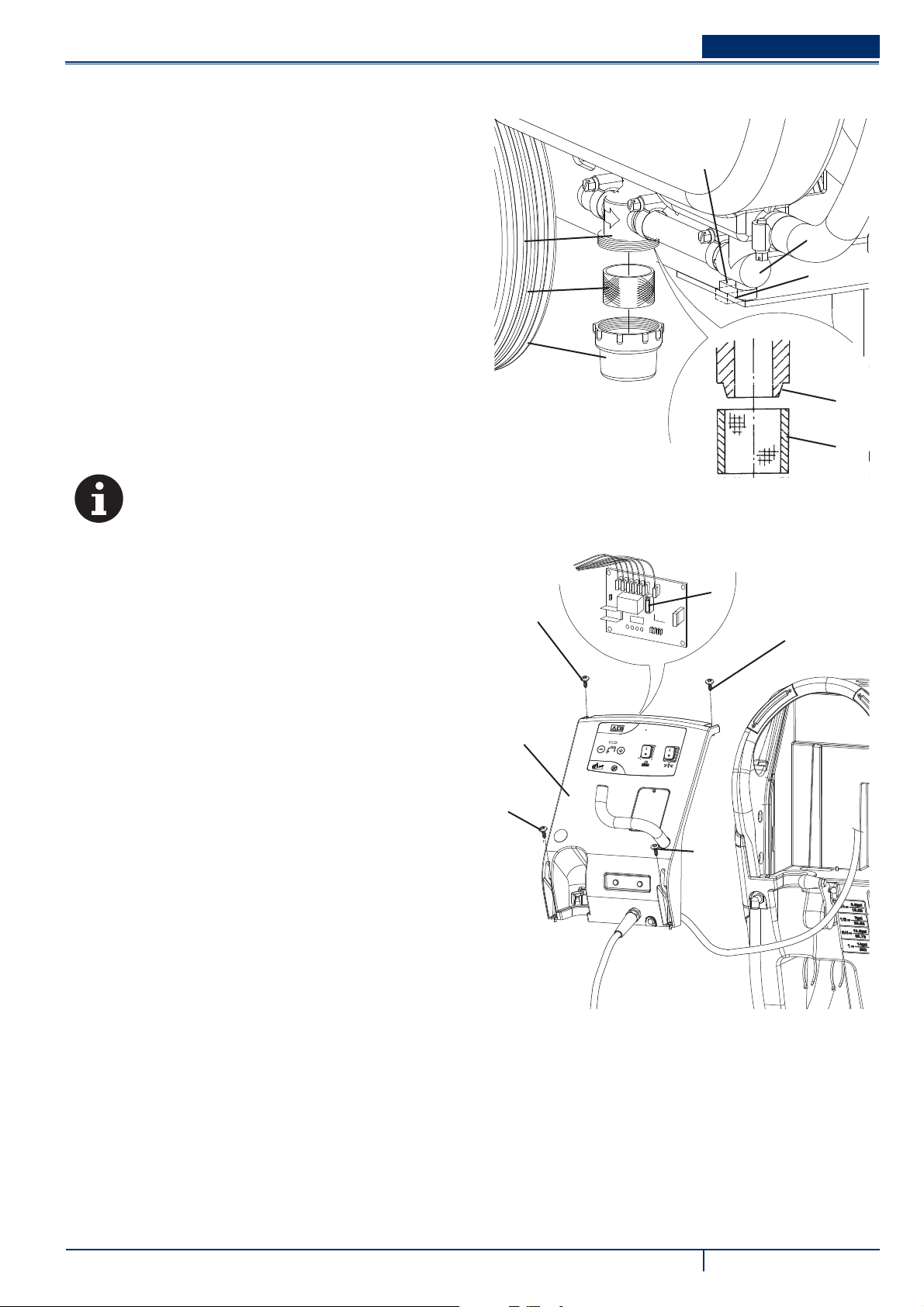

REINIGUNGSLÖSUNGS-/
FRISCHWASSERFILTER REINIGEN
Netzkabel (3) vom Stromnetz lösen und auf den Halter (4) 1.
wickeln.
Das Gerät auf ebenem Untergrund abstellen.2.
Das Reinigungslösungsventil (A, Abb. 5) schließen. Das 3.
Ventil befi ndet sich unter dem Gerät hinter dem linken
Hinterrad. Das Ventil (A) ist geschlossen, wenn es sich
gegenüber der Leitung in Stellung (B) befi ndet. In Stellung
(C) ist es geöffnet.
Durchsichtigen Deckel (D) abnehmen und Siebfi lter (E) 4.
entfernen. Reinigen und in der Halterung (F) anbringen.
ANMERKUNG
Die kleine Filtergewebe (E) richtig in den Sitz (G) des
Halters (F) stellen.
Den Hahn (A) öffnen.5.
SICHERUNGEN ÜBERPRÜFEN/AUSTAUSCHEN
Das Netzkabel (3) vom Stromnetz trennen ohne ihn auf 1.
den Halter (4) aufzuwickeln.
Schmutzwasserablassrohr (12) verschieben.2.
Das Netzkabel (3) von dem Halter (4) entfernen.3.
Die Schrauben (A, Abb. 6) entfernen und vorsichtig die 4.
Tafel (B) verschieben.
Die nachfolgende Sicherung prüfen/ersetzen:5.
(C) Sicherung F1, Elektronikkarte: (1 A)
Die Punkte von 2 bis 4 in umgekehrte Reihenfolge 6.
ausführen.
D
G
E
P100124
Abbildung 5
A
A
A
A
P100125
Abbildung 6
9097060000(2)2009-10 A SCRUBTEC 653E 17
DEUTSCH BETRIEBSANLEITUNG
FEHLERSUCHE
Störung Mögliche Ursache Abhilfe
Die Motoren funktionieren nicht. Netzkabel oder Stecker gebrochen. Das Kabel ersetzen.
Schmutzwassertank voll. Tank entleeren.
Schlauch von der Sauglippe gelöst. Anschließen.
Das Schmutzwasser wird nur ungenügend
angesaugt.
Ungenügender Reinigungslösungsfl uss zu den
Bürsten.
Streifen verursacht durch die Sauglippe.
Ansauggitter verstopft oder Schwimmer
geschlossen.
Sauglippe schmutzig bzw.
Sauglippengummis abgenutzt oder
beschädigt.
Tankdeckel nicht richtig geschlossen bzw.
Dichtung abgenutzt.
Reinigungslösungsfi lter schmutzig. Den Filter reinigen.
Tank schmutzig (Ablassöffnung verstopft). Den Tank reinigen.
Schmutz anwesend unter den Gummis der
Sauglippe.
Gummis der Sauglippe abgenutzt, gerissen
oder abgesplittert.
Sauglippe nicht mit Sterngriff eingestellt. Einstellen.
Das Gitter reinigen und der Schwimmer
prüfen.
Sauglippe reinigen und überprüfen.
Den Deckel richtig schließen oder die
Dichtung ersetzen.
Abfälle entfernen.
Gummis austauschen.
Für weitere Informationen setzen Sie sich bitte mit einem Nilfi sk-Alto-Kundendienst in Verbindung, bei dem die Service-Anleitung
erhältlich ist.
VERSCHROTTUNG
Die Geräteverschrottung hat bei einer autorisierten Verschrottungsstelle zu erfolgen.
Vor der Geräteverschrottung sind folgende Bauteile/Werkstoffe zu entfernen und zu trennen sowie gemäß
Umweltschutzvorschriften gesondert zu entsorgen:
Bürsten/Pads –
Kunststoffl eitungen und -teile –
Elektrische und elektronische Teile (*) –
Wenden Sie sich insbesondere für die Verschrottung der elektrischen und elektronischen Teile an die örtliche Nilfi sk-Alto-(*)
Niederlassung.
18 SCRUBTEC 653E 9097060000(2)2009-10 A
MANUEL OPERATEUR
FRANÇAIS
TABLE DES MATIERES
INTRODUCTION .............................................................................................................................................................. 2
BUT ET CONTENU DU MANUEL ................................................................................................................................................... 2
DESTINATAIRES ............................................................................................................................................................................. 2
CONSERVATION DU MANUEL ....................................................................................................................................................... 2
DECLARATION DE CONFORMITE ................................................................................................................................................ 2
DONNEES D’IDENTIFICATION ...................................................................................................................................................... 2
AUTRES MANUELS DE REFERENCE ........................................................................................................................................... 2
PIECES DE RECHANGE ET ENTRETIEN ..................................................................................................................................... 2
MODIFICATIONS ET AMELIORATIONS ......................................................................................................................................... 2
CAPACITES OPERATIONNELLES ................................................................................................................................................. 3
CONVENTIONS .............................................................................................................................................................................. 3
DEBALLAGE / LIVRAISON ............................................................................................................................................. 3
SECURITE ....................................................................................................................................................................... 3
SYMBOLES UTILISES .................................................................................................................................................................... 3
INSTRUCTIONS GENERALES ....................................................................................................................................................... 4
DESCRIPTION DE LA MACHINE ................................................................................................................................... 6
STRUCTURE DE LA MACHINE ...................................................................................................................................................... 6
TABLEAU DE BORD ....................................................................................................................................................................... 7
ACCESSOIRES / OPTIONS ............................................................................................................................................................ 7
CARACTERISTIQUES TECHNIQUES ............................................................................................................................................ 8
SCHEMA ELECTRIQUE .................................................................................................................................................................. 9
UTILISATION ................................................................................................................................................................. 10
AVANT LA MISE EN MARCHE DE LA MACHINE ......................................................................................................................... 10
MISE EN MARCHE ET ARRET DE LA MACHINE .........................................................................................................................11
MACHINE AU TRAVAIL (LAVAGE / SECHAGE) ........................................................................................................................... 12
VIDANGE DES RESERVOIRS ...................................................................................................................................................... 13
APRES L’UTILISATION DE LA MACHINE ....................................................................................................................................13
INACTIVITE PROLONGEE DE LA MACHINE .............................................................................................................................. 13
PREMIERE PERIODE D’UTILISATION ......................................................................................................................................... 13
ENTRETIEN ................................................................................................................................................................... 14
PLAN D’ENTRETIEN PROGRAMME ............................................................................................................................................ 14
CONTROLE DES HEURES DE TRAVAIL DE LA MACHINE ........................................................................................................ 14
CONTROLE DU CABLE D’ALIMENTATION ................................................................................................................................. 14
NETTOYAGE DE L’EMBOUCHURE ............................................................................................................................................. 15
CONTROLE ET REMPLACEMENT DES LAMELLES EN CAOUTCHOUC DE L’EMBOUCHURE .............................................. 15
NETTOYAGE DES BROSSES / DISQUES ................................................................................................................................... 16
NETTOYAGE DES RESERVOIRS, DE LA GRILLE D’ASPIRATION AVEC FLOTTEUR ET CONTROLE DU JOINT
D’ETANCHEITE DU COUVERCLE ............................................................................................................................................... 16
NETTOYAGE DU FILTRE DU MOTEUR DU SYSTEME D’ASPIRATION ..................................................................................... 17
NETTOYAGE DU FILTRE DE LA SOLUTION / DE L’EAU PROPRE ............................................................................................ 17
CONTROLE / REMPLACEMENT DES FUSIBLES ....................................................................................................................... 17
DEPISTAGE DES PANNES ........................................................................................................................................... 18
MISE A LA FERRAILLE ................................................................................................................................................. 18
9097060000(2)2009-10 A SCRUBTEC 653E 1
FRANÇAIS MANUEL OPERATEUR
INTRODUCTION
REMARQUE
Les nombres entre parenthèses se réfèrent aux composants indiqués au chapitre Description de la machine.
BUT ET CONTENU DU MANUEL
Ce manuel se propose de fournir à l’opérateur toutes les informations nécessaires afi n qu’il puisse utiliser la machine correctement
et la gérer de la manière la plus autonome et sûre. Il comprend des informations concernant l’aspect technique, la sécurité, le
fonctionnement, l’arrêt de la machine, l’entretien, les pièces de rechange et la mise à la ferraille.
Avant d’effectuer toute opération sur la machine, les opérateurs et les techniciens qualifi és doivent lire attentivement les instructions
contenues dans ce manuel. En cas de doutes sur la correcte interprétation des instructions, contacter Nilfi sk Alto pour avoir plus de
renseignements.
DESTINATAIRES
Ce manuel s’adresse à l’opérateur aussi bien qu’aux techniciens préposés à l’entretien de la machine.
Les opérateurs ne doivent pas exécuter les opérations réservées aux techniciens qualifi és. Nilfi sk Alto ne répond pas des
dommages dus à l’inobservance de cette interdiction.
CONSERVATION DU MANUEL
Le Manuel opérateur doit être gardé près de la machine, dans une enveloppe spéciale et, surtout, loin de liquides et de tout ce qui
pourrait en compromettre l’état de lisibilité.
DECLARATION DE CONFORMITE
La Déclaration de Conformité est livrée avec la machine et en atteste la conformité aux lois en vigueur.
REMARQUE
La Déclaration de Conformité originelle est contenue en double exemplaire dans la documentation de la machine.
DONNEES D’IDENTIFICATION
Le numéro de série et le modèle de la machine sont indiqués sur la plaque (31).
L’année de fabrication de la machine est indiquée dans la Déclaration de Conformité, ainsi que par les deux premiers chiffres du
numéro de série de la machine.
Ces informations sont nécessaires lors de la commande des pièces de rechange de la machine. Utiliser l’espace suivant pour noter
les données d’identifi cation de la machine.
Modèle de la MACHINE ....................................................................
Numéro de série de la MACHINE ......................................................
AUTRES MANUELS DE REFERENCE
Manuel d’entretien (consultable auprès des Services après-vente Nilfi sk Alto) –
Catalogue de pièces de rechange (livré avec la machine) –
PIECES DE RECHANGE ET ENTRETIEN
Pour toute nécessité concernant l’emploi, l’entretien et la réparation, s’adresser au personnel qualifi é ou directement aux Services
après-vente Nilfi sk Alto. N’utiliser que des pièces de rechange et accessoires d’origine.
Pour l’assistance ou la commande de pièces de rechange et accessoires, contacter Nilfi sk Alto en spécifi ant toujours le modèle et
le numéro de série de la machine.
MODIFICATIONS ET AMELIORATIONS
Nilfi sk Alto vise à un constant perfectionnement de ses produits et se réserve le droit d’effectuer des modifi cations et des
améliorations lorsqu’elle le considère nécessaire sans l’obligation de modifi er les machines précédemment vendues.
Il est entendu que toute modifi cation et / ou addition d’accessoires doit toujours être approuvée et réalisée par Nilfi sk Alto.
2 SCRUBTEC 653E 9097060000(2)2009-10 A
MANUEL OPERATEUR
FRANÇAIS
CAPACITES OPERATIONNELLES
Cette autolaveuse est conçue et fabriquée pour le nettoyage (lavage et séchage) de sols lisses et solides, en milieux civils et
industriels, en conditions de complète sécurité, par un opérateur qualifi é.
L’autolaveuse n’est pas adaptée au lavage de tapis ou moquettes.
CONVENTIONS
Toutes les références à en avant, en arrière, avant, arrière, droite ou gauche indiquées dans ce manuel doivent être considérées
comme référées à l’opérateur en position de conduite, les mains sur le guidon (2).
DEBALLAGE / LIVRAISON
Pour déballer la machine, suivre attentivement les instructions sur l’emballage.
Lors de la livraison de la machine, contrôler attentivement que l’emballage et la machine n’ont pas été endommagés pendant le
transport. Si les dommages sont évidents, garder l’emballage de façon qu’il puisse être examiné par le transporteur qui l’a livré.
Contacter immédiatement le transporteur pour remplir une demande de dommages-intérêts.
Contrôler que le matériel livré avec la machine correspond à la liste suivante :
Documentation technique :1.
Manuel d’utilisation de l’autolaveuse•
Catalogue de pièces de rechange de l’autolaveuse•
SECURITE
On utilise les symboles suivants pour signaler les conditions de danger potentielles. Lire attentivement ces informations et prendre
les précautions nécessaires pour protéger les personnes et les choses.
Pour éviter tout accident, la collaboration de l’opérateur est essentielle. Aucun programme de prévention des accidents du travail
ne peut résulter effi cace sans la totale collaboration de la personne directement responsable du fonctionnement de la machine. La
plupart des accidents qui peuvent survenir dans une entreprise, pendant le travail ou les déplacements, sont dus à l’inobservance
des plus simples règles de prudence. Un opérateur attentif et prudent est la meilleure garantie contre les accidents du travail et se
révèle indispensable pour compléter n’importe quel programme de prévention.
SYMBOLES UTILISES
DANGER !
Indique une situation dangereuse exposant l’opérateur au risque de blessures graves, voire mortelles.
ATTENTION !
Indique un risque potentiel d’accident pour les personnes ou de dommage matériel.
AVERTISSEMENT !
Indique un avertissement ou une remarque sur des fonctions clé ou utiles. Prêter la plus grande attention aux
segments de texte marqués par ce symbole.
REMARQUE
Indique une remarque sur des fonctions clé ou utiles.
CONSULTATION
Indique la nécessité de consulter le Manuel opérateur avant toute opération.
9097060000(2)2009-10 A SCRUBTEC 653E 3
Loading...
