Nilfisk POSEIDON 8 User Manual

POSEIDON 8

Operating Instructions .............................................................1-16

Betriebsanleitung .................................................................. 17-32

Notice d’utilisation ................................................................. 33-48

Gebruiksaanwijzing ............................................................... 49-64

Istruzioni sull’uso ...................................................................65-80

Driftsinstruks ......................................................................... 81-96

Bruksanvisning .................................................................... 97-112

Driftsvejledning.................................................................. 113-128

Käyttöohje ......................................................................... 129-144

Navodilo za uporabo ........................................................ 145-160

Uputstvo za rad .................................................................161-176

Prevádzkový návod ...........................................................177-192

Provozní návod .................................................................193-208

Instrukcja obsługi .............................................................. 209-224

Kezelési utasítás ............................................................... 225-240

Руководство по эксплуатации ......................................... 241-256

Töö juhised....................................................................... 257-272

Lietošanas instrukcijas ..................................................... 273-288

Eksploatacijos instrukcijos ............................................... 289-304

Instrucciones de manejo ................................................... 305-320

Instruções de operação.....................................................321-336

Οδηγίες λειτουργίας ..........................................................337-352

Ýþletme kýlavuzu ..............................................................353-368

301002670 - 2007-12-06

POSEIDON 8

1

2

12

3

11
10

4

9

5

8
7
6

3

Sommaire

Symboles de mise en

gar de

1 Consignes de sécurité

im por tan tes

POSEIDON 8

..........................................................................................28

..........................................................................................28

2 Description

3 Avant la mise en

service

4 Commande /

Fonc tion ne ment

5 Domaines d’utilisation

et méthodes de travail

6 Après le travail

7 Maintenance

8 Suppression de

dé ran ge ments

9 Divers

2.1 Affectation ..........................................................................30

2.2 Eléments de commande.....................................................30

3.1 Installation ..........................................................................30

3.2 Raccordement du flexible haute pression (1 ulitisateur) ....31

3.2.1 Raccordement du flexible haute pression (2 utilisateurs)...31

3.3 Raccordement du flexible à eau .........................................31

3.4 Raccordement électrique ...................................................32

3.5 Récupération de l’antigel ....................................................32

4.1 Raccordement du pistolet à la lance ..................................32

4.2 Mise en marche de l’appareil .............................................32

4.2.1 Mise en marche de l’appareil raccordé à une

conduite d’eau ....................................................................32

4.2.2 Mise en marche de l’appareil raccordé à un réservoir

ouvert (aspiration) ..............................................................32

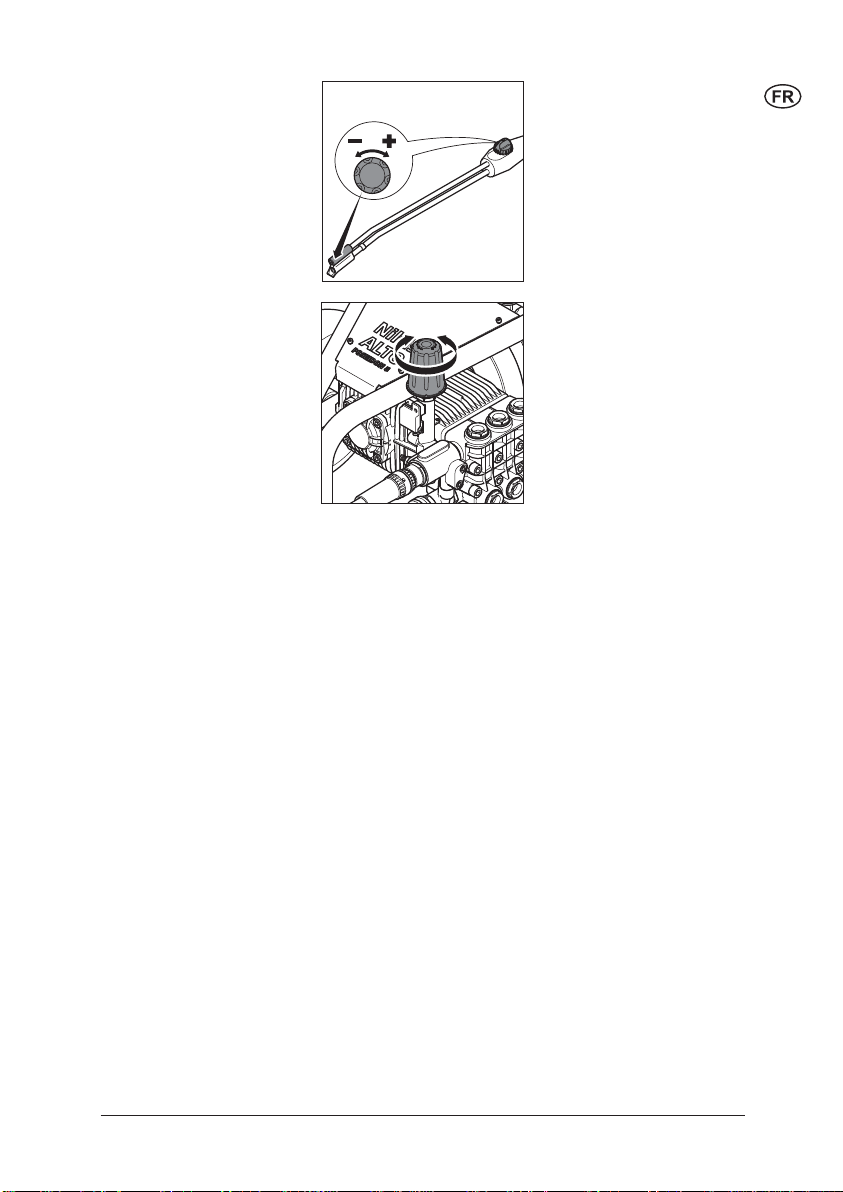

4.3 Réglage de la pression avec la lance Tornado ...................33

4.4 Réglage de la pression/du débit sur l’appareil ...................33

5.1 Indications générales .........................................................33

5.1.1 Détremper .........................................................................33

5.1.2 Appliquer détergent et mousse ..........................................33

5.1.3 Température ......................................................................33

5.1.4 Action mécanique ..............................................................34

5.1.5 Grand débit d’eau et haute pression ..................................34

5.2 Utilisations typiques............................................................34

5.2.1 Agriculture ..........................................................................34

5.2.2 Véhicules ............................................................................34

5.2.3 Bâtiment et industrie...........................................................35

6.1 Arrêt de l’appareil ...............................................................35

6.2 Séparation des conduites d’alimentation............................36

6.3 Enroulement du cordon et du flexible haute pression,

rangement des accessoires ...............................................36

6.4 Conservation de la machine (entreposage à l‘abri

du gel) ................................................................................36

7.1 Plan de maintenance..........................................................37

7.2 Travaux de maintenance ....................................................37

7.2.1 Nettoyage du filtre à eau ....................................................37

7.2.2 Contrôle du niveau d’huile ..................................................37

7.2.3 Vidange d’huile ...................................................................37

..........................................................................................28

9.1 Affectation de la machine au recyclage ..............................39

9.2 Garantie..............................................................................39

9.3 Déclaration de conformité CE ............................................39

9.4 Caractéristiques techniques ...............................................39

3

POSEIDON 8

Symboles de mise en garde

Dans ce manuel, les

consignes de sécu-

rité dont l‘inobser-

vation peut mettre

des personnes

marquées particulièrement par ce
symbole de danger.

ces dernières à portée de main.

en danger sont

Avant la mise en

service du net­toyeur haute pres­sion, lire impéra­tivement les ins-

tructions de service

ci-jointes et conservez

sécurité de fonctionnement figu­rent ici.

et son fonctionnement.

Des conseils
ou des indi-

cations qui fa-

cilitent le travail

et pourvoient à la

Vous trouverez ce

symbole en face des

consignes de sécurité

dont l‘inobservation

peut engendrer des

risques pour l‘appareil

1 Consignes de sécurité importantes

Pour votre propre sécurité

Le nettoyeur haute pression ne
doit être utilisé que par des per­sonnes ayant été instruites et ha­bilitées à cet effet.

En dépit de son maniement ul­trasimple, la machine ne doit pas
être confiée à des enfants.

Géneralités

L’utilisation du nettoyeur haute
pression est soumise aux ré­glementations nationales en vi­gueur.

Outre les instructions de services
et les réglementations en matière
de prévention des accidents en
application dans le pays d’utili­sation, il convient également de
respecter les règles techniques
spécifiques en matière de sécu­rité au travail et les règles de l’art
généralement admises.

Toute méthode de travail présen­tant des risques au niveau de la
sécurité doit être écartée.

Transport

L’appareil est facile à transporter
grâce à ses grandes roues. Pour
le transport sûr dans et sur des
véhicules, nous recommandons

4

de fixer l’appareil avec des san­gles pour qu’il ne glisse pas et ne
verse pas.

Si l’appareil et ses accessoires
sont transportés à des tempéra­tures voisines de ou inférieures à
0°C, nous recommandons d’em­ployer un antigel comme il est dé­crit dans le chapitre 6.

Avant la mise en service

Si votre appareil triphasé a été
livré sans fiche, demandez à un
électricien de l’équiper d’une fiche
triphasée appropriée, dotée d’un
contact à conducteur de protec­tion.

Avant la mise en service, assu­rez-vous que le nettoyeur haute
pression est dans l’état réglemen­taire.

S’assurer régulièrement que le
câble d’alimentation électrique
ne présente ni détériorations ni
signes d’usure. Ne mettre en ser­vice que des nettoyeurs haute
pression dont le câble d’alimenta­tion électrique est en parfait état
(risques de chocs électriques en
cas de détérioration!).

S’assurer que la tension indiquée
sur la plaque signalétique concor­de avec celle du réseau local.

Raccordez l’alimentation électri­que du nettoyeur haute pression
à une installation dotée d’un in-

terrupteur de protection contre
les courants de court-circuit. Cet
interrupteur coupe l’alimentation
lorsque le courant de fuite par
rapport à la terre dépasse 30 mA
pendant 30 ms ou bien il contient
un circuit de contrôle de la mise à
la terre.

N’utiliser l’appareil qu’en position
verticale!

Observez les prescriptions et dis­positions légales en vigueur pour
vous. Avant chaque mise en ser­vice, effectuez un contrôle visuel
des principaux éléments du net­toyeur haute pression.

PRUDENCE !

Le jet haute pression peut être
dangereux s’il est mal utilisé. Ne
le dirigez pas sur des personnes,
des animaux, des installations
sous tension ou sur l’appareil lui­même.
Portez des vêtements et des lu­nettes de protection.

Le jet ne doit jamais être dirigé sur
une personne pour nettoyer des
vêtements ou chaussures qu’elle
porte.
Risque de blessure !

Lors de la mise en route de la
machine, des à-coups peuvent
se produire au niveau de la lance
de projection, en particulier pour
les lances coudées. Il est donc re­commandé de tenir la lance à 2
mains.

POSEIDON 8

Ne pas utiliser la machine si des
personnes se trouvent dans son
environnement proche.

Lors du nettoyage de l’objet, vé­rifier si des matières dangereu­ses ne se détachent pas de ce­luici et ne parviennent pas dans
l’environnement - p. ex. amiante,
huile.

Ne nettoyez pas des pièces fra­giles en caoutchouc, en tissu et
autres avec le jet rond, p. ex.
avec la turbo-rotabuse.
Lors du nettoyage, veillez à une
distance suffisante entre la buse
haute pression et la surface à
nettoyer afin d’éviter d’endom­mager celle-ci.

Ne pas utiliser le tuyau flexible
haute pression comme câble de
traction!
La pression de travail et la tem­pérature maximales admissibles
sont imprimées sur le tuyau hau­te pression.

Ne pas se servir de la machine
en cas de défectuosité du câble
d’alimentation ou du tuyau haute
pression.

Faire attention à ce que la circu­lation d’air soit suffisante. Ne pas
recouvrir la machine ni la faire
fonctionner dans des locaux in­suffisamment aérés !

Entreposer l’appareil à
l’abri du gel !

Ne jamais mettre la machine en
marche sans eau ! Un manque
d’eau, même de courte durée, en­traîne un grave endommagement
des manchettes de pompe !

Connexion à l’eau

e nettoyeur haute
pression doit être
uniquement rac­cordé au circuit
d’eau potable lor­sque un dispositif anti-refoule­ment (de type BA selon EN 1717)
a été installé. Le dispositif anti­refoulement peut être commandé
avec la référence 106411177,10
6411178,106411179,106411184.
La longueur de tuyau entre le dis­positif anti-refoulement et le net-

toyeur haute pression doit être
de 12 mètres (diamètre minimum
19,1 mm) au moins pour absorb­er les éventuels pics de pression.
Le fonctionnement par aspiration
(à partir d’un récipient pour eau
de pluie, par exemple) s’effectue
sans dispositif anti-refoulement.
Kit d’aspiration recommandé :

61256. Dès que l’eau traverse
la valve BA, on considère qu’elle
n’est plus potable.

Fonctionnement
PRUDENCE !

Les câbles de rallonge inappro­priés peuvent être dangereux.
Déroulez toujours complètement
les tambours de câble pour éviter
un risque d’incendie dû au suré­chauffement.

Les prises mâles et les accou­plements des câbles d’alimenta­tion électrique doivent au moins
être protégées contre les projec­tions d’eau.

Le cordon de raccordement sec­teur doit être conforme au modèle
indiqué par le constructeur :

Longueur du

câble m

à 20 m
20 à 50 m

Ne pas endommager le câble
d’alimentation électrique (p. ex.
en l’écrasant, en le tirant ou en
le serrant).

Section

<16 A <25 A

ø1.5mm² ø2.5mm²

ø2.5mm² ø4.0mm²

Partie électrique

ATTENTION !

Ne jamais laver au jet les appa­reils électriques :
danger pour les personnes; ris­que de court-circuit.

Ne raccorder l’appareil qu’à des
installations parfaitement confor­mes aux prescriptions.

Les enclenchements engendrent
de brèves chutes de tension.
Il ne faut pas s’attendre à des
perturbations si les impédances
du secteur (raccordement do­mestique) sont inférieures à 0,15
Ω. En cas de doute, contactez

votre entreprise de distribution
d’électricité.

Maintenance et réparation
ATTENTION !

Débrancher systématiquement la
fiche secteur avant tout nettoyage
ou toute opération de maintenan­ce du nettoyeur haute pression.

Ne pas effectuer d’opérations de
maintenance autres que celles
décrites dans les instructions de
service. N’utiliser que des pièces
de rechange d’origine. Ne pas
réaliser de modifications techni­ques sur le nettoyeur haute pres­sion.

PRECAUTION!

Les flexibles haute pression, les
raccords et les accouplements
jouent un rôle important pour la
sécurité de l‘appareil. Utiliser uni­quement des pièces haute pres­sion autorisées par le fabrican.
Si vous employez un câble de ral­longe, utilisez uniquement le mo­dèle indiqué par le fabricant ou un
modèle supérieur.
Pour les travaux de maintenance
ou de réparation non mentionnés
dans cette ces instructions techni­ques, se mettre en rapport avec la
Station Service agrée Nilfisk-Alto
ou directement avec le Service
Après-Vente Nilfisk-Alto!

Contrôle

Le nettoyeur haute pression est
conforme aux « Directives pour
les appareils à jet de liquide »
en vigueur en Allemagne. La sé­curité de fonctionnement de l’ap­pareil doit être contrôlée par des
spécialistes conformément aux
règlements de prévention des
accidents « Travaux avec des
dispositifs à jet de liquide (BGR
500-2/2.36) », toutefois au mini­mum une fois par an.
Après chaque réparation ou modi­fication effectuée sur les appareils
électriques, il est impératif de me­surer :

• la résistance conductrice de
protection,

• la résistance d’isolement et

• le courant dérivé.

Il faut en outre effectuer:

• un contrôle visuel du câble de
raccordement,

• une mesure de la tension et du

5

POSEIDON 8

courant,

• ainsi qu’un contrôle des fonc­tions.

Nos techniciens du Service après­vente, qui sont des spécialistes,
sont à votre disposition.
Pour se procurer les directives in­tégrales pour les appareils à jet de
liquide et les “Travaux avec des
appareils à jet de liquide soumis

2 Description

2.1 Affectation

2.2 Eléments de

commande

aux règlements de prévention des
accidents, s’adresser à la maison
d’édition Carl Heymanns-Verlag
KG, Luxemburger Strasse 449,
50939 Köln ou à l’association pro­fessionnelle de la branche.

Dispositif de securité

Le bloc régulateur de sécurité re-

Ce nettoyeur haute pression a été
conçu pour l’usage professionnel
dans
– l’agriculture
– les activités de production
– la logistique
– le nettoyage de véhicules
– les établissements publics
– les activités de nettoyage
– le bâtiment
etc.
L‘utilisation du nettoyeur haute pres-

Voyez la figure sur le volet au début de
cette notice d’utilisation.
1 guidon
2 pistolet
3 support pour la lance
4 molette de réglage de la

pression sur la lance
5 lance
6 prise d’eau et filtre

d’admission d’eau
7 contrôle du niveau d’huile

conduit la surpression inadmissi­ble dans la conduite d’aspiration
de la pompe par une conduite
de dérivation sans pression rési­duelle.

Les dispositifs de sécurité sont
préréglés et scellés en usine et
n‘ont pas le droit d‘être modifiés.

sion pour divers travaux de nettoyage
est décrite dans le chapitre 5.

Employer l‘appareil uniquement de la
manière décrite dans cette notice d‘uti­lisation. Un emploi non conforme à sa
destination peut endommager l‘appa­reil ou la surface à nettoyer et provo­quer des blessures graves

8 raccord du flexible haute

pression

9 poignée de réglage de la

pression et du débit
10 manomètre
11 commutateur principal
12 fixation pour le cordon

.

3 Avant la mise en service

3.1 Installation

6

1. Avant la première mise en ser-

vice, assurez-vous minutieu-

sement qu’il ne présente pas

de défauts ou de dommages.

2. An cas d’avarie, adressez-

vous immédiatement à votre

dépositaire Nilfisk-Alto.

3. Serrez le frein.

4. Contrôlez que le niveau d’huile
se situe entre les repères min.
et max., rajoutez éventuelle­ment de l’huile (voir la qualité
d’huile dans le chap. 9.4).

POSEIDON 8

3.2 Raccordement du
flexible haute pression
(1 ulitisateur)

3.2.1 Raccordement du
flexible haute pression
(2 ulitisateurs)

3.3 Raccordement du
flexible à eau

La machine ne doit

pas être raccordée
directement au ré­seau public de dis-

table.
Observez les prescriptions émises
par votre entreprise de distribution
d‘eau et destinées à empêcher un
retour de l‘eau dans la conduite
d‘alimentation.Sont néanmoins
admissibles les branchements en
cas :
– de branchement de courte du-

rée à un interrupteur de condui­te avec partie mobile

– d’écoulement à ciel ouvert

tribution d’eau po-

Voyez la quantité d’eau

et la pression requi­ses dans le chapitre

9.4 Caractéristiques

techniques.

1. Raccordez le flexible haute
pression à la prise de hau­te pression de l’appareil au
moyen du raccord rapide.

1. Connectez le raccord rapide
du collecteur distributeur avec
le raccord fileté de la rondelle
à haute pression.

2. Connectez le raccord rapide
des flexibles à haute pression
sur les raccords filetés du col­lecteur distributeur.

ATTENTION !

Dans un système à 2 utilisateurs,
la taille de la buse diffère légère­ment de sa taille dans un système
à utilisateur unique. Il convient de
remplacez les lances de pulvéri­sation correspondante et un col­lecteur distributeur (voir chapitre

9.4).

1. Avant de raccorder le flexible
à l’appareil, rincez-le rapide­ment à l’eau afin que du sable
et d’autres particules de saleté
ne puissent pas pénétrer dans
l’appareil.

2. Raccordez le flexible à la prise
d’eau au moyen du raccord
rapide.

3. Ouvrez le robinet d’eau.

En cas de mauvaise qualité de l’eau
(sable alluvionnaire etc.), montez un
filtre à eau fin dans l’arrivée d’eau.
Pour raccorder l’appareil, utilisez un
flexible à eau doublé d’un renfort
ayant un diamètre nominal minimum
de 3/4’’ (19 mm).

7

POSEIDON 8

3.4 Raccordement
électrique

Raccordez l’appareil
uniquement à une
installation électri­que réglementaire.

3.5 Récupération de
l’antigel

Pour les appareils équipés d’un
tambour de câble :

1. Desserrez le frein du tambour.

2. Déroulez complètement le cor­don.

Le système de conduites de l’ap­pareil a été rempli avec de l’anti­gel à l’usine. Recueillez dans un

4 Commande / Service

4.1 Raccordement du
pistolet à la lance

A

C

Avant d‘assembler la

lance et le pistolet, net-

toyez le nipple pour

éliminer les éven-

tuelles particules de

saleté.

B

1. Observez les consignes de sé­curité données dans le chapi­tre 1.

2. Branchez la fiche de l’appareil
dans une prise de courant.

récipient le liquide qui s’écoule
tout d’abord (env. 1 l) pour le réu­tiliser.

1. Tirez en avant la poignée à
raccord rapide bleue du pisto­let et déverrouillez en tournant
à gauche.

2. Emboîtez le nipple de la lance
dans le raccord rapide et tour­nez à droite la poignée à rac­cord rapide bleue.

3. Tirez la lance (ou un autre ac­cessoire) en avant pour vous
assurer qu‘elle est solidement
assemblée avec le pistolet.

4.2 Mise en marche de
l’appareil

4.2.1 Mise en marche de
l’appareil raccordé à
une conduite d’eau

Pour purger

l’air du systè-

me, actionnez

plusieurs fois le

intervalles.
L’appareil s’arrête automatique­ment après la fermeture du pistolet.
Vous pouvez le remettre en marche
en actionnant le pistolet.

pistolet à de courts

4.2.2 Mise en marche de
l’appareil raccordé à
un réservoir ouvert
(aspiration)

8

O

I

1. Mettez le commutateur princi­pal dans la position « Ι ».

2. Déverrouillez le pistolet et ac­tionnez-le.

3. Mettez le cran de sûreté même
lors de courtes interruptions
du travail.

1. Remplissez le kit d’aspiration
Nilfisk-Alto avec de l’eau avant
de le raccorder à l’appareil.

2. Mettez le commutateur princi­pal dans la position « Ι ».

3. Déverrouillez le pistolet et ac­tionnez-le.

Hauteur d’aspiration max. = 1,5 m.

POSEIDON 8

4.3 Réglage de la pression
avec la lance Tornado

4.4 Réglage de la pression/
du débit sur l’appareil

1. Tournez le bouton tournant sur
le dispositif de pulvérisation :

– haute pression = dans le

sens horaire (+)

– basse pression = dans le

sens antihoraire (–)

1. Réglez la pression et le débit
d’eau en tournant la poignée
de réglage située sur l’appa­reil.

5 Domaines d‘utilisation et méthodes

de travail

5.1 Indications générales

Les couches de saleté épaisses et

5.1.2 Appliquer détergent et
mousse

5.1.3 Température

Vous obtiendrez un nettoyage à haute pression efficace en observant quelques
directives et en vous basant sur vos expériences personnelles dans des domai­nes spéciaux. Accessoires et détergents peuvent, s’ils sont employés correcte­ment, renforcer l’effet du nettoyage. Vous trouverez ici quelques indications fon­damentales.

5.1.1 Détremper

incrustées peuvent être détachées ou amollies après avoir trempé un certain
temps. Une méthode idéale, en particulier dans l’agriculture – par exemple dans
les porcheries. L’emploi de détergents moussants et alcalins optimise l’effet. Va­porisez la solution de détergent sur la surface et laissez agir 30 minutes. Vous
pouvez ensuite nettoyer beaucoup plus vite avec le jet haute pression.

Les détergents et la mousse devraient être pulvérisés sur la surface sèche afin
que le produit non dilué soit en contact avec la saleté. Sur les surfaces verticales,
travaillez de bas en haut pour éviter les traînées lorsque la solution de détergent
ruisselle. Laissez agir quelques minutes avant de nettoyer avec le jet haute pres­sion. Ne laissez pas sécher les détergents.

Des températures relativement élevées renforcent l’effet du nettoyage.
Graisses et huiles, notamment, peuvent se dissoudre plus vite et plus
facilement. Les protéines se dissolvent le mieux à des températures
autour de 60°C, les huiles et les graisses entre 70°C et 90°C.

9

POSEIDON 8

5.1.4 Action mécanique

La dissolution de couches de saleté

5.1.5 Grand débit d’eau et
haute pression

5.2 Utilisations typiques

5.2.1 Agriculture

épaisses nécessite en plus une action mécanique. Des lances spéciales et des
brosses de lavage (rotatives) produisent le meilleur effet pour détacher la couche
de saleté.

La haute pression n’est pas toujours la meilleure solution et une pression trop
forte peut endommager les surfaces. L’effet du nettoyage dépend également du
débit d’eau. Une pression de 100 bars est suffisante pour nettoyer des véhicules
(avec de l’eau chaude). Un débit d’eau plus important permet de rincer et d’en­traîner la saleté détachée.

Emploi Accessoires Méthode

Etables
Enclos à porcs

Nettoyage des
murs, sols,
équipements

Désinfection

Parc de véhicules
Tracteur, charrue
etc.

Injecteur de mousse
Lance à mousse
Powerspeed lance
Floor Cleaner

Détergents
Universal
Alkafoam

Désinfection
DES 3000

Lance standard
Injecteur de détergent
Lance Powerspeed
Lance coudée et laveur
de dessous de caisse
Brosses

1. Détremper – appliquez de la mousse sur toutes les
surfaces (de bas en haut) et laissez agir 30 minutes.

2. Enlevez la saleté avec la haute pression et
éventuellement un accessoire adapté.

Travaillez de bas en haut sur les surfaces verticales.

3. Pour entraîner de grandes quantités de saleté, réglez
sur le plus grand débit d’eau possible.

4. Pour assurer l’hygiène, utilisez uniquement les
désinfectants recommandés.

N’appliquez le désinfectant qu’après élimination

complète de la saleté.

1. Appliquez le détergent sur la surface pour dissoudre la
saleté. Travaillez de bas en haut.

2. Rincez avec le jet haute pression en commençant par
le bas. Servez-vous d’accessoires pour nettoyer les
endroits d’accès difficile.

3. Nettoyez les pièces fragiles telles que moteurs et
caoutchouc avec une pression plus faible pour ne pas
les endommager.

5.2.2 Véhicules

Emploi Accessoires Méthode

Surfaces de
véhicules

Lance standard
Injecteur de détergent
Lance coudée et laveur
de dessous de caisse
Brosses

Détergents
Aktive Shampoo
Aktive Foam
Sapphire
Super Plus
Aktive Wax
Allosil
RimTop

1. Appliquez le détergent sur la surface pour dissoudre
la saleté. Travaillez de bas en haut. Pour enlever des
traces d’insectes, vaporiser préalablement de l’Allosil
p. ex., puis rincez à faible pression et nettoyez tout
le véhicule en ajoutant du détergent. Laissez agir
le produit env. 5 minutes. Les surfaces métalliques
peuvent être nettoyées avec RimTop.

2. Rincez avec le jet haute pression en commençant par
le bas. Servez-vous d’accessoires pour nettoyer les
endroits d’accès difficile. Employez des brosses. Les
lances courtes sont pour le nettoyage de moteurs et
de passages de roues. Utilisez des lances coudées ou
des laveurs de dessous de caisse.

3. Nettoyez les pièces fragiles telles que moteurs et
caoutchouc avec une pression plus faible pour ne pas
les endommager.

4. Appliquez de la cire liquide avec le nettoyeur haute
pression pour diminuer le nouvel encrassement.

10

5.2.3 Bâtiment et industrie

Emploi Accessoires Méthode

Surfaces

Objets métalliques

Surfaces rouillées,
endommagées
avant le traitement

Ce ne sont là que quelques exemples d’application. Chaque tâche de nettoyage est différente. Pour trouver la meilleure
solution pour vos travaux de nettoyage, veuillez vous adresser à votre dépositaire Nilfisk-Alto.

njecteur de mousse
Lance standard
Lance coudée
Tête de nettoyage de
réservoirs

Détergents
Intensive
J25 Multi
Combi Aktive
Alkafoam

Détergents
DES 3000

Dispositif
d’hydrosablage

1. Appliquez une couche de mousse épaisse sur la
surface sèche. Travaillez de bas en haut sur les
surfaces verticales. Laissez agir la mousse env. 30
minutes pour un effet optimal.

2. Rincez avec le jet haute pression. Servez-vous
d’accessoires adaptés. Utilisez la haute pression pour
détacher la saleté. Utilisez une pression plus faible et
une grande quantité d’eau pour entraîner la saleté.

3. N’appliquez du désinfectant qu’après élimination
complète de la saleté.

Les salissures importantes, p. ex. dans des abattoirs,
peuvent être entraînées avec une grande quantité d’eau.
Les têtes de nettoyage de réservoirs servent pour les fûts,
auges, réservoirs de mélange etc. Elles sont dotées d’un
entraînement hydraulique ou électrique et permettent un
nettoyage automatique sans surveillance permanente.

1. Raccordez le dispositif d’hydrosablage au nettoyeur
haute pression et plongez le flexible d’aspiration dans
le réservoir de sable.

2. Portez des lunettes et des vêtements de protection
pendant le travail.

3. Rouille et peinture peuvent être enlevées avec le
mélange sable/eau.

POSEIDON 8

6 Après le travail

6.1 Arrêt de l’appareil

O

I

1. Coupez le commutateur prin­cipal en le tournant sur la posi­tion « 0FF ».

2. Fermez le robinet d’eau.

3. Actionnez le pistolet jusqu’à
ce que l’appareil soit sans
pression.

4. Mettez le cran de sûreté sur le
pistolet.

11

POSEIDON 8

6.2 Séparation
des conduites
d’alimentation

6.3 Enroulement du cordon
et du flexible haute
pression, rangement
des accessoires

6.4 Conservation de la
machine (entreposage
à l‘abri du gel)

1. Rangez l’appareil dans un lo­cal sec et protégé contre le
gel.

ATTENTION !

Si le nettoyeur haute pression est
entreposé dans un local où les
températures sont égales ou in­férieures à 0°C, il faut auparavant
aspirer de l’antigel avec la pompe
:

1. Déconnectez le flexible d’arri­vée d’eau de l’appareil.

2. Retirez la lance.

3. Mettez l’appareil en marche,
position « I » du commutateur.

L’appareil s’arrête au bout de

3 minutes maximum.

4. Raccordez le flexible d’aspira­tion à l’arrivée d’eau de l’appa­reil et plongez l’autre extrémité

1. Séparez le flexible à eau de
l’appareil.

2. Débranchez la fiche de l’appa­reil de la prise de courant.

Risque de trébuchement !

Pour prévenir les accidents, il faut
toujours enrouler soigneusement
le cordon et le flexible haute pres­sion.

1. Enroulez le cordon et le flexi­ble haute pression.

2. Accrochez la lance et les ac­cessoires dans leurs fixations.

dans un réservoir contenant
de l’antigel.

5. Mettez l’appareil en marche,
position « I » du commutateur.

6. Tenez le pistolet au-dessus du
réservoir d’antigel et action­nez-le pour amorcer l’aspira­tion.

7. Actionnez le pistolet 2 à 3 fois
pendant l’aspiration.

8. Soulevez le flexible d’aspira­tion hors du réservoir d’antigel
et actionnez le pistolet pour
pomper le reste d’antigel.

9. Arrêtez l’appareil.

10. Pour éviter tout risque, entre­posez temporairement l’appa­reil dans un local si possible
chauffé avant de le remettre
en service.

12

7 Maintenance

7.1 Plan de maintenance

Nettoyage du filtre à eau

7.2.1

Contrôle du niveau d’huile

7.2.2

Vidange d’huile

7.2.3

POSEIDON 8

Chaque

semaine

QQ

Q

50 heures après

la première mise

en service

QQ

Tous les 6 mois

ou toutes les 500

heures de service

Au besoin

7.2 Travaux de
maintenance

7.2.1 Nettoyage du filtre à
eau

7.2.2 Contrôle du niveau
d’huile

7.2.3 Vidange d’huile

A

Un filtre destiné à empêcher la
pénétration de particules de sa­leté grossières dans la pompe est
monté dans l’admission d’eau.

1. Dévissez le raccord rapide.

2. Retirez le filtre et rincez-le.
Remplacez-le s’il est endom­magé.

1. Contrôlez que le niveau d’huile
se situe entre les repères min.
et max., rajoutez éventuelle­ment de l’huile (voir la qualité
d’huile dans le chap. 9.4).

1. Ouvrez la vis de purge (A) si­tuée dans le bas du carter de
la pompe. Recueillez l’huile
qui s’écoule dans un récipient
approprié et éliminez-la dans
les règles.

2. Contrôlez le joint et remettez
la vis.

3. Versez de l’huile et refermez
le bouchon de la tubulure de
remplissage.

Voyez la qualité et la quantité

d’huile dans le chapitre 9.4 Carac­téristiques techniques.

13

POSEIDON 8

8 Suppression de dérangements

Dérangement Cause Suppression

Chute de pression > Air dans le système • Purger l‘air du système

> Buse HP obstruée/usée • Nettoyer/remplacer la buse

> Pression mal réglée sur la

lance

Fluctuations de pression > La pompe aspire de l’air

(possible seulement en mode

d’aspiration)
> Manque d’eau • Ouvrir le robinet d’eau
> lexible d’arrivée d’eau trop

long ou de section trop petite
> Manque d’eau dû au

colmatage du filtre à eau

> Manque d’eau dû à

l’inobservation de la hauteur

d’aspiration max. permise

Le moteur ne démarre pas lors
de la mise en marche

> Fiche pas branchée

correctement, coupure du

courant

> Le fusible de secteur a

déclenché

Le moteur ronfle sans démarrer
lors de la mise en marche

Le moteur s’arrête

Tension du réseau trop faible,

>

ou défaillance de phase

Pompe bloquée ou gelée

>

Câble de rallonge trop long ou

>

de section trop petite

La protection contre la

>

surcharge a réagi à cause

d’un échauffement ou d’une

surcharge du moteur

Buse haute pression

>

encrassée

en actionnant plusieurs
fois le pistolet à de
brefs intervalles, mettre
éventuellement la machine
en marche un court instant,
sans que le tuyau haute
pression soit raccordé

HP

• Régler sur la pression de
travail désirée

• Contrôler l’étanchéité à l’air
du groupe d’aspiration

• Utiliser le flexible d’arrivée
d’eau prescrit

• Nettoyer le filtre à eau dans
la prise d’eau (ne jamais
travailler sans filtre !)

• Voir notice d’utilisation

• Contrôler la fiche, le cordon
et le commutateur, les faire
éventuellement remplacer
par un électricien

• Réenclencher le fusible de
secteur

Faire contrôler le

•

raccordement électrique
S’adresser au service après-

•

vente Nilfisk-Alto
Utiliser un câble ayant la

•

bonne longueur et la bonne
section

Faire vérifier que la tension

•

d’alimentation correspond
à celle de l’appareil. Arrêter
l’appareil et le laisser
refroidir au moins 3 minutes

Remplacer la buse haute

•

pression

14

9 Divers

9.1 Affectation de la
machine au recyclage

9.2 Garantie

9.3 Déclaration de
conformité CE

Rendez immédiatement inutilisa­ble l’appareil qui ne sert plus.

1. Débranchez la fiche secteur et
sectionnez le cordon.

Ne jetez pas les appareils électri­ques dans les ordures ménagè­res !
D’après la directive européen­ne 2002/96/CE sur les déchets
d’équipements électriques et

La garantie et les prestations cou­vertes sont régies par nos Condi­tions générales de vente.

Déclaration de conformité CE

Produit

:

Type

: POSEIDON 8

Description

: 400 V 3~, 50 Hz, IP X5
La construction de l’appareil est conforme aux
réglementations afférentes suivantes:

Normes harmonisées appliquées:

Normes nationales et spécifications
techniques appliquées:

Dipl. Ing. Wolfgang Nieuwkamp
Controles et homologations

9.4 Caractéristiques techniques

POSEIDON

8-75 8-82

Tension 400 V / 3~ / 50 Hz EU EU EU EU
Tension 460 V / 3~ /60 Hz US

Tension 460 V / 3~ /50 Hz US
Protection par fusible A 15.1 14.6 24 24.9
Puissance électrique connectée kW 8.7 8.2 14 14.5
Pression de travail bar (Mpa) 200/20 155/16 180/18 (2610 psi) 160/16

Débit (max) l/h 1344 1560

Débit Q

IEC

Température d‘arrivée max. °C/°F 60/86

Pression max. de l’arrivée d’eau bar (Mpa) 10/1 10/1(145psi)

Dimensions l x l x h mm

Poids de l’appareil kg 106 130 (286lb)

Niveau de pression acoustique à 1 m

de distance selon EN 60704-1

Niveau de pression acoustique LW

Vibration ISO 5349 m/s² ≤ 2,5
Forces de recul N 76 83 106 124
Quantité d’huile pompe haute pression l 1
Qualité d’huile SAE 30 SAE 15 W 40
Taille de buse (1 utilsateur) 0.700 0.950 1200 1590
Taille de buse (2 utilisateus) - - 0.600/0.600 0.800/0.800

l/h 1230 1500

897x660x913

dB(A) 79.2 79.2 81.6

dB(A) 93.1 95/93.1 95.4

A

électroniques usés, les appareils
électriques doivent faire l’objet
d’une collecte sélective et d’un re­cyclage écologique.
Pour toutes questions, veuillez
vous adresser à l’administration
de votre commune ou au reven­deur le plus proche.

Sous réserve de modifications
impliquées par des innovations
techniques.

Nettoyeur haute pression

Directive CE relative aux machines 98/37/EG
Directive CE relative à basse tension 73/23/EEG
Directive CE EMV 89/336/EEG
EN 12100, EN 60335-2-79

EN 55014-1, EN 55014-2, EN 61000-3-2
DIN EN 60335-2-79

ALTO Deutschland GmbH
Guido-Oberdorfer-Straße 2-8
D-89287 Bel len berg

Bellenberg, 01.06.2006

8-111

8-111 ST

2100

(9.1 gal/min)

2050

(9 gal/min)

897 x 652 x 913/

35.31x25.67x35.94(inches)

8-125

8-125 ST

2500

2450

POSEIDON 8

15

http://www.nilfi sk-alto.com

HEAD QUARTER
DENMARK

Nilfi sk-Advance Group
Sognevej 25
DK-2605 Brøndby
Tel.: [phone]
Fax: [phone]
E-mail: mail@nilfi sk-advance.dk

SALES COMPANIES
AUSTRALIA

Nilfi sk-ALTO
48 Egerton St.
P.O. Box 6046
Silverwater, N.S.W. 2128
Tel.: [phone]
Fax: [phone]

AUSTRIA

Nilfi sk-Advance GmbH
Nilfi sk-ALTO
Metzgerstrasse 68
5101 Bergheim/Salzburg
Tel.: [phone]
Fax: [phone]
E-mail: info@nilfi sk-alto.at
www.nilfi sk-alto.at

BELGIUM

Nilfi sk-ALTO
Division of Nilfi sk-Advance n.v-s.a.
Internationalelaan 55 (Gebouw C3/C4)
1070 Brussel
Tel.: [phone]
Fax: [phone]
E-mail: info.be-@nilfi sk-alto.com

CANADA

Clarke Canada
Part of the Nilfi sk-Advance Group
4080 B Sladeview Crescent, Unit 1
Mississauga, Ontario L5L 5Y5
Tel.: [phone]
Fax: [phone]

CHINA

Nilfi sk-Advance (Shenzhen) Ltd.
Blok 3, Unit 130 1001 Honghua Road
Int. Commercial & Trade Center
Fuitian Free Trade Zone
518038 Shenzhen
Tel.: [phone]
Fax: [phone]

CZECH REPUBLIC

ALTO Ceská Republika s.r.o.
Zateckých 9
14000 Praha 4
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

DENMARK

Nilfi sk-ALTO
Division of Nilfi sk-Advance A/S
Industrivej 1
9560 Hadsund
Tel.: [phone]
Fax: [phone]
E-mail: salg@nilfi sk-alto.dk
E-mail: service@nilfi sk-alto.dk
www.nilfi sk-alto.dk

Nilfi sk-ALTO Food division
Division of Nilfi sk-Advance A/S
Blytækkervej 2
9000 Aalborg
Tel.: [phone]
Fax: [phone]
E-mail: scanio.technology@nilfi sk-alto.dk

FINLAND

Nilfi sk-Advance Oy Ab
Piispantilankuja 4
02240 Espoo
Tel.: [phone]

Fax: [phone]
E-mail: jukka.lehtonen@nilfi sk-alto.com
www.nilfi sk-advance.fi

FRANCE

Nilfi sk-ALTO
ALTO France SAS
Aéroparc 1
19 rue Icare
67960 Entzheim
Tel.: [phone]
Fax: [phone]
E-mail: info@nilfi sk-alto.fr
www.nilfi sk-alto.com

GERMANY

Nilfi sk-ALTO
Division of Nilfi sk-Advance AG
Guido-Oberdorfer-Strasse 10
89287 Bellenberg
Tel.: [phone]
Fax: [phone]
E-mail: info@nilfi sk-alto.de
www.nilfi sk-alto.de

GREECE

Nilfi sk-Advance SA
8, Thoukididou str.
164 52 Argiroupolis
Tel.: [phone]
Fax: [phone]
E-mail: nilfi [e-mail]

HOLLAND

Nilfi sk-ALTO
Division of Nilfi sk-Advance BV
Camerastraat 9
3322 BB Almere
Tel.: [phone]
Fax: [phone]
E-mail: info@nilfi sk-alto.nl
www.nilfi sk-alto.nl

HONG KONG

Nilfi sk-Advance Ltd.
2001 HK Worsted Mills Ind’l Bldg.
31-39 Wo Tong Tsui St.
Kwai Chung
Tel.: [phone]
Fax: [phone]

HUNGARY

Nilfi sk-Advance Kereskedelmi Kft.
II. Rákóczi Ferenc út 10
2310 Szigetszentmiklos-Lakihegy
Tel: [phone]
Fax: [phone]
E-mail: info@nilfi sk-advance.hu
www.nilfi sk-advance.hu

ITALY

Nilfi sk-ALTO
Divisione di Nilfi sk-Advance A/S
Località Novella Terza
26862 Guardamiglio (LO)
E-mail: d.puglia@nilfi sk-advance.it

JAPAN

Nilfi sk-Advance Inc.
247 Nippa-cho, Kouhoku-ku
Yokohama, 223-0057
Tel.: [phone]
Fax: [phone]

MALAYSIA

Nillfi sk-Advance Sdn Bhd
Sd 14, Jalan KIP 11
Taman Perindustrian KIP
Sri Damansara
52200 Kuala Lumpur
Tel.: [phone]
Fax: [phone]

NORWAY

Nilfi sk-Advance AS
Bjørnerudveien 24
1266 Oslo
Tel.: [phone]
Fax: [phone]
E-mail: info@nilfi sk-alto.no
www.nilfi sk-alto.no

POLAND

Nilfi sk-Advance Sp. Z.O.O.
05-800 Pruszków
ul. 3-go MAJA 8
Tel.: [phone]
Fax: [phone]
E-mail: info@nilfi sk-alto.pl
www.nilfi sk-alto.pl

PORTUGAL

Nilfi sk-ALTO
Division of Nilfi sk-Advance Lda.
Sintra Business Park
Zona Industrial Da Abrunheira
Edifi cio 1, 1° A
P2710-089 Sintra
Tel.: [phone]
Fax: [phone]
E-mail: mkt@nilfi sk-advance.es

RUSSIA

Nilfi sk-Advance LLC
Vyatskaya str. 27, bld. 7
127015 Moskow
Tel.: [phone]
Fax: [phone]
E-mail: info@nilfi sk-advance.ru

SINGAPORE

Nilfi sk-Advance Pte. Ltd.
Nilfi sk-ALTO Division
40 Loyang Drive
Singapore 508961
Tel.: [phone]
Fax: [phone]
E-mail: sales@nilfi sk-advance.com.sg

SPAIN

Nilfi sk-ALTO
Division of Nilfi sk-Advance S.A.
Torre D’Ara
Paseo del Rengle, 5 Pl. 10
08302 Mataró
Tel.: [phone]
Fax: [phone]
E-mail: mkt@nilfi sk-advance.es

SWEDEN

ALTO Sverige AB
Member of Nilfi sk-Advance Group
Aminogatan 18, Box 4029
431 04 Mölndal
Tel.: [phone]
Fax: [phone] @nilfi sk-alto.se
www.nilfi sk-alto.se

TAIWAN

Nilfi sk-Advance Taiwan Branch
No. 5, Wan Fang Road
Taipei
Tel.: [phone]
Fax: [phone]

THAILAND

Nilfi sk-Advance Co. Ltd.
89 Soi Chokechai-Ruammitr
Viphavadee-Rangsit Road
Layao, Jatuchak, Bangkok 10900
Tel.: [phone]
Fax: [phone]

TURKEY

Nilfi sk-Advance Profesional Temizlik
Ekipmanlari Tic. A/S.
Necla Cad. NI.: 48
Yenisahra / Kadiköy
Istanbul
Tel.: [phone] - 60
Fax: [phone] - 63
www. nilfi sk-advance.com

UNITED KINGDOM

Nilfi sk-ALTO
Division of Nilfi sk-Advance Ltd.
Bowerbank Way
Gilwilly Industrial Estate, Penrith
Cumbria CA11 9BQ
Tel.: [phone]
Fax: [phone]
E-mail: sales@nilfi sk-alto.co.uk
www.nilfi sk-alto.co.uk

USA

Nilfi sk-Advance Inc.
14600 21st Avenue North
Plymouth, MN 55447-3408
Tel.: [phone]
Fax: [phone]
E-mail: info@nilfi sk-advance-us.com
www.advance-us.com

VIETNAM

Nilfi sk-Advance Representative Offi ce
No. 46 Doc Ngu Str.
Ba Dinh Dist.
Hanoi
Tel.: [phone]
Fax: [phone]
E-mail: nilfi [e-mail]
