Nilfisk POSEIDON 8 User Manual [sl]

Download

POSEIDON 8

Operating Instructions .............................................................1-16

Betriebsanleitung .................................................................. 17-32

Notice d’utilisation ................................................................. 33-48

Gebruiksaanwijzing ............................................................... 49-64

Istruzioni sull’uso ...................................................................65-80

Driftsinstruks ......................................................................... 81-96

Bruksanvisning .................................................................... 97-112

Driftsvejledning.................................................................. 113-128

Käyttöohje ......................................................................... 129-144

Navodilo za uporabo ........................................................ 145-160

Uputstvo za rad .................................................................161-176

Prevádzkový návod ...........................................................177-192

Provozní návod .................................................................193-208

Instrukcja obsługi .............................................................. 209-224

Kezelési utasítás ............................................................... 225-240

Руководство по эксплуатации ......................................... 241-256

Töö juhised....................................................................... 257-272

Lietošanas instrukcijas ..................................................... 273-288

Eksploatacijos instrukcijos ............................................... 289-304

Instrucciones de manejo ................................................... 305-320

Instruções de operação.....................................................321-336

Οδηγίες λειτουργίας ..........................................................337-352

Ýþletme kýlavuzu ..............................................................353-368

301002670 - 2007-12-06

POSEIDON 8

8 7 6

Vsebina

POSEIDON 8

Oznake v navodilih

1 Pomembni varnostni napotki

2 Opis

3 Pred zagonom

4 Upravljanje / obratovanje

5 Področja uporabe in metode

dela

6 Po delu

7 Vzdrževanje

8 Odpravljanje motenj

9 Ostalo

........................................................................................119

2.1 Namembnost stroja ..........................................................121

2.2 Elementi stroja..................................................................121

3.1 Postavitev ........................................................................121

3.2 Priključitev visokotlačne cevi (1uporabnik) .......................122

3.2.1 Priključitev visokotlačne cevi (2 uporabnika) ....................122

3.3 Priključitev vodne cevi ......................................................122

3.4 Električni priključek ...........................................................123

3.5 Prestrezanje sredstva za zaščito proti zmrzovanju ..........123

4.1 Priključevanje brizgalne cevi na brizgalno pištolo ............123

4.2 Vklop naprave ..................................................................123

4.2.1 Vključevanje naprave, ki je priključena na vodovod .........123

4.2.2 Vključevanje naprave, ki je priključena na odprto posodo

(sesalno obratovanje) .......................................................123

4.3 Regulacija tlaka s Tornado-nastavkom .............................124

4.4 Reguliranje tlaka/količine na napravi ................................124

5.1 Splošni napotki .................................................................124

5.1.1 Namakanje ......................................................................124

5.1.2 Nanašanje čistilnega sredstva in pene ............................124

5.1.3 Temperatura ....................................................................124

5.1.4 Mehanično delovanje ......................................................125

5.1.5 Večji dotok vode in visoki tlak ..........................................125

5.2 Tipična uporaba ................................................................125

5.2.1 Kmetijstvo .........................................................................125

5.2.2 Površine vozila .................................................................125

5.2.3 Gradbeništvo in industrija .................................................126

6.1 Izklop naprave .................................................................126

6.2 Ločevanje oskrbovalnih vodov ........................................127

6.3 Navijanje priključnega kabla in visokotlačne cevi in shranitev

pribora .............................................................................127

6.4 Shranjevanje stroja (skladiščenje, zaščiteno pred

zmrzovanjem) ...................................................................127

7.1 Načrt vzdrževanja.............................................................128

7.2 Vzdrževalna dela ..............................................................128

7.2.1 Čiščenje vodnega filtra .....................................................128

7.2.2 Kontrola nivoja olja ..........................................................128

7.2.3 Menjava olja .....................................................................128

........................................................................................129

9.1 Odlaganje stroja za recikliranje ........................................130

9.2 Garancija ..........................................................................130

9.3 Izjava ES o skladnosti ......................................................130

9.4 Tehnični podatki................................................................130

POSEIDON 8

Oznake v navodilih

posebej označene s tem simbolom za nevarnost.

za uporabo in ga shranite na vedno dosegljivem mestu.

Tisti varnostni napotki,

pri katerih bi ob neu-

poštevanju lahko

prišlo do ogro-

žanja oseb, so v tem navodilu

Pred obratova-

njem visokotlač- nega čistilnika je nujno, da prebe-

rete tudi priloženo

Navodilo

terimi se olajšuje delo in omogoča varna uporaba naprave.

lovanje.

1 Pomembni varnostni predpisi

Za vašo lastno varnost

Visokotlačni čistilnik smejo uporabljati samo osebe, ki so bile poučene o rokovanju z njim in ki so izrecno pooblaščene za njegovo upravljanje.

Kljub enostavni uporabi aparat ni primeren za otroke.

Splošno

Za uporabo visokotlačnega či- stilnika veljajo nacionalni predpisi.

Poleg Navodila za uporabo in obveznih predpisov o prepreče- vanju nezgod v državi uporabe se morajo upoštevati tudi priznana strokovno tehnična pravila za varno in strokovno delo.

Izogibati se morate vsakemu načinu dela, ki bi vzbujal pomisleke o varnosti.

Transport

Naprava se lahko zaradi velikih koles zlahka transportira. Za varen transport v vozilih in na njih priporočamo, da se naprava pritrdi s trakovi tako, da ne more drseti ali se prevrniti.

V primeru, da se naprava in pribor transportirajo pri temperaturah okoli ali pod 0°C, priporočamo uporabo sredstev proti zmrzovanju, kot je opisano v poglavju 6.

Pred obratovanjem

V kolikor je bila vaša trifazna naprava dobavljena brez vtiča, potem naj ustrezen trifazni vtič z zaščitnim prevodnikom kontakta namesti električar. Pred prvim zagonom visokotlačnega stroja za čiščenje, le tega preglejte, ali ustreza predpisanemu stanju.

Omrežne priključne vode redno pregledujte, da niso poškodovani oziroma preverite znake izrabe. Visokotlacni cistilec uporabljajte samo ob neoporecnem stanju omreznega prikljucnega voda (v primeru poškodovanja nevarnost električnega udara!).

Preden priključite visokotlačni čistilnik na omrežje, preverite njegovo nazivno napetost. Prepričajte se, da sta omrežna napetost in napetost aparata, navedena na napisni ploščici, enaki.

Dovod električnega toka za visokotlačni stroj za čiščenje priključite na instalacijo, katera je opremljena z zaščitnim stikalom okvarnega toka. To stikalo prekine oskrbo z električnim tokom v primeru, ko je odvodni tok glede na ozemljitev 30 mA prekoračen za 30 ms ali pa vsebuje preizkuševalni električni krog ozemljitve.

Napravo uporabljajte samo v stoječem stanju!

Upoštevajte za vas veljavne zakonsko veljavne predpise in določbe. Pred vsakim zagonom je potrebno pomembne dele visokotlačnega stroja za čiščenje optično oz. vizualno preveriti.

POZOR!

Visokotlačni curek je lahko v primeru zlorabe nevaren. Curek se ne sme usmeriti proti osebam, živalim, v stroje ki so pod nape-

Tukaj se na-

hajajo nasveti

ali napotki, s ka-

Ta simbol boste našli

pri varnostnih napot-

kih, katerih neupo-

števanje bi lahko

povzročilo nevarnost

za napravo in njeno de-

POSEIDON 8

tostjo ali pa na napravo samo. Nosite zaščitno obleko in zašči- tna očala.

Ne obračajte curka proti samemu sebi ali proti drugim z namenom, da bi očistili obleko ali čevlje. Nevarnost poškodbe!

Pri obratovanju stroja nastajajo na brizgalni napravi povratne sile, pri odviti brizgalni cevi pa dodatno vrtilni moment, zato brizgalno napravo trdno držite v rokah.

Ne uporabljajte stroja, če se v delovnem okolju zadržujejo ljudje brez zaščitnih oblačil.

Pred čiščenjem posameznih predmetov preverite, če se morda pri čiščenju ne topijo nevarne snovi, kot so azbest ali olje, ki bi onesnaževale okolje.

Občutljive dele iz gume, blaga in podobnih materialov, ne čisti- te z močnim, tako imenovanim okroglim curkom, kot ga ima npr. Turbo-kladivo. Pri čiščenju bodite pozorni, da bo zadosten razmak med visokotlačno šobo in površino, saj boste le tako lahko zaščitili površino, ki jo či- stite.

Ne uporabljajte visokotlačne cevi kot vlečno vrv!

Maksimalni dopustni delovni tlak in temperatura sta odtisnjena na visokotlačni cevi.

Ustavite stroj, če sta priključni vod ali visokotlačna cev poškodovana.

Pazite na zadostno kroženje zraka. Ne pokrivajte stroja in ne delajte z njim v prostorih, ki niso dovolj zračni!

Napravo skladiščite v

prostorih, kjer ne zmrzu-

je!

Stroj ne sme nikoli obratovati brez vode. Tudi samo kratkočasno pomanjkanje vode lahko

povzroči hude okvare na tesnilih črpalke.

Priključitev vode

Ta visokotlač ni čistilnik se sme

priključiti na vodovodno omrežje le, kadar je na vodovodni pipi montiran ustrezen nepovratni ventil ("delilnik") v BA izvedbi po EN 1717. Le tega je možno naročiti pod kataloško številko 106411177,106411178 ,106411179,106411184. Da bi se izognili morebitnim tlačnim impulzom, naj dolžina dovodne cevi za vodo med ventilom in visokotlačnim čistilnikom znaša najmanj 12 m dolžine in premera 3/4" (cole). V primeru sesanja vode (npr. iz soda) se ventil ne uporablja. Priporočljiv sesalni set ima kataloško številko 61256. Voda, ki teče skozi ventil ni več uporabna kot pitna voda.

Delovanje

POZOR!

Neprimerni podaljški so lahko nevarni. Kabelski boben vedno odvijte v celoti, saj s tem preprečite nevarnost požara zaradi pregrevanja.

Vtič in podaljški električnih omrežnih vodov morajo biti najmanj zaščiteni pred brizganjem vode.

Če uporabljate podaljševalni vod, upoštevajte minimalni presek voda:

Dolžina voda

do 20 m 20 do 50 m

Ne poškodujte omrežnega priključnega voda (npr. ne vozite po njem, ne natezajte in ne stiskajte ga). Omrežni prikljuèni vod izvlecite neposredno na vtiču (ne vlecite, ne natezajte priključnega voda).

Presek

<16 A <25 A

ø1.5mm² ø2.5mm²

ø2.5mm² ø4.0mm²

Elektrika

POZOR!

Električnih naprav nikoli ne škropite z vodo: nevarnost za ljudi, nevarnost kratkega stika. Naprava se sme priključiti samo na instalacijo, ki ustreza predpisom.

Postopki vključevanja lahko povzročijo trenutne padce napetosti.

Pri impedanci omrežja (hišni priključek), ki je nižja kot 0,15 Ω, ne moremo pričakovati motenj. V primeru dvomov se pozanimajte pri vašem dobavitelju električne energije.

Vzdrževanja in popravilo

POZOR!

Pred čiščenjem in vzdrževanjem visokotlačnega čistilnika brezpogojno izvlecite omrežni vtič.

Izvajajte samo tista vzdrževalna dela, ki so opisana v Navodilu za uporabo. Uporabljajte izključ- no originalne nadomestne dele.

Ne opravljajte nikakršnih tehnič- nih sprememb na visokotlačnem čistilniku.

POZOR!

Za nadaljna vzdrževalna dela oz. popravila se obrnite, prosimo, na Nilfisk-Alto-ov servis ali katero drugo avtorizirano strokovno delavnico!

Pregled

Visokotlačni stroj za čiščenje ustreza nemškim »smernicam za tekočinski brizgalnik«. Visokotlačnemu stroju za čiščenje se po potrebi preizkuša oziroma preverja njegova varnost po »Predpisih za preprečevanje nezgod -UVV-, dela z tekočinskimi brizgalniki (BGR 500-2/2.36)«, vendar pa nujno vsakih 12 me-

POSEIDON 8

secev, in sicer s strani strokovnjaka.

Pri električnih napravah se mora po vsakem vzdrževanju ali spremembi izmeriti upor zaščitnih vodnikov, izolacijski upor in odvodni tok. Poleg tega vizualno preglejte priključni vod, izmerite napetost in tok in preglejte de-

lovanje. Naši usposobljeni serviserji so Vam na voljo.

Vse predpise UVV ”Delo z brizgalniki tekočin“ dobite pri Založbi Carl Heymann KG, Luxemburger Straße 449, 50939 Köln ali pri pristojnem sindikatu.

2 Opis

2.1 Namembnost stroja Ta visokotlačni stroj za čiščenje

2.2 Elementi stroja Glej skico na raztegljivi strani, ki

je razvit za profesionalno uporabo v

- kmetijstvu

- proizvodni obrti

- logistiki

- pri čiščenju vozil

- v javnih ustanovah

- čistilnih servisih

- gradbeništvu

itd.

se nahaja na začetku teh navodil za uporabo.

1 Potisni ročaj 2 Brizgalna pištola 3 Brizgalna cev-odložišče 4 Regulacija tlaka na brizgalni

cevi

Varnostna naprava

Prekomerno visok tlak se z vklopom varnostne naprave odvaja preko bypass voda brez ostanka tlaka nazaj v sesalni vod čr- palke.

Varnostna naprava je pri proizvajalcu naravnana in zaplombirana ter je ni dovoljeno prestavljati.

C poglavju 5 je opisana je uporaba naprave za različne oblike čiščenja.

Napravo se sme uporabljati samo tako kakor je opisano v tem Navodilu za uporabo. V primeru uporabe, ki ni v skladu s predpisi lahko pride do poškodovanja naprave ali površine, ki se čisti oz. do težkih poškodb oseb.

5 Brizgalna cev 6 Priključek za vodo in dovodni

filter za vodo 7 Kontrola stanja olja 8 Visokotlačna cev - priključek 9 Regulacija tlaka/količine 10 Manometer 11 Glavno stikalo 12 Držalo za vod mrežnega

priključka

3 Pred zagonom

3.1 Postavitev 1. Pred prvim zagonom napra-

vo skrbno preverite glede pomanjkljivosti ali poškodb.

2. V primeru poškodb takoj obvestite vašega Nilfisk-Alto trgovca.

3. Aktivirajte zavoro.

4. Preverite, če je nivo olja med oznakama min. in maks., po potrebi dolijte olje (glede vrste olja poglejte poglavje

9.4).

POSEIDON 8

3.2 Priključitev visokotlačne cevi

3.3 Priključitev vodne cevi

Ne priključite stroja

neposredno na javni vodovodni sistem

se komunalnega podjetja za oskrbo z vodo, da preprečite, da bi se voda vrnila v oskrbni vodovod. Dopusten pa je priključek: – kratek čas na prekinjevalnik cevi

s pomičnim delom

– ob prostem iztoku

Upoštevajte predpi-

Glede potrebne količine in tlaka vode poglejte

poglavje 9.4.

V primeru slabe kako-

vosti vode (pesek itd.)

1. Visokotlačno cev s hitrim priključkom priključite na visokotlačni priključek naprave.

Hitro spojko razdelilnika 1. priključite na bradavico visokotlačnega čistilnika. Hitro spojko visokotlačnih 2. cevi priključite na bradavice razdelilnika.

POZOR!

V sistemu z 2 uporabnikoma se velikost šobe razlikuje od sistema z enim uporabnikom. V tem primeru morate uporabiti ustrezne nastavke za pršenje in razdelilnik (glejte poglavje 9.4).

1. Preden vodno cev priključite na napravo, jo na hitro izperite z vodo, da morebitni delčki peska in druge umazanije ne bi prišli v napravo.

2. Vodno cev s pomočjo hitrega priključka priključite na vodni priključek.

3. Odprite vodno pipo.

priporočamo, da v dovod vode montirate fini vodni filter. Priporoča se uporaba industrijsko ojačene cevi za vodo z nazivnim premerom najmanj 3/4” (19 mm) in dolžine najmanj 6 m.

POSEIDON 8

3.4 Električni priključek

Naprava se sme priključiti samo na električno instalacijo, ki je izvedena v skladu s predpisi.

3.5 Prestrezanje sredstva

za zaščito proti zmrzovanju

Pri napravah, ki so opremljene s kabelskim bobnom:

1. Sprostite zavoro na kabelskem bobnu

2. Priključni kabel popolnoma odvijte

Sistem vodov naprave je že tovarniško napolnjen z sredstvom za zaščito proti zmrzovanju. Te-

4 Upravljanje / obratovanje

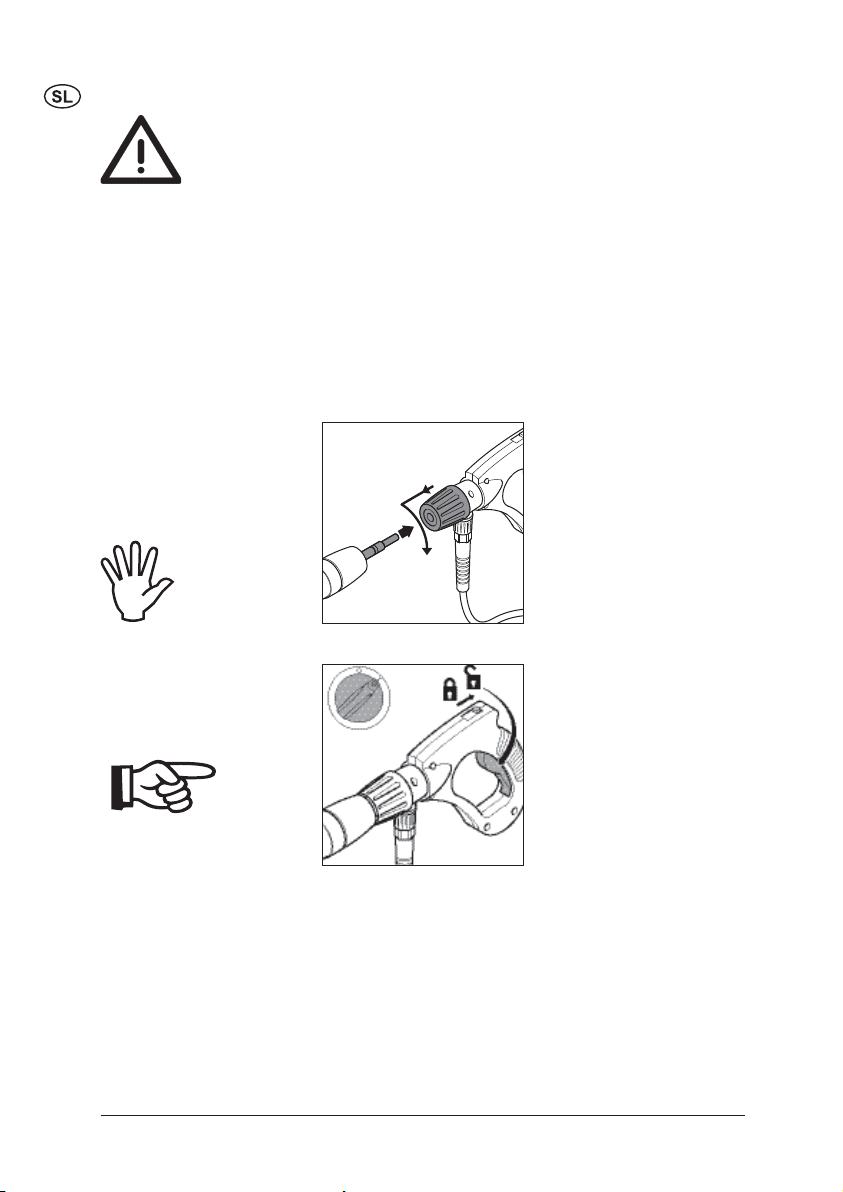

4.1 Priključevanje

brizgalne cevi na brizgalno pištolo

Z nastavka morate ve-

dno očistiti morebitne

delce umazanije, pre-

den brizgalno cev spoji-

te z brizgalno pištolo.

1. Upoštevajte varnostne napotke v 1. poglavju

2. Vtikač naprave vtaknite v vtičnico.

kočino, ki izstopi na začetku (ca. 1 l) prestrezite v posodo in jo ponovno uporabite.

1. Modri ročaj za hitro priključe- vanje brizgalne pištole povlecite naprej in ga blokirajte z vrtenjem v levo.

2. Nastavek brizgalne cevi vtaknite v spojko za hitro priključevanje in obrnite modro ročico hitre spojke v desno.

3. Brizgalno cev (ali neki drugi pribor) povlecite naprej, da se prepričate, če je trdno povezana z brizgalno pištolo.

4.2 Vklop naprave

4.2.1 Vključevanje naprave, ki je priključena na vodovod

Za odzrače-

vanje sistema

n i h zaporedjih večkrat aktivirajte brizgalno pištolo. Z aktiviranjem brizgalne pištole se lahko naprava ponovno vklopi.

4.2.2 Vključevanje naprave,

ki je priključena na odprto posodo (sesalno obratovanje)

v kratkih časov-

1. Vklopite glavno stikalo, stikalo v položaju “I”.

2. Deblokirajte in aktivirajte brizgalno pištolo.

3. Varnostno zaporo vložite tudi pri kratkih delovnih premorih.

1. Nilfisk-Alto-sesalni set pred priključitvijo na napravo napolnite z vodo.

2. Glavno stikalo postavite v položaj „ I „.

3. Deblokirajte in aktivirajte brizgalno pištolo.

Maks. višina sesanja = 1,5 m.

POSEIDON 8

4.3 Regulacija tlaka s Tornado-nastavkom

4.4 Reguliranje tlaka/ količine na napravi

1. Zavrtite vrtljivi gumb na brizgalni pripravi:

– visoki tlak = v smeri urinega

kazalca (+)

– nizki tlak = nasprotno od

smeri urinega kazalca (–)

1. Nastavitev tlaka in količine vode s pomočjo vrtenja regulacije tlaka in količine na napravi.

5 Področja uporabe in delovne metode

5.1 Splošni napotki

5.1.1 Namakanje

5.1.2 Nanašanje čistilnega

sredstva in pene

5.1.3 Temperatura Čistilni učinek se poveča ob višjih temperaturah. Posebno maščoba

Učinkovito visokotlačno čiščenje dosežete, če upoštevate nekoliko smernic v kombinaciji z vašimi lastnimi izkušnjami na specialnih področjih. Pribor in čistilna sredstva lahko, če jih pravilno uporabite, povečajo ter izboljšajo rezultate čiščenja. Navajamo nekoliko načelnih napotkov.

Nasušene in debele obloge umazanije je mogoče zmehčati z nekaj časa trajajočim namakanjem. Idealna metoda, še posebej v kmetijstvu – npr. v svinjakih. Najboljši rezultat se doseže z uporabo pene-

čih in alkaličnih čistilnih sredstev. Poškropite površino z raztopino čistilnega sredstva in počakajte 30 minut. Zatem se površina lahko bistveno hitreje očisti z visokotlačnim curkom.

Čistilno sredstvo in peno je potrebno nanesti na suho površino, da

nerazredčeno čistilno sredstvo pride v kontakt z umazanijo. Pri poševnih in pokončnih oz. navpičnih površinah delajte od spodaj navzgor, da preprečite nastajanje prog zaradi odtekanja čistilne raztopine. Počakajte, da deluje nekaj minut in zatem površino očistite z visokotlačnim curkom. Čistilno sredstvo se ne sme posušiti.

in olje se tako lažje in hitreje razkrajata. Proteini se najlažje razkrajajo pri temperaturah okoli 60° C, olje in maščoba pa pri 70° do 90° C.

POSEIDON 8

5.1.4 Mehanično delovanje

mehanično delovanje. Škropilne cevi, ki so posebej namenjene za to, kot tudi (rotirajoče) ščetke za pranje, so tukaj najboljši pripomoček za učinkovito odstranjevanje slojev umazanije.

Za razkrajanje močnih slojev umazanije je potrebno tudi dodatno

5.1.5 Večji dotok vode in

visoki tlak

Visoki tlak ni vedno najboljša rešitev in razen tega lahko previsok tlak poškoduje površino. Rezultat čiščenja je v enaki meri odvisen tudi od reguliranja dotoka vode. Tlak 100 bar zadostuje za čiščenje vozil (v kombinaciji s toplo vodo). Večja količina vode omogoča izpiranje in transport raztopljene in razkrojene umazanije.

5.2 Tipična uporaba

5.2.1 Kmetijstvo

Uporaba Pribor Metoda

Hlevi Svinjaki

Čiščenje zidov, tal in opreme

Dezinfekcija

Injektor pene Razpršilec za peno Powerspeed Floor Cleaner

Dezinfekcija Universal Alkafoam

Desinfektion DES 3000

1. Namakanje - nanesite peno na vse površine (od spodaj navzgor) in počakajte, da deluje 30 minut.

2. Odstranite umazanijo z visokim tlakom, če pa je potrebno, tudi s pomočjo dodatnega pribora. Pri poševnih in pokončnih oz. navpičnih površinah delajte spet od spodaj navzgor.

3. Za transport velikih količin umazanije nastavite največji možni dotok vode.

4. Za zagotavljanje higiene uporabljajte samo priporočena dezinfekcijska sredstva. Dezinfekcijsko sredstvo nanesite šele potem, ko je umazanija popolnoma odstranjena.

Vozni park Traktor, plug itd.

Standardni nastavek Injektor čistilnega sredstva Powerspeed nastavek Zviti nastavek in

naprava za pranje podvozja

Ščetke

1. Sredstvo za čiščenje nanesite na površino, da se umazanija zmehča. Delajte od spodaj navzgor.

2. Izpirajte z visokotlačnim curkom. Spet delajte od spodaj navzgor. Uporabljajte pribor za čiščenje težko dostopnih mest.

3. Občutljive dele, kot so motorji in guma, čistite z nižjim tlakom, da se preprečijo poškodbe.

5.2.2 Površine vozila

Uporaba Pribor Metoda

Površine vozila Standardni nastavek

Injektor čistilnega sredstva Zviti nastavek in naprava za pranje podvozja Ščetke

Sredstva za čiščenje Aktive Shampoo Aktive Foam Sapphire Super Plus Aktive Wax Allosil RimTop

1. Sredstvo za čiščenje nanesite na površino, da se umazanija zmehča. Delajte od spodaj navzgor. Za odstranjevanje ostankov insektov površino prej poškropite npr. z Allosilom, zatem sperite z nizkim tlakom in očistite celo vozilo z dodajanjem čistilnega sredstva. Pustite, da čistilno sredstvo deluje pribl. 5 minut. Kovinske površine se lahko očistijo s sredstvom RimTop.

2. Sperite z visokotlačnim curkom. Spet delajte od spodaj navzgor. Uporabljajte pribor za čiščenje težko dostopnih mest. Uporabljajte ščetke. Kratke škropilne cevi so namenjene za čiščenje motorja in menjalniškega ohišja. Uporabljajte zvite škropilne cevi ali napravo za pranje podvozja.

3. Občutljive dele, kot so motorji in guma, čistite z nižjim tlakom, da se preprečijo poškodbe.

4. S pomočjo visokotlačne čistilne naprave nanesite tekoči vosek, da se zmanjša ponovno onesnaženje.

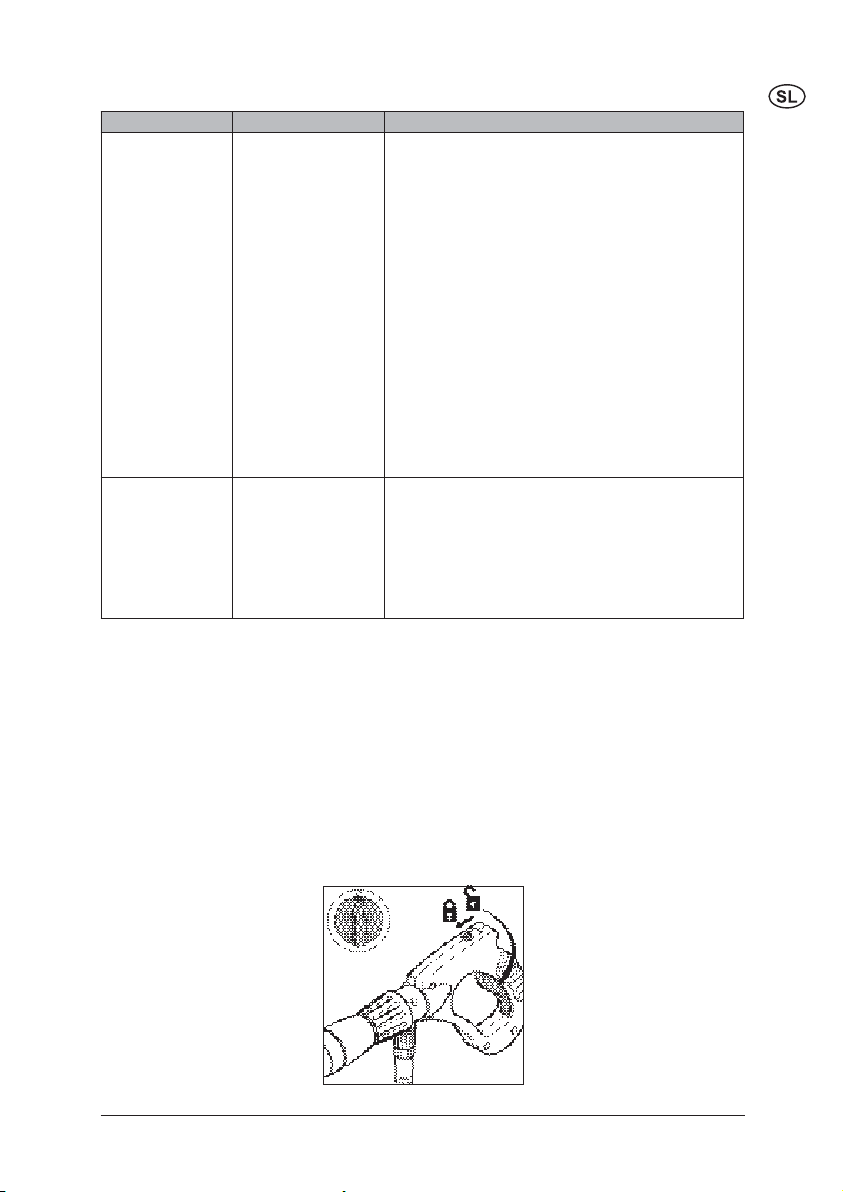

5.2.3 Gradbeništvo in industrija

Uporaba Pribor Metoda

Površine

Kovinski predmeti

Injektor pene Standardni nastavek Zviti nastavek Glava za čiščenje rezervoarja

Čistilna sredstva Intensive J25 Multi Combi Aktive Alkafoam

Dezinfekcija DES 3000

1. Na suho površino nanesite debel sloj pene. Na pokončnih in poševnih oz. navpičnih površinah delajte od spodaj navzgor. Za optimalen rezultat čiščenja počakajte, da pena deluje pribl. 30 minut.

2. Sperite z visokotlačnim curkom. Uporabljajte ustrezni pribor. Uporabite visoki tlak za raztapljanje umazanije. Nizki tlak in veliko količino vode uporabite za transport umazanije.

3. Dezinfekcijsko sredstvo nanesite šele potem, ko je umazanija popolnoma odstranjena.

Trdovratna umazanija, npr. v klavnicah, se lahko odstrani in transportira z veliko količino vode.

Glave za čiščenje rezervoarjev so namenjene za

čiščenje sodov, škafov, mešalnih posod ipd. Glave za čiščenje rezervoarjev imajo hidravlični ali električni

pogon in omogočajo avtomatsko čiščenje brez stalnega nadzora.

POSEIDON 8

Zarjavele, poškodovane površine pred obdelavo

To je samo nekaj primerov uporabe visokotlačnega čistilnika. Vsaka naloga ima svoje posebnosti. Prosimo vas, da se glede najboljše rešitve vaše naloge pri čiščenju pozanimate pri vašem Nilfisk-Alto trgovcu.

Naprava za mokri curek

1. Napravo za mokri curek povežite z visokotlačnim čistilnikom in vtaknite sesalno cev v posodo s peskom.

2. Med delom nosite zaščitna očala in zaščitno obleko.

3. Z mešanico peska in vode se lahko odstranita rja i lak.

4. Po peskanju zaščitite površino s sredstvom proti rjavenju (kovina) ali trohnenju (les).

6 Po končanem delu

6.1 Izklop naprave 1. Izklopite glavno stikalo, stikalo v položaju „OFF“.

2. Zaprite vodno pipo.

3. Aktivirajte brizgalno pištolo, dokler naprava ni brez tlaka.

4. Vložite varnostno zaporo na brizgalni pištoli.

POSEIDON 8

6.2 Ločevanje oskrbovalnih

vodov

6.3 Navijanje priključnega kabla in visokotlačne cevi in shranitev pribora

6.4 Shranjevanje stroja (skladiščenje, zaščiteno pred zmrzovanjem)

1. Napravo odložite v suh prostor, ki je zaščiten pred zmrzovanjem.

POZOR!

Če se visokotlačna naprava za čiščenje odloži v prostoru, v ka-

terem se temperatura spusti do okoli 0°C ali nižje, se mora pred tem skozi črpalko vsesati sredstvo za zaščito proti zmrzovanju:

1. Cev za dovod vode ločite od naprave.

2. Snemite brizgalno cev.

3. Vklopite napravo, stikalo v položaju “I”.

Po maksimalno 3 minuta na-

pravo izklopite.

1. Izvlecite vodno cev iz naprave.

2. Izvlecite vtikač naprave iz vtičnice.

Nevarnost spotikanja! Da bi se preprečile nezgode, se mora priključni kabel in visokotlačna cev vedno skrbno naviti.

1. Navijte priključni kabel in visokotlačno cev tako, kot je prikazano na sliki.

2. Brizgalno cev in pribor položit v zato namenjena držala.

5. Vklopite napravo, stikalo v položaju “I”.

6. Brizgalno pištolo držite nad posodo s sredstvom za zaščito proti zmrzovanju in jo aktivirajte, da se začne vsesavanje.

7. Med postopkom vsesavanja 2 do 3 krat aktivirajte brizgalno pištolo.

8. Dvignite sesalno cev iz posode s sredstvom za zaščito proti zmrzovanju in aktivirajte brizgalno pištolo, da se izčrpa preostalo sredstvo za zaščito proti zmrzovanju.

9. Izklopite napravo.

4. Priključite sesalno cev na dovod vode naprave in jo vtaknite v posodo s sredstvom za zaščito proti zmrzovanju.

10. Da bi se izključilo vsakršno tveganje, po možnosti napravo pred ponovnim zagonom začasno shranite v ogrevanem prostoru.

7 Vzdrževanje

7.1 Načrt vzdrževanja

POSEIDON 8

Tedensko

Očistite vodni filter

7.2.1

Kontrola olja črpalke

7.2.2

Menjava olja črpalke

7.2.3

7.2 Vzdrževalna dela

7.2.1 Čiščenje vodnega filtra

7.2.2 Kontrola nivoja olja 1. Preverite, če je nivo olja med

po prvih 50

delovnih urah

Vsake 6 mesece

ali vsakih 500

delovnih ur

Na dovodnem priključku za vodo je montiran vodni filter, ki naj prepreči prodiranje velikih delcev umazanije v črpalko.

1. Odvijte hitro spojko

2. Odstranite filter in ga izperite. Poškodovani filter zamenjajte.

oznakama min. in maks., po potrebi dolijte olje (glede vrste olja poglejte poglavje

9.4)

Po potrebi

7.2.3 Menjava olja

1. Odprite vijak za izpustitev olja (A), ki se nahaja na spodnji strani ohišja črpalke, olje katero priteče prestrezite v ustrezno posodo in ga odstranite v skladu s predpisi.

2. Preverite tesnilo in zopet vstavite vijak.

3. Napolnite olje in nastavek za olje zopet zaprite. Vrsta olja in količina olja je navedena v poglavju 9.4 tehnični podatki.

POSEIDON 8

8 Odpravljanje motenj

Motnja Vzrok Odprava

Padec tlaka > V sistemu se nahaja zrak • Odzračite sistem, v ta

> Visokotlačna šoba je

zamašena/izrabljena

> Regulacija tlaka na brizgalni

cevi ni pravilno naravnana

> Rezervoar za čistilno

sredstvo je prazen

Nihanje tlaka > Črpalka vsesava zrak (možno

Ob vklopu motor ne steče > Vtikač ni pravilno vtaknjen,

Motor ob vklopu brni in ne steče

Motor ugasne > Aktivirala se je zaščita pred

samo v primeru sesanja)

> Manjka vode • Odprite vodno pipo > Cev za dovod vode je

predolga oz. ima premajhen premer

> Pomanjkanje vode zaradi

zamašenega vodnega filtra

> Pomanjkanje vode zaradi

neupoštevanja največje dopustne višine sesanja

prekinitev toka

> Omrežna varovalka je

izklopljena

> Omrežna napetost je

prenizka ali izpad faze

> Črpalka je blokirana ali

zamrznjena

> Napač

> Visokotlačna šoba je

en premer ali napačna

dolžina kabla za podaljšek

preobremenitvijo zaradi pregretja ali preobremenitve motorja

zamazana

namen večkrat aktivirajte brizgalno pištolo v kratkih časovnih zaporedjih, event. kratko zaženite stroj brez priključene visokotlačne cevi.

• Očistite / zamenjajte visokotlačno šobo

• Nastavite želeni delovni tlak

• Rezervoar za čistilno sredstvo napolnite ali pa dozirni ventil postavite v položaj »0«

• Preverite zračno nepropustnost kompleta za sesanje

• Uporabite predpisano cev za dovod vode

•Očistiti filter v priključku za vodo (nikoli ne delajte brez vodnega filtra!)

• Glej Zagon

• Preverite vtikač, kabel i stikalo in po potrebi poskrbite, da jih zamenja strokovnjak- električar

• Vključite omrežno varovalko

• Poskrbite, da se preveri električni priključek

• Obvestite Nilfisk-Alto servisno službo

• Uporabite pravilen presek oz. pravilno dolžino kabla.

• Poskrbite, da se preveri, če se oskrbovalna napetost sklada z napetostjo naprave. Izključite napravo in počakajte, da se hladi najmanj 3 minute

• Zamenjajte visokotlačno šobo

9 Ostalo

9.1 Odlaganje stroja za recikliranje

9.2 Garancija

9.3 Izjava ES o skladnosti

9.4 Tehnični podatki

Napetost 400 V / 3~ / 50 Hz EU EU EU EU Napetost 460 V / 3~ /60 Hz US

Napetost 460 V / 3~ /50 Hz US Varovalka A 15.1 14.6 24 24.9 Električna priključna vrednost kW 8.7 8.2 14 14.5 Delovni tlak bar (Mpa) 200/20 155/16 180/18 (2610 psi) 160/16

Volumen toka (maks) l/h 1344 1560

Volumen tokaQ

Maksimalna dovodna temperatura °C/°F 60/86

Maksimalni dovodni tlak vode bar (Mpa) 10/1 10/1(145psi)

Izmera D x Š x V mm

Teža naprave kg 106 130 (286lb)

Nivo zvočnega tlaka v razmaku 1 m EN 60704-1 dB(A) 79.2 79.2 81.6

Nivo zvočne zmogljivosti LW

Vibracija ISO 5349 m/s² ≤ 2,5 Moč povratnega udarca N 76 83 106 124 Količina polnitve olja visokotlačna črpalka l 1 Vrsta olja SAE 30 SAE 15 W 40 Velikost šobe (1 uporabnik) 0.700 0.950 1200 1590 Velikost šobe (2 uporabnika) - - 0.600/0.600 0.800/0.800

IEC

Izrabljeno napravo takoj naredite neuporabno.

1. Izvlecite električni vtič in prekinite priključni vod.

Električnih naprav ne vrzite v hišne smeti! Skladno z evropskimi smernicami 2002/96/EG o električnih

Za garancijo in jamstvo veljajo naši splošni prodajni in dobavni pogoji.

in elektronskih starih napravah, je potrebno izrabljene električne naprave zbirati ločeno in jih dati v predelavo, ki je okolju prijazna. V primeru vprašanj se prosimo obrnite na Vašo občinsko upravo ali na Vašega najbližjega prodajalca. Pridržujemo si pravico do sprememb zaradi tehničnih novosti.

Izjava ES o skladnosti

Izdelek: Hochdruckreiniger Tip: POSEIDON 8 Opis: 400 V 3~, 50 Hz, IP X5 Nacin gradnje aparata ustreza

sledecim zadevnim dolocilom:

Uporabljene usklajevalne norme: EN 12100, EN 60335-2-79

Uporabljene državne norme in tehnicne specifikacije:

Dipl. Ing. Wolfgang Nieuwkamp Preizkusi in homologacija

POSEIDON

8-75 8-82

l/h 1230 1500

897x660x913

dB(A) 93.1 95/93.1 95.4

Smernice ES za stroje 98/37/EG Smernice ES za nizke napetosti 73/23/EEG Smernice ES o elektromagnetni združljivostie 89/336/EEG

EN 55014-1, EN 55014-2, EN 61000-3-2

DIN EN 60335-2-79

ALTO Deutschland GmbH Guido-Oberdorfer-Straße 2-8 D-89287 Bel len berg

Bellenberg, 01.06.2006

8-111

8-111 ST

2100

(9.1 gal/min)

2050

(9 gal/min)

897 x 652 x 913/

35.31x25.67x35.94(inches)

8-125

8-125 ST

2500

2450

POSEIDON 8

http://www.nilﬁ sk-alto.com

HEAD QUARTER

DENMARK

Nilﬁ sk-Advance Group Sognevej 25 DK-2605 Brøndby Tel.: +45 4323 8100 Fax: +45 4343 7700 E-mail: mail@nilﬁ sk-advance.dk

SALES COMPANIES

AUSTRALIA

Nilﬁ sk-ALTO 48 Egerton St. P.O. Box 6046 Silverwater, N.S.W. 2128 Tel.: +61 2 8748 5966 Fax: +61 2 8748 5960

AUSTRIA

Nilﬁ sk-Advance GmbH Nilﬁ sk-ALTO Metzgerstrasse 68 5101 Bergheim/Salzburg Tel.: +43 662 456 400-0 Fax: +43 662 456 400-34 E-mail: info@nilﬁ sk-alto.at www.nilﬁ sk-alto.at

BELGIUM

Nilﬁ sk-ALTO Division of Nilﬁ sk-Advance n.v-s.a. Internationalelaan 55 (Gebouw C3/C4) 1070 Brussel Tel.: +32 02 467 60 40 Fax: +32 02 466 61 50 E-mail: info.be-@nilﬁ sk-alto.com

CANADA

Clarke Canada Part of the Nilﬁ sk-Advance Group 4080 B Sladeview Crescent, Unit 1 Mississauga, Ontario L5L 5Y5 Tel.: +1 905 569 0266 Fax: +1 905 569 8586

CHINA

Nilﬁ sk-Advance (Shenzhen) Ltd. Blok 3, Unit 130 1001 Honghua Road Int. Commercial & Trade Center Fuitian Free Trade Zone 518038 Shenzhen Tel.: +86 755 8359 7937 Fax: +86 755 8359 1063

CZECH REPUBLIC

ALTO Ceská Republika s.r.o. Zateckých 9 14000 Praha 4 Tel.: +420 24 14 08 419 Fax: +420 24 14 08 439 E-mail: info@alto-cz.com

DENMARK

Nilﬁ sk-ALTO Division of Nilﬁ sk-Advance A/S Industrivej 1 9560 Hadsund Tel.: +45 7218 2100 Fax: +45 7218 2105 E-mail: salg@nilﬁ sk-alto.dk E-mail: service@nilﬁ sk-alto.dk www.nilﬁ sk-alto.dk

Nilﬁ sk-ALTO Food division Division of Nilﬁ sk-Advance A/S Blytækkervej 2 9000 Aalborg Tel.: +45 7218 2100 Fax: +45 7218 2099 E-mail: scanio.technology@nilﬁ sk-alto.dk

FINLAND

Nilﬁ sk-Advance Oy Ab Piispantilankuja 4 02240 Espoo Tel.: +358 207 890 600

Fax: +358 207 890 601 E-mail: jukka.lehtonen@nilﬁ sk-alto.com www.nilﬁ sk-advance.ﬁ

FRANCE

Nilﬁ sk-ALTO ALTO France SAS Aéroparc 1 19 rue Icare 67960 Entzheim Tel.: +33 3 88 28 84 00 Fax: +33 3 88 30 05 00 E-mail: info@nilﬁ sk-alto.fr www.nilﬁ sk-alto.com

GERMANY

Nilﬁ sk-ALTO Division of Nilﬁ sk-Advance AG Guido-Oberdorfer-Strasse 10 89287 Bellenberg Tel.: +49 0180 5 37 37 37 Fax: +49 0180 5 37 37 38 E-mail: info@nilﬁ sk-alto.de www.nilﬁ sk-alto.de

GREECE

Nilﬁ sk-Advance SA 8, Thoukididou str. 164 52 Argiroupolis Tel.: +30 210 96 33443 Fax: +30 210 96 52187 E-mail: nilﬁ sk-advance@clean.gr

HOLLAND

Nilﬁ sk-ALTO Division of Nilﬁ sk-Advance BV Camerastraat 9 3322 BB Almere Tel.: +31 36 546 07 60 Fax: +31 36 546 07 61 E-mail: info@nilﬁ sk-alto.nl www.nilﬁ sk-alto.nl

HONG KONG

Nilﬁ sk-Advance Ltd. 2001 HK Worsted Mills Ind’l Bldg. 31-39 Wo Tong Tsui St. Kwai Chung Tel.: +852 2427 5951 Fax: +852 2487 5828

HUNGARY

Nilﬁ sk-Advance Kereskedelmi Kft. II. Rákóczi Ferenc út 10 2310 Szigetszentmiklos-Lakihegy Tel: +36 2447 5550 Fax: +36 2447 5551 E-mail: info@nilﬁ sk-advance.hu www.nilﬁ sk-advance.hu

ITALY

Nilﬁ sk-ALTO Divisione di Nilﬁ sk-Advance A/S Località Novella Terza 26862 Guardamiglio (LO) E-mail: d.puglia@nilﬁ sk-advance.it

JAPAN

Nilﬁ sk-Advance Inc. 247 Nippa-cho, Kouhoku-ku Yokohama, 223-0057 Tel.: +8145 548 2571 Fax: +8145 548 2541

MALAYSIA

Nillﬁ sk-Advance Sdn Bhd Sd 14, Jalan KIP 11 Taman Perindustrian KIP Sri Damansara 52200 Kuala Lumpur Tel.: +60 3 603 6275 3120 Fax: +60 3 603 6274 6318

NORWAY

Nilﬁ sk-Advance AS Bjørnerudveien 24 1266 Oslo Tel.: +47 22 75 17 70 Fax: +47 22 75 17 71 E-mail: info@nilﬁ sk-alto.no www.nilﬁ sk-alto.no

POLAND

Nilﬁ sk-Advance Sp. Z.O.O. 05-800 Pruszków ul. 3-go MAJA 8 Tel.: +48 22 738 37 50 Fax: +48 22 738 37 51 E-mail: info@nilﬁ sk-alto.pl www.nilﬁ sk-alto.pl

PORTUGAL

Nilﬁ sk-ALTO Division of Nilﬁ sk-Advance Lda. Sintra Business Park Zona Industrial Da Abrunheira Ediﬁ cio 1, 1° A P2710-089 Sintra Tel.: +35 808 200 537 Fax: +35 121 911 2679 E-mail: mkt@nilﬁ sk-advance.es

RUSSIA

Nilﬁ sk-Advance LLC Vyatskaya str. 27, bld. 7 127015 Moskow Tel.: +7 495 783 96 02 Fax: +7 495 783 96 03 E-mail: info@nilﬁ sk-advance.ru

SINGAPORE

Nilﬁ sk-Advance Pte. Ltd. Nilﬁ sk-ALTO Division 40 Loyang Drive Singapore 508961 Tel.: +65 6 759 9100 Fax: +65 6 759 9133 E-mail: sales@nilﬁ sk-advance.com.sg

SPAIN

Nilﬁ sk-ALTO Division of Nilﬁ sk-Advance S.A. Torre D’Ara Paseo del Rengle, 5 Pl. 10 08302 Mataró Tel.: +3 4 902 200 201 Fax: +34 93 757 8020 E-mail: mkt@nilﬁ sk-advance.es

SWEDEN

ALTO Sverige AB Member of Nilﬁ sk-Advance Group Aminogatan 18, Box 4029 431 04 Mölndal Tel.: +46 31 706 73 00 Fax: +46 31 706 @nilﬁ sk-alto.se www.nilﬁ sk-alto.se

TAIWAN

Nilﬁ sk-Advance Taiwan Branch No. 5, Wan Fang Road Taipei Tel.: +886 227 002 268 Fax: +886 227 840 843

THAILAND

Nilﬁ sk-Advance Co. Ltd. 89 Soi Chokechai-Ruammitr Viphavadee-Rangsit Road Layao, Jatuchak, Bangkok 10900 Tel.: +66 2 275 5630 Fax: +66 2 691 4079

TURKEY

Nilﬁ sk-Advance Profesional Temizlik Ekipmanlari Tic. A/S. Necla Cad. NI.: 48 Yenisahra / Kadiköy Istanbul Tel.: +90 216 470 08 - 60 Fax: +90 216 470 08 - 63 www. nilﬁ sk-advance.com

UNITED KINGDOM

Nilﬁ sk-ALTO Division of Nilﬁ sk-Advance Ltd. Bowerbank Way Gilwilly Industrial Estate, Penrith Cumbria CA11 9BQ Tel.: +44 1 768 86 89 95 Fax: +44 1 768 86 47 13 E-mail: sales@nilﬁ sk-alto.co.uk www.nilﬁ sk-alto.co.uk

USA

Nilﬁ sk-Advance Inc. 14600 21st Avenue North Plymouth, MN 55447-3408 Tel.: +1 763 745 3500 Fax: +1 763 745 3718 E-mail: info@nilﬁ sk-advance-us.com www.advance-us.com

VIETNAM

Nilﬁ sk-Advance Representative Ofﬁ ce No. 46 Doc Ngu Str. Ba Dinh Dist. Hanoi Tel.: +84 4 761 5642 Fax: +84 4 761 5643 E-mail: nilﬁ sk@vnn.vn

Nilfisk POSEIDON 8 User Manual [sl]

Specifications and Main Features

Frequently Asked Questions

User Manual
