POSEIDON 8

Az utasítások meghatározása

1 Fontos biztonsági

utasítások

2 Leírás

3 Az üzembevétel előtt

4 Kezelés / üzemeltetés

5 Alkalmazási területek

és munkamódszerek

6 A munkavégzés után

7 Karbantartás

8 Zavarok kiküszöbölése

9 Egyéb

........................................................................................184

2.1 Rendeltetés ......................................................................186

2.2 Kezelőelemek ...................................................................186

3.1 Felállítás ...........................................................................187

3.2 Csatlakoztassa a nagynyomású tömlőt (1 felhasználó) ...187

3.2.1 Csatlakoztassa a nagynyomású tömlőt (2 felhasználó) ...187

3.3 A víztömlő csatlakoztatása ...............................................187

3.4 Villamos csatlakozás ........................................................188

3.5 A fagyálló felfogása ..........................................................188

4.1 A szórócső szórópisztolyhoz való csatlakoztatása ...........188

4.2 A készülék bekapcsolása ................................................188

4.2.1 A készülék bekapcsolása, ha vízvezetékre van kötve......188

4.2.2 A készülék bekapcsolása, ha nyitott tartályra van kötve

(szívó üzemmód) ..............................................................188

4.3 Nyomásszabályozás a Tornado-lándzsával .....................189

4.4 Nyomás-/ mennyiség-szabályozás a készüléknél ............189

5.1 Általános útmutatások ......................................................189

5.1.1 Beáztatás .........................................................................189

5.1.2 Tisztítószer és hab felvitele .............................................189

5.1.3 Hőmérséklet ....................................................................189

5.1.4 Mechanikus behatás .......................................................190

5.1.5 Nagy vízátbocsátó teljesítmény és magas nyomás ........190

5.2 Jellemző alkalmazások ....................................................190

5.2.1 Mezőgazdaság .................................................................190

5.2.2 Járművek ..........................................................................190

5.2.3 Építőipar és ipar ...............................................................191

6.1 A készülék kikapcsolása...................................................191

6.2 Az ellátóvezetékek leválasztása.......................................192

6.3 A csatlakozóvezeték és a nagynyomású tömlő felcsavarása

és a tartozékok elrakása ..................................................192

6.4 A készülék tárolása (fagyálló tárolás) ...............................192

7.1 Karbantartási terv .............................................................193

7.2 Karbantartási munkák .....................................................193

7.2.1 A vízszűrő tisztítása..........................................................193

7.2.2 Az olajszint ellenőrzése .................................................... 193

7.2.3 Olajcsere ..........................................................................193

........................................................................................194

9.1 A gép anyagának újrafelhasználása.................................195

9.2 Garancia ...........................................................................195

9.3 EG megfelelési nyilatkozat ...............................................195

9.4 Műszaki adatok ................................................................195

POSEIDON 8

Az utasítások meghatározása

használó veszélybe kerülhet, ezzel a veszélyre felhívó ábrával külön megjelöltük.

el azt, hogy mindig keze ügyében maradjon.

Az ebben a kézikönyv-

ben található bizton-

sági útmutatókat,

melyek ﬁ gyelmen

kívül hagyása

következtében a

A nagynyomású

tisztítógép üzembe helyezése előtt feltétlenül olvassa el a jelen kezelési

utasítást, úgy tegye

désről gondoskodnak.

tonságosabb műkö-

Ezt az ábrát találják

annál a biztonsági út-

mutatónál, amelynek figyelmen kívül ha-

gyása a készülékre és

annak funkciójára nézve okozhat veszélyt. Itt találhatóak azok a javaslatok

1 Fontos biztonsági útmutatások

Mielőtt a hálózatra csatlakoztatná a nagynyomású tisztítógépet, ellenőrizze annak névleges feszültségét. Győződjön meg arról, hogy az adattáblán megadott feszültség megegyezik-e a helyi hálózati feszültséggel.

A nagynyomású tisztító tápkábelét hibaáram-védőkapcsolóval ellátott szerelékhez csatlakoztassa. Ez akkor szakítja meg az áramellátást, ha a földelés vezetékén az áramerősség 30 ms-on át meghaladja a 30 mA-t, vagy földelés-felügyelő áramkört tartalmaz.

A berendezést csak álló helyzetben üzemeltesse!

Tartsa be a hatályos törvényi és rendeleti előírásokat. Minden üzembe helyezés előtt szemrevételezéssel ellenőrizze a nagynyomású tisztító főbb részeinek az állapotát.

VIGYÁZAT!

Hibás használat esetében a nagynyomású sugár veszélyes lehet. A sugarat nem szabad személyekre, állatokra, feszültség alatt levő készülékekre vagy magarára a tisztítókészülékre irányítani. Viseljen védőruházatot és védő- szemüveget.

Az Ön saját biztonsága érdekében

A nagynyomású tisztítógépet csak annak használatában jártas és kezelésével kifejezetten megbízott személyek kezelhetik.

Egyszerű kezelhetősége ellenére a készülék gyerek kezébe nem való.

Általános tudnivalók

A nagynyomású tisztítógép üzemeltetésére az adott ország érvényes rendelkezései vonatkoznak. A kezelési utasítás és az alkalmazási ország kötelezően érvényes baleset-megelőzési rendelkezései mellett a biztonságos és szakszerű üzemeltetés általánosan elismert szakmai műszaki szabályai is érvényesek.

Minden biztonságot veszélyeztető alkalmazási mód tilos.

Szállítás

A készülék a nagy kerekei által könnyen szállítható. A járművekben és járműveken történő biztonságos szállítás érdekében ajánljuk, hogy a készüléket pántokkal rögzítse csúszás- és billenésbiztosan.

Ha a készülék és a tartozékok szállítása során a hőmérséklet 0°C körül vagy alatt van, ajánljuk fagyállószer használatát az 6. fejezetben leírtak alapján.

Üzembe helyezés előtt

Amennyiben a háromfázisú árammal működő gépet Önnek dugasz nélkül szállították, akkor szakemberrel szereltesse a védőérintkezős háromfázisú dugaszt.

Üzembe helyezése előtt ellenőrizze a nagynyomású tisztítógép előírásszerű állapotát.

Rendszeresen vizsgálja meg a hálózati csatlakozó vezetéket, hogy láthatók-e rajta károsodás vagy elhasználódás jelei. Csak kifogástalan hálózati csatlakozó vezetékkel rendelkezo nagynyomású tisztítógépet vegyen üzembe. (Megrongálódás esetén áramütés veszélye áll fenn!).

vagy utasítások, amelyek

a munkát meg-

könnyítik és biz-

POSEIDON 8

Ne irányítsa a fúvókát saját magára vagy más személyekre ruha vagy cipők tisztítása céljából.

A gép üzemelése közben a fecskendező berendezésen visszalökerők lépnek fel, lecsévézett fecskendezőcsőnél pedig ezen felül csavaró nyomaték is hat. Tartsa ezért a fecskendező berendezést feszesen mindkét kezében.

Ne használja a gépet, ha a munkaterületen más személyek is tartózkodnak.

Ellenőrizze a tisztítandó tárgyat, hogy tisztítás közben nem oldódhatnak-e le róla veszélyes anyagok, pl. azbeszt, olaj, amelyek így a környezetbe juthatnak.

Az érzékeny részeket, amelyek gumiból, szövetből és hasonlókból vannak, ne tisztítsa hengeres sugárral, pl. koszmaróval. Tisztításkor ügyeljen arra, hogy a nagynyomású fúvóka és a felület között megfelelő távolság legyen, így elkerülhető a tisztítandó felület károsodása.

Ne használja vonókötélként a nagynyomású tömlőt!

A maximálisan megengedhető munkanyomás és hőmérséklet a nagynyomású tömlőn van feltüntetve.

Ne üzemeltesse tovább a gépet, ha a csatlakozó vezeték vagy a nagynyomású tömlő megrongálódott.

Ügyeljen a kielégítő légcirkulációra. Ne takarja le a gépet és ne üzemeltesse azt nem kielégítően szellőztetett helyiségekben!

Fagymentesen tárolja a készüléket!

Sose helyezze víz nélkül üzembe a készüléket. Akár rövid ideig tartó vízhiány is a szivattyú tömítőgallérjainak súlyos megrongálódásához vezethet.

Csatlakozás a vízvezetékre

A nagynyomású mosót csak úgy szabad a vezetékes ivóvízhálóza-

tra csatlakoztatni, hogy egy EN 1717 szabvány szerinti, BA típusú visszafolyásgátlót kell elé bekötni. A visszafolyásgátló rendelési száma 106411177,1064111 78,106411179,106411184. A visszafolyásgátló és a nagynyomású mosó közötti tömlőnek legalább 12 méter (minimális átmérő 3/4 colos) hosszúnak kell lennie, hogy képes legyen tompítani az esetleges nyomáshullámokat. Felszívás üzemmódban (például esővíztartályból) nincs szükség visszafolyásgátlóra. Ajánlott szívó készlet: 61256. Amint a víz keresztülfolyt a BA szelepen, többé nem tekinthető ivóvíznek. A készülék üzemeltetése

VIGYÁZAT!

Az alkalmatlan hosszabbítóvezetékek veszélyesek lehetnek. A kábelt a dobról mindig teljesen csavarja le, hogy a túlmelegedés miatti tűzveszély elkerülhető legyen.

A villás dugónak, a hálózati csatlakozó vezetéknek és a kapcsoló karmantyúnak legalább fröcscsentett víz ellen védettnek kell lennie.

Hosszabbító vezetékeknél be kell tartani az alábbi táblázatban megadott minimális keresztmetszeteket:

KábelhosszmKeresztmetszet

<16 A <25 A 20-ig m 20-tól 50-ig m

ø1.5mm² ø2.5mm²

ø2.5mm² ø4.0mm²

Ne rongálja meg a hálózati csatlakozó vezetéket (pl. azáltal, hogy áthajt azon, rángatja vagy összenyomja azt). A hálózati csatlakozó vezetéket csak közvetlenül a villás dugón (nem pedig a hálózati csatlakozó vezeték húzogatásával, rángatásával) húzza ki.

Elektromos részek

VIGYÁZAT!

Villamos készülékeket sose fecs-

kendezzen le vízzel: testi épség veszélyeztetése, rövidzárlat veszélye.

A készüléket csak előírásszerűen telepített villamos felszerelésre szabad csatlakoztatni.

A bekapcsolások rövid ideig tartó feszültség-csökkenéseket okoznak. A 0,15 ohmnál kisebb hálózati impedancia (épület csatlakozása) esetén nem várhatók zavarok. Kétséges esetben vegye fel a kapcsolatot az áramszolgáltatóval.

Karbantartás és javítás

VIGYÁZAT!

A nagynyomású tisztítógép tisztítása és karbantartása előtt minden esetben ki kell húzni a hálózati csatlakozó dugót.

Csak olyan karbantartási műveleteket végezzen el, amelyek le vannak írva a kezelési utasításban. Kizárólag eredeti alkatrészeket használjon. Ne végezzen műszaki változtatást a nagynyomású tisztítógépen.

VIGYÁZAT!

A nagynyomású tömlők, szerelvények és kapcsoló karmantyúk igen fontosak a készülék biztonsága szempontjából.

Kizárólag a gyártó által engedélyezett nagynyomású alkatrészeket használjon! A fentieken túlmenő karbantartási és javítási munkálatok elvégeztetése céljából kérjük, forduljon a Nilfisk-Alto-vevőszolgálathoz vagy egy felhatalmazott szakmű- helyhez!

Ellenőrzés

A nagynyomású tisztító megfelel a német »folyadékszórókra vonatkozó irányelvek«-nek. A nagynyomású tisztító üzembiztonságát - a ”Folyadékszórókkal végzett munkák (BGR 500-2/2.36)« rendelet alapján - szükség szerint, de legalább 12 havonta szakszervizzel kell ellenőriztetni.

POSEIDON 8

Elektromos készülékeken minden javítás után vagy a védővezeték ellenállásának megváltoztatását követően meg kell mérni a szigetelési ellenállást és a levezető áramot. Ezen kívül a csatlakozó vezeték vizuális ellenőrzését, feszültség- és árammérést valamint működéspróbát is kell végezni. Szakértőkként ügyfélszolgálataink technikusai állnak az Ön rendelkezésére.

2 Leírás

2.1 Rendeltetés

2.2 Kezelőelemek

Az UVV ’folyadéksugárzókkal munkavégzés’ c. kiadvány teljes szövegét a Carl Heymanns Verlag KG-tól, Luxemburger Straße 449, 50939 Köln vagy az illetékes szakmai ipartestülettől lehet beszerezni.

Biztonsági berendezés

A meg nem engedett túlnyomás a szabályzó biztosíték-

A nagynyomású tisztítót a következő területeken történő professzionális használatra fejlesztették ki:

- mezőgazdaság

- ipari termelés

- logisztika

- gépjárművek tisztítása

- közszolgáltatási vállalatok

- tisztítóüzemek

- építőipar stb.

Az ábrát lásd ezen kezelési utasítás kihajtható oldalán.

1 Tolófogantyú 2 Szórópisztoly 3 Szórócső tartója 4 Nyomásszabályozás a

szórócsövön 5 Szórócső 6 Vízcsatlakozás és vízbetöltő

szűrő 7 Olajszint-ellenőrzés

blokk működésbe lépésével egy megkerülőszelepen keresztül kerül maradéknyomás nélkül viszszavezetésre a szivattyú szívóvezetékébe.

A szabályzó biztosíték-blokk a gyártó üzemében került beállításra és leplombázásra és nem szabad elállítani azt.

Az 5. fejezet leírja, hogyan alkalmazzunk egy nagynyomású tisztítót, különböző tisztítási feladatok elvégzésére.

A készüléket csak ebben a kezelési utasításban leírtak alapján használja. Nem rendeltetésszerű használat a készüléket vagy a tisztítandó felszínt károsíthatja vagy komoly személyi sérülésekhez vezethet.

8 Nagynyomású tömlő

csatlakozója

9 Nyomás-/

mennyiségszabályozás 10 Manométer 11 F őkapcsoló 12 Hálózati csatlakozókábel

tartója

3 Az üzembevétel előtt

3.1 Felállítás

1. Az első üzembe helyezés előtt a készüléket alaposan vizsgálja meg hiányosságok és károsodások szempontjából.

2. Károsodás esetén azonnal forduljon az Nilfisk-Altokereskedőjéhez.

3. Húzza be a féket.

4. Ellenőrizze, hogy az olajszint a min. és a max. jelzés között áll-e, szükség esetén töltse után az olajat (olajfajtákat lásd a 9.4 fejezetben).

POSEIDON 8

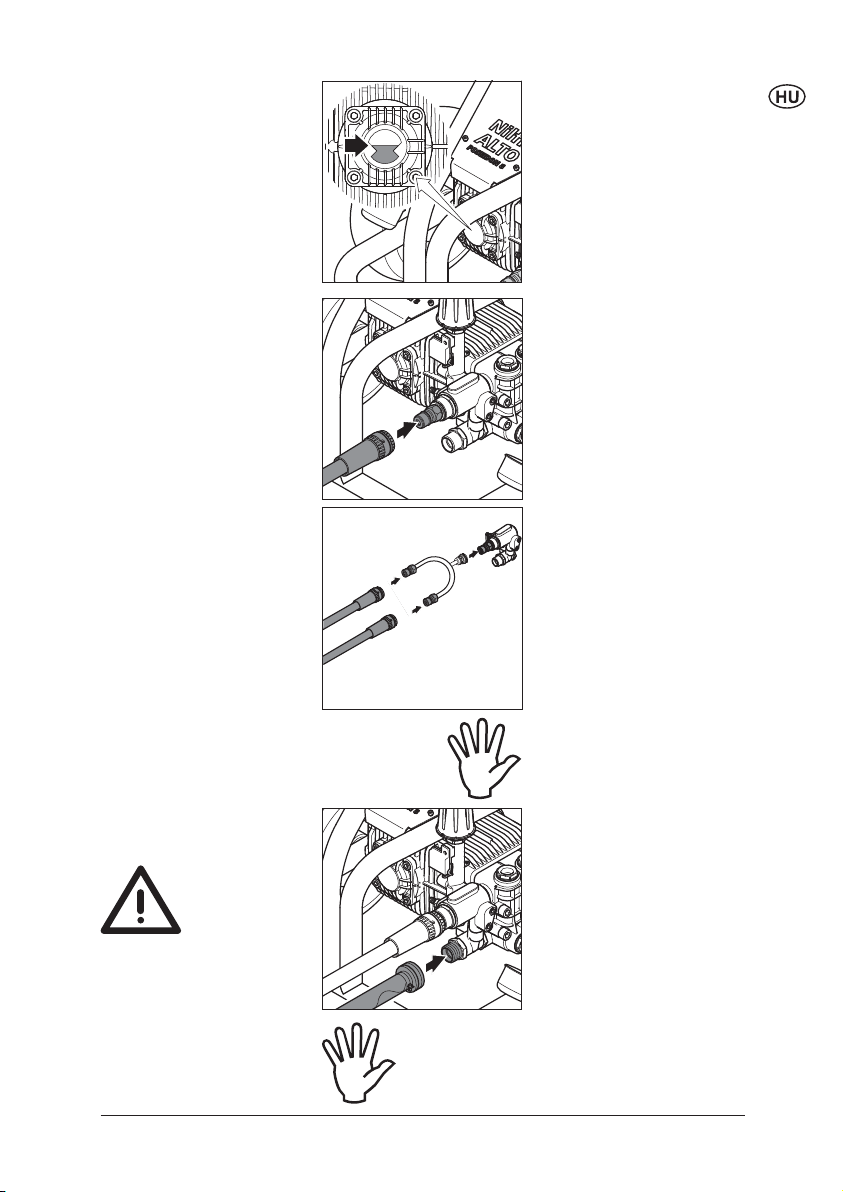

3.2 Csatlakoztassa a nagynyomású tömlőt

(1 felhasználó)

3.2.1 Csatlakoztassa a nagynyomású tömlőt

(2 felhasználó)

3.3 A víztömlő csatlakoztatása

A nemzeti előírások-

kal és a vízszolgáltató vállalat szabályaival összhangban

a víz ne folyhasson vissza abban az esetben, ha a vízhálózat nyomása a légköri nyomás alá csökkenne. A csatlakoztatás az alábbi esetekben azonban mégis megengedett: – rövid ideig mozgékony résszel

rendelkezõ csõvezeték-megszakítóra

– szabad kifolyás mellett

biztosítani kell, hogy

A szükséges vízmenynyiséget és víznyomást

lásd a 9.4. Műszaki

adatok fejezetben.

Rossz vízminőség

esetén (hordalékhomok

1. Csatlakoztassa a nagynyomású tömlőt a gyorscsatlakozóval a készülék nagynyomású csatlakozójához.

Nyomja a csőelosztó gyorsc-1. satlakozóját a nagynyomású mosó csőösszekötő darabjára. Nyomja a nagynyomású 2. tömlők gyorscsatlakozóit a csőelosztó csőösszekötő darabjaira.

VIGYÁZAT! A 2 felhasználós rendszerek fúvókamérete eltér az egyfelhasználós rendszerekétől. A szórócsöveket ki kell cserélni megfelelőre, és egy csőelosztót is be kell iktatni. (Lásd a 9.4 fejezetet.)

1. A víztömlőt a készülékhez való bekötése előtt öblítse ki vízzel, így homok és egyéb szennyeződések nem kerülhetnek a készülékbe.

2. Csatlakoztassa a víztömlőt a gyorscsatlakozóval a vízcsatlakozáshoz.

3. Nyissa ki a vízcsapot.

stb.) a víz-bevezetésben szereljen fel egy finom vízszűrőt. A készülék csatlakoztatásához használjon szöveterősítésű tömlőt, amelynek belső átmérője legalább 3/4“ (19 mm).

POSEIDON 8

3.4 Villamos csatlakozás

A készüléket csak előírásszerű villamos hálózathoz csatlakoztassa.

3.5 A fagyálló felfogása

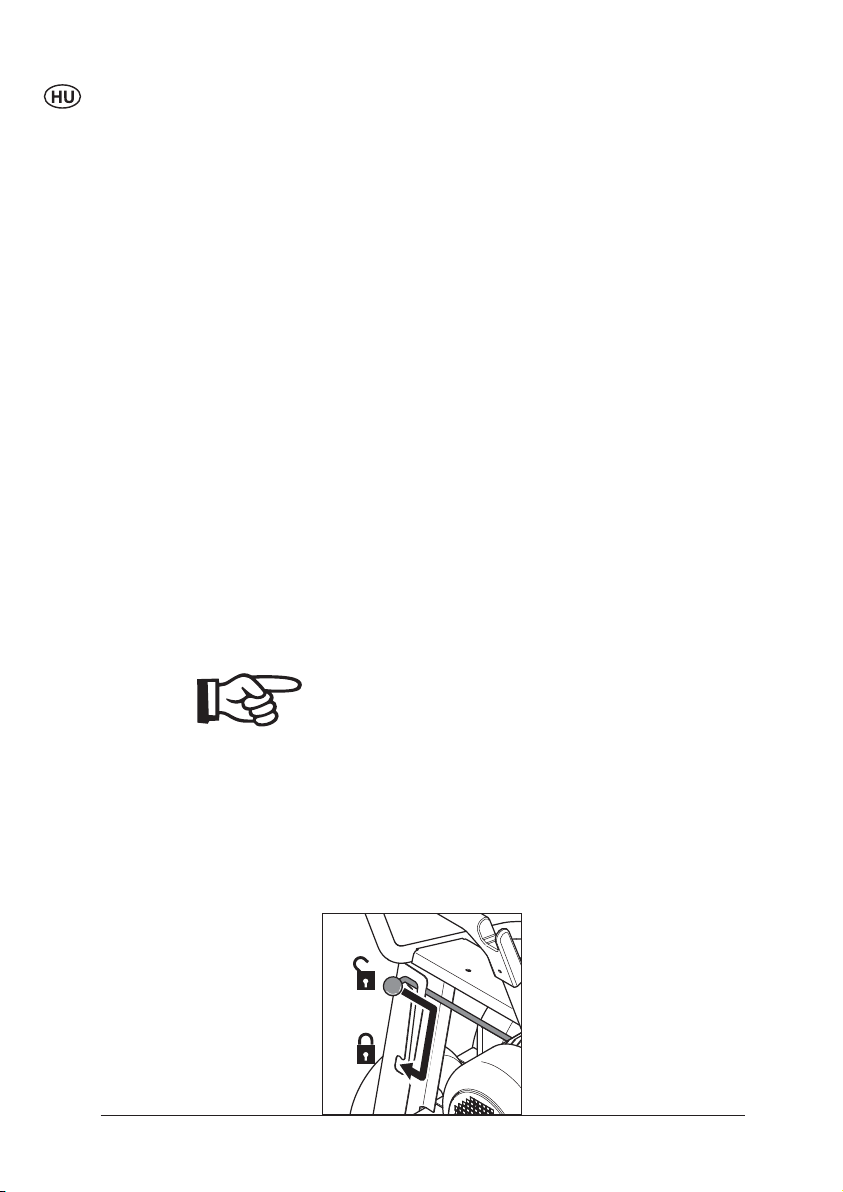

A kábeldobbal felszerelt készülékeknél:

1. Oldja ki a kábeldob fékjét

2. A csatlakozóvezetéket teljesen húzza ki

A készülék vezetékrendszere gyárilag fel van töltve fagyállóval. A kifolyó folyadékot (kb. 1 l) edénybe

4 Kezelés / Üzemeltetés

4.1 A szórócső szórópisztolyhoz való csatlakoztatása

az esetleges piszoktól, mielőtt a szórócsövet

összeköti a szórópisztollyal.

4.2 A készülék bekapcsolása

4.2.1 A készülék bekapcsolása, ha vízvezetékre van kötve

A rendszer légtelenítésé-

hez rövid idő-

közönként több-

désbe a szórópisztolyt. A szórópisztoly elzárása után a készülék automatikusan kikapcsol.

ször hozza műkö-

4.2.2 A készülék bekapcsolása, ha nyitott tartályra van kötve (szívó üzemmód)

A készüléket a szórópisztoly műkö- désbe hozásával lehet újra üzembe helyezni.

1. Tartsa be az 1. fejezetben található biztonsági útmutatót.

2. Helyezze a csatlakozódugót a dugaszolóaljzatba.

felfogva kell kiengedni, a későbbi újrahasznosítás végett.

1. Húzza előre a szórópisztoly kék gyorscsatlakozó-fogantyúját és reteszelje el balraforgatással.

2. Helyezze a szórócső karmantyúját a gyorscsatlakozóba és forgassa jobbra a kék gyorscsatlakozó-fogantyút.

3. Húzza előre a szórócsövet (vagy egyéb tartozékot) annak céljából, hogy meggyőződjön róla, ez a rész szorosan össze van kötve a szórópisztollyal.

Mindig tisztítsa meg a karmantyút

1. Állítsa a főkapcsolót „ I „ állásba.

2. A szórópisztolyt nyissa ki és hozza működésbe.

3. A biztonsági tolóreteszt rögzítse rövid munkamegszakítások során is.

1. Nilﬁ sk-Alto-szívókészletet a ké- szülékre történő csatlakoztatás előtt töltse fel vízzel.

2. Állítsa a főkapcsolót „ I „ állásba.

3. A szórópisztolyt oldja ki és hozza működésbe.

Max. szívásmagasság = 1,5 m.

POSEIDON 8

4.3 Nyomásszabályozás a Tornado-lándzsával

4.4 Nyomás-/ mennyiségszabályozás a készüléknél

1. Forgassa el a szóróberendezés

– nagy nyomás = az óramutató

– kis nyomás = az óramutató

1. A nyomás és a vízmennyi-

5 Felhasználási területek és

munkamódszerek

5.1 Általános útmutatások

A nagynyomású vízsugárral végzett hatékony tisztításhoz elég néhány egyszerű szabály betartása a speciális területeken szerzett saját tapasztalataival párosulva. A tartozékok és a tisztítószerek, szakszerű használat mellett, fokozhatják a tisztító hatást. Az alábbiakban adunk Önnek néhány alapvető útmutatást.

forgatógombját:

járásával megegyező irányban (+)

járásával ellenkező irányban (–)

ség beállítása a mennyiségszabályozó forgatásával a készüléken.

5.1.1 Beáztatás

5.1.2 Tisztítószer és hab felvitele

5.1.3 Hőmérséklet

Elkérgesedett és vastag szennyeződésréteget úgy oldhat fel vagy puhíthat elő, hogy egy ideig beáztatja azt. Ez kiváltképpen a mezőgazdaság- ban – például sertésistállókban – eszményien hasznosítható módszer. A legjobb hatást habzó vagy lúgos kémhatású tisztítószerekkel éri el. Fecskendezze be a tisztítandó felületet tisztítószer-oldattal, és 30 percig hagyja, hogy hasson az.

A tisztítószert és a habot száraz felületre kell ráfecskendezi, annak érdekében, hogy a tisztítószer minden további hígítás nélkül kerüljön érintkezésbe a piszokkal. Függőleges felületeknél alulról felfelé kell fecskendezni megakadályozandó, hogy a tisztítószer-oldat lecsurgásakor foltok keletkezzenek. Néhány percig hagyja, hogy hasson a tisztítószer, mielőtt nagynyomású vízsugárral lemosná a felületet.

Magasabb hőmérsékleti értékeknél jobb a tisztítás hatékonysága. Kiváltképpen zsírt és olajat lehet könnyebben és gyorsabban feloldani. Fehérjéket 60°C körüli hőmérséklet mellett lehet a legjobban feloldani, olaj és zsír 70°C és 90°C között távolítható el a leghatékonyabban. Ne hagyja a tisztítószert rászáradni.

POSEIDON 8

5.1.4 Mechanikus behatás

5.1.5 Nagy vízátbocsátó teljesítmény és magas nyomás

Makacs piszokrétegek feloldásához kiegészítésként mechanikus behatásra is szükség van. Itt a speciális fecskendező csövek és (forgó) kefék használata a leghatékonyabb a piszokrétegek feloldásához.

A magas nyomás nem minden esetben a legjobb megoldás, és túl magas nyomás megrongálhatja a tisztítandó felületet. A tisztító hatás ugyanolyan mértékben függ a vízátbocsátó teljesítménytől is. A járműtisztításhoz elegendő 100 bar nyomás (melegvízzel párosítva). A nagyobb vízátbocsátó teljesítmény lehetővé teszi a feloldott szennyeződés leöblítését és elszállítását.

5.2 Jellemző alkalmazások

5.2.1 Mezőgazdaság

Alkalmazás Tartozék Módszer

Istállók Disznóól

Falak, padlózatok, berendezések tisztítása

Fertőtlenítés

Járműpark Traktor, eke, stb.

Hablövettyű Habsugár-lándzsa Powerspeed / Floor Cleaner

Tisztítószerek Universal Alkafoam

Fertőtlenítőszer DES 3000

Standard lándzsa Tisztítószer-lövettyű Powerspeed lándzsa Hajlított lándzsa és fenékmosó szerkezet Kefék

1. Beáztatás – Hordjon fel habot minden felületre (felülről lefelé), és 30 percig hagyja, hogy hasson az.

2. Távolítsa el a piszkot nagynyomású vízsugárral, szükség esetén pedig a megfelelő tartozékkal is.

Függőleges felületeken ismét alulról felfelé végezze a

tisztítást.

3. Nagy mennyiségű szennyeződés elszállításához a lehető legnagyobb vízátbocsátó teljesítményt állítsa be.

4. A higiénia biztosítása érdekében csak a javasolt fertőtlenítőszereket használja. A fertőtlenítőszert csak a szennyeződés teljes eltávolítását követően hordja fel a felületre.

1. Hordja fel a tisztítószert a tisztítandó felületre a piszok feloldása céljából. Alulról felfelé végezze a tisztítást.

2. Öblítse le a felületet nagynyomású vízsugárral. Ismét alulról felfelé végezze a tisztítást. Használjon megfelelő tartozékot a nehezen hozzáférhető helyek tisztításához.

3. Megrongálódás elkerülése érdekében alacsony nyomás mellett tisztítson olyan kényes szerkezeti egységeket, mint a motor és a gumi alkatrészek.

5.2.2 Járművek Alkalmazás Tartozék Módszer

Jármű-felületek Standard lándzsa

Tisztítószer-lövettyű Hajlított lándzsa és fenékmosó szerkezet Kefék.

Tisztítószerek Aktive Shampoo Aktive Foam Sapphire Super Plus Aktive Wax Allosil RimTop

1. Hordja fel a tisztítószert a felületre a piszok feloldása céljából. Alulról felfelé végezze a tisztítást. Rovarmaradványok eltávolítása céljából permetezze be a tisztítandó felületet, pl. Allosillal, majd kisnyomású vízsugárral öblítse le azt, végezetül pedig tisztítószer hozzáadásával tisztítsa meg az egész járművet.

Kb. 5 percig hagyja, hogy hasson a tisztítószer.Fémes

felületeket RimToppal lehet megtisztítani.

2. Öblítse le a felületet nagynyomású vízsugárral. Ismét alulról felfelé végezze a tisztítást. Használjon megfelelő tartozékot a nehezen hozzáférhető helyek tisztításához. Használjon kefét. A rövid a fecskendező csövek a motorok és kerékszekrények tisztítására szolgálnak. Használjon hajlított lándzsát vagy fenékmosó szerkezetet.

3. Megrongálódás elkerülése érdekében alacsony nyomás mellett tisztítson olyan kényes szerkezeti egységeket, mint a motor és a gumi alkatrészek.

4. Hordjon fel a nagynyomású tisztítógéppel folyékony viaszt a megtisztított felületre az ismételt bepiszkolódás mértékének csökkentése érdekében.

5.2.3 Építőipar és ipar

Alkalmazás Tartozék Módszer

Felületek

Fémtárgyak

Elrozsdásodott, megrongálódott felületek kezelés előtt

Hablövettyű Standard lándzsa Hajlított lándzsa Tartálytisztító fej

Tisztítószerek Intensive J25 Multi Combi Aktive Alkafoam

Fertőtlenítőszer DES 3000

Nedves sugárberendezés

1. Hordjon fel vastag habréteget a száraz felületre. Függőleges felületeken alulról felfelé végezze a tisztítást. Optimális tisztító hatás érdekében kb. 30 percig hagyja, hogy hasson a hab.

2. Öblítse le a felületet nagynyomású vízsugárral. Használjon megfelelő tartozékot. A piszok feloldása érdekében használjon magas nyomást. A piszok leöblítéséhez pedig alacsony nyomást és nagy vízmennyiséget alkalmazzon.

3. A fertőtlenítőszert csak a szennyeződés teljes eltávolítását követően hordja fel a felületre.

Makacs szennyeződést, pl. vágóhidakon, nagy vízmennyiség felhasználásával lehet eltávolítani.

A tartálytisztító fejek hordók, edények, keverőtartályok, stb. tisztítására szolgálnak. A tartálytisztító fejek hidraulikus vagy villamos hajtóművel vannak felszerelve, és állandó felügyelet nélküli önműködő tisztítást tesznek lehetővé.

1. Kösse össze a nedves sugár-berendezést a nagynyomású tisztítógéppel, és dugja a szívótömlőt a homoktartályba.

2. Munka közben viseljen védőszemüveget és -öltözetet.

3. A homok/víz-eleggyel lehet eltávolítani a rozsdát és a lakkot.

4. A homokfúvó berendezéssel való tisztítás után lássa el védőbevonattal a felületet rozsdásodás (fém) vagy korhadás (fa) ellen.

POSEIDON 8

A fenti példák csak néhány alkalmazási lehetőséget mutatnak fel. Minden tisztítási feladat más-más módszert követel meg. Tisztítási feladatának lehető legjobb megoldása érdekében kérjük, forduljon Nilﬁ sk-Alto szakeladójához.

6 A munka után

6.1 A készülék kikapcsolása

1. Kapcsolja ki a főkapcsolót, a

kapcsolót állítsa „OFF“ helyzetbe.

2. Zárja el a vízcsapot.

3. Hozza működésbe a szórópisztolyt, amíg a készülék nyomásmentes lesz.

4. Tegye fel a szórópisztoly biztosítóreteszét.

POSEIDON 8

6.2 Az ellátóvezetékek leválasztása

6.3 A csatlakozóvezeték és a nagynyomású tömlő felcsavarása és a tartozékok elrakása

6.4 A készülék tárolása (fagyálló tárolás)

1. A készüléket száraz, fagyvédett helyen állítsa le.

FIGYELEM!

Amennyiben a nagynyomású tisztítót egy olyan helyre helyezi, ahol a hőmérséklet 0°C körül vagy alatt van, előtte

fagyállószert kell a szivattyúval beszívatni:

1. Válassza le a készüléket a vízbevezető-tömlőről.

2. Vegye le a szórócsövet.

3. Kapcsolja be a készüléket, állítsa a kapcsolóállást az „I” helyzetbe. Maximum 3 perc után a készüléket kapcsolja ki.

4. Csatlakoztassa a szívótömlőt a készülék víz-bevezetőjéhez, és tegye egy fagyállószerrel töltött tartályba.

1. Válassza le a készüléket a víztömlőről.

2. Húzza ki a hálózati csatlakozót a csatlakozóaljzatból.

Botlás veszélye!

Balesetek megelőzése érdekében a csatlakozóvezetéket és a nagynyomású tömlőt mindig gondosan fel kell tekerni.

1. A csatlakozóvezetéket és a nagynyomású tömlőt tekerje fel, mint ahogy azt az ábra mutatja.

2. A szórócsövet és a tartozékokat tegye a tartókba.

5. Kapcsolja be a készüléket, állítsa a kapcsolót az „I” helyzetbe.

6. A szórópisztolyt tartsa a fagyállószert tartalmazó tartály fölé és hozza működésbe, hogy a szívófolyamat elinduljon.

7. A szívófolyamat során a szórópisztolyt 2-3-szor hozza műkö- désbe.

8. Emelje ki a szívótömlőt a fagyállószeres tartályból és hozza működésbe a szórópisztolyt, hogy így a maradék fagyállószert kiszivattyúzza.

9. Kapcsolja ki a készüléket.

10. Minden rizikó elkerülése érdekében, a készüléket az újraüzembehelyezés előtt lehető- leg fűtött helyiségben tárolja.

7 Karbantartás

7.1 Karbantartási terv

A vízszűrő tisztítása

7.2.1

Az olajszint ellenőrzése

7.2.2

Olajcsere

7.2.3

POSEIDON 8

Hetente

Az első 50

üzemóra után

1/2-évente vagy

500

üzemóránként

Szükség

esetén

7.2 Karbantartási munkák

7.2.1 A vízszűrő tisztítása

7.2.2 Az olajszint ellenőrzése

7.2.3 Olajcsere

A víz-bevezetőhöz egy vízszűrő van felszerelve, ami azt a célt szolgálja, hogy megakadályozza durva piszokdarabok szivattyúba való bejutását.

1. Csavarja le a gyorscsatlakozót.

2. Vegye ki a szűrőt és öblítse ki. A károsodott szűrőt cserélje ki.

1. Ellenőrizze, hogy az olajszint a min. és max. jelzés között áll-e, szükség esetén töltse után az olajat (olajfajtát lásd a 9.4 fejezetben).

1. Csavarja ki a szivattyúház alsó részén található olajleeresztő csavart (A), a kifolyó olajat fogja fel, és rendeltetésszerűen ártalmatlanítsa.

2. Ellenőrizze a tömítést, és a csavart tegye vissza.

3. Töltsön be olajat, és zárja le az olajtöltő dugóját.

Az olajok fajtáit és mennyiségét lásd a `9.4 Műszaki adatok’ fejezetben.

POSEIDON 8

8 Zavarok kiküszöbölése

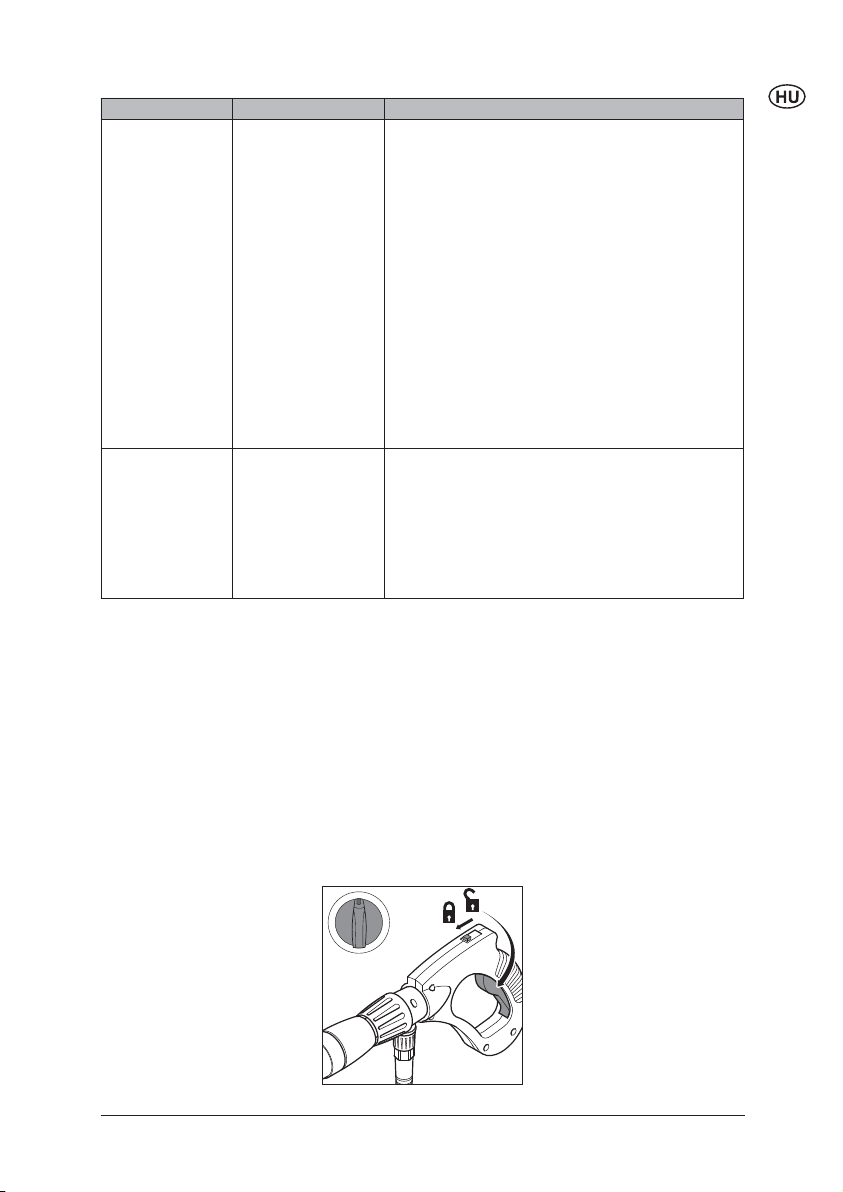

Zavar Ok Elhárítás

Nyomáscsökkenés

Nyomásingadozások

Bekapcsolásnál a motor nem indul el

A motor zúg bekapcsolásnál anélkül, hogy elindulna

A motor kikapcsol

Levegő a rendszerben

A HD-fúvóka eltömődött/

elhasználódott A nyomásszabályozás nem jól

van beállítva a szórócsövön A szivattyú levegőt szív

(csak szívó üzemmódban lehetséges)

Vízhiány

A vízbevezető-tömlő túl hosszú

illetve túl kicsi keresztmetszetű Vízhiány eltömődött vízszűrő

következtében

Vízhiány a maximálisan

megengedhető szívómagasság ﬁ gyelmen kívül hagyása következtében

A csatlakozó nem jól van

bedugva, áramkimaradás

A hálózati biztosíték le van

kapcsolva A hálózati feszültség túl

alacsony, vagy fáziskiesés A szivattyú eltömődött vagy

befagyott A hosszabbító kábel nem

megfelelő keresztmetszetű vagy nem megfelelő hosszúságú

A túlterhelésvédelem

kikapcsolt a motor túlmelegedése vagy túlterhelése miatt

A nagynyomású fúvóka

szennyezett

Légtelenítse a rendszert,

•

ehhez a szórópisztolyt rövid időközönként többször hozza működésbe, esetleg hozza üzembe a gépet a hozzácsatolt nagynyomású tömlő nélkül rövid ideig.

Tisztítsa/cserélje a HD-

•

fúvókát Állítsa be a kívánt

•

munkanyomást Ellenőrizze a szívókészlet

•

tömítettségét

Nyissa ki a vízcsapot

•

Az előírt vízbevezető-tömlőt

•

használja Tisztítsa ki a vízszűrőt a

•

vízcsatlakozásban (soha ne dolgozzon vízszűrő nélkül!)

Lásd üzembe helyezés

•

Ellenőrizze a csatlakozót, a

•

vezetéket és a kapcsolót és szükség esetén cseréltesse ki azokat elektromos szakemberrel

Kapcsolja be a hálózati

•

biztosítékot Ellenőriztesse az elektromos

•

bekötést Értesítse az Nilﬁ sk-Alto-

•

vevőszolgálatot Használjon megfelelő

•

keresztmetszetű ill. hosszúságú kábelt

Ellenőriztesse, hogy a

•

tápfeszültség megegyezik-e a készülék feszültségével. Kapcsolja ki és legalább 3 percig hagyja hűlni

Cserélje ki a nagynyomású

•

fúvókát

9 Egyebek

POSEIDON 8

9.1 A gép anyagának újrafelhasználása

9.2 Garancia

A kiszolgált készüléket azonnal használhatatlanná kell tenni.

1. A hálózati csatlakozódugót húzza ki, a vezetéket vágja el.

Az elektromos készülékeket ne dobja a háztartási hulladékba! A 2002/96/EG, a használt elektromos és elektronikus készülékekre vonatkozó európai irányelvek

Garanciára és szavatosságra vonatkozóan általános üzleti és szállítási feltételeink érvényesek.

szerint az elhasznált elektromos készülékeket szelektíven kell gyűjteni, és környezetkímélő újrahasznosításra kell továbbadni. Amennyiben kérdések merülnek fel, forduljon a területi igazgatóságunkhoz vagy a legközelebbi szakkereskedőhöz.

Fenntartjuk magunknak a műszaki újításokból adódó változtatások jogát.

9.3 EG megfelelési nyilatkozat

9.4 Műszaki adatok

Feszültség 400 V / 3~ / 50 Hz EU EU EU EU Feszültség 460 V / 3~ /60 Hz US

Feszültség 460 V / 3~ /50 Hz US Biztosíték A 15.1 14.6 24 24.9 Elektromos csatlakozási érték kW 8.7 8.2 14 14.5 Munkanyomás bar (Mpa) 200/20 155/16 180/18 (2610 psi) 160/16

Térfogati levegőáram (max.) l/h 1344 1560

Térfogati levegőáram Q

Befolyó víz max. hőmérséklete °C/°F 60/86

Befolyó víz max. nyomása bar (Mpa) 10/1 10/1(145psi)

Méretek HxSZxM mm

A gép súlya kg 106 130 (286lb)

Hangnyomásszint 1 m távolságra DIN 45635 dB(A) 79.2 79.2 81.6

Hangteljesítmény-szint LW

Vibráció ISO 5349 m/s² ≤ 2,5 Visszalökőerők N 76 83 106 124 Nagynyomású szivattyú olajmennyisége l 1 Olajfajta SAE 30 SAE 15 W 40 Fúvókaméret (1 felhasználó) 0.700 0.950 1200 1590 Fúvókaméret (2 felhasználó) - - 0.600/0.600 0.800/0.800

IEC

EG megfelelési nyilatkozat

Termék: Hochdruckreiniger Típus: POSEIDON 8 Leírás: 400 V 3~, 50 Hz, IP X5 A készülék telepítése megfelel az

alábbi idevonatkozó határozatoknak:

Alkalmazott idevonatkozó szabványok: EN 12100, EN 60335-2-79

Alkalmazott, országon belüli szabványok és speciﬁ kációk:

Dipl. Ing. Wolfgang Nieuwkamp Ellenőrzések és engedélyek

POSEIDON

8-75 8-82

l/h 1230 1500

897x660x913

dB(A) 93.1 95/93.1 95.4

EC gépi irányelvek 98/37/EG EC kisfeszültségű irányelvek 73/23/EEG EC irányeIv EMV 89/336/EEG

EN 55014-1, EN 55014-2, EN 61000-3-2 DIN EN 60335-2-79

ALTO Deutschland GmbH Guido-Oberdorfer-Straße 2-8 D-89287 Bel len berg

Bellenberg, 01.06.2006

8-111

8-111 ST

2100

(9.1 gal/min)

2050

(9 gal/min)

897 x 652 x 913/

35.31x25.67x35.94(inches)

8-125

8-125 ST

2500

2450

http://www.nilﬁ sk-alto.com

HEAD QUARTER

DENMARK

Nilﬁ sk-Advance Group Sognevej 25 DK-2605 Brøndby Tel.: +45 4323 8100 Fax: +45 4343 7700 E-mail: mail@nilﬁ sk-advance.dk

SALES COMPANIES

AUSTRALIA

Nilﬁ sk-ALTO 48 Egerton St. P.O. Box 6046 Silverwater, N.S.W. 2128 Tel.: +61 2 8748 5966 Fax: +61 2 8748 5960

AUSTRIA

Nilﬁ sk-Advance GmbH Nilﬁ sk-ALTO Metzgerstrasse 68 5101 Bergheim/Salzburg Tel.: +43 662 456 400-0 Fax: +43 662 456 400-34 E-mail: info@nilﬁ sk-alto.at www.nilﬁ sk-alto.at

BELGIUM

Nilﬁ sk-ALTO Division of Nilﬁ sk-Advance n.v-s.a. Internationalelaan 55 (Gebouw C3/C4) 1070 Brussel Tel.: +32 02 467 60 40 Fax: +32 02 466 61 50 E-mail: info.be-@nilﬁ sk-alto.com

CANADA

Clarke Canada Part of the Nilﬁ sk-Advance Group 4080 B Sladeview Crescent, Unit 1 Mississauga, Ontario L5L 5Y5 Tel.: +1 905 569 0266 Fax: +1 905 569 8586

CHINA

Nilﬁ sk-Advance (Shenzhen) Ltd. Blok 3, Unit 130 1001 Honghua Road Int. Commercial & Trade Center Fuitian Free Trade Zone 518038 Shenzhen Tel.: +86 755 8359 7937 Fax: +86 755 8359 1063

CZECH REPUBLIC

ALTO Ceská Republika s.r.o. Zateckých 9 14000 Praha 4 Tel.: +420 24 14 08 419 Fax: +420 24 14 08 439 E-mail: info@alto-cz.com

DENMARK

Nilﬁ sk-ALTO Division of Nilﬁ sk-Advance A/S Industrivej 1 9560 Hadsund Tel.: +45 7218 2100 Fax: +45 7218 2105 E-mail: salg@nilﬁ sk-alto.dk E-mail: service@nilﬁ sk-alto.dk www.nilﬁ sk-alto.dk

Nilﬁ sk-ALTO Food division Division of Nilﬁ sk-Advance A/S Blytækkervej 2 9000 Aalborg Tel.: +45 7218 2100 Fax: +45 7218 2099 E-mail: scanio.technology@nilﬁ sk-alto.dk

FINLAND

Nilﬁ sk-Advance Oy Ab Piispantilankuja 4 02240 Espoo Tel.: +358 207 890 600

Fax: +358 207 890 601 E-mail: jukka.lehtonen@nilﬁ sk-alto.com www.nilﬁ sk-advance.ﬁ

FRANCE

Nilﬁ sk-ALTO ALTO France SAS Aéroparc 1 19 rue Icare 67960 Entzheim Tel.: +33 3 88 28 84 00 Fax: +33 3 88 30 05 00 E-mail: info@nilﬁ sk-alto.fr www.nilﬁ sk-alto.com

GERMANY

Nilﬁ sk-ALTO Division of Nilﬁ sk-Advance AG Guido-Oberdorfer-Strasse 10 89287 Bellenberg Tel.: +49 0180 5 37 37 37 Fax: +49 0180 5 37 37 38 E-mail: info@nilﬁ sk-alto.de www.nilﬁ sk-alto.de

GREECE

Nilﬁ sk-Advance SA 8, Thoukididou str. 164 52 Argiroupolis Tel.: +30 210 96 33443 Fax: +30 210 96 52187 E-mail: nilﬁ sk-advance@clean.gr

HOLLAND

Nilﬁ sk-ALTO Division of Nilﬁ sk-Advance BV Camerastraat 9 3322 BB Almere Tel.: +31 36 546 07 60 Fax: +31 36 546 07 61 E-mail: info@nilﬁ sk-alto.nl www.nilﬁ sk-alto.nl

HONG KONG

Nilﬁ sk-Advance Ltd. 2001 HK Worsted Mills Ind’l Bldg. 31-39 Wo Tong Tsui St. Kwai Chung Tel.: +852 2427 5951 Fax: +852 2487 5828

HUNGARY

Nilﬁ sk-Advance Kereskedelmi Kft. II. Rákóczi Ferenc út 10 2310 Szigetszentmiklos-Lakihegy Tel: +36 2447 5550 Fax: +36 2447 5551 E-mail: info@nilﬁ sk-advance.hu www.nilﬁ sk-advance.hu

ITALY

Nilﬁ sk-ALTO Divisione di Nilﬁ sk-Advance A/S Località Novella Terza 26862 Guardamiglio (LO) E-mail: d.puglia@nilﬁ sk-advance.it

JAPAN

Nilﬁ sk-Advance Inc. 247 Nippa-cho, Kouhoku-ku Yokohama, 223-0057 Tel.: +8145 548 2571 Fax: +8145 548 2541

MALAYSIA

Nillﬁ sk-Advance Sdn Bhd Sd 14, Jalan KIP 11 Taman Perindustrian KIP Sri Damansara 52200 Kuala Lumpur Tel.: +60 3 603 6275 3120 Fax: +60 3 603 6274 6318

NORWAY

Nilﬁ sk-Advance AS Bjørnerudveien 24 1266 Oslo Tel.: +47 22 75 17 70 Fax: +47 22 75 17 71 E-mail: info@nilﬁ sk-alto.no www.nilﬁ sk-alto.no

POLAND

Nilﬁ sk-Advance Sp. Z.O.O. 05-800 Pruszków ul. 3-go MAJA 8 Tel.: +48 22 738 37 50 Fax: +48 22 738 37 51 E-mail: info@nilﬁ sk-alto.pl www.nilﬁ sk-alto.pl

PORTUGAL

Nilﬁ sk-ALTO Division of Nilﬁ sk-Advance Lda. Sintra Business Park Zona Industrial Da Abrunheira Ediﬁ cio 1, 1° A P2710-089 Sintra Tel.: +35 808 200 537 Fax: +35 121 911 2679 E-mail: mkt@nilﬁ sk-advance.es

RUSSIA

Nilﬁ sk-Advance LLC Vyatskaya str. 27, bld. 7 127015 Moskow Tel.: +7 495 783 96 02 Fax: +7 495 783 96 03 E-mail: info@nilﬁ sk-advance.ru

SINGAPORE

Nilﬁ sk-Advance Pte. Ltd. Nilﬁ sk-ALTO Division 40 Loyang Drive Singapore 508961 Tel.: +65 6 759 9100 Fax: +65 6 759 9133 E-mail: sales@nilﬁ sk-advance.com.sg

SPAIN

Nilﬁ sk-ALTO Division of Nilﬁ sk-Advance S.A. Torre D’Ara Paseo del Rengle, 5 Pl. 10 08302 Mataró Tel.: +3 4 902 200 201 Fax: +34 93 757 8020 E-mail: mkt@nilﬁ sk-advance.es

SWEDEN

ALTO Sverige AB Member of Nilﬁ sk-Advance Group Aminogatan 18, Box 4029 431 04 Mölndal Tel.: +46 31 706 73 00 Fax: +46 31 706 @nilﬁ sk-alto.se www.nilﬁ sk-alto.se

TAIWAN

Nilﬁ sk-Advance Taiwan Branch No. 5, Wan Fang Road Taipei Tel.: +886 227 002 268 Fax: +886 227 840 843

THAILAND

Nilﬁ sk-Advance Co. Ltd. 89 Soi Chokechai-Ruammitr Viphavadee-Rangsit Road Layao, Jatuchak, Bangkok 10900 Tel.: +66 2 275 5630 Fax: +66 2 691 4079

TURKEY

Nilﬁ sk-Advance Profesional Temizlik Ekipmanlari Tic. A/S. Necla Cad. NI.: 48 Yenisahra / Kadiköy Istanbul Tel.: +90 216 470 08 - 60 Fax: +90 216 470 08 - 63 www. nilﬁ sk-advance.com

UNITED KINGDOM

Nilﬁ sk-ALTO Division of Nilﬁ sk-Advance Ltd. Bowerbank Way Gilwilly Industrial Estate, Penrith Cumbria CA11 9BQ Tel.: +44 1 768 86 89 95 Fax: +44 1 768 86 47 13 E-mail: sales@nilﬁ sk-alto.co.uk www.nilﬁ sk-alto.co.uk

USA

Nilﬁ sk-Advance Inc. 14600 21st Avenue North Plymouth, MN 55447-3408 Tel.: +1 763 745 3500 Fax: +1 763 745 3718 E-mail: info@nilﬁ sk-advance-us.com www.advance-us.com

VIETNAM

Nilﬁ sk-Advance Representative Ofﬁ ce No. 46 Doc Ngu Str. Ba Dinh Dist. Hanoi Tel.: +84 4 761 5642 Fax: +84 4 761 5643 E-mail: nilﬁ sk@vnn.vn

Nilfisk POSEIDON 8 User Manual [hu]

Specifications and Main Features

Frequently Asked Questions

User Manual
