POSEIDON 7-66 POSEIDON 7-52

Betriebsanleitung ................................... 3

Operating Instructions .............................23

Notice d'utilisation ...................................43

Gebruiksaanwijzing ................................ 63

Istruzioni sull'uso .................................... 83

Driftsinstruks........................................... 103

Bruksanvisning ....................................... 123

Driftsvejledning ....................................... 143

Käyttöohje .............................................. 163

Navodilo za uporabo............................... 183

Uputstvo za rad....................................... 203

Prevádzkový návod ................................ 223

Provozní návod ...................................... 243

Instrukcja obsługi ................................... 263

Kezelési utasítás..................................... 283

Instrucciones de manejo......................... 303

Instruções de operação........................... 323

Οδηγίες λειτουργίας................................ 343

Ýþletme kýlavuzu........................... ......... 363

301000262

Tartalom

Az utasítások meghatározá-

1 Fontos biztonsági útmutatá-

sok

2 Leírás

3 Az üzembe helyezés előtt

4 Kezelés / Üzemeltetés

5 Felhasználási területek és

munkamódszerek

6 A munka után

7 Karbantartás

8 Üzemzavarok elhárítása

9 Egyebek

.............................................................................................284

.............................................................................................285

2.1 A gép alkalmazásának célja .................................................287

2.2 Kezelőelemek .......................................................................287

3.1 Szállítás ................................................................................288

3.2 Felállítás ...............................................................................288

4.1 Csatlakozások ......................................................................289

4.2 A készülék bekapcsolása .....................................................290

4.3 A nyomás szabályozása ......................................................291

4.4 Tisztítószerek használata .....................................................291

5.1 Általános útmutatások ..........................................................292

5.2 Jellemző alkalmazások ........................................................293

6.1 A készülék kikapcsolása .......................................................295

6.2 Az ellátóvezetékek leválasztása ...........................................295

6.3 A csatlakozóvezeték feltekerése .........................................295

6.4 A tartozék elrakása ...............................................................295

6.5 A készülék tárolása (fagyálló tárolás) ...................................296

7.1 Karbantartási terv ................................................................297

7.2 Karbantartási munkák ..........................................................297

.............................................................................................299

9.1 A gép anyagának újrafelhasználása .....................................301

9.2 Garancia ...............................................................................301

9.3 Műszaki adatok ....................................................................302

283

Az utasítások meghatározása

Az ebben a kézikönyvben található biztonsági útmutatókat, melyek ﬁ gyelmen kívül hagyá- sa következtében a használó veszélybe kerülhet, ezzel a veszélyre felhívó ábrával külön megjelöltük.

Ezt az ábrát találják annál a biztonsági útmutatónál, amelynek ﬁ gyelmen kívül hagyása a készülékre és annak funkciójára nézve okozhat veszélyt.

Itt találhatóak azok a javaslatok vagy utasítások, amelyek a munkát megkönnyítik és biztonságosabb működésről gondoskodnak.

284

1 Fontos biztonsági útmutatások

A nagynyomású tisztítógép üzembe helyezése előtt feltétlenül olvassa el a jelen kezelési utasítást, úgy tegye el azt, hogy mindig keze ügyében maradjon.

A nagynyomású tisztítógépet csak annak használatában jártas és kezelésével kifejezetten megbízott személyek kezelhetik.

ÁLTALÁNOS TUDNIVALÓK

A nagynyomású tisztítógép üzemeltetésére az adott ország érvényes rendelkezései vonatkoznak.

A kezelési utasítás és az alkalmazási ország kötelezően érvényes baleset-megelőzési rendelkezései mellett a biztonságos és szakszerű üzemeltetés általánosan elismert szakmai műszaki szabályai is érvényesek.

Minden biztonságot veszélyeztető alkalmazási mód tilos.

ÜZEMBE HELYEZÉS ELŐTT

Üzembe helyezése előtt ellenőrizze a nagynyomású tisztítógép előírásszerű állapotát. A villás dugónak, a hálózati csatlakozó vezetéknek és a kapcsoló karmantyúnak legalább fröccsentett víz ellen védettnek kell lennie. Rendszeresen vizsgálja meg a hálózati csatlakozó vezetéket,

hogy láthatók-e rajta károsodás vagy elhasználódás jelei. Csak kifogástalan hálózati csatlakozó vezetékkel rendelkezo nagynyomású tisztítógépet vegyen üzembe. (Megrongálódás esetén áramütés veszélye áll fenn!).

A berendezést csak álló helyzetben üzemeltesse!

Fontos útmutatások:

Ne csatlakoztassa a készüléket közvetlenül az ivóvíz-hálózatra. (Tartsa be a DIN 1988-at ill. az EN1717-et). A csatlakoztatás az alábbi esetekben azonban mégis megengedett:

• rövid ideig mozgékony résszel rendelkező csővezetékmegszakítóra

• szabad kifolyás mellett

Nyílt tartályból valamint nem ivóvíz-ellátás céljára szolgáló kútból vagy felszíni vizekből történő vízvétel lehetséges. Ehhez, kérjük cikkszámú szívókészletet. Ügyeljen arra, hogy ne szívjon föl szennyeződést tartalmazó vizet vagy oldószeres folyadékokat.

E műveletek végzésekor tartsa be az érvényes törvényes előírásokat és rendelkezéseket.

Minden üzembe helyezés előtt szemrevételezéssel ellenőrizze a nagynyomású tisztítógép lényeges szerkezeti egységeit.

A nagynyomású vízsugarak, ha szakszerűtlenül használják azokat, veszélyt rejthetnek magukban. A sugarat nem szabad személyekre, állatokra, feszültség alatt álló berendezésekre vagy magára a gépre irányítani.

A gép üzemelése közben a fecskendező berendezésen visszalökerők lépnek fel, lecsévézett fecskendezőcsőnél pedig ezen felül csavaró nyomaték is

hat. Tartsa ezért a fecskendező berendezést feszesen mindkét kezében.

Ne irányítsa a fúvókát saját magára vagy más személyekre ruha vagy cipők tisztítása céljából. Testi épség veszélyeztetése!

Ne használja a gépet, ha a munkaterületen más személyek is tartózkodnak.

Ellenőrizze a tisztítandó tárgyat, hogy tisztítás közben nem oldódhatnak-e le róla veszélyes anyagok, pl. azbeszt, olaj, amelyek így a környezetbe juthatnak.

A gumiból, szövetből és hasonlókból készült kényes alkatrészeket ne tisztítsa körsugárral. Nagynyomású síksugár használata esetén a fúvókával min. 15 cm biztonsági távolságból szabad csak fecskendezni.

Egyszerű kezelhetősége ellenére a készülék gyerek kezébe nem való.

Ne használja vonókötélként a nagynyomású tömlőt!

Ne üzemeltesse tovább a gépet, ha a csatlakozó vezeték vagy a nagynyomású tömlő megrongálódott.

Ügyeljen a kielégítő légcirkulációra. Ne takarja le a gépet és ne üzemeltesse azt nem kielégítően szellőztetett helyiségekben! A túlterhelési áramkioldó működésbe lépése (a motor lekapcsol) után engedje el pisztoly

őkarját. Helyezze be

működtet a biztonsági reteszt és állítsa a készülékkapcsolót “0”-ra. Legalább 3 percig hagyja kihűlni a gépet!

Fagymentesen tárolja a készüléket!

285

Sose helyezze víz nélkül üzembe a készüléket. Akár rövid ideig tartó vízhiány is a szivattyú tömítőgallérjainak súlyos megrongálódásához vezethet.

A jelen nagynyomású tisztítógép összes nyomás alatti alkatrésze a nyomótartály-rendelkezés 9. §-ának megfelelően szabványszerűen került legyártásra és sikeresen ment át a nyomáspróbán.

ÜZEMELTETÉS

Ne rongálja meg a hálózati csatlakozó vezetéket (pl. azáltal, hogy áthajt azon, rángatja vagy összenyomja azt). A hálózati csatlakozó vezetéket csak közvetlenül a villás dugón (nem pedig a hálózati csatlakozó vezeték húzogatásával, rángatásával) húzza ki.

KARBANTARTÁS ÉS JAVÍTÁS

VIGYÁZAT! A nagynyomású tisztítógép tisztítása és karbantartása előtt minden esetben ki kell húzni a hálózati csatlakozó dugót.

Csak olyan karbantartási műveleteket végezzen el, amelyek le vannak írva a kezelési utasításban. Kizárólag eredeti alkatrészeket használjon. Ne végezzen műszaki változtatást a nagynyomású tisztítógépen.

VIGYÁZAT!

A nagynyomású tömlők, szerelvények és kapcsoló karmantyúk igen fontosak a készülék biztonsága szempontjából. Kizárólag a gyártó által engedélyezett nagynyomású alkatrészeket használjon!

VIGYÁZAT!

A fenti utasítások be nem tartása veszélyeztetheti biztonságát. A fentieken túlmenő karbantartási és javítási munkálatok elvégeztetése céljából kérjük, forduljon a Alto-vevőszolgálathoz vagy egy felhatalmazott szakműhelyhez!

286

ELEKTROMOS BERENDEZÉS

Mielőtt a hálózatra csatlakoztatná a nagynyomású tisztítógépet, ellenőrizze annak névleges feszültségét. Győződjön meg arról, hogy az adattáblán megadott feszültség megegyezik-e a helyi hálózati feszültséggel.

Ipari használat céljára szánt készüléknél villamos szakembert bízzon meg azzal, hogy H 07 RN-F típusú csatlakozó vezetékkel szerelje fel azt.

A hálózati csatlakozó vezetéknek nem szabad eltérnie a gyártó által megadott kiviteltől és csak villamos szakember újíthatja fel azt.

Amennyiben háromfázisú készüléke dugós csatlakozó nélkül került kiszállításra, szereltessen arra villamos szakemberrel megfelelő háromfázisú védőérintkezős dugós csatlakozót.

Hálózati csatlakozó vezetéknek nem szabad eltérnie a gyártó által megadott kiviteltől. Azt tanácsoljuk, hogy a nagynyomású tisztítógép áramellátását hibaáramvédőmegszakító közbeiktatásával oldja meg, amely azonnal megszakítja az áramellátást, ha a földelő levezető áram 30 mA-t 30 ms-ig túllépi, vagy ha földelési vizsgálóáramkört érzékel.

Hosszabbító vezetékeknél be kell tartani az alábbi táblázatban megadott minimális keresztmetszeteket: Vezeték hossza Keresztmetszet m mm

20-ig 1,5 20-tól 50-ig 2,5

Hosszabbító vezetékek használatakor az áramvezető részek (dugaszoló aljzat, villás dugó és csatlakozó csatolások) elrendezését úgy kell megoldani, hogy az megfeleljen a “vízzáró” védelmi osztály követelményeinek. Ezt védett kábelfektetéssel is meg

lehet oldani.

VIGYÁZAT!

A nem megfelelő hosszabbító vezetékek veszélyt jelenthetnek.

VIGYÁZAT!

Villamos készülékeket sose fecskendezzen le vízzel: testi épség veszélyeztetése, rövidzárlat veszélye. A készüléket csak előírásszerűen telepített villamos felszerelésre szabad csatlakoztatni.

VIZSGÁLATOK

A gép megfelel a »Folyadéksugárzók irányvonalának«. Ezeknek az irányvonalaknak és az »UVV-folyadéksugárzókkal való munkavégzés (VBG 87)« kiadvány szerint a nagynyomású tisztítógép üzembiztonságát szükség esetén, de legalább 12 havonként szakértővel meg kell megvizsgáltatni. Elektromos készülékeken minden javítás után vagy a védővezeték ellenállásának megváltoztatását követően meg kell mérni a szigetelési ellenállást és a levezető áramot. Ezen kívül a csatlakozó vezeték vizuális ellenőrzését, feszültség- és árammérést valamint működéspróbát is kell végezni. Szakértőkként ügyfélszolgálataink technikusai állnak az Ön rendelkezésére. Az UVV ’folyadéksugárzókkal munkavégzés’ c. kiadvány teljes szövegét a Carl Heymanns Verlag KG-tól, Luxemburger Straße 449, 50939 Köln vagy az illetékes szakmai ipartestülettől lehet beszerezni.

BIZTONSÁGI BERENDEZÉS

A meg nem engedett túlnyomás a szabályzó biztosíték-blokk működésbe lépésével egy megkerülőszelepen keresztül kerül maradéknyomás nélkül visszavezetésre a szivattyú szívóvezetékébe. A szabályzó biztosíték-blokk a gyártó üzemében került beállításra és leplombázásra és nem szabad elállítani azt.

2 Leírás

2.1 A gép alkalmazásának célja

A nagynyomású tisztítót a következő területeken történő

2.2 Kezelőelemek

1 Tolófogantyú 2 Szórópisztoly 3 Elektromos csatlakozóvezeték 4 A szórócsõ és a nagynyomású tömlõ tartója 5 Nagynyomású tömlõ 6 Rögzítõ csavar 7 Szórócsõ 8 Rögzítõfék 9 Nagynyomású tömlõ csatlakozása 10 Vízcsatlakozás és vízbetöltõ szûrõ 11 Olajszint-ellenõrzés 12 Nyomásmérõ 13 Főkapcsoló

professzionális használatra fejlesztették ki: – mezőgazdaság – szállítmányozási ipar – élelmiszeripar – építőipar stb.

Az 5. fejezet leírja, hogyan alkalmazzunk egy nagynyomású

tisztítót, különböző tisztítási feladatok elvégzésére.

A készüléket csak ebben a kezelési utasításban leírtak alapján használja. Nem rendeltetésszerű használat a készüléket vagy a tisztítandó felszínt károsíthatja vagy komoly személyi sérülésekhez vezethet.

12 11

5 6

287

3 Az üzembe helyezés előtt

MAX

MIN

3.1 Szállítás

3.2 Felállítás

A készülék a nagy kerekei által könnyen szállítható.

A járművekben és járműveken történő biztonságos szállítás érdekében ajánljuk, hogy a készüléket pántokkal rögzítse csúszás- és billenésbiztosan és nyomja be a féket.

FIGYELEM!

A készüléket soha ne emelje meg egyedül (súly = 70 kg). Mindig kérjen meg valakit, hogy segítsen.

Ha a készülék és a tartozékok szállítása során a hőmérséklet 0°C körül vagy alatt van, ajánljuk fagyállószer használatát az

5.5 fejezetben leírtak alapján.

1. Az első üzembe helyezés előtt a készüléket alaposan vizsgálja meg hiányosságok és károsodások szempontjából.

2. Károsodás esetén azonnal forduljon az Altokereskedőjéhez.

3. Húzza be a féket.

4. Hajtsa fel a tolófogantyút és rögzítse rögzítőcsavarral.

5. Ellenőrizze, hogy az olajszint a min. és a max. jelzés között áll-e, szükség esetén töltse után az olajat.

288

(olajfajtákat lásd a 9.3 fejezetben).

4 Kezelés / Üzemeltetés

4.1 Csatlakozások

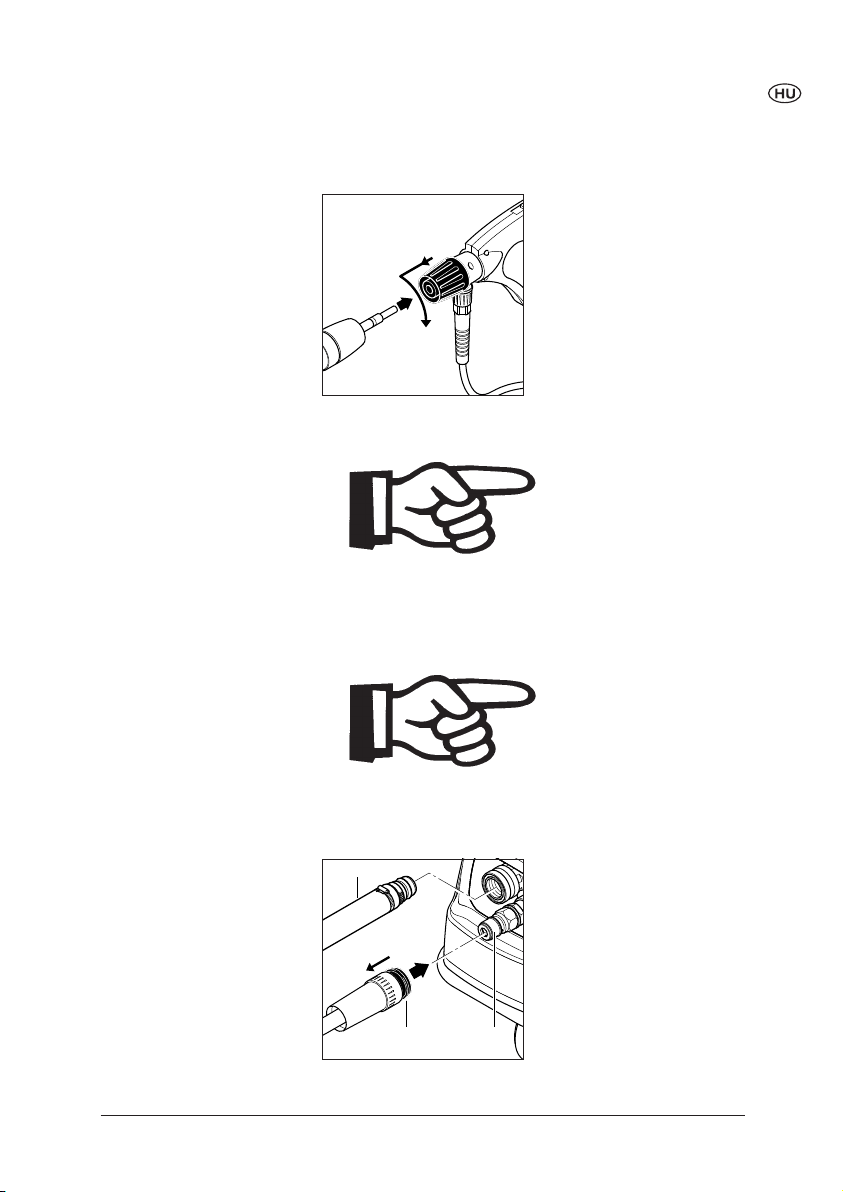

4.1.1 A szórócső szórópisztolyhoz való csatlakoztatása

4.1.2 A nagynyomású tömlő és a víztömlő csatlakoztatása

1. Húzza előre a szórópisz- toly kék gyorscsatlakozófogantyúját és reteszelje el balraforgatással.

2. Helyezze a szórócső karmantyúját a gyorscsatlakozóba és forgassa jobbra a kék gyorscsatlakozó-fogantyút.

3. Húzza előre a szórócsö- vet (vagy egyéb tartozékot) annak céljából, hogy meggyőződjön róla, ez a rész szorosan össze van kötve a szórópisztollyal.

MEGJEGYZÉS!

Mindig tisztítsa meg a karmantyút az esetleges piszoktól, mielőtt a szórócsövet összeköti a szórópisztollyal.

1. Csatlakoztassa a nagynyomású tömlőt a gyorscsatlakozóval a nagynyomású csatlakozóhoz.

MEGJEGYZÉS!

A maximálisan megengedhető munkanyomás és hőmérséklet a nagynyomású tömlőn van feltüntetve.

Maximum 50 m hosszabbító tömlőt használjon.

2. A víztömlőt a készülék- hez való bekötése előtt rövid ideig mossa ki vízzel, így homok és egyéb szennyeződések nem kerülhetnek a készülékbe.

3. Csatlakoztassa a víztömlőt a gyorscsatlakozóval a vízcsatlakozáshoz.

4. Nyissa ki a vízcsapot.

(folytatás—>)

289

MEGJEGYZÉS!

A szükséges vízmennyiség és víznyomás: lásd a 9.3 fejezetben.

Rossz vízminőség esetén (hordalékhomok stb.) ajánljuk, hogy a víz-bevezetésben szereljen fel egy ﬁ nom vízszűrőt.

Ajánljuk, hogy legalább 3/4” (19

mm) névleges átmérőjű és legalább 6 m hosszú, szövettel

erősített víztömlőt használjon.

Ha a készüléket

• forró vízzel vagy

• 10 méternél hosszabb nagynyomású tömlővel vagy

• rögzített csővezetékkel

használja, akkor vízbemenőtartály alkalmazása szükséges.

4.1.3 Villamos csatlakozás FIGYELEM!

A készüléket csak előírásszerű villamos hálózathoz csatlakoztassa.

Tartsa be a biztonsági útmutatót az 1. fejezetben!

1. Helyezze a csatlakozódugót a dugaszoló aljzatba.

4.2 A készülék bekapcsolása

4.2.1 A készülék bekapcsolása, ha

1. Kapcsolja be a főkapcsolót, a kapcsolót állítsa az „1“ helyzetbe.

vízvezetékre van kötve

2. A szórópisztolyt nyissa ki és hozza működésbe.

3. A biztonsági tolóreteszt rögzítse rövid munkamegszakítások során is.

290

MEGJEGYZÉS!

A rendszer légtelenítéséhez rövid időközönként többször hozza működésbe a szórópisztolyt.

A szórópisztoly elzárása után 20 másodperccel a készülék automatikusan kikapcsol. A készüléket a szórópisztoly működésbe hozásával lehet újra üzembe helyezni.

4.2.2 A készülék bekapcsolása, ha nyitott tartályra van

1. Töltse meg vízzel a szívótömlőt a készülékhez való csatlakoztatása előtt.

kötve (szívó üzemmód)

2. Kapcsolja be a főkapcsolót, a kapcsolót állítsa az „M“ helyzetbe.

3. A szórópisztolyt oldja ki és hozza működésbe.

Több mint 5 perces munkaszünet esetén a készülék teljesen kikapcsol.

4. Újraindításhoz újra kapcsolja be a főkapcsolót.

Max. szívási magasság = 3m.

4.3 A nyomás szabályozása 1. Forgassa el a szóróberen-

dezés forgatógombját:

– nagy nyomás = az óramu-

tató járásával megegyező irányban (+)

– kis nyomás = az óramutató

járásával ellenkező irányban (–)

4.4 Tisztítószerek használata

A tisztítószer hozzákeverése a tisztítószer-befecskendezővel lehetséges (külön tartozék).

3. A felszívott tisztítószer mennyisége a befecskendező adagolószelep (külön tartozék) forgatásával szabályoz-

1. A tisztítószert a gyártó

ható.

előírása szerint hígítsa előre fel.

FIGYELEM!

2. Állítsa a nyomásszabályozót a szórócsövön a minimális nyomásra.

Nem szabad hagyni, hogy a tisztítószer rászáradjon. A tisztítandó felület különben megsérülhet!

291

5 Felhasználási területek és

munkamódszerek

5.1 Általános útmutatások

5.1.1 Beáztatás Elkérgesedett és vastag

5.1.2 Tisztítószer és hab felvitele

5.1.3 Hőmérséklet Magasabb hőmérsékleti érté-

A nagynyomású vízsugárral végzett hatékony tisztításhoz elég néhány egyszerű szabály betartása a speciális területeken szerzett saját tapasztala-

szennyeződésréteget úgy oldhat fel vagy puhíthat elő, hogy egy ideig beáztatja azt. Ez kiváltképpen a mezőgazdaságban – például sertésistállókban – eszményien

A tisztítószert és a habot száraz felületre kell ráfecskendezi, annak érdekében, hogy a tisztítószer minden további hígítás nélkül kerüljön érintkezésbe a piszokkal. Függőleges felületeknél alulról felfelé kell fecs-

keknél jobb a tisztítás hatékonysága. Kiváltképpen zsírt és olajat lehet könnyebben és gyorsabban feloldani. Fehérjéket 60°C körüli hőmérséklet mellett

taival párosulva. A tartozékok és a tisztítószerek, szakszerű használat mellett, fokozhatják a tisztító hatást. Az alábbiakban adunk Önnek néhány alapvető útmutatást.

hasznosítható módszer. A legjobb hatást habzó vagy lúgos kémhatású tisztítószerekkel éri el. Fecskendezze be a tisztítandó felületet tisztítószer-oldattal, és 30 percig hagyja, hogy hasson az.

kendezni megakadályozandó, hogy a tisztítószer-oldat lecsurgásakor foltok keletkezzenek. Néhány percig hagyja, hogy hasson a tisztítószer, mielőtt nagynyomású vízsugárral lemosná a felületet.

lehet a legjobban feloldani, olaj és zsír 70°C és 90°C (Poseidon max. 85°C) között távolítható el a leghatékonyabban. Ne hagyja a tisztítószert rászáradni.

5.1.4 Mechanikus behatás Makacs piszokrétegek fe-

5.1.5 Nagy vízátbocsátó teljesítmény és magas nyomás

292

loldásához kiegészítésként mechanikus behatásra is szükség van. Itt a speciális fecskendező

A magas nyomás nem minden esetben a legjobb megoldás, és túl magas nyomás megrongálhatja a tisztítandó felületet. A tisztító hatás ugyanolyan mértékben függ a vízátbocsátó teljesítménytől is.

csövek és (forgó) kefék használata a leghatékonyabb a piszokrétegek feloldásához.

A járműtisztításhoz elegendő 100 bar nyomás (melegvízzel párosítva). A nagyobb vízátbocsátó teljesítmény lehetővé teszi a feloldott szennyeződés leöblítését és elszállítását.

5.2 Jellemző alkalmazások

5.2.1 Mezőgazdaság

Alkalmazás

Istállók

Disznóól

Falak, padlózatok, berendezések tisztítása

Fertőtlenítés

Járműpark

Traktor, eke, stb. Tartozék

5.2.2 Jármûvek

Alkalmazás

Jármű-felületek

Tartozék

Hablövettyű Habsugár-lándzsa Powerspeed / Floor Cleaner Powerlift lándzsa

Tisztítószerek

Universal Alkafoam

Fertőtlenítőszer

DES 3000

Standard lándzsa Tisztítószer-lövettyű Powerspeed lándzsa Hajlított lándzsa és fenékmosó szerkezet Kefék

Tartozék

Standard lándzsa Tisztítószer-lövettyű Hajlított lándzsa és fenékmosó szerkezet Kefék.

Tisztítószerek

Aktive Shampoo Aktive Foam Sapphire Super Plus Aktive Wax Allosil RimTop

Módszer

1. Beáztatás – Hordjon fel habot minden felületre (felülről lefelé), és 30 percig hagyja, hogy hasson az.

2. Távolítsa el a piszkot nagynyomású vízsugárral, szükség esetén pedig a megfelelő tartozékkal is.

Függőleges felületeken ismét alulról felfelé végezze

a tisztítást.

3. Nagy mennyiségű szennyeződés elszállításához a lehető legnagyobb vízátbocsátó teljesítményt állítsa be.

4. A higiénia biztosítása érdekében csak a javasolt fertőtlenítőszereket használja. A fertőtlenítőszert csak a szennyeződés teljes eltávolítását követően hordja fel a felületre.

1. Hordja fel a tisztítószert a tisztítandó felületre a piszok feloldása céljából. Alulról felfelé végezze a tisztítást.

2. Öblítse le a felületet nagynyomású vízsugárral. Ismét alulról felfelé végezze a tisztítást. Használjon megfelelő tartozékot a nehezen hozzáférhető helyek tisztításához.

3. Megrongálódás elkerülése érdekében alacsony nyomás mellett tisztítson olyan kényes szerkezeti egységeket, mint a motor és a gumi alkatrészek.

Módszer

1. Hordja fel a tisztítószert a felületre a piszok feloldása céljából. Alulról felfelé végezze a tisztítást. Rovarmaradványok eltávolítása céljából permetezze be a tisztítandó felületet, pl. Allosillal, majd kisnyomású vízsugárral öblítse le azt, végezetül pedig tisztítószer hozzáadásával tisztítsa meg az egész járművet.

Kb. 5 percig hagyja, hogy hasson a tisztítószer.

Fémes felületeket RimToppal lehet megtisztítani.

2. Öblítse le a felületet nagynyomású vízsugárral. Ismét alulról felfelé végezze a tisztítást. Használjon megfelelő tartozékot a nehezen hozzáférhető helyek tisztításához. Használjon kefét. A rövid a fecskendező csövek a motorok és kerékszekrények tisztítására szolgálnak. Használjon hajlított lándzsát vagy fenékmosó szerkezetet.

3. Megrongálódás elkerülése érdekében alacsony nyomás mellett tisztítson olyan kényes szerkezeti egységeket, mint a motor és a gumi alkatrészek.

4. Hordjon fel a nagynyomású tisztítógéppel folyékony viaszt a megtisztított felületre az ismételt bepiszkolódás mértékének csökkentése érdekében.

293

5.2.3 Építőipar és ipar

Alkalmazás

Felületek

Fémtárgyak

Elrozsdásodott, megrongálódott felületek kezelés előtt

Tartozék

Hablövettyű Standard lándzsa Hajlított lándzsa Tartálytisztító fej

Tisztítószerek

Intensive J25 Multi Combi Aktive Alkafoam

Fertőtlenítőszer

DES 3000

Nedves sugár-berendezés

Módszer

1. Hordjon fel vastag habréteget a száraz felületre. Függőleges felületeken alulról felfelé végezze a tisztítást. Optimális tisztító hatás érdekében kb. 30 percig hagyja, hogy hasson a hab.

2. Öblítse le a felületet nagynyomású vízsugárral. Használjon megfelelő tartozékot. A piszok feloldása érdekében használjon magas nyomást. A piszok leöblítéséhez pedig alacsony nyomást és nagy vízmennyiséget alkalmazzon.

3. A fertőtlenítőszert csak a szennyeződés teljes el- távolítását követően hordja fel a felületre.

Makacs szennyeződést, pl. vágóhidakon, nagy vízmennyiség felhasználásával lehet eltávolítani.

A tartálytisztító fejek hordók, edények, keverőtartályok, stb. tisztítására szolgálnak. A tartálytisztító fejek hidraulikus vagy villamos hajtóművel vannak felszerelve, és állandó felügyelet nélküli önműködő tisztítást tesznek lehetővé.

1. Kösse össze a nedves sugár-berendezést a nagynyomású tisztítógéppel, és dugja a szívótömlőt a homoktartályba.

2. Munka közben viseljen védőszemüveget és -öltözetet.

3. A homok/víz-eleggyel lehet eltávolítani a rozsdát és a lakkot.

4. A homokfúvó berendezéssel való tisztítás után lássa el védőbevonattal a felületet rozsdásodás (fém) vagy korhadás (fa) ellen.

A fenti példák csak néhány alkalmazási lehetőséget mutatnak fel. Minden tisztítási feladat más-más módszert követel meg. Tisztítási feladatának lehető legjobb megoldása érdekében kérjük, forduljon Alto szakeladójához.

294

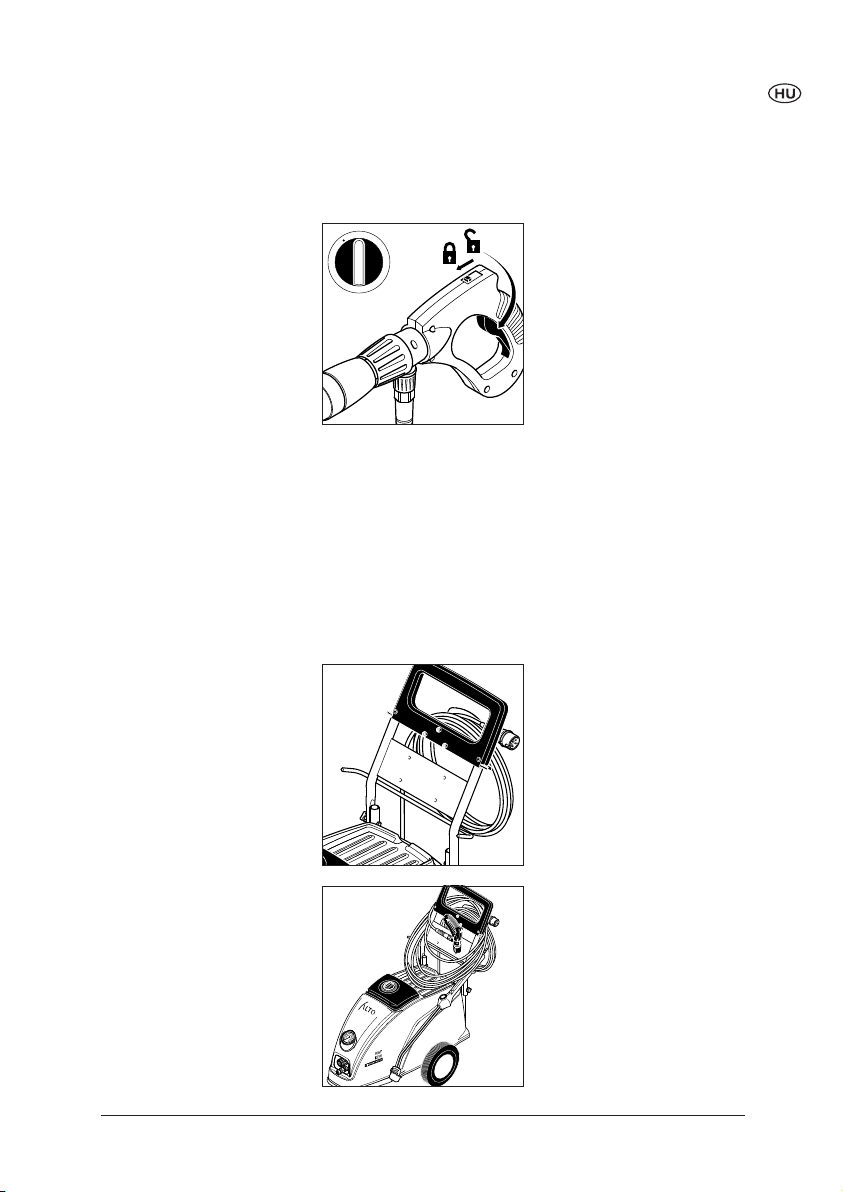

6 A munka után

6.1 A készülék kikapcsolása

6.2 Az ellátóvezetékek leválasztása

6.3 A csatlakozóvezeték feltekerése

1. Kapcsolja ki a főkapcsolót, a kapcsolót állítsa a „0“ helyzetbe.

2. Zárja el a vízcsapot.

3. Hozza működésbe a szór- ópisztolyt, amíg a gép nyomásmentes lesz.

4. Állítsa be a biztonsági tolóreteszt.

1. Húzza ki a hálózati csatlakozót a csatlakozó aljzatból.

2. Válassza le a készüléket a víztömlőről.

Botlás veszélye!

Balesetek megelőzése érdekében a csatlakozóvezetéket mindig gondosan fel kell tekerni.

1. A csatlakozóvezetéket tekerje fel, mint ahogy azt az ábra mutatja.

6.4 A tartozék elrakása 1. A szívócsövet és a nagy-

nyomású tömlőt akassza be a tartókba.

295

6.5 A készülék tárolása (fagyálló tárolás)

1. A készüléket száraz, fagyvédett helyen állítsa le.

FIGYELEM!

Amennyiben a nagynyomású tisztítót egy olyan helyre helyezi, ahol a hőmérséklet 0°C körül vagy alatt van, előtte fagyállószert kell a szivattyúval beszívatni:

1. Válassza le a készüléket a vízbevezető-tömlőről.

2. Vegye le a szórócsövet.

3. Kapcsolja be a készüléket, állítsa a kapcsolóállást az „M” helyzetbe. Maximum 3 perc után a készüléket kapcsolja ki.

4. Csatlakoztassa a szívótömlőt a készülék vízbevezetőjéhez, és tegye egy fagyállószerrel töltött tartályba.

5. Kapcsolja be a készüléket, állítsa a kapcsolót az „M” helyzetbe.

6. A szórópisztolyt tartsa a fagyállószert tartalmazó tartály fölé és hozza működésbe, hogy a szívófolyamat elinduljon.

8. Emelje ki a szívótömlőt a fagyállószeres tartályból és hozza működésbe a szórópisztolyt, hogy így a maradék fagyállószert kiszivattyúzza.

9. Kapcsolja ki a készüléket.

10. Minden rizikó elkerülése érdekében, a készüléket az újra-üzembehelyezés előtt lehetőleg fűtött helyiségben tárolja.

296

7. A szívófolyamat során a szórópisztolyt 2-3-szor hozza működésbe.

7 Karbantartás

7.1 Karbantartási terv

7.2 Karbantartási munkák

7.2.1 A vízszűrő tisztítása

7.2.2 A nagynyomású fúvóka tisztítása

7.2.3 Az olajszint ellenőrzése

7.2.4 Olajcsere

7.2.1 A vízszűrő tisztítása

7.2.2 A nagynyomású fúvóka tisztítása

hetente

•

A víz-bevezetőhöz egy vízszűrő van felszerelve, ami azt a célt szolgálja, hogy megakadályozza durva piszokdarabok szivattyúba való bejutását.

Az eltömődött fúvóka túl magas szivattyúnyomást okoz. A tisztítás ezért azonnal szükséges.

1/2-évente vagy

500

üzemóránként

igény szerint

•

1. Csavarja le a gyorscsatlakozót.

2. Vegye ki a szűrőt és öblítse ki. A károsodott szűrőt cserélje ki.

1. Kapcsolja ki a készüléket.

2. Szerelje le a szívócsövet.

•

3. A fúvókát Alto-tisztítótűvel tisztítsa.

FIGYELEM!

A tisztítótűt csak akkor használja, ha a szívócsövet már leszerelte!

4. A szívócsövet öblítse át vízzel a fúvóka oldaláról.

297

7.2.3 Az olajszint ellenőrzése

MAX

MIN

0,5l

1. Ellenőrizze, hogy az olajszint a min. és max. jelzés között áll-e, szükség esetén töltse után az olajat (olajfajtát lásd a 9.3 fejezetben).

7.2.4 Olajcsere 1. Az olajcsere előtt addig

járassa a készüléket, amíg felmelegszik.

2. Vegye le a burkolatot: Oldja ki a két oldalsó csavart.

3. Oldja ki a csőbilincset (A).

4. A tömlőt húzza le a tömlőkarmantyúról (B).

5. Az ellenőrző csövet (C) akassza ki a tartóból.

6. Az olajat folyassa ki egy alkalmas tartályba (befogadó-képesség min. 1 l) és rendeltetésszerűen helyezze el azt a környezetvédelmi szempontoknak megfelelően.

7. Az ellenőrző csövet (C) akassza újra be a tartóba.

8. Csavarja le a tömlőkarmantyút (D).

9. A szivattyút töltse fel új olajjal (olajfajtát és töltési mennyiséget lásd: 9.3).

10. Ellenőrizze az olajszintet (lásd 7.2.3)

11. Csavarja be a tömlőkarmantyút, helyezze fel a tömlőt és rögzítse a csőbilinccsel.

12. Szerelje fel a burkolatot.

FIGYELEM!

298

A készülék élelmiszeripari területen való használatához speciális szivattyúolajat kell használni. Kérje ki az Altoszakkereskedő tanácsát.

8 Üzemzavarok elhárítása

Zavar

Nyomáscsökkenés

Nyomásingadozások

Bekapcsolásnál a motor nem indul el

> Levegő a rendszerben

> A HD-fúvóka eltömődött/

elhasználódott

> A nyomásszabályozás nem

jól van beállítva a szórócsövön

> A szivattyú levegőt szív

(csak szívó üzemmódban lehetséges)

> Vízhiány

> A vízbevezető-tömlő túl

hosszú illetve túl kicsi keresztmetszetű

> Vízhiány eltömődött vízszűrő

következtében

> Vízhiány a maximálisan

megengedhető szívómagasság ﬁ gyelmen kívül hagyása következtében

> A csatlakozó nem jól van

bedugva, áramkimaradás

Elhárítás

• Légtelenítse a rendszert, ehhez a szórópisztolyt rövid időközönként többször hozza működésbe, esetleg hozza üzembe a gépet a hozzácsatolt nagynyomású tömlő nélkül rövid ideig.

• Tisztítsa/cserélje a HDfúvókát

• Állítsa be a kívánt munkanyomást

• Ellenőrizze a szívókészlet tömítettségét

• Nyissa ki a vízcsapot

• Az előírt vízbevezető-tömlőt használja

• Tisztítsa ki a vízszűrőt a vízcsatlakozásban (soha ne dolgozzon vízszűrő nélkül!)

• Lásd üzembe helyezés

• Ellenőrizze a csatlakozót, a vezetéket és a kapcsolót és szükség esetén cseréltesse ki azokat elektromos szakemberrel

> A hálózati biztosíték le van

kapcsolva

• Kapcsolja be a hálózati biztosítékot

299

Zavar

Elhárítás

A motor zúg bekapcsolásnál anélkül, hogy elindulna

A motor kikapcsol

A tisztítószer kimarad a tisztítószer-befecskendező használatánál (külön tartozék)

> A hálózati feszültség túl

alacsony, vagy fáziskiesés

> A szivattyú eltömődött vagy

befagyott

> A hosszabbító kábel nem

megfelelő keresztmetszetű vagy nem megfelelő hosszúságú

> A készüléket az „M“ kap-

csolóállásban több mint 5 percig nem használták

> A túlterhelésvédelem kikap-

csolt a motor túlmelegedése vagy túlterhelése miatt

> A nagynyomású fúvóka

szennyezett

> A befecskendező szenny-

ezett vagy a szívótömlő eltömődött

> A tisztítószer-tartály üres

> A szívócsövön a forgató-

gomb nem kisnyomásra van állítva

• Ellenőriztesse az elektromos bekötést

• Értesítse az Altovevőszolgálatot

• Használjon megfelelő keresztmetszetű ill. hosszúságú kábelt

• Kapcsolja be újra a főkapcsolót

• Ellenőriztesse, hogy a tápfeszültség megegyezik-e a készülék feszültségével. Kapcsolja ki és legalább 3 percig hagyja hűlni

• Cserélje ki a nagynyomású fúvókát

• Tisztítás

• Töltse fel a tisztítószer-tartályt

• A szórócsövön forgassa ütközésig a forgatógombot az óramutató járásával ellenkező irányban

300

9 Egyebek

9.1 A gép anyagának újrafelhasználása

9.2 Garancia

Az elhasznált készüléket azonnal tegye használhatatlanná.

1. Húzza ki a hálózati dugaszolót és vágja el a csatlakozóvezetéket.

A készülék értékes anyagokat tartalmaz, melyeket érdemes újrahasznosítani. Ezért a készülék ártalmatlanításakor vegye igénybe az illetékes kommunális hulladéklerakó szolgáltatásait. Amennyiben kérdése van, kérjük, forduljon a helyi önkormányzathoz vagy a legközelebbi kereskedőhöz.

Garanciára és szavatosságra vonatkozóan általános üzleti és szállítási feltételeink érvényesek.

Fenntartjuk magunknak a műszaki újításokból adódó változtatások jogát.

301

9.3 Műszaki adatok

Poseidon 7-52 Poseidon 7-66

Munkanyomás bar 152 (2200 psi) 190 Térfogati levegőáram (max) l/h 1158 (5.1 gal/min) 1280 Térfogati levegőáram Q Feszültség 200-230 V/ 1~/ 60Hz US

l/h 1045 (4.6 gal/min) 1180

IEC

Feszültség 200 V / 3~/ 50Hz JP Feszültség 200 V / 3~/ 60Hz JP Feszültség 400 V / 3~/ 50Hz DK Feszültség 400-415 V/ 3~/ 50Hz EU Feszültség 230-400 V/ 3~/ 50Hz N, I, BE, ESP, Unitor Feszültség 220-440 V/ 3~/ 60Hz US, EXP, Unitor Biztosíték A 35 16 Elektromos csatlakozási érték kW 6.4 8

Befolyó víz max. hőmérséklete °C 85 (185 °F) 85 Méretek HxSZxM mm 1020x 560x 540 1020x 480x 940 A gép súlya kg 60 74 A szóróberendezés súlya kg 6 6 Hangnyomásszint 1 m távolságban Távolság DIN 45635 dB (A) 75 75 Visszalökőerők N 51 64 Szívási magasság m 3 3 Olajmennyiség l 0.5 0.5 Olajfajta Castrol ALPHASYN - T ISO150

9.4 EG megfelelési nyilatkozat

EG megfelelési nyilatkozat

Termék: Hochdruckreiniger Típus: POSEIDON 7 Leírás: 400 V 3~, 50 Hz, IP X5 A készülék telepítése megfelel az

alábbi idevonatkozó határozatoknak:

Alkalmazott idevonatkozó szabványok: EN 292, EN 60335-2-79

Alkalmazott, országon belüli szabványok és speciﬁ kációk:

Dipl. Ing. Wolfgang Nieuwkamp Ellenőrzések és engedélyek

EC gépi irányelvek 98/37/EG EC kisfeszültségű irányelvek 73/23/EEG EC irányeIv EMV 89/336/EEG

EN 55014-1, EN 55014-2, EN 61000-3-2 DIN EN 60335-2-79

ALTO Deutschland GmbH Guido-Oberdorfer-Straße 2-8 D-89287 Bel len berg

Bellenberg, 01.06.2006

302

http://www.nilﬁ sk-alto.com

HEAD QUARTER

DENMARK

Nilﬁ sk-Advance Group Sognevej 25 DK-2605 Brøndby Tel.: +45 4323 8100 Fax: +45 4343 7700 E-mail: mail@nilﬁ sk-advance.dk

SALES COMPANIES

AUSTRALIA

Nilﬁ sk-ALTO 48 Egerton St. P.O. Box 6046 Silverwater, N.S.W. 2128 Tel.: +61 2 8748 5966 Fax: +61 2 8748 5960

AUSTRIA

Nilﬁ sk-Advance GmbH Nilﬁ sk-ALTO Metzgerstrasse 68 5101 Bergheim/Salzburg Tel.: +43 662 456 400-0 Fax: +43 662 456 400-34 E-mail: info@nilﬁ sk-alto.at www.nilﬁ sk-alto.at

BELGIUM

Nilﬁ sk-ALTO Division of Nilﬁ sk-Advance n.v-s.a. Internationalelaan 55 (Gebouw C3/C4) 1070 Brussel Tel.: +32 02 467 60 40 Fax: +32 02 466 61 50 E-mail: info.be-@nilﬁ sk-alto.com

CANADA

Clarke Canada Part of the Nilﬁ sk-Advance Group 4080 B Sladeview Crescent, Unit 1 Mississauga, Ontario L5L 5Y5 Tel.: +1 905 569 0266 Fax: +1 905 569 8586

CHINA

Nilﬁ sk-Advance (Shenzhen) Ltd. Blok 3, Unit 130 1001 Honghua Road Int. Commercial & Trade Center Fuitian Free Trade Zone 518038 Shenzhen Tel.: +86 755 8359 7937 Fax: +86 755 8359 1063

CZECH REPUBLIC

ALTO Ceská Republika s.r.o. Zateckých 9 14000 Praha 4 Tel.: +420 24 14 08 419 Fax: +420 24 14 08 439 E-mail: info@alto-cz.com

DENMARK

Nilﬁ sk-ALTO Division of Nilﬁ sk-Advance A/S Industrivej 1 9560 Hadsund Tel.: +45 7218 2100 Fax: +45 7218 2105 E-mail: salg@nilﬁ sk-alto.dk E-mail: service@nilﬁ sk-alto.dk www.nilﬁ sk-alto.dk

Nilﬁ sk-ALTO Food division Division of Nilﬁ sk-Advance A/S Blytækkervej 2 9000 Aalborg Tel.: +45 7218 2100 Fax: +45 7218 2099 E-mail: scanio.technology@nilﬁ sk-alto.dk

FINLAND

Nilﬁ sk-Advance Oy Ab Piispantilankuja 4 02240 Espoo Tel.: +358 207 890 600

Fax: +358 207 890 601 E-mail: jukka.lehtonen@nilﬁ sk-alto.com www.nilﬁ sk-advance.ﬁ

FRANCE

Nilﬁ sk-ALTO ALTO France SAS Aéroparc 1 19 rue Icare 67960 Entzheim Tel.: +33 3 88 28 84 00 Fax: +33 3 88 30 05 00 E-mail: info@nilﬁ sk-alto.fr www.nilﬁ sk-alto.com

GERMANY

Nilﬁ sk-ALTO Division of Nilﬁ sk-Advance AG Guido-Oberdorfer-Strasse 10 89287 Bellenberg Tel.: +49 0180 5 37 37 37 Fax: +49 0180 5 37 37 38 E-mail: info@nilﬁ sk-alto.de www.nilﬁ sk-alto.de

GREECE

Nilﬁ sk-Advance SA 8, Thoukididou str. 164 52 Argiroupolis Tel.: +30 210 96 33443 Fax: +30 210 96 52187 E-mail: nilﬁ sk-advance@clean.gr

HOLLAND

Nilﬁ sk-ALTO Division of Nilﬁ sk-Advance BV Camerastraat 9 3322 BB Almere Tel.: +31 36 546 07 60 Fax: +31 36 546 07 61 E-mail: info@nilﬁ sk-alto.nl www.nilﬁ sk-alto.nl

HONG KONG

Nilﬁ sk-Advance Ltd. 2001 HK Worsted Mills Ind’l Bldg. 31-39 Wo Tong Tsui St. Kwai Chung Tel.: +852 2427 5951 Fax: +852 2487 5828

HUNGARY

Nilﬁ sk-Advance Kereskedelmi Kft. II. Rákóczi Ferenc út 10 2310 Szigetszentmiklos-Lakihegy Tel: +36 2447 5550 Fax: +36 2447 5551 E-mail: info@nilﬁ sk-advance.hu www.nilﬁ sk-advance.hu

ITALY

Nilﬁ sk-ALTO Divisione di Nilﬁ sk-Advance A/S Località Novella Terza 26862 Guardamiglio (LO) E-mail: d.puglia@nilﬁ sk-advance.it

JAPAN

Nilﬁ sk-Advance Inc. 247 Nippa-cho, Kouhoku-ku Yokohama, 223-0057 Tel.: +8145 548 2571 Fax: +8145 548 2541

MALAYSIA

Nillﬁ sk-Advance Sdn Bhd Sd 14, Jalan KIP 11 Taman Perindustrian KIP Sri Damansara 52200 Kuala Lumpur Tel.: +60 3 603 6275 3120 Fax: +60 3 603 6274 6318

NORWAY

Nilﬁ sk-Advance AS Bjørnerudveien 24 1266 Oslo Tel.: +47 22 75 17 70 Fax: +47 22 75 17 71 E-mail: info@nilﬁ sk-alto.no www.nilﬁ sk-alto.no

POLAND

Nilﬁ sk-Advance Sp. Z.O.O. 05-800 Pruszków ul. 3-go MAJA 8 Tel.: +48 22 738 37 50 Fax: +48 22 738 37 51 E-mail: info@nilﬁ sk-alto.pl www.nilﬁ sk-alto.pl

PORTUGAL

Nilﬁ sk-ALTO Division of Nilﬁ sk-Advance Lda. Sintra Business Park Zona Industrial Da Abrunheira Ediﬁ cio 1, 1° A P2710-089 Sintra Tel.: +35 808 200 537 Fax: +35 121 911 2679 E-mail: mkt@nilﬁ sk-advance.es

RUSSIA

Nilﬁ sk-Advance LLC Vyatskaya str. 27, bld. 7 127015 Moskow Tel.: +7 495 783 96 02 Fax: +7 495 783 96 03 E-mail: info@nilﬁ sk-advance.ru

SINGAPORE

Nilﬁ sk-Advance Pte. Ltd. Nilﬁ sk-ALTO Division 40 Loyang Drive Singapore 508961 Tel.: +65 6 759 9100 Fax: +65 6 759 9133 E-mail: sales@nilﬁ sk-advance.com.sg

SPAIN

Nilﬁ sk-ALTO Division of Nilﬁ sk-Advance S.A. Torre D’Ara Paseo del Rengle, 5 Pl. 10 08302 Mataró Tel.: +3 4 902 200 201 Fax: +34 93 757 8020 E-mail: mkt@nilﬁ sk-advance.es

SWEDEN

ALTO Sverige AB Member of Nilﬁ sk-Advance Group Aminogatan 18, Box 4029 431 04 Mölndal Tel.: +46 31 706 73 00 Fax: +46 31 706 @nilﬁ sk-alto.se www.nilﬁ sk-alto.se

TAIWAN

Nilﬁ sk-Advance Taiwan Branch No. 5, Wan Fang Road Taipei Tel.: +886 227 002 268 Fax: +886 227 840 843

THAILAND

Nilﬁ sk-Advance Co. Ltd. 89 Soi Chokechai-Ruammitr Viphavadee-Rangsit Road Layao, Jatuchak, Bangkok 10900 Tel.: +66 2 275 5630 Fax: +66 2 691 4079

TURKEY

Nilﬁ sk-Advance Profesional Temizlik Ekipmanlari Tic. A/S. Necla Cad. NI.: 48 Yenisahra / Kadiköy Istanbul Tel.: +90 216 470 08 - 60 Fax: +90 216 470 08 - 63 www. nilﬁ sk-advance.com

UNITED KINGDOM

Nilﬁ sk-ALTO Division of Nilﬁ sk-Advance Ltd. Bowerbank Way Gilwilly Industrial Estate, Penrith Cumbria CA11 9BQ Tel.: +44 1 768 86 89 95 Fax: +44 1 768 86 47 13 E-mail: sales@nilﬁ sk-alto.co.uk www.nilﬁ sk-alto.co.uk

USA

Nilﬁ sk-Advance Inc. 14600 21st Avenue North Plymouth, MN 55447-3408 Tel.: +1 763 745 3500 Fax: +1 763 745 3718 E-mail: info@nilﬁ sk-advance-us.com www.advance-us.com

VIETNAM

Nilﬁ sk-Advance Representative Ofﬁ ce No. 46 Doc Ngu Str. Ba Dinh Dist. Hanoi Tel.: +84 4 761 5642 Fax: +84 4 761 5643 E-mail: nilﬁ sk@vnn.vn

Nilfisk POSEIDON 7-66, POSEIDON 7-52 User Manual [hu]

Specifications and Main Features

Frequently Asked Questions

User Manual
