POSEIDON 7-66
POSEIDON 7-52
Betriebsanleitung ................................... 3
Operating Instructions .............................23
Notice d'utilisation ...................................43
Gebruiksaanwijzing ................................ 63
Istruzioni sull'uso .................................... 83
Driftsinstruks........................................... 103
Bruksanvisning ....................................... 123
Driftsvejledning ....................................... 143
Käyttöohje .............................................. 163
Navodilo za uporabo............................... 183
Uputstvo za rad....................................... 203
Prevádzkový návod ................................ 223
Provozní návod ...................................... 243
Instrukcja obsługi ................................... 263
Kezelési utasítás..................................... 283
Instrucciones de manejo......................... 303
Instruções de operação........................... 323
Οδηγίες λειτουργίας................................ 343
Ýþletme kýlavuzu........................... ......... 363
301000262
Obsah
Grafi cké znázornění
pokynů a upozornění
1 Důležitá bezpečnostní
upozornění
2 Popis
3 Před uvedením do provo-
zu
4 Obsluha / Provoz
5 Oblasti aplikace a metody
práce
6 Po skončení práce
7 Údržba
8 Odstraňování poruch a
závad
9 Ostatní
.............................................................................................244
.............................................................................................245
2.1 Účel použití stroje .................................................................247
2.2 Ovládací prvky .....................................................................247
3.1 Přeprava ...............................................................................248
3.2 Ustavení ...............................................................................248
4.1 Přípojky ................................................................................249
4.2 Zapnutí přístroje ...................................................................250
4.3 Regulace tlaku ......................................................................251
4.4 Použití čistících prostředků ..................................................251
5.1 Obecné pokyny ....................................................................252
5.2 Typické aplikace ...................................................................253
6.1 Vypnutí přístroje ...................................................................255
6.2 Odpojení přívodních vedení .................................................255
6.3 Svinutí elektrického kabelu ...................................................255
6.4 Uložení příslušenství ............................................................255
6.5 Uschování stroje (uskladnění zajištěné proti mrazu) ............256
7.1 Harmonogram údržby ...........................................................257
7.2 Práce v rámci údržby ............................................................257
.............................................................................................259
9.1 Umožnit recyklaci stroje .......................................................261
9.2 Záruka ..................................................................................261
9.3 Technické parametry ............................................................262
243
Grafi cké znázornění pokynů a
upozornění
Bezpečnostní pokyny obsažené
v této příručce, jejichž
nedodržení může mít za následek ohrožení zdraví osob, jsou
zvýrazněné tímto symbolem.
Tento symbol najdete u takových pokynů a upozornění
týkajících se bezpečnosti, při
jejichž nedodržení může dojít
ke vzniku nebezpečí poškození
přístroje a narušení jeho
funkčnosti.
,
Na takovém místě jsou uvedené rady nebo pokyny pro
usnadnění práce s přístrojem a
zajištění bezpečného provozu.
244
1 Důležitá bezpečnostní upozornění
Předtím než uvedete vysokotlaký čistič do provozu, pročtěte
si bezpodmínečně přiložený
provozní návod a mějte jej vždy
při ruce pro pozdější dobu.
Vysokotlaký čistič smí používat
jen osoby, které které jsou s
manipulací seznámeny a obsluhou výslovně pověřeny.
VŠEOBECNĚ
Provozování vysavače podléhá
platným místním ustanovením.
Vedle provozního návodu a
platných závazných pravidel
pro ochranu před úrazy v
uživatelské zemi je nutno
dodržovat rovněž uznaná
odborně-technická pravidla pro
bezpečnou a odborně
prováděnou práci.
Každá práce, která z hlediska
bezpečnosti vyvolává pochybnosti, je zakázána.
PŘED UVEDENÍM DO PROVOZU
Před uvedením do provozu
zkontrolujte, zda stav vysokotlakého čističe odpovídá
předpisům.
Zástrčka a spojky na síťovém
přívodním kabelu musí být
chráněny přinejmenším proti
stříkající vodě.
Síťový přívodní kabel pravidelně
kontrolujte, zda nejeví známky
poškození, popř. stárnutí.
Do provozu uvádějte pouze
vysokotlaký čistič, jehož síťové
přívodní vedení je bezvadné
(při poškození hrozí nebezpečí
úrazu elektrickým proudem).
Přístroj provozujte pouze vestoje!
Důležitá upozornění:
Nepřipojujte stroj přímo na
veřejné zásobování pitnou
vodou. (Dbejte normy DIN 1988
popř. EN1717). Přípustné je
však připojení:
• krátkodobě na přerušovač
potrubí s pohyblivou částí,
• při volném výtoku.
Je možný odběr vody z
otevřeného zásobníku, stejně
jako z pramene nebo vodního
zdroje,
které nejsou určeny pro zásobování pitnou vodou. K tomu
použijte laskavě sací sadu.
Přitom dbejte na to, aby nebyla nasávána voda obsahující
nečistoty nebo kapaliny obsahující rozpouštědla.
Přitom dodržujte pro Vás platné
zákonné předpisy a ustanovení.
Před každým uvedením do
provozu překontrolujte vizuálně
důležité díly vysokotlakého
čističe.
Vysokotlaké trysky mohou být
při zneužívání nebezpečné.
Tryska nesmí být nasměrována
na osoby, zvířata, elektrická
zařízení pod napětím nebo na
přístroj samotný.
Protože při provozu stroje
vznikají na stříkacím zařízení
zpětné rázy, u zahnuté
rozprašovací
trubky současně ještě krouticí
moment, držte stříkací zařízení
pevně v obou rukou.
Trysku nesměrujte na sebe ani
na jiné osoby za účelem čistění
oděvů nebo obuvi.
Nebezpečí poranění!
Stroj nepoužívejte, nacházejí-li
se na pracovní ploše osoby bez
ochranného oděvu.
Překontrolujte objekt, zda se při
jeho čistění nebudou uvolňovat
a do ovzduší rozptylovat
nebezpečné látky, např. azbest,
olej.
Choulostivé části z gumy, látek
apod. nečistěte kulatým paprskem.Vysokotlakým plochým
paprskem čistěte s odstupem
trysky nejméně 15 cm.
I přes jednoduchou manipulaci
nepatří přístroj do dětských
rukou.
Vysokotlakou hadici
nepoužívejte jako tažné lano!
Stroj dále neprovozujte, jestliže
jsou přívodní kabel nebo vysokotlaká hadice poškozeny.
Dbejte na dostatečnou cirkulaci
vzduchu.
Stroj nepřikrývejte nebo neprovozujte v nedostatečně
větraných prostorách!
Spustí-li ochrana proti přetížení
(motor vypne), uvolněte ovládací páku pistole. Zasuňte
bezpečnostní západku a nastavte přepínač přístroje na „0“.
Nechte stroj nejméně 3 minuty
vychladnout!
245
Skladujte přístroj chráněný proti
mrazu!
Stroj neuvádějte nikdy do provozu bez vody. Rovněž krátkodobý nedostatek vody vede k
těžkému poškození manžety
čerpadla.
Části vysokotlakého čističe, kte-
ré jsou pod tlakem, byly vyrobeny v souladu s §9 nařízení
pro vysokotlaké nádoby a
úspěšně podrobeny tlakové
zkoušce.
PROVOZ
Síťový přívodní kabel se nesmí
poškozovat (např. přejetím, natahováním, mačkáním). Síťový
přívodní kabel vytahujte přímo
za zástrčku (nikoliv táhnutím
a potahováním za přívodní
kabel).
závod!
ELEKTRICKÁ ČÁST
Přezkoušejte jmenovité napětí
na vysokotlakém čističi před
připojením na síť. Přesvědčte
se, zda napětí udané na typovém štítku souhlasí s místním
síťovým napětím.
Přístroje použité v průmyslu
musí být vybaveny přívodním
kabelem typu H 07 RN-F instalovaným odborným elektrotechnikem.
Připojovací vedení na síť se
nesmí lišit od provedení udaného výrobcem a smí je vyměnit
pouze odborný elektrotechnik.
ochranným položením kabelů.
Po každé opravě nebo změně
se musí na elektrických
přístrojích proměřit odpor
ochranného vodiče, izolační
odpor a svodový proud. Mimo
to je nutné provedení vizuální
zkoušky přívodního kabelu,
změření napětí a proudu a
funkční zkouška. Jako znalci
Vám jsou k dispozici naši technici servisní služby.
OPATRNĚ!
Nevhodná prodlužovací vedení
mohou být nebezpečná.
POZOR!
Elektrické přístroje nesmí být nikdy ostřikovány
vodou; nebezpečí pro osoby,
nebezpečí zkratu.
Přístroj se smí připojit pouze k
zásuvkám instalovaným podle
předpisů.
ÚDRŽBA A OPRAVA
POZOR!
Před čistěním a údržbou vysokotlakého čističe vytáhněte
zásadně síťovou zástrčku.
Provádějte pouze takové
údržbové práce, které jsou v
provozním návodu popsány.
Používejte výhradně originální
náhradní díly.
Neprovádějte na vysokotlakém
čističi žádné technické změny.
POZOR!
Vysokotlaké hadice,
a spojky jsou důležité pro
bezpečnost přístroje. Použijte
pouze vysokotlakých dílů povolených výrobcem!
POZOR!
Nedodržováním těchto pokynů
může být ohrožena Vaše
bezpečnost.
S dalšími údržbovými, popř.
opravnými pracemi se prosím
obraťte na servisní službu Alto
nebo autorizovaný odborný
246
fi tinky
Je-li třífázový přístroj dodán bez
zástrčky, nechte jej od odborného elektrotechnika vybavit
vhodnou třífázovou zástrčkou s
ochranným kontaktem.
Síťový přívodní kabel se nesmí
lišit od provedení udaným
výrobcem.
Je doporučeno, aby napájení
vysokotlakého čističe bylo zapojeno přes proudový chránič,
který přívod proudu přeruší,
když svodový proud vůči zemi
překročí 30 mA za 30 ms, nebo
je vybaven obvodem pro kontrolu zemního proudu.
Při použití prodlužovacího
kabelu dodržujte nejmenší
průřezy kabelů:
Délka kabelu Průřez
m mm2
do 20 1,5
20 až 50 2,5
Při použití prodlužovacího
kabelu zvolte uspořádání
částí, kterými prochází proud
(zástrčka, kabel a zásuvky)
tak, aby zůstala zachována
ochranná třída „vodotěsně“.
Toto lze dosáhnout také
ZKOUŠENÍ
Stroj odpovídá »Směrnicím
pro kapalinové rozprašovače«.
Podle těchto směrnic a
předpisu »UVV-práce s kapalinovými rozprašovači (VBG
87)« je nutno vysokotlaký čistič
podrobit v případě potřeby,
nejpozději však každých 12
měsíců, přezkoušení provozní
bezpečnosti znalcem.
Kompletní předpisy UVV ‘Práce
s kapalinovými rozprašovači’ je
možno si vyžádat u Carl
Heymanns-Verlag KG, Luxemburger Straße 449, 50939 Köln
nebo u příslušného odborového
svazu.
BEZPEČNOSTNÍ ZAŘÍZENÍ
Nepřípustně vysoký tlak je při
aktivaci regulačního jisticího
bloku veden zpět do sací strany
čerpadla přes obtokové vedení,
bez zbytkového tlaku.
Regulační jisticí blok je nastaven v závodě, je zaplombován
a nesmí se přestavovat.
2 Popis
2.1 Účel použití stroje Tento vysokotlaký čistič byl vy-
vinut pro profesionální použití v
– zemědělství
– dopravě
– potravinářském průmyslu
atd.
Používání vysokotlakého čističe
pro různé čistící práce je popsané v kapitole 5.
2.2 Ovládací prvky
1 Posuvné držadlo
2 Stříkací pistole
3 Elektrický kabel pro zapojení do sítě
4 Háky na zavěšení trubkovitého
stříkacího nástavce a vysokotlaké
hadice
5 Vysokotlaká hadice
6 Stavěcí šroub
7 Trubkovitý stříkací nástavec
8 Stavěcí brzda
9 Přípojka pro vysokotlakou hadici
10 Vodovodní přípojka a vstupní vodní fi ltr
11 Kontrola stavu oleje
12 Tlakoměr
13 Hlavní vypínač
Přístroj používejte pouze
způsobem popsaným v tomto
návodu k obsluze. Při použití,
jež by nebylo v souladu s defi novaným účelem použití,
by mohlo dojít k poškození
přístroje nebo čištěného povrchu anebo k těžkým újmám na
zdraví.
1
2
3
4
13
12
11
10
9
8
5
6
7
247
3 Před uvedením do provozu
3
5
MAX
MIN
4
3.1 Přeprava
3.2 Ustavení
Přístroj je vybavený pojezdovými koly, díky kterým je možno
jej snadno přepravovat. Pro
zajištění bezpečné přepravy
ve vozidlech a na nich
doporučujeme přístroj zafi xovat
pásy tak, aby bylo eliminováno
jeho případné posunutí nebo
naklopení, a současně aktivovat brzdu.
POZOR!
Přístroj nikdy nezvedejte sami
(hmotnost = 70 kg). Vždy
požádejte někoho o pomoc.
V případě, že bude přístroj
s příslušenstvím přepravován
za teploty okolo nebo pod 0° C,
doporučujeme použít nemrznoucí směs jak je popsáno
v kapitole 5.5.
1. Před prvotním uvedením
do provozu je nutno pečlivě
zkontrolovat, zda přístroj
nevykazuje nějaké závady
nebo poškození.
2. V případě výskytu poškození
je nutno se okamžitě obrátit
na prodejce společnosti Alto.
3. Aktivovat brzdu.
4. Odklopit a vytáhnout posuvné držadlo a zaaretovat
stavěcími šrouby.
5. Zkontrolovat, zda hladina
oleje leží mezi značkami
min. a max., příp. olej doplnit
248
(druh oleje viz kapitola 9.3.).
4 Obsluha / Provoz
A
B
C
1
3
2
4.1 Přípojky

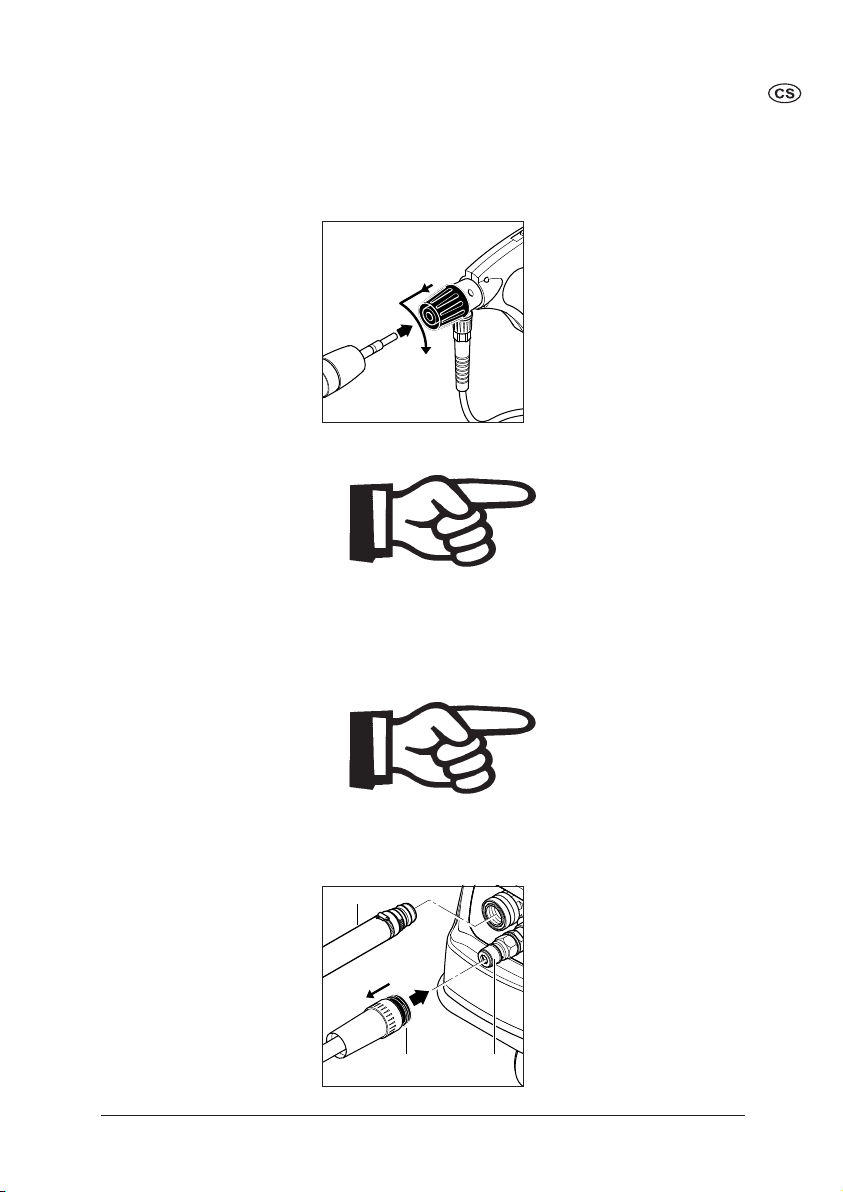

4.1.1 Připojení trubkovitého
stříkacího nástavce ke
stříkací pistoli
4.1.2 Připojení vysokotlaké
hadice a vodovodní
hadice
1. Modré držadlo rychlospojky
stříkací pistole vytáhnout
dopředu a otočením směrem
doleva zaaretovat.
2. Vsuvku trubkovitého
stříkacího nástavce zasunout do rychlospojky a modrým držadlem
rychlospojky otočit směrem
doprava.
3. Zatáhnutím za trubkovitý
stříkací nástavec (nebo jiné
příslušenství) se přesvědčit,
zda je tento se stříkací
pistolí pevně spojený.
UPOZORNĚNÍ!
Před spojením trubkovitého
stříkacího nástavce se stříkací
pistolí je nutno vždy očistit
vsuvku od případných nečistot.
1. Vysokotlakou hadici připojit
rychlospojkou k vysokotlaké
přípojce.
UPOZORNĚNÍ!
Na přípojce pro vysokotlakou
hadici jsou natištěné údaje
maximálního provozního tlaku
a teploty. Použít je možno
maximálně 50 m dlouhou
prodlužovací hadici.
2. Vodovodní hadici před
připojením k přístroji krátce
propláchnout vodou tak,
aby se do přístroje nemohl
dostat písek nebo jiné
nečistoty.
3. Vodovodní hadici připojit
rychlospojkou k vodovodní
přípojce.
4. Otevřít kohoutek pro přívod
vody.
(Pokračování—>)
249
UPOZORNĚNÍ!
0
I
M
Potřebné množství vody a
potřebný tlak vody viz kapitola
9.3.
V případě špatné kvality
vody (naplavený písek atd.)
doporučujeme do přítoku vody
namontovat jemný vodní fi ltr.
Doporučujeme použít vodovodní hadici ze zesílené tkaniny o
jmenovité šířce minimálně 1/2“
(19mm) a délce minimálne 6
m.
Při použití/připojení
• horké vody nebo
• vysokotlakých hadic o délce
větší než 10 m nebo
• pevných potrubních instalací
je nutno, aby byl přístroj vybavený přívodní vodní nádrží
4.1.3 Zapojení do sítě POZOR!
Přístroj je dovoleno připojit pouze k elektrické instalaci vyhovující příslušným předpisům.
Dodržovat bezpečnostní pokyny uvedené v kapitole 1!
1. Zástrčku přístroje zasunout
do zásuvky.
4.2 Zapnutí přístroje
4.2.1 Zapnutí přístroje
1. Zapnout hlavní vypínač,
vypínač do polohy “1”.
připojeného
k vodovodnímu vedení
2. Odblokovat stříkací pistoli a
stisknout spoušť.
3. Bezpečnostní západku
aktivovat i při krátkodobém
přerušení práce.
250
4.2.2 Zapnutí přístroje
0
I
M
připojeného
k otevřeným nádržím
(sací provoz)
UPOZORNĚNÍ!
Za účelem odvzdušnění systému stiskněte několikrát za
sebou v krátkých časových odstupech spoušť stříkací pistole.
Přístroj se 20 vteřin po zavření
stříkací pistole automaticky vypne. Stisknutím spouště stříkací
pistole se přístroj uvede znovu
do provozu.
1. Sací hadici před připojením
k přístroji naplnit vodou.
2. Zapnout hlavní vypínač,
vypínač do polohy “M”.
3. Odblokovat stříkací pistoli a
stisknout spoušť.
Při přestávkách v práci v trvání
více než 5 minut se přístroj
kompletně vypne.
4. Přístroj se znovu spustí opět
hlavním vypínačem.
Max. výška nasávání = 3 m
4.3 Regulace tlaku 1. Točit otočným knofl íkem
stříkacího zařízení:
– vysoký tlak = ve směru hodi-
nových ručiček (+)
– nízký tlak = proti směru
hodinových ručiček (-)
4.4 Použití čistících
prostředků
Přimíchávání čistících
prostředků je možné pomocí
injektoru na čistící prostředek
(speciální příslušenství).
3. Množství nasávaného
čistícího prostředku je
možno regulovat otáčením
dávkovacího ventilu injektoru (speciální příslušenství).
1. Čistící prostředek předem
zředit podle předpisů výrobce.
POZOR!
Čistící prostředky nesmí
zaschnout. Čištěný povrch
2. Regulaci tlaku v místě trubkovitého stříkacího nástavce
nastavit na minimální tlak.
by se v tomto případě mohl
poškodit!
251
5 Oblasti aplikace a metody práce
5.1 Obecné pokyny
5.1.1 Namáčení Zaschlé a silné vrstvy nečistot
5.1.2 Nanášení čistících
prostředků a pěny
5.1.3 Teplota Účinek čištění roste s vyššími
Efektivního čištění vysokým
tlakem dosáhnete tak, že
budete dodržovat několik
málo zásadních pokynů, které
zkombinujete s Vašimi vlastními
zkušenostmi z příslušných speciálních oblastí. Příslušenstvím
lze oddělit od povrchu či
změkčit, pokud je na nějakou
dobu namočíte. Toto je ideální
metoda zejména v zemědělství
- např. ve vepřínech. Nejlepšího
účinku dosáhnete použitím
Čistící prostředky a pěna by se
měly nanášet na suchý povrch,
aby se čistící prostředek dostal
do kontaktu s nečistotou bez
dalšího zředění. Na kolmých
plochách pracujte směrem
teplotami. Zejména tuky a
oleje se oddělují od povrchu
snadněji a rychleji. Proteiny se
a čistícími prostředky je možné,
při jejich správném používání,
zesílit čistící účinek . Na tomto
místě naleznete několik základních pokynů.
pěnových a zásaditých čistících
prostředků. Na povrchovou
plochu nastříkejte čistící roztok
a nechte jej 30 minut působit.
Poté je možné pomocí proudu
vody o vysokém tlaku čistit
podstatně rychleji.
zdola nahoru, abyste zabránili
šmouhám po stékání čistícího
prostředku. Před čištěním proudem média o vysokém tlaku
nechte několik minut působit.
Čistící prostředek nenechte
zaschnout.
od povrchu oddělují nejlépe při
teplotách okolo 60 °C, oleje a
tuky při 70 °C až 90 °C.
5.1.4 Mechanické působení Pro rozpouštění silných vr-
5.1.5 Velký výkon vody a
vysoký tlak
252
stev nečistot je zapotřebí
doplňkového mechanického působení. Speciální
Vysoký tlak není vždy nejlepším
řešením a příliš vysoký tlak
může povrchovou plochu
poškodit. Čistící účinek závisí
také na výkonu vody. Tlak o
rozprašovací trubky a (rotující) mycí kartáče jsou při
oddělování vrstvy nečistot od
povrchu nejefektivnější.
velikosti 100 barů je pro čištění
vozidel dostačující (ve spojení
s teplou vodou). Větší výkon
vody umožňuje oplachování a
transport uvolněných nečistot.
5.2 Typické aplikace
5.2.1 Zemědělství
Použití
Stáje
Vepřín
Čištění stěn,
podlah, zařízení
Dezinfekce
Příslušenství
Vozový park
Traktor, pluh atd.
5.2.2 Vozidla
Použití
Povrchové plochy vozidel
Příslušenství
Pěnový injektor
Pěnový nástavec
PowerSpeed
Floor Cleaner
Powerlift
Čistící prostředky
Universal
Alkafoam
Dezinfekce
DES 3000
Standardní nástavec
Injektor čistícího
prostředku
Nástavec Powerspeed
Zahnutý nástavec a
přístroj na mytí spodku
Kartáče
Příslušenství
Standardní nástavec
Injektor čistícího
prostředku
Zahnutý nástavec a
přístroj na mytí spodku
Kartáče
Čistící prostředky
Aktive Shampoo
Aktive Foam
Sapphire
Super Plus
Aktive Wax
Allosil
RimTop
Metoda
1. Namočení - na všechny povrchové plochy naneste
pěnu (zdola nahoru) a nechte 30 minut působit.
2. Nečistoty odstraňte vysokým tlakem popř. pomocí
odpovídajícího příslušenství. Na svislých plochách
pracujte opět směrem zdola nahoru.
3. Pro transport velkého množství nečistot nastavte na
nejvyšší možný průtok vody.
4. Pro zajištění hygienického prostředí používejte pou-
ze doporučené dezinfekční prostředky. Dezinfekční
ředky nanášejte pouze po úplném odstranění
prost
nečistot.
1. Na povrchovou plochu naneste čistící prostředek,
aby se nečistoty oddělily od povrchu. Pracujte zdola
nahoru.
2. Opláchněte proudem vody o vysokém tlaku. Pra-
cujte opět směrem zdola nahoru. Pro čištění těžko
přístupných míst použijte příslušenství.
3. Choulostivé části jako jsou motory a pryž čistěte
nižším tlakem, čímž předejdete jejich poškození.
Metoda
1. Na povrchovou plochu naneste čistící prostředek,
aby se nečistoty oddělily. Pracujte směrem zdola
nahoru. Zbytky hmyzu odstraníte tak, že na plochu
nejprve předem nastříkáte např. přípravek Allosil,
poté opláchnete vodou o nízkém tlaku a celé vozidlo
očistíte s přidáním čistícího prostředku. Čistící
prostředky nechte působit cca. 5 minut. Kovové
povrchové plochy je možné čistit pomocí přípravku
RimTop.
2. Opláchněte proudem o vysokém tlaku. Pracujte opět
směrem zdola nahoru. Pro čištění těžko přístupných
míst použijte příslušenství. Používejte kartáče.
Krátké rozprašovací trubky jsou určeny pro čištění
motorů a převodových skříní. Používejte zahnuté
rozprašovací trubky či přístroj na mytí spodku.
3. Choulostivé části jako jsou motory a pryž čistěte
nižším tlakem, abyste předešli jejich poškození.
4. Pomocí vysokotlakého čistícího přístroje naneste
tekutý vosk, čímž snížíte rychlost vytváření nového
znečištění.
253
5.2.3 Stavebnictví a průmysl
Použití
Povrchové plochy
Kovové
předměty
Zkorodované,
poškozené
povrchové plochy
před povrchovou
úpravou
Příslušenství
Pěnový injektor
Standardní nástavec
Zahnutý nástavec
Hlava pro čištění
nádrží
Čistící prostředky
Intensive
J25 Multi
Combi Aktive
Alkafoam
Dezinfekce
DES 3000
Zařízení na otryskání
za mokra
Metoda
1. Na suchý povrch naneste silnou vrstvu pěny. U
svislých ploch pracujte směrem zdola nahoru. Pro
dosažení optimálního účinku nechte pěnu cca. 30
minut působit.
2. Opláchněte proudem o vysokém tlaku. Použijte
odpovídající příslušenství. Pro oddělení nečistot od
povrchové plochy používejte vysoký tlak. Pro transport nečistot používejte nízký tlak a velké množství
vody.
3. Dezinfekční prostředky nanášejte pouze po úplném
odstranění nečistot.
Silná znečištění, např. na jatkách, je možné transportovat pomocí velkého množství vody.
Hlavy pro čištění nádrží slouží k čištění sudů, kádí,
směšovacích tanků atd. Hlavy pro čištění nádrží jsou
poháněné hydraulicky nebo elektricky a umožňují automatické čištění bez neustálého dozoru.
1. Zařízení na otryskání za mokra spojte s vysokot-
lakým čistícím přístrojem a sací hadici zasuňte do
nádoby s pískem.
2. Při práci noste ochranné brýle a ochranný oděv.
3. Směsí vody a písku je možné odstranit korozi a lak.
4. Po opískování na plochu naneste uzavírací vrstvu
na ochranu proti korozi (kov) či hnilobě (dřevo).
To je pouze nìkolik pøíkladù použití. Každý úkol spojený s èištìním je jiný. Nejlepší øešení pro Vaše
práce v oblasti èištìní Vám pomùže najít Váš prodejce výrobkù Alto.
254
6 Po skončení práce
0
I
M
6.1 Vypnutí přístroje
6.2 Odpojení přívodních
vedení
6.3 Svinutí elektrického
kabelu
1. Vypnout hlavní vypínač,
vypínač do polohy “0”.
2. Zavřít vodovodní kohoutek.
3. Spoušť stříkací pistole
tisknout tak dlouho, dokud
stroj nebude v beztlakovém
stavu.
4. Aktivovat bezpečnostní
západku.
1. Zástrčku přístroje vytáhnout
ze zásuvky.
2. Od přístroje odpojit vodo-
vodní hadici.
Nebezpečí klopýtnutí!
Za účelem prevence proti
úrazům by se elektrický kabel
měl vždy pečlivě svinout.
1. Elektrický kabel svinout
způsobem znázorněným na
obrázku.
6.4 Uložení příslušenství 1. Trubkovitý stříkací násta-
vec a vysokotlakou hadici
pověsit na háky.
255
6.5 Uschování stroje
(uskladnění zajištěné
proti mrazu)
,
1. Přístroj odstavte do suché
místnosti chráněné proti
mrazu.
POZOR!
V případě, že se vysokotlaký
čistič odstaví do takové míst-
nosti, kde se vyskytují teploty
okolo nebo pod 0° C, je nutno,
aby byla před uskladněním
čerpadlem do přístroje nasána
nemrznoucí směs:
1. Od přístroje odpojit hadici
pro přítok vody.
2. Odejmout trubkovitý stříkací
nástavec.
3. Zapnout přístroj, poloha
vypínače “M”. Maximálně po
3 minutách přístroj vypnout.
4. Hadici pro nasávání připojit
do místa vtoku vody do
přístroje a zasunout do nádoby s nemrznoucí směsí.
5. Zapnout přístroj, poloha
vypínače “M”.
6. Stříkací pistoli držet nad ná-
dobou s nemrznoucí směsí
a stisknout spoušť, čímž se
spustí proces nasávání.
8. Sací hadici zvednout z nádoby na nemrznoucí směs
a tisknout spoušť stříkací
pistole, dokud se neodčerpá
zbývající nemrznoucí směs.
9. Přístroj vypnout.
10. Za účelem vyloučení všech
možných rizik je nutno
přístroj v mezičase až do
opětovného uvedení do provozu uskladnit ve vytápěné
místnosti.
256
7. Během procesu nasávání
2krát až 3krát stisknout
spoušť stříkací pistole.
7 Údržba
7.1 Harmonogram údržby
7.2.1 Vyèištìní vodního fi ltru
7.2.2 Vyèištìní vysokotlaké trysky
7.2.3 Kontrola stavu oleje
7.2.4 Výmìna oleje
7.2 Práce v rámci údržby
7.2.1 Vyčištění vodního fi ltru
7.2.2 Vyčištění vysokotlaké
trysky
týdně
•
•
Na vstupu vody do přístroje je
namontovaný vodní fi ltr, jehož
úkolem je zamezit pronikání
hrubých nečistot do čerpadla.
Zanesená tryska má za
následek příliš vysoký tlak
v čerpadle. Je proto nutno ji
okamžitě vyčistit.
1/2 ročně nebo
jednou za 500 pro-
vozních hodin
podle potřeby
•
1. Odšroubovat rychlospojku.
2. Filtr vyjmout a vypláchnout.
Poškozený fi ltr vyměnit.
1. Vypnout přístroj.
2. Odmontovat trubkovitý
stříkací nástavec.
•
3. Trysku vyčisti čistící jehlou
Alto.
POZOR!
Čistící jehlu používat pouze
tehdy, jestliže je trubkovitý
stříkací nástavec odmontovaný!
4. Trubkovitý stříkací nástavec
propláchnout vodou, a to ve
směru od trysky.
257
7.2.3 Kontrola stavu oleje
MAX
MIN
A
B
C
0,5l
C
D
1. Zkontrolovat, zda se hladina
oleje nachází mezi značkami
min. a max., příp. olej doplnit
(druh oleje viz kapitola 9.3).
7.2.4 Výměna oleje 1. Před výměnou oleje nechat
přístroj zahřát.
2. Odejmout obložení: povolit 2
postranní šrouby.
3. Povolit hadicovou sponku
(A).
4. Hadici stáhnout z hadicové
vsuvky (B).
5. Kontrolní trubku (C) vyvěsit
z držáku.
6. Olej nechat odtéct do vhodné nádoby (kapacita min.
1l) a zlikvidovat v souladu
s předpisy.
7. Kontrolní trubku (C) opět
zavěsit do držáku.
8. Odšroubovat vsuvku hadice
(D).
9. Čerpadlo naplnit novým olejem (druh oleje a množství
náplně viz 9.3).
10. Zkontrolovat stav oleje (viz
7.2.3).
11. Našroubovat vsuvku hadice,
nasadit hadici a zafi xovat
hadicovou sponkou.
12. Přimontovat obložení.
POZOR!
Při nasazení přístroje
v potravinářském sektoru
je nutno použít speciální
čerpadlový olej. Nechte si poradit od svého specializovaného
prodejce Alto.
258
8 Odstraňování poruch a závad
Pokles tlaku
Kolísání tlaku
Poruc ha
Příčina
> Vzduch v systému
> VT tryska zanesená/
opotřebovaná
> Regulace tlaku trubkovitého
stříkacího nástavce není
nastavena správně
> Čerpadlo nasává vzduch
(možné pouze při sacím
provozu)
> Nedostatek vody
> Hadice pro přítok vody je
příliš dlouhá nebo příliš
malého průřezu
> Nedostatek vody v důsledku
zaneseného vodního fi ltru
> Nedostatek vody v důsledku
nedodržení max. přípustné
výšky nasávání
Odstranění
• Odvzdušnit systém, za
tímto účelem několikrát
v krátkých časových odstupech stisknout spoušť
stříkací pistole, event. stroj
krátkodobě uvést do provozu bez připojené vysokotlaké hadice.
• Vyčistit/vyměnit VT trysku
• Nastavit požadovaný pracovní tlak
• Prověřit vzduchotěsnost
sací sady
• Otevřít vodovodní kohoutek
• Použít předepsanou hadici
pro přítok vody
• Vyčistit vodní fi ltr ve vodo-
vodní přípojce (nikdy nepracovat bez fi ltru!)
• Viz Uvedení do provozu
Motor se při zapnutí nerozbíhá
> Zástrčka není správně
zapojená, přerušení přívodu
proudu
> Je vypnutá síťová pojistka
• Prověřit zástrčku, vedení
a vypínač a příp. požádat
odborného elektrikáře o
výměnu
• Zapnout síťovou pojistku
259
Porucha
Příčina
Odstranění
Motor při zapnutí bručí, aniž by
se rozběhl
Motor se vypíná
Při použití injektoru na
čistící prostředek nedochází
k rozprašování čistících
prostředků (speciální
příslušenství)
> Síťové napětí je příliš nízké
nebo výpadek fáze
> Čerpadlo je zablokované
nebo zamrzlé
> Chybný průřez nebo délka
prodlužovacího kabelu
> Přístroj s vypínačem v polo-
ze “M” nepoužíval po dobu
delší než 5 minut
> V důsledku přehřátí nebo
přetížení motoru zareagovala ochrana proti přetížení
> Znečištěná vysokotlaká
tryska
> Znečištěný injektor nebo
zanesená sací hadice
> Prázdná nádrž na čistící
prostředek
> Otočný knofl ík na trubkovi-
tém stříkacím nástavci není
nastavený na nízký tlak
• Nechat prověřit elektrickou
přípojku
• Vyrozumět zákaznický ser-
vis Alto
• Použít kabel správného
průřezu resp. délky
• Znovu zapnout hlavní
vypínač
• Nechat zkontrolovat, zda
napájecí napětí odpovídá
napětí přístroje. Vypnout a
nechat minimálně 3 minuty
vychladnout
• Vyměnit vysokotlakou trysku
• Vyčistit
• Naplnit nádrž na čistící
prostředek
• Otočným knofl íkem na trub-
kovitém stříkacím nástavci
otočit proti směru hodinových ručiček až na doraz
260
9 Ostatní
9.1 Umožnit recyklaci
stroje Přístroj, který dosloužil, je nutno
9.2 Záruka
neprodleně uvést do takového
stavu, aby jej nebylo možno
používat.
1. Síťovou zástrčku vytáhnout
ze zásuvky a přestřihnout
elektrický kabel.
Přístroj obsahuje hodnotné suroviny, jejichž recyklaci je nutno
umožnit. Přístroj proto zlikvidujte ve spolupráci s komunálním
subjektem zajišťujícím likvidaci
a sběr elektrických přístrojů.
S případnými dotazy se prosím
obraťte na obecní správu nebo
na nejbližšího prodejce.
Na záruku a ručení se vztahují
naše všeobecné prodejní a
dodací podmínky.
Změny dané technickými inovacemi vyhrazeny.
261
9.3 Technické parametry
Poseidon 7-52 Poseidon 7-66
Pracovní tlak bar 152 (2200 psi) 190
Objemový proud (max) l/h 1158 (5.1 gal/min) 1280
Objemový proud Q
Napětí 200-230 V/ 1~/ 60Hz US
l/h 1045 (4.6 gal/min) 1180
IEC
Napětí 200 V / 3~/ 50Hz JP
Napětí 200 V / 3~/ 60Hz JP
Napětí 400 V / 3~/ 50Hz DK
Napětí 400-415 V/ 3~/ 50Hz EU
Napětí 230-400 V/ 3~/ 50Hz N, I, BE, ESP, Unitor
Napětí 220-440 V/ 3~/ 60Hz US, EXP, Unitor
Pojistka A 35 16
Příkon kW 6.4 8
Max. teplota vody na přítoku °C 85 (185 °F) 85
Rozměry d x š x v mm 1020x 560x 540 1020x 480x 940
Hmotnost stroje kg 60 74
Hmotnost stříkacího zařízení kg 6 6
Hladina akustického tlaku
ve vzdálenosti 1 m podle DIN 45635 dB (A) 75 75
Zpětný ráz N 51 64
Sací výška m 3 3
Množství olejové náplně l 0.5 0.5
Druh oleje Castrol ALPHASYN - T ISO150
9.4 Prohlášení o shodě s
předpisy ES
Prohlášení o shodě s předpisy ES
Výrobek: Hochdruckreiniger
Typ: POSEIDON 7
Popis: 400 V 3~, 50 Hz, IP X5
Konstrukce přístroje odpovídá
následujícím příslušným předpisům:
Aplikované harmonizované normy: EN 292, EN 60335-2-79
Aplikované národní normy a technické
specifi kace:
Dipl. Ing. Wolfgang Nieuwkamp
Zkoušky a povolení
Směrnice ES pro stroje 98/37/EG
Směrnice ES pro nízké napětí 73/23/EEG
Směrnice ES pro elektromagnetickou
slučitelnost 89/336/EEG
EN 55014-1, EN 55014-2, EN 61000-3-2
DIN EN 60335-2-79
ALTO Deutschland GmbH
Guido-Oberdorfer-Straße 2-8
D-89287 Bel len berg
Bellenberg, 01.06.2006
262
http://www.nilfi sk-alto.com
HEAD QUARTER
DENMARK
Nilfi sk-Advance Group
Sognevej 25
DK-2605 Brøndby
Tel.: +45 4323 8100
Fax: +45 4343 7700
E-mail: mail@nilfi sk-advance.dk
SALES COMPANIES
AUSTRALIA
Nilfi sk-ALTO
48 Egerton St.
P.O. Box 6046
Silverwater, N.S.W. 2128
Tel.: +61 2 8748 5966
Fax: +61 2 8748 5960
AUSTRIA
Nilfi sk-Advance GmbH
Nilfi sk-ALTO
Metzgerstrasse 68
5101 Bergheim/Salzburg
Tel.: +43 662 456 400-0
Fax: +43 662 456 400-34
E-mail: info@nilfi sk-alto.at
www.nilfi sk-alto.at
BELGIUM
Nilfi sk-ALTO
Division of Nilfi sk-Advance n.v-s.a.
Internationalelaan 55 (Gebouw C3/C4)
1070 Brussel
Tel.: +32 02 467 60 40
Fax: +32 02 466 61 50
E-mail: info.be-@nilfi sk-alto.com
CANADA
Clarke Canada
Part of the Nilfi sk-Advance Group
4080 B Sladeview Crescent, Unit 1
Mississauga, Ontario L5L 5Y5
Tel.: +1 905 569 0266
Fax: +1 905 569 8586
CHINA
Nilfi sk-Advance (Shenzhen) Ltd.
Blok 3, Unit 130 1001 Honghua Road
Int. Commercial & Trade Center
Fuitian Free Trade Zone
518038 Shenzhen
Tel.: +86 755 8359 7937
Fax: +86 755 8359 1063
CZECH REPUBLIC
ALTO Ceská Republika s.r.o.
Zateckých 9
14000 Praha 4
Tel.: +420 24 14 08 419
Fax: +420 24 14 08 439
E-mail: info@alto-cz.com
DENMARK
Nilfi sk-ALTO
Division of Nilfi sk-Advance A/S
Industrivej 1
9560 Hadsund
Tel.: +45 7218 2100
Fax: +45 7218 2105
E-mail: salg@nilfi sk-alto.dk
E-mail: service@nilfi sk-alto.dk
www.nilfi sk-alto.dk
Nilfi sk-ALTO Food division
Division of Nilfi sk-Advance A/S
Blytækkervej 2
9000 Aalborg
Tel.: +45 7218 2100
Fax: +45 7218 2099
E-mail: scanio.technology@nilfi sk-alto.dk
FINLAND
Nilfi sk-Advance Oy Ab
Piispantilankuja 4
02240 Espoo
Tel.: +358 207 890 600
Fax: +358 207 890 601
E-mail: jukka.lehtonen@nilfi sk-alto.com
www.nilfi sk-advance.fi
FRANCE
Nilfi sk-ALTO
ALTO France SAS
Aéroparc 1
19 rue Icare
67960 Entzheim
Tel.: +33 3 88 28 84 00
Fax: +33 3 88 30 05 00
E-mail: info@nilfi sk-alto.fr
www.nilfi sk-alto.com
GERMANY
Nilfi sk-ALTO
Division of Nilfi sk-Advance AG
Guido-Oberdorfer-Strasse 10
89287 Bellenberg
Tel.: +49 0180 5 37 37 37
Fax: +49 0180 5 37 37 38
E-mail: info@nilfi sk-alto.de
www.nilfi sk-alto.de
GREECE
Nilfi sk-Advance SA
8, Thoukididou str.
164 52 Argiroupolis
Tel.: +30 210 96 33443
Fax: +30 210 96 52187
E-mail: nilfi sk-advance@clean.gr
HOLLAND
Nilfi sk-ALTO
Division of Nilfi sk-Advance BV
Camerastraat 9
3322 BB Almere
Tel.: +31 36 546 07 60
Fax: +31 36 546 07 61
E-mail: info@nilfi sk-alto.nl
www.nilfi sk-alto.nl
HONG KONG
Nilfi sk-Advance Ltd.
2001 HK Worsted Mills Ind’l Bldg.
31-39 Wo Tong Tsui St.
Kwai Chung
Tel.: +852 2427 5951
Fax: +852 2487 5828
HUNGARY
Nilfi sk-Advance Kereskedelmi Kft.
II. Rákóczi Ferenc út 10
2310 Szigetszentmiklos-Lakihegy
Tel: +36 2447 5550
Fax: +36 2447 5551
E-mail: info@nilfi sk-advance.hu
www.nilfi sk-advance.hu
ITALY
Nilfi sk-ALTO
Divisione di Nilfi sk-Advance A/S
Località Novella Terza
26862 Guardamiglio (LO)
E-mail: d.puglia@nilfi sk-advance.it
JAPAN
Nilfi sk-Advance Inc.
247 Nippa-cho, Kouhoku-ku
Yokohama, 223-0057
Tel.: +8145 548 2571
Fax: +8145 548 2541
MALAYSIA
Nillfi sk-Advance Sdn Bhd
Sd 14, Jalan KIP 11
Taman Perindustrian KIP
Sri Damansara
52200 Kuala Lumpur
Tel.: +60 3 603 6275 3120
Fax: +60 3 603 6274 6318
NORWAY
Nilfi sk-Advance AS
Bjørnerudveien 24
1266 Oslo
Tel.: +47 22 75 17 70
Fax: +47 22 75 17 71
E-mail: info@nilfi sk-alto.no
www.nilfi sk-alto.no
POLAND
Nilfi sk-Advance Sp. Z.O.O.
05-800 Pruszków
ul. 3-go MAJA 8
Tel.: +48 22 738 37 50
Fax: +48 22 738 37 51
E-mail: info@nilfi sk-alto.pl
www.nilfi sk-alto.pl
PORTUGAL
Nilfi sk-ALTO
Division of Nilfi sk-Advance Lda.
Sintra Business Park
Zona Industrial Da Abrunheira
Edifi cio 1, 1° A
P2710-089 Sintra
Tel.: +35 808 200 537
Fax: +35 121 911 2679
E-mail: mkt@nilfi sk-advance.es
RUSSIA
Nilfi sk-Advance LLC
Vyatskaya str. 27, bld. 7
127015 Moskow
Tel.: +7 495 783 96 02
Fax: +7 495 783 96 03
E-mail: info@nilfi sk-advance.ru
SINGAPORE
Nilfi sk-Advance Pte. Ltd.
Nilfi sk-ALTO Division
40 Loyang Drive
Singapore 508961
Tel.: +65 6 759 9100
Fax: +65 6 759 9133
E-mail: sales@nilfi sk-advance.com.sg
SPAIN
Nilfi sk-ALTO
Division of Nilfi sk-Advance S.A.
Torre D’Ara
Paseo del Rengle, 5 Pl. 10
08302 Mataró
Tel.: +3 4 902 200 201
Fax: +34 93 757 8020
E-mail: mkt@nilfi sk-advance.es
SWEDEN
ALTO Sverige AB
Member of Nilfi sk-Advance Group
Aminogatan 18, Box 4029
431 04 Mölndal
Tel.: +46 31 706 73 00
Fax: +46 31 706 @nilfi sk-alto.se
www.nilfi sk-alto.se
TAIWAN
Nilfi sk-Advance Taiwan Branch
No. 5, Wan Fang Road
Taipei
Tel.: +886 227 002 268
Fax: +886 227 840 843
THAILAND
Nilfi sk-Advance Co. Ltd.
89 Soi Chokechai-Ruammitr
Viphavadee-Rangsit Road
Layao, Jatuchak, Bangkok 10900
Tel.: +66 2 275 5630
Fax: +66 2 691 4079
TURKEY
Nilfi sk-Advance Profesional Temizlik
Ekipmanlari Tic. A/S.
Necla Cad. NI.: 48
Yenisahra / Kadiköy
Istanbul
Tel.: +90 216 470 08 - 60
Fax: +90 216 470 08 - 63
www. nilfi sk-advance.com
UNITED KINGDOM
Nilfi sk-ALTO
Division of Nilfi sk-Advance Ltd.
Bowerbank Way
Gilwilly Industrial Estate, Penrith
Cumbria CA11 9BQ
Tel.: +44 1 768 86 89 95
Fax: +44 1 768 86 47 13
E-mail: sales@nilfi sk-alto.co.uk
www.nilfi sk-alto.co.uk
USA
Nilfi sk-Advance Inc.
14600 21st Avenue North
Plymouth, MN 55447-3408
Tel.: +1 763 745 3500
Fax: +1 763 745 3718
E-mail: info@nilfi sk-advance-us.com
www.advance-us.com
VIETNAM
Nilfi sk-Advance Representative Offi ce
No. 46 Doc Ngu Str.
Ba Dinh Dist.
Hanoi
Tel.: +84 4 761 5642
Fax: +84 4 761 5643
E-mail: nilfi sk@vnn.vn
Loading...
