Nilfisk FLOORTEC R 670 P User Manual

Download

FLOORTEC R 670 P

DEUTSCH

FRANÇAIS

ENGLISH

NEDERLANDS

BETRIEBSANLEITUNG

ORIGINALANLEITUNG

MANUEL D’UTILISATION

INSTRUCTIONS D’ORIGINE

USER MANUAL

ORIGINAL INSTRUCTION

GEBRUIKSAANWIJZING

ORIGINELE INSTRUCTIES

1464031000 (1) 2009-04 A

Сертификат за съответствие Osvědčení o shodě Konformitätserklärung Overensstemmelsescertikat

Declaración de conformidad

Vastavussertikaat

Déclaration de conformité

Yhdenmukaisuustodistus

Модел / Model / Modell / Model / Modelo / Mudel / Modèle / Malli / Model / Μοντέλο / Modell / Modello / Modelis / Modelis / Modell / Model / Modelo / Model / Model / Модель / Modell / Model / Model / Model :

Тип / Typ / Typ / Type / Tipo / Tüüp / Type / Tyyppi / Type / Τύπος / Típus / Tipo / Tipas / Tips / Type / Type / Tipo / Typ / Tip / Тип / Typ / Typ / Tip / Tip :

Сериен номер / Výrobní číslo / Seriennummer / Serienummer / Número de serie / Seerianumber / Numéro de série / Sarjanumero / Serial number / Σειριακός αριθμός / Sorozatszám / Numero di serie / Serijos numeris / Sērijas numurs / Serienummer / Serienummer / Número de série / Numer seryjny / Număr de serie / Серийный номер / Serienummer / Výrobné číslo / Serijska številka / Seri Numarası :

Година на производство / Rok výroby / Baujahr / Fabrikationsår / Año de fabricación / Väljalaskeaasta / Année de fabrication / Valmistusvuosi / Year of construction / Έτος κατασκευής / Gyártási év / Anno di costruzione / Pagaminimo metai / Izgatavošanas gads / Byggeår / Bauwjaar / Ano de fabrico / Rok produkcji / Anul fabricaţiei / Год выпуска / Tillverkningsår / Rok výroby / Leto izdelave / Leto izdelave/İmal yılı :

Conformity certicate Πιστοποιητικό συμμόρφωσης Megfelelősségi nyilatkozat

Dichiarazione di conformità

Atitikties deklaracija Atbilstības deklarācija Konformitetssertisering Conformiteitsverklaring

Declaração de conformidade

Deklaracja zgodności Certicat de conformitate Заявление о соответствии Överensstämmelsecertikat Certikát súladu Certikat o ustreznosti Uyumluluk sertikası

SWEEPER

FLOORTEC R 670 P

Долуподписаният потвърждава, че гореспоменатият модел е произведен в съответствие със следните директиви и стандарти.

Níže podepsaný stvrzuje, že výše uvedený model byl vyroben v souladu s následujícími směrnicemi a normami.

Der Unterzeichner bestätigt hiermit dass die oben erwähnten Modelle gemäß

den folgenden Richtlinien und Normen

hergestellt wurden.

Undertegnede attesterer herved, at ovennævnte model er produceret i overensstemmelse med følgende direktiver og standarder.

El abajo rmante certica que los modelos arriba mencionados han sido producidos de acuerdo con las siguientes directivas y estandares.

Allakirjutanu kinnitab, et ülalnimetatud mudel on valmistatud kooskõlas järgmiste direktiivide ja normidega.

Je soussigné certie que les modèles cidessus sont fabriqués conformément aux directives et normes suivantes.

The undersigned certify that the above mentioned model is produced in accordance with the following directives and standards.

Ο κάτωθι υπογεγραμμένος πιστοποιεί ότι η παραγωγή του προαναφερθέντος μοντέλου γίνεται σύμφωνα με τις ακόλουθες οδηγίες και πρότυπα.

Alulírottak igazoljuk, hogy a fent említett modellt a következő irányelvek és szabványok alapján hoztuk létre.

Il sottoscritto dichiara che i modelli sopra menzionati sono prodotti in accordo con le seguenti direttive e standard.

Toliau pateiktu dokumentu patvirtinama, kad minėtas modelis yra pagamintas laikantis nurodytų direktyvų bei standartų.

Ar šo tiek apliecināts, ka augstākminētais modelis ir izgatavots atbilstoši šādām direktīvām un standartiem.

Undertegnede attesterer att ovennevnte modell är produsert i overensstemmelse med fölgende direktiv og standarder.

A presente assinatura serve para declarar que os modelos supramencionados são produtos em conformidade com as seguintes directivas e normas.

Niżej podpisany zaświadcza, że wymieniony powyżej model produkowany jest zgodnie z następującymi dyrektywami i normami.

Subsemnatul atest că modelul susmenţionat este produs în conformitate cu următoarele directive şi standarde.

Настоящим удостоверяется, что машина вышеуказанной модели изготовлена в соответствии со следующими директивами и стандартами.

Undertecknad intygar att ovannämnda modell är producerad i överensstämmelse med följande direktiv och standarder.

Dolu podpísaný osvedčuje, že hore uvedený model sa vyrába v súlade s nasledujúcimi smernicami a normami.

Spodaj podpisani potrjujem, da je zgoraj omenjeni model izdelan v skladu z naslednjimi smernicami in standardi.

Allekirjoittaia vakuuttaa että yllämainittu malli on tuotettu seuraavien direktiivien ja standardien mukaan.

Ondergetekende verzekert dat de bovengenoemde modellen geproduceerd zijn in overeenstemming met de volgende richtlijnen en standaards.

Aşağıda İmzası olan kişi, yukarıda bahsedilen model cihazın aşağıda verilen direktiere ve standartlara uygunlukta imal edildiğini onaylar.

EC Machinery Directive 2006/42/EC EN ISO 12100-1, EN ISO 12100-2, EN 294, EN 349, EN 982

EC Low Voltage Directive 2006/95/EC EN 60335-1, EN 60335-2-72, EN 50366

EC EMC Directive 2004/108/EC EN 55014-1, EN 55014-2

Manufacturer: Nilsk-Advance S.p.A.

Authorized signatory: Franco Mazzini, General Mgr

Date: Signature:

Address: Strada Comunale della Braglia, 18, 26862 GUARDAMIGLIO (LO) - ITALY

Tel: +39 (0)377 451124, Fax: +39 (0)377 51443

BETRIEBSANLEITUNG DEUTSCH

INHALTSVERZEICHNIS

EINLEITUNG .................................................................................................................................................................... 2

ZIEL UND INHALT DER ANLEITUNG ............................................................................................................................................. 2

ADRESSATEN ................................................................................................................................................................................. 2

AUFBEWAHRUNG DER ANLEITUNG ............................................................................................................................................ 2

KONFORMITÄTSERKLÄRUNG ...................................................................................................................................................... 2

IDENTIFIZIERUNGSDATEN ........................................................................................................................................................... 2

ANDERE REFERENZANLEITUNGEN ............................................................................................................................................ 2

ERSATZTEILE UND WARTUNG ..................................................................................................................................................... 2

ÄNDERUNGEN UND TECHNISCHE VERBESSERUNGEN .......................................................................................................... 3

FUNKTIONSEIGENSCHAFTEN ..................................................................................................................................................... 3

HINWEIS ......................................................................................................................................................................................... 3

AUSPACKEN/LIEFERUNG ............................................................................................................................................. 3

SICHERHEIT .................................................................................................................................................................... 3

BENUTZTE SYMBOLE ................................................................................................................................................................... 3

ALLGEMEINE HINWEISE ............................................................................................................................................................... 4

GERÄTEBESCHREIBUNG ............................................................................................................................................. 6

GERÄTEAUFBAU ........................................................................................................................................................................... 6

BEDIENPULT UND BEDIENELEMENTE ........................................................................................................................................ 8

ZUBEHÖR/SONDERAUSSTATTUNG ............................................................................................................................................. 8

TECHNISCHE DATEN ..................................................................................................................................................................... 9

SCHALTPLAN................................................................................................................................................................................ 10

BETRIEB ........................................................................................................................................................................ 12

BATTERIEN EINES NEUEN GERÄTS ÜBERPRÜFEN/VORBEREITEN ..................................................................................... 12

VOR DEM EINSCHALTEN DES GERÄTS .................................................................................................................................... 12

GERÄT EINSCHALTEN UND ABSTELLEN .................................................................................................................................. 13

FESTSTELLBREMSE ................................................................................................................................................................... 14

GERÄT IM KEHRBETRIEB ........................................................................................................................................................... 14

ABFALLBEHÄLTER ENTLEEREN ................................................................................................................................................ 15

NACH DER GERÄTEBENUTZUNG .............................................................................................................................................. 15

GERÄT SCHIEBEN/ABSCHLEPPEN............................................................................................................................................ 15

LANGE STILLLEGUNG DES GERÄTS ......................................................................................................................................... 15

ERSTE BETRIEBSZEIT ................................................................................................................................................................ 15

WARTUNG ..................................................................................................................................................................... 15

ÜBERSICHTSTABELLE PLANMÄSSIGE WARTUNG .................................................................................................................. 16

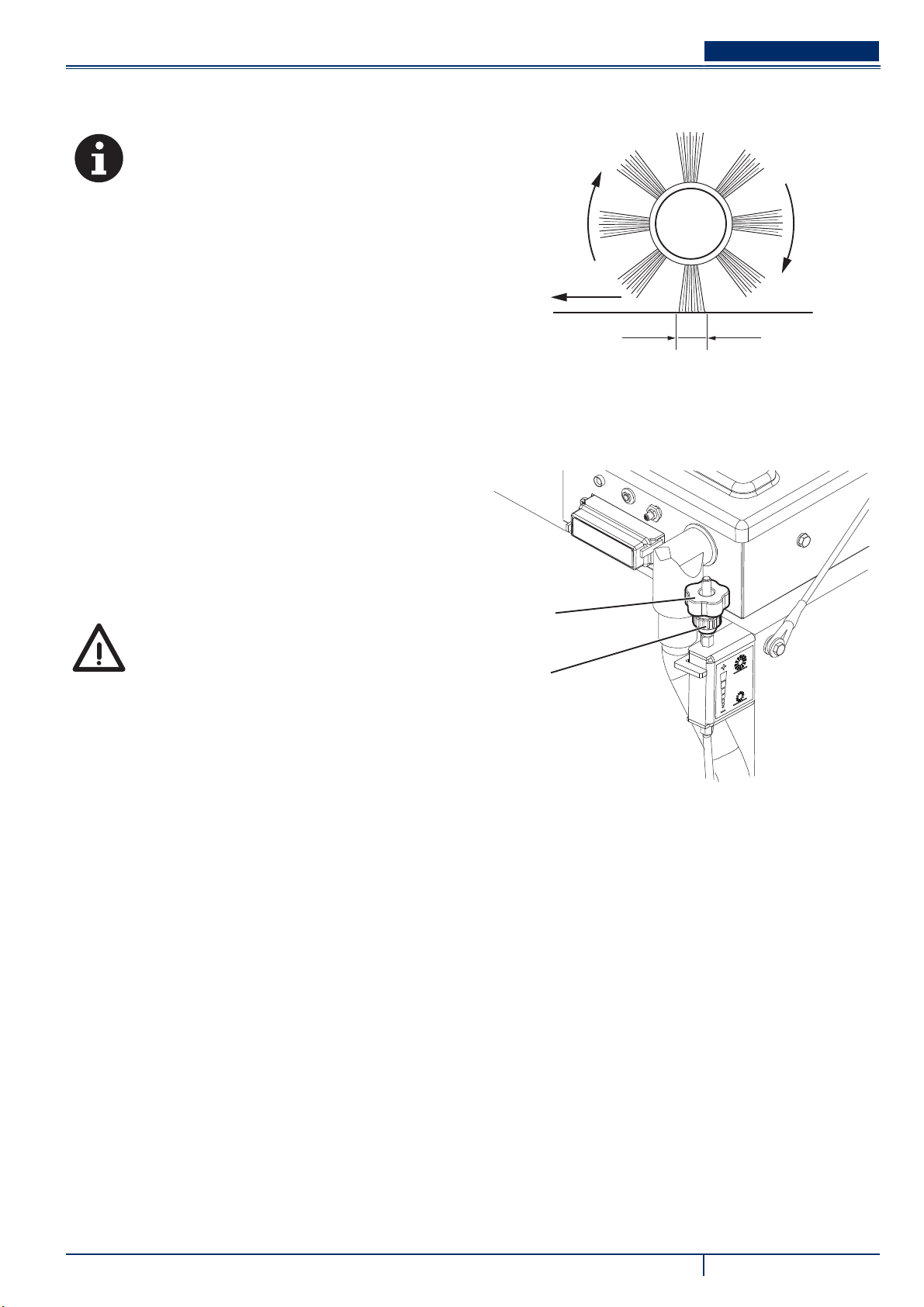

HAUPTKEHRWALZENHÖHE ÜBERPRÜFEN UND EINSTELLEN .............................................................................................. 17

HAUPTKEHRWALZE AUSWECHSELN ........................................................................................................................................ 18

SEITENBESENHÖHE ÜBERPRÜFEN UND EINSTELLEN .......................................................................................................... 19

SEITENBESEN AUSTAUSCHEN .................................................................................................................................................. 19

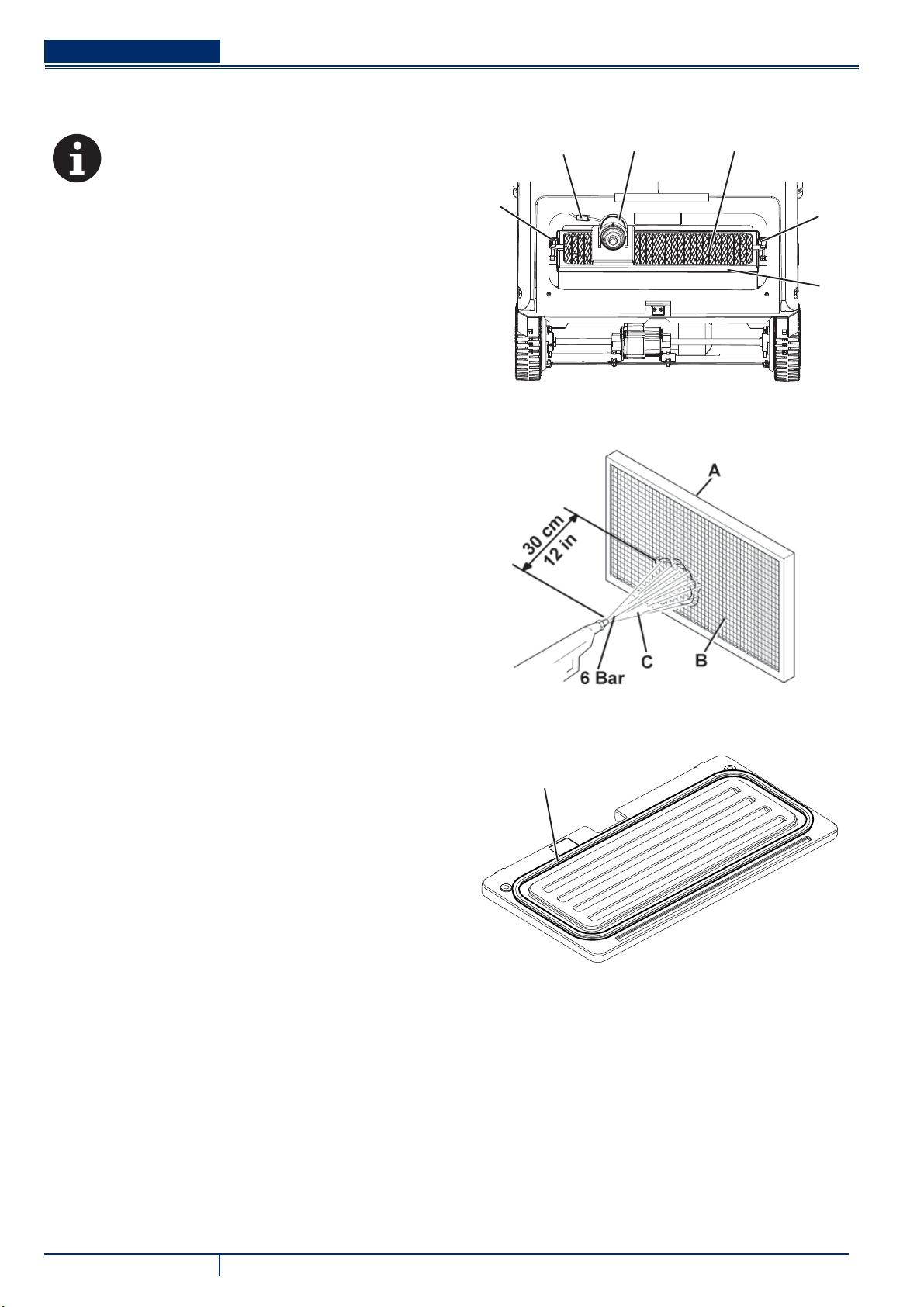

STAUBFILTER REINIGEN UND AUF SCHÄDEN ÜBERPRÜFEN ............................................................................................... 20

HÖHE UND FUNKTIONSFÄHIGKEIT DER SCHMUTZFANGKLAPPEN ÜBERPRÜFEN ............................................................ 21

SICHERUNGEN ÜBERPRÜFEN/AUSTAUSCHEN/RÜCKSTELLEN ........................................................................................... 22

NOT-AUS-KNOPF ......................................................................................................................................................................... 23

MIKROSCHALTER FAHRERSITZ ................................................................................................................................................. 23

FEHLERSUCHE ............................................................................................................................................................. 23

VERSCHROTTUNG ....................................................................................................................................................... 24

1464031000(1)2009-04 A FLOORTEC R 670 P 1

DEUTSCH BETRIEBSANLEITUNG

EINLEITUNG

HINWEIS

Die in Klammern angegebenen Nummern beziehen sich auf die im Kapitel „Gerätebeschreibung“ dargestellten Bauteile.

ZIEL UND INHALT DER ANLEITUNG

Diese Betriebsanleitung stellt der Bedienperson alle für den zweckmäßigen, eigenständigen und gefahrlosen Gebrauch des Geräts erforderlichen Informationen zu Verfügung. Sie enthält Angaben zu Technik, Sicherheit, Betrieb, Geräteausfall, Wartung, Ersatzteilen und Verschrottung. Vor allen Arbeiten an und mit dem Gerät haben Bedienpersonen und technisches Fachpersonal die in dieser Betriebsanleitung enthaltenen Hinweise aufmerksam zu lesen. Für weitere Informationen über diese Hinweise Nilﬁ sk Alto befragen.

ADRESSATEN

Diese Betriebsanleitung richtet sich sowohl an die Bedienperson als auch an das für die Gerätewartung ausgebildete Fachpersonal. Bedienpersonen dürfen keine technischem Fachpersonal vorbehaltenen Arbeiten ausführen. Nilﬁ sk Alto haftet nicht für Schäden, die durch Nichteinhaltung dieses Verbots verursacht werden.

AUFBEWAHRUNG DER ANLEITUNG

Die Betriebsanleitung ist am Gerät in dem dafür vorgesehen Fach, geschützt vor Flüssigkeiten o.Ä., welche die Lesbarkeit beeinträchtigen könnten, aufzubewahren.

KONFORMITÄTSERKLÄRUNG

Die mit dem Gerät gelieferte Konformitätserklärung bescheinigt, dass das Gerät den geltenden Rechtsvorschriften entspricht.

HINWEIS

Das Original der Konformitätserklärung ist in zweifacher Ausfertigung in den dem Gerät beigefügten Unterlagen enthalten.

IDENTIFIZIERUNGSDATEN

Seriennummer und Gerätemodell sind auf dem Schild (37) angegeben. Das Gerätebaujahr ist in der Konformitätserklärung enthalten und entspricht ferner den ersten beiden Ziffern der Seriennummer des Geräts. Seriennummer und Modell des Benzinmotors sind auf dem Schild (70) angegeben. Diese Angaben sind für Ersatzteilbestellungen für Gerät und Benzinmotor erforderlich. Bitte notieren Sie hier die Geräte- und Benzinmotordaten.

GERÄTEMODELL .............................................................................

GERÄTESERIENNUMMER ..............................................................

Modell MOTOR ..................................................................................

Seriennummer MOTOR .....................................................................

ANDERE REFERENZANLEITUNGEN

Folgenden Anleitungen sind ebenfalls im Lieferumfang des Geräts enthalten:

Betriebsanleitung des Benzinmotors, die als integrierender Bestandteil dieser Anleitung zu betrachten ist. – Ersatzteilliste der Kehrmaschine –

Andere verfügbare Anleitungen:

Service-Anleitung (bei Nilﬁ sk Alto Kundendiensten nachschlagbar) –

ERSATZTEILE UND WARTUNG

Wenden Sie sich bei Fragen oder Problemen hinsichtlich Benutzung, Wartung und Reparatur an Fachpersonal bzw. direkt an einen Nilﬁ sk Alto-Kundendienst. Verwenden Sie immer Originalersatz- und -zubehörteile. Der Nilﬁ sk Alto-Kundendienst steht Ihnen für technischen Kundendienst und die Bestellung von Ersatz- und Zubehörteilen zur Verfügung. Bitte immer Modell und Seriennummer angeben.

2 FLOORTEC R 670 P 1464031000(1)2009-04 A

BETRIEBSANLEITUNG DEUTSCH

ÄNDERUNGEN UND TECHNISCHE VERBESSERUNGEN

Nilﬁ sk Alto bemüht sich um die ständige Verbesserung seiner Produkte. Wir behalten uns das Recht vor, alle von uns für nötig gehaltenen Änderungen und Verbesserungen vorzunehmen, ohne die Verpﬂ ichtung, die bereits verkauften Maschinen ebenfalls modiﬁ zieren zu dürfen. Jegliche Änderung und/oder jegliches Hinzufügen von Zubehörteilen muss von Nilﬁ sk Alto ausdrücklich genehmigt und darf nur von Nilﬁ sk Alto vorgenommen werden.

FUNKTIONSEIGENSCHAFTEN

Die Kehrmaschine wurde zur Reinigung/zum Kehren von glatten und festen Böden und zur Aufnahme von Staub und leichten Abfällen im privaten und industriellen Bereich und die Bedienung durch Fachpersonal entwickelt und nach erfolgter Sicherheitsprüfung gebaut.

HINWEIS

Alle in dieser Betriebsanleitung angegebenen Positions- und Richtungsangaben, wie vorwärts und rückwärts, vorn und hinten, rechts und links, beziehen sich auf die Bedienperson in Fahrposition auf dem Sitz (25).

AUSPACKEN/LIEFERUNG

Beim Auspacken des Geräts die auf der Verpackung angegebenen Anweisungen gewissenhaft befolgen. Bei Gerätelieferung sorgfältig prüfen, ob Verpackung und Gerät beim Transport beschädigt wurden. Liegen offensichtliche Beschädigungen vor, Verpackung aufbewahren, damit sie der Spediteur, der die Lieferung durchgeführt hat, in Augenschein nehmen kann. Für die Schadenersatzleistung unverzüglich mit der Transportﬁ rma in Verbindung setzen. Überprüfen, ob der Lieferumfang des Geräts nachstehender Liste entspricht:

Technische Unterlagen: –

Betriebsanleitung der Kehrmaschine• Betriebsanleitung des Benzinmotors• Ersatzteilliste der Kehrmaschine•

1 Sicherung 70 A –

SICHERHEIT

Folgende Symbole weisen auf potentielle Gefahren hin. Lesen Sie diese Informationen stets aufmerksam und ergreifen Sie die zum Schutz von Personen und Gegenständen erforderlichen Vorsichtsmaßnahmen. Zur Unfallverhütung ist die Mitarbeit der Bedienperson unabdingbar. Unfallverhütungsmaßnahmen können nicht greifen, wenn die Bedienperson nicht bereit ist, ihren Beitrag voll zu leisten. Die meisten Unfälle in Betrieben, am Arbeitsplatz oder während des Transports werden durch die Nichtbeachtung der grundlegendsten Vorsichtsmaßnahmen verursacht. Aufmerksame und umsichtige Bedienpersonen sind daher der beste Schutz vor Unfällen und für die Wirksamkeit jeglicher Unfallverhütungsmaßnahmen unverzichtbar.

BENUTZTE SYMBOLE

GEFAHR!

Bezeichnet eine, auch potenziell tödliche, Gefahr für die Bedienperson.

ACHTUNG!

Weist auf die potentielle Gefahr von Personenunfällen oder Sachschäden hin.

HINWEIS!

Bezeichnet einen Hinweis oder eine Anmerkung in Bezug auf wichtige oder nützliche Funktionen. Widmen Sie Absätzen, die durch dieses Symbol gekennzeichnet sind, höchste Aufmerksamkeit.

HINWEIS

Bezeichnet eine Anmerkung zu wichtigen oder nützlichen Funktionen.

NACHSCHLAGEN

Weist darauf hin, dass vor der Durchführung jeglicher Arbeiten die Betriebsanleitung zu konsultieren ist.

1464031000(1)2009-04 A FLOORTEC R 670 P 3

DEUTSCH BETRIEBSANLEITUNG

ALLGEMEINE HINWEISE

In diesem Abschnitt sind Warnhinweise in Bezug auf potentielle Geräte- und Personenschäden angeführt.

GEFAHR!

Vor jeglichen Reinigungs- und Wartungsarbeiten am Gerät, dem Austausch von Bauteilen oder einem – Betriebsartenwechsel Batterie trennen, Schlüssel des Hauptschalters (bzw. Zündschlüssel) abziehen und Feststellbremse betätigen. Dieses Gerät darf nur von angemessen geschulten Personen verwendet werden. Die Gerätebedienung durch – Kinder und Behinderte ist verboten. Lenkmanöver sind bei geringer Geschwindigkeit durchzuführen. Ruckartige Lenkmanöver sind insbesondere – auf geneigten Flächen zu vermeiden. Batterien von Funken, Flammen und glühenden Gegenständen fernhalten. Während der normalen Benutzung – können explosive Gase austreten. Bei Arbeiten in der Nähe von elektrischen Bauteilen sind sämtliche Schmuckstücke abzulegen. – Nicht ohne geeignete stabile Sicherheitsstützen unter dem angehobenen Gerät arbeiten. – Bei Arbeiten unter der geöffneten Haube sicherstellen, dass sich diese nicht unvorhergesehen schließen – kann. Gerät nicht in Räumen einsetzen, in denen sich schädliche, gefährliche, brennbare und/oder explosive – Pulver, Flüssigkeiten oder Dämpfe beﬁ nden: Dieses Gerät ist nicht zum Aufnehmen gefährlicher Stäube geeignet. Achtung: Kraftstoff ist leicht entﬂ ammbar. – In Bereichen, in denen getankt oder Kraftstoff gelagert wird, nicht rauchen und keine offenen Flammen – entzünden. Die Kraftstoffbetankung im Freien oder in gut belüfteten Räumen bei abgeschaltetem Motor ausführen. – Vor dem Aufdrehen des Tankdeckels Motor abstellen und einige Minuten abkühlen lassen. – Kraftstofftank nicht vollständig befüllen. Damit sich der Kraftstoff ausdehnen kann, den Tank nicht – vollständig füllen, sondern mindestens 25 mm Platz zum Rand des Einfüllstutzens lassen. Nach dem Tanken prüfen, ob der Tankdeckel fest geschlossen ist. – Wird beim Tanken Kraftstoff vergossen, Bereich sorgfältig reinigen und vor dem Anlassen des Motors – warten, bis sich die Dämpfe verﬂ üchtigt haben. Berührung der Haut mit dem Kraftstoff vermeiden und Dämpfe nicht einatmen. Außerhalb der Reichweite von – Kindern aufbewahren. Den Motor nicht mehr als 20° neigen lassen; da der Betrieb bei übermäßigen Neigungen den Kraftstoffaustritt – verursachen kann. Der Gerätetransport darf nicht bei vollem Kraftstofftank erfolgen. – Keine Gegenstände auf dem Motor abstellen. – Vor Arbeiten am Motor Motor abstellen. Um das zufällige Motoranlassen zu vermeiden, den – Zündkerzenstecker trennen. Siehe auch die im Motorhandbuch angeführten SICHERHEITSVORSCHRIFTEN, das als Bestandteil dieser – Betriebsanleitung zu betrachten ist. Sind in das Gerät Bleibatterien (WET) eingebaut, Gerät gegenüber der Horizontalen um nicht mehr – als 30° neigen, um zu vermeiden, dass hochkorrosive Batterieﬂ üssigkeit austritt. Muss das Gerät zu Wartungszwecken geneigt werden, Batterien im Vorfeld ausbauen.

ACHTUNG!

Kohlenmonoxid (CO) kann Gehirnschäden verursachen oder zum Tod führen. Der Verbrennungsmotor dieses Fahrzeugs stößt Kohlenmonoxid aus. Abgasrauch nicht einatmen. In geschlossenen Räumen nur bei ausreichender Belüftung und in Anwesenheit einer Hilfskraft verwenden.

4 FLOORTEC R 670 P 1464031000(1)2009-04 A

BETRIEBSANLEITUNG DEUTSCH

ACHTUNG!

Vor jeglichen Wartungs-/Reparaturarbeiten alle entsprechenden Anweisungen aufmerksam lesen. – Bei Arbeiten in der Nähe von Antriebsmotor, Schalldämpfer und Abgaskrümmer auf heiße Teile achten. – Angemessene Vorsichtsmaßnahmen ergreifen, damit sich Haare, Schmuckstücke oder weite – Kleidungsstücke nicht in beweglichen Geräteteilen verfangen können. Um zu vermeiden, dass das Gerät von Unbefugten verwendet wird, Zündschlüssel abziehen. – Das unbeaufsichtigte Gerät gegen unbeabsichtigtes Wegrollen sichern. – Das Gerät nicht auf Oberﬂ ächen mit einem stärkeren als dem auf dem Gerät angegebenen Gefälle einsetzen. – Nur mit dem Gerät gelieferte oder in der Betriebsanleitung angeführte Besen verwenden. Die Verwendung – anderer Besen kann die Sicherheit beeinträchtigen. Vor der Verwendung des Geräts sämtliche Klappen und/oder Deckel schließen. – Das Gerät nicht in stark staubiger Umgebung verwenden. – Gerät nur in ausreichend beleuchteten Bereichen einsetzen. – Sind beim Geräteeinsatz neben der Bedienperson auch andere Personen anwesend, ist die Verwendung der – Rundumkennleuchte (optional) erforderlich. Das Gerät nicht mit direktem oder unter Druck stehendem Wasserstrahl oder mit ätzenden Reinigungsmitteln – säubern. Für die allgemeine Reinigung dieses Gerätetyps, außer für Filter, keinen Druckluftstrahl verwenden (siehe entsprechenden Abschnitt). Bei der Verwendung dieses Geräts darauf achten, dass weder Personen- noch Sachschäden entstehen. – Achten Sie insbesondere auf Kinder. Keine Flüssigkeitsbehälter auf dem Gerät abstellen. – Die Lagertemperatur des Geräts muss zwischen 0 °C und +40 °C liegen. – Das Gerät nur bei Temperaturen zwischen 0 °C und +40 °C verwenden. – Die Luftfeuchtigkeit muss zwischen 30 % und 95 % liegen. – Das Gerät sowohl während des Betriebs als auch bei Stillstand stets vor Sonne, Regen und anderen – Witterungen schützen. Das Gerät in trockenen geschützten Räumen abstellen: Dieses Gerät ist nur für den Trockenbetrieb geeignet und darf nicht unter feuchten Bedingungen in Außenbereichen eingesetzt oder abgestellt werden. Das Gerät nicht als Transportmittel oder als Schlepp-/Schubfahrzeug verwenden. – Zur Vermeidung von Schäden am Fußboden Besen bei stehendem Gerät nicht in Betrieb lassen. – Im Brandfall möglichst einen Pulverlöscher und keinen Wasserlöscher verwenden. – Nicht gegen Regale oder Baugerüste stoßen, vor allem wenn Gegenstände herunterfallen könnten. – Die Fahrgeschwindigkeit an die jeweilige Bodenbeschaffenheit anpassen. – Bei Abwärtsfahrten abruptes Bremsen vermeiden. Ruckartige Kurven vermeiden. Abwärts mit verminderter – Geschwindigkeit fahren. Dieses Gerät ist nicht für den Einsatz auf öffentlichen Straßen oder Wegen zugelassen. – Die Schutzvorrichtungen des Gerätes keinesfalls beschädigen. – Alle Anweisungen zur ordentlichen Wartung sind gewissenhaft zu befolgen. – Die am Gerät angebrachten Hinweisschilder nicht entfernen oder verändern. – Bei Funktionsstörungen sicherstellen, dass diese nicht durch mangelnde Gerätewartung verursacht wurden. – Gegebenenfalls Fachpersonal bzw. autorisierten Kundendienst benachrichtigen. Müssen Bauteile ausgewechselt werden, stets beim Kundendienst oder einem autorisierten Vertragshändler – ORIGINALERSATZTEILE anfordern. Zur Gewährleistung von Sicherheit und Leistung die im entsprechenden Kapitel dieser Betriebsanleitung – vorgesehene planmäßige Wartung von Fachpersonal oder einem autorisierten Kundendienst durchführen lassen. Das Gerät enthält giftige und schädliche Stoffe (Batterien, Öle, Kunststoffe etc.), für die eine Entsorgung – durch entsprechende Stellen (siehe Kapitel „Verschrottung“) gesetzlich vorgeschrieben ist. Fahrzeug am Ende seiner Lebensdauer vorschriftsmäßig entsorgen!

–

Bei laufendem Motor erwärmt sich der Schalldämpfer. Zur Vermeidung von schweren Verbrennungen und Bränden heißen Schalldämpfer nicht berühren. Wird der Motor bei zu geringem Ölstand laufen gelassen, kann das schwere Motorschäden zur Folge haben. – Ölstand bei ausgeschaltetem Motor und eben abgestelltem Fahrzeug prüfen. Zur Vermeidung von Schäden Motor nie ohne Luftﬁ lter laufen lassen. – Technische Servicearbeiten am Motor müssen von einem autorisierten Vertragshändler durchgeführt – werden. Für den Motor nur Originalersatzteile oder gleichwertige Teile verwenden. Ersatzteile minderer Qualität können schwere Motorschäden verursachen. Siehe auch die im Motorhandbuch angeführten SICHERHEITSVORSCHRIFTEN, das als Bestandteil dieser – Betriebsanleitung zu betrachten ist.

1464031000(1)2009-04 A FLOORTEC R 670 P 5

DEUTSCH BETRIEBSANLEITUNG

GERÄTEBESCHREIBUNG

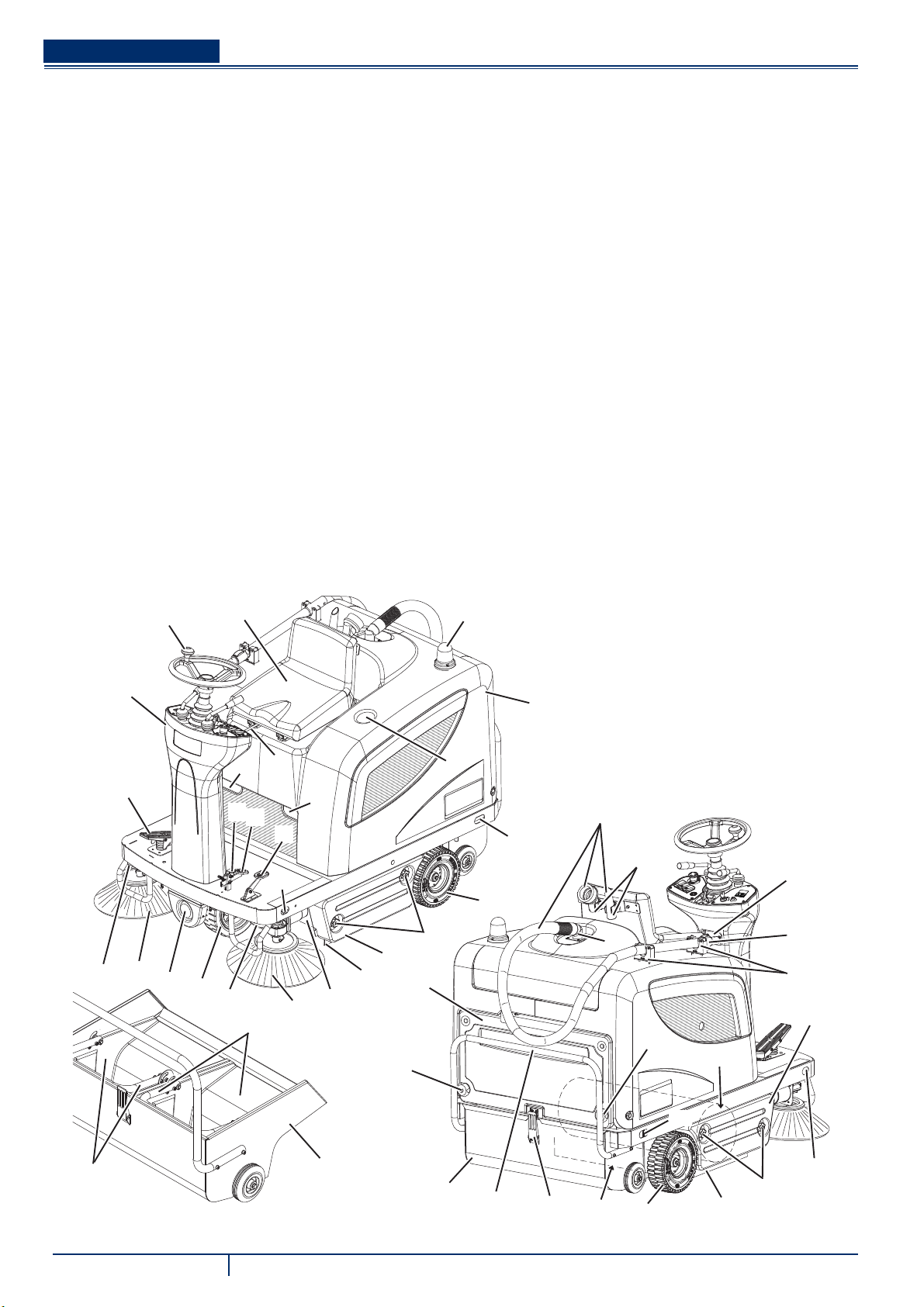

GERÄTEAUFBAU

Lenkrad1. Vorwärts-/Rückwärtsfahrpedal2. Bremspedal3. Feststellbremshebel4. Das Bremspedal (3) treten, dann der Hebel (4) betätigen um die Bremse zur Feststellbremse umzuschalten. Pedal vordere Schmutzfangklappe5. Staufächer6. Haube7. Antriebsräder hinten, auf feststehender Achse8. Vorderrad, lenkbar9. Seitenbesen rechts10. Seitenbesen links (optional)11. Hauptkehrwalze12. Seitliche Schmutzfangklappe links13. Seitliche Schmutzfangklappe rechts14. Schmutzfangklappe vorn15. Schmutzfangklappe hinten16. Abfallbehälter (wenn voll, ihn entleeren)17. Haltehaken Abfallbehälter18. Griff Abfallbehälter19.

Klappe links (nur für Wartungsarbeiten zu öffnen)20. Klappenknöpfe21. Klappe rechts (zum Ausbau der Hauptkehrwalze)22. Klappenknöpfe23. Rundumkennleuchte (bei Zündschlüssel in Stellung I 24. immer in Betrieb) (optional) Fahrersitz mit Sicherheitsmikroschalter25. Zusatzöffnung für manuelles Ansaugsystem (optional)26. Lenksäule, nach vorn und hinten verstellbar27. Arbeitsscheinwerfer (optional)28. Knopf für Höheneinstellung Seitenbesen rechts29. Knopf zur Höheneinstellung des linken Seitenbesens30. Einstellhebel Längsposition Sitz31. Deckel Ansaugﬁ ltergehäuse32. Knöpfe Deckel33. Manuelles Ansaugsystem (optional)34. Haltevorrichtungen des manuellen Ansaugsystems35. Innere Behälter mit Griffen zur Abfallentleerung (optional)36. Schild Seriennummer/technische Daten/37. Konformitätszeichen Griffe zum Öffnen der Haube38. Verankerungen zum Anheben des Geräts39.

6 FLOORTEC R 670 P 1464031000(1)2009-04 A

P100351

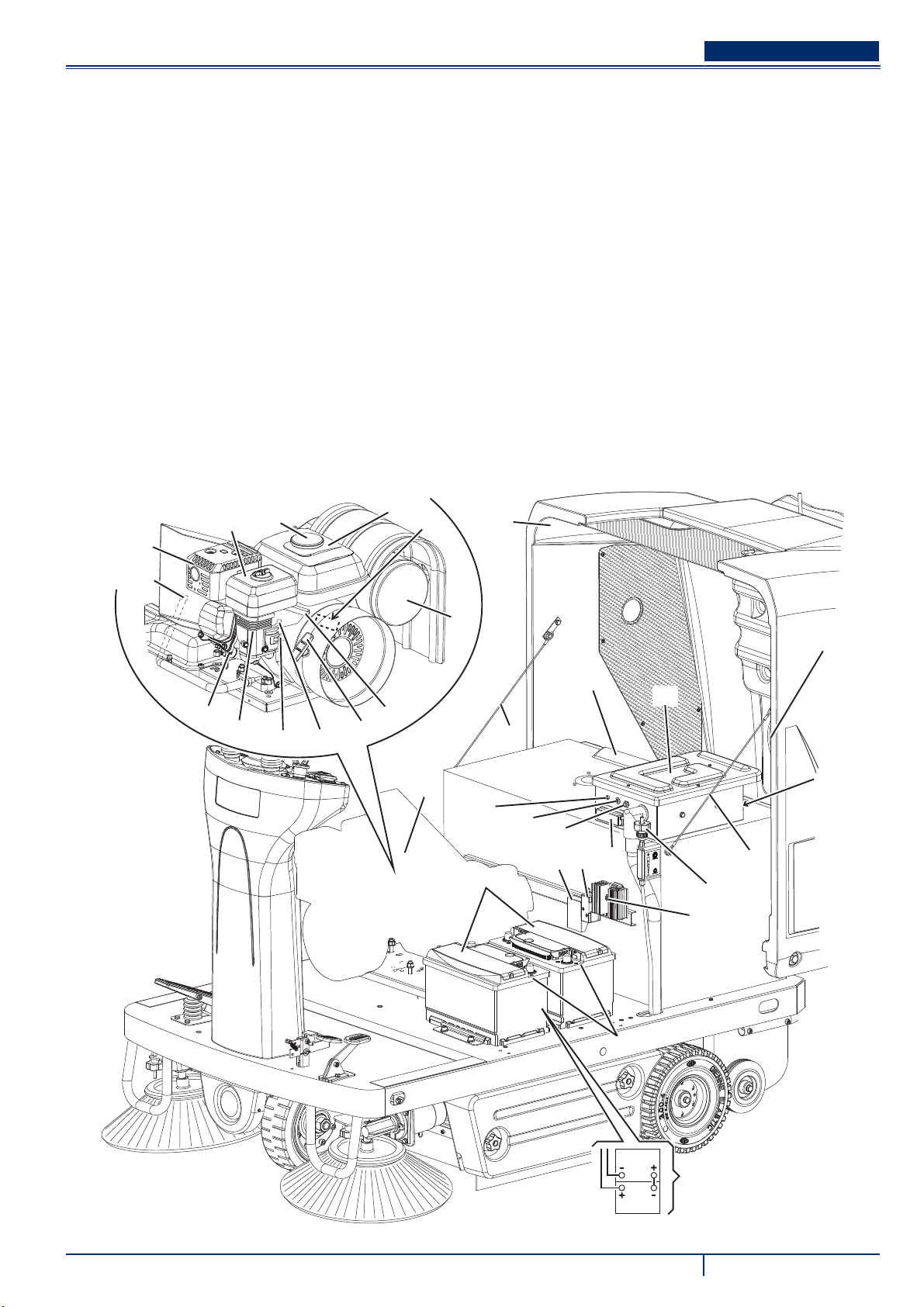

GERÄTEAUFBAU (Fortsetzung)

Haube (geöffnet)41. Haubenstützstange42. Batterien43. Anschlusspläne Batterien44. Batterieverschlüsse45. Flachsicherungskasten46. Rückstellbare Sicherung Hauptkehrwalzenmotor47. Rückstellbare Sicherung Seitenbesenmotoren48. LED für Störmeldung Antriebsanlage49. Leuchtet die LED durchgehend, ist die Antriebsanlage betriebsbereit. Blinkt die LED, liegt eine Störung in der Antriebsanlage vor. Elektrokasten50. Platine Antriebsanlage51. Luftleitblech52. Schalldämpfer53. Manuelles Ansaugsystem (optional)54.

BETRIEBSANLEITUNG DEUTSCH

Knopf für Höheneinstellung Hauptkehrwalze55. Benzinmotor56. Motoröleinfüll- und Motorölstandschraube57. Motorölablassschraube58. Motorluftﬁ lter59. Kraftstofftank60. Kraftstofftankdeckel61. Dynamotor (Anlasser und Dynamo)62. Sicherung Ladesystem63. Fernschalter Motor64. Diode65. Gashebel (nicht verwenden!)66. Hahn für Kraftstofföffnung/-Schließung (nicht verwenden!)67. Hebel Kaltstarteinrichtung (nicht betätigen!)68. Starterseil für manuellen Motorstart (nicht verwenden!)69. Modell und Seriennummer Benzinmotor70.

12V

1464031000(1)2009-04 A FLOORTEC R 670 P 7

P100345

DEUTSCH BETRIEBSANLEITUNG

OFF

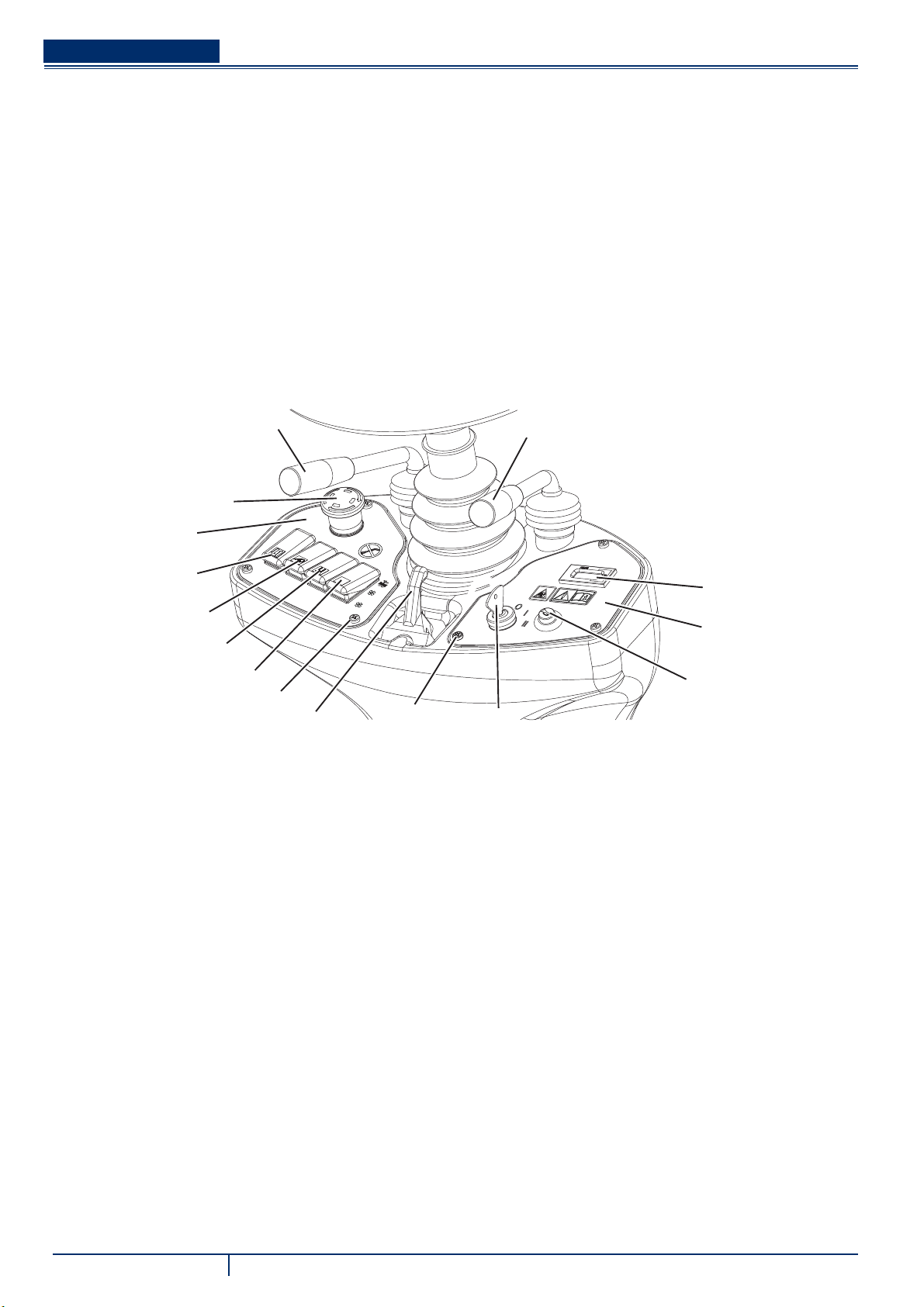

BEDIENPULT UND BEDIENELEMENTE

Schalttafel links81. Zündschlüssel82.

Stellung 0: Gerät ausgeschaltet, alle Funktionen • gesperrt. Stellung I: Elektroanlage angeschaltet (vor dem Start • des Benzinmotors), Motor in Betrieb (nach dem Start des Benzinmotors), Rundumkennleuchte eingeschaltet.

Stellung II: Betätigung des Anlassers.• Betriebsstundenzähler83. Schalter Hupe84. Schalter Ansauglüfter/Filterrüttler85. Betätigungsschalter Zusatzöffnung für manuelles 86. Ansaugsystem (optional)

Schalter Arbeitsscheinwerfer (optional)87. Not-Aus-Knopf. Im Notfall zum Abschalten sämtlicher 88. Gerätefunktionen betätigen. Um den Not-Aus-Knopf nach der Betätigung wieder zu deaktivieren, Knopf in Richtung des auf dem Knopf abgebildeten Pfeils drehen. Befestigungsschrauben Schalttafeln89. Schalttafel rechts90. Hebel zum Heben/Senken Seitenbesen links und rechts91. Hebel Hauptkehrwalze anheben/absenken92. Einstellhebel Lenkradstellung93. Schalter Vorwärts-/Rückwärtsgang94.

P100353

ZUBEHÖR/SONDERAUSSTATTUNG

Neben den mit der Grundausführung gelieferten Bauteilen sind je nach speziﬁ scher Verwendung des Gerätes folgendes Zubehör und folgende Sonderausstattungen lieferbar:

Hauptkehrwalzen und Seitenbesen mit härteren oder weicheren Borsten als die Standardborsten – Staubﬁ lter aus antistatischem Polyester und Polyester BIA C – Seitenbesen links – Manuelles Ansaugsystem – Arbeitsscheinwerfer – Rundumkennleuchte – Schmutzfangklappen aus verschiedenen Werkstoffen – Schutzdach Bedienperson –

Bitte setzen Sie sich für weitere Informationen zu den obengenannten Zubehörteilen/Sonderaustattungen mit einem Händler Ihrer Wahl in Verbindung.

8 FLOORTEC R 670 P 1464031000(1)2009-04 A

BETRIEBSANLEITUNG DEUTSCH

1.160 mm

3,6

TECHNISCHE DATEN

Allgemein Werte

Gerätelänge 1.480 mm

Kehrbreite (ohne Seitenbesen) 930 mm

Maximale Gerätehöhe (am Lenkrad) 1.220 mm

Arbeitsbreite (ohne Seitenbesen) 700 mm

Arbeitsbreite (mit zwei Seitenbesen) 1.260 mm

Mindestbodenfreiheit (ohne Schmutzfangklappen) 55 mm

Maße Hauptkehrwalze (Durchmesser x Länge) 300 mm x 700 mm

Durchmesser Seitenbesen 420 mm

Drehgeschwindigkeit Hauptkehrwalze 550 U/min

Drehgeschwindigkeit Seitenbesen 80 U/min

Durchmesser lenkbares Rad vorn 250 mm

Durchmesser Antriebsräder hinten 250 mm

Speziﬁ scher Bodendruck Vorderrad 1,0 N/mm

Speziﬁ scher Bodendruck Hinterräder 0,6 N/mm

Gesamtgewicht in Fahrbedienung 320 kg

Kapazität Abfallbehälter 70 Liter

Hauptkehrwalzenmotor 500 W

Seitenbesenmotoren 60 W

Antriebsmotor 600 W, 110 U/min

Ansauganlagenmotor 310 W

Filterrüttlermotor 90 W, 6.000 U/min

Anlasser und Dynamo (Dynamotor) 1.100 W

Schalldruckpegel am Ohr der Bedienperson (ISO 11201, ISO 4871) (LpA) 78,3 ±3 dB(A)

Vom Gerät emittierter Schallleistungspegel (ISO 3744, ISO 4871) (LwA) 99 dB(A)

Schwingungspegel am Arm der Bedienperson (ISO 5349-1) (*) < 2,5 m/s

Pegel der auf die Bedienperson übertragenen Schwingungen (ISO 2631-1) (*) 0,5 m/s

Bei normalen Arbeitsbedingungen auf einer ebenen Asphaltﬂ äche.(*)

Leistungen Werte

Höchstgeschwindigkeit (Vorwärts-/Rückwärtsgang) 6 km/h

Höchstgeschwindigkeit im Rückwärtsgang 3 km/h

Maximale Steigfähigkeit 20 %

Mindestlenkradius 1.310 mm

Batterien Werte

Batteriespannung 24 V

Standardbatterie Bleihaltig mit säurigem Elektrolyt (WET)

Batteriekapazität 80 Ah C5, 12 V

Staubansaugung und -ﬁ lterung Werte

Papierstaubﬁ lter 5-10 μm 4,3 m

Unterdruck Hauptkehrwalzenraum 11 mm H

Betätigung Filterrüttler Elektrisch

1464031000(1)2009-04 A FLOORTEC R 670 P 9

DEUTSCH BETRIEBSANLEITUNG

Benzinmotor (*) Werte

Marke HONDA

Modell GX120

Hubraum 118 cc

Max. Leistung 2,9 kW bei 3.600 U/min

Motoreinstellung 2,3 kW bei 3.400 U/min

Max. Drehmoment 0,75 kgm bei 2.500 U/min

Kapazität Kraftstofftank 2,5 Liter

Benzintyp Bleifrei für Kraftfahrzeuge

Für die anderen Daten/Werte des Benzinmotors siehe entsprechendes Handbuch.(*)

SCHALTPLAN

Legende

BAT 24-V-Batterie

BE1 Rundumkennleuchte (optional)

BLK Motorrahmen

BZ1 Rückfahralarm/Hupe

EBD Diode

EB1 Platine Antriebsanlage

ES0 Motorsicherheitsrelais

ES1 Hauptkehrwalzenrelais

ES2 Relais Filterrüttler

ES3 Relais Ansauganlage

ES4 Relais manuelles Ansaugsystem (optional)

ES5 Seitenbesenrelais

ES6 Relais Motorstart

ES7 Motorabstellen-Relais

FA Rückschaltbare Sicherung Hauptkehrwalze

FB Rückschaltbare Sicherung Seitenbesen

FR Sicherung Ladesystem (70 A)

FT Sicherung Antriebsanlage (70 A)

F1 Hauptsicherung (Schlüsselkreis) (15 A)

F2 Filterrüttlermotorsicherung (25 A)

F3 Sicherung manuelles Ansaugsystem (40 A) (optional)

F4 Sicherung Motor Ansauganlage (10 A)

F5 Hupen- und Blinklichtsicherung (10 A)

F6 Sicherung Arbeitsscheinwerfer (10 A) (optional)

HM Betriebsstundenzähler

K1 Zündschlüssel

LD1 LED Diagnose Elektronikkarte Antriebsanlage

L1 Arbeitsscheinwerfer (optional)

M1 Hauptkehrwalzenmotor

M2 Antriebsmotor

M3 Filterrüttlermotor

M4 Motor rechter Seitenbesen

M5 Motor linker Seitenbesen (optional)

M6 Ansauganlagenmotor

M7 Motor manuelles Ansaugsystem (optional)

M8 Dynamotor

P1 Schalter Hupe

R1 Potentiometer Fahrgeschwindigkeit (Pedal)

R2 Widerstand LED

SPK Einspritzsystem Motor

SWS Not-Aus-Knopf

SW1 Mikroschalter Hauptkehrwalze

SW2 Schalter Ansauganlage/Filterrüttler

SW3 Schalter manuelles Ansaugsystem (optional)

SW4 Sicherheitsmikroschalter im Fahrersitz

SW5 Mikroschalter Seitenbesen

SW6 Schalter Arbeitsscheinwerfer (optional)

SW7 Schalter Rückwärtsgang (sofern vorhanden)

T1 Zeitschalter Mikroschalter Sitz (0,5“ Verzögerung)

Farbcodes

BK Schwarz

BU Hellblau

BN Braun

GN Grün

GY Grau

OG Orange

PK Rosa

RD Rot

VT Violett

WH Weiß

YE Gelb

10 FLOORTEC R 670 P 1464031000(1)2009-04 A

SCHALTPLAN (Fortsetzung)

BETRIEBSANLEITUNG DEUTSCH

1464031000(1)2009-04 A FLOORTEC R 670 P 11

P100354

DEUTSCH BETRIEBSANLEITUNG

BETRIEB

ACHTUNG!

An einigen Stellen des Geräts sind folgende Aufkleber angebracht:

GEFAHR – ACHTUNG – HINWEIS – NACHSCHLAGEN –

Während des Lesens dieser Anleitung hat sich die Bedienperson die Bedeutung der auf den Aufklebern abgebildeten Symbole einzuprägen. Die Schilder keinesfalls abdecken und bei Beschädigung sofort ersetzen.

BATTERIEN EINES NEUEN GERÄTS ÜBERPRÜFEN/VORBEREITEN

Für das Gerät sind zwei 12-V-Bleibatterien erforderlich, die gemäß Anschlussplan (44) anzuschließen sind. Das Gerät kann mit einer der folgenden Ausstattungen geliefert werden:

In das Gerät eingebaute und betriebsbereite BatterienA) In das Gerät eingebaute, aber „trockene“ Batterien, d.h. Batterien ohne ElektrolytB) Ohne BatterienC)

Anhand der Ausstattung folgendermaßen vorgehen.

In das Gerät eingebaute und betriebsbereite BatterienA)

Gerätehaube (7) öffnen und prüfen, ob die Batterien an die entsprechenden Klemmen des Dynamotors angeschlossen 1.

sind.

Abdeckung (7) schließen.2.

Das Gerät ist betriebsbereit.3.

Sind die Batterien beim Anlassen des Benzinmotors leer, müssen sie mit einem externen Ladegerät aufgeladen werden.

In das Gerät eingebaute, aber „trockene“ Batterien, d.h. Batterien ohne ElektrolytB)

Gerätehaube (7) öffnen.1.

Alle Batterieverschlüsse (45) entfernen.2.

ACHTUNG!

Schwefelsäure ist stark ätzend. Mit größter Vorsicht vorgehen! Bei Kontakt mit der Haut oder den Augen mit reichlich Wasser spülen und einen Arzt konsultieren. Batterien dürfen nur in gut belüfteten Räumen befüllt werden. Schutzhandschuhe verwenden.

Die Batteriezellen gemäß den Anweisungen im Batteriehandbuch mit Schwefelsäure für Batterien (Dichtigkeit von 1,27 bis 3.

1,29 kg bei 25°C) befüllen.

Die korrekte Einfüllmenge der Säurelösung ist im Batteriehandbuch angegeben.

Die Batterien einige Minuten ruhen lassen. Danach die Zellen gemäß den Anweisungen im Batteriehandbuch mit der 4.

Schwefelsäurelösung befüllen.

Batterien mit einem externen Ladegerät laden.5.

Ohne BatterienC)

Geeignete Batterien kaufen [siehe Kapitel „Technische Daten“ und den Plan (44)].1.

Setzen Sie sich bitte hinsichtlich Batterieauswahl und -einbau mit einem Fachhändler in Verbindung.

Die Batterien einbauen.2.

Batterien mit einem externen Ladegerät laden.3.

VOR DEM EINSCHALTEN DES GERÄTS

HINWEIS!

Prüfen, ob keine Klappen/Hauben am Gerät geöffnet sind und ob normale Betriebsbedingungen vorliegen. Sicherstellen, dass den Abfallbehälter (17) richtig geschlossen ist. Ist das Gerät nach einem Transport noch nicht eingesetzt worden, prüfen, ob alle zum Transport verwendeten Sicherungsklötze und Arretiervorrichtungen entfernt wurden.

Falls erforderlich, Haube (7) öffnen, Tankdeckel (61) abdrehen, Kraftstoff tanken und Haube (7) wieder schließen.1.

HINWEIS!

Kraftstofftank nicht vollständig befüllen. Damit sich der Kraftstoff ausdehnen kann, den Tank nicht vollständig füllen, sondern mindestens 25 mm Platz zum Rand des Einfüllstutzens lassen.

Wenn vorgesehen, die Wartungsarbeiten der planmäßige Wartung durchführen (siehe den entsprechenden Abschnitt).2.

12 FLOORTEC R 670 P 1464031000(1)2009-04 A

BETRIEBSANLEITUNG DEUTSCH

GERÄT EINSCHALTEN UND ABSTELLEN

Gerät einschalten

Auf den Fahrersitz (25) setzen.1.

Falls erforderlich, die gewünschte Sitzstellung mit dem Hebel (31) einstellen.2.

Falls erforderlich, die Neigung der Lenksäule (1), wie gewünscht, mit dem Hebel (93) nach vorne oder hinten einstellen.

HINWEIS!

Vor dem Anlassen des Benzinmotors Hebel der Kaltstarteinrichtung nicht schließen, sondern immer geöffnet lassen. Das Zündsystem dieses Geräts benötigt die Verwendung der Kaltstarteinrichtung nicht.

HINWEIS!

Benzinmotor nicht mit dem Starterseil manuell anlassen: Der Motor wird elektrisch durch den Anlasser gestartet.

Zündschlüssel (82) erst in Stellung I, dann in Stellung II drehen und Motor anlassen. Sobald der Motor anspringt, den 3.

Zündschlüssel unverzüglich loslassen. Der Schlüssel kehrt in Stellung I zurück.

HINWEIS!

Während des Anlassens mit dem Zündschlüssel (82) Fahrpedal (2) nicht betätigen.

HINWEIS!

Nach dem Anlassen bleibt der Motor nicht in der Mindestdrehzahl, sondern geht auf eine voreingestellt Drehzahl. Der Gashebel wurde vom Hersteller geeicht: Er darf nicht beschädigt oder zur Änderung der Motordrehzahl verwendet werden!

HINWEIS!

Der Motor kann nicht gestartet werden, wenn sich die Bedienperson nicht in Fahrposition auf dem Sitz (25) beﬁ ndet. Ein Sicherheitssystem verhindert den Motorstart.

Den Motor abhängig von der Umgebungstemperatur einige Minuten warmlaufen lassen.4.

Die Feststellbremse lösen.5.

Die Arbeitsstelle erreichen durch Anlassen der Maschine mit den Händen am Lenkrad und Treten des Pedals (2) an der 6.

Vorderseite.

Die Vorwärts-/Rückwärtsgangrichtung kann mittels des entsprechenden Schalters (94), der sich an der linken Schalttafel 7.

beﬁ ndet, ausgewählt werden. Die Fahrgeschwindigkeit kann von Null bis zum Höchstwert, je nach der Stärke des Drucks aufs

Pedal (2), eingestellt werden.

HINWEIS

Der Sitz (25) ist mit einem Sicherheitssensor ausgestattet, der das Anfahren des Geräts durch Betätigen des Pedals (2) verhindert, wenn sich die Bedienperson nicht auf dem Sitz beﬁ ndet.

Hauptkehrwalze mit dem Hebel (92) absenken. Die Walze beginnt, sich zu drehen.8.

Die untere Hälfte des Schalters (85) drücken und Ansauganlage einschalten.9.

HINWEIS

Die Ansauganlage kann nur bei abgesenkter Hauptkehrwalze eingeschaltet werden.

Seitenbesen (10 und 11) mit dem Hebel (91) absenken.10.

HINWEIS

Die Seitenbesen (10 und 11) können auch bei fahrendem Gerät abgesenkt und angehoben werden. Wenn die Seitenbesen und die Hauptkehrwalze gehoben sind, drehen die Seitenbesen nicht.

Das Gerät durch Betätigen des Pedals (2) und mit den Händen am Lenkrad (1) anfahren und mit dem Kehren beginnen.11.

1464031000(1)2009-04 A FLOORTEC R 670 P 13

DEUTSCH BETRIEBSANLEITUNG

Gerät abstellen

Zum Anhalten des Geräts Pedal (2) loslassen.1. Um die Kehrmaschine schnell anzuhalten, zusätzlich Bremspedal (3) treten. Um das Gerät im Notfall sofort anzuhalten, Not-Aus-Knopf (88) betätigen. Um den Not-Aus-Knopf (88) nach der Betätigung wieder zu deaktivieren, in Richtung des auf dem Knopf abgebildeten Pfeils drehen. Seitenbesen (10 und 11) mit dem Hebel (91) anheben.2. Schalter (85) in Mittelstellung drücken und Ansauganlage ausschalten.3. Hauptkehrwalze (12) mit dem Hebel (92) anheben.4. Zum Ausschalten der Geräts Zündschlüssel (82) in Stellung 0 drehen.5. Feststellbremse betätigen.6.

FESTSTELLBREMSE

Die Feststellbremse durch Treten des Pedals (3) und Einrasten des Hebels (4) betätigen.1. Feststellbremse durch Treten und Loslassen des Pedals (3) lösen.2.

ACHTUNG!

Vor jeglichen Wartungsarbeiten, dem Austausch von Bauteilen oder einem Betriebsartenwechsel Feststellbremse betätigen. Wird das Gerät auf geneigten Flächen abgestellt, Feststellbremse betätigen.

GERÄT IM KEHRBETRIEB

ACHTUNG!

Gerät bei höheren Fahrgeschwindigkeiten mit besonderen Aufmerksamkeit verwenden, da plötzliche Lenkmanöver aufgrund des Gerätetyps mit drei Rädern und der entsprechenden Gewichtsverteilung auf die Räder Geräteinstabilität verursachen können. Vor dem Durchführen beliebiges Lenkmanövers, immer die Geschwindigkeit reduzieren.

Seitenbesen und Hauptkehrwalze nicht zu lange bei stehendem Gerät rotieren lassen: Der Fußboden könnte beschädigt 1. werden. Zum Aufsammeln leichter und großvolumiger Abfälle vordere Schmutzfangklappe durch Betätigen des Pedals (5) anheben. 2. Die Saugfähigkeit des Geräts ist bei angehobener vorderer Schmutzfangklappe vermindert.

HINWEIS!

Wird auf nassem Boden gekehrt, muss die Ansauganlage zum Schutz des Staubﬁ lters unbedingt durch Betätigen des Schalters (85) ausgeschaltet werden.

Für eine efﬁ ziente Kehrleistung muss das Staubﬁ lter am höchsten sauber sein. Um den Staubﬁ lter während des Kehrens zu 3. reinigen, Filterrüttler durch Drücken der oberen Hälfte des Schalters (85) einige Sekunden betätigen. Bei diesem Vorgang wird der Ansauglüfter automatisch ausgeschaltet. Ist der Filter gereinigt, die untere Hälfte des Schalters (85) drücken und Ansauganlage wieder einschalten. Mit dem Kehren fortfahren. Während des Kehrens ca. alle 10 Minuten (in Abhängigkeit von der Staubkonzentration im Kehrbereich) wiederholen.

HINWEIS

Ist der Staubﬁ lter verstopft und/oder der Abfallbehälter voll, kann die Kehrmaschine Staub und Abfälle nicht mehr aufnehmen.

Am Arbeitsende und bei vollem Abfallbehälter (17) Abfallbehälter leeren (für die entsprechenden Arbeitschritte siehe 4. nachstehenden Abschnitt).

14 FLOORTEC R 670 P 1464031000(1)2009-04 A

BETRIEBSANLEITUNG DEUTSCH

ABFALLBEHÄLTER ENTLEEREN

Gerät durch Loslassen des Fahrpedals anhalten.1.

Zündschlüssel (82) in Stellung 0 drehen.2.

Feststellbremse betätigen.3.

Am unteren Ende des Hakens (18) ziehen und Haken lösen.4.

Abfallbehälter (17) aus den inneren Führungen lösen und mit dem Griff (19) entfernen.5.

Die Abfälle in geeignete Behälter entleeren. Der Abfallbehälter kann Innen mit zwei (optionalen) Behältern ausgerüstet werden,

die zur leichteren Abfallentleerung über Griffe (36) verfügen.

Falls vorhanden, die Behälter mit Griff (36) wieder einsetzen.6.

Zum Einbauen Abfallbehälter (17) in die inneren Führungen einsetzen und mit dem Haken (18) ﬁ xieren.7.

Das Gerät kann jetzt wieder zum Kehren eingesetzt werden.8.

NACH DER GERÄTEBENUTZUNG

Am Arbeitsende, vor dem Aussteigen aus dem Fahrzeug, folgende Arbeitsschritte durchführen:

Seitenbesen mit dem Hebel (91) anheben.1.

Hauptkehrwalze mit dem Hebel (92) anheben.2.

Filterrüttler mit dem Schalter (85) betätigen.3.

Abfallbehälter (17) entleeren (siehe vorstehenden Abschnitt).4.

Zündschlüssel (82) abziehen.5.

Feststellbremse betätigen.6.

GERÄT SCHIEBEN/ABSCHLEPPEN

Zum Schieben/Abschleppen des ausgeschalteten Geräts ist keine besondere Vorbereitung erforderlich.

LANGE STILLLEGUNG DES GERÄTS

Wird das Gerät für mehr als 30 Tage nicht verwendet, Gerät wie folgt vorbereiten:

Prüfen, ob der für das Gerät vorgesehene Lagerort trocken und sauber ist.1.

Die Minusklemme der Batterien (43) trennen.2.

Den Benzinmotor, wie von der entsprechenden Anleitung vorgesehen, pﬂ egen.3.

ERSTE BETRIEBSZEIT

Nach der ersten Verwendungsphase (den ersten 8 Stunden) ist es erforderlich:1.

Die Befestigungs- und Verbindungselemente auf Aufspannung prüfen.• Alle sichtbaren Teile auf Undichtigkeit prüfen.•

Motoröl nach den ersten 20 Betriebsstunden oder nach dem ersten Monat wechseln (siehe Handbuch des Benzinmotors).2.

WARTUNG

Sorgfältige und regelmäßige Wartung gewährleistet Betriebsdauer und höchste Funktionssicherheit des Geräts. Nachfolgend wird die Übersichtstabelle planmäßige Wartung wiedergegeben. In Abhängigkeit von bestimmten Arbeitsbedingungen können die Wartungsintervalle variieren. Sämtliche Abweichungen sind vom Wartungspersonal festzulegen. Alle planmäßigen oder außerordentlichen Wartungsarbeiten sind von Fachpersonal bzw. vom autorisierten Kundendienst durchzuführen. In dieser Betriebsanleitung sind im Anschluss an die Übersichtstabelle planmäßige Wartung nur die einfachsten und häuﬁ gsten Wartungsarbeiten angeführt. Für die Arbeitsschritte der anderen Wartungsarbeiten, die in der Übersichtstabelle planmäßige Wartung und außerordentliche Wartung vorgesehen sind, siehe Service-Anleitung bei den zahlreichen Kundendienststellen.

ACHTUNG!

Wartungsbearbeitungen sind bei ausgeschaltetem Gerät, abgezogenem Zündschlüssel und, falls erforderlich, mit getrennten Batterien durchzuführen. Vor dem Durchführen von Wartungsarbeiten sämtliche Sicherheitshinweise im Kapitel „Sicherheit“ aufmerksam lesen.

1464031000(1)2009-04 A FLOORTEC R 670 P 15

DEUTSCH BETRIEBSANLEITUNG

ÜBERSICHTSTABELLE PLANMÄSSIGE WARTUNG

Arbeitsvorgang Bei Lieferung

Seitenbesen- und Hauptkehrwalzenhöhe überprüfen und einstellen

Staubﬁ lter reinigen und auf Schäden überprüfen

Motorölstand überprüfen (**)

Sauberkeit des Motorluftﬁ lters überprüfen (**)

Höhe und Funktionsfähigkeit der Schmutzfangklappen überprüfen

Funktionsfähigkeit des Filterrüttlers überprüfen (*)

Funktionalität des Schutzschalters Haube öffnen überprüfen

Sichtprüfung des Antriebsriemens der Hauptkehrwalze (*)

Motorluftﬁ lter reinigen (**)(4)(9)

Muttern- und Schraubenspannung überprüfen (*)(1)

Betriebsbremse und Feststellbremse überprüfen und einstellen

Motoröl auswechseln (**)(2)(4)

Absetzbehälter reinigen (**)(4)

Sauberkeit der Zündkerze überprüfen/Zündkerze einstellen

Kraftstofftank und -ﬁ lter reinigen (4)(8)

Spannung des Riemens Motor-Dynamotor überprüfen (*)

Lenkkette überprüfen und reinigen (*)

Antriebsriemen der Hauptkehrwalze auswechseln (*)

Motorluftﬁ lter auswechseln (**)(5)(10)

Zündkerze auswechseln (**)(5)

Ventilspiel überprüfen/einstellen (5)(8)

Kohlebürsten des Haupt- und des Antriebsanlagenmotors überprüfen und austauschen

Riemen Motor-Dynamotor auswechseln (*)

Verbrennungskammer des Motors reinigen (6)(8)

Kraftstofﬂ eitungen überprüfen (und gegebenenfalls auswechseln)

Motordrehzahl überprüfen (*)

Alle 10

Stunden

Alle 50

Stunden

(*)

Alle 100

Stunden

(*)

(**)(4)

Alle 200 Stunden

Alle 300

Stunden

Alle 400

Stunden

(*)

(7)(8)

Für die entsprechenden Arbeitsschritte, siehe Service-Anleitung.(*) Für die entsprechenden Arbeitsschritte siehe Handbuch des Benzinmotors.(**) Und nach den ersten 8 Betriebsstunden.(1) Zum ersten Mal nach 20 Betriebsstunden oder nach einem Monat.(2) Oder alle 3 Monate.(3) Oder alle 6 Monate.(4) Bzw. jährlich.(5) Alle 500 Stunden.(6) Alle 2 Jahre.(7) Von einem autorisierten Honda-Techniker durchzuführende Wartungsarbeiten, es sei denn, die entsprechende Person verfügt (8) über die erforderliche Ausrüstung und die nötigen Kenntnisse Honda Werkstatthandbuch konsultieren. In staubiger Umgebung häuﬁ ger reinigen.(9) Nur den Papierteil auswechseln.(10)

16 FLOORTEC R 670 P 1464031000(1)2009-04 A

HAUPTKEHRWALZENHÖHE ÜBERPRÜFEN UND EINSTELLEN

HINWEIS

Es werden Hauptkehrwalzen und Seitenbesen verschiedener Härtegrade geliefert. Diese Arbeitsschritte sind bei allen Besen- und Walzentypen anzuwenden.

Bodenfreiheit der Hauptkehrwalze wie folgt überprüfen:1.

Das Gerät auf ebenem Untergrund abstellen.• Bei stehendem Gerät die Hauptkehrwalze absenken • und einige Sekunden drehen lassen. Hauptkehrwalze anhalten und anheben. Gerät zur • Seite fahren und ausschalten. Überprüfen, ob die Hauptkehrwalzenspur (A, Abb. 1) in •

ihrer gesamten Länge 2 bis 4 cm breit ist. Weicht die Spur (A) ab, Hauptkehrwalzenhöhe wie in nachstehendem Punkt 2 erläutert einstellen. Feststellbremse betätigen.2. Zündschlüssel (82) in Stellung 0 drehen.3. Die Haube (7) öffnen.4. Den Knopf (A, Abb. 2) an der linken Geräteseite lösen.5. Knopf drehen (B). Beachten Sie hierbei, dass:6.

der Seitenbesen durch Eindrehen des Knopfes •

angehoben wird.

der Seitenbesen durch Aufdrehen des Knopfes •

abgesenkt wird. Ist die gewünschte Einstellung erreicht, Knopf (B) festhalten und Knopf (A) festziehen. Arbeitsschritte unter Punkt 1 erneut ausführen, um 7. die korrekte Einstellung der Hauptkehrwalzenhöhe zu überprüfen. Ist die Einstellung wegen übermäßigen Verschleißes der 8. Hauptkehrwalze nicht mehr möglich, Hauptkehrwalze, wie im nachstehenden Abschnitt erläutert, austauschen.

HINWEIS!

Ist die Hauptkehrwalzenspurt zu breit (über 4 cm), wird der normale Gerätebetrieb beeinträchtig. Es kann zu einer Überhitzung der beweglichen Bauteile kommen, wodurch die Lebensdauer stark verkürzt wird. Die vorstehend angeführte Überprüfung besonders sorgfältig vornehmen und das Gerät niemals unter anderen als den angegebenen Bedingungen verwenden.

BETRIEBSANLEITUNG DEUTSCH

2 - 4 cm

0,8 - 1,6 in

S311389

Abbildung 1

S311390

Abbildung 2

1464031000(1)2009-04 A FLOORTEC R 670 P 17

DEUTSCH BETRIEBSANLEITUNG

HAUPTKEHRWALZE AUSWECHSELN

HINWEIS

Es werden Hauptkehrwalzen und Seitenbesen verschiedener Härtegrade geliefert. Diese Arbeitsschritte sind bei allen Besen- und Walzentypen anzuwenden.

HINWEIS!

Es wird empfohlen, beim Auswechseln der Hauptkehrwalze Arbeitshandschuhe zu tragen, da Abfälle mit scharfen Kanten zwischen den Borsten eingeklemmt sein könnten.

Das Gerät auf ebenem Untergrund abstellen und 1. Feststellbremse betätigen. Zündschlüssel (82) in Stellung 0 drehen.2. Die Knöpfe (23) ausschrauben und die rechte Klappe (22) 3. entfernen. Den Knopf (A, Abb. 3) ausschrauben.4. Die Knöpfe (B, Abb. 3) ausschrauben und den Deckel des 5. Hauptkehrwalzenraums (C) entfernen. Die Hauptkehrwalze (A, Abb. 4) entfernen.6. Überprüfen, ob die Mitnehmernabe (A, Abb. 5) frei von 7. Schmutz und Gegenständen (Stricke, Lappen usw.) ist, die unbeabsichtigt aufgerollt wurden. Beim Einbau der neuen Hauptkehrwalze die Borsten (B) 8. wie auf der Abbildung ausrichten. Die neue Hauptkehrwalze (C, Abb. 5) in das Gerät 9. einbauen. Sicherstellen, dass der Anschluss (D) an der Hauptkehrwalze und die entsprechende Mitnehmernabe (A) ineinander gesteckt sind. Deckel des Walzenraums (C, Abb. 3) anbringen und 10. Knöpfe (B) und (A) festdrehen. Rechte Klappe (22) anbringen und Knöpfe (23) festziehen.11. Hauptkehrwalzenhöhe, wie im vorstehenden Abschnitt 12. erläutert, überprüfen und einstellen.

Abbildung 3

S311391

Abbildung 4

Abbildung 5

S311392

S311393

18 FLOORTEC R 670 P 1464031000(1)2009-04 A

SEITENBESENHÖHE ÜBERPRÜFEN UND EINSTELLEN

HINWEIS

Es werden Hauptkehrwalzen und Seitenbesen verschiedener Härtegrade geliefert. Diese Arbeitsschritte sind bei allen Besen- und Walzentypen anzuwenden.

Bodenfreiheit der Seitenbesen wie folgt überprüfen:1.

Gerät auf ebenen Untergrund stellen und Seitenbesen •

absenken.

Bei stehendem Gerät Seitenbesen einige Sekunden •

drehen lassen.

Seitenbesen anheben, Gerät zur Seite fahren und •

ausschalten.

Prüfen, ob die Seitenbesenspuren hinsichtlich •

Ausdehnung und Ausrichtung der Abbildung (A und B,

Abb. 6) entsprechen. Weicht die Spur ab, Seitenbesenhöhe, wie in nachstehendem Punkt 2 erläutert, einstellen. Feststellbremse betätigen.2. Zündschlüssel (72) in Stellung 0 drehen.3. Den Knopf (A, Abb. 7) oben am Seitenbesen lösen.4. Knopf drehen (B). Beachten Sie hierbei, dass:5.

der Seitenbesen durch Eindrehen des Knopfes •

angehoben wird.

der Seitenbesen durch Aufdrehen des Knopfes •

abgesenkt wird. Ist die gewünschte Einstellung erreicht, Knopf (B) festhalten und Knopf (A) festziehen. Arbeitsschritte unter Punkt 1 erneut ausführen, um die 6. korrekte Einstellung der Seitenbesenhöhe zu überprüfen. Ist die Einstellung wegen übermäßigen Verschleißes der 7. Seitenbesen nicht mehr möglich, Seitenbesen, wie im entsprechenden Abschnitt erläutert, austauschen.

BETRIEBSANLEITUNG DEUTSCH

S311394

Abbildung 6

S311395

Abbildung 7

SEITENBESEN AUSTAUSCHEN

HINWEIS

Es werden Hauptkehrwalzen und Seitenbesen verschiedener Härtegrade geliefert. Diese Arbeitsschritte sind bei allen Besen- und Walzentypen anzuwenden.

HINWEIS!

Beim Ersetzen der Seitenbesen wird es empfohlen, Arbeitshandschuhe zu tragen, denn schneidende Abfälle zwischen den Borsten können eingeklemmt werden.

Das Gerät auf ebenem Untergrund abstellen und 1. Feststellbremse betätigen. Zündschlüssel (82) in Stellung 0 drehen.2. Bügel (A, Abb. 8) abnehmen, Stift (B) herausziehen und 3. Seitenbesen (C) von der Antriebswelle abnehmen. Den neuen Seitenbesen auf die Antriebswelle schieben, 4. Stift (B) in die Bohrungen (D) einsetzen und Bügel (A) einrasten. Seitenbesenhöhe, wie im vorstehenden Abschnitt erläutert, 5. überprüfen und einstellen.

Abbildung 8

P100350

1464031000(1)2009-04 A FLOORTEC R 670 P 19

DEUTSCH BETRIEBSANLEITUNG

STAUBFILTER REINIGEN UND AUF SCHÄDEN ÜBERPRÜFEN

HINWEIS

Neben den Standard-Papierﬁ ltern sind optional auch Polyesterﬁ lter erhältlich. Diese Arbeitsschritte sind bei allen Filtertypen anzuwenden.

Das Gerät auf ebenem Untergrund abstellen und 1. Feststellbremse betätigen. Zündschlüssel (72) in Stellung 0 drehen.2. Am unteren Ende des Hakens (18) ziehen und Haken 3. lösen. Abfallbehälter (17) aus den inneren Führungen lösen und 4. mit dem Griff (19) entfernen. Die Knöpfe (33) ausschrauben und den Deckel des 5. Filtergehäuses (32) entfernen. Knöpfe (A, Abb. 9) lösen.6. Stecker (B) des Filterrüttlermotors (C) trennen.7. Halterahmen (D) des Staubﬁ lters abnehmen.8. Staubﬁ lter (E) entfernen.9. Den Filter in geeigneter Umgebung unter freiem 10. Himmel reinigen: Die der Gewebeseite (B, Abb. 10) gegenüberliegende Seite (A) auf eine ebene und saubere Oberﬂ äche klopfen. Reinigung mit einem senkrechten Druckluftstrahl (C) mit maximal 6 bar abschließen: Druckluftstrahl im Abstand von mindestens 30 cm ausschließlich auf die Gewebeseite (B) richten. Abhängig vom zu reinigenden Filtertyp ist Folgendes zu beachten:

Papierﬁ lter (Standard): Zur Vermeidung nicht • reparabler Schäden nicht mit Wasser oder Reinigungsmittel säubern. Polyesterﬁ lter (optional): Der Filter kann zur • gründlichen Reinigung mit Wasser und gegebenenfalls mit nicht schäumendem Reinigungsmittel gespült werden. Wird der Filter auf diese Weise gereinigt, verringert sich, selbst bei hoher Filterqualität, die Lebensdauer des Filters, der folglich häuﬁ ger ausgewechselt werden muss. Die Verwendung ungeeigneter Reinigungsmittel beeinträchtigt die Funktionseigenschaften des Filters.

Filterkörper auf Risse prüfen. Falls erforderlich, Filter 11. auswechseln. Gummidichtung (A, Abb. 11) des Deckels (32) reinigen 12. und auf Unversehrtheit und Wirksamkeit überprüfen. Gegebenenfalls auswechseln. Die ausgebauten Bauteile in umgekehrter Reiheinfolge 13. einbauen und dabei insbesondere auf Folgendes achten:

Den Filter (E, Abb. 9) mit der Gewebeseite (B, Abb. 10) • nach oben einbauen.

Abbildung 9

Abbildung 10

S311397

S311399

S311398

Abbildung 11

20 FLOORTEC R 670 P 1464031000(1)2009-04 A

HÖHE UND FUNKTIONSFÄHIGKEIT DER SCHMUTZFANGKLAPPEN ÜBERPRÜFEN

Gerät auf einen ebenen Untergrund stellen, 1. der als Bezugsﬂ äche für die Überprüfung der Schmutzfangklappenhöhe geeignet ist. Feststellbremse betätigen.2. Zündschlüssel (72) in Stellung 0 drehen.3.

Seitliche Schmutzfangklappen überprüfen

Die Knöpfe (23) und (21) ausschrauben und die rechte 1. (22) und linke Klappen (20) entfernen. Seitliche Schmutzfangklappen (13 und 14) auf Schäden 2. überprüfen. Weisen die Schmutzfangklappen Schnitte (A, Abb. 12) über 20 mm oder Risse (B) über 10 mm auf, Schmutzfangklappen auswechseln (für das Auswechseln der Schmutzfangklappen siehe Service-Anleitung). Überprüfen, ob die Bodenfreiheit der seitlichen 3. Schmutzfangklappen (13 und 14) zwischen 0 und 3 mm beträgt (A, Abb. 13). Falls erforderlich, Schmutzfangklappenhöhe mithilfe der Langlöcher auf den Schrauben (A, Abb. 16) einstellen. Die ausgebauten Bauteile in umgekehrter Reihenfolge 4. wieder einbauen.

Vordere und hintere Schmutzfangklappe überprüfen

Die Hauptkehrwalze nach der Anweisungen im 1. entsprechenden Abschnitt entfernen. Vordere (15) und hintere (16) Schmutzfangklappe auf 2. Schäden überprüfen. Weisen die Schmutzfangklappen Schnitte (A, Abb. 12) über 20 mm oder Risse (B) über 10 mm auf, Schmutzfangklappen auswechseln (für das Auswechseln der Schmutzfangklappen siehe ServiceAnleitung). Prüfen, ob:3.

die vordere Schmutzfangklappe (A, Abb. 17) leicht auf •

dem Boden schleifen bzw. ob sie den Boden (A, Abb.

14) zumindest berührt.

die Bodenfreiheit der hinteren Schmutzfangklappe (B, •

Abb. 17) zwischen 0 und 3 mm (A, Abb. 13) beträgt. Falls erforderlich, Schmutzfangklappenhöhe mithilfe 4. der Langlöcher auf den Schrauben (C und D, Abb. 17) einstellen. Das Pedal für die vordere Schmutzfangklappe 5. (5) betätigen und überprüfen, ob sich die vordere Schmutzfangklappe (A, Abb. 15) um ca. 90° hebt (siehe Abbildung). Das Pedal loslassen und überprüfen, ob die Schmutzfangklappe in ihre Ausgangsstellung zurückkehrt und nicht in einer Zwischenstellung stehenbleibt. Falls erforderlich, zum Einstellen bzw. Auswechseln des Steuerkabels der vorderen Schmutzfangklappe ServiceAnleitung konsultieren. Die ausgebauten Bauteile in umgekehrter Reihenfolge 6. wieder einbauen.

BETRIEBSANLEITUNG DEUTSCH

S311400 S311401

Abbildung 12 Abbildung 13

S311402 S311403

Abbildung 14 Abbildung 15

Abbildung 16

S311404

Abbildung 17

1464031000(1)2009-04 A FLOORTEC R 670 P 21

S311405

DEUTSCH BETRIEBSANLEITUNG

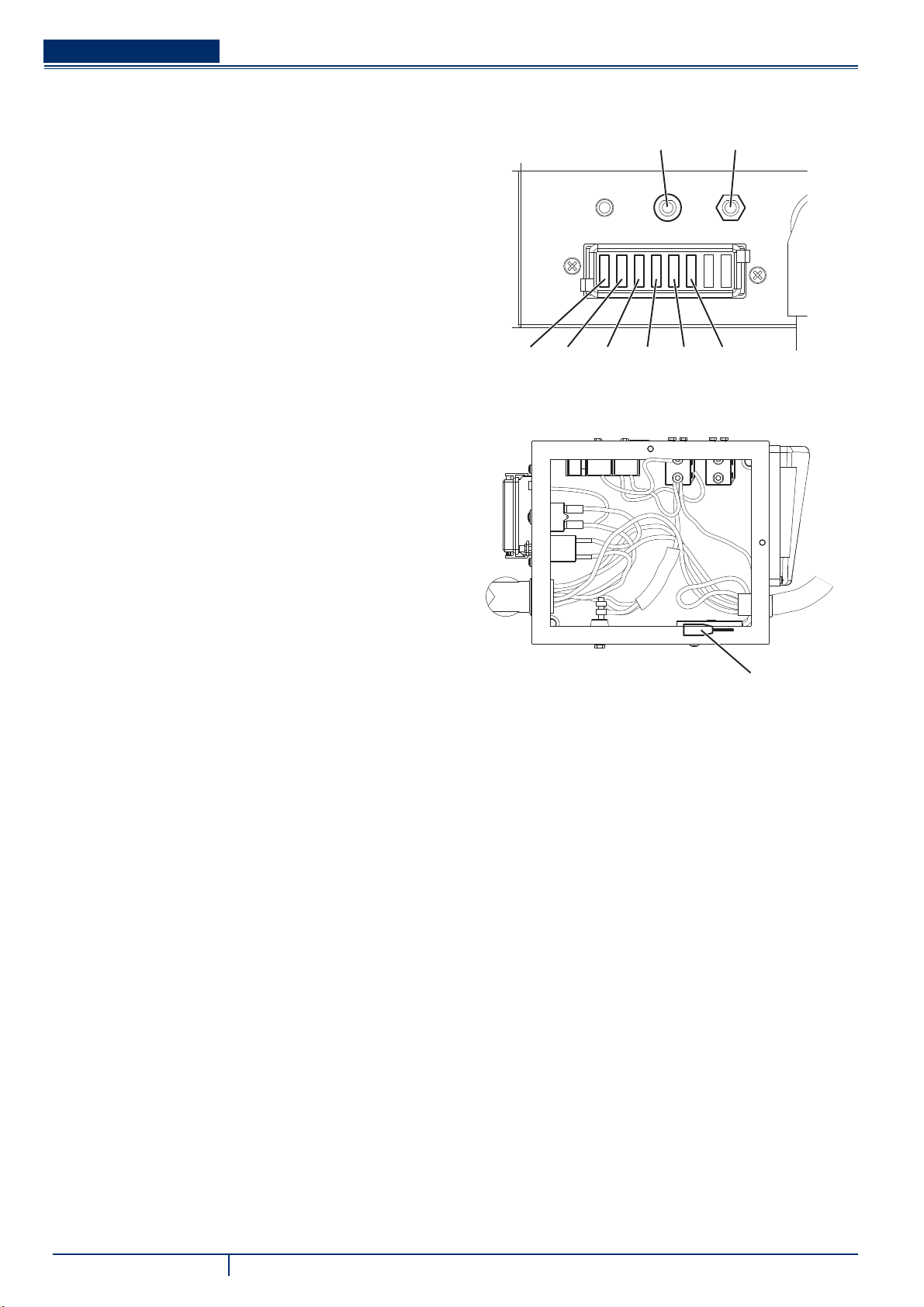

SICHERUNGEN ÜBERPRÜFEN/AUSTAUSCHEN/ RÜCKSTELLEN

Das Gerät auf ebenem Untergrund abstellen und 1. Feststellbremse betätigen. Zündschlüssel (82) in Stellung 0 drehen.2. Die Haube (7) öffnen.3. Den Minusstecker der Batterien (43) trennen.4.

Flachsicherungen überprüfen/austauschen

Den Deckel des Sicherungskastens (46) entfernen.1. Eine der folgenden Sicherungen (Abb. 18) prüfen/ersetzen:2.

Hauptsicherung F1 (15 A) (Stromkreis Zündschlüssel)(A): Sicherung F2 (25 A) Filterrüttlermotor(B): Sicherung F3 (40 A) manuelles Ansaugsystem (C): (optional) Sicherung F4 (30 A) Ansauganlagenmotor(D): Sicherung F5 (10 A) Hupe und Rundumkennleuchte(E):

Sicherung F6 (10 A) Arbeitsscheinwerfer (optional)(F): Deckel des Elektrokastens (50) entfernen.3. Folgende Sicherungen (Abb. 19) überprüfen/auswechseln:4.

Sicherung FT (70 A) Antriebsanlage(A): Die folgende Sicherung (63) entfernen und prüfen/5. ersetzen: Sicherung FR (70 A) Ladesystem

ABCDEF

P100348

Abbildung 18

Rückstellbare Sicherungen überprüfen

Überprüfen, ob eine der folgenden rückstellbaren 1. Sicherungen möglicherweise ausgeschaltet ist (Abb. 18):

Sicherung FA (30 A) Hauptkehrwalzenmotor(G):

Sicherung FB (10 A) Seitenbesenmotor(H): Nach dem Abkühlen des entsprechenden Teils, der die Abschaltung verursacht hat, gegebenenfalls die entsprechende Sicherung rückstellen. Abdeckung (7) schließen.2.

P100349

Abbildung 19

22 FLOORTEC R 670 P 1464031000(1)2009-04 A

BETRIEBSANLEITUNG DEUTSCH

SICHERHEITSFUNKTIONEN

Das Gerät verfügt über die folgenden Sicherheitsfunktionen.

NOT-AUS-KNOPF

Er beﬁ ndet sich an einer von der Bedienperson leicht zu erreichenden Stelle (88). Dieser Knopf ist im Notfall zu betätigen, um alle Gerätefunktionen auszuschalten.

MIKROSCHALTER FAHRERSITZ

Er beﬁ ndet sich im Fahrersitz und schaltet den Motor ab, wenn sich die Bedienperson nicht auf dem Fahrersitz beﬁ ndet.

FEHLERSUCHE

Störung Mögliche Ursache Maßnahmen

Die Bedienperson sitzt nicht auf dem Fahrersitz.

Der Motorölstand ist zu niedrig. Den Motorölstand wiederherstellen. (1)

Der Benzinmotor startet nicht, wenn der Zündschlüssel in Stellung II gedreht wird.

Der Motor stoppt während des Kehrens.

Trotz Betätigung des Fahrpedals fährt das Gerät nicht an.

Die Hauptkehrwalze funktioniert nicht.

Die Seitenbesen funktionieren nicht.

Das Gerät nimmt wenig Abfälle/Staub auf.

Der Filterrüttler funktioniert nicht. Die Sicherung F2 im Kasten ist defekt. Sicherung ersetzen.

Die LED zur Störungsanzeige der Antriebsanlagenplatine blinkt.

Kein Kraftstoff im Tank. Den Kraftstoff nachfüllen. (1)

Der Kraftstoff erreicht den Vergaser nicht. Die Verbindungsleitungen prüfen. (1)

Die Zündkerze erzeugt keinen Zündfunken. Die Zündkerze reinigen/ersetzen. (1)

Die Sicherung F1 im Kasten ist defekt. Sicherung ersetzen.

Die Sicherung FR ist unterbrochen. Sicherung ersetzen.

Der Motorölstand ist zu niedrig. Den Motorölstand wiederherstellen. (1)

Kein Kraftstoff im Tank. Den Kraftstoff nachfüllen. (1)

Die Feststellbremse ist betätigt. Die Feststellbremse lösen.

Das Fahrpedal wird während des Anlassen mit dem Zündschlüssel betätigt oder die Bedienperson sitzt noch nicht auf dem Fahrersitz.

Die Sicherung FT ist defekt. Sicherung ersetzen.

Die rückstellbare Sicherung FA ist abgeschaltet.

Die Hauptkehrwalze ist nicht gesenkt. Die Hauptkehrwalze senken.

Die rückstellbare Sicherung FB ist abgeschaltet.

Die Ansauganlage ist ausgeschaltet. Ansauganlage mit dem Schalter einschalten.

Die Sicherung F4 im Kasten ist defekt. Sicherung ersetzen.

Der Staubﬁ lter ist verstopft.

Der Abfallbehälter ist voll. Abfallbehälter entleeren.

Die Schmutzfangklappen sind falsch eingestellt oder abgenutzt.

Hauptkehrwalze und Seitenbesen sind falsch eingestellt.

Es liegt eine Störung in der Antriebsanlage vor.

Korrekt auf den Sitz setzen.

Auf den Fahrersitz setzten und Gerät mit dem Schlüssel anlassen, ohne dabei das Fahrpedal zu treten.

Entsprechenden vorstehenden Schalter drükken und Sicherung rückstellen.

Staubﬁ lter reinigen: mit dem Filterrüttler oder Filter ausbauen.

Schmutzfangklappen einstellen/austauschen.

Walzen- bzw. Besenhöhe einstellen.

Um die Störung festzustellen, siehe die Service-Anleitung (bei Nilﬁ sk Alto Kunden- diensten).

Für die entsprechenden Anweisungen siehe Handbuch des Benzinmotors.(1)

Für weitere Informationen setzen Sie sich bitte mit einem Nilﬁ sk Alto-Kundendienst in Verbindung, bei dem die Service-Anleitung erhältlich ist.

1464031000(1)2009-04 A FLOORTEC R 670 P 23

DEUTSCH BETRIEBSANLEITUNG

VERSCHROTTUNG

Die Geräteverschrottung hat bei einer autorisierten Verschrottungsstelle zu erfolgen. Vor der Geräteverschrottung sind folgende Bauteile/Werkstoffe zu entfernen und zu trennen sowie gemäß geltender Umwelthygienevorschriften gesondert zu entsorgen:

Batterien – Motoröl – Polyesterstaubﬁ lter – Hauptkehrwalze und Seitenbesen – Kunststofﬂ eitungen und -teile – Elektrische und elektronische Teile (*) –

Wenden Sie sich insbesondere für die Verschrottung der elektrischen und elektronischen Teile an die örtliche Nilﬁ sk Alto-(*) Niederlassung.

24 FLOORTEC R 670 P 1464031000(1)2009-04 A

MANUEL D’UTILISATION FRANÇAIS

TABLE DES MATIERES

INTRODUCTION .............................................................................................................................................................. 2

BUT ET CONTENU DU MANUEL ................................................................................................................................................... 2

DESTINATAIRES ............................................................................................................................................................................. 2

CONSERVATION DU MANUEL ....................................................................................................................................................... 2

DECLARATION DE CONFORMITE ................................................................................................................................................ 2

DONNEES D’IDENTIFICATION ...................................................................................................................................................... 2

AUTRES MANUELS DE REFERENCE ........................................................................................................................................... 2

PIECES DE RECHANGE ET ENTRETIEN ..................................................................................................................................... 2

MODIFICATIONS ET AMELIORATIONS ......................................................................................................................................... 3

CAPACITES OPERATIONNELLES ................................................................................................................................................. 3

CONVENTIONS .............................................................................................................................................................................. 3

DEBALLAGE / LIVRAISON ............................................................................................................................................. 3

SECURITE ....................................................................................................................................................................... 3

SYMBOLES UTILISES .................................................................................................................................................................... 3

INSTRUCTIONS GENERALES ....................................................................................................................................................... 4

DESCRIPTION DE LA MACHINE ................................................................................................................................... 6

STRUCTURE DE LA MACHINE ...................................................................................................................................................... 6

TABLEAU DE BORD ET COMMANDES ......................................................................................................................................... 8

ACCESSOIRES / OPTIONS ............................................................................................................................................................ 8

CARACTERISTIQUES TECHNIQUES ............................................................................................................................................ 9

SCHEMA ELECTRIQUE ................................................................................................................................................................ 10

UTILISATION ................................................................................................................................................................. 12

CONTROLE / PREPARATION DES BATTERIES SUR UNE MACHINE NEUVE ......................................................................... 12

AVANT LA MISE EN MARCHE ...................................................................................................................................................... 12

MISE EN MARCHE ET ARRET DE LA MACHINE ........................................................................................................................ 13

FREIN DE STATIONNEMENT ....................................................................................................................................................... 14

MACHINE AU TRAVAIL ................................................................................................................................................................. 14

VIDANGE DU CONTENEUR DECHETS ...................................................................................................................................... 15

APRES L’UTILISATION DE LA MACHINE ....................................................................................................................................15

DEPLACEMENT PAR POUSSEE / REMORQUAGE DE LA MACHINE ....................................................................................... 15

INACTIVITE PROLONGEE DE LA MACHINE .............................................................................................................................. 15

PREMIERE PERIODE D’UTILISATION ......................................................................................................................................... 15

ENTRETIEN ................................................................................................................................................................... 15

PLAN D’ENTRETIEN PROGRAMME ............................................................................................................................................ 16

CONTROLE ET REGLAGE DE LA HAUTEUR DU BALAI CENTRAL .......................................................................................... 17

REMPLACEMENT DU BALAI CENTRAL ...................................................................................................................................... 18

CONTROLE ET REGLAGE DE LA HAUTEUR DES BALAIS LATERAUX .................................................................................... 19

REMPLACEMENT DES BALAIS LATERAUX ............................................................................................................................... 19

NETTOYAGE ET CONTROLE DE L’INTEGRITE DU FILTRE A POUSSIERE ............................................................................. 20

CONTROLE DE LA HAUTEUR ET DU FONCTIONNEMENT DES VOLETS ............................................................................... 21

CONTROLE / REMPLACEMENT / RETABLISSEMENT DES FUSIBLES .................................................................................... 22

BOUTON-POUSSOIR D’URGENCE ............................................................................................................................................. 23

MICROINTERRUPTEUR DU SIEGE DE CONDUITE ................................................................................................................... 23

DEPISTAGE DES PANNES ........................................................................................................................................... 23

MISE A LA FERRAILLE ................................................................................................................................................. 24

1464031000(1)2009-04 A FLOORTEC R 670 P 1

FRANÇAIS MANUEL D’UTILISATION

INTRODUCTION

REMARQUE

Les nombres entre parenthèses se rapportent aux composants indiqués au chapitre Description de la machine.

BUT ET CONTENU DU MANUEL

Ce manuel se propose de fournir à l’opérateur toutes les informations nécessaires aﬁ n qu’il puisse utiliser la machine correctement et la gérer de la manière la plus autonome et sûre. Il comprend des informations relatives à l’aspect technique, la sécurité, le fonctionnement, l’arrêt de la machine, l’entretien, les pièces de rechange et la mise à la ferraille. Avant d’effectuer toute opération sur la machine, les opérateurs et les techniciens qualiﬁ és doivent lire attentivement les instructions contenues dans ce manuel. En cas de doutes sur la correcte interprétation des instructions, contacter Nilﬁ sk Alto pour avoir plus de renseignements.

DESTINATAIRES

Ce manuel s’adresse à l’opérateur aussi bien qu’aux techniciens préposés à l’entretien de la machine. Les opérateurs ne doivent pas exécuter les opérations réservées aux techniciens qualiﬁ és. Nilﬁ sk Alto ne répond pas des dommages dus à l’inobservance de cette interdiction.

CONSERVATION DU MANUEL

Le manuel d’utilisation doit être gardé près de la machine, dans une enveloppe spéciale et, surtout, loin de liquides et de tout ce qui pourrait en compromettre l’état de lisibilité.

DECLARATION DE CONFORMITE

La Déclaration de Conformité est livrée avec la machine et en atteste la conformité aux lois en vigueur.

REMARQUE

La déclaration de conformité originelle est livrée en double exemplaire dans la documentation de la machine.

DONNEES D’IDENTIFICATION

Le numéro de série et le modèle de la machine sont indiqués sur la plaque (37). L’année de fabrication de la machine est indiquée dans la Déclaration de Conformité, ainsi que par les deux premiers chiffres du numéro de série de la machine. Le numéro de série et le modèle du moteur à essence sont indiqués sur la plaque (70). Ces informations sont nécessaires lors de la commande des pièces de rechange de la machine et du moteur à essence. Utiliser l’espace suivant pour noter les données d’identiﬁ cation de la machine et du moteur à essence.

Modèle de la MACHINE ....................................................................

Numéro de série de la MACHINE ......................................................

Modèle du MOTEUR .........................................................................

Numéro de série du MOTEUR ..........................................................

AUTRES MANUELS DE REFERENCE

Les manuels suivants sont livrés avec la machine :

Manuel du moteur à essence, qui constitue une partie intégrante de ce manuel. – Catalogue de pièces de rechange de la balayeuse –

Autres manuels disponibles :

Manuel d’entretien (consultable auprès des Services après-vente Nilﬁ sk Alto) –

PIECES DE RECHANGE ET ENTRETIEN

Pour toute nécessité concernant l’emploi, l’entretien et la réparation, s’adresser au personnel qualiﬁ é ou directement aux Services après-vente Nilﬁ sk Alto. Utiliser toujours des pièces de rechange et des accessoires d’origine. Pour l’assistance ou la commande de pièces de rechange et accessoires, contacter Nilﬁ sk Alto en spéciﬁ ant toujours le modèle et le numéro de série de la machine.

2 FLOORTEC R 670 P 1464031000(1)2009-04 A

MANUEL D’UTILISATION FRANÇAIS

MODIFICATIONS ET AMELIORATIONS

Nilﬁ sk Alto vise à un constant perfectionnement de ses produits et se réserve le droit d’effectuer des modiﬁ cations et des améliorations lorsqu’elle le considère nécessaire sans l’obligation de modiﬁ er les machines précédemment vendues. Il est entendu que toute modiﬁ cation et / ou addition d’accessoires doit toujours être approuvée et réalisée par Nilﬁ sk Alto.

CAPACITES OPERATIONNELLES

Cette balayeuse est conçue et fabriquée pour le nettoyage / balayage de sols lisses et solides et pour le ramassage de poussières et déchets légers, en milieux civils et industriels, en condition de complète sécurité par un opérateur qualiﬁ é.

CONVENTIONS

Toutes les références à en avant, en arrière, avant, arrière, droite ou gauche indiquées dans ce manuel doivent être considérées comme référées à l’opérateur assis en position de conduite sur le siège (25).

DEBALLAGE / LIVRAISON

Pour déballer la machine, suivre attentivement les instructions sur l’emballage. Lors de la livraison de la machine, contrôler attentivement que l’emballage et la machine n’ont pas été endommagés pendant le transport. Si les dommages sont évidents, garder l’emballage de façon qu’il puisse être examiné par le transporteur qui l’a livré. Contacter immédiatement le transporteur pour remplir une demande de dommages-intérêts. Contrôler que le matériel livré avec la machine correspond à la liste suivante :

Documentation technique : –

Manuel d’utilisation de la balayeuse• Manuel du moteur à essence• Catalogue de pièces de rechange de la balayeuse•

N° 1 fusible de 70 A –

SECURITE

On utilise la symbolique suivante pour signaler les conditions de danger potentielles. Lire attentivement ces informations et prendre les précautions nécessaires pour protéger les personnes et les choses. Pour éviter tout accident, la collaboration de l’opérateur est essentielle. Aucun programme de prévention des accidents du travail ne peut résulter efﬁ cace sans la totale collaboration de la personne directement responsable du fonctionnement de la machine. La plupart des accidents qui peuvent survenir dans une entreprise, pendant le travail ou les déplacements, sont dus à l’inobservance des plus simples règles de prudence. Un opérateur attentif et prudent est la meilleure garantie contre les accidents du travail et se révèle indispensable pour compléter n’importe quel programme de prévention.

SYMBOLES UTILISES

DANGER !

Indique une situation dangereuse exposant l’opérateur au risque de blessures graves, voire mortelles.

ATTENTION !

Indique un risque potentiel d’accident pour les personnes ou de dommage matériel.

AVERTISSEMENT !

Indique un avertissement ou une remarque sur des fonctions clé ou utiles. Prêter la plus grande attention aux segments de texte marqués par ce symbole.

REMARQUE

Indique une remarque sur des fonctions clé ou utiles.

CONSULTATION

Indique la nécessité de consulter le manuel d’utilisation avant d’effectuer toute opération.

1464031000(1)2009-04 A FLOORTEC R 670 P 3

FRANÇAIS MANUEL D’UTILISATION

INSTRUCTIONS GENERALES

Les avertissements et précautions spéciﬁ ques suivants informent sur les potentiels risques de dommages à la machine ou aux personnes.

DANGER !

Avant d’effectuer toute opération de nettoyage de la machine, d’entretien et de remplacement des – composants, débrancher la batterie, enlever la clé de contact et activer le frein de stationnement. Cette machine doit être utilisée uniquement par le personnel adéquatement formé. L’utilisation de la machine – est interdite aux enfants et aux personnes handicapées. Les manoeuvres de braquage doivent être effectuées à vitesse extrêmement réduite. Eviter de braquer – brusquement, en particulier en pente. Tenir les étincelles, les ﬂ ammes et les matériaux fumants et incandescents loin des batteries. Les batteries – produisent des gaz potentiellement explosifs pendant l’utilisation ordinaire. Ne pas porter de bijoux quand on travaille près des composants électriques. – Ne pas travailler sous la machine soulevée, sans des supports ﬁ xes de sécurité convenables. – Chaque fois qu’on travaille sous le coffre ouvert, s’assurer que celui-ci ne peut pas se refermer – accidentellement. Ne pas opérer avec cette machine en présence de poudres, liquides ou vapeurs nuisibles, dangereux, – inﬂ ammables et / ou explosifs : la machine ne doit pas être utilisée pour ramasser des matériaux dangereux. Attention : le carburant est extrêmement inﬂ ammable. – Ne pas fumer et ne pas utiliser des ﬂ ammes libres près du lieu de ravitaillement ou de stockage du – carburant. Effectuer le ravitaillement de carburant à l’extérieur ou dans un endroit bien aéré et avec le moteur à l’arrêt. – Arrêter le moteur et le laisser refroidir pendant quelques minutes avant de dévisser le bouchon du réservoir – du carburant. Ne pas remplir complètement le réservoir du carburant. Aﬁ n de permettre l’expansion du carburant, laisser – une distance d’au moins 25 mm de l’ouverture de la goulotte de remplissage du réservoir. Après avoir effectué le ravitaillement de carburant, contrôler que le bouchon du réservoir du carburant est – bien fermé. Si, pendant le ravitaillement, du carburant est renversé, nettoyer soigneusement et permettre aux vapeurs de – se dissiper avant de démarrer le moteur. Eviter que le carburant entre en contacte avec la peau et d’en inhaler les vapeurs. Garder hors de la portée – des enfants. Ne pas incliner le moteur au-dessus de 20° ; le fonctionnement à d’inclinations excessives peut provoquer la – sortie du carburant. Pendant le transport de la machine, le réservoir du carburant ne doit pas être plein. – Ne pas poser d’objets sur le moteur. – Arrêter le moteur avant d’effectuer toute opération. Pour éviter le démarrage accidentel du moteur, enlever le – capuchon de la bougie d’allumage. Voir les NORMES DE SECURITE indiquées dans le manuel du moteur, qui constitue une partie intégrante de – ce manuel. En cas d’installation à bord de batteries au plomb (WET), ne pas incliner la machine de plus de 30° depuis – l’horizontale, car cela pourrait provoquer des pertes de liquide très corrosif. Au cas où il serait nécessaire d’incliner la machine pour l’entretien, enlever les batteries.

ATTENTION !

Le monoxyde de carbone (CO) peut causer des dommages au cerveau et même la mort. Le moteur à combustion interne de la machine émet du monoxyde de carbone. Ne pas inhaler les gaz d’échappement. Si l’on doit utiliser la machine dans un endroit fermé, s’assurer qu’il y ait une ventilation adéquate et des assistants à vous aider.

4 FLOORTEC R 670 P 1464031000(1)2009-04 A

MANUEL D’UTILISATION FRANÇAIS

ATTENTION !

Avant d’effectuer toute activité d’entretien / réparation, lire attentivement toutes les instructions qui – concernent l’entretien / réparation. Prêter attention aux pièces chaudes lorsqu’on travaille près du moteur propulseur, du pot d’échappement et – du collecteur. Prendre les précautions convenables aﬁ n que les cheveux, les bijoux, les parties non adhérentes des – vêtements ne soient pas capturés par les parties en mouvement de la machine. Pour éviter l’utilisation non autorisée de la machine, enlever la clé de contact. – Avant de laisser la machine sans surveillance, veiller à ce que celle-ci ne puisse pas bouger de façon – autonome. Ne pas utiliser la machine sur des surfaces ayant une pente supérieure à la valeur indiquée sur la machine – même. Utilisez exclusivement les balais livrées avec la machine et spéciﬁ ées dans le manuel d’utilisation. – L’utilisation de balais différentes peut compromettre la sécurité. Avant d’utiliser la machine, fermer tous les couvercles et / ou portillons. – Ne pas utiliser la machine dans des endroits très poussiéreux. – Utiliser la machine exclusivement dans des endroits illuminés. – Si l’on utilise la machine en présence d’autres personnes, il faut activer le feu tournant (optionnel). – Ne pas laver la machine avec des jets d’eau directs ou sous pression ou avec des substances corrosives. – Ne pas utiliser d’air comprimé pour le nettoyage général de la machine, sauf que pour les ﬁ ltres (voir le paragraphe spéciﬁ que). Pendant l’utilisation de cette machine, faire attention à sauvegarder l’intégrité des autres personnes, en – particulier des enfants. Ne pas poser de conteneurs de liquides sur la machine. – La température de stockage doit être comprise entre 0°C et +40°C. – La température de travail de la machine doit être comprise entre 0°C et +40°C. – L’humidité doit être comprise entre 30 % et 95 %. – Protéger toujours la machine du soleil, de la pluie et d’autres intempéries, pendant le fonctionnement et en – état d’arrêt. Garder la machine dans un endroit couvert et sec : elle a été conçue pour l’utilisation à sec, par conséquent elle ne doit pas être utilisée ou gardée dehors, dans des conditions d’humidité. Ne pas utiliser la machine comme moyen de transport ou de poussée / remorquage. – Ne pas faire travailler les balais lorsque la machine est arrêtée pour ne pas endommager le sol. – En cas d’incendie, il est préférable d’utiliser un extincteur à poudre, plutôt qu’un extincteur à eau. – Ne pas heurter contre des étagères ou des échafaudages, en particulier en cas de danger de chute d’objets. – Adapter la vitesse d’utilisation aux conditions d’adhérence. – Éviter tout freinage brusque en descente. Éviter tout changement brusque de direction. Procéder à vitesse – réduite en descente. La machine n’est pas approuvée pour l’utilisation sur la voie publique. – Ne pas altérer pour aucune raison les protections prévues pour la machine. – Respecter scrupuleusement les instructions prévues pour l’entretien ordinaire. – Ne pas enlever ou altérer les plaques installées sur la machine. – S’assurer que les éventuelles anomalies de fonctionnement de la machine ne dépendent pas du manque – d’entretien. En cas contraire demander l’intervention de personnel autorisé ou d’un Service après-vente agréé. En cas de remplacement de pièces, demander les pièces de rechange D’ORIGINE à un concessionnaire ou – revendeur agréé. Aﬁ n de garantir la sécurité et le bon fonctionnement de la machine, faire effectuer l’entretien programmé – prévu au chapitre spéciﬁ que de ce manuel par du personnel autorisé ou par un Service après-vente agréé. Lors de la mise à la ferraille, la machine ne doit pas être abandonnée par la présence de matériaux toxiques – (batteries, huiles, matériaux plastiques, etc.), sujets à des lois qui prévoient l’élimination auprès de centres spéciaux (voir le chapitre Mise à la ferraille). Pendant le fonctionnement du moteur, le silencieux se chauffe ; ne pas toucher le silencieux lorsqu’il est – chaud pour éviter des brûlures graves et des incendies. Le fonctionnement du moteur avec une quantité d’huile insufﬁ sante peut endommager sérieusement le – moteur même. Contrôler le niveau d’huile avec le moteur arrêté et la machine en position horizontale. Ne pas faire fonctionner le moteur sans le ﬁ ltre à l’air ; le moteur pourrait s’endommager. – Les interventions d’assistance technique pour le moteur doivent être effectuées par un concessionnaire – agréé. Utiliser exclusivement des pièces de rechange d’origine ou des pièces équivalentes pour le moteur. L’utilisation de pièces de rechange de qualité non équivalente peut sérieusement endommager le moteur. Voir les NORMES DE SECURITE indiquées dans le manuel du moteur, qui constitue une partie intégrante de – ce manuel.

1464031000(1)2009-04 A FLOORTEC R 670 P 5

FRANÇAIS MANUEL D’UTILISATION

DESCRIPTION DE LA MACHINE

STRUCTURE DE LA MACHINE

Volant1. Pédale de marche avant / arrière2. Pédale frein de service3. Levier frein de stationnement4. Appuyer sur la pédale du frein (3) puis actionner le levier (4) pour commuter le frein de service en frein de stationnement. Pédale volet avant5. Porte-objets6. Coffre7. Roues arrière de traction sur essieu ﬁ xe8. Roue avant de direction9. Balai latéral droit10. Balai latéral gauche (optionnel)11. Balai central12. Volet latéral gauche13. Volet latéral droit14. Volet avant15. Volet arrière16. Conteneur déchets (vider quand il est plein)17. Crochet de retenue conteneur déchets18. Poignée conteneur déchets19.

Portillon gauche (ouvrir seulement pour les opérations 20. d’entretien) Pommeaux portillon21. Portillon droit (pour enlever le balai central)22. Pommeaux portillon23. Feu clignotant (toujours en fonction si la clé de contact est 24. sur “I”) (optionnel) Siège de conduite avec microinterrupteur de sécurité25. Prise supplémentaire pour aspirateur manuel (optionnel)26. Colonne de direction réglable en avant ou en arrière27. Feu de travail (optionnel)28. Poignée de réglage hauteur balai latéral droit29. Poignée de réglage hauteur balai latéral gauche30. Levier de réglage position longitudinale siège31. Couvercle compartiment ﬁ ltre d’aspiration32. Poignées couvercle33. Aspirateur manuel (optionnel)34. Dispositifs de retenue aspirateur manuel35. Conteneurs intérieurs avec poignée pour déchargement 36. déchets (optionnels) Plaque avec numéro de série / données techniques / 37. marquage de conformité Poignées d’ouverture coffre38. Ancrages de soulèvement machine39.

6 FLOORTEC R 670 P 1464031000(1)2009-04 A

P100351

STRUCTURE DE LA MACHINE (suite)

Coffre (ouvert)41. Tirants de support coffre42. Batteries43. Schémas de branchement batteries44. Bouchons batteries45. Boîte fusibles à lamelle46. Fusible restaurable moteur balai central47. Fusible restaurable moteurs balais latéraux48. DEL de signalisation système de traction en panne49. Si le DEL est allumé ﬁ xe, le système de traction fonctionne correctement ; si le DEL clignote, le système de traction est en panne. Boîte composants électriques50. Carte électronique système de traction51. Déﬂ ecteur d’air52. Silencieux53. Aspirateur manuel (optionnel)54.

MANUEL D’UTILISATION FRANÇAIS

Poignée de réglage hauteur balai central55. Moteur à essence56. Bouchon de remplissage et de contrôle niveau huile 57. moteur Bouchon de vidange huile moteur58. Filtre à air moteur59. Réservoir carburant60. Bouchon réservoir carburant61. Dynamoteur (démarreur et dynamo)62. Fusible système de chargement63. Télérupteur moteur64. Diode65. Levier accélérateur (ne pas l’utiliser !)66. Robinet d’ouverture / fermeture carburant (ne pas l’utiliser 67. !) Levier dispositif de démarrage à froid (ne pas l’utiliser !)68. Corde de démarrage manuel moteur (ne pas l’utiliser !)69. Modèle et numéro de série moteur à essence70.

12V

1464031000(1)2009-04 A FLOORTEC R 670 P 7

P100345

FRANÇAIS MANUEL D’UTILISATION

OFF

TABLEAU DE BORD ET COMMANDES

Tableau de bord gauche81. Clé de contact82.

position “0” : machine à l’arrêt et fonctions désactivées• position “I” : système électrique branché (avant le • démarrage du moteur à essence) - moteur démarré (après le démarrage du moteur à essence) - allumage feu clignotant

position “II” : actionnement démarreur• Compteur horaire83. Interrupteur avertisseur sonore84. Interrupteur ventilateur d’aspiration / secoueur85. Interrupteur prise supplémentaire pour aspirateur manuel 86. (optionnelle)

Interrupteur feu de travail (optionnel)87. Bouton-poussoir d’urgence. Il doit être appuyé en cas 88. d’urgence pour arrêter toute fonction de la machine. Pour le désactiver après l’utilisation, le tourner dans le sens de la ﬂ èche qui se trouve sur le bouton-poussoir même. Vis de ﬁ xation tableaux89. Tableau de bord droit90. Levier de soulèvement / abaissement balai latéral droit et 91. balai latéral gauche Levier de soulèvement / abaissement balai central92. Levier de réglage position volant93. Interrupteur marche avant / marche arrière94.

P100353

ACCESSOIRES / OPTIONS

Outre les composants présents dans le modèle standard, la machine peut être équipée des accessoires optionnels suivants, selon l’emploi spéciﬁ que de la machine :

Balais central et latéraux avec poils plus ou moins durs par rapport au standard – Filtre à poussière en polyester antistatique et en polyester BIA C – Balai latéral gauche – Aspirateur manuel – Feu de travail – Feu clignotant – Volets en matériaux différents – Toit de protection opérateur –

Pour de plus amples informations relatives aux accessoires optionnels susmentionnés, s’adresser au revendeur agréé.

8 FLOORTEC R 670 P 1464031000(1)2009-04 A

MANUEL D’UTILISATION FRANÇAIS

1.160 mm

3,6

CARACTERISTIQUES TECHNIQUES

Caractéristiques générales Valeurs

Longueur machine 1 480 mm

Largeur machine (sans balais latéraux) 930 mm

Hauteur maximum machine (au volant) 1 220 mm

Largeur de nettoyage (sans balais latéraux) 700 mm

Largeur de nettoyage (avec deux balais latéraux) 1 260 mm

Hauteur minimum du sol (volets non compris) 55 mm

Dimensions balai central (diamètre x longueur) 300 mm x 700 mm

Diamètre balais latéraux 420 mm

Vitesse de rotation balai central 550 tr/mn

Vitesse de rotation brosses latérales 80 tr/mn

Diamètre roue de direction avant 250 mm

Diamètre roues de traction arrières 250 mm

Pression spéciﬁ que au sol roue avant 1,0 N/mm

Pression spéciﬁ que au sol roues arrière 0,6 N/mm

Poids total machine en ordre de marche 320 kg

Capacité conteneur déchets 70 Litres

Moteur balai central 500 W

Moteur balais latéraux 60 W

Moteur système de traction 600 W, 110 tr/mn

Moteur système d’aspiration 310 W

Moteur secoueur 90 W, 6 000 tr/mn

Démarreur et dynamo (dynamoteur) 1 100 W

Niveau pression acoustique à l’oreille de l’opérateur (ISO 11201, ISO 4871) (LpA) 78,3 ± 3 dB(A)

Puissance acoustique émise par la machine (ISO 3744, ISO 4871) (LwA) 99 dB (A)

Niveau de vibrations au bras de l’opérateur (ISO 5349-1) (*) < 2,5 m/s

Niveau de vibrations transmises au corps de l’opérateur (ISO 2631-1) (*) 0,5 m/s

En conditions de travail normales, sur une surface horizontale d’asphalte.(*)

Performances Valeurs

Vitesse maximum (marche avant / marche arrière) 6 km/h

Vitesse maximum en marche arrière 3 km/h

Pente maximum franchissable 20 %

Rayon de braquage minimum 1 310 mm

Batteries Valeurs

Tension batteries 24 V

Batterie standard Au plomb, avec électrolyte acide (WET)

Capacité batteries 80 Ah C5, 12 V

Aspiration et ﬁ ltrage poussières Valeurs

Filtre à poussière en papier de 5-10 μm 4,3 m

Dépression logement balai central 11 mm H

Actionnement secoueur Electrique

1464031000(1)2009-04 A FLOORTEC R 670 P 9

FRANÇAIS MANUEL D’UTILISATION

Moteur à essence (*) Valeurs

Marque HONDA

Modèle GX120

Cylindrée 118 cc

Puissance maximum 2,9 kW à 3 600 tr/mn

Etalonnage moteur 2,3 kW à 3 400 tr/mn

Couple maximum 0,75 kgm à 2.500 tr/mn

Capacité réservoir carburant 2,5 Litres

Type d’essence Sans plomb pour automobiles

Pour les autres données / valeurs du moteur à essence, voir le Manuel spéciﬁ que.(*)

SCHEMA ELECTRIQUE

Légende

BAT Batteries 24 V

BE1 Feu clignotant (optionnel)

BLK Cadre moteur

BZ1 Avertisseur sonore de marche arrière / avertisseur sonore

EBD Diode

EB1 Carte électronique système de traction

ES0 Relais sécurité moteur

ES1 Relais balai central

ES2 Relais secoueur

ES3 Relais système d’aspiration

ES4 Relais aspirateur manuel (optionnel)

ES5 Relais balais latéraux

ES6 Relais démarrage moteur

ES7 Relais arrêt moteur

FA Fusible restaurable balai central

FB Fusible restaurable balais latéraux

FR Fusible système de chargement (70 A)

FT Fusible système de traction (70 A)

F1 Fusible général (circuit clé) (15 A)

F2 Fusible moteur secoueur (25 A)

F3 Fusible aspirateur manuel (40 A) (optionnel)

F4 Fusible moteur système d’aspiration (10 A)

F5 Fusible avertisseur sonore et feu clignotant (10 A)

F6 Fusible feu de travail (10 A) (optionnel)

HM Compteur horaire

K1 Clé de contact

LD1 DEL diagnostique carte électronique système de traction

L1 Feu de travail (optionnel)

M1 Moteur balai central

M2 Moteur système de traction

M3 Moteur secoueur

M4 Moteur balai latéral droit

M5 Moteur balai latéral gauche (optionnel)

M6 Moteur système d’aspiration

M7 Moteur aspirateur manuel (optionnel)

M8 Dynamoteur

P1 Interrupteur avertisseur sonore

R1 Potentiomètre vitesse de traction (pédale)

R2 Résistance DEL

SPK Système d’injection moteur

SWS Bouton-poussoir d’urgence

SW1 Microinterrupteur balai central

SW2 Interrupteur système d’aspiration / secoueur

SW3 Interrupteur aspirateur manuel (optionnel)

SW4 Microinterrupteur de sécurité dans le siège de conduite

SW5 Microinterrupteur balais latéraux

SW6 Interrupteur feu de travail (optionnel)

SW7 Interrupteur marche arrière (si équipé)

T1 Temporisateur microinterrupteur siège (retard de 0,5”)

Codes des couleurs

BK Noir

BU Bleu clair

BN Marron

GN Vert

GY Gris

OG Orange

PK Rose

RD Rouge

VT Violet

WH Blanc

YE Jaune

10 FLOORTEC R 670 P 1464031000(1)2009-04 A

SCHEMA ELECTRIQUE (suite)

MANUEL D’UTILISATION FRANÇAIS

1464031000(1)2009-04 A FLOORTEC R 670 P 11

P100354

FRANÇAIS MANUEL D’UTILISATION

UTILISATION

ATTENTION !

Des plaques adhésives appliquées sur certains points de la machine indiquent :

DANGER – ATTENTION – AVERTISSEMENT – CONSULTATION –

Lors de la lecture de ce manuel, l’opérateur doit bien comprendre le sens des symboles illustrés sur les plaques. Ne pas couvrir les plaques et les remplacer immédiatement en cas d’endommagement.

CONTROLE / PREPARATION DES BATTERIES SUR UNE MACHINE NEUVE

La machine requiert deux batteries au plomb de 12 V, branchées selon le schéma (44). La machine peut être livrée selon une des conﬁ gurations suivantes :

Batteries installées dans la machine et prêtes à l’utilisationA) Batteries installées dans la machine, mais sèches, c’est-à-dire sans électrolyteB) Sans batteriesC)

Selon la conﬁ guration, procéder comme suit.

Batteries installées dans la machine et prêtes à l’utilisationA)

Ouvrir le coffre (7) de la machine et vériﬁ er que les batteries sont branchées au dynamoteur à l’aide des bornes.1.

Fermer le coffre (7).2.

La machine est prête à l’utilisation.3.

Si, lors du démarrage du moteur à essence, les batteries sont déchargées, il est nécessaire de les charger au moyen d’un

chargeur de batterie externe.

Batteries installées dans la machine, mais sèches, c’est-à-dire sans électrolyteB)

Ouvrir le coffre (7) de la machine.1.

Enlever tous les bouchons (45) des batteries.2.

ATTENTION !

L’acide sulfurique est hautement corrosif, donc le manipuler avec précaution. En cas de contact avec les yeux ou la peau, laver et rincer abondamment à l’eau et consulter un médecin. Les batteries doivent être remplies dans un endroit bien aéré. Porter des gants de protection.

Remplir les éléments des batteries avec acide sulfurique pour batteries (densité de 1,27 à 1,29 kg à 25°C) selon les 3.

instructions spéciﬁ ées dans le manuel des batteries.

La quantité correcte de solution acide à insérer est indiquée dans le manuel des batteries.

Laisser les batteries au repos et remplir les éléments avec la solution d’acide sulfurique, selon les instructions indiquées 4.

dans le manuel des batteries.

Charger les batteries avec un chargeur de batterie externe.5.

Sans batteriesC)

Acheter des batteries adéquates [voir le chapitre Caractéristiques techniques et le schéma (44)].1.

S’adresser aux revendeurs de batteries qualiﬁ és pour le choix et l’installation.

Installer les batteries.2.

Charger les batteries avec un chargeur de batterie externe.3.

AVANT LA MISE EN MARCHE

AVERTISSEMENT !

S’assurer que la machine n’a pas de portillons / coffres ouverts et qu’elle se trouve dans des conditions normales d’utilisation. S’assurer que le conteneur déchets (17) est fermé correctement. Si la machine n’a pas encore été utilisée après le transport, vériﬁ er que tous les sabots et les moyens de blocage utilisés pour le transport ont été enlevés.

Si besoin est, ouvrir le coffre (7), dévisser le bouchon (61) et effectuer le ravitaillement de carburant ; puis, fermer le coffre (7).1.

AVERTISSEMENT !

Ne pas remplir complètement le réservoir du carburant. Aﬁ n de permettre l’expansion du carburant, laisser une distance d’au moins 25 mm de l’ouverture de la goulotte de remplissage du réservoir.

Effectuer les opérations d’entretien en respectant les échéances indiquées dans le plan d’entretien programmé (voir le 2. paragraphe spéciﬁ que).

12 FLOORTEC R 670 P 1464031000(1)2009-04 A

MANUEL D’UTILISATION FRANÇAIS

MISE EN MARCHE ET ARRET DE LA MACHINE

Mise en marche de la machine

S’asseoir en position de conduite sur le siège (25).1.

Si besoin est, régler la position du siège selon son propre confort à l’aide du levier (31).2.

Si besoin est, régler l’inclinaison, en avant ou en arrière, de la colonne de direction (1) selon son propre confort à l’aide du

levier (93).

AVERTISSEMENT !

Avant le démarrage du moteur à essence, ne pas fermer le levier du dispositif de démarrage à froid, mais au contraire le laisser toujours en position ouverte : le système de démarrage de cette machine ne requiert pas l’utilisation du dispositif de démarrage à froid.

AVERTISSEMENT !

Ne pas démarrer le moteur à essence par la corde de démarrage manuel : le moteur est pourvu d’un démarreur.

Tourner la clé de contact (82) en position “I”, puis en position “II” et faire démarrer le moteur à essence. Dès que le moteur 3.

démarre relâcher tout de suite la clé de contact; elle reviendra en position “I”.

AVERTISSEMENT !

Pendant le démarrage du moteur au moyen de la clé de contact (82) ne pas appuyer sur la pédale de marche (2).

AVERTISSEMENT !

Après le démarrage, le moteur ne tourne pas au ralenti, mais il atteint immédiatement le régime spéciﬁ é. Le levier de l’accélérateur est réglé en usine : il ne doit pas être altéré ni utilisé pour varier le nombre de tours du moteur !

AVERTISSEMENT !

Le moteur ne peut pas être démarré si l’opérateur n’est pas assis sur le siège de conduite (25). Un système de sécurité en empêche le démarrage.

Laisser chauffer le moteur pendant quelques minutes, en fonction de la température ambiante.4.

Désactiver le frein de stationnement5.

Se porter sur le lieu de travail, démarrer la machine les mains sur le volant et appuyer sur la partie avant de la pédale (2).6.

La direction de marche avant / arrière peut être sélectionnée au moyen de l’interrupteur correspondant (94) positionné sur le 7.

tableau de bord gauche. La vitesse d’avance est réglable de 0 à la valeur maximum, selon la pression exercée sur la pédale

(2).

REMARQUE

Le siège (25) est équipé d’un capteur de sécurité qui ne permet le mouvement de la machine, à l’aide de la pédale (2), que lorsque l’opérateur est assis sur son siège.

Baisser le balai central au moyen du levier (92) ; le balai commencera aussi à tourner.8.

Activer le système d’aspiration en appuyant sur la partie inférieure de l’interrupteur (85).9.

REMARQUE

Le système d’aspiration peut être activé seulement si le balai central est baissé.

Baisser les balais latéraux (10 et 11) à l’aide du levier (91).10.

REMARQUE

Les balais latéraux (10 et 11) peuvent être baissés et soulevés même lorsque la machine est en mouvement. Les balais latéraux ne tournent pas s’ils sont soulevés ; en outre, ils ne tournent pas si le balai central est soulevé.

Commencer le travail de balayage en manœuvrant le volant (1) et en appuyant sur la pédale (2) pour faire avancer la 11.

machine.

1464031000(1)2009-04 A FLOORTEC R 670 P 13

FRANÇAIS MANUEL D’UTILISATION

Arrêt de la machine

Pour arrêter la machine, relâcher la pédale (2).1. Pour arrêter la machine rapidement, appuyer aussi sur la pédale du frein de service (3). Pour arrêter la machine immédiatement en cas d’urgence, appuyer sur le bouton-poussoir d’urgence (88). Pour désactiver le bouton-poussoir d’urgence (88) après son activation, le tourner dans le sens de la ﬂ èche qui se trouve sur le bouton-poussoir même. Soulever les balais latéraux (10 et 11) à l’aide du levier (91).2. Désactiver le système d’aspiration en reportant l’interrupteur (85) dans la position initiale.3. Soulever le balai central (12) à l’aide du levier (92).4. Pour arrêter la machine, tourner la clé de contact (82) sur “0”.5. Activer le frein de stationnement.6.

FREIN DE STATIONNEMENT

Activer le frein de stationnement en appuyant sur la pédale (3) et en actionnant le levier (4).1. Désactiver le frein de stationnement en appuyant sur la pédale (3) et en la relâchant.2.

ATTENTION !

Avant d’effectuer toute opération d’entretien et de remplacement des composants, activer le frein de stationnement. Activer le frein de stationnement lorsqu’on stationne la machine en pente ou dans une descente.

MACHINE AU TRAVAIL

ATTENTION !

Faire attention lorsqu’on utilise la machine à vitesse élevée, puisque des braquages soudains pourraient provoquer des situations d’instabilité dues à la typologie de la machine, à trois roues, et à la distribution du poids sur ces dernières. Réduire toujours la vitesse avant d’effectuer tout braquage.

Ne pas s’arrêter pendant longtemps dans la même position avec les balais qui tournent : des traces non désirées pourraient 1. rester sur le sol. Pour collecter les déchets légers et volumineux, soulever le volet avant en appuyant sur la pédale (5) ; considérer que, 2. pendant que le volet avant est soulevé, la capacité d’aspiration de la machine est réduite.

AVERTISSEMENT !

S’il est nécessaire d’opérer sur un sol mouillé, il faut désactiver le système d’aspiration au moyen de l’interrupteur (85) pour protéger le ﬁ ltre à poussière.

Pour un bon travail de balayage il faut que le ﬁ ltre à poussière soit le plus propre possible. Pour le nettoyage du ﬁ ltre pendant 3. le balayage, activer le secoueur en appuyant sur la partie supérieure de l’interrupteur (85) pendant quelques secondes. Pendant cette opération, le ventilateur d’aspiration est automatiquement désactivé. Le nettoyage du ﬁ ltre effectué, appuyer sur la partie inférieure de l’interrupteur (85) pour activer à nouveau le système d’aspiration, puis reprendre le travail de balayage. Répéter l’opération en moyenne toutes les 10 minutes pendant le travail (selon la quantité de poussière du milieu à nettoyer).

REMARQUE

Lorsque le ﬁ ltre à poussière est obstrué et / ou le conteneur déchets est plein, la machine n’arrive plus à collecter ni de poussière ni de déchets.

Vider le conteneur déchets (17) chaque fois qu’il est plein ainsi qu’à la ﬁ n du travail (voir la procédure au paragraphe suivant).4.

14 FLOORTEC R 670 P 1464031000(1)2009-04 A

MANUEL D’UTILISATION FRANÇAIS

VIDANGE DU CONTENEUR DECHETS

Arrêter la machine, en relâchant la pédale de marche.1.

Tourner la clé de contact (82) sur “0”.2.

Activer le frein de stationnement.3.

Dégager le crochet (18) en tirant son extrémité inférieure.4.

Enlever le conteneur déchets (17) à l’aide de la poignée (19), en le dégageant des guides internes.5.

Décharger les déchets dans les conteneurs prévus à cet effet. Le conteneur déchets peut être équipé à son intérieur avec

deux conteneurs (optionnels) avec poignée (36), pour faciliter le déchargement des déchets.

Installer à nouveau les conteneurs avec poignée (36), si présents.6.

Installer le conteneur déchets (17) en l’engageant aux guides internes, puis le ﬁ xer à l’aide du crochet (18).7.

La machine est prête pour reprendre le travail de balayage.8.

APRES L’UTILISATION DE LA MACHINE

Le travail effectué, avant de laisser la machine, d’effectuer les opérations suivantes :

Soulever les balais latéraux à l’aide du levier (91).1.

Soulever le balai central au moyen du levier (92).2.

Activer le secoueur à l’aide de l’interrupteur (85).3.

Vider le conteneur déchets (17) (voir la procédure au paragraphe précédent).4.

Enlever la clé de contact (82).5.

Activer le frein de stationnement.6.

DEPLACEMENT PAR POUSSEE / REMORQUAGE DE LA MACHINE

Pour déplacer aisément la machine par poussée / remorquage, aucun arrangement préalable n’est nécessaire.

INACTIVITE PROLONGEE DE LA MACHINE

Si l’on prévoit de ne pas utiliser la machine pendant plus de 30 jours, il est convenable d’effectuer les opérations suivantes :

S’assurer de garder la machine dans un endroit sec et propre.1.

Débrancher la borne négative des batteries (43).2.

Utiliser le moteur à essence comme décrit dans le Manuel spéciﬁ que.3.

PREMIERE PERIODE D’UTILISATION

Après la première période d’utilisation (les 8 premières heures), il faut :1.

Contrôler le serrage des éléments de ﬁ xation et de connexion.•

Vériﬁ er que les parties visibles sont intactes et qu’elles ne présentent pas de pertes de liquides.• Après les 20 premières heures de travail ou après le premier mois, remplacer l’huile moteur (voir le manuel du moteur à 2. essence).

ENTRETIEN

La durée de vie de la machine et sa sécurité de fonctionnement sont garanties par un entretien soigné et régulier. Veuillez trouver ci-dessous le plan d’entretien programmé. Les périodicités indiquées peuvent subir des variations en fonction de conditions de travail particulières, à déﬁ nir par le responsable de l’entretien. Toutes les opérations d’entretien programmé ou extraordinaire doivent être effectuées par du personnel qualiﬁ é ou par un Service après-vente agréé. Après le plan d’entretien programmé, ce manuel contient seulement les opérations d’entretien les plus simples et les plus récurrentes. Pour les procédures des autres opérations d’entretien prévues par le plan d’entretien programmé et d’entretien extraordinaire, se référer au manuel d’entretien consultable auprès des Services après-vente.

ATTENTION !

Les opérations d’entretien doivent être effectuées avec la machine arrêtée, la clé enlevée et, le cas échéant, avec les batteries débranchées. Lire attentivement toutes les instructions du chapitre Sécurité avant d’effectuer les opérations d’entretien.

1464031000(1)2009-04 A FLOORTEC R 670 P 15

FRANÇAIS MANUEL D’UTILISATION

PLAN D’ENTRETIEN PROGRAMME

Procédure

Contrôle et réglage de la hauteur des balais latéraux et central

Nettoyage et contrôle de l’intégrité du ﬁ ltre à pous- sière

Contrôle du niveau d’huile moteur (**)

Contrôle nettoyage ﬁ ltre à air moteur (**)

Contrôle de la hauteur et du fonctionnement des volets

Contrôle du fonctionnement du secoueur (*)

Contrôle fonctionnement interrupteur de sécurité ouverture coffre

Contrôle visuel courroie de transmission balai central (*)

Nettoyage ﬁ ltre à air moteur (**)(4)(9)

Contrôle du serrage des écrous et des vis (*)(1)

Contrôle et réglage frein de service et frein de stationnement

Remplacement de l’huile moteur (**)(2)(4)

Nettoyage cuve de collecte sédiments carburant (**)(4)

Contrôle nettoyage / réglage bougie (**)(4)

Nettoyage réservoir et ﬁ ltre carburant (4)(8)

Contrôle tension courroie entre moteur et dynamoteur (*)

Contrôle et nettoyage chaîne direction (*)

Remplacement courroie de transmission balai central (*)

Remplacement ﬁ ltre à air moteur (**)(5)(10)

Remplacement bougie (**)(5)

Contrôle / réglage du jeu des soupapes (5)(8)

Contrôle ou remplacement charbons moteur principal et moteur système de traction

Remplacement courroie entre moteur et dynamoteur (*)

Nettoyage chambre de combustion moteur (6)(8)

Contrôle (et remplacement éventuel) tuyaux d’alimentation carburant

Contrôle du régime moteur (*)

Lors de la

livraison

Toutes

les 10

heures

Toutes

les 50

heures

(*)

Toutes

les 100

heures

(*)

Toutes les 200 heures

Toutes les 300 heures

Toutes les 400 heures

(*)

(7)(8)

Pour la procédure relative, se référer au manuel d’entretien.(*) Pour la procédure relative, se référer au Manuel du moteur à essence.(**) Et après les 8 premières heures de rodage.(1) La première fois après 20 heures ou après un mois.(2) Ou tous les 3 mois.(3) Ou tous les 6 mois.(4) Ou tous les ans.(5) Toutes les 500 heures.(6) Tous les 2 ans.(7) Entretien réalisé par le personnel technique autorisé par Honda, à moins que l’utilisateur ne possède les équipements et les (8) connaissances techniques nécessaires. Voir à ce propos le manuel d’entretien Honda. Nettoyer plus fréquemment dans les zones poussiéreuses.(9) Ne remplacer que l’élément en papier.(10)

16 FLOORTEC R 670 P 1464031000(1)2009-04 A

CONTROLE ET REGLAGE DE LA HAUTEUR DU BALAI CENTRAL

REMARQUE

La machine est livrée avec des balais de dureté différente. La procédure ci-décrite est applicable à tous les types de balais.

Contrôler la hauteur du sol du balai central, en procédant 1. comme suit :

Amener la machine sur un sol plat.•

En gardant la machine en position d’arrêt, baisser •

le balai central et le faire tourner pendant quelques

secondes.

Arrêter et soulever le balai central, puis déplacer la •

machine et l’arrêter.

Contrôler que la largeur de la trace (A, Fig. 1) laissée •

par le balai central est comprise entre 2 et 4 cm dans

toute sa longueur. Au cas où la trace (A) résulterait différente, procéder au réglage de la hauteur du balai, en opérant comme indiqué à partir du point 2. Activer le frein de stationnement.2. Tourner la clé de contact (82) sur “0”.3. Ouvrir le coffre (7).4. Desserrer le pommeau (A, Fig. 2) sur le côté gauche de la 5. machine. Tourner le pommeau (B), en considérant que :6.

pour soulever le balai, il doit être vissé ;•

pour baisser le balai, il doit être dévissé.• Le réglage effectué, serrer le pommeau (A) en bloquant le pommeau (B). Exécuter à nouveau le point 1 pour vériﬁ er le réglage de la 7. hauteur du sol du balai central. Lorsque l’usure excessive du balai n’en permet plus 8. le réglage, le remplacer comme prévu au paragraphe suivant.

AVERTISSEMENT !

Une trace excessive (supérieure à 4 cm) de la brosse centrale compromet le fonctionnement régulier de la machine et peut provoquer la surchauffe des parties en mouvement, en réduisant considérablement leur durée. Prêter attention pendant l’opération de contrôle susmentionnée et ne pas faire fonctionner la machine en conditions différentes de celles décrites.

MANUEL D’UTILISATION FRANÇAIS

2 - 4 cm

0,8 - 1,6 in

S311389

Figure 1

S311390

Figure 2

1464031000(1)2009-04 A FLOORTEC R 670 P 17

FRANÇAIS MANUEL D’UTILISATION

REMPLACEMENT DU BALAI CENTRAL

REMARQUE

La machine est livrée avec des balais de dureté différente. La procédure ci-décrite est applicable à tous les types de balais.

AVERTISSEMENT !

L’utilisation de gants de travail est conseillée pendant le remplacement du balai central à cause de la présence éventuelle de débris tranchants parmi les poils.

Porter la machine sur un sol plat e activer le frein de 1. stationnement. Tourner la clé de contact (82) sur “0”.2. Dévisser les pommeaux (23) et enlever le portillon droit 3. (22). Dévisser le pommeau (A, Fig. 3).4. Dévisser les pommeaux (B, Fig. 3) et enlever le couvercle 5. du logement (C) du balai. Enlever le balai (A, Fig. 4).6. Contrôler que le moyeu entraîneur (A, Fig. 5) est propre et 7. non obstrué par des objets (cordes, chiffons, etc.) enroulés accidentellement. Installer le nouveau balai central, en orientant les poils (B) 8. comme indiqué dans la ﬁ gure. Installer le nouveau balai central (C, Fig. 5) dans la 9. machine et s’assurer que sa prise (D) s’insère dans le relatif moyeu entraîneur (A). Installer le couvercle du logement (C, Fig. 3) du balai et 10. serrer les pommeaux (B) et (A). Installer le portillon droit (22) et serrer les pommeaux (23).11. Contrôler et régler la hauteur du balai central, comme 12. indiqué au paragraphe précédent.

S311391

Figure 3

Figure 4

Figure 5

S311392

S311393

18 FLOORTEC R 670 P 1464031000(1)2009-04 A

CONTROLE ET REGLAGE DE LA HAUTEUR DES BALAIS LATERAUX

REMARQUE

La machine est livrée avec des balais de dureté différente. La procédure ci-décrite est applicable à tous les types de balais.

Contrôler la hauteur du sol des brosses latérales, en 1. procédant comme suit :

Porter la machine sur un sol plat et baisser les balais •

latéraux.

En gardant la machine en position d’arrêt, faire tourner •

les balais latéraux pendant quelques secondes.

Soulever les balais latéraux, puis déplacer la machine •

et l’arrêter.

Contrôler que les traces laissées par les balais latéraux •

sont, en extension et orientation, comme indiqué dans

la ﬁ gure (A et B, Fig. 6). Au cas où la trace résulterait différente, procéder au réglage de la hauteur des balais, en procédant comme indiqué à partir du point 2. Activer le frein de stationnement.2. Tourner la clé de contact (72) sur “0”.3. Desserrer le pommeau (A, Fig. 7) situé sur le balai.4. Tourner le pommeau (B), en considérant que :5.

pour soulever le balai, il doit être vissé ;•

pour baisser le balai, il doit être dévissé.• Le réglage effectué, serrer le pommeau (A) en bloquant le pommeau (B). Exécuter à nouveau le point 1 pour vériﬁ er le réglage de la 6. hauteur du sol des brosses latérales. Lorsque l’usure excessive des balais n’en permet plus 7. le réglage, les remplacer comme prévu au paragraphe spéciﬁ que.

REMPLACEMENT DES BALAIS LATERAUX

REMARQUE

La machine est livrée avec des balais de dureté différente. La procédure ci-décrite est applicable à tous les types de balais.

AVERTISSEMENT !

L’utilisation de gants de travail est conseillée pendant le remplacement des brosses latérales à cause de la présence éventuelle de débris tranchants parmi les poils.

Porter la machine sur un sol plat e activer le frein de 1. stationnement. Tourner la clé de contact (82) sur “0”.2. Dégager le dispositif de ﬁ xation (A, Fig. 8), extraire 3. le goujon (B) et enlever le balai (C) de l’arbre du motoréducteur. Monter le nouveau balai sur l’arbre du motoréducteur, 4. insérer le goujon (B) dans les trous (D), puis accrocher le dispositif de ﬁ xation (A). Contrôler et régler la hauteur des balais latéraux, comme 5. indiqué au paragraphe précédent.

MANUEL D’UTILISATION FRANÇAIS

Figure 6

Figure 7

Figure 8

S311394

S311395

P100350

1464031000(1)2009-04 A FLOORTEC R 670 P 19

FRANÇAIS MANUEL D’UTILISATION

NETTOYAGE ET CONTROLE DE L’INTEGRITE DU FILTRE A POUSSIERE

REMARQUE

Outre le ﬁ ltre en papier standard, des ﬁ ltres en polyester sont à disposition en tant qu’accessoires optionnels. La procédure ci-décrite est applicable à chacun de ces types.

Porter la machine sur un sol plat e activer le frein de 1. stationnement. Tourner la clé de contact (72) sur “0”.2. Dégager le crochet (18) en tirant son extrémité inférieure.3. Enlever le conteneur déchets (17) à l’aide de la poignée 4. (19), en le dégageant des guides internes. Dévisser les pommeaux (33) et enlever le couvercle (32) 5. du compartiment du ﬁ ltre. Dévisser les pommeaux (A, Fig. 9).6. Débrancher le connecteur électrique (B) du moteur (C) du 7. secoueur. Enlever le cadre de ﬁ xation (D) du ﬁ ltre à poussière.8. Déposer le ﬁ ltre à poussière (E).9. A l’extérieur, dans un endroit approprié, nettoyer le ﬁ ltre 10. en le secouant sur une surface horizontale et propre, en battant le côté (A, Fig. 10) opposé à celui du tamis (B). Compléter le nettoyage à l’aide d’un jet perpendiculaire d’air comprimé (C) (6 bars maximum), en soufﬂ ant uniquement du côté protégé par le tamis (B) d’une distance minimum de 30 cm. Observer en outre les indications suivantes en fonction du ﬁ ltre traité :

Filtre en papier (standard) : ne pas le nettoyer avec • de l’eau ou du détergent pour ne pas risquer de l’endommager irrémédiablement. Filtre en polyester (optionnel) : pour un nettoyage plus • profond, il est possible de laver le ﬁ ltre avec de l’eau et, éventuellement, avec des détergents non moussants. Ce type de lavage, même s’il est meilleur du point de vue qualitatif, réduit la vie utile du ﬁ ltre, lequel devra être remplacé plus souvent. L’utilisation de détergents pas adéquats peut compromettre les caractéristiques fonctionnelles du ﬁ ltre.

Contrôler que le corps du ﬁ ltre n’a pas de déchirures. Si 11. besoin est, remplacer le ﬁ ltre. Nettoyer la bague en caoutchouc (A, Fig. 11) du couvercle 12. (32) et contrôler qu’elle est intacte et efﬁ cace ; en cas contraire, la remplacer. Pour la repose, procéder dans l’ordre inverse de la 13. dépose, en faisant attention aux indications suivantes :

Installer le ﬁ ltre (E, Fig. 9) avec le tamis (B, Fig. 10) • tourné vers le haut.

Figure 9

Figure 10

S311397

S311399

S311398

Figure 11

20 FLOORTEC R 670 P 1464031000(1)2009-04 A

CONTROLE DE LA HAUTEUR ET DU FONCTIONNEMENT DES VOLETS

Amener la machine sur un sol plat et adéquat en tant que 1. plan de référence pour le contrôle de la hauteur des volets. Activer le frein de stationnement.2. Tourner la clé de contact (72) sur “0”.3.

Contrôle des volets latéraux

Dévisser les pommeaux (23) et (21) et enlever les 1. portillons droit (22) et gauche (20). Contrôler l’intégrité des volets latéraux (13 et 14). 2. Remplacer les volets en présence de coupures (A, Fig.

12) supérieures à 20 mm ou de déchirures (B) supérieures à 10 mm (pour le remplacement des volets, se référer au Manuel d’entretien). Contrôler que la hauteur du sol des volets latéraux (13 et 3.

14) est comprise entre 0 et 3 mm (A, Fig. 13). Si besoin est, régler la hauteur des volets en utilisant les oriﬁ ces oblongs sur les vis (A, Fig. 16). Pour la repose, procéder dans l’ordre inverse de la 4. dépose.

Contrôle des volets avant et arrière

Enlever le balai central, comme indiqué au paragraphe 1. spéciﬁ que. Contrôler l’intégrité des volets avant (15) et arrière (16). 2. Remplacer les volets en présence de coupures (A, Fig.

12) supérieures à 20 mm ou de déchirures (B) supérieures à 10 mm (pour le remplacement des volets, se référer au Manuel d’entretien). Contrôler que :3.

le volet avant (A, Fig. 17) touche légèrement le sol et •

que, de toute façon, il ne se détache pas du sol (A, Fig.

14).

le volet arrière (B, Fig. 17) se trouve à une hauteur du •

sol comprise entre 0 et 3 mm (A, Fig. 13). Si besoin est, régler la hauteur des volets en utilisant les 4. oriﬁ ces oblongs sur les vis (C et D, Fig. 17). Appuyer sur la pédale du volet avant (5) et contrôler que 5. le volet avant (A, Fig. 15) tourne vers le haut d’environ 90° (voir la ﬁ gure) ; relâcher la pédale et contrôler que le volet revient à la position initiale et qu’il ne reste pas dans une position intermédiaire. Si besoin est, pour le réglage ou le remplacement du câble de commande du volet avant, se référer au manuel d’entretien. Pour la repose, procéder dans l’ordre inverse de la 6. dépose.

MANUEL D’UTILISATION FRANÇAIS

S311400 S311401

Figure 12 Figure 13

S311402 S311403

Figure 14 Figure 15

Figure 16

S311404

Figure 17

1464031000(1)2009-04 A FLOORTEC R 670 P 21

S311405

FRANÇAIS MANUEL D’UTILISATION

CONTROLE / REMPLACEMENT / RETABLISSEMENT DES FUSIBLES

Porter la machine sur un sol plat e activer le frein de 1. stationnement. Tourner la clé de contact (82) sur “0”.2. Ouvrir le coffre (7).3. Débrancher le connecteur négatif des batteries (43).4.

Contrôle / remplacement des fusibles à lamelle

Enlever le couvercle de la boîte à fusibles (46).1. Contrôler / remplacer le fusible concerné parmi les 2. suivants (Fig. 18) :

Fusible général F1 (15 A) (circuit clé)(A): Fusible F2 (25 A) moteur secoueur(B): Fusible F3 (40 A) aspirateur manuel (optionnel)(C): Fusible F4 (30 A) moteur système d’aspiration(D): Fusible F5 (10 A) avertisseur sonore et feu tournant(E):

Fusible F6 (10 A) feu de travail (optionnel)(F): Enlever le couvercle de la boîte des composants 3. électriques (50). Contrôler / remplacer le fusible suivant (Fig. 19) :4.

Fusible FT (70 A) système de traction(A): Enlever et contrôler / remplacer le fusible suivant (63) :5. Fusible FR (70 A) système de chargement

ABCDEF

P100348

Figure 18

Contrôle des fusibles restaurables

Contrôler si le fusible concerné parmi les suivants (Fig. 18) 1. est déclenché :

Fusible FA (30 A) moteur balai central(G):

Fusible FB (10 A) moteurs balais latéraux(H): Restaurer le fusible déclenché après le refroidissement du composant qui a provoqué le déclenchement. Fermer le coffre (7).2.

P100349

Figure 19

22 FLOORTEC R 670 P 1464031000(1)2009-04 A

MANUEL D’UTILISATION FRANÇAIS

FONCTIONS DE SECURITE

La machine est équipée des fonctions de sécurité décrites ci-dessous.

BOUTON-POUSSOIR D’URGENCE

Il est placé dans une position (88) facilement accessible par l’opérateur. Il doit être appuyé en cas de nécessité urgente pour arrêter toute fonction de la machine.

MICROINTERRUPTEUR DU SIEGE DE CONDUITE

Il est situé à l’intérieur du siège de conduite et il provoque l’arrêt du moteur si l’opérateur n’est pas assis sur le siège.

DEPISTAGE DES PANNES

Problème Cause probable Remède

L’opérateur n’est pas assis sur le siège de conduite.

Le niveau d’huile moteur est insufﬁ sant. Rétablir le niveau d’huile moteur. (1)

En tournant la clé de contact en position “II” le moteur à essence ne démarre pas.

Le moteur s’arrête pendant le travail.

En appuyant sur la pédale de marche la machine ne bouge pas.

Le balai central ne fonctionne pas. Le fusible restaurable FA est déclenché.

Les balais latéraux ne fonctionnent pas.

La machine ne collecte pas assez les déchets / poussière.

Le secoueur ne fonctionne pas. Le fusible F2 dans la boîte est interrompu. Remplacer le fusible.

Le DEL de signalisation système de traction en panne sur la carte clignote.

Manque de carburant dans le réservoir Effectuer le ravitaillement de carburant. (1)

Le carburant n’arrive pas au carburateur. Contrôler la tuyauterie de connexion. (1)

La bougie ne produit aucune étincelle. Nettoyer / remplacer la bougie. (1)

Le fusible F1 dans la boîte est interrompu. Remplacer le fusible.

Le fusible FR est interrompu. Remplacer le fusible.

Le niveau d’huile moteur est insufﬁ sant. Rétablir le niveau d’huile moteur. (1)

Manque de carburant dans le réservoir Effectuer le ravitaillement de carburant. (1)

Le frein de stationnement est activé. Désactiver le frein de stationnement

Pendant le démarrage de la machine au moyen de la clé, la pédale de marche est appuyée ou l’opérateur est en train de s’asseoir sur son siège.

Le fusible FT est interrompu. Remplacer le fusible.

Le balai central n’est pas baissé Baisser le balai central

Le fusible restaurable FB est déclenché.

Le système d’aspiration est désactivé.

Le fusible F4 dans la boîte est interrompu. Remplacer le fusible.

Le ﬁ ltre à poussière est obstrué.

Le conteneur déchets est plein. Vider le conteneur déchets.

Les volets ne sont pas correctement réglés ou ils sont usés.

Les balais ne sont pas correctement réglés. Régler la hauteur des balais.

Le système de traction est en panne.

S’asseoir correctement sur le siège de conduite.

S’asseoir sur le siège, puis démarrer la machine au moyen de la clé sans appuyer en même temps sur la pédale de marche.

Réarmer le fusible en appuyant sur le boutonpoussoir correspondant.

Activer le système d’aspiration au moyen de l’interrupteur.

Nettoyer le ﬁ ltre à poussière à l’aide du se- coueur ou en le démontant.

Régler / remplacer les volets.

Pour identiﬁ er la panne, se référer au Manuel d’entretien (consultable auprès des Services après-vente Nilﬁ sk Alto).

Pour les instructions relatives, se référer au manuel du moteur à essence.(1)

Pour de plus amples informations, se référer au Manuel d’entretien consultable auprès des Services après-vente Nilﬁ sk Alto.

1464031000(1)2009-04 A FLOORTEC R 670 P 23

FRANÇAIS MANUEL D’UTILISATION

MISE A LA FERRAILLE

Effectuer la mise à la ferraille de la machine auprès d’un démolisseur autorisé. Avant la mise à la ferraille, il est nécessaire de déposer et séparer les éléments suivants et les envoyer aux collectes sélectives, conformément aux normes d’hygiène de l’environnement en vigueur :

Batteries – Huile moteur – Filtre à poussière en polyester – Balais central et latéraux – Tuyaux et pièces en matériel plastique – Parties électriques et électroniques (*) –

Pour la mise en décharge des parties électriques et électroniques, s’adresser auprès du centre Nilﬁ sk Alto le plus proche.(*)

24 FLOORTEC R 670 P 1464031000(1)2009-04 A

USER MANUAL ENGLISH

TABLE OF CONTENTS

INTRODUCTION .............................................................................................................................................................. 2

MANUAL PURPOSE AND CONTENTS .......................................................................................................................................... 2

TARGET ........................................................................................................................................................................................... 2

HOW TO KEEP THIS MANUAL ....................................................................................................................................................... 2

DECLARATION OF CONFORMITY ................................................................................................................................................ 2

IDENTIFICATION DATA ................................................................................................................................................................... 2

OTHER REFERENCE MANUALS ................................................................................................................................................... 2

SPARE PARTS AND MAINTENANCE ............................................................................................................................................. 2

CHANGES AND IMPROVEMENTS ................................................................................................................................................ 3

OPERATION CAPABILITIES ........................................................................................................................................................... 3

CONVENTIONS .............................................................................................................................................................................. 3

UNPACKING/DELIVERY ................................................................................................................................................. 3

SAFETY ........................................................................................................................................................................... 3

SYMBOLS ....................................................................................................................................................................................... 3

GENERAL INSTRUCTIONS ............................................................................................................................................................ 4

MACHINE DESCRIPTION ............................................................................................................................................... 6

MACHINE NOMENCLATURE ......................................................................................................................................................... 6

CONTROL PANEL ........................................................................................................................................................................... 8

ACCESSORIES/OPTIONS .............................................................................................................................................................. 8

TECHNICAL DATA ........................................................................................................................................................................... 9

WIRING DIAGRAM ........................................................................................................................................................................ 10

USE ................................................................................................................................................................................ 12

BATTERY CHECK/SETTING ON A NEW MACHINE .................................................................................................................... 12

BEFORE MACHINE START-UP .................................................................................................................................................... 12

STARTING AND STOPPING THE MACHINE ............................................................................................................................... 13

PARKING BRAKE .......................................................................................................................................................................... 14

MACHINE OPERATION ................................................................................................................................................................ 14

HOPPER DUMPING ...................................................................................................................................................................... 15

AFTER USING THE MACHINE ..................................................................................................................................................... 15

PUSHING/TOWING THE MACHINE ............................................................................................................................................. 15

MACHINE STORAGE .................................................................................................................................................................... 15

FIRST PERIOD OF USE ............................................................................................................................................................... 15

MAINTENANCE ............................................................................................................................................................. 15

SCHEDULED MAINTENANCE TABLE ......................................................................................................................................... 16

MAIN BROOM HEIGHT CHECK AND ADJUSTMENT .................................................................................................................. 17

MAIN BROOM REPLACEMENT ................................................................................................................................................... 18

SIDE BROOM HEIGHT CHECK AND ADJUSTMENT .................................................................................................................. 19

SIDE BROOM REPLACEMENT .................................................................................................................................................... 19

DUST FILTER CLEANING AND INTEGRITY CHECK .................................................................................................................. 20

SKIRT HEIGHT AND OPERATION CHECK .................................................................................................................................. 21

FUSE CHECK/REPLACEMENT/RESET ....................................................................................................................................... 22

EMERGENCY PUSH-BUTTON ..................................................................................................................................................... 23

DRIVER’S SEAT MICROSWITCH ................................................................................................................................................. 23

TROUBLESHOOTING ................................................................................................................................................... 23

SCRAPPING .................................................................................................................................................................. 24

1464031000(1)2009-04 A FLOORTEC R 670 P 1

ENGLISH USER MANUAL

INTRODUCTION

NOTE

The numbers in brackets refer to the components shown in Machine Description chapter.

MANUAL PURPOSE AND CONTENTS

The purpose of this Manual is to provide the operator with all necessary information to use the machine properly, in a safe and autonomous way. It contains information about technical data, safety, operation, storage, maintenance, spare parts and disposal. Before performing any procedure on the machine, the operators and qualiﬁ ed technicians must read this Manual carefully. Contact Nilﬁ sk Alto in case of doubts concerning the interpretation of the instructions and for any further information.

TARGET

This Manual is intended for operators and technicians qualiﬁ ed to perform the machine maintenance. The operators must not carry out operations reserved for qualiﬁ ed technicians. Nilﬁ sk Alto will not be responsible for damages coming from failure to follow these instructions.

HOW TO KEEP THIS MANUAL

The User Manual must be kept near the machine, inside an adequate case, away from liquids and other substances that can cause damage to it.

DECLARATION OF CONFORMITY

The declaration of conformity, supplied with the machine, certiﬁ es the machine conformity with the law in force.

NOTE

Two copies of the original declaration of conformity are provided together with the machine documentation.

IDENTIFICATION DATA

The machine model and serial number are marked on the plate (37). The machine model year is written in the declaration of conformity and it is also indicated by the ﬁ rst two ﬁ gures of the machine serial number. The petrol engine model and serial number are marked on the plate (70). This information is useful when ordering machine and engine spare parts. Use the following table to write down the machine and engine identiﬁ cation data for any further reference.

MACHINE model ...............................................................................

MACHINE serial number ...................................................................

ENGINE model ..................................................................................

ENGINE serial number ......................................................................

OTHER REFERENCE MANUALS

Other manuals supplied with the machine:

Petrol Engine Manual, to be considered an integral part of this Manual. – Sweeper Spare Parts List –

Other available manuals:

Service Manual (that can be consulted at any Nilﬁ sk Alto Service Center) –

SPARE PARTS AND MAINTENANCE

All necessary operating, maintenance and repair procedures must be performed by qualiﬁ ed personnel or by Nilﬁ sk Alto Service Centers. Only original spare parts and accessories must be used. Call Nilﬁ sk Alto for service or to order spare parts and accessories, specifying the machine model and serial number.

2 FLOORTEC R 670 P 1464031000(1)2009-04 A

USER MANUAL ENGLISH

CHANGES AND IMPROVEMENTS

Nilﬁ sk Alto constantly improves its products and reserves the right to make changes and improvements at its discretion without being obliged to apply such beneﬁ ts to the machines that were previously sold. Any change and/or addition of accessory must be approved and performed by Nilﬁ sk Alto.

OPERATION CAPABILITIES

This sweeper has been designed and built to be used by a qualiﬁ ed operator to sweep/clean smooth and solid ﬂ oors, in civil and industrial environments, and to collect dust and light debris under safe operation conditions.

CONVENTIONS

Forward, backward, front, rear, left or right are intended with reference to the operator’s position, while on the driver’s seat (25).

UNPACKING/DELIVERY

To unpack the machine carefully follow the instructions on the packing. Upon delivery check that the packing and the machine were not damaged during transportation. In case of visible damages, keep the packing and have it checked by the carrier that delivered it. Call the carrier immediately to ﬁ ll in a damage claim. Check that the machine is equipped as follows:

Technical documents: –

Sweeper User Manual• Petrol Engine Manual• Sweeper Spare Parts List•

No. 1 70 A fuse –

SAFETY

The following symbols indicate potentially dangerous situations. Always read this information carefully and take all necessary precautions to safeguard people and property. The operator’s cooperation is essential in order to prevent injury. No accident prevention program is effective without the total cooperation of the person responsible for the machine operation. Most of the accidents that may occur while working or moving around are caused by failure to comply with the simplest rules for exercising prudence. A careful and prudent operator is the best guarantee against accidents and is essential for successful completion of any prevention program.

SYMBOLS

DANGER!

It indicates a dangerous situation with risk of death for the operator.

WARNING!

It indicates a potential risk of injury for people or damage to objects.

CAUTION!

It indicates a caution or a remark related to important or useful functions. Pay careful attention to the paragraphs marked by this symbol.

NOTE

It indicates a remark related to important or useful functions.

CONSULTATION

It indicates that it is necessary to consult the User Manual before performing any procedure.

1464031000(1)2009-04 A FLOORTEC R 670 P 3

ENGLISH USER MANUAL

GENERAL INSTRUCTIONS

Speciﬁ c warnings and cautions to inform about potential damages to people and machine are shown below.

DANGER!

Before performing any maintenance, repair, cleaning or replacement procedure disconnect the battery – connector, remove the ignition key and engage the parking brake. This machine must be used by properly trained operators only. Children or disabled people cannot use this – machine. Sharp turns must be made at slowest possible speed. Avoid abrupt turns on incline. – Keep the battery away from sparks, ﬂ ames and incandescent material. During the normal operation explosive – gases are released. Do not wear jewels when working near electrical components. – Do not work under the lifted machine without supporting it with safety stands. – When working under the open hood, ensure that it cannot be closed by accident. – Do not operate the machine near toxic, dangerous, ﬂ ammable and/or explosive powders, liquids or vapours: – This machine is not suitable for collecting dangerous powders. Be careful, fuel is highly ﬂ ammable. – Do not smoke or bring naked ﬂ ames in the area where the machine is refuelled or where the fuel is stored. – Refuel outdoors or in a well-ventilated area, with the engine off. – Turn off the engine and let it cool down for a few minutes, then remove the fuel tank plug. – Do not ﬁ ll the fuel tank to the top. Do not ﬁ ll the fuel tank to the top, but leave at least 25 mm from the ﬁ ller – neck to allow the fuel to expand. After refuelling, check that the ﬁ ller cap is tightly closed. – If any fuel is spilled while refuelling, clean the tank area and allow the vapours to evaporate before starting – the engine. Avoid contact with skin and do not breathe in fuel vapours. Keep out of reach of children. – Do not tilt the engine more than 20°; excessive tilting can cause the fuel to come out. – During machine transportation, the fuel tank must not be full. – Do not lay any object on the engine. – Stop the engine before performing any procedure on it. To avoid any accidental start, disconnect the ignition – spark plug cap. See also the SAFETY RULES in the Engine Manual, which is to be considered an integral part of this Manual. – When lead batteries (WET) are installed on this machine, do not tilt the machine more than 30° from its – horizontal position to prevent the highly corrosive acid to leak out of the batteries. When the machine is to be tilted to perform maintenance procedures, remove the batteries.

WARNING!

Carbon monoxide (CO) can cause brain damage or death. The internal combustion engine of this machine can emit carbon monoxide. Do not inhale exhaust gas fumes. Only use indoors when adequate ventilation is provided, and when an assistant has been instructed to look after you.

4 FLOORTEC R 670 P 1464031000(1)2009-04 A

USER MANUAL ENGLISH

WARNING!

Carefully read all the instructions before performing any maintenance/repair procedure. – Pay attention to hot parts when working near the engine, the mufﬂ er and the manifold. – Take all necessary precautions to prevent hair, jewels and loose clothes from being caught by the machine – moving parts. To avoid any unauthorised use of the machine, remove the ignition key. – Do not leave the machine unattended without being sure that it cannot move independently. – Do not use the machine on slopes with a gradient exceeding the speciﬁ cations. – Use only brooms supplied with the machine and those speciﬁ ed in the User Manual. Using other brooms – could reduce safety. Before using the machine, close all doors and/or covers. – Do not use the machine in particularly dusty areas. – Use the machine only where a proper lighting is provided. – If the machine is to be used where there are other people besides the operator, it is necessary to install the – pivoting light (optional). Do not wash the machine with direct or pressurised water jets, or with corrosive substances. Do not use – compressed air to clean this type of machine, except for the ﬁ lters (see the relevant paragraph). While using this machine, take care not to cause damage to people and children especially. – Do not put any can containing ﬂ uids on the machine. – The machine storage temperature must be 0°C to +40°C. – The machine working temperature must be 0°C to +40°C. – The humidity must be between 30% and 95%. – Always protect the machine against the sun, rain and bad weather, both under operation and inactivity – condition. Store the machine indoors, in a dry place. This machine must be used in dry conditions, it must not be used or kept outdoors in wet conditions. Do not use the machine as a means of transport, or for pushing/towing. – Do not allow the brooms to operate while the machine is stationary to avoid damaging the ﬂ oor. – In case of ﬁ re, use a powder ﬁ re extinguisher, not a water one. – Do not bump into shelves or scaffoldings, particularly where there is a risk of falling objects. – Adjust the operation speed to suit the ﬂ oor conditions. – Avoid sudden stops when the machine is going downhill. Avoid sharp turns. Drive at slow speed when going – downhill. This machine cannot be used on roads or public streets. – Do not tamper with the machine safety guards. – Follow the routine maintenance procedures scrupulously. – Do not remove or modify the plates afﬁ xed to the machine. – In case of machine malfunctions, ensure that these are not due to lack of maintenance. Otherwise, request – assistance from the authorised personnel or from an authorised Service Center. In case of part replacement, order ORIGINAL spare parts from an authorised Dealer or Retailer. – To ensure the proper and safe operation of the machine, have the scheduled maintenance, detailed in the – relevant chapter of this Manual, performed by the authorised personnel or an authorised Service Center. The machine must be disposed of properly, because of the presence of toxic-harmful materials (batteries, – oil, plastics, etc.), which are subject to standards that require disposal in special centres (see Scrapping chapter). While the engine is running the silencer heats up. Do not touch the silencer to avoid serious scalding or ﬁ re. – Running the engine with an insufﬁ cient quantity of oil can seriously damage the engine. Check the oil level – with the engine off and the machine on a level surface. Never run the engine if the air ﬁ lter is not installed, because the engine could be damaged. – All diesel engine servicing procedures should be performed by an authorised Dealer. – Only use original spare parts or parts of matching quality for the diesel engine. Using spare parts of lower quality can seriously damage the engine. See also the SAFETY RULES in the Engine Manual, which is to be considered an integral part of this Manual. –

1464031000(1)2009-04 A FLOORTEC R 670 P 5

ENGLISH USER MANUAL

MACHINE DESCRIPTION

MACHINE NOMENCLATURE

Steering wheel1. Forward/reverse gear pedal2. Service brake pedal3. Parking brake lever4. Press the brake pedal (3), then use the lever (4) to switch from the service brake to the parking brake. Front skirt lifting pedal5. Can holder6. Hood7. Rear driving wheels on ﬁ xed axle8. Front steering wheel9. Right side broom10. Left side broom (optional)11. Main broom12. Left side skirt13. Right side skirt14. Front skirt15. Rear skirt16. Hopper (empty it when full)17. Hopper fastening hook18. Hopper handle19.

Left door (to be opened for performing maintenance 20. procedures only) Door knobs21. Right door (for main broom removal)22. Door knobs23. Flashing light (always on when the ignition key is turned to 24. “I”) (optional) Driver’s seat with safety microswitch25. Additional hole for manual vacuum system kit (optional)26. Adjustable steering column27. Working light (optional)28. Right side broom height adjusting knob29. Left side broom height adjusting knob30. Seat longitudinal position adjusting lever31. Vacuum ﬁ lter compartment cover32. Cover knobs33. Manual vacuum system (optional)34. Manual vacuum system fasteners35. Internal containers with handle for dumping (optional)36. Serial number plate/technical data/conformity certiﬁ cation37. Hood opening handles38. Machine lifting anchors39.

6 FLOORTEC R 670 P 1464031000(1)2009-04 A

P100351

MACHINE NOMENCLATURE (Continues)

Hood (open)41. Hood support tie rods42. Batteries43. Battery connection diagram44. Battery caps45. Lamellar fuse box46. Main broom motor fuse47. Side broom motor fuse48. Drive system malfunction led49. If the led is on, the drive system is operating, if the led ﬂ ashes, the drive system is malfunctioning. Electrical component box50. Drive system electronic board51. Air bafﬂ e plate52. Silencer53. Manual vacuum system (optional)54.

USER MANUAL ENGLISH

Main broom height adjusting knob55. Petrol engine56. Engine oil ﬁ ller/level check plug57. Engine oil drain plug58. Engine air ﬁ lter59. Fuel tank60. Fuel tank plug61. Dynamotor (starter and dynamo)62. Charging system fuse63. Engine electromagnetic switch64. Diode65. Throttle lever (do not use it!)66. Fuel tap (do not use it!)67. Choke lever (do not use it!)68. Engine manual starting cord (do not use it!)69. Petrol engine model and serial number70.

12V

1464031000(1)2009-04 A FLOORTEC R 670 P 7

P100345

ENGLISH USER MANUAL

OFF

CONTROL PANEL

Left control panel81. Ignition key82.

Position “0”: The machine is off and all functions are • disabled Position “I”: Electrical system turned on (before starting • the engine) - Engine running (after starting the engine) ﬂ ashing light turned on

Position “II”: Starter activation• Hour counter83. Horn switch84. Vacuum fan/ﬁ lter shaker switch85. Manual vacuum system additional hole switch (optional)86.

Working light switch (optional)87. Emergency push-button Press it in case of emergency 88. to stop all the machine functions. To deactivate the emergency push-button, turn it in the direction shown by the arrow. Panel fastening screws89. Right control panel90. Left and right side broom lifting/lowering lever91. Main broom lifting/lowering lever92. Steering wheel adjusting lever93. Forward/reverse gear switch94.

ACCESSORIES/OPTIONS

In addition to the standard components, the machine can be equipped with the following accessories/options, according to the machine speciﬁ c use:

Main and side brooms with harder or softer bristles – Antistatic polyester or polyester BIA C dust ﬁ lter – Left side broom – Manual vacuum system – Working light – Flashing light – Skirts of various materials – Protective roof –

For further information about the above-mentioned accessories, contact an authorised Retailer.

P100353

8 FLOORTEC R 670 P 1464031000(1)2009-04 A

USER MANUAL ENGLISH

1.160 mm

3,6

TECHNICAL DATA

General Values

Machine length 1,480 mm

Machine width (without side brooms) 930 mm

Machine maximum height (at the steering wheel) 1,220 mm

Cleaning width (without side brooms) 700 mm

Working width (with two side brooms) 1,260 mm

Minimum distance from the ﬂ oor (skirts not included) 55 mm

Main broom size (diameter x length) 300 mm x 700 mm

Side broom diameter 420 mm

Main broom speed 550 rpm

Side broom speed 80 rpm

Front steering wheel diameter 250 mm

Rear driving wheel diameter 250 mm

Front wheel speciﬁ c pressure on the ﬂ oor 1.0 N/mm

Rear wheel speciﬁ c pressure on the ﬂ oor 0.6 N/mm

Machine kerb weight 320 kg

Hopper capacity 70 litres

Main broom motor 500 W

Side broom motors 60 W

Drive system motor 600 W, 110 rpm

Vacuum system motor 310 W

Filter shaker motor 90 W, 6,000 rpm

Starter and dynamo (dynamotor) 1,100 W

Sound pressure level at workstation (ISO 11201, ISO 4871) (LpA) 78.3 ± 3 dB(A)

Machine output acoustic power (ISO 3744, ISO 4871) (LwA) 99 dB(A)

Vibration level at the operator’s arms (ISO 5349-1) (*) <2.5 m/s

Vibration level at the operator’s body (ISO 2631-1) (*) 0.5 m/s

Under normal working conditions, on a level asphalt surface.(*)

Performance Values

Maximum forward/reverse speed 6 km/h

Maximum reverse speed 3 km/h

Gradeability 20 %

Minimum turning radius 1,310 mm

Batteries Values

Battery voltage 24 V

Standard battery Lead with acid electrolyte (WET)

Battery capacity 80 Ah C5, 12 V

Dust vacuuming and ﬁ ltering Values

Paper dust ﬁ lter 5-10 μm 4.3 m

Main broom compartment vacuum 11 mm H

Filter shaker activation Electric

1464031000(1)2009-04 A FLOORTEC R 670 P 9

ENGLISH USER MANUAL

Petrol engine (*) Values

Make HONDA

Model GX120

Displacement 118 cc

Engine power 2.9 kW at 3,600 rpm

Engine regulation 2.3 kW at 3,400 rpm

Max torque 0.75 kgm at 2,500 rpm

Fuel tank capacity 2.5 litres

Gasoline type Unleaded fuel for motor vehicles

For other petrol engine data/values, see the relevant Manual.(*)

WIRING DIAGRAM

Key

BAT 24 V batteries

BE1 Flashing light (optional)

BLK Engine frame

BZ1 Reverse gear buzzer/horn

EBD Diode

EB1 Drive system electronic board

ES0 Engine safety relay

ES1 Main broom relay

ES2 Filter shaker relay

ES3 Vacuum system relay

ES4 Manual vacuum system relay (optional)

ES5 Side broom relay

ES6 Engine start relay

ES7 Engine off relay

FA Main broom fuse

FB Side broom fuse

FR Charging system fuse (70 A)

FT Drive system fuse (70 A)

F1 Main fuse (key circuit) (15 A)

F2 Filter shaker motor fuse (25 A)

F3 Manual vacuum system fuse (40 A) (optional)

F4 Vacuum system motor fuse (10 A)

F5 Horn and ﬂ ashing light fuse (10 A)

F6 Working light fuse (10 A) (optional)

HM Hour counter

K1 Ignition key

LD1 Drive system electronic board diagnostic led

L1 Working light (optional)

M1 Main broom motor

M2 Drive system motor

M3 Filter shaker motor

M4 Right side broom motor

M5 Left side broom motor (optional)

M6 Vacuum system motor

M7 Manual vacuum system motor (optional)

M8 Dynamotor

P1 Horn switch

R1 Drive speed potentiometer (pedal)

R2 Led resistance

SPK Engine injection system

SWS Emergency push-button

SW1 Main broom microswitch

SW2 Vacuum system/ﬁ lter shaker switch

SW3 Manual vacuum system switch (optional)

SW4 Driver’s seat safety microswitch

SW5 Side broom microswitch

SW6 Working light switch (optional)

SW7 Reverse gear switch (if equipped)

T1 Driver’s seat microswitch timer (0.5”-delay)

Colour code

BK Black

BU Light blue

BN Brown

GN Green

GY Grey

OG Orange

PK Pink

RD Red

VT Violet

WH White

YE Yellow

10 FLOORTEC R 670 P 1464031000(1)2009-04 A

WIRING DIAGRAM (Continues)

USER MANUAL ENGLISH

1464031000(1)2009-04 A FLOORTEC R 670 P 11

P100354

ENGLISH USER MANUAL

USE

WARNING!

On some points of the machine there are some adhesive plates indicating:

DANGER – WARNING – CAUTION – CONSULTATION –

While reading this Manual, the operator must pay particular attention to the symbols shown on the plates. Do not cover these plates for any reason and immediately replace them if they are damaged.

BATTERY CHECK/SETTING ON A NEW MACHINE

The machine needs two 12 V lead batteries, connected according to the diagram (44). The machine can be supplied in one of the following conﬁ gurations:

Batteries already installed and ready to be usedA) Batteries installed on the machine but without electrolyteB) Without batteriesC)

According to machine conﬁ guration, proceed as follows.

Batteries already installed and ready to be usedA)

Open the machine hood (7) and check that the batteries are connected to the dynamotor through the appropriate terminals.1.

Close the hood (7).2.

The machine is ready to be used.3.

If the batteries are discharged, charge them with an external battery charger.

Batteries installed on the machine but without electrolyteB)

Open the machine hood (7).1.

Remove all battery caps (45).2.

WARNING!

Pay attention when using sulphuric acid, as it is corrosive. If it comes in contact with skin or eyes, rinse thoroughly with water and consult a physician. Batteries have to be ﬁ lled in a well-ventilated area. Wear protective gloves.

Fill the battery cells with sulphuric acid for batteries (density from 1.27 to 1.29 kg at 25°C) according to the instructions 3.

shown in the Battery Manual.

The correct quantity of sulphuric acid is shown in the Battery Manual.

Let the batteries rest and ﬁ ll in with sulphuric acid according to the instructions shown in the Battery Manual.4.

Charge the batteries with an external battery charger.5.

Without batteriesC)

Buy appropriate batteries (see the Technical Data paragraph and the diagram (44)).1.

For the battery choice and installation, apply to qualiﬁ ed battery Retailers.

Install the batteries.2.

Charge the batteries with an external battery charger.3.

BEFORE MACHINE START-UP

CAUTION!

Make sure that there are no open doors/hoods and that the machine is in normal operating conditions. Make sure that the hopper (17) is properly closed. If the machine has not been used after being transported, check that all the blocks used for the transportation have been removed.

If necessary, open the hood (7), unscrew the cap (61), and refuel; then close the hood (7).1.

CAUTION!

Do not ﬁ ll the fuel tank to the top. Do not ﬁ ll the fuel tank to the top, but leave at least 25 mm from the ﬁ ller neck to allow the fuel to expand.

Perform the maintenance procedures according to the Scheduled Maintenance Table (see the relevant paragraph).2.

12 FLOORTEC R 670 P 1464031000(1)2009-04 A

USER MANUAL ENGLISH

STARTING AND STOPPING THE MACHINE

Starting the machine

Sit on the driver’s seat (25).1.

If necessary, adjust the seat to a comfortable position by using the lever (31).2.

If necessary, use the lever (93) to tilt the steering column (1) forward or backward in order to reach a comfortable position.

CAUTION!

Always keep the choke lever open before starting the engine: to start this machine, the choke lever is not required.

CAUTION!

Do not start the engine by using the manual starting cord: the engine is equipped with electrical ignition by starter.

Turn the ignition key (82) to “I”, then to “II” and start the engine. When the engine starts, release the ignition key immediately; it 3.

will go back to “I”.

CAUTION!

When starting the engine with the ignition key (82) do not press the drive pedal (2).

CAUTION!

After cranking, the engine does not stay at idle, it immediately reaches the target engine speed. The throttle lever is adjusted by the Manufacturer: do not tamper with it nor use it to change the engine speed!

CAUTION!

The engine cannot be started when the operator is not on the driver’s seat (25). A safety system prevents the engine from starting.

Warm up the engine for a few minutes, according to the ambient temperature.4.

Disengage the parking brake.5.

Drive the machine to the working area, by keeping the hands on the steering wheel and by pressing the pedal (2) on the front 6.

side.

The forward/reverse gear is selected by the switch (94) on the left control panel. The drive speed can be adjusted from zero to 7.

maximum speed by increasing the pressure on the pedal (2).

NOTE

The seat (25) is equipped with a safety sensor, which allows the machine to be driven by pressing the pedal (2) only when the operator is on the driver’s seat.

Lower the main broom with the lever (92); it will start turning.8.

Turn on the vacuum system by pushing the switch (85) backward.9.

NOTE

The vacuum system turns on only when the main broom is lowered.

Lower the side brooms (10 and 11) with the lever (91).10.

NOTE

The side brooms (10 and 11) can be lowered and lifted even when the machine is moving. The side brooms do not turn when they are lifted or when the main broom is lifted.

Start sweeping by turning the steering wheel (1) and moving the machine forward by pressing the pedal (2).11.

1464031000(1)2009-04 A FLOORTEC R 670 P 13

ENGLISH USER MANUAL

Stopping the machine

To stop the machine release the pedal (2).1. To stop the machine quickly, also press the service brake pedal (3). In case of emergency, press the emergency push-button (88) to immediately stop the machine. To deactivate the emergency push-button (88), turn it in the direction shown by the arrow. Lift the side brooms (10 and 11) with the lever (91).2. Turn off the vacuum system by bringing back the switch (85) to the centre.3. Lift the main broom (12) with the lever (92).4. To stop the machine, turn the ignition key (82) to “0”.5. Engage the parking brake.6.

PARKING BRAKE

Engage the parking brake by pressing the pedal (3) and engaging the lever (4).1. Disengage the parking brake by pressing and releasing the pedal (3).2.

WARNING!

Before performing any maintenance, repair, cleaning or replacement procedure engage the parking brake. Engage the parking brake when parking the machine on a slope or incline.

MACHINE OPERATION

WARNING!

Pay careful attention when operating the machine at high speed: sudden steering could cause this three-wheel machine to become unstable due to weight distribution. Always reduce the speed before steering.

Avoid stopping for a long time with the machine in the same position and the brooms rotating: this could create unwanted 1. marks on the ﬂ oor. To collect light and bulky waste materials, lift the front skirt by pressing the pedal (5); take into consideration that the machine 2. vacuum capability is reduced when the front skirt is lifted.

CAUTION!

When operating on wet ﬂ oors, it is essential to turn off the vacuum system by pressing the switch (85) to prevent the dust ﬁ lter from being damaged.

For machine proper operation, the dust ﬁ lter must be as clean as possible. To clean it while sweeping, turn on the ﬁ lter shaker 3. by pressing the switch (85) forward for a few seconds. During this operation the vacuum fan is automatically shut off. After cleaning the ﬁ lter, press the switch (85) backward to restart the vacuum system; then start sweeping again. While working, repeat the procedure every 10 minutes on average (depending on the dustiness of the area to be cleaned).

NOTE

When the dust ﬁ lter is clogged and/or the hopper is full, the machine cannot collect dust and debris anymore.

The hopper (17) should be emptied after each working cycle and whenever it is full (see the procedure in the following 4. paragraph).

14 FLOORTEC R 670 P 1464031000(1)2009-04 A

USER MANUAL ENGLISH

HOPPER DUMPING

Stop the machine by releasing the drive pedal.1.

Turn the ignition key (82) to “0”.2.

Engage the parking brake.3.

Disengage the hook (18) by pulling its lower end.4.

Remove the hopper (17) by using the handle (19) and by disengaging it from the inner guides.5.

Discharge all the debris into special containers. To make discharging procedure easier, inside the hopper there are two

different containers (optional) with handle (36).

Install the containers with handle (36), if equipped.6.

Install the hopper (17) and engage it to the inner guides, then fasten it with the hook (18).7.

The machine is ready to start sweeping again.8.

AFTER USING THE MACHINE

After working, before leaving the machine, perform the following procedures.

Lift the side brooms with the lever (91).1.

Lift the main broom with the lever (92).2.

Turn on the ﬁ lter shaker with the switch (85).3.

Empty the hopper (17) (see the procedure in the previous paragraph).4.

Remove the ignition key (82).5.

Engage the parking brake.6.

PUSHING/TOWING THE MACHINE

To push/tow the machine when it is turned off, no special prearrangement is necessary.

MACHINE STORAGE

If the machine is not going to be used for more than 30 days, proceed as follows:

Check that the machine storage area is dry and clean.1.

Disconnect the negative terminal of the batteries (43).2.

Handle the petrol engine as shown in the relevant Manual.3.

FIRST PERIOD OF USE

After the ﬁ rst period of use (ﬁ rst 8 hours) it is necessary to perform the following procedures:1.

Check the fastening and connecting elements for proper tightening.• Check the visible parts for integrity and leakages.•

After the ﬁ rst 20 hours, or after the ﬁ rst month, change the engine oil (see the procedure in the Petrol Engine Manual).2.

MAINTENANCE

The lifespan of the machine and its maximum operating safety are ensured by correct and regular maintenance. The following table provides the scheduled maintenance. The intervals shown may vary according to particular working conditions, which are to be deﬁ ned by the person in charge of the maintenance. All scheduled or extraordinary maintenance procedures must be performed by qualiﬁ ed personnel, or by an authorised Service Center. This Manual describes only the easiest and most common maintenance procedures. For other maintenance procedures contained in the Scheduled Maintenance Table or for extraordinary maintenance procedures see the Service Manual that can be consulted at any Service Center.

WARNING!

To perform maintenance procedures, the machine must be off, the ignition key removed, and, if necessary, the batteries must be disconnected. Read carefully the instructions in Safety chapter before performing any maintenance procedure.

1464031000(1)2009-04 A FLOORTEC R 670 P 15

ENGLISH USER MANUAL

SCHEDULED MAINTENANCE TABLE

Procedure Upon delivery

Side and main broom height check and adjustment

Dust ﬁ lter cleaning and integrity check

Engine oil level check (**)

Engine air ﬁ lter cleaning check (**)

Skirt height and operation check

Filter shaker operation check (*)

Hood safety switch operation check (*)

Main broom driving belt visual inspection (*)

Engine air ﬁ lter cleaning (**)(4)(9)

Nut and screw tightening check (*)(1)

Service and parking brake check and adjustment (*)

Engine oil change (**)(2)(4)

Fuel deposits container cleaning (**)(4)

Spark plug cleaning/adjustment check (**)(4)

Fuel tank and ﬁ lter cleaning (4)(8)

Check of belt tension between engine and dynamotor (*)

Steering chain check and cleaning (*)

Main broom driving belt replacement (*)

Engine air ﬁ lter replacement (**)(5)(10)

Spark plug replacement (**)(5)

Valve clearance check/adjustment (5)(8)

Main motor and drive system motor carbon brush check or replacement

Replacement of the belt between engine and dynamotor

Engine combustion chamber cleaning (6)(8)

Fuel supply hose check (and replacement) (7)(8)

Engine speed check (*)

Every 10

hours

Every 50

hours

Every

100

hours

Every

200

hours

Every

300

hours

Every

400

hours

(*)

For the relevant procedure, see the Service Manual.(*) For the relevant procedure, see the Petrol Engine Manual.(**) And after the ﬁ rst 8 running-in hours.(1) The ﬁ rst time after 20 hours or after one month.(2) Or every 3 months.(3) Or every 6 months.(4) Or every year.(5) Every 500 hours.(6) Every 2 years.(7) Maintenance procedure to be performed by authorised Honda personnel, unless the operator has the service equipment and is (8) qualiﬁ ed to perform such procedure. Refer to Honda Service Manual. Clean more often in dusty areas.(9) Replace only the paper element.(10)

16 FLOORTEC R 670 P 1464031000(1)2009-04 A

MAIN BROOM HEIGHT CHECK AND ADJUSTMENT

NOTE

Brooms of various hardness are available. This procedure is applicable to all types of brooms.

Check the main broom distance from the ﬂ oor as shown 1.

below:

Drive the machine on a level ﬂ oor.• Keep the machine stationary, lower the main broom • and turn it on for a few seconds. Stop and lift the main broom, then move the machine • and switch it off. Check that the main broom print (A, Fig. 1), along its •

length, is 2 to 4 cm wide. If the print (A) is not within speciﬁ cations, adjust the broom height as shown in step 2. Engage the parking brake.2. Turn the ignition key (82) to “0”.3. Open the hood (7).4. Loosen the knob (A, Fig. 2) on the left side of the machine.5. Turn the knob (B), and remind that:6.

It must be screwed to lift the broom;•

It must be unscrewed to lower the broom.• After the adjustment, hold the knob (B) and tighten the knob (A). Perform step 1 again to check the proper adjustment of the 7. main broom height. When the broom is too worn out the adjustment is no more 8. possible; replace the broom according to the instructions in the next paragraph.

CAUTION!

If the main broom print is excessive (larger than 4 cm), the machine regular operation is affected and the moving or electrical parts can overheat, thus reducing machine life. Pay careful attention when performing the abovementioned checks, and always use the machine according to the indicated conditions.

USER MANUAL ENGLISH

2 - 4 cm

0,8 - 1,6 in

S311389

Figure 1

Figure 2

S311390

1464031000(1)2009-04 A FLOORTEC R 670 P 17

ENGLISH USER MANUAL

MAIN BROOM REPLACEMENT

NOTE

Brooms of various hardness are available. This procedure is applicable to all types of brooms.

CAUTION!

It is advisable to wear protective gloves when replacing the main broom because there can be sharp debris between the bristles.

Drive the machine on a level ground and engage the 1. parking brake. Turn the ignition key (82) to “0”.2. Unscrew the knobs (23) and remove the right door (22).3. Loosen the knob (A, Fig. 3).4. Unscrew the knobs (B, Fig. 3) and remove the broom 5. compartment cover (C). Remove the broom (A, Fig. 4).6. Check that the drive hub (A, Fig. 5) is free from dirt or 7. foreign materials (ropes, rags, etc.) accidentally rolled up. The new main broom must be installed with the bristles 8. rows (B) bent as shown in the ﬁ gure. Install the new main broom (C, Fig. 5) and ensure that the 9. mesh (D) correctly ﬁ ts into the relevant drive hub (A). Install the broom compartment cover (C, Fig. 3) and 10. tighten the knobs (B) and (A). Install the right door (22), then tighten the knobs (23).11. Check and adjust the main broom height as shown in the 12. previous paragraph.

S311391

Figure 3

Figure 4

Figure 5

S311392

S311393

18 FLOORTEC R 670 P 1464031000(1)2009-04 A

SIDE BROOM HEIGHT CHECK AND ADJUSTMENT

NOTE

Brooms of various hardness are available. This procedure is applicable to all types of brooms.

Check the side broom distance from the ﬂ oor, according to 1. the following procedure:

Drive the machine on a level ground and lower the side •

brooms.

Keep the machine stationary and turn on the side •

brooms for a few seconds.

Lift the side brooms, then move the machine and turn •

it off.

Check that the side broom prints are as shown in the •

ﬁ gure (A and B, Fig. 6). If the print is not within speciﬁ cations, adjust the broom height, according to the procedure shown in step 2. Engage the parking brake.2. Turn the ignition key (72) to “0”.3. Loosen the knob (A, Fig. 7) positioned above the broom.4. Turn the knob (B), and remind that:5.

It must be screwed to lift the broom;•

It must be unscrewed to lower the broom.• After the adjustment, hold the knob (B) and tighten the knob (A). Perform step 1 again to check the proper adjustment of the 6. side broom height. When the brooms are too worn and can no longer be 7. adjusted, replace them according to the procedure shown in the relevant paragraph.

USER MANUAL ENGLISH

S311394

Figure 6

SIDE BROOM REPLACEMENT

NOTE

Brooms of various hardness are available. This procedure is applicable to all types of brooms.

CAUTION!

It is advisable to wear protective gloves when replacing the side brooms because there can be sharp debris between the bristles.

Drive the machine on a level ground and engage the 1. parking brake. Turn the ignition key (82) to “0”.2. Release the spring (A, Fig. 8), remove the pin (B) and the 3. broom (C) from the gearmotor shaft. Install the new broom on the gearmotor shaft, insert the pin 4. (B) in the holes (D), and engage the spring (A). Check and adjust the side broom height as shown in the 5. previous paragraph.

Figure 7

Figure 8

S311395

P100350

1464031000(1)2009-04 A FLOORTEC R 670 P 19

ENGLISH USER MANUAL

DUST FILTER CLEANING AND INTEGRITY CHECK

NOTE

Besides the standard paper ﬁ lter, polyester ﬁ lters are also available. The following procedure is applicable to each type of ﬁ lter.

Drive the machine on a level ground and engage the 1. parking brake. Turn the ignition key (72) to “0”.2. Disengage the hook (18) by pulling its lower end.3. Remove the hopper (17) by using the handle (19) and by 4. disengaging it from the inner guides. Unscrew the knobs (33) and remove the ﬁ lter compartment 5. cover (32). Loosen the knobs (A, Fig. 9).6. Disconnect the ﬁ lter shaker motor (C) electrical connector 7. (B). Remove the dust ﬁ lter fastening frame (D).8. Remove the dust ﬁ lter (E).9. In an outdoor area, clean the ﬁ lter by shaking it on a level 10. and clean surface, tapping the side (A, Fig. 10) opposite to the wire gauze (B). Complete the cleaning procedure by using compressed air (C) at maximum 6 Bar, blowing only from the side protected by the wire gauze (B), at a minimum distance of 30 cm. According to the ﬁ lter type, observe the following cautions:

Paper ﬁ lter (standard): Do not use water or detergents • to clean it, otherwise it can be damaged. Polyester ﬁ lter (optional): For a better cleaning, it is • allowed to wash the ﬁ lter with water and non-lathering detergents. This provides better quality cleaning but reduces the life of the ﬁ lter, which will have to be replaced more frequently. Using inadequate detergents can damage the ﬁ lter.

Check the ﬁ lter body for tears. If necessary, replace the 11. ﬁ lter. Clean the rubber gasket (A, Fig. 11) of the cover (32) and 12. check it for integrity and efﬁ ciency; if necessary replace it. Assemble the components in the reverse order of 13. disassembly, and note the following:

Install the ﬁ lter (E, Fig. 9) with the wire gauze (B, Fig. •

10) facing upwards.

Figure 9

Figure 10

S311397

S311399

S311398

Figure 11

20 FLOORTEC R 670 P 1464031000(1)2009-04 A

SKIRT HEIGHT AND OPERATION CHECK

Drive the machine on a level ﬂ oor that is suitable for 1. checking the skirt height. Engage the parking brake.2. Turn the ignition key (72) to “0”.3.

Side skirt check

Unscrew the knobs (23 and 21) and remove both left (20) 1. and right doors (22). Check the side skirts (13 and 14) for integrity. Replace the 2. skirts when they have cuts (A, Fig. 12) larger than 20 mm or cracks (B) larger than 10 mm (for skirt replacement, refer to the Service Manual). Check that distance from the ground of the side skirts (13 3. and 14) is within 0 – 3 mm (A, Fig. 13). If necessary, adjust the skirt height by using the slots on the screws (A, Fig.

16). Assemble the components in the reverse order of 4. disassembly.

Front and rear skirt check

Remove the main broom as shown in the relevant 1. paragraph. Check the front (15) and rear skirts (16) for integrity. 2. Replace the skirts when they have cuts (A, Fig. 12) larger than 20 mm or cracks (B) larger than 10 mm (for skirt replacement, refer to the Service Manual). Check that:3.

The front skirt (A, Fig. 17) slightly touches the ﬂ oor (A, •

Fig. 14).

The distance from the ground of the rear skirt (B, Fig. •

17) is within 0 – 3 mm (A, Fig. 13). If necessary, adjust the skirt height by using the slots on 4. the screws (C and D, Fig. 17). Press the front skirt lifting pedal (5) and check that the 5. front skirt (A, Fig. 15) turns upward for about 90° (as shown in the ﬁ gure); then release the pedal and check that the skirt does not remain in an intermediate position but returns to its initial position. If necessary, for the front skirt control cable adjustment or replacement, refer to the Service Manual. Assemble the components in the reverse order of 6. disassembly.

USER MANUAL ENGLISH

S311400 S311401

Figure 12 Figure 13

S311402 S311403

Figure 14 Figure 15

Figure 16

Figure 17

1464031000(1)2009-04 A FLOORTEC R 670 P 21

S311404

S311405

ENGLISH USER MANUAL

FUSE CHECK/REPLACEMENT/RESET

Drive the machine on a level ground and engage the 1. parking brake. Turn the ignition key (82) to “0”.2. Open the hood (7).3. Disconnect the battery negative connector (43).4.

Lamellar fuse check/replacement

Remove the fuse box cover (46).1. Check/replace the relevant fuse among the following (Fig. 2.

18): F1 main fuse (key circuit) (15 A)(A): F2 ﬁ lter shaker motor fuse (25 A)(B): F3 manual vacuum system fuse (40 A) (optional)(C): F4 vacuum system motor fuse (30 A)(D): F5 horn and pivoting light fuse (10 A)(E): F6 working light fuse (10 A) (optional)(F):

Remove the electrical component box cover (50).3. Check/replace the following fuse (Fig. 19):4.

FT drive system fuse (70 A)(A):

Remove and check/replace the following fuse (63):5. FR charging system fuse (70 A)

Fuse check

Check one of the following fuses (Fig. 18) for deactivation:1.

FA main broom motor fuse (30 A)(G): FB side broom motor fuse (10 A)(H):

Reset any deactivated fuse, when the component that caused deactivation has fully cooled down. Close the hood (7).2.

ABCDEF

P100348

Figure 18

Figure 19

P100349

22 FLOORTEC R 670 P 1464031000(1)2009-04 A

USER MANUAL ENGLISH

SAFETY FUNCTIONS

The machine is equipped with the following safety functions.

EMERGENCY PUSH-BUTTON

It is located in an easily accessible position (88). It has to be pressed in case of emergency, to stop all the machine functions.

DRIVER’S SEAT MICROSWITCH

It is inside the driver’s seat and does not allow for engine start up when the operator is not on the driver’s seat.

TROUBLESHOOTING

Problem Possible cause Remedy

The operator is not on the driver’s seat. The operator must sit on the driver’s seat.

The engine oil level is low. Add engine oil. (1)

When the ignition key is turned to “II” the engine does not start.

The engine stops during operation.

The machine does not move when pressing the pedal.

The main broom does not work. The FA fuse is deactivated.

The side brooms do not operate.

The machine collects little debris/dust.

The ﬁ lter shaker does not operate. The F2 fuse in the box is open. Replace the fuse.

The drive system electronic board malfunction led is ﬂ ashing.

The fuel level is low. Refuel. (1)

The fuel does not reach the carburettor. Check the connecting hose. (1)

The spark plug does not produce a spark. Clean/replace the spark plug. (1)

The F1 fuse in the box is open. Replace the fuse.

The FR fuse is open. Replace the fuse.

The engine oil level is low. Add engine oil. (1)

The fuel level is low. Refuel. (1)

The parking brake is engaged. Disengage the parking brake.

When starting the machine with the ignition key, the pedal is pressed, or the operator is not yet on the driver’s seat.

The FT fuse is open. Replace the fuse.

The main broom is not lowered. Lower the main broom.

The FB fuse is deactivated.

The vacuum system is turned off. Turn on the vacuum system with the switch.

The F4 fuse in the box is open. Replace the fuse.

The dust ﬁ lter is clogged.

The hopper is full. Empty the hopper.

The skirts are not properly adjusted or are worn.

The brooms are not properly adjusted. Adjust the broom height.

The drive system is malfunctioning.

Start the machine with the ignition key, only after being on the driver’s seat and without pressing the pedal.

Reset the fuse by pressing the relevant switch.

Clean the dust ﬁ lter by using the ﬁ lter shaker or by disassembling it.

Adjust/replace the skirts.

To detect the failure, refer to the Service Manual (at any Nilﬁ sk Alto Service Center).

For the relevant procedure, see the Petrol Engine Manual.(1)

For further information contact a Nilﬁ sk Alto Service Center, where it is possible to consult the Service Manual.

1464031000(1)2009-04 A FLOORTEC R 670 P 23

ENGLISH USER MANUAL

SCRAPPING

Have the machine scrapped by a qualiﬁ ed scrapper. Before scrapping the machine, remove and separate the following materials, which must be disposed of properly according to the law in force:

Batteries – Engine oil – Polyester dust ﬁ lter – Main and side brooms – Plastic components – Electrical and electronic components (*) –

Refer to the nearest Nilﬁ sk Alto Center especially when scrapping electrical and electronic components.(*)

24 FLOORTEC R 670 P 1464031000(1)2009-04 A

GEBRUIKSAANWIJZING NEDERLANDS

INHOUDSOPGAVE

INLEIDING ....................................................................................................................................................................... 2

DOEL EN INHOUD VAN DEZE HANDLEIDING .............................................................................................................................. 2

BETREFFENDE PERSONEN ......................................................................................................................................................... 2

OPBERGEN VAN DE HANDLEIDING ............................................................................................................................................. 2

CONFORMITEITSVERKLARING .................................................................................................................................................... 2

IDENTIFICATIEGEGEVENS ........................................................................................................................................................... 2

ANDERE GEBRUIKERSHANDLEIDINGEN .................................................................................................................................... 2

VERVANGINGSONDERDELEN EN ONDERHOUD ....................................................................................................................... 2

MODIFICATIES EN VERBETERINGEN .......................................................................................................................................... 3

BEDRIJFSCAPACITEIT ................................................................................................................................................................... 3

ALGEMENE OPMERKINGEN ......................................................................................................................................................... 3

VERPAKKING VERWIJDEREN/AFLEVERING .............................................................................................................. 3

VEILIGHEID ..................................................................................................................................................................... 3

GEBRUIKTE SYMBOLEN ............................................................................................................................................................... 3

ALGEMENE INSTRUCTIES ............................................................................................................................................................ 4

BESCHRIJVING VAN DE MACHINE .............................................................................................................................. 6

BOUW VAN DE MACHINE .............................................................................................................................................................. 6

BEDIENINGSPANEEL EN KNOPPEN ............................................................................................................................................ 8

ACCESSOIRES / OPTIES ............................................................................................................................................................... 8

TECHNISCHE EIGENSCHAPPEN ................................................................................................................................................. 9

ELEKTRISCH SCHEMA ................................................................................................................................................................ 10

GEBRUIK ....................................................................................................................................................................... 12

CONTROLE / VOORBEREIDINGEN VOOR ACCU’S OP EEN NIEUWE MACHINE ...................................................................12

VOOR HET STARTEN VAN DE MACHINE ................................................................................................................................... 12

DE MACHINE STARTEN EN STOPPEN ....................................................................................................................................... 13

PARKEERREM .............................................................................................................................................................................. 14

MACHINE IN BEDRIJF .................................................................................................................................................................. 14

DE AFVALCONTAINER LEGEN .................................................................................................................................................... 15

NA GEBRUIK VAN DE MACHINE .................................................................................................................................................15

DUW-/TREKBEWEGING VAN DE MACHINE ............................................................................................................................... 15

LANGE PERIODE VAN STILSTAND ............................................................................................................................................. 15

EERSTE GEBRUIKSPERIODE ..................................................................................................................................................... 15

ONDERHOUD ................................................................................................................................................................ 15

ONDERHOUDSSCHEMA ..............................................................................................................................................................16

DE HOOGTE VAN DE HOOFDBORSTEL CONTROLEREN EN AFSTELLEN ............................................................................ 17

DE HOOFDBORSTELVERVANGEN ............................................................................................................................................. 18

DE HOOGTE VAN DE ZIJBORSTELS CONTROLEREN EN AFSTELLEN .................................................................................. 19

DE ZIJBORSTELS VERVANGEN ................................................................................................................................................. 19

REINIGING EN CONTROLE OP INTEGRITEIT VAN HET STOFFILTER ..................................................................................... 20

CONTROLE VAN DE HOOGTE EN WERKING VAN DE FLAPS ................................................................................................. 21

CONTROLE / VERVANGING / RESETTEN VAN DE ZEKERINGEN ........................................................................................... 22

NOODKNOP .................................................................................................................................................................................. 23

MICROSCHAKELAAR VAN DE BESTUURDERSSTOEL ............................................................................................................. 23

STORINGEN LOKALISEREN ....................................................................................................................................... 23

VERWIJDERING ............................................................................................................................................................ 24

1464031000(1)2009-04 A FLOORTEC R 670 P 1

NEDERLANDS GEBRUIKSAANWIJZING

INLEIDING

OPMERKING

De nummers tussen haakjes verwijzen naar de onderdelen die worden weergegeven in het hoofdstuk Beschrijving van de machine.

DOEL EN INHOUD VAN DEZE HANDLEIDING

In deze handleiding staat alle informatie die de bediener nodig heeft om deze machine op de juiste en veiligste manier te gebruiken. Er staat informatie in over technische aspecten, de veiligheid, de werking, het stoppen, het onderhoud, de vervangingsonderdelen en het verwijderen van de machine. De bedieners en bevoegde monteurs die met deze machine werken, moeten de instructies in deze handleiding zorgvuldig lezen, voordat ze met de machine aan het werk gaan. Neem bij twijfel over de juiste interpretatie van de instructies contact op met Nilﬁ sk Alto voor meer uitleg.

BETREFFENDE PERSONEN

Deze handleiding is bestemd voor de bediener van de machine en de technici die verantwoordelijk zijn voor het onderhoud van de machine. De bedieners mogen geen handelingen uitvoeren die alleen door bevoegde monteurs uitgevoerd mogen worden. Nilﬁ sk Alto is niet verantwoordelijk voor schade die is ontstaan uit het negeren van dit verbod.

OPBERGEN VAN DE HANDLEIDING

De instructiehandleiding moet in de juiste houder bij de machine worden opgeborgen. Er mogen geen vloeistoffen of andere materialen bij komen zodat de handleiding goed leesbaar blijft.

CONFORMITEITSVERKLARING

De conformiteitsverklaring die bij de machine wordt geleverd is een verklaring dat de machine voldoet aan de geldende wetgeving.

OPMERKING

Twee kopieën van de oorspronkelijke verklaring van overeenstemming zijn verstrekt samen met de machinedocumentatie.

IDENTIFICATIEGEGEVENS

Het serienummer en model van de machine staan op het plaatje (37). Het productiejaar van de machine wordt in de conformiteitsverklaring aangegeven. Het productiejaar kan ook worden afgeleid uit de eerste twee cijfers van het serienummer van de machine. Het serienummer en het model van de benzinemotor staan op het plaatje (70). Deze informatie heeft u nodig om vervangingsonderdelen voor de machine en de benzinemotor te bestellen. Gebruik de onderstaande ruimte om de identiﬁ catiegegevens van de machine en de benzinemotor te noteren.

Model MACHINE ...............................................................................

Serienummer MACHINE ...................................................................

Model MOTOR ..................................................................................

Serienummer MOTOR .......................................................................

ANDERE GEBRUIKERSHANDLEIDINGEN

Bij de machine worden de volgende handleidingen geleverd:

Handleiding van de benzinemotor; deze vormt een integraal onderdeel van deze handleiding. – Catalogus met vervangingsonderdelen van de veegmachine –

Andere beschikbare handleidingen:

Werkplaatshandleiding (te raadplegen bij de servicecentra van Nilﬁ sk Alto) –

VERVANGINGSONDERDELEN EN ONDERHOUD

Als er onderhouds- of reparatiewerkzaamheden aan de machine nodig zijn, moet u deze door bevoegd personeel of bij de servicecentra van Nilﬁ sk Alto laten uitvoeren. Er mogen alleen originele vervangingsonderdelen en accessoires worden gebruikt. Als u hulp nodig heeft of vervangingsonderdelen en accessoires wilt bestellen bij Nilﬁ sk Alto, zorg dan dat u het model en het serienummer altijd bij de hand heeft.

2 FLOORTEC R 670 P 1464031000(1)2009-04 A

GEBRUIKSAANWIJZING NEDERLANDS

MODIFICATIES EN VERBETERINGEN

Nilﬁ sk Alto streeft naar een constante perfectie van onze producten en we behouden ons het recht voor modiﬁ caties en aanpassingen aan te brengen indien wij die nodig achten. U bent niet verplicht deze modiﬁ caties of verbeteringen door te voeren op een eerder aangeschafte machine. Eventuele aanpassingen en/of toevoeging van accessoires moeten expliciet worden goedgekeurd en uitgevoerd door Nilﬁ sk Alto.

BEDRIJFSCAPACITEIT

Deze veegmachine is ontwikkeld en gebouwd voor het reinigen/vegen van gladde, solide vloeren en voor het verzamelen van stof en kleine vuildeeltjes in privé- en bedrijfsruimten onder gecontroleerde veilige omstandigheden door een bevoegde bediener.

ALGEMENE OPMERKINGEN

Alle verwijzingen naar voorwaarts, achterwaarts, vóór, rechts, links of achter in deze handleiding zijn vanuit de bediener in zijn rijpositie op de stoel bekeken (25).

VERPAKKING VERWIJDEREN/AFLEVERING

Volg bij het verwijderen van de verpakking de instructies op de verpakking zorgvuldig op. Controleer bij aﬂ evering van de machine zorgvuldig of de verpakking en de machine niet zijn beschadigd tijdens het transport. Als u beschadigingen heeft aangetroffen, bewaart u de verpakking dan zoals u deze van de transporteur heeft ontvangen. Neem onmiddellijk contact op met de transporteur om een verzoek tot schadevergoeding in te vullen. Controleer of de uitrusting van de machine overeenkomt met de volgende lijst:

Technische documentatie: –

Gebruiksaanwijzing van de veegmachine• Handleiding van de benzinemotor• Catalogus met vervangingsonderdelen van de veegmachine•

Zekering Nr. 1 van 70 A –

VEILIGHEID

De volgende symbolen worden gebruikt om mogelijk gevaarlijke situaties aan te geven. Lees deze informatie altijd aandachtig door en neem de nodige voorzorgsmaatregelen om personen en voorwerpen te beschermen. De medewerking van de bediener is van essentieel belang om ongelukken te voorkomen. Geen enkel preventieplan ter voorkoming van ongevallen is effectief zonder de volledige medewerking van de persoon die direct verantwoordelijk is voor de werking van de machine. De meeste ongevallen die zich binnen een bedrijf, op de werkvloer of op locatie voordoen, worden veroorzaakt door het niet naleven van enkele elementaire veiligheidsmaatregelen. Een oplettende en voorzichtige bediener is de beste garantie tegen ongevallen en is het meest effectief in elk preventieplan.

GEBRUIKTE SYMBOLEN

GEVAAR!

Dit symbool geeft een gevaar met mogelijk dodelijk aﬂ oop voor de bediener aan.

LET OP!

Dit symbool geeft een mogelijk risico op letsel voor personen of schade aan voorwerpen aan.

WAARSCHUWING!

Dit symbool geeft een waarschuwing of opmerking aan over de werking van de sleutel of van de gebruiksfuncties. Lees de blokken tekst die met dit symbool zijn gemarkeerd zorgvuldig door.

OPMERKING

Dit symbool geeft een waarschuwing aan over de werking van de sleutel of van de gebruiksfuncties.

ADVIES

Dit geeft aan dat de bedienershandleiding moet worden geraadpleegd voordat er een handeling wordt uitgevoerd.

1464031000(1)2009-04 A FLOORTEC R 670 P 3

NEDERLANDS GEBRUIKSAANWIJZING

ALGEMENE INSTRUCTIES

Hierna volgen waarschuwingen en speciﬁ eke aandachtspunten om mogelijke schade aan de machine of letsel bij personen te voorkomen.

GEVAAR!

Voordat er reinigings- of onderhoudswerkzaamheden, vervangingen van onderdelen of omzettingen naar – andere functies worden uitgevoerd, moet u de accu eerst loskoppelen, de contactsleutel verwijderen en de parkeerrem inschakelen. Deze machine mag alleen worden gebruikt door personen die op de juiste manier zijn geïnstrueerd. De – machine mag niet door kinderen of mensen met een handicap worden gebruikt. De stuurbewegingen moeten met zeer lage snelheid worden uitgevoerd. Maak geen plotselinge – stuurbewegingen, vooral op hellingen. Zorg dat er geen vonken, vlammen of rokende/gloeiende materialen bij de accu’s in de buurt kunnen komen. – Bij normaal gebruik van de machine kunnen er explosieve gassen vrij komen. Wanneer u in de buurt van elektrische onderdelen werkt, verwijder dan al uw sieraden. – Werk nooit onder een omhoog gebrachte machine als deze niet voldoende wordt ondersteund door – veiligheidssteunen. Telkens als er werkzaamheden worden verricht onder de geopende motorkap, moet u ervoor zorgen dat de – motorkap niet per ongeluk dicht kan vallen. Gebruik deze machine niet in ruimten waar schadelijke, gevaarlijke, ontvlambare en/of explosieve stoffen, – vloeistoffen of dampen aanwezig zijn. Deze machine is niet geschikt voor het opzuigen van stoffen die gevaarlijk voor de gezondheid kunnen zijn. Let op: de brandstof is zeer licht ontvlambaar. – Roken en open vuur in ruimten waar brandstof wordt bijgevuld of opgeslagen is verboden. – Vul de brandstof altijd buiten of in een goed geventileerde ruimte bij met de motor uitgeschakeld. – Zet de motor uit en laat deze enkele minuten afkoelen voordat u de dop van de brandstoftank losdraait. – Giet de brandstoftank niet helemaal vol. De brandstof gaat uitzetten en daarom mag de tank niet verder dan – 25 mm onder de rand van de vulmond worden bijgevuld. Controleer na het bijvullen van de brandstof of de dop van de brandstoftank goed is afgesloten. – Wanneer er tijdens het tanken brandstof naar buiten loopt, moet u alle brandstof verwijderen en de dampen – laten oplossen voordat u de motor start. Zorg dat er geen brandstof op de huid komt en dat u de dampen niet inademt. Hou buiten bereik van – kinderen. Laat de motor niet meer dan 20° kantelen; als de motor verder wordt gekanteld, kan er brandstof uit de tank – lopen. Als de machine wordt vervoerd, mag de brandstoftank niet vol zijn. – Zet geen voorwerpen op de motor. – Schakel de motor uit voordat u er werkzaamheden aan uitvoert. Om te voorkomen dat de motor per ongeluk – aan gaat, moet u altijd het dopje van de bougie ontkoppelen. Zie ook de VEILIGHEIDSVOORSCHRIFTEN in de handleiding van de motor, die een integraal deel vormt van – deze handleiding. Als de machine van loodaccu’s (WET) is voorzien, mag de machine zelf niet meer dan 30° ten opzichte van – de vlakke grond worden gekanteld. Anders kan de uiterst corroderende vloeistof uit de accu lopen. Als de machine bij onderhoudswerkzaamheden moet worden gekanteld, moeten eerst de accu’s worden verwijderd.

LET OP!

Koolmonoxide (CO) kan hersenletsel of zelfs dodelijk letsel veroorzaken. De interne verbrandingsmotor van deze machine stoot koolmonoxide uit. Adem geen uitlaatgassen in. Gebruik alleen in afgesloten ruimte wanneer er voldoende ventilatie en een tweede persoon aanwezig zijn.

4 FLOORTEC R 670 P 1464031000(1)2009-04 A

GEBRUIKSAANWIJZING NEDERLANDS

LET OP!

Lees voordat u onderhouds- of reparatiewerkzaamheden aan de machine uitvoert alle instructies zorgvuldig – door. Let op de hete onderdelen als u in de buurt van de motor, de uitlaat en het spruitstuk werkt. – Neem alle nodige voorzorgsmaatregelen om te voorkomen dat haar, sieraden en losse kledingstukken vast – komen te zitten in de bewegende delen van de machine. Verwijder de contactsleutel om niet-geautoriseerd gebruik van de machine te voorkomen. – Een machine die onbeheerd wordt achtergelaten, moet worden vastgezet om onverwachte bewegingen te – voorkomen. Gebruik de machine niet op oppervlakken met een grotere hellingshoek dan aangegeven op de machine. – Gebruik alleen de borstels die bij de machine worden geleverd of in de gebruiksaanwijzing worden vermeld. – Het gebruik van andere borstels kan de veiligheid in gevaar brengen. Sluit voordat u de machine gebruikt alle afdekkingen en/of kleppen. – Gebruik de machine niet in bijzonder stofﬁ ge ruimten. – Gebruik de machine alleen in voldoende verlichte ruimten. – Als de machine wordt gebruikt in de nabijheid van andere personen, naast de bediener zelf, dan is het – noodzakelijk het zwaailicht (optioneel) in te schakelen.

- Was de machine niet met directe waterstralen, een hogedrukspuit of met bijtende materialen. Gebruik geen – perslucht om de machine te reinigen, met uitzondering van de ﬁ lters (zie het betreffende deel). Let er bij het gebruik van de machine op dat er zich geen mensen, met name kinderen, in het werkgebied van – de machine bevinden. Zet geen ﬂ essen vloeistof op de machine. – De opslagtemperatuur van de machine moet tussen 0°C en +40°C liggen. – De temperatuur moet bij gebruik van de machine tussen de 0°C en +40°C liggen. – De vochtigheidsgraad moet tussen 30% en 95% liggen. – Zorg altijd dat de machine niet in de zon, regen of andere weersomstandigheden staat, zowel in werking – als bij stilstand. Plaats de machine op een beschermde, droge plaats. deze machine is alleen voor gebruik onder droge omstandigheden; de machine mag dus niet onder vochtige omstandigheden worden gebruikt of opgeslagen. Gebruik de machine niet als vervoermiddel of voor slepen/duwen. – Laat de borstels niet werken als de machine stilstaat om schade aan de vloer te voorkomen. – Gebruik bij brand een poederbrandblusser. Gebruik geen water. – Stoot niet tegen kasten of stellingen, zeker als de kans bestaat dat er voorwerpen kunnen omvallen. – Pas de bedrijfssnelheid aan de oppervlakken aan. – Vermijd plotseling stoppen als de machine omlaag rijdt. Vermijd scherpe bochten. Laat de machine bij het – afdalen met een lagere snelheid rijden. Deze machine is niet geschikt voor gebruik op straat of openbare wegen. – Verwijder om geen enkele reden de beschermingen van de machine. – Houd u strikt aan de aanwijzingen bij gewone onderhoudswerkzaamheden. – Verwijder of verander geen plaatjes van de fabrikant op de machine. – Als u afwijkingen in de werking van de machine vermoedt, controleer dan of deze niet worden veroorzaakt – door gebrek aan dagelijks onderhoud. Als dat niet het geval is, roept u de hulp in van bevoegd personeel of van een bevoegd servicecentrum. Vraag bij vervanging van onderdelen om ORIGINELE vervangingsonderdelen bij een bevoegd leverancier en/ – of bevoegde detailhandelaar. Uit veiligheidsoverwegingen en voor een correcte werking van de machine moet het onderhoud dat in – het betreffende hoofdstuk in deze handleiding wordt aangegeven voor bevoegd personeel of bij een servicecentrum worden uitgevoerd. Laat de machine als hij wordt afgedankt niet onbemand staan vanwege de giftige en/of schadelijke – materialen (accu, kunststof, etc.). Deze moeten volgens de voorschriften naar de daarvoor bestemde verzamelplaatsen worden gebracht (zie het hoofdstuk Verwijdering). Tijdens de werking van de motor wordt de demper warm; raak de demper nooit aan als hij warm is om – brandwonden of brand te voorkomen. Laat de motor nooit draaien met onvoldoende olie, want dat kan ernstige schade veroorzaken. Controleer het – oliepeil bij een uitgeschakelde motor terwijl de machine horizontaal staat. Laat de motor nooit zonder luchtﬁ lter draaien, omdat dit schade kan veroorzaken. – Technische werkzaamheden aan de motor moeten altijd door een bevoegd dealer worden uitgevoerd. – Gebruik voor de motor alleen originele vervangingsonderdelen of equivalenten ervan. Het gebruik van vervangingsonderdelen van een mindere kwaliteit kan de motor ernstig beschadigen. Zie ook de VEILIGHEIDSVOORSCHRIFTEN in de handleiding van de motor, die een integraal deel vormt van – deze handleiding.

1464031000(1)2009-04 A FLOORTEC R 670 P 5

NEDERLANDS GEBRUIKSAANWIJZING

BESCHRIJVING VAN DE MACHINE

BOUW VAN DE MACHINE

Stuur1. Pedaal voor voorwaartse/achterwaartse beweging2. Servicerempedaal3. Hendel voor inschakeling parkeerrem4. Druk het rempedaal (3) in en schakel daarna de hendel (4) in om de servicerem om te zetten in de parkeerrem. Pedaal voor omhoog brengen voorﬂ ap5. Opbergvak6. Motorklep7. Aandrijfwielen achter op vaste as8. Sturend voorwiel9. Zijborstel rechts10. Zijborstel links (optioneel)11. Hoofdborstel12. Zijﬂ ap links13. Zijﬂ ap rechts14. Voorﬂ ap15. Achterﬂ ap16. Afvalcontainer (legen bij volle container)17. Bevestiging afvalcontainer18. Handgreep voor afvalcontainer19.

Linkerklep (alleen voor onderhoud openen)20. Knoppen klep21. Rechterklep (voor verwijdering van de hoofdborstel)22. Knoppen klep23. Knipperlicht (altijd in werking als de sleutel in ‘I’ staat) 24. (optioneel) Bestuurdersstoel met beveiligingsmicroschakelaar25. Extra contact voor de handmatige aanzuiger (optioneel)26. Stuurkolom naar voren en naar achteren verstelbaar27. Bedrijfsverlichting (optioneel)28. Stelknop voor de afstelling in hoogte van de zijborstel 29. rechts Knop voor afstelling van de hoogte van de zijborstel links30. Bedieningshendel voor lengteverplaatsing van de stoel31. Afdekking van de aanzuigﬁ lterruimte32. Knop voor de afdekking33. Handmatige aanzuiging (optioneel)34. Houders voor de handmatige aanzuiging35. Interne containers met handgreep voor afval (optioneel)36. Plaatje met serienummer / technische gegevens / 37. conformiteitsmarkering Hendels voor opening van de motorklep38. Verankeringen voor het omhoog brengen van de machine39.

6 FLOORTEC R 670 P 1464031000(1)2009-04 A

P100351

OPBOUW VAN DE MACHINE (vervolg)

Motorklep (open)41. Steunstangen van de motorklep42. Accu’s43. Aansluitschema’s voor accu’s44. Accudoppen45. Kastje met smeltzekeringen46. Herbruikbare zekering voor de motor van de hoofdborstel47. Herbruikbare zekering voor de motoren van de zijborstels48. Led voor alarm defect in aandrijfsysteem49. Wanneer de LED brandt, werkt het aandrijfsysteem; wanneer de LED knippert, is er een storing in het aandrijfsysteem. Kastje voor elektrische onderdelen50. Elektronische installatie aandrijfsysteem51. Ventilatieklep52. Demper53. Handmatige aanzuiging (optioneel)54.

GEBRUIKSAANWIJZING NEDERLANDS

Stelknop voor afstelling van de hoogte van de hoofdborstel55. Benzinemotor56. Dop voor bijvullen en controleren oliepeil van de motor57. Aftapdop motorolie58. Luchtﬁ lter motor59. Brandstofreservoir60. Brandstoftankdop61. Dynamomotor (startmotor en dynamo)62. Zekering oplaadsysteem63. Schakelaar motor64. Diode65. Gashendel (niet gebruiken!)66. Kraantje voor openen/afsluiten van de brandstoftoevoer 67. (niet gebruiken!) Hendel startmechanisme bij koude start (niet gebruiken!)68. Snoer voor handmatige start van de motor (niet 69. gebruiken!) Model en serienummer van de benzinemotor70.

12V

1464031000(1)2009-04 A FLOORTEC R 670 P 7

P100345

NEDERLANDS GEBRUIKSAANWIJZING

OFF

BEDIENINGSPANEEL EN KNOPPEN

Bedieningspaneel links81. Contactsleutel82.

stand ‘0’: machine uitgeschakeld en alle functies • uitgeschakeld stand ‘I’: elektrisch systeem ingeschakeld (vóór het • starten van de benzinemotor) - motor draait (nadat de benzinemotor is gestart) - branden van knipperlampje

stand ‘II’: inschakeling van de startmotor• Urenteller83. Schakelaar voor akoestisch waarschuwingssignaal84. Schakelaar voor de aanzuigventilator/ﬁ lterschudder85. Knop voor activering van extra contact voor handmatige 86. aanzuiging (optioneel)

Schakelaar bedrijfsverlichting (optioneel)87. Noodknop. Druk hierop in noodsituaties om alle functies 88. van de machine te stoppen. U kunt hem weer resetten na het inschakelen door hem in de richting van de pijl op de knop zelf te drukken. Bevestigingsschroeven panelen89. Bedieningspaneel rechts90. Hendel voor omhoog/omlaag van de zijborstels rechts en 91. links Hendel voor het omhoog/omlaag brengen van de 92. hoofdborstel Stelhendel voor de stuurwielstand93. Schakelaar voor voorwaartse/achterwaartse beweging94.

ACCESSOIRES / OPTIES

Naast de onderdelen van de standaarduitvoering kan de machine worden uitgerust met de volgende accessoires, volgens het gebruik van de machine:

Hoofd- en zijborstels met hardere of zachtere haren dan de standaardborstel – Stofﬁ lter in antistatisch polyester en in polyester BIA C – Zijborstel links – Handmatige aanzuiging – Bedrijfslampje – Knipperlampje – Flaps van verschillende materialen – Beschermkap bediener –

Neem voor meer informatie over de hierboven genoemde optionele accessoires contact op met uw leverancier.

P100353

8 FLOORTEC R 670 P 1464031000(1)2009-04 A

GEBRUIKSAANWIJZING NEDERLANDS

1.160 mm

3,6

TECHNISCHE EIGENSCHAPPEN

Algemeen Waarden

Lengte machine 1.480 mm

Breedte van de machine (zonder zijborstels) 930 mm

Maximale hoogte van de machine (bij het stuur) 1.220 mm

Breedte van het reinigingsvlak (zonder zijborstels) 700 mm

Breedte van het reinigingsvlak (met twee zijborstels) 1.260 mm

Minimale hoogte van de grond (zonder ﬂ aps) 55 mm

Afmetingen hoofdborstel (diameter x lengte) 300 mm x 700 mm

Diameter zijborstels 420 mm

Draaisnelheid hoofdborstel 550 toeren/min.

Draaisnelheid van de zijborstels 80 toeren/min.

Diameter sturend voorwiel 250 mm

Diameter achterste aandrijfwielen 250 mm

Speciﬁ eke druk op de grond van voorwiel 1,0 N/mm

Speciﬁ eke druk op de grond van achterwielen 0,6 N/mm

Totaalgewicht in beweging 320 kg

Inhoud afvalcontainer 70 liter

Motor hoofdborstel 500 W

Motoren zijborstels 60 W

Motor aandrijfsysteem 600 W, 110 omw/min

Motor aanzuigsysteem 310 W

Motor ﬁ lterschudder 90 W, 6.000 omw/min

Startmotor en dynamo (dynamomotor) 1.100 W

Geluidsdruk op het oor van de bestuurder (ISO 11201, ISO 4871) (LpA) 78,3 ±3 dB(A)

Geluidsvermogen geproduceerd door de machine (ISO 3744, ISO 4871) (LwA) 99 dB(A)

Trillingsniveau op de arm van de bestuurder (ISO 5349-1) (*) < 2,5 m/s

Trillingsniveau op het lichaam van de bediener (ISO 2631-1) (*) 0,5 m/s

Bij normale werkomstandigheden op een vlakke ondergrond van asfalt.(*)

Prestaties Waarden

Maximale snelheid (voorwaarts/achterwaarts) 6 km/h

Maximale achterwaartse snelheid 3 km/h

Maximale hellingshoek 20 %

Minimale draaicirkel 1.310 mm

Accu’s Waarden

Accuspanning 24 V

Standaardaccu Met lood, met elektrolyt (WET)

Capaciteit accu’s 80 Ah C5, 12 V

Aanzuiging en stofﬁ ltering Waarden

Stofﬁ lter van karton van 5-10 μm 4,3 m

Drukverlaging hoofdborstelruimte 11 mm H

Inschakeling ﬁ lterschudder Elektrisch

1464031000(1)2009-04 A FLOORTEC R 670 P 9

NEDERLANDS GEBRUIKSAANWIJZING

Benzinemotor (*) Waarden

Merk HONDA

Model GX120

Cilinderinhoud 118 cc

Maximaal vermogen 2,9 kW bij 3.600 toeren/min

Kalibratie motor 2,3 kW bij 3.400 toeren/min

Maximaal koppel 0,75 kgm bij 2.500 toeren/min

Inhoud brandstoftank 2,5 liter

Type benzine Zonder lood voor auto’s

Zie voor de overige gegevens/waarden van de benzinemotor de betreffende gebruikershandleiding.(*)

ELEKTRISCH SCHEMA

Legende

BAT Accu’s 24 V

BE1 Knipperlamp (optioneel)

BLK Frame motor

BZ1 Akoestisch signaal bij achteruitrijden/akoestisch signaal

EBD Diode

EB1 Elektronische installatie aandrijfsysteem

ES0 Veiligheidsrelais motor

ES1 Relais hoofdborstel

ES2 Relais ﬁ lterschudder

ES3 Relais aanzuigsysteem

ES4 Relais handmatige aanzuiging (optioneel)

ES5 Relais zijborstels

ES6 Startrelais motor

ES7 Relais uitschakeling motor

FA Herbruikbare zekering hoofdborstel

FB Herbruikbare zekering zijborstels

FR Zekering oplaadsysteem (70 A)

FT Zekering aandrijfsysteem (70 A)

F1 Algemene zekering (circuit sleutel) (15 A)

F2 Zekering motor ﬁ lterschudder (25 A)

F3 Zekering handmatige aanzuiging (40 A) (optioneel)

F4 Zekering voor motor aanzuigsysteem (10 A)

F5 Zekering akoestisch signaal en knipperlicht (10 A)

F6 Zekering bedrijfsverlichting (10 A) (optioneel)

HM Urenteller

K1 Contactsleutel

LD1 Diagnoselampje elektronische installatie aandrijfsysteem

L1 Bedrijfsverlichting (optioneel)

M1 Motor hoofdborstel

M2 Motor aandrijfsysteem

M3 Motor ﬁ lterschudder

M4 Motor zijborstel rechts

M5 Motor zijborstel links (optioneel)

M6 Motor aanzuigsysteem

M7 Motor handmatige aanzuiging (optioneel)

M8 Dynamotor

P1 Schakelaar voor akoestisch waarschuwingssignaal

R1 Potentiometer aandrijfsnelheid (pedaal)

R2 Weerstand LED

SPK Inspuitsysteem motor

SWS Noodknop

SW1 Microschakelaar voor hoofdborstel

SW2 Schakelaar aanzuigsysteem/ﬁ lterschudder

SW3 Schakelaar handmatige aanzuiging (optioneel)

SW4 Beveiligingsmicroschakelaar in de bestuurdersstoel

SW5 Microschakelaar zijborstels

SW6 Schakelaar bedrijfsverlichting (optioneel)

SW7 Schakelaar achteruitrijden (waar aanwezig)

T1 Timer microschakelaar stoel (0,5” vertraging)

Kleurcodering

BK Zwart

BU Blauw

BN Bruin

GN Groen

GY Grijs

OG Oranje

PK Roze

RD Rood

VT Paars

WH Wit

YE Geel

10 FLOORTEC R 670 P 1464031000(1)2009-04 A

ELEKTRISCHE INSTALLATIE (vervolg)

GEBRUIKSAANWIJZING NEDERLANDS

1464031000(1)2009-04 A FLOORTEC R 670 P 11

P100354

NEDERLANDS GEBRUIKSAANWIJZING

GEBRUIK

LET OP!

Op de machine zijn enkele plaatjes aangebracht met de volgende woorden:

GEVAAR – LET OP – WAARSCHUWING – ADVIES –

Bij het lezen van deze handleiding moet de bediener de betekenis van de symbolen op deze plaatjes goed kennen. Dek de plaatjes niet af en vervang ze onmiddellijk als ze beschadigd zijn.

CONTROLE / VOORBEREIDINGEN VOOR ACCU’S OP EEN NIEUWE MACHINE

De machine heeft twee loodaccu’s van 12 V nodig, die volgens het schema zijn aangesloten (44). De machine kan op een van de volgende manieren worden geleverd:

Met accu’s op de machine gemonteerd, klaar voor gebruikA) De accu’s zijn op de machine gemonteerd, maar bevatten geen elektrolytB) Zonder accu’sC)

Ga op basis van de conﬁ guratie als volgt te werk.

Met accu’s op de machine gemonteerd, klaar voor gebruikA)

Open de motorklep van de machine (7) en controleer of de accu’s op de dynamotor zijn aangesloten met de betreffende 1.

klemmen.

Sluit de motorklep (7).2.

De machine is klaar voor gebruik.3.

Wanneer bij het starten van de benzinemotor blijkt dat de accu’s leeg zijn, dan moeten ze met een externe acculader

worden opgeladen.

De accu’s zijn op de machine gemonteerd, maar bevatten geen elektrolytB)

Open de motorklep van de machine (7).1.

Verwijder de doppen (45) van de accu’s.2.

LET OP!

Het loodzwavelzuur is zeer corrosief dus wees bijzonder voorzichtig. Als de vloeistof in contact komt met de huid of de ogen, spoel dan overvloedig uit met water en raadpleeg een arts. De accu’s moeten worden gevuld in een goed geventileerde ruimte. Draag werkhandschoenen.

Vul de cellen van de accu’s met loodzwavelzuur voor accu’s (densiteit van 1,27 op 1,29 kg bij 25°C) aan de hand van de 3.

instructies in de gebruikershandleiding van de accu.

De juiste hoeveelheid loodzwavelzuur staat in de handleiding van de accu’s.

Laat de accu’s even staan en vul de cellen daarna met loodzwavelzuur aan de hand van de instructies in de handleiding 4.

van de accu’s.

Laad de accu’s op met een externe acculader.5.

Zonder accu’sC)

Schaf geschikte accu’s aan [zie het hoofdstuk Technische eigenschappen en het schema (44)].1.

Raadpleeg voor de keuze en montage een gekwaliﬁ ceerde leverancier.

Monteer de accu’s.2.

Laad de accu’s op met een externe acculader.3.

VOOR HET STARTEN VAN DE MACHINE

WAARSCHUWING!

Controleer of er geen deurtjes of kleppen open staan op de machine en of de arbeidsomstandigheden normaal zijn. Controleer of de afvalcontainer (17) goed is gesloten. Als de machine na het transport nog niet is gebruikt, moet u eerst controleren of alle blokken en blokkeermiddelen die bij het transport zijn gebruikt wel zijn verwijderd.

Open waar nodig de motorklep (7), draai de dop (61) los en vul brandstof bij; sluit daarna de motorklep (7).1.

WAARSCHUWING!

Giet de brandstoftank niet helemaal vol. De brandstof gaat uitzetten en daarom mag de tank niet verder dan 25 mm onder de rand van de vulmond worden bijgevuld.

Voer wanneer nodig de onderhoudswerkzaamheden uit die in het onderhoudsschema worden aangegeven (zie het 2. betreffende deel).

12 FLOORTEC R 670 P 1464031000(1)2009-04 A

GEBRUIKSAANWIJZING NEDERLANDS

DE MACHINE STARTEN EN STOPPEN

Starten van de machine

Ga op de bestuurdersstoel (25) zitten.1.

Stel waar nodig de stand van de stoel naar wens af met de hendel (31).2.

Stel waar nodig de helling, naar voren of naar achteren, van de stuurkolom (1) naar wens af met de hendel (93).

WAARSCHUWING!

Sluit de hendel van het startmechanisme bij koude start niet, maar laat deze altijd open voordat u de benzinemotor start: bij het ontstekingssysteem van deze machine is het gebruik van het startmechanisme bij koude start niet nodig.

WAARSCHUWING!

Start de benzinemotor niet met de handmatige trekstarter: de motor heeft een elektrische ontsteking die via de startmotor wordt geactiveerd.

Draai de contactsleutel (82) op ‘I’, daarna op ‘II’ om de benzinemotor te starten. Als de motor is gestart, laat u de contactsleutel 3.

meteen los; deze sleutel gaat naar ‘I’.

WAARSCHUWING!

Druk tijdens het starten van de motor met de contactsleutel (82) het gaspedaal (2) niet in.

WAARSCHUWING!

Na het starten blijft de motor niet stationair draaien, maar gaat meteen naar het ingestelde toerental. De gashendel is door de fabrikant gekalibreerd: deze mag niet met de hand worden aangeraakt of worden gebruikt om het toerental van de motor te wijzigen!

WAARSCHUWING!

De motor mag niet worden gestart als de bediener niet op de bestuurdersstoel zit (25). Een veiligheidssysteem voorkomt dan dat er kan worden gestart.

Laat de motor enkele minuten opwarmen, tot de omgevingstemperatuur.4.

Schakel de parkeerrem uit.5.

Als u met de veegwerkzaamheden wilt beginnen, start u de machine met de handen op het stuur en drukt u naar wens op het 6.

pedaal (2).

U kunt de machine voorwaarts/achterwaarts laten rijden met behulp van de betreffende knop (94) op het linkerpaneel. De 7.

bewegingssnelheid is instelbaar van nul tot de maximale waarde via de druk op het pedaal (2).

OPMERKING

De stoel (25) is uitgerust met een veiligheidssensor waardoor de machine alleen via het pedaal (2) kan worden verplaatst als de bediener op de bestuurdersstoel zit.

Zet de hoofdborstel omlaag met de hendel (92); de borstel begint dan ook te draaien.8.

Druk de schakelaar (85) naar achteren om het aanzuigsysteem in te schakelen.9.

OPMERKING

Het aanzuigsysteem kan alleen worden geactiveerd wanneer de hoofdborstel omlaag staat.

Zet de zijborstels (10 en 11) met de hendel (91) omlaag.10.

OPMERKING

De zijborstels (10 en 11) kunnen ook als de machine beweegt omlaag en omhoog worden gebracht. De zijborstels draaien niet wanneer ze omhoog staan en ook niet wanneer de hoofdborstel omhoog staat.

Als u met de veegwerkzaamheden wilt beginnen, manoeuvreert u het stuur (1) met uw handen en drukt u op het pedaal (2) om 11.

de machine te verplaatsen.

1464031000(1)2009-04 A FLOORTEC R 670 P 13

NEDERLANDS GEBRUIKSAANWIJZING

De machine stoppen

Laat het pedaal (2) los om de machine te stoppen.1. Als u de machine snel tot stilstand wilt brengen, drukt u ook het pedaal van de servicerem (3) in. Als u de machine in een noodgeval meteen stil wilt zetten, drukt u op de noodknop (88). U kunt de noodknop (88) na de activering uitschakelen door deze in de richting van het pijltje op de knop zelf te draaien. Zet de zijborstels (10 en 11) met de hendel (91) omhoog.2. Druk de schakelaar (85) naar het midden om het aanzuigsysteem uit te schakelen.3. Zet de hoofdborstel (12) omhoog met de hendel (92).4. Schakel de machine uit door de contactsleutel (82) op ‘0’ te zetten.5. Schakel de parkeerrem in.6.

PARKEERREM

Schakel de parkeerrem in door op het pedaal (3) te drukken en de hendel (4) in te schakelen.1. Schakel de parkeerrem uit door het pedaal (3) in te drukken en weer los te laten.2.

LET OP!

Schakel de parkeerrem in voordat u onderhoudswerkzaamheden uitvoert, onderdelen vervangt of omzettingen naar andere functies uitvoert. Schakel de parkeerrem in als u de machine op hellingen parkeert.

MACHINE IN BEDRIJF

LET OP!

We raden aan bij gebruik van de machine goed op te letten wanneer de machine met hogere snelheden rijdt, omdat schokkerige stuurbewegingen instabiele situaties met de verspreiding van het gewicht kunnen veroorzaken mede door de opbouw van de machine (3 wielen). Breng de snelheid altijd omlaag voordat u een bocht maakt.

Zorg dat u niet te lang op een plaats blijft staan met de machine terwijl de borstels draaien: dan kunnen er markeringen op de 1. vloer achterblijven. Bij het verzamelen van lichte, maar omvangrijke stukken moet u de voorﬂ ap door middel van de hendel (5) omhoog brengen. 2. Let op: als de voorﬂ ap omhoog blijft staan, is de aanzuigcapaciteit van de machine kleiner.

WAARSCHUWING!

Wanneer u op natte oppervlakken moet werken, moet u het aanzuigsysteem met de schakelaar (85) uitschakelen om het stofﬁ lter te beschermen.

Voor een goed resultaat moet het stofﬁ lter altijd zo schoon mogelijk zijn. U kunt het ﬁ lter tijdens het vegen reinigen door de 3. ﬁ lterschudder in te schakelen; druk de schakelaar (85) hiervoor enkele seconden naar voren.

Tijdens deze handeling wordt de aanzuigventilator automatisch stilgezet. Wanneer het ﬁ lter is gereinigd, drukt u de schakelaar (85) naar achteren om het aanzuigsysteem weer in te schakelen. U kunt daarna weer verder met uw werkzaamheden. Herhaal deze handeling gemiddeld elke 10 minuten tijdens de werkzaamheden (dit is afhankelijk van de hoeveelheid stof in de te reinigen zone).

OPMERKING

Als het stofﬁ lter verstopt en/of de afvalcontainer vol is, kan de machine geen stof en vuil meer verzamelen.

Als de werkzaamheden zijn voltooid en telkens als de afvalcontainer (17) vol is, moet u deze legen (zie hiervoor het volgende 4. deel).

14 FLOORTEC R 670 P 1464031000(1)2009-04 A

GEBRUIKSAANWIJZING NEDERLANDS

DE AFVALCONTAINER LEGEN

Stop de machine en laat het gaspedaal los.1.

Zet de contactsleutel (82) in ‘0’.2.

Schakel de parkeerrem in.3.

Haal de haak (18) los door aan het kortste uiteinde te trekken.4.

Verwijder de afvalcontainer (17) met de handgreep (19) en koppel deze los uit de binnengeleiders.5.

Stort het vuil in de daarvoor bestemde verzamelbakken. In de afvalcontainer kunnen twee containers (optioneel) met

handgreep (36) aanwezig zijn om het legen van het afval gemakkelijker te maken.

Plaats waar van toepassing de containers met handgreep (36) terug.6.

Monteer de afvalcontainer (17) door deze uit de binnengeleiders te ontkoppelen en daarna weer met de haak (18) te 7.

bevestigen.

De machine is weer klaar voor gebruik.8.

NA GEBRUIK VAN DE MACHINE

Na de werkzaamheden en voordat u de machine achterlaat moeten de volgende handelingen worden uitgevoerd.

Breng de zijborstels omhoog met behulp van de hendel (91).1.

Zet de hoofdborstel omhoog met de hendel (92).2.

Schakel de ﬁ lterschudder in door middel van de schakelaar (85).3.

Leeg de afvalcontainer (17) (zie de procedure in het vorige deel).4.

Verwijder de contactsleutel (82).5.

Schakel de parkeerrem in.6.

DUW-/TREKBEWEGING VAN DE MACHINE

Voor duw-/trekbewegingen bij een uitgeschakelde machine hoeft er geen verdere handeling te worden uitgevoerd.

LANGE PERIODE VAN STILSTAND

Als de machine langer dan 30 dagen niet wordt gebruikt, is het raadzaam de volgende handelingen uit te voeren:

Controleer of de opbergruimte van de machine schoon en droog is.1.

Ontkoppel de minkabel van de accu’s (43).2.

Behandel de benzinemotor zoals wordt beschreven in de betreffende handleiding.3.

EERSTE GEBRUIKSPERIODE

Na de eerste gebruiksperiode (de eerste 8 uur) moet u de volgende handelingen uitvoeren:1.

Controleer de bevestiging van de bevestigings- en aansluitingsonderdelen.•

Controleer of de zichtbare onderdelen intact zijn en geen vloeistof lekken.• Na de eerste 20 bedrijfsuren of na de eerste maand moet de motorolie worden ververst (zie de handleiding van de 2. benzinemotor).

ONDERHOUD

De levensduur van de machine en de optimale veilige werking ervan worden geholpen door nauwkeurig en regelmatig onderhoud. Hieronder staat het verkorte schema voor regelmatig onderhoud. De aangegeven perioden zijn afhankelijk van de speciﬁ eke werkomstandigheden en worden bepaald door de verantwoordelijke persoon voor onderhoud. Alle regelmatige of buitengewone onderhoudswerkzaamheden moeten worden uitgevoerd door bevoegd personeel of bij een bevoegd servicecentrum. In deze handleiding staan na het onderhoudsschema alleen de eenvoudigste en meest voorkomende onderhoudsprocedures. De procedures voor de onderhoudswerkzaamheden die niet in het schema voor normaal en buitengewoon onderhoud staan, vindt u in de servicehandleiding, die bij de verschillende servicecentra ligt.

LET OP!

De onderhoudswerkzaamheden moeten worden uitgevoerd op een uitgeschakelde machine (sleutel verwijderd) en, wanneer hierom wordt gevraagd, met ontkoppelde accu’s. Lees eerst aandachtig de instructies in het hoofdstuk Veiligheid door, voordat u de onderhoudswerkzaamheden uitvoert.

1464031000(1)2009-04 A FLOORTEC R 670 P 15

NEDERLANDS GEBRUIKSAANWIJZING

ONDERHOUDSSCHEMA

Procedure Bij aﬂ evering

Controle en afstelling van de hoogte van de zij- en hoofdborstels

Reiniging en controle van de integriteit van het stofﬁ lter

Controle van het motoroliepeil (**)

Controle van reiniging van het luchtﬁ lter voor de motor (**)

Controle van de hoogte en de werking van de ﬂ aps

Controle van de werking van de ﬁ lterschudder (*)

Controle van de werking van de veiligheidsschakelaar voor opening van de motorkap

Visuele controle van de aandrijfriem van de hoofdborstel

Reiniging luchtﬁ lter van de motor (**)(4)(9)

Controle van de bevestiging van de moeren en schroeven

Controle en afstelling van de servicerem en de parkeerrem

Verversing van de motorolie (**)(2)(4)

Reiniging van de verzamelbak voor afzettingen in de brandstof

Controle van de reiniging/afstelling van de bougie (**)(4)

Reiniging van de tank en van het brandstofﬁ lter (4)(8)

Controle van de spanner voor de riem tussen motor en dynamotor

Controle en reiniging stuurketting (*)

Vervanging van de aandrijfriem van de hoofdborstel (*)

Vervanging luchtﬁ lter motor (**)(5)(10)

Vervanging van de bougie (**)(5)

Controle/afstelling van de speling van de kleppen (5)(8)

Controle of vervanging van de koolborstels van de hoofdmotor en van de motor van het aandrijfsysteem

Vervanging van de riem tussen motor en dynamotor (*)

Reiniging verbrandingskamer motor (6)(8)

Controle (en eventuele vervanging) van de toevoerslang voor de brandstof

Controle van het motortoerental (*)

Elke 10

uur

Elke 50

uur

(*)

Elke 100

uur

(*)(1)

(*)

(**)(4)

(*)

Elke 200

uur

Elke 300

uur

Elke 400

uur

(*)

(7)(8)

Zie voor de betreffende procedure de werkplaatshandleiding.(*) Zie voor de betreffende procedure de handleiding van de benzinemotor.(**) En na de eerste 8 inloopuren.(1) De eerste keer na 20 uur of na een maand.(2) Of elke 3 maanden.(3) Of elke 6 maanden.(4) Of elk jaar.(5) Elke 500 uur.(6) Elke 2 jaar.(7) Onderhoud door gekwaliﬁ ceerd technisch personeel van Honda, tenzij de gebruiker de benodigde uitrusting en kennis heeft. (8) Raadpleeg hiervoor de werkplaatshandleiding van Honda. Reinig vaker in stofﬁ ge ruimten.(9) Vervang alleen het deel van karton.(10)

16 FLOORTEC R 670 P 1464031000(1)2009-04 A

DE HOOGTE VAN DE HOOFDBORSTEL CONTROLEREN EN AFSTELLEN

OPMERKING

Er zijn verschillende soorten borstels leverbaar. Deze procedure is van toepassing op alle soorten borstels.

Controleer of de hoofdborstel de juiste hoogte van de vloer 1. heeft. Ga hierbij als volgt te werk:

Zet de machine op een vlakke ondergrond.•

Zet de machine stil en laat de hoofdborstel zakken en •

laat deze enkele seconden draaien.

Zet de hoofdborstel stil en breng deze omhoog voordat •

u de machine verplaatst en uitschakelt.

Controleer of de indruk (A, Afb. 1) van de hoofdborstel •

over de hele lengte 2-4 cm breed is. Als de indruk (A) hiervan afwijkt, kunt u de hoogte van de borstel afstellen. Ga te werk als in punt 2. Schakel de parkeerrem in.2. Zet de contactsleutel (82) in ‘0’.3. Open de motorklep (7).4. Draai de knop (A, Afb. 2) op de linkerzijde van de machine 5. los. Draai de knop (B), houd daarbij rekening met het 6. volgende:

losdraaien betekent dat de borstel omhoog komt;•

vastdraaien betekent dat de borstel omlaag gaat.• Wanneer de afstelling is voltooid, sluit u de knop (B) en draait u de knop vast (A). Voer punt 1 opnieuw uit om te controleren of de 7. hoofdborstel nu de juiste hoogte van de grond heeft. Als de borstel door overmatige slijtage niet meer kan 8. worden afgesteld, moet de borstel zoals in het volgende deel worden vervangen.

WAARSCHUWING!

Als de indruk van de hoofdborstel op de grond te groot is (meer dan 4 cm), dan kan dit problemen opleveren voor de werking van de machine en kunnen de bewegende delen oververhitten. Hierdoor kan de levensduur van de machine aanzienlijk afnemen. Wees nauwkeurig bij het uitvoeren van de bovenstaande controle en laat de machine nooit werken als hij niet aan de genoemde voorwaarden voldoet.

GEBRUIKSAANWIJZING NEDERLANDS

2 - 4 cm

0,8 - 1,6 in

S311389

Afbeelding 1

S311390

Afbeelding 2

1464031000(1)2009-04 A FLOORTEC R 670 P 17

NEDERLANDS GEBRUIKSAANWIJZING

DE HOOFDBORSTELVERVANGEN

OPMERKING

Er zijn verschillende soorten borstels leverbaar. Deze procedure is van toepassing op alle soorten borstels.

WAARSCHUWING!

Wij raden u aan werkhandschoenen te dragen als u de borstel vervangt omdat er scherpe deeltjes tussen de haren van de borstel kunnen blijven hangen.

Zet de machine op een vlakke ondergrond en schakel de 1. parkeerrem in. Zet de contactsleutel (82) in ‘0’.2. Draai de knoppen (23) los en verwijder de rechterklep (22).3. Draai de knop (A, Afb. 3) los.4. Draai de knoppen (B, Afb. 3) los en verwijder de afdekking 5. van de borstelruimte (C). Verwijder de borstel (A, Afb. 4).6. Controleer of de naaf (A, Afb. 5) geen vuil of voorwerpen 7. (draden, etc.) bevat die per ongeluk zijn meegedraaid. Monteer de nieuwe hoofdborstel en zorg dat de haren (B) 8. in dezelfde richting als in de afbeelding staan. Zet de nieuwe borstel (C, Afb. 5) in de machine en 9. controleer of het contact (D) in de betreffende naafdrager (A) valt. Plaats de afdekking van de borstelruimte (C, Afb. 3) terug 10. en draai de knoppen (B) en (A) weer vast. Monteer de rechterklep (22) en draai de knoppen (23) 11. vast. Controleer de hoogte van de hoofdborstel en stel 12. eventueel af, zoals wordt beschreven in het vorige deel.

Afbeelding 3

S311391

Afbeelding 4

Afbeelding 5

S311392

S311393

18 FLOORTEC R 670 P 1464031000(1)2009-04 A

DE HOOGTE VAN DE ZIJBORSTELS CONTROLEREN EN AFSTELLEN

OPMERKING

Er zijn verschillende soorten borstels leverbaar. Deze procedure is van toepassing op alle soorten borstels.

Controleer of de zijborstels de juiste hoogte van de vloer 1. hebben. Ga als volgt te werk:

Zet de machine op een vlakke ondergrond en laat de •

zijborstels zakken.

Zet de machine stil en laat de zijborstels enkele •

seconden draaien.

Breng de zijborstels omhoog voordat u de machine •

verplaatst en uitschakelt.

Controleer of de indruk van de zijborstels, zowel in •

de breedte als in de richting, is zoals afgebeeld in de

afbeelding (A en B, Afb. 6). Als de indruk hiervan afwijkt, kunt u de hoogte van de borstels afstellen. Ga te werk als in punt 2. Schakel de parkeerrem in.2. Zet de contactsleutel (72) in ‘0’.3. Draai de knop (A, Afb. 7) op de borstel los.4. Draai de knop (B), houd daarbij rekening met het 5. volgende:

losdraaien betekent dat de borstel omhoog komt;•

vastdraaien betekent dat de borstel omlaag gaat.• Wanneer de afstelling is voltooid, sluit u de knop (B) en draait u de knop vast (A). Voer punt 1 opnieuw uit om te controleren of de zijborstels 6. nu de juiste hoogte van de grond hebben. Als de borstels door overmatige slijtage niet meer kunnen 7. worden afgesteld, moeten de borstels zoals beschreven in het speciﬁ eke deel worden vervangen.

DE ZIJBORSTELS VERVANGEN

OPMERKING

Er zijn verschillende soorten borstels leverbaar. Deze procedure is van toepassing op alle soorten borstels.

GEBRUIKSAANWIJZING NEDERLANDS

S311394

Afbeelding 6

S311395

Afbeelding 7

WAARSCHUWING!

Wij raden u aan werkhandschoenen te dragen als u de zijborstels vervangt omdat er scherpe deeltjes tussen de haren van de borstels kunnen blijven hangen.

Zet de machine op een vlakke ondergrond en schakel de 1. parkeerrem in. Zet de contactsleutel (82) in ‘0’.2. Haal de klem (A, Afb. 8) los, verwijder de spil (B) en 3. verwijder de borstel (C) uit de as van de reductiemotor. Monteer de nieuwe borstel op de as van de reductiemotor, 4. plaats de spil (B) in de openingen (D) en maak de klem (A) weer vast. Controleer de hoogte van de zijborstel en stel eventueel af, 5. zoals wordt beschreven in het vorige deel.

Afbeelding 8

P100350

1464031000(1)2009-04 A FLOORTEC R 670 P 19

NEDERLANDS GEBRUIKSAANWIJZING

REINIGING EN CONTROLE OP INTEGRITEIT VAN HET STOFFILTER

OPMERKING

Naast het kartonnen standaardﬁ lter zijn er ook optioneel polyester ﬁ lters verkrijgbaar. Deze procedure is van toepassing op alle typen.

Zet de machine op een vlakke ondergrond en schakel de 1. parkeerrem in. Zet de contactsleutel (72) in ‘0’.2. Haal de haak (18) los door aan het kortste uiteinde te 3. trekken. Verwijder de afvalcontainer (17) met de handgreep (19) en 4. koppel deze los uit de binnengeleiders. Draai de knoppen (33) los en verwijder de afdekking van 5. de ﬁ lterruimte (32). Draai de knoppen (A, Afb. 9) los.6. Koppel de stekker (B) van de motor van de ﬁ lterschudder 7. (C) los. Verwijder het bevestigingsframe (D) van het stofﬁ lter.8. Verwijder het stofﬁ lter (E).9. Reinig het ﬁ lter buiten door het op een vlak en schoon 10. oppervlak uit te schudden, sla met de zijkant (A, Afb. 10) die tegenover de zijde met het rooster (B) staat. Voltooi de reiniging door haaks met perslucht (C) van maximaal 6 bar te spuiten, maar alleen vanaf de kant die door het rooster (B) wordt beschermd, op een minimale afstand van 30 cm. Hou bij de verschillende typen ﬁ lters de volgende aanwijzingen aan:

Kartonnen ﬁ lter (standaard): gebruik geen water of • schoonmaakmiddelen om het te reinigen omdat het dan onherstelbaar beschadigd kan raken. Polyester ﬁ lter (optioneel): om het ﬁ lter grondig te • reinigen kunt u het ﬁ lter met water en eventueel een niet schuimende schoonmaakmiddel reinigen. Hoewel het ﬁ lter hierdoor schoner wordt, wordt de levensduur van het ﬁ lter korter en zal dus vaker moeten worden vervangen. Het gebruik van ongeschikte schoonmaakmiddelen kan de functionele eigenschappen van het ﬁ lter verminderen.

Controleer of de ﬁ ltereenheid geen scheuren vertoont. 11. Vervang waar nodig het ﬁ lter. Reinig de rubberen pakking (A, Afb. 11) van de afdekking 12. (32) en controleer of deze heel is en goed werkt, anders moet hij worden vervangen. Monteer de onderdelen in de omgekeerde volgorde van de 13. demontage, let daarbij op het volgende:

Monteer het ﬁ lter (E, Afb. 9) met het rooster (B, Afb. 10) • naar boven gedraaid.

Afbeelding 9

Afbeelding 10

S311397

S311399

S311398

Afbeelding 11

20 FLOORTEC R 670 P 1464031000(1)2009-04 A

CONTROLE VAN DE HOOGTE EN WERKING VAN DE FLAPS

Zet de machine op een vlakke ondergrond die als 1. referentieoppervlak kan dienen om de hoogte van de ﬂ aps te controleren. Schakel de parkeerrem in.2. Zet de contactsleutel (72) in ‘0’.3.

Controle van de zijﬂ aps

Draai de knoppen (23) en (21) los en verwijder de kleppen 1. rechts (22) en links (20). Controleer of de zijﬂ aps (13 en 14) heel zijn. Vervang 2. de ﬂ aps als er scheuren (A, Afb. 12) van meer dan 20 mm of breuken (B) van meer dan 10 mm in zitten (zie de werkplaatshandleiding voor vervanging van de ﬂ aps). Controleer of de zijﬂ aps (13 en 14) 0 tot 3 mm van de 3. grond staan (A, Afb. 13). Stel eventueel de hoogte van de ﬂ aps af met behulp van de openingen op de schroeven (A, Afb. 16). Monteer de onderdelen weer in de omgekeerde volgorde 4. van demontage.

Controle van de voor- en achterﬂ ap

Verwijder de hoofdborstel, zie het betreffende deel.1. Controleer of de voorﬂ aps (15) en de achterﬂ aps (16) 2. intact zijn. Vervang de ﬂ aps als er scheuren (A, Afb. 12) van meer dan 20 mm of breuken (B) van meer dan 10 mm in zitten (zie de werkplaatshandleiding voor vervanging van de ﬂ aps). Controleer of:3.

De voorﬂ ap (A, Afb. 17) licht contact maakt met de •

vloer en of hij niet los komt van de vloer (A, Afb. 14).

De achterﬂ ap (B, Afb. 17) 0 tot 3 mm van de grond zit •

(A, Afb. 13). Stel eventueel de hoogte van de ﬂ aps af met behulp van 4. de openingen op de schroeven (C en D, Afb. 17). Gebruik het pedaal voor het omhoog brengen van 5. de voorﬂ ap (5) en controleer of de voorﬂ ap (A, Afb.

15) ongeveer 90° omhoog draait (zie de afbeelding); laat het pedaal los en controleer of de ﬂ ap in de beginpositie gaat en niet blijft hangen. Zie indien nodig de werkplaatshandleiding voor de afstelling of vervanging van de bedieningskabel voor de voorﬂ ap. Monteer de onderdelen weer in de omgekeerde volgorde 6. van demontage.

GEBRUIKSAANWIJZING NEDERLANDS

S311400 S311401

Afbeelding 12 Afbeelding 13

S311402 S311403

Afbeelding 14 Afbeelding 15

Afbeelding 16

S311404

Afbeelding 17

1464031000(1)2009-04 A FLOORTEC R 670 P 21

S311405

NEDERLANDS GEBRUIKSAANWIJZING

CONTROLE / VERVANGING / RESETTEN VAN DE ZEKERINGEN

Zet de machine op een vlakke ondergrond en schakel de 1. parkeerrem in. Zet de contactsleutel (82) in ‘0’.2. Open de motorklep (7).3. Ontkoppel de minklem van de accu’s (43).4.

Controle/vervanging van de smeltzekeringen

Verwijder de afdekking van het zekeringenkastje (46).1. Controleer/vervang de betreffende zekering tussen de 2. volgende onderdelen (Afb. 18):

Algemene zekering F1 (15 A) (circuit sleutel) (A): Zekering F2 (25 A) motor ﬁ lterschudder (B): Zekering F3 (40 A) handmatige aanzuiging (optioneel)(C): Zekering F4 (30 A) motor aanzuigsysteem(D): Zekering F5 (10 A) akoestisch signaal en zwaailicht (E):

Zekering F6 (10 A) bedrijfsverlichting (optioneel)(F): Verwijder de afdekking van het kastje met elektrische 3. onderdelen (50). Controleer/vervang de volgende zekering (Afb. 19):4.

Zekering FT (70 A) aandrijfsysteem(A): Verwijder en controleer/vervang de volgende zekering 5. (63): Zekering oplaadsysteem FR (70 A)

ABCDEF

P100348

Afbeelding 18

Controle van de herbruikbare zekeringen

Controleer of de betreffende zekering tussen de twee 1. herbruikbare zekeringen is gesprongen (Afb. 18):

Zekering FA (30 A) motor hoofdborstel(G):

Zekering FB (10 A) motoren zijborstels(H): Wacht tot het onderdeel dat de zekering liet springen is afgekoeld en reset daarna de gesprongen zekering. Sluit de motorklep (7).2.

P100349

Afbeelding 19

22 FLOORTEC R 670 P 1464031000(1)2009-04 A

GEBRUIKSAANWIJZING NEDERLANDS

VEILIGHEIDSFUNCTIES

De machine is voorzien van de volgende veiligheidsfuncties.

NOODKNOP

Deze bevindt zich in een positie (88) die gemakkelijk toegankelijk is voor de bediener. Deze moet worden ingedrukt als alle functies van de machine meteen moeten worden gestopt.

MICROSCHAKELAAR VAN DE BESTUURDERSSTOEL

Deze bevindt zich in de bestuurdersstoel en reageert op het uitschakelen van de motor als de bediener niet op de stoel zit.

STORINGEN LOKALISEREN

Probleem Waarschijnlijke oorzaak Oplossing

De bediener zit niet op de bestuurdersstoel. Ga goed op de stoel zitten.

Het motoroliepeil is niet voldoende. Vul het motoroliepeil bij. (1)

Wanneer de contactsleutel in stand ‘II’ wordt gedraaid, dan start de benzinemotor niet.

De motor stopt tijdens de werkzaamheden.

U trapt het gaspedaal in, maar de machine beweegt niet.

De hoofdborstel werkt niet. De herbruikbare zekering FA is gesprongen.

De zijborstels werken niet.

De machine verzamelt weinig stof/vuil.

De ﬁ lterschudder werkt niet. Zekering F2 van het kastje is gesprongen. Vervang zekering.

De LED voor signalering van storingen in het aandrijfsysteem knippert.

Geen brandstof in de tank. Vul brandstof bij. (1)

De brandstof komt niet bij de carburateur. Controleer de aansluitslang. (1)

De bougie vonkt niet. Reinig/vervang de bougie. (1)

Zekering F1 van het kastje is gesprongen. Vervang zekering.

Zekering FR is gesprongen. Vervang zekering.

Het motoroliepeil is niet voldoende. Vul het motoroliepeil bij. (1)

Geen brandstof in de tank. Vul brandstof bij. (1)

De parkeerrem is ingeschakeld. Schakel de parkeerrem uit.

Wanneer de motor met de sleutel wordt gestart, moet het gaspedaal worden ingedrukt of moet de bediener op de bestuurdersstoel zitten.

De zekering FT is gesprongen. Vervang zekering.

De hoofdborstel gaat niet omlaag. Laat de hoofdborstel zakken.

De herbruikbare zekering FB is gesprongen.

Het aanzuigsysteem is uit.

Zekering F4 van het kastje is gesprongen. Vervang zekering.

Het stofﬁ lter is verstopt.

De afvalcontainer is vol. Leeg de afvalcontainer.

De ﬂ aps zijn niet goed afgesteld of versleten. Stel de ﬂ aps af of vervang ze.

De borstels zijn niet goed afgesteld. Stel de borstels in hoogte af.

Het aandrijfsysteem is defect.

Start de machine met de sleutel nadat u op de bestuurdersstoel bent gaan zitten, zonder gelijktijdig het gaspedaal in te drukken.

Reset de zekering door op de betreffende uitstekende knop te drukken.

Schakel het aanzuigsysteem met de schakelaar in.

Reinig het stofﬁ lter met behulp van de ﬁ lter- schudder of demonteer het ﬁ lter.

U kunt de storing lokaliseren aan de hand van de servicehandleiding (deze vindt u bij de servicecentra van Nilﬁ sk Alto).

Zie voor de juiste instructies de handleiding voor de benzinemotor.(1)

Neem voor meer informatie contact op met de servicecentra van Nilﬁ sk Alto. Zij beschikken over de werkplaatshandleiding.

1464031000(1)2009-04 A FLOORTEC R 670 P 23

NEDERLANDS GEBRUIKSAANWIJZING

VERWIJDERING

Als de machine wordt afgedankt, moet hij naar een bevoegd verwijderingbedrijf worden gebracht. Voordat de machine wordt afgedankt, moeten de volgende materialen worden verwijderd en gescheiden en vervolgens volgens de geldende milieunormen naar de betreffende afvalverwerkingsbedrijven worden gebracht:

Accu’s – Motorolie – Polyester stofﬁ lter – Hoofdborstel en zijborstels – Kunststof leidingen en onderdelen – Elektrische en elektronische onderdelen (*) –

Raadpleeg met name voor het afdanken van elektrische en elektronische onderdelen uw plaatselijke Nilﬁ sk Alto-kantoor.(*)

24 FLOORTEC R 670 P 1464031000(1)2009-04 A

www.nilﬁsk-alto.com

HEADQUARTERS

DENMARK

Nilﬁsk-Advance Group Sognevej 25 2605 Brøndby Denmark Tel.: (+45) 43 23 81 00 Fax: (+45) 43 43 77 00 E-mail: mail@nilﬁsk-advance.dk

SALES COMPANIES AUSTRALIA

Nilﬁsk-ALTO 48 Egerton St. PO box 6046 Silverwater NSW 2128 Australia Tel.: (+61) 2 8748 5966 Fax: (+61) 2 8748 5960

BELGIUM Nilﬁsk-ALTO Division of Nilﬁsk-Advance n.v-s.a. Dornveld/Sphere Business Park Industrie Asse 3, nr 11 – bus 41 1731 Zellik-Asse Belgium Tel.: (+32) 02 467 60 50 Fax: (+32) 02 466 61 50 E-mail: info.be@nilﬁsk-alto.com

AUSTRIA Nilﬁsk-Advance GmbH. Nilﬁsk-ALTO Metzgerstrasse 68 A-5101 Bergheim bei Salzburg Tel.: (+43) 662 456 400-0 Fax: (+43) 662 456 400-34 E-mail: info@nilﬁsk-alto.at www.nilﬁsk-alto.at

CANADA Clarke Canada Part of the Nilﬁsk-Advance Group 4080 B Sladeview Crescent, Unit 1 Mississauga, Ontario L5L 5Y5 Canada Tel.: (+1) 905 569 0266 Fax: (+1) 905 569 8586

CZECH REPUBLIC

ALTO Ceskà republika s.r.o. Zateckých 9 - 14000 Praha 4 Czech Republic Tel.: (+420) 24 14 08 419 Fax: (+420) 24 14 08 439 E-mail: info@alto-cz.com

DENMARK Nilﬁsk-ALTO Division of Nilﬁsk-Advance A/S Industrivej 1 9560 Hadsund Denmark Tel.: (+45) 72 18 21 00 Fax: (+45) 72 18 21 11 E-mail: salg@nilﬁsk-alto.dk E-mail: service@nilﬁsk-alto.dk www.nilﬁsk-alto.dk

Nilﬁsk-ALTO Food Division Division of Nilﬁsk-Advance A/S Blytækkervej 2, 9000 Aalborg Denmark Tel.: (+45) 72 18 21 00 Fax: (+45) 72 18 20 99 E-mail: scanio.technology@nilﬁsk-alto.dk www.nilﬁsk-alto.com

FRANCE Nilﬁsk-ALTO ALTO France SAS Aéroparc 1 19 rue Icare 67960 Entzheim France Tel.: (+33) 3 88 28 84 00 Fax: (+33) 3 88 30 05 00 E-mail: info@nilﬁsk-alto-fr www.nilﬁsk-alto.com

GERMANY Nilﬁsk-ALTO Division of Nilﬁsk-Advance AG Guido-Oberdorfer-Str. 10 89287 Bellenberg Germany Tel.: (+49) (0) 180 5 37 37 37 Fax: (+49) (0) 180 5 37 37 38 E-mail: info@nilﬁsk-alto.de www.nilﬁsk-alto.de

GREECE Nilﬁsk-Advance SA 8, Thoukididou str. 164 52 Argiroupolis Greece Tel.: (+30) 210 96 33443 Fax: (+30) 210 96 52187 E-mail: nilﬁsk-advance@clean.gr

HOLLAND Nilﬁsk-ALTO Division of Nilﬁsk-Advance BV Camerastraat 9 NL-1322 BB Almere Tel.: (+31) 36 5460 760 Fax: (+31) 36 5460 761 E-mail: info@nilﬁsk-alto.nl www.nilﬁsk-alto.nl

HONG KONG

Nilﬁsk-Advance Ltd. 2001 HK Worsted Mills Ind’l Bldg., 31-39 Wo T ong Tsui St. Kwai Chung, Hong Kong Tel.: (+852) 2427 5951 Fax: (+852) 2487 5828

HUNGARY Nilﬁsk-Advance Kereskedelmi Kft. II. Rákóczi Ferenc út 10 2310 Szigetszentmiklos-Lakihegy Hungary Tel.: (+36) 24 475 550 Fax: (+36) 24 475 551 E-mail: info@nilﬁsk-advance.hu Sales: ertekesites@nilﬁsk-advance.hu Service: service@nilﬁsk-advance.hu www.nilﬁsk-advance.hu

ITALY Nilﬁsk-ALTO Divisione di Nilﬁsk-Advance A/S Strada Comunale della Braglia, 18 26862 Guardamiglio (LO) Italy E-mail: d.puglia@nilﬁsk-advance.it

JAPAN Nilﬁsk-Advance, Inc. 1-6-6 Kita-shinyokohama, Kouhoku-ku, Yokohama, 223-0059 Japan Tel.: (+81) 45 548 2571 Fax: (+81) 45 548 2541

MALAYSIA Nilﬁsk-Advance Sdn Bhd Sd 14, Jalan KIP 11 Taman Perindustrian KIP Sri Damansara 52200 Kuala Lumpur Malaysia Tel.: (+60) 3 603 6275 3120 Fax: (+60) 3 603 6274 6318

NORWAY Nilﬁsk-Advance AS Bjørnerudveien 24 1266 Oslo Norway Tel.: (+47) 22 75 17 70 Fax: (+47) 22 75 17 71 E-mail: info@nilﬁsk-alto.no www.nilﬁsk-alto.no

PEOPLE’S REPUBLIC OF CHINA

Nilﬁsk-Advance (Shenzhen) Ltd Blok 3, Unit 130, 1001 Honghua Road Int. Commercial & Trade Center Fuitian Free Trade Zone 518038 Shenzhen P.R. China Tel.: (+86) 755 8359 7937 Fax: (+86) 755 8359 1063

POLAND

Nilﬁsk-Advance Sp. Z.O.O. 05-800 Pruszków ul. 3-go MAJA 8 Poland Tel.: (+48) 22 738 37 50 Fax: (+48) 22 738 37 51 info@nilﬁsk-alto.pl www.nilﬁsk-alto.pl

PORTUGAL

Nilﬁsk-ALTO Division of Nilﬁsk-Advance Lda. Sintra Business Park Zona Industrial Da Abrunheira Ediﬁcio 1, 1o A P-2710-089 Sintra Tel.: (+35) 808 200 537 Fax: (+35) 121 911 2679 E-mail: mkt@nilﬁsk-advance.es www.nilﬁsk-alto.com

RUSSIA Nilﬁsk-Advance LLC 127015 Moskow Vyatskaya str. 27, bld. 7 Russia Tel.: (+7) 495 783 96 02 Fax: (+7) 495 783 96 03 E-mail: info@nilﬁsk-advance.ru

SINGAPORE

Nilﬁsk-Advance Pte. Ltd. Nilﬁsk-ALTO Division 40 Loyang Drive Singapore 508961 sales@nilﬁsk-advance.com.sg Tel.: (+65) 6 759 9100 Fax: (+65) 6 759 9133

SPAIN

Nilﬁsk-ALTO Division of Nilﬁsk-Advance S.A. Torre DAra Paseo del Rengle, 5 Pl. 10 E-08302 Mataró Tel.: (+34) 902 200 201 Fax: (+34) 93 757 8020 E-mail: mkt@nilﬁsk-advance.es www.nilﬁsk-alto.com

SWEDEN

ALTO Sverige AB Member of Nilﬁsk-Advance Group Aminogatan 18, Box 4029 S-431 04 Mölndal Sweden Tel.: (+46) 31 706 73 00 Fax: (+46) 31 706 73 40 E-mail: info@nilﬁsk-alto.se www.nilﬁsk-alto.se

TAIWAN

Nilﬁsk-Advance T aiwan Branch No. 5, Wan Fang Road Taipei Taiwan, R.O.C. Tel.: (+886) 227 002 268 Fax: (+886) 227 840 843

THAILAND

Nilﬁsk-Advance Co. Ltd. 89 Soi Chokechai-Ruammitr Viphavadee-Rangsit Road Ladyao, Jatuchak, Bangkok 10900 Thailand Tel.: (+66) 2 275 5630 Fax: (+66) 2 691 4079

TURKEY Nilﬁsk-Advance Profesional Temizlik Ekipmanlari Tic. A.S. Necla Cad. Nl.: 48 Yenisahra / Kadiköy Istanbul Turkey Tel.: (+90) 216 470 08 – 60 Fax: (+90) 216 470 08 – 63 www.nilﬁsk-advance.com

UNITED KINGDOM

Nilﬁsk-ALTO Division of Nilﬁsk-Advance Ltd. Bowerbank Way Gilwilly Industrial Estate Penrith Cumbria CA11 9BQ Great Britain Tel.: (+44) (0) 1768 868995 Fax: (+44) (0) 1768 864713 E-mail: sales@nilﬁsk-alto.co.uk www.nilﬁsk-alto.co.uk

VIETNAM Nilﬁsk-Advance Representative Ofﬁce No. 46 Doc Ngu Str. Ba Dinh Dist. Hanoi SR. Vietnam Tel.: (+84) 4 761 5642 Fax: (+84) 4 761 5643 E-mail: nilﬁsk@vnn.vn

USA AL TO

Cleaning Systems Inc. Part of the Nilﬁsk-Advance Group 12249 Nations Ford Road Pineville, NC 28134 USA Tel.: (+1) 704 971 1240 Fax: (+1) 704 971 1241 E-mail: info@altocsi.com

Clarke 2100 Highway 265 Springdale, AR 72764 USA Tel.: (+1) 479 750 8450 Fax: (+1) 479 750 4540 E-mail: customerservice@clarkeus.com www.ClarkeUS.com

Clarke American Sanders

2100 Highway 265 Springdale, AR 72764 USA Tel.: (+1) 479 750 1000 Fax: (+1) 479 750 4540 E-mail: customerservice@americansanders.com www.AmericanSanders.com

American Lincoln

1100 Haskins Road Bowling Green, OH 43402 USA Tel.: (+1) 419 352 7511 option 2 Fax: (+1) 419 373 4221 E-mail: customerservice@americanlincoln.com www.AmericanLincoln.com

Nilfisk FLOORTEC R 670 P User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
