FLOORTEC R 360 P



DANSK

BRUGERMANUAL

SUOMI

NORSK

SVENSK

www.nilfisk-alto.com

S310204

S310205

S310027 S310028

S310029

S310198

S310199

S310030

S310032

S310034

D E

F G

J K

BRUKERHÅNDBOK

NORSK

INNLEDNING ......................................................................................................................................... 2

FORMÅL OG INNHOLD AV BRUKSANVISNINGEN ....................................................................................... 2

MÅL ..................................... ................ ............. ................ ................ ................ ................................................. 2

OPPBEVARING AV DENNE BRUKSANVISNINGEN ...................................................................................... 2

IDENTIFIKASJONSDATA ................................................................................................................................. 2

ANDRE REFERANSEANVISNINGER .............................................................................................................. 2

RESERVEDELER OG VEDLIKEHOLD ..................................... ... ... ... .... ... ... ... ... .... .......................................... 2

ENDRINGER OG FORBEDRINGER ........ .... ... ... ... .......................................... ... .... ... ... ... .... ............................. 2

SIKKERHET .......................................................................................................................................... 3

SYMBOLER .............................. ........................................................................................................................ 3

GENERELLE INSTRUKSER .................................................................................. .......................................... 3

PAKKE UT MASKINEN ........................................................................................................................ 4

MASKINBESKRIVELSE ....................................................................................................................... 5

DRIFTSEVNER ................................ ................... ................... .................... ................... .................................... 5

KONVENSJONER ............................................................................................................................................ 5

BESKRIVELSE AV KONTROLLPANEL ........................................................................................................... 5

SETT FRA UTSIDEN ........................................................................................................................................ 5

UNDER PANSERET ......................................................................................................................................... 6

TEKNISKE DATA .............................................................................................................................................. 6

ELEKTRISKE SIKRINGER ............................................................................................................................... 7

TILBEHØR / EKSTRAUTSTYR ........................................................................................................................ 7

BRUK ..................................................................................................................................................... 8

FØR START AV MASKINEN ............................................................................................................................ 8

START OG STANS AV MASKINEN ................................................................................................................. 8

MASKINDRIFT .................................................................................................................................................. 9

TØMMING AV TRAKTEN ............................................................................................................................... 10

ETTER BRUK AV MASKINEN ......................................... ............................................................................... 10

SKYVING/TAUING AV MASKINEN ................................................................................................................ 10

LANG STILLSTAND AV MASKINEN .............................................................................................................. 10

FØRSTE TIDS BRUK ..................................................................................................................................... 10

VEDLIKEHOLD ................................................................................................................................... 11

TABELL FOR FASTLAGT VEDLIKEHOLD .................................................................................................... 11

HØYDEKONTROLL OG JUSTERING AV HOVEDKOSTEN ......................................................................... 12

SKIFTING AV HOVEDKOSTEN ..................................................................................................................... 12

HØYDEKONTROLL OG JUSTERING AV SIDEKOSTEN .............................................................................. 13

SKIFTE AV SIDEKOST .................................................................................................................................. 13

RENGJØRING OG FUNKSJONSKONTROLL AV STØVFILTER .................................................................. 13

SKJØRTHØYDE OG FUNKSJONSKONTROLL .................................................... ... ... ... .... ... ... ... ... .... ... ... ... .. 14

FUNKSJONSKONTROLL AV PANSERETS SIKKERHETSBRYTER ............................................................ 14

SIKKERHETSFUNKSJONER ............................................................................................................. 15

NØDBRYTER ................................................................................................................................................. 15

SIKKERHETSBRYTER FOR PANSER .......................................................................................................... 15

MIKROBRYTER I FØRERSETET .................................................................................................................. 15

FEILSØKING ....................................................................................................................................... 15

SKROTING .......................................................................................................................................... 15

KONFORMITETSSERTIFISERING FOR EU ...................................................................................... 16

146 2598 000(1)2005-03 B FLOORTEC R 360 P 1

NORSK

BRUKERHÅNDBOK

INNLEDNING

FORMÅL OG INNHOLD AV BRUKSANVISNINGEN

Formålet med denne bruksanvisningen er å gi operatøren all nødvendig informasjon for å bruke maskinen riktig på en trygg og selvstendig måte. Den inneholder opplysninger om tekniske egenskaper, bruk, maskin som ikke er i bruk, vedlikehold, reservedeler og sikkerhetsforhold. Før det utføres arbeid på maskinen, må brukerne og teknikerne som er ansvarlige for vedlikeholdet av maskinen, lese nøye igjennom denne bruksanvisningen. Ta kontakt med et autorisert Nilfisk-Alto servicesenter dersom det er tvil om tolkningen og instruksjonene og for alle andre spørsmål.

MÅL

Denne bruksanvisningen er beregnet på kvalifiserte operatører og på teknikere som har med maskinens vedlikehold å gjøre.

OPPBEVARING AV DENNE BRUKSANVISNINGEN

Bruksanvisningen skal oppbevares i nærheten av maskinen, i en egnet beholder på avstand fra væsker og andre stoffer som kan forårsake skader på denne.

ANDRE REFERANSEANVISNINGER

Bruks- og vedlikeholdsanvisningen for bensinmotoren, som er levert sammen med maskinen, er å betrakte som en del av denne bruksanvisningen. I tillegg er følgende bruksanvisninger tilgjengelige: – Reservedelsliste (levert sammen med maskinen). – Serviceanvisning (som kan ses på ethvert Nilfisk-Alto

servicesenter).

RESERVEDELER OG VEDLIKEHOLD

Alt nødvendig bruk, spesielle vedlikeholds- og reparasjonsprosedyrer skal kun utføres av kvalifisert personale eller av Nilfisk-Alto servicesentre (finnes på slutten av denne bruksanvisningen). Det skal kun brukes originale reservedeler og tilbehør. Ring Nilfisk-Alto for service eller for å bestille reservedeler og tilbehør, spesifiser maskinens modell- og serienummer.

ENDRINGER OG FORBEDRINGER

Nilfisk-Alto forbedrer stadig produktene og forbeholder seg retten til å foreta endringer og forbedringer etter eget skjønn uten å forplikte seg til å tilføre slike utbedringer til maskiner som er solgt tidligere. Alle endringer og/eller bruk av tilbehør skal godkjennes og utføres av Nilfisk-Alto.

IDENTIFIKASJONSDATA

Maskinmodell og serienummer er market på skiltet (1, fig. U) på rammen og kan leses ved å løfte panseret (4). Maskinmodellåret finnes i EC-erklæringen og er dessuten indikert gjennom de to første tallene i maskinens serienummer. Serienummer og modell på bensinmotoren er merket i stillingene (2 og 3, fig. U). Denne informasjonen er nyttig når du har behov for reservedeler til maskin og motor. Bruk følgende tabell for å skrive ned identifikasjonsdata for maskinen og bensinmotoren for senere bruk.

MASKINMODELL.........................................................

MASKINENS serienummer .........................................

MOTORMODELL ........................................................

MOTORENS serienummer ..........................................

2 FLOORTEC R 360 P 146 2598 000(1)2005-03 B

BRUKERHÅNDBOK

NORSK

SIKKERHET

Følgende symboler indikerer potensielt farlige situasjoner. Les alltid denne informasjonen nøye gjennom og gjennomfør nødvendige tiltak for å beskytte personer og gjenstander. Det finnes ikke noe ulykkesforebyggende program som er effektivt uten fullstendig samarbeid fra personen som er ansvarlig for maskinens drift. De fleste ulykker som kan oppstå i en fabrikk under arbeid eller transport er forårsaket av at de enkleste forsiktighetsregler ikke overholdes. En fornuftig og forsiktig bruker er den beste garantien mot ulykker og er forutsetningen for å gjennomføre forebyggelsesprogrammet.

SYMBOLER

FARE!

Indikerer en farlig situasjon med dødsfare for brukeren.

ADVARSEL!

Indikerer en potensiell fare for skade på personer.

FORSIKTIG!

Indikerer en advarsel eller merknad som har å gjøre med viktige eller nyttige funksjoner. Vær spesielt oppmerksom på avsnittene som er merket med dette symbolet.

MERK

Les bruksanvisningen før det utføres en bestemt operasjon.

GENERELLE INSTRUKSER

Bestemte advarsler og merknader for å opplyse om potensielle skader på personer og maskin vises nedenfor.

FARE!

– Ta ut nøkkelen fra tenningsbryteren før det utføres

vedlikeholds- eller reparasjonsarbeider.

– Denne maskinen skal bare betjenes av personer med

nødvendig opplæring og tillatelse. Barn eller uføre skal ikke bruke denne maskinen.

– Ikke ha på smykker ved arbeid i nærheten av mobile

komponenter.

– Det skal ikke utføres arbeid under løftet maskin hvis

den ikke er festet sikkert.

– Ikke bruk maskinen i nærheten av giftige, farlige,

lettantennelig og/eller eksplosive pulvere, væsker og

damper. – Vær forsiktig: Bensin er lettantennelig. – Ikke røyk og unngå åpne flammer i det området der

maskinen påfylles bensin eller der bensinen

oppbevares. – Ikke fyll bensintanken lenger enn til det øvre merket

(1, fig. T). – Se til at tanklokket er lukket skikkelig etter fylling av

drivstoff. – Hvis det søles bensin under påfyllingen, rengjør

tankområdet, og la damp forsvinne før motoren

startes. – Unngå at bensin kommer i kontakt med huden, og

unngå innånding av damp. Oppbevares utilgjengelig

for barn. – Ikke skrå motoren mer enn 20°, da bensinlekkasjer

kan oppstå ved for mye skråning av motoren. – Eksos fra bensinmotorer inneholder karbonmonoksid

som er luktfri og fargeløs, men ekstremt farlig. Ikke

røyk Ikke la motoren gå i lukkede omgivelser. – Det må ikke legges gjenstander på motoren. – Stans bensinmotoren før det utføres arbeid på den.

For å unngå utilsiktet start skal tennplugglokket

frakoples.

146 2598 000(1)2005-03 B FLOORTEC R 360 P 3

NORSK

– Les alle instruksene nøye gjennom før det utføres

noe som helst vedlikeholdsarbeid eller reparasjon.

– Gjennomfør alle nødvendige tiltak for å unngå at hår,

smykker og løse klær setter seg fast i de bevegelige delene til maskinen.

– Ikke forlat maskinen uten tilsyn med tenningsbryteren

i eller uten å aktivere parkeringsbremsen.

– Ikke bruk maskinen i skråninger med helling som er

større enn den verdien som er oppgitt på maskinen.

– Ikke vask maskinen med direkte spyling eller

høytrykksspyler eller med korroderende midler. Ikke

bruk trykkluft til rengjøring av denne typen maskin. – Ikke bruk maskinen i spesielt støvete omgivelser. – Når maskinen brukes, skal operatøren passe på at

andre, og især barn, ikke utsettes for fare. – Ikke sett noen beholder med væske på maskinen. – Oppbevaringstemperaturen må være mellom 0°C og

+40°C. – Maskinens driftstemperatur må være mellom 0°C og

+40°C. – Fuktigheten skal være innenfor 30% og 95%. – Maskinen skal alltid beskyttes mot sol, regn og dårlig

vær, både når den er i drift og når den oppbevares. – Ikke bruk maskinen som et transportkjøretøy. – Ikke la kostene gå når maskinen står i ro, da dette kan

skade gulvet. – Bruk pulverslukker ved brann, ikke enmed vann. – Ikke kjør inn i hyller eller stativer, spesielt der det er

fare for fallende gjenstander. – Juster arbeidshastigheten etter gulvforholdene. – Ikke tukle med maskinens sikkerhetsinnretninger,

følg de ordinære vedlikeholdsinstruksene svært

nøye. – Ikke fjern eller endre platene som er festet på

maskinen av produsenten. – Hvis maskinen ikke virker slik den skal, se først til at

dette ikke skyldes mangel på vedlikehold. Hvis dette

ikke er tilfelle, spør om hjelp fra autorisert personale

eller servicesenter. – Hvis deler må skiftes ut, be om ORIGINALE

reservedeler fra en forhandler eller autorisert

detaljist.

BRUKERHÅNDBOK

ADVARSEL!

– For at maskinen skal virke riktig og sikkert, må

autorisert personale eller et autorisert servicesenter utføre det fastsatte vedlikeholdet som finnes i vedlikeholdskapittelet i denne bruksanvisningen.

– Maskinen må deponeres på riktig måte, da det finnes

giftige – farlige materialer (olje, plastmaterialer osv.) som er gjenstand for standarder som krever innlevering til spesielle avfallsstasjoner (se kapittelet ”Skroting”).

– Hvis maskinen brukes etter instruksene, vil ikke

vibrasjonene skape farlige situasjoner. Maskinvibrasjonsnivået er under 2,5 m/s 1033-1995-08).

– Når bensinmotoren arbeider, varmes lyddemperen

opp. Ikke rør lyddemperen når denne er varm for å unngå brannskader og brann.

– Det kan forårsake store skader på motoren dersom

motoren går med en utilstrekkelig mengde bensin. Kontroller oljenivået med motoren av og maskinen på flatt underlag.

– La aldri motoren gå uten luftfilter, da dette kan

forårsake at motoren skades.

– Teknisk servicearbeid på bensinmotoren skal utføres

av en autorisert forhandler.

– Bruk kun originale eller tilsvarende reservedeler til

bensinmotoren. Reservedeler som er av lavere kvalitet, kan forårsake store skader på motoren.

– Vær svært forsiktig ved bruk av maskinen ved høye

hastigheter: plutselig styring kan forårsake at denne trehjulede maskinen blir ustabil pga. vektfordeling. Reduser alltid hastigheten før styring.

(EN

PAKKE UT MASKINEN

Kontroller nøye ved levering at maskinen og emballasjen, hvis denne finnes, ikke er skadet under transport. Hvis skadene er tydelige, behold emballasjen og få den undersøkt av transportøren som leverte pakken. Ta straks kontakt med transportøren for å kreve erstatning for transportskade. Vennligst kontroller at følgende gjenstander er levert sammen med maskinen: – Bruksanvisning for feiemaskin – Bruksanvisning for bensinmotor – Reservedelsliste – Nr. 1 50 A sikring

4 FLOORTEC R 360 P 146 2598 000(1)2005-03 B

BRUKERHÅNDBOK

NORSK

MASKINBESKRIVELSE

DRIFTSEVNER

Feiemaskinen brukes til å feie støv eller lett avfall på jevnt og solid gulv, i sivilt eller industrielt miljø, under sikre bruksforhold av en kvalifisert operatør.

KONVENSJONER

Fremover, bakover, front, bak, venstre og høyre refererer til operatørens stilling, dvs. på førersetet med hendene på håndtaket (1, fig. C).

BESKRIVELSE AV KONTROLLPANEL

(Se fig. B)

1. Venstre betjeningspanel

2. Tenningsbryter

3. Timeteller

4. Hornbryter

5. Filterristerbryter

6. Bryter for manuell støvsuger (tilbehør)

7. Bryter for arbeidslys (ekstrautstyr)

8. Trykknapp for nødstopp

9. Festeskruer for kontrollpanel

10. Høyre betjeningspanel

11. Girbryter for forover/bakover

SETT FRA UTSIDEN

(Se fig. C)

1. Ratt

2. Justeringsspake for ratthelling

3. Aktiverings-/deaktiveringsspake for suging

4. Spake for løfting/senking av sidekost

5. Kjørepedal

6. Servicebremsepedal

7. Parkeringsbremsespaker (den virker på fronthjulet) 7a. Spake i stillingen bremse aktivert (rotert bakover) 7b. Spake i stillingen bremse deaktivert (rotert fremover)

8. Løftepedal for frontskjørt

9. Kanneholder

10. Panser

11. Bakhjul på fast akse

12. Fronthjul, kjøring og styring

13. Høyre sidekost

14. Venstre sidekost

15. Hovedkost

16. Venstre sideskjørt

17. Høyre sideskjørt

18. Frontskjørt

19. Bakskjørt

20. Trakt

21. Traktkrok

22. Trakthåndtak

23. Avtakbar dør for hovedkostuttrekk

24. Venstre justeringsinnretning for hovedkost

25. Høyre justeringsinnretning for hovedkost

26. Høyre dør for hovedkost

27. Festeskruer for høyre hovedkostdør

28. Roterende lys (alltid på når startbryteren står på ”I”) (ekstrautstyr)

29. Førersete med sikkerhetsmikrobryter

30. Ekstra hull for manuelt støvsugersett (tilbehør)

31. Justerbar rattsøyle

32. Arbeidslys (ekstrautstyr)

33. Justeringsblokk for sidekosthøyde

34. Justeringsspake for setets lengdestilling

35. Sett for manuell støvsuger (tilbehør)

36. Bensintanklokk

37. Bensintapp og motorchokespakehus

38. Motorens eksosrør

39. Ventilasjonsgitter for bensinmotor

146 2598 000(1)2005-03 B FLOORTEC R 360 P 5

NORSK

BRUKERHÅNDBOK

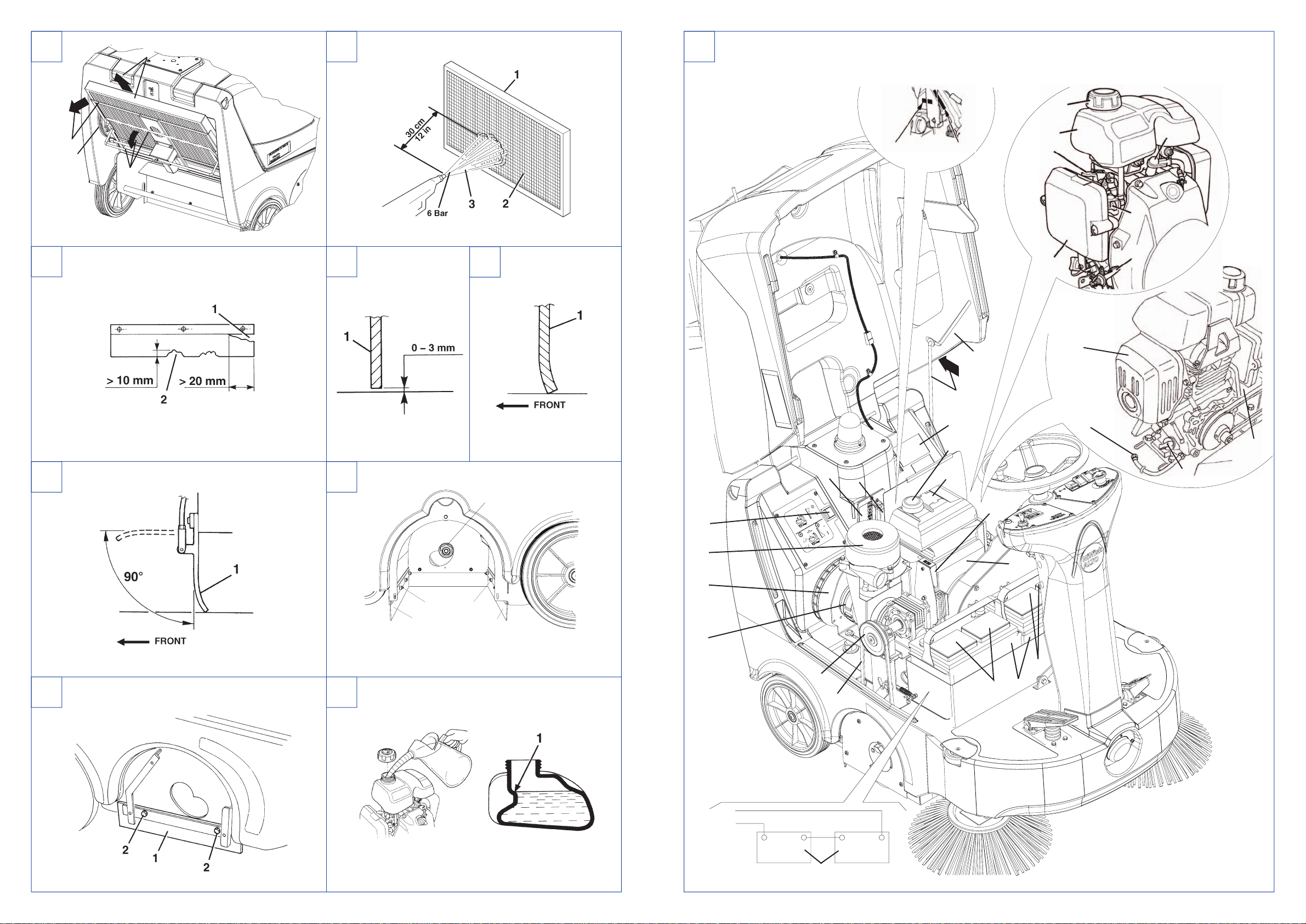

UNDER PANSERET

(Se fig. U)

1. Serienummerskilt / tekniske data / EU-sertifisering

2. Bensinmotormodell

3. Serienummer på bensinmotor

4. Panser (åpen stilling)

5. Støttestang for panser

6. Bensinmotor

7. Tenningstennplugg

8. Motorchokespake

9. Bensintapp

10. Drivstofftank

11. Bensintanklokk

12. Bensinmotorens luftfilter

13. Gasspake (justert av produsenten: skal ikke brukes

for å tukle med denne eller til å endre motorturtallet!)

14. Plugg for påfylling og motoroljenivåkontroll

15. Tømmeplugg for motorolje

16. Bensinmotorreim

17. Hovedkostreim

18. Reimskive for hovedkost

19. Sugevifte

20. Lyddemper for bensinmotor

21. Batterier

22. Batterilokk

23. Lamellsikringsboks (tjenester)

24. Kretwbryter

25. Starter og dynamo

26. System for manuell støvsuging (tilbehør)

27. Bryter for skyving av maskinen

28. Plan for batterienhet

29. Dynamosikring

30. Motorlufttransportør

(Se fig. V)

1. Bensintapp

(Se fig. W)

1. Motorchokespake

TEKNISKE DATA

Generelt Verdier

Maskinlengde 1,255 mm Maskinbredde (uten sidekoster) 795 mm Høyde (ratt uten knott) 1 173 mm Arbeidsbredde (med/uten sidekoster) 1 000/600 mm Minimal gulvklaring (ekskl. skjørt) 40 mm Hovedkoststørrelse Ø 265 mm x 600 mm Sidekoststørrelse Ø 420 mm Fronthjul, kjøring og styring Ø 200 x 50 mm Bakhjul Ø 250 x 50 mm Total maskinvekt (med batterier) 284,31 Kg Maks. fremover/bakover hastighet 5,5 km/t / 4,4 km/t Stigeevne 16% Traktkapasitet 36 L Hovedkost- og viftemotor 350 W Sidekostmotorer 60W Fremdriftsmotor 400W Filterristermotor 12W Rengjøringshastighet (med hovedkost) 3,060 m2/t Rengjøringshastighet (med hovedkost og

sidekoster) Lydtrykksnivå (LpA) 77,4 dB (A)

Batterier Verdier

Batterispenning 24V Starterbatterier 2x12V/80 Ah

Bensinmotor Data

Produsent Honda Modell GX100 Forflytting 98 cm Motorkraft 2,2 kW Spesifikt bensinforbruk 327 g/kW-t

5,100 m

MERK

Se bruksanvisningen for andre bensinmotordata/verdier.

Støvsuging og filtrering Verdier

Støvfilter (en side) 3 m Vakuum i hovedkosthus 18,3 mm H2O

6 FLOORTEC R 360 P 146 2598 000(1)2005-03 B

BRUKERHÅNDBOK

NORSK

Koplingsskjema (Se fig. X)

Liste over brukte forkortelser

BAT: 24V batteri BE1: Roteringslys: BLK: Bensinmotorramme BZ1: Reversgiralarm EB1: Elektronisk kretskort EB2: Elektronisk kretskort for kjøring ES0: Startrelé ES1: Elektromagnetisk bryter ES2: Filterristerrelé ES3: Støvsugingsrelé (tilbehør) FC: Dynamosikring (50A) FT: Kjøresikring F1: Hovedsikring (tenningsbryterkrets) (10A) F2: Sikring for filterrister (25 A) F3: Sikring for manuell støvsuger (40A) (tilbehør) F4: Servicesikring (15A) F5. Sikring for sidekost (10A) HM: Timeteller HN1: Horn K1: Tenningsbryter L1: Arbeidslys (ekstrautstyr) M1: Starter og dynamo M2: Kjøremotor M3: Filterristermotor M4: Høyre sidekostmotor M5: Venstre sidekostmotor M6: Ekstramotor for støvsuging (tilbehør) P1: Hornbryter R1: Kjørehastighetskraftmåler SPK: Motortenningsspole (tennplugg) SWC: Sikkerhetsbryter for panser SWS: Trykknapp for nødstopp SW1: Bryter for manuell støvsuger (tilbehør) SW2: Førersetets sikkerhetsmikrobryter SW3: Bryter for revers SW4: Mikrobryter for sidekost SW5: Kjørebryter SW6: Arbeidslysbryter

Fargekode

BK: Svart BU: Blå BN: Brun GN: Grønn GY: Grå OG: Oransje PK: Rosa RD: Rød VT: Lilla WH: Hvit YE: Gul

ELEKTRISKE SIKRINGER

Følgende sikringer befinner seg under panseret (10, fig. C): – Sikringer som kan tilbakestilles ved å trykke på

tilhørende tast:

• Kjøresikring (24, fig. U)).

– Lamellsikringer, beskyttet av et transparent deksel,

som beskytter de følgende kretsene: (23, fig. U, ovenfra):

• F1 (10A): Hovedsikring (tenningsbryterkrets)

• F2 (25A): Filterristermotor

• F3 (40A): Manuell støvsuging (tilbehør)

• F4 (15A): Tjenester

• F5 (10A): Sidekostmotorer

• F6 (25A): Reservesikring

• F7 (15A): Reservesikring

• F8 (10A): Reservesikring (29, Fig. U):

• FC (50A): dynamo

TILBEHØR / EKSTRAUTSTYR

I tillegg til standardkomponentene, kan maskinen utstyres med følgende tilbehør / ekstrautstyr, etter maskinspesifikk bruk: – Hoved- og sidekoster med hardere eller mykere

børster.

– Antistatisk polyester eller polyester BIA støvfilter: – Manuell støvsuging. – Arbeidslys – Roteringslys: – Skjørt av ulike materialer. For mer informasjon om ekstra tilbehør vennligst ta kontakt med en autorisert forhandler.

146 2598 000(1)2005-03 B FLOORTEC R 360 P 7

NORSK

BRUKERHÅNDBOK

BRUK

ADVARSEL!

Noen steder på maskinen finnes klistremerker som indikerer: –FARE – ADVARSEL –FORSIKTIG –MERK

Under lesing av denne brukanvisningen må operatøren være spesielt oppmerksom på hva disse symbolene betyr. Ikke dekk til disse skiltene, uansett årsak. Ved skade skal de erstattes straks.

FØR START AV MASKINEN

FORSIKTIG!

Se til at dører og panser er lukket og at maskinen er i normal driftstilstand. Se til at trakten (20, fig. C) er riktig lukket. Hvis maskinen ikke er brukt ennå etter transport, kontroller at hvert blokkeringer som brukes til transporten er fjernet.

1. Ved behov, fjern hetten (36, fig. C) og fyll på drivstoff på maskinen. Hvis det er behov for tilgang til hetten (36), flytt setet (29) fremover ved bruk av justeringsspaken (34).

FORSIKTIG!

Ikke fyll bensintanken lenger enn til det øvre merket (1, fig. T).

2. Løft panseret (10, fig. C) og vri bensinkranen (1, fig. V) til ON, og lukk deretter panseret.

START OG STANS AV MASKINEN

Start av maskinen

1. Sitt i førersetet (29, fig. C), og, hvis det er nødvendig for lettere adgang til maskinen, trekk i spaken (2, fig. C) og skyv rattsøylen (31) fremover.

2. Trekk i spaken (2, fig. C) og juster hellingen på rattsøylen (31) for å oppnå en komfortabel stilling.

3. Kun i svært kaldt vær vris motorchokespaken (1, fig. W) til lukket stilling (2) uten å løfte panseret (10, fig. C), men ved å føre hånden inn i huset (37, fig. C).

4. Vri tenningsbryteren(2, fig. B) til "II", og start bensinmotoren. Slipp tenningsbryteren straks motoren starter.

FORSIKTIG!

Når du starter motoren ved bruk av tenningsbryteren (2, fig. B), ikke trykk girpedalen for fremover/revers (5, fig. B).

FORSIKTIG!

Du kan ikke starte motoren mens panseret (10, fig. C) er åpent. Et sikkerhetssystem hindrer oppstart.

FORSIKTIG!

Når motoren er i gang, roterer hovedkosten, mens sidekostene rører seg ikke dersom de løftes. Når motoren er i gang, virker også støvsugingsviften.

5. Etter ca. 5 sekunder er motoren i gang, og motorchokespaken (1, fig. W) deaktiveres til lukket stilling (2) uten å løfte panseret (10, fig. C), men ved å føre hånden inn i huset (37, fig. C).

6. Kople ut parkeringbremsen ved å rotere spaken fremover (7, fig. C), dvs. fra 7a til 7b.

7. For å feie, start maskinen med hendene på rattet, og trykk på pedalen (5, fig. C).

7a. Fremover/reversretning velges med tilhørende bryter

(11, fig. B) på venstre kontrollpanel. Kjørehastigheten kan reguleres fra null til maks. hastighet ved å øke trykket på pedalen (5, fig. C).

8 FLOORTEC R 360 P 146 2598 000(1)2005-03 B

BRUKERHÅNDBOK

NORSK

MERK

Setet (29, fig. C) er utstyrt med en sikkerhetssensor som gjør at maskinen kun kan brukes gjennom pedalen (5, fig. C) når operatøren sitter i førersetet.

8. Aktiver støvsugingssystemet ved bruk av spaken (3, fig. C).

9. Senk sidekostene (13 og 14, fig. C) ved å frigjøre og senke spaken (4).

MERK

Sidekosten3 (13 og 14, fig. C) kan senkes og løftes også når maskinen beveger seg. Sidekostene roterer ikke når de løftes, men de roterer når de senkes.

10. For å feie, start maskinen med hendene på rattet (1, fig. C), og trykk på pedalen (5).

Stoppe maskinen

1. Slipp pedalen (5, figur C) for å stoppe maskinen. For å stanse maskinen brått, trykk også ned servicebremsepedalen (6, fig. C). Ved nødsfall, trykk på nødstoppknappen (8, fig. B) for å stoppe maskinen straks. For å deaktivere nødstoppbryteren (8) etter at den er trykket, roter den i klokkeretning.

2. For å stanse roteringen av sidekostene (13 og 14, fig. C) løft dem ved å bruke spaken (4).

3. For å stoppe hovedkostens (15, fig. C) rotasjon og sugeviftens (19, fig. U) funksjon vris tenningsbryteren (2, fig. B) til 0-stilling.

4. Kople inn parkeringbremsen ved å rotere spaken (7, fig. C) til 7a.

5. Løft panseret (10, fig. C), og lukk bensinkranen (1, fig. V), og lukk deretter panseret.

MASKINDRIFT

1. Unngå å stanse over lengre tid med maskinen i samme stilling samtidig som kostene roterer: dette kan lage uønskede spor på gulvet.

2. For å samle lett og tyngre avfallsmaterialer, løft frontskjørtet ved å aktivere pedalen (8, fig. C). Ta med i betraktningen at sugeevnen på maskinen reduseres når frontskjørtet løftes.

FORSIKTIG!

Ved bruk på vått underlag må støvsugingssystemet deaktiveres ved bruk av spaken (3, fig. C) for å hindre at støvfilteret ødelegges.

3. For at maskinen skal virke ordentlig, må støvfilteret være så rent som mulig. For å holde støvfilteret rent under feiing, deaktiver støvsugingssystemet ved bruk av spaken (3, fig. C), og trykk deretter på filterristerbryteren (5, fig. B) i kort tid. Etter rengjøring av filteret, aktiver så støvsugingssystemet ved bruk av spaken (3, fig. C). Gjenta denne operasjonen omtrent hvert 10. minutt under arbeid (juster dette intervallet etter støvforholdene der det rengjøres).

MERK

Når støvfilteret er tilstoppet og/eller trakten er full, kan ikke maskinen samle støv og avfall.

4. Trakten (20, fig. C) skal tømmes etter hver arbeidsøkt og når den er full (se prosedyre i neste avsnitt)..

FORSIKTIG!

I tilfelle oljemengden i maskinen er utilstrekkelig, har bensinmotoren et varslingssystem for å hindre skader på motoren. Før maskinens oljenivå kommer under sikkerhetsgrensen stanser varslingssystemet motoren automatisk.

146 2598 000(1)2005-03 B FLOORTEC R 360 P 9

NORSK

BRUKERHÅNDBOK

TØMMING AV TRAKTEN

1. Stopp maskinen ved å slippe girpedalen for fremover/bakoverdrift.

2. Vri tenningsbrytere(2, fig. B) til ”0”.

3. Løs kroken (21, fig. C) ved å dra i nedre ende.

4. Fjern trakten (20, fig. C) ved bruk av håndtaket (22), og tøm den i spesialbeholdere.

5. Sett inn igjen trakten, og fest den ved bruk av kroken (21).

6. Maskinen er klar til å arbeide videre.

ETTER BRUK AV MASKINEN

Etter arbeidet, før du forlater maskinen:

1. Løft sidekostene ved å bruke spaken (4, fig. C).

2. Deaktiver støvsugingssystemet ved bruk av spaken (3, fig. C).

3. Aktiver filterristeren ved bruk av bryteren (9, fig. B).

4. Vri tenningsbryteren (2, fig. B) til ”0”, og ta ut nøkkelen.

5. Lukk bensinkranen (1, fig. V) i huset (37, fig. C).

6. Tøm trakten (20, fig. C) (se instrukser i forrige avsnitt).

7. Kople inn parkeringbremsen ved å rotere spaken (7, fig. C) bakover.

SKYVING/TAUING AV MASKINEN

For å skyve/taue maskinen på en lett måte, gjør følgende:

1. Åpne panseret (10, fig. C).

2. Vri bryteren (27, fig. U) til "0", og lukk panseret (10, fig. C).

3. Skyv eller tau maskinen.

4. Etter at maskinen er skjøvet/tauet, vri bryteren (27, fig. U) tilbake til "I".

LANG STILLSTAND AV MASKINEN

Hvis du vet at maskinen ikke kommer til å bli brukt i løpet av de neste 30 dagene eller lenger, gjør følgende:

1. Kontroller at området der maskinen oppbevares er tørt og rent.

2. Kople fra den negative terminalen fra batteriene (21, fig. U).

3. Løft maskinen litt slik at skjørtene, hovedkosten og hjulene ikke berører bakken.

4. Behandle bensinmotoren ifølge instruksene som finnes i tilhørende bruksanvisning.

FØRSTE TIDS BRUK

Etter de første 8 timene, kontroller festet og tilkoplingsdeler av maskinen for god tiltrekking, kontroller de synlige delen for funksjon og lekkasje. Etter de første 20 arbeidstimene, eller etter den første måneden, skal oljen til bensinmotoren skiftes ut (se tilhørende bruksanvisning).

10 FLOORTEC R 360 P 146 2598 000(1)2005-03 B

BRUKERHÅNDBOK

NORSK

VEDLIKEHOLD

Maskinens levetid og maks. driftssikkerhet ivaretas gjennom riktig, regelmessig vedlikehold. Følgende tabell gir det fastlagte vedlikeholdet. De indikerte intervallene kan variere etter arbeidsforhold. Disse må defineres av den personen som er ansvarlig for vedlikeholdet..

ADVARSEL!

Disse operasjonene skal utføres med maskinen av, uten tenningsnøkkelen i bryteren og (ved behov) med frakoplet batteri. Les dessuten nøye igjennom instruksene i kapittelet “Sikkerhet”.

Alt regelmessig eller ekstra vedlikeholdsarbeid skal utføres av kvalifisert personale eller av et autorisert servicesenter. Denne bruksanvisningen beskriver kun det enkleste og vanligste vedlikeholdsarbeidet.

MERK

For andre vedlikeholdsarbeider enn de som finnes i tabellen over fastlagt vedlikehold, se bensinmotorens bruksanvisning og/eller hør med de autoriserte servicesentrene.

TABELL FOR FASTLAGT VEDLIKEHOLD

Vedlikeholdsarbeid Ved levering

Kontroll av batteriets væskenivå (2) Kontroll av motoroljenivå (2) (7) Kontroll av motorens luftfilter (2) (7) Høydekontroll av side- og hovedkost Rengjøring og funksjonskontroll av støvfilter (2) Skifte av motorolje (7) (4) (7) Rengjøring av motorens luftfilter (5) (7) Skjørthøyde og funksjonskontroll Funksjonskontroll av filterrister (3) Funksjonskontroll av panserets

sikkerhetsbryter Visuell kontroll av hovedkosten og drivreim (3) (3) Kontroll/rengjøring av tennplugg i

bensinmotor Rengjøring av bensintank og filter (6) Tiltrekkingskontroll av mutre og skruer (3) (1) Kontroll av bensinmotorens turtall (3) Kontroll og justering av service- og

parkerlingsbremse Skifte av hovedkosten og drivreim (3) (8) SKifting av motorens luftfilter (5) (7) Skifte av tennplugg for bensinmotor (4) (7) Kontroll/justering av motorventilklaring (6) Rengjøring av motorens

forbrenningskammer Kontroll og skifte av starterdynamo og

kjøremotorens karbonbørster Kontroll/skifting av bensinledning (6)

Hver 10.

time (1)

(1): og etter de første 8 arbeidstimene. (2): eller før bruk. (3): For tilhørende prosedyre, se serviceanvisningen. (4): Eller hvert år. (5): eller oftere i støvete områder (6): vedlikeholdsarbeider skal utføres av en autorisert Honda-forhandler, med mindre brukeren har de serviceredskapene og data selv og

føler seg kvalifisert for disse oppgavene, (7): for tilhørende prosedyre, se bensinmotorens serviceanvisning. (8): Hvis det anses som nødvendig av den personen som er ansvarlig for vedlikeholdet. (9): eller hver 300. time, ved behov.

Første måned

eller etter 20

timer (1)

Hver 50.

time (1)

Hver 100.

time (1)

(7)

(3)

Hver 200.

time (1)

Hver 400.

time (1)

(6) (9)

(3)

Hvert 2. år

146 2598 000(1)2005-03 B FLOORTEC R 360 P 11

NORSK

BRUKERHÅNDBOK

HØYDEKONTROLL OG JUSTERING AV HOVEDKOSTEN

MERK

Koster med ulik hardhet er tilgjengelige. Denne prosedyren gjelder for alle typer børster.

1. Se til at hovedkosten har korrekt høyde fra bakken, gjør følgende: – Kjør maskinen på jevnt underlag. – Hold maskinen i ro og roter hovedkosten i noen

sekunder. – Stopp hovedkosten, flytt maskinen og slå den av. – Kontroller at hovedkostsporet (1, fig. D), i tillegg til

lengden, er mellom 2 og 4 cm bredt. Hvis sporet (1) ikke er innenfor spesifikasjonene, er det nødvendig å justere kosthøyden ved å gjøre som beskrevet under trinn 2.

2. Kjør maskinen på jevn bakke, og aktiver parkeringsbremsen (7, fig. C).

3. Vri tenningsbrytere(2, fig. B) til ”0”.

4. Løsne knottene (1, fig. E) på begge sider av maskinen.

5. Flytt kosthøydevariasjonsindikatoren (2) etter behov på begge sider av maskinen ved bruk av knottene (1, fig. E), og så skrus knottene tilbake (1).

MERK

Indikatoren (2) må være i samme stilling på begge sider av maskinen. Maksimal forskjell tillatt er 2 hakk for å oppnå at sporet (1, fig. D) går fra 2 til 4 cm slik som beskrevet i trinn 1.

6. Gjenta trinn 1 igjen for å kontrollere at hovedkosthøyden er riktig justert i forhold til bakken.

7. Når kosten er for utslitt til å justeres, skal den skiftes ut slik som vist i neste avsnitt.

FORSIKTIG!

Hvis hovedkostsporet er for stort (større enn 4 cm), virker ikke maskinen slik den skal lenger, og de bevegelige delene kan overopphetes og redusere maskinens levetid. Vær svært forsiktig ved utføring av de kontrollene nevnt ovenfor, og bruk maskinen kun etter de indikerte forholdene.

SKIFTING AV HOVEDKOSTEN

MERK

Koster med ulik hardhet er tilgjengelige. Denne prosedyren gjelder for alle typer børster.

FORSIKTIG!

Det anbefales å bruke vernehansker når kosten skiftes ut, da det kan finnes skarpt avfall mellom børstene.

1. Kjør maskinen på jevn bakke, og aktiver parkeringsbremsen (7, fig. C).

2. Vri tenningsbrytere(2, fig. B) til ”0”.

3. Løsne knottene (1, fig. E) på begge sider av maskinen.

4. Flytt indikatorene (2, fig. E) for kosthøydevariasjon til kosten er ved maks. bakkeklaring. Skru inn knottene (1).

5. Åpne panseret (10, fig. C).

6. Løsne knotten (3, fig. E) på venstre side av maskinen.

7. Fjern kostdøren (1, fig. F) ved å trekke den oppover for å kople fra holderne (2).

8. Ta ut kosten (1, fig. G).

9. Kontroller også at medrivernavet (4, fig. R) er fritt for skitt og fremmedlegemer (tau, filler osv.) som har rullet seg opp ved uhell.

10. Den nye kosten må monteres med børsteradene slik som vist på figur H (ovenfra).

11. Monter den nye kosten og se til at gitteret (1, fig. I) passer helt inn i det tilhørende drivnavet (4, fig. R). Kontroller også at drivnavet er fritt for skitt og fremmedlegemer (tau, kluter osv.) som har rullet seg opp ved uhell.

12. Sett på kostdøren (1, fig. F) igjen ved å kople til holderne (2).

13. Skru inn knotten (3, fig. E).

14. Utfør høydekontroll- og justering av hovedkosten slik som beskrevet i forrige avsnitt.

12 FLOORTEC R 360 P 146 2598 000(1)2005-03 B

BRUKERHÅNDBOK

NORSK

HØYDEKONTROLL OG JUSTERING AV SIDEKOSTEN

MERK

Koster med ulik hardhet er tilgjengelige. Denne prosedyren gjelder for alle typer børster.

1. Se til at sidekosten har korrekt høyde fra bakken, gjør følgende: – Kjør maskinen på jevnt underlag og senk

sidekostene.

– Hold maskinen i ro og roter sidekostene i noen

sekunder. – Løft sidekostene, flytt maskinen og slå den av. – Kontroller om størrelse og retning på sporene som

gis av sidekostene er som vist på figuren (1 og 2,

fig. J). Hvis sporene ikke er innen

spesifikasjonene, er det nødvendig å justere

kosthøyden ved å gjøre som beskrevet i trinn 2

nedenfor.

2. Deaktiver spaken (4, fig. C) og roter blokken (33) med klokka eller mot klokka for å justere kosthøyden fra bakken.

3. Gjenta trinn 1 igjen for å kontrollere at sidekosthøyden er riktig justert i forhold til bakken.

4. Når kostene er for utslitte til å justeres, skal de skiftes ut slik som vist i neste avsnitt.

SKIFTE AV SIDEKOST

MERK

Koster med ulik hardhet er tilgjengelige. Denne prosedyren gjelder for alle typer børster.

FORSIKTIG!

Det anbefales å bruke vernehansker når sidekostene skiftes ut, da det kan finnes skarpt avfall mellom børstene.

1. Kjør maskinen på jevn bakke, og aktiver parkeringsbremsen (7, fig. C).

2. Vri tenningsbrytere(2, fig. B) til ”0”.

3. Før hånden inn i sidekosten, og trykk inn tappene (1, fig. K), og ta ut kosten (2) ved å kople den fra de fire pinnene (3).

4. Monter den nye kosten ved å kople den til pinnene (3) og på tappene (1).

5. Utfør høydekontroll- og justering av sidekosten slik som beskrevet i forrige avsnitt.

RENGJØRING OG FUNKSJONSKONTROLL AV STØVFILTER

MERK

I tillegg til standard papirfilter finnes dessuten polyesterfiltere tilgjengelig. Følgende fremgangsmåte gjelder for alle typer filter.

1. Kjør maskinen på jevn bakke, og aktiver parkeringsbremsen (7, fig. C).

2. Vri tenningsbrytere(2, fig. B) til ”0”.

3. Fjern traktkroken (21, fig. C).

4. Fjern trakten (20) ved bruk av håndtaket (22, fig. C).

5. Vri håndtaket (1, fig. L) nedover (ca. 90°) og la filterrammen (2) svinge utover.

6. Trekk ut støvfilteret (3) oppover.

7. I passende utendørs område rengjøres filteret ved å riste det på jevnt og rent underlag ved å slå lett på siden (1, fig. M) motsatt av metallduken (2). Fullfør rengjøringen med trykkluft (3) på maks. 6 bar, blås kun fra den siden som er beskyttet av trådnettet (2), med en minsteavstand på 30 cm (se figur O). Vær oppmerksom på følgende, avhengig av filtertype: – Papirfilter (standard): Ikke bruk vann eller

rengjøringsmidler til å rengjøre det, filteret kan da skades.

– Polyesterfilter (ekstrautstyr): For å rengjøre det,

se instruksene ovenfor. Ved behov for bedre rengjøring er det mulig å vaske filteret med vann og ikke-skummende vaskemidler. Dette gir bedre kvalitet på rengjøringen, selv om det reduserer levetiden på filteret som må skiftes ut oftere. Bruk av feil rengjøringsmiddel kan ødelegge filteret.

8. Kontroller filterlegemet for revner.

9. Ved behov skal filterhusets gummitetning (4, fig. L) rengjøres langs omkretsen, og dennes funksjon må kontrolleres. Skiftes ut ved behov.

10. Montering skjer i motsatt rekkefølge av demontering.

MERK

Sett på plass filteret igjen med trådnettet (2, fig. M) mot viften (19, fig. U).

146 2598 000(1)2005-03 B FLOORTEC R 360 P 13

NORSK

BRUKERHÅNDBOK

SKJØRTHØYDE OG FUNKSJONSKONTROLL

1. Kjør maskinen på jevnt og egnet underlag for å kontrollere skjørthøyde. Kople inn parkeringbremsen (7, fig. C).

2. Vri tenningsbrytere(2, fig. B) til ”0”.

Kontroll av sideskjørt

3. Kontroller sideskjørtenes (16 og 17, fig. C) funksjon. Skift ut skjørtene når de har rifter (1, fig. N) som er lengre enn 20 mm eller sprekker (2) som er lengre enn 10 mm (for skifting av skjørt, se serviceanvisningen).

4. Kontroller at sideskjørtets (16 og 17, fig. C) høyde fra bakken er innen 0-3 mm (figur O). Juster skjørthøyden ved behov på følgende måte: Venstre skjørt: – Løft panseret (10, fig. C), og fest

panserstøttestangen (5, fig. U).

– Løsne knotten (3, fig. E) og fjern venstre kostdør

(1, fig. F) ved å trekke den oppover for å kople fra holderne (2).

– Juster skjørtets (3, fig. F) høyde ved bruk av

spaltene (4).

– Montering skjer i motsatt rekkefølge av

demontering. Høyre skjørt: – Fjern hovedkosten slik som beskrevet i tilhørende

avsnitt. – Fjern reimen (17, fig. U) fra reimskiven (18). For å

gjøre dette enklere, la reimskiven (18) rotere ved

arbeid på viften (19). – Fjern skruene (27, fig. C) og den høyre døren (26)

sammen med reimen (17, fig. U).

Juster skjørtets (1, fig. S) høyde på maskinen ved

bruk av spaltene (2). – Montering skjer i motsatt rekkefølge av

demontering.

Kontroll av front- og bakskjørt

5. Fjern hovedkosten slik som beskrevet i tilhørende avsnitt.

6. Kontroller at frontskjørt (1, fig. R) og bakskjørt (2) er hele.

7. Skift ut skjørtene når de har rifter (1, fig. N) som er lengre enn 20 mm eller sprekker (2) som er lengre enn 10 mm (for skifting av skjørt, se serviceanvisningen).

8. Kontroller at: – Frontskjørtet (1, fig. Q) lett berører bakken og at

det ikke løftes for mye fra bakken (1, figur P).

– Bakskjørtets (2, fig. R) høyde fra bakken er

mellom 0 - 3 mm (1, fig. O).

9. Juster skjørthøyden ved bruk av spaltene ved behov (3, fig. R).

10. Trykk ned frontskjørtets løftespake (8, fig. C), og kontroller at frontskjørtet (1, fig. Q) roterer 90° oppover (slik som vist på figuren). Slipp spaken, og kontroller at skjørtet går tilbake til startstilling og ikke blir stående midt i mellom. Ved behov se dessuten serviceanvisningen for justering eller skifte av frontskjørtets kontrollkabel.

11. Montering skjer i motsatt rekkefølge av demontering.

FUNKSJONSKONTROLL AV PANSERETS SIKKERHETSBRYTER

Løft panseret (10, fig. C) forsiktig med bensinmotoren i gang, og kontroller at bensinmotoren stopper umiddelbart. Hvis motoren ikke stanser når panseret løftes (10), ta kontakt med et autorisert servicesenter eller en forhandler.

14 FLOORTEC R 360 P 146 2598 000(1)2005-03 B

BRUKERHÅNDBOK

NORSK

SIKKERHETSFUNKSJONER

Maskinen er utstyrt med følgende sikkerhetsfunksjoner.

NØDBRYTER

Den befinner seg i en lett tilgjengelig stilling (se 8, fig. B), den må trykkes når det er nødvendig å stanse maskindriften umiddelbart.

SIKKERHETSBRYTER FOR PANSER

ADVARSEL!

Hvis det er nødvendig å åpne panseret for velikeholdsarbeider, se til å fjerne nøkkelen fra tenningsbryteren.

Den er aktivert når maskinens panser er åpent. Den stopper alle funksjoner. Hvis maskinen fortsetter driften når panseret er åpent, ta kontakt med et autorisert servicesenter eller en forhandler.

MIKROBRYTER I FØRERSETET

Denne befinner seg på innsiden av førersetet og lar ikke maskinens kjøresystem virke hvis operatøren ikke sitter i førersetet.

FEILSØKING

PROBLEM LØSNING

Motoren starter ikke ved å vri tenningsbryteren.

Bensinmotoren stopper under bruk

Sidekostene virker ikke

Maskinen beveger seg ikke når gasspedalen trykkes ned (5, fig. C).

Kontroller motoroljenivået (1) Kontroller bensinkranen for åpning Se om det finnes bensin på tanken Kontroller om panseret er lukket Kontroller at drivstoffet når

forgasseren (1) Kontroller at tennpluggen

produserer en gnist (1) Kontroller motoroljenivået (1) Se om det finnes bensin på tanken Senk sidekostene Kontroller at sikring F5 i boksen

(23, fig U) virker som den skal. Kontroller at parkeringsbremsen er

frakoplet. Kontroller at bryteren (27, fig. U) er

i stillingen "I". Kontroller at girpedalen for

fremover/bakoverdrift (5, fig. C) ikke trykkes under start av maskinen med tenningsbryteren (2, fig. B) eller mens operatøren sitter i førerer. Girpedalen for fremover/bakoverdrift (5, fig. C) skal kun trykkes etter at operatøren har satt seg i setet og maskinen er startet.

(1): for tilhørende prosedyre, se bensinmotorens serviceanvisning.

For ytterligere informasjon vennligst se i serviceanvisningen som finnes hos ethvert Nilfisk-Alto servicesenter.

SKROTING

Få maskinen skrotet av en kvalifisert demontør. Før maskinen skrotes skal følgende komponenter fjernes: – Polyester støvfilter – hoved- og sidekoster – motorolje – Plastkomponenter og slanger

FORSIKTIG!

De fjernede komponentene må deponeres etter gjeldende lovverk.

146 2598 000(1)2005-03 B FLOORTEC R 360 P 15

NORSK





HHSHU

OO

(&

((&









BRUKERHÅNDBOK

KONFORMITETSSERTIFISERING FOR EU

RQIRUPLWHWVHUNOULQJIRU(8

OWR'HXWVFKODQG*PE+

XLGR2EHUGRUIHU6WUDH



%HOOHQEHUJ

URGXNW

RGH

%HVNULYHOVH +RQGD

RQVWUXNVMRQHQSnDSSDUDWHWRSSI\OOHU

HQGHVWUHQJHNUDY

I¡O

UXNWHKDUPRQLVHUWHVWDQGDUGHU

UXNWHQDVMRQDOHVWDQGDUGHURJWHNQLVNH

VSHVL

LNDVMRQHU

)/2257(&5

(

0DFKLQH'LUHFWLYH (&(0&'LUHFWLYH (&'LUHFWLYHPRWRUYHKLFOHHPLVVLRQ(&

(1(1(1 (1 (1(1

,1(1 ,635

HWUROHQJLQH

LSO,QJ:ROIJDQJ1LHXZNDPS

HVWVDQGDSSURYDOV

16 FLOORTEC R 360 P 146 2598 000(1)2005-03 B

HOOHQEHUJ

S310200 S310036

S310037

S310085

S310041

S310084

S310040

S310062

L M

N O

S T

S310206

12V 12V

S310083

S310207

AUSTRALIA

Australia

AUSTRIA

ALTO Österreich GmbH

Austria

ALTO Canada

ALTO Ceskà republika s.r.o.

ALTO France SA

Aéroparc 1

ALTO Hungary Kft

ALTO DEN-SIN Malaysia Sdn Bhd

ALTO Nederland B.V.

ALTO Norge AS

ALTO DEN-SIN

ALTO Sverige AB

Aminogatan 18, Box 40 29

ALTO U.S. Inc.

ALTO U.S.Inc

Arkansas 72764

ALTO U.S.Inc

ALTO Cleaning Systems, Inc.

S310064 S310065

BAT

ES2

HN1

15/54

SWS

BE1

SW6

ES3

SW1

ES1

GYBK

30/1

SPK

BLK

RDBK

SWC

WH-OG

ES0

WHBK

RDBK

ES2

VTBK

ES3

VT BN

SW2

ES1

ES0

EBD

BUBK

SW4

BUBK

EB2

M1 M2

B+

B-

46 5

13 2

BKRD

SW5

SW3

Nilfisk FLOORTEC R 360 P User Manual [no]

Specifications and Main Features

Frequently Asked Questions

User Manual
