146 2590 000(1)2005-03 EFLOORTEC 560 B1
ČESKY
PŘÍRUČKA UŽIVATELE
ÚVOD
OBSAH A ÚČEL NÁVODU
Účelem tohoto Návodu je poskytnout Operátorovi všechny
potřebné informace k řádnému samostatnému a
bezpečnému používání stroje. Návod obsahuje informace
o Technických parametrech, Provozu, nečinnost Stroje,
Údržbě, o Náhradních dílech a podmínkách Bezpečnosti.
Před jakoukoli manipulací se strojem si pracovníci
Obsluhy a Kvalifikovaní technici odpovědní za údržbu
musí pozorně přečíst tento návod. V případě jakýchkoliv
otázek týkajících se instrukcí uvedených v návodu a v
případě potřeby dalších informací se laskavě obra»te na
autorizované servisní středisko Nilfisk-Alto Service
Center.
CÍLOVÁ SKUPINA
Tento návod je určen pro Pracovníky obsluhy a Techniky
s kvalifikací pro údržbu stroje.
UMÍSTĚNÍ TOHOTO NÁVODU
Návod k Obsluze musí být umístěn poblíž stroje v
odpovídající schránce, chráněn před kapalinami a dalšími
látkami, které by ho mohly poškodit.

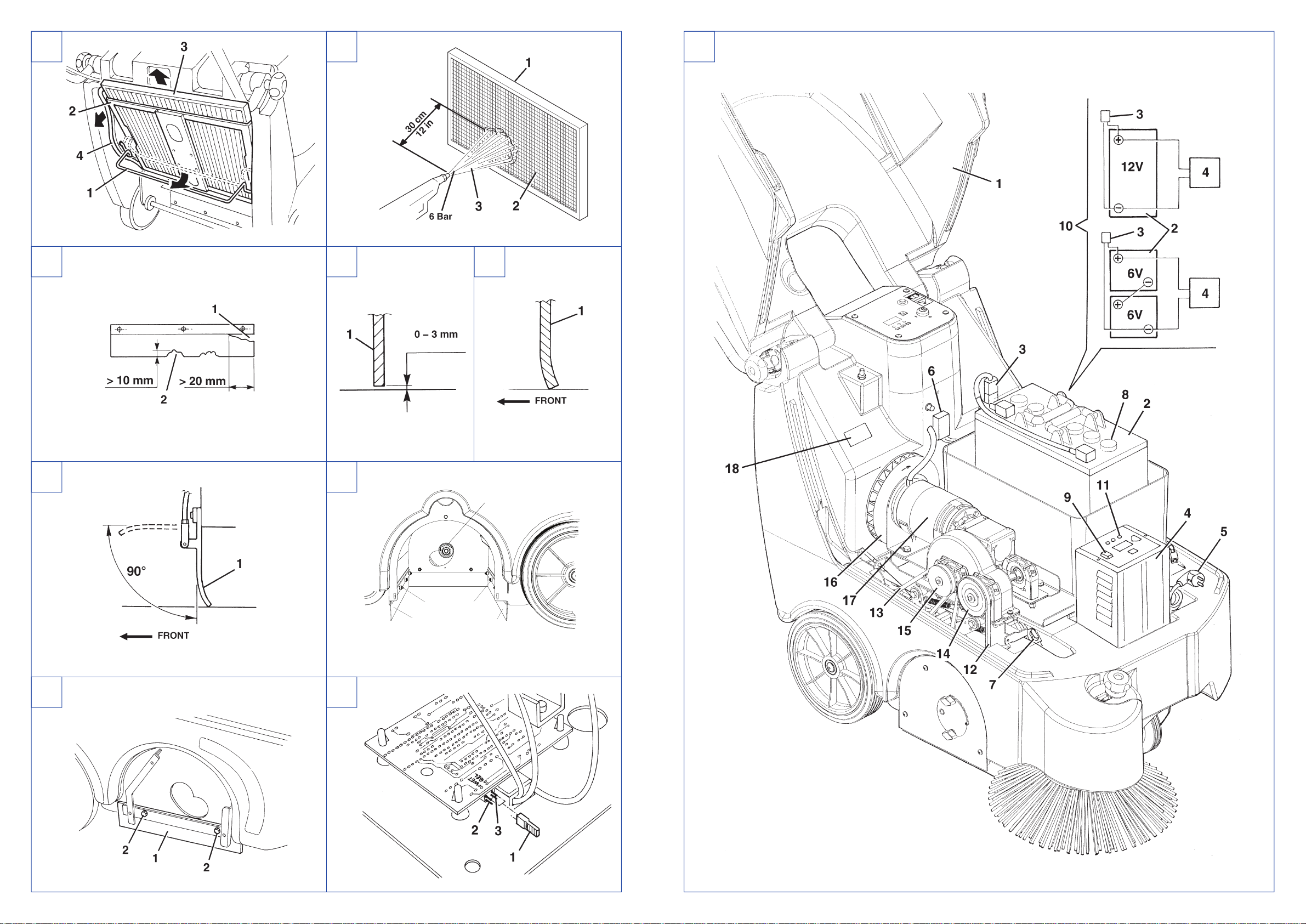

IDENTIFIKAČNÍ DATA
Model a Výrobní Číslo vašeho přístroje jsou uvedeny na
štítku (18, obr. U) na rámu jsou přístupné po zvednutí
kapoty (7, obr. C).
Rok výroby modelu je uveden v prohlášení EC a je rovněž
určen prvními dvěma číslicemi výrobního čísla stroje.
Tyto informace jsou užitečné při objednávkách
náhradních dílů stroje a motoru. Do následující tabulky si
poznamenejte identifikační údaje stroje k pozdějšímu
použití.
Model STROJE............................................................
Výrobní číslo STROJE.................................................
JINÉ REFERENČNÍ PŘÍRUČKY
–Příručka k Provozu Elektronické Nabíječky Baterie
(pokud je stroj nabíječkou vybaven), která je nedílnou
součástí tohoto návodu.
–K dispozici jsou dále následující příručky:
•Seznam Náhradních Dílů (dodávaný se strojem).
•Návod k Opravám (který si lze prostudovat v
servisních střediscích Nilfisk-Alto Service
Centers).
NÁHRADNÍ DÍLY A ÚDRŽBA
Veškeré potřebné provozní postupy a postupy při údržbě
a opravách musí být provedeny kvalifikovanými
pracovníky nebo servisními středisky Nilfisk-Alto Service
Centers (uvedena na konci tohoto návodu). Vždy je třeba
používat jedině originální náhradní díly a příslušenství.
Servis nebo náhradní díly a příslušenství si objednejte v
servisních střediscích Nilfisk-Alto Service Center; uveďte
model a výrobní číslo stroje.
ZMĚNY A VYLEPŠENÍ
Společnost Nilfisk-Alto průběžně zlepšuje své produkty a
vyhrazuje si právo provádět změny a úpravy podle svého
uvážení. Není povinna aplikovat tyto výhody na stroje
prodané dříve. Jakékoliv úpravy a nebo doplňky podléhají
schválení výrobce a musí být provedeny společností
Nilfisk-Alto.
BEZPEČNOST
Následující symboly označují potenciálně nebezpečné
situace. Tyto informace si vždy pečlivě přečtěte a přijměte
všechna potřebná preventivní opatření na ochranu osob i
majetku.
Bez dokonalé spolupráce osoby odpovědné za provoz
stroje nemůže být účinný žádný program prevence nehod.
Většina z nehod, ke kterým může dojít v provozu během
práce nebo přemis»ování stroje, bývá způsobena
selháním pracovníků při dodržování nejjednodušších
pravidel základní bezpečnosti. Pečlivá a opatrná obsluha
je nejlepší zárukou proti nehodám a je základním
předpokladem úspěšného splnění jakéhokoliv programu
prevence nehod.
2FLOORTEC 560 B146 2590 000(1)2005-03 E
SYMBOLY
NEBEZPEČÍ!
Označuje nebezpečnou situaci, při které je
ohrožen život pracovníka Obsluhy.
VAROVÁNÍ!
Označuje potenciální riziko nehod a úrazů
osob.
UPOZORNĚNÍ!
Označuje upozornění nebo poznámky
související s dů
funkcemi. Odstavcům označeným tímto
symbolem věnujte pozornost.
POZNÁMKA
Před prováděním jakékoliv činnosti si přečtěte
Návod k Obsluze a Údržbě.
ležitými nebo užitečnými
VŠEOBECNÉ POKYNY
Dále jsou uvedena specifická varování a upozornění,
která informují o potenciálním riziku poškození zdraví
osob a poškození strojů.
NEBEZPEČÍ!
–Při provádění oprav a údržby otočte klíček
zapalování stroje do polohy OFF a odpojte baterii.
–Tento stroj mohou obsluhovat jen správně vyškolené
a oprávněné osoby. Děti nebo tělesně postižené
osoby nesmí tento stroj obsluhovat.
–Baterie chraňte před jiskřícími předměty, plameny a
dýmem. Během normálního provozu stroj vypouští
výbušné plyny.
–Při práci poblíž elektrických součástí je zakázáno
nosit šperky.
–Pod zvednutým strojem je zakázáno pracovat, není-li
bezpečně zajištěn.
–Se strojem nepracujte v blízkosti jedovatých,
nebezpečných, hořlavých a nebo výbušných prášků,
kapalin ani par.
–Při nabíjení baterie vzniká vysoce výbušný vodíkový
plyn. Během nabíjení baterie ponechejte kapotu
otevřenou, činnost provádějte pouze v dobře
větraném prostředí a mimo dosah otevřeného ohně.
PŘÍRUČKA UŽIVATELE
VAROVÁNÍ!
–Před provedením jakýchkoliv údržbových prací nebo
oprav si peč
–Přijměte veškerá potřebná preventivní opatření, aby
pohybující se části stroje nemohly zachytit vlasy,
šperky a volné části oděvů osob.
–Při nabíjení baterií nekuřte.
–Stroj s klíčkem v zapalování a uvolněnou parkovací
brzdou nenechávejte bez dozoru.
–Stroj nepoužívejte pro práci na povrchu, který má
větší sklon než je znázorněno na stroji.
–Stroj neomývejte přímým či tlakovým proudem vody
ani roztoky látek s korozívními účinky. Tento typ
stroje nečistěte tlakovým vzduchem.
–Stroj nepoužívejte zejména v prašném prostředí.
–Při použití tohoto stroje pracujte pozorně tak, abyste
nezpůsobili žádnou újmu ostatním lidem a zejména
dětem.
–Na stroj nepokládejte žádné nádoby obsahující
kapaliny.
–Teplota skladování musí být v rozpětí 0°C až +40°C.
–Provozní teplota stroje musí být v rozpětí 0°C až
+40°C.
–Relativní vlhkost vzduchu musí být mezi 30 % a 95 %.
–Stroj vždy – za provozu i během odstávky – chraňte
před přímým slunečním zářením, deštěm a
nepříznivými pov
–Stroj nepoužívejte jako dopravní prostředek.
–Pokud se stroj nepohybuje, vypněte kartáč, aby
nedošlo k poškození podlahy.
–V případě požáru použijte k uhašení práškový hasicí
přístroj, nikoli vodní.
–Strojem nenarážejte do polic ani lešení či jiných
konstrukcí; to platí zejména v případech, kdy hrozí
riziko pádu předmětů.
–Nastavte provozní rychlost tak, aby odpovídala stavu
podlahy.
–S bezpečnostními prvky stroje a pojistkami svévolně
nemanipulujte a přesně dodržujte obvyklé pokyny k
údržbě.
–Nesnímejte ani neupravujte desky upevněné ke stroji
výrobcem.
–V případě poruchy stroje si ověřte, že není
způsobena nedostatečnou údržbou. Jinak si
vyžádejte pomoc oprávněných pracovníků
oprávněného servisního střediska.
livě přečtěte celý návod.
ětrnostními vlivy.
ČESKY
146 2590 000(1)2005-03 EFLOORTEC 560 B3
ČESKY
PŘÍRUČKA UŽIVATELE
–V případě výměny náhradního dílu objednávejte
ORIGINÁLNÍ náhradní díly od autorizovaného
Dodavatele nebo Prodejce.
–Chcete-li zajistit správný a bezpečný provoz stroje,
měli by plánovanou údržbu (podrobně popsanou v
související kapitole tohoto návodu) provádět
autorizovaní pracovníci nebo autorizované Servisní
Středisko.
–Stroj musí být správně zlikvidován, protože obsahuje
nebezpečné jedovaté materiály (baterie, olej, atd.),
které podléhají normám, jež vyžadují jejich likvidaci
ve specializovaných střediscích (viz kapitola
Likvidace).
–Jestliže se stroj používá v souladu s instrukcemi,
vznikající vibrace nevyvolávají nebezpečné situace.
Úroveň vibrací stroje je nižší než 2,5 m/s
–Jsou-li na stroji namontovány (MOKRÉ) olověné
baterie, nenaklánějte stroj víc jak 30° z vodorovné
polohy, aby z baterii neunikla silně žíravá kyselina.
Pokud je nutné z důvodu údržby stroj naklonit,
vyjměte baterie.
2
.
VYBALENÍ
Při dodávce pečlivě zkontrolujte, zda během dopravy
nedošlo k poškození stroje a jeho obalů (pokud je stroj
dodán v obalu). Jestliže došlo k viditelnému poškození,
uschovejte si obaly a předložte je ke kontrole přepravní
službě, která je doručila. Okamžitě se obra»te na
Dopravce a sepište reklamační záznam.
Zkontrolujte laskavě, zda byly se strojem dodány
následující položky:
1.Technická dokumentace: Návod na Používání a
Údržba zametacího stroje, Návod pro Elektronickou
Nabíječku Baterií (je-li na stroji namontován),
Seznam Náhradních Dílů.
2.Č. 1 hlavní pojistka.
3.Č. 1 pojistka bočního kartáče
POPIS STROJE
POUŽITÍ ZAMETACÍHO
Zametací stroj se používá k zametání prachu nebo
drobných nečistot z hladkých a pevných podlah ve
veřejném nebo průmyslovém prostředí za dodržování
bezpečných podmínek provozu a při ovládání
kvalifikovaným pracovníkem Obsluhy.
POZNÁMKA
Značky v tomto návodu pro polohu dopředu,
dozadu, vpředu, vzadu, vlevo nebo vpravo se
vztahují na polohu pracovníka obsluhy, který
sedí na sedadle řidiče a má ruce položeny na
tyči rukojeti (3, Obr. C).
Ovládací panel
(Viz Obr. B)
1.Ovládací panel
2.Zámek zapalování
3.Výstražné světlo vybití baterie
4.Výstražné světlo částečného nabití baterie
5.Výstražné světlo nabití baterie
6.Displej
7.Tlačítko volby displeje:
– Hodinový čítač
– Čítač hodin a minut
–Napětí baterie (V)
8.Spínač vibrátoru filtru (volitelné)
9.Upevňující šrouby panelu
Celkový pohled zvenčí
(Viz Obr. C)
1.Páka zvedání přední zástěrky
2.Úchyt bočního kartáče
3.Tyč rukojeti
4.Páka pohonu
5.Otočné knoflíky pro nastavení sklonu tyče rukojeti
6.Držák nádrže
7.Kapota
8.Zadní kolečka na pevné nápravě
9.Přední kolo, řízené
10. Boční kartáč
11. Hlavní kartáč
12. Knoflík nastavování a zvedání bočního kartáče
13. Levá boční zástěra
14. Pravá boční zástěra
15. Přední zástěra
16. Zadní zástěra
17. Zásobník
18. Hák zásobníku
19. Držadlo háku zásobníku
20. Rukoje» ručního vibrátoru filtru
21. Odnímatelná dvířka k hlavnímu kartáči
22. Levý seřizovač výšky hlavního kartáče
23. Pravý seřizovač výšky hlavního kartáče
24. Pravá přístupová dvířka k hlavnímu kartáči
25. Upevňovací šrouby pravých dvířek hlavního kartáče
26. Brzdový pedál na přední kola (volitelný)
4FLOORTEC 560 B146 2590 000(1)2005-03 E
PŘÍRUČKA UŽIVATELE
ČESKY
Součásti pod kapotou
(Viz Obr. U)
1.Kapota (poloha otevřená)
2.Baterie
3.Konektor baterie
4.Elektronická nabíječka baterie (volitelně)
5.Elektrická šňůra nabíječky baterie
6.Hlavní pojistka
7.Pojistka motoru levého kartáče
8.(Olověné) krytky baterie
9.Přepínač výběru olověné (WET) nebo gelové (GEL)
baterie umístěný na volitelné elektronické nabíječce
baterie
10. Schéma montáže baterie
11. Výstražné světlo nabití baterie
12. Řemen náhonu hlavního kartáče
13. Řemen pohonu
14. Kladka pohonu hlavního kartáče
15. Hnací kladka zadních kol
16. Větrák
17. Hlavní motor
18. Štítek s výrobním číslem/technickými údaji/certifikací
EC
TECHNICKÉ PARAMETRY
RozměryHodnoty
Čistící šířka stroje s/bez bočního kartáče791/600 mm
Délka stroje1 070 mm
Šířka stroje bez bočního kartáče773 mm
Výška se spuštěnou rukojetí836 mm
Minimální výška od podložky40 mm
Minimální/maximální výška rukojeti824/1 120 mm
Průměr hlavního kartáče265 mm x 600 mm
Průměr bočního kartáče420 mm
Rychlost při maximální tlačné síle4,4 km/h
Maximální sklon2%
Kapacita zásobníku50 L
Hmotnost stroje (bez baterií)90 kg
Přední kola, řízená125/37,5-50 mm
Zadní kola, hnaná250 x 50 mm
Elektrický motor600 W
Hladina akustického tlaku (LpA)64 dB(A)
Dostupné baterie
–Olověná (MOKRÁ) s kyselinovým elektrolytem
–Gelová (GEL), uzavřená
Od výrobce je stroj nastaven na olověné – kyselinové
(MOKRÉ) baterie.
Napětí baterie12 V
Použitelná kapacita baterieMax. 240 Ah
Maximální velikost části pro baterie398 x 262 x 283 mm

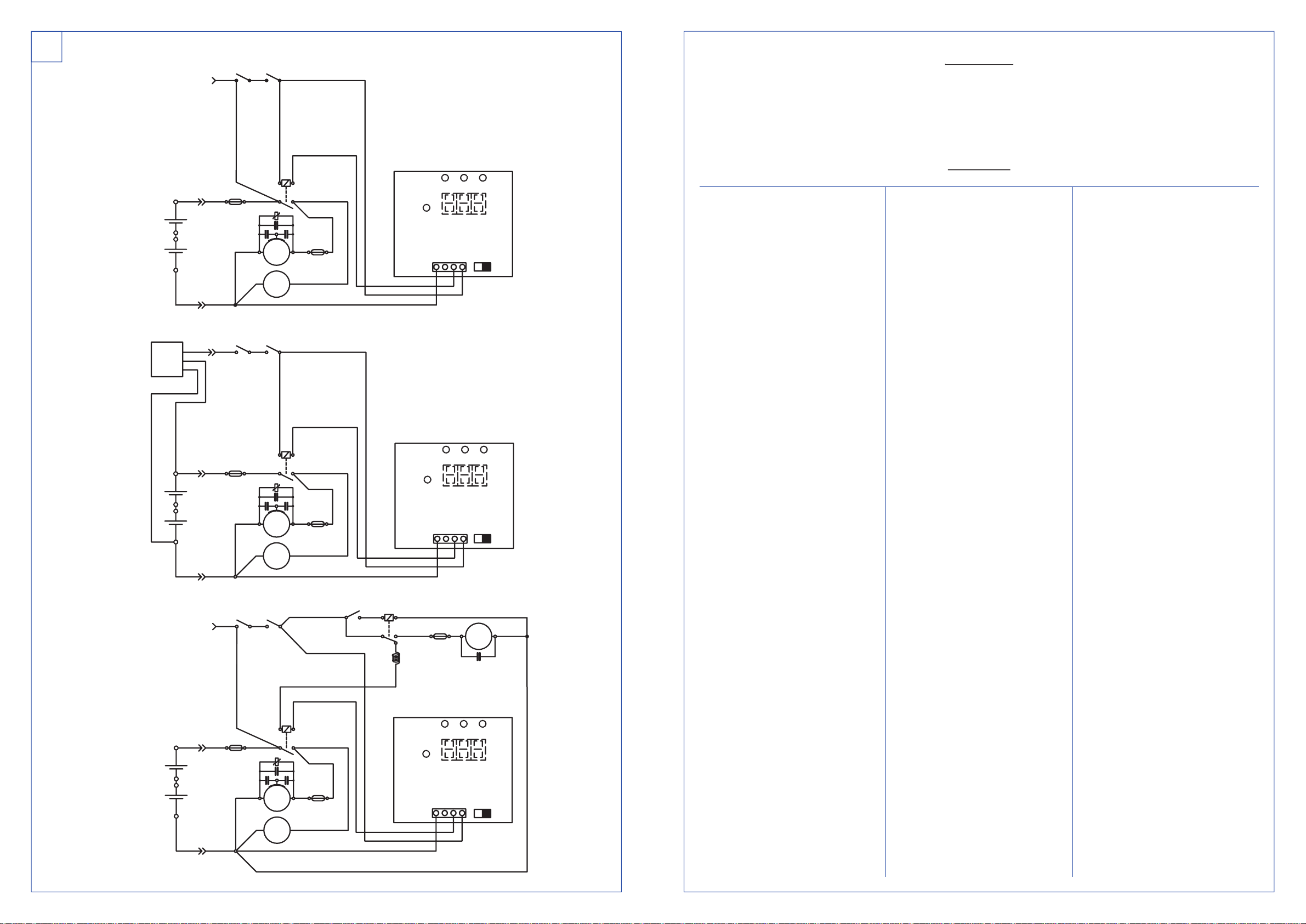

Schémata
Elektrické zapojení volitelného příslušenství
(Viz Obr. V)
CH1S nabíječkou Baterie
CN1Konektor baterie
CN2Konektor nabíječky baterie
EB1Elektronická deska
ES1Elektromagnetický vypínač
F1Hlavní pojistka
F2Pojistka bočního kartáče (15 A)
F3Pojistka vibrátoru filtru (15 A)
M1Motor hlavního kartáče
M2Motor bočního kartáče
M3Motor vibrátoru filtru
R1Relé vibrátoru filtru
SW1Vypínač s klíčem
SW2Bezpečnostní spínač kapoty
SW3Vypínač vibrátoru filtru
Hlavní pojistka: 6, Obr. U
Pojistka bočního kartáče: 7, Obr. U
Pojistka vibrátoru filtru (volitelné): v přihrádce pod
kontrolním panelem
PŘÍSLUŠENSTVÍ/MOŽNOSTI
Kromě standardních komponent může být stroj vybaven
následujícím příslušenstvím/možnostmi podle
specifického použití stroje:
–Gelové baterie
–Elektronická nabíječka baterie
–Hlavní a boční kartáče s tvrdšími a měkčími štětinami
–Antistatický polyesterový nebo polyesterový
prachový filtr BIA C
–Elektrický vibrátor filtru
–Brzdový pedál předního kola
Další informace o možných doplňcích a příslušenství si
vyžádejte od Vašeho Prodejce.
Sání prachu a filtrováníHodnoty
Papírový prachový filtr 5-10 µm2 m
Elektrický vibrátor filtru (volitelně)12V, 30W
Vysavač části hlavního kartáče12 mm H
2
O
2
146 2590 000(1)2005-03 EFLOORTEC 560 B5
ČESKY
PŘÍRUČKA UŽIVATELE
POUŽITÍ
VAROVÁNÍ!
Na některých místech stroje jsou umístěny
samolepicí štítky oznamující:
– NEBEZPEČÍ
– VAROVÁNÍ
–UPOZORNĚNÍ
– POZNÁMKA
Při čtení tohoto Návodu musí Pracovník obsluhy věnovat
zvláštní pozornost významu těchto symbolů. Tyto štítky
nikdy a ze žádných důvodů nezakrývejte; v případě jejich
poškození je ihned vyměňte.
KONTROLA BATERIE/MONTÁŽ V NOVÉM
STROJI
Provoz stroje vyžaduje jednu 12voltovou nebo dvě
6voltové baterie, které musí být připojeny podle diagramu
(10, Obr. U).
Stroj může být vybaven následujícím způsobem:
a)Baterie (olověná nebo gelová) je dodána a již
namontována ve stroji a připravena k použití.
1. Otevřete kapotu (7, obr. C) a zkontrolujte připojení
baterie ke stroji vhodným konektore (3, obr. U).
2. Spus»te kapotu a zkontrolujte, že je správně
zavřená (kapota musí být jako na Obr. C).
3. Zasuňte klíček do zapalování (2, Obr. B), otočte
ho do polohy "I" (páku nezatahujeme, 4 Obr. C).
Rozsvítí-li se zelené výstražné světlo (5, Obr. B),
je baterie připravena k použití. Jinak musí baterie
být nabita (viz postup v kapitole o Údržbě).
b)Ve stroji jsou namontovány olověné baterie, které
neobsahují elektrolyt.
1. Otevřete kapotu (7, Obr. C).
2. Sejměte krytky baterie (8, obr. U).
UPOZORNĚNÍ!
Při práci s kyselinou sírovou dbejte
zvýšené opatrnosti. Jedná se o žíravinu.
Dojde-li ke kontaktu s kůží nebo očima,
vypláchněte zasažené části důkladně
vodou a vyhledejte lékařskou pomoc.
Plnění baterií je třeba provádět v
dostatečně větraném prostředí.
Použijte ochranné brýle.
3. Naplňte jednotlivé články baterie kyselinou
sírovou určenou pro baterie (hustota mezi 1,27 a
1,29 kg při teplotě 25°C) v souladu s pokyny v
Návodu k Obsluze a Údržbě Baterie. Příslušné
množství kyseliny sírové je uvedeno v Návodu k
Obsluze a Údržbě Baterie.
4. Ponechejte baterie několik minut ležet a doplňte je
kyselinou sírovou v souladu s pokyny v
Uživatelském Návodu k Baterii.
5. Pokračujte v instalaci baterie (viz postup v
kapitole Údržba).
c)Stroj neobsahuje baterie.
1. Zakupte odpovídající baterie (viz kapitola
Technické Parametry a schéma 10, Obr. T).
Ohledně výběru a montáže baterie se obra»te na
kvalifikované prodejce baterií.
2. Namontujte baterie.
3. Pokrač
ujte s nastavením doplňkové (je-li
namontována) a externí nabíječky baterie podle
zvoleného typu baterie.
MONTÁŽ BATERIE A NASTAVENÍ TYPU
BATERIE (MOKRÁ NEBO GELOVÁ)
V souladu se zvoleným typem baterie (olověná nebo
gelová) nastavte následujícím způsobem elektronickou
desku stroje a nabíječky baterií (pokud je ve stroji
namontována):
Nastavení stroje
1.Otočte klíčem zapalování (2, Obr. B) do polohy „0“.
2.Otevřete kapotu (7, Obr. C).
3.Od výrobce je stroj nastaven na olověné – kyselinové
(MOKRÉ) baterie. Pokud toto nastavení odpovídá
typu baterie namontované ve stroji, přejděte k
dalšímu odstavci. V opačném případě proveďte
následující kroky:
4.Odpojte konektor (3, Obr. U).
5.Zavřete kapotu (7, Obr. C).
6.Vyberte šrouby (9, Obr. B) a opatrně taky kontrolní
panel (1).
7.Připojte propojovací vodič (1, obr. T) na “WET”
konektory (2) pro olověné baterie, nebo konektory
“GEL” (3) v případě gelových baterií.
8.Opět namontujte kontrolní panel a přitáhněte šrouby
(9, Obr. B).
9.Odpojte konektor (3, Obr. U).
Nastavení nabíječky baterie
1.Otočte klíček (2, Obr. B) do polohy "0"; otevřete
kapotu (7, Obr. C) a přepněte přepínač (9, Obr. U) na
(MOKRÁ) pro olověné kyselinové baterie nebo na
(GELOVÁ) pro gelové baterie.
2.Baterie namontujte do stroje v souladu se
schématem (10, obr. U).
3.Pokračujte v instalaci baterie (viz postup v kapitole
Údržba).
PŘED SPUŠTĚNÍM
VAROVÁNÍ!
Před nastartováním stroje se přesvědčte,
že zásobník (17, Obr. C) je správně zavřen.
6FLOORTEC 560 B146 2590 000(1)2005-03 E
PŘÍRUČKA UŽIVATELE
ČESKY
SPUŠTĚNÍ A ZASTAVENÍ STROJE
Při každém spuštění
1.Zasuňte klíček do zapalování (2, Obr. B) na
kontrolním panelu; otočte ho do polohy "I" [netahaje
za páku (4, obr. C)], potom zkontrolujte, že se
rozsvítilo zelené výstražné světlo (5, Obr. B).
2.Jestliže se rozsvítí světlo zelené nebo červené (3
nebo 4, Obr. B) vra»te klíček do polohy "0" a vyberte
ho. Pokračujte v instalaci baterie (viz postup v
kapitole Údržba).
Spuštění stroje
1.Nastavte tyč rukojeti (3, Obr. C) pomocí držadel (5),
do pohodlné polohy.
2.Spus»te boční kartáč (10, Obr. C), vyberte knoflík (12)
z příslušné západky (2) a spus»te rukoje» (neotáčejte
jí).
POZNÁMKA
ní kartáč (10, Obr. C) se dá spustit i když se
Boč
točí.
3.Otočte klíček zapalování (2, Obr. B) do polohy “I”
netahaje přitom za páku (4, Obr. C).
4.Zkontrolujte, že se rozsvítí zelené výstražné světlo
(5, Obr. B) (nabitá baterie). Jestliže se rozsvítí světlo
oranžové nebo červené (3 nebo 4, Obr. B) vra»te
klíček do polohy "0" a dobijte baterii. (Viz příbuzné
kapitoly).
5.Potáhněte opatrně páku volby (4, Obr. C), až se stroj
rozběhne. Rychlost je úměrná tlaku vyvíjenému na
páku (4, Obr. C).
Zastavení stroje
Úplně pus»te páku (4, obr. C), stroj se zastaví.
Chcete-li stroj zastavit, otočte klíčem zapalování (2, Obr.
B) do polohy „0“.
Zvedněte boční kartáče (10, Obr. C) zvednutím knoflíku
(12) (bez jeho otočení) a aretujte ho (2).
PROVOZ STROJE
1.S otáčejícími se kartáči nikdy nezastavujte nadlouho
na jednom místě: na podlaze by mohly vzniknout
nežádoucí stopy.
2.Ke sbírání lehkého a neskladného odpadu zvedněte
přední zástěrku pomocí pedálu (27, obr. C); tento
pedál netiskněte příliš dlouho, abyste zbytečně
nesnižovali sací výkon stroje.
3.Aby mohl stroj pracovat správně, musí být prachový
filtr co nejčistší. K udržení potřebné čistoty filtru při
zametání postupujte následovně, podle typu
namontovaného vibrátoru filtru:
– Ruční vibrátor filtru: otočte klíček do polohy “0” ,
potom zatáhněte za rukoje» (20, Obr. C) až na
doraz a potom ji pus»te: Vratná struna udeří na
rám filtru a zatřese jím. Tuto operaci opakujte
několikrát. Otočte klíček do polohy "I".
– Elektrický vibrátor filtru (volitelně): stiskněte na
několik sekund tlačítko vibrátoru filtru (8, Obr. B).
Během této činnosti se hlavní motor a všechny
funkce stroje automaticky vypnou.
POZNÁMKA
Tuto činnost zopakujte za provozu nejméně
každých deset minut (podle prašnosti
prostředí).
POZNÁMKA
Je-li vzduchový filtr ucpaný nebo zásobník
plný, stroj nemůže sbírat prach a nečistoty.
Stroj je možné tlačit s klíčkem zapalování (2, Obr. B) v
polohách “0” a “I”.
ÚDRŽBA
Životnost stroje a provozní bezpečnost stroje jsou
zaručeny jedině při správné a pravidelné údržbě.
Popis plánované údržby naleznete v následující tabulce.
Zobrazené intervaly údržby se mohou měnit v závislosti
na pracovních podmínkách a musí je definovat osoba
odpovědná za údržbu.
VAROVÁNÍ!
Údržbu je povoleno provádět jedině s
vypnutým strojem. Klíč zapalování musíte
vyjmout (a v případě potřeby) odpojit
baterii.
Dále si pečlivě přečtěte pokyny v kapitole
Bezpečnost.
Veškerou plánovanou i mimořádnou údržbu musí
provádět zkušení kvalifikovaní pracovníci nebo
autorizované Servisní Středisko.
Tento návod popisuje pouze jednodušší a nejběžnější
postupy údržby.
POZNÁMKA
Další postupy údržby obsažené v tabulce
plánované údržby naleznete v Servisních
Střediscích.
DLOUHÁ NEČINNOST STROJE
Jestliže předpokládáte, že se stroj nebude používat déle
než 30 dnů, postupujte takto:
–Odpojte konektor baterie (3, Obr. U).
–Zvedněte stroj tak, aby se zástěrky, hlavní kartáč a
kola nedotýkali země.
–Pokud je namontována volitelná nabíječka baterie,
odpojte kladnou svorku baterie (+) od kladného pólu
(+) baterie.
První použití stroje
Po prvním použití (prvních 8 hodinách) je nutné
zkontrolovat, zda jsou upevňovací a přípojné části stroje
správně připevněny, zda jsou viditelné části neporušené a
zda nedošlo k úniku žádných kapalin.
8FLOORTEC 560 B146 2590 000(1)2005-03 E
TABULKA PLÁNOVANÉ ÚDRŽBY
PŘÍRUČKA UŽIVATELE
ČESKY
ČinnostPři dodávce
Kontrola hladiny elektrolytu baterie (1)
Vizuální kontrola řemenu náhonu: trakce,
hlavní kartáč
Kontrola výšky a činnosti zástěr
Kontrola výšky bočního a hlavního
kartáčeČištění prachového filtru a kontrola jeho
stavu
Kontrola činnosti (volitelného)
elektrického vibrátoru filtru
Kontrola dotažení matic a šroubů (*)
Nastavení napínáku hnacího řemenu (*)
Výměna hnacího řemenu: trakce, hlavní
kartáč
Kontrola nebo výměna kartáče (nebo
karbonového kartáče) elektrického motoru
pohonu
Kontrola funkce bezpečnostního vypínače
otvírání kapoty
Každých 10
hodin
(1)
Každých 50
hodin
(*)
(*)
Každých 100
hodin
(*): Příslušný postup naleznete v Návodu k Opravám.
(1): Nebo při každém spuštění.
(*)
Každých 200
hodin
(*)
Každých 400
hodin
(*)
KONTROLA VÝŠKY HLAVNÍHO KARTÁČE
POZNÁMKA
K dispozici jsou kartáče s různou tvrdostí. Tento postup se vztahuje ke všem typům kartáčů.
1.Zkontrolujte výšku bočních kartáčů od země. Při kontrole postupujte takto:
– Strojem přejeďte na rovný podklad;
– Stroj zastavte a nechte několik sekund otáčet hlavní kartáč;
– Zastavte hlavní kartáč a poté strojem popojeďte.
– Zkontrolujte, zda je stopa po hlavním kartáči (1, Obr. D) po celé délce široká 2 až 4 cm.
Je-li stopa (1) odlišná, je třeba nastavit tlak kartáče na podložku. Postupujte podle popisu v kroku 2.
2.Se strojem na rovném podkladě, použijte brzdový pedál (26, Obr. C) (je-li součástí výbavy).
3.Otočte klíčem zapalování (2, Obr. B) do polohy „0“.
4.Povolte knoflíky (1, Obr. E) na obou stranách stroje.
5.Pomocí knoflíků (1, Obr. E) pohněte, na obou stranách stroje, ukazatel změny výšky kartáče (2) jak je potřebné a
knoflíky (1) znovu utáhněte.
POZNÁMKA
Ukazatel (2) musí ve stejné poloze na obou stranách stroje; aby se dosáhla správná šířka zóny dotyku kartáče
s podkladem od 2 do 4 cm, maximální povolený rozdíl jsou dvě rysky (1, Obr. D).
6.Zopakujte krok 1 a znovu zkontrolujte správné nastavení výšky hlavního kartáče od podložky.
7.Pokud jsou kartáče příliš opotřebované a nelze je nastavit, vyměňte je podle postupu v následujícím odstavci.
UPOZORNĚNÍ!
Je-li stopa hlavního kartáče příliš široká (víc jak 4 cm), může to ovlivnit normální provoz stroje,
způsobit přehřátí pohyblivých součástek a tak snižovat jejich životnost
Starostlivě provádějte výše uvedené kontroly a stroj používejte jen v naznačených podmínkách.
146 2590 000(1)2005-03 EFLOORTEC 560 B9
ČESKY
PŘÍRUČKA UŽIVATELE
VÝMĚNA HLAVNÍHO KARTÁČE
POZNÁMKA
K dispozici jsou kartáče s různou tvrdostí.
Tento postup se vztahuje ke všem typům
kartáčů.
UPOZORNĚNÍ!
Při výměně hlavního kartáče se doporučuje
používat ochranné rukavice, protože mezi
štětinami kartáče mohou být nečistoty s
ostrými hranami.
1.Se strojem na rovném podkladě, použijte brzdový
pedál (26, Obr. C) (je-li součástí výbavy).
2.Otočte klíčem zapalování (2, Obr. B) do polohy „0“.
3.Povolte knoflíky (1, Obr. E) na obou stranách stroje.
4.Pohybujte ukazateli proměnlivé výšky kartáče (2,
Obr. E), dokud kartáč nedosáhne maximální
vzdálenosti od podlahy. Opět utáhněte knoflíky (1).
5.Otevřete kapotu (7, Obr. C).
6.Uvolněte knoflík (3, Obr. E) na levé straně stroje.
9.Zkontrolujte, zda na hnacím náboji (4, obr. R) nejsou
navinuté nečistoty nebo cizí materiály (lanka, látky
atd.).
10. Nový kartáč musí být instalován s řadami štětin podle
obrázku (1, obr. H) (pohled shora).
11. Nový kartáč namontujte do stroje a zkontrolujte, zda
jeho otvor (1, Obr. I) správně dosedá na příslušný
hnací náboj (4, Obr. R).
12. Nasaďte zpět kryt kartáče (1, Obr. F) až zacvaknou
západky (2).
13. Opět utáhněte knoflík (3, Obr. E).
14. Podle popisu v předchozím odstavci nastavte
správnou výšku bočního kartáče.
NASTAVENÍ VÝŠKY BOČNÍHO KARTÁČE
POZNÁMKA
K dispozici jsou kartáče s různou tvrdostí.
Tento postup se vztahuje ke všem typům
kartáčů.
1.Zkontrolujte, zda je nastavena správná výška
hlavního kartáče od země. Při kontrole postupujte
takto:
– Strojem přejeďte na rovný podklad a spus»te
boční kartáče.
– Stroj zastavte a nechte několik sekund otáčet
hlavní kartáč;
– Zastavte boční kartáč a poté strojem popojeďte;
– Zkontrolujte, zda stopa bočního kartáče délkou a
orientací souhlasí s obrázkem (1, obr. J). Jestliže
stopa neodpovídá požadavkům, je třeba nastavit
výšku kartáče. Postupujte podle popisu v
následujících krocích.
2.Výšku kartáče nad podložkou nastavíte otáčením
knoflíku (12, Obr. C) ve směru, nebo proti směru
hodinových ručiček.
3.Znovu zopakujte krok 1 a zkontrolujte správné
nastavení výšky bočního kartáče od podložky.
4.Pokud jsou kartáče příliš opotřebované a nelze je
nastavit, vyměňte je podle postupu v následujícím
odstavci.
VÝMĚNA BOČNÍHO KARTÁČE
POZNÁMKA
K dispozici jsou kartáče s různou tvrdostí.
Tento postup se vztahuje ke všem typům
kartáčů.
UPOZORNĚNÍ!
Při výměně hlavního kartáče se doporučuje
používat ochranné rukavice, protože mezi
štětinami kartáče mohou být nečistoty s
ostrými hranami.
1.Se strojem na rovném podkladě, použijte brzdový
pedál (25, Obr. C) (je-li součástí výbavy).
2.Otočte klíčem zapalování (2, Obr. B) do polohy „0“.
3.Zasuňte ruku do bočního kartáče a zatlačte dva
jazýčky (1, Obr. K) k sobě a potom potlačte kartáč (2)
dolů, abyste ho uvolnili ze čtyř kolíků (3).
4.Nový kartáč srovnejte se čtyřmi kolíky (3) a jeho
zatlačením na dva jazýčky (1) jej namontujte do
stroje.
5.Podle popisu v předchozím odstavci nastavte
správnou výšku bočního kartáče.
10FLOORTEC 560 B146 2590 000(1)2005-03 E
PŘÍRUČKA UŽIVATELE
ČESKY
ČIŠTĚNÍ PRACHOVÉHO FILTRU A
KONTROLA JEHO STAVU
POZNÁMKA
Kromě standardních papírových filtrů jsou k
dispozici i polyesterové filtry. Následující
postup platí pro oba typy filtrů.
1.Se strojem na rovném podkladě, použijte brzdový
pedál (26, Obr. C) (je-li součástí výbavy).
2.Otočte klíčem zapalování (2, Obr. B) do polohy „0“.
3.Otevřete petlici zásobníku (18, Obr. C).
4.Pomocí svorky (19, Obr. C) vyjměte odpadní nádobu
(17).
5.Otočte svorku filtru (1, Obr. L) směrem nahoru (asi
90°) a nechte rám filtru (2) vytočit směrem ven.
6.Vytažením směrem nahoru vyjměte prachový filtr (3).
7.Na vhodném místě venku vyčistěte filtr potřásáním
nad rovným a čistým povrchem, přičemž
poklepávejte na jeho stranu (1, Obr. M) proti drátěné
sí»ce (2). Čištění dokončete stlačeným vzduchem (3)
s tlakem nejvýše 6 bar. Stlačený vzduch foukejte jen
ze strany chráněné drátěnou sí»kou (2).
Podle typu filtru dodržujte následující pravidla:
– Papírový filtr (standardní): k čištění nepoužívejte
vodu ani čisticí prostředky; mohly by filtr poškodit;
– Polyesterový filtr (volitelné), při jeho čištění
postupujte podle výše uvedených pokynů. V
případě potřeby lze k lepšímu vy
filtr vodou a nepěnivými čisticími prostředky.
Tímto způsobem se vám podaří filtr lépe vyčistit,
současně však snížíte jeho životnost. Filtr tak
bude nutné častěji vyměňovat. Používání
nevhodných čisticích prostředků může mít za
následek poškození filtru.
8.Zkontrolujte, zda není filtr poškozený.
9.V případě potřeby vyčistěte pryžové těsnění
přihrádky filtru (4, Obr. L) po celém obvodu a
zkontrolujte jeho stav. Poškozené těsnění vyměňte.
10. Filtr namontujte opačným postupem (kroky 8 až 1).
POZNÁMKA
Znovu namontujte filtr s drátěnou sí»kou (2,
obr. M) směrem k přední části stroje [směrem
k větráku (16, obr. U)].
čištění filtru omýt
KONTROLA VÝŠKY A ČINNOSTI
ZÁSTĚREK
1.Strojem přejeďte na rovný podklad vhodný ke
kontrole nastavení výšky zástěr. Aktivujte pedál
parkovací brzdy (26, Obr. C) (je-li součástí výbavy).
2.Otočte klíčem zapalování (2, Obr. B) do polohy „0“.
Kontrola boční zástěrky
3.Zkontrolujte stav bočních zástěr (13 a 14, Obr. C).
Jsou-li zástěrky naříznuté (1, Obr. N) v délce
přesahující 20 mm nebo mají-li praskliny či trhliny (2)
delší než 10 mm, vyměňte je (výměna zástěrek viz
Návod k Opravám).
4.Zkontrolujte, že je mezi boční zástěrou (13 a 14, Obr.
C) a podložkou mezera 0 až 3 mm (Obr. O). V
případě potřeby nastavte výšku zástěrky. Přitom
postupujte takto:
a odeberte levý kryt hlavního kartáče (1, obr. F) tak,
že zatlačíte západky (2) směrem dolů.
b)Nastavte výšku zástěrku (3, Obr. F) pomocí drážek
(4).
c)Všechny demontované součástky znovu namontujte
opačným postupem než při jejich demontáži.
Pravá boční zástěra
a)Podle popisu v příslušném odstavci demontujte
hlavní kartáč.
b)Sejměte řemen (12, Obr. U) z kladky (14). Chcete-li si
úkon ulehčit, otáčejte kladkou pomocí větráku (14).
c)Vyberte šrouby (25, obr. C) a pravý kryt (24) spolu s
řemenem (12, obr. U).
d)Pomocí drážek (2) nastavte na stroji výšku zástěry (1,
Obr. S).
e)Všechny demontované součástky znovu namontujte
opačným postupem než při jejich demontáži.
Kontrola přední a zadní zástěrky
5.Podle popisu v příslušném odstavci demontujte
hlavní kartáč.
6.Zkontrolujte stav přední (1, Obr. R) a zadní (2)
zástěry.
7.Jsou-li zástěry pořezané (1, Obr. N) v délce
přesahující 20 mm nebo mají praskliny či trhliny (2)
delší než 10 mm, vyměňte je (postup výměny zástěr
naleznete v Návodu k Opravám).
8.Proveďte následující kontrolu:
– že se přední zástěrka (1, obr. P) jen lehce dotýká
podlahy a že mezi ní a podlahou není mezera (viz
obrázek).
– výška zadní zástěrky (1, obr. O) je taková, že
mezí ní a podložkou je mezera 0 – 3 mm (viz
obrázek).
146 2590 000(1)2005-03 EFLOORTEC 560 B11
ČESKY
PŘÍRUČKA UŽIVATELE
9.V případě potřeby nastavte vzdálenost zástěry od
podlahy pomocí drážek (3, Obr. R).
10. Aktivujte zvedací páku přední zástěrky (27, Obr C) a
ověřte, zda přední chlopeň (1, obr. Q) rotuje 90°
nahoru (viz obrázek); uvolněte potom páku a
zkontrolujte, zda se zástěrka vrátila do původní
polohy a nezůstala uprostřed dráhy. Pokud je potřeba
nastavit nebo vyměnit ovládací lanko přední zástěry,
naleznete další informace v Návodu k Opravám.
11. Všechny demontované součástky znovu namontujte
opačným postupem než při jejich demontáži.
NABÍJENÍ BATERIE
VAROVÁNÍ!
Při nabíjení baterie vzniká vysoce výbušný
vodíkový plyn. Baterie nabíjejte v dobře
větraném prostředí a z dosahu otevřeného
ohně.
Při nabíjení baterií nekuřte.
Během nabíjení baterie ponechejte kapotu
otevřenou.
VAROVÁNÍ!
Při nabíjení baterie pracujte velmi opatrně,
může dojít k úniku kapaliny baterie.
Kapalina v baterii má leptavé účinky.
Dojde-li ke kontaktu s kůží nebo očima,
vypláchnete zasažené části důkladně
vodou a vyhledejte lékařskou pomoc.
1.Se strojem na rovném podkladě, použijte brzdový
pedál (26, Obr. C) (je-li součástí výbavy).
2.Otočte klíčem zapalování (2, Obr. B) do polohy „0“.
3.Otevřete kapotu (7, Obr. C).
4.Zkontrolujte v bateriích (pouze olověné baterie)
hladinu elektrolytu. V případě potřeby jej doplňte
prostřednictvím krytek (8, Obr. U).
5.Během dalšího nabíjení ponechejte krytky (8)
otevřené.
6.V případě potřeby očistěte horní stranu baterie.
7.V závislosti na použití elektronické nabíječky baterií
(4, obr. U) pokračujte nabíjením baterie jedním z
následujících způsobů.
Nabíjení baterie externí nabíječkou baterií
1.Podle Příručky k Provozu Nabíječky Baterie
zkontrolujte, zda je nabíječka pro baterie vhodná.
Jmenovité napětí nabíječky se rovná 12 V.
POZNÁMKA
Nabíječka baterií musí být vhodná pro baterii
namontovanou ve stroji.
2.Odpojte konektor baterie (3, Obr. U) a připojte jej k
externí nabíječce baterií.
3.Připojte nabíječku baterií do elektřiny.
4.Po dokončení nabíjení odpojte nabíječku od elektřiny
a konektoru baterie (3, Obr. U).
5.Zkontrolujte v baterii (pouze olověné baterie) hladinu
elektrolytu. V případě potřeby jej doplňte
prostřednictvím krytek a všechny krytky (8) zavřete.
6.Znovu připojte konektor baterie (3, Obr. U) ke stroji.
7.Zavřete kapotu (1, obr. U); stroj je připraven na
použití.
Nabíjení baterie pomocí volitelné nabíječky baterií
dodávané se strojem
1.Zkontrolujte v bateriích (pouze olověné baterie)
hladinu elektrolytu. V případě potřeby jej doplňte
prostřednictvím krytek (8, Obr. U). Po dosažení
správné hladiny elektrolytu v případě potřeby očistěte
horní stranu baterie. Během dalšího nabíjení
ponechejte krytky (8) otevřené.
2.Připojte elektrický kabel nabíječky baterie (5, Obr. U)
k hlavnímu přívodu elektrické energie.
VAROVÁNÍ!
Zkontrolujte, že napětí a kmitočet na štítku
s výrobním číslem stroje (1, Obr. U)
odpovídá hodnotám přívodu elektrické
energie.
3.Jestliže se zelené výstražné světlo (11, obr. T)
rozsvítí, je nabíjení baterie dokončeno.
4.Další informace o provozu nabíječky baterií (4, Obr.
U) naleznete v Příručce k Provozu Nabíječky Baterie.
5.Odpojte konektor nabíječky baterie (5, Obr. U) z
hlavního přívodu elektrické energie a umístěte jej do
zvláštního pouzdra.
6.(Jen pro olověné baterie) opět nasaďte všechny
krytky (8).
7.Zavřete kapotu (1, obr. U); stroj je připraven na
použití.
POZNÁMKA
Po připojení nabíječky baterií do elektřiny bude
činnost všech funkcí stroje automaticky přerušena.
12FLOORTEC 560 B146 2590 000(1)2005-03 E
PŘÍRUČKA UŽIVATELE
ČESKY
BEZPEČNOSTNÍ FUNKCE
BEZPEČNOSTNÍ VYPÍNAČ KAPOTY
Aktivuje se po zvednutí kapoty. Vypínač přeruší všechny
funkce.
Nastartuje-li stroj i s otevřenou kapotou, obra»te se na
autorizované Servisní Centrum nebo Prodejce.
ŘEŠENÍ PROBLÉMŮ
PROBLÉMŘEŠENÍ
Zkontrolujte připojení konektoru
baterie (3, Obr. U).
Zkontrolujte, že je kapota správně
Je-li klíček v poloze "I", stroj
nestartuje.
Boční kartáč nepracuje.
Stroj pracuje, jen když stojí,
jinak zasvítí červené varovné
světlo.
Životnost baterie je malá.
zavřená
Zkontrolujte neporušenost pojistky
(6, obr. U)
Ověřte, že volitelná nabíječka
baterie není připojena
Zkontrolujte neporušenost pojistky
(7, obr. U)
Nabijte baterie.
Pokud problém přetrvává, baterie
vyměňte.
Namontujte baterii s větší
kapacitou. (Min. 140 Ah).
LIKVIDACE
Stroj nechte zlikvidovat specializovanou firmou.
Před likvidací stroje vždy vyjměte tyto součásti:
–Baterie
–Polyesterový prachový filtr
–Hlavní kartáč a boční kartáče
–Elektronická deska
UPOZORNĚNÍ!
Demontované díly a vypuštěné náplně musí
být zlikvidovány v souladu s platnými
Zákony a předpisy.
POZNÁMKA
Pokud je stroj vybaven volitelnou nabíječkou
baterií, nemůže bez nabíječky pracovat. V
případě selhání nabíječky baterií se obra»te na
autorizované Servisní Středisko.
Podrobnější informace si lze vyhledat v Příručce k
Opravám, která je k dispozici ve všech Servisních
Střediscích společnosti Nilfisk.
