Nilfisk DUO BOOSTER BASIC, UNO BOOSTER BASIC User Manual [it]
UNO BOOSTER BASIC
DUO BOOSTER BASIC
Instruction manual .............................. 3 - 25
Betriebsanleitung ................................ 26 - 48
Manuel d’Instructions .......................... 49 - 71
Gebruikershandleiding ........................ 72 - 94
Manual de instrucciones ..................... 95 - 117
Manuale di istruzioni ........................... 118 - 140
Руководство ....................................... 141 - 163
Indice
1 Misure di sicurezza e avvertenze ............................................................................................119
2 Descrizione
2.1 Applicazione .......................................................................121
2.2 Componenti di funzionamento ............................................121
3 Installazione
3.1 Condizioni di temperatura ..................................................122
3.2 Condizioni di distanza ........................................................122
3.3 Montaggio a parete ............................................................123
3.4 Collegamento acqua ..........................................................123
3.5 Collegamento rete elettrica ................................................124
3.6 Collegamento alta pressione ..............................................124
3.7 Sfi ato .................................................................................125
4 Funzionamento
4.1 Collegamenti ......................................................................127
4.1.1 Tubo fl essibile ad alta pressione -
direttamente sulla macchina ....................................127
4.1.2 Tubo fl essibile ad alta pressione -
a punto di raccordo ..................................................127
4.1.3 Pistola di lavaggio - accessori ................................128
4.1.4 Selezione della lancia di lavaggio ............................128
4.1.5 Applicazione dei detergenti (iniettore esterno) .......129
4.1.6 Applicazione dei detergenti (interna) ......................130
4.2 Messa in funzione ..............................................................130
4.3 Funzionamento - marcia/arresto automatico ......................131
4.4 Lancia di lavaggio doppia, regolazione della pressione .....131
4.5 Arresto ...............................................................................132
4.6 Protezione dal gelo .............................................................132
5 Campi di applicazione e
metodi di lavoro
5.1 Campi di applicazione ........................................................133
5.2 Pressione di lavoro .............................................................133
5.3 Detergenti ...........................................................................133
5.4 Metodi di lavoro ..................................................................135
6 Manutenzione
6.1 Olio .................................................................................136
6.2 Filtro dell’acqua ..................................................................136
6.3 Pulizia dell’ugello ad alta pressione ...................................137
6.4 Smaltimento dei materiali ...................................................137
7 Individuazione guasti ...................................................................................................138
8 Dati tecnici ...................................................................................................140
9 Garanzia ...................................................................................................140
Dichiarazione di conformità CE ...................................................................................................164
118
1 Misure di sicurezza e avvertenze
Prima di mettere in funzione
l’idropulitrice ad alta pressione
per la prima volta, leggere
attentamente il seguente
manuale. Conservare le
istruzioni per poterle consultare
anche in seguito.
La macchina può essere
utilizzata solo da personale
specializzato.
Generale
Durante il funzionamento
della idropulitrice è necessario
osservare le norme nazionali
in vigore. Oltre al presente
manuale di istruzioni e
alle norme legali nazionali
antinfortunistiche in vigore
è necessario osservare le
norme approvate per un
funzionamento sicuro. È vietato
qualsiasi metodo che possa
mettere in pericolo la sicurezza
degli operatori e dell’impianto.
Prima della messa in
funzione
Prima di mettere in funzione
l’idropulitrice ad alta pressione,
verifi carne il normale stato di
funzionamento. Tutte le prese
e gli attacchi devono essere a
tenuta stagna.
Verifi care i cavi elettrici ad
intervalli regolari per individuare
eventuali danni e controllare
l’usura.
Utilizzare l’idropulitrice ad
alta pressione solo con cavo
elettrico in perfette condizioni
(cavi elettrici danneggiati
possono causare scosse
elettriche).
Istruzioni importanti:
Allacciamento alla rete elettrica
pubblica in conformità alle
norme in vigore nel paese.
IMPORTANTE: utilizzare acqua
priva di impurità.
Prima di ogni utilizzo
dell’idropulitrice ad alta
pressione, controllare le parti
visive più importanti.
I getti ad alta pressione sono
pericolosi se utilizzati in modo
improprio. Non rivolgere mai il
getto d’acqua verso persone,
animali, cavi elettrici o verso la
macchina stessa.
La pistola e la lancia di lavaggio
sono soggetti a spinta durante il
funzionamento. Tenere sempre
la lancia saldamente con
entrambe le mani.
Non cercare mai di pulire
indumenti o scarpe indossate
personalmente o da altre
persone.
Si consiglia all’operatore e
a qualsiasi persona nelle
immediate vicinanze del luogo
di lavoro di proteggersi da
eventuali residui che possono
essere rimossi durante la fase
di pulizia.
Controllare che l’operazione
di pulizia non causi il distacco
di sostanze pericolose (ad
esempio amianto, olio)
dall’oggetto che deve essere
lavato, con conseguente
contaminazione ambientale.
Evitare di pulire superfi ci
delicate realizzate in gomma,
tessuto o simili con l’ugello
zero. Con l’ugello a getto piatto,
tenere una distanza di almeno
15 cm dalla superfi cie che deve
essere pulita.
È vietato far utilizzare la
macchina da bambini.
Non utilizzare la macchina se il
cavo elettrico o il tubo dell’alta
pressione sono danneggiati.
Non coprire la macchina
durante il funzionamento e non
utilizzarla in un luogo senza
adeguata ventilazione.
Se scatta il dispositivo di
protezione di sovraccarico del
motore (il motore si arresta),
sbloccare il grilletto della pistola
di lavaggio. Bloccare la postola
con il dispositivo di bloccaggio
e ruotare l’interruttore
marcia/arresto in posizione
-0-. Lasciare raffreddare la
macchina per almeno 3 minuti.
Collocare la macchina in un
luogo non esposto al gelo.
Non avviare la pulitrice senza
l’alimentazione idrica. Anche
una breve insuffi cienza di
acqua può danneggiare i
manicotti della pompa.
Funzionamento
Evitare danni ai cavi elettrici,
ad esempio schiacciarli
con l’automobile, appiattirli,
tirarli, annodarli ecc. Inoltre è
necessario tenerli lontano da
olio e oggetti affi lati o bollenti.
Evitare danni ai tubi fl essibili
ad alta pressione, ad esempio
schiacciarli con l’automobile,
appiattirli, tirarli, annodarli ecc.
Inoltre è necessario tenerli
119
lontano da olio e oggetti affi lati
o bollenti, perché potrebbero
causare un incendio.
L’idropulitrice può essere usata
in zone classifi cate come ZONA
2.
Importante Non usare la
macchina in ambienti in cui ci
può essere pericolo di esplosione
(secondo EN-50014).
Importante Quando il
sistema è stato avviato e
successivamente arrestato, è
possibile che ci sia ancora della
pressione nelle tubature e nei
tubi fl essibili ad alta pressione.
Prestare attenzione ai seguenti
punti:
• Non rimuovere mai il tubo
fl essibile ad alta pressione
dalla macchina durante il
funzionamento. Togliere
la tensione, chiudere il
rubinetto e procedere alla
decompressione del tubo
fl essibile ad alta pressione
prima di rimuoverlo.
• Non rimuovere mai il tubo
fl essibile ad alta pressione
dall’attacco in uscita prima
di aver chiuso la valvola e
scaricato la pressione dal
tubo.
• Prima di qualsiasi intervento
di manutenzione sulla
macchina è necessario
togliere la tensione e
scaricare la pressione
attivando il grilletto della
pistola di lavaggio.
Riparazione e manutenzione
Da eseguire osservando
scrupolosamente le operazioni
di manutenzione descritte nelle
istruzioni di funzionamento.
Utilizzare solo pezzi di ricambio
originali Nilfi sk-ALTO.
NON eseguire modifi che
tecniche all’idropulitrice ad alta
pressione.
Avvertenza I tubi fl essibili ad
alta pressione, gli ugelli e gli
attacchi sono importanti per
la sicurezza quando si utilizza
la macchina. Utilizzare solo
tubi fl essibili ad alta pressione,
ugelli e attacchi indicati da
Nilfi sk-ALTO.
Per riparazioni di maggiore
entità, si consiglia di contattare
il centro assistenza Nilfi skALTO più vicino.
Allacciamento elettrico
Controllare il voltaggio nominale
dell’idropulitrice ad alta
pressione prima di collegarla
all’alimentazione elettrica.
Controllare che la tensione
indicata sulla targhetta del
modello corrisponda a quella
della rete elettrica.
Installare un interruttore
nelle immediate vicinanze
della macchina. Si consiglia
di collegare la macchina ad
una fonte di energia dotata
di RCD, sistema di corrente
residua, che provvederà ad
interrompere l’alimentazione
di corrente nel caso in cui la
corrente di dispersione a terra
superi i 30 mA per 20 msec.
Collegare soltanto ad una presa
omologata con messa a terra.
Collegare la macchina soltanto
ad un sistema elettrico
realizzato da un elettricista
specializzato.
L’isolamento del cavo elettrico
deve essere privo di difetti
e danni. Nel caso di dubbi
riguardanti il sistema di messa
a terra, contattare un elettricista
qualifi cato per una corretta
installazione.
Nota: se si utilizza un altro
cavo, verifi care che sia dotato
di messa a terra e collegato,
tramite la presa, al cavo della
messa a terra della rete, in
conformità alle normative di
sicurezza vigenti.
Usare sempre un cavo simile a
quello montato sulla macchina.
Controllare i cavi prima dell’uso.
Non usare cavi danneggiati.
I cavi elettrici devono essere
sostituiti solo da elettricisti
specializzati.
Dispositivi di sicurezza
Valvola di sicurezza
Il lato di pressione della pompa
ad alta pressione è dotato
di una valvola di sicurezza.
Questa valvola rimanda
l’acqua nel lato aspirazione
della pompa quando la pistola
è chiusa o se un ugello è
bloccato. La valvola di sicurezza
è regolata e sigillata dal
produttore.
IMPOSSIBILE MODIFICARE
QUESTA REGOLAZIONE.
Protezione motore
Il motore è dotato di una
protezione sovracorrente
e di interruttori termici che
proteggono il motore da
sovraccarichi. Se il motore
assorbe troppa energia
(anomalia di funzionamento),
l’alimentazione elettrica
del motore si interrompe
automaticamente.
120
2 Descrizione
2.1 Applicazione
2.2 Componenti i funzionamento
L’idropulitrice ad alta pressione
è concepita per uso professione
nei seguenti settori:
- agricoltura;
- industria leggera;
- trasporto;
- edilizia e costruzioni;
- servizi.
Il paragrafo 4 descrive
la modalità di utilizzo
dell’idropulitrice ad alta
pressione.
È necessario osservare le
misure di sicurezza per evitare
danni alla macchina, alla
superfi cie da pulire e per non
arrecare lesioni gravi a persone.
Utilizzare l’idropulitrice sono
per i scopi descritti nel presente
manuale.

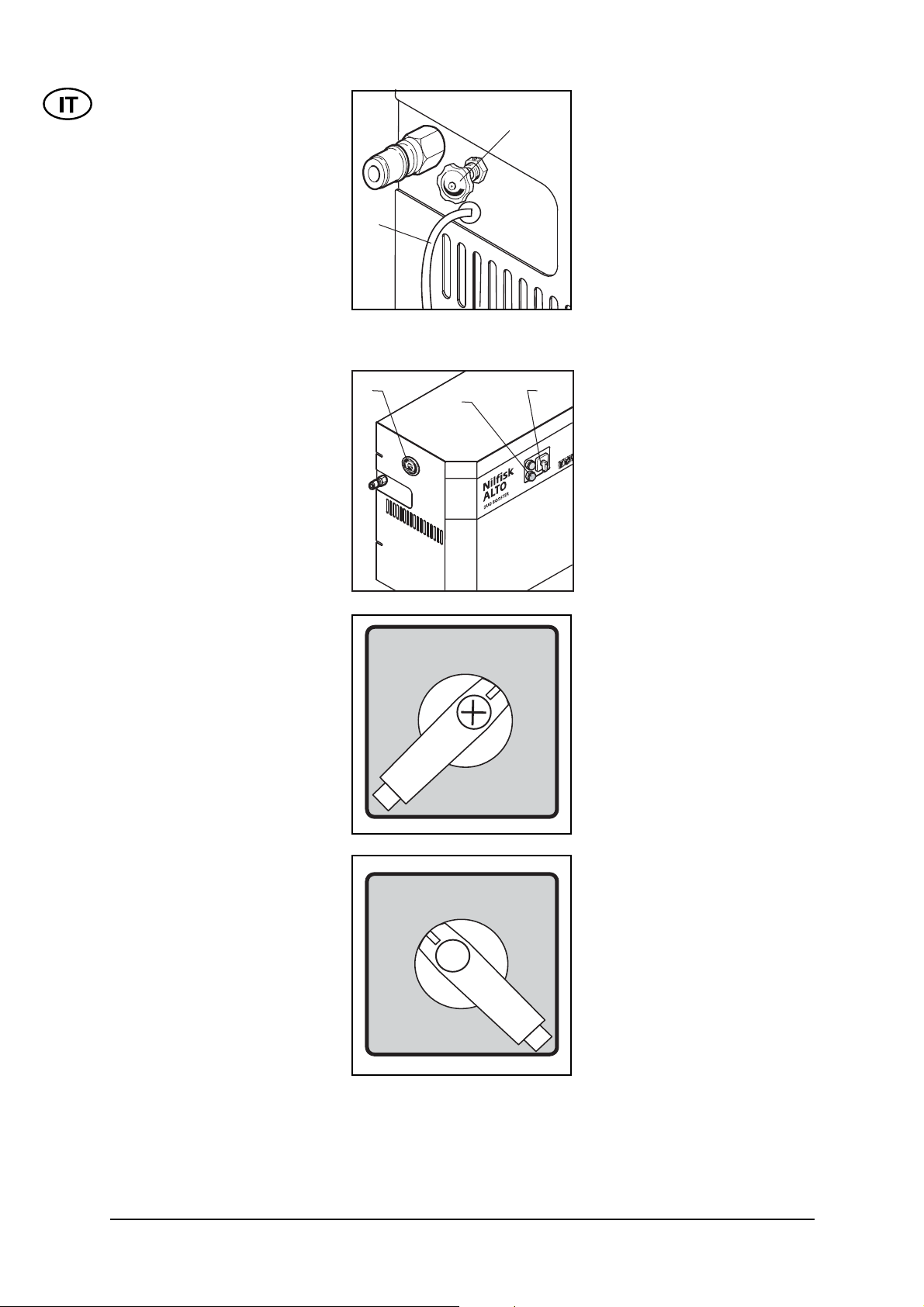

1 Collegamento acqua con
fi ltro
2 Interruttore principale
3 Interruttore Marcia
4 Interruttore Arresto
5 Manometro
6 Collegamento del tubo
fl essibile ad alta pressione
7 Cavo elettrico.
121
3 Installazione
Min 400 mm
Min. 150 mm
1
0
1
0
Min 400 mm
Min. 150 mm
3.1 Condizioni di
temperatura
3.2 Condizioni di distanza
Il sistema deve essere installato
in un locale protetto dal gelo.
Questo vale per le pompe e
per le tubature, inclusi i punti di
raccordo. Nei punti di raccordo
esterni deve essere possibile
chiudere e svuotare quella
parte di tubo esposta al gelo. La
temperatura ambiente massima
consentita per la macchina è di
40°C.
Considerando il sistema
di raffreddamento della
macchina e lo spazio richiesto
per operazioni di servizio, è
necessario lasciare uno spazio
libero su entrambi i lati della
macchina. A destra min. 150
mm e a sinistra min. 400 mm.
UNO BOOSTER:
l’altezza di montaggio
consigliata per la macchina è
di max. 1700 mm misurati dal
bordo superiore della macchina.
Max. 1700 mm
122
1
3.3 Montaggio a parete
3.4 Collegamento acqua
UNO BOOSTER:
Montare la macchina solo su
una parete solida e adatta al
montaggio di macchine, ad
esempio un muro realizzato in
cemento armato o mattoni.
Non montare la macchina in
una parete confi nante con
stanze adiacenti per evitare di
creare disturbo (ad esempio
mense, uffi ci, ecc.).
L’allacciamento dell’acqua
avviene tramite un tubo
fl essibile collegato all’attacco
rapido dell’acqua in entrata (1)
della macchina.
È possibile realizzare il collegamento alla rete idrica oppure ad
una rete interna di erogazione
di acqua. È necessario
installare un rubinetto di
DUO BOOSTER: collocare
la macchina su un pavimento
piano. La macchina è provvista
di piedini che devono essere
registrati per dare stabilità alla
macchina.
chiusura sulla rete idrica nelle
immediate vicinanze della
macchina.
Pres. massima dell’acqua: 10
bar.
Temperatura massima
dell’acqua in entrata: 70°C.
La macchina è dotata di un
serbatoio e quindi non sono
necessarie ulteriori protezioni
per il ritorno dell’acqua nella
rete. La macchina è conforme a
EN 1717.
In presenza di sabbia o altre
impurità nell’acqua in entrata,
oltre al fi ltro interno della
macchina è necessario montare
un fi ltro aggiuntivo per la sabbia
(50 micron) (per maggiori informazioni sulla connessione,
consul-tare il paragrafo 8 Dati
tecnici).
123
3.4 Collegamento acqua
(continua)
In caso di montaggio del tubo
by-pass, è possibile aumentare
la temperatura dell’acqua in
entrata a 80°C. Eseguire questa
operazione SOLO se è
presente un rifornimento
d’acqua separato (contattare
il distributore Nilfi sk-ALTO più
vicino).
Pulire mensilmente il fi ltro
dell’acqua in entrata (1).
3.5 Collegamento rete
elettrica
3.6 Collegamento alta
pressione
)
Collegare la macchina ad una
presa omologata.
Controllare la tensione, i fusibili
e i cavi in base al paragrafo
1 Misure di sicurezza e
avvertenze.
I dati di collegamento
riguardanti il consumo elettrico
sono riportati nella targhetta
della macchina.
IMPORTANTE: con il
collegamento ad una tubatura,
utilizzare sempre un attacco a
tubo fl essibile dall’uscita della
macchina (pos. 7) - numero
ordine 6300843.
Per ulteriori informazioni,
contattare il distributore Nilfi skALTO. È possibile collegare
l’uscita della macchina ad una
tubatura con punti di raccordo
fi ssi o direttamente all’uscita
della macchina dei tubi
standard ad alta pressione.
124
Si consiglia di far installare la
tubatura a tecnici specializzati
Nilfi sk-ALTO.
3.7 Sfi ato

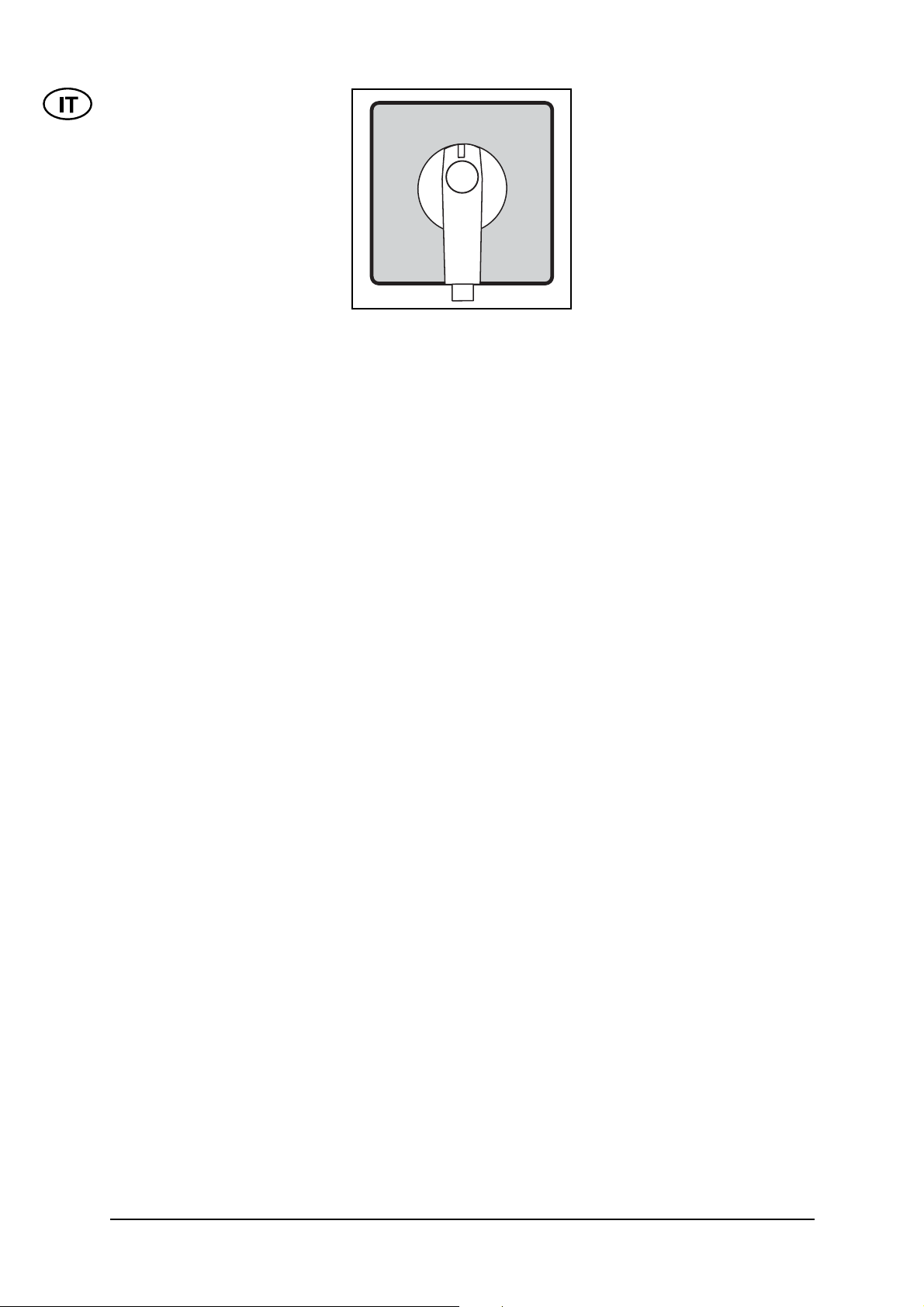

UNO BOOSTER:
ruotare l’interruttore principale
0
in posizione -1-.
1
Aprire il punto di raccordo.
Far scorrere l’acqua fi no a
quando tutta l’aria è fuoriuscita
dalla pompa (fl usso d’acqua
regolare).
Nel caso di sistemi installati da
poco tempo o se la tubatura e
la pompa sono state svuotate
in altri modi, è necessario
sfi atare la macchina, attivando
la pompa e lasciando scorrere
l’acqua in ogni punto di
raccordo della tubatura.
Quando si collega il tubo
fl essibile ad alta pressione
direttamente alla macchina,
è necessario sfi atare la
macchina, attivando la pompa e
agendo sul grilletto della pistola
senza applicare la lancia di
lavaggio.
2
1
1+2
0
DUO BOOSTER:
Nel caso di sistemi installati da
poco tempo, o se la tubatura e
la pompa sono state svuotate in
altri modi, sfi atare il sistema nel
seguente modo:
1. Innanzitutto attivare la
pompa nr. 1 e lasciare
scorrere l’acqua da un punto
di raccordo della tubatura.
Quando si collega il tubo
fl essibile ad alta pressione
direttamente alla macchina,
è necessario attivare il
grilletto della pistola senza
applicare la lancia di
lavaggio.
Lasciar scorrere l’acqua
fi no a quando tutta l’aria
è fuoriuscita dalla pompa
(fl usso d’acqua regolare).
125
Loading...
