UNO BOOSTER BASIC
DUO BOOSTER BASIC
Instruktionsbog ................................... 3 - 25
Instruksjonsbok ................................... 26 - 48
Instruktionsbok .................................... 49 - 71
Käyttöohje ........................................... 72 - 94
Innehållsförteckning
1 Säkerhetsföreskrifter och varningar ...................................................................................50
2 Beskrivning 2.1 Tillämpning ...........................................................................52
2.1 Arbetsmoment ......................................................................52
3 Installera maskinen 3.1 Temperaturförhållanden .......................................................53
3.2 Monteringsavstånd ..............................................................53
3.3 Väggmontering .....................................................................54
3.4 Vattenanslutning ...................................................................54
3.5 Nätanslutning .......................................................................55
3.6 Högtrycksanslutning .............................................................55
3.7 Luftning .................................................................................56
4 Drift 4.1 Anslutningar .........................................................................58

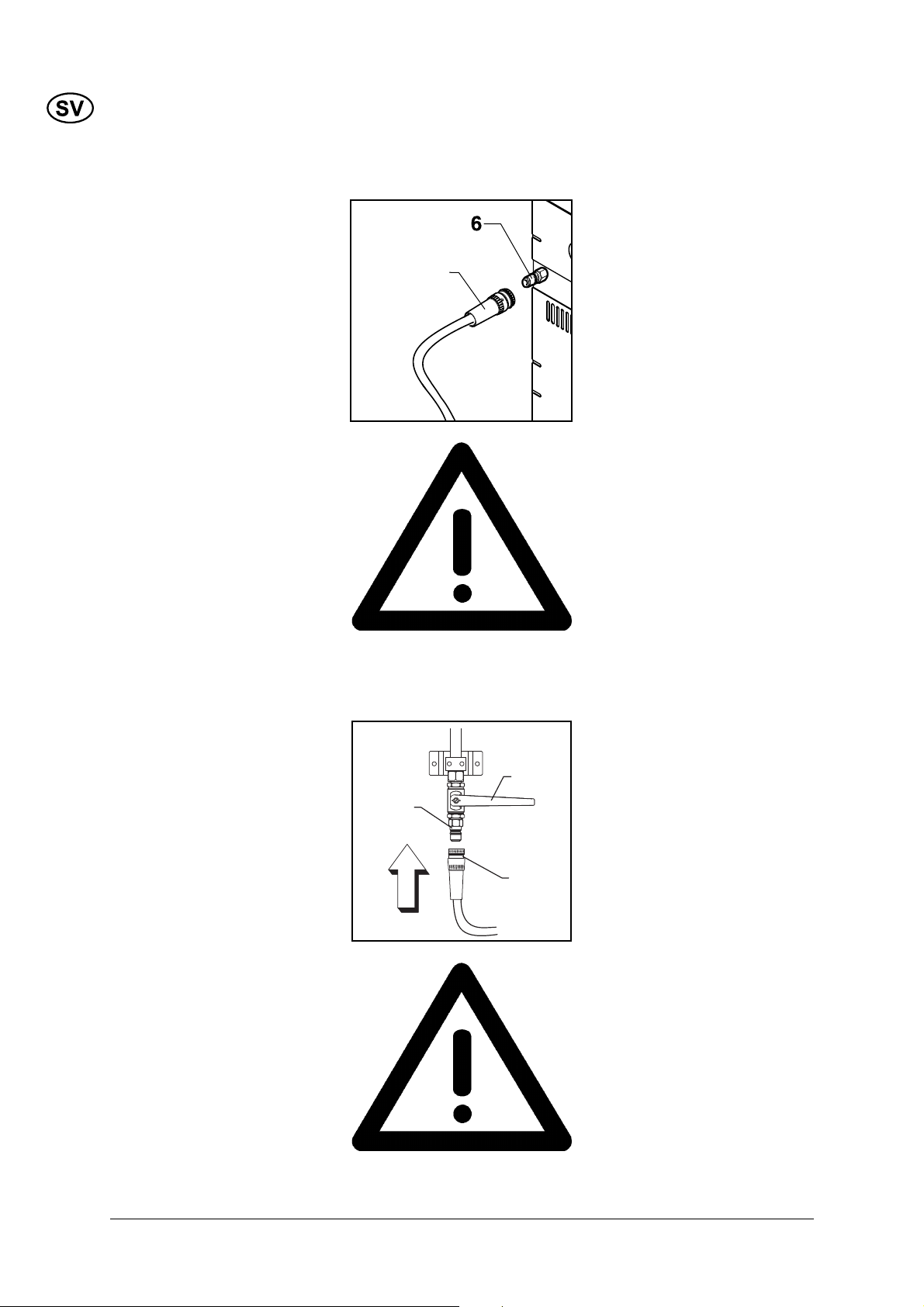

4.1.1 Högtrycksslang – direkt till maskinen ........................58
4.1.2 Högtrycksslang – till tappställe ..................................58

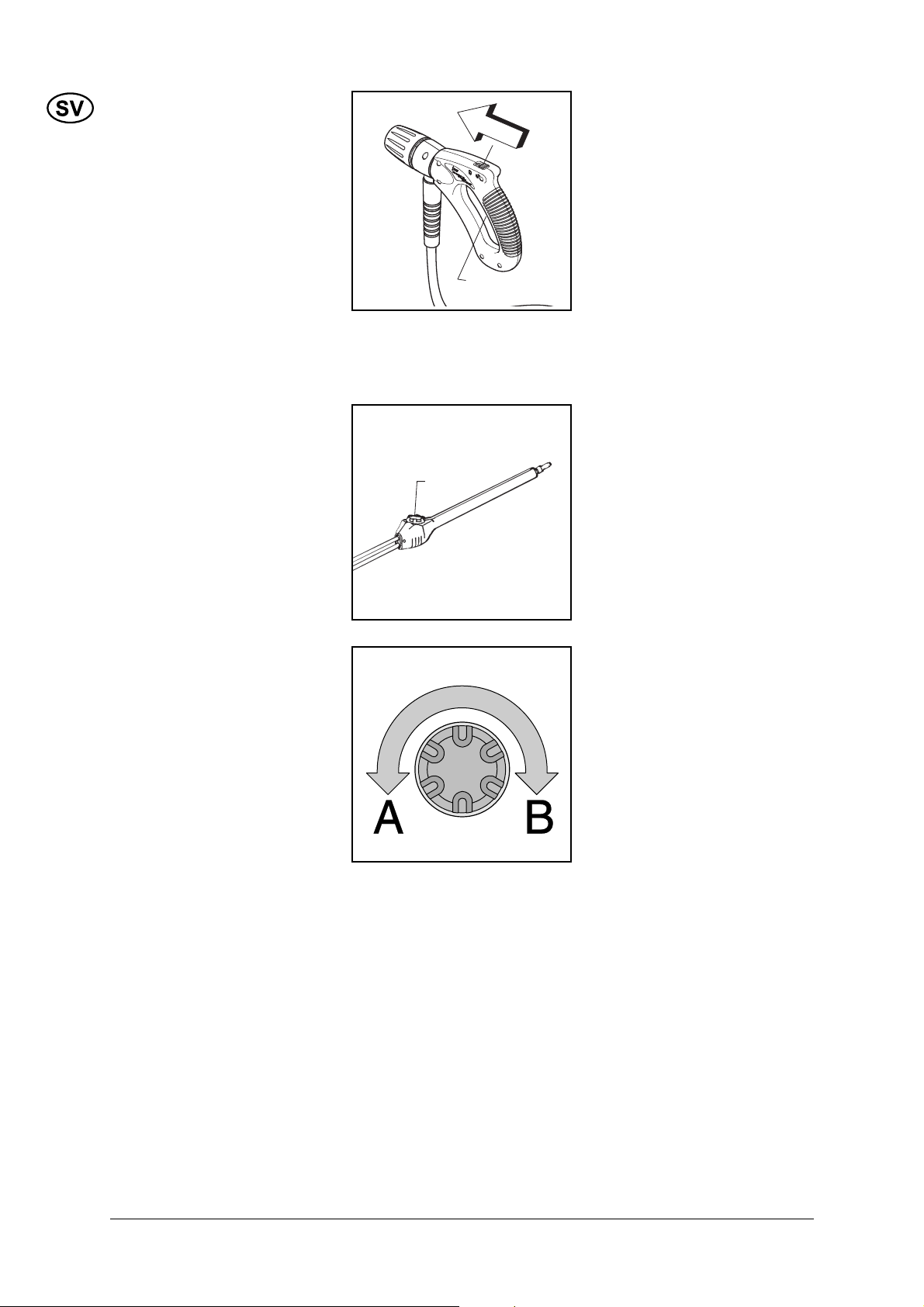

4.1.3 Spolhandtag - tillbehör ...............................................59
4.1.4 Val av spolrör .............................................................59
4.1.5 Tillsättning av rengöringsmedel (extern injektor) .......60
4.1.6 Tillsättning av rengöringsmedel (internt) ...................61
4.2 Starta maskinen ...................................................................61
4.3 Drift - automatisk start/stopp ................................................62
4.4 Dubbelt spolrör, tryckreglering ..............................................62
4.5 Stoppa maskinen ..................................................................63
4.6 Frostskydd ............................................................................63
5 Användningsområden
och arbetsmetoder 5.1 Användningsområden ..........................................................64
5.2 Arbetstryck ...........................................................................64
5.3 Rengöringsmedel .................................................................64
5.4 Arbetsmetoder ......................................................................66
6 Underhåll 6.1 Olja ...................................................................................67
6.2 Vattenfi lter ............................................................................67
6.3 Rengöra högtrycksmunstycket .............................................68
6.4 Avfallshantering ....................................................................68
7 Felsökning .....................................................................................................69
8 Tekniska data .....................................................................................................71
9 Garanti .....................................................................................................71
EC-deklaration om överensstämmelse
49
1 Säkerhetsföreskrifter och varningar
Innan du startar
högtryckstvätten första gången
måste du läsa genom denna
bruksanvisning noga. Spara
anvisningarna för senare bruk.
Låt bara utbildad personal
använda maskinen.
Allmänt
Vid användning av
högtryckstvätten måste
alla nationella lagar och
regler efterlevas. Förutom
bruksanvisningen och aktuella
nationella lagar och regler
för undvikande av olyckor
måste även godkända
arbetsmiljöregler efterlevas.
Alla användningsmetoder
som utsätter personer eller
utrustning för fara är förbjudna.
Före användning
Innan du startar
högtryckstvätten, kontrollera
att den är i korrekt skick.
Elkontakter och kopplingar
måste vara vattentäta.
Kontrollera elkablarna
regelbundet med avseende
på skador och förslitning.
Använd högtryckstvätten bara
om elkablarna är i gott skick
(skadade elkablar kan medföra
risk för elektriska stötar!).
Viktiga anvisningar
Anslut till elnätet enligt de regler
som gäller i det aktuella landet.
VIKTIGT: Använd bara vatten
som inte är förorenat!
Före varje användning av
högtryckstvätten, kontrollera de
viktigaste synliga delarna.
Högtrycksstrålar kan vara
farliga om de används felaktigt.
Rikta aldrig vattenstrålen mot
personer, husdjur, elledningar
eller mot själva maskinen.
Spolhandtaget och spolröret
påverkas under drift av en
rekylkraft – håll därför alltid
spolröret med båda händerna.
Försök aldrig rengöra kläder
eller fotbeklädnader på dig själv
eller andra personer.
Operatören och andra
i omedelbar närhet av
rengöringsplatsen bör vidta
åtgärder för att inte träffas
av skräp som lossnar under
arbetet.
Kontrollera att rengöringen
inte leder till att farliga ämnen
(t.ex. asbest, olja) som lossnar
från det rengjorda föremålet
förorenar miljön.
Rengör inte känsliga ytor
tillverkade av gummi, tyg och
liknande med nollmunstycke.
Vid användning av platt
strålmunstycke, håll ett avstånd
på minst 15 cm till den yta som
ska rengöras.
Låt aldrig barn använda
maskinen.
Använd inte maskinen om
elkabeln eller högtrycksslangen är skadad.
Täck inte över maskinen under
drift och använd den inte i
utrymmen med otillräcklig
ventilation!
Om motorns överbelastningsskydd utlöses (motorn
stannar), ska du släppa upp
avtryckaren på spolhandtaget.
Lås spolhandtaget med
spärranordningen och vrid
start-/stoppomkopplaren till läge
”0”. Låt maskinen svalna i minst
3 minuter!
Maskinen måste placeras i ett
frostfritt utrymme.
Starta aldrig tvätten utan
vattentillförsel. Även en
kortvarig brist i vattentillförseln
kan skada pumpens
tätningssystem.
Användning
Undvik att skada elkablarna,
t.ex. överkörning, klämning,
drag, knutar och håll dem på
avstånd från vassa eller heta
föremål.
Undvik att skada högtrycksslangen, t.ex. överkörning,
klämning, drag, knutar/öglor,
och håll den på avstånd från
olja och vassa eller heta
föremål eftersom slangen
annars kan brista.
Tvätten kan användas i zoner
klassifi cerade som ZON 2.
Viktigt! Använd aldrig maskinen i omgivningar där det fi nns
risk för explosion (enligt EN-
50014).
50
Viktigt! När systemet har varit i
drift och därefter stoppats, kommer det fortfarande att fi nnas
ett arbetstryck i rörledning och i
högtrycksslangar. Därför bör du
vara speciellt uppmärksam på
följande:
• Lossa aldrig högtrycksslangen från maskinen
under drift.
Koppla från maskinen, stäng
vattenkranen och sänk
trycket i högtrycksslangen
innan den tas bort.
• Lossa aldrig högtrycksslangen från tappstället
innan den har stängts
ordentligt och trycket har
försvunnit från den.
• Innan någon service görs
på maskinen ska den
kopplas bort och trycket i
systemet sänkas genom att
du trycker in avtryckaren på
spolhandtaget.
Reparation och underhåll
Utför bara de underhålls-åtgärder som beskrivs i bruksanvisningen. Använd bara originalreservdelar från Nilfi sk-ALTO.
Gör INTE några tekniska modifi eringar på högtryckstvätten.
Ansluta till nätet
Kontrollera vilken anslutningsspänning som angivits för
högtryckstvätten innan
den ansluts till nätuttaget.
Kontrollera att den spänning
som angivits på märkplåten
stämmer överens med
spänningen i nätuttaget.
Det måste fi nnas en
strömbrytare i närheten av
maskinen.
Vi rekommenderar att du
an-sluter maskinen till ett
uttag med jordfelsbrytare
som kopplar bort nätet om
läckströmmen överskrider 30
mA i 20 millisekunder. Anslut
bara till ett godkänt uttag med
skyddsjord.
Anslut maskinen endast till en
elinstallation som utförts av
behörig elektriker.
Elkabelns isolering ska vara
helt intakt och utan sprickor.
Om du är tveksam angående
nätanslutningen, kontakta
behörig elektriker.
Använd aldrig skadade kablar.
Låt endast behörig elektriker
byta elkabeln.
Säkerhetsutrustning
Säkerhetsventil
På trycksidan i högtryckspumpen fi nns en säkerhetsventil. Denna ventil leder vattnet
tillbaka till pumpens sugisda om
spolhandtaget är stängt eller
om ett munstycke är tilltäppt.
Säkerhetsventilen är inställd
och plomberad av tillverkaren.
DENNA INSTÄLLNING FÅR
INTE ÄNDRAS!
Motorskydd
Motorn är utrustad med ett
överströmsskydd och inbyggda
termobrytare som skyddar
motorn mot överbelastning.
I händelse av ökat
effektuttag (driftfel), kommer
motorströmmen att brytas
automatiskt.
Varning! Högtrycksslangar,
munstycken och kopplingar är
viktiga för säkerheten vid användning av maskinen. Använd
bara de högtrycks-slangar,
munstycken och kopplingar
som föreskrivs av Nilfi skALTOs serviceavdelning.
Obs: Om du använder en
annan kabel måste den ha en
ledning för skyddsjord som via
kontakten ansluts till nätets
skyddsjord i enlighet med
gällande säkerhetsföreskrifter.
Använd alltid en kabel liknande
den som är monterad på
maskinen. Kontrollera kablarna
innan de används.
51
2 Beskrivning
2.1 Tillämpning Denna högtryckstvätt har
konstruerats för professionellt
bruk inom:
- jordbruk
- industri
- transport
- bygg- och anläggning
- service
I kapitel 4 beskrivs hur
högtryckstvätten används.
2.2 Arbetsmoment
Använd högtryckstvätten
bara för sådana
ändamål som beskrivs
i denna bruksanvisning.
Säkerhetsföreskrifterna måste
beaktas för att förhindra skador
på maskinen, på rengöringsytor
eller allvariga personskador.

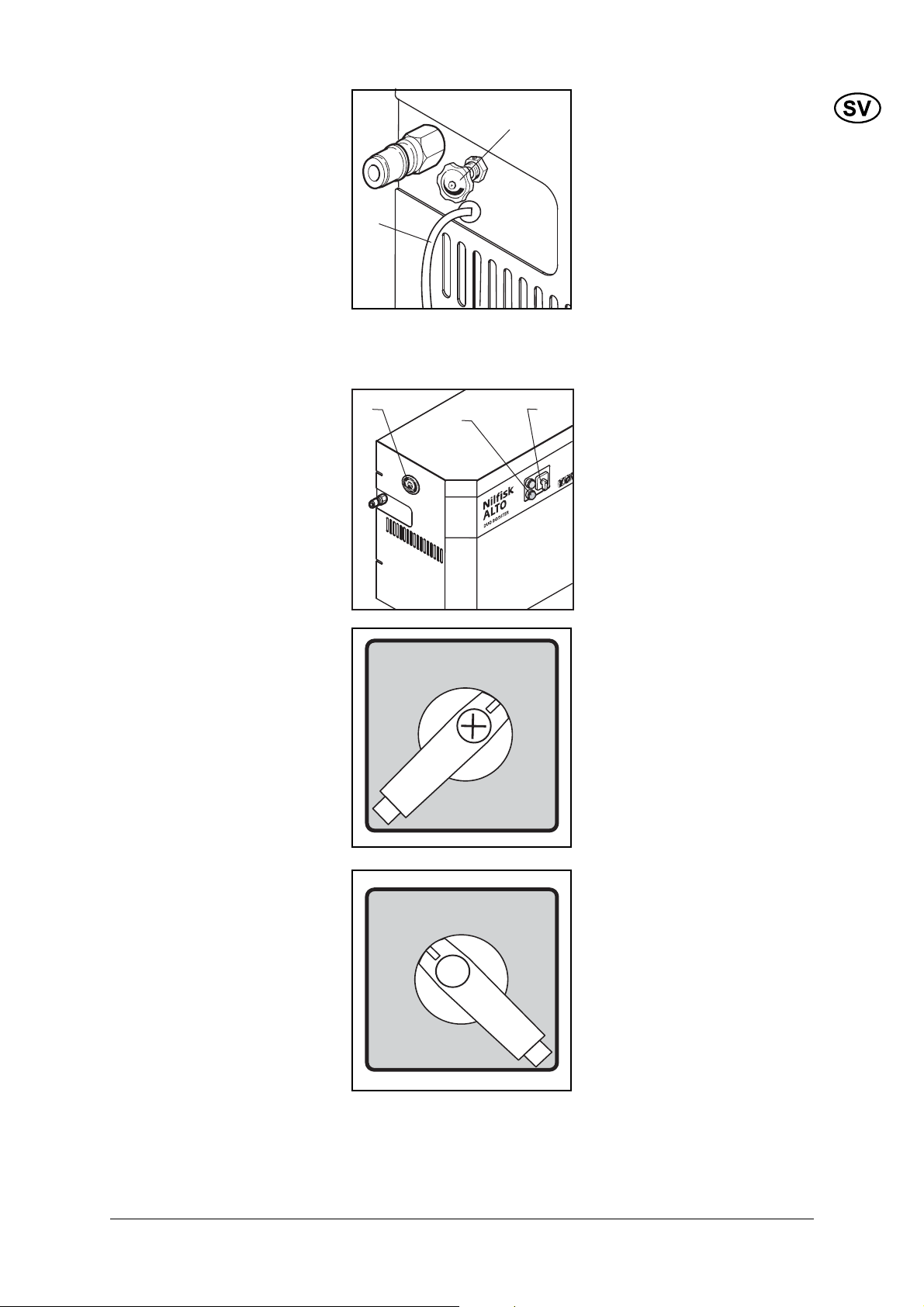

1 Vattenanslutning med fi lter
2 Huvudströmbrytare
3 Startströmbrytare
4 Stoppströmbrytare
5 Manometer
6 Anslutning av
högtrycksslang
7 Elkabel
52
3 Installera maskinen
Min 400 mm
Min. 150 mm
1
0
1
0
Min 400 mm
Min. 150 mm
3.1 Temperatur-
förhållanden
Maskinen ska installeras i ett
frostfritt utrymme. Detta gäller
både pump och rörledningar
inklusive tappställen. Vad gäller
tappställen utomhus bör det
vara möjligt att stänga och
tömma den del av ledningen
som kan riskera frysning.
Maximal omgivningstemperatur
för maskinen är 40°C.
3.2 Monteringsavstånd Med tanke på maskinens
kylsystem och tillgängligheten
för service måste det på båda
sidorna om maskinen fi nnas
ett fritt utrymme till väggarna.
Till höger minst 150 mm och till
vänster minst 400 mm.
UNO BOOSTER:
Rekommenderad installationshöjd för maskinen är max 1700
mm mätt från maskinens övre
sida.
Max. 1700 mm
53
3.3 Väggmontering
1
3.4 Vattenanslutning
UNO BOOSTER:
Maskinen får bara monteras
på solid vägg avsedd för
maskinmontering, dvs. betongeller tegelvägg. Om maskinen
inte monteras vertikalt kan inte
oljenivån avläsas korrekt.
Montera inte maskinen på
en vägg där den kan orsaka
störningar i intilliggande rum
(matsalar, kontor etc.).
Vattnet ansluts via en fl exibel
slang vilken i sin tur ansluts till
snabbkopplingen på maskinens
vattenintag (1).
Anslutningen kan göras till
kommunalt vattennät eller
till eget vattensystem. En
avstängningskran bör monteras
på vattenförsörjningen i
omedelbar närhet av maskinen.
Max ink. vattentryck: 10 bar
Max temperatur för
inloppsvattnet: 70°C
DUO BOOSTER:
Placera maskinen på ett plant
golv.
Maskinen har fötter monterade
på undersidan. Dessa måste
justeras så att maskinen står
stadigt.
Maskinen är utrustad med en
vattentank och något ytterligare
skydd mot returvatten till vattennätet behövs inte. Maskinen
uppfyller kraven enligt EN 1717.
Om det fi nns risk för fl ytsand
eller andra föroreningar i
inloppsvattnet, bör ett sandfi lter
(50 µ) sättas in utöver
maskinens interna fi lter (för
ytterligare data om anslutningen,
se kapitel 8 Tekniska data).
Vid direktmatning kan
vattentemperaturen höjas till
80°C. Gör detta BARA om det
fi nns en separat vattenledning
(kontakta din Nilfi sk-ALTO
återförsäljare).
Rengör fi ltret i vatteninloppet
(1) minst en gång per månad.
54
3.5 Nätanslutning
3.6 Högtrycksanslutning VIKTIGT: Vid anslutning till en
)
Anslut maskinen till ett godkänt
uttag.
Kontrollera spänning, säkring
och kablar enligt kapitel 1
Säkerhetsföreskrifter och
varningar.
Anslutningsdata vad gäller
effektuttag fi nns angivna på
maskinens märkplåt.
rörledning ska alltid en fl exibel
slanganslutning från maskinens
utlopp (pos. 7) användas
- beställningsnr. 6300843.
Kontakta din Nilfi sk-ALTO
återförsäljare för ytterligare
information.
Maskinens utlopp kan anslutas
till en rörledning med fasta
tappställen eller också kan
standard högtrycksslangar
anslutas direkt till maskinens
utlopp.
Vi rekommenderar att en
av Nilfi sk-ALTO godkänd
servicetekniker utför
rörinstallationen.
55
3.7 Luftning UNO BOOSTER:
0
1
Vrid huvudströmbrytaren till
läge - 1 -. Öppna tappstället.
Låt vattnet rinna ut tills all luft
har försvunnit från pumpen
(jämnt vattenfl öde).
Om det gäller ett nyligen
installerat system eller om
rörledningen och pumpen har
tömts på något annat sätt ska
systemet luftas genom att du
startar pumpen och sedan låter
vattnet rinna ut i tur och ordning
genom varje tappställe på
rörledningen.
Om högtrycksslangen ansluts
direkt till maskinen ska
systemet luftas genom att du
startar pumpen och trycker in
avtryckaren på spolhandtaget
utan att spolröret har satts dit.
DUO BOOSTER:
Om det gäller ett nyligen
2
1
1+2
0
installerat system eller om
rörledningen och pumpen har
tömts på något annat sätt ska
systemet luftas på följande sätt:
1. Starta först pump nr. 1 och
låt vattnet rinna ut från ett
tappställe på rörledningen.
Om högtrycksslangen
ansluts direkt till maskinen
trycker du in avtryckaren
på spolhandtaget utan att
spolröret har satts dit. Låt
vattnet rinna ut tills all luft
har försvunnit från pumpen
(jämnt vattenfl öde).
56
3.7 Luftning (fortsättning) 2. Stäng av pump nr. 1. Starta
2
1
1+2
sedan pump nr. 2 och låt
vattnet rinna ut genom något
tappställe på rörledningen.
0
Om högtrycksslangen
ansluts direkt till maskinen
håller du in avtryckaren på
spolhandtaget utan att ha
satt dit spolröret.
Låt vattnet rinna ut tills all
luft har försvunnit (jämnt
vattenfl öde).
3. Lufta rörledningen genom
att starta en pump och
sedan låta vattnet rinna ut i
tur och ordning genom varje
tappställe på rörledningen
tills all luft har försvunnit från
systemet.
57
4 Drift
4.1 Anslutningar
4.1.1 Högtrycksslang direkt till maskinen
Nilfi sk-ALTOs högtrycksslang
med påstämplat max.
arbetstryck och temperatur ska
a
med hjälp av snabbkopplingen
(a) anslutas till maskinens
utlopp (6).
Max. förlängningsslang: 50 m.
Skållningsrisk!
Lossa aldrig högtrycksslangar
när vattentemperaturen är
högre än 50°C.
VIKTIGT: Innan högtrycksslangen lossas ska maskinen
stängas av och avstängningskranen stängas. Tryck sedan in
avtryckaren på spolhandtaget
så att trycket i högtrycksslangen
sjunker.
4.1.2 Högtrycksslang till tappställe
I fall av rörledning med
fasta tappställen ska
3
1
2
högtrycksslangen med
påstämplat max. arbetstryck
och temperatur anslutas till
nippeln på högtryckskranen (1)
med hjälp av snabbkopplingen
(2). Vid anslutning, vrid handtaget på högtryckskranen (3) till
det öppna läget.
Skållningsrisk!
Lossa aldrig högtrycksslangar
när vattentemperaturen är
högre än 50°C.
VIKTIGT: Innan
högtrycksslangen lossas eller
vid byte till annat tappställe
ska högtryckskranen stängas
ordentligt. Tryck sedan in
avtryckaren på spolhandtaget
så att trycket i högtrycksslangen
sjunker.
58
4.1.2 Högtrycksslang - till
tappställe
(fortsättning)
Rörledning, max. längd:
UNO BOOSTER DUO BOOSTER
Ø15 x 1,5 - max. 180 m Ø15 x 1,5 - max. 25 m
Ø12 x 1,5 - max. 50 m Ø18 x 1,5 - max. 120 m
Ø18 x 1,5 - max. 500 m Ø22 x 2,0 - max. 250 m
Vid användning av max. längd
på rörledningar, använd bara
högtrycksslang på 10 m.
4.1.3 Spolhandtag -
tillbehör
1. Dra snabbkopplingslåset (1)
på spolhandtaget framåt.
1
2. Stick in spolröret nippel (2) i
snabbkopplingen och släpp
låset.
3. Dra spolröret, eller annat
tillbehör, framåt för att
kontrollera att kopplingen
2
är korrekt innan maskinen
startas.
OBS!
Rengör nippeln från
föroreningar varje gång
spolröret har tagits bort.
4.1.4 Val av spolrör Du kan använda ett dubbelt
P bar Q l/min. C N
27 17 Vit 1
27 35 Svart 2
50 17 Brun 1
53 33 Grön 2
80 17 Blå 1
80 27 Röd 2
107 17 Orange 1
107 26 Gul 2
152 17 Krom 1
MULTIPRESSURE
eller enkelt spolrör till maskinen.
Maskinen har optimerats för
att användas med spolrör och
munstycke av typ 06. Maskinens
max. tryck kan sänkas genom
användning av munstycken med
större diameter. Se tabellen.
P: Munstyckstryck
Q: Vattenvolym
C: Färgkod
N: Antal pumpar (2 st endast
DUO)
59
4.1.5 Tillsättning av
rengöringsmedel
(extern injektor)
Om du vill tillsätta rengöringseller desinfektionsmedel bör
dessa doseras till vattnet med
hjälp av en injektor. Det kan
vara en fördel att tillsammans
med injektorn använda en
vägghylla på vilken spolrör, 2
st. 25 lit. behållare samt 10 m
högtrycksslang kan placeras.
Nedan beskrivs olika typer av
tappställen med injektorer.
Tappställe med löstagbar
injektor
Att anslutas till snabbkopplingen
på högtryckskranen.
Avsedd att användas för
dosering av låglöddrande
rengörings- eller desinfektionsmedel.
Dosering 1-8%.
Tappställe med löstagbar
skuminjektor
Att anslutas till
snabbkopplingen på
högtryckskranen.
Avsedd att användas
tillsammans med skumspolrör
för besprutning med
höglöddrande rengörings- eller
desinfektionsmedel.
Dosering 1-5%.
Tappställe med tvättvagn och
skuminjektor
Att anslutas till snabbkopplingen på högtryckskranen.
Avsedd att användas på
samma sätt som “Tappställe
med löstagbar skuminjektor”.
Rymmer 4 spolrör, 2 st. 25 lit.
behållare och 20 m högtrycksslang.
60
A
1
2
4.1.6 Tillsättning av
rengöringsmedel
(internt)
Detta sätt att tillsätta rengöringsmedel är ett alternativ.
Stick in sugslangen (1) från
maskinen i behållaren. Med
justerratten (2) kan doseringen
ställas in från 1 - 4 %. Om
maskinen är ansluten till
en rörledning kommer det
ut rengöringsmedel genom
alla tappställena. PH-värdet
MÅSTE ligga mellan 5.5 och
8.5.
4.2 Starta maskinen Avstängningskranen på
5
3
0
2
1
0
1
1+2
2
0
1
vatteninloppet ska vara öppen.
UNO BOOSTER:
1. Vrid huvudströmbrytaren (2)
till position - 1 -.
2. Tryck in den gröna
startknappen (3).
Kontrollera på tryckmätaren
(5) att det byggs upp ett tryck
i systemet. Om det inte byggs
upp något tryck, lufta maskinen
enligt anvisningarna i avsnitt
3.7 Luftning.
DUO BOOSTER:
Position 1 =
Pump nr. 1 i drift
Position 2 =
Pump nr. 2 i drift
Position 1+2 =
Pumparna nr. 1 och 2 i drift
1. Vrid huvudströmbrytaren (2)
till position 1, 2 eller 1+2.
3. Tryck in den gröna
startknappen (3).
Kontrollera på tryckmätaren
(5) att det byggs upp ett tryck
i systemet. Om det inte byggs
upp något tryck, lufta maskinen
enligt anvisningarna i avsnitt
3.7 Luftning.
61
1
4.3 Drift automatisk start/stopp
Håll alltid i spolhandtaget
med båda händerna!
Maskinen startar automatiskt
när avtryckaren (1) på
spolhandtaget trycks in.
När avtryckaren släpps stannar
maskinen automatiskt efter 20
sekunder.
När maskinen inte är i bruk bör
avtryckaren låsas med hjälp av
låsanordningen (se pilen).
4.4 Dubbelt spolrör,
tryckreglering
Spolröret är försett med 2
munstycken, ett högtrycks- och
ett lågtrycksmunstycke.
1
Högtrycksläge
När reducerventilen (1)
är helt stängd (vriden
medurs - B) så används
bara högtrycksmunstycket -
högtrycksläget.
Lågtrycksläge
När reducerventilen (1) är helt
öppen (vriden moturs - A)
används båda spolrören –
lågtrycksläget / med möjlighet
att dosera rengöringsmedel.
Trycket kan ställas in mellan
dessa ändlägen.
62
4.5 Stoppa maskinen Skållningsrisk!
Lossa aldrig högtrycksslangar
när vattentemperaturen är
högre än 50°C.
Lossa aldrig högtrycksslangen
0
1
medan maskinen är i drift.
1. Stäng av maskinen genom
att vrida huvudströmbrytaren
(2) till position - 0 -.
2. Stäng avstängningskranen
på vatteninloppet och
aktivera spolröret eller
öppna högtryckskranen
för att sänka trycket
i rörledningen /
högtrycksslangen.
4.6 Frostskydd Maskinen bör installeras i ett
frostfritt utrymme. Detta gäller
pumpen såväl som rörledningar
inkl. tappställen. Vad gäller
tappställen utomhus bör det
fi nnas möjlighet att tömma den
del av rörledningen som kan
exponeras för frost.
VIKTIGT: Av säkerhetsskäl
bör slangar, spolrör och andra
tillbehör alltid tinas upp före
användning.
63
5.0 Användningsområden och
arbetsmetoder
5.1 Användningsområden De viktigaste användningsområdena för denna produkt är:
Jordbruk Rengöring av maskiner, jordbruksredskap, spiltor, utrustning
Transport Rengöring av lastbilar, bussar, bilar etc.
Byggnader &
anläggningar Rengöring av fordon, utrustning, byggnader etc.
Industri Avfettning och rengöring av maskiner, arbetsstycken och
Service Rengöring av fordon, allmänna badinrättningar, institutioner
5.2 Arbetstryck Högtryckssystemet kan användas med högt eller lågt tryck,
beroende på vad som för tillfället är lämpligt:
Lågt tryck Används i första hand vid tillsättning av rengöringsmedel
Högt tryck Används under själva rengöringen.
Mellanliggande Kan t.ex. användas vid rengöring av ytor som inte tål ett
tryck alltför högt stråltryck, dvs. mjuka ytor.
5.3 Rengöringsmedel Som standard levereras
systemet utan injektor för
rengöringsmedel. Om du vill
använda rengörings- eller
desinfektionsmedel bör dessa
doseras med hjälp av en extern
injektor (se avsnitt 4.1.5) eller
internt via pumpen (se avsnitt
4.1.6).
och byggnader.
fordon.
etc.
och vid sköljning.
Låglöddrande rengöringsmedel
blandas in via en injektor
under lågt tryck. Ändring
till högtrycksrengöring
åstadkoms genom att ställa
om från ”lågtrycksläge” till
”högtrycksläge” på det dubbla
spolröret eller genom att sätta
på ett högtrycksspolrör.
64
Den mest effektiva rengöringen
uppnås med rengöringsmedel
tillsammans med högtrycksrengöring.
Metoden att blanda in och
dosera de olika produkterna
framgår av etiketterna
på produkterna eller på
databladen.
5.3 Rengöringsmedel
(fortsättning)
Vid skumrengöring måste
du sätta in en speciell skumutrustning. Stick ner injektorns
sugslang i skumrengöringsmedlet.
Fäst skumspolröret på
spolhandtaget och allt är klart
för tillsättning av skum.
Efter tillsättningen av skum,
öppna skuminjektorns bypasskran och byt ut skumspolröret
mot ett spolrör och du kan börja
rengöra.
Allmänna regler för tillsättning av rengöringsmedel
Nilfi sk-ALTOs
rengöringsutrustning kan
användas tillsammans
med alla rengörings- och
desinfektionsmedel som enligt
tillverkarens rekommendationer
lämpar sig för högtrycksrengöring. (Om en extern
injektor används ska pHvärdet ligga mellan 4 och
14. Vid intern tillsättning av
kemikalier MÅSTE pH-värdet
ligga mellan 5,5 och 8,5.)
Syra och lut bör inte tillsättas i
koncentrerad form.
Var noga med att iaktta
tillverkarens föreskrifter och
rekommendationer, även de
riktlinjer som gäller klädsel och
dräneringsmöjligheter.
Rengöringsmedel som inte
direkt rekommenderas för
användning i samband med
högtrycksrengöring, får bara
användas efter föregående
godkännande från Nilfi sk-ALTO
och leverantören.
65
5.4 Arbetsmetoder Högtryckstvätten har
konstruerats för rengöring
enligt den så kallade
”tvåstegsmetoden”.
I samband med arbetsproceduren kan en optimal
rengöring uppnås om följande 3
råd följs:
Högtryckstvätten måste dock
utrustas med en extern injektor
för rengöringsmedel.
STEG 1
Tillsättning av rengöringsmedel.
STEG 2
Högtrycksrengöring.
I praktiken bestäms själva
arbetsprocessen beroende av
den konkreta uppgiften men
som utgångspunkt
kan följande arbetsmetod
beskrivas för ett jobb:
1. Sprid ut rengöringsmedlet
under lågt tryck. Doseringen
väljs beroende på det
jobb som ska utföras
och inställningen görs på
doseringsenheten.
2. Låt medlet verka.
Rengöringsmedlet måste
få verka en stund på
föroreningarna/ytan normalt några minuter
– innan tryckrengöringen
påbörjas.
3. Högtrycksrengöring. Rengör
samtliga ytor under högt
tryck.
4. Skölj efteråt, om nödvändigt,
för att säkerställa att
kvarvarande föroreningar
avlägsnas från ytan.
Råd nr. 1
När ett rengöringsmedel
används ska detta nästan
alltid appliceras på en torr
yta. Om ytan först har sköljts
med vatten, kan det vara
svårt att få den att absorbera
rengöringsmedlet med resultat
att medlets verkan reduceras.
Råd nr. 2
När ett rengöringsmedel ska
appliceras på stora, vertikala
ytor (t.ex. sidorna på en lastbil),
arbeta då nerifrån och uppåt.
På så sätt undviker du att
medlet rinner nedför ytan längs
fåror och att svarta ränder
framträder under rengöringen.
Råd nr. 3
Under högtrycksrengöringen
bör du arbeta så att
högtrycksvattnet inte rinner
över de ytor som ännu inte har
tvättats. Detta för att säkerställa
att det fi nns tillräcklig mängd
rengöringsmedel på ytorna när
högtrycksvattnet träffar dem.
66
6 Underhåll
För de mest exponerade
komponenterna gäller att
ett minimum av underhåll
garanterar en förlängd och
problemfri drift. Därför kan
det vara en god idé att göra
följande till en vana:
6.1 Olja Kontrollera oljenivån
i oljeglaset.
Om oljenivån är för
låg, stängs maskinen
automatiskt av.
Vid upprepade tillfällen med låg
oljenivå (oljespill) kontakta en
Nilfi sk-ALTO serviceverkstad.
Innan vattenslangen och
högtrycksslangen ansluts, bör
snabbkopplingarna rengöras
från sand och smuts.
Innan spolröret eller andra
tillbehör ansluts till spolhandtaget, bör maskinen startas och
snabbkopplingen rengöras från
sand och smuts.
SKYDDA MILJÖN
Spillolja och oljeslam måste
avlägsnas enligt anvisningarna
6.2 Vattenfi lter För att undvika att föroreningar
hamnar i högtryckspumpen,
sitter det ett vattenfi lter (fi nt)
i vatten-intaget. Beroende på
vattnets renhet måste detta
fi lter rengöras regelbundet.
Filtret kan tas bort när snabbkopplingen (pos. 1) har skruvats
bort.
UNO BOOSTER DUO BOOSTER
Även vattentanken är utrustad
med ett fi lter (grovt) (2 st. i DUO
BOOSTER) som säkerställer
att lossnade fl agor inte hamnar
i pumpen. Filtret bör rengöras
regelbundet. De två fi ltren får
inte förväxlas med varandra
eftersom deras fi ltreringsegenskaper är olika.
67
6.3 Rengöra
högtrycksmunstycket
Om munstycket täpps till leder
det till ett alltför högt tryck i
pumpen, och munstycket måste
därför rengöras snarast möjligt.
1. Stoppa tvätten och ta bort
spolröret.
2. Rengör munstycket.
VIKTIGT: Använd rensnålen
BARA när spolröret är
borttaget.
3. Spola rent spolröret
framifrån och bakåt med
vatten.
4. Om trycket fortfarande är för
högt, upprepa stegen 1-3.
6.4 Avfallshantering Denna högtryckstvätt består av
delar som kan påverka miljön
när de kasseras. Delar som kan
förorena är följande:
Olja, målade/zinkbelagda delar,
plast/plastbelagda delar.
Det är därför viktigt att vid
byte till reservdelar eller vid
kassering av högtryckstvätten
följa de lagar och förordningar
som gäller avlägsnande av
förorenande och farligt material.
Vi rekommenderar att du lämnar de kasserade delarna till
närmaste avfalls- eller återvinningsstation som kan ta emot
denna typ av material.
68
7 Felsökning
Du har valt bästa kvalitet och förtjänar därför bästa möjliga service. För att undvika onödiga
överraskningar bör du kontrollera följande innan du kontaktar närmaste Nilfi sk-ALTO serviceverkstad:
Symptom Orsak Åtgärd
Maskinen startar inte > En säkring har gått • Byt ut säkringen.
> Nätspänningen / • Anslut nätspänningen /
kontakten inte ansluten kontakten.
> Motorns termoskydd • Låt motorn svalna. Starta
har lösts ut maskinen och kontrollera att
arbetstrycket inte är för högt
> Överströmsrelä frånslaget och att nätspänningen
(röd lampa lyser) överensstämmer med
specifi kationerna.
> Olja saknas i pumpen • Fyll på olja
DUO BOOSTER: > Vattentemperaturen är för • Sänk inloppsvattnets
hög temperatur till max. 70°C.
Direktmatning 80°C.
Säkringar går > Nätuttaget klarar inte • Byt till ett uttag som, minst,
maskinens strömförbrukning kan leverera den ström
maskinen kräver.
Byt ut säkringen.
Arbetstrycket är för lågt > Munstycket slitet • Byt ut munstycket.
> Felaktigt spolrör • Byt ut spolröret
(se avsnitt 4.4).
> Spolrörets reducerventil är • Vrid reducerventilen helt
inte justerad till max.trycket moturs (se avsnitt 4.4).
> Munstycket delvis tilltäppt • Rengör munstycket
(se avsnitt 6.3).
Arbetstrycket varierar > Vattentemperaturen är för hög • Sänk inloppsvattnets
temperatur till max. 70°C.
Direktmatning 80°C.
> Otillräcklig vattentillförsel • Ta bort höljet och kontrollera
att vattentanken inte töms på
vatten under drift av maski nen. Om så är fallet, rengör
maskinens inloppsfi lter.
Om det inte löser problemet
så är vattentillförseln till
maskinen otillräcklig.
69
Symptom Orsak Åtgärd
Arbetstrycket varierar OBS! Undvik långa,
(fortsättning) smala slangar (min. 3/4")
> Högtrycksslangar för långa • Lossa förlängningsslangar
för högtryck och försök igen.
Förlängningsslang max.
50 m.
OBS! Undvik långa
förlängningsslangar med
många kopplingar.
> Luft i systemet • Lufta systemet
(se avsnitt 3.7).
> Filtret i vatteninloppet tilltäppt • Rengör fi ltret (se avsnitt 6.2).
Inget arbetstryck > Munstycke tilltäppt • Rengör munstycket (se
avsnitt 6.3).
> Inget inloppsvatten • Kontrollera att vatten-
inloppets avstängningskran
är öppen.
Kontrollera att vatten-
tillförseln uppfyller kraven (se
avsnitt 1.2).
> Högtryckskran till tappställe • Stäng alla högtryckskranar
är öppen. som inte används.
Maskinen startar och stannar > Läckage i slang/ • Täta läckan
rörledning/spolhandtag
Maskinen stannar > Olja saknas i pumpen • Fyll på olja
Om andra fel skulle inträffa än de som nämns ovan, var vänlig kontakta närmaste Nilfi sk-ALTO
serviceverkstad.
70
8 Tekniska data
Modell UNO BOOSTER DUO BOOSTER
Pumptryck 1) bar 160 160
Vattenmängd, min-max tryck l/min 19,1/17,3 19,1-38,3/17,3-34,6
Vattentank, volym liter 3 7.5
Vattenanslutning:
Max tryck, inloppsvatten bar 10 10
Min tryck, inloppsvatten bar 1,0 1,5
Maxtemp., inloppsvatten °C 70 (80, se avsnitt 3.4) 70 (80, se avsnitt 3.4)
Spolrör:
Typ av munstycke 0640 0640
Rekylkraft, max N/kp 47/4,8 47/4,8
Rörledning, max. längd m Ø12 x 1,5 - max 50 Ø15 x 1,5 - max. 25
m Ø15 x 1,5 - max 180 Ø18 x 1,5 - max 120
m Ø18 x 1,5 - max 500 Ø22 x 2,0 - max 250
Vid användning av max. rörlängd, använd då bara en 10 m lång högtrycksslang
1)
Vid användning av en 10 m (3/8") lång högtrycksslang.
Ljudtrycksnivå LpA mätt i enlighet med ISO 11202 [AVSTÅND 1m] [FULL LAST]: 79 dB(A)
Data fastställda vid 12°C varmt inloppsvatten.
Vi förbehåller oss rätten att göra ändringar.
9 Garanti
Din Nilfi sk-ALTO-produkt har
en garanti på 12 månader från
inköpsdatum (inköpskvitto
måste kunna uppvisas) under
följande villkor:
• att felen kan anses bero
på brister i material
eller utförande. (Normal
förslitning liksom felaktig
användning täcks inte av
garantin.)
• att inga reparationer eller
försök till reparationer
har gjorts av andra än
Nilfi sk-ALTOs utbildade
servicetekniker.
• att bara originaltillbehör har
använts.
• att produkten inte har
skadats, t.ex. utsatts för
slag, stötar eller frost.
• att anvisningarna i
bruksanvisningen har följts
noggrant.
En garantireparation innefattar
utbyte av felaktiga delar men
den täcker inte frakt- och
emballagekostnader. I övrigt
hänvisar vi till nationella regler
för force majeure.
Varje obefogad garantireparation kommer att
faktureras. (Dvs. funktionsstörningar som beror på
orsaker angivna i avsnitt “7.0
Felsökning” i bruks-
anvisningen).
71
EF-overensstemmelseserkklæring
EU samsvarserklæring
Undertegnede, der repræsenterer følgende fabrikant
Nilfi sk-Advance A/S, Industrivej 1, DK-9560 Hadsund
erklærer hermed, at produktet
• • • Højtryksrenser • • •
type : UNO BOOSTER / DUO BOOSTER
er i overensstemmelse med bestemmelserne i følgende EF direktiver
(inklusive alle gældende tillæg)
98/37/EEC, 73/23/EEC, 85/374/EEC, 89/366/EEC
Endvidere erklæres det, at følgende harmoniserede standarder er anvendt:
EN 60335-2-79, EN 292, EN 294, EN 349, EN 457, EN 563, prEN 1717
EN 55014, EEN 55014-2, EN 61000-3-2, EN 61000-3-3, prEN 61000-3-11
samt relevante dele af følgende nationale stand ard:
IEC 60335-2-79
Hadsund, den 1. februar 2005
Anton Sørensen
V.P. Technical Operations Europe
EC-deklaration om överensstämmelse
Undertecknad, som representerar följande tillverkare
Nilfi sk-Advance A/S, Industrivej 1, DK-9560 Hadsund
försäkrar att produkten:
• • • Högtryckstvätt • • •
Typ : UNO BOOSTER / DUO BOOSTER
uppfyller villkoren i följande EC-direktiv med efterföljande ändringar:
98/37/EEC, 73/23/EEC, 85/374/EEC, 89/366/EEC
och försäkrar dessutom att följande harmoniserade standarder har tillämpats:
EN 60335-2-79, EN 292, EN 294, EN 349, EN 457, EN 563, prEN 1717
EN 55014, EEN 55014-2, EN 61000-3-2, EN 61000-3-3, prEN 61000-3-11
Följande (avsnitt/klausuler av) nationella standarder och specifi kationer har
använts:
IEC 60335-2-79
Hadsund, den 1 februari 2005
Anton Sørensen
V.P. Technical Operations Europe
Undertegnede, som representerer følgende fabrikant,
Nilfi sk-Advance A/S, Industrivej 1, DK-9560 Hadsund
erklærer at produktet:
• • • Høytrykksvasker • • •
type: UNO BOOSTER / DUO BOOSTER
er i samsvar med bestemmelsene i følgende EU-direktiver, med påfølgende
endringer:
98/37/EEC, 73/23/EEC, 85/374/EEC, 89/366/EEC
og at følgende standarder er benyttet:
EN 60335-2-79, EN 292, EN 294, EN 349, EN 457, EN 563, prEN 1717
EN 55014, EEN 55014-2, EN 61000-3-2, EN 61000-3-3, prEN 61000-3-11
Følgende (deler/paragrafer av) nasjonale tekniske standarder og
spesifi kasjoner er benyttet:
IEC 60335-2-79
Hadsund, 1 februar 2005
Anton Sørensen
V.P. Technical Operations Europe
EU-Vaatimustenmukaisuusvakuutus
Allekirjoittanut, joka edustaa valmistajaa
Nilfi sk-Advance A/S, Industrivej 1, DK-9560 Hadsund
vakuuttaa, että tuote
• • • Painepesuri • • •
tyyppi: UNO BOOSTER / DUO BOOSTER
on seuraavien EU-direktiivien sekä niihin myöhemmin tehtyjen muutosten
määräyksien mukainen:
98/37/EEC, 73/23/EEC, 85/374/EEC, 89/366/EEC
ja edelleen vakuuttaa, että seuraavia harmonisoituja standardeja on sovellettu:
EN 60335-2-79, EN 292, EN 294, EN 349, EN 457, EN 563, prEN 1717
EN 55014, EEN 55014-2, EN 61000-3-2, EN 61000-3-3, prEN 61000-3-11
Seuraavia kansallisia teknisiä standardeja ja erittelyjä (niiden osia/pykäliä) on
käytetty:
IEC 60335-2-79
Hadsundissa, 1. helmikuuta 2005
Anton Sørensen
V.P. Technical Operations Europe
http://www.nilfi sk-alto.com
HEAD QUARTER
DENMARK
Nilfi sk-Advance Group
Sognevej 25
DK-2605 Brøndby
Tel.: +45 4323 8100
Fax: +45 4343 7700
E-mail: mail@nilfi sk-advance.dk
SALES COMPANIES
AUSTRALIA
Nilfi sk-ALTO
48 Egerton St.
P.O. Box 6046
Silverwater, N.S.W. 2128
Tel.: +61 2 8748 5966
Fax: +61 2 8748 5960
AUSTRIA
Nilfi sk-Advance GmbH
Nilfi sk-ALTO
Metzgerstrasse 68
5101 Bergheim/Salzburg
Tel.: +43 662 456 400-0
Fax: +43 662 456 400-34
E-mail: info@nilfi sk-alto.at
www.nilfi sk-alto.at
BELGIUM
Nilfi sk-ALTO
Division of Nilfi sk-Advance n.v-s.a.
Internationalelaan 55 (Gebouw C3/C4)
1070 Brussel
Tel.: +32 02 467 60 40
Fax: +32 02 466 61 50
E-mail: info.be-@nilfi sk-alto.com
CANADA
Clarke Canada
Part of the Nilfi sk-Advance Group
4080 B Sladeview Crescent, Unit 1
Mississauga, Ontario L5L 5Y5
Tel.: +1 905 569 0266
Fax: +1 905 569 8586
CHINA
Nilfi sk-Advance (Shenzhen) Ltd.
Blok 3, Unit 130 1001 Honghua Road
Int. Commercial & Trade Center
Fuitian Free Trade Zone
518038 Shenzhen
Tel.: +86 755 8359 7937
Fax: +86 755 8359 1063
CZECH REPUBLIC
ALTO Ceská Republika s.r.o.
Zateckých 9
14000 Praha 4
Tel.: +420 24 14 08 419
Fax: +420 24 14 08 439
E-mail: info@alto-cz.com
DENMARK
Nilfi sk-Advance A/S
Industrivej 1
9560 Hadsund
Tel.: +45 7218 2100
Fax: +45 7218 2105
E-mail: salg@nilfi sk-alto.dk
E-mail: service@nilfi sk-alto.dk
www.nilfi sk-alto.dk
Nilfi sk-ALTO Food division
Division of Nilfi sk-Advance A/S
Blytækkervej 2
9000 Aalborg
Tel.: +45 7218 2100
Fax: +45 7218 2099
E-mail: scanio.technology@nilfi sk-alto.dk
FINLAND
Nilfi sk-Advance Oy Ab
Piispantilankuja 4
02240 Espoo
Tel.: +358 207 890 600
Fax: +358 207 890 601
E-mail: jukka.lehtonen@nilfi sk-alto.com
www.nilfi sk-advance.fi
FRANCE
Nilfi sk-ALTO
ALTO France SAS
Aéroparc 1
19 rue Icare
67960 Entzheim
Tel.: +33 3 88 28 84 00
Fax: +33 3 88 30 05 00
E-mail: info@nilfi sk-alto.fr
www.nilfi sk-alto.com
GERMANY
Nilfi sk-ALTO
Division of Nilfi sk-Advance AG
Guido-Oberdorfer-Strasse 10
89287 Bellenberg
Tel.: +49 0180 5 37 37 37
Fax: +49 0180 5 37 37 38
E-mail: info@nilfi sk-alto.de
www.nilfi sk-alto.de
GREECE
Nilfi sk-Advance SA
8, Thoukididou str.
164 52 Argiroupolis
Tel.: +30 210 96 33443
Fax: +30 210 96 52187
E-mail: nilfi sk-advance@clean.gr
HOLLAND
Nilfi sk-ALTO
Division of Nilfi sk-Advance BV
Camerastraat 9
3322 BB Almere
Tel.: +31 36 546 07 60
Fax: +31 36 546 07 61
E-mail: info.nl@nilfi sk-alto.nl
www.nilfi sk-alto.nl
HONG KONG
Nilfi sk-Advance Ltd.
2001 HK Worsted Mills Ind’l Bldg.
31-39 Wo Tong Tsui St.
Kwai Chung
Tel.: +852 2427 5951
Fax: +852 2487 5828
HUNGARY
Nilfi sk-Advance Kereskedelmi Kft.
II. Rákóczi Ferenc út 10
2310 Szigetszentmiklos-Lakihegy
Tel: +36 2447 5550
Fax: +36 2447 5551
E-mail: info@nilfi sk-advance.hu
www.nilfi sk-advance.hu
ITALY
Nilfi sk-ALTO
Divisione di Nilfi sk-Advance A/S
Località Novella Terza
26862 Guardamiglio (LO)
E-mail: d.puglia@nilfi sk-advance.it
JAPAN
Nilfi sk-Advance Inc.
247 Nippa-cho, Kouhoku-ku
Yokohama, 223-0057
Tel.: +8145 548 2571
Fax: +8145 548 2541
MALAYSIA
Nillfi sk-Advance Sdn Bhd
Sd 14, Jalan KIP 11
Taman Perindustrian KIP
Sri Damansara
52200 Kuala Lumpur
Tel.: +60 3 603 6275 3120
Fax: +60 3 603 6274 6318
NORWAY
Nilfi sk-Advance AS
Bjørnerudveien 24
1266 Oslo
Tel.: +47 22 75 17 70
Fax: +47 22 75 17 71
E-mail: info@nilfi sk-alto.no
www.nilfi sk-alto.no
POLAND
Nilfi sk-Advance Sp. Z.O.O.
05-800 Pruszków
ul. 3-go MAJA 8
Tel.: +48 22 738 37 50
Fax: +48 22 738 37 51
E-mail: info@nilfi sk-alto.pl
www.nilfi sk-alto.pl
PORTUGAL
Nilfi sk-ALTO
Division of Nilfi sk-Advance Lda.
Sintra Business Park
Zona Industrial Da Abrunheira
Edifi cio 1, 1° A
P2710-089 Sintra
Tel.: +35 808 200 537
Fax: +35 121 911 2679
E-mail: mkt@nilfi sk-advance.es
RUSSIA
Nilfi sk-Advance LLC
Vyatskaya str. 27, bld. 7
127015 Moskow
Tel.: +7 495 783 96 02
Fax: +7 495 783 96 03
E-mail: info@nilfi sk-advance.ru
SINGAPORE
Nilfi sk-Advance Pte. Ltd.
Nilfi sk-ALTO Division
40 Loyang Drive
Singapore 508961
Tel.: +65 6 759 9100
Fax: +65 6 759 9133
E-mail: sales@nilfi sk-advance.com.sg
SPAIN
Nilfi sk-ALTO
Division of Nilfi sk-Advance S.A.
Torre D’Ara
Paseo del Rengle, 5 Pl. 10
08302 Mataró
Tel.: +3 4 902 200 201
Fax: +34 93 757 8020
E-mail: mkt@nilfi sk-advance.es
SWEDEN
ALTO Sverige AB
Member of Nilfi sk-Advance Group
Aminogatan 18, Box 4029
431 04 Mölndal
Tel.: +46 31 706 73 00
Fax: +46 31 706 @nilfi sk-alto.se
www.nilfi sk-alto.se
TAIWAN
Nilfi sk-Advance Taiwan Branch
No. 5, Wan Fang Road
Taipei
Tel.: +886 227 002 268
Fax: +886 227 840 843
THAILAND
Nilfi sk-Advance Co. Ltd.
89 Soi Chokechai-Ruammitr
Viphavadee-Rangsit Road
Layao, Jatuchak, Bangkok 10900
Tel.: +66 2 275 5630
Fax: +66 2 691 4079
TURKEY
Nilfi sk-Advance Profesional Temizlik
Ekipmanlari Tic. A/S.
Necla Cad. NI.: 48
Yenisahra / Kadiköy
Istanbul
Tel.: +90 216 470 08 - 60
E-mail: info.tr@nilfi sk-advance.com
www. nilfi sk-advance.com.tr
UNITED KINGDOM
Nilfi sk-ALTO
Division of Nilfi sk-Advance Ltd.
Bowerbank Way
Gilwilly Industrial Estate, Penrith
Cumbria CA11 9BQ
Tel.: +44 1 768 86 89 95
Fax: +44 1 768 86 47 13
E-mail: sales@nilfi sk-alto.co.uk
www.nilfi sk-alto.co.uk
USA
Nilfi sk-Advance Inc.
14600 21st Avenue North
Plymouth, MN 55447-3408
Tel.: +1 763 745 3500
Fax: +1 763 745 3718
E-mail: info@nilfi sk-advance-us.com
www.advance-us.com
VIETNAM
Nilfi sk-Advance Representative Offi ce
No. 46 Doc Ngu Str.
Ba Dinh Dist.
Hanoi
Tel.: +84 4 761 5642
Fax: +84 4 761 5643
E-mail: nilfi sk@vnn.vn
107309140 e (03.2008)
Loading...
