Nil sk C 120.3 Nil sk C 125.3 Nil sk C 130.1 X-TRA

Betriebsanleitung

Nilfisk C 120.3 / C 125.3 / C 130.1

Index

1 Sicherheitsvorkehrungen und Warnungen ...............................3

2 Beschreibung ...........................................................................5

3 Vor der Inbetriebnahme Ihres Hochdruckreinigers ...................6

4 Betriebsanweisung für Ihren Hochdruckreiniger ......................8

5 Anwendungsbereiche und Arbeitsmethoden ..........................10

6 Nach der Verwendung Ihres Hochdruckreinigers ...................12

7 Wartung ..................................................................................14

8 Fehlerbehebung .....................................................................16

9 Weitere Informationen ............................................................17

10 Technische Daten ...................................................................20

11 EG-Konformitätserklärung ......................................................21

1 Sicherheitsvorkehrungen und Warnungen

Verwendete Symbole

Die Maschine darf keinesfalls von Kindern oder von Personen betrieben werden, die die Betriebsanweisung nicht gelesen haben.

Dieses Gerät darf nicht von Kindern oder anderen Personen ohne Hilfe oder Über wachung betrieben werden, falls ihre physische, sinnliche oder geistliche Zustand bewirkt, dass sie es nicht in einer sicheren Weise bedienen können. Kinder müssen überwachen werden um zu sichern, dass sie mit dem Gerät nicht spielen.

Lesen Sie sich diese Gebrauchsanweisung bitte sorgfältig durch,

bevor Sie Ihren Hochdruckreiniger das erste Mal in Betrieb nehmen. Bewahren Sie die Gebrauchsanweisung zum späteren Nachschlagen auf.

Mit diesem Symbol gekennzeichnete Sicherheits-

anweisungen müssen eingehalten werden, um eine Gefährdung von Menschen zu vermeiden.

Vor der ersten Inbetriebnahme sollten Sie das Gerät sorgfältig auf eventuelle Mängel oder Schäden überprüfen. Falls Sie solche feststellen, nehmen Sie das Gerät nicht in Betrieb und kontaktieren Sie Ihren Nilﬁ sk Händler.

Bitte speziell überprüfen:

 Die Isolierung des Stromka-

bels muss fehlerlos und frei von Rissen sein. Falls das Stromkabel beschädigt ist, sollte es von einem autorisierten Nilﬁ sk Händler ausgetauscht werden.

Dieses Symbol

kennzeichnet

Sicherheitsvor-

schriften, die



Beschädigung der Maschine und eine Beeinträchtigung ihrer Leistung zu vermeiden.

zur Vereinfachung der Arbeit und für einen sicheren Betrieb hin.

WARNUNG!

 Hochdruckreiniger können

gefährlich sein. Richten Sie den Wasserstrahl niemals auf Personen, Haustiere, unter Spannung stehende Elektrogeräte oder auf die Maschine selbst.

 Versuchen Sie niemals, Klei-

dungsstücke oder Schuhe zu reinigen, die gerade von Ihnen oder von anderen Personen getragen werden.

 Halten Sie das Sprührohr

fest mit beiden Händen. Das Sprührohr ist während des Betriebs einer Rückschlag-

eingehalten wer-

den müssen, um eine

Dieses Symbol weist auf Tipps und Anleitungen

Übersetzung der Originalanleitung

Nilfisk C 120.3 / C 125.3 / C 130.1

kraft (Schubkraft) von 16,4 N ausgesetzt.

 Allen Benutzern und Per-

sonen, die sich in unmittelbarer Nähe des Reinigungsplatzes beﬁ nden, wird empfohlen, sich während der Reinigungsarbeit vor aufspringenden Partikeln zu schützen. Tragen Sie bei der Arbeit mit dem Gerät eine Schutzbrille und Schutzkleider.

Dieses Gerät ist zum Ge-

brauch von Nilﬁ sk Reinigungsmitteln konstruiert. Gebrauch von anderen Reinigungsmitteln oder Chemikalien kann betriebs- oder sicherheitstechnische Probleme verursachen.

 Zur Gewährleistung der Si-

cherheit nur original Nilﬁ sk Zubehör und Ersatzteile verwenden.

 Hochdruckschläuche, Düsen

und Kupplungen sind für die Sicherheit bei der Verwendung des Gerätes sehr wichtig. Nur die Von Nilﬁ sk vorgeschriebenen Hochdruckschläuche, Düsen und Kupplungen verwenden.

 Das Gerät nie verwenden,

wenn Anschlussleitung oder wichtige Teile der Ausstattung beschädigt sind - z.B. Sicherheitsvorrichtungen, Hochdruckschläuche und Spritzpistole.

 Ziehen Sie den Stecker aus

der Steckdose vor Reinigung oder Wartung und Auswechseln von Teilen oder Umschaltung der Maschine auf eine andere Funktion.

 Gehörschutz tragen.  Verwenden Sie das Gerät

niemals in einer explosionsgefährdeten Umgebung. Erkundigen Sie sich im Zweifelsfall bei den lokalen Behörden.

 Die Hochdruckreinigung as-

besthaltiger Materialien ist verboten.

 Sprühen Sie keine brenn-

baren Flüssigkeiten.

 Schalten Sie immer der Netz-

schalter beim Verlassen der Maschine aus.

Dieser Hochdruckreiniger

darf bei Temperaturen von unter 0°C nicht verwendet werden.

Lassen Sie nicht zu, dass

sich Personen unter dem Gerät aufhalten, wenn es an der Wand hängt.

WARNUNG!

Falsche Verlängerungskabel können gefährlich sein. Wenn eine Verlängerungskabel verwendet wird, so muss er für den Außeneinsatz geeignet sein, und die Verbindung muss trocken und aus dem Boden gehalten werden. Es wird empfohlen, dieses mittels einer Kabeltrommel, die die Steckdose mindestens 60 mm über dem Boden hält zu erreichen.

Auf Trommeln aufgewickelte Kabel sollten immer vollständig abgewickelt werden, um eine Überhitzung zu vermeiden. Verlängerungskabel sollten den unten erwähnten Anforderungen in Bezug auf Länge und Kabelabmessungen entsprechen.

1,0 mm² max. 12,5 m 1,5 mm² max. 20 m 2,5 mm² max. 30 m

 Falls die Anschlussleitung

beschädigt ist, muss sie von Nilﬁ sk geschultem Personal oder von einer dementsprechend geschulten Person ersetzt werden, um das Entstehen von Schäden zu vermeiden.

Netzanschluss

Beim Anschluss des Hochdruckreinigers an das Stromnetz sollte Folgendes beachtet werden:  Schließen Sie das Gerät aus-

schließlich an eine geerdete Stromquelle an.

 Die Stromquelle muss in

Übereinstimmung mit IEC 364 von einem konzessionierten Elektriker installiert worden sein.

 Es empﬁ ehlt sich das Gerät

an eine Stromversorgung mit einem Fi.-Schutzschalter anzuschließen, der die Stromversorgung unterbricht, falls der Erdschlussstrom 30 mA in 30 ms übersteigt.

Wasseranschluss

Anschluss an die öffentliche Wasserversorgung laut Bestimmungen vornehmen.

Machine nicht geeignet für den Anschluss an das Trinkwassernetz.

Dieser Hochdruckreiniger darf nur an das Trinkwassernetz angeschlossen werden, wenn am Wasserhahn ein geeigneter Rückﬂ ußverhinderer („Systemtrenner“) installiert ist, Bauart BA gemäß EN 1717. Dieser kann unter der Bestellnummer 106411177 bestellt werden. Die Länge des Schlauches zwischen Systemtrenner und Hochdruckreiniger sollte mindestens 10 m betragen, um etwaige Druckimpulse auffangen zu können (min ½ Zoll). Der Saugbetrieb (z. B. aus Regenwassertonne) erfolgt ohne Systemtrenner. Empfohlenes Saugset 126411387. Das durch den Systemtrenner geﬂ ossene Wasser ist nicht mehr als Trinkwasser zu betrachten.

WICHTIG! Es darf nur sauberes Wasser ohne Unreinheiten verwendet werden.

Falls das Risiko von Schwimmsand im Einlasswasser (z.B. von Ihrem Hausbrunnen) besteht, sollte ein zusätzlicher Filter montiert werden.

Sicherungen

Arretierung auf der Spritzpistole (7a) (siehe Illustration am Ende dieses Handbuchs):

Die Spritzpistole ist mit einer

Übersetzung der Originalanleitung

Nilfisk C 120.3 / C 125.3 / C 130.1

Arretierung versehen. Wenn die Sperrklinke aktiviert ist, kann die Spritzpistole nicht betrieben werden.

Wärmesensor:

Ein Wärmesensor schützt den Motor vor Überlastung. Wenn der Wärmesensor abgekühlt ist, lässt sich die Maschine nach einigen Minuten wieder starten.

2 Beschreibung

2.1 Anwendung

Dieser Hochdruckreiniger wurde für den privaten Gebrauch für folgende Reinigungszwecke entwickelt:

- Autos, Motorräder, Boote,

Wohnwagen, Trailer, Höfe/ Auffahrten/Steinplatten, Holz, Ziegel, Grills, Gartenmöbel, Rasenmäher

In Kapitel 5 wird die Verwendung von Hochdruckreinigern für verschiedene Reinigungsaufgaben beschrieben.

Überdruckschutz:

Ein integriertes hydraulisches Sicherheitsventil schützt das System gegen Überdruck.

Verwenden Sie den Hochdruckreiniger ausschließlich für die in diesem Handbuch beschriebenen Zwecke.

Die Sicherheitsvorkehrungen müssen eingehalten werden, um eine Beschädigung der Maschine oder der zu reinigenden Oberﬂ äche oder schwere Personenverletzungen zu vermeiden.

2.2 Bedienelemente und Modellübersicht

Siehe Illustration am Ende dieses Handbuchs.

1 Ein/Aus-Schalter 2 Wasserzulauf (mit Filter) 3 Anschluss für Hochdrucks-

chlauch 4 Hochdruckschlauch 5 Stromkabel 6 Click & Clean Sprührohr 7 Spritzpistole mit Arretierung 8 Click & Clean Tornado® PR

Düse 9 Click & Clean Powerpeed®

Düse 10 Click & Clean

Schaumsprüher 11 Düsenreinigungswerkzeug 12 Tragegriff 13 Schlauchtrommel (nicht

Standard) 14 Schlauchhaken 15 Modellschild 16 Warnschild 17 Leitungshaken

Technische Daten: Siehe Modellschild (15) der Maschine.

Wir behalten uns eine Änderung der technischen Daten vor.

Übersetzung der Originalanleitung

Nilfisk C 120.3 / C 125.3 / C 130.1

3 Bevor Sie Ihren Hochdruckreiniger in

Betrieb nehmen

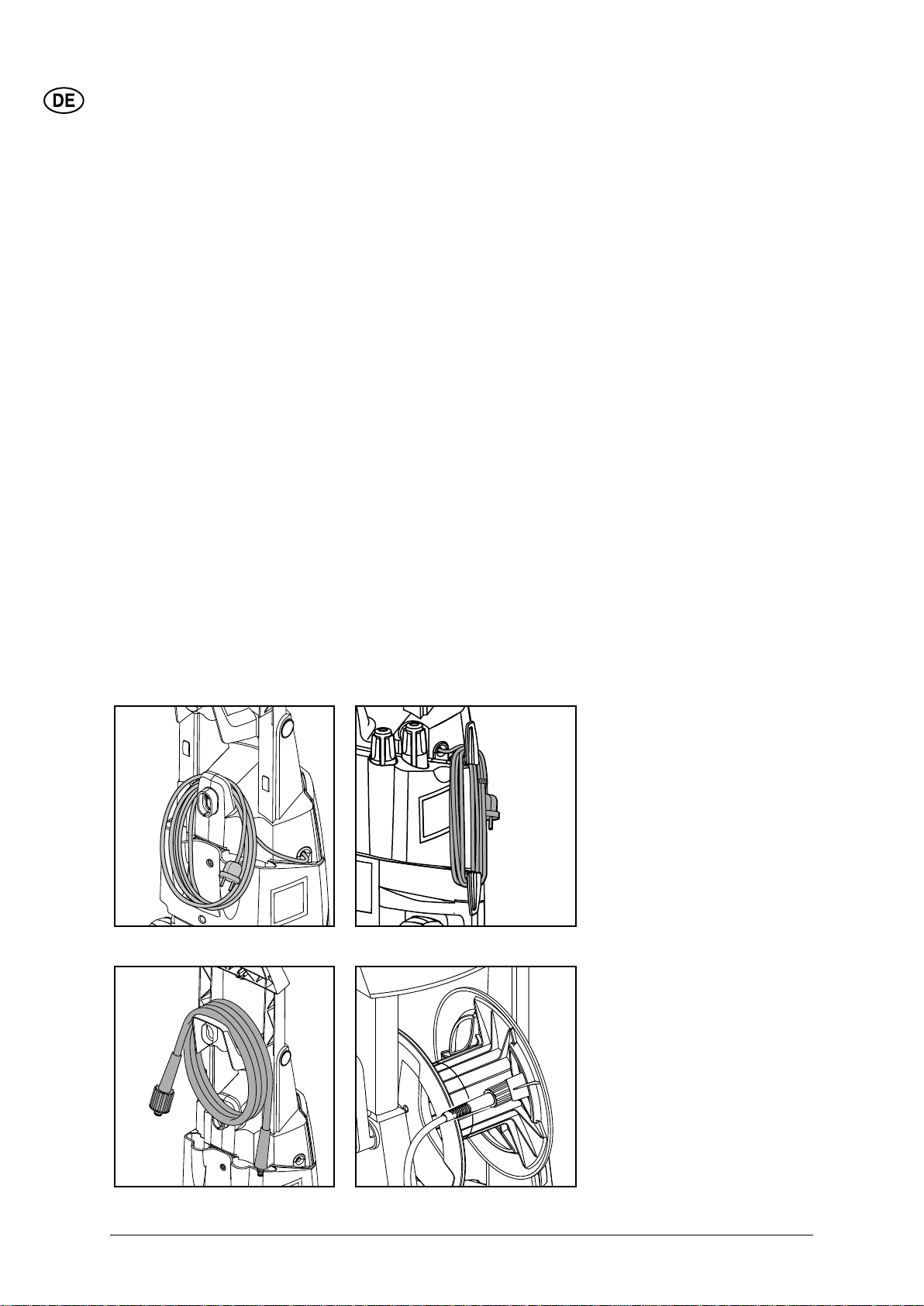

3.1 Montage des Tragegriffs und Schlauchhakens (Modelle ohne Schlauchtrommel)

3.2 Montage des Tragegriffs und der Schlauchtrommel (Modelle mit Schlauchtrommel)

1. Tragegriff (12) auf der Maschine montieren.

2. Den Schlauchhaken (14) auf dem Tragegriff montieren.

1. Tragegriff (12) auf der Maschine montieren.

2. Die Schlauchtrommel (13) auf dem Tragegriff montieren.

3.3 Montage der Leitungshalter

1. Drücken Sie die Leitungshalter (17 ) in die Maschine.

Übersetzung der Originalanleitung

Nilfisk C 120.3 / C 125.3 / C 130.1

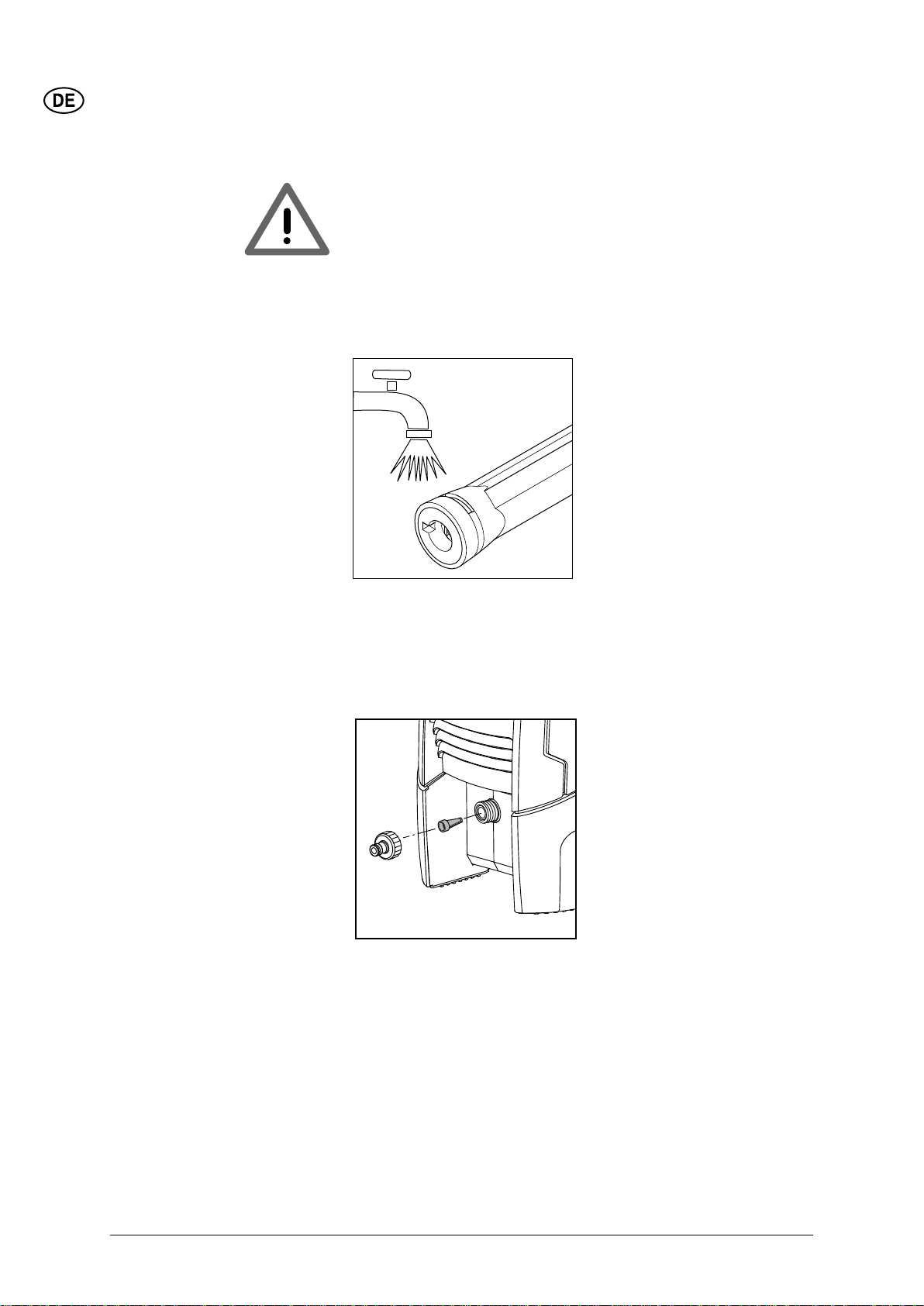

3.4 Montage der Schnell- kupplung

3.5 Montage des Hochdruckschlauches an der Spritzpistole

1. Schrauben Sie die Schnellkupplung fest an den Wasserzulauf (2) an.

Hinweis: Der Zu-

laufﬁ lter muss immer

in das Wasserzu-

laufrohr eingesetzt



und andere Unreinheiten zu entfernen, da diese die Pumpenventile beschädigen können.

Warnung: Die Garantie gilt nicht, wenn der Filter nicht eingesetzt ist.

Den Hochdruckschlauch (4) an der Spritzpistole (7) montieren.

Den Hochdrucksclauch durch Drücken der Sperrklinke (A) abmontieren.

sein, um Sand, Kalk

Übersetzung der Originalanleitung
