Nil sk C 120.3
Nil sk C 125.3

Nil sk C 120.5 X-TRA

128330335

Manual de Instruções

Printed in China
Copyright © 2010 Nilfisk, Division of Nilfisk-Advance A/S

Índice

1 Precauções e avisos de segurança .........................................3

2 Descrição .................................................................................5

3 Antes de utilizar a sua lavadora de pressão ............................6

4 Trabalhar com a sua lavadora de pressão ...............................7

5 Aplicações e Métodos de Trabalho .........................................10

6 Após a utilização da sua lavadora de pressão .......................12

7 Manutenção ............................................................................14

8 Resolução de Problemas .......................................................16

9 Informação adicional ..............................................................17

10 Declaração de Conformidade CE ...........................................19

1 Precauções e Avisos de Segurança

Símbolos utilizados para as­sinalar instruções

Não permita que crianças ou
pessoas que não tenham lido
o manual de instruções trabal­hem com a máquina.

Este equipamento não se des­tina a ser utilizado por crianças
ou por outras pessoas sem
assistência ou supervisão, caso
as respectivas capacidades
sensoriais ou mentais as im­peçam de utilizar o equipamen­to em segurança. As crianças
deverão estar sob vigilância
para garantir que não brincam
com o equipamento.

Antes de ligar a sua máquina
verifi que cuidadosamente se
não apresenta defeitos. Se de-

Deve ler cuida­dosamente este
manual de in­struções antes de

ligar pela primeira
vez a sua lavadora de alta
pressão. Guarde as instruções
para consulta posterior.

As instruções de
segurança assi­naladas com este

símbolo devem
ser respeitadas para prevenir
situações de perigo para as
pessoas.

tectar algum defeito, não ligue
a máquina e contacte o seu
distribuidor Nilfi sk.

Verifi que em especial:

 O cabo eléctrico deve estar

perfeitamente isolado e sem
quaisquer fendas. Se o cabo
eléctrico estiver danifi cado,
deverá ser substituído por
um distribuidor autorizado da
Nilfi sk.

ATENÇÃO!

 Os jactos de alta pressão

podem ser perigosos. Nunca
direccione o jacto de água
para roupas ou calçado que
estejam a ser usados por si
ou por outras pessoas.

Este símbolo

é utilizado para

assinalar as in-

struções de seg-



prevenir danos para a máquina
e o seu funcionamento.

fi car o trabalho e assegurar um
funcionamento seguro.

 Segure bem o vaporizador

com as duas mãos. Durante
o funcionamento, o vaporiza­dor está sujeito a uma força
propulsora de 16,4 N.

 O operador e quem se en-

contrar próximo do local de
limpeza deve proteger-se
para não ser atingido pelos
fragmentos libertados du­rante a operação. Usar ócu­los e vestuário de protecção
durante o funcionamento.

 Este equipamento destina-

se a ser utilizado com os
detergentes fornecidos ou
recomendados pela Nilfi sk.
A utilização de outros deter­gentes ou químicos poderá

urança que devem

ser respeitadas para

Este símbolo in­dica sugestões e
instruções des­tinadas a simpli-

3

afectar de forma adversa a
segurança do equipamento.

 De modo a garantir a se-

gurança do equipamento,
só devem ser utilizadas as
peças sobresselentes origi­nais ou aprovadas pela Nil­fi sk.

 As mangueiras de alta

pressão, acessórios e
ligações são importantes
para a segurança do equi­pamento. Utilizar apenas as
mangueiras, acessórios e
ligações recomendados pela
Nilfi sk.

 Não utilizar o equipamento

se um cabo eléctrico ou
partes importantes do eq­uipamento estiverem dan­ifi cados, por exemplo, o
dispositivo de segurança, a
mangueira de alta pressão
ou a pega do pulverizador.

 O equipamento destina-se

à limpeza de veículos, do
jardim, etc.

 Tem de ser utilizada a pro-

tecção auricular adequada.

 Nunca utilize a máquina em

ambientes onde possa existir
perigo de explosão. Se tiver
alguma dúvida, contacte as
autoridades locais.

 As superfi cies que conten-

ham amianto não podem ser
limpas a alta pressão.

 A lavadora de alta pressão

não deve ser utilizada a tem­peraturas inferiores a 0 ºC.

 Não deixe que ninguém se

coloque por baixo da má­quina quando esta estiver
arrumada na parede.

ATENÇÃO!

Extensões eléctricas inadequa­das podem ser perigosas. Os
cabos em tambores devem
estar sempre completamente
desenrolados para evitar o so­breaquecimento do cabo.
Caso seja utilizado um cabo de
extensão, a fi cha e a tomada
devem ser impermeáveis e

estar em conformidade com
os requisitos apresentados
em seguida relativamente ao
comprimento e dimensões do
cabo.

1,0 mm² max. 12,5 m
1,5 mm² max. 20 m
2,5 mm² max. 30 m

 Se o cabo eléctrico fi car

danifi cado, este deve ser
substituído pelo fabricante
ou respectivo agente de as­sistência técnica ou por uma
pessoa devidamente quali­fi cada para evitar qualquer
perigo.

 As ligações dos cabos não

devem estar no chão, dev­endo ser mantidas secas.

Ligação à rede eléctrica

Devem ser respeitadas as
seguintes indicações quando
a lavadora de alta pressão for
ligada à corrente eléctrica:
 A máquina apenas pode ser

ligada a uma instalação com
ligação à terra.

 A instalação eléctrica deve

ser efectuada por um electri­cista devidamente habilitado.

 Recomenda-se vivamente

que a instalação eléctrica de
alimentação a esta máquina
esteja equipada com um dis­positivo de protecção contra
a falta de terra (GFCI).

Ligação da água

Ligação à rede pública em con­formidade as disposições regu­lamentares.

Esta máquina
de lavar de alta
pressão só pode
ser ligada à rede
de água potável,

se estiver insta­lada uma válvula de retorno,
do Tipo BA de acordo com a

norma EN 1717. A válvula de
retorno pode ser encomendada
com o número 106411177. O
comprimento da mangueira
entre a válvula de retorno e
a máquina de lavar de alta
pressão deve ser, pelo menos,
de 10 metros (diâmetro mínimo
de ½ polegada) para absorver
possíveis picos de pressão.
A operação por sucção (por
exemplo, de um recipiente de
água pluvial) é executada sem
válvula de retorno. Disposi­tivo de sucção recomendado:

126411387.
Assim que a água tiver pas­sado pela válvula BA, deixa de
ser considerada água potável.

IMPORTANTE! Utilize apenas
água sem qualquer impureza.

Se existir o risco de passar
areia na entrada de água (do
seu poço, por exemplo), deve
ser instalado um fi ltro adicional.

Reparação e manutenção
ATENÇÃO! Retire sempre a

fi cha eléctrica da tomada antes
de iniciar qualquer trabalho de
manutenção da máquina.

Dispositivos de segurança

Dispositivo de bloqueio no pul­verizador (7a) (ver a ilustração

no fi nal deste manual):
A pistola de pulverização dis­põe de um dispositivo de blo­queio. Quando a lingueta está
accionada, a pistola de pulveri­zação não consegue funcionar.

Sensor térmico:

Um sensor térmico evita a so­brecarga do motor. A máquina
volta a funcionar passados
alguns minutos, quando tiver
arrefecido o sensor térmico.

Dispositivo de segurança contra
pressão:

Uma válvula hidráulica de se­gurança integrada protege o
sistema contra pressão exces­siva.

4

2 Descrição

2.1 Aplicações

2.2 Elementos de funcion­amento e esquema do
modelo

Esta lavadora de alta pressão
foi desenvolvida para uso
doméstico em:

- Automóveis, motociclos, bar­cos, caravanas, reboques,
terraços/caminhos/lajes,
locais feitos com madeira ou
tijolo barbecues, mobiliário
de jardim, cortadores de
relva

Ver a ilustração no fi nal deste
manual.

1 Botão Iniciar/Parar
2 Entrada de água (com fi ltro)
3 Ligação de alta pressão
4 Mangueira de alta pressão
5 Cabo eléctrico
6 Pulverizador Liga e Limpa
7 Pistola de pulverização com

bloqueio

8 Bico PR Liga e Limpa

Tornado®

9 Bico Liga e Limpa

Powerspeed

®

10 Pulverizador de espuma

Liga e Limpa
11 Peça de limpeza do bico
12 Pega do carrinho
13 Carreto da mangueira

(extra)
14 Cabide para a mangueira
15 Etiqueta do modelo
16 Avisos
17 Gancho para o cabo

A Secção 5 descreve a utiliza­ção da lavadora de alta pressão
em diversos trabalhos de lim­peza.

Utilize a lavadora de alta
pressão apenas para as tarefas
descritas neste manual.

As recomendações de seg­urança devem ser respeitadas
para evitar danos na própria
máquina, nas superfi cies a
limpar ou ferimentos pessoais
graves.

Especifi cações: Ver etiqueta
do modelo (15) da máquina.

Nivel de pressão audutuva
segu ISO 3744 Directiva CEE
2000/14/CEE:

C 120.3/C 125.3:

L

= 78 dB(A), L

pA

= 92 dB(A).

WA

C 120.5 X-TRA:

L

= 71.3 dB(A), L

pA

= 86 dB(A).

WA

O nível de vibrações na mão/
braço medido em conformidade
com a norma ISO 5349 é < 2,5
m/s2.

Reservamo-nos o direito de
alterar as especifi cações

5

3 Antes de começar a usar a sua
lavadora de pressão

3.1 Montagem da pega de
transporte e cabide para
a mangueira )

3.2 Montagem da pega de
transporte e da carreto
da mangueira (modelos
com carreto da manguei­ra)

1. Monte a pega de transporte
(12) na máquina.

2. Monte o gancho para a man­gueira (14) na máquina.

1. Monte a pega de transporte
(12) na máquina.

2. Monte a carreto da manguei­ra (13) na máquina.

3.3 Montagem do gancho do
cabo (C 120.5 X-TRA)

Encaixe os ganchos do cabo
(17) na máquina.

6

3.4 Instalação do ligador
rápido

1. Aparafuse bem o ligador
rápido à entrada de água (2).

Nota: O fi ltro da entrada deve
estar sempre bem colocado no
cano de entrada de água para
fi ltrar areias, calcário e outras
impurezas que podem danifi car
as válvulas da bomba.

Cuidado: A defi -

ciente colocação

do fi ltro anulará a



garantia.

3.5 Montagem da mangueira
de alta pressão na pisto­la de pulverizar

Monte a mangueira de alta
pressão (4) à pistola de pulveri­zar (7).

Desaperte a mangueira de alta
pressão apertando a lingueta
(A).

4 Trabalhar com a sua lavadora de
pressão

4.1 Ligação da mangueira de

alta pressão

1. Instale a mangueira de alta
pressão no bocal de saída
(3).

7

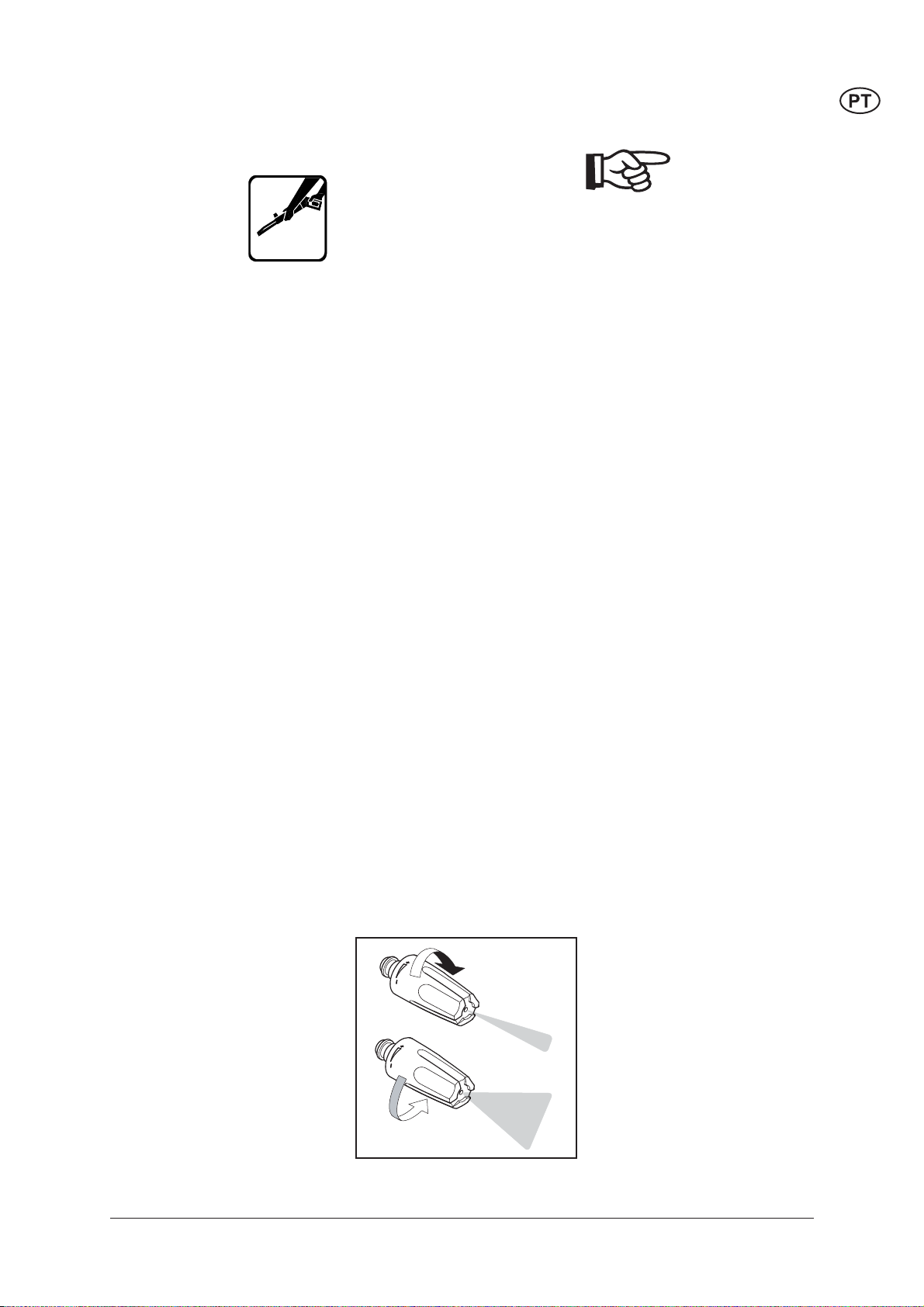

4.2 Montagem
do pulverizador e dos

bicos Liga e Limpa

1. Engate o pulverizador (6) na
pistola de pulverização (7) e
atarrache-o.

Nota: O pulveriza­dor (6) tem incor-

porado um bico
de baixa-pressão que pode
ser utilizado para remover
sujidade.

2. Coloque o bico.

6

7

4.3 Ligação da água Deverá ser usada uma man-

gueira de jardim normal de 1/2"

com um mínimo de 10 m e
um máximo de 25 m.

Atenção: Quando

estiver a atarrachar

os bicos Liga e



pulverizador deve voltar a sair.

espuma possuem um fecho
giratório, que deve ser colocado
na abertura do pulverizador
Liga e Limpa.

Carregue na lingueta para des­prender o bico Liga e Limpa.

IMPORTANTE! Utilize apenas
água limpa que não contenha
impurezas. Se existir o risco

de passar areia na entrada de
água (do seu poço, por exem­plo), deve ser instalado um fi ltro
adicional.

Limpa, a lingueta

existente no lado do

Nota: O bico

Tornado

pulverizador de

®

PR e o

NOTA: Ligação à
rede pública de
acordo com as
normas regulam­entares.

1. Deixe a água correr pela
mangueira antes de a ligar
à máquina para evitar a en­trada de areia e de sujidade.

Nota: Verifi que
se o fi ltro está colo-

cado no cano de
entrada de água e que não
se encontra obstruído.

2. Ligue a mangueira da água
à torneira utilizando o ligador
rápido (entrada de água,
pessão máx.: 10 bar, temper­atura máx.: 40°C).

3. Ligue a água.

8

4.4 Ligue e deslique a má­quina (quando estiver
ligada a um alimentador
de água)

Durante o seu funcionamento,
o pulverizador está sejeito a
uma força de propulsão - por
isso, segure-o sempre fi rme­mente com as duas mãos.

IMPORTANTE: Direccione o
bico para o chão.

1. Certifi que-se de que a má­quina está em posição verti­cal.

NOTA: Não coloque a má-

quina sobre relva alta!

2. Abra o fecho do gatilho.

3. Accione o gatilho da pistola
de pulverização e deixe a
água correr até sair complet­amente o ar da mangueira.

4. Coloque o botão iniciar/parar
(1) na posição “I”.

5. Accione o gatilho da pistola
de pulverização.

Adapte sempre a distância
e, desse modo, a pressão do
bico à superfi cie que pretende
limpar.

Não cubra a máquina durante o
funcionamento desta.

Nota: Se a máqui­na não for usada
durante 5 minutos,

deve ser desligada no botão
iniciar/parar “O” (1):

1. Coloque o botão iniciar/parar

(1) na posição “O”.

2. Desligue a fi cha eléctrica da
tomada.

3. Retire a torneira e accione o
gatilho para aliviar a pressão
da máquina.

4. Feche a pistola de pulveriza­ção.

Sempre que soltar o gatilho da
pistola de pulverização, a má­quina pára automaticamente.
A máquina volta a funcionar
quando accionar novamente a
pistola de pulverização.

4.5 Ligar a máquina (quando
alimentada por depósitos
de água abertos (modo de
sucção)).

4.6 Regulação da pressão no
bico TORNADO® PR

A água pode ser fornecida por
um tanque com água da chuva,
por exemplo. A mangueira do
alimentador de água não deve
ser demasiado longa: cerca de
5 m.

Certifi que-se de que o tanque
da água não se encontra num
nível mais baixo que a má­quina.

Alta pressão

Højtryk

1. Coloque a outra extremidade
da mangueira no tanque da
água. Utilize um fi ltro externo
se a água contiver impure­zas.

2. Coloque o botão iniciar/parar
(1) na posição “I”.

3. Accione o gatilho da pistola
de pulverização e deixe a
água correr até sair o ar da
mangueira e da bomba.

4. Instale o pulverizador e o
bico.

A pressão pode ser regulada
no bico TORNADO® PR.

Baixa pressão

Lavtryk

9

5 Aplicações e métodos de trabalho

5.1 Aspectos gerais Consegue-se uma efi caz limpeza a alta pressão adoptando al-

gumas regras, combinadas com a sua experiência pessoal em
tarefas específi cas de limpeza. Os acessórios e os detergentes,
quando escolhidos correctamente, podem aumentar a efi cácia
da sua lavadora de pressão. Apresentamos algumas informações
básicas sobre limpeza.

5.1.1 Detergente e espuma A espuma ou o detergente devem ser aplicados sobre as super-

fícies secas, de modo a que os produtos químicos estejam em
contacto directo com a sujidade. Os detergentes são aplicados de
baixo para cima, por exemplo na carroçaria de um automóvel, para
evitar áreas “super limpas”, nos sítios em que o detergente escorre
e se concentra mais. Deixe que o detergente actue alguns minu­tos antes de o remover, mas nunca deixe que seque na superfície
que está a ser limpa. Nota: É importante que os detergentes não
sequem. Caso contrário, a superfi cíe que se pretende limpar pode
ser danifi cada.

5.1.2 Acção mecânica Para a remoção das camadas mais difíceis de sujidade, pode ser

necessária uma actuação mecânica complementar. Escovas de
limpeza especiais proporcionam este efeito, raspando entre a suji­dade (especialmente na limpeza do automóvel).

10

5.2 Aplicações típicas

A seguir encontrará uma descrição de diversas actividades de limpeza que podem ser realizadas por
uma lavadora de pressão da Nilfi sk, conjuntamente com acessórios e detergentes.

Tarefa Acessórios ‘Liga e

Limpa’

Automóv-

el

Jantes,

alumínio

Lajes,
pavimen-

tos em
cimento e
outras su­perfícies
rígidas

Mobiliário

de jardim,
madeira

Locais em

madeirae

em tijolo

Goteira

Limpeza

de tubos
de esgoto,
sargetas,
caleiras,
etc.

Ferrugem,

tinta

Estufa

Ferra-

mentas
de jardim,
cortador
de relva

Bico para automóv-

el,
escova auto,
Bico para châssis,
Pulverizador de

espuma,

Car Combi Cleaner

Escova para jantes,
bico para automóv-

el,
atomizador,
Alu Cleaner

Bico Powerspeed® ,
Stone & Wood

Cleaner,
Patio Cleaner

Wood Cleaner
Escova para jardim

Bico Powerspeed® ,
Lava
Stone & Wood

Cleaner,
Patio Cleaner

Bicopara châssis Lave a goteira com o bico. Lave sempre na direcção das caleiras.

Limpa tubos Introduza o limpa tubos cerca de ½ m (até à marca) num tubo ou

Equipamento com

jacto de água/areia

Escova de bico

Tornado® PR
Stone & Wood

Cleaner
Bico Tornado® PR,

bico Powerspeed®,

adaptador multi-

angular, Metal

Cleaner

Método de limpeza

1. Aplique o Car Combi Cleaner com o pulverizador de espuma.
Comece sempre a partir de baixo e vá subindo a partir daí.
Deixe o Car Combi Cleaner actuar pelo menos 5 minutos.

2. Lave o automóvel com o bico para automóvel, que foi opti­mizado para uma lavagem rápida e suave de superfícies es­maltadas (o jacto é mais largo e não tão aguçado). Comece
pela frente do automóvel e trabalhe em direcção à traseira, para
evitar que a água entre pelos aros das portas.

3. Utilize a escova para remover a película formada pelo trânsito que
não tiver sido retirada pelo bico. Se o automóvel estiver muito sujo,
volte a aplicar o Car Combi Cleaner.

4. Coloque o bico para châssis e limpe o châssis e os guarda-lamas.

5. Retire a água da superfície do automóvel com o raspador colo­cado na escova. Certifi que-se de que todos os grãos de areia,
etc. foram retirados antes de utilizar o raspador. Enxagúe com
uma camurça nos sítios a que o raspador não chegar.

Aplique o Alu Cleaner com um atomizador. Deixe actuar cerca de

5 minutos e limpe com a escova para jantes. Para jantes de aço,
utilize o Car Combi Cleaner. Utilize o pulverizador de espuma e
lave com a escova para jantes. Tenha cuidado! O jacto de alta
pressão pode danifi car os pneus.

Lave na direcção de sargestas ou similares. Em superfícies com

musgo ou algas pode começar por aplicar Stone & Wood Clea­ner com o pulverizador de espuma. Lave antes de o sabão se­car. Outro método mais rápido e efi caz é utilizar o Patio Cleaner.
Deste modo evitará também salpicos.

Aplique Wood Cleaner e lave antes de o sabão secar.
NOTA: Utilize a escova para jardim para limpar a sujidade.

Utilizar o mesmo método que para as lajes, mas tenha cuidado

- as juntas defi cientes e a madeira podem ser danifi cadas pela
alta pressão. Deve optar apenas por usar o bico Tornado®.
Ajuste a distância (pressão) à qualidade das juntas e da ma­deira. O Patio Cleaner pode ser usado também em superfícies
verticais

Lembre-se de que não pode pulverizar por baixo do telhado.

esgoto e accione o gatilho do manípulo de pulverizar. A abertura
do bico virada para trás irá arrastar o limpador através do tupo.
O bico irá afastar a “tampa” e fazer com que a sujidade corra
para trás.

Instale o equipamento com jacto de água/areia e a ferrugem e

a tinta serão rápida e efi cazmente removidas. Procure não dan­ifi car a superfície em que projectar o jacto de areia.

Lave com alta pressão, podendo utilizar uma escova. Pode utili-

zar Stone & Wood Cleaner para remover musgo e algas.

Enxagúe a sujidade mais difícil com o bico. Aplique Metal Clean-

er com o pulverizador de espuma e deixe actuar cerca de 5
minutos. Lave com o bico. Deve utilizar o adaptador multiangular
em áreas de difícil acesso para evitar salpicos.

11

6 Após a utilização da sua lavadora
de pressão

6.1 Guardar a lavadora A máquina deve ser guardada
num local em que não ocorra
congelação!

Deve ser sempre retirada a
água da bomba, da mangueira



6.2 Enrolamento do cabo

eléctrico e da mangueira
de alta pressão hose

e dos acessórios, antes de
serem guardados, da seguinte
forma:

1. Pare a máquina (coloque

o botão iniciar/parar (1) na
posição “O”) e desaperte a
mangueira e os acessórios.

2. Ligue de novo a máquina e

accione o gatilho. Deixe a
máquina trabalhar até deixar
de correr água pela pistola
de pulverização.

3. Pare a máquina, desligue e
enrole a mangueira e o cabo.

4. Coloque o manípulo de pul­verizar, o bico e os acessóri­os nos suportes da máquina.

No caso de a máquina, por
erro, congelar, será necessário
verifi car se sofreu alguma av­aria.

NUNCA LIQUE UMA MÁQUI­NA CONGELADA.

As avarias provocadas por con­gelamento não se encontram
cobertas pela garantia!

C 120.3
C 125.3

C 120.3
C 125.3

C 120.5 X-TRA

C 120.5 X-TRA

Para evitar acidentes, o cabo
eléctrico e a mangueira de alta
pressão devem ser sempre
cuidadosamente enrolados.

Enrole o cabo elétrico e a
mangueira de alta pressão nos
cabides apropriados. Clip inte­grado para uma boa fi xação.

A lavadora de alta pressão é
apresentada em dois modelos:
A) com cabide para guardar a
mangeira de alta pressão (14) ­B) com um carreto de mangue­ira (13), em que a mangueira
é empurrada para o carreto e
depois enrolada.

12

6.3 Arrumação de
acessórios

C 120.3
C 125.3

C 120.5 X-TRA

Os acessórios de série (pistola
de pulverizar e pulverizador,
bicos, pulverizador de espuma)
podem ser arrumados na lava­dora de pressão.

A peça de limpeza do bico tam­bém podem ser guardadas na
lavadora.

6.4 Arrumação na parede

A

C

D

A lavadora de pressão pode
ser arrumada na parede, num
gancho especial para o efeito
(extra).

B

Este gancho dever ser montado
apenas numa parede resistente.
Escolha o comprimento dos
parafusos e o tamalho das bu­chas conforme o tipo de parede.

Podem ser guardadas no cabide
de parede a escova de jardim/
jantes (a), o pulverizador de
espuma (b), a escova Liga e
Limpa (c) e bicos (d).

Nota: Para este
produto o gancho
de parede apenas
pode ser usado

para arrumação.

Importante: O gan-



de carga máxima

de 30 kg.

cho de parede tem

uma capacidade

13

7 Manutenção

ATENÇÃO! Deslique sempre a

fi cha eléctrica da tomada antes
de efectuar qualquer actividade
de manutenção ou limpeza da
máquina.

Para garantir uma vida longa
e sem problemas de funciona­mento, siga os seguintes con­selhos:

 Lave a mangueira da água, a

mangueira de alta pressão, o
pulverizador e os acessórios
antes da respectiva monta­gem.

 Limpe o pó e a areia dos

ligadores.

 Verifi que se os movimentos

da lingueta no pulverizador
Liga e Limpa não estão a ser
bloqueados por areia ou su­jidade. Lavar de acordo com
os requisitos.

 Enxagúe o dispositivo de

pulverização de detergente
depois da respectiva utiliza­ção.

 Limpe os bicos.

Qualquer reparação deve ser
efectuada num estabelecimento
autorizado com peças so­bresselentes originais.

7.1 Limpeza do fi ltro da
entrada de água fi lter

Limpe regularmente o fi ltro de
entrada de água um vez por
mês, ou com maior frequência,
conforme a utilização. Desa-

perte cuidadosamente o fi ltro
com uma chave de fendas e
limpe-o. Verifi que que se encon­tra intacto antes de o voltar a
instalar.

O fi ltro da entrada deve estar
sempre bem colocado dentro
do cano de entrada de água
para fi ltrar areias, calcário e
outras impurezas que podem
danifi car as válvulas da bomba.

CUIDADO: A defi ciente colo­cação do fi ltro anulará a garan­tia.

14

7.2 Limpeza do bico O entupimento do bico provoca

uma pressão da bomba dema­siado alta. Por essa razão tem
de ser limpo imediatamente.

1. Pare a máquina e retire o
bico.

2. Limpe o bico. IMPORTANTE:
A peça de limpeza (11) ap­enas deve ser usada quando
o bico estiver separado!

3. Passe o bico por água, da
frente para trás.

7.3 Limpeza dos ventiladores
da máquina vents

7.4 Lubrifi cação das uniões

A máquina deve estar limpa
de modo a deixar passar livre­mente ar fresco pelos seus
ventiladores.

Para garantir uma boa ligação
e para que as juntas circulares
não sequem, as uniões devem
ser lubrifi cados regularmente.

15

8 Resolução de Problemas

Para evitar situações desnecessárias de insatisfação, deve verifi car os seguintes aspectos antes de
contactar os serviços da Nilfi sk:

Situação Causa Acção recomendada
A máquina não começa A fi cha da máquina não está ligada Ligar a fi cha da máquina.

a trabalhar Tomada avariada Experimentar outra tomada.

O fusível fundiu Substituir o fusível. Desligar outras má-
quinas.
Extensão eléctrica avariada Experimentar sem a extensão.

Pressão inconstante Bomba suga o ar Verifi car se as mangueiras e as ligações
não têm entradas de ar.
Válvulas sujas, gastas Limpar e substituir ou dirigir-se ao distribui­ ou coladas dor local da Nilfi sk distributor
Vedantes da bomba gastos Limpar e substituir ou dirigir-se ao distribui­ dor local da Nilfi sk distributor.

Falhas do motor Baixa voltagem ou Accione o gatilho da pistola de pulverização.
baixa temperatura

A máquina pára O fusível fundiu Substituir o fusível. Desligar outras má-
quinas.
Voltagem da rede Verifi que se a voltagem da rede correspon­ inadequada de à especifi cação da etiqueta do modelo.
Sensor térmico activado Deixe a lavadora arrefecer durante 5 minu­ tos.
Bico parcialmente entupido Limpe o bico (ver secção 7.2)

Fusível funde Fusível demasiado fraco Mude para uma instalação superior ao con-
sumo de amperes da máquina.
Pode experimentar sem a extensão eléc­ trica.

A máquina vibra Ar na entrada da man- Deixe a máquina trabalhar com o gatilho
gueira/bomba aberto até voltar a funcionar com a pressão
normal.
Má alimentação da Verifi que se a alimentação de água corre­ rede de água sponde às especifi cações exigidas (ver
etiqueta do modelo)
NB! Evite a utilização de mangueiras comp-
ridas e fi nas (min. 1/2")
Bico parcialmente entupido Limpe o bico (ver secção 7.2)
Filtro da água entupido Limpe o bico (ver secção 7.1)
Mangueira torcida Estique a mangueira.

A máquina liga-se e A bomba/pistola de pulveri- Contacte o Centro de Serviço Nilfi sk
desliga-se sozinho zação tem uma fuga mais próximo.
frequentemente

A máquina começa a A bomba/mangueiras ou Espere que a bomba/mangueira ou
trabalhar, mas os acessórios congelados os acessórios descongelem.
não sai água Falta alimentação de água Ligue a entrada de água.

Filtro da água entupido Limpe o bico (ver secção 7.1)
Bico entupido Limpe o bico (ver secção 7.2)

No caso de ocorrerem outros problemas, para além dos mencionados, contacte o seu distribuidor lo­cal da Nilfi sk.

16

9 Informação adicional

9.1 Enviar o aparelho para
reciclagem

9.2 Garantia A Nilfi sk garante as lavado-

O aparelho gasto deve ser im­ediatamente inutilizado.

1. Tirar a fi cha de ligação à
rede da tomada e cortar o
cabo de conexão eléctrica.

Não juntar aparelhos eléctricos
ao lixo doméstico!

ras de alta pressão para uso
doméstico durante 2 anos. Se
a sua lavadora de alta pressão
ou os acessórios forem levados
para reparar, devem ser acom­panhados da respectiva factura
de compra.
As reparações ao abrigo da
garantia são efectuadas nas
seguintes condições:

 se os defeitos forem devidos

a defi ciência ou defeitos dos
materiais ou de mão-de-obra.
(o desgaste normal e o uso
indevido não estão cobertos
pela garantia)

 se as orientações deste

manual de instruções tiverem
sido rigorosamente obser­vadas.

 se a reparação tiver sido

efectuada ou tentada por
quem não pertença ao
serviço competente da Nil­fi sk.

 se apenas tiverem sido apli-

cadas peças originais.

 se o produto não tiver sido

sujeito a tratamentos indevi­dos, como golpes, pancadas
ou congelação.

Segundo a directiva europeia
2002/96/CE sobre aparelhos
eléctricos e electrónicos usa­dos, estes têm que ser recol­hidos em separado e enviados
para reciclagem ecológica.

Em caso de dúvidas, contactar
a administração camarária ou o
revendedor mais próximo.

 se apenas tiver sido utilizada

água sem impurezas.

 se a lavadora de alta pressão

não tiver sido utilizada para
aluguer, nem de qualquer
outra forma usada comercial­mente.

As reparações efectuadas ao
abrigo desta garantia incluem a
substituição de peças defeituo­sas, salvo as embalagens e os
portes de correio/transporte.
Complementarmente, será
cumprida a legislaçãpo comer­cial do seu país.

A máquina deve ser enviada
para um dos centros de serviço
da rede Nilfi sk, com a de­scrição/especifi cação do de­feito.

As reparações que não se
encontrem abrangidas pelas
condições de garantia serão
facturadas. (ou seja, proble­mas devidos a Causas men­cionadas na secção Tabela de
Resolução de Problemas do
manual de instruções).

17

9.3 Acessórios

Utilize apenas acessórios originais.

Liga e Limpa
Bico para au­tomóvel,

Liga e Limpa
Bico para châs­sis

Liga e Limpa
Adaptador
multiangular

Liga e Limpa
Escovas

Mangueira ex­tensível

Châssis pul­verizador

Limpa Tubos e
Esgotosr

Bico especial para superfícies esmaltadas. Distância adequa­da: 30 - 50 cm.

Bico especial de 90 ° para châssis e guarda-lamas. Guia
calços integrado.

Ajusta-se em ângulos de 0 º a 90 ° para uma melhor posição
de trabalho e limpeza dos sítios menos difícies, como barris e
o fundo dos cortadores de relva. Encaixa em todos os bicos.

Para automóveis e outras aplicações. Disponível em mais
modelos.

Uma mangueira extensível com 7 metros permite realizar mais
tarefas.

Pulverizador especial para lavar a parte inferior do seu au­tomóvel.

Tubo de limpeza de 15 metros para limpar tubos e esgotos.

Equipamento­com jacto dea­reia/água

Patio Plus

Escova para
jardim

Escova para
jantes,

Gancho de
parede

Escova rotativa

Para remoção de tinta e ferrugem. Areia disponível em lojas de
bricolage.

Equipamento para uma limpeza rápida de terraços/caminhos/
lajes.

Escova rotativa para limpeza de superfícies de madeira.

Escova rotativa para limpeza de jantes.

Para pendurar a sua lavadora de alta pressão na parede.

Para veículos e outras aplicações.

Kit de sucção
de água

18

Para a remoção de grandes quantidades de água de, por ex­emplo, lagos de jardim.

Detergentes

Stone & Wood Cleaner

Para lajes, locais feitos com madeira ou tijolo. Adequado para mus­go e algas.

Plastic Cleaner

Metal Cleaner

Car Combi Cleaner

Alu Cleaner

Oil & Grease Cleaner

Para plástico e materiais sintéticos, como mobiliário de jardim.

Para limpeza de metais, como as ferramentas de jardim.

Para automóveis, etc. Com cera brilhante.

Para superfícies em alumínio. Aplicado com um atomizador.

Para limpeza de gordura e óleo, por exemplo em motores. Aplicado
com um atomizador.

Wood Cleaner

para a limpeza de superfícies em madeira, incluíndo mobiliário de
jardim em madeira.

10 Declaração de Conformidade CE

Declaração de Conformidade CE

Producto:

Tipo:

Descrição:

A concepção desta unidade
corresponde às seguintes
normativas aplicáveis:

Normas harmonizadas
aplicadas:

Normas nacionais e especifi ­cações técnicas aplicadas:

Anton Sørensen
General Manager,
Technical Operations EACP

Lavadora de Alta Pressão

Nilfi sk C 120.3-6, C 125.3-8, C 120.5-6 X-TRA

230 V 1~, 50 Hz - IP X5

Directiva Máquinas CE 2006/42/EC
Directiva Baixa-Tensão CE 2006/95/EC
Directiva CEM CE 2004/108/EC

EN 60335-2-79

IEC 60335-2-79

Nilfi sk
Division of Nilfi sk-Advance A/S
Industrivej 1
DK-9560 Hadsund

Hadsund, 01.11.2009

19

11

http://www.nilfi sk-advance.com

HEAD QUARTER

DENMARK

Nilfi sk-Advance Group
Sognevej 25
DK-2605 Brøndby
Tel.: [phone]
E-mail: mail.com@nilfi sk-advance.com

SALES COMPANIES

ARGENTINA

Nilfi sk-Advance srl.
Edifi cio Central Park
Herrera 1855, Offi ce 604
Ciudad Autónoma de Buenos Aires
Tel.: [phone]

AUSTRALIA

Nilfi sk-Advance
48 Egerton St.
P.O. Box 6046
Silverwater, N.S.W. 2128
Tel.: [phone]
E-mail: info@nilfi sk-advance.com.au

AUSTRIA

Nilfi sk-Advance GmbH
Metzgerstrasse 68
5101 Bergheim bei Salzburg
Tel.: [phone]
E-mail: info.at@nilfi sk-advance.com

BELGIUM

Nilfi sk-Advance n.v-s.a.
Riverside Business Park
Boulevard Internationalelaan 55
Bâtiment C3/C4 Gebouw
Bruxelles 1070
Tel.: [phone]
E-mail: info.be@nilfi sk-advance.com

CANADA

Nilfi sk-Advance
240 Superior Boulevard
Mississauga, Ontario L5T 2L2
Tel.: [phone]
E-mail: [e-mail]

CHILE

Nilfi sk-Advance de Chile
San Alfonso 1462
Santiago
Tel.:[phone]
E-mail: Pablo.Noriega@nilfi sk-advance.com

CHINA

Nilfi sk-Advance (Suzhou)
Building 18, Suchun Industrial Estate
Suzhou Industrial Park
215021 Suzhou
Tel.: [phone]

CZECH REPUBLIC

Nilfi sk-Advance
VGP Park Horní Počernice
Do Čertous 1/2658
193 00 Praha 9
Tel.: [phone]

DENMARK

Nilfi sk-Advance A/S
Industrivej 1
9560 Hadsund
Tel.: [phone]
E-mail: salg.dk@nilfi sk-advance.com

FINLAND

Nilfi sk-Advance Oy Ab
Piispantilankuja 4
02240 Espoo
Tel.: [phone]
E-mail: asiakaspalvelu.fi @nilfi sk.com

FRANCE

Nilfi sk-Advance
26 Avenue de la Baltique
Villebon sur Yvette
91944 Courtabouef Cedex
Tel.: [phone]
E-mail: info.fr@nilfi sk-advance.com

GERMANY

Nilfi sk-ALTO
Division of Nilfi sk-Advance AG
Guido-Oberdorfer-Str. 10
89287 Bellenberg
Tel.: [phone]
E-mail: info.de@nilfi sk-alto.com

GREECE

Nilfi sk-Advance SA
8, Thoukididou str.
164 52 Argiroupolis
Tel.: [phone]
E-mail: nilfi [e-mail]

HOLLAND

Nilfi sk-Advance
Versterkerstraat 5
1322 AN Almere
Tel.: [phone]
E-mail: info.nl@nilfi sk-advance.com

HONG KONG

Nilfi sk-Advance Ltd.
Room 2001 HK Worsted Mills
Industrial Building
31-39 Wo Tong Tsui Street
Kvai Chung
Tel.: [phone]

HUNGARY

Nilfi sk-Advance Kereskedelmi Kft.
II. Rákóczi Ferenc út 10
2310 Szigetszentmiklos-Lakihegy
Tel: [phone]
E-mail: info@nilfi sk-advance.hu

INDIA

Nilfi sk-Advance India Limited
349, Business Point,
No 201,2nd fl oor, above Popular Car World,
Western Express High way, Andheri ( East),
Mumbai - 400 069
Tel.: [phone]

IRELAND

Nilfi sk-Advance
1 Stokes Place
St. Stephen’s Green
Dublin 2
Tel.: [phone]

ITALY

Nilfi sk-Advance SpA
Strada Comunale della Braglia, 18
26862 Guardamiglio (LO)
Tel.: [phone]
E-mail: mercato.italia@nilfi sk-advance.it

JAPAN

Nilfi sk-Advance Inc.
1-6-6 Kita-shinyokohama, Kouhoku-ku
Yokohama, 223-0059
Tel.: [phone]

KOREA

Nilfi sk-Advance
Kumwon B/D 3F, 471-4, Gunja-Dong
Gwangjin-Ku
Tel.: [phone]

MALAYSIA

Nilfi sk-Advance Sdn Bhd
Sd 14, Jalan KIP 11
Taman Perindustrian KIP
Sri Damansara
52200 Kuala Lumpur
Tel.: [phone]

MEXICO

Nilfi sk-Advance de Mexico, S. de R.L. de C.V.
Prol. Paseo de la Reforma 61, 6-A2
Col. Paseo de las Lomas
01330 Mexico, D.F.
Tel: [phone] (switchboard)
E-mail: [e-mail]

NEW ZEALAND

Nilfi sk-Advance
Danish House
6 Rockridge Avenue
Penrose, Auckland 1135
Tel.: [phone]

NORWAY

Nilfi sk-Advance AS
Bjørnerudveien 24
1266 Oslo
Tel.: [phone]
E-mail: info.no@nilfi sk.com

POLAND

Nilfi sk-Advance Sp. Z.O.O.
05-800 Pruszków
ul. 3-go MAJA 8
Tel.: [phone]

PORTUGAL

Nilfi sk-Advance
Sintra Business Park
Zona Industrial Da Abrunheira
Edifi cio 1, 1° A
P2710-089 Sintra
Tel.: [phone]
E-mail: mkt.pt@nilfi sk-advance.com

RUSSIA

Нилфиск-Эдванс
127015 Москва

Вятская ул. 27, стр. 7
Россия

Tel.: [phone]
E-mail: info@nilfi sk.ru

SINGAPORE

Nilfi sk-Advance Pte. Ltd.
40 Loyang Drive
Singapore 508961
Tel.: [phone]

SPAIN

Nilfi sk-Advance S.A.
Torre D’Ara
Paseo del Rengle, 5 Pl. 10
08302 Mataró
Tel.: [phone]
E-mail: mkt.es@nilfi sk-dvance.com

SWEDEN

Nilfi sk-Advance
Sjöbjörnsvägen 5
100 73 Stockholm
Tel.: [phone]
E-mail: info.se@nilfi sk.com

SWITZERLAND

Nilfi sk-Advance
Ringstrasse 19
Kircheberg/Industri Stelzl
9500 Wil
Tel.: [phone]
E-mail: info.ch@nilfi sk-advance.com

TAIWAN

Nilfi sk-Advance Taiwan Branch
1F, No. 193, sec. 2, Xing Long Rd.
Taipei
Tel.: [phone]

THAILAND

Nilfi sk-Advance Co. Ltd.
89 Soi Chokechai-Ruammitr
Viphavadee-Rangsit Road
Ladyao, Jatuchak, Bangkok 10900
Tel.: [phone]

TURKEY

Nilfi sk-Advance Profesional Temizlik
Ekipmanlari Tic. A/S.
Necla Cad. No. 48
Yenisahra / Kadiköy
Istanbul
Tel.: [phone] - 60
E-mail: info.tr@nilfi sk-advance.com

UNITED KINGDOM

Nilfi sk-Advance Ltd.
Unit 24
Hilllside Business Park
Kempson Way
Bury St. Edmunds
Suffolk IP32 7EA
Tel.: [phone]
E-mail: sales.uk@nilfi sk-advance.com

UNITED ARAB EMIRATES

Nilfi sk-Advance Middle East Branch
SAIF-Zone
P.O. Box 122298
Sharjah
Tel.: [phone]

USA

Nilfi sk-Advance Inc.
14600 21st Avenue North
Plymouth, MN 55447-3408
Tel.: [phone]

VIETNAM

Nilfi sk-Advance Representative Offi ce
No. 51 Doc Ngu Str.
Ba Dinh Dist.
Hanoi
Tel.: [phone]
E-mail: nilfi [e-mail]
