CA 410

KASUTUSJUHEND

ALGSED JUHISED

NAUDOTOJO VADOVAS

PRADINĖS INSTRUKCIJOS

LIETOŠANAS ROKASGRĀMATA

ORIĢINĀLĀS INSTRUKCIJAS

INSTRUKCJA OBSŁUGI

ORYGINALNA INSTRUKCJA

909 5685 000 Edition 4 2009-11

Printed in Hungary

setting standards

nery D

ve 2006/95

8/EC

Сертификат за съответствие Osvědčení o shodě Konformitätserklärung Overensstemmelsescertiﬁkat Declaración de conformidad Vastavussertiﬁkaat Déclaration de conformité Yhdenmukaisuustodistus

Модел / Model / Modell / Model / Modelo / Mudel / Modèle / Malli / Model / Μοντέλο / Modell / Modello / Modelis / Modelis / Modell / Model / Modelo / Model / Model / Модель / Modell / Model / Model / Model :

Тип / Typ / Typ / Type / Tipo / Tüüp / Type / Tyyppi / Type / Τύπος / Típus / Tipo / Tipas / Tips / Type / Type / Tipo / Typ / Tip / Тип / Typ / Typ / Tip / Tip :

Сериен номер / Výrobní číslo / Seriennummer / Serienummer / Número de serie / Seerianumber / Numéro de série / Sarjanumero / Serial number / Σειριακός αριθμός / Sorozatszám / Numero di serie / Serijos numeris / Sērijas numurs / Serienummer / Serienummer / Número de série / Numer seryjny / Număr de serie / Серийный номер / Serienummer / Výrobné číslo / Serijska številka / Seri Numarası :

Година на производство / Rok výroby / Baujahr / Fabrikationsår / Año de fabricación / Väljalaskeaasta / Année de fabrication / Valmistusvuosi / Year of construction / Έτος κατασκευής / Gyártási év / Anno di costruzione / Pagaminimo metai / Izgatavošanas gads / Byggeår / Bauwjaar / Ano de fabrico / Rok produkcji / Anul fabricaţiei / Год выпуска / Tillverkningsår / Rok výroby / Leto izdelave / Leto izdelave/İmal yılı :

Conformity certiﬁcate Πιστοποιητικό συμμόρφωσης Megfelelősségi nyilatkozat Dichiarazione di conformità Atitikties deklaracija Atbilstības deklarācija Konformitetssertiﬁsering Conformiteitsverklaring

Declaração de conformidade Deklaracja zgodności Certiﬁcat de conformitate Заявление о соответствии Överensstämmelsecertiﬁkat Certiﬁkát súladu Certiﬁkat o ustreznosti Uyumluluk sertiﬁkası

CA 410

SCRUBBER-DRYER

Долуподписаният потвърждава, че гореспоменатият модел е произведен в съответствие със следните директиви и стандарти.

Níže podepsaný stvrzuje, že výše uvedený model byl vyroben v souladu s následujícími směrnicemi a normami.

Der Unterzeichner bestätigt hiermit dass die oben erwähnten Modelle gemäß den folgenden Richtlinien und Normen hergestellt wurden.

Undertegnede attesterer herved, at ovennævnte model er produceret i overensstemmelse med følgende direktiver og standarder.

El abajo ﬁrmante certiﬁca que los modelos arriba mencionados han sido producidos de acuerdo con las siguientes directivas y estandares.

Allakirjutanu kinnitab, et ülalnimetatud mudel on valmistatud kooskõlas järgmiste direktiivide ja normidega.

Je soussigné certiﬁe que les modèles cidessus sont fabriqués conformément aux directives et normes suivantes.

The undersigned certify that the above mentioned model is produced in accordance with the following directives and standards.

Ο κάτωθι υπογεγραμμένος πιστοποιεί ότι η παραγωγή του προαναφερθέντος μοντέλου γίνεται σύμφωνα με τις ακόλουθες οδηγίες και πρότυπα.

Alulírottak igazoljuk, hogy a fent említett modellt a következő irányelvek és szabványok alapján hoztuk létre.

Il sottoscritto dichiara che i modelli sopra menzionati sono prodotti in accordo con le seguenti direttive e standard.

Toliau pateiktu dokumentu patvirtinama, kad minėtas modelis yra pagamintas laikantis nurodytų direktyvų bei standartų.

Ar šo tiek apliecināts, ka augstākminētais modelis ir izgatavots atbilstoši šādām direktīvām un standartiem.

Undertegnede attesterer att ovennevnte modell är produsert i overensstemmelse med fölgende direktiv og standarder.

A presente assinatura serve para declarar que os modelos supramencionados são produtos em conformidade com as seguintes directivas e normas.

Niżej podpisany zaświadcza, że wymieniony powyżej model produkowany jest zgodnie z następującymi dyrektywami i normami.

Subsemnatul atest că modelul susmenţionat este produs în conformitate cu următoarele directive şi standarde.

Настоящим удостоверяется, что машина вышеуказанной модели изготовлена в соответствии со следующими директивами и стандартами.

Undertecknad intygar att ovannämnda modell är producerad i överensstämmelse med följande direktiv och standarder.

Dolu podpísaný osvedčuje, že hore uvedený model sa vyrába v súlade s nasledujúcimi smernicami a normami.

Spodaj podpisani potrjujem, da je zgoraj omenjeni model izdelan v skladu z naslednjimi smernicami in standardi.

EC Machinery Directive 2006/42/EC EN ISO 12100-1, EN ISO 12100-2, EN 294, EN 349, EN 982 EC Low Voltage Directive 2006/95/EC EN 60335-1, EN 60335-2-72, EN 50366 EC EMC Directive 2004/108/EC EN 55014-1, EN 55014-2

Allekirjoittaia vakuuttaa että yllämainittu malli on tuotettu seuraavien direktiivien ja standardien mukaan.

Address: Strada Comunale della Braglia, 18, 26862 GUARDAMIGLIO (LO) - ITALY

Ondergetekende verzekert dat de bovengenoemde modellen geproduceerd zijn in overeenstemming met de volgende richtlijnen en standaards.

Manufacturer: Nilﬁsk-Advance S.p.a.

Authorized signatory: Franco Mazzini, General Mgr

Date: Signature:

Tel: +39 (0)377 451124, Fax: +39 (0)377 51443

Aşağıda İmzası olan kişi, yukarıda bahsedilen model cihazın aşağıda verilen direktiﬂere ve standartlara uygunlukta imal edildiğini onaylar.

KASUTUSJUHEND

EESTI

SISUKORD

SISSEJUHATUS .............................................................................................................................................................. 2

KÄSIRAAMATU EESMÄRK JA SISUKORD ....................................................................................................................................2

EESMÄRK ....................................................................................................................................................................................... 2

KÄSIRAAMATU HOIDMINE ............................................................................................................................................................ 2

VASTAVUSDEKLARATSIOON ........................................................................................................................................................2

MASINA ANDMED ........................................................................................................................................................................... 2

MUUD KÄSIRAAMATUD ................................................................................................................................................................. 2

VARUOSAD JA HOOLDUS ............................................................................................................................................................. 2

MUUDATUSED JA TÄIUSTUSED ...................................................................................................................................................3

KASUTUSVÕIMALUSED ................................................................................................................................................................ 3

MÄRKIDE KASUTAMINE ................................................................................................................................................................ 3

LAHTIPAKKIMINE/KOHALETOIMETAMINE .................................................................................................................. 3

OHUTUS .......................................................................................................................................................................... 3

SÜMBOLID ...................................................................................................................................................................................... 3

ÜLDJUHISED .................................................................................................................................................................................. 4

MASINA KIRJELDUS ...................................................................................................................................................... 6

MASINA KONSTRUKTSIOON ........................................................................................................................................................ 6

JUHTPANEEL .................................................................................................................................................................................. 8

LISASEADMED JA -VÕIMALUSED ................................................................................................................................................ 8

TEHNILISED ANDMED ................................................................................................................................................................... 8

ELEKTRISKEEM ............................................................................................................................................................................. 9

KASUTAMINE ................................................................................................................................................................ 10

ENNE MASINA KÄIVITAMIST ....................................................................................................................................................... 10

MASINA KÄIVITAMINE JA SEISKAMINE .......................................................................................................................................11

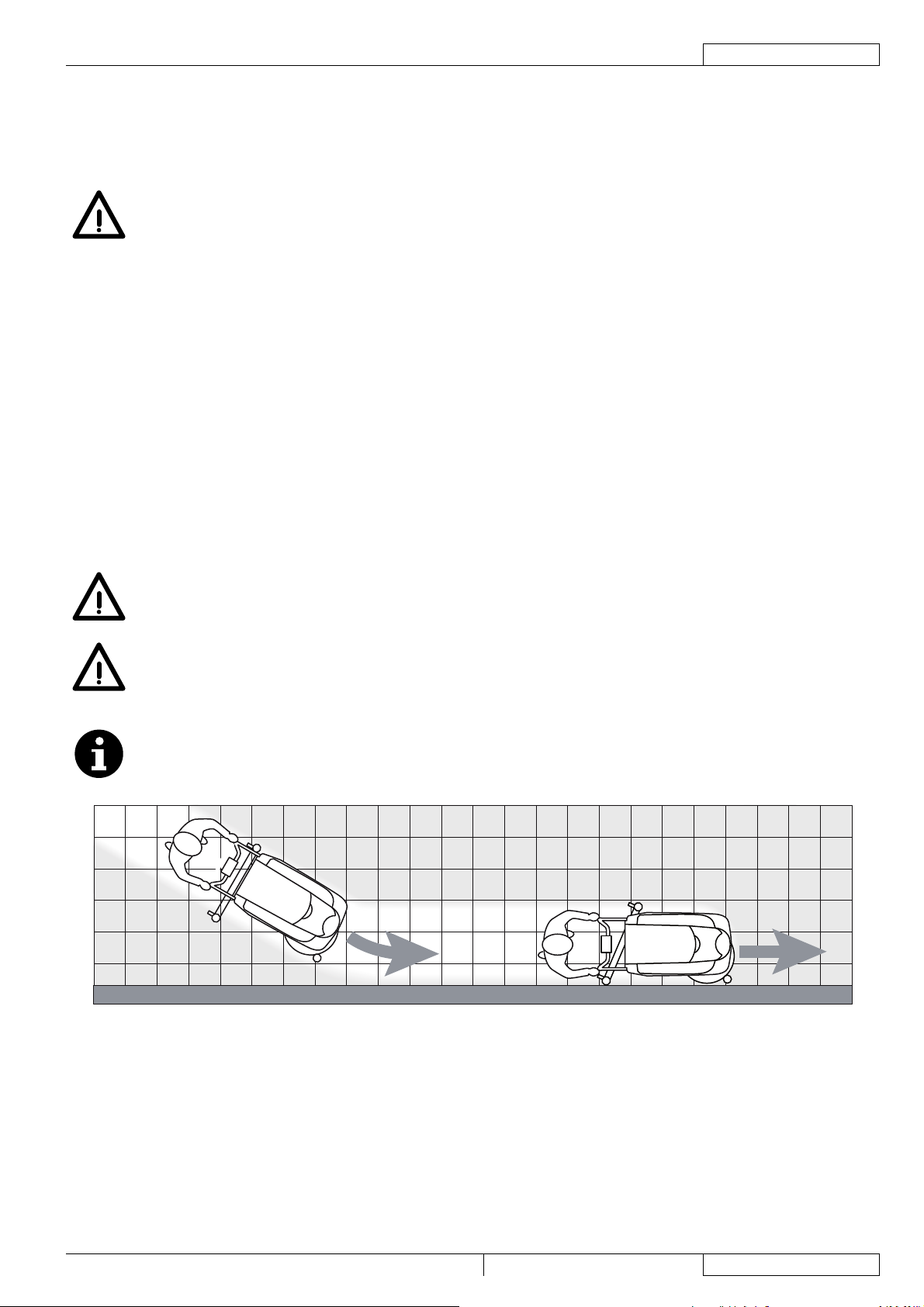

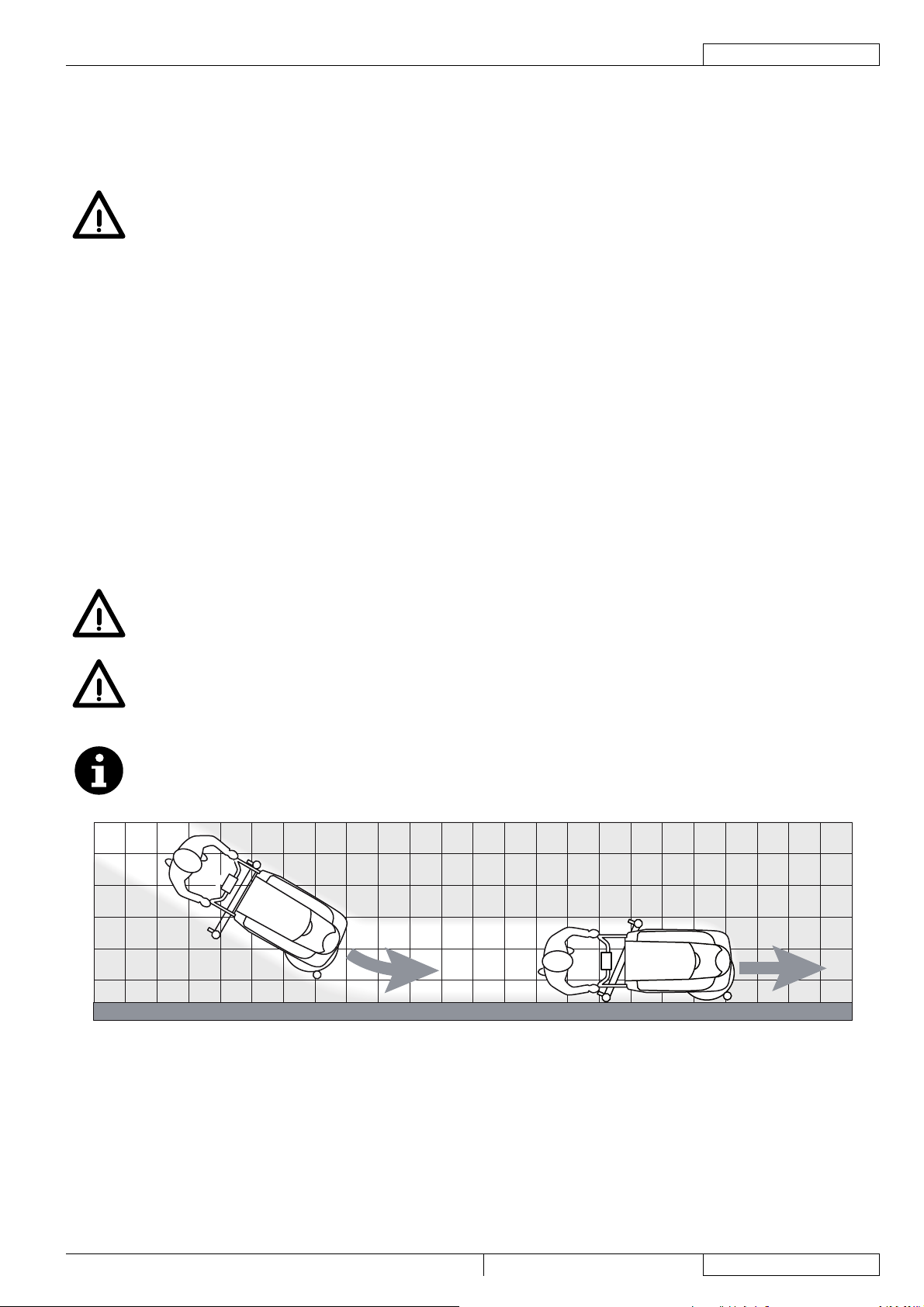

MASINA KASUTAMINE (PUHASTAMINE/KUIVATAMINE) ............................................................................................................11

MASINA TRANSPORTIMINE/PARKIMINE .................................................................................................................................... 12

PAAGI TÜHJENDAMINE ............................................................................................................................................................... 12

PÄRAST MASINA KASUTAMIST .................................................................................................................................................. 13

KASUTATUD VEE PAAGI EEMALDAMINE .................................................................................................................................. 13

PIKEM PAUS MASINA KASUTAMISES ........................................................................................................................................13

ESIMENE KASUTUSPERIOOD .................................................................................................................................................... 13

HOOLDUS ...................................................................................................................................................................... 14

REGULAARSETE HOOLDUSTÖÖDE TABEL .............................................................................................................................. 14

KAABITSA PUHASTAMINE ........................................................................................................................................................... 14

KAABITSA TERADE KONTROLL JA ASENDAMINE .................................................................................................................... 15

HARJA PUHASTAMINE................................................................................................................................................................. 15

PAAGI JA IMISEADME VÕRE PUHASTAMINE ............................................................................................................................ 16

LAHUSEFILTRI PUHASTAMINE ...................................................................................................................................................17

MASINA KIIRUSE MUUTMINE ..................................................................................................................................................... 17

VEAD JA LAHENDUSED .............................................................................................................................................. 18

UTILISEERIMINE ........................................................................................................................................................... 18

CA 410 909 5685 000(4)2009-11 D

EESTI

KASUTUSJUHEND

SISSEJUHATUS

MÄRKUS

Sulgudes olevad numbrid viitavad peatükis Masina kirjeldus näidatud komponentidele.

KÄSIRAAMATU EESMÄRK JA SISUKORD

Selle käsiraamatu eesmärgiks on pakkuda kasutajale kogu teave, mis on vajalik seadme kasutamiseks õigel, ohutul ja iseseisval viisil. Käsiraamat sisaldab teavet tehniliste andmete, ohutuse, kasutamise, hoidmise, hoolduse, varuosade ja kasutuselt kõrvaldamise kohta. Enne masina kasutamist peavad operaatorid ja kvaliﬁ tseeritud tehnikud käesolevat käsiraamatut hoolikalt lugema. Kui Teil tekib juhiste või muu teabe tõlgendamise osas kahtlusi, siis võtke ühendust Nilﬁ sk.

EESMÄRK

Käesolev käsiraamat on mõeldud operaatoritele ja masina hooldusega tegelevatele kvaliﬁ tseeritud tehnikutele. Operaatorid ei tohi teha masina juures töid, mis on lubatud ainult kvaliﬁ tseeritud tehnikutele. Nilﬁ sk ei vastuta kahjude eest, mis tulenevad selle keelu eiramisest.

KÄSIRAAMATU HOIDMINE

Hoidke kasutusjuhiste ja hoolduse käsiraamatut masina lähedal korralikus pakendis, eemal vedelikest ja muudest ainetest, mis võivad raamatut kahjustada.

VASTAVUSDEKLARATSIOON

Masinaga kaasas olev vastavusdeklaratsioon tõendab masina vastavust kehtivatele seadustele.

MÄRKUS

Koos masina dokumentatsiooniga tarnitakse kaks koopiat vastavusdeklaratsiooni originaalist.

MASINA ANDMED

Masina mudel ja seerianumber on märgitud plaadile (1). Masina tootmise aasta on märgitud vastavusdeklaratsioonis ja seda tähistavad ka masina seerianumbri kaks esimest numbrit. Seda teavet läheb vaja masina varuosi tellides. Kasutage masina andmete märkimiseks järgmist tabelit.

MASINA mudel ..................................................................................

MASINA seerianumber ......................................................................

MUUD KÄSIRAAMATUD

Varuosade nimekiri (tarnitakse koos masinaga) – Teeninduse käsiraamat (millega saab tutvuda Nilﬁ sk teeninduskeskustes) –

VARUOSAD JA HOOLDUS

Kõiki vajalikke toiminguid ning hooldus- ja remonditöid peavad tegema kvaliﬁ tseeritud töötajad või Nilﬁ sk teeninduskeskused. Kasutada tohib ainult originaalvaruosi ja -lisaseadmeid. Teeninduseks või varuosade/lisaseadmete tellimiseks võtke ühendust Nilﬁ sk teeninduskeskusega ja teatage masina mudel ja seerianumber.

909 5685 000(4)2009-11 D CA 410

KASUTUSJUHEND

EESTI

MUUDATUSED JA TÄIUSTUSED

Nilﬁ sk täiustab oma tooteid pidevalt ning jätab endale õiguse teha muudatusi ja täiustusi omal äranägemisel, ilma et tekiks kohustust viia taolised muudatused sisse varem müüdud masinate puhul. Kõik modiﬁ katsioonid ja/või lisaseadmete lisamise plaanid peab heaks kiitma ja neid tohib teha ainult Nilﬁ sk.

KASUTUSVÕIMALUSED

Pesijaid-kuivateid kasutatakse tasaste ja kindlate põrandate puhastamiseks (küürimine ja kuivatamine) nii elu- kui tööstuskeskkonnas. Masinat tohib kasutada ainult kvaliﬁ tseeritud operaator, kes järgib ohutusnõudeid. Pesijaid-kuivateid ei tohi kasutada vaipade ja vaipkatete puhastamiseks.

MÄRKIDE KASUTAMINE

Suunajuhised edasi, tagasi, ees, taga, vasakul või paremal selles käsiraamatus, on arvestatud operaatori asendi suhtes, kui ta on masina taga ja käed on juhtraual (2).

LAHTIPAKKIMINE/KOHALETOIMETAMINE

Masina lahtipakkimiseks järgige hoolikalt pakendil antud juhendeid. Kui masin on kohale toimetatud, kontrollige, et pakend ja masin pole transpordi käigus kannatada saanud. Kui leiate vigastusi, siis hoidke pakend alles ja laske saadetise kohale toimetanud kulleril seda kontrollida. Helistage kohe kullerteenuse osutajale, et esitada kahjutasunõue. Palun veenduge, et masinaga on kaasas järgmised asjad:

Küürija-kuivati kasutusjuhend – Küürija-kuivati varuosade nimekiri –

OHUTUS

Järgnevad sümbolid viitavad potentsiaalselt ohtlikele olukordadele. Lugege seda teavet põhjalikult ning rakendage kõiki inimeste ja vara kaitsmiseks vajalikke ettevaatusabinõusid. Vigastuste vältimiseks on hädavajalik operaatori koostöö. Ükski õnnetuste vältimise programm ei ole tõhus, kui masina kasutamise eest vastutav isik ei tee täielikku koostööd. Suurem osa tehases töö käigus või ringi liikudes toimuvatest õnnetustest tuleneb kõige lihtsamate ohutuseeskirjade rikkumisest. Ettevaatlik ja arukas operaator on parim garantii õnnetuste vastu ja igasuguse õnnetuste vältimise programmi seisukohalt eluliselt oluline isik.

SÜMBOLID

OHT!

Tähistab operaatori jaoks ohtlikku olukorda, kus on risk surma saada.

HOIATUS!

Tähistab potentsiaalset vigastada saamise riski.

ETTEVAATUST!

Tähistab ettevaatusabinõud või märkust, mis on seotud oluliste või kasulike funktsioonidega. Selle sümboliga märgistatud lõikudele pöörake erilist tähelepanu.

MÄRKUS

Tähistab märkust, mis on seotud oluliste või kasulike funktsioonidega.

NÕUANNE

See näitab vajadust vaadata kiirkäivitusjuhendit enne tööde läbiviimist.

CA 410 909 5685 000(4)2009-11 D

EESTI

KASUTUSJUHEND

ÜLDJUHISED

Järgnevalt on toodud inimeste ja masina jaoks potentsiaalselt ohtlikke olukordi puudutavad hoiatused ja ettevaatusabinõud.

OHT!

Enne igasuguseid hooldustöid, remontinist, puhastamist või osade vahetamist tuleb pistik eemaldada – vooluvõrgust. Seda masinat tohivad kasutada ainult kvaliﬁ tseeritud operaatorid. Lapsed ja puudega isikud ei tohi seda – masinat kasutada. Ärge kandke elektriliste seadmete läheduses ehteid. – Ärge töötage ülestõstetud masina all, kinnitamata seda turvatugedega. – Ärge kasutage masinat toksiliste, ohtlike, süttivate ja/või plahvatusohtlike pulbrite, vedelike või aurude – läheduses: Masin ei ole sobiv ohtlike pulbrite kogumiseks.

HOIATUS!

Masina toitekaabel on maandatud ning samuti on maandatud vastav pistik. Masina häire või rikke korral – vähendab maandus elektrilöögi ohtu. Toitekaabli pistik peab olema ühendatud vastavasse pistikupessa, mis on vastavalt kehtivale seadusele – maandatud. Ebaõige ühendamine võib põhjustada elentrilööke. Pistikupesa korralikus maanduses veendumiseks – konsulteerige kvaliﬁ tseeritud tehnikuga. Ärge muutke ega avage voolukaablit või pistikut. Kui toitekaabli pistikut ei saa pistikupessa ühendada, laske – kvaliﬁ tseeritud tehnikul paigaldada uus maandatud pistik vastavalt kehtivale seadusele. Enne toitekaabli vooluvõrku ühendamist kontrollige, et sagedus ja pinge, mis näidatud masina küljes oleval – andmeplaadil (1), oleks vastavuses vooluvõrgu pingega. Masinaga ei tohi voolukaablist tõmmates stepslist välja tõmmata. Et seadet stepslist välja tõmmata, haarake – pistikust ja mitte kaablist. Ärge kasutage pistikut ega seadet märgade kätega. – Lülitage enne stepslist välja tõmbamist masin välja. – Kontrollige toitekaablit korrapäraselt kahjustuste, pragude ja kulumise suhtes. Vajadusel vahetage see välja. – Kui toitekaabel on kahjustunud, peab selle vahetama tootja või volitatud teeninduskeskus. – Ohu vältimiseks võtke kahjustunud toitekaabli korral ühendust Nilﬁ sk teeninduskeskuse või kvaliﬁ tseeritud – tehnikuga. Masinat ei tohi voolukaablit pidi tõmmata ega vedada ning voolukaablit ei tohi kasutada käepidemena. – Voolukaablit ei tohi jätta ukse vahele, ega tõmmata ümber teravate äärte või nurkade. Ärge sõitke masinaga üle voolukaabli. Harjad ei tohi puutuda kokku toitekaablitega. – Hoidke voolukaablit eemal kuumenenud pindadest. – Tule, elektrišoki või vigastuse ohu vähendamiseks, ärge jätke masina järelvalveta, kui see on vooluvõrku – ühendatud. Tõmmake pistik stepslist välja enne hooldust või kui masinat ei kasutata. Ärge jätke masinat valveta, kui Te pole kindel, et see ei või ise liikuma hakata. – Kaitske masinat nii kasutamise ajal kui seisvana päikese, vihma ja halva ilma eest. Hoidke masinat – sisetingimustes, kuivas kohas: Seda masinat tuleb kasutada kuivades tingimustes, seda ei tohi kasutada ega hoida niisketes välistingimustes. Sulgege enne masina kasutamist kõik luugid ja/või katted. – Ärge laske kasutada mänguasjana. Laste lähedal töötades peab olema eriti tähelepanelik. – Kasutage ainult nii nagu juhendis näidatud. Kasutada võib ainult Nilﬁ sk lisaseadmeid. – Jälgige hoolikalt, et juuksed, ehted või avarad riided ei jääks masina liikuvate osade vahele. –

909 5685 000(4)2009-11 D CA 410

KASUTUSJUHEND

HOIATUS!

Ärge kasutage seda masinat kallakutel. – Ärge kasutage masinat eriti tolmustel aladel. – Masinat kasutades jälgige eriti hoolikalt, et Te ei vigastaks läheduses viibivaid inimesi ega esemeid. – Jälgige, et Te ei põrkaks masinaga riiulite või tellingute vastu, eriti ettevaatlik olge kohtades, kust võib – midagi alla kukkuda. Ärge asetage masinale vedelikke sisaldavaid nõusid. – Masina töötemperatuur peab olema vahemikus 0°C – +40°C. – Masinat tuleb hoida temperatuuril 0°C – +40°C. – Õhuniiskus peab olema vahemikus 30% kuni 95%. – Põrandapuhastusvahendite kasutamisel tuleb järgida puhastusaine pudeli etiketil toodud juhiseid. – Põrandapuhastuvahendite käsitsemisel tuleb kanda sobivaid kindaid ja kaitsmeid. – Ärge kasutage masinat transpordivahendina. – Põrandakahjustuste vältimiseks ärge laske seisva masina harjal/padjandharjal töötada. – Tulekahju korral kasutage võimalusel pulberkustutit, mitte vett. – Ärge muutke ega reguleerige masina ohutuskatteid ja järgige hoolikalt kõiki tavapäraseid hooldusjuhiseid. – Ärge laske mingitel objektidel sattuda masina avadesse. Ärge kasutage masinat, kui avad on ummistunud. – Hoidke avad alati tolmu-, juuste- ja teiste võõrmaterjalidevabana, mis võivad vähendada õhuvoolu. Ärge eemaldage ega muutke masina külge kinnitatud plaate. – Masinaga ei tohi sõita avalikel teedel ja tänavatel. – Olge ettevaatlik masina transportimisel miinuskraadidel. Vesi masina kasutatud vee paagis või voolikutes – võib külmuda ja tõsiselt kahjustada masinat. Kasutage harju ja padjandharju, mis saite koos masinaga, ja neid, mis on käsiraamatus täpselt määratletud. – Muude harjade või padjandharjade kasutamine võib osutuda ohtlikuks. Kui masin tõrgub, siis veenduge, et selle põhjuseks ei ole ebapiisav hooldus. Kui põhjus on milleski muus, – siis pöörduge volitatud töötajate või volitatud teeninduskeskuse poole. Kui masin –

ei tööta korralikult • on kahjustunud • lekib vett või vahtu • on jäetud välistingimustesse halbade ilmaolude korral •

on märg või kukkunud vette • lülitage see koheselt välja ja võtke ühendust Nilﬁ sk teeninduskeskuse või kvaliﬁ tseeritud tehnikuga. Kui masinal on midagi vaja välja vahetada, siis kasutage ainult volitatud esindustest või edasimüüjatelt – saadud ORIGINAALVARUOSI. Masinale korralike töö- ja ohutustingimuste tagamiseks peavad käesoleva käsiraamatu vastavas peatükis – näidatud regulaarseid hooldustöid tegema volitatud töötajad või teeninduskeskused. Lugege enne hooldus- või remonditööde sooritamist hoolikalt kõiki juhiseid. – Ärge peske masinat otseste veejugade või söövitavate ainetega. – Kasutuskõlbmatu masin tuleb korralikult ladustada, sest see sisaldab mürgiseid/kahjulikke materjale – (elektroonilised komponendid jne), mis tuleb jäätmekäitluse standardite järgi viia spetsiaalsetesse kogumiskeskustesse (vt peatükk “Ladustamine”).

EESTI

CA 410 909 5685 000(4)2009-11 D

EESTI

KASUTUSJUHEND

MASINA KIRJELDUS

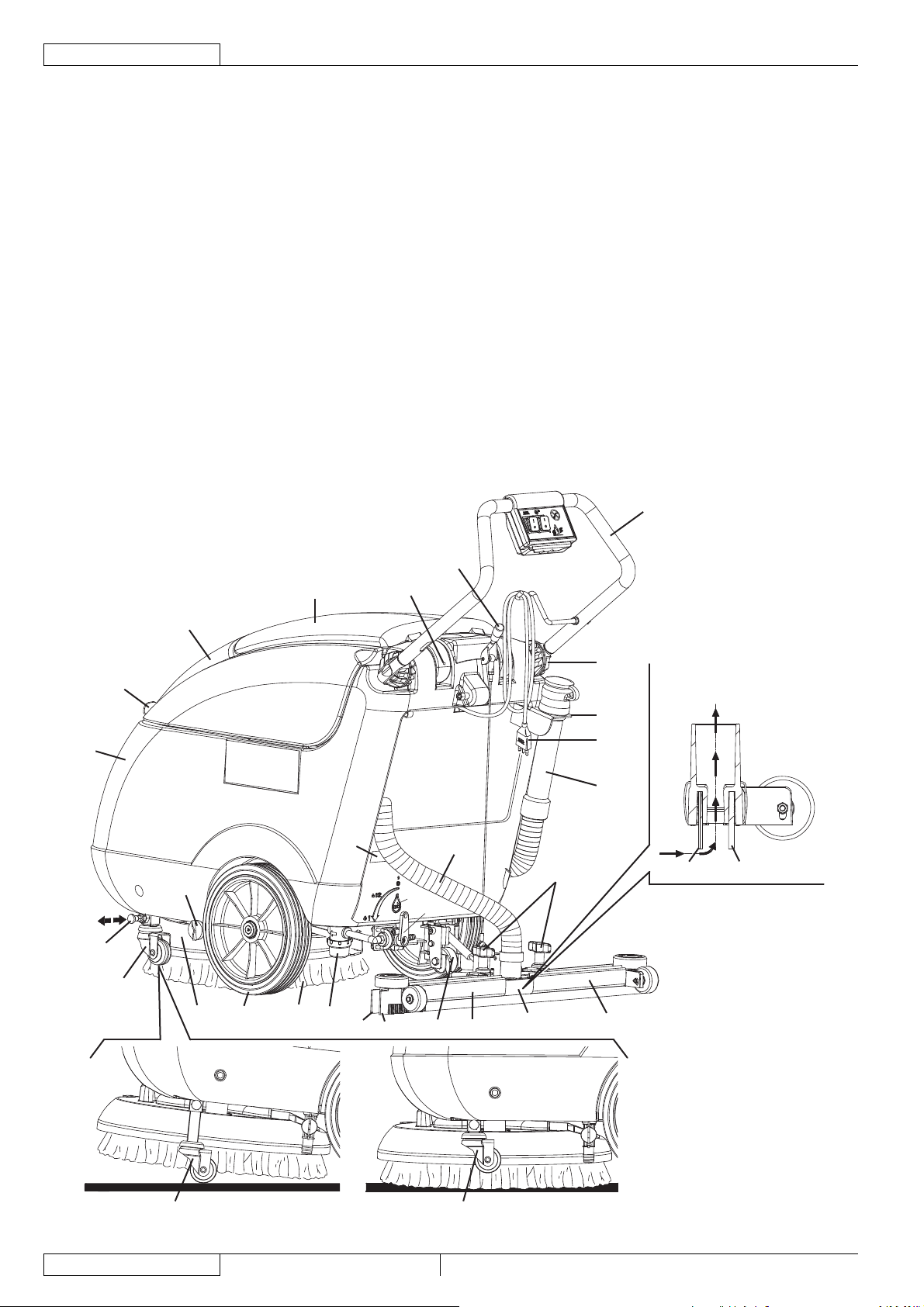

MASINA KONSTRUKTSIOON

Seerianumbri plaat/tehnilised andmed/vastavussertiﬁ kaat1. Juhtraud2. Juhtraua kalde reguleerimise nupp3. Lahuse juurdevoolu reguleerimise kang4. Lahuse juurdevoolu reguleerimise kangi ECO asend (vee 5. “säästlik” kasutamine, vett jätkub 70-80 minutiks) Kasutatud vee paagi kate6. Tagumine tugiratas transportimiseks/parkimiseks7. Keskrattad liikumatul teljel8. Hari/padjandhari9. Harja/padjandharja hoidja moodul10. Kaabits11. Kaabitsa kinnitamise pöördrattad12. Eesmine kaabitsa leht13. Tagumine kaabitsa leht14. Kaabitsa lehtede kinnitamise vedrud15. Kasutatud vee ärajuhtevoolik16.

Kasutatud vee ärajuhtevooliku tugi17. Lahuse ärajuhteventiil18. Kaabitsa tõstmise/langetamise kang19. Lahuse ﬁ lter20. Voolukaabel21. Kaabitsa imivoolik22. Transportimise/parkimise seade23. Transportimise/parkimise seade (aktiveeritud)23a. Transportimise/parkimise seade (vabastatud)23b. Transportimise/parkimise seadme asetamise tihvt24. Harja/padjandharja hoidja tugi25. Kasutatud vee paak26. Lahusepaak27. Õhu juurdepääsuava28.

157

23a

909 5685 000(4)2009-11 D CA 410

23b

S310238B

MASINA KONSTRUKTSIOON (Järgneb)

Kasutatud vee paagi kaas (avatud)31. Kasutatud vee paagi kaane tihend32. Harja/padjandharja hoidja tugi33. Kasutatud vee paagi kamber34. Lahuse paagi täiteava35. Imiseadme võre koos automaatse ujuksulguriga36. Kasutatud vee äravooluava37. Imemissüsteemi mootor38. Harja/padjandharja hoidja mootor39. Harja/padjandharja hoidja moodul40. Masina kiiruse muutmise kruvi41. Hari42. Padjandharja hoidja43. Padjandhari44. Terminali paneeli karp45. Kruvi46. Harja/padjandharja hoidja käivitamise 47. pöörlemissuund

KASUTUSJUHEND

EESTI

42 43

CA 410 909 5685 000(4)2009-11 D

S310244B

EESTI

JUHTPANEEL

Juhtpaneel51. Harja/padjandharja lüliti52. Imemissüsteemi lüliti53.

KASUTUSJUHEND

S310237A

LISASEADMED JA -VÕIMALUSED

Lisaks standardkomponentidele saab masina varustada vastavalt vajadusele järgnevate lisaseadmete ja -funktsioonidega:

Erinevatest materjalidest harjad/padjandharjad –

Lisavarustuse kohta küsige lisateavet volitatud edasimüüjatelt.

TEHNILISED ANDMED

Üldandmed CA 410 - 230 volti CA 410 - 115 volti

Masina pikkus 997 mm Masina laius kaabitsaga 720 mm Masina laius ilma kaabitsata 570 mm Min/maks masina kõrgus üles tõmmatud juhtrauaga 730 - 836 mm Masina kogukaal 65 kg Minimaalne pöörderaadius 750 mm Puhastuslaius 430 mm Keskratta läbimõõt 250 mm Harja/padjandharja läbimõõt 430 - 432 mm Tagaratta surve maapinnale 1,0 N/mm Esiratta surve maapinnale 1,9 N/mm Harja/padjandharja rõhk pinnale 28 kg

Töönäitajad CA 410 - 230 volti CA 410 - 115 volti

Imemine 1 316 mmH Harja/padjandharja hoidja mootori kiirus 150 p/min 170 p/min Müratase töökohal (ISO 11201, ISO 4871) (LpA) 70 dB(A) ± 3dB(A) Masina müratase (ISO 3744, ISO 4871) (LwA) 87 dB(A) Juhi käe vibratsioonitase (ISO 5349-1) < 2,5 m/s Imemissüsteemi mootori võimsus 550 W Harja/padjandharja mootori võimsus 1 100 W 550 W Kallutusvõime 2% Süsteemipinge 230 V - 50 Hz 115 V - 60 Hz Lahusepaagi maht 23 liitrit Kasutatud vee paagi maht 21 liitrit

909 5685 000(4)2009-11 D CA 410

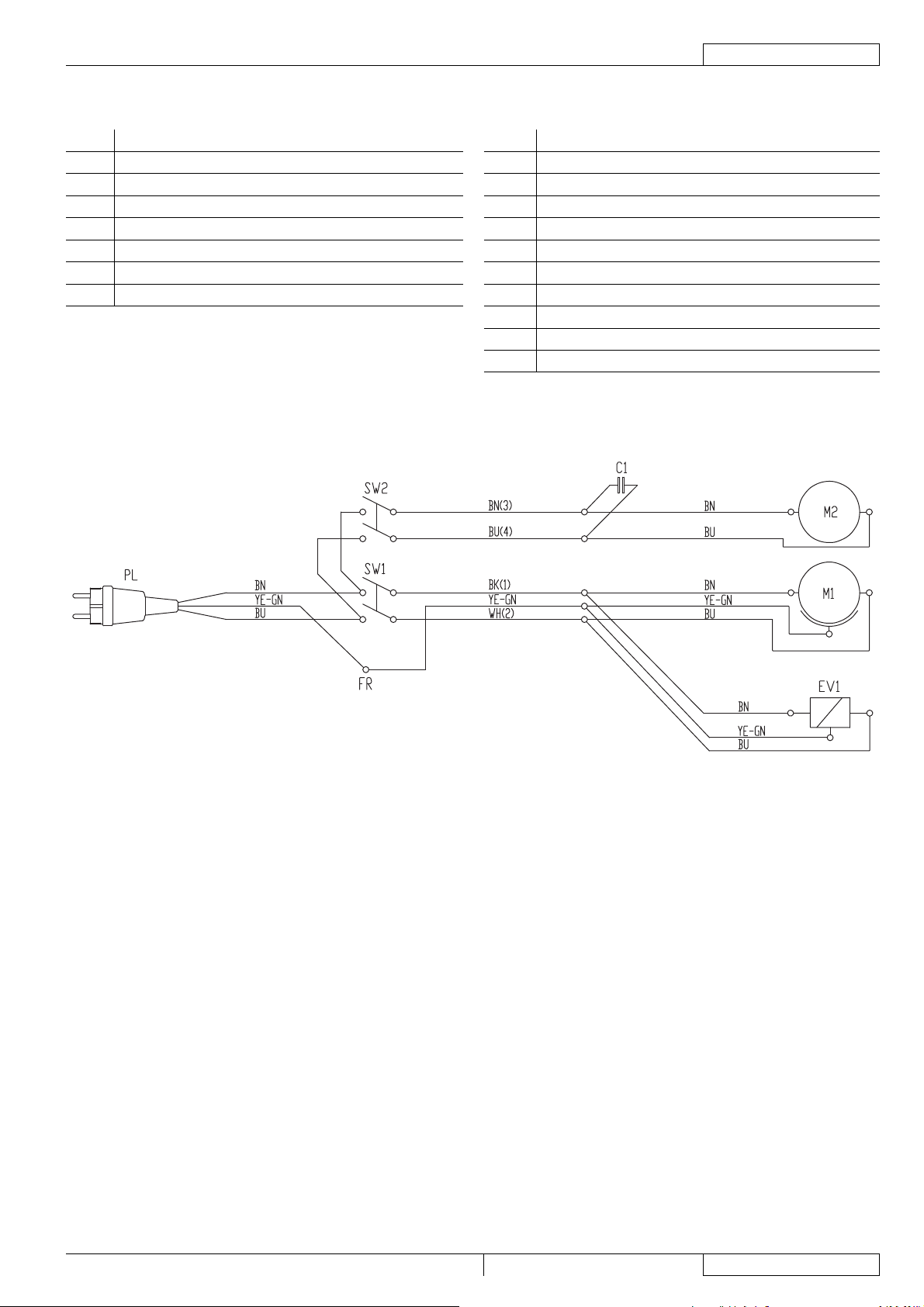

ELEKTRISKEEM

Võti

C1 Summuti EV1 Vee solenoidklapp FR Raam M1 Harja/padjandharja hoidja mootor M2 Imemissüsteemi mootor PL Pistik SW1 Harja/padjandharja lüliti SW2 Imemissüsteemi lüliti

KASUTUSJUHEND

Värvikood

BK Must BU Sinine BN Pruun GN Roheline GY Hall OG Oranž PK Roosa RD Punane VT Lilla WH Valge YE Kollane

EESTI

S310239A

CA 410 909 5685 000(4)2009-11 D

EESTI

KASUTUSJUHEND

KASUTAMINE

HOIATUS!

Masina mõnedesse kohtadesse on kinnitatud plaadid, millel on kiri:

OHT! – HOIATUS – ETTEVAATUST – NÕUANNE –

Käsiraamatut lugedes peaks operaator pöörama erilist tähelepanu plaatidel olevate sümbolite tähendusele. Ärge katke neid plaate mitte mingil juhul kinni ja kui nad viga saavad, siis asendage nad kohe uutega.

ENNE MASINA KÄIVITAMIST

Harja või kettahoidja paigaldamine

MÄRKUS

Kasutage vastavalt puhastatavale põrandale kas harja- (42) või padjandharja hoidjat (43).

Paigaldage asetamistihvt (24) ja vabastage masina transportimise/parkimise seade (23b).1. Tõstke harja/padjandharja hoidja moodul (10) juhtraua (2) abil üles.2. Asetage hari (42) või padjandharja hoidja (43) mooduli alla.3. Langetage moodul (10) juhtraua (2) abil.4. Ühendage voolukaabel (21) vooluvõrku.5. Vajutage paari sekundi jooksul harja/padjandharja lülitile (52), et haakida külge hari/padjandharja hoidja.6. Kui see protseduur on raske, pöörake harja/padjandharja hoidjat vastupäeva (47).

Harja/padjandharja rakendusjuhend (ainult soovitused)

Saadaval olevate harjade tüübid Midlite Grit 180 Midgrit 240 Prolite Union Mix

Betoon Terratsopõrand

Üldine puhastamine

Poleerimine

Keraamilised plaadid/ehituskivid Marmor Vinüülplaadid Kummiplaadid Kummiplaadid Marmor Vinüülplaadid

Kaabitsa paigaldamine

Paigaldage kaabits (11) kohale ning kinnitage see pöördratastega (12), seejärel ühendage imemisvoolik (22) kaabitsa külge.7.

Lahusepaagi täitmine

Täitke paak (27) täiteava (35) kaudu sobiva lahusega, sõltuvalt kavandatavast tööst.8. Ärge laske lahusepaaki ääreni täis, jätke äärest mõned sentimeetrid tühjaks. Jälgige alati lahuse valmistamise juhendeid, mis on antud lahuse valmistamiseks kasutataval kemikaalil. Lahuse temperatuur ei tohi ületada 40°C.

ETTEVAATUST!

Kasutage ainult vähese vahuga, mittesüttivaid puhastusvahendeid, mis on mõeldud masinpesuks.

Reguleerimine

Reguleerige juhtrauda (2) nuppude (3) abil, kuni seda on mugav hoida.9.

909 5685 000(4)2009-11 D CA 410

MASINA KÄIVITAMINE JA SEISKAMINE

Masina käivitamine

Valmistage masin kasutamiseks ette nii nagu on näidatud eelmises lõigus.1. Juhtige masin töökohale, lükates seda kätega juhtraual (2).2. Ühendage voolukaabel (21) vooluvõrku.3.

HOIATUS!

Enne toitekaabli vooluvõrku ühendamist kontrollige, et sagedus ja pinge, mis näidatud masina küljes oleval andmeplaadil (1), oleks vastavuses vooluvõrgu pingega.

Langetage kaabits (11) kangiga (19).4. Seadke lahuse juurdevoolu reguleeriv kang (4) ühte järgnevatest asenditest, sõltuvalt kavandatavast puhastustööst:5.

ECO (säästu)süsteem: kui kang (4) on asendis ECO (5), töötab masin varem seadistatud, vett säästval erimoodusel; et • vee juurdevool on varem seadistatud ja püsiv, suudab masin ilma tankimata töötada 70-80 minutit (veekulu umbes 0,3 liitrit minutis). Muudetav süsteem: kui kang pöörata vasakule (muudetav vool), võib vool suureneda kuni 1 liitrini minutis.• Masina töötamise ajal ei ole võimalik täielikult peatada vee juurdevoolu harjadele.•

Hoides kätt juhtraual (2), käivitage masin keerates harja/padjandharja lüliti ning imemissüsteemi lüliti (52 ja 53) asendisse “I”.6.

Masina seiskamine

Pöörake harja/padjandharja hoidja lüliti ja imemissüsteemi lüliti (52 ja 53) asendisse “0”.7. Ühendage voolukaabel (21) vooluvõrgust lahti.8. Tõstke kaabits kangiga (19).9. Paigaldage asetamistihvt (24) ja tõstke harja/padjandharja hoidja, aktiveerides transportimise/parkimise seadme (23a).10.

MASINA KASUTAMINE (PUHASTAMINE/KUIVATAMINE)

Käivitage masin nii nagu on näidatud eelmises lõigus.1. Hoides mõlemat kätt juhtraual (2), liigutage masinat, ning alustage põranda puhastamise/kuivatamisega.2.

ETTEVAATUST!

Põranda kahjustamise vältimiseks ärge kasutage harju ilma lahuseta ja kui masinat ei kasutata, lülitage harjad/ padjandharjad lülitist (52) välja.

KASUTUSJUHEND

EESTI

ETTEVAATUST!

Enne harja/padjandharja tõstmist, lülitage see lülitist (52) välja.

Muutke vajadusel lahuse kogust kangiga (4).3.

MÄRKUS

Korraliku pühkimise/kuivatamise jaoks seinade ääres soovitab Nilﬁ sk sõita seina äärde masina parema küljega nagu joonisel 1.

Joonis 1

Masina kiiruse muutmine

Masina kiirus sõltub puhastatava põranda tüübist ja harja või padjandharja valikust.4. Vajadusel saab masina kiirust reguleerida järgides vastavat toimingut Hoolduse peatükis.

P100160

CA 410 909 5685 000(4)2009-11 D

EESTI

KASUTUSJUHEND

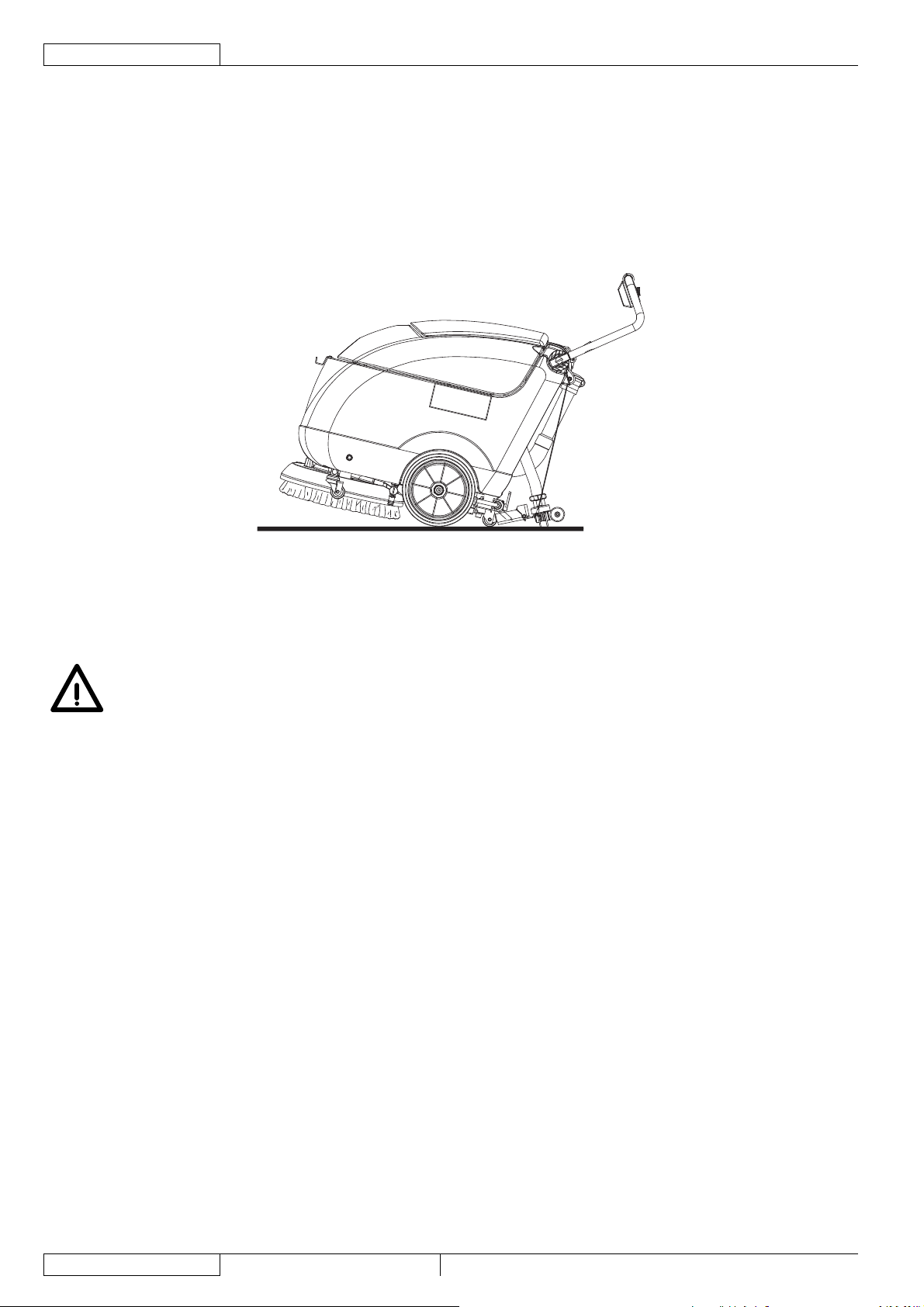

MASINA TRANSPORTIMINE/PARKIMINE

Masina transportimiseks/parkimiseks toimige järgnevalt.

Pöörake harja/padjandharja hoidja lüliti ja imemissüsteemi lüliti (52 ja 53) asendisse “0”.1. Ühendage voolukaabel (21) vooluvõrgust lahti ja asetage see hoidjale.2. Tõstke kaabits kangiga (19).3. Haarake juhtrauast (2) ja laske seda natuke alla poole kuni tagumine ratas (7) puudutab põrandat (joonis 2). Hoides masinat 4. selles asendis sõidke transportimise/parkimise alale. Pärast töö lõpetamist ei tohi märgade plekkide jätmise pärast harja/padjandharja vedada mööda põrandat. Eemaldage hari/5. padjandharja hoidja mooduli küljest, kasutades lahti laskmise seadet (vaadake peatükki Pärast masina kasutamist), seejärel asetage tugiraamile (25).

Joonis 2

S310239

PAAGI TÜHJENDAMINE

Ujuksulgur (36) sulgeb automaatselt imisüsteemi, kui kasutatud vee paak (26) on täis saanud. Imisüsteemi lukustumisest, mille põhjustab paagi täis saamine, annab märku imemissüsteemi mootori müra järsk suurenemine ja lisaks ei kuivatata põrandat.

ETTEVAATUST!

Kui imisüsteem seiskub juhuslikult (näiteks kui ujuk aktiveeritakse masina järsu liigutamise tõttu), toimige töö jätkamiseks järgmiselt: lülitage imemissüsteem välja vajutades lülitile (53), avage kaas (6) ja kontrollige, et ujuk võres (36) oleks langenud vee tasemele. Seejärel sulgege kaas (6) ja lülitage vaakumsüsteem välja vajutades lülitit (53).

Kui kasutatud vee paak (26) on täis, toimige järgnevalt.

Kasutatud vee paagi tühjendamine

Peatage masin, vajutades harja/padjandharja hoidja ja imemissüsteemi lüliteid (52 ja 53).1. Ühendage voolukaabel (21) vooluvõrgust lahti ja asetage see hoidjale.2. Tõstke kaabits kangiga (19).3. Viige masin vastavasse jäätmete ladustamise piirkonda.4. Paigaldage asetamistihvt (24) ja tõstke harja/padjandharja hoidja, aktiveerides transportimise/parkimise seadme (23a).5. Tühjendage kasutatud vee paak (26) tühjendusvoolikuga (16).6. Loputage seejärel paaki puhta veega.

Lahusepaagi tühjendamine

Sooritage uuesti sammud 1 kuni 4.

Tühjendage lahuse paak (27) tühjendusklapiga (18).7. Loputage seejärel paaki puhta veega.8.

909 5685 000(4)2009-11 D CA 410

KASUTUSJUHEND

PÄRAST MASINA KASUTAMIST

Pärast töö lõppu, enne masina juurest lahkumist:

Eemaldage hari/padjandharja hoidja järgnevalt:1.

kui hari/padjandharja hoidja on tõstetud üles, keerake lüliti (52) asendisse “I” ja mõne sekundi pärast keerake lüliti tagasi •

asendisse “0”, vabastades sellega harja/padjandharja hoidja. Ühendage voolukaabel (21) vooluvõrgust lahti ja asetage see hoidjale.2. Tühjendage paagid (26 ja 27) nagu näidatud eelmises peatükis.3. Viige läbi igapäevased hooldustööd (vt peatükk Hooldus).4. Hoidke masinat kuivas ja puhtas kohas, hari/padjandhari või kaabits kas üles tõstetud või masina küljest eemaldatud.5.

KASUTATUD VEE PAAGI EEMALDAMINE

Kontroll- või hooldustööde tegemiseks võib olla vajalik kasutatud vee paagi (26) eemaldamine järgnevalt.

Tühjendage kasutatud vee paak (26) nagu näidatud vastavas peatükis.1. Sõitke masinaga tasasele pinnale.2. Veenduge, et voolukaabel (21) oleks vooluvõrgust lahti ühendatud.3. Ühendage imivoolik (22) kaabitsa (11) küljest lahti.4. Ühendage kasutatud vee ärajuhtevoolik (16) toe (17) küljest lahti.5. Avage kate (6).6. Haarake kasutatud vee paagil (A, joonis 3) ala (B) ja kergitage vaikselt.7. Ühendage imemisvoolik (C) paagi küljest lahti, eemaldage paak (A) ja voolikud (D) ja (E).8.

EESTI

Joonis 3

S310243A

PIKEM PAUS MASINA KASUTAMISES

Kui masinat ei kasutata vähemalt järgneva 30 päeva jooksul, siis toimige järgnevalt:

Toimige lõigus Peale masina kasutamist kirjeldatud viisil.1. Hoidke masinat puhtas ja kuivas kohas.2.

ESIMENE KASUTUSPERIOOD

Pärast esimest 8 tundi tuleb kontrollida, et masina kinnitus- ja ühendusosad oleksid kindlalt kinni. Veenduge, et nähtavad osad on terved ja masin kusagilt ei lekiks.

CA 410 909 5685 000(4)2009-11 D

EESTI

KASUTUSJUHEND

HOOLDUS

Korrektne ja regulaarne hooldus tagab masinale pika eluea ja kindlustab kasutamisel ohutuse. Järgnevas tabelis on võetud kokku nõutavad regulaarsed hooldustööd. Tööde intervallid võivad töö iseloomust olenevalt muutuda, ning need määrab kindlaks hoolduse eest vastutav isik.

HOIATUS!

Hooldustöid võib läbi viia ainult juhul kui masin on välja lülitatud ja voolukaabel vooluvõrgust lahti ühendatud. Lisaks lugege hoolikalt peatükis “Ohutus” sisalduvaid juhiseid.

Plaanipäraseid ja erakorralisi hooldustöid tohivad läbi viia ainult sobivate teadmistega töötajad või volitatud teenindus. Selles käsiraamatus on kirjeldatud ainult kergemaid ja kõige tavalisemaid hooldustöid.

MÄRKUS

Teiste regulaarsete hooldustööde tabelis märgitud hooldustööde ja erakorraliste hooldustööde juhised leiate spetsiaalsest teeninduse käsiraamatust, millega saab tutvuda kõigis teeninduskeskustes.

REGULAARSETE HOOLDUSTÖÖDE TABEL

Toiming

Kaabitsa puhastamine Harja puhastamine Paagi ja imiseadme võre puhastamine Kaabitsa terade kontroll ja asendamine Lahuseﬁ ltri puhastamine Mutrite ja kruvide pingutatuse kontroll (1) Imemissüsteemi mootori süsinikharjade kontroll ja vahetus (2)

Iga päev,

pärast masina

kasutamist

Kord nädalas

Iga kuue kuu

järel

Kord aastas

Ja pärast esimest kaheksat töötundi.(1) Hooldustööd, mida peab tegema autoriseeritud Nilﬁ sk hoolduskeskus.(2)

KAABITSA PUHASTAMINE

MÄRKUS

Hästi kuivatamiseks peab kaabits olema puhas ning selle terad peavad olema heas seisukorras.

ETTEVAATUST!

Kaabitsa puhastamisel on soovitatav kanda kaitsekindaid, kuna sellel võib olla teravate servadega prahti.

Sõitke masinaga tasasele pinnale.1. Veenduge, et voolukaabel (21) oleks vooluvõrgust lahti ühendatud.2. Langetage kaabits kangiga (19).3. Ühendage imivoolik (22) kaabitsa küljest lahti.4. Keerake pöördrataste (12) haare lõdvemaks ning eemaldage kaabits (11).5. Peske ja puhastage kaabits. Eriti selle vahed (A, joonis 4) ning auk (B) prahist ja mustusest.6. Kontrollige, kas eesmine (C) ja tagumine (D) tera on terved ja ilma täkete ning lõhedeta; vajadusel asendage need (lugege 7. juhendit järgmisest lõigust). Paigaldage komponendid tagasi eemaldamisele vastupidises järjekorras.8.

909 5685 000(4)2009-11 D CA 410

KASUTUSJUHEND

EESTI

KAABITSA TERADE KONTROLL JA ASENDAMINE

Puhastage kaabits nagu näidatud eelmises lõigus.1. Kontrollige, et eesmiste terade servade (E, joonis 4) ja tagumiste terade servad (I) oleks kogu nende pikkuses samal kõrgusel; 2. vajadusel reguleerige nende kõrgust järgnevalt:

Eemaldage kinnitusvedrud (F) ning reguleerige eesmist tera (C) ja tagumist tera (D).•

Paigaldage eesmise ja tagumise tera kinnitusvedrud.• Kontrollige, kas eesmine (C) ja tagumine (D) tera on terved ja ilma täkete ning lõhedeta; vajadusel vahetage need vastavalt 3. alltoodule. Kontrollige, et tagumise tera eesmine nurk (H) poleks kulunud, vastasel juhul pöörake tera ümber, et asendada kulunud nurk teisega (I), kui see on terve. Kui mõlemad servad on kulunud, asendage tera järgmiselt:

Eemaldage kinnitusvedrud (F) ning vahetage (või pöörake ümber) tagumine tera (D).•

Paigaldage eesmise ja tagumise tera kinnitusvedrud.• Paigaldage kaabits (11) ja keerake pöördrattad (12) kinni.4. Ühendage imivoolik (22) kaabitsaga (11).5.

HARJA PUHASTAMINE

MÄRKUS

Harjade puhastamisel on soovitatav kanda kaitsekindaid, kuna sellel võib olla teravate servadega prahti.

Eemaldage hari, nagu näidatud lõigus Kasutamine.1. Puhastage hari vee ning puhastusainega.2. Kontrollige, et harjased oleks terved ja mitte liialt kulunud, vajadusel asendage hari.3.

Joonis 4

S310240

CA 410 909 5685 000(4)2009-11 D

EESTI

KASUTUSJUHEND

PAAGI JA IMISEADME VÕRE PUHASTAMINE

Viige masin vastavasse jäätmete ladustamise piirkonda.1. Veenduge, et voolukaabel (21) oleks vooluvõrgust lahti ühendatud.2. Avage kate (6), puhastage ja peske kate, paagid (26 ja 27) ning imiseadme võre (36) puhta veega.3. Juhtige vesi tühjendusvooliku (16) ja klapi (18) abil paakidest välja. Kui vaja, avage klambrid (B, joonis 5) ning avage võre (A), eemaldage ujuk (C), puhastage kõik komponendid ja pange 4. seadeldis uuesti kokku. Kontrollige, kas kasutatud vee paagi katte tihend (D) on terve.5.

MÄRKUS

Tihend (D) tekitab paagis alarõhu, mis on vajalik kasutatud vee sisse imemiseks.

Vajadusel asendage tihend (D), eemaldades selle selle soonest (E). Uue tihendi paigaldamisel paigaldage ühenduskoht (F) joonisel näidatud ala keskele. Kontrollige, et et tihendi (G) kandepind (D) oleks terve.6. Kontrollige, et õhu juurdevoolu ava (28) ei oleks umbes.7.

MÄRKUS

Õhuauk (28) soodustab paagis alarõhu tekitamist, sest see aitab õhul korpuse vahele asemele voolata.

Sulgege kasutatud vee paagi (6) kate.8.

Joonis 5

S310231B

909 5685 000(4)2009-11 D CA 410

LAHUSEFILTRI PUHASTAMINE

Tühjendage lahuse paak (27) nagu näidatud vastavas peatükis.9. Sõitke masinaga tasasele pinnale.10. Veenduge, et voolukaabel (21) oleks vooluvõrgust lahti ühendatud.11. Eemaldage läbipaistev kaas (A, joonis 6), seejärel eemaldage ﬁ ltri sõel (B). Puhastage ja paigaldage need tagasi toele (C).12.

MÄRKUS

Filtri sõel (B) tuleb panna toe (C) ümbrisesse (D) õigetpidi.

KASUTUSJUHEND

EESTI

MASINA KIIRUSE MUUTMINE

MÄRKUS

Masina kiirus sõltub puhastatava põranda tüübist ja harja või padjandharja valikust. Vajadusel toimige järgneva protseduuri järgi.

Eemaldage kasutatud vee paak nagu on kirjeldatud peatükis Kasutamine.1. Reguleerige masina kiirust kruviga (41) järgnevalt:2.

Lõdvendage kruvi (46) masina paremas ääres vastupäeva keerates.•

Masina kiiruse tõstmiseks keerake muutmise kruvi (41) vastupäeva.•

Masina kiiruse vähendamiseks keerake muutmise kruvi (41) päripäeva.•

Pärast reguleerimist pinguldage kruvi (46).• Paigaldage kasutatud vee paak nagu on kirjeldatud peatükis Kasutamine.3. Kui masin on töötamiseks valmis, tehke masinale praktiline test. Kui on vaja teha muid muutmisi, korrake samme 1 kuni 4.4.

Joonis 6

S310232A

CA 410 909 5685 000(4)2009-11 D

EESTI

KASUTUSJUHEND

VEAD JA LAHENDUSED

Probleem Võimalik põhjus Lahendus

Mootorid ei käivitu

Kasutatud vee imemine on ebapiisav

Lahuse vool on ebapiisav Lahuse ﬁ lter (20) on must Puhastage

Kaabits jätab jälgi põrandale

Lisateavet saate teeninduse käsiraamatust, mis on saadaval kõigis Nilﬁ sk teeninduskeskustes.

Toitekaabel (21) on vigane või eemaldatud vooluvõrgust

Kasutatud vee paak (26) on täis Tühjendage Imiseadme võre (36) on umbes või ujuk on

kinni. Imivoolik (22) on kaabitsa (11) küljest lahti või

katki. Kaabits (11) on must või kaabitsa terad (13,

14) on kulunud või katkised Kasutatud vee paagi kate (6) ei ole korralikult

suletud või tihend (32) on katki Kasutatud vee paak (6) on must (ummistunud

äravooluava)

Praht kaabitsa terade (13, 14) all Eemaldage praht Kaabitsa terad (13, 14) kulunud, sälgustunud

või rebenenud

Vahetage või ühendage kaabel

Puhastage võre ja kontrollige ujukit.

Ühendage

Puhastage kaabits või vahetage terad.

Kontrollige ja/või puhastage kandepind või vahetage tihend

Puhastage

Vahetage terad välja

UTILISEERIMINE

Laske masin utiliseerida vastava ala kvaliﬁ tseeritud spetsialistil. Enne utiliseerimist eemaldage ja eraldage järgmised materjalid, mis tuleb kasutuselt kõrvaldada vastavalt kehtivatele seadustele:

Hari – Padjandhari – Elektrilised ja elektroonilised osad (*) –

Elektrilisi ja elektroonileisi osasid utiliseerides, pöörduge lähima Nilﬁ sk keskuse poole.(*)

909 5685 000(4)2009-11 D CA 410

NAUDOTOJO VADOVAS

LIETUVIŠKAI

TURINYS

ĮŽANGA ............................................................................................................................................................................ 2

VADOVO TIKSLAS IR TURINYS ..................................................................................................................................................... 2

TIKSLAS .......................................................................................................................................................................................... 2

KUR LAIKYTI ŠĮ VADOVĄ ............................................................................................................................................................... 2

ATITIKTIES DEKLARACIJA............................................................................................................................................................. 2

IDENTIFIKACIJOS DUOMENYS ..................................................................................................................................................... 2

KITI PAGALBINIAI VADOVAI ........................................................................................................................................................... 2

ATSARGINĖS DALYS IR TECHNINĖ PRIEŽIŪRA ......................................................................................................................... 2

PAKEITIMAI IR PATOBULINIMAI .................................................................................................................................................... 3

NAUDOJIMO GALIMYBĖS ............................................................................................................................................................. 3

SUTARTINĖS NUORODOS ............................................................................................................................................................ 3

IŠPAKAVIMAS / PRISTATYMAS ..................................................................................................................................... 3

SAUGUMAS ..................................................................................................................................................................... 3

SIMBOLIAI ....................................................................................................................................................................................... 3

BENDROS TAISYKLĖS ................................................................................................................................................................... 4

MAŠINOS APRAŠYMAS ................................................................................................................................................. 6

MAŠINOS SANDARA ...................................................................................................................................................................... 6

VALDYMO PRIETAISŲ SKYDAS .................................................................................................................................................... 8

PRIEDAI / PAPILDOMA ĮRANGA .................................................................................................................................................... 8

TECHNINIAI DUOMENYS ............................................................................................................................................................... 8

ELEKTROS INSTALIACIJOS SCHEMA .......................................................................................................................................... 9

NAUDOJIMAS ............................................................................................................................................................... 10

PRIEŠ ĮJUNGIANT MAŠINĄ ......................................................................................................................................................... 10

MAŠINOS ĮJUNGIMAS IR IŠJUNGIMAS .......................................................................................................................................11

MAŠINOS VALDYMAS (PLOVIMAS / DŽIOVINIMAS) ...................................................................................................................11

MAŠINOS VEŽIMAS / STOVĖJIMAS ............................................................................................................................................ 12

BAKELIŲ TUŠTINIMAS ................................................................................................................................................................. 12

PABAIGUS DARBUS SU MAŠINA ................................................................................................................................................ 13

SURENKAMO VANDENS BAKELIO NUĖMIMAS ......................................................................................................................... 13

ILGĄ LAIKĄ NENAUDOJAMA MAŠINA ........................................................................................................................................ 13

PIRMASIS NAUDOJIMO PERIODAS ........................................................................................................................................... 13

TECHNINĖ PRIEŽIŪRA ................................................................................................................................................. 14

TECHNINĖS PRIEŽIŪROS GRAFIKAS ........................................................................................................................................ 14

GRANDYKLĖS VALYMAS ............................................................................................................................................................. 14

GRANDYKLĖS GUMŲ PATIKRA IR KEITIMAS ............................................................................................................................15

ŠEPEČIO VALYMAS ..................................................................................................................................................................... 15

BAKELIO IR SIURBIMO GROTELIŲ VALYMAS ........................................................................................................................... 16

TIRPALO FILTRO VALYMAS ......................................................................................................................................................... 17

MAŠINOS GREIČIO REGULIAVIMAS .......................................................................................................................................... 17

GEDIMŲ NUSTATYMAS ................................................................................................................................................ 18

UTILIZACIJA .................................................................................................................................................................. 18

CA 410 909 5685 000(4)2009-11 D

LIETUVIŠKAI

NAUDOTOJO VADOVAS

ĮŽANGA

PASTABA

Skaičiai skliausteliuose žymi sudedamąsias dalis, parodytas skyriuje “Mašinos aprašymas”.

VADOVO TIKSLAS IR TURINYS

Šio vadovo tikslas – pateikti operatoriui visą reikiamą informaciją, kaip saugiai ir teisingai naudotis aprašomu įrenginiu. Vadove pateikiami mašinos techniniai duomenys, saugos nurodymai, aprašomas veikimas, nenaudojamos mašinos saugojimas, techninė priežiūra, atsarginės dalys ir utilizavimas. Prieš pradėdami dirbti su įrenginiu, operatoriai ir kvaliﬁ kuoti meistrai privalo atidžiai perskaityti šį vadovą. Jei jums iškilo abejonių dėl instrukcijų interpretavimo, arba jei norite gauti papildomos informacijos, prašome susisiekti su Nilﬁ sk.

TIKSLAS

Šis vadovas skirtas kvaliﬁ kuotiems operatoriams ir meistrams, kurie prižiūri įrenginį. Operatoriams neleidžiama atlikti tų darbų, kuriuos paprastai atlieka kvaliﬁ kuoti meistrai. Bendrovė Nilﬁ sk nėra atsakinga už įrangos gedimus, kurie atsiras dėl šio draudimo nepaisymo.

KUR LAIKYTI ŠĮ VADOVĄ

Naudojimo ir techninės priežiūros vadovą privalu laikyti šalia mašinos, jis turi būti įdėtas į specialų aplanką, apsaugantį nuo skysčių ir kitų kenksmingų medžiagų.

ATITIKTIES DEKLARACIJA

Su mašina pateikta atitikties deklaracija patvirtina, kad mašina atitinka galiojančius įstatymus.

PASTABA

Kartu su mašinos dokumentais pateikiami du originalūs atitikties deklaracijos egzemplioriai.

IDENTIFIKACIJOS DUOMENYS

Mašinos modelis ir serijos numeris yra pažymėti plokštelėje (1). Mašinos pagaminimo metai yra nurodyti atitikties deklaracijoje, juos taip pat žymi pirmieji du mašinos serijos numerio skaitmenys. Šios informacijos prireiks, jei bus keičiamos atsarginės mašinos dalys. Mašinos identiﬁ kacijos duomenis įrašykite į šią lentelę.

MAŠINOS modelis .............................................................................

MAŠINOS serijos numeris .................................................................

KITI PAGALBINIAI VADOVAI

Atsarginių dalių katalogas (pridedamas perkant mašiną) – Techninės priežiūros vadovas (kuriuo galima naudotis Nilﬁ sk techninės priežiūros centruose) –

ATSARGINĖS DALYS IR TECHNINĖ PRIEŽIŪRA

Visas reikiamas valdymo, techninės priežiūros ir remonto procedūras privalo atlikti kvaliﬁ kuoti meistrai arba Nilﬁ sk techninės priežiūros centrai. Privaloma naudoti tik originalias dalis ir priedus. Susisiekite su Nilﬁ sk dėl techninės priežiūros arba jei norite užsisakyti atsarginę dalį ar priedus; tokiu atveju praneškite mašinos modelį ir serijos numerį.

909 5685 000(4)2009-11 D CA 410

NAUDOTOJO VADOVAS

LIETUVIŠKAI

PAKEITIMAI IR PATOBULINIMAI

Nilﬁ sk nuolat tobulina savo gaminius ir pasilieka teisę juos keisti bei tobulinti savo nuožiūra ir ateityje, tačiau neprisiima jokių įsipareigojimų dėl šių sąlygų taikymo anksčiau parduotoms mašinoms. Bet kokį pakeitimą ir / arba papildomos įrangos montavimą turi patvirtinti ir atlikti Nilﬁ sk.

NAUDOJIMO GALIMYBĖS

Ši plovimo ir džiovinimo mašina naudojama lygioms ir tvirtoms grindų dangoms valyti (plauti ir džiovinti) visuomeninės ir komercinės paskirties patalpose, kur naudojimo sąlygos yra saugios; mašina gali naudotis kvaliﬁ kuotas operatorius. Plovimo ir džiovinimo mašinų negalima naudoti kiliminėms dangoms ir kilimams valyti.

SUTARTINĖS NUORODOS

Nuorodos “pirmyn”, “atgal”, “priekis”, “užpakalis”, “kairė” arba “dešinė” reiškia operatoriaus padėtį, kai jis yra uždėjęs rankas ant rankenos (2).

IŠPAKAVIMAS / PRISTATYMAS

Išpakuodami mašiną griežtai laikykitės ant pakuotės surašytų instrukcijų. Atvežus mašiną, patikrinkite, ar pakuotė ir mašina nebuvo pažeistos vežant. Jei pažeidimai matomi, neišpakuokite mašinos ir leiskite ją patikrinti mašiną atvežusiais tarnybai. Iškart kreipkitės atvežusią tarnybą ir užregistruokite pretenziją dėl apgadinimo. Prašome patikrinti, ar kartu su mašina buvo atgabenti ir šie daiktai:

Plovimo ir džiovinimo mašinos instrukcijų vadovas – Plovimo ir džiovinimo mašinos atsarginių dalių sąrašas –

SAUGUMAS

Šie simboliai nurodo galimas pavojingas situacijas. Visuomet atidžiai skaitykite šią informaciją ir laikykitės visų atsargumo priemonių idant apsaugotumėte žmones ir turtą. Mašiną valdantis operatorius yra labiausiai atsakingas už saugų darbą. Jokia nelaimingų įvykių prevencijos programa nebus efektyvi, jei nebendradarbiaus asmuo, atsakingas už mašinos valdymą. Daugiausia gamykloje įvykstančių nelaimingų atsitikimų įvyksta tuomet, kai dirbama arba judama. Juos paprastai nulemia paprasčiausių taisyklių nesilaikymas. Rūpestingas ir sąmoningas operatorius - tai pats geriausias garantas, užkertantis kelią nelaimingiems įvykiams. Jis taip pat iš esmės prisideda prie bet kokios prevencinės programos vykdymo.

SIMBOLIAI

PAVOJINGA!

Šis simbolis nurodo pavojingą situaciją, kuomet operatoriui gresia mirtis.

ĮSPĖJIMAS!

Šis simbolis nurodo potencialią žmonių susižalojimo galimybę.

ATSARGIAI!

Šis simbolis nurodo į tai, kad reikia atkreipti dėmesį į svarbias bei naudingas pastabas dėl darbo su mašina. Pastraipas, pažymėtus šiuo simboliu, skaitykite itin atidžiai.

PASTABA

Žymi pastabą, susijusią su svarbiomis arba naudingomis funkcijomis.

KONSULTACIJA

Ji nurodo, kad prieš pradedant bet kokį darbą būtina perskaityti glaustą vadovą.

CA 410 909 5685 000(4)2009-11 D

LIETUVIŠKAI

NAUDOTOJO VADOVAS

BENDROS TAISYKLĖS

Žemiau yra išvardyti speciﬁ niai įspėjimai ir atsargumo priemonės, kurių reikia laikytis siekiant apsaugoti žmones ir techniką nuo potencialių sužalojimų ir gedimų.

PAVOJINGA!

Prieš pradėdami bet kokią techninės priežiūros, remonto, valymo ar keitimo procedūrą, iš elektros lizdo – ištraukite kištuką. Mašiną privalo naudoti tik tinkamai išmokyti operatoriai. Šia mašina draudžiama dirbti vaikams arba – žmonėms su negalia. Nusiimkite papuošalus dirbdami šalia elektros įrangos. – Nedirbkite po pakelta mašina, jei ji neparemta apsauginiais statramsčiais. – Nedirbkite su mašina arti nuodingų, lengvai užsidegančių ir / arba sprogiųjų medžiagų, skysčių arba garų: Ši – mašina nepritaikyta pavojingiems milteliams siurbti.

ĮSPĖJIMAS!

Mašinos elektros maitinimo kabelis yra įžemintas; taip pat įžemintas ir atitinkamas kištukas. Mašinos trikties – arba gedimo atveju įžeminimo jungtis sumažina elektros smūgio pavojų. Elektros maitinimo kabelio kištukas turi būti jungiamas į tam skirtą elektros išvado lizdą, įžemintą pagal – galiojančius įstatymus. Netinkama jungtis gali sukelti elektros smūgį. Pasitarkite su kvaliﬁ kuotu techniku, jei abejojate, ar elektros – išvado lizdas tinkamai įžemintas. Neardykite elektros maitinimo kabelio kištuko. Jei elektros maitinimo kabelio kištuko negalite įjungti į išvado – lizdą, pasirūpinkite, kad kvaliﬁ kuotas technikas įrengtų naują įžemintą išvado lizdą, atitinkantį galiojančius įstatymus. Prieš įjungdami elektros maitinimo kabelį į elektros maitinimo tinklą patikrinkite, ar mašinos serijos numerio – lentelėje (1) nurodytas dažnis ir įtampa atitinka elektros tinklo įtampą. Netraukite kištuko iš elektros lizdo, paėmę už kabelio. Jei norite ištraukti kištuką, paimkite už jo, o ne už – kabelio. Nelieskite kištuko ar mašinos šlapiomis rankomis. – Prieš ištraukdami kištuką iš lizdo, išjunkite visus valdymo prietaisus. – Elektros maitinimo kabelį reguliariai tikrinkite dėl pažeidimų, įtrūkimų, įpjovų ir susidėvėjimo. Jei reikia – – pakeiskite. Jei elektros maitinimo laidas pažeistas, jį turi pakeisti gamintojas arba įgaliotas techninės priežiūros centras. – Siekdami išvengti bet kokio pavojaus, kai elektros maitinimo kabelis pažeistas, kreipkitės į Nilﬁ sk techninės – priežiūros centrą arba kvaliﬁ kuotą techniką. Mašinos netraukite ir neneškite, laikydami už elektros maitinimo laido; niekada nenaudokite elektros – maitinimo laido vietoje rankenos. Elektros maitinimo laido nesuspauskite uždarytomis durimis ir jo netraukite aplink aštrias briaunas ir kampus. Mašina neužvažiuokite ant elektros maitinimo laido. Šepečiai neturi susiliesti su elektros maitinimo kabeliu. – Elektros maitinimo laidą laikykite atokiau nuo įkaitusių paviršių. – Kad sumažintumėte gaisro, elektros smūgio ar traumos pavojų, į elektros maitinimo tinklą įjungtos mašinos – nepalikite be priežiūros. Jei mašina nesinaudojate ar ketinate ją taisyti, elektros laido kištuką ištraukite iš tinklo lizdo. Nepalikite mašinos be priežiūros, jei nesate įsitikinę, kad mašina neims važiuoti pati. – Visuomet saugokite mašiną nuo tiesioginių saulės spindulių, lietaus ir blogo oro - tiek dirbant, tiek ir ne – darbo metu. Mašiną laikykite sausoje patalpoje: Ši mašina turi būti naudojama sausos aplinkos sąlygomis, ją draudžiama naudoti ar laikyti lauke, kur šlapia. Prieš pradėdami dirbti su mašina uždarykite visas dureles ir / arba dangčius. – Neleiskite vaikams žaisti su mašina. Naudodamiesi mašina, kai netoliese yra vaikų, būkite itin atidūs. – Mašina naudokitės tik taip, kaip aprašyta šiame vadove. Turi būti naudojama tik Nilﬁ sk rekomenduojami – priedai. Saugokitės, kad judančios mašinos dalys neįtrauktų jūsų plaukų, papuošalų ar palaidų drabužių. –

909 5685 000(4)2009-11 D CA 410

NAUDOTOJO VADOVAS

ĮSPĖJIMAS!

Nenaudokite mašinos ant nuožulnaus paviršiaus. – Nenaudokite mašinos pernelyg dulkėtose vietose. – Kuomet dirbate šia mašina, saugokitės, kad nesužeistumėte žmonių ir nesugadintumėte turto. – Netrankykite lentynų ar pastolių, ypač tuomet, jei gali pradėti kristi kokie nors daiktai. – Nedėkite ant mašinos jokių indų su skysčiais. – Mašinos darbinė temperatūra turi būti 0°C – +40°C. – Mašina turi būti laikoma 0°C – +40°C temperatūroje. – Drėgnis gali svyruoti tarp 30% ir 95%. – Kai naudojate grindų valiklius, vadovaukitės nurodymais, pateiktais etiketėse ant valiklio butelių. – Dirbdami su grindų valikliai, mūvėkite tinkamas pirštines ir naudokite kitas apsaugos priemones. – Nenaudokite mašinos kaip transporto priemonės. – Būtinai išjunkite šepetį / valomąją pagalvė Gaisro atveju geriausia naudoti miltelinį, o ne vandens gesintuvą. – Neardykite mašinos apsauginių įtaisų ir griežtai laikykitės įprastų techninės priežiūros instrukcijų. – Žiūrėkite, kad į angas nepatektų jokių daiktų. Nenaudokite mašinos, jeigu angos užsikimšo. Angas visada – saugokite nuo dulkių, plaukų ir kitų pašalinių daiktų, kurie gali sumažinti oro srautą. Nenuimkite ar nemodiﬁ kuokite prie mašinos pritvirtintų plokščių. – Šios mašinos negalima naudoti visuomeninės paskirties keliuose ir gatvėse. – Mašiną vežkite itin atsargiai, kai temperatūra yra žemesnė už užšalimo temperatūrą. Vanduo, esantis – surinkimo bakelyje arba žarnose, gali užšalti ir smarkiai sugadinti mašiną. Naudokite tik tuos šepečius ir valomąsias pagalvėles, kurie tiekiami su mašina ir yra nurodyti naudotojo – vadove. Naudojant kitokius šepečius ar valomąsias pagalvėles, nukenčia sauga. Jei mašina pradėjo gesti, įsitikinkite, ar tai neatsitiko dėl netinkamos priežiūros. Kita vertus, kreipkitės – pagalbos į įgaliotus darbuotojus arba į įgaliotą techninės priežiūros centrą. Jei mašina –

neveikia tinkamai • ji yra sugedusi • yra vandens arba putų nuotėkių • buvo palikta lauke esant blogiems orams •

yra šlapia arba buvo įmesta į vandenį • nedelsdami ją išjunkite ir kreipkitės į Nilﬁ sk techninės priežiūros centrą arba kvaliﬁ kuotą techniką. Jei būtina keisti detales, iš prekybos atstovo arba įgalioto atstovo visuomet reikalaukite tik ORIGINALIŲ – dalių. Kad būtų garantuotas tinkamas ir saugus mašinos veikimas, atitinkamame šio vadovo skyriuje nurodytas – planines techninės priežiūros operacijas turi atlikti įgalioti darbuotojai arba įgaliotas techninės priežiūros centras. Prieš pradėdami bet kokius techninės priežiūros arba taisymo darbus, atidžiai perskaitykite visas – instrukcijas. Neplaukite mašinos tiesiogine ar slėgine vandens srove, arba koroziją sukeliančiomis priemonėmis. – Mašiną privalote utilizuoti tinkamai, nes jos detalėse yra nuodingų kenksmingų medžiagų (elektroninių – dalių ir kt.), kurios pagal galiojančius standartus turi būti utilizuojamos specialiuose centruose (žr. skyrių “Atidavimas į laužą”).

lę, kai mašina stovi, nes jie gali sugadinti grindis. –

LIETUVIŠKAI

CA 410 909 5685 000(4)2009-11 D

LIETUVIŠKAI

NAUDOTOJO VADOVAS

MAŠINOS APRAŠYMAS

MAŠINOS SANDARA

Serijos numerio plokštelė / techniniai duomenys / atitikties 1. sertiﬁ katas Rankena2. Rankenos posvyrio reguliavimo rankenėlė3. Tirpalo srovės reguliavimo svirtis4. Tirpalo srovės reguliavimo svirties ECO padėtis (“taupaus” 5. vandens naudojimo režimas, nustatytas 70-80 min. savarankiško plovimo) Surenkamo vandens bakelio dangtis6. Užpakalinis atraminis ratukas mašinos vežimui ir 7. stovėjimui Viduriniai ratai ant ﬁ ksuotosios ašies8. Šepetys / valomoji pagalvėlė9. Šepečių / valomųjų pagalvėlių laikiklio mazgas10. Grandyklė11. Grandyklės montavimo smagračiai12. Priekinė grandyklės guma13. Užpakalinė grandyklės guma14. Grandyklės gumos ﬁ ksavimo spyruoklės15. Surenkamo vandens išleidimo žarna16.

Surenkamo vandens išleidimo žarnos apkaba17. Tirpalo išleidimo sklendė18. Grandyklės pakėlimo / nuleidimo svirtis19. Tirpalo ﬁ ltras20. Elektros maitinimo kabelis21. Grandyklės vakuuminė žarna22. Vežimo / stovėjimo įtaisas23. Pervežimo / stovėjimo įtaisas (įjungtas)23a. Pervežimo / stovėjimo įtaisas (išjungtas)23b. Vežimo / stovėjimo įtaiso tvirtinimo pirštas24. Šepečio / valomosios pagalvėlės laikiklis25. Surenkamo vandens bakelis26. Tirpalo bakelis27. Kompensacinė anga28.

157

23a

909 5685 000(4)2009-11 D CA 410

23b

S310238B

MAŠINOS STRUKTŪRA (Tęsinys)

Surenkamo vandens bakelio dangtis (atidarytas)31. Surenkamo vandens bakelio dangčio tarpinė32. Šepečio / valomosios pagalvėlės laikiklis33. Surenkamo vandens bakelio skyrius34. Tirpalo bakelio piltuvo žiotys35. Siurbimo sistemos grotelės su automatiniu 36. plūdriuoju išjungimo įtaisu Surenkamo vandens išleidimo anga37. Siurbimo sistemos variklis38. Šepečių / valomųjų pagalvėlių laikiklio variklis39. Šepečių / valomųjų pagalvėlių laikiklio mazgas40. Mašinos greičio reguliavimo sraigtas41. Šepetys42. Valomosios pagalvėlės laikiklis43. Valomąją pagalvėlę44. Gnybtų skydo dėžė45. Sraigtas46. Šepečių / valomųjų pagalvėli kryptis

ų laikiklių sukimosi 47.

NAUDOTOJO VADOVAS

LIETUVIŠKAI

42 43

CA 410 909 5685 000(4)2009-11 D

S310244B

LIETUVIŠKAI

NAUDOTOJO VADOVAS

VALDYMO PRIETAISŲ SKYDAS

Valdymo prietaisų skydas51. Šepečio / valomosios pagalvėlės jungiklis52. Siurbimo sistemos jungiklis53.

S310237A

PRIEDAI / PAPILDOMA ĮRANGA

Be išvardytos standartinės įrangos, mašinoje esant reikalui gali būti sumontuoti šie priedai / papildoma įranga:

Šepečiai / valomosios pagalvėlės iš skirtingų medžiagų –

Norėdami gauti daugiau informacijos apie papildomą įrangą, kreipkitės į įgaliotą prekybos atstovą.

TECHNINIAI DUOMENYS

Bendras aprašymas CA 410 - 230 voltų CA 410 - 115 voltų

Mašinos ilgis 997 mm Mašinos plotis su grandykle 720 mm Mašinos plotis be grandyklės 570 mm Min. /maks. mašinos aukštis su reguliuojama rankena 730 - 836 mm Bendras mašinos svoris 65 kg Mažiausias apsisukimo spindulys 750 mm Valymo plotis 430 mm Centrinio rato skersmuo 250 mm Šepečio / valomosios pagalvėlės skersmuo 430 - 432 mm Užpakalinių ratų slėgis į grindis 1,0 N/mm Priekinių ratų slėgis į grindis 1,9 N/mm Šepečio / valomųjų pagalvėlių slėgis į grindų dangą 28 kg

Našumas CA 410 - 230 voltų CA 410 - 115 voltų

Siurbimas 1.316 mmH Šepečių / valomųjų pagalvėlių laikiklio variklio greitis 150 aps./min. 170 aps./min. Garso slėgio lygis darbo vietoje (ISO 11201, ISO 4871) (LpA) 70 dB(A) ± 3dB(A) Mašinos garso slėgio lygis (ISO 3744, ISO 4871) (LwA) 87 dB(A) Operatoriaus rankos vibracijos lygis (ISO 5349-1) < 2,5 m/s Siurblio sistemos variklio galia 550 W Šepečio / valomosios pagalvėlės variklio galia 1.100 W 550 W Kopiamoji geba 2% Sistemos įtampa 230 V - 50 Hz 115 V - 60 Hz Tirpalo bakelio talpa 23 litrų Surenkamo vandens bakelio talpa 21 litrų

909 5685 000(4)2009-11 D CA 410

ELEKTROS INSTALIACIJOS SCHEMA

Raktas

C1 Apsaugos nuo perkrovos įtaisas EV1 Vandens elektromagnetinis vožtuvas FR Rėmas M1 Šepečių / valomųjų pagalvėlių laikiklio variklis M2 Siurbimo sistemos variklis PL Kištukas SW1 Šepečio / valomosios pagalvėlės jungiklis SW2 Siurbimo sistemos jungiklis

NAUDOTOJO VADOVAS

Spalviniai kodai

BK Juoda BU Mėlyna BN Ruda GN Žalia GY Pilka OG Oranžinė PK Rusva RD Raudona VT Violetinė WH Balta YE Geltona

LIETUVIŠKAI

S310239A

CA 410 909 5685 000(4)2009-11 D

LIETUVIŠKAI

NAUDOTOJO VADOVAS

NAUDOJIMAS

ĮSPĖJIMAS!

Kai kuriose mašinos vietose yra prilipdytos lentelės su užrašais:

PAVOJINGA – ĮSPĖJIMAS – ATSARGIAI – KONSULTACIJA –

Skaitydamas šį vadovą, operatorius privalo atkreipti ypatingą dėmesį į simbolius, pavaizduotus lentelėse. Neuždenkite šių lentelių dėl jokios priežasties, o sugadintas lenteles tuoj pat pakeiskite.

PRIEŠ ĮJUNGIANT MAŠINĄ

Šepečio arba valomosios pagalvėlės montavimas

PASTABA

Naudokite arba šepetį (42), arba valomosios pagalvėlės laikiklį (43), atsižvelgdami į valomų grindų tipą.

Įstatykite ﬁ ksavimo kaištį (24) ir atjunkite mašinos pervežimo / stovėjimo įtaisą (23b).1. Spausdami rankeną (2), pakelkite šepečių / valomųjų pagalvėlių laikiklio mazgą (10).2. Šepetį (42) arba valomąją pagalvėlę (43) padėkite po mazgu.3. Nuleiskite mazgą (10) naudodamiesi rankena (2).4. Elektros maitinimo kabelį (21) prijunkite prie maitinimo tinklo.5. Keletą sekundžių spauskite šepečių / valomųjų pagalvėlių jungiklį (52), kad įjungtumėte šepečių / valomųjų Jei procedūra sunki, mechaniškai pasukite šepečių / valomųjų pagalvėlių laikiklį prieš laikrodžio rodyklę (47).

pagalvėlių laikiklį.6.

Šepečių / valomųjų pagalvėlių naudojimo vadovas (tik rekomendacijos)

Galimi šepečių tipai Midlite Grit 180 Midgrit 240 Prolite Union Mix

Betonas Terrazzo tipo grindys Keraminės plytelės / tašytieji lauko

Bendrasis valymas

Šveitimas

akmenys Marmuras Vinilinės plytelės Guminės plytelės Guminės plytelės Marmuras Vinilinės plytelės

Grandyklės montavimas

Grandyklę (11) įstatykite į vietą ir įtvirtinkite smagračiais (12), po to prie grandyklės prijunkite siurbiamąją žarną (22).7.

Tirpalo bako pildymas

Per piltuvo žiotis (35) į bakelį (27) pripilkite tirpalo, tinkamo numatomam darbui.8. Nepripilkite tirpalo bakelio iki viršaus, palikite keletą centrimetrų nuo viršutinio krašto. Maišydami tirpalą, visuomet laikykitės skiedimo instrukcijų, surašytų ant cheminės medžiagos indo etiketės. Tirpalo temperatūra neturi viršyti 40°C.

ATSARGIAI!

Naudokite tik mažai putojančius, nedegius ploviklius, skirtus naudoti su automatinėmis valymo mašinomis.

Reguliavimo veiksmai

Sureguliuokite rankeną (2) rankenėlėmis (3), kad pasiektų patogią padėtį.9.

909 5685 000(4)2009-11 D CA 410

NAUDOTOJO VADOVAS

LIETUVIŠKAI

MAŠINOS ĮJUNGIMAS IR IŠJUNGIMAS

Mašinos įjungimas

Paruoškite mašiną pagal aprašymą ankstesnėje pastraipoje.1. Mašiną nustumkite į darbo vietą paėmę už rankenos (2).2. Elektros maitinimo kabelį (21) prijunkite prie maitinimo tinklo.3.

ĮSPĖJIMAS!

Prieš įjungdami elektros maitinimo kabelį į elektros maitinimo tinklą patikrinkite, ar mašinos serijos numerio lentelėje (1) nurodytas dažnis ir įtampa atitinka elektros tinklo įtampą.

Nuleiskite grandyklę (11), naudodamiesi svirtimi (19).4. Tirpalo srovės reguliavimo svirtį (4) pastumkite į vieną iš šių padėčių, atsižvelgdami į valymo pobūdį:5.

ECO sistema: kuomet svirtis (4) yra “ECO” padėtyje (5), mašina veikia pagal specialią vandens taupymo programą; • kadangi vandens srovės intensyvumas yra užprogramuotas ir vienodas, mašina gali be vandens papildymo plauti 70-80 minučių (vidurkis 0,3 litro / min.). Kintamoji sistema: kai svirtis yra pasukta į kairę (kintama srovė), srovės stiprumas gali pasidėti iki 1 litro / min.• Kai mašina veikia, neįmanoma visiškai nutraukti vandens tiekimo į šepečius.•

Laikydami ranką ant rankenos (2) užveskite mašiną pasukdami šepečio / valomųjų pagalvėlių jungiklį ir siurbimo sistemos

6. jungiklį (52 ir 53) į “I” padėtį.

Mašinos išjungimas

Pasukite šepečio / valomųjų pagalvėlių jungiklį ir siurbimo sistemos jungiklį (52 ir 53) į “0” padėtį.7. Elektros maitinimo kabelį (21) atjunkite nuo maitinimo tinklo.8. Pakelkite grandyklę, naudodamiesi svirtimi (19).9. Įstatykite ﬁ ksavimo kaištį (24) ir pakelkite šepečio / valomųjų pagalvėlių laikiklį įjungdami pervežimo / stovėjimo įtaisą (23a).10.

MAŠINOS VALDYMAS (PLOVIMAS / DŽIOVINIMAS)

Įjunkite mašiną pagal aprašymą ankstesnėje pastraipoje.1. Abi rankas laikydami ant rankenos (2), pastumkite mašiną ir pradėkite grindų plovimą / džiovinimą.2.

ATSARGIAI!

Siekdami nesugadinti grindų paviršiaus, nenaudokite šepečio / pagalvėlės be tirpalo, o kai mašina stovi vietoje, jungikliu (52) išjunkite šepečio / pagalvėlių sukimąsi.

ATSARGIAI!

Prieš pakeldami šepetį / pagalvėles, išjunkite jį paspausdami jungiklį (52).

Jei reikia, svirtimi (4) reguliuokite tirpalo kiekį.3.

PASTABA

Norėdamas užtikrinti tinkamą grindų ties sienų šonais šveitimą / džiovinimą, Nilﬁ sk siūlo prie sienų priartėti dešine mašinos puse, kaip parodyta 1 pav.

1 pav.

Mašinos greičio reguliavimas

Mašinos greitis būna skirtingas ir priklauso nuo valomų grindų tipo bei nuo to, kuo valote - šepečiu ar valomąja pagalvėle.4. Jei reikia, mašinos greitį galima sureguliuoti laikantis atitinkamos tvarkos, aprašytos skyriuje “Techninė priežiūrą”.

CA 410 909 5685 000(4)2009-11 D

P100160

LIETUVIŠKAI

NAUDOTOJO VADOVAS

MAŠINOS VEŽIMAS / STOVĖJIMAS

Jei mašiną norite vežti arba pastatyti, atlikite šiuos veiksmus.

Pasukite šepečio / valomųjų pagalvėlių jungiklį ir siurbimo sistemos jungiklį (52 ir 53) į “0” padėtį.1. Elektros maitinimo kabelį (21) atjunkite nuo elektros maitinimo tinklo ir apvyniokite jį aplink laikiklį.2. Pakelkite grandyklę, naudodamiesi svirtimi (19).3. Paimkite už rankenos (2) ir šiek tiek ją nuleiskite, kol užpakalinis ratas (7) palies grindis (2 pav.). Laikydami mašiną tokioje 4. padėtyje, nuvarykite ją į vežimo / statymo vietą. Baigę darbą ir norėdami, kad šepetys / valomoji pagalvėlė nesivilktų žeme ir nepaliktų šlapių dryžių, šepetį / valomąją 5. pagalvėlę nuimkite nuo galvutės, naudodamiesi atleidimo įtaisu (kaip tai padaryti, žr. pastraipą “Pabaigus darbus su mašina”), po to šepetį arba pagalvėlę uždėkite ant laikiklio (25).

2 pav.

S310239

BAKELIŲ TUŠTINIMAS

Automatinis plūdrusis išjungimo įtaisas (36) išjungia siurbimo sistemą, kai tik vandens surinkimo bakelis (26) prisipildo. Apie tai, kad siurbimo sistema išjungta dėl pripildyto surenkamo vandens bakelio, galima spręsti iš sustiprėjusio siurbimo sistemos variklio garso, be to grindys nedžiovinamos.

ATSARGIAI!

Jei siurbimo sistema atsitiktinai išsijungė (pavyzdžiui, dėl staigaus mašinos trūktelėjimo suveikus plūdriajam išjungikliui), mašiną vėl įjunkite taip: paspauskite jungiklį (53) ir išjunkite siurbimo sistemą, paskui atidarykite dangtį (6) ir patikrinkite, ar plūdė po grotelėmis (36) yra nusileidusi iki vandens paviršiaus. Paskui uždarykite dangtį (6) ir, spausdami jungiklį (53), įjunkite siurbimo sistemą.

Kai surenkamo vandens bakelis (26) prisipildys, ištuštinkite jį taip, kaip aprašyta toliau.

Surenkamo vandens bakelio tuštinimas

Užveskite mašiną paspausdami šepečio / valomųjų pagalvėlių laikiklio ir siurbimo sistemos jungiklius (52 ir 53).1. Elektros maitinimo kabelį (21) atjunkite nuo elektros maitinimo tinklo ir apvyniokite jį aplink laikiklį.2. Pakelkite grandyklę, naudodamiesi svirtimi (19).3. Mašiną nustumkite į nurodytą išpylimo vietą.4. Įstatykite ﬁ ksavimo kaištį (24) ir pakelkite šepečio / valomųjų pagalvėlių laikiklį įjungdami pervežimo / stovėjimo įtaisą (23a).5. Naudodamiesi išleidimo žarna (16), iš surenkamo vandens bakelio (26) išleiskite vandenį.6. Baigę darbą, bakelį praskalaukite švariu vandeniu.

Tirpalo bakelio tuštinimas

Atlikite 1 – 4 veiksmus.

Tirpalo bakelį (27) ištuštinkite naudodamiesi išleidimo vožtuvu (18).7. Baigę darbą, bakelį praskalaukite švariu vandeniu.8.

909 5685 000(4)2009-11 D CA 410

NAUDOTOJO VADOVAS

LIETUVIŠKAI

PABAIGUS DARBUS SU MAŠINA

Po darbo, prieš palikdami mašiną:

Atkabinkite šepečio / valomosios pagalvėlės laikiklį:1.

pakėlę šepetį / valomąją pagalvėlę, šepečio / valomosios pagalvėlės mygtuką (52) perjunkite į “I” padėtį, o po kelių •

sekundžių vėl perjunkite į “0” padėtį - tuomet šepečio / valomosios pagalvėlės laikiklis atsikabins. Elektros maitinimo kabelį (21) atjunkite nuo elektros maitinimo tinklo ir apvyniokite jį aplink laikiklį.2. Ištuštinkite bakelius (26 ir 27), kaip aprašyta ankstesnėje pastraipoje.3. Atlikite kasdienės techninės priežiūros operacijas (žr. skyrių “Techninė priežiūra”).4. Mašiną laikykite sausoje ir švarioje vietoje, su pakeltu arba nuimtu šepečių / valomųjų pagalvėli

ų laikikliu bei grandykle.5.

SURENKAMO VANDENS BAKELIO NUĖMIMAS

Norėdami patikrinti mašiną arba atlikti jos techninę priežiūrą, gali būti, kad turėsite nuimti surenkamo vandens bakelį (26), kaip parodyta toliau.

Ištuštinkite surenkamo vandens bakelį (26), kaip parodyta atitinkamoje pastraipoje.1. Mašiną pastatykite ant lygaus paviršiaus.2. Patikrinkite, ar elektros maitinimo kabelis (21) atjungtas nuo elektros maitinimo tinklo.3. Nuo grandyklės (11) atjunkite siurbiamąją žarną (22).4. Vandens išleidimo žarną (16) atjunkite nuo laikiklio (17).5. Atsukite kamštį (6).6. Surenkamo vandens bakelį (A, 3 pav.) paimkite už nurodytos vietos (B) ir truputį kilstelėkite.7. Siurbimo žarną (C) atjunkite nuo bakelio, po to bakelį (A) ištraukite kartu su žarnomis (D) ir (E).8.

3 pav.

S310243A

ILGĄ LAIKĄ NENAUDOJAMA MAŠINA

Jei mašina nebus naudojama ilgiau kaip 30 dienų, atlikite šiuos veiksmus:

Atlikite veiksmus, aprašytus pastraipoje “Baigus darbą su mašina”.1. Mašiną laikykite švarioje ir sausoje vietoje.2.

PIRMASIS NAUDOJIMO PERIODAS

Po pirmųjų 8 valandų patikrinkite, ar tinkamai užveržtos tvirtinamosios ir jungiamosios mašinos dalys. Patikrinkite matomas dalis, ar jos nesugadintos ir ar nėra nuotėkio.

CA 410 909 5685 000(4)2009-11 D

LIETUVIŠKAI

NAUDOTOJO VADOVAS

TECHNINĖ PRIEŽIŪRA

Mašinos naudojimo trukmė ir jos maksimalus saugumas tiesiogiai susiję su tinkama ir reguliaria technine priežiūra. Šiame graﬁ ke nurodytos planinės techninės priežiūros operacijos. Nurodyti laiko tarpsniai gali kisti atsižvelgiant į konkrečias veikimo sąlygas; juos nustato asmuo, atsakingas už techninę priežiūrą.

ĮSPĖJIMAS!

Techninė priežiūra atliekama išjungus mašiną ir jos elektros maitinimo kabelį atjungus nuo elektros maitinimo tinklo. Be to, atidžiai perskaitykite skyriuje “Sauga” skyriuje pateiktas instrukcijas.

Visus eilinės ir neeilinės techninės priežiūros darbus privalo atlikti tik gerai apmokytas personalas arba įgaliotas techninės priežiūros centras. Šiame vadove aprašyti tik lengvesni ir dažniausiai pasitaikantys techninės priežiūros darbai.

PASTABA

Kiti techninės priežiūros darbai, minimi šiame techninės priežiūros graﬁ ke, yra aprašyti atskirame techninės priežiūros vadove, kurį galima rasti techninės priežiūros centre.

TECHNINĖS PRIEŽIŪROS GRAFIKAS

Procedūra

Grandyklės valymas Šepečio valymas Bakelio ir siurbimo grotelių valymas Grandyklės gumų patikra ir keitimas Tirpalo ﬁ ltro valymas Sraigtų ir veržlių užveržimo patikra (1) Siurbimo sistemos variklio anglies šepetėlių patikra ir keitimas (2)

Kasdien arba po

darbo su mašina

Kas savaitę

Kas šešis mėnesius

Kasmet

Ir po pirmųjų 8 naudojimo valandų.(1) Šią techninės priežiūros operaciją privalo atlikti Nilﬁ sk įgaliotas techninės priežiūros centras.(2)

GRANDYKLĖS VALYMAS

PASTABA

Tam, kad mašina džiovintų gerai, grandyklė turi būti švari, o jos gumos - geros būklės.

ATSARGIAI!

Kai valote grandyklę, patariama mūvėti apsaugines pirštines, kadangi gali pasitaikyti aštrių šiukšlių.

Mašiną pastatykite ant lygaus paviršiaus.1. Patikrinkite, ar elektros maitinimo kabelis (21) atjungtas nuo elektros maitinimo tinklo.2. Nuleiskite grandyklę, naudodamiesi svirtimi (19).3. Nuo grandyklės atjunkite siurbiamąją žarną (22).4. Atsukite smagračius (12) ir išimkite grandyklę (11).5. Išplaukite ir išvalykite grandyklę. Itin kruopščiai iš skyrelių (A, 4 pav.) ir siurbimo angos (B) išvalykite purvą ir šiukšles.6. Patikrinkite, ar priekinė guma (C) ir užpakalinė guma (D) yra nesugadintos, neįpjautos ir neįplėštos; priešingu atveju jas 7. pakeiskite (žr. procedūrą kitoje pastraipoje). Surinkite visas grandyklės dalis priešinga ardymui tvarka.8.

909 5685 000(4)2009-11 D CA 410

NAUDOTOJO VADOVAS

LIETUVIŠKAI

GRANDYKLĖS GUMŲ PATIKRA IR KEITIMAS

Išvalykite grandyklę, kaip aprašyta ankstesnėje pastraipoje.1. Patikrinkite, kad priekinės gumos kraštai (E, 4 pav.) ir užpakalinės gumos kraštai (I) gulėtų tame pačiame lygyje visu savo ilgiu, 2. jei reikia, sureguliuokite jų aukštį šia tvarka:

Nuimkite tvirtinimo spyruokles (F), po to sureguliuokite priekinę gumą (C) ir užpakalinę gumą (D).•

Įstatykite tvirtinimo spyruokles ant priekinės ir užpakalinės gumų.• Patikrinkite gumą (C) ir užpakalinę gumą (D), ar jos neįplyšusios, nesupjaustytos ir nesudraskytos; prireikus jas pakeiskite, 3. kaip parodyta toliau. Taip pat patikrinkite, ar nenudilęs užpakalinės gumos priekinis kampas (H); jei jis nudilęs, gumą apverskite, kad nudilusio kampo vietoje būtų kitas kampas (I), jei pastarasis yra nenudilęs. Jei sudilę ir kiti kampai, gumą pakeiskite tokiu būdu:

Nuimkite tvirtinimo spyruokles (F), po to pakeiskite (arba apverskite) užpakalinę gumą (D).•

Įstatykite tvirtinimo spyruokles ant priekinės ir užpakalinės gumų.• Įstatykite grandyklę (11) ir įsukite tvirtai smagračius (12).4.

Prie grandyklė

s (11) prijunkite siurbiamąją žarną (22).5.

ŠEPEČIO VALYMAS

PASTABA

Kai valote šepečius, patariama mūvėti apsaugines pirštines, kadangi gali pasitaikyti aštrių šiukšlių.

Nuimkite šepetį kaip aprašyta tam skyriuje “Naudojimas”.1. Šepetį valykite su vandeniu ir valikliu.2. Patikrinkite, ar šepečio šeriai nesugadinti ir nesudilę; jei reikia, šepetį pakeiskite.3.

4 pav.

S310240

CA 410 909 5685 000(4)2009-11 D

LIETUVIŠKAI

NAUDOTOJO VADOVAS

BAKELIO IR SIURBIMO GROTELIŲ VALYMAS

Mašiną nustumkite į nurodytą išpylimo vietą.1. Patikrinkite, ar elektros maitinimo kabelis (21) atjungtas nuo elektros maitinimo tinklo.2. Atidarykite dangtį (6), po to išvalykite ir išplaukite dangtį, bakelius (26 ir 27) ir siurbimo groteles (36) švariu vandeniu.3. Iš bakelių per išleidimo žarną (16) ir vožtuvą (18) išleiskite vandenį. Jei reikia, atkabinkite ﬁ ksatorius (B, 5 pav.) ir atidarykite groteles (A); išimkite plūdę (C), nuvalykite visas dalis ir jas vėl 4. sumontuokite. Patikrinkite surenkamo bakelio dangčio tarpiklį (D), ar jis nepažeistas.5.

PASTABA

Šis tarpiklis (D) bakelyje sukuria vakuumą, kuris padeda susiurbti surenkamą vandenį.

Jei reikia, tarpiklį (D) ištraukite iš jo korpuso (E) ir pakeiskite. Dedant naują tarpiklį, jo sandūra (F) turi būti per užpakalinės pusės vidurį, kaip parodyta paveikslėlyje. Patikrinkite tarpiklio (G) prispaudžiamąjį paviršių (D), ar jis nėra pažeistas ir ar sandarus.6. Patikrinkite, ar neužsikimšusi kompensacijos anga (28).7.

PASTABA

Ši anga (28), kompensuodama orą dangtelio tarpuose, padeda sudaryti vakuumą bakelyje.

Uždėkite surenkamo vandens bakelio dangtį (6).8.

5 pav.

S310231B

909 5685 000(4)2009-11 D CA 410

TIRPALO FILTRO VALYMAS

Ištuštinkite tirpalo bakelį (27), kaip parodyta atitinkamoje pastraipoje.9. Mašiną pastatykite ant lygaus paviršiaus.10. Patikrinkite, ar elektros maitinimo kabelis (21) atjungtas nuo elektros maitinimo tinklo.11. Nuimkite permatomą dangtį (A, 6 pav.), paskui išimkite ﬁ ltro sąvaržą (B). Išvalykite ir iš naujo sumontuokite ant atramos (C).12.

PASTABA

Filtro sąvaržą (B) būtina įstatyti į tinkamą padėtį atramos (C) korpuse (D).

NAUDOTOJO VADOVAS

LIETUVIŠKAI

MAŠINOS GREIČIO REGULIAVIMAS

PASTABA

Mašinos greitis būna skirtingas ir priklauso nuo valomų grindų tipo bei nuo to, kuo valote - šepečiu ar valomąja pagalvėle. Jei reikia, atlikite šiuos veiksmus.

Nuimkite surenkamo vandens bakelį, kaip parodyta skyriuje “Naudojimas”.1. Sureguliuokite mašinos greitį varžtu (41), kaip parodyta toliau:2.

Atsukite varžtą (46), esantį dešinėje mašinos pusėje, sukdami jį prieš laikrodžio rodyklę.•

Reguliavimo varžtą (41) sukite prieš laikrodžio rodyklę, norėdami, kad mašinos greitis būtų didesnis.•

Reguliavimo varžtą (41) sukite pagal laikrodžio rodyklę, norėdami, kad mašinos greitis būtų mažesnis.•

Po nustatymo įveržkite varžtą (46).• Uždėkite surenkamo vandens bakelį, kaip parodyta skyriuje “Naudojimas”.3. Kai mašina bus paruošta naudoti, patikrinkite, kaip ji veikia vietoje, o jei reikia papildomai reguliuoti, pakartokite 1-4 veiksmus.4.

6 pav.

S310232A

CA 410 909 5685 000(4)2009-11 D

LIETUVIŠKAI

NAUDOTOJO VADOVAS

GEDIMŲ NUSTATYMAS

Gedimas Galima priežastis Taisymas

Varikliai neužsiveda

Nepakankamai įsiurbia purviną vandenį

Tirpalo srovė nepakankama Nešvarus tirpalo ﬁ ltras (20) Išvalykite

Grandyklė palieka žymes ant grindų

Norėdami gauti daugiau informacijos, ieškokite jos Techninės priežiūros vadove, kurį galite gauti bet kuriame Nilﬁ sk techninės priežiūros centre.

Maitinimo kabelis (21) yra pažeistas arba atjungtas nuo elektros maitinimo tinklo

Surenkamo vandens bakelis (26) pilnas Ištuštinkite Siurbimo grotelės (36) užsikimšusios arba

plūdė užstrigusi. Siurbimo žarna (22) atjungta nuo grandyklės

(11) arba pažeista. Grandyklė (11) purvina arba grandyklės

gumos (13, 14) sudilusios arba pažeistos Surenkamo vandens bakelio dangtis (6)

nėra tinkamai uždarytas arba tarpiklis (32) pažeistas

Surenkamo vandens bakelis (6) yra purvinas (užsikimšusi išleidimo skylė)

Po grandyklės gumomis (13, 14) yra nuolaužų Pašalinkite šiukšles Grandyklės (13, 14) gumos sudilusios,

suskilusios arba sudraskytos

Pakeiskite arba prijunkite kabelį.

Išvalykite groteles ir patikrinkite plūdę.

Sujunkite

Išvalykite grandyklę arba pakeiskite gumas.

Patikrinkite ir (arba) išvalykite įstatymui skirtą paviršių arba pakeiskite tarpiklį

Išvalykite

Pakeiskite gumas

UTILIZACIJA

Mašinos utilizaciją patikėkite profesionalui. Prieš atiduodami mašiną į metalo laužą, išimkite ir atskirkite šias medžiagas, kurios turi būti tinkamai utilizuotos pagal galiojantį įstatymą:

Šepetys – Valomąją pagalvėlę – Elektros ir elektroninius komponentus (*) –

Dėl elektrinių ir elektroninių dalių utilizavimo kreipkitės į artimiausią Nilﬁ sk centrą.(*)

909 5685 000(4)2009-11 D CA 410

LIETOŠANAS ROKASGRĀMATA

LATVIEŠU VALODA

SATURS

IEVADS ............................................................................................................................................................................ 2

ROKASGRĀMATAS MĒRĶIS UN SATURS ....................................................................................................................................2

MĒRĶIS ........................................................................................................................................................................................... 2

KĀ GLABĀT ŠO ROKASGRĀMATU ............................................................................................................................................... 2

ATBILSTĪBAS DEKLARĀCIJA ......................................................................................................................................................... 2

IDENTIFIKĀCIJAS DATI .................................................................................................................................................................. 2

CITAS ATSAUCES ROKASGRĀMATAS ......................................................................................................................................... 2

REZERVES DAĻAS UN TEHNISKĀ APKOPE ................................................................................................................................ 2

IZMAIŅAS UN UZLABOJUMI .......................................................................................................................................................... 3

EKSPLUATĀCIJAS IESPĒJAS........................................................................................................................................................ 3

PAMATPIEŅĒMUMI ......................................................................................................................................................................... 3

IZSAIŅOŠANA/PIEGĀDE ................................................................................................................................................ 3

DROŠĪBA ......................................................................................................................................................................... 3

SIMBOLI .......................................................................................................................................................................................... 3

VISPĀRĒJAS INSTRUKCIJAS ........................................................................................................................................................ 4

MAŠĪNAS APRAKSTS .................................................................................................................................................... 6

MAŠĪNAS STRUKTŪRA .................................................................................................................................................................. 6

VADĪBAS PANELIS .......................................................................................................................................................................... 8

PIEDERUMI/PAPILDAPRĪKOJUMS ................................................................................................................................................ 8

TEHNISKIE DATI ............................................................................................................................................................................. 8

ELEKTROINSTALĀCIJAS DIAGRAMMA ........................................................................................................................................ 9

LIETOŠANA ................................................................................................................................................................... 10

PIRMS MAŠĪNAS IEDARBINĀŠANAS .......................................................................................................................................... 10

MAŠĪNAS IEDARBINĀŠANA UN APTURĒŠANA ..........................................................................................................................11

MAŠĪNAS EKSPLUATĀCIJA (TĪRĪŠANA/ŽĀVĒŠANA) ..................................................................................................................11

MAŠĪNAS PĀRVIETOŠANA/STĀVĒŠANA ................................................................................................................................... 12

REZERVUĀRA IZTUKŠOŠANA .................................................................................................................................................... 12

PĒC MAŠĪNAS LIETOŠANAS ....................................................................................................................................................... 13

REĢENERĀCIJAS ŪDENS REZERVUĀRA NOŅEMŠANA.......................................................................................................... 13

MAŠĪNAS ILGA DĪKSTĀVE ........................................................................................................................................................... 13

PIRMAIS LIETOŠANAS PERIODS ............................................................................................................................................... 13

TEHNISKĀ APKOPE ..................................................................................................................................................... 14

PLĀNOTĀS TEHNISKĀS APKOPES TABULA .............................................................................................................................. 14

RAKEĻA TĪRĪŠANA........................................................................................................................................................................ 14

RAKEĻA ASMENS PĀRBAUDE UN NOMAIŅA ............................................................................................................................ 15

SUKAS TĪRĪŠANA ......................................................................................................................................................................... 15

REZERVUĀRA UN NOSŪKŠANAS RESTĪŠU TĪRĪŠANA ............................................................................................................ 16

ŠĶĪDUMA FILTRA TĪRĪŠANA ........................................................................................................................................................ 17

MAŠĪNAS ĀTRUMA REGULĒŠANA ............................................................................................................................................. 17

BOJĀJUMU KONSTATĒŠANA UN NOVĒRŠANA ....................................................................................................... 18

NODOŠANA METĀLLŪŽŅOS ...................................................................................................................................... 18

CA 410 909 5685 000(4)2009-11 D

LATVIEŠU VALODA

LIETOŠANAS ROKASGRĀMATA

IEVADS

PIEZĪME

Cipari iekavās attiecas uz komponentiem, kas ir uzrādīti sadaļā Mašīnas Apraksts.

ROKASGRĀMATAS MĒRĶIS UN SATURS

Šīs rokasgrāmatas mērķis ir nodrošināt operatoru ar visu nepieciešamo informāciju, lai pareizi izmantotu šo mašīnu, strādājot ar drošiem paņēmieniem un autonomi. Tā ietver informāciju par tehniskajiem datiem, drošību, ekspluatāciju, mašīnas glabāšanu, tehnisko apkopi, rezerves daļām un utilizēšanu. Pirms jebkādu darbību veikšanas ar mašīnu operatoriem un kvaliﬁ cētiem speciālistiem ir rūpīgi jāizlasa šī rokasgrāmata. Šaubu gadījumā sazināties ar Nilﬁ sk par instrukciju interpretāciju un jebkādu papildu informāciju.

MĒRĶIS

Šī instrukcija ir paredzēta operatoriem un tehniskiem darbiniekiem, kas ir kvaliﬁ cēti, lai veiktu mašīnas apkopi. Operatori nedrīkst veikt darbības, kas paredzētas kvaliﬁ cētiem speciālistiem. Nilﬁ sk nav atbildīgs par bojājumiem, kas radušies šī aizlieguma neievērošanas dēļ.

KĀ GLABĀT ŠO ROKASGRĀMATU

Lietošanas un tehniskās apkopes rokasgrāmata ir jāglabā mašīnas tuvumā, piemērotā apvalkā, sargājot no šķidrumiem un citām vielām, kas var to sabojāt.

ATBILSTĪBAS DEKLARĀCIJA

Atbilstības Deklarācija, kas tiek piegādāta kopā ar šo mašīnu, sertiﬁ cē mašīnas atbilstību spēkā esošai likumdošanai.

PIEZĪME

Atbilstības deklarācijas oriģināla divas kopijas tiek piegādātas kopā ar mašīnas dokumentāciju.

IDENTIFIKĀCIJAS DATI

Mašīnas modelis un sērijas numurs ir norādīti uz plāksnes (1). Mašīnas ražošanas gads ir uzrakstīts Atbilstības deklarācijā un tiek norādīts arī ar pirmajiem diviem mašīnas sērijas numura skaitļiem. Šī informācija ir lietderīga, kad vajadzīgas mašīnas rezerves daļas. Izmantot zemākesošo tabulu, lai pierakstītu mašīnas identiﬁ kācijas datus.

MAŠĪNAS modelis .............................................................................

MAŠĪNAS sērijas numurs ..................................................................

CITAS ATSAUCES ROKASGRĀMATAS

Rezerves daļu saraksts (piegādāts kopā ar mašīnu) – Tehniskās apkalpošanas rokasgrāmata (ar ko var iepazīties jebkurā Nilﬁ sk Tehniskās apkalpošanas centrā) –

REZERVES DAĻAS UN TEHNISKĀ APKOPE

Visas nepieciešamās ekspluatācijas, tehniskās apkopes un labošanas procedūras jāveic kvaliﬁ cētam personālam vai Nilﬁ sk Tehniskās apkalpošanas centriem. Jālieto tikai oriģinālās rezerves daļas un piederumi. Sazināties ar Nilﬁ sk attiecībā uz tehnisko apkalpošanu un rezerves daļu un piederumu pasūtīšanu, norādot mašīnas modeli un sērijas numuru.

909 5685 000(4)2009-11 D CA 410

LIETOŠANAS ROKASGRĀMATA

LATVIEŠU VALODA

IZMAIŅAS UN UZLABOJUMI

Nilﬁ sk pastāvīgi uzlabo savus izstrādājumus un saglabā tiesības veikt izmaiņas un uzlabojumus pēc saviem ieskatiem, neuzņemoties veikt šādus uzlabojumus iepriekš iegādātām mašīnām. Jebkādas modiﬁ kācijas un/vai piederuma pievienošana ir jāapstiprina un jāveic Nilﬁ sk.

EKSPLUATĀCIJAS IESPĒJAS

Tīrītāji/žāvētāji tiek izmantoti, lai tīrītu (tīrīšana un žāvēšana) gludu un cietu grīdu civilajā vai rūpnieciskajā vidē drošos ekspluatācijas apstākļos, ja tos ekspluatē kvaliﬁ cēts operators. Tīrītājus/žāvētājus nevar lietot cieši pieguļoša grīdas seguma un paklāju tīrīšanai.

PAMATPIEŅĒMUMI

Uz priekšu, atpakaļ, priekšā, aizmugurē, pa kreisi vai pa labi ir domāts attiecībā pret operatora stāvokli, t.i., vadības virzienā, ar rokām uz vadības roktura (2).

IZSAIŅOŠANA/PIEGĀDE

Lai izsaiņotu mašīnu, rūpīgi ievērot instrukcijas uz iepakojuma. Kad mašīna tiek piegādāta, pārbaudīt, vai iepakojums un mašīna nav bojāta transportēšanas laikā. Redzama bojājuma gadījumā iepakojums jāsaglabā un tas jāpārbauda pārvadātājam, kas to piegādājis. Nekavējoties izsauciet pārvadātāju, lai aizpildītu pretenziju par bojājumu. Lūdzu pārbaudīt, vai kopā ar mašīnu ir piegādāti šādi priekšmeti:

Tīrītāja/žāvētāja Lietošanas rokasgrāmata – Tīrītāja/žāvētāja rezerves daļu saraksts –

DROŠĪBA

Šādi simboli norāda uz potenciāli bīstamām situācijām. Vienmēr rūpīgi izlasiet šo informāciju un veiciet nepieciešamos piesardzības pasākumus, lai aizsargātu personālu un īpašumu. Lai nepieļautu savainojumus, būtiska ir operatora sadarbība. Negadījumu novēršanas programma nav efektīva, ja persona, kas atbildīga par mašīnas ekspluatāciju, nesadarbojas pilnībā. Vairums negadījumu, kas var notikt rūpnīcā, strādājot vai pārvietojot mašīnu, rodas visvienkāršāko noteikumu neievērošanas dēļ. Uzmanīgs un piesardzīgs operators ir vislabākā garantija pret negadījumiem, un tas ir būtiski, lai veiksmīgi īstenotu jebkādu negadījumu novēršanas programmu.

SIMBOLI

BĪSTAMĪBA!

Tas norāda uz bīstamu situāciju ar nāves draudiem operatoram.

BRĪDINĀJUMS!

Tas norāda uz potenciālu cilvēka savainošanas risku.

PIESARDZĪBU!

Tas norāda brīdinājumu vai piezīmi, kas attiecas uz svarīgām vai lietderīgām funkcijām. Vislielāko uzmanību pievērsiet rindkopām, kas apzīmētas ar šo simbolu.

PIEZĪME

Tas norāda uz piezīmi, kas attiecas uz svarīgām vai lietderīgām funkcijām.

KONSULTĀCIJA

Tas norāda, ka pirms jebkuras darbības veikšanas jāskata Ātrās uzsākšanas rokasgrāmata.

CA 410 909 5685 000(4)2009-11 D

LATVIEŠU VALODA

LIETOŠANAS ROKASGRĀMATA

VISPĀRĒJAS INSTRUKCIJAS

Zemāk norādīti īpaši brīdinājumi un piesardzības pasākumi, lai informētu par potenciāliem cilvēku savainojumiem un mašīnas bojājumiem.

BĪSTAMĪBA!

Pirms jebkādu apkopes, remonta, tīrīšanas vai nomaiņas darbu veikšanas atvienojiet kontaktdakšu no – elektrotīkla. Šo mašīnu lietot drīkst tikai pienācīgi apmācīti operatori. Bērni vai darba nespējīgas personas šo mašīnu – lietot nedrīkst. Nevalkāt dārglietas strādājot elektrisko sastāvdaļu tuvumā. – Nestrādājiet zem paceltas mašīnas, ja tā nav atbalstīta ar drošības platformām. – Neekspluatējiet mašīnu toksisku, bīstamu, viegli uzliesmojošu un/vai eksplozīvu pulveru, šķidrumu vai tvaiku – tuvumā: Mašīna nav piemērota bīstamu pulveru savākšanai.

BRĪDINĀJUMS!

Mašīnas elektrības kabelis ir iezemēts, un atbilstošā tapa arī ir iezemēta. Mašīnas nepareizas darbības vai – bojāšanas gadījumā iezemētais savienojums mazina elektriskā trieciena risku. Elektrības piegādes kabelim jābūt savienotam ar atbilstošu rozeti, kas ir iezemēta saskaņā ar spēkā esošo – likumdošanu. Nepiedienīga pieslēgšana var izraisīt elektrisko triecienu. Konsultējieties ar kvaliﬁ cētu speciālistu, lai – pārliecinātos, ka kontaktligzda ir piedienīgi iezemēta. Nelietot ar bojātu barošanas kabeļa kontaktdakšu. Ja barošanas kabeļa kontaktdakšu nevar pievienot – kontaktligzdai, kvaliﬁ cētam speciālistam jāuzstāda jauna iezemēta kontaktrozete saskaņā ar spēkā esošo likumdošanu. Pirms barošanas kabeļa kontaktdakšas pieslēgšanas elektrotīklam nodrošināt, lai frekvences un sprieguma – vērtības, kas norādītas uz mašīnas sērijas numura plāksnes (1), atbilst elektrotīkla spriegumam. Neizņemt mašīnas kontakstdakšu no ligzdas, velokot aiz barošanas kabeļa. Lai atvienotu kontaktdakšu no – kontaktligzdas, satvert kontaktdakšu, nevis kabeli. Nerīkoties ar kontaktdakšu vai mašīnu ar slapjām rokām. – Pirms kontaktdakšas atvienošanas no kontaktligzdas izslēgt visas vadības ierīces. – Regulāri pārbaudiet barošanas kabeļa bojājumus, plīsumus, iegriezumus un nolietojumu. Ja nepieciešams, – nomainiet to. Ja elektriskais kabelis ir bojāts, tas jānomaina pie ražotāja vai sertiﬁ cētā servisa centrā. – Lai novērstu jebkādu risku, ja barošanas kabelis ir bojāts, sazinieties ar Nilﬁ sk Servisa Centru vai kvaliﬁ cētu – speciālistu. Nevilkt vai nevest mašīnu aiz barošanas kabeļa un nekad neizmantot barošanas kabeli kā rokturi. Barošanas – kabeli neievērt durvīs, nevilkt barošanas kabeli gar asām malām vai stūriem. Neuzbraukt ar mašīnu barošanas kabelim. Sukas nedrīkst aiztikt elektrisko kabeli. – Sargāt barošanas kabeli no karstām virsmām. – Lai samazinātu ugunsgrēka, elektriskā šoka vai savainojuma risku, neatstāt mašīnu bez uzraudzības, kad tā – pievienota elektrotīklam. Izraut mašīnas kontaktdakšu no kontaktligzdas pirms tehniskās apkopes un tad, kad mašīna netiek lietota. Neatstāt mašīnu bez uzraudzības un pārliecināties, ka mašīna nevar pārvietoties pati no sevis. – Vienmēr sargāt mašīnu no saules, lietus un sliktu laika apstākļu iedarbības gan ekspluatācijas, gan dīkstāves – laikā. Glabāt mašīnu iekštelpā, sausā vietā: Šī mašīna jāizmanto sausos apstākļos, to nedrīkst izmantot vai glabāt ārā mitros apstākļos. Pirms mašīnas izmantošanas aizveriet visas durvis un/vai vākus. – Nerotaļāties. Īpaši uzmanīties, lietojot bērnu tuvumā. – Lietot mašīnu tikai tā, kā norādīts šajā rokasgrāmatā. Lietojiet tikai Nilﬁ sk ieteiktos piederumus. – Veiciet visus nepieciešamos piesardzības pasākumus, lai novērstu matu, dārglietu un plandoša apģērba – ieraušanu mašīnas kustošajās daļās.

909 5685 000(4)2009-11 D CA 410

LIETOŠANAS ROKASGRĀMATA

BRĪDINĀJUMS!

Neizmantojiet mašīnu uz slīpas virsmas. – Nelietojiet mašīnu pārāk putekļainās vietās. – Lietojot šo mašīnu, rūpējieties, lai neradītu savainojumus cilvēkiem vai priekšmetiem. – Neuzskriet plauktiem vai sastatnēm, īpaši, ja pastāv priekšmetu nokrišanas risks. – Nenovietot uz mehānisma nekādu trauku, kurā ir šķidrums. – Mašīnas ekspluatācijas temperatūrai ir jābūt no 0° C līdz +40 °C. – Uzglabāšanas temperatūrai ir jābūt no 0°C līdz +40°C. – Mitrumam ir jābūt no 30% līdz 95%. – Izmantojot grīdas tī Lietojot grīdas tīrīšanas līdzekļus, izmantojiet piemērotus cimdus un aizsarglīdzekļus. – Nelietojiet mašīnu kā transporta līdzekli. – Neļaut darboties sukai/paliktnim, kamēr mašīna ir apturēta uz vietas, lai novērstu grīdas bojāšanu. – Ugunsgrēka gadījumā, ja iespējams, lietojiet pulvera ugunsdzēšamo aparātu, nevis ūdens ugunsdzēšamo – aparātu. Neniekojieties ar mašīnas droš instrukcijas. Neļaut atverēs iekļūt nekādiem priekšmetiem. Nelietot mašīnu, ja atveres aizsprostotas. Vienmēr notīrīt no – atverēm putekļus, matus un jebkādus citus svešķermeņus, kas varētu samazināt gaisa plūsmu. Nenoņemiet un nemainiet pie mašīnas piestiprinātās plāksnes. – Šo mehānismu nedrīkst lietot uz ceļiem vai ielām. – Pievērst uzmanību mašīnas pārvietošanai, ja temperatūra ir zem sasalšanas temperatūras. Ūdens – reģenerācijas rezervuārā vai šļūtenēs var sasalt un nopietni bojāt mašīnu. Lietot sukas un paliktņus, kas piegādāti kopā ar mašīnu, un tos, kas norādīti Lietošanas rokasgrāmatā. Citu – suku vai paliktņu izmantošana var samazināt drošību. Mašīnas nepareizu darbību gadījumā pārliecināties, ka tās nav radušās apkopes trūkuma dēļ. Citos – gadījumos lūdziet palīdzību no pilnvarotā personāla vai Tehniskās apkalpošanas centra. Ja mašīna –

nedarbojas pienācīgi • ir bojāta • tai ir ūdens vai putu noplūdes • tā bija atstāta ārā sliktos laika apstākļos •

ir mitra vai bija iemesta ūdenī • nekavējoties izslēdziet to un sazinieties ar Nilﬁ sk Service Center vai ar kvaliﬁ cētu speciālistu. Ja nepieciešams nomainīt sastāvdaļas, tad pieprasīt ORIĢINĀLĀS rezerves daļas no pilnvarotā – mazumtirgotāja vai izplatītāja. Lai nodrošinātu pareizu un drošu mašīnas ekspluatāciju, veikt plānoto tehnisko apkopi, kas detalizēti – izklāstīta atbilstošajā šīs rokasgrāmatas nodaļā, kuru veic pilnvarots personāls vai pilnvarots Tehniskās apkalpošanas centrs. Pirms jebkādu tehniskās apkopes/remonta operāciju veikšanas rūpīgi izlasiet visas instrukcijas. – Nemazgāt mehānismu ar tiešām vai paaugstināta spiediena ūdens strūklām, vai arī ar koroziju izraisošām – vielām. Mašīna ir pareizi jālikvidē, jo tas satur toksiski kaitīgus materiālus (elektroniskos komponentus u.tml.), kas – pakļauti standartu noteikumiem, kuros pieprasīta tā likvidācija īpašos centros (skatīt nodaļu “Nodošana metāllūžņos”).

rīšanas līdzekļus, ievērojiet uz tīrīšanas līdzekļu pudeļu etiķetēm norādītās instrukcijas. –

ības aizsargierīcēm un rūpīgi ievērojiet ikdienas tehniskās apkopes –

LATVIEŠU VALODA

CA 410 909 5685 000(4)2009-11 D

LATVIEŠU VALODA

LIETOŠANAS ROKASGRĀMATA

MAŠĪNAS APRAKSTS

MAŠĪNAS STRUKTŪRA

Sērijas numura plāksne/tehniskie dati/atbilstības 1. sertiﬁ kācija Stūre2. Stūres rata slīpuma regulēšanas poga3. Šķīduma plūsmas vadības svira4. Šķīduma plūsmas vadības sviras ECO pozīcija (ūdens 5. “ekonomisks” patēriņš 70–80 minūšu autonomai mazgāšanai) Recirkulācijas tvertnes vāks6. Aizmugurējais atbalsta ritenis transportēšanai/novietošanai 7. stāvēšanai Centrālie riteņi uz ﬁ ksētas ass8. Suka/paliktnis9. Sukas/paliktņa turētāja mezgls10. Rakelis11. Rakeļa ﬁ ksējošie rokrati12. Rakeļa priekšējais asmens13. Rakeļa aizmugurējais asmens14. Rakeļa asmens montāžas atsperes15. Reģenerācijas ūdens iztukšošanas šļūtene16.

Reģenerācijas ūdens iztukšošanas šļūtenes kronšteins17. Šķīduma iztukšošanas vārsts18. Rakeļa pacelšanas/nolaišanas svira19. Šķīduma ﬁ ltrs20. Barošanas kabelis21. Rakeļa vakuuma šļūtene22. Transportēšanas/stāvēšanas ierīce23. Transportēšanas/stāvēšanas ierīce (iedarbināta)23a. Transportēšanas/stāvēšanas ierīce (izslēgta)23b. Transportēšanas/stāvēšanas ierīces pozicionēšanas tapa24. Sukas/paliktņa turētāja balsts25. Reģenerācijas ūdens rezervuārs26. Šķīduma rezervuārs27. Kompensācijas atvere28.

157

23a

909 5685 000(4)2009-11 D CA 410

23b

S310238B

MAŠĪNAS STRUKTŪRA (turpinājums)

Recirkulācijas ūdens vāks (atvērts)31. Reģenerācijas ūdens rezervuāra vāka starplika32. Sukas/paliktņa turētāja balsts33. Reģenerācijas ūdens rezervuāra nodalījums34. Šķīduma tvertnes ielietne35. Vakuuma režģis, kam paredzēta pludiņa 36. automātiska izslēgšana Reģenerācijas ūdens iztukšošanas atvere37. Vakuuma sistēmas motors38. Sukas/paliktņa turētāja motors39. Sukas/paliktņa turētāja mezgls40. Mašīnas ātruma regulēšanas skrūve41. Suka42.

a turētājs43.

Paliktņ Paliktnis44. Spaiļu plates kārba45. Skrūve46. Sukas/paliktņa turētāja iedarbināšanas griešanās 47. virziens

LIETOŠANAS ROKASGRĀMATA

LATVIEŠU VALODA

42 43

CA 410 909 5685 000(4)2009-11 D

S310244B

LATVIEŠU VALODA

VADĪBAS PANELIS

Vadības panelis51. Sukas/paliktņa turētāja slēdzis52. Vakuuma sistēmas slēdzis53.

LIETOŠANAS ROKASGRĀMATA

S310237A

PIEDERUMI/PAPILDAPRĪKOJUMS

Bez standarta daļām mašīnu var aprīkot ar šādiem piederumiem/papildaprīkojumu atbilstoši mašīnas īpašam lietojumam:

Dažādu materiālu sukas/paliktņi –

Pēc tālākas informācijas par opciju piederumiem vērsties pie pilnvarotā mazumtirgotāja.

TEHNISKIE DATI

Vispārēji nosacījumi CA 410 - 230 Volti CA 410 - 115 Volti

Mašīnas garums 997 mm Mašīnas platums ar rakeli 720 mm Mašīnas platums bez rakeļa 570 mm Minimālais/maksimālais mašīnas augstums ar pielāgojamu stūri 730 - 836 mm Mašīnas kopējais svars 65 kg Minimālais pagrieziena rādiuss 750 mm Tīrīšanas platums 430 mm Centrālā riteņa diametrs 250 mm Sukas/paliktņa diametrs 430 - 432 mm Aizmugurējā riteņa spiediens uz grīdu 1,0 N/mm Priekšējā riteņa spiediens uz grīdu 1,9 N/mm Sukas/paliktņa spiediens uz zemi 28 kg

Darbība CA 410 - 230 Volti CA 410 - 115 Volti

Sūkšana 1 316 mmH Sukas/paliktņa turētāja motora ātrums 150 apgr./min. 170 apgr./min. Skaņas spiediena līmenis pie darbstacijas (ISO 11201, ISO 4871) (LpA) 70 dB(A) ± 3dB(A) Mašīnas skaņas spiediena līmenis (ISO 3744, ISO 4871) (LwA) 87 dB(A) Operatora rokas vibrācijas līmenis (ISO 5349-1) < 2,5 m/s Vakuuma sistēmas motora jauda 550 W Sukas/paliktņa motora jauda 1 100 W 550 W Pārvaramais slīpums 2% Sistēmas spriegums 230 V - 50 Hz 115 V - 60 Hz Šķīduma tvertnes tilpums 23 litri Reģenerācijas ūdens rezervuāra ietilpība 21 litri

909 5685 000(4)2009-11 D CA 410

ELEKTROINSTALĀCIJAS DIAGRAMMA

Atslēga

C1 Slāpētājs EV1 Ūdens elektromagnētiskais vārsts FR Karkass M1 Sukas/paliktņa turētāja motors M2 Vakuuma sistēmas motors PL Tapa SW1 Sukas/paliktņa turētāja slēdzis SW2 Vakuuma sistēmas slēdzis

LIETOŠANAS ROKASGRĀMATA

Krāsu kodi

BK Melns BU Zils BN Brūns GN Zaļš GY Pelēks OG Oranžs PK Sārts RD Sarkans VT Violets WH Balts YE Dzeltens

LATVIEŠU VALODA

S310239A

CA 410 909 5685 000(4)2009-11 D

LATVIEŠU VALODA

LIETOŠANAS ROKASGRĀMATA

LIETOŠANA

BRĪDINĀJUMS!

Uz dažām mašīnas vietām ir uzlīmes, kas norāda:

BĪSTAMĪBA – BRĪDINĀJUMS – PIESARDZĪBU – KONSULTĀCIJA –

Lasot šo instrukciju, operatoram jāpievērš īpaša uzmanība simboliem, kas norādīti uz plāksnēm. Nekādu iemeslu dēļ šīs uzlīmes nenosegt un nekavējoties nomainīt, ja tās ir bojātas.

PIRMS MAŠĪNAS IEDARBINĀŠANAS

Sukas vai paliktņa turētāja uzstādīšana

PIEZĪME

Izmantot suku (42) vai paliktņa turētāju (43) atbilstoši tīrāmās grīdas veidam.

Ievietojiet pozicionēšanas adatu (24) un atslēdziet mašīnas transportēšanas/parkošanas ierīci (23b).1. Pacelt sukas/paliktņa turētāja mezglu (10), nospiežot pedāli (2).2. Novietot suku (42) vai paliktņa turētāju (43) zem mezgla.3. Nolaidiet mezglu (10), izmantojot rokturi (2).4. Pievienot barošanas kabeli (21) elektrotīklam.5. Piekabināt sukas/paliktņa turētāju, nospiežot sukas/paliktņa slēdzi (52) uz dažām sekundēm.6. Ja procedūra ir sarežģīta, ar rokām pagrieziet sukas/paliktņa turētāju pulksteņrādītājam pretējā virzienā (47).

Sukas/paliktņa lietošanas rokasgrāmata (tikai norādījumi)

Pieejamie suku tipi Midlite Grit 180 Midgrit 240 Prolite Union Mix

Betons Terrazzo tipa grīda

Vispārējā tīrīšana

Pūlēšana

Keramiskās ﬂ īzes/plēstakmens Marmors Vinīla ﬂ īzes Gumijas ﬂ īzes Gumijas ﬂ īzes Marmors Vinīla ﬂ īzes

Rakeļa uzstādīšana

Uzstādīt rakeli (11) un noﬁ ksēt to ar rokratiem (12), pēc tam pievienot rakelim vakuuma šļūteni (22).7.

Šķīduma rezervuāra uzpildīšana

Izmantojiet ielietni (35), lai uzpildītu tvertni (27) ar šķīdumu, kas piemērots veicamajam darbam.8. Nepiepildīt šķīduma rezervuāru pilnībā, bet atstāt dažus centimetrus no malas. Allaž izmantot šķīdināšanas instrukcijas uz tā ķīmiskā produkta etiķetes, kas izmantots šķīduma sagatavošanā. Šķīduma temperatūra nedrīkst pārsniegt 40°C.

PIESARDZĪBU!

Lietot tikai mazliet putojošus, neuzliesmojošus šķīdumus, kas paredzēti automātiskām tīrīšanas iekārtām.

Korekcijas

Noregulējiet stūri (2) ar pogām (3), lai sasniegtu ērtu pozīciju.9.

909 5685 000(4)2009-11 D CA 410

MAŠĪNAS IEDARBINĀŠANA UN APTURĒŠANA

Mašīnas iedarbināšana

Sagatavot mašīnu, kā aprakstīts iepriekšējā rindkopā.1. Vadiet mašīnu darba vietā, stumjot to ar rokam uz roktura (2).2. Pievienot barošanas kabeli (21) elektrotīklam.3.

BRĪDINĀJUMS!

Pirms barošanas kabeļa kontaktdakšas pieslēgšanas elektrotīklam nodrošināt, lai frekvences un sprieguma vērtības, kas norādītas uz mašīnas sērijas numura plāksnes (1), atbilst elektrotīkla spriegumam.

Nolaist rakeli (11) ar sviru (19).4. Uzstādīt šķīduma plūsmas kontroles sviru (4) vienā no turpmāk minētajām pozīcijām atkarībā no veicamās tīrīšanas veida:5.

ECO sistēma: kad svira (4) atrodas pozīcijā ECO (5), mašīna darbojas īpaši ieprogrammētos ūdens “ekonomiska” • patēriņa apstākļos; tā kā ūdens plūsma ir ieprogrammēta un nemainī mazgāšanas režīmā (vidēji 0,3 litri/min). Mainīgā sistēma: kad svira pagriezta pa kreisi (mainīgā plūsma), plūsma var palielināties līdz pat 1 litram/min.•

Nekādā gadījumā ekspluatācijas laikā nav iespējams pilnībā noslēgt ūdens plūsmu līdz sukām.• Turot roku uz roktura (2), iedarbiniet mašīnu, pagriežot sukas/paliktņa turētāja slēdzi un sūkšanas sistēmas slēdzi (52 un 53) 6. pozīcijā “I”.

Mašīnas apturēšana

Pagrieziet sukas/paliktņa turētāja slēdzi un sūkšanas sistēmas slēdzi (52 un 53) pozīcijā “0”.7. Atvienot barošanas kabeli (21) no elektrotīkla.8. Pacelt rakeli ar sviru (19).9. Ielieciet pozicionēšanas adatu (24) un paceliet sukas/paliktņa turētāju, iedarbinot transportēšanas/parkošanas ierīci (23a).10.

LIETOŠANAS ROKASGRĀMATA

ga, mašīna var darboties 70–80 minūšu autonomas

LATVIEŠU VALODA

MAŠĪNAS EKSPLUATĀCIJA (TĪRĪŠANA/ŽĀVĒŠANA)

Iedarbināt mašīnu, kā aprakstīts iepriekšējā rindkopā.1. Turot abas rokas uz stūres (2), manevrēt ar mašīnu un iedarbināt grīdas tīrīšanu/žāvēšanu.2.

PIESARDZĪBU!

Lai nesabojātu grīdas virsmu, neizmantojiet sukas bez šķīduma un laikā, kad mašīna nedarbojas, apturiet sukas/ paliktņa turētāju, nospiežot slēdzi (52).

PIESARDZĪBU!

Pirms sukas/paliktņa pacelšanas, izslēdziet to, nospiežot slēdzi (52).

Ja nepieciešams, regulējiet sķīduma daudzumu, izmantojot sviru (4).3.

PIEZĪME

Pareizai grīdu tīrīšanai/žāvēšanai pie sienām, Nilﬁ sk iesaka iziet blakus sienā, noregulējot mašīnas labo pusi atbilstoši norādītajam zīmējumā 1.

1 zīmējums

Mašīnas ātruma regulēšana

Mašīnas ātrums mainās atkarībā no tīrāmās grīdas veida un sukas vai paliktņa izvēlētās lietošanas.4. Ja vajadzīgs, ir iespējams regulēt mašīnas ātrumu, ievērojot procedūru nodaļā “Tehniskā apkalpošana”.

CA 410 909 5685 000(4)2009-11 D

P100160

LATVIEŠU VALODA

LIETOŠANAS ROKASGRĀMATA

MAŠĪNAS PĀRVIETOŠANA/STĀVĒŠANA

Lai mašīnu pārvietotu/novietotu stāvēšanai, rīkoties sekojoši.

Pagrieziet sukas/paliktņa turētāja slēdzi un sūkšanas sistēmas slēdzi (52 un 53) pozīcijā “0”.1. Atvienot barošanas kabeli (21) no elektrotīkla un ievietot to uz turētāja.2. Pacelt rakeli ar sviru (19).3. Satveriet stūri (2) un viegli laidiet uz leju, līdz aizmugures ritenis (7) saskaras ar grīdu (2. zīm.). Turot mašīnu šādā stāvoklī, 4. vediet to uz transportēšanas/stāvēšanas vietu. Pēc darba beigām, lai suka/paliktnis nebūtu jāvelk pa grīdu un jāatstāj slapji traipi, noņemt suku/paliktni no uzgaļa, izmantojot 5. atbrīvošanas ierīci (sīkāk par šo procedūru lasāms rindkop

ā “Pēc mašīnas lietošanas”), tad novietot to uz atbalsta (25).

2 zīmējums

S310239

REZERVUĀRA IZTUKŠOŠANA

Pludiņa automātiskā noslēgšanas sistēma (36) izslēdz vakuuma sistēmu, kad reģenerācijas rezervuārs (26) ir pilns. Par sūkšanas sistēmas izslēgšanos reģenerācijas ūdens rezervuāra uzpildes rezultātā signalizē sūkšanas sistēmas motora trokšņa pieaugums, sevišķi, ja grīda nav sausa.

PIESARDZĪBU!

Ja vakuuma sistēma nejauši izslēdzas (piemēram, kad tiek aktivizēts plūdiņš dēļ mašīnas pēkšņas kustības), atjaunojiet darbību sekojoši: izslēdziet vakuuma sistēmu, nospiežot slēdzi (53), tad atveriet vāku (6) un pārbaudiet, vai plūdinš tīkla (36) iekšpusē ir nolaidusies līdz ūdens līmenim. Tad izslēdziet vāku (6) un ieslēdziet vakuuma sistēmu, pagriežot slēdzi (53).

Kad reģenerācijas ūdens rezervuārs (26) ir pilns, iztukšot saskaņā ar šādu procedūru.

Reģenerācijas ūdens rezervuāra iztukšošana

Apstādiniet mašīnu, nospiežot sukas/paliktņa turētāja un sūkšanas sistēmas slēdžus (52 un 53).1. Atvienot barošanas kabeli (21) no elektrotīkla un ievietot to uz turētāja.2. Pacelt rakeli ar sviru (19).3. Aizvediet mašīnu līdz norādītajai utilizācijas vietai.4. Ielieciet pozicionēšanas adatu (24) un paceliet sukas/paliktņa turētāju, iedarbinot transportēšanas/parkošanas ierīci (23a).5. Iztukšojiet reģenerācijas rezervuāru (26), izmantojot iztecināšanas šļūteni (16).6. Pēc darba rezervuāru izskalot ar tīru ūdeni.

Šķīduma rezervuāra iztukšošana

Izpildīt darbības no 1 līdz 4 punktam.

Iztukšojiet šķīduma tvertni (27), izmantojot iztecināšanas vārstu (18).7. Pēc darba rezervuāru izskalot ar tīru ūdeni.8.

909 5685 000(4)2009-11 D CA 410

LIETOŠANAS ROKASGRĀMATA

LATVIEŠU VALODA

PĒC MAŠĪNAS LIETOŠANAS

Pēc darba, pirms atstāt mašīnu:

Noņemt sukas/paliktņa turētāju šādi:1.

Ar paceltu suku/paliktni, novietot sukas/paliktņa slēdzi (52) pozīcijā “I” un pēc dažām sekundēm novietot slēdzi atpakaļ •

pozīcijā “0”, tādā veidā atbrīvojot sukas/paliktņa turētāju. Atvienot barošanas kabeli (21) no elektrotīkla un ievietot to uz turētāja.2. Iztukšojiet tvertnes (26 un 27), kā aprakstīts iepriekšējā nodaļā.3. Veikt ikdienas tehnisko apkopi (skatīt nodaļu “Tehniskā apkope”).4. Glabāt mašīnu sausā un tīrā vietā ar paceltām vai no

ņemtām sukām/paliktņa turētāju un rakeli.5.

REĢENERĀCIJAS ŪDENS REZERVUĀRA NOŅEMŠANA

Lai veiktu pārbaudes un apkopes darbības, var būt vajadzīgs noņemt reģenerācijas ūdens rezervuāru (26), rīkoties kā parādīts zemāk.

Iztukšojiet reģenerācijas ūdens rezervuāru (26), kā aprakstīts attiecīgajā nodaļā.1. Darbiniet mašīnu uz līdzenas virsmas.2. Pārliecināties, ka barošanas kabelis (21) ir atslēgts no elektrotīkla.3. Atvienot vakuuma šļūteni (22) no rakeļa (11).4. Atvienot reģenerācijas ūdens iztukšošanas šļūteni (16) no kronšteina (17).5. Atvērt vāku (6).6. Satveriet reģenerācijas ūdens rezervuāru (A, 3. zīm.) šajā rajonā (B) un nedaudz to paceliet.7. Atvienot vakuuma šļūteni (C) no rezervuāra, tad noņemt rezervuāru (A) ar šļūtenēm (D) un (E).8.

3 zīmējums

S310243A

MAŠĪNAS ILGA DĪKSTĀVE

Ja mašīna netiks lietota ilgāk par 30 dienām, rīkoties šādi:

Veikt darbības, kas aprakstītas rindkopā “Pēc mašīnas lietošanas”.1. Glabāt mašīnu tīrā un sausā vietā.2.

PIRMAIS LIETOŠANAS PERIODS

Pēc pirmām 8 stundām pārbaudiet mašīnas stiprinājumu un savienojumu daļas uz piedienīgu spriegumu. Pārbaudīt redzamo sastāvdaļu veselumu un noplūdi.

CA 410 909 5685 000(4)2009-11 D

LATVIEŠU VALODA

LIETOŠANAS ROKASGRĀMATA

TEHNISKĀ APKOPE

Mašīnas kalpošanas ilgumu un maksimālu ekspluatācijas drošību nodrošina pareiza un regulāra tehniskā apkope. Zemākesošā tabula nodrošina ieplānoto tehnisko apkalpošanu. Minētie intervāli var atšķirties atbilstoši konkrētajiem darba apstākļiem, kuri jānosaka personai, kas ir atbildīga par tehnisko apkopi.

BRĪDINĀJUMS!

Tehniskās apkopes operācijas jāveic tad, kad mašīna ir izslēgta un barošanas kabelis ir atvienots no elektrotīkla. Bez tam rūpīgi izlasīt instrukcijas nodaļā “Drošība”.

Visas ieplānotās vai ārpuskārtas tehniskās apkopes operācijas ir jāveic pieredzējušam personālam vai pilnvarotam Tehniskās apkalpošanas centram. Šī rokasgrāmata apraksta tikai vieglākās un visparastākās tehniskās apkalpošanas procedūras.

PIEZĪME

Citas Ieplānotās tehniskās apkalpošanas tabulā iekļautās tehniskās apkalpošanas procedūras skatīt Tehniskās apkalpošanas rokasgrāmatā, par ko var iegūt informāciju jebkurā Tehniskās apkalpošanas centrā.

PLĀNOTĀS TEHNISKĀS APKOPES TABULA

Procedūra

Rakeļa tīrīšana Sukas tīrīšana Rezervuāra un nosūkšanas restīšu tīrīšana Rakeļa asmens pārbaude un nomaiņa Šķīduma ﬁ ltra tīrīšana Skrūvju un uzgriežņu nostiprināšanas pārbaude (1) Vakuuma sistēmas motora ogles sukas pārbaude un nomaiņa (2)

Reizi dienā,

pēc mašīnas

lietošanas

Reizi nedēļā

Reizi sešos

mēnešos

Reizi gadā

Un pēc pirmajām 8 darba stundām.(1) Šī apkopes darbība jāveic Nilﬁ sk pilnvarotā Tehniskās apkalpošanas centrā.(2)

RAKEĻA TĪRĪŠANA

PIEZĪME

Rakelim ir jābūt tīram un tā asmeņiem ir jābūt labā stāvoklī, lai panāktu kārtīgu žāvēšanu.

PIESARDZĪBU!

Tīrot rakeli, ieteicams lietot aizsargcimdus, jo ar netīrumiem var sagriezt rokas.

Darbiniet mašīnu uz līdzenas virsmas.1. Pārliecināties, ka barošanas kabelis (21) ir atslēgts no elektrotīkla.2. Nolaist rakeli ar sviru (19).3. Atvienot vakuuma šļūteni (22) no rakeļa.4. Atlaist vaļīgāk stūri (12) un noņemt rakeli (11).5. Nomazgāt un notīrīt rakeli. Jo īpaši iztīrīt netīrumus un gružus no nodalījumiem (A, 4 zīm.) un atveres (B).6. Pārbaudīt, vai priekšējo (C) un aizmugurējo plātņus (D) uz veselumu, iegriezumiem un plīsumiem; ja nepieciešams, tos 7. nomainīt (skatīt procedūru nākošajā rindkopā). Uzstādiet visas sastāvdaļas atpakaļ izjaukšanai pretē

jā secībā.8.

909 5685 000(4)2009-11 D CA 410

LIETOŠANAS ROKASGRĀMATA

LATVIEŠU VALODA

RAKEĻA ASMENS PĀRBAUDE UN NOMAIŅA

Notīrīt rakeli, kā aprakstīts iepriekšējā rindkopā.1. Pārbaudiet, vai priekšējās asmens malas (E, 4 zīm.) un asmens aizmugurējās malas (I) ir nolaistas vienādā līmenī gareniski; 2. ja nepieciešams, noregulējiet augstumu, rikojoties sekojoši:

Noņemiet montāžas atsperes (F), tad noregulējiet priekšējo asmeni (C) un aizmugurējo asmeni (D).•

Uzstādiet montāžas atsperes uz priekšējās un aizmugurējās asmens.• Pārbaudīt, vai priekšējais (C) un aizmugurējais (D) asmens nav bojāts un ir bez iegriezumiem un plīsumiem; pretējā gadījumā 3. tie jānomaina, kā aprakstīts zemāk. Pārbaudī apgriezt, lai nomainītu nodilušo stūri pret otru stūri (I), ja tas nav bojāts. Ja ir nodilis arī cits stūris, asmeni nomainiet šādi:

Noņemiet montāžas atsperes (F), tad nomainiet (vai apgrieziet) aizmugurējo asmeni (D).•

Uzstādiet montāžas atsperes uz priekšējās un aizmugurējās asmens.• Uzstādīt rakeli (11) un aizskrūvēt rokratus (12).4. Pievienot vakuuma šļūteni (22) rakelim (11).5.

t arī aizmugurējā asmens priekšējā stūra (H) nodilumu; ja tas ir nodilis, asmeni

SUKAS TĪRĪŠANA

PIEZĪME

Tīrot sukas, ieteicams lietot aizsargcimdus, jo ar netīrumiem var sagriezt rokas.

Noņemt suku, kā parādīts nodaļā “Lietošana”.1. Tīriet suku ar ūdeni un mazgāšanas līdzekli.2. Pārbaudīt, vai sukas sari nav bojāti un nodiluši, ja vajadzīgs, nomainīt suku.3.

4 zīmējums

S310240

CA 410 909 5685 000(4)2009-11 D

LATVIEŠU VALODA

LIETOŠANAS ROKASGRĀMATA

REZERVUĀRA UN NOSŪKŠANAS RESTĪŠU TĪRĪŠANA

Aizvediet mašīnu līdz norādītajai utilizācijas vietai.1. Pārliecināties, ka barošanas kabelis (21) ir atslēgts no elektrotīkla.2. Atveriet vāku (6), tad iztīriet un nomazgājiet vāku, tvertnes (26 un 27) un nosūkšanas restītes (36) ar tīru ūdeni.3. Iztukšot ūdeni no rezervuāriem, izmantojot šļūteni (16) un vārstu (18). Nepieciešamības gadījumā atbrīvot aizturus (B, 5 zīm.) un atvērt mezglu (A); izņemt pludiņu (C), notīrīt visas sastāvdaļas un 4. pēc tam tās uzstādīt vietā.

Pārbaudiet reģenerācijas ūdens rezervuāra vāka starplikas (D) izturību.

PIEZĪME

Starplika (D) izveido rezervuārā vakuumu, kas vajadzīgs reģenerācijas ūdens izsūknēšanai ar vakuumu.

Nepieciešamības gadījumā nomainīt starpliku (D) pēc tam, kad tā izņemta no ligzdas (E). Montējot jaunu starpliku, uzstādīt jaunu salaidumu (F) centrālajā aizmugurējā zonā, kā parādīts zīmējumā. Pārbaudiet starplikas (G) balstvirsmas (D) izturību un piemērotību starplikai.6. Pārbaudiet līdzsvara atveri (28), lai neveidotos aizsprostojums.7.

PIEZĪME

Atvere (28) ļauj kompensēt gaisu vāka gaisa izplūdi un sekmē vakuuma izveidošanos rezervuārā.

Aizveriet reģenerācijas ūdens rezervuāra vāku (6).8.

5 zīmējums

S310231B

909 5685 000(4)2009-11 D CA 410

ŠĶĪDUMA FILTRA TĪRĪŠANA

Iztukšojiet šķīduma tvertni (27), kā aprakstīts attiecīgajā nodaļā.9. Darbiniet mašīnu uz līdzenas virsmas.10. Pārliecināties, ka barošanas kabelis (21) ir atslēgts no elektrotīkla.11. Noņemiet caurspīdīgo vāku (A, 6. zīm.), tad noņemiet ﬁ ltru (B). Iztīriet un uzstādiet tos atpakaļ uz atbalsta (C).12.

PIEZĪME

Filtru (B) nepieciešams pareizi pozicionēt uz atbalsta (D) apvalka (C).

LIETOŠANAS ROKASGRĀMATA

LATVIEŠU VALODA

MAŠĪNAS ĀTRUMA REGULĒŠANA

PIEZĪME

Mašīnas ātrums mainās atkarībā no tīrāmās grīdas veida un sukas vai paliktņa izvēlētās lietošanas. Ja nepieciešams, veiciet sekojošās darbības.

Noņemiet reģenerācijas ūdens rezervuāru, kā parādīts nodaļā Lietošana.1. Noregulējiet mašīnas ātrumu ar skrūvi (41) kā parādīts zemāk:2.

Palaist vaļīgāk skrūvi (46) mašīnas labajā pusē, griežot pretēji pulksteņrādītāja virzienam.•

Grieziet regulēšanas skrū

Griezt regulēšanas skrūvi (41) pulksteņrādītāja virzienā, lai samazinātu mašīnas ātrumu.•

Pēc regulēšanas pievilkt skrūves (46).• Uzstādiet reģenerācijas ūdens rezervuāru, kā parādīts nodaļā Lietošana.3. Kad mašīna ir gatava darbam, veikt praktisku mašīnas pārbaudi un, ja vajadzīga papildu regulēšana, atkārtot 1 līdz 4 punktu.4.

vi (41) pretēji pulksteņrādītāja virzienam, lai palielinātu mašīnas ātrumu.•

6 zīmējums

S310232A

CA 410 909 5685 000(4)2009-11 D

LATVIEŠU VALODA

LIETOŠANAS ROKASGRĀMATA

BOJĀJUMU KONSTATĒŠANA UN NOVĒRŠANA

Bojājums Iespējamais cēlonis Novēršana

Motori neieslēdzas

Netīrā ūdens iesūkšana nav pietiekoša

Šķīduma plūsma nav pietiekama Šķīduma ﬁ ltrs (20) ir netīrs Notīrīt

Rakelis atstāj pēdas uz grīdas

Papildus informāciju skatīt Tehniskās apkalpošanas rokasgrāmatā, kas ir pieejama jebkurā Nilﬁ sk Tehniskās apkalpošanas centrā.

Elektrotīkla kabelis (21) ir bojāts vai atvienots no elektrotīkla

Recirkulācijas ūdens rezervuārs (26) ir pilns Iztukšot Aizsprostots vakuuma režģis (36) ir

aizsprostojies vai plūsma pārtrūkst. Sūkšanas šļūtene (22) ir atvienota no rakeļa

(11) vai tā ir bojāta. Netīrs rakelis (11) vai nodiluši vai bojāti rakeļa

asmeņi (13, 14) Reģenerācijas ūdens tvertnes vāks (6) nav

pilnīgi aizvē Reģenerācijas ūdens tvertne (6) ir netīra

(aizsprostojusies iztecināšanas atvere)

Netīrumi zem rakeļa asmeņiem (13, 14) Notīriet netīrumus Nodiluši, ieplīsuši vai sadauzīti rakeļa asmeņi

(13, 14)

rts vai paplāksne (32) ir bojāta

Apmainiet vai pievienojiet kabeli

Iztīriet režģi un pārbaudiet plūsmu

Pievienot

Notīrīt rakeli vai nomainīt asmeņus.

Pārbaudiet un/vai notīriet uzstādīšanas virsmu vai nomainiet paplāksni

Notīrīt

Nomainiet asmeņus

NODOŠANA METĀLLŪŽŅOS

Mašīnas likvidēšanu saskaņot ar kvaliﬁ cētu metāllūžņu speciālistu. Pirms mašīnas nodošanas metāllūžņos noņemiet un atdaliet šādus materiālus, kas pareizi jāiznīcina saskaņā ar spēkā esošiem tiesību aktiem:

Suka – Paliktnis – Elektriskie un elektroniskie komponenti (*) –

Sazinieties ar tuvāko Nilﬁ sk centru, it sevišķi, ja nododat metāllūžņos elektriskus un elektroniskus komponentus.(*)

909 5685 000(4)2009-11 D CA 410

INSTRUKCJA OBSŁUGI

POLSKI

SPIS TREŚCI

WSTĘP ............................................................................................................................................................................. 2

PRZEZNACZENIE I ZAWARTOŚĆ PODRĘCZNIKA ...................................................................................................................... 2

ADRESACI PODRĘCZNIKA ............................................................................................................................................................ 2

JAK PRZECHOWYWAĆ PODRĘCZNIK ......................................................................................................................................... 2

DEKLARACJA ZGODNOŚCI ........................................................................................................................................................... 2

DANE IDENTYFIKACYJNE ............................................................................................................................................................. 2

INNE PODRĘCZNIKI ....................................................................................................................................................................... 2

CZĘŚCI ZAPASOWE I KONSERWACJA ........................................................................................................................................ 2

ZMIANY I USPRAWNIENIA ............................................................................................................................................................. 3

PRZEZNACZENIE MASZYNY ......................................................................................................................................................... 3

PRZYJĘTA KONWENCJA ............................................................................................................................................................... 3

ROZPAKOWYWANIE / DOSTAWA MASZYNY ............................................................................................................... 3

BEZPIECZEŃSTWO ........................................................................................................................................................ 3

SYMBOLE ....................................................................................................................................................................................... 3

INSTRUKCJE OGÓLNE .................................................................................................................................................................. 4

OPIS MASZYNY .............................................................................................................................................................. 6

BUDOWA MASZYNY ....................................................................................................................................................................... 6

PANEL STEROWANIA ..................................................................................................................................................................... 8

AKCESORIA / WYPOSAŻENIE DODATKOWE .............................................................................................................................. 8

DANE TECHNICZNE ....................................................................................................................................................................... 8

SCHEMAT INSTALACJI ELEKTRYCZNEJ...................................................................................................................................... 9

UŻYTKOWANIE ............................................................................................................................................................. 10

PRZED URUCHOMIENIEM MASZYNY ........................................................................................................................................ 10

WŁĄCZANIE I WYŁĄCZANIE MASZYNY ......................................................................................................................................11

OBSŁUGA MASZYNY (MYCIE/SUSZENIE)...................................................................................................................................11

TRANSPORT/PARKOWANIE MASZYNY ..................................................................................................................................... 12

OPRÓŻNIANIE ZBIORNIKA .......................................................................................................................................................... 12

PO UŻYTKOWANIU MASZYNY .................................................................................................................................................... 13

DEMONTAŻ ZBIORNIKA ZWROTNEGO ...................................................................................................................................... 13

DŁUGOTRWAŁE NIEUŻYWANIE MASZYNY ............................................................................................................................... 13

PIERWSZY OKRES UŻYTKOWANIA............................................................................................................................................ 13

KONSERWACJA ........................................................................................................................................................... 14

TABELA OKRESOWYCH PRZEGLĄDÓW TECHNICZNYCH ...................................................................................................... 14

CZYSZCZENIE ZGARNIAKA ........................................................................................................................................................ 14

KONTROLA I WYMIANA PIÓRA ZGARNIAKA .............................................................................................................................. 15

CZYSZCZENIE SZCZOTKI ........................................................................................................................................................... 15

CZYSZCZENIE ZBIORNIKA I KRATKI PODCIŚNIENIOWEJ ....................................................................................................... 16

CZYSZCZENIE FILTRU ROZTWORU .......................................................................................................................................... 17

REGULACJA SZYBKOŚCI MASZYNY.......................................................................................................................................... 17

ROZWIĄZYWANIE PROBLEMÓW ............................................................................................................................... 18

ZŁOMOWANIE ............................................................................................................................................................... 18

CA 410 909 5685 000(4)2009-11 D

POLSKI

INSTRUKCJA OBSŁUGI

WSTĘP

PAMIĘTAJ

Liczby w nawiasach odnoszą się do elementów pokazanych w rozdziale Opis Maszyny.

PRZEZNACZENIE I ZAWARTOŚĆ PODRĘCZNIKA

Przeznaczeniem niniejszego Podręcznika jest dostarczenie obsługującemu wszystkich informacji koniecznych do użytkowania maszyny w sposób właściwy, bezpieczny i niezależny. Zawarte w nim informacje dotyczą danych technicznych, pracy, okresów przechowywania maszyny, konserwacji, części zapasowych, warunków bezpieczeństwa i utylizacji zużytej maszyny. Operatorzy i wykwaliﬁ kowani technicy muszą przeczytać uważnie niniejszy podręcznik przed podjęciem jakichkolwiek czynności związanych z maszyną. Jeżeli macie Państwo wątpliwości związane z interpretacją instrukcji lub chcecie uzyskać dokładniejsze informacje, prosimy o skontaktowanie się z Nilﬁ sk.

ADRESACI PODRĘCZNIKA

Niniejszy Podręcznik przeznaczony jest dla operatorów i techników wykwaliﬁ kowanych do przeprowadzania przeglądów technicznych i konserwacji maszyny. Operatorowi nie wolno wykonywać czynności zastrzeżonych dla wykwaliﬁ kowanych techników. Nilﬁ sk nie będzie odpowiedzialny za szkody spowodowane nieprzestrzeganiem tego zakazu.

JAK PRZECHOWYWAĆ PODRĘCZNIK

Podręcznik Użytkowania musi być przechowywany w pobliżu maszyny, w odpowiedniej okładce, z dala od cieczy i innych substancji, które mogłyby go uszkodzić.

DEKLARACJA ZGODNOŚCI

Deklaracja zgodności dołączona do maszyny jest świadectwem zgodności maszyny ze wszystkimi obowiązującymi przepisami.

PAMIĘTAJ

Do dokumentacji urządzenia dołączono dwie kopie oryginalnej deklaracji zgodności WE.

DANE IDENTYFIKACYJNE

Model maszyny i numer seryjny zostały podane na tabliczce (1). Rok produkcji maszyny jest zapisany w Deklaracji zgodności i jest wskazywany również przez dwie pierwsze cyfry numeru seryjnego maszyny. Informacje te są użyteczne, gdy potrzebne są części zamienne do maszyny. W poniższej tabeli należy zapisać dane identyﬁ kacyjne maszyny.

Model MASZYNY ..............................................................................

Numer seryjny MASZYNY .................................................................

INNE PODRĘCZNIKI

Lista Części Zapasowych (dostarczana z maszyną) – Podręcznik Serwisowy (do którego wgląd można uzyskać w Centrach Serwisowych ﬁ rmy Nilﬁ sk) –

CZĘŚCI ZAPASOWE I KONSERWACJA

Wszystkie czynności robocze, konserwacyjne i naprawcze muszą być wykonywane przez wykwaliﬁ kowanych pracowników lub przez Centra Serwisowe ﬁ rmy Nilﬁ sk. Należy używać tylko oryginalnych części zamiennych i osprzętu. Jeśli potrzebna jest pomoc serwisowa lub, gdy konieczne jest zamówienie części zamiennych i osprzętu, należy skontaktować się z ﬁ rmą Nilﬁ sk podając model i numer seryjny maszyny.

909 5685 000(4)2009-11 D CA 410

INSTRUKCJA OBSŁUGI

POLSKI

ZMIANY I USPRAWNIENIA

Firma Nilﬁ sk w sposób ciągły usprawnia swoje produkty, dlatego rezerwujemy sobie prawo do wprowadzania zmian i usprawnień według własnego uznania, bez zobowiązania do włączenia korzyści wynikających z tych zmian do maszyn uprzednio sprzedanych. Wszelkie modyﬁ kacje i/lub dodatkowy osprzęt muszą być zatwierdzone i wykonane przez Nilﬁ sk.

PRZEZNACZENIE MASZYNY

Zamiatarko-suszarka przeznaczona jest do obsługi przez wykwaliﬁ kowanego operatora, do czyszczenia (zamiatania i suszenia) gładkich i litych podłóg, w środowisku domowym lub przemysłowym, w bezpiecznych warunkach użytkowania. Zamiatarko-suszarka nie może być używana do czyszczenia wykładzin i dywanów.

PRZYJĘTA KONWENCJA

Używane w tym podręczniku określenia, takie jak „do przodu”, „do tyłu”, „przód”, „tył”, „z lewej”, „z prawej” odnoszą się do pozycji operatora siedzącego w fotelu i trzymającego ręce na kierownicy (2).

ROZPAKOWYWANIE / DOSTAWA MASZYNY

Przy rozpakowywaniu maszyny należy ściśle stosować się do instrukcji zamieszczonych na opakowaniu. Przy dostawie należy się upewnić, że opakowanie i maszyna nie zostały uszkodzone w transporcie. Jeśli widoczne są uszkodzenia, należy zachować opakowanie w celu sprawdzenia go przez ﬁ rmę transportową, która dostarczyła maszynę. Wszelkie uszkodzenia należy natychmiast zgłaszać ﬁ rmie transportowej. Prosimy sprawdzić, czy z maszyną zostały dostarczone następujące pozycje:

Podręcznik użytkownika zamiatarko-suszarki – Lista części zamiennych zamiatarko-suszarki –

BEZPIECZEŃSTWO

Następujące symbole wskazują na potencjalnie niebezpieczne sytuacje. Należy zawsze uważnie przeczytać niniejsze informacje i przedsięwziąć wszelkie odpowiednie środki ostrożności w celu ochrony ludzi i przedmiotów. Współpraca operatora jest podstawowym warunkiem uniknięcia urazów. Żaden program zapobiegania wypadkom nie jest efektywny bez całkowitej współpracy osoby odpowiedzialnej za obsługę maszyny. Większość wypadków, jakie mogą się pojawić w fabryce podczas pracy lub przemieszczania jest powodowanych brakiem stosowania się do najprostszych reguł zachowania ostrożności. Ostrożność i rozwaga operatora są najlepszą gwarancją uniknięcia wypadków oraz podstawowym warunkiem pomyślnego zrealizowania każdego programu zapobiegawczego.

SYMBOLE

NIEBEZPIECZEŃSTWO!

Wskazuje na sytuację niebezpieczną dla operatora (zagrożenie życia).

OSTRZEŻENIE!

Wskazuje na potencjalne ryzyko spowodowania urazów u ludzi.

UWAGA!

Zwraca uwagę na ważne i użyteczne funkcje. Należy zwrócić szczególną uwagę na akapity oznaczone tym symbolem.

PAMIĘTAJ

Zwraca uwagę na ważne i użyteczne funkcje.

PORADY

Wskazuje, że przed wykonaniem jakiejkolwiek czynności należy się zapoznać z Przewodnikiem szybkiego startu.

CA 410 909 5685 000(4)2009-11 D

POLSKI

INSTRUKCJA OBSŁUGI

INSTRUKCJE OGÓLNE

Poniżej przedstawione są konkretne ostrzeżenia i uwagi informujące o potencjalnej szkodzie mogącej dotyczyć ludzi i maszyny.

NIEBEZPIECZEŃSTWO!

Przed przystąpieniem do prac konserwacyjnych, naprawczych, czyszczenia lub wymiany należy wyciągnąć – wtyczkę z gniazdka sieciowego. Opisywana maszyna może być użytkowana tylko przez przeszkolonych operatorów. Dzieci i osoby – niepełnosprawne nie mogą użytkować tej maszyny. Nie należy nosić biżuterii pracując w pobliżu części elektrycznych. – Nie należy pracować pod podniesioną maszyną, jeśli nie jest ona w bezpieczny sposób podparta. – Nie używać maszyny w miejscach, gdzie znajdują się toksyczne, niebezpieczne, łatwopalne i/lub wybuchowe – materiały sypkie, ciecze lub opary: Maszyna nie nadaje się do zbierania niebezpiecznych pyłów.

OSTRZEŻENIE!

Kabel zasilający maszyny i wtyczka są uziemione. W przypadku usterki lub awarii uziemienie zmniejsza – ryzyko porażenia elektrycznego. Wtyczka kabla zasilającego musi być podłączona do odpowiedniego gniazda, uziemionego zgodnie z – obowiązującymi przepisami. Niewłaściwe podłączenie urządzenia może być przyczyną porażenia elektrycznego. Aby upewnić się, że – gniazdo jest prawidłowo uziemione, należy skonsultować się z wykwaliﬁ kowanym technikiem. Nie wolno manipulować przy wtyczce kabla zasilania elektrycznego. Jeśli wtyczka kabla zasilania nie – może być podłączona do danego gniazda, należy zlecić wykwaliﬁ kowanemu technikowi instalację nowego uziemionego gniazda, zgodnie z obowiązującymi przepisami. Przed podłączeniem kabla zasilania do sieci elektrycznej, należy upewnić się, że częstotliwość i napięcie – podane na tabliczce znamionowej maszyny (1) zgadzają się z parametrami prądu sieciowego. Nie należy odłączać maszyny od źródła zasilania, ciągnąc za kabel. Podczas odłączania chwyć za wtyczkę, – nigdy za kabel. Nie wolno dotykać wtyczki lub urządzenia mokrymi rękoma. – Przed odłączeniem wtyczki wyłącz wszystkie urządzenia sterujące. – Regularnie sprawdzać, czy przewód zasilający nie jest uszkodzony, pęknięty, przecięty czy zużyty. W razie – konieczności należy go wymienić. Jeżeli kabel zasilający jest uszkodzony powinien on zostać wymieniony przez producenta lub w – autoryzowanym centrum serwisowym. W celu uniknięcia wszelkiego zagrożenia, w przypadku uszkodzenia kabla elektrycznego należy – skontaktować się z centrum serwisowym ﬁ rmy Nilﬁ sk lub wykwaliﬁ kowanym technikiem. Nie wolno ciągnąć maszyny za kabel zasilający. Kabla zasilającego nie wolno używać też jako uchwytu. Nie – wolno zamykać drzwi, gdy znajduje sie w nich kabel zasilający lub przeciągać kabla zasilającego w pobliżu ostrych krawędzi lub narożników. Maszyna nie może jeździć po kablu zasilającym. Szczotki nie mogą zetknąć się z przewodem zasilającym. – Kabel zasilający maszyny powinien być prowadzony z dala od gorących powierzchni. – Aby ograniczyć ryzyko pożaru, porażenia prądem lub uszkodzenia ciała, nie należy pozostawiać maszyny bez – nadzoru, gdy jest podłączona do źródła zasilania. Gdy maszyna nie jest używana lub przed przystąpieniem do konserwacji należ Nie wolno pozostawiać maszyny bez nadzoru nie mając pewności, że maszyna nie jest unieruchomiona. – Należy zawsze chronić maszynę przed wpływem słońca, deszczu i złej pogody zarówno, gdy jest ona – używana, jak i podczas spoczynku. Przechowuj maszynę w suchych pomieszczeniach: Maszyna musi być używana w stanie suchym. Nie wolno jest stosować lub trzymać na zewnątrz w warunkach wilgoci. Przed użyciem maszyny należy zamknąć wszystkie drzwi i/lub pokrywy. – Maszyna nie może być wykorzystywana do zabawy. Należy zwracać baczną uwagę na dzieci znajdujące się w – pobliżu miejsca pracy. Maszyny należy używać tylko w sposób opisany w niniejszej instrukcji. Należy używać tylko oryginalnych – części zamiennych i osprzętu Nilﬁ sk. Należy przedsięwziąć wszelkie środki ostrożności, aby zapobiec zahaczeniu się włosów, biżuterii lub luźnych – ubrań o ruchome części maszyny.

y odłączyć maszynę od źródła zasilania.

909 5685 000(4)2009-11 D CA 410

INSTRUKCJA OBSŁUGI

OSTRZEŻENIE!

Nie używać maszyny na pochyłościach. – Nie używać maszyny w miejscach szczególnie zapylonych. – Podczas użytkowania maszyny należy uważać, aby nie wyrządzić krzywdy ludziom i nie uszkodzić – przedmiotów. Nie uderzać w półki i rusztowania, zwłaszcza jeżeli istnieje ryzyko spadnięcia z nich przedmiotów. – Nie stawiać na maszynie żadnych puszek zawierających płyny. – Temperatura otoczenia podczas pracy musi mieścić się w zakresie od 0°C do +40°C. – Temperatura przechowywania musi zawierać się w zakresie od 0°C do +40°C. – Wilgotność powietrza musi zawierać się w przedziale od 30% do 95%. – Korzystając z detergentów do mycia podłóg, przestrzegać instrukcji na etykietach środków czyszczących. –

ąc ze środkami czyszczącymi do podłóg, nosić odpowiednie rękawice i środki ochronne. –

Pracuj Maszyny nie wolno używać jako środka transportu. – Aby uniknąć uszkodzenia podłogi, nie należy dopuszczać do pracy szczotki / poduszki, gdy maszyna jest – nieruchoma. W przypadku pożaru zalecane jest używanie gaśnic proszkowych, a nie wodnych. – Nie wolno naruszać elementów zabezpieczających maszyny i należy stosować się ściśle do standardowych – instrukcji konserwacji. Nie należy wkładać żadnych przedmiotów do wylotów maszyny. Nie wolno używać maszyny, gdy jej wyloty – są zatkane. Wyloty muszą być wolne od kurzu, włókien, włosów i innych obcych ciał mogących zmniejszyć przepływ powietrza. Nie należy zdejmować i modyﬁ kować tabliczek przymocowanych do maszyny. – Niniejsza maszyna nie może być używana na ulicach lub drogach publicznych. – Należy uważać transportując maszynę w czasie mrozów. Woda znajdująca się w zbiorniku zwrotnym lub – wężach mogłaby zamarznąć i poważnie uszkodzić maszynę. Należy używać tylko szczotek i poduszek dostarczanych wraz z maszyną i wymienionych w Podręczniku – użytkownika. Stosowanie innych szczotek suchych i uchwytów poduszek mogłoby zmniejszyć poziom bezpieczeństwa pracy. W przypadku nieprawidłowego działania maszyny, należy upewnić się, że nie jest to spowodowane brakiem – konserwacji. W przeciwnym razie należy zwrócić się o pomoc do uprawnionych pracowników lub do autoryzowanego Centrum Serwisowego. Jeżeli maszyna –

nie działa poprawnie • jest uszkodzona • ma przecieki wody lub piany • została pozostawiona na zewnątrz i narażona na oddziaływanie złych warunków atmosferycznych •

jest mokra lub została zanurzona w wodzie • wyłączyć ją natychmiast i skontaktować się z centrum serwisowym Nilﬁ sk lub wykwaliﬁ kowanym technikiem. Jeśli jakieś części muszą być wymienione, należy od autoryzowanego przedstawiciela handlowego lub – detalisty wymagać ORYGINALNYCH części zamiennych. By maszyna pracowała prawidłowo, a jej użytkowanie było bezpieczne, należy przeprowadzać okresowe – przeglądy techniczne opisane w stosownym rozdziale niniejszego podręcznika; przeglądy te mogą być dokonywane tylko przez uprawnionych pracowników lub autoryzowane Centrum Serwisowe. Przed wykonaniem jakichkolwiek czynności konserwacyjnych/naprawczych należy uważnie przeczytać – wszystkie instrukcje. Nie myć maszyny bezpośrednim strumieniem wody i substancjami żrącymi. – Z powodu obecności materiałów toksycznych i szkodliwych (komponenty elektroniczne itp.), które zgodnie – z obowiązującymi normami muszą być unieszkodliwiane w specjalnych ośrodkach, maszyna musi zostać złomowana we właściwy sposób (patrz rozdział „Pozbywanie się zużytych elementów”).

POLSKI

CA 410 909 5685 000(4)2009-11 D

POLSKI

OPIS MASZYNY

BUDOWA MASZYNY

INSTRUKCJA OBSŁUGI

Tabliczka z numerem seryjnym / danymi technicznymi / 1. świadectwem zgodności Kierownica2. Pokrętło do ustawiania nachylenia uchwytu3. Dźwignia regulacji przepływu roztworu4. Pozycja EKO dźwigni regulacji przepływu roztworu 5. („ekonomiczne” zużycie wody, autonomiczny obieg wody przez 70–80 minut) Pokrywa zbiornika zwrotnego6. Tylne koło pomocnicze do transportu/parkowania7. Koła środkowe na osi stałej8. Szczotka mokra/poduszka9. Talerz uchwytu szczotki mokrej/poduszki czyszczącej10. Zgarniak11. Pokrętła mocowania zgarniaka12. Pióro przednie zgarniaka13. Pióro tylne zgarniaka14. Sprężyny mocujące pióra zgarniaka15. Wąż spustowy wody recyrkulowanej16.

Wspornik węża spustowego wody recyrkulowanej17. Zawór spustowy roztworu18. Dźwignia podnoszenia/opuszczania zgarniaka19. Filtr roztworu20. Kabel zasilający21. Wąż podciśnieniowy zgarniaka22. Urządzenie ułatwiające transport/parkowanie23. Urządzenie ułatwiające transport/parkowanie (włączone)23a. Urządzenie ułatwiające transport/parkowanie (wyłączone)23b. Trzpień pozycyjny urządzenia ułatwiającego transport/24. parkowanie Wspornik uchwytu szczotki / poduszki25. Zbiornik wody recyrkulowanej26. Zbiornik na roztwór27. Otwór kompensacyjny28.

157

23a

909 5685 000(4)2009-11 D CA 410

23b

S310238B

BUDOWA MASZYNY (cd)

Pokrywa zbiornika zwrotnego (otwarta)31. Uszczelka pokrywy zbiornika zwrotnego32. Wspornik uchwytu szczotki / poduszki33. Przedział zbiornika wody recyrkulowanej34. Szyjka wlewu zbiornika roztworu35. Kratka podciśnieniowa z automatycznym 36. pływakowym systemem odcinającym Otwór spustowy wody recyrkulowanej37. Silnik systemu ssącego38. Silnik uchwytu szczotki / poduszki39. Talerz uchwytu szczotki mokrej/poduszki 40. czyszczącej Śruba regulacji szybkości maszyny41. Szczotka mokra42. Uchwyt montażowy poduszki czyszczącej43. Poduszkę czyszczącą,44. Skrzynka zaciskowa45. Śruba46. Kierunek obrotów załączenia uchwytu szczotki 47. mokrej/poduszki czyszczącej

INSTRUKCJA OBSŁUGI

POLSKI

42 43

CA 410 909 5685 000(4)2009-11 D

S310244B

POLSKI

PANEL STEROWANIA

Panel sterowania51. Włącznik uchwytu szczotki / poduszki52. Włącznik systemu odkurzania53.

INSTRUKCJA OBSŁUGI

S310237A

AKCESORIA / WYPOSAŻENIE DODATKOWE

W uzupełnieniu elementów standardowych maszyna może być wyposażona w następujące akcesoria / wyposażenie dodatkowe zgodnie ze specyﬁ cznym wykorzystaniem maszyny:

Szczotki/poduszki z różnych materiałów –

W celu uzyskania dalszych informacji dotyczących osprzętu opcjonalnego należy skontaktować się z autoryzowanym przedstawicielem.

DANE TECHNICZNE

Informacje ogólne CA 410 - 230 V CA 410 - 115 V

Długość maszyny 997 mm Szerokość maszyny ze zgarniakiem 720 mm Szerokość maszyny bez zgarniaka 570 mm Min./maks. wysokość maszyny z regulowanym uchwytem 730 - 836 mm Masa całkowita maszyny 65 kg Minimalny promień skrętu 750 mm Szerokość czyszczenia 430 mm Średnica koła centralnego 250 mm Szczotka mokra/poduszka 430 - 432 mm Nacisk koła tylnego na podłoże 1,0 N/mm Nacisk koła przedniego na podłoże 1,9 N/mm Nacisk szczotki/poduszki na podłogę 28 kg

Osiągi CA 410 - 230 V CA 410 - 115 V

Odkurzanie 1.316 mmH Prędkość obrotowa silnika uchwytu szczotki / poduszki 150 obr./min. 170 obr./min. Poziom ciśnienia akustycznego na stanowisku pracy (ISO 11201, ISO 4871) (LpA) 70 dB(A) ± 3dB(A) Poziom ciśnienia akustycznego maszyny (ISO 3744, ISO 4871) (LwA) 87 dB(A) Poziom wibracji na ramieniu operatora (ISO 5349-1) < 2,5 m/s Moc silnika systemu odkurzacza 550 W Moc silnika szczotki/poduszki 1 100 W 550 W Zdolność pokonywania wzniesień 2% Napięcie systemowe 230 V - 50 Hz 115 V - 60 Hz Pojemność zbiornika roztworu 23 litrów Pojemność zbiornika wody zwrotnej 21 litrów

909 5685 000(4)2009-11 D CA 410

SCHEMAT INSTALACJI ELEKTRYCZNEJ

Legenda

C1 Tłumik EV1 Zawór elektromagnetyczny wody FR Rama M1 Silnik uchwytu szczotki / poduszki M2 Silnik systemu ssącego PL Wtyczka SW1 Włącznik uchwytu szczotki / poduszki SW2 Włącznik systemu odkurzania

INSTRUKCJA OBSŁUGI

Kody kolorów

BK Czarny BU Niebieski BN Brązowy GN Zielony GY Szary OG Pomarańczowy PK Różowy RD Czerwony VT Fioletowy WH Biały YE Żółty

POLSKI

S310239A

CA 410 909 5685 000(4)2009-11 D

POLSKI

INSTRUKCJA OBSŁUGI

UŻYTKOWANIE

OSTRZEŻENIE!

W niektórych miejscach maszyny naklejone są tabliczki wskazujące:

NIEBEZPIECZEŃSTWO – OSTRZEŻENIE – UWAGA – PORADY –

Czytając niniejszy podręcznik, operator musi zwrócić szczególną uwagę na znaczenie symboli znajdujących się na tabliczkach. Pod żadnym pozorem nie wolno zasłaniać tych tabliczek, a w przypadku ich zniszczenia trzeba je natychmiast wymienić.

PRZED URUCHOMIENIEM MASZYNY

Montaż szczotki lub uchwytu poduszki czyszczącej

PAMIĘTAJ

Użyj szczotki (42) lub poduszki (43) w zależności od rodzaju czyszczonej powierzchni.

Włóż trzpień pozycyjny (24) i wyłącz urządzenie ułatwiające transport/parkowanie (23b).1. Podnieść talerz szczotek / poduszek (10) naciskając na kierownicę (2).2. Umieść szczotkę (42) lub uchwyt poduszki (43) pod talerzem.3. Opuść osłonę (10), używając uchwytu (2).4. Włóż wtyczkę kabla zasilającego (21) do gniazdka.5. Włącz szczotkę / uchwyt poduszki wciskając włącznik szczotki / poduszki (52) przez kilka sekund.6. Jeżeli czynność jest trudna, ręcznie obróć szczotkę/poduszkę w kierunku przeciwnym do ruchu wskazówek zegara (47).

Zastosowanie szczotek / poduszek (sugestie)

Dostępne typy szczotek Midlite Grit 180 Midgrit 240 Prolite Union Mix

Cement Okładzina terazzo

Ogólne czyszczenie

Polerowanie

Płytki ceramiczne / kamień łamany Marmur Płytki winylowe Płytki gumowe Płytki gumowe Marmur Płytki winylowe

Instalacja zgarniaka

Założyć zgarniak (11) i przymocować go pokrętłami (12), następnie przyłączyć do zgarniaka wąż (22).7.

Napełnianie zbiornika roztworu

Przy użyciu szyjki wlewu (35) napełnij zbiornik (27) roztworem dostosowanym do rodzaju wykonywanej pracy.8. Nie należy całkowicie napełniać zbiornika - poziom płynu powinien znajdować się kilka centymetrów poniżej krawędzi. Przy rozcieńczaniu detergentu zawsze należy stosować się do instrukcji zamieszczonych na opakowaniu rozcieńczanego produktu. Temperatura roztworu nie może przekraczać 40°C.

UWAGA!

Należy używać wyłącznie detergentów niskopieniących i niepalnych, przeznaczonych do automatycznych urządzeń czyszczących.

Inne ustawienia

Dostosować położenie uchwytu (2) przy użyciu pokręteł (3), by operator mógł obsługiwać urządzenie w wygodnej pozycji.9.

909 5685 000(4)2009-11 D CA 410

WŁĄCZANIE I WYŁĄCZANIE MASZYNY

Uruchamianie maszyny

Przygotuj maszynę do uruchomienia zgodnie z instrukcjami z poprzedniego rozdziału.1. Kieruj maszyną do miejsca pracy, popychając kierownicę ułożonymi na niej rękoma (2).2. Włóż wtyczkę kabla zasilającego (21) do gniazdka.3.

OSTRZEŻENIE!

Przed podłączeniem kabla zasilania do sieci elektrycznej, należy upewnić się, że częstotliwość i napięcie podane na tabliczce znamionowej maszyny (1) zgadzają się z parametrami prądu sieciowego.

Opuścić zgarniak (11) przy użyciu dźwigni (19).4. Ustaw dźwignię sterowania przepływem roztworu (4) w jednej z następujących pozycji zależnie od trybu czyszczenia:5.

System ECO: kiedy dźwignia (4) zostanie przestawiona do pozycji „ECO” (5), maszyna działa w specjalnym trybie • programowanego „ekonomicznego” zużycia wody; ponieważ przepływ wody jest stały, maszyna może działać przez 70-80 minut przy autonomicznym obiegu wody (średnio 0,3 litra/min). System zmiennego przepływu: kiedy dźwignia zostanie obrócona w lewo (przepływ zmienny) powoduje wzrost natężenie • przepływu wody do 1 l/min. W czasie działania maszyny nie można całkowicie zamknąć dopływu wody do szczotek mokrych.•

Trzymaj

53) w pozycji „I”.

Zatrzymywanie maszyny

Obróć przełącznik uchwytu szczotki / poduszki i przełącznik systemu odkurzania (52 i 53) do położenia „0”.7. Wyjmij wtyczkę kabla zasilającego (21) z gniazdka.8. Podnieść zgarniak przy użyciu dźwigni (19).9. Włóż trzpień pozycyjny (24) i podnieś uchwyt szczotki/poduszki włączając urządzenie ułatwiające transport/parkowanie (23a).10.

ąc rękę na uchwycie (2), uruchom maszynę, ustawiając przełącznik szczotki/poduszki i przełącznik podciśnienia (52 i 6.

INSTRUKCJA OBSŁUGI

POLSKI

OBSŁUGA MASZYNY (MYCIE/SUSZENIE)

Uruchom maszynę zgodnie z instrukcjami z poprzedniego rozdziału.1. Trzymając obie ręce na uchwycie (2), ustaw urządzenie i rozpocznij mycie/suszenie podłogi.2.

UWAGA!

Aby nie uszkodzić powierzchni podłogi, nie należy używać szczotek bez roztworu, a gdy maszyna nie pracuje, należy zatrzymać ruch obrotowy szczotki mokrej/poduszki naciskając przełącznik (52).

UWAGA!

Przed podniesieniem szczotki/poduszki należy je wyłączyć wciskając włącznik (52).

W razie potrzeby wyregulować ilość roztworu za pomocą dźwigni (4).3.

PAMIĘTAJ

W celu właściwego zamiatania/suszenia podłóg przy ścianach, Nilﬁ sk sugeruje podjeżdżanie do ściany prawą stroną maszyny, jak pokazano na rysunku 1.

Rys. 1

Regulacja szybkości maszyny

Szybkość maszyny zależy od rodzaju czyszczonej podłogi oraz tego, czy jest używana szczotka czy poduszka.4. Jeżeli to konieczne, można ustawić szybkość maszyny zgodnie z procedurą opisaną w rozdziale „Konserwacja”.

CA 410 909 5685 000(4)2009-11 D

P100160

POLSKI

INSTRUKCJA OBSŁUGI

TRANSPORT/PARKOWANIE MASZYNY

Aby przesuwać/parkować maszynę, należy wykonać poniższe czynności.

Obróć przełącznik uchwytu szczotki / poduszki i przełącznik systemu odkurzania (52 i 53) do położenia „0”.1. Odłączyć kabel zasilania (21) od gniazda elektrycznego i umieścić go na uchwycie kabla.2. Podnieść zgarniak przy użyciu dźwigni (19).3. Złap uchwyt (2) i nieco go opuść, aż tylne koło (7) dotknie podłogi (Rys. 2). Przejedź maszyną w tym położeniu do miejsca 4. transportu/parkowania. Aby nie ciągnąć szczotki/poduszki po podłodze i nie pozostawiać mokrych śladów po zakończeniu pracy zdemontować 5. szczotkę/poduszkę z głowicy za pomocą przyrządu zwalniającego (informacje na ten temat znajdują się w akapicie „Po użytkowaniu maszyny”), a nast

ępnie umieść ją na wsporniku (25).

Rys. 2

S310239

OPRÓŻNIANIE ZBIORNIKA

Gdy zbiornik zwrotny (26) zapełni się, automatyczny pływakowy system odcinający (36) wyłącza system odkurzania. Zamknięcie systemu podciśnienia w wyniku zapełnienia zbiornika zwrotnego jest sygnalizowane zwiększeniem hałasu silnika podciśnienia, większe, kiedy podłoga nie jest suszona.

UWAGA!

Przy przypadkowym wyłączeniu systemu odkurzania (na przykład, gdy system odcinający zadziała w reakcji na gwałtowny ruch maszyny), aby wznowić pracę należy: wyłączyć system odkurzania wciskając włącznik (53), otworzyć pokrywę (6) i upewnić się, czy pływak wewnątrz kratki podciśnieniowej (36) opadł do poziomu wody. Zamknąć pokrywę (6) i włączyć system odkurzania wciskając włącznik (53).

Po zapełnieniu zbiornika zwrotnego (26) należy go opróżnić w następujący sposób.

Opróżnianie zbiornika zwrotnego

Zatrzymać maszynę, wciskając włączniki uchwytu szczotki / poduszki i systemu odkurzania (52 i 53).1. Odłączyć kabel zasilania (21) od gniazda elektrycznego i umieścić go na uchwycie kabla.2. Podnieść zgarniak przy użyciu dźwigni (19).3. Doprowadzić maszynę do ustalonego miejsca opróżniania.4. Włóż trzpień pozycyjny (24) i podnieś uchwyt szczotki/poduszki włączając urządzenie ułatwiające transport/parkowanie (23a).5. Opróżnić zbiornik wody zwrotnej (26) przy użyciu przewodu (16).6. Następnie przepłukać go czystą wodą.

Opróżnianie zbiornika roztworu

Wykonać czynności od 1 do 4.

Opróżnić zbiornik roztworu (27) przy użyciu zaworu spustowego(18).7. Następnie przepłukać go czystą wodą.8.

909 5685 000(4)2009-11 D CA 410

INSTRUKCJA OBSŁUGI

POLSKI

PO UŻYTKOWANIU MASZYNY

Po ukończeniu pracy i przed odejściem od maszyny należy:

Zdemontować szczotkę/poduszkę w następujący sposób:1.

po uniesieniu szczotki/uchwytu poduszki ustawić przełącznik szczotki/uchwytu poduszki (52) w pozycji „I” i po kilku •

sekundach ponownie ustaw go w pozycji „0”, zwalniając w ten sposób szczotkę/uchwyt poduszki. Odłączyć kabel zasilania (21) od gniazda elektrycznego i umieścić go na uchwycie kabla.2. Opróżnić zbiorniki (26 i 27) zgodnie z opisem w poprzednich rozdziałach.3. Wykonać codzienne czynności konserwacyjne (zobacz rozdział Konserwacja).4. Pozostaw maszynę w czystym i suchym miejscu, z uniesioną lub zdemontowaną szczotką / poduszką i zgarniakiem.5.

DEMONTAŻ ZBIORNIKA ZWROTNEGO

Aby wykonać przegląd i czynności konserwacyjne, może być konieczne wyjęcie zbiornika zwrotnego (26), w sposób opisany poniżej.

Opróżnić zbiornik zwrotny (26) zgodnie z opisem w odpowiednim rozdziale.1. Najedź maszyną na równe podłoże.2. Pamiętać o wyjęciu wtyczki kabla zasilającego (21) z gniazdka.3. Odłączyć przewód podciśnieniowy (22) od zgarniaka (11).4. Odłączyć wąż spustowy wody recyrkulowanej (16) od wspornika (17).5. Otworzyć pokrywę (6).6. Złapać zbiornik zwrotny (A, Rys. 3) w miejscu (B) i lekko go unieść.7. Odłączyć przewód podciśnieniowy (C) od zbiornika, a następnie wyjąć zbiornik (A) z przewodami (D) i (E).8.

Rys. 3

S310243A

DŁUGOTRWAŁE NIEUŻYWANIE MASZYNY

Jeśli maszyna nie będzie używana przez ponad 30 dni, należy:

Wykonać czynności opisane w paragraﬁ e „Po zakończeniu pracy”.1. Przechowuj maszynę w czystym, suchym miejscu.2.

PIERWSZY OKRES UŻYTKOWANIA

Po pierwszych 8 godzinach sprawdzić, czy nie poluzowały się elementy mocujące i przyłącza w maszynie. Dokonaj wizualnej kontroli stanu maszyny i sprawdź, czy nie ma przecieków.

CA 410 909 5685 000(4)2009-11 D

POLSKI

INSTRUKCJA OBSŁUGI

KONSERWACJA

Żywotność maszyny i maksymalne bezpieczeństwo jej użytkowania można zapewnić poprzez właściwe i regularne czynności konserwacyjne. W tabeli poniżej podany jest harmonogram przeglądów okresowych. Odstępy pomiędzy czynnościami serwisowymi mogą różnić się w zależności od warunków, w jakich maszyna jest używana i powinny zostać określone przez osobę odpowiedzialną za konserwację urządzenia.

OSTRZEŻENIE!

Czynności konserwacyjne należy wykonywać po uprzednim wyłączeniu maszyny i wyjęciu wtyczki kabla zasilającego z gniazdka. Ponadto należy uważnie przeczytać instrukcje zawarte w rozdziale „Bezpieczeństwo”.

Wszystkie przeglądy techniczne i zabiegi konserwacyjne muszą być wykonywane przez wykwaliﬁ kowanych pracowników lub przez autoryzowane Centrum Serwisowe. W niniejszym podręczniku opisano tylko łatwiejsze czynności, które są wykonywane najczęściej podczas przeglądów technicznych i konserwacji.

PAMIĘTAJ

W celu uzyskania informacji dotyczących innych czynności wykonywanych podczas przeglądów technicznych opisanych w tabeli okresowych przeglądów technicznych należy skorzystać ze stosownego podręcznika serwisowego, do którego wgląd można uzyskać w Centrach Serwisowych.

TABELA OKRESOWYCH PRZEGLĄDÓW TECHNICZNYCH

Codziennie, po

Procedura

Czyszczenie zgarniaka Czyszczenie szczotki Czyszczenie zbiornika i kratki podciśnieniowej Kontrola i wymiana pióra zgarniaka Czyszczenie ﬁ ltru roztworu Kontrola mocowania śrub i nakrętek (1) Kontrola i wymiana szczoteczek węglowych silnika układu

podciśnienia

zakończeniu użytkowania

maszyny

Tygodniowo Co pół roku Co rok

(2)

Po pierwszych 8 godzinach pracy.(1) Te czynności konserwacyjne muszą być wykonywane przez autoryzowane Centrum Serwisowe ﬁ rmy Nilﬁ sk.(2)

CZYSZCZENIE ZGARNIAKA

PAMIĘTAJ

Zgarniak powinien być czysty, a jego pióra powinny być w dobrym stanie, aby zapewnić poprawne osuszanie.

UWAGA!

Zaleca się używanie rękawic ochronnych podczas czyszczenia zgarniaka, ponieważ mogą się w nim znajdować ostre przedmioty.

Najedź maszyną na równe podłoże.1. Pamiętać o wyjęciu wtyczki kabla zasilającego (21) z gniazdka.2. Opuścić zgarniak przy użyciu dźwigni (19).3. Odłącz przewód podciśnieniowy (22) od zgarniaka.4. Poluzować pokrętła (12) i usunąć zgarniak (11).5. Umyć i oczyścić zgarniak. W szczególności oczyścić komory (A, Rys. 4) i otwór podciśnienia (B) z zanieczyszczeń.6. Sprawdzić, czy pióra przednie (C) i tylne (D) nie są uszkodzone, pęknięte lub otarte. Jeżeli konieczne, wymienić je (informacje 7. na ten temat znajdują się w nastę Zamontuj części składowe w kolejności odwrotnej do ich demontażu.8.

pnym akapicie).

909 5685 000(4)2009-11 D CA 410

INSTRUKCJA OBSŁUGI

POLSKI

KONTROLA I WYMIANA PIÓRA ZGARNIAKA

Oczyść zgarniak zgodnie z instrukcjami z poprzedniego akapitu.1. Sprawdzić, czy krawędzie przedniego (E, Rys. 4) i tylnego pióra (I) leżą na tym samym poziomie na całej długości; w 2. przeciwnym razie uregulować ich wysokość w następujący sposób:

Zdemontować sprężynę montażowa (F), a następnie wyregulować przednie pióro (C) i tylne pióro (D).•

Zamocować sprężyny mocujące na piórach przednim i tylnym.• Sprawdzić, czy przednie (C) i tylne pióro (D) jest całe, nie ma nacięć lub rozdarć; jeżeli konieczne razie wymienić je w sposób 3. pokazany poniżej. Sprawdź także, czy przedni narożnik (H) pióra tylnego nie jest starty; jeżeli tak, odwróć pióro, aby zamienić narożnik na inny (I), jeżeli jest cały. Jeżeli przeciwna krawędź jest także zużyta, należy wymienić pióro w następuj

Zdemontować sprężynę montażowa (F), a następnie wymienić (lub odwrócić) tylne pióro (D).•

Zamocować sprężyny mocujące na piórach przednim i tylnym.• Zamocować zgarniak (11) i dokręcić pokrętła (12).4. Podłączyć przewód podciśnieniowy (22) do zgarniaka (11).5.

ący sposób:

CZYSZCZENIE SZCZOTKI

PAMIĘTAJ

Zaleca się używanie rękawic ochronnych podczas czyszczenia szczotek, ponieważ mogą się w nich znajdować ostre przedmioty.

Wymontować szczotkę tak, jak to opisano w rozdziale „Korzystanie z urządzenia”.1. Oczyść szczotkę wodą ze środkiem czyszczącym.2. Sprawdź, czy szczecina szczotki nie jest zużyta i jeżeli to konieczne, wymień szczotkę.3.

Rys. 4

S310240

CA 410 909 5685 000(4)2009-11 D

POLSKI

INSTRUKCJA OBSŁUGI

CZYSZCZENIE ZBIORNIKA I KRATKI PODCIŚNIENIOWEJ

Doprowadzić maszynę do ustalonego miejsca opróżniania.1. Pamiętać o wyjęciu wtyczki kabla zasilającego (21) z gniazdka.2. Otworzyć pokrywę (6), a następnie oczyścić i umyć czystą wodą pokrywę, zbiorniki (26 i 27) oraz osłonę (36) odkurzacza.3. Spuścić wodę ze zbiorników przy użyciu węża (16) i zaworu (18). W razie konieczności odpiąć elementy przytrzymujące (B, Rys. 5) i otworzyć kratkę (A); wymontować pływak (C), wyczyścić 4. wszystkie części i ponownie je zainstalować. Sprawdzić, czy uszczelka pokrywy zbiornika wody zwrotnej (D) nie jest uszkodzona.5.

PAMIĘTAJ

Uszczelka (D) umożliwia uzyskanie podciśnienia w zbiorniku koniecznego do podciśnieniowego zbierania wody.

W razie konieczności wymienić uszczelkę (D) po wymontowaniu jej z obudowy (E). Podczas montowania nowej uszczelki umieścić jej złącze (F) w obszarze tylnym-środkowym, jak pokazano na rysunku. Sprawdź, czy powierzchnia gniazda (D) uszczelki (G) nie jest uszkodzona i czy zapewnia właściwe uszczelnienie.6. Sprawdzić, czy otwór kompensacyjny (28) nie jest zatkany.7.

PAMIĘTAJ

Otwór (28) umożliwiający kompensację powietrza w szczelinach pokrywy, przyczynia się do wytworzenia podciśnienia w zbiorniku.

Zamknąć pokrywę zbiornika zwrotnego (6).8.

Rys. 5

S310231B

909 5685 000(4)2009-11 D CA 410

CZYSZCZENIE FILTRU ROZTWORU

Opróżnić zbiorniki roztworu (27) zgodnie z opisem w odpowiednim rozdziale.9. Najedź maszyną na równe podłoże.10. Pamiętać o wyjęciu wtyczki kabla zasilającego (21) z gniazdka.11. Zdjąć przezroczystą osłonę (A, Rys. 6) i usnąć ﬁ ltr (B). Wyczyścić je i założyć z powrotem na wspornik (C).12.

PAMIĘTAJ

Filtr (B) musi być prawidłowo założony na obudowę (D) wspornika (C).

INSTRUKCJA OBSŁUGI

POLSKI

Rys. 6

REGULACJA SZYBKOŚCI MASZYNY

PAMIĘTAJ

Szybkość maszyny zależy od rodzaju czyszczonej podłogi oraz tego, czy jest używana szczotka czy poduszka. W razie potrzeby wykonać następującą procedurę.

Zdemontować zbiornik zwrotny w sposób opisany w rozdziale „Korzystanie z urządzenia”.1. Wyregulować prędkość maszyny za pomocą śruby (41), jak pokazano poniżej:2.

Poluzować śrubę (46) z prawej strony maszyny, obracając ją w kierunku przeciwnym do ruchu wskazówek zegara.•

Aby zwiększyć szybkość, obróć śrubę regulacyjną (41) w kierunku przeciwnym do ruchu wskazówek zegara.•

Aby zmniejszyć szybkość, obróć śrubę regulacyjną (41) w kierunku zgodnym z kierunkiem ruchu wskazówek zegara.•

Po ustawieniu szybkości dokręcić śrubę (46).• Zamontować zbiornik zwrotny w sposób opisany w rozdziale „Korzystanie z urzą Gdy maszyna jest gotowa do pracy, sprawdź w praktyce, jak działa, i trzeba wykonać inne regulacje, ponownie wykonaj 4. czynności opisane w punktach 1–4.

S310232A

dzenia”.3.

CA 410 909 5685 000(4)2009-11 D

POLSKI

INSTRUKCJA OBSŁUGI

ROZWIĄZYWANIE PROBLEMÓW

Problem Prawdopodobna przyczyna Rozwiązanie

Silniki nie obracają się

Zasysanie wody brudnej jest niedostateczne

Za mały przepływ roztworu Filtr roztworu (20) jest brudny Wyczyścić

Zgarniak pozostawia ślady na podłodze

Wtyczka kabla zasilającego (21) jest nieprawidłowo włożona lub niewłożona do gniazdka sieciowego

Zbiornik wody zwrotnej (26) jest pełny Opróżnić Kratka podciśnieniowa (36) jest zatkana albo

pływak się zablokował. Przewód ssawny (22) jest odłączony od

zgarniaka (11) lub jest uszkodzony. Zgarniak (11) jest zabrudzony albo pióra

zgarniaka (13, 14) są zużyte lub uszkodzone Pokrywa zbiornika wody zwrotnej (6) nie jest

poprawnie zamknięta lub uszczelka (32) jest uszkodzona

Zbiornik zwrotny (6) jest zabrudzony (zapchany otwór spustowy)

Pod piórami zgarniaka (13, 14) znajdują się zanieczyszczenia

Pióra zgarniaka (13, 14) są zużyte, ukruszone lub porwane

Wymienić lub podłączyć kabel

Oczyścić kratkę i sprawdzić pływak.

Podłączyć

Wyczyścić zgarniak lub wymienić pióra.

Sprawdzić i/lub oczyścić powierzchnię gniazda uszczelki lub wymienić uszczelkę

Wyczyści

Usuń zanieczyszczenia

Wymienić pióra

Aby uzyskać więcej informacji, należy zapoznać się podręcznikiem serwisowym, do którego wgląd można uzyskać w centrach serwisowych ﬁ rmy Nilﬁ sk.

ZŁOMOWANIE

Złomowanie maszyny musi przeprowadzić wykwaliﬁ kowany pracownik. Przed złomowaniem maszyny należy zdemontować i oddzielić następujące materiały, które muszą zostać usunięte w sposób właściwy i zgodny z obowiązującym prawem:

Szczotka mokra – Poduszkę czyszczącą, – Komponenty elektryczne i elektroniczne (*) –

Szczególnie w czasie złomowania elementów elektrycznych i elektronicznych należy skontaktować się z najbliższym Centrum (*) serwisowym Nilﬁ sk.

909 5685 000(4)2009-11 D CA 410

setting standards

Nilfisk-Advance SpA Registered office: Via F. Turati 16/18, 20121 Milano Administrative office: Strada Comunale della Braglia n° 18 26862 Guardamiglio (Lodi) Phone: +39 0377 451124 - Fax: +39 0377 51443 www.nilfisk.com

Nilfisk BA 410, CA 410 User Manual [pl]

Specifications and Main Features

Frequently Asked Questions

User Manual
