AUTO BOOSTER
Betjeningsvejledning .......................... 3 - 39
Instruksjonsbok .................................. 40 - 76
Instruktionsbok ................................... 77 - 114
Käyttöohje .......................................... 1 15 - 151
Index
1 Vigtige sikkerhedsanvisninger ...........................................................................................4
2.2 Betjeningselementer .....................................................................6
3 Installation 3.1 Temperaturforhold ........................................................................7
3.2 Afstandsforhold.............................................................................7
3.3 Fundament/nivellering ..................................................................7
3.4 Vandtilslutning ..............................................................................8
3.5 El-tilslutning ..................................................................................8
3.6 Montering af galge ........................................................................9
3.7 Udluftning af højtrykspumpe, brændstofpumpe
og rengøringsmiddelpumpe ........................................................10
3.8 Tilslutning til ekstern brændstofforsyning ...................................12
3.9 Option: Blødgøringsmiddel, aftapningsslange ............................13
4 Betjening 4.1 Opbygning af AUTO BOOSTER .................................................14
4.1.1 Møntdrift / gratis brug .......................................................14

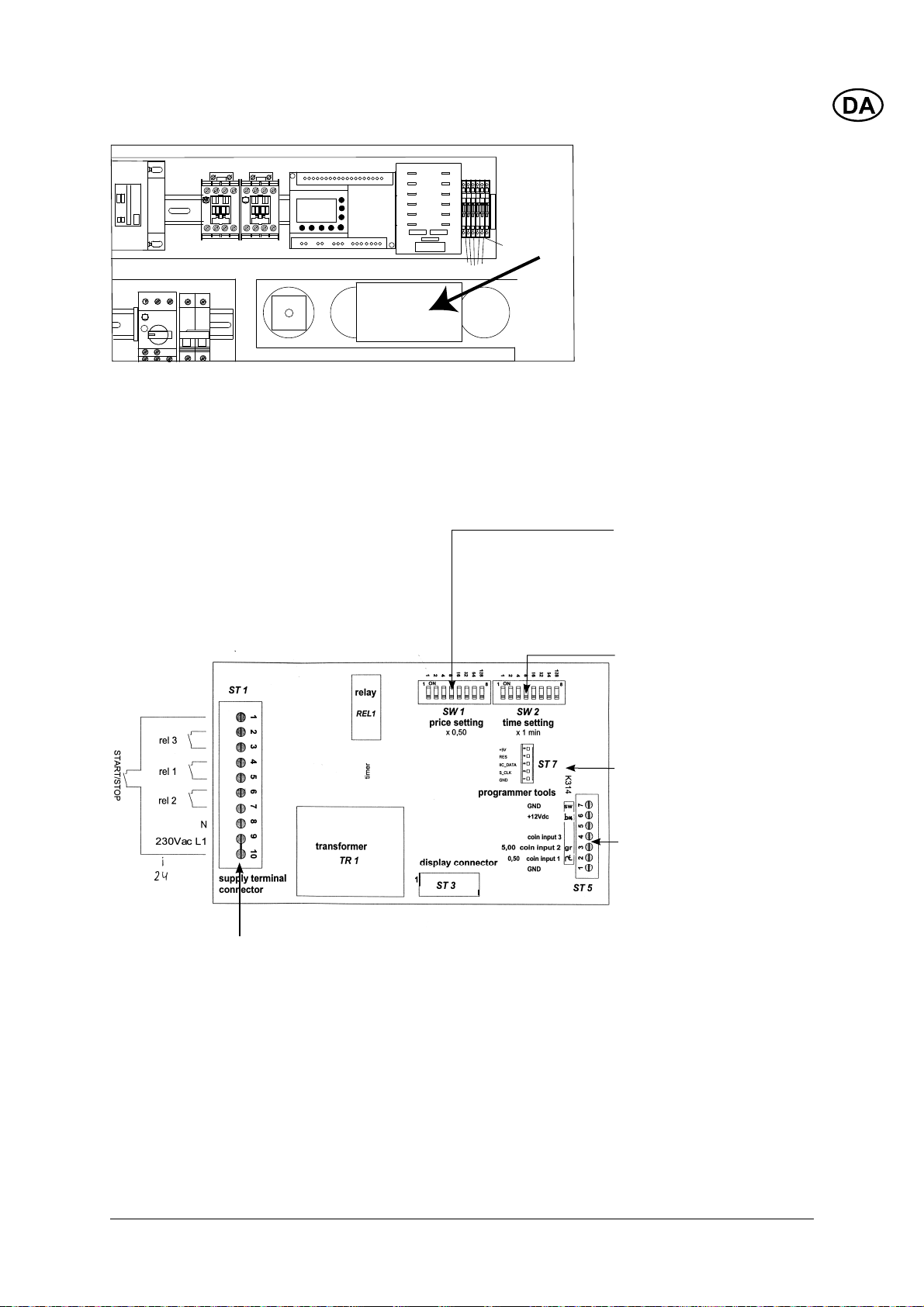

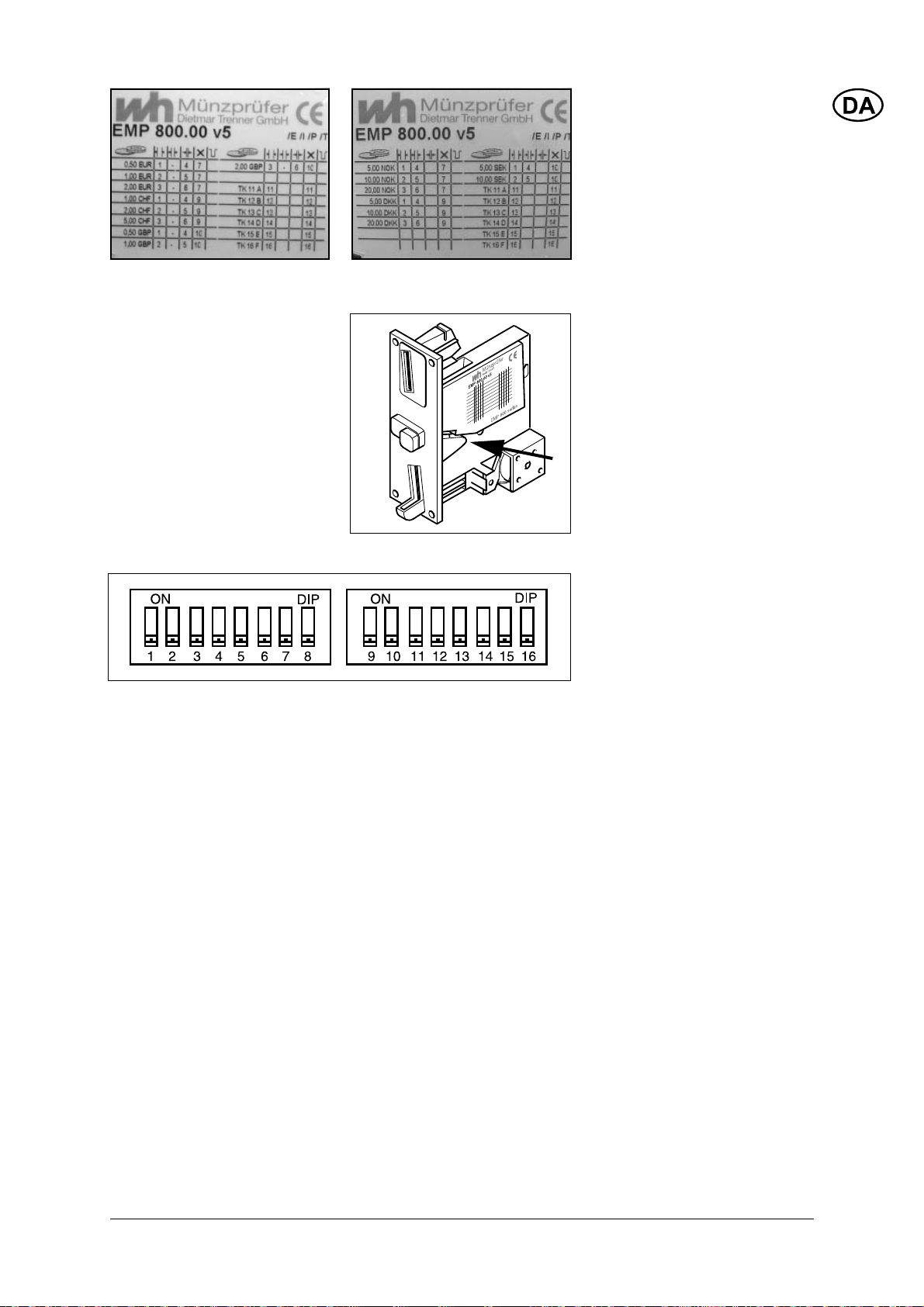

4.1.2 Indstilling af møntvælger ..................................................14
4.1.3 Lære møntvælgeren at acceptere en polet ......................16

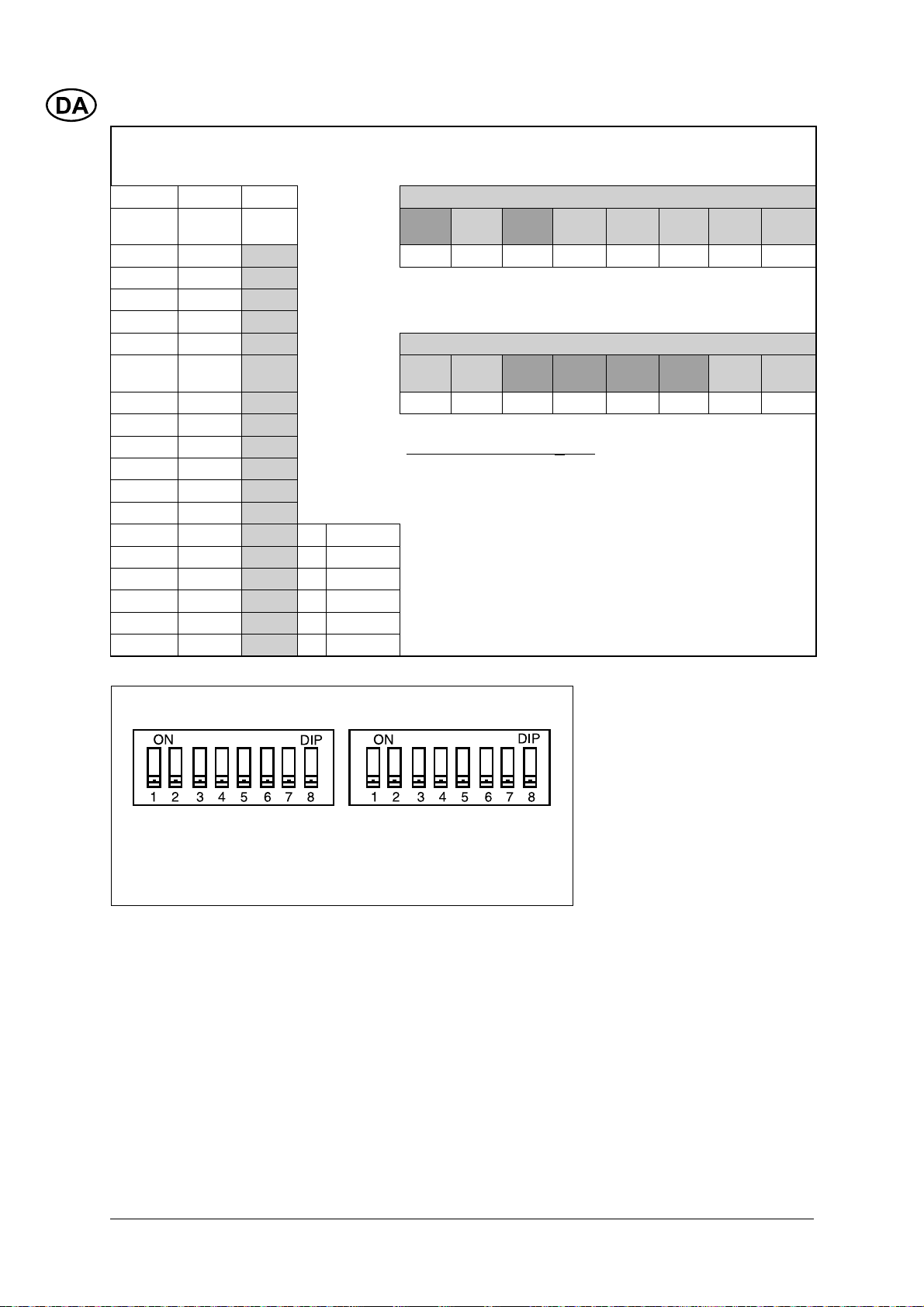

4.1.4 Indstilling af møntværdi på timer ......................................17
4.1.5 Vedligeholdelse af møntvælger .......................................19
4.1.6 Programmer og programvælger ......................................19
4.1.7 Temperaturindstilling ........................................................20
4.1.8 Rengøringsmiddel A, B og C ...........................................21
4.1.9 Option: Indstilling af blødgøringsenhed ............................22
4.2 Drift AUTO BOOSTER ...............................................................23
4.2.1 Opstart .............................................................................23
4.2.2 Stop .................................................................................25

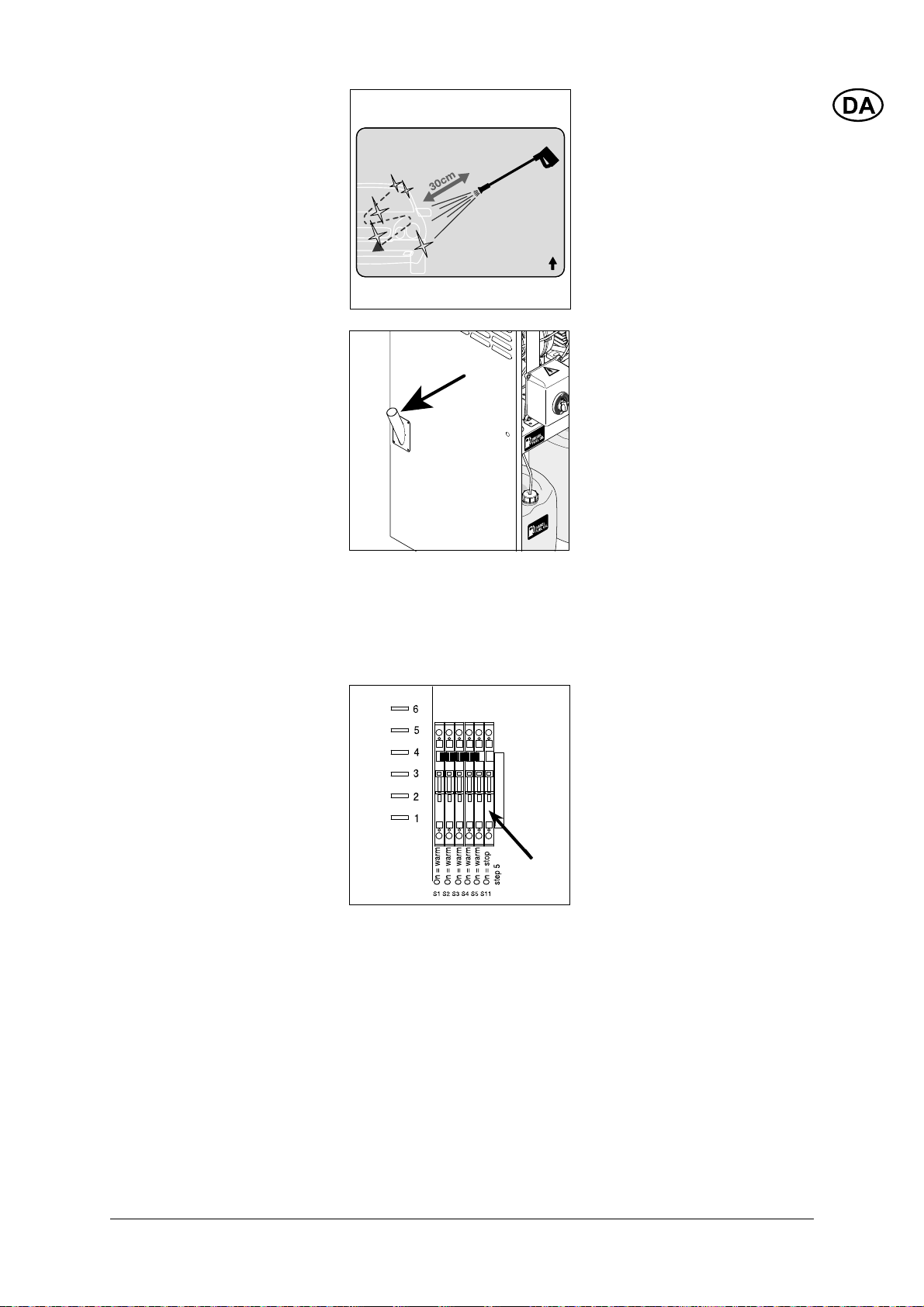

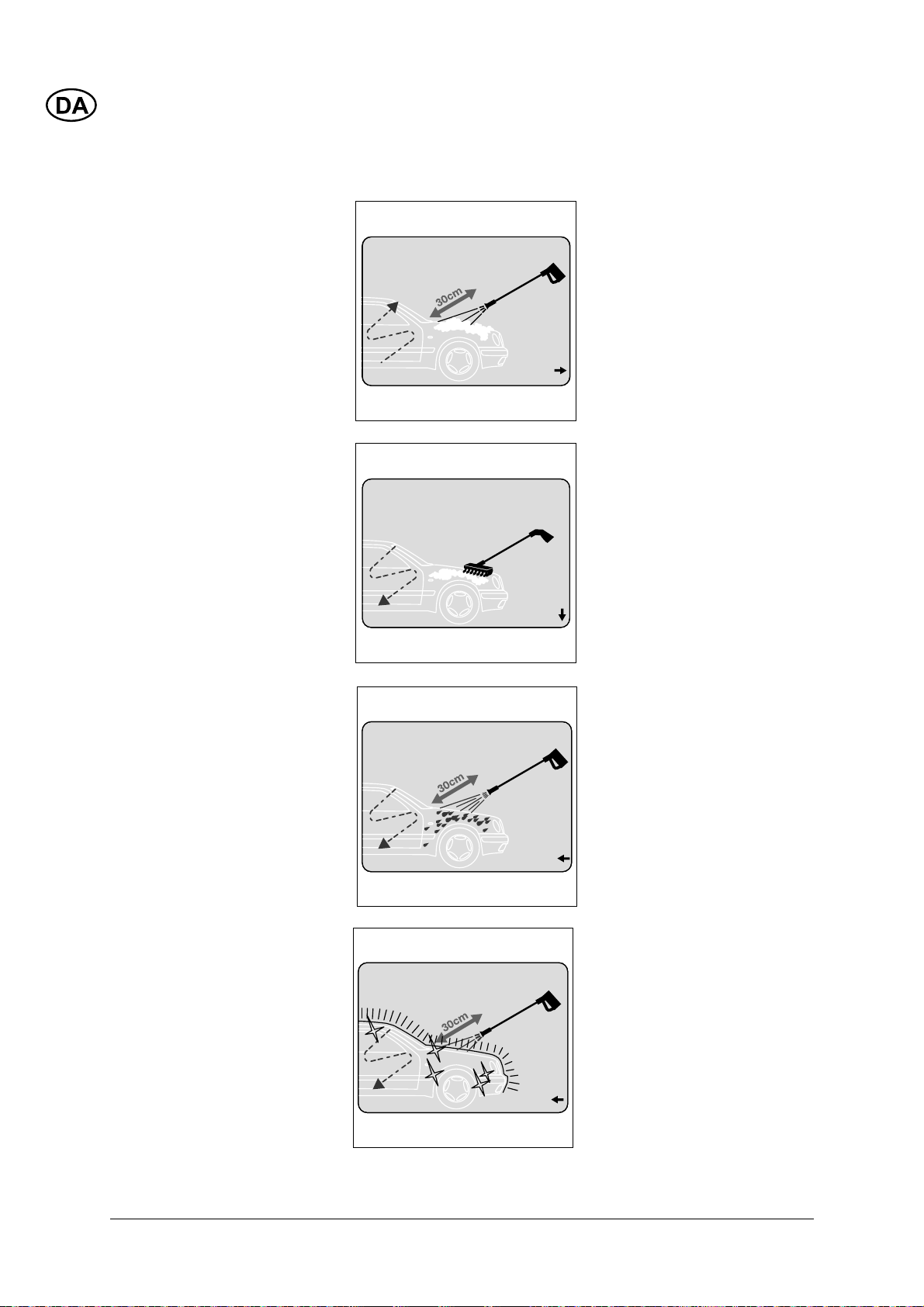

4.2.3 Programmer .....................................................................26
4.2.4 Skumbørste, montering & afmontering ............................29
4.2.5 Cirkulations-frostbeskyttelse ............................................30

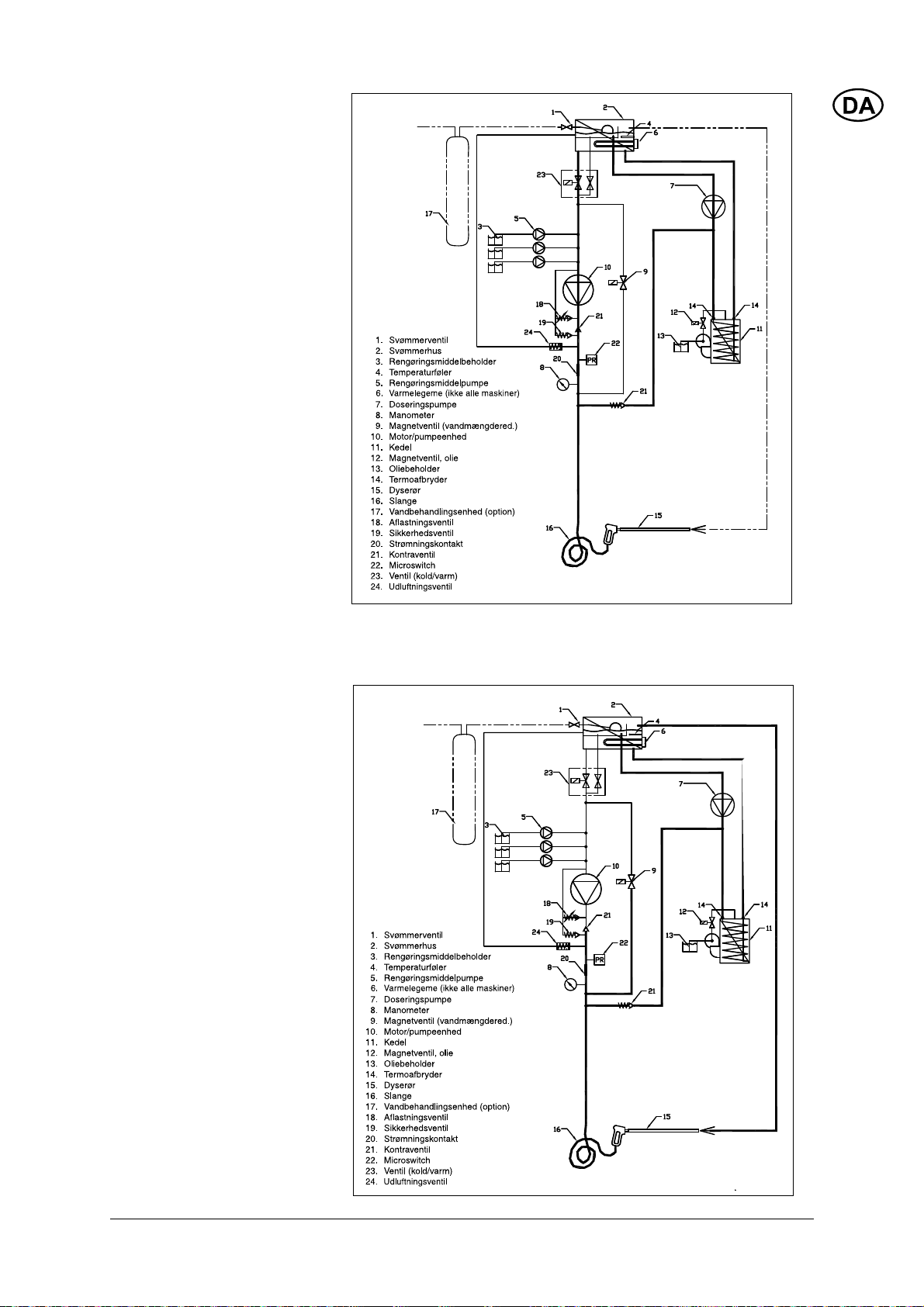

4.2.6 Funktionsdiagrammer ......................................................30
5 Vedligeholdelse .........................................................................................32
5.1 Møntvælger ................................................................................33
5.2 Timetællere ................................................................................33
5.3 Olie .........................................................................................33
5.4 Vandfi lter ....................................................................................34
5.5 Rensning af højtryksdyse ...........................................................34
5.6 Brændstoffi lter ............................................................................34
5.7 Genbrug .....................................................................................35
6 Fejlfi nding 6.1 Generel fejlfi nding.......................................................................36
6.2 Fejlmeddelelser .........................................................................37
7 Tekniske data .........................................................................................38
8 Garanti .........................................................................................39
9 EF Overensstemmelseserklæring .........................................................................................39
3
1 Vigtige sikkerhedsanvisninger
Beskrivelse af henvisninger Før ibrugtagning af
højtryksrenseren, skal denne brugs­anvisning læses grundigt igennem.
Den opbevares for senere brug.
Dette symbol kendetegner sikkerheds-hen-
visninger, som ved manglende overholdelse kan medføre fare for personer.
Højtryksrenseren må kun anvendes af personer, der er blevet instrueret i betjeningen.
Generelt
Ved brugen af hedtvands-høj­tryksrenseren skal gældende, nationale bestemmelser over­holdes. Udover brugsvejledningen og de i anvendelseslandet gæl­dende retsforpligtende be­stemmelser til forebyggelse af uheld, skal også de anerkendte fagtekniske regler vedrørende sikkerhedsmæssigt og fagligt korrekt arbejde overholdes. En­hver arbejdsmåde, som sikker­hedsmæssigt set er betænkelig, skal undlades.
Før ibrugtagning
Før ibrugtagning kontrolleres det, at hedtvands-højtryks­renseren er i forskriftsmæssig stand. El-stik og koblinger skal være i vandtæt udførelse.
El-ledninger skal regelmæssigt kontrolleres for henholdsvis skader og slid. Tag altid kun hedtvands-højtryksrenseren i brug, hvis el-ledningen er i or­den (beskadigede el-ledninger kan forårsage elektrisk stød!)
Vigtige sikkerhedsanvisninger
Tilslutning til offentlig drikke­vandsforsyning skal foretages i.h.t. gældende forskrifter. Der må kun anvendes vand uden urenheder.
Inden hver ibrugtagning af ma­skinen, kontrolleres de væsent­lige dele visuelt.
Højtryksstråler kan være ska­delige, hvis de misbruges. Ret aldrig vandstrålen mod menne­sker, dyr, el-installationer eller maskinen selv.
Spulehåndtag og dyserør påvirkes af en tilbageslagskraft, når maskinen anvendes - hold derfor altid dyserøret fast med begge hænder!
Dette symbol kendetegner sikkerheds-hen­visninger, som
ved manglende overholdelse kan medføre fare for maskinen og dets funktion.
Dette symbol gør opmærksom på
gode råd eller henvisninger, som gør arbejdet nemmere og som sørger for en sikker drift.
Vandstrålen må aldrig rettes mod én selv eller andre perso­ner for at rengøre tøj eller fodtøj.
Det tilrådes, at brugeren og enhver der opholder sig i umid­delbar nærhed af rengørings­pladsen, beskytter sig mod opspringende partikler under rensning.
Det undersøges, om der ved rensning af et emne, løsnes farlige stoffer, der kan påvirke miljøet, f.eks. asbest, olie etc.
Rens ikke følsomme dele af gummi, stof og lign. med punktstrålen. Med fl adstråle­dysen renses i en afstand af mindst 15 cm.
Lad aldrig børn betjene maski­nen.
Maskinen må ikke anvendes, hvis el-ledningen eller højtryks­slangen er beskadiget.
Maskinen må ikke tildækkes eller anvendes i rum uden tilstrækkelig udluftning!
4
Ved aktivering af overbelast
-ningssikringerne (motoren stopper utilsigtet), slippes spulehåndtagets udløsergreb. Aktivér spulehåndtagets låsepal og drej maskinens afbryder til position - OFF -. Se afsnit 6 Fejlfi nding og fejlretning.
Start aldrig maskinen uden vandtilslutning. Selv kortvarig vandmangel kan beskadige pumpens manchetter.
• Før ethvert serviceindgreb i anlægget skal maskinen afbrydes, og systemet trykaf­lastes ved at aktivere spule­håndtagets udløsergreb.
Vedligeholdelse og repara­tion
Gennemfør kun vedligeholdel­sesarbejde anført i brugsvejled­ningen. Der må kun anvendes originale Nilfi sk-ALTO reserve­dele.
• Kontroller, at installationen (kabler, tilslutningssteder og sikringer) er korrekt dimensio­neret i forhold til maskinens belastning - se typeskilt.
Hvis den lokale lovgivning ikke kræver det, anbefales det, at maskinen tilsluttes en strøm­kilde forsynet med et fejlstrøms­relæ (HFI), der afbryder strøm­forsyningen, hvis lækstrømmen til jord overstiger 30mA i 20 ms.
Se afsnit 3.5 El-tilslutning for yderligere vejledning.
Drift
Undgå skadelig påvirkning af el-ledninger i form af klemning og træk samt kontakt med varme genstande.
Undgå skadelig påvirkning af højtryksslanger i form af over­kørsel, klemning, træk, knuder/ knæk etc. samt kontakt med olie og skarpe eller varme gen­stande, da dette kan medføre sprængning af slangen.
Apparatet må anvendes i områ­der klassifi ceret som ZONE 2. Vigtigt! Maskinen må ikke an­vendes i eksplosionsfarlige om­råder (i henhold til EN-50014).
Vigtigt! Når anlægget har været i drift og derefter er stop­pet, kan der stadig være tryk i rørstreng og højtryksslanger. Vær derfor særlig opmærksom på følgende:
• Højtryksslangen må ikke afmonteres fra maskinen, når maskinen er i drift. Afbryd ma­skinen og trykafl ast højtryks­slangen før den afmonteres.
• Højtryksslangen må ikke afmonteres fra et tappested før dette er forsvarligt lukket og højtryksslangen er trykaf­lastet.
Foretag ikke tekniske ændrin­ger af hedtvands-højtryksren­seren.
BEMÆRK!
Højtryksslanger, fi ttings og koblinger er vigtige for sikker­heden ved brug af maskinen. Anvend kun de af Nilfi sk-ALTO foreskrevne dele! Ved større reparationer rettes henvendelse til den nærmeste Nilfi sk-ALTO serviceafdeling.
El-tilslutning
Denne maskine er kun bereg­net til stationær installation og leveres uden el-kabel. Lad en autoriseret installatør ud­føre tilslutningen af maskinen til strømforsyningen.
Bemærk følgende:
• Kontroller, at den på typeskil­tet angivne spænding svarer til spændingen i el-forsynings­nettet.
• Kontroller, at el-kablet in­deholder det korrekte antal ledere (inkl. jordleder), og at dimensionerne på hver leder passer til det ampereforbrug, der er angivet på maskinens typeskilt.
Lad kun en autoriseret installa­tør vedligeholde den elektriske installation.
Sikkerhedsanordninger
Sikkerhedsventil
Højtrykspumpen er på tryksiden forsynet med en sikkerheds­ventil. Denne ventil leder vandet tilbage til pumpens sugeside, når spulehåndtaget lukkes, eller en dyse blokeres.
Sikkerhedsventilen er indstillet og plomberet af producenten.
DENNE INDSTILLING MÅ IKKE ÆNDRES!
Maskinsikring
Maskinen er beskyttet med en overstrømsafbryder samt indbyggede termokontakter, der beskytter motoren. Ved forøget strømforbrug (fejldrift) og ved forhøjet motortempera­tur (tilstoppet ventilation o.l.) vil strømforsyningen til maskinen automatisk afbrydes.
Kortslutningssikring
Maskinen er beskyttet med en kortslutningssikring. Hvis der sker en kortslutning i maski­nen, vil sikkerhedsanordningen automatisk afbryde strømforsy­ningen til maskinen.
5
2 Beskrivelse
2.1 Anvendelse Denne hedtvands-højtryksren-
ser er udviklet til stationær brug og selvbetjening i forbindelse med bilvask.
Kapitel 4 beskriver, hvorledes højtryksrenseren skal an­vendes.
2.2 Betjeningselementer Se fold-ud tegning bag i ma-
nualen.
Højtryksrenseren må kun an­vendes som beskrevet i denne brugsvejledning.
Ufor skriftsmæssig betjening kan medføre skader på maskinen, den overfl ade der skal rengøres eller svære personskader.
1 Galge/højtryksslange 2 Hovedafbryder 3 Programvælger 4 Vandtilslutning (kun maski-
ner med vandbehandlings­anlæg)
5 Termostat (temperaturregu-
lering) 6 El-kasse 7 Vandtank 8 Rengøringsmiddelbeholder 9 Brændstofbeholder 10 Manometer 11 Vandbehandlingsanlæg
(option) 12 Display (timetællere, fejl-
meddelelser) 13 Børsteholder 14 Dyserørsholder 15 Typeskilt 16 Løftebeslag 17 Møntvælger 18 Samleboks, el-kabel 19 "Gratis betjening" kontak 20 Varmelegeme, frostsikring 21 Vandhane (option) 22 No Scale
6
3 Installation
3.1 Temperaturforhold Det opvarmede vand der cir-
3.2 Afstandsforhold Af hensyn til maskinens kølesy-
Maskinen er konstrueret til at stå udendørs. Min. omgivelses­temperatur for maskinen er
-20°C og max. omgivelses­temperatur er 40°C.
stem og tilgængelighed for ser­vice, skal der være fri vægplads
kulerer i systemet sørger for at slange, spulehåndtag og dyse­rør er frostsikret ned til -20°C.
Dyserøret skal anbriges i dyse­rørsholderen (14) efter brug for at vandet kan cirkulere i perio­der med frost.
Maskinen indeholder en varme­blæser, der automatisk starter, når temperaturen inde i maski­nen bliver for lav.
Justering af termostat kan foretages i el-kassen. Juste­ringen er ved levering indstillet til +5°C. Denne indstilling må ikke sættes lavere.
på begge sider af ma skinen. I venstre side min. 500 mm, i højre side min. 200 mm. og på bagsiden 300 mm.
3.3 Fundament/Nivellering Maskinen anbringes på et plant
underlag.
Maskinen skal boltes fast på underlaget. Dette kan gøres vha. 3 stk. ø12 mm huller i bundpladen.
Afstand fra skortensafgang til brandbart materiale skal være
1.000 mm.
Skorsten (1) kan vendes 180° ved at afmontere 4 stk. M5 skruer (under topplade), dreje skorsten og montere skruer igen.
Inden fastspænding, skal ma­skinen være i vater.
Fundamentudformning (se fold­ud tegning bag i manualen).
7
3.4 Vandtilslutning Vandtilslutning udføres med en
fl eksibel slangeforbindelse til maskinens vandtank (7) eller til blødgøringsenheden (11), der kan fås som tilbehør.
står tvivl, kontakt Deres Nilfi sk­ALTO forhandler.
Det bør tilsikres at vandslangen mellem vandhanen og AUTO BOOSTER'en er frostbeskyttet.
Vandtilslutningen kan føres ind to steder (se folde-ud siden bag i manualen):
1. Gennem bundplade.
2. Gennem udslagsbrikker i bagplade.
Kontroller, at vandslangen er egnet til formålet (temperatur og vandmængde). Hvis der op-
Tilslutning kan foretages til en offentlig drikkevandsforsyning eller en privat vandforsyning. Vandkvalitet: partikelstørrelse <50μ. Der skal monteres en afspærringshane på vandforsy­ningsnettet i umiddelbar nær­hed af maskinen.
Kontroller, at vandforsyningen overholder følgende speci­fi kationer, og at vandet ikke indeholder partikler som f.eks. fl ydesand.
Min. vandtilgangstryk: 1 bar (målt ved maskinens påkræve­de vandmængde - se typeskilt). Maks. vandtryk: 10 bar Maks. vandtilgangstemp.: 30°C (Maskiner med blødgøringsen­hed: Maks vandtryk: 6 bar)
Alle AUTO BOOSTER anlæg er forsynet med svømmerhus, og der kræves således ingen ekstra sikring mod tilbagestrøm­ning i forsyningsnettet. Over­holder EN 1717.
Hvis der er risiko for fl ydesand eller andre urenheder i tilgangs­vandet, skal der monteres et fl ydesandsfi lter (50 micron) mellem vandhanen og maski­nens interne fi lter.
3.5 El-tilslutning
8
VIGTIGT: Lad kun en autoriseret elektriker udføre tilslutning af mas-
kinen til den elektriske strøm­forsyning. Se afsnit 1 Vigtige sikkerheds anvisninger.
Maskinen tilsluttes godkendt installation med jordforbindelse.
Følgende skal overholdes:
• Kontroller, at el-kablet har den korrekte dimension (se spænding og strømforbrug på maskinens typeskilt) og at det er egnet til anvendelse i det pågældende miljø.
Samlebox, strømkabel (se pos. 18 på fold-ud siden bagest i manualen)
El-kablet kan føres ind i ma­skinen to steder (se folde -ud siden bag i manualen):
1. Gennem bundplade.
2. Gennem udslagsbrikker i bagplade og gennem afl ast­ningsring ind i samleboks.
• Tilslut el-kablets fase-
ledninger til terminalerne L1, L2, L3. Nul tilsluttes N.
Ved 1-fasede maskiner an-
3.6 Montering af galge Din AUTO BOOSTER leveres
vendes L1, N til at forbinde fase- og nulledninger.
• Tilslut jordledning til jordterminal.
• Kontroller og mål jordforbin­delse i.h.t. lovgivningen.
• Tilslut den anden ende af el­kablet til en godkendt kontakt i en korrekt dimensioneret el-installation.
Kontroller, at el-kablet er ført korrekt og afl astet mellem den
faste installation og maskinen, og at el-kablet ikke er beskadiget. Se også bemærknin­ger i afsnit 1 Vig-
tige sikkerheds-
anvisninger!
NB: Vær opmærksom på, at
maskinens tilslutningskabler ikke forbyttes. Ledningerne 1, 2, 3, 4 SKAL beholde de viste positioner !
med alle tilslutninger - højtryks­slangen er ført gennem galgen med tilslutning til højtrykspum­pen i den ene ende og spule­håndtaget i den anden ende..
Monter galgen i hullet/beslaget i toppen af AUTO BOOSTER'en (venstre side).
Træk forsigtigt højtryksslangen ud af galgen i fuld længde. Pla­cer galgens låsering og lås den ved at spænde de to skruer.
Nu er galge og slange/spule­håndtag/dyserør klar til brug.
9
/ +
%
3 #
- ) 4
3 5
" )
3 (
)
3.7 Udluftning af højtryks­pumpe, brændstofpumpe og rengøringsmiddel­pumpe
Når AUTO BOOSTER'en er korrekt tilsluttet til vandforsy ningen, el­forsyningen og galgen/ højtryksslangen, skal AUTO BOOSTER'ens hydraulik- og brændstofslanger udluftes, før maskinen er driftsklar.
• Sæt termostaten (5) på 40 ºC.
• Fyld brændstof i brændstofbeholderen (9).
• Påfyld No Scale (22).
• Fyld passende rengøringsmidler i rengøringsmiddelbeholderne (8) (se afsnit 4.1.7).

#


• Åbn el-kassen (6) og sæt alle kold /varm kontakter (S1, S2, S3, S4, S5) på “varm” (= ON).
• Aktiver "Gratis-betjening"-kontakten (19) (COINER ON).
• Luk el-kassen.
10
1. Drej hovedafbryderen (2) til position “ON”.
!
"
$#
).054






2. Aktiver spulehåndtagets udløsergreb og drej programvælgeren (3) til program 1. AUTO BOOSTER'en vil starte.
3. Lad vandet løbe til luften er helt ude af pumpen (jævn vand­strøm) og check at brænderen er i gang og at rengøringsmiddel A blandes i vandstrømmen (skummer). Luk spulehåndtaget og vent et par sekunder indtil højtrykspumpen stopper (bemærk at brænderen vil fortsætte med at køre indtil temperaturen i svøm­merhuset har nået 40 ºC.
4. Drej programvælgeren til program 2 og aktiver spulehåndtaget igen. Læg mærke til om vandstrømmen aftager (trykket falder) og at rengøringsmiddel B blandes i vandstrømmen. Lad maskinen køre i 30 sekunder for at udlufte rengøringsmiddelpumpe B. Luk derefter spulehåndtaget.
5. Drej programvælgeren til program 4 og gentag punkt 4. Nu er rengøringsmiddelpumpe C udluftet.
6. Stop AUTO BOOSTER'en ved at dreje programvælgeren til posi­tion STOP.
Nu er AUTO BOOSTER'en udluftet og klar til brug.
11
3.8 Tilslutning til ekstern brændstofforsyning
AUTO BOOSTER'en kan tilsluttes en ekstern brændstofforsyning. Som standard leveres maskinen med en 33 liters tank.
Man kan vælge mellem enkelt- og dobbeltstrengsforbindelse, hvor enkeltstrengsforbindelsen kun har én forsyningsslange (a), mens dobbeltstrengsforbindelsen også har en returslange (b) - se illu.
Vær opmærksom på, at det i visse lande kun er enkeltstrengsfor­bindelsen, der er tilladt.
Brændstofslangen til ekstern brændstofforsyning kan føres ind to steder:
1. Gennem bundplade og til oliepumpe.
2. Gennem udslagsbrikker i bagplade og til oliepumpe.
Se fold-ud siden bag i manualen.
Følgende betingelser for brændstofforsyningen skal overholdes.
12
3.9 OPTIONAL: vandbehand­lingsanlæg - dræn-slan­ge
AUTO BOOSTER'en kan forsynes med et vandbehandlingsanlæg (option) af den type der automatisk regenererer - afhængig af vandets hårdhed og vandforbruget.
Vandbehandlingsanlægget har to drænslanger - én på hver side. Den ene er til overløb (A) og den anden anvendes under rege­nereringen (B). Begge slanger er gennemsigtige og med vævs­forstærkning.
Sørg for at begge slanger føres gennem AUTO BOOSTER'ens bundramme og tilsluttes et passende afl øb, der kan klare ca. 55 liter saltvand under regenereringen.
Hæld det af Nilfi sk-ALTO anbefalede fi lter-salt i vandbehandlings­beholderen - den kan rumme max. 25 kg.
Vandbehandlingsanlægget er nu klar til brug. Se venligst afsnit
4.1.9 for indstilling af den automatiske regenerering.
13
Loading...
+ 28 hidden pages
