AUTO BOOSTER
User manual ........................................ 3 - 39
Betriebsanleitung ................................ 40 - 76
Manuel d’Instructions ......................... 77 - 115
Gebruikershandl eiding ....................... 116 - 153
Manual de instrucciones ..................... 154 - 193
Manuale di istruzioni ........................... 194 - 232
107319143 e
Inhoudsopgave
1 Veiligheidsvoorschriften en waarschuwingen .............................................................................117
2 Beschrijving 2.1 Toepassing ...............................................................................119
2.2 Bedieningselementen ...............................................................119
3 Installatie 3.1 Omgevingscondities .................................................................120
3.2 Vereiste ruimte .........................................................................120
3.3 Fundering /ondergrond ............................................................120
3.4 Wateraansluiting .......................................................................121
3.5 Aansluiting op lichtnet ..............................................................121
3.6 Bevestiging van de wasstang ...................................................122
3.7 Ontluchten van hogedrukpomp, brandstofpomp en
reinigingsmiddelpomp ..............................................................123
3.8 Aansluiten op externe brandstofvoorziening ............................125
3.9 OPTIONEEL: Waterverzachter, afvoerslang .............................126
4 Bediening 4.1 De AUTO BOOSTER installeren ..............................................127
4.1.1 Muntbediening / vrije bediening .....................................127
4.1.2 Instellingen voor de muntautomaat................................127
4.1.3 De muntautomaat leren welke munten te accepteren ...129
4.1.4 Muntwaarde instellen op timer .......................................130
4.1.5 Onderhoud van muntinworp ..........................................132
4.1.6 Programma’s en de programmaselector ........................133
4.1.7 Temperatuurinstelling ....................................................134
4.1.8 Reinigingsmiddelen A, B en C .......................................135
4.1.9 OPTIONEEL: Instellingen voor waterverzachter............136
4.2 Werken met de AUTO BOOSTER ............................................137
4.2.1 Opstarten .......................................................................137
4.2.2 De AUTO BOOSTER stoppen .......................................139
4.2.3 Programma’s .................................................................140
4.2.4 Schuimborstel, monteren en demonteren .....................143
4.2.5 Vorstbescherming ..........................................................144
4.2.6 Functionele schema’s ....................................................144
5 Onderhoud .......................................................................................146
5.1 Muntinworp ...............................................................................147
5.2 Urentellers ................................................................................147
5.3 Olie .......................................................................................148
5.4 Waterfi lter .................................................................................148
5.5 Reiniging van hogedrukspuitmond ...........................................149
5.6 Brandstoffi lter ..........................................................................149
5.7 Afval .......................................................................................149
6 Problemen oplossen 6.1 Algemene problemen ...............................................................150
6.2 Foutmeldingen .........................................................................151
7 Technische gegevens .......................................................................................152
8 Garantie .......................................................................................153
9 EG Verklaring van Conformiteit .......................................................................................153
116
1 Veiligheidsmaatregelen en
waarschuwingen
Gebruikte symbolen om
maatregelen aan te duiden
Deze reiniger mag alleen
gebruikt worden door getraind
personeel.
Algemeen
Voordat u uw
warmwater hoge
drukreiniger voor
het eerst gebruikt
dient u deze handleiding zorgvuldig door te lezen.
Bewaar de handleiding voor
later gebruik.
De veiligheidsmaatregelen die
met dit symbool
worden aangeduid
dienen te worden nageleefd om
persoonlijk letsel te voorkomen.
of versleten zijn. Gebruik de
warmwaterhoge drukreiniger
alleen als de stroomkabel in
goede conditie is (beschadigde
kabels kunnen elektrische
schokken veroorzaken!).
De veiligheidsmaatregelen die
met dit symbool
worden aangeduid dienen te
worden nageleefd
om schade aan de machines
en de werking ervan te voorkomen.
Dit symbool
duidt op tips en
maatregelen die
het werk vereenvoudigen en
een veilige bediening bevorderen.
de spuitlans altijd stevig vast
met beide handen.
Probeer nooit door uzelf of door
anderen gedragen kleding of
schoeisel te reinigen.
Wanneer u de warmwater hoge
drukreiniger gebruikt, dient u
alle geldende nationale wet- en
regelgeving na te volgen. Naast
de aanwijzingen in de handleiding en de geldende nationale
wet- en regelgeving dient u ook
de vastgestelde regels voor
veilig werken na te volgen.
Elk gebruik dat de veiligheid
van personen of materiaal in
gevaar brengt is verboden.
Voor gebruik
Voordat u uw warmwater hoge
drukreiniger aanzet, dient u te
controleren dat deze in goede
staat verkeert. Elektrische
aansluitingen en koppelingen
moeten waterdicht zijn.
Controleer regelmatig of de
stroomkabels niet beschadigd
Belangrijke aanwijzingen
De aansluiting op het openbare
waterleidingnet moet in overeenstemming zijn met de geldende regelgeving in uw land.
BELANGRIJK: Gebruik alleen
water zonder verontreinigingen!
Elke keer dat u uw warmwater
hoge drukreiniger gaat gebruiken moet u de belangrijkste
zichtbare onderdelen controleren.
Hoge drukstralen kunnen
gevaarlijk zijn bij onoordeelkundig gebruik. Richt de waterstraal nooit op mensen, dieren,
elektrische bekabeling of op de
reiniger zelf.
Tijdens gebruik staat er druk op
pistool en lans - houdt daarom
De gebruiker en andere mensen in de directe omgeving dienen zich te beschermen tegen
wegspattend vuil.
Zorg ervoor dat bij het reinigen
geen schadelijke stoffen (bijv. a
est of olie) van het te reinigen
object afspoelen en zo milieuschade veroorzaken.
Gebruik geen volle kracht bij
het reinigen van gevoelige
oppervlaktematerialen zoals
rubber of textiel. Bewaar een
afstand van minstens 15 cm
tussen de platte sproeier en het
te reinigen oppervlak.
Kinderen mogen dit apparaat
nooit gebruiken.
Gebruik de reiniger niet wanneer de stroomkabel of de hoge
drukslang beschadigd is.
117
Dek de reiniger niet af tijdens
gebruik en gebruik hem niet in
een ruimte zonder adequate
ventilatie!
Als een van de overbelasting
eveiligingen van de machine
aanslaat (en de machine onbedoeld stopt), laat dan de bedieningsknop van het pistool los.
Vergrendel het pistool met de
veiligheidspal en zet de start/
stop-schakelaar op -OFF- (UIT).
Zie verder hoofdstuk 6 Proble-
men oplossen’.
Zet de reiniger niet aan als er
geen watertoevoer is. Zelfs een
korte periode zonder water kan
de pompmoffen beschadigen.
Bediening
Voorkom beschadigingen aan
de stroomkabels als gevolg van
beknellingen, trekken, knopen enz. en houdt ze weg van
scherpe of hete voorwerpen.
Voorkom beschadigingen aan
de hoge drukslangen als gevolg
van het overrijden door een
voertuig, beknellingen, trekken, knikken, knopen enz. en
houdt ze uit de buurt van olie
en scherpe of hete voorwerpen;
hierdoor kan de slang barsten.
De reiniger is geschikt voor
gebruik in gebieden geclassifi ceerd als ZONE 2.
Belangrijk! Gebruik de reiniger
nooit in een omgeving waar explosiegevaar bestaat (volgens
EN-50014).
Belangrijk! Als het systeem in
gebruik is geweest en daarna
wordt uitgeschakeld, dan kan er
nog steeds werkdruk overblijven in de leiding en de hogedrukslang. U dient daarom
extra aandacht te geven aan de
volgende punten:
• Maak de hoge drukslang
nooit los terwijl de reiniger
nog in gebruik is. Schakel
de reiniger uit en ontlast de
druk in de hoge drukslang
voordat u deze losmaakt.
• Maak de hoge drukslang
nooit los van de wateraansluiting voordat deze goed
gesloten is en de druk in de
hoge drukslang is ontlast.
• Voordat u onderhoudswerkzaamheden uitvoert, dient u
de reiniger uit te schakelen
en de druk uit het systeem
te verwijderen door het
pistool in te knijpen.
Reparaties en onderhoud
Voer alleen de onderhoudswerkzaamheden uit die beschreven zijn in de handleiding.
Gebruik alleen originele reserveonderdelen van Nilfi sk-ALTO.
Wijzig de technische specifi caties van de warmwater hoge
drukreiniger NIET.
Waarschuwing! Hoge drukslangen, HD-sproeiers en aansluitingen zijn van groot belang
voor de veiligheid bij het werken
met deze machine. Gebruik alleen de door Nilfi sk-ALTO voorgeschreven hoge drukslangen,
sproeiers en aansluitingen!
Voor grotere reparaties dient u
contact op te nemen met het
dichtstbijzijnde Nilfi sk-ALTOservicestation.
Stroomaansluiting
Dit apparaat is alleen bestemd voor een vaste installatie en wordt geleverd zonder stroomkabel.
!! Een bevoegde elektromonteur dient de aansluiting van
de machine op het elektriciteitsnet uit te voeren.
U dient de volgende punten
in acht te nemen:
• Let erop dat het voltage
vermeld op het typeplaatje
overeenkomt met dat van uw
netaansluiting.
• Zorg ervoor dat de stroomkabel het juiste aantal
draden bevat (waaronder de
aardingsdraad) en dat elke
draad de juiste afmeting
heeft voor de stroomsterkte
(ampères) die op het typeplaatje van de machine staat
vermeld.
• Controleer of de installatie
(kabels, aansluitingspunten
en zekeringen) geschikt is
voor de belasting door
de machine – zie het typeplaatje op de machine.
!! Als dit niet vereist wordt
door de plaatselijke wetgeving, raden wij u dringend
aan de machine aan te sluiten
op een elektriciteitsaansluiting die voorzien is van een
aardlekschakelaar die de
stroom uitschakelt, zodra
het stroomverlies meer dan
30mA gedurende 20 milliseconden bedraagt!!
Zie paragraaf 3.5 “Stroomaansluiting”.
De elektriciteitsinstallatie mag
alleen door een deskundige
elektromonteur worden onderhouden.
Veiligheidsvoorzieningen
Veiligheidsventiel
De drukzijde van de hoge
drukpomp is voorzien van een
veiligheidsventiel. Dit ventiel
leidt het water terug naar de
inlaatzijde van de pomp wanneer het pistool is gesloten of
als een sproeier is verstopt.
Het veiligheidsventiel is door de
fabriek afgesteld en verzegeld.
DEZE AFSTELLING MAG
NIET WORDEN GEWIJZIGD!
118
Bescherming van de machine
De machine is voorzien van een
overstroombeveiliging en een
ingebouwde thermische beveiliging voor de motor. Indien
het stroomverbruik te groot
wordt (foutief gebruik) of de
motortemperatuur teveel stijgt
(verstopte ventilatie, enz.) wordt
de hele machine automatisch
afgesloten van de stroomvoorziening.
Kortsluitbeveiliging
De machine is uitgerust met
een kortsluitbeveiliging. Ingeval
van kortsluiting in de machine
wordt de gehele machine door
deze beveiliging van de stroomvoorziening afgesloten.
2 Beschrijving
2.1 Toepassing
2.2 Bedieningselementen Zie het uitvouwblad aan het
Deze hogedrukreiniger voor
warm water is ontwikkeld voor
vaste installatie en zelfbediening in een autowasserij.
In hoofdstuk 4 wordt beschreven hoe u de hogedrukreiniger
voor warm water gebruikt.
einde van deze bedieningsinstructies.
1 Wasstang / hogedrukslang
2 Hoofdschakelaar
3 Programmaselector
4 Waterinlaat (alleen bij ma-
chines met optionele waterverzachtingsinstallatie)
5 Thermostaat (temperatuur-
regeling)
6 Elektrische aansluitdoos
7 Watertank
8 Reinigingsmiddelcomparti-
ment
9 Brandstoftank
10 Drukventiel
11 Waterverzachtingsinstallatie
(optioneel)
Gebruik de hogedrukreiniger
voor warm water uitsluitend
voor de doeleinden die worden
beschreven in deze handleiding.
De veiligheidsvoorschriften
moeten in acht worden genomen om schade aan de machine en het te reinigen oppervlak
en ernstig persoonlijk letsel te
voorkomen.
12 Display (urentellers, foutmel-
dingen)
13 Borstelhouder
14 Lanshouder
15 Gegevensplaatje
16 Hefi nrichting
17 Muntautomaat
18 Aansluitdoos, netsnoer
19 Schakelaar voor vrije
bediening
20 Verwarmingselement, vorst-
bescherming
21 Kraan (optie)
22 No Scale
23 Aanpassing van de concen-
tratie van reinigingsmiddelen
119
3 Installatie
3.1 Omgevingscondities vorst tot -20°C door circulatie
De machine is vervaardigd voor
plaatsing buiten. De minimum
omgevingstemperatuur voor de
machine is –20°C en de maximum omgevingstemperatuur
40°C.
De slang, het pistool en de
lans zijn beschermd tegen
van voorverwarmd water door
het systeem. De lans moet na
gebruik in de lanshouder (14)
worden geplaatst om het water
tijdens vorstperioden te laten
circuleren.
De machine is uitgerust met
een intern verwarmingssysteem dat automatisch wordt
ingeschakeld als de temperatuur binnen de machine te laag
wordt.
De afstelling van de temperatuurvoeler is gebaseerd op de
temperatuur in de elektrische
box, en is bij afl evering ingesteld op 5°C. Deze instelling
mag niet verlaagd worden.
3.2 Ruimte om de machine Om het koelsysteem van de
machine goed te kunnen laten
werken en om onderhoud
mogelijk te maken moet er aan
3.3 Ondergrond/Waterpas
stellen van de machine
Plaats de machine op een
vlakke vloer.
Bevestig de machine met
bouten aan de ondergrond door
middel van 3 gaten (Ø12 mm)
in de bodemplaat te maken.
beide zijden van de machine
vrije ruimte overblijven. Rechts
minimaal 200 mm, links minimaal 500 mm en aan de achterkant 300 mm.
De afstand van de schoorsteenpijp tot het brandbare materiaal
dient 1000 mm te zijn.
De schoorsteen (1) kan 180°
worden gedraaid door 4 M5schroeven los te draaien (onder
de topplaat), de schoorsteen te
draaien en de schroeven weer
aan te draaien.
Zorg voor het aandraaien dat
de machine waterpas staat.
Voor de vorm van de ondergrond, zie de uiklappagina aan
het einde van deze bedieningsinstructie.
120
3.4 Wateraansluiting De aansluiting op het water
vindt plaats door middel van
een fl exibele slang die is aangesloten op de watertank (7)
van de machine of de optionele
waterverzachtingsinstallatie
(11).
Zorg er tevens voor dat de
watertoevoerslang tussen
het aansluitpunt en de AUTO
BOOSTER beschermd is tegen
bevriezing.
De reiniger kan aangesloten
worden op het openbare waterleidingnet of op een particuliere
watervoorziening. Waterkwaliteit: deeltjesgrootte <50 micron.
In de directe nabijheid van de
reiniger dient een afsluitkraan
op de watervoorziening te worden geplaatst.
Zorg ervoor dat bij de watervoorziening de volgende
specifi caties in acht worden
genomen en dat het water geen
deeltjes bevat zoals drijvend
zand:
Min. watertoevoerdruk: 1 bar
(bij de vereiste stromingssnelheid van de machine – zie de
gegevens).
Max. waterdruk: 10 bar.
Max. watertemperatuur: 30°C.
(Machine met optionele waterverzachtingsinstallatie - max.
waterdruk: 6 bar)
3.5 Stroomaansluiting
De waterslang kan worden
aangebracht via:
1. De bodemplaat
2. De geperforeerde delen in
de achterplaat
(Zie uitklappagina aan het
einde van deze bedieningsinstructie).
Zorg ervoor dat de toevoerslang voor dit doel geschikt is
(temperatuur en stromingssnelheid). Neem in geval van twijfel
contact op met uw Nilfi sk-ALTOvertegenwoordiger.
WAARSCHUWING! Een
bevoegde elektromonteur dient
de aansluiting van de reiniger
Alle AUTO BOOSTER-machines
zijn voorzien van een expansievat. Verdere bescherming tegen
terugvloeien van water naar de
waterleiding is niet noodzakelijk.
De machine voldoet aan EN
1717.
Als er risico bestaat dat het toevoerwater verontreinigd is met
zand of ander vuil, dan dient u
een zandfi lter (50 micron) aan
te brengen tussen de toevoerinlaat en het inwendige fi lter van
de machine.
op het elektriciteitsnet uit te
voeren. Zie hoofdstuk 1 ‘Veilig-
heidsmaatregelen en waarschuwingen’.
De volgende voorzorgsmaatregelen dienen te worden getroffen:
• Zorg ervoor dat de voedingskabel de juiste afme-
121
Aansluitdoos, netsnoer (zie nummer 18 op uitvouwblad aan het einde van deze handleiding)
ting heeft (zie voltage en
belasting op het typeplaatje
van de machine) en geschikt
is voor de specifi eke omgeving.
De voedingskabel kan worden
aangebracht via:
1. De bodemplaat.
2. De geperforeerde delen
in de achterplaat en via
de ontlastingsring naar de
kabelkast.
(Zie uitklappagina aan het
einde van deze bedieningsinstructie).
3.6 Bevestiging van de was-
stang
• Sluit de fasesnoeren aan
van de toevoerkabel naar de
aansluitklemmen L1, L2 en
L3. Sluit het nulsnoer aan op
N. Gebruik bij eenfasemachines L1 en N om fase- en
nulsnoeren aan te sluiten.
• Sluit de aardaansluiting ter
beveiliging aan op een aardingsklem.
• Controleer en meet of de
aardaansluiting ter beveiliging conform de wetgeving
is.
• Sluit het andere uiteinde van
de kabel aan op een geaard
stopcontact aangesloten op
het elektriciteitsnet.
Zorg ervoor dat de kabel tussen
de vaste installatie en de machine op de juiste wijze geleid
en ontlast wordt en dat het
isolatiemateriaal van de kabel
niet beschadigd is.
!! Zie eveneens hoofdstuk 1,
Veiligheidsmaatregelen en
waarschuwingen.
Opmerking: Zorg
ervoor dat de
voedingskabels
van de machine
niet verward ra-
ken. De draden 1,
2, 3, 4 MOETEN op de aangegeven posities blijven.
De AUTO BOOSTER wordt
geleverd met alle hogedrukaansluitingen aangebracht. De
hogedrukslang is door de wasstang gevoerd en aan de ene
kant aangesloten op de hogedrukpomp en aan de andere
kant op de spuitmond.
Bevestig de wasstang (1) in de
opening/steun aan de bovenkant van de AUTO BOOSTER
(links).
122
Trek de hogedrukslang langzaam uit de wasstang totdat de
volle lengte is bereikt.
Zet de borgring van de stang
op zijn plaats en zet deze vast
door de twee schroeven vast te
draaien.
De wasstang en slang / sproeihendel / lans zijn nu klaar voor
gebruik.
3.7 Ontluchten van hogedrukpomp, brandstofpomp en reinigingsmiddelpomp
Nadat de AUTO BOOSTER eenmaal naar behoren is aangesloten
op de waterleiding en de elektrische installatie en de wasstand en
hogedrukslang zijn gemonteerd, moeten de hydraulische en brandstofl eidingen van de AUTO BOOSTER worden ontlucht voordat
deze in bedrijf wordt genomen.
● Zet de thermostaat (5) op 40 ºC.
● Doe brandstof in de brandstoftank (9).
● De container vullen met No Scale (22).
● Doe reinigingsmiddel in de corresponderende compartimenten
voor reinigingsmiddel (8) (zie paragraaf 4.1.8).
#

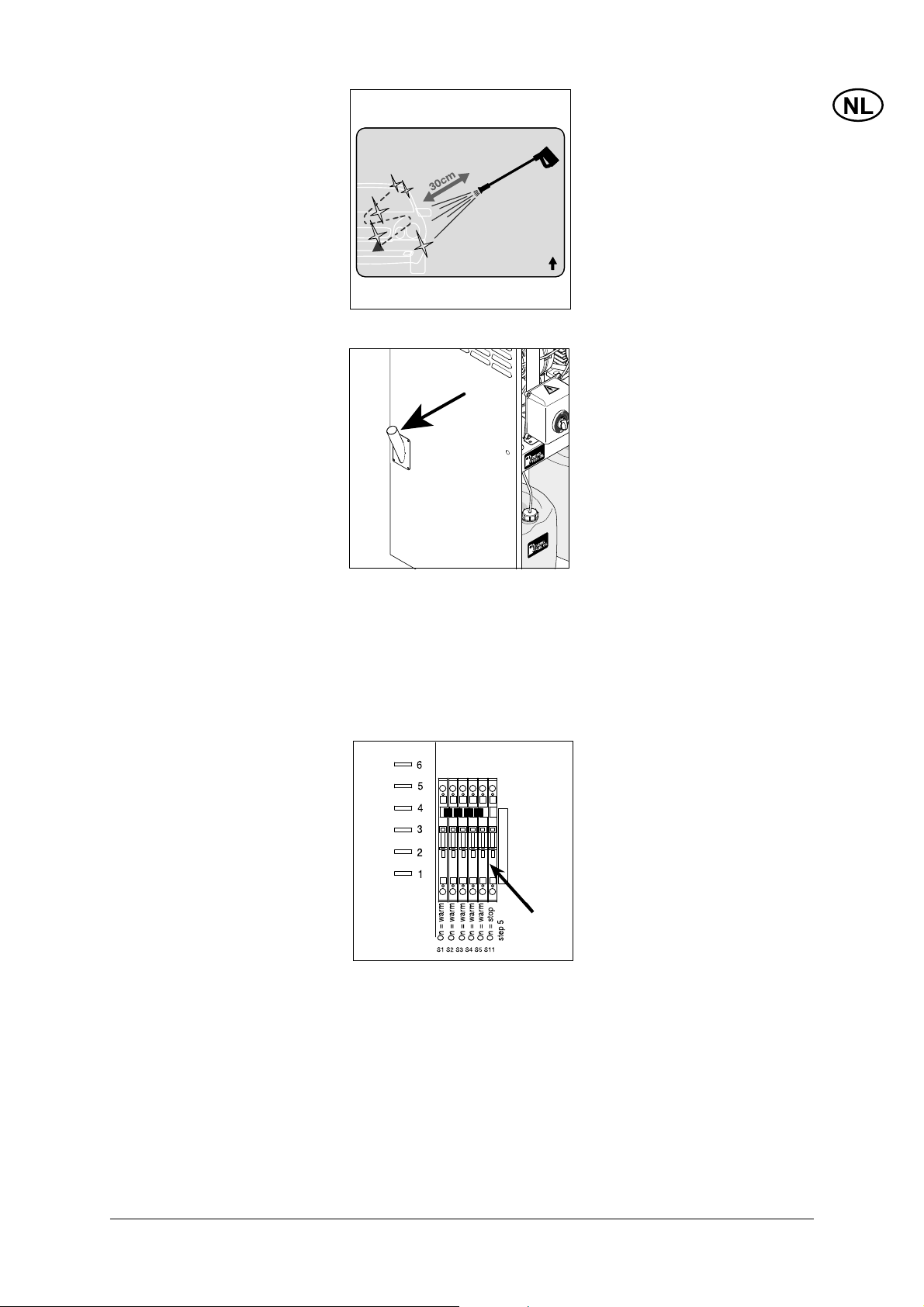

● Open de elektrische aansluitdoos (6) en zet alle warm/koud-
schakelaars (S1, S2, S3, S4, S5) op warm (AAN).
● Schakelaar voor vrije bediening (19) in.
● Sluit de elektrische aansluitdoos.
OPEN = UIT DICHT = AAN
123
/
+
%
3
#
-
)
4
3
5
"
)
3
(
)
1. Zet de hoofdschakelaar (2) in de stand AAN.
!
"
$#
).054
2. Trek aan de trekker van de sproeihendel op de hogedrukslang
en zet de programmaselector (3) op programma 1. De AUTO
BOOSTER wordt ingeschakeld.
3. Laat het water lopen totdat alle lucht uit de pomp is ontsnapt
(gelijkmatige waterstroom) en controleer of de brander werkt
en reinigingsmiddel A aan de waterstroom wordt toegevoegd
(schuimvorming). Laat de trekker van de sproeihendel los en
wacht enkele seconden totdat de hogedrukpomp is gestopt. (De
brander blijft aan totdat de temperatuur in het expansievat is
opgelopen tot 40 ºC.)
4. Zet de programmaselector op programma 2 en trek opnieuw
aan de trekker van de sproeihendel. Stel vast dat de waterstroom vermindert (lagere druk) en reinigingsmiddel B aan de
waterstroom wordt toegevoegd. Laat het water 30 seconden
lopen om chemicaliënpomp B geheel te ontluchten en laat de
trekker van de sproeihendel vervolgens los.
5. Zet de programmaselector op programma 4 en herhaal stap 5.
Nu wordt chemicaliënpomp C ontlucht.
6. Stop de AUTO BOOSTER door de programmaselector op
STOP te zetten.
124
De AUTO BOOSTER is nu ontlucht en klaar voor gebruik.
3.8 Aansluiten op externe
brandstofvoorziening
De AUTO BOOSTER kan worden aangesloten op een externe
brandstofvoorziening. Standaard is de machine voorzien van een
tank van 33 liter.
U kunt kiezen tussen een enkele en dubbele aansluiting. Bij een
enkele aansluiting wordt slechts één toevoerslang (a) gebruikt,
terwijl bij een dubbele aansluiting een aanvullende retourslang (b)
wordt gebruikt - zie afbeelding.
Merk op dat in sommige landen alleen het enkele systeem mag
worden gebruikt.
De brandstofslang voor de externe brandstoftoevoer kan worden
ingevoerd:
1. Via de bodemplaat van de oliepomp.
2. Via de uitdrukopeningen in de achterplaat van de oliepomp.
Zie het uitvouwblad aan het einde van deze handleiding.
125
Houd u bij de brandstofl eiding aan de volgende beperkingen.
Zuighoogte (m)
Lengte van de pijp-
leiding (m
)
3.9 OPTIONEEL: Waterverzachter, afvoerslang
De AUTO BOOSTER kan worden uitgerust met een optionele
waterverzachter met automatische regeneratiefunctie, die rekening
houdt met de hardheid van het water en het waterverbruik.
De waterverachter heeft twee afvoerslangen, één aan beide zijden.
De ene slang (A) is voor overloop, de andere (B) wordt gebruikt
tijdens de regeneratie. Beide slangen zijn transparant met een
ingeweven versterking.
Zorg ervoor dat beide afvoerslangen worden geleid door het onderchassis van de AUTO BOOSTER en worden aangesloten op een
geschikte afvoer of riolering en in staat zijn tot het verwerken van
ongeveer 55 liter zout water tijdens regeneratie.
126
Doe fi lterzout dat is aanbevolen door Nilfi sk-ALTO in het compartiment van de waterverzachter. Het compartiment kan ongeveer 25
kg bevatten.
De waterverzachter is nu klaar voor gebruik. Zie paragraaf 4.1.9
voor het instellen van de timing van de automatische regeneratiefunctie.
Loading...
