Nilfisk 878B, UZ 878 User Manual

HEPA FILTERED WET & DRY VACUUM CLEANER

UZ 877
UZ 878

822 2718-000
9905 Edition NA1

1

WARNING

HEPA filter must be installed while
working with hazardous materials.
failure to do so will expose people in
the work area and others to
hazardous materials which is a
serious health risk.

EMPTYING

If this vacuum cleaner is used to
collect hazardous material, do not
attempt to open or empty its
contents without personal protective
clothing and respiratory protection

ATTENTION

Le filre Hepa Doit être en place
quand on travaille avec des
substances dangereuses.Si l'on
n'utilise pas le filtre, les personnes se
trouvant sur le lieu de travail ou à
proximité sont exposées aux
substances dangereuses et donc à
de graves risques de santé.

VIDAGE

Si cet aspirateur est utilisé pour
ramasser des substances dangereu­ses, ne jamais tenter de l'ouvrir ou de
le vider sans porter des vêtements
protecteurs et une protection des
voies respiratoires.

2

IMPORTANT SAFEGUARDS

Accidents due to misuse can only be
prevented by those using the machine.
READ AND FOLLOW ALL SAFETY
INSTRUCTIONS.

WARNING !

To reduce the risk of fire, electric shock, or injury.
Please read and follow all safety instructions and
caution markings before using.

This vacuum cleaner is designed to be safe
when used to perform cleaning functions as
specified. Should damage occur to electrical or
mechanical parts, cleaner and / or accessory
should be repaired by manufacturer or
competent service station before using in order
to avoid further damage to machine or physical
injury to user.

*To avoid electrical shock, use indoors only.
*Disconnect cleaner before servicing and when
not in use. Do not leave unattended cleaner
plugged in.
*Do not use with damaged cord or plug. Always
grasp the plug when unplugging the machine.
Do not unplug by pulling the cord.Do not handle
plug or cleaner with wet hands. Turn off all
controls before unplugging.
*Do not pull or carry by cord, use cord as a
handle, close a door on cord, or pull cord aro­und sharp edges or corners. Do not run cleaner
over cord. Keep cord away from heated
surfaces.
*Keep hair, loose clothing, fingers and all parts
of the body away from openings and moving
parts. Do not put any objects into openings or
use with opening blocked. Keep openings
free of dust, lint, hair, and anything else that could
reduce air flow.
*Do not pick up anything that is burning or smo­king, such as cigarettes, matches, or hot ashes.
*Do not use to pick up flammable or combustible
liquids such as gasoline or use in areas where
they may be present.
*Do not allow to be used as a toy. Close attention
is necessary when used by or near children.
*If cleaner is not working properly or has been
dropped, damaged, left outdoors, or dropped into
water, return it to a service center or dealer.

*Use only as described in this manual and
only with manufacturers recommended
attachments.
*The use of the HEPA-filter when picking up
hazardous materials has not been evaluated by
Underwriters Laboratories.
*The use of this machine in conjunction with the
pick-up of hazardous materials has not been
investigated by UL.
*Do not use unless filters and bag are in place.
*Use extra care when using on stairs or irregular
surfaces.
*Connect to properly grounded outlet only. See
Groundning instructions.

GENERAL INFORMATION

This vacuum cleaner can be used for household
or commercial use.
BEFORE YOU PLUG IN YOUR CLEANER,
check the rating plate located on the cleaners
back side to see if the rated voltage agrees within
10% of the voltage available.
DO NOT OIL The motor in your new cleaner is
permanently lubricated and sealed. Do not oil
the motor at any time.

When the machine is not in use, store it stan­ding on its wheels. Wind the cord beginning at
the machine and than store the cord hanging
on the machine handle.

For longer service life and safe use of your
vacuum cleaner, we recommend the following
guidelines: Your cleaner is designed to pick up
dirt and dust particles and for water pick up.
Avoid picking up hard or sharp objects with your
cleaner to avoid clogging or possible motor
damage.

IMPORTANT!

This machine is equipped with a specially de­signed cable, wich if damaged, must be replaced
by a cable of the same type.These cables are
avaliable at authorized service shops and must
be installed by trained personnel. Units employ
a 18.9m (62 feet) long minimum power supply
cord.

SAVE THESE INSTRUCTIONS

3

Grounding instructions

Applicable to machines with a three-pin plug

This appliance must be grounded. If it should

malfunction or breakdown, grounding provides
a path of least resistance for electric current
to reduce the risk of electric shock. This
appliance is equipped with a cord having an
equipment-grounding conductor and
grounding plug. The plug must be plugged into
an appropriate outlet that is properly installed
and grounded in accordance with all local
codes and ordinances.

DANGER!

Improper connection of an equipment­grounding conductor can result in risk of
electric shock. Check with qualified electrician
or service person if you are in doubt as to
whether the outlet is properly grounded, Do
not modify the plug provided with the
appliance. If it will not fit the outlet, have proper
outlet installed by a qualified technician.

SERVICE INFORMATION

To obtain consistent performance over the life
of your vacuum, read through these
instructions and keep them handy for future
reference. If you require service, contact the
dealer from whom the vacuum was
purchased, or the local authorized Service
Station. Always refer to your Service Station for
complete service information, For prompt and
complete service information, always refer to
the model, type and serial number indicated on
the rating plate.

This appliance is for use on a nominal 120 volt
circuit and has a grounding plug that looks like
the plug illustrated in Figure A.

FIGURE A GROUNDED

GROUNDING BLADE IS LONGEST OF THE
THREE BLADES

OUTLET BOX

4

Description

UZ 877 and UZ 878 are a series of wet and dry
suction cleaners wherein the model
designation is determined by the capacity of
the container - 11 and 15 gallons resepectively.
The cleaners are electrically grounded. The
cleaners are designed for wet and dry
cleaning.

1. Motor housing with float. (Suction cuts off
when maximum water level is reached)

2. Hooks for cable and hose carrying.

3. Electrical panel

4. HEPA-filter

5. Float

6. Micro-filter

7. Pre-filter

8. Hose connection

9. Container- 11 gallons

10. Suction hose

11. Extension tube

12. Base unit for UZ 877

13. Nozzle

14. Brush insert

15. Rubber insert

16. Draincock (UZ878)

17. Container- 15 gallons

18. Base unit for UZ 878

NOTE! Inspect the float regularly
for signs of damage.

5

Assembly

1. UZ 877- The ends of the handle are
inserted into the holes in the base and
secured by two socket head capscrews from
below. The container is than placed on the
base as in figure 1.
UZ 878- The container is placed on the base
as in figure 2.

2. The motor housing is placed on the
container and secured with snapfasteners.

3.The hose is connected to the container via
the inlet stub. Pull up the locking pin and insert
the hose end. Then fit the extension tubes and
nozzle as shown in figure 3.

The hooks on top of the motor housing are for
carrying the hose and the power cable.

6

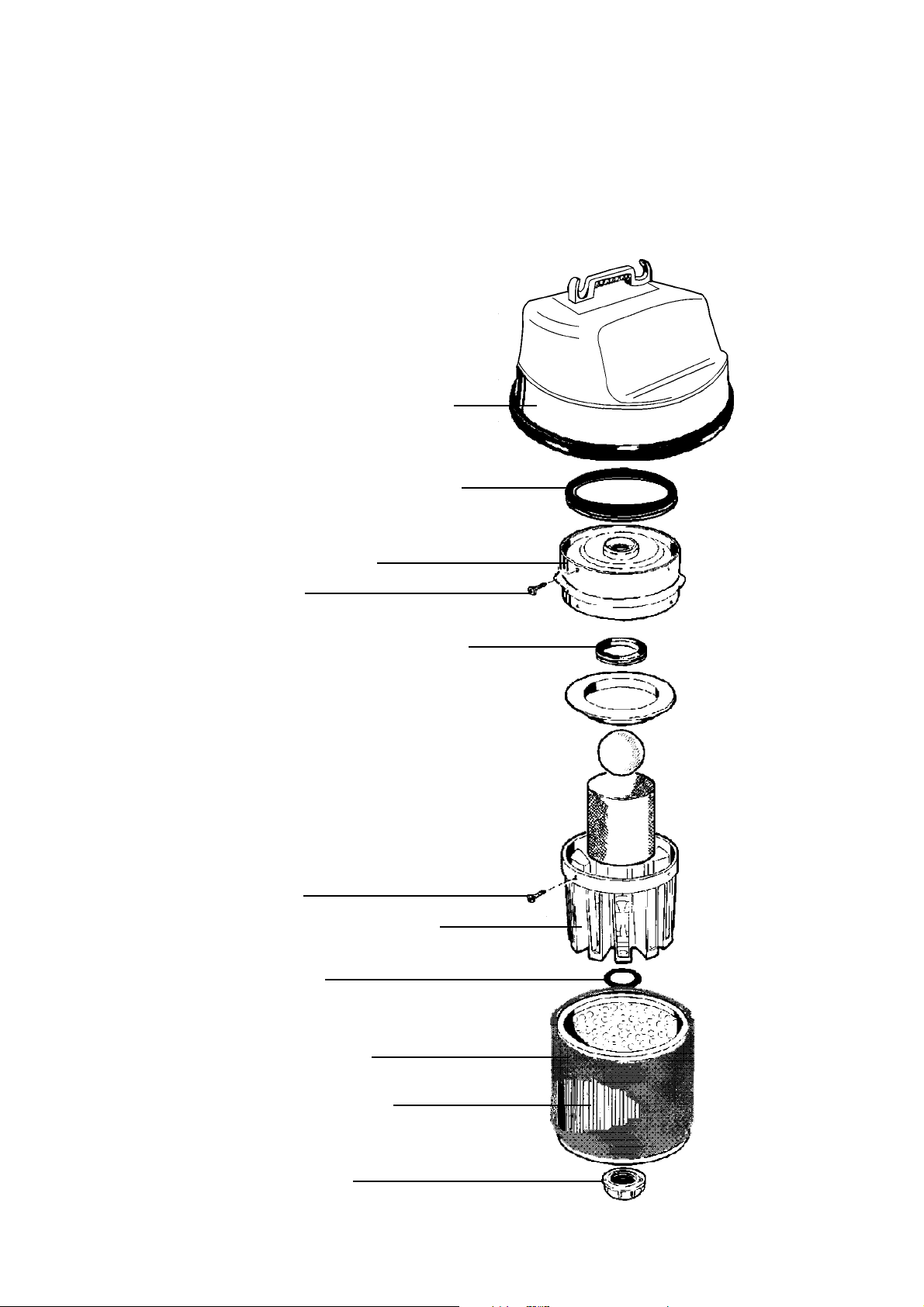

Filter

The machines are fitted with three filters:

1.Pre-filter, traps coarse waste particles, the
pre-filter should be changed regularly.

2. Micro filter, can be cleaned and re-used.

3. HEPA-filter, captures 99.97% of all dust
particles 0.3 microns in size or larger.
The pre-filter and micro filter are designed for
use in both wet pick-up and dry pick-up
applications.

The filters are fitted as in figure.

MOTOR TOP

SEALING RING
(already mounted on
new HEPA-Filter.)

HEPA-FILTER
SCREW

SEALING RING (already
mounted on new HEPA-filter.)
If the machine is used
without HEPA-filter this
sealing must be fitted on the
under side of the motor top.

SCREW
FLOAT BASKET CPL.

GASKET

PRE-FILTER

MICRO-FILTER

CAP

7

Liner bags

Poly liner bags are avaliable and one is
supplied with each new machine. These are
for the collection of dust. They are resistant to
water and make emtying easier. These liners
must be gathered together at the neck on
removal. For wet pick-up only, liners are not
recommended.

Fitting

1.Switch the cleaner off and withdraw the plug.

2.Take the motorhousing off.

3.Fold the edge of the opening over the rim of
the container, ensuring that the row of Ø5mm
holes is inside the container. Otherwise the

Switching on

The cleaners have two switch knobs on the
left of the electrical panel. One for each motor.
See fig.
Switch number 1 starts the first motor.
(Reduced power)
Switch number 2 starts second motor .
(Full power Normal position)

8

To empty

1. Switch the cleaner off and pull the plug out.

2. Disconnect the hose

3. Remove the motor housing.
The cleaner can now be emptied in various
ways depending on the type of base fitted.

Alt. 1. See Figure 1 (UZ 878 only).
Alt. 2. See Figure 2.
Alt. 3. Wet pick-up only. The container can be

emptied by opening the draincock at the bot­tom. See figure 3. (UZ 878 only).

Make sure that:

 The correct nozzle is used.
 Liners are used when necessary.
 Liners are replaced when about 2/3 full,

or when cleaner suction is impaired.

 Liners are removed prior to wet pick-up.
 A chemical foam inhibitor is used to wet

pick-up of lather building liquids.

 Pre-filter is changed regularly.
 Secondary (micro) filter is cleaned

regularly.

 The cleaner is switched off prior to

plugging in.

 The cleaner is switched off prior to to

pulling the plug out.

 Should the cleaner not start - check

circuit breakers.

NOTE! Switch the machine off at once if
liquid /foam begins to force its way out
from the top of the motor. Clean the filter,
the seal and the ball of the ball float at
regular intervals. They can be accessed
for cleaning purposes by unfastening the
three screws which hold the float cage in
position, and then removing the cage.

9

IMPORTANTES MESURES DE SÉCURITÉ

L'utilisation d'un appareil électrique dem­ande certaines précautions:
LIRETOUTES LES INSTRUCTIONS
AVANT DE FAIRE FONCTIONNER CET
APPAREIL

AVERTISSEMENT !

Pour réduire les risques de choc électrique ne pas
utiliser à l'extérieur et na pas aspirerde matières
humides.
Cet aspirateurpout être utilisé en toute sécurité si
l'on suit les instructions données. En cas de
dommage aux composants électriques ou
mécaniques, l'appareil et/ou les accessoires
doivent être réparés par la fabricant ou par un
réparateur compétent avant tout nouvel uasage, afin
d'éviter de détériorer l'appareil ou de blesser
l'utilisateur.

*Pour réduire les risques de choc electrique, utiliser
à l'interieur senlement.
*Ne pas laisser l'appareil sans surveillance lorsqu'il
est branché. Débrancher lorsque l'appareil n'est pas
utilisé et avant l'entretien.
*Ne pas utiliser si le cordon ou la fiche est
endommagé. Retourner l'appareil à un atelier de
réparation s'il ne fonctionne pas bien, s'il est tombé
ou s'il été endommagé oublié a l'extérieur ou
immergé.
*Ne pas débrancher en tirant sur le cordon.
*Brancher uniquement sur une prise de terre. Voir
les instructions de mise à la terre.
*Ne pas tirer soulever ou traîner l'appareil par le
cordon. Ne pas utiliser le cordon comme une
poignée le coincer dans l'embrasure d'une porte ou
l'appuyer contre des arêtes vives ou des coins. Ne
pas faire rouler l'appareil sur le cordon. Garder le
cordon à l'écart des surfaces chaudes.
*Ne pas débrancher en tirant sur le cordon. Tirer
plutôt la fiche.
*Ne pas toucher la fiche ou l'appareil lorsque vos
mains sont humides.
*Maintenir les cheveux, les vêtements amples les
doigts et toutes les parties du corpsâ l'écart des
ouvertures et des pièces mobiles.
*N'inserer aucun objet dans les ouvertures. Ne pas
utiliser l'appareil lorsqu'une ouverture est bloquee.
S'assurer que de la poussière, de la peluche, des
cheveux ou d'autres matières ne réduisent pas la
débit d'air.

*Ne pas aspirer de matières en combustion
ou qui dégagent de la fumée, comme des
cigarettes, des allumettes ou des cendres
chaudes.

*Ne pas aspirer des liquides inflammables ou

combustibles, comme de l'essence, et na pas faire
fonctionner dans des endroits où peuvent se
trouver de tels liquides.
*Ne pas permettre aux enfants de jouer avec
l'appareil. Une attention particulière est necéssaire
lorsque l'appareil est utilisé par des enfants ou à
proximité de ces derniers.
*N'utiliser que conformément à cette notice avec
laes acceessoires recommandés par le fabricant.
*Ne pas utiliser l'appareil si le sac à poussière ou le
filtre n'est pas en place.
*Mettre toutes les commandes à la position avant
de débrancher l'appareil.
*User de prudence lors de nettoyage des escaliers.
*L'utilisation du filtre HEPA pour le ramassage de
matières dangereu ses n'a pas étéévaluée en
Underwriters Laboratories Inc.
*L'usage de cet appareil pour le ramassage de
matières dangreuses n'a pas été testé par Under­writers laboratories Inc.
*Toujours mettre l'interrupteur de l'appareil à la
position ARRÊT avant de brancher ou de
débrancher la brosse à moteur.

Généralités

Cet aspirateur est à usage domestique ou
commercial.

AVANT DE BRANCHER L'ASPIRATEUR AU
RÉSEAU, consultez la plaque signalétique derrière

l'appareil pour vous assurer que son voltage
correspond dans une limite de 10% au voltage
disponible.
NE PAS GRAISSER. Le moteur est graissé à vie et
entièrement étanche.Ne jamais graisser celui-ci.

Quand la machine est inutilisée, la conserver posée
sur ses roues. Enrouler le cordon en partant de
l'appareil puis le suspendre à la poignée de
l'aspirateur.Pour une durée de vie porlongée et une
sécurité garantie,nous recommandons les
précautions suivantes: Votre aspirateur est destiné
à recueillir la saleté, la poussière et l'eau. Eviter
d'aspirer des objets durs et pointus, qui risquent de
colmater le filtre etd'endommager le moteur.

IMPORTANT

Cet appareil est muni dun câble de type spécial.
En cas dendommagement de celuici, il doit être
remplacé par un câble de même type. Les câbles
sont disponibles dans tous les centres de
réparation autorisés et doi vent être changés par un
technicien compétent.
Les unités utilisent un cordon électrique dune
longueur dau moins 18,9 m (62 pieds).

10

CONSERVER CES INSTRUCTIONS

INSTRUCTIONS VISANT
LA MISE À LA TERRE

Pour les machines avec une fiche avec
trois conducteurs.

Cet appareil doit être mis à la terre. En cas de
défaillance ou de panne éventuelles, la mise à
la terre fournit au courant un chemin de
moindre résistance qui réduit le risque de
choc électrique. Cet appareil est pourvu d'un
cordon muni d'un conducteur de terre et d'une
fiche avec broche de terre. La fiche doit être
branchée dans une prise appropriée
correctement installeé et mise à la terre
conformément aux règlements et
ordonnances municipaux.

AVERTISSEMENT!

Un conducteur de terre mal raccordé peut
entraîner un risque de choc électrique.
Consulter un électricien ou un technicien
d'entretien qualifié si vous n'êtes pas certain
que la prise est correctement mise à la terre.
Ne pas modifierer la fiche fournie avec
l'appareil - si elle ne peut être insérée dans la
prise, faire installer une prise adéquate par un
électricien qualifié.

Information de service

Pour avoir le meilleur rendement de votre
appareil, bien lire les instructions d'emploi et
les conserver comme référence. En cas de
réparation, consultez votre fournisseur ou bien
le réparateur accrédité le plus proche. Tou­jours consulter le réparateur pour toute infor­mation relative à l'entretien. Pour avoir une
information rapide et complète, indiques le
modèle, le type et le numémero de série de
votre appareil (voir plaque signalétique).

Cet appareil est destine à un circuit de 120 V
et est muni d'une fiche de terre semblable à
celle illustreé par le croquis A de la figure.

FIGURE A

Boîte de sortie mise à la
terre

Broche de mise à la terre

11

Description

UZ 877 et UZ 878 constituent une série
daspirateurs seaux eau et poussière. La
dénomination du modèle est déterminée par la
capacité de la cuve de 11 ou 15 gallons. Les
aspirateurs sont mis à la terre et sont destinés
au nettoyage à sec et avec eau.

1. Couvercle moteur et flotteur (laspirateur
sarrête de fonctionner lorsque le niveau
de leau a atteint son maximum.)

2. Crochets pour suspension du câble et du

tuyau.

3. Tableau électrique.

4. Filtre absolu.

5. Flotteur

6. Micro-filter=Microfiltre

7. Pre-filter=Préfiltre

8. Raccord du tuyau.

9. Réservoir de 45 litres.

10. Tuyau daspiration.

11. Tubes aluminium

12. Chariot pour UZ 877.

13. Embout

14. Seceur a brosse

15. Seceur a caoutchouc

16. Robinet de vidange (UZ 878).

17. Réservoir de 60 litres.

18. Chariot pour UZ 878.

Remarque! le flotteur doit être nettoyé
et contrôlé réguliérement.

12

Montage

1. UZ 877- La poignée sintroduit dans les
trous prévus du chariot, voir fig.1. La fixation
seffectue de lintérieur grâce à deux vis
hexagonales. Le réservoir peut ensuite être
monté sur le chariot comme le montre la fig.2.
UZ 878- Le reservoir est placé sur le chariot
comme le montre la fig.1.

2. Le couvercle moteur est placé sur le
réservoir et bloqué á laide de fermetures.

3. Le tuyau est accouplé en tirant vers le haut,
le biocage se touvant sur le manchon de
réservoir, et en introduisant le tuyau dans
louverture requise, voir fig.3. Monterensuite la
rallonge et le soceur comme le montre la fig.

4.

Les encoches se trouvant á la partie
supérieure du couvercle moteur sont
employées pour laccrochage du tuyau ou du
câble électrique, voir fig.4.

13

Filtre

Les machines sont équipées de trois
différents filtres :

1. Le préfiltre dont la fonction est darrêter les
particules les plus grosses. Le préfiltre doit
être changé régulièrement.

2. Le microfiltre qui peut être nettoyé et
réutilisé.

3. Le filtre HEPA qui arrête 99,97% de toutes
les particules de poussière de 0,3 microns ou
plus.
Le préfiltre et le microfiltre sont destinés à être
utilisésà sec et avec eau.
Les filtres sont assemblés comme décrit sur
la figure.

COUVERCLE MOTEUR

BAGUE DÉTANCHÉITÉ,
(déja installée sur un
nouveau filtre HEPA.)

FILTRE HEPA
VIS

BAGUE DÉTANCHÉITÉ,
(déja installée sur un nou­veau filtre HEPA.) Si la
machine est utilisée sans
filtre HEPA, la bague
détanchéité devra être
déplacée et installée sur le
dessous du moteur.

VIS

CAGE DE FLOTTEUR

JOINT

14

PRE-FILTRE

MICRO-FILTRE

CAPSULE

Sacs

Des sacs Poly sont disponibles et chaque
nouvelle machine est livrée avec un sac. Ces
sacs sont prévus pour le ramassage de la
poussière. Ils sont résistants à leau et faciles
à remplacer. Ils doivent être retroussés au
niveau du col lors de leur changement. Il nest
pas recommandé dutiliser ces sacs pour la
seule aspiration deau.

1. Arrêter l'aspirateur et débrancher la prise de
courant.

2.Enlever le couvercle moteur.

3. Ses bords doivent être retroussés sur la
cuve de laspirateur. Il faut veiller à ce que la
rangée de trous (dun diamètre de 5mm), sur
le sac, soitplacée á lintérieur du réservoir, afin
que le sac vide ne soit pas aspiré contre la
cage du filtre.

4. Monter le couvercle moteur.

Mise en marche

Les aspirateurs ont deux interrupteurs de mise
en marche à gauche du panneau électrique,
un pour chaque moteur. Voir fig. La touche
numéro 1 met en marche le premier moteur
(faible puissance). La touche numéro 2 met en
marche le second moteur (pleine puissance,
position normale).

15

Vidage

1. Arrêter laspirateur et débrancher la prise de
courant.

2. Enlever le tuyau aspirateur.

3. Enlever la tête daspiration.
Les aspirateurs peuvent être vidés de
différentes façons, en function de leur chariot.
Alternative 1, voir fig. 1.
Alternative 2, voir fig. 2.
Alternative 3, Seulement lors daspiration de
surfaces humides. Le réservoir est vidé par
overture dun robinet, voir fig. 3. (UZ 878).

Assurez-vous que

 Le suceur correct est utilisé.
 Les sacs sont utilisés quand cest

nécessaire.

 Les sacs sont remplacés quand ils sont

aux 2/3 pleins ou lorsque la puissance
daspiration diminue.

 Les sacs sont retirés avant laspiration

deau.

 Un inhibiteur chimique est utilisé pour

laspiration de liquides mousseux.
 Le préfiltre est changé régulièrement.
 Le second filtre (microfiltre) est nettoyé

régulièrement.

 Laspirateur est arrêté avant de

débrancher la fiche.

 Si laspirateur ne démarre pas - vérifier

les disjoncteurs.

Note! Arrêter immédiatement la machine
si du liquide ou de la mousse
commencent à séchapper sur le haut du
moteur. Nettoyer le filtre, le joint et le
flotteur à intervalles réguliers. Ils sont
facilement accessibles pour le
nettoyage. Devisser les trois vis qui
maintiennent la cage du flotteur en
position, puis enlever la cage.

16
