Nikon WR-R11b, WR-R11a Reference Manual [es]

Page 1
WR-R11a WR-R11b WR-T10
Manual de referencia
Controlador remoto inalámbrico
• Lea este manual detenidamente antes de utilizar el producto.
• Para garantizar el uso correcto del producto, asegúrese de leer “Por su seguridad” (página ix).
• Después de leer este manual, guárdelo en un lugar accesible para futuras consultas.
Es
Page 2

Qué puede hacer el WR-R11a/WR-R11b por usted

El WR-R11a/WR-R11b puede utilizarse en combinación con otros dispositivos para controlar cámaras o flashes. También se puede utilizar para abrir simultáneamente los obturadores de varias cámaras.
Apertura remota con el WR-T10
❚❚
Podrá usar un transmisor inalámbrico WR-T10 para abrir el obturador de una cámara en la que haya instalado un WR-R11a/WR-R11b (
Apertura simultánea con el WR-T10
❚❚
Instale unidades WR-R11a/WR-R11b en múltiples cámaras y pulse el disparador del WR-T10 para abrir simultáneamente los obturadores de todas las cámaras (011).
0
8).
WR-R11a Model Name: N2012 WR-R11b Model Name: N1839
ii
Qué puede hacer el WR-R11a/WR-R11b por usted
Page 3
Disparo sincronizado con el WR-R11a/WR-R11b
❚❚
Instale unidades WR-R11a/WR-R11b en varias cámaras para el disparo sincronizado con una sola cámara
13).
(
0
Uso del WR-R11a/WR-R11b con los controladores
❚❚
remotos inalámbricos WR-1
En combinación con un controlador remoto inalámbrico WR-1, el WR-R11a/ WR-R11b puede usarse para la fotografía con disparo a intervalos (donde la cámara captura automáticamente el número seleccionado de tomas a intervalos preajustados) y las exposiciones prolongadas, además de para el disparo simultáneo y sincronizado (
0
18).
Qué puede hacer el WR-R11a/WR-R11b por usted
iii
Page 4
Uso del WR-R11a/WR-R11b con los flashes
15CH
10CH
5CH
❚❚
SB-5000

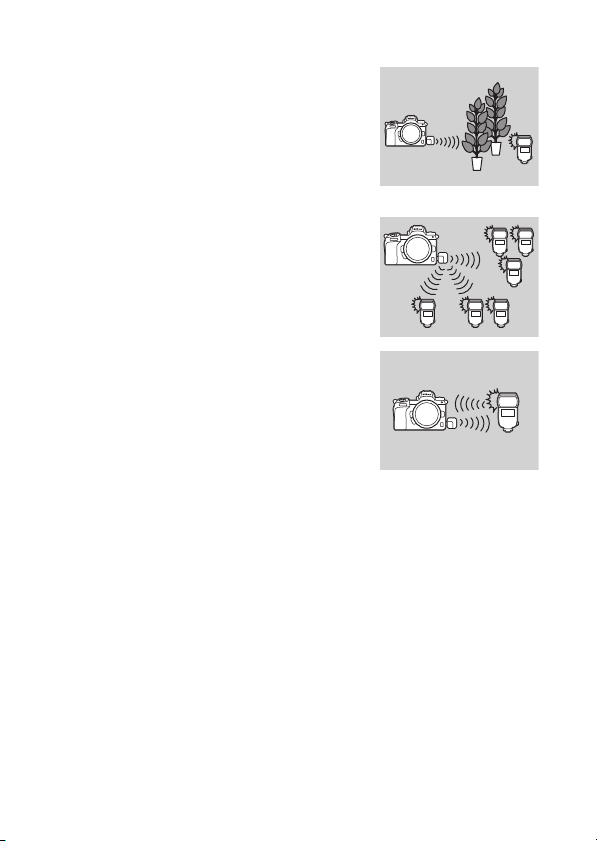

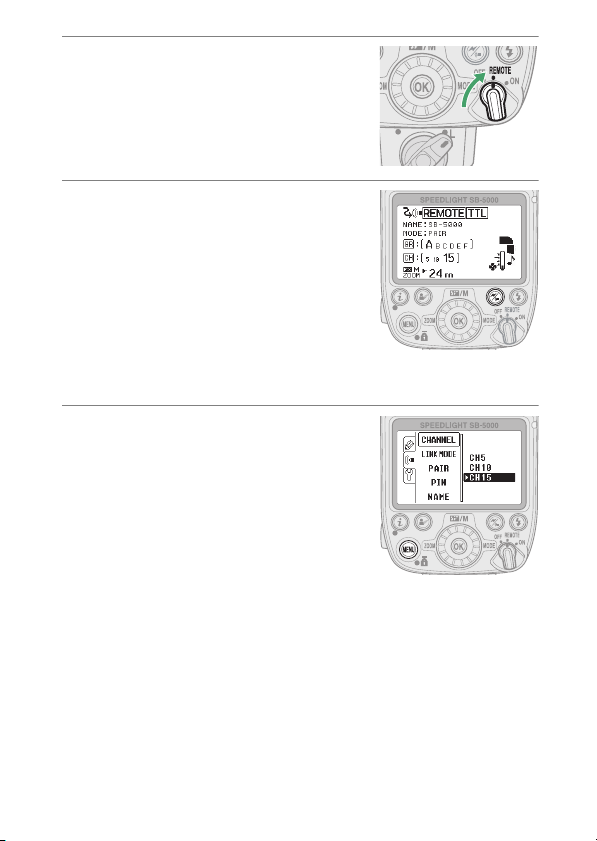

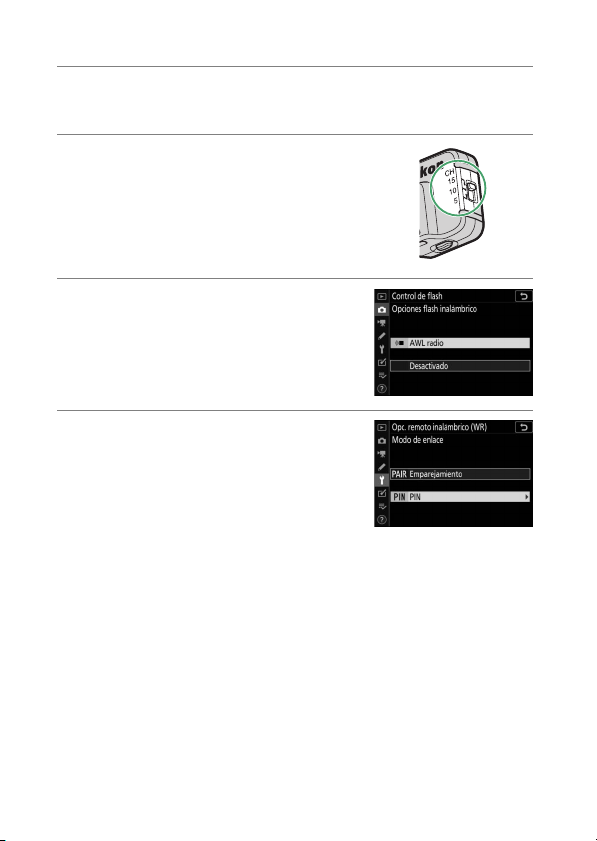

Controle flashes remotamente a través de radio (AWL radio). Los ajustes de flash del SB-5000, incluyendo el modo de control de flash y la potencia del flash, pueden configurarse desde la cámara
24).
(
0
Control de dispositivos en distintos canales
❚❚

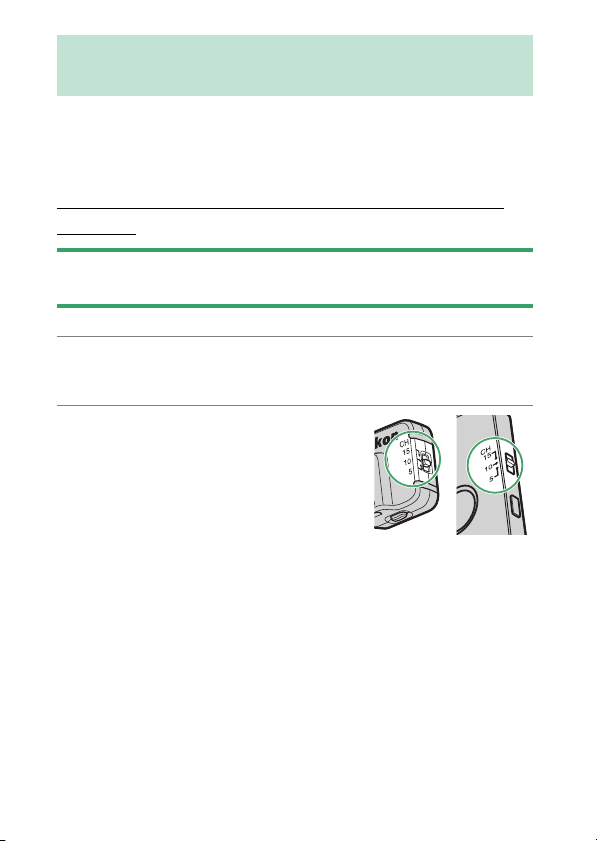

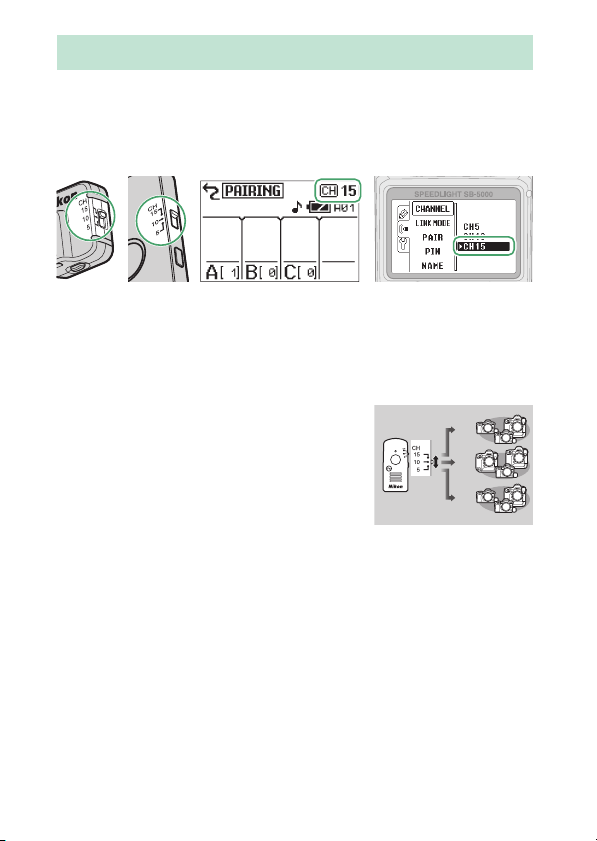

El WR-R11a/WR-R11b es compatible con tres canales: 5, 10 y 15. Los dispositivos conectados a través de diferentes canales pueden controlarse por separado simplemente cambiando el canal (
0
34).
15CH
15CH
10CH
10CH
5CH
5CH
iv
Qué puede hacer el WR-R11a/WR-R11b por usted
Page 5

Accesorios suministrados

Este manual asume que su WR-R11a o WR-R11b viene incluido como kit con la compra de un WR-T10. Los accesorios suministrados variarán dependiendo de si forma parte de un kit. Póngase en contacto con su distribuidor si observa que falta algo.
La compra incluye Accesorios suministrados
Correa para el WR-R11a o WR-R11b
Un WR-R11a y un
WR-T10
Un WR-R11b y un
WR-T10
Un WR-R11a
Un WR-R11b
* Quite la hoja aislante del WR-T10 antes del primer uso.
❏
Correa para el WR-T10
❏
Batería de litio de 3 V CR2032 *
❏
Estuche
❏
Manual del usuario
❏
Garantía
❏
Correa para el WR-R11a o WR-R11b
❏
Estuche
❏
Manual del usuario
❏
Garantía
❏
Accesorios suministrados
v
Page 6

Acerca de este manual

Puede usar un transmisor WR-T10 para el control remoto inalámbrico de una cámara Nikon compatible en la cual se haya instalado un transceptor WR-R11a/WR-R11b. También puede usar el WR-R11a/WR-R11b en combinación con un controlador remoto inalámbrico WR-1 o para el control por radio de los flashes SB-5000. Antes de utilizar este producto, lea detenidamente este Manual de referencia. También necesitará consultar el manual de la cámara. El WR-R11a debe usarse con cámaras con terminal remoto de diez contactos; el WR-R11b con cámaras con terminal de accesorios.
Símbolos
❚❚
En este manual se utilizan los siguientes símbolos. Utilícelos para localizar la información que necesite.
Este icono indica notas, información que debe leerse antes de
D
utilizar este producto.
Este icono indica consejos, información adicional que puede
A
resultarle útil al utilizar este producto.
Este icono indica referencias a otras secciones de este manual.
0
Por su seguridad
A
“Por su seguridad” contiene instrucciones de seguridad importantes. Asegúrese de leerlas antes de utilizar el producto. Para obtener más información, consulte “Por su seguridad” (
ix).
0
vi
Acerca de este manual
Page 7

Tabla de contenido

Qué puede hacer el WR-R11a/WR-R11b por usted..................... ii
Accesorios suministrados..................................................................... v
Acerca de este manual ......................................................................... vi
Por su seguridad..................................................................................... ix
Datos sobre las normativas inalámbricas............. xiii
Avisos................................................................................. xvi
Introducción 1
Partes del controlador........................................................................... 1
WR-R11a............................................................................... 1
WR-R11b .............................................................................. 1
WR-T10................................................................................. 2
Conexión del WR-R11a/WR-R11b (Transceptor).......................... 5

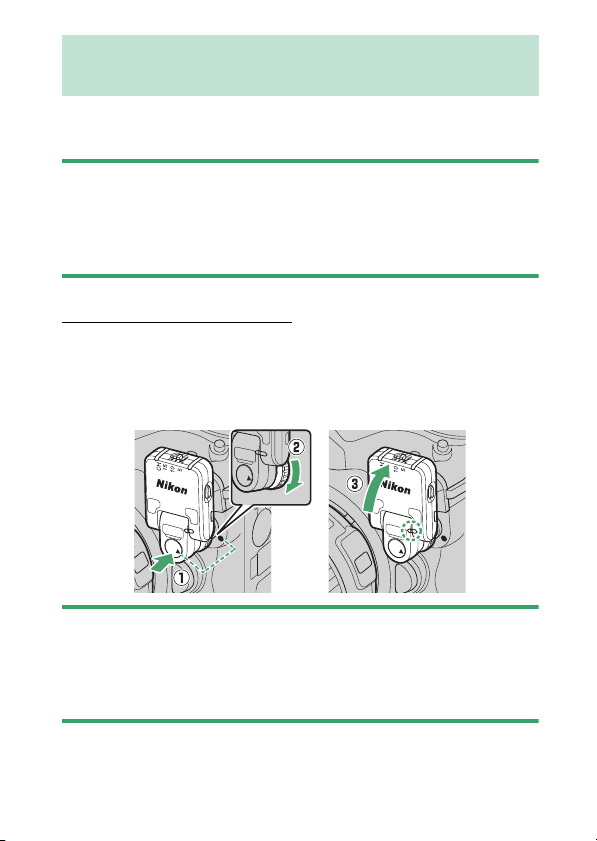

Conexión del WR-R11a................................................... 5
Conexión del WR-R11b................................................... 6
Uso del WR-R11a/WR-R11b con el WR-T10:
Principios básicos ............................................................................... 8
Emparejamiento del WR-R11a/WR-R11b y el
WR-T10............................................................................. 8
Captura de imágenes.................................................... 10
Tabla de contenido
vii
Page 8
Uso avanzado 11
Aplicaciones para el WR-R11a/WR-R11b y el WR-T10.............. 11
Apertura simultánea con el WR-T10........................ 11
Disparo sincronizado con el
WR-R11a/WR-R11b.................................................... 13
Uso del WR-R11a/WR-R11b con otros dispositivos .................. 18
Uso del WR-R11a/WR-R11b con los
controladores remotos inalámbricos WR-1...... 18
Uso del WR-R11a/WR-R11b con los flashes
SB-5000.......................................................................... 24
Selección de canal ................................................................................ 34
Notas técnicas 35
LED de estado......................................................................................... 35
WR-R11a/WR-R11b ........................................................ 35
WR-T10............................................................................... 39
Especificaciones..................................................................................... 40
Controlador remoto inalámbrico
WR-R11a/WR-R11b.................................................... 40
Controlador remoto inalámbrico WR-T10............. 41
viii
Tabla de contenido
Page 9

Por su seguridad

Para evitar daños materiales, sufrir lesiones o lesionar a terceros, lea completamente “Por su seguridad” antes de usar este producto.
Guarde estas instrucciones de seguridad en un lugar en el que todos los que usen el producto puedan leerlas.
PELIGRO: No respetar las precauciones marcadas con este icono
A
causará probablemente lesiones graves o mortales.
ADVERTENCIA: No respetar las precauciones marcadas con este
A
icono puede causar lesiones graves o mortales.
PRECAUCIÓN: No respetar las precauciones marcadas con este icono
A
puede causar lesiones o daños materiales.
ADVERTENCIA
A
No utilizar al andar u operar un vehículo.
Hacer caso omiso de esta precaución puede causar accidentes u otras lesiones.
No desmonte ni modifique este producto. No toque las piezas internas que puedan quedar expuestas como resultado de una caída u otro accidente.
No respetar estas precauciones puede causar descargas eléctricas u otras lesiones.
Si nota anomalías en el producto, como por ejemplo la emisión de humo, calor u olores inusuales, desconecte inmediatamente las baterías o la fuente de alimentación.
Continuar usando el producto podría causar incendios, quemaduras u otras lesiones.
Por su seguridad
ix
Page 10
Mantener seco. No manipular con las manos mojadas.
No respetar estas precauciones puede causar incendios o descargas eléctricas.
No use este producto en presencia de polvo o gas inflamable, como por ejemplo propano, gasolina o aerosoles.
No respetar esta precaución puede causar explosiones o incendios.
Mantenga este producto alejado de los niños.
No respetar esta precaución puede causar lesiones o funcionamientos incorrectos del producto. Además, tenga en cuenta que las piezas pequeñas pueden presentar riesgos de asfixia. Si un niño ingiere cualquier pieza de este producto, solicite asistencia médica inmediatamente.
No enrolle, envuelva ni retuerza las correas alrededor del cuello.
No respetar esta precaución puede causar accidentes.
No use pilas que no hayan sido específicamente designadas para su uso con este producto.
No respetar esta precaución puede causar incendios o descargas eléctricas.
PRECAUCIÓN
A
Apague este producto cuando su uso esté prohibido. Deshabilite las funciones inalámbricas cuando el uso de equipo inalámbrico esté prohibido.
Las emisiones de radiofrecuencia producidas por este producto podrían interferir con el equipo de a bordo del avión o de los hospitales u otras instalaciones médicas.
x
Por su seguridad
Page 11
Extraiga la pila si el producto no va a ser utilizado durante largos períodos.
No respetar esta precaución puede causar incendios o funcionamientos incorrectos del producto.
No deje el producto en zonas expuestas a temperaturas extremadamente altas durante largos períodos, como por ejemplo, en el interior de un vehículo cerrado o en contacto directo con la luz del sol.
No respetar esta precaución puede causar incendios o funcionamientos incorrectos del producto.
PELIGRO (Pilas)
A
No manipule incorrectamente las pilas.
No respetar las siguientes precauciones puede causar fugas, sobrecalentamientos, roturas o incendiar las pilas:
•
No intente recargar la pila.
•
No exponga las pilas al fuego o a calor excesivo.
•
No las desmonte.
•
No cortocircuite los terminales tocándolos con collares, pasadores de pelo u otros objetos metálicos.
•
No exponga las pilas o los productos en los cuales se introducen a fuertes impactos físicos.
Si el líquido de la pila entra en contacto con los ojos, aclárelos con abundante agua limpia y solicite asistencia médica inmediatamente.
Retrasarlo podría causar lesiones oculares.
Por su seguridad
xi
Page 12
ADVERTENCIA (Pilas)
A
Mantenga las pilas alejadas de los niños.
Si un niño ingiere una pila, solicite asistencia médica inmediatamente.
No sumerja las pilas en agua ni las exponga a la lluvia.
No respetar esta precaución puede causar incendios o funcionamientos incorrectos del producto. Seque inmediatamente el producto con una toalla u objeto similar si se moja.
Si nota cualquier cambio en la pila, como por ejemplo decoloración o deformación, cese el uso inmediatamente.
No respetar esta precaución puede causar fugas, sobrecalentamientos, roturas o incendiar la pila.
Introduzca la pila en la orientación correcta.
No respetar esta precaución puede causar fugas, sobrecalentamientos, roturas o incendiar la pila.
Cuando las pilas ya no sean necesarias, aísle los terminales con cinta.
Si algún objeto metálico entra en contacto con los terminales, podrían producirse sobrecalentamientos, roturas o incendios.
Si el líquido de la pila entra en contacto con la piel o la ropa de una persona, aclare inmediatamente la zona afectada con abundante agua limpia.
No respetar esta precaución puede causar irritación cutánea.
xii
Por su seguridad
Page 13

Datos sobre las normativas inalámbricas

El uso de dispositivos inalámbricos podría estar prohibido en algunos países o regiones. Póngase en contacto con un representante del servicio técnico autorizado de Nikon antes de utilizar las funciones inalámbricas de este producto fuera del país de compra.
●
Avisos para los clientes de EE. UU.
Este dispositivo cumple con la Parte 15 de las normas de la FCC y los RSS libres de licencia de la Industria canadiense. El funcionamiento está sujeto a las dos condiciones siguientes: (1) este dispositivo no puede causar interferencias perjudiciales, y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas las interferencias que pudieran generar un funcionamiento no deseado.
ADVERTENCIA de la FCC
La FCC exige que se le notifique al usuario que la realización de cambios o modificaciones en este dispositivo no expresamente aprobados por Nikon Corporation puede invalidar la autoridad del usuario para utilizar el equipo.
Declaración de interferencia de radiofrecuencia de la FCC
Nota: Este equipo ha sido sometido a pruebas y se ha determinado que cumple con los límites para un dispositivo digital clase B, de acuerdo con la Parte 15 de las normas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra interferencias perjudiciales en una instalación residencial. Este equipo genera, utiliza y puede irradiar energía de radio frecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, puede producir interferencias perjudiciales en las comunicaciones de radio. Sin embargo, no hay garantía de que no se produzcan interferencias en una instalación en particular. Si este equipo causa interferencias perjudiciales en la recepción de radio o televisión, lo cual puede determinarse al desactivar y activar el equipo, se aconseja al usuario que intente corregir dichas interferencias tomando una o más de las siguientes medidas:
•
Reoriente o recoloque la antena receptora.
•
Aumente la separación entre el equipo y el receptor.
•
Conecte el equipo a una toma de corriente de un circuito distinto a aquél al que el receptor esté conectado.
•
Consulte al distribuidor o a un técnico de radio/televisión experimentado.
Por su seguridad
xiii
Page 14
Reubicación
Este transmisor no debe colocarse u operarse en conjunto con cualquier otra antena o transmisor. Nikon Inc., 1300 Walt Whitman Road, Melville, Nueva York 11747-3064, EE. UU. Tel.: 631-547-4200
Declaración de la exposición a radiación RF de la ISED/FCC
La evidencia científica disponible no muestra que haya ningún problema de salud asociado con el uso de dispositivos inalámbricos de baja potencia. No existen evidencias, sin embargo, que estos dispositivos inalámbricos de baja potencia sean totalmente seguros. Durante el uso, los dispositivos inalámbricos de baja potencia emiten bajos niveles radiofrecuencia (RF) en el rango de microondas. Mientras que niveles altos de RF pueden producir efectos en la salud (mediante el calentamiento de los tejidos), la exposición a bajos niveles de RF, la cual no produce efectos de calentamiento, no presenta efectos adversos para la salud conocidos. Muchos estudios sobre exposiciones a RF de bajo nivel no han encontrado efectos biológicos. Algunos estudios han sugerido que puede haber algunos efectos biológicos, pero tales conclusiones no se han visto confirmadas por investigaciones adicionales. Este producto ha sido sometido a pruebas y se ha determinado que cumple con los límites de exposición a la radiación de la FCC/ISED establecidos para entornos no controlados y cumple con las Directrices de exposición de radiofrecuencia (RF) de la FCC y RSS-102 de las Normas de exposición de radiofrecuencia (RF) de la ISED. Consulte el informe de la prueba SAR cargado en el sitio web de la FCC.
xiv
Por su seguridad
Page 15
●
Aviso para los clientes de Europa y de los países que cumplen con
la Directiva de Equipos de Radio
Por la presente, Nikon Corporation declara que los equipos de radio tipos WR-T10, WR-R11a y WR-R11b cumplen con la Directiva 2014/53/UE. El texto completo de la declaración de conformidad de la UE está disponible en la siguiente dirección de Internet:
•
WR-T10: https://imaging.nikon.com/support/pdf/DoC_WR-T10.pdf
•
WR-R11a: https://imaging.nikon.com/support/pdf/DoC_N2012.pdf
•
WR-R11b: https://imaging.nikon.com/support/pdf/DoC_N1839.pdf
●
Avisos para los clientes de México
IFETEL: RCPNINC20-1713 Nombre comercial: Nikon Modelo: NC-TRMOD24
La operación de este equipo está sujeta a las siguientes dos condiciones: (1) es posible que este equipo o dispositivo no cause interferencia
perjudicial y
(2) este equipo o dispositivo debe aceptar cualquier interferencia,
incluyendo la que pueda causar su operación no deseada.
Por su seguridad
xv
Page 16

Avisos

●
Acerca de este manual
•
En caso de que no hubiere un permiso previo, está estrictamente prohibida la reproducción o distribución del Manual del usuario, el Manual de referencia o los manuales en línea para este producto, ya sea total o parcialmente.
•
Nikon se reserva el derecho de cambiar el aspecto, las especificaciones y el rendimiento del producto descrito en este manual sin previo aviso.
•
Nikon no se hará responsable de los daños derivados por los errores que pueda contener este manual.
●
Exportación
Este producto está controlado por las Regulaciones sobre Exportación de la Administración de los Estados Unidos (EAR, por sus siglas en inglés). No será necesario obtener un permiso del gobierno de los Estados Unidos para su exportación a países distintos a los indicados a continuación, los cuales están sujetos a embargo o controles especiales: Cuba, Irán, Corea del Norte, Sudán y Siria (lista sujeta a cambios).
●
Aviso para los clientes de Canadá
CAN ICES-3 B / NMB-3 B
●
Avisos para los clientes en Europa
Este símbolo indica que los equipos eléctricos y electrónicos deben ser desechados por separado. Las advertencias siguientes rigen únicamente para usuarios de países europeos:
•
Este producto está diseñado para ser desechado por separado en un punto de recogida de residuos adecuado. No lo tire con la basura doméstica.
•
La recogida y el reciclaje por separado ayudan a conservar los recursos naturales y previenen las consecuencias dañinas que una eliminación incorrecta podría ocasionar para la salud humana y el medioambiente.
•
Para obtener más información, puede ponerse en contacto con el vendedor o con las autoridades locales encargadas de la gestión de residuos.
xvi
Por su seguridad
Page 17

Introducción

y
t
q w
e
r

Partes del controlador

WR-R11a

qwe
r
t
LED rojo
1
Selector de canal
2
LED verde
3
Botón de emparejado
4
Ojal para correa
5
Tornillo de bloqueo
6
Marca de montaje (d)
7

WR-R11b

u
y
LED rojo
1
Selector de canal
2
LED verde
3
Botón de emparejado
4
Ojal para correa
5
Marca de montaje (d)
6
Partes del controlador
1
Page 18

WR-T10

q
w
e
r
t
y
Disparador
1
Botón Fn
2
Ojal para correa
3
LED rojo
4
Selector de canal
5
Botón de emparejado
6
2
Partes del controlador
Page 19

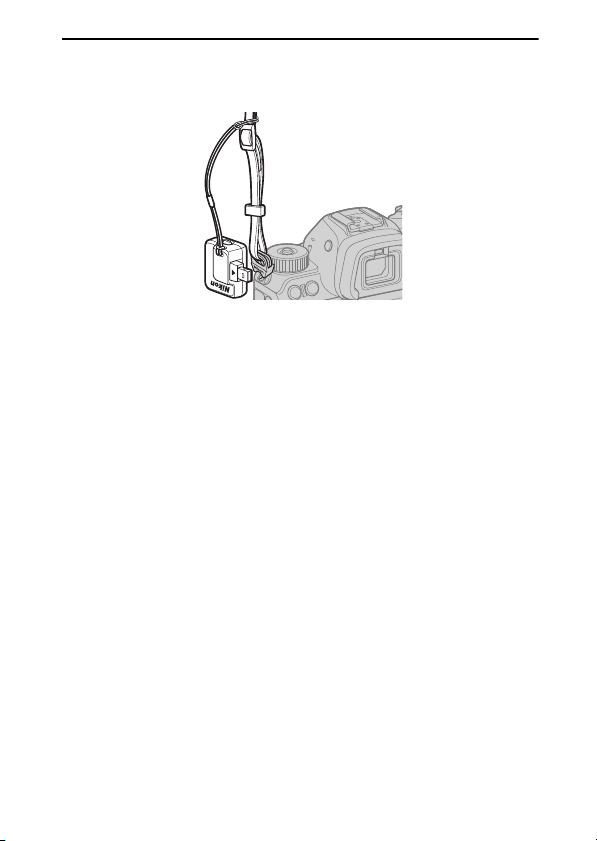

Correas del WR-R11a y WR-R11b
A
Coloque el controlador en la correa de la cámara como se muestra para evitar que se pierda o caiga.
El botón Fn del WR-T10
A
La cámara asigna la función realizada al pulsar el botón Fn del WR-T10. Su función varía en función de la cámara a la que está conectado el WR-R11a/ WR-R11b.
•
En el caso de las cámaras con elementos de menú que controlan el comportamiento de los botones Fn de los controladores remotos
([Asignar botón Fn remoto (WR)], [Asignar botón Fn remoto], [Terminal de accesorios] o [Control remoto]), realiza la función asignada en los menús. El nombre del elemento de menú relevante y su ubicación varían según la cámara.
- Si está utilizando una D4, D800 o D800E, asegúrese de que el firmware de la cámara esté actualizado.
•
En el caso de la D7100, D5300 y D5200, realiza la misma función que el botón Fn de la cámara.
•
Con todas las demás cámaras, activa el temporizador de espera.
Partes del controlador
3
Page 20

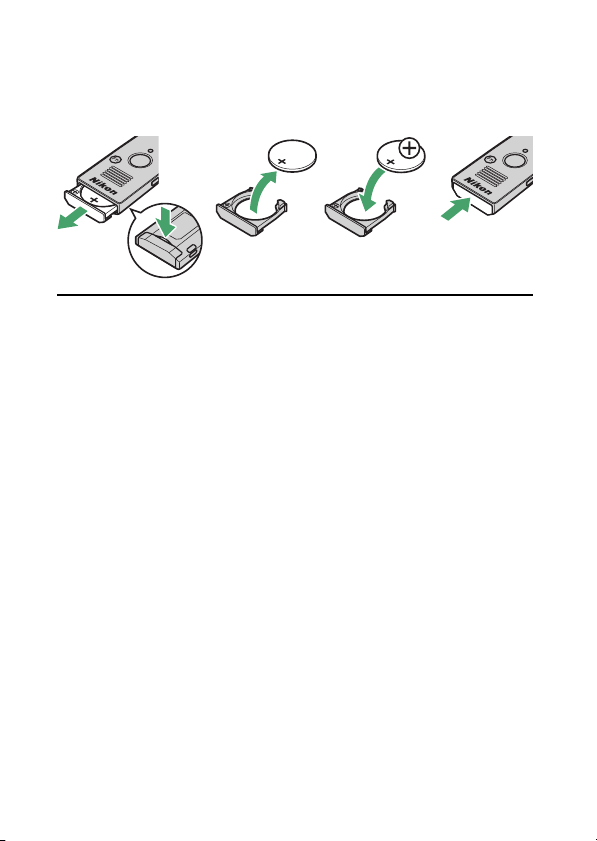

Sustitución de las baterías de litio de 3 V CR2032
q
we
r
A
Sustituya la batería cuando el LED del WR-T10 empiece a atenuarse. Inserte una uña detrás del pestillo del compartimento de la batería y abra el compartimento de la batería (q). Asegúrese de que la batería esté introducida en la orientación correcta (
e
).
4
Partes del controlador
Page 21

Conexión del WR-R11a/WR-R11b (Transceptor)

Para usar el WR-R11a/WR-R11b, conéctelo a una cámara compatible.
Antes de conectar el WR-R11a/WR-R11b
D
•
Antes de proceder, asegúrese de que la cámara esté apagada.
•
Para obtener información sobre las cámaras que se pueden utilizar con el WR-R11a/WR-R11b, consulte “Especificaciones” en “cámaras compatibles” (040).

Conexión del WR-R11a

Conecte el WR-R11a al terminal remoto de 10 contactos de la
q
cámara ( (
d
WR-R11a (
D
Después de instalar el controlador, ajuste el ángulo de modo que las marcas de montaje queden alineadas como se muestra ( omiso de esta precaución puede causar daños o un mal funcionamiento del producto.
) como indican las marcas de montaje del WR-R11a
) y de la cámara (b) y apriete el tornillo de bloqueo del
w
).
Alineación de las marcas de montaje
e
). Hacer caso
Conexión del WR-R11a/WR-R11b (Transceptor)
5
Page 22

Conexión del WR-R11b

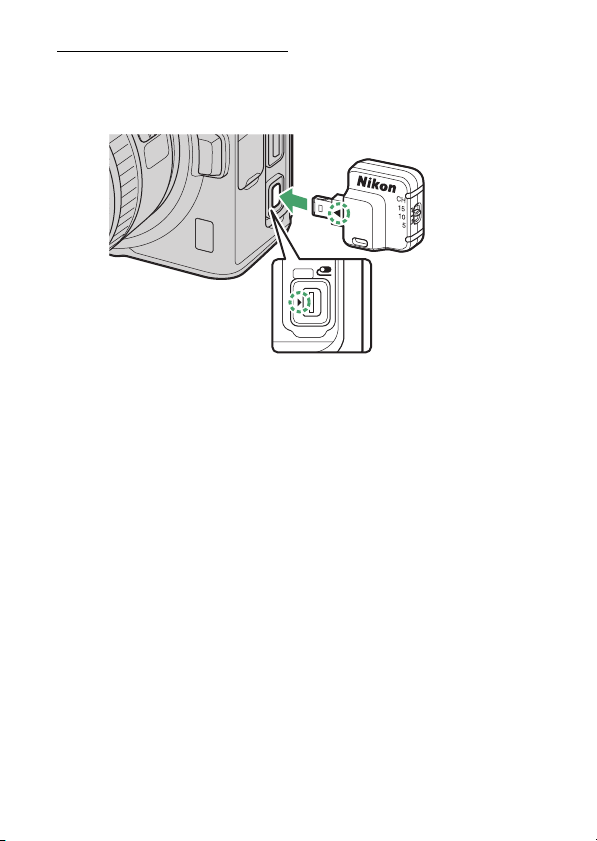

Conecte el WR-R11b al terminal de accesorios de la cámara como muestran las marcas de montaje del WR-R11b ( cámara (
c
).
d
) y la
6
Conexión del WR-R11a/WR-R11b (Transceptor)
Page 23
Conexión del WR-R11a/WR-R11b
A
•
Al conectar el WR-R11a/WR-R11b, asegúrese de que los conectores coincidan y que estén en la orientación correcta; no utilice la fuerza ni inserte los conectores en ángulo. Insertar los conectores en la orientación incorrecta puede dañar el producto.
•
Para evitar el uso no intencionado de la cámara, asegúrese de que el WR-R11a/WR-R11b esté conectado correctamente.
•
El WR-R11a/WR-R11b no se puede utilizar con ciertos accesorios. Si intenta usar el controlador junto con un accesorio incompatible a la fuerza, podría dañar o averiar el accesorio o la cámara.
•
Con algunas cámaras de película, puede ser necesario girar el WR-R11a para alinear las marcas de montaje.
Extracción del WR-R11a/WR-R11b
A
•
El WR-R11a/WR-R11b se puede extraer de la cámara realizando los pasos de conexión en orden inverso.
•
Extraiga el WR-R11a/WR-R11b de la cámara cuando no esté en uso. Dejarlo en posición mientras transporta la cámara en una bolsa o colgada de una correa podría dañar la cámara o el controlador si se someten a fuerzas o vibraciones excesivas.
Conexión del WR-R11a/WR-R11b (Transceptor)
7
Page 24

Uso del WR-R11a/WR-R11b con el WR-T10: Principios básicos

Después de conectar el WR-R11a/WR-R11b a la cámara, primero emparéjelo con el WR-T10 y luego use el WR-T10 para capturar imágenes de forma remota.

Emparejamiento del WR-R11a/WR-R11b y el WR-T10

Durante el envío
D
El WR-R11a/WR-R11b y el WR-T10 no salen emparejados de fábrica.
1
Encienda la cámara a la que está conectado el WR-R11a/WR-R11b.
2

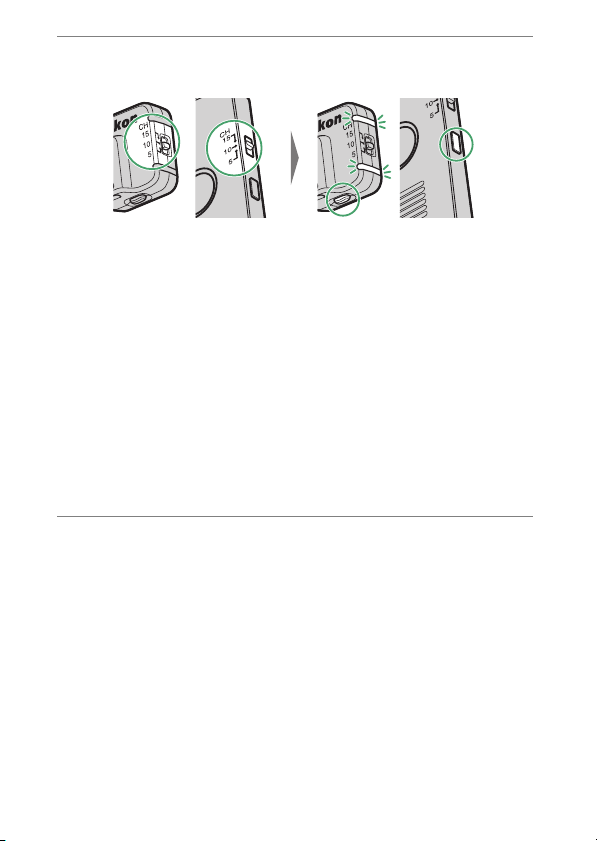

Ajuste el WR-R11a/WR-R11b y el WR-T10 en el mismo canal.

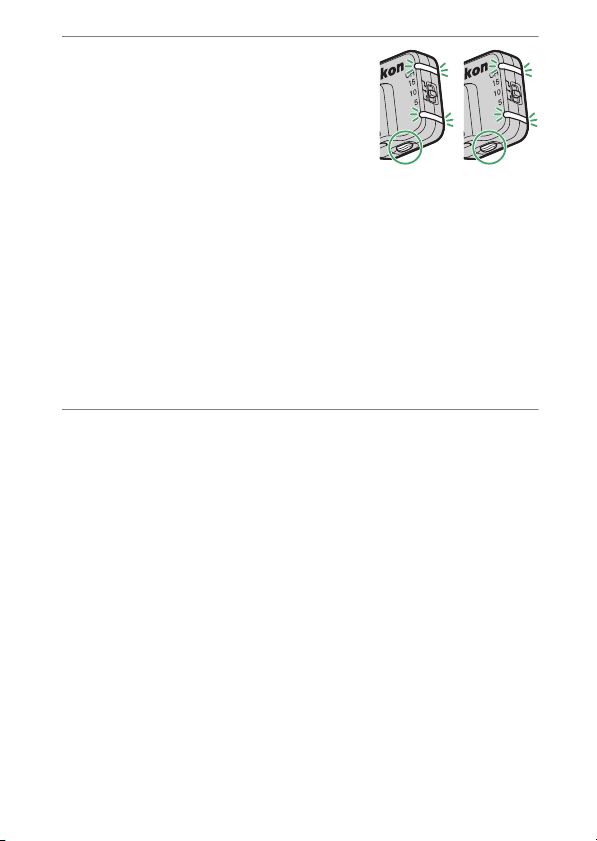

Ajuste los selectores de canal del WR-R11a/WR-R11b y del WR-T10 en el mismo canal (5, 10 o 15).
8
Uso del WR-R11a/WR-R11b con el WR-T10: Principios básicos
Page 25
3
Empareje los dispositivos.
•
Pulse simultáneamente los botones de emparejado del WR-R11a/ WR-R11b y del WR-T10. El emparejado finaliza cuando los LED rojo y verde del WR-R11a/WR-R11b parpadean en secuencia.
•
Para emparejar los dispositivos, colóquelos cerca.
Fallo de emparejamiento
A
Si los LED rojo y verde no parpadean en secuencia, el emparejamiento ha fallado. Suelte los botones de emparejado del WR-R11a/WR-R11b y del WR-T10 y repita el Paso 3.
Selección de canal
A
•
Los dispositivos que no están en el mismo canal no se pueden emparejar.
•
Cambiar el canal en cualquiera de los dispositivos una vez completado el emparejamiento interrumpirá la conexión. La conexión se reanudará cuando los dispositivos se ajusten de nuevo al mismo canal; no es necesario repetir el proceso de emparejamiento.
Fin del emparejamiento
A

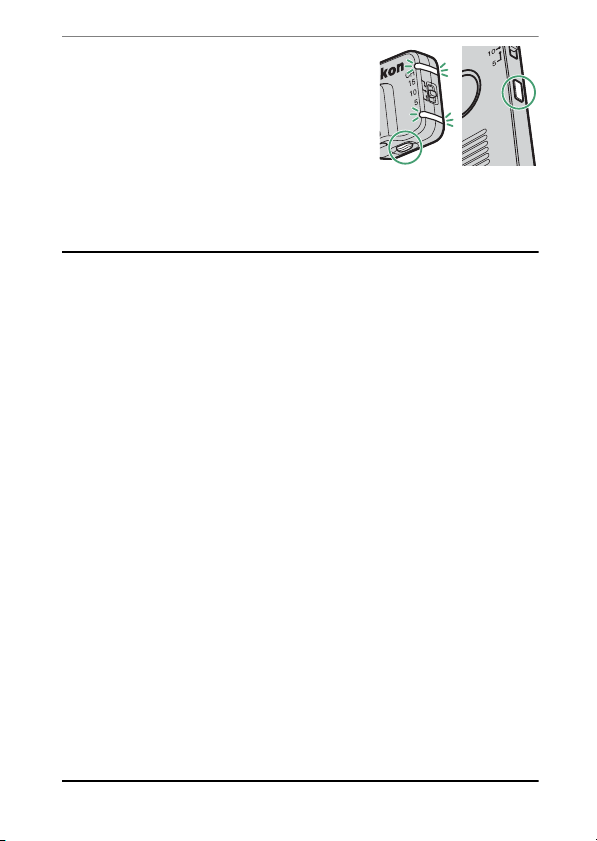

Pulse el botón de emparejado del WR-R11a/WR-R11b; el LED verde comenzará a parpadear rápidamente (aproximadamente 5 veces por segundo). Mantenga pulsado el botón durante aproximadamente 3 segundos más y el LED verde comenzará a parpadear rápidamente (aproximadamente 20 veces por segundo). Mientras el LED verde sigue parpadeando rápidamente, pulse el botón de emparejado del WR-R11a/ WR-R11b dos veces en rápida sucesión (en aproximadamente 0,3 segundos). Los LED verde y rojo parpadearán dos veces simultáneamente para indicar que el emparejamiento ha finalizado y que todos los datos de emparejamiento han sido borrados.
•
Si el emparejamiento no finaliza con éxito, el LED rojo no se iluminará. En dicho caso, finalice el emparejamiento repitiendo el procedimiento anterior.
Uso del WR-R11a/WR-R11b con el WR-T10: Principios básicos
9
Page 26

Captura de imágenes

Después de emparejar los dispositivos, podrá usar el disparador del WR-T10 para abrir el obturador de la cámara en la cual esté instalado el WR-R11a/WR-R11b. El disparador del WR-T10 realiza las mismas funciones que el disparador de la cámara, independientemente de si se pulsa hasta la mitad o hasta el fondo.
1
Encuadre la toma en la cámara a la que está conectado el WR-R11a/WR-R11b.
Se recomienda el uso de un trípode.
2
Pulse el disparador del WR-T10 hasta la mitad para enfocar.
3
Pulse el disparador del WR-T10 hasta el fondo para disparar.
10
Uso del WR-R11a/WR-R11b con el WR-T10: Principios básicos
Page 27

Uso avanzado

Aplicaciones para el WR-R11a/WR-R11b y el WR-T10

El WR-T10 puede usarse para abrir simultáneamente los obturadores de todas las cámaras en las cuales haya instalados controladores WR-R11a/WR-R11b.

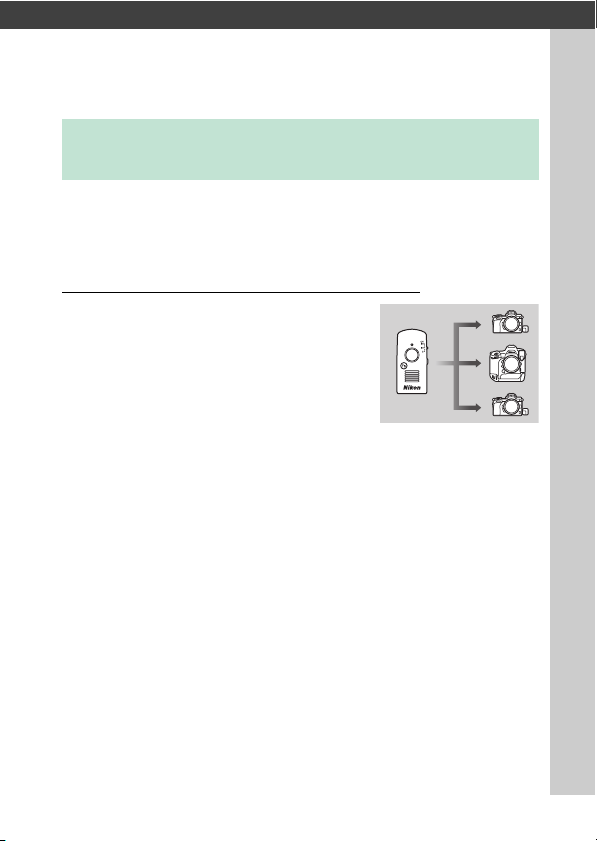

Apertura simultánea con el WR-T10

Podrá emparejar un solo WR-T10 con múltiples controladores WR-R11a/ WR-R11b y usarlos para abrir simultáneamente los obturadores de varias cámaras con una sola pulsación del disparador del WR-T10.
Aplicaciones para el WR-R11a/WR-R11b y el WR-T10
11
Page 28
1
Empareje el WR-T10 con cada controlador WR-R11a/WR-R11b.
•
Empareje el WR-T10 con cada controlador WR-R11a/ WR-R11b. Para obtener más información, consulte “Uso del WR-R11a/WR-R11b con el WR-T10: Principios básicos”
8).
(
0
•
Ajuste todos los controladores WR-R11a/WR-R11b al mismo canal.
•
En este caso, todos los controladores se ajustan en el canal
10.
•
El emparejamiento también está disponible con los controladores WR-R10. La apertura simultánea con una mezcla de controladores WR-R11a/WR-R11b y WR-R10 también es compatible.
2
Captura de imágenes
Pulsar el disparador del WR-T10 abre los obturadores de todas las cámaras en las cuales haya instalados controladores WR-R11a/WR-R11b emparejados.
12
Aplicaciones para el WR-R11a/WR-R11b y el WR-T10
Page 29

Disparo sincronizado con el WR-R11a/WR-R11b

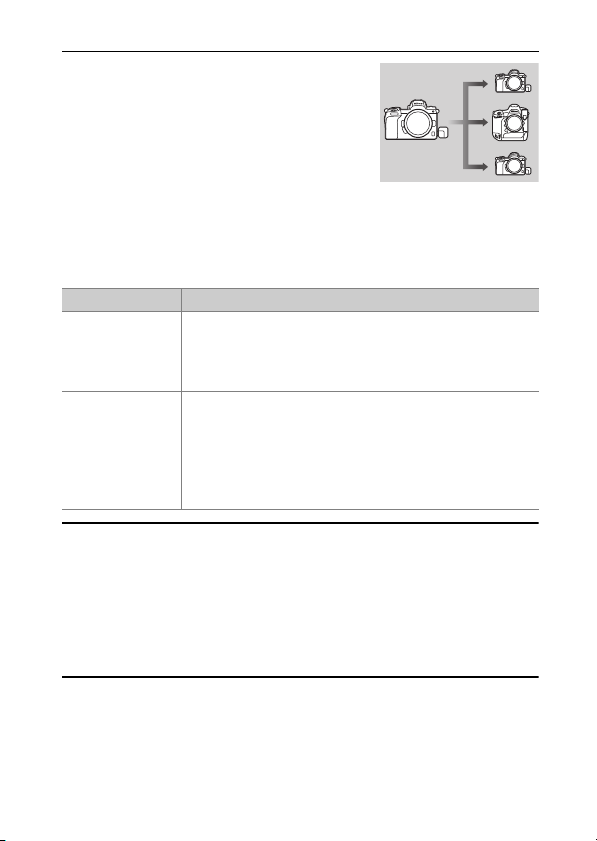

Pueden establecerse conexiones inalámbricas entre los controladores WR-R11a/WR-R11b montados en varias cámaras. Abrir el obturador de cualquiera de las cámaras en las que haya instalados controladores WR-R11a/ WR-R11b interconectados abre sincronizadamente los obturadores de las cámaras restantes. Pueden establecerse conexiones inalámbricas entre los controladores WR-R11a/ WR-R11b mediante emparejamiento o usando un PIN.
Método Descripción
Simplemente pulse los botones de emparejado de los
Emparejamiento
PIN
Maestra y remota
A
•
La cámara que transmite una señal de disparo al pulsar el disparador se denomina cámara “maestra”, mientras que las cámaras que abren sus obturadores en respuesta se denominan cámaras “remotas”.
•
Las cámaras que pueden desempeñar el papel de maestras son la D780, las cámaras mirrorless y las cámaras compatibles con el WR-R11a. El resto de cámaras pueden servir como cámaras remotas.
dos controladores simultáneamente para establecer una conexión ( complicados.
Se pueden establecer conexiones entre controladores con PIN de cuatro dígitos idénticos ( conexiones se establecerán automáticamente entre dispositivos con el mismo PIN, siendo esta una buena opción para la fotografía con un gran número de dispositivos remotos.
14). No se requieren ajustes
0
0
16). Las
Aplicaciones para el WR-R11a/WR-R11b y el WR-T10
13
Page 30
Emparejamiento
❚❚
Pulse simultáneamente los botones de emparejado de los controladores WR-R11a/WR-R11b, del mismo modo que haría al emparejar dispositivos con un WR-T10.
1
Encienda las cámaras en las que haya instalados controladores WR-R11a/WR-R11b.
2
Ajuste los controladores WR-R11a/WR-R11b en el mismo canal.
•
Ajuste los selectores de canal de los controladores WR-R11a/WR-R11b en el mismo canal (5, 10 o 15).
•
En este caso, todos los controladores se ajustan en el canal
10.
14
Aplicaciones para el WR-R11a/WR-R11b y el WR-T10
Page 31
3
Empareje los dispositivos.
•
Pulse simultáneamente los botones de emparejado de ambos controladores WR-R11a/WR-R11b. El emparejado finaliza cuando los LED rojo y verde de los controladores parpadean en secuencia.
•
Para emparejar los dispositivos, colóquelos cerca.
•
Para sincronizar el disparo con más cámaras, empareje la cámara maestra con el WR-R11a/WR-R11b de cada una de las cámaras remotas.
•
El emparejamiento también está disponible con los controladores WR-R10. La apertura sincronizada con una mezcla de controladores WR-R11a/WR-R11b y WR-R10 también es compatible.
4
Captura de imágenes
Abrir el obturador de la cámara maestra abre los obturadores de todas las cámaras en las cuales se hayan instalado controladores WR-R11a/WR-R11b emparejados.
Aplicaciones para el WR-R11a/WR-R11b y el WR-T10
15
Page 32
PIN
❚❚
Se pueden establecer conexiones entre controladores con PIN de cuatro dígitos idénticos. Se puede utilizar cualquier PIN de cuatro dígitos.
•
Las conexiones mediante PIN están disponibles únicamente con cámaras que ofrezcan [Opc. remoto inalámbrico (WR)] en el menú configuración. Utilice el emparejamiento para conectarse a otras cámaras.
•
El emparejamiento no es necesario para las conexiones inalámbricas mediante PIN.
1
Encienda las cámaras en las que haya instalados controladores WR-R11a/WR-R11b.
2
Ajuste los controladores WR-R11a/WR-R11b en el mismo canal.
•
Ajuste los selectores de canal de los controladores WR-R11a/WR-R11b en el mismo canal (5, 10 o 15).
•
En este caso, todos los controladores se ajustan en el canal
10.
3

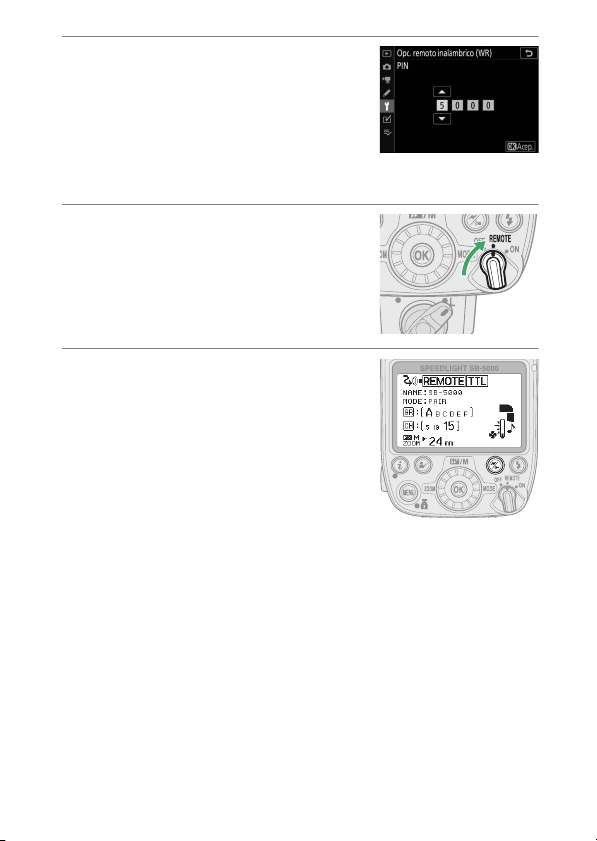

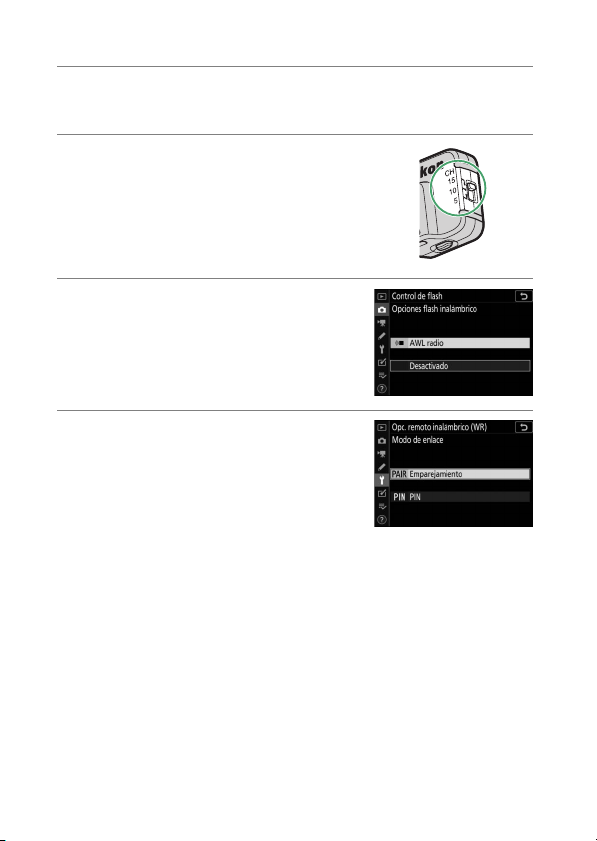

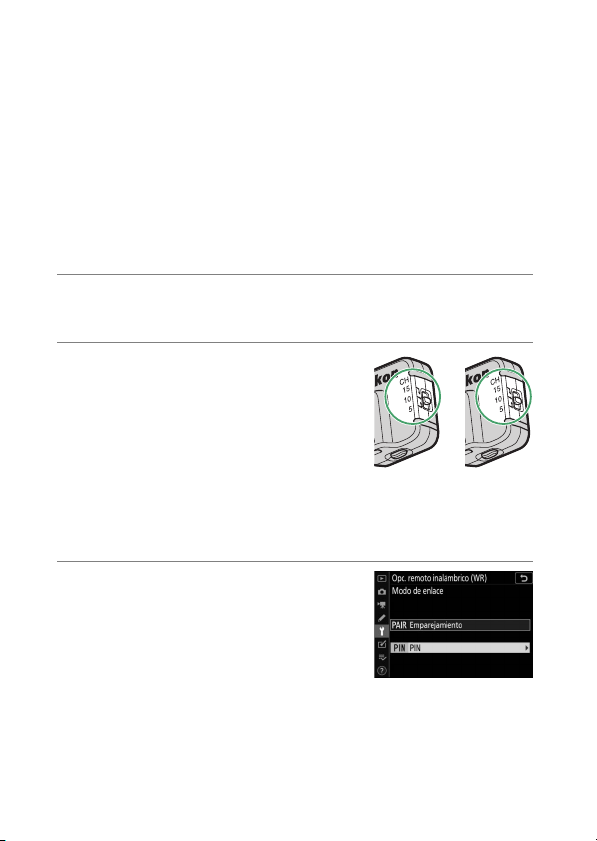

En la cámara maestra, seleccione [Opc. remoto inalámbrico (WR)] > [Modo de enlace] en el menú configuración, a continuación marque [PIN] y pulse
Aparecerá un cuadro de diálogo de entrada de PIN.
J
.
16
Aplicaciones para el WR-R11a/WR-R11b y el WR-T10
Page 33
4

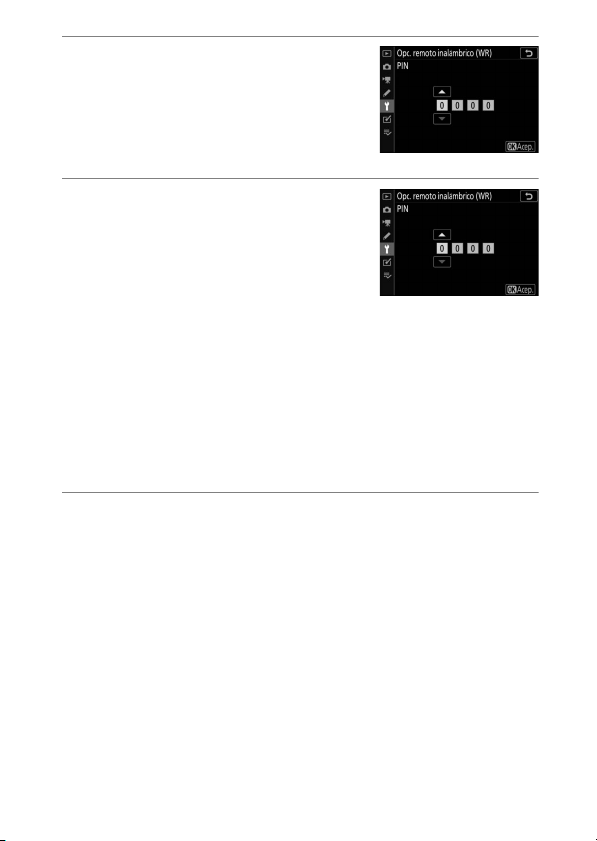

Introduzca un PIN.
Usando los botones 4 y 2 del multiselector para marcar los dígitos y 1 y 3 para cambiar, edite el PIN y, a continuación, pulse
5
Introduzca los PIN de los
.
J
controladores WR-R11a/ WR-R11b en las cámaras remotas.
•
En el menú configuración, seleccione [Opc. remoto inalámbrico (WR)] > [Modo de enlace] > [PIN] e introduzca el código PIN seleccionado en el Paso 4.
•
Se establecerá una conexión automáticamente al pulsar J.
•
Para sincronizar el disparo con otras cámaras, introduzca el código PIN en cada dispositivo en el que haya conectado un WR-R11a/WR-R11b.
6
Captura de imágenes
Abrir el obturador de la cámara maestra abre los obturadores de todas las cámaras con controladores WR-R11a/WR-R11b conectados a través de PIN.
Aplicaciones para el WR-R11a/WR-R11b y el WR-T10
17
Page 34

Uso del WR-R11a/WR-R11b con otros dispositivos

Los controladores WR-R11a/WR-R11b pueden usarse con controladores remotos inalámbricos WR-1 y flashes SB-5000.

Uso del WR-R11a/WR-R11b con los controladores remotos inalámbricos WR-1

En combinación con un controlador remoto inalámbrico WR-1, el WR-R11a/WR-R11b puede usarse para la fotografía con disparo a intervalos (donde la cámara captura automáticamente las imágenes a intervalos preajustados) y las exposiciones prolongadas, además de para el disparo simultáneo y sincronizado.
•
Para obtener más información, consulte la documentación del WR-1.
•
Al leer la documentación del WR-1, sustituya todas las referencias al WR-R10 por el WR-R11a/WR-R11b.
•
Al usarse como transmisor, el WR-1 debe colocarse en el Grupo A.
•
El WR-R11a/WR-R11b debe emparejarse con el WR-1 (021).
18
Uso del WR-R11a/WR-R11b con otros dispositivos
Page 35
Características disponibles con el WR-1
❚❚
●
Apertura simultánea
Puede emparejar un solo WR-1 con múltiples controladores WR-R11a/ WR-R11b y usarse simultáneamente para abrir los obturadores de varias cámaras con solamente pulsar el disparador del WR-1 (
●
Disparo sincronizado
11).
0
Al instalarse en varias cámaras, los controladores WR-1 o WR-R11a/ WR-R11b pueden usarse para el disparo sincronizado entre una cámara maestra y una o más cámaras remotas (
●
Botón Fn remoto
13).
0
El botón Fn de un WR-1 transmisor lleva a cabo la función asignada por las cámaras en las cuales haya instalado los controladores WR-R11a/ WR-R11b.
•
El botón Fn funciona del mismo modo que el botón del WR-T10 (03).
•
Esta función solamente está disponible cuando el WR-1 funciona independientemente como transmisor. No está disponible al montar el WR-1 en una cámara.
●
Fotografía con disparo a intervalos
El WR-1 puede usarse para la fotografía con disparo a intervalos, en la cual la cámara realiza automáticamente un número de tomas seleccionado automáticamente en los intervalos preajustados.
•
Esta función solamente está disponible cuando el WR-1 funciona independientemente como transmisor.
Uso del WR-R11a/WR-R11b con otros dispositivos
19
Page 36
●
Tiempo de espera de apertura
Seleccione el tiempo durante el cual el disparador permanecerá en el estado completamente pulsado para las exposiciones prolongadas o para realizar tomas individuales en los modos de disparo de ráfaga.
•
Esta función solamente está disponible cuando el WR-1 funciona independientemente como transmisor. No está disponible al montar el WR-1 en una cámara.
●
Retardo de apertura
Retrase la apertura del obturador de las cámaras en las que haya instalados controladores WR-1 receptores.
20
Uso del WR-R11a/WR-R11b con otros dispositivos
Page 37
Emparejamiento de controladores WR-R11a/
❚❚
WR-R11b con el WR-1
Los controladores WR-R11a/WR-R11b deben emparejarse con el WR-1. Las conexiones del modo ID no son compatibles. Para obtener más información, consulte la documentación del WR-1.
1
Uso del WR-1 como transmisor o receptor
Deslice el interruptor Tx/Rx/OFF del WR-1 hacia [Tx] para usar el WR-1 como transmisor, o hacia [Rx] para usarlo como receptor.
2
Ajuste el WR-R11a/WR-R11b y el WR-1 en el mismo canal.
•
Podrá seleccionar el canal del WR-R11a/WR-R11b usando el selector de canal.
•
Para seleccionar un canal para el WR-1, pulse E o G. Al usar el WR-1 con el WR-R11a/WR-R11b, seleccione el canal 5, 10 o 15.
•
En este caso, todos los controladores se ajustan en el canal
15.
Uso del WR-R11a/WR-R11b con otros dispositivos
21
Page 38
3

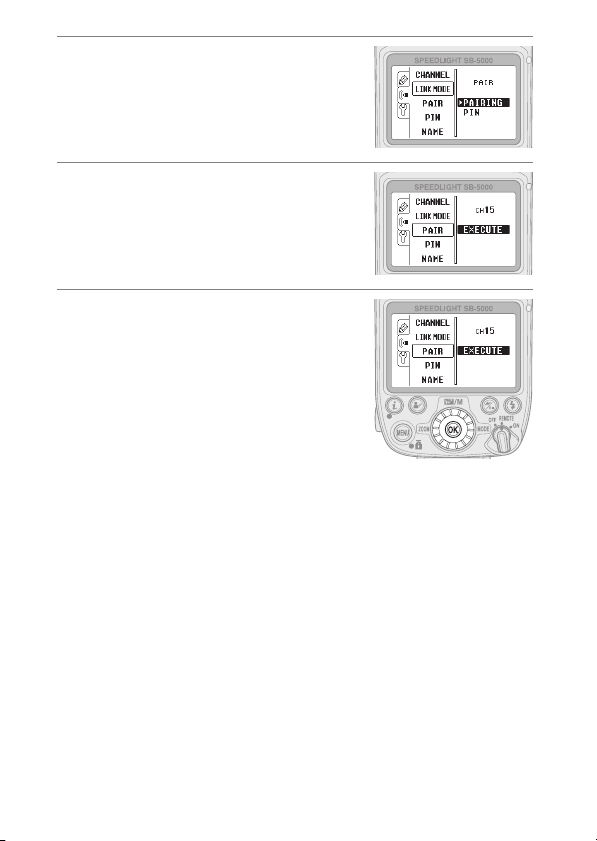

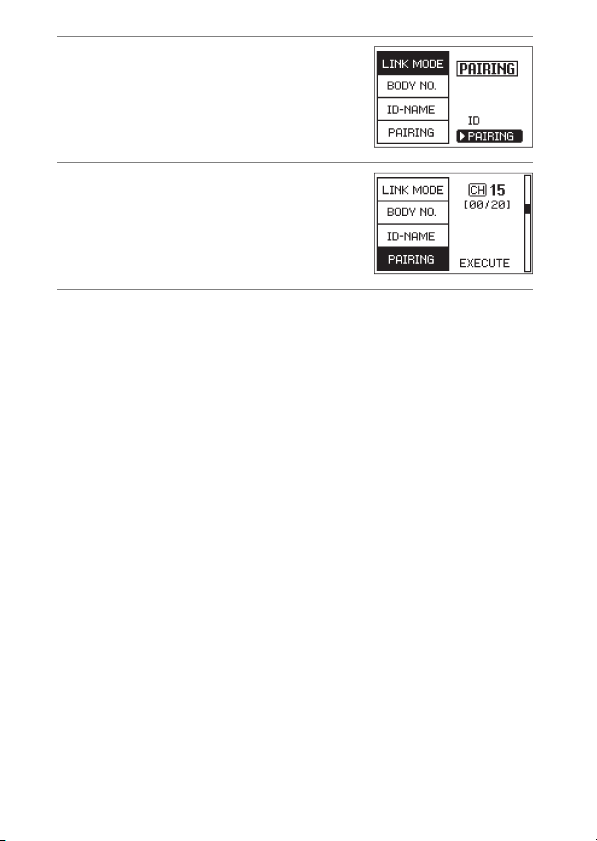

Seleccione [PAIRING] para [LINK MODE] en los menús del WR-1.
4
Marque [PAIRING] en los menús del WR-1 y pulse
5
Encienda la cámara a la que está conectado el WR-R11a/WR-R11b.
2
.
22
Uso del WR-R11a/WR-R11b con otros dispositivos
Page 39
6
Marque [EXECUTE] en los menús del WR-1 y pulse
z
mientras pulsa simultáneamente el botón de emparejado del WR-R11a/ WR-R11b.
•
Para emparejar los dispositivos, colóquelos cerca.
•
Los LED rojo y verde del WR-R11a/ WR-R11b parpadearán en secuencia una vez finalizado el emparejamiento.
•
El WR-1 mostrará un mensaje y los LED rojo y verde parpadearán en secuencia. Pulse MENU para salir cuando se muestren los menús.
Uso del WR-R11a/WR-R11b con otros dispositivos
23
Page 40

Uso del WR-R11a/WR-R11b con los flashes SB-5000

Puede usar un WR-R11a/WR-R11b montado en una cámara como transmisor para controlar los flashes remotos a través de AWL radio.
•
Esta función está disponible únicamente con cámaras compatibles con AWL radio.
•
Para obtener más información sobre las funciones disponibles y sobre el ajuste de la configuración, consulte la documentación de la cámara y del SB-5000.
•
Al leer la documentación del SB-5000, sustituya todas las referencias al WR-R10 por el WR-R11a/WR-R11b.
•
Para usarse con el control remoto por radio, el SB-5000 debe estar emparejado con el WR-R11a/WR-R11b o conectado en el modo PIN.
- Emparejamiento: Pulse el botón de emparejado del WR-R11a/WR-R11b para emparejarlo con el SB-5000 (
- PIN: Introduzca el PIN de la cámara en el SB-5000 (030).
0
26).
24
Uso del WR-R11a/WR-R11b con otros dispositivos
Page 41
Características disponibles con el SB-5000
❚❚
●
Iluminación flexible
AWL radio puede usarse para controlar flashes no visibles desde la cámara o colocados a distancias de hasta aproximadamente 30 m (98 pies). Ofrece más flexibilidad en las opciones de iluminación y le libera de la preocupación de la colocación del flash.
●
Compatibilidad para múltiples flashes
remotos
AWL radio permite el control simultáneo de hasta 18 flashes dispuestos libremente en hasta 6 grupos.
●
Comunicación bidireccional
La cámara proporciona actualizaciones en tiempo real sobre el estado y los ajustes de los flashes remotos. Los ajustes del flash también se pueden configurar desde la cámara.
Uso del WR-R11a/WR-R11b con otros dispositivos
25
Page 42
Conexión en el modo de emparejamiento
❚❚
1
Encienda la cámara a la que está conectado el WR-R11a/WR-R11b.
2
Ajuste el WR-R11a/WR-R11b al canal deseado.
Aquí hemos seleccionado el canal 15.
3
Seleccione [AWL radio] para [Control de flash] > [Opciones flash inalámbrico] en el menú disparo foto de la cámara.
4
Seleccione [Emparejamiento] para [Opc. remoto inalámbrico (WR)] > [Modo de enlace] en el menú configuración de la cámara.
26
Uso del WR-R11a/WR-R11b con otros dispositivos
Page 43
5
Gire el interruptor principal del flash hacia REMOTE.

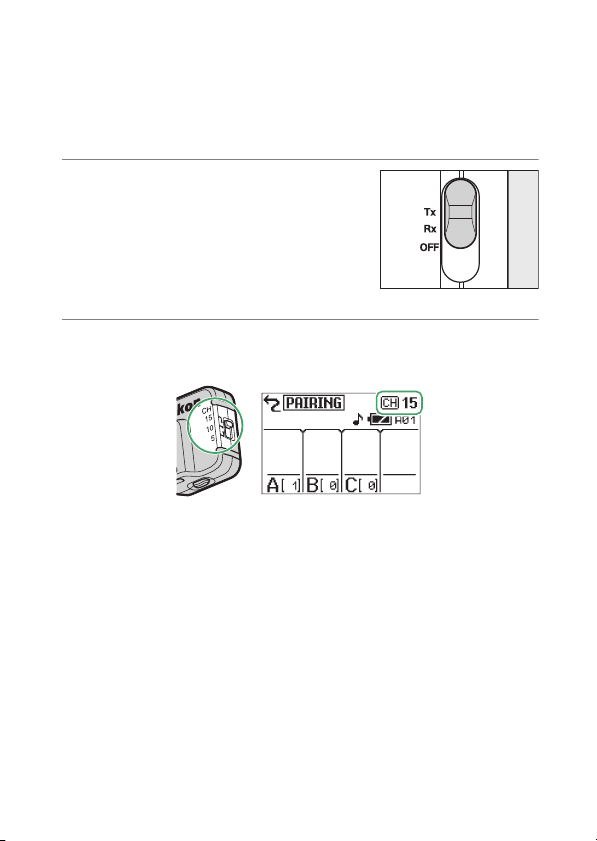

6
Pulse el botón de configuración inalámbrica para alternar entre los modos remotos hasta que aparezca el modo remoto de control de radio.
Siga alternando hasta que aparezca el icono
7
Ajuste el flash en el mismo
a
.
canal que el WR-R11a/ WR-R11b.
•
Pulse el botón MENU, marque [CHANNEL] en la ficha “elemento inalámbrico”, y pulse OK.
•
Marque el canal seleccionado en el Paso 2 y pulse OK.
•
Aquí hemos seleccionado el canal 15.
Uso del WR-R11a/WR-R11b con otros dispositivos
27
Page 44
8

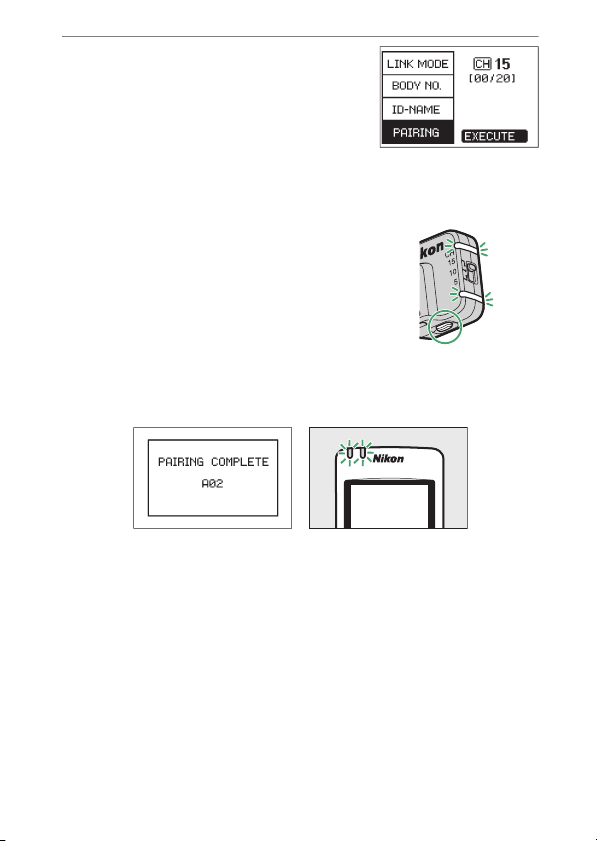

Seleccione el modo [PAIRING].
Seleccione [LINK MODE] en la ficha “elementos inalámbricos”, marque [PAIRING] y pulse OK.
9
Marque [PAIR] y pulse OK.
[EXECUTE] aparecerá marcado.
10
Pulse el botón OK del flash y el botón de emparejado del WR-R11a/WR-R11b.
•
No deje que transcurra más de aproximadamente un segundo entre la pulsación del botón OK del flash y la pulsación del botón de emparejado del WR-R11a/WR-R11b.
•
Si lo desea, podrá pulsar el botón de emparejado del WR-R11a/WR-R11b antes del botón OK del flash.
28
Uso del WR-R11a/WR-R11b con otros dispositivos
Page 45
11

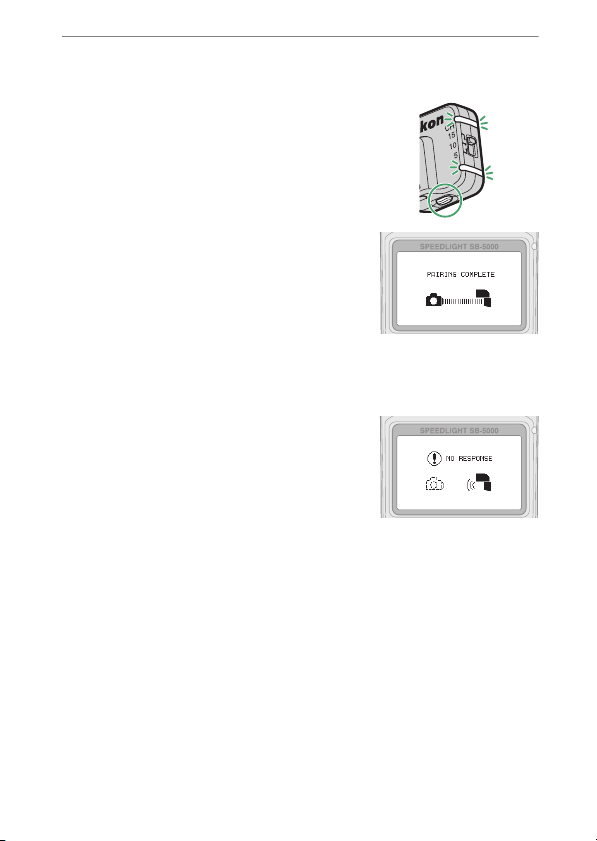

Confirme que el emparejamiento ha sido completado.
•
Si el emparejamiento tiene éxito, el indicador LINK del flash parpadeará en verde y naranja. Los LED del WR-R11a/WR-R11b parpadearán alternativamente en rojo y verde.
•
El emparejamiento habrá sido completado cuando el LED verde del WR-R11a/WR-R11b se ilumine, el indicador LINK del flash se vuelva de color verde y el flash indique el mensaje “PAIRING COMPLETE”.
•
No será necesario volver a realizar el emparejamiento cuando conecte los dispositivos en el futuro.
•
Si el emparejamiento falla, por ejemplo porque ha esperado demasiado tiempo entre la pulsación de los botones del flash y del WR-R11a/WR-R11b, el flash mostrará el mensaje “NO RESPONSE”. Repita el proceso de emparejamiento desde el Paso 9.
Uso del WR-R11a/WR-R11b con otros dispositivos
29
Page 46
Conexión en el modo PIN
❚❚
1
Encienda la cámara a la que está conectado el WR-R11a/WR-R11b.
2
Ajuste el WR-R11a/WR-R11b al canal deseado.
Aquí hemos seleccionado el canal 15.
3
Seleccione [AWL radio] para [Control de flash] > [Opciones flash inalámbrico] en el menú disparo foto de la cámara.
4
Vaya al menú de configuración de la cámara, seleccione [Opc. remoto inalámbrico (WR)] > [Modo de enlace], marque [PIN] y pulse 2.
Aparecerá un cuadro de diálogo de entrada de PIN.
30
Uso del WR-R11a/WR-R11b con otros dispositivos
Page 47
5

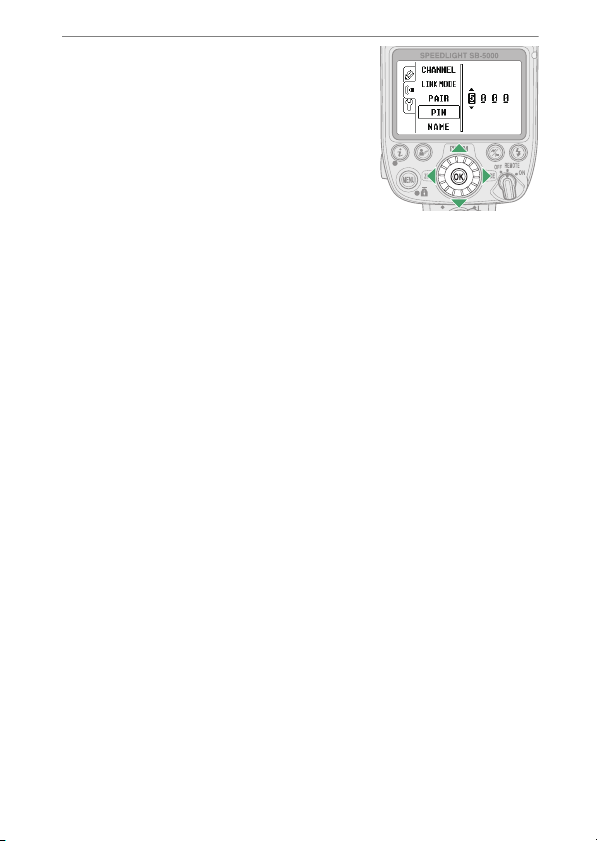

Introduzca un PIN de cuatro dígitos y pulse
Introduzca un número de cuatro dígitos de su elección. No es necesario volver a introducir el PIN en el futuro.
6
Gire el interruptor principal del flash hacia REMOTE.
7
Pulse el botón de configuración inalámbrica para alternar entre los modos remotos hasta que aparezca el modo de control de radio.
Siga alternando hasta que aparezca el icono
a
.
J
.
Uso del WR-R11a/WR-R11b con otros dispositivos
31
Page 48
8
Ajuste el flash en el mismo canal que el WR-R11a/ WR-R11b.
•
Pulse el botón MENU, marque [CHANNEL] en la ficha “elemento inalámbrico”, y pulse OK.
•
Marque el canal seleccionado en el Paso 2 y pulse OK.
•
Aquí hemos seleccionado el canal 15.
9

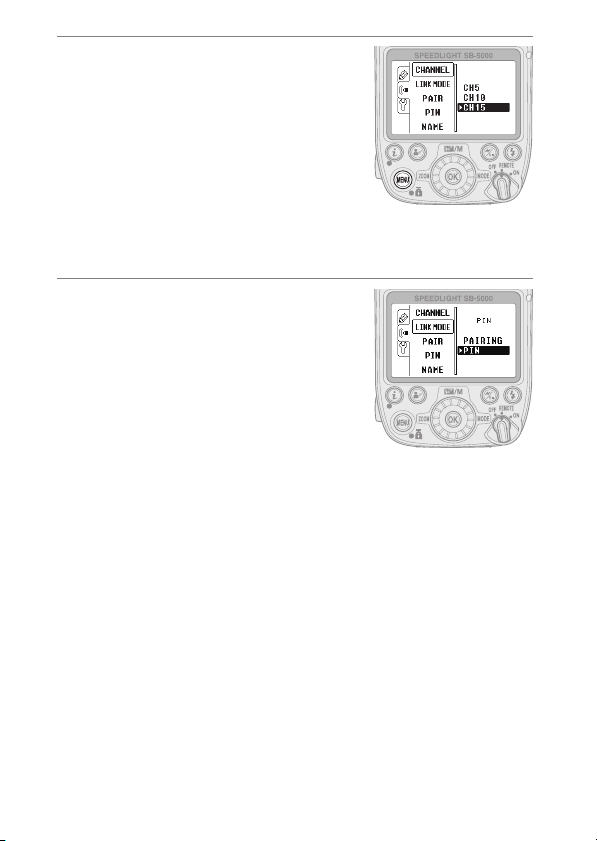

Seleccione el modo [PIN].
•
Marque [LINK MODE] en la ficha “elemento inalámbrico” y pulse OK.
•
Marque [PIN] y pulse OK.
32
Uso del WR-R11a/WR-R11b con otros dispositivos
Page 49
10
Introduzca el PIN.
•
Marque [PIN] en la ficha “elemento inalámbrico” y pulse OK.
•
Utilice el multiselector giratorio para introducir el PIN, pulsando
para marcar dígitos y E o G para
F
cambiar.
•
Introduzca el PIN de cuatro dígitos seleccionado en el Paso 5.
•
Una vez finalizada la entrada pulse OK; la conexión a la cámara se iniciará automáticamente.
•
Una vez establecida la conexión, el LED verde del WR-R11a/WR-R11b se iluminará y el indicador LINK del flash se volverá de color verde.
o
H
Uso del WR-R11a/WR-R11b con otros dispositivos
33
Page 50

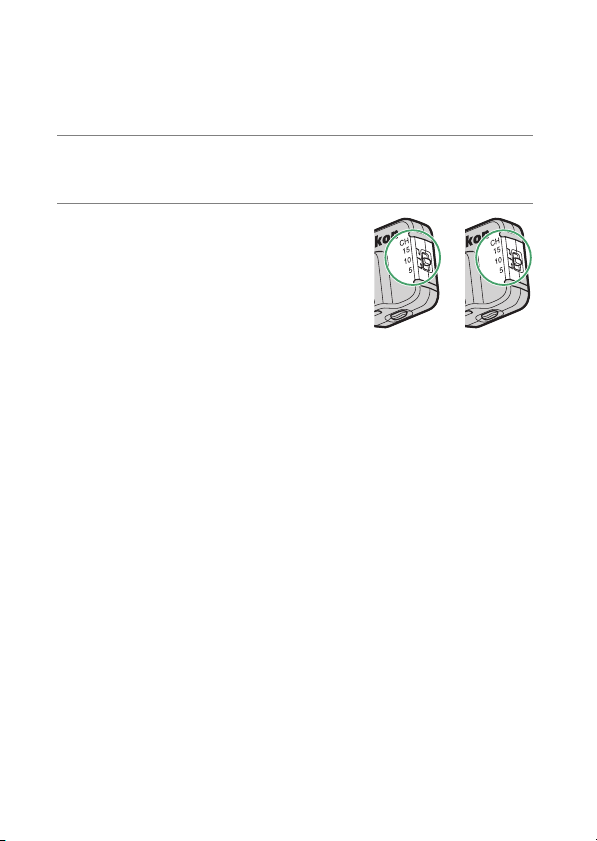

Selección de canal

15CH
10CH
5CH
Al usar un WR-R11a/WR-R11b en combinación con un WR-T10, WR-1, SB-5000 u otros controladores WR-R11a/WR-R11b, cada dispositivo debe ajustarse en el mismo canal para llevar a cabo el emparejamiento o las conexiones en el modo PIN.
WR-R11a/
WR-T10 WR-1 SB-5000
WR-R11b
Los dispositivos emparejados o conectados a través PIN en diferentes canales pueden controlarse por separado simplemente cambiando el canal.
•
Por ejemplo, un WR-T10 puede emparejarse con tres controladores WR-R11a/WR-R11b distintos, uno para cada canal 5, 10 y 15, permitiendo que cámaras distintas se controlen simplemente cambiando el canal seleccionado con el WR-T10.
34
Selección de canal
15CH
15CH
10CH
10CH
5CH
5CH
Page 51

Notas técnicas

LED de estado

El estado del dispositivo se muestra por los LED del WR-R11a/ WR-R11b y el WR-T10.

WR-R11a/WR-R11b

La pantalla LED del WR-R11a/WR-R11b varía con la opción seleccionada para [Control de flash] > [Opciones flash
inalámbrico] en el menú disparo foto de la cámara.
[Desactivado] seleccionado para [Opciones flash
❚❚
inalámbrico]
La siguiente tabla muestra los estados posibles de los LED en el WR-R11a/WR-R11b al usar el controlador con un WR-T10 o WR-1 u otro WR-R11a/WR-R11b. El estado del dispositivo se muestra mediante la combinación de los LED verde y rojo. Lo siguiente también es aplicable en el caso de cámaras que no tengan el elemento [Control de flash] > [Opciones flash inalámbrico] en el menú disparo foto.
Estado/color
Verde Rojo
Parpadea rápidamente
Apagado
(aproximadamente dos
veces por segundo)
Descripción
El disparador se pulsa hasta la mitad.
1
LED de estado
35
Page 52
Estado/color
Verde Rojo
Apagado Encendido
Encendido Encendido Exposición en curso.
Parpadea rápidamente
Apagado
(2 parpadeos
aproximadamente dos
veces por segundo)
Parpadea (a intervalos de aproximadamente
Apagado
2 segundos)
Parpadea rápidamente (aproximadamente dos
Apagado
veces por segundo)
Parpadea rápidamente
(aproximadamente
Apagado
5veces por segundo)
Parpadeos en rápida sucesión, seguidos de una
luz LED verde durante aproximadamente un
segundo
Parpadea (parpadea
aproximadamente
Apagado
20 veces por segundo)
Se ilumina dos veces simultáneamente
Descripción
El disparador se pulsa hasta el fondo.
1
Se pulsa el botón Fn de un WR-T10 o un WR-1 configurado independientemente como transmisor.
El temporizador de espera de la cámara está desactivado.
El temporizador de espera de la cámara está activado.
Listo para el emparejamiento.
Emparejamiento completado.
Fin del emparejamiento.
Emparejamiento finalizado.
2
1 Visualizado al pulsar el disparador de la cámara maestra, del WR-T10 o
del WR-1. Los LED de todos los controladores WR-R11a/WR-R11b se comportan del mismo modo.
2 Aplicable a cámaras que no sean la D3, D3X, D3s, D2H, D2Hs, D2X,
D2Xs, D700, D300, D300s, D7000, D5100, D5000, D3100 ni las cámaras de película.
36
LED de estado
Page 53
Opción distinta de [Desactivado] seleccionada
❚❚
para [Opciones flash inalámbrico]
A continuación se indican los posibles estados de los LED de los controladores WR-R11a/WR-R11b utilizados en combinación con los flashes SB-5000. El estado de las luces verde y roja varía según la conexión o el estado de los botones.
●
LED verde Encendido: El controlador se ha conectado con el flash remoto. Apagado: El controlador no se ha conectado con el flash remoto. Parpadea rápidamente (aproximadamente 5 veces por segundo): El
controlador está listo para el emparejamiento (una vez completado el emparejamiento, los LED verde y rojo parpadearán sucesivamente antes de que el LED verde se ilumine durante aproximadamente un segundo). Parpadeos (parpadea aproximadamente 20 veces por segundo): El emparejamiento está finalizando (los LED verde y rojo se iluminarán dos veces simultáneamente al finalizar el emparejamiento).
●
LED rojo Encendido: El disparador se ha pulsado hasta el fondo. Parpadea rápidamente (aproximadamente dos veces por segundo):
Se ha pulsado el disparador hasta la mitad.
Parpadea rápidamente (2 parpadeos aproximadamente dos veces por segundo): Se ha pulsado el botón Fn en un WR-T10 o en un WR-1
configurado independientemente como transmisor.
Parpadea lentamente (se ilumina durante aproximadamente un segundo a intervalos de aproximadamente 2 segundos): El
controlador no se ha conectado con el flash remoto.
Parpadea lentamente (se ilumina durante aproximadamente 0,1 segundos a intervalos de aproximadamente 2 segundos): El
controlador no se ha conectado con el flash remoto.
1
1
2
LED de estado
37
Page 54
1 Visualizado al pulsar el disparador de la cámara maestra, del WR-T10 o
del WR-1. Los LED de todos los controladores WR-R11a/WR-R11b se
comportan del mismo modo.
2 Aplicable cuando se asignan varias cámaras al mismo PIN y se conecta
otra cámara a un flash SB-5000.
Desactivación de los LED
A
Si la cámara posee un elemento [Opc. remoto inalámbrico (WR)] en el menú configuración, los LED del WR-R11a/WR-R11b pueden desactivarse seleccionando [Desactivado] para [Lámpara LED].
Primer uso
A
Es posible que los LED tarden en comenzar a parpadear al encender la cámara por primera vez después de instalar el WR-R11a/WR-R11b, sin embargo, puede fotografiar con normalidad.
38
LED de estado
Page 55

WR-T10

Estado Descripción
Parpadea rápidamente (aproximadamente dos veces por segundo)
Se ilumina durante unos 2 segundos y luego se atenúa
Parpadea 2 veces aproximadamente dos veces por segundo
Aproximadamente 7 parpadeos largos
Se ilumina una vez y luego se ilumina brevemente 3 veces seguidas
El disparador se pulsa hasta la mitad.
El disparador se pulsa hasta el fondo.
Se pulsa el botón Fn.
Listo para el emparejamiento.
Batería insertada.
LED de estado
39
Page 56

Especificaciones

Controlador remoto inalámbrico WR-R11a/ WR-R11b

Tipo Tipo WR-R11a, WR-R11b
•
WR-R11a: Cámaras con terminales remotos de 10 contactos *
•
Cámaras compatibles
Inalámbrica Canales 5 (2,425 GHz), 10 (2,450 GHz), 15 (2,475 GHz) Potencia de
salida máxima (EIRP)
Alcance (línea de vista)
Emparejamiento Puede emparejarse con hasta 64 dispositivos
Consumo de alimentación Consumo de
alimentación
WR-R11b: Cámaras con terminales de accesorios *
* No compatible con la D1, D1H, D1X, D200, D90,
COOLPIX A, COOLPIX P7800, COOLPIX P7700, COOLPIX P1000 o COOLPIX P950. No se puede usar con un MB-D100 conectado a la D100.
•
WR-R11a: 6,4 dBm
•
WR-R11b: 7,5 dBm
50 m (164 pies) entre los controladores remotos inalámbricos WR-R11a/WR-R11b (a una altura de 1,2 m/3,9 pies)
•
Sin interferencias. El alcance podría variar dependiendo de la fuerza de la señal, el entorno de funcionamiento y la presencia o ausencia de obstáculos.
Aprox. 120 mW máximo
40
Especificaciones
Page 57
Entorno de operación Temperatura −20 °C – +50 °C (−4 °F – +122 °F) Humedad 85 % o menos (sin condensación)
Dimensiones/peso
•
WR-R11a: Aprox. 44 × 26,5 × 23 mm/
Dimensiones
1,8 × 1,1 × 1 pulg. (ancho × alto × profundo)
•
WR-R11b: Aprox. 34,5 × 26,5 × 14 mm/ 1,4 × 1,1 × 0,6 pulg. (ancho × alto × profundo)
•
Peso
WR-R11a: Aprox. 16 g/0,6 oz (solo el cuerpo)
•
WR-R11b: Aprox. 8 g/0,3 oz (solo el cuerpo)

Controlador remoto inalámbrico WR-T10

Tipo Tipo WR-T10
Inalámbrica Canales 5 (2,425 GHz), 10 (2,450 GHz), 15 (2,475 GHz) Potencia de
salida máxima (EIRP)
Alcance (línea de vista)
8,85 dBm
20m (66pies) desde el WR-T10 al WR-R11a/WR-R11b (a una altura de 1,2m/3,9pies)
•
Sin interferencias. El alcance podría variar dependiendo de la fuerza de la señal, el entorno de funcionamiento y la presencia o ausencia de obstáculos.
Especificaciones
41
Page 58
Fuente de alimentación Baterías Una batería de litio de 3 V CR2032
Duración de la batería Número de
disparos
Aprox. 10.000 disparos
Entorno de operación Temperatura −20 °C – +50 °C (−4 °F – +122 °F) Humedad 85 % o menos (sin condensación)
Dimensiones/peso
Dimensiones
Peso
•
A menos que se indique lo contrario, todas las cifras asumen el uso de
Aprox. 28 × 60 × 8,5 mm/1,1 × 2,4 × 0,3 pulg. (ancho × alto × profundo)
Aprox. 12 g/0,4 oz (incluyendo la batería) Aprox. 9 g/0,3 oz (solo el cuerpo)
una batería nueva y una temperatura ambiente de 23 ±2 °C (73,4 ±3,6 °F) según lo especificado por Camera and Imaging Products Association (CIPA). El alcance y la duración de la batería podrían disminuir a temperaturas extremas.
•
Consulte el manual de la cámara para obtener información adicional sobre el entorno de funcionamiento. En los casos en los que el rango de temperatura de funcionamiento de este producto sea diferente al de la cámara, restrinja el uso de este producto al menor rango.
42
Especificaciones
Page 59
Page 60
No se permite la reproducción de este manual de ninguna forma, ni total ni parcialmente (salvo en breves referencias en artículos importantes o revisiones) sin la previa autorización por escrito de NIKON CORPORATION.
SB1D02(14)
6MBJ2714-02
Loading...
