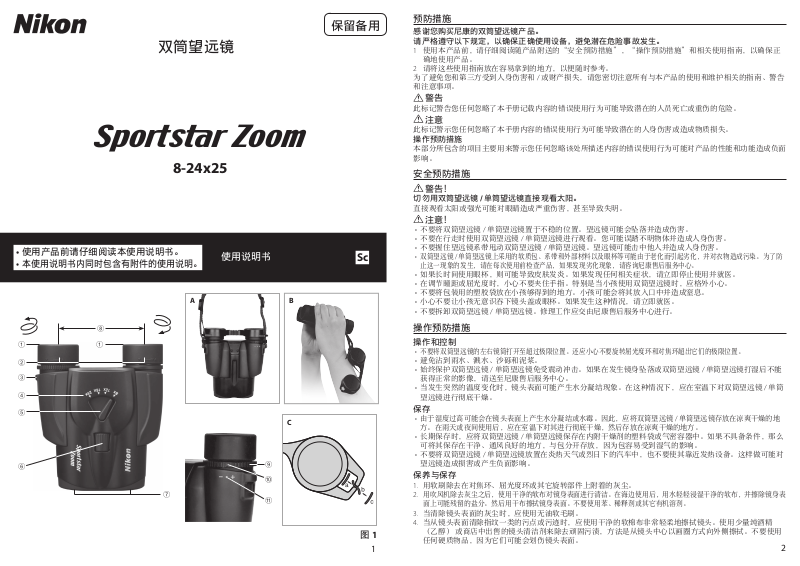

Page 1
双筒望远镜
8-24x25
• 使用产品前请仔细阅读本使用说明书。
• 本使用说明书内同时包含有附件的使用说明。
A
使用说明书
保留备用
感谢您购买尼康的双筒望远镜产品。
请严格遵守以下规定，以确保正确使用设备，避免潜在危险事故发生。
1 使用本产品前，请仔细阅读随产品附送的“安全预防措施”，“操作预防措施”和相关使用指南，以确保正
确地使用产品。
2 请将这些使用指南放在容易拿到的地方，以便随时参考。
为了避免您和第三方受到人身伤害和 / 或财产损失，请您密切注意所有与本产品的使用和维护相关的指南、警告
和注意事项。
警告
预防措施
此标记警告您任何忽略了本手册记载内容的错误使用行为可能导致潜在的人员死亡或重伤的危险。
注意
此标记警示您任何忽略了本手册内容的错误使用行为可能导致潜在的人身伤害或造成物质损失。
操作预防措施
本部分所包含的项目主要用来警示您任何忽略该处所描述内容的错误使用行为可能对产品的性能和功能造成负面
影响。
安全预防措施
警告！
切勿用双筒望远镜 / 单筒望远镜直接观看太阳。
直接观看太阳或强光可能对眼睛造成严重伤害，甚至导致失明。
注意！
• 不要将双筒望远镜 / 单筒望远镜置于不稳的位置。望远镜可能会坠落并造成伤害。
• 不要在行走时使用双筒望远镜 / 单筒望远镜进行观看。您可能误踏不明物体并造成人身伤害。
• 不要握住望远镜系带甩动双筒望远镜 / 单筒望远镜。望远镜可能击中他人并造成人身伤害。
Sc
B
• 双筒望远镜 / 单筒望远镜上采用的软质包、系带和外部材料以及眼杯等可能由于老化而引起劣化，并对衣物造成污染。为了防
止这一现象的发生，请在每次使用前检查产品，如果发现劣化现象，请咨询尼康售后服务中心。
• 如果长时间使用眼杯，则可能导致皮肤发炎。如果发现任何相关症状，请立即停止使用并就医。
• 在调节瞳距或屈光度时，小心不要夹住手指。特别是当小孩使用双筒望远镜时，应格外小心。
• 不要将包装用的塑胶袋放在小孩够得到的地方。小孩可能会将其放入口中并造成窒息。
• 小心不要让小孩无意识吞下镜头盖或眼杯。如果发生这种情况，请立即就医。
• 不要拆卸双筒望远镜 / 单筒望远镜。修理工作应交由尼康售后服务中心进行。
8
1
2
3
4
5
6
1
C
9
0
7
a
图 1
1
操作预防措施
操作和控制
• 不要将双筒望远镜的左右镜筒打开至超过极限位置。还应小心不要旋转屈光度环和对焦环超出它们的极限位置。
• 避免沾到雨水、溅水、沙砾和泥浆。
• 始终保护双筒望远镜 / 单筒望远镜免受震动冲击。如果在发生镜身坠落或双筒望远镜 / 单筒望远镜打湿后不能
获得正常的影像，请送至尼康售后服务中心。
• 当发生突然的温度变化时，镜头表面可能产生水分凝结现象。在这种情况下，应在室温下对双筒望远镜 / 单筒
望远镜进行彻底干燥。
保存
• 由于湿度过高可能会在镜头表面上产生水分凝结或水霉。因此，应将双筒望远镜 / 单筒望远镜存放在凉爽干燥的地
方。在雨天或夜间使用后，应在室温下对其进行彻底干燥，然后存放在凉爽干燥的地方。
• 长期保存时，应将双筒望远镜 / 单筒望远镜保存在内附干燥剂的塑料袋或气密容器中。如果不具备条件，那么
可将其保存在干净、通风良好的地方，与包分开存放，因为包容易受到湿气的影响。
• 不要将双筒望远镜 / 单筒望远镜放置在炎热天气或烈日下的汽车中，也不要使其靠近发热设备。这样做可能对
望远镜造成损害或产生负面影响。
保养与保存
1. 用软刷除去在对焦环、屈光度环或其它旋转部件上附着的灰尘。
2.
用吹风机除去灰尘之后，使用干净的软布对镜身表面进行清洁。在海边使用后，用水轻轻浸湿干净的软布，并擦除镜身表
面上可能残留的盐分。然后用干布擦拭镜身表面。不要使用苯、稀释剂或其它有机溶剂。
3. 当清除镜头表面的灰尘时，应使用无油软毛刷。
4. 当从镜头表面清除指纹一类的污点或污迹时，应使用干净的软棉布非常轻柔地擦拭镜头。使用少量纯酒精
（乙醇） 或商店中出售的镜头清洁剂来除去顽固污渍，方法是从镜头中心以画圈方式向外侧擦拭。不要使用
任何硬质物品，因为它们可能会划伤镜头表面。
2
Page 2
术语表
请参考图 1 中的编号图像。
1 接目镜
2 眼杯
3 颈带孔
4 放大倍率指示
5 变焦杆
6 对焦环
7 物镜
8 瞳距
9 屈光度环
0 屈光度指数
a 0（零）屈光度位置
随附物品
双筒望远镜
接目镜盖
便携软包
颈带
眼杯
有关接目镜的旋转方向，请参考图 1 中的图像。
• 对于戴眼镜者，使用时请将橡胶眼杯向外折叠。
• 对于不戴眼镜者，使用时请将橡胶眼杯展开。
操作
1) 瞳距调节
通过1接目镜观看对象时，轻轻旋转双筒望远镜的镜身，直至该对象的两个影像合二为一。
2) 屈光度调节
（平衡左眼和右眼的视力）
1 旋转6对焦环，直至左侧接目镜中获得对象的清晰影像。
2 旋转右侧接目镜上的9屈光度环，直至右侧接目镜中也获得同一对象的清晰影像。
* 使用9屈光度环或6对焦环进行对焦时，逆时针旋转来对近处对象对焦，或顺时针旋转对远处对象对焦。
* 在完成了正确的对焦调节后，请记下9屈光度环指示位置，以便于将来进行屈光度调节。
3) 对焦
当您观察不同对象时，请调节6对焦环直至能够获得清晰的影像。
观察期间颈带和盖子的处理
请参考图 1 中的图像 A、B 和 C。
颈带
如图 (A) 所示安装颈带，注意不要让颈带缠绕在一起。
接目镜盖
观察目标物体时，可以采取两种方式放置接目镜盖。
1. 从接目镜上取下接目镜盖，让其挂在颈带上。
2. 从接目镜上取下接目镜盖，然后从盖上解开右颈带，使盖子挂在左颈带上 (B)。
要连接 / 分离接目镜盖，请按以下顺序将颈带穿过图 (C) 中所示的狭缝 ：
• 连接 ： c → b → a
• 分离 ： a → b → c
规格
类型普罗棱镜变焦双筒望远镜
型号 8-24×25 相对亮度 9.6
放大倍率 （倍） 8-24 视距 （毫米） 13.0
物镜有效直径 （毫米） 25 最近对焦距离（近似值） （米 / 英尺） 4.0/13.1
实际角视场 （度） 4.6* 瞳距调节 （毫米） 56-72
表面角视场 （度）
千米 / 千码视野（米）/（英尺） 80/241*宽度 （毫米）/（英寸） 109/4.3
出射光瞳 （毫米） 3.1
* 选择最小放大倍率（8 倍）
** 该数据由公式 [tan ω’ = Γ x tanω ] 计算得出 ：表面视场 ：2ω'，放大倍率 ：Γ ，实际视场 ：2ω
**
35.6
*
长度 （毫米）/（英寸） 123/4.8
*
重量 （克）/（盎司） 305/10.8
*
*
变焦杆
可以通过移动变焦杆来更改放大倍率。
以不同的放大倍率观察目标物体时，请先在较高放大倍率处正确调节对焦。
以便在切换放大倍率时减少可能出现的模糊问题。
• 本产品不防水。因此，请勿将其弄湿（淋雨，溅水等）。
• 规格和设计如有更改，恕不另行通知。
• 未经 NIKON VISION CO., LTD 书面授权，不得对此“使用说明书”的整体或部分进行任何形式的复制（在评论文章中简短引
用除外）。
4
进口商 : 尼康映像仪器销售（中国）有限公司
( 上海市蒙自路 757 号歌斐中心 12 楼 01-07 室 邮编：200023)
尼康客户支持中心服务热线：
400–820–1665（周一至周日 9:00-18:00，除夕下午休息）
http://www.nikon.com.cn/
出版日期：2019 年 6 月 1 日
原产地：中国
执行标准：GB/T 17117-2008
3
株式会社尼康美景
在中国印刷、909C_1_1906
