MB-D12 Multi-Power Battery Pack
User’s Manual
Table of Contents
Safety Precautions ......................................................2
Notice for Customers in Europe................................2
Precautions for Use ..................................................... 2
Introduction ...............................................................4
The MB-D12 and Accessories ........................................ 4
The MB-D12 and Supplied Accessories .....................4
Using the Optional EH-5a/EH-5b AC Adapter and
EP-5B Power Connector ........................................... 4
Using the Optional BL-5 Battery-Chamber Cover ...... 4
Parts of the MB-D12 ....................................................5
The MB-D12 Shutter-Release Button, Multi Selector,
Command Dials, and AFON Button .........................5
The MB-D12 Control Lock ........................................5
Using the Battery Pack ................................................6
Attaching the Battery Pack .....................................6
Removing the Battery Pack ..................................... 6
Inserting Batteries ................................................. 7
Removing Batteries ................................................ 9
Specifi cations ............................................................10
En
1
Page 6
Safety Precautions
To ensure proper operation, read this manual
En
thoroughly before using this product. After
reading, be sure to keep it where it can be seen
by all those who use the product.
Notice for Customers in Europe
CAUTION
RISK OF EXPLOSION IF BATTERY IS REPLACED BY
AN INCORRECT TYPE. DISPOSE OF USED BATTERIES ACCORDING TO THE INSTRUCTIONS.
This symbol indicates that this product is to be collected separately.
The following apply only to users in
European countries:
• This product is designated for
separate collection at an appropriate collection point. Do not dispose of as
household waste.
• For more information, contact the retailer or the
local authorities in charge of waste management.
2
Precautions for Use
• The MB-D12 is for use with compatible cameras
only.
• Do not use with batteries and battery holders
not recommended in this manual.
• To prevent electrical shorts caused by metal objects touching the power terminals, replace the
contact cap when the MB-D12 is not in use.
• When a battery holder is removed from the
MB-D12, remove the batteries or place the holder
or cover in the holder case to prevent electrical
shorts caused by contact with other metal objects.
• The memory card access lamp may light up
when the MB-D12 is attached or removed from
the camera, but this is not malfunction.
• Should you notice smoke or an unusual smell
or noise from the battery pack, discontinue use
immediately. After removing the batteries, take
the device to the retailer or a Nikon-authorized
service representative for inspection.
• The MB-D12 is not equipped with a power
Use the camera power switch to turn
switch.
the power on or off .
Page 7
D Notice for Customers in the U.S.A.
Federal Communications Commission (FCC) Radio Frequency Interference Statement
This equipment has been tested and found to
com ply with the limits for a Class B digital device,
pursuant to Part 15 of the FCC rules. These limits
are designed to provide rea son able pro tec tion
against harmful in ter fer ence in a res i den tial in stal la tion. This equip ment gen er ates, uses, and can
radiate radio fre quen c y en er gy and, if not in stalled
and used in ac cor dance with the instructions, may
cause harmful in ter fer ence to radio com mu ni ca tions.
How ev er, there is no guar an tee that in ter fer ence will not occur in a par tic u lar in stal la tion. If
this equip ment does cause harm ful in ter fer ence to
radio or tele vi sion re cep tion, which can be de ter mined by turn ing the equipment off and on, the
user is en cour aged to try to correct the in ter fer ence
by one or more of the fol low ing mea sures:
• Reorient or relocate the receiving an ten na.
• Increase the separation between the equip ment
and re ceiv er.
• Connect the equipment into an outlet on a cir-
cuit diff er ent from that to which the receiver is
con nect ed.
• Consult the dealer or an experienced radio/tele-
vision tech ni cian for help.
CAUTION
Modifi cations: The FCC requires the user to be notifi ed that any changes or mod i fi ca tions made to
this device that are not ex press ly ap proved by
Nikon Corporation may void the user’s au thor i ty
to operate the equipment.
Nikon Inc.,
1300 Walt Whitman Road, Melville, New York
11747-3064, U.S.A.
Tel.: 631-547-4200
Notice for Customers in Canada
CAUTION
This Class B digital apparatus complies with
Canadian ICES-003.
ATTENTION
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Can a da.
3
En
Page 8
Introduction The MB-D12 and Accessories
Thank you for your purchase of an MB-D12
En
multi-power battery pack for use with all
Nikon single-lens refl ex digital cameras that
list the MB-D12 as a compatible accessory in
the camera manual. The MB-D12 takes one
EN-EL15 or EN-EL18 rechargeable battery or
eight AA batteries (alkaline, Ni-MH, or lithium)
and includes an alternate shutter-release button, AFON button, multi selector, and main and
sub-command dials for taking pictures in “tall”
(portrait) orientation.
Camera menu options
allow the user to choose whether the camera
battery or the batteries in the MB-D12 are used
fi rst; see the camera manual for details.
4

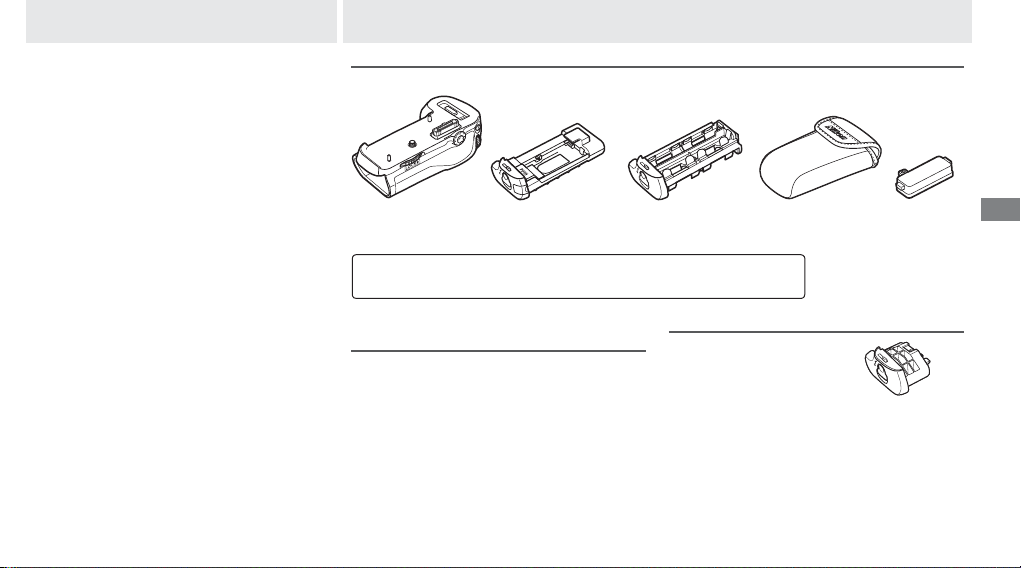

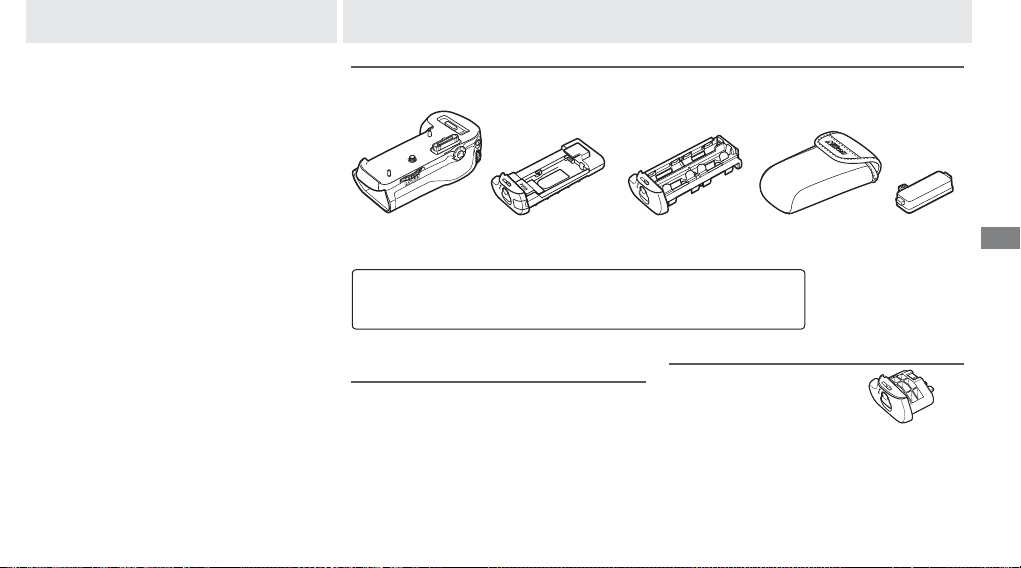

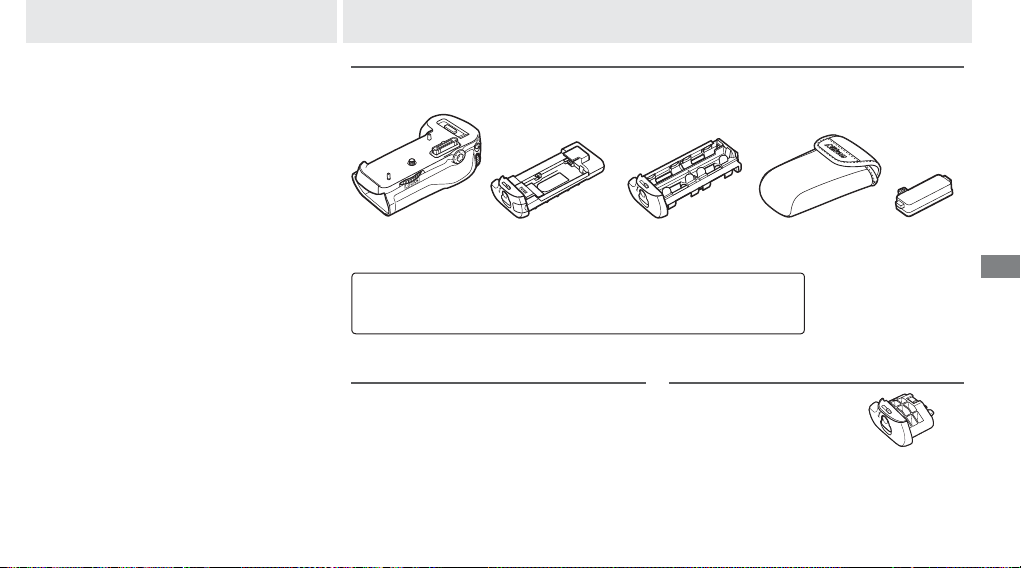

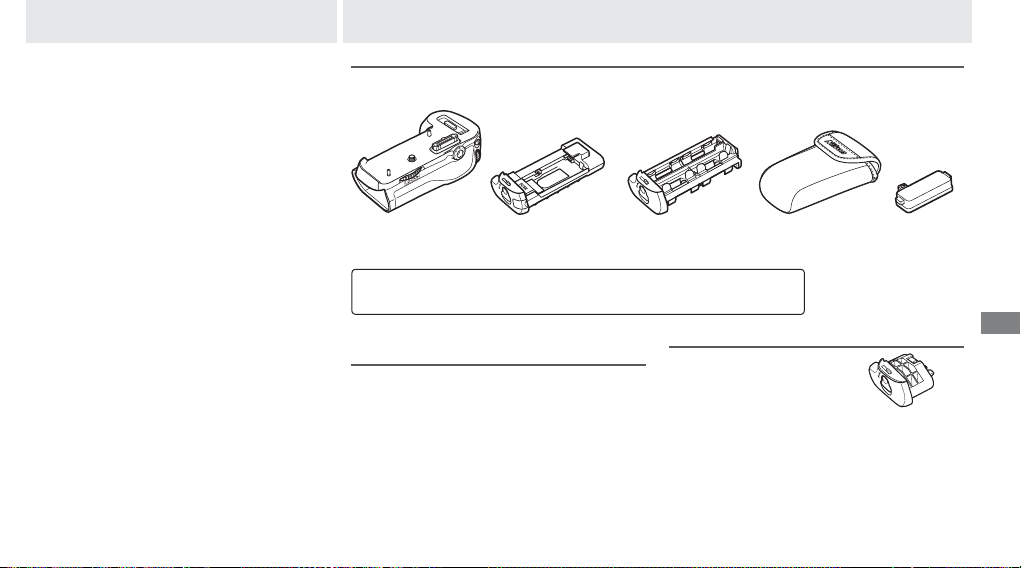

The MB-D12 and Supplied Accessories

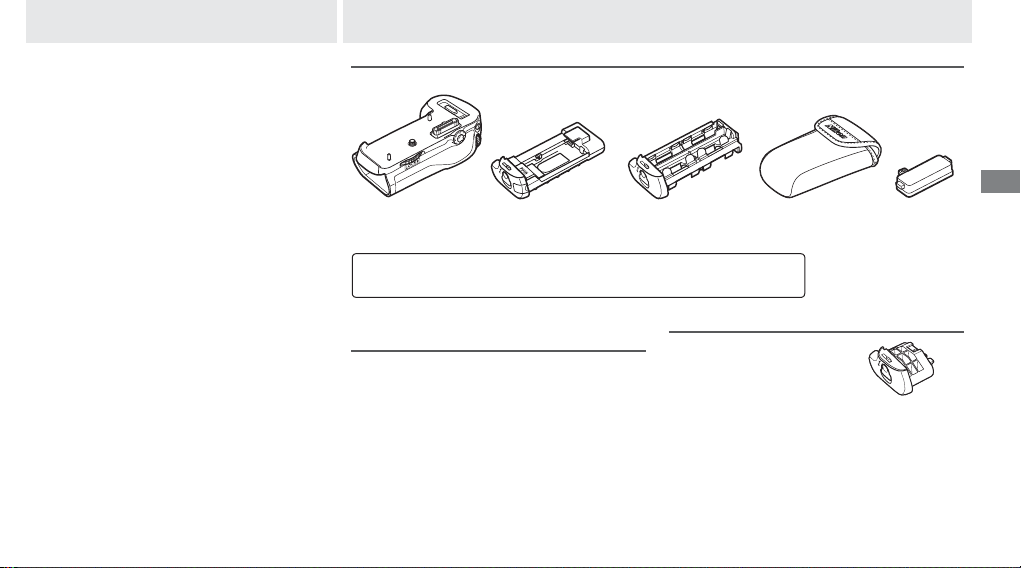

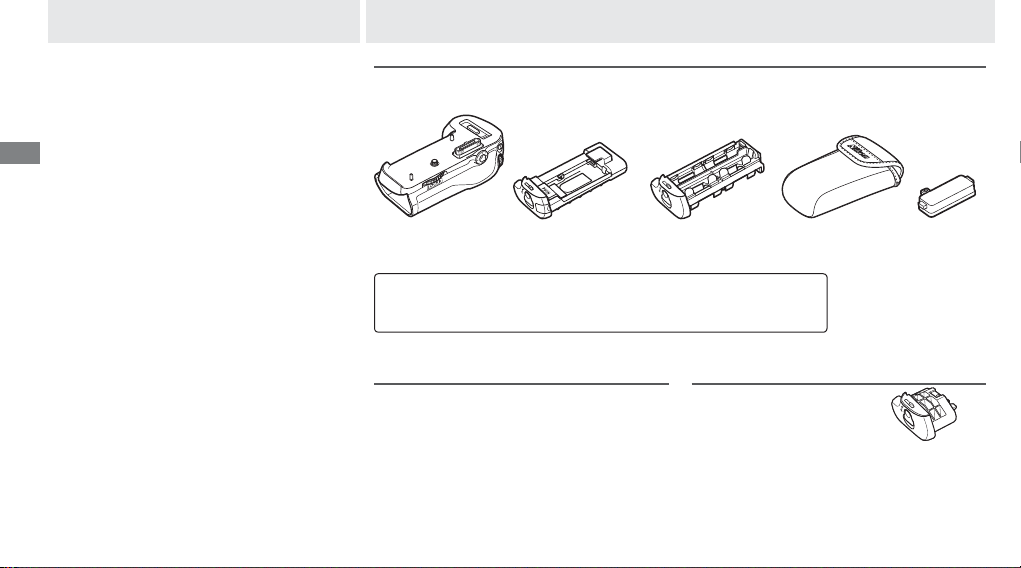

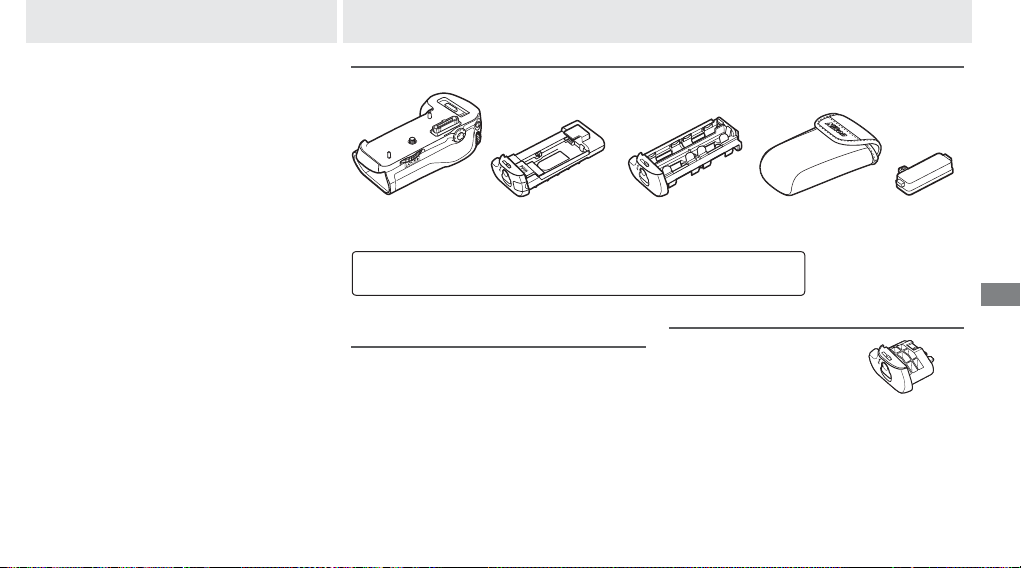

Confi rm that the following items are supplied with the MB-D12 (batteries are sold separately).
MB-D12
The MS-D12EN is inserted in the MB-D12 at shipment. See “Inserting Batteries”
for information on removing the battery holder.
Using the Optional EH-5a/EH-5b AC Adapter and EP-5B
Power Connector
The optional EH-5a/EH-5b AC adapter and
EP-5B power connector provide a reliable
power source when the camera is used for extended periods. To use an AC adapter with the
MB-D12, insert the EP-5B into the MS-D12EN
battery holder as described on page 7 and
then connect the EH-5a/EH-5b as described in
the documentation provided with the EP-5B.
MS-D12EN holder for
EN-EL15 batteries
MS-D12 holder for
AA batteries
Holder case
• User’s manual
• Warranty
Using the Optional BL-5 Battery-Chamber Cover
A BL-5 battery-chamber
cover (available separately) is required when using
EN-EL18 batteries.
Contact cap
(this manual)
BL-5 battery-
BL-5 battery-
chamber cover
chamber cover
Page 9
Parts of the MB-D12 (Figure A)
q Contact cap
w Holder for camera contact cover
e Power/signal contacts
r AFON button
t Main command dial
y Multi selector
u Attachment wheel
i Holder power connector cover
o Battery-chamber cover
!0 Battery chamber
!1 Battery-chamber latch
!2 Mounting screw
!3 Shutter-release button
!4 Control lock
!5 Sub-command dial
!6 Tripod socket
!7 MS-D12EN holder for EN-EL15 batteries
!8 Power terminals
!9 Power terminals (MS-D12EN battery holder)
@0 MS-D12 holder for AA batteries
@1 Power terminals (MS-D12 battery holder)
@2 BL-5 battery-chamber cover (available sep-
arately)
The MB-D12 Shutter-Release Button, Multi Selector, Command Dials, and AFON Button
The MB-D12 is equipped with a shutter-release button (Figure A-
t
main command dial (Figure A-
), sub-command dial (Figure A- !5), and AFON button (Figure A- r)
for use when taking photographs in vertical (“tall,” or portrait) orientation.
the same functions as the corresponding controls on the camera.
!3
), multi selector (Figure A- y),
These controls perform
See the camera manual for
more information.
Changes to
AF-ON
dials, and AFON button on the MB-D12. Regardless of the option selected for
Multi selector center button, Customize command dials
, and
Assign MB-D12
in the camera Custom Settings menu (Group f ) also apply to the multi selector, command
Multi selector
pressing the center of the MB-D12 multi selector will not activate the exposure meters.
The MB-D12 Control Lock
The control lock (Figure A-
!4
) locks the controls on the MB-D12 to prevent unintended
use.
Before using these controls to take photographs in vertical (portrait) orientation, release
the lock as shown at right.
The control lock is not a power switch.
camera power switch to turn the camera on
Use the
Locked Unlocked
and o .
En
,
5
Page 10
Using the Battery Pack
Attaching the Battery Pack
En

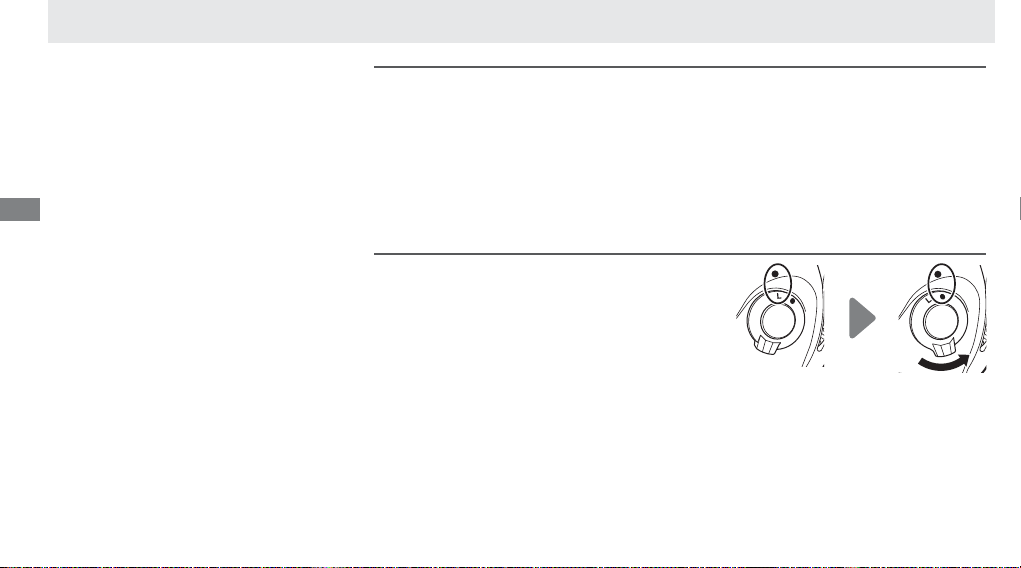

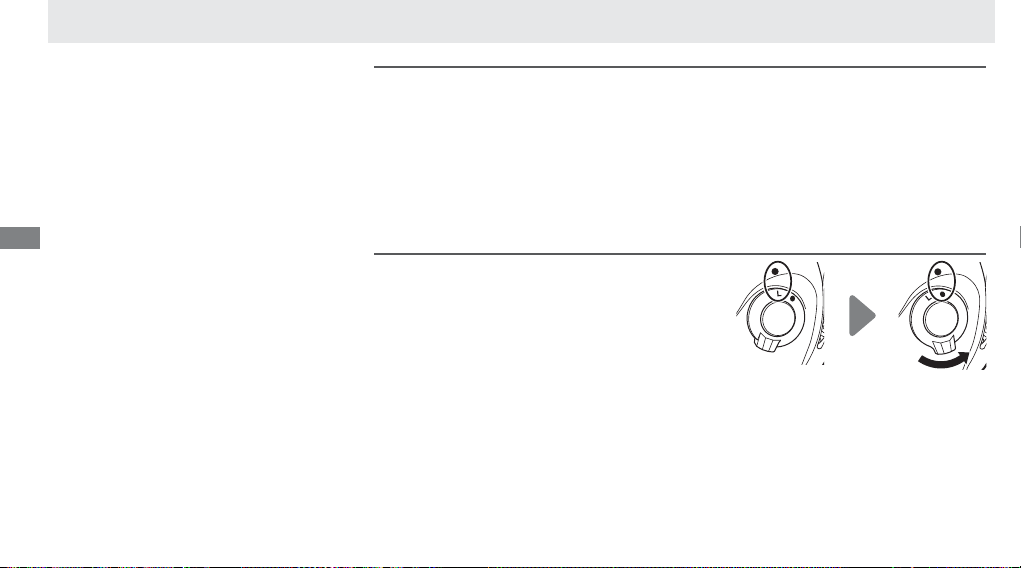

Before attaching the battery pack, be sure that the camera is off and that the MB-D12 control lock
(Figure A- !4) is in the L position (the illustrations show the D800).

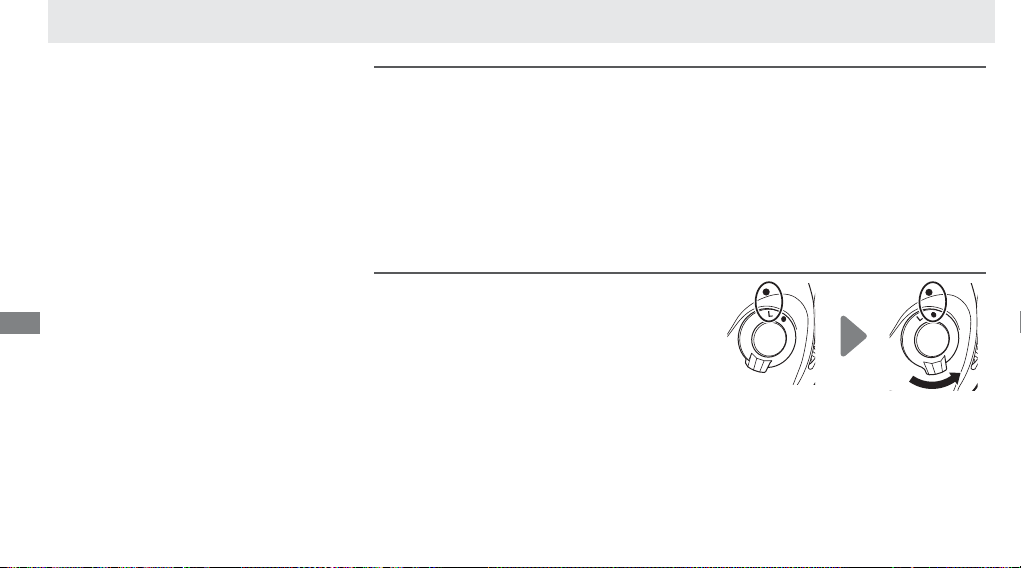

1 Remove the contact cap (Figure A-
2 The contacts for the MB-D12 are in the base of the camera, where they are protected by a con-
tact cover.
Remove the contact cover as shown in Figure B-q and place it in the contact cover
holder on the MB-D12 (Figure B- w).
3 Position the MB-D12, keeping the MB-D12 mounting screw (Figure C-
era tripod socket (Figure C- q) and tighten the attachment wheel by rotating it in the direction
shown by the LOCK arrow (Figure D). There is no need to remove the battery from the camera
before connecting the MB-D12.
used only after the battery in the MB-D12 is exhausted.
era Custom Settings menu (Group d) can be used to change the order in which the batteries
are used.
Be sure to place the camera contact cover in the contact cover holder and to keep the MB-D12 contact cap in a safe place to prevent loss.
A PB-6D and PK-13 auto-extension ring are required when using PB-6 bellows focusing attachment
with the MB-D12.
6
q
) from the battery pack.
w
) aligned with the cam-
At default settings, the battery inserted in the camera will be
The
Battery order
option in the cam-
Removing the Battery Pack

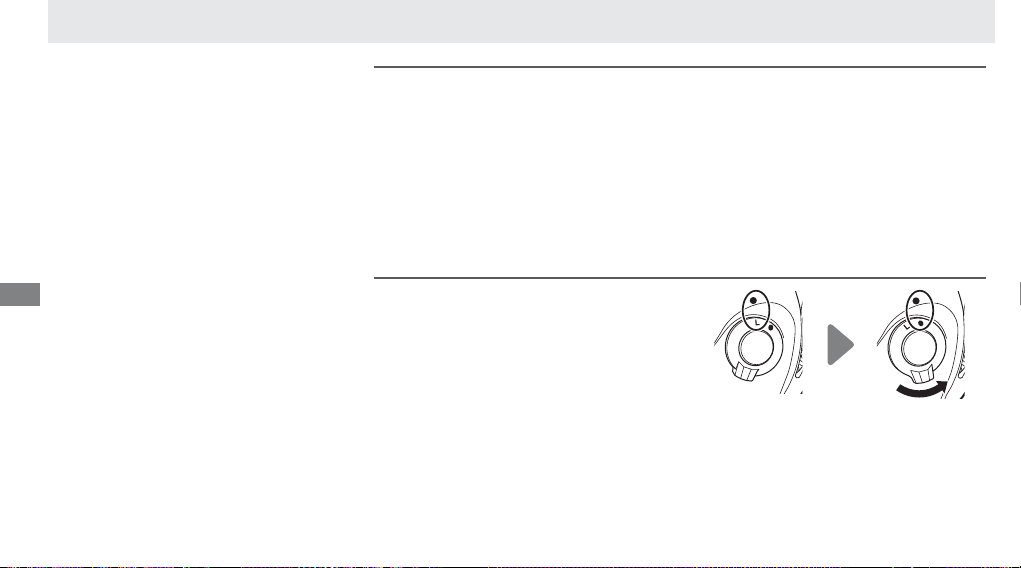

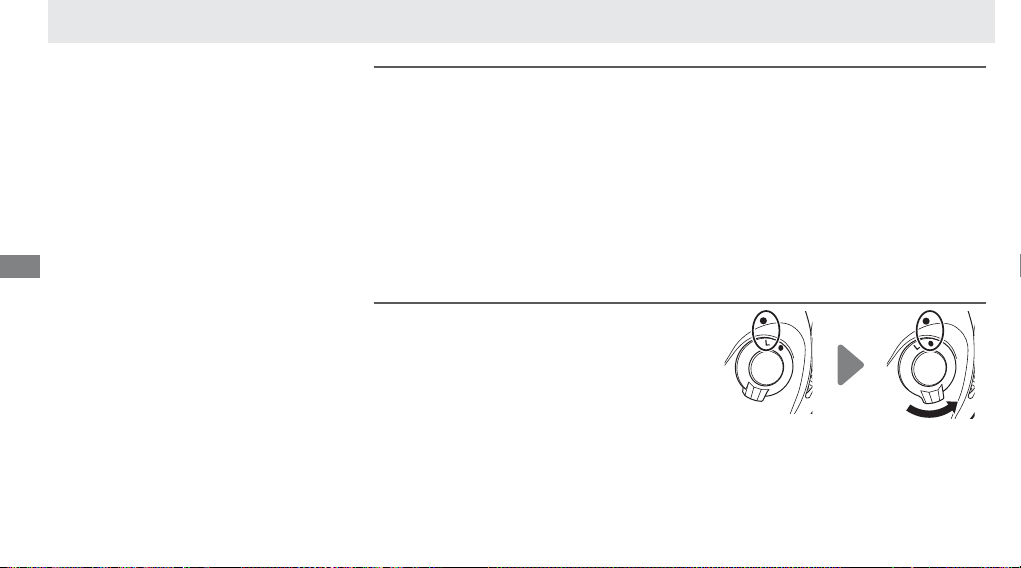

To remove the MB-D12, turn the camera off
and set the control lock on the MB-D12 to L,
then loosen the attachment wheel and remove the MB-D12. Be sure to replace the contact cover on the camera and the contact cap
on the MB-D12 when the battery pack is not
in use.
Page 11
Inserting Batteries
The MB-D12 can be used with one EN-EL15 or EN-EL18 rechargeable Li-ion battery, or with eight AA batteries. A BL-5 battery-chamber cover (available separately) is required when using an EN-EL18 battery.
Before inserting batteries, be sure that the camera is off and that the MB-D12 control lock is in the L position.

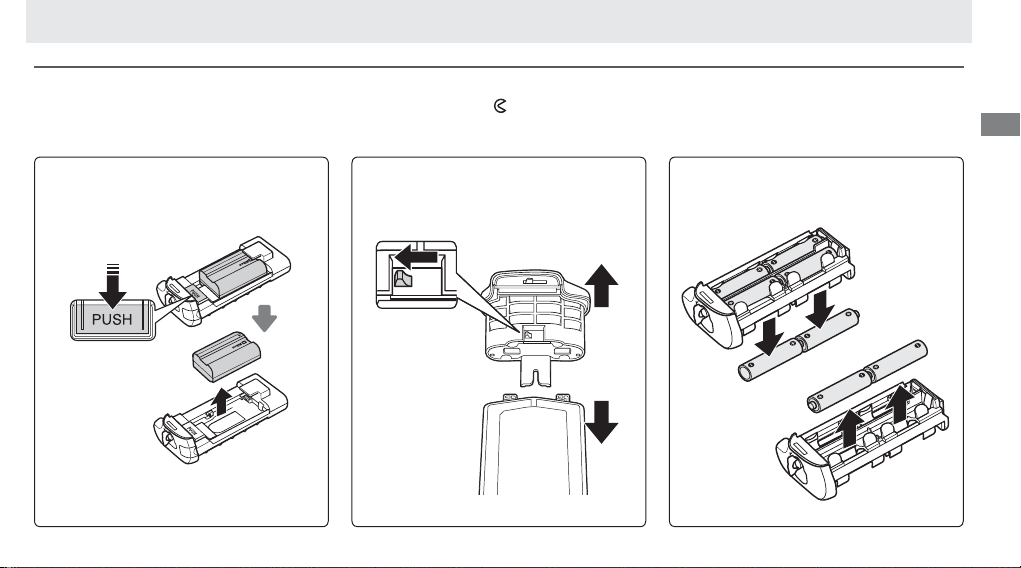

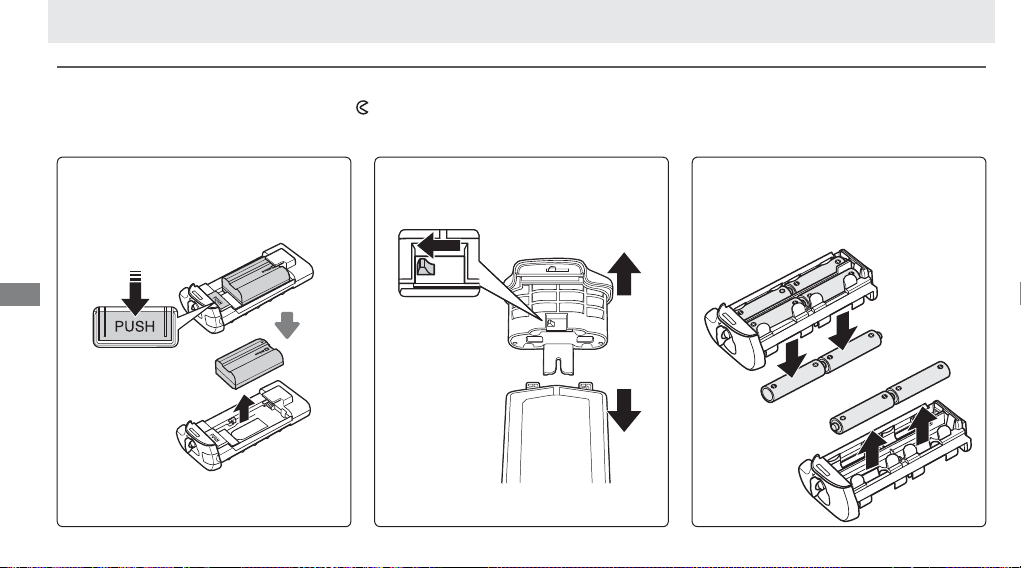

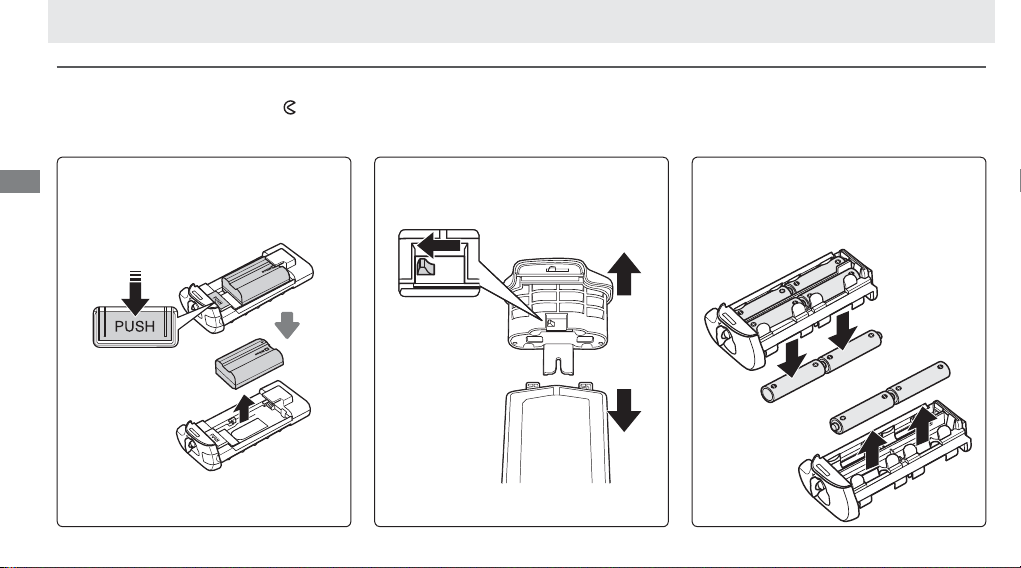

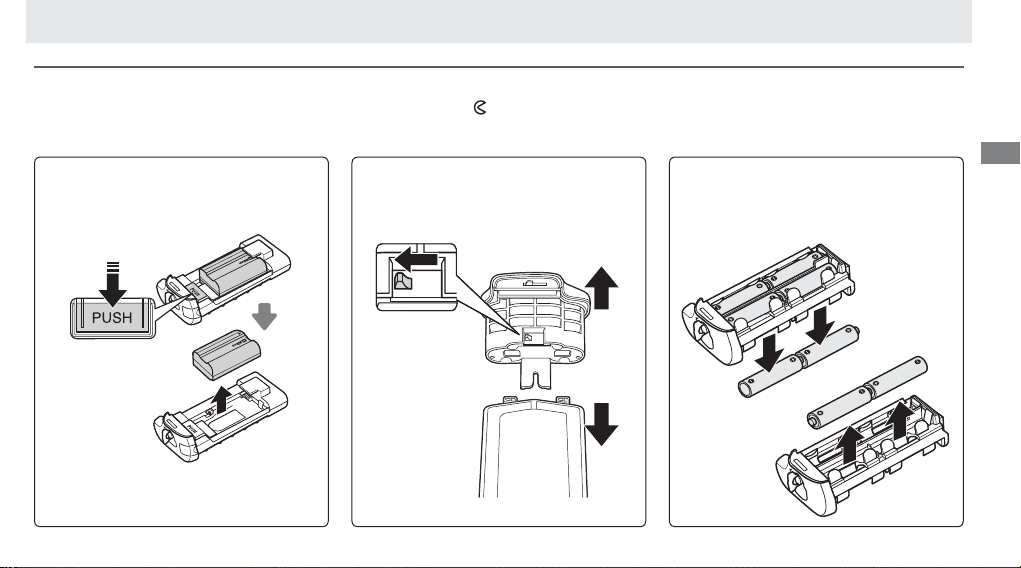

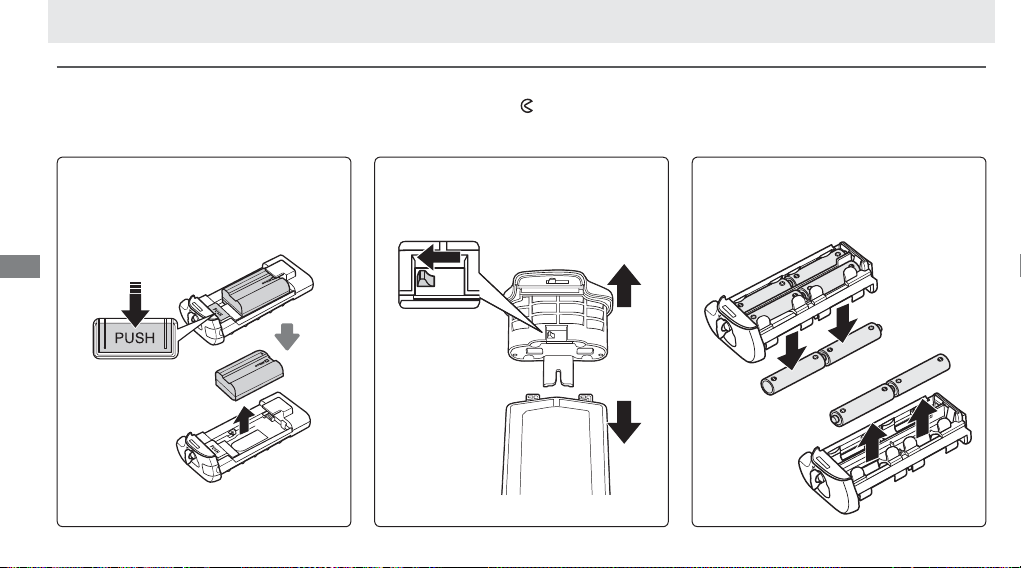

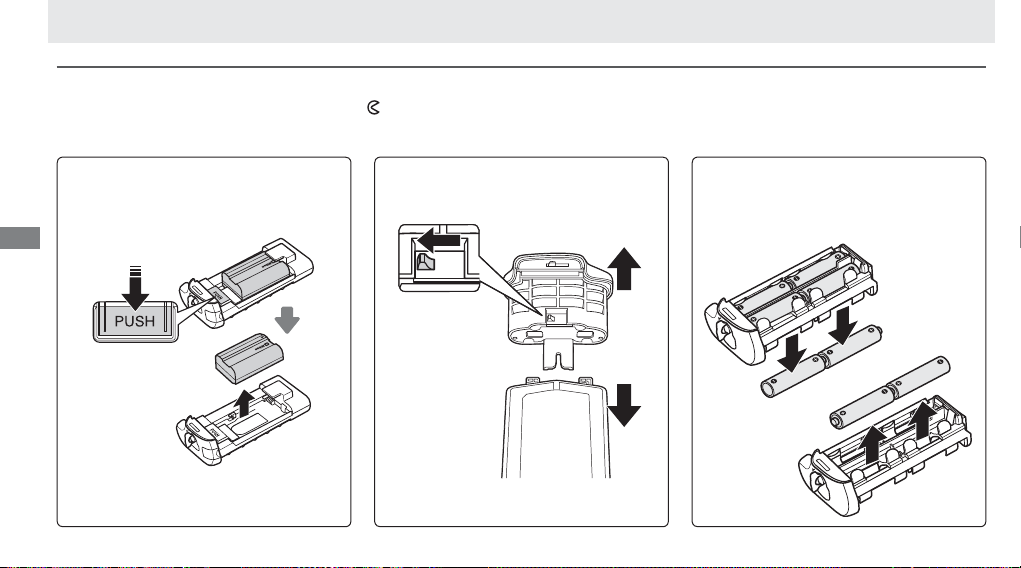

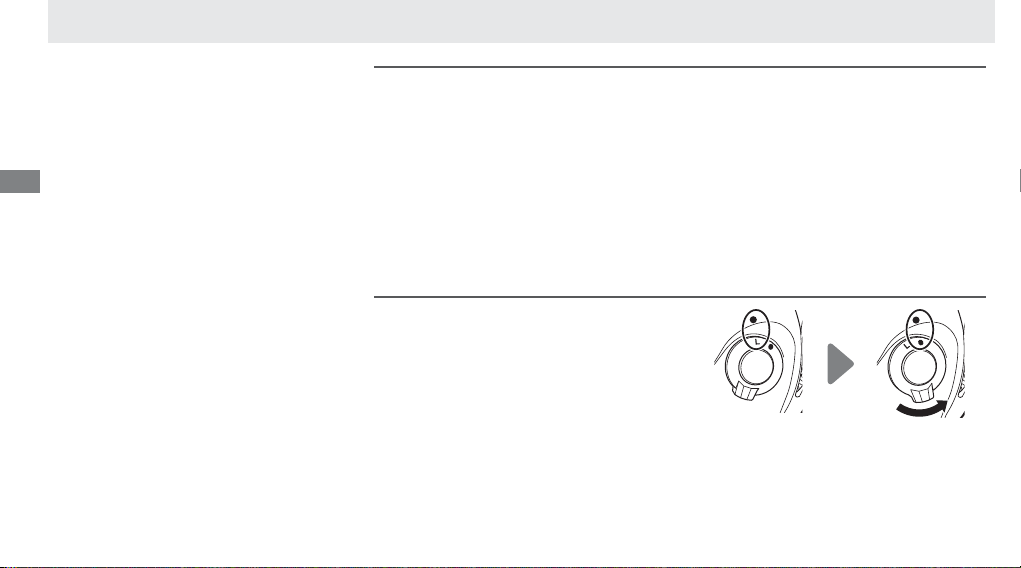

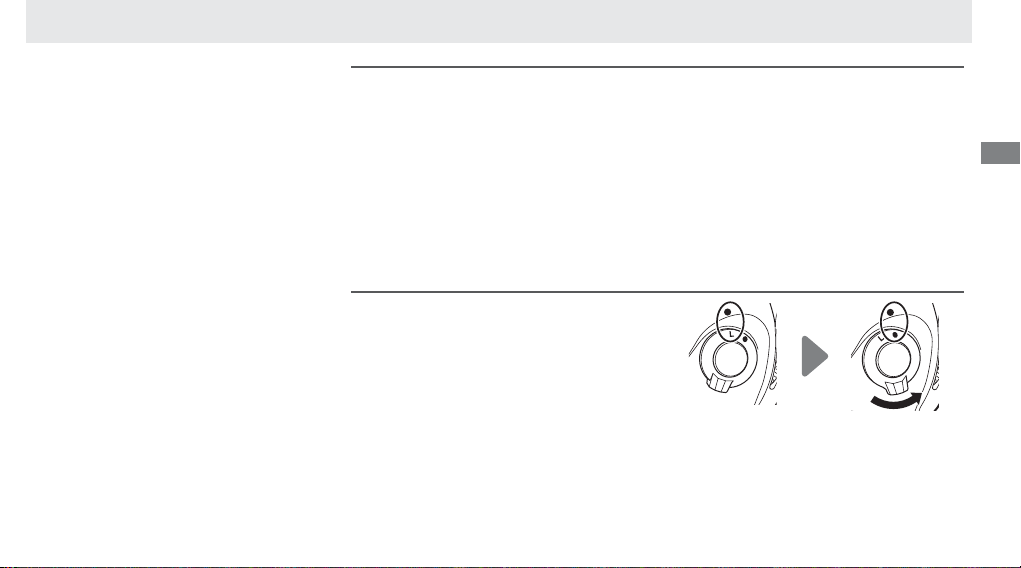

1 Turn the MB-D12 battery-chamber latch to
and remove the battery holder (Figure E).
2 Ready the batteries as described below.
EN-EL15: Matching the indentations on the battery to the projections on the MS-D12EN holder, insert the battery with the arrow (▲) on the bat-
tery toward the battery holder power terminals (Figure F-
q
). Press the battery lightly downward and slide it in the direction of the arrow until
the power terminals click into place (Figure F- w).
EN-EL18: If the battery release on the optional BL-5 battery-chamber cover is positioned so that the arrow Y is visible, slide the battery release to
cover the arrow (Figure G-q). Insert the two projections on the battery into the matching slots on the BL-5 (Figure G-w) and confi rm that the
battery release has slid aside to reveal the arrow.
AA batteries:
3
Insert the battery holder in the MB-D12 and latch the battery-chamber cover (Figure I). Make sure the holder is fully inserted before turning the latch.
Place eight AA batteries in the MS-D12 battery holder as shown in Figure H, making sure that the batteries are in the correct orientation.
4 Turn the camera on and check the battery level in the control panel or viewfi nder. If the camera does not turn on, check that the battery is cor-
rectly inserted.
The EP-5B Power Connector
When using the EP-5B power connector, insert it into the MS-D12EN holder with the arrow (▲) on the connector toward the battery power terminals.
the connector lightly downward and slide it in the direction of the arrow until the power terminals click into place (Figure Jconnector cover and pass the EP-5B power cable through the opening (Figure J-
q
w
).
). Open the holder power
Press
En
7
Page 12

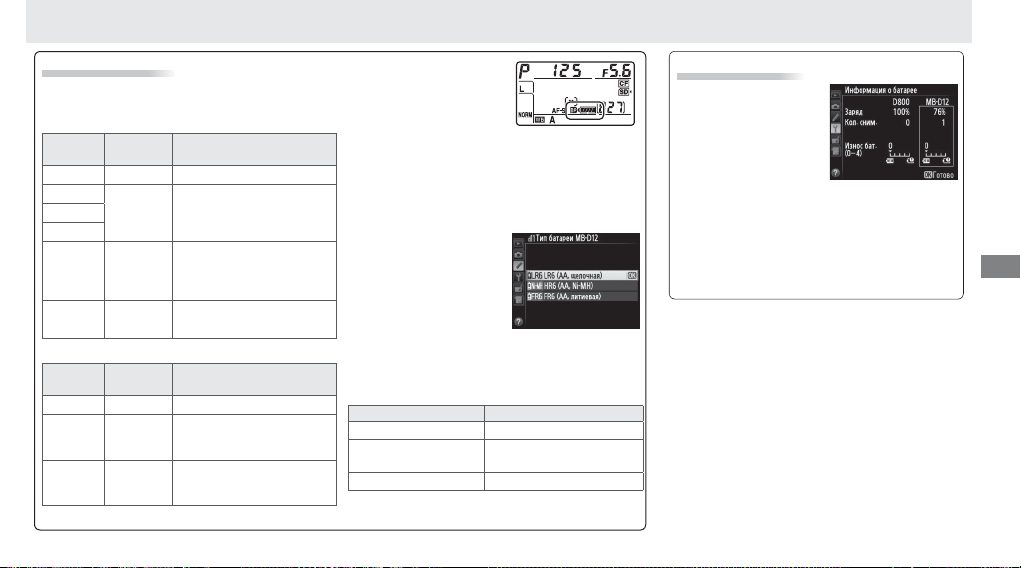

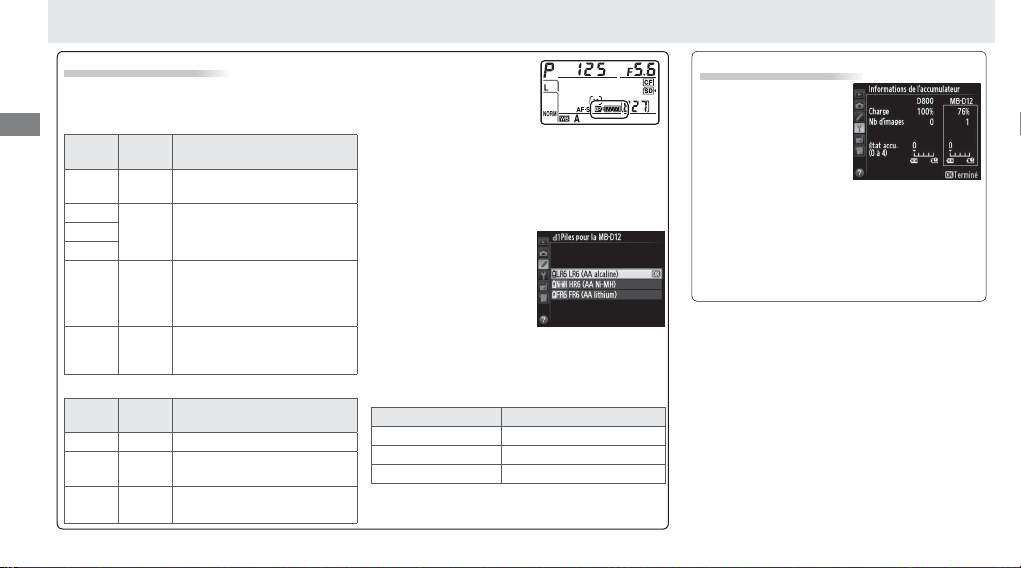

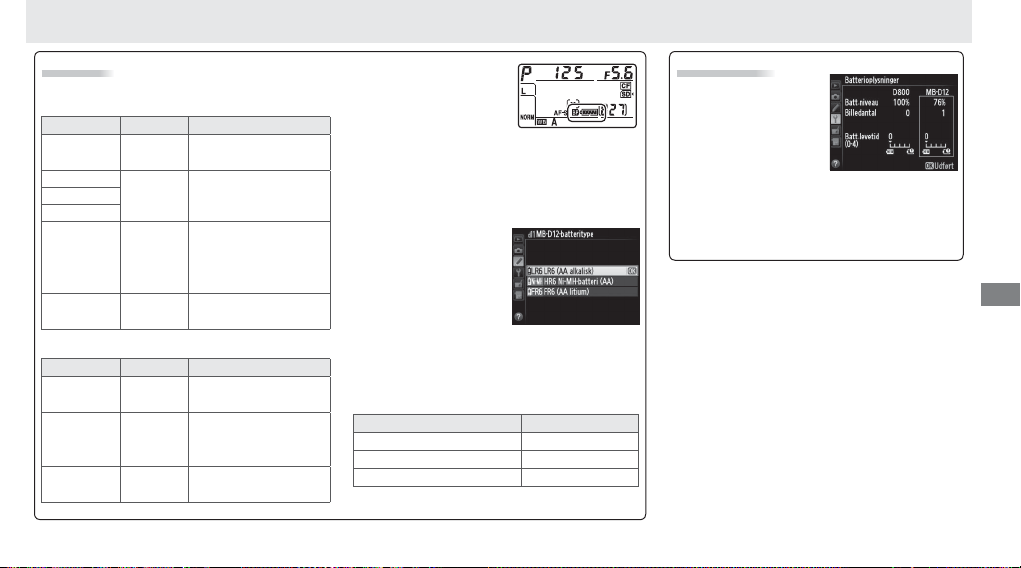

Battery Level
En

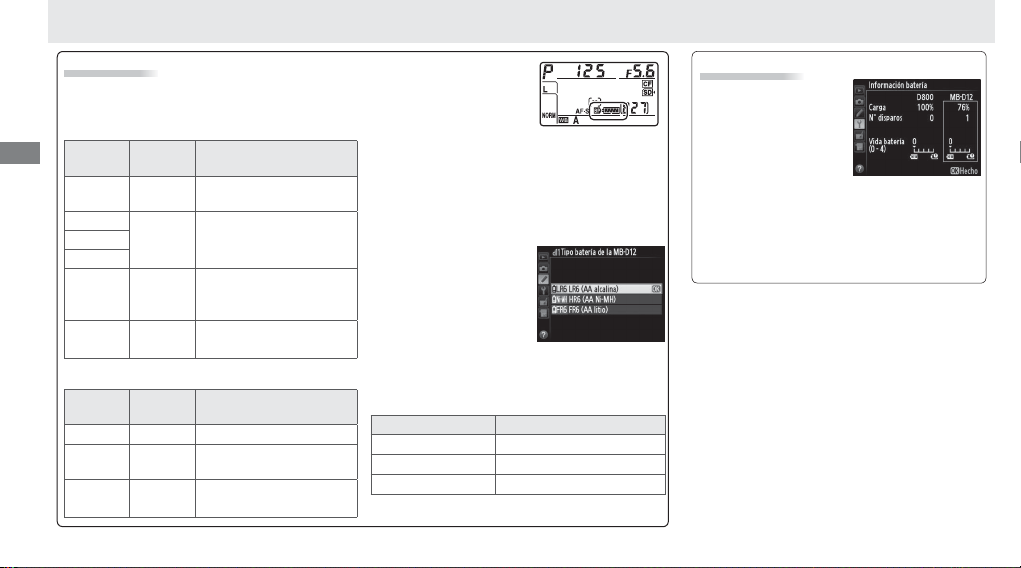

The camera displays battery level as follows:
EN-EL15/EN-EL18
Control panel Viewfi nder Description
L
K
J
I
H d
H
(blinks)d(blinks)
AA Batteries
Control panel Viewfi nder Description
L
I d
H
(blinks)d(blinks)
— Battery fully charged.
Battery partially
—
discharged.
Low battery. Ready
fully-charged spare
battery or charge
battery.
Battery exhausted.
Charge or exchange
battery.
—
Charge remaining.
Low batteries. Ready
spare batteries.
Batteries exhausted.
Shutter release
disabled.
8
An option in Group d of
the camera Custom Settings menu can be used
to change the order in
which the batteries are used.
is drawing power from the MB-D12, a
is displayed in the control panel.
blinks, the battery-chamber cover is not locked.
Close and latch the battery-chamber cover.
To ensure that the
camera shows the correct battery level when
AA batteries are used,
choose the appropriate
option for
tery type
(Group d). If the correct option is not selected,
the camera may fail to function as expected.
Remove the batteries when the MB-D12 is not
in use.
MB-D12 bat-
in the camera Custom Settings menu
Option Battery type
LR6 (AA alkaline) AA alkaline (LR6)
1
HR6 (AA Ni-MH) AA Ni-MH (HR6)
2
FR6 (AA lithium) AA Lithium (FR6)
3
When the camera
icon
s
If the s icon
Battery Info
Battery information
(including calibration
information for EN-EL18
batteries) can be viewed
from the camera setup
menu (the camera battery is listed on the left, the MB-D12 on the
right). Only the battery level icon is shown
when AA batteries are used. See the camera
manual for details.
Note: The illustrations on this page are from the
D800.
Page 13
Removing Batteries
Be careful not to drop batteries or the holder.
1 Turn the MB-D12 battery-chamber latch to
2 Remove the battery or batteries from the holder.
and remove the battery holder (Figure E).
En
EN-EL15
While pressing the holder PUSH button, slide
the battery toward the button.
can then be removed as shown.
The procedure for removing the EP-5B power
connector is the same as that for the EN-EL15.
The battery
EN-EL18
Slide the battery release in the direction
indicated by the arrow (Y) and remove the
battery-chamber cover.
AA Batteries
Remove the batteries as shown. Be careful
not to drop the batteries when removing
them from the holder.
9
Page 14
Specifi cations
Power source One EN-EL15 or EN-EL18 rechargeable Li-ion battery, eight LR6 alkaline, HR6 Ni-MH, or FR6 lithium AA batteries, or EH-5b/EH-5a/
En
Operating temperature 0 – 40 °C (32 – 104 °F)
Dimensions (W × H × D) Approx. 151 × 50 × 81 mm (6.0 × 2.0 × 3.2 in.)
Weight Approx. 365 g (12.9 oz) with MS-D12EN and optional EN-EL15 battery
Specifi cations and design are subject to change without notice.
D EN-EL15 and EN-EL18 Batteries
The performance of EN-EL15 and EN-EL18 batteries drops at temperatures below about 10 °C (50 °F).
spare battery on hand ready to exchange as necessary. Cold batteries will recover some of their charge when warmed.
D AA Batteries
Due to their limited capacity, AA LR6 alkaline batteries should be used only when no other alternative is available.
The capacity of AA batteries varies with make and storage conditions and may in some instances be extremely low; in some cases, AA batteries may cease
to function before their expiry date.
temperatures.
D Frame Advance Rate
EN-EL18 and AA batteries support higher frame advance rates than the EN-EL15; note, however, that in the case of AA batteries the frame advance rate will
drop at low temperatures or if the batteries are low. For more information on frame advance rates, see the camera manual.
10
EH-5 AC adapter (requires EP-5B power connector)
Approx. 460 g (16.3 oz) with MS-D12 and eight AA batteries (available separately from third-party suppliers)
Approx. 310 g (11.0 oz) with MS-D12EN and optional EP-5B power connector
Approx. 425 g (15.0 oz) with optional BL-5 and EN-EL18 battery
Approx. 280 g (9.9 oz) with MS-D12EN
Approx. 270 g (9.6 oz) with MS-D12
Be sure the battery is fully charged and keep a warm
Note that the capacity of AA batteries may drop at temperatures below 20 °C (68 °F). Use is not recommended at low
Page 15
Multifunktionshandgriff MB-D12
Benutzerhandbuch
Inhaltsverzeichnis
Sicherheitshinweise ....................................................2
Hinweis für Kunden in Europa .................................2
Gebrauchshinweise .....................................................2
Einführung .................................................................3
MB-D12 und Zubehör .................................................. 3
Das MB-D12 und das im Lieferumfang enthaltene
Zubehör ................................................................. 3
Verwendung des optionalen Netzadapters EH-5a/
EH-5b und des Akkufacheinsatzes EP-5B .................. 3
Verwenden der Optionalen Akkufachabdeckung BL-5
Komponenten des MB-D12 ..........................................4
Auslöser, Multifunktionswähler, Einstellräder
und AFON-Taste des MB-D12 .................................. 4
Die Auslösesperre des MB-D12 ................................4
Verwenden des Batterieteils ........................................ 5
Anbringen des Multifunktionshandgriff s .................5
Abnehmen des Multifunktionshandgriff s ................ 5
Einsetzen von Akkus oder Batterien ........................ 6
Herausnehmen der Batterien bzw. der Akkus ..........8
Technische Daten ........................................................9
... 4
De
1
Page 16
Sicherheitshinweise
Bitte lesen Sie diese Anleitung vor der Verwendung des Multifunktionshandgriff s aufmerksam
durch. Bewahren Sie die Anleitung stets griff bereit
De
auf, so dass sie allen Personen, die den Multifunktionshandgriff verwenden, direkt zugänglich ist.
Hinweis für Kunden in Europa
VORSICHT
WENN DER FALSCHE AKKUTYP VERWENDET
WIRD, BESTEHT EXPLOSIONSGEFAHR. ENTSORGEN SIE GEBRAUCHTE AKKUS NACH DEN GELTENDEN VORSCHRIFTEN.
Durch dieses Symbol wird angezeigt, dass dieses Produkt getrennt
entsorgt werden muss.
Folgendes gilt für Verbraucher in
europäischen Ländern:
• Dieses Produkt muss an einer
geeigneten Sammelstelle separat entsorgt werden. Eine Entsorgung über den Hausmüll ist unzulässig.
•
Weitere Informationen erhalten Sie bei Ihrem
Fachhändler oder bei den für die Abfallentsorgung zuständigen Behörden bzw. Unternehmen.
2
Gebrauchshinweise
• Das MB-D12 kann nur mit kompatiblen Kameras
verwendet werden.
•
Verwenden Sie das Batterieteil nur mit Batterien
bzw. Akkus oder Batteriehaltern, die in dieser Bedienungsanleitung empfohlen werden.
• Damit keine Metallobjekte die Kontakte für die
Spannungsversorgung berühren und eventuell
einen Kurzschluss verursachen, muss bei Nichtbenutzung des MB-D12 die Kontaktabdeckung
aufgesetzt werden.
• Wird ein Akkuhalter vom MB-D12 entfernt,
müssen die Batterien zur Vermeidung von
Kurzschlüssen, wie sie durch die Berührung mit
anderen Metallobjekten auftreten können, entnommen oder der Halter bzw. die Abdeckung
ins Halterfach gelegt werden.
• Die Zugriff slampe der Speicherkarte könnte
aufl euchten, wenn das MB-D12 an die Kamera
angebracht oder von der Kamera entfernt wird.
Dies stellt jedoch keine Fehlfunktion dar.
• Falls vom Multifunktionshandgriff Rauch oder
ungewöhnliche Gerüche oder Geräusche ausgehen, sollten Sie das Gerät sofort außer Betrieb
nehmen. Nehmen Sie die Batterien bzw. Akkus
aus dem Multifunktionshandgriff , und lassen Sie
ihn von Ihrem Fachhändler oder vom NikonKundendienst überprüfen.
• Das MB-D12 verfügt über keinen Ein-/Ausschalter. Das Gerät wird über den Ein-/Ausschalter der
Kamera gesteuert.
Page 17
Einführung MB-D12 und Zubehör
Vielen Dank, dass Sie sich für den Kauf des Multifunktionshandgriff s MB-D12 entschieden haben.
Der MB-D12 kann mit allen digitalen Spiegelrefl exkameras von Nikon, die das MB-D12 als kompatibles Zubehörteil in der Bedienungsanleitung
der Kamera auff ühren, verwendet werden. Der
MB-D12 nimmt einen Akku vom Typ EN-EL15
oder EN-EL18 oder acht Batterien der Größe AA
(Alkaline, Ni-MH oder Lithium) auf und ist mit
einem separaten Auslöser, einer AFON-Taste ,
einem Multifunktionswähler und zwei Einstellrädern ausgestattet, um Bilder im “Hochformat” aufzunehmen. Mit den Menüoptionen der Kamera
kann der Benutzer wählen, ob der Kameraakku
oder die Akkus bzw. Batterien im MB-D12 zuerst
verwendet werden sollen; lesen Sie hinsichtlich
weiterer Einzelheiten die Bedienungsanleitung
der Kamera.
Der MB-D12 und das im Lieferumfang enthaltene Zubehör
Versichern Sie sich, dass die folgenden Bestandteile im Lieferumfang des MB-D12 enthalten sind (Akkus
und Batterien sind separat erhältlich).
MB-D12
Der MS-D12EN wird beim Versand in den MB-D12 eingelegt. Siehe hinsichtlich weiterer Informationen zum Abnehmen des Batteriehalters den Abschnitt “Einsetzen von Akkus oder Batterien”.
Akkus des Typs EN-EL15
Verwendung des optionalen Netzadapters EH-5a/
EH-5b und des Akkufacheinsatzes EP-5B
Der optionale Netzadapter EH-5a/EH-5b und der Akkufacheinsatz EP-5B stellen eine zuverlässige Stromquelle beim Einsatz der Kamera über eine längere Betriebszeit dar. Um einen Netzadapter mit dem MB-D12
zu verwenden, schieben Sie den EP-5B in den Akkuhalter MS-D12EN, wie auf Seite 6 beschrieben, und
schließen Sie dann den EH-5a/EH-5b wie in der dem
EP-5B beiliegenden Dokumentation beschrieben an.
Halter MS-D12EN für
Halter MS-D12 für
Mignonzellen
Haltertasche
• Benutzerhandbuch
(diese Anleitung)
• Garantie
Verwenden der optionalen Akkufachabdeckung BL-5
Eine Akkufachabdeckung
BL-5 (separat erhältlich) ist
erforderlich, wenn Akkus
vom Typ EN-EL18 verwendet werden.
Akkufachabde-
Akkufachabde-
Kontaktabe-
deckung
ckung BL-5
ckung BL-5
De
3
Page 18
Komponenten des MB-D12 (Abbildung A)
q Kontaktabdeckung
w Halter für die Abdeckung des Kamerakontakts
De
e Anschluss-/elektrische Kontakte
r AFON-Taste
t Hinteres Einstellrad
y Multifunktionswähler
u Adapterrad
i Abdeckung des Akkufacheinsatzhalters
o Batteriefach Abdeckung
!0 Batteriefach
!1 Batteriefach Verriegelung
!2 Befestigungsschraube
!3 Auslöser
!4 Auslösesperre
!5 Vorderes Einstellrad
!6 Stativgewinde
!7 Halter MS-D12EN für Batterien des Typs
EN-EL15
!8 Kontakte für die Spannungsversorgung
!9 Kontakte für die Spannungsversorgung
(Akkuhalter MS-D12EN)
@0 Halter MS-D12 für Mignonzellen
@1 Kontakte für die Spannungsversorgung
(Batteriehalter MS-D12)
@2 Akkufachabdeckung BL-5 (separat erhältlich)
4
Auslöser, Multifunktionswähler, Einstellräder und AFON-Taste des MB-D12
Der MB-D12 verfügt über einen Auslöser (Abbildung A- !3), einen Multifunktionswähler (Abbildung
), ein hinteres Einstellrad (Abbildung A- t), ein vorderes Einstellrad (Abbildung A- !5) und eine
A-
y
AFON-Taste (Abbildung Amachen. Diese Bedienelemente haben die gleichen Funktionen wie die entsprechenden Bedienelemente der Kamera. Weitere Informationen nden Sie in der Bedienungsanleitung der Kamera.
Änderungen der Optionen
Individualfunktionen der Kamera (Gruppe f ) gelten auch für den Multifunktionswähler, die Einstellräder
und die AFON-Taste am MB-D12. Die Belichtungsmesssysteme werden, unabhängig von der für den
Multifunktionswähler
lers am MB-D12 aktiviert.
). Verwenden Sie diese Funktionen, wenn Sie Aufnahmen im Hochformat
r
Mitteltaste, Einstellräder
gewählten Option, nicht durch Drücken der Mitteltaste des Multifunktionswäh-
und
AF-ON-Taste des MB-D12
im Menü der
Die Auslösesperre des MB-D12
Die Auslösesperre (Abbildung A- !4) sperrt die
Steuerelemente am MB-D12, um eine unbeabsichtigte Benutzung zu verhindern. Lösen Sie die
Auslösesperre, wie rechts abgebildet, bevor Sie
diese Steuerelemente verwenden, um Fotogra en im Hochformat aufzunehmen.
Die Auslösesperre ist kein Ein-/Ausschalter. Verwenden Sie den Ein-/Ausschalter der Kamera, um
diese ein- oder auszuschalten.
Verriegelt Entriegelt
Page 19
Verwenden des Batterieteils
Anbringen des Multifunktionshandgriff s
Stellen Sie vor dem Anbringen des Batterieteils MB-D12 sicher, dass die Kamera ausgeschaltet ist und
sich die Auslösesperre (Abbildung Abildungen zeigen die D800).
1 Nehmen Sie die Kontaktabdeckung (Abbildung A-
2 Die Kontakte für den MB-D12 befi nden sich am Boden der Kamera, an dem sie durch eine Kontaktab-
deckung geschützt werden. Nehmen Sie die Kontaktabdeckung wie in Abbildung B-
und legen Sie sie in den Kontaktabdeckungshalter des MB-D12 (Abbildung B-
3 Positionieren Sie den MB-D12 so, dass seine Befestigungsschraube (Abbildung C-
winde der Kamera (Abbildung Ces in die durch den LOCK-Pfeil (Abbildung D) dargestellte Richtung drehen. Der Akku muss vor dem
Anschließen des MB-D12 nicht aus der Kamera genommen werden. Bei den Standardeinstellungen
greift die Kamera erst dann auf den Kameraakku zu, wenn die Batterie im MB-D12 entladen ist. Mit
der Option
Akkureihenfolge
Reihenfolge geändert werden, in der die Akkus bzw. Batterien verwendet werden.
Denken Sie daran, die Kamera-Kontaktabdeckung in den Kontaktabdeckungshalter zu legen und die
Kontaktabdeckung des MB-D12 an einem sicheren Ort aufzubewahren, damit Sie sie nicht verlieren.
Automatik-Zwischenringe vom Typ PB-6D und PK-13 sind erforderlich, wenn das Balgengerät PB-6
mit dem MB-D12 verwendet wird.
) am Multifunktionshandgriff in der Position L befi ndet (die Ab-
!4
) vom Akku ab.
q
dargestellt ab
q
).
w
) am Stativge-
w
) ausgerichtet ist, und ziehen Sie das Ansatzrad fest, indem Sie
q
im Menü der Individualfunktionen der Kamera (Gruppe d) kann die
Abnehmen des Multifunktionshandgriff s
Schalten Sie die Kamera aus, wenn Sie den
MB-D12 von der Kamera abnehmen wollen, und
stellen Sie die Auslösesperre des MB-D12 auf L,
lösen Sie anschließend das Adapterrad und nehmen Sie das MB-D12 ab. Stellen Sie sicher, dass Sie
die Kontaktabdeckungen wieder auf die Kontakte
der Kamera und des MB-D12 setzen, wenn der
Akku nicht verwendet wird.
5
De
Page 20
Einsetzen von Akkus oder Batterien
Der MB-D12 kann mit einem Lithium-Ionen-Akku vom Typ EN-EL15 oder EN-EL18 oder mit acht Batterien der Größe AA verwendet werden. Eine Akkufachabdeckung
vom Typ BL-5 (separat erhältlich) ist erforderlich, wenn ein Akku vom Typ EN-EL18 verwendet wird.
De
Stellen Sie vor dem Einlegen des Akkus oder der Batterien sicher, dass die Kamera ausgeschaltet ist und dass sich die Auslösesperre des MB-D12 in der L-Position befi ndet.
1 Drehen Sie die Batteriefach -Verriegelung des MB-D12 auf und nehmen Sie den Batteriehalter ab (Abbildung E).
2 Bereiten Sie den Akku bzw. die Batterien wie unten beschrieben vor.
EN-EL15: Richten Sie die Vertiefungen des Akkus an den Ausbuchtungen des Halters MS-D12EN aus, und setzen Sie den Akku mit dem Pfeil (▲) in Richtung
der Kontakte für die Spannungsversorgung des Akkuhalters ein (Abbildung F-
tung, bis die Kontakte für die Spannungsversorgung einrasten (Abbildung F-
). Drücken Sie den Akku leicht nach unten und schieben Sie ihn in Pfeilrich-
q
).
w
EN-EL18: Wenn die Akku-Entriegelung an der optionalen Akkufachabdeckung BL-5 so ausgerichtet ist, dass der Pfeil Y sichtbar ist, schieben Sie die Akku-
Entriegelung über den Pfeil (Abbildung G-
). Setzen Sie den Akku mit seinen zwei Ausbuchtungen in die passenden Fächer an der BL-5 (Abbildung G- w)
q
ein und überprüfen Sie, ob die Akku-Entriegelung so zur Seite geschoben wurde, dass der Pfeil sichtbar ist.
AA-Batterien: Setzen Sie acht Batterien der Größe AA in den Batteriehalter MS-D12 wie in Abbildung H abgebildet ein. Achten Sie darauf, dass die Batterien
richtig herum eingelegt werden.
MB-D12
3 Schieben Sie den Akkuhalter in den
und verriegeln Sie die Akkufachabdeckung (Abbildung I). Vergewissern Sie sich, dass der Halter vollständig
eingeschoben ist, bevor Sie den Verschluss umdrehen.
4 Schalten Sie die Kamera ein und überprüfen Sie die Batteriekapazität auf dem oberen Display oder im Sucher. Falls sich die Kamera nicht einschalten lässt,
überprüfen Sie, ob die Batterien bzw. der Akku korrekt eingelegt wurden.
Der Akkufacheinsatz EP-5B
Wenn Sie den Akkufacheinsatz EP-5B verwenden, schieben Sie ihn so in den Akkuhalter MS-D12EN, dass der Pfeil (▲) auf dem Einsatz in die Richtung der
Kontakte für die Spannungsversorgung weist. Drücken Sie den Einsatz leicht nach unten und schieben Sie ihn in Pfeilrichtung, bis die Kontakte einrasten
(Abbildung J-
). Öff nen Sie die Abdeckung des Akkufacheinsatzhalters und führen Sie das Netzkabel des EP-5B durch die Öff nung (Abbildung J- w).
q
6
Page 21

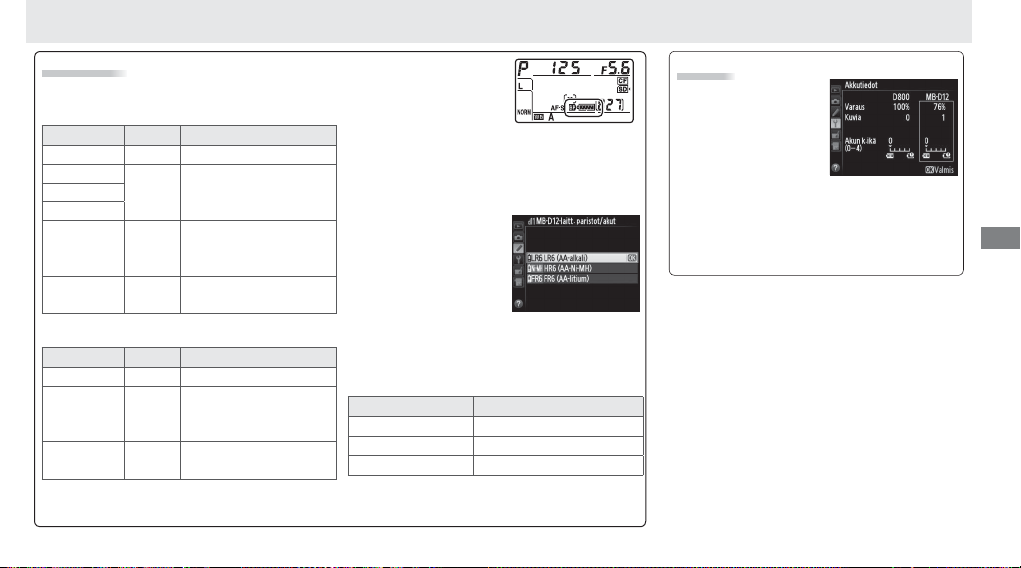

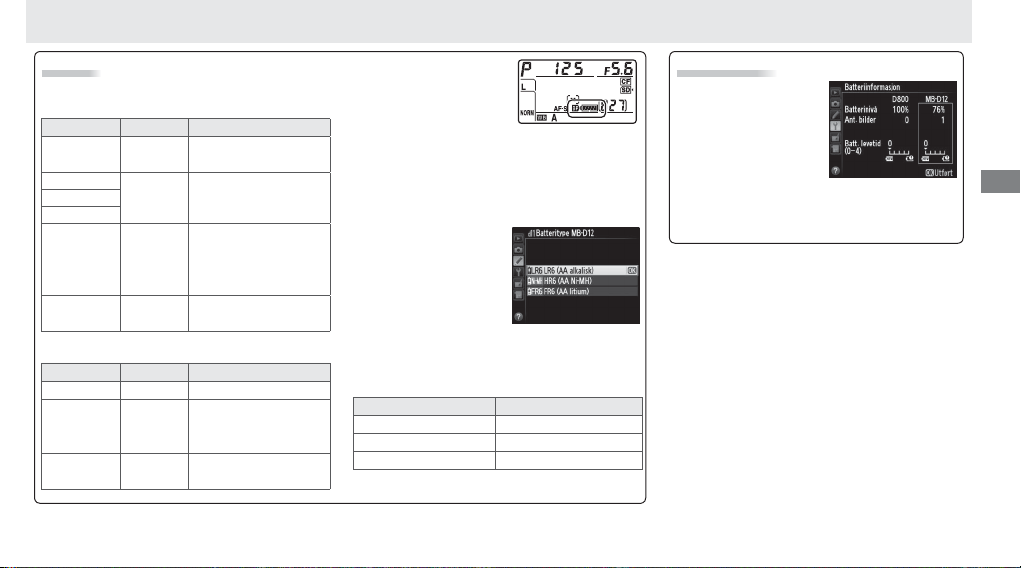

Akku-/Batteriekapazität
An der Kamera wird die Kapazität der Akkus bzw.
der Batterien folgendermaßen angezeigt:
EN-EL15/EN-EL18
Display Sucher Beschreibung
— Akku vollständig aufgeladen.
L
K
— Akku teilweise entladen.
J
I
Akkukapazität geht zur Neige.
H d
H
(blinkt)d(blinkt)
Mignon-Zellen (Größe AA)
Display Sucher Beschreibung
L
I d
H
(blinkt)d(blinkt)
Halten Sie einen voll aufgeladenen Ersatzakku bereit oder
laden Sie den Akku auf.
Akku ist leer. Laden Sie den Akku
auf oder tauschen Sie ihn aus.
— Vollständige Ladung.
Batteriekapazität geht zur
Neige. Halten Sie Ersatzbatterien bereit.
Batterien sind entladen. Auslöser gesperrt.
Mit einer Funktion aus dem
Menü der Individualfunktionen (Gruppe d) können Sie
die Reihenfolge festlegen, in
der die Akkus bzw. Batterien
des Handgriff s bzw. der Kamera aufgebraucht werden. Wenn die Kamera Strom vom MB-D12 bezieht,
wird auf dem Bedienfeld ein Symbol
Wenn das
ckung nicht verriegelt. Schließen und verriegeln Sie
die Akkufachabdeckung.
Um sicherzustellen, dass
die Kamera bei der Verwendung von Mignonzellen die korrekte Batteriekapazität anzeigt, wählen Sie
die entsprechende Option
für Akku-/Batterietyp MB-D12 im Menü der Individualfunktionen der Kamera (Gruppe d). Wird
eine falsche Option ausgewählt, funktioniert die
Kamera möglicherweise nicht wie erwartet.
1
2
3
Nehmen Sie die Batterien bei Nichtbenutzung
aus dem Multifunktionshandgriff heraus.
-Symbol blinkt, ist die Akkufachabde-
s
Option Batterietyp
LR6 (Mignon, Alkaline)
HR6 (Mignon, NiMH)
FR6 (Mignon, Lithium)
Alkali-Mignonzelle (LR6)
NiMH-Mignonzelle (HR6)
Lithium-Mignonzelle (FR6)
angezeigt.
s
Akkudiagnose
Die Akkuinformationen
(einschließlich Kalibrierungsinformationen
für Akkus vom Typ
EN-EL18) können vom
Kamera-Systemmenü
aus angezeigt werden (der Kamera-Akku ist
links aufgelistet, der MB-D12 rechts). Wenn
AA-Batterien verwendet werden, wird nur das
Symbol für den Batterieladezustand angezeigt.
Lesen Sie hinsichtlich weiterer Einzelheiten die
Bedienungsanleitung der Kamera.
Hinweis: Die Abbildungen auf dieser Seite zeigen
die D800.
De
7
Page 22
Herausnehmen der Batterien bzw. der Akkus
Geben Sie acht, die Akkus oder den Halter nicht fallen zu lassen.
De
1 Drehen Sie die Batteriefach Verriegelung des MB-D12 auf
2 Nehmen Sie den Akku oder die Batterien aus dem Halter.
und entnehmen Sie den Batteriehalter (Abbildung E).
EN-EL15
Halten Sie die PUSH-Taste auf dem Halter gedrückt und schieben Sie den Akku in Richtung
der Taste. Anschließend kann der Akku wie dargestellt herausgenommen werden.
Der Akkufacheinsatz EP-5B wird auf die gleiche
Weise entnommen wie der EN-EL15.
8
EN-EL18
Schieben Sie die Akku-Entriegelung in die vom
Pfeil (Y) angezeigte Richtung und nehmen Sie
die Akkufachabdeckung ab.
Mignonzellen
Nehmen Sie die Batterien wie dargestellt heraus. Gehen Sie vorsichtig vor, damit die Batterien bei der Herausnahme aus dem Halter
nicht hinunterfallen.
Page 23
Technische Daten
Stromversorgung Ein Lithium-Ionen-Akku vom Typ EN-EL15 oder EN-EL18, acht Batterien der Größe AA vom Typ LR6-Alkaline, Mignon-Ni-MH
(HR6) oder FR6-Lithium oder ein Netzadapter vom Typ EH-5b/EH-5a/EH-5 (Akkufacheinsatz EP-5B erforderlich)
Betriebstemperatur 0 bis 40 °C
Abmessungen (H × B × T) Ca. 50 × 151 × 81 mm
Gewicht Ca. 365 g mit MS-D12EN und optionalem Akku vom Typ EN-EL15
Ca. 460 g mit MS-D12 und acht Batterien der Größe AA (von Drittanbietern separat erhältlich)
Ca. 310 g mit MS-D12EN und optionalem Akkufacheinsatz EP-5B
Ca. 425 g mit optionaler BL-5 und einem Akku vom Typ EN-EL18
Ca. 280 g mit MS-D12EN
Ca. 270 g mit MS-D12
Änderungen und Irrtümer vorbehalten.
Akkus vom Typ EN-EL15 und EN-EL18
Die Leistung der Akkus vom Typ EN-EL15 und EN-EL18 sinkt bei Temperaturen unter 10 °C. Stellen Sie sicher, dass der Akku vollständig aufgeladen ist und halten
Sie einen warmen Ersatzakku bereit, um den Akku bei Bedarf auszutauschen. Kalte Akkus gewinnen bei der Aufwärmung einen Teil ihrer Ladung zurück.
Mignonzellen
Aufgrund ihrer begrenzten Kapazität sollten Mignon-Zellen (LR6, AA) nur dann verwendet werden, wenn keine Alternative zur Verfügung steht.
Die Kapazität von Mignonzellen unterscheidet sich je nach Art der Herstellung und den Aufbewahrungsbedingungen; in einigen Fällen kann die Kapazität
extrem gering sein; in anderen Fällen können Mignonzellen bereits vor dem Ablaufdatum ihre Funktion einstellen. Beachten Sie, dass sich die Kapazität von
Mignonzellen bei Temperaturen unter 20 °C verringern kann. Der Einsatz bei niedrigen Temperaturen ist nicht zu empfehlen.
Bildrate
Akkus vom Typ EN-EL18 und Mognon-Zellen der Größe AA der Größe AA unterstützen höhere Bildraten als der EN-EL15. Beachten Sie jedoch, dass bei
Mignon-Zellen (AA) die Bildrate bei niedrigen Temperaturen oder, wenn die Batterien fast leer sind, sinkt. Weitere Informationen über Bildraten fi nden Sie
in der Bedienungsanleitung der Kamera.
De
9
Page 24
Page 25
Poignée-alimentation MB-D12
Manuel d’utilisation
Table des matières
Mesures de précaution ................................................2
Avis pour les clients en Europe ................................ 2
Précautions d’utilisation ............................................. 2
Présentation ...............................................................4
La MB-D12 et ses accessoires ....................................... 4
La MB-D12 et les accessoires fournis ........................4
Utilisation de l’adaptateur secteur EH-5a/EH-5b et du
connecteur d’alimentation EP-5B (optionnels)
Utilisation du volet de logement pour accumulateur,
BL-5 (optionnel) .....................................................4
Descriptif de la MB-D12 ...............................................5
Déclencheur, sélecteur multidirectionnel, molettes
de commande et touche AF-ON de la MB-D12 ..........5
Le verrouillage de commande de la MB-D12 ............5
Utilisation de la poignée-alimentation ........................ 6
Montage de la poignée-alimentation ...................... 6
Retrait de la poignée-alimentation .........................6
Insertion des accumulateurs/piles ...........................7
Retrait des accumulateurs/piles ..............................9
Caractéristiques ........................................................ 10
.......... 4
Fr
1
Page 26
Mesures de précaution
Afi n de garantir le bon fonctionnement de votre
matériel, lisez attentivement ce manuel avant
d’utiliser le produit. Ensuite, rangez-le dans un endroit où il pourra être consulté par tous ceux qui
Fr
auront à s’en servir.
Avis pour les clients en Europe
ATTENTION
IL Y A UN RISQUE D’EXPLOSION SI L’ACCUMULATEUR EST REMPLACÉ PAR UN AUTRE DE TYPE INCORRECT. DÉBARRASSEZ-VOUS DES ACCUMULATEURS USAGÉS EN SUIVANT LES CONSIGNES.
Ce symbole indique que ce produit
doit être collecté séparément.
Les mentions suivantes s’appliquent uniquement aux utilisateurs
situés dans les pays européens :
• Ce produit doit être déposé dans
un point de collecte approprié. Il ne doit pas être
jeté avec les déchets ménagers.
• Pour plus d’informations, contactez votre revendeur ou les autorités locales chargées de la gestion des déchets.
2
Précautions d’utilisation
• La MB-D12 s’utilise uniquement avec des appareils photo compatibles.
•
N’utilisez pas des piles ou des accumulateurs ainsi que des supports pour piles ou accumulateur
non recommandés dans ce manuel.
• Pour éviter tout court-circuit dû au contact entre des objets métalliques et les contacts de l’alimentation, replacez le cache-contacts lorsque
vous n’utilisez pas la MB-D12.
• Lorsqu’un support pour piles ou accumulateur
est retiré de la MB-D12, enlevez les piles/l'accumulateur ou mettez le support ou le cachecontacts dans l'étui du support afi n d’éviter
les courts-circuits causés par le contact avec
d’autres objets métalliques.
• Le voyant d’accès à la carte mémoire peut s’allumer lorsque la MB-D12 est fi xée ou retirée de
l’appareil photo, mais il ne s’agit pas d’un dysfonctionnement.
• Si vous remarquez que de la fumée, une odeur
ou un bruit inhabituel provient de la poignéealimentation, cessez immédiatement de l’utiliser. Après avoir retiré l’accumulateur ou les piles,
portez le produit à un centre de service Nikon
agréé pour le faire inspecter (veillez à ne pas
vous brûler).
• La MB-D12 ne comporte pas de commutateur
marche-arrêt. Pour l’allumer ou l’éteindre, utilisez le commutateur marche-arrêt de l’appareil
photo.
Page 27
Avertissements à l’attention des utilisateurs américains
Federal Communications Commission (FCC) Radio Frequency Interference Statement
Cet équipement a été testé et trouvé conforme
aux limites défi nies pour les appareils numériques
de classe B selon la partie 15 de la réglementation
FCC. Ces limites assurent une protection raisonnable contre les interférences dangereuses lorsque
l’équipement est utilisé en environnement résidentiel. Cet équipement génère, utilise et peut
irradier des radiofréquences qui peuvent, en cas
d’une installation et d’une utilisation contraires aux
instructions, provoquer des interférences néfastes
aux communications radio. Cependant, il n’existe
aucune garantie que ce matériel ne provoquera
pas des interférences dans une installation particulière. Si ce matériel provoque eff ectivement des
interférences préjudiciables à la réception radio
ou télévisée, ce qui peut être déterminé en allumant et en éteignant le matériel, l’utilisateur est
vivement encouragé à essayer de corriger ces interférences en ayant recours à une ou plusieurs des
mesures suivantes :
• Réorientez ou repositionnez l’antenne de réception.
• Augmentez la distance séparant l’équipement
du récepteur.
• Connectez l’appareil photo à une prise reliée à
un circuit diff érent de celui où est connecté le
récepteur.
• Consultez un revendeur ou un technicien radio/
télévision spécialisé.
AVERTISSEMENTS
Modifi cations : Le FCC demande qu’il soit notifi é à
l’utilisateur que tout changement ou modifi cation
sur cet appareil qui n’aurait pas été expressément
approuvé par Nikon Corporation peut annuler
tout droit à l’utilisateur d’utiliser l’équipement.
Nikon Inc.,
1300 Walt Whitman Road, Melville, New York
11747-3064, U.S.A.
Tél.: 631-547-4200
Avertissements à l’attention des utilisateurs canadiens
ATTENTION
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Can a da.
CAUTION
This Class B digital apparatus complies with
Canadian ICES-003.
3
Fr
Page 28
Présentation La MB-D12 et ses accessoires
Merci pour votre achat de la poignée-alimentation
MB-D12 qui peut être utilisée avec tous les refl ex
numériques Nikon pour lesquels elle est signalée
comme accessoire compatible dans leur manuel
Fr
d’utilisation. La MB-D12 est alimentée soit par un
accumulateur EN-EL15 ou EN-EL18, soit par 8 piles
AA (alcalines, Ni-MH ou lithium) et dispose d’un
autre déclencheur, d’une touche AFON, d’un sélecteur multidirectionnel ainsi que des sélecteurs
de commande principal et secondaire pour prendre des photos à la verticale (portrait). Les options
du menu de l’appareil photo permettent à l’utilisateur de choisir si l’appareil photo fonctionne
d’abord grâce à son accumulateur ou grâce à la
MB-D12 ; se reporter au manuel de l’appareil pour
plus de détails.
4
La MB-D12 et les accessoires fournis
Vérifi ez que les éléments suivants se trouvent bien avec votre MB-D12 (piles et accumulateurs vendus séparément).
MB-D12
Le MS-D12EN est inséré dans la MB-D12 à la livraison. Se reporter à “Insertion des accumulateurs/piles” pour obtenir des informations sur le retrait
du support pour accumulateur.
Utilisation de l’adaptateur secteur EH-5a/EH-5b et du
connecteur d’alimentation EP-5B (optionnels)
L’adaptateur secteur EH-5a/EH-5b et le connecteur d’alimentation EP-5B (optionnels) fournissent
une source d’alimentation fi able lorsque vous utilisez l’appareil photo pendant des périodes prolongées. Pour utiliser un adaptateur secteur avec
la poignée MB-D12, insérez le connecteur EP-5B
dans le support pour accumulateur MS-D12EN
comme décrit à la page 7, et branchez l’adaptateur EH-5a/EH-5b comme décrit dans la documentation fournie avec le connecteur EP-5B.
Support MS-D12EN pour
accumulateur EN-EL15
Support MS-D12
pour piles AA
Étui pour porte-
accu/piles
• Manuel d’utilisation
(ce manuel)
• Garantie
Utilisation du volet de logement pour accumulateur,
BL-5 (optionnel)
Le volet de logement pour
accumulateur, BL-5 (en option), est nécessaire en cas
d’utilisation d’un accumulateur EN-EL18.
logement pour
logement pour
accumulateur BL-5
accumulateur BL-5
Cache-
contacts
Volet de
Volet de
Page 29
Descriptif de la MB-D12 ( gure A)
q Cache-contacts
w Support pour le cache-contacts de l’appareil
e Contacts d’alimentation/de communication
r Touche AFON
t Molette de commande principale
y Sélecteur multidirectionnel
u Molette de xation
i Volet du connecteur d'alimentation du
support
o Volet du logement pour accumulateur/piles
!0 Logement pour accumulateur/piles
!1 Loquet du logement pour accumulateur/piles
!2 Vis de montage
!3 Déclencheur
!4 Verrouillage de commande
!5 Molette de commande secondaire
!6 Filetage de xation sur trépied
!7 Support MS-D12EN pour accumulateur
EN-EL15
!8 Contacts d'alimentation
!9 Contacts d’alimentation (pour support
MS-D12EN)
@0 Support MS-D12 pour piles AA
@1
Contacts d’alimentation (pour support MS-D12)
@2 Volet de logement pour accumulateur, BL-5
(disponible séparément)
Déclencheur, sélecteur multidirectionnel, molettes de commande et touche AF-ON de la MB-D12
La MB-D12 est équipée d'un déclencheur (Figure A- !3), d’un sélecteur multidirectionnel (Figure A- y),
d’une molette de commande principale (Figure A-
!5
) et d’une touche AFON (Figure A- r) permettant de photographier à la verticale (portrait). Ces com-
A-
mandes disposent des mêmes fonctions que leurs équivalents sur le boîtier. Reportez-vous au manuel
d’utilisation de l’appareil photo pour en savoir plus.
Les modi cations apportées aux réglages
Régler AF-ON pour MB-D12
et
teur multidirectionnel, aux molettes de commande et à la touche AFON de la MB-D12. Quelle que soit
l'option sélectionnée pour
tionnel de la MB-D12 n'activera pas le système de mesure de l'exposition.
du menu Réglages perso. (Groupe f) s’appliquent également au sélec-
Sélecteur multidirectionnel
t
), d’une molette de commande secondaire (Figure
Bouton central du sélecteur, Perso. molettes commande
, appuyer au centre du sélecteur multidirec-
Le verrouillage de commande de la MB-D12
Le verrouillage de commande (Figure A- !4) empêche toute utilisation involontaire des commandes de la MB-D12. Avant d’utiliser ces commandes pour prendre des photos en cadrage vertical
(portrait), déverrouillez les commandes comme
indiqué à droite.
Le verrouillage de commande ne coupe pas
l’alimentation. Servez-vous du commutateur
marche-arrêt de l’appareil photo pour allumer et
éteindre l’appareil photo.
Verrouillage Déverrouillage
Fr
5
Page 30
Utilisation de la poignée-alimentation
Montage de la poignée-alimentation
Avant de monter la poignée-alimentation, assurez-vous que l’appareil photo est éteint et que le verrouillage de commande de la MB-D12 (fi gure AD800).
Fr
1 Retirez le cache-contacts (Figure A-
q
2 Les contacts pour la MB-D12 se trouvent sous l'appareil photo où ils sont protégés par un cache-
contacts. Retirez le cache-contacts comme indiqué dans la Figure Bpour cache-contacts de la MB-D12 (Figure B-
3 Positionnez la poignée MB-D12 en alignant sa vis de montage (Figure C-
sur trépied de l’appareil photo (Figure Cdans la direction indiquée par la fl èche LOC K (Figure D). Il n’est pas nécessaire de retirer l’accumulateur
de l’appareil photo avant de connecter la MB-D12. Par défaut, l’appareil photo n’utilise sa propre
alimentation qu’une fois les piles ou l'accumulateur de la MB-D12 complètement déchargé(es). L’op-
Ordre d’alimentation
tion
dans le menu Réglages perso. de l’appareil photo (Groupe d) peut être
utilisée pour modifi er l’ordre dans lequel les alimentations sont utilisées.
Veillez à placer le cache-contacts de l’appareil photo sur le support pour cache-contacts et gardez
celui de la poignée MB-D12 dans un endroit sûr pour éviter de le perdre.
Un espaceur PB-6D et une bague allonge PK-13 sont nécessaires en cas d’utilisation d’un souffl et
PB-6 avec la MB-D12.
6
!4
) est en position L (les illustrations représentent le
) de la poignée.
q
w
).
q
) et bloquez l’ensemble en tournant la molette de fi xation
et placez-le sur le support
w
) avec le fi letage de fi xation
Retrait de la poignée-alimentation
Pour retirer la MB-D12, mettez l’appareil photo
hors tension et le verrouillage de commande de
la MB-D12 sur L, desserrez la molette de fi xation
et retirez la MB-D12. Veillez à bien remettre en
place les cache-contacts de l’appareil photo et de
la MB-D12 lorsque la poignée d’alimentation n’est
plus utilisée.
Page 31
Insertion des accumulateurs/piles
La MB-D12 peut être alimentée par un accumulateur EN-EL15 ou EN-EL18 ou par 8 piles AA. Un volet de logement pour accumulateur BL-5 (disponible séparément) est nécessaire en cas d’utilisation d’un accumulateur EN-EL18.
Avant l’insertion de l'accumulateur/des piles, vérifi ez que l’appareil est éteint et que le verrouillage de commande de la MB-D12 est en position L.
1 Tournez le loquet du logement pour accumulateur/piles de la MB-D12 sur
et retirez le support pour piles ou accumulateur (Figure E).
2 Installez l’accumulateur ou les piles comme indiqué ci-dessous.
EN-EL15 : Alignez les encoches de l’accumulateur avec les parties saillantes du support MS-D12EN, insérez l'accumulateur avec la fl èche (▲) sur l'accumula-
q
teur orientée vers les contacts d’alimentation du support (Figure Fla fl èche jusqu’à ce que ses contacts d’alimentation s’encliquent en position (Figure F-
). Appuyez légèrement sur l’accumulateur et faites-le glisser dans le sens indiqué par
w
).
EN-EL18 : Si le loquet de déverrouillage de l’accumulateur sur le volet de logement pour accumulateur BL-5 optionnel est positionné de telle sorte que la
q
fl èche Y est visible, faites glisser ce loquet pour que la fl èche disparaisse (Figure G-
w
dantes sur le BL-5 (Figure G-
) et vérifi ez que le loquet de déverrouillage de l’accumulateur est bien sur le côté et laisse apparaître la fl èche.
). Insérez les deux ergots de l’accumulateur dans les fentes correspon-
Piles AA : Installez huit piles AA dans le support MS-D12 comme indiqué dans la Figure H, en veillant à insérer les piles dans le bon sens.
3 Insérez le support pour piles ou accumulateur dans la
MB-D12
et verrouillez le volet du logement pour accumulateur/piles (Figure I). Vérifi ez que le support
pour piles ou accumulateur est complètement enfoncé avant de tourner le loquet.
4 Mettez l’appareil photo sous tension et vérifi ez le niveau de charge sur l'écran de contrôle ou dans le viseur. Si l’appareil ne se met pas sous tension, vérifi ez
que l’accumulateur ou les piles sont correctement insérés.
Le connecteur d’alimentation EP-5B
Pour utiliser le connecteur d’alimentation EP-5B, insérez-le dans le support pour accumulateur MS-D12EN en positionnant la fl èche (▲) du connecteur
vers les contacts d’alimentation du support. Appuyez doucement sur le connecteur et faites-le glisser dans le sens de la fl èche jusqu’à ce que les contacts
d’alimentation s’encliquent en position (Figure J-
q
). Ouvrez le volet du connecteur d’alimentation du support et faites passer le câble d'alimentation du
EP-5B à travers l’ouverture (Figure J- w).
Fr
7
Page 32
Charge des accumulateurs/piles
L’appareil affi che le niveau de charge de la façon
suivante :
Fr
Accumulateur EN-EL15/EN-EL18
Écran de
Viseur Description
contrôle
L
K
J
I
H d
H
(
clignote
)d(
Piles AA
Écran de
contrôle
L
I d
H
(
clignote
)d(
Accumulateur entièrement
—
chargé.
Accumulateur partiellement
—
déchargé.
Niveau de charge faible.
Préparez un accumulateur de
rechange entièrement chargé
ou rechargez l’accumulateur.
Accumulateur déchargé.
Rechargez ou remplacez l’accu-
clignote
)
mulateur.
Viseur Description
Charge restante.
—
Niveau de charge faible. Préparez
des piles neuves.
Piles déchargées. Déclencheur
désactivé.
clignote
)
8
Une option dans le Groupe
d du menu Réglages perso.
de l’appareil photo peut être
utilisée pour modifi er l’ordre
dans lequel les piles sont utilisées. Lorsque l’appareil photo s’alimente à partir de
la MB-D12, l’icône
commande. Si l’icône s clignote, le volet de logement
pour accumulateur n’est pas verrouillé. Fermez et verrouillez le volet de logement pour accumulateur.
Pour être sûr que l’appareil photo indique bien
le niveau de charge correct en cas d’utilisation
de piles AA, sélectionnez
l’option appropriée pour
Piles pour la MB-D12 dans le menu Réglages
perso. de l’appareil (Groupe d). Si une option incorrecte est sélectionnée, l’appareil risque de ne
pas fonctionner correctement.
Option Type de pile
LR6 (AA alcaline) AA alcalines (LR6)
1
HR6 (AA Ni-MH) AA NiMH (HR6)
2
FR6 (AA lithium) AA lithium (FR6)
3
Retirez les accumulateurs/piles lorsque vous
n’utilisez pas la MB-D12.
est affi chée sur le panneau de
s
Informations de l’accumulateur
Les informations concernant les accumulateurs
(notamment les informations sur l’étalonnage de
l’accumulateur EN-EL18)
peuvent être visualisées
sur le menu Confi guration de l’appareil photo
(l’accumulateur de l’appareil apparaît sur la gauche, et celui de la MB-D12 sur la droite). Seule
l’icône du niveau de l’accumulateur s’affi che
lorsque des piles AA sont utilisées. Se reporter
au manuel de l’appareil pour plus de détails.
Remarque : Les illustrations sur cette page concernent le D800.
Page 33
Retrait des accumulateurs/piles
Veillez à ne pas faire tomber les accumulateurs ou le support pour piles ou accumulateur.
1 Tournez le loquet du logement pour accumulateur/piles de la MB-D12 sur
2 Retirez l’accumulateur ou les piles.
et retirez le support pour piles ou accumulateur (Figure E).
Fr
EN-EL15
Tout en appuyant sur la touche PUSH, faites glisser l’accumulateur vers elle. Vous pouvez ensuite
retirer l’accumulateur comme sur l’illustration.
La procédure pour retirer le connecteur d’alimentation EP-5B est la même que pour le
EN-EL15.
EN-EL18
Faites glisser le loquet de déverrouillage dans
le sens de la fl èche (Y) et retirez le volet du logement du l’accumulateur.
Piles AA
Retirez les piles comme indiqué en veillant à ne
pas les faire tomber.
9
Page 34
Caractéristiques
Alimentation Un accumulateur Li-ion EN-EL15 ou EN-EL18, huit piles AA alcalines LR6, Ni-MH HR6 ou lithium FR6, ou encore un adapteur
Température de fonctionnement 0 – 40 °C
Dimensions (L × H × P) 151 × 50 × 81 mm environ
Fr
Poids Environ 365 g avec le MS-D12EN et un accumulateur optionnel EN-EL15
Les caractéristiques et la conception peuvent être modifi ées sans préavis.
Accumulateurs EN-EL15 et EN-EL18
Les performances des accumulateurs EN-EL15 et EN-EL18 diminuent aux températures inférieures à environ 10°C. Assurez-vous que l’accumulateur est
entièrement rechargé et gardez au chaud un accumulateur de rechange à portée de main au cas où il faudrait le remplacer. Les accumulateurs refroidis
retrouveront un peu d’énergie s’ils sont réchauff és.
Piles AA
En raison de leur capacité limitée, les piles alcalines AA LR6 ne doivent être utilisées que lorsqu’aucune autre alternative n’est disponible.
La capacité des piles AA varie selon les conditions de fabrication et de stockage et peut s’avérer parfois extrêmement faible ; il peut arriver que les piles AA
cessent de fonctionner avant leur date d’expiration. Notez que la capacité des piles AA peut chuter aux températures inférieures à 20 °C. Leur utilisation
n’est pas recommandée à basse température.
Cadence de prise de vue
L’accumulateur EN-EL18 et les piles AA permettent des cadences de prise de vue supérieures à celles obtenues avec l’accumulateur EN-EL15; à noter
cependant qu’avec des piles AA, la cadence de prise de vue chute à basse température ou lorsque la charge des piles est faible. Pour en savoir plus sur les
cadences de prise de vue, reportez-vous au manuel d’utilisation de l’appareil photo.
secteur EH-5b/EH-5a/EH-5 (nécessitant le connecteur d’alimentation EP-5B)
Environ 460 g avec le MS-D12 et huit piles AA (disponibles auprès d’autres fournisseurs)
Environ 310 g avec le MS-D12EN et le connecteur d’alimentation optionnel EP-5B
Environ 425 g avec le BL-5 et un accumulateur EN-EL18 (en option)
Environ 280 g avec le MS-D12EN
Environ 270 g avec le MS-D12
10
Page 35
Pack de baterías múltiple MB-D12
Manual del usuario
Tabla de contenido
Precauciones de seguridad ..........................................2
Aviso para los clientes en Europa .............................2
Precauciones de uso ....................................................2
Introducción ...............................................................4
La MB-D12 y Accesorios ............................................... 4
La MB-D12 y Accesorios suministrados.....................4
Usar el adaptador EH-5a/EH-5b CA opcional y el
conector a la red eléctrica EP-5B .............................. 4
Uso de la tapa del compartimento de la batería
BL-5 opcional ......................................................... 4
Partes de la MB-D12 ....................................................5
El disparador, el multiselector, los diales de control,
y el botón AFON del MB-D12 ..................................5
MB-D12 Bloqueo del control ................................... 5
Uso de la unidad de alimentación ................................6
Montaje de la unidad de alimentación .................... 6
Extracción de la unidad de alimentación ................. 6
Introducción de las baterías ....................................7
Extracción de las baterías ........................................ 9
Especifi caciones ........................................................10
Es
1
Page 36
Precauciones de seguridad
Para asegurarse de que hace un uso correcto,
lea completamente este manual antes de utilizar el producto. Después de leerlo, asegúrese de
guardarlo en un lugar donde puedan consultarlo todas las personas que utilicen el producto.
Es
Aviso para los clientes en Europa
PRECAUCIÓN
RIESGO DE EXPLOSIÓN SI LA BATERÍA ES REEMPLAZADA POR EL TIPO INCORRECTO. DESECHE
LAS BATERÍAS UTILIZADAS DE ACUERDO A LAS
INSTRUCCIONES.
Este símbolo indica que este producto se debe desechar por separado.
La nota siguiente corresponde únicamente a los usuarios de los países europeos:
• Este producto se ha diseñado
para desecharlo por separado en un punto de
recogida de residuos adecuado. No lo tire con la
basura doméstica.
Para obtener más información, puede ponerse en
•
contacto con el vendedor o con las autoridades
locales encargadas de la gestión de residuos.
2
Precauciones de uso
• La MB-D12 se debe utilizar solamente con cámaras compatibles.
•
No la utilice con baterías ni portabaterías que no
estén recomendadas en este manual.
• Para evitar que los objetos metálicos originen un
cortocircuito al entrar en contacto con los terminales, vuelva a colocar la tapa de los contactos
cuando no utilice la MB-D12.
• Cuando retire el portabaterías del MB-D12, quite
las baterías o coloque el portabaterías o la tapa
en la caja para evitar cortocircuitos provocados
por entrar en contacto con otros objetos metálicos.
• La lámpara de acceso de la tarjeta de memoria
podría encenderse al insertar la MB-D12 o al quitar de la cámara, pero esto no signifi ca un mal
funcionamiento.
• Si notara que la unidad de alimentación desprende humo o un ruido u olor inusuales, deje
de utilizarla inmediatamente. Cuando haya retirado las baterías, lleve el dispositivo al vendedor
o a un servicio técnico autorizado Nikon para su
revisión.
• La MB-D12 no tiene interruptor de corriente. Utilice el interruptor de la cámara para encenderla
o apagarla.
Page 37
Avisos para los clientes de EE.UU.
Declaración de interferencias con radiofrecuencias de la Comisión Federal de Comunicaciones (FCC)
Este equipo ha sido probado y se ajusta a los límites
establecidos para los aparatos digitales de la clase B, según la sección 15 de las normas de la FCC.
Estos límites se han establecido para proporcionar
una protección razonable contra interferencias peligrosas en instalaciones residenciales. Este equipo
genera, utiliza y puede emitir radiofrecuencias, y si
no se instala y utiliza como indican las instrucciones,
puede causar interferencias en las comunicaciones
por radio. Sin embargo, no se puede garantizar que
no se produzcan interferencias en una instalación
en concreto. Si este aparato causa interferencias en
la recepción de la televisión o la radio, lo cual puede
comprobarse encendiendo y apagando el equipo,
se ruega al usuario que intente corregir las interferencias tomando alguna de las siguientes medidas:
• Reorientar o colocar en otro lugar la antena de
recepción.
• Aumentar la separación entre el equipo y el aparato receptor.
•
Conecte el equipo a una toma de un circuito distinto a aquél al que el receptor esté conectado.
• Consulte al proveedor o a un técnico de radio/
televisión experimentado.
PRECAUCIONES
Modifi caciones: La FCC exige que se notifi que al
usuario que cualquier cambio o modifi cación realizado en este aparato que no haya sido aprobado
expresamente por Nikon Corporation podría invalidar el derecho del usuario a utilizar el equipo.
Nikon Inc.,
1300 Walt Whitman Road, Melville, New York
11747-3064, EE.UU.
Tel.: 631-547-4200
Avisos para los clientes de Canadá
PRECAUCIÓN
Este aparato digital de tipo B cumple con la norma canadiense ICES-003.
ATTENTION
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Can a da.
Es
3
Page 38
Introducción La MB-D12 y Accesorios
Queremos agradecer su compra del pack de
baterías múltiple MB-D12 para utilizarse con
todas las cámaras digitales réfl ex de objetivo
único Nikon que indican el MB-D12 como
accesorio compatible en el manual de la cá-
Es
mara. El MB-D12 utiliza una batería recargable
EN-EL15 o EN-EL18 u ocho baterías AA (alcalinas, Ni-MH, o de litio) e incluye un disparador, un botón AFON, un multiselector, y diales
principal y secundario alternativos para la realización de fotografías en orientación “vertical”
(retrato). Las opciones del menú de la cámara
permiten al usuario seleccionar si se utiliza primero la batería de la cámara o las baterías en el
MB-D12; consulte el manual de la cámara para
más detalles.
4
La MB-D12 y Accesorios suministrados
Confi rme que los siguientes artículos se hayan suministrado con la MB-D12 (las baterías se venden por separado).
MB-D12
La
MS-D12EN
barque. Consulte “Introducción de las baterías” para leer la información de
como quitar el portabaterías.
Usar el adaptador EH-5a/EH-5b CA opcional y el conector a la red eléctrica EP-5B
El adaptador opcional EH-5a/EH-5b CA y el conector a la red eléctrica EP-5B suministran una fuente
de energía fi able cuando se usa la cámara durante
largos períodos. Para usar un adaptador CA con la
MB-D12, inserte el EP-5B dentro del portabaterías
MS-D12EN tal y como se describe en la página 7, y
luego conecte el EH-5a/EH-5b tal y como se describe en la documentación provista con el EP-5B.
Soporte MS-D12EN
para baterías EN-EL15
se encuentra ya insertada en la
Soporte MS-D12
para baterías AA
MB-D12
al momento de em-
Estuche del
soporte
• Manual del Usuario
(este manual)
• Garantía
Uso de la tapa del compartimento de la batería BL-5
opcional
Al utilizar baterías EN-EL18
necesitará una tapa del
compartimento de la batería BL-5 (disponible por
separado).
Tapa del com-
Tapa del com-
partimento de la
partimento de la
batería BL-5
batería BL-5
Tapa de los
contactos
Page 39
Partes de la MB-D12 (Figura A)
q
Tapa de los contactos
w
Soporte para la cubierta de contactos de la
cámara
e
Contactos de la energía/señal
r
Botón AFON
t
Dial de control principal
y
Multiselector
u
Rueda de jación
i
Tapa del conector de alimentación del
portabaterías
o
Tapa del compartimento de las baterías
!0
Compartimento de las baterías
!1
Pestillo del compartimento de las baterías
!2
Tornillo de montaje
!3
Disparador
!4
Bloqueo del control
!5
Dial de control secundario
!6
Rosca para el trípode
!7
Soporte MS-D12EN para baterías EN-EL15
!8
Terminales de corriente
!9
Terminales de corriente (Portabaterías
MS-D12EN)
@0
Soporte MS-D12 para baterías AA
@1
Terminales de corriente (Portabaterías MS-D12)
@2
Tapa del compartimento de la batería BL-5
(disponible por separado)
El disparador, el multiselector, los diales de control, y el botón AFON
El MB-D12 está equipado con un disparador (Figura A-
t
de control principal (Figura A-
), un dial secundario (Figura A- !5), y un botón AFON (Figura A- r)
del
MB-D12
!3
), un multiselector (Figura A- y), un dial
para utilizarse al tomar fotografías en orientación vertical (“vertical” o retrato). Estos controles realizan las mismas funciones que las correspondientes a los controles de la cámara. Para más información, consulte el manual de la cámara.
Los cambios en el
de MB-D12
Botón central multiselector, Personalizar diales control
y
Asignar AF-ON
en el menú con guración personalizada de la cámara (grupo f) también son aplicables al multiselector, los diales de control y el botón AFON en el MB-D12. Sin importar la opción
seleccionada para
Multiselector
, pulsar el centro del multiselector del MB-D12 no activará los
exposímetros.
MB-D12 Bloqueo del control
El bloqueo de control (Figura A-
!4
) bloquea los
controles en la MB-D12 para prevenir un uso
no intencionado. Antes de utilizar estos controles para tomar fotografías en orientación
vertical (retrato), libere el bloqueo como se
muestra a la derecha.
El bloqueo de control no es un interruptor de
Bloqueado Desbloqueado
energía. Utilice el interruptor de alimentación
para encender y apagar la cámara.
Es
5
Page 40
Uso de la unidad de alimentación
Montaje de la unidad de alimentación
Antes de montar la unidad de alimentación, asegúrese de que la cámara esté apagada y que el
bloqueo del control de la MB-D12 (Figura A- !4) está en la posición L (la ilustración muestra la
D800).
1 Retire la tapa de los contactos (Figura A-
Es
2 Los contactos para la MB-D12 se encuentran en la base de la cámara, donde se encuentran
protegidos por una cubierta de contactos. Retire la tapa de contactos como se muestra en la
q
Figura B-
y colóquela en el soporte de tapa de contactos en la MB-D12 (Figura B- w).
3 Coloque la MB-D12, manteniendo alineado el tornillo de montaje (Figura C-
para el trípode de la cámara (Figure C- q) y apriete la rueda accesoria girándola en la dirección
mostrada por la fl echa LOCK (Figura D). No hay necesidad de quitar la batería de la cámara antes
de conectar la MB-D12. En los ajustes predeterminados, la batería insertada en la cámara se
utilizará solamente después de que se ha agotado la batería en la MB-D12. La opción
de baterías
en el menú de ajustes personalizados (Grupo d) se puede utilizar para cambiar el
orden en el cual las baterías se van a utilizar.
Asegúrese de colocar la tapa de contacto de la cámara en el soporte de la tapa y para mantener la
tapa de contacto de la MB-D12 en un lugar seguro para evitar que se pierda.
Al utilizar el accesorio para enfoque con fuelle PB-6 con el MB-D12, será necesario un anillo de extensión automático PK-13 y PB-6D.
6
q
) del paquete de baterías.
w
) con la rosca
Extracción de la unidad de alimentación
Para quitar la MB-D12, apague la cámara y establezca el bloqueo de control en la MB-D12
en L, después afl oje la rueda de fi jación y retire
la MB-D12. Asegúrese de colocar la cubierta de
contactos en la cámara y la tapa de contactos
en la MB-D12 cuando el paquete de baterías
no se utilice.
Orden
Page 41
Introducción de las baterías
El MB-D12 podrá utilizarse con una batería recargable de ión de litio EN-EL15 o EN-EL18, o con ocho baterías AA. Al utilizar una batería EN-EL18
necesitará una tapa del compartimento de la batería BL-5 (disponible por separado).
Antes de insertar las baterías, asegúrese de que la cámara se encuentre apagada y de que el bloqueo de control de la MB-D12 se encuentre en la
posición L.
1 Gire el pestillo del compartimento de las baterías de la MB-D12 en
y quite el portabaterías (Figura E).
2 Coloque las baterías como se describe a continuación.
EN-EL15: Coincidiendo las hendiduras de la batería con las proyecciones en el soporte MS-D12EN, inserte la batería con la fl echa (▲) en la batería
hacia los terminales de corriente de la batería (Figura F-
q
). Presione ligeramente la batería hacia abajo y deslícela en la dirección de la fl echa hasta
que los terminales de corriente hagan clic (Figura F- w).
EN-EL18: Si la liberación de la batería de la tapa opcional del compartimento de la batería BL-5 está colocada de tal manera que se visualice la
fl echa Y, deslice la liberación de la batería para tapar la fl echa (fi gura Granuras de la BL-5 (fi gura G-
w
) y confi rme que la liberación de la batería se ha deslizado lo sufi ciente como para mostrar la fl echa.
q
). Introduzca las dos proyecciones de la batería en las correspondientes
Baterías AA: Coloque ocho baterías AA en el soporte de batería MS-D12 tal y como se indica en la fi gura H, y asegúrese de que las baterías estén
colocadas en la orientación correcta.
3 Inserte el portabaterías en la
MB-D12
y coloque la tapa del compartimento de las baterías (Figura I). Asegúrese de que el soporte esté completa-
mente insertado antes de girar el pestillo.
4 Encienda la cámara y verifi que el nivel de la batería en el panel de control o en el visor. Si no enciende la cámara, verifi que que la batería se en-
cuentre correctamente insertada.
El conector de alimentación EP-5B
Cuando utilice el conector de alimentación EP-5B, insértelo en el portabaterías MS-D12EN con la fl echa (▲) en el conector hacia el terminal de alimentación
de la batería. Pulse el conector ligeramente hacia abajo y deslícelo en la dirección de la fl echa hasta que el terminal de alimentación haga clic al encajar en
su sitio (Figura J-
q
). Abra la tapa del conector de alimentación del portabaterías y pase el cable EP-5B a través de la apertura (Figure J- w).
Es
7
Page 42
Nivel de la batería
La cámara muestra el nivel de la batería de la manera siguiente:
Batería EN-EL15/EN-EL18
Panel de
Es
control
L
K
J
I
H d
H
(
parpadea
Baterías AA
Panel de
control
L
I d
H
(
parpadea
Visor Descripción
La batería está totalmente
—
cargada.
La batería está parcialmente
—
descargada.
Batería agotándose. Prepare una
batería de repuesto totalmente
cargada o cargue la batería.
Batería agotada. Cargue o
)d(
)d(
sustituya la batería.
parpadea
)
Visor Descripción
Carga restante.
—
Baterías agotándose. Prepare
las baterías de repuesto.
Las baterías se han agotado. El
disparador está inhabilitado.
parpadea
)
8
Se puede utilizar una opción
en el Grupo d en el menú
de ajustes personalizados
de la cámara para cambiar
el orden en el que se van a
utilizar las baterías. Cuando la cámara utiliza energía
de la MB-D12, se muestra un icono
de control. Si el icono
partimento de la batería no está cerrada. Cierre y
pase el pestillo a la tapa del compartimento de la
batería.
Para asegurarse de que la
cámara muestra el nivel correcto de la batería al utilizar
las baterías AA, seleccione la
opción adecuada para Tipo
batería de la
en el menú de ajustes personalizados de la cámara
(Grupo d). Si no se selecciona la opción correcta, la
cámara podría no funcionar como se espera.
Opción Tipo de pila
LR6 (AA alcalina) Alcalina (LR6) AA
1
HR6 (AA Ni-MH) NiMH (HR6) AA
2
FR6 (AA litio) Litio (FR6) AA
3
Retire las baterías cuando no utilice la MB-D12.
parpadea, la tapa del com-
s
MB-D12
en el panel
s
Información batería
La información de batería
(incluyendo información
sobre la calibración para
las baterías EN-EL18) podrá ser visualizada en el
menú de confi guración
de la cámara (la batería de la cámara está listada
a la izquierda, el MB-D12 a la derecha). Solamente
se muestra el icono del nivel de la batería cuando se utilizan baterías AA. Consulte el manual de
la cámara para más detalles.
Nota: Las ilustraciones de esta página son de la
D800.
Page 43
Extracción de las baterías
Tenga cuidado de no dejar caer las baterías o el portabaterías.
1 Gire el pestillo del compartimento de las baterías de la MB-D12 en
2 Quite la batería o las baterías del portabaterías.
EN-EL15
Al pulsar el botón PUSH, deslice la batería
hacia el botón. La batería puede quitarse
como se muestra.
El procedimiento para quitar el conector de
alimentación EP-5B es el mismo que para el
EN-EL15.
EN-EL18
Deslice la liberación de la batería en la dirección indicada por la fl echa (Y) y extraiga la
tapa del compartimento de la batería.
y quite el portabaterías (Figura E).
Es
Baterías AA
Quite las baterías como se muestra. Tenga
cuidado de no dejar caer las baterías al quitarlas del portabaterías.
9
Page 44
Especifi caciones
Fuente de alimentación Una batería recargable de ión de litio EN-EL15 o EN-EL18, ocho LR6 alcalinas, HR6 Ni-MH, o baterías de litio FR6 AA, o un
Temperatura de funcionamiento 0 – 40 °C
Dimensiones (an × al × pr) 151 × 50 × 81 mm aprox.
Peso Aprox. 365 g con MS-D12EN y la batería opcional EN-EL15
Es
Las especifi caciones y el diseño pueden cambiar sin notifi cación previa.
Baterías EN-EL15 y EN-EL18
El rendimiento de las baterías EN-EL15 y EN-EL18 cae a temperaturas por debajo de los 10 °C. Asegúrese de que la batería esté completamente cargada y
mantenga lista una batería de repuesto a temperatura ambiente para cambiarla si es necesario. Las baterías frías recuperan algo de su carga al calentarlas.
Baterías AA
Debido a su capacidad limitada, las baterías alcalinas AA LR6 deberán utilizarse solamente cuando no tenga otra alternativa.
La capacidad de las baterías AA depende de las condiciones de almacenamiento y podría ser extremadamente baja en algunas ocasiones; en algunos
casos, las baterías AA podrían dejar de funcionar antes de la fecha de expiración. Tenga en cuenta que la capacidad de las baterías AA podría disminuir a
temperaturas inferiores a 20 °C. No se recomienda el uso a bajas temperatura.
Velocidad de grabación avanzada
Las baterías EN-EL18 y AA son compatibles con velocidades de grabación más avanzadas que las de la EN-EL15; sin embargo, tenga en cuenta que en el
caso de las baterías AA la velocidad de grabación avanzada se reduce a bajas temperaturas o si la carga de las baterías es baja. Para más información sobre
las velocidades de grabación avanzadas, consulte el manual de la cámara.
adaptador de CA EH-5b/EH-5a/EH-5 (necesita un conector a la red eléctrica EP-5B)
Aprox. 460 g con MS-D12 y ocho baterías AA (disponible por separado en terceros proveedores)
Aprox. 310 g con MS-D12EN y el conector a la red eléctrica opcional EP-5B
Aprox. 425 g con la batería opcional BL-5 y EN-EL18
Aprox. 280 g con MS-D12EN
Aprox. 270 g con MS-D12
10
Page 45
Multi-power-batteripakke MB-D12
Bruksanvisning
Innholdsfortegnelse
Sikkerhetsregler ..........................................................2
Melding til forbrukere i Europa ............................... 2
Sikkerhetsregler for bruk ............................................. 2
Innledning .................................................................. 3
MB-D12 og ekstrautstyr............................................... 3
MB-D12 og medfølgende ekstrautstyr .....................3
Bruke nettadapteren EH-5a/EH-5b og
strømforsyningen EP-5B (ekstrautstyr) .................... 3
Bruke batteridekslet BL-5 (ekstrautstyr) .................. 3
Deler på MB-D12 .........................................................4
MB-D12s utløser, multivelger, kommandohjul og
AFON-knapp .......................................................... 4
MB-D12-kontrollås .................................................4
Bruke batteripakken ...................................................5
Feste batteripakken ................................................ 5
Fjerne batteripakken .............................................. 5
Sette inn batterier .................................................. 6
Ta ut batterier ........................................................8
Spesifi kasjoner ...........................................................9
No
1
Page 46
Sikkerhetsregler
For å sikre korrekt bruk må du lese denne
bruksanvisningen nøye før du bruker produktet. Etter at du har lest den, må den oppbevares tilgjengelig for alle som bruker produktet.
Melding til forbrukere i Europa
FORSIKTIG
No
EKSPLOSJONSFARE DERSOM BATTERI BYTTES
MED FEIL TYPE. KAST BRUKTE BATTERIER I HENHOLD TIL INSTRUKSJONENE.
Dette symbolet angir at dette produktet skal kasseres separat.
Det følgende gjelder bare for kunder i europeiske land:
• Dette produktet skal behandles
som spesialavfall og kastes ved
en miljøstasjon. Må ikke kasseres sammen med
husholdningsavfall.
• Hvis du vil ha mer informasjon, kontakter du
forhandleren eller de lokale myndighetene som
har ansvaret for avfallshåndtering.
2
Sikkerhetsregler for bruk
• MB-D12 må kun brukes med kompatible kameraer.
• Ikke bruk batterier og batteriholdere som ikke er
anbefalt i denne bruksanvisningen.
• For å forhindre elektrisk kortslutning som følge
av at metall kommer i kontakt med strømkontaktene, må kontaktlokket settes på når MB-D12
ikke er i bruk.
• Ta ut batteriene eller plasser holderen eller dekslet i holderetuiet, når en batteriholder ernes fra
MB-D12, for å forhindre elektrisk kortslutning
forårsaket av kontakt med metall.
• Lampen for minnekortaktivet kan begynne å lyse
når MB-D12 kobles til eller ernes fra kameraet,
men dette er ikke en feilfunksjon.
• Avslutt bruken umiddelbart dersom du skulle
oppdage røyk eller en uvanlig lukt eller støy fra
batteripakken. Etter at du har tatt ut batteriene,
må du ta med apparatet til forhandleren eller en
Nikon-autorisert servicerepresentant for undersøkelse.
• MB-D12 er ikke utstyrt med en strømbryter. Bruk
kameraets strømbryter for å slå på eller av strømmen.
Page 47
Innledning MB-D12 og ekstrautstyr
Takk for at du kjøpte en MB-D12 multi-powerbatteripakke til bruk med alle Nikon speilrefl ekskameraer som nevner MB-D12 som et
kompatibelt tilbehør i kameraets bruksanvisning. MB-D12 tar ett EN-EL15 eller EN-EL18
oppladbart batteri eller åtte AA-batterier (alkaliske, Ni-MH eller litium) og har en alternativ
utløser, AFON-knapp, multivelger samt hovedog underkommandohjul for å kunne ta bilder
i høydeformat (portrett). Kameraets menyvalg
lar deg velge om kameraets batteri eller batteriene i MB-D12 skal brukes først; se kameraets
bruksanvisning for detaljer.
MB-D12 og medfølgende ekstrautstyr
Bekreft at følgende deler leveres sammen med MB-D12 (batterier selges separat).
MB-D12
MS-D12EN er montert i MB-D12 når den forlater fabrikken. Se ”Sette inn
batterier” for informasjon om hvordan du tar ut batteriholderen.
MS-D12EN-holder for
EN-EL15 batterier
Bruke nettadapteren EH-5a/EH-5b og strømforsyningen EP-5B (ekstrautstyr)
Nettadapteren EH-5a/EH-5b og strømforsyningen EP-5B er ekstrautstyr som gir en pålitelig
strømkilde når kameraet brukes i lengre perioder. For å bruke en nettadapter med MB-D12,
koble til EP-5B i batteriholderen MS-D12EN
som beskrevet på side 6, og koble så til EH-5a/
EH-5b som beskrevet i dokumentasjonen som
følger med EP-5B.
MS-D12-holder for
AA-batterier
Holderetui
Bruke batteridekslet BL-5 (ekstrautstyr)
Et BL-5 batterideksel (ekstrautstyr) kreves når det
brukes EN-EL18-batterier.
Kontaktlokk
• Bruksanvisning
bruksanvisningen)
• Garanti
Batteridekslet BL-5Batteridekslet BL-5
No
(denne
3
Page 48
Deler på MB-D12 (Figur A)
q Kontaktlokk
w Holder for kameraets kontaktdeksel
e Strøm-/signalkontakter
r AFON-knapp
t Hovedkommandohju
y Multivelger
u Tilkoblingshjul
No
i Holderens deksel for strømkontakt
o Batterideksel
!0 Batterikammer
!1 Batterilås
!2 Festeskrue
!3 Utløser
!4 Kontrollås
!5 Underkommandohjul
!6 Stativfeste
!7 MS-D12EN-holder for EN-EL15-batterier
!8 Strømkontakter
!9 Strømkontakter (MS-D12EN-batteriholder)
@0 MS-D12-holder for AA-batterier
@1 Strømkontakter (MS-D12-batteriholder)
@2 Batterideksel BL-5 (ekstrautstyr)
4
MB-D12s utløser, multivelger, kommandohjul og AFON-knapp
MB-D12 er utstyrt med en utløser (Figur A-
t
hjul (Figur A-
), et underkommandohjul (Figur A- !5) og en AFON-knapp (Figur A- r) for bruk
!3
), en multivelger (Figur A- y), et hovedkommando-
når du tar bilder i vertikal (høydeformat eller stående) orientering. Disse kontrollene utfører de
samme funksjonene som de tilsvarende kontrollene på kameraet. Se kameraets bruksanvisning
for mer informasjon.
Endringene for
kn. AF-ON på MB-D12
Midtre multivelgerknapp
, knappen
Tilpass kommandohjulene
i kameraets meny for egende nerte innstillinger (gruppe f) gjelder også
samt
Tildel
for multivelgeren, kommandohjulene og knappen AFON på MB-D12. Dersom du trykker på midtdelen av multivelgeren MB-D12, vil dette ikke aktivere eksponeringsmålerne, uavhengig av alternativet som ble valgt for
Multivelger
.
MB-D12-kontrollås
!4
Kontrollåsen (Figur A-
) låser kontrollene på
MB-D12 for å forhindre utilsiktet bruk. Før du
bruker disse kontrollene til å ta bilder i vertikal
(stående) orientering, må du frigjøre låsen som
vist til høyre.
Kontrollåsen er ikke en strømbryter. Bruk kameraets strømbryter for å slå kameraet på eller av.
Låst Ulåst
Page 49
Bruke batteripakken
Feste batteripakken
Før du fester batteripakken, må du sjekke at kameraet er slått av og at MB-D12s kontrollås (Figur
A- !4) er i L-posisjonen (illustrasjonene viser D800).
1 Fjern kontaktlokket (Figur A-
2 Kontaktene for MB-D12 er i bunnen av kameraet og beskyttes av et kontaktdeksel. Fjern kon-
taktdekslet som vist i Figur BB- w).
3 Sett inn MB-D12 mens du holder MB-D12s festeskrue (Figur C-
tivfeste (Figur C- q), og stram festehjulet ved å vri det i retningen som LOCK-pilen viser (Figur D).
Du trenger ikke å ta ut batteriet fra kameraet før du kobler til MB-D12. Som standardinnstilling
brukes batteriet som er satt inn i kameraet bare etter at batteriet i MB-D12 er tømt. Alternativet
Rekkefølge for batterier
brukes for å endre rekkefølgen som batteriene blir brukt.
Vær nøye på å plassere kameraets kontaktdeksel i kontaktdekselholderen, og oppbevar MB-D12s kontaktlokk på en trygg plass slik at du ikke mister det.
En PB-6D og en PK-13 automatisk mellomring er nødvendig når du bruker belgutstyret PB-6 sammen
med MB-D12.
q
) fra batteripakken.
q
og plasser det i kontaktdekslets holder på MB-D12 (Figur
w
) på linje med kameraets sta-
i kameraets meny for egendefi nerte innstillinger (Gruppe D) kan
Fjerne batteripakken
For å ta av MB-D12, slår du av kameraet, og setter kontrollåsen på MB-D12 til L. Så løsner du
festehjulet og erner MB-D12. Sett på kontaktdekslet på kameraet igjen, og kontaktlokket på
MB-D12 når batteripakken ikke er i bruk.
No
5
Page 50
Sette inn batterier
MB-D12 kan brukes sammen med et EN-EL15 eller EN-EL18 oppladbart litium-ion batteri eller med åtte AA-batterier. Et BL-5 batterideksel (ekstrautstyr) kreves når det brukes et EN-EL18 batteri.
Sjekk at kameraet er av og at MB-D12s kontrollås er i L-posisjonen før du setter inn batteriene.
1 Vri MB-D12s batterilås til
No
2 Klargjør batteriene som forklart nedenfor.
og ta ut batteriholderen (Figur E).
EN-EL15: Pass sammen fordypningene i batteriet med utspringene på MS-D12EN-holderen, og sett inn batteriet med pilen (▲) på batteriet mot
batteriholderens strømkontakter (Figur F-
q
). Trykk batteriet lett nedover og skyv det i pilens retning til strømkontaktene klikker på plass (Figur
F- w).
EN-EL18: Dersom batteriutløseren på BL-5-batteridekslet (ekstrautstyr) er plassert slik at pilen Y er synlig, må batteriutløseren skyves slik at den
dekker pilen (fi gur G- q). Sett de to fremspringene på batteriet inn i de to tilsvarende slissene på BL-5 (fi gur G- w) og kontroller at batteriutløseren
er skjøvet til side slik at pilen er synlig.
AA-batterier: Plasser åtte AA-batterier i batteriholderen MS-D12 som vist i fi gur H, og kontroller at batteriene er snudd riktig vei.
3 Sett inn batteriholderen i MB-D12 og lås batterilåsen (Figur I). Sikre at holderen er satt helt inn før du vrir på låsen.
4 Slå på k ameraet og kontroller batterinivået i kontrollpanelet eller søkeren. Dersom kameraet ikke slår seg på må du kontrollere at batteriet er riktig
satt inn.
Strømforsyningen EP-5B
Når du bruker strømforsyningen EP-5B, setter du den inn i MS-D12ENs holder med pilen (▲) på kontakten mot batteriets strømkontakter. Trykk strømforsyningen lett nedover og skyv den i pilens retning til strømkontaktene klikker på plass (Figur Jstrømkabel i åpningen (Figur J-
w
).
q
). Åpne holderens deksel til strømforsyningen og legg EP-5Bs
6
Page 51
Batterinivå
Kameraet viser batterinivået som følger:
EN-EL15/EN-EL18
Kontrollpanel Søker Beskrivelse
L
K
J
I
H d
H
(blinker)d(blinker)
AA-batterier
Kontrollpanel Søker Beskrivelse
L
I d
H
(blinker)d(blinker)
Batteriet er helt
—
oppladet.
Batteriet er delvis
—
utladet.
Batteriet er nesten
utladet. Klargjør et fullt
oppladet ekstrabatteri
eller lad batteriet.
Tomt batteri. Lad eller
bytt ut batteriet.
—
Gjenstående lading.
Batteriene er nesten
utladet. Klargjør reservebatterier.
Tomme batterier. Utløseren er deaktivert.
Et alternativ i Gruppe d
på kameraets meny for
egendefi nerte innstillinger kan brukes for å endre
rekkefølgen som batteriene blir brukt. Et
når kameraet bruker strøm fra MB-D12. Batteridekslet er ikke lukket hvis s-ikonet blinker. Lukk
og lås dekslet til batterikammeret.
Velg riktig alternativ for
Batteritype MB-D12 i
kameraets meny for
egendefi nerte innstillinger (Gruppe d), for å sikre
at kameraet viser korrekt
batterinivå når AA-batterier brukes. Dersom
feil alternativ er valgt, kan kameraet ikke være i
stand til å fungere som forventet.
Alternativ Batteritype
1 LR6 (AA alkalisk) AA alkaliske (LR6)
2 HR6 (AA Ni-MH) AA Ni-MH (HR6)
3 FR6 (AA litium) AA litium (FR6)
Ta ut batteriene når MB-D12 ikke er i bruk.
-ikon vises i kontrollpanelet
s
Batteriinformasjon
Batteriinformasjon (inkludert kalibreringsinformasjon for EN-EL18batterier) kan ses på kameraets oppsettsmeny
(kameraets batteri er
listet opp til venstre, MB-D12 til høyre). Bare
batteriets nivåikon vises når AA-batterier brukes. Se kameraets bruksanvisning for detaljer.
Merk: Illustrasjonene på denne siden er fra D800.
No
7
Page 52
Ta ut batterier
Vær forsiktig slik at du ikke mister batteriene eller holderen.
1 Vri MB-D12s batterikammerlås til
2 Ta ut batteriet eller batteriene fra holderen.
og ta ut batteriholderen (Figur E).
EN-EL15
No
Mens du holder inne holderens PUSH-knapp,
skyver du batteriet mot knappen. Deretter
kan du ta ut batteriet som vist.
Fremgangsmåten for å ta ut strømforsyningen
EP-5B er den samme som for EN-EL15.
8
EN-EL18
Skyv batteriutløseren i pilens (Y) retning og
ern batteridekslet.
AA-batterier
Ta ut batteriene som vist. Vær forsiktig slik at
du ikke mister batteriene når du tar dem ut
fra holderen.
Page 53
Spesifi kasjoner
Strømkilde Ett EN-EL15 eller EN-EL18 oppladbart litium-ion batteri, åtte LR6 alkaliske, HR6 Ni-MH, FR6 litium AA-batterier eller en nettadapter
EH-5b/EH-5a/EH-5 (krever strømforsyningen EP-5B)
Brukstemperatur 0 – 40 °C
Ytre mål (B x H x D) Omtr. 151 × 50 × 81 mm
Vekt Cirka 365 g med MS-D12EN og et EN-EL15-batteri (ekstrautstyr)
Cirka 460 g med MS-D12 og åtte AA-batterier (ekstrautstyr fra tredjepartsleverandører)
Cirka 310 g med MS-D12EN og strømforsyningen EP-5B (ekstrautstyr)
Cirka 425 g med et BL-5 og EN-EL18-batteri (ekstrautstyr)
Cirka 280 g med MS-D12EN
Cirka 270 g med MS-D12
Spesifi kasjoner og utforming kan endres uten forvarsel.
D EN-EL15 og EN-EL18-batterier
Ytelsen til batteriene EN-EL15 og EN-EL18 synker ved temperaturer under cirka 10 °C. Sikre at batteriet er helt oppladet, og oppbevar et varmt reservebatteri
klart til bytte ved behov. Kalde batterier vil få tilbake noe av strømmen når de blir varmet opp.
D AA-batterier
På grunn av deres begrensede kapasitet, bør du bare bruke alkaliske AA LR6-batterier når det ikke fi nnes andre alternativer.
AA-batterienes kapasitet varierer etter type og oppbevaringsforhold, og kan i noen tilfeller være ekstremt lav; i noen tilfeller kan AA-batterier slutte å virke
før utløpsdatoen. Merk at AA-batteriers kapasitet kan falle ved temperaturer under 20 °C. Det anbefales ikke å bruke dem ved lave temperaturer.
D Opptakshastighet (bilder i sekundet)
EN-EL18 og AA-batteriene støtter høyere opptakshastigheter enn EN-EL15. Legg imidlertid merke til at med AA-batterier vil opptakshastigheten synke ved
lave temperaturer eller dersom batteriene er nesten utladet. Se kameraets bruksanvisning for mer informasjon om opptakshastigheter.
No
9
Page 54
Page 55
MB-D12 Flerfunktionsbatteripack
Användarhandbok
Innehållsförteckning
Säkerhetsföreskrifter ..................................................2
Meddelande till kunder i Europa ............................. 2
Försiktighetsåtgärder ..................................................2
Introduktion ...............................................................3
MB-D12 och tillbehör .................................................. 3
MB-D12 och medföljande tillbehör .......................... 3
Använda nätadaptern EH-5a/EH-5b och strömkon-
takten EP-5B (säljs separat) ....................................3
Använda den separat sålda batterifacksluckan BL-5
Delarna på MB-D12 .....................................................4
Avtryckaren MB-D12, multiväljaren,
kommandorattarna och AFON-knappen ................. 4
MB-D12 Knapplås ...................................................4
Använda batteripacket ................................................ 5
Sätta fast batteripacket ..........................................5
Ta ur batteripacket .................................................5
Sätta i batterier ...................................................... 6
Ta ur batterierna.....................................................8
Specifi kationer ............................................................9
... 3
Sv
1
Page 56
Säkerhetsföreskrifter
För att produkten ska fungera på rätt sätt ska
du läsa igenom den här handboken noggrant
innan du börjar använda produkten. När du
har läst handboken förvarar du den lättåtkomlig för alla som ska använda produkten.
Meddelande till kunder i Europa
VARNING
Sv
RISK FÖR EXPLOSION OM BATTERIET BYTS UT
MOT FEL TYP. SKROTA ANVÄNDA BATTERIER ENLIGT INSTRUKTIONERNA.
Den här symbolen anger att produkten måste lämnas till separat
insamling.
Följande gäller endast användare i
europeiska länder:
• Den här produkten ska lämnas
till separat insamling vid en särskild insamlingsplats. Släng inte produkten tillsammans med det
vanliga hushållsavfallet.
• Mer information får du från återförsäljaren eller
av de lokala myndigheter som ansvarar för avfallshanteringen där du bor.
2
Försiktighetsåtgärder
• MB-D12 kan endast användas med kompatibla
kameror.
• Använd den inte tillsammans med batterier och
batterihållare som inte rekommenderas enligt
denna bruksanvisning.
• Sätt tillbaka kontaktskyddet när MB-D12 inte
används för att förhindra elektrisk kortslutning
orsakad av att metallföremål rör vid strömkontakterna.
• När en batterihållare tas loss från MB-D12, ta
bort batterierna eller placera hållaren eller locket i hållarens fodral för att motverka risken för
elektriska kortslutningar som orsakas av kontakt
med andra metallföremål.
• Minneskortets indikator kan tändas när MB-D12
sätts på eller tas loss från kameran, men detta
innebär inte något fel.
• Stäng av direkt om du skulle upptäcka rök, en
ovanlig lukt eller ett ovanligt ljud från batteripacket. Efter att du tagit ur batterierna tar du enheten till försäljaren eller en Nikon-auktoriserad
representant för kontroll.
• MB-D12 har ingen strömknapp. Använd kamerans strömknapp för att stänga av eller sätta på
strömmen.
Page 57
Introduktion MB-D12 och tillbehör
Tack för ditt köp av ett MB-D12 fl erfunktionsbatteripack som kan användas med alla Nikons
digitala spegelrefl exkameror som listar MB-D12
som ett kompatibelt tillbehör i kamerahandboken. MB-D12 kräver ett EN-EL15 eller EN-EL18
uppladdningsbart batteri eller åtta AA-batterier
(alkaliska, Ni-MH, eller litium) och har en extra
avtryckare, AFON-knapp, multiväljare, och en
primär- och sekundärratt för att ta bilder i stående format (porträtt). Via kameramenyalternativen kan du bestämma om kamerans batteri
eller batterierna i MB-D12 ska användas först;
se kamerans bruksanvisning för närmare anvisningar.
MB-D12 och medföljande tillbehör
Kontrollera att följande tillbehör medföljer MB-D12 (observera att batterier säljs separat).
MB-D12
Vid leveransen sitter MS-D12EN i MB-D12. Se “Sätta i batterier” för information angående hur man tar loss batterihållaren.
MS-D12EN-hållare för
Använda nätadaptern EH-5a/EH-5b och strömkontakten EP-5B (säljs separat)
Nätadaptern EH-5a/EH-5b och strömkontakten EP-5B är en tillförlitlig strömkälla när kameran används under längre perioder. För att använda en nätadapter med MB-D12, sätt i EP-5B
i batterihållaren MS-D12EN så som beskrivs på
sidan 6 och anslut sedan EH-5a/EH-5b så som
fi nns beskrivet i dokumentationen som medföljer EP-5B.
EN-EL15-batterier
MS-D12-hållare för
AA-batterier
Väska för hållaren
• Användarhandbok
(denna handbok)
• Garantibevis
Använda den separat sålda batterifacksluckan BL-5
En BL-5 lucka för batterifack (säljs separat)
krävs vid användning av
EN-EL18-batterier.
lucka för batterifack
lucka för batterifack
Kontaktskydd
BL-5
BL-5
Sv
3
Page 58
Delarna på MB-D12 (Figur A)
q Kontaktskydd
w Hållare för kamerakontaktskyddet
e Ström/signalkontakter
r AFON-knapp
t Huvudkommandoratt
y Multiväljare
u Fästskiva
i Lock för hållarens strömkontakt
Sv
o Batterifackslock
!0 Batterifack
!1 Batterifackslås
!2 Monteringsskruv
!3 Avtryckare
!4 Knapplås
!5 Underkommmandoratt
!6 Stativgänga
!7 MS-D12EN-hållare för EN-EL15-batterier
!8 Strömkontakter
!9 Strömkontakter (Batterihållare MS-D12EN)
@0 MS-D12-hållare för AA-batterier
@1 Strömkontakter (Batterihållare MS-D12)
@2 BL-5 lucka för batterifack (säljs separat)
4
Avtryckaren MB-D12, multiväljaren, kommandorattarna och AFON-knappen
MB-D12 har en extra avtryckare (Figur A-
t
(Figur A-
), en sekundär kommandoratt (Figur A- !5) och en AFON-knapp (Figur A- r) som är
!3
), en multiväljare (Figur A- y), en primär kommandoratt
praktiska när man tar bilder vertikalt (“stående format” eller porträtt). Dessa kontroller utför samma
funktioner som motsvarande kontroller på kameran. Se kamerahandboken för mer information.
Ändringar som görs för Multiväljarens mittknapp, Anpassa kommandorattar och Tilldela
AF-ON på MB-D12 i kameramenyn Anpassade inställningar (Grupp f ) gäller även för multiväljaren,
kommandorattarna och AFON-knappen på MB-D12. Oavsett vilket alternativ som väljs för Multiväl-
jaren så aktiveras inte exponeringsmätarna när mitten på MB-D12:s multiväljare trycks in.
MB-D12 Knapplås
Knapplåset ( gur A- !4) används för att låsa reglagen
på MB-D12 och förhindra oavsiktlig användning.
Innan du använder dessa reglage för att ta stående
bilder (porträttläge), lås upp dem så som visas till
höger.
Knapplåset är inte någon strömbrytare. Använd kamerans strömbrytare för att slå kameran till och från.
Låst Olåst
Page 59
Använda batteripacket
Sätta fast batteripacket
Se till att kameran är avstängd innan du sätter fast batteripacket och att MB-D12-knapplåset (Figur A- !4) är i L-läge (illustrationerna visar D800).
1 Ta av kontaktskyddet (Figur A-
2 Kontakterna för MB-D12 sitter underst på kameran, där de skyddas av ett kontaktskydd. Kontakt-
skyddet kan tas loss som visas i Figur BB- w).
3 Placera MB-D12 så att du passar in dess monteringsskruv (fi gur C-
(Figur C- q) och spänn fästskivan genom att skruva den i LOCK-pilens riktning (fi gur D). Du behöver inte ta ut batteriet ur kameran innan MB-D12 ansluts. I grundinställningen används batteriet
som sitter i kameran endast efter det att batteriet i MB-D12 har använts upp. Alternativet
teriordning
på kamerans Anpassningsmeny (grupp d) kan användas för att ändra ordningen i
vilken batterierna ska användas.
Sätt alltid kamerans kontaktskydd i kontaktskyddshållaren och förvara kontaktlocket till MB-D12 på
ett säkert ställe för att undvika att tappa bort dem.
En PB-6D och PK-13 automatisk mellanring krävs när en PB-6 bälg används med MB-D12.
q
) från batteripacket.
q
och sättas i kontaktskyddshållaren på MB-D12 (Figur
w
) med kamerans stativgänga
Bat-
Ta ur batteripacket
När du tar loss MB-D12, ska du först stänga av
kameran och ställa knapplåset på MB-D12 på L.
Lossa sedan fästskivan och ta loss MB-D12. Sätt
på kontaktskyddet på kameran och även kontaktskyddet på MB-D12 igen när du inte tänker
använda batteripacken.
Sv
5
Page 60
Sätta i batterier
MB-D12 kan användas med ett EN-EL15 eller EN-EL18 uppladdningsbart litiumjonbatteri, eller med åtta AA-batterier. En BL-5 lucka för batterifack
(säljs separat) krävs vid användning av ett EN-EL18-batteri.
Kontrollera att kameran är avstängd och att knapplåset på MB-D12 står i läge L innan du sätter i batterier.
1 Vrid batterifackslåset på MB-D12 till
och ta loss batterihållaren (Figur E).
2 Gör klara batterierna som förklaras nedan.
EN-EL15: Passa samman fördjupningarna på batteriet med de utskjutande delarna i batterihållaren MS-D12EN, och sätt i batteriet så att pilen (▲)
Sv
på batteriet pekar mot batterihållarens strömkontakter (Figur F-
q
). Tryck batteriet lätt nedåt och skjut det i pilens riktning tills strömkontakterna
klickar på plats (Figur F- w).
EN-EL18: Om batterispärren på den separat sålda batterifacksluckan BL-5 är placerad så att pilen Y syns, skjut batterispärren så att pilen täcks (fi gur
q
G-
). För in de två utskjutande delarna på batteriet i motsvarande skåror på BL-5 (fi gur G- w) och kontrollera att batterispärren har skjutits åt sidan
så att pilen syns.
AA-batterier: Sätt i åtta AA-batterier i batterihållaren till MS-D12 så som visas i fi gur H, och se till att batterierna sätts i åt rätt håll.
3 Sätt i batterihållaren i
MB-D12
och lås batterifackets lucka (fi gur I). Se till att hållaren är helt isatt innan du stänger låset.
4 Slå på kameran och kontrollera batterispänningsnivån via kontrollpanelen eller kamerans sökare. Kontrollera om batteriet har satts i rätt om ström-
men till kameran inte slås på.
Strömkontakten EP-5B
När du använder strömkontakten EP-5B, sätt i den i hållaren MS-D12EN med pilen (▲) på kontakten riktad mot batteriets strömpoler. Tryck lätt på anslutningen nedåt och skjut den i pilens riktning tills strömpolerna klickar på plats (fi gur JEP-5B genom öppningen (fi gur J-
w
).
q
). Öppna locket till hållarens strömkontakt och för in strömkabeln
6
Page 61
Batterinivå
Kameran visar batterinivån enligt följande:
EN-EL15/EN-EL18-batteri
Kontrollpanel Sök are Beskrivning
L
— Batteriet är fulladdat.
K
J
— Batteriet delvis laddat.
I
Batteriet nästan tomt.
H d
H
(blinkar)d(blinkar)
AA-batterier
Kontrollpanel Sök are Beskrivning
L
I d
H
(blinkar)d(blinkar)
Håll ett fulladdat reservbatteri i beredskap eller
ladda batteriet.
Batteriet tomt. Ladda
eller byt batteri.
— Resterande laddning.
Batterierna nästan
tomma. Ta fram reservbatterier.
Batterierna tomma.
Avtryckaren fungerar ej.
Ett alternativ i grupp d på
kamerans Anpassningsmeny kan användas för att
ändra ordningen i vilken
batterierna ska användas.
När kameran drivs via MB-D12, visas ikonen
på kontrollpanelen. Om s-ikonen blinkar, är inte
batterifackets lucka stängd. Stäng och lås luckan
till batterifacket.
För att vara säker på att
kameran visar korrekt batterispänningsnivå när AAbatterier används, ska du
välja passande alternativ
Batterityp i MB-D12
för
på kamerans Anpassningsmeny (grupp d). Om
rätt alternativ inte har valts kanske inte kameran
fungerar så som väntat.
Alternativ Batterityp
LR6 (AA alkaliska) AA alkaline (LR6)
1
HR6 (AA Ni-MH) AA NiMH (HR6)
2
FR6 (AA litium) AA Litium (FR6)
3
Ta ur batterierna när MB-D12 inte används.
s
Batteriinformation
Batteriinformation (inklusive kalibreringsinformation för EN-EL18batterier) kan visas i
kamerans inställningsmeny (kamerabatteriet
visas till vänster, MB-D12 till höger). Endast
ikonen för batterinivå visas när AA-batterier
används. Se kamerans bruksanvisning för närmare anvisningar.
Obs: Illustrationerna på denna sida är från D800.
Sv
7
Page 62
Ta ur batterierna
Var försiktig så att du inte tappar batterierna eller hållaren.
1 Vrid batterifackslåset på MB-D12 till
2 Ta bort batteriet eller batterierna från hållaren.
och ta loss batterihållaren (Figur E).
EN-EL15
Håll PUSH-knappen på hållaren intryckt och
skjut samtidigt batteriet mot knappen. Bat-
Sv
teriet kan sedan tas ut som fi guren visar.
Det är samma procedur att ta bort strömkontakten EP-5B som för EN-EL15.
8
EN-EL18
Skjut batterispärren i pilens riktning (Y) och
ta bort batterifackets lucka.
AA-batterier
Ta ut batterierna som visas. Var försiktig så
att du inte tappar batterierna när du tar ut
dem ur hållaren.
Page 63
Specifi kationer
Strömkälla Ett EN-EL15 eller EN-EL18 uppladdningsbart litiumjonbatteri, åtta LR6 alkaliska, HR6 Ni-MH, eller FR6 litium AA-batterier, eller en EH-5b/
EH-5a/EH-5 nätadapter (kräver en EP-5B strömkontakt)
Drifttemperatur 0–40 °C
Mått (B × H × D) Ca 151 × 50 × 81 mm
Vikt Ca 365 g med MS-D12EN och ett separat sålt EN-EL15-batteri
Ca 460 g med MS-D12 och åtta AA-batterier (fi nns att köpa i handeln)
Ca 310 g med MS-D12EN och en separat såld EP-5B strömkontakt
Ca 425 g med BL-5 och ett EN-EL18-batteri som säljs separat
Ca 280 g med MS-D12EN
Ca 270 g med MS-D12
Specifi kationer och design kan förändras utan föregående meddelande.
EN-EL15- och EN-EL18-batterier
Prestandan hos EN-EL15- och EN-EL18-batterier sjunker vid temperaturer under ca 10 °C. Se till att batteriet är fulladdat och ha ett varmt extrabatteri klart
om du plötsligt måste byta batteriet. Kalla batterier återfår en del av sin laddning när de värms upp.
AA-batterier
På grund av deras begränsade kapacitet, bör alkaliska LR6 AA-batterier endast användas när det inte fi nns något annat alternativ tillgängligt.
AA-batteriernas kapacitet varierar beroende på hur de förvaras och kapaciteten kan i vissa fall vara mycket låg; i vissa fall kan AA-batterier vara helt urlad-
dade innan deras sista användningdatum. Observera att AA-batteriernas kapacitet försämras vid temperaturer under 20 °C. Användning vid låga temperaturer rekommenderas inte.
Bildmatningshastighet
EN-EL18- och AA-batterier stöder högre bildmatningshastigheter än EN-EL15. Observera däremot att bildmatningshastigheten sjunker för AA-batterier vid
låga temperaturer eller om batterinivåerna är låga. Se kamerahandboken för mer information om bildmatningshastigheter.
Sv
9
Page 64
Page 65
Monitoimiakkuperä MB-D12
Käyttöohje
Sisällysluettelo
Turvallisuusohjeet .......................................................2
Huomautus eurooppalaisille asiakkaille ..................2
Varo-ohjeet käyttöä varten ......................................... 2
Käyttöönotto ..............................................................3
MB-D12 ja varusteet .................................................... 3
MB-D12 ja mukana toimitetut varusteet .................3
Lisävarusteiden EH-5a/EH-5b verkkolaitteen ja
EP-5B virtaliitännän käyttö ..................................... 3
Valinnaisen BL-5-akkutilan kannen käyttö ..............3
MB-D12-sovittimen osat .............................................. 4
MB-D12:n laukaisinpainike, valintapainike,
komentokiekot ja AFON-painike.............................4
MB-D12-sovittimen varmuuslukko .......................... 4
Virtalähdesovittimen käyttö........................................5
Virtalähdesovittimen liittäminen ............................ 5
Virtalähdesovittimen poistaminen..........................5
Akkujen tai paristojen asettaminen paikalleen ........ 6
Akkujen poistaminen .............................................. 8
Tekniset tiedot ............................................................ 9
Fi
1
Page 66
Turvallisuusohjeet
Asianmukaisen käytön varmistamiseksi lue
tämä käsikirja ennen laitteen käyttämistä. Säilytä käsikirjaa sellaisessa paikassa, että se on
kaikkien tuotteen käyttäjien luettavissa.
Huomautus eurooppalaisille asiakkaille
VAROITUS
AKUN KORVAAMINEN VÄÄRÄNLAISELLA AKKUTYYPILLÄ SAATTAA JOHTAA RÄJÄHDYKSEEN.
HÄVITÄ KÄYTETYT AKUT OHJEIDEN MUKAISESTI.
Fi
Tämä merkintä osoittaa, että tuote
on kerättävä erillään muusta jätteestä.
Seuraavat ilmoitukset koskevat vain
Euroopan maissa olevia käyttäjiä:
• Tämä tuote on tarkoitettu kerättäväksi erikseen asianmukaisessa keräyspisteessä.
Älä hävitä sitä kotitalousjätteen mukana.
• Lisätietoja saat myyjältä tai jätehuollosta vastaavilta paikallisilta viranomaisilta.
2
Varo-ohjeet käyttöä varten
• MB-D12-sovitinta voi käyttää ainoastaan yhteensopivissa kameroissa.
• Älä käytä sovitinta yhdessä muiden kuin tässä
käsikirjassa suositeltujen akkujen, paristojen tai
paristopidikkeiden kanssa.
• Kun MB-D12 ei ole käytössä, voit estää kontaktipintoihin koskevien metalliesineiden aiheuttamat oikosulut asettamalla kontaktipintojen
suojuksen paikalleen.
• Kun akkukotelo poistetaan MB-D12:sta, poista
paristot tai laita kotelo tai sen suojus paikalleen
välttääksesi oikosulkuja toisten metalliobjektien
kontaktista.
• Muistikortin merkkivalo voi syttyä, MB-D12sovitin kytketään kameraan tai irrotetaan siitä.
Tämä ei ole virhetoiminto.
• Jos virtalähdesovittimesta tulee savua tai outoa
hajua tai siitä kuuluu outoa ääntä, keskeytä sen
käyttö välittömästi. Kun akut tai paristot on poistettu, vie sovitin jälleenmyyjälle tai valtuutettuun
Nikon-huoltoon tarkastettavaksi.
• MB-D12-sovittimessa ei ole virtakytkintä. Voit
kytkeä tai katkaista virran käyttämällä kameran
virtakytkintä.
Page 67
Käyttöönotto MB-D12 ja varusteet
Kiitos MB-D12 monitoimiakkuperän ostamisesta, joka sopii käytettäväksi kaikkien Nikon
yksisilmäisten peiliheijastus digitaalikameroiden kanssa, jotka listaavat MB-D12 lisälaitteen
yhteensopivaksi kameran käyttöohjekirjassaan.
MB-D12-laitteeseen sopii yksi EN-EL15- tai
EN-EL18-akku tai kahdeksan AA-paristoa (alkali, Ni-MH tai litium). Laitteessa on vaihtoehtoinen laukaisin, AFON-painike, monivalitsin sekä
pää- ja sivukomentokiekko pystysuuntaisten
kuvien ottamista varten. Kameran valikossa
käyttäjä voi määrittää, käyttääkö kamera ensin
kameran akkua vai MB-D12-sovittimen akkuja.
Lisätietoja löydät kameran ohjeesta.
MB-D12 ja mukana toimitetut varusteet
Varmista, että MB-D12-sovittimen mukana toimitetaan seuraavat varusteet (akut ja paristot myydään erikseen).
MB-D12
MS-D12EN lisätään MB-D12-sovittimeen toimituksen yhteydessä. Katso
ohje akkupidikkeen poistamiseksi kohdasta “Akkujen tai paristojen asettaminen paikalleen”.
MS-D12EN-pidike
EN-EL15-akuille
MS-D12-pidike
AA-paristoille
Pidikekotelo
• Käyttöohje
• Takuu
Kontaktipinto-
jen suojus
Fi
Lisävarusteiden EH-5a/EH-5b verkkolaitteen ja EP-5B
virtaliitännän käyttö
Lisävarusteet EH-5a/EH-5b verkkolaite ja EP-5B
virtaliitäntä tarjoavat luotettavan virtalähteen,
kun kameraa käytetään pitkään. Verkkolaitteen käyttö MB-D12:n kanssa, aseta EP-5B
MS-D12EN paristopidikkeeseen sivulla 6 kuvatulla tavalla, ja liitä sitten EH-5a/EH-5b verkkolaite EP-5B virtaliitäntään sen mukana tulleen
käyttöohjeen mukaisesti.
Valinnaisen BL-5-akkutilan kannen käyttö
Akkutilan BL-5-kansi (saatavana erikseen) tarvitaan
käytettäessä EN-EL18-akkuja.
Akkutilan
Akkutilan
BL-5-kansi
BL-5-kansi
3
Page 68
MB-D12-sovittimen osat (kuva A)
q Kontaktipintojen suojus
w Kameran kontaktipintojen suojuksen pidike
e Virta-/signaaliliitännät
r AFON-painike
t Pääkomentokiekko
y Valintapainike
u Kiinnitysrengas
i Virtaliitännän kansikotelo
o Akkukotelon kansi
!0 Akkukotelo
Fi
!1 Akkukotelon salpa
!2 Kiinnitysruuvi
!3 Laukaisinpainike
!4 Varmuuslukko
!5 Sivukomentokiekko
!6 Jalustan liitäntä
!7 MS-D12EN-pidike EN-EL15-akuille
!8 Virtaliitännät
!9 Kosketuspinnat (MS-D12EN paristopidike)
@0 MS-D12-pidike AA-paristoille
@1 Kosketuspinnat (MS-D12 paristopidike)
@2 Akkutilan BL-5-kansi (saatavana erikseen)
4
MB-D12:n laukaisinpainike, valintapainike, komentokiekot ja AFON-painike
MB-D12-sovitin on varustettu laukaisinpainikkeella (kuva A-
t
pääkomentokiekolla (kuva A-
), sivukomentokiekolla (kuva A- !5) ja AFON-painikkeella (kuva A- r)
!3
), valintapainikkeella (kuva A- y),
pystysuuntaisten valokuvien ottamista varten. Näillä säätimillä on samat toiminnot kuin vastaavilla kameran säätimillä. Katso lisätietoja kameran käyttöohjeesta.
Muutokset kohtiin
AF-ON-pain. teht.
Monivalitsimen keskipain., Komentokiekkojen mukautt.
ja
MB-D12
kameran mukautettujen asetusten valikossa (ryhmä f ) koskevat myös MB-D12:
n monivalitsinta, komentokiekkoja ja AFON-painiketta. MB-D12:n monivalitsimen keskustan painaminen ei aktivoi valotusmittareita riippumatta kohtaan
Monivalitsin
valitusta asetuksesta.
MB-D12-sovittimen varmuuslukko
Varmuuslukko (Kuva A- !4) lukitsee MB-D12-sovittimen säätimet tahattoman käytön varalta. Ennen
pystysuuntaista valokuvausta näiden säätimien avulla, vapauta lukitus oikealla näkyvällä tavalla.
Varmuuslukko ei ole virtakytkin. Voit kytkeä kameraan virran tai katkaista virran käyttämällä kameran
virtakytkintä.
Lukittu Auki
Page 69
Virtalähdesovittimen käyttö
Virtalähdesovittimen liittäminen
Varmista ennen virtalähdesovittimen liittämistä, että kamerasta on katkaistu virta ja MB-D12sovittimen varmuuslukko (kuva A- !4) on asennossa L (Kuvat esittävät D800:a).
1 Irrota kontaktipintojen suojus (kuva A-
2 MB-D12-sovittimen liittimet sijaitsevat kameran alaosassa kontaktipintojen suojuksen alla. Irro-
ta kontaktipintojen suojus kuvassa Bpidikkeeseen (kuva B- w).
3 Aseta MB-D12-sovitin paikoilleen ja pidä MB-D12 kiinnitysruuvi (Kuva C-
tännän suuntaisena (Kuva C- q) ja kiristä kiinnitysrengas kiertämällä sitä LOCK-nuolen suuntaan
(Kuva D). Akkua ei tarvitse poistaa kamerasta ennen MB-D12-sovittimen liittämistä. Oletusasetuksen mukaisesti kamera käyttää omaa akkuaan vasta MB-D12-sovittimen akkujen tai paristojen tyhjennettyä. Kameran asetusvalikon
voit määrittää, missä järjestyksessä kamera käyttää akkuja.
Muista asettaa kameran kontaktipintojen suojus pidikkeeseensä ja säilyttää MB-D12 kontaktipintojen
suojus turvallisessa paikassa katoamisen estämiseksi.
Automaattinen PB-6D- ja PK-13-loittorengas tarvitaan käytettäessä PB-6-automaattipaljetta MB-D12:n
kanssa.
q
) virtalähdesovittimesta.
q
esitetyllä tavalla ja aseta se MB-D12-sovittimen kannen
w
) kameran jalustan lii-
Virtalähteiden järjestys
-valinnalla (ryhmässä d)
Virtalähdesovittimen poistaminen
Voit poistaa MB-D12-sovittimen katkaisemalla
kamerasta virran, asettamalla MB-D12-sovittimen
varmuuslukon L-asentoon, avaamalla kiinnitysrenkaan ja poistamalla MB-D12-sovittimen.
Muista asettaa kameran kontaktisuojus ja
MB-D12-sovittimen kontaktipintojen suojus paikalleen, kun laitteet eivät ole käytössä.
Fi
5
Page 70
Akkujen tai paristojen asettaminen paikalleen
MB-D12-laite toimii EN-EL15- tai EN-EL18-litiumioniakulla tai kahdeksalla AA-paristolla. Akkutilan BL-5-kansi (saatavana erikseen) tarvitaan käytettäessä EN-EL18-akkua.
Varmista ennen akkujen tai paristojen asettamista, että kameran virta ei ole kytkettynä, ja että MB-D12-sovittimen varmuuslukko on asennossa L.
1 Käännä MB-D12-akkukotelon pidike asentoon
ja poista paristopidike (kuva E).
2 Käsittele paristoja alla kuvatulla tavalla.
EN-EL15: Käännä paristot MS-D12EN-pidikkeen merkintöjen mukaisesti, aseta nuolen muokaisesti (▲) paristopidikkeen kontaktipintoja vasten
q
(kuva F-
Fi
). Paina paristoa varovasti alaspäin ja liu’uta nuolen suuntaan, kunnes kontaktipinnat napsahtavat paikoilleen (kuva F- w).
EN-EL18: Jos akkutilan BL-5-kannen akun vapautusvipu on asennossa, jossa nuoli Y on näkyvissä, työnnä akun vapautusvipua niin, että se peittää
nuolen (kuva G- q). Aseta akun kaksi napaa BL-5-laitteen vastakkeisiin (kuva G- w) ja varmista, että akun vapautusvipu on liukunut sivuun niin, että
nuoli on näkyvissä.
AA paristot: Aseta kahdeksan AA-paristoa MS-D12:n paristokoteloon kuvan H mukaisesti ja varmista, että paristot ovat oikein päin.
3 Aseta paristopidike MB-D12-sovittimeen ja salpaa akku-/paristotilan kansi (Kuva I). Varmista, että pidike on kokonaan paikoillaan ennen pidikkeen/
salvan sulkemista.
4 Kytke kameraan virta ja tarkista akun varaustaso ohjauspaneelista tai etsimestä. Jos kameran virta ei mene päälle, tarkista että paristo on laitettu
sisään oikein.
EP-5B Virtaliitäntä
Käytettäessä EP-5B virtaliitäntää, aseta se nuolen mukaisesti MS-D12EN-pidikkeeseen (▲) virtaliittimen suuntaan. Paina liitintä varovasti alaspäin ja liu‘uta
nuolen suuntaan kunnes se napsahtaa paikalleen (Kuva J-
q
). Avaa virtaliitännän kansi ja pujota EP-5B virtajohto aukosta (Kuva J- w).
6
Page 71
Akun varaustaso
Kamera näyttää akun varaustason seuraavasti:
EN-EL15/EN-EL18 Akku
Ohjauspaneeli Etsin Kuvaus
L
K
J
I
H d
H
(vilkkuu)d(vilkkuu)
AA-paristot
Ohjauspaneeli Etsin Kuvaus
L
I d
H
(vilkkuu)d(vilkkuu)
— Akku täyteen ladattu.
Akun varaus osittain
—
purkautunut.
Akun varaus vähissä.
Valmis täysin ladattu
vara-akku tai lataa akku.
Akku tyhjä. Lataa tai
vaihda akku.
— Jäljellä oleva lataus.
Paristojen varaus vähissä.
Ota esiin vara-akut tai
paristot.
Paristot tyhjät. Laukaisin
ei ole käytettävissä.
Kameran asetusvalikon
ryhmän d valinnalla voit
määrittää, missä järjestyksessä kamera käyttää
akkuja.
Ohjauspaneelissa näkyy kuvake s, kun
kamera käyttää MB-D12-sovitinta. Jos
vilkkuu, niin akkutilan kansi on auki. Sulje ja salpaa akkutilan kansi.
Voit varmistaa, että kamera näyttää AA-paristojen varaustason oikein
valitsemalla oikean asetuksen kameran Muk.
asetukset -valikossa
MB-D12-laitt. paristot/akut
d). Kamera ei välttämättä toimi oikein, jos valittuna ei ole oikea valinta.
Vaihtoehto Akku- tai paristotyyppi
LR6 (AA-alkali) AA-alkaliparisto (LR6)
1
HR6 (AA-Ni-MH) AA-NiMH-akku (HR6)
2
FR6 (AA-litium) AA-litiumparisto (FR6)
3
Poista paristot, kun MB-D12-sovitin ei ole käytössä.use.
kuvake
s
(ryhmässä
Akkutiedot
Akun tiedot (mukaan
lukien EN-EL18-akkujen kalibrointitiedot)
voidaan näyttää kameran asetusvalikosta (kameran akku
näkyy vasemmalla, MB-D12 oikealla).
paristoja käytettäessä näkyy vain paristojen varaustasonkuvake. Lisätietoja löydät kameran
ohjeesta.
Huomaa: Tämän sivun kuvat esittävät D800:a.
AA-
Fi
7
Page 72
Akkujen poistaminen
Ole varovainen, ettet pudota paristoja, akkua tai pidikettä.
1 Käännä MB-D12-akkukotelon pidike asentoon
2 Poista akku tai paristot pidikkeestä.
ja poista paristopidike (kuva E).
EN-EL15
Paina pidikkeen PUSH ja liu’uta akkua kohti
painiketta. Poista akku kuvan osoittamalla
tavalla.
Fi
Menettelytapa EP-5B virtaliitännän poistoon
on sama kuin EN-EL15.
8
EN-EL18
Työnnä akun vapautusvipu nuolen osoittamaan suuntaan (Y) ja irrota akkutilan kansi.
AA-paristot
Poista paristot kuvan osoittamalla tavalla.
Varo, ettet pudota paristoja, kun poistat ne
pidikkeestä.
Page 73
Tekniset tiedot
Virtalähde
Käyttölämpötila 0–40 °C
Ulkomitat (L × S × K) Noin 151 × 50 × 81 mm
Paino Noin 365 g MS-D12EN:n ja valinnaisen EN-EL15-akun kanssa
Teknisiä tietoja ja mallia voidaan muuttaa siitä ilmoittamatta.
EN-EL15- ja EN-EL18-akut
EN-EL15- ja EN-EL18-akkujen suorituskyky laskee keskimäärin alle 10 °C:n lämpötilassa. Varmista, että akku on täyteen ladattu, ja pidä lämmin vara-akku
saatavilla siltä varalta, että akku on vaihdettava. Kylmän akun varaus palautuu osittain akkua lämmitettäessä.
AA-paristot
Rajoitetusta kapasiteetista johtuen, AA LR6 alkaliparistoja tulee käyttää vain silloin, kun muita vaihtoehtoja ei ole saatavilla.
AA-paristojen kapasiteetti vaihtelee merkin ja säilytysolosuhteiden mukaan. Joissain tapauksissa AA-paristot menettävät varauksensa jo ennen viimeistä
käyttöpäivää. Ota huomioon, että AA-paristojen teho laskee nopeasti alle 20 °C:n lämpötilassa. Käyttöä ei suositella alhaisissa lämpötiloissa.
Kuvausnopeus
EN-EL18-akku ja AA-paristot tukevat korkeampaa kuvausnopeutta kuin EN-EL15. Huomaa kuitenkin, että AA-paristojen osalta kuvausnopeus laskee alhaisissa lämpötiloissa tai jos varaustila on vähissä. Kuvausnopeutta koskevia lisätietoja saat kameran käyttöoppaasta.
Yksi EN-EL15- tai EN-EL18-litiumioniakku, kahdeksan LR6-alkaliparistoa, HR6 Ni-MH-paristoa tai FR6-AA-litiumparistoa, tai EH-5b/
EH-5a/EH-5-verkkolaite (vaatii EP-5B-virtaliitännän)
Noin 460 g MS-D12:n ja kahdeksan AA-pariston (saatavissa erikseen kolmannen osapuolen toimittajilta) kanssa
Noin 310 g MS-D12EN:n ja valinnaisen EP-5B-virtaliitännän kanssa
Noin 425 g valinnaisen BL-5:n ja EN-EL18-akun kanssa
Noin 280 g MS-D12EN:n kanssa
Noin 270 g MS-D12:n kanssa
Fi
9
Page 74
Page 75
Универсальный батарейный блок
MB-D12
Руководство пользователя
Оглавление
Информация для читателя ........................................ 2
Примечание для пользователей в Европе ...........2
Меры предосторожности при использовании .......... 2
Введение ................................................................... 3
Рукоятка MB-D12 и аксессуары .................................. 3
Рукоятка MB-D12 и прилагаемые аксессуары ...... 3
Использование дополнительного сетевого блока
питания EH-5a/EH-5b и разъема питания EP-5B ...3
Использование дополнительной крышки
батарейного отсека BL-5 ....................................... 3
Компоненты рукоятки MB-D12 ..................................4
Спусковая кнопка затвора, мультиселектор,
диски управления и кнопка AFON рукоятки
MB-D12 .................................................................. 4
Блокировочный переключатель MB-D12 .............4
Использование многофункциональной рукоятки ..... 5
Присоединение многофункциональной рукоятки
Извлечение рукоятки ...........................................5
Установка батарей ................................................6
Извлечение батарей ............................................. 8
Технические характеристики .....................................9
... 5
Ru
1
Page 76
Информация для читателя
Для правильной эксплуатации изделия перед его
использованием внимательно прочитайте данное
руководство. После прочтения храните это руководство в доступном месте, чтобы с ним могли ознакомиться все пользователи данного изделия.
Примечание для пользователей в Европе
ВНИМАНИЕ
СУЩЕСТВУЕТ РИСК ВЗРЫВА, ЕСЛИ УСТАНОВЛЕН НЕВЕРНЫЙ ТИП БАТАРЕИ. ЛИКВИДИРУЙТЕ ИСПОЛЬЗОВАННЫЕ БАТАРЕИ СОГЛАСНО
Ru
ИНСТРУКЦИЯМ.
Данный символ означает, что изделие должно утилизироваться
отдельно.
Следующие замечания касаются
только пользователей в европейских странах:
• Данное изделие предназначено
для раздельной утилизации в соответствующих пунктах утилизации. Не выбрасывайте
изделие вместе с бытовым мусором.
• Подробные сведения можно получить у продавца или в местной организации, ответственной за вторичную переработку отходов.
2
Меры предосторожности при использовании
• Рукоятка MB-D12 предназначена для использования только с совместимыми фотоаппаратами.
• Не используйте изделие с батареями и держателями батарей, не рекомендованными в
настоящем руководстве.
• Чтобы не допустить короткого замыкания, которое может произойти при соприкосновении металлических предметов с контактами
питания, закрывайте контакты крышкой, когда
MB-D12 не используется.
• После извлечения держателя батарей из
MB-D12, выньте батареи или поместите держатель или крышку в контейнер, чтобы
предотвратить короткое замыкание при соприкосновении с внешними металлическими
предметами.
• Индикатор доступа к карте памяти может загореться, когда к фотоаппарату присоединяется или отсоединяется рукоятка MB-D12, что
не является неисправностью.
• При обнаружении в рукоятке необычного запаха или шума немедленно прекратите ее использование. После извлечения батарей доставьте изделие для проверки в ближайший
авторизованный сервисный центр компании
Nikon.
• MB-D12 не имеет выключателя питания. Для
включения и выключения питания используйте соответствующий выключатель фотокамеры.
Page 77
Введение Рукоятка MB-D12 и аксессуары
Благодарим Вас за приобретение универсального батарейного блока MB-D12, предназначенного для использования со всеми цифровыми зеркальными фотокамерами Nikon, которые
указаны в руководстве к фотокамере в списке
совместимых аксессуаров. В MB-D12 используется одна аккумуляторная батарея EN-EL15
или EN-EL18 или восемь батарей AA (щелочных,
никель-металлогидридных или литиевых), и он
имеет спусковую кнопку затвора, кнопку AFON,
мультиселектор, а также главный и вспомогательный диски управления для съемки в вертикальной (портретной) ориентации. Параметры
меню фотокамеры позволяют пользователю
выбирать, какие батареи будут использоваться
первыми - батареи фотокамеры или батареи в
рукоятке MB-D12; с мотрите руководство к фотокамере для получения подробностей.
Рукоятка MB-D12 и прилагаемые аксессуары
Проверьте, чтобы в комплект рукоятки MB-D12 входили следующие аксессуары (батареи продаются отдельно).
MB-D12
При поставке держатель MS-D12EN вставлен в рукоятку MB-D12. Смотрите “Установка батарей” для получения информации об установке и
извлечению держателя батарей.
Держатель MS-D12EN
для батарей EN-EL15
Использование дополнительного сетевого блока
питания EH-5a/EH-5b и разъема питания EP-5B
Дополнительный сетевой блок питания EH-5a/
EH-5b и разъем питания EP-5B служат надежным
источником питания, когда фотокамера используется в течение длительного времени. Для использования сетевого блока питания с MB-D12, вставьте
EP-5B в держатель батареи MS-D12EN, как описано
на стр. 6, а затем подсоедините EH-5a/EH-5b, как
описано в документации, поставляемой с EP-5B.
Держатель MS-D12
для батарей AA
Контейнер де-
ржателя
• Руководство пользователя (данное
руководство)
• Гарантия
Использование дополнительной крышки батарейного отсека BL-5
При использовании батарей EN-EL18 требуется
крышка батарейного отсека BL-5 (приобретается
дополнительно).
Крышка батарей-
Крышка батарей-
ного отсека BL-5
ного отсека BL-5
Крышка
контактов
Ru
3
Page 78
Компоненты рукоятки MB-D12 (Рисунок A)
q Крышка контактов
w Держатель крышки контактов фотоаппарата
e Силовые/сигнальные контакты
r Кнопка AFON
t Главный диск управления
y Мультиселектор
u Колесико фиксатора
i Держатель крышки разъема питания
o Крышка батарейного отсека
!0 Батарейный отсек
!1 Защёлка батарейного отсека
!2 Крепёжный винт
Ru
!3 Спусковая кнопка затвора
!4 Блокировочный переключатель
!5 Вспомогательный диск управления
!6 Гнездо для штатива
!7 Держатель MS-D12EN для батарей EN-EL15
!8 Контакты питания
!9 Контакты питания
(Держатель батареи MS-D12EN)
@0 Держатель MS-D12 для батарей AA
@1 Контакты питания
(Держатель батареи MS-D12)
@2 Крышка батарейного отсека BL-5 (приобре-
тается дополнительно)
4
Спусковая кнопка затвора, мультиселектор, диски управления и кнопка AFON рукоятки MB-D12
Рукоятка MB-D12 оборудована спусковой кнопкой затвора (Рисунок A- !3), мультиселектором (Ри-
y
сунок A(Рисунок A(портретной) ориентации. Эти элементы управления выполняют те же функции что и соответствующие элементы управления на фотокамере. Более подробные сведения см. в руководстве к
фотокамере.
Изменения для Центр. кнопка мультисел., Настр. дисков управления и Функ. кн. AF-ON
на MB-D12 в меню собственных настроек фотокамеры (Группа f) также касаются мультиселектора, дисков управления и кнопки AFON на MB-D12. Независимо от параметра, выбранного для
Мультиселектор, нажатие центральной части мультиселектора на MB-D12 не включит экспонометр.
), главным диском управления (Рисунок A- t), вспомогательным диском управления
!5
), и кнопкой AFON (Рисунок A- r) для использования при съёмке в вертикальной
Блокировочный переключатель MB-D12
Блокировочный переключатель (Рисунок A- !4)
блокирует элементы управления на MB-D12 во
избежание их случайного использования. Прежде чем использовать эти элементы управления
для съёмки в вертикальной (портретной) ориентации, снимите блокировку, как показано на
рисунке справа.
Блокировочный переключатель не является выключателем питания. Для включения и выключения питания служит соответствующий выключатель фотоаппарата.
Заблокировано Разблокировано
Page 79
Использование многофункциональной рукоятки
Присоединение многофункциональной рукоятки
Прежде чем присоединять рукоятку, убедитесь, что фотокамера выключена и блокировочный переключатель MB-D12 (Рисунок AD800).
1 Снимите крышку контактов (Рисунок A-
2 Контакты рукоятки MB-D12 находятся в основании фотоаппарата и защищены крышкой контак-
тов. Снимите крышку контактов, как показано на Рисунке Bный для неё держатель на MB-D12 (Рисунок B-
3 Вставьте MB-D12, совмещая крепежный винт (Рисунок C-
q
(Рисунок C-
) и плотно затяните колесико фиксатора, поворачивая его в направлении, указанном стрелкой LOCK (Рисунок D). Нет необходимости извлекать батарею из фотоаппарата перед
подсоединением MB-D12. По фабричной устнаовке вставленная в фотоаппарат батарея будет
использоваться только после разряжения батареи в MB-D12. Параметром Порядок батарей
в меню пользовательских настроек фотоаппарата (Группа d) можно воспользоваться, чтобы поменять порядок использования батарей.
Не забывайте класть крышку контактов фотоаппарата в предназначенный для нее держатель, и
храните крышку контактов MB-D12 в надежном месте, чтобы она не потерялась.
При использовании с MB-D12 фокусировочного меха PB-6 требуются PB-6D и автоматическое
удлинительное кольцо PK-13.
!4
) находится в положении L (На рисунках показан фотоаппарат
q
) с питающей рукоятки.
q
w
).
и положите её в предназначен-
w
) с гнездом для штатива фотоаппарата
Извлечение рукоятки
Чтобы отсоединить рукоятку MB-D12, выключите фотоаппарат и установите блокировочный
переключатель рукоятки MB-D12 в положение L, затем ослабьте колёсико фиксатора и
отсоедините MB-D12. Не забывайте ставить на
место крышку контактов на фотоаппарате и
крышку контактов на рукоятке MB-D12, если
рукоятка не используется.
Ru
5
Page 80
Установка батарей
MB-D12 можно использовать с одной аккумуляторной литий-ионной батареей EN-EL15 или EN-EL18 или с восемью батареями AA. При использовании
батареи EN-EL18 требуется крышка батарейного отсека BL-5 (приобретается дополнительно).
Прежде чем вставить батареи, убедитесь, что фотоаппарат выключен, а блокировочный переключатель находится в положении L.
1 Поверните защёлку батарейного отсека рукоятки MB-D12 в положение
и откройте крышку держателя батареек (Рисунок E).
2 Подготовьте батарейки, как описано ниже.
EN-EL15: Совмещая выемки на батарее с выступами на держателе MS-D12EN, вставьте батарею так, чтобы стрелка (▲) на батарее была направлена
q
на контакты питания держателя батарей (Рисунок Fпока контакты питания не защёлкнутся на месте (Рисунок F-
Ru
EN-EL18: Если защелка батареи на дополнительной крышке батарейного отсека BL-5 расположена так, что видна стрелка Y, сдвиньте защелку, чтобы
закрыть стрелку (Рис. G-
q
). Вставьте два выступа на батарее в соответствующие отверстия на BL-5 (Рис. G- w) и проверьте, что защелка батареи
). Слегка нажмите на батарею и вставьте её в направлении, указанном стрелкой, до тех пор,
w
).
сдвинулась в сторону так, чтобы показалась стрелка.
Батареи АА: Поместите восемь батарей AA в держатель батарей MS-D12, как показано на Рис. H, соблюдая полярность.
3 Вставьте батарею в держатель в рукоятке MB-D12 и защелкните крышку батарейного отсека (Рисунок I). Перед поворотом защелки убедитесь в том,
что держатель вставлен полностью.
4 Включите фотоаппарат и проверьте уровень заряда батареи на контрольном дисплее или в видоискателе. Если фотоаппарат не включается, про-
верьте правильность установки батарей.
Разъем питания EP-5B
При использовании разъема питания EP-5B, вставьте его в держатель MS-D12EN так, чтобы стрелка (▲) на разъеме была направлена на клеммы
питания. Слегка нажмите на разъем и плавно вставьте его в направлении стрелки, пока клеммы питания не встанут на место (Рисунок Jкройте держатель крышки разъема питания и протяните сетевой шнур EP-5B через отверстие (Рисунок J- w).
6
q
). От-
Page 81
Уровень заряда батареи
Уровень заряда батареи отображается фотокамерой следующим образом.
Батарея EN-EL15/EN-EL18
Контрольный
Батареи АА
Контрольный
Видоискатель
дисплей
L
—
K
J
—
I
H d
H
(мигает)d(мигает)
Видоискатель
дисплей
L
—
I d
H
(мигает)d(мигает)
Описание
Батарея полностью заряжена.
Батарея частично разряжена.
Низкий уровень заряда батареи. Приготовьте полностью
заряженную запасную батарею или зарядите батарею.
Батарея разряжена. Зарядите
или замените батарею.
Описание
Остаток заряда.
Низкий уровень заряда ба-
тарей. Подготовьте запасной
комплект батарей.
Батареи разряжены.
Спусковая кнопка затвора
заблокирована.
Параметром в Группе d в
меню пользовательских
настроек фотоаппарата
можно воспользоваться,
чтобы поменять порядок
использования батарей. Когда фотоаппарат
питается от рукоятки MB-D12, на панели управления показывается символ
символ
не закрыта. Закройте и защелкните крышку батарейного отсека.
Чтобы убедиться, что
фотоаппарат показывает
правильный уровень заряда батарей, выберите
соответствующий параметр для Тип батареи
MB-D12 в меню пользовательских настроек
фотоаппарата (Группа d). Если не выбран правильный параметр, фотоаппарат может не
функционировать должным образом.
1
2
3
Извлекайте батареи, когда MB-D12 не используется.
, значит крышка батарейного отсека
s
Параметр Тип батарей
LR6 (AA, щелочная) Щелочная AA (LR6)
HR6 (AA, Ni-MH)
FR6 (AA, литиевая) Литиевая AA (FR6)
Никель-металлгидридная
АА (HR6)
. Если мигает
s
Информация о батарее
Информацию о батарее (включая информацию о калибровке
для батарей EN-EL18)
можно просматривать
в меню настройки фотокамеры (батарея фотокамеры находится
в списке слева, батарея MB-D12 – справа).
Когда используются батареи АА, показывается только символ уровня заряда батареи.
Смотрите руководство к фотокамере для
получения подробностей.
Примечание: На рисунках на этой странице показан фотоаппарат D800.
Ru
7
Page 82
Извлечение батарей
Будьте осторожны и не роняйте батареи или держатель.
1 Поверните защёлку батарейного отсека рукоятки MB-D12 в положение
2 Извлеките батарею или батареи из держателя.
и откройте крышку держателя батареек (Рисунок E).
EN-EL15
Нажимая кнопку PUSH держателя батареек,
сдвиньте батарею по направлению кнопки.
Батарею можно вынуть, как показано на рисунке.
Ru
Процедура извлечения разъема питания
EP-5B такая же, как и для EN-EL15.
8
EN-EL18
Сдвиньте защелку батареи в направлении,
указанном стрелкой (Y), и снимите крышку
батарейного отсека.
Батареи AA
Выньте батареи АА, как показано на рисунке.
Будьте осторожны и не уроните батареи при
извлечении их из держателя.
Page 83
Технические характеристики
Источник питания Одна аккумуляторная литий-ионная батарея EN-EL15 или EN-EL18, восемь щелочных LR6, никель-металлогидридных HR6
или литиевых FR6 батарей AA или сетевой блок питания EH-5b/EH-5a/EH-5 (требуется разъем питания EP-5B)
Рабочая температура От 0 до 40 °C
Размеры (Ш × В × Г) Приблизительно 151 × 50 × 81 мм
Масса Примерно 365 г с MS-D12EN и дополнительной батареей EN-EL15
Примерно 460 г с MS-D12 и восемью батареями AA (приобретаются дополнительно от сторонних поставщиков)
Примерно 310 г с MS-D12EN и дополнительным разъемом питания EP-5B
Примерно 425 г с дополнительной крышкой BL-5 и батареей EN-EL18
Примерно 280 г с MS-D12EN
Примерно 270 г с MS-D12
Технические характеристики и конструкция устройства могут быть изменены без дополнительного уведомления.
Батареи EN-EL15 и EN-EL18
Рабочие характеристики батарей EN-EL15 и EN-EL18 ухудшаются при температурах ниже 10 °C. Следите за тем, чтобы батареи были полностью заряжены,
и имейте под рукой тёплую запасную батарею, которую можно вставить при необходимости. В тепле холодные батареи вернут часть своего заряда.
Батареи АА
Из-за ограниченной емкости щелочных батарей AA LR6, их следует использовать только в тех случаях, когда нет другой альтернативы.
Ёмкость батарей АА может быть разной, в зависимости от производителя и условий хранения, и в некоторых случаях может быть очень мала; в
некоторых случаях батареи АА могут перестать работать до истечения их срока годности. Помните, что ёмкость батарей АА может уменьшиться
при температурах ниже 20 °C. Не рекомендуется использовать при низких температурах.
Скорость съемки
Батареи EN-EL18 и AA поддерживают более высокие значения скорости съемки, чем EN-EL15. Однако имейте в виду, что при использовании батарей AA скорость съемки уменьшится при низких температурах или при низком заряде батарей. Более подробные сведения о значениях скорости
съемки см. в руководстве к фотокамере.
Ru
9
Page 84
Page 85
MB-D12 multifunktionsbatterigreb
Brugervejledning
Indholdsfortegnelse
Sikkerhedsforskrifter ...................................................2
Bemærkning til kunder i Europa .............................. 2
Forholdsregler for anvendelse .....................................2
Indledning .................................................................. 3
MB-D12 og tilbehør ..................................................... 3
MB-D12 og medfølgende tilbehør ...........................3
Anvendelse af den ekstra EH-5a/EH-5b-lysnetadapter
og EP-5B-stikket til lysnetadapteren ....................... 3
Anvendelse af det ekstra
BL-5 batterikammerdæksel.....................................3
Komponenter på MB-D12 ............................................4
MB-D12’s udløserknap, multivælger,
kommandohjul og AFON-knap ...............................4
MB-D12-knaplåsen ................................................. 4
Anvendelse af batteriet ...............................................5
Montering af batteriet ............................................ 5
Fjernelse af batteriet ..............................................5
Isætning af batterier .............................................. 6
Fjernelse af batterier ..............................................8
Specifi kationer ............................................................9
Dk
1
Page 86
Sikkerhedsforskrifter
Læs denne manual grundigt igennem før anvendelse af dette produkt for at sikre korrekt
funktion. Efter at have læst manualen skal du
opbevare den tilgængeligt for alle, der anvender produktet.
Bemærkning til kunder i Europa
ADVARSEL
DER ER FARE FOR EKSPLOSION, HVIS BATTERIET
UDSKIFTES MED EN UKORREKT TYPE. AFSKAF
BRUGTE BATTERIER I HENHOLD TIL INSTRUKTIONERNE.
Dk
Dette symbol angiver, at dette produkt skal indleveres separat.
Følgende gælder kun for brugere i
europæiske lande:
• Dette produkt er beregnet til separat indlevering hos et særligt
anlæg for denne slags aff ald. Smid ikke batteriet
ud sammen med husholdningsaff ald.
• Hvis du ønsker yderligere oplysninger, kan du
kontakte forhandleren eller de lokale myndigheder, som er ansvarlige for aff aldshåndtering.
2
Forholdsregler for anvendelse
• MB-D12 er udelukkende til anvendelse med
kompatible kameraer.
• Må ikke anvendes med batterier og batteriholdere, der ikke anbefales i denne manual.
• For at undgå elektriske kortslutninger forårsaget
af metalobjekter, der rører strømpolerne, skal du
sætte kontaktdækslet på igen, når MB-D12 ikke
anvendes.
• Når du erner en batteriholder fra MB-D12, skal
du erne batterierne eller sætte holderen eller
dækslet i batteriholderhuset for at undgå elektriske kortslutninger forårsaget af kontakt med
andre metalobjekter.
• Hukommelseskortlampen tændes muligvis, når
MB-D12 monteres eller ernes fra kameraet, men
dette er ikke en funktionsfejl.
• Oplever du røg eller en usædvanlig lugt fra batteriet, skal du omgående stoppe anvendelse.
Efter ernelse af batterierne skal du indlevere
enheden hos detailhandleren eller en Nikonautoriseret forhandler til eftersyn.
• MB-D12 er ikke i sig selv udstyret med en afbryder. Anvend kameraets afbryder til at slukke kameraet.
Page 87
Indledning MB-D12 og tilbehør
Tak, fordi du har købt et MB-D12 multifunktionsbatterigreb til anvendelse i alle Nikon
digitale spejlrefl ekskameraer, hvor MB-D12
fremgår af listen i kameraets brugervejledning
som kompatibelt tilbehør. MB-D12 anvender
et genopladeligt EN-EL15- eller EN-EL18-batteri eller otte AA-batterier (alkaliske, Ni-MH
eller lithium) og har en alternativ udløserknap,
AFON-knap, multi selector (multivælger) samt
primært og sekundært kommandohjul for
optagelse af billeder i „høj“ (portræt) format.
Kameramenuens funktioner gør det muligt at
vælge, om kameraets batteri eller batterierne i
MB-D12 skal anvendes først; se kameraets brugervejledning for detaljer.
MB-D12 og medfølgende tilbehør
Kontrollér, at følgende ting leveres med MB-D12 (batterier sælges separat):
Batterisæt MB-D12
MS-D12EN er indsat i MB-D12 fra fabrikken. Se „Isætning af batterier“ for
information om ernelse af batteriholderen.
Anvendelse af den ekstra EH-5a/EH-5b-lysnetadapter
og EP-5B-stikket til lysnetadapteren
Den ekstra EH-5a/EH-5b-lysnetadapter og
EP-5B-stikket til lysnetadapteren er en pålidelig strømkilde, når kameraet anvendes i
længere tid. For at anvende en lysnetadapter
sammen med MB-D12 skal du indsætte EP-5B
i MS-D12EN-batteriholderen som beskrevet på
side 6 og derefter tilslutte EH-5a/EH-5b som
beskrevet i dokumentationen til EP-5B.
MS-D12EN-holder til
EN-EL15-batterier
MS-D12-holder til
AA-batterier
Holderetui
• Brugervejledning
(denne manual)
• Garanti
Anvendelse af det ekstra BL-5 batterikammerdæksel
Når du anvender EN-EL18batterier, er et BL-5 batterikammerdæksel (forhandles separat) påkrævet.
BL-5 batterikam-
BL-5 batterikam-
Kontaktdæksel
merdæksel
merdæksel
Dk
3
Page 88
Komponenter på MB-D12 (Figur A)
q Kontaktdæksel
w Holder til kameraets kontaktdæksel
e Strøm-/signalkontakter
r Knappen AFON
t Primært kommandohjul
y Multivælger
u Monteringshjul
i Holderens stikdæksel
o Batterikammerdæksel
!0 Batterikammer
!1 Lås til batterikammer
!2 Skrue til fatning
!3 Udløserknap
Dk
!4 Knaplås
!5 Sekundært kommandohjul
!6 Stativgevind
!7 MS-D12EN-holder til EN-EL15-batterier
!8 Strømpoler
!9 Strømpoler (MS-D12EN-batteriholder)
@0 MS-D12-holder til AA-batterier
@1 Strømpoler (MS-D12 batteriholder)
@2 BL-5 batterikammerdæksel (forhandles se-
parat)
4
MB-D12’s udløserknap, multivælger, kommandohjul og AFON-knap
MB-D12 er udstyret med en udløserknap (Figur A-
t
mandohjul (Figur A-
), sekundært kommandohjul (Figur A- !5) og knappen AFON (Figur A- r)
!3
), multivælger (Figur A- y), primært kom-
til anvendelse ved fotografering i lodret („høj“ eller portræt) format. Disse knapper har samme
funktioner som de tilsvarende knapper på kameraet. Se kameraets brugervejledning for yderligere information.
Når du foretager ændringer for
AF-ON på MB-D12
i kameramenuen Brugerindstillinger (Gruppe f), gælder disse også for multi
Multivælgers midterknap, Tilpas kommandohjul
og
Tilknyt
selector (multivælgeren), kommandohjulene og knappen AFON på MB-D12. Uanset den valgte
indstilling for
Multivælgeren
aktiverer tryk midt på multivælgeren på MB-D12 ikke lysmålerne.
MB-D12-knaplåsen
Knaplåsen (Figur A- !4) låser MB-D12-knapperne for at undgå utilsigtet anvendelse. Før
anvendelse af disse knapper til fotografering
i lodret (portræt) format skal du udløse låsen
som vist til højre.
Knaplåsen er ikke en afbryder. Anvend kameraets afbryder for at tænde og slukke kameraet.
Låst Låst op
Page 89
Anvendelse af batteriet
Montering af batteriet
Før montering af batteriet skal du sørge for, at kameraet er slukket og at knaplåsen på MB-D12
(Figur A- !4) er i positionen L (illustrationerne viser D800).
1 Fjern kontaktdækslet (Figur A-
2 Kontakterne til MB-D12 er i bunden af kameraet, hvor de er beskyttet af et kontaktdæksel. Fjern
kontaktdækslet som vist i Figur BB- w).
3 Placér MB-D12, mens skruen til fatningen på MB-D12 (Figur C-
stativgevind (Figur C- q) og spænd monteringshjulet ved at dreje det i den retning, pilen
LOCK viser (Figur D). Du behøver ikke at erne batteriet fra kameraet før tilslutning af MB-D12.
I standardindstillingerne bliver det batteri, der er indsat i kameraet, kun anvendt, når batteriet
i MB-D12 er afl adet. Valgmuligheden
(Gruppe d) kan anvendes til at ændre rækkefølgen for anvendelsen af batterierne.
Sørg for at sætte kameraets kontaktdæksel i kontaktdækselholderen og at opbevare kontaktdækslet
til MB-D12 på et sikkert sted, så det ikke bliver væk.
Der kræves mellemringe af typerne PB-6D og PK-13, når du anvender PB-6 bælgudstyr sammen med
MB-D12.
q
) fra batterisættet.
q
og sæt det i kontaktdækselholderen på MB-D12 (Figur
w
) holdes ud for kameraets
Batterirækkefølge
i kameraets brugerindstillingsmenu
Fjernelse af batteriet
For at erne MB-D12 skal du slukke kameraet
og indstille knaplåsen på MB-D12 til L, herefter
løsne monteringshjulet og erne MB-D12. Sørg
for at sætte kontaktdækslerne på både kameraet og MB-D12, når batteriet ikke anvendes.
Dk
5
Page 90
Isætning af batterier
MB-D12 kan anvendes med et genopladeligt Li-ion-batteri af typerne EN-EL15 eller EN-EL18 eller otte AA-batterier. Når du anvender et EN-EL18-batteri, er et BL-5 batterikammerdæksel (forhandles separat) påkrævet.
Før isætning af batterier skal du sørge for, at kameraet er slukket og at knaplåsen på MB-D12 er i positionen L.
1 Drej batterikammerlåsen på MB-D12 hen på
og ern batteriholderen (Figur E).
2 Klargør batterierne som beskrevet nedenfor.
EN-EL15: Mens du får indrykningerne på batteriet til at passe med projektionerne på holderen til MS-D12EN, skal du isætte batteriet med pilen
(▲) på det vendt mod batteriholderens strømpoler (Figur F-
q
). Tryk batteriet lidt nedad og skub det i pilens retning, indtil strømpolerne falder i
hak (Figur F- w).
EN-EL18: Hvis batteriudløseren på det ekstra BL-5 batterikammerdæksel er placeret, så pilen Y er synlig, skal du skubbe batteriudløseren, så den
Dk
dækker pilen (Figur G- q). Sæt batteriets to projektioner i på de dertil beregnede pladser på BL-5 (Figur G- w), og kontrollér, at batteriudløseren
er skubbet til side, så pilen kan ses.
AA-batterier: Sæt otte AA-batterier i MS-D12 batteriholderen som vist i Figur H, og kontrollér, at de vender rigtigt.
3 Sæt batteriholderen i MB-D12 og lås batterikammerdækslet (Figur I). Sørg for, at batteriholderen er sat helt i, inden du drejer låsen.
4 Tænd kameraet og kontrollér batteriniveauet i kontrolpanelet eller søgeren. Hvis kameraet ikke tænder, skal du kontrollere, at batteriet er sat
rigtigt i.
EP-5B-stikket
Når du anvender EP-5B-stikket, skal du sætte det i MS-D12EN-holderen med pilen (▲) på stikket vendt mod batteriets strømpoler. Tryk stikket lidt nedad og
skub det i pilens retning, indtil strømpolerne falder i hak (Figur J-
q
). Åbn holderens stikdæksel og før EP-5B-kablet igennem åbningen (Figur J- w).
6
Page 91
Batteriniveau
Kameraet viser batteriniveauet som følger:
EN-EL15/EN-EL18-batteri
Kontrolpanel Søger Beskrivelse
L
K
J
I
H d
H
(blinker)d(blinker)
AA-batterier
Kontrolpanel Søger Beskrivelse
L
I d
H
(blinker)d(blinker)
Batteriet er ladet
—
helt op.
Batteriet er delvist
—
afl adet.
Lav batterikapacitet.
Klargør et ekstra fuldt
opladet batteri eller
oplad batteriet.
Batteri afl adet. Oplad
eller udskift batteriet.
Resterende oplad-
—
ningstid.
Lav batterikapacitet.
Klargør ekstra batterier.
Batterier afl adet. Udløseren er deaktiveret.
En valgmulighed i Gruppe
d i kameraets brugerindstillingsmenu kan anvendes til at ændre rækkefølgen for batteriernes
anvendelse. Når kameraet får strøm fra MB-D12,
vises ikonet
blinker, er batterikammerdækslet ikke låst. Luk
og lås batterikammerdækslet.
For at sikre, at kameraet
viser det rigtige batteriniveau, når der anvendes AA-batterier, skal
du vælge den passende
mulighed for MB-D12-
batteritype i kameraets brugerindstillingsmenu (Gruppe d). Hvis den rigtige mulighed ikke
er valgt, fungerer kameraet muligvis ikke som
ventet.
1 LR6 (AA alkalisk) AA alkaliske (LR6)
2 HR6 Ni-MH-batteri (AA) AA Ni-MH (HR6)
3 FR6 (AA litium) AA íthium (FR6)
Fjern batterierne, når MB-D12 ikke anvendes.
i kontrolpanelet. Hvis ikonet s
s
Valgmulighed Batteritype
Batterioplysninger
Du kan få vist information om batteri (herunder information om
kalibrering af EN-EL18batterier) fra kameraets
opsætningsmenu (typer af kamerabatterier er opstillet til venstre og
MB-D12 til højre). Kun ikonet for batteriniveau
vises, når der anvendes AA-batterier. Se kameraets brugervejledning for detaljer.
Dk
Bemærk: Illustrationerne på denne side stammer
fra D800.
7
Page 92
Fjernelse af batterier
Pas på ikke at tabe batterierne eller holderen.
1 Drej batterikammerlåsen på MB-D12 hen på
2 Fjern batteriet eller batterierne fra holderen.
og ern batteriholderen (Figur E).
EN-EL15
Mens du trykker på holderens PUSH-knap,
skal du skubbe batteriet hen mod knappen.
Batteriet kan så ernes som vist.
Dk
Proceduren for ernelse af EP-5B-stikket er
den samme som for EN-EL15.
8
EN-EL18
Skub batteriudløseren i den retning, pilen
(Y) angiver, og ern batterikammerdækslet.
AA-batterier
Fjern batterierne som vist. Pas på ikke at
tabe batterierne, når du erner dem fra holderen.
Page 93
Specifi kationer
Strømkilde
Driftstemperatur 0–40 °C
Mål (B × H × D) Ca. 151 × 50 × 81 mm
Vægt Ca. 365 g med MS-D12EN og ekstra EN-EL15-batteri
Specifi kationer og design kan ændres uden varsel.
D EN-EL15- og EN-EL18-batterier
Ved temperaturer under cirka 10 °C falder ydeevnen for EN-EL15- og EN-EL18-batterier. Sørg for, at batteriet er fuldt opladet og hav et varmt ekstra batteri
ved hånden for at kunne udskifte efter behov. Kolde batterier genvinder noget af deres ladning, når de varmes.
D AA-batterier
Grundet deres begrænsede kapacitet bør AA LR6 alkaliske batterier kun anvendes, når der ikke er andet alternativ.
AA-batteriers kapacitet varierer med mærke og opbevaringsbetingelser og kan i visse tilfælde være ekstremt lav. Nogle gange kan AA-batterier holde op
med at fungere før deres udløbsdato. Bemærk, at AA-batteriers kapacitet kan forringes ved temperaturer under 20 °C. Anvendelse anbefales ikke ved lave
temperaturer.
D Billedfremføringshastighed
EN-EL18- og AA-batterier understøtter højere billedfremføringshastigheder end EN-EL15-batterier. Bemærk dog, at billedfremføringshastigheden falder
ved lave temperaturer eller batteriniveauer, når der anvendes AA-batterier. Se kameraets brugervejledning for yderligere information om billedfremføringshastigheder.
Et genopladeligt Li-ion-batteri af typerne EN-EL15 eller EN-EL18, otte alkaliske LR6-, HR6 Ni-MH- eller FR6 lithium AA-batterier, eller
EH-5b-/EH-5a-/EH-5 lysnetadapter (kræver EP-5B netstik)
Ca. 460 g med MS-D12 og otte AA-batterier (sælges separat hos tredjepartsforhandlere)
Ca. 310 g med MS-D12EN og ekstra EP-5B netstik
Ca. 425 g med ekstra BL-5 og EN-EL18-batteri
Ca. 280 g med MS-D12EN
Ca. 270 g med MS-D12
Dk
9
Page 94
Page 95
MB-D12 Multifunctionele
battery pack
Gebruikshandleiding
Inhoudsopgave
Veiligheidsmaatregelen ..............................................2
Mededeling voor Europese klanten .........................2
Voorzorgsmaatregelen voor gebruik ............................ 2
Inleiding ..................................................................... 3
The MB-D12 en accessoires ..........................................3
The MB-D12 en meegeleverde accessoires ............... 3
De optionele EH-5a/EH-5b lichtnetadapter en EP-5B
stroomaansluiting gebruiken .................................. 3
Het deksel van het optionele BL-5 batterijvak
gebruiken ..............................................................3
Onderdelen van de MB-D12 .........................................4
De MB-D12 ontspanknop, multi-selector,
instelschijven en AFON-knop..................................4
MB-D12 Bedieningsvergrendeling ........................... 4
Het battery pack gebruiken .........................................5
Het battery pack aansluiten .................................... 5
Het battery pack verwijderen .................................. 5
Batterijen plaatsen ................................................. 6
De batterijen verwijderen .......................................8
Specifi caties ................................................................9
Nl
1
Page 96
Veiligheidsmaatregelen
Om verzekerd te zijn van een goede werking,
dient u deze handleiding goed door te nemen voordat u het product gebruikt. Bewaar
deze handleiding na het lezen op een plek die
zichtbaar is voor iedereen die het product gebruikt.
Mededeling voor Europese klanten
WAARSCHUWING
GEVAAR VOOR EXPLOSIE ALS BATTERIJ WORDT
VERVANGEN VOOR EEN ONJUIST TYPE. VOER
BATTERIJEN AF VOLGENS DE INSTRUCTIES.
Dit pictogram geeft aan dat dit
product via gescheiden inzameling
Nl
moet worden afgevoerd.
Het volgende is alleen van toepas-
sing op gebruikers in Europese
landen:
• Dit product moet gescheiden van het overige
afval worden ingeleverd bij een daarvoor bestemd inzamelingspunt. Gooi dit product niet
weg als huishoudafval.
• Neem voor meer informatie contact op met
de leverancier of de gemeentelijke reinigingsdienst.
2
Voorzorgsmaatregelen voor gebruik
• De MB-D12 is alleen bestemd voor gebruik met
compatibele camera’s.
• Gebruik het apparaat niet met batterijen of batterijhouders die niet in deze handleiding worden aanbevolen.
• Om te voorkomen dat metalen voorwerpen de
batterijcontacten raken en kortsluiting veroorzaken, dient u het afdekkapje terug te plaatsen
als de MB-D12 niet wordt gebruikt.
• Wanneer u een batterijhouder verwijdert van de
MB-D12, verwijdert u de batterijen of bergt u de
houder of het deksel op in het opbergzakje om
te voorkomen dat contact met andere metalen
voorwerpen kortsluiting veroorzaakt.
• Het toegangslampje van de geheugenkaart kan
oplichten wanneer de MB-D12 wordt bevestigd
aan of verwijderd van de camera. Dat is geen
storing.
• Als het battery pack rook of een ongewone geur
afgeeft of een ongewoon geluid maakt, staakt
u onmiddellijk het gebruik ervan. Verwijder de
batterijen en breng het battery pack voor onderzoek naar de leverancier of een door Nikon
goedgekeurde servicedienst.
• De MB-D12 is niet voorzien van een aan/uitschakelaar. Gebruik de hoofdschakelaar van de
camera om het battery pack in of uit te schakelen.
Page 97
Inleiding The MB-D12 en accessoires
Gefeliciteerd met uw aanschaf van een MB-D12
multifunctionele battery pack voor gebruik
met alle Nikon digitale refl excamera’s die in
de camerahandleiding de MB-D12 vermelden
als een compatibel accessoire. De MB-D12
gebruikt één EN-EL15 of EN-EL18 oplaadbare
batterij of acht AA-batterijen (alkaline, Ni-MH
of lithium) en beschikt over een afwisselende
ontspanknop, AFON-knop, multi-selector en
zowel gewone instelschijven als secundaire instelschijven voor het maken van foto's in portretstand (staand). Met de opties in het menu
van de camera kunt u aangeven of de batterij
in de camera of de batterijen in de MB-D12
het eerst moeten worden gebruikt. Raadpleeg
de handleiding van de camera voor details.
The MB-D12 en meegeleverde accessoires
Controleer of de volgende items met de MB-D12 werden meegeleverd (batterijen worden apart
verkocht).
MB-D12
De MB-D12 wordt geleverd met een geplaatste MS-D12EN. Raadpleeg ‘Batterijen plaatsen’ voor informatie over het verwijderen van de batterijhouder.
MS-D12EN houder voor
EN-EL15-batterijen
De optionele EH-5a/EH-5b lichtnetadapter en EP-5B
stroomaansluiting gebruiken
De optionele EH-5a/EH-5b lichtnetadapter en
EP-5B stroomaansluiting leveren een betrouwbare voedingsbron wanneer de camera voor
langere perioden wordt gebruikt. Plaats de
EP-5B in de MS-D12EN batterijhouder zoals beschreven op pagina 6 om een lichtnetadapter in
combinatie met de MB-D12 te gebruiken en sluit
vervolgens de EH-5a/EH-5b aan, zoals beschreven in de documentatie geleverd met de EP-5B.
MS-D12 houder
voor AA-batterijen
Opbergzakje
Gebruikshandleiding
•
(deze handleiding)
• Waarborg
Het deksel van het optionele BL-5 batterijvak gebruiken
Een deksel van het BL-5
batterijvak (los verkrijgbaar) is vereist bij gebruik
van EN-EL18 batterijen.
Afdekkapje
Deksel BL-5
Deksel BL-5
batterijvak
batterijvak
Nl
3
Page 98
Onderdelen van de MB-D12 ( guur A)
q Afdekkapje
w Houder voor contactdeksel van de camera
e Stroom-/signaalcontacten
r AFON-knop
t Hoofdinstelschijf
y Multi-selector
u Bevestigingswiel
i Houder voor de afdekking van de stroom-
aansluiting
o Deksel van batterijvak
!0 Batterijvak
!1 Vergrendeling batterijvak
!2 Bevestigingsschroef
!3 Ontspanknop
Nl
!4 Bedieningsvergrendeling
!5 Secundaire instelschijf
!6 Statiefaansluiting
!7 MS-D12EN houder voor EN-EL15 batterijen
!8 Batterijcontacten
!9
Batterijcontacten (
@0 MS-D12 houder voor AA-batterijen
@1 Batterijcontacten (MS-D12 batterijhouder)
@2 Deksel BL-5 batterijvak (los verkrijgbaar)
4
MS-D12EN
batterijhouder)
De MB-D12 ontspanknop, multi-selector, instelschijven en AFON-knop
De MB-D12 is uitgerust met een ontspanknop ( guur A-
t
stelschijf ( guur A-
), secundaire instelschijf ( guur A- !5) en AFON-knop ( guur A- r) waarmee
!3
), multi-selector ( guur A- y), hoofdin-
u verticale (portret) opnamen kunt maken. Deze besturingen voeren dezelfde functies uit als de
overeenkomstige besturingen op de camera. Zie de camerahandleiding voor meer informatie.
Het wijzigen van
MB-D12 toewijzen
Centrale knop multi-selector, Functie instelschijven inst.
en
AF-ON
in het cameramenu Persoonlijke instellingen (groep f) is ook van toepassing
op de multi-selector, instelschijven en AFON-knop op de MB-D12. Ongeacht de opties die zijn
geselecteerd voor
Multi-selector
, zullen de belichtingsmeters niet worden geactiveerd bij het
indrukken van de centrale knop van de MB-D12 multi-selector.
MB-D12 Bedieningsvergrendeling
Met de bedieningsvergrendeling ( guur A-
!4
) kunt
u de bedieningsknoppen op de MB-D12 vergrendelen om onbedoeld gebruik ervan te voorkomen.
Voordat u deze bedieningsknoppen gebruikt om
foto’s met verticale (portret) oriëntatie te maken,
heft u de vergrendeling op zoals rechts wordt afgebeeld.
Vergrendeld Niet vergrendeld
De bedieningsvergrendeling is geen aan/uitschakelaar. Gebruik de hoofdschakelaar van de camera
om de camera in of uit te schakelen.
Page 99
Het battery pack gebruiken
Het battery pack aansluiten
Controleer voordat u het battery pack aansluit of de camera uit staat en of de bedieningsvergrendeling van de MB-D12 (fi guur A- !4) op de stand L staat (de afbeeldingen tonen de D800).
1 Verwijder het afdekkapje (fi guur A-
2 De contacten voor de MB-D12 bevinden zich in de onderkant van de camera, waar ze worden
beschermd door een contactdeksel. Verwijder het contactdeksel zoals wordt getoond in fi guur
q
B-
en plaats het in de houder voor het contactdeksel op de MB-D12 (fi guur B- w).
3 Plaats de MB-D12 terwijl u de bevestigingsschroef van de MB-D12 (fi guur C-
houdt met de statiefaansluiting van de camera (fi guur C- q) en draai het bevestigingswiel aan
in de richting aangegeven door de LOCK-pijl (fi guur D). U hoeft de batterij niet uit de camera
te verwijderen voordat u de MB-D12 aansluit. Standaard wordt de batterij in de camera pas
gebruikt nadat de batterij in de MB-D12 uitgeput is. De optie
instelling (groep d) kan worden gebruikt om de volgorde te veranderen waarin de batterijen
worden gebruikt.
Om te voorkomen dat u het contactdeksel van de camera verliest en om het MB-D12 afdekkapje op
een veilige plaats te bewaren, plaatst u het in de daarvoor bestemde houder.
Een PB-6D en PK-13 automatische tussenring zijn vereist bij gebruik van een PB-6 balgapparaat met
de MB-D12.
q
) van het battery pack.
Batterijvolgorde
w
) uitgelijnd
in persoonlijke
Het battery pack verwijderen
U verwijdert de MB-D12 door de camera uit te
schakelen en de bedieningsvergrendeling op
de MB-D12 op L te zetten. Draai vervolgens het
bevestigingswiel los en verwijder de MB-D12.
Zorg ervoor dat u het contactdeksel opnieuw
op de camera plaatst en het afdekkapje op de
MB-D12 wanneer u het battery pack niet gebruikt.
Nl
5
Page 100
Batterijen plaatsen
De MB-D12 is geschikt voor gebruik met één EN-EL15 of EN-EL18 oplaadbare Li-ionbatterij of met acht AA-batterijen. Een deksel van het BL-5 batterijvak (los verkrijgbaar) is vereist bij gebruik van een EN-EL18 batterij.
Controleer voordat u de batterijen plaatst of de camera uit staat en of de bedieningsvergrendeling van de MB-D12 op de stand L staat.
1 Draai de vergrendeling van het batterijvak van de MB-D12 naar
en verwijder de batterijhouder (fi guur E).
2 Maak de batterijen klaar zoals hieronder wordt beschreven.
EN-EL15: Lijn de inkepingen op de batterij uit met de vooruitstekende delen op de MS-D12EN-houder, plaats de batterij met de pijl (▲) van de
batterij in de richting van de batterijcontacten van de batterijhouder (fi guur F-
q
). Duw de batterij lichtjes naar beneden en schuif ze in de richting
van de pijl tot de batterijcontacten op hun plaats klikken (fi guur F- w).
EN-EL18: Als de batterijontgrendeling op het deksel van het optionele BL-5 batterijvak zodanig is geplaatst dat de pijl Y zichtbaar is, verschuif dan
q
de batterijontgrendeling om de pijl te bedekken (fi guur G-
w
BL-5 (fi guur GAA-batterijen: Plaats acht AA-batterijen in de MS-D12 batterijhouder, zoals aangeduid in fi guur H en zorg dat de batterijen in de juiste richting zijn
Nl
) en controleer of de batterijontgrendeling opzij werd geschoven om de pijl te tonen.
). Steek de twee uitstekende delen op de batterij in de bijpassende sleuven op de
geplaatst.
3 Plaats de batterijhouder in de
MB-D12
en vergrendel de deksel van het batterijvak (fi guur I). Zorg ervoor dat de houder volledig is ingebracht
voordat u aan de vergrendeling draait.
4 Zet de camera aan en controleer het batterijniveau op het LCD-venster of in de zoeker. Wanneer de camera niet kan worden ingeschakeld, con-
troleert u of de batterij correct werd geplaatst.
De EP-5B stroomaansluiting
Plaats bij het gebruik van de EP-5B stroomaansluiting deze in de MS-D12EN houder met de pijl (▲) op de aansluiting in de richting van de batterijcontacten. Duw de aansluiting lichtjes naar beneden en schuif deze in de richting van de pijl totdat de contacten op hun plaats klikken (fi guur Jdeksel van de stroomaansluitinghouder en leidt de EP-5B stroomkabel door de opening (fi guur J-
w
).
6
q
). Open de
Loading...
