AF-S VR Zoom-Nikkor 70-300mm f/4.5-5.6 IF-ED

使用説明書

(P. 4 – 13)

User’s Manual

(PP. 14 – 27)

Benutzerhandbuch

(S. 28 – 37)

Manuel d’utilisation

(P. 38 – 47)

Manual del usuario

(PP. 48 – 57)

Manuale d’uso

(PP. 58 – 67) (P. 68 – 87) (P. 88 – 97)

OFF

MAL

ACTIVE

M/A

OFF

NORMAL

ACTIVE

M/A

OFF

NORMAL

ACTIVE

15 12 10348

4Jp4

この表示を無視して、誤った取り扱いをすると、人が死亡または重傷を負う可能性が想定される内容を示しています。

この表示を無視して、誤った取り扱いをすると、人が傷害を負う可能性が想定される内容および物的損害の発生が想定される内容を示しています。

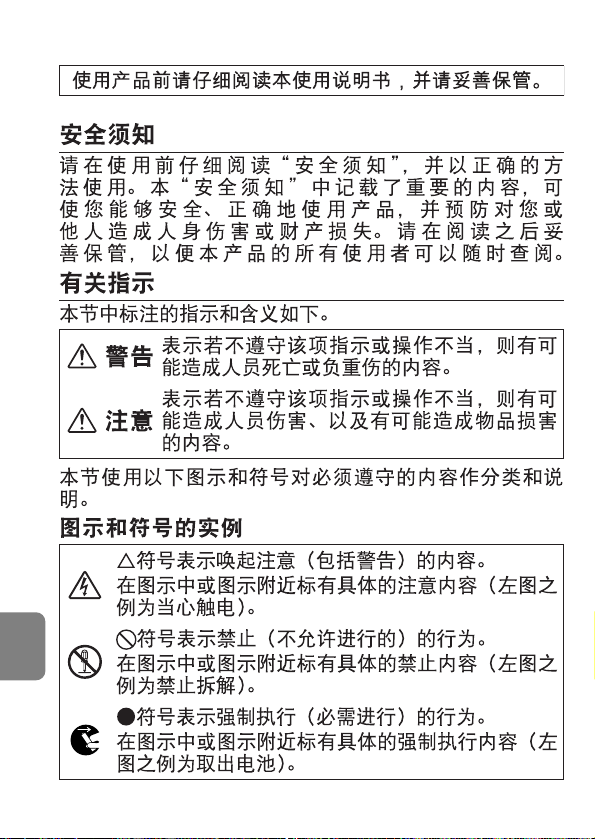

安全上のご注意

ご使用の前に「安全上のご注意」をよくお読みのうえ、正しくお使いください。この「安全上のご注意」は製品を安全に正しく使用していただき、あなたや他の人々への危害や財産への損害を未然に防止するために、重要な内容を記載しています。お読みになった後は、お使いになる方がいつでも見られる所に必ず保管してください。

表示について

表示と意味は次のようになっています。

注意

警告

分解したり、修理や改造をしないこと

感電したり、異常動作をしてケガの原因となります。

落下などによって破損し、内部が露出したときは、露出部に手を触れないこと

感電したり、破損部でケガをする原因となります。カメラの電池を抜いて、販売店またはニコンサービス機関に修理を依頼してください。

接触禁止

すぐに

修理依頼を

分解禁止

お守りいただく内容の種類を、次の絵表示で区分し、説明しています。

絵表示の例

△ 記号は、注意（警告を含む）を促す内容を告げるものです。図の中や近くに具体的な注意内容（左図の場合は感電注意）が描かれています。

記号は、禁止の行為（してはいけないこと）を告げるものです。図の中や近く

に具体的な禁止内容（左図の場合は分解禁止）が描かれています。

● 記号は、行為を強制すること（必ずすること）を告げるものです。図の中や近くに具体的な強制内容（左図の場合は電池を取り出す）が描かれています。

5Jp5

警告

熱くなる、煙が出る、こげ臭いなどの異常時は、速やかにカメラの電池を取り出すこと

そのまま使用すると火災、やけどの原因となります。電池を取り出す際、やけどに充分注意してください。電池を抜いて、販売店またはニコンサービス機関に修理を依頼してください。

水につけたり、水をかけたり、雨にぬらしたりしないこと

発火したり感電の原因となります。

引火、爆発のおそれのある場所では使用しないこと

プロパンガス・ガソリンなど引火性ガスや粉塵の発生する場所で使用すると、爆発や火災の原因となります。

レンズまたはカメラで直接太陽や強い光を見ないこと

失明や視力障害の原因となります。

注意

ぬれた手でさわらないこと

感電の原因になることがあります。

製品は幼児の手の届かないところに置くこと

ケガの原因になることがあります。

逆光撮影では、太陽を画角から充分にずらすこと

太陽光がカメラ内部で焦点を結び、火災の原因になることがあります。画角から太陽をわずかに外しても火災の原因になることがあります。

使用しないときは、レンズにキャップをつけるか太陽光のあたらない所に保管すること

太陽光が焦点を結び、火災の原因になることがあります。

三脚にカメラやレンズを取り付けたまま移動しないこと

転倒したりぶつけたりしてケガの原因になることがあります。

窓を閉め切った自動車の中や直射日光が当たる場所など、異常に温度が高くなる場所に放置しないこと

内部の部品に悪い影響を与え、火災の原因となることがあります。

電池を取る

水かけ禁止

使用禁止

見ないこと

感電注意

移動注意

放置禁止

保管注意

使用注意

すぐに

修理依頼を

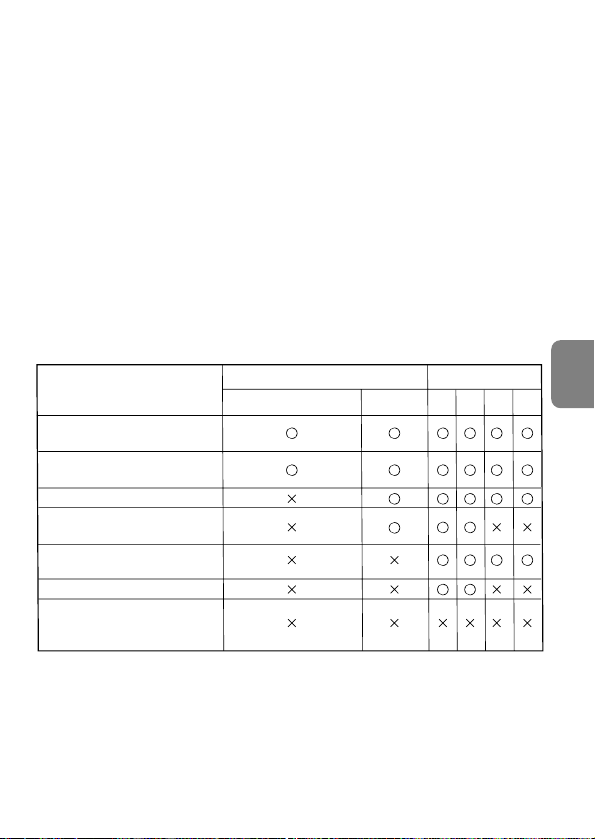

カメラ別の使用可能機能表

使用できる機能には制限・制約がある場合があります。カメラの使用説明書もご確認ください。

※1：PにはAUTO（オート）モード、イメージプログラムモードを含みます。 ※2：Mモードの設定はありません。

●

手ブレ補正が使用できないカメラでは、必ず、手ブレ補正スイッチ(を［OFF］にしてください。特に、プロネア600iでは、このスイッチを［ON］にしたままにす

ると、電池を消耗することがあります。

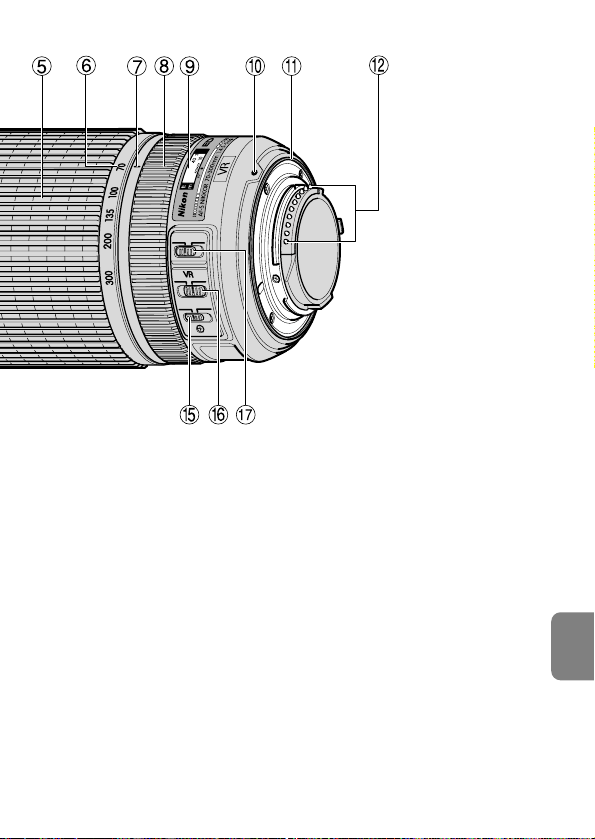

各部の名称

（）参照頁

1 フード（P.11） 2 フード取り付け指標（P.11） 3 フードセット指標（P.11） 4 フード着脱指標（P.11） 5 ズームリング（P.10） 6 焦点距離目盛 7 焦点距離目盛基準線 8 フォーカスリング（P.8） 9 距離目盛 ! レンズ着脱指標

カメラ

手ブレ

補正

オート

フォーカス

露出モード

※1

SAM

FXフォーマット/DXフォーマットの ニコンデジタル一眼レフカメラ

F6、F5、F100、F80シリーズ、 ニコンU2、ニコンU

プロネア600i、プロネアS

※2



F4シリーズ、F90Xシリーズ、 F90シリーズ、F70D

ニコンUs、F60D、F50D、F-401シリーズ

 F-801シリーズ、F-601M F3AF、F-601、F-501、

MFカメラ（F-601

Mを除く）

○

○ ○ ○ ○ ○

× ×

○ ○ ○ ○ ○ ○

×

○ ○ ○ ○ ○

× ○ ○ ○ × ×

○ ○ ○ ○

× × ○ ○ × ×

× × × × × ×

○：使用可 ×：使用不可

機能

" レンズマウントゴムリング（P.7）

# CPU信号接点（P.7）

$ 赤外補正マーク（焦点距離70mm時）

（P.8）

% 距離目盛基準線

& 手ブレ補正モード切り換えスイッチ

（P.9）

( 手ブレ補正スイッチ（P.9）

) フォーカスモード切り換えスイッチ

（P.8）

1.はじめに

このたびはニッコールレンズをお買い上げいただき、誠にありがとうございます。このレンズは、手ブレ補正機能（VRⅡ）および、高速で静かなAF（オートフォーカス）撮影を可能にするレンズ内超音波モーター（サイレント・ウェーブ・モーター）駆動方式を採用した高性能なズームレンズです。

■主な特長

●

手ブレ補正機能（VRⅡ）を使用すると、使わないときと比べ約4段分＊シャッタースピードを遅くして撮影できるため、シャッタースピードの選択範囲が広がり、幅広い領域で手持ち撮影が可能です。（＊：当社測定条件によります。また、手ブレ補正効果は、撮影者や撮影条件によって異なります。）

●

通常の手ブレを補正する［NORMAL］モードと、乗り物に乗っている等、揺れの激しい撮影条件での手ブレを補正する［ACTIVE］モードの切り換えが可能です。

●

手ブレか流し撮りかを自動検出し、流し撮りでも手ブレ補正機能の威力を発揮

（［NORMAL］モード時）します。

●

AF（オートフォーカス）撮影およびMF（マニュアルフォーカス）撮影の切り換えが簡単にできるフォーカスモード切り換えスイッチを装備しています。

●

AF撮影中にも瞬時にマニュアルフォーカスモードに切り換えることのできる

「マニュアル優先オートフォーカス」機能を装備しています。

●

被写体までの距離情報をカメラ側に伝達する機能を備え、3D測光機能を持ったカメラとの組み合わせでは、より的確な露出制御を実現します。

●

ニコン独自のED（特殊低分散）ガラスによる色収差の補正とともに、良好なボケ味が得られる円形絞りの採用により優れた光学性能、描写性能を発揮します。

■ 注記

●

レンズのCPU信号接点#は汚さないようにご注意ください。

●

DXフォーマットのニコンデジタル一眼レフカメラ（D300シリーズ、 D7000など）に装着すると、対角線画角は22°50′―5°20′となり、 35mm判換算では焦点距離約105mm―450mm相当になります。

●

レンズマウントゴムリング"が破損した場合は、そのまま使用せず販売店またはニコンサービス機関に修理を依頼してください。

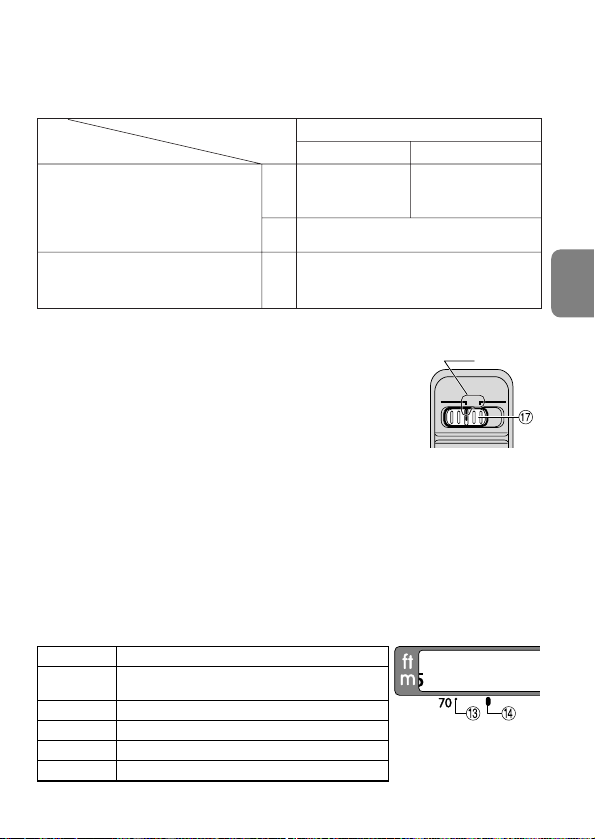

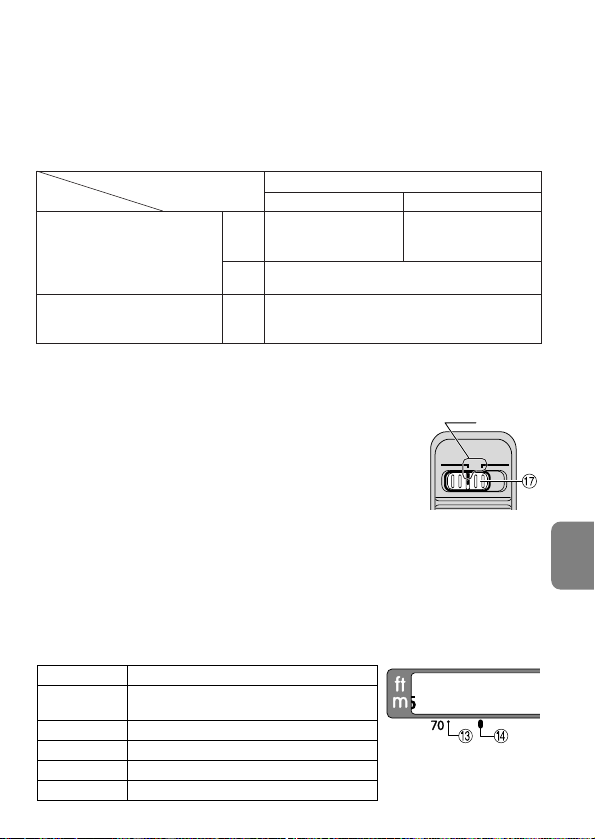

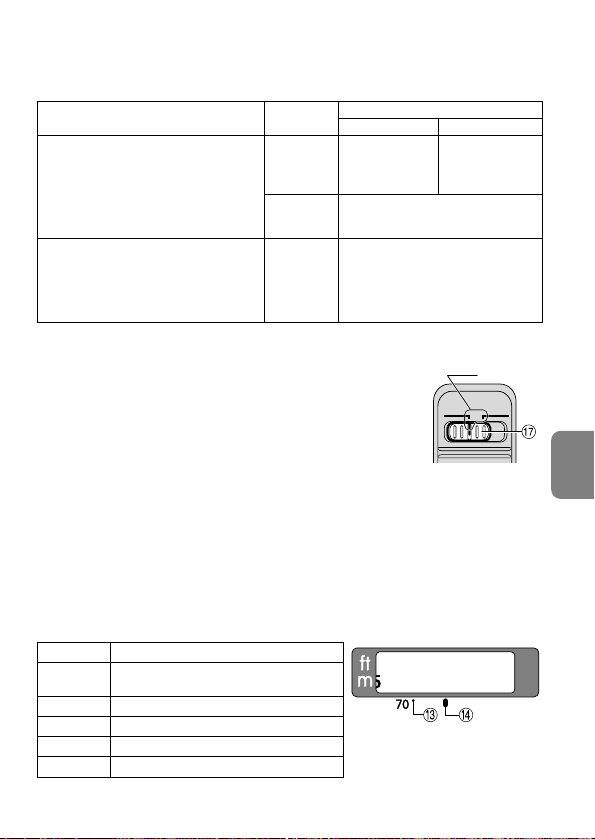

2.ピント合わせの方法

ご使用のカメラや撮影目的によって、下表のようなピント合わせが選択できます。

■M/A（マニュアル優先オートフォーカス）モードの使い方

1 フォーカスモード切り換えスイッチ)を［M/A］にセットします。

●

スイッチは、指標が合うようにセットしてください。

2 AF（オートフォーカス）撮影時、シャッターボタンを半

押ししたまま、あるいはカメラのAF作動ボタンを保持したまま、フォーカスリング8を手で回転させると、瞬時

にMF（マニュアルフォーカス）撮影が行えます。

3 シャッターボタンの半押しやAF作動ボタンを再度操作す

るとAFで撮影が可能となります。

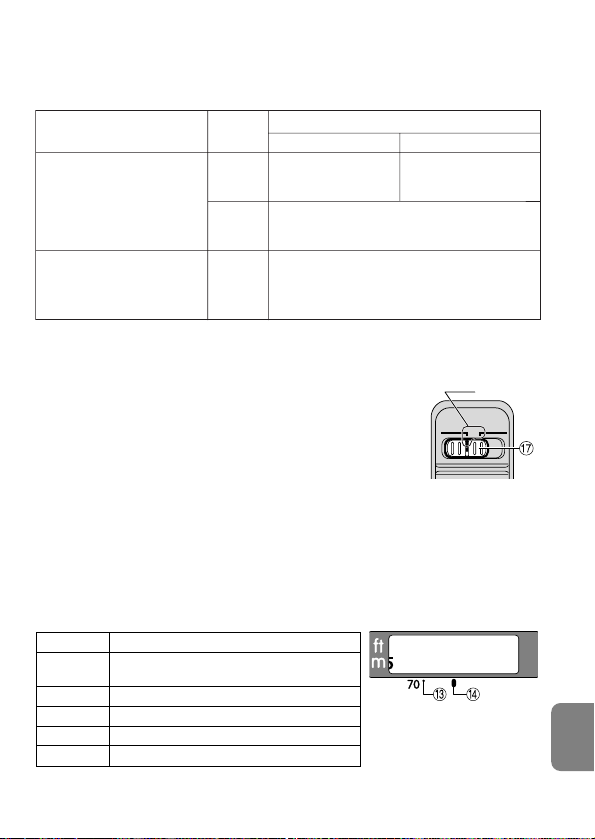

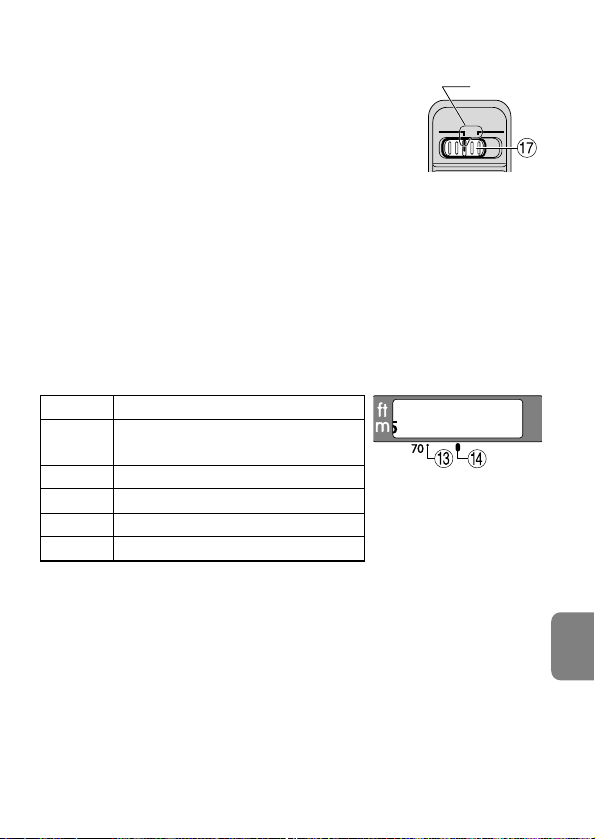

赤外補正マーク$

赤外フィルムで撮影する場合には、ピント合わせを補正する必要があります。まず、マニュアルでピントを合わせ、そのときの撮影距離を下表に従って合わせ直してから、赤外撮影用フィルター（R60）を付けて撮影してください。

レンズの設定モード

カメラ

MM/A

マニュアル フォーカス撮影 フォーカス エイド可

マニュアルフォーカス撮影のみ （F-601

Mを除きフォーカスエイド可）

マニュアルフォーカス撮影のみ （フォーカスエイド可）

マニュアル優先 オートフォーカス 撮影



ニコンUs、F60D、F50D、 F-801シリーズ、F-401シリーズ、F-601

FXフォーマット/DXフォーマットの ニコンデジタル一眼レフカメラ、F6、F5、 F4シリーズ、F100、F90Xシリーズ、 F90シリーズ、F80シリーズ、F70D、 ニコンU2、ニコンU、 プロネア600i、プロネアS

カメラの フォーカス モード

AF

（）

指標

70mm 100mm 135mm 200mm 300mm

焦点距離 補正位置の目安

赤外補正マーク$に合わせ直してください。（3.9mm）



1.6mm

0.7mm

0.2mm 0mm（補正の必要はありません）

15 12 10348

M/A

3.手ブレ補正機能（VRⅡ）

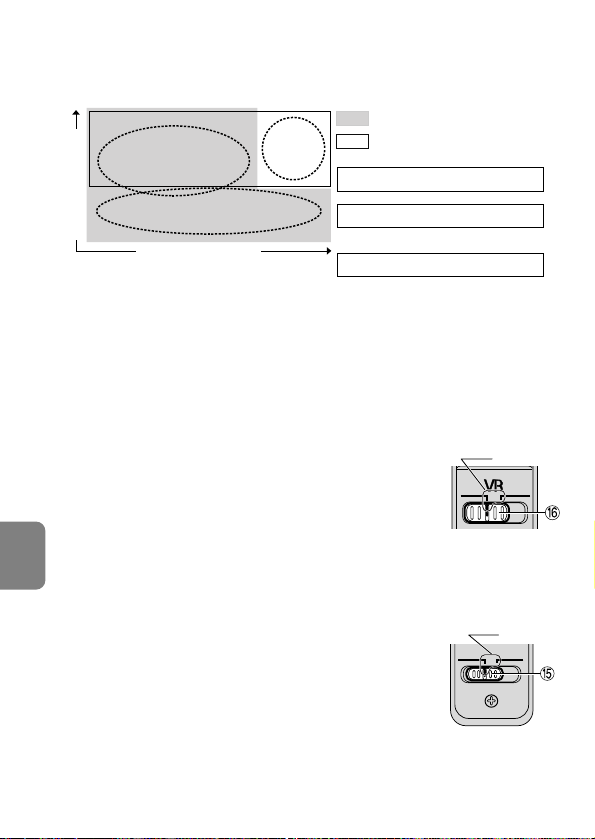

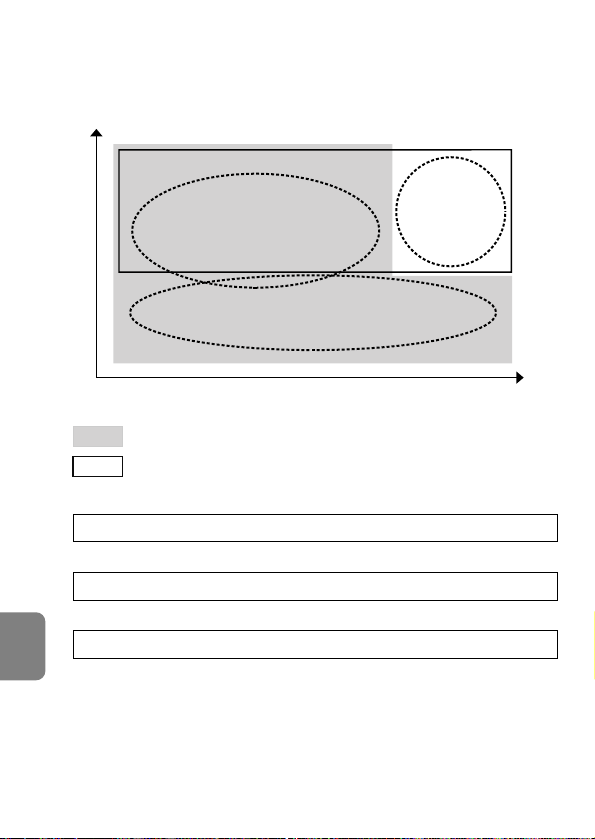

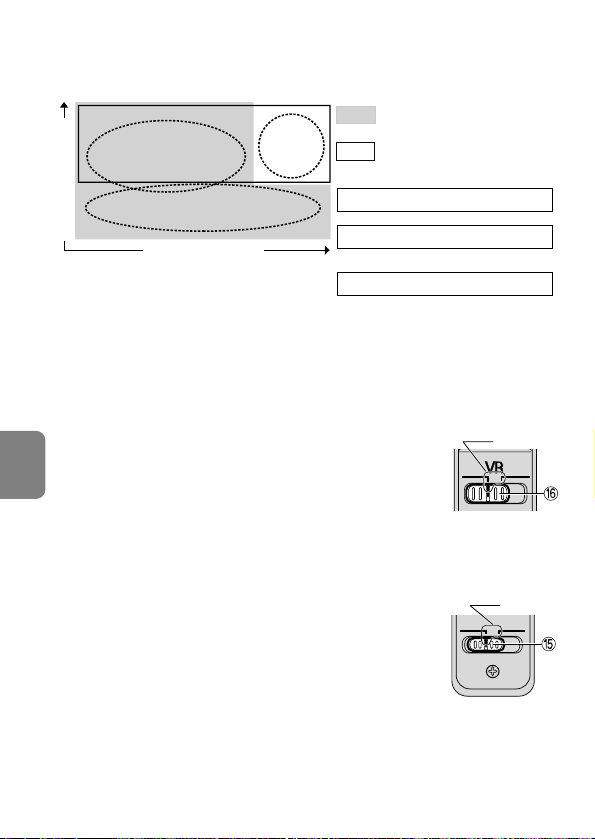

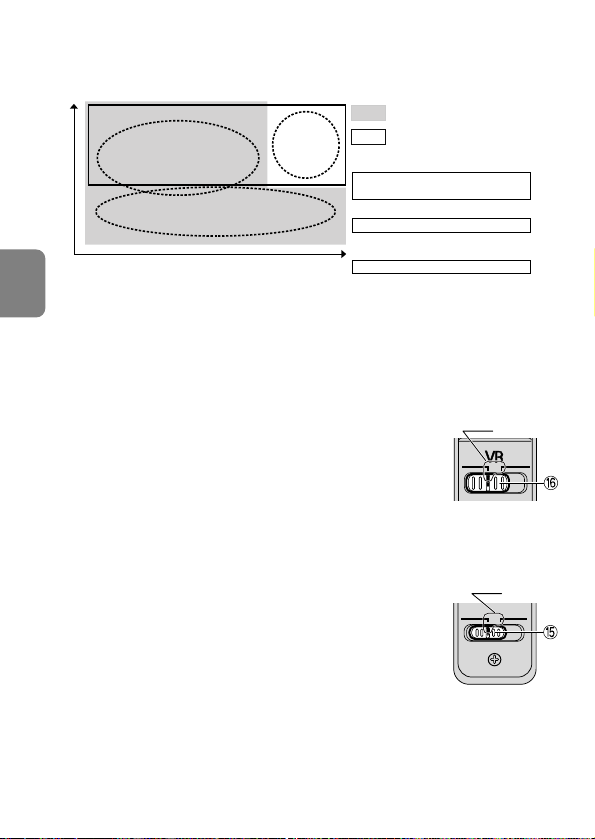

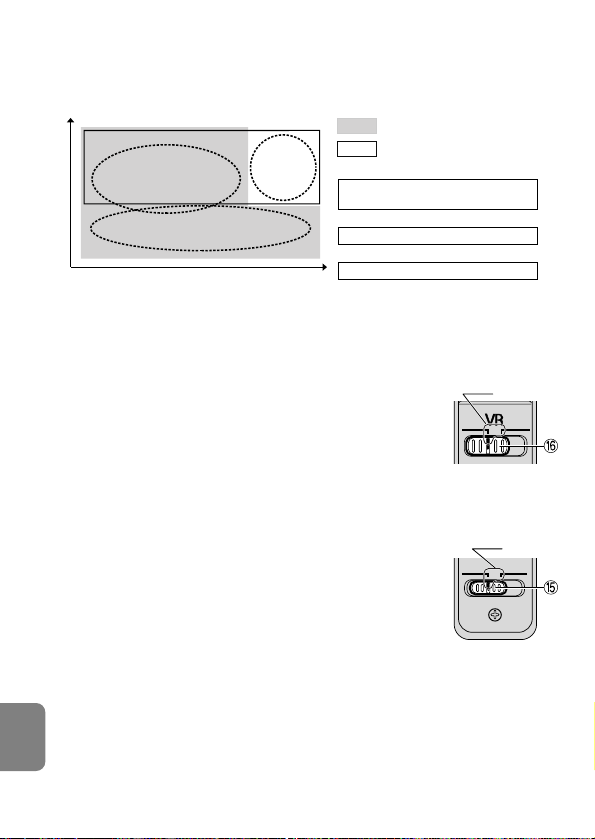

■ 手ブレ補正機能の概念図

■ 手ブレ補正の効果

シャッタースピードで約4段分＊の手ブレを補正します。（＊：当社測定条件によります。また、手ブレ補正効果は、撮影者や撮影条件によって異なります。）

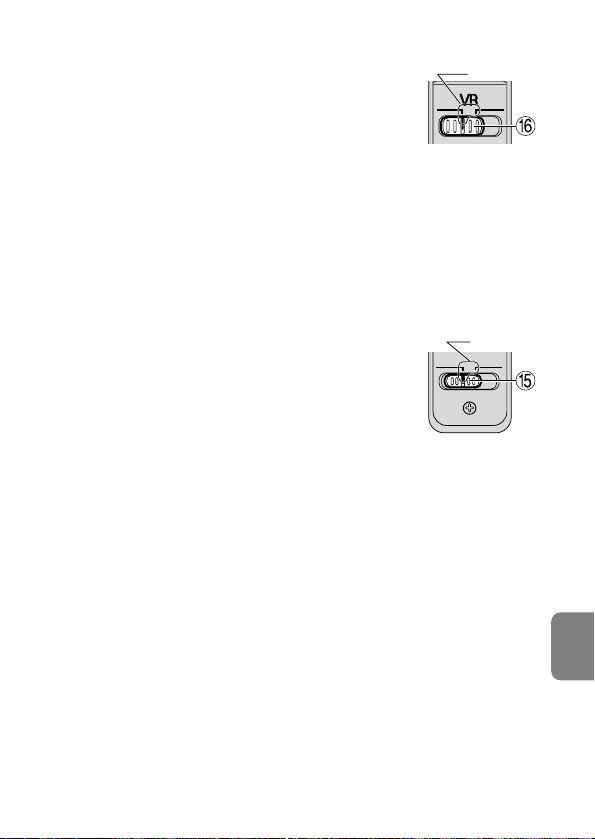

■ 手ブレ補正機能の使い方

1 手ブレ補正スイッチ(を［ON］にセットします。

●

スイッチは、指標が合うようにセットしてください。

2 シャッターボタンを半押しすると手ブレを補正します。

このときファインダー内の画像のブレも補正するため、ピント合わせが容易で、フレーミングしやすくなります。

3 手ブレ補正スイッチ(を［OFF］にセットすると、手ブ

レを補正しません。

■ 手ブレ補正モード切り換えスイッチ&の使い方

NORMAL：主に、通常の手ブレを補正します。パンニン

グに対応し、流し撮りも行えます。

ACTIVE：乗り物に乗っている等、揺れの激しい条件での

ブレから通常の手ブレを補正します。このモードではパンニング自動検出は行いません。

●

スイッチは、指標が合うようにセットしてください。

■ 手ブレ補正使用時のご注意

●

シャッターボタンを半押し後、ファインダー像が安定してから撮影することをおすすめします。

●

流し撮りする場合は、必ず［NORMAL］モードにしてください。［NORMAL］モードでは、流し撮りなどでカメラの向きを大きく変えた場合、流した方向の手ブレ補正は機能しません。例えば、流し撮りで横方向にパンニングすると、縦方向の手ブレだけが補正され、流し撮りが行えます。

［NORMAL］モードで対応

パンニング

（流し撮り）

手ブレ

［ACTIVE］モードで対応

激しい揺れ

例）乗り物等 での揺れ

大

高

周

 波

 数



振 幅

手ブレ補正

［NORMAL］モードまたは ［ACTIVE］モードで対応

パンニング（流し撮り）での手ブレ補正

［NORMAL］モードで対応

激しい揺れでの手ブレ補正

［ACTIVE］モードで対応

指標

NORMAL

ACTIVE

OFF

●

手ブレ補正の原理上、シャッターレリーズ後にファインダー像がわずかに動くことがありますが、異常ではありません。

●

手ブレ補正中にカメラの電源スイッチをOFFにしたり、レンズを取り外したりしないでください。（その状態でレンズを振るとカタカタ音がすることがありますが、故障ではありません。カメラの電源スイッチを再度ONにすれば、音は消えます。）

●

内蔵フラッシュ搭載のカメラで、内蔵フラッシュ充電中は、手ブレ補正は行いません。

●

三脚を使用するときは、手ブレ補正スイッチ(を［OFF］にしてください。ただし、三脚を使っても雲台を固定しないときや、一脚を使用するときには、

スイッチを［ON］にすることをおすすめします。

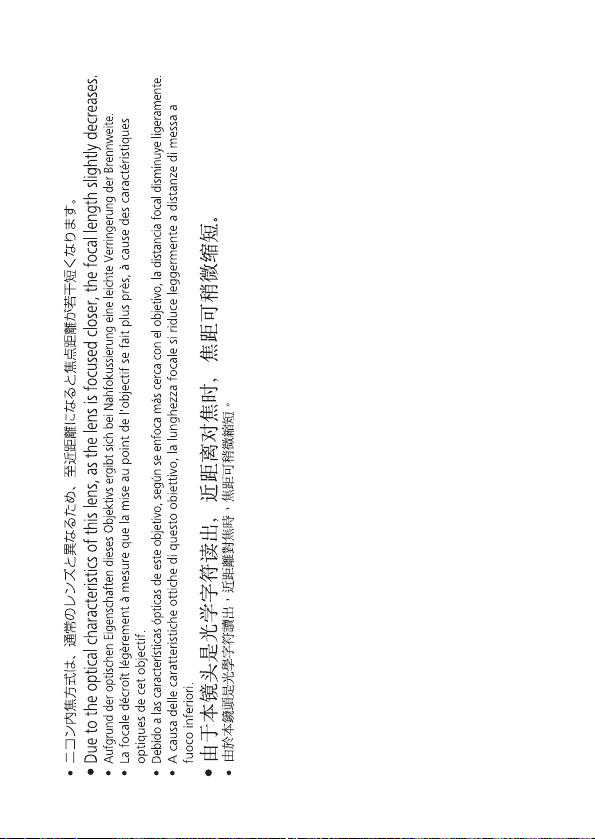

4.ズーミングと被写界深度（P.98）

撮影を行う場合は、ズームリング5を回転させ構図を決めてから、ピント合わせを行ってください。プレビュー（絞り込み）機構を持つカメラでは、撮影前に

被写界深度を確認することができます。

●

距離目盛は目安であり、被写体までの距離を保証するものではありません。

5.ズーミングと開放F値の変化

このレンズはズーミングにより、開放F値が最大2／3段変化します。ただし、この変化量はカメラが自動的に補正するため、露出を決める際に考慮する必要はありません。また、内蔵露出計使用時やTTL調光によるフラッシュ撮影時はもとより、外部露出計使用時やTTL調光以外でのフラッシュ撮影においてもカメラに表示される絞り値を使用すれば、ズーミングによる開放F値変化に対する補正は不要です。

6.絞り値の設定

絞り値は、カメラ側で設定してください。

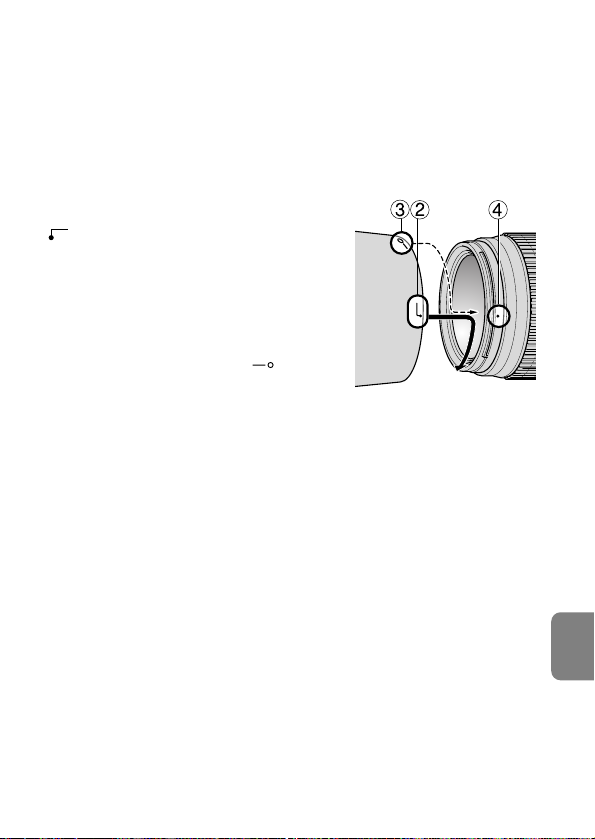

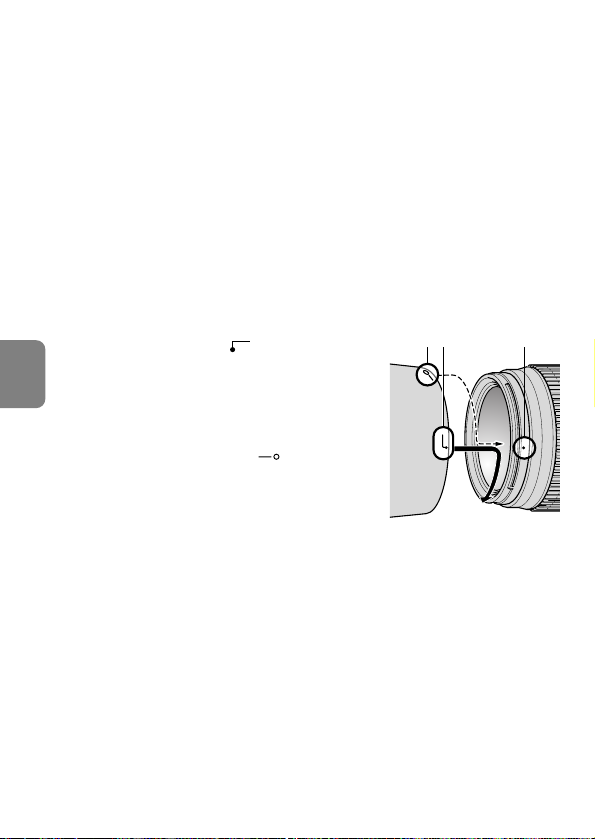

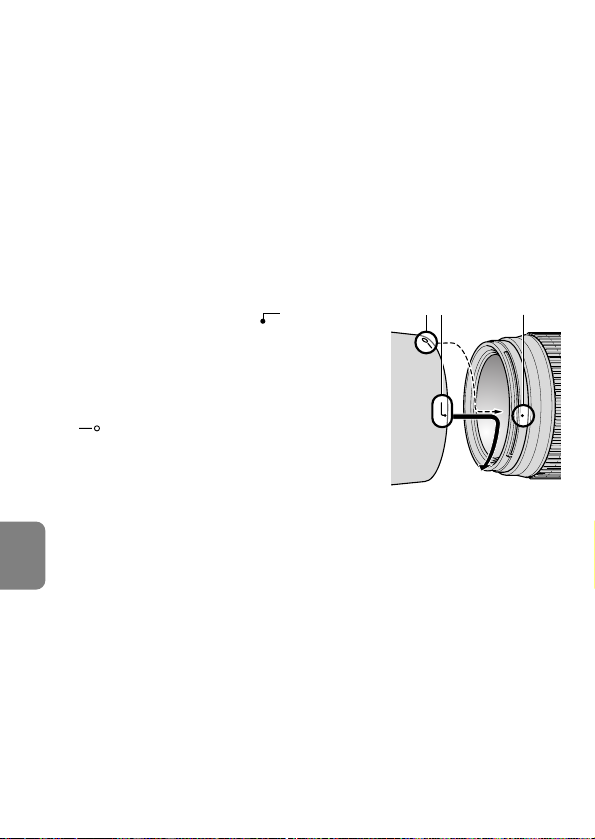

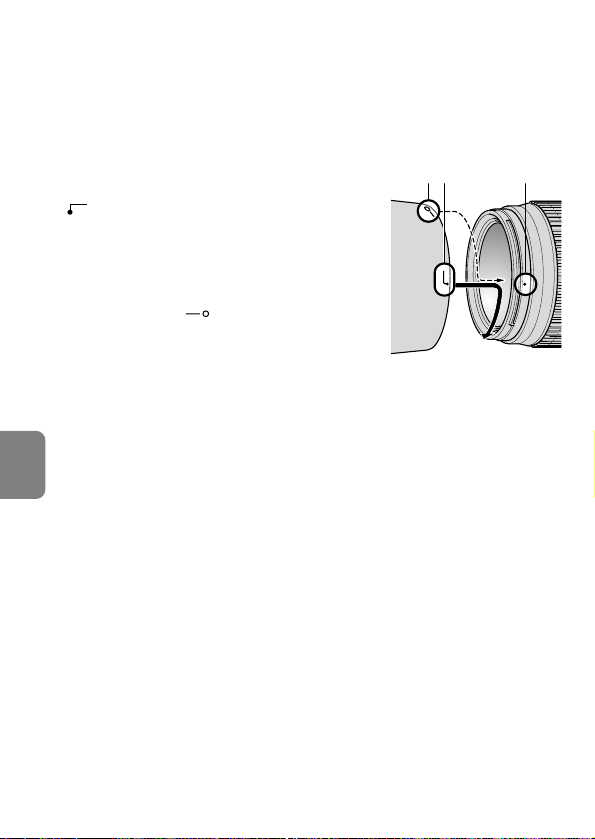

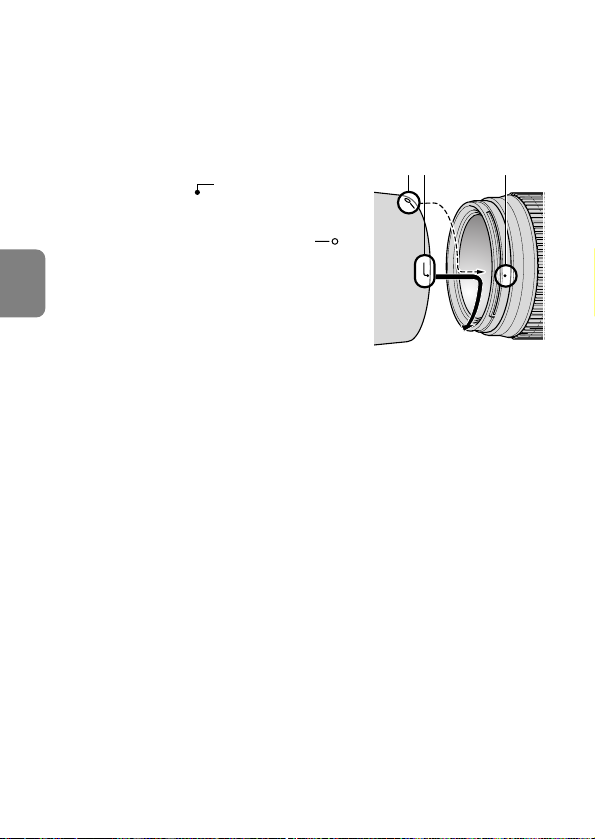

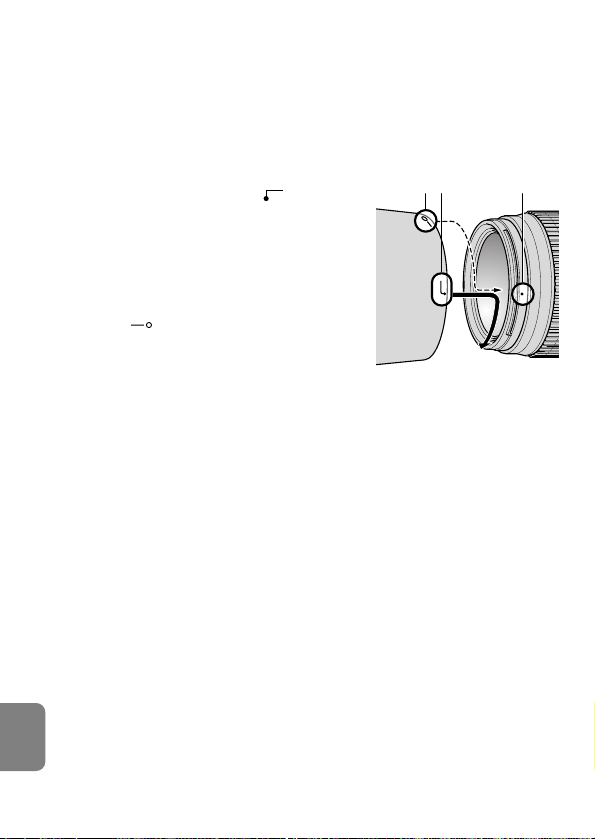

7.バヨネットフードHB-361の取り付け、取り外し

■取り付け方

レンズ先端のフード着脱指標4とフード取り付け指標（、2ヶ所のいずれか）2を合わせて、

時計回りにカチッと音がするまでフード1を回転させ、確実に取り付けます。

●

フード着脱指標4とフードセット指標（）

3が合っていることを確認してください。

●

フードが正しく取り付けられないと撮影画面にケラレを生じますのでご注意ください。

●

フード先端を強くつかむと着脱が困難になります。着脱の際は、フードの根元（フード取り付け指標部分）付近を持って回転させてください。

●

収納時はフードを逆向きにしてレンズに取り付けることができます。

■取り外し方

フードの根元（フード取り付け指標部分）付近を持ち、反時計回りにフードを回転させて取り外します。

8.カメラ内蔵フラッシュ使用時のご注意

ケラレ（写真の一部に影ができる）を防止するため、レンズフード1は取り外して使用してください。

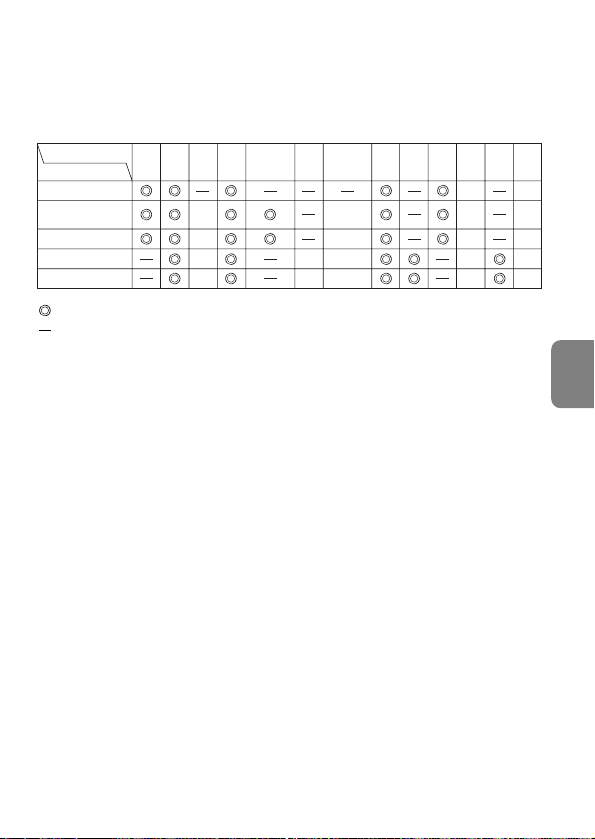

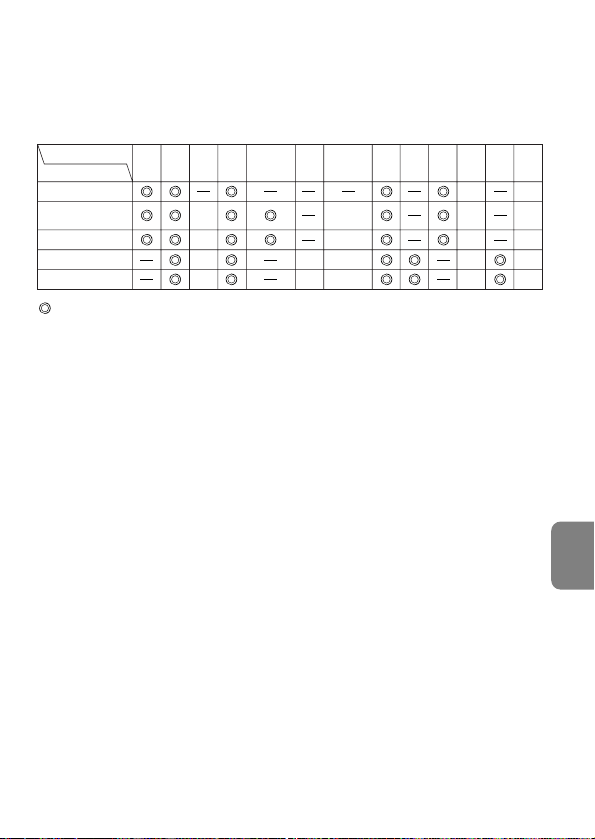

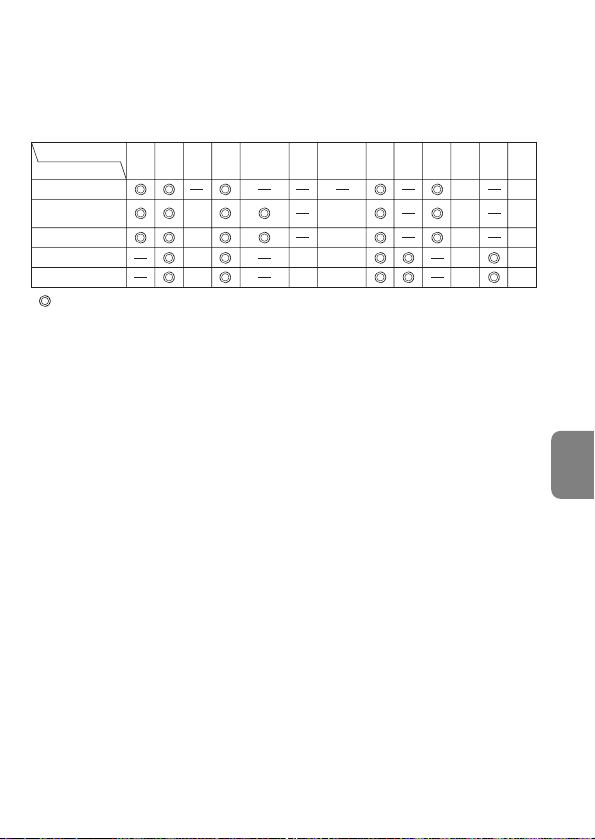

9.ファインダースクリーンとの組み合わせ

32 4

スクリーン

カメラ

F5+DP-30

◎ ― ◎ ―

― ―

―

― ― ◎ ― ◎ ― ◎ ― ◎

G1/G2 G3/G4

BCE

EC-B EC-E

FJKLMPU

F4+DP-20

F4+DA-20

F5+DA-30

◎ ◎ ◎ ◎

◎ ◎ ◎◎―

―

◎ ◎

◎ ◎ ◎ ◎

― ― ― ―◎ ◎ ◎◎ ― ― ◎

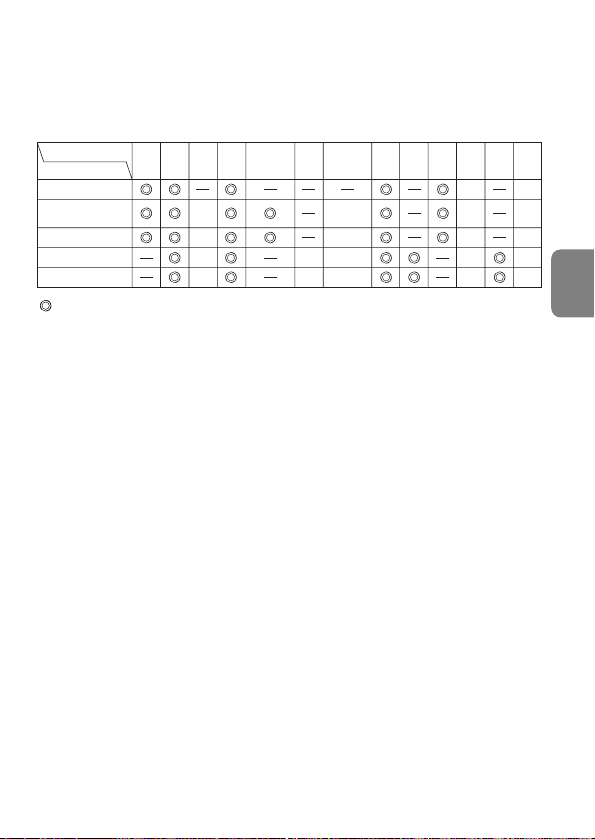

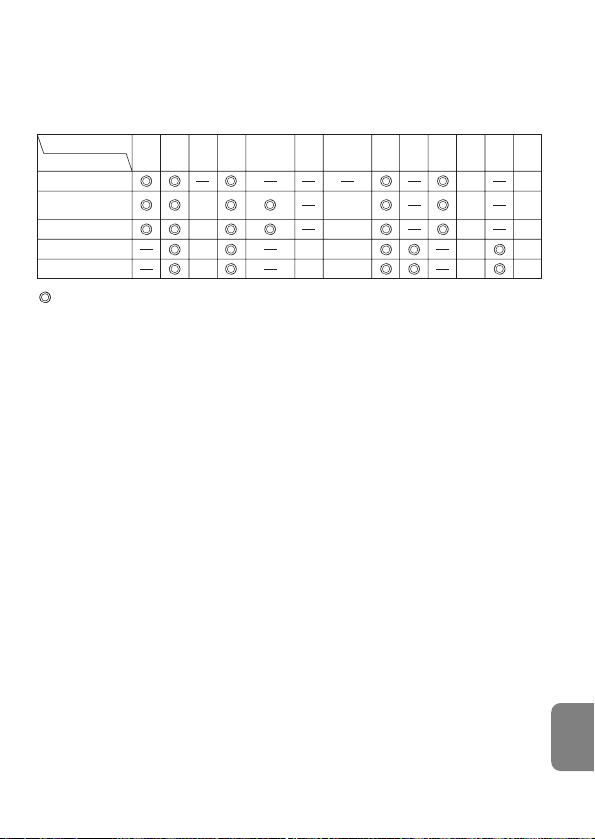

■構図の決定やピント合わせの目的には

◎：好適です ―：各カメラに存在しないファインダースクリーンです。空欄：使用不適当です。ただし、Mスクリーンの場合、撮影倍率1/1倍以上の近接撮影

に用いられるため、この限りではありません。

注意

・上記以外のカメラでB、Eスクリーンをご使用の場合は、それぞれB、Eスクリーンの

欄をご覧ください。

10.レンズのお手入れと取り扱い上のご注意

●

レンズ面の清掃は、ホコリを拭う程度にしてください。指紋がついたときは、柔らかい清潔な木綿の布に無水アルコール（エタノール）または市販のレンズクリーナーを少量湿らせ、レンズの中心から外周へ渦巻状に、拭きムラ、拭き残りのないように注意して拭いてください。

●

シンナーやベンジンなどの有機溶剤は絶対に使用しないでください。

●

レンズ表面の汚れや傷を防ぐためには、NCフィルターをお使いいただけます。また、レンズフード1も役立ちます。

●

レンズをケースに入れるときは、必ず、レンズキャップを前後に取り付けてください。

●

レンズを長期間使用しないときは、カビやサビを防ぐために、高温多湿のところを避けて風通しのよい場所に保管してください。また、直射日光のあたるところ、ナフタリンや樟脳のあるところも避けてください。

●

レンズを水に濡らすと、部品がサビつくなどして故障の原因となりますのでご注意ください。

●

ストーブの前など、高温になるところに置かないでください。極端に温度が高くなると、外観の一部に使用している強化プラスチックが変形することがあります。

11.付属アクセサリー

●

67mmスプリング式レンズキャップ LC-67●裏ぶた

●

バヨネットフード HB-36●ソフトケース CL-1022

12.別売アクセサリー

●

67mmネジ込み式フィルター

13.使用できないアクセサリー

●

テレコンバーター：全種類●オート接写リング：PKリング全種類

●

Kリング：全種類●オートリング：BR-4●ベローズアタッチメント：全種類

※その他のアクセサリーでも、使用できない場合があります。アクセサリーの使用説

明書でご確認ください。

14.仕様

型式：ニコンFマウントCPU内蔵Gタイプ、AF-Sズームレンズ焦点距離： 70mm― 300mm 最大口径比： 1：4.5― 5.6 レンズ構成： 12群17枚（EDレンズ2枚）画角： 34

°20―8°10

… 35mm判一眼レフカメラ

FXフォーマットのデジタル一眼レフカメラ

°50―5°

20′ … DXフォーマットのデジタル

一眼レフカメラ

°40―6°

40′ … IX240カメラ

焦点距離目盛： 70、100、135、200、300mm 撮影距離情報：カメラへの撮影距離情報出力可能ズーミング：ズームリングによる回転式ピント合わせ： IF（ニコン内焦）方式、超音波モーターによるオートフォーカ

ス、マニュアルフォーカス可能

手ブレ補正：ボイスコイルモーター（VCM）によるレンズシフト方式撮影距離目盛： ∞〜1.5m、5ft（併記）最短撮影距離：撮像面から1.5m（ズーム全域）絞り羽根枚数： 9枚（円形絞り）絞り方式：自動絞り絞りの範囲：焦点距離70mm時 f4.5― 32、300mm時 f5.6― 40 測光方式：開放測光アタッチメントサイズ

：67mm（P=0.75mm）

大きさ：約80（最大径）× 143.5mm（バヨネットマウント基準面

からレンズ先端まで）

質量：約745g

●

仕様、外観の一部を、改善のため予告なく変更することがあります。

EnEn

Notes on Safety Operations

CAUTION

Do not disassemble

Touching the internal parts of the camera or lens could result in injury. Repairs should be performed only by qualified technicians. Should the camera or lens break open as the result of a fall or other accident, take the product to a Nikon-authorized service representative for inspection after unplugging the product and/or removing the battery.

Turn off immediately in the event of malfunction

Should you notice smoke or an unusual smell coming from the camera or lens, remove the battery immediately, taking care to avoid burns. Continued operation could result in injury. After removing or disconnecting the power source, take the product to a Nikon-authorized service representative for inspection.

Do not use the camera or lens in the presence of flammable gas

Operating electronic equipment in the presence of flammable gas could result in an explosion or fire.

Do not look at the sun through the lens or viewfinder

Viewing the sun or other strong light sources through the lens or viewfinder could cause permanent visual impairment.

Keep out of reach of children

Particular care should be taken to prevent infants from putting the batteries or other small parts into their mouths.

Observe the following precautions when handling the camera and lens

• Keep the camera and lens unit dry. Failure to do so could result in fire or electric shock.

• Do not handle or touch the camera or lens unit with wet hands. Failure to do so could result in electric shock.

• When shooting with back-lighting, do not point the lens at the sun or allow sunlight to pass directly down the lens as this may cause the camera to overheat and possibly cause a fire.

• When the lens will not be used for an extended period of time, attach both front and rear lens caps and store the lens away from direct sunlight. Failure to do so could result in a fire, as the lens may focus sunlight onto a flammable object.

Nomenclature

( )

: Reference page

1 Lens hood (p.23) 2 Lens hood attachment index (p.23) 3 Lens hood setting index (p.23) 4 Lens hood mounting index (p.23) 5 Zoom ring (p.22) 6 Focal length scale 7 Focal length index line 8 Focus ring (p.19) 9 Distance scale ! Mounting index

" Lens mount rubber gasket (p.18) # CPU contacts (p.18) $ Infrared compensation index

(at 70mm) (p.19)

% Distance index line & Vibration reduction mode switch

(p.21)

( Vibration reduction ON/OFF

switch (p.21)

) Focus mode switch (p.19)

Usable cameras and available functions

There may be some restrictions or limitation for available functions. Refer to your camera user’s manual for details.

*Sold exclusively in the USA. **Sold exclusively in the USA and Canada. *1 P includes AUTO (General-Purpose Program) and Vari-Program System.

*2 Manual (M) is not available.

• If this lens is used with cameras not compatible with vibration reduction, set

the vibration reduction ON/OFF switch ( to [OFF]. With a Pronea 600i/6i camera, in particular, battery power may become quickly depleted if this switch is left [ON].

Cameras

Vibration reduction

Autofocus

Exposure mode

P*1SAM

Nikon digital SLR (Nikon FX/DX format) cameras

F6, F5, F100, F80-Series/N80-Series*, F75-Series/N75-Series*, F65-Series/N65-Series*

Pronea 600i/6i*, Pronea S*

F4-Series, F90X/ N90s*, F90-Series/N90*, F70-Series/N70*

F60-Series/ N60*, F55-Series/N55-Series*, F50-Series/N50*, F-401x/N5005*, F-401s/ N4004s*, F-401/N4004*

F-801s/N8008s*, F-801/N8008*, F-601

M/N6000*

F3AF, F-601/N6006*, F-501/N2020**, Nikon MF cameras (except F-601

M/N6000*)

쑗쑗쑗쑗쑗쑗

҂҂

쑗쑗쑗쑗쑗쑗

҂ 쑗쑗쑗쑗쑗

҂ 쑗쑗쑗҂҂

쑗쑗쑗쑗

҂҂쑗쑗҂҂

҂҂҂҂҂҂

Function

쑗: Possible ҂ : Impossible

1. Introduction

Thank you for purchasing the AF-S VR Zoom-Nikkor 70-300mm f/4.5-5.6G IF-ED lens. This is a high-performance zoom lens featuring special Vibration Reduction (VR2) and high-speed Internal Focusing (IF) mechanisms. It also employs a Silent (S) Wave Motor to drive the focusing mechanism.

■ Major features

•Pictures can be taken at shutter speeds approx. 4 stops* slower than is possible without using a VR2 lens, thus expanding the range of usable shutter speed options and making shooting without a tripod at various zoom settings much easier. (*Under Nikon measurement conditions. The effects of vibration reduction vary depending on individual and shooting conditions.)

• Two vibration reduction modes are available: (1) the [NORMAL] mode for reducing camera shake, and (2) the [ACTIVE] mode for reducing camera shake when taking pictures from a moving vehicle.

• Panning is also possible, as the lens automatically distinguishes panning from camera shake (in [NORMAL] mode) and vibration reduction works effectively.

• Autofocus (A) or manual (M) mode can easily be selected with the Focus mode switch.

• Autofocusing with manual override is provided, allowing instant change from autofocusing to manual focusing.

• More accurate exposure control is possible when this is mounted on a Nikon camera having 3D Matrix Metering capability, because subject distance information is transferred from the lens to the camera body.

• The use of two ED (extra-low dispersion) lens elements ensures sharp pictures virtually free of color fringing. Also, by utilizing a 9-blade diaphragm that produces a nearly circular aperture, out-of-focus images in front of or behind the subject are rendered as pleasing blurs.

Lens’ focus mode

Cameras

MM/A

Camera’s focus mode

Nikon digital SLR (Nikon FX/DX format) cameras, F6, F5, F4-Series, F100, F90X/N90s*, F90-Series/N90*, F80-Series/N80-Series*, F75-Series/N75-Series*, F70-Series/N70*, F65-Series/N65-Series*, Pronea 600i/6i*, Pronea S

F55-Series/N55-Series*, F60-Series/N60*, F50-Series/N50*, F-801s/N8008s*, F-801/N8008*, F-601

/N6000*, F-401x/N5005*,

F-401s/ N4004s*, F-401/N4004*

Manual focus (Focus assist is available, except with the F-601

/N6000*.)

Autofocus

with manual

priority

Manual focus

(Focus assist

is available.)

Manual focus (Focus assist is available.)

* Sold exclusively in the USA.

■ Important

• Be careful not to soil or damage the CPU contacts #.

• When mounted on Nikon DX format digital SLR cameras, such as the D300-Series and D7000, the lens’ picture angle becomes 22°50’- 5°20’ and its 35mm equivalent focal length range is approx. 105mm -450mm.

• If the lens mount rubber gasket " is damaged, be sure to visit the nearest Nikon authorized dealer or service center for repair.

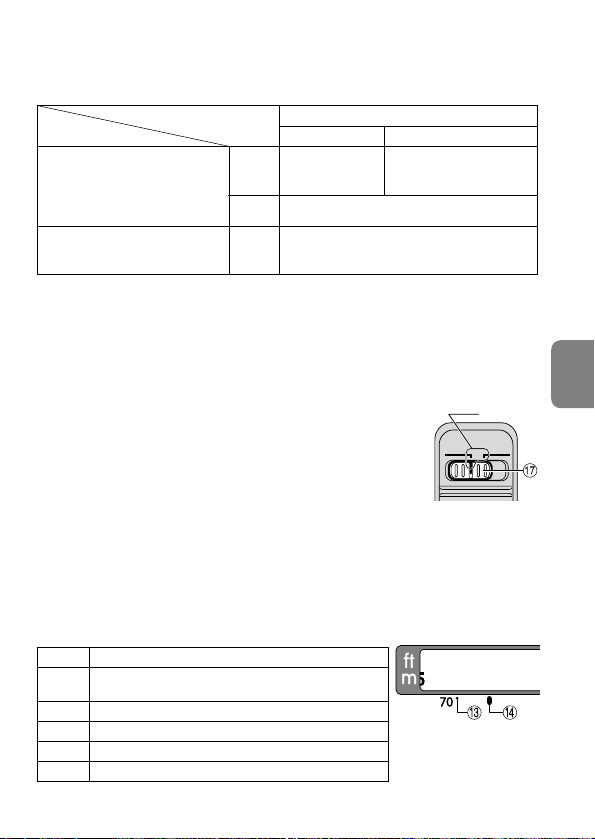

2. Focusing

Set your camera’s focus mode selector according to this chart.

■ Autofocus with manual override (M/A mode)

1Set the Focus mode switch ) to [M/A].

Note:Be sure to set the switch so that the indicator

aligns with [M/A] precisely.

2Autofocus is provided, but you can manually override

the focus by operating the separate Focus ring 8 while lightly depressing the shutter release button or the AF start (AF-ON) button on the camera.

3To cancel manual override, again lightly depress the shutter release button

or the AF start button on the camera. This will return the camera to autofocus mode.

■ Infrared compensation

With infrared film, manual compensation must be made to the focused distance. First, focus manually on the subject. Rotate the focus ring 8 to realign the distance scale referring to the table below. Attach a red (R60) filter for infrared photography, and then shoot.

M/A

Indicator

Focal length

70 mm Shift the distance scale to the

infrared compensation index $. (3.9 mm)

100 mm 1.6 mm 135 mm 0.7 mm 200 mm 0.2 mm 300 mm 0 mm

(No compensation is necessary)

Compensation from distance index line %

15 12 10348

3. Vibration reduction mode (VR@)

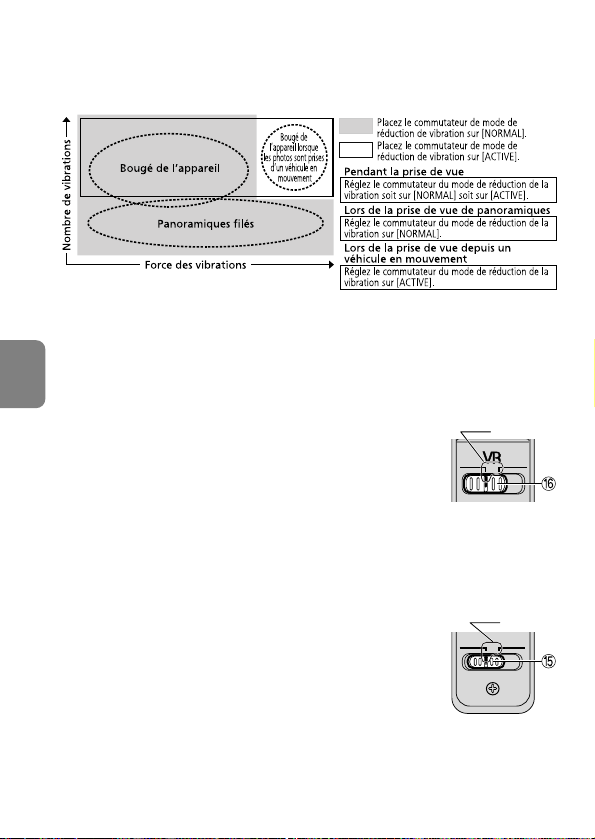

■ Basic concept of vibration reduction

■ The effects of vibration reduction

Pictures can be taken at shutter speeds approx. 4 stops* slower than is possible without using a VR2 lens.(*Under Nikon measurement conditions. The effects of vibration reduction vary depending on individual and shooting conditions.)

Panning shots

Camera shake

Number of vibrations

Strength of vibration

Camera shake

when taking pictures

from a moving

vehicle

Set the vibration reduction mode switch to [NORMAL]. Set the vibration reduction mode switch to [ACTIVE].

When taking pictures

Set the vibration reduction mode switch to either [NORMAL] or [ACTIVE]

When taking panning shots

Set the vibration reduction mode switch to [NORMAL].

When taking pictures from a moving vehicle

Set the vibration reduction mode switch to [ACTIVE].

■ Setting the vibration reduction ON/OFF switch

1Set the Vibration reduction ON/OFF switch ( to [ON].

Note: Be sure to set the switch so that the indicator

aligns with [ON] precisely.

2Vibration is reduced when the shutter release button is

lightly pressed. Because vibration is reduced in the viewfinder, auto/manual focusing and exact framing of the subject are made easier.

3To cancel the vibration reduction mode, set the Vibration reduction

ON/OFF switch ( to [OFF].

■Setting the vibration reduction mode switch &

NORMAL:The vibration reduction mechanism primarily

reduces camera shake, making smooth panning shots possible.

ACTIVE: The vibration reduction mechanism reduces

camera shake when taking pictures and those from a moving vehicle. In this mode, the lens does not automatically distinguish panning from camera shake.

Note: Be sure to set the switch so that the indicator aligns with

[NORMAL] or [ACTIVE] precisely.

■Notes on using vibration reduction

• Wait until the image in the viewfinder stops vibrating before fully depressing the shutter release button after you have lightly pressed the shutter release button.

• When taking panning shots, be sure to set the vibration reduction mode switch to [NORMAL]. If you move the camera in a wide arc when panning, vibration in the direction of that movement is not affected. For example, if you pan the camera horizontally, only vibration in the vertical direction is reduced, making smooth pans much easier.

• Due to the characteristics of the vibration reduction mechanism, the image in the viewfinder may become blurred after releasing the shutter. This is not a malfunction.

Indicator

OFF

NORMAL

Indicator

ACTIVE

• Do not turn the camera power OFF or remove the lens from the camera while the vibration reduction mode is in operation. (Otherwise, the lens may emit a chattering noise if the camera is shaken. This is not a malfunction. Turn the camera power ON again to correct this.)

•With cameras featuring a built-in flash, vibration reduction does not function while the built-in flash is charging.

• When the lens is mounted on a tripod, set the vibration reduction ON/OFF switch ( to [OFF]. However, set the switch to [ON] when using a tripod without securing the tripod head, or when using a monopod.

4. Focusing, zooming, and depth of field (p.98)

First turn the zoom ring 5 until the desired composition is framed in the viewfinder before focusing. If your camera has a depth of field preview (stopdown) button or lever, depth of field can be observed while looking through the camera viewfinder.

• The distance scale does not indicate the precise distance between the subject and the camera. Values are approximate and should be used only as a general guide.

5. Variable maximum apertures

Zooming the lens from 70mm to 300mm decreases the maximum aperture approx. 2/3 of an f/stop. For cameras with TTL metering, there is no need to adjust the aperture. Likewise, for TTL auto flash photography with Nikon Speedlights, no adjustment is required. When using a separate exposure meter or taking photographs in the non-TTL flash mode, select the appropriate aperture value according to the focal length setting as displayed on the camera.

6. Setting the aperture

Set the aperture on the camera body.

7. Using bayonet hood HB-36 1

■ Attaching the hood

Align the lens hood attachment index ( ) 2 on the hood (either one of the two indexes) with the lens hood mounting index 4 on the lens, and turn the hood 1 clockwise until it click stops to secure.

• Make sure that the lens hood mounting

index 4 aligns with the lens hood setting index ( ) 3.

• If the lens hood is not correctly attached, vignetting can occur.

• To facilitate attachment or removal of the hood, hold it by its base (around the lens hood attachment index) rather than its outer edge.

• To store the lens hood, attach it in the reverse position.

■ Detaching the hood

While holding the base of the hood (near the lens hood attachment index) rather than its outer edge, turn it counterclockwise to detach.

8. Flash pictures using cameras with a built-in flash

To prevent vignetting, do not use a lens hood 1.

9. Recommended focusing screens

Various interchangeable focusing screens are available for certain Nikon SLR cameras to suit any picture-taking situation. The ones recommended for use with this lens are:

:Excellent focusing

—:Not available. Blank box means not applicable. Since type M screen can be used for both macrophotography at a 1:1 magnification ratio and for photomicrography, it has different applications than other screens.

• When using the B and E focusing screens in cameras other than those

listed above, refer to the columns for the B and E screens.

10. Lens care

•Clean the lens surfaces with a blower brush. To remove dirt and smudges,

use a soft, clean cotton cloth or lens tissue moistened with ethanol (alcohol) or lens cleaner. Wipe in a circular motion from center to outer edge, taking care not to leave traces or touch other parts of the lens.

• Never use thinner or benzene to clean the lens as this might damage it,

result in a fire, or cause health problems.

• To protect the front lens element, an NC filter is available. A lens hood 1

also helps protect the front of the lens.

• When storing the lens in its lens case, attach both front and rear caps.

Screen

Camera

F5+DP-30

G1/G2 G3/G4

BCE

EC-B EC-E

FJKLMPU

F4+DP-20

F4+DA-20

F5+DA-30

•When the lens will not be used for a long time, store it in a cool, dry place to prevent mold. Also store the lens away from direct sunlight or chemicals such as camphor or naphthalene.

• Do not get water on the lens or drop it in water as this will cause it to rust and malfunction.

• Reinforced plastic is used for certain parts of the lens. To avoid damage, never leave the lens in an excessively hot place.

11. Standard accessories

• 67mm snap-on front lens cap LC-67 • Rear lens cap

• Bayonet hood HB-36 • Flexible lens pouch CL-1022

12. Optional accessories

• 67mm screw-in filters

13. Incompatible accessories

• Teleconverters (all models) • Auto Ring BR-4 and all models of Auto Extension Ring PK, K Ring and Bellows focusing attachment.

Other accessories may not be suitable for use with this lens. For details, carefully read your accessories user’s manual.

14. Specifications

Type of lens: G-type AF-S Zoom-Nikkor lens with built-in CPU

and Nikon bayonet mount

Focal length: 70mm–300mm Maximum aperture: f/4.5–5.6 Lens construction: 17 elements in 12 groups (2 ED lens elements) Picture angle: 34˚20’– 8˚10’ with 35 mm (135) format Nikon

film-SLR cameras and Nikon FX format digital SLR cameras 22˚50’– 5˚20’ with Nikon DX format digital SLR cameras 27˚40’– 6˚40’ with IX240 system cameras

Focal length scale: 70, 100, 135, 200, 300mm Distance information:

Output to camera body

Zoom control: Manually via separate zoom ring Focusing:

Nikon Internal Focusing (IF) system (utilizing an internal Silent Wave Motor); manually via separate focus ring

Vibration reduction: Lens-shift method using voice coil motors (VCMs) Shooting distance scale:

Graduated in meters and feet from 1.5m (5 ft) to infinity (∞)

Closest focus distance:

1.5 m (4.9 ft) from focal plane at all zoom positions

No. of diaphragm blades:

9 pcs. (rounded)

Diaphragm: Fully automatic Aperture range: f/4.5 to f/32 (at 70mm), f/5.6 to f/40 (at 300mm) Exposure measurement:

Via full-aperture method

Attachment size: 67mm (P = 0.75mm) Dimensions: Approx. 80mm dia. x 143.5mm (extension from

the camera’s lens mount flange)

Weight: Approx. 745g (26.3 oz)

Specifications and designs are subject to change without any notice or obligation on the part of the manufacturer.

Hinweise für sicheren Betrieb

ACHTUNG

Keinesfalls zerlegen.

Beim Berühren der Innenteile von Kamera oder Objektiv droht Verletzungsgefahr. Überlassen Sie Reparaturen unbedingt ausschließlich qualifizierten Technikern. Kommt es durch einen heftigen Stoß (z.B. Fall auf den Boden) zu einem Bruch von Kamera oder Objektiv, so trennen Sie zunächst das Produkt vom Stromnetz bzw. entnehmen die Batterie(n) und geben es dann an eine autorisierte Nikon-Servicestelle zur Überprüfung ab.

Bei einer Störung sofort die Stromversorgung ausschalten.

Bei Entwicklung von Rauch oder ungewöhnlichem Geruch durch Kamera oder Objektiv entnehmen Sie sofort die Batterie(n); dabei vorsichtig vorgehen, denn es besteht Verbrennungsgefahr. Bei einem Weiterbetrieb unter diesen Umständen droht Verletzungsgefahr.

Nach dem Abtrennen von der Stromversorgung geben Sie das Gerät an eine autorisierte Nikon-Servicestelle zur Überprüfung ab.

Kamera oder Objektiv keinesfalls bei Vorhandensein von brennbarem Gas einsetzen.

Wird elektronisches Gerät bei brennbarem Gas betrieben, so droht u.U. Explosionsoder Brandgefahr.

Keinesfalls durch Objektiv oder Sucher in die Sonne blicken.

Beim Betrachten der Sonne oder anderer starker Lichtquellen durch Objektiv oder Sucher droht eine permanente Schädigung des Sehvermögens.

Dem Zugriff von Kindern entziehen.

Es ist unbedingt dafür zu sorgen, dass Kleinkinder keine Batterien oder andere Kleinteile in den Mund nehmen können.

Beim Umgang mit Kamera und Objektiv unbedingt die folgenden Vorsichtmaßnahmen beachten:

• Schützen Sie die Kamera und das Objektiv vor Feuchtigkeit. Andernfalls droht Brandoder Stromschlaggefahr.

• Handhaben oder berühren Sie die Kamera bzw. das Objektiv keinesfalls mit nassen Händen. Andernfalls droht Stromschlaggefahr.

•

Bei Gegenlichtaufnahmen nicht das Objektiv gegen die Sonne richten oder das Sonnenlicht direkt durch das Objektiv eintreten lassen. Dies könnte eine Überhitzung der Kamera verursachen und ein Brand könnte die Folge sein.

• Vor einem längeren Nichtgebrauch des Objektivs bringen Sie den vorderen und hinteren Deckel an und bewahren das Objektiv geschützt vor direkter Sonnenlichteinwirkung auf. Andernfalls droht Brandgefahr wegen möglicher Fokussierung von Sonnenlicht durch das Objektiv auf brennbare Gegenstände.

Nomenklatur

Verwendbare Kameras und verfügbare Funktionen

Möglicherweise gibt es hinsichtlich der verfügbaren Funktionen Einschränkungen. Informationen hierzu finden Sie im Benutzerhandbuch zu Ihrer Kamera.

*1 P schließt die Automatik (AUTO) und Motivprogramme mit ein. *2 Manuelle Belichtungssteuerung (M) nicht möglich.

•Wenn Sie dieses Objektiv mit einer Kamera verwenden, die die Bildstabilisatorfunktion (VR)

nicht unterstützt, sollten Sie den Schalter für den Bildstabilisator ( am Objektiv auf [OFF] stellen. Insbesondere bei der Kamera Pronea 600i wird die Batterie u. U. schnell erschöpft, wenn der Schalter sich in der [ON]-Stellung befindet.

( )

: Seitennummer

1 Gegenlichtblende (S.34) 2 Montagemarkierung der

Gegenlichtblende (S.34)

3 Kontrollmarkierung der

Gegenlichtblende (S.34)

4 Montagemarkierung für

Gegenlichtblende (S.34)

5 Zoomring (S.33) 6 Brennweitenskala 7 Brennweitenskala-Indexlinie 8 Entfernungseinstellring (S.31) 9 Entfernungsskala

! Montagemarkierung " Dichtungsmanschette (S.30) # CPU-Kontakte (S.30) $ Infrarot-Kompensationsindex

(bei 70mm) (S.31)

% Markierung für Entfernungsskala & Schalter zur Vibrationsreduktion

(VR-Schalter) (S.32)

( Schalter für Bildstabilisator (VR)

(S.32)

) Fokusschalter (S.31)

Kameras

Bildstabilisator (VR)

Autofokus

Belichtungssteuerung

P*1SAM

Nikon Digital-SLR-Kameras (Nikon FX/DX-Format)

F6, F5, F100, F80-Serie, F75-Serie, F65-Serie

Pronea 600i, Pronea S*2 F4-Serie, F90X, F90-Serie,

F70-Serie F60-Serie, F55-Serie, F50-Serie,

F-401x, F-401s, F-401 F-801s, F-801, F-601

F3AF, F-601, F-501 Nikon MF Kameras (außer F-601







 





Funktion

: Möglich : Nicht möglich

1. Einführung

Wir danken Ihnen, dass Sie sich für das AF-S VR Zoom-Nikkor 70-300 mm f4,5-5,6G IF-ED entschieden haben. Dieses hochwertige Tele-Zoomobjektiv bietet spezielle Mechanismen zur Vibrationsreduktion (VR2) und zur schnellen internen Fokussierung (IF). Außerdem wird der Fokussiermechanismus durch einen Silent-Wave-Motor (S) betrieben.

■ Die wichtigsten Merkmale

• Aufnahmen bei Verschlusszeiten ermöglicht der Bildstabilisator (VR2)

verwacklungsfreie Aufnahmen mit um bis zu vier Lichtwertstufen* längeren Verschlusszeiten als beim Fotografieren ohne VR-Technik, auf diese Weise werden der Bereich der verfügbaren Verschlusszeitoptionen erweitert und Teleaufnahmen ohne Stativ erheblich vereinfacht. (*unter Nikon-Testbedingungen; der Ausmaß des Effekts des Bildstabilisators ist abhängig vom Fotografen und den Aufnahmebedingungen.)

• Zwei Vibrationsreduktionsmodi stehen zur Verfügung: (1) der [NORMAL]-Modus zur

Reduktion von Kameraverwacklungen und (2) der [ACTIVE]-Modus zur Reduktion von Kameraverwacklungen bei Aufnahmen aus einem bewegten Fahrzeug.

• Der Bildstabilisator unterscheidet automatisch zwischen Verwacklung und

absichtlichen Schwenkbewegungen, sodass das Objektiv bei Kameraschwenks (im [NORMAL]-Modus) diesen nicht fälschlicherweise entgegenwirkt.

• Der Fokusschalter gestattet das Umschalten zwischen Autofokus (A) und manuellem

Fokus (M).

• Auch wenn der Autofokus aktiviert ist, können Sie jederzeit manuell eingreifen

(Priorität der manuellen Scharfeinstellung).

• Das Objektiv überträgt die eingestellte Entfernung an die Kamera und ermöglicht so

eine präzisere Belichtungssteuerung (3D-Matrixmessung).

• Zwei Linsenelemente aus hochwertigem ED-Glas (extra geringe Dispersion)

gewährleisten scharfe Abbildungen frei von Farbsaumbildung. Neun Blendenlamellen sorgen für eine nahezu kreisrunde Blendenöffnung, so daß außerhalb des Schärfenbereichs vor und hinter dem Motiv liegende Elemente in ansprechende Unschärfe getaucht werden.

■ Wichtige Hinweise

• Halten Sie die CPU-Kontakte # sauber und schützen Sie sie vor Beschädigung.

• Bei Verwendung des Objektivs an einer digitalen Nikon-Spiegelreflexkamera mit

DX-Format, wie der D300-Serie oder der D7000, beträgt der Bildwinkel 22°50’ – 5°20’ und der Brennweitenbereich entspricht 105 – 450 mm bei einer Kleinbildformatkamera.

• Bei einer Beschädigung der Dichtungsmanschette " sollten Sie das Objektiv beim

nächsten Nikon-Vertragshändler bzw.bei einer Nikon-Reparaturwerkstatt zur Reparatur abgeben.

+ 78 hidden pages
