Page 1

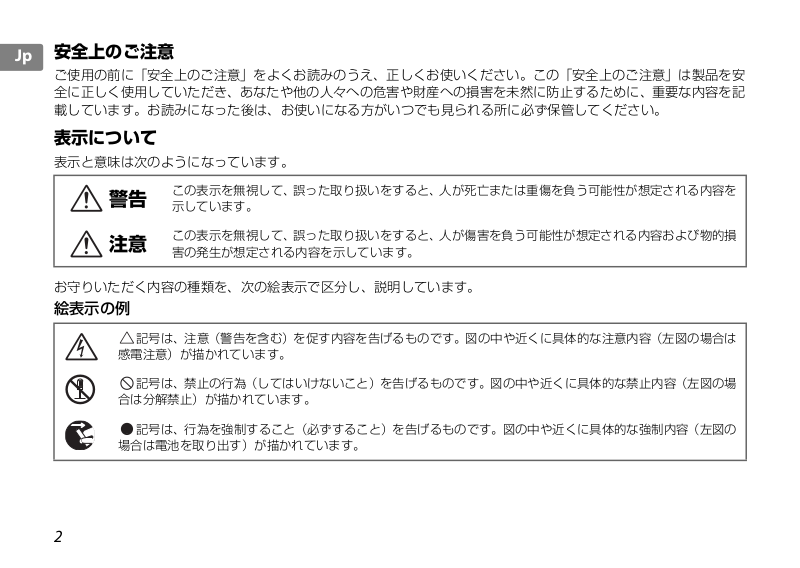

安全上のご注意
Jp
ご使用の前に「安全上のご注意」をよくお読みのうえ、正しくお使いください。この「安全上のご注意」は製品を安
全に正しく使用していただき、あなたや他の人々への危害や財産への損害を未然に防止するために、重要な内容を記
載しています。お読みになった後は、お使いになる方がいつでも見られる所に必ず保管してください。
表示について
表示と意味は次のようになっています。
警告
注意
お守りいただく内容の種類を、次の絵表示で区分し、説明しています。
この表示を無視して、誤った取り扱いをすると、人が死亡または重傷を負う可能性が想定される内容を
示しています。
この表示を無視して、誤った取り扱いをすると、人が傷害を負う可能性が想定される内容および物的損
害の発生が想定される内容を示しています。
絵表示の例
記号は、注意（警告を含む）を促す内容を告げるものです。図の中や近くに具体的な注意内容（左図の場合は
感電注意）が描かれています。
記号は、禁止の行為（してはいけないこと）を告げるものです。図の中や近くに具体的な禁止内容（左図の場
合は分解禁止）が描かれています。
記号は、行為を強制すること（必ずすること）を告げるものです。図の中や近くに具体的な強制内容（左図の
場合は電池を取り出す）が描かれています。
2
Page 2
警告
分解したり修理・改造をしないこと
感電したり、異常動作をしてケガの原因となります。
分解禁止
落下などによって破損し、内部が露出したときは、
接触禁止
露出部に手を触れないこと
感電したり、破損部でケガをする原因となります。
カメラの電池を抜いて、販売店またはニコンサー
すぐに
ビス機関に修理を依頼してください。
修理依頼を
熱くなる、煙が出る、こげ臭いなどの異常時は、速
やかにカメラの電池を取り出すこと
電池を取る
そのまま使用すると火災、やけどの原因となりま
す。電池を取り出す際、やけどに充分注意してくだ
さい。電池を抜いて、販売店またはニコンサービス
すぐに
機関に修理を依頼してください。
修理依頼を
水につけたり水をかけたり、雨にぬらしたりしな
いこと
水かけ禁止
発火したり感電の原因となります。
引火・爆発のおそれのある場所では使用しないこと
プロパンガス・ガソリンなど引火性ガスや粉塵の
発生する場所で使用すると、爆発や火災の原因と
使用禁止
なります。
レンズまたはカメラで直接太陽や強い光を見ない
こと
見ないこと
失明や視力障害の原因となります。
注意
ぬれた手でさわらないこと
感電の原因になることがあります。
感電注意
製品は幼児の手の届かないところに置くこと
ケガの原因になることがあります。
放置禁止
逆光撮影では、太陽を画角から充分にずらすこと
太陽光がカメラ内部で焦点を結び、火災の原因に
なることがあります。画角から太陽をわずかに外
使用注意
しても火災の原因になることがあります。
使用しないときは、レンズにキャップをつけるか
太陽光のあたらない所に保管すること
太陽光が焦点を結び、火災の原因になることがあ
保管注意
ります。
三脚にカメラやレンズを取り付けたまま移動しな
いこと
転倒したりぶつけたりしてケガの原因になること
移動注意
があります。
窓を閉め切った自動車の中や直射日光が当たる場
所など、異常に温度が高くなる場所に放置しない
こと
内部の部品に悪い影響を与え、火災の原因となる
放置禁止
ことがあります。
Jp
3
Page 3
■ 各部の名称
Jp
4
1 フード（P. 7）
2 フード取り付け指標（P. 7）
3 フードセット指標（P. 7）
4 フード着脱指標（P. 7）
5 ズームリング（P. 5）
6 焦点距離目盛（P. 5）
7 フォーカスリング（P. 6）
8 距離目盛基準線
9 レンズ着脱指標
0 レンズマウントゴムリング
（
P. 7）
a CPU信号接点（P. 7）
b 焦点距離目盛指標
c 距離目盛
d フォーカスモード切り換え
スイッチ（
P. 6）
（ ）：参照頁
Page 4
このたびはDXニッコールレンズをお買い上げくださいまして、誠にありがとうございます。このレンズは、ニコン
DXフォーマットのニコンデジタル一眼レフカメラ（D300、D90など）専用です。
ニコンDXフォーマットでの撮影画角は、
ご使用の前に、この使用説明書をよくお読みの上、正しくお使いください。また、カメラの使用説明書もご覧ください。
■ 主な特長
･レンズ内超音波モーター（サイレント・ウェーブ・
モーター）を採用し静かなAF（オートフォーカス）撮
影が可能です。また、フォーカスモード切り換えス
イッチd によりAF（オートフォーカス）撮影および
MF（マニュアルフォーカス）撮影ができます。
･被写体までの距離情報をカメラ側に伝達する機能を
備え、3Dマルチパターン測光機能を持ったカメラと
の組み合わせでは、より的確な露出制御を実現しま
す。
･ニコン独自のED（特殊低分散）ガラスによる色収差
の補正とともに、非球面レンズや良好なボケ味が得ら
れる円形絞りの採用によりすぐれた光学性能、描写性
能を発揮します。
35mm
判換算で焦点距離の約
1.5
倍の焦点距離に相当する画角になります。
■ ズーミングと被写界深度
撮影を行う場合は、ズームリング5 を回転させ（焦点距
離が変化します）構図を決めてから、ピント合わせを
行ってください。プレビュー（絞り込み）機構を持つカ
メラでは、撮影前に被写界深度を確認できます。
･このレンズはIF（ニコン内焦）方式を採用しています。
IF方式は、撮影距離が短くなるにしたがって焦点距離
が短くなります。
･距離目盛は目安であり、被写体までの距離を保証する
ものではありません。また、遠景撮影でも被写界深度
などの影響により∞マークに届かない位置でピント
が合う場合があります。
■ 絞り値の設定
絞り値は、カメラ側で設定してください。
■ 開放F値の変化
このレンズはズーミングにより、開放F値が最大
化します。ただし、露出を決める際に、F値の変化量は
カメラが自動的に補正しますので考慮する必要はあり
ません。
2
/3段変
Jp
5
Page 5
■ ピント合わせの方法（図A）
Jp
ご使用のカメラや撮影目的によって、下表のようなピン
ト合わせが選択できます。
カメラの
フォーカス
モード
AF（A/S/C
）
レンズのフォーカスモード
M/A M
マニュアル優先
オートフォーカス
マニュアルフォーカス
（フォーカスエイド可）
MF マニュアルフォーカス（フォーカスエイド可）
カメラのフォーカスモードについては、カメラの使用説
明書をご覧ください。
M/A（マニュアル優先オートフォーカスモード）
の使い方
1 レンズのフォーカスモード切り換えスイッチd を
［M/A］にセットします。
2 AF（オートフォーカス）撮影時、カメラのシャッ
ターボタンを半押ししたまま、あるいはAF 作動ボ
タンを保持したまま、フォーカスリング7 を手で
回転させると、瞬時にMF（マニュアルフォーカス）
撮影が行えます。
3 カメラのシャッターボタンの半押しやAF 作動ボタ
ンを再度操作するとAF（オートフォーカス）で撮
影が可能となります。
6
オートフォーカスが苦手な被写体について
「広角・超広角レンズのオートフォーカス撮影について」
（P. 9）をご覧ください。
■ カメラの内蔵フラッシュ使用時のご注意
･撮影距離0.6m以上で使用してください。
･ケラレを防止するために、レンズのフードは取り外し
て使用してください。
※カメラの内蔵フラッシュのケラレとは、フラッシュの
光がレンズのフードや、焦点距離、撮影距離によって
はレンズの先端でさえぎられて影になり、写真に映り
込む現象です。
デジタル
一眼レフカメラ
D700 ･焦点距離18mm 以上は制約なし。
D300/D200/
D100
D90/D80/
D50
D70シリーズ･焦点距離24mmでは撮影距離1.0m以上。
D60 ･焦点距離24mm では撮影距離1.5m以上。
D40シリーズ･焦点距離24mmでは撮影距離2.5m以上。
D100 の内蔵フラッシュは、20mm レンズの画角をカ
バーする照射角なので、焦点距離18mmでは周辺が暗く
なります。
ケラレなく撮影できる焦点距離と撮影距離
･焦点距離18mm では撮影距離1.5m以上。
･焦点距離20mm では撮影距離1.0m以上。
･焦点距離24mm は制約なし。
･焦点距離20mm では撮影距離2.5m以上。
･焦点距離24mm では撮影距離1.0m以上。
Page 6
■ フードの取り付け、取り外し
取り付け方
レンズ先端のフード着脱指標4 とフード取り付け指標
（2ヶ所のAのいずれか）2 を合わせ、カメラ側から見
て反時計回りにカチッと音がするまでフードを回転さ
せ、確実に取り付けます。（図B）
･フード着脱指標とフードセット指標（B）3が合っ
ていることを確認してください。
･フードが正しく取り付けられないと撮影画面にケラ
レを生じますのでご注意ください。
･フード先端を強くつかむと着脱が困難になります。着
脱の際は、フードの根元（フード取り付け指標部分）
付近を持って回転させてください。
･収納時はフードを逆向きにしてレンズに取り付けら
れます。
取り外し方
フードの根元（フード取り付け指標部分）付近を持ち、
カメラ側から見て時計回りにフードを回転させて取り
外します。
■ レンズのお手入れと取り扱い上のご注意
･CPU信号接点a は汚さないようにご注意ください。
･レンズマウントゴムリング0 が破損した場合は、そ
のまま使用せず販売店またはニコンサービス機関に
修理を依頼してください。
･レンズ面の清掃は、ホコリを拭う程度にしてくださ
い。指紋がついたときは、柔らかい清潔な木綿の布に
無水アルコール（エタノール）または市販のレンズク
リーナーを少量湿らせ、レンズの中心から外周へ渦巻
状に、拭きムラ、拭き残りのないように注意して拭い
てください。
･シンナーやベンジンなどの有機溶剤は絶対に使用し
ないでください。
･
レンズ表面の汚れや傷を防ぐためには、NCフィルター
をお使いいただけます。また、レンズのフードも役立
ちます。
･レンズをケースに入れるときは、必ずレンズキャップ
と裏ぶたを取り付けてください。
･フードを持ってカメラを持ち上げたりしないでくだ
さい。
･レンズを長期間使用しないときは、カビやサビを防ぐ
ために、高温多湿のところを避けて風通しのよい場所
に保管してください。また、直射日光のあたるとこ
ろ、ナフタリンや樟脳のあるところも避けてくださ
い。
･レンズを水に濡らすと、部品がサビつくなどして故障
の原因となりますのでご注意ください。
･ストーブの前など、高温になるところに置かないでく
ださい。極端に温度が高くなると、外観の一部に使用
している強化プラスチックが変形することがありま
す。
Jp
7
Page 7
■ 付属アクセサリー
Jp
･77mmスプリング式レンズキャップLC-77
･裏ぶたLF-1
･バヨネットフードHB-23
･ソフトケースCL-1118
■ 別売アクセサリー
･77mmネジ込み式フィルター
■ 仕 様
型式：ニコンFマウントCPU内蔵Gタイプ、
焦点距離：10 mm―24 mm
最大口径比：1：3.5―4.5
レンズ構成：9群14枚（非球面レンズ3枚、EDレン
画角：109°―61°
焦点距離目盛： 10、12、15、18、20、24 mm
撮影距離情報： カメラへの撮影距離情報出力可能
ズーミング：ズームリングによる回転式
ピント合わせ： IF（ニコン内焦）方式、超音波モー
撮影距離目盛： ∞〜0.24 m（0.8 ft.併記）
8
AF-S DXニッコールズームレンズ（ニ
コンデジタル一眼レフカメラ［ニコ
ンDXフォーマット］専用）
ズ2枚）
ターによるオートフォーカス、マ
ニュアルフォーカス可能
最短撮影距離： 0.24 m（オートフォーカス時でズー
絞り羽根枚数： 7枚（円形絞り）
絞り方式：自動絞り
絞りの範囲：焦点距離10 mm時 f 3.5―22、
ム全域）、0.22 m（マニュアルフォー
カス時でズーム全域）
24 mm時 f 4.5―29
測光方式：開放測光
アタッチメントサイズ
寸法：約82.5 mm（最大径）×87 mm（バヨ
質量：約
※仕様、外観の一部を、改善のため予告なく変更するこ
とがあります。
：77 mm（P=0.75 mm）
ネットマウント基準面からレンズ先
端まで）
460 g
Page 8
■ 広角・超広角レンズのオートフォーカス撮影について
広角・超広角レンズでは、標準クラスのレンズと比べ、下記のような撮影条件になりやすく、オートフォーカス撮影
時には注意が必要です。
以下をお読みになって、オートフォーカス撮影にお役立てください。

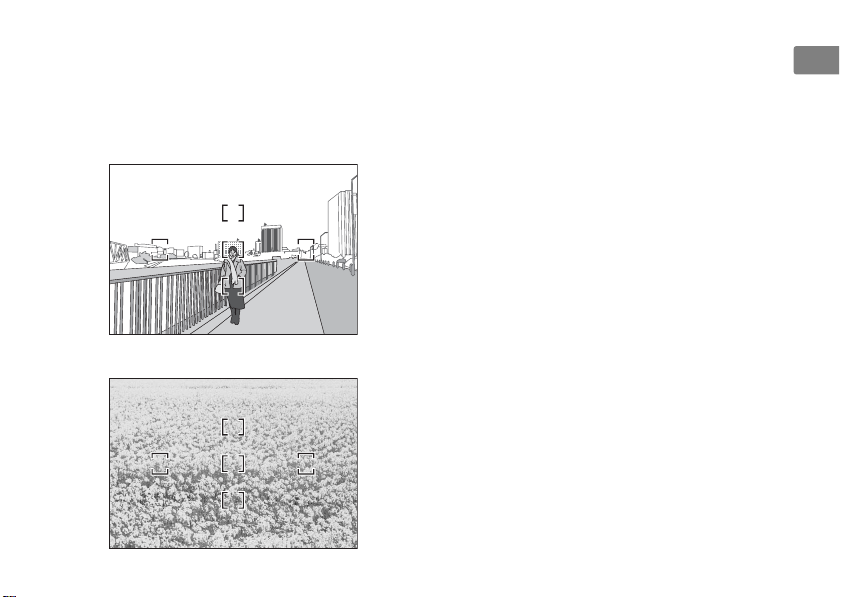

C〈人物〉
D〈花畑〉
1. フォーカスフレームに対して主要な被写体が
小さい場合
図Cのように、フォーカスフレーム内に遠くの建物と
近くの人物が混在するような被写体になると、背景
にピントが合い、人物のピント精度が低下する場合
があります。
2. 絵柄がこまかな場合
図Dのように、被写体が小さいか、明暗差が少ない
被写体になると、オートフォーカスにとっては苦手
な被写体になります。
このような時には・・・
1、2のような被写体条件でオートフォーカスが上手く働
かない場合、主要被写体とほぼ同じ距離にある被写体で
フォーカスロックし、構図を元に戻して撮影する方法が
有効です。
また、マニュアルフォーカスに切り換えて、マニュアル
でピントを合わせて撮影する方法もあります。
その他
お手持ちのカメラの使用説明書で「オートフォーカスが
苦手な被写体について」の説明も参照してください。
Jp
9
