NICE FLOX1R, FLOX2R, FLOXB2R, FLOXI2R, FLOXIR User Manual

V. 006
FLO - VERY
Manuale di istruzioni per l’installazione Radiocomandi
FLOX1R - FLOX2R
FLOXB2R - FLOXIR FLOXI2R
INTRODUZIONE
Quando si utilizza un sistema di radiocomando, il trasmettitore invia al ricevitore un “segnale” che, se riconosciuto come valido provoca l’attivazione dei relè di uscita . Visto che un trasmettitore deve attivare solo il proprio ricevitore e non quello del vicino, si usa codificare il segnale inviato, questo significa che ogni ricevitore riconosce solo un ben preciso segnale e non quelli che gli somigliano. Nei sistemi tradizionali il codice può essere selezionato nel trasmettitore attraverso una serie di microinterruttori (che permettono solo qualche migliaio di combinazioni) oppure può essere programmato direttamente in fase di produzione (in questo caso si possono ottenere anche qualche milione di codici diversi); in tutti i casi il codice è fisso cioè ogni volta che si trasmette si invia sempre lo stesso segnale. Il fatto che il codice venga inviato via radio e sia sempre lo stesso , purtroppo , offre a malintenzionati la possibilità di ricevere (anche a distanza) e registrare il segnale per ottenere così la “chiave” di apertura per la vostra automazione.
Il sistema “FLOR” utilizza invece un principio che consente di rendere il vostro radiocomando estremamente sicuro. Una tecnica denominata trasmissione a codice variabile (Rolling Code) fa si che una parte del codice cambi ad ogni trasmissione secondo una sequenza predefinita; tramite opportune funzioni
matematiche il codice viene mascherato in modo che non appaia nessuna relazione logica tra due codici consecutivi. Il ricevitore si mantiene sincronizzato al trasmettitore in modo da accettare solo la sequenza di codici prevista. In questo sistema è perfettamente inutile cercare di copiare il segnale trasmesso perchè una volta “usato” un codice il ricevitore riconoscerà solo quello successivo.
Da quanto descritto, apparirebbe indispensabile mantenere perfettamente in sincronismo il codice inviato dal trasmettitore e quello che attende il ricevitore; ciò in realtà non è fondamentale perchè è prevista una finestra dei codici che permette al ricevitore di accettare, nella sequenza, il prossimo codice più un certo numero di codici a seguire, senza comunque mai accettare un codice già usato! Anche nel caso si esca dalla finestra dei codici è prevista nel ricevitore una operazione di risincronismo automatico; quando si riceve il primo codice non si avrà alcuna attivazione ma solo la memorizzazione del codice inviato, poi alla successiva trasmissione si avrà l’effettivo risincronismo e l’attivazione delle uscite. Naturalmente il risincronismo automatico è possibile solo se i codici vengono ricevuti secondo la sequenza prevista.
DESCRIZIONE
Il sistema “FLOR” si compone di:
• Trasmettitori a 1, 2 o 4 canali (FLO1R, FLO2R, FLO4R)
• Ricevitori con connessione a morsetti 1 o 2 canali (FLOX1R, FLOX2R, FLOXB2R)
I
• Ricevitori con connessioni ad innesto 1 o 2 canali (FLOXIR, FLOXI2R)
• Ricevitori modulari (FLOXM220R, FLOXMR)
• Scheda di memoria che contiene i codici (BM60, BM250, BM1000, rispettivamente massimo 15, 63 o 255 codici)
• Antenna (ABF - ABFKIT)
INSTALLAZIONE Trasmettitori:
I trasmettitori non hanno bisogno di alcun intervento, sono immediatamente funzionanti, ognuno con il proprio codice già predisposto in fase di costruzione. Per controllare il corretto funzionamento è sufficente premere uno dei tasti, verificare il lampeggio sul led rosso che indica la trasmissione.
Il trasmettitore incorpora un controllo dello stato di carica della batteria, alla pressione di uno dei tasti, se la batteria è carica il led da un impulso iniziale, seguito subito dal segnale di trasmissione; se la batteria è parzialmente scarica, alla pressione di un tasto il led da un primo impulso e comincia a
Fig. 1
LED
TASTO 1
TASTO 2
VERY FLO1R FLO2R FLO4R
LED
TASTO 1 TASTO 2 TASTO 3 TASTO 4
trasmettere solo dopo mezzo secondo. In questo caso si consiglia di sostituire la batteria al più presto possibile. Se la batteria fosse completamente scarica, alla pressione di un tasto il led da dei lampeggi a cadenza di mezzo secondo, senza entrare in trasmissione, è quindi necessario sostituire la batteria.

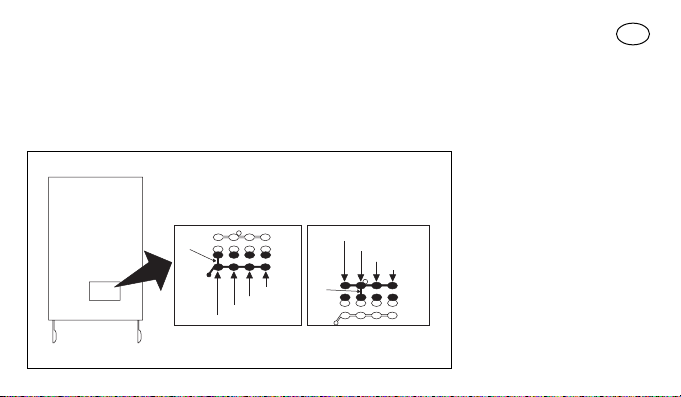

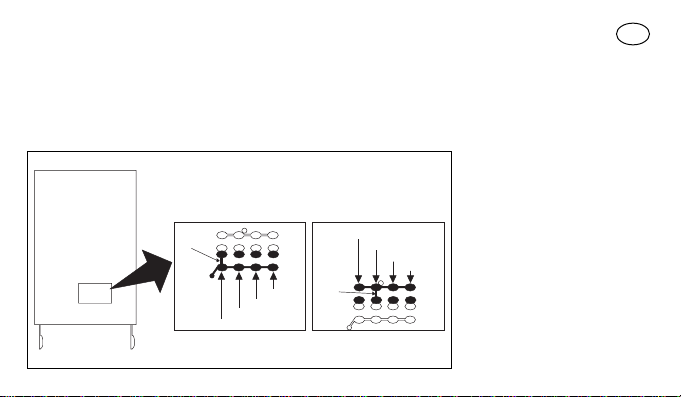

Selezione del canale sul trasmettitore:
Nelle versioni FLOR1 e FLOR2 è possibile modificare lassociazione tasto-canale. Per il 1° tasto basta
tagliare la pista che associava il tasto al 1° canale in Fig. 1A e collegare con una goccia di stagno una della altre piazzole di destra per ottenere lassociazione con il 2°, 3° o 4° canale. Per il 2° tasto eseguire la stessa operazione come Fig. 1B.
I
Lato saldature
Fig. 1A
1° tasto 2° tasto
tagliare
tagliare
1° canale
1° canale
2° canale
2° canale
3° canale
3° canale
4° canale
4° canale
Fig. 1B
Ricevitori con morsetti:
I ricevitori con morsetti permettono un uso di tipo universale. Il contenitore, che si può fissare con viti o sfruttando ladesivo sul fondo, fornisce una protezione essenziale ed efficace al circuito. Eseguire i collegamenti seguendo il seguente diagramma:
1-2: ALIMENTAZIONE: da 10 a 28 V continua o alternata. 3-4: USCITA 1° - RELÈ: contatto pulito di un relè normalmente aperto. 5-6: USCITA 2° - RELÈ: contatto pulito di un relè normalmente aperto (solo su ricevitori a 2 canali). 1-2: ANTENNA: ingresso segnali di antenna.
12345612
FLOX1R FLOX2R FLOXB2R
ANTENNA USCITA 2° RELÈ USCITA 1° RELÈ
ALIMENTAZIONE
SELETTORE
ALIMENTAZIONE
15 - 28 V 10 - 18 V
Fig. 2
SELEZIONE CANALI
Ricevitori ad innesto:
I ricevitori ad innesto sono previsti per essere innestati direttamente sulle centrali NICE; una volta innestati sono già pronti al funzionamento in quanto tutti i segnali elettrici (alimentazione, antenna e uscite) vanno nei rispettivi punti della centrale.
ALIMENTAZIONE:
da 20 a 28 V continua o alternata normalmente forniti dalla centrale.
USCITA 1° RELÈ:
contatto pulito di un relè normalmente aperto, usato per il comando della centrale.
USCITA 2° RELÈ:
contatto pulito di un relè normalmente aperto disponibile su appositi morsetti della centrale (solo su ricevitori a 2 canali).
ANTENNA:
ingresso per segnali di antenna, riportati su appositi morsetti della centrale.
I
FLOXIR FLOXI2R
ANTENNA USCITA 2° RELÈ USCITA 1° RELÈ
NON USATI
ALIMENTAZIONE
Fig. 3
SELEZIONE CANALI
Scheda di memoria
Ogni trasmettitore possiede un proprio codice (scelto tra oltre 250 milioni di codici) che lo contraddistingue da qualsiasi altro telecomando. Il ricevitore è in grado di ricevere tutti i codici, ma si attiverà solo se quel particolare codice è presente sulla lista dei codici autorizzaticontenuta nella scheda di memoria. I ricevitori vengono forniti già dotati di una scheda di memoria BM250 che può contenere un massimo di 63 codici (limite massimo 63 telecomandi). Può essere usata anche una scheda di memoria BM60 con limite massimo di 16 codici o BM1000 con limite massimo di 255 codici) che devono essere inserite in sostituzione della BM250 già in dotazione. Il ricevitore visualizza il tipo di memoria usata, quando viene alimentato: se è presente una scheda di memoria BM60, il led fa un breve lampeggio, se invece è inserita una memoria BM250, il led fa due lampeggi, mentre se è presente una memoria BM1000, il led fa tre lampeggi. Tutti i codici risiedono nella memoria, pertanto quando viene richiesta la massima sicurezza è necessario bloccare la funzione di apprendimento dei codici, (anche in virtù del fatto che questa può essere fatta a distanza). Dopo aver inserito i codici dei telecomandi interessati, basta spezzare la traccia indicata da una freccia (fig. 4). Se in un secondo tempo si desidera poter inserire altri codici, unire le due piazzole con una goccia di stagno (fig. 5).
ATTENZIONE !!: Le operazioni di inserimento e disinserimento della scheda di memoria devono essere eseguite a ricevitore spento.
Questo è un blocco di tipo hardware molto semplice da eseguire ma per questo di facile disinserimento da terze persone. È stato previsto un 2° tipo di blocco, di tipo software, più oneroso da gestire, ma estremamente sicuro in quanto come chiave di sblocco deve essere utilizzato un telecomando già autorizzato (vedere: attivare - disattivare il 2° blocco). Sempre in tema di sicurezza è previsto un tipo di blocco ancora più sicuro e controllato da una PASSWORD La gestione di questa funzione viene eseguita solo attraverso un accessorio portatile BFUPC.
I
051A LS
Fig. 4 Fig. 5
TAGLIARE UNIRE
051A LS
REGOLAZIONI ED IMPOSTAZIONI
Selezione dei relè sui canali
Ogni ricevitore è in grado di riconoscere tutti i 4 canali (canali = tasti) del trasmettitore. L’associazione dei relè in uscita al canale desiderato avviene attraverso un ponticello da inserire negli appositi innesti.
SELEZIONE DEL 1° RELÈ SELEZIONE DEL 2° RELÈ (se presente)
CANALE 1
CANALE 2
CANALE 3
CANALE 4
CANALE 1
CANALE 2
CANALE 3
CANALE 4
Contatto in uscita
Il comando delle uscite è effettuato mediante il contatto pulito (ossia libero da altri collegamenti) di tipo normalmente aperto. Nel caso sia necessario un contatto di tipo normalmente chiuso:
Tagliare il tratto di traccia “NA” (fig. 7).
Unire con una goccia di stagno le piazzole NC (fig. 8).
I
NA NC
NA NC NA NC
RELÈ 1 RELÈ 2
RICEVITORE
LATO SALDATURA
Fig. 7 Fig. 8
TAGLIARE UNIRE
Fig. 7 Fig. 8
TAGLIARE UNIRE
Funzioni speciali
Normalmente la funzione dei relè in uscita è di tipo momentaneo, ovvero si eccita pochi istanti dopo la pressione del tasto sul telecomando (ritardo dovuto al tempo di riconoscimento del codice), si diseccita 300 mS dopo la ricezione dellultimo codice valido.
Sono disponibili delle funzioni particolari del relè in uscita.
Funzione passo passo:
Il relè si attiva premendo il tasto del trasmettitore e rimane eccitato anche dopo il rilascio; una seconda pressione sul tasto disattiverà il relè.
Funzione timer:
Il relè si attiva premendo il tasto dei telecomando e rimane eccitato fino allo scadere del tempo programmato. Il conteggio del tempo riparte ad ogni nuova pressione del tasto sul trasmettitore e può essere terminato anticipatamente tenendo premuto il tasto per almeno 3”.
Funzione antifurto:
È una funzione combinata delle uscite 1 e 2; alla sola pressione del tasto 1, sul trasmettitore si otterrà la funzione passo passo sul canale 1 (adatta per inserire/disinserire un antifurto). Sul canale 2, oltre ad avere il normale funzionamento associato al tasto 2 del trasmettitore, si otterranno: una breve attivazione, quando il canale1 passa da OFF a ON, due brevi attivazioni quando il canale 1 passa da ON a OFF. Sul canale 2 quindi può essere collegata una segnalazione ottica o acustica per avvisare dellavvenuto inserimento / disinserimento di un antifurto.
Le funzioni particolari devono essere attivate attraverso la realizzazione di una piccola goccia di stagno (fig. 9) secondo la seguente tabella:
Nessun ponticello:
tutti i canali momentanei
Ponticello 1:
1 passo passo.. 2,3,4 momentanei
Ponticello 2:
1,2 passo passo.. 3,4 momentanei
Ponticello 3:
1 timer.. 2,3,4 momentanei
Ponticello 4:
1+2 antifurto... 3,4 momentanei
Ponticello 5:
tutti i canali passo passo
I
NESSUN PONTICELLO
PONTICELLO 1
PONTICELLO 2
PONTICELLO 3
PONTICELLO 4
PONTICELLO 5
INSTALLAZIONE ANTENNA
Per ottenere un buon funzionamento il ricevitore necessita di una antenna tipo ABF o ABFKIT), senza antenna la portata si riduce a pochi metri. L’antenna deve essere installata più in alto possibile; in presenza di strutture metalliche o di cemento armato, installare lantenna al di sopra di queste. Se il cavo in dotazione allantenna è troppo corto, impiegare cavo coassiale con impedenza 52 ohm (es. RG58 a bassa perdita), il cavo non deve superare la lunghezza di 10 mt. Collegare la parte centrale (anima) al morsetto 2 e la calza al morsetto 1, (del gruppo a 2 posizioni). Qualora lantenna sia installata dove non ci sia un buon piano di terra (strutture murarie) è possibile collegare il morsetto della calza a terra ottenendo così una maggiore portata. Naturalmente la presa di terra deve essere nelle immediate vicinanze e di buona qualità. Nel caso non sia possibile installare l’antenna accordata ABF o ABFKIT si possono ottenere dei discreti risultati usando come antenna lo spezzone di filo fornito col ricevitore, montato disteso e collegato al morsetto 2.
PROGRAMMAZIONI
Ogni trasmettitore possiede un proprio codice (scelto tra oltre 250 milioni di codici) che lo contraddistingue da qualsiasi altro telecomando. Il ricevitore è in grado di ricevere tutti i codici, ma si attiverà solo se quel particolare codice è presente sulla lista dei codici autorizzati. Linserimento o la cancellazione di un codice, in questa lista avviene attraverso una procedura in apprendimento”. Queste procedure sono attivate dalloperatore agendo su un pulsantino presente sulla scheda del ricevitore, le operazioni sono a tempo, è necessario pertanto leggere tutte le istruzioni per poi
eseguire le operazioni una dopo l’altra senza pause.
Le varie fasi della procedura vengono visivamente indicate attraverso un piccolo indicatore luminoso rosso (LED). Questo LED è l’unico mezzo per controllare le varie operazioni o stati in cui si trova il ricevitore. Vista labbondanza delle informazioni da visualizzare sono previsti 2 stati stabili, più una serie di lampeggi con due velocità:
LED spento: funzionamento normale
LED acceso procedura di apprendimento in corso
I
LAMPEGGIO VELOCE 1/4 secondo
N° lampeggi DESCRIZIONE
Allaccensione indica che è presente una memoria BM60, successivamente indica che il codice ricevuto è una copia mentre sono validi solo i codici originali.
Allaccensione indica che la memoria presenta dei codici inseriti che non sono della versione Flor, successivamente indica che il codice non è allinterno della finestra codici e il risincronismo è bloccato.
Allaccensione indica che è stato rilevato un errore durante la lettura nella memoria, successivamente indica che il codice non è all’interno della finestra codici, è il risincronismo non è possibile.
Allaccensione indica che è presente una memoria BM1000, successivamente indica che il codice non è allinterno della finestra codici, ma che è stato risincronizzato.
Allaccensione indica che è presente una memoria BM250.
1
2
3
4
5
LAMPEGGIO LENTO 1/2 secondo
N° lampeggi DESCRIZIONE
Il codice ricevuto non è tra quelli autorizzati.
Termine tempo apprendimento senza esito.
Apprendimento concluso con esito positivo (codice autorizzato).
Il codice è già nella lista degli autorizzati.
La lista è vuota (nessun codice).
La lista è satura (non c’è più posto per altri codici).
È stata richiesta la cancellazione di un codice non presente.
Nella fase di apprendimento sono stati ricevuti codici diversi.
Password inserita.
1
2*
3
4
5
6
7
8
9
* Se il 2° tipo di blocco è attivo il 2° lampeggio sarà più lungo del primo
Se il 2° tipo di blocco non è attivo i due lampeggi saranno uguali
INSERIRE UN CODICE (modalità rapida)
Questo è il modo più veloce per inserire un codice anche se non estremamente sicuro in quanto, durante loperazione di memorizzazione del codice il ricevitore potrebbe acquisire un segnale derivante da un altro trasmettitore presente nel raggio dazione e memorizzarlo.
Valutare questo rischio per la scelta della modalità di inserimento dei codici.
LED PULSANTE
LED PULSANTE
PULSANTE
LED
Fig. 10
Questa operazione permette di aggiungere il codice di un nuovo trasmettitore nella memoria del ricevitore.
1) Premere e tenere premuto il tastino sul ricevitore il LED si accende, poi si deve:
2) Trasmettere il codice fino allo spegnimento del LED premendo un tasto qualsiasi nel trasmettitore.
3) Quindi rilasciare il tasto del trasmettitore, il led si riaccende, pronto per una nuova operazione.
4) Ripetere le operazioni dal punto 2 per gli altri trasmettitori.
INSERIRE UN CODICE (modalità standard)
Anche questa operazione permette di aggiungere il codice di un nuovo trasmettitore nella memoria del ricevitore.
1) Premere per un attimo il tastino sul ricevitore il LED si accende per 5 sec., entro questo tempo
si deve:
2) Trasmettere il codice fino allo spegnimento del LED premendo un tasto qualsiasi nel trasmettitore.
3) Rilasciare il tasto dei trasmettitore ed attendere un secondo.
4) Trasmettere il codice per conferma premendo un tasto qualsiasi nel trasmettitore.
Il LED ora emetterà 3 lampeggi ad indicare che loperazione è avvenuta correttamente, se questo non avviene ripetere lintera operazione dallinizio. Per inserire un altro nuovo codice ripetere loperazione per intero.
INSERIRE UN CODICE (a distanza)
Per inserire il codice di un nuovo telecomando senza intervenire sul tastino del ricevitore, è necessario disporre di un telecomando già autorizzato (ne deriva che il primo telecomando va sempre inserito agendo sul tastino dei ricevitore). Ora con i 2 telecomandi che chiameremo NUOVO quello con il codice da inserire e VECCHIO quello già autorizzato, porsi nel raggio di azione dei radiocomandi (entro la portata massima) quindi:
1) Trasmettere il NUOVO codice per almeno 5 sec. premendo un tasto qualsiasi nel NUOVO
trasmettitore. Ora lentamente ma con decisione:
2) Trasmettere 3 volte un VECCHIO codice premendo 3 volte un tasto qualsiasi nel VECCHIO
trasmettitore.
3) Trasmettere 1 volta il NUOVO codice per conferma premendo un tasto qualsiasi nel NUOVO
trasmettitore.
Loperazione è ora conclusa ed è possibile ripeterla immediatamente con un altro telecomando.
ATTENZIONE !! : Questa operazione inserisce il nuovo codice in tutti i ricevitori posti entro il raggio di azione che riconoscono il vecchio codice. Quindi se ci sono più ricevitori vicini con già inserito il vecchio codice, spegnere lalimentazione a quelli non interessati alloperazione.
I
CANCELLARE UN CODICE
Loperazione permette di togliere un codice dalla memoria del ricevitore, è necessario disporre del trasmettitore.
1) Tenere premuto il tastino sul ricevitore (circa 3 sec.) poi il LED si spegne, quindi rilasciare il
tastino.
2) Trasmettere il codice fino al nuovo spegnimento del LED premendo un tasto qualsiasi nel
trasmettitore.
3) Rilasciare il tasto del trasmettitore ed attendere 1 sec.
4) Trasmettere il codice per conferma premendo un tasto qualsiasi nel trasmettitore.
Il LED ora emette 1 lampeggio ad indicare che il codice è stato cancellato, se questo non avviene ripetere loperazione dallinizio.
CANCELLARE TUTTI I CODICI
Con questa operazione si cancellano tutti i codici contenuti nella memoria. (questa ritorna vuota) si toglie anche il 2° blocco allapprendimento e si predispone a 3 sec. il tempo dei TIMER.
1) Tenere premuto il tastino sul ricevitore, dopo 3 sec. il LED si spegne.
2) Rilasciare il tastino durante il 3° lampeggio che segue.
3) Attendere circa 3 secondi.
4) Premere il tastino non appena il LED si riaccende e rilasciarlo non appena si spegne.
A seconda del tipo di memoria, l’operazione può richiedere diversi secondi. Durante questa fase il led lampeggerà velocemente, poi seguiranno 5 lampeggi lenti per indicare che lazzeramento è avvenuto e la memoria è vuota, se questo non avviene ripetere loperazione dall’inizio.
VERIFICARE IL NUMERO DI CODICI NELLA MEMORIA
- Premere 2 volte il tastino sul ricevitore.
- Contare il numero dei lampeggi che seguono ogni lampeggio è un codice.
Se ci sono parecchi codici e si desidera terminare anticipatamente, premere il tastino per 1 sec.
I
VERIFICARE IL 2° BLOCCO ALL’APPRENDIMENTO
Premere per un attimo il tastino sul ricevitore ed attendere i 2 lampeggi che indicano termine
tempo (circa 5 sec.).
- Se il 2° lampeggio dura più del primo il blocco è attivo.
- Se i due lampeggi sono della stessa durata il blocco non è attivo.
ATTIVARE IL 2° BLOCCO ALL’APPRENDIMENTO
1) Premere per un attimo il tastino sul ricevitore
2) Attendere i 2 lampeggi che indicano termine tempo (circa 5 sec.)
3) Premere il tastino durante il 2° lampeggio e rilasciarlo non appena il LED si spegne.
Seguiranno 2 lampeggi dove il 2° deve durare più del primo per indicare lo stato di blocco attivo, se questo non avviene ripetere loperazione dallinizio.
TOGLIERE IL 2° BLOCCO ALLAPPRENDIMENTO
Per poter togliere il blocco all’apprendimento è necessario disporre di un telecomando già autorizzato.
1) Premere per un attimo il tastino sul ricevitore, il LED si accende per 5 sec. entro questo tempo
bisogna:
2) Trasmettere il codice fino allo spegnimento dei LED premendo un tasto qualsiasi nel
trasmettitore.
3) Rilasciare il tasto del trasmettitore ed attendere 1 sec.
4) Trasmettere il codice per conferma premendo un tasto qualsiasi nel trasmettitore il LED ora
emetterà 4 lampeggi ad indicare che quel codice è già presente nella lista.
5) Premere il tastino durante il 4° lampeggio e rilasciarlo non appena il led si spegne.
Seguiranno 2 lampeggi della stessa durata per indicare che lo stato di blocco non è attivo, se questo non avviene ripetere loperazione dallinizio.
PROGRAMMARE IL TEMPO DEL TIMER
Per poter programmare il tempo del timer è necessario che la funzione TIMER sia attiva (ponticello su 3, vedi fig. 9). Se non si desidera lattivazione dei relè togliere momentaneamente il ponticello di selezione canali.
I
1) Premere e tenere premuto il tasto 1 sul trasmettitore (di un trasmettitore già funzionante), poi
entro 3 sec. si deve:
2) Premere e tenere premuto il tastino sul ricevitore
3) Rilasciare il tasto del trasmettitore.
4) Rilasciare il tastino del ricevitore dopo un tempo pari al tempo che si desidera programmare
(max 2h 30’) Il tempo è ora memorizzato e rimane valido fino a nuova programmazione. N.B. Durante la fase di programmazione del tempo del timer viene inibito il normale funzionamento del ricevitore (canali non attivi).
CARATTERISTICHE TECNICHE
RICEVITORI:
FREQUENZA RICEZIONE: 433.92 o 418.00 Mhz controllata con SAW. IMPEDENZA INGRESSO: 52 ohm SENSIBILITÀ: maggiore di 0.5 µV per segnale a buon fine
(portata media 150-200 mt con antenna ABF - ABFKIT)
ALIMENTAZIONE: da 10 a 18 V (con ponte) continua o alternata
da 20 a 28 V (senza ponte) continua o alternata
ASSORBIMENTO A RIPOSO: 15 mA ASSORBIMENTO 1 CANALE ATTIVO: 35 mA DECODIFICA: digitale 52 bit (4.500.000.000.000.000 combinazioni) N° CANALI: 1 o 2 a seconda delle versioni. CONTATTO RELÈ: normalmente aperto max 0.5A-50 V~ TEMPO ECCITAZIONE: ricezione 2 codici completi (200 mS) TEMPO DISECCITAZIONE: 300 mS dallultimo codice valido TEMPERATURA FUNZIONAMENTO: -10°C + 55°C DIMENSIONI: 67 x 34 h 17 (FLOXIR - FLOXI2R)
98 x 41 h 25 (FLOX1R FLOX2R) 105 x 68 h 32 (FLOXB2R)
PESO: 24 g FLOXIR - FLOXI2R, 59 g FLOX1R - FLOX2R -
82 g FLOXB2R
TRASMETTITORI:
FREQUENZA PORTANTE: 433.92 o 418.00 Mhz controllata da SAW. POTENZA IRRADIATA: 100µW CODIFICA: digitale 52 bit (4.5x1015combinazioni totali) CANALI: 1,2 o 4 contemporanei ALIMENTAZIONE: 12 Vdc +20% - 40% con batteria tipo 23A
I
ASSORBIMENTO MEDIO: 25mA TEMPERATURA FUNZIONAMENTO: -40°C +85°C DIMENSIONI: 72 x 40 h 18 PESO: 40g OMOLOGAZIONE: Secondo norma I-ETS 300 220
SCHEDA DI MEMORIA
N°CODICI: 15 (BM60), 63 (BM250), 255 (BM1000) TIPO MEMORIA: EEPROM ad accesso seriale DURATA MEMORIA: 40 anni o 1 milione cambiamenti TEMPO LETTURA CODICE: 2 mS per codice DIMENSIONI: 13x11 h9 PESO: 1 g
ACCESSORI
BFUPC: Unità programmazione e controllo codici
INTRODUCTION
When a radio control system is used the transmitter sends a “signal” to the receiver that, if recognised as valid, activates the output relays. In view of the fact that a transmitter should activate only its own receiver and not that of your neighbour, you have to codify the signal sent which means that each receiver will recognise its own signal and not others that might be similar. In traditional systems the code can be selected by means of a set of microswitches in the transmitter (offering only a few thousand combinations) or it can be programmed directly during production (in this case you have a few million different code numbers available); however, the code number is fixed which means that each time it is transmitted the same signal is sent. The fact that the code is sent by radio and that it is always the same does, unfortunately, offer the possibility to people who are up to no good to receive (even at a distance) and record the signal which they can then use as the “key” to open your door.
The “FLOR” system uses a principle that makes your radio control extremely safe. A technique called “Rolling Code” is used that changes a part of the code each time it is transmitted following a predefined sequence; the code is masked with appropriate mathematical functions so there is no logical connection between two consecutive codes. The receiver is always synchronised
with the transmitter so it will accept only the programmed code sequence. It is completely useless to try and copy the signal transmitted with this system because once the code has been “used” the receiver will only recognise the next one.
From what we have described here it appears essential to keep the code sent by the transmitter and the receiver perfectly synchronised but this is not completely true because there is a code window that lets the receiver accept, in sequence, the next code plus a certain number of subsequent codes without ever accepting a code that has already been used! Even if you exit from the code window, the receiver is designed to re-synchronise itself automatically: when it receives the first code there will be no activation but only storage of the code sent; when the next signal is sent it will be synchronised and activate the outputs. Automatic re-synchronisation is of course possible only if the codes are received following the established sequence.
DESCRIPTION
The system comprises:
• 1, 2 or 4 channel transmitters (FLO1R, FLO2R, FLO4R), and 2 channel (VR of the VERY series)
• Receivers with a terminal connection, 1 or 2 channels (FLOX1R, FLOX2R, FLOXB2R)
• Receivers with plug in connections, 1 or 2 channels (FLOXIR, FLOXI2R)
• Modular receivers (FLOXM220R, FLOXMR)
• Memory card that contains the codes (BM60, BM250, BM1000 - 15, 63 or 255 codes maximum respectively)
• Aerial (ABF - ABFKIT)
GB
INSTALLATION
Transmitters:
The transmitters are ready to use, each with their own code number set during construction. To see if they are working properly simply press one of the keys and check that the red LED is flashing, indicating transmission. The transmitter has a device built into it that controls battery state: press one of the keys and if the battery is fully charged the LED will give an initial pulse followed immediately by the transmission signal. If the battery is partly flat the LED will give the first pulse and start transmitting only after half a second. In this case we advise you change the battery as soon as possible. If, on the other hand, the battery is completely flat the LED will flash at half-second intervals without transmitting and the battery must be changed immediately.
Fig. 1
LED
KEY 1
KEY 2
LED
KEY 1 KEY 2 KEY 3 KEY 4
VERY FLO1R FLO2R FLO4R
Selecting the channel on the transmitter:
It is possible to modify the key-channel connection on the FLOR1 and FLOR2 versions. For key 1, simply cut the track that linked it to the 1st channel, as shown in Fig. 1A, and connect one of the other pads on the right with a drop of solder to link it to the 2nd, 3rd or 4th channel. Do exactly the same for the 2nd key, as shown in Fig. 1B. On VR the transmitters in the VERY series, the key/channel association cannot be modified.
GB
WELDING SIDE
Fig. 1A
1ST KEY 2ND KEY
cut
cut
1st channel
1
st
channel
2
nd
channel
2
nd
channel
3
rd
channel
3
rd
channel
4
th
channel
4th channel
Fig. 1B
Receivers with terminals:
Receivers with terminals are universal in their use. The container, which can be fixed with screws or using the adhesive on the bottom, provides the circuit with good protection. Wire up following this sequence:
1-2: POWER: from 10 to 28 V direct or alternate. 3-4: 1st RELAYOUTPUT: free contact of a normally open relay. 5-6: 2nd RELAY OUTPUT: free contact of a normally open relay (only on 2-channel receivers). 1-2: AERIAL: aerial signal input.
12345612
FLOX1R FLOX2R FLOXB2R
AERIAL 2
ND
RELAY OUTPUT
1
ST
RELAY OUTPUT
POWER
POWER SUPPLY
SELECTOR
15 - 28 V 10 - 18 V
Fig. 2
CHANNEL SELECTION
Plug in Receivers:
Plug in receivers are to be plugged directly into NICE units; once plugged in they are ready to work as all the electrical signals (power, aerial and outputs) have their own place on the unit.
POWER:
from 20 to 28 V direct or alternate, normally supplied by the unit.
1
st
RELAYOUTPUT:
free contact of a normally open relay, used for unit command.
2
nd
RELAY OUTPUT:
free contact of a normally open relay available on specific unit terminals (only on 2-channel receivers).
AERIAL:
aerial signal input, on specific unit terminals.
GB
FLOXIR FLOXI2R
AERIAL 2NDRELAY OUTPUT 1
ST
RELAY OUTPUT
UNUSED
POWER
Fig. 3
CHANNEL SELECTION
Memory card
Each transmitter has its own code number (selected from more than 250 million) that distinguishes it from all other remote controls. The receiver can receive all the codes but is activated only if that particular code is on the list of “authorised” code numbers on the memory card. The receivers are supplied with a BM250 memory card that can contain a maximum of 63 code numbers (63 remote controls are the maximum quantity). A BM60 memory card can also be used with a maximum of 16 code numbers or an BM1000 with a maximum of 255 code numbers, in substitution of the BM250 card supplied with the unit. When powered, the receiver displays the type of memory used: if a BM60 memory card is being used the LED will flash briefly; if a BM250 memory card is being used instead, the LED will flash twice, while if an BM1000 memory card is being used the LED will flash three times. All the codes are stored in the memory, so when maximum security is required the code learning function must be disabled (this can also be done remotely). After the code numbers of the remote controls being used have been entered, break the track indicated by an arrow (Fig. 4). If, later on, you wish to enter other code numbers, join the two pads with a dot of solder (Fig. 5)
ATTENTION!!: Turn the receiver off before pulling out or plugging in a memory card.
This is a hardware type of disabling function, very simple to do but, consequently, very easy to undo by an intruder. There is also another type of disabling function, a software type, more difficult to manage but extremely secure in that only a previously authorised remote control can be used to restore it (see activating/deactivating the 2nd disabling function). Still on the subject of safety, there is another even more secure type of disabling function, which is controlled by a “PASSWORD”. Only a portable accessory BUPC manages this function.
GB
051A LS
Fig. 4 Fig. 5
CUT JOIN
051A LS
ADJUSTMENTS AND SETTINGS
Selection of the relays on the channels
Each receiver can recognise all 4 transmitter channels (channels = keys). Association of the output relays to the channel required is done via a jumper that has to be plugged in.
SELECTION OF 1STRELAY SELECTION OF 2NDRELAY (if present)
Fig. 6
CHANNEL 1
CHANNEL 2
CHANNEL 3
CHANNEL 4
CHANNEL 1
CHANNEL 2
CHANNEL 3
CHANNEL 4
Contact in output
The outputs are controlled by a free, normally open contact (a contact free from other connections). If a normally closed type of contact is needed:
Cut the NO part of the track (Fig. 7).
Join the NC pads with a spot of solder (Fig. 8).
GB
NA NC
NO NC NO NC
1STRELAY 2NDRELAY
RECEIVER ON WELDING SIDE
Fig. 7 Fig. 8
CUT JOIN
Fig. 7 Fig. 8
CUT JOIN
Special functions
Generally speaking the function of a relay in output is temporary, that is, it is energised just a few seconds after the keys have been pressed on the remote control (delay due to code recognition time); it de-energises 300 mS after the last valid code number has been received.
The relay in output has some special functions available.
Step-by-step function
The relay is activated when the transmitter key is pressed and remains energised after it has been released; the relay will be deactivated when the key is pressed again.
Timer function:
The relay is activated when the transmitter key is pressed and remains energised until the programmed time has elapsed. Time counting starts again each time the transmitter key is pressed and can be terminated early by keeping the key pressed for at least 3 seconds.
Anti-theft function:
This is a combined function of outputs 1 and 2. By pressing transmitter key 1 you will have the step­by-step function on channel 1 (suitable for connecting/disconnecting an anti-theft device). On channel 2, besides normal functioning associated with key 2, there will also be a brief activation of
the transmitter when channel 1 goes from OFF to ON and two brief activations when channel 1 goes from ON to OFF. This means that a visual or acoustic signal can be connected to channel 2 to signal that the anti-theft device is connected or disconnected.
The special functions must be activated by means of a small spot of solder (Fig. 9) according to the following table:
No jumper:
all temporary channels
Jumper 1:
1 step-by-step... 2,3,4 temporary
Jumper 2:
1,2 step-by-step... 3,4 temporary
Jumper 3:
1 timer... 2,3,4 temporary
Jumper 4:
1+2 anti-theft... 3,4 temporary
Jumper 5:
all step-by-step channels
GB
No jumper
Jumper 1
Jumper 2
Jumper 3
Jumper 4
Jumper 5
INSTALLING THE AERIAL
The receiver needs an ABF or ABFKIT type aerial to work properly; without an aerial the range is limited to just a few metres. The aerial must be installed as high as possible; if there are metal or reinforced concrete structures nearby you can install the aerial on top. If the cable supplied with the aerial is too short, use a coaxial cable with 52-Ohm impedance (e.g. low dispersion RG58); the cable must be no longer than 10 m. Connect the centre part (core) to terminal 2 and the shield to terminal 1 (in the relative part). If the aerial is installed where the earth connection is not good (masonry structures), the shields terminal can be connected to earth which will provide a larger range of action. The earth point must, of course, be in the immediate vicinity and be of good quality. If an ABF or ABFKIT aerial cannot be installed, you can get quite good results using the length of wire supplied with the receiver as the aerial, laying it flat and connecting it to terminal 2.
PROGRAMMING
Each transmitter has its own code number (selected from more than 250 million) that distinguishes it from all other remote controls. The receiver can receive all the codes but is activated only if that particular code is on the list of authorised codes. A code number can be entered or deleted from this list by means of a learning procedure. The operator has to press a button on the receiver card to activate the procedure: the operations
are timed so first read all the instructions and then carry out the operations one after the other without stopping.
A small red LED visually indicates the different steps of the procedure. This LED is the only way to check the various operations or receiver states. Because there is a lot of information to display, there are 2 stable states plus a series of flashes with two speeds:
LED off: normal functioning mode
LED on: learning procedure in progress
GB
FAST FLASHING
1/4
second
When it turns on it means there is a BM60 memory card; it then indicates that the code number received is a copy while only original codes are valid.
When it turns on it means there are code numbers memorised that do not belong to the Flor version; it then indicates that the code number is not in the code number window and re­synchronisation is stopped
.
When it turns on it means that an error was found in the memory during reading; it then indicates that the code is not in the code number window and re-synchronisation is impossible.
When it turns on it means there is a BM1000 memory card; it then indicates that the code is not in the code number window but that it has been re-synchronised.
When it turns on it means there is a BM250 memory card
.
1
2
3
4
5
SLOW FLASHING 1/2 second
No. flashes
DESCRIPTION
No. flashes
DESCRIPTION
The code number received is not among those authorised
.
End of learning time without any result
.
Learning successfully finished (authorised code number)
.
The code number is already on the authorised code list
.
The list is empty (no codes)
.
The list is full (there is no room for other code numbers)
.
A request has been made to delete a code number that does not exist.
Different code numbers were received during the learning phase
.
Password entered
.
1
2*
3
4
5
6
7
8
9
* If the 2nd type of disabling function is active, the 2nd flash will be longer than the first
If the 2nd type of disabling function is not active, both flashes will be the same
Entering a code number (fast way)
This is the quickest way to enter a code number although it is not very safe because while the code number is being memorised the receiver could receive a signal from another transmitter that is within its range and memorise it.
You must take this risk into consideration when deciding how to enter your code number.
LED PUSH BUTTON
LED PUSH BUTTON
PUSH BUTTON
LED
Fig. 10
This operation will also let you add the code number of a new transmitter to the receivers memory.
1) Press the key on the receiver and hold it down: the LED turns on and you must then.
2) Transmit the code number until the LED turns off pressing any key on the transmitter.
3) Now release the transmitter key: the LED will turn back on ready for a new operation.
4) Repeat the procedure from point 2 for the other transmitters.
Entering a code number (normal way)
This operation too will let you add the code number of a new transmitter to the receivers memory.
1) Press the key on the receiver for a moment: the LED will turn on for 5 seconds. Within this time you must:
2) Transmit the code number until the LED turns off pressing any key on the transmitter.
3) Release the transmitter key and wait a second.
4) Transmit the code to confirm by pressing any key on the transmitter.
The LED will now flash 3 times meaning that the operation was done properly; if this does not happen, repeat the whole procedure from the beginning. Repeat the whole procedure if you want to enter a new code number.
Entering a code number (remotely)
To enter the code number of a new remote control without using the receiver key you will need an authorised remote control (note: the first remote control must always be entered using the receiver key). Now, with the two remote controls, which we shall call NEW (the one whose code number we want to enter) and OLD (the authorised one), position yourself in their range of action and then:
1) Transmit the NEW code number for at least 5 seconds pressing any key on the NEW transmitter.
And then slowly:
2) Transmit an OLD code number 3 times pressing any key on the OLD transmitter 3 times.
3) Transmit the NEW code number ONCE to confirm pressing any key on the NEW transmitter.
Now the new code number has been entered and you can repeat this procedure immediately with another remote control.
ATTENTION!! : this operation enters the new code number in all the receivers within the range of action that recognise the old code number. If there are several receivers nearby with the old code number, turn the ones off that you do not want to receive the new code number.
GB
DELETING A CODE NUMBER
If you want to delete a code number from the receivers memory proceed as follows:
1) Hold the key down on the receiver (about 3 seconds) when the LED turns off let go of the key.
2) Transmit the code until the LEDs turn off again pressing any key on the transmitter.
3) Release the key on the transmitter and wait 1 second.
4) Transmit the code to confirm pressing any key on the transmitter.
The LED will now flash once to indicate that the code has been deleted. If this does not happen repeat the procedure from the beginning.
DELETING ALL CODE NUMBERS
With this operation all the code numbers stored are deleted (emptying the memory), the 2nd learning disabling function is also cancelled and TIMER time is set at 3 seconds.
1) Hold the key down on the receiver, the LED will turn off after 3 seconds.
2) Release the key during the 3
rd
following flash.
3) Wait about 3 seconds.
4) Press the key as soon as the LED turns back on and release it as soon as it turns off.
The operation may take several seconds depending on memory type. During this phase the LED will flash quickly followed by 5 slow flashes to indicate that it has been reset and the memory is empty; if this does not happen repeat the procedure from the beginning.
CHECKING THE QUANTITY OF CODE NUMBERS STORED
- Press the receiver key TWICE.
- Count the number of flashes that follow: each flash is a code number.
If there are a lot of code numbers and you want to stop before getting to the end simply press the key for 1 second.
VERIFYING THE 2
ND
LEARNING DISABLING FUNCTION
Press the key on the receiver for a moment and wait for the 2 flashes that indicate time end (about 5 seconds).
- If the 2nd flash lasts longer than the first it means the disabling function is active.
- If the duration of both flashes is the same it means the disabling function is not active.
GB
ACTIVATING THE 2NDLEARNING DISABLING FUNCTION
1) Press the key on the receiver for a moment
2) Wait for the 2 flashes that indicate time end (about 5 seconds)
3) Press the key during the 2
nd
flash and release it as soon as the LED turns off.
2 flashes follow: the 2
nd
should last longer than the first to indicate that the disabling function is active;
if this does not happen, repeat the procedure from the beginning.
REMOVING THE 2
ND
LEARNING DISABLING FUNCTION
To remove the learning disabling function you will need an authorised remote control.
1) Press the receiver key for a moment, the LED turns on for 5 seconds within which time you have to:
2) Transmit the code until the LEDs turn off pressing any key on the transmitter.
3) Release the key on the transmitter and wait 1 second.
4) Transmit the code to confirm pressing any key on the transmitter; the LED will now flash 4 times
meaning that the code is already on the list.
5) Press the key during the 4th flash and let it go as soon as the LED turns off.
Two identical flashes will follow meaning that the disabling state is not active; if this does not
happen, repeat the procedure from the beginning.
PROGRAMMING TIMER TIME
The TIMER function has to be active (jumper on 3, see Fig. 9) to programme time. Temporarily remove the channel selection jumper if you do not want to activate the relays.
1) Press key 1 on the transmitter and hold it down (on an already functioning transmitter) then,
within 3 seconds, you must:
2) Press the receiver key and hold it down.
3) Release the transmitter key.
4) Release the receiver key after a time equivalent to the time you wish to programme (2.5 h max.)
The time is now memorised and will not change unless it is programmed again.
N.B. The receivers normal operation is inhibited while you are programming timer time (channels are not active)
GB
TECHNICAL FEATURES RECEIVERS:
RECEIVING FREQUENCY: 433.92 MHz controlled with SAW. INPUT IMPEDANCE: 52 ohm SENSITIVITY: greater than 0.5 µV for a correctly received signal
(average range 150-200 m with an ABF- ABFKIT aerial)
POWER: from 10 to 18 V with bridge direct or alternate
from 20 to 28 V without bridge on B direct or alternate ABSORBPTION WHEN NOT WORKING: 15 mA ABSORPTION OF 1 ACTIVE CHANNEL: 35 mA DECODING: 52-bit digital (4.500.000.000.000.000 combinations) No. CHANNELS: 1 or 2 according to the version. RELAY CONTACT: N.O. max 0.5A-50 V~ ENERGISING TIME: reception of 2 complete code numbers (200 mS) DE-ENERGISING TIME: 300 mS from the last valid code number WORKING TEMPERATURE -10 °C + 55 °C SIZE: 67 x 34 h 17 (FLOXIR-FLOXI2R)
98 x 41 h 25 (FLOX1R FLOX2R)
105 x 68 h 32 (FLOXB2R) WEIGHT:
24 g FLOXIR-FLOXI2R, 59 g FLOX1R-FLOX2R - 82 g FLOXB2R
TRANSMITTERS SERIES FLOR
CARRIER FREQUENCY: 433.92 MHz controlled by SAW. RADIATED POWER: 100µW CODING: 52-bit digital (4.5x1015 total combinations) CHANNELS: 1,2 or 4 simultaneously POWER: 12 Vdc +20% - 40% with a 23A type battery AVERAGE ABSORPTION: 25mA WORKING TEMPERATURE: -40 °C +85 °C SIZE: 72 x 40 h 18 WEIGHT: 40g APPROVAL: to I-ETS 300 220 specifications
TRANSMITTERS SERIES VERY
CARRIER FREQUENCY: 433.92 MHz controlled by SAW. RADIATED POWER: 100µW CODING: 52-bit digital (4.5x10
15
total combinations) CHANNELS: 2 simultaneously POWER: 6 Vdc with a type battery litio AVERAGE ABSORPTION: 10mA WORKING TEMPERATURE: -40 °C +85 °C SIZE: 65 x 30 h 10 mm. APPROVAL: I-ETS 300 220
GB
MEMORY CARD
No. CODES: 15 (BM60), 63 (BM250), 255 (BM1000) MEMORY TYPE: EEPROM with serial access MEMORY LIFE: 40 years or 1 million changes CODE READING TIME: 2 mS per code number SIZE: 13x11 h9 WEIGHT: 1 g
ACCESSORIES
BUPC: Code control and programming unit
INTRODUCTION
Quand on utilise un système de radiocommande, l’émetteur envoie au récepteur un “signal” qui provoque l’activation des relais de sortie, s’il est reconnu comme valable. Vu qu’un émetteur doit activer seulement son propre récepteur et pas celui du voisin, on a l’habitude de coder le signal envoyé, cela signifie que chaque récepteur reconnaÎt seulement un signal bien précis et pas ceux qui lui ressemblent. Dans les systèmes traditionnels, le code peut être sélectionné dans l’émetteur à travers une série de microinterrupteurs (qui ne permettent que quelques milliers de combinaisons) ou bien être programmé directement en phase de production (dans ce cas, on peut obtenir plusieurs millions de codes différents); dans tous les cas, le code est fixe, c’est-à-dire qu’à chaque fois qu’on transmet, c’est le même signal qui est envoyé. Le fait que le code soit envoyé par radio et soit toujours le même offre malheureusement aux personnes mal intentionnées la possibilité de recevoir (même à distance) et d’enregistrer le signal pour obtenir ainsi la “clé” d’ouverture pour votre automatisation.
Le système “FLOR” utilise au contraire un principe qui permet de rendre votre radiocommande extrêmement sûre. Une technique appelée transmission à code variable (Rolling Code) fait en sorte qu’une partie du code change à chaque transmission suivant une séquence prédéfinie; à travers certaines fonctions mathématiques, le code est masqué de manière que n’apparaisse aucune
relation logique entre deux codes consécutifs. Le récepteur reste synchronisé avec l’émetteur de manière à n’accepter que la séquence de codes prévue. Dans ce système, il est parfaitement inutile de tenter de copier le signal transmis car une fois qu’un code a été “utilisé”, le récepteur ne reconnaÎtra que le code successif.
D’après la description donnée, il pourrait apparaÎtre indispensable de maintenir parfaitement en synchronisme le code envoyé par l’émetteur et celui qu’attend le récepteur; en réalité ça n’est pas fondamental car le dispositif prévoit une fenêtre de codes qui permet au récepteur d’accepter, dans la séquence, le prochain code plus un certain nombre de codes à suivre, sans jamais accepter, dans tous les cas, un code déjà utilisé! Même quand on sort de la fenêtre des codes, une opération de resynchronisme automatique est prévue dans le récepteur; à la réception du premier code, il n’y aura aucune activation mais seulement la mémorisation du code envoyé puis à la transmission successive, il y aura le resynchronisme effectif et l’activation des sorties. Naturellement, le resynchronisme automatique n’est possible que si les codes sont reçus suivant la séquence prévue.
DESCRIPTION
Le système se compose de:
• Èmetteurs à 1, 2 ou 4 canaux (FLO1R, FLO2R, FLO4R) et (VR 2-canaux de la série VERY)
• Récepteurs avec bornes, 1 ou 2 canaux (FLOX1R, FLOX2R, FLOXB2R)
F
• Récepteurs embrochables, 1 ou 2 canaux (FLOXIR, FLOXI2R)
• Récepteurs modulaires (FLOXM220R, FLOXMR)
• Carte de mémoire contenant les codes (BM60, BM250, BM1000, respectivement 15, 63 ou 255 codes au maximum)
• Antenne (ABF - ABFKIT)
INSTALLATION
ÈMETTEURS:
Les émetteurs n’ont besoin d’aucune intervention, ils fonctionnent immédiatement, chacun avec son propre code programmé dès la phase de construction. Pour contrôler le fonctionnement correct, il suffit d’appuyer sur l’une des touches, de vérifier le clignotement sur la DEL rouge qui indique la transmission. L’émetteur comprend un dispositif de contrôle de l’état de charge de la pile, à la pression de l’une des touches, si la pile est chargée, la DEL donne une impulsion initiale, suivie immédiatement du signal de transmission; si la pile est partiellement
Fig. 1
LED
TOUCHE 1
TOUCHE 2
LED
TOUCHE 1 TOUCHE 2 TOUCHE 3 TOUCHE 4
VERY FLO1R FLO2R FLO4R
déchargée, à la pression dune touche la DEL donne une première impulsion et commence à transmettre seulement après une demi-seconde. Dans ce cas, il est conseillé de remplacer la pile le plus tôt possible. Si la pile est complètement épuisée, à la pression dune touche la DEL émet un clignotement toutes les demi-secondes, sans entrer en transmission, il est donc nécessaire de remplacer la pile.
Sélection du canal sur l’émetteur:
Dans les versions FLOR1 et FLOR2, il est possible de modifier lassociation touche/canal. Pour la 1retouche,
il suffit de couper la piste qui associait la touche au 1er canal comme dans la Fig. 1A
et
raccorder avec une goutte d’étain lune des autres aires de droite pour obtenir lassociation avec le 2e, le 3eou le 4ecanal. Pour la 2
e
touche, suivre la mÍme procédure comme dans la Fig. 1B. Lassociation touche/canal ne peut pas être modifiée dans les
émetteurs VR de la série VERY.
F
CÔTÉ SOUDURE
Fig. 1A
1RE TOUCHE 2E TOUCHE
Couper
Couper
1er canal
1
er
canal
2
e
canal
2
e
canal
3
e
canal
3
e
canal
4
e
canal
4
e
canal
Fig. 1B
Récepteurs avec bornes:
Les récepteurs avec bornes permettent une utilisation de type universel. Le boÎtier, qui peut être fixé avec des vis ou en utilisant la bande autocollante sur le fond, fournit au circuit une protection essentielle et efficace.
Effectuer les connexions suivant le diagramme ci-après:
1-2: ALIMENTATION: de 10 à 28 V courant continu ou alternatif. 3-4: SORTIE ler RELAIS: contact à vide dun relais normalement ouvert
5-6: SORTIE 2eRELAIS:
contact à vide dun relais normalement ouvert (seulement sur récepteurs à 2 canaux). 1-2: ANTENNE: entrée signaux dantenne.
12345612
FLOX1R FLOX2R FLOXB2R
ANTENNE SORTIE 2ERELAIS SORTIE 1
ER
RELAIS
ALIMENTATION
SÉLECTEUR
ALIMENTATION
15 - 28 V 10 - 18 V
Fig. 2
SÉLECTION CANAUX
Récepteurs embrochables:
Les récepteurs embrochables sont prévus pour être branchés directement sur les centrales NICE; une fois branchés, ils sont prêts à fonctionner dans la mesure où tous les signaux électriques (alimentation, antenne et sorties) vont dans les points respectifs de la centrale
ALIMENTATION:
de 20 à 28 V courant continu ou alternatif normalement fourni par la centrale.
SORTIE 1erRELAIS:
contact à vide dun relais normalement ouvert, utilisé pour la commande de la centrale.
SORTIE 2eRELAIS:
contact à vide dun relais normalement ouvert disponible sur les bornes de la centrale (seulement sur récepteurs à 2 canaux).
ANTENNE:
entrée pour signaux dantenne reportés sur les bornes spécifiques de la centrale.
F
FLOXIR FLOXI2R
ANTENNE SORTIE 2ERELAIS SORTIE 1
ER
RELAIS
NON UTILISÉS
ALIMENTATION
Fig. 3
SÉLECTION CANAUX
Carte de mémoire
Chaque émetteur possède son propre code (choisi entre plus de 250 millions de codes) qui le différencie de nimporte quelle autre télécommande. Le récepteur est en mesure de recevoir tous les codes mais il sactivera seulement si ce code particulier est présent sur la liste des codes autorisés contenus dans la carte de mémoire. Les récepteurs sont fournis déjà munis dune carte de mémoire BM250 qui peut contenir un maximum de 63 codes (limite maximum 63 télécommandes). On peut utiliser également une carte de mémoire BM60 avec limite maximum de 16 codes ou BM1000 avec limite maximum de 255 codes) qui doivent être montées en remplacement de la BM250 standard. Le récepteur visualise le type de mémoire utilisé, quand il est alimenté: en présence dune carte de mémoire BM60, la DEL émet un bref clignotement, en présence dune mémoire BM250, la DEL émet deux clignotements en présence dune mémoire BM1000, la DEL émet trois clignotements. Tous les codes résident dans la mémoire, par conséquent, quand on désire la sécurité maximum, il faut bloquer la fonction dapprentissage des codes (également en vertu du fait que cette fonction peut être faite à distance). Après avoir introduit les codes des télécommandes voulues, il suffit dinterrompre la trace marquée dune flèche (fig. 4). Si dans un deuxième temps on désire pouvoir introduire de nouveaux codes, il suffit dunir les deux aires avec une goutte d’étain (fig. 5).
ATTENTION!!: Les opérations d’introduction et de retrait de la carte de mémoire doivent toujours être faites avec le récepteur éteint.
Il sagit dun blocage de type “matériel très simple à exécuter mais de ce fait difficile à éliminer par quelquun dautre. Il a été prévu un 2e type de blocage, de type logiciel, plus onéreux à gérer mais extrêmement sûr dans la mesure où comme clé de déblocage, il faut utiliser une télécommande déjà autorisée (voir activer - désactiver le 2e déblocage). Toujours en matière de sécurité, il est prévu un type de blocage encore plus sûr et contrôlé par un MOT DE PASSE. La gestion de cette fonction est effectuée seulement à travers un accessoire portable BUPC.
F
051A LS
Fig. 4 Fig. 5
COUPER UNIR
051A LS
RÈGLAGES ET PARAMÈTRAGES Sélection des relais sur les canaux
Chaque récepteur est en mesure de reconnaÎtre les 4 canaux (canaux = touches) de l’émetteur. Lassociation des relais à la sortie du canal désiré s’effectue à travers un shunt dans les branchements voulus.
SÉLECTION DU 1ERRELAIS SÉLECTION DU 2ERELAIS (S’IL EST PRÉSENT)
Fig. 6
CANAUX 1
CANAUX 2
CANAUX 3
CANAUX 4
CANAUX 1
CANAUX 2
CANAUX 3
CANAUX 4
Contact en sortie
La commande des sorties est effectuée à travers le contact à vide (cest-à-dire libre de toute autre connexion) de type normalement ouvert. Si un contact de type normalement fermé est nécessaire:
Couper le segment de trace NO (fig. 7).
Unir avec une goutte d’étain les aires NF (fig. 8).
F
NO NF
NO NF NO NF
RELÈ 1 RELÈ 2
RÉCEPTEUR
CÔTÉ SOUDURES
Fig. 7 Fig. 8
COUPER UNIR
Fig. 7 Fig. 8
COUPER UNIR
Fonctions spéciales
Normalement, la fonction du relais en sortie est de type momentanée, cest-à-dire quil sexcite quelques instants après la pression des touches sur la télécommande (retard dû au temps de reconnaissance du code), il se désexcite 300 ms après la réception du dernier code valable.
Des fonctions particulières du relais en sortie sont disponibles.
Fonction pas-à-pas:
Le relais sactive en appuyant sur la touche de l’émetteur et reste excité même quand on la relâchée; une seconde pression sur la touche désactivera le relais.
Fonction temporisateur:
Le relais sactive en appuyant sur la touche de l’émetteur et reste excité jusqu’à ce que le temps programmé se soit écoulé. Le comptage du temps repart à chaque nouvelle pression de la touche de l’émetteur et peut être terminé de manière anticipée en gardant la touche enfoncée pendant au moins 3 s.
Fonction antivol:
Cest la fonction combinée des sorties 1 et 2; à la seule pression de la touche 1 de l’émetteur, on obtiendra la fonction pas-à-pas sur le canal 1 (adaptée pour activer/désactiver un antivol). Sur le canal 2, en plus du fonctionnement normal associé à la touche 2 de l’émetteur, on obtiendra: une brève activation, quand le canal 1 passe de OFF à ON, deux brèves activations quand le canal 1 passe de ON à OFF. Sur le canal 2, il est possible de raccorder un signal optique ou acoustique pour
aviser de lactivation ou de la désactivation dun antivol.
Les fonctions particulières doivent être activées à travers la réalisation dune petite goutte d’étain (fig. 9) suivant le tableau ci-après:
Aucun shunt:
tous les canaux momentanés
Shunt 1 :
1 pas-à-pas...2,3,4 momentanés
Shunt 2 :
1,2 pas-à-pas...3,4 momentanés
Shunt 3 :
1 temporisateur...2,3,4 momentanés
Shunt 4 :
1+2 antivol...3,4 momentanés
Shunt 5 :
tous les canaux pas-à-pas
F
Aucun shunt
Shunt 1
Shuntr 2
Shunt 3
Shunt 4
Shunt 5
INSTALLATION ANTENNE
Pour fonctionner correctement, le récepteur a besoin dune antenne type ABF ou ABFKIT, sans antenne, la portée se réduit à quelques mètres. Lantenne doit être installée le plus haut possible; en présence de structures métalliques ou de béton armé, installer lantenne au-dessus de celles-ci. Si le câble fourni avec lantenne est trop court, utiliser un câble coaxial avec impédance 52 ohms (ex. RG58 à faible perte), le câble ne doit pas dépasser la longueur de 10 m. Connecter la partie centrale (âme) à la borne 2 et la gaine à la borne 1 (du groupe à 2 positions). Si lantenne est installée dans une zone dépourvue dun bon plan de terre (structures en maçonnerie), il est possible de raccorder la borne de la gaine à la terre en obtenant ainsi une plus grande portée. Naturellement la prise de terre doit se trouver à proximité immédiate et être de bonne qualité. Sil nest pas possible dinstaller lantenne ABF ou ABFKIT , on peut obtenir des résultats corrects en utilisant comme antenne le bout de fil fourni avec le récepteur, monté à plat et raccordé à la borne 2.
PROGRAMMATIONS
Chaque émetteur possède son propre code (choisi entre plus de 250 millions de codes) qui le différencie de nimporte quelle autre télécommande. Le récepteur est en mesure de recevoir tous les codes mais il sactivera seulement si ce code particulier est présent sur la liste des codes autorisés. Lintroduction ou leffacement dun code dans cette liste seffectue à travers une procédure en apprentissage”. Ces procédures sont activées par lopérateur en agissant sur une touche présente sur la carte du récepteur, les opérations sont temporisées, il faut donc lire toutes les instructions pour
exécuter ensuite les opérations l’une après l’autre sans pauses.
Les différentes phases de la procédure sont visualisées à travers un petit voyant rouge (DEL). Cette DEL est le seul moyen pour contrôler les différentes opérations dans lesquelles se trouve le récepteur. Ètant donné labondance dinformations à visualiser, le dispositif prévoit 12 états stables plus une série de clignotements avec deux vitesses:
DEL éteinte: fonctionnement normal
DEL allumée: procédure dapprentissage en cours.
F
À l’allumage, indique la présence dune mémoire BM60, successivement indique que le code reçu est une copie tandis que seuls les codes originaux sont valables.
À l’allumage, indique que la mémoire présente des codes qui nappartiennent pas à la version FLOR, successivement, indique que le code nest pas à lintérieur de la fenêtre des codes et le resynchronisme est bloqué
.
À l’allumage, indique quune erreur a été détectée durant la lecture dans la
mémoire, successivement indique que le code nest pas à l’intérieur de la fenêtre des codes et le resynchronisme nest pas possible.
À l’allumage, indique la présence dune mémoire BM1000, successivement indique que le code nest pas à lintérieur de la fenêtre des codes mais quil a été resynchronisé.
À l’allumage, indique la présence dune mémoire BM250
.
1
2
3
4
5
CLIGNOTEMENT LENT 1/2 seconde
Nb. clignot.
DESCRIPTION
CLIGNOTEMENT RAPIDE 1/4 seconde
Nb. clignot.
DESCRIPTION
Le code reçu ne figure pas parmi les codes autorisés
.
Fin du temps dapprentissage sans résultat
.
Apprentissage conclu avec résultat positif (code autorisé)
.
Le code est déjà dans la liste des codes autorisés
.
La liste est vide (aucun code)
.
La liste est saturée (il ny a plus de place pour dautres codes)
.
Il a été demandé d’effacer un code non présen
.
Des codes différents ont été reçus dans la phase dapprentissage
.
Mot de passe active
.
1
2*
3
4
5
6
7
8
9
*
Si le 2e type de blocage est actif, le 2e clignotement sera plus long que le premier. Si le 2
e
type de blocage nest pas actif, les deux
clignotements seront de même durée.
Introduire un code (mode rapide)
Il sagit là du mode le plus rapide pour introduire un code même s’il nest pas extrêmement sûr dans la mesure où durant lopération de mémorisation du code, le récepteur pourrait acquérir un signal provenant dun autre émetteur présent dans le rayon daction et le mémoriser.
Èvaluer ce risque pour le choix du mode dintroduction des codes.
DEL BOUTON
DEL BOUTON
BOUTON
DEL
Fig. 10
Cette opération permet dajouter le code dun nouvel émetteur dans la mémoire du récepteur.
1) Presser et maintenir enfoncée
la touche sur le récepteur, la DEL sallume puis il faut:
2) Transmettre le code jusqu’à l’extinction de la DEL en appuyant sur une touche quelconque de
l’émetteur.
3) Relâcher ensuite la touche de l’émetteur, la DEL se rallume, prête pour une nouvelle opération.
4) Répéter les opérations à partir du point 2 pour les autres émetteurs.
Introduire un code (mode standard)
Cette opération également permet dajouter le code dun nouvel émetteur dans la mémoire du récepteur.
1) Presser un court instant la touche sur le récepteur, la DEL sallume pendant 5 s, dans ce laps de temps, il faut:
2) Transmettre le code jusqu’à lextinction de la DEL en appuyant sur une touche quelconque sur l’émetteur.
3) Relâcher la touche de l’émetteur et attendre une seconde.
4) Transmettre le code pour confirmation en appuyant sur une touche quelconque de l’émetteur.
La DEL émettra à ce point 3 clignotements pour indiquer que lopération a été correctement effectuée, en cas contraire, il faut répéter toute la procédure depuis le début. Pour introduire un autre nouveau code, répéter l’opération depuis le début.
Introduire un code (à distance)
Pour introduire le code dune nouvelle télécommande sans intervenir sur la touche du récepteur, il faut disposer dune télécommande déjà autorisée
(il en découle que la première télécommande doit toujours être activée en agissant sur la touche du récepteur). Maintenant, avec les deux émetteurs que nous appellerons NOUVEAU celui dont le code est à programmer et ANCIEN celui qui est déjà autorisé, se placer dans le rayon daction des radiocommandes (dans les limites de la portée maximum) puis:
1) Transmettre le NOUVEAU code pendant au moins 5 s. en appuyant sur une touche quelconque
du NOUVEL émetteur.
Ensuite, lentement mais avec décision:
2) Transmettre 3 fois un ANCIEN code en appuyant 3 fois sur une touche quelconque de l’ANCIEN
émetteur.
3) Transmettre 1 fois le NOUVEAU code pour confirmation en appuyant sur une touche
quelconque du NOUVEL émetteur.
Lopération est maintenant conclue et il est possible de la répéter immédiatement avec une autre télécommande.
ATTENTION!! : cette opération introduit le nouveau code dans tous les récepteurs
situés dans le rayon daction qui reconnaissent lancien code. Par conséquent, sil y a plusieurs récepteurs à proximité avec lancien code déjà programmé, couper lalimentation de ceux qui ne sont pas concernés par lopération.
F
EFFACER UN CODE
Lopération permet d’éliminer un code de la mémoire du récepteur, il faut disposer de l’émetteur.
1) Garder la touche du récepteur enfoncée (environ 3 s.): la DEL s’éteint, relâcher à ce point la
touche.
2) Transmettre le code jusqu’à ce que la DEL s’éteigne de nouveau en appuyant sur une touche
quelconque de l’émetteur.
3) Relâcher la touche de l’émetteur et attendre 1 s.
4) Transmettre le code pour confirmation en appuyant sur une touche quelconque de l’émetteur.
La DEL émet un clignotement indiquant que le code a été effacé, en cas contraire, répéter l’opération depuis le début.
EFFACER TOUS LES CODES
Lopération provoque leffacement de tous les codes contenus dans la mémoire (elle redevient vide), elle élimine aussi le 2e blocage à lapprentissage et le temps du TEMPORISATEUR se règle à 3 s.
1) Garder la touche du récepteur enfoncée, après 3 s la DEL s’éteint.
2) Relâcher la touche durant le 3e clignotement qui suit.
3) Attendre environ 3 secondes.
4) Appuyer sur la touche dès que la DEL se rallume et la relâcher dès quelle s’éteint.
Suivant le type de mémoire, lopération peut demander plusieurs secondes. Durant cette phase, la DEL clignotera rapidement puis 5 clignotements lents indiqueront que la mise à zéro sest produite et que la mémoire est vide; si ce nest pas le cas, répéter l’opération depuis le début.
VÈRIFIER LE NOMBRE DE CODES DANS LA MÈMOIRE
- Presser 2 fois la touche sur le récepteur.
- Compter le nombre de clignotements qui suivent, chaque clignotement est un code.
Sil y a beaucoup de codes et quon désire ne pas aller jusquau bout de la vérification, appuyer sur la touche pendant 1 s.
F
VÈRIFIER LE 2eBLOCAGE À LAPPRENTISSAGE
- Presser un court instant la touche sur le récepteur, et attendre les 2 clignotements qui indiquent
que le temps sest écoulé (env. 5 s.)
- Si le 2e clignotement dure davantage que le premier, le blocage est actif.
- Si les deux clignotements sont de la même durée, le blocage nest pas actif..
ACTIVER LE 2eBLOCAGE À LAPPRENTISSAGE
1) Presser un court instant la touche sur le récepteur,
2) Attendre les 2 clignotements qui indiquent que le temps programmé s’est écoulé (env. 5 s.)
3) presser la touche durant le 2e clignotement et la relâcher dès que la DEL s’éteint.
Lopération sera suivie de 2 clignotements dont le 2edoit durer plus longtemps que le premier pour indiquer l’état de blocage actif, en cas contraire, répéter l’opération depuis le début.
ÈLIMINER LE 2eBLOCAGE À L’APPRENTISSAGE
Pour pouvoir éliminer le blocage à l’apprentissage, il faut disposer d’une télécommande déjà autorisée.
1) Presser un court instant la touche du récepteur, la DEL sallume pendant 5 s., dans ce laps de
temps il faut:
2) Transmettre le code jusqu’à lextinction de la DEL en appuyant sur une touche quelconque de
l’émetteur.
3) Relâcher la touche de l’émetteur et attendre 1 s.
4) Transmettre le code pour confirmation en appuyant sur une touche quelconque de l’émetteur,
la DEL émettra 4 clignotements pour indiquer que ce code est déjà présent dans la liste.
5) Presser la touche durant le 4e clignotement et la relâcher dès que la DEL s’éteint. Lopération sera suivie de 2 clignotements de même durée pour indiquer que l’état de blocage nest pas actif, en cas contraire, répéter l’opération depuis le début.
F
PROGRAMMER LE TEMPS DU TEMPORISATEUR
Pour pouvoir programmer le temps du temporisateur, il faut que la fonction TEMPORISATEUR soit active (shunt sur 3, voir fig. 9). Si lon ne désire pas lactivation du relais, enlever momentanément le shunt de sélection des canaux.
1) Presser et maintenir enfoncée la touche 1 de l’émetteur (d’un émetteur fonctionnant déjà), puis
dans un délai de 3 s, il faut:
2) Presser et maintenir enfoncée la touche sur le récepteur.
3) Relâcher la touche de l’émetteur.
4) Relâcher la touche du récepteur après un temps égal au temps que lon désire programmer
(2h30 max.)
Le temps est maintenant mémorisé et reste valable jusqu’à une nouvelle programmation.
N.B. Durant la phase de programmation du temps du temporisateur, le fonctionnement normal du récepteur est inhibé (canaux non actifs).
CARACTÈRISTIQUES TECHNIQUES
RÈCEPTEURS:
FRÈQUENCE RÈCEPTION: 433.92 Mhz contrôlée par SAW. IMPÈDANCE ENTRÈE: 52 ohms SENSIBILITÈ: supérieure à 0.5 µV pour signal à bonne fin
(portée moyenne 150-200 m avec antenne ABF - ABFKIT)
ALIMENTATION: de 10 à 18 V avec shunt courant continu ou alternatif
de 20 à 28 V sans shunt sur B courant continu ou alternatif ABSORPTION AU REPOS: 15 mA ABSORPTION 1 CANAL ACTIF: 35 mA DÈCODAGE: numérique 52 bits (4 500 000 000 000 000 combinaisons) Nb CANAUX: 1 ou 2 suivant les versions. CONTACT RELAIS: normalement ouvert max. 0.5A-50 V~ TEMPS EXCITATION: réception 2 codes complets (200 ms) TEMPS DÈSEXCITATION: 300 ms depuis le dernier code valable TEMP. FONCTIONNEMENT: -10°C + 55°C DIMENSIONS: 67 x 34 h 17 (FLOXIR-FLOXI2R)
98 x 41 h 25 (FLOX1R FLOX2R)
105 x 68 h 32 (FLOXB2R) POIDS:
24 g FLOXIR ñ FLOXI2R, 59 g FLOX1R-FLOX2R - 82 g FLOXB2R
F
ÈMETTEURS SÉRIE FLOR
FRÈQUENCE PORTEUSE: 433.92 Mhz contrôlée par SAW. PUISSANCE IRRADIÈE: 100 µW CODAGE: numérique 52 bits (4.5x1015 combinaisons totales) CANAUX: 1,2 ou 4 simultanés ALIMENTATION: 12 Vcc +20% - 40% avec pile type 23A ABSORPTION MOYENNE: 25 mA TEMP. FONCTIONNEMENT: -40°C +85°C DIMENSIONS: 72 x 40 h 18 POIDS: 40g HOMOLOGATION: suivant norme I-ETS 300 220
ÈMETTEURS SÉRIE VERY
FRÈQUENCE PORTEUSE: 433.92 Mhz contrôlée par SAW. PUISSANCE IRRADIÈE: 100 µW CODAGE: numérique 52 bits (4.5x1015combinaisons totales) CANAUX: 2 simultanés ALIMENTATION: 6 Vcc avec pile type litio ABSORPTION MOYENNE: 10 mA TEMP. FONCTIONNEMENT: -40°C +85°C
DIMENSIONS: 65 x 30 h 10 HOMOLOGATION: I-ETS 300 220
CARTE DE MÈMOIRE
Nb CODES: 15 (BM60), 63 (BM250), 255 (BM1000) TYPE MÈMOIRE: EEPROM à accès série DURÈE MÈMOIRE: 40 ans ou 1 million de changements TEMPS DE LECTURE CODE: 2 ms par code DIMENSIONS: 13x11 h9 POIDS: 1 g
ACCESSOIRES
BUPC: Unité de programmation et contrôle codes
F
EINLEITUNG
Wenn ein Funksteuersystem verwendet wird, schickt der Sender ein “Signal” zum Empfänger, das ­falls es als gültig angenommen wird - die Aktivierung der Ausgangsrelais verursacht. Da ein Sender nur seinen Empfänger, und nicht den des Nachbarn aktivieren muss, wird das gesandte Signal üblicherweise codiert; das bedeutet, dass jeder Empfänger nur ein bestimmtes Signal erkennt, nicht jene, die diesem ähneln. Bei den traditionellen Systemen kann der Code im Sender durch eine Reihe Mikroschalter gewählt werden (mit denen nur ein paar tausend Kombinationen möglich sind), oder er kann direkt während der Produktion programmiert werden (in diesem Fall kann man sogar ein paar Millionen unterschiedlicher Codes erhalten); in allen Fällen ist der Code aber fest, d.h. dass jedesmal, wenn er übertragen wird, das gleiche Signal gesandt wird. Die Tatsache, dass der Code per Funk gesandt wird und immer der gleiche ist, bietet Übelgesinnten leider die Möglichkeit, das Signal zu empfangen (auch von Fern) und zu registrieren, um somit den “Schlüssel” zum Öffnen Ihrer Automatisierung zu erhalten.
Beim System “FLOR” wird dagegen ein Betriebsprinzip benutzt, das es gestattet, Ihre Funksteuerung äußerst sicher zu machen. Eine Technik, die “Übertragung mit variablem Code (Rolling Code)” genannt wird, bewirkt, dass sich ein Teil des Codes bei jeder Übertragung nach einer vorbestimmten Sequenz ändert; der Code wird
durch geeignete mathematische Funktionen maskiert, so dass es scheint, wie wenn zwischen den zwei aufeinanderfolgenden Codes keine logische Beziehung bestehen würde. Der Empfänger hält sich mit dem Sender synchronisiert, so dass er nur die vorgesehene Code­Sequenz annimmt. Mit diesem System ist jeder Versuch, das übertragenen Signal zu kopieren, unnütz, da der Empfänger, nachdem ein Code “benutzt” worden ist, nur den nächsten erkennen wird.
Nach dem oben beschriebenen würde es unbedingt notwendig scheinen, dass der vom Sender gesandte Code mit dem, den sich der Empfänger erwartet, perfekt in Synchronismus gehalten werden muss, was aber in Wirklichkeit nicht wesentlich ist, weil ein Fenster der Codes vorgesehen ist, das es dem Empfänger erlaubt, in der Sequenz den nächsten Code plus eine bestimmte Zahl an darauffolgenden Codes anzunehmen, wobei er jedoch nie den bereits benutzten Code annehmen wird! Auch falls man aus dem Fenster der Codes herausgeht, ist im Empfänger ein automatisches Verfahren für Neu-Synchronisierung vorgesehen; wenn der erste Code empfangen wird, wird keine Aktivierung, sondern nur die Speicherung des gesandten Codes erfolgen, bei der nächsten Übertragung wird die effektive Neu-Synchronisierung und die Aktivierung der Ausgänge erfolgen. Die automatische Neu-Synchronisierung ist natürlich nur möglich, falls die Codes gemäß der vorgesehenen Sequenz empfangen werden.
D
BESCHREIBUNG
Das System besteht aus:
• Sendern mit 1, 2 oder 4 Kanälen (FLO1R, FLO2R, FLO4R) oder die 2 Kanäleu sender (VR aus serie VERY)
• Empfängern mit Klemmenanschluss mit 1 oder 2 Kanälen (FLOX1R, FLOX2R, FLOXB2R)
• Empfängern mit Steckanschluss mit 1 oder 2 Kanälen (FLOXIR, FLOXI2R)
• Modularen Empfängern (FLOXM220R, FLOXMR)
• Speicherkarte, welche die Codes enthält (BM60, BM250, BM1000, jeweils mit maximal 15, 63 oder 255 Codes)
• Antenne (ABF - ABFKIT)
INSTALLATION
Sender:
Für die Sender sind keine Eingriffe notwendig, sie sind sofort betriebsbereit und jeder hat seinen eigenen Code, der während der Konstruktion vorbestimmt worden ist. Um den korrekten Betrieb zu überprüfen, genügt es, eine der Tasten zu drücken und zu prüfen, ob die rote LED blinkt, die die Übertragung meldet. In den Sender ist eine Überwachungsvorrichtung des Ladezustands der Batterie eingebaut. Beim Druck auf eine der Tasten gibt die LED, falls die Batterie geladen ist, einen anfänglichen Impuls, dem das Übertragungssignal unmittelbar nachfolgt; ist die Batterie teilweise entladen, so gibt die LED beim Druck auf eine Taste einen ersten Impuls, die Übertragung erfolgt jedoch erst nach einer halben Sekunde. In diesem Fall wird empfohlen, die Batterie so schnell wie möglich auszuwechseln. Sollte die Batterie ganz leer sein, so blinkt die LED beim Druck auf eine Taste einmal jede halbe Sekunde, ohne dass eine Übertragung erfolgt; die Batterie muss daher ausgewechselt werden.
D
Abb. 1
LED
TASTE 1
TASTE 2
LED
TASTE 1 TASTE 2 TASTE 3 TASTE 4
VERY FLO1R FLO2R FLO4R
Wahl des Kanals am Sender:
Bei den Versionen FLOR1 und FLOR2 kann die Verbindung der Taste mit dem Kanal geändert werden. Um die Verbindung mit dem 2., 3. Oder 4. Kanal zu erhalten, genügt es für die erste Taste, die Verbindungsstrecke zwischen der Taste und dem 1. Kanal wie in Abb. 1A gezeigt durchzuschneiden und eine der anderen Stellen rechts mit einer Lötperle anzuschlieen. Für die 2. Taste das gleiche ausführen, wie in Abb. 1B gezeigt. Bei den sendern VR aus der serie VERY kann die kombination taste-kanal nicht geändert werden.
SEITE
SCHWEISSNÄHTE
Abb. 1A
1. TASTE 2. TASTE
1. KANAL
1. KANAL
2. KANAL
2. KANAL
3. KANAL
3. KANAL
4. KANAL
4. KANAL
Abb. 1B
DURCHSCHNEIDEN
DURCHSCHNEIDEN
Empfänger mit Klemmen:
Die Empfänger mit Klemmen gestatten einen Universalgebrauch. Das Gehäuse, das mit Schrauben oder dem Aufkleber auf dem Boden befestigt werden kann, liefert dem Kreislauf einen wesentlichen und wirksamen Schutz.
Die Anschlüsse nach dem folgenden Diagramm ausführen:
1-2: SPEISUNG:
von 10 bis 28 V Gleich- oder Wechselstrom.
3-4: AUSGANG l. RELAIS:
Reinkontakt eines gewöhnlich geöffneten Relais.
5-6: AUSGANG 2. RELAIS:
Reinkontakt eines gewöhnlich geöffneten Relais (nur bei Empfängern mit 2 Kanälen).
1-2: ANTENNE:
Eingang der Antennensignale.
D
12345612
FLOX1R FLOX2R FLOXB2R
ANTENNE
AUSGANG 2. RELAIS AUSGANG 1. RELAIS
SPEISUNG
SPEISUNGSWÄHLS
CHALTER
15 - 28 V 10 - 18 V
Abb. 2
WAHL DER KANÄLE
Steckempfänger:
Die Steckempfänger sind so gestaltet, dass sie sofort in die Steuerzentralen von NICE eingesteckt werden können; nach ihrem Einstecken sind sie betriebsbereit, da alle elektrischen Signale (Speisung, Antenne und Ausgänge) in die jeweiligen Stellen der Zentrale gehen.
SPEISUNG:
von 20 bis 28 V Gleich- oder Wechselstrom, gewöhnlich von der Steuerzentrale geliefert.
AUSGANG l. RELAIS:
Reinkontakt eines gewöhnlich geöffneten Relais, für die Steuerung der Zentrale benutzt. AUSGANG 2. RELAIS: Reinkontakt eines gewöhnlich geöffneten Relais, an entsprechenden Klemmen der Zentrale zur Verfügung stehend (nur bei Empfängern mit 2 Kanälen).
ANTENNE:
Eingang für Antennensignale, an dazu bestimmten Klemmen der Zentrale.
FLOXIR FLOXI2R
ANTENNE
AUSGANG 2. RELAIS AUSGANG 1. RELAIS
NICHT BENUTZT
SPEISUNG
Abb. 3
WAHL DER KANÄLE
Speicherkarte
Jeder Sender besitzt einen eigenen Code (unter mehr als 250 Millionen Codes gewählt), der ihn von jeder anderen Fernsteuerung unterscheidet. Der Empfänger ist fähig, alle Codes zu empfangen, er wird sich jedoch nur aktivieren, falls jener bestimmte Code in der Liste der autorisierten Codes, in der Speicherkarte enthalten, vorhanden ist. Die Speicherkarte BM250, die maximal 63 Codes enthalten kann (63 Fernsteuerungen sind die Höchstgrenze) wird bereits mit dem Empfänger geliefert. Es kann auch eine Speicherkarte BM60 mit einer Höchstgrenze von 16 Codes oder eine BM1000 mit einer Höchstgrenze von 255 Codes benutzt werden, die anstelle der mitgelieferten Speicherkarte BM250 eingefügt werden. Wenn der Empfänger gespeist wird, wird er den benutzten Speichertyp anzeigen: falls eine Speicherkarte BM60 vorhanden ist, so wird die LED ein kurzes Blinken abgeben, falls dagegen eine BM250 vorhanden ist, so wird die LED zweimal blinken und dreimal, wenn eine Speicherkarte BM1000 eingefügt ist. Alle Codes haben ihren Sitz im Speicher, wenn daher die maximale Sicherheit verlangt wird, muss die Funktion Erfassung der Codes (auch unter Berücksichtigung, dass diese von Fern ausgeführt werden kann) blockiert werden. Nachdem die Codes der betreffenden Fernsteuerungen eingegeben worden sind, genügt es, die von einem Pfeil gezeigte Spur (Abb. 4) zu durchschneiden. Falls man später weitere Codes eingeben will, die zwei Stellen mit einer Lötperle wieder vereinen (Abb. 5).
ACHTUNG !!: Das Einsetzen und Herausnehmen der Speicherkarte muss mit abgeschaltetem Empfänger erfolgen.
D
Diese hardware-artige Sperre ist sehr einfach auszuführen, daher jedoch leicht durch Dritte auszuschalten. Eine zweite, software-artige Sperre wurde vorgesehen, die schwieriger zu betreiben, jedoch extrem sicher ist, da als Entsperrungsschlüssel eine bereits autorisierte Fernsteuerung benutzt werden muss (siehe: aktivieren - deaktivieren der 2. Sperre). Immer mit Hinsicht Sicherheit wurde eine noch sichere Art von Sperre vorgesehen, durch ein PASSWORD überwacht. Diese Funktion kann nur mit Hilfe eines tragbaren Zubehörs BUPC ausgeführt werden.
051A LS
Abb. 4 Abb. 5
DURCHSCHNEIDEN VERBINDEN
051A LS
EINSTELLUNGEN UND EINGABEN Wahl der Relais an den Kanälen
Jeder Empfänger ist fähig, alle 4 Kanäle des Senders (Kanäle = Tasten) zu erkennen. Die Vereinigung der Ausgangsrelais mit den Kanälen erfolgt durch eine Überbrückung, die in die dazu bestimmten Steckanschlüsse einzufügen ist.
D
WAHL DES 1. RELAIS WAHL DES 2. RELAIS (FALLS VORHANDEN)
Abb. 6
KANÄLE 1
KANÄLE 2
KANÄLE 3
KANÄLE 4
KANÄLE 1
KANÄLE 2
KANÄLE 3
KANÄLE 4
Ausgangskontakt
Die Steuerung der Ausgänge erfolgt durch gewöhnlich geöffneten Reinkontakt (bzw. frei von anderen Verbindungen). Sollte ein gewöhnlich geschlossener Kontakt notwendig sein:
Die NO-Spurstrecke durchschneiden (Abb. 7).
Die NC-Stellen mit einer Lötperle vereinen (Abb. 8).
NA NC
NO NC NO NC
RELÈ 1 RELÈ 2
EMPFÄNGER
SEITE SCHWEISSUNGEN
Abb. 7 Abb. 8
DURCHSCHNEIDEN
VERBINDEN
Abb. 7 Abb. 8
DURCHSCHNEIDEN VERBINDEN
Sonderfunktionen
Üblicherweise ist die Funktion der Ausgangsrelais momentaner Art, d.h., es erregt sich kurz nach dem Druck auf die Tasten der Fernsteuerung (der Grund für die Verzögerung ist die Zeit zum Erkennen der Codes), und entregt sicht 300 mS nach dem Empfang des letzten, gültigen Codes.
Das Ausgangsrelais verfügt auch über besondere Funktionen.
1. Schritt-Funktion
Das Relais aktiviert sich durch den Druck auf die Taste des Senders und bleibt auch nach dem Loslassen erregt; ein zweiter Druck auf die Taste wird das Relais deaktivieren.
2. Funktion Timer:
Das Relais aktiviert sich durch den Druck auf die Taste des Senders und bleibt bis zum Ablauf der programmierten Zeit erregt. Bei jedem neuen Druck auf die Taste des Senders erfolgt die erneute Zählung der Zeit, die vorab beendet werden kann, indem die Taste mindestens 3 lang gedrückt gehalten bleibt.
3. Funktion Diebstahlsicherung:
Es handelt sich um eine kombinierte Funktion der Ausgänge 1 und 2; falls nur die Taste 1 des Senders gedrückt wird, so wird man die Schritt-Funktion am Kanal 1 erhalten (geeignet, um eine Diebstahlsicherung ein- und auszuschalten). Am Kanal 2 wird man über den mit der Taste 2 des
D
Senders verbundenen Normalbetrieb eine kurze Aktivierung erhalten, wenn der Kanal 1 von OFF auf ON übergeht, und zwei kurze Aktivierungen, wenn der Kanal 1 von ON auf OFF übergeht. An den Kanal 2 kann daher eine optische oder akustische Signalisierung angeschlossen werden, um zu melden, dass das Ein- oder Ausschalten einer Diebstahlsicherung erfolgt ist. Die Sonderfunktionen müssen mit einer kleinen Lötperle (Abb. 9) nach der folgenden Tabelle aktiviert werden:
Keine Überbrückung:
alle Kanäle sind Momentankanäle
Überbrückung 1 :
Schritt-Funktion.. 2,3,4 Momentankanäle
Überbrückung 2 :
1,2 Schritt-Funktion ..3,4 Momentankanäle
Überbrückung 3 :
1 Timer ..2,3,4 Momentankanäle Überbrückung 4 : 1+2 Diebstahlsicherung ..3,4 Momentankanäle
Überbrückung 5 :
alle Kanäle mit Schritt-Funktion
Keine Überbrückung
Überbrückung 1
Überbrückung 2
Überbrückung 3
Überbrückung 4
Überbrückung 5
INSTALLATION DER ANTENNE
Damit ein guter Betrieb erzielt wird, benötigt der Empfänger eine Antenne des Typs ABF oder ABFKIT; ohne Antenne ist die Reichweite nur wenige Meter. Die Antenne muss so hoch wie möglich installiert werden; falls Metall- oder Stahlbetonstrukturen vorhanden sind, die Antenne über diese Strukturen installieren. Sollte das mit der Antenne gelieferte Kabel zu kurz sein, ein koaxiales Kabel mit 52 Ohm Impedanz verwenden (z.B. RG58 mit niedrigem Verlust); das Kabel darf 10 Meter Länge nicht überschreiten.. Den Teil in der Mitte (Kern) an die Klemme 2 anschließen, und das Geflecht an die Klemme 1 (der Gruppe mit 2 Stellungen). Sollte der Installationsort der Antenne keine gute Erdung (Mauerwerk) aufweisen, so kann die Klemme des Geflechts geerdet werden, wodurch ein höheres Empfangsvermögen erhalten wird. Die Erdung muss sich natürlich in der unmittelbaren Nähe befinden und guter Qualität sein. Sollte es nicht möglich sein, die zugelassenen Antennen ABF oder ABFKIT zu installieren, können auch mit dem Drahtstück mäßige Ergebnisse erzielt werden, das mit dem Empfänger geliefert wird und ausgestreckt montiert und an die Klemme 2 angeschlossen werden muss.
D
PROGRAMMIERUNGEN
Jeder Sender besitzt einen eigenen Code (unter mehr als 250 Millionen Codes gewählt), der ihn von jeder anderen Fernsteuerung unterscheidet. Der Empfänger ist imstande, alle Codes zu empfangen, er wird sich aber nur aktivieren, falls jener Code in der Liste der autorisierten Codes vorhanden ist. Die Eingabe oder das Löschen eines Codes in diese Liste erfolgt durch ein Verfahren in “Erfassung”. Diese Verfahren werden vom Bediener durch die Betätigung einer kleinen Taste auf der Empfängerkarte aktiviert, die Vorgänge sind zeitbedingt, daher müssen alle Anweisungen
gelesen werden, bevor ein Vorgang nach dem anderen ohne Pausen ausgeführt wird.
Die verschiedenen Phasen des Verfahrens werden visuell durch einen kleinen roten Leuchtanzeiger (LED) angezeigt. Diese LED ist das einzige Mittel, um die verschiedenen Vorgänge oder Zustände zu kontrollieren, in denen sich der Empfänger befindet. Mit Hinsicht auf die Reichhaltigkeit der anzuzeigenden Informationen, sind zwei stabile Zustände vorgesehen und eine Reihe Blinkanzeigen mit zwei Geschwindigkeiten:
LED ausgeschaltet: Normalbetrieb
LED eingeschaltet: Erfassungsverfahren im Gange
Beim Einschalten bedeutet es, dass ein Speicher BM60 vorhanden ist, danach bedeutet es, dass der empfangene Code eine Kopie ist, wogegen nur Originalcodes gültig sind.
Beim Einschalten bedeutet es, dass im vorhandenen Speicher Codes eingegeben sind, die nicht der Version Flor angehören, danach bedeutet es, dass der Code nicht innerhalb des Codefensters ist und das erneute Synchronisieren gesperrt ist.
Beim Einschalten bedeutet es, dass ein Fehler während des Lesens im Speicher festgestellt worden ist, danach bedeutet es, dass der Code nicht innerhalb des Codefensters ist und dass ein erneutes Synchronisieren nicht möglich ist.
Beim Einschalten bedeutet es, dass ein Speicher BM1000 vorhanden ist, danach bedeutet es, dass der Code nicht innerhalb des Codefensters ist, sondern dass er neu synchronisiert worden ist.
Beim Einschalten bedeutet es, dass ein Speicher BM250 vorhanden ist.
1
2
3
4
5
LANGSAMBLINKEN 1/2 Sekunde
Blinkvorgänge Nr.
BESCHREIBUNG
SCHNELLBLINKEN 1/4 Sekunde
Blinkvorgänge Nr.
BESCHREIBUNG
Der empfangene Code ist nicht einer der autorisierten Codes
.
Ende der Erfassungszeit - erfolglos
.
Erfolgreich beendete Erfassung (autorisierter Code)
.
Der Code ist bereits in der Liste der autorisierten Codes
.
Die Liste ist leer (kein Code)
.
Die Liste ist voll (kein Platz für andere Codes)
.
Das Löschen eines nicht vorhandenen Codes wurde gefordert.
Während der Erfassungsphase sind verschiedene Codes empfangen worden.
Password eingegeben.
1
2*
3
4
5
6
7
8
9
* Falls die Sperre Typ 2 aktiv ist, wird das 2. Blinken länger als das erste sein Falls die Sperre Typ 2 nicht aktiv ist, werden die zwei Blinkvorgänge gleich sein
Eingabe eines Codes (Schnellverfahren)
Diese Art, einen Code einzugeben, ist zwar die schnellste, aber nicht die sicherste, da der Empfänger während der Speicherung des Codes ein Signal eines anderen, in seiner Reichweite vorhandenen Senders erfassen und speichern könnte.
Dieses Risiko bei der Wahl des Eingabeverfahrens der Codes berücksichtigen.
LED TASTE
LED TASTE
TASTE
LED
Abb. 10
Mit diesem Verfahren kann der Code eines neuen Senders dem Speicher des Empfängers hinzugefügt werden.
1) Die kleine Taste auf dem Empfänger drücken und gedrückt halten
. Die LED leuchtet auf, dann:
2) Den Code übertragen, bis sich die LED ausschaltet, indem eine der Tasten auf dem Sender
gedrückt wird.
3) Dann die Taste des Senders loslassen, die LED leuchtet wieder auf und ein neuer Vorgang kann
ausgeführt werden.
4) Die Verfahren ab Punkt 2 für die anderen Sender wiederholen.
Eingabe eines Codes (Standardverfahren)
Auch mit diesem Verfahren kann der Code eines neuen Senders dem Speicher des Empfängers hinzugefügt werden.
1) Einen Augenblick lang die kleine Taste auf dem Empfänger drücken; die LED schaltet sich 5
Sekunden lang ein; in dieser Zeit muss man:
2) Den Code übertragen, bis sich die LED ausschaltet, indem eine der Tasten auf dem Sender
gedrückt wird.
3) Die Taste des Senders loslassen und eine Sekunde lang warten.
4) Den Code als Bestätigung übertragen, indem eine der Tasten auf dem Sender gedrückt wird.
D
Die LED wird nun dreimal blinken, was bedeutet, dass das Verfahren korrekt ausgeführt worden ist; im gegenteiligen Fall das gesamte Verfahren ab Anfang wiederholen. Zur Eingabe eines anderen, neuen Codes das Verfahren vollständig ausführen.
Eingabe eines Codes (Fernverfahren)
Mit diesem Verfahren kann der Code einer neuen Fernsteuerung ohne Betätigung der kleinen Taste auf dem Empfänger eingegeben werden. Notwendig ist, dass man über eine bereits autorisierte Fernsteuerung verfügt (daraus folgt, dass der Code der ersten Fernsteuerung immer durch Betätigung der kleinen Taste auf dem Empfänger eingegeben werden muss). Sich mit den 2 Fernsteuerungen (wir werden diejenige, deren Code einzugeben ist, die NEUE und die bereits autorisierte die ALTE nennen) in die Reichweite der Funksteuerungen begeben (innerhalb der Höchstreichweite), dann:
1) Den NEUEN Code mindestens 5 Sekunden lang übertragen, indem eine beliebige Taste auf
dem NEUEN Sender gedrückt wird. Nun langsam, aber entschieden:
2) Dreimal einen ALTEN Code übertragen, indem dreimal eine beliebige Taste auf dem ALTEN
Sender gedrückt wird.
3) Einmal den NEUEN Code als Bestätigung übertragen, indem eine beliebige Taste auf dem
NEUEN Sender gedrückt wird.
Das Verfahren ist somit beendet und kann sofort mit einer anderen Fernsteuerung wiederholt werden.
ACHTUNG !! : durch dieses Verfahren wird der neue Code in alle Empfänger eingegeben, die sich innerhalb der Reichweite befinden und den alten Code erkennen. Wenn sich daher mehrere Empfänger in der Nähe befinden und den alten Code eingegeben haben, die Speisung zu den Empfängern, die nicht vom Verfahren betroffen sind, abschalten.
LÖSCHEN EINES CODES
Mit diesem Verfahren kann ein Code aus dem Speicher des Empfängers entfernt werden; man muss über den Sender verfügen.
1) Die kleine Taste am Empfänger gedrückt halten (etwa 3 Sekunden lang); sobald sich die LED
ausschaltet, die Taste loslassen.
2) Den Code übertragen, bis sich die LED erneut ausschaltet, indem eine beliebige Taste auf
dem Sender gedrückt wird.
3) Die Taste des Senders loslassen und 1 Sekunde lang warten.
4) Den Code als Bestätigung übertragen, indem eine beliebige Taste auf dem Sender gedrückt wird.
Die LED wird nun einmal blinken, was bedeutet, dass der Code gelöscht worden ist; im gegenteiligen Fall das Verfahren ab Anfang wiederholen.
D
LÖSCHEN ALLER CODES
Mit diesem Verfahren werden alle Codes im Speicher gelöscht (der Speicher wird leer) und auch die
2. Sperre der Erfassung wird entfernt und die TIMER-Zeit wird auf 3 Sekunden voreingestellt.
1) Die kleine Taste auf dem Empfänger gedrückt halten, nach 3 Sek. schaltet sich die LED aus.
2) Die kleine Taste während des 3. Blinkens, das folgt, loslassen.
3) Etwa 3 Sekunden lang warten.
4) Die kleine Taste drücken, sobald sich die LED wieder einschaltet, und die Taste loslassen, sobald sich die LED ausschaltet.
Je nach Speichertyp, kann das Verfahren mehrere Sekunden lang dauern. Während dieser Phase wird die LED schnellblinken, dann wird fünfmal ein Langsamblinken folgen, was bedeutet, dass das Löschen ausgeführt worden und der Speicher leer ist; im gegenteiligen Fall das Verfahren ab Anfang wiederholen.
ÜBERPRÜFUNG DER CODENUMMERN IM SPEICHER
- Die kleine Taste am Empfänger zweimal drücken.
- Zählen, wie oft die LED blinkt; jedes Blinken ist ein Code.
Falls viele Codes vorhanden sind und man vorzeitig beenden will, die kleine Taste 1 Sekunde lang drücken.
ÜBERPRÜFUNG DER 2. SPERRE DER ERFASSUNG
Die kleine Taste am Empfänger einen Augenblick lang drücken und das zweimalige Blinken
abwarten, das Ende der Zeit bedeutet (etwa 5 Sekunden).
- Falls das zweite Blinken länger als das erste dauert, so ist die Sperre aktiv.
- Falls die zwei Blinkvorgänge gleich lang dauern, so ist die Sperre nicht aktiv.
AKTIVIERUNG DER 2. SPERRE DER ERFASSUNG
1. Die kleine Taste am Empfänger einen Augenblick lang drücken.
2. Die zwei Blinkvorgänge abwarten, die Ende der Zeit bedeuten (etwa 5 Sek.)
3. Die kleine Taste während des zweiten Blinkes
drücken und loslassen, sobald sich die LED
ausschaltet.
Es werden zwei Blinkvorgänge folgen. Das zweite Blinken muss länger als das erste sein, was bedeutet, dass die Sperre aktiv ist; im gegenteiligen Fall das Verfahren ab Anfang wiederholen.
D
BESEITIGUNG DER 2. SPERRE DER ERFASSUNG
Damit die Sperre der Erfassung beseitigt werden kann, muss man über eine bereits autorisierte Fernsteuerung verfügen.
1. Einen Augenblick lang die kleine Taste am Empfänger drücken; die LED leuchtet 5 Sekunden
lang auf; in dieser Zeit muss man:
2. Den Code übertragen, bis sich die LED ausschaltet, indem eine beliebige Taste am Sender
gedrückt wird.
3. Die Taste am Sender loslassen und 1 Sekunde lang warten.
4. Den Code als Bestätigung übertragen, indem eine beliebige Taste auf dem Sender gedrückt wird;
die LED wird nun viermal blinken, was bedeutet, dass jener Code bereits in der Liste vorhanden ist.
5. Die kleine Taste während des 4. Blinkens drücken und diese loslassen, sobald sich die LED ausschaltet.
Es werden 2 Blinkvorgänge mit gleicher Dauer folgen, was bedeutet, dass die Sperre nicht aktiv ist; im gegenteiligen Fall das Verfahren ab Anfang wiederholen.
Loading...
