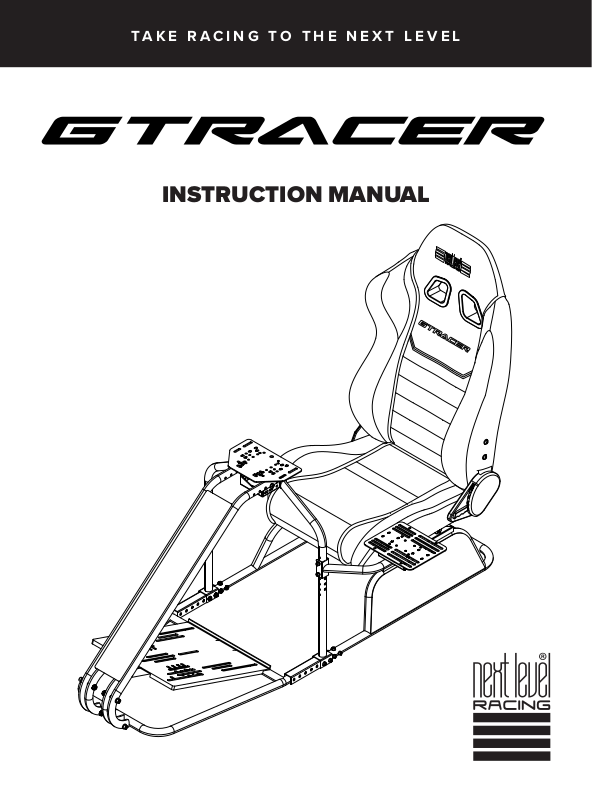

NEXT LEVEL RACING GT Racer User guide

TAKE RACING TO THE NEXT LEVEL

Video Instruction: bit.ly/nlrbuild

INSTRUCTION MANUAL

[e-mail]

US

YOUR
SIM RACING
JOURNEY
STARTS
HERE

We know you’re eager to start racing! Take your time with the
instructions and follow this guide to assemble your product.
You’ll be setting yourself up for success by following the
instruction booklet to fully optimize your product.

ASSEMBLY

VIDEO

bit.ly/nlrbuild

@next_level_racing

@nextlevelracingOcial

@nextlvlracing

Next Level Racing

FOLLOW

[email protected]

2

Video Instruction: bit.ly/nlrbuild

TAKE RACING

TO THE NEXT LEVEL

NEXTLEVELRACING.COM

3

[email protected]

PRE-RACE
CHECKS

WARNING & ASSEMBLY TIPS

• Please do not use power tools for assembly as over tightening can damage your frame.

• Do not force parts together.

• Avoid cross threading threaded items.

• If in doubt consult the installation video (see QR code below or contact us at [email protected])

• Take extra care handling the Engraved Acrylic Panel when unboxing.

• Take care when adjusting Seat Recliner to avoid injury.

• Remove Seat Recliner warning stickers once GT Racer Seat is assembled.

If you require any support with
your product please contact our friendly team at:

[email protected]

WARNING

CHOKING HAZARD - Small parts not for children under 3 years
or any individuals who have a tendency to place inedible objects
in their mouths.

ASSEMBLY

VIDEO

bit.ly/nlrbuild

4

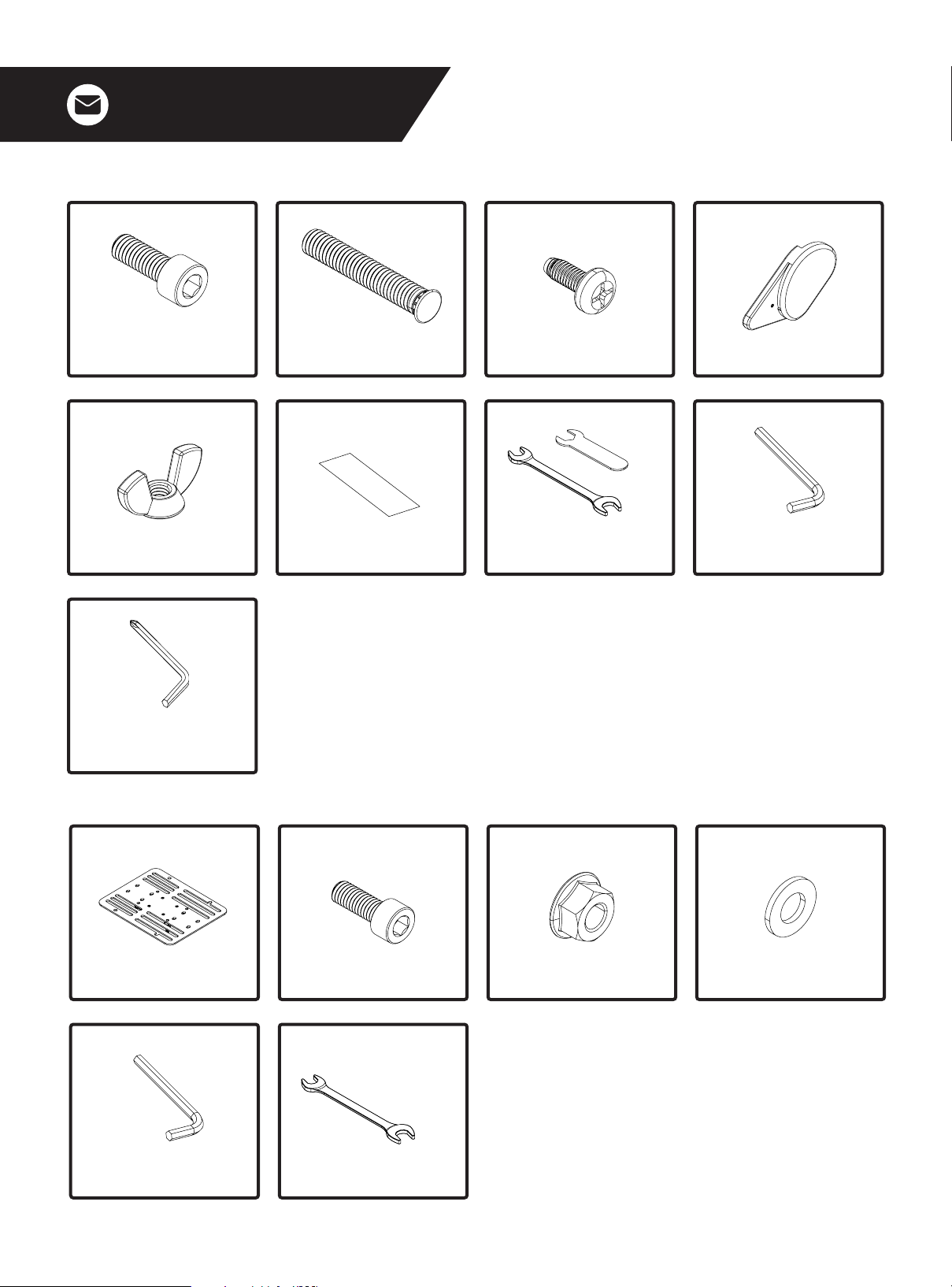

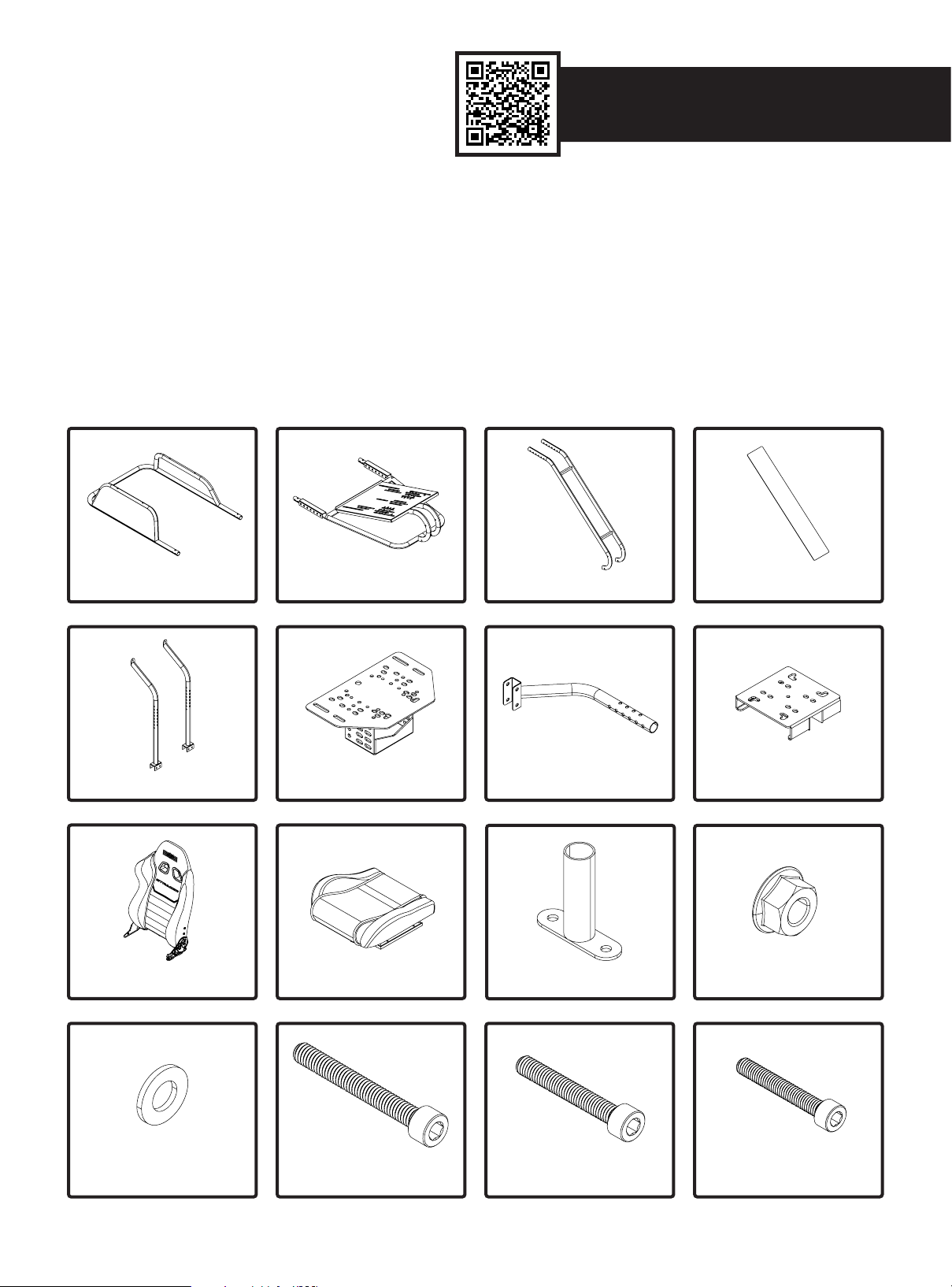

IN THE

*NOT TO SCALE

BOX

NOTE: Some Items Come with Rust Resistant Coating

Video Instruction: bit.ly/nlrbuild

1 x REAR FRAME

(R)

(L)

2 x SIDE WHEEL SUPPORT

1 x SEAT BACKREST (PRE-INSTALLED

RECLINERS)

1 x PEDAL FRAME

1 x WHEEL PLATE

1 x SEAT (PRE-INSTALLED SEAT FRAME)

1 x CENTRE WHEEL SUPPORT

1 x SHIFTER ARM 1 x SHIFTER PLATE

1 x BUTTKICKER MOUNT

1 x ENGRAVED ACRYLIC PANEL

12 x M8 FLANGE NUTS
34 x M6 FLANGE NUTS

21 x M8 WASHERS

42 x M6 WASHERS

6 x M6 WIDE WASHERS

4 x M6 55mm SOCKETHEAD BOLTS
4 x M8 60mm SOCKETHEAD BOLTS

12 x M6 40mm SOCKETHEAD BOLTS

6 x M6 45mm SOCKETHEAD BOLTS

5

6 x M6 35mm SOCKETHEAD BOLTS
4 x M6 30mm SOCKETHEAD BOLTS

[email protected]

10 x M6 16mm SOCKETHEAD BOLTS
6 x M6 20mm SOCKETHEAD BOLTS
6 x M8 20mm SOCKETHEAD BOLTS

2 x M8 16mm SOCKETHEAD BOLTS

1 x M6 40mm PRESS FIT BOLT 1 x M5 12mm SCREW

1 x PLASTIC RECLINER COVER

4 x M6 BUTTERFLY NUT 2 x DOUBLE SIDED ADHESIVE STRIPS

1 x M6 PHILLIPS HEAD ALLEN KEY

UNIVERSAL HANDBRAKE PLATE

1 x UNIVERSAL HANDBRAKE PLATE

ASSEMBLY

10 x M6 16mm SOCKETHEAD BOLT

1 x M8 14mm WRENCH

1 x M6 - M4 WRENCH

12 x M6 FLANGE NUT 10 x M6 WASHER

1 x M8 ALLEN KEY

1 x M6 EXTENDED ALLEN KEY

1 x M4 ALLEN KEY
1 x M6 ALLEN KEY

1 x M6 - M4 WRENCH

NOTE: Some Items Come with Rust Resistant Coating

6

Video Instruction: bit.ly/nlrbuild

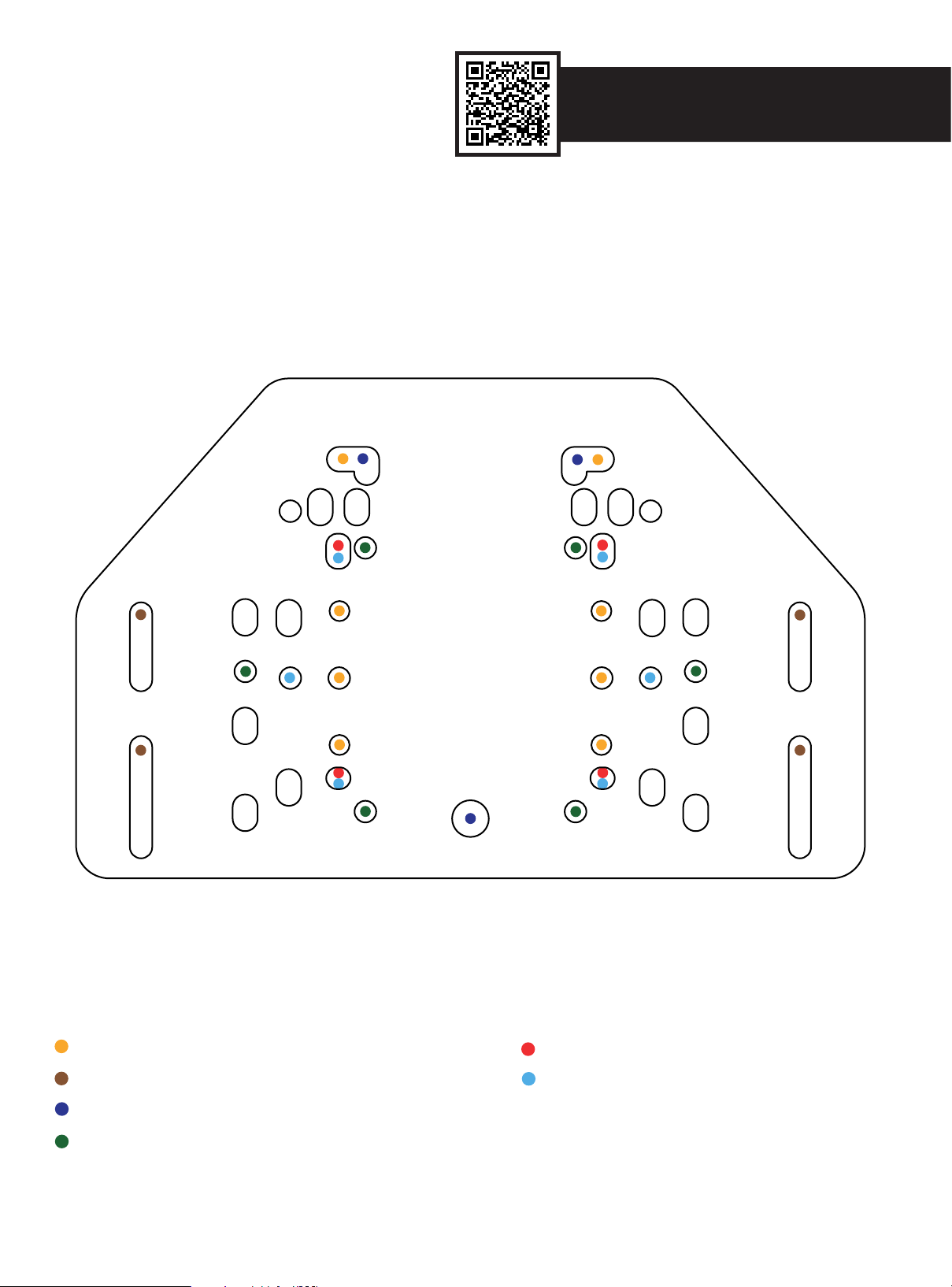

MOUNTING LOCATIONS

WHEEL PLATE

*NOT TO SCALE*

PRODUCT LEGEND:

MOZA R5 / R9 / R16 / R21

MOZA Bottom Mounting Bracket

Logitech G Pro / G25 / G27 / G29 / G902 / G293

Thrustmaster T-818 / T500 RS / TGT / TSPC / TX

Fanatec DD1 / DD2 / CSL DD / DD Pro
Simagic M10 / Alpha / Alpha Mini

7

[email protected]

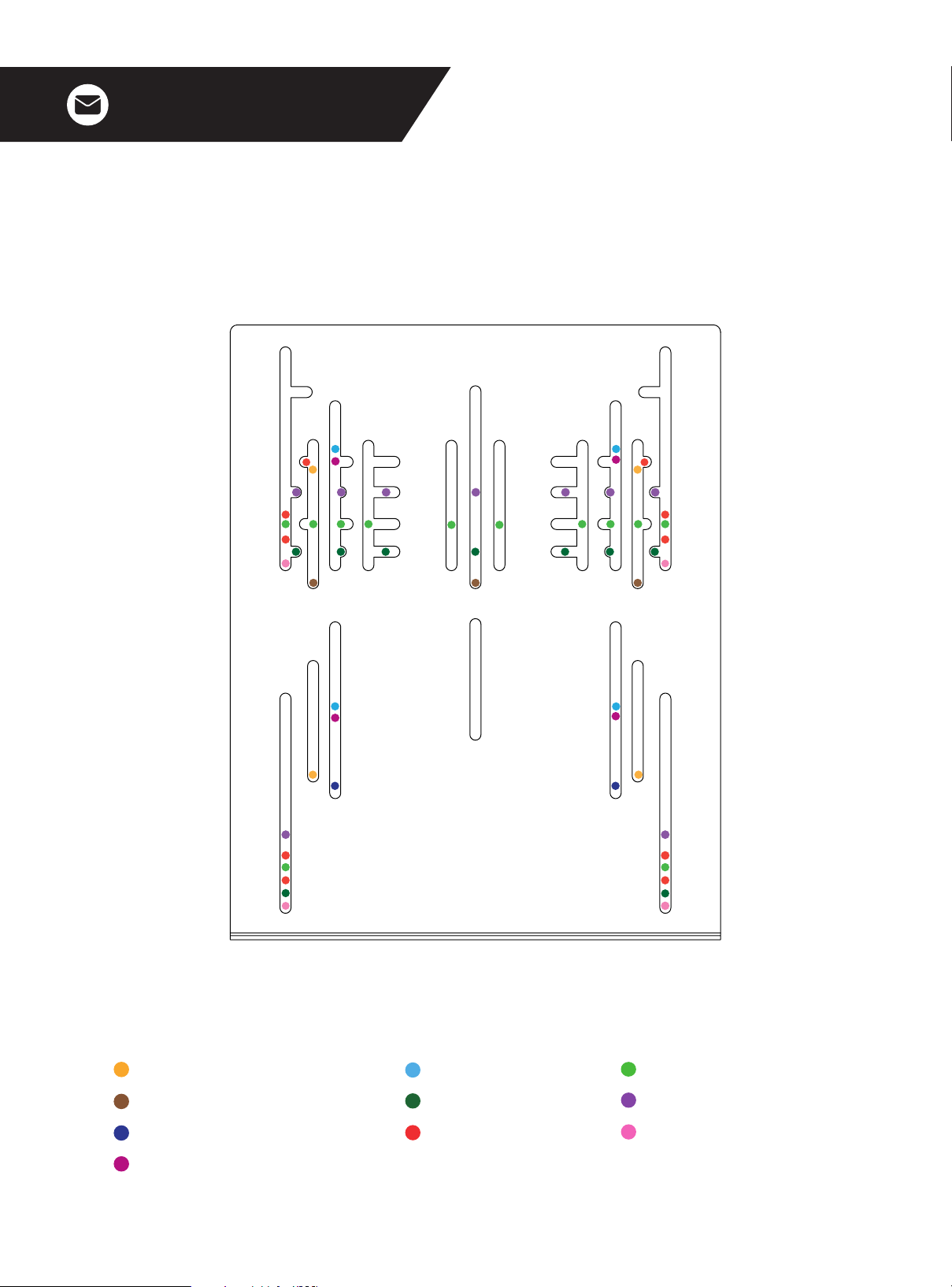

MOUNTING LOCATIONS

PEDAL PLATE

PRODUCT LEGEND:

Thrustmaster TLCM

Thrustmaster T3PA

Thrustmaster T300RS

Logitech GPro

*NOT TO SCALE*

Logitech G29

MOZA SRP

MOZA CRP

8

Fanatec CSL Elite V2

Fanatec CSL

Fanatec ClubSport V3

A) B)

Repeat

on Other

Side

Video Instruction: bit.ly/nlrbuild

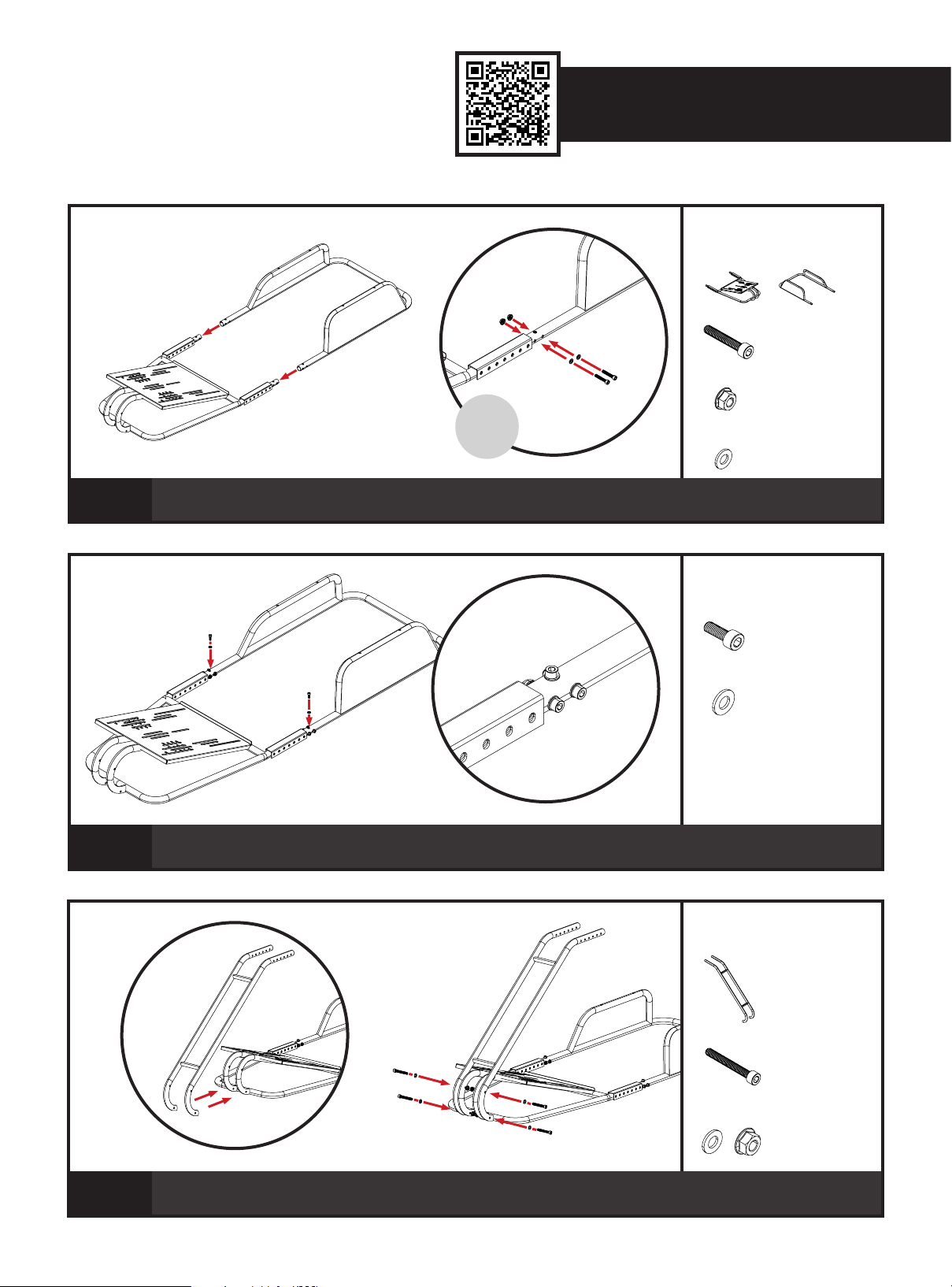

PARTS:

• • 1 x Pedal Frame

• • 1 x Rear Frame

• • 4 x M6 35mm Sockethead Bolts

• • 4 x M6 Flange Nuts

• • 4 x M6 Washers

01

02

A) Align the Pedal Frame with the Rear Frame.
B) Bolt through the side of Frame and secure with 2 x M6 Bolts, Washers and Flange Nuts on each side.

PARTS:

• • 2 x M6 16mm Sockethead Bolts

• • 2 x M6 Washers

Bolt through the top of the Frame Assembly and secure with 1 x M6 Bolt and Washer on each side.

PARTS:

B)A)

• • 1 x Centre Wheel Support

03

• • 4 x M8 60mm Sockethead Bolts

• • 4 x M8 Washers

• • 4 x M8 Flange Nuts

A) Align the Centre Wheel Support through holes with the Pedal Frame through holes.
B) Bolt through and secure with 2 x M8 Bolts, Washers and Flange Nuts on each side.

9

[email protected]

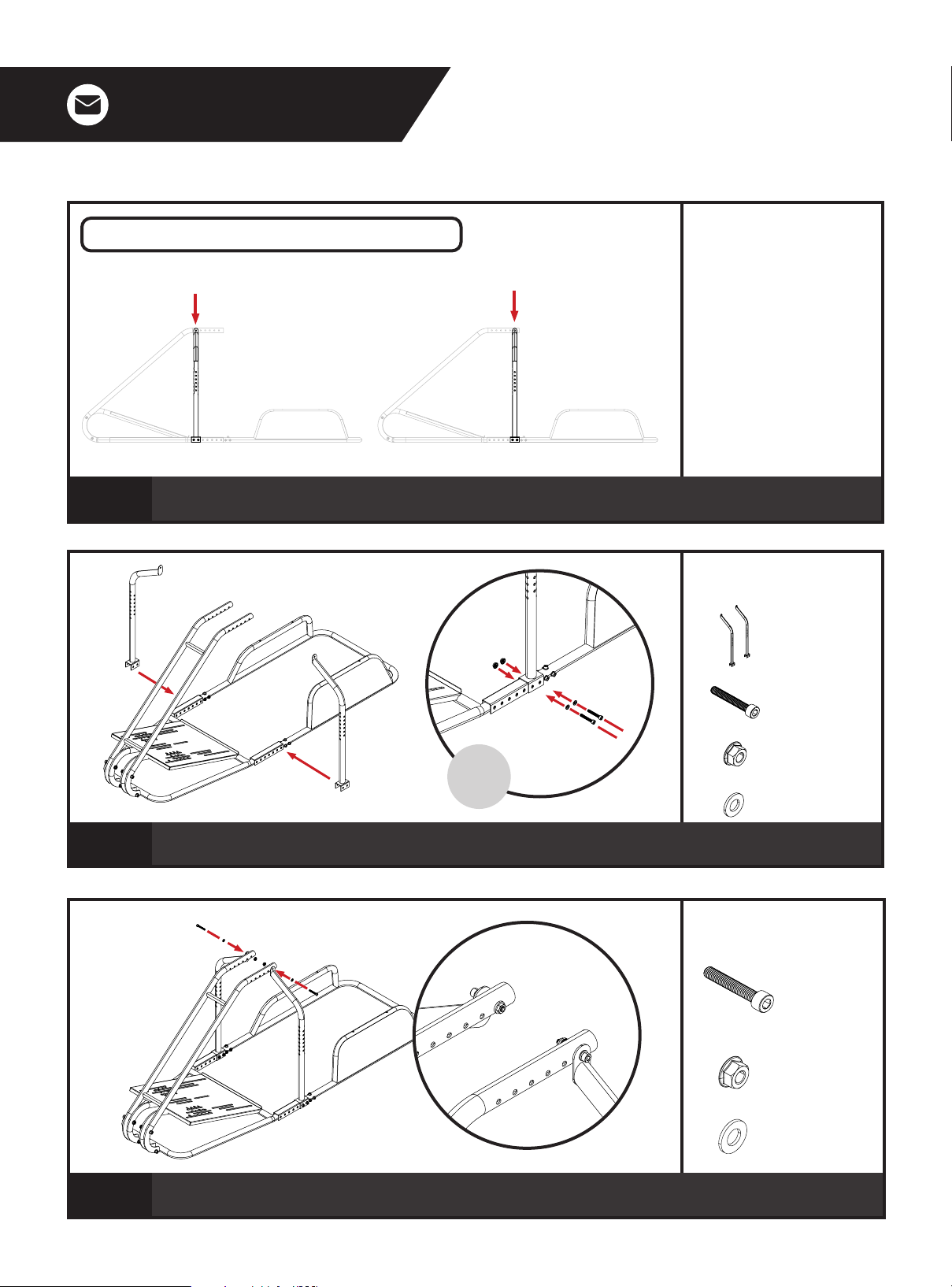

SIDE WHEEL SUPPORT ADJUSTMENT

A)

04

A)

A) Suggested Side Wheel Support position for users 120cm - 160cm tall.
B) Suggested Side Wheel Support position for users 160cm+ tall.

B)

PARTS:

• • NIL

B)

PARTS:

• • 2 x Side Wheel Supports (L&R)

• • 4 x M6 45mm Sockethead Bolts

05

• • 4 x M6 Flange Nuts

Repeat

on Other

Side

A) Align the Side Wheel Supports with the Pedal Frame through holes at desired horizontal position.
B) Bolt through and secure with 2 x M6 Bolts, Washers and Flange Nuts on both sides.

• • 4 x M6 Washers

PARTS:

• • 2 x M6 40mm Sockethead Bolts

• • 2 x M6 Flange Nuts

• • 2 x M6 Flange Nuts

06

Align through holes on the Centre Wheel Support with the Side Wheel Support through holes. Bolt
through and secure with 1 x M6 Bolt, Washer and Flange Nut on each side.

10

Video Instruction: bit.ly/nlrbuild

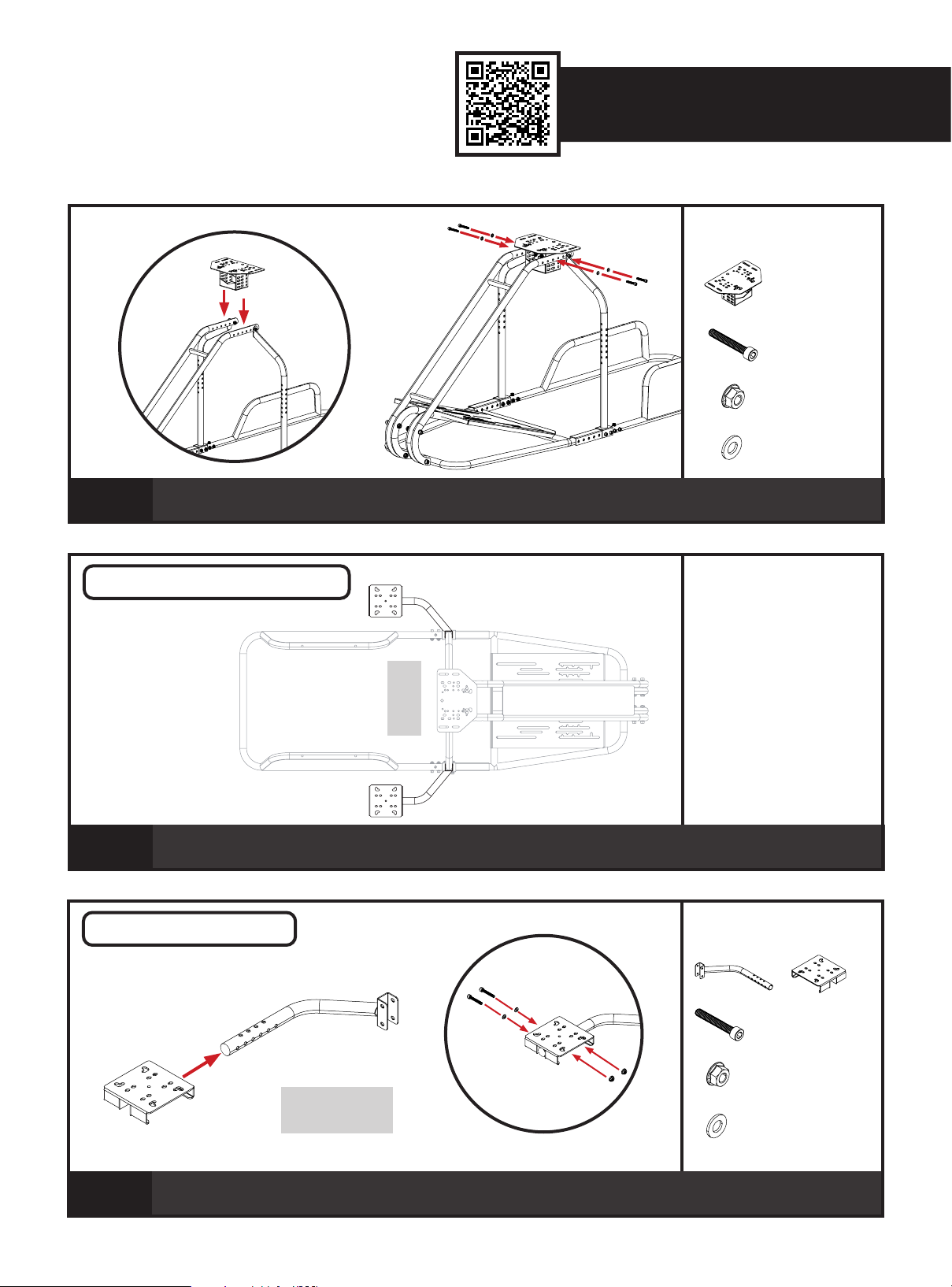

A)

07

SHIFTER CONFIGURATION

A) Align the Wheel Plate with the Wheel Deck and adjust to desired position.
B) Bolt through and secure with 2 x M6 Bolts, Washers and Flange Nuts on each side.

B)

Left

OR

Right

PARTS:

• • 1 x Wheel Plate

• • 4 x M6 40mm Sockethead Bolts

• • 4 x M6 Flange Nuts

• • 4 x M6 Washers

PARTS:

• • NIL

08

prior to Step 9.

SHIFTER ASSEMBLY

A)

The Shifter can be mounted to the left or right Side Wheel Support. Determine desired configuration

09

A) Align Shifter Plate through holes with Shifter Arm through holes.
B) Bolt through and secure with 2 x M6 Bolts, Washers and Flange Nuts.

Note: Flip Shifter Arm to
face opposite direction for
right hand configuration.

B)

PARTS:

• • 1 x Shifter Arm

• • 1 x Shifter Plate

• • 2 x M6 40mm Sockethead Bolts

• • 2 x M6 Flange Nuts

• • 2 x M6 Washers

11

[email protected]

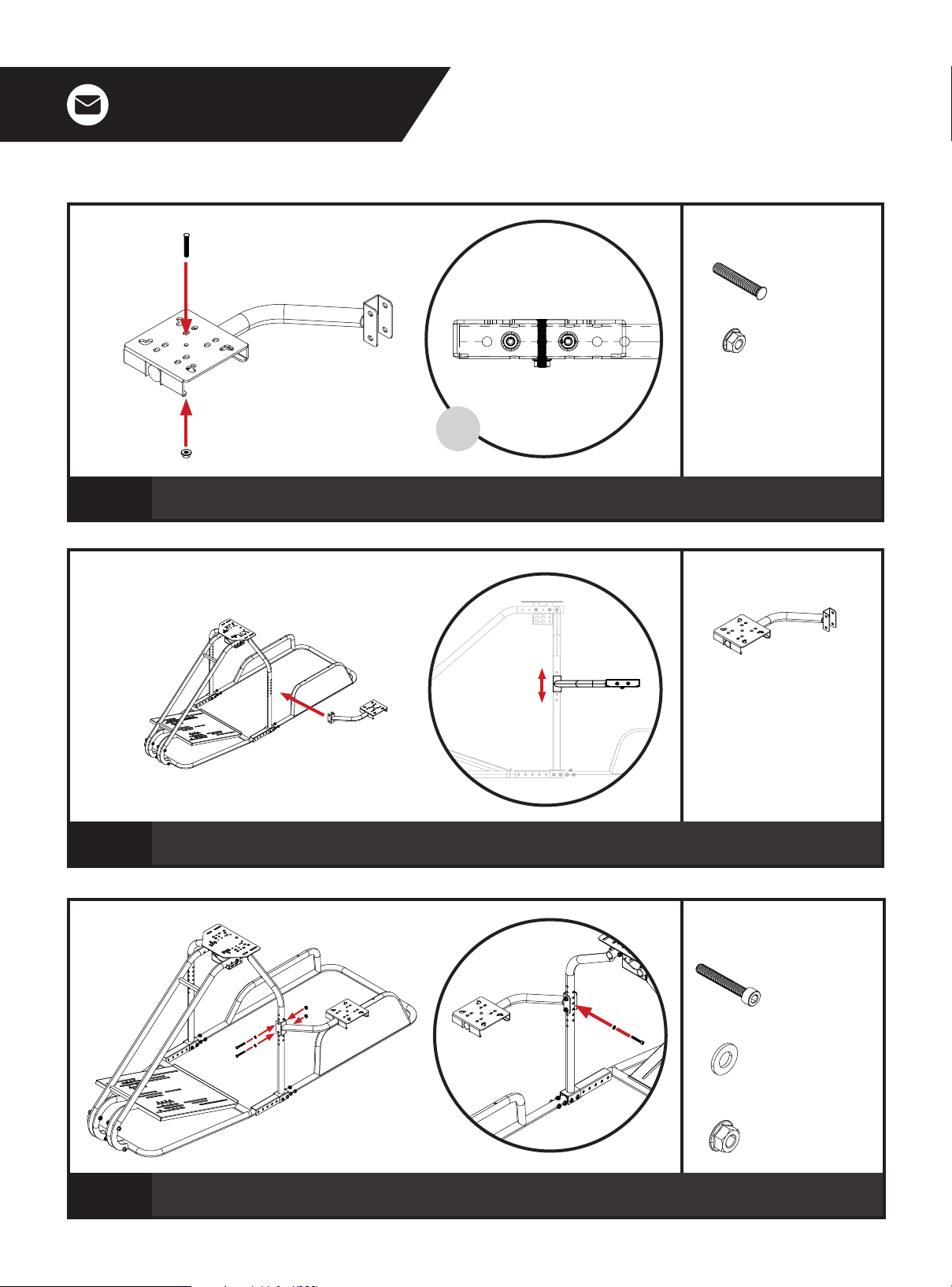

PARTS:

• • 1 x M6 40mm Press Fit Bolt

• • 1 x M6 Flange Nut

Side

View

10

A)

11

A)

Bolt through and secure Shifter Plate to Shifter Arm with 1 x M6 Press Fit Bolt and Flange Nut.

PARTS:

B)

A) Align the Shifter Assembly with the Wheel Deck Support on either the left or right side.
B) Adjust to desired Shifter height.

B)

• • 1 x Shifter Assembly (Step 09)

PARTS:

• • 3 x M6 40mm Sockethead Bolts

12

• • 3 x M6 Washers

• • 2 x M6 Flange Nuts

A) Bolt through and secure Shifter Assembly to a Side Wheel Support with 2 x M6 Bolts, Washers and Flange Nuts.
B) Bolt through the inner Side Wheel Support through holes and secure with 1 x M6 Bolt and Washer.

12

Video Instruction: bit.ly/nlrbuild

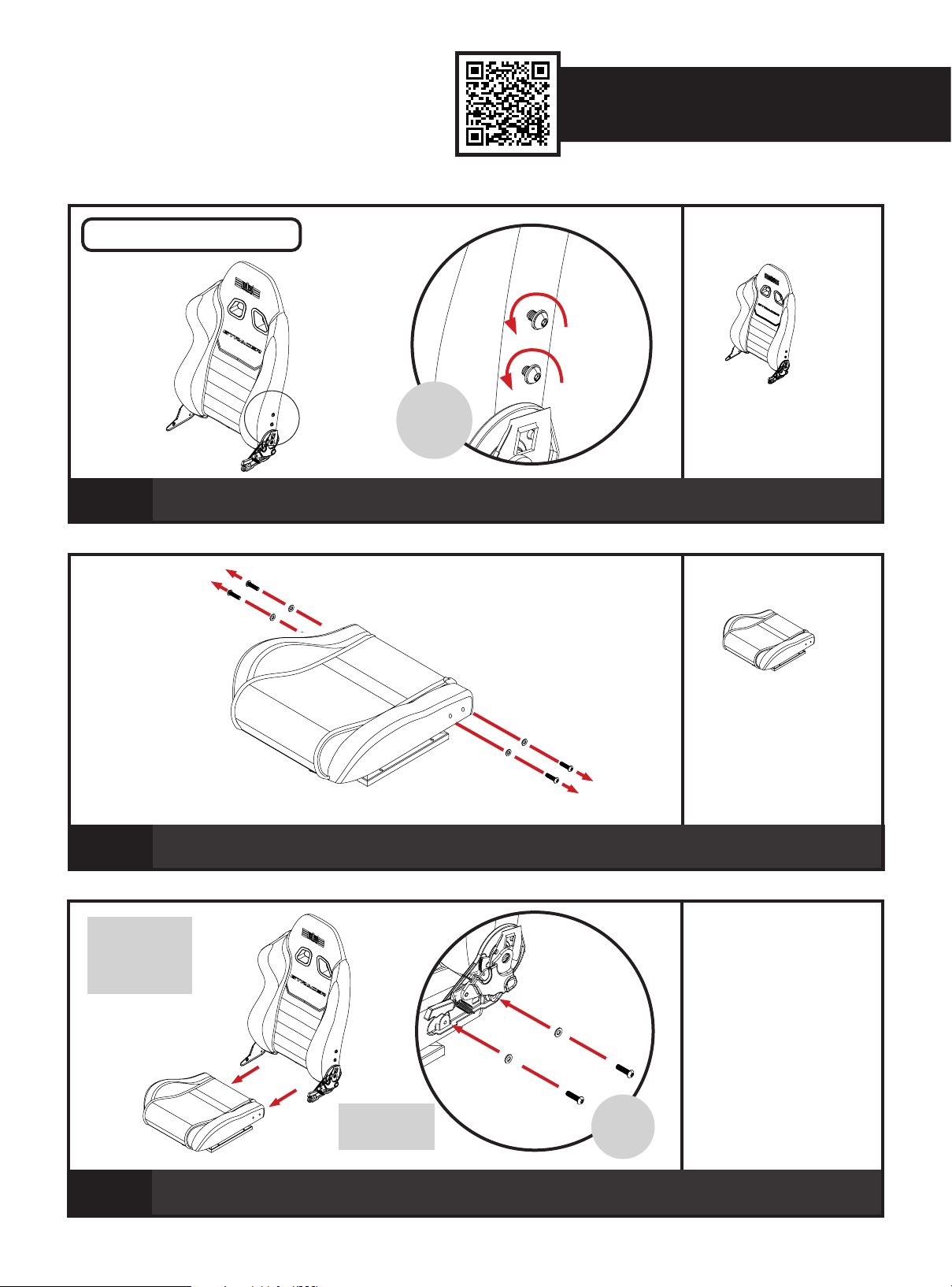

SEAT INSTALLATION

13

Loosen the pre-installed 2 x M8 Dome Shaped Bolts and Washers on the Seat Backrest. Repeat on the
other side.

Repeat

on Other

Side

PARTS:

• • Seat Backrest (Pre-installed

Recliners)

PARTS:

• • Seat (Pre-Installed Frame)

14

WARNING: Be cautious
of fingers and hands.
Ensure they are kept
clear of the joining areas
to prevent pinching.

Uninstall 4 x M8 pre-installed Dome Shaped Bolts and Washers from the Seat.

A) Align Seat Backrest Recliners with Seat Nut Inserts.

15

B) Bolt through and secure with 4 x M8 Dome Shaped Bolts and Washer, previously uninstalled in Step 13.

A) B)

Note: Do not adjust
recliner lever until this
step is complete.

PARTS:

• • NIL

Note: Do not adjust
lever until this step is
complete.

Repeat

on Other

Side

13

[email protected]

A) B)

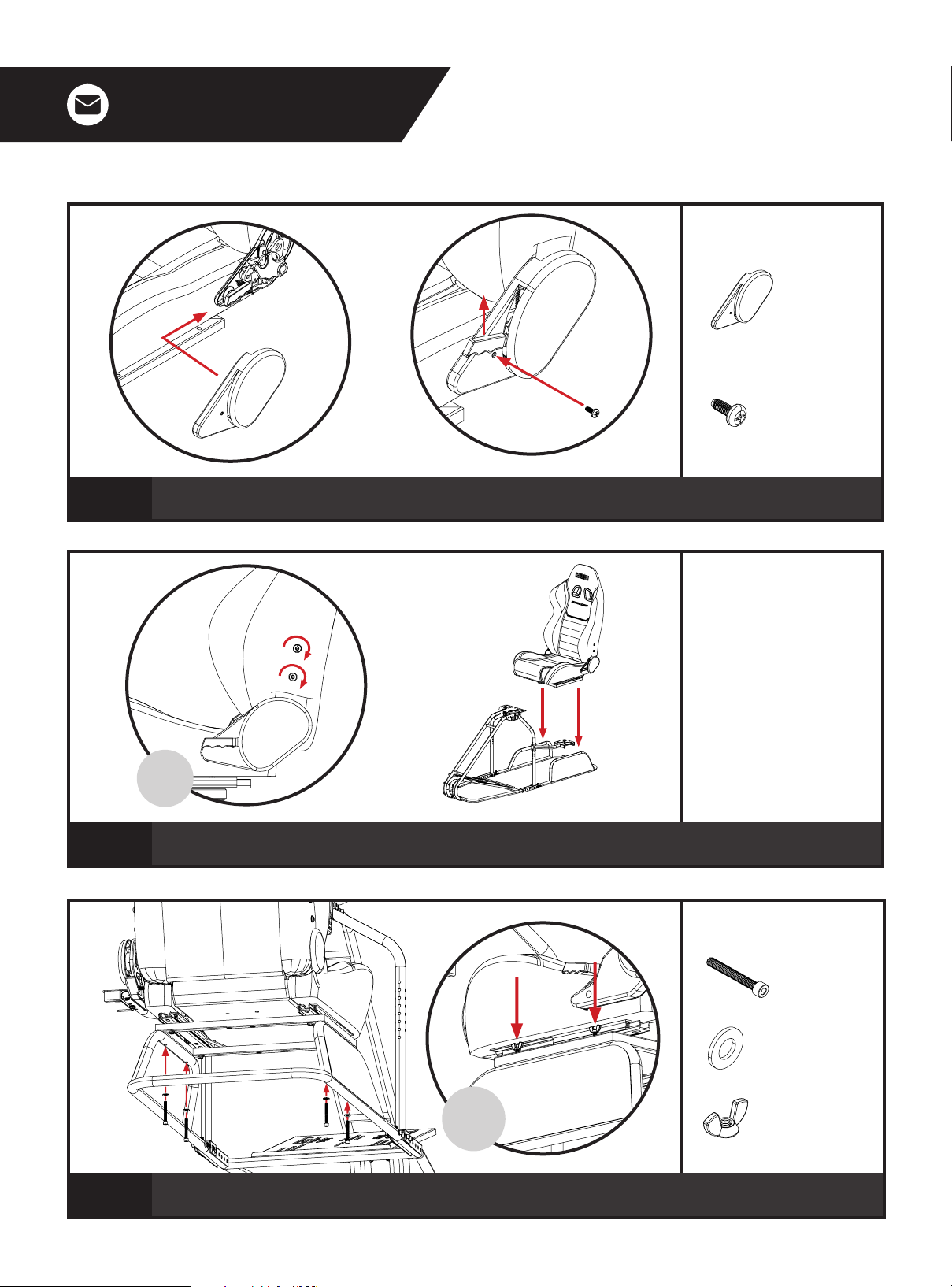

PARTS:

• • 1 x Plastic Recliner Cover

• • 1 x M5 12mm Screw

16

A) Align Plastic Recliner Cover with Recliner System.
B) Lift the handle and secure Plastic Recliner Cover to Seat Recliner with 1 x M5 Screw.

A) B)

Repeat

on other

side

17

A)

A) Tighten the 4 x Dome Shaped Bolts and Washers, previously loosened in Step 13.
B) Align the Seat Assembly with the Rear Frame of the cockpit.

B)

PARTS:

• • NIL

PARTS:

• • 4 x M6 55mm Sockethead Bolts

18

• • 4 x M6 Washers

• • 4 x M6 Butterfly Nuts

Repeat

on Other

Side

A) Align 4 x M6 Bolts and Washers with the through holes on the underside of the Rear Frame.
B) Bolt through and secure the Seat to the Frame with 4 x M6 Butterfly Nuts on the topside of the Seat Frame.

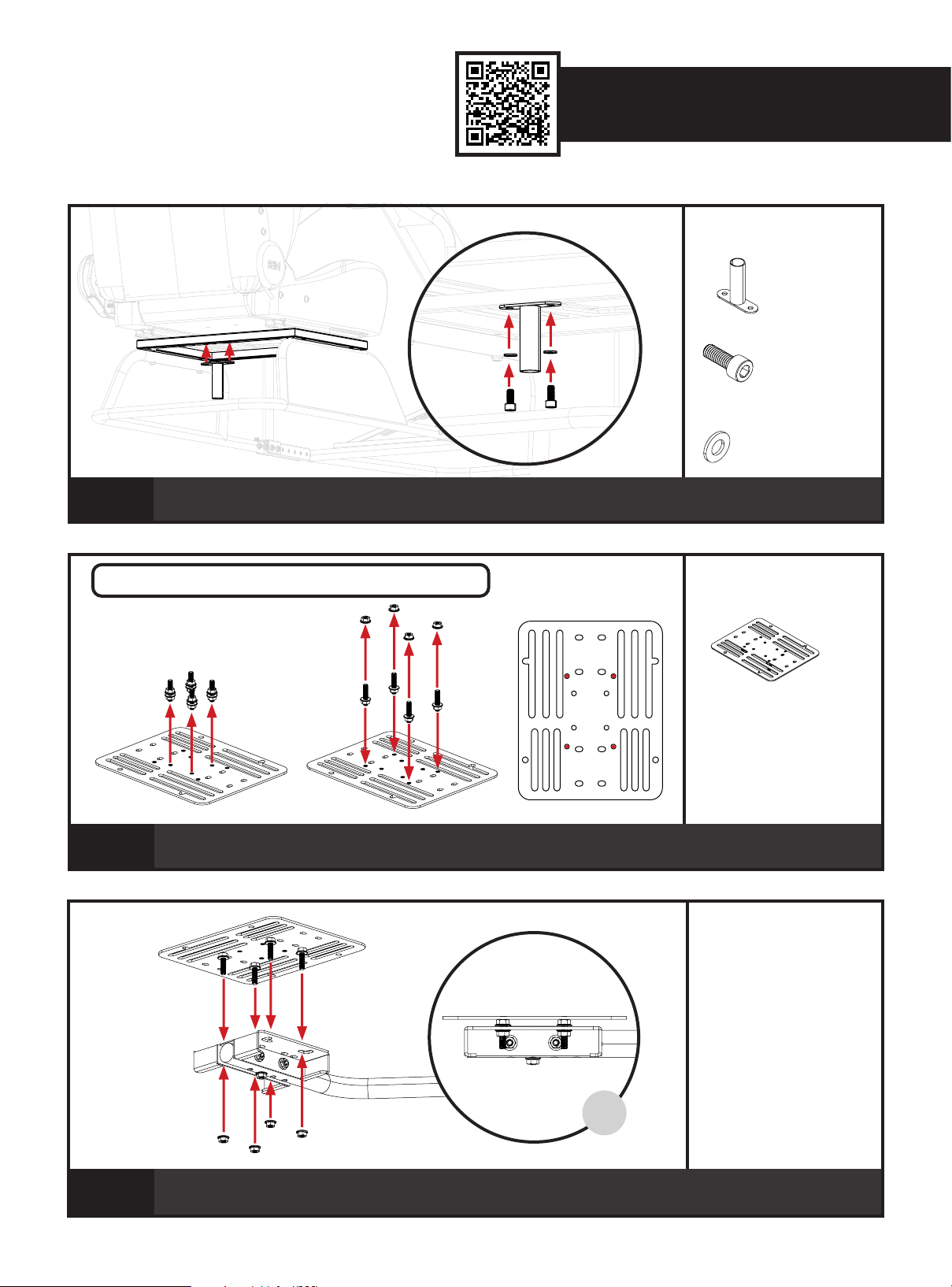

14

Video Instruction: bit.ly/nlrbuild

A)

19

A) Align the Buttkicker Mount with the Nut Inserts on the underside of the Seat Frame.
B) Bolt through and secure with 2 x M8 Bolts and Washers.

B)

UNIVERSAL HANDBRAKE INSTALLATION

A)

B)

PARTS:

• • 1 x Buttkicker Mount

• • 2 x M8 16mm Sockethead Bolts

• • 2 x M8 Washers

PARTS:

• • 1 x Universal Handbrake Assembly

20

21

A) Uninstall 4 x Threaded Rods and 8 x Flange Nuts from the inner threaded holes on the Plate.
B) Reinstall 4 x Threaded Rods and 4 x Flange Nuts into the outer threaded holes. Keep the second 4 x Flange Nuts uninstalled.

PARTS:

• • NIL

Side

View

Align the Universal Handbrake with the Shifter Plate and secure with the remaining 4 x Flange Nuts
uninstalled in Step 20.

15

[email protected]

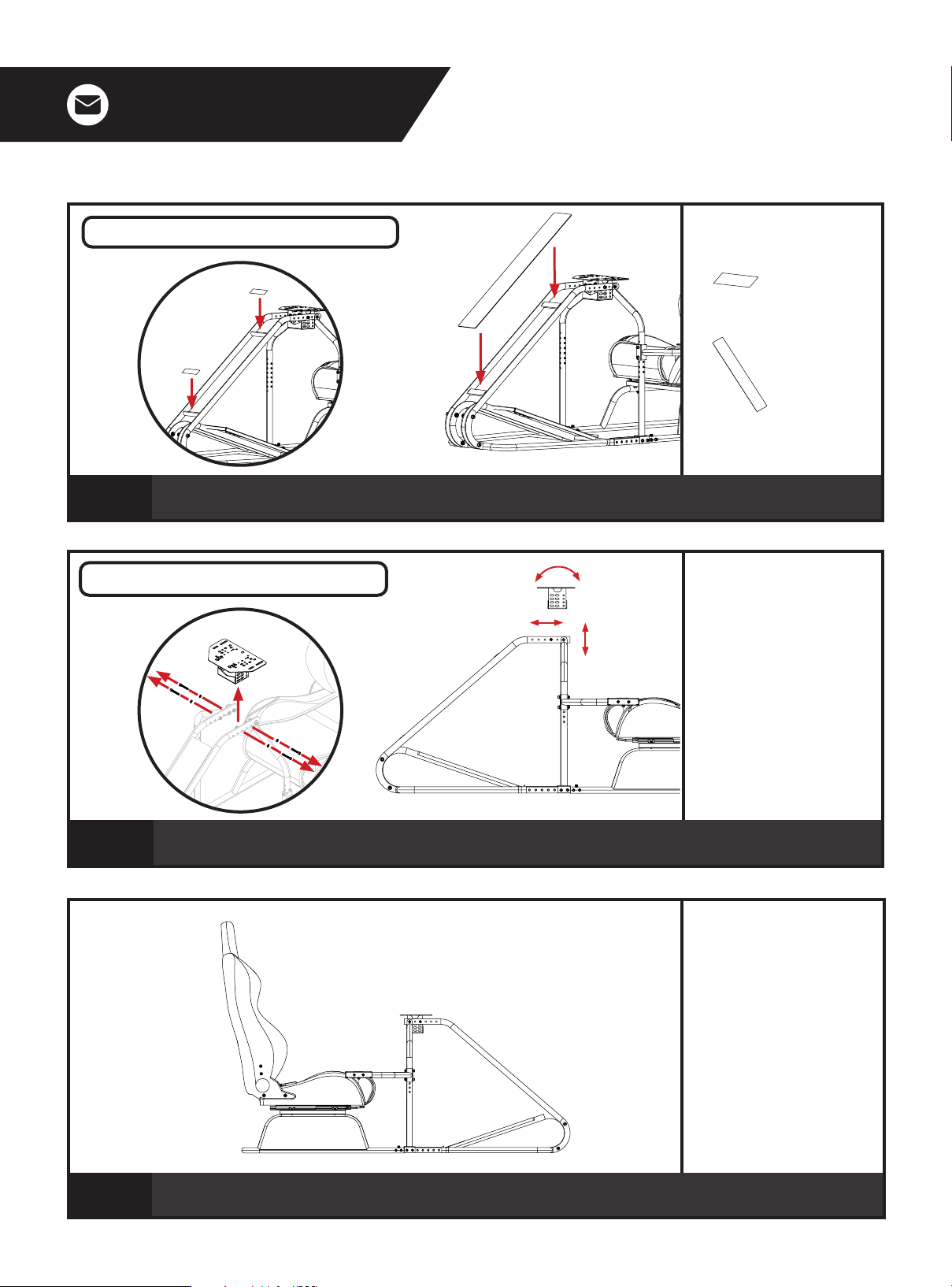

ACRYLIC PANEL INSTALLATION

A)

22

A) Use two strips of double-sided adhesive and stick them to the front of Centre Wheel Support.
B) Attach the Engraved Acrylic Panel to the Adhesive Strips on Centre Wheel Support.

B)

WHEELPLATE ADJUSTMENT

A) B)

PARTS:

• • 2 x Double Sided Adhesive Strips

• • 1 x Engraved Acrylic Panel

PARTS:

• • NIL

23

24

A) Remove the Wheel Plate by uninstalling 4 x M8 Bolts, Washers and Flange Nuts.
B) Adjust Wheel Plate to desired angle and position. Repeat Step 07 to reinstall Wheel Plate.

PARTS:

• • NIL

Your Setup is Complete.

16

Video Instruction: bit.ly/nlrbuild

WARNING

Please do not use power tools for assembly as over tightening can damage your frame.

Do not force parts together.

Avoid cross threading threaded items.

If in doubt consult the installation video (see QR code below or contact us at [email protected]).

Take extra care handling the Engraved Acrylic Panel when unboxing.

Take care when adjusting Seat Recliner to avoid injury.

Remove Seat Recliner warning stickers once GT Racer Seat is assembled.

ASSISTANCE

ASSEMBLY

VIDEO

bit.ly/nlrbuild

If you require further support with your product please

contact our friendly team at: [email protected]

17

[email protected]

NOTES

If you require further support with your product please

contact our friendly team at: [email protected]

18

Video Instruction: bit.ly/nlrbuild

PL

Instrukcja obsługi GT Racer

Wiemy, że nie możesz się doczekać, aby rozpocząć wyścigi! Nie spiesz się z instrukcjami i postępuj zgodnie z tym przewodnikiem, aby złożyć swój produkt. Ustawisz się na sukces,
postępując zgodnie z instrukcją, aby w pełni zoptymalizować swój produkt.

KONTROLE PRZED WYŚCIGIEM

OSTRZEŻENIE

• Proszę nie używać elektronarzędzi do montażu, ponieważ zbyt mocne dokręcenie może uszkodzić ramę.

• Nie łącz części na siłę.

• Unikaj krzyżowania gwintowanych przedmiotów.

• W razie wątpliwości zapoznaj się z filmem instalacyjnym (zobacz kod QR poniżej lub skontaktuj się z nami pod adresem [email protected])

• Podczas rozpakowywania należy zachować szczególną ostrożność podczas obchodzenia się z grawerowanym panelem akrylowym.

• Zachowaj ostrożność podczas regulacji pochylenia siedzenia, aby uniknąć obrażeń.

• Usuń naklejki ostrzegawcze fotela rozkładanego po zmontowaniu fotela GT Racer.

Jeśli potrzebujesz wsparcia dotyczącego Twojego produktu, skontaktuj się z naszym przyjaznym zespołem pod adresem: [email protected]

OSTRZEŻENIE NIEBEZPIECZEŃSTWO ZADŁAWIENIA

Małe części nie są przeznaczone dla dzieci poniżej 3 lat ani osób, które mają tendencję do wkładania do ust niejadalnych przedmiotów.

POCZĄTEK

01 - Spójrz na obrazek. A) Wyrównaj ramę pedału z ramą tylną. B) Przykręć śruby z boku ramy i zabezpiecz 2 śrubami M6, podkładkami i nakrętkami kołnierzowymi z każdej strony.
02 - Spójrz na obrazek. Przykręć śrubę przez górną część zespołu ramy i zabezpiecz 1 śrubą M6 i podkładką z każdej strony.
03 - Spójrz na obrazek. A) Wyrównaj wspornik koła środkowego przez otwory z ramą pedału przez otwory. B) Przykręć i zabezpiecz 2 śrubami M8, podkładkami i nakrętkami kołnierzowymi
z każdej strony.
04 - Spójrz na obrazek. A) Sugerowana pozycja podparcia koła bocznego dla użytkowników o wzroście 120–160 cm. B) Sugerowana pozycja podparcia koła bocznego dla użytkowników o
wzroście powyżej 160 cm.
05 - Spójrz na obrazek. A) Wyrównaj wsporniki kół bocznych z ramą pedału przez otwory w żądanej pozycji poziomej. B) Przykręć i zabezpiecz 2 śrubami M6, podkładkami i nakrętkami
kołnierzowymi po obu stronach.
06 - Spójrz na obrazek. Dopasuj otwory przelotowe w środkowym wsporniku koła z otworami przelotowymi w wsporniku koła bocznego. Przykręć i zabezpiecz 1 śrubą M6, podkładką i
nakrętką kołnierzową z każdej strony.
07 - Spójrz na obrazek. A) Wyrównaj płytę koła z platformą koła i ustaw żądaną pozycję. B) Przykręć i zabezpiecz 2 śrubami M6, podkładkami i nakrętkami kołnierzowymi z każdej strony.
08 - Spójrz na obrazek. Manetkę można zamontować na lewym lub prawym wsporniku koła bocznego. Określ żądaną konfigurację przed krokiem 9.
09 - Spójrz na obrazek. A) Wyrównaj otwory w płytce dźwigni zmiany biegów z otworami w ramieniu dźwigni zmiany biegów. B) Przykręć i zabezpiecz 2 śrubami M6, podkładkami i
nakrętkami kołnierzowymi. Uwaga: Odwróć ramię dźwigni zmiany biegów, aby było skierowane w przeciwnym kierunku w przypadku konfiguracji praworęcznej.
10 - Spójrz na ilustrację. Przykręć i zamocuj płytkę dźwigni zmiany biegów do ramienia dźwigni zmiany biegów za pomocą 1 śruby pasowanej M6 i nakrętki kołnierzowej.
11 - Spójrz na ilustrację. A) Wyrównaj zespół dźwigni zmiany biegów ze wspornikiem platformy koła po lewej lub prawej stronie. B) Ustaw żądaną wysokość dźwigni zmiany biegów.
12 - Spójrz na ilustrację. A) Przykręć i zamocuj zespół dźwigni zmiany biegów do wspornika koła bocznego za pomocą 2 śrub M6, podkładek i nakrętek kołnierzowych. B) Wkręć śrubę przez
wewnętrzny wspornik koła bocznego przez otwory i zabezpiecz 1 śrubą M6 i podkładką.
13 - Patrz rysunek. Poluzuj wstępnie zainstalowane 2 kołpakowe śruby i podkładki M8 na oparciu siedzenia. Powtórz po drugiej stronie.
14 - Patrz rysunek. Odkręć 4 śruby i podkładki w kształcie kopuły M8 z gniazda.
15 - Patrz rysunek. A) Wyrównaj oparcia foteli z wkładkami nakrętek siedziska. B) Przykręć i zabezpiecz 4 śrubami kopułkowymi M8 z podkładką, zdemontowanymi wcześniej w kroku 13.
Uwaga: Nie reguluj dźwigni fotela przed zakończeniem tego kroku.
16 - Patrz rysunek. A) Wyrównaj plastikowe pokrycie fotela z systemem fotela. B) Podnieś uchwyt i przymocuj plastikową osłonę fotela do fotela za pomocą 1 śruby M5.
17 - Spójrz na obrazek. A) Dokręć 4 kołpakowe śruby i podkładki, uprzednio poluzowane w kroku 13. B) Wyrównaj zespół siedziska z tylną ramą kokpitu.
18 - Patrz rysunek. A) Wyrównaj 4 śruby M6 z otworami przelotowymi na spodzie ramy tylnej. B) Przykręć i przymocuj siedzisko do ramy za pomocą 4 nakrętek motylkowych M6 w górnej
części ramy siedziska.
19 - Spójrz na obrazek. A) Wyrównaj mocowanie Buttkicker z wkładkami nakrętek na spodzie ramy siedziska. B) Przykręcić i zabezpieczyć 2 śrubami M8 i podkładkami.
20 - Spójrz na obrazek. A) Odkręć 4 pręty gwintowane i 8 nakrętek kołnierzowych z wewnętrznych gwintowanych otworów w płycie. B) Zainstaluj ponownie 4 pręty gwintowane i 4 nakrętki
kołnierzowe w zewnętrznych gwintowanych otworach. Pozostaw zdemontowane drugie 4 nakrętki kołnierzowe.
21 - Spójrz na obrazek. Wyrównaj uniwersalny hamulec ręczny z płytką zmiany biegów i zabezpiecz pozostałymi 4 nakrętkami kołnierzowymi zdemontowanymi w kroku 20.
22 - Spójrz na obrazek. A) Użyj dwóch pasków dwustronnego kleju i przyklej je do przodu wspornika koła centralnego. B) Przymocuj grawerowany panel akrylowy do pasków
samoprzylepnych na środkowym wsporniku koła.
23 - Spójrz na obrazek. A) Zdemontuj płytkę koła, odkręcając 4 śruby M8, podkładki i nakrętki kołnierzowe. B) Ustaw płytkę koła pod żądanym kątem i położeniem. Powtórz krok 07, aby
ponownie zainstalować płytkę koła.
24 - Spójrz na obrazek. Twoja konfiguracja została zakończona.

OSTRZEŻENIE

• Proszę nie używać elektronarzędzi do montażu, ponieważ zbyt mocne dokręcenie może uszkodzić ramę.

• Nie łącz części na siłę.

• Unikaj krzyżowania gwintowanych przedmiotów.

• W razie wątpliwości zapoznaj się z filmem instalacyjnym (zobacz kod QR poniżej lub skontaktuj się z nami pod adresem [email protected])

• Podczas rozpakowywania należy zachować szczególną ostrożność podczas obchodzenia się z grawerowanym panelem akrylowym.

• Zachowaj ostrożność podczas regulacji pochylenia siedzenia, aby uniknąć obrażeń.

• Usuń naklejki ostrzegawcze fotela rozkładanego po zmontowaniu fotela GT Racer.

29

[e-mail]

NOTES

[email protected]

32
