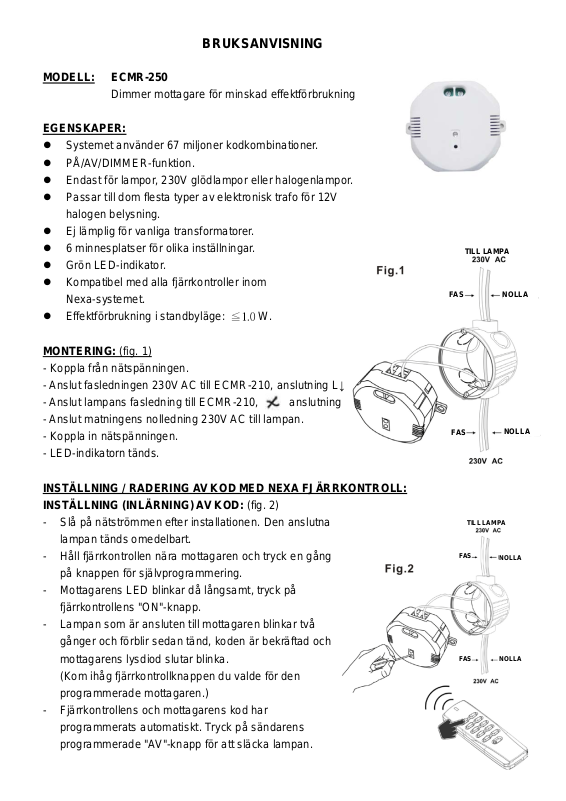

BRUKSANVISNING
TILL LAMPA
FAS
FAS
FAS
TILL LAMPA
MODELL: ECMR-250
Dimmer mottagar e för mins kad effektför br ukning
EGENSKAPER:
Systemet använder 67 miljoner kodkombinationer.
PÅ/AV/DIMMER-funktion.
Endast för lampor, 230V glödlampor eller halogenlampor.
Passar till dom flesta typer av elektronisk trafo för 12V
halogen belysning .
Ej lämplig för vanliga transformatorer.
6 minnesplatser för oli ka inst äll ni ng ar.
Grön LED-indikator.
Kompatibel med alla fj är r kont r oll er ino m
Nexa-systemet.
Effektförbrukning i standbyläge: ≦1.0 W.
NOLLA

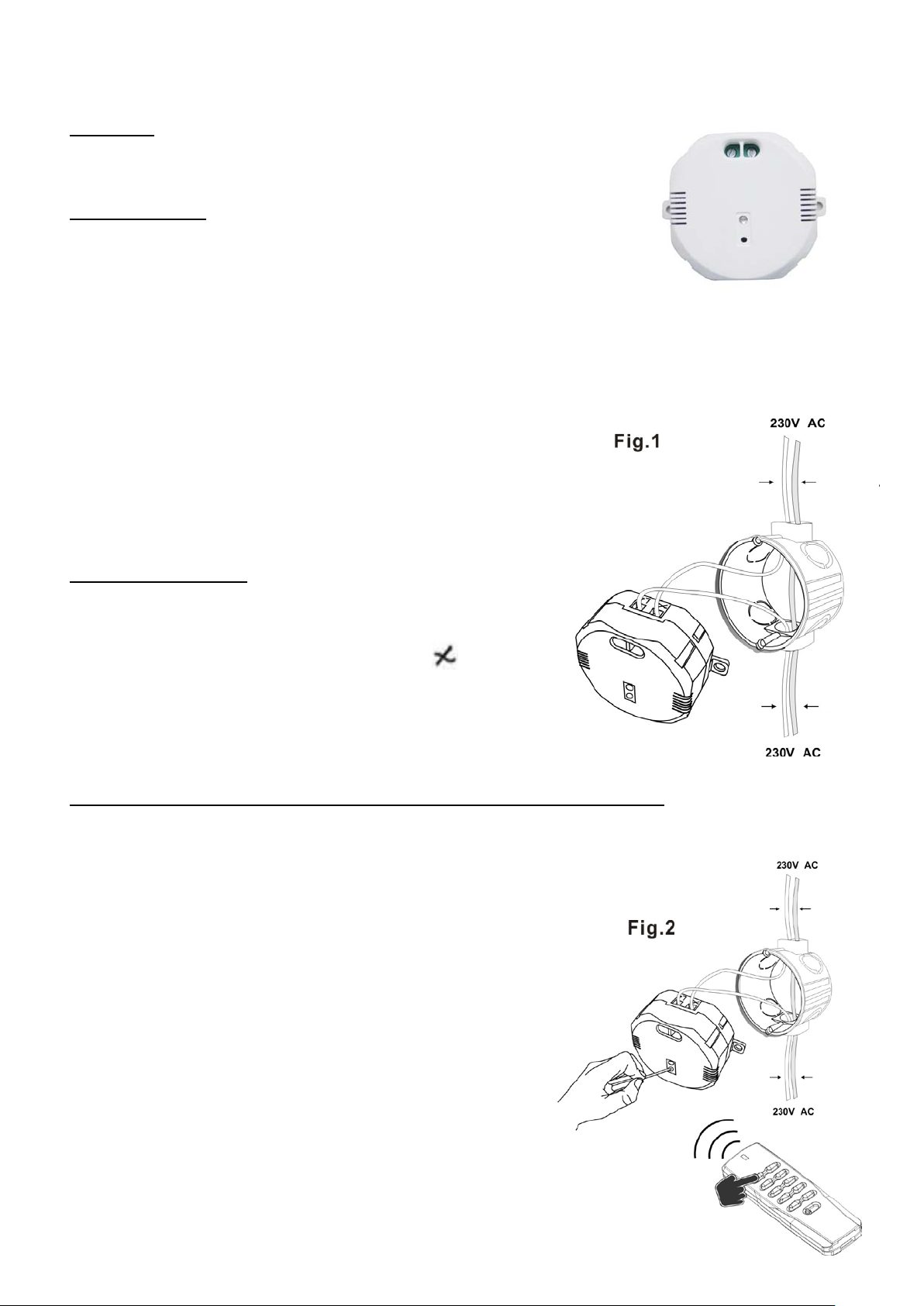

MONTERING: (fig. 1)
- Koppla från nätspän ningen.
- Anslut fasledningen 230V AC till ECMR-210, anslutning L↓
- Anslut lampans fasledning till ECMR-210, anslutning
- Anslut matningens nolledning 230V AC till lampan.
- Koppla in nätspänningen.
- LED-indikatorn tänds.
INSTÄLLNING / RADERING AV KOD MED NEXA FJÄRRKONTROLL:
INSTÄLLNING (INLÄRNING) AV KOD: (fig. 2)
- Slå på nätströmmen efter installationen. Den anslutna
lampan tänds omedel bart.
- Håll fjärrkontrollen nära mottagaren och tryck en gång
på knappen för självprogrammering.
- Mottagarens LED blinkar då långsamt, tryck på
fjärrkontrollens "ON"-knapp.
NOLLA
NOLLA
- Lampan som är ansluten till mottagaren blinkar två
gånger och förblir sedan tänd, koden är bekräftad och
mottagarens lysdiod slutar blinka.
(Kom ihåg fjärrkontrollknappen du valde för den
programmerade mottagaren.)
- Fjärrkontrollens och mottagarens kod har
programmerats automatiskt. Tryck på sändarens
programmerade "AV"-knapp för att släcka lam p an.
FAS
NOLLA
Page 2
- Samma procedur gäller för att länka till Nexa code switch-sändare.
TILL LAMPA
FAS
FAS
FAS

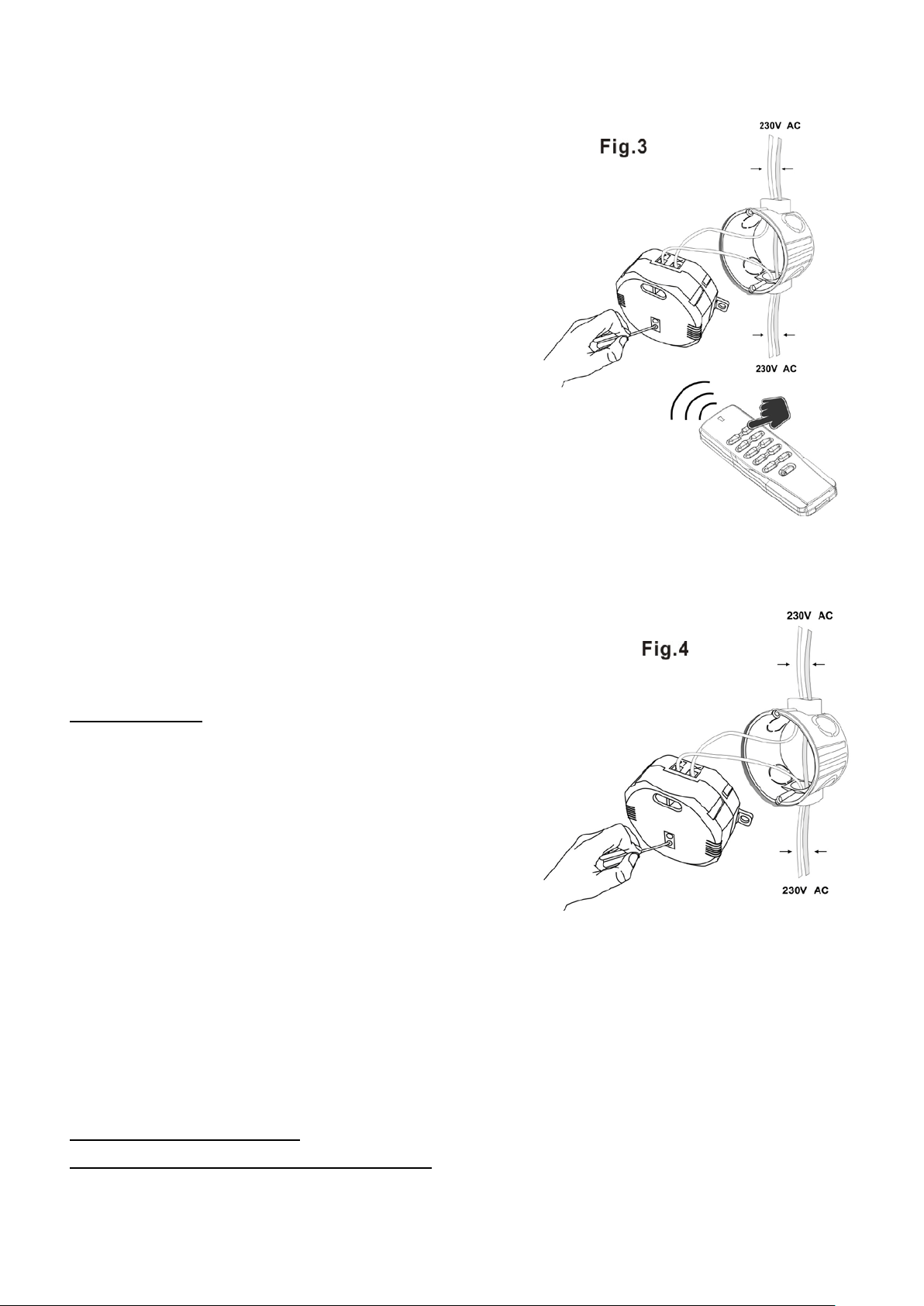

RADERA KOD: (fig. 3)
Individuell radering –
- Tryck på knappen för självprogrammering en gång,
lysdioden blinkar långsamt.
- Tryck på vald "OFF"-knapp på fjärrkontrollen, valt
minne raderas.
- Lampan som är ansluten till mottagaren blinkar tv å
gånger som bekräftelse. Lysdioden slutar blinka.
- Upprepa detta för att lära in på nytt.
Radera ALLA minnesplatser – (fig. 4)
- Tryck på knappen för självprogrammering tills
lysdioden blinkar kontinuerligt.
- Släpp knappen och tryck på den en gång till.
- Lampan som är ansluten till mottagaren blinkar två gånger som bekräftelse.
FAS
NOLLA
NOLLA
- Alla programmerade minnesplatser i mottagaren raderas.
TILL LAMPA
ANVÄNDNING:
På fjärrkontrollen:
"Tändnings-" funktion – tryck på "ON"-knappen en
gång.
"Släcknings-" funktion – tryck på "OFF"-knappen en
gång.
"DIMNINGS-" funktion – tryck på "ON"-knappen en
gång för att tända, tryck därefter en gång till på
"ON"-knappen för att inleda dimringen. När lampan lyser med önskad ljusstyrka, tryck på
"ON"-knappen igen för att stoppa dimringen.
** Avbryts inte den manuella dimringen efter att ljuset dimmats upp/ner 4 gånger, kommer
ECMR-210 att stoppa dimringen automatiskt vid den senast valda ljusstyrkan.
NOLLA
NOLLA
** Nästa gång lampan tänds kommer den att lysa med den ljusstyrka som gällde innan den
släcktes senast.
MINNESINSTÄLLNINGAR:
MOTTAGAREN HAR 6 MINNESPLATSER:
* Den kan programmeras att slå PÅ individuellt eller i olika kombinationer.
* Det innebär att en mottagare kan programmeras i maximalt sex olika kombinationer.
Page 3
Exempel: om det finns tre mottagare
FAS
[mottagare 1= lampskärm, mottagare 2= nattljus, mottagare 3= takljus ]
Mottagare 1,2,3 kan styras individuellt med knapparna 1,2,3 på fjärrkontrollen
Mottagare 1,3 kan programmeras med knapp 4, (lampskärm och takljus PÅ/AV samtidigt)
Mottagare 1,2,3 kan också programmeras till gruppen ALLA PÅ eller AV samtidigt med en
gruppknapp (lamp skärm, nattljus och takl jus PÅ/AV samtidigt)
(I ovanstående exempel använder mottagare 1 och 3 tillsammans tre minnesplatser och
mottagare 2 två endast platser.
Olika kombinationer och inställningar kan grupperas och styras från sändaren)
SPECIFIKATION:
Frekvens: 433,92 MHz
Spänning: 230V~+/-10%, 50Hz
Uteffekt: 30 W / VA – 210 W / VA
Överföringsavstånd: 30 meter (utan hinder)

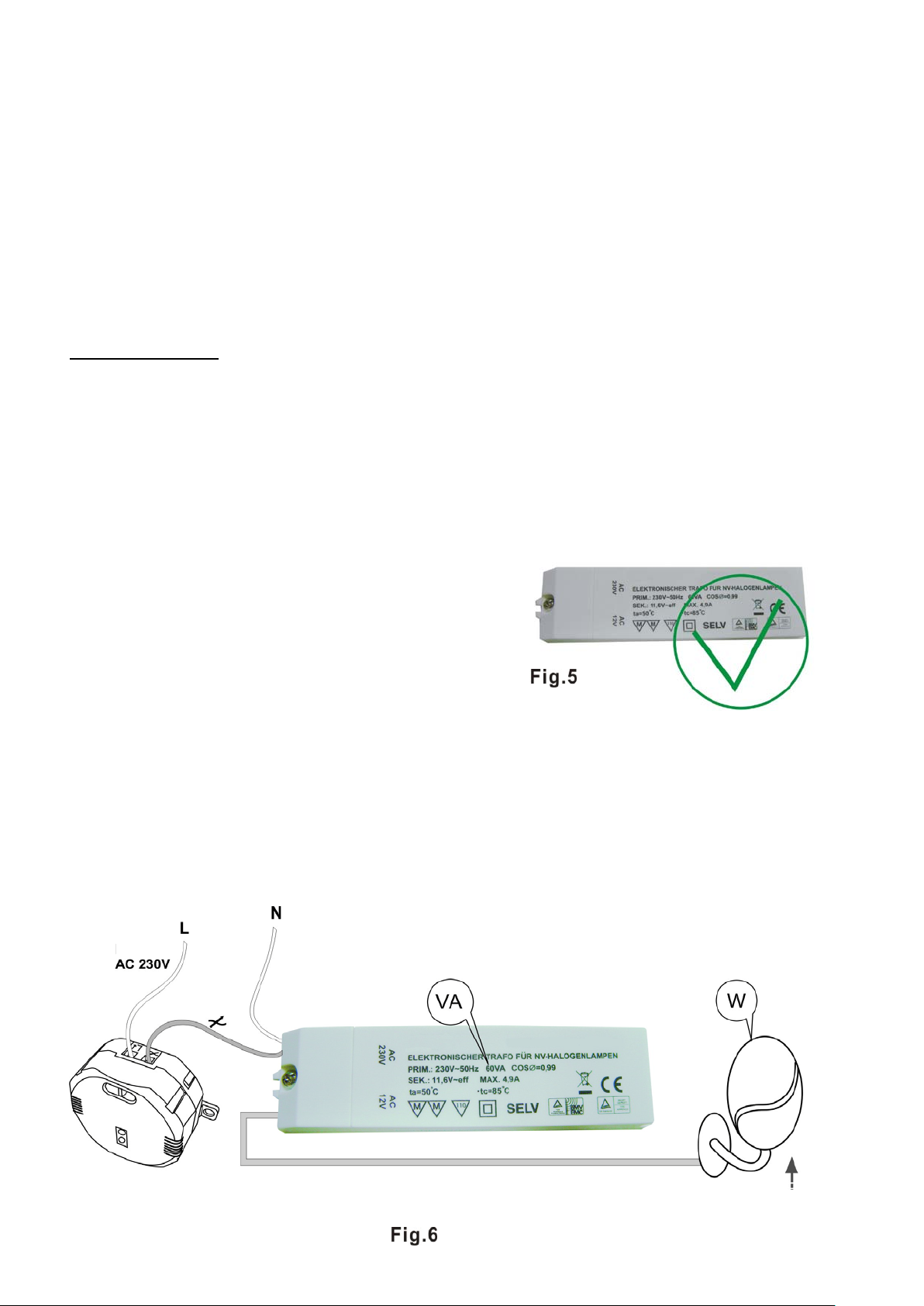

Belastningstyper:
- glödlampor (230V) och halogenlampor (230V);
- elektroniska transformatorer (ej dimbara) för
halogenlampor för lågspänning 12V. (se. fig. 5)
Anmärkning:
1. Vid anslutning till en elektronisk transformator för halogenlampor för lågspänning 12V: lägg
till transformatorns VA-värde vid beräkningen av belastningen (inte lampornas effekt i W). I
detta fall innebär belastning en för ECMR-210 VA-värdet för denn a el ektroni ska trans form ator,
inte lampans effekt. (fig. 6)
12V halogenlampa på insidan
Page 4
VARNING!
-Överbelasta inte systemet.
-Placera aldrig två mottagare nära varandra. Avståndet måste vara längre än 3 meter.
-Använd inte systemet i fuktiga utrymmen som verandor och källare eller i närheten av
brännbara vätsk or, lösningsmedel, målarfärg osv.
-Använd inte systemet med fluor es cer ande eller kompakta fluorescerande lampor (CFL);
-Använd inte tillsammans med vanliga trådlindade transformatorer eller toroidtransformatorer;
-Använd inte tillsammans med elmotorer.

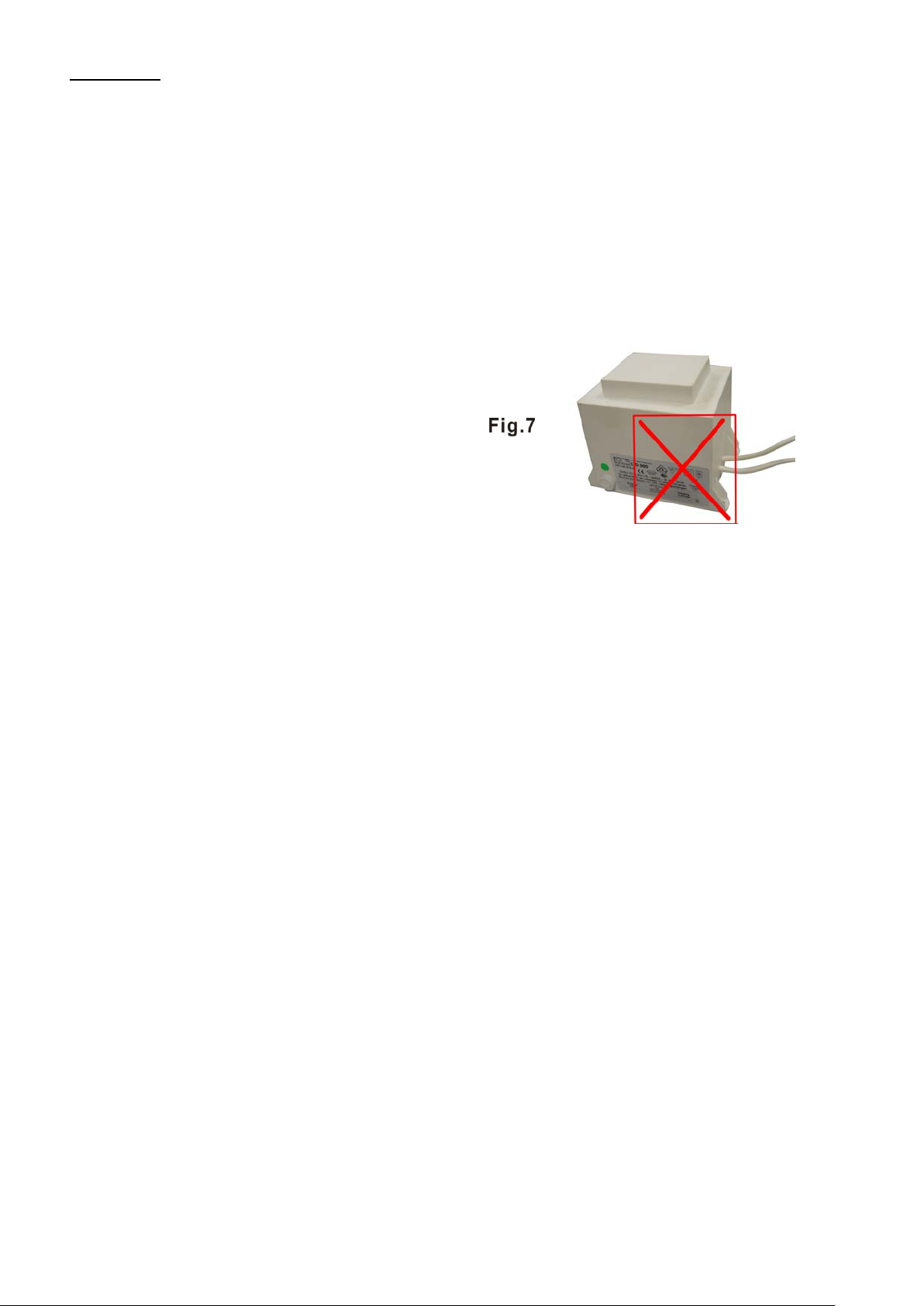

-Används denna motta gare tillsammans med vanl iga trådlindade transformator er eller
toroidtrans for mat or er, kan ECMR-210 sluta att fungera. (s e fig . 7)
Nexa Trading A B: www. nexa.se
