Page 1

Page 2

ITALIANO 3-10

ENGLISH 11-18

ESPAÑOL

PORTUGUÊS

FRANÇAIS

19-26

27-34

35-42

Page 3

ITALIANO

Gentile Cliente,

La ringraziamo per aver scelto un nostro prodotto. La preghiamo di leggere attentamente le istruzioni per l’uso prima dell’allacciamento e dell’utilizzo della macchina.

La conoscenza dei principi di funzionamento garantirà un corretto e sicuro sfruttamento dell’apparecchio.

In caso di vendita, oppure di cessione dell’asciugatore, bisogna ricordarsi di consegnare al nuovo utilizzatore anche il libretto delle istruzioni per l’uso.

INDICE

NOTE E CONSIGLI PER L’UTILIZZATORE 11-13

• Dati tecnici 11

DESCRIZIONE DELLA MACCHINA 13 INSTALLAZIONE DELLA MACCHINA 14-15

• Installazione 14

• Messa in piano del’asciugatore 14

• Collegamento del tubo di evacuazione aria 14

• Collegamento all’impianto elettrico 15

UTILIZZO DELLA MACCHINA 15-17

• Descrizione delle funzioni 15

•Oblò 16

• Per asciugare la biancheria correttamente 16

• Precauzioni per tessuti 16

• Tabella programmi 17

• Pesi biancheria 17

MANUTENZIONE 18

• Pulizia del filtro 18

• Individuazione guasti 18

• Soluzione dei problemi 18

• Accessori optional 18

NOTE E CONSIGLI PER L’UTILIZZATORE

DATI TECNICI

Larghezza cm.:

Dimensioni:

MODELLO:

Altezza cm.:

Profondità cm.:

Capacità Max

Potenza Nominale

Tensione

..........................................................................................................................................................................................................................................

NUMERO DI FABBRICAZIONE: DATA D’ACQUISTO:

SM1775

vedi targhetta caratteristiche

.................................................................................................................................................................................

59.5

85.0

57.0

5 kg (asciutto)

Page 4

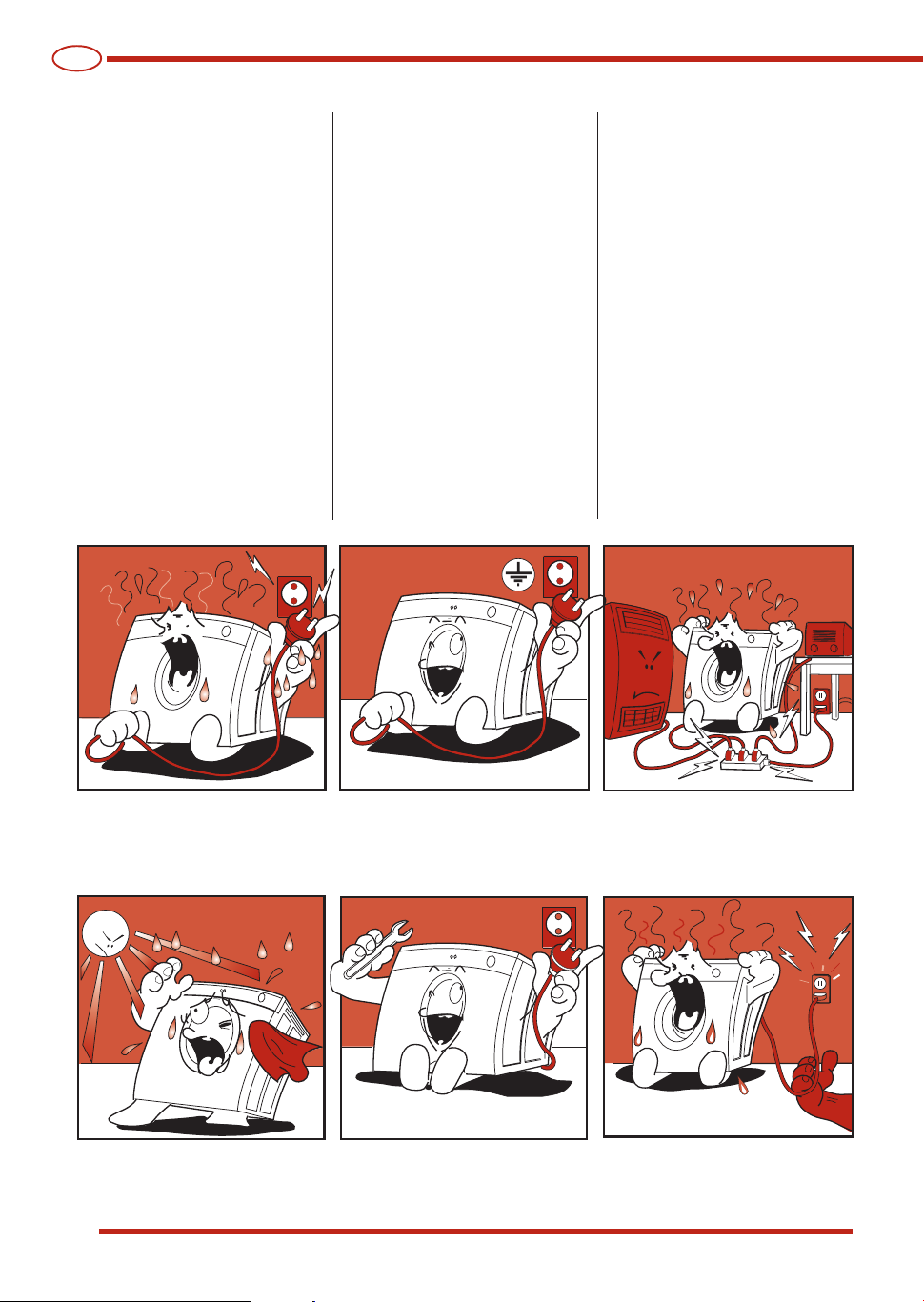

NOTE E CONSIGLI PER L’UTILIZZATORE

■ L’uso di questo apparecchio

dovrà essere quello di asciugatore per uso domestico ogni altro utilizzo è da considerarsi improprio e quindi pericoloso.

■ Conservare il presente ma-

nuale d’uso sempre vicino all’asciugatrice in modo da poterlo consultare rapidamente se necessario.

■ Qualsiasi modifica o tentativo

di manomissione dell’apparecchio può essere pericolosa per l’utilizzatore e provocare danni al prodotto.

■ Alla consegna dell’elettrodo-

mestico, verificare che risulti

indenne da eventuali danneggiamenti dovuti al trasporto. Se si rilevassero danneggiamenti, rivolgersi immediatamente al rivenditore.

■ Durante il ciclo d’asciugatura,

l’aria della stanza viene convogliata attraverso il lato posteriore dell’elettrodomestico. Non coprire l’asciugatrice con biancheria o altro.

■ Nel posizionare l’apparecchio

assicurarsi che il cavo di alimentazione non subisca piegature ne compressioni e sia accessibile, per eventuali interventi.

■ Si ricordi che durante il ciclo

d’asciugatura, il vetro dell’oblò e il tubo di scarico si scalderanno anche fino ad una temperatura di 60°. Non toccare queste parti prima della fine del ciclo di raffreddamento.

■ E’ vietato l’uso della macchi-

na ai bambini, se non sorvegliati.

■ Non far mai asciugare capi

che siano stati a contatto di agenti chimici come ad esempio fluidi di pulitura a secco.

Sono infatti di natura volatile e potrebbero causare esplosioni.

■ Non far asciugare capi con

Non attaccare oppure staccare la spina dalla presa della corrente elettrica con le mani bagnate.

Non esporre l’apparecchio ad agenti atmosferici.

La macchina deve essere collegata ad una presa di corrente elettrica provvista di messa a terra e conforme alle esigenze di sicurezza.

Eseguendo le revisioni o le pulizie ricordarsi di staccare l’apparecchio dalla presa della corrente elettrica.

E’ vietato collegare la macchina alla presa elettrica utilizzando prolunghe o spine multiple.

Nel caso si voglia staccare la macchina dalla presa della corrente non tirare il cavo elettrico ma la spina.

SM1775

Page 5

NOTE E CONSIGLI PER L’UTILIZZATORE

gomma espansa o parti in gomma, in quanto potrebbero sciogliersi e danneggiare altri capi di biancheria o addirittura l’elettrodomestico stesso.

■ Se l’elettrodomestico viene

venduto o regalato, si ricordi di consegnare anche il presente manuale che consentirà al successivo proprietario di utilizzare l’asciugatrice in modo corretto e sicuro.

■ Non si può tentare di riparare

da soli i guasti dell’apparecchio perché le riparazioni ef-

fettuate da non professionisti possono provocare seri danni e tolgono il diritto alle riparazioni di garanzia.

■ Le riparazioni dell’apparec-

chio possono essere effettuate esclusivamente da personale autorizzato dei centri di assistenza. Per le riparazioni devono essere usate solo parti di ricambio originali.

■ Centrifugare o strizzare bene

la biancheria prima di caricarla nell’asciugatore. La biancheria ben centrifugata si

asciugherà più in fretta.

■ Pulire bene il filtro ogni volta

che si utilizza l’asciugatrice, in modo da garantire una perfetta circolazione dell’aria.

LA DITTA PRODUTTRICE DECLINA QUALSIASI RESPONSABILITÀ PER EVENTUALI INCIDENTI PROVOCATI DALLA NON OSSERVANZA DELLE NORME DI SICUREZZA NONCHÉ DELLE ISTRUZIONI D’USO

DESCRIZIONE DELLA MACCHINA

La macchina è un elettrodomestico che asciuga ogni tipo di tessuto quando Lei vuole.

■ La struttura é stata realizzata

in pannelli di lamiera trattati e verniciati in modo che le sue qualità estetiche possano rimanere inalterate nel tempo.

■ Il motore e tutte le parti in mo-

vimento sono state studiate e realizzate in modo da garantire il massimo della silenziosità.

■ Il pannello comandi racchiude

in se la possibilità di utilizzare

facilmente tutte le asciugature desiderate.

■ L’oblò molto ampio facilita il ca-

rico e scarico della biancheria.

1 - Pulsante ON/OFF 2 - Pulsante asciugatura

delicata o energica

3 - Manopola regolazione

tempi di asciugatura

4 - Spia di controllo asciu-

gatore acceso

5 -Oblò 6 - Filtro 7 - Piedini registrabili

SM1775

9 10

8 - Sbocco di scarico 9 - Raccordo di accoppia-

mento

10- Tubo di scarico 11- Supporto tubo

1243

Page 6

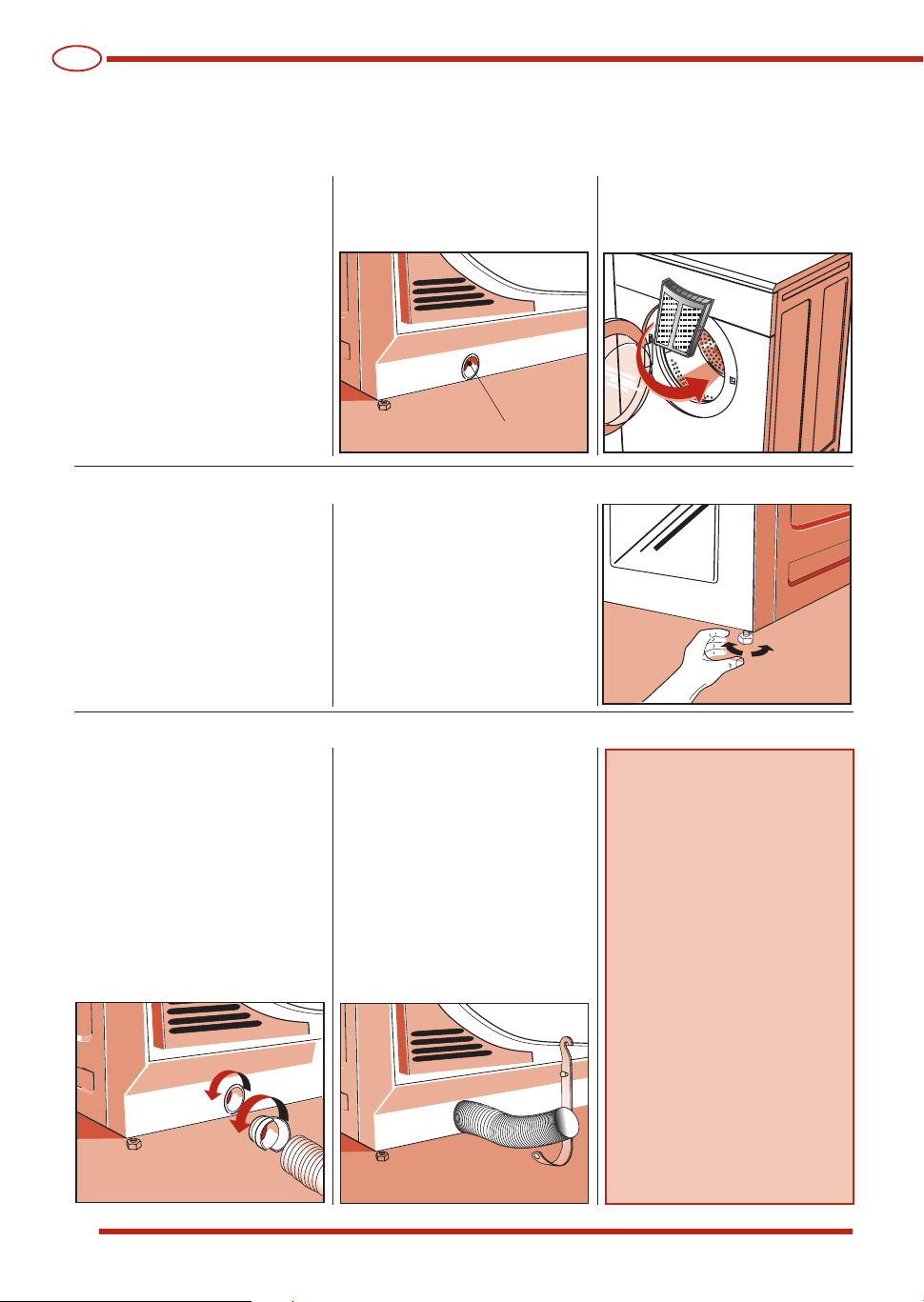

INSTALLAZIONE DELLA MACCHINA

INSTALLAZIONE

L’installazione deve essere effettuata da personale professionalmente qualificato, secondo le istruzioni del costruttore, perché una errata installazione può causare danni a persone e cose.

■ Installare l’asciugatore vicino

una finestra per facilitare l’evacuazione dell’aria umida.

■ Utilizzare il tubo di evacuazio-

ne dell’aria per evitare la condensa e fissarlo nel foro A situato nella parte posteriore in basso della macchina (fig. 3).

■ Non coprire mai le prese del-

l’aria poste dietro il vostro apparecchio.

■ Mettere il filtro nella posizio-

MESSA IN PIANO DELL’ASCIUGATORE

Piedini regolabili. Mettere

l’asciugatrice in posizione verticale in modo che appoggi saldamente su tutti e quattro i piedini. Livellare la macchina registrando i piedini come di seguito descritto

■ Sollevare leggermente la

macchina.

■ Regolare i piedini all’altezza

giusta (fig. 5).

ne di utilizzo (fig. 4).

■ Pulire l’interno del cestello di

(Non svitare troppo i piedini e non usare cacciaviti.)

■ Abbassare la macchina.

Una macchina mal livellata può danneggiare i cuscinetti ed usurarsi prematuramente. Questo asciugatore non necessita di fissaggio al suolo.

asciugatura con un panno umido per togliere l’eventuale polvere che vi si deposita.

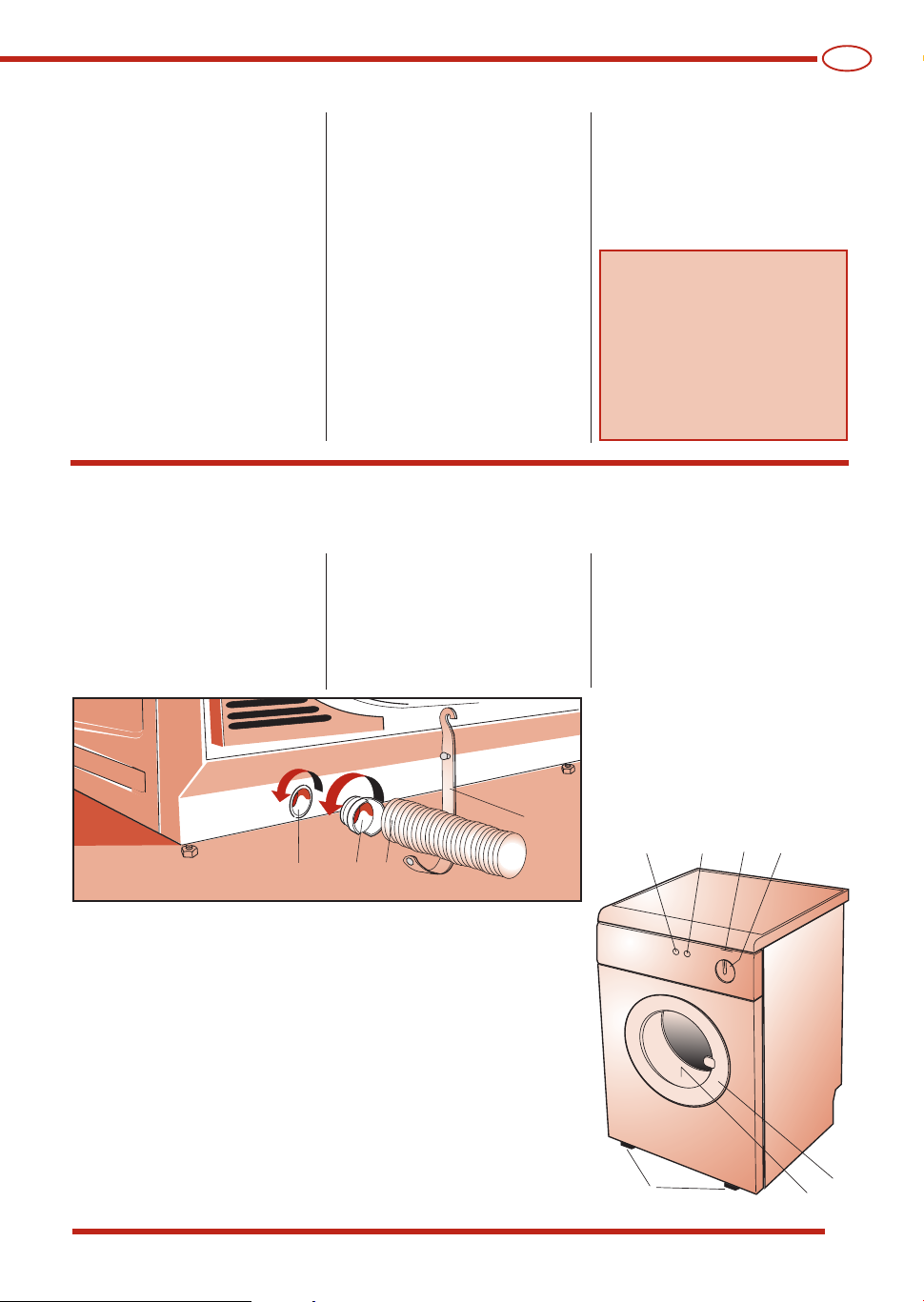

COLLEGAMENTO DEL TUBO DI EVACUAZIONE ARIA

Collegare il tubo di scarico aria allo sbocco di scarico sul retro dell’asciugatrice (fig.6).

■ Collegare un’estremità del

tubo al raccordo fornito.

■ Girare il raccordo (insieme con il

tubo) in senso antiorario nello sbocco di scarico sull’asciugatrice.

■ Spingere il tubo fuori dal retro

della macchina a sinistra o a de-

stra attraverso la nicchia sul fondo del cassone della macchina.

■ Posizionare l’altra estremità del

tubo in prossimità di una finestra o di uno sbocco di ventilazione verso l’esterno. Se ciò non fosse possibile, accertarsi che il locale sia ben ventilato quando la macchina viene utilizzata. Servirsi del supporto fornito per fissare il tubo (fig. 7).

Importante: Il tubo di scarico aria deve essere collegato anche se l’aria non viene scaricata all’esterno perché altrimenti l’asciugatrice riassorbe l’aria umida scaricata e prolunga il ciclo d’asciugatura. L’aria umida può inoltre danneggiare l’asciugatrice. Dal tubo di scarico aria viene scaricata solo aria calda e umida che di per sé non è pericolosa, ma che comunque non deve essere diretta verso persone, animali, piante.

Importante: L’aria in uscita non deve essere scaricata in un condotto che sia utilizzato per lo scarico dei fumi generati da apparecchi che bruciano gas o altri combustibili.

SM1775

Page 7

INSTALLAZIONE DELLA MACCHINA

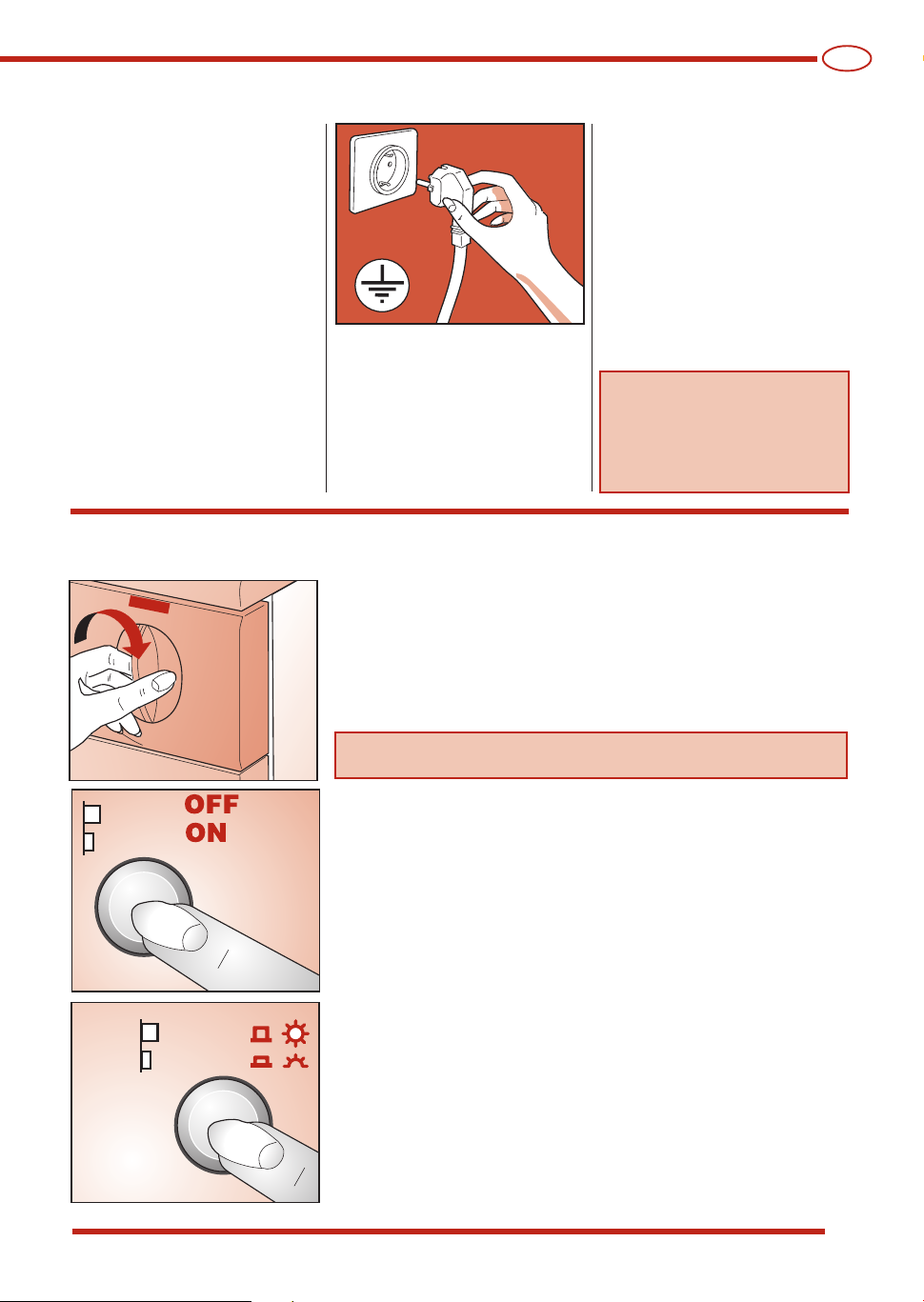

COLLEGAMENTO ELETTRICO

■ Accertarsi che la tensione

elettrica indicata nei dati tecnici della targhetta posta sul retro dell’apparecchio, corrisponda a quella della rete elettrica.

■ Salvavita, cavi elettrici e pre-

sa della rete devono avere parametri tali da permettere di sopportare il carico massimo indicato sulla targhetta stessa.

■ La presa di corrente alla qua-

le viene allacciata la macchina deve essere munita di messa a terra. In caso contrario, il produttore declina qualsiasi responsabilità per even-

UTILIZZO DELLA MACCHINA

DESCRIZIONE DELLE FUNZIONI

0 1

menti indiretti come prolunghe e prese multiple.

■ Posizionare l’apparecchio in

modo che il cavo alimentazione sia facilmente accessibile in modo da poterlo disconnettere in caso di neces-

tuali incidenti (fig. 8).

■ Se il cavo d’alimentazione è

danneggiato in qualche modo,contattare il centro di assistenza tecnica specializzato.

■ E’ vietato allacciare l’asciu-

gatore alla rete attraverso ele-

■ Manopola regolazione tempi di asciugatura: Ruotare la mano-

pola per selezionare i tempi di asciugatura desiderati (fig. 9). (vedere tabella programmi per la scelta del programma in base al

tipo di tessuto)

■ Alla fine di ciascun ciclo, ci sarà un periodo di raffreddamento di

10-15 minuti durante il quale la macchina rimarrà accesa.

N.B. La manopola deve essere sempre girata in senso orario (fig. 9)

■ Pulsante ACCESO/SPENTO: Premere questo pulsante per far

partire il ciclo di asciugatura (la spia di controllo si accenderà) (fig. 10).

sità.

Importante: Alla fine del ciclo di asciugatura, scollegare l’asciugatrice dalla rete per impedire che un bambino possa eventualmente metterla in funzione.

SM1775

0 1

■ Pulsante asciugatura delicata o energica: premendo questo

pulsante si può scegliere il tipo di asciugatura che verrà effettuata: Energica o delicata (fig.11).

Page 8

UTILIZZO DELLA MACCHINA

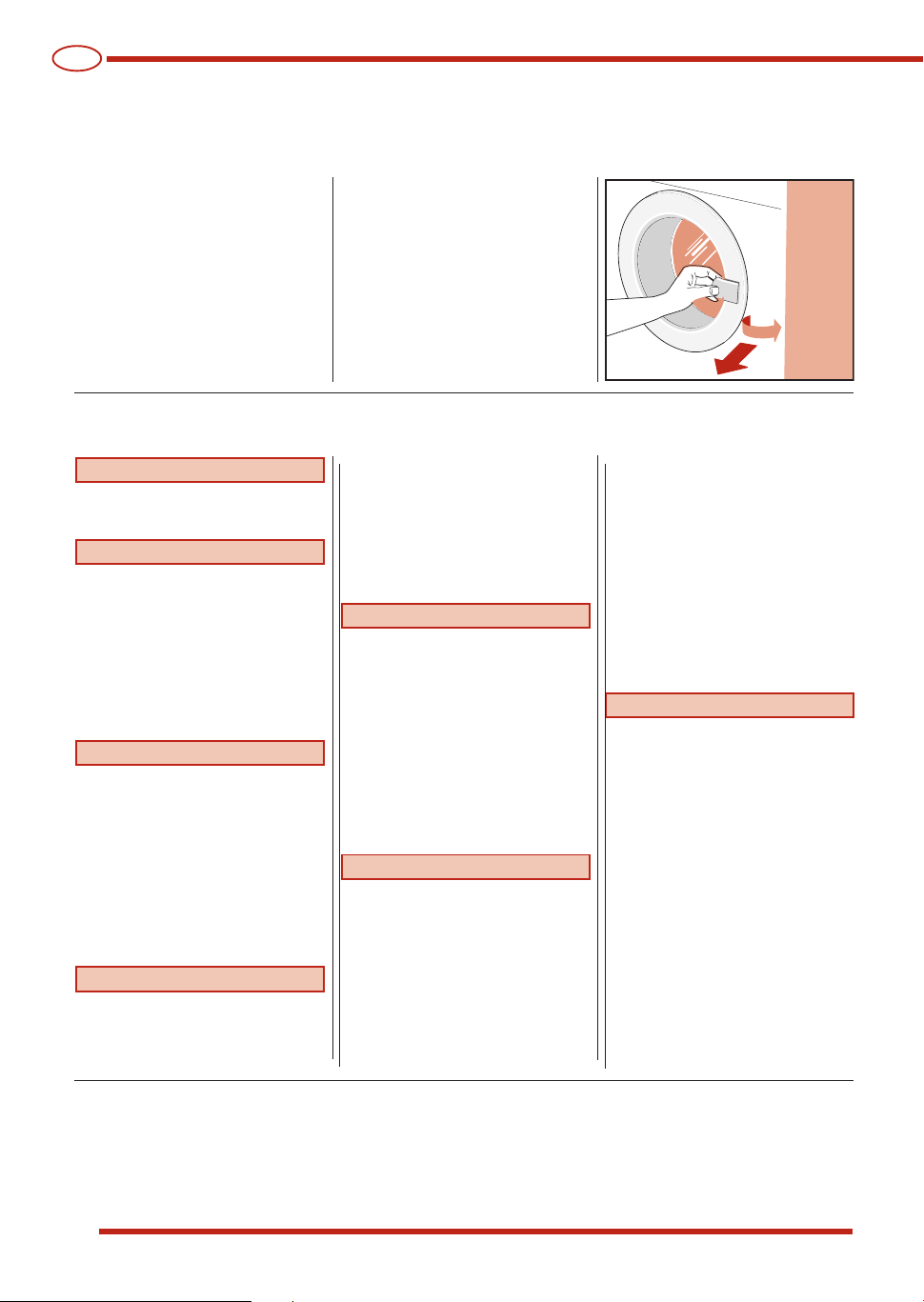

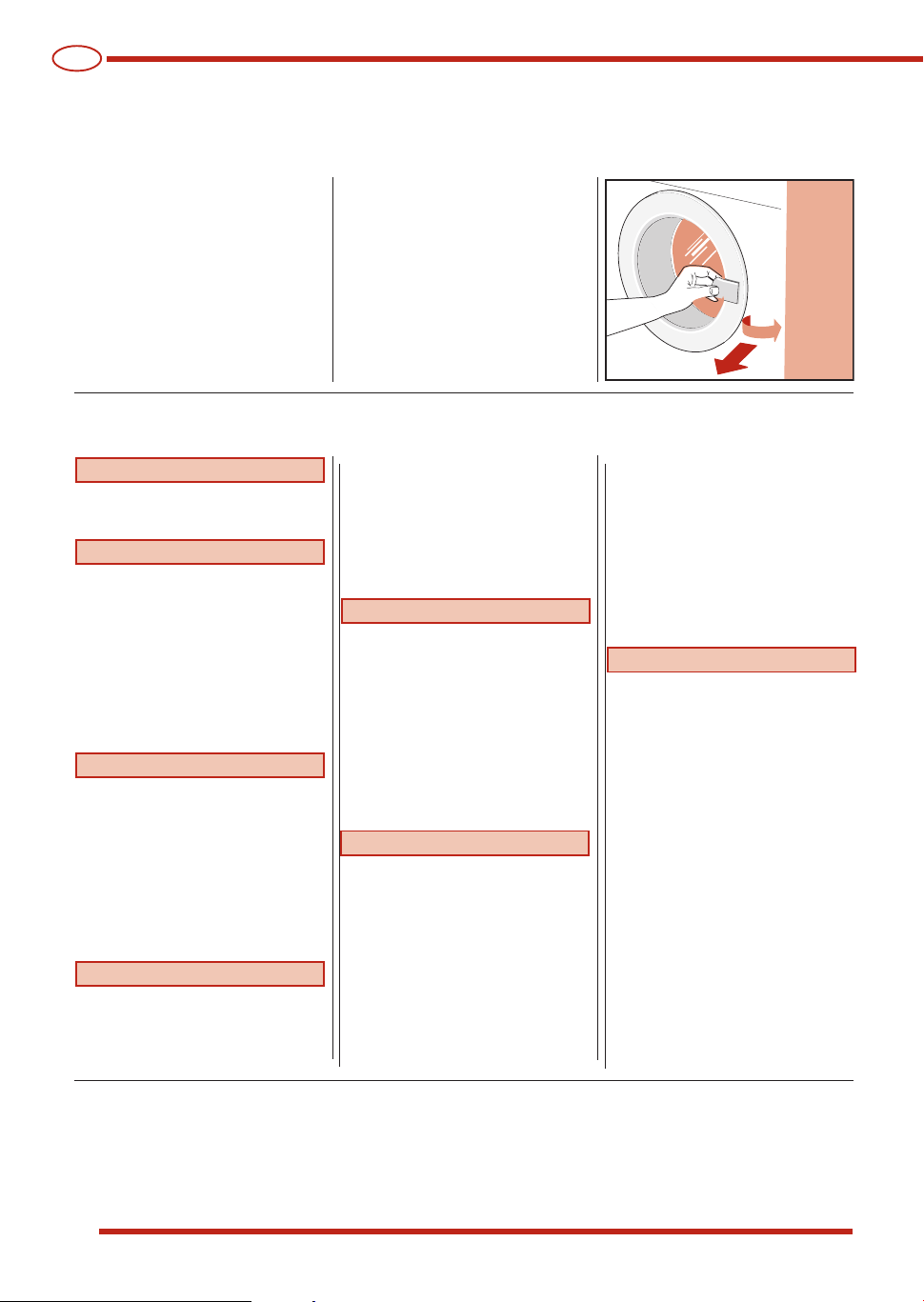

L’asciugatrice è del tipo a carico frontale. Tirare la maniglia in avanti senza forzare, qundi aprire delicatamente l’oblò. La macchina si arresta quando viene aperto l’oblò durante il ciclo d’asciugatura.Il cestello continua a girare, poi rallenterà fino ad arresto completo.

Importante:

■ Durante il ciclo d’asciugatura,

la biancheria sarà naturalmente calda.

La biancheria viene raffreddata durante il ciclo di raffreddamento (ultimi minuti indicati sulla manopola programmatore).

PER ASCIUGARE LA BIANCHERIA CORRETTAMENTE

Seguire i seguenti punti: A

▼ Centrifugare la biancheria.

▼ Dividere la biancheria per tipo

o per fibre di tessuto.

▼ Chiudere cerniere e allaccia-

re bottoni, ricordandosi di vuotare le tasche dei capi d’abbigliamento.

▼ Rivoltare i pullover.

▼ Aprire l’oblò. ▼ Caricare la biancheria nel ce-

stello, ricordando di caricare le lenzuola da un angolo.

▼ Si raccomanda di caricare

capi piccoli e grandi insieme.

▼ Chiudere l’oblò. ▼ Asciugarsi le mani (non tocca-

■ Non aprire mai l’oblò durante

la fase di asciugatura per evitare bruciature a causa del vapore caldo o della biancheria stessa.

■ Far girare la macchina alcuni

minuti sulla sezione “raffreddamento” se si desidera interrompere il ciclo di asciugatura.

re mai apparecchiature elettriche con le mani bagnate).

▼ Verificare che il pulsante ON/

OFF sia su OFF.

▼ Inserire la spina nella presa

elettrica.

▼ Scegliere il ciclo di asciugatu-

ra più indicato (Vedere tabella programmi).

▼ Impostare il selettore timer sul

tempo d’asciugatura richiesto.

▼ Premere il pulsante ON/OFF

per avviare la macchina.

▼ Per arrestare la macchina du-

rante il ciclo d’asciugatura basta aprire l’oblò (il cestello cesserà di girare)

▼ Per continuare il ciclo d’asciu-

gatura chiudere l’oblò.

▼ Durante il ciclo d’asciugatura,

OBLÒ

aumentare o ridurre il tempo d’asciugatura mediante il selettore timer, girando la manopola in senso orario.

▼ Per far asciugare perfettamen-

te capi di grosse dimensioni, raccomandiamo di arrestare la macchina e togliere la biancheria più volte nel corso del ciclo d’ asciugatura.

▼ Dopo aver tolto la biancheria

asciutta, pulire il filtro nel modo seguente:

- sollevare il filtro;

- aprirlo e pulirlo con una spazzola morbida;

- chiuderlo e rimetterlo in sede;

- il filtro dovrà essere lavato periodicamente con acqua saponata per rimuovere anche le più piccole particelle.

▼ Scollegare la spina dalla pre-

sa.

PRECAUZIONI PER TESSUTI

In caso di dubbi sul tipo di tessuto, controllare l’etichetta sul capo stesso. Quasi tutti i capi che possono essere asciugati indicano specificamente che sono idonei per asciugatura a macchina.

Per evitare l’elettricità statica sui capi, durante i cicli di risciacquo della lavatrice usare un ammorbidente. Togliere subito dal cestello i capi sintetici per evitare che sgualciscano.

SM1775

Page 9

UTILIZZO DELLA MACCHINA

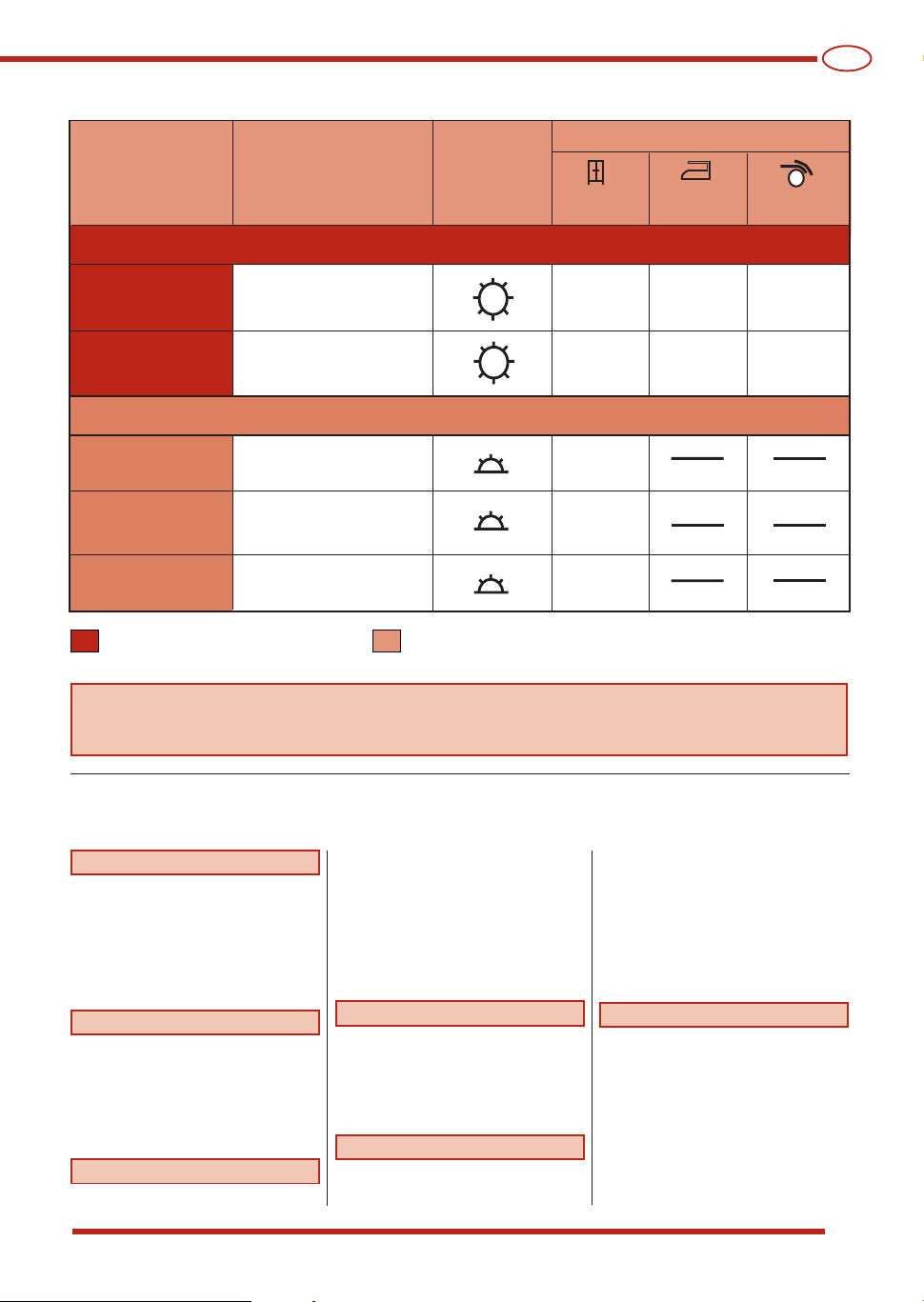

TABELLA PROGRAMMI

Tipo di

Tessuto

Peso di biancheria

asciutta

asciugatura

utilizzare

PROGRAMMA A CONTROLLO TIMER

Cotone/

5,0 kg

Lino

Cotone/

2,5 kg

Lino

PROGRAMMA A CONTROLLO TIMER

Sintetici Sintetici

2,5 kg

1,5 kg

delicati

Tessuti misti

ASCIUGATURA ENERGICA ASCIUGATURA DELICATA

2,0 kg

Tempi in minuti

Asciugatura

da armadio

80-120 min.

50-80 min.

60-100 min.

50-80 min.

40-60 min.

Asciugatura

da ferro

60-100 min.

40-60 min.

Asciugatura un po umida

50-80 min.

30-50 min.

Importante: Il tempo di asciugatura dipende da diversi fattori: peso, dimensione dei capi, tipo di tessuto, umidità. I capi ben strizzati asciugano prima. Per evitare che i capi sgualciscano, non sovraccaricare l’asciugatrice.

PESI BIANCHERIA

I pesi indicati sono approssimativi e possono variare a seconda del processo di lavorazione, qualità e finitura.

Biancheria da letto

Coperta imbottita 700 g Lenzuola 550 g Lenzuola di sopra 600 g Federa cuscino 180 g

Lino per la casa

Asciugapiatti 90 g Asciugabicchieri 70 g Asciugamano grezzo 20 g Salvietta bagno 200 g

Altri capi di biancheria

Accappatoio 1200 g

SM1775

Salvietta bagno 800 g Camicia donna 300 g Camicia uomo 600 g Camicie donna/uomo in tessuto sintetico 300 g

Lino da tavola

Tovaglia 250 g Tovaglia grande 1000 g Tovaglioli 80 g

Abbigliamento uomo

Camicia lava e indossa 250 g Canottiera (senza maniche) 120 g

Mutande 80 g Mutandoni 250 g Pigiama 480 g Camicia da notte 400 g Fazzoletti 25 g

Abbigliamento donna

Camicia 100 g Maglietta 100 g Mutandine 80 g Sottoveste 150 g Camicia da notte 180 g Pigiama 450 g Fazzoletti 15 g

Page 10

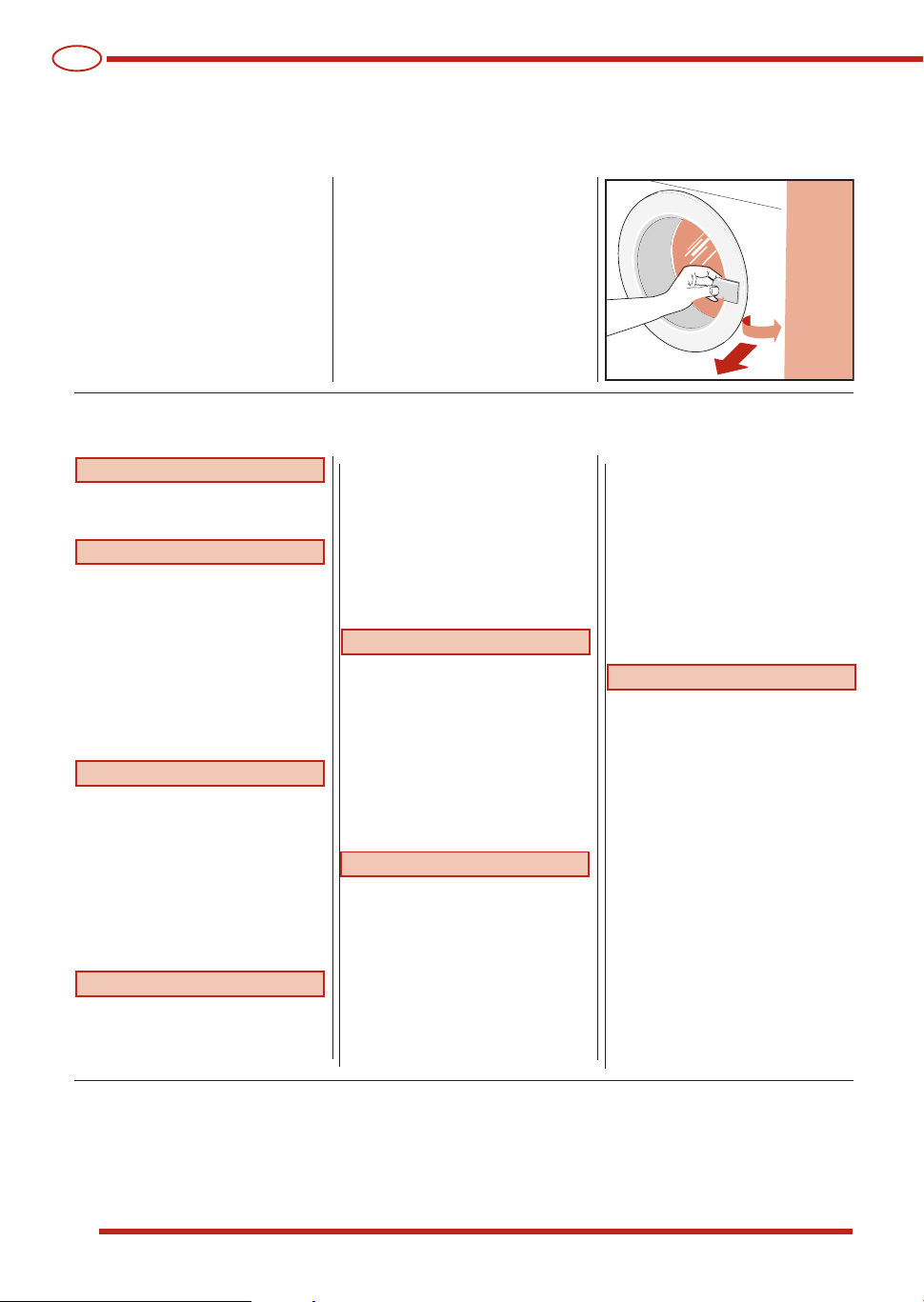

MANUTENZIONE

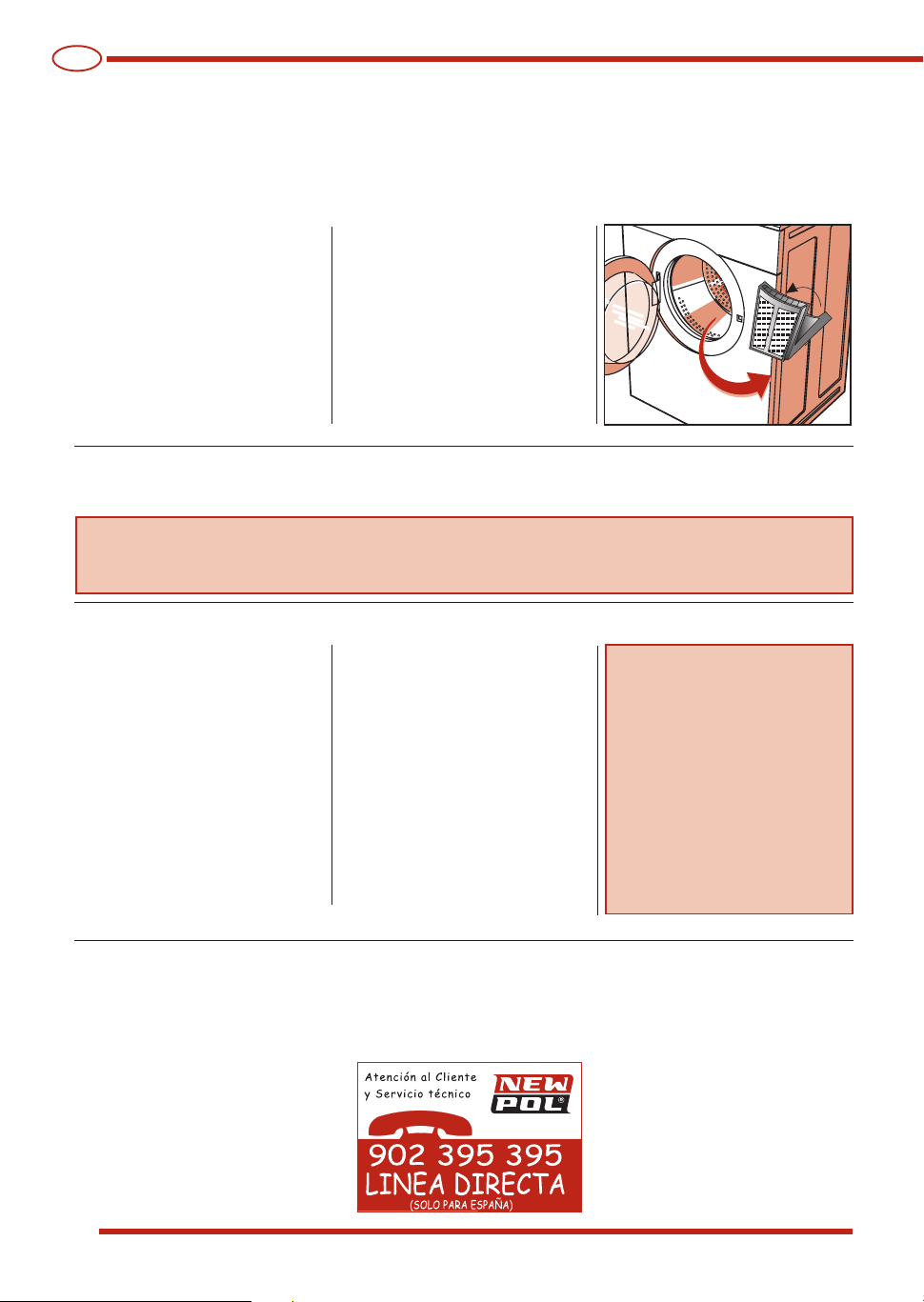

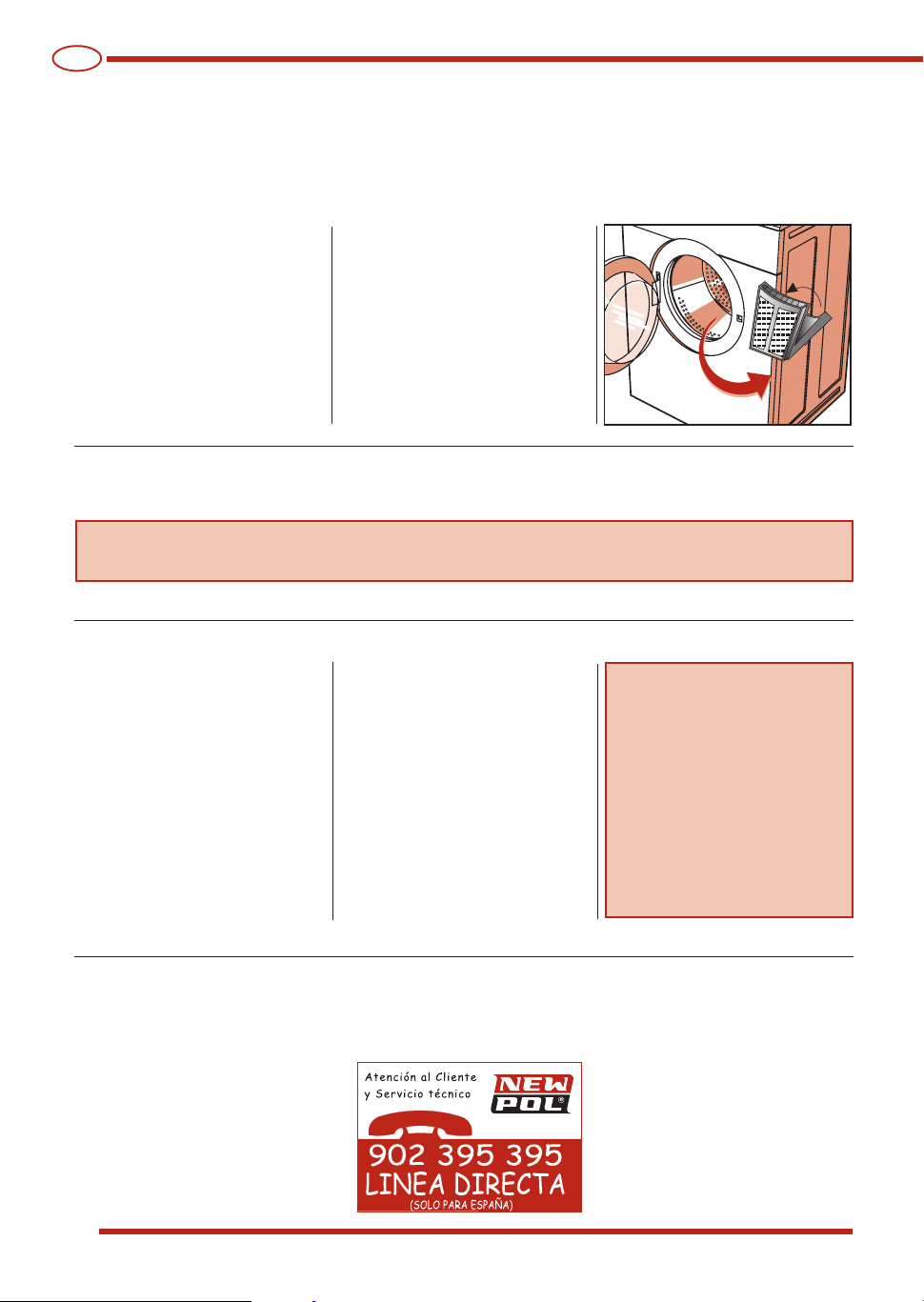

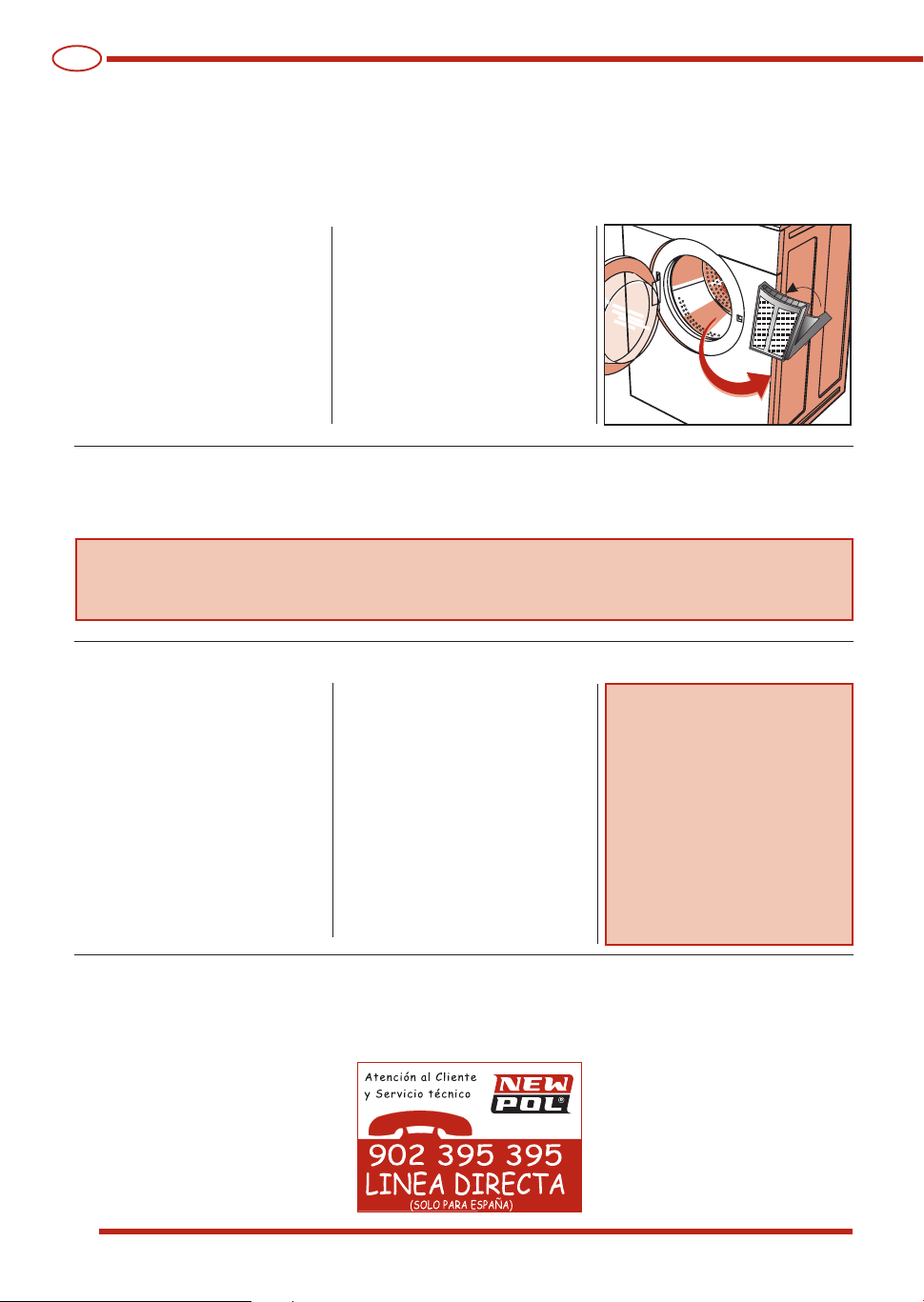

PULIZIA DEL FILTRO

Per garantire risultati ottimali di asciugatura in ogni circostanza, ricordare che il filtro deve essere sempre pulito. Ricordare di controllare e pulire il filtro dopo ogni ciclo d’asciugatura.

Importante:

Pulire il filtro solo a macchina fredda! Per la pulizia del filtro seguire questa procedura:

▼ Aprire l’oblò. ▼ Tenere il filtro con entrambe le

mani e spingere verso l’alto per toglierlo.

▼ Allargare leggermente il bor-

do superiore del filtro ed aprire il filtro.

▼ Togliere la lanugine.

Tutte le apparecchiature elettriche sono soggette a guasti. Si ricordi che in questi casi si dovrà chiamare un elettricista qualificato. Potrete comunque risolvere voi stessi molti dei problemi che si verificano.

Importante: In caso di cattivo funzionamento, si ricordi di scollegare immediamente la macchina dalla rete d’alimentazione.

Prima di chiamare il nostro Centro Assistenza,verificare i punti di seguito indicati.

Se la macchina non parte

• assicurarsi che:

1) Verificare di aver effettuato il collegamento all’alimentazione di rete.

2) Verificare che la presa sia efficiente:

2a) è saltato il fusibile? (Il con-

trollo è facile, basta collegare un’altra apparecchiatura come una lampada da tavolo).

2b) Sono state seguite tutte le

istruzioni del manuale

▼ Chiudere il filtro accertandosi

che la chiusura ritorni in posizione corretta.

▼ Pulire le guide di scorrimento

del filtro della macchina se necessario con un aspirapolvere.

▼ Posizionare il filtro sulle sue

guide di scorrimento (fig. 13).

INDIVIDUAZIONE GUASTI

SOLUZIONE DEI PROBLEMI

d’istruzioni?

Se la macchina non parte

• assicurarsi che:

1) L’oblò è stato chiuso correttamente.

La biancheria non si asciuga

• assicurarsi che:

1) E’ possibile che il tubo scarico aria sia piegato o ritorto.

2) E’ possibile che il filtro sia intasato. (Si ricordi che quando si apre l’oblò, le parti interne dell’asciugatrice e la biancheria possono essere molto calde).

Se dopo l’esecuzione delle funzioni descritte, l’apparecchio continua a non funzionare correttamente segnalare il difetto al centro assistenza tecnica autorizzato più vicino. Si prega cortesemente di comunicare il modello, il numero di fabbricazione ed il tipo di guasto. Queste informazioni permettono all’operatore dell’assistenza tecnica di procurarsi le parti di ricambio necessarie e, quindi, garantiscono una veloce ed efficace esecuzione della riparazione.

ACCESSORI OPTIONAL

È disponibile presso il vostro venditore l’accessorio per completare la diversa installazione che vi permetterà di fissare la vostra asciugatrice sopra una lavabiancheria carica frontale per poter economizzare lo spazio. Il modello di macchina che vi permetterà di fare questo montaggio vi sarà consigliato dal vostro installatore

SM1775

Page 11

ENGLISH

Dear Customer,

Thank you for having chosen our product. Please read these instructions carefully before connecting and using the appliance.

A knowledge of the operating principles will help guarantee correct and safe use of the appliance. If the appliance is sold or handed over for use by others, remember to give the new user the instruc-

tion booklet.

CONTENTS

NOTES AND ADVICE FOR THE USER 3-4

• Technical information 3

DESCRIPTION OF THE APPLIANCE 5 INSTALLING THE APPLIANCE 6-7

• Installation 6

• Levelling the appliance 6

• Connecting the air exhaust tube 6

• Connecting to the mains supply 7

USING THE APPLIANCE 7-9

• Description of the functions 7

• Door 8

• Drying the washing correctly 8

• Precautions for fabrics 8

• Program table 9

• Weights of washing 9

MAINTENANCE 10

• Cleaning the filter 10

• Fault finding 10

• Resolving problems 10

• Optional accessories 10

NOTES AND ADVICE FOR THE USER

Width cm.:

Dimensions:

MODEL:

Height cm.:

Depth cm.:

Max. capacity

SERIAL NUMBER: DATE OF PURCHASE:

SM1775

Power rating

Voltage

see characteristics plate

59.5

85.0

57.0

5 kg (

dry

)

Page 12

NOTES AND ADVICE FOR THE USER

■ This appliance has been de-

signed for use as a domestic drier. Any other use is considered as improper and therefore dangerous.

■ Keep this instruction book

near to the appliance always, in order that it can be easily consulted when necessary.

■ Any modifications or attempts

to interfere with the appliance can be dangerous for the user and may damage the product.

■ On delivery of the appliance,

check that it has not been

damaged during transport. If any damage is discovered, report the matter to the retailer immediately.

■ During the drying cycle, the air in

the room is ducted through the back of the appliance. Do not cover the drier with washing or any other items.

■ When positioning the appli-

ance, ensure that the power supply cable is not kinked or squashed and is accessible.

■ Remember that the door glass

and exhaust tube will heat up

during a drying cycle and can reach temperatures of up to 60°. Do not touch these parts before the cooling cycle has been completed.

■ The appliance must not be used

by children unless supervised.

■ Never dry washing that has been

in contact with chemical agents such as dry-cleaning fluids

These products are volatile by nature and could cause an explosion.

■ Do not dry items with parts

containing foam rubber or

Never insert or remove the plug from the mains socket with wet hands.

Do not expose the appliance to atmosphe-ric agents.

The machine must be connected to a mains socket fitted with an efficient earth comply-ing with current safety standards.

When servicing or cleaning the appliance, remember to disconnect it from the mains supply.

Do not use extension leads or multiple plug adapters to connect the appliance to the mains supply.

Do not pull the power supply cable to unplug the appliance from the mains supply. Pull the plug only.

SM1775

Page 13

NOTES AND ADVICE FOR THE USER

rubber in general, in that the material could melt and damage other items or even the appliance itself.

■ If the appliance is sold or

given away, remember to hand over this instruction book with it. This will help the new owner use the drier both correctly and safely.

■ Do not attempt to repair any

appliance faults alone, in that repairs carried out by a non-

professional may cause serious damage and will nullify any rights to repairs under guarantee.

■ Repairs to the appliance can

only be carried out by personnel authorised by the customer service centres. All repairs must make use of original spare parts only.

■ Spin dry or wring the wash-

ing well before loading it into the drier. Spun dry washing will dry quicker.

■ Clean the filter thoroughly

each time the drier is used in order to guarantee perfect air circulation.

THE MANUFACTURER WILL NOT BE HELD RESPONSIBLE FOR ANY INCIDENTS RESULTING FROM NON-COMPLIANCE WITH SAFETY STANDARDS OR THE REQUIREMENTS OF THIS INSTRUCTION BOOK.

DESCRIPTION OF THE APPLIANCE

The drier is a domestic appliance capable of drying any type of fabric at any time.

■ The machine has been con-

structed in steel panels which have been treated and painted to guarantees that its aesthetic qualities remain unaltered over time.

■ The motor and all moving

parts have been designed and manufactured to guarantee the minimum possible noise levels

■ The control panel has been

designed to enable the user to run the desired drying program without difficulty.

■ The wide door makes loading

and unloading the washing much easier.

1 - ON/OFF button

2 - Delicate or energetic

drying button

3 - Drying time control

knob

4 - Spin function active in-

dicator light

5 - Door

SM1775

9 10

6 - Filter

7 - Adjustable feet

8 - Exhaust outlet

9 - Outlet coupling

10- Exhaust tube

11- Tube support

1243

Page 14

INSTALLING THE APPLIANCE

INSTALLATION

Installation must be carried out by qualified personnel in line with the instructions supplied by the manufacturer. Incorrect installation may result in damage and injury.

■ IInstall the drier near to a win-

dow to facilitate the evacuation of the damp air from the drier.

■ The exhaust tube must be

used to prevent condensation, and must be inserted in hole A at the bottom of the back panel of the appliance (fig. 3).

■ Place the filter in its normal

position as shown (fig. 4).

■ Clean the inside of the drying

drum using a damp cloth to remove any dust deposits.

■ Never cover the air intake at

the back of the appliance.

Adjustable feet. Place the drier upright so that it rests firmly on all four feet. Level the drier by adjusting the feet as follows:

■ Lift the drier slightly.

■ Adjust the feet to the correct

height (fig. 5). (Do not unscrew the feet to

CONNECTING THE AIR EXHAUST TUBE

Connect the exhaust tube to the outlet on the back of the drier (fig.6), as follows:

■ Connect one end of the tube to

the connector piece supplied.

■ Rotate the connecting piece (to-

gether with the tube) anticlockwise in the drier outlet hole.

■ Carry the tube away from the

back of the drier to the left or

LEVELLING THE DRIER

much and do not use a screwdriver).

n Lower the drier.

A badly levelled machine may cause damage to the bearings and lead to their premature wear. This drier does not need to be anchored to the floor.

right by means of the recess at the bottom of the drier body.

■ Position the other end of the tube

near to a window or a ventilation outlet on an external wall. If this is not possible, ensure that the room is well ventilated when the drier is being used. Use the support supplied to anchor the tube (fig. 7).

Important: The air exhaust tube must be connected even if the air is not discharged outdoors, otherwise the drier will re-absorb the discharged damp air and thus prolong the drying time. Damp air can also damage the drier. Although the air discharged from the exhaust tube is only warm and damp and does not constitute a danger, it must never be directed towards people, animals or plants.

Important: The exhausted air must not be conveyed to a chimney discharging fumes generated by gas or other fuel burning appliances.

SM1775

Page 15

INSTALLING THE APPLIANCE

■ Make sure that the voltage in-

dicated on the identification plate attached to the back of the appliance corresponds to that of the mains supply.

■ All cutouts, electric wiring and

mains sockets must have a rating such that enables them to support the maximum load indicated on the identification plate.

■ The mains supply to which the

appliance is connected must be fitted with an earthing system. If this is not the case, the manufacturer will not be held liable for any incidents that

USING THE APPLIANCE

DESCRIPTION OF THE FUNCTIONS

ELECTRICAL CONNECTION

nected to the mains supply using indirect methods such as extension leads or multiple adapters.

■ Position the appliance so that

the power supply cable is easily accessible for disconnec-

may occur (fig. 8).

■ If the power supply cable is

damaged in any way, contact the appropriate specialised customer technical service centre.

■ The drier must not be con-

■ Drying time control knob: Rotate the knob to select the required

drying times (fig._9). Refer to the program table to select the program according to the type of fabric.

■ At the end of each drying cycle, the appliance effects a 10 – 15

minute cooling cycle, during which time the appliance is still switched on.

tion when the need arises.

Important: On completion of the drying cycle, disconnect the appliance from the mains supply to prevent young children from operating the drier.

SM1775

N.B. The timer knob must always be rotated clockwise (fig. 9).

■ ON/OFF button: Press this button to start the drying cycle (the

indicator will light up) (fig. 10).

■ Delicate or energetic drying button: This button is used to se-

lect the type of drying cycle to run: Energetic or delicate (fig.11).

Page 16

USING THE APPLIANCE

DOOR

The drier is the front-loading type. Pull the handle outwards, without forcing it, and gently open the door. The appliance will stop if the door is opened during a drying cycle. The drum will continue to rotate for a while, slowing down gradually to a stop.

Important:

■ Obviously, during a drying

cycle the washing in the drum will be hot. The washing is cooled during the cooling cycle (the last few minutes indicated on the programmer knob).

■ To avoid being scalded by

DRYING THE WASHING CORRECTLY

Follow the procedure below:

steam or burned by the hot washing, do not open the door during the drying phase.

■ If the need arises to interrupt

the drying cycle, allow the drier to rotate for a few minutes in the cooling cycle.

▼ Spin the washing.

▼ Separate the items into types

or fabrics.

▼ Close any zips and fasten but-

tons and remember to empty the pockets of any clothing.

▼ Turn jumpers inside out.

▼ Open the door ▼ Load the washing in the drum

and remember to load sheets from a corner first.

▼ It is advisable to load small

and large items together.

▼ Close the door ▼ Dry your hands (never touch

electric appliances with wet hands).

▼ Make sure that the ON/OFF

button is OFF.

▼ Insert the plug in the mains

socket.

▼ Select the drying cycle recom-

mended for the load (see program table).

▼ Set the timer knob to the re-

quired drying time.

▼ Press the ON/OFF button to

start the cycle.

▼ To stop the machine during a

drying cycle, simply open the door (the drum will slow down then stop).

▼ To continue the drying cycle,

close the door

▼ The drying time can be re-

duced or increased during the drying cycle by rotating the timer knob clockwise.

▼ In order to ensure that large

items dry perfectly, stop the machine and remove the washing a number of times during the drying cycle.

▼ After having removed the dry

washing, clean the filter as follows:

- Lift the filter

- Open it and clean it using a soft brush

- Close it and replace it in its seating

- The filter must be washed periodically using soapy water in order to remove very small particles.

▼ Unplug the appliance from the

mains supply.

PRECAUTIONS FOR FABRIC TYPES

In the case of doubt as to the type of fabric, read the label on the item itself. Almost all items that can be machine dried have this information specified on the label. To avoid static electricity being generated in the items, add a conditioner to the rinse cycle of the washing machine.

Remove synthetic materials from the drum immediately to prevent them from creasing.

SM1775

Page 17

USING THE APPLIANCE

PROGRAM TABLE

Type of

Fabric

Weight of dry

washing

drying to

utilise

TIMER CONTROLLED PROGRAM

Cotton/

5,0 kg

Linen

Cotton/

2,5 kg

Linen

Synthetics

Delicate

2,5 kg

1,5 kg

synthetics

Mixed

fabrics

ENERGETIC DRYING DELICATE DRYING

2,0 kg

Times in minutes

Wardrobe

dry

80-120 min.

50-80 min.

60-100 min.

50-80 min.

40-60 min.

Iron dry Slightly

60-100 min.

40-60 min.

damp

50-80 min.

30-50 min.

Important: The drying time is dependent on a number of factors: weight, size of the items, type of fabric, degree of dampness. Well wrung/spun items dry quicker. To prevent items from creasing, do not overload the drier.

WASHING WEIGHTS

The indicated weights are approximate and may vary according to their manufacture, quality and finish.

Bedding

Quilt 700 g Bottom sheet 550 g Top sheet 600 g Pillowcase 180 g

Household linen

Tea towel (dishes) 90 g Tea towel (glasses) 70 g Flannel 20 g Hand towel 200 g

Other linen items

Bath robe 1200 g

SM1775

Bath towel 800 g Lady’s blouse 300 g Man’s shirt 600 g Blouse/shirt in synthetic

material 300 g

Table linen

Tablecloth 250 g Large tablecloth 1000 g Napkin 80 g

Men’s clothing

Wash ‘n wear shirt 250 g Vest (sleeveless) 120 g

Briefs 80 g Long johns 250 g Pyjamas 480 g Nightshirt 400 g Handkerchief 25 g

Ladies’ clothing

Blouse 100 g Jumper 100 g Briefs 80 g Slip 150 g Nightdress 180 g Pyjamas 450 g Handkerchief 15 g

Page 18

MAINTENANCE

CLEANING THE FILTER

In order to guarantee optimum drying results under all circumstances, remember that the filter must be cleaned regularly. Remember to check and clean the filter after each drying cycle.

Important:

The filter must only be cleaned when the appliance is cold! Clean the filter following the procedure described below:

▼ Open the door. ▼ Grasp the filter in both hands

and push it upwards to remove it.

▼ Carefully widen the top edge

and open the filter.

▼ Remove the woollen particles. ▼ Close the filter, making sure

All electric appliance may breakdown at some time. Remember to call a qualified electrician in these cases. However, many problems can be resolved without the need for external intervention.

Important: If a fault occurs, disconnect the appliance from the mains supply immediately. Before calling the customer service centre, check the points listed below.

If the drier doesn’t start

• Check that:

1) The appliance is plugged into the mains supply.

2) The mains socket is working correctly: 2a)The fuse has not

blown. (Check by plugging in another appliance such as a table lamp).

2b) All the instructions in

the manual have been

that the catch closes at the correct position.

▼ Clean the filter slide guides on

the appliance, using a vacuum cleaner if necessary.

▼ Reposition the filter in the slide

guides (fig. 13).

FAULT FINDING

RESOLVING PROBLEMS

followed.

If the drier doesn’t start

• Check that:

1) The door is closed properly.

The washing does not dry

• Check that:

1) The air exhaust tube is not twisted or kinked.

2) The filter is not blocked. (Remember that when the door is opened, the internal parts of the drier and the washing may be very hot).

If, after all these checks have been carried out, the appliance still does not work, inform the nearest customer service centre. When contacting the service centre, inform them of the appliance model, serial number and type of fault. This information will help the service centre operator in procuring the necessary spare parts, thus guaranteeing a speedy and efficient repair.

OPTIONAL ACCESSORIES

The retailer can provide an accessory to enable the drier to be mounted on top of a front-loading washing machine, thus saving space. The installer will inform you of the appliance model for which this option is possible.

SM1775

Page 19

ESPAÑOL

Estimado Cliente,

Le damos las gracias por haber elegido uno de nuestros productos. Le rogamos leer cuidadosamente las instrucciones para el uso antes de la conexión y el uso de la máquina.

Conocer los principios de funcionamiento le garantizará un uso correcto y seguro del aparato. En caso de venta, o bien de cesión de la secadora, recuerde entregar el manual de uso al nuevo

Propietario.

ÍNDICE

NOTAS Y CONSEJOS PARA EL USUARIO 43-45

• Datos técnicos 43

DESCRIPCIÓN DE LA MÁQUINA 45 INSTALACIÓN DE LA MÁQUINA 45-47

• Instalación 45

• Puesta en plano del secador 46

• Conexión del tubo de evacuación del aire 46

• Conexión a la instalación eléctrica 47

USO DE LA MÁQUINA 47-49

• Descripción de las funciones 47

• Puerta 48

• Para secar correctamente la ropa 48

• Precauciones con los tejidos 48

• Tabla de los programas 49

• Pesos de la ropa 49

MANTENIMIENTO 50

• Limpieza del filtro 50

• Investigación de las averías 50

• Solución de los problemas 50

• Accesorios opcionales 50

NOTAS Y CONSEJOS PARA EL USUARIO

DATOS TÉCNICOS

5 kg (

59.5

85.0

57.0

secos

)

Ancho cm.:

Dimensiones:

MODELO:

Altura cm.:

Profundidad cm.:

Capacidad Máx

Potencia Nominal

Tensión

NÚMERO DE FABRICACIÓN: FECHA DE ADQUISICIÓN:

SM1775

ver etiqueta características

.................................................................................................................................................................................................

Page 20

NOTAS Y CONSEJOS PARA EL USUARIO

■ El empleo de este aparato

debe ser el de secadora para uso doméstico, cualquier otro empleo debe considerarse impropio y por lo tanto peligroso.

■ Conserve siempre el presen-

te manual de uso, cerca de la secadora para poder consultarlo rápidamente en caso de necesidad.

■ Cualquier modificación o in-

tento de manipulación del aparato puede ser peligroso para el usuario y provocar daños al producto.

■ A la entrega del electrodo-

méstico, verifique que esté

íntegro sin daños debidos al transporte. Si detecta algún daño diríjase al revendedor.

■ Durante el ciclo de secado, el

aire de la habitación es encauzado a través del lado posterior del electrodoméstico. No cubra la secadora con ropa u otras cosas.

■ Al posicionar el aparato verifi-

que que el cable de alimentación no quede plegado ni comprimido y quede accesible para eventuales intervenciones.

■ Recuerde que durante el ciclo

de secado, el vidrio de la puerta y el tubo de vaciado se ca-

lientan hasta a una temperatura de 60°. No toque estas partes antes que termine el ciclo de enfriamiento.

■ Está prohibido que los niños

usen la máquina sin vigilancia.

■ No haga secar nunca prendas

de ropa que hayan estado en contacto con agentes químicos como por ejemplo líquidos para la limpieza en seco.

En efecto, éstos son de naturaleza volátil y pueden causar explosiones.

■ No seque prendas que tengan

esponja de goma o partes de goma, porque pueden disolver-

No conecte o desconecte el enchufe de la toma de corriente con las manos mojadas.

No exponga el aparato a los agentes atmosféricos.

La máquina debe conectarse a una toma de corriente eléctrica provista de puesta a tierra y conforme a las exigencias de seguridad.

Al ejecutar las revisiones o la limpieza recuerde desconectar el aparato de la toma de corriente eléctrica.

Está prohibido conectar la máquina a la toma eléctrica utilizando extensiones o enchufes múltiples.

Si desea desconectar la máquina de la toma de corriente tire del enchufe y no del cable eléctrico.

SM1775

Page 21

NOTAS Y CONSEJOS PARA EL USUARIO

se y dañar otras prendas de ropa o incluso el mismo electrodoméstico

■ Si vende o regala el electro-

doméstico recuerde entregar también el presente manual que permitirá al nuevo propietario utilizar la secadora en modo correcto y seguro

■ No intente reparar usted mis-

mo las averías del aparato porque las reparaciones efectuadas por alguien no profesional pueden provocar serios

daños y anulan el derecho a las reparaciones en garantía

■ Las reparaciones del aparato

pueden ser efectuadas exclusivamente por el personal autorizado de los centros de asistencia. En las reparaciones deben utilizarse exclusivamente piezas de recambio originales

■ Centrifugue o estruje bien la ropa

antes de cargarla en el secador. La ropa bien centrifugada se seca más de prisa.

■ Limpie bien el filtro cada vez

que utiliza la secadora, para garantizar una perfecta circulación del aire.

LA EMPRESA PRODUCTORA RECHAZA CUALQUIERA RESPONSABILIDADES POR EVENTUALES ACCIDENTES PROVOCADOS POR LA NO OBSERVANCIA DE LAS NORMAS DE SEGURIDAD Y DE LAS INSTRUCCIONES PARA EL USO

DESCRIPCIÓN DE LA MÁQUINA

La máquina es un electrodoméstico que seca cualquier tipo de tejido cuando Usted quiere.

■ La estructura ha sido realizada

con paneles de chapa tratados y barnizados de modo que sus cualidades estéticas permanezcan inalteradas en el tiempo.

■ El motor y todas las piezas en

movimiento han sido estudiadas y realizadas para garantizar el máximo silencio.

■ El tablero de mandos permite

utilizar fácilmente todos los secados deseados.

■ La puerta, muy amplia facilita la

carga y descarga de la ropa.

1 - Pulsador ON/OFF

2 - Pulsador secado delicado o

enérgico

3 - Perilla de regulación de los

tiempos de secado

4 - Luz de control de secado

encendido

5 - Puerta con vidrio

SM1775

9 10

6 - Filtro

7 - Pies regulables

8 - Salida de descarga

9 - Racor de empalme

10 - Tubo de descarga

11 - Soporte tubo

1243

Page 22

INSTALACIÓN DE LA MÁQUINA

INSTALACIÓN

La instalación tiene que ser efectuada por personal profesional calificado, según las instrucciones del constructor, porque una instalación incorrecta puede causar daños a personas y o cosas.

■ Instalar el secador cerca de una

ventana para facilitar la evacuación del aire húmedo.

■ Utilizar el tubo de evacuación del

aire para evitar la condensación y fijarlo en el orificio A. situado en la parte posterior inferior de la máquina, (fig. 3).

■ No cubra nunca las tomas del

aire situadas detrás de su aparato.

■ Ponga el filtro en la posición de

PUESTA EN PLANO DE LA SECADORA

Pies regulables. Ponga la seca-

dora en posición vertical de modo que se apoye firmemente en los cuatro pies. Nivele la máquina ajustando los pies como se describe a continuación

■ Levante ligeramente la máquina.

■ Regule los pies a la altura jus-

ta,( fig. 5). (No destornille de-

CONEXIÓN DEL TUBO DE EVACUACIÓN DE AIRE

Conecte el tubo de descarga de aire a la salida de descarga en la parte posterior de la secadora,( fig.6).

■ Conecte un extremo del tubo al

racor suministrado.

■

Girar el racor (junto con el tubo) en sentido antihorario en la boca de descarga de la secadora.

■ Empuje el tubo fuera de la parte

posterior de la máquina a la izquierda o a la derecha a través

uso, (fig. 4).

■ Limpie el interior de la cuba de

masiado los pies y no use destornilladores.)

■ Baje la máquina.

Una máquina mal nivelada puede dañar los cojinetes y desgastarse prematuramente. Esta secadora no necesita fijarse al suelo.

del hueco en el fondo del cajón de la máquina.

■ Posicione el otro extremo del

tubo cerca de una ventana o de una salida de ventilación hacia el exterior. Si esto no es posible, controle que el local esté bien ventilado cuando usa la máquina. Use el soporte suministrado para fijar el tubo, (fig. 7).

secado con un paño húmedo para eliminar el polvo que allí se deposita.

Importante: El tubo de descarga del aire tiene que estar conectado aunque el aire no se descargue al exterior porque de otro modo la secadora reabsorbe el aire húmedo descargado y prologa el ciclo de secado. Además el aire húmedo puede dañar la secadora. Del tubo de descarga del aire se descarga sólo aire caliente y húmedo que de por sí no es peligroso, pero que en todo caso no debe dirigirse hacia las personas, animales, plantas.

Importante: El aire que sale no debe ser descargado en una cañería utilizada para la descarga de los humos generados por aparatos que queman gas u otros combustibles.

SM1775

Page 23

INSTALACIÓN DE LA MÁQUINA

■ Verifique que la tensión

eléctrica indicada en los datos técnicos de la etiqueta situada en la parte posterior del aparato, corresponda a la de la red eléctrica.

■ Los dispositivos salvavidas,

cables eléctricos y toma de la red deben tener parámetros que permitan soportar la carga máxima indicada en la etiqueta.

■ La toma de corriente a la cual

se conecta la máquina debe estar dotada de puesta a tierra. En caso contrario, el productor rechaza cualquier res-

USO DE LA MÁQUINA

DESCRIPCIÓN DE LAS FUNCIONES

CONEXIÓN ELÉCTRICA

■ Se prohibe conectar la seca-

dora a la red a través de elementos indirectos como extensiones y tomas múltiples.

■ Posicione el aparato de modo

que el cable alimentación quede fácilmente accesible para

ponsabilidad por eventuales accidentes (fig.8).

■ Si el cable de alimentación se

ha dañado en algún modo, póngase en contacto con el centro de asistencia técnica especializada.

■ Perilla de regulación de los tiempos de secado: gire la perilla

para seleccionar los tiempos de secado deseados (fig.9). (ver la tabla de programas para la selección del programa según

el tipo de tejido).

■ Al final de cada ciclo, hay un período de enfriamiento de 10-15

minutos durante el cual la máquina se queda encendida.

poderlo desconectar en caso de necesidad.

Importante: Al final del ciclo de secado, desconecte la secadora de la red para impedir que un niño pueda hacerla funcionar.

SM1775

N.B. La perilla debe girarse siempre en sentido horario,( fig. 9),

0 1

■ Pulsador ENCENDIDO/APAGADO: Presione este interruptor

para hacer partir el ciclo de secado (la luz de control se enciende), (fig.10).

■ Pulsador de secado delicado o enérgico: Presionando este

interruptor puede elegir el tipo de secado que se efectuará: enérgico o delicado (fig.11).

Page 24

USO DE LA MÁQUINA

PUERTA CON VIDRIO

La secadora es del tipo con carga frontal. Tirar de la manija hacia adelante sin forzar, luego abrir delicadamente la puerta con vidrio. La máquina se para cuando se abre la puerta durante el ciclo de secado. La cuba sigue girando, luego ralentiza hasta su completa detención.

Importante:

■ Durante el ciclo de secado, la

ropa naturalmente está caliente. La ropa se enfría durante el ciclo de enfriamiento, (últimos minutos indicados en la perilla del programador.

■ No abra nunca la puerta de vi-

drio durante la fase de seca-

PARA SECAR CORRECTAMENTE LA ROPA

Seguir los puntos que se indican a continuación:

▼ Centrifugue la ropa.

B ▼ Divida la ropa por tipo o por

fibras de tejido.

▼ Cierre las cremalleras y abro-

che los botones, recordando

▼ vaciar los bolsillos de las pren-

das de ropa. Déle la vuelta a los suéteres.

▼ Abra la puerta de vidrio. ▼ Cargue la ropa en la cuba, re-

cordando cargar las sábanas desde un ángulo.

▼ Se recomienda cargar pren-

das grandes y pequeñas juntas.

▼ Cierre la puerta con vidrio. ▼ Séquese las manos, no toque

nunca los equipos eléctricos

do para evitar quemaduras debido al vapor caliente o la ropa.

■ Haga funcionar la máquina al-

gunos minutos en la sección “enfriamiento” si desea interrumpir el ciclo de secado.

con las manos mojadas.

▼ Controle que el pulsador ON/

OFF esté en OFF.

▼ Introduzca el enchufe en la

toma eléctrica.

E ▼ Elija el ciclo de secado más

indicado (Ver tabla programa).

▼ Programe el tiempo de seca-

do requerido en el selector timer.

▼ Presione el pulsador ON/OFF

para poner en marcha la máquina.

F ▼ Para detener la máquina du-

rante el ciclo de secado basta abrir la puerta, (la cuba deja de girar),

▼ Para continuar el ciclo de se-

cado cierre la puerta.

▼ Durante el ciclo de secado,

aumente o reduzca el tiempo de secado con el selector

timer, girando la perilla en sentido horario.

▼ Para que se sequen perfecta-

mente las prendas de grandes dimensiones, recomendamos detener la máquina y sacar la ropa varias veces durante el ciclo de secado.

G ▼ Después de haber sacado la

ropa seca, limpie el filtro de la siguiente manera:

- levante el filtro;

- ábralo y límpielo con un cepillo suave;

- ciérrelo y póngalo nuevamente en su asiento;

- debe lavar el filtro periódicamente con agua jabonosa para eliminar hasta las partículas más pequeñas.

▼ Desconecte el enchufe de la

toma.

PRECAUCIONES PARA LOS TEJIDOS

En caso de dudas sobre el tipo de tejido, controle la etiqueta de la prenda. Casi todas las prendas que pueden secarse indican específicamente que son adecuadas para el secado en máquina.

Para evitar la electricidad estática en las prendas de ropa, durante los ciclos de aclarado de la lavadora, use un suavizante. Quite inmediatamente de la cuba las prendas sintéticas para evitar que se arruguen.

SM1775

Page 25

USO DE LA MÁQUINA

TABLA DE PROGRAMAS

Tipo de

Tejido

Peso de la ropa

seca

secado a

utilizar

PROGRAMA A. CONTROL TIMER

Algodón/

5,0 kg

Lino

Algodón/

2,5 kg

Lino

PROGRAMA A. CONTROL TIMER

Sintéticos Sintéticos

2,5 kg

1,5 kg

delicados

Tejidos

mixtos

SECADO ENÉRGICO SECADO DELICADO

2,0 kg

Tiempos en minutos

Secado para

armario

80-120 min.

50-80 min.

60-100 min.

50-80 min.

40-60 min.

Secado para

plancha

60-100 min.

40-60 min.

Secado un

poco húmedo

50-80 min.

30-50 min.

Importante: El tiempo de secado depende de diferentes factores: peso, dimensión de las prendas, tipo de tejido, humedad. Las prendas bien estrujadas se secan antes. Para evitar que las prendas se arruguen, no sobrecargue la secadora.

PESO DE LA ROPA

Los pesos indicados son aproximados y pueden variar según el proceso de elaboración, calidad y acabado.

Ropa de cama

Manta acolchada 700 g Sábanas 550 g Sábanas de arriba 600 g Funda de almohada 180 g

Lino para la casa Paños de cocina90 g Paño secador de copas 70 g Toalla basta 20 g Toalla baño 200 g

Otras prendas de ropa Albornoz 1200 g

SM1775

Toalla baño 800 g Camisa mujer 300 g Camisa hombre 600 g Camisas mujer/hombre de tejido sintético 300 g

Lencería de mesa Mantel 250 g Mantel grande 1000 g Servilletas 80 g

Vestuario hombre Camisa wash and wear 250 g Camisola, sin mangas, 120 g

Calzoncillos 80 g Bragas 250 g Pijama 480 g Camisón 400 g Pañuelos 25 g

Vestuario mujer Camisa 100 g Camiseta 100 g Braguitas 80 g Enaguas 150 g Camisón 180 g Pijama 450 g Pañuelos 15 g

Page 26

MANTENIMIENTO

LIMPIEZA DEL FILTRO

Para obtener resultados ideales de secado en cualquier circunstancia, recuerde que el filtro debe estar siempre limpio. Recuerde controlar y limpiar el filtro después de cada ciclo de secado.

Importante:

¡Limpie el filtro sólo con la máquina fría! Para la limpieza del filtro siga el procedimiento que se indica a continuación:

▼ Abra la puerta de vidrio. ▼ Sujete el filtro con ambas las

manos y empuje hacia arriba para sacarlo.

▼ Cierre el filtro controlando que

el cierre vuelva a su posición correcta.

▼ Si es necesario limpie las guías

de desplazamiento del filtro de

▼ Ensanche ligeramente el bor-

de superior del filtro y abra el filtro.

▼ Saque la pelusa.

INVESTIGACIÓN DE AVERÍAS

la máquina con una aspiradora.

▼ Posicione el filtro sobre sus

guías de desplazamiento, (fig.˜13).

Todos los equipos eléctricos están sujetos a averías. Recuerde que en estos casos debe llamar a un electricista calificado. En todo caso puede resolver usted mismo muchos de los problemas que se presentan.

Importante: En caso de funcionamiento incorrecto, recuerde desconectar inmediamente la máquina de la red de alimentación.

Antes de llamar nuestro Centro de Asistencia, verifique los puntos que se indican a continuación.

SOLUCIÓN DE LOS PROBLEMAS

Si la máquina no parte

• Controle que:

1) Verifique si ha efectuado la conexión a la alimentación de red.

2) Verifique si la toma está eficiente: 2a) ¿Ha saltado el fusible? (El

control es fácil, basta conectar otro aparato como por ejemplo una lámpara de mesa.

2b) ¿Ha seguido todas las ins-

trucciones del manual de instrucciones?

Si la máquina no parte

• Controle que:

1) La puerta de vidrio se ha cerrado correctamente.

La ropa no se seca

• Controle que:

1) Es posible que el tubo descarga del aire esté plegado o retorcido.

2) Es posible que el filtro esté atascado. (Recuerde que cuando se abre la puerta de vidrio, las partes internas de la secadora y la ropa pueden estar muy calientes).

Si después de la ejecución de las funciones descritas, el aparato aún no funciona correctamente señalar el defecto al centro asistencia técnica autorizada más cercano. Se ruega comunicar el modelo, el número de fabricación y el tipo de avería. Estas informaciones permiten al operador de la asistencia técnica obtener las piezas de repuesto necesarias y, luego, garantizan una reparación rápida y eficaz.

ACCESORIOS OPCIONALES

Donde su revendedor está disponible el accesorio para completar la instalación diferente que le permitirá fijar su secadora sobre una lavadora con carga frontal para poder economizar el espacio. El modelo de máquina que le permitirá efectuar este montaje le será aconseja do por su instalador

SM1775

Page 27

PORTUGUÊS

Estimado Cliente,

Agradecemos-lhe ter preferido um produto nosso. Leia com atenção as instruções de utilização antes de efectuar as ligações e de utilizar a máquina.

O conhecimento dos princípios de funcionamento é um factor fundamental para lhe permitir tirar o máximo proveito do seu aparelho em condições de segurança e para garantir um funcionamento correcto.

Em caso de venda ou de transferência de propriedade do secador de roupa, é importante que não se esqueça de entregar o livro de instruções de utilização ao novo utilizador.

ÍNDICE

NOTAS E CONSELHOS ÚTEIS PARA O UTILIZADOR 51-53

• Dados técnicos 51

DESCRIÇÃO DA MÁQUINA 53 INSTALAÇÃO DA MÁQUINA 53-55

• Instalação 53

• Nivelação do secador de roupa 54

• Ligação do tubo de evacuação de ar 54

• Ligação à instalação eléctrica 55

UTILIZAÇÃO DA MÁQUINA 55-57

• Descrição das funções 55

• Porta do tambor 56

• Como secar a roupa correctamente 56

• Precauções a ter com os tecidos 56

• Tabela de programas 56

• Pesos de roupa 57

MANUTENÇÃO 58

• Limpeza do filtro 58

• Detecção de avarias 58

• Resolução de problemas 58

• Acessórios de opção 58

NOTAS E CONSELHOS ÚTEIS PARA O UTILIZADOR

DADOS TÉCNICOS

Largura cm:

Dimensões:

MODELO:

Altura cm:

Profundidade cm:

Carga Máx

Potência Nominal

NÚMERO DE FABRICO: DATA DE COMPRA:

SM1775

ver chapa de características

Tensão

ver chapa de características

59.5

85.0

57.0

5 kg (seca)

Page 28

NOTAS E CONSELHOS ÚTEIS PARA O UTILIZADOR

■ Este aparelho deve ser utilizado

exclusivamente como secador de roupa para uso doméstico. Quaisquer outras utilizações são consideradas indevidas e, portanto, perigosas.

Conserve este manual de

■

instruções para utilização sempre perto do secador de roupa, de maneira a poder consultá-lo rapidamente em caso de necessidade.

■ Qualquer alteração ou tentativa

de modificação do aparelho podem ser perigosas para o utilizador e provocar danos no secador de roupa.

■ Na altura em que receber o

electrodoméstico, verifique se está perfeitamente intacto, asse-

gurando-se de que não tem danos provocados pelo transporte. No caso de detectar qualquer dano, contacte imediatamente o revendedor.

■ Durante o ciclo de secagem, o

ar do local onde o secador está a funcionar converge para o aparelho através da traseira do electrodoméstico. Não cubra o secador com roupa ou outros objectos.

■ Ao colocar o aparelho no local

de instalação, certifique-se de que o cabo de alimentação não fica dobrado nem sujeito a compressões, e que fica acessível para eventuais intervenções necessárias.

■ Lembre-se de que durante o ci-

clo de secagem, o vidro da porta do tambor e o tubo de escape aquecem muito, podendo atingir temperaturas de 60°. Não toque nestes elementos antes da conclusão do ciclo de arrefecimento.

■ É proibida a utilização da máqui-

na por crianças sem vigilância.

■ Nunca ponha roupa a secar no

secador,que tenha estado em contacto com agentes químicos como, por exemplo, líquidos de limpeza a seco.

São substâncias de natureza volátil que podem provocar explosão!

■ Não seque roupa na máquina

Não ligue ou desligue a ficha na/da tomada de corrente eléctrica com as mãos molhadas.

Não exponha o aparelho aos efeitos deletérios do tempo.

A máquina deve ser ligada a uma tomada de corrente eléctrica provida de ligação à terra, que cumpra os requisitos de segurança.

Quando fizer revisões ou limpezas na máquina, lembre-se sempre de desligar, previamente, o aparelho da tomada de corrente eléctrica.

É proibido ligar a máquina à tomada eléctrica utilizando extensões ou fichas múltiplas.

No caso de desejar desligar a máquina da tomada de corrente, não a puxe pelo fio eléctrico, puxe pela ficha.

SM1775

Page 29

NOTAS E CONSELHOS ÚTEIS PARA O UTILIZADOR

que contenha espuma de borracha ou partes de borracha , porque se podem derreter e estragar outras peças de roupa, ou mesmo o próprio electrodoméstico.

■ Se o electrodoméstico for vendi-

do ou cedido a terceiros, não se esqueça de entregar este livro de instruções de utilização que permitirá ao novo proprietário usar o secador de roupa correctamente e em condições de segurança.

■ Não se pode tentar reparar sozi-

nho as avarias do aparelho, por-

que as reparações que não são feitas por profissionais podem provocar danos graves e anulam o direito às reparações cobertas por garantia

■ As reparações do aparelho só

podem ser feitas por pessoal autorizado dos centros de assistência. Para as reparações deverão ser usadas unicamente peças sobresselentes originais.

■ Centrifugue ou torça bem a rou-

pa antes de a introduzir no secador. A roupa centrifugada seca mais depressa!

■ Sempre que utilizar o secador de

roupa, limpe bem o filtro a fim de que a circulação de ar seja perfeita.

A EMPRESA FABRICANTE DECLINA TODA E QUALQUER RESPONSABILIDADE POR EVENTUAIS ACIDENTES PROVOCADOS PELA NÃO OBSERVÂNCIA DAS NORMAS DE SEGURANÇA E DAS INSTRUÇÕES DE UTILIZAÇÃO

DESCRIÇÃO DA MÁQUINA

A máquina é um electrodoméstico que seca qualquer tipo de tecido sempre que você desejar.

■ A estrutura da máquina foi

construída com painéis de chapa tratados e pintados de modo a conservar inalteradas as suas qualidades estéticas ao longo do tempo.

■ O motor e todas as partes de

movimento foram concebidos e construídos de modo a garantir o máximo silêncio.

■ O painel de comandos foi con-

cebido de modo a proporcionar fácil utilização de todos os programas de secagem desejados.

■ A porta do tambor da máquina,

muito ampla, facilita a introdução e extracção de roupa.

1 - Botão ON/OFF (ligar/

desligar)

2 - Botão de secagem su-

ave ou forte

3 - Botão de programação

do tempo de secagem

4 - Luz piloto de controlo

secador ligado

5 - Porta do tambor

SM1775

9 10

6 - Filtro

7 - Pés reguláveis

8 - Abertura de escape

9 - Conector de união

10- Tubo de escape

11- Suporte do tubo

1243

Page 30

INSTALAÇÃO DA MÁQUINA

A instalação da máquina deve ser feita por pessoal profissionalmente qualificado e de acordo com as instruções do fabricante. Uma instalação mal feita pode provocar lesões nas pessoas e danos nos objectos.

■ Instale o secador perto de

uma janela para facilitar a evacuação de ar húmido.

■ Utilize o tubo de evacuação de

ar para evitar condensação e fixe-o no orifício situado na parte inferior traseira da máquina, A , (fig. 3).

■ Nunca cubra as tomadas de

ar da traseira do aparelho.

■ Coloque o filtro na posição de

utilização (fig. 4).

NIVELAÇÃO DO SECADOR DE ROUPA

Pés reguláveis. Coloque o secador de roupa em posição vertical, de maneira a ficar bem apoiado nos quatro pés. Nivele a máquina, regulando os pés conforme descrevemos a seguir

Levante a máquina ligeiramente.

■

■ Regule os pés com a altura

certa (fig. 5).(Não desaperte os

LIGAÇÃO DO TUBO DE EVACUAÇÃO DE AR

Ligue o tubo de escape de ar à abertura de escape da traseira do secador (fig. 6).

■ Una uma das extremidades do

tubo ao conector fornecido.

■

Aplique o conector (juntamente com o tubo) na saída de esgoto do secador e fixe-o rodando no sentido contrário ao dos ponteiros do relógio.

■ Empurre o tubo que sai fora da

traseira da máquina, para a es-

■ Limpe a parte de dentro do

tambor de secagem com um pano húmido para eliminar o

pés do secador excessivamente e não utilize a chave de parafusos.)

■ Baixe a máquina.

As máquinas mal niveladas podem danificar os rolamentos e estão sujeitas a desgaste prematuro. Este secador de roupa não precisa de ser fixado no pavimento.

querda ou para a direita, através do espaço existente no fundo da estrutura da máquina.

■ Coloque a outra extremidade do

tubo próximo de uma janela ou de uma abertura de ventilação para o exterior. Se isso não for possível, certifique-se de que o local seja bem ventilado sempre que a máquina for utilizada. Utilize o suporte fornecido para fixar o tubo (fig. 7).

pó eventualmente depositado.

Importante: É necessário fazer a ligação do tubo de escape de ar ao secador de roupa mesmo no caso do ar não ser evacuado para o exterior porque, senão o secador reabsorve o ar húmido descarregado e prolonga o ciclo de secagem. Além disso, o ar húmido pode provocar danos no secador. Do tubo de escape de ar sai apenas ar quente e húmido que, por si, não é perigoso! No entanto é conveniente que ele não seja orientado em direcção a pessoas, animais ou plantas. Importante: O ar que sai não deve ser descarregado para uma conduta que seja utilizada para evacuação de fumos gerados por aparelhos que fazem combustão de gás ou de outros combustíveis.

SM1775

Page 31

INSTALAÇÃO DA MÁQUINA

■ Verifique se a tensão eléctrica

indicada nos dados técnicos da chapa de características da máquina, colocada na traseira do aparelho, corresponde à tensão de rede da instalação eléctrica.

■ O interruptor diferencial e a to-

mada de rede devem ter as características necessárias para aguentar a carga máxima indicada na referida chapa de características.

■ A tomada de corrente onde a

máquina vai ser ligada deve ter ligação à terra. Caso contrário, o fabricante declina toda e

UTILIZAÇÃO DA MÁQUINA

DESCRIÇÃO DAS FUNÇÕES

LIGAÇÃO ELÉCTRICA

roupa à rede mediante utilização de elementos indirectos tais como extensões e fichas múltiplas.

■ Coloque o aparelho de modo

a deixar o cabo de alimentação facilmente acessível e a

qualquer responsabilidade por eventuais acidentes (fig. 8).

■ Se o cabo de ligação à corren-

te eléctrica estiver danificado, contacte o centro de assistência técnica especializado.

■ É proibido ligar o secador de

■ Botão de programação do tempo de secagem: Rode o botão

para seleccionar o tempo de secagem desejado (fig._9). (consulte a tabela de programas para seleccionar o programa de acordo com o tipo de tecido)

■ No fim de cada ciclo, haverá um período de arrefecimento, de 10-

15 minutos, durante o qual a máquina permanecerá ligada.

poder desligá-lo sempre que for necessário.

Importante: No fim do ciclo de secagem, desligue o secador de roupa da rede para impedir que as crianças o possam pôr a funcionar.

SM1775

OBS. O botão deve ser sempre rodado no sentido dos ponteiros do relógio (fig. 9)

■ Botão LIGADO/DESLIGADO: Prima este botão para dar início

ao ciclo de secagem (a luz piloto de controlo acende) (fig._10).

■ Botão de secagem suave ou forte: premindo este botão pode-

rá escolher o tipo de secagem a realizar: forte ou suave (fig.11).

Page 32

UTILIZAÇÃO DA MÁQUINA

PORTA DO TAMBOR

O secador de roupa é do tipo com carregamento frontal. Puxe o puxador na sua direcção, sem forçar, e depois abra a porta do tambor suavemente. Quando a porta do tambor for aberta durante o ciclo de secagem, a máquina pára. O tambor continuará a rodar e depois, começará a diminuir a velocidade até parar completamente.

Importante:

■ É óbvio que durante o ciclo de

secagem a roupa está quente. Será arrefecida posteriormente durante o ciclo de arrefecimento (os últimos minutos indicados no botão programador).

■ Nunca abra a porta do tam-

COMO SECAR A ROUPA CORRECTAMENTE

Siga as indicações seguintes:

bor durante a fase de secagem para não se queimar com o vapor quente ou mesmo com a roupa.

■ Se quiser interromper o ciclo

de secagem, ponha a máquina a rodar durante uns minutos na fase de “arrefecimento”.

▼ Centrifugue a roupa.

B ▼ Separe a roupa por tipo ou por

fibras de tecido.

▼ Feche os fechos e aperte os

botões, lembrando-se de esvaziar os bolsos das peças de vestuário.

▼ Volte as camisolas do avesso.

▼ Abra a porta da máquina. ▼ Carregue a roupa no tambor,

lembrando-se de introduzir os lençóis começando por uma ponta.

▼ Recomendamos introduzir pe-

ças grandes e pequenas ao mesmo tempo.

▼ Feche a porta do tambor. ▼ Seque as mãos (nunca toque

um aparelho eléctrico com as

mãos molhadas).

▼ Verifique se o botão ON/OFF

está na posição OFF.

▼ Introduza a ficha na tomada

de corrente eléctrica.

E ▼ Seleccione o ciclo de seca-

gem mais indicado (Consulte a tabela de programas).

▼ Coloque o selector de tempo

na posição correspondente ao tempo de secagem necessário.

▼ Carregue no botão ON/OFF

para ligar a máquina.

F ▼ Para parar a máquina duran-

te o ciclo de secagem basta abrir a porta do secador (o tambor pára de rodar)

▼ Para continuar o ciclo de se-

cagem feche a porta do secador.

▼ Durante o ciclo de secagem,

aumente ou reduza o tempo de secagem com o selector de tempo, rodando o botão no sentido dos ponteiros do relógio.

▼ Para secar bem a roupa de

grandes dimensões, aconselhamos parar a máquina e tirar a roupa para fora várias vezes durante o ciclo de secagem.

G ▼ Depois de ter tirado toda a rou-

pa seca, limpe o filtro do modo seguinte:

- levante o filtro;

- abra-o e limpe-o com uma escova macia;

- feche-o e volte a coloca-lo na sua posição original;

- o filtro deve ser lavado periodicamente com uma solução de água e sabão para também remover as partículas mais pequeninas.

▼ Desligue a ficha da tomada de

corrente.

PRECAUÇÕES A TER COM OS TECIDOS

Em caso de dúvida sobre o tipo de tecido, verifique a etiqueta cosida na própria peça de roupa. Quase todas as peças de roupa que podem ser secas no secador de roupa têm uma indicação específica própria na etiqueta.

Para evitar electricidade estática na roupa, use amaciador nos ciclos de enxaguamento da máquina de lavar. Tire a roupa de fibra sintética do tambor imediatamente após a conclusão do ciclo para evitar que se amarrote.

SM1775

Page 33

UTILIZAÇÃO DA MÁQUINA

TABELA DE PROGRAMAS

Tempo em minutos

Secagem para

armário

Secagem para

ferro

Tecido

Peso da roupa

seca

Tipo de

secagem a

usar

PROGRAMA COM CONTROLO DE TEMPORIZADOR

Algodão/

5,0 kg

80-120 min.

60-100 min.

Linho

Algodão/

2,5 kg

50-80 min.

40-60 min.

Linho

PROGRAMA COM CONTROLO DE TEMPORIZADOR

Sintéticos Sintéticos

delicados

Tecidos

mistos

SECAGEM FORTE SECAGEM SUAVE

2,5 kg

1,5 kg

2,0 kg

60-100 min.

50-80 min.

40-60 min.

Secagem

ligeiramente húmida

50-80 min.

30-50 min.

Importante: O tempo de secagem depende de vários factores: peso, dimensão da roupa, tipo de tecido, humidade. A roupa bem torcida seca mais depressa. Para evitar que a roupa se amarrote, não sobrecarregue o secador.

PESOS DE ROUPA

Os pesos indicados são aproximativos. Podem variar em função do processo de confecção, da qualidade e dos acabamentos.

Roupa de cama

Edredão 700 g Lençol 550 g Lençol de cima 600 g Fronha de almofada 180 g

Linho de casa Pano de louça 90 g Pano de copos 70 g Toalha de mãos de linho cru 20 g Toalha de mãos 200 g

Outras peças de roupa Roupão de turco 1200 g

SM1775

Toalha turca 800 g Camisa de senhora 300 g Camisa de homem 600 g Camisas senhora/homem de tecido sintético 300 g

Linho de mesa Toalha de mesa 250 g Toalha de mesa grande 1000 g Guardanapos 80 g

Roupa de homem Camisa de lavar e usar 250 g Camisola interior (sem mangas)

120 g

Cuecas 80 g Ceroulas 250 g Pijama 480 g Camisa de noite 400 g Lenços 25 g

Roupa de senhora Camisa 100 g Camisola 100 g Calcinhas 80 g Combinação 150 g Camisa de noite 180 g Pijama 450 g Lenços 15 g

Page 34

MANUTENÇÃO

LIMPEZA DO FILTRO

Lembre-se que para garantir resultados de secagem ideais em qualquer circunstância, é necessário ter o filtro sempre limpo. Não se esqueça de verificar sempre e limpar o filtro a seguir a cada ciclo de secagem.

Importante:

Limpe o filtro só com a máquina fria! Para limpar o filtro proceda do modo seguinte:

▼ Abra a porta da máquina. ▼

Para tirar o filtro, agarre-o com ambas

as mãos e empurre para cima.

▼ Alargue ligeiramente a borda de

cima do filtro e abra-o.

▼ Tire o cotão.

Todos os aparelhos eléctricos estão sujeitos a avarias. Lembre-se que neste caso é necessário chamar um electricista qualificado. De qualquer modo, vai poder resolver sozinho muitos dos problemas que se verificam.

Importante: Em caso de mau funcionamento, lembre-se de desligar imediatamente a máquina da rede de alimentação.

Antes de chamar o nosso Centro de Assistência, faça as verificações indicadas a seguir.

Se a máquina não funcionar

• assegure-se de que:

1) A máquina está ligada à alimentação de rede.

2) Verifique se a tomada é eficiente: 2a) o fusível saltou? (A verifica-

ção é fácil, experimente ligar outro aparelho à mesma tomada. Um candeeiro, por exemplo).

2b) As instruções do livro de

instruções foram seguidas integralmente?

▼ Feche o filtro, certificando-se de

que o fecho regressa à posição correcta.

▼ Se necessário, limpe as guias de

deslizamento do filtro da máquina com um aspirador.

▼ Coloque o filtro em posição so-

bre as guias onde desliza (fig.13).

DETECÇÃO DE AVARIAS

RESOLUÇÃO DE PROBLEMAS

Se a máquina não funcionar

• assegure-se de que:

1) A porta da máquina está perfeitamente fechada.

A roupa não seca

• assegure-se de que:

1) O tubo de escape de ar não está dobrado ou torcido.

2) O filtro não esteja obstruído. (Ao abrir a porta da máquina, lembrese de que a parte de dentro do secador e a roupa podem estar muito quentes).

Se após verificação dos itens descritos o aparelho continuar a não funcionar correctamente, assinale o defeito ao centro de assistência técnico autorizado mais próximo. Agradecemos que comunique o modelo, o número de fabrico e o tipo de avaria. Estas informações dão ao operador de assistência técnica a possibilidade de procurar de antemão as peças sobresselentes necessárias, garantindo assim uma reparação rápida e eficaz.

ACESSÓRIOS DE OPÇÃO

Encontrará disponível no seu vendedor de confiança o acessório que lhe permite completar a instalação, que serve para fixar o seu secador sobre a máquina de lavar roupa (se esta se carregar pela frente), proporcionando assim grande economia de espaço. O modelo de máquina que lhe permite fazer esta montagem ser-lhe-á indicado pelo seu instalador.

SM1775

Page 35

FRANÇOISE

Cher Client,

Nous vous remercions d’avoir choisi l’un de nos produits. Nous vous prions de bien vouloir lire attentivement les instructions relatives à l’emploi avant d’effectuer la connexion et d’utiliser la machine.

La connaissance des principes de fonctionnement garantira une utilisation correcte et en toute sécurité de cet appareil.

En cas de vente ou de cession du sèche-linge, il ne faudra pas oublier de remettre également au nouvel utilisateur le manuel d’instructions pour l’emploi.

TABLE DES MATIÈRES

REMARQUES ET CONSEILS POUR L’UTILISATEUR 35-37

• Données techniques 35

DESCRIPTION DE LA MACHINE 37 INSTALLATION DE LA MACHINE 37-39

• Installation 37

• Nivellement du sèche-linge 38

• Connexion du tuyau d’évacuation de l’air 38

• Branchement à l’installation électrique 39

EMPLOI DE LA MACHINE 39-41

• Description des fonctions 39

• Hublot 40

• Pour effectuer correctement le séchage du linge 40

• Précautions à adopter pour les tissus 40

• Tableau des programmes 41

• Poids du linge 41

ENTRETIEN 42

• Nettoyage du filtre 42

• Localisation des pannes 42

• Solution des problèmes 42

• Accessoires fournis sur demande 42

REMARQUES ET CONSEILS POUR L’UTILISATEUR

DONNÉES TECHNIQUES

Largeur cm.:

Dimensions:

MODÈLE:

Hauteur cm.:

Profondeur cm.:

Contenance Max.

Puissance Nominale

NUMÉRO DE SÉRIE: DATE D’ACHAT:

SM1775

Voir plaquette des caractéristiques

Tension

Voir plaquette des caractéristiques

59.5

85.0

57.0

5 kg (seche)

Page 36

REMARQUES ET CONSEILS POUR L’UTILISATEUR

■ Cet appareil devra être utilisé en

tant que sèche-linge pour usage domestique; tout autre emploi doit être considéré impropre et, par conséquent, dangereux.

■ Conserver toujours le présent

manuel d’emploi à proximité du sèche-linge, de façon à pouvoir le consulter rapidement, si nécessaire.

■ Toute modification ou tentative

d’altération de l’appareil peuvent être dangereuses pour l’utilisateur et risquent d’endommager le produit.

Au moment de la livraison de l’élec-

■

troménager, vérifier qu’il ne soit pas endommagé suite au transport. Si

l’on devait constater des dommages, il faudra s’adresser immédiatement au revendeur.

■ Pendant le cycle de séchage, l’air

de la pièce est convoyé à travers le côté arrière de l’électroménager. Ne pas couvrir le sèche-linge avec du linge ou avec tout autre objet.

■ Lors du positionnement de l’ap-

pareil, s’assurer que le câble d’alimentation ne se plie pas, ne soit pas écrasé et soit accessible, pour toute intervention éventuelle.

■ Il ne faut pas oublier que, pen-

dant le cycle de séchage, le verre du hublot et le tuyau d’évacua-

tion se réchaufferont, jusqu’à atteindre une température de 60°. Ne pas toucher ces pièces avant la fin du cycle de refroidissement.

■ L’emploi de la machine est inter-

dit aux enfants sans surveillance.

■ Ne jamais faire sécher des piè-

ces de linge qui ont été en contact avec des agents chimiques tels que, par exemple, les fluides du nettoyage à sec.

■ En effet, la nature de ces subs-

tances est volatile et elles pourraient provoquer des explosions.

■ Ne pas faire sécher des pièces

de linge constituées par du caoutchouc expansé ou avec des parties en caoutchouc, étant

Ne pas introduire ou sortir la fiche de la prise de courant électrique avec les mains mouillées.

Ne pas exposer l’appareil aux agents atmosphériques.

La machine doit être branchée à une prise de courant électrique équipée de mise à la terre et qui soit conforme aux exigences de sécurité.

Lorsque l’on effectue les révisions ou le nettoyage, il ne faut pas oublier de débrancher l’appareil de la prise de courant électrique.

lI est interdit de brancher la machine à la prise électrique en utilisant des rallonges ou des fiches multiples.

Si l’on souhaite débrancher la machine de la prise de courant, il ne faut pas tirer le câble électrique mais la fiche.

SM1775

Page 37

REMARQUES ET CONSEILS POUR L’UTILISATEUR

donné qu’elles pourraient fondre et endommager les autres pièces de linge ou même l’électroménager utilisé.

■ Si l’électroménager est vendu ou

cédé à des tiers, il ne faut pas oublier de remettre également le présent manuel, qui permettra au propriétaire suivant d’utiliser le sèche-linge de façon correcte et en toute sécurité.

■ Il ne faut pas tenter de réparer

par soi-même les pannes de l’appareil, étant donné que les réparations effectuées par des non

professionnels sont susceptibles de provoquer de graves dommages et annulent le droit aux réparations sous garantie.

■ Les réparations de cet appareil

peuvent être effectuées exclusivement par le personnel autorisé des centres du service aprèsvente. Pour les réparations, il faut utiliser uniquement des pièces de rechange originales.

■ Il faut essorer ou tordre soigneu-

sement le linge avant de l’introduire dans le sèche-linge. Le linge qui est essoré correctement

séchera plus rapidement.

■ Nettoyer soigneusement le filtre

chaque fois que l’on utilise le sèche-linge, afin de garantir une circulation de l’air optimale.

LA SOCIÉTÉ PRODUCTRICE DÉCLINE TOUTE RESPONSABILITÉ EN CAS D’ACCIDENTS PROVOQUÉS PAR LE NON RESPECT DES NORMES CONCERNANT LA SÉCURITÉ AINSI QUE DES INSTRUCTIONS POUR L’EMPLOI.

DESCRIPTION DE LA MACHINE

Cette machine est un électroménager qui sèche tout type de tissu lorsque vous le souhaitez.

La structure a été réalisée en pan-

■

neaux de tôle traités et vernis, de façon à ce que ses caractéristiques esthétiques puissent rester inaltérées au cours du temps.

■ Le moteur et toutes les parties

en mouvement ont été conçus et réalisés de façon à assurer le maximum de silence.

■ Le tableau des commandes of-

fre la possibilité d’utiliser aisément tous les programmes de

séchage que l’on souhaite exécuter.

■ Le hublot très ample facilite le

chargement et le déchargement du linge.

1 - Touche ON/OFF 2 - Touche séchage délicat ou

énergique

3 - Bouton de réglage des

temps de séchage

4 - Voyant de contrôle sèche-

linge en fonction

5 - Hublot

SM1775

9 10

6 - Filtre 7 - Pieds réglables 8 - Sortie pour évacuation 9 - Raccord d’accouplement 10- Tuyau d’évacuation 11- Support tuyau

1243

Page 38

INSTALLATION DE LA MACHINE

INSTALLATION

L’installation doit être effectuée par un personnel professionnellement qualifié, en respectant les instructions fournies par le constructeur, étant donné qu’une installation erronée pourrait provoquer des lésions aux personnes et endommager des objets.

■ Installer le sèche-linge à proxi-

mité d’une fenêtre, afin de faciliter l’évacuation de l’air humide.

Utiliser le tuyau d’évacuation de l’air

■

pour éviter la formation de condensat et le fixer dans le trou A qui se trouve dans la partie arrière en bas de la machine (fig. 3).

■ Ne jamais couvrir le prises d’air

qui se trouvent à l’arrière de l’appareil.

■ Mettre le filtre dans la position

NIVELLEMENT DU SÈCHE-LINGE

Pieds réglables. Mettre le sèche-linge en position verticale, de façon à ce qu’il soit solidement en appui sur les quatre pieds. Effectuer le nivellement de la machine en réglant le pieds, comme indiqué ci-après.

■ Soulever légèrement la machine.

■ Régler les pieds à la bonne hau-

teur (fig. 5). (Il ne faut pas dévis-

d’emploi (fig. 4).

■ Nettoyer l’intérieur du tambour de

séchage au moyen d’un chiffon

ser excessivement les pieds et ne pas utiliser des tournevis.)

■ Baisser la machine.

Une machine dont le nivellement n’est pas correct est susceptible d’endommager les roulements et de s’abîmer prématurément. Ce sèchelinge ne nécessite pas de fixation au sol.

humide, pour éliminer la poussière qui pourrait éventuellement se déposer dans ce dernier.

CONNEXION DU TUYAU D’ÉVACUATION DE L’AIR

Connecter le tuyau d’évacuation de l’air à la sortie d’évacuation qui se trouve à l’arrière du sèche-linge (fig.6).

■

Connecter une extrémité du tuyau au raccord fourni avec l’appareil.

■ Tourner le raccord

(en même temps que le tuyau) dans le sens contraire à celui des aiguilles d’une montre, dans le trou de vidange sur le sèche-linge.

■ Pousser le tuyau à l’extérieur de-

puis l’arrière de la machine à gau-

che ou à droite, à travers le logement sur le fond de la carcasse de la machine.

■ Positionner l’autre extrémité du

tuyau à proximité d’une fenêtre ou d’une sortie de ventilation vers l’extérieur. Si cela ne devait pas être possible, il faudra s’assurer que la pièce soit correctement ventilée lorsque la machine est utilisée. Se servir du support fourni avec l’appareil pour fixer le tuyau (fig. 7).

Important: le tuyau d’évacuation de l’air doit être connecté même si l’air n’est pas évacué à l’extérieur, autrement le sèche-linge absorberait à nouveau l’air humide évacué et prolongerait le cycle de séchage. L’air humide est en outre susceptible d’endommager le sèche-linge. Uniquement l’air chaud et humide est évacué par le tuyau d’évacuation de l’air; l’air évacué n’est pas dangereux mais, de tout manière, il ne doit pas être dirigé vers les personnes, les animaux ou les plantes. Important: L’air à la sortie ne doit jamais être évacué dans une conduite utilisée pour l’évacuation des fumées générées par des appareils qui brûlent des gaz ou tout autre type de combustible.

SM1775

Page 39

INSTALLATION DE LA MACHINE

■ S’assurer que la tension électri-

que indiquée dans les données techniques sur la plaquette des caractéristiques, située dans la partie arrière de l’appareil, corresponde à celle du réseau électrique.

■ Les paramètres du disjoncteur

différentiel, des câbles électriques et de la prise du réseau doivent être en mesure de supporter la charge maximum indiquée sur la plaquette des caractéristiques.

■ La prise de courant à laquelle la

machine est branchée doit être équipée de mise à la terre. Si tel

EMPLOI DE LA MACHINE

DESCRIPTION DES FONCTIONS

BRANCHEMENT ÉLECTRIQUE

■ Il est interdit de brancher le sè-

che-linge au réseau électrique en utilisant des éléments indirects, tels que rallonges ou prises multiples.

■ Positionner l’appareil de façon à

ce que le câble d’alimentation soit facilement accessible, de façon

n’est pas le cas, le producteur n’assumera aucune responsabilité en cas d’accidents (fig.8).

■ Si le câble d’alimentation est

abîmé, il faudra contacter le centre du service après-vente technique spécialisé.

■ Bouton de réglage des temps de séchage: Tourner le bouton pour

sélectionner les temps de séchage souhaités (fig.9). (voir tableau des programmes pour le choix du programme, en

fonction du type de tissu)

■ À la fin de chaque cycle, il y aura une période de refroidissement

de 10-15 minutes, pendant laquelle la machine restera allumée.

à pouvoir le débrancher en cas de nécessité.

Important: À la fin du cycle de séchage, débrancher le sèche-linge du réseau, afin d’empêcher que les enfants puissent éventuellement le mettre en fonction.

SM1775

REMARQUE: Il faut toujours tourner le bouton dans le sens des aiguilles d’une montre (fig. 9).

0 1

■ Touche MARCHE/ARRET: Appuyer sur cette touche pour faire

démarrer le cycle de séchage (le voyant de contrôle s’allumera) (fig.10).

■ Touche de séchage délicat ou énergique: en appuyant sur cette

touche, on peut choisir le type de séchage qui sera effectué: Énergique ou délicat (fig.11).

Page 40

EMPLOI DE LA MACHINE

Le sèche-linge est du type à chargement frontal. Tirer le bouton en avant sans forcer, puis ouvrir délicatement le hublot. La machine se bloque quand le hublot est ouvert pendant le cycle de séchage. Le tambour continue de tourner, puis il ralentira son mouvement jusqu’à l’arrêt complet.

Important:

■ Pendant le cycle de séchage,

le linge sera - bien entendu chaud. Le linge est refroidi pendant le cycle de refroidissement (les dernières minutes indiquées sur le bouton programmateur).

■ Ne jamais ouvrir le hublot pen-

POUR EFFECTUER CORRECTEMENT LE SÉCHAGE DU LINGE

Suivre les instructions indiquées aux points suivants:

▼ Effectuer l’essorage du linge.

B ▼ Subdiviser le linge en fonction

du type ou des fibres de tissu.

▼ Fermer les fermetures éclair et

les boutons, sans oublier de vider les poches des vêtements.

▼ Retourner les pull-overs.

▼ Ouvrir le hublot. ▼ Charger le linge dans le pa-

nier, sans oublier d’introduire les draps par un coin.

▼ Nous recommandons de char-

ger en même temps des pièces de linge de différentes dimensions (petites et grandes).

▼ Fermer le hublot. ▼ S’essuyer les mains (ne ja-

mais toucher des appareils

■ Faire fonctionner la machine

▼ Vérifier que la touche ON/OFF

▼ Insérer la fiche dans la prise

▼ Choisir le cycle de séchage le

▼ Programmer le sélecteur tem-

▼ Appuyer sur la touche ON/

▼ Pour arrêter la machine pen-

▼ Pour continuer le cycle de sé-

▼ Pendant le cycle de séchage,

HUBLOT

dant la phase de séchage, afin d’éviter de se brûler à cause de la vapeur chaude ou bien du linge en question.

pendant quelques minutes sur la section “refroidissement”, si l’on souhaite interrompre le cycle de séchage.

électriques avec les mains mouillées).

soit sur la position OFF.

électrique.

plus approprié (Voir tableau des programmes).

porisateur sur le temps de séchage voulu.

OFF pour effectuer la mise en fonction de la machine.

dant le cycle de séchage, il suffit d’ouvrir le hublot (le tambour cessera de tourner)

chage, fermer le hublot.

augmenter ou réduire le temps

de séchage au moyen du sélecteur temporisateur, en tournant le bouton dans le sens des aiguilles d’une montre.

▼ Pour faire sécher parfaitement

le linge de grandes dimensions, nous recommandons de bloquer la machine et d’enlever le linge plusieurs fois pendant le cycle de séchage.

G ▼ Après avoir retiré tout le linge

sec, nettoyer le filtre comme indiqué ci-après:

- soulever le filtre;

- ouvrir le filtre et le nettoyer au moyen d’une brosse souple;

- fermer le filtre et le remettre dans son logement;

- le filtre devrai être nettoyé périodiquement avec de l’eau savonneuse, afin d’éliminer même les particules les plus petites.

▼ Débrancher la fiche de la

prise.

PRÉCAUTIONS À ADOPTER POUR LES TISSUS

En cas de doutes quant au type de tissu, contrôler l’étiquette sur la pièce en question. Presque toutes les pièces de linge qui peuvent être séchées reportent l’indication spécifique attestant qu’ils peuvent être séchés à la machine. Afin d’éviter l’électricité statique sur le linge, pendant les cycles de rinçage de la machine à laver le linge, il faut utiliser un adoucissant. Sortir immédiatement du tambour les pièces de linge synthétiques, afin d’éviter qu’elles se froissent.

SM1775

Page 41

EMPLOI DE LA MACHINE

TABLEAU DES PROGRAMMES

Type de

Tissu

Poids du linge sec

séchage

devant être

adopté

PROGRAMME À CONTRÔLE TEMPORISATEUR

Coton/

5,0 kg

Lin

Coton/

Lin

PROGRAMME À CONTRÔLE TEMPORISATEUR

Synthétiques Synthétiques

2,5 kg

1,5 kg

délicats

Tissus mixtes

SÉCHAGE ÉNERGIQUE SÉCHAGE DÉLICAT

2,0 kg

Temps exprimés en minutes

Séchage pour

armoire

80-120 min.

50-80 min.

60-100 min.

50-80 min.

40-60 min.

Séchage pour fer à repasser

60-100 min.

40-60 min.

Séchage avec linge

un peu humide

50-80 min.

30-50 min.

Important: Le temps de séchage dépend de différents facteurs: poids, dimension des pièces de linge, type de tissu, humidité. Les pièces de linge qui sont correctement essorées sèchent plus rapidement. Afin d’éviter que les pièces de linge se froissent, il ne faut pas surcharger le sèche-linge.

POIDS DU LINGE

Les poids indiqués doivent être considérés uniquement à titre d’exemple et ils peuvent varier en fonction du processus d’usinage, de la qualité et de la finition.

Linge de lit

Couverture matelassée 700 g. Draps 550 g. Draps dessus 600 g. Taie d’oreiller 180 g.

Lin pour la maison Torchon pour assiettes 90 g. Torchon pour verres 70 g. Serviette tissu brut 20 g. Serviette de bain 200 g.

Autres pièces de linge Peignoir 1200 g.

SM1775

Serviette de bain 800 g. Chemisier femme 300 g. Chemise homme 600 g. Chemisiers femme/chemises homme en tissu synthétique 300 g.

Lin de table Nappe 250 g. Nappe de grandes dimensions Serviettes 80 g.

Vêtements pour homme

Chemise ne nécessitant pas du repassage

Maillot de corps (sans manches)120 g.

1000 g.

Slip 80 g. Culottes 250 g. Pyjama 480 g. Chemise de nuit 400 g. Mouchoirs 25 g.

Vêtements pour femme Chemisier 100 g. T-shirt 100 g. Slip 80 g. Combinaison 150 g. Chemise de nuit 180 g.

250 g.

Pyjama 450 g. Mouchoirs 15 g.

Page 42

FRFR

ENTRETIEN

Afin de garantir des résultats de séchage optimaux en toute circonstance, il ne faut pas oublier que le filtre doit toujours être nettoyé. Ne pas oublier de contrôler et de nettoyer le filtre après chaque cycle de séchage.

Important: Nettoyer le filtre uniquement lorsque la machine est froide! Pour le nettoyage du filtre, suivre la procédure reportée

ci-après:

▼ Ouvrir le hublot. ▼ Tenir le filtre des deux mains

et pousser vers le haut pour le sortir.

▼ Écarter légèrement le bord su-

périeur du filtre et ouvrir le filtre.

▼ Enlever les résidus de tissu.

Tous les appareils électriques sont exposés aux pannes. Ne pas oublier que, dans ces cas, il faudra contacter un électricien qualifié. De toute manière, il sera possible de résoudre par soi-même la plupart des problèmes qui se vérifient.

Important: En cas de mauvais fonctionnement, il ne faut pas oublier de débrancher immédiatement la machine du réseau d’alimentation.

Avant de contacter notre Centre du Service Après-Vente, vérifier les points indiqués ci-après.

NETTOYAGE DU FILTRE

▼ Fermer le filtre, en s’assurant

que la fermeture retourne dans la position correcte.

▼ Si nécessaire, nettoyer les

coulisses du filtre de la machine à l’aide d’un aspirateur.

▼ Positionner le filtre sur ses

coulisses (fig.13).

LOCALISATION DES PANNES

SOLUTION DES PROBLÈMES

Si la machine ne fonctionne pas

• s’assurer que:

1) le branchement à l’alimentation du réseau ait été effectué.

2) la prise soit efficace: 2a) un fusible a-t-il sauté? (le con-

trôle est aisé, il suffit de brancher un autre appareil, tel qu’une lampe de table).

2b) Toutes les instructions repor-

tées dans le manuel d’instructions ont-elles été suivies?

Si la machine ne fonctionne pas

ACCESSOIRES FOURNIS SUR DEMANDE

Les revendeurs disposent des accessoires nécessaires afin de compléter une installation différente, qui permettra de fixer le sèche-linge sur une machine à laver le linge à chargement frontal, réalisant ainsi un gain de place considérable. L’installateur sera en mesure de signaler quel est le modèle de machine qui permettra d’effectuer ce type de montage.

• s’assurer que:

1) Le hublot ait été fermé correctement.

Le linge ne sèche pas

• s’assurer que:

1) le tuyau d’évacuation de l’air ne soit pas plié ou tordu.

2) le filtre ne soit pas obstrué. (Il ne faut pas oublier que, lorsque l’on ouvre le hublot, les parties internes du sèche-linge et le linge peuvent être très chauds).

Si, après l’exécution des fonctions décrites ci-dessus, l’appareil ne fonctionne toujours pas correctement, il faudra signaler le défaut au centre du service après-vente technique autorisé le plus proche. Nous vous prions de bien vouloir communiquer le modèle, le numéro de série et le type de panne. Ces informations permettent à l’opérateur du service d’assistance technique de se procurer les pièces de rechange nécessaires et, par conséquent, elles garantissent une exécution rapide et efficace de la réparation.

SM1775

Page 43

NOTES

.....................................................................................................................................................................................................

.......................................................................................................................................................................................................
