NWC96PRO
PRESENTACIÓN BREVE DEL PRODUCTO ES
7
1
2
3
PROFUND.
(Cm)
ANCHO
(cm)
ALTO
(cm)
60 90 85/90

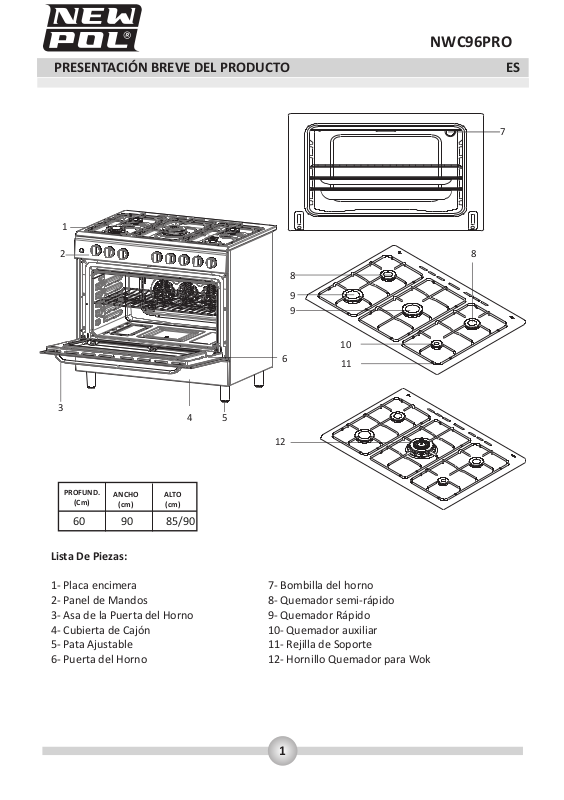

Lista De Piezas:
1- Placa encimera
2- Panel de Mandos
3- Asa de la Puerta del Horno
4- Cubierta de Cajón
5- Pata Ajustable
6- Puerta del Horno
4 5
8
9
9
10
6
12
11
7- Bombilla del horno
8- Quemador semi-rápido
9- Quemador Rápido
10- Quemador auxiliar
11- Rejilla de Soporte
12- Hornillo Quemador para Wok
8
1
Page 2
PRESENTACIÓN BREVE DEL PRODUCTO
Panel de control
3
21
1- D
e funciones del horno
2- Luz del termostato del horno
3- Botón del termostato del horno
4- Botón de control
4
2
Page 3
USO DEL APARATO
Dispositivo de Seguridad para Llamas:
Quemadores de la Cocina (Si el quemador está equipado con un dispositivo de seguridad)
Las cocinas equipadas con sistemas de detección de fallos de llama ofrecen seguridad en caso de que se
apague accidentalmente la llama. Si se diera el caso, el dispositivo bloqueará los canales de los quemadores
de gas y evitará que se produzca una acumulación de gas no quemado. Espere 90 segundos antes de volver a
encender un quemador apagado.

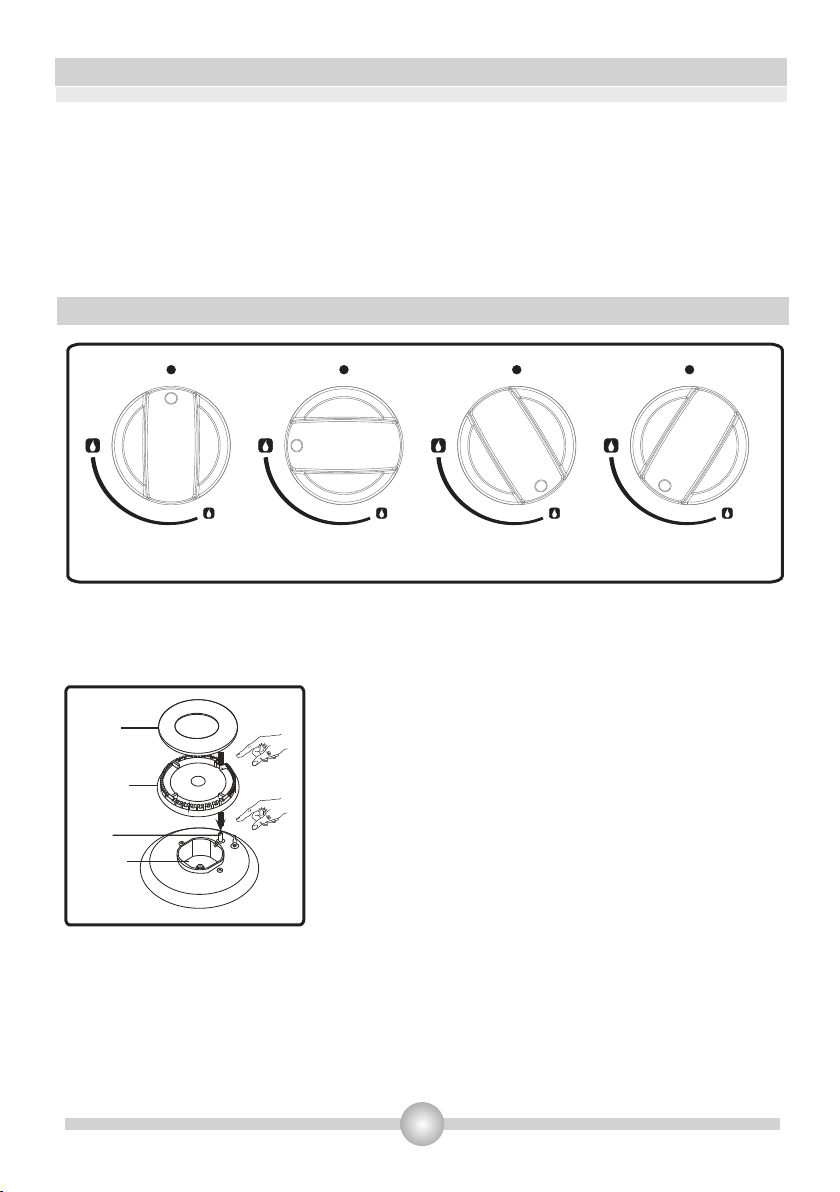

Control de los Quemadores de la Encimera
Posición apagado (OFF)
Posición Máxima (MAX)
Posición Mínima (MIN)
MODULER
El mando tiene 3 posiciones: Apagado (0), máxima (llama grande) y mínima (símbolo de llama
pequeña). Después de encender el quemador en la posición máxima, se puede ajustar la longitud
de la llama entre las posiciones máxima y mínima. No use los quemadores cuando la posición del
mando está entre el máximo y la posición de apagado.
Compruebe las llamas a ojo tras el encendido. Si ve color
Tapa
amarillo en la punta, o llamas inestables o elevadas, corte el
gas y compruebe el montaje de las tapas de los quemadores
y las coronas. Además, asegúrese de que no hay ningún
Corona
Chispero
Taza del
Quemador
líquido sobre las tazas del quemador. Si las llamas del hornillo
se apagan accidentalmente, apáguelo, ventile la cocina y no
intente encenderlo de nuevo hasta después de 90 segundos.
Al apagar el mando, gírelo en sentido horario para mostrar la
posición “0”, o hasta que el puntero señale hacia arriba.
3
Page 4
USO DEL APARATO
La placa encimera tiene quemadores de distintos diámetros. El modo más económico de utilizar el gas es
elegir los quemadores adecuados al tamaño de la sartén, cacerola, etc., y bajar la potencia del gas al
mínimo en el momento en que se alcance el punto de ebullición. Le recomendamos que tape siempre el
recipiente de cocción.
Para obtener el máximo rendimiento de los quemadores, utilice recipientes con los siguientes diámetros:
El uso de ollas, sartenes ú otros de tamaño menor a las dimensiones mínimas indicadas a continuación,
causará una pérdida de energía.
Quemador rápido/wok: 22-26cm
Quemador semi-rápido: 14-22cm
Quemador Auxiliar: 12-18cm
Cuando no utilice los quemadores durante tiempos prolongados, cierre siempre la llave de paso de gas.
ADVERTENCIA:
!
Utilice sólo sartenes planas y con una base del grosor adecuado.
•
Asegúrese de que la base de la sartén esté seca antes de situarla encima de los hornillos.
•
La temperatura de la parte superior puede subir cuando el aparato esté en marcha. Por lo tanto es
•
importante que mantenga a los niños y a los animales alejados de los hornillos durante y después de
su uso.
Después del uso, los hornillos permanecen calientes durante un periodo prolongado de tiempo; no los
•
toque ni ponga ningún objeto en su superficie.
No coloque nunca cuchillos, tenedores, cucharas ni tapas sobre la placa, puesto que se calienta y
•
puede provocar quemaduras graves.

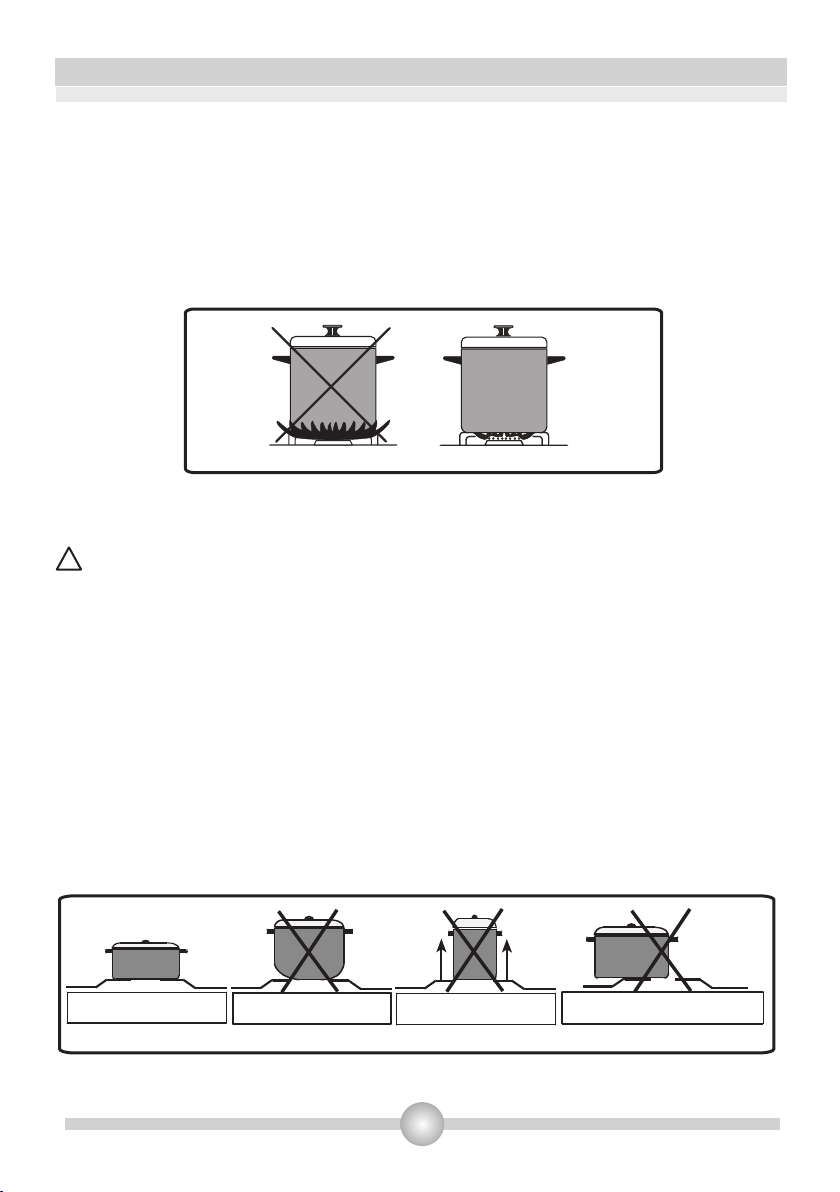

CORRECTO
INCORRECTO
base de cazuela circular
INCORRECTO
Diámetro de cazuela pequeña
INCORRECTO
la base de la cazuela no se apoya
4
Page 5
USO DEL APARATO
Cómo Utilizar El Horno Del Artefacto

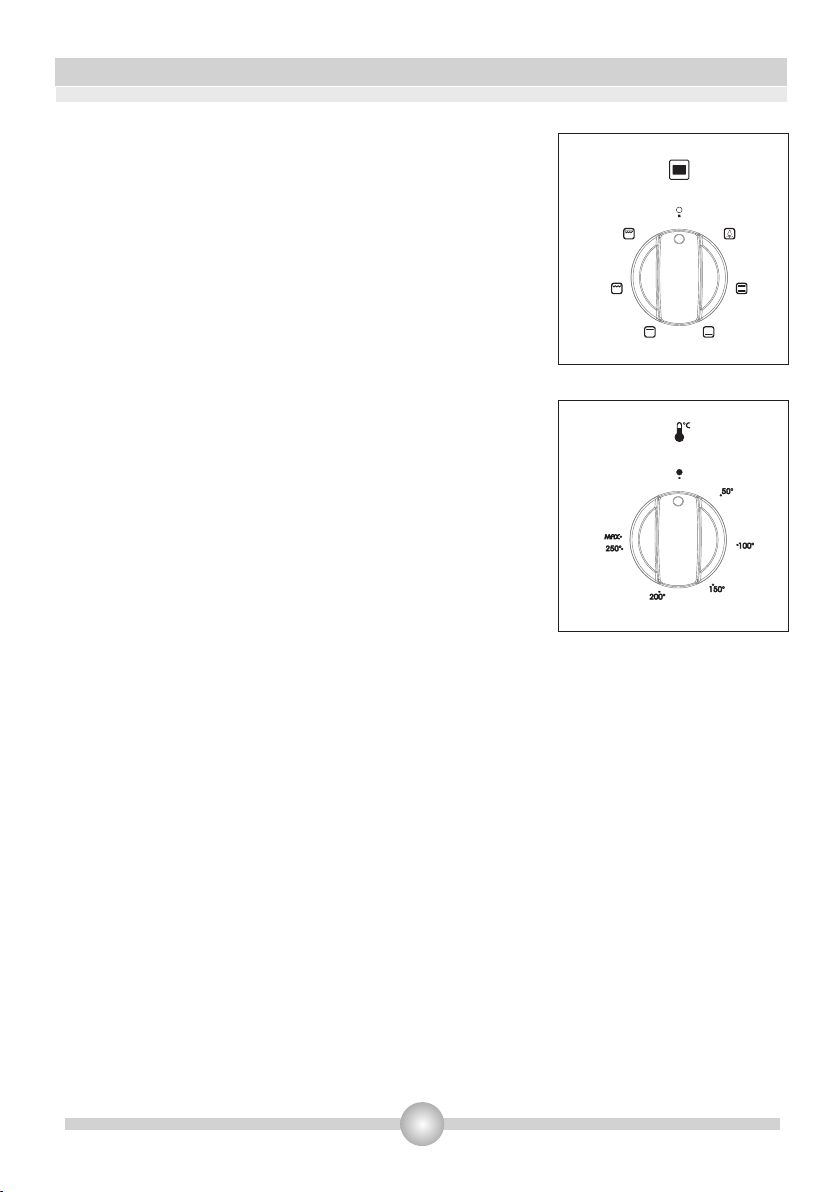

Botón de control de funciones horno:
Para seleccionar las funciones del horno que se
explican en la próxima parte y la tabla 1, ajuste el botón de
selección de función y el botón del termostato del horno juntos
a la temperatura que desee. De lo contrario, la etapa de función
que seleccionó no funcionará.
Botón del termostato del horno:
Para seleccionar la temperatura del horno , utilice el
botón de control de funciones del horno ya que se utiliza el
mismo botón para ambas funciones. Cuando la temperatura en
el interior del horno alcanza el valor fijado, el termostato cortará
el circuito y la luz del termostato de apagará. Cuando la
temperatura se encuentre por debajo del valor fijado, el termostato
y la luz del termostato se encenderán nuevamente.
5
Page 6
USO DEL APARATO
Funciones del horno
* Las funciones de su horno pueden ser diferentes dependiendo del modelo que tenga
Lámpara del horno
Solo la luz del horno se encenderá y permanecerá encendida en cualquier opción.
Función de cocinado estático
El termostato del horno y las luces de advertencia como también los elementos de calentamiento
superior e inferior se encenderán.
La función de cocinado estático emite calor de tal manera que se asegure el cocinado óptimo tanto
de la comida de arriba como la de abajo. Esta función es ideal para hacer pastas, pasteles, pasta al
horno, lasaña y pizza. Se recomienda precalentar el horno durante 10 minutos y, para este
programa, es preferible usar una sola bandeja.
Función de calentamiento inferior
El termostato del horno y las luces de advertencia como también los elementos de calentamiento
superior e inferior se encenderán.
La función de calentamiento inferior es ideal para hacer pizza porque el calor asciende desde la
parte inferior del horno hacia arriba y va calentando la comida. Esta función es ideal para calentar
la comida en lugar de cocinarla.
Función de calentamiento superior
El termostato del horno y las luces de advertencia como también los elementos de
calentamiento superior e inferior se encenderán.
Si se selecciona esta función, el calor que desciende de la parte superior calienta sólo la
parte superior de la comida. La función de calentamiento superior es ideal para dorar la
comida que ya ha sido cocinada anteriormente o para calentarla.
6
Page 7
USO DEL APARATO
Función de parrilla
El termostato del horno, las luces de advertencia y el calentador de la parrilla se encenderán.
Esta función se utiliza para asar a la parrilla y tostar alimentos; utilice las bandejas superiores del
horno. Unte ligeramente la rejilla metálica con aceite para evitar que los alimentos se peguen y
coloque los alimentos en el centro de la rejilla. Coloque siempre una bandeja debajo para evitar el
goteo de aceite o grasa. Se recomienda precalentar el horno durante 10 minutos
Aviso: Cuando ase, la puerta del horno debe estar cerrada y la temperatura del horno se debe
ajustar a 190º C.
Función de parrilla rápida
El termostato del horno, las luces de advertencia, el calentador de la parrilla y el elemento de
calentamiento superior se encenderán.
Esta función se utiliza para asar más rápido y para cubrir una superficie mayor, por ejemplo para
asar carnes, utilice las bandejas superiores del horno. Unte ligeramente la rejilla metálica con
aceite para evitar que los alimentos se peguen y coloque los alimentos en el centro de la rejilla.
Coloque siempre una bandeja debajo para evitar el goteo de aceite o grasa. Se recomienda
precalentar el horno durante 10 minutos
Aviso: Cuando ase, la puerta del horno debe estar cerrada y la temperatura del horno se debe
ajustar a 190C.
°
7
Page 8
USO DEL APARATO
Accesorios utilizados en el horno
El aparato incluye accesorios. También puede utilizar los accesorios adquiridos en el mercado,
•
pero deben ser resistentes al calor y las llamas. También puede utilizar platos de vidrio, moldes
para pasteles, bandejas especiales horno que sean adecuados para uso en el horno. Preste
atención a las instrucciones de uso por el fabricante de tales accesorios.
En caso de utilizar recipientes o platos de pequeño tamaño, colóquelos sobre la parrilla del grill,
•
ya que estará totalmente en el centro de la rejilla.
Se podrán observar cambios en la forma de la bandeja, debido a las altas temperaturas de
•
cocción o asado, si los alimentos que se van a cocinar no cubren la bandeja de horno por
completo, si la comida se toma del congelador o si se utiliza la bandeja para la recogida de los
jugos de los alimentos que caigan durante la cocción o el asado. La bandeja volverá a su antigua
forma sólo cuando se enfríe después de la cocción. Esto es algo normal que se produce durante
la transferencia de calor.
No deje la bandeja o plato de vidrio en un lugar frío inmediatamente después de la cocción. No
•
deje la placa sobre superficies frías o húmedas. Colocar encima un paño de cocina seco o una
placa de cruz, para garantizar que se enfríe lentamente. De lo contrario, la bandeja o plato de
vidrio se puede romper.
Si va a asar en el horno le recomendamos que use la parrilla incluida con la bandeja del aparato
•
(si el producto incluye este elemento). Si va a utilizar la parrilla grande ponga una bandeja en
uno de los estantes más bajos para recoger la grasa que caiga. Le recomendamos también que
ponga algo de agua para facilitar su limpieza.
Tal como se explica en las correspondientes secciones, no intente utilizar el quemador a gas del
•
grill sin la tapa de protección correspondiente. Si el horno cuenta con un grill o gratinador a gas,
pero no dispone de la tapa de protección (o si ésta está dañada y no puede usarse), deberá
solicitar una tapa de repuesto en el servicio de asistencia técnica más cercano.
8
Page 9
USO DEL APARATO

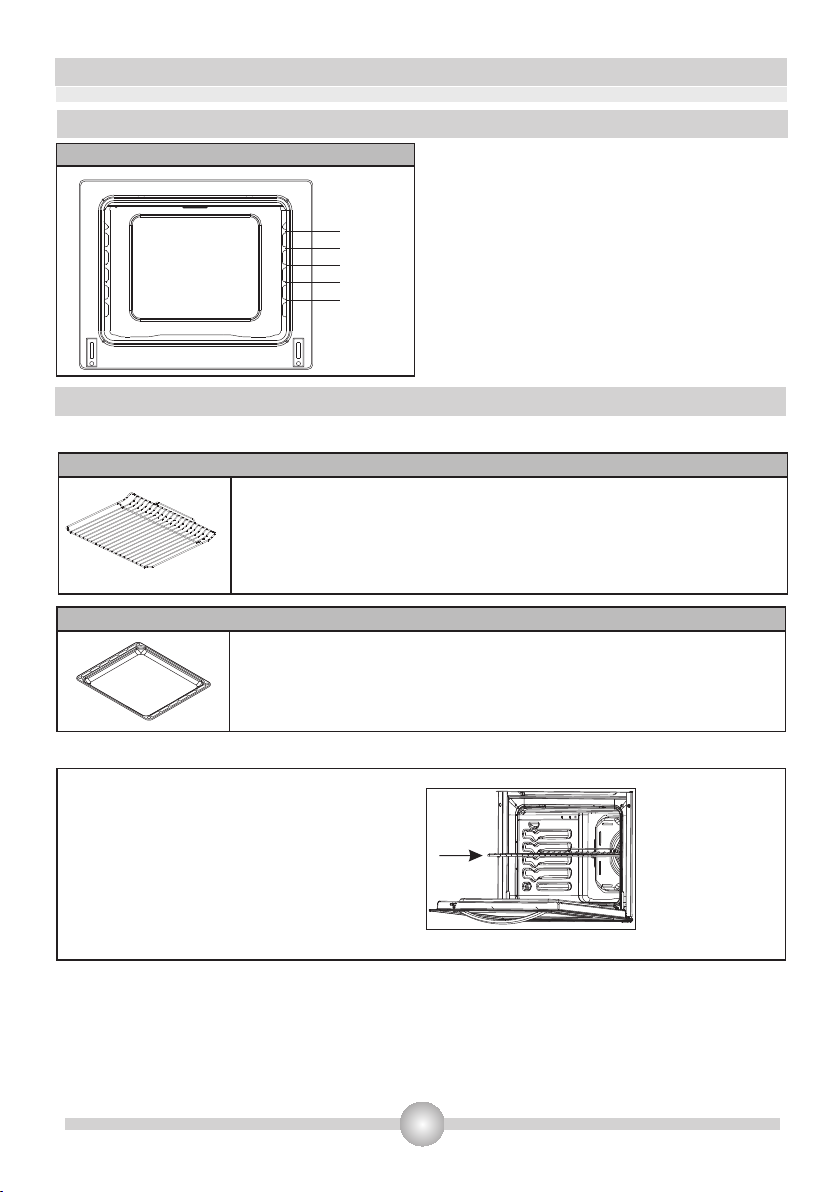

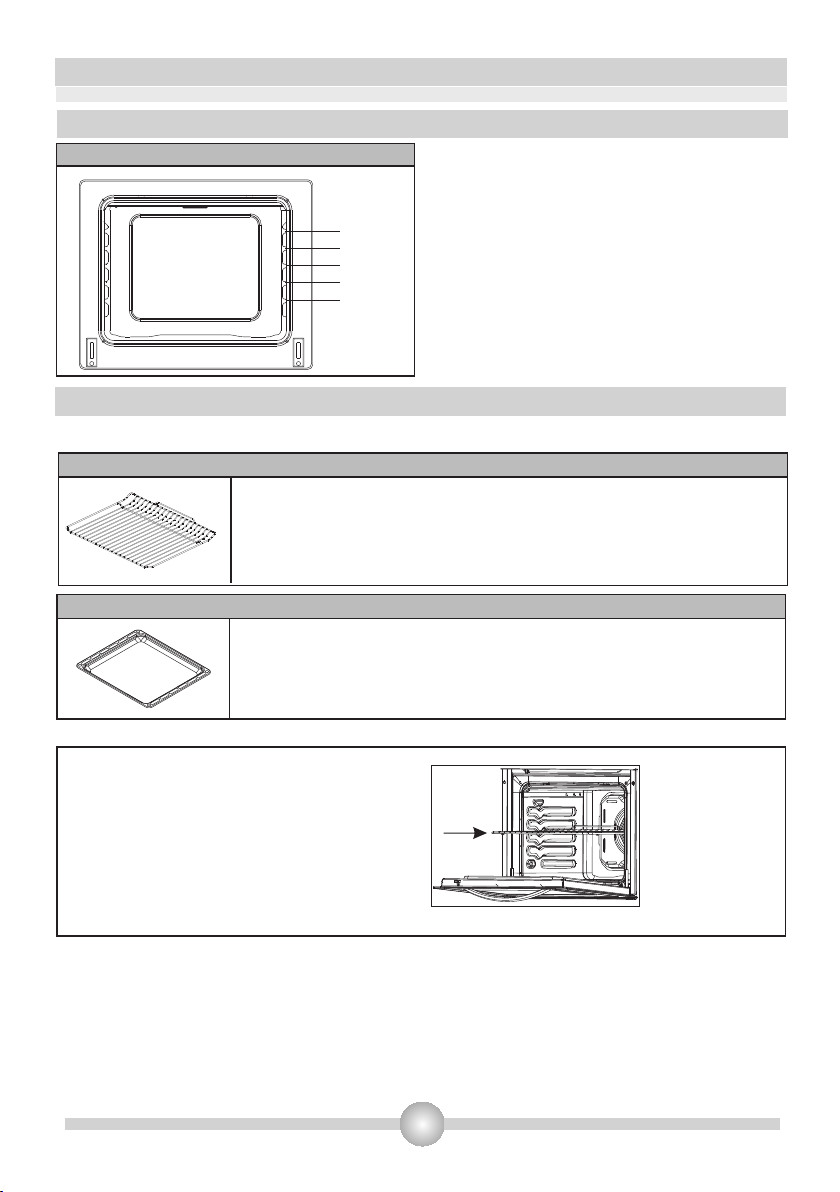

Cavidad del Horno
Posiciones de estantes para bandejas
5. Estante
4. Estante
3. Estante
2. Estante
1. Estante
Accesorios del Horno
* Los accesorios del horno pueden variar según el modelo.
Rejilla
La rejilla sirve para asar o para colocar diferentes recipientes
sobre la misma. Para colocar la rejilla correctamente en el interior
del horno, hágalo en cualquier estante empujándola hasta el final.
Bandeja Llana
La bandeja llana sirve para hornear dulces como por ejemplo
flanes y similares.
Para colocar la bandeja correctamente en el interior del horno,
hágalo en cualquier estante empujándola hasta el final.
ADVERTENCIA- Coloque la rejilla
correctamente en cualquier
estante del horno, empujándola
hasta el final.
9
Page 10
CUADRO DE INYECTORES
G30 28-30mbar 10,7 kW 778 g/h
II2H3+ ES Clase: 1
NG
G20 20 mbar
LPG
G30/G31
28-30/37 mbar
QUEMADOR RAPIDO
Diám. inyector (1/100 mm) 115 85
Valor normal (kW) 2,9 2,9
Consumo en1 h 276,2 l/h 210,9 g/h
QUEMADOR MEDIANO
Diám. inyector (1/100 mm) 97 65
Valor normal (kW) 1,75 1,65
Consumo en1 h 166,7 l/h 120 g/h
QUEMADOR MEDIANO
Diám. inyector (1/100 mm) 97 65
Valor normal (kW) 1,75 1,65
Consumo en1 h 166,7 l/h 120 g/h
QUEMADOR AUXILIAR
Diám. inyector (1/100 mm) 72 50
Valor normal (kW) 1 0,9
Consumo en1 h 95,2 l/h 65,4 g/h
QUEMADOR WOK
Diám. inyector (1/100 mm) 130 96
Valor normal (kW) 3,6 3,6
Consumo en1 h 342,8 l/h 261,7 g/h
10
Page 11
52xxxx
Page 12
NWC96PRO
BREVE APRESENTAÇÃO DO PRODUTO
1
2
3
4 5
12
PT
7
8
8
9
9
10
6
11
PROFUN-
DIDADE (cm)
LARGURA
(cm)
ALTURA
(cm)
60 90 85/90

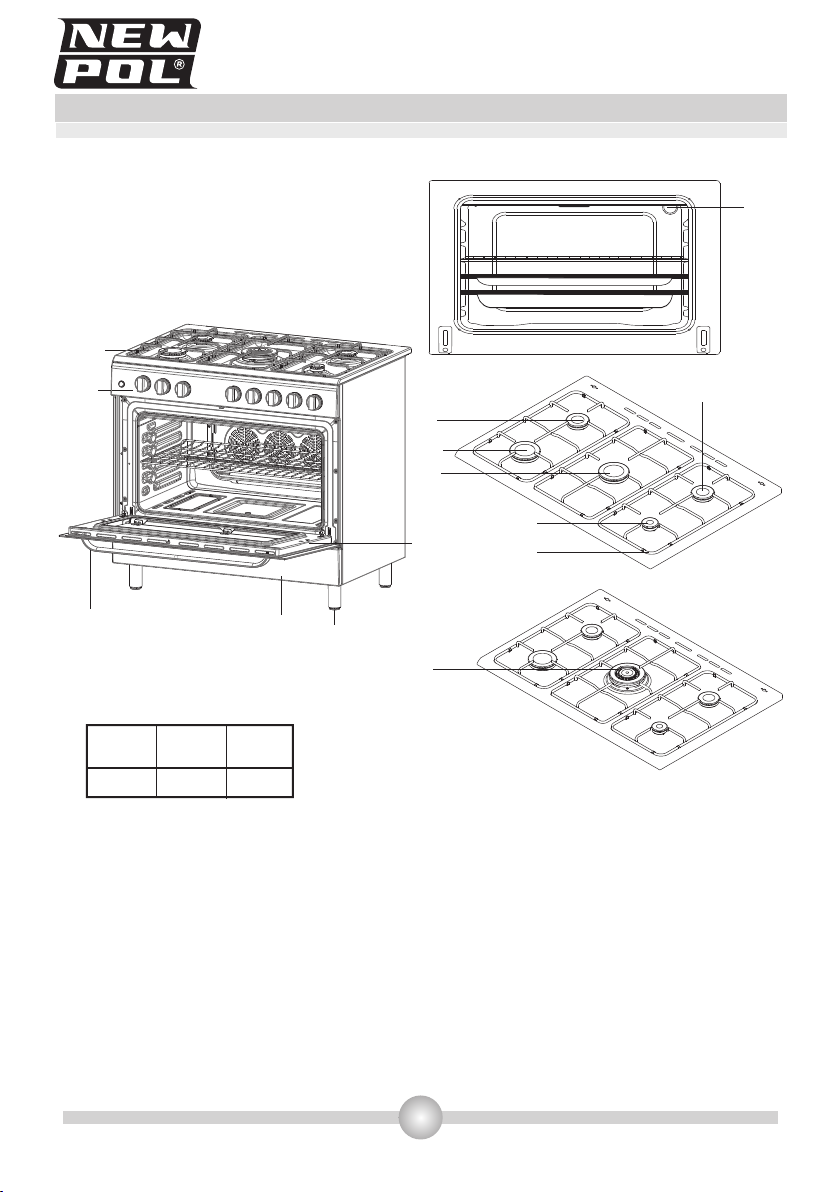

Listas dos Componentes:
1- Placa de cozinha
2- Painel de Comando
3- Pega da Porta do Forno
4-Tampa da Gaveta
5- Pés Ajustáveis
6- Porta do Forno
7- Lâmpada do Forno
8- Queimador Semi-Rápido
9- Queimador Rápido
10- Queimador Auxiliar
11- Suporte para Panela
12- Queimador Wok
1
Page 13
BREVE APRESENTAÇÃO DO PRODUTO
Painel de Comando
3
21
1- Da função do forno
2 - Luz do termóstato do forno
3 - Botão do termóstato do forno
4- Botão de controlo
4
2
Page 14
USO DO SEU PRODUTO
Dispositivo de segurança da chama:
Queimadores da Placa (Se a sua placa estiver equipada com dispositivo de segurança do gás)
As placas equipadas com dispositivo de falha de chama proporcionam segurança no caso de a fama se
extinguir acidentalmente. Se ocorrer uma tal circunstância, o dispositivo bloqueará as linhas dos
queimadores de gás e evitará qualquer acumulação de gás não queimador. Aguardar 90 segundos antes de
voltar a acender qualquer queimador de gás apagado.
Controlo dos queimadores da placa
Posição OFF (Desligada)
Posição MÁX.
Posição MÍN.
MODULAÇÃO
X
O botão tem 3 posições: Off(0), máximo (símbolo de chama maior) e mínimo (símbolo de chama
pequena). Após acender o queimador na posição máxima, pode ajustar a altura da chama entre as
posições máxima e mínima. Não colocar os queimadores em funcionamento quando a posição do
botão está entre as posições de mínimo e de off.
Espelho
Após o acendimento, verificar as chamas visualmente. Se
observar chamas com a extremidade amarela, muito altas ou
instáveis; desligar o fluxo de gás, e verificar a colocação dos
Coroa
Vela de
ignição
Cabeça
do
Queimador
espelhos e das coroas do queimador. Também assegurar que
não entrou nenhum líquido para o interior das cabeças do
queimador. Se a chama do queimador se apagar
acidentalmente, desligar o queimador, ventilar a cozinha com
ar fresco e não tentar reacender durante 90 segundos.
Quando for para desligar a placa, rodar o botão no sentido
dos ponteiros do relógio de modo que o botão fique na
posição "0" ou o marcador do botão aponte para cima.
3
Page 15
USO DO SEU PRODUTO
A sua placa tem queimadores de diâmetros diferentes. A maneira mais económica de utilizar o gás é
escolher os queimadores que correspondem ao tamanho da panela e colocar a chama na posição
mínima quando esta estiver a ferver. É recomendado pôr sempre a tampa nas panelas.
Para obter o máximo desempenho dos queimadores principais, utilizar recipientes com fundos planos
com os seguintes diâmetros. Usar recipientes mais pequenos do que as dimensões indicadas abaixo
dará origem a perda de energia.
Queimador Rápido/ Wok: 22-26cm
Queimador Semi-Rápido: 14-22cm
Queimador Auxiliar: 12-18cm
Quando os queimadores não são utilizados durante um longo período de tempo, desligar sempre a
válvula principal de controlo do gás.
!
AVISO:
Utilizar panelas planas com uma base suficientemente espessa.
•
Certificar se a base da panela está seca antes de a colocar em cima dos queimadores.
•
A temperatura das partes acessíveis pode ser elevada quando o aparelho está em
•
funcionamento. É portanto imperativo manter as crianças e os animais fora do alcance dos
queimadores durante e após a cozedura.
Após a utilização, a placa eléctrica permanece muito quente durante um longo período, não se
•
deve tocar na placa nem colocar nenhum objecto em cima da mesma.
Nunca colocar facas, garfos, colheres e tampas sobre a placa porque podem ficar quentes e
•
causar queimaduras graves.
CORRECTO
INCORRECTO
com base circular
INCORRECTO
diâmetro da panela pequena
INCORRECTO
a base da panela não assenta
4
Page 16
USO DO SEU PRODUTO
Utilização Do Forno:
Botão de controlo da função do forno:
Para seleccionar as funções do forno descritas na
secção seguinte e na tabela 1, deve regular imperativamente o
botão de selecção da função e o botão do termóstato do forno
na temperatura desejada. Caso contrário, a função seleccionada
não funcionará.
Botão do termóstato do forno:
Para seleccionar a temperatura do forno deve regular
o botão de controlo da função do forno. Quando a temperatura
no interior do forno atingir o valor indicado, o termóstato cortará
o circuito e a luz do termóstato apagar-se-á. Quando a temperatura
descer abaixo do valor indicado, o termóstato ligar-se-á novamente
e a luz do termóstato acender-se-á.
5
Page 17
USO DO SEU PRODUTO
Funções do forno
* As funções do seu forno podem ser diferentes devido ao modelo do seu produto.
Lâmpada do Forno
Apenas a lâmpada do forno será ligada e permanecerá acesa em todas as funções de
cozedura.
Função de Cozedura Estática
O termóstato do forno e as luzes de aviso serão acesas, os elementos de aquecimento superior e
inferior começarão a funcionar.
A função de cozedura estática emite calor, assegurando uma cozedura uniforme da parte superior
e inferior do alimento. É ideal para fazer pães, bolos, doces, lasanhas e pizzas. É recomendável
pré-aquecer o forno e é melhor cozinhar numa única prateleira de cada vez com esta função.
Função de Aquecimento Inferior
O termóstato do forno e as luzes de aviso serão acesas, o elemento de aquecimento inferior
começará a funcionar.
A função de aquecimento inferior é ideal para assar pizza, já que o calor sai do fundo do forno e
aquece o alimento. Esta função é apropriada para aquecer os alimentos, em vez de cozer.
Função de Aquecimento Superior
O termóstato do forno e as luzes de aviso serão acesas, o elemento de aquecimento
superior começará a funcionar.
Neste tipo de cozedura, o calor emitido do elemento de aquecimento superior coze a
parte superior do alimento. A função de aquecimento superior é ideal para dourar a parte
superior de um alimento já cozinhado e para aquecer o alimento.
6
Page 18
USO DO SEU PRODUTO
Função Grelhador
O termóstato do forno e as luzes de aviso serão acesas, o elemento de aquecimento do
grelhador começará a funcionar.
A função é utilizada para grelhar e tostar alimentos; utilize as prateleiras superiores do
forno. Pincele ligeiramente a grelha de arame com óleo para os alimentos não pegarem
e coloque os alimentos no centro da grelha. Coloque sempre um tabuleiro por debaixo
para recolher as gotas de óleo ou gordura. É recomendável pré-aquecer o forno por
cerca de 10 minutos.
Aviso: Ao grelhar, a porta do forno deve estar fechada e a temperatura do forno deve
ser ajustada para 190ºC.
Função Grelhar mais rápido
O termóstato do forno e as luzes de aviso serão acesas, os elementos de aquecimento superior e
do grelhador começarão a funcionar.
A função é utilizada para grelhar mais rapidamente e para abranger uma superfície maior, por
exemplo para grelhar carne; utilize as prateleiras superiores do forno. Pincele ligeiramente a grelha
de arame com óleo para os alimentos não pegarem e coloque os alimentos no centro da grelha.
Coloque sempre um tabuleiro por debaixo para recolher as gotas de óleo ou gordura. É
recomendável pré-aquecer o forno por cerca de 10 minutos.
Aviso: Ao grelhar, a porta do forno deve estar fechada e a temperatura do forno deve ser ajustada
para 190ºC.
7
Page 19
USO DO SEU PRODUTO
Acessórios usados no forno
O produto é fornecido com os acessórios incluídos. Podem também ser usados acessórios que
•
tenham sido adquiridos no mercado, mas devem ser resistentes ao calor e à chama. Pode usar
também pratos de vidro, formas de bolos, tabuleiros especiais para forno que sejam apropriados
para usar no mesmo. Prestar especial atenção às instruções de utilização dadas pelo fabricante
desses acessórios.
No caso de serem usados pratos pequenos, colocar o prato na grelha, de modo que este fique
•
completamente na parte do meio da grelha.
Se os alimentos a serem cozinhados não cobrirem completamente o tabuleiro do forno, se os
•
alimentos tiverem sido retirados do congelador ou se o tabuleiro a ser usado para a recolha dos
sumos dos alimentos que são derramados quando se está a grelhar, podem ser observadas no
tabuleiro alterações de forma devido ao elevado aquecimento que ocorre durante a cozedura ou
a assadura. O tabuleiro voltará à forma anterior somente quando o tabuleiro arrefece depois da
cozedura. Isto é um acontecimento físico normal que ocorre durante a transferência de calor.
Não deixar o tabuleiro ou prato em vidro num ambiente frio imediatamente após a cozedura
•
num tabuleiro ou prato de vidro. Não colocar em superfícies frias ou molhadas. Colocar num
pano de cozinha seco ou numa base para pratos, assegurar que arrefece lentamente. Caso
contrário o tabuleiro em vidro pode partir-se.
Se grelhar no seu forno; recomendamos o uso da grelha em conjunto com o tabuleiro fornecidos
•
com o produto (se o seu produto incluir este material). Se desejar usar a grelha grande; colocar
um tabuleiro nas prateleiras inferiores para recolha da gordura. Deve também ser colocada
alguma água para uma limpeza mais fácil.
Como explicado nas alíneas correspondentes, nunca tentar usar o queimador do grelhador
•
operado a gás sem a tampa de protecção do grelhador. Se o seu forno a gás tiver um queimador
de grelhador operado a gás, mas faltar a protecção de aquecimento do grelhador ou se estiver
danificada e não puder ser usada, solicitar uma sobressalente na assistência mais próxima.
8
Page 20
USO DO SEU PRODUTO
Cavidade do Forno
Posições da grade para grades moldadas
5. Grade
4. Grade
3. Grade
2. Grade
1. Grade
Acessórios do forno
* Os acessórios do seu forno podem ser diferentes devido ao modelo do seu produto.
Grelha de arame
A grelha de arame é usada para grelhar ou para colocar no
mesmo, utensílios diferentes de cozinha. Para colocar a grelha de
arame correctamente na cavidade, coloque-a em qualquer grade
e empurre-a até ao fim.
Tabuleiro Raso
O tabuleiro raso é usado para cozer pastelaria, tal como tortas, etc.
Para colocar o tabuleiro correctamente na cavidade, coloque-o
em qualquer grade e empurre-a até ao fim.
AVISO - Colocar cuidamente a
grelha num dos suportes
correspondentes da cavidade do
forno e empurre a mesma até ao
fim.
9
Page 21
TABELA DE INJECTORES
G30 28-30mbar 10,7 kW 778 g/h
II2H3+ ES Clase: 1
NG
G20 20 mbar
LPG
G30/G31
28-30/37 mbar
QUEIMADOR RÁPIDO
Injector (1/100 mm) 115 85
Índice nominal (KW) 2,9 2,9
CONSUMO EM 1h 276,2 l/h 210,9 g/h
QUEIMADOR SEMI RÁPIDO
Injector (1/100 mm) 97 65
Índice nominal (KW) 1,75 1,65
CONSUMO EM 1h 166,7 l/h 120 g/h
QUEIMADOR SEMI RÁPIDO
Injector (1/100 mm) 97 65
Índice nominal (KW) 1,75 1,65
CONSUMO EM 1h 166,7 l/h 120 g/h
QUEIMADOR AUXILIAR
Injector (1/100 mm) 72 50
Índice nominal (KW) 1 0,9
CONSUMO EM 1h 95,2 l/h 65,4 g/h
QUEIMADOR WOK
Injector (1/100 mm) 130 96
Índice nominal (KW) 3,6 3,6
CONSUMO EM 1h 342,8 l/h 261,7 g/h
10
Page 22
52162238 02/15
52xxxx
Loading...
