New Pol NWC55BX User Manual [es]

NWC55BX

ES

INSTRUCCIONES DE USO E

INSTALACIÓN DE LA COCINA

A GAS DE LIBRE INSTALACIÓN

Estimado Cliente,

Nuestro objetivo es ofrecerle productos de alta calidad que superen sus expectativas.
Su aparato se fabrica en instalaciones modernas con cuidado y se somete
especialmente a pruebas de calidad.

Hemos elaborado este manual para ayudarle a utilizar de manera segura y con la
máxima eficacia este aparato fabricado con la última tecnología.

Le recomendamos que antes de utilizar el horno, lea detenidamente esta guía que
incluye la información básica para su instalación correcta y segura, además del
mantenimiento y su forma de uso. Contacte con el servicio técnico autorizado más
próximo a su domicilio para el montaje del mismo.

Este manual se ha redactado para más de un modelo. Es posible que el aparato no
cuente con alguna de las características descritas en este manual. Preste atención a las
explicaciones que tienen ilustraciones mientras esté leyendo el manual de
instrucciones.

Declaración de conformidad
Declaramos que nuestros productos cumplen con las Directivas Europeas, Decisiones
y Regulaciones aplicables y los requisitos enumerados en dichas normativas.

ÍNDICE:

1. PRESENTACIÓN BREVE DEL PRODUCTO

2. ADVERTENCIAS

3. INSTALACIÓN Y PREPARATIVOS PARA EL USO DEL APARATO

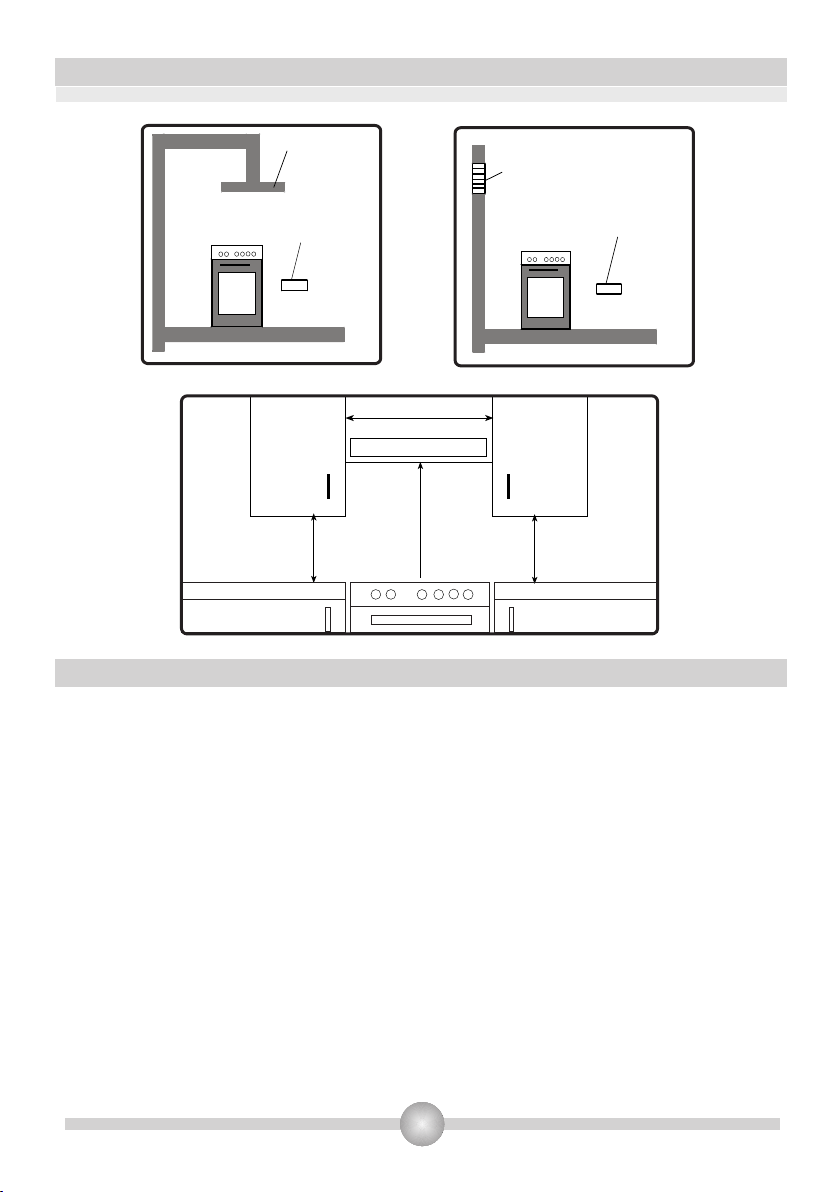

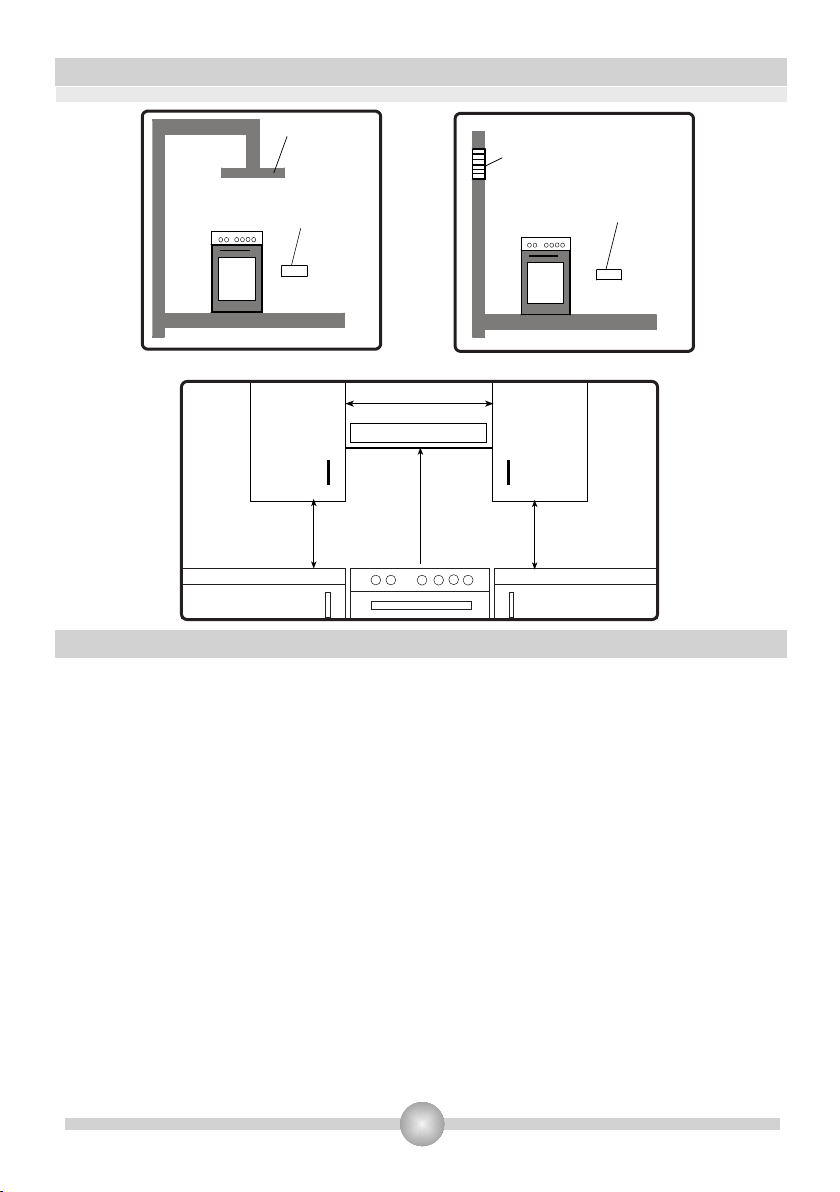

3.1 Lugar de instalación del aparato

3.2 Instalación del aparato

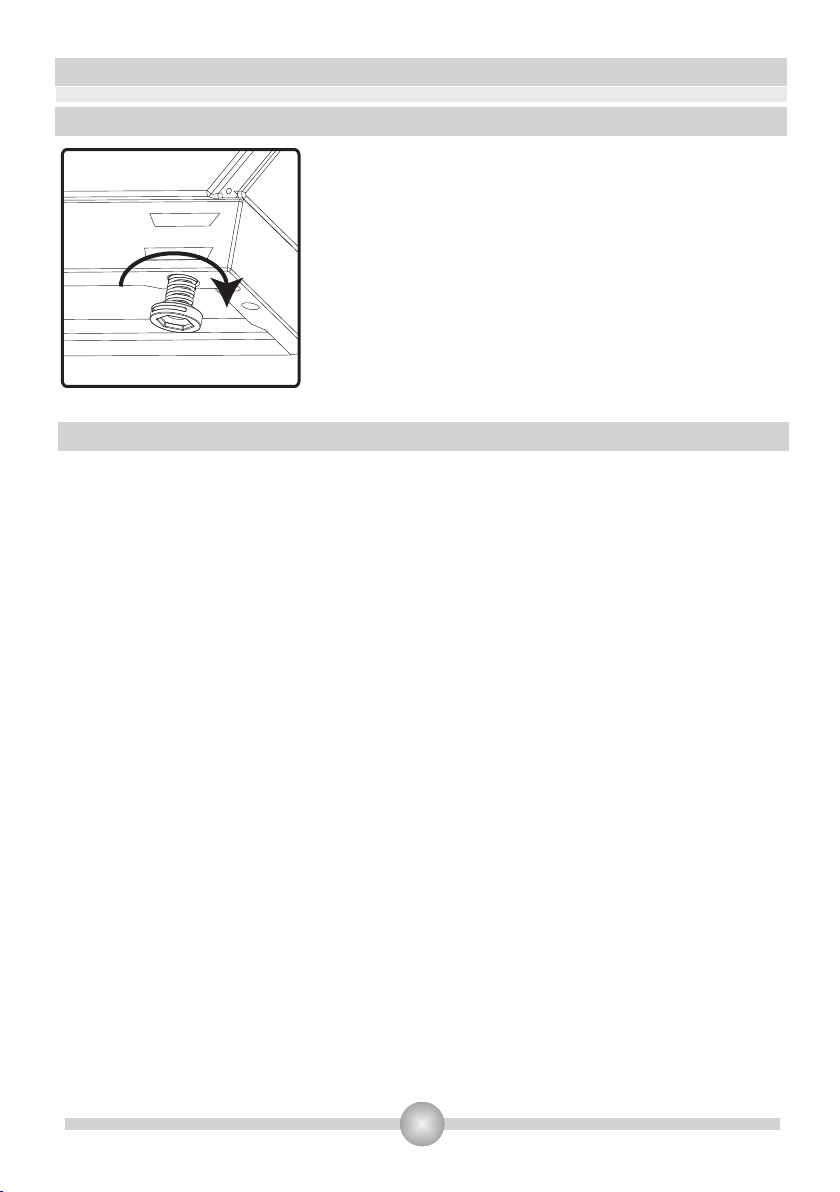

3.3 Ajuste de las patas

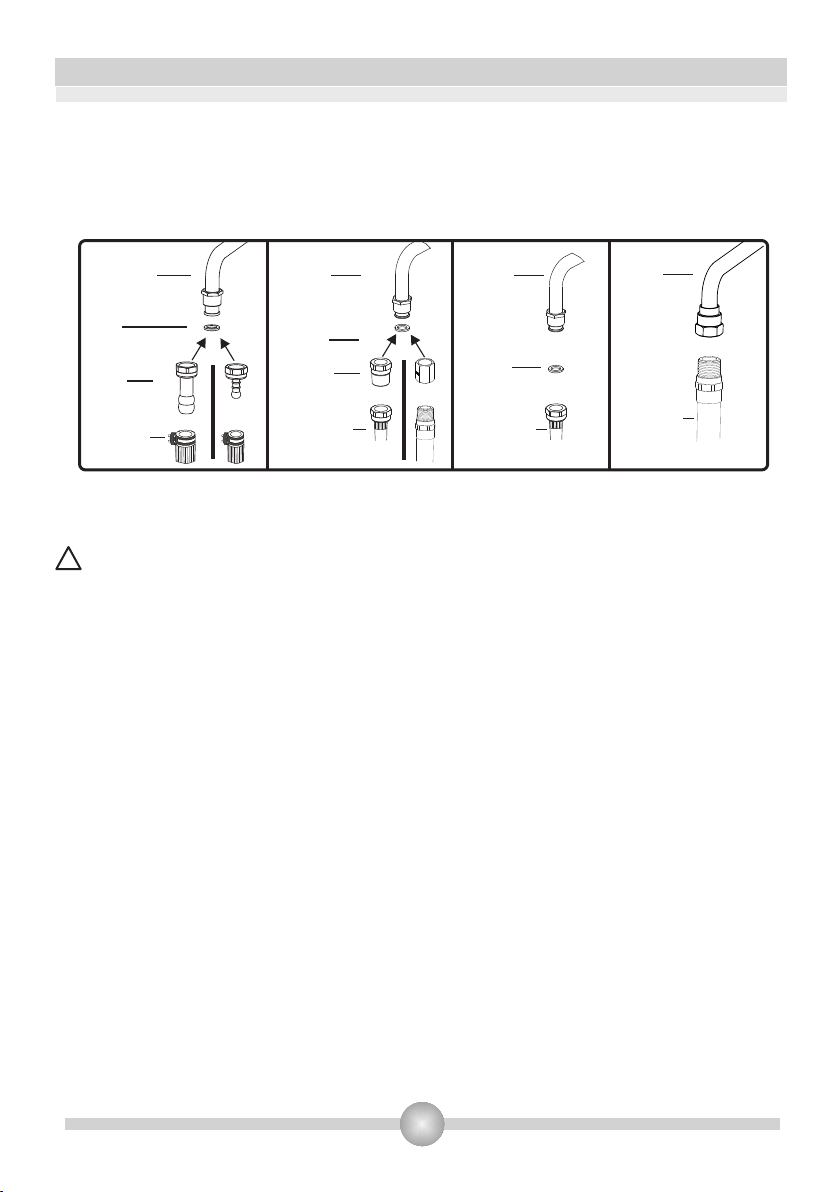

3.4 Conexión del gas

3.5 Conexión eléctrica y seguridad

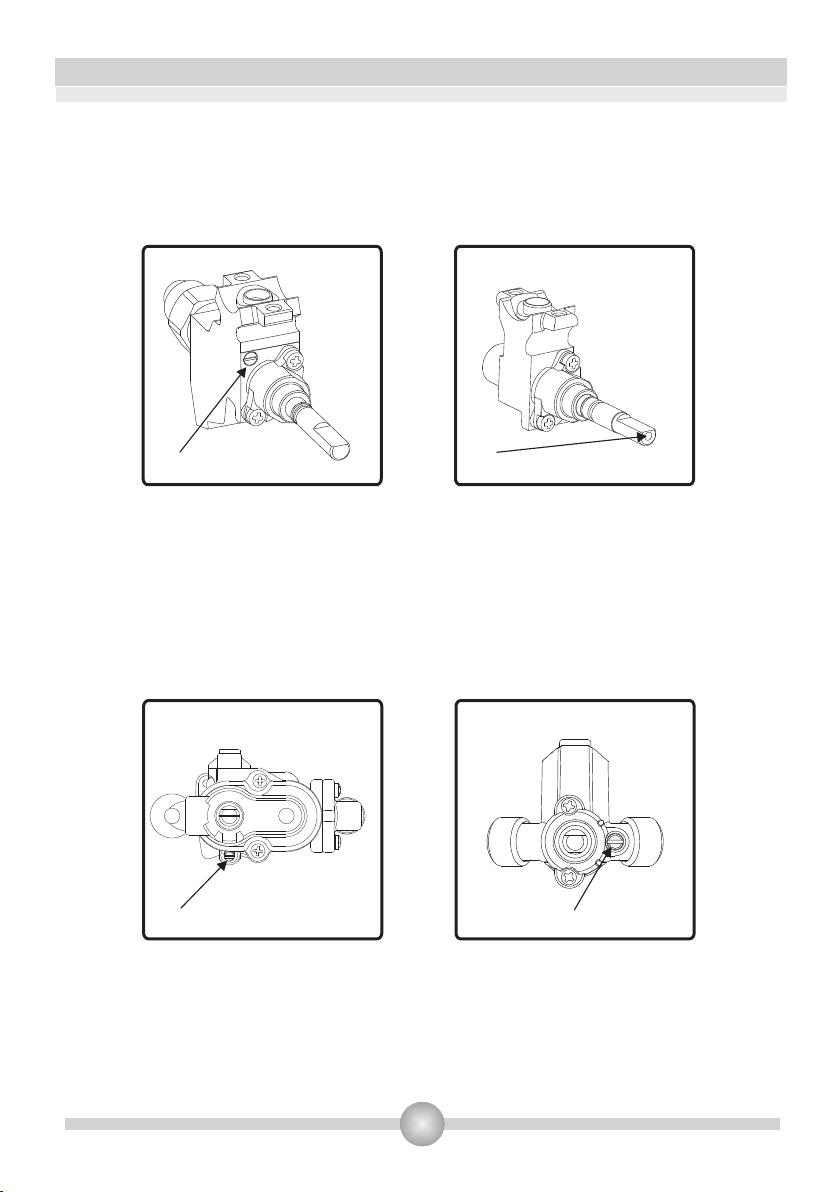

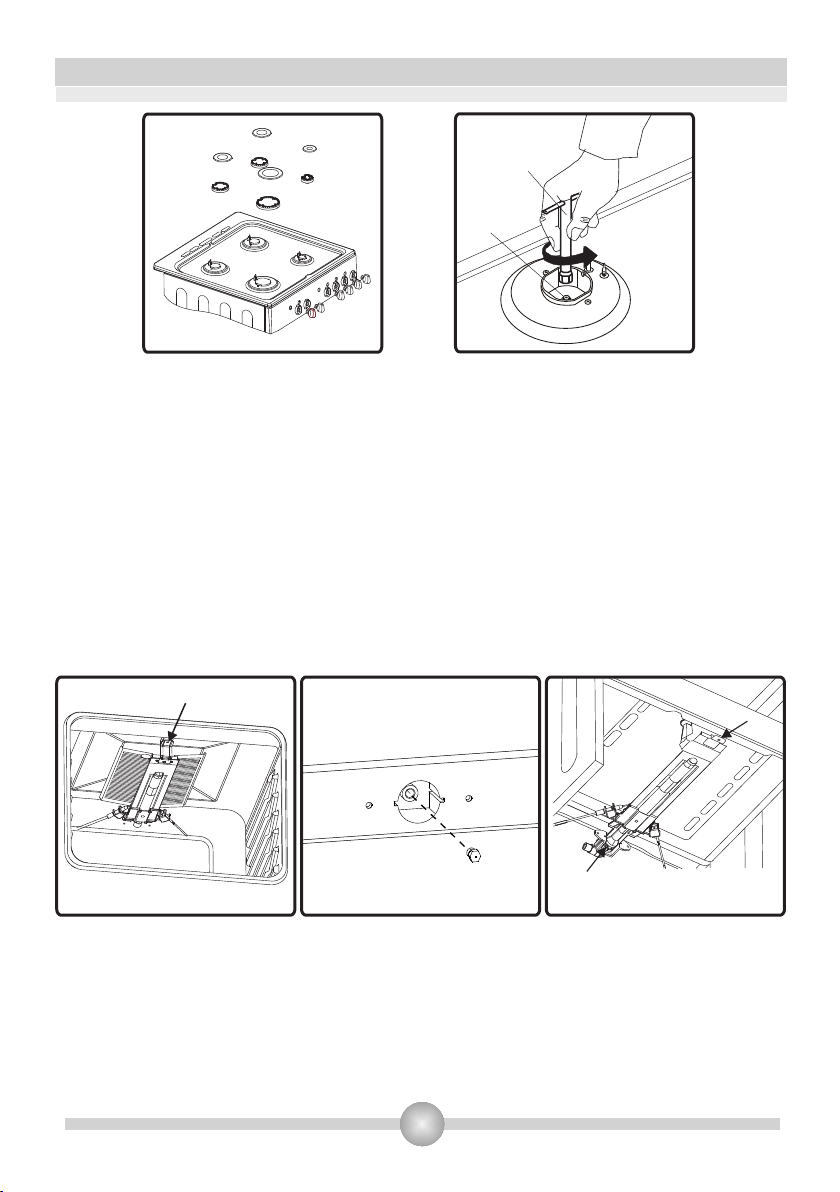

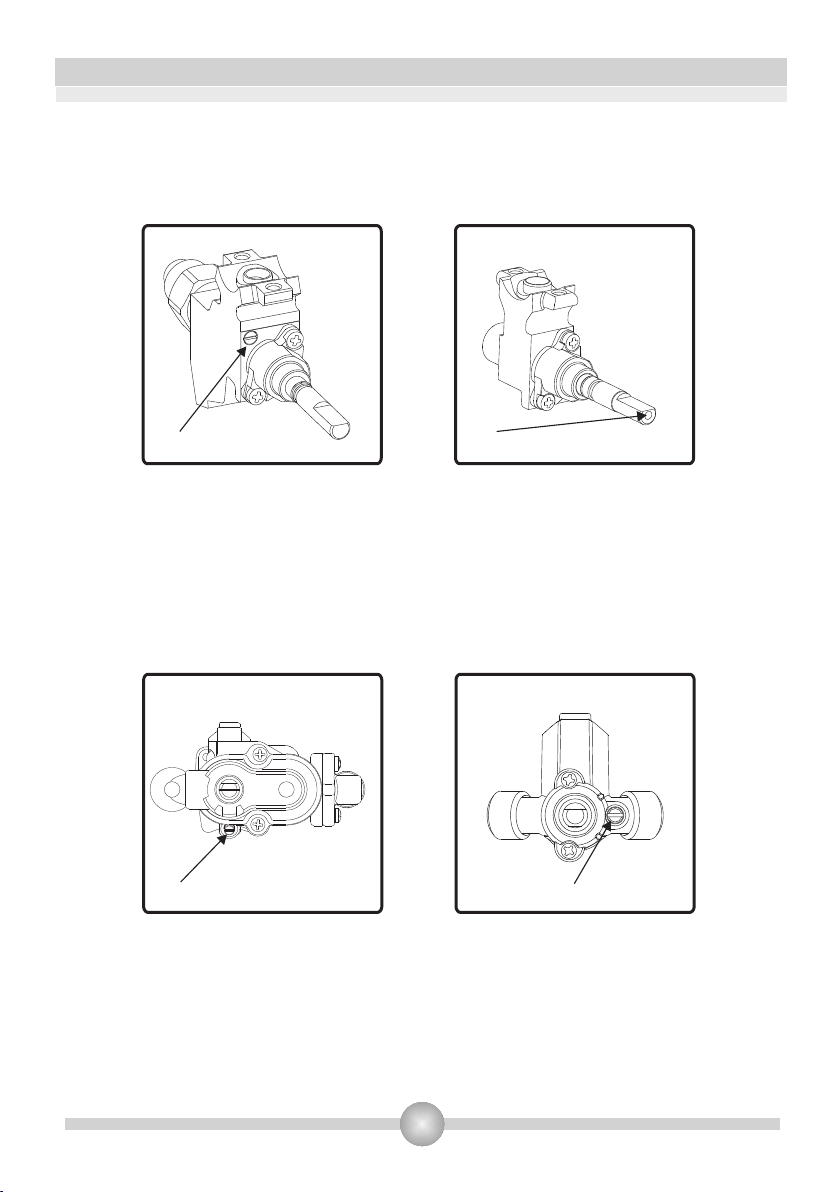

3.6 Conversión de gas

4. USO DEL APARATO

4.1 Uso de los hornillos (quemadores) a gas

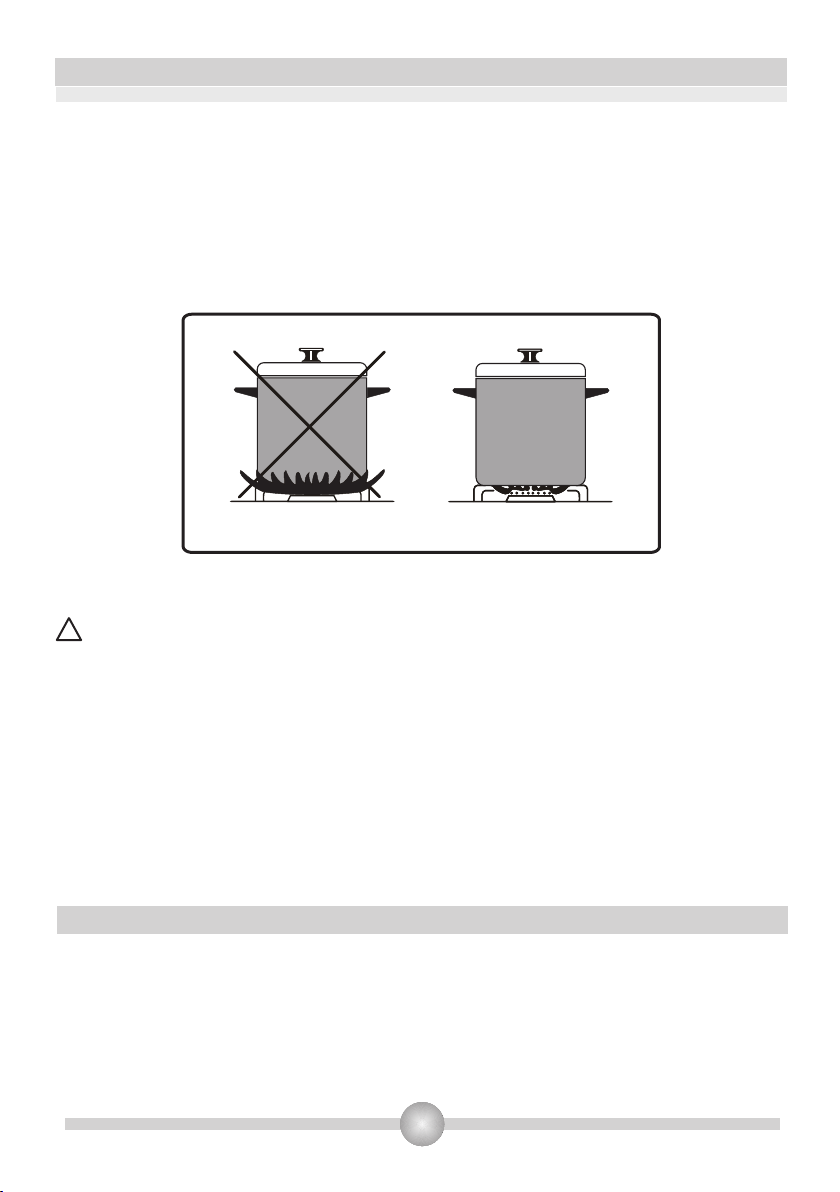

4.1.1 Control de los quemadores de la placa

4.1.2 Control del quemador del horno

4.1.3 Control del quemador del grill del horno

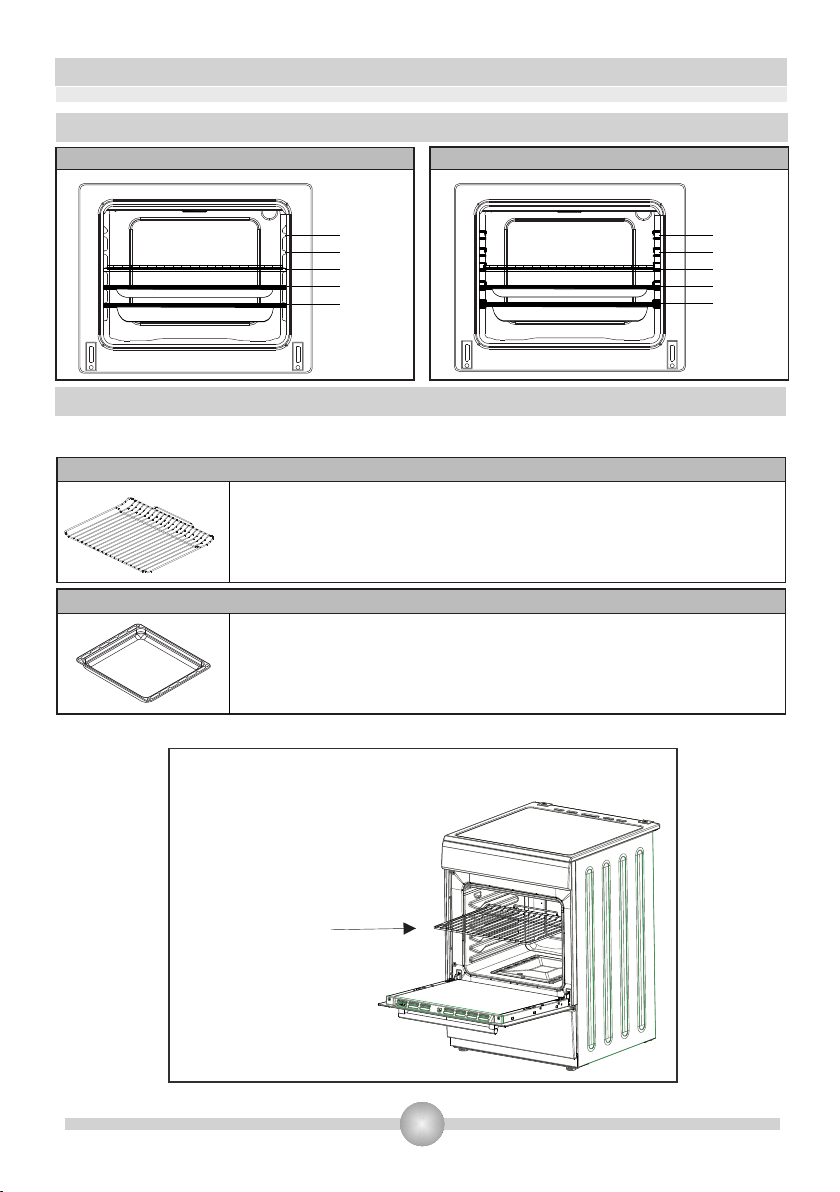

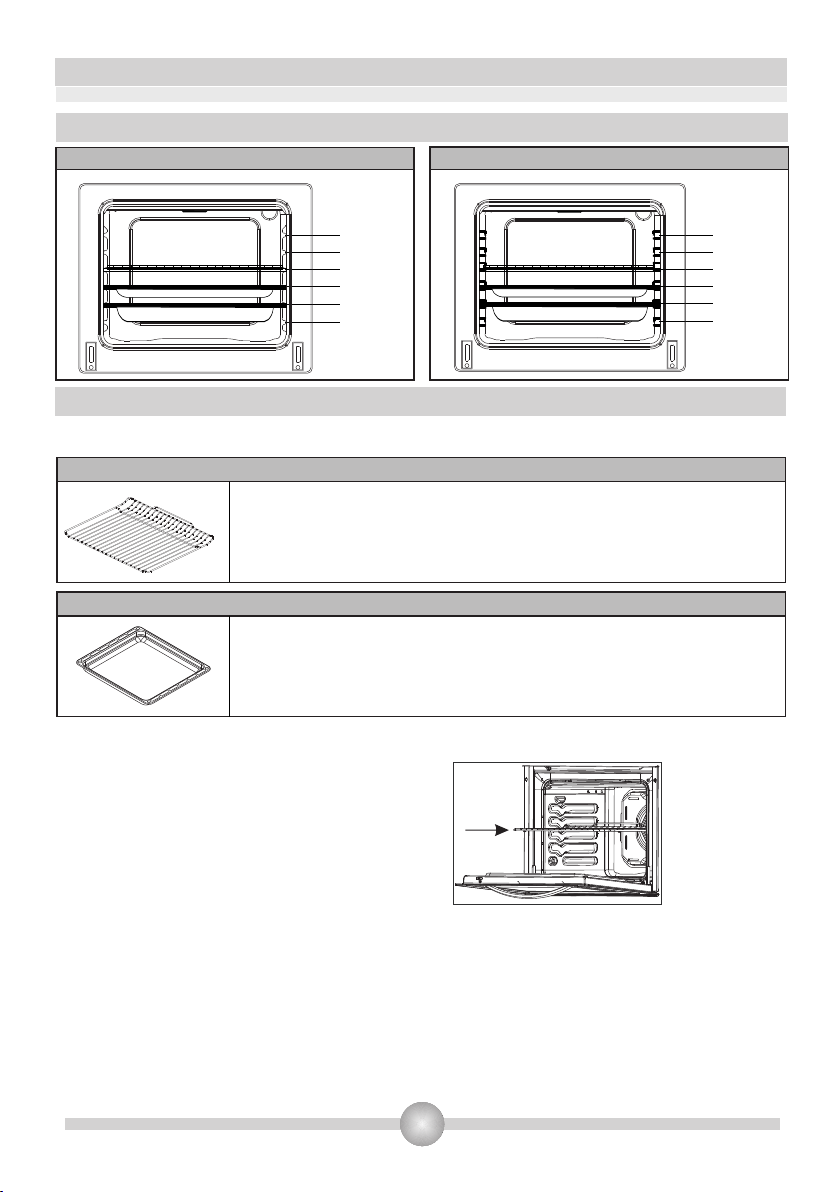

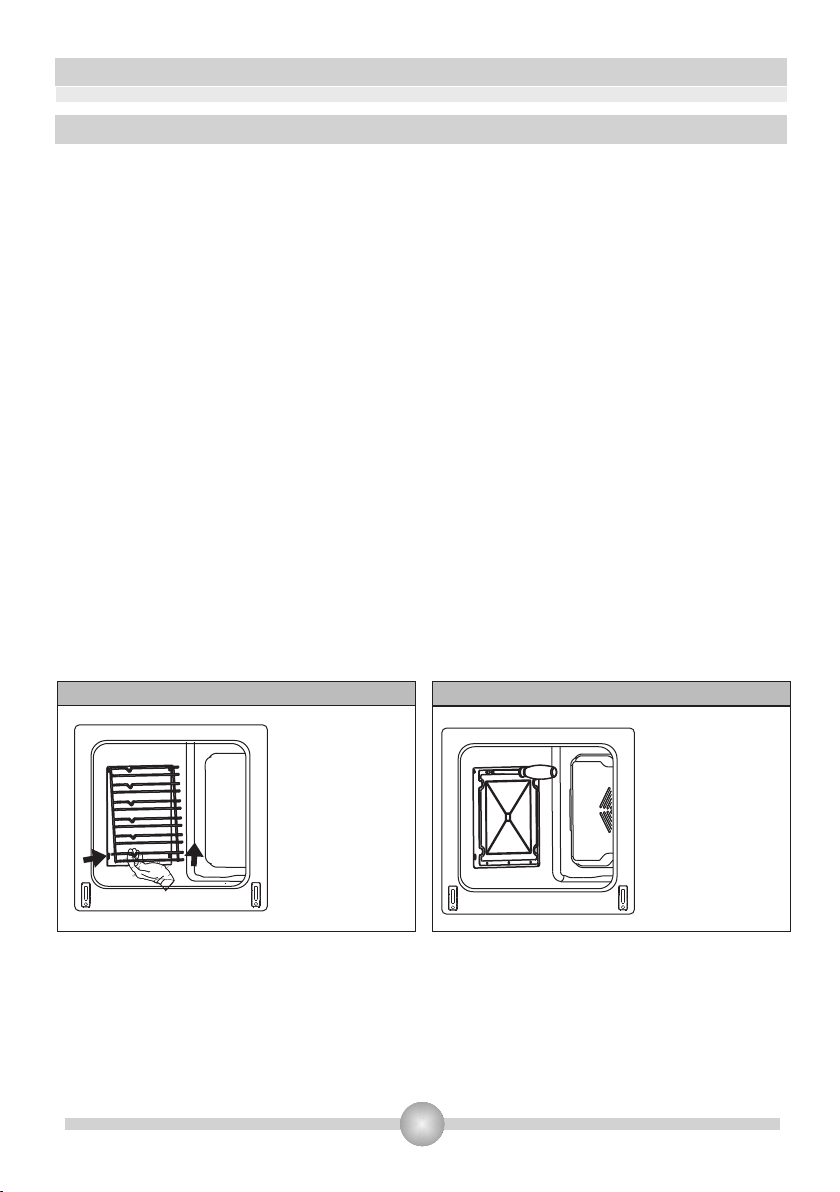

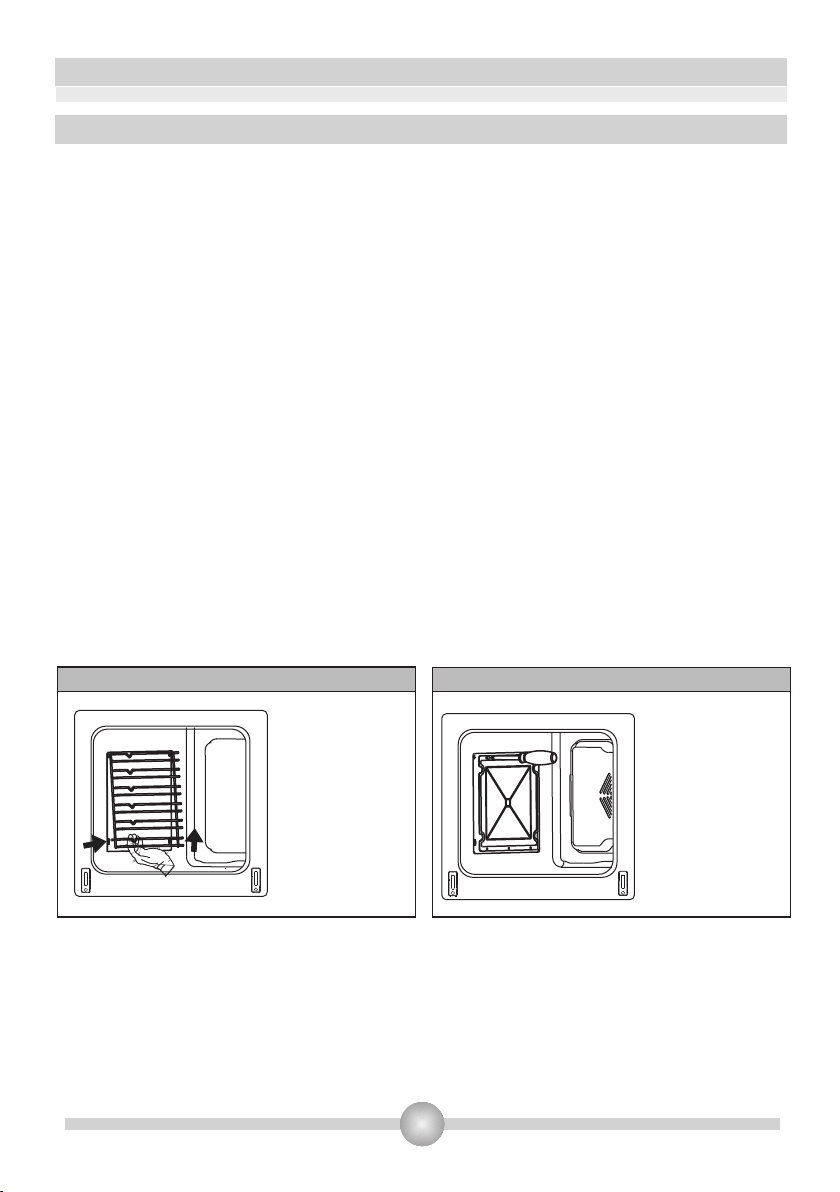

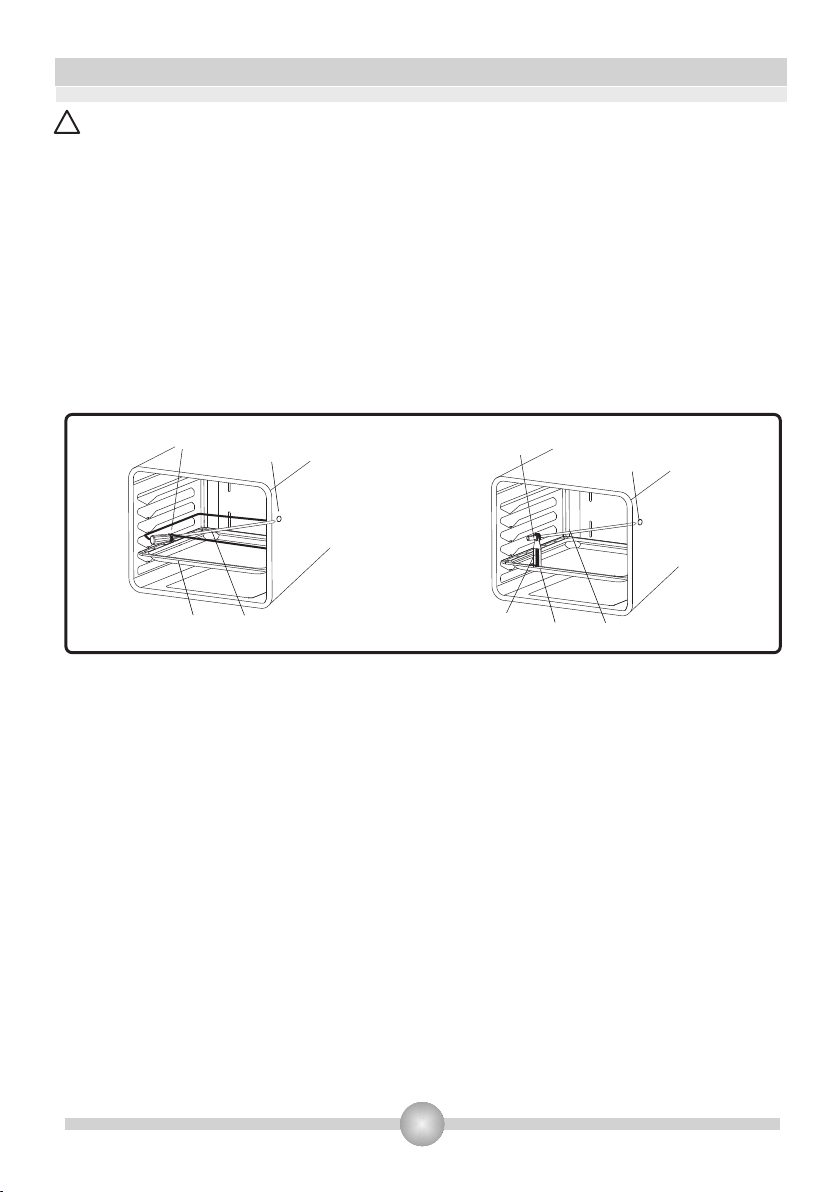

4.2 Accesorios utilizados en el horno

5. LIMPIEZA Y MANTENIMIENTO

5.1 Limpieza

5.2 Mantenimiento

6. SERVICIO TÉCNICO Y TRANSPORTE

6.1 Solución de problemas básicos antes de contactar con nuestro servicio técnico

6.2 Información relacionada con el transporte

2

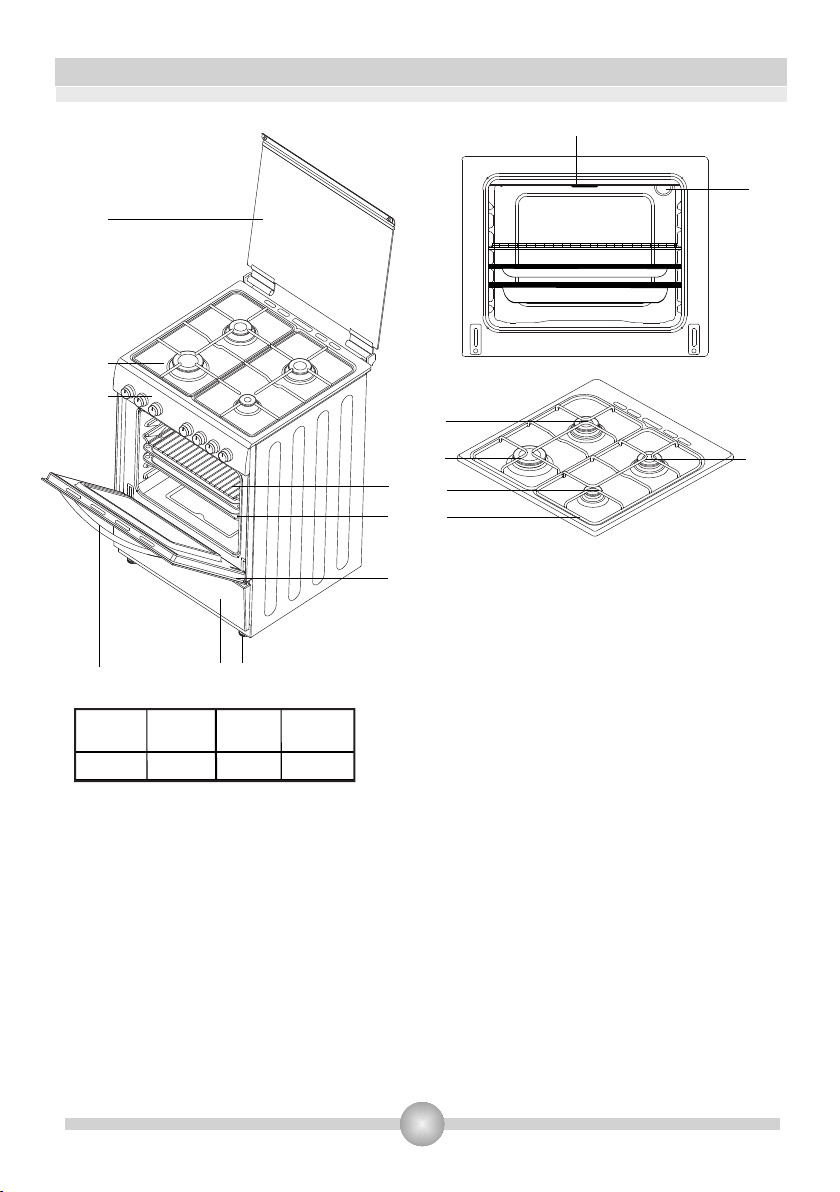

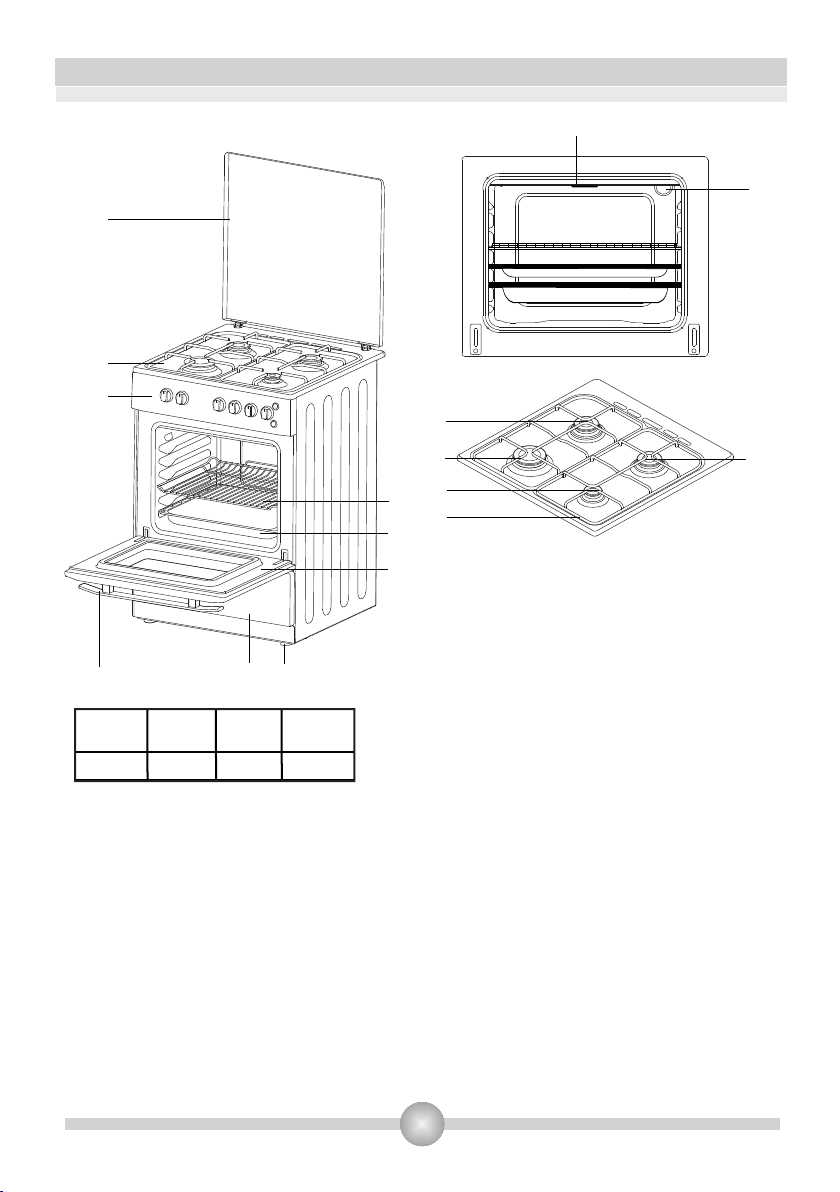

1. PRESENTACIÓN BREVE DEL PRODUCTO

1

2

3

10

11

12

6

4

MODELO

PROFUND.

(Cm)

5

ANCHO

(cm)

YG 55 50 50 85/90

Lista De Piezas:

1-Tapa
2- Placa encimera
3- Panel de Mandos
4- Asa de la Puerta del Horno
5- Cubierta de Cajón
6- Pata Ajustable
7- Puerta del Horno
8- Rejilla del Horno
9- Rejilla

ALTO

(cm)

13
14

9

15

8

7

10- Quemador del Grill
11- Lámpara del Quemador
12- Quemador semi-rápido
13- Quemador Rápido
14- Quemador auxiliar
15- Rejilla de Soporte
16- Quemador semi-rápido

16

3

2. ADVERTENCIAS DE SEGURIDAD

LEA ESTE MANUAL DETENIDA Y COMPLETAMENTE ANTES DE UTILIZAR LA

COCINA; GUÁRDELO PARA CONSULTARLO CUANDO SEA NECESARIO.

ESTE MANUAL SE HA REDACTADO PARA MÁS DE UN MODELO. SU COCINA

PODRÍA NO TENER ALGUNAS DE LAS FUNCIONES EXPLICADAS EN ÉL.

PRESTE ATENCIÓN A LAS EXPLICAICONES QUE TENGAN ILUSTRACIONES

MIENTRAS ESTÉ LEYENDO EL MANUAL DE INSTRUCCIONES.

Advertencias Generales de Seguridad:

Este aparato lo pueden utilizar niños mayores de 8
años, personas con discapacidades mentales, físicas
y sensoriales, e incluso personas con falta de
experiencia/conocimiento, siempre y cuando se les
vigile o instruya en el uso del mismo, de modo seguro
y que entiendan los riesgos implicados. Los niños no
deben jugar con el aparato. Los niños no deberán
limpiar ni realizar el mantenimiento del mismo sin
vigilancia.
ADVERTENCIA: El aparato se calienta durante su
uso, así como también se calientas sus partes
accesibles. Debe tenerse cuidado de no tocar los
calentadores. Mantenga alejados a los menores de 8
años, a menos que los vigile constantemente.
ADVERTENCIA: Si deja sin vigilancia la comida en
cocción que contenga grasas o aceites, se podría
provocar un incendio. NO INTENTE NUNCA apagar el
fuego con agua; en cambio, deberá apagar el aparato,
cubriendo la llama con cualquier tapa, o una manta.
ADVERTENCIA: Riesgo de incendio: no guarde cosas
sobre la superficie de cocción.
ADVERTENCIA: En caso de que la superficie esté
agrietada, apague el aparato para evitar la posibilidad
de una descarga eléctrica.

4

2. ADVERTENCIAS

Para placas que lleven una tapa incorporada, debe
limpiarse cualquier salpicadura de dicha tapa antes de
abrirla. Además, deberá dejarse que se enfríe la
superficie de la placa antes de cerrar la tapa.
El aparato no está diseñado para funcionar mediante
temporizadores externos ni sistemas de control a
distancia.
Deberá colocar las patas niveladoras para evitar la
inclinación o caída del aparato.
El aparato se calienta durante su uso. Debe tenerse
cuidado de no tocar los calentadores del interior del
horno.
Los mangos sostenidos por poco tiempo se pueden
calentar durante el uso.
No utilice detergentes abrasivos ni estropajos de metal
para limpiar el vidrio de la puerta del horno ni ninguna
otra superficie del horno, pues se puede rayar, y con
ello puede dar lugar a la rotura del mismo.
No utilice aparatos de vapor para la limpieza del
aparato.
ADVERTENCIA: Asegúrese de que el aparato esté
apagado antes de cambiar la bombilla; con ello evitará
la posibilidad de cualquier descarga eléctrica.
ATENCIÓN: Cuando el gratinador o el grill estén
usándose, es posible que las piezas estén calientes.
Los niños pequeños deben mantenerse alejados.

El aparato se fabrica de acuerdo con las normas locales e internacionales, así
como con los reglamentos aplicables.
Los trabajos de mantenimiento y reparación deben ser realizados únicamente por
técnicos de mantenimiento autorizados. Podría correr riesgos si realiza la
instalación o reparación una persona que no pertenezca al servicio técnico oficial.
Es peligroso alterar o modificar las características del aparato en modo alguno.

5

2. ADVERTENCIAS

Antes de instalar la encimera, asegúrese de que sean compatibles las
condiciones de la instalación del gas (tipo de gas, presión del gas, o tensión y
frecuencia eléctrica), así como los ajustes del aparato. En la etiqueta
correspondiente aparecen indicados los valores de ajuste del aparato
ATENCIÓN: Este producto está destinado únicamente al uso doméstico en
interiores, no debiendo utilizarse para ningún otro propósito ni ninguna otra
aplicación, como un uso no doméstico o su uso en un entorno comercial.
No trate de levantar o mover el aparato tirando del asa de la puerta.
Este aparato no está conectado a ningún sistema de evacuación de residuos
procedentes de la combustión. Dicho sistema deberá instalarse y conectarse de
acuerdo a la normativa actual sobre instalaciones de gas. Debe prestar especial
atención a las indicaciones relevantes en materia de ventilación. (Sólo para
cocinas a gas)
Si el gratinador no se ha puesto en marcha en menos de 15 segundos, apáguelo
y abra la puerta. Espere un mínimo de un minuto antes de tratar de encender de
nuevo el quemador. (Sólo para cocinas a gas)
Estas instrucciones sólo son válidas en caso de aparecer el símbolo del país en
el aparato. Si no fuera así, será necesario consultar las instrucciones técnicas
relativas a la modificación del aparato para adaptarlo al país donde se utilice.
(Sólo para cocinas a gas)
Se han tomado todas las medidas posibles para garantizar su seguridad. El vidrio
puede romperse; tenga cuidado al limpiarlo para no rallarlo. No golpee el vidrio
con los accesorios.
Asegúrese de que el cable de corriente no se dañe ni retuerza durante la
instalación. Si el cable de corriente está dañado, debe acudir al fabricante,
distribuidor, servicio técnico o similares personas capacitadas, para poder
reemplazarlo y evitar así cualquier peligro.
Cuando la puerta delantera está abierta, no permita que los niños se suban a la
puerta o se sienten sobre ella.

Advertencias sobre la Instalación

.No utilice el horno hasta que esté totalmente instalado.
La instalación y la puesta en marcha de este aparato debe realizarla un técnico
autorizado. El fabricante no se responsabiliza de ningún daño provocado por una
instalación incorrecta o llevada a cabo por personal no autorizado.
Al desembalar el aparato, asegúrese de que no se haya dañado durante el
transporte. En caso de que encuentre un defecto, no utilice el aparato y póngase
en contacto con el servicio de asistencia técnica autorizado. Los materiales
utilizados para el embalaje (nylon, grapas, corchos, etc…) pueden ser
perjudiciales para los niños; por tanto, deben recogerse y desecharse de
inmediato.
Proteja el aparato de los efectos atmosféricos. No lo exponga a los efectos del
sol, la lluvia, la nieve, el polvo, etc.
Los muebles y materiales anexos al aparato deberán estar preparados para
soportar temperaturas mínimas de 100ºC.

6

2. ADVERTENCIAS

Durante el uso:

Cuando utilice el horno por primera vez, habrá un cierto olor producido por los
materiales aislantes y calentadores. Por esta razón, y antes de usar el horno,
hágalo funcionar en vacío y a máxima temperatura durante 45 minutos. Al
mismo tiempo, necesita ventilar correctamente el lugar donde se encuentra
instalado el horno.
Tanto las partes internas como externas del horno se calientan durante su uso.
Dé siempre un paso atrás cuando abra la puerta del horno, a fin de permitir que
salga cualquier acumulación de vapor o calor. Existe el riesgo de quemaduras.
No coloque materiales inflamables ni combustibles en, ni cerca de, el aparato
cuando lo esté utilizando.
Utilice siempre guantes de horno para quitar y volver a colocar los alimentos en
el mismo.
No deje el aparato sin vigilancia cuando esté cocinando con grasas sólidas o
aceites. Pueden prenderse fuego por el calor extremo. Nunca vierta agua sobre
llamas causadas por aceites o grasas. Tape la olla o la sartén con su tapa para
detener las llamas provocadas en esta situación y apague el fuego.
Coloque siempre los utensilios centrados en la zona de cocción, girando los
mangos a posiciones seguras para no golpearlos ni cogerlos accidentalmente.
Desenchufe el aparato si no va a utilizarlo durante un periodo prolongado de
tiempo. Mantenga apagado el mando principal. Cuando no vaya a usar el
aparato, mantenga cerrada la llave de paso del gas.
Asegúrese de que los mandos de la cocina estén siempre en la posición "0"
(apagado) cuando no la esté utilizando.
Las bandejas se inclinan al tirar de ellas. Tenga cuidado de no derramar los
líquidos calientes.
ATENCIÓN El uso de este aparato de cocción a gas produce calor, humedad y
residuos producto de la combustión allí donde se instale. Asegúrese de que la
cocina está bien ventilada, especialmente cuando esté utilizando el aparato;
mantenga las rejillas de ventilación abiertas o instale un sistema mecánico de
ventilación (campana extractora mecánica). (Sólo para cocinas a gas)
El uso intenso y prolongado del aparato puede requerir una fuente de
ventilación adicional: por ejemplo abrir una ventana, o bien, para una ventilación
más efectiva, aumentar la velocidad de funcionamiento de la campana
extractora, si la hubiere, por ejemplo. (Sólo para cocinas a gas)

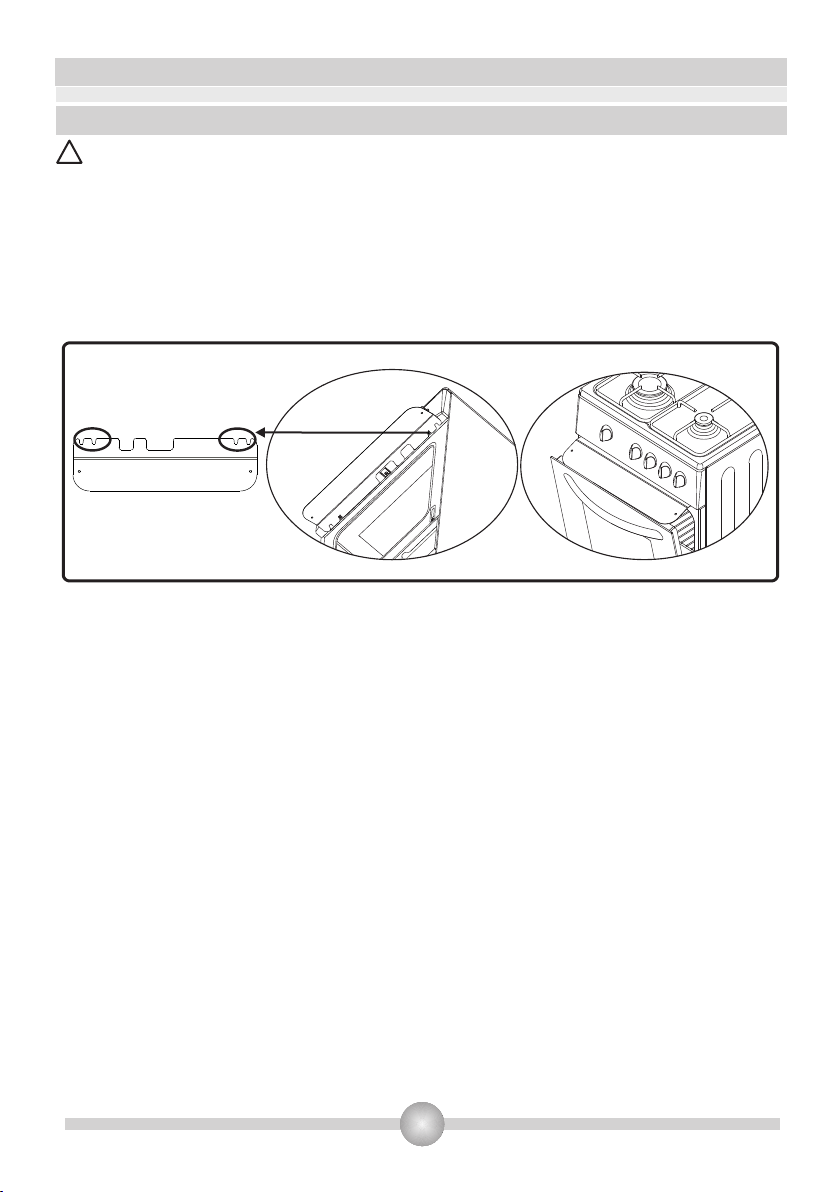

Mientras esté utilizando el grill, procure mantener abierta la puerta del horno
abierta y utilice siempre el escudo deflector suministrado con el aparato. No
utilice nunca el grill con la puerta del horno cerrada. (Sólo para cocinas a gas)

ATENCIÓN Las tapas de vidrio podrían estallar cuando se
calientan. Apague todos los hornillos antes de bajar la
tapa. Además, deberá dejarse que se enfríe la superficie
de la placa antes de cerrar la tapa.

7

2. ADVERTENCIAS

Cuando la puerta o el cajón del horno estén abiertos, no introduzca nada en ellos.
Puede desequilibrar el aparato o romper la tapa.

• No introduzca objetos pesados ni inflamables (p. ej. nylon, bolsas de plástico,
papel, ropa, etc.) dentro del cajón inferior. Esto incluye recipientes con accesorios
de plástico (por ejemplo, asas).
No cuelque toallas, paños ni trapos en el aparato ni en sus tiradores.

Durante la limpieza y el mantenimiento:

Apague siempre el aparato antes de limpiarlo o realizar cualquier tarea de
mantenimiento. Podrá hacerlo tras apagar el aparato, o desconectar éste de la
corriente.
No quite las perillas de los mandos para limpiar la banda frontal.POR EFICIENCIA

Y SEGURIDAD DEL APARATO, LE RECOMENDAMOS QUE SIEMPRE UTILICE
PIEZAS DE REPUESTO ORIGINALES Y QUE EN CASO DE NECESIDAD SÓLO

SE PONGA EN CONTACTO CON UN SERVICIO DE ASISTENCIA TÉCNICA

AUTORIZADO.

8

3. INSTALACIÓN Y PREPARATIVOS PARA EL USO DEL APARATO

Esta cocina, moderna, práctica y funcional, fabricada con materiales y piezas de la máxima calidad,
satisfará sus necesidade de cocción. Para no tener ningún problema en el futuro y sacar el máximo
partido al aparato, debe leerse detenidamente este manual. La siguiente información son las
normas necesarias para una correcta instalación, así como para las correspondientes tareas de
mantenimiento o servicio técnico. En especial, debe leerlo el técnico que vaya a instalar la cocina.

Póngase en contacto con el Servicio Técnico Autorizado para la instalación del

!

Aparato

3.1 Lugar de instalación del aparato

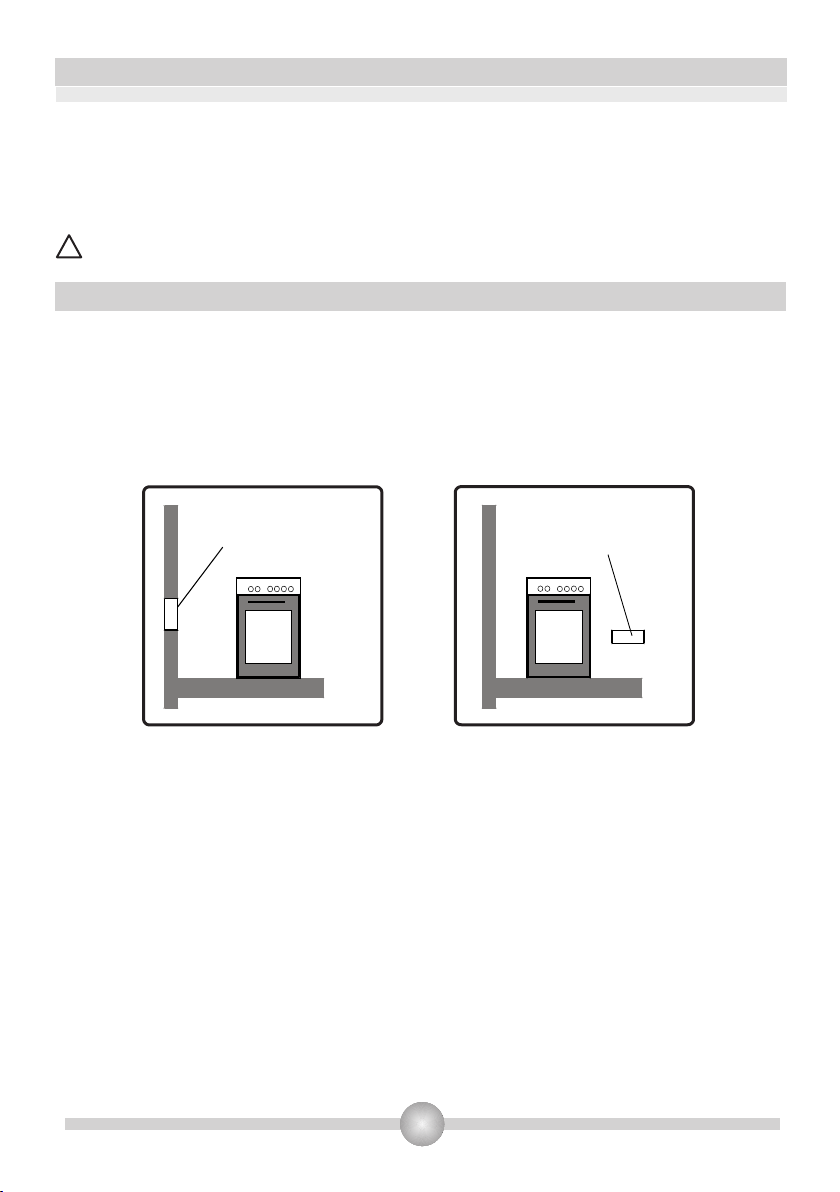

• La cocina debe instalarse y utilizarse en un lugar en el que haya una ventilación constante.

• Debe haber un flujo natural de aire, suficiente para poder utilizar gas en el lugar. El flujo de aire

promedio debe venir directamente a través de las rejillas de ventilación de las paredes, abiertas
hacia el exterior.

Sección toma de
entrada mín. 100 cm2

Ilustración 1

• Dichas rejillas deben tener al menos una sección transversal de 100cm² para que haya

circulación de aire fresco (que puedan abrirse una o más rejillas). Esta rejilla (o rejillas) se deben
poder abrir de forma que no queden bloqueadas. Es preferible que se coloquen cerca del suelo y
al lado opuesto de los humos de los gases expulsados. Si no fuera posible abrir estas rejillas o
sistemas de ventilación en la misma habitación donde se instale el aparato, se puede obtener la
ventilación necesario desde cualquier habitación anexa, salvo que ésta o éstas no sean
dormitorios ni lugares que representen un peligro. En este caso, esta habitación anexa también
se debe ventilar según sea necesario.

Evacuación de los Gases Quemados del Lugar

Los aparatos de cocina que funcionan a gas emiten gases residuales directamente al exterior, o a
través de las campanas de extracción conectadas a la chimenea abierta directamente al exterior. Si
cree que no es posible instalar un extractor de humos, deberá instalar un ventilador eléctrico en la
ventana o en la pared, mirando hacia el exterior. Este ventilador eléctrico debe ser capaz de renovar
el aire de una cocina de 4 a 5 veces su volumen de aire por hora.

Sección toma de
entrada mín. 100 cm2

Ilustración 2

9

3. INSTALACIÓN Y PREPARATIVOS PARA EL USO DEL APARATO

Campana

extractora

de aire

Sección toma de

entrada mín. 100 cm2

Ventilador eléctrico

Sección toma de

entrada mín. 100 cm2

Ilustración 3

Min. 42cm

Min. 60cm

CAMPANA EXTRACTORA

Mín. 70cm (sin soporte)

Mín. 65cm (con soporte)

Min. 42cm

Ilustración 4

Ilustración 5

3.2 Instalación del aparato

Hay algunos factores que se deben tener en cuenta durante la instalación del aparato. Le recomendamos
que preste atención a los mismos durante la instalación. Preste atención a nuestras instrucciones
siguientes, con el fin de poder evitar cualquier problema y/o situación peligrosa que pueda presentarse
más tarde.

• El aparato se puede colocar cerca de otros muebles, siempre que en la zona donde se instale, la altura

de los muebles no supere la altura del panel de la encimera de la cocina.

• Tenga cuidado de no colocarlo cerca de la nevera; no debe haber materiales combustibles ni

inflamables (como cortinas, telas impermeables, etc), puesto que comienzan a arder rápidamente.

• Se requiere al menos un espacio libre de 2cm alrededor del aparato, para la circulación del aire.

• Los muebles cercanos al aparato deben ser resistentes a temperaturas de hasta 80º.

• Si los muebles de cocina son más altos que la placa encimera, se debe tener al menos 10 cm de

distancia desde el costado del fogón.

En la ilustración 5 se muestra la altura mínima desde las rejillas de soporte para ollas y sartenes y los
laterales de los hasta la campana extractora instalada sobre la cocina. Así pues, la campana debe tener
una altura mínima de 65cm de las rejillas de soporte. Si no hay una campana extractora, esta altura no
debe ser inferior a 70cm.

10

3. INSTALACIÓN Y PREPARATIVOS PARA EL USO DEL APARATO

3.3 Ajuste de las patas

La cocina se apoya sobre 4 patas regulables. Compruebe su
estabilidad cuando lo coloque en su lugar. Si no estuviera
equilibrado, se puede ajustar girando las patas hacia la
derecha si fuera necesario. Con las patas puede subir la cocina
hasta 30mm. Si las patas se ajustan correctamente, no será
necesario mover el aparato arrastrándolo, sino que será
suficiente con elevarlo.

Ilustración 6

3.4 Conexión del gas

Montaje de la conexión del gas y comprobación de fugas

La conexión del aparato debe llevarse a cabo de conformidad con las normas locales e internacionales y
los reglamentos aplicables. Puede encontrar la información relacionada sobre los tipos de inyectores y de
gas adecuados en la tabla de datos técnicos. Si la presión del gas utilizado es diferente a estos valores
indicados o no son estables en su área, podría ser necesario instalar un regulador de presión en la entrada
de gas. Es necesario ponerse en contacto con un servicio técnico autorizado para realizar estos ajustes.

Puntos de comprobación durante el montaje de la manguera flexible

Si la conexión de gas se realiza mediante una manguera flexible conectada en la entrada de gas del
aparato, deben ser fijada además mediante una abrazadera. Conecte el aparato con una manguera corta
y duradera que esté lo más cerca posible de la fuente de gas. La longitud máxima permitida para el tubo
es de 1,5 m. Por su seguridad, le recomendamos que cambie la manguera del gas una (1) vez al año.

La manguera debe mantenerse lejos de las áreas que se puedan calentar a temperaturas superiores a
50ºC. No debe romper, ni rasgar, tensar o doblar el tubo. Debe mantenerse libre de aristas vivas, cosas en
movimiento ni debe presentar defectos. Antes del montaje, debe comprobarse si existe algún defecto de
fabricación.

A medida que se dé paso al gas, deben comprobarse todas las piezas de conexión y la manguera, con el
fin de localizar cualquier fuga de gas mediante una solución jabonosa. No utilice llamas para comprobar si
hay fugas de gas. Todos los componentes metálicos empleados durante la conexión de gas deben estar
libres de óxido. Verifique también las fechas de caducidad de los componentes utilizados.

Puntos de comprobación durante el montaje de la conexión fija de gas

Para montar una conexión de gas fija (conexión de gas hecha mediante tuercas, por ejemplo), existen
diferentes métodos utilizados en los diferentes países. Las piezas más comunes vienen incluidas con el
aparato. Cualquier otra pieza se suministrará como pieza de recambio.

Durante las conexiones, mantenga siempre fija la tuerca mientras gire la pieza contraria. Utilice llaves de
tamaño apropiado para una conexión segura. Para todas las superficies entre los diferentes componentes,
utilice siempre las juntas incluidas en el juego de piezas para la conversión de gas. Los sellos utilizados
durante la conexión deberán ser también aprobados para ser utilizados en las conexiones de gas. No
utilice sellos de plomo para las conexiones de gas.

11

3. INSTALACIÓN Y PREPARATIVOS PARA EL USO DEL APARATO

Recuerde que este aparato está preparado para ser conectado al suministro de gas en el país para el cual
se ha fabricado. El principal país de destino está marcado en la tapa posterior del aparato. Si hay que
usarlo en otro país, podrían ser necesarias cualquiera de las conexiones de la ilustración siguiente. En este
caso, aprenda cuales son las piezas de conexión correspondientes y adquiéralas para realizar una
conexión segura.

Tuberia

de gas

Sello

Conexión

de
manguera

Manguera de
gas con cuello

Tuberia

de gas

Sello

Adaptador

Manguera
de gas
mecánica

Tuberia

de gas

Sello

Manguera
de gas
mecánica

Tuberia

de gas

Manguera
de gas
mecánica

Ilustración 7

Es necesario llamar al servicio técnico autorizado para poder realizar las conexiones de gas de manera
adecuada y de conformidad con las normas de seguridad.

ATENCIÓN! Sin duda, no debe utilizar ninguna cerillla ni encendedor para la

!

comprobación de fugas de gas.

12

3. INSTALACIÓN Y PREPARATIVOS PARA EL USO DEL APARATO

3.6 Conversión de gas

Precaución: Este proceso sólo puede llevarlo a cabo personal técnico autorizado.

Este aparato está ajustado para funcionar con GLP (licuado de petróleo-Butano) o GN (Gas natural).
Los quemadores se pueden adaptar a diferentes tipos de gas, sustituyendo los inyectores
correspondientes y ajustando la longitud de la llama mínima adecuada para el gas en uso. Para ello,
siga los pasos siguientes.

Cambio de inyectores:

Hornillos de la Placa:

• Cierre el gas y desenchufe el aparato de la corriente (si procede).

• Saque la tapa del quemador y el adaptador (Ilustración 9).

• Desenrosque los inyectores. Para ello, utilice una llave de 7mm (Ilustración 10).

• Cambie el inyector por otro del kit de conversión a gas, con los diámetros correspondientes

adecuados para el tipo de gas a utilizar según la tabla de información (también incluida en el kit
de conversión a gas).

13

3. INSTALACIÓN Y PREPARATIVOS PARA EL USO DEL APARATO

Llave

Inyector

Ilustración 9

Ilustración 10

Inyectores del Horno/Grill:

Los inyectores del horno y la parrilla son montados por un solo tornillo que se coloca en la punta del
quemador. Para los quemadores de la parrilla, este tornillo ya es visible (Ilustración 11). Saque el
tornillo, tire del quemador de parrilla hacia usted y podrá ver el inyector en la superficie posterior de la
cavidad del horno (Ilustración 12).

Para los quemadores del horno, abra el compartimiento del cajón y verá el tornillo de montaje por
debajo del quemador (Ilustración 13). Saque el tornillo, mueva el quemador en diagonal y se podrá ver
el inyector en la parte trasera de la caja del quemador (Ilustración 12).

Saque los inyectores con una llave inglesa de 7mm; a continuación cambie el inyector por otro del kit de
conversión a gas, con los diámetros correspondientes adecuados para el tipo de gas a utilizar según la
tabla de información (también incluida en el kit de conversión a gas).

Tornillo

Tornillo

Inyector

Ilustración 11

Ilustración 12

Ilustración 13

Ajustar la altura de la llama mínima:

La longitud de la llama en la posición mínima se ajusta gracias al tornillo plano ubicado en la válvula.
Para las válvulas con dispositivo de fallo de llama, el tornillo se encuentra en el lado del vástago de la
válvula (Ilustración 14). Para las válvulas sin dispositivo de fallo de llama, el tornillo se encuentra dentro
del vástago de la válvula (Ilustración 15). Para facilitar el ajuste de la llama reducida, se recomienda
retirar el panel de control (y el microinterruptor, si lo hubiere) durante el ajuste.

14

3. INSTALACIÓN Y PREPARATIVOS PARA EL USO DEL APARATO

Para determinar la posición mínima, encienda los quemadores y déjelos en la posición mínima. Quite el
con la ayuda de un destornillador pequeño apriete o afloje el tornillo de desvío unos 90 grados de ángulo.
Cuando la llama tenga una longitud de al menos 4mm, el gas estará bien distribuido. Asegúrese de que la
llama no se extinga al pasar de la posición máxima a la posición mínima. Haga aire con la mano hacia la

Válvula con dispositivo de fallo de llama

Tornillo de Desvío

Ilustración 14

Válvula sin dispositivo de fallo de llama

Tornillo (dentro del orificio)

Ilustración 15

Para el quemador del horno, hágalo funcionar en la posición mínima unos 5 minutos; a continuación, abra
y cierre la puerta del horno unas dos o tres veces para comprobar la estabilidad de la llama del quemador.

No es necesario el ajuste de llama reducida para los quemadores del grill.

Hay que aflojar la posición del tornillo de paso para la conversión de GLP a GN. Al cambiar de gas natural
a gas LPG, deberá apretar la misma tuerca. Asegúrese de que el aparato esté desenchufado de la
corriente eléctrica, y de que la llave de paso de gas esté abierta.

Válvula termostática del horno

Válvula no termostática del horno

Tornillo de Desvío

Ilustración 16

Tornillo de Desvío

Ilustración 17

Cambiar la toma de entrada de gas:

En algunos países, el tipo de entrada de gas puede ser diferente para el gas natural y el licuado
(GLP). En tal caso, retire las piezas y tuercas de la conexión actual (si las hubiere) y conecte el nuevo
suministro de gas en consecuencia. En cualquier caso, todas las piezas utilizadas en las conexiones
de gas deben estar homologadas por las autoridades locales y/ó internacionales. Para todas las
conexiones de gas, consulte la sección “Montaje de la conexión del gas y comprobación de fugas”
explicada anteriormente.

15

4. USO DEL APARATO

4.1 Uso de los hornillos (quemadores) a gas

Encendido de los quemadores

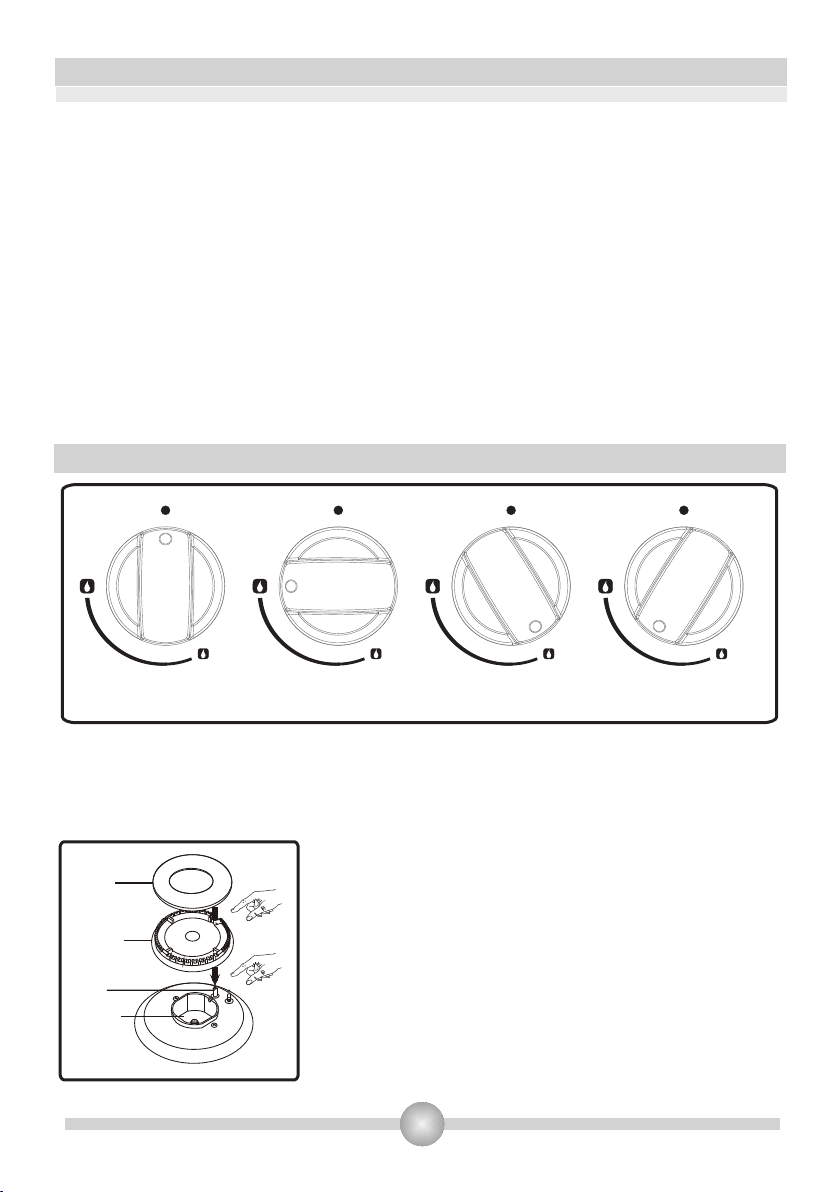

Para determinar qué mando corresponde a cada hornillo, compruebe la posición del símbolo por
encima de la perilla.

• Encendido Manual de los Quemadores de Gas

Si el aparato no está equipado con ayuda al encendido, o si hay un fallo en la red eléctrica, siga los
procedimientos que se detallan a continuación:

Para los Hornillos de la Placa: Para encender uno de los quemadores, apriete y gire el mando hacia
la izquierda para que el mando esté en máxima posición, y acerque una cerilla, encendedor u otros,
a su circunferencia superior. Aleje la fuente de encendido tan pronto como vea una llama estable.

Para el Quemador del Horno: Para encender el quemador del horno, pulse y gire el mando del
horno hacia la izquierda a su posición máxima; acerque una cerilla, encendedor ú otra ayuda
manual al orificio de encendido de la esquina frontal izquierda del quemador. Aleje la fuente de
encendido tan pronto como vea una llama estable.

Para el Quemador del Grill: Para encender el quemador del grill, gire el mando correspondiente en
sentido horario hasta que el puntero señale el símbolo del grill. A continuación, mantenga el mando
pulsado y acerque una cerilla, encendedor ú otro, a los orificios del quemador. Aleje la fuente de
encendido tan pronto como vea una llama estable.

16

4. USO DEL APARATO

Dispositivo de Seguridad para Llamas:

Quemadores de la Cocina (Si el quemador está equipado con un dispositivo de seguridad)

Las cocinas equipadas con sistemas de detección de fallos de llama ofrecen seguridad en caso de que se
apague accidentalmente la llama. Si se diera el caso, el dispositivo bloqueará los canales de los quemadores
de gas y evitará que se produzca una acumulación de gas no quemado. Espere 90 segundos antes de volver a
encender un quemador apagado.

Quemadores del Horno/Grill

Sin importar el modelo de aparato, todos los quemadores del horno están equipados con un dispositivo de
seguridad de gas. Por esta razón, durante el encendido, mantenga pulsado el botón del horno hasta que vea
una llama estable. Si las llamas se cortan después de soltar el botón, repita el procedimiento. Si el quemador
del horno no se enciende tras mantener pulsado el mando durante 30 segundos, abra la puerta del horno y
no intente volver a encenderlo durante al menos 90 segundos. Repita el mismo procedimiento si las llamas
del horno se apagan accidentalmente.

4.1.1 Control de los Quemadores de la Encimera

Posición apagado (OFF)

Posición Máxima (MAX)

Posición Mínima (MIN)

MODULER

Ilustración 19

El mando tiene 3 posiciones: Apagado (0), máxima (llama grande) y mínima (símbolo de llama
pequeña). Después de encender el quemador en la posición máxima, se puede ajustar la longitud
de la llama entre las posiciones máxima y mínima. No use los quemadores cuando la posición del
mando está entre el máximo y la posición de apagado.

Compruebe las llamas a ojo tras el encendido. Si ve color

Tapa

amarillo en la punta, o llamas inestables o elevadas, corte el
gas y compruebe el montaje de las tapas de los quemadores
y las coronas (Ilustración 20). Además, asegúrese de que no

Corona

Chispero

hay ningún líquido sobre las tazas del quemador. Si las llamas
del hornillo se apagan accidentalmente, apáguelo, ventile la
cocina y no intente encenderlo de nuevo hasta después de
90 segundos.

Taza del
Quemador

Ilustración 20

Al apagar el mando, gírelo en sentido horario para mostrar la
posición “0”, o hasta que el puntero señale hacia arriba.

17

4. USO DEL APARATO

La placa encimera tiene quemadores de distintos diámetros. El modo más económico de utilizar el gas es
elegir los quemadores adecuados al tamaño de la sartén, cacerola, etc., y bajar la potencia del gas al
mínimo en el momento en que se alcance el punto de ebullición. Le recomendamos que tape siempre el
recipiente de cocción.

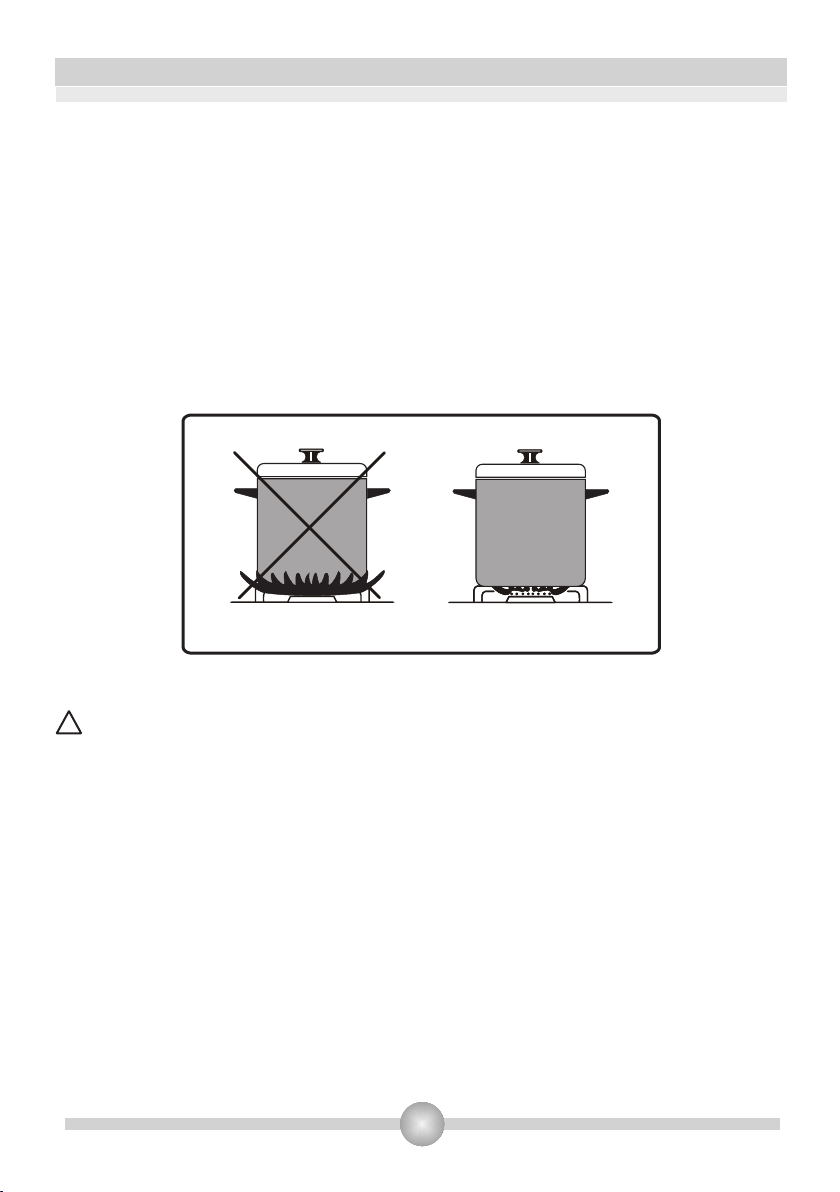

Para obtener el máximo rendimiento de los quemadores, utilice recipientes con los siguientes diámetros:
El uso de ollas, sartenes ú otros de tamaño menor a las dimensiones mínimas indicadas a continuación,
causará una pérdida de energía.
Quemador rápido/wok: 22-26cm
Quemador semi-rápido: 14-22cm

Ilustración 21

Cuando no utilice los quemadores durante tiempos prolongados, cierre siempre la llave de paso de gas.

ADVERTENCIA:

!

• Utilice sólo sartenes planas y con una base del grosor adecuado.

• Asegúrese de que la base de la sartén esté seca antes de situarla encima de los hornillos.

• La temperatura de la parte superior puede subir cuando el aparato esté en marcha. Por lo tanto es

importante que mantenga a los niños y a los animales alejados de los hornillos durante y después de
su uso.

• Después del uso, los hornillos permanecen calientes durante un periodo prolongado de tiempo; no los

toque ni ponga ningún objeto en su superficie.

• No coloque nunca cuchillos, tenedores, cucharas ni tapas sobre la placa, puesto que se calienta y

puede provocar quemaduras graves.

4.1.2 Control del Quemador del Horno

Después de encender el quemador del horno según lo anteriormente explicado, se puede ajustar la
temperatura dentro del horno según sea necesario, con los números en el panel de control o el mando:
Las cifras más grandes son las temperaturas más altas, mientras que las más pequeñas son las
temperaturas bajas. Si el horno está equipado con un termostato, consulte en la tabla de temperaturas a
continuación, las referencias de temperatura de esos números. No haga funcionar el aparato entre la
posición "Off" y el primer marcador de temperatura en sentido contrario a las agujas del reloj. Utilice el
horno siempre entre las cifras máximas y mínimas. Al apagar el horno, gire el mando en sentido horario
para mostrar la posición “0”.

18

4. USO DEL APARATO

Precalentado

Cuando necesite precalentar el horno, se recomienda hacerlo durante unos 10 minutos. Para
recetas que necesiten altas temperaturas (por ejemplo, pan, pasteles, bollos, soufflés, etc.), se
obtienen mejores resultados si el horno se precalienta en primer lugar. Para obtener los mejores
resultados al cocinar congelados o platos refrigerados se recomienda precalentar el horno
primero.

Cocción

• Asegúrese de que los alimentos se colocan en el estante central y que haya suficiente espacio

alrededor de la bandeja para permitir la máxima circulación de aire y calor.

• Coloque los platos en una bandeja para hornear de tamaño adecuado en los estantes para

evitar derrames en el fondo del horno y para ayudar a reducir la limpieza

• El material y el acabado de la bandeja de hornear y de los platos o utensilios utilizados afectan

al oscurecimiento de la base. Los utensilios esmaltados, oscuros, pesados o antiadherentes
aumentan el oscurecimiento de la base. Las bandejas de aluminio brillante o acero pulido
reflejan el calor y provocan un menor oscurecimiento

• Al cocinar más de un plato en el horno, colóquelos en el lugar central de varios estantes en

lugar de varios platos en un mismo estante; esto permitirá que el calor circule libremente y
obtendrá mejores resultados de cocción.

• Si va a cocinar más de una bandeja de platos similares, por ejemplo, pasteles o galletas,

intercambie las bandejas durante la cocción; también puede sacar la bandeja superior cuando
la comida esté hecha, y mover la bandeja inferior a la plataforma superior para terminar de
cocinarla.

• No coloque las bandejas directamente sobre la base del horno, ya que interfiere con la

circulación de aire del horno y puede quemar la base; en su lugar, utilice la repisa inferior.

19

4. USO DEL APARATO

4.1.3 Control del quemador del grill

ATENCIÓN: Cuando el grill esté en uso, las piezas accesibles podrían quemar.

!

Los niños pequeños deben mantenerse alejados.

Inmediatamente después de encender el quemador, coloque el escudo térmico del grill bajo el
panel de control. Después, levante la puerta del horno lentamente hasta que se detenga en la
posición semi-abierta (30 °) y toque el escudo térmico.

Montaje del escudo térmico del grill

Sujete el protector de calor con las protecciones hacia arriba. Hay dos pequeñas ranuras en la

Ilustración 22

Hay dos tornillos equipados con casquillos bajo el panel de control del horno. Alinee los casquillos
con las ranuras de montaje, de forma que el escudo quede insertado entre el panel y el casquillo.
Empuje el escudo hacia el aparato hasta que quede firme en su lugar.

Cocción

• El quemador del grill no se puede modular entre las posiciones máxima y mínima, y crea una

fuente de calor de forma constante. Al apagar el quemador del grill, gire el mando en sentido
horario para mostrar la posición “0”.

• Coloque la bandeja en el estante bajo la rejilla para la recogida de grasas durante el asado.

• Coloque la rejilla en las estanterías más altas, la quinta o la sexta, siempre que el alimento no

toque el quemador de la parrilla.

• Precaliente el grill al máximo por unos minutos antes de sellar los filetes o rustir. Se debe dar la

vuelta a la comida durante la cocción según sea necesario.

• La comida debe estar lo más seca posible antes de ponerla en el grill, a fin de minimizar las

salpicaduras. Unte ligeramente las carnes magras y el pescado con un poco de aceite o
mantequilla derretida para mantenerlos húmedos durante la cocción.

• Los alimentos se deben colocar en el centro de la rejilla para permitir la máxima circulación de

aire.

• No cobra nunca la bandeja o rejilla del grill con papel de aluminio, ya que esto puede provocar

incendios.

• Si el aparato incluye bandeja de grill y mangos como accesorio, consulte la correspondiente

sección de accesorios para conocer la forma de utilizarlos.

20

4. USO DEL APARATO

!

ADVERTENCIA: Asegúrese de que el grill esté apagado antes de cerrar la puerta.

Pincho de Asar (usado con grill)

Esta función sirve para asar y rustir (asar con el pincho giratorio) carne, especialmente pollos
enteros, en el pincho. Para utilizar esta función, inserte el pincho a través de la carne, empujándolo
dentro de ésta. Fije bien la carne en su lugar colocando los dos tenedores del pincho. Coloque una
bandeja en el tercer estante. Coloque la carcasa del pincho sobre la bandeja en su caso, y el pincho
en la carcasa, al tiempo que inserta la punta del pincho en el orificio del motor giratorio. Pulse el
botón de rotación del pincho para iniciar la rotación. Cuando esté asando comida con el pincho, el
grill debe estar en marcha. También es applicable en este caso la obligación de utilizar el grill con la
puerta del horno abierta y el escudo de protección en su lugar.

Mango del pincho

Bandeja

Orificio para el pincho
en la parte posterior
del interior del horno

Pincho

Mango del pincho

Soporte
del asador

Orificio para el pincho
en la parte posterior
del interior del horno

Bandeja

Pincho

Ilustración 23

21

4. USO DEL APARATO

4.2 Accesorios utilizados en el horno

• El aparato incluye accesorios. También puede utilizar los accesorios adquiridos en el mercado,

pero deben ser resistentes al calor y las llamas. También puede utilizar platos de vidrio, moldes
para pasteles, bandejas especiales horno que sean adecuados para uso en el horno. Preste
atención a las instrucciones de uso por el fabricante de tales accesorios.

• En caso de utilizar recipientes o platos de pequeño tamaño, colóquelos sobre la parrilla del grill,

ya que estará totalmente en el centro de la rejilla.

• Se podrán observar cambios en la forma de la bandeja, debido a las altas temperaturas de

cocción o asado, si los alimentos que se van a cocinar no cubren la bandeja de horno por
completo, si la comida se toma del congelador o si se utiliza la bandeja para la recogida de los
jugos de los alimentos que caigan durante la cocción o el asado. La bandeja volverá a su antigua
forma sólo cuando se enfríe después de la cocción. Esto es algo normal que se produce durante
la transferencia de calor.

• No deje la bandeja o plato de vidrio en un lugar frío inmediatamente después de la cocción. No

deje la placa sobre superficies frías o húmedas. Colocar encima un paño de cocina seco o una
placa de cruz, para garantizar que se enfríe lentamente. De lo contrario, la bandeja o plato de
vidrio se puede romper.

• Si va a asar en el horno le recomendamos que use la parrilla incluida con la bandeja del aparato

(si el producto incluye este elemento). Si va a utilizar la parrilla grande ponga una bandeja en
uno de los estantes más bajos para recoger la grasa que caiga. Le recomendamos también que
ponga algo de agua para facilitar su limpieza.

• Tal como se explica en las correspondientes secciones, no intente utilizar el quemador a gas del

grill sin la tapa de protección correspondiente. Si el horno cuenta con un grill o gratinador a gas,
pero no dispone de la tapa de protección (o si ésta está dañada y no puede usarse), deberá
solicitar una tapa de repuesto en el servicio de asistencia técnica más cercano.

22

4. USO DEL APARATO

Cavidad del Horno

Posiciones de estantes para bandejas

6. Estante

5. Estante

4. Estante

3. Estante

2. Estante

1. Estante

Accesorios del Horno

* Los accesorios del horno pueden variar según el modelo.

Rejilla

La rejilla sirve para asar o para colocar diferentes recipientes
sobre la misma. Para colocar la rejilla correctamente en el interior
del horno, hágalo en cualquier estante empujándola hasta el final.

Bandeja Honda

Esta bandeja sirve para cocinar guisos.
Para colocar la bandeja correctamente en el interior del horno,
hágalo en cualquier estante empujándola hasta el final.

ADVERTENCIA- Coloque la rejilla
correctamente en cualquier
estante del horno, empujándola
hasta el final.

23

5. LIMPIEZA Y MANTENIMIENTO

5.1 Limpieza

Antes de proceder a limpiar la cocina, asegúrese de que todos los mandos están en posición
apagada y que el aparato se haya enfriado. Desenchúfelo de la corriente. Verifique que los
productos de limpieza para el horno sean los recomendados por el fabricante antes de utilizarlos.
No utilice cremas cáusticas, polvos de limpieza abrasivos, esponjas de acero o herramientas
contundentes, ya que pueden dañar la superficie. En caso de que los líquidos derramados en el
horno se quemen, se puede dañar el esmaltado. Limpie inmediatamente los líquidos vertidos antes
de que ocurra esto.

Limpieza del horno

El interior esmaltado del horno se limpia mejor cuando aún está algo caliente. Limpie el horno con
un paño suave empapado en agua y jabón después de cada uso. Luego limpie con un paño
humedecido en agua limpia, una vez más, y luego séquelo. Puede ser necesario utilizar un líquido
limpiador de vez en cuando para hacer una limpieza completa. No limpie el horno con limpiadores
secos o en polvo, ni con máquinas a vapor.

Limpieza catalítica

La limpieza catalítica consiste en un revestimiento, que se aplica a la cavidad del horno. Los
revestimientos catalíticos eliminan los pequeños residuos de grasa durante la cocción a altas
temperaturas. Si hay residuos de grasa después de cocinar, se pueden eliminar con el horno vacío a
250ºC durante una hora. Hay limitaciones. No limpian toda la cavidad, sino que depende del lugar
donde se coloque los revestimientos; la base es esmaltada y la ventana de la puerta es de vidrio, los
cuales todavía se deben limpiar con productos de limpieza domésticos.

Extracción de la parrilla

1

2

Para sacar la rejilla:

Saque la parrilla tal
como se muestra
en la ilustración.
Tras liberarla de
los clips (1),
levántela (2).

Extracción del panel catalítico

Para sacar el
revestimiento
catalítico:

Retire los tornillos
de cada panel
catalítico.

Limpieza de la tapa de vidrio

Utilice un limpiacristales para la limpieza de la tapa de vidrio. Enjuague y seque con un paño seco.

24

5. LIMPIEZA Y MANTENIMIENTO

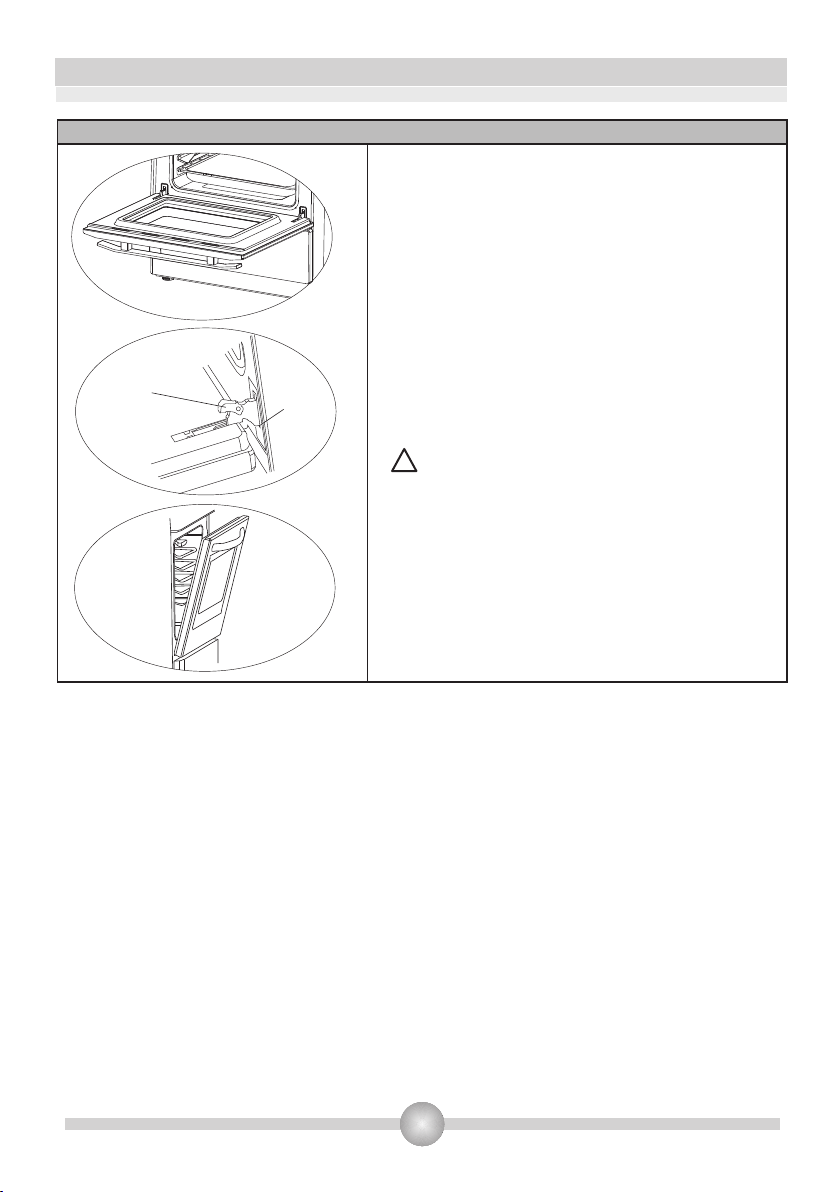

Extracción de la puerta del horno

1

Soporte de
faldilla

2

3

Forma
empotrada

Para sacar la puerta del horno:

• Abra la puerta del horno (1).

• Abra el soporte de faldilla hasta la posición final

(2).

• Cierre la puerta hasta que llegue casi hasta la

posición de cierre completo, tal como se
muestra en la tercera ilustración y retire la
puerta tirando de ella hacia usted.

NOTA: Para volver a montar la puerta siga las
instrucciones al revés.

!

Por favor, preste atención a que las formas
empotradas deban colocarse correctamente en las
bisagras, tal como se muestra en la segunda
ilustración.

Limpieza de los Quemadores de Gas de la Placa

• Levante las rejillas de soporte, tapas y coronas de los hornillos quemadores de la encimera

(ilustración 16).

• Frote y limpie el panel trasero con un paño enjabonado.

• Lave las tapas y coronas de los hornillos y enjuáguelos. No los deje mojados; debe secarlos de

inmediato con papel.

• Tras la limpieza, asegúrese de volver a montar todas las piezas correctamente.

• No limpie ninguna parte o pieza de la placa con estropajos metálicos. Podría rayar la superficie.

• Las superficies superiores de las rejillas de soporte se pueden rayar con el uso en el tiempo.

Estas partes no se oxidarán, ni representan un fallo de fabricación.

• Durante la limpieza de la placa, asegúrese de que el agua no fluya dentro de las tazas del

quemador, ya que esto puede bloquear los inyectores.

25

5. LIMPIEZA Y MANTENIMIENTO

Tapas de Quemadores:

Debe limpiar periódicamente con agua caliente y jabón las hornallas, las zonas esmaltadas y los
cabezales de los quemadores y bien enjuagados y secados después. Tras secarlos bien, vuelva a
colocarlos correctamente.

Partes esmaltadas:

Para mantenerlas como nuevas, es necesario limpiarlas frecuentemente con agua tibia y jabón y
secarlas con un paño suave. No la lave los hornillos cuando estén calientes, ni utilice detergentes o
limpiadores abrasivos. No permita que el vinagre, el café, la leche, la sal, el agua, el limón o el jugo
de tomate entren en contacto con las zonas esmaltadas durante un periodo prolongado de tiempo.

Acero inoxidable:

Las piezas de acero inoxidable se deben limpiar a menudo, con agua tibia y jabón suave y una
esponja suave y secar con un paño suave. No utilice polvos abrasivos ni materiales de limpieza
abrasivos. No permita que el vinagre, el café, la leche, la sal, el agua, el limón o el jugo de tomate
entren en contacto con las zonas de acero inoxidable durante un periodo prolongado de tiempo.

5.2 Mantenimiento

Cambiar la bombilla del horno

En primer lugar desenchufe el aparato de la corriente y asegúrese de que está frío. Saque la
cubierta de vidrio y a continuación la bombilla. Coloque la nueva bombilla, resistente a 300ºC, en
el lugar de la que ha sacado (230V, 25 W Clase E14). Coloque la cubierta. Después de esto, el horno
estará listo para utilizarlo.

El diseño de la lámpara es específico para el uso en aparatos de cocción domésticos y no es
adecuado para la iluminación del hogar.

Otros puntos de control

Revise periódicamente la tubería de la conexión de gas. Aun cuando perciba tan sólo una leve
anormalidad, contacte con el servicio técnico para su reparación. Le recomendamos que la cambie,
así como las piezas relativas, una vez al año. Si nota cualquier defecto durante el funcionamiento

26

6. SERVICIO TÉCNICO Y TRANSPORTE

6.1 Solución de problemas básicos antes de contactar con nuestro

Servicio técnico

Si el horno no funciona:

• El horno puede estar desconectado debido a un apagón.

Si el horno no calienta:

• La temperatura puede no haberse ajustado con el interruptor de control del calentador del

horno.

Si la lámpara del interior del horno no se enciende:

• Debe comprobar que haya suministro eléctrico. Debe comprobar que las bombillas funcionen.

Si no funcionan, puede cambiarlas siguiendo las instrucciones dadas para ello.

Cocción (si la parte superior y la inferior no cocinan igual):

• Modifique la ubicación de los estantes, el período de cocción y los valores de calor de acuerdo

con el manual.

Los hornillos quemadores no funcionan correctamente:

• Verifique el montaje correcto de las piezas del quemador (especialmente tras la limpieza).

• La presión de gas puede ser demasiado alta o baja. Para aparatos que funciones con bombonas

de gas licuado, puede que el cilindro de gas esté desgastado.

Si aun siguiendo estos pasos sigue teniendo problemas, comuníquese con el servicio técnico
autorizado.

6.2 Información relacionada con el transporte

En caso de necesitar transportar el aparato, guarde el embalaje original del productor para

utilizarlos cuando así sea. Siga las señales de trasporte de la caja. Sujete el horno con cinta en las
partes superiores; sujete también las puntas y cabezales, así como los porta cacerolas a los paneles
del mismo. Coloque papel entre la tapa superior y el panel de la cocina, cubra la tapa superior, y
luego ponga cinta en las superficies laterales del horno. Pegue cartón o papel con cinta adhesiva en
la cubierta frontal del vidrio interior del horno: será conveniente para que las bandejas y la parrilla
del horno no dañen la cubierta del mismo durante su traslado. También debe cubrir los laterales
del horno.

Si no conserva el embalaje original; prepare una caja de transporte para que el aparato, y
especialmente las superficies externas (vidrio y superficies pintadas) del horno estén protegidas
contra las amenazas externas.

27

CUADRO DE INYECTORES

NG

G20 20

mbar

LPG
G30/G31
28-30/37

mbar

QUEMADOR RAPIDO

Diám. inyector (1/100 mm) 115 85
Valor normal (kW) 2,75 3
Consumo en1 h 262 l/h 218,1 g/h

QUEMADOR MEDIANO

Diám. inyector (1/100 mm) 97 65
Valor normal (kW) 1,75 1,75
Consumo en1 h 166,6 l/h 127,2 g/h

QUEMADOR MEDIANO

Diám. inyector (1/100 mm) 97 65
Valor normal (kW) 1,75 1,75
Consumo en1 h 166,6 l/h 127,2 g/h

QUEMADOR AUXILIAR

Diám. inyector (1/100 mm) 72 50
Valor normal (kW) 1 1
Consumo en1 h 95,2 l/h 72,7 g/h

QUEMADOR DEL HORNO

Diám. inyector (1/100 mm) 107 68
Valor normal (kW) 2,1 2,1
Consumo en1 h 200 l/h 153 g/h

QUEMADOR PARRILLA DEL

Diám. inyector (1/100 mm) 107 70
Valor normal (kW) 2 2
Consumo en1 h 190,5 l/h 146 g/h

G30 28-30mbar 9,6 kW 698
g/h II2H3+ ES Clase: 1

Marca

Modelo

Tipo de Placa Gas

Número de zonas de cocción 4

Tecnología de calentamiento-1 Gas

NWC55BX

Tamaño-1

Eficiencia de energía-1

Tecnología de calentamiento-2 Gas

Tamaño-2

Eficiencia de energía-2

cm

%

cm

%

Tecnología de calentamiento-3 Gas

Tamaño-3

Eficiencia de energía-3

cm

%

Tecnología de calentamiento-4 Gas

Tamaño-4 Rápido

Eficiencia de energía-4

Eficiencia de energía de la placa

%

%

Esta placa cumple con EN 30-2-1

Trucos para a horrar ene rgía

Placa

- Use utensilios de cocina que tengan una base plana.

- Use utensilios de cocina con el tamaño adecuado.

Auxiliar

NA

Semi-Rápido

59,0

Semi-Rápido

59,0

57,0

58,3

- Use utensilios de cocina con tapa.

- Reduzca al mínimo la cantidad de líquido o grasa.

- Cuando el líquido empiece a hervir, reduzca la fuerza.

El símbolo en el producto o en su embalaje indica que este producto no

puede ser tratado como basura doméstica. En su lugar, se debe entregar en

el punto de recogida correspondiente para el reciclaje de aparatos eléctricos

y electrónicos. Al garantizar que este producto se desecha correctamente,

usted contribuirá a evitar posibles consecuencias negativas para el medio

ambiente y la salud humana que podrían derivarse de la incorrecta

manipulación de este producto. Para obtener más información sobre el

reciclaje de este aparato, póngase en contacto con su ayuntamiento, servicio

de recogida selectiva de desechos, o con la tienda en la que lo adquirió.

NWC55BX

PT

FUNCIONAMENTO E

INSTALAÇÃO

INSTRUÇÕES PARA FOGÃO A

GÁS NÃO ENCASTRÁVEL

Estimado Cliente,

O nosso objectivo é oferecer produtos de elevada qualidade que excedam as suas
expectativas. O seu aparelho é produzido em instalações modernas sendo especial e
cuidadosamente testado em relação à qualidade.

Este manual é elaborado de modo a ajudá-lo a usar o seu aparelho, que é fabricado
com a mais recente tecnologia, com confiança e máxima eficiência.

Antes de usar o seu aparelho, este manual deverá ser lido cuidadosamente, porque
inclui a informação básica para uma instalação, manutenção e uso correctos e
seguros. Para a instalação do seu produto, deverá ser contactada a Assistência
Autorizada mais próxima.

Declaração de conformidade
Declaramos que os nossos produtos cumprem as Diretivas Europeias, Decisões e
Regulamentos aplicáveis e os requisitos enumerados nas referências normalizadas.

CONTEÚDO

1. BREVE APRESENTAÇÃO DO PRODUTO

2. AVISOS

3. INSTALAÇÃO E PREPARAÇÕES PARA USO

3.1 Espaço onde o aparelho vai ser instalado

3.2 Instalação do produto

3.3 Ajustamento dos pés

3.4 Ligação do gás

3.5 Ligação eléctrica e segurança

3.6 Conversão do gás

4. USO DO SEU PRODUTO

4.1 Uso de queimadores de gás

4.1.1 Controlo dos queimadores da placa

4.1.2 Controlo dos queimadores do forno

4.1.3 Controlo do queimador do grelhador

4.2 Acessórios usados no forno

5. LIMPEZA E MANUTENÇÃO

5.1 Limpeza

5.2 Manutenção

6. ASSISTÊNCIA E MANUTENÇÃO

6.1 Resolução básica de problemas antes de contactar a assistência

6.2 Informação relacionada com o transporte

2

1. BREVE APRESENTAÇÃO DO PRODUTO

1

2

3

12

10

11

6

5

LARGURA

(cm)

ALTURA

4

MODELO

PROFUN-

DIDADE (cm)

YG 55 50 50 85/90

Listas dos Componentes:

1- Tampa
2- Placa de cozinha
3- Painel de Comando
4- Pega da Porta do Forno
5-Tampa da Gaveta
6- Pés Ajustáveis

7- Porta do Forno
8- Tabuleiro do Forno

(cm)

13
14

9

15

8

7

10- Queimador do Grelhador
11- Lâmpada do Forno
12- Queimador Semi-Rápido
13- Queimador Rápido
14- Queimador Auxiliar
15- Suporte para Panela
16- Queimador Semi-Rápido

16

3

2. AVISOS DE SEGURANÇA

LER COMPLETA E CUIDADOSAMENTE ESTAS INSTRUÇÕES ANTES DE

UTILIZAR O APARELHO, E MANTENHA AS MESMAS NUM LOCAL

ADEQUADO PARA CONSULTA QUANDO NECESSÁRIO.

ESTE MANUAL ESTÁ PREPARADO CONJUNTAMENTE PARA MAIS DO QUE

UM MODELO. O SEU APARELHO PODE NÃO TER ALGUMAS DAS FUNÇÕES

MENCIONADAS NESTE MANUAL. PRESTAR ESPECIAL ATENÇÃO QUANDO

ESTIVER A LER O MANUAL DE FUNCIONAMENTO.

Advertências gerais de segurança:

Este aparelho pode ser usado por crianças com mais
de 8 anos de idade e por pessoas com capacidades
físicas, sensoriais e mentais reduzidas ou com falta
de conhecimento e experiência, se forem
supervisionadas ou se receberem formação
relativamente à utilização do aparelho de uma forma
segura e se compreenderem os riscos envolvidos. As
crianças não devem brincar com o aparelho. A
limpeza e a manutenção por parte do utilizador não
devem ser realizadas por crianças sem serem
supervisionadas.
AVISO: O aparelho e as respectivas partes acessíveis
aquecem durante a utilização. Deve tomar as devidas
precauções para evitar tocar nos elementos de
aquecimento. As crianças com idade inferior a 8 anos
devem ser mantidas afastadas a menos que sejam
continuamente supervisionadas.
AVISO: Cozinhar numa placa com gordura ou óleo
sem supervisão pode ser perigoso e pode dar origem
a um incêndio. NUNCA tentar apagar um incêndio
com água, mas deve desligar o aparelho e depois
cobrir a chama por ex. com uma tampa ou com um
cobertor anti-incêndio.

4

2. AVISOS

AVISO: Perigo de incêndio: não guardar itens nas
superfícies de cozedura.
AVISO: Se a superfície estiver fendida, desligue o
produto para prevenir a possibilidade de choques
eléctricos.
Para as placas com tampa, remover os salpicos da
tampa antes de abrir. E também deve deixar a
superfície da placa deve arrefecer antes de fechar a
tampa.
O aparelho não foi concebido para funcionar com um
temporizador externo ou com um sistema de controlo
remoto separado.
De modo a impedir a queda do aparelho, devem ser
utilizados suportes estabilizadores.
Durante a utilização, o aparelho fica quente. Deve
tomar as devidas precauções para não tocar os
elementos quentes dentro do forno.
Durante a utilização, as pegas mantidas durante curto
período de tempo em utilização normal, podem ficar
quentes.
Não utilizar agentes de limpeza abrasivos ou
raspadores metálicos para limpar o vidro da porta do
forno porque a superfície pode ficar danificada e o
vidro riscado, o que pode resultar na quebra do vidro
ou em danos na superfície.
Não utilizar um agente de limpeza a vapor para limpar
o aparelho.
AVISO: Verifique se o aparelho está desligado antes
de substituir a lâmpada para prevenir
eventuais choques eléctricos.

5

2. AVISOS

CUIDADO: As partes acessíveis podem estar
quentes quando está a cozinhar ou o grelhador
está em funcionamento. Deve manter as
crianças afastadas do aparelho.

O seu aparelho é produzido de acordo com as normas e regulamentações locais
e internacionais aplicáveis.
Os trabalhos de manutenção e de reparação devem apenas ser realizados por
técnicos de reparação autorizados. Os trabalhos de instalação e reparação que
forem realizados por pessoal técnico não autorizado podem constituir um perigo
para si. É perigoso alterar ou modificar seja de que modo for as especificações
do aparelho.
Antes de instalar, verificar se as condições de distribuição local (tipo de gás e
pressão de gás ou tensão eléctrica e frequência) e se as regulações do aparelho
são compatíveis. As condições de ajuste deste produto estão indicadas na
etiqueta.
CUIDADO: Este aparelho destina-se apenas para cozinhar alimentos e é
concebido apenas para uso doméstico interior e não deve ser utilizado para outra
finalidade ou para qualquer outra aplicação, seja para uso não-doméstico ou
comercial ou para aquecimento de espaços.
Não tentar levantar ou deslocar o aparelho puxando pela pega da porta.
Este aparelho não está ligado a nenhum dispositivo de exaustão de produtos de
combustão. O produto deve ser instalado e ligado de acordo com as normas de
instalação actuais. Deve dar uma atenção particular aos principais requisitos
relacionados com a ventilação. (Apenas para aparelhos a gás)
Se o queimador não se acender após 15 segundos, deve parar a utilização do
aparelho e abrir a porta e/ou aguardar pelo menos 1 minuto antes de tentar
acender novamente o queimador. (Apenas para aparelhos a gás)
Estas instruções são apenas válidas se o símbolo do país aparecer no aparelho.
Se o símbolo não aparecer no aparelho, é necessário consultar a informação
técnica que fornecerá as instruções necessárias relativamente à modificação do
aparelho e às condições de utilização do país. (Apenas para aparelhos a gás)
Para sua segurança, foram aplicadas todas as possíveis medidas de segurança.
Uma vez que o vidro pode partir-se, deve ter cuidado quando o está a limpar para
evitar fazer riscos. Evitar dar pancadas ou impactos no vidro com acessórios.
Assegurar que o cabo de alimentação não fica entalado durante a instalação. Se
o cabo de alimentação estiver danificado, este deve ser substituído pelo
fabricante, o respectivo agente de serviço ou uma pessoa qualificada para
prevenir danos.
Quando a porta do forno está aberta, não deixar as crianças subir ou sentar-se
na mesma.

6

2. AVISOS

Avisos de instalação:

Não utilizar o aparelho sem este estar completamente instalado.
O aparelho deve ser instalado e colocado em funcionamento por um técnico
autorizado. O fabricante não pode ser considerado responsável por eventuais
danos provocados por uma colocação e instalação incorrecta do aparelho
efectuadas por pessoas não autorizadas.
Quando retirar o aparelho da embalagem, verificar se não foi danificado durante
o transporte. Se constatar algum dano, não utilizar o aparelho e contactar
imediatamente o serviço autorizado de manutenção. Como os materiais
utilizados para a embalagem (nylon, agrafos, esponja…etc.) podem causar
efeitos nocivos nas crianças, devem ser recolhidos e removidos de imediato.
Proteger o seu aparelho contra os efeitos atmosféricos. Não o expor à luz solar,
chuva, neve...etc.
Os materiais à volta do aparelho (estrutura de protecção exterior) devem ter
capacidade para suportar temperaturas mínimas de 100ºC.

Durante a utilização:

Quando utilizar o forno pela primeira vez, pode surgir um certo odor proveniente
dos materiais de isolamento e dos elementos que aquecem. Por isso, antes de
utilizar o seu forno, utilize-o vazio na temperatura máxima e durante 45 minutos.
Ao mesmo tempo, deve arejar correctamente o local onde o aparelho está
instalado.
Durante a utilização, a superfície exterior e interior do forno ficam quentes.
Quando estiver a operar com a porta do forno, afaste-se para evitar o vapor
quente que sai do mesmo. Há o perigo de queimaduras.
Não colocar materiais inflamáveis ou combustíveis, dentro ou junto do aparelho
quando este estiver em funcionamento.
Usar sempre luvas para retirar e substituir alimentos dentro do forno.
Não deixar o fogão sem vigilância quando cozinhar com óleos sólidos ou
líquidos. Podem incendiar-se em condições de aquecimento extremo. Nunca
verter água por cima das chamas que forem originadas pelo óleo. Tapar a
caçarola ou a frigideira com a respectiva tampa de modo a conter a chama que
surgiu nesta situação e desligar o fogão.
Posicionar sempre as panelas sobre o centro da zona de cozedura, e rodar as
pegas para uma posição segura de modo a que as mesma não caiam ou não
fiquem instáveis.
Se n utilizar o aparelho durante um longo período de tempo, este deve ser
completamente desligado. Manter o interruptor principal desligado. E quando
não utilizar o aparelho, manter a válvula do gás fechado.
Assegurar que os botões de controlo do aparelho estão sempre na posição
“0”(desligado) quando este não está a ser utilizado.
Os tabuleiros inclinam-se quando são retirados. Ter cuidado para não derramar
líquido quente.

7

2. AVISOS

CUIDADO: A utilização de aparelhos de cozinha que funcionam a gás conduz à
produção de calor, humidade e produtos de combustão no local onde estão
instalados. Assegurar que as cozinhas são bem ventiladas especialmente
quando o aparelho está em uso, manter os orifícios de ventilação natural abertos
ou instalar um dispositivo de exaustão mecânica (exaustor mecânico). (Apenas
para aparelhos a gás)
Uma utilização intensiva intensiva do produto pode implicar uma ventilação
adicional, por exemplo a abertura de uma janela, ou uma ventilação mais eficaz,
por exemplo aumentar o nível da ventilação mecânica, se existir. (Apenas para
aparelhos a gás)
Quando utilizar o queimador do grelhador, deve manter a porta do forno aberta e
utilizar sempre a placa do deflector do grelhador fornecida com o aparelho.
Nunca utilizar o queimador do grelhador com a porta do forno fechada. (Apenas
para aparelhos a gás)

CUIDADO: As tampas de vidro podem rachar quando aquecem.
Desligar todos os queimadores antes de fechar a tampa. Deve
também permitir que a superfície da placa arrefeça antes de
fechar a tampa.

Quando a porta ou a estufa estão abertas, não deixar nada em cima das
mesmas. Porque pode desequilibrar o aparelho ou partir a porta.
Não colocar objectos pesados ou inflamáveis, ou produtos inflamáveis (nylon,
saco de plástico, papel, tecido...etc.) dentro da estufa. Isto inclui os utensílios de
cozinha com acessórios de plástico (por ex. pegas).
Não pendurar toalhas, panos de cozinha ou outros panos no aparelho ou nas
suas pegas.

Durante a limpeza e manutenção:

Desligar o aparelho antes de operações como a de limpeza ou manutenção.
Pode fazê-lo depois de desligar o aparelho ou depois de desligar os interruptores
principais.
Não remover os botões de controlo para limpar o painel de controlo.

PARA UMA UTILIZAÇÃO EFICIENTE E SEGURA DO APARELHO,

RECOMENDAMOS QUE SEJAM SEMPRE UTILIZADAS AS PEÇAS DE

SUBSTITUIÇÃO ORIGINAIS E CONTACTAR APENAS OS NOSSOS SERVIÇOS

DE ASSISTÊNCIA AUTORIZADOS SE NECESSÁRIO.

8

3. INSTALAÇÃO E PREPARAÇÕES PARA USO

Este fogão moderno, funcional e prático, que foi fabricado com peças e materiais da mais elevada
qualidade, irá ao encontro das suas necessidade de cozinhar em todos os aspectos. Este manual
tem de ser obrigatoriamente lido, de modo a que não existam problemas futuros e a que possam
ser obtidos resultados satisfatórios. A informação seguinte inclui as regras exigidas para
procedimentos de instalação e reparação correctos. Devem ser lidas em especial pelo técnico que
vai instalar o aparelho.

Para a instalação do seu produto, contactar a Assistência Autorizada.

!

3.1 Espaço onde o aparelho vai ser instalado

• O seu produto deve ser instalado e usado num local onde exista sempre ventilação.

• Deve existir uma ventilação natural suficiente para permitir que seja utilizado gás no espaço em

questão. O fluxo de ar médio deve vir directamente das condutas de admissão de ar que serão
abertas nas paredes e que devem estar ligadas ao exterior.

As condutas de ar
devem ter uma secção
mínima de 100 cm .

2

Figura 1

As condutas de ar
devem ter uma secção
mínima de 100 cm .

2

Figura 2

• 2Estas condutas de admissão de ar devem ter pelo menos uma secção útil de 100 cm para

circulação do ar fresco (podem ser abertas uma ou mais condutas de admissão de ar). Esta
conduta (ou condutas) deve(m) estar abertas de modo a não serem bloqueadas. Devem de
preferência estar colocadas próximo da base e no lado oposto da saída de fumos dos gases
queimados. Se não for possível abrir estas ventilações no local onde o aparelho está colocado, o
ar necessário pode também ser obtido a parir da sala ao lado, desde que esse local não seja um
quarto de dormir ou um local perigoso. Neste caso, a "sala ao lado" deve ser ventilada conforme
é exigido.

Descarga dos Fumos de Combustão do Local

Os aparelhos para cozinhar que funcionam a gás fazem a exaustão dos resíduos de gases queimados
directamente para o exterior ou através de exaustores do fogão que estejam ligados a uma chaminé
com saída directa para o exterior. Se concluir não ser possível instalar um exaustor de fogão, é
necessário instalar uma ventoinha eléctrica na janela ou na parede que tem acesso a ar natural. Esta
ventoinha eléctrica deve ter a capacidade de substituir o ar ambiente da cozinha 4-5 vezes do seu
próprio volume por hora.

9

3. INSTALAÇÃO E PREPARAÇÕES PARA USO

Exaustor de

evacuação do

fogão.

As condutas de admissão

de ar devem ter uma secção

mínima de 100 cm .

2

Ventilador eléctrico

As condutas de admissão

de ar devem ter uma secção

mínima de 100 cm .

2

Figura 3

EXAUSTOR DO FOGÃO

Min. 42cm

Min. 60cm

Mín. 70cm (sem cúpula)

Mín. 65cm (com cúpula)

Min. 42cm

Figura 4

Figura 5

3.2 Instalação do produto

Existem alguns factores aos quais deve ser dada atenção quando se está a fazer a instalação do produto.
Deve ser garantido todo o cuidado na instalação do produto. Deve ser prestada especial atenção às
nossas instruções abaixo de modo a evitar quaisquer problemas e/ou situações perigosas que possam
ocorrer mais tarde.

• O aparelho deve ser colocado próximo de outros móveis na condição que na área onde o forno vai ser

colocado, a altura do móvel não exceda a altura do painel do fogão.

• Prestar especial atenção para não colocar o fogão próximo do frigorífico, não podem existir materiais

inflamáveis tal como cortinados, vestuário impermeável, etc, que começam a arder rapidamente.

• É exigido que exista pelo menos um espaço livre de 2cm à volta do produto para circulação de ar.

• O mobiliário próximo do produto deve ser fabricado em material resistente a temperaturas superiores

a 80ºC.

• Se o mobiliário da cozinha for mais alto que a placa de cozinha, deve estar afastado das partes laterais

do fogão, pelo menos 10cm.

As alturas mínimas a partir do suporte da panela e e a partir dos armários de cozinha para os exautores
do fogão com o ventilador por cima do produto, são mostradas na figura 5. Portanto, o exaustor do fogão
deve estar a uma altura mínima de 65 cm a partir do suporte para panela. Se não existir exaustor do
fogão, esta altura não deve ser inferior a 70 cm.

10

3. INSTALAÇÃO E PREPARAÇÕES PARA USO

3.3 Ajustamento dos pés

O seu produto assenta em 4 pés ajustáveis. Quando o produto
é colocado no local onde vai ser utilizado, verificar se o
produto está nivelado. Se não estiver nivelado, podem ser
feitos ajustamentos rodando os pés no sentido dos ponteiros
do relógio conforme seja necessário. É possível levantar o
aparelho um máximo de 30mm através dos pés. Se os pés
estiverem ajustados adequadamente, não mover o aparelho
arrastando-o, deve ser movido levantando-o.

Figura 6

3.4 Ligação do gás

Ligação do gás e verificação de fugas

A ligação do aparelho deve ser executada de acordo com as normas locais e internacionais e as
regulamentações aplicáveis. Na tabela de dados técnicos pode ser encontrada informação relacionada com os
tipos de gás adequados e os injectores de gás adequados. Se a pressão do gás usado for diferente dos valores
indicados ou não for estável na sua área, pode ser necessário instalar um regulador de pressão na admissão do
gás. É com toda a certeza necessário contactar a assistência autorizada para realizar estes ajustamentos.

Os pontos que têm de ser verificados durante a montagem do tubo flexível

Se a ligação do gás for para ser feita através dum tubo flexível ligado à entrada de gás do aparelho, este deve
igualmente ser fixado com um colar de tubo. O aparelho deve ser ligado com uma mangueira durável, curta de
modo a que fique o mais próximo possível da alimentação do gás. O comprimento máximo permitido para a
mangueira é de 1,5 m. A mangueira que fornece o gás ao aparelho deve ser substituída anualmente, para sua
segurança.

A mangueira deve ser mantida afastada de áreas que possam aquecer a temperaturas superiores a 50ºC. A
mangueira não pode estar furada, curvada ou dobrada. Deve estar afastada de cantos cortantes, objectos
móveis e não pode estar defeituosa. Antes de montar, deve ser verificado se não existe nenhum defeito de
fabrico.

Quando o gás é ligado, todas as peças de ligação e a mangueira devem ser verificadas com água com sabão ou
fluídos de verificação de fugas. Não usar chama viva para verificar a fuga de gás. Todos os componentes de metal
usados durante a ligação do gás devem estar isentos de ferrugem. Verificar igualmente as datas de validade de
todos os componentes a serem utilizados.

Os pontos que têm de ser verificados durante a fixação da montagem de ligação do gás

Para montar uma ligação de gás fixa (a ligação de gás feita através de roscas, por ex. uma porca), existem
métodos diferentes usados em países diferentes. As peças mais comuns são fornecidas com o seu aparelho.
Qualquer outra peça pode ser fornecida como peça sobressalente.

Durante as ligações manter sempre a porca no colector fixo do gás, enquanto roda a parte contrária, Usar uma
chave fixa de tamanho adequado para uma ligação segura. Para todas as superfícies entre os diferentes
componentes, usar sempre os vedantes fornecidos com o kit de conversão do gás. Os vedantes usados durante
a ligação devem igualmente ser aprovados para serem usados em ligações de gás. Não usar vedantes
chumbados para ligações de gás.

11

3. INSTALAÇÃO E PREPARAÇÕES PARA USO

Ter em atenção que este aparelho está pronto a ser ligado à alimentação do gás no país para o qual
foi produzido. O principal país de destino está indicado na tampa da parte de trás do aparelho. Se
for necessário usar o aparelho num outro país, podem ser necessárias algumas das ligações abaixo
indicadas. Nesse caso, verificar quais as peças de ligação e adquiri-las para executar uma ligação
segura.

Tuberia

de gas

Selo

Conexão
de
mangueira

Mangueira
gás-neck

Tuberia

de gas

Selo

Adaptador

Mangueira
gás
mecânica

Tuberia

de gas

Selo

Mangueira
gás
mecânica

Tuberia

de gas

Mangueira
gás
mecânica

É necessário contactar a assistência autorizada de modo a poder efectuar as ligações de gás
adequadamente e em conformidade com as normas de segurança.

ATENÇÃO! É absolutamente interdito o uso de fósforos ou isqueiro para

!

controlo da fuga de gás.

12

3. INSTALAÇÃO E PREPARAÇÕES PARA USO

3.6 Conversão do gás

Cuidado: Devem ser executados pelo técnico da assistência autorizada os seguintes
procedimentos.

O seu aparelho está ajustado para funcionar a gás GPL/GN. Os queimadores de gás podem ser
adaptados para os diferentes tipos de gás, substituindo os respectivos injectores e ajustando a
altura mínima de chama adequada para o gás em uso. Para este efeito, devem ser executados os
seguintes procedimentos:

Alterar os injectores:

Queimadores de Placa:

• Bloquear o abastecimento de gás e desligar da corrente eléctrica.

• Remover o espelho do queimador e o adaptador (Figura 9).

• Desaparafusar os injectores. Para isso, usar uma chave de fendas de 7mm (Figura 10).

• Substituir os injectores por outros do kit de conversão de gás, com os diâmetros

correspondentes adequados ao tipo de gás que vai ser usado, de acordo com a tabela
informativa (que também é fornecido no kit de conversão de gás).

13

3. INSTALAÇÃO E PREPARAÇÕES PARA USO

Chave de fendas

Injector

Figura 9

Figura 10

Injectores do Forno/Grelhador:

Os injectores do forno e do grelhador são montados com um único parafuso que está localizado na
extremidade do queimador. Para os queimadores do grelhador, o parafuso já está visível (Figura 11).
Retirar o parafuso, puxar o queimador do grelhador para si e poderá ser visto o injector na superfície
traseira da cavidade do forno (Figura 12).

Para queimadores de forno, abrir o compartimento da gaveta e poderá ser visualizado o parafuso de
montagem por baixo do queimador (Figura 13). Retirar o parafuso, mover o queimador na diagonal e o
injector pode ser visualizado na parte de trás da caixa do queimador (Figura 12).

Remover os injectores com uma chave de 7mm e substituir por outros do conjunto sobressalente, com os
diâmetros correspondentes adequados ao tipo de gás que vai ser usado, de acordo com a tabela
informativa (que também é fornecida no kit de conversão de gás).

Parafuso

Figura 11

Injector

Figura 12

Parafuso

Figura 13

Ajustamento da posição de chama reduzida:

A altura da chama na posição mínima é ajustada com um parafuso de cabeça chata localizado na
válvula. Para válvulas com dispositivo de falha de chama, o parafuso está localizado no lado da
haste da válvula (Figura 14). Para válvulas sem dispositivo de falha de chama, o parafuso está
localizado dentro da haste da válvula (Figura 15). Para o ajustamento mais fácil da chama reduzida,
é conselhável retirar o painel de comando (e o micro-interruptor, se existir) durante o ajustamento.

14

3. INSTALAÇÃO E PREPARAÇÕES PARA USO

Para determinar a posição mínima, acender os queimadores e deixá-los na posição de mínimo. Remover
com a ajuda de uma pequena chave de fendas o parafuso de derivação solto ou apertar num ângulo de
90 graus. Quando a chama tiver a altura de pelo menos 4mm, o gás está bem distribuído. Assegurar que a
chama não se extingue quando passa da posição máxima para a posição mínima. Criar um vento artificial
com a mão à volta da chama para verificar se as chamas se mantêm estáveis.

Válvula com dispositivo de falha de chama

Parafuso de Derivação

Figura 14

Válvula sem dispositivo de falha de chama

Parafuso (no interior do orifício)

Figura 15

Para o queimador do forno, colocar o queimador do forno na posição mínima durante 5 minutos, depois
abrir ou fechar a porta do forno 2-3 vezes para verificar a estabilidade da chama do queimador.

O ajustamento da posição de chama reduzida não é necessário para os queimadores do grelhador.

A posição do parafuso de derivação deve ser solta para conversão para GPL ou GN. Para conversão de GN
para GPL o mesmo parafuso deve ser apertado. Assegurar que o aparelho está desligado da corrente
eléctrica e que o alimentador de gás está aberto.

Válvula do forno termostático

Válvula do forno não-termostático

Parafuso de Derivação

Figura 16

Parafuso de Derivação

Figura 17

Alterar a entrada de gás:

Para alguns países, o tipo de entrada de gás pode ser diferente para os gases GN/GPL. Nesse caso,
remover os componentes e porcas de ligação actuais (se existirem) e ligar portanto o novo
alimentador de gás. Em todas as condições, todos os componentes usados nas ligações de gás
devem ser aprovados pelas autoridades locais e/ou internacionais. Em todas as ligações de gás,
consultar a execução explicada anteriormente, de "Ligação do gás e verificação de fugas".

15

4. USO DO SEU PRODUTO

4.1 Uso de queimadores de gás

Acendimento dos queimadores

Para determinar qual o botão que comanda cada queimador, verificar o símbolo de posição por
cima do botão.

• Acendimento manual dos queimadores de gás

Se o seu aparelho não estiver equipado com qualquer auxiliar de ignição ou no caso de existir uma
falha na corrente eléctrica, devem ser seguidos os procedimentos abaixo indicados:

Queimadores de Placa: Para acender um dos queimadores, pressionar e rodar o respectivo botão
no sentido contrário ao dos ponteiros do relógio para a posição máxima, aproximar do espelho do
queimador um fósforo, uma pequena vela ou outro auxiliar manual. Afastar a fonte de ignição
assim que seja observada uma chama estável.

Para o Queimador do Forno: Para acender o queimador do forno, pressionar e rodar o respectivo
botão no sentido contrário ao dos ponteiros do relógio de modo que o botão fique na posição
máxima, aproximar um fósforo, uma pequena vela ou outro auxiliar manual do orifício de ignição
que está localizado no canto frontal esquerdo do queimador. Afastar a fonte de ignição assim que
seja observada uma chama estável.

Para o Queimador do Grelhador: Para acender o queimador do grelhador, rodar a válvula do
grelhador na posição dos ponteiros do relógio até que a marca no botão aponte para o sinal de
grelhador. Depois, manter o botão pressionado e aproximar dos orifícios que estão localizados no
queimador, um fósforo, uma pequena vela ou outro auxiliar manual. Afastar a fonte de ignição
assim que seja observada uma chama estável.

16

4. USO DO SEU PRODUTO

Dispositivo de segurança da chama:

Queimadores da Placa (Se a sua placa estiver equipada com dispositivo de segurança do gás)

As placas equipadas com dispositivo de falha de chama proporcionam segurança no caso de a fama se
extinguir acidentalmente. Se ocorrer uma tal circunstância, o dispositivo bloqueará as linhas dos
queimadores de gás e evitará qualquer acumulação de gás não queimador. Aguardar 90 segundos antes de
voltar a acender qualquer queimador de gás apagado.

Queimadores Forno/Grelhador

Não tendo em consideração o modelo do seu aparelho, todos os queimadores do forno estão equipados com
um dispositivo de segurança do gás. Por esta razão, durante o acendimento, deve manter o botão do forno
pressionado até observar chamas estáveis. Se as chamas se apagarem depois de soltar o botão, repetir de
novo o mesmo procedimento. Se o queimador do forno não acender depois de manter o botão do
queimador pressionado durante 30 segundos, abrir a porta do forno e não tentar reacender durante pelo
menos 90 segundos. Quando as chamas do forno se apagarem acidentalmente, repetir o mesmo
procedimento.

4.1.1 Controlo dos queimadores da placa

Posição OFF (Desligada)

X

Posição MÁX.

Posição MÍN.

MODULAÇÃO

Figura 19

O botão tem 3 posições: Off(0), máximo (símbolo de chama maior) e mínimo (símbolo de chama
pequena). Após acender o queimador na posição máxima, pode ajustar a altura da chama entre as
posições máxima e mínima. Não colocar os queimadores em funcionamento quando a posição do
botão está entre as posições de mínimo e de off.

Espelho

Após o acendimento, verificar as chamas visualmente. Se
observar chamas com a extremidade amarela, muito altas ou
instáveis; desligar o fluxo de gás, e verificar a colocação dos
espelhos e das coroas do queimador (Figura 20). Também

Coroa

Vela de
ignição

Cabeça
do
Queimador

Figura 20

assegurar que não entrou nenhum líquido para o interior das
cabeças do queimador. Se a chama do queimador se apagar
acidentalmente, desligar o queimador, ventilar a cozinha com ar
fresco e não tentar reacender durante 90 segundos.

Quando for para desligar a placa, rodar o botão no sentido dos
ponteiros do relógio de modo que o botão fique na posição "0"
ou o marcador do botão aponte para cima.

17

4. USO DO SEU PRODUTO

A sua placa tem queimadores de diâmetros diferentes. A maneira mais económica de utilizar o gás é
escolher os queimadores que correspondem ao tamanho da panela e colocar a chama na posição mínima
quando esta estiver a ferver. É recomendado pôr sempre a tampa nas panelas.

Para obter o máximo desempenho dos queimadores principais, utilizar recipientes com fundos planos
com os seguintes diâmetros. Usar recipientes mais pequenos do que as dimensões indicadas abaixo dará
origem a perda de energia.

Queimador Rápido/ Wok: 22-26cm
Queimador Semi-Rápido: 14-22cm
Queimador Auxiliar: 12-18cm

Figura 21

Quando os queimadores não são utilizados durante um longo período de tempo, desligar sempre a
válvula principal de controlo do gás.

AVISO:

!

• Utilizar panelas planas com uma base suficientemente espessa.

• Certificar se a base da panela está seca antes de a colocar em cima dos queimadores.

• A temperatura das partes acessíveis pode ser elevada quando o aparelho está em

funcionamento. É portanto imperativo manter as crianças e os animais fora do alcance dos
queimadores durante e após a cozedura.

• Após a utilização, a placa eléctrica permanece muito quente durante um longo período, não se

deve tocar na placa nem colocar nenhum objecto em cima da mesma.

• Nunca colocar facas, garfos, colheres e tampas sobre a placa porque podem ficar quentes e

causar queimaduras graves.

4.1.2 Comando do Queimador do Forno

Após ter acendido o queimador do forno, como anteriormente se explicou, pode ajustar a temperatura
no interior do forno conforme desejar, usando os números no painel de comando ou no anel do botão: Os
números maiores indicam temperaturas mais elevadas, enquanto os números mais pequenos indicam
temperaturas mais baixas. Se o seu forno estiver equipado com um termostato de forno, consultar a
tabela abaixo para as referências de temperatura desses mesmos números. Não operar com o aparelho
entre a posição "Off" e o primeiro marcador de temperatura no sentido contrário ao dos ponteiros do
relógio. Usar sempre o forno entre os números mínimo e máximo. Quando for para desligar o forno,
rodar o botão no sentido dos ponteiros do relógio de modo que o botão fique na posição "0".

18

4. USO DO SEU PRODUTO

Pré-aquecimento

Quando for necessário pré-aquecer o forno, recomendamos que seja feito durante 10 minutos.
Para receitas que necessitam de temperaturas elevadas, por ex. pão, bolos, scones, suflés, etc são
obtidos melhores resultados se o forno for primeiro pré-aquecido. Para melhores resultados
quando se está a cozinhar alimentos congelados ou refeições prontas pré-cozinhadas, o forno
deve ser sempre pré-aquecido.

Cozinhar

• Assegurar que os alimentos são colocados ao meio da prateleira e que existe espaço suficiente

à volta do tabuleiro/prato de cozedura para permitir uma circulação máxima.

• Colocar o prato num tabuleiro de cozedura de dimensão adequada na prateleira de modo a

evitar que derrame para a base do forno e para reduzir a necessidade de limpeza.

• O material e o acabamento do tabuleiro de cozedura e dos pratos usados afectam o gratinado

da base. Utensílios em esmalte, escurecido, pesado ou utensílios anti-aderentes aumentam o
gratinado da base. Alumínio brilhante ou tabuleiros em aço polido reflectem o calor e
proporcionam menos gratinado na base.

• Quando se está a cozinhar mais do que um prato no forno, colocar os pratos centralmente nas

diferentes prateleiras em vez de agrupar vários pratos numa só prateleira, isto permitirá que o
aquecimento circule livremente para melhores resultados de cozedura.

• Se estiver a cozinhar mais do que um tabuleiro de itens similares, por exemplo bolos ou

biscoitos, deve trocar os tabuleiros de posição durante a cozedura ou pode remover o
tabuleiro superior quando os alimentos estiverem cozidos e mover o tabuleiro inferior para a
prateleira de cima de modo a terminar a cozedura.

• Não colocar tabuleiros de cozedura directamente na base do forno dado que interferem com a

circulação de ar do forno e podem causar que a base se queime; usar a prateleira na posição
inferior.

19

4. USO DO SEU PRODUTO

4.1.3 Controlo do queimador do grelhador

CUIDADO: As partes acessíveis podem estar quentes quando o grelhador está a

!

ser utilizado. As crianças pequenas devem ser mantidas afastadas.

Logo após acender o queimador, colocar a protecção de aquecimento do grelhador por baixo do painel de
comandos. Após esta operação, levantar a porta do forno lentamente até que fique na posição de semi­aberta (30º) e a tocar a protecção de aquecimento.

Montar a protecção de aquecimento do grelhador

Segurar na protecção de aquecimento com os avisos voltados para cima. Existem duas pequenas ranhuras no

Figura 22

Existem dois parafusos equipados com anilhas por debaixo do painel de controlo do forno. Alinhar as anilhas
com as ranhuras de montagem de modo que a protecção fique fixada entre o painel de comando e a anilha.
Empurrar a protecção contra o aparelho até que fique firme no seu lugar.

Cozinhar

• O queimador do grelhador não pode ser modelado entre as posições máxima e mínima e criar uma fonte

de calor a um valor nominal constante. Quando for para desligar o queimador do grelhador, rodar o botão
no sentido dos ponteiros do relógio de modo que o botão fique na posição "0".

• Colocar o tabuleiro na prateleira por baixo do grelhador de modo a recolher a gordura enquanto se está a

grelhar.

• Colocar a grelha nas prateleiras mais acima, 5ª ou 6ª; desde que os alimentos não toquem mo queimador

do grelhador.

• Pré-aquecer o grelhador na sua totalidade durante alguns minutos antes de colocar os bifes para ficarem

mal-passados ou para tostar. Os alimentos devem ser voltados durante a cozedura conforme seja
necessário.

• Os alimentos devem ser muito bem secos antes de colocar a grelhar para evitar os derramamentos.

Pincelar ligeiramente as carnes magras e o peixe com um pouco de óleo ou de manteiga derretida para os
manter com humidade durante a cozedura.

• Os alimentos devem ser colocados no centro da grelha para permitir uma circulação de ar máxima.

• Nunca cobrir o recipiente para grelhar ou a grelha com uma folha de alumínio dado que isto pode provocar

o incendiamento do grelhador.

• Se o seu aparelho tiver um recipiente para grelhar e conjunto de pega como um acessório, consultar a

secção de acessórios para o modo como devem ser usados.

20

4. USO DO SEU PRODUTO

!

AVISO: Assegurar que o grelhador é desligado antes de fechar a porta.

Espeto para assar (Usado com o grelhador)

Esta função é usada para assar carne, especialmente um frango inteiro no espeto. Para usar esta
função, espetar o espeto ao longo da carne. Ajustar a carne com firmeza no seu lugar usando os
dois garfos colocados no espeto. Colocar um tabuleiro na 3ª prateleira. Colocar o encaixe do espeto
no tabuleiro conforme seja apropriado, e colocar o espeto no encaixe enquanto a ponta do espeto é
introduzida no orifício do rotor. Pressionar o botão do espeto rotativo para arrancar com o rotor.
Enquanto estiver a assar os alimentos usando o espeto, o queimador do grelhador deve ser
colocado em funcionamento. A obrigação de usar o grelhador com a porta do forno aberta e a
tampa de protecção colocada também se aplica a esta função.

Pega do espeto

Tabuleiro

Orifício de inserção do
espeto no painel traseiro
do forno.

Espeto

Pega do assador

Rolamento
de suporte
para cozinhar Rôti

Orifício de inserção do
espeto no painel traseiro
do forno.

Tabuleiro

Assador

Figura 23

21

4. USO DO SEU PRODUTO

4.2 Acessórios usados no forno

• O produto é fornecido com os acessórios incluídos. Podem também ser usados acessórios que

tenham sido adquiridos no mercado, mas devem ser resistentes ao calor e à chama. Pode usar
também pratos de vidro, formas de bolos, tabuleiros especiais para forno que sejam apropriados
para usar no mesmo. Prestar especial atenção às instruções de utilização dadas pelo fabricante
desses acessórios.

• No caso de serem usados pratos pequenos, colocar o prato na grelha, de modo que este fique

completamente na parte do meio da grelha.

• Se os alimentos a serem cozinhados não cobrirem completamente o tabuleiro do forno, se os

alimentos tiverem sido retirados do congelador ou se o tabuleiro a ser usado para a recolha dos
sumos dos alimentos que são derramados quando se está a grelhar, podem ser observadas no
tabuleiro alterações de forma devido ao elevado aquecimento que ocorre durante a cozedura ou
a assadura. O tabuleiro voltará à forma anterior somente quando o tabuleiro arrefece depois da
cozedura. Isto é um acontecimento físico normal que ocorre durante a transferência de calor.

• Não deixar o tabuleiro ou prato em vidro num ambiente frio imediatamente após a cozedura

num tabuleiro ou prato de vidro. Não colocar em superfícies frias ou molhadas. Colocar num
pano de cozinha seco ou numa base para pratos, assegurar que arrefece lentamente. Caso
contrário o tabuleiro em vidro pode partir-se.

• Se grelhar no seu forno; recomendamos o uso da grelha em conjunto com o tabuleiro fornecidos

com o produto (se o seu produto incluir este material). Se desejar usar a grelha grande; colocar
um tabuleiro nas prateleiras inferiores para recolha da gordura. Deve também ser colocada
alguma água para uma limpeza mais fácil.

• Como explicado nas alíneas correspondentes, nunca tentar usar o queimador do grelhador

operado a gás sem a tampa de protecção do grelhador. Se o seu forno a gás tiver um queimador
de grelhador operado a gás, mas faltar a protecção de aquecimento do grelhador ou se estiver
danificada e não puder ser usada, solicitar uma sobressalente na assistência mais próxima.

22

4. USO DO SEU PRODUTO

Cavidade do Forno

Posições da grade para grades moldadas Posições da grade para grades de arame

6. Grade

5. Grade

4. Grade

3. Grade

2. Grade

1. Grade

Acessórios do forno

* Os acessórios do seu forno podem ser diferentes devido ao modelo do seu produto.

Grelha de arame

A grelha de arame é usada para grelhar ou para colocar no
mesmo, utensílios diferentes de cozinha. Para colocar a grelha de
arame correctamente na cavidade, coloque-a em qualquer grade
e empurre-a até ao fim.

Tabuleiro Fundo

O tabuleiro fundo é usado para cozinhar ensopados.
Para colocar o tabuleiro correctamente na cavidade, coloque-o
em qualquer grade e empurre-a até ao fim.

ADVERTENCIA- Coloque la
rejilla correctamente en
cualquier estante del horno,
empujándola hasta el final.

6. Grade

5. Grade

4. Grade

3. Grade

2. Grade

1. Grade

23

5. LIMPEZA E MANUTENÇÃO

5.1 Limpeza

Assegurar que todos os interruptores de comando estejam desligados e que o seu aparelho
arrefeça antes de limpar o seu forno. Desligar o aparelho da corrente eléctrica. Verificar se os
produtos de limpeza que vai usar são apropriados e recomendados pelo fabricante antes de os usar.
Dado poderem danificar as superfícies, não usar produtos de limpeza abrasivos, palha-de-aço ou
instrumentos rijos. No caso de se derramarem líquidos à volta do queimador do seu forno, as
partes esmaltadas podem ficar danificadas. Limpe imediatamente os líquidos derramados.

Limpar o forno

O interior esmaltado do forno limpa-se melhor com o forno quente. Após cada utilização esfregar o
forno com um pano macio que tenha sido molhado em água com detergente. Depois limpe-o uma
vez mais com um pano molhado e seque-o. Pode ser necessário usar de vez em quando um
produto líquido de limpeza e fazer uma limpeza completa. Não limpar com equipamento de
limpeza a vapor ou de pó seco.

Limpeza catalítica

A limpeza catalítica envolve um revestimento, o qual é aplicado na cavidade do forno. As telas
catalíticas eliminam os pequenos resíduos de gordura durante a cozedura a temperaturas elevadas.
Se existirem resíduos de gordura após a cozedura, estes podem ser eliminados com o forno vazio a
250ºC durante uma hora. Existem limitações. Estas não limpam completamente a cavidade,
depende de onde são colocadas as telas; a base é esmaltada e o visor da porta é em vidro, ambos
necessitam mesmo assim de ser limpos usando um produto de limpeza doméstico.

Remover a prateleira de arame

Para retirar a
grade de arame;

Puxar a grade de

1

2

arame conforme
mostrado na
imagem. Após a
soltar das molas
(1) levantar (2).

Remover o painel catalítico

Para retirar o
painel catalítico

Retirar os
parafusos em
cada uma das
telas catalíticas.

Limpar a tampa de vidro

A limpeza da tampa de vidro deve ser executada com um limpa-vidros. Depois enxaguar, secar com
um pano seco.

24

5. LIMPEZA E MANUTENÇÃO

Remover a porta do forno

1

Suporte da
dobradiça

Modelo
de encastrar

Para retirar a porta do forno;

• Abrir a porta do forno(1).

• Abrir o suporte da dobradiça para a posição

final (2).

• Fechar a porta até que esta atinja a posição de

completamente fechada como mostrado na 3ª
imagem e retirar a porta puxando-a para si.

NOTA: Para tornar a montar a porta seguir os
passos de retirada mas no inverso.

2

!

Prestar especial atenção que os modelos de
encastrar devem ser adequadamente posicionados
nos contra-apoios da dobradiça como mostrado na
2ª figura.

3

Limpeza do Fogão a Gás - Parte da Placa

• Levantar os suportes de panela, os espelhos e as coroas dos queimadores da placa (Figura 16).

• Esfregar e limpar o painel traseiro com um pano com detergente.

• Lavar os espelhos e as coroas do queimador da placa e enxaguá-los. Não podem ser deixados

molhados, devem ser imediatamente secos com papel de cozinha.

• Após a limpeza, assegurar que todas as peças são montadas de novo correctamente.

• Não limpar nenhuma peça da placa com esponja metálica. Pode dar origem a riscos na

superfície.

• As superfícies da parte de cima dos suportes de panela podem ao longo do tempo ficar riscadas

devido ao uso. Estas peças não ficam com ferrugem e não é um defeito de produção.

• Durante a limpeza da placa, assegurar que a água não corre para o interior das cabeças dos

queimadores, dado isso poder bloquear os injectores.

25

5. LIMPEZA E MANUTENÇÃO

Espelhos do Queimador:

Periodicamente, o apoio de panela esmaltado, as tampas esmaltadas e as cabeças do queimador
devem ser lavados com água quente com detergente, enxaguados e secos. Após terem sido
completamente secos, devem ser tornados a colocar na posição correcta.

Partes Esmaltadas:

De modo a que estas se mantenham como novas, é necessário limpá-las com frequência com água
morna com detergente e depois secá-las com um pano. Não devem ser lavadas enquanto estão
quentes e nunca devem ser usados pós ou detergentes abrasivos. Não deixar que entrem em
contacto prolongado com estas partes esmaltadas o vinagre, café, leite, sal, água, limão ou sumo
de tomate.

Aço Inoxidável:

As partes em aço inoxidável devem ser limpas frequentemente com água morna com detergente e
uma esponja macia e depois devem ser secas com um pano macio. Não devem ser usados pós ou
materiais detergentes abrasivos. Não deixar que entrem em contacto prolongado com estas partes
em aço inoxidável o vinagre, café, leite, sal, água, limão ou sumo de tomate.

5.2 Manutenção

Substituir a Lâmpada do Forno

Em primeiro lugar desligar o produto da corrente eléctrica e assegurar que o produto está frio.
Retirar a lâmpada após retiras as lentes de vidro. Colocar a nova lâmpada resistente a 300ºC no
lugar da lâmpada que foi anteriormente retirada (230V, 25 Watt, Tipo E14). Colocar as lentes de
vidro. O seu produto estará pronto a ser usado após este processo.

O formato da lâmpada é específico para o uso nos aparelhos de cozinhar domésticos e não é
adequado para iluminação de espaços domésticos.

Outros Comandos

Verificar periodicamente o tubo de ligação do gás. Mesmo que se verifique apenas uma simples
anormalidade informar a assistência técnica para que este seja substituído. Recomendamos que as
peças de ligação do gás sejam substituídas uma vez por ano. Se for verificada alguma
anormalidade enquanto se opera com os botões de comando, contactar a assistência autorizada.

26

6. ASSISTÊNCIA E MANUTENÇÃO

6.1 Resolução básica de problemas antes de contactar a assistência

Se o forno não funcionar:

• O forno deve estar desligado, pode ter havido um corte de corrente eléctrica.

Se o forno não aquecer:

• O aquecimento pode não estar ajustado com o interruptor de comando do aquecimento do

forno.

Se a lâmpada de iluminação interior não acender:

• A electricidade deve ser controlada. Deve ser controlada se as lâmpadas estão defeituosas. Se

estiverem com defeito, pode substituí-las como é indicado no manual.

Cozinhar (Se a parte inferior-superior não cozinhar de igual forma):

• Verificar a localização da prateleira, o período de cozinhar e os valores de aquecimento de

acordo com o manual.

Os queimadores da placa não funcionam correctamente:

• Verificar se as peças do queimador estão correctamente montados (especialmente após a

limpeza).

• A pressão de fornecimento do gás pode estar muito baixa/alta. Para aparelhos a trabalhar com

GPL engarrafado, a botija de GPL pode estar vazia.

Aparte o mencionado, se continuar a ter problemas com o seu produto, deve contactar a
Assistência Autorizada.

6.2 Informação relacionada com o transporte

Se necessitar de algum transporte; deve guardar a embalagem original do produto e levá-lo na

embalagem quando necessitar de ser transportado. Seguir os sinais de transporte que se
encontram na embalagem. Colar com fita-cola as partes superiores, os espelhos, as coroas e os
suportes de panela do fogão aos painéis de cozinhar. Colocar um papel entre a tampa superior e o
painel de cozinhar, cobrir a tampa superior, depois cole com fita-cola às superfícies laterais do
forno. Colar com fita-cola cartolina ou papel na tampa frontal no vidro interior do forno uma vez
que será adequado para que os tabuleiros, a grade de arame não danifiquem a porta do forno
durante o transporte. Colar também com fita-cola a porta do forno aos painéis laterais.

Se não tiver a embalagem original; deve preparar uma caixa de transporte de modo que o
aparelho, especialmente as superfícies exteriores (vidro e superfícies pintadas) do forno fiquem
protegidas contra ameaças externas.

27

TABELA INJECTOR

G30 28-30mbar 9,6 kW 698 g/h
II2H3+ ES Classe: 1

NG

G20 20

mbar

LPG
G30/G31
28-30/37

mbar

QUEIMADOR RÁPIDO

Injector (1/100 mm) 115 85
Índice nominal (KW) 2,75 3
CONSUMO EM 1h 262 l/h 218,1 g/h

QUEIMADOR SEMI RÁPIDO

Injector (1/100 mm) 97 65
Índice nominal (KW) 1,75 1,75
CONSUMO EM 1h 166,6 l/h 127,2 g/h

QUEIMADOR SEMI RÁPIDO

Injector (1/100 mm) 97 65
Índice nominal (KW) 1,75 1,75
CONSUMO EM 1h 166,6 l/h 127,2 g/h

QUEIMADOR AUXILIAR

Injector (1/100 mm) 72 50
Índice nominal (KW) 1 1
CONSUMO EM 1h 95,2 l/h 72,7 g/h

QUEIMADOR DO FORNO

Injector (1/100 mm) 107 68
Índice nominal (KW) 2,1 2,1
CONSUMO EM 1h 200 l/h 153 g/h

QUEIMADOR DO GRELHADOR

Injector (1/100 mm) 107 70
Índice nominal (KW) 2 2
CONSUMO EM 1h 190,5 l/h 146 g/h

O símbolo no produto ou na respectiva embalagem indica que este produto

não pode ser tratado como lixo doméstico. Deve ser depositado num centro

de recolha apropriado para a reciclagem dos equipamentos eléctricos e

electrónicos. Ao garantir a eliminação correcta deste produto, está a evitar

efeitos negativos no meio ambiente e na saúde humana, que podem ser

causados por uma eliminação incorrecta deste produto. Para mais

informações sobre a reciclagem deste produto, contacte as autoridades

locais, o centro de recolha do lixo doméstico ou a loja onde comprou o

produto.

NWC55BX

EN

OPERATING AND INSTALLATION

INSTRUCTIONS OF

FREESTANDING GAS COOKER

Dear Customer,

Our goal is to offer you products with high quality that exceed your expectations.
Your appliance is produced in modern facilities carefully and particularly tested for
quality.

This manual is prepared in order to help you use your appliance that is manufactured
by the most recent technology, with confidence and maximum efficiency.

Before using your appliance, carefully read this guide that includes the basic
information for right and safe installation, maintenance and use. Please contact to
the nearest Authorized Service for the installation of your product.

Declaration of conformity
We declare that our products meet the applicable European Directives, Decisions
and Regulations and the requirements listed in the standards referenced.

CONTENTS:

1. BRIEF PRESENTATION OF PRODUCT

2. WARNINGS

3. INSTALLATION AND PREPARATIONS FOR USE

3.1 Environment where the appliance to be installed

3.2 Installation of product

3.3 Adjustment of feet

3.4 Gas connection

3.5 Electric connection and safety

3.6 Gas conversion

4. USE OF YOUR PRODUCT

4.1 Use of gas burners

4.1.1 Control of hob burners

4.1.2 Control of oven burner

4.1.3 Control of grill burner

4.2 Accessories used in oven

5. CLEANING AND MAINTENANCE

5.1 Cleaning

5.2 Maintenance

6. SERVICE AND TRANSPORT

6.1 Basic troubleshooting before contacting service

6.2 Information related to the transport

1. BRIEF PRESENTATION OF PRODUCT

1

2

3

10

11

12

6

4

MODEL DEPTH WIDTH HEIGHT
(cm) (cm) (cm)

YG 55 50 50 85/90

List of Components:

1- Lid
2- Cooktop
3- Control Panel
4- Oven Door Handle
5- Drawer Cover
6- Adjustable Feet
7- Oven Door
8- Oven Tray
9- Wire Grid

5

13

9

14

8

15

7

10- Grill Burner
11- Oven Lamp
12- Semi-Rapid Burner
13- Rapid Burner
14- Auxillary Burner
15- Pan Support
16- Semi-Rapid Burner

16

2

2. WARNINGS

READ THESE INSTRUCTIONS CAREFULLY AND COMPLETELY BEFORE USING YOUR

APPLIANCE, AND KEEP IT IN A CONVENIENT PLACE FOR REFERENCE WHEN NECESSARY.

THIS MANUAL IS PREPARED FOR MORE THAN ONE MODEL IN COMMON. YOUR

APPLIANCE MAY NOT HAVE SOME OF THE FEATURES THAT ARE EXPLAINED IN THIS

MANUAL. PAY ATTENTION TO THE EXPRESSIONS THAT HAVE FIGURES, WHILE YOU ARE

READING THE OPERATING MANUAL.

General Safety Warnings

- This appliance can be used by children aged from
8 years and above and persons with reduced
physical, sensory or mental capabilities or lack of
experience and knowledge if they have been given
supervision or instruction concerning use of the
appliance in a safe way and understand the
hazards involved. Children shall not play with the
appliance. Cleaning and user maintenance shall
not be made by children without supervision.

- WARNING: The appliance and its accessible parts
become hot during use. Care should be taken to
avoid touching heating elements. Children less
than 8 years of age shall be kept away unless
continuously supervised.

- WARNING: Unattended cooking on a hob with fat
or oil can be dangerous and may result in fire.
NEVER try to extinguish a fire with water, but
switch off the appliance and then cover flame e.g.
with a lid or a fire blanket.

- WARNING: Danger of fire: do not store items on
the cooking surfaces.

- WARNING: If the surface is cracked, switch off
the appliance to avoid the possibility of electric
shock.

3

2. WARNINGS

- For hobs incorporating a lid, any spillage should
be removed from the lid before opening. And also
the hob surface should be allowed to cool before
closing the lid.

- The appliance is not intended to be operated by
means of an external timer or separate remote­control system.

- WARNING:In order to prevent tipping of the
appliance, the stabilizing brackets must be
installed.

- During use, the appliance becomes hot. Care
should be taken to avoid touching heating
elements inside the oven.

- During use, handles held for short periods in
normal use can get hot.

- Do not use harsh abrasive cleaners or sharp metal
scrapers to clean the oven door glass and other
surface since they can scratch the surface, which
may result in shattering of the glass or damage to
the surface.

- Do not use steam cleaners for cleaning the
appliance.

- WARNING: Ensure that the appliance is switched
off before replacing the lamp to avoid the
possibility of electric shock.

- CAUTION: Accessible parts may be hot when the
cooking or grilling is in use. Young children should
be kept away.

4

2. WARNINGS

- Your appliance is produced in accordance with all applicable local and international standards and
regulations.

- Manintenance and repair work must be made only by authorized service technicians. Installation
and repair work that is carried out by unauthorised technicians may endanger you. It is dangerous
to alter or modify the specifications of the appliance in any way.

- Prior to installation, ensure that the local distribution conditions (nature of the gas and gas
pressure or electricity voltage and frequency) and the adjustments of the appliance are compatible.
The adjustment conditions for this appliance are stated on the label.

- CAUTION: This appliance is designed only for cooking food and is intended for indoor domestic
household use only and should not be used for any other purpose or in any other application, such
as for non-domestic use or in a commercial environment or room heating.

- Do not try to lift or move the appliance by pulling the door handle.

- This appliance is not connected to a combustion products evacuation device. It shall be installed
and connected in accordance with current installation regulations. Particular attention shall be
given to the relevant requirements regarding ventilation.

- If after 15 s the burner has not lit, stop operating the device and open the compartment door
and/or wait at least 1 min before attempting a further ignition of the burner.

- These instructions are only valid if the country symbol appears on the appliance. If the symbol
does not appear on the appliance, it is necessary to refer to the technical instructions which will
provide the necessary instructions concerning modification of the appliance to the conditions of
use of the country.

- All possible security measures have been taken to ensure your safety. Since the glass may break,
you should be careful while cleaning to avoid scratching. Avoid hitting or knocking on the glass with
accessories.

- Ensure that the supply cord is not wedged during the installation. If the supply cord is damaged, it
must be replaced by the manufacturer, its service agent or similarly qualified persons in order to
prevent a hazard.

- While the oven door is open, do not let children climb on the door or sit on it.

Installation Warnings

- Do not operate the appliance before it is fully installed.

- The appliance must be installed by an authorized technician and put into use. The producer is not
responsible for any damage that might be caused by defective placement and installation by
unauthorized people.

- When you unpack the appliance, make sure that it is not damaged during transportation. In case
of any defect; do not use the appliance and contact to the authorized maintenance service
immediately. As the materials used for packaging (nylon, staplers, styrofoam...etc) may cause
harmful effects to children, they should be collected and removed immediately.

- Protect your appliance against atmospheric effects. Do not expose it to effects such as sun, rain,
snow etc.

- The surrounding materials of the appliance (cabinet) must be able to withstand a temperature of
min 100°C.

During usage

-When you first run your oven a certain smell will emanate from the insulation materials and the
heater elements. For this reason, before using your oven, run it empty at maximum temperature
for 45 minutes. At the same time you need to properly ventilate the environment in which the
product is installed.

5

2. WARNINGS

- During usage, the outer and inner surfaces of the oven get hot. While opening the oven door, step
back to avoid the hot steam coming out of the oven. There may be a risk of burns.

- Do not put flammable or combustible materials, in or near the appliance when it is operating.

- Always use oven gloves to remove and replace food in the oven.

- Do not leave the cooker while cooking with solid or liquid oils. They may catch fire on condition of
extreme heating. Never pour water on to flames that are caused by oil. Cover the saucepan or
frypan with its cover in order to choke the flame that has occured in this case and turn the cooker
off.

- Always position pans over the centre of the cooking zone, and turn the handles to a safe position
so they cannot be knocked or grabbed.

- If you will not use the appliance for a long time, plug it off. Keep the main control switch off. Also
when you do not use the appliance, keep the gas valve off.

- Make sure the appliance control knobs are always in the "0" (stop) position when it is not used.

- The trays incline when pulled out. Be careful not to let hot liquid spill over.

- CAUTION: The use of a gas cooking appliance results in the production of heat, moisture and
products of combustion in the room in which it is installed. Ensure that the kitchen is well ventilated
especially when the appliance is in use, keep natural ventilation holes open or install a mechanical
ventilation device (mechanical extractor hood).

- Prolonged intensive use of the appliance may call for additional ventilation, for example opening
of a window, or more effective ventilation, for example increasing the level of mechanical
ventilation where present.

- While using the grill burner, keep the oven door open and always use the grill deflector shield
supplied with the product. Never use the grill burner with the oven door closed.

- CAUTION: Glass lids may shatter when heated.
Turn off all the burners before shutting the lid.
The hob surface should be allowed to cool before closing the lid.

- When the door or drawer of the oven is open, do not leave anything on it. You may unbalance
your appliance or break the cover.

- Do not put heavy things or flammable or ignitable goods (nylon, plastic bag, paper, cloth...etc) into
the drawer. This includes cookware with plastic accessories (e.g. handles).

- Do not hang towels, dishcloths or clothes from the appliance or its handles.

During cleaning and maintenance

- Always turn the appliance off before operations such as cleaning or maintenance. You can do it
after plugging the appliance off or turning the main switches off.

- Do not remove the control knobs to clean the control panel.

TO MAINTAIN THE EFFICIENCY AND SAFETY OF YOUR APPLIANCE, WE RECOMMEND YOU ALWAYS
TO USE THE ORIGINAL SPARE PARTS AND TO CALL ONLY OUR AUTHORIZED SERVICES IN CASE OF
NEED.

6

3. INSTALLATION AND PREPARATIONS FOR USE

This modern, functional and practical cooker, that was manufactured with the parts and materials of
highest quality, will meet your cooking needs in every aspect. You must surely read this manual so
that you don't have any problem in future and to be able to have satisfactory results. The following
information are the required rules for right installation and service processes. It must be read
especially by the technician who will install the appliance.

!

Contact to Authorized Service for installation of your product

3.1 Environment where your appliance will be installed

• Your product must be set up and used in a place where it will always have ventilation.

• There must be a natural ventilation enough to provide the gas to be used in the environment.
The average air flow must directly come in through the air holes that will be opened on the walls
that are opened towards outside.

Air inlet section
min. 100cm

2

Figure 1

• These air holes must have at least the effective cross section of 100cm for fresh air circulation

Air inlet section
min. 100cm

2

Figure 2

2

(One or more air holes can be opened.). This hole (or holes) must be opened so that they are not
blocked. Preferably they must be placed close to the bottom and at opposite side of the smokes
of the burned gases that were emptied. If it seems not possible to open these ventilations in the
place where the appliance is set up, the needed air can also be obtained through the next room,
provided that this place is not a bedroom or a dangerous place. In this case this “next room”
must also be ventilated as required.

Emptying of the Burned Gases from Environment

The cooking appliances that operate with gas, throw the burned gas wastes out directly to the
outside or through the cooker hoods that are connected to the a chimney that opens directly to the
outside. If it seems not possible to install a cooker hood, it is required to set an electric fan on the
window or wall that has access to fresh air. This electric fan must have the capacity to change the air
of the kitchen environment 4-5 times of its own volume of air per hour.

7

3. INSTALLATION AND PREPARATIONS FOR USE

Cooker hood

flue

Electrical ventilator

Air inlet section

min. 100cm

2

Figure 3

Min. 60cm

Air inlet section

min. 100cm

2

Figure 4

COOKER HOOD

Min. 42cm

Min. 70cm(without hood)

Min. 65cm(with hood)

Min. 42cm

Figure 5

3.2 Installation of product

There are some factors that must be paid attention to while installing your product. Surely be very
careful to while installing your product. Pay attention to our below instructions in order to be able
to prevent any problems and/or dangerous situations that may occur later.

• The appliance can be placed close to other furniture on condition that in the area where the
oven is set up, the furniture's height does not exceed the height of the cooker panel.

• Pay attention not to place it near the refrigerator, there must be no flammable or inflammable
materials such as curtain, waterproof cloth, etc. that will begin to burn quickly.

• It is required that there must be least a 2cm blank space around the product for air circulation.

• The furniture close to product must be manufactured resistant to temperatures up to 100°C.

• If the kitchen furniture are higher than the cooktop, it must be at least 10cm away from the
cooker's side.

The minimum heights from the pan support and wall cupboards to cooker hoods with fan over the
product, are shown in figure 5. Thus, the cooker hood must be at minimum 65cm height from the
pan support. If there is no cooker hood, this height must not be less than 70cm.

8

3. INSTALLATION AND PREPARATIONS FOR USE

3.3 Adjustment of feet

Your product stands on 4 adjustable feet. When the product is
placed where to be used, check if the product is balanced. If it
is not balanced, you can make the adjustment by turning the
feet clockwise if required. It is possible to raise the appliance
maximum 30mm by the feet. If the feet are adjusted
appropriately, it is required not to move the appliance by
dragging, it should be moved by lifting it up.

Figure 6

3.4 Gas connection

Assembly of gas supply and leakage check

The connection of the appliance should be performed in accordance with local and international
standards and regulations applicable. You can find the information related to appropriate gas types
and appropriate gas injectors on technical data table. If the pressure of used gas is different than
these values stated or not stable in your area, it may be required to assemble an available pressure
regulator on the gas inlet. It is certainly required to contact to the authorized service to make these
adjusments.

The points that must be checked during flexible hose assembly

If the gas connection is made by a flexible hose that is fixed on the gas inlet of appliance, it must be
fixed by a pipe collar as well. Connect your appliance with a short and durable hose that is as close
as possible to the gas source. The hose's permitted maximum lenght is 1.5m. The hose that brings
gas to the appliance must be changed once a year for your safety.

The hose must be kept clear from areas that may heat up to temperatures in excess of 90 C. The
hose must not be ruptured, bent or folded. It must be kept clear of sharp corners, moving things,
and should not be defective. Before assembly, it must be checked whether there is any production
defect.

As gas is turned on, all connection parts and hose must be checked with soapy water or leakage
fluids. Do not use naked flame to check gas leakage. All metal components used during gas
connection must be clear of rust. Also check the expiry dates of components to be used.

0

The points that must be checked during fixed gas connection assembly

To assemble a fixed gas connection (gas connection made by threads, e.g. a nut), there are different
methods used in different countries. The most common parts are already supplied with your appliance.
Any other part can be supplied as spare part.

During connections always keep the nut on the gas manifold fixed, while rotating the counter-part. Use
spanners of appropriate size for safe connection. For all surfaces between different components,

9

3. INSTALLATION AND PREPARATIONS FOR USE

always use the seals provided in the gas conversion kit. The seals used during connection should
also be approved to be used in gas connections. Do not use plumbing seals for gas connections.

Remember that this appliance is ready to be connected to gas supply in the country for which it has
been produced. The main country of destination is marked on the rear cover of the appliance. If you
need to use it in another country, any of the connections in the figure below can be required. In
such a case, learn the appropriate connection parts and obtain those parts to perform a safe
connection.

Gas Pipe Gas Pipe Gas Pipe Gas Pipe

Seal

Hose
Fitting

Gas Hose
with Collar

Seal

Adapter

Mechanical
Gas Hose

Seal

Mechanical
Gas Hose

Mechanical
Gas Hose

It is required to call the authorized service to be able to make the gas connections appropriately
and in compliance with safety standards.

ATTENTION! Surely do not use any match or lighter for control of gas leakage.

!

10

3. INSTALLATION AND PREPARATIONS FOR USE

3.6 Gas conversion

Caution : The following procedures must be undertaken by authorized service people.

Your appliance is adjusted to be operated with LPG/NG gas. The gas burners can be adapted to
different types of gas, by replacing the corresponding injectors and adjusting minimum flame length
suitable to the gas in use. For this purpose, following steps should be performed:

Changing injectors:
Hob Burners:

• Cut off the main gas supply and unplug from the electric mains.

• Remove the burner cap and the adapter(Figure 9).

• Unscrew the injectors. For this, use a 7mm spanner(Figure 10).

• Replace the injector with the ones from the gas conversion kit, with corresponding diameters
suitable to the type of gas that is going to be used, according to the information chart (which is
also supplied in the gas conversion kit).

11

3. INSTALLATION AND PREPARATIONS FOR USE

Injector

Spanner

Figure 9

Figure 10

Oven/Grill Injectors:

The oven and grill injectors are assembled by a single screw that is placed on the tip of the burner.
For grill burners, this screw is already visible(Figure 11). Remove the screw, pull the grill burner to
yourself and you will see the injector revealed on the rear surface of the oven cavity (Figure 12).

For oven burners, open the drawer compartment and you will see the assembly screw below the
burner (Figure 13). Remove the screw, move the burner diagonally and the injector will be revealed on
the rear side of the burner box (Figure 12).

Remove the injectors with a 7mm spanner and replace the injector with the ones from the spare
set, with corresponding diameters suitable to the type of gas that is going to be used, according to
the information chart (which is also supplied in the gas conversion kit).

Screw

Screw

Injector

Figure 11

Figure 12

Figure 13

Adjusting the reduced flame position:

The flame length in the minimum position is adjusted with a flat screw located on the valve. For
valves with flame failure device, the screw is located on the side of the valve spindle(Figure 14). For
valves without flame failure device, the screw is located inside the valve spindle(Figure 15). For
easier reduced flame adjustment, it is advised to remove the control panel (and microswitch, if
present) during adjustment.

12

3. INSTALLATION AND PREPARATIONS FOR USE

To determine the minimum position, ignite the burners and leave them on in minimum position.
Remove the with the help of a small screwdriver fasten or loosen the bypass screw around 90
angular degrees. When the flame has a length of at least 4mm, the gas is well distributed. Make
sure that the flame does not die out when passing from the maximum position to the minimum
position. Create an artificial wind with your hand toward the flame to see if the flames are stable.

Valve with flame failure device

Valve without flame failure device

Bypass Screw

Figure 14

Screw(inside the hole)

Figure 15

For oven burner, operate the oven burner at minimum position for 5 minutes, then open and close
the oven door for 2-3 times to check the flame stability of the burner.

Reduced flame position adjustment is not required for grill burners.

The position the bypass screw must be loosened for conversion from LPG to NG. For conversion
from NG to LPG, the same screw must be fastened. Make sure that the appliance is unpluged from
the electric mains and the gas supply is open.

Thermostatic oven valve Non-thermostatic oven valve

Bypass Screw

Figure 16

Bypass Screw

Figure 17

Changing the gas inlet:

For some countries, the gas inlet type can be different for NG/LPG gases. In such a case, remove the

current connection components and nuts (if any) and connect the new gas supply accordingly. In all
conditions, all components used in gas connections should be approved by local and/or
international authorities. In all gas connections, refer to the “Assembly of gas supply and leakage
check” clause explained before.

13

4. USE OF YOUR PRODUCT

4.1 Use of gas burners

Ignition of the burners

To determine which knob controls which burner, check the position symbol above the knob.

• Manual Ignition of the Gas Burners

If your appliance is not equipped with any ignition aid or in case there is a failure in the electric
network, follow the procedures listed below:

For Hob Burners: To ignite one of the burners, press and turn its knob counter-clockwise so that the
knob is in maximum position, approach a match, taper or another manual aid to its upper
circumference. Move the ignition source away as soon as you see a stable flame.

For Oven Burner: To ignite the oven burner, press and turn the oven control knob counter-clockwise so
that the knob is in maximum position, approach a match, taper or another manual aid to the ignition
hole that is located on the front left corner of the burner. Move the ignition source away as soon as you
see a stable flame.

For Grill Burner: To ignite the grill burner, turn the grill valve in the clockwise position until the marker
on the knob points at the grill sign. Then, keep the knob pressed and approach a match, taper or
another manual aid to the holes that are situated on the burner. Move the ignition source away as soon
as you see a stable flame.

14

4. USE OF YOUR PRODUCT

Flame safety device:
Hob Burners (If your hob is equipped with gas safety device)

Hobs equipped with flame failure device provide security in case of accidentally extinguished flame.
If such a case occurs, the device will block the burners gas lines and will avoid any accumulation
of unburned gas. Wait 90 seconds before re-igniting an extinguished gas burner.

Oven / Grill Burners

Regardless of the model of your appliance, all oven burners are equipped with a gas safety device.
For this reason, during ignition, keep the oven knob pressed until you see stable flames. If the
flames are cut out after you release the knob, repeat the procedure again. If the oven burner does
not ignite after you keep the burner knob pressed for 30 seconds, open the oven door and do not
attempt re-ignition for at least 90 seconds. When oven flames go out accidentally, repeat the same
procedure.

4.1.1 Control of the hob burners

OFF position

MAX. position

MIN. position

MODULATE

Figure 19

The knob has 3 positions: Off (0), maximum (big flame symbol) and minimum (small flame symbol).
After you ignite the burner in maximum position; you can adjust the flame length between
maximum and min. positions. Do not operate the burners when the knob position is between
maximum and off positions.

After the ignition, check the flames visually. If you see yellow

Cap

tip, lifted or unstable flames; turn the gas flow off, and check
the assembly of burner caps and crowns (Figure 20). Also,
make sure that no liquid has flown into the burner cups. If

Crown

Spark
Plug

Burner
Cup

Figure 20

the burner flame goes out accidentally, turn the burner off,
ventilate the kitchen with fresh air, and do not attempt re­ignition for 90 sec.

When turning the hob off, turn the knob in the clockwise
direction so that the knob shows "0" position or the marker

on the knob points upwards.

15

4. USE OF YOUR PRODUCT

Your hob has burners of different diameters. The most economic way of using gas is to choose the
correct size gas burners for your cooking pan size and to bring the flame to minimum position once
the boiling point is reached. It is recommended to always cover your cooking pan.

In order to obtain maximum performance from the main burners, use pots with the following flat
bottom diameters. Using smaller pots than the minimum dimensions stated below will cause
energy loss.
Rapid / Wok Burner: 22-26cm
Semi-rapid Burner: 14-22cm
Auxiliary Burner: 12-18cm

Make sure that the tips of the flames do not spread out of the outer circumference of the pan, as
this may also harm the plastic accessories around the pan (handles etc.).

Figure 21

When the burners are not in use for prolonged periods, always turn the main gas control valve off.

WARNING:

!

• Use only flat pans and with a sufficiently thick base.

• Ensure that the base of the pan is dry before placing it on the burners.

• The temperature of accessible parts may be high when the appliance is operating. So it is
imperative to keep children and animals out of the reach of the burners during and after
cooking.

• After use, the hob remains very hot for a prolonged period of time, do not touch it and do not
place any object on top of the hob.

• Never place knives, forks, spoons and lids on the hob as they will get hot and could cause
serious burns.

16

4. USE OF YOUR PRODUCT

4.1.2 Control of the Oven Burner

After you ignite the oven burner as explained before, you can adjust the temperature inside the
oven as you require, using the numbers on the control panel or knob ring: Bigger numbers mean
higher temperatures, while smaller numbers mean lower temperatures. If your oven is equipped
with an oven thermostat; refer to the temperature table below for the temperature references of
those numbers. Do not operate the appliance between "Off" position and first temperature
markerin the counter-clockwise direction. Always use the oven between maximum and minimum
numbers. When turning the oven off, turn the knob in the clockwise direction so that the knob
shows "0" position.

Preheating

When you need to preheat the oven, we recommend you do so for 10 minutes. For recipes
needing high temperatures, e.g. bread, pastries, scones, soufflés etc., best results are achieved if
the oven is preheated first. For best results when cooking frozen or cooked chilled ready meals
always preheat the oven first.

Cooking

• Ensure that food is placed centrally on the shelf and there is sufficient room around the baking
tray/dish to allow for maximum circulation.

• Stand dishes on a suitably sized baking tray on the shelf to prevent spillage onto the oven base
and to help reduce cleaning.

• The material and finish of the baking tray and dishes used affect base browning. Enamel ware,
dark, heavy or non-stick utensils increase base browning. Shiny aluminum or polished steel
trays reflect the heat away and give less base browning.

• When cooking more than one dish in the oven, place dishes centrally on different shelves
rather than cluster several dishes on one shelf, this will allow the heat to circulate freely for the
best cooking results.

17

4. USE OF YOUR PRODUCT

• If you are cooking more than one tray of similar items, for example cakes or biscuits, swap the
trays during cooking or you can remove the top tray when the food is cooked and move the
lower tray to the higher shelf to finish cooking.

• Do not place baking trays directly on the oven base as it interferes with the oven air circulation
and can lead to base burning; use the lower shelf position.

4.1.3 Control of the grill burner

CAUTION: Accessible parts may be hot when the grill is in use. Young children should be kept

!

away.

Right after you ignite the burner, place the grill heat shield under the control panel. After that, lift
the oven door up slowly until it stops at the semi-open (30 °) position and touches the heat shield.

Assembling the grill heat shield

Hold the heat shield as the warnings face upwards. There are two small slots on the right and left
side of the rear edge of the shield, as shown in the below figure.

Figure 22

There are two screw equipped with bushes under the oven control panel. Align the bushes with the
assembly slots so that the shield is stuck between the control panel and the bush. Push the shield
towards the appliance until it is firmly in its place.

Cooking

• The grill burner cannot be modulated between maximum and minimum positions and creates a
source of heat at a constant rating. When turning the grill burner off, turn the knob in the
clockwise direction so that the knob shows "0" position.

• Place the tray on the shelf below the grid in order to collect the fat during grilling.

• Place the wire grid on the topmost shelves; 5 or 6 ; provided that the food does not touch the

th th

grill burner.

• Preheat the grill on a full setting for a few minutes before sealing steaks or toasting. The food
should be turned over during cooking as required.

18

4. USE OF YOUR PRODUCT

• Food should be thoroughly dried before grilling to minimize splashing. Brush lean meats and fish
lightly with a little oil or melted butter to keep them moist during cooking.

• Foods should be placed on the center of the grid to allow maximum circulation of air.

• Never cover the grill pan or grid with foil as this can lead to grill fires.

• If your appliance has a grill pan and handle set as an accessory, refer to accessories section for
its usage.

!

WARNING: Ensure that the grill is turned off before closing the door.

Roasting Skewer (Used with grill)

This function is used to roast meat, especially whole chicken on a skewer. To use this function, place
the skewer through the meat, by thrusting the skewer inside the meat. Fix the meat tightly in its
place by using the two forks placed on the skewer. Place a tray on the 3rd shelf. Place the skewer
housing on the tray as appropriate, and place the skewer on the housing, while the tip of the skewer
is inserted into the rotor hole. Push the rotary skewer button to start the rotor. While roasting food
using the skewer, grill burner must be operated. The obligation of using the grill with the oven door
open and protection lid in place also applies for this function.

Skewer handle

Tray

Skewer insertion hole
on back panel of oven

Skewer

Spit handle

Rotisserie
bearing bracket

19

Spit insertion hole
on back panel of oven

Tray

Spit

Figure 23

4. USE OF YOUR PRODUCT

4.2 Accessories used in oven

• The product already supplied with accessories. You can also use accessories you purchase from
the market, but they must be heat and flame resistant. You can also use glass dishes, cake
molds, special oven trays that are appropriate for use in oven. Pay attention to the using
instructions by the manufacturer of those acessories.

• In case small size dishes are used, place the dish onto the wire grid, as it will completely be on
the middle part of the grid.

• If the food to be cooked does not cover the oven tray completely, if the food is taken from the
deep freezer or the tray is being used for collection of food's juices that flow during grilling, the
form changes can be observed in the tray because of the high heat that occur during cooking or
roasting. The tray will return to its old form only when the tray cool down after cooking. This is a
normal physical event that occurs during heat transfer.

• Do not leave glass tray or dish in cold environment right away after cooking in glass tray or dish.
Do not put onto cold and wet surfaces. Place on a dry kitchen cloth or dish cross, ensure it to
cool slowly. Otherwise the glass tray or dish may be broken.

• If you will grill in your oven; we recommend you to use the grid that was given in tray together
with product (If your product includes this material). If you will use the big wire grid; put a tray
onto one of the lower shelves for fat to be collected. Also put some water into it for ease of
cleaning.

• As explained in the corresponding clauses, never attempt to use the gas operated grill burner
without the grill protection lid. If your oven has a gas operated grill burner, but the grill heat
shield is missing, or if it is damaged and cannot be used, request a spare part from the nearest
service.

20

4. USE OF YOUR PRODUCT

Oven Cavity

Rack positions for molded racks Rack positions for wire racks

5. Rack

4. Rack

3. Rack

2. Rack

1. Rack

Oven Accessories

* The accessories of your oven may be different due to the model of your product.

Wire grid

Wire grid is used to grill or to place different cookwares on it.
To locate the wire grid correctly in the cavity, put it to any rack and
push it up to the end.

Deep Tray

Deep tray is used to cook stews.
To locate the tray correctly in the cavity, put it to any rack and
push it up to the end.

WARNING- Fit the
grid correctly into
any correspondent
rack in the oven
cavity and push it
to the end.

5. Rack

4. Rack

3. Rack

2. Rack

1. Rack

21

5. CLEANING AND MAINTENANCE

5.1 Cleaning

Be sure that all control switches are off and your appliance cooled before cleaning your oven. Plug
off the appliance. Check whether they are appropriate and recommended by the manufacturer
before using the cleaning materials on your oven. As they may damage the surfaces, do not use
caustic creams, abrasive cleaning powders, thick wire wool or hard tools. In case the liquids that
overflow around your oven burn, the enameled parts may be damaged. Immediately clean the
overflown liquids.

Cleaning of oven

The inside of enameled oven is cleaned in the best way when the oven is warm. Wipe the oven
with a soft cloth that had been soaked in soapy water after each use. Later wipe it with a wet cloth
once more and then dry it. It may be required to use a liquid cleaning material from time to time
and make a complete cleaning. Do not clean with dry/powder cleaners or steam cleaners.

Catalytic cleaning

Catalytic cleaning involves a coating, which is applied to the oven cavity. The catalytic liners
eliminates small grease residues during at high cooking at high temperatures. If grease residues
after cooking, these can be eliminated with the oven empty at 250 C for one hour. There are
limitations. They don’t clean the whole cavity, it’s dependent on where the liners are placed; the
base is enamel and the door window is glass both of which still need to be cleaned using household
cleaners.

0

Removal of wire shelf

1

2

Cleaning of Glass lid

To remove the wire
rack;

Pull the wire
rack as shown in

the picture. After
releasing it from
clips(1), lift it up(2).

Removal of catalytic panel

To remove the
catalytic liner;

Remove screws
on the each
catalytic liners.

In order to be able to clean the glass lid, use a glass cleaner. Then rinse, dry it with a dry cloth.

22

5. CLEANING AND MAINTENANCE

Removal of oven door

1

To remove the oven door;

• Open the oven door(1).

• Open the saddle bracket up to end position(2).

• Close the door till it almost reaches to the full
closed position as shown in 3 figure and

rd

remove the door by pulling it towards yourself.

Saddle
bracket

2

3

Recessed
form

NOTE: To re-assemble the door follow the opposite
rules of removal.

!

Please pay attention that the recessed forms
should be positioned properly on the hinge
counterparts as shown on 2 figure.

nd

Cleaning of Gas Cooker - Hob Part

• Lift up the pan supports, caps and crowns of hob burners(Figure 16).

• Wipe and clean the back panel with a soapy cloth.

• Wash the caps and crowns of hob burners and rinse them. Do not leave them wet, immediately
dry them with paper cloth.

• After cleaning, make sure that you re-assemble the parts correctly.

• Do not clean any part of the hob with metal sponge. It causes the surface be scratched.

• The pan support top surfaces may be scratched in time due to usage. These parts will not get
rusted and it is not a production fault.

• During cleaning of the hob plate, make sure that no water flows inside the burner cups, as this
may block the injectors.

23

5. CLEANING AND MAINTENANCE

Burner Caps:

Periodically, enameled pan support, enameled covers, burner heads must be washed with soapy
warm water rinsed and dried. After drying them thoroughly, replace them correctly.

Enamelled Parts:

In order to keep them a new, it is necessary to clean them frequently with mild warm soapy water
and then dry with cloth. Do not wash them while hot and never use abrasive powders or abrasive
cleaning materials. Do not leave vinegar, coffee, milk, salt, water, lemon, or tomato juice to remain
in contact with enameled parts for long periods of time.

Stainless Steel:

Stainless steel parts must be cleaned frequently with mildly warm soapy water and a soft sponge
and then dry with a soft cloth. Do not use abrasive powders or abrasive cleaning metarials. Do not
leave vinegar, coffee, milk, salt, water, lemon or tomato juice to remain in contact with stainless
steel parts long periods of time.

5.2 Maintenance

Change of Oven Lamp

At first plug the product off from electric supply and make sure that the product is cool. Remove
the bulb after removing the glass lens. Assemble the new bulb resistant to 300°C to the place of
the bulb that you removed (230 V, 25 Watt, Type E14). Place the glass lens. Your product will be
ready for use after this process.

The lamp design is specific for the use in household cooking appliances and it is not suitable for
household room illumination.

Other Controls

Periodically check the gas connection pipe. Even if any simple abnormality is felt, inform the
technical service to have it changed. We recommend the gas connection parts to be changed once
a year. If any abnormality is felt while operating the control knobs of cooker, contact to the
authorized service.

24

6. SERVICE AND TRANSPORT

6.1 Basic troubleshooting before contacting service

If the oven does not operate :

• The oven may be plugged off, there has been a black out.

If the oven does not heat :

• The heat may be not adjusted with oven's heater control switch.

If the interior lighting lamp does not light :

• The electricity must be controlled. It must be controlled whether the lamps are defective. If

they are defective, you can change them as following the guide.

Cooking (If lower-upper part does not cook equally):

• Check the shelf locations, cooking period and heat values according to the manual.

The hob burners do not operate correctly :

• Check if the burner parts are correctly assembled(especially after cleaning).

• The gas supply pressure may be too low/high. For appliances working with bottled LPG, the

LPG cylinder may be depleted.

Except these, if you still have any problem with your product, please call to the Authorized
Service.

6.2 Information related to transport

If you need any transport; keep the original case of product and carry it with its original case when

needed to be carried. Follow the transport signs on packaging. Tape the cooker on upper parts,
caps and crowns and pan supports to the cooking panels. Place a paper between the upper cover
and cooking panel, cover the upper cover, then tape it to the side surfaces of oven. Tape cardboard
or paper onto the front cover on interior glass of oven as it will be suitable to the trays, for the wire
grid in your oven not to damage to the oven door during transport. Also tape the oven door to the
side panels.

If you do not have the original packaging; prepeare a carriage box so that the appliance, especially
external surfaces (glass and painted surfaces) of oven is protected against external threats.

25

INJECTOR TABLE

G30 28-30mbar 9,6 kW 698 g/h
II2H3+ ES Clas: 1

NG

G20 20

mbar

LPG
G30/G31
28-30/37

mbar

LARGE BURNER

DIA. of INJECTOR (1/100mm) 115 85
NOMINAL RATING (KW) 2,75 3
CONSUMPTION 262 l/h 218,1 g/h

MEDIUM BURNER

DIA. of INJECTOR (1/100mm) 97 65
NOMINAL RATING (KW) 1,75 1,75
CONSUMPTION 166,6 l/h 127,2 g/h

MEDIUM BURNER

DIA. of INJECTOR (1/100mm) 97 65
NOMINAL RATING (KW) 1,75 1,75
CONSUMPTION 166,6 l/h 127,2 g/h

SMALL BURNER

DIA. of INJECTOR (1/100mm) 72 50
NOMINAL RATING (KW) 1 1
CONSUMPTION 95,2 l/h 72,7 g/h

OVEN BURNER

DIA. of INJECTOR (1/100mm) 107 68
NOMINAL RATING (KW) 2,1 2,1
CONSUMPTION 200 l/h 153 g/h

GRILL BURNER

DIA. of INJECTOR (1/100mm) 107 70
NOMINAL RATING (KW) 2 2
CONSUMPTION 190,5 l/h 146 g/h

26

52208875

The symbol on the product or on its packaging indicates that this product
may not be treated as household waste. Instead it shall be handed over to
the applicable collection point for the recycling of electrical and electronic

equipment. By ensuring this product is disposed of correctly, you will help
prevent potential negative consequences for the environment and human

health, which could otherwise be caused by inappropriate waste handling of

this product. For more detailed information about recyling of this product,

please contact your local city office, your household waste disposal service or

the shop where you purchased the product.
