Newland EVK2027 User Guide

Download
Page 1

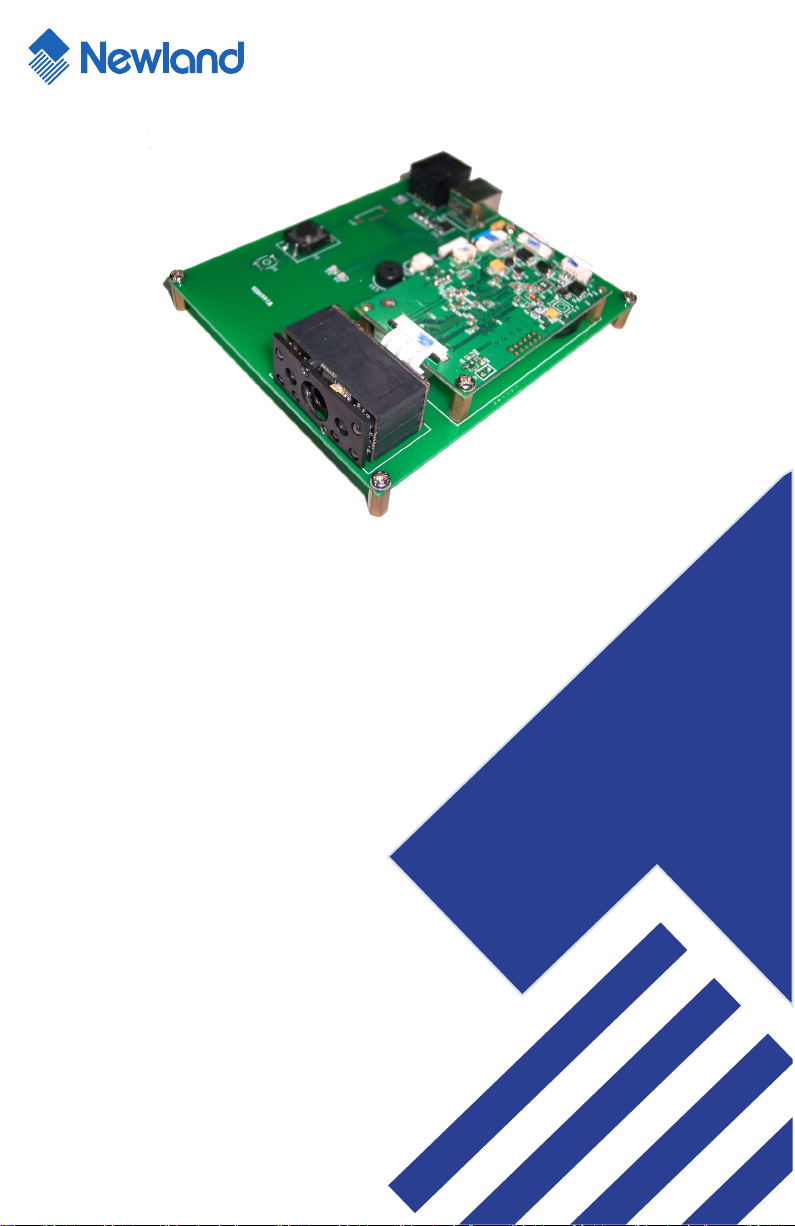

EVK2027 用户手册
Pre-release version 09/08/26
Page 2
Table of Contents
请更换节标题
目录
EVK2027 硬件规格
EVK2027 USB 数据线 .......................................................................................................
EVK2027 RS232 数据线 ...................................................................................................
EVK2027 使用指南
EM2027开发包的组成 .............................................................................................................
EVK2027 软件安装步骤 ........................................................................................................
测试说明 .................................................................................................................................
1 2 3 4 6
7 8 8
9 11 16
nlscan.com
Page I
Page 3

EVK2027 硬件规格

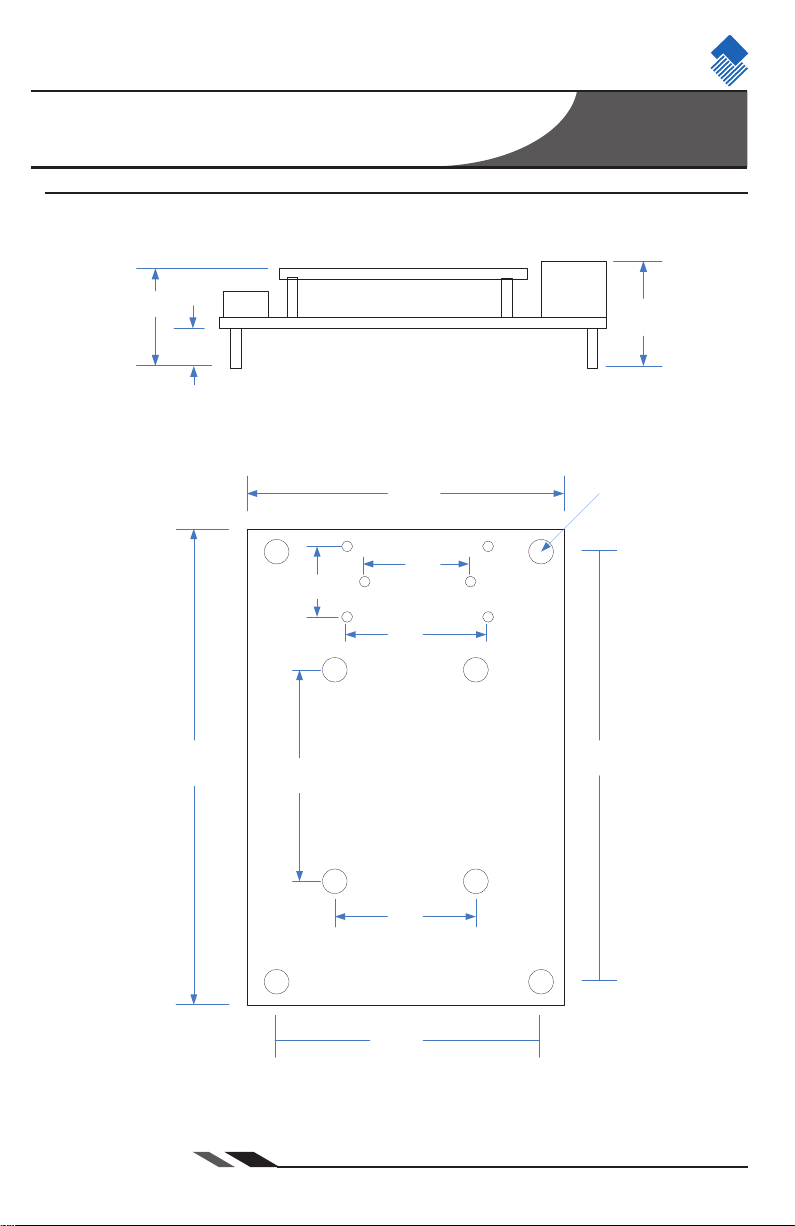

EVK2027 外观尺寸

25
11
EVK2027正面Figure 1.
61.1
32
15
37
113.1 107.5
62.5
27
Φ=3
nlscan.com
37
56.1
EVK2027固定孔位置图Figure 2.
Page 1
Page 4
EVK2027 硬件规格

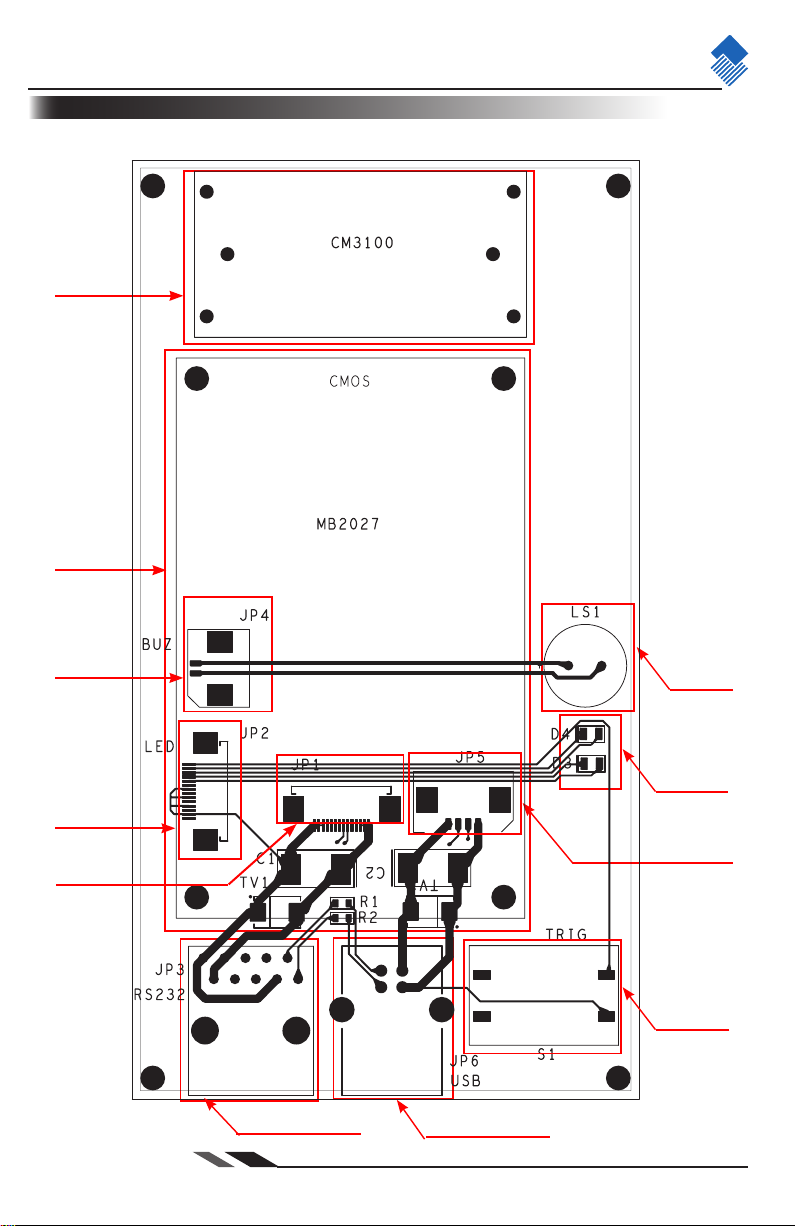

EVK2027元器件布置图

CMOS 摄像头
MB2027
主板
蜂鸣器 连接口
蜂鸣器
LED连接口
RS232
连接口
nlscan.com
RS232 连接口
LED
USB 连接口
触发键
USB 连接口
Page 2
Page 5
EVK2027 硬件规格
EVK2027 相关部件规格说明

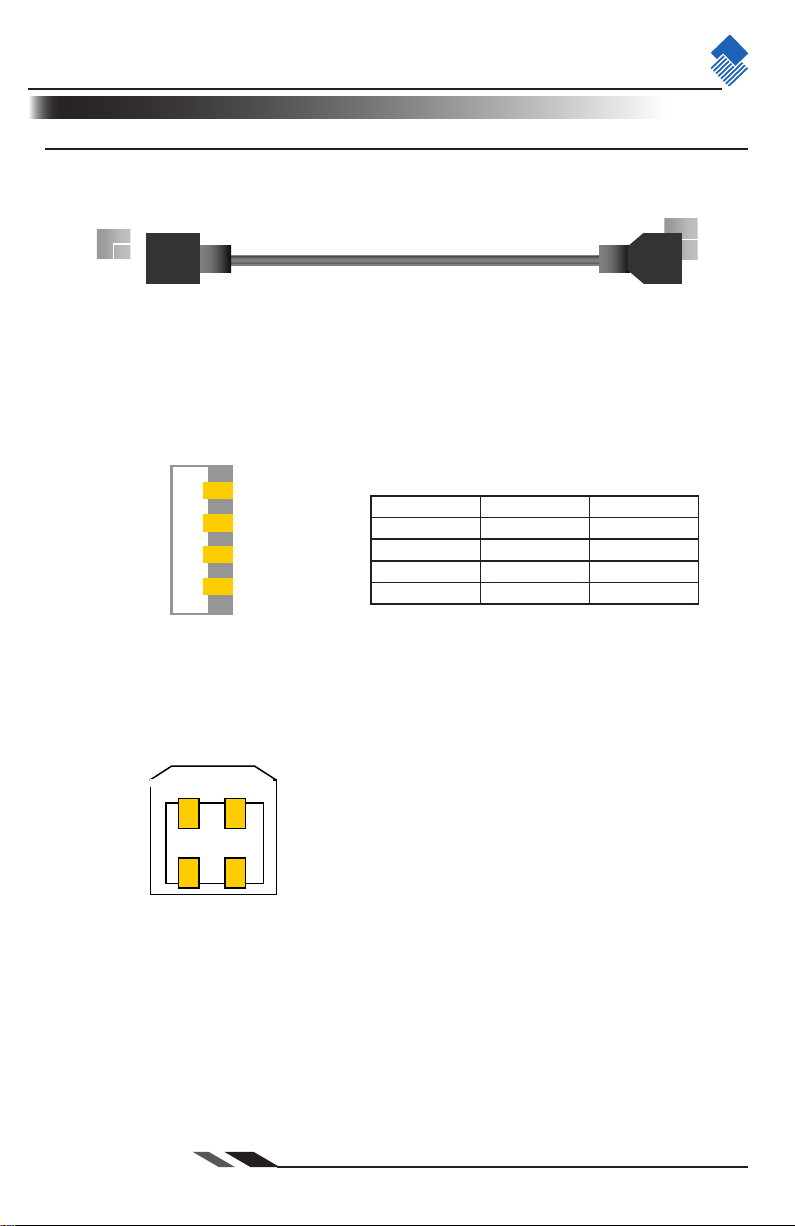

EVK2027 USB 数据线

USB_male (B Type)
»
USB接头(A 型)
»
USB接头 (B 型)
1
2
3
4
1 2
USB_male (A Type)
NUM TYPE DESC 1 VBUS +5V DC 2 D­3 D+ 4 GND GND
34
nlscan.com
Page 3
Page 6
EVK2027 硬件规格
EVK2027 Part Specification

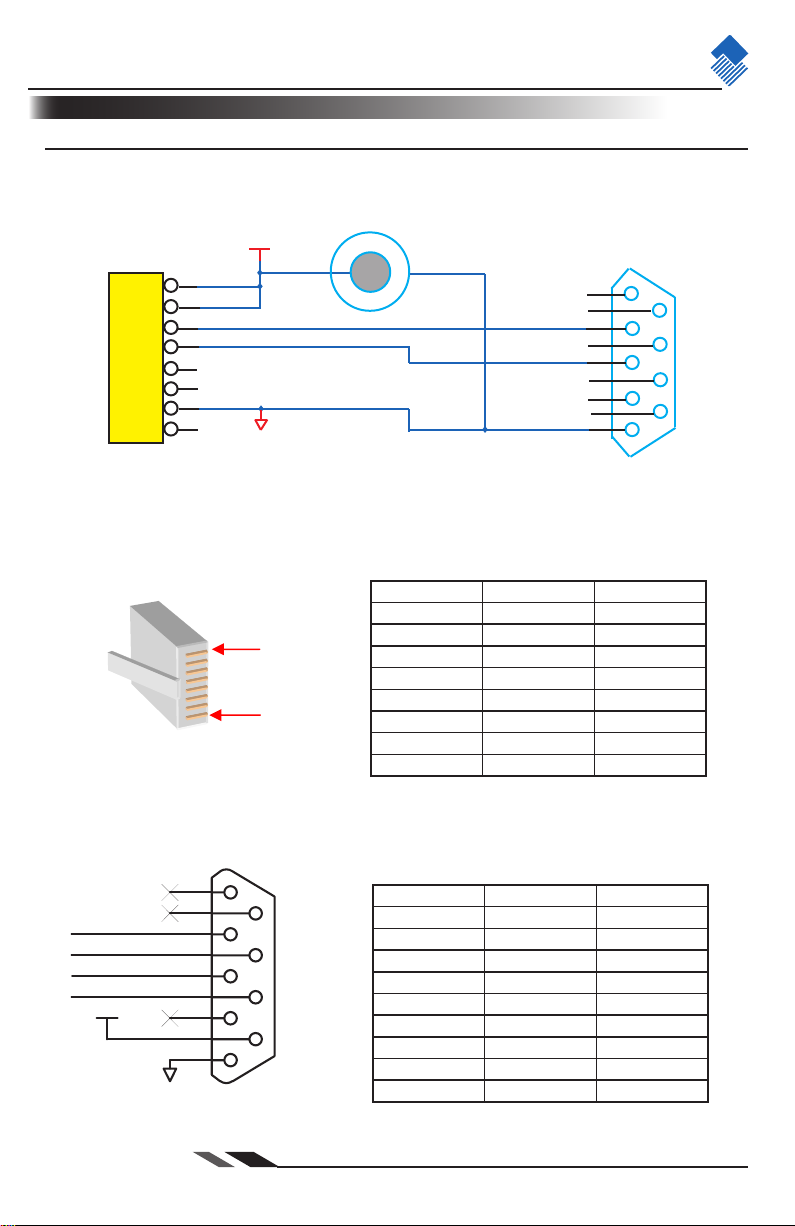

EVK2027 RS232 数据线

JP1
1 2 3 4 5 6 7 8
RJ45
»
RJ45 接头
VEXT
GND
8
1
J2
1 6 2 7 3 8 4 9 5
DB9
PIN TYPE DESC 1 VDD +5V DC 2 VDD +5V DC 3 Input RXD(RS232) 4 Ouput TXD(RS232) 5 NC 6 NC 7 GND GND 8 NC NULL
»
DB9 接头
RXD
TXD
VDD
nlscan.com
1 6 2 7 3 8 4 9 5
GND
J2
DB9
PIN TYPE DESC 1 NC 2 Input RXD(RS232) 3 Output TXD(RS232) 4 NC 5 GND GND 6 NC 7 NC 8 NC 9 VDD +5V DC
Page 4
Page 7
EVK2027 硬件规格
EVK2027 Part Specification
»

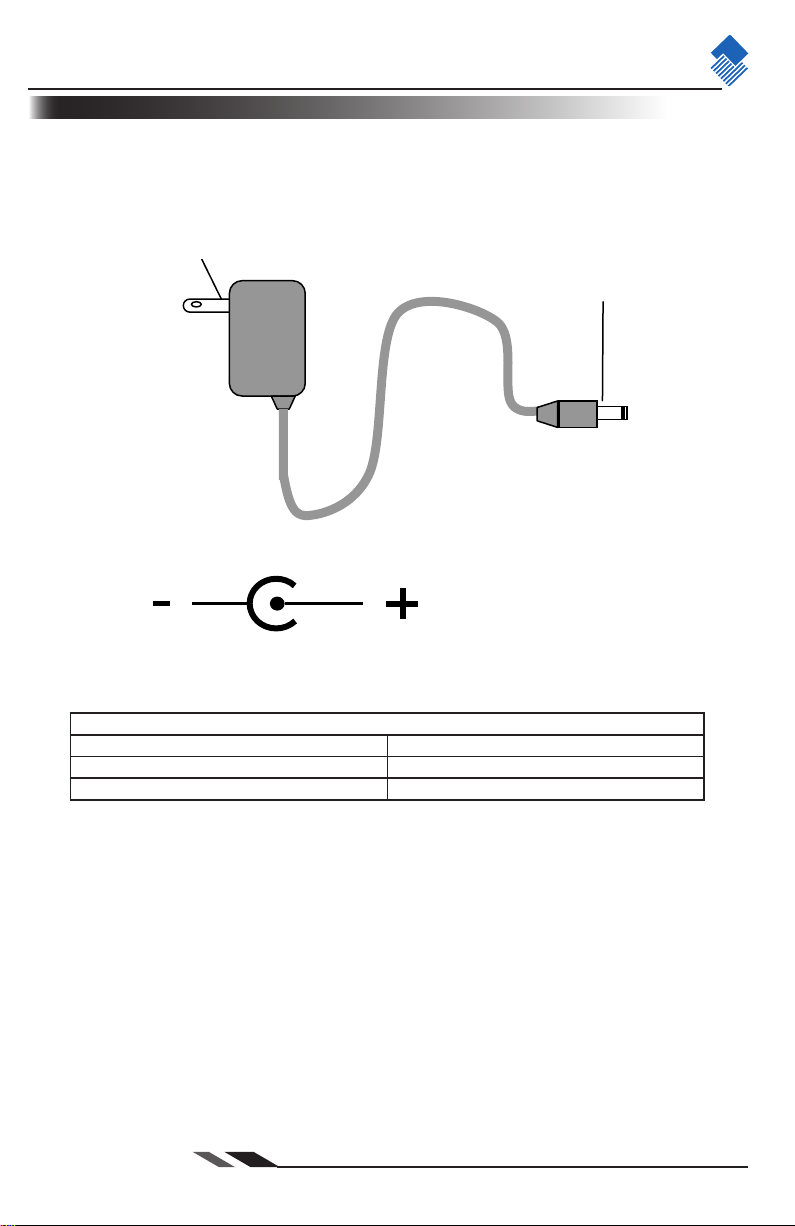

电源适配器
DC5
V
电源适配器参数（额定输入输出) 输入电压 AC220V，50／60Hz 输出电流 0.35 A 输出电压 5V
nlscan.com
Page 5
Page 8
EVK2027 硬件规格

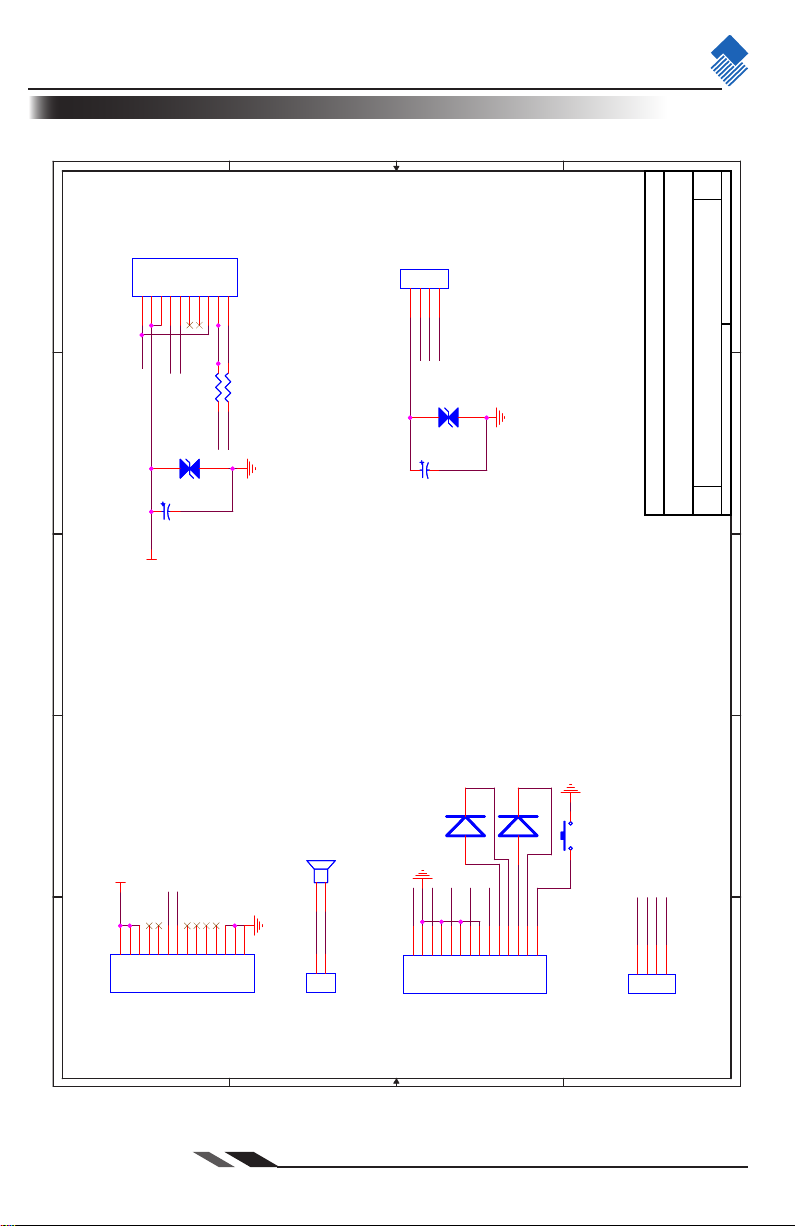

EVK2027电路原理图

C
1
112
44556
3
2
3
PGND
232_TX
232_RX
2
2
C1
100uF/16 VC1100uF/16 V
VCC5V
3
JP3JP3
8
10
10 PIN DI P
7
9
6
8
7
9
10
R1 0RR1 0R
R2 0RR2 0R
D-
D+
TV1
SMBJ15C
TV1
SMBJ15C
1
PGND
1122334
D-D+PGND
V_USB
B
of
1
1 1Tuesday, January 15, 2008
1 1Tuesday, January 15, 2008
JP6JP6
USB COM
4
TV2
SMBJ15C
TV2
SMBJ15C
2
1
PGND
C2
100uF/16 VC2100uF/16 V
1 1Tuesday, January 15, 2008
2
MB2027_Demo
MB2027_Demo
MB2027_Demo
<Doc> V2. 0
<Doc> V2. 0
<Doc> V2. 0
A
A
A
Size Document Number Rev
Date: Sheet
Size Document Number Rev
Date: Sheet of
Size Document Number Rev
Date: Sheet of
Titl e
Titl e
Titl e
3
4
VCC5V
3
11223
5
nlscan.com
Red LE D
Green LE D
D3D3
2 1
LS1LS1
+
1
2
232_TX
232_RX
5
9
4
6
5
77889
4
6
101011111212131314
D D
PGND
14
Buz_VIN
Buz_GND
2
1
2
1
JP1JP1
2PIN duban
JP4JP4
C
PGND
TDI
TDO
TCK
1122334455667
G_LED-
G_LED+
NTRST
TMS
8
7
9
8
9
101011111212131314
B
PGND
4
D4D4
2 1
R_LED-
R_LED+
S1S1
TRIG
14
JP2JP2
V_USB
D-D+PGND
4
1122334
JP5JP5
A A
5
4PIN duban
Page 6
Page 9

EVK2027 使用指南

EM2027开发包的组成

序号 部件名称 型号 数量 备注
1 EM2027 识读引擎 EM2027 1 标配 2 EVK2027 EVK2027_V2.0 1 标配 3 24 PIN 柔性线缆 1 标配，连接CM3100 4
14 PIN柔性线缆
5 4 PIN柔性线缆 1 标配，连接USB与电源 6 2 PIN柔性线缆 1 标配，连接蜂鸣器 7 USB 数据线 USB 1.0 1 标配 8 螺丝 2 标配 9 RS232 数据线 1 选配 10 电源适配器 输出电压5V 1 选配
2 标配， 一 条 连 接 L ED与触 发
键，另一条连接RS232与电源
nlscan.com
Page 7
Page 10
EVK2027 使用指南

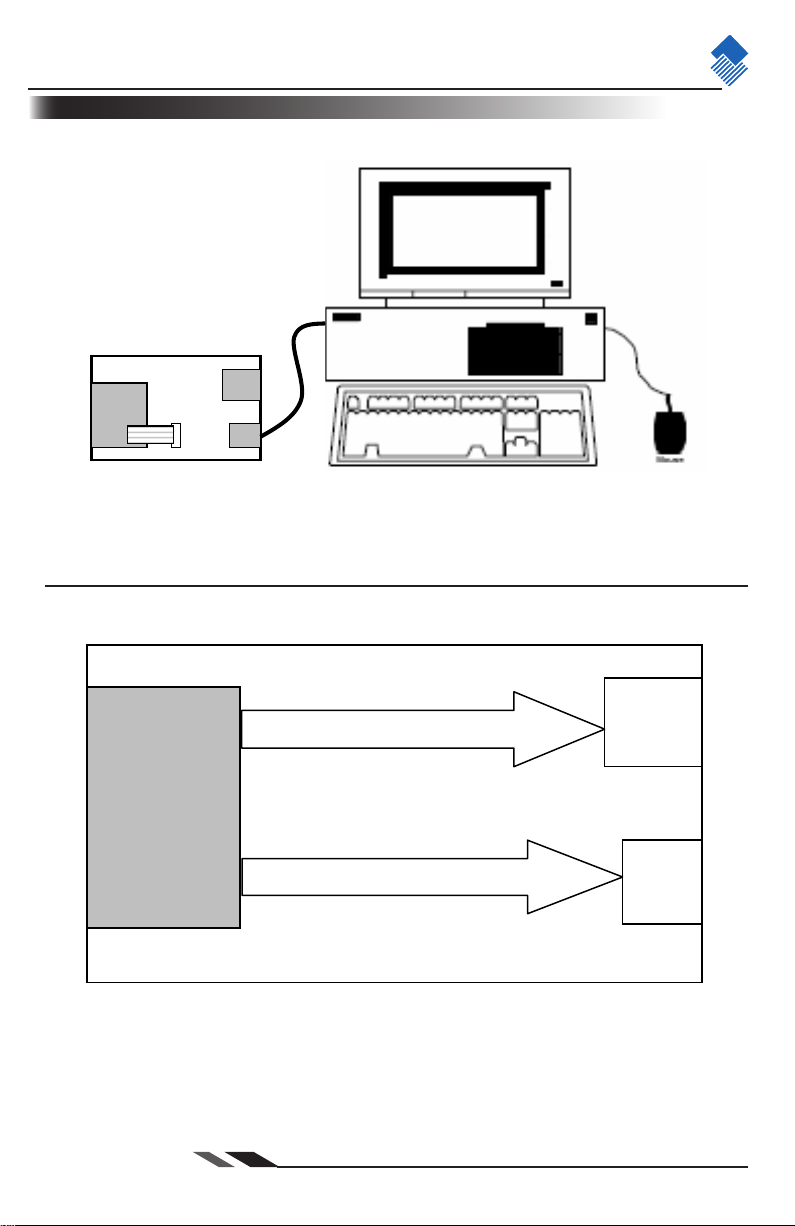

EVK2027 工作示意图

EVK2027 开发板

EVK2027 原理框图

EM2027
Engine
nlscan.com
RS232
USB
EVK2027 开发板
Series
Port
USB
Port
Page 8
Page 11
EVK2027 使用指南

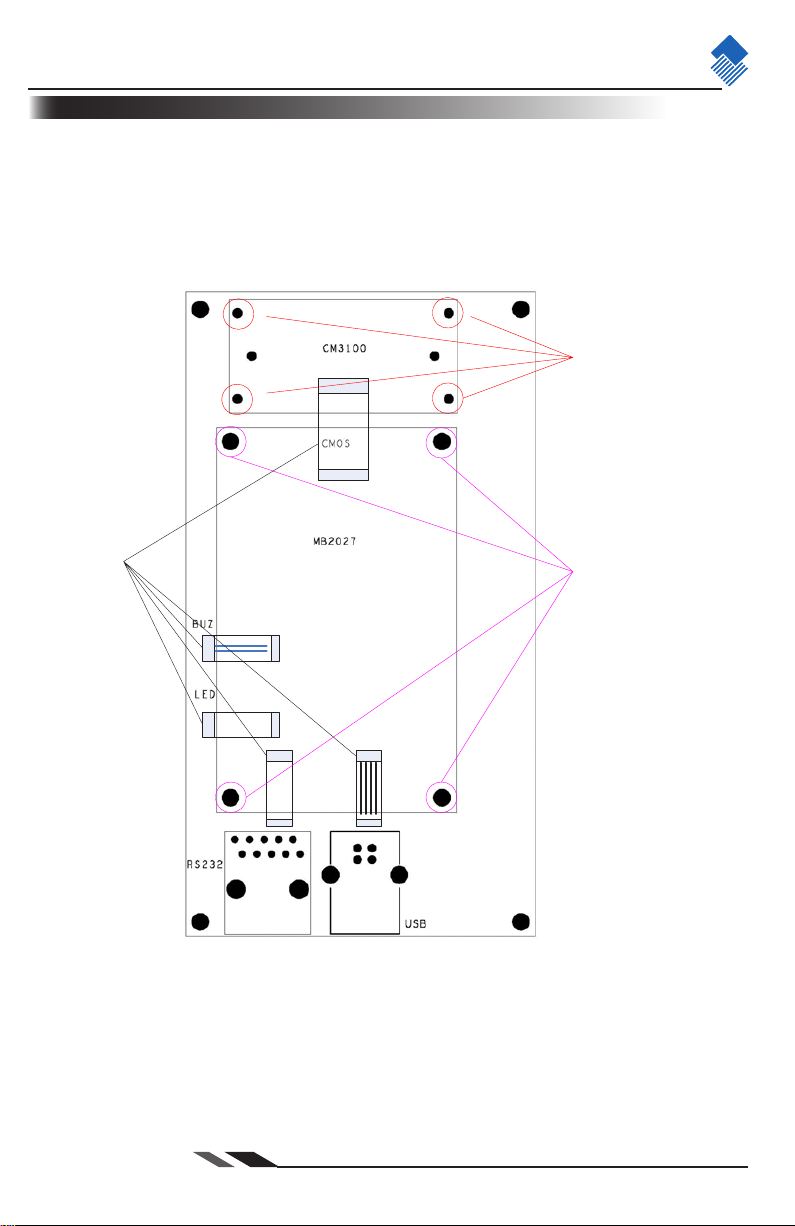

EVK2027 安装示意图

按图中所示的的4个安装孔(如1所示)，固定CM3100; 1、
安装5跟数据线（如2所示）; 2、
按图中所示的的4个安装孔(如3所示)，用铜柱固定MB2027; 3、
1
2
将EM2027 连接到PC上 4、
3
nlscan.com
Page 9
Page 12
EVK2027 使用指南
EVK2027 安装示意图
如果你选择的是USB数据线，请按以下步骤连接
从配套光盘安装USB驱动 1、
用USB数据先将EM2027连接到PC的USB插口 2、
通电后，EM2027上的红色指示灯将被点亮，同时会您会听到“嘀嘀”的提示音， 3、
此时，EM2027 已经入工作状态。
按下触发件即可进行读码测试了。 4、
如果您选择的是RS232数据线，请按以下步骤连接
用USB数据线将EM2027 连接到PC上的串口。 1、
将电源适配器与RS232数据线相连。 2、
将电源适配器插入交流电源插座。 3、
通电后，EM2027上的红色指示灯将被点亮，同时会您会听到“嘀嘀”的提示音， 4、
此时，EM2027 已经入工作状态。
按下触发件即可进行读码测试了。 5、
nlscan.com
Page 10
Page 13
EVK2027 使用指南

EVK2027 软件安装步骤

安装USB驱动。 1、
安装 并运行QuickSet软件。 2、
连接设备 3、
»

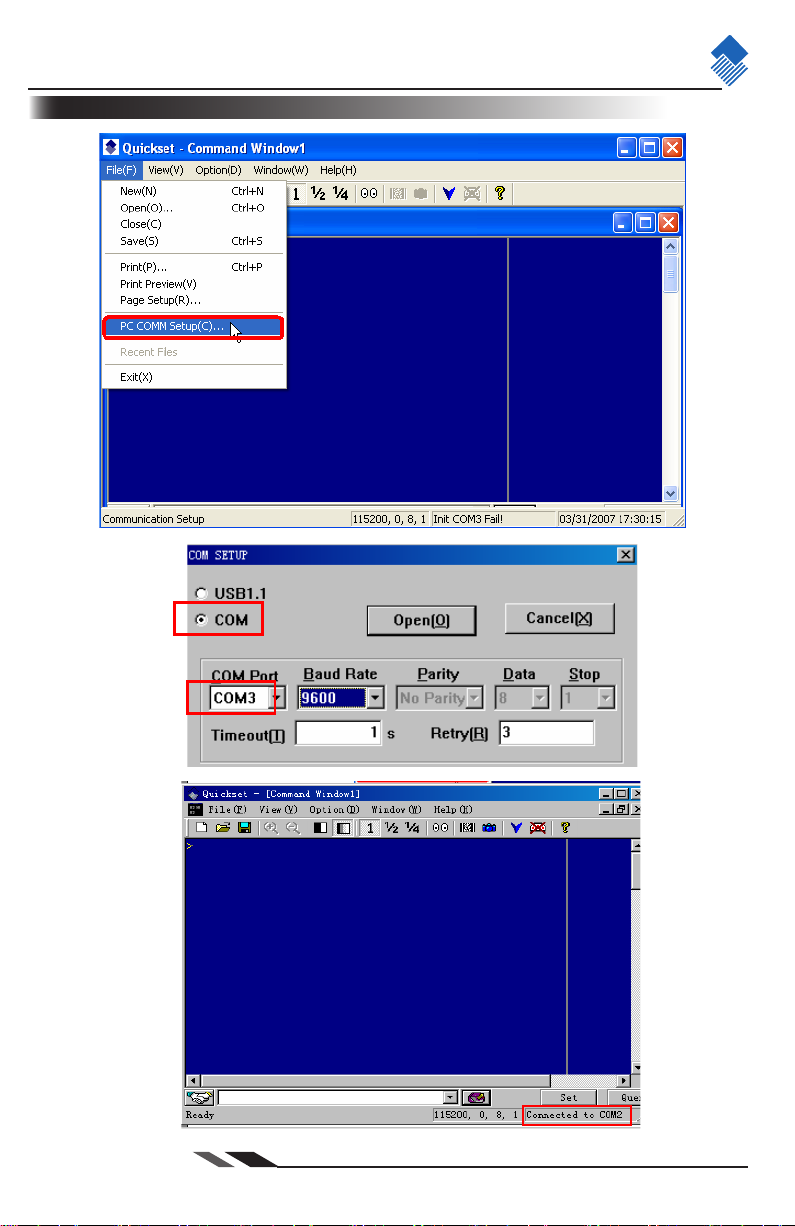

RS232
当您选用的是RS232数据线时
点击 COMM Setup(C)…, 显示C0M SETUP 对话框，选择 COM口,
将COM选为COM1 Baud Rate设为9600，点击 OK按钮。
点击 Auto Detect 按钮，状态栏将显示连接信息。
nlscan.com
Page 11
Page 14
EVK2027 使用指南

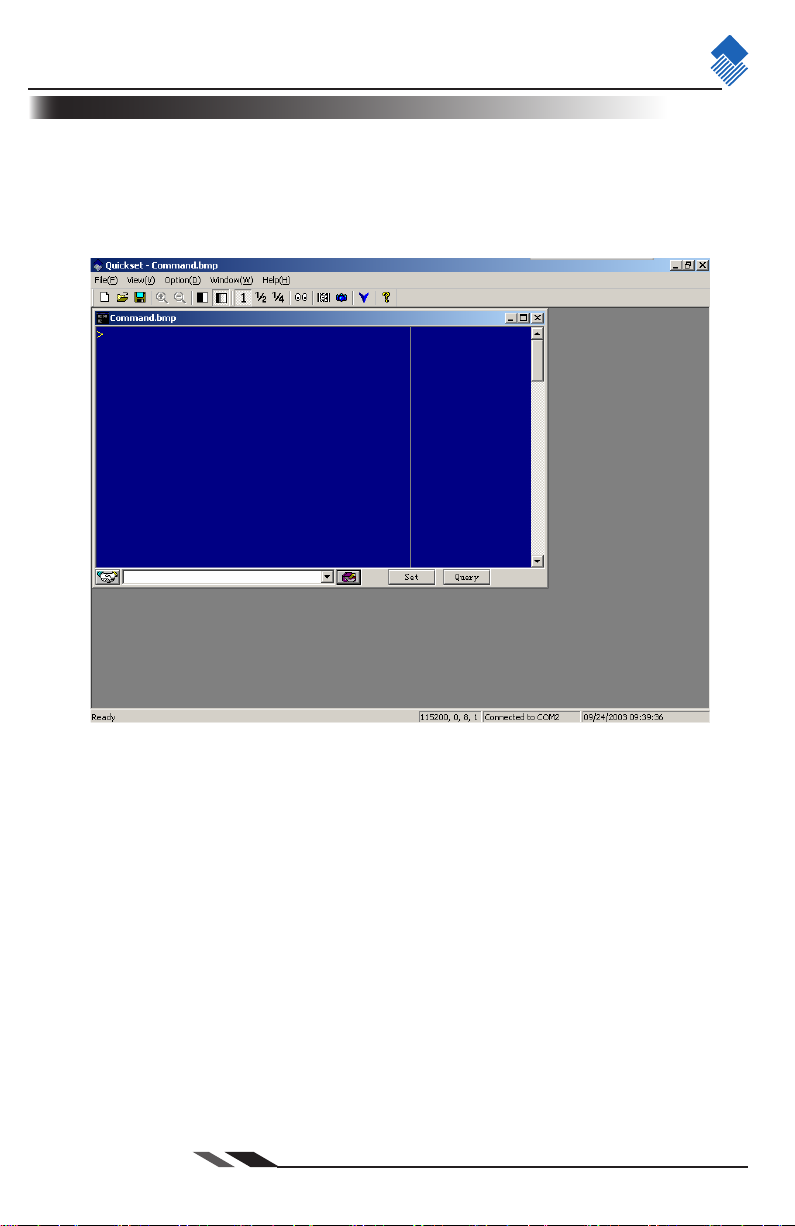

EVK2027 软件安装步骤
nlscan.com
Page 12
Page 15
EVK2027 使用指南

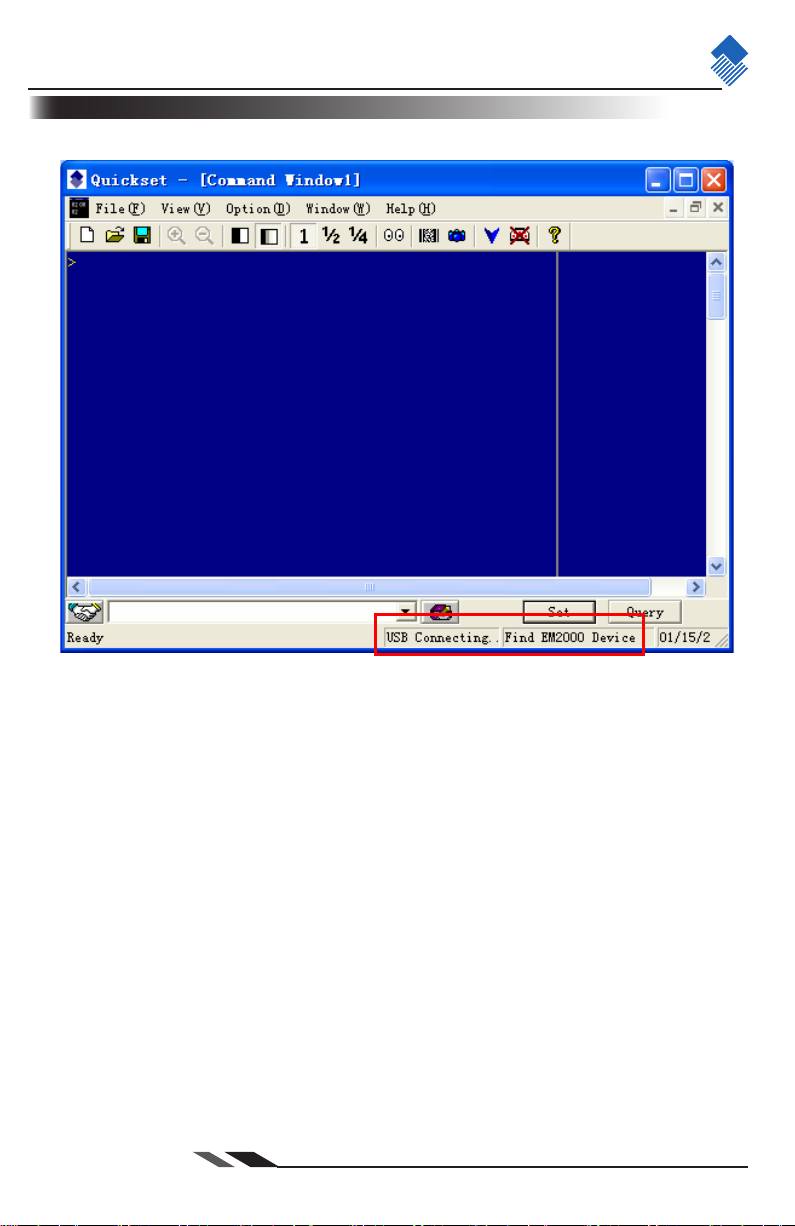

EVK2027 软件安装步骤
»

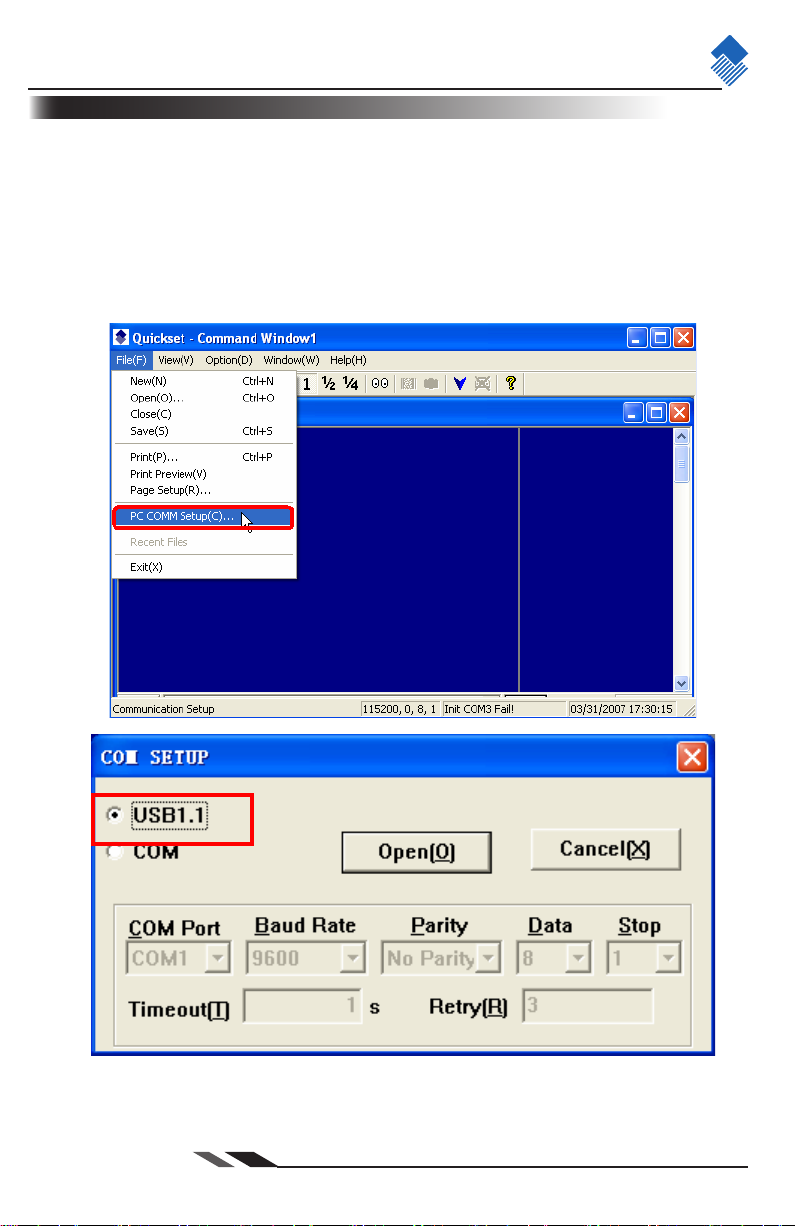

USB
当您选用的是USB数据线时
点击 COMM Setup(C)…, 显示C0M SETUP 对话框，选择USB1.1.
点击 Auto Detect 按钮，状态栏将显示连接信息。
nlscan.com
Page 13
Page 16
EVK2027 使用指南
EVK2027 软件安装步骤
4、打开识读装口，按下触发键读取条码，读码将会显示在窗口上。
nlscan.com
Page 14
Page 17
EVK2027 使用指南
EVK2027 软件安装步骤

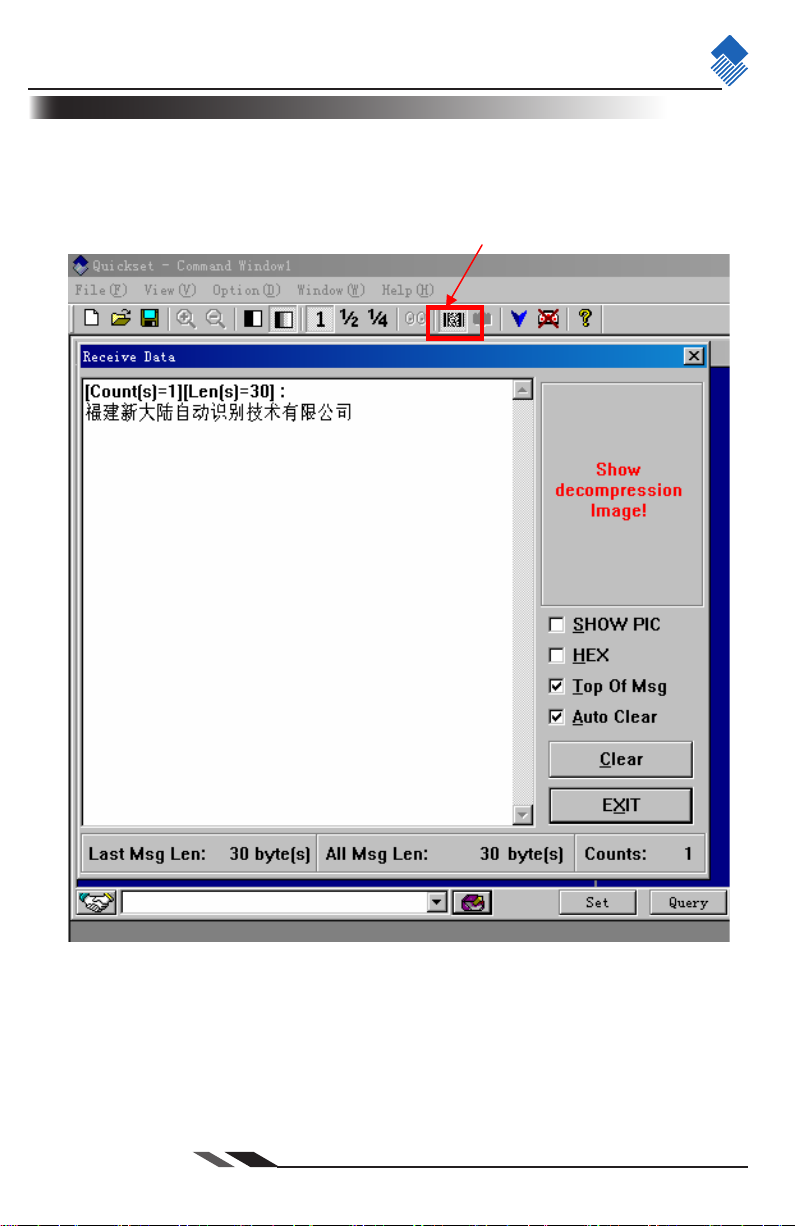

打开识读窗口
nlscan.com
Page 15
Page 18
EVK2027 使用指南

测试说明

按下触发键S1, EM2027 识读引擎就会开始读码，指示灯开始闪烁。 1、
Red LED指示灯说明 2、
指示灯状态 EM2027工作状态
Off EM2027断电 On EM2027 上电 Flash EM2027 is reading code
绿色 LED 指示灯说明 3、
指示灯状态 EM2027工作状态
Off EM2027处于待机状态 Flash EM2027正在读码
蜂鸣器 B1 4、
蜂鸣器状态 EM2027工作状态 一声长鸣 EM2027上电 短鸣 读码成功
nlscan.com
Page 16
Page 19
版本更新信息
版本 数据来源 更新描述 日期 更新确认人
Pre-release version 20090826
东莞市宏山自动识别技术有限公司　
地　址：东莞市南城区南城车站路优信通信大厦二层　 电　话：０７６９－２２０２２３３５　　（２０线） 传　真：０７６９－２２０２２３６０ 邮箱：ｘｌｑ＠ｇｍｂａｒｃｏｄｅ．ｃｎ　　　　ｔｚｆ＠ｇｍｂａｒｃｏｄｅ．ｃｎ　 　　　　　　　　　ｄｇｈｏｎｇｓｈａｎ＠１６３．ｃｏｍ ＱＱ：１４８７７４０９８８（宏山条码） ＭＳＮ：ｄｇｈｏｎｇｓｈａｎ＠１６３．ｃｏｍ 阿里旺旺：ｄｇｈｏｎｇｓｈａｎ 网址：ｈｔｔｐ：／／ｗｗｗ．ｇｍｂａｒｃｏｄｅ．ｃｎ／　　　　 　　　　　　　　　ｈｔｔｐ：／／ｗｗｗ．ｎｉｃｅｌａｂｅｌ．ｎｅｔ／ 　　　　　　　　　ｈｔｔｐ：／／ｄｇｈｏｎｇｓｈａｎ．ｃｎ．ａｌｉｂａｂａ．ｃｏｍ　
nlscan.com
Page 17
