EVK1300 用户手册
Pre-release version 09/08/26
Page 2
目录列表
请更换节标题
目录
EVK1300 硬件规格
EVK1300 外观图 ......................................................................................................................
EVK1300 外观尺寸 ..................................................................................................................
EVK1300 元器件布置图 ..........................................................................................................
EVK1300 相关部件规格说明 ..................................................................................................
EVK1300上用来连接柔性线缆的插座规格如下 .............................................................
EM1300 插座管脚定义 ......................................................................................................
EVK1300 插座管脚定义 ....................................................................................................
EVK1300 USB数据线 ........................................................................................................
EVK1300 RS232数据线 ....................................................................................................
EVK1300 电路原理图 ............................................................................................................
EVK1300 使用指南
EM1300开发包的组成 ...........................................................................................................
EVK1300 工作示意图 ............................................................................................................
EVK1300 原理框图 ................................................................................................................
EVK1300 安装示意图 ............................................................................................................
EVK1300 软件安装步骤 ........................................................................................................
测试说明 .................................................................................................................................
1
2
3
4
4
6
7
8
9
11
12
13
13
14
15
18
nlscan.com
Page I
Page 3
EVK1300 硬件规格
EVK1300 外观图
4 5
3
2
序号 名称
1 触发键
2 RS232 插口
3 USB 插口
4 EVK1300
5 柔性线缆
6 EM1300
6
3
1
nlscan.com
Page 1
Page 4
EVK1300 硬件规格
EVK1300 外观尺寸
22mm
10mm
EVK1300正面Figure 1.
25mm
EVK1300侧面Figure 2.
34.7m
10.7m
80mm
nlscan.com
77.5mm
66.8mm
1.5mm
Φ=2mm
Φ=3mm
1.5mm
60mm
EVK1300安装示意图Figure 3.
Page 2
Page 5
EVK1300 硬件规格
EVK1300 元器件布置图
EM1300识读引擎
连接插座
EM1300
蜂鸣器
复位键
触发键
nlscan.com
USB 接口插座
指示灯
RS232接口插座
Page 3
Page 6
EVK1300 硬件规格
EVK1300 相关部件规格说明

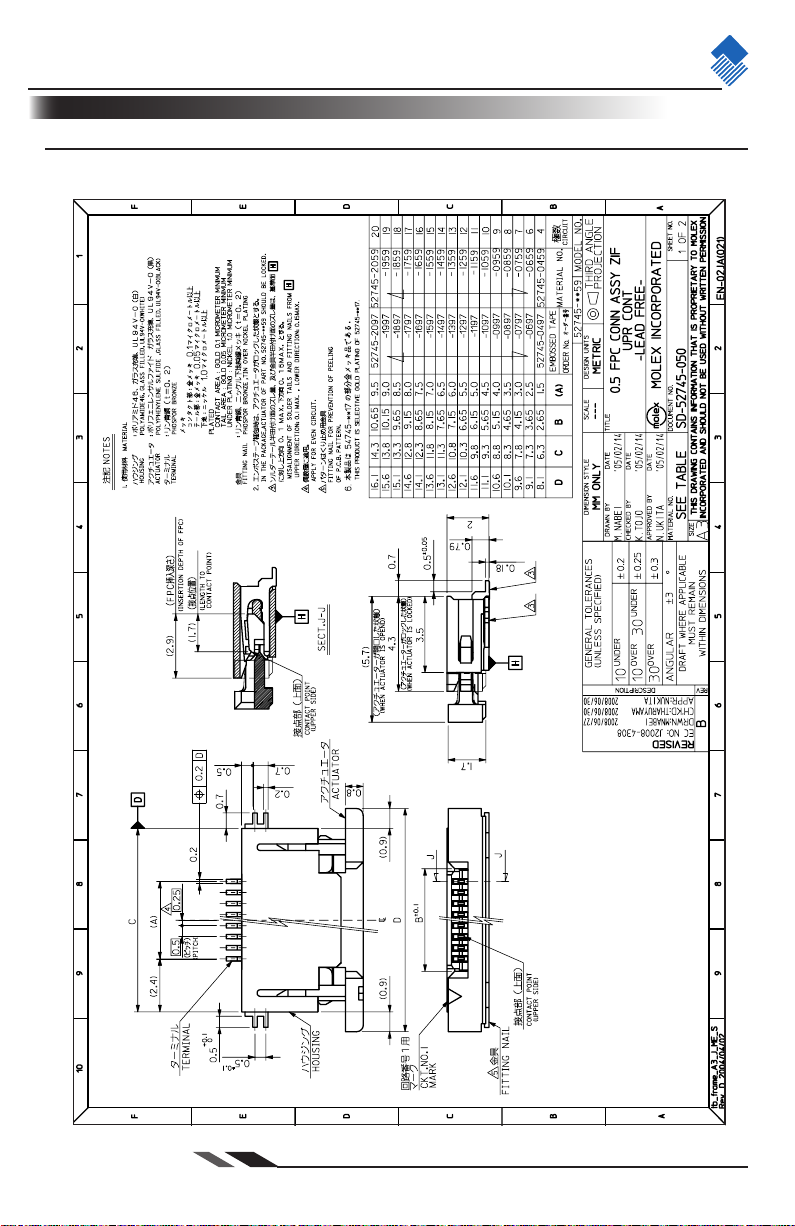

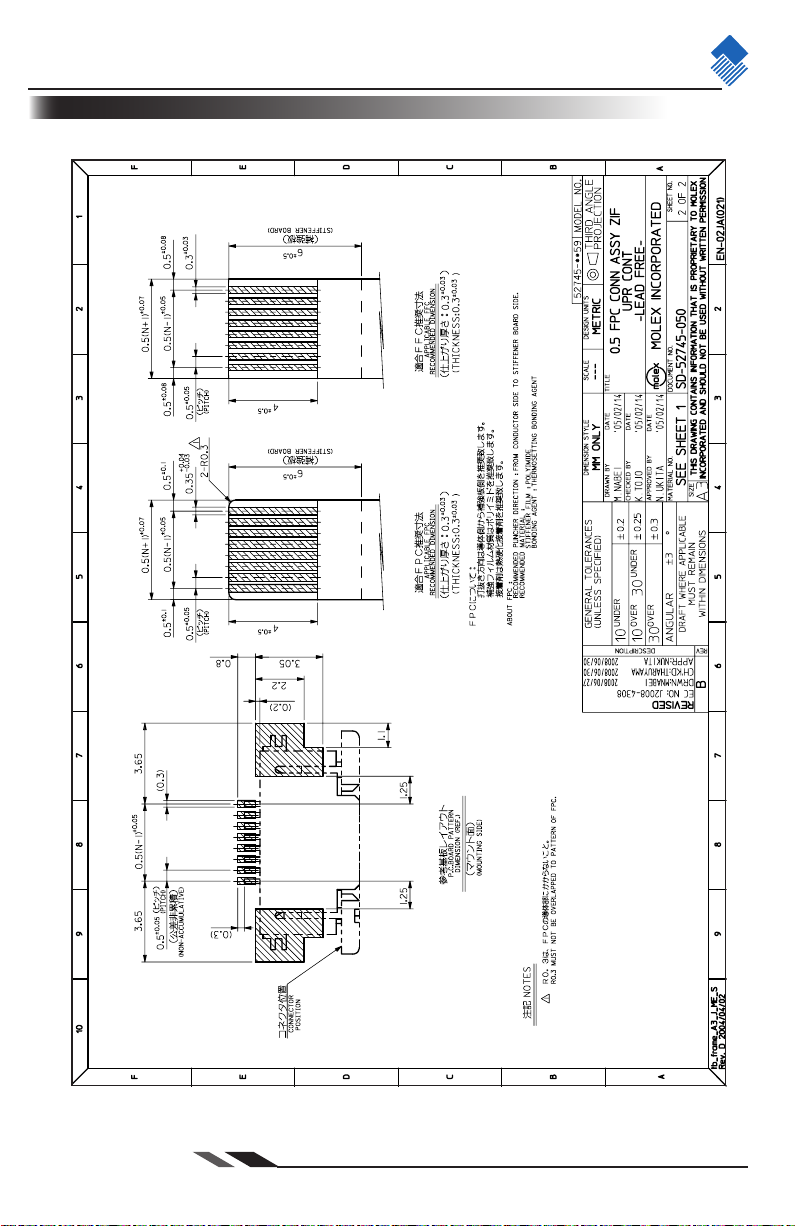

EVK1300上用来连接柔性线缆的插座规格如下
nlscan.com
Page 4
Page 7
EVK1300 硬件规格
EVK1300 相关部件规格说明
nlscan.com
Page 5
Page 8
EVK1300 硬件规格
EVK1300相关部件规格说明
EM1300 插座管脚定义
PIN 1
信号 管脚序号 类型 名称和功能
Flash Download 1 输入 Operation Mode Control:
VCC 2 电源 DC 3.3 ± 0.3V
Ground 3 电源 Ground
RXD 4 输入 Received Data: Serial input port, TTL level
TXD 5 输出 Transmitted Data: Serial output port, TTL level
Reserved for CTS 6 输入 Reserved for CTS, not implemented
Reserved for RTS 7 输出 Reserved for RTS, not implemented
N/C 8 Not connected
Beeper 9 输出 Beeper output, low current output
DLED 10 输出 Decode LED, low current output
N/C 11 Not connected
Trigger 12 输入
This pin is the hardware triggering line. Driving this pin low
causes the EM1300 to start a scan and decode session.
PIN 12
备注：*BEEP 和*DLED的信号输出电流不足以直接驱动蜂鸣器和LED灯，使用时需要另
外增加驱动电路。
nlscan.com
Page 6
Page 9
EVK1300 硬件规格
EVK1300相关部件规格说明
EVK1300 插座管脚定义
PIN 12
信号 管脚序号 类型 名称和功能
Flash Download 1 输出 Operation Mode Control:
VCC 2 电源 DC 3.3 ± 0.3V
Ground 3 电源 Ground
RXD 4 输出 Received Data: Serial input port, TTL level
TXD 5 输入 Transmitted Data: Serial output port, TTL level
Reserved for CTS 6 输出 Reserved for CTS, not implemented
Reserved for RTS 7 输入 Reserved for RTS, not implemented
N/C 8 Not connected
Beeper 9 输入 Beeper output, low current output
DLED 10 输入 Decode LED, low current output
N/C 11 Not connected
Trigger 12 输出
This pin is the hardware triggering line. Driving this pin low
causes the EM1300 to start a scan and decode session.
PIN 1
nlscan.com
Page 7
Page 10
EVK1300 硬件规格
EVK1300 相关部件规格说明
EVK1300 USB数据线
USB接头 (B 型)
»
US
B接头(A 型)
»
US
B接头(B 型)
1
2
3
4
1 2
USB接头(A 型)
NUM TYPE DESC
1 VBUS +5V DC
2 D3 D+
4 GND GND
34
nlscan.com
Page 8
Page 11
EVK1300 硬件规格
EVK1300相关部件规格说明
EVK1300 RS232数据线
VEXT
JP1
1
2
3
4
5
6
7
»
RJ45 接头
8
RJ45
GND
8
1
J2
1
6
2
7
3
8
4
9
5
DB9
PIN TYPE DESC
1 VDD +5V DC
2 VDD +5V DC
3 Input RXD(RS232)
4 Ouput TXD(RS232)
5 NC
6 NC
7 GND GND
8 NC NULL
»
DB9接头
RXD
TXD
VDD
nlscan.com
1
6
2
7
3
8
4
9
5
GND
J2
DB9
PIN TYPE DESC
1 NC
2 Input RXD(RS232)
3 Output TXD(RS232)
4 NC
5 GND GND
6 NC
7 NC
8 NC
9 VDD +5V DC
Page 9
Page 12
EVK1300 硬件规格
EVK1300 相关部件规格说明
»
电源适配器
DC5
V
电源适配器参数（额定输入输出)
输入电压 AC220V，50／60Hz
输出电流 0.35 A
输出电压 5V
nlscan.com
Page 10
Page 13
EVK1300 硬件规格
EVK1300 电路原理图
D
6
1
J2
2345678
VIN
L1
-RXD0L
-TXD0L
BGL3216A190H
54321
T3
-TXD
0.47uL30.47u
L2
GND
+
+
100nF
100nF
C5
C6
6
2
V-
V+
VCC
16
C1+1C1-3C2+
U1
C1
100nF
VCC_3.3V
D3
1N5819HW
C2-5T1IN11R1OUT
4
C2
100nF
C3
100nF
GND
A
1/140/90/8002
V2
页次：
GND
1
5
VOUT
VDD
4
1
硬件版本：
审核：
EM3000
EVK
EM1300
文件名称：
日期：
拟制：
文件编号：
主机型号：
R17
10K
C4
100nF
+
C13
3
10u/10V/TANTA
NC
GND
2
CE
1
C12
10u/10V/TANTA
+
4 65
GND
3
+
3.3uF/TANTA
12
100nF
PGND
R14
11
SUSPEND
VDD6GND3VBUS8D-
10u/10V/TANTA
B
B1
AS903Q
R4
10R
Q2
718
D2
1N4148
R3
23
VIN
1
TXD
R18
10K
34
U4C
U4B
7407
R19
10K
GND
GND
10K
23
26
10
2
13
14
27
1
25
RI
NC
SUSPEND
NC
NC
RTS24CTS
DTR28DSR
TXD
DCD
RXD
NC
D+
NC15NC
NC19NC20NC21NC
NC
4
5
17
16
22
18
D-
D+
GND
10R
Q3
R7
100K
2SC1623
C14
10nF
R15
1K
BUZ
RXD
7407
5 6
VCC_3.3V
T2
U3
R1170H331B
T1
VIN
C
RJ45-8
PGND
GND
-RXD0L
-TXD0L
C10
300p
1
T10-RXD
1
-TXD1
14
7
T1OUT
T2OUT
T2IN
10
TXD
GND
C9
300p
-RXD1
8
13
SP3232ECA
R1IN
R2IN
GND
15
GND
R2OUT
9
12
RXD
VIN
VIN
4
123
J3
0R
0R
R10
R9
D-
D+
U4A
147
1 2
VCC_3.3V
USB_CON
7407
GND VCC_3.3V
VCC_3.3V
R8
4.7K
C11
9
RST
U2 CP2102
REGIN
7
VIN
C8
+
C7
nlscan.com
D1
LED
R1
680R
VCC_3.3V
D
Q1
2SC1623
GND
R6
K2
K1
R2
100K
GND
4.7K
GND
R5
10R
TRIG
TRIG
J6
GND
VCC_3.3V
LED
/RESET
T11
1
GND
/RESET
PWRDWN
RTS
CTS
TXD
RXD
BUZ
LED
1
2
9
4
5
3
678
10
11
12
12PIN
C
B
A
2
1
Page 11
Page 14
EVK1300 使用指南
EM1300开发包的组成
序号 部件名称 型号 数量 备注
1 EM1300识读引擎 EM1300 1 标配
2 EVK1300 EM1300_DK_V2.0 1 标配
3 12PIN柔性线缆 1 标配
4 USB 数据线 USB 1.0 1 标配
5 螺钉 2 标配
6 RS232数据线 1 选配
7 电源适配器 Output DC 5V 1 选配
nlscan.com
Page 12
Page 15
EVK1300 使用指南
EVK1300 工作示意图
EVK1300 开发板
EVK1300 原理框图
EM1300
Engine
nlscan.com
RXD_TTL
TXD_TTL
SPS3232
CP2102
EVK1300 开发板
RS232
USB
Series
Port
USB
Port
Page 13
Page 16
EVK1300 使用指南
EVK1300 安装示意图
将EM1300识读引擎固定在EM1300上 1、
用EM1300柔性线缆连接EM1300和 EM1300 2、
注 意 ： 请 将 线 上 印 有
“ EM13 00 ”的 一 头 靠近
EM1300.
将EVK1300 连接到PC上 3、
如果你选择的是USB数据线，请按以下步骤连接
从配套光盘安装USB驱动 1、
用USB数据先将EM1300连接到PC的USB插口 2、
通电后，EVK1300上的红色指示灯将被点亮，同时会您会听到“嘀嘀”的提示 3、
音，此时，EVK1300 已经入工作状态。
按下触发件即可进行读码测试了。 4、
EM1300
EM1300识读引擎
如果您选择的是RS232数据线，请按以下步骤连接
用USB数据线将EVK1300 连接到PC上的串口。 1、
将电源适配器与RS232数据线相连。 2、
将电源适配器插入交流电源插座。 3、
通电后，EVK1300上的红色指示灯将被点亮，同时会您会听到“嘀嘀”的提示 4、
音，此时，EVK1300 已经入工作状态。
按下触发件即可进行读码测试了 5、
nlscan.com
Page 14
Page 17
EVK1300 使用指南

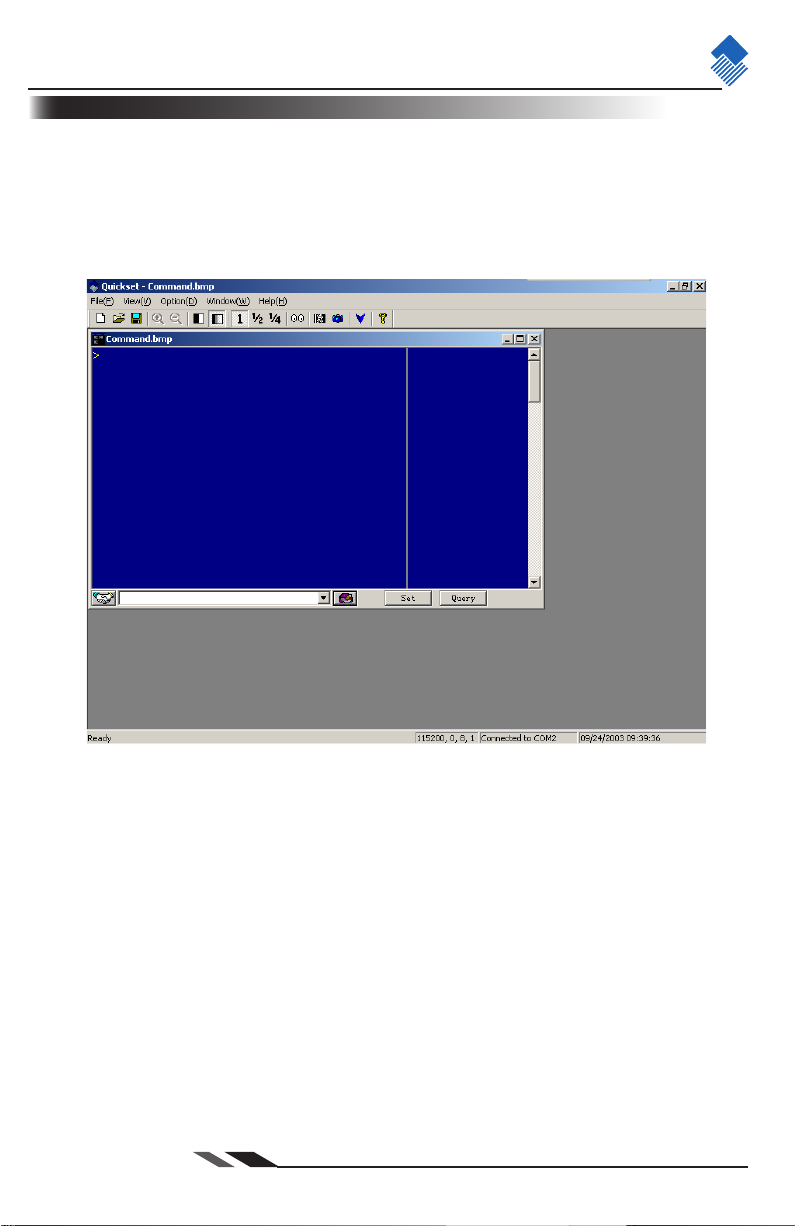

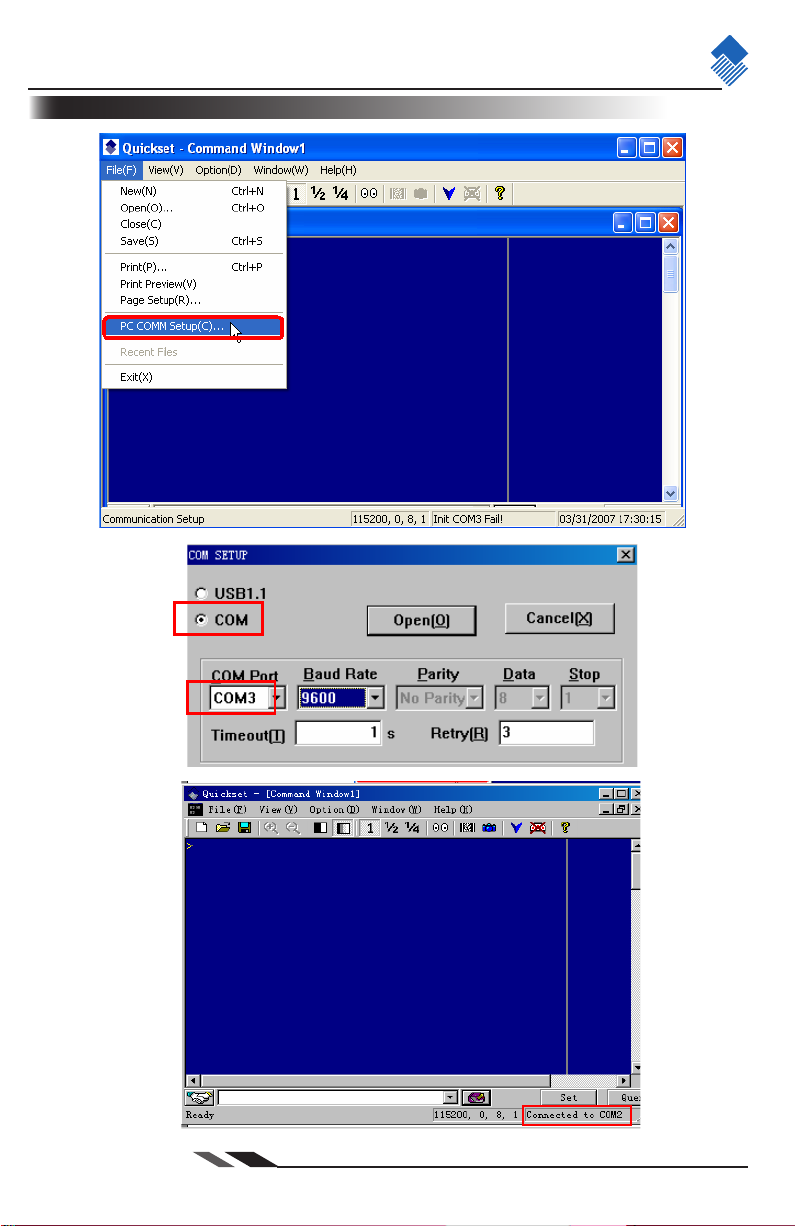

EVK1300 软件安装步骤
安装USB驱动. 1、
安装并运行Quickset软件. 2、
连接设备 3、
当您选用的是RS232数据线时
点击 COMM Setup(C)…, 显示C0M SETUP 对话框，选择 COM口,
将COM选为COM3 Baud Rate设为9600，点击 OK按钮。
点击 Auto Detect 按钮，状态栏将显示连接信息。
nlscan.com
Page 15
Page 18
EVK1300 使用指南
EVK1300 软件安装步骤
nlscan.com
Page 16
Page 19
EVK1300 使用指南
EVK1300 软件安装步骤

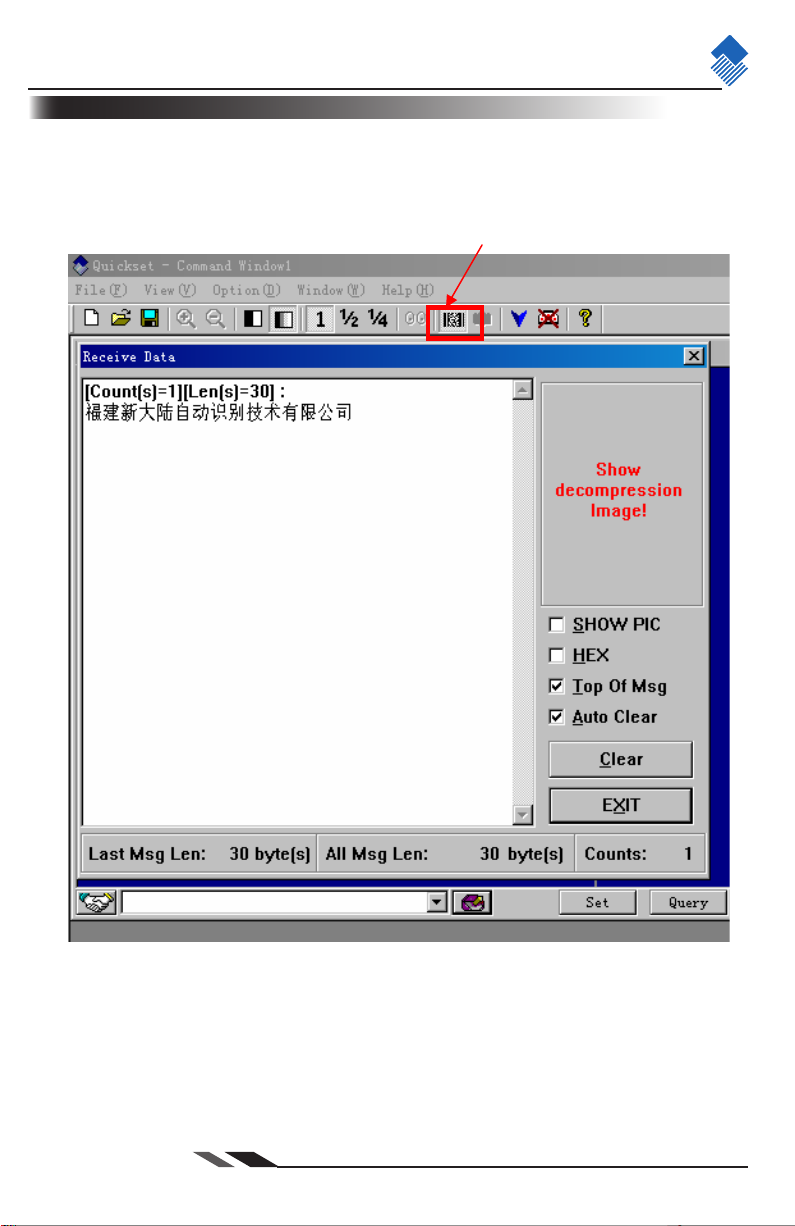

4、打开识读装口，按下触发键读取条码，读码将会显示在窗口上。
打开识读窗口
nlscan.com
Page 17
Page 20
EVK1300 使用指南
测试说明
按下触发键K2, EM1300 识读引擎就会开始读码，指示灯开始闪烁 1、
红色LED 指示灯 2、
指示灯状态 EM1300工作状态
On EM1300 处于待机状态
Flash EM1300 正在读码
蜂鸣器 B1 3、
蜂鸣器状态 EM1300工作状态
一声长鸣 EM1300上电
短鸣 读码成功
nlscan.com
Page 18
