NVR-TAB101 S2 (8GB)

TABLET ANDROID 10.1” (25,65cm)

MANUAL DE USUARIO

Gracias por la compra de este dispositivo tablet. Deseamos que la disfrute.

Por favor, lea atentamente estas instrucciones antes de manipular la tablet y guárdelas para

futuras consultas. No asumimos ninguna responsabilidad que surja de la operación incorrecta o

accidental Para ofrecer un mejor servicio, nos reservamos el derecho a modificar éste manual.

Si la configuración actual y el uso de la unidad son diferentes de este manual, por favor visite

el sitio web www.nevir.es para preguntar sobre la información más reciente.

No deje que el agua o cualquier otro objeto extraño, entre en la unidad.

1

I. ADVERTENCIA:

1. Evite que la unidad caiga al suelo.. evite agitar la pantalla de manera brusca, o puede
que el aparato se dañe.

2. No use elementos metálicos para tocar la pantalla a fin de evitar cortocircuitos.

3. Haga volcados de seguridad de sus datos de manera preventiva para evitar perdida de
los mismos, especialmente si va a realizar una actualización del FIRMWARE. Nevir no
se hace responsable de manera directa ni indirecta por la pérdida de los mismos.

4. No desmantele el aparato. No limpie la unidad con alcohol, benceno o disolvente.

5. No apague/desconecte la unidad durante el proceso de volcado, actualización o puede
generar errores.

6. NEVIR no se hace responsable de los daños causados por actualizaciones, roturas

accidentales, reparaciones no autorizadas u otras razones. Por favor, utilice la tablet
estrictamente de acuerdo con el manual de usuario.

7. No use la tablet en lugares extremadamente fríos, calientes o húmedos.

8. Las especificaciones están sujetas a cambios sin aviso.

2

II. Especificaciones de la cubierta

1. Volumen +

2. Volumen -

3. On/off

4. Cámara frontal

5. Indicador

6. HDMI

7. Ranura tarjeta SD

8. Entrada MINI USB

9. Cargador

10. Entrada cascos / salida audio.

11. MIC

12. Altavoz

13. Altavoz

14. Cámara trasera

III. Instrucciones de uso

3

1. Operaciones básicas

1.1. Encender/apagar

Encendido:
Pulse y mantenga pulsado el botón de encendido/apagado durante 5 segundos La unidad
mostrará el logotipo de inicio y entrará en modo funcionamiento.
Apagado:
Pulse y mantenga pulsado el botón de encendido/apagado durante 3 segundos.
Dormir/espera:
Estando la tablet en modo funcionamiento, pulse el botón de encendido/apagado, y
entrará en modo dormir/espera, y se apagará la pantalla. Pulse el botón de
encendido/apagado y volverá al estado de funcionamiento. Utilice ésta función cuando
no vaya a usar el aparato por un periodo de tiempo para ahorrar batería.

1.2. Carga

Cuando vea que la tablet está con poca batería, proceda a su carga a la red con el
cargador. Para garantizar la longevidad de la batería, manténgala enchufada 15 minutos
más tras mostrar carga completa.

4

1.3. Menú principal

Presione el icono
Incluye ajustes, reproductor de video y audio, navegador web y cualquier otra aplicación
instalada en la tablet.

2.Ajustes

Presione el icono “
ajustes. Presione en la opción que desee para ajustar a su gusto.

en la pantalla principal, para que aparezca el menú principal

” en la pantalla principal para accede a la pantalla de

5

6

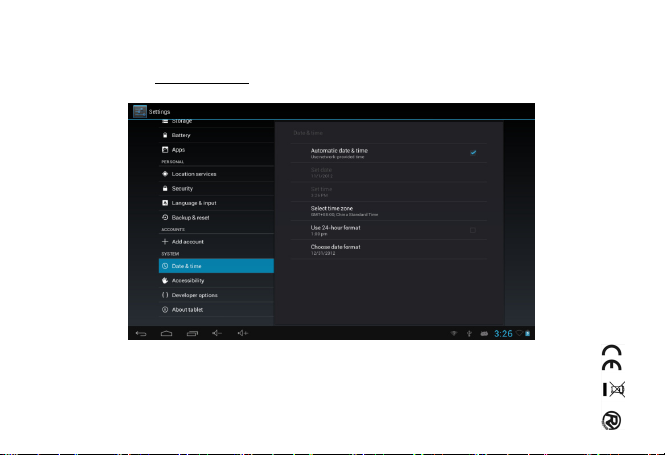

2.1．Ajuste de fecha y hora

Presione “fecha y hora”
desee que aparezca en la tablet.

en la pantalla de ajustes Seleccione la hora y el día que

7

2.2. Brillo

Seleccione pantalla. Pulse “brillo

” y deslice el dedo sobre la barra para ajustarlo.

8

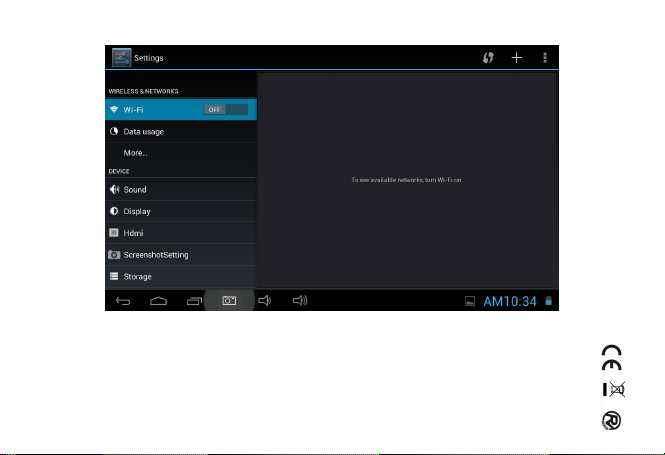

3. Conexión Wi-Fi
Presione “Ajustes
y redes”. Pulse Wi-Fi para encender la Wi-Fi. Presione Wi-Fi para configurar el acceso a

redes inalámbricas
En “Notificaciones de redes
nombre de la red deseada. Es posible conectarse a red WIFI siguiendo las instrucciones.
En ocasiones, tendrá que introducir el nombre de usuario y contraseña si las redes están
cifradas.

3.1 Configuración Ethernet
La tablet soporta USB-Net-Card.( tarjeta de red por USB)

4. Instalar, desinstalar aplicaciones.

4.1 Instalar

Hay muchas maneras de instalar aplicaciones Android, como vía USB, por terceros. Para
instalar de manera sencilla:
Pulse el “Navegador”o “Catálogo de aplicaciones.

” en la pantalla principal y a continuación, “Conexiones inalambricas

”, aparecen las redes disponibles dentro del alcance. Pulse el

9

Busque la aplicación que quiera instalar. Pulse “Instalar” y confirme. Tras la instalación
le permitirá “abrirla” o “finalizar”. Abrir es poner en funcionamiento la aplicación y
“finalizar” es salir.

4.2 Desinstalar

Seleccione "Configuración / Aplicaciones / Administrar aplicaciones" para
seleccionar las aplicaciones instaladas y verificar el atributo de la misma o desinstalarlo.

5. Conectar a internet

5.1. Después de conectar la WIFI, abrir el navegador y teclear una dirección web,

podrá disfrutar de internet.

5.2. Pulse
Para guardarla, pulse

para marcar una página favorita.

y pulse “añadir” para guardarla.

10

6. Reproducción de Audio y video

6.1. Reproducción de audio

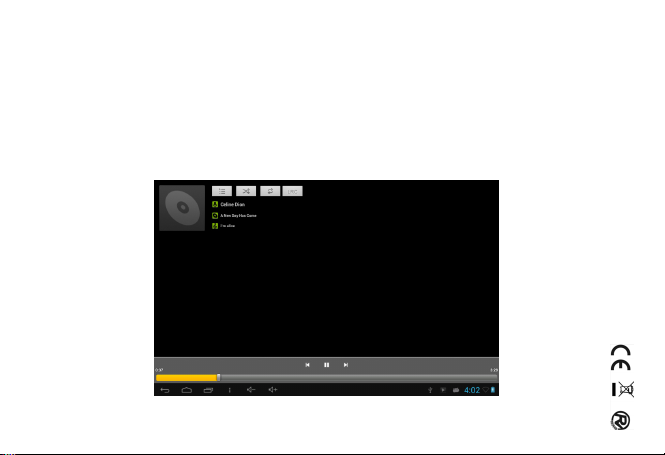

Haga clic en "Música" en el menú principal para entrar en la interfaz de reproducción de
audio. En ella se enumeran los archivos de audio en el dispositivo, y puede hacer clic en
el nombre del archivo para reproducirlo. En la interfaz de reproducción de audio, haga
clic en los iconos para reproducir / pausa / aumento de volumen / disminución volumen/
avance/retroceso….

11

6.2. Reproducción de Video

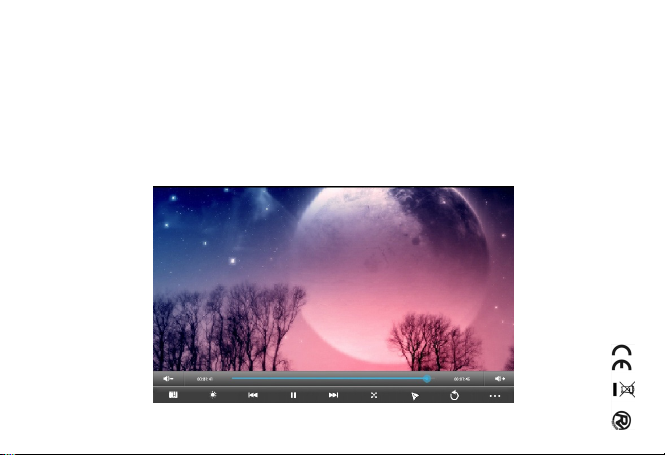

Haga clic en el "Video" en el menú principal para entrar en la interfaz de reproducción

de vídeo. En ella se enumeran los archivos de vídeo en el dispositivo, y usted puede
hacer clic en el nombre del archivo para reproducirlo. En la interfaz de reproducción de
vídeo, toque la pantalla para desplegar los iconos de funcionamiento y haga clic en los
iconos para reproducir / pausa / aumento/disminución de volumen / saltar al archivo

siguiente / saltar al archivo anterior....

12

7. Visor de imágenes

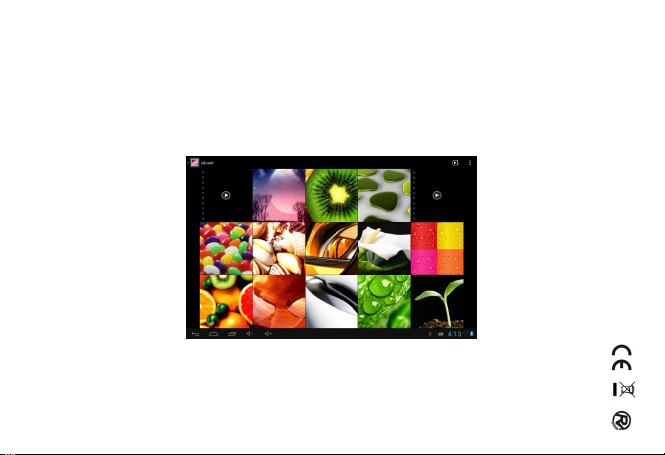

Haga clic en "Galería" en el menú principal para entrar en la lista de una carpeta de
imágenes. Seleccione y haga clic en la carpeta que desea introducir. Haga clic en la
miniatura de la imagen para poder verla.

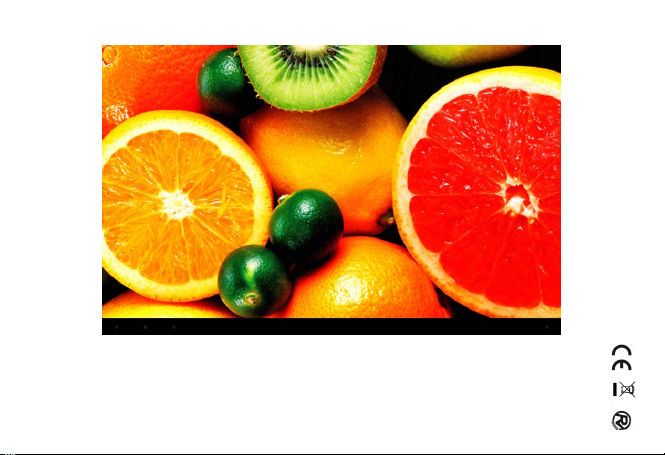

operación mientras se visualiza la imagen, puede hacer zoom in / zoom out / saltar a la
imagen siguiente / saltar a la imagen anterior / girar / eliminar la imagen...

Toque la pantalla para desplegar los iconos de

13

14

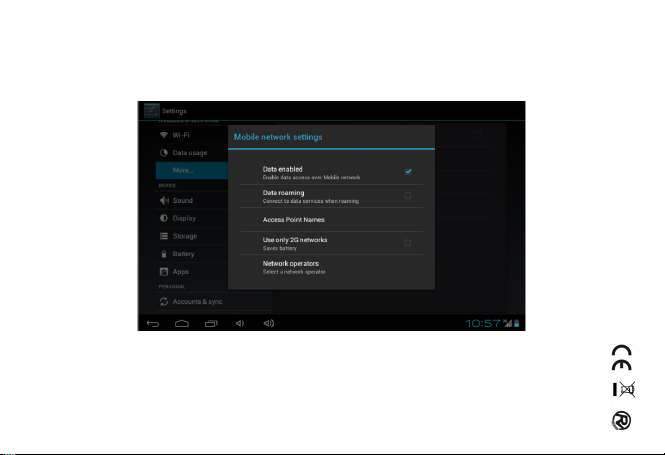

8. DONGLE 3G (No incluido)

La tablet soporta Dongle, 3G conectada vía cable externo. Después de que las luces

indicadoras de dongle se enciendan es posible utilizar la red 3G normalmente.

15

9. Cámara

Pulse “Cámara” en la pantalla principal

16

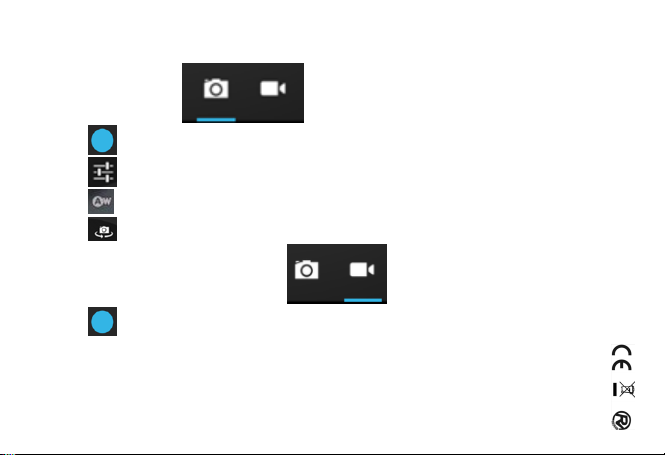

9.1 Cámara

Si el cursor está en

Pulse

Pulse
Pulse
Pulse

9.2 Video . Con el icono en posición

Pulse

para sacar foto.

para seleccionar tipo de escena, (Tamaño, efectos…)

para establecer balance de blancos

para intercambiar las cámaras trasera y delantera

Empezar a grabar / parar

la tablet está en modo cámara de fotos.

se puede grabar video..

17

Pulse cambiar ajustes
Pulse

10. Conectar a aparatos externos

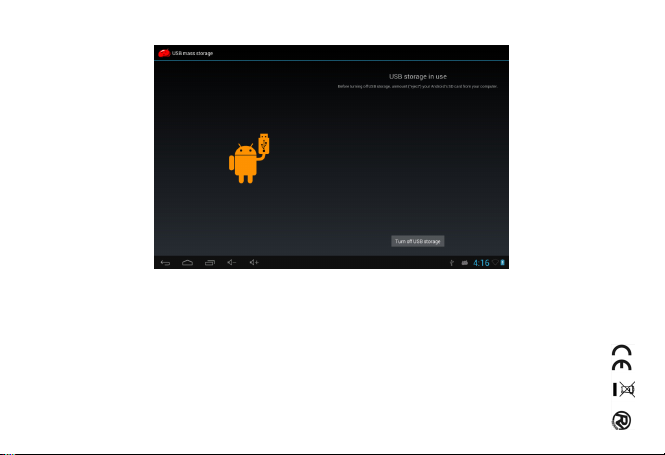

10.1. PC

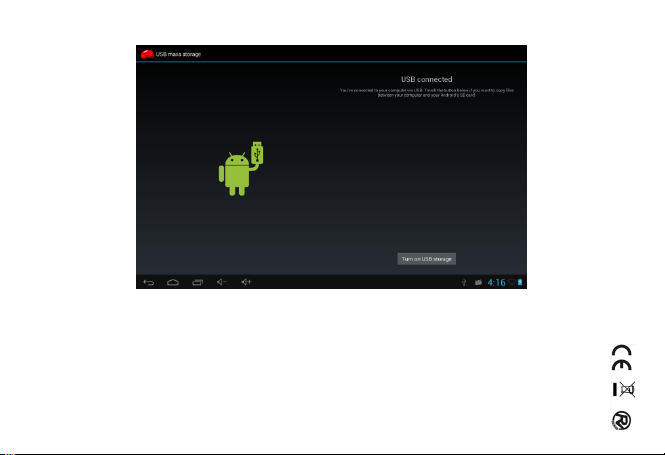

Conecte el dispositivo con el PC a través del cable USB. En el PC aparecen dos nuevos
símbolos de disco después de conectarse correctamente. Uno de ellos es la tarjeta del TF,
y el otro es el flash integrado..

intercambiar cámaras..

18

19

10.2. Usando el OTG y el puerto USB

La tablet es compatible con el dispositivo móvil con formato FAT32, como disco de U y
MP3. Conecte el dispositivo móvil a la MID. (Nota: Tanto ratones como teclados
conectados sólo admiten dispositivos USB 2.0 de alta velocidad

20

10.3. Aplicaciones

Para un uso correcto, hemos pre-instalado algunas aplicaciones de terceros en la tablet,.

21

IV. Solución de problemas

1. ¿Qué hago si hay un comportamiento anormal en la tablet?

1). Reinicie el sistema apagando y encendiendo

2). Cargue la bacteria hasta el máximo.

3). Actualice el sistema operativo.

2. Porque el modo espera es tan corto algunas veces?

Muchas veces depende de la temperatura de la batería.
También afecta el brillo y el volumen que tenga en el momento.

22

VI. Specifications

TABLET NVR-TAB101 S2 (8GB)
Cámara 0.3 Mpxl ambas
Pantalla 10.1” (25.65 cm) TFT panel táctil 1024X600
OS sist operativo Android 4.1
Metodo de entrada Teclado por pulso en pantalla.
Capacidad 8 GB
Capacidad Externa Hasta 32GB
Audio

Video

E-book Compatible

support MP1、MP2、MP3、WMA、WAV、OGG、OGA、
APE、FLAC、AAC、M4A、3GPP,etc.
support up to HD 2160P; support AVI、MPG、MKV、RM、
RMVB、MP4、MOV、VOB、DAT、FLV、TS、3GP、WEBM
（VP8),etc. 1080p decoder 。

23

Wi-Fi Compatible WIFI
Idiomas Multi-idioma
USB USB2.0 alta velocidad
OTG Compatible
Temperatura

-20℃ a 60℃
Corriente AC 100~240V 50/60Hz; DC 5V/2A
Bateria poli-litio 6000mAH

Nota: La lista de imágenes en el manual son sólo para referencia! El diseño y las
especificaciones del equipo están sujetos a cambios sin previo aviso

24

Este símbolo sobre el producto o en las instrucciones quiere decir que su

equipamiento eléctrico y electrónico debería ser depositado al final de su

vida útil por separado de la basura domestica. Hay sistemas de recogida

para el reciclaje en toda la UE. Para más información, consulte con las

autoridades locales o con la tienda donde adquirió el reproductor.

“Para dar cumplimiento a la Norma UNE EN-60335, indicamos que si el

cable flexible se daña, únicamente puede ser sustituido por un taller de

reparación reconocido por el fabricante NEVIR, S.A., ya que se necesitan herramientas

especiales”

25

NEVIR, S.A. declara bajo su responsabilidad que el aparato indicado cumple los
requisitos de las siguientes directivas:

Descripción del aparato: TABLET 10.1” (25,65CM)

Modelo NEVIR: NVR-TAB101 S2 (8GB)

DIRECTIVA 1999/5/ EC

DECLARACIÓN DE CONFORMIDAD

26

Importador: NEVIR, S.A.

Dirección del importador: NEVIR, S.A.

C/ Canteros, 14

Parque Empresarial Puerta de Madrid

28830 San Fernando de Henares, Madrid

27

NVR-TAB101 S2 (8GB)

TABLET 10.1” (25,65cm)

MANUAL DO USUÁRIO

Obrigado por adquirir este dispositivo tablet. Esperamos que você goste.

Por favor, leia atentamente estas instruções antes de manusear o tablet e mantê-los para

referência futura. Nós não assumimos nenhuma responsabilidade decorrente da

utilização indevida ou inadvertida Para prestar um melhor serviço, nós reservamos o

direito de alterar este manual.

manual, por favor visite o site www.nevir.es para informar-se sobre as últimas

informações.

Não permita que água ou qualquer objeto estranho dentro da unidade.

1

Se a configuração e uso da unidade atual é diferente deste

I. AVISO:

1.Evite ele cai para o chão. Evite apertar a ecra de repente, ou você pode danificar o
dispositivo.

2.Não utilizar elementos metálicos para tocar na ecra, a fim de evitar curto-circuitos

3. Faça backup de seus datos de forma proativa para evitar perdê-los, especialmente se
você estiver atualizando o firmware. Nevir não é responsável direta ou indiretamente
pela perda dos mesmos.

4.Não desmontar o aparelho. Não limpe o aparelho com álcool, benzina ou diluente

5.Não desconectar a unidade durante o processo de despejo, atualização ou pode gerar
erros.

6.NEVIR não é responsável por qualquer dano causado pela atualização, danos
acidentais, reparo não autorizado ou por outros motivos. Por favor use o tablet em estrita
conformidade com o manual do usuário.

7. Não usar o tablet em extremamente frio, quente ou húmido.

8.As especificações estão sujeitas a alterações sem aviso prévio.

2

II. Especificaciones de la cubierta

1. Vol u m e +

2. Vol u m e -

3. On/off

4. Câmera frontal

5. Indicador

6. HDMI

7. Sulco tarxeta SD

8. Entrada MINI USB

9. Carregador

10. Entrada headphones / saida audio.

11. MIC

12. Alto-falante

13. Alto-falante

14. Câmera traseira

3

III. Instrucciones de uso

1. Operações básicas

1.1. Power on / off

ON:

Pressione e segure o botão on / off por 5 segundos A unidade exibe o logo de início e
entrar em modo operacional.

OFF:

Pressione e segure o botão on / off por 3 segundos..
Dormir / Standby:
Enquanto o modo de operação tablet, pressionar o on / off, e entrar em modo de
hibernação / standby, e fora da ecra. Pressione o botão de ligar / desligar e voltar ao
funcionamento. Utilize esta função quando não utilizar o aparelho por um período de
tempo para conservar a potência da bateria.

4

1.2. Carregar

Quando você vê a bateria do tablet está acabar, vá para carregar a rede com o carregador.
Para garantir a longevidade da bateria, mantê-lo ligado ainda 15 minutos depois de
mostrar plena carga.

1.3. Menú principal

Pressione o ícone
principal que inclue configurações, vídeo e áudio player, navegador web e outros
aplicativos instalados no tablet.

2.Ajustes

Pressione o ícone

“Configurações" na ecra principal para exibir o menu

Definições na ecra principal para acessar a ecra de

5

configurações. Clique na opção que deseja ajustar ao seu gosto.

6

2.1．Ajuste de data e hora

Pressione “data e hora
que apareça no tablet

na ecra de configurações.Escolha o dia ea hora que você quer

7

2.2. Brilho

Selecione visualização

ajustar..

. Pressione "brilho" e deslize o dedo sobre a barra para

8

3. O acesso Wi-Fi
Clique em "Configurações
e". Toque em Wi-Fi para ligar o Wi-Fi.. Pressione para configurar o acesso sem fio Wi-Fi.

Em "Notificações de redes
nome da rede desejada. Você pode se conectar à rede Wi-Fi como indicado. Às vezes,
você precisará digitar o nome de usuário e senha, se a rede é criptografada

3.1 Configuração Ethernet

O tablet suporta USB-Net-Card (placa de rede USB).

4. Instalar, desinstalar aplicações.

4.1 Instalar

Há muitas maneiras de instalar aplicações do Android, como USB, ou por um terceiro.
Para instalá-lo simplesmente:

Clique no botão "Browse
Encontre as aplicações que você deseja instalar. Clique em "Install"

" na ecra principal e, em seguida, "conexões de rede sem fio

", as redes estão disponíveis dentro do alcance. Clique no

" ou "catálogo de aplicações”.

e confirme. Após

9

a instalação permite que você "abrir" ou "fim". “Abrir” é para acionar as aplicações o

" é fora.

e "final

4.2 Desinstalar

Selecione "Definições/Configurações /Gerir Aplicações" para selecionar os
Aplicações instalados e verificar os atributos do mesmo ou desinstalar.

5. Conectar-se à internet

5.1. Depois de ligar o Wi-Fi, abra o navegador e digite um endereço de web, você pode

desfrutar de internet.

5.2. Pressione

Para salvá-lo, pressione

para marcar uma página favorita.

e clique em "Adicionar" para salvá-lo.

10

6. Reprodução de Audio y video

6.1. Reprodução de audio

Clique em "Musica" no menu principal para entrar na interface de reprodução de áudio.
Ele lista os arquivos de áudio no aparelho, e você pode clicar no nome do arquivo para
jogar. Na interface de reprodução de áudio, clique nos ícones de play / pause / volume +

ou - / frente / verso ....

11

6.2. Reprodução de Video

Clique no botão "Vídeo" no menu principal para entrar na interface de reprodução de

vídeo. Ele lista os arquivos de vídeo no aparelho, e você pode clicar no nome do arquivo
para jogar. Na interface de reprodução de vídeo, toque na ecra para exibir os ícones de
operação e clique nos ícones de play / pause / aumentar / diminuir o volume / pular para

o próximo arquivo / pular para o arquivo anterior ....

12

7. Visor de imagens

Clique em "Galeria" no menu principal para entrar na lista de pastas imagens. Escolha e
clique sobre a pasta que você deseja inserir. Clique sobre a imagem em miniatura para
visualizá-lo. Toque na ecra para exibir os ícones de operação durante a visualização da
imagem, você pode zoom in / zoom out / pule para a próxima / salto para o anterior /
girar / remover a imagem

13

8. DONGLE 3G (Não incluído)
O tablet suporta Dongle, 3G conectado via cabo externo. Depois dongle luzes
indicadoras estão acesas, você pode usar a rede 3G normalmente.

14

9. Cámara

Pulse “Cámara” na ecra principal

15

9.1 Cámara

Se o cursor está en

tirar uma foto

para selecionar o tipo de cena, (tamanho, efeitos ...)

para establecer balance de brancos

para trocar as câmeras frontal e traseira

9.2 Video. Icone em posição

o tablet está en modo cámara de fotos.

16

gravação de vídeo / parar

cambiar definiçoes
trocar as câmeras

10. Conexão com dispositivos externos

10.1. PC

Conecte o dispositivo ao PC via USB. No PC há dois símbolos após se conectar com
êxito. Um deles é o TF, e a outra está em flash ..

17

18

10.2. OTG & USB

O tablet é compatível com o seu dispositivo móvel com o formato FAT32, como U disco

19

e MP3. Conecte o dispositivo móvel para o MID. (Nota: Ambos os mouses e teclados
conectados só suportam USB 2.0 de alta velocidade)

20

10.3. Aplicações

Para uma utilização correcta, nós temos pré-instalado alguns aplicativos de terceiros no
tablet.

IV. Solução de problemas

1. O Que Fazer se o comportamento anormal no tablet.

1). Reinicie o sistema apagando e encendendo

2). Carregue la bacteria ó máximo.

3). Actualice o sistema operativo.

2. Porque o modo stand-by e tan curto a veces?

Depende da temperatura da batería.
Pode afetar o brilho, volume….

21

VI. Specifications

r

TABLET NVR-TAB101 S2 (8GB)
Cámara 0.3 Mpxl ambas
Acre 10.1” (25.65 cm) TFT panel táctil 1024X600
OS sist operativo Android 4.1
Metodo de entrada Teclado por pulso na acre
Capacidade 8 GB
Capacidade
Externa
Audio

Video

Hasta 32GB

support MP1、MP2、MP3、WMA、WAV、OGG、OGA、
APE、FLAC、AAC、M4A、3GPP,etc
support up to HD 2160P; support AVI、MPG、MKV、RM、
RMVB、MP4、MOV、VOB、DAT、FLV、TS、3GP、WEBM
（VP8),etc. 1080p decode

22

E-book Compatible
Wi-Fi Compatible WIFI

Idiomas Multi-idioma
USB USB2.0 alta velocidad
OTG Compatible
Temperatura

AC/DC AC 100~240V 50/60Hz; DC 5V/2A
Bateria poli-litio 6000mAH

Nota: A lista de imagens no manual são apenas para referência! As especificações de
design e equipamentos estão sujeitos a alterações sem aviso prévio

-20℃ a 60℃

23

Este símbolo no produto ou nas instruções significa que seu equipamento

eléctricos e electrónicos devem ser eliminados no final de sua vida útil

separadamente do lixo doméstico. Existem sistemas de recolha selectiva

para reciclagem na UE. Para mais informações, verifique com as

autoridades locais ou a loja onde adquiriu o aparelho.

"Para cumprir com a norma UNE EN-60335, indicou que se o cabo flexível

estiver danificado, ele só pode ser substituído por uma loja Nevir fabricante reconhecido reparação,

SA, e são necessárias ferramentas especiais"

24

DECLARACIÓN DE CONFORMIDAD

NEVIR, S.A. declara bajo su responsabilidad que el aparato indicado cumple los
requisitos de las siguientes directivas:

Descripción del aparato: TABLET 10.1” (25,65CM)

Modelo NEVIR: NVR-TAB101 S2 (8GB)

DIRECTIVA 1999/5/ EC

25

Importador: NEVIR, S.A.

Dirección del importador: NEVIR, S.A.

C/ Canteros, 14

Parque Empresarial Puerta de Madrid

28830 San Fernando de Henares, Madrid

26

NVR-TAB101 S2 (8GB)

10.1” (25,65cm) TABLET

USER MANUAL

Preface

Thank you for buying the MID. We wish you enjoy using it.
Please read and retain all the operating instructions before operating the unit, we do not
assume any liability arising out of improper operation or incidental damages.
For better services, the content of this operation manual may be changed.
If the actual setup and usage of the unit are different from this operation manual, please
view the website of our company to inquire about the latest product information.

Do not allow water or foreign objects to enter the unit.

1

I. Note:

1. Avoid the unit being dropped. Avoid the display been shake seriously, or the display
will be damaged or unusual.

2. Do not use metal object to touch the device to prevent it from short circuit.

3. Please backup your data in case your important data is lost, especially before you
upgrade the firmware. The company will not take charge in any loss that caused by lost
of data.

4. Do not disassemble. Do not wipe the surface of the unit by alcohol, thinner or benzene.

5. Do not disconnect the unit while it is formatting or uploading/downloading, or the
procedures may lead to errors

6. We do not take responsibility to the flash damage caused by product broken, repair or
other reasons. Please operate strictly as per the user guide.

7. Avoid water or foreign objects enter the unit.

8. Do not use the unit in places that are extremely hot, cold, dusty, or humid.

9. Avoid the unit being dropped. Avoid the display been shake seriously, or the display
will be damaged or unusual.

10. Specifications are subject to change and improvement without notice

2

II. Introduction of cover:

1. Vol um e +

2. Vol um e -

3. Power on/off

4. Front Camera Reset

5. Indicator

6. HDMI interface

7. SD card interface

8. MINI USB interface

9. DC charger interface

10. Earphone Jack

11. MIC

12. Loudspeaker

13. Loudspeaker

14. Back Camera

3

III. Operation Instruction

1. Basic Operation

1.1. Power on/Power off

Power on:
Press and hold the power switch for 5 seconds; the unit displays the start-up
logo and enters the working mode.
Power off:
Press and hold the power switch for 3 seconds to turn the unit off.
Sleep:
While the device is at working status, press the power switch, it enters the
sleeping mode, and the screen will be off then. Press the power switch again, it
shift to the normal mode. You may use this function when you don’t’ use the
device temporary to save power.

1.2. Charging

When the device prompts low battery, please charge it by provided charger.

Note:

4

To improve the longevity of the battery, you may charge for another 15
minutes after it prompts the battery is full.

1.3. Main menu

Click the
including the system setting, music playback, video playback, web browser and other
applications you installed in the main menu.

2. Settings

Click “

the corresponding setting items to operate.

5

icon in the main interface, the main menu is appeared. It

” in the main interface to enter the setting interface. Click

6

2.1．Date and Time Setting

Click “Date & Time” in the setting interface to set the date and time. You may
set
the date, time zone, time, time format and date format etc. in the menu.

7

2.2. Brightness

Select “Display” in the setting interface. Click “Brightness” to enter, and slide
the bar to adjust the brightness.

8

3. Wi-Fi connection

Click “Settings” in the main interface and click “Wireless & network” to enter
the wireless and network setting interface. Click Wi-Fi to turn on the WIFI. Click
Wi-Fi setting to set and manage wireless access.

9

Click “Network Notification”, it lists the open network it searched. Click the
name of the network; it pops up the setting window. You may connect it to WIFI
according to the prompts. You need to input the user name and password if networks
are encrypted.

3.1 Ethernet configuration
The Unit support USB-Net-Card.

4. Install, Uninstall and Run applications

4.1 Install

There are many ways to install applications under Android, such as via USB,
by third party program. We introduce installation by Apps Installer here.
Click the “Explorer”or “Apkinstaller” in the main interface.
Select the APK file you want and enter the application installation interface. Click
“Install” to install the application automatically. After installation, it prompts “Open”

10

and “Finish”. Click “Open” to open the application. Click “Finish” to exit.

4.2 Uninstall

You may use the corresponding third party software management tool or the
installed application management software of the device to install applications.
Select “Setting/Applications/Manage applications” to select the installed
applications and check the attribute of it or uninstall it.

5. Connect to internet

5.1. After connecting with WIFI, open the browser and input the web address, you

can browse the web then.

5.2. Click the
the web page you want to open it.

To save the web page into bookmark, you may click
“add” to save it.

11

icon to enter the bookmark to view the browse history. Click

to enter and click

6. Audio and video playback

6.1. Audio playback

Click the “Music” in the main menu to enter the audio playback interface. It
lists the audio files in the device, and you may click the file name to play it. in the
audio playing interface, click the icons to play/pause/ increase volume/ decrease
voluem/ FF/ REW….

12

6.2. Video Playback

Click the “Video” in the main menu to enter the video playback interface. It
lists the video files in the device, and you may click the file name to play it. in the
video playing interface, touch the screen to pop-up the operation icons and click the
icons to play/pause/ increase volume/ decrease volume/ skip to next file/skip to
previous file….

13

7. Picture viewing

Click “Gallery” in the main menu to enter the picture folder list. Select and
click the folder you want to enter, it displays the . click the thumbnail of the picture to
view it.

Touch the screen to pop-up the operation icons while viewing the picture, you
may zoom in/zoom out/ skip to next picture/skip to previous picture/ rotate/ delete the
picture…

14

15

8. 3G DONGLE

The device supports external 3G Dongle, connect the 3G dongle to the device via the
external transfer cable, after the dongle indicator lights, you may use the 3G network
normally.

16

9. Camera

Click “Camera” in the main interface.

17

9.1 Camera

If the cursur is at

Click

Click
Click
Click

9.2 DV If the cursur is at

Click

18

to take picture.

to set the scene mode, Picture size, Picture quality, and color effect.

to set white balance.

to select back or front camera.

to take picture.

postion, the device is at Camera mode.

postion, the device is at DV mode.

Click to set the color effect or restore to default settings.
Click

10. Connect with external device

10.1. Connect with PC

Connect the device with the PC via the USB cable. The PC appears two new disk
symbols after connected successfully. One is the TF card, and the other is the built-in
flash.

19

to select back or front camera.

20

10.2. Use of OTG and USB host

It supports the movable device with FAT32 format, such as U disk and MP3.
Connect the movable device to the MID. (Note: only OTG could support USB mouse
and keyboard, USB HOST only support USB2.0 High speed device)

21

10.3. Applications

For convenient usage, we installed some third party software in the MID. For detailed
operation methods, please check the corresponding instruction. Some of the software
may be able to be used in some area because of network service.

22

IV. Troubleshooting

1. What if the device is abnormal during operation?

Answer: 1). Reboot the device to see if it works OK.

2). Charge the device by the charger to activate the battery. Make sure it has
power before you operate it.

3). It is suggested to upgrade the OS of the device by professional.

2. Why the standby time is so short sometimes?

Answer: the use time of the battery is all depend on the temperature and use instance.
If the temperature is too high or too low, the use time of the battery might be effected.
It is suggest using the device in normal temperature.
The using time is also affected by increased volume and frequently operation.

23

VI. Specifications

Item NVR-TAB101 S2 (8GB)
Display 10.1” (25,65cm) TFT touch panel
OS Android 4.1
Input method Soft keypad
Capacity 8GB
External Capacity TF card, up to 32GB
Audio MP3,WMA,FLAC,APP,OGG…….
Video mpeg4-sp,asp,divx,WMV,RMVB,H.264/720P
E-book Support

Wireless network Support WIFI
Language Multi-language
USB USB2.0 high speed
OTG Support
Temperature -20℃ to 60℃
Power supply AC 100~240V 50/60Hz; DC 5V/2A
Battery 6000mAh poly-lithium battery

24

Note: The pictures list in the manual are for reference only!

The design and the specification of the unit are subject to change without notice.

25

NEVIR, S.A. declara bajo su responsabilidad que el aparato indicado cumple
los requisitos de las siguientes directivas:

Descripción del aparato: TABLET 10.1” (25,65CM)

Modelo NEVIR: NVR-TAB101 S2 (8GB)

DIRECTIVA 1999/5/ EC

26

DECLARACIÓN DE CONFORMIDAD

Importador: NEVIR, S.A.

Dirección del importador: NEVIR, S.A.

C/ Canteros, 14

Parque Empresarial Puerta de Madrid

28830 San Fernando de Henares, Madrid

27
