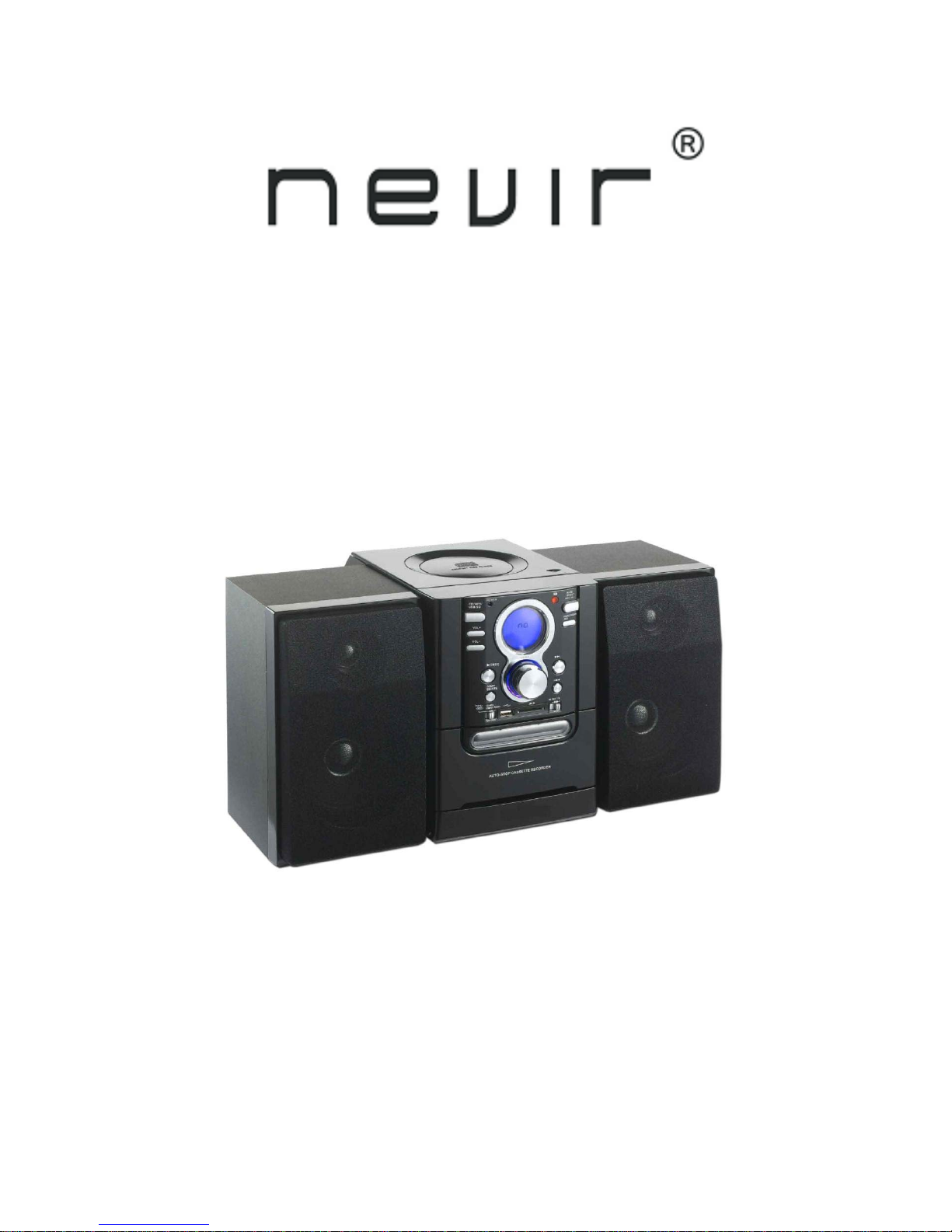

MICRO SISTEMA CD/MP3 cassette grabador con USB
y Lector de tarjetas
NVR-682MDCUC
MANUAL DE INSTRUCCIONES
INSTRUCTION MANUAL
POR FAVOR LEA ESTE MANUAL DE INSTRUCCIONES COMPLETAMENTE ANTES DE OPERAR EL EQUIPO.
ATENCIÓN
RIESGO DE DESCARGA
ELÉCTRICA
NO ABRIR
AVISO: Para evitar riesgos de incendio o descarga eléctrica no exponga este aparato a la lluvia o la humedad.
Estas etiquetas están en la parte inferior, lateral o trasera de la unidad.
PRECAUCIÓN: PARA EVITAR RIESGOS DE DESCARGA ELÉCTRICA NO QUITE LA CUBIERTA
(O PARTE POSTERIOR) LAS PIEZAS DEL INTERIOR NO PUEDEN SER REPARADAS POR EL
USUARIO. SOLOCITE SERVICIO DE PERSONAL TÉCNICO CUALIFICADO.
“La información de creación de la unidad principal está localizada en la parte posterior del aparato.”
El símbolo del rayo con punta de flecha dentro de un triángulo equilátero tiene como función alertar al usuario sobre la
presencia de « voltaje peligroso » no aislado dentro del producto que podría ser de suficiente magnitud como para constituir
un riesgo de descarga eléctrica para las personas.
El signo de exclamación dentro de un triángulo equilátero tiene como función alertar al usuario de la presencia de
instrucciones de mantenimiento (reparación) y funcionamiento importantes en los manuales que acompañan al aparato.
MEDIDAS DE SEGURIDAD
Debe desconectarse este aparato de las fuentes de suministro cuando no se esté utilizando. Evite exponer este aparato a la
lluvia o a la humedad.
PRECAUCIÓN: Para reducir el riesgo de descarga eléctrica no quite la cubierta (o parte posterior). Las piezas del interior no
pueden ser reparadas por el usuario. Solicite servicio de personal técnico cualificado.
¡ATENCIÓN!
Radiación láser invisible al abrir y al desmontar.
Evite la exposición al rayo.
“Este producto contiene un dispositivo láser de baja potencia”
NOTAS IMPORTANTES
“El aparato no debe ser expuesto a goteos o salpicaduras, y ningún objeto que contenga líquidos, como jarrones, sobre el
aparato debe ser puesto sobre el equipo.”
“Para desconectar completamente la entrada de energía, el enchufe del aparato debe ser desconectado de la red.” Para
desconectar el dispositivo desconecte el enchufe del aparato ya que este es la principal fuente de alimentación.
“El enchufe del aparato no debe ser obstruidoO debería ser de fácil acceso durante el uso del dispositivo. ”
“La batería no debe ser expuesta al calor excesivo, por ejemplo los rayos directos del sol, el fuego o fuentes
caloríficassimilares.”
Nota de advertencia sobre la batería de litio:
PRECAUCIÓN
Peligro de explosión si la batería es reemplazada incorrectamente.
Reemplace sólo con el mismo tipo de batería o su equivalente.
PREPARACIÓN PARA SU UTILIZACIÓN
INSTALACIÓN
Desembale todas las piezas y quite las envolturas de protección.
Introduzca las pilas en el mando a distancia.
No conecte la unidad a la red de suministro antes de comprobar el voltaje de la red de suministro y antes de que se
hayan realizado todas las conexiones.
No cubra las aberturas de ventilación y asegúrese de dejar varios centímetros de espacio alrededor de la unidad para su
ventilación.
CLASS 1
LASER PRODUCT
RODUCTO LÁSER
CLASE 1
CONEXIONES
1) Conecte los altavoces izquierdos y derecho a las tomas de altavoces izquierdo y derecho.
2) Antes de conectar la unidad a la red se suministro, asegúrese de que el voltaje CA impreso en la placa de la parte
posterior es el mismo voltaje CA que el de la toma de corriente de la pared.
FUNCIONAMIENTO / DISCO COMPACTO
Tenga en cuenta las indicaciones siguientes ya que los discos con polvo, arañazos o que estén deformados pueden hacer que
no suene o suene de manera intermitente y producir ruido.
Cuando maneje los discos procure no tocar la superficie de reproducción.
No deje los discos en lugares como:
Cerca de un dispositivo que emita calor o en lugares con altas temperaturas;
En zonas con polvo o humedad.
Limpie las huellas o el polvo de la superficie de reproducción con un paño blando. Limpie siempre desde el interior hacia
la parte de fuera del disco.
CARGANDO EL DISCO
Abra la puerta del CD.
Inserte un disco (cara impresa hacia arriba) en la bandeja.
Cierre la puerta del CD.
La pantalla le mostrarael número total de pistasdel disco.
UBICACIÓN DE LOS CONTROLES E INDICADORES
1. BOTÓN DE CD/ MP3/ USB/ SD
2. BOTÓN DE SUBIDA DE VOLUMEN
3. BOTÓN DE BAJADA DE VOLUMEN
4. BOTÓN DE REPRODUCCIÓN/PAUSA
5. BOTÓN DE PARADA (Stop)
6. SELECTOR DE FUNCIONES
7. PUERTA DE LA CASETERA
8. ENTRADA DE AURICULARES
9. INDICADOR DE ALIMENTACIÓN
10. PANTALLA LCD
11. SENSOR REMOTO
12. BOTÓN DE REALZO DE BAJOS
13. BOTÓN DE PROGRAMACIÓN/MODALIDAD
En la modalidad de parada (Stop):
Oprima la modalidad de Entrada de programación:
En la modalidad de Entrada de programación:
Escoja el número la pista (o archivo) seleccionada en el
programa la memoria y continúeal índice de la memoria
de programa.
14. AJUSTE DE SINTONIZACIÓN
Para sintonizar las estaciones de radio que desee
escuchar.
15. BOTÓN DE SALTO +
Cambie la canción de inicio durante el modo de
parada (Stop), en el modo cíclico desde la primera
hasta la última pista.
Ir a la siguiente pista durante la reproducción
normal, en el modo cíclico desde la primera hasta la
última pista.
Cuando el botón es oprimido más de 0,5 segundos,
se ejecutara una búsqueda rápida hacia adelante
(Fast-Forward).
Ir a la siguiente pista programada durante el
transcurso de un Programa, modo cíclico hasta la
primera pista.
Ir a la siguiente pista aleatoria durante la
reproducción aleatoria
16. BOTÓN DE SALTO –
Cambie la canción de inicio durante el modo de
parada (Stop), en el modo cíclico desde la primera
hasta laúltima pista.
Ir a la pista anterior durante la reproducción normal,
en el modo cíclico desde la primera hasta laúltima
pista.
Cuando el botón es oprimido más de 0,5 segundos,
se ejecutara una búsqueda rápida hacia atrás
(Fast-reverse).
Ir a la pista anterior programada durante el
transcurso de un Programa, modo cíclico hasta la
primera pista.
17. SELECTOR DE BANDA
Seleccione la banda que desee escuchar
18. CONTROLES DE LA CASETERA
GRABAR: Para iniciar la grabación
REPRODUCIR: Para iniciar la reproducción de casetes.
REBOBINAR: Para rebobinar la cinta.
ADELANTAR: Para avanzar rápidamente la cinta.
DETENER/ EXPULSAR: para detener y/o expulsar
elcasete.
PAUSAR: Para interrumpir la grabación o la reproducción.
19. ALTAVOZ derecho
20. ALTAVOZ izquierdo
21. Cable de alimentación
22. Antena FM
23. BOTÓN DE APERTURA Y CIERRE DEL CD
24. PUERTA DE APERTURA Y CIERRE DEL CD
FUNCIONES DEL MANDO A DISTANCIA
Preparación para su utilización
Instalación de las pilas en el mando a distancia
1. Retire la cubierta de las pilas de la parte posterior del mando a distancia.
2. Introduzca una pila del tipo “CR2025 (3V)”.
Introduzca las pilas de manera que los terminales
+
y - coincidan con las indicaciones del interior del compartimento
de las pilas.
3. Vuelva a poner la cubierta.
Sustitución de las pilas
Sustituya las pilas por otras nuevas cuando el funcionamiento del mando a distancia sea irregular o funcione a una
distancia más corta de lo normal.
Utilización del mando a distancia
1. Para utilizar el mando a distancia diríjalo hacia el SENSOR REMOTO y pulse los botones suavemente y hasta el fondo. En
la distancia máxima, el funcionamiento del mando a distancia debe realizarse en frente del SENSOR REMOTO.
2. No exponga el SENSOR REMOTO a una luz fuerte (como una luz artificial o rayos del sol directos) y asegúrese de que no
hay ningún obstáculo entre el SENSOR REMOTO y el mando a distancia.
1. BOTÓN DE CARPETA SIGUIENTE/ANTERIOR
2. BOTÓN DE SALTO + /-
3. BOTÓN DE PROGRAMACIÓN/MODALIDAD
4. BOTÓN DE CD/ MP3/ USB/ SD
5. BOTÓN DE PARADA
6. BOTÓN DE REPRODUCCIÓN/PAUSA
OPERACIÓN DESDE EL MANDO A DISTANCIA
1
Botón de CARPETA SIGUIENTE
Cuando el sistema está en modalidad PARAR, salta a la siguiente carpeta del MP3
en orden creciente. En la pantalla se muestra el número de la carpeta.
Cuando el sistema está en modalidad REPRODUCIR, salta a la siguiente carpeta
de MP3 en orden creciente, comienza la reproducción de la primera pista de la
carpeta y en pantalla se muestra el número de la carpeta y la pista actual. Si pulsa
una vez este botón, el número de la carpeta actual parpadea durante 3 segundos.
Si vuelve a pulsar este botón salta a la siguiente carpeta.
Botón de CARPETA ANTERIOR
Cuando el sistema está en modalidad PARAR, regresa a la carpeta anterior del
MP3 en orden creciente. En la pantalla se muestra el número de la carpeta
Cuando el sistema está en modalidad REPRODUCIR, regresa a la carpeta anterior
del MP3 en orden creciente, comienza la reproducción de la primera pista de la
carpeta y en pantalla se muestra el número de la carpeta y la pista actual. Si pulsa
una vez este botón, el número de la carpeta actual parpadea durante 3 segundos.
Si vuelve a pulsar este botón regresa a la carpeta anterior.
2
Botón de【SALTO +】 ● Cambia la pista inicial de reproducción durante la modalidad de parada, siguiendo un
ciclo por el que pasa a la primera pista después de la última.
● Salta a la pista siguiente durante la reproducción normal, siguiendo un ciclo por el
que pasa a la primera pista después de la última.
● Si pulsa este botón durante más de 0,5 segundos, se activa la búsqueda de avance
rápido.
● Salta a la siguiente pista programada durante la reproducción programada,
siguiendo un ciclo por el que pasa a la primera pista programada después de la
última.
● Salta a la siguiente pista aleatoriamente durante la reproducción aleatoria.
Botón de【SALTO -】 Cambia la pista inicial de reproducción durante la modalidad de parada, siguiendo
un ciclo por el que pasa a la última pista si está en la primera.
Salta a la pista anterior durante la reproducción normal, siguiendo un ciclo por el
que pasa a la última pista después de la primera.
Si pulsa este botón durante más de 0,5 segundos, se activa la búsqueda de
retroceso rápido.
Salta a la pista programada anterior durante la reproducción programada, siguiendo
un ciclo por el que pasa a la primera pista programada después de la última.
3
Botón de
ROGRAMACIÓN/MODALIDAD
PROGRAMA: - Oprima el modo “Memoria de registro”en el modo de parada (Stop).
- Registreel número de la pista seleccionada en la memoria del programa.
MODALIDAD: - CD: Ninguna → Repetir 1 → Repetir todo → Aleatorio → Ninguna.
- MP3: Ninguna → Repetir 1 → Repetir carpeta → Aleatorio todo → Aleatorio →
Ninguna
4
Botón de CD/MP3/USB/SD
Presione este botón una vez para cambiar el modo CD/ MP3/ USB/ SD.
5
Botón de【PARAR】 ● En la modalidad de reproducción/pausa: cambia a la modalidad de Parada o a la
modalidad de Entrada de programa durante la reproducción programada.
● En la modalidad de Entrada de programación: Sale de la modalidad de Entrada de
programación, borra la memoria programada y pasa a la modalidad de Parada.
● Durante la modalidad de reproducción aleatoria: Cambia a la modalidad de Parada y
desactiva la función de reproducción aleatoria.
6
Botón de 【 REPRODUCCIÓN
/PAUSA】
● Comienza la reproducción desde la modalidad de parada.
● Detiene momentáneamente la reproducción.
● Vuelve a la modalidad de reproducción cuando está en pausa.
PRINCIPALES FUNCIONES BÁSICAS
☆
Botón SELECTOR DE FUNCIONES (cinta, CD / USB / SD, radio
Para seleccionar la fuente de programa deseado.
☆
Botón de BANDA (AM, FM, FM ST.)
Mover para seleccionar la banda de Radio
☆
Botón de REPRODUCCIÓN/PAUSA (CD, USB, SD)
Pulse este botón en el modo de parada (Stop) y el sistema comenzara el modo de reproducción.
Pulse este botón en el modo de reproducción y el sistema pasará a modo de pausa.
Pulse este botón en modo de pausa, el sistema volverá al modo de reproducción.
