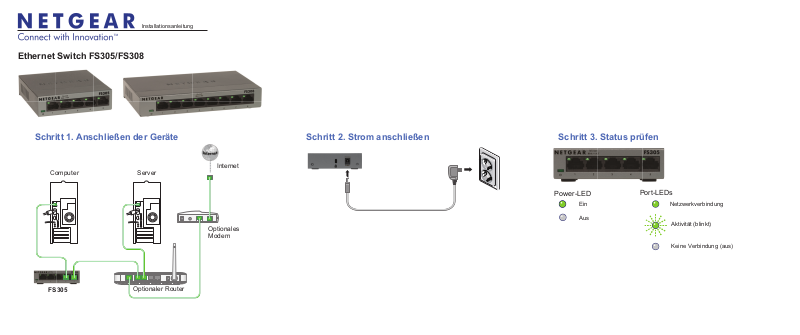

NETGEAR FS305, FS308 Installation Guide [de]

Installationsanleitung

Ethernet Switch FS305/FS308

Schritt 2. Strom anschließen Schritt 3. Status prüfen

Optionales
Modem

Schritt 1. Anschließen der Geräte

FS305

Optionaler Router

Computer Server

Internet

Ein

Aus

Power-LED

Port-LEDs

Keine Verbindung (aus)

Aktivität (blinkt)

Netzwerkverbindung

Technische Daten Beschreibung

Januar 2013

Netzwerkschnittstelle RJ-45-Stecker für 10BASE-T und 100BASE-TX

Netzwerkkabel Kategorie 5 (Kat 5), besser: Netzwerkkabel

Ports FS305: 5

FS308: 8

Netzteil 12 V bei 1,0 A Gleichstromeingang

Stromverbrauch FS305: 2,3W

FS308: 2,7W

Gewicht FS305: 0,24 Kg (0,53 lbs)

FS308: 0,38 Kg (0,83 lbs)

Abmessungen
(B x T x H)

Betriebstemperatur 0°–40° C (32°–104° F)

Luftfeuchtigkeit 10–90 % relative Luftfeuchtigkeit, nicht

Zertifizierungen CE-Zeichen, CE-klasse B

FS305: 102 mm x 94 mm x 26 mm

(4,02 in. x 3,70 in. x 1,02 in.)

FS308: 158 mm x 102 mm x 26 mm

(6,22 in. x 4,02 in. x 1,02 in.)

kondensierend

Die aktuelle EU-Konformitätserklärung finden Sie unter

http://support.netgear.com/app/answers/detail/a_id/11621/.

Technischer Support

Vielen Dank, dass Sie sich für ein Produkt von NETGEAR
entschieden haben.

Registrieren Sie Ihr Gerät nach der Installation unter

https://my.netgear.com. Sie benötigen dazu die Seriennummer,

die sich auf dem Etikett des Produkts befindet.

Die Registrierung ist Voraussetzung für die Nutzung des
telefonischen Supports von NETGEAR. NETGEAR empfiehlt,
das Gerät über die NETGEAR Webseite zu registrieren.
Produkt-Updates und Support im Internet erhalten Sie unter

http://support.netgear.com.

NETGEAR empfiehlt, nur die offiziellen NETGEAR
Support-Stellen zu nutzen.

NETGEAR, das NETGEAR-Logo und Connect with Innovation sind Marken und/oder
eingetragene Marken von NETGEAR, Inc. und/oder seiner Tochtergesellschaften in
den USA und/oder anderen Ländern. Informationen können ohne vorherige
Ankündigung geändert werden. Andere Marken- und Produktnamen sind
eingetragene Marken oder Marken der jeweiligen Inhaber. © 2013 NETGEAR, Inc.
Alle Rechte vorbehalten.

In allen Staaten der EU und in der Schweiz nicht für die Verwendung im Freien
zugelassen.
