NETATMO NETATMO THERM Instructions

1

Ersetzen eines wand-montierten Thermostat

Sie können sich diese Installation auf ansehen:

http://netatmo.com/video1

Manuel 1_DE.indd 1 27/05/2014 14:29:32

Manuel 1_DE.indd 2 27/05/2014 14:29:32

Warnung

Warnung!

Lebensgefahr durch elektrischen Schlag

• Montage ausschließlich von Elektrofachkraft durchführen
lassen

• Lesen Sie diese Anweisungen sorgfältig durch, bevor Sie mit
der Installation beginnen.

• Der Netatmo Thermostat muss gemäß den geltenden Normen
installiert werden.

• Vor der Durchführung aller Arbeiten muss die Stromversorgung
ausgeschaltet werden.

Manuel 1_DE.indd 3 27/05/2014 14:29:32

Verpackungsinhalt

Thermostat Relais (Heizkesseladapter)*

Montageplatte

(Klebeband)* Abdeckung

Manuel 1_DE.indd 4 27/05/2014 14:29:33

(tragbarer Ständer)*

Farbige Aufkleber Frontrahmen

3 AAA-Batterien

* bei dieser Installation nicht verwendet

4 Schrauben

4 Dübel

Netzadapter

1 USB-Kabel

Relais

1

Stecken Sie den

Netzadapter in das Relais.

3

Das Relais blinkt blau.

2

Stecken Sie das Relais in eine

Steckdose im gleichen Raum,

in dem sich Ihr vorhandener

Thermostat bendet.

4

Schalten Sie die Stromversorgung

ab

Manuel 1_DE.indd 5 27/05/2014 14:29:33

Identizieren

1

Entfernen Sie die Abdeckung Ihres
alten Thermostats.

Machen Sie ein Foto von der
Verkabelung.

2

- Wenn nur zwei Drähte vorhanden sind,
sind diese die Steuerleitungen und für die
Installation nützlich.

- Wenn mehr als zwei Drähte vorhanden
sind, suchen Sie die beiden Steuerleitung­en. Diese sind in der Regel schwarz oder
grau.
Die Drähte können wie im folgenden
Diagramm dargestellt identiziert werden

Anmerkung: Wenn mehr als zwei Drähte vor­handen sind, handelt es sich bei den anderen
Drähten um Stromversorgungsleitungen und
diese sind für die Installation ohne Bedeutung. Sie
sind normalerweise braun, blau, grün oder gelb.
Im Zweifelsfall senden Sie bitte ein Bild an pho-
[e-mail] und unser Support-Team wird
Ihnen helfen, die richtigen Drähte herauszunden.

Steuerleitungen

Normalerweise schwarze

oder graue Drähte

COM / NO

Versorgungsleitung

Normalerweise blaue
und braune Drähte

P / N

ou

L / N

Manuel 1_DE.indd 6 27/05/2014 14:29:34

Ersetzen

Schrauben Sie Ihren alten Thermostat ab.

1

Entfernen Sie ihn von der Wand.

Führen Sie die Drähte durch die Netatmo

2

Befestigungsplatte und schrauben Sie
diese an der Wand fest. Verwenden Sie die
Abdeckplatte zum Verbergen möglicher
Kratzspuren und Löcher.

Schrauben Sie die zuvor identizierten

3

Drähte in die elektrischen Klemmen und
isolieren Sie die unbenutzten Drähte.
Setzen Sie die Schutzabdeckung auf die
elektrischen Klemmen und schrauben Sie
sie fest.

Manuel 1_DE.indd 7 27/05/2014 14:29:35

Kundenspezische

Anpassung

Sie können Ihren Thermostat

1

kundenspezisch anpassen, indem Sie
einen der farbigen Aufkleber verwenden.

2

Ziehen Sie die farbige Folie des Aufklebers
ab.

3

Kleben Sie ihn auf die Rückseite des
Thermostats.

Manuel 1_DE.indd 8 27/05/2014 14:29:35

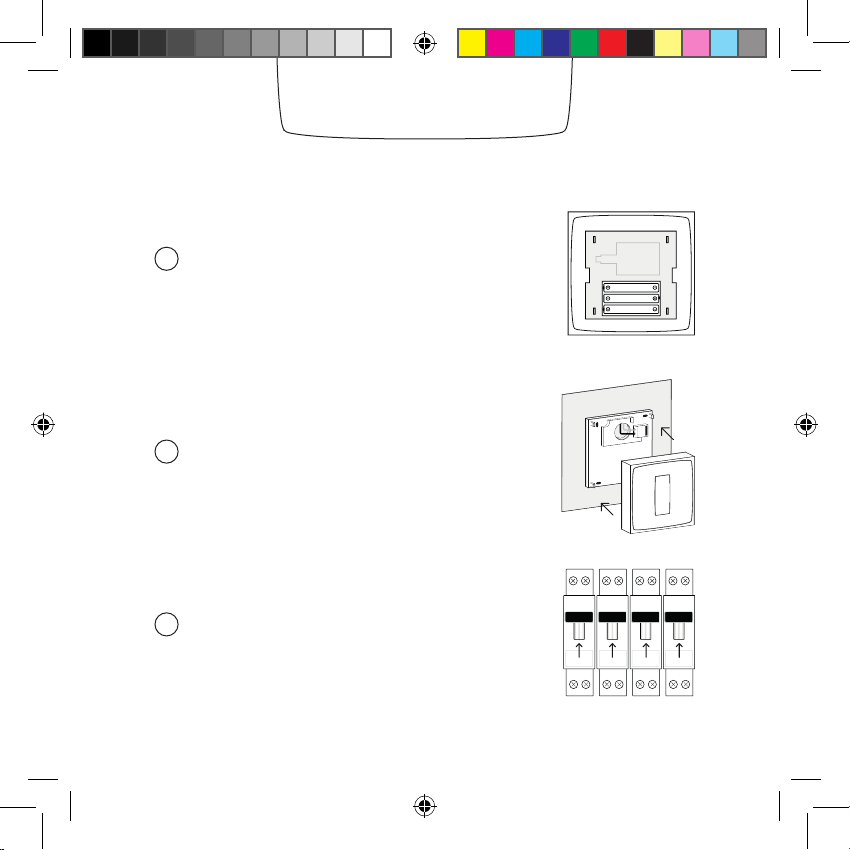

Thermostat

Setzen Sie die Batterien in den Thermostat

1

ein.

2

Stecken Sie den Thermostat auf die
Montageplatte.

3

Schalten Sie die Stromversorgung
wieder ein.

Manuel 1_DE.indd 9 27/05/2014 14:29:35

Thermostat

Der Thermostat zeigt den Startbildschirm an
und sucht nach dem Relais.

+

5

Gewünschte

0

Temperatur
Gemessene

Temperatur

oder

diesem Fall das Relais näher an den

21

20

Wenn der Thermostat das

Relais gefunden hat, zeigt

er die eingestellte und die

Raumtemperatur an.

Manuel 1_DE.indd 10 27/05/2014 14:29:35

+

5

21

0

20

Falls der Thermostat das Relais

nicht gefunden hat, zeigt er das

«!»-Symbol an. Bewegen Sie in

Thermostat heran und warten Sie.

Test

1

Drücken Sie oben auf den
Thermostat, bis « MAX » angezeigt
wird.

Der Thermostat schaltet den
Heizkessel ein.

2

Drücken Sie unten auf den Ther­mostat, bis « OFF » angezeigt wird.

Der Thermostat schaltet den
Heizkessel aus.

Anmerkung: Wenn sich der Thermostat den Heizkessel nicht ein- oder ausschaltet, wurden

die Steuerleitungen falsch verdrahtet. Überprüfen Sie in diesem Fall Ihre Verkabelung mit dem

Verdrahtungsplan Ihres alten Thermostats, um die richtigen Steuerleitungen zu identi zieren.

clic

+

21

20

+

20

5

0

0

20

+

+

0

0

20

clic

Manuel 1_DE.indd 11 27/05/2014 14:29:36

App

Um den Thermostat mit Ihrem Smartphone, Tablet oder

Computer zu bedienen, besuchen Sie:

http://thermostat.netatmo.com

PC / Mac Smartphone / Tablets

Manuel 1_DE.indd 12 27/05/2014 14:29:36

Technische Daten

ABMESSUNGEN

Thermostat : 83 x 83 x 22 mm

DESIGN

Entworfen von Starck.
Transparenter, minimalistischer
Plexiglas-Würfel.
5 wechselbare Farben in der Box.

SENSOREN UND MESSUNGEN

Temperatur (Messung):
Bereich von 0°C bis 50°C
Genauigkeit: +- 0,5°C
Temperatur (Sollwert):
Bereich von 7°C bis 30°C
Schrittweite: 0,5°C
Einheit: °C

E-INK-ANZEIGE

Energieefzient, verlängerte Batterielebens­dauer und optimale Ablesbarkeit.

KOSTENLOSE APP, LEBENSLANGER
KUNDENDIENST

Keine Abonnementgebühren.
App im App Store und in Google Play
verfügbar.
Kostenloser Zugang zu Ihrer persönlichen
Online-Dashboard.
Zugriff von mehreren Geräten.

WLAN-SPEZIFIKATIONEN

Kompatibel mit WLAN 802.11 b/g/n (2,4 GHz).
Unterstützte Sicherheit: Offen//WEP/WPA/
WPA2-Personal (TKIP und AES).
Drahtlose Verbindung zwischen Thermostat und
Relais: Max Funkreichweite 100m.

STROMVERSORGUNG UND BATTERIEN

3 AAA-Batterien.
Batterielebensdauer 1 Jahr.

INSTALLATION UND KOMPATIBILITÄT

Kompatibel mit Gas-, Öl- und Holz-Heizkesseln.
Schaltstrom: max. 4 A
Schaltspannung: max. 250 VAC
Schaltleistung: max. 120 W

MIT IPHONE UND IPAD KOMPATIBEL

iPhone 4, iPhone 4s, iPhone 5, iPhone 5c / 5s
iPad mini, iPad mini with Retina-Display, iPad 2,
iPad (3. Generation), iPad (4. Generation),
iPad Air
iPod touch (5. Generation)

KOMPATIBEL MIT ANDROID-SMARTPHONES

Android 4.0 erforderlich

Manuel 1_DE.indd 13 27/05/2014 14:29:36

Manuel 1_DE.indd 14 27/05/2014 14:29:36

Manuel 1_DE.indd 15 27/05/2014 14:29:36

Complies with
IDA Standards

Canadian Compliance Statement

This device complies with Industr y Canada license-exempt RSS standard(s).
Operation is subject to the following two conditions: (1) this device may not
cause interference, and (2) this device must accept any inter ference, including
interference that may cause undesired operation of the device.

Cet appareil est conforme aux normes CNR exemptes de licence d'Industrie
Canada. Le fonctionnement est soumis aux deux conditions suivantes: (1) cet
appareil ne doit pas provoquer d'interférences et (2) cet appareil doit accepter
toute interférence, y compris celles susceptibles de provoquer un fonctionnement
non souhaité de l'appareil.

This Class B digital apparatus complies with Canadian ICES-003.

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du
Canada.

This device and its antenna(s) must not be co-located or operating in
conjunction with any other antenna or transmitter.

Cet appareil et son antenne (s) ne doit pas être co-localisés ou fonctionnant en
conjonction avec une autre antenne ou transmetteur.

Taiwan Wireless Statements

無線設備的警告聲明

本產品符合低功率電波輻射性電機管理辦法󵽱第〸二條、第〸四條等
條文規定:󵽱

1.󵽱經型式認證合格之低功率射頻電機，非經許可，公司、商號或使
用�均不得擅自變更頻率、加大功率或變更原設計之特性及功能。󵽱

2.󵽱低功率射頻電機之使用不得影�飛航安全及干擾合法通信；經發
現有干擾現象時，應立即停用，並改善至無干擾時方得繼續使用。󵽱
前項合法通信，指依電信法規定作業之無線電通信。󵽱
低功率射頻電機須忍受合法通信或工業、科學及醫療用電波輻射性
電機設備之干擾。

EU-Konformitätserklärung

Wir, Netatmo, erklären hiermit, dass dieses Produkt die erforderlichen Bestimmungen und andere
relevante Verordnungen der Richtlinie 1999/5/EG einhält.

Sicherheitshinweis

Dieses Gerät muss gemäß den geltenden Normen installiert werden. Verwenden Sie nur den
im Lieferumfang enthaltenen Netzadapter und Heizkesseladapter. Dieses Gerät ist nur zur
Benutzung im Innenbereich bestimmt. Bevor Sie die Batterien einsetzen, kontrollieren Sie, ob
die Kontakte im Gerät und die Kontaktächen an den Batterien sauber sind. Reinigen Sie sie
nötigenfalls. Achten Sie beim Einsetzen der Batterien auf die Polarität (+/-). Batterien nicht in
Feuer werfen, kurzschließen oder auseinandernehmen. Halten Sie Kinder von Batterien fern. Falls
ein Kind eine Batterie verschluckt hat, suchen Sie sofort einen Arzt auf. Versuchen Sie nicht, das
Gerät selbst zu reparieren, sondern wenden Sie sich an den Kundendienst. Veränderungen,
die nicht ausdrücklich von der für die Übereinstimmung verantwortlichen Partei genehmigt sind,
können dazu führen, dass die Betriebsgenehmigung des Benutzers erlischt. Thermostat und
Relaisisolierung: Geräte der Klasse II. Dieses Gerät ist nicht dafür bestimmt, durch Personen
(einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten
oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden
durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen,
wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie
nicht mit dem Gerät spielen.

Rechtlicher Hinweis

„Made for iPod“, „Made for iPhone“ und „Made for iPad“ bedeuten, dass elektronisches Zubehör
entworfen wurde, welches speziell für den jeweiligen Anschluss an ein iPod, iPhone oder iPad
entwickelt und vom Entwickler zertiziert wurde, um die Leistungsstandards von Apple zu erfüllen.
Apple haftet nicht für den Betrieb dieses Geräts oder dessen Konformität mit Sicherheitsnormen
und Vorschriften. Bitte beachten Sie, dass der Gebrauch dieses Zubehörs mit einem iPhone die
Funkleistung beeinträchtigen kann.

Vervielfältigung und Vertrieb ist ohne ausdrückliche schriftliche Genehmigung von Netatmo nicht gestattet.

Manuel 1_DE.indd 16 27/05/2014 14:29:38

Copyright Netatmo © 2014

Alle Rechte vorbehalten.

V1_DE
