DECKENLÜFTUNG

[de] Gebrauchs- und Montageanleitung

Ø Inhaltsverzeichnis

[de]Gebrauchs- und Mont ageanl ei t ung

GEBRAUCHSANLEITUNG .......................................................3

8 Bestimmungsgemäßer Gebrauch....................... 3

( Wichtige Sicherheitshinweise............................. 4

7 Umweltschutz....................................................... 6

Ç Betriebsarten........................................................ 7

1 Gerät bedienen..................................................... 7

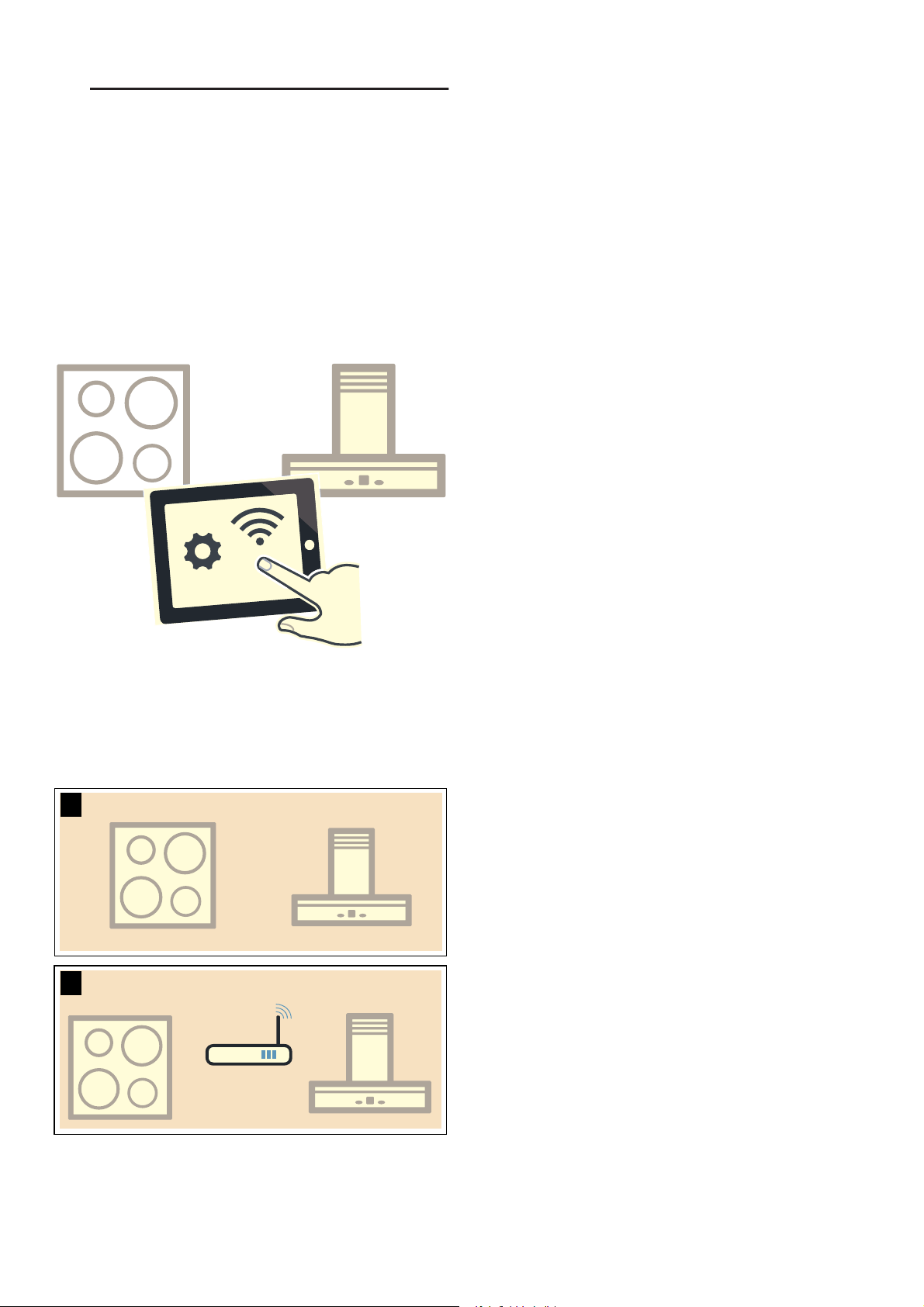

e Verbindung Kochfeld......................................... 10

o Home Connect.................................................... 11

GEBRAUCHSANLEITUNG

Produktinfo

Weitere Informationen zu Produkten, Zubehör, Ersatzteilen und Services finden Sie im Internet:

www.neff-international.com und Online-Shop: www.neff-eshop.com

Für Produktinformationen sowie Anwendungs- und Bedienfragen wählen Sie unsere Info-Nummer: (MoFr: 8.00-18.00 Uhr erreichbar) Nur für Deutschland gültig.

8Bestimmungsgemäßer

Gebrauch

Bes t i mmungsgemäßer Gebrauc h

Diese Anleitung sorgfältig lesen. Nur dann können Sie Ihr Gerät sicher und richtig bedienen. Die Gebrauchs- und Montageanleitung für einen späteren Gebrauch oder für Nachbesitzer aufbewahren.

Nur bei fachgerechtem Einbau entsprechend der Montageanleitung ist die Sicherheit beim Gebrauch gewährleistet. Der Installateur ist für das einwandfreie Funktionieren am Aufstellungsort verantwortlich.

Dieses Gerät ist nur für den privaten Haushalt und das häusliche Umfeld bestimmt. Das Gerät ist nicht für den Betrieb im Außenbereich bestimmt. Das Gerät während des Betriebes beaufsichtigen. Der Hersteller haftet nicht für Schäden durch unsachgemäßen Gebrauch oder falsche Bedienung.

2 Reinigen und warten.......................................... 13

3 Störungen, was tun?.......................................... 15

4 Kundendienst ..................................................... 16

MONTAGEANLEITUNG..........................................................17

( Wichtige Sicherheitshinweise........................... 18

K Allgemeine Hinweise ......................................... 20

5 Installation .......................................................... 21

Dieses Gerät ist für eine Nutzung bis zu einer Höhe von maximal 2000 Metern über dem Meeresspiegel bestimmt.

Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung oder Wissen benutzt werden, wenn sie von einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt oder von ihr bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und sie die daraus resultierenden Gefahren verstanden haben.

Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind 15 Jahre und älter und werden beaufsichtigt.

Kinder jünger als 8 Jahre vom Gerät und der Anschlussleitung fernhalten.

Das Gerät nach dem Auspacken prüfen. Bei einem Transportschaden nicht anschließen.

Dieses Gerät ist nicht für den Betrieb mit einer externen Zeitschaltuhr oder einer Fernsteuerung bestimmt.

de Wichtige Sicherheitshinweise

(Wichtige

Sicherheitshinweise

Wichtige Si cher hei t shi nwei se

:Warnung – Erstickungsgefahr!

Verpackungsmaterial ist für Kinder gefährlich. Kinder nie mit Verpackungsmaterial spielen lassen.

:Warnung – Lebensgefahr!

Zurückgesaugte Verbrennungsgase können zu Vergiftungen führen. Immer für ausreichend Zuluft sorgen, wenn das Gerät im Abluftbetrieb gleichzeitig mit einer raumluftabhängigen Feuerstätte verwendet wird.

Raumluftabhängige Feuerstätten (z. B. gas-, öl, holz- oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) beziehen Verbrennungsluft aus dem Aufstellraum und führen die Abgase durch eine Abgasanlage (z. B. Kamin) ins Freie. In Verbindung mit einer eingeschalteten Dunstabzugshaube wird der Küche und den benachbarten Räumen Raumluft entzogen ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige Gase aus dem Kamin oder Abzugsschacht werden in die Wohnräume zurückgesaugt.

■ Es muss daher immer für ausreichende

Zuluft gesorgt werden.

■ Ein Zuluft-/Abluftmauerkasten allein stellt

die Einhaltung des Grenzwertes nicht

sicher. Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern, in Verbindung mit einem Zuluft- / Abluftmauerkasten oder durch andere technische Maßnahmen, die zur Verbrennung benötigte Luft nachströmen kann.

Ziehen Sie in jedem Fall den Rat des zuständigen Schornsteinfegermeisters hinzu, der den gesamten Lüftungsverbund des Hauses beurteilen kann und Ihnen die passende Maßnahme zur Belüftung vorschlägt. Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich.

:Warnung – Brandgefahr!

■ Die Fettablagerungen im Fettfilter können

sich entzünden. Fettfilter regelmäßig reinigen. Gerät nie ohne Fettfilter betreiben.

Brandgefahr!

■ Die Fettablagerungen im Fettfilter können

sich entzünden. In der Nähe des Gerätes nie mit offener Flamme arbeiten (z.B. flambieren). Gerät nur dann in der Nähe einer Feuerstätte für feste Brennstoffe (z.B. Holz oder Kohle) installieren, wenn eine geschlossene, nicht abnehmbare Abdeckung vorhanden ist. Es darf keinen Funkenflug geben.

Brandgefahr!

■ Heißes Öl und Fett entzündet sich schnell.

Heißes Öl und Fett nie unbeaufsichtigt lassen. Nie ein Feuer mit Wasser löschen. Kochstelle ausschalten. Flammen vorsichtig mit Deckel, Löschdecke oder Ähnlichem ersticken.

Brandgefahr!

■ Gas-Kochstellen ohne aufgesetztes

Kochgeschirr entwickeln im Betrieb große Hitze. Ein darüber angebrachtes Lüftungsgerät kann beschädigt oder in Brand gesetzt werden. Gas-Kochstellen nur mit aufgesetztem Kochgeschirr betreiben.

Brandgefahr!

■ Bei gleichzeitigem Betrieb mehrerer Gas-

Kochstellen entwickelt sich große Hitze. Ein darüber angebrachtes Lüftungsgerät kann beschädigt oder in Brand gesetzt werden. Zwei Gaskochstellen nie gleichzeitig mit größter Flamme länger als 15 Minuten betreiben. Ein Großbrenner mit mehr als 5kW (Wok) entspricht der Leistung von zwei Gasbrennern.

:Warnung – Verbrennungsgefahr!

■ Die zugänglichen Teile werden im Betrieb

heiß. Nie die heißen Teile berühren. Kinder fernhalten.

Verbrennungsgefahr!

■ Das Gerät wird während des Betriebs heiß,

besonders im Bereich der Lampen. Vor der Reinigung Gerät abkühlen lassen.

Wichtige Sicherheitshinweise de

:Warnung – Verletzungsgefahr!

■ Bauteile innerhalb des Gerätes können

scharfkantig sein. Schutzhandschuhe tragen.

Verletzungsgefahr!

■ Ist das Gerät nicht ordnungsgemäß

befestigt, kann es herabfallen. Alle Befestigungselemente müssen fest und sicher montiert werden.

Verletzungsgefahr!

■ Das Gerät ist schwer. Zum Bewegen des

Gerätes sind 2 Personen erforderlich. Nur geeignete Hilfsmittel verwenden.

Verletzungsgefahr!

■ Das Gerät ist schwer. Das Gerät darf nicht

direkt in die Gipskartonplatten oder ähnliche Leichtbaustoffe montiert werden. Für die ordnungsgemäße Montage, ein ausreichend stabiles, an die baulichen Gegebenheiten und das Gerätegewicht angepasstes Material verwenden.

Verletzungsgefahr!

■ Veränderungen am elektrischen oder

mechanischen Aufbau sind gefährlich und können zu Fehlfunktionen führen. Keine Veränderungen am elektrischen oder mechanischen Aufbau durchführen.

Verletzungsgefahr!

■ Die Filterabdeckung kann schwingen.

Filterabdeckung immer langsam öffnen und schließen. Darauf achten, dass die Filterabdeckung nach dem Loslassen nicht nachschwingt.

Verletzungsgefahr!

■ Klemmgefahr beim Öffnen und Schließen

der Filterabdeckung. Nicht in den Bereich hinter der Filterabdeckung und nicht in den Bereich der Scharniere greifen.

Verletzungsgefahr!

■ Batterien können von Kindern verschluckt

werden. Batterien außerhalb der Reichweite von Kindern aufbewahren. Kindern nicht ohne Aufsicht das Wechseln von Batterien gestatten.

Verletzungsgefahr!

■ Batterien können explodieren. Batterien

nicht aufladen oder kurzschließen. Batterien nicht ins Feuer werfen.

Verletzungsgefahr!

■ Die Anschlussklemmen dürfen nicht

kurzgeschlossen werden.

Verletzungsgefahr!

■ Es dürfen nur Batterien des angegebenen

Typs verwendet werden. Unterschiedliche Batterietypen sowie neue und gebrauchte Batterien dürfen nicht zusammen verwendet werden.

Verletzungsgefahr!

■ Es dürfen keine wiederaufladbaren

Batterien verwendet werden.

Verletzungsgefahr!

■ Standsichere Leiter benutzen und auf einen

sicheren Stand achten. Nicht über das Kochfeld lehnen und nicht auf die Arbeitsfläche oder das Kochfeld treten.

Verletzungsgefahr!

■ Sturzgefahr beim Arbeiten am Gerät.

Standsichere Stehleiter benutzen.

Verletzungsgefahr!

■ Das Gerät vor dem Reinigen von der Home

Connect App trennen, damit keine Bedienung über die Home Connect App möglich ist.

:Warnung – Stromschlaggefahr!

■ Ein defektes Gerät kann einen Stromschlag

verursachen. Nie ein defektes Gerät einschalten. Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten. Kundendienst rufen.

Stromschlaggefahr!

■ Unsachgemäße Reparaturen sind

gefährlich. Nur ein von uns geschulter Kundendienst-Techniker darf Reparaturen durchführen und beschädigte Anschlussleitungen austauschen. Ist das Gerät defekt, Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten. Kundendienst rufen.

Stromschlaggefahr!

■ Eindringende Feuchtigkeit kann einen

Stromschlag verursachen. Gerät nur mit einem feuchten Tuch reinigen. Vor der Reinigung Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten.

Stromschlaggefahr!

■ Eindringende Feuchtigkeit kann einen

Stromschlag verursachen. Keinen Hochdruckreiniger oder Dampfreiniger verwenden.

de Umweltschutz

Ursachen für Schäden

Achtung!

Beschädigungsgefahr durch Korrosionsschäden. Gerät beim Kochen immer einschalten, um Kondenswasserbildung zu vermeiden. Kondenswasser kann zu Korrosionsschäden führen.

Defekte Lampen immer sofort austauschen, um eine Überlastung der restlichen Lampen zu verhindern.

Beschädigungsgefahr durch eindringende Nässe in die Elektronik. Bedienelemente nie mit nassem Tuch reinigen.

Oberflächenbeschädigung durch falsche Reinigung. Edelstahlflächen nur in Schliffrichtung reinigen. Für Bedienelemente keinen Edelstahlreiniger verwenden.

Oberflächenbeschädigung durch scharfe oder scheuernde Reinigungsmittel. Scharfe und scheuernde Reinigungsmittel nie verwenden.

Beschädigungsgefahr durch falsche Beanspruchung von Designelementen. Nicht an Designelementen ziehen. Keine Gegenstände auf Designelemente stellen oder an diese anhängen.

Achtung!

Beschädigung der Fernbedienung durch auslaufende Batterien. Batterien aus der Fernbedienung entfernen, falls die Fernbedienung über einen längeren Zeitraum nicht verwendet wird.

Achtung!

Leere oder defekte Batterien aus der Fernbedienung entfernen und entsprechend den örtlichen Vorschriften sicher entsorgen. Batterien nicht im Hausmüll entsorgen.

7Umweltschutz

Umwel t schutz

Ihr neues Gerät ist besonders energieeffizient. Hier erhalten Sie Tipps, wie Sie beim Umgang mit Ihrem Gerät noch mehr Energie sparen können und wie Sie das Gerät richtig entsorgen.

Energiesparen

■ Beim Kochen ausreichend Zuluft sicherstellen, damit

die Dunstabzugshaube effizient und mit geringen Betriebsgeräuschen arbeitet.

■ Lüfterstufe an die Intensität der Kochdünste

anpassen. Die Intensivstufe nur nach Bedarf einsetzen. Eine kleinere Lüfterstufe bedeutet einen geringeren Energieverbrauch.

■ Bei intensiven Kochdünsten frühzeitig eine höhere

Lüfterstufe wählen. Bereits in der Küche verteilte Kochdünste machen einen längeren Betrieb der Dunstabzugshaube erforderlich.

■ Dunstabzugshaube ausschalten, wenn sie nicht

mehr benötigt wird.

■ Beleuchtung ausschalten, wenn sie nicht mehr

benötigt wird.

■ Filter in den angegebenen Abständen reinigen bzw.

wechseln, um die Wirksamkeit der Lüftung zu erhöhen und eine Brandgefahr zu vermeiden.

■ Kochdeckel aufsetzen, um Kochdünste und

Kondensat zu verringern.

Umweltgerecht entsorgen

Entsorgen Sie die Verpackung umweltgerecht.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

Batterien entsorgen

Entsorgen Sie gebrauchte Batterien umweltgerecht.

Batterien dürfen nach Gebrauch nicht im Hausmüll entsorgt werden. Verbraucher sind gesetzlich verpflichtet, alle gebrauchten Batterien beim Handel oder weiteren Rücknahmestellen abzugeben. Der Handel ist verpflichtet, gebrauchte Batterien unentgeltlich zurückzunehmen.

Betriebsarten de

ÇBetriebsarten

Bet r i ebs ar t e n

Abluftbetrieb

Die angesaugte Luft wird durch die Fettfilter gereinigt und durch ein Rohrsystem ins Freie geleitet.

Hinweis: Die Abluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin, noch in einen Schacht, welcher der Entlüftung von Aufstellungsräumen von Feuerstätten dient, abgegeben werden.

■ Soll die Abluft in einen Rauch- oder Abgaskamin

geführt werden, der nicht in Betrieb ist, muss die Zustimmung des zuständigen Schornsteinfegermeisters eingeholt werden.

■ Wird die Abluft durch die Außenwand geleitet, sollte

ein Teleskop-Mauerkasten verwendet werden.

Umluftbetrieb

Die angesaugte Luft wird durch die Fettfilter und einen Aktivkohlefilter gereinigt und wieder in die Küche zurückgeführt.

1Gerät bedienen

Gerät bedi enen

Diese Anleitung gilt für mehrere Gerätevarianten. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen.

Falls Ihr Gerät über Home Connect verfügt, sind weitere Funktionen ausschließlich in der Home Connect App verfügbar.

Hinweis: Schalten Sie die Dunstabzugshaube bei Kochbeginn ein und erst einige Minuten nach Kochende wieder aus. Der Küchendunst wird so am wirkungsvollsten beseitigt.

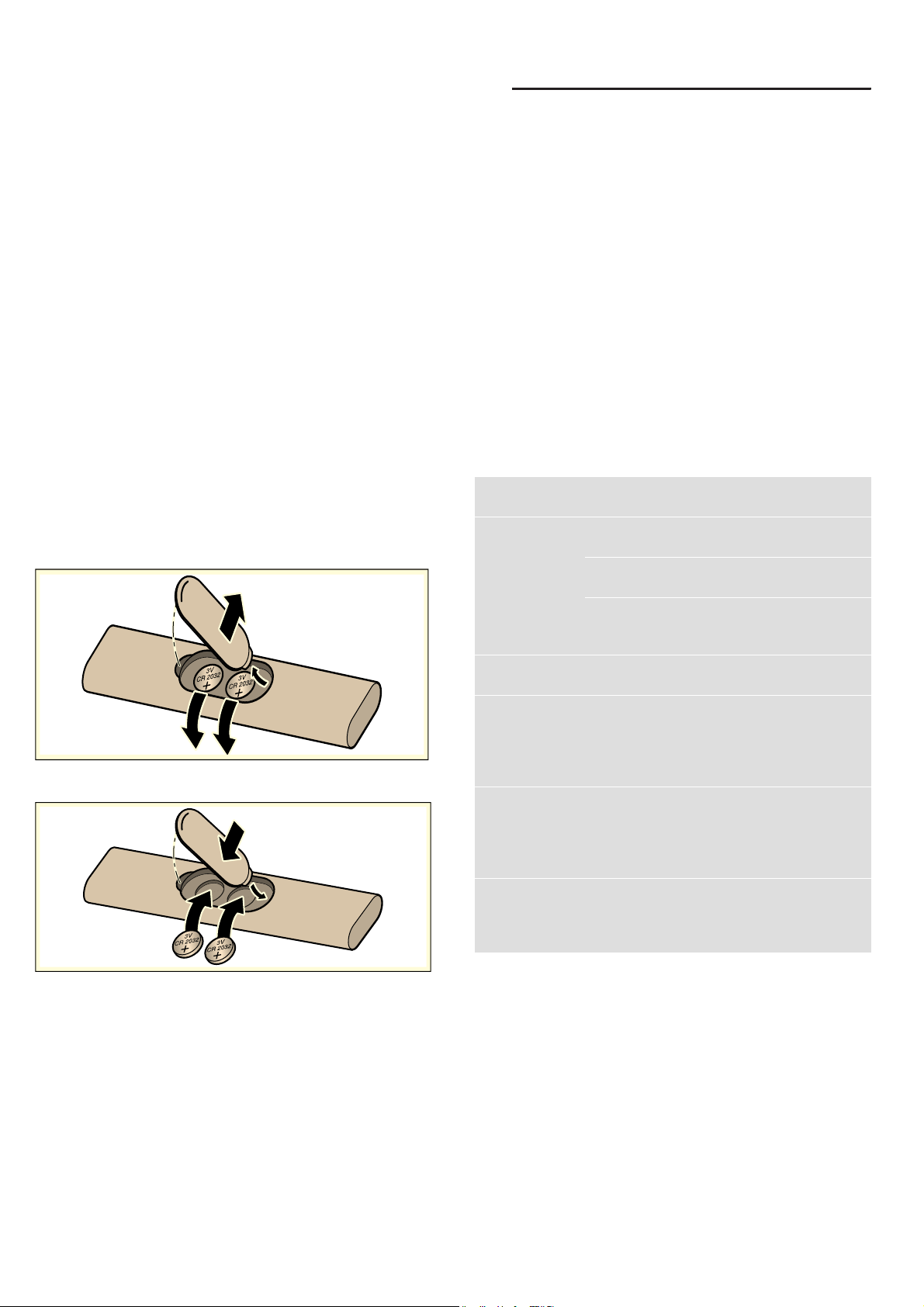

Fernbedienung

Mithilfe der Fernbedienung stellen Sie die verschiedenen Funktionen Ihres Gerätes ein.

Hinweis: Richten Sie die Fernbedienung so genau wie möglich auf den Infrarotempfänger der LED-Anzeige aus.

Hinweis: Um die Gerüche im Umluftbetrieb zu binden, müssen Sie einen Aktivkohlefilter einbauen. Die verschiedenen Möglichkeiten das Gerät im Umluftbetrieb zu betreiben, entnehmen Sie der Prospektur oder fragen Sie Ihren Fachhändler. Das dafür notwendige Zubehör erhalten Sie im Fachhandel, beim Kundendienst oder im Online-Shop.

Symbol Erläuterung

# Ein/Aus

w Automatikmodus/Luftgütesensor

B Licht Ein/Aus

x Helligkeit verringern } Helligkeit erhöhen

@ Lüfterstufe erhöhen

A Lüfterstufe verringern

y Lüfternachlauf D Home Connect

y Filtersättigung zurücksetzen

de Gerät bedienen

LED-Anzeige

LED Erläuterung

1 Lüfterstufe 1

2 Lüfterstufe 2

3 Lüfterstufe 3

4 Intensivstufe 1

5 Intensivstufe 2

6 Automatikbetrieb / Lüfternachlauf / Intervalllüftung

7 Home Connect

8 Infrarotempfänger

Lüfter einstellen

Einschalten

1. Taste # drücken.

Der Lüfter startet auf Lüfterstufe 2.

2. Taste @ oder Taste A drücken, um eine andere

Lüfterstufe einzustellen.

Die entsprechenden LEDs am Gerät leuchten.

Hinweis: Das Gerät hat 3 Lüfterstufen und 2 Intensivstufen.

Ausschalten

Taste # drücken.

Ausschalten

Taste y drücken. Der Lüfternachlauf wird beendet.

Intervalllüftung

Diese Funktion ist ausschließlich in der Home Connect App verfügbar.

Bei der Intervalllüftung schaltet sich die Lüftung in der gewählten Stufe für die gewählte Zeit ein und aus.

LED 6 blinkt immer wieder, die LED der gewählten Lüfterstufe leuchtet am Gerät.

Sobald die Lüftungszeit beendet ist, erlischt die LED der gewählten Lüfterstufe. LED 6 blinkt weiterhin.

Automatikbetrieb

Einschalten

1. Taste # drücken.

Der Lüfter startet in Lüfterstufe 2. Die entsprechenden LEDs leuchten.

2. Taste w drücken.

LED 6 am Gerät leuchtet und die optimale Lüfterstufe wird über einen Sensor automatisch eingestellt.

Ausschalten

Den Automatikbetrieb mit der Taste w ausschalten. Der Lüfter schaltet automatisch ab, wenn der Sensor

keine Veränderung der Raumluftqualität mehr feststellt. Die Laufzeit des Automatikbetriebs beträgt maximal

4 Stunden.

Intensivstufe

Bei besonders starker Geruchs- und Dunstentwicklung können Sie die Intensivstufe verwenden.

Einschalten

1. Taste # drücken.

Der Lüfter startet auf Lüfterstufe 2.

2. Taste @ zwei Mal drücken, um die Intensivstufe 1

einzustellen.

3. Taste @ drei Mal drücken, um die Intensivstufe 2

einzustellen.

Die entsprechenden LEDs am Gerät leuchten.

Hinweis: Nach circa 6 Minuten schaltet die Dunstabzugshaube selbstständig auf die Lüfterstufe 3 zurück.

Lüfternachlauf

Einschalten

Taste y drücken. Der Lüfter läuft in Lüfterstufe 1. LED 1 am Gerät

leuchtet, LED 6 blinkt. Nach circa 10 Minuten schaltet der Lüfter automatisch

ab.

Sensorsteuerung

Im Automatikbetrieb erkennt ein Sensor in der Dunstabzugshaube die Intensität der Koch- und Bratgerüche. Je nach Einstellung des Sensors schaltet der Lüfter automatisch in eine andere Lüfterstufe.

Mögliche Einstellungen des Sensors: Werkseitige Einstellung der Empfindlichkeit: LED 3

(Lüfterstufe 3) Niedrigste Einstellung der Empfindlichkeit: LED 1

(Lüfterstufe 1) Höchste Einstellung der Empfindlichkeit: LED 5

(Intensivstufe 2) Reagiert die Sensorsteuerung zu schwach oder zu

stark, kann sie entsprechend geändert werden:

1. Bei ausgeschaltetem Gerät die Tasten # und w

circa 3 Sekunden gedrückt halten.

2. Taste @ oder A drücken, um die Einstellung der

Sensorsteuerung zu ändern.

3. Tasten # und w circa 3 Sekunden gedrückt halten,

um die Einstellung zu speichern oder circa 10 Sekunden warten, bis die Einstellung automatisch gespeichert wird. Ein Signalton ertönt.

Hinweis: Taste # drücken, um die Einstellung abzubrechen.

Gerät bedienen de

Sättigungsanzeige

Bei Sättigung der Metallfettfilter oder des Umluftfilters blinken nach dem Ausschalten des Geräts die entsprechenden Symbole und ein wiederholter Signalton ertönt:

■ Metallfettfilter: LED 1 blinkt

■ Umluftfilter: LED 2 blinkt

■ Metallfettfilter und Umluftfilter: LEDs 1 und 2

blinken

Spätestens jetzt sollten die Metallfettfilter gereinigt oder der Umluftfilter gewechselt werden. ~ "Reinigen und

warten" auf Seite 13

Während die Sättigungsanzeigen blinken, können sie zurückgesetzt werden. Dazu Taste y drücken.

Umstellen auf Umluftbetrieb

Für den Umluftbetrieb muss die elektronische Steuerung entsprechend umgestellt werden.

1. Bei ausgeschaltetem Gerät die Tasten # und y

circa 3 Sekunden gedrückt halten. LED der derzeit aktiven Filtereinstellung leuchtet am Gerät.

2. Taste @ / Taste A drücken bis LED 2 am Gerät für

Umluftbetrieb (nicht regenerierbare Filter) leuchtet.

3. Taste @ / Taste A drücken bis LED 3 am Gerät für

Umluftbetrieb (regenerierbare Filter) leuchtet.

4. Taste @ / Taste A drücken bis LED 1 am Gerät für

die elektronische Steuerung wieder auf Betrieb ohne Umluftfilter umgestellt ist.

5. Tasten # und y circa 3 Sekunden gedrückt halten,

um die Einstellung zu speichern oder circa 10 Sekunden warten, bis die Einstellung automatisch gespeichert wird. Ein Signalton ertönt.

Tastenton

Einschalten oder ausschalten

Hinweis: Nur Tastentöne können ein- bzw.

ausgeschaltet werden. Signaltöne des Geräts können nicht ausgeschaltet werden.

1. Bei ausgeschaltetem Gerät die Tasten # und A

circa 3 Sekunden gedrückt halten. Die LED der aktuell gewählten Einstellung leuchtet.

2. Taste @ oder A drücken, um die Einstellung zu

ändern. Die Tastentöne sind eingeschaltet, wenn LED 1 am Gerät leuchtet. Die Tastentöne sind ausgeschaltet, wenn LED 2 am Gerät leuchtet.

3. Tasten # und A circa 3 Sekunden gedrückt halten,

um die Einstellung zu speichern oder circa 10 Sekunden warten, bis die Einstellung automatisch gespeichert wird. Ein Signalton ertönt.

Hinweis: Taste # drücken, um die Einstellung abzubrechen.

Beleuchtung

Die Beleuchtung können Sie unabhängig vom Lüfter ein- und ausschalten.

Taste B drücken.

Helligkeit einstellen

Taste x oder } drücken, bis die gewünschte Helligkeit erreicht ist.

Hinweis: Einstellungen zur Farbtemperatur sind in der Home Connect App verfügbar, sofern das Gerät über diese Funktion verfügt.

de Verbindung Kochfeld

eVerbindung Kochfeld

Verbi ndung Ko ch f e l d

Dieses Gerät können Sie mit einem Kochfeld, welches kompatibel hierfür sein muss, verbinden und so die Funktionen der Haube über Ihr Kochfeld steuern.

Es gibt verschiedene Möglichkeiten, die Geräte miteinander zu verbinden:

Home Connect

Wenn beide Geräte Home-Connect-fähig sind, ist eine Verbindung über die Home Connect App möglich.

Beachten Sie dazu die mitgelieferten Unterlagen von Home Connect.

Geräte über Heimnetzwerk verbinden

Werden die Geräte über das Heimnetzwerk miteinander verbunden, dann kann sowohl die kochfeldbasierte Haubensteuerung als auch Home Connect für das Gerät genutzt werden.

Hinweise

■ Beachten Sie die Sicherheitshinweise der

Gebrauchsanweisung zu Ihrer Dunstabzugshaube und stellen Sie sicher, dass diese auch dann eingehalten werden, wenn Sie das Gerät über die kochfeldbasierte Haubensteuerung bedienen.

■ Die Bedienung an der Dunstabzugshaube hat

jederzeit Vorrang. In dieser Zeit ist die Bedienung über die kochfeldbasierte Haubensteuerung nicht möglich.

Einrichten

Um die Verbindung zwischen Kochfeld und Dunstabzugshaube einzurichten, muss die Haube ausgeschaltet sein.

Direkte Verbindung

Stellen Sie sicher, dass das Kochfeld eingeschaltet ist und sich im Suchmodus befindet.

Beachten Sie hierfür das Kapitel “Verbindung Dunstabzugshaube” in der Gebrauchsanweisung Ihres Kochfeldes.

Geräte direkt verbinden

Wird das Gerät direkt mit einem Kochfeld verbunden, ist eine Verbindung zum Heimnetzwerk nicht mehr möglich. Das Gerät funktioniert wie eine Dunstabzugshaube ohne Netzwerkanbindung und ist weiterhin über das Bedienfeld steuerbar.





Hinweise

■ Vor dem Verbinden der Geräte alle bestehenden

Verbindungen zum Heimnetzwerk oder anderen Geräten zurücksetzen.

■ Wenn Sie Ihre Dunstabzugshaube direkt mit dem

Kochfeld verbinden, ist die Verbindung zum Heimnetzwerk nicht mehr möglich und Sie können Home Connect nicht mehr nutzen.

Taste D gedrückt halten, bis die Home Connect LED anfängt zu blinken.

Die Dunstabzugshaube ist mit dem Kochfeld verbunden, wenn die Home Connect LED nicht mehr blinkt und leuchtet.

Verbindung über Heimnetzwerk

Folgen Sie den Anweisungen im Abschnitt “Automatische Anmeldung im Heimnetzwerk” bzw. “Manuelle Anmeldung im Heimnetzwerk” ~ "Home

Connect" auf Seite 11

Sobald die Dunstabzugshaube mit dem Heimnetzwerk verbunden ist, können Sie die Verbindung über die Home Connect App mit dem Kochfeld herstellen. Folgen Sie dazu den Anweisungen auf dem mobilen Endgerät.

Home Connect de

oHome Connect

Home Co nn ec t

Dieses Gerät ist netzwerkfähig und über ein mobiles

Endgerät steuerbar. Wird das Gerät nicht mit dem Heimnetzwerk verbunden,

funktioniert das Gerät wie eine Dunstabzugshaube ohne Netzwerkanbindung und ist weiterhin über das Display bedienbar.

Die Verfügbarkeit der Home Connect Funktion ist abhängig von der Verfügbarkeit der Home ConnectDienste in Ihrem Land. Die Home Connect-Dienste sind nicht in jedem Land verfügbar. Weitere Informationen hierzu finden Sie unter www.home-connect.com.

Hinweise

■ Beachten Sie die Sicherheitshinweise dieser

Gebrauchsanweisung und stellen Sie sicher, dass

diese auch dann eingehalten werden, wenn Sie das

Gerät über die Home Connect App bedienen und

dabei nicht zu Hause sind. Beachten Sie auch die

Hinweise in der Home Connect App.

■ Die Bedienung am Gerät hat jederzeit Vorrang. In

dieser Zeit ist die Bedienung über die Home

Connect App nicht möglich.

3. Innerhalb von 2 Minuten WPS Taste am Router

drücken. Wenn die Verbindung hergestellt wurde, verbindet sich die Dunstabzugshaube automatisch mit der Home Connect App. LED 3 und LED 7 blinken.

Hinweis: Wenn keine Verbindung hergestellt werden kann, wechselt die Haube automatisch zur manuellen Verbindung am Heimnetzwerk, die LED der Lüfterstufe 2 und die Home Connect LED blinken. Gerät manuell am Heimnetzwerk anmelden oder auf Taste A drücken, um die automatische Anmeldung erneut zu starten.

4. Auf dem mobilen Endgerät den Anweisungen für die

automatische Netzwerkanmeldung folgen. Der Anmeldevorgang ist abgeschlossen, wenn am Gerät LED 7 nicht mehr blinkt und leuchtet.

Manuelle Anmeldung im Heimnetzwerk

Hinweise

■ Während des Verbindungsvorgangs kann die

Dunstabzugshaube nicht eingeschaltet werden. Sie

können den Vorgang jederzeit abbrechen, indem Sie

# drücken.

■ Um die Dunstabzugshaube mit dem Heimnetzwerk

zu verbinden, müssen die Haube und das Licht

ausgeschaltet sein.

Einrichten

Um Einstellungen über Home Connect durchführen zu können, muss die Home Connect App auf Ihrem mobilen Endgerät installiert und eingerichtet sein.

Beachten Sie dazu die mitgelieferten Unterlagen von Home Connect.

Die App leitet Sie durch den gesamten Anmeldevorgang. Folgen Sie den durch die App vorgegebenen Schritten, um die Einstellungen vorzunehmen.

Für das Einrichten muss die App geöffnet sein.

Hinweise

■ Im vernetzten Bereitschaftsbetrieb benötigt Ihr Gerät

max. 2 W.

■ Wenn Sie für die Verbindung mit dem Heimnetzwerk

die MAC-Adresse Ihres Geräts benötigen, finden Sie diese neben dem Typenschild im Innenraum des Gerätes (dazu Filter ausbauen).

Automatische Anmeldung im Heimnetzwerk

Hinweise

■ Sie benötigen einen Router mit WPS Funktionalität.

■ Sie benötigen Zugriff auf Ihren Router. Sollte das

nicht der Fall sein, folgen Sie den Schritten “Manuelle Anmeldung am Heimnetzwerk”.

■ Während des Verbindungsvorgangs kann die

Dunstabzugshaube nicht eingeschaltet werden. Sie können den Vorgang jederzeit abbrechen, indem Sie # drücken.

■ Um die Dunstabzugshaube mit dem Heimnetzwerk

zu verbinden, müssen die Haube und das Licht ausgeschaltet sein.

1. Taste D gedrückt halten, bis am Gerät LED 7 blinkt.

2. Taste @ drücken.

LED 1 und LED 7 blinken.

1. Taste D gedrückt halten, bis am Gerät LED 7 blinkt.

2. Zweimal die Taste @ drücken, um die manuelle

Anmeldung im Heimnetzwerk zu starten.

LED 2 und LED 7 blinken.

3. Den Anweisungen in der App folgen.

Wenn die Verbindung hergestellt wurde, verbindet

sich die Dunstabzugshaube automatisch mit der

Home Connect App. LED 3 und die LED 7 blinken.

4. Auf dem mobilen Endgerät den Anweisungen für die

manuelle Netzwerkanmeldung folgen. Der Anmeldevorgang ist abgeschlossen, wenn am Gerät LED 7 nicht mehr blinkt und leuchtet.

Mit App verbinden

Ist auf Ihrem mobilen Endgerät die Home Connect App installiert, können Sie dieses mit Ihrer Dunstabzugshaube verbinden.

de Home Connect

Hinweise

■ Das Gerät muss mit dem Netzwerk verbunden sein.

■ Die App muss geöffnet sein.

1. Taste D gedrückt halten, bis LED 3 und LED 7

blinken.

2. Auf dem mobilen Endgerät den Anweisungen der

Home Connect App folgen. Der Verbindungsvorgang ist abgeschlossen, wenn am Gerät LED 7 nicht mehr blinkt und leuchtet.

Software Update

Mit der Funktion Software Update wird die Software Ihrer Dunstabzugshaube aktualisiert (z. B. Optimierung, Fehlerbehebung, sicherheitsrelevante Updates). Vorausgesetzt ist, Sie sind registrierter Home Connect Nutzer, haben die App auf Ihrem mobilen Endgerät installiert und sind mit dem Home Connect Server verbunden.

Sobald ein Software Update verfügbar ist, werden Sie über die Home Connect App informiert und können über die App das Software Update starten.

Nach erfolgreichem Download können Sie die Installation über die Home Connect App starten, wenn Sie in Ihrem lokalen Netzwerk sind.

Nach erfolgreicher Installation werden Sie über die Home Connect App informiert.

Hinweise

■ Während des Downloads können Sie Ihre

Dunstabzugshaube weiterhin benutzen.

■ Je nach persönlichen Einstellungen in der App kann

ein Software Update auch automatisch

heruntergeladen werden.

■ Im Falle eines sicherheitsrelevanten Updates wird

empfohlen, die Installation schnellstmöglich

durchzuführen.

Ferndiagnose

Hinweis zum Datenschutz

Mit der erstmaligen Verbindung Ihres Geräts mit einem an das Internet angebundenen WLAN-Netzwerk übermittelt Ihr Gerät nachfolgende Kategorien von Daten an den Home Connect Server (Erstregistrierung):

■ Eindeutige Gerätekennung (bestehend aus

Geräteschlüsseln sowie der MAC Adresse des verbauten Wi-Fi Kommunikationsmoduls).

■ Sicherheitszertifikat des Wi-Fi

Kommunikationsmoduls (zur informationstechnischen Absicherung der Verbindung).

■ Die aktuelle Software- und Hardwareversion Ihres

Hausgeräts.

■ Status eines eventuellen vorangegangenen

Rücksetzens auf Werkseinstellungen.

Diese Erstregistrierung bereitet die Nutzung der Home Connect Funktionalitäten vor und ist erst zu dem Zeitpunkt erforderlich, zu dem Sie Home Connect Funktionalitäten erstmals nutzen möchten.

Hinweis: Beachten Sie, dass die Home Connect Funktionalitäten nur in Verbindung mit der Home Connect App nutzbar sind. Informationen zum Datenschutz können in der Home Connect App abgerufen werden.

Konformitätserklärung

Hiermit erklärt Constructa-Neff Vertriebs-GmbH, dass sich das Gerät mit Funkfunktionalität in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU befindet.

Eine ausführliche RED Konformitätserklärung finden Sie im Internet unter www.neff-international.com auf der Produktseite ihres Gerätes bei den zusätzlichen Dokumenten.

Bei Störungen kann der Kundendienst über die Ferndiagnose auf Ihr Gerät zugreifen.

Kontaktieren Sie den Kundendienst und stellen Sie sicher, dass Ihr Gerät mit dem Home Connect-Server verbunden ist, und prüfen Sie, ob der FerndiagnoseDienst in Ihrem Land verfügbar ist.

Hinweis: Für weitere Informationen und zur Verfügbarkeit des Ferndiagnose-Dienstes in Ihrem Land besuchen Sie bitte den Hilfe & Support-Bereich der Home Connect-Webseite Ihres Landes: www.homeconnect.com

Verbindung zurücksetzen

Sie können jederzeit die gespeicherten Verbindungen zum Heimnetzwerk und zu Home Connect zurücksetzen.

Halten Sie die Tasten w und @ so lange gedrückt, bis am Gerät LED 7 erlischt. Es ertönt ein akustisches Signal.

2,4 GHz Band: 100 mW max. 5 GHz Band: 100 mW max.

BE BG CZ DK DE EE IE EL

ES FR HR IT CY LV LT LU

HU MT NL AT PL PT RO SI

SK FI SE UK NO CH TR

5 GHz WLAN (Wi-Fi): Nur zum Gebrauch in Innenräumen

Reinigen und warten de

2Reinigen und warten

Rei n i ge n und wa r t en

:Warnung – Verbrennungsgefahr!

Das Gerät wird während des Betriebs heiß, besonders im Bereich der Lampen. Vor der Reinigung Gerät abkühlen lassen.

:Warnung

Stromschlaggefahr!

■ Eindringende Feuchtigkeit kann einen Stromschlag

verursachen. Gerät nur mit einem feuchten Tuch reinigen. Vor der Reinigung Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten.

Stromschlaggefahr!

■ Eindringende Feuchtigkeit kann einen Stromschlag

verursachen. Keinen Hochdruckreiniger oder Dampfreiniger verwenden.

:Warnung

Verletzungsgefahr!

■ Die Filterabdeckung kann schwingen.

Filterabdeckung immer langsam öffnen und schließen. Darauf achten, dass die Filterabdeckung nach dem Loslassen nicht nachschwingt.

Verletzungsgefahr!

■ Klemmgefahr beim Öffnen und Schließen der

Filterabdeckung. Nicht in den Bereich hinter der Filterabdeckung und nicht in den Bereich der Scharniere greifen.

Verletzungsgefahr!

■ Das Gerät vor dem Reinigen von der Home Connect

App trennen, damit keine Bedienung über die Home Connect App möglich ist.

Reinigungsmittel

Beachten Sie alle Anweisungen und Warnungen, die den Reinigungsmitteln beiliegen.

Bereich Reinigungsmittel

Edelstahl Heiße Spüllauge:

Mit einem Spültuch reinigen und einem weichen Tuch nachtrocknen.

Edelstahlflächen nur in Schliffrichtung reinigen.

Beim Kundendienst oder im Fachhandel sind spezielle Edelstahl-Pflegemittel erhältlich. Das Pflegemittel mit einem weichen Tuch hauchdünn auftragen.

Lackierte Oberflächen Heiße Spüllauge:

Mit einem feuchten Spültuch reinigen und einem weichen Tuch nachtrocknen.

Keinen Edelstahlreiniger verwenden.

Aluminium und Kunststoff

Glasreiniger: Mit einem weichen Tuch reinigen.

Glas Glasreiniger:

Mit einem weichen Tuch reinigen. Keinen Glasschaber verwenden.

Bedienelemente Heiße Spüllauge:

Mit einem feuchten Spültuch reinigen und einem weichen Tuch nachtrocknen.

Stromschlaggefahr durch eindringende Nässe.

Beschädigungsgefahr der Elektronik durch eindringende Nässe. Bedienelemente nie mit nassem Tuch reinigen.

Keinen Edelstahlreiniger verwenden.

Damit die unterschiedlichen Oberflächen nicht durch falsche Reinigungsmittel beschädigt werden, beachten Sie die Angaben in der Tabelle. Verwenden Sie

■ keine scharfen oder scheuernden Reinigungsmittel,

■ keine stark alkoholhaltigen Reinigungsmittel,

■ keine harten Scheuerkissen oder Putzschwämme,

■ keine Hochdruckreiniger oder Dampfreiniger.

Waschen Sie neue Schwammtücher vor Gebrauch gründlich aus.

Metallfettfilter reinigen

Diese Anleitung gilt für mehrere Gerätevarianten. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen.

:Warnung – Brandgefahr!

Die Fettablagerungen im Fettfilter können sich entzünden. Fettfilter regelmäßig reinigen. Gerät nie ohne Fettfilter betreiben.

Hinweise

■ Verwenden Sie keine aggressiven, säure- oder

laugenhaltigen Reinigungsmittel.

■ Wir empfehlen, die Fettfilter alle zwei Monate zu

reinigen.

■ Bei Reinigung der Metallfettfilter auch die Halterung

der Metallfettfilter im Gerät mit einem feuchten Tuch reinigen.

■ Die Metallfettfilter können Sie in der

Geschirrspülmaschine oder von Hand reinigen. Wir empfehlen die Reinigung von Hand.

de Reinigen und warten

Von Hand:

Hinweis: Bei hartnäckigem Schmutz können Sie einen

speziellen Fettlöser verwenden. Er kann über den Online-Shop bestellt werden.

■ Weichen Sie die Metallfettfilter in heißer Spüllauge

ein.

■ Verwenden Sie zur Reinigung eine Bürste und

spülen Sie die Filter danach gut aus.

■ Lassen Sie die Metallfettfilter abtropfen.

In der Geschirrspülmaschine:

Hinweis: Bei der Reinigung in der

Geschirrspülmaschine können leichte Verfärbungen auftreten. Verfärbungen haben keinen Einfluss auf die Funktion der Metallfettfilter.

■ Haushaltsüblichen Geschirrreiniger verwenden.

■ Stark verschmutzte Metallfettfilter nicht zusammen

mit Geschirr reinigen.

■ Die Metallfettfilter locker in die

Geschirrspülmaschine stellen. Die Metallfettfilter

nicht einklemmen.

■ Bei der Temperatureinstellung maximal 70°C

wählen.

2. Filterabdeckung vollständig und ohne Zug öffnen.

Hinweis: Filterabdeckung kann schwingen.

Filterabdeckung immer langsam öffnen und schließen. Darauf achten, dass die Filterabdeckung nach dem Loslassen nicht nachschwingt.

3. Verriegelung öffnen.

Hinweis: Metallfettfilter nicht biegen, um

Beschädigungen zu vermeiden.

Metallfettfilter ausbauen

:Warnung – Verletzungsgefahr!

Standsichere Leiter benutzen und auf einen sicheren Stand achten. Nicht über das Kochfeld lehnen und nicht auf die Arbeitsfläche oder das Kochfeld treten.

:Warnung – Verletzungsgefahr!

Die Filterabdeckung kann schwingen. Filterabdeckung immer langsam öffnen und schließen. Darauf achten, dass die Filterabdeckung nach dem Loslassen nicht nachschwingt.

1. Auf Verriegelung der Filterabdeckung drücken.

Hinweis: Filterabdeckung ist schwer.

Filterabdeckung mit beiden Händen greifen und

festhalten.

4. Metallfettfilter aus der Halterung herausnehmen.

Hinweise

– Fett kann sich unten im Metallfettfilter

ansammeln.

– Metallfettfilter waagerecht halten, um ein

Abtropfen von Fett zu vermeiden.

5. Gerät von innen reinigen.

6. Metallfettfilter reinigen und vor dem Einbau trocknen

lassen.

Metallfettfilter einbauen

1. Metallfettfilter einsetzen.

Dabei mit der anderen Hand unter den Metallfettfilter fassen.

2. Metallfettfilter nach oben klappen und Verriegelung

einrasten.

3. Filterabeckung nach oben schließen.

Hinweis: Sicherstellen, dass die Verriegelung der

Filterabdeckung ordnungsgemäß einrastet.

Störungen, was tun? de

Batterien der Fernbedienung wechseln

:Warnung

Verletzungsgefahr!

■ Batterien können von Kindern verschluckt werden.

Batterien außerhalb der Reichweite von Kindern aufbewahren. Kindern nicht ohne Aufsicht das Wechseln von Batterien gestatten.

Verletzungsgefahr!

■ Batterien können explodieren. Batterien nicht

aufladen oder kurzschließen. Batterien nicht ins Feuer werfen.

Verletzungsgefahr!

■ Die Anschlussklemmen dürfen nicht

kurzgeschlossen werden.

Verletzungsgefahr!

■ Es dürfen nur Batterien des angegebenen Typs

verwendet werden. Unterschiedliche Batterietypen sowie neue und gebrauchte Batterien dürfen nicht zusammen verwendet werden.

Verletzungsgefahr!

■ Es dürfen keine wiederaufladbaren Batterien

verwendet werden.

Achtung!

Beschädigung der Fernbedienung durch auslaufende Batterien. Batterien aus der Fernbedienung entfernen, falls die Fernbedienung über einen längeren Zeitraum nicht verwendet wird.

1. Abdeckung entfernen.

2. Batterien entfernen.

3. Neue Batterien (Typ 3 V CR 2032) korrekt einsetzen.

3Störungen, was tun?

Stör ungen, wa s tun?

Oft können Sie aufgetretene Störungen leicht selbst beheben. Bevor Sie den Kundendienst rufen, beachten Sie die folgenden Hinweise.

:Warnung – Stromschlaggefahr!

Unsachgemäße Reparaturen sind gefährlich. Nur ein von uns geschulter Kundendienst-Techniker darf Reparaturen durchführen und beschädigte Anschlussleitungen austauschen. Ist das Gerät defekt, Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten. Kundendienst rufen.

LED-Leuchten

Defekte LED-Leuchten dürfen nur durch den Hersteller, seinen Kundendienst oder einer konzessionierten Fachkraft (Elektroinstallateur) ausgetauscht werden.

Störungstabelle

Störung Mögliche

Ursache

Gerät funktioniert nicht

Stecker ist nicht eingesteckt

Stromausfall Prüfen, ob andere Küchenge-

Sicherung defekt Im Sicherungskasten prüfen,

Beleuchtung funktioniert nicht

Fernbedienung

LED-Leuchten sind defekt

Batterie ist leer Batterien der Fernbedienung

funktioniert nicht

Nach dem Ausschalten des

Batterie ist fast

leer Geräts blinken die LEDs 1-5 drei Mal.

In der Anzeige blinken LED 1 oder LED 2

Der Metallfettfilter

oder der Aktiv-

kohlefilter ist

gesättigt.

--------

Lösung

Gerät am Stromnetz anschließen

räte funktionieren

ob die Sicherung für das Gerät in Ordnung ist

Kundendienst rufen

wechseln, siehe Kapitel

~ "Batterien der Fernbedienung wechseln" auf Seite 15

Batterien der Fernbedienung wechseln, siehe Kapitel

~ "Batterien der Fernbedienung wechseln" auf Seite 15

Metallfettfilter reinigen oder Aktivkohlefilter wechseln.

~ "Reinigen und warten" auf Seite 13

Achtung!

Leere oder defekte Batterien aus der Fernbedienung entfernen und entsprechend den örtlichen Vorschriften sicher entsorgen. Batterien nicht im Hausmüll entsorgen.

de Kundendienst

4Kundendienst

Kundendiens t

Geben Sie beim Anruf bitte die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD-Nr.) an, damit wir Sie qualifiziert betreuen können. Das Typenschild mit den Nummern finden Sie im Innenraum des Gerätes (dazu Metallfettfilter ausbauen).

=1U)'(1U

7\SH

Damit Sie bei Bedarf nicht lange suchen müssen, können Sie hier die Daten Ihres Gerätes und die Telefonnummer des Kundendienstes eintragen.

E-Nr. FD-Nr.

Kundendienst O

Beachten Sie, dass der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung auch während der Garantiezeit nicht kostenlos ist.

Die Kontaktdaten aller Länder für den nächstgelegenen Kundendienst finden Sie hier bzw. im beiliegenden Kundendienst-Verzeichnis.

Reparaturauftrag und Beratung bei Störungen A 0810 550 544

D 089 12 474 474 CH 0848 840 040

Vertrauen Sie auf die Kompetenz des Herstellers. Sie stellen somit sicher, dass die Reparatur von geschulten Servicetechnikern durchgeführt wird, die mit den Original-Ersatzteilen für Ihr Gerät ausgerüstet sind.

Zubehör

(nicht im Lieferumfang enthalten)

Hinweis: Diese Anleitung gilt für mehrere Gerätevarianten. Es ist möglich, dass Sonderzubehör aufgeführt ist, das nicht auf Ihr Gerät zutrifft.

Hinweis: Beachten Sie die Montageanleitung im Zubehör.

Zubehör Bestellnummer

CleanAir Umluftmodul mit Wechselfilter (nicht regenerierbar), Edelstahl

CleanAir Umluftmodul mit Filter (regenerierbar), Edelstahl

CleanAir Umluftmodul mit Wechselfilter (nicht regenerierbar), Weiß

CleanAir Umluftmodul mit Filter (regenerierbar), Weiß

Wechselfilter für Umluftbetrieb (nicht regenerierbar)

Filter für Umluftmodul (regenerierbar) Z50XXP0X0

--------

Z52JCC0N0

Z52JCD0N0

Z52JCC0W0

Z52JCD0W0

Z5170X1

MONTAGEANLEITUNG

Mont ageanl ei t ung

Montageanleitung

■ Dieses Gerät wird an der Küchendecke oder einer

stabil abgehängten Decke installiert.

■ Die Oberflächen des Gerätes sind empfindlich. Bei

der Installation Beschädigungen vermeiden.

Montageanleitung de

PLQ PP

PLQ

PP





PLQ

PP





PLQ





;  ; ;

PLQ





E  



de Wichtige Sicherheitshinweise

(Wichtige

Sicherheitshinweise

Wichtige Si cher hei t shi nwei se

Diese Anleitung sorgfältig lesen. Nur dann können Sie Ihr Gerät sicher und richtig bedienen. Die Gebrauchs- und Montageanleitung für einen späteren Gebrauch oder für Nachbesitzer aufbewahren.

Das Gerät nach dem Auspacken prüfen. Bei einem Transportschaden nicht anschließen.

Nur ein konzessionierter Fachmann darf Geräte ohne Stecker anschließen. Bei Schäden durch falschen Anschluss besteht kein Anspruch auf Garantie.

Die Oberflächen des Gerätes sind empfindlich. Bei der Installation Beschädigungen vermeiden.

Für die Installation müssen die aktuell gültigen Bauvorschriften und die Vorschriften der örtlichen Strom- und Gasversorger beachtet werden.

Raumluftabhängige Feuerstätten (z. B. gas-, öl-, holz- oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) beziehen Verbrennungsluft aus dem Aufstellraum und führen die Abgase durch eine Abgasanlage (z. B. Kamin) ins Freie. In Verbindung mit einer eingeschalteten Dunstabzugshaube wird der Küche und den benachbarten Räumen Raumluft entzogen ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige Gase aus dem Kamin oder Abzugsschacht werden in die Wohnräume zurückgesaugt. – Es muss daher immer für ausreichende

Zuluft gesorgt werden.

– Ein Zuluft-/Abluftmauerkasten allein stellt

die Einhaltung des Grenzwertes nicht

:Warnung – Lebensgefahr!

■ Zurückgesaugte Verbrennungsgase können

zu Vergiftungen führen. Die Abluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin, noch in einen Schacht, welcher der Entlüftung von Aufstellungsräumen von Feuerstätten dient, abgegeben werden. Falls die Abluft in einen Rauch- oder Abgaskamin geführt werden soll, der nicht in Betrieb ist, muss die Zustimmung des zuständigen Schornsteinfegermeisters eingeholt werden.

Lebensgefahr!

■ Zurückgesaugte Verbrennungsgase können

zu Vergiftungen führen. Immer für ausreichend Zuluft sorgen, wenn das Gerät im Abluftbetrieb gleichzeitig mit einer raumluftabhängigen Feuerstätte verwendet wird.

Lebensgefahr!

■ Zurückgesaugte Verbrennungsgase können

zu Vergiftungen führen. Bei Installation einer Lüftung mit einer raumluftabhängigen Feuerstätte muss die Stromzuführung der Dunstabzugshaube mit einer geeigneten Sicherheitsschaltung versehen werden.

Wichtige Sicherheitshinweise de

:Warnung – Brandgefahr!

■ Die Fettablagerungen im Fettfilter können

sich entzünden. Die vorgegebenen Sicherheitsabstände müssen eingehalten werden, um einen Hitzestau zu vermeiden. Beachten Sie die Angaben zu Ihrem Kochgerät. Werden Gas- und ElektroKochstellen zusammen betrieben, gilt der größte angegebene Abstand.

Brandgefahr!

■ Die Fettablagerungen im Fettfilter können

Bei der Ableitung von Abluft sind die behördlichen und gesetzlichen Vorschriften (z.B. Landesbauordnungen) zu beachten.

:Warnung – Verletzungsgefahr!

■ Bauteile innerhalb des Gerätes können

scharfkantig sein. Schutzhandschuhe tragen.

Verletzungsgefahr!

■ Ist das Gerät nicht ordnungsgemäß

befestigt, kann es herabfallen. Alle Befestigungselemente müssen fest und sicher montiert werden.

Verletzungsgefahr!

■ Das Gerät ist schwer. Zum Bewegen des

Gerätes sind 2 Personen erforderlich. Nur geeignete Hilfsmittel verwenden.

Verletzungsgefahr!

■ Das Gerät ist schwer. Das Gerät darf nicht

Verletzungsgefahr!

■ Veränderungen am elektrischen oder

mechanischen Aufbau sind gefährlich und können zu Fehlfunktionen führen. Keine Veränderungen am elektrischen oder mechanischen Aufbau durchführen.

Verletzungsgefahr!

■ Sturzgefahr beim Arbeiten am Gerät.

Standsichere Stehleiter benutzen.

Verletzungsgefahr!

■ Klemmgefahr beim Öffnen und Schließen

der Scharniere. Nicht in den beweglichen Bereich der Scharniere greifen.

Verletzungsgefahr!

■ Die Filterabdeckung kann schwingen.

Filterabdeckung immer langsam öffnen und schließen. Darauf achten, dass die Filterabdeckung nach dem Loslassen nicht nachschwingt.

:Warnung – Stromschlaggefahr!

■ Bauteile innerhalb des Gerätes können

scharfkantig sein. Das Anschlusskabel kann beschädigt werden. Anschlusskabel während der Installation nicht knicken oder einklemmen.

Stromschlaggefahr!

■ Die Trennung des Gerätes vom Stromnetz

muss jederzeit möglich sein. Das Gerät darf nur an eine vorschriftsmäßig installierte Schutzkontakt-Steckdose angeschlossen werden. Der Netzstecker der Netzanschlussleitung muss nach dem Einbau des Geräts frei zugänglich sein. Ist dies nicht möglich, muss in der festverlegten elektrischen Installation eine allpolige Trennvorrichtung nach den Bedingungen der Überspannungskategorie III und nach den Errichtungsbestimmungen eingebaut werden. Nur eine Elektrofachkraft darf die festverlegte elektrische Installation ausführen. Wir empfehlen einen Fehlerstromschutzschalter (FI-Schalter) im Stromkreis der Geräteversorgung zu installieren.

Stromschlaggefahr!

■ Unsachgemäße Reparaturen sind

:Warnung – Erstickungsgefahr!

Verpackungsmaterial ist für Kinder gefährlich. Kinder nie mit Verpackungsmaterial spielen lassen.

de Allgemeine Hinweise

KAllgemeine Hinweise

Allgemei ne Hi nwei se

Die Oberflächen des Gerätes sind empfindlich. Bei der

Installation Beschädigungen vermeiden.

Abluftleitung

Hinweis: Für Beanstandungen, die auf die Rohrstrecke

zurückzuführen sind, übernimmt der Hersteller des Gerätes keine Gewährleistung.

■ Das Gerät erreicht seine optimale Leistung durch ein

kurzes, geradliniges Abluftrohr und einen möglichst großen Rohrdurchmesser.

■ Durch lange raue Abluftrohre, viele Rohrbögen oder

Rohrdurchmesser, die kleiner als 150 mm sind, wird die optimale Absaugleistung nicht erreicht und das Lüftergeräusch wird lauter.

■ Die Rohre oder Schläuche zum Verlegen der

Abluftleitung müssen aus nicht brennbarem Material sein.

Beschädigungsgefahr durch Kondensat-Rücklauf. Abluftkanal vom Gerät aus leicht abfallend installieren (1° Gefälle).

Rundrohre

Es wird ein Innendurchmesser von 150 mm empfohlen.

Flachkanäle

Der Innenquerschnitt muss dem Durchmesser der Rundrohre entsprechen.

Ø 150 mm ca. 177 cm

Elektrischer Anschluss

:Warnung – Stromschlaggefahr!

Die Trennung des Gerätes vom Stromnetz muss jederzeit möglich sein. Das Gerät darf nur an eine vorschriftsmäßig installierte Schutzkontakt-Steckdose angeschlossen werden. Der Netzstecker der Netzanschlussleitung muss nach dem Einbau des Geräts frei zugänglich sein. Ist dies nicht möglich, muss in der festverlegten elektrischen Installation eine allpolige Trennvorrichtung nach den Bedingungen der Überspannungskategorie III und nach den Errichtungsbestimmungen eingebaut werden. Nur eine Elektrofachkraft darf die festverlegte elektrische Installation ausführen. Wir empfehlen einen Fehlerstromschutzschalter (FI-Schalter) im Stromkreis der Geräteversorgung zu installieren.

:Warnung – Stromschlaggefahr!

Bauteile innerhalb des Gerätes können scharfkantig sein. Das Anschlusskabel kann beschädigt werden. Anschlusskabel während der Installation nicht knicken oder einklemmen.

Die erforderlichen Anschlussdaten stehen auf dem Typenschild im Innenraum des Gerätes, dazu Aktivkohlefilter ausbauen.

Länge der Anschlussleitung: ca. 1,30 m

Dieses Gerät entspricht den EGFunkentstörbestimmungen.

Bei allen Montagearbeiten muss das Gerät spannungslos sein.

■ Flachkanäle sollten keine scharfen Umlenkungen

haben.

■ Bei abweichenden Rohrdurchmessern Dichtstreifen

einsetzen.

Installation de

5Installation

Installation

Installation vorbereiten

■ Der Abstand von mindestens 700 mm und maximal

1300 mm ist empfehlenswert. Der Kochdunst wird mit zunehmendem Abstand zur Kochstelle schwerer erfasst.

■ Damit Kochdunst optimal erfasst wird,

Dunstabzugshaube mittig über dem Kochfeld montieren.

■ Der Montageort muss problemlos zugänglich sein,

damit das Gerät im Servicefall ungehindert erreichbar ist.

Decke überprüfen

■ Die Decke muss eben, waagerecht und ausreichend

tragfähig sein.

■ Das max. Gewicht des Geräts beträgt 40 kg.

Hinweise

■ Ausschnittbereich auf vorhandene Kabelverlegung

von weiteren Geräten überprüfen.

■ Für die Befestigung der Dunstabzugshaube ist ein

geeignetes Untergerüst erforderlich, das fest in der Betondecke fixiert ist.

■ Das Gerät nicht direkt in die Gipskartonplatten (oder

ähnliche Leichtbaustoffe) der abgehängten Decke montieren.

■ Für die ordnungsgemäße Montage, ein ausreichend

stabiles, an die baulichen Gegebenheiten und das Gerätegewicht angepasstes Material verwenden.

Gerät montieren

:Warnung – Verletzungsgefahr!

Bauteile innerhalb des Gerätes können scharfkantig sein. Schutzhandschuhe tragen.

:Warnung – Verletzungsgefahr!

Klemmgefahr beim Öffnen und Schließen der Scharniere. Nicht in den beweglichen Bereich der Scharniere greifen.

1. Transportsicherung leicht nach oben klappen und

vorsichtig schräg nach oben herausziehen.

2. Rückstände vom Styropor aus dem Innenraum des

Geräts entfernen.

3. Fettfilter entnehmen.

4. Seitliche Abdeckungen entfernen.

Decke vorbereiten

Die Stabilität der Decke muss auch nach den Ausschnittarbeiten gewährleistet sein.

1. Kochfeld abdecken, um Beschädigungen zu

vermeiden.

2. Ausschnitt in Decke herstellen.

]

[

[\]



 

3. Nach Ausschnittarbeiten Späne entfernen.

²



²

Hinweis: Seitliche Abdeckungen vor dem Verkratzen schützen, da sie im Sichtbereich liegen.

de Installation

5. Gerät vollständig in Ausschnitt einsetzen, bis die

Aufhängungen hörbar einrasten.

6. Diagonal gegenüberliegende Schrauben vorsichtig

einschrauben. Hinweis: Schrauben stückweise anziehen, damit das

Gerät nicht im Ausschnitt verkantet.

Gerät anschließen

1. Kabelkanal seitlich zusammendrücken und

abnehmen.

2. Kabel an der dafür vorgesehenen Stelle trennen.

3. Die sich gegenüberliegenden Schrauben lösen, um

den Lüfterkasten zu lösen.

7



7. Schrauben nacheinander vorsichtig festziehen, bis

das Gerät flächenbündig an der Decke anliegt. Hinweis: Schrauben nicht zu fest anziehen, um das

Gerät nicht zu beschädigen.

4. Lüfterkasten entsprechend der Einbausituation in die

richtige Position drehen.

Installation de

5. Lüfterkasten auf die Seite schieben und

Stromanschluss herstellen.

Filterabdeckung montieren

:Warnung – Verletzungsgefahr!

Bauteile innerhalb des Gerätes können scharfkantig sein. Schutzhandschuhe tragen.

:Warnung – Verletzungsgefahr!

Klemmgefahr beim Öffnen und Schließen der Scharniere. Nicht in den beweglichen Bereich der Scharniere greifen.

Hinweis: Seitliche Abdeckungen vor dem Verkratzen schützen, da sie im Sichtbereich liegen.

1. Scharniere der Filterabdeckung öffnen.

2. Filterabdeckung an den vorgesehenen Schrauben

einhängen und je nach Schlüssellochöffnung nach hinten/vorne in die Engstelle schieben.

3. Befestigungsschrauben der Scharniere

festschrauben.



6. Lüfterkasten auf die andere Seite schieben und

Verrohrung herstellen.

7. Lüfterkasten mittig positionieren und festschrauben.

8. Kabel verbinden.

9. Kabelkanal seitlich zusammendrücken, aufsetzen

und einrasten.

4. Prüfen, ob der Geräterahmen flächenbündig anliegt.

Gegebenenfalls die Schrauben noch einmal nachziehen.

5. Schrauben der Scharniere bis auf circa 7 mm

aufdrehen. Hinweis: Schrauben nicht vollständig lösen!

de Installation

6. Filterabdeckung aushaken und abnehmen.



7. Seitliche Abdeckung in die dafür vorgesehenen

Öffnungen einstecken.

10. Kabel einstecken, je nach Gerätevariante A bzw. B.

8. Seitliche Abdeckungen leicht in Richtung

Geräterahmen drücken und festschrauben.

9. Filterabdeckung wieder einhängen und

festschrauben.



Hinweis: Blechabdeckung hat scharfe Kanten. Filterabdeckung vor dem Verkratzen schützen.

11. Metallfettfilter einsetzen.

12. Filterabdeckung nach oben klappen und einrasten.

Installation de

Gerät demontieren

:Warnung – Verletzungsgefahr!

Bauteile innerhalb des Gerätes können scharfkantig sein. Schutzhandschuhe tragen.

:Warnung – Verletzungsgefahr!

Klemmgefahr beim Öffnen und Schließen der Scharniere. Nicht in den beweglichen Bereich der Scharniere greifen.

1. Gerät vom Stromnetz trennen.

2. Filterabdeckung herunterklappen.

3. Metallfettfilter entfernen.

4. Kabelkanal seitlich zusammendrücken und

abnehmen.

5. Schrauben der seitlichen Abdeckungen lösen.

6. Seitliche Abdeckungen entnehmen.

7. Schrauben der Scharniere bis auf circa 7 mm

aufdrehen.

Hinweis: Schrauben nicht vollständig lösen!

8. Filterabdeckung aushaken und abnehmen.

9. Schrauben des Lüfterkastens lösen, die Verrohrung

entfernen und den Stecker ziehen. Danach den Lüfterkasten wieder festschrauben.

10. Schrauben der Aufhängung lösen.

11. Demontageschieber nach innen schieben, um die

Aufhängungen zu lösen.

12. Gerät langsam schräg ablassen.



13. Seitliche Abdeckungen in die dafür vorgesehenen

Öffnungen einstecken und festschrauben.

*9001371635*

9001371635 980613 de

Neff I95CBS8W0 operation manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
