NEFF D96E2N0 User Manual

Download

de Gebrauchs- und

Montageanleitung

en Operating and

installation instructions

fr Notice de montage

et d’utilisation

nl Gebruiks- en

montageaanwijzing

it Istruzioni per l’uso

e l’installatore

es Instrucciones de uso

y montaje

Οδηγίες χρήσης και τοποθέτησης

D 96E2 N0 D 99E2 N0

Abb. 1

ELEKTRO ELECTR. ELETT. EL.

Abb. 1 GAS GAZ KAASU GASS

Seite 03–15

page 16 – 28

page 29 – 41

pagina 42 – 54

pagina 55 – 67

página 68 – 80

el Σελίδα

81 – 93

min. 650

min. 550

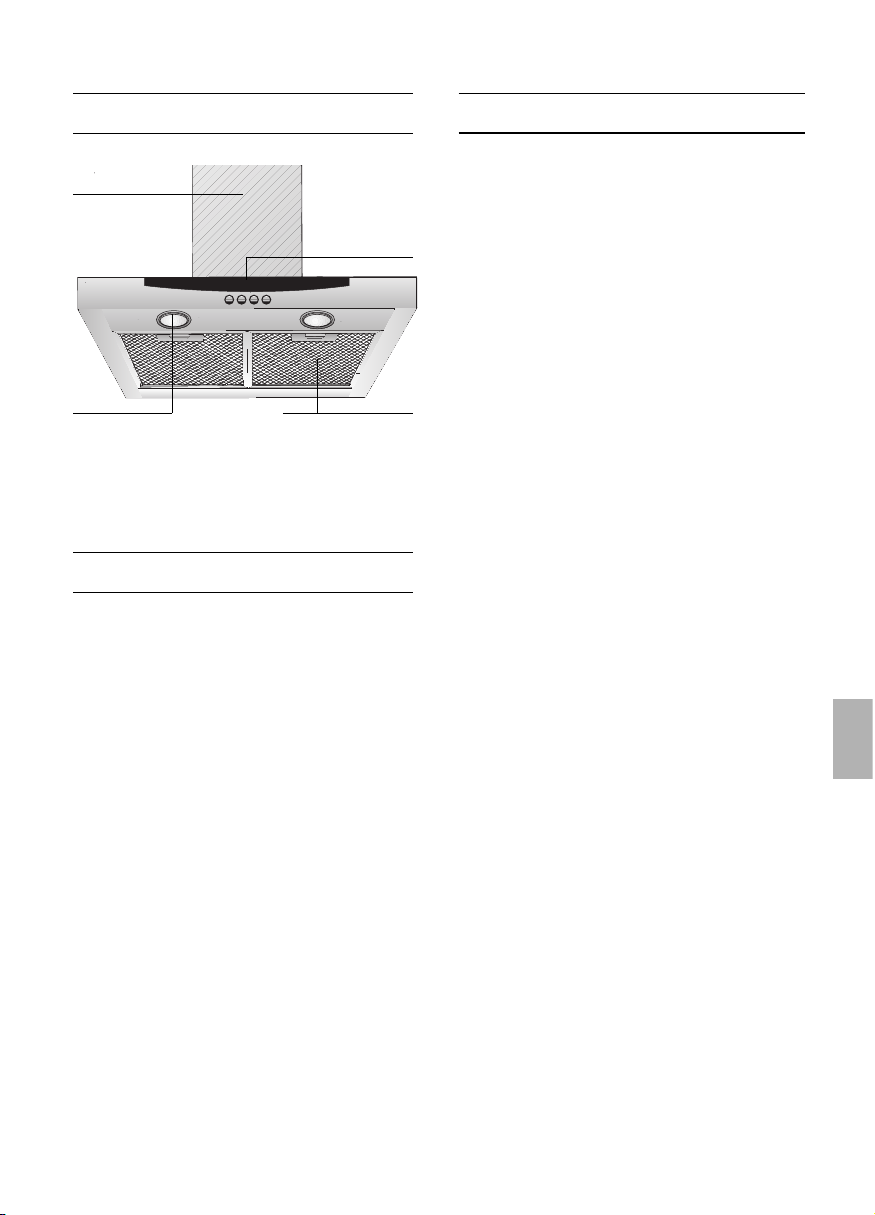

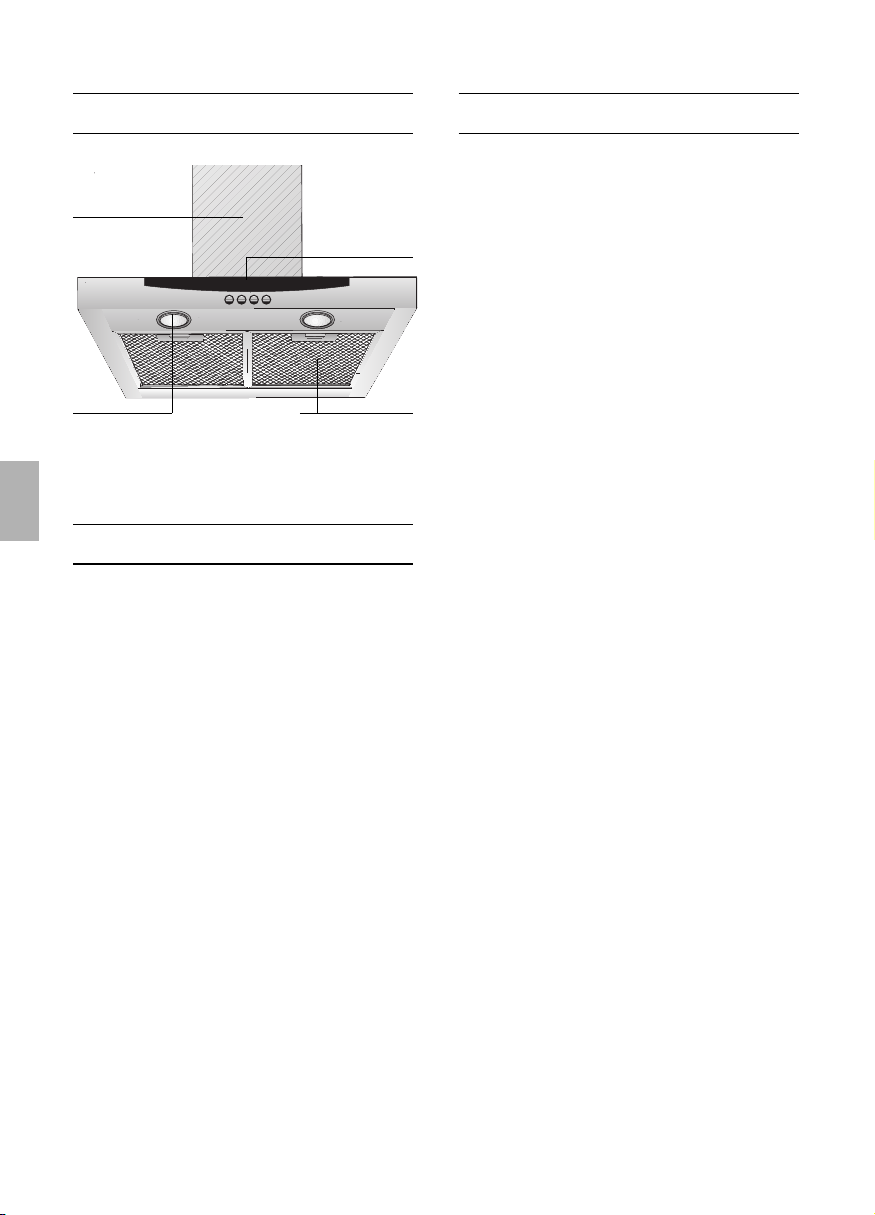

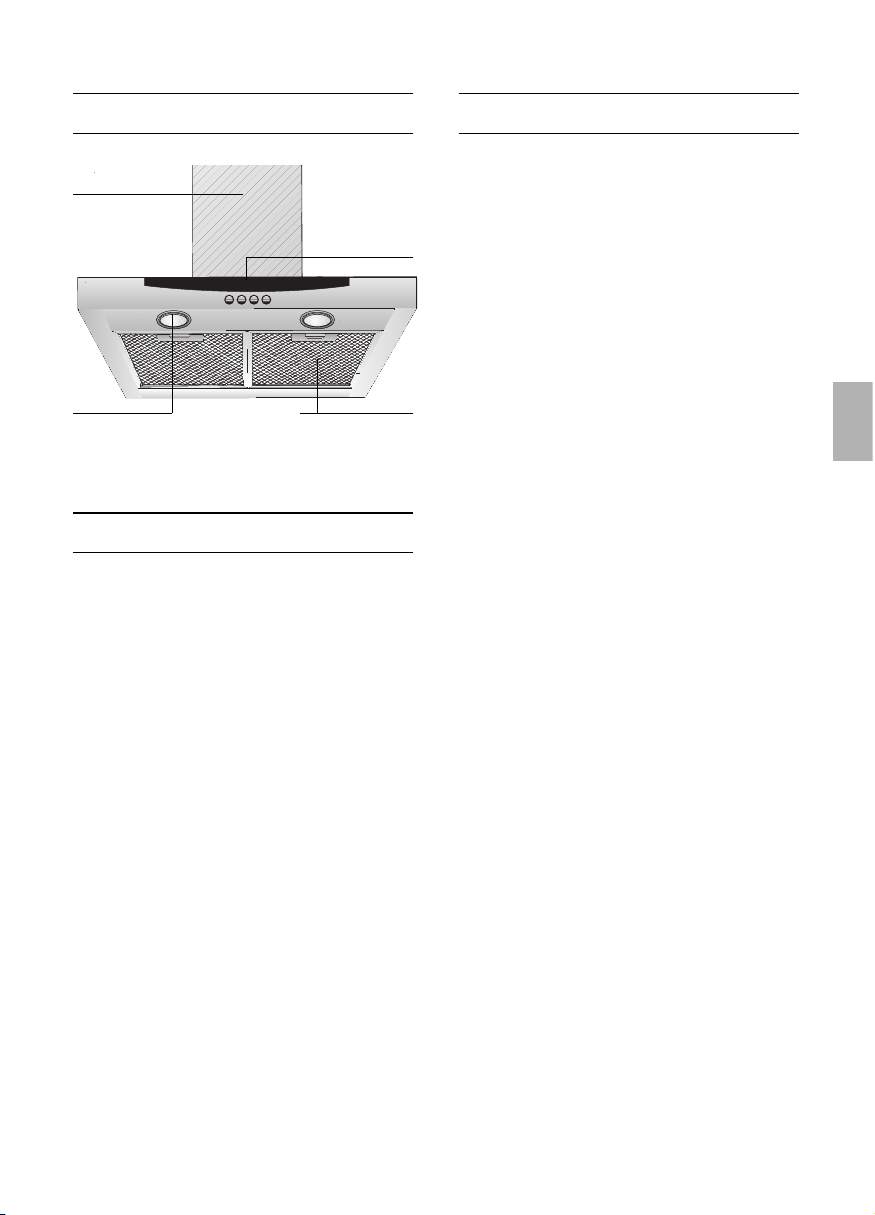

Gerätebeschreibung

Gebrauchsanleitung

Betriebsarten

Abluftbetrieb:

❑ Der Lüfter der Dunstabzugshaube saugt

den Küchendunst an und leitet ihn durch den Fettﬁlter ins Freie.

❑ Der Fettﬁlter nimmt die fettigen

Bestandteile des Küchendunstes auf.

❑ Die Küche bleibt weitgehend frei von

Fett und Geruch.

Bei Abluftbetrieb der Dunstabzugs-

haube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie

z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter)

muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur

Verbrennung benötigt wird. Ein gefahrloser Betrieb ist möglich, wenn

der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht überschritten wird.

Beleuchtung

Schalter

Licht/Lüfter

Filtergitter

Kamin-

verblendung

Betriebsarten

Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z.B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o.ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb – mit Aktivkohleﬁlter – verwendet wird, ist der Betrieb ohne Einschränkung möglich.

Umluftbetrieb:

❑ Hierzu muss ein Aktivkohleﬁlter

eingebaut werden (siehe Filter und Wartung).

 Das komplette Montage-Set sowie

die Ersatzﬁlter können Sie beim Fachhandel erwerben.

Die entsprechenden Zubehör-Nummern ﬁnden Sie am Ende dieser Gebrauchsanleitung.

❑ Der Lüfter der Dunstabzugshaube saugt

den Küchendunst an und leitet ihn durch den Fett- und Aktivkohleﬁlter gereinigt in die Küche zurück.

❑ Der Fettﬁlter nimmt die fettigen

Bestandteile des Küchendunstes auf.

❑ Der Aktivkohleﬁlter bindet die

Geruchsstoffe.

 Wird kein Aktivkohleﬁlter eingebaut,

können keine Geruchsstoffe des Küchendunstes gebunden werden.

Störungen

Bei eventuellen Rückfragen oder Störungen, Kundendienst anrufen.

(Siehe Kundendienststellenverzeichnis). Bei Anruf bitte angeben:

E-Nr. FD

Tragen Sie die Nummern in obige Felder ein. Die Nummern sind auf dem Typenschild, nach Abnahme der Fettﬁlter, im Innenraum der Dunstabzugshaube zu ﬁnden.

Vor dem ersten Benutzen

Wichtige Hinweise:

❑ Diese Gebrauchsanleitung gilt für

mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen.

❑ Diese Dunstabzugshaube entspricht den

einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur von Fachkräften

durchgeführt werden.

Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

 Über einer Feuerstätte für feste

Brennstoffe (Kohle, Holz und dgl.) ist der Betrieb der Dunstabzugshaube nur bedingt gestattet (siehe Montageanleitung).

Gas-Kochmulden / Gas-Herde

 Betreiben Sie nicht alle Gas-

Kochstellen gleichzeitig über längere Zeit (max. 15 Minuten) bei höchster Wärmebelastung, sonst besteht Verbrennungsgefahr bei Berührung der Gehäuseoberﬂächen bzw. Gefahr der Beschädigung der Dunstabzugshaube. Beim Betrieb der Dunstabzugshaube über einem Gas-Kochfeld muss bei gleichzeitigem Betreiben von drei oder mehr Gas-Kochstellen die Haube in der Maximalstufe betrieben werden.

❑ Bevor Sie das neue Gerät benutzen,

lesen Sie bitte sorgfältig die Gebrauchsanleitung. Sie enthält wichtige Informationen für Ihre Sicherheit sowie zum Gebrauch und zur Pﬂege des Gerätes.

❑ Bewahren Sie die Gebrauchs- und

Montageanweisung ggf. für einen Nachbesitzer gut auf.

 Ist das Gerät beschädigt, dürfen Sie es

nicht in Betrieb nehmen.

 Anschluss und Inbetriebnahme dürfen

nur von einem Fachmann durchgeführt werden.

 Wenn die Anschlussleitung dieses

Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualiﬁzierte Person ersetzt werden, um Gefährdung zu vermeiden.

 Verpackungsmaterial ordnungsgemäß

entsorgen (siehe Montageanleitung).

 Diese Dunstabzugshaube ist nur für

den Betrieb in Haushalten bestimmt.

 Dunstabzugshaube nur mit

eingesetzten Lampen betreiben.

 Defekte Lampen sollten sofort ersetzt

werden, um Überlastung der restlichen Lampen zu vermeiden.

 Dunstabzugshaube nie ohne Fettﬁlter

betreiben.

 Überhitzte Fette oder Öle können sich

leicht entzünden. Darum Speisen mit Fetten oder Ölen, z. B. Pommes frites, nur unter Aufsicht zubereiten.

 Unter der Dunstabzugshaube nicht

ﬂambieren.

Brandgefahr am Fettﬁlter durch

! aufsteigende Flammen.

 Die Kochstellen müssen immer mit

Kochgeschirr abgedeckt sein.

 Der Küchendunst wird am

wirkungsvollsten beseitigt durch:

❑ Einschalten der Dunstabzugshaube

bei Kochbeginn.

❑ Ausschalten der Dunstabzugshaube

erst einige Minuten nach Kochende.

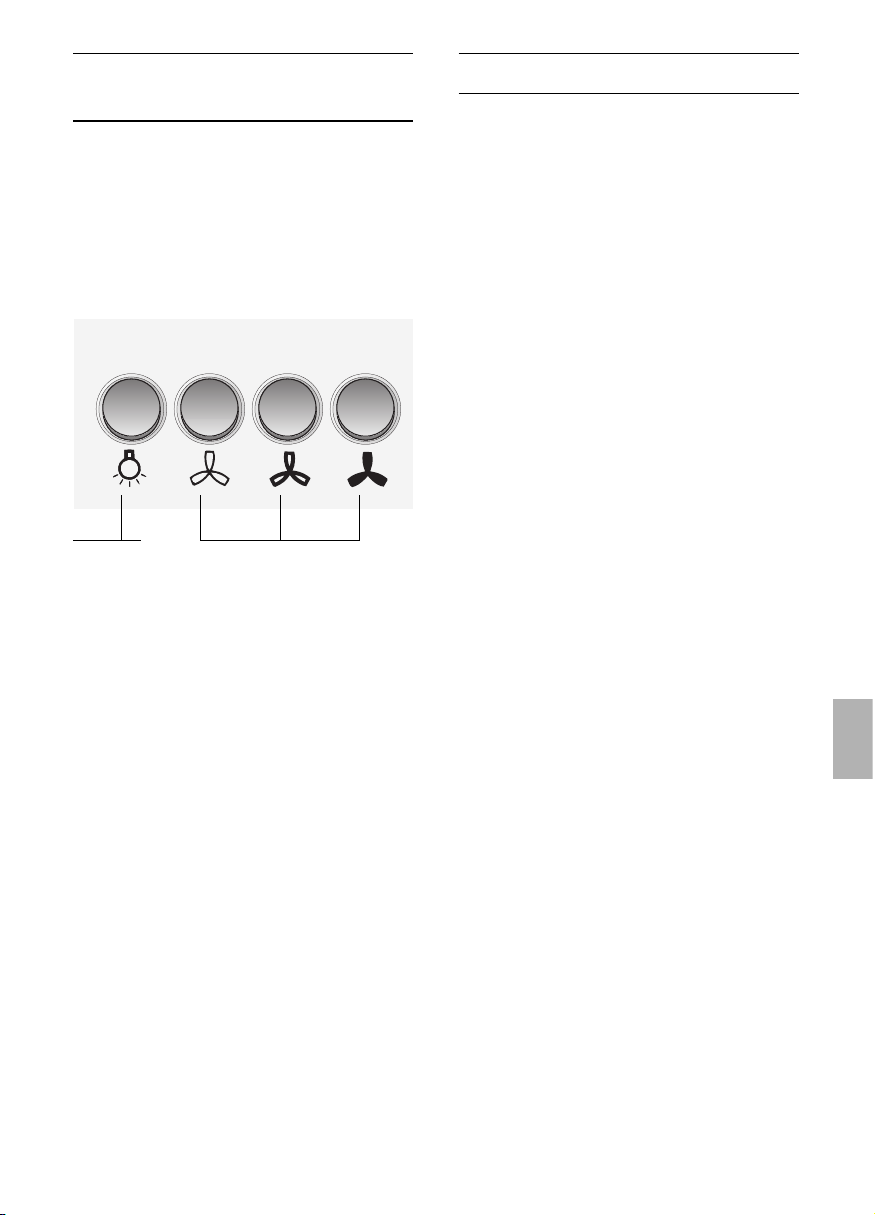

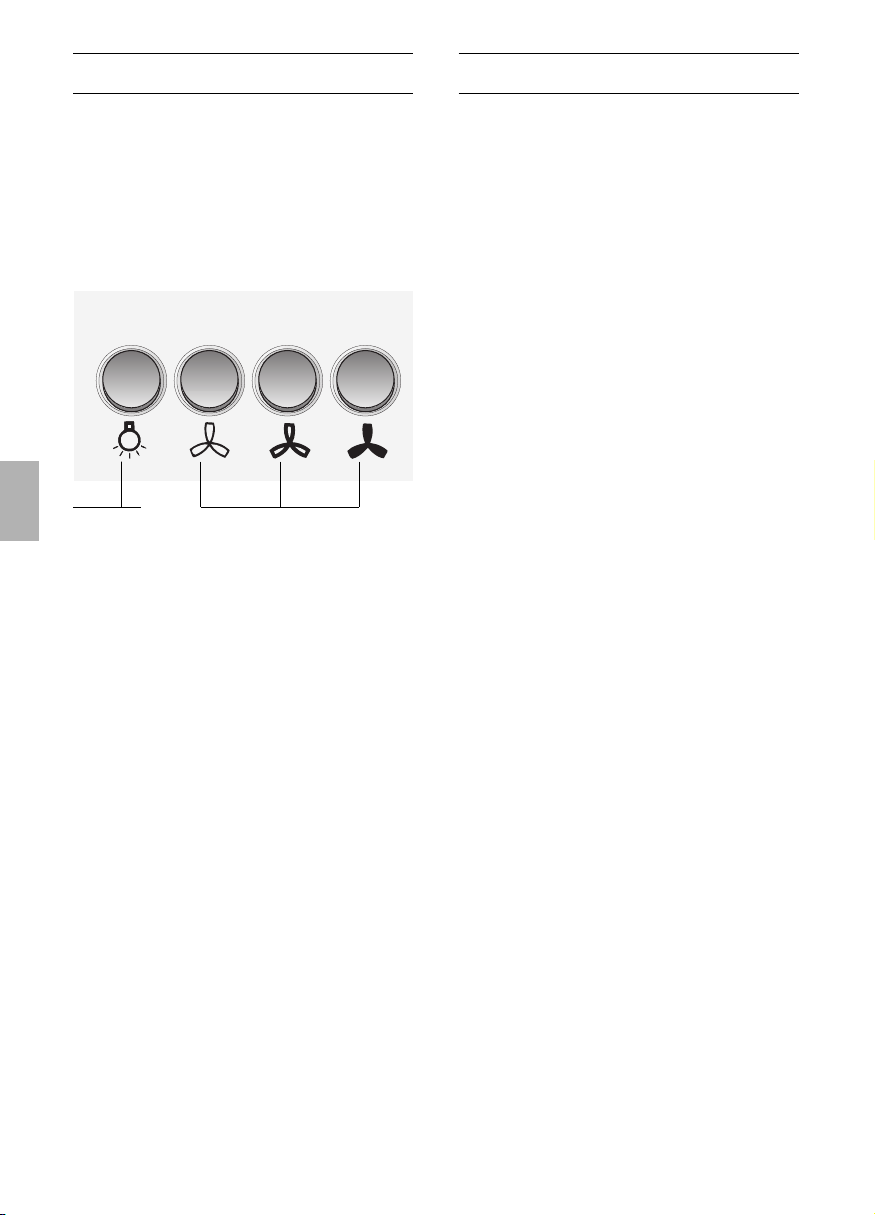

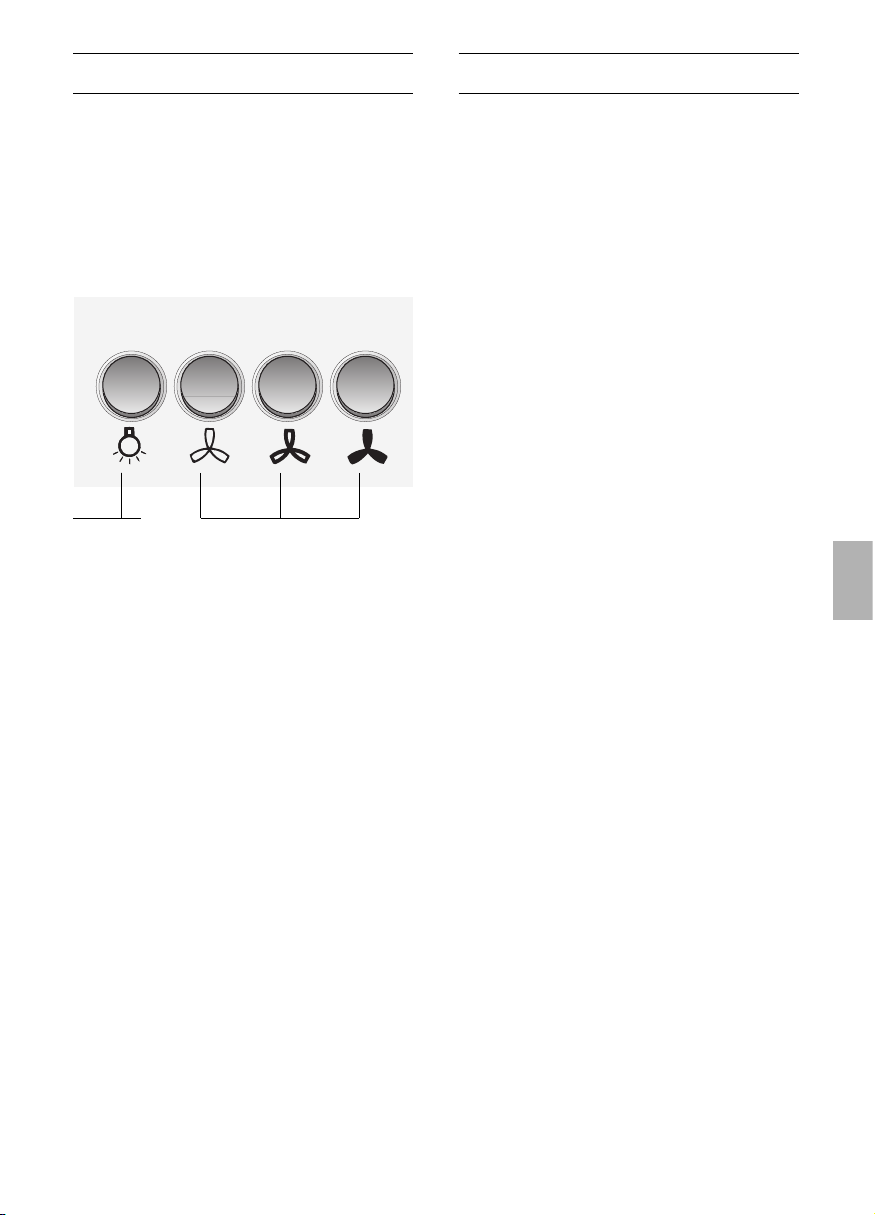

Bedienen der Dunstabzugshau

Einstellen der gewünschten Lüfterstufe:

❑ Drücken Sie die entsprechende Taste.

Beleuchtung:

❑ Die Beleuchtung kann zu jeder Zeit

verwendet werden, auch wenn der Lüfter ausgeschaltet ist.

Lüfterstufen

Licht

Filter und Wartung

Fettﬁlter:

Zur Aufnahme der fettigen Bestandteile des Küchendunstes sind MetallFettﬁlter eingesetzt.

Die Filtermatten bestehen aus unbrennbarem Metall.

Achtung:

Bei zunehmender Sättigung mit fetthaltigen Rückständen erhöht sich die Entﬂammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durch rechtzeitiges Reinigen der MetallFettﬁlter wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

Reinigen der Metall-Fettﬁlter:

❑ Bei normalem Betrieb (täglich 1 bis 2

Stunden) müssen die Metall-Fettﬁlter nach 8 bis 10 Wochen gereinigt werden.

❑ Das Reinigen kann in der Geschirrspül-

maschine erfolgen. Dabei ist eine leichte Verfärbung möglich.

❑ Der Filter muss locker in der Geschirr-

spülmaschine liegen. Er darf nicht eingeklemmt sein.

Wichtig:

Stark gesättigte Metall-Fettﬁlter nicht zusammen mit Geschirr reinigen.

❑ Beim Reinigen von Hand, die Fettﬁlter in

heißer Spüllauge einweichen. Danach abbürsten, gut ausspülen und abtropfen lassen.

Filter und Wartung

3. Bauen Sie die Fettﬁlter ein. Wechsel des Aktivkohleﬁlters:

❑ Bei normalem Betrieb (täglich 1 bis 2

Stunden) müssen die Aktivkohleﬁlter ungefähr 1 x im Jahr ausgetauscht werden.

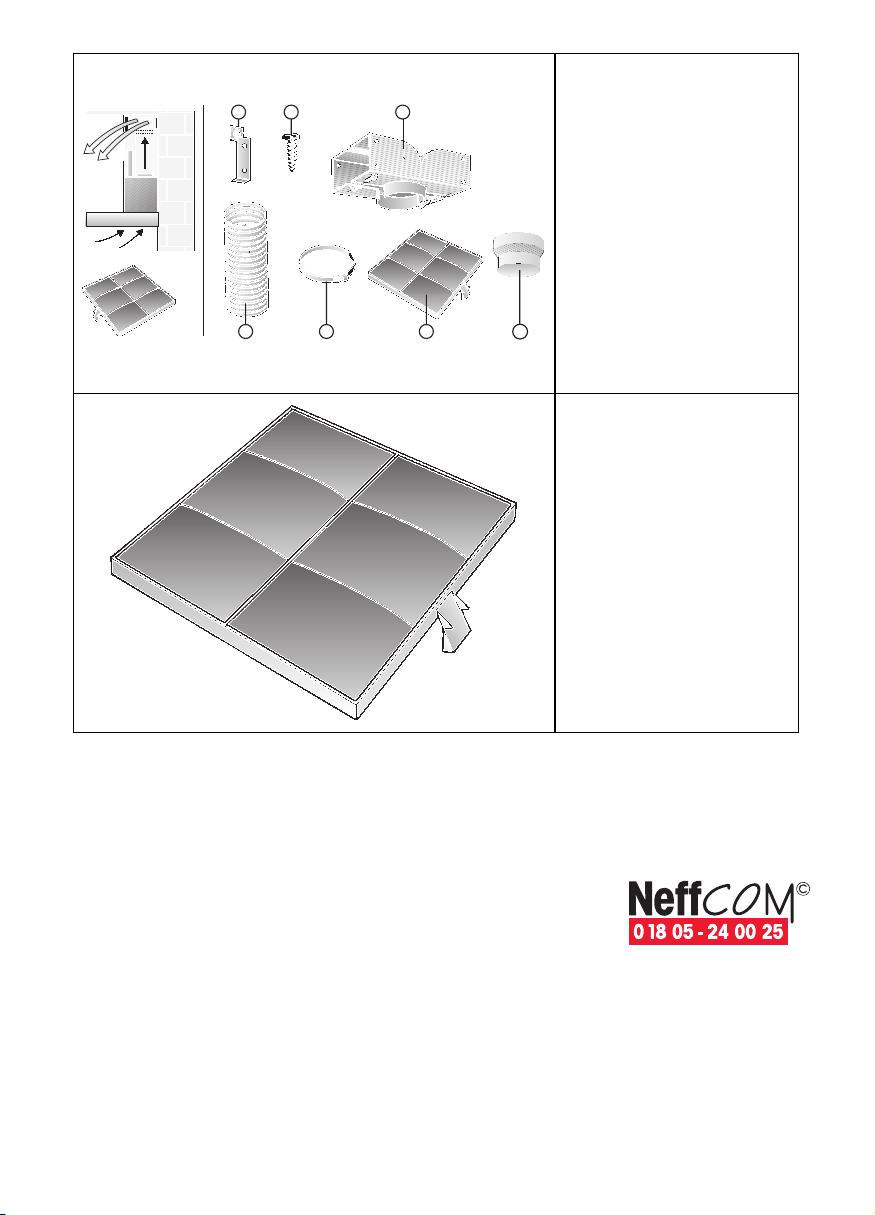

❑ Der Aktivkohleﬁlter ist im Fachhandel

erhältlich (siehe Sonderzubehör).

❑ Nur Originalﬁlter verwenden.

Dadurch wird die optimale Funktion gewährleistet.

Entsorgung des alten Aktivkohleﬁlters:

❑ Aktivkohleﬁlter enthalten keine

Schadstoffe. Sie können z. B. als Restmüll entsorgt werden.

Aus- und Einbauen der Metall-Fettﬁlter: Achtung: Die Halogenlampen müssen

ausgeschaltet und abgekühlt sein.

1. Drücken Sie die Raste an den Fettﬁltern in Pfeilrichtung ein und klappen Sie die Fettﬁlter ab.

2. Reinigen Sie die Fettﬁlter.

3. Setzen Sie die gereinigten Fettﬁlter

wieder ein.

Aktivkohleﬁlter:

Zum Binden der Geruchsstoffe beim Umluftbetrieb.

Achtung:

Bei zunehmender Sättigung mit fetthaltigen Rückständen erhöht sich die Entﬂammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durch rechtzeitigen Wechsel des Aktivekohleﬁlters wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

Einbauen: Achtung: Die Halogenlampen müssen

ausgeschaltet und abgekühlt sein.

1. Bauen Sie die Fettﬁlter aus (siehe Aus- und Einbauen der MetallFettﬁlter).

2. Setzen Sie den Aktivkohleﬁlter ein.

3. Rasten Sie die Lasche ein. Ausbauen: Achtung: Die Halogenlampen müssen

ausgeschaltet und abgekühlt sein.

1. Bauen Sie die Fettﬁlter aus.

2. Drücken Sie die Lasche ein und nehmen

Sie den Aktivkohleﬁlter nach unten ab.

Reinigen und Pﬂegen

Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen.

❑ Beim Reinigen der Fettﬁlter die

zugänglichen Gehäuseteile von abgelagertem Fett reinigen. Dadurch wird der Brandgefahr vorgebeugt und die optimale Funktion bleibt erhalten.

❑ Zum Reinigen der Dunstabzugshaube

heiße Spüllauge oder mildes Fensterputzmittel verwenden.

❑ Kratzen Sie angetrocknete Ver-

schmutzung nicht ab, sondern weichen Sie diese mit einem feuchten Tuch auf.

❑ Keine scheuernden Mittel oder

kratzende Schwämme verwenden.

❑ Hinweis: Alkohol (Spiritus) nicht auf

Kunststoffflächen anwenden, es könnten matte Stellen entstehen.

Vorsicht! Küche ausreichend belüften, keine offene Flamme.

 Die Bedientasten nur mit milder

Spüllauge und einem weichen, feuchten Tuch reinigen. Keinen Edelstahlreiniger für die Bedientasten verwenden.

Edelstahloberﬂächen:

❑ Verwenden Sie einen milden nicht

scheuernden Edelstahlreiniger.

❑ Reinigen Sie nur in Schliffrichtung.

 Edelstahloberﬂächen nicht mit

kratzenden Schwämmen und nicht mit sand-, soda-, säure- oder chloridhaltigen Putzmitteln reinigen!

Aluminium-, Lack- und Kunststoffoberﬂächen:

❑ Verwenden Sie ein weiches, fusselfreies

Fenster- oder Microfasertuch.

❑ Keine trockenen Tücher verwenden. ❑ Verwenden Sie ein mildes Fenster-

reinigungsmittel.

❑ Keine aggressiven, säure- oder laugen-

haltigen Reiniger verwenden.

❑ Keine Scheuermittel verwenden.

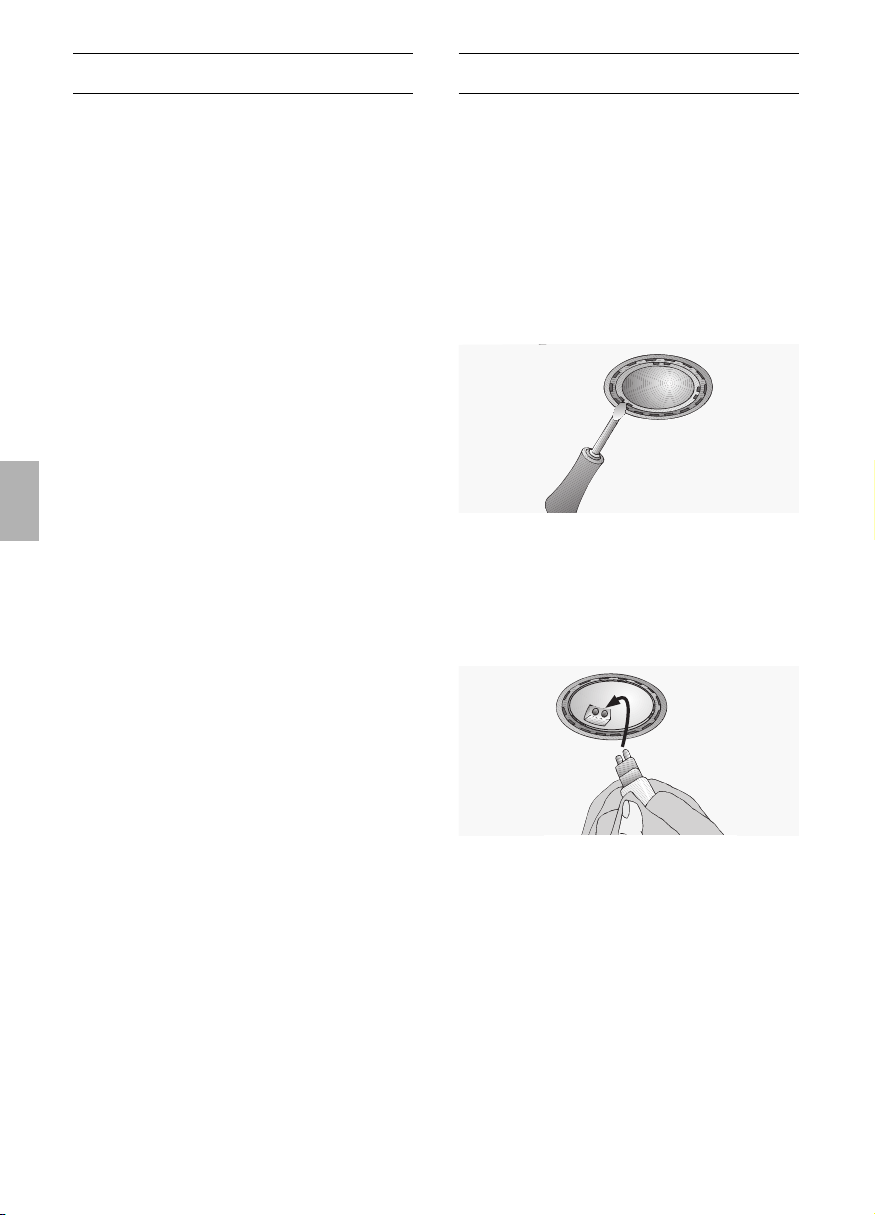

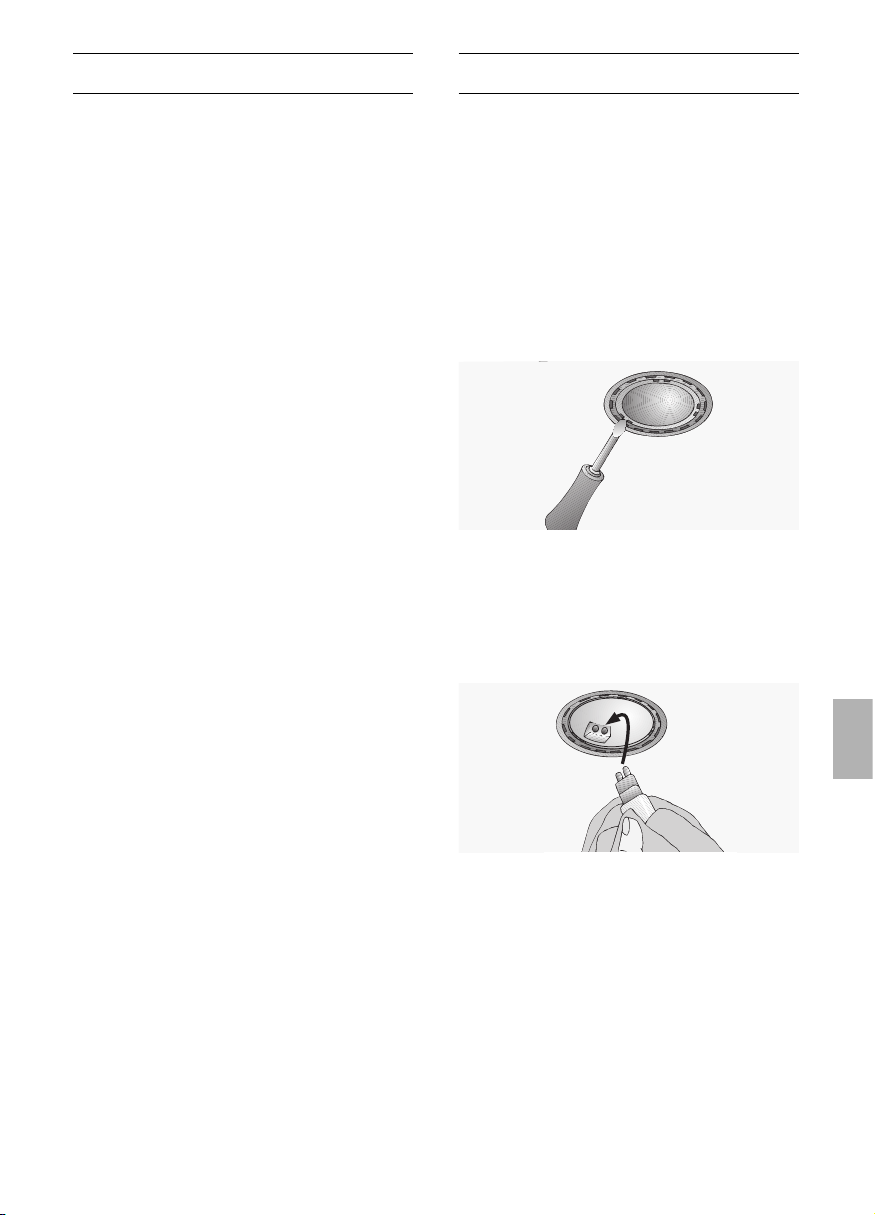

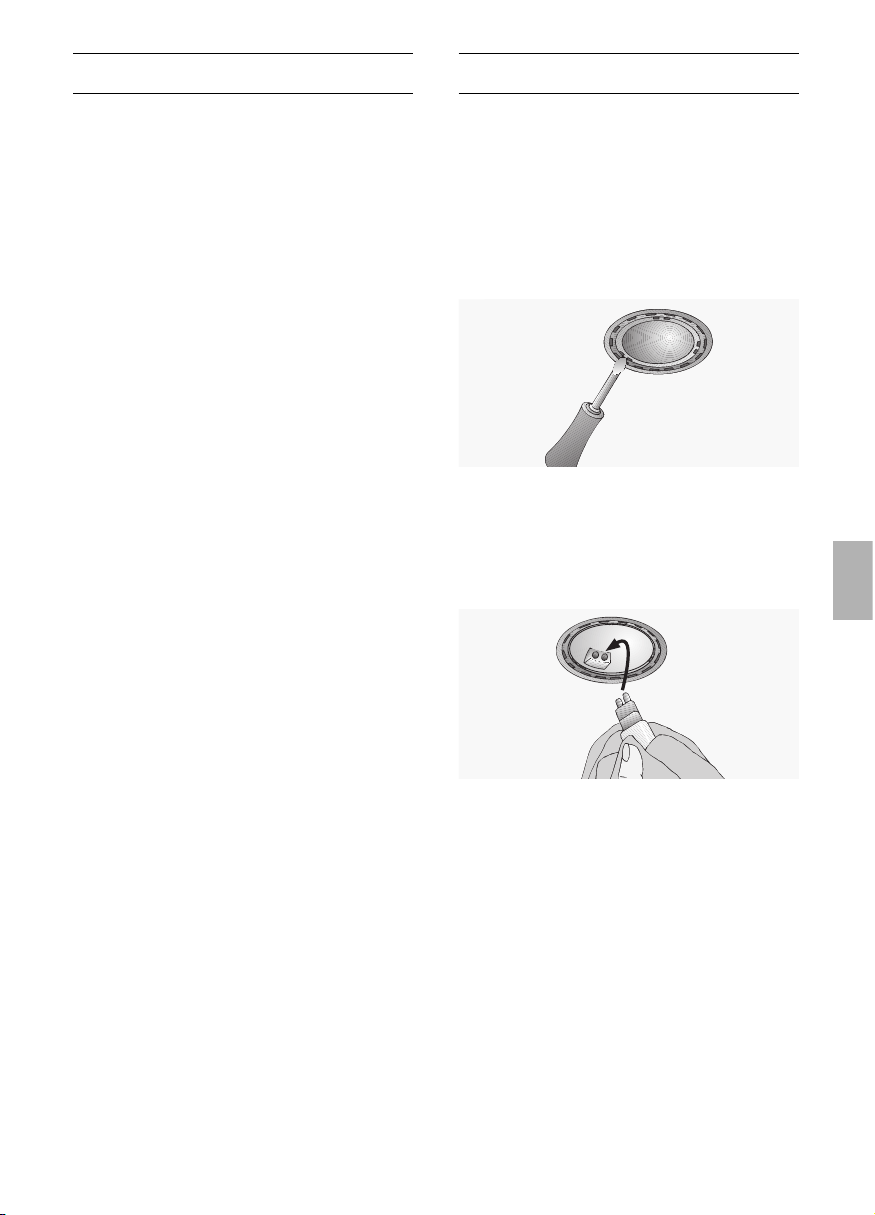

Auswechseln der Lampen

1. Schalten Sie die Dunstabzugshaube aus und machen Sie durch Ziehen des Netzsteckers oder Ausschalten der Sicherung die Dunstabzugshaube stromlos.

 Die Halogenbirnen werden bei Betrieb

sehr heiß. Auch einige Zeit nach dem Ausschalten besteht noch Verbrennungsgefahr.

2. Nehmen Sie den Lampenring mit einem Schraubenzieher oder ähnlichem ab.

3. Tauschen Sie die Halogenbirne aus (handelsübliche Halogenbirne, 12 Volt, max. 20 Watt, Sockel G4). Achtung: Steckfassung. Zum Anfassen der Birne ein sauberes Tuch verwenden.

4. Rasten Sie den Lampenring wieder ein.

5. Stellen Sie durch Einstecken des

Netzsteckers oder durch Einschalten der Sicherung die Stromversorgung wieder her.

Hinweis: Sollte die Beleuchtung nicht funktionieren, kontrollieren Sie, ob die Lampen richtig eingesteckt sind.

Montageanleitung:

Wichtige Hinweise

Zusätzliche Hinweise bei Gas-Kochgeräten:

 Bei der Montage von Gaskochstellen

sind die national einschlägigen gesetzlichen Bestimmungen (z. B. in Deutschland: Technische Regeln Gasinstallation TRGI) zu beachten.

 Es müssen die jeweils gültigen Einbau-

vorschriften und die Einbauhinweise der Gas-Gerätehersteller beachtet werden.

 Die Dunstabzugshaube darf nur an

einer Seite neben einem Hochschrank oder einer hohen Wand eingebaut werden. Abstand mind. 50 mm.

 Mindestabstand bei Gas-Kochstellen

zwischen Oberkante Topfträger und Unterkante der Dunstabzugshaube: 650 mm, Abb. 1.

 Altgeräte sind kein wertloser Abfall.

Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden. Bevor Sie das Altgerät entsorgen, machen Sie es unbrauchbar.

 Ihr neues Gerät wurde auf dem Weg zu

Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit und entsorgen Sie die Verpackung umweltgerecht.

Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung.

 Die Dunstabzugshaube ist für Abluft-

und Umluftbetrieb verwendbar.

 Die Dunstabzugshaube immer über der

Mitte der Kochstellen anbringen.

 Mindestabstand zwischen Elektro-

kochstellen und Unterkante der Dunstabzugshaube: 550 mm, Abb. 1.

 Über einer Feuerstätte für feste

Brennstoffe, von der eine Brandgefahr (z. B. Funkenﬂug) ausgehen kann, ist die Montage der Dunstabzugshaube nur dann zulässig, wenn die Feuerstätte eine

geschlossene nicht abnehmbare Abdeckung hat und die länderspeziﬁschen

Vorschriften eingehalten werden. Diese Einschränkung gilt nicht für GasHerde und Gas-Mulden.

 Je kleiner der Abstand zwischen

Dunstabzugshaube und Kochstellen desto größer ist die Möglichkeit, dass sich durch aufsteigenden Wasserdampf unten an der Dunstabzugshaube Tropfen bilden können.

Vor der Montage

Abluftbetrieb

Die Abluft wird über einen Lüftungsschacht nach oben, oder direkt durch die Außenwand ins Freie geleitet.

Die Abluft darf weder in einen in Betrieb beﬁndlichen Rauch- oder Abgaskamin noch in einen Schacht, welcher der Entlüftung von Aufstellungsräumen von Feuerstätten dient, abgegeben werden.

Bei der Ableitung von Abluft sind die behördlichen und gesetzlichen Vorschriften (z. B. Landesbauordnungen) zu beachten.

Bei Abführung der Luft in nicht in Betrieb beﬁndliche Rauch- oder Abgaskamine ist die Zustimmung des zuständigen Schornsteinfegermeisters einzuholen.

Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie

z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter)

muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Ver-

brennung benötigt wird. Ein gefahrloser Betrieb ist möglich, wenn

der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht überschritten wird.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb – mit Aktivkohleﬁlter – verwendet wird, ist der Betrieb ohne Einschränkung möglich.

120

min.60

min. 45

136

684-1086

260

280

500

min. 490

min 510

Vor der Montage

❑ Flachkanäle müssen einen gleichwer-

tigen Innenquerschnitt wie Rundrohre

haben.

Sie sollten keine scharfen Umlenkungen haben.

l 100 mm ca. 178 cm

l 125 mm ca. 113 cm

❑ Bei abweichenden Rohrdurch-

messern: Dichtstreifen einsetzen.

❑ Bei Abluftbetrieb für ausreichend Zuluft

sorgen.

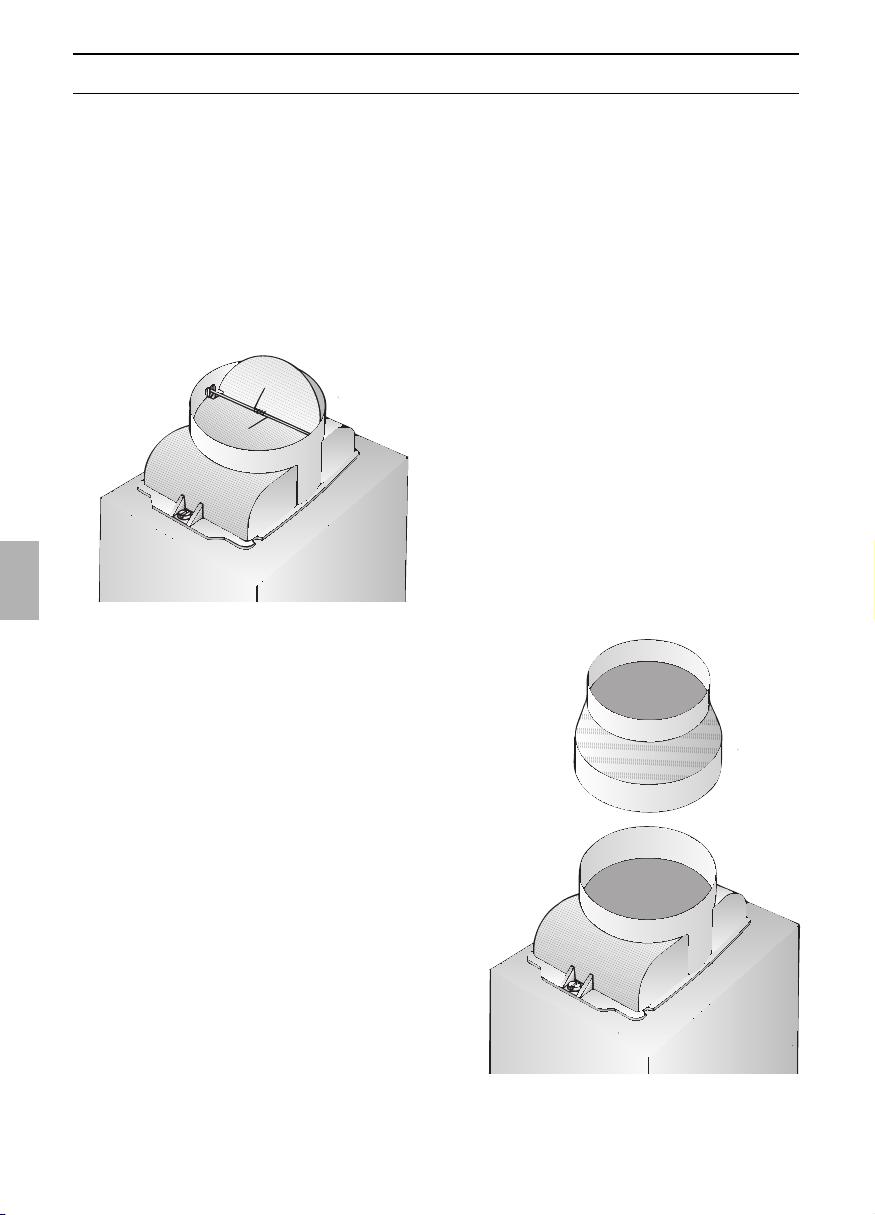

Anschluss Abluftrohr l 125 mm:

❑ Abluftrohr direkt am Luftstutzen

befestigen.

Anschluss Abluftrohr l 100 mm:

❑ Reduzierstutzen (beiliegend oder im

Fachhandel erhältlich) am Luftstutzen befestigen und daran das Abluftrohr anbringen.

Bei Abluftbetrieb sollte in der Dunstabzugshaube eine Rückstauklappe eingebaut werden, wenn sie nicht im Abluftrohr oder Mauerkasten vorhanden ist. Ist dem Gerät keine Rückstauklappe beigelegt, kann sie über den Fachhandel bezogen werden.

Montieren der Rückstauklappe:

❑ Rückstauklappe in den Luftstutzen

einklipsen.

 Die beiden Klappen müssen sich leicht

federnd nach oben bewegen lassen.

Wird die Abluft durch die Außenwand geleitet, sollte ein Teleskop-Mauerkasten

verwendet werden.

Optimale Leistung der Dunstabzugshaube:

❑ Kurzes, glattes Abluftrohr. ❑ Möglichst wenig Rohrbögen. ❑ Möglichst große Rohrdurchmesser und

große Rohrbögen.

Der Einsatz von langen, rauhen Abluftrohren, vielen Rohrbögen oder kleineren Rohrdurchmessern führt zu einer Abweichung von der optimalen Luftleistung und gleichzeitig zu einer Geräuscherhöhung.

❑ Rundrohre:

Wir empfehlen Innendurchmesser 125 mm, jedoch mind. 100 mm.

Elektrischer AnschlussVor der Montage

Die Dunstabzugshaube darf nur an eine vorschriftsmäßig installierte Schutzkontaktsteckdose angeschlossen werden. Die Schutzkontaktsteckdose möglichst direkt hinter der Kaminverblendung anbringen.

Elektrische Daten:

Sie sind auf dem Typenschild nach Abnahme der Filterrahmen – im Innenraum des Gerätes – zu ﬁnden.

 Bei Reparaturen die Dunstabzugs-

haube generell stromlos machen.

Länge der Anschlussleitung: 1,30 m. Bei erforderlichem Festanschluss:

Die Dunstabzugshaube darf in jedem Fall nur durch einen beim zuständigen Elektrizitäts-Versorgungsunternehmen eingetragenen Elektro-Installateur angeschlossen werden.

Installationsseitig ist eine Trennvorrichtung vorzusehen. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mehr als 3 mm und allpoliger Abschaltung. Dazu gehören LS-Schalter und Schütze.

 Wenn die Anschlussleitung dieses

Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualiﬁzierte Person ersetzt werden, um Gefährdung zu vermeiden.

Diese Dunstabzugshaube entspricht den EG-Funkentstörbestimmungen.

Gewicht in kg:

Abluft Umluft

19,060 cm

70 cm

21,0

20,0 22,0

90 cm 21,5 23,5

Konstruktionsänderungen im Rahmen der technischen Entwicklung bleiben vorenthalten.

 Das komplette Montage-Set können

Sie beim Fachhandel erwerben. Die entsprechenden Zubehör-Nummern ﬁnden Sie am Ende dieser Gebrauchsanleitung.

Vorbereiten der Wand

❑ Die Wand muss eben und senkrecht

sein.

❑ Für festen Halt der Dübel ist zu sorgen.

Umluftbetrieb

❑ Mit Aktivkohleﬁlter,

wenn keine Möglichkeit für Abluftbetrieb vorhanden ist.

min. 140

775-1187

260

min. 490

600/700/900

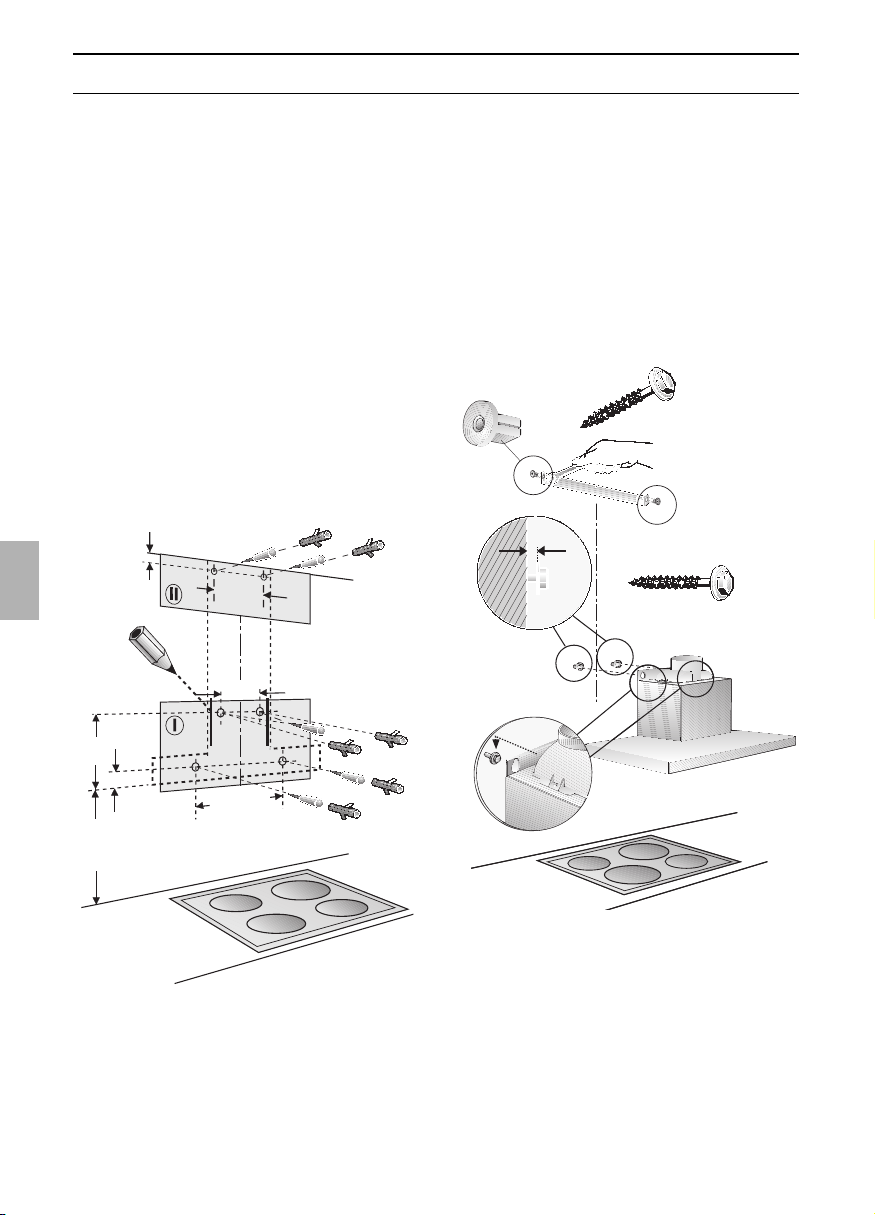

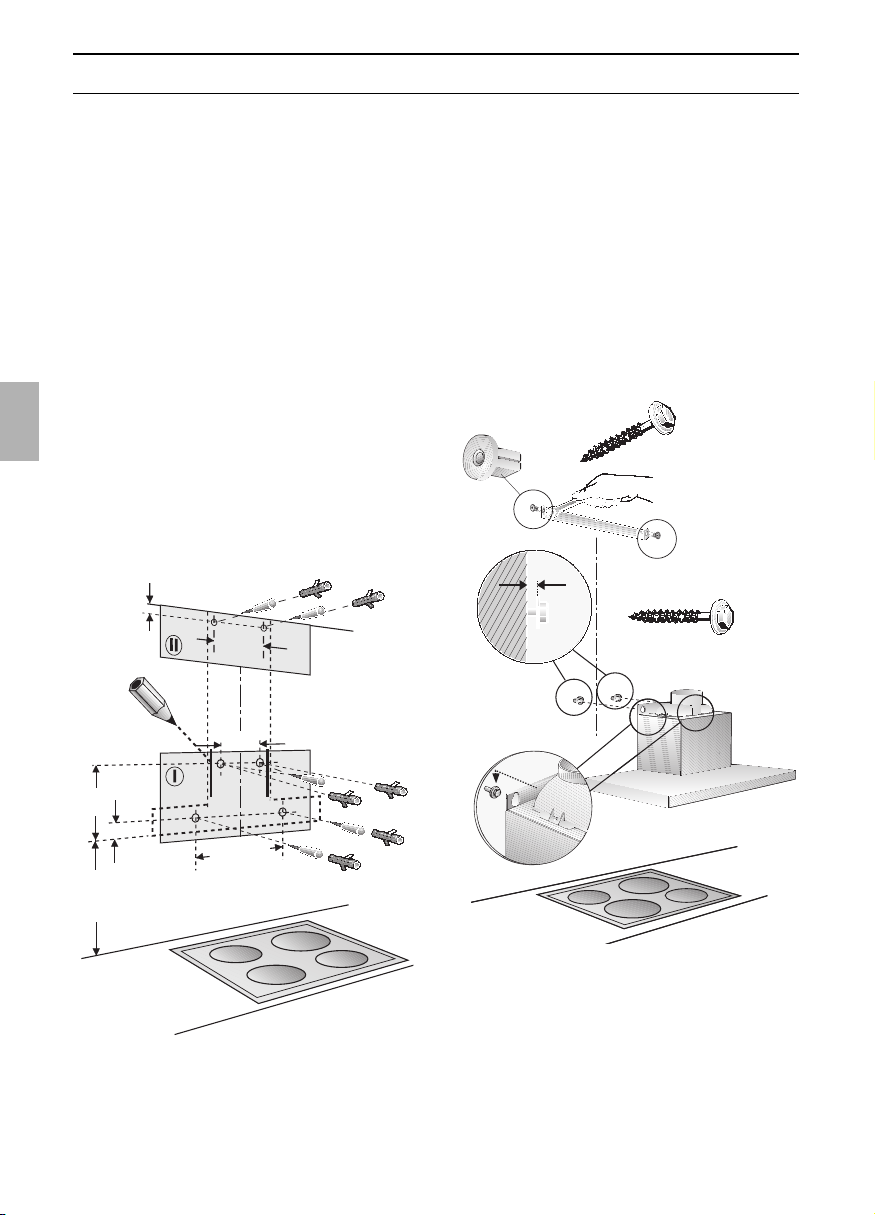

Einbauen

Die Dunstabzugshaube ist für die Montage an die Küchenwand vorgesehen.

1. Fettﬁlter abnehmen (siehe Gebrauchs-

anleitung).

2. Von der Decke bis zur Unterkante der

Dunstabzugshaube eine Mittellinie an die Wand anzeichnen.

3. Mit Hilfe der Schablone Positionen für

die Schrauben an der Wand anreißen.

 Auf Mindestabstand Kochstelle –

Dunstabzugshaube von 550 mm bei Elektro-Kochstellen bzw. 650 mm bei GasKochstellen achten. Der untere Rand der Schablone entspricht dem unteren Rand der Dunstabzugshaube.

4. 4 Löcher für die Dunstabzugshaube und

2 Löcher für die Kaminverblendung l 8 mm bohren und Dübel wandbündig eindrücken.

Hinweis: Achten Sie auf eventuell zu montierende Sonderzubehörteile.

5. Die 2 beiliegenden Abstandshalter in den Haltewinkel für Kaminverblendung einrasten. Haltewinkel für Kaminverblendung mit 2 Sechskantschrauben anschrauben.

6. Die beiden oberen Sechskantschrauben bis auf ca. 5 mm eindrehen.

7. Dunstabzugshaube an den Schrauben einhängen.

200

418

36,5

mind.550 Elektro mind.650 Gas

ca.5mm

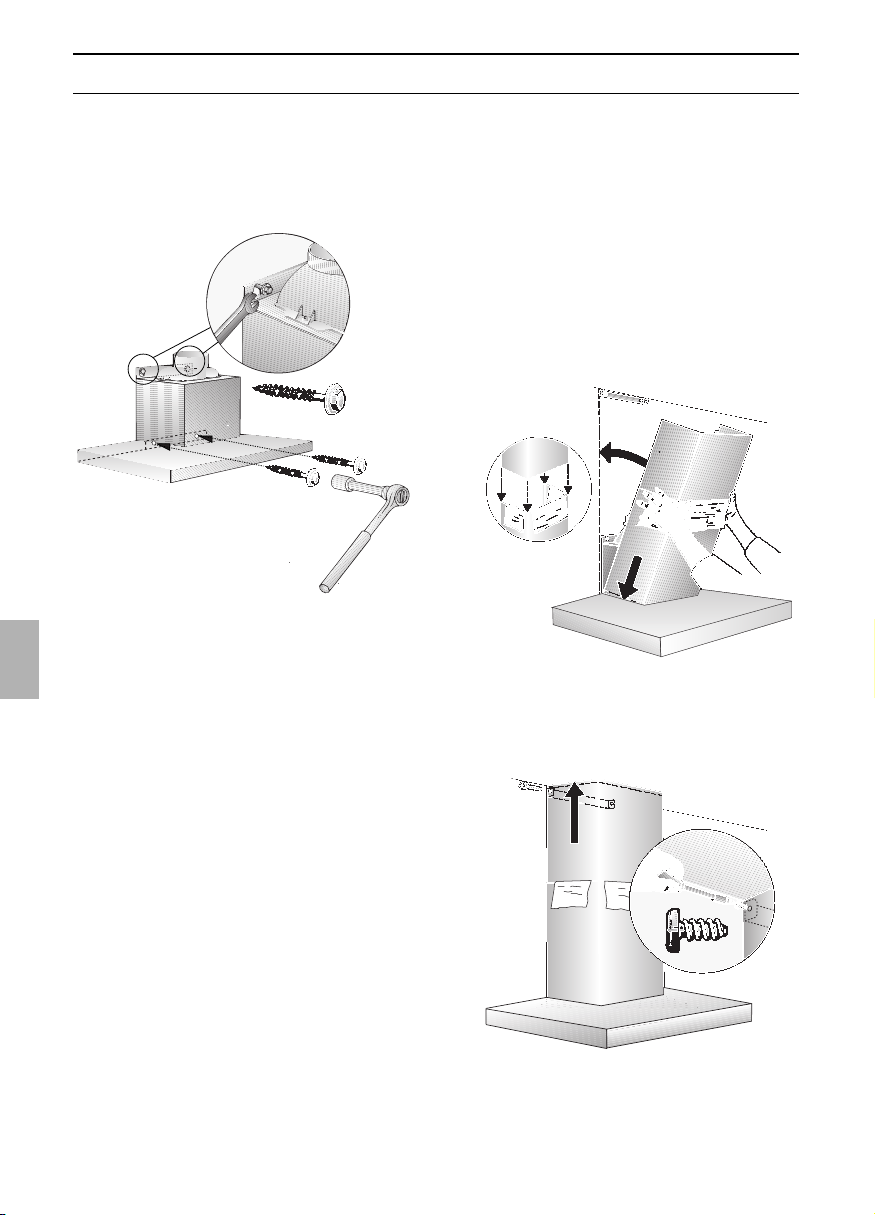

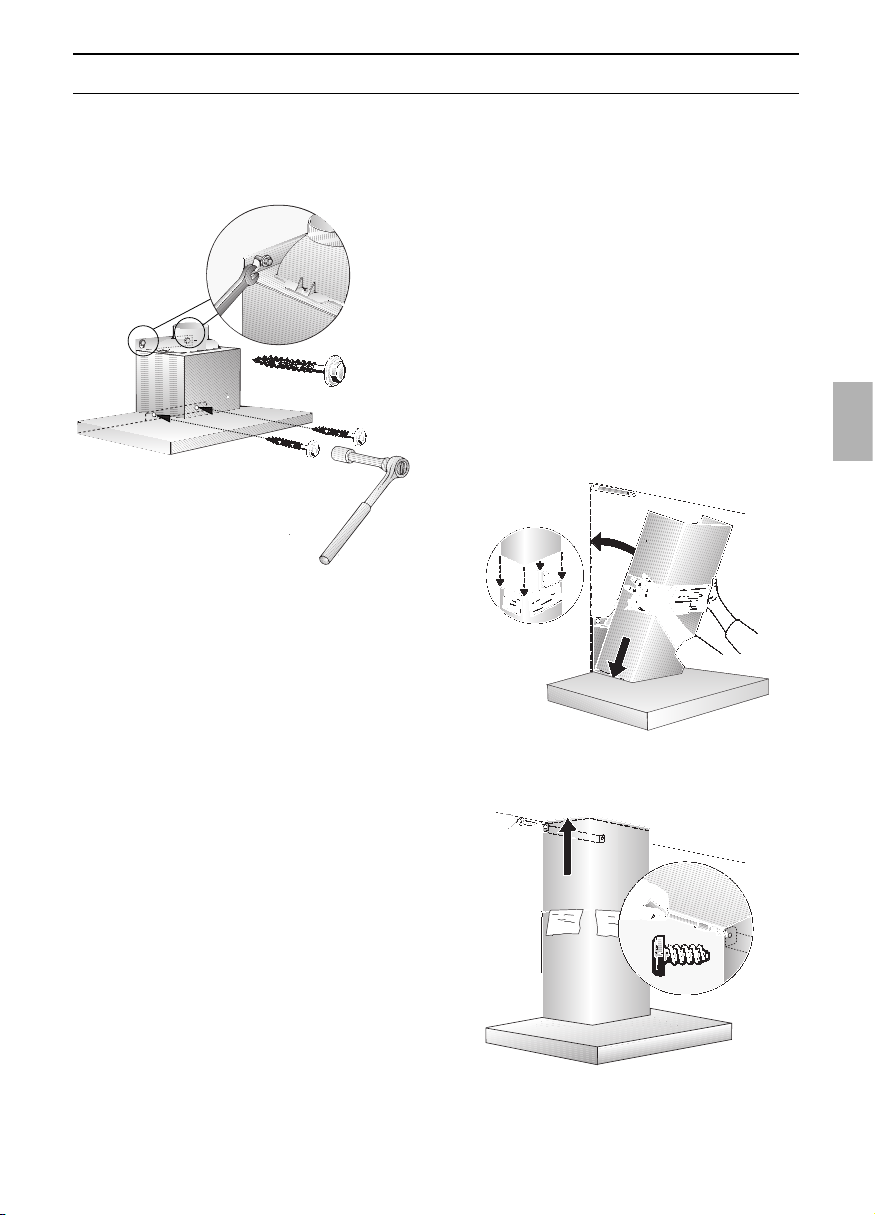

Einbauen

08. Die beiden unteren Sechskant-

schrauben eindrehen.

 Vor dem Festdrehen der 4 Schrauben

ist die Dunstabzugshaube auszurichten.

11. Schutzfolie an den beiden

Kaminverblendungen abziehen.

 Vermeiden Sie Beschädigungen der

empﬁndlichen Edelstahloberﬂächen.

12. Die beiden Teile der Kaminverblendung ineinander schieben (Schlitze am oberen Teleskopteil nach unten) und in den Ausschnitt an der Dunstabzugshaube einsetzen.

 Vermeiden Sie Kratzer beim

Ineinanderschieben, in dem Sie z. B. die Montageschablone als Schutz über die Kante der unteren Kaminverblendung legen.

09. Rohrverbindung herstellen.

10. Elektrische Verbindung herstellen.

13. Den oberen Teil anheben und mit 2

Schrauben seitlich an den Haltewinkel schrauben.

14. Fettﬁlter wieder einsetzen (siehe Gebrauchsanleitung).

Appliance description

Operating Instructions

Operating modes

Exhaust-air mode:

❑ The extractor-hood fan extracts the kit-

chen vapours and conveys them through the grease ﬁlter into the atmosphere.

❑ The grease ﬁlter absorbs the solid

particles in the kitchen vapours.

❑ The kitchen is kept almost free of grease

and odours.

When the extractor hood is operated in exhaust-air mode simultaneously with a different burner which also makes use of the same chimney (such as gas, oil or

coal-ﬁred heaters, continuous-ﬂow heaters, hot-water boilers) care must be taken to

ensure that there is an adequate supply of fresh air which will be needed by the

burner for combustion. Safe operation is possible provided that the

underpressure in the room where the burner is installed does not exceed 4 Pa (0.04 mbar).

Operating modes

This can be achieved if the combustion air is able to ﬂow through non-lockable openings, e.g. in doors, windows and in conjunction with an air supply/air-intake wall box or by other technical procedures such as reciprocal interlocking.

If the air intake is inadequate, there is a risk of poisoning from combustion gases which are drawn back into the room.

An air-intake/exhaust-air wall box by itself is no guarantee that the limiting value will not be exceeded.

Note: When assessing the overall requirement, the combined ventilation system for the entire household must be taken into consideration. This rule does not apply to the use of cooking appliances, such as hobs and ovens.

Unrestricted operation is possible if the extractor hood is used in recirculating mode – with activated carbon ﬁlter.

Circulating-air mode:

❑ An activated carbon ﬁlter must be ﬁtted

for this operating mode (see Filters and maintenance).

 The complete installation set and

replacement ﬁlters can be obtained from specialist outlets.

The corresponding accessory numbers can be found at the end of these operating instructions.

❑ The extractor-hood fan extracts the

kitchen vapours which are puriﬁed in the grease ﬁlter and activated carbon ﬁlter and then conveyed back into the kitchen.

❑ The grease ﬁlter absorbs the grease

particles in the kitchen vapours.

❑ The activated carbon ﬁlter binds the

odorous substances.

 If no activated carbon ﬁlter is installed,

it is not possible to bind the odorous substances in the cooking vapours.

Lighting

Light / fan

switches

Filter grille

Chimney panelling

Before using for the ﬁrst time

If you encounter a problem

If you have any questions or if a fault occurs, please call Customer Service.

(See list of Customer Service representatives).

When you call, please quote the following:

E-Nr. FD

Enter the relevant numbers into the box above. The E-Nr. (product no.) and FD (production date) are shown on the nameplate which can be seen inside the extractor hood after the ﬁlter frame has been detached.

Important notes:

❑ The Instructions for Use apply to several

versions of this appliance. Accordingly, you may ﬁnd descriptions of individual features that do not apply to your speciﬁc appliance.

❑ This extractor hood complies with all

relevant safety regulations. Repairs should be carried out by

qualiﬁed technicians only.

Improper repairs may put the user at considerable risk.

❑ Before using your appliance for the ﬁrst

time, please read these Instructions for Use carefully. They contain important information concerning your personal safety as well as on use and care of the appliance.

❑ Please retain the operating and

installation instructions for a subsequent owner.

 Do not use the appliance if damaged.

 The appliance is not intended for use by

young children or inﬁrmed persons without supervision. Young children should be supervised to ensure they do not play with the appliance.

 If the connecting cable for this

appliance is damaged, the cable must be replaced by the manufacturer or his customer service or a similarly qualiﬁed person in order to prevent serious injury to the user.

 The appliance may be connected to the

mains by a qualiﬁed technician only.

 Dispose of packaging materials

properly (see Installation instructions).

 This extractor hood is designed for

domestic use only.

 Light bulbs must always be ﬁtted when

the extractor hood is in use.

 Defective bulbs should be replaced

immediately to prevent the remaining bulbs from overloading.

 Never operate the extractor hood

without a grease ﬁlter.

 Overheated fat or oil can easily catch ﬁre.

If you are cooking with fat or oil, e.g. chips, etc., never leave the cooker unattended.

 Do not ﬂambé food directly under the

extractor hood.

Risk of grease ﬁlter catching ﬁre due

! to ﬂames.

 The hotplates must always be covered

with a utensil.

 Restrictions apply to the use of the

extractor hood over a solid-fuel burner (coal, wood, etc.). (See Installation instructions).

Gas hobs / Gas cookers

 Do not use all the gas hotplates

simultaneously for a prolonged period (max. 15 minutes) at maximum thermal load, otherwise there is a risk of burns if the housing surfaces are touched or a risk of damage to the extractor hood. If the extractor hood is situated over a gas hob, operate the hood at maximum setting if three or more gas hotplates are operated simultaneously.

Operating procedure

Filters and maintenance

Grease ﬁlters:

Metal ﬁlters are used to trap the greasy element of the vapours that develop during cooking.

The ﬁlter mats are made from noncombustible metal.

Caution:

As the ﬁlter becomes more and more saturated with grease, not only does the risk of it catching ﬁre increase but the efficiency of the extractor hood can also be adversely affected.

Important:

By cleaning the metal grease ﬁlters at appropriate intervals, the possibility of them catching ﬁre as a result of a build-up of heat such as occurs when deep-fat frying or roasting is taking place, is reduced.

Cleaning the metal grease ﬁlters:

❑ In normal operation (1 to 2 hours daily),

the metal grease ﬁlter must be cleaned after 8 to 10 weeks.

❑ The ﬁlters can be cleaned in a dish-

washer. It is however possible that they will become slightly discoloured.

❑ The ﬁlter must be placed loosely, and

NOT wedged, in the dishwasher.

Important:

Metal ﬁlters that are saturated with grease should not be washed together with other dishes etc.

❑ When cleaning the ﬁlters by hand, soak

them in hot soapy water ﬁrst of all. Then brush the ﬁlters clean, rinse them thoroughly and leave the water to drain off.

 The most effective method of removing

vapours produced during cooking is to:

❑ Switch the ventilator ON

as soon as you begin cooking.

❑ Switch the ventilator OFF

a few minutes after you have ﬁnished cooking.

Setting the required fan speed:

❑ Press the corresponding button.

Lighting:

❑ The light can be switched on at any

time, even though the fan is switched off.

Fan settings

Light

Filters and maintenance

3. Engage the lug. Removing the ﬁlter: Warning: The halogen bulbs must be

switched off and cool.

1. Remove the metal ﬁlters.

2. Press in the lug and remove the

activated carbon ﬁlter.

2. Insert the activated carbon ﬁlter.Removing and inserting the metal grease

ﬁlters: Warning: The halogen bulbs must be

switched off and cool.

1. Press the catch on the grease ﬁlters

inwards and fold the ﬁlters down.

2. Clean the ﬁlters.

3. Insert the clean ﬁlters back into the

hood.

Activated carbon ﬁlter:

For neutralizing odours in recirculating mode.

Caution:

As the ﬁlter becomes more and more saturated with grease, there is an increased risk of ﬁre and the function of the extractor hood may be impaired.

Important:

Change the activated carbon ﬁlter promptly to prevent the risk of ﬁre from the accumulation of heat when deep-fat frying or roasting.

Inserting the ﬁlter: Warning: The halogen bulbs must be

switched off and cool.

1. Remove the metal ﬁlters

(see "Removing and inserting the metal grease ﬁlters").

3. Insert the metal grease ﬁlters.

Replacing the activated carbon ﬁlter:

❑ During normal operation (1 to 2 hours

per day) the activated carbon ﬁlters should be replaced approximately 1 x year.

❑ A replacement ﬁlter can be obtained

from any authorized dealer (see optional accessories).

❑ Use original ﬁlters only.

By doing so you will obtain maximum performance from your extractor hood.

Disposing of the old activated carbon ﬁlter:

❑ There are no pollutants in the activated

carbon ﬁlters. They can therefore be disposed of as part of your normal domestic refuse.

Cleaning and care

Disconnect the extractor hood from the electricity supply by pulling out the mains plug or switching it off at the fuse box.

❑ At the same time as you clean the

grease ﬁlters, clean off any grease from all accessible parts of the housing. This signiﬁcantly reduces the ﬁre hazard and ensures that the extractor hood performs as effectively as possible.

❑ Use a hot detergent solution or a mild

window cleaner to clean the canopy of the extractor hood.

❑ Do not scrape off any dirt that has dried

on but loosen it up with a damp cloth.

❑ Do not use abrasive cleaning agents or

sponges that could cause scratches.

❑ Note: Do not use alcohol (spirit) on

plastic parts, otherwise the surface may become matt in appearance.

Caution: Ensure that the kitchen is adequately ventilated. Avoid naked ﬂames!

 Clean the operating buttons with a mild

soapy solution and a soft, damp cloth only. Do not use stainless-steel cleaner to clean the operating buttons.

Stainless steel surfaces:

❑ Use a mild non-abrasive stainless steel

cleaner.

❑ Clean the surface in the same direction

as it has been ground and polished.

 Do not use any of the following to clean

stainless steel surfaces: abrasive sponges, cleaning agents containing sand, soda, acid or chloride!

Aluminium and plastic surfaces:

❑ Use a soft, non-linting window cloth or

micro-ﬁbre cloth.

❑ Do not use dry cloths. ❑ Use a mild window cleaning agent. ❑ Do not use aggressive, acidic or caustic

cleaners.

❑ Do not use abrasive agents.

4. Re-insert the bulb ring.

5. Plug the appliance into the mains or

switch it on at the fuse box.

Note: If the light does not function, check that the bulbs have been inserted correctly.

Replacing the light bulbs

1. Switch off the extractor hood and pull out the mains plug or switch off the electricity supply at the fuse box.

 When switched on, the halogen bulbs

become very hot. Even for some time after the bulbs have been switched off there is still a risk of burns.

2. Remove the bulb ring with a screwdriver or similar tool.

3. Replace the halogen light bulb (conventional halogen bulb, 12 Volt, max. 20 Watt, G4 cap). Caution: Refer for plug-in lampholder. Take hold of the bulb with a clean cloth.

Important information

Installation Instructions:

Additional information concerning gas cookers:

 When installing gas hotplates, comply

with the relevant national statutory regulations (e.g. in Germany: Technische Regeln Gasinstallation TRGI).

 Always comply with the currently valid

regulations and installation instructions supplied by the gas appliance manufacturer.

 Only one side of the extractor hood

may be installed next to a high-sided unit or high wall. Gap at least 50 mm.

 Minimum distance on gas hotplates

between the upper edge of the trivet and lower edge of the extractor hood: 650 mm, Fig. 1.

 Old appliances are not worthless

rubbish. Valuable raw materials can be reclaimed by recycling old appliances. Before disposing of your old appliance, render it unusable.

 You received your new appliance in a

protective shipping carton. All packaging materials are environmentally friendly and recyclable. Please contribute to a better environment by disposing of packaging materials in an environmentally-friendly manner.

Please ask your dealer or inquire at your local authority about current means of disposal.

 The extractor hood can be used in

exhaust air or circulating air mode.

 Always mount the extractor hood over

the centre of the hob.

 Minimum distance between electric

hob and bottom edge of extractor hood: 550 mm, Fig. 1.

The extractor hood must not be

installed over a solid fuel cooker – a potential ﬁre hazard (e.g. ﬂying sparks) – unless the cooker features a closed, non-removable cover and all national regulations are observed.

 The smaller the gap between the

extractor hood and hotplates, the greater the likelihood that droplets will form on the underside of the extractor hood.

Prior to installation

Exhaust-air mode

The exhaust air is discharged upwards through a ventilation shaft or directly through the outside wall into the open.

Exhaust air should neither be directed into a smoke or exhaust ﬂue that is currently used for other purposes, nor into a shaft that is used for ventilating rooms in which stoves or ﬁreplaces are also located.

Exhaust air may be discharged in accordance with official and statutory regulations only (e.g. national building regulations).

Local authority regulations must be observed when discharging air into smoke or exhaust ﬂues that are not otherwise in use.

When the extractor hood is operated in exhaust-air mode simultaneously with a different burner which also makes use of the same chimney (such as gas, oil or

coal-ﬁred heaters, continuous-ﬂow heaters, hot-water boilers) care must be taken to

ensure that there is an adequate supply of fresh air which will be needed by the

burner for combustion. Safe operation is possible provided that the

underpressure in the room where the burner is installed does not exceed 4 Pa (0.04 mbar).

This can be achieved if combustion air can ﬂow through non-lockable openings, e.g. in doors, windows and via the airintake/exhaust-air wall box or by other technical measures, such as reciprocal interlocking, etc.

If the air intake is inadequate, there is a risk of poisoning from combustion gases which are drawn back into the room.

An air-intake/exhaust-air wall box by itself is no guarantee that the limiting value will not be exceeded.

Unrestricted operation is possible if the extractor hood is used in recirculating mode – with activated carbon ﬁlter.

120 150

min.60

min. 45

136

684-1086

260

280

500

min. 490

min 510

Prior to installation

❑ Flat ducts must have an internal cross-

section that equates to that of round pipes.

There should be no sharp bends.

l 100 mm approx. 178 cm

l 125 mm approx. 113 cm

❑ If pipes have different diameters:

Insert sealing strip.

❑ For exhaust-air mode, ensure that

there is an adequate supply of fresh air.

Connecting a l 125 mm exhaust-air pipe:

❑ Mount the pipe directly onto the air

outlet on the hood.

Connecting a l 100 mm exhaust-air pipe:

❑ Attach the reducing connector

(enclosed or available from specialist retailer) to the air pipe and then attach to the exhaust-air duct.

For operating in exhaust-air mode, a one-way ﬂap should be mounted inside the extractor hood unless there is already one ﬁtted in the outlet duct or wall ventilation box. If no one-way ﬂap was enclosed with the hood, it can be obtained from a specialist retailer.

Installing the one-way ﬂap:

❑ Snap the one-way ﬂap into the air pipe.

 The two lightly sprung ﬂaps must be

able to move upwards.

If the exhaust air is going to be discharged into the open, a telescopic

wall box should be ﬁtted into the outside wall.

For optimum extractor hood efficiency:

❑ Short, smooth air exhaust pipe. ❑ As few bends in the pipe as possible. ❑ Diameter of pipe to be as large as

possible and no tight bends in pipe.

If long, rough exhaust-air pipes, many pipe bends or smaller pipe diameters are used, the air extraction rate will no longer be at an optimum level and there will be an increase in noise.

❑ Round pipes:

We recommend Internal diameter: 125 mm (at least 100 mm).

Electrical connection

This is what you have to do:

1.Connect the green and yellow (Earth) wire to the terminal in the plug marked ‘E’ or with the symbol ( ), or coloured green or green and yellow.

2.Connect the blue (Neutral) wire to the terminal in the plug marked ‘N’ or coloured black.

3.Connect the brown (Live) wire to the terminal marked ‘L’, or coloured red.

The extractor hood should only be connected to an earthed socket that has been installed according to relevant regulations.

If possible, site the earthed socket directly behind the chimney panelling.

Electrical data:

Are to be found on the name plate inside the appliance after removal of the ﬁlter frame.

 Before undertaking any repairs,

always disconnect the extractor hood from the electricity supply.

Length of the connecting cable: 1.30 m. If it is necessary to wire the extractor

hood directly into the mains:

The extractor hood should only be connected to the electricity supply by a properly qualiﬁed electrician.

A separator must be installed in the household circuit. A suitable separator is a switch that has a contact gap of more than 3 mm and interrupts all poles. Such devices include circuit breakers and contactors.

 If the connecting cable for this

appliance is damaged, the cable must be replaced by the manufacturer or his customer service or a similarly qualiﬁed person in order to prevent serious injury to the user.

This extractor hood corresponds to EC regulations concerning RF interference suppression.

Electrical connection

WARNING: THIS APPLIANCE MUST BE EARTHED

IMPORTANT: Fitting a Different Plug:

The wires in the mains lead are coloured in accordance with the following code:

Green and Yellow – Earth Blue – Neutral Brown – Live

If you ﬁt your own plug, the colours of these wires may not correspond with the identifying marks on the plug terminals.

We reserve the right to construction changes within the context of technical development.

Prior to installation

Circulating-air mode

❑ With activated carbon ﬁlter if exhaust-air

mode is not possible.

Weight in kg:

Exhaust air Recirculating air

19,060 cm

70 cm

21,0

20,0 22,0

90 cm 21,5 23,5

 The complete installation set can be

obtained from specialist outlets. The corresponding accessory numbers can be found at the end of these operating instructions.

Preparing the wall

❑ The wall must be ﬂat and perpendicular. ❑ Ensure that the wall is capable of

providing a ﬁrm hold for mounting screws and plugs.

min. 140

5-1187

min. 490

Installation

This extractor hood is intended to be mounted onto the kitchen wall.

1. Remove the grease ﬁlter (refer to Operating Instructions).

2. Draw a line on the wall from the ceiling to the lower edge of the hood at the centre of the location where the hood is going to be mounted.

3. Using the template, mark positions on the wall for the screws.

 Ensure that the minimum distance bet-

ween the hob and the extractor hood is maintained – 550 mm for an electric hob and 650 mm for a gas hob. The bottom edge of the template equates to the lower edge of the extractor hood.

4. Drill 4 x l 8 mm holes for the extractor hood and 2 x l 8 mm holes for the chimney panelling. Insert plugs into the holes so that they are ﬂush with the wall.

Note: Take into account any special accessories that are going to be ﬁtted.

5. Attach the 2 enclosed spacers to the ﬁxing bracket for the ﬂue duct panelling. Attach the ﬁxing bracket for the chimney panelling using two hexagon head cap screws.

6. Screw in the two upper hexagon head cap screws leaving them extended by approx. 5 mm.

7. Attach the extractor hood to the screws.

ca.5mm

200

418

36,5

mind.550 Elektro mind.650 Gas

Installation

08. Screw in the two lower hexagon head

cap screws.

 Before the 4 screws are tightened

down, align the extractor hood properly.

11. Remove the protective ﬁlm from the

two ﬂue ducts.

 Take care not to damage the

stainless steel surfaces which are susceptible to scratches etc.

12. Push both sections of the ﬂue panelling together (slots in the upper section must be pointing downwards) and insert into the opening in the extractor hood.

 Protect the cover panels from

scratches, for example by laying the template used for marking the wall over the top edge of the lower section.

09. Connect up the air outlet pipe.

10. Connect the hood to the electricity

supply.

13. Slide out the upper section and attach it to the mounting brackets at the sides with two screws.

14. Insert the grease ﬁlter (refer to Operating Instructions).

Description de l'appareil

Modes de fonctionnement

Air évacué à l'extérieur:

❑ Le ventilateur de la hotte aspire les

buées de cuisson qui traversent un ﬁltre à graisse avant de regagner l'atmosphère extérieure.

❑ Ce ﬁltre retient les particules grasses

solides en suspension dans les buées de cuisson.

❑ Les particules grasses ne se déposent

plus dans la cuisine, les odeurs de cuisson disparaissent.

Si la hotte évacue l'air à l'extérieur et

si le logement comporte des moyens de chauffage (tels par ex. des appareils de

chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou à accumulation)

raccordés à une cheminée, veiller impérativement à ce que l'apport d'air soit suffisant pour assurer la marche du

chauffage à combustion. Un fonctionnement sans risque est possible

si la dépression dans le local où le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).

Mode d’emploi

Modes de fonctionnement

On y parvient en présence d'ouvertures non obturables ménagées par ex. dans les portes, fenêtres et en association avec des ventouses télescopiques d'admission/ évacuation de l'air à travers la maçonnerie ou par d'autres mesures techniques telles qu'un verrouillage réciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion.

En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.

La présence d'une ventouse télescopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.

Remarque: lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des appareils de cuisson (table de cuisson et cuisinière à gaz).

Si la hotte recycle l'air aspiré au moyen d'un ﬁltre au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.

Air recyclé:

❑ La hotte doit, dans ce cas, être équipée

d'un ﬁltre au charbon actif (voir le ﬁltre et son entretien).

 Vous pouvez vous procurer le kit de

montage complet ainsi que les ﬁltres de rechange auprès de votre revendeur

spécialisé.

Vous trouverez les numéros de référence des accessoires correspondants à la ﬁn de la présente notice d'utilisation.

❑ Le ventilateur de la hotte aspirante aspire

les buées qui traversent le ﬁltre à graisse et celui à charbon actif avant de revenir dans la cuisine.

❑ Le ﬁltre à graisse retient les particules

solides en suspension dans les buées de cuisson.

❑ Le ﬁltre à charbon actif retient les

substances odoriférantes.

 Si vous n'incorporez aucun ﬁltre au

charbon actif, impossible de retenir les odeurs présentes dans les buées de cuisson.

Eclairage

Commutateur

Lumière/

Ventilateur

Grille du ﬁltre

Capot de cheminée

Dérangements

Si vous avez des questions à poser ou en cas de dérangement, appelez s.v.p. le service après-vente.

(Voir la liste des agences du service aprèsvente).

Lors de votre appel, veuillez mentionner les numéros suivants:

N° E FD

Inscrivez les numéros correspondants de votre hotte dans le cadre ci-dessus. Ces numéros se trouvent à l'intérieur de l'appareil, sur la plaque signalétique accessible une fois la grille de ﬁltre retirée.

Avant la première utilisation

Remarques importantes:

❑ La présente notice d'emploi vaut pour

plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne ﬁgurant pas dans votre appareil.

❑ Cette hotte aspirante est conforme aux

dispositions de sécurité applicables. Les réparations ne doivent être

effectuées que par un spécialiste.

Des réparations inexpertes s'assortissent de risques considérables pour l'utilisateur.

 L'utilisation d'une hotte aspirante

au-dessus d'un foyer à combustible solide (charbon, bois, etc.) n'est autorisée qu'à certaines conditions (voir la notice de montage).

Tables de cuisson au gaz / Cuisinières à gaz

 Ne faites jamais marcher tous les foyers

au gaz en même temps et à pleine puissance pendant assez longtemps (15 minutes max.), sinon vous risquez de vous brûler en touchant la surface du corps de la hotte, ou d'endommager carrément cette dernière. Si la hotte doit marcher au-dessus d'une table de cuisson au gaz, faites simultanément marcher la hotte à la puissance d'aspiration maximale si vous avez allumé trois foyers ou plus.

❑ Lisez attentivement la présente notice

d'emploi avant d'utiliser votre appareil pour la première fois. Elle contient des informations importantes non seulement pour votre sécurité mais aussi pour l'utilisation et l'entretien de l'appareil.

❑ Rangez la présente notice de montage

et d'emploi soigneusement pour pouvoir la remettre à un futur propriétaire de l'appareil.

 Si l'appareil est endommagé, sa mise

en service est proscrite.

 Le branchement et la mise en service ne

doivent être effectués que par un spécialiste.

 Si le cordon d'alimentation de cet

appareil a été endommagé, il faut conﬁer son remplacement au fabricant ou à son service après-vente, ou encore à une personne possédant des qualiﬁcations identiques, pour éviter de créer des risques.

 Eliminez les matériaux d'emballage

conformément à la réglementation (voir la notice de montage).

 Cette hotte aspirante n'est destinée à ser-

vir que pour couvrir les besoins d'un ménage.

 Ne faites marcher la hotte aspirante

qu'ampoules montées sur leur douille.

 Remplacez immédiatement les

ampoules défectueuses pour empêcher une surcharge des ampoules restantes.

 N'utilisez jamais la hotte aspirante sans

ﬁltre à graisse.

 Les graisses ou huiles surchauffées peu-

vent s'enﬂammer facilement. Par conséquent, surveillez toujours les plats (frites par ex.) qui se préparent à l'aide de matières grasses ou d'huiles.

 Ne ﬂambez aucun mets sous la hotte.

Les ﬂammes risqueraient d'atteindre le

! ﬁltre à graisse et d'y mettre le feu.

 Lorsque les foyers sont allumés, des

ustensiles de cuisson doivent toujours se trouver dessus.

Utilisation de la hotte aspirante

Filtre et entretien

Filtres à graisse:

Vous pouvez utiliser divers ﬁltres pour retenir les particules grasses en suspension dans les buées de cuisson.

Ces nattes ﬁltrantes sont en métal incombustible.

Attention:

Plus elles se saturent en particules grasses et plus elles risquent de s'enﬂammer. D'autre part, leur saturation risque de gêner le bon fonctionnement de la hotte.

Important:

Prévenez tout risque d'incendie en nettoyant à temps les ﬁltres à graisse en métal. Ce risque est dû à l'accumulation de chaleur pendant la friture ou le rôtissage.

Nettoyage des ﬁltres à graisse en métal:

❑ En fonctionnement normal (1 à 2 heures

par jour), le ﬁltre doit être nettoyé au bout de 8 à 10 semaines.

❑ Ces ﬁltres sont nettoyables au lave-

vaisselle. Ils peuvent changer légèrement de couleur au lavage.

❑ Le ﬁltre doit reposer non serré dans le

lave-vaisselle. Il ne doit pas être coincé.

Important:

Ne lavez pas en même temps la vaisselle et les ﬁltres métalliques fortement saturés en matière grasse.

❑ Si vous les nettoyez à la main, mettez les

ﬁltres à tremper pendant plusieurs heures dans de l'eau très chaude additionnée de produit à vaisselle. Ensuite, brossez les ﬁltres, rincez-les bien puis laissez-les goutter.

 La méthode la plus efficace pour

supprimer les buées de cuisson consiste à:

❑ Enclencher la hotte aspirante

en début de cuisson.

❑ Eteindre la hotte aspirante

quelques seulement minutes après la ﬁn de la cuisson.

Réglage du ventilateur sur la vitesse désirée:

❑ Appuyez sur la touche correspondante.

Eclairage:

❑ Vous pouvez utiliser l'éclairage à tout

moment, même quand le ventilateur est éteint.

Puissance

d’aspiaration

Lumière

Filtre et entretien

3. Remontez les ﬁltres à graisse. Changement du ﬁltre à charbon actif:

❑ Hotte fonctionnant normalement

(1 à 2 heures par jour), il faudra changer les ﬁltres à charbon actif environ 1 fois par an.

❑ Vous pouvez vous procurer un ﬁltre à

charbon actif de rechange dans le commerce spécialisé. Voir la section sur les accessoires spéciaux.

❑ N'utilisez qu'un ﬁltre d'origine.

Vous garantirez ainsi un fonctionnement optimal de la hotte.

Mise au rebut du ﬁltre à charbon actif usagé:

❑ Les ﬁltres à charbon actif ne contiennent

aucune substance nocive. Vous pouvez les mettre à la poubelles de déchets résiduels.

3. Faites encranter la patte. Retrait du ﬁltre: Attention: les ampoules halogènes doivent

s'être éteintes et avoir refroidi.

1. Retirez les ﬁltres à graisse en métal.

2. Enfoncez la patte puis retirez le

ﬁltre à charbon actif par le bas.

2. Mettez en place le ﬁltre à charbon actif.Retrait et mise en place des ﬁltres à

graisse en métal: Attention: les ampoules halogènes doivent

s'être éteintes et avoir refroidi.

1. Poussez dans le sens de la ﬂèche le cran situé contre chaque ﬁltre à graisse puis abaissez les ﬁltres.

2. Nettoyer les ﬁltres à graisse.

3. Une fois nettoyés, remettez les ﬁltres à

graisse en place.

Filtre à charbon actif:

Ce ﬁltre sert à retenir les substances odoriférantes lorsque la hotte recycle l'air.

Attention:

Plus elles se saturent en particules grasses et plus elles risquent de s'enﬂammer. D'autre part, leur saturation risque de gêner le bon fonctionnement de la hotte.

Important:

Un changement à temps des ﬁltres à charbon actif prévient le risque d'incendie. Ce risque est dû à l'accumulation de chaleur qui se produit pendant une friture ou la cuisson d'un rôti.

Mise en place du ﬁltre: Attention: les ampoules halogènes doivent

s'être éteintes et avoir refroidi.

1. Retirez d'abord les ﬁltres à graisse (voir la section intitulée "Retrait et mise en place des ﬁltres à graisse en métal).

Nettoyage et entretien

Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension en débranchant la ﬁche mâle de la prise de courant ou en coupant le disjoncteur/fusible.

❑ Lors du nettoyage des ﬁltres à graisse,

nettoyez la graisse qui s'est déposée dans les endroits accessibles du corps de hotte. Vous prévenez ainsi les risques d'incendie et garantissez ainsi un fonctionnement optimal de la hotte.

❑ Pour la nettoyer, utilisez de l'eau chaude

additionnée de produit à vaisselle ou un liquide non agressif à laver les fenêtres.

❑ Ne tentez pas de gratter les salissures.

Ramollissez-les avec un essuie-tout humide.

❑ N'utilisez pas de produits récurants ni

d'éponges à dos abrasif.

❑ Remarque: ne nettoyez pas les surfaces

en plastique avec de l'alcool (à brûler) car des taches mates pourraient apparaître.

Prudence: ventilez suffisamment la cuisine, n'utilisez jamais de ﬂamme nue.

 Ne nettoyez les touches de commande

qu'avec de l'eau additionnée d'un peu de produit à vaisselle. Utilisez un chiffon doux et humide. N'utilisez jamais de détergent pour acier pour nettoyer les touches de commande.

Surfaces en acier inox:

❑ Veuillez utiliser un produit pour l'acier inox

qui le nettoie sans le rayer.

❑ Frottez toujours l'acier inox dans le sens

de son polissage.

 Ne nettoyez jamais les surfaces en acier

inox avec des éponges à dos récurant, et pas non plus avec des détergents à base de sable, soude caustique, acide ou chlore.

Surfaces en aluminium et en plastique:

❑ Utilisez un chiffon doux, ne peluchant pas,

du genre employé pour nettoyer les vitres, ou un chiffon à microﬁbres.

❑ N'utilisez pas de chiffons secs. ❑ Utilisez un produit pour vitres mais non

aggressif.

❑ N'utilisez pas de détergents aggressifs,

contenant un acide ou une base.

❑ N'utilisez pas de produits récurants.

4. Réencrantez l'anneau de l'ampoule.

5. Pour remettre la hotte sous tension,

rebranchez la ﬁche mâle dans la prise de courant ou remontez le fusible/réarmez le disjoncteur.

Remarque: si l'éclairage ne fonctionne pas, contrôlez si les ampoules sont correctement enfoncées.

Changer les ampoules halogènes

1. Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension en débranchant la ﬁche mâle de la prise de courant ou en coupant le isjoncteur/ fusible.

 Les ampoules halogènes allumées

deviennent très chaudes. Le risque de vous brûler demeure, même un moment après les avoir éteintes.

2. Retirez l'anneau de l'ampoule avec un tournevis ou assimilé.

3. Changez l'ampoule halogène (ampoule halogène en vente habituelle dans le commerce, 12 volts, 20 watts maxi., douille G4). Attention: douille à enﬁchage. Ne saisissez l'ampoule qu'avec un chiffon propre.

Remarques importantes

Notice de montage:

Remarques supplémentaires concernant les cuisinières à gaz:

 Lors du montage de foyers gaz, veuillez

respecter les dispositions légales en vigueur dans votre pays (En Allemagne par ex: les Règles technique TRGI régissant l'installation du gaz).

 Respectez les prescriptions et

consignes d'encastrement en leur version applicable publiées par les fabricants d'appareils au gaz.

 La hotte aspirante ne pourra cotoyer

que sur un côté un meuble haut ou une paroi haute. Ecart minimum: 50 mm.

 Ecart minimum, en présence de

foyers au gaz, entre le bord supérieur de la grille support et le bord inférieur de la hotte: 650 mm, ﬁg. 1.

 Les anciens appareils ne sont pas des

déchets sans valeur. Leur élimination respectueuse de l'environnement permet de récupérer de précieuses matières premières. Avant de vous débarrasser de l'appareil, rendez-le inutilisable.

 Pour vous parvenir en parfait état, votre

nouvel appareil a été conditionné dans un emballage qui le protège efficacement. Tous les matériaux d'emballage utilisés sont compatibles avec l'environnement et recyclables. Aidez-nous à éliminer l'emballage en respectant l'environnement.

Demandez à votre revendeur ou à votre mairie quelles sont les formes de recyclage actuellement possibles.

 Cette hotte peut évacuer l'air à

l'extérieur ou le recycler.

 Fixez toujours la hotte bien centrée

au-dessus des foyers de la table de cuisson.

 L'écart minimum entre les foyers

électriques et le bord inférieur de la hotte doit être de 550 mm, voir ﬁg. 1.

 Au-dessus d'un foyer à combustible

solide générateur d'un risque d'incendie (par projection d'étincelles par ex.), le montage de la hotte ne sera admis que si ce foyer est équipé d'un couvercle fermé et inamovible et si le montage ne contrevient pas à la réglementation nationale. Cette restriction ne vaut pas pour les cuisinières à gaz et les foyers aux gaz.

 Plus l'écart est faible entre la hotte

aspirante et les foyers et plus il se pourra que la vapeur montant des casseroles se condense et forme des gouttes sur la face inférieure de la hotte.

Avant le montage

Evacuation de l'air à l'extérieur

L'air vicié est évacué vers le haut par un conduit d'aération ou directement à l'air libre par traversée du mur extérieur.

L'air vicié ne doit jamais être évacué vers une cheminée en service, rejetant des fumées ou des gaz de combustion, ni vers un conduit servant à l'aération de locaux dans lesquels se trouvent des foyers à combustibles solides, liquides et gazeux.

Le mode d'évacuation de l'air vicié devra être conforme aux arrêtés municipaux, préfectoraux, et aux prescriptions légales (par ex. aux ordonnances publiques applicables au bâtiment).

Si l'air vicié doit être évacué par des cheminées d'évacuation des fumées et gaz de combustion qui ne sont pas en service, veuillez respecter la réglementation locale et nationale applicable.

Si la hotte évacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels par ex. des appareils de

chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou à accumulation) raccordés à une cheminée, veiller

impérativement à ce que l'apport d'air soit suffisant pour assurer la marche du

chauffage à combustion. Un fonctionnement sans risque est

possible si la dépression dans le local où le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).

En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.

La présence d'une ventouse télescopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.

Si la hotte recycle l'air aspiré au moyen d'un ﬁltre au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.

120 150

min.60

min. 45

136

684-1086

260

280

500

min. 490

min 510

Si la hotte évacue l’air à l’extérieur, incorporer un volet anti-refoulement s’il n’y en a pas déjà un dans le conduit d’évacuation ou dans le conduit d’évacuation ou dans la ventouse télescopique. Si l’appareil a été fourni sans volet antirefoulement, vous pouvez vous le procurer dans le commerce spécialisé.

Montage du volet anti-refoulement:

❑ Clipsez le volet anti-refoulement dans le

manchon.

Avant le montage

❑ Les conduits plats doivent avoir une

section intérieure équivalente au

diamètre intérieur des conduits ronds.

Les conduits ne doivent comporter aucun coude prononcé.

100 mm l = 178 cm

de section

125 mm l = 113 cm

de section.

❑ Si les conduits ont des diamètres

différents: utilisez du ruban adhésif à

étancher.

❑ Si la hotte évacue l'air à l'extérieur,

veillez à ce que l'apport d'air soit suffisant.

Branchement du conduit d'évacuation l 125 mm:

❑ Fixez le conduit d'évacuation

directement sur l'oriﬁce.

Branchement du conduit d'évacuation l 100 mm:

❑ Fixez le manchon réducteur (livré

d'origine ou en vente dans le commerce spécialisé) contre le manchon à air. Montez le tuyau d'évacuation contre le réducteur.

 Les deux volets doivent se laisser

déplacer vers le haut sans résister, avec un léger amorti.

Si l'air vicié traverse le mur extérieur,

utilisez une ventouse télescopique.

Pour que la hotte aspirante ait le meilleur rendement, veillez à ce que:

❑ Le conduit d'évacuation soit court et

lisse.

❑ Il ait le moins possible de coudes. ❑ Il ait le plus fort diamètre et que les

coudes soient les plus arrondis possibles.

L'emploi de conduits d'air vicié longs, rugueux, formant de nombreux coudes ou d'un trop petit diamètre fait descendre le débit d'air en dessous du débit optimal, tout en accroissant le bruit d'aspiration.

❑ Conduits de section ronde:

Nous recommandons recommandons des conduits au diamètre intérieur de 125 mm mais de 100 mm minimum.

Branchement électrique

La ﬁche mâle de la hotte aspirante ne pourra être branchée que dans une prise secteur à contacts de terre réglementairement posée. Installer cette prise autant que possible directement derrière le capotage de la hotte.

Caractéristiques électriques:

Vous les trouverez après avoir retiré le cadre pour ﬁltre, sur la plaque signalétique, à l’intérieur de l’appareil.

 Toujours mettre l'appareil hors tension

avant d'effectuer des réparations. Longueur du cordon de branchement:

1,30 m. Si le cordon doit être raccordé

déﬁnitivement au secteur:

Dans ce cas, le branchement de la hotte ne pourra être effectué que par un électricien-installateur agréé auprès de la compagnie locale/nationale distributrice d'électricité.

Prévoir un dispositif de coupure côté secteur. Valent comme tel les commutateurs dont l'ouverture entre contacts dépasse 3 mm et qui sectionnent tous les pôles. Figurent parmi eux également les disjoncteurs et contacteurs.

 Si le cordon d'alimentation de cet

Cette hotte aspirante est conforme aux dispositions CE sur l'antiparasitage des appareils électriques.

Poids en kg:

Air évacue Air recyclé

19,060 cm

70 cm

21,0

20,0 22,0

90 cm 21,5 23,5

Sous réserve de modiﬁcations constructives dans l’intérêt du progrès technique.

Avant le montage

 Vous pouvez vous procurer le kit de

montage complet auprès de votre revendeur spécialisé.

Vous trouverez les numéros de référence des accessoires correspondants à la ﬁn de la présente notice d'utilisation.

Préparation du mur

❑ Le mur doit être bien plat et vertical. ❑ Utilisez des chevilles pour assurer une

retenue ferme.

Mode Air recyclé

❑ Avec ﬁltre à

charbon actif, lorsqu'il n'est pas possible d'évacuer l'air aspiré par la hotte.

min. 140

775-1187

260

min. 490

600/700/900

Encastrement

Cette hotte aspirante est prévue pour le montage contre le mur de la cuisine.

1. Retirer le ﬁltre à graisse (voir la notice

d'utilisation).

2. Sur le mur, tracez une ligne médiane

allant du plafond jusqu'au bord inférieur de la hotte aspirante.

3. Posez le gabarit contre le mur et

marquez grâce à lui l'emplacement des vis sur le mur.

 Respecter l'écart minimum entre les

foyers et la hotte aspirante: 550 mm pour les foyers électriques et 650 mm pour les foyers au gaz. Le bord inférieur du gabarit représente le bord inférieur de la hotte aspirante.

4. Percer 4 trous pour la hotte aspirante et

2 trous pour le capotage-cheminée. Ces trous doivent faire 8 mm de diamètre. Enfoncer les chevilles jusqu'à ras du mur.

Remarque: rappellez-vous que vous aurez peut-être des accessoires spéciaux à monter.

5. Faites encranter les 2 écarteurs ci-joints dans la cornière retenant le capotage de cheminée. Au moyen de 2 vis hexagonales, visser les cornières servant à retenir le capotage de cheminée.

6. Vissez les deux vis hexagonales du haut jusqu'à ce qu'elles ne dépassent plus que de 5 mm env.

7. Accrochez la hotte aspirante aux vis.

ca.5mm

200

418

36,5

mind.550 Elektro mind.650 Gas

Encastrement

08. Vissez les vis hexagonales du bas.

 Avant de visser ces 4 vis à fond,

ajuster la hotte aspirante en position.

11. Retirez la pellicule de plastique

protégeant les deux capots en inox.

 Evitez d'endommager les surfaces

lisses en acier inox.

12. Insérer l'un dans l'autre les deux

éléments du capotage-cheminée (les fentes de l'élément télescopique supérieur doivent être tournées vers le bas) puis les introduire dans la découpe ménagée à cet effet dans la hotte aspirante.

 Evitez de rayer les éléments du

capotage-cheminée au moment de les introduire l'un dans l'autre. Dans ce but, placez par exemple le gabarit sur les arêtes de l'élément inférieur.

09. Raccorder la hotte aux tuyaux.

10. Effectuer le branchement électrique de

la hotte.

13. Soulever l'élément supérieur puis le

visser au moyen de deux vis contre la cornière de retenue.

14. Remettre le ﬁltre à graisse en place (voir

la notice d'utilisation).

Beschrijving van het apparaat

Gebruiksmogelijkheden

Gebruik met luchtafvoer:

❑ De ventilator van de afzuigkap zuigt de

keukenwasem aan en leidt deze via het vetﬁlter naar buiten.

❑ Het vetﬁlter neemt de vaste

bestanddelen van de keukenwasem op.

❑ De keuken blijft in grote mate vrij van vet

en reuk.

Als de wasemafzuigkap wordt gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stookinstallaties worden gebruikt (zoals gas-,

olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten) moet voor

voldoende aanvoer van lucht worden gezorgd, die nodig is voor de

verbranding. Gebruik zonder gevaar is mogelijk als de

onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie niet wordt overschreden.

Gebruiksaanwijzing

Gebruiksmogelijkheden

Dit kan men bereiken wanneer er door niet-afsluitbare openingen, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/ luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.

Wanneer er onvoldoende lucht wordt aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhouden van de grenswaarde.

Opmerking: bij de beoordeling moet altijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, wordt deze regel niet toegepast.

Als de wasemafzuigkap wordt gebruikt met luchtcirculatie en koolstoffilter is het gebruik zonder beperking mogelijk.

Gebruik met circulatielucht:

❑ Hiertoe moet een koolstoffilter worden

ingebouwd (zie Filter en onderhoud).

 De complete montageset en de

reserveﬁlters zijn verkrijgbaar bij de vakhandel.

De desbetreffende toebehorennummers vindt u achterin deze gebruiksaanwijzing.

❑ De ventilator van de wasemafzuigkap

zuigt de keukendamp aan en leidt deze door het vetﬁlter en het koolstoffilter gereinigd terug naar de keuken.

❑ Het vetﬁlter neemt de vettige

bestand-delen van de keukendamp op.

❑ Het koolstoffilter bindt de reukstoffen.

 Als er geen koolstoffilter wordt

gemonteerd, worden de reukstoffen in de keukendamp niet gebonden.

Verlichting

Schakelaars

verlichting en

ventilator

Filterrooster

Schoorsteenafscherming

Storingen

Bij eventuele vragen of storingen kunt u bellen met de klantenservice.

(Zie de lijst met klantenservicecentra). Geeft u bij het telefoongesprek op:

E-nr. FD

Vul het nummer in de bovenstaande vakjes in. De nummers staan op het typeplaatje dat u vindt in de binnenruimte van de afzuigkap nadat u het ﬁlterrooster hebt verwijderd.

Vóór het eerste gebruik

Belangrijke aanwijzingen:

❑ Deze gebruiksaanwijzing geldt voor

verschillende uitvoeringen van het apparaat. Het is mogelijk dat er een aantal kenmerken worden beschreven die niet van toepassing zijn op uw apparaat.

❑ Deze afzuigkap voldoet aan de geldende

veiligheidsvoorschriften. Reparaties mogen uitsluitend worden

uitgevoerd door een vakman.

Door ondeskundige reparaties kunnen aanzienlijke gevaren voor de gebruiker ontstaan.

❑ Lees de gebruiksaanwijzing zorgvuldig

voordat u het nieuwe apparaat gebruikt. Ze bevat belangrijke informatie voor uw veiligheid en voor het gebruik en het onderhoud van het apparaat.

❑ Bewaar de gebruiksaanwijzing en het

montagevoorschrift zorgvuldig, eventueel voor een volgende bezitter van het apparaat.

 Indien het apparaat beschadigd is, mag

u het niet in gebruik nemen.

 Boven een fornuis voor vaste

brandstoffen (steenkool, hout e.d.) is het gebruik van de afzuigkap alleen beperkt toegestaan (zie montagevoorschrift).

Gaskookplaten / gasfornuizen

 Gebruik niet alle gaskookzones tegelijk

langdurig (max. 15 minuten) op de hoogste stand, anders bestaat er kans op brandwonden bij aanraking van de oppervlakken van de behuizing en gevaar van beschadiging van de afzuigkap.

Bij gebruik van de afzuigkap boven een gaskookplaat waarvan gelijktijdig drie of meer gaskookzones worden gebruikt, moet de afzuigkap op de maximumstand worden gezet.

 Aansluiting en ingebruikneming mogen

alleen door een vakman worden uitgevoerd.

 Als de aansluitkabel van dit apparaat

beschadigd raakt, moet deze worden vervangen door de fabrikant, diens klantenservice of een andere gekwaliﬁceerde vakman, om gevaren te voorkomen.

 Verpakkingsmateriaal volgens de

voorschriften afvoeren (zie het montagevoorschrift).

 Deze afzuigkap mag is uitsluitend

bedoeld voor huishoudelijk gebruik.

 Afzuigkap uitsluitend met

ingeschroefde lampen gebruiken.

 Defecte lampen dienen onmiddellijk

vervangen te worden om overbelasting van de overige lampen te voorkomen.

 Afzuigkap nooit zonder vetﬁlter

gebruiken.

 Oververhit vet en olie is gemakkelijk

ontvlambaar. Daarom gerechten met vet of olie, b.v. patates frites, alleen onder toezicht toebereiden.

 Onder de afzuigkap niet ﬂamberen.

Brandgevaar bij het vetﬁlter door

! opstijgende vlammen.

 De kookzones moeten altijd zijn bedekt

met pannen. 38

Bedienen van de wasemafzuig

kap

Filter en onderhoud

Vetﬁlters:

Voor de opname van de vettige bestanddelen van de keukenwasem worden metalen vetﬁlters gebruikt.

De ﬁltermatten bestaan uit onbrandbaar materiaal.

Let op:

Bij toenemende verzadiging met vethoudende resten neemt de ontvlambaarheid toe en kan de werking van de wasemafzuigkap nadelig worden beïnvloed.

Belangrijk:

Het op tijd reinigen van de metalen vetﬁlters voorkomt brandgevaar dat kan ontstaan door ophoping van warmte tijdens het frituren of braden.

Reiniging van de metalen vetﬁlters:

❑ Bij normaal bedrijf (dagelijks 1 tot 2 uur)

moet de metalen vetﬁlter na 8 tot 10 weken worden gereinigd.

❑ De ﬁlters kunnen worden gereinigd in de

vaatwasmachine. Daarbij is een lichte verkleuring mogelijk.

Belangrijk:

Zeer verzadigde vetﬁlters niet samen met vaatwerk reinigen.

❑ Als de ﬁlters met de hand worden

gereinigd, moeten deze eerst in een heet sopje worden gezet om het vuil los te weken. Daarna afborstelen, goed schoonspoelen en laten afdruipen.

 De keukenwasem wordt op de

doeltreffendste manier verwijderd door:

❑ Inschakelen van de afzuigkap

bij het begin van het koken.

❑ Uitschakelen van de afzuigkap

pas enkele minuten na het einde van het koken.

Gewenste ventilatorstand instellen:

❑ Druk op de desbetreffende toets.

Verlichting:

❑ De verlichting kan op elk moment

worden gebruikt, ook als de ventilator is uitgeschakeld.

Ventilatorstanden

Licht

Filter en onderhoud

3. Breng de vetﬁlters aan. Vervangen van het actieve-koolﬁlter:

❑ Bij normaal gebruik (dagelijks 1 tot 2 uur)

moeten de ﬁlters met actieve kool ongeveer 1x per jaar worden vervangen.

❑ Het actieve-koolﬁlter is verkrijgbaar in de

vakhandel (zie Extra toebehoren).

❑ Gebruik alleen originele ﬁlters.

Daardoor wordt een optimale werking gewaarborgd.

Afvoer van het oude actieve-koolﬁlter:

❑ Actieve-koolﬁlters bevatten geen

schadelijke stoffen. Ze kunnen daarom bijvoorbeeld met het huisvuil worden afgevoerd.

3. Bevestig de lip. Verwijderen: Attentie: De halogeenlampen moeten

uitgeschakeld en afgekoeld zijn.

1. Verwijder de vetﬁlters.

2. Druk op de llip en verwijder het

actieve-koolﬁlter in benedenwaartse richting.

2. Breng het actieve-koolﬁlter aan.Metalen vetﬁlters verwijderen en

aanbrengen: Attentie: De halogeenlampen moeten

uitgeschakeld en afgekoeld zijn.

1. Druk de blokkering van de vetﬁlters in de

richting van de pijl in en klap de vetﬁlters naar beneden.

2. Reinig de vetﬁlters.

3. Breng de gereinigde vetﬁlters weer aan.

Koolstoffilter:

Voor het opnemen van de reukstoffen als de afzuigkap werkt met luchtcirculatie.

Let op:

Bij toenemende verzadiging met vethoudende resten neemt de ontvlambaarheid toe en kan de werking van de wasemafzuigkap nadelig worden beïnvloed.

Belangrijk:

Door het koolstoffilter op tijd te vervangen, voorkomt u brandgevaar dat kan ontstaan door opeenhoping van warmte tijdens het frituren of braden.

Aanbrengen: Attentie: De halogeenlampen moeten

uitgeschakeld en afgekoeld zijn.

1. Verwijder de vetﬁlters

(zie Metalen vetﬁlters verwijderen en aanbrengen).

Reiniging en onderhoud

Wasemafzuigkap stroomloos maken door de stekker uit het stopcontact te trekken of de zekering uit te schakelen.

❑ Als de vetﬁlters worden gereinigd, moet

vetaanslag van de bereikbare delen van het huis worden verwijderd. Daardoor wordt brandgevaar voorkomen en blijft de optimale werking in stand.

❑ Gebruik voor het reinigen van de

wasemafzuigkap een heet sopje of een mild schoonmaakmiddel voor het reinigen van ruiten.

❑ Vastgekoekt vuil niet loskrabben, maar

losweken met een vochtige doek.

❑ Geen schurende middelen of krassende

sponsjes gebruiken.

❑ Let op: alcohol (spiritus) niet gebruiken

op kunststof oppervlakken, er kunnen doffe plekken ontstaan.

Voorzichtig: keuken voldoende ventileren, geen open vuur gebruiken.

 De bedieningstoetsen alleen reinigen

met een mild afwasmiddel en een zachte, vochtige doek. Geen edelstaalreiniger gebruiken voor de bedieningstoetsen.

Edelstalen oppervlakken:

❑ Gebruik een milde, niet-schurende

edelstaalreiniger.

❑ Reinig alleen in de slijprichting.

 Edelstalen oppervlakken niet met

krassende sponsjes en niet met zand-, soda-, zuur- of chloridehoudende poetsmiddelen reinigen.

Aluminium en kunststof oppervlakken:

❑ Gebruik een zachte, niet-pluizende zeem

of microvezeldoek.

❑ Geen droge doeken gebruiken. ❑ Gebruik een mild glasreinigingsmiddel. ❑ Gebruik geen agressieve, zuur- of

looghoudende reinigingsmiddelen.

❑ Gebruik geen schurende middelen.

4. Breng de lampenring weer aan.

5. Herstel de stroomtoevoer door de

stekker in het stopcontact te steken of de zekering in te schakelen.

N.B: Controleer of de lampen goed zijn aangebracht als de verlichting niet goed werkt.

Lamp vervangen

1. Schakel de wasemafzuigkap uit en maak het apparaat stroomloos door de stekker uit het stopcontact te trekken of de zekering uit te schakelen.

 De halogeengloeilampen worden zeer

heet tijdens het gebruik. Ook nadat ze zijn uitgeschakeld bestaat er nog enige tijd verbrandingsgevaar.

2. Verwijder de lampenring met behulp van een schroevendraaier of iets dergelijks.

3. Vervang de halogeengloeilamp (gewone halogeengloeilamp, 12 V, max. 20 watt, voetje G4). Let op: plugﬁtting. Gebruik een schone doek om de gloeilampen vast te pakken.

Belangrijke voorschriften

Montagevoorschrift:

Extra voorschriften bij gaskookapparatuur:

 Bij de montage van gaskookzones

moeten de geldende wettelijke nationale voorschriften (bijv. in Duitsland: Technische regels gasinstallatie TRGI) in acht worden genomen.

 De geldende inbouwvoorschriften en

de aanwijzingen van de fabrikant van het gasfornuis moeten in acht worden genomen.

 Slechts aan één zijde van de

wasemafzuigkap mag zich na de inbouw een hoge kast of hoge wand bevinden. Afstand minstens 50 mm.

 Bij gaskookzones bedraagt de

minimumafstand tussen de bovenkant van de pandrager en de onderkant van de afzuigkap: 650 mm, afb. 1.

 Oude apparaten zijn geen waardeloos

afval. Door een milieubewuste afvoer kunnen waardevolle materialen opnieuw worden gebruikt. Maak het oude apparaat onbruikbaar voordat u het afvoert.

 Uw nieuwe apparaat wordt tijdens het

vervoer beschermd door de verpakking. Alle gebruikte materialen zijn milieuvriendelijk en kunnen opnieuw worden gebruikt. Lever uw bijdrage door de verpakking milieubewust af te voeren.

Informeer bij uw vakhandel of bij de gemeente naar de beste manier om uw oude apparaat en de verpakking af te voeren.

 De wasemafzuigkap is geschikt voor

gebruik met luchtafvoer of met luchtcirculatie.

 De wasemafzuigkap altijd boven het

midden van het fornuis aanbrengen.

 Minimumafstand tussen elektrische

kookzones en de onderkant van de wasemafzuigkap: 550 mm, afb. 1.

 Boven een fornuis voor vaste

brandstoffen waarvan brandgevaar kan uitgaan (bijvoorbeeld door vonken) is de montage van de wasemafzuigkap alleen toegestaan als het fornuis een gesloten, niet verwijderbare afscherming heeft en de voor het desbetreffende land geldende voorschriften in acht worden genomen. Deze beperking geldt niet voor gasfornuizen en gasplateaus.

 Hoe kleiner de afstand tussen wase-

mafzuigkap en branders is, hoe groter de mogelijkheid is dat zich door opstijgende waterdamp onder aan de wasemafzuigkap druppels kunnen vormen.

Voor de montage

Afzuigkap met luchtafvoer

De afvoerlucht wordt via een afvoerschacht naar boven of rechtstreeks door de buitenmuur naar buiten geleid.

De afvoerlucht mag niet worden afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen of via een schacht die dient voor de ventilatie van ruimten waarin stookinstallaties zijn opgesteld.

Bij de afvoer van afvoerlucht moeten de officiële en wettelijke voorschriften (bijv. nationale bouwvoorschriften) worden nageleefd.

Als de lucht wordt afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen moet de toestemming van de bevoegde instantie worden verkregen.

Als de wasemafzuigkap wordt gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stookinstallaties worden gebruikt (zoals gas-,

olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten) moet

voor voldoende aanvoer van lucht worden gezorgd, die nodig is voor de

verbranding. Gebruik zonder gevaar is mogelijk als de

onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie niet wordt overschreden.

Wanneer er onvoldoende lucht wordt aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhouden van de grenswaarde.

Als de wasemafzuigkap wordt gebruikt met luchtcirculatie en actieve-koolﬁlter is het gebruik zonder beperking mogelijk.

120 150

min.60

min. 45

136

684-1086

260

280

500

min. 490

min 510

Voor de montage

❑ Platte kanalen moeten een gelijk-

waardige inwendige diameter als

ronde buizen hebben.

Ze dienen geen scherpe bochten te hebben.

l 100 mm ca. 178 cm

l 125 mm ca. 113 cm

❑ Bij afwijkende buisdiameters:

dichtstrips gebruiken.

❑ Bij gebruik van de wasemafzuigkap

met luchtafvoer moet voor voldoende

luchttoevoer worden gezorgd.

Aansluiting luchtafvoerpijp l 125 mm:

❑ Luchtafvoerpijp rechtstreeks aan de

luchtaansluiting bevestigen.

Aansluiting luchtafvoerpijp l 100 mm:

❑ Het tussenstuk (meegeleverd of

verkrijgbaar in de vakhandel) op de luchtaansluiting bevestigen en hierop de afvoerbuis bevestigen.

Bij gebruik met luchtafvoer moet in de wasemafzuigkap een terugsklep worden ingebouwd, als deze niet in de afvoerbuis of in de muurkast aanwezig is. Als er geen terugslagklep met het apparaat wordt meegeleverd, kan deze in de vakhandel worden verkregen.

Monteren van de terugslagklep:

❑ De terugslagklep vastklemmen in de

luchtaansluiting.

 Beide kleppen moeten licht verend naar

boven bewogen kunnen worden.

Als de afvoerlucht door de buitenmuur wordt geleid, moet een telescoop-muur-

kast worden gebruikt.

Optimaal vermogen van de wasemafzuigkap:

❑ Korte, gladde luchtafvoerpijp. ❑ Zo min mogelijk bochten. ❑ Zo groot mogelijke buisdiameter en

grote bochten.

Gebruik van lange, ruwe luchtafvoerbuizen, veel buisbochten of kleine buisdiameters vermindert de afzuigcapaciteit en veroorzaakt bovendien hardere geluiden.

❑ Ronde buizen:

wij adviseren een inwendige diameter van 125 mm, echter minstens 100 mm.

Elektrische aansluiting

De wasemafzuigkap mag alleen worden aangesloten aan een volgens de voorschriften geïnstalleerd, geaard stopcontact. Het geaarde stopcontact moet indien mogelijk vlak achter de schoorsteenafscherming worden aangebracht.

Elektrische gegevens:

staan op het typeplaatje in de binnenruimte van het apparaat vermeld en zijn zichtbaar als het ﬁlterframe wordt afgenomen.

 Bij reparaties moet de wasemafzuig-

kap altijd stroomloos worden gemaakt.

Lengte van de aansluitkabel: 1,30 m. Als vaste aansluiting nodig is:

De wasemafzuigkap mag uitsluitend door een erkende installateur worden aangesloten.

In de installatie moet een scheidingsvoorziening worden aangebracht. Als scheidingsvoorzieningen gelden schakelaars met een contactopening van meer dan 3 mm en uitschakeling met alle polen. Daarbij horen aardlekschakelaars en veiligheidsschakelaars.

 Als de elektriciteitskabel van het

apparaat beschadigd raakt, moet deze worden vervangen door de klantenservice van de fabrikant of door een gekwaliﬁceerd vakman, om gevaren te voorkomen.

Deze wasemafzuigkap voldoet aan de EGbepalingen voor radio-ontstoring.

Gewicht in kg:

Luchtavoer

Lucht-

circulatie

19,060 cm

70 cm

21,0

20,0 22,0

90 cm 21,5 23,5

Constructiewijzigingen in het kader van technische verbeteringen voorbehouden.

Voor de montage

 De complete montageset is

verkrijgbaar bij de vakhandel. De desbetreffende toebehorennummers vindt u achterin deze gebruiksaanwijzing.

Voorbereiden van de muur

❑ De muur moet vlak en loodrecht zijn. ❑ Pluggen moet stevig kunnen worden

bevestigd.

Gebruik met circulatielucht

❑ Met een

koolstoffilter, indien gebruik met afvoerlucht niet mogelijk is.

min. 140

775-1187

260

min. 490

600/700/900

Inbouwen

De wasemafzuigkap is voorzien voor montage aan de keukenmuur.

1. Vetﬁlter verwijderen (zie de gebruiks-

aanwijzing).

2. Van het plafond tot aan de onderkant

van de wasemafzuigkap een middellijn op de muur aftekenen.

3. Met behulp van het sjabloon de posities

voor de schroeven markeren op de muur.

 Minimumafstand in acht nemen van

550 mm tussen wasemafzuigkap en kookzones van elektrisch fornuis en van 650 mm tussen wasemafzuigkap en branders van gasfornuis. De onderste rand van het sjabloon duidt de onderste rand van de wasemafzuigkap aan.

4. 4 gaten voor de wasemafzuigkap en

twee gaten voor de afscherming van de schoorsteen l 8 mm boren en pluggen volledig in de muur duwen.

Opmerking: let op eventueel te monteren extra toebehoren.

5. Klik de twee meegeleverde afstandhouders vast in de bevestigingshaak voor het schoorsteenafschermstuk. De bevestigingshaak voor het schoorsteenafschermstuk vastschroeven met 2 zeskantschroeven.

6. De twee bovenste zeskantschroeven vastdraaien tot ze nog ca. 5 mm uitsteken.

7. Wasemafzuigkap aan de schroeven hangen.

ca.5mm

200

418

36,5

mind.550 Elektro mind.650 Gas

Inbouwen

08. De twee onderste zeskantschroeven

vastdraaien.

 Voordat de vier schroeven worden

vastgedraaid, moet de wasemafzuigkap op de juiste plaats worden gebracht.

11. Beschermfolie van beide

schoorsteenafschermstukken verwijderen.

 Voorkom beschadiging van de

kwetsbare edelstalen oppervlakken.

12. De beide delen van de schoorsteenafscherming in elkaar schuiven (openingen op het bovenste telescoopdeel naar beneden) en in de uitsparing op de wasemafzuigkap plaatsen.

 Voorkom beschadiging bij het in

elkaar schuiven door bijvoorbeeld het montagesjabloon ter bescherming over de rand van de onderste schoorsteenafscherming te leggen.

09. Buisverbinding tot stand brengen.

10. Elektrische verbinding tot stand

brengen.

13. Het bovenste deel omhoog tillen en met twee schroeven opzij op de bevestigingshaak schroeven.

14. Vetﬁlter weer aanbrengen (zie de gebruiksaanwijzing).

Descrizione dell'apparecchio

Modi di funzionamento

Funzionamento a scarico d'aria:

❑ Il ventilatore della cappa aspirante aspira

i vapori di cottura e li invia all'aperto attraverso il ﬁltro antigrasso.

❑ Il ﬁltro antigrasso trattiene i componenti

grassi dei vapori di cottura.

❑ La cucina resta completamente libera da

grasso e odori.

Per il funzionamento a scarico d'aria della cappa aspirante, con contemporaneo funzionamento di combustioni dipendenti dal camino (come p. es. appa-

recchi di riscaldamento a gas, olio combustibile oppure a carbone, scaldacqua a ﬂusso continuo, scaldabagni)

è necessario provvedere ad una sufficiente alimentazione dell'aria, che è

necessaria al focolare per la combustione. Un funzionamento senza pericolo è

possibile, se nel locale d'installazione del focolare non viene superata la depressione di 4 Pa (0,04 mbar).

Istruzioni d’uso

Modi di funzionamento

È possibile conseguire ciò quando l'aria per la combustione può continuare ad affluire attraverso aperture non chiudibili, per es. in di porte, ﬁnestre ed in combinazione con cassette murali per l'alimentazione/ espulsione dell'aria o con altre misure tecniche, come interdizione reciproca e simili.

Se l'aria di alimentazione non è sufficiente, sussiste pericolo d'intossicazione a causa di ritorno di gas combusti.

Un cassetta murale di alimentazione/ scarico dell'aria da sola non garantisce il rispetto del valore limite.

Nota: Nella stima si deve considerare sempre il bilancio totale dell'aerazione dell'abitazione. Questa regola non si applica per il funzionamento di apparecchi di cottura, p. es. piano di cottura e cucina a gas.

Se la cappa aspirante viene usata in funzionamento a ricircolo d'aria - con ﬁltro a carbone attivo -, quest'uso è consentito senza limitazioni.

Funzionamento a ricircolo d'aria:

❑ A questo scopo è necessario montare

un ﬁltro a carbone attivo (vedi capitolo "Filtri e manutenzione").

 Potete acquistare presso il fornitore

specializzato il set di montaggio

completo ed i ﬁltri di ricambio. Trovate i relativi numeri degli accessori alla ﬁne di queste istruzioni per l'uso.

❑ La ventola della cappa aspirante aspira i

vapori di cottura, li invia attraverso il ﬁltro grassi ed il ﬁltro a carbone attivo e li immette di nuovo depurati nella cucina.

❑ Il ﬁltro grassi trattiene i componenti

grassi dei vapori di cottura.

❑ Il ﬁltro a carbone attivo ﬁssa gli odori.

 Se non si monta un ﬁltro a carbone

attivo, non possono essere ﬁssati gli odori dei vapori di cottura.

illuminazione

interruttore

luce/

ventilatore

griglia del ﬁltro

rivestimento camino

Guasti

In caso di eventuali chiarimenti o di guasti, rivolgersi al servizio assistenza clienti.

(Vedi elenco dei centri di assistenza).

In caso di chiamata, indicare i dati seguenti:

E-Nr. FD

Riportare nello specchietto qui sopra questi dati. Essi si trovano nella targhetta d'identiﬁcazione, dopo avere tolto la griglia del ﬁltro, nel vano interno della cappa aspirante.

Precede la prima utilizzazione

Primo impiego:

❑ Questo libretto di istruzioni per l'uso

èprevisto per più versioni dell' apparecchio. É possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.

❑ Questa cappa aspirante è conforme alle

pertinenti norme di sicurezza. Le riparazioni devono essere eseguite

solo da personale specializzato.

Le riparazioni non eseguite a regola d'arte possono causare pericoli gravi per l'utilizzatore.

 É consentito solo limitatamente (vedi

capitolo "Istruzioni per il montaggio") l'uso della cappa aspirante su focolari per combustibili solidi (carbone, legna e simili).

Piani di cottura a gas / Fornelli a gas

 Non usare tutti i fornelli

contemporaneamente al massimo carico termico per un periodo prolungato (max. 15 minuti), altrimenti sussiste il pericolo di scottature, se si tocca la superﬁcie dell’involucro o pericolo di danni alla cappa aspirante. Nell’uso della cappa aspirante sopra un piano di cottura a gas, in caso d’utilizzazione contemporanea di tre o più fornelli a gas, la cappa aspirante deve funzionare alla massima potenza d’aspirazione.

❑ Prima di usare il nuovo apparecchio, leg-

gete attentamente le istruzioni per l'uso. Esse contengono informazioni importanti per la Vostra sicurezza, e anche per l'uso e la manutenzione dell'apparecchio.

❑ Conservate bene il libretto delle istruzioni

per l'uso e il montaggio, per un eventuale successivo proprietario.

 Se l'apparecchio è danneggiato, non

dovete metterlo in funzione.

 L'allacciamento e la messa in funzione

devono essere eseguiti solo da un tecnico.

 Se il cavo di alimentazione di questo

apparecchio viene danneggiato, per evitare pericoli deve essere sostituito dalla casa produttrice, dal suo servizio assistenza clienti, oppure da una persona specializzata.

 Smaltire il materiale d'imballaggio

secondo le norme (vedi capitolo "Istruzioni per il montaggio").

 Questa cappa aspirante è destinata

solo all’uso domestico.

 Usare la cappa aspirante solo con le

lampadine avvitate.

 Le lampadine fulminate dovrebbero

essere sostituite subito, per evitare un sovraccarico sulle altre lampadine.

 Non usare mai la cappa aspirante

senza ﬁltro grassi..

 Grassi e olio surriscaldati possono

inﬁammarsi facilmente. Cucinare perciò pietanze con grassi oppure con olio, p. es. le patatine fritte, solo sotto controllo.

 Non ﬁammeggiare pietanze sotto la

cappa aspirante.

Pericolo d'incendio del ﬁltro grassi

! se raggiunto delle ﬁamme.

 I fornelli devono essere sempre coperti

con pentole.

Uso della cappa aspirante

Filtri e manutenzione

Filtro per grassi:

Per trattenere i componenti grassi dei vapori di cottura si utilizzano ﬁltri metallici per grassi.

Le stuoie ﬁltro sono costituite da materiale ininﬁammabile.

Attenzione:

A causa della progressiva saturazione con residui grassi, l'inﬁammabilità aumenta, e il funzionamento della cappa aspirante può essere pregiudicato.

Importante:

Pulendo tempestivamente i ﬁltri metallici per grassi, si previene il pericolo d'incendio, che può essere causato da un'accumulo di calore durante la frittura o l'arrosto.

Pulizia dei ﬁltri metallici per grassi:

❑ Con un uso normale (1 – 2 ore al giorno)

il ﬁltro metallico per i grassi deve essere pulito dopo 8 – 10 settimane.

❑ Il lavaggio può essere eseguito nella

lavastoviglie. Nel lavaggio è possibile una lieve alterazione di colore.

Importante:

non lavare i ﬁltri metallici per grassi molto sporchi insieme alle stoviglie.

❑ Per il lavaggio a mano, fare ammorbidire

i ﬁltri per grassi per più ore in una soluzione di lavaggio bollente. Poi spazzolare, sciacquare bene con acqua pulita e fare sgocciolare.

 Per eliminare nel modo più efficace i

vapori di cottura:

❑ Accendere la cappa aspirante

all'inizio della cottura.

❑ Spegnere la cappa aspirante

solo alcuni minuti dopo la ﬁne della cottura.

Regolare il grado di aspirazione desiderato:

❑ Premere il tasto corrispondente.

Illuminazione:

❑ L'illuminazione può essere usata

sempre, anche quando il ventilatore è escluso.

Gradi di

aspirazione

luce

Filtri e manutenzione

3. Montare i ﬁltri per grassi. Cambio del ﬁltro a carbone attivo:

❑ Nel caso di servizio normale (da 1 a 2

ore al giorno), i ﬁltri a carbone attivo devono essere sostituiti circa 1 volta all'anno.

❑ Il ﬁltro a carbone attivo è in vendita nel

commercio specializzato (vedi capitolo "Accessori speciali").

❑ Usare solo ﬁltri originali.

Così si assicura il funzionamento ottimale.

Smaltimento del ﬁltro a carbone attivo usato:

❑ I ﬁltri a carbone attivo non contengono

sostanze inquinanti. Essi possono essere p. es. smaltiti come riﬁuti comuni.

3. Innestare la linguetta. Smontaggio: Attenzione: le lampadine alogene devono

essere spente e raffreddate.

1. Smontare i ﬁltri per grassi.

2. Premere la linguetta e staccare il ﬁltro a

carbone attivo verso il basso.

2. Inserire il ﬁltro a carbone attivo.Smontaggio e montaggio dei ﬁltri

metallici per grassi: Attenzione: le lampadine alogene devono

essere spente e raffreddate.

1. Premere il dispositivo di arresto dei ﬁltri

per grassi nel senso della freccia, ruotare in basso e togliere i ﬁltri.

2. Pulire i ﬁltri per grassi.

3. Inserire di nuovo i ﬁltri per grassi.

Filtro grassii:

Per trattenere i componenti grassi dei vapori di cottura si utilizzano ﬁltri metallici per grassi.

Le stuoie ﬁltro sono costituite da materiale ininﬁammabile.

Attenzione:

A causa della progressiva saturazione con residui grassi, l'inﬁammabilità aumenta, e il funzionamento della cappa aspirante può essere pregiudicato.

Importante:

Pulendo tempestivamente i ﬁltri metallici per grassi, si previene il pericolo d'incendio, che può essere causato da un'accumulo di calore durante la frittura o l'arrosto.

Montaggio: Attenzione: le lampadine alogene devono

essere spente e raffreddate.

1. Smontare i ﬁltri per grassi (vedi "

Smontaggio e montaggio dei ﬁltri metallici per grassi").

Pulizia e manutenzione

Togliere corrente alla cappa aspirante estraendo la spina di alimentazione, oppure togliendo il fusibile.

❑ Quando si lavano i ﬁltri per grassi, pulire

anche i depositi di grasso sulle parti accessibili della carcassa. Con ciò si previene un pericolo d'incendio e si assicura il funzionamento ottimale.

❑ Per pulire la cappa aspirante usare una

soluzione di acqua e detersivo ben calda, oppure un detergente per vetri delicato.

❑ Non rimovete lo sporco secco aderente

graffiandolo, ma ammorbiditelo con un panno umido.

❑ Non usare prodotti abrasivi o spugne

dure.

❑ Avvertenza: non usare alcool (spirito)

sulle superﬁci di plastica. Si potrebbero formare zone opache.

Attenzione! Arieggiare sufficientemente la cucina, non usare ﬁamme libere.

 Pulire i tasti di comando solo con una

soluzione di acqua e detersivo delicato e con un panno morbido, umido. Per i tasti di comando non usare pulitori per acciaio inox.

Superﬁci in acciaio inox:

❑ Usare un detergente per acciaio inox

delicato, non abrasivo.

❑ Pulire stroﬁnando solo nel senso della

lucidatura.

 Non pulire le superﬁci in acciaio inox

con spugne dure, né con detergenti contenenti sabbia, soda, acido o cloruro.

Superﬁci in alluminio ed in plastica:

❑ Usare un panno per vetri o un panno in

microﬁbre morbido che non lascia peli.

❑ Non usare panni asciutti. ❑ Usare un detergente delicato per vetri. ❑ Non usare detergenti corrosivi, acidi o

alcalini.

❑ Non usare prodotti abrasivi.

4. Inserire di nuovo l'anello della lampada.

5. Ripristinare l'alimentazione elettrica

inserendo di nuovo la spina di alimentazione o il fusibile.

Avvertenza: se l'illuminazione non funzionasse controllare se le lampadine sono inserite correttamente.

Cambio delle lampade

1. Spegnere la cappa aspirante e togliere corrente sﬁlando la spina di alimentazione, oppure togliendo il fusibile.

 Le lampadine alogene accese si

surriscaldano. Anche alcuni minuti dopo averle spente vi è pericolo di scottature.

2. Staccare l'anello della lampada con un cacciavite o simile.

3. Sostituire la lampadina alogena (lampadina alogena commerciale, 12 Volt, max. 20 Watt, attacco G4). Attenzione: portalampada. Per afferrare la lampadina usare un panno pulito.

Avvertenze importanti

Istruzioni per il montaggio:

Avvertenze supplementari per apparecchi di cottura a gas:

 Nel montaggio dei fornelli a gas devono

essere osservate le pertinenti norme di legge nazionali (per es. in Germania: Regole Tecniche per Installazioni a Gas TRGI).

 É indispensabile osservare le norme di

montaggio in vigore e le istruzioni per il montaggio della casa produttrice degli apparecchi a gas.

 É consentito il montaggio della cappa

aspirante con un solo lato accanto ad un mobile alto oppure ad un muro alto. Distanza min. 50 mm.

 Distanza minima per fornelli a gas fra

bordo superiore della griglia d’appoggio pentole e bordo inferiore della cappa aspirante: 650 mm, ﬁg. 1.

 Gli apparecchi dismessi non sono riﬁuti

senza valore. Attraverso lo smaltimento ecologico possono essere recuperati materiali pregiati. Rendere inservibile l'apparecchio dismesso prima di rottamarlo.

 L'imballaggio ha protetto il Vostro

nuovo apparecchio nel trasporto ﬁno a Voi. Tutti i materiali utilizzati sono compatibili con l'ambiente e riciclabili. Siete pregati di collaborare, smaltendo l'imballaggio in modo ecologicamente corretto.

Informatevi sulle attuali possibilità di smaltimento presso il Vostro rivenditore specializzato, oppure presso la Vostra amministrazione comunale.

 La cappa aspirante può essere

utilizzata per il funzionamento ad espulsione d'aria ed a ricircolo d'aria.

 Montare la cappa aspirante sempre

centrata sopra il piano di cottura.

 Distanza minima fra fornelli elettrici e

bordo inferiore della cappa aspirante: 550 mm, ﬁg. 1.

 Sopra ad un focolare per combustibili

solidi, dal quale può derivare un pericolo d'incendio (p. es. scintille), il montaggio della cappa aspirante è consentito solo se il focolare è dotato di una copertura chiusa non smontabile e se contemporaneamente vengono osservate le pertinenti norme nazionali. Questa limitazione non è valida per le cucine a gas e per i piani di cottura a gas.

 Quanto minore è la distanza tra la

cappa aspirante ed i fornelli, tanto maggiore è la possibilità che nella parte inferiore della cappa aspirante possano condensarsi gocce a causa del vapore acqueo che sale.

Prima del montaggio

Funzionamento a scarico d'aria

L'aria di scarico viene condotta verso l'alto, attraverso un pozzo di ventilazione, oppure direttamente all'aperto, attraverso la parete esterna.

É vietato immettere l'aria di scarico in un camino per il fumo o in un camino per i gas di scarico funzionanti, oppure in un pozzo, che serve al deﬂusso dell'aria di locali, nei quali sono installati focolari.

Nell'espulsione d'aria devono essere osservate le norme amministrative e legali (per es. regolamenti edilizi nazionali).

Nel caso di scarico dell'aria in camini per il fumo o in camini per i gas di scarico non funzionanti, è necessario ottenere l'autorizzazione dell'autorità competente.

Per il funzionamento a scarico d'aria della cappa aspirante, con contemporaneo funzionamento di combustioni dipendenti dal camino (come p. es.

apparecchi di riscaldamento a gas, olio combustibile oppure a carbone, scaldacqua a ﬂusso continuo, scaldabagni)

è necessario provvedere ad una sufficiente alimentazione dell'aria, che è

necessaria al focolare per la combustione. Un funzionamento senza pericolo è

possibile, se nel locale d'installazione del focolare non viene superata la depressione di 4 Pa (0,04 mbar).

Se l'aria di alimentazione non è sufficiente, sussiste pericolo d'intossicazione a causa di ritorno di gas combusti.

Un cassetta murale di alimentazione/ scarico dell'aria da sola non garantisce il rispetto del valore limite.

Se la cappa aspirante viene usata in funzionamento a ricircolo d'aria – con ﬁltro a carbone attivo –, quest'uso è consentito senza limitazioni.

120 150

min.60

min. 45

136

684-1086

260

280

500

min. 490

min 510

Prima del montaggio

❑ I canali a sezione quadra devono

avere una sezione trasversale interna equivalente a quella dei tubi tondi.

Essi non dovrebbero presentare forti deviazioni.

l 100 mm ca. 178 cm

l 125 mm ca. 113 cm

❑ Nel caso di diametri di tubo diversi:

applicare il nastro di tenuta.

❑ Nel funzionamento a scarico d'aria

provvedere ad una sufficiente alimentazione dell'aria.

Collegamento del tubo di scarico l 125 mm:

❑ ﬁssare il tubo di scarico direttamente al

manicotto dell'aria.

Collegamento del tubo di scarico l 100 mm:

❑ Fissare la riduzione (acclusa, oppure in

vendita nel commercio specializzato) al manicotto dell'aria e ﬁssare ad essa il tubo di scarico.

Nel funzionamento a scarico d’aria, nella cappa aspirante dovrebbe essere montata una valvola antiriﬂusso, se non già disponibile nel tubo di scarico dell’aria, oppure nella cassetta murale. Se all’apparecchio non è acclusa una valvola antiriﬂusso, questa può essere acquistata nel commercio specializzato.

Montaggio della valvola antiriﬂusso:

❑ Fermare con i clip la valvola antiriﬂusso

nel manicotto dell'aria.

 Le due valvole devono poter ruotare

con agevole movimento elastico verso l'alto.

Se l'aria di scarico viene condotta attraverso la parete esterna, si dovrebbe

utilizzare una cassetta murale telescopica.

Rendimento ottimale della cappa aspirante:

❑ Tubo di scarico corto, liscio. ❑ Il minor numero possibile di gomiti di

tubo.

❑ Diametri di tubo possibilmente grandi e

gomiti grandi.

L'impiego di lunghi tubi di espulsione ruvidi, di più gomiti di tubo o di diametri piccoli causa una difformità dall'indice di ricambio aria ottimale e contemporaneamente un aumento del rumore.

❑ Tubi tondi:

Consigliamo un diametro interno di 125 mm, e comunque min. 100 mm.

Allacciamento elettrico

La cappa aspirante deve essere collegata solo ad una presa di corrente con contatto di terra, installata a norma. Disporre la presa con contatto di terra se possibile direttamente dietro al rivestimento del camino.

Dati elettrici:

da vedere sulla targhetta del modello dopo lo smontaggio del portaﬁltro nel vano interno dell’apparecchio.

 In caso di riparazioni togliere sempre

corrente alla cappa aspirante.

Lunghezza del cavo di allacciamento: 1,30 m.

In caso di necessità di allacciamento ﬁsso:

La cappa aspirante deve essere comunque collegata solo da un elettroinstallatore autorizzato dalla competente azienda di distribuzione dell'energia elettrica.

Nell'impianto deve essere previsto un dispositivo di separazione. Sono dispositivi di separazione gli interruttori con un'apertura tra i contatti superiore a 3 mm e con interruzione onnipolare. Rientrano tra questi gli interruttori automatici e i relè.

 Se il cavo di alimentazione di questo

apparecchio viene danneggiato, per evitare pericoli deve essere sostituito dalla casa produttrice, dal suo servizio assistenza clienti, oppure da una persona specializzata.

Questa cappa aspirante è conforme alle norme CEE sulla schermatura contro i radiodisturbi.

Peso in kg:

Scarico d’aria

Ricircolo

d’aria

19,060 cm

70 cm

21,0

20,0 22,0

90 cm 21,5 23,5

Con riserva di modiﬁche costruttive nel quadro dell'evoluzione tecnica.

Prima del montaggio

 Potete acquistare presso il fornitore

specializzato il set di montaggio

completo. Trovate i relativi numeri degli accessori alla ﬁne di queste istruzioni per l'uso.

Preparazione del muro

❑ Il muro deve essere piano e verticale. ❑ Provvedere ad un robusto ﬁssaggio dei

tasselli.

Funzionamento a ricircolo d'aria

❑ Con ﬁltro a

carbone attivo, se non è disponibile nessun'altra possibilità per il funzionamento a scarico d'aria.

min. 140

775-1187

260

min. 490

600/700/900

Montaggio

La cappa aspirante è prevista per il montaggio sul muro della cucina.

1. Rimuovere il ﬁltro grassi (vedi istruzioni

per l'uso).

2. Tracciare sul muro della cucina una linea

mediana dal soffitto ﬁno allo spigolo inferiore della cappa aspirante.

3. Con l'aiuto della dima, tracciare sul

muro le posizioni per le viti.

 Rispettare la distanza minima tra piano

di cottura e cappa aspirante di 550 mm per i fornelli elettrici, e di 650 mm per i fornelli a gas. Il margine inferiore della dima corrisponde al bordo inferiore della cappa aspirante.

4. Trapanare 4 fori l 8 mm per la cappa

aspirante e 2 fori per il rivestimento del camino e introdurvi a raso i tasselli.

Avvertenza: tenere conto degli eventuali accessori speciali da montare.

5. Inserire i 2 distanziatori acclusi nella squadra di arresto per il rivestimento del camino. Avvitare la squadra d'arresto per il rivestimento del camino con 2 viti a testa esagonale.

6. Avvitare ﬁno a ca. 5 mm le due viti a testa esagonale superiori.

7. Agganciare la cappa aspirante alle viti.

ca.5mm

200

418

36,5

mind.550 Elektro mind.650 Gas

Montaggio

08. Avvitare le due viti a testa esagonale

inferiori.

 Prima di stringere le 4 viti, la cappa

aspirante deve essere allineata.

11. Staccare il foglio protettivo dai due

rivestimenti del camino.

 Attenzione a non danneggiare la

sensibile superﬁcie dell'acciaio inox.

12. Introdurre una nell'altra le due parti del rivestimento del camino (fessura della parte telescopica superiore rivolta verso il basso) e inserire il tutto nella fessura sulla cappa aspirante.

 Nell'introdurre le parti una nell'altra

è possibile evitare danni p. es. disponendo la dima di montaggio come protezione sullo spigolo del rivestimento inferiore del camino.

09. Collegare il tubo.

10. Collegare l'alimentazione elettrica.

13. Sollevare la parte superiore, e avvitarla

lateralmente con 2 viti alla squadra di arresto.

14. Rimontare il ﬁltro grassi (vedi istruzioni per l'uso).

Descripción del aparato

Modalidades de funcionamiento

Evacuación del aire hacia el exterior:

❑ El ventilador que incorpora la campana

extractora aspira los vahos de la cocina y los evacúa hacia el exterior, haciéndolos pasar previamente a través del ﬁltro antigrasa.

❑ El ﬁltro antigrasa absorbe las partículas

sólidas contenidas en los vahos de la cocina.

❑ La cocina queda así prácticamente libre

de grasa y olores.

Si se utiliza la campana con evacuación del aire al exterior simultáneamente con un hogar dependiente de una chimenea (por ejemplo calefacciones

de gas, gas-oil o carbón, calentadores instantáneos, calentadores de agua), hay

procurar que exista una suﬁciente alimentación de aire, necesario para el

proceso de combustión del hogar. Este funcionamiento es posible sin peligro

si en el local de emplazamiento del hogar no se sobrepasa la depresión admisible de 4 Pa (0,04 mbares).

Instrucciones de uso

Modalidades de funcionamiento

Para ello, es necesario que existan aperturas no bloqueables por las que el aire de combustión pueda renovarse y ventilarse sin diﬁcultad, por ejemplo por puertas, ventanas o cajas murales para la alimentación o evacuación del aire o también pueden tomarse otras otras medidas como por ejemplo instalando cerrojos invertidos o similares.

Cerciorarse de que existe una alimentación suﬁciente del aire. De lo contrario el aire evacuado se vuelve a utilizar para la admisión y se corre el peligro de intoxicación.

La sola presencia de una caja mural para alimentación o evacuación del aire, sin embargo, no constituye una garantía para la observación de los límites de tolerancia válidos.

Nota: En las consideraciones y valoraciones a este respecto siempre habrá que tener en cuenta todo el conjunto del sistema de ventilación existente en la vivienda. Esta regla no es válida para las cocinas y placas de cocción de gas.

Las campanas extractoras montadas con evacuación del aire interior (sistema de recirculación del aire), dotadas de ﬁltro de carbón activo, pueden funcionar sin ningún tipo de restricción.

Evacuación del aire hacia el interior (sistema de recirculación del aire):

❑ Para trabajar con esta modalidad hay que

montar un ﬁltro de carbón activo en la campana extractora (véase el capítulo «Filtros y mantenimiento» de las presentes Instrucciones).

 El kit de montaje completo, así

como los ﬁltros de repuesto, se pueden adquirir en el comercio especializado. Las referencias correspondientes ﬁguran al ﬁnal de estas instrucciones de uso.

❑ El ventilador que incorpora la campana

extractora aspira los vahos de la cocina y los hace pasar a través de los ﬁltros antigrasa y de carbón activo, devolviéndolos a continuación, una vez puriﬁcados, a la cocina.

❑ El ﬁltro antigrasa absorbe las partículas

sólidas contenidas en los vahos de la cocina.

❑ El ﬁltro de carbón activo absorbe el olor.

 En caso de no montar la campana un ﬁl-

tro de carbón activo, no se pueden absorber los olores producidos durante la preparación de los alimentos.

Iluminación

Interruptor

Iluminación/

Ventilador

Rejilla del ﬁltro

Revestimiento en forma de chimenea

Antes de la primera utilización

Antes de la puesta en marcha inicial del aparato:

❑ Las presentes instrucciones de servicio son

válidas para diferentes modelos de aparato; por ello puede ser posible que se describan detalles y características de equipamiento que no concuerden íntegramente con las de su aparato concreto.

❑ Esta campana extractora cumple las

normas y disposiciones especíﬁcas en materia de seguridad.

Las reparaciones que fuera necesario efectuar en el aparato sólo podrán ser ejecutadas por técnicos especializados del ramo.

Las reparaciones ejecutadas de modo erróneo o incorrecto pueden dar lugar a situaciones de serio peligro para el usuario.

❑ Antes de emplear el aparato nuevo deberá

leer detenidamente las instrucciones de servicio de la cocina eléctrica. En ella se facilitan informaciones y consejos importantes para su seguridad personal, así como para el correcto manejo y cuidado de la cocina.

❑ Guarde las instrucciones de servicio y de

montaje para un posible propietario posterior.

 Si el aparato presentara daños o

desperfectos, no deberá ser utilizado.

 La conexión y puesta en marcha del

aparato sólo podrán ser efectuadas por un técnico especialista del ramo.

 En caso de producirse daños en el cable

de conexión del aparato, éste sólo podrá ser sustituido por el fabricante, un técnico especializado del Servicio de Asistencia Técnica Oﬁcial o un técnico especializado del ramo, a ﬁn de evitar situaciones de peligro.

 Elimine los envases y el material de

embalaje de acuerdo a las normas correspondientes para la protección del medio ambiente (véanse al respecto las instrucciones de montaje de la campana extractora).

 Utilizar la campana extractora sólo con las

lámparas de iluminación montadas.

 Sustituir inmediatamente las lámparas

defectuosas a ﬁn de evitar la sobrecarga de las lámparas restantes.

 No usar nunca la campana extractora sin

incorporar el ﬁltro antigrasa.

 Las grasas y aceites calentados excesi-

vamente pueden inﬂamarse rápidamente. Por ello los alimentos o platos que requieran grasa o aceite caliente, como por ejemplo patatas fritas, etc., sólo deberán prepararse bajo vigilancia.

 No preparar alimentos o platos

ﬂameados directamente debajo de la campana extractora.

La grasa acumulada en el ﬁltro antigrasa podría incendiarse por las llamas que

!suben!

 El montaje de la campana extractora

por encima de hogares para combustibles sólidos (carbón, leña, etc.) sólo está permitido si ésta cumple una serie de condiciones restrictivas (véanse al respecto las instrucciones de montaje de la campana extractora).

Placas de cocción de gas / Cocinas de gas

 No trabajar simultáneamente con todas

las zonas de cocción (quemadores) durante un tiempo prolongado (como máximo 15 minutos) ajustadas a su máxima potencia, de lo contrario existe peligro de quemadura en caso de tocar la campana o de ocasionar daños en la misma. En caso de instalar y trabajar la campana por encima de una placa de cocción de gas, hay que ajustar ésta a su máxima potencia en caso de trabajar simultáneamente con tres o más zonas de cocción (quemadores).

Averías y perturbaciones

En caso de consultas o averías de la campana extractora, no dude en llamar al Servicio de Asistencia Técnica.

(Véase al respecto la lista con las delegaciones y distribuidores oﬁciales).

Para cualquier consulta deberán indicarse los números de producto y de fabricación:

N° E FD

Anote las números correspondientes a su aparato en los espacios correspondientes. Los números ﬁguran en la placa de características, a la que se accede tras desmontar la rejilla del ﬁltro dentro de la campana extractora.

Manejo de la campana extractora

Filtros y mantenimiento

Filtro antigrasa:

Para retener las partículas de grasa contenidas en el vaho de la cocina se montan ﬁltros metálicos.

Las esterillas de ﬁltro son de metal antiinﬂamable.

¡Atención!

A medida que crece el grado de saturación de la esterilla de ﬁltro con partículas de grasa, aumenta su inﬂamabilidad, inﬂuyendo negativamente en el funcionamiento de la campana.

¡Importante!:

La limpieza a tiempo de los ﬁltros metálicos, eliminando las partículas de grasa adheridas en el mismo, puede prevenir el peligro de incendio a causa de una acumulación de calor al freír o asar alimentos.

Limpieza del ﬁltro antigrasa metálico:

❑ En caso de un servicio normal (de 1 a 2

horas diarias) debe cambiarse el ﬁltro metálico de grasa después de 8 a 10 semanas.

❑ Los ﬁltros antigrasa metálicos se pueden

limpiar en un lavavajillas. Ello puede dar lugar a una ligera decoloración de los mismos.

Importante:

No mezclar con la vajilla normal los ﬁltros antigrasa metálicos muy saturados de grasa.

❑ En caso de limpiar los ﬁltros metálicos a

mano, colocar la caja del ﬁltro durante varias horas en una solución detergente (para vajilla) muy caliente, para reblandecer la grasa adherida. Limpiarlos a continuación con un cepillo, enjuagarlos bien y dejarlos escurrir.

 La manera más eﬁcaz de absorber los

vahos producidos en la cocina durante la preparación de los alimentos es:

❑ Conectando la campana extractora

al comenzar a trabajar.

❑ Desconectando la campana extractora

al cabo de unos minutos después de haber concluido los trabajos.

Conectar el ventilador:

❑ Pulsar la tecla correspondiente.

Iluminación:

❑

La iluminación se puede conectar en cualquier momento, con independencia de que el ventilador funcione o no.

Escalones de potencia

del ventilador

Iluminación

Filtros y mantenimiento

3. Montar los ﬁltros antigrasa. Sustituir el ﬁltro de carbón activo:

❑ Bajo unas condiciones de funciona-

miento normal (1 ó 2 horas diarias), los ﬁltros de carbón activo tienen que sustituirse una vez al año.

❑ El ﬁltro de carbón activo puede adquirir-

se en el COMERCIO ESPECIALIZADO (véanse los accesorios opcionales).

❑ Utilizar sólo ﬁltros originales del

Fabricante.

De este modo se cumplen las normas y disposiciones de seguridad vigentes, asegurando un funcionamiento óptimo.

Evacuación del ﬁltro de carbón activo usado:

❑ Los ﬁltros de carbón activo no

incorporan ningún tipo de material o substancia tóxica o nociva. Por esta razón pueden evacuarse conjuntamente con los desechos domésticos (cubo de basura).

3. Encajar la lengüeta. Desmontar el ﬁltro de carbón activo: ¡Atención! Las lámparas halógenas tienen

que estar desconectadas y frías.

1. Desmontar los ﬁltros antigrasa.

2. Presionar la lengüeta y retirar el ﬁltro de

carbón activo hacia abajo.

Montar el ﬁltro de carbón activo.

Desmontar y montar los ﬁltros antigrasa metálicos:

¡Atención! Las lámparas halógenas tienen

que estar desconectadas y frías.

1. Presionar el enclavamiento de los ﬁltros

antigrasa en dirección a la ﬂecha. Abatir los ﬁltros antigrasa hacia abajo.

2. Limpiar los ﬁltros.

3. Montar los ﬁltros limpios en su sitio.

Filtro de carbón activo:

Para retener los olores durante el funcionamiento de la campana extractora con evacuación del aire al interior (recirculación del aire). ¡Atención!

A medida que crece el grado de saturación de la esterilla de ﬁltro con partículas de grasa, aumenta su inﬂamabilidad, inﬂuyendo negativamente en el funcionamiento de la campana.

¡Importante!:

Montar el ﬁltro: ¡Atención! Las lámparas halógenas tienen

que estar desconectadas y frías.

Desmontar los ﬁltros antigrasa (véase a este respecto el capítulo «Desmontar y montar los ﬁltros antigrasa metálicos».

Limpieza y cuidados

4. Colocar el cristal protector en su emplazamiento y encajarlo.

5. Restablecer la alimentación de corriente introduciendo el cable de conexión en la toma de corriente o a través del fusible.

Advertencia: En caso de no funcionar la iluminación de la campana, veriﬁcar si se han montado las lámparas correctas.

Sustituir las lámparas

1. Desconectar la campana extractora de la red eléctrica,.extrayendo el cable de conexión de la toma de corriente o a través del fusible.

 Las lámparas halógenas alcanzan

durante su funcionamiento unas elevadas temperaturas. Por ello existe peligro de quemaduras incluso algún tiempo después de haberlas desconectado.

2. Extraer el cristal protector del emplazamiento con ayuda de un destornillador o cualquier objeto semejante.

3. Sustituir la lámpara halógena por una lámpara halógena corriente, 12 V, máx. 20 W, base G 4). Atención: Portalámparas con acoplamiento de clavijas. Para retirar la lámpara, sujetarla con un paño limpio.

Desconectar la campana extractora de la red eléctrica extrayendo el cable de conexión de la toma de corriente o a través del fusible.

❑ Al limpiar los ﬁltros antigrasa, limpiar la

grasa acumulada en los puntos accesibles del cuerpo de la campana extractora. De este modo se previene el peligro de que se inﬂamen los restos de grasa antiguos y la campana conserva óptimo funcionamiento.

❑ Utilizar una solución de agua y agente

lavavajillas de uso corriente caliente para limpiar la campana extractora.

❑ En caso de suciedad más resistente y

fuertemente acumulada, utilizar un agente limpiacristales suave.

❑ No rascar la suciedad reseca acumulada.

Reblandézcala primero aplicando sobre la misma un paño húmedo. No utilizar agentes o esponjas abrasivos.

❑ Atención: No limpiar las superﬁcies y

elementos de plástico con alcohol de quemar, dado que podrían producirse zonas o puntos de color mate.

Atención:

Procurar una buena ventilación de

la cocina. ¡No trabajar con llamas abiertas!

 Limpiar el mando desplazable del

ventilador sólo con un paño suave y húmedo (usar una solución de agua y agente lavavajillas suave). ¡No usar limpiadores de acero para limpiar el mando desplazable!

Superﬁcies de acero inoxidable:

❑ Usar un limpiador para acero inoxidable

suave, no abrasivo.

❑ Limpiar el metal sólo en dirección al pulido.

 ¡No limpiar las superﬁcies de acero

inoxidable con esponjas abrasivas! ¡No emplear detergentes que contengan arena, sosa, ácidos o cloruro!

Superﬁcies de aluminio y plástico:

❑ Utilizar sólo paños suaves para limpieza de

ventanas, libres de pelusas o paños de microﬁbra.

❑ No utilizar paños secos. ❑ Utilizar un agente limpiacristales suave. ❑ No utilizar agentes limpiadores agresivos

que contengan ácidos o álcalis.

❑ No utilizar agentes frotadores.

Instrucciones de montaje: – Advertencias importantes

 La campana sólo se podrá montar por

encima de hogares para combustibles sólidos con peligro de incendio (por ejemplo proyección de chispas) si el hogar está provisto de una protección cerrada no desmontable y se cumplen las normas y disposiciones nacionales vigentes. Esta restricción no es válida para cocinas y placas de gas.

 Cuanto menor sea la distancia entre la

campana extractora y los quemadores, mayor posibilidad existe de que se formen gotas de agua en la parte inferior de la campana extractora debidas a la condensación del vapor de agua.

Advertencias adicionales relativas a las cocinas de gas:

 Al proceder al montaje de los quema-

dores de una placa de cocción o cocina de gas deberán observarse estrictamente las normas y disposiciones legales vigentes en cada pa’s (en Alemania, por ejemplo, son las Normas Técnicas para Instalación de Equipos de Gas TRGI).

 Respetar las normas y disposiciones.

así como las instrucciones y consejos de montaje facilitadas por los fabricantes de las cocinas y aparatos de gas.

 Esta campana extractora sólo deberá

montarse con un lateral junto a un armario o pared alta. Distancia mínima a observar: 50 mm.

 La distancia mínima entre el borde

inferior de la campana extractora y el borde superior de la parrilla para colocar recipientes de las zonas de cocción (quemadores) de una placa de cocción o cocina de gas: 650 mm, (Fig. 1).



Los aparatos eléctricos usados incorporan materiales valiosos que se pueden recuperar. Por ello deberán entregarse a dicho efecto en un centro oﬁcial de recogida o recuperación de materiales reciclables (por ejemplo Servicio o centro municipal de desguace o instituciones semejantes). Su Ayuntamiento o Administración local le facilitarán gustosamente las señas del Centro de recuperación de materiales más próximo. Antes de deshacerse de su aparato usado deberá inutilizarlo.

 Su nuevo aparato está protegido

durante el transporte hasta su hogar por un embalaje protector. Todos los materiales de embalaje utilizados son respetuosos con el medio ambiente y pueden ser reciclados o reutilizados. Contribuya activamente a la protección del medio ambiente insistiendo en unos métodos de eliminación y recuperación de los materiales de embalaje respetuosos con el medio ambiente.

Su Distribuidor o Administración local le informará gustosamente sobre las vías y posibilidades más eﬁcaces y actuales para la eliminación respetuosa con el medio ambiente de estos materiales.

 La presente campana extractora es

apropiada para trabajar con evacuación del aire al exterior o al interior (sistema de recirculación del aire).

 Montar la campana extractora siempre

por encima del centro de las zonas de cocción o los quemadores (según el tipo de cocina que se utilice).

 La distancia mínima a observar entre

las zonas de cocción (de una placa o cocina eléctrica) y el borde inferior de la campana es de 550 mm (Fig. 1).

Antes del montaje

Funcionamiento con evacuación del aire al exterior

El aire de evacuación pasa a través de un túnel de ventilación hacia arriba o directamente hacia el exterior, a través de la correspondiente pared.

El aire de evacuación no debe pasar a ninguna chimenea de humos o gases de escape en servicio, ni tampoco a túneles de ventilación de locales con hogares.

Antes de proceder a los trabajos de evacuación del aire al exterior, deberá observar las disposicones legales de su localiad (por ejemplo el reglamento local para el permiso de ediﬁcación).

En caso de hacer pasar el aire de evacuación de la campana a una chimenea de humos o gases de escape fuera de servicio, deberá consultarse con el deshollinador del distrito competente, observando asimismo las normas y disposiciones nacionales vigentes.

Si se utiliza la campana con evacuación del aire al exterior simultáneamente con un hogar dependiente de una chimenea (por ejemplo calefacciones

de gas, gas-oil o carbón, calentadores instantáneos, calentadores de agua), hay

procurar que exista una suﬁciente alimentación de aire, necesario para el

proceso de combustión del hogar. Este funcionamiento es posible sin peligro

si en el local de emplazamiento del hogar no se sobrepasa la depresión admisible de 4 Pa (0,04 mbares).

también pueden tomarse otras otras medidas como por ejemplo instalando cerrojos invertidos o similares.

Cerciorarse de que existe una alimentación suﬁciente del aire. De lo contrario el aire evacuado se vuelve a utilizar para la admisión y se corre el peligro de intoxicación.

La sola presencia de una caja mural para alimentación o evacuación del aire, sin embargo, no constituye una garantía para la observación de los límites de tolerancia válidos.

Las campanas extractoras montadas con evacuación del aire interior (sistema de recirculación del aire), dotadas de ﬁltro de carbón activo, pueden funcionar sin ningún tipo de restricción.

120 150

min.60

min. 45

136

684-1086

260

280

500

min. 490

min 510

Antes del montaje

 Las dos trampillas deberán poder

desplazarse hacia arriba con un ligero movimiento elástico.

Si el aire es evacuado pasando a través de la pared exterior, deberá utilizarse una

caja mural telescópica.

Condiciones necesarias para lograr la óptima potencia y rendimiento de la campana extractora:

❑ Tubo de evacuación corto y liso. ❑ Menor número de codos posible. ❑ Usar en lo posible tubos de gran

diámetro, así como codos de gran tamaño.

Los tubos de evacuación largos y con desigualdades, y la utilización de muchos tubos y codos de diámetro pequeño perjudica el rendimiento óptimo del aparato y provoca un aumento de ruidos desagradables durante su funcionamiento.

❑ Tubos redondos:

Se aconseja emplear tubos con un diámetro interior 125 mm; el diámetro mínimo admisible es de 100 mm.

Si la campana extractora trabaja con sistema de evacuación del aire exterior, deberá montarse una válvula antirretorno, en caso de no estar ésta ya incorporada en el tubo de evacuación del aire o en la caja mural. En caso de no incorporar la presente campana extractora dicha válvula antirretorno, la podrá adquirir en el comercio especializado.

Montaje de la válvula antirretorno:

❑ Encajar la válvula antirretorno en los

soportes correspondientes que incorpora el empalme de evacuación del aire de la campana.

❑ Los canales planos deberán poseer

una sección interior equivalente a la de los tubos redondos.

No deben presentar ángulos demasiado agudos.

Diámetro 100 mm, approx. 178 cm

Diámetro 125 mm, approx. 113 cm

❑ En caso de usar tubos con diferentes

diámetros:

Colocar una tira estanqueizante.

❑ Al trabajar con sistema de evacuación

del aire al exterior: Procurar una suﬁciente alimentación de aire.

Conexión de los tubos de evacuación

Tubo con diámetro de 125 mm:

❑

Fijar directamente el tubo de evacuación el aire en el racor de empalme.

En caso de tubos de evacuación con 100 mm de diámetro:

❑ Empalmar el tubo reductor

(suministrado con la campana extractora o bien disponible como accesorio opcional en el comercio especializado) en el racor de empalme para la evacuación del aire. Fijar a continuación el tubo de evacuación al tubo reductor.

Peso en kg:

Evacuación

del aire al

exterior

Recirculación

del aire

19,060 cm

70 cm

21,0

20,0 22,0

90 cm 21,5 23,5

Nos reservamos el derecho de introducir modiﬁcaciones o cambios constructivos en los aparatos como consecuencia del progreso técnico.

Conexión eléctricaAntes del montaje

La campana extractora sólo podrá conectarse a una toma (caja) de corriente provista de puesta a tierra. La toma de corriente deberá encontrarse o montarse directamente detrás del revestimiento decorativo de la campana.

Características eléctricas:

ﬁguran en la placa de características que es accesible después de quitar los marcos de ﬁltro, en la parte interior del aparato.

 En caso de reparación de la campana

deberá desconectarse siempre el aparato de la red eléctrica, antes de iniciar los trabajos correspondientes.

Longitud del cable de conexión a la red eléctrica: 1,30 m.

En caso de necesitar una conexión ﬁja a la red eléctrica:

El aparato sólo deberá ser conectado a la red eléctrica por un instalador-electricista registrado como tal en la empresa de abastecimiento de energía eléctrica de la zona. Como dispositivo de separación se admiten interruptores con una abertura de contacto superior a 3 mm y desconexión de todas las fases. Esto incluye interruptores LS y contactores.

 En caso de producirse daños en el

cable de conexión del aparato, éste sólo podrá ser sustituido por el fabricante, un técnico especializado del Servicio de Asistencia Técnica Oﬁcial o un técnico especializado del ramo, a ﬁn de evitar situaciones de peligro.

La campana extractora cumple las normas comunitarias en materia de radiodesparasitaje.

 El kit de montaje completo, así como

los ﬁltros de repuesto, se pueden adquirir en el comercio especializado. Las referencias correspondientes ﬁguran al ﬁnal de estas instrucciones de uso.

Preparativos en la pared

❑

La pared tiene que ser lisa y vertical.

❑

Procurar un asiento ﬁrme de los tacos en la pared.

Funcionamiento con evacuación del aire hacia el interior (recirculación del aire)

❑ Filtro de carbón

activo en caso de no existir la posibilidad de trabajar con evacuación del aire hacia el exterior.

min. 140

75-1187

min. 490

600/700/900

Montaje

Esta campana extractora ha sido diseñada exclusivamente para su montaje en la pared.

1. Retirar el ﬁltro antigrasa (véanse al respecto las instrucciones de uso de la campana).

2. Trazar en la pared una línea medial desde el techo hasta el borde inferior de la campana extractora.

3. Marcar en la pared la posición de los tornillos con ayuda de la plantilla.

 Entre la placa de cocción y el borde

inferior de la campana extractora debe observarse la siguiente distancia mínima de seguridad: 550 mm, por encima de las placas de cocción eléctricas 650 mm por encima de las placas de cocción de gas. El borde inferior de la plantilla de montaje corresponde al borde inferior de la campana extractora.

4. Practicar 4 taladros para los tornillos de sujeción del cuerpo de la campana extractora, y dos para ﬁjar el revestimiento decorativo en forma de chimenea, con diámetro 8 mm. Colocar en los mismos los tacos correspondientes, prestando atención a que los tacos queden perfectamente a ras con la pared.

Atención: ¡Ténganse en cuenta los posibles accesorios opcionales que se vayan a montar con la campana extractora!

5. Encajar los 2 distanciadores adjuntos en la escuadra de soporte para el revestimiento de la chimenea. Montar y ﬁjar la escuadra de soporte del revestimiento con dos tornillos hexagonales.

6. Enroscar los dos tornillos hexagonales superiores hasta unos 5 mm.

7. Enganchar la campana extractora en los tornillos.

ca.5mm

200

418

36,5

mind.550 Elektro mind.650 Gas

Montaje

08. Enroscar los dos tornillos hexagonales

inferiores.

 ¡Antes de apretar a tope los tornillos

de sujeción de la campana, hay que alinear ésta!.

12. Enganchar los dos elementos del

revestimiento de la chimenea desplazándolos uno respecto al otro las ranuras de la parte telescópica superior deberá estar hacia abajo. Colocar el revestimiento en forma de chimenea en la ranura de soporte de la campana extractora.

 ¡Evite los rasguños al montar los

elementos de revestimiento en forma de chimenea, protegiendo con la plantilla de montaje el borde del elemento inferior del revestimiento.

09. Empalmar el tubo de evacuación del

aire en la campana extractora.

10. Conectar el aparato a la red eléctrica.

11. Retirar la lámina protectora de los

revestimientos laterales de la chimenea.

 ¡Prestar atención a no dañar la

superﬁcie sensible de acero inoxidable de los revestimientos!

13. Levantar ligeramente el elemento superior del revestimiento de la chimenea y ﬁjarlo lateralmente, con ayuda de dos tornillos, a la escuadra de soporte.

14. Montar el ﬁltro antigrasa (véanse al respecto las instrucciones de uso de la campana extractora).

Τρποι λειτουργίας

Λειτουργία απορρφησης ακάθαρτου αέρα:

❑

Οι ατµοί της κουζίνας απορροφούνται απ τον αεριστήρα του απορροφητήρα, καθαρίζονται απ το φίλτρο λιπών και καταλήγουν στο ύπαιθρο.

❑

Το φίλτρο λιπών προσλαµβάνει τα λιπαρά συστατικά των ατµών της κουζίνας.

❑

Η κουζίνα παραµένει σε γενικές γραµµές ελεύθερη απ λίπη και οσµές.

Κατά τη λειτουργία απορρφησης ακάθαρτου αέρα µέσω του απορροφητήρα κουζίνας και την ταυτχρονη λειτουργία εγκαταστάσεων πυράς, των οποίων ο καπνς πρέπει να εξέρχεται µέσω καπνοδχου (πως π.χ. συσκευές

θέρµανσης µε αέριο, πετρέλαιο ή κάρβουνο, θερµοσίφωνα, συσκευές θέρµανσης νερού) πρέπει να λαµβάνονται

µέτρα παροχής επαρκούς ποστητας αέρα, η οποία απαιτείται για την καύση

στις εστίες πυράς. Ακίνδυνη λειτουργία είναι δυνατή µνον,

ταν η υποπίεση στον χώρο φωτιάς δεν υπερβεί τα 4 Pa (0,04 mbar).

Τρποι λειτουργίας

Αυτ µπορεί να επιτευχθεί, ταν µε ανοίγµατα που δεν κλείνουν, π.χ. σε πρτες, παράθυρα, πλαίσια εντοιχισµού εισδου και εξδου αέρα ή άλλων τεχνικών µέτρων, πως αµοιβαία µανδάλωση κ. τ. ο., είναι δυνατή η κατπιν εισροή του αέρα καύσης.

Μνο µε πλαίσιο εντοιχισµού εισδου/εξδου αέρα δεν διασφαλίζεται η τήρηση της οριακής τιµής.

Σηµείωση: Για την εκτίµηση πρέπει να λαµβάνεται πάντοτε υπψη ο συνολικς αερισµς της κατοικίας. Για τη λειτουργία συσκευών µαγειρέµατος, π.χ. σκαφοειδούς εστίας µαγειρέµατος και κουζίνας αερίου δεν βρίσκει εφαρµογή ο καννας αυτς.

Γι α την αποµάκρυνση του ακάθαρτου αέρα πρέπει να τηρούνται οι υπηρεσιακοί κανονισµοί.

Αν ο απορροφητήρας κουζίνας χρησιµοποιείται στη λειτουργία ανακύκλωσης αέρα - µε φίλτρο ενεργού άνθρακα -, η λειτουργία του είναι δυνατή χωρίς περιορισµ.

Λειτουργία ανακύκλωσης αέρα:

❑

Γι α τη λειτουργία αυτή πρέπει να τοποθετηθεί στον απορροφητήρα ένα φίλτρο ενεργού άνθρακα (βλ. στην παράγραφο «Φίλτρα και συντήρηση»).

 Ολκληρο το σετ τοποθέτησης

καθώς και τα εφεδρικά φίλτρα µπορείτε να τα προµηθευτείτε απ τα ειδικά

καταστήµατα.

Τους αντίστοιχους κωδικούς εξαρτηµάτων θα τους βρείτε στο τέλος αυτών των οδηγιών χρήσης.

❑

Οι ατµοί της κουζίνας απορροφούνται απ τον αεριστήρα του απορροφητήρα, καθαρίζονται απ τα φίλτρα λιπών και ενεργού άνθρακα και οδηγούνται πάλι στην κουζίνα.

❑

Το φίλτρο λιπών προσλαµβάνει τα λιπαρά συστατικά των ατµών της κουζίνας.

❑

Το φίλτρο ενεργού άνθρακα συγκρατεί τις οσµηρές ουσίες.

 Αν δεν τοποθετηθεί φίλτρο ενεργού

άνθρακα, δεν µπορούν να προσδεθούν οι οσµηρές ουσίες του ατµού της κουζίνας.

Περιγραφή της συσκευής

Οδηγίες χρήσεως

Φωτισµς

∆ιακπτης

Φώς/

Αεριστήρας

Πλέγµα φίλτρου

Επένδυση της "καµινάδας"

Βλάβες

Σε περίπτωση που έχετε τυχν απορίες ή ταν παρουσιαστούν βλάβες, πρέπει να καλέσετε την Υπηρεσία Τεχνικής Εξυπηρέτησης Πελατών.

(Βλ. στον Πίνακα Υπηρεσιών Τεχνικής Εξυπηρέτησης Πελατών).

Κατά την κλήση παρακαλείσθε να δώσετε τους εξής αριθµούς:

Αριθµς Ε FD

Αναγράψτε τους αριθµούς στα παραπάνω σηµεία. Οι αριθµοί βρίσκονται στην πινακίδα τύπου στον εσωτερικ χώρο του απορροφητήρα και µπορείτε να τους δείτε, αφού αφαιρέσετε το πλέγµα του φίλτρου.

Πριν την πρώτη χρήση

Σπουδαίες υποδείξεις:

❑ Tο παρν εγχειρίδιο οδηγιών χρήσης

ισχύει για διάφορα µοντέλα της συσκευής. Eνδέχεται ορισµένα µεµονωµένα χαρακτηριστικά του εξοπλισµού που περιγράφονται να µην αφορούν τη δική σας συσκευή.

❑ Αυτς ο απορροφητήρας κουζίνας

ανταποκρίνεται στους σχετικούς κανονισµούς ασφαλείας.

Οι επισκευές επιτρέπεται να εκτελούνται µνον απ τους ειδικούς.

#ταν δεν γίνονται σωστά οι επισκευές, είναι δυνατν να προκύψουν σοβαρές ζηµιές για τον χρήστη.

 Οι εστίες πρέπει να είναι πάντοτε

καλυµµένες απ τα µαγειρικά σκεύη.

 Η λειτουργία του απορροφητήρα

κουζίνας πάνω απ εστία φωτιάς µε στερεά καύσιµα (κάρβουνα, ξύλα κ.τ.ο.) επιτρέπεται µνον κάτω απ ορισµένες προϋποθέσεις (βλ. οδηγίες τοποθέτησης).

Σκαφοειδείς βάσεις εστιών αερίου / Κουζίνες αερίου

 Μη λειτουργείτε λες τις εστίες

αερίου ταυτχρονα για περισστερο χρνο (το πολύ επί 15 λεπτά) στη µέγιστη θερµική φρτωση, διαφορετικά υπάρχει κίνδυνος εγκαυµάτων σε περίπτωση επαφής των επιφανειών του περιβλήµατος ή αντίστοιχα κίνδυνος βλάβης του απορροφητήρα.

Κατά τη λειτουργία του απορροφητήρα πάνω απ βάση εστιών αερίου πρέπει σε ταυτχρονη λειτουργία τριών και άνω εστιών αερίου να ρυθµίστεί ο απορροφητήρας στη µέγιστη βαθµίδα.

❑ Προτού χρησιµοποιήσετε την καινούρ-

για συσκευή, διαβάστε µε προσοχή τις οδηγίες χρήσης. Περιέχουν σηµαντικές πληροφορίες για την ασφάλειά σας καθώς και για τη χρήση και τη συντήρηση της συσκευής.

❑ Φυλάξτε καλά το εγχειρίδιο οδηγιών

χρήσης και εγκατάστασης ενδεχοµένως για κάποιον επµενο χρήστη.

 Aν έχει πάθει ζηµία η συσκευή, δεν

επιτρέπεται να τη χρησιµοποιήσετε.

 Η σύνδεση στο δίκτυο του ηλεκτρικού

ρεύµατος και η θέση σε λειτουργία για πρώτη φορά επιτρέπεται να διεξαχθούν µνον απ τον ειδικ.

 Αν το καλώδιο σύνδεσης αυτής της

συσκευής είναι φθαρµένο, αυτ πρέπει να αντικατασταθεί απ τον κατασκευαστή ή απ την υπηρεσία τεχνικής εξυπηρέτησης πελατών ή απ παρµοια ειδικευµένο πρσωπο, για να αποφεύγεται ο κίνδυνος.

 Αποσύρετε τα υλικά συσκευασίας

σύµφωνα µε τους κανονισµούς (βλ. οδηγίες τοποθέτησης).

 Αυτς ο απορροφητήρας προορίζεται

µνο για οικιακή χρήση.

 Χρησιµοποιείτε τον απορροφητήρα

κουζίνας µνον, ταν έχουν τοποθετηθεί και βιδωθεί οι λαµπτήρες.

 Οι καµµένοι λαµπτήρες θα πρέπει να

αλλάζονται αµέσως, ούτως ώστε να αποφεύγεται η υπερφρτωση των υπολοίπων λαµπτήρων.

 Μην χρησιµοποιείτε ποτέ τον

απορροφητήρα κουζίνας χωρίς φίλτρο λιπών.

 Λίπη ή λάδια, τα οποία έχουν

υπερθερµανθεί, είναι δυνατν να αναφλεχθούν εύκολα. Γι α τον λγο αυτ τα φαγητά µε λίπος ή λάδι, π.χ. πατάτες τηγανητές, πρέπει να µαγειρεύονται µνον υπ επίβλεψη.

 Μην παρασκευάζετε ποτέ φλαµπέ

φαγητών κάτω απ τον απορροφητήρα κουζίνας.

Κίνδυνος να πάρει φωτιά το φίλτρο

! λιπών απ τις ανερχµενες φλγες.

 Οι ατµοί κουζίνας µπορούν να

απορροφηθούν µε τον πλέον αποτελεσµατικτερο τρπο:

❑ θέτοντας τον αεριστήρα σε λειτουργία

κατά την έναρξη του µαγειρέµατος και

❑ θέτοντας τον αεριστήρα εκτς

λειτουργίας αφού παρέλθουν µερικά λεπτά απ τη λήξη του µεγειρέµατος.

Χειρισµς του απορροφητήρα κουζίνας

Ρύθµιση της επιθυµητής βαθµίδας του αεριστήρα

❑ Πατήστε το αντίστοιχο πλήκτρο.

Φωτισµς:

❑

Ο φωτισµς µπορεί να χρησιµοποιηθεί ανά πάσα στιγµή, ακµα κι ταν ο αεριστήρας δεν βρίσκεται σε λειτουργία.

Βαθµίδα

λειτουργίας

Φώς

Φίλτρα και συντήρηση

Φίλτρα λιπών:

Γι α την πρσληψη των λιπαρών συστατικών του ατµού της κουζίνας έχουν τοποθετηθεί στη συσκευή µεταλλικά φίλτρα λιπών.

Τα φύλλα των φίλτρων αποτελούνται απ µέταλλο που δεν καίγεται.

Προσοχή:

Με την αύξηση του κορεσµού των φίλτρων µε κατάλοιπα που περιέχουν λίπος, αυξάνεται η δυναττητα ανάφλεξης αυτού και µπορεί να εµποδίζεται η λειτουργία του απορροφητήρα.

Σηµαντικ:

Καθαρίζοντας έγκαιρα τα µεταλλικά φίλτρα λιπών, προλαµβάνετε τον κίνδυνο πυρκαϊάς, ο οποίος µπορεί να προκύψει απ τη θερµική συµφρηση κατά το τηγάνισµα σε φριτέζα ή τηγάνι.

Καθαρισµς των µεταλλικών φίλτρων λιπών:

❑ ?ταν η λειτουργία είναι κανονική

(καθηµερινά 2 µέχρι 3 ώρες), Πρέπει να καθαρίζεται το µεταλλικ φίλτρο λίπους µετά απ 8 µέχρι 10 εβδοµάδες.

❑ Μπορείτε να καθαρίσετε τα φίλτρα

πλένοντάς τα στο πλυντήριο πιάτων, πράγµα το οποίο µως είναι δυνατν να προκαλέσει ελαφρύ ξεθώριασµα των φίλτρων.

Σηµαντικ:

Μεταλλικά φίλτρα λιπών, τα οποία έχουν κορεσθεί ισχυρά, δεν πρέπει να πλένονται στο πλυντήριο πιάτων µαζί µε σκεύη.

❑ Σε περίπτωση καθαρισµού των φίλτρων

στο χέρι, τοποθετείτε τα φίλτρα µέσα σε καυτ διάλυµα απορρυπαντικού, ούτως ώστε να µαλακώσουν οι ρύποι. Κατπιν βουρτσίζετε τα φίλτρα, τα ξεπλένετε καλά και τ' αφήνετε να στραγγίσουν.

Φίλτρα και συντήρηση

2. Καθαρίζετε τα φίλτρα λιπών.

3. Τοποθετείτε τα καθαρισµένα φίλτρα

λιπών πάλι στη συσκευή.

Αφαίρεση και τοποθέτηση των µεταλλικών φίλτρων λιπών:

1. Πιέζετε το πλήκτρο ασφάλισης στα

φίλτρα λιπών στην κατεύθυνση του βέλους προς τα µέσα και αφαιρείτε τα φίλτρα λιπών, τραβώντας προς τα κάτω.

3. Κουµπώνετε µπροστά τη γλωττίδα. Aφαίρεση του φίλτρου ενεργού άνθρακα: Προσοχή: Οι λαµπτήρες αλογνου πρέπει

να είναι σβηστοί και να έχουν κρυώσει.

1. Αφαιρείτε τα φίλτρα λιπών.

2. Πιέζετε µπροστά τη γλωττίδα προς τα

µέσα και αφαιρείτε το φίλτρο ενεργού άνθρακα, τραβώντας το προς τα κάτω.

3. Τοποθετείτε στη συσκευή τα φίλτρα λιπών.

Αλλαγή του φίλτρου ενεργού άνθρακα:

❑

Κατά την κανονική λειτουργία (1 έως 2 ώρες ηµερησίως) πρέπει να αλλάζετε το φίλτρο ενεργού άνθρακα περίπου 1 φορά τον χρνο.

❑ Το φίλτρο ενεργού άνθρακα µπορείτε

να το προµηθευτείτε απ τα ειδικά καταστήµατα (βλ. ειδικά εξαρτήµατα).

❑ Χρησιµοποιείτε µνον αυθεντικά

φίλτρα.

Έτσι εξασφαλίζεται η σωστή λειτουργία της συσκευής.

Απσυρση του παλιού φίλτρου ενεργού άνθρακα:

❑ Τα φίλτρα ενεργού άνθρακα δεν

περιέχουν βλαβερές ουσίες. Μπορείτε π.χ. να τα αποσύρετε ως απορρίµµατα της κατηγορίας "Υπλοιπα απορρίµµατα".

2. Τοποθετείτε στη συσκευή το φίλτρο ενεργού άνθρακα.

Φίλτρο ενεργού άνθρακα:

Γι α τη συγκράτηση των οσµηρών ουσιών κατά τη λειτουργία ανακύκλωσης αέρα.

Προσοχή:

Σηµαντικ:

Με την έγκαιρη αλλαγή του φίλτρου ενεργού άνθρακα προλαµβάνεται ο κίνδυνος πυρκαϊάς, ο οποίος µπορεί να προκύψει λγω συµφρησης της θερµτητας κατά το τηγάνισµα ή ψήσιµο.

Τοποθέτηση: Προσοχή: Οι λαµπτήρες αλογνου πρέπει

να είναι σβηστοί και να έχουν κρυώσει.

1. Αφαιρείτε τα φίλτρα λιπών (βλ. στην παράγραφο "Αφαίρεση και τοποθέτηση των µεταλλικών φίλτρων λιπών").

Καθαρισµς και περιποίηση

Αποµονώνετε τον απορροφητήρα κουζίνας απ το ηλεκτρικ ρεύµα τραβώντας το φις απ την πρίζα ή αντίστοιχα κατεβάζοντας την ασφάλεια.

❑

Κατά τον καθαρισµ των φίλτρων λιπών καθαρίζετε το λίπος που έχει επικαθίσει στα προσιτά για σας τµήµατα του περιβλήµατος της συσκευής. Έτσι αντιµετωπίζεται ο κίνδυνος πυρκαϊάς και διατηρείται η οµαλή λειτουργία της συσκευής.

❑

Γι α τον καθαρισµ του απορροφητήρα κουζίνας χρησιµοποιείτε ζεστ διάλυµα απορρυπαντικού ή ένα ήπιο µέσο καθαρισµού τζαµιών.

❑

Μην ξύνετε ξεραµένους ρύπους, αλλά µαλακώστε τους µε βρεγµένο πανί.

❑

Μη χρησιµοποιείτε διαβρωτικά µέσα ούτε σφουγγάρια που προκαλούν αµυχές.

❑

Υπδειξη: Μη χρησιµοποιείτε αλκολη (οινπνευµα) για τον καθαρισµ των πλαστικών επιφανειών, διτι θα µπορούσαν να προκύψουν θαµπά σηµεία.

Προσοχή! Αερίζετε επαρκώς την κουζίνα και αποφεύγετε την ανοιχτή φλγα.

 Καθαρίζετε τα πλήκτρα χειρισµού µνο

µε διάλυµα ήπιου απορρυπαντικού πιάτων και µε ένα µαλακ, βρεγµένο πανί. Μη χρησιµοποιήσετε για τα πλήκτρα χειρισµού απορρυπαντικ για ανοξείδωτο χάλυβα.

Επιφάνειες απ ανοξείδωτο χάλυβα:

❑

Χρησιµοποιείτε ένα ήπιο, µη διαβρωτικ απορρυπαντικ για επιφάνειες απ ανοξείδωτο χάλυβα.

❑

Καθαρίζετε µνο στην κατεύθυνση τριψίµατος των επιφανειών.

 Μην καθαρίζετε τις επιφάνειες απ

ανοξείδωτο χάλυβα µε σφουγγάρια που προκαλούν αµυχές ούτε µε µέσα καθαρισµού που περιέχουν άµµο, σδα, οξέα ή χλώριο!

Αλουµινένιες επιφάνειες:

❑ Χρησιµοποιείτε µαλακ πανί

καθαρισµού τζαµιών ή πανί απ µικροΐνες που δεν χνουδιάζει.

❑ Μη χρησιµοποιείτε στεγνά πανιά. ❑ Χρησιµοποιείτε ένα ήπιο

απορρυπαντικ τζαµιών.

❑ Μη χρησιµοποιείτε ισχυρά διαβρωτικά

απορρυπαντικά που περιέχουν οξέα ή βάσεις.

❑ Μη χρησιµοποιείτε µέσα τριψίµατος.

Αλλαγή των λαµπτήρων

3. Αλλάζετε τον λαµπτήρα αλογνου (κοινς λαµπτήρας αλογνου του εµπορίου, 12 Volt, το πολύ 20 Watt, ντουί G4). Προσοχή: Ντουί µε φις. Γι α να πιάσετε τον λαµπτήρα, χρησιµοποιείτε ένα καθαρ πανί.

4. Ξανακουµπώνετε τον δακτύλιο του λαµπτήρα. Απεικνιση.

5. Αποκαθιστάτε την τροφοδοσία µε ηλεκτρικ ρεύµα, βάζοντας το φις πάλι µέσα στην πρίζα ή ανεβάζοντας την ασφάλεια.

Υπδειξη: Σε περίπτωση που δεν λειτουργεί ο φωτισµς, ελέγχετε, αν έχουν τοποθετηθεί σωστά οι λαµπτήρες.

1. Θέτετε τον απορροφητήρα κουζίνας εκτς λειτουργίας και τον αποµονώνετε απ το ηλεκτρικ ρεύµα τραβώντας το φις απ την πρίζα ή κατεβάζοντας την ασφάλεια.

 Οι λαµπτήρες αλογνου θερµαίνονται

πολύ κατά λειτουργία. Κίνδυνος εγκαυµάτων υφίσταται επίσης και µετά την πάροδο κάµποσου χρνου απ τη θέση της συσκευής εκτς λειτουργίας.

2. Αφαιρείτε τον δακτύλιο του λαµπτήρα µε ένα κατσαβίδι ή κάτι παρµοιο.

Οδηγίες Τοποέτησης:

Σηµαντικές υποδείξεις

Επιπλέον υποδείξεις για συσκευές µαγειρέµατος µε αέριο:

 Κατά την τοποθέτηση των εστιών

αερίου πρέπει να τηρούνται οι σχετικές εθνικές νοµικές διατάξεις (π.χ. στη Γερµανία: Τεχνικοί Κανονισµοί Εγκατάστασης Αερίου TRGI).

 Πρέπει να προσέξετε τις εκάστοτε

ισχύουσες προδιαγραφές τοποθέτησης και τις υποδείξεις τοποθέτησης των κατασκευαστών συσκευών αερίου.

 Ο απορροφητήρας κουζίνας

επιτρέπεται να τοποθετηθεί µνον στη µία πλευρά του δίπλα σε υψηλ ερµάριο ή σε υψηλ τοίχο. Η απσταση πρέπει να είναι τουλάχιστον 50 mm.

 Ελάχιστη απσταση σε εστίες αερίου

µεταξύ της πάνω άκρης του φορέα σκευών και της κάτω άκρης του απορροφητήρα: 650 mm, απεικ. 1.

 Οι παλιές συσκευές δεν αποτελούν

άχρηστα απορρίµµατα. Με την απσυρσή τους σύµφωνα µε τους κανονισµούς για την προστασία του περιβάλλοντος µπορούν να επαναποκτηθούν πολύτιµες πρώτες ύλες. Προτού αποσύρετε την παλιά συσκευή, πρέπει να την αχρηστέψετε.

 Η συσκευασία προστατεύει την

καινούργια σας συσκευή κατά τη µεταφορά µέχρι το σπίτι σας. ?λα τα χρησιµοποιούµενα υλικά συσκευασίας είναι αβλαβή για το περιβάλλον και µπορούν να ξαναχρησιµοποιηθούν. Παρακαλούµε να συντελέσετε κι εσείς στην προστασία του περιβάλλοντος και ν' αποσύρετε τη συσκευασία µε τρπο αβλαβή για το περιβάλλον.

Γι α τους επίκαιρους τρπους απσυρσης παρακαλείσθε να ζητήσετε πληροφορίες απ το ειδικ κατάστηµα, απ το οποίο αγοράσατε τη συσκευή ή απ τη ∆ηµοτική ή Κοινοτική Αρχή της περιοχής σας.

 Ο απορροφητήρας κουζίνας µπορεί να

χρησιµοποιηθεί στη λειτουργία απορρφησης ακάθαρτου αέρα και στη λειτουργία ανακύκλωσης αέρα.

 Ο απορροφητήρας κουζίνας πρέπει να

τοποθετείται πάντοτε πάνω απ το κέντρο της εστίας.

 Ελάχιστη απσταση µεταξύ των

εστιών ηλεκτρικής κουζίνας και της κάτω άκρης του απορροφητήρα: 550 mm, απεικνιση 1.

 Πάνω απ εστίες φωτιάς για στερεά

καύσιµα, απ τις οποίες µπορεί να προκύψει κίνδυνος πυρκαϊάς (π.χ. απ σπινθήρες) η τοποθέτηση του απορροφητήρα κουζίνας επιτρέπεται µνον, ταν η εστία φωτιάς καλύπτεται µε

κλειστ κάλυµµα που δεν µπορεί να αφαιρεθεί και τηρούνται οι ειδικές για την

εκάστοτε χώρα προδιαγραφές. Αυτς ο περιορισµς δεν ισχύει για κουζίνες αερίου και σκαφοειδείς εστίες µαγειρέµατος µε αέριο.

 ?σο µικρτερη είναι η απσταση

ανάµεσα στον απορροφητήρα και τις εστίες τσο µεγαλύτερη είναι η πιθαντητα να σχηµατισθούν στην κάτω επιφάνεια του απορροφητήρα κουζίνας σταγνες νερού απ τον ανερχµενο υδρατµ.

Πριν την τοποθέτηση

Ο ακάθαρτος αέρας διοχετεύεται µέσω µιας καταπακτής προς τα πάνω ή καταλήγει απευθείας στο ύπαιθρο διαµέσου του εξωτερικού τοίχου.

Ο ακάθαρτος αέρας δεν επιτρέπεται να διοχετεύεται ούτε σε καπνοδχο βρισκµενη σε λειτουργία, απ την οποία εξέρχεται καπνς ή καυσαέρια ούτε σε αγωγ, ο οποίος χρησιµεύει για την εξαέρωση χώρων µε εστίες φωτιάς.

Κατά την απαγωγή του ακάθαρτου αέρα πρέπει να τηρούνται οι υπηρεσιακές και νοµικές προδιαγραφές (π.χ. εθνικές πολεοδοµικές διατάξεις).

Για τη διοχέτευση του ακάθαρτου αέρα σε καπνοδχους για την έξοδο καπνού ή καυσαερίων, οι οποίες βρίσκονται εκτς λειτουργίας, απαιτείται η συγκατάθεση του αρµδιου εργοδηγού καπνοδοχοκαθαριστών.

συσκευές θέρµανσης µε αέριο, πετρέλαιο ή κάρβουνο, θερµοσίφωνα, συσκευές θέρµανσης νερού) πρέπει να λαµβάνονται

µέτρα παροχής επαρκούς ποστητας αέρα, η οποία απαιτείται για την καύση

στις εστίες πυράς. Ακίνδυνη λειτουργία είναι δυνατή µνον,

ταν η υποπίεση στον χώρο φωτιάς δεν υπερβεί τα 4 Pa (0,04 mbar).

Αυτ µπορεί να επιτευχθεί, ταν χάρη σε ανοίγµατα που δεν κλείνουν, π.χ. σε πρτες, παράθυρα και σε συνδυασµ µε πλαίσιο εντοιχισµού εισδου/εξδου αέρα ή χάρη σε άλλα τεχνικά µέτρα, πως αµοιβαία ασφάλιση ή παρµοια, ο αέρας καύσης µπορεί να εισρέει κατπιν ανεµπδιστα.

Σε µη επαρκή αέρα παροχής υφίσταται κίνδυνος δηλητηρίασης απ επαναρροφώµενα αέρια καύσης.

Μνο µε πλαίσιο εντοιχισµού εισδου/εξδου αέρα δεν διασφαλίζεται η τήρηση της οριακής τιµής.

Σε περίπτωση που ο ακάθαρτος αέρας εξέρχεται δια του εξωτερικού τοίχου,

πρέπει να χρησιµοποιείται πλαίσιο εντοιχισµού τηλεσκοπικού τύπου.

Λειτουργία απορρφησης ακάθαρτου αέρα

120 150

min.60

min. 45

136

684-1086

260

280

500

min. 490

min 510

Πριν την τοποθέτηση

❑ Οι επίπεδες δίοδοι πρέπει να έχουν

εσωτερική εγκάρσια τοµή ιστιµη µε αυτή κυλινδρικών σωλήνων.

∆εν πρέπει να έχουν οξείες αλλαγές κατεύθυνσης.

∆ιάµετρος 100 mm, περ. 178 cm

∆ιάµετρος 125 mm, περ. 113 cm

❑ Σε περίπτωση απκλισης της

διαµέτρου των σωλήνων: Τοποθετείτε στεγανοποιητικές λωρίδες.

❑ Κατά τη λειτουργία απορρφησης

ακάθαρτου αέρα φροντίζετε για την επαρκή εισροή αέρα.

Σύνδεση σωλήνα απορρφησης ακάθαρτου αέρα, διαµέτρου 125 mm:

❑ Στερεώστε τον σωλήνα απορρφησης

ακάθαρτου αέρα απευθείας στη σύνδεση.

Σύνδεση σωλήνα αποµάκρυνσης ακάθαρτου αέρα, διαµέτρου 100 mm:

❑ Στερεώστε τη σύνδεση µείωσης

(συνοδεύει τη συσκευή ή µπορείτε να την προµηθευτείτε απ τα ειδικά καταστήµατα) στη σύνδεση του σωλήνα αποµάκρυνσης ακάθαρτου αέρα και τοποθετήστε σ' αυτή τον σωλήνα αποµάκρυνσης ακάθαρτου αέρα.

 Τα δύο καπελάκια πρέπει να µπορούν

να κινούνται εύκολα παλινδροµικά προς τα πάνω.

Σε περίπτωση που ο ακάθαρτος αέρας εξέρχεται δια του εξωτερικού τοίχου,

πρέπει να χρησιµοποιείται πλαίσιο εντοιχισµού τηλεσκοπικού τύπου.

Ιδανική απδοση του απορροφητήρα κουζίνας:

❑ Κοντς, λείος σωλήνας απορρφησης

ακάθαρτου αέρα.

❑ Κατά το δυνατν λιγτερες γωνιακές

συνδέσεις.

❑ Κατά το δυνατν σωλήνας µεγάλης

διαµέτρου και µεγάλες γωνιακές συνδέσεις των σωλήνων.

Η χρήση µακριών, τραχέων σωλήνων απαγωγής, πολλών γωνιών ή σωλήνων µικρτερης διαµέτρου οδηγεί σε απκλιση απ την ιδανική απδοση αέρα και ταυτχρονα σε αύξηση των θορύβων.

❑ Κυλινδρικοί σωλήνες:

Συνιστούµε εσωτερική διάµετρο 125 mm, ωστσο τουλάχιστον 100 mm.

Κατά τη λειτουργία απορρφησης ακάθαρτου αέρα θα πρέπει να

τοποθετηθεί στον απορροφητήρα κουζίνας καπελάκι συσσώρευσης αέρα, αν αυτ δεν υπάρχει στον σωλήνα ή στο πλαίσιο εντοιχισµού. Απεικνιση 3. Σε περίπτωση που το καπελάκι συσσώρευσης αέρα δεν εσωκλείεται στη συσκευασία της συσκευής, µπορείτε να το προµηθευτείτε απ τα ειδικά καταστήµατα.

Τοποθετήστε το καπελάκι συσσώρευσης αέρα:

❑ Κουµπώστε το καπελάκι συσσώρευσης

αέρα στη σύνδεση του σωλήνα αποµάκρυνσης ακάθαρτου αέρα.

Πριν την τοποθέτηση

 Ολκληρο το σετ τοποθέτησης

µπορείτε να το προµηθευτείτε απ τα

ειδικά καταστήµατα.

Τους αντίστοιχους κωδικούς εξαρτηµάτων θα τους βρείτε στο τέλος αυτών των οδηγιών χρήσης.

Προετοιµασία του τοίχου

❑ Ο τοίχος πρέπει να είναι επίπεδος και

κάθετος.

❑ Η σταθερτητα των ούπατ πρέπει να

είναι εξασφαλισµένη.

Λειτουργία ανακύκλωσης αέρα

❑ Με φίλτρο

ενεργού άνθρακα, ταν δεν υπάρχει δυναττητα για τη λειτουργία απορρφησης ακάθαρτου αέρα.

Βάρος σε kg

Ακάθαρτος

αέρας

Ανακυκλωµένος

αέρας

19,060 cm

90 cm

21,0

20,0 22,0

90 cm 21,5 23,5

Επιφυλασσµεθα για αλλαγές κατασκευής στα πλαίσια της τεχνικής προδου.

Σύνδεση στο δίκτυο του ηλεκτρικού ρεύµατος

Ο απορροφητήρας κουζίνας επιτρέπεται να συνδεθεί στο δίκτυο του ηλεκτρικού ρεύµατος µνον µέσω πρίζας σούκο, εγκατεστηµένης σύµφωνα µε τις ισχύουσες προδιαγραφές.

Η πρίζα σούκο πρέπει να είναι κατά το δυνατν τοποθετηµένη ακριβώς πίσω απ την επένδυση της "καµινάδας".

Ηλεκτρολογικά χαρακτηριστικά:

Είναι καταχωρηµένα στην πινακίδα τύπου που βλέπετε µετα την αφαίρεση του πλαίσιου φίλτρου – στο εσωτερικ της συσκευής –.

 Σε περίπτωση επισκευών πρέπει

γενικά να αποµονώνεται η συσκευή απ το ρεύµα.

Μήκος του αγωγού σύνδεσης: 1,30 m. Σε περίπτωση απαιτούµενης µονίµου

σύνδεσης:

Ο απορροφητήρας κουζίνας επιτρέπεται να συνδεθεί στο δίκτυο του ηλεκτρικού ρεύµατος σε κάθε περίπτωση µνον απ αδειούχο ηλεκτρολγο που είναι καταχωρηµένος στην αρµδια υπηρεσία παροχής ηλεκτρικού ρεύµατος (∆.Ε.Η.).

Απ την πλευρά της εγκατάστασης πρέπει να προβλεφθεί µία διάταξη αποµνωσης. Ως διατάξεις αποµνωσης ισχύουν διακπτες µε διάκενο επαφής άνω των 3 mm και διακοπή σε λους τους πλους. Σ' αυτές ανήκουν οι διακπτες LS και οι προστατευτικές διατάξεις.

 Αν το καλώδιο σύνδεσης αυτής της

Αυτς ο απορροφητήρας κουζίνας ανταποκρίνεται στις διατάξεις της ΕΚ περί αντιπαρασιτικών συστηµάτων.

min. 140

775-1187

260

min. 490

600/700/900

Τοποθέτηση

ca.5mm

Υπδειξη: Προσέξτε τα µέρη ειδικών εξαρτηµάτων, τα οποία πρέπει ενδεχοµένως να τοποθετηθούν.

5. Κουµπώστε τα 2 επισυναπτµενα

διαχωριστικά τεµάχια στις γωνιές συγκράτησης για την επένδυση της καµινάδας. Βιδώστε τη γωνιά συγκράτησης για την επένδυση της "καµινάδας" µε 2 βίδες µε εξαγωνική κεφαλή.

6. Βιδώστε τις δύο επάνω βίδες µε

εξαγωνική κεφαλή µέχρι περ. 5 mm.

7. Αναρτήστε τον απορροφητήρα στις

βίδες.

Ο απορροφητήρας κουζίνας προορίζεται για την τοποθέτηση σε τοίχο της κουζίνας.

1. Αφαιρέστε το φίλτρο λιπών (βλ. στις

Οδηγίες χρήσης).

2. Σχεδιάστε στον τοίχο απ το ταβάνι

µέχρι την κάτω άκρη του απορροφητήρα µία κεντρική γραµµή.

3. Με τη βοήθεια του χναριού χαράξτε

στον τοίχο τις θέσεις για τις βίδες.

 Προσέξτε την ελάχιστη απσταση

µεταξύ εστιών και απορροφητήρα κουζίνας των 550 mm στην περίπτωση ηλεκτρικών εστιών ή αντίστοιχα των 650 mm στην περίπτωση εστιών αερίου. Η κάτω άκρη του χναριού ανταποκρίνεται στην κάτω του απορροφητήρα.

4. Κάνετε 4 τρύπες για τον

απορροφητήρα και 2 τρύπες για την επένδυση της "καµινάδας" µε διάµετρο 8 mm και τοποθετήστε µέσα στις τρύπες ούπατ πρσωπο µε πρσωπο µε τον τοίχο.

200

418

36,5

mind.550 Elektro mind.650 Gas

Τοποθέτηση

08. Βιδώστε τις δύο κάτω βίδες µε

εξαγωνική κεφαλή.

 Προτού σφίξετε τις 4 βίδες, πρέπει να

ευθυγραµµίσετε τον απορροφητήρα.

09. Κάνετε τη σύνδεση του σωλήνα.

10. Κάνετε την ηλεκτρική σύνδεση.

13. Ανασηκώστε το επάνω µέρος και

βιδώστε το µε 2 βίδες στα πλάγια στη γωνιά συγκράτησης.

14. Επανατοποθετήστε το φίλτρο λιπών

(βλ. στις Οδηγίες χρήσης).

11. Αφαιρέστε το προστατευτικ, λεπτ

πλαστικ φύλλο και απ τις δύο επενδύσεις της "καµινάδας".

 Προσέξτε να µην επέλθουν

φθορές στις ευαίσθητες επιφάνειες απ ανοξείδωτο χάλυβα.

12. Ωθήστε τα δύο µέρη της επένδυσης

της "καµινάδας" το ένα µέσα στο άλλο (οι σχισµές στο επάνω τµήµα τηλεσκοπικού τύπου δείχνουν προς τα κάτω) και τοποθετήστε τα µέσα στο άνοιγµα στον απορροφητήρα.

 Προσέξτε να µη δηµιουργηθούν

αµυχές, ταν ωθείτε τα µέρη της επένδυσης το ένα µέσα στο άλλο, τοποθετώντας π.χ. το χνάρι τοποθέτησης ως προστασία πάνω απ την άκρη της κάτω επένδυσης της "καµινάδας".

5750 208 393

Printed in Germany 0704 Es.

Noch Fragen? Sie erreichen uns:

Postfach 83 01 01 Quellenstraße 2 Per Telefon: D-81701 München A-1100 Wien Fax: +49 (0) 89 /45 90-35 32 Fax: +43 (0) 1/ 6 0575-5 12 60 Internet: www.neff.de Internet: www.neff.at

€ 0,12/min. DTAG Für Österreich: Tel: 0810/ 70 04 00 zum Regionaltarif

360732

Z5119X5

1 2 3

12x

4 5 6

NEFF D96E2N0 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
