Page 1

INSTALLATION, USE AND MAINTENANCE MANUAL MANUEL D'UTILISATION, INSTALLATION ET ENTRETIEN

UK English Pag. 1 FR Français Pag. 45

Koro

DOC. NO. H 265V 00 EDITION 1 03 - 2006

Fresh brew USA UL

Page 2

Page 3

DICHIARAZIONE DI CONFORMITA’ DECLARATION OF CONFORMITY DÉCLARATION DE CONFORMITÉ KONFORMITÄTSERKLÄRUNG DECLARACIÓN DE CONFORMIDAD DECLARAÇÃO DE CONFORMIDADE VERKLARING VAN OVEREENSTEMMING INTYG OM ÖVERENSSTÄMMELSE OVERENSSTEMMELSESERKLÆRING YHDENMUKAISUUSTODISTUS

Dichiara che la macchina descritta nella targhetta di identificazione, è conforme alle disposizioni legislative delle direttive: 98/37/CE, 89/336, 73/23 CEE e successive modifiche ed integrazioni.

Declares that the machine described in the identification plate conforms to the legislative directions of the directives: 98/37/CE, 89/336, 73/23 EEC and further amendments and integrations.

Déclare que l’appareil décrit dans la plaque signalétique satisfait aux prescriptions des directives: 98/37/CE, 89/336, 73/23 CEE et modifications/intégrations suivantes.

Erklärt, daß das im Typenschild beschriebene Gerät den EWG Richtlinien 98/37/CE, 89/336, 73/23 sowie den folgenden Änderungen/Ergänzungen entspricht.

Declara que la máquina descripta en la placa de identificación, resulta conforme a las disposiciones legislativas de las directivas: 98/37/CE, 89/336, 73/23 CEE y modificaciones y integraciones sucesivas.

Declara que o distribuidor descrita na chapa de identificação é conforme às disposições legislativas das directivas 98/37/CE, 89/336 e 73/23 CEE e sucessivas modificações e integrações.

Verklaart dat de op de identificatieplaat beschreven machine overeenstemt met de bepalingen van de EEG richtlijnen 98/37/CE , 89/336 en 73/23 en de daaropvolgende wijzigingen en aanvullingen.

Intygar att maskinen som beskrivs på identifieringsskylten överensstämmer med lagstiftningsföreskrifterna i direktiven: 98/37/CE, 89/336, 73/23 CEE och påföljande och kompletteringar.

Det erklæres herved, at automaten angivet på typeskiltet er i overensstemmelse med direktiverne 98/37/CE, 89/336 og 73/23 EU og de senere ændringer og tillæg.

Forsikrer under eget ansvar at apparatet som beskrives i identifikasjonsplaten, er i overensstemmelse med vilkårene i EU-direktivene 98/37/CE, 89/336, 73/23 med endringer.

Vahvistaa, että arvokyltissä kuvattu laite vastaa EU-direktiivien 98/37/CE, 89/336, 73/23 sekä niihin myöhemmin tehtyjen muutosten määräyksiä.

Valbrembo, 01/04/2005

ANTONIO CAVO

C.E.O

Page 4

Page 5

TABLE OF CONTENTS

English

INTRODUCTION PAGE 2

IDENTIFICATION OF THE VENDING MACHINE PAGE 2 IN CASE OF FAILURE PAGE 2 TRANSPORT AND STORAGE PAGE 2 POSITIONING THE VENDING MACHINE PAGE 3 WARNING FOR INSTALLATION PAGE 3 PRECAUTIONS IN USING THE MACHINE PAGE 3 WARNING FOR SCRAPPING PAGE 3

TECHNICAL SPECIFICA TIONS PAGE 3

POWER CONSUMPTION PAGE 4 ACCESSORIES PAGE 4

LOADING AND CLEANING PAGE 5

MAINS SWITCHES PAGE 5 HYGIENE AND MAINTENANCE PAGE 5 USING THE VENDING MACHINE PAGE 5

CONTROLS AND INFORMATION PAGE 6

LOADING INSTANT PRODUCTS PAGE 6 SERVICE FUNCTIONS PAGE 6 FILLING THE WATER SUPPLY TANK PAGE 7 CLEANING THE WASTE TRAYS PAGE 7 DISASSEMBLING AND CLEANING THE MIXERS PAGE 7 SUSPENDING FROM USE PAGE 8 CLEANING THE FRESH-BREW UNIT PAGE 8

INSTALLATION PAGE 11

MAINS SWITCHES PAGE 11 UNPACKING THE VENDING MACHINE PAGE 11 CONNECTION TO THE WATER MAINS PAGE 11 CONNECTING TO THE POWER SUPPLY PAGE 12 INSTALLING THE PAYMENT SYSTEM PAGE 13 WATER SOFTENER UNIT PAGE 13 INSERTING THE LABELS PAGE 13 INITIALISING PAGE 14 FILLING THE WATER SYSTEM PAGE 14

BREWER UNIT CYCLE PAGE 15

CHECKING AND ADJUSTING THE MACHINE SETTINGS PAGE 15

NOTES ON PR OGRAMMING PAGE 16

POWER ON PAGE 16

OPERA TING MODES PAGE 16

NORMAL OPERATING MODE PAGE 16 SURFING MODE PAGE 17

FILLER MENU PAGE 17

STATISTICS PAGE 17 SELECTION PRICES PAGE 18 CHANGE TUBES CONTROL PAGE 18 DISPLAYING THE TEMPERATURE PAGE 18 TEST DISPENSING PAGE 18 GSM PRE-ALARMS PAGE 18 EVADTS TRANSFER PAGE 18 FILLER MENU MASKING PAGE 18

TECHNICIAN MENU PAGE 19

FAILURES PAGE 19 PROGRAMMING PARAMETERS PAGE 20 STATISTICS PAGE 24 TEST PAGE 24 MISCELLANEOUS PAGE 25

MAINTENANCE PAGE 26

INTRODUCTION PAGE 26 SANITISING THE MIXERS PAGE 26 MAINTENANCE OF THE BREWER UNIT PAGE 27 MAINTENANCE OF THE BOILER PAGE 27 PERIODICAL CLEANING PAGE 28

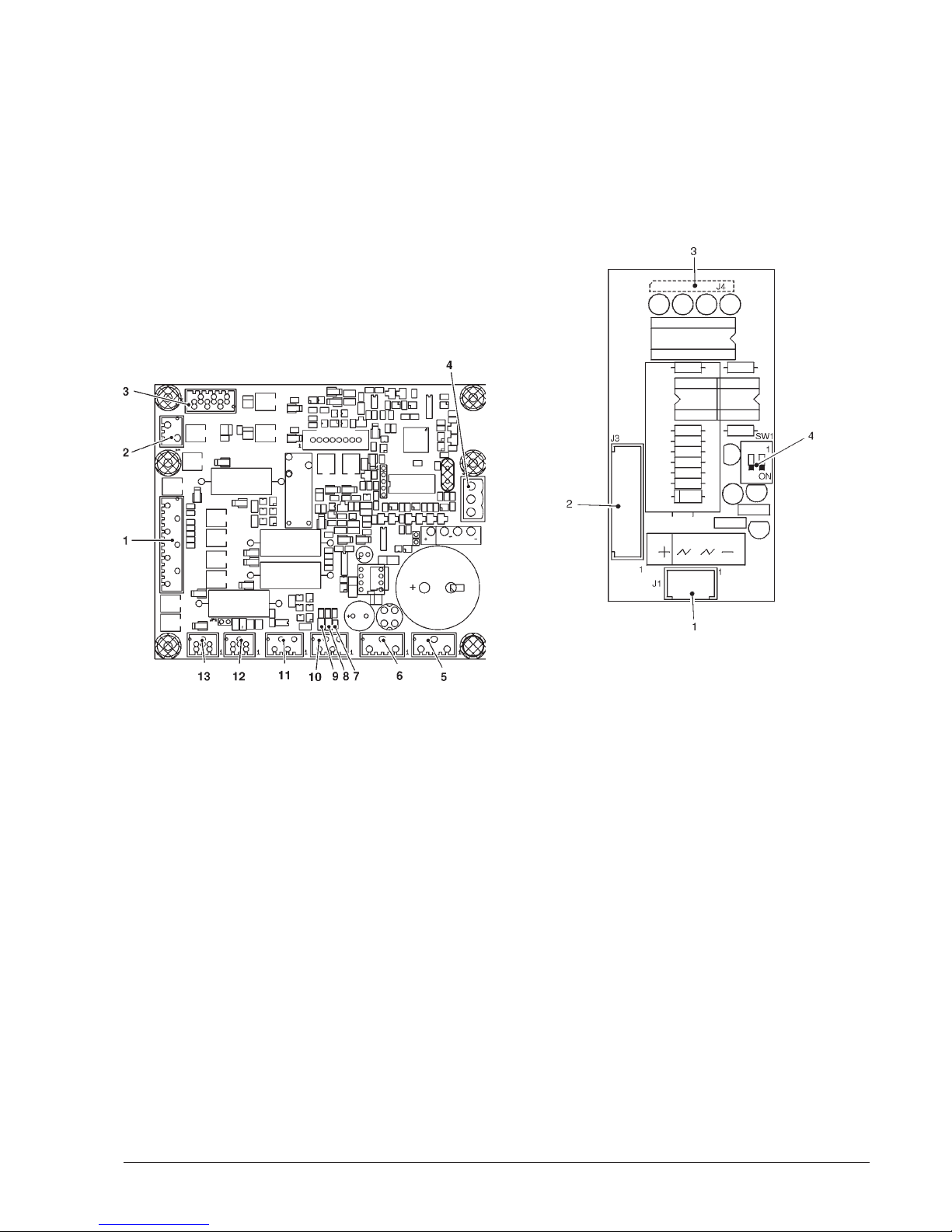

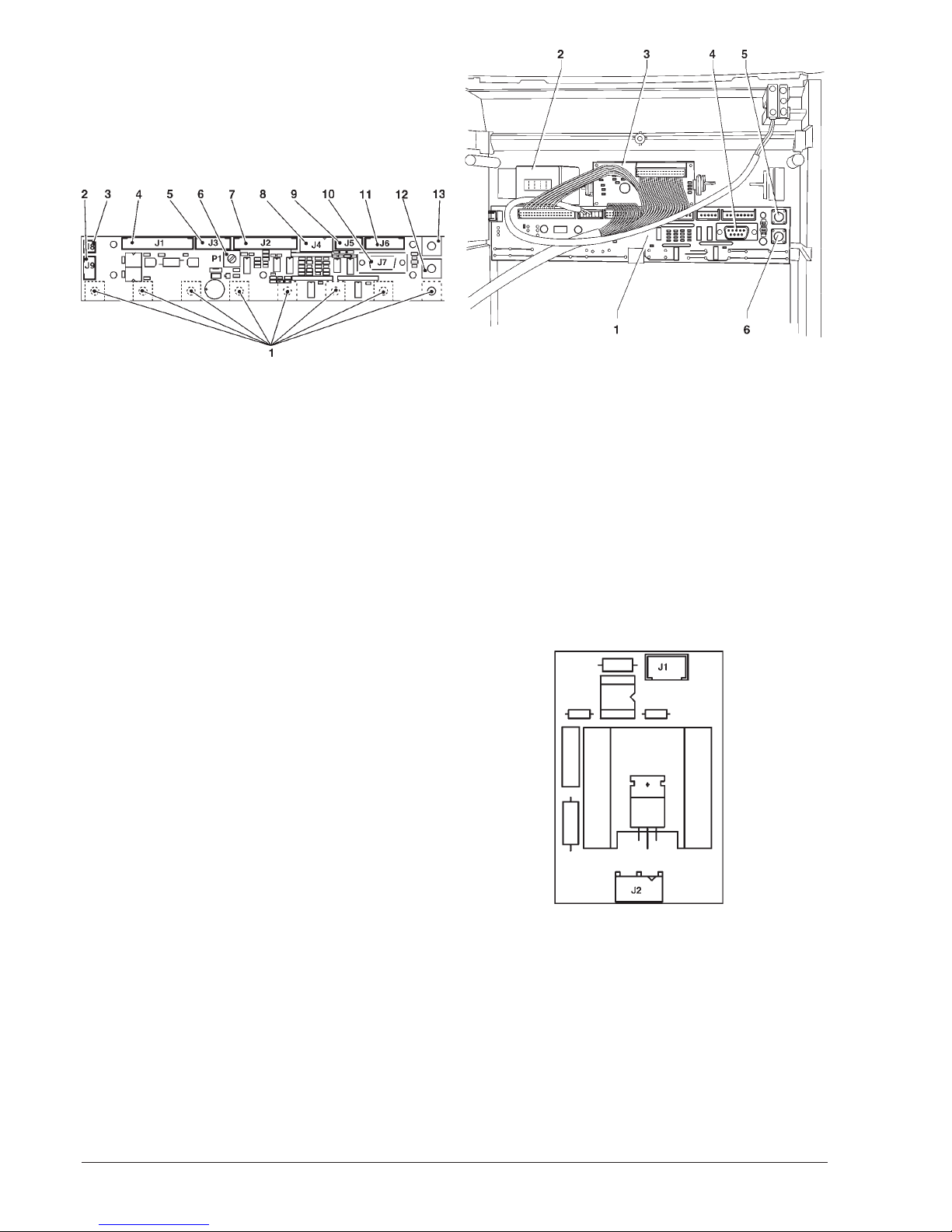

PRINTED BOARD FUNCTIONS AND INDICA TOR LAMPS PAGE 29

ACTUATION BOARD PAGE 29 PUSH-BUTTON BOARD PAGE 30 BOILER CONTROL BOARD PAGE 30 SIGMA BREWER CONTROL BOARD PAGE 31 PAYMENT SYSTEMS BOARD PAGE 31

HYDRAULIC SYSTEM PAGE 32 PROGRAMMING MENU SUMMARY PAGE 34 WIRING DIAGRAM PAGE 89

Page 6

IN CASE OF FAILURE

In most cases, any technical problems are corrected by small repair operations; however, before contacting the manufacturer we recommend that this manual be read carefully. Should there be serious failures or malfunctions, contact the following:

N&W GLOBAL VENDING SpA Via Roma 24 24030 Valbrembo Italy - Tel. +39 - 035606111

TRANSPORT AND STORAGE

To prevent any damage, special care should be taken when loading or unloading the vending machine. The machine can be lifted by a motor-driven or manual fork lift truck, and the blades are to be placed underneath the machine.

Do not:

- overturn the vending machine;

- drag the vending machine with ropes or similar;

- lift the vending machine by its sides;

- lift the vending machine with slings or ropes;

- shake or jolt the vending machine and its packing. The machine should be stored in a dry room where the

temperature remains between 0°C and 40°C. Using the original packing, no more than 2 machines can be stacked one on top of the other and must always kept upright as indicated by the arrows on the packing.

INTRODUCTION

This technical documentation is part and parcel of the vending machine and must always follow the machine in case it is moved or transfer of ownership, so as to allow consultation by different operators.

Before starting installation and using the machine, it is first necessary to carefully read and understand the instructions contained in this manual, as they offer important information on installation safety, operating instructions and maintenance.

This manual is divided into three chapters.

The first chapter describes the loading and routine main- tenance operations which are carried out in areas of the machine accessible with simple use of the door key, without using any other tools. The second chapter contains the instructions for correct installation and all information necessary for optimum use of the machine. The third chapter describes maintenance operations which involve the use of tools to access potentially dangerous areas.

The operations described in the second and third chapters must be carried out only by personnel who have the specific knowledge of the machine functioning from a point of view of electrical safety and health regulations.

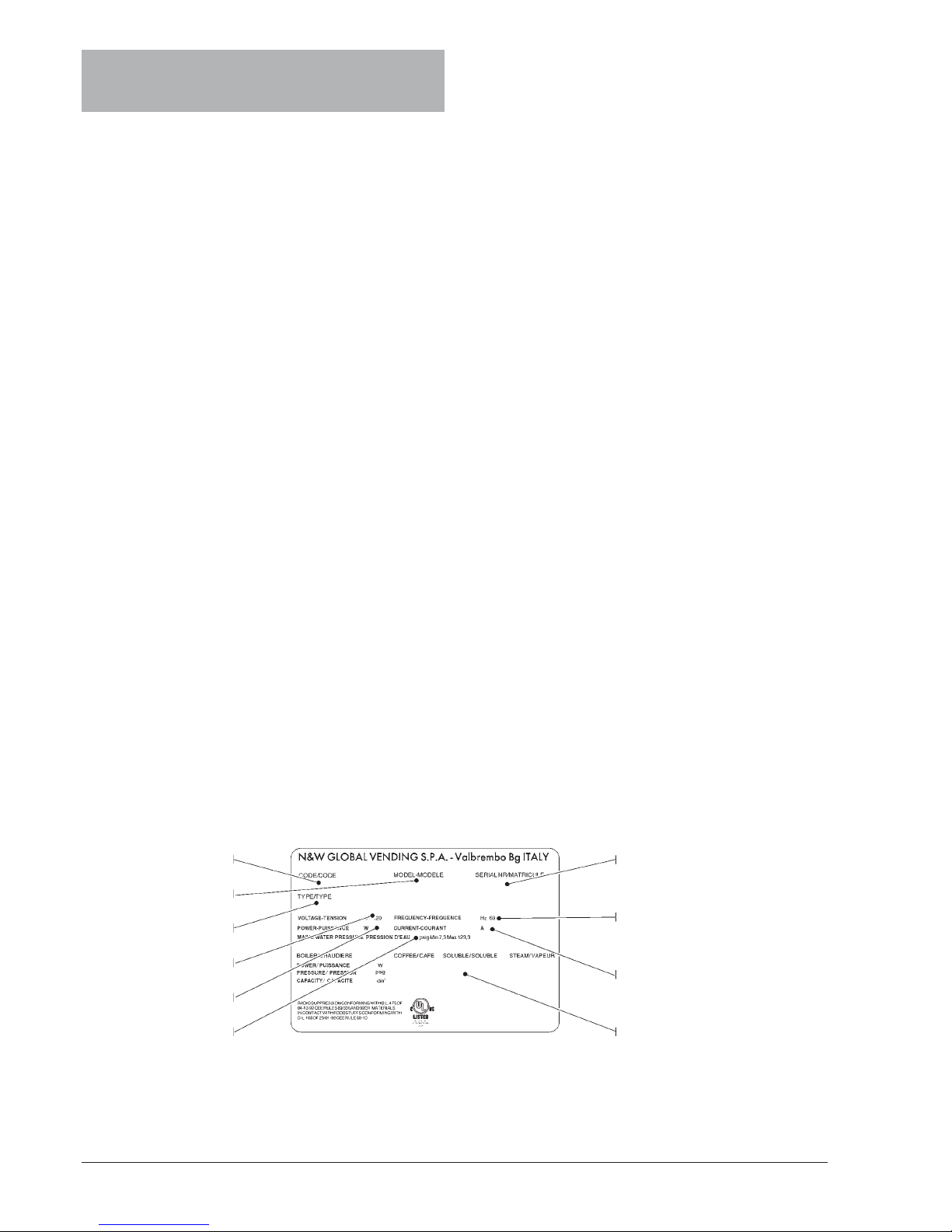

IDENTIFICATION OF THE VENDING MACHINE AND ITS CHARACTERISTICS

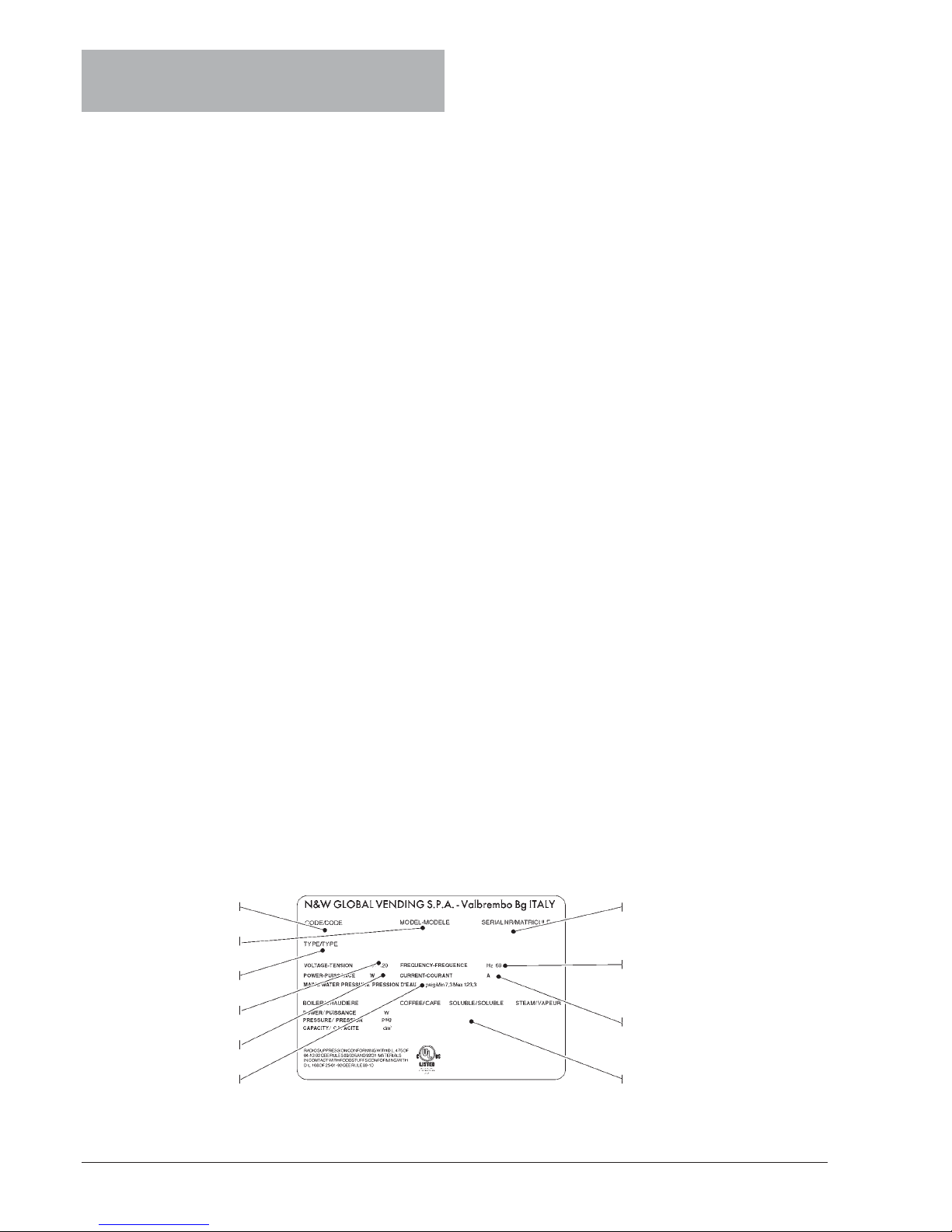

Every machine is identified by its own serial number, indicated on the rating plate attached inside the cabinet on the right side. This plate (see Figure below) is the only one acknowledged by the manufacturer and indicates all of the data which readily and safely gives technical information supplied by the manufacturer. It also assists in spare parts management.

Water mains characteristics

Absorbed power

Operating voltage

Model

Product code

Boiler data

Current

Frequency

Serial number

Type

Fig. 1

Page 7

POSITIONING THE VENDING MACHINE

The vending machine is not suitable for outdoor installation. It must be positioned in a dry room where the temperature remains between 2°C and 32°C, and not where water jets are used for cleaning (e.g. in large kitchens, etc.). The machine can be placed close to a wall, but with the back panel at a distance of at least 4 cm from it to ensure correct ventilation. The machine must never be covered with cloth or the like. The machine should be positioned on a level surface.

Important notice!!

Access to the machine interior for maintenance and/or repairs is via the back panel and from the side panels. Therefore the machine is designed to be rotated, thus allowing removal of the back panel and of the side panels.

Installation on a cabinet

The machine can be installed on a table or on any other suitable stand (recommended height is 830). If possible, it is advisable to use the special cabinet, which can house the liquid waste tray, the water supply kit, the payment system and, in the case of very hard water, the softener unit.

WARNING FOR INSTALLATION

The machine installation and the following maintenance operations should be carried out by qualified personnel only, who are trained in the correct use of the machine according to the standards in force.

The machine is sold without payment system, therefore the installer of such system has sole responsibility for any damage to the machine or to things and persons caused by faulty installation.

The integrity of the machine and compliance with the standards of the relevant systems must be checked at least once a year by qualified personnel.

All packing materials shall be disposed of in a manner which is safe for the environment.

PRECAUTIONS IN USING THE MACHINE

The following precautions will assist in protecting the environment:

- use biodegradable products only to clean the machine;

- adequately dispose of all containers of the products used for loading and cleaning the machine;

- switch the machine off during periods of inactivity, thus achieving considerable energy savings.

WARNING FOR SCRAPPING

The symbol indicates that the machine may not be disposed of as ordinary waste; it must be disposed of in accordance with the provisions of the European directive 2002/96/CE (Waste Electrical and Electronics Equipments

- WEEE) and of any resulting national laws, for preventing any possible negative consequences to the environment and to health. For correct disposal of the machine, contact our sales organisation or our after-sales service, or an authorised waste disposal facility.

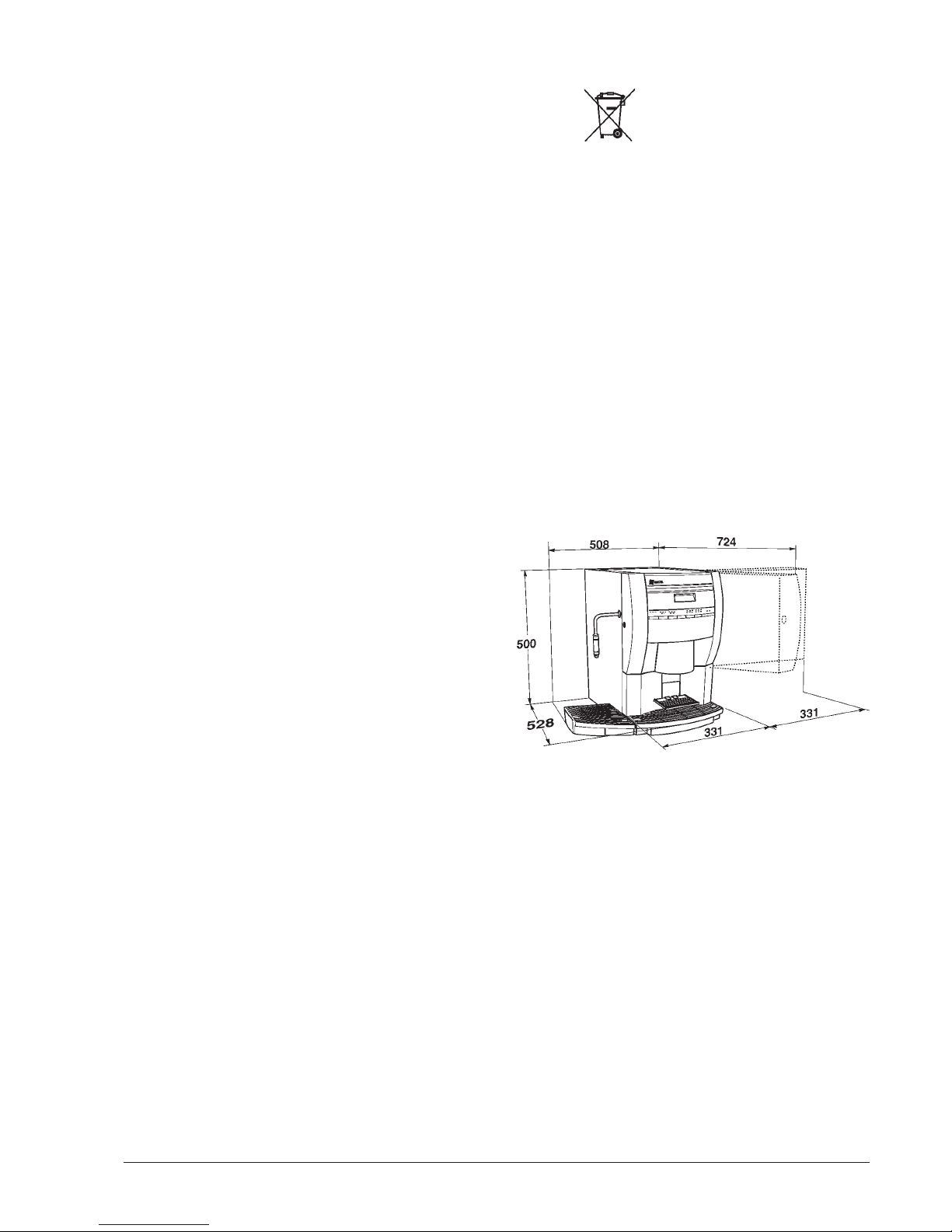

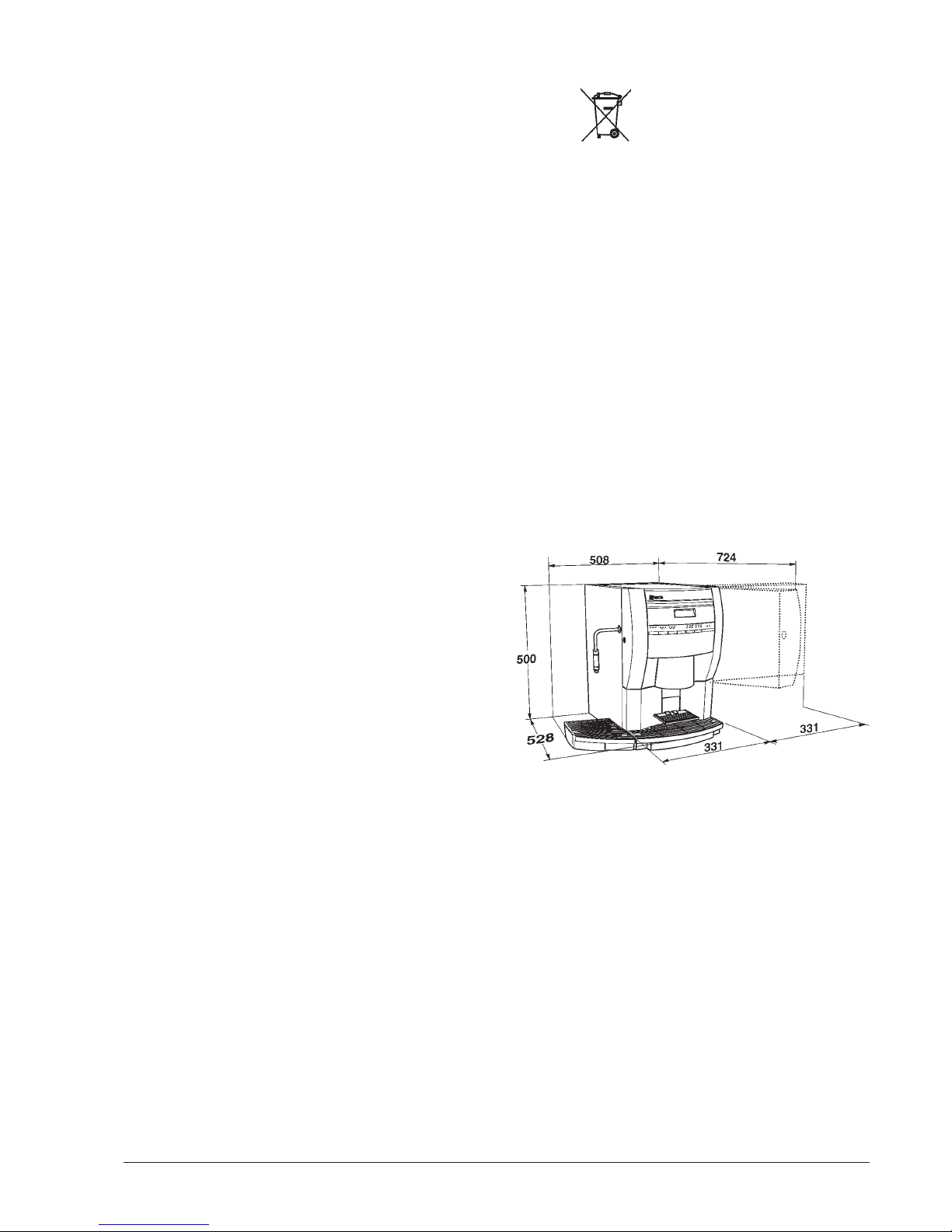

TECHNICAL SPECIFICATIONS

DIMENSIONS

Height 500 mm Width (with external tank) 508 mm Depth 528 mm Overall depth with door open 724 mm Weight 28 Kg

Fig. 2

Power supply voltage 120 V~ Power supply frequency 60 Hz Installed power 1300 W

Page 8

PAYMENT SYSTEM

Using special kits, the machine can be fitted with payment systems with MDB protocol. The payment systems must be housed in the special side module (optional).

SALE PRICES

A different programmable price can be set for each selection; the standard setting has the same sales price for all selections.

WATER SUPPLY

From the mains, with a pressure of 7.3 to 123.3 psig (0.5 to 8.5 bar).

AVAILABLE ADJUSTMENTS

Time adjustment for water and product doses. Water temperature adjusted via software.

CONTROLS

- Presence of water

- Operating temperature reached

SAFETY DEVICES

- Main switch

- Door switch

- top panel switch

- Presence of solid waste tray

- Presence of liquid waste container

- Manual-reset boiler safety thermostat

- Instant boiler float jam

- Overflow solenoid valve

- Double temperature relief valve for anti-boiling function

- Timer protection for: Pump

Coffee (tea) doser device for Fresh-brew

- Overheating protection for: Doser units Magnets Pump Electric mixers

- Fuse protection for Main electrical circuit Board power supply transformer

CAPACITY OF CONTAINERS

Fresh coffee 350 g Chocolate 700 g Milk 600 g French Vanilla 700 g Tea 400 g

POWER CONSUMPTION

The machine power consumption depends on many factors, such as the temperature and ventilation of the room where it is installed, the inlet water and boiler temperature, etc. With an ambient temperature of 22° C the following power consumption levels resulted:

To reach operating temperature 317 Wh For 24 h in stand-by 1850 Wh

The above power consumption calculated from average data should only be taken as an indication.

ACCESSORIES

A wide range of accessories can be installed on the machine to vary its performance: The installation kits are supplied with their own installation and test instructions, which must be strictly observed to ensure the machine safety.

Important notice!!

The use of kits which are not approved by the manufacturer of the vending machine does not guarantee compliance with safety standards, especially for energised parts. The manufacturer declines all responsibility for the use of non approved components.

Installation and the following testing operations must be carried out exclusively by personnel who have a specific knowledge of the machine functions from a point of view of electrical safety and health regulations.

Page 9

Chapter 1

LOADING AND CLEANING

MAINS SWITCHES

General

A general switch is fitted outside the machine, disconnecting the power from the machine without having to open the door.

The terminal strip supporting the line cable, the fuses and the noise suppressor stay energised in any case.

Door

When opening the door a special switch disconnects the power from the machine electrical system to allow the operations described below, regarding loading and routine cleaning, in full safety.

Top panel

Also when opening the machine top panel, a switch disconnects the power, allowing loading operations in a safe condition.

All operations requiring the machine to be energized should be carried out EXCLUSIVELY by qualified personnel, informed about the specific risks of such situation.

HYGIENE AND CLEANING

According to current safety and health rules and regulations, the operator of an automatic vending machine is responsible for the hygiene of materials that come in contact with foodstuff; therefore he must carry out maintenance on the machine to prevent the formation of bacteria.

At installation the hydraulic circuits and the parts in contact with foodstuff should be fully sanitised to remove any bacteria which might have formed during storage.

The machine is not suitable for outdoor installation, it must be installed in a dry room where the temperature remains between 2°C and 32°C. It is advisable that specific sanitising products are used for cleaning also the surfaces which are not directly in contact with foodstuff. Some parts of the machine can be damaged by strong detergents. The manufacturer declines all responsibility for damage caused by non-compliance with the above instructions or by the use of strong or toxic chemical agents.

Before starting any maintenance operations requiring parts of the unit to be removed, the machine must always be switched off.

Do not use sprayed water for cleaning the machine.

USING THE VENDING MACHINES OF HOT DRINKS IN OPEN CONTAINERS

(e.g. Plastic cups, ceramic cups, jugs)

Vending machines for drinks in open containers should be used only to sell and dispense drinks obtained by:

- brewing fresh products like coffee or tea;

- reconstituting instant and lyophilised products. These products should be declared by the manufacturer

as “suitable for automatic vending” in open containers.

The dispensed products should be consumed immediately. They should never be preserved and/or packed for later consumption.

Any other use is unsuitable and thus potentially dangerous.

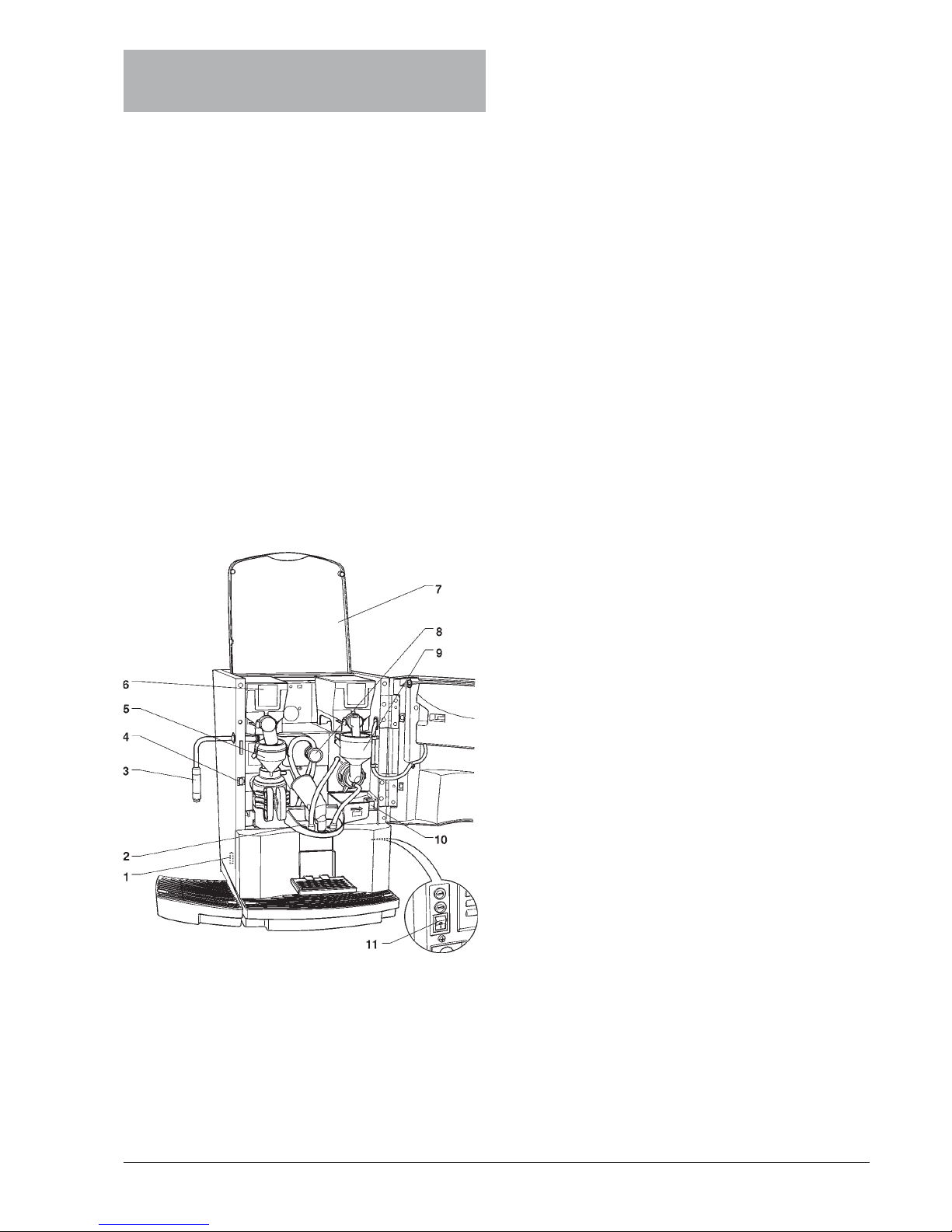

Fig. 3 1 - Liquid waste tray detection micro-switch

2 - Spout support 3 - Jug filling nozzle (FB plus only) 4 - Door switch 5 - Brewer unit 6 - Containers 7 - Machine top panel 8 - Cup/Jug diverter (FB plus only) 9 - Instant prod. mixer 10 - Spouts support release button 11 - Main external switch

Page 10

CONTROLS AND INFORMATION

The machine should operate at an ambient temperature of 2°C to 32°C. The user controls and information are located on the outside of the door (see Fig. 4). The labels with the selection menu and the operating instructions supplied with the machine must be inserted at the time of installation, referring to the selection dose table.

LOADING INSTANT PRODUCTS

Open the machine top panel and lift the container lids, fill the single containers with the appropriate products, taking care not to compress them to prevent packing. Make sure the products do not contain any clots. Carefully close the lid, ensuring it is properly secured.

The Programming button, to access the machine functions, and mixer cleaning button are located inside the machine on the right-hand side of the push-button card. In order to access the programming menus, press the programming button located on the push-button card. At this point the machine goes into Filler menu mode. The selection buttons are now used for surfing through the different menus.

NOISE LEVEL

The continuous, weighted equivalent acoustic pressure level is below 70 dB.

Fig. 5

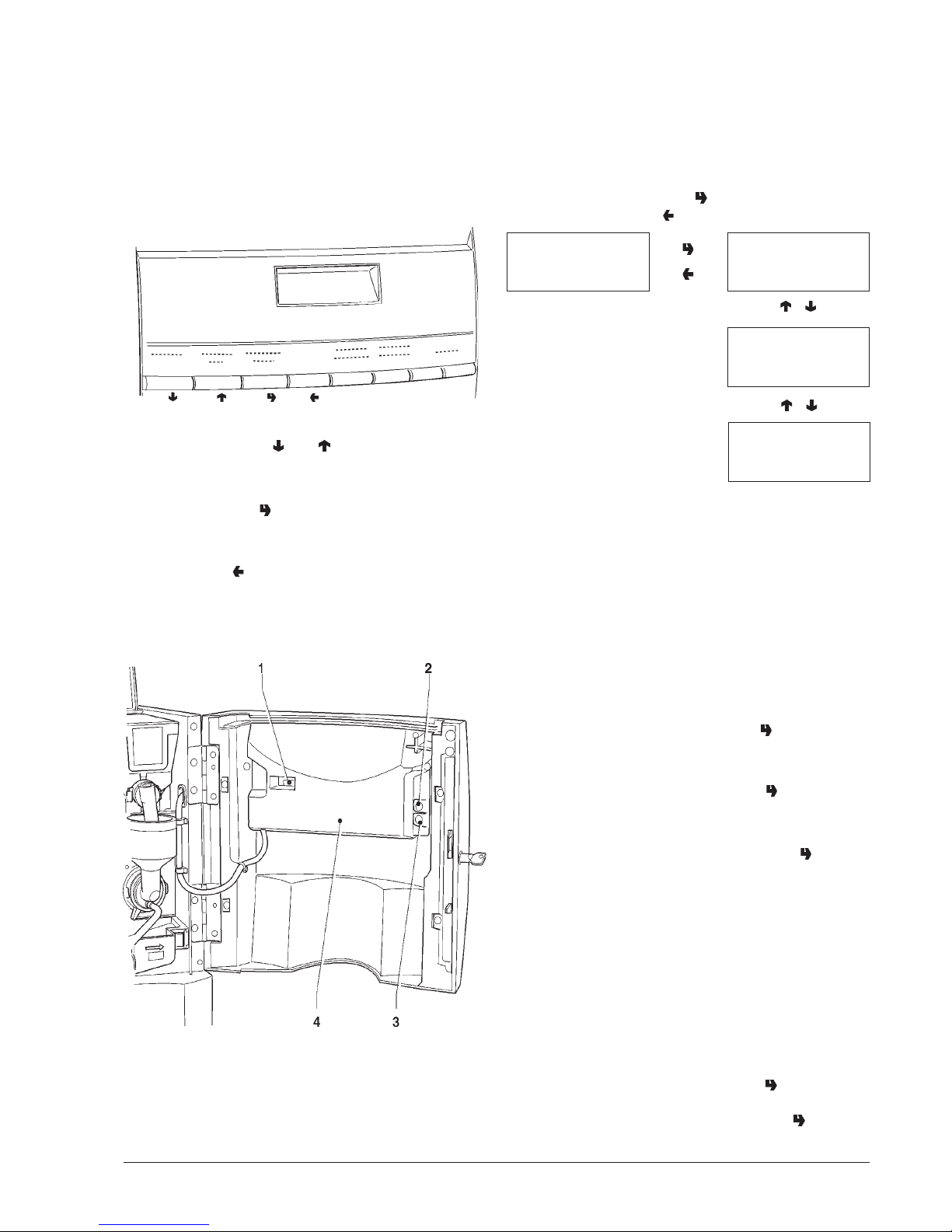

SERVICE FUNCTIONS

Some operations, if enabled from the programming menu, can be carried out directly with the door closed entering a password (pressing 5 buttons in a sequence) after pressing button 7 for more than two seconds.

Fig. 6

The possible operations are as follows:

- consecutive dispensing of several selections in a jug (jug facilities);

- free dispensing of a selection;

- keypad operation lock/unlock. With the keypad lock on, the display will indicate “SUSP. SERVICE”

- Mixer wash. The operation must be carried out daily and every time the machine is refilled to prevent clogging of the mixer if any product is accidentally spilled during refilling.

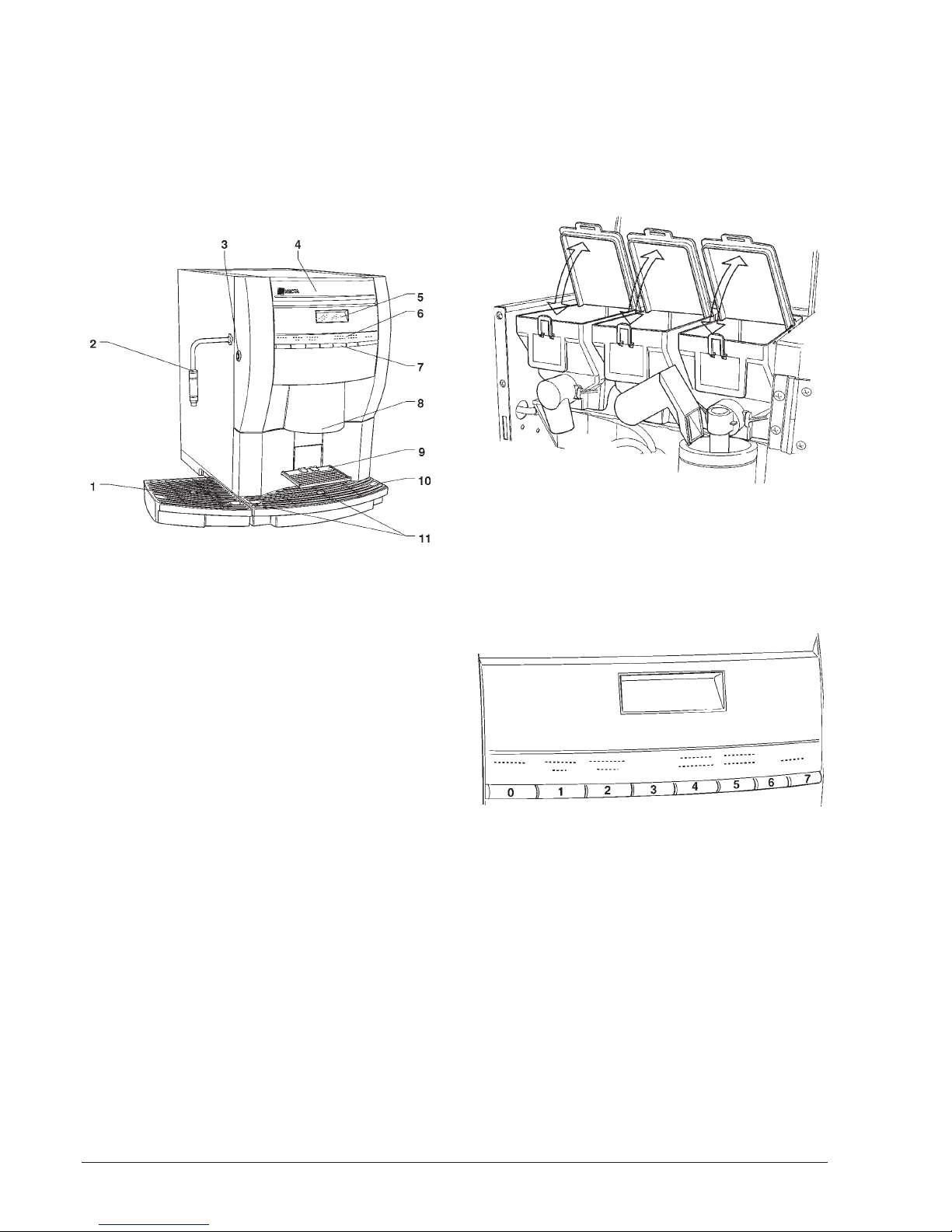

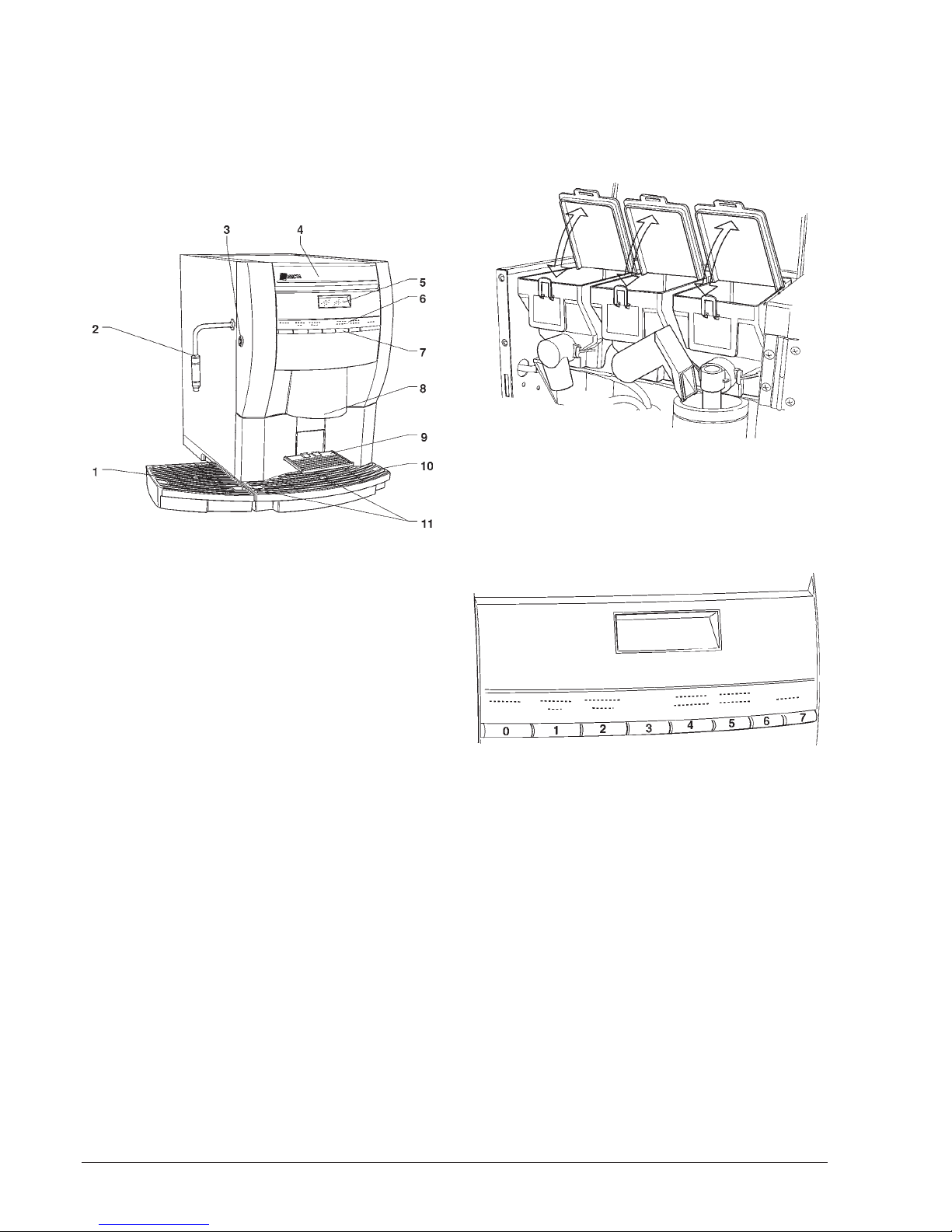

Fig. 4 1 - Jug support tray

2 - Jug filling nozzle (FB plus only) 3 - Machine lock 4 - Logo label 5 - Alphanumeric display 6 - Selection menu label 7 - Selection buttons 8 - Dispensing spouts 9 - Tilting cup support 10 - Liquid waste tray 11 - Float signal

Page 11

FILLING THE WATER SUPPLY TANK

For machines using a water tank (optional) located in the base cabinet or outside the machine, the tank must be cleaned at least once a week.

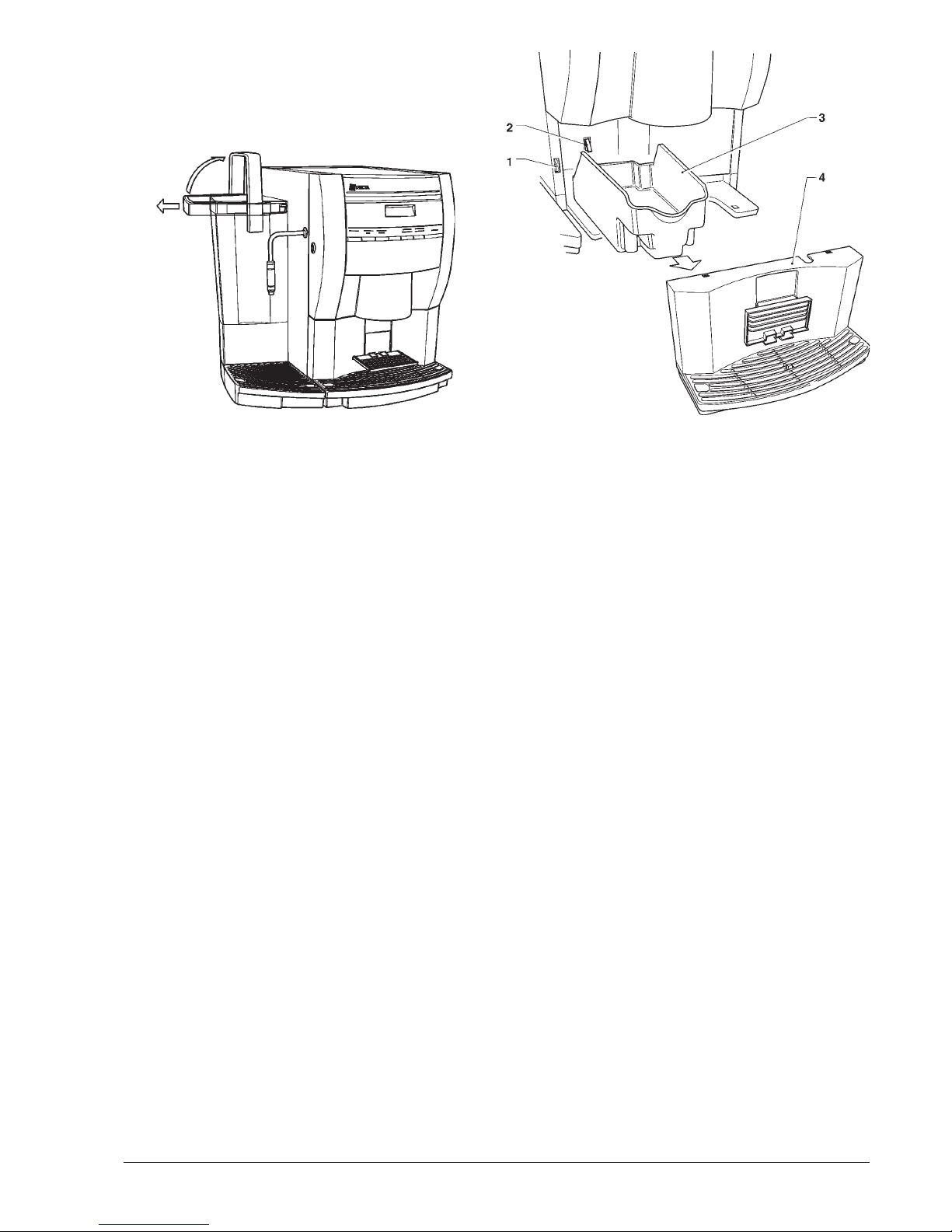

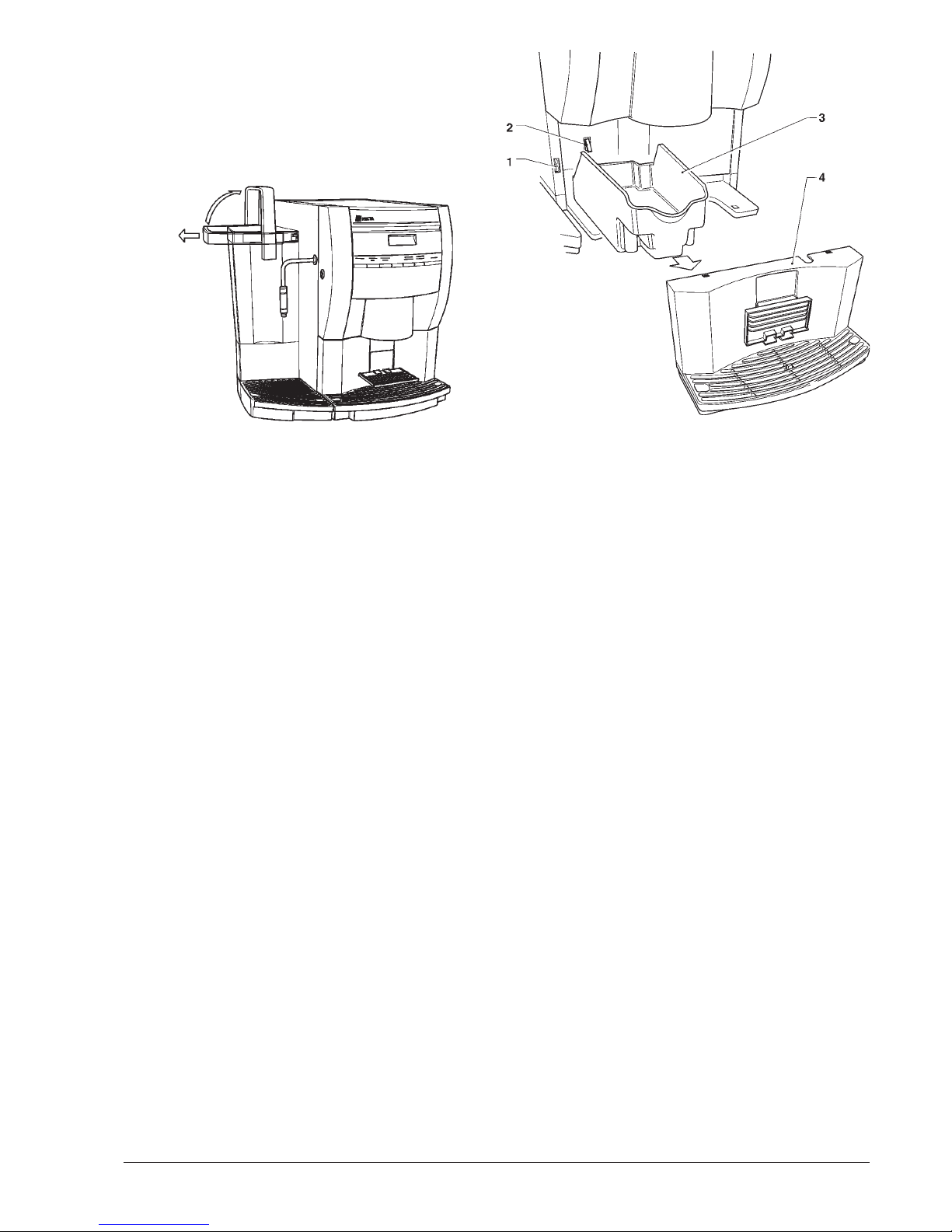

CLEANING THE WASTE TRAYS

The waste trays can be easily removed even with the door closed (see Fig. 8) permitting quick emptying and cleaning. The fresh product container capacity is greater than that of the waste tray (if the base cabinet is not used). The machine control software indicates on the display that the maximum number of coffee or tea selections has been reached with the message “Waste tray full”. The waste tray must be emptied without switching the machine off (with the door closed), to allow the software to detect the operation. With the solid waste tray removed, the machine is still available for instant drink selections but displaying the message “Insert waste tray” and the counters are reset.

Fig. 7

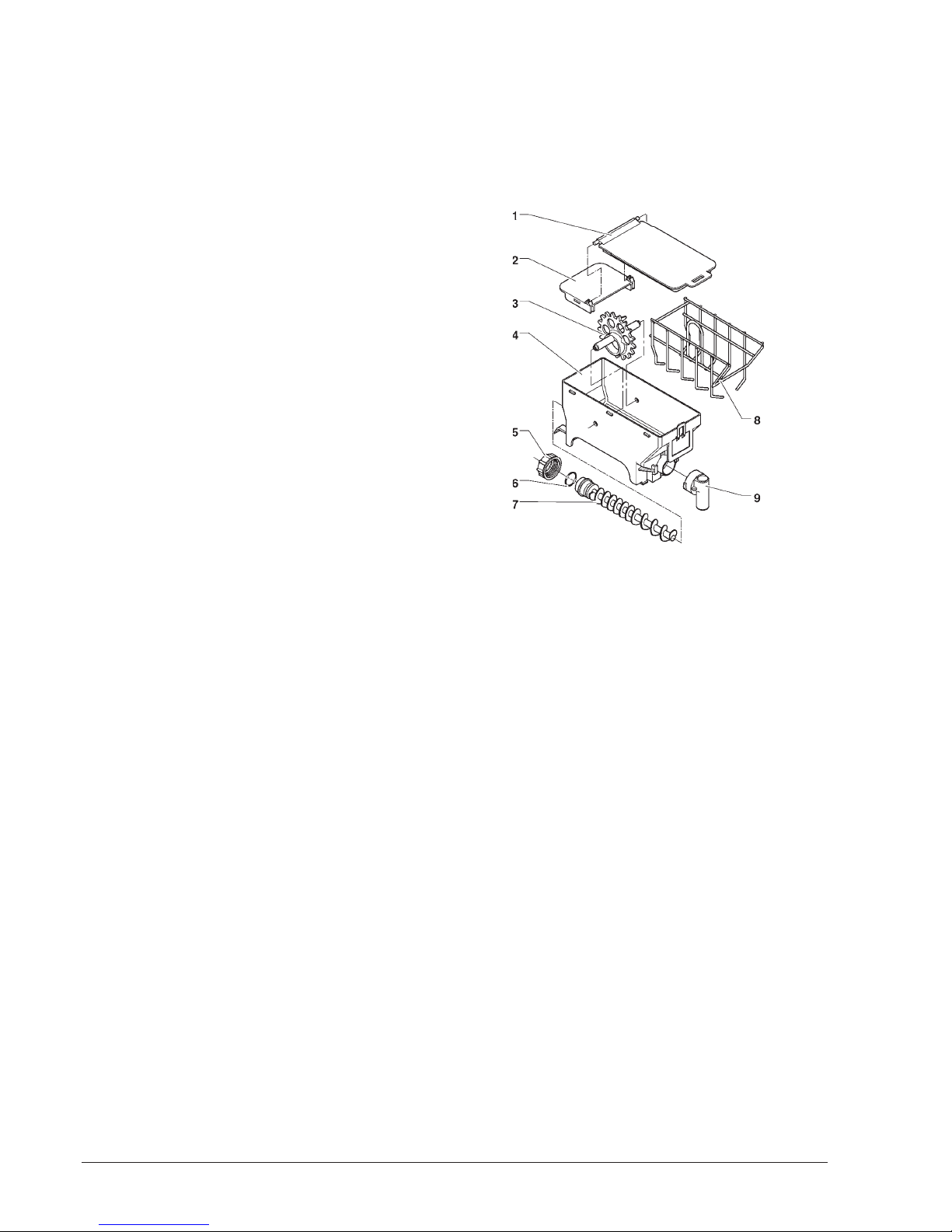

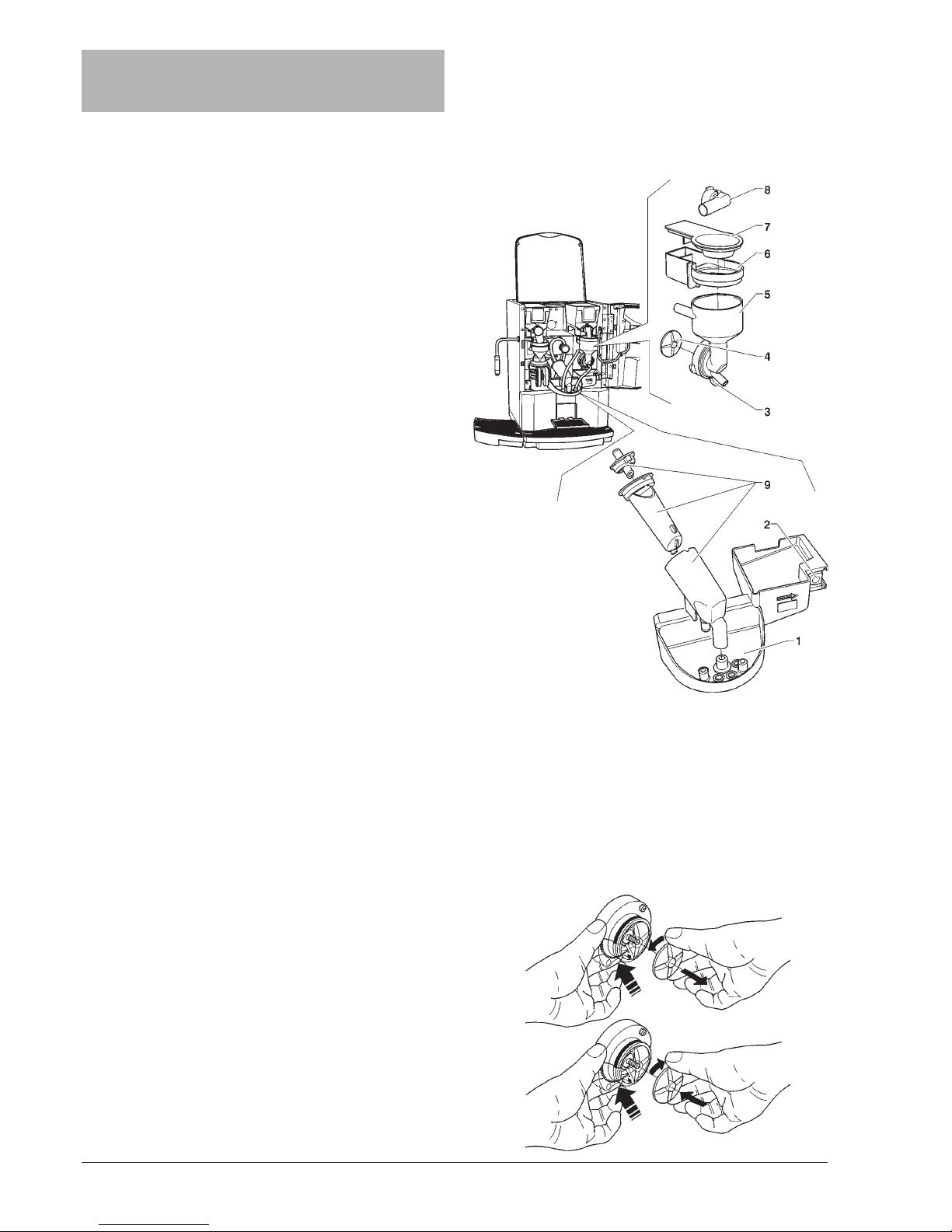

DISASSEMBLING A ND CLEANING THE MIXERS

When installing the machine, and then at least once a week or even more frequently according to the use of the machine and the quality of the inlet water, the mixers and the dispensing conduits must be thoroughly sanitised (cleaned and disinfected), to guarantee proper hygiene of the dispensed products. The parts to be cleaned are as follows:

- powder deposit drawers, mixer and instant drink dispensing conduit;

- dispensing spouts;

- spout support tray;

- remove the powder and the water funnels, the feeders, the powder deposit drawers and the mixer wheels from the mixers (see Fig. 9);

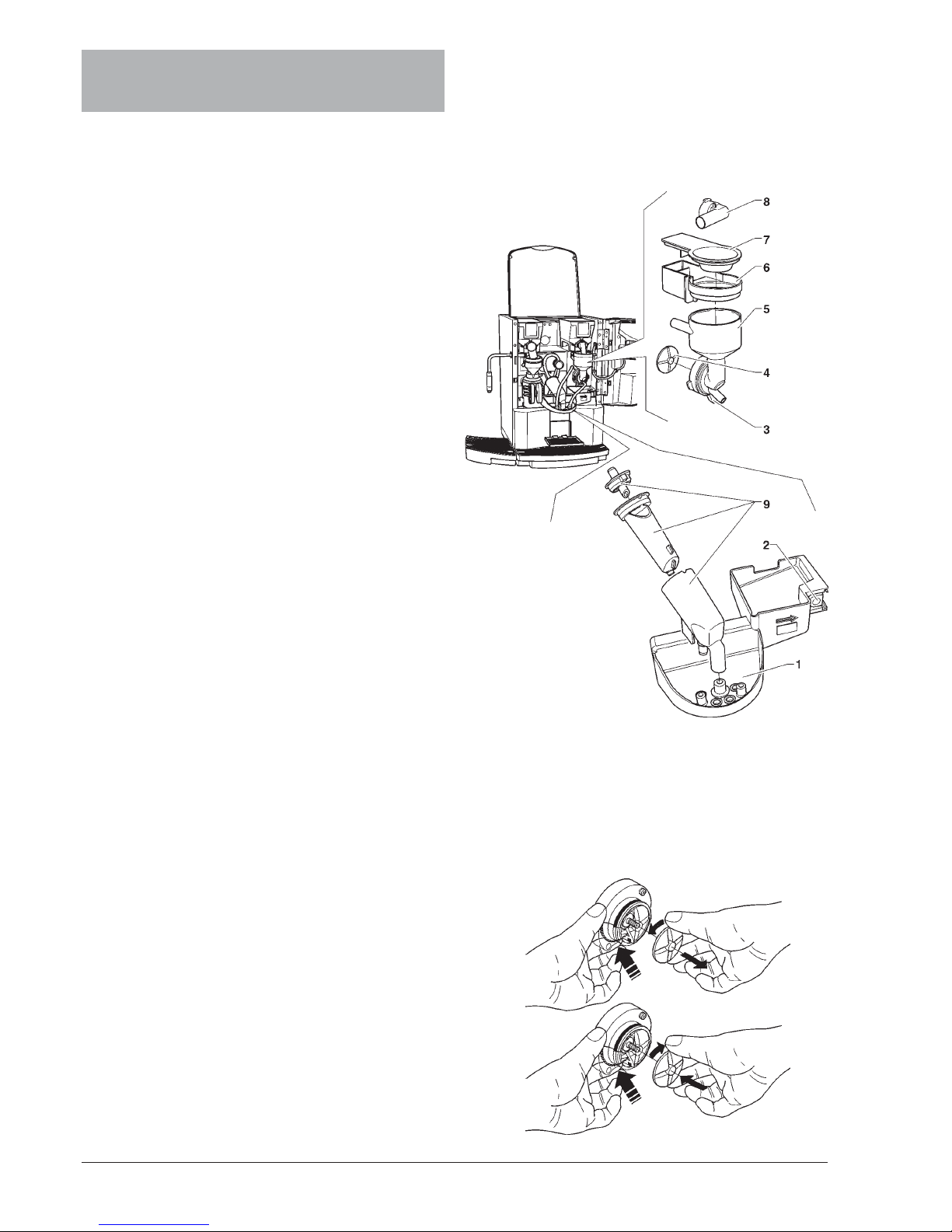

Fig. 8 1 - Liquid waste tray detection micro-switch

2 - Solid waste tray detection micro-switch 3 - Solid waste tray 4 - Liquid waste tray

Page 12

- in order to remove the water funnel, rotate the green ring nut anti-clockwise;

pay special attention to closing it fully during reassembly;

- in order to remove the wheels, block the disk fitted on the mixer shaft with a finger (see Fig. 10);

Fig. 10

SUSPENDING FROM USE

If for any reason the machine is switched off for a period exceeding the use-by date of the products, the following will be necessary:

- completely empty the containers and thoroughly wash them with the sanitising products used to clean the mixers;

- completely empty the water tank.

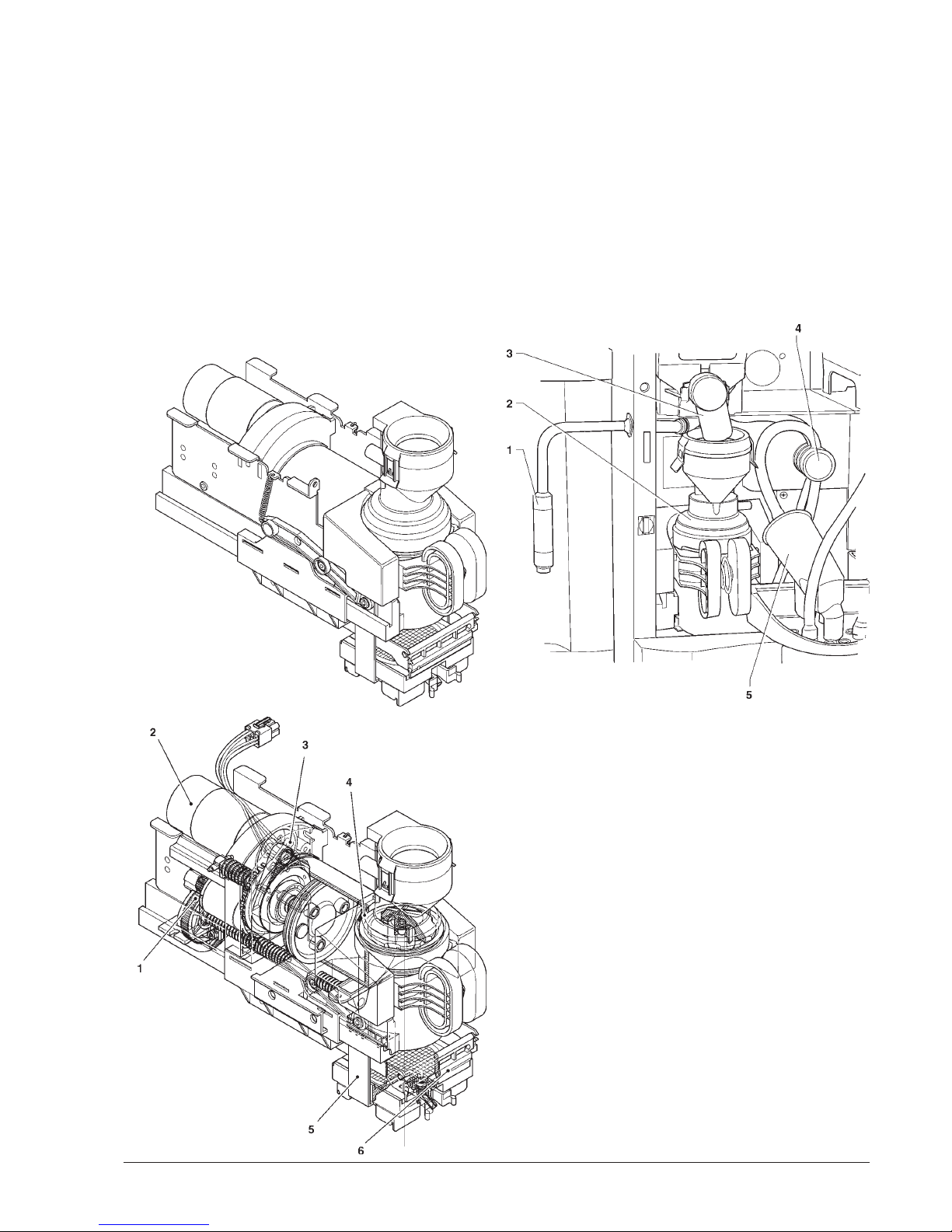

CLEANING THE FRESH-BREW UNIT

Periodically, according to the operating condition of the machine and in any case at least weekly, it will be necessary to clean all parts that come into contact with the drink. Washing can be carried out in a dishwasher (60°C max) or using normal dishware detergent. The parts to be cleaned are indicated in the figure 11.

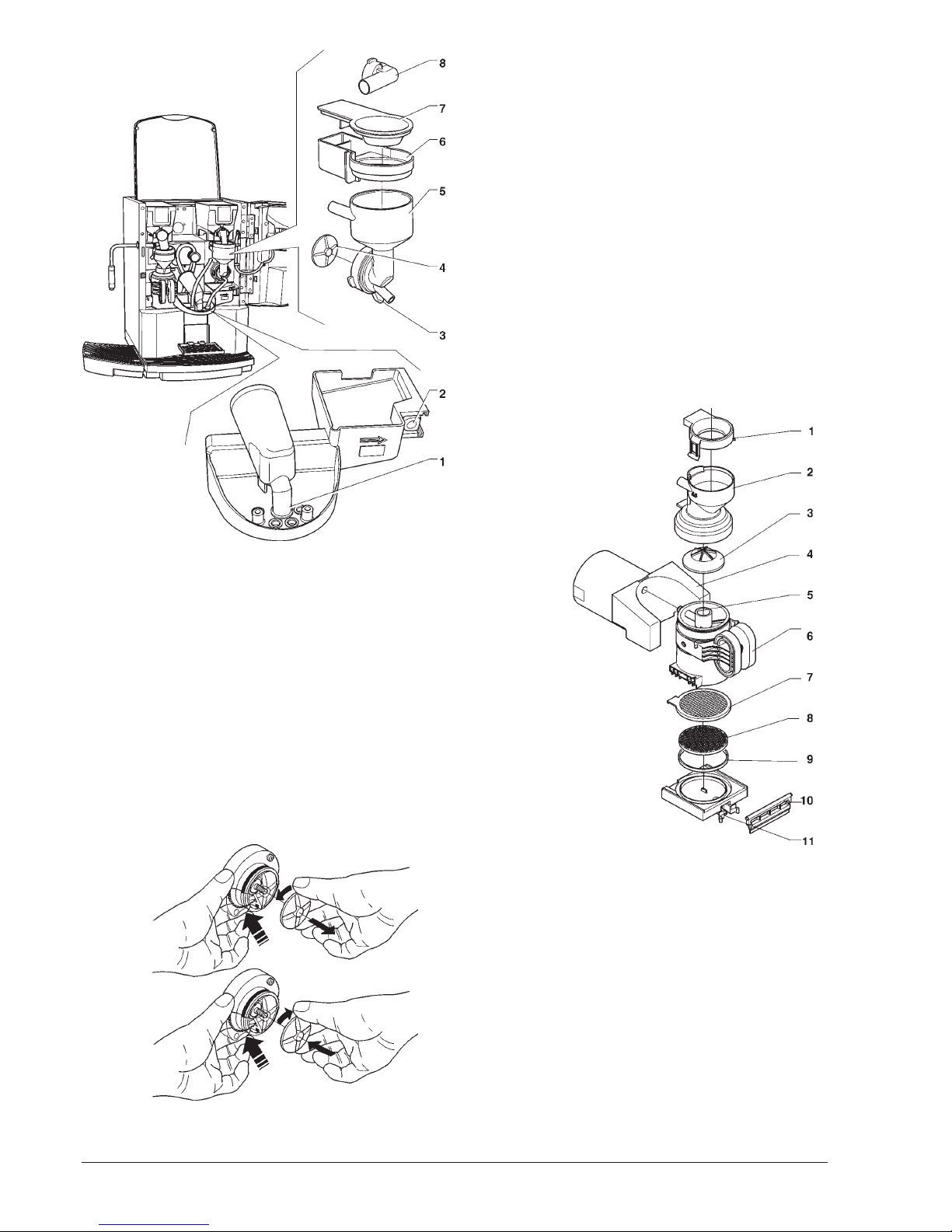

Fig. 9 1 - Dispensing spouts

2 - Spouts support release button 3 - Funnel securing ring nut 4 - Mixer wheel 5 - Water funnel 6 - Powder deposit drawer 7 - Powder funnel 8 - Powder dispensing pipette

Fig. 11 1 - Upper cover

2 - Mixer feeder 3 - Upper valve 4 - Pressure cylinder 5 - Brewing chamber 6 - Chamber grip 7 - Filter 8 - Filter support 9 - Filter support spring 10 - Scraper

Page 13

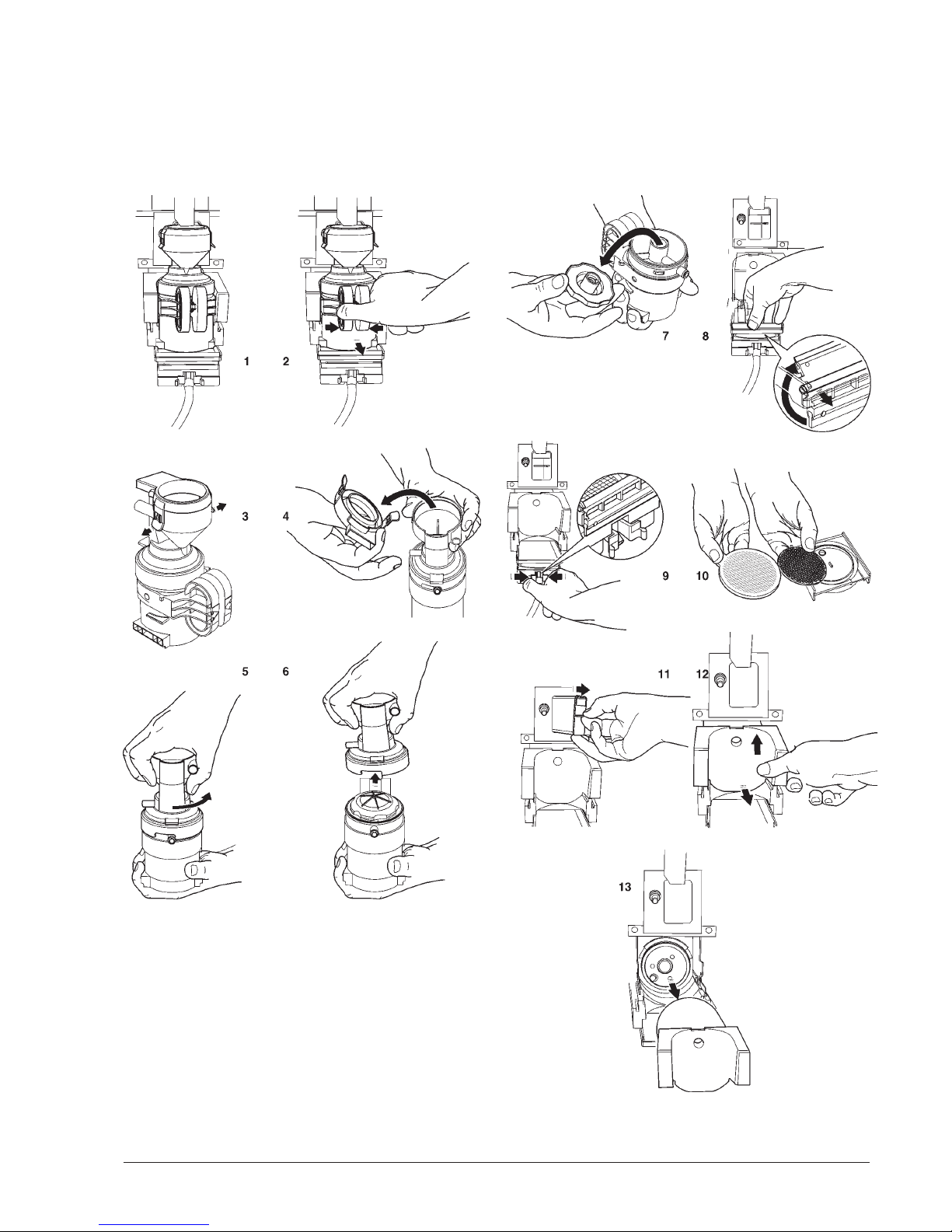

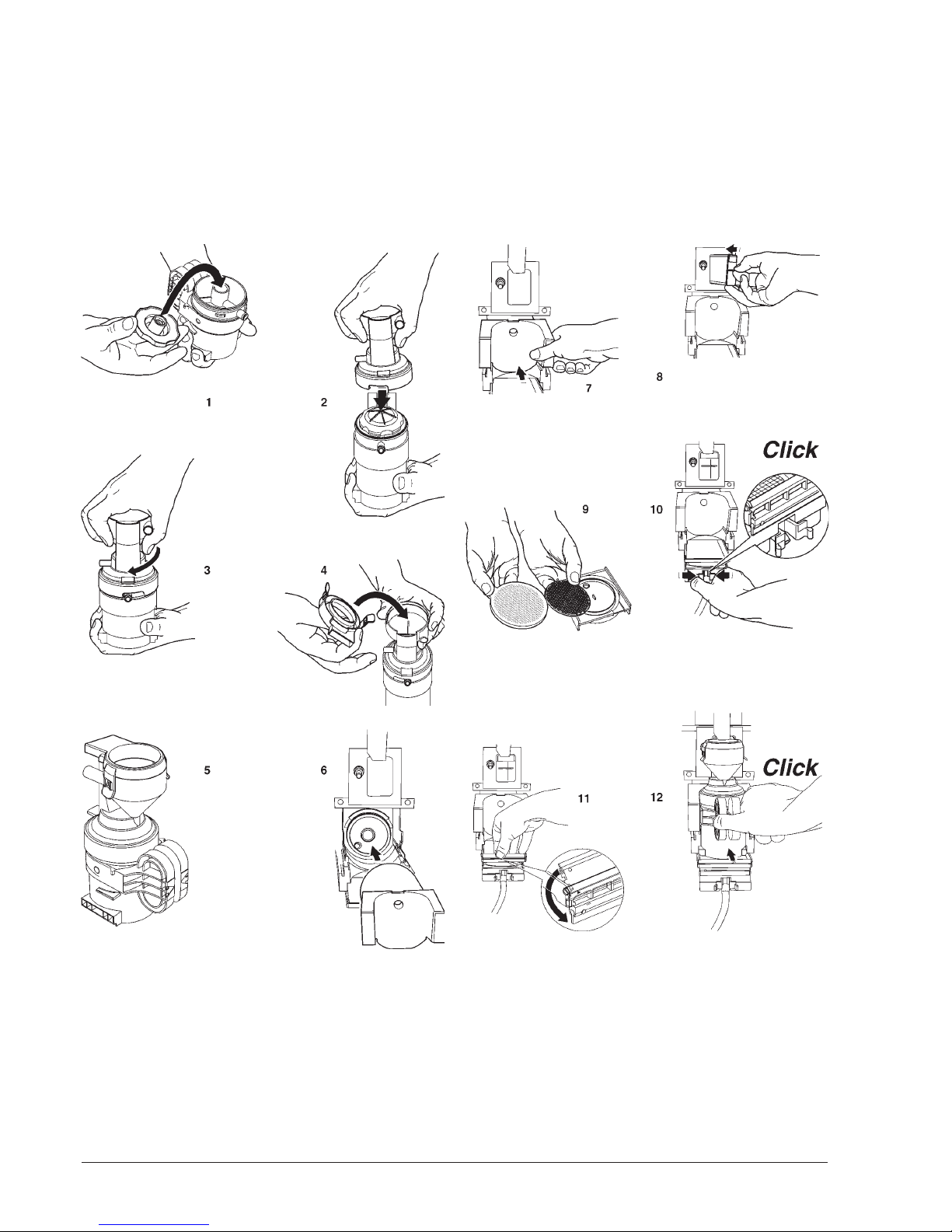

The disassembly sequence is indicated below:

Fig. 12

Page 14

After removing all parts, wash them thoroughly with foodsafe detergents (dishware detergents) and dry them. The filter should be replaced periodically in any case. Reassemble all parts as indicated below:

Fig. 13

Page 15

Chapter 2

INSTALLATION

Installation and the following maintenance operations should be carried out with the machine switched on and therefore by qualified personnel only, who are trained in the correct use of the machine and informed about the specific risks of such situation. The machine is not suitable for outdoor installation, it must be installed in a dry room where the temperature remains between 2°C and 32°C. The machine cannot be installed where water jets are used for cleaning.

At installation the hydraulic circuits and the parts in contact with foodstuff should be fully sanitised to remove any bacteria which might have formed during storage.

MAINS SWITCHES

General

A general switch is fitted outside the machine, disconnecting the power from the machine without having to open the door.

The terminal strip supporting the line cable, the fuses and the noise suppressor stay energised in any case.

Door

When opening the door a special micro-switch disconnects the power from the machine electrical system. To energize the system with the open door, simply insert the special yellow key into the slot (see Fig. 15).

Top panel

Also when opening the machine top panel, a micro-switch disconnects the power, allowing loading operations in a safe condition.

The switch on key MUST NOT be left inside the machine, it must be kept by the qualified personnel trained in the use of the machine.

With the door open, there is no access to energised parts. Inside the machine, the only parts that stay energised are those protected by covers and carrying a plate with the warning “Disconnect the power before removing the protective cover”.

Before removing such covers disconnect the power supply cable from the grid.

The door can be closed only after removing the key from the door switch.

UNPACKING THE VENDING MACHINE

After removing the packing, ensure that the machine is intact. If in doubt do not use the machine.

No packing elements (i.e. plastic bags, polystyrene foam, nails, etc.) should be left within the reach of children, as they are potentially dangerous.

Packing materials must be disposed of in authorised containers and the recyclable ones must be recovered by qualified companies.

Important notice!!

The machine should be positioned with a maximum inclination of 2°.

CONNECTING THE MACHINE TO THE WATER MAINS

Some models can be connected to the drinking water mains, taking into account law provisions in force in the country where the machine is installed. The water pressure must be 7.3 to 123.3 psig (0.5-8.5 bar). Run some water from the mains until it is clear and without impurities. Use a hose (also available as a kit) capable of withstanding the water mains pressure and suitable for use with foodstuff (min. inside diameter of 6 mm) to connect the water supply to the union (3/4" gas) of the water inlet solenoid valve (see Fig. 15).

It is good practice to install the water supply tap outside the machine in an easily accessible position.

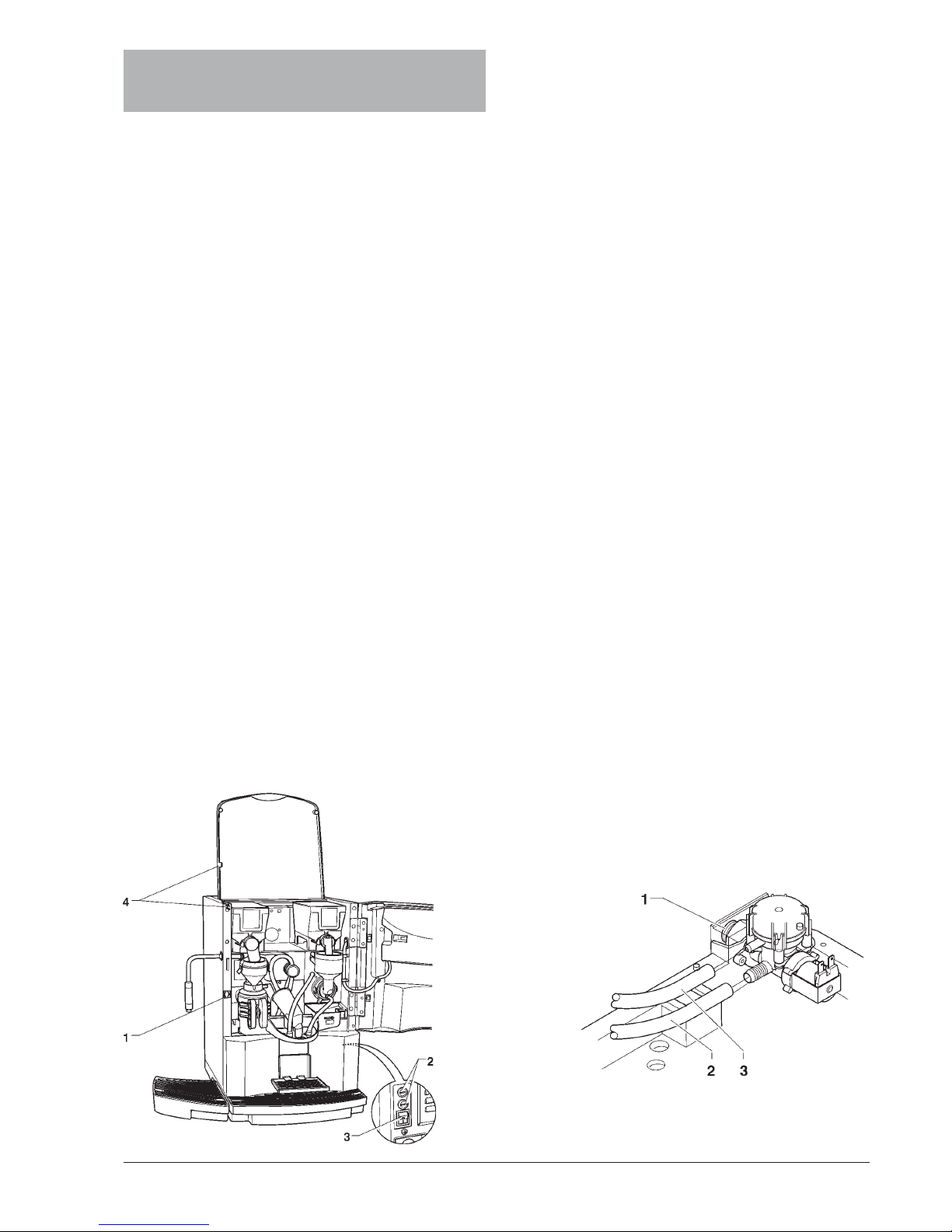

Fig. 14 1 - Door switch

2 - Network fuses 3 - External switch 4 - Top panel switch

Fig. 15 1 - Water inlet union (3/4" gas)

2 - Water supply hose 3 - Overflow hose

Page 16

OVERFLOW DEVICE

The water inlet solenoid valve (see Fig. 15) is equipped with an overflow device which mechanically stops the water inlet if there is a malfunction in the solenoid valve or in the boiler water level control device. To restore normal operation, proceed as follows:

- drain the water contained in the overflow hose;

- shut off the water supply using the tap outside the machine;

- loosen the connection which secures the solenoid valve supply hose to relieve the water mains residual pressure and then tighten it again (see Fig. 15);

- open the tap and switch the machine on.

CONNECTING THE MACHINE TO THE POWER SUPPLY

The machine is designed to operate under a single-phase 120 V~ voltage and is protected by 15 A fuses. Before making the connection, ensure that the rating corresponds to that of the power grid, and more specifically:

- the supply voltage rating must be within the range recommended for the connection points;

- the main switch should be capable of withstanding the peak load required, and at the same time ensure proper omnipolar disconnection from the power grid with an opening gap of the contacts of at least 3 mm.

The switch, the power outlet and the plug must be located in an easily accessible position, so that the cable can be disconnected in the event of intervention..

The power supply cable is of the type with a fixed plug. Any replacement of the power supply cable (see Fig. 16) should be made by qualified personnel only, using cables of the type UL SJTO 3x16 AWG. The electrical safety of the machine is ensured only when

it is correctly earthed according to the safety standards in force.

This fundamental safety requirement must be duly verified, and if in doubt the system must be carefully tested by qualified technicians.

Do not use adapters, multiple sockets and/or extensions.

Before switching the machine on, be sure it is correctly connected to the water mains and the cut-off valve is open.

THE MANUFACTURER DECLINES ALL RESPONSIBILITY FOR ANY DAMAGE CAUSED BY NON-COMPLIANCE WITH THE ABOVE MENTIONED SAFETY RULES.

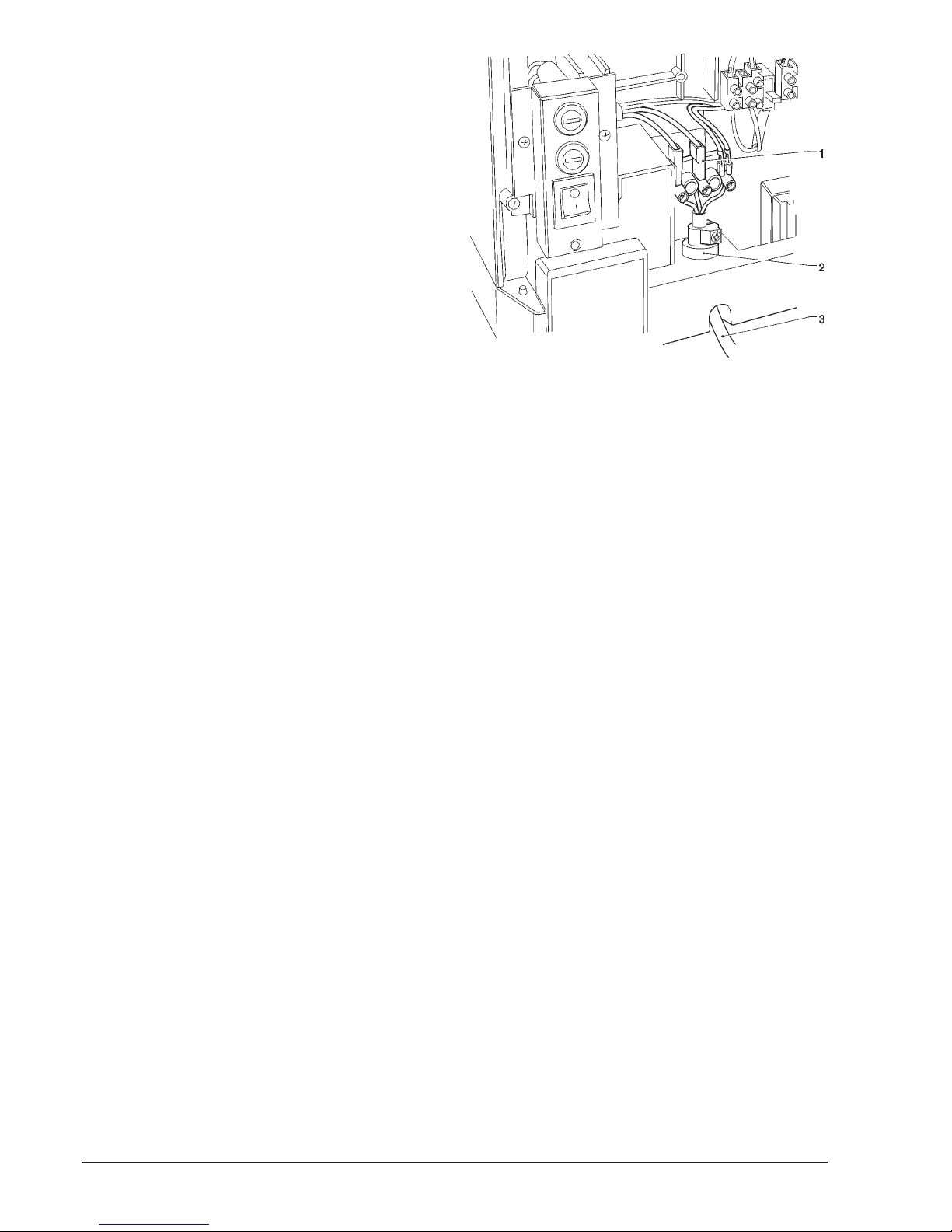

Fig. 16 1 - Connection terminal strip

2 - Cable clamp 3 - Cable from the mains

Page 17

INSTALLING THE PAYMENT SYSTEM

The machine is sold without payment system, therefore the installer of such a system is responsible for any damage to the machine or to things and persons caused by faulty installation.

Payments systems such as validators, “change-giver” and “cashless” can be installed by using the specific kits. Payment systems such as “change giver” must be physically housed in the special side module (optional).

WATER SOFTENER UNIT

The machine is sold without water softener. Should the mains water be very hard, a 2-litre ion-exchange resin water softener unit can be installed in the cabinet. The water softener, available as accessory, must be replaced or regenerated regularly following the directions from the manufacturer. For health and functional reasons, higher capacity water softener units should not be used. In the event of water supply from the tank, the special filtering cartridges can be used. The cartridges must be replaced periodically according to the water quality and to the instructions from the manufacturer.

INSERTING THE PRODUCT LABELS

The menu and instruction labels are supplied with the machine and must be inserted at the time of installation according to the layout and to the language (see “selection dose” table). To access the label insertion slots, remove the side cover of the door, secured with two screws.

POWER ON

Before switching the machine on, ensure that the grounds trays and the container lids are into place. Each time the machine is switched on, the display shows the following message:

Koro FB REV 1.0

POWER ON

Confirm?

Press any selection button to continue. It is possible to program the machine to enable the function that displays the controls to be performed before starting the machine, and namely:

Tubing (nozzles etc.) Mixers Powder feeder Power on

For all controls the request “Confirm?” is indicated on the display. Press any selection button to continue. The function of presenting the list of preliminary controls can be enabled (disabled by default) from the programming menu. At the end of the power on cycle, the display indicates the software version number to which referring for consulting the programming manual. Press any selection button to continue. The function of presenting the list of preliminary controls can be disabled from the programming menu.

SELECT THE DRINK

The machine can be programmed for displaying, for a few second, the number of selections made. After a few seconds the display shows the message:

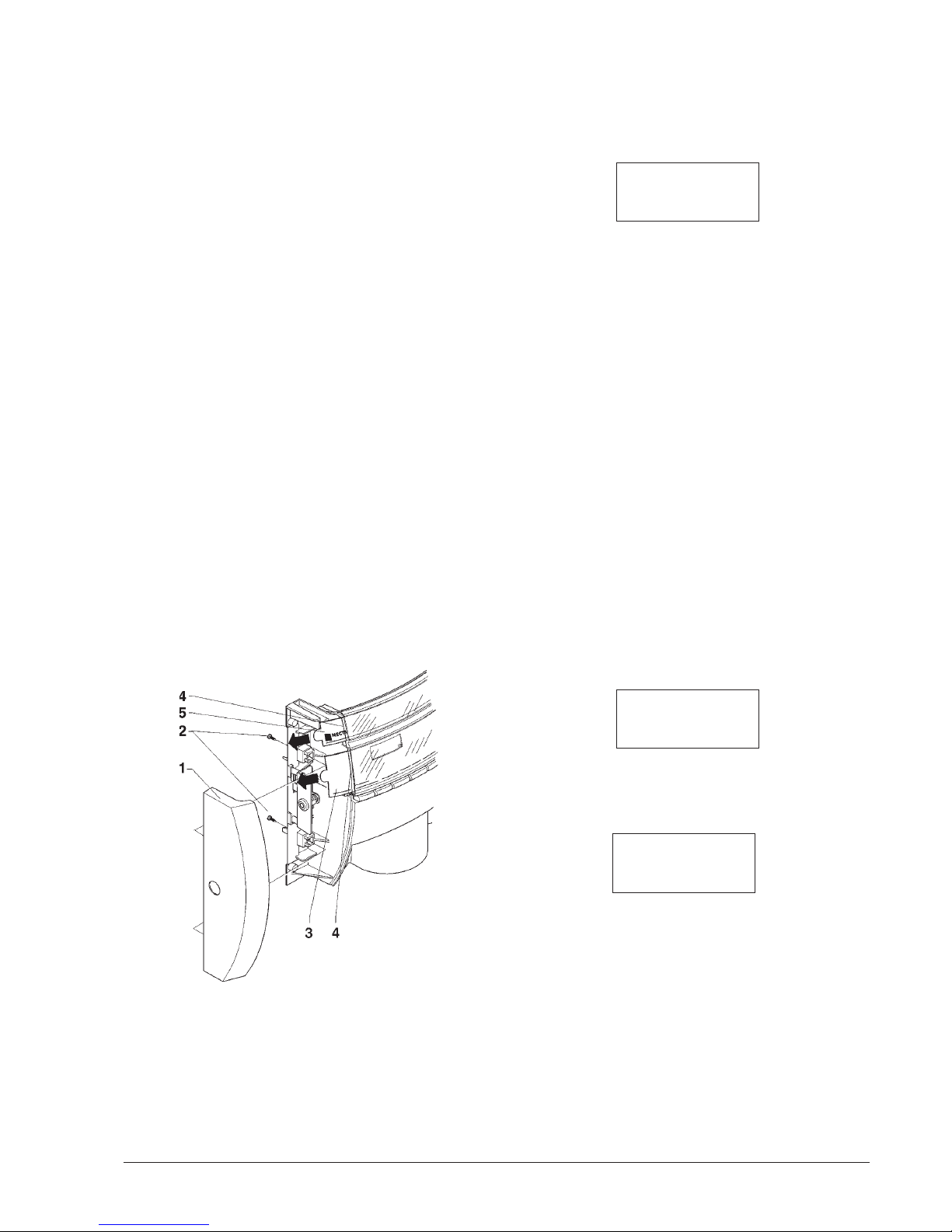

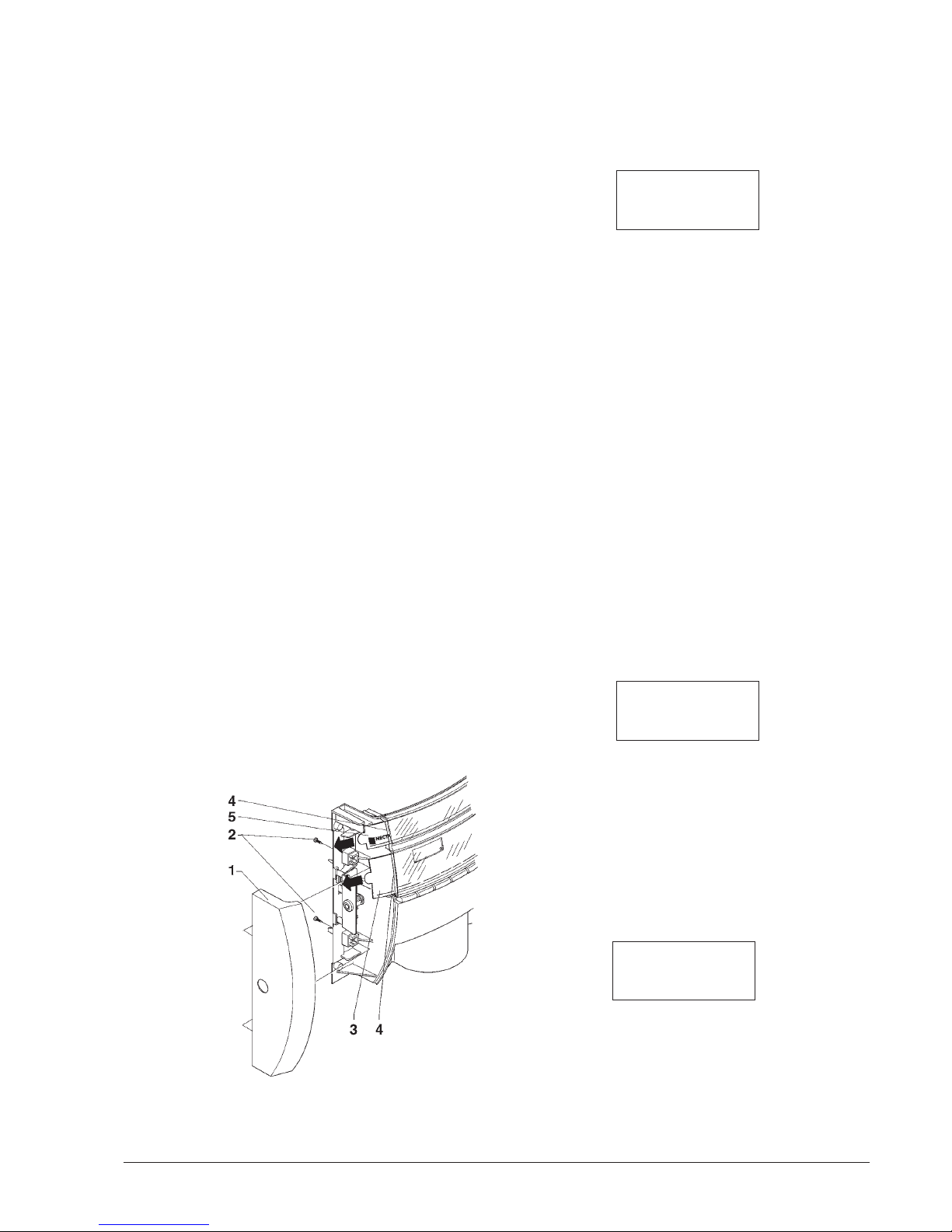

Fig. 17 1 - Side cover

2 - Fastening screws 3 - Selection menu label 4 - Slots for inserting the labels 5 - Logo label

Page 18

INITIALISING

When the “Initialise” function is displayed the vending machine can be initialised restoring all default data. This function should be used the first time the machine is switched on and in the event of a memory data error or reprogramming of the board. All statistic information will be reset. Press confirm button “ ” and the display will indicate the message “Confirm?”. Press the button “ ” again to display the first variable parameter to define the machine configuration. The available options (blinking) can be scrolled with the “ ” and “ ” buttons, the selection is confirmed with button “ ” and the next parameter is presented. When pressing button “ ” after the last parameter the display will show the message “Working” for a few seconds and the machine is initialised. The parameters are as follows:

“Country” Type of doses to be

used for the selections

“Layout” Layout of containers and

selection menu from the available ones

“Tank” Water supply from the mains

or from a tank

N.B.: When the machine is switched on for the first time or in any case after initialising, as well as the list of controls to be performed, also the language used for the messages on the display is proposed. The available languages can be scrolled with the “ ” and “ ” buttons, and the selection is confirmed with button “ ”. Unless the machine is initialised, the language request is not made again.

FILLING THE WATER SYSTEM

When the machine is switched on the conditions of the boiler are checked. If required by the conditions, the machine will automatically start an installation cycle, and namely:

- the message “Installation” will be shown on the display for the entire duration of the cycle;

- the water mains solenoid valve is opened or the pump is started to fill the boiler.

N.B.: If there is no water flow from the mains during the installation cycle, the machine will stop until water is resumed or the machine is switched off.

IMPORTANT NOTICE!!!

If a considerable amount of air bubbles is formed in the water system, for example during maintenance, it is possible that an installation cycle is automatically started when the machine is switched on.

Page 19

BREWER UNITBREWER UNIT

After each time the machine is switched on the brewer unit performs a control cycle to check the correct functioning of the piston stroke, filter closure and scraper stroke to ensure that the device is in the correct initial position. When making a selection, the filter holder closes to seal the brewing chamber. The product dose is dispensed and part of the water dose is sent from the pump located on the boiler lid, through the dispensing solenoid valve, to the brewing chamber. After a (programmable) brewing time, the piston advances, applying pressure in the chamber and closing the upper valve of the brewer. Then the drink is dispensed.

The piston returns and advances again, performing a wash cycle of the product loading zone and completing the brewing cycle; the piston remains in position for a programmable drying time. At the end of the drying period, the piston returns and the scraper motor is started, opening the chamber and expelling the used grounds with the scraper. The piston and the scraper return to the initial position. According to the type of selection made, the flow diverting solenoid valve will send the drink to the external nozzle or to the dispensing spout, which has the function of limiting the brewing pressure into the cup.

CHECKING AND ADJUSTING THE MACHINE SETTINGS

To get the best results from the product used, the following should be checked:

The dose weight of the instant products. The drink temperature. The water dose.

Should the standard settings need to be changed, proceed as indicated in the next sections of this manual. The weight of products, the water dose and temperature are directly controlled by the microprocessor. To adjust them it is therefore necessary to follow the programming procedures.

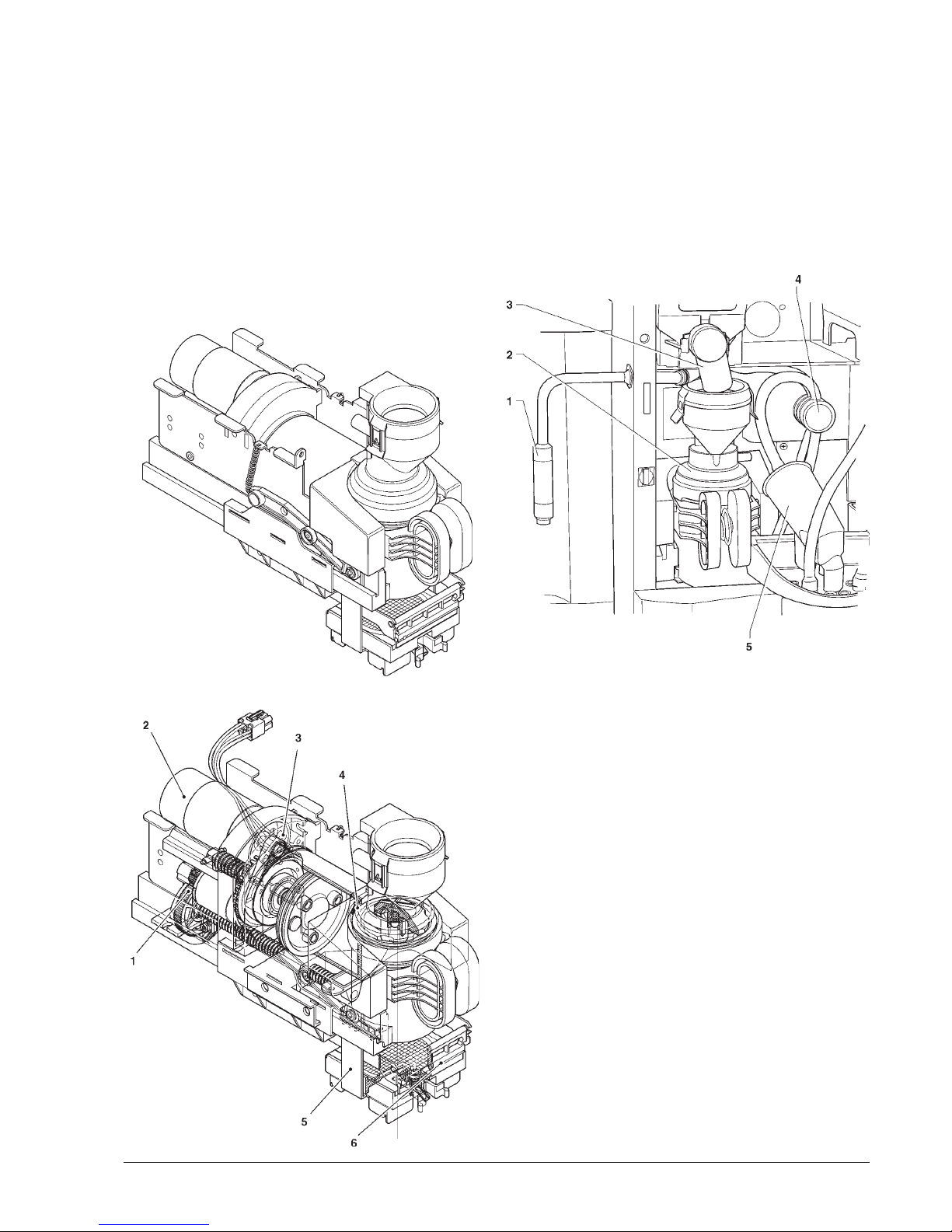

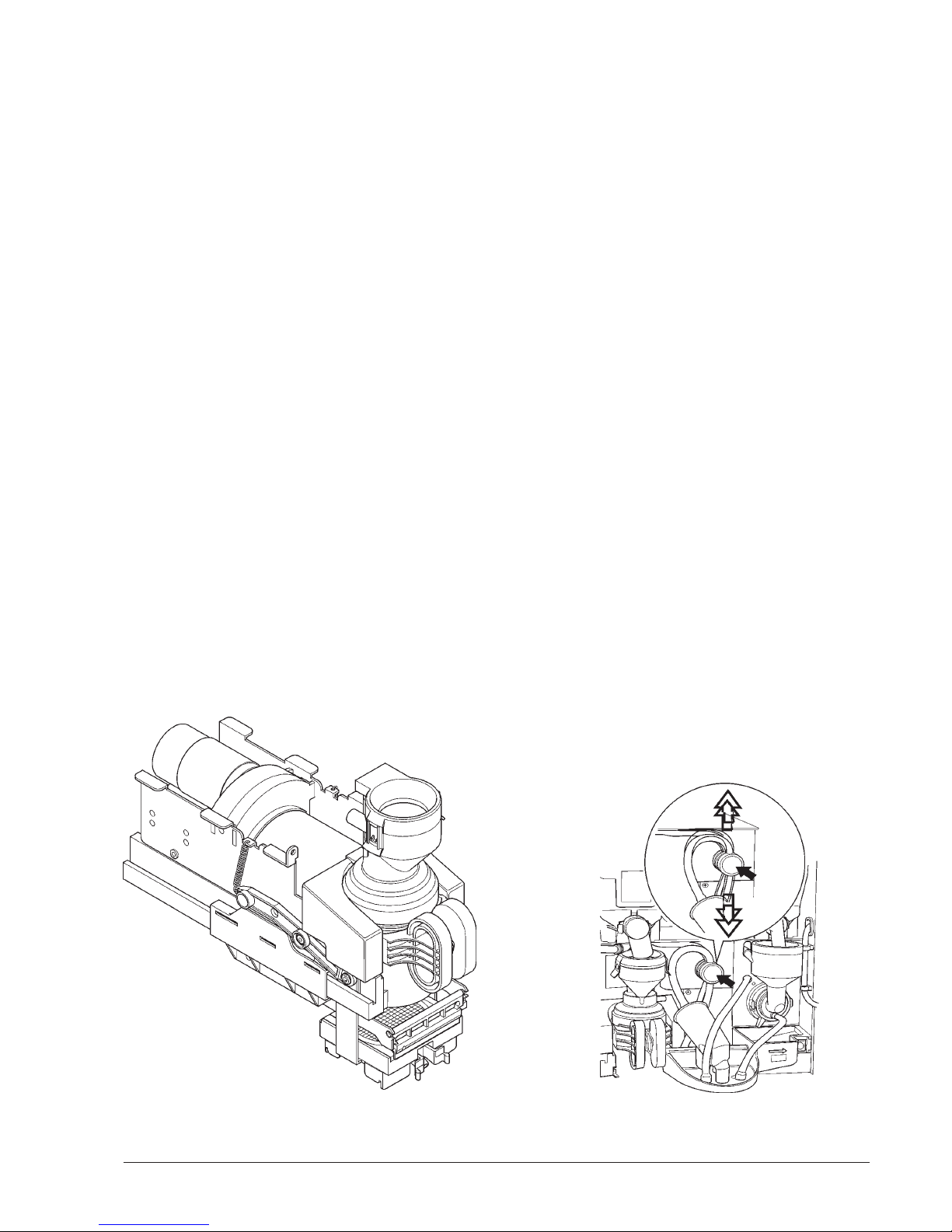

Fig. 18 1 - Scraper motor

2 - Piston motor 3 - Piston position sensor 4 - Brewer closing valve 5 - Filter holder 6 - Scraper

Fig. 19 1 - Jug filling nozzle

2 - Brewer unit 3 - Product dispensing port 4 - Flow diverter solenoid valve 5 - Dispensing spout

Page 20

0603 265 - 00

Notes on programming

The machine electronic control allows or not the use of many functions: All of the available functions are described in the machine program, including the ones that are not used for the specific configuration of the model (layout). The machine is supplied with a dose table, describing the different functions and layouts available for the specific model and the flowchart of the programming menu. Below is listed a summary explanation of the main functions useful for managing the operation of the machine, not necessarily in the order in which they are displayed in the menu. For further information and detailed explanations refer to the programming manual available through our sales organisation or at our after-sales service. The software version can be updated using the specific systems (PC, Flash, UpKey etc.). The messages on the display that indicate the current operation are fixed, while any action required by the user is blinking.

POWER ON

Before switching the machine on, ensure that the grounds trays and the container lids are into place. Each time the machine is switched on, the display shows the following message:

OPERATING MODES

The machine can be in three different operating modes. According to the operating mode, the buttons take on different functions. The available operating modes are as follows:

FUNCTIONS

Normal operating mode Coins accepted

products dispensed

Filler menu Test dispensing

machine maintenance

Technician menu Programming

different parameters

Koro FB

REV 1.0

DRINK SELECTED

SELECTION NOT AVAILABLE

"Failure name"

DRINK READY

TAKE

SELECT THE DRINK

Credit= 0.50

Press any selection button to continue. It is possible to program the machine to enable the function that displays the controls to be performed before starting the machine, and namely: Tubing (nozzles etc.)

Mixers Powder feeder Power on

POWER ON

Confirm?

SELECT THE DRINK

NORMAL OPERATING MODE

During the normal operating mode the display shows the message for the user with the prompt to select the drink. The function of the buttons can be different according to the layout and to the choices made during programming. When inserting coins in a payment system, the available credit is displayed.

During the drink dispensing, also a status bar is shown, indicating the drink preparation status.

In the event of a malfunction detected by the control system, an error message will be displayed indicating the type of problem.

At the end of dispensing, the display indicates for a few seconds the request to pick up the drink and the machine is preset for the next selection.

The machine can be programmed for displaying, for a few second, the number of selections made.

Page 21

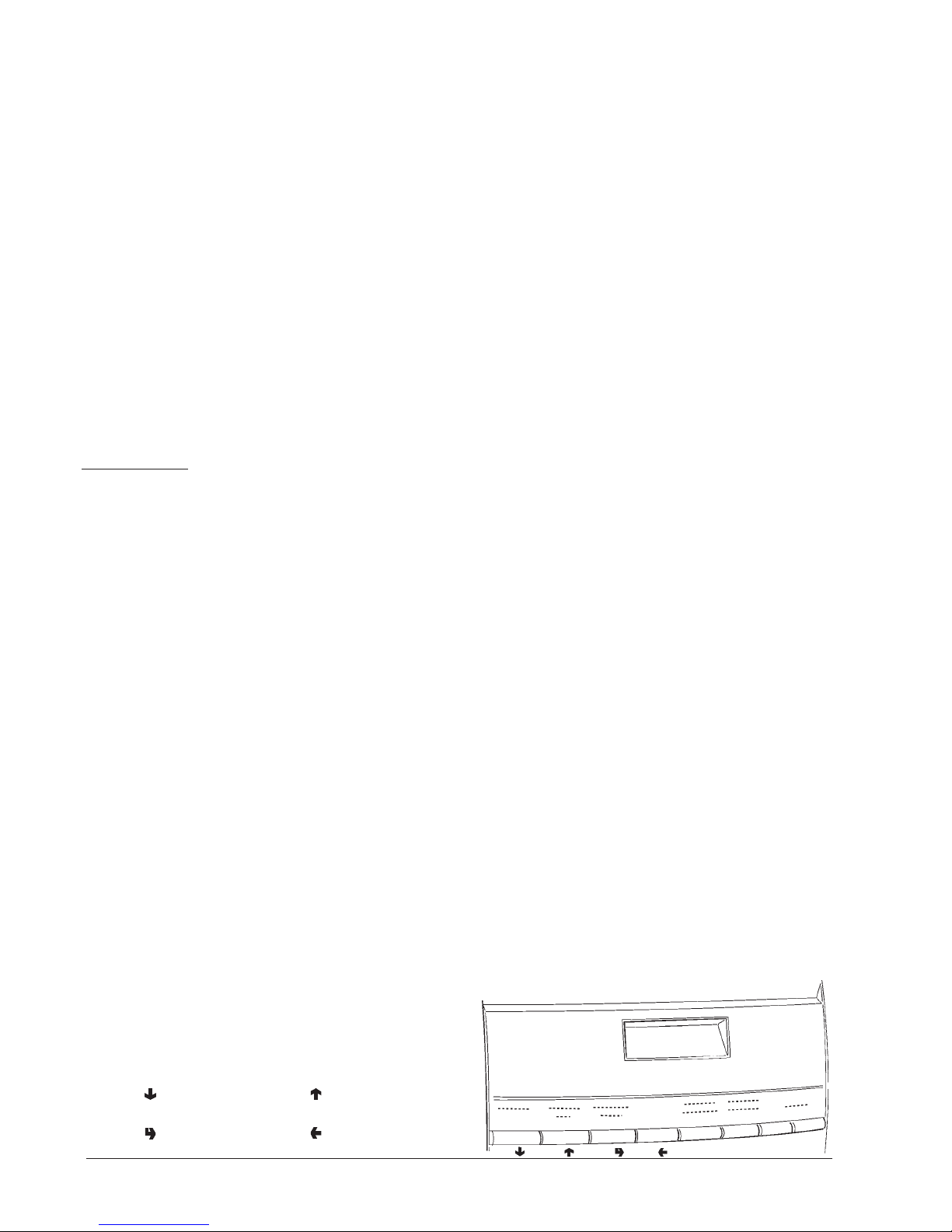

SURFING MODE

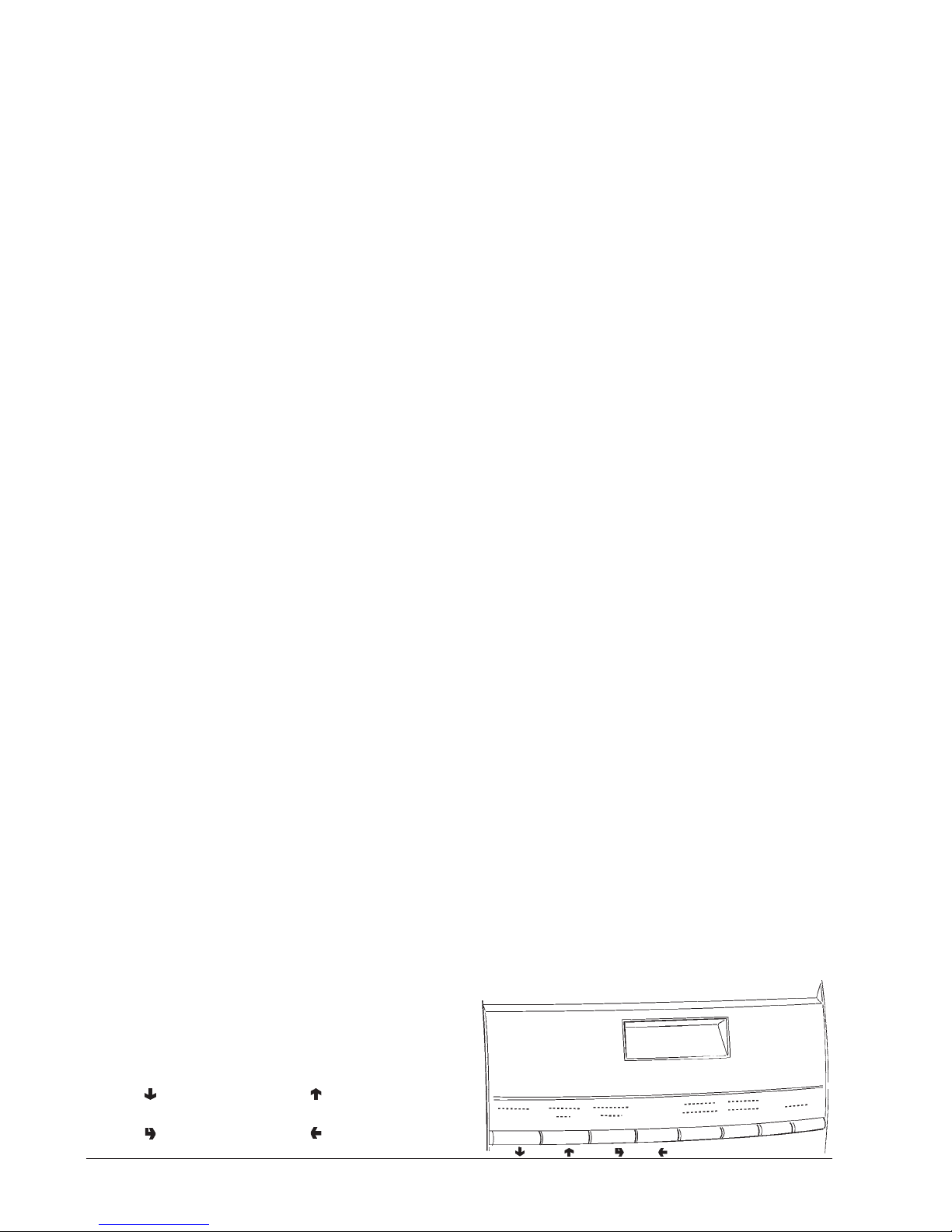

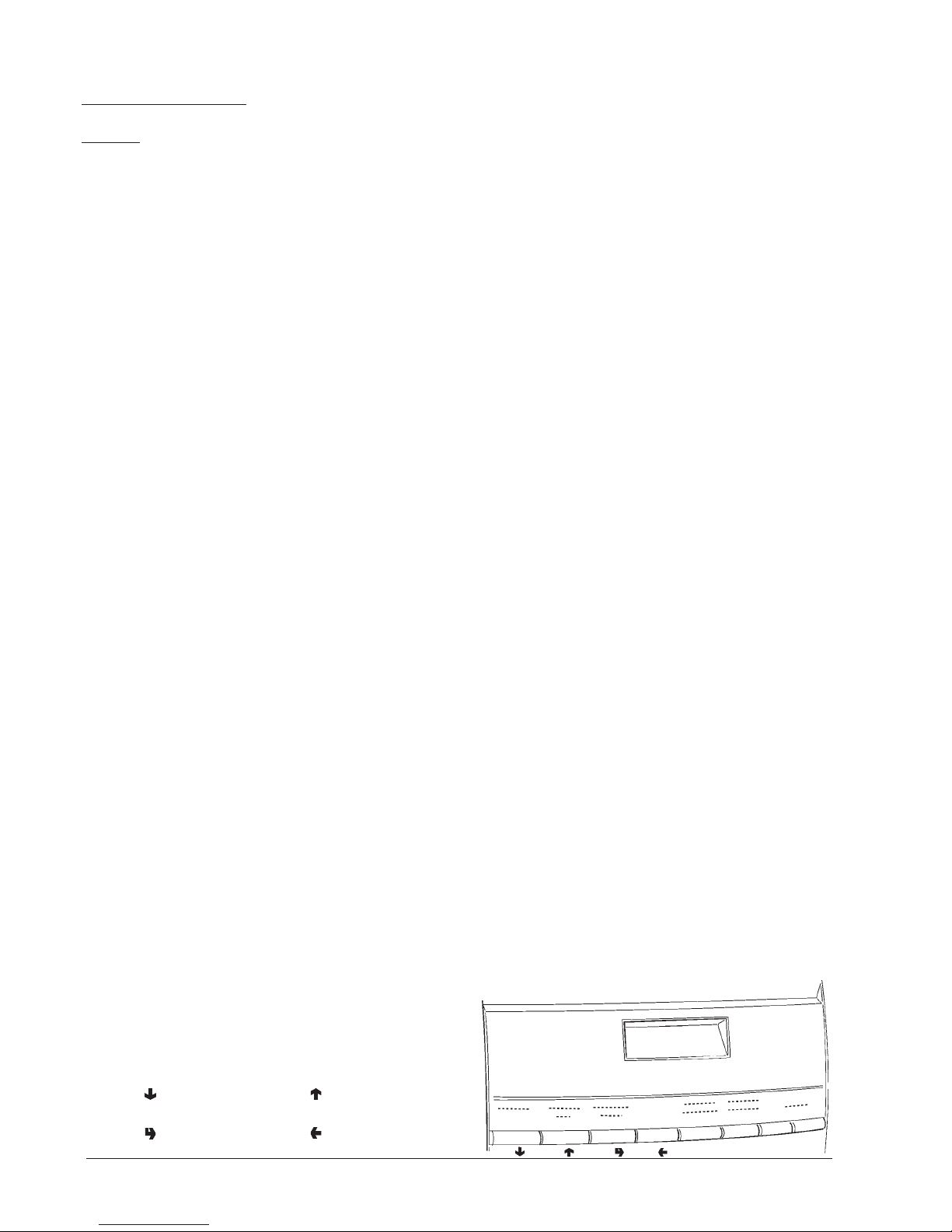

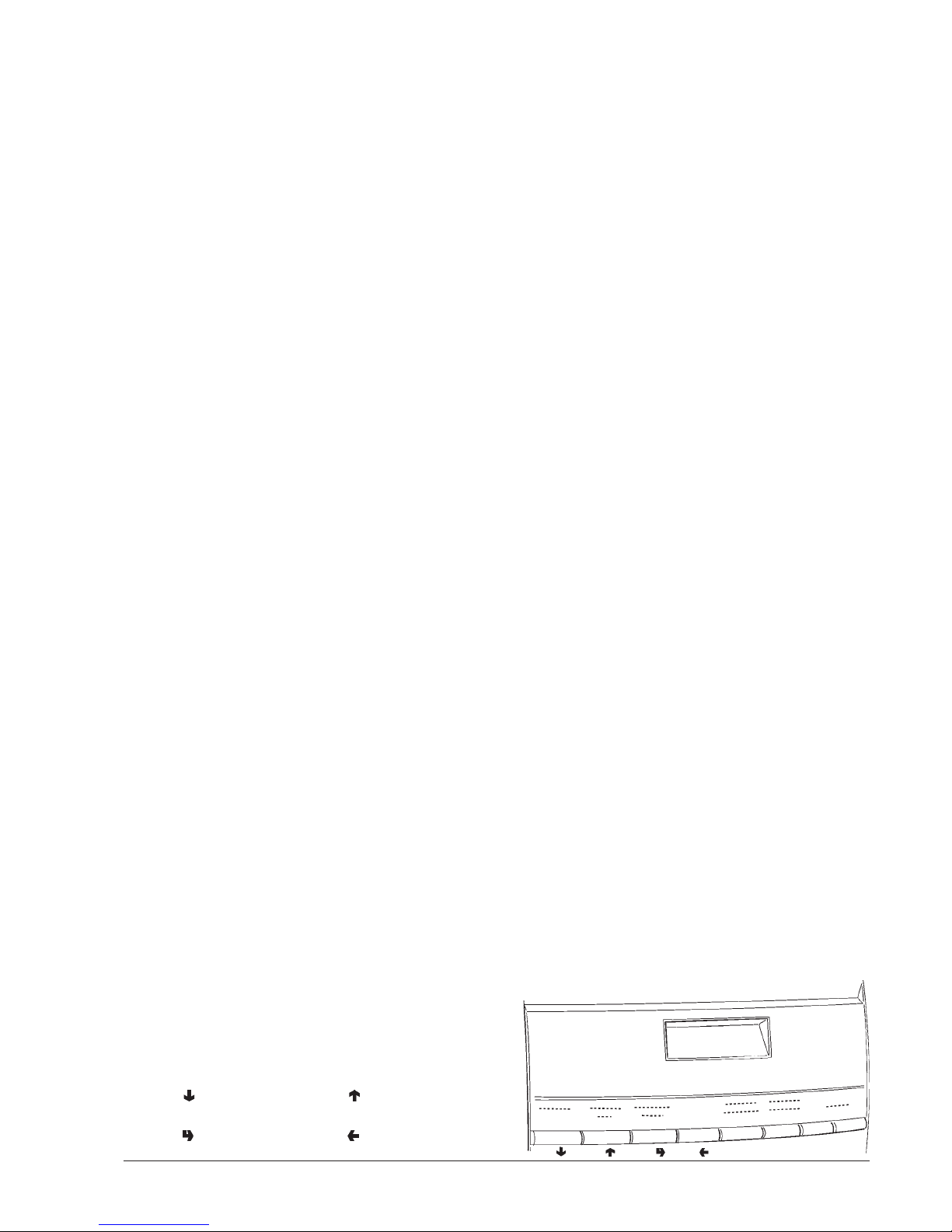

The interaction between system and user occurs through the following components:

- Liquid crystal display (LCD) 2 lines of 16 characters.

- External direct selection push-button panel which takes on the following functions when in “Filler” and “Technician” mode (see Fig. 20):

FILLER MENU

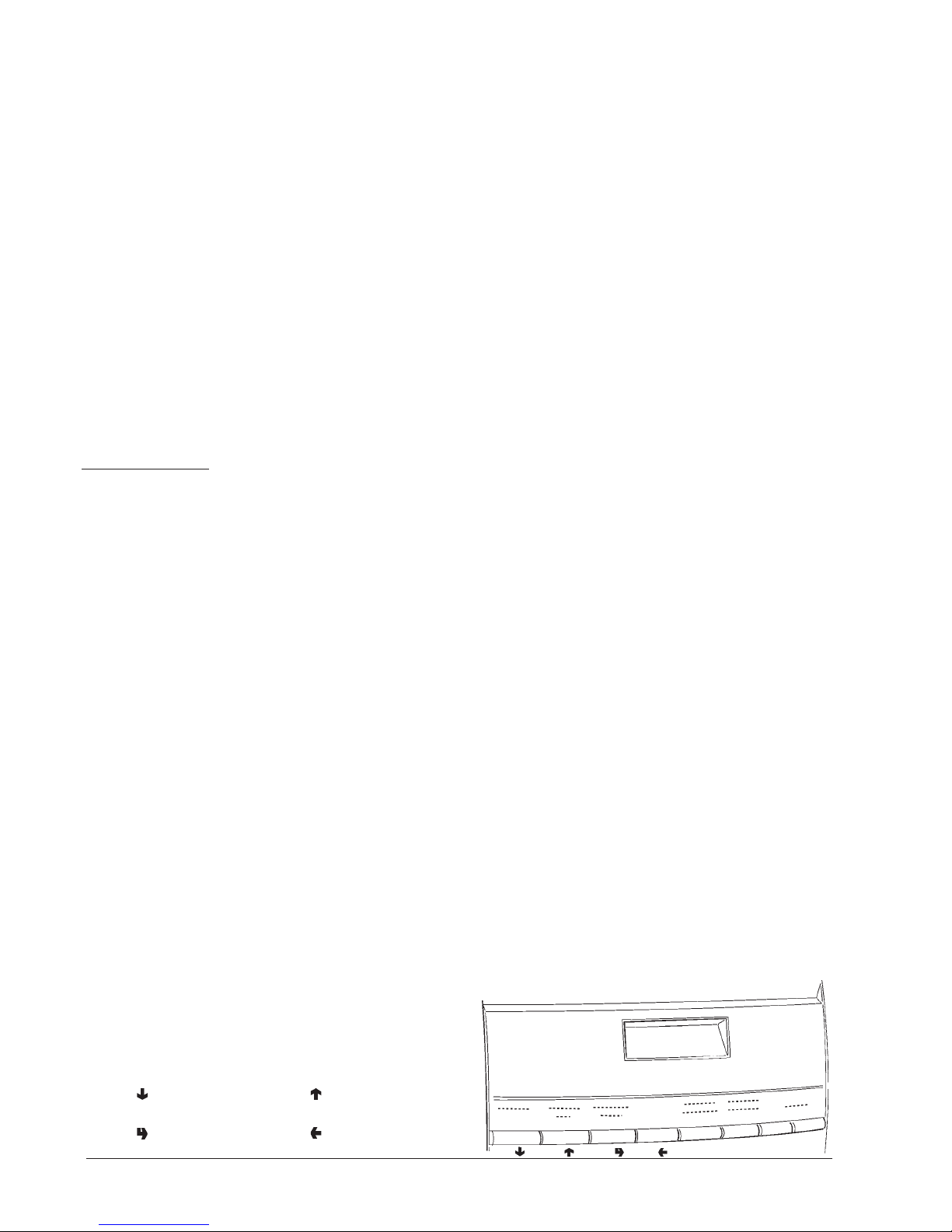

When pressing once the programming button located on the push-button card, the machine goes into “Filler menu” mode. The display presents the first item of the “filler” menu with a series of numbers next to it, identifying the level of the current menu. Press the confirm button “ ” to access the menu. Press the exit button “ ” to return to the previous menu.

Scrolling buttons “ ” and “ ”:

To move to the next or previous menu option and change the values (up or down).

Confirm button “ ”:

To move from a menu to a sub-menu, or to confirm the current information on the display.

Exit key “ ”:

to return from a sub-menu to the higher level menu, or to clear the data on the display. It is also used for going from “Technician” mode to “Filler” mode and vice versa.

STATISTICS

All data concerning sales and the machine operations is stored in both total counters and relative counters, which can be reset without losing total data.

Printing

Connect an RS232 serial printer having a Baud rate of 9600, 8 data bit, no parity, 1 stop bit to the serial port located on the push button board to print all of the statistics. The printout will also contain the machine information, the date and the software version. To connect the printer, do as follows:

- press the confirm print button “ ”, displaying the message “Confirm?”;

- connect the printer before confirming;

- press the confirm button “ ” to start printing.

Displaying

Press the confirm button “ ” to display in a sequence the same data obtained with the statistic printing, for both total and relative counters.

Deleting

Statistics can be reset for relative counters globally (all types of data) or selectively for:

- selections

- failures

- coin mechanism data

Press the confirm button “ ”, and the message “Confirm?” starts blinking. Press the confirm button “ ”, the message “Working” is displayed for a few seconds and all statistics are reset.

Fig. 20

FILL>

STATISTICS

FILL>

Print statistics

FILL>

Display statistics

FILL>

Reset statistics

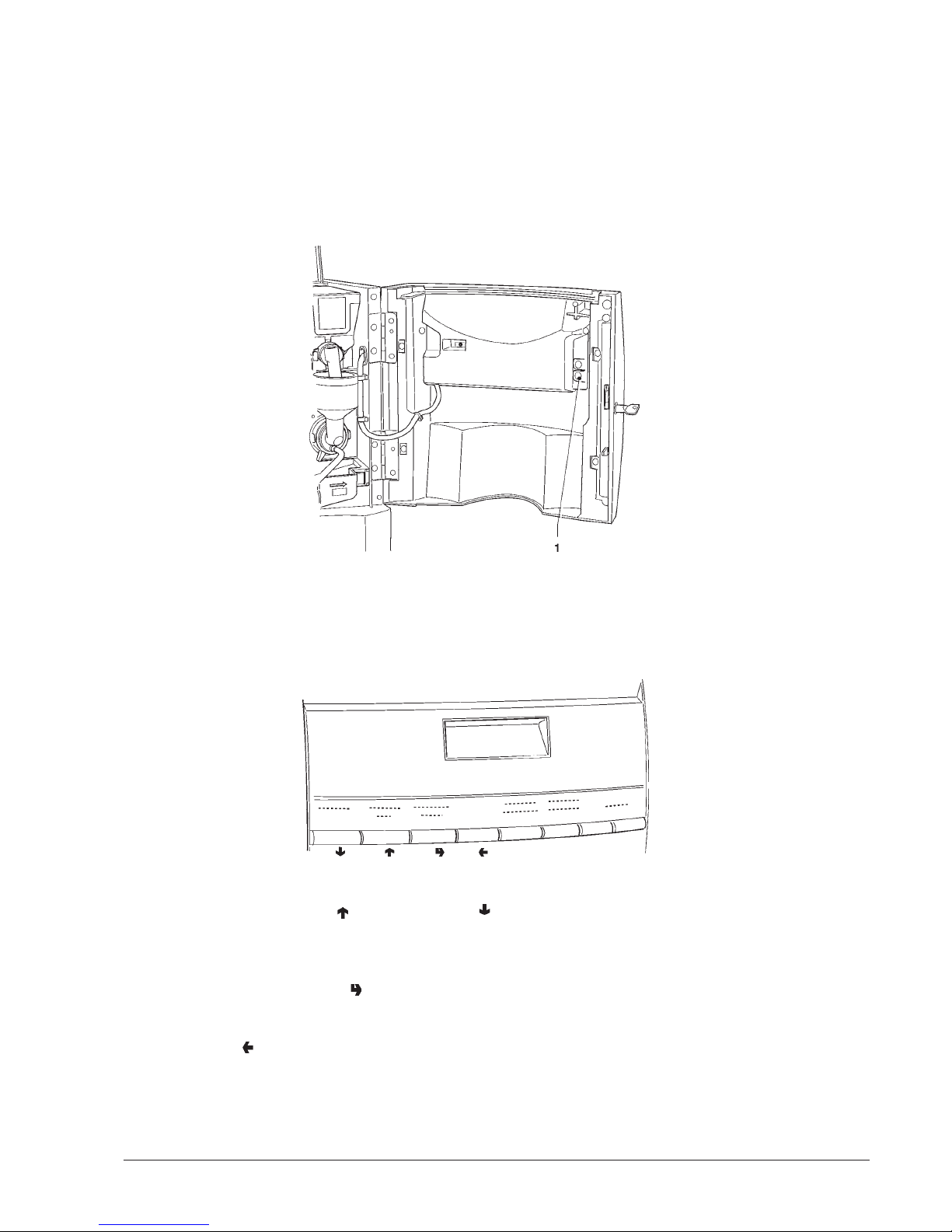

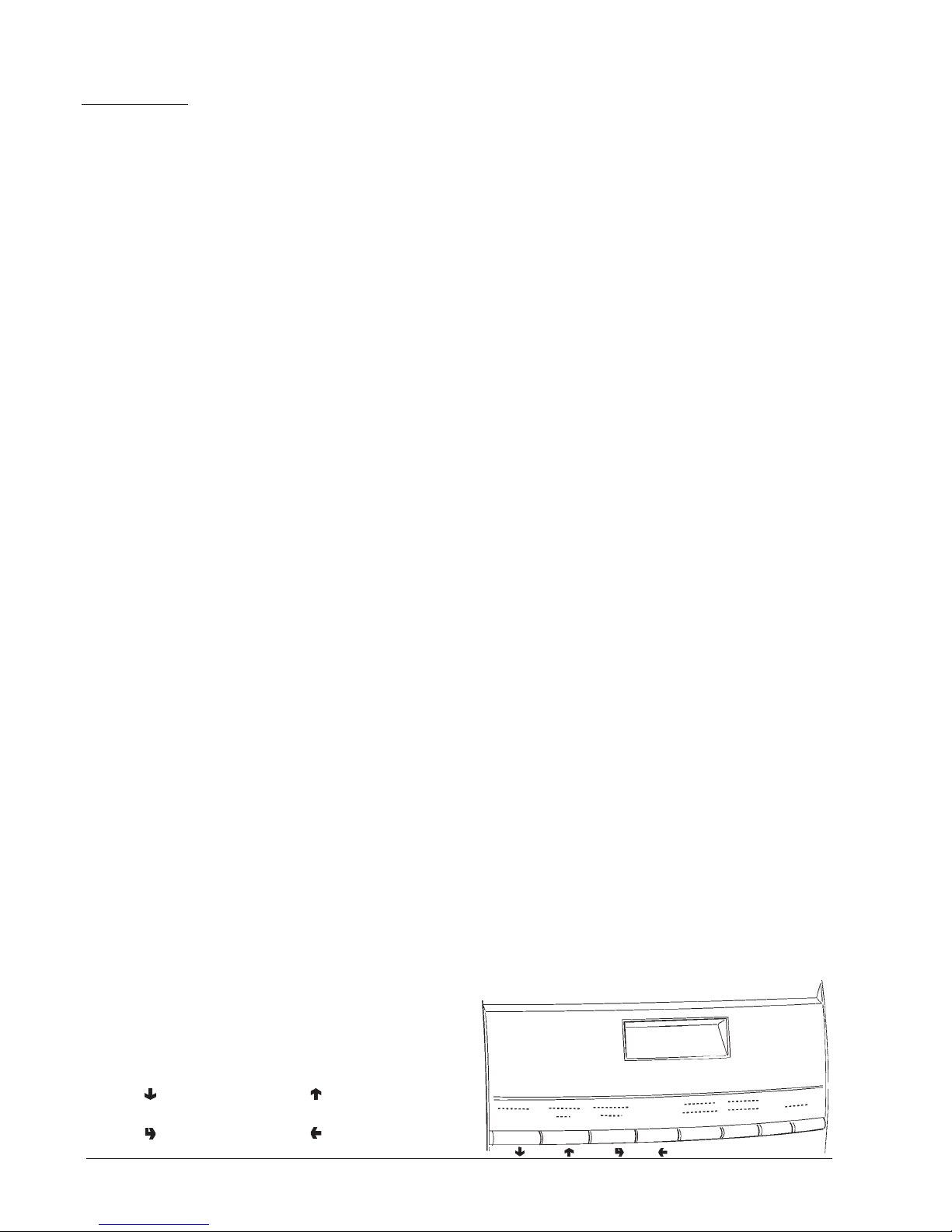

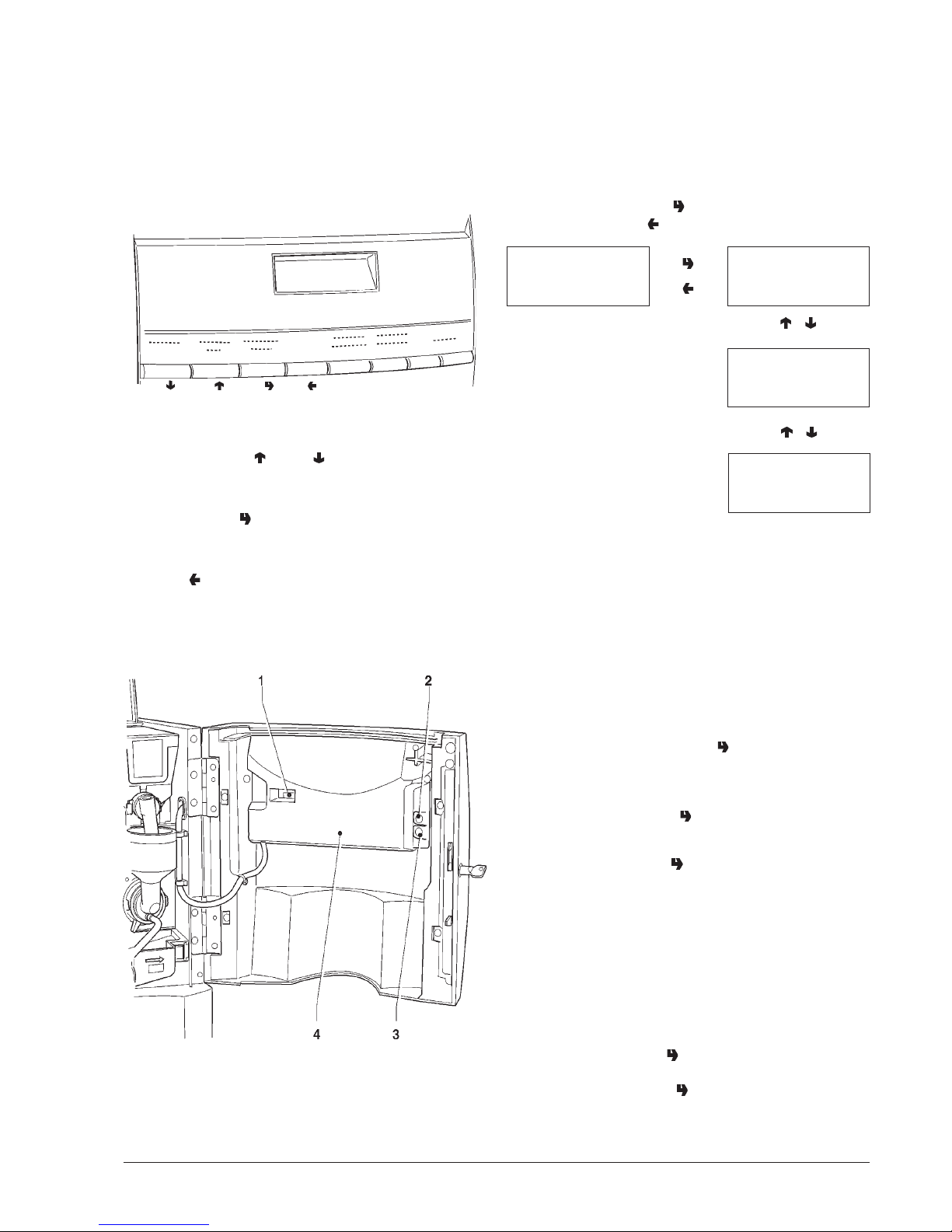

Fig. 21 1 - Mechanical counter

2 - Wash button 3 - Programming access button 4 - Push-button card cover

Page 22

0603 265 - 00

SELECTION PRICES

With this function it is possible to read the boiler temperature directly in °C. The symbol “ ” indicates that the boiler heating element is not heating. The symbol “ ” indicates that the boiler heating element is heating.

TEST DISPENSING

For complete or partial dispensing tests (water, powder, only and without accessories) each button (or combination of buttons according to the model) is assigned a selection (see the dose selection table).

FILL>

Tubes control

FILL>

Fill tubes

Credit:#####

This function is used for changing the sales price for each single selection and for each time band that may be set.

CHANGE TUBES CONTROL

By accessing the “Tube control” function the change tubes can be filled or released manually. Confirm refilling, and the display will indicate “Credit: ——” which is the value of money available in change the tubes; insert the desired coin into the validator and the display will indicate the value of money available in the change tubes. When confirming releasing, it will be possible to decide which tube to release. Each time the confirm button “ ” is pressed, a coin is ejected from the active tube.

FILL>

Boiler temperature

T. = ##,# °C

EVADTS TRANSFER

When activating this function, the machine awaits the connection with a device to acquire the EVADTS statistics.

FILL>

EVADTS

FILL>

Connection

FILLER MENU MASKING

The functions described in this chapter can be inhibited selectively from the “technician menu”.

FILL>

PRICES

Selection #

Time band #

Time band # Price # #. # #

FILL>

Release tubes

Credit:#####

Release tubes

Tube A ÷ X

DISPLAYING THE TEMPERATURE

FILL>

TEST

FILL>

Complete selection

FILL>

Water only

FILL>

Powder only

Page 23

TECHNICIAN MENU

Below is listed a summary explanation of the main functions useful for managing the operation of the machine, grouped by use logic and not necessarily in the order in which they are displayed in the menu. The software version can be updated using the specific systems (PC, Flash, UpKey etc.), therefore all is described in this chapter is only to be taken as an example. For further information and detailed explanations refer to the dose selection table supplied with the machine and to the programming manual available through our sales organisation, at our after-sales service, referring to the version number that is displayed when switching on the machine. When pressing once the programming button located on the coin mechanism compartment, the machine goes into “Filler menu” mode. When pressing button “ ” from “Filler” mode, the machine is preset to “Technician menu”.

Note:

When pressing button “ ” from “Technician” mode, the machine returns to “Filler menu” mode. The first option of the programming menu is displayed, enabling the following functions:

FAILURES

The machine id equipped with various sensors for monitoring the different functional units. When a malfunction is detected, a failure is “indicated” and the machine (or part of it) is placed out of service. The failure is stored in the appropriate counters. The failure monitored by the software may regard functional units not present in the specific model; they are in any case listed when scrolling the menu. The possible failures are indicated in the following cases:

No water

If the float is closed for more than one minute, the water inlet solenoid valve will remain energized until the water flow is restored. If the machine is equipped with an water supply tank the pump will be switched off.

Air-break

The machine is locked if after 3 selections the float has never signalled the lack of water.

Boiler

The machine will lock if after the maximum time of heating from the machine start, or from the last selection, the boiler fails to reach the operating temperature.

CAN-BUS board

Failed dialogue between C.P.U. board and can-bus board.

Coin mechanism

The machine is locked if it receives a pulse longer than 2 seconds on a validator line or the communication with the serial coin mechanism does not take place for more than 30 seconds (Executive protocol) or 75 seconds (BDV protocol).

Machine lock

The machine is locked upon reaching the number of selections set with the “selection counter” function.

Grinder blockage

If the coffee grinder does not rotate or rotates too slowly, the espresso coffee selections are disabled. Decaffeinated based selections remain available.

Espresso unit

Due to mechanical blocking of the unit. The machine is not locked, but all coffee-based selections are disabled.

No coffee

If the coffee grinder exceeds the grinding speed for longer than 5 seconds, the espresso coffee selections are disabled. Decaffeinated based selections remain available.

RAM Data

One or more areas of the RAM contain wrong data which was corrected with the default values. The machine will continue to function, but it would be advisable to initialise as soon as possible.

Fresh-brew piston

Due to wrong positioning of the unit. The machine is not locked, but all fresh product based selections are disabled.

Fresh-brew scraper

Wrong positioning of the coffee grounds ejection scraper. The machine is not locked, but all fresh product based selections are disabled.

Espresso lock

The machine is locked upon reaching the number of coffee selections set separately with the “selection counter” function.

Instant prod. lock

The machine is locked upon reaching the number of instant product selections set separately with the “selection counter” function.

Page 24

0603 265 - 00

READING PRESENT FAILURES

When the “Failure” function is displayed, press the confirm button “ ” to display the present failures. If no failures are currently present, after pressing the confirm button “ ” the message “End failures” will be displayed.

TECH>

SET PARAMETERS

TECH>

CASH

RESETTING

By confirming this function all current failures will be reset.

Coin mechanisms

It is possible to decide which of the payment system protocols available are to be enabled for the functions. The available payment systems are:

- Validators

- MDB By selecting one of the systems it is possible to control its

functions.

Validators

When the “Validat. Lines” (line setting) function of the “Technician” menu is displayed, the value of the 6 validator coin lines can be changed.

MDB

The MDB protocol menus are used for defining the following functions: Type of vending Change control Maximum credit Maximum change Accepted coins Returned coins Accepted bills Minimum level of tubes Accepted coins with “exact amount”

For further information refer to the programming manual.

FUNCTIONS COMMON TO ALL SYSTEMS Immediate change

Normally, the amount of a selection is cashed after the machine sends the message “Selection successful”. When this function is enabled, disabled by default, the cash message is sent at the beginning of dispensing.

Decimal point

Press the confirm button “ ” to display the position of the decimal point, i.e.:

0 decimal point disabled

1 XXX.X 2 XX.XX 3 X.XXX

Press the confirm button “ ”, these values will start blinking and can then be modified as necessary.

TECH>

FAILURES

FAILURE LIST

End of failures

TECH>

FAILURES

TECH>

RESET FAILURES

PROGRAMMING PARAMETERS

CASH

This set of functions controls all parameters regarding the payment systems and the sales prices.

Selection prices

Four different prices can be set for each selection according to the programmed time bands for when the time table option is enabled. For each of the 4 time bands prices (0 to 65,535) can be programmed globally (same price for all selections) or for the single selections. Should the majority of products be sold at the same price, it will be convenient to set the price globally and then change the figure of the selections with different prices.

Time bands

Four programmable time bands are provided for selling products at different prices. The time periods are programmable for beginning and end time by hours (00 to 23) and minutes (00 to 59). If the values for start and end of the time band are set to

00.00 the time period is disabled. The reference time is kept by an internal clock, programmable as: day/month/year week-day 1-7 and then hour/minutes/seconds. If the values for start and end of the time band are set to

00.00 the time period is disabled.

Page 25

SELECTIONS

The selection menu is composed of various sub-menus which allow setting of the different parameters regarding the composition of selections and to which buttons they are to be associated.

VENDING MACHINE PARAMETERS

This group of functions controls all parameters concerning the machine operation.

TECH>

SET PARAMETERS

TECH>

SELECTIONS

TECH>

SET PARAMETERS

TECH>

MACHINE PARAMETERS

Water dose

The water dose (expressed in cc - FB - IN or “flow-meter pulses” according to the models) can be set for each selection button and therefore for each product assigned to such selection.

Whipper Control

The whipping time can be set for each selection button, for each water dose that composes such selection. The duration can be set in two different modes:

Absolute

i.e. independent from the solenoid valve opening time. The whipping duration is set as tenths of a second for Instant models and as volumetric counter pulses for Espresso models.

Relative

i.e. based on the difference, plus or minus, from the moment the solenoid valve closes. The whipping duration is always expressed in tenths of a second.

Solenoid valve settings

It is possible to set (IN - FB) the water flow rate of the single solenoid valves expressed in cc/s (the default value setting in cc/s is indicated in the selection dose table) to calculate the amount of water to be dispensed.

Powder dose

The powder dose expressed in grams can be set for each selection button, for each product that composes such selection. For correct conversion of product dose values, the flow rate of the single doser units, expressed in g/s, can be set to calculate the amount of powder to be dispensed. It also possible to program the doses of a product “Globally”, i.e. setting the powder of all selections using it with a single operation.

Selection status

Each single selection button can either be enabled or disabled.

Button-Selection

Permitting the association of a selection number, indicated in the the selection dose table, to a button in the direct selection keypad.

Checking selection number

Verifying the selection number associated to a button.

Boiler temperature

This function is used for setting the operating temperature of the boiler, expressed in °C. After selecting the boiler, press the confirm button “ ”, the temperature value on the display will start blinking and can be modified as necessary.

Tank

The machine water supply can be from the mains or from an internal tank. With this function it is possible to define whether the machine water supply is from the mains (tank = 0FF), from the tank with water level sensor (tank = ON) from the tank without water level sensor (equipped base cabinet). With this last option, also the coffee grounds counter for the tray is excluded.

Enabling the wash button

With this function it is possible to enable the operation of the mixer wash button. Normally the button is disabled.

Power on controls

It is possible to enable/disable (ON/OFF) the request of control messages regarding the status of the machine (Tubing...?, Mixers...?, etc.) with subsequent pressing of the confirm button.

Buzzer

If the buzzer is fitted on the board (optional) and the function is enabled, the machine emits a sound signal when the buttons are pressed and at the end of the selection.

Setting the regeneration counter

It is possible to display the message “Regenerate the water softener” upon accessing “filler” mode after a programmable number of drinks dispensed.

Automatic wash

Option of setting the time when automatically cleaning the mixers and rotating the brewing units installed. When setting the time to 24.00 the function is disabled (default).

Page 26

0603 265 - 00

Energy saving

In order to save electric power when the machine is not in use, this function is used to switch off boiler heating and/ or external lighting. 2 switch-off time bands can be programmed on a weekly basis; the week days are identified by a progressive number (1=Monday, 2=Tuesday etc.). The same time band cannot include days from different weeks. If time bands are set overlapping, the machine will remain switched on for the shorter period. For example, in order to set energy saving time bands to run the vending machine from 07.00 to 22.00 during the week and leave it switched off on the weekend, the time bands should be set, using the special menu, as indicated in the table below.

DISPLAY

This group of functions controls all parameters concerning the display indications.

TECH>

SET PARAMETERS

TECH>

DISPLAY

TECH>

SET PARAMETERS

TECH>

PRE-SELECTIONS

Language

There is an option of language, selected among the ones available in the software, to be used for the messages on the display.

Promotional message

It is possible to define whether or not the message is to be displayed. The 2-line message can be written using the “ ” and “ ” buttons to scroll through the available characters. Press the confirm button “ ”, the first character will start blinking and can be modified. The message is stored by pressing button “ ”.

PRE-SELECTIONS

This function is used for setting the pre-selections, associated to each single selection, present in the specific model and layout.

For each pre-selection it is possible to decide whether or not it is to be enabled, which button will be assigned to, the selection price change and the percentage change in product dose.

Decaf cycle

When enabling this function, instant coffee powder (if present) is dispensed in two steps to improve the appearance of the drink.

Equipped base cabinet

With this function enabled, the machine controls the water level sensor as not present and disables the coffee grounds counter. The float and coffee grounds collection functions are performed by the devices inside the base cabinet.

Selection counter

This function causes the machine to stop after a programmable number of selections. Coffee and instant drink selections can be counted jointly or separately. Since this is a control tool used only by the vending operator, a 5-digit password must be entered. After entering the password, it is possible to set the number of selections after which the machine locks, read the number of selections already made and reset the lock counter.

N.B.:The counters are set to zero by default. With the counters set to zero, this function is disabled.

yaD1234567

1dnab

trats00.0000.0000.0000.0000.0000.0000.00

dne00.7000.7000.7000.7000.7095.3295.32

2dnab

trats00.2200.2200.2200.2200.2200.0000.00

dne95.3295.3295.3295.3295.3200.0000.00

Page 27

Free Vend password

This function is used for setting the password that must be entered while in normal operating mode (door closed) for activating the Free Vend function. The function is disabled at the end of the selection.

keypad lock password

It is possible to set the password that must be entered while in normal operating mode (door closed) for activating/ deactivating the keypad lock. With the keypad lock on, the display will indicate “SUSP. SERVICE” With the password set to zero, this function is disabled.

Wash password

This function is used for setting the password that must be entered while in normal operating mode (door closed) for performing a mixer wash cycle.

Test selection password

It is possible to set the password that must be entered while in normal operating mode (door closed) for accessing maintenance/programming mode and make some test selections. To return to normal operating mode, change from the FILL area to TECH and vice versa 3 times.

Enabling the Filler menu

This function is used to determine the filler menu options to be left active or to be disabled. The reference numbers of the menus do not change even if some are disabled.

MISCELLANEOUS

This menu contains some of the functions that are used less frequently concerning the machine parameters.

TECH>

SET PARAMETERS

TECH>

MISCELLANEOUS

Fresh-brew unit data

For the Fresh-brew unit it is possible to set the brewing time, the drying time for the used dose and the extraction pressure.

Jug Facilities

Some models, supplied with a special button, permit dispensing of a number of selections (programmable between 1 to 9; 5 as default) without cup to fill a jug.

Programming the password

It is a 5-digit numeric code which is required to access programming. The default value of this code is set to 00000.

Enabling the password

This function is used to enable the option of requesting the password to access programming; the password request is disabled by default.

Counter reset password

This function is used for setting the password that must be entered while in normal operating mode (door closed) for resetting the selection counters. With the password set to zero, this function is disabled.

Multiple dispensing password

It is possible to set the password that must be entered while in normal operating mode (door closed) for obtaining the consecutive dispensing of several selection (jug facilities). The function is disabled at the end of the selection. With the password set to zero, this function is disabled.

Page 28

0603 265 - 00

STATISTICS

Data on the machine operations is stored in both general counters and relative counters, which can be reset without losing total data.

Printing

Connect an RS232 serial printer having a Baud rate of 9600, 8 data bit, no parity, 1 stop bit to the serial port located on the push button board to print all the statistics described in the paragraphs “Displaying general statistics” and “Displaying relative statistics”. The printout will also contain the machine information, the date and the software version. Statistics can be printed partially or totally. To connect the printer, do as follows:

- press the confirm print button “ ”, displaying the message “Confirm?”;

- connect the printer before confirming;

- press the confirm button “ ” again to start printing.

TEST

This group of functions is used for performing some controls on the machine.

TECH>

STATISTICS

TECH>

"List of statistics"

Electronic counter

An electronic counter stores the total of all selections made since the last reset.

Displaying general statistics

When pressing the confirm button “ ” the stored data is sequentially displayed, and namely:

1 - single selection counter; 2 - counter by time bands; 3 - discount counter; 4 - failure counter; 5 - coin mechanism data.

Resetting general statistics

Statistics can be reset either globally (all types of data) or partially for:

- selections

- discounts/overprice

- failures

- coin mechanism data Press the confirm button “ ”, and the message “Confirm?” starts blinking. Press the confirm button “ ”, the message “Working” is displayed for a few seconds and all statistics are reset.

Displaying relative statistics

When pressing the confirm button “ ” the stored data is sequentially displayed with the same subdivision of the general statistics.

Resetting relative statistics

Statistics can be reset either globally (all types of data) or partially as in the general statistics.

Enabling the counters at start-up

This function is used to enable/disable the display of the total number of sales since the last statistic reset, during the start-up phase of the machine.

TECH>

TEST

TECH>

"List of functions"

Test dispensing

With this function it is possible to obtain, with the door open and without inserting any money, for each selection dispensing of:

- complete selection

- water only

- powder only

Special functions

By accessing this function it is possible to:

- activate the espresso brewer unit;

- release a dose of ground espresso coffee;

- open a solenoid valve to allow the intake of air in the event of emptying the espresso boiler for maintenance;

- manually install the boiler;

- activate the fresh-brew unit.

Autotest

This function allows testing, in a semiautomatic way, of the main machine components. Press button “ ” and the message “AUTOTEST” will start blinking. It is possible to cancel each operation and go to the next one by pressing button “ ”, confirming with button “ ” to start the autotest routine. Some checks occur automatically, others need the manual operation of the monitored component. For the actuation sequence refer to the programming manual.

Page 29

MISCELLANEOUS

This menu contains some sub-menus, used less frequently, which permit control of the functions described below.

TECH>

MISCELLANEOUS

TECH>

"List of functions"

Machine information

Installation date This function is used to store the current date of system as installation date. The date is printed when retrieving the statistics. Programming the MACHINE code When the “Machine code” function is displayed the eightdigit numeric code identifying the machine can be changed (from the default 0). Programming the operator code When the “Operator code” function is displayed the sixdigit numeric code identifying groups of machines can be changed (from the default 0).

Initialising

When the “Initialise” function is displayed the vending machine can be initialised restoring all default data. This function should be used if there is a memory data error or when the software is replaced. Except for the general electronic counter, all statistical data is reset.

Press confirm button “ ” and the display will indicate the message “Confirm?”. Press the confirm button “ ” again and some parameters will be requested, which are:

“Country” intended as type of base doses for the different selections

(e.g. IT coffee = 45 cc - FR coffee = 80 cc). The available “countries” vary according to the models.

“Layout” A number of Button/Selection combinations to choose

from is provided for each model and dose type (the combinations available for each layout are indicated in the dose selection table supplied with the machine).

“Tank” Defining whether the water supply is:

ON - from the tank with level sensor OFF - from the mains Equipped base cabinet - from the tank without sensor

When confirming the options the message “Working” is displayed for a few seconds.

“Language” When the machine is switched on for the first time or in any

case after initialising, as well as the list of controls to be performed, also the language used for the messages on the display is proposed. The available languages can be scrolled with the “ ” and “ ” buttons, and the selection is confirmed with button “ ”. Unless the machine is initialised, the language request is not made again.

Page 30

0603 265 - 00

Chapter 3

MAINTENANCE

Important notice!!

Access to the machine interior for maintenance and/or repairs is via the side panels. Therefore the machine is designed to be rotated, thus allowing removal of the sides and of the back panel.

The integrity of the machine and compliance with the standards of the relevant systems must be checked at least once a year by qualified personnel.

With the main switches turned off, the terminal strip connected to the line cable, the fuses and the noise suppressor stay energised in any case.

Before starting any maintenance operations requiring parts of the unit to be removed, the machine must always be switched off.

The operations described below must be carried out only by personnel who have the specific knowledge of the machine functioning from a point of view of electrical safety and health regulations.

INTRODUCTION

To ensure correct operation for a long period, the machine must be subjected to regular maintenance. The following sections contain the procedures and the maintenance schedule, which are only a general indication, as they greatly depend on the operating conditions (e.g. water hardness, environmental humidity and temperature, type of product used, etc.). The procedures described in this chapter are not exhaustive of all maintenance operations to be carried out. More complex operations (e.g. boiler descaling) should be carried out by qualified technicians only having specific knowledge of the machine. To prevent oxidation or the action of chemical agents, the stainless steel and varnished surfaces should be kept clean by using mild detergents (solvents must not be used).

Under no circumstances should water jets be used to clean the machine.

SANITISING THE MIXERS AND FOODSTUFF CIRCUITS

- powder deposit drawers, mixer and instant drink dispensing conduit;

- dispensing spouts;

- spout support;

- remove the powder and the water funnels, the feeders, the powder deposit drawers and the mixer wheels from the mixers (see Fig. 22);

- in order to remove the water funnel the green ring nut must be rotated anticlockwise;

pay special attention to closing it fully during reassembly;

- in order to remove the impellers, block the disk fitted on the mixer shaft with a finger (see Fig. 23).

Fig. 23

Fig. 22 1 - Dispensing spouts support

2 - Spouts support release button 3 - Funnel securing ring nut 4 - Mixer impeller 5 - Water funnel 6 - Powder deposit drawer 7 - Powder funnel 8 - Powder dispensing pipette 9 - Fresh-brew dispensing spout

Page 31

- wash all parts with detergent being sure that all visible residue and product layers are mechanically removed, using a brush if necessary;

Disinfection should be carried out using sanitising products.

- soak all components for approx. 20 minutes in a container filled with the previously prepared sanitising solution;

- reinstall the feeders and the water funnels;

- reinstall the powder deposit drawers and the powder funnels after thoroughly drying them.

After reinstalling all parts the following is however required:

- add a few drops of the sanitising solution in the mixer;

- using the mixer cleaning function with the door closed, thoroughly rinse all components to ensure that all residue of the detergent solution is removed.

MAINTENANCE OF THE BREWER UNIT

As well as cleaning every week and/or every 1,000 selections, the brewer filter and gasket must be replaced every 25000 selections, even if apparently still efficient. Every 100,000 selections the brewer unit must be disassembled completely to thoroughly clean all parts and replace the worn ones.

Important notice!!

Should the unit need to be removed completely, it must not be held by the cylinder or by the filter holder.

MAINTENANCE OF THE BOILER

According to the hardness of the water and the number of selections made, a periodic descaling of the boiler is necessary.

This operation should be carried out by qualified technicians only.

To descale the boiler, it is necessary to remove it from the machine. For descaling use only biodegradable, non-toxic and mild products. Thoroughly rinse all parts before reassembling.

When reassembling make sure that:

- the electrical contacts (terminals, fastons etc.) are thoroughly dry and correctly connected;

- the safety and anti-boiling thermostats are suitably positioned and fastened;

- the hydraulic connections are correctly made.

IMPORTANT NOTICE!!! If for any reasons the heating system of the boiler is

operating without water, check the correct functioning of the boiler temperature sensor before restarting the machine.

If dry heating continues until the safety thermostat is activated (see hydraulic system) the boiler temperature sensor could be damaged permanently and therefore need to be replaced; a thorough check of all components of the system (pump, boiler heating element, tubing etc. in indispensable in any case.

FLOW DIVERTER SOLENOID VALVE

The efficiency of the brewed product flow diverter (see Fig.

25), dispensing from the spout and to the external nozzle,

especially the tubes inside the clamp, must be checked periodically.

Fig. 24

Fig. 25 1 - Flow diverter solenoid valve

2 - Silicone tubes

Page 32

0603 265 - 00

PERIODICAL CLEANING

At least once a year, or more frequently according to the use of the machine and the quality of the inlet water, the entire foodstuff circuit system must be cleaned and sanitized as described below.

SANITISING

- all parts of the hydraulic system in contact with food, including the hoses, must be removed from the unit and fully disassembled;

- all visible residue and product films are mechanically removed using brushes or similar tools, if necessary;

- all components must be soaked in a sanitising solution for at least 20 minutes;

- the unit internal surfaces are to be cleaned with the same sanitising solution;

- thoroughly rinse and then reinstall the parts.

Before restarting the machine, the same sanitising procedure described in section “Sanitising the mixers and the foodstuff circuits” should be repeated.

CLEANING THE PRODUCT CONTAINERS

- Remove the containers from the machine;

- undo the fastening ring and slide out the auger from back of the container;

- clean all parts in a solution of hot water and sanitising products and dry thoroughly.

Fig. 26 1 - Lid

2 - Lid clamp 3 - Wheel 4 - Container body 5 - Auger securing ring nut 6 - Gasket 7 - Auger 8 - Scraper 9 - Product port

Page 33

PRINTED BOARD FUNCTIONS AND INDICATOR LAMPS

ACTUATION BOARD

This board, placed at the back of the machine, (see Fig. 27) processes the information from the push-button card and from the payment system; it also controls the actuations, the input signals and the boiler board. The 15 V AC voltage required for board operation is supplied by a transformer which is protected by a 800 mAT fuse on the primary and by a 1.25 AT fuse on the secondary winding. The voltage supply is rectified and stabilised directly by the board. This board houses the Flash EPROM. The control software of the board is installed directly (via RS232 or UpKey) in the microprocessor.

- the red LED (7) indicates the operating status of the boiler heating element;

- the red LED (9) for resetting the CPU glows during the board reset;

- the green LED (11) blinking indicates that the microprocessor is working correctly;

- the yellow LED (12) indicates the presence of 5 V DC.

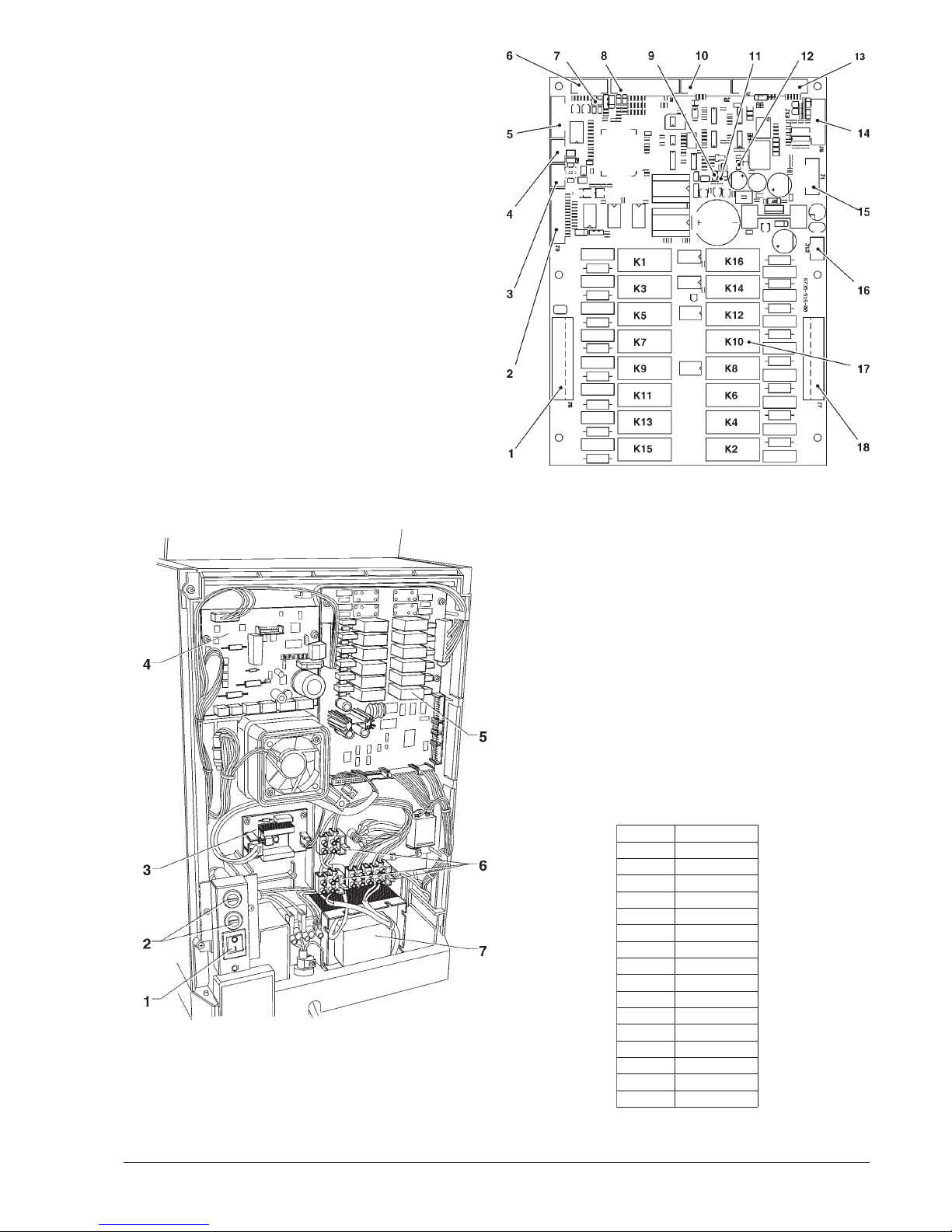

Fig. 27 1 - Main switch

2 - Mains fuse 3 - Boiler control board 4 - Brewer control board 5 - Actuation/CPU board 6 - Transformer fuses 7 - Transformer

Fig. 28 1 - 120 V~ users

2 - Input signal 3 - Can-Bus connection 4 - Can-Bus connection 5 - Relay expansion connection 6 - Boiler control probe 7 - Red LED - boiler heating element 8 - Input signal 9 - Red LED 10 - Not used 11 - Green LED 12 - Yellow LED 13 - To the push-button board 14 - Connector for board programming (RS232) 15 - UpKey connector 16 - Board power supply (15Vac) 17 - Relays K1÷K16 18 - 120 V~ users

YALERWERBHSERF

desutoN

1FM

desutoN

3VE

BFVE

desutoN

1VE

01K

1DM

11K

2VE

21K

desutoN

31K

desutoN

41K

AEE

51K

desutoN

61K

2DM-CAM

Page 34

0603 265 - 00

Fig. 31

PUSH-BUTTON BOARD

This board controls the alphanumeric display, the selection buttons and the programming button (see Fig 29). It supports the coin mechanism connectors as well as the printer port.

BOILER CONTROL BOARD

This board (see Fig. 31) controls the boiler heating element.

Fig. 29 1 - Selection buttons

2 - Not used 3 - To mechanical counter (optional) 4 - To actuation/CPU board 5 - Input 6 - Display adjusting trimmer 7 - To display 8 - 12 Vdc validators 9 - Not used 10 - RS232 serial port 11 - Not used 12 - Programming access button 13 - Wash button

Fig. 30 1 - Push-button board

2 - Mechanical counter support 3 - Display board 4 - RS232 serial port 5 - Wash button 6 - Programming access button

Page 35

SIGMA BREWER CONTROL BOARD

This board, placed at the back of the machine, (see Fig. 32) processes the information from the brewer unit and controls its operation. The board also controls the dispensing of fresh product and the flow diverter solenoid valve from spout/external nozzle. The 24 V AC voltage required for board operation is supplied by a transformer which is protected by a 800 mAT fuse on the primary and by a 3.15 AT fuse on the secondary winding. The voltage supply is rectified and stabilised directly by the board.

- the green LED (7) indicates the presence of +5 V;

- the green LED (8) indicates the presence of 34 V DC variable;

- the green LED (9) indicates the presence of 34 V DC.

Fig. 32 1 - To Sigma brewer unit

2 - Not used 3 - MDFB and EVDEV 4 - Board power supply 24Vac 5 - Not used 6 - Not used 7 - Green LED +5V 8 - Green LED 34Vdc variable 9 - Green LED 34 Vdc 10 - Tray detection micro-switch 11 - Tray detection micro-switch 12 - Can-bus with actuation board 13 - Can-bus with actuation board

PAYMENT SYSTEMS EXPANSION BOARD

This board (see Fig. 33) is supplied with the installation kit of “change giver” or “cashless” payment systems. It must be connected to the control board using the special connector. According to the communication protocol used by the payment system, the 2 minidips will have to be set to OFF (Executive) or to ON (MDB).

Fig. 33 1 - Power supply (MDB - BDV)

2 - To the the payment system (with special cable) 3 - To the control board 4 - Payment system configuration minidips

OFF = Executive / BDV ON = MDB

Page 36

0603 265 - 00

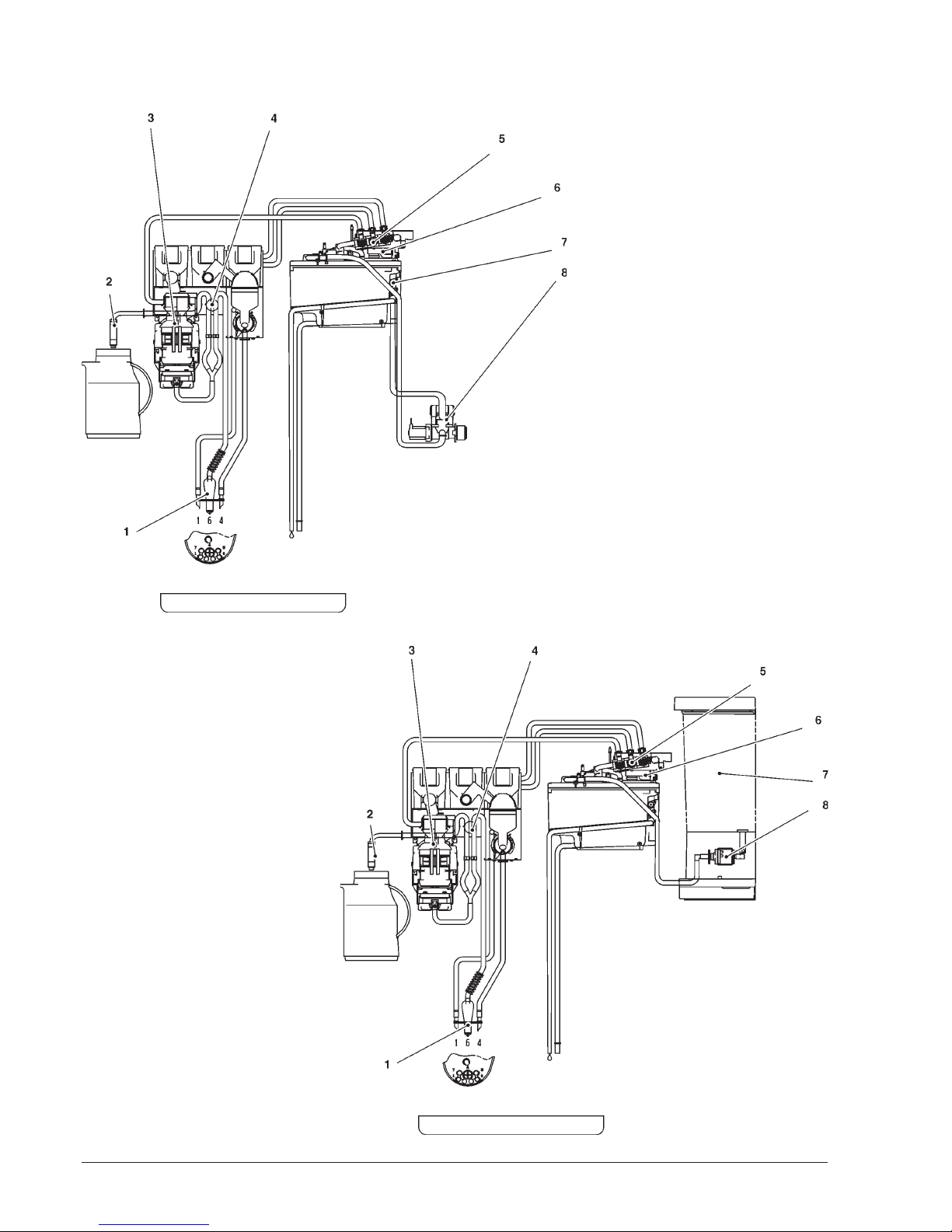

HYDRAULIC SYSTEM FOR FRESH BREW

1 - Dispensing spout 2 - External nozzle 3 - Brewer unit 4 - Spout/nozzle diverter 5 - Dispensing solenoid valves 6 - Boiler pump 7 - Safety thermostats 8 - Water inlet solenoid valve

EXTERNAL TANK (OPTIONAL)

WATER SUPPLY FROM THE MAINS

1 - Dispensing spout 2 - External nozzle 3 - Brewer unit 4 - Spout/nozzle diverter 5 - Dispensing solenoid valves 6 - Boiler pump 7 - External tank 8 - Water tank pump

Page 37

Programming menu summary

The machine can function in 3 different operating modes.

- Normal vending mode

- Filler menu

- Technician menu

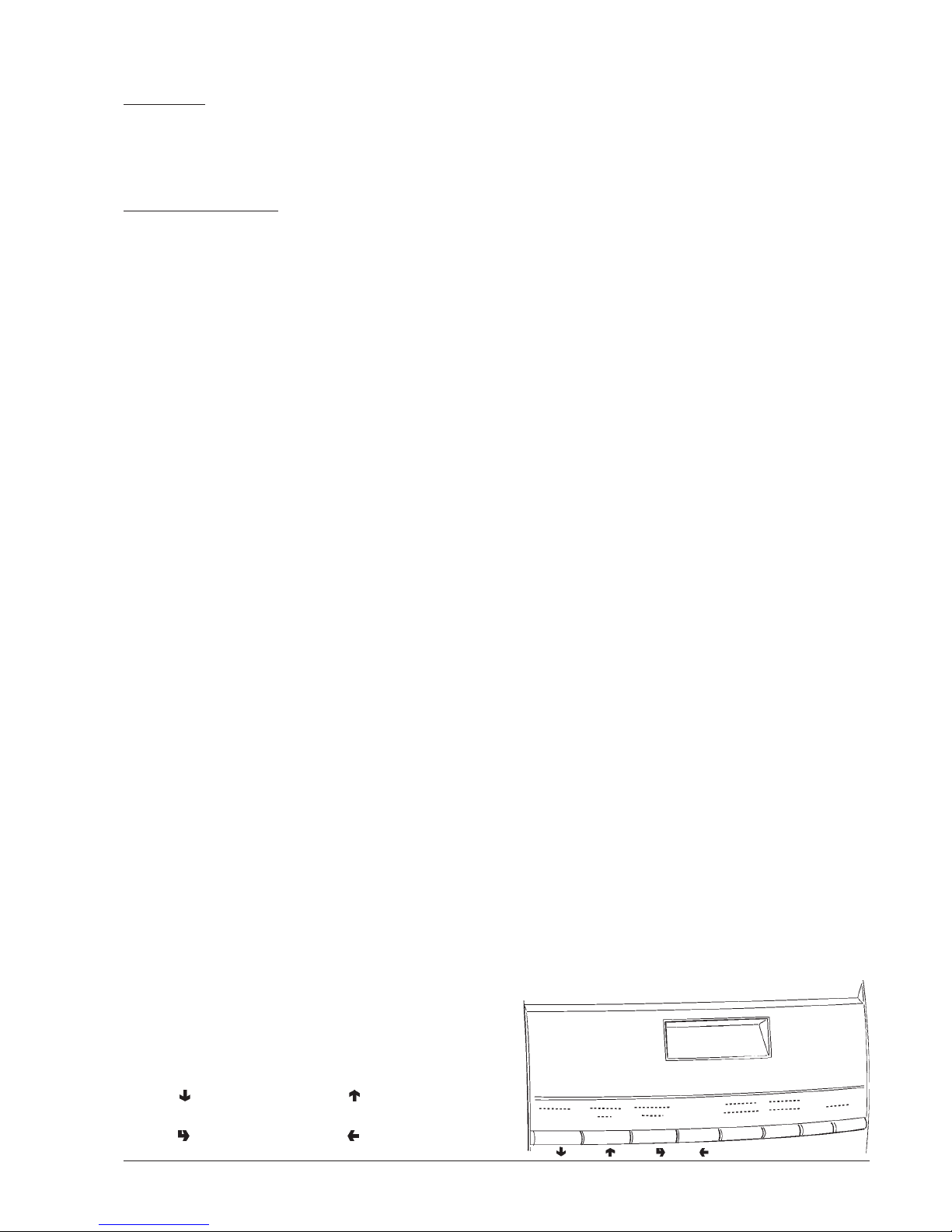

In order to access the programming menus, press the programming button located on the push-button card:

0603 265 - 00

At this point the machine goes into Filler menu mode. The buttons shown in the figure are used for surfing through the different menus:

Scrolling buttons UP ( ) and DOWN ( )

The UP and DOWN scrolling buttons are used for moving from one programming menu item to the next one, located in the same level, and at the same time change the status or the numeric value of the corresponding functions.

Confirm / enter button ( )

The confirm / enter button is used for moving to the lower level or for confirming a value after being entered or changed.

Exit button ( )

The exit button is used for returning to the higher level or for exiting a change field of a function. When reaching the highest level in the menu, this button is pressed for going from the T echnician menu into the Filler menu and vice versa.

Page 38

0603 265 - 00

CONFIRM DATA / CONFIRM FUNCTION

DELETE DATA / EXIT FUNCTION

PREVIOUS FUNCTION / INCREASE DATA UNIT (+1)

NEXT FUNCTION/ DECREASE DATA UNIT (-1)

"Filler Menu" Summary

1 - STATISTICS

1.1 - STATIS. PRINTING

1.1.1 - PARTIAL PRINTING

1.1.1.1 - SEL. CNT. PRINT.

1.1.1.2 - PRINT BAND CNT

1.1.1.3 - DISC. CNT.PRINT.

1.1.1.4 - FAIL. CNT.PRINT.

1.1.1.5 - COIN MECH. PRINT

1.1.2 - TOTAL PRINTING

1.2 - PRINT REL. STAT.

1.2.1 - PARTIAL PRINTING

1.2.1.1 - SEL. CNT. PRINT.

1.2.1.2 - PRINT BAND CNT

1.2.1.3 - DISC. CNT.PRINT.

1.2.1.4 - FAIL. CNT.PRINT.

1.2.1.5 - COIN MECH. PRINT

1.2.2 - TOTAL PRINTING

1.3 - STATIST. DISPLAY

1.3.1 - SEL. CNT. DISP.

1.3.1.1 - CNT DIS. X S.SEL

1.3.1.2 - TOT CNT DISPLAY

1.3.1.3 - SEL.NO.CNT. DIS.

1.3.2 - DISPLAY BAND CNT

1.3.3 - DISC. CNT. DISP.

1.3.4 - FAIL. CNT. DISP.

1.3.5 - COIN MECH. DISP.

1.3.5.1 - AUDIT DATA DISP.

1.3.5.2 - CASH COUNT. DIS.

Page 39

0603 265 - 00

CONFIRM DATA / CONFIRM FUNCTION

DELETE DATA / EXIT FUNCTION

PREVIOUS FUNCTION / INCREASE DATA UNIT (+1)

NEXT FUNCTION/ DECREASE DATA UNIT (-1)

"Filler Menu" Summary

1.4 - DISP. REL. STAT.

1.4.1 - SEL. CNT. DISP.

1.4.1.1 - CNT DIS. X S.SEL

1.4.1.2 - TOT CNT DISPLAY

1.4.1.3 - SEL.NO.CNT. DIS.

1.4.2 - DISPLAY BAND CNT

1.4.3 - DISC. CNT. DISP.

1.4.4 - FAIL. CNT. DISP.

1.4.5 - COIN MECH. DISP.

1.4.5.1 - AUDIT DATA DISP.

1.4.5.2 - CASH COUNT. DIS.

1.5 - DELETE REL.STAT.

1.5.1 - PARTIAL RESET

1.5.1.1 - SEL. CNT. RESET

1.5.1.2 - DISC. CNT. RESET

1.5.1.3 - FAIL. CNT. RESET

1.5.1.4 - COIN MECH. RESET

1.5.2 - TOTAL RESET

2 - SET INDIV. PRICE

2.1 - PRICE BAND 0

2.2 - PRICE BAND 1

2.3 - PRICE BAND 2

2.4 - PRICE BAND 3

2.5 - PRICE BAND 4

3 - TUBE CONTROL

3.1 - FILLING TUBE

3.2 - TUBE EMPTYING

Page 40

0603 265 - 00

CONFIRM DATA / CONFIRM FUNCTION

DELETE DATA / EXIT FUNCTION

PREVIOUS FUNCTION / INCREASE DATA UNIT (+1)

NEXT FUNCTION/ DECREASE DATA UNIT (-1)

"Filler Menu" Summary

4 - BOILER TEMPERAT.

5 - TEST

5.1 - COMP. DISPENSING

5.2 - WATER ONLY

5.3 - POWDER ONLY

Page 41

0603 265 - 00

CONFIRM DATA / CONFIRM FUNCTION

DELETE DATA / EXIT FUNCTION

PREVIOUS FUNCTION / INCREASE DATA UNIT (+1)

NEXT FUNCTION/ DECREASE DATA UNIT (-1)

"Technician Menu" Summary

1 - FAILURES

1.1 - FAILURE READING

1.2 - FAILURE RESET

2 - SET PARAMETERS

2.1 - CASH

2.1.1 - PRICES

2.1.1.1 - SET INDIV. PRICE

2.1.1.1.1 - PRICE BAND 0

2.1.1.1.2 - PRICE BAND 1

2.1.1.1.3 - PRICE BAND 2

2.1.1.1.4 - PRICE BAND 3

2.1.1.1.5 - PRICE BAND 4

2.1.1.2 - SET GLOB. PRICES

2.1.1.2.1 - PRICE BAND 0

2.1.1.2.2 - PRICE BAND 1

2.1.1.2.3 - PRICE BAND 2

2.1.1.2.4 - PRICE BAND 3

2.1.1.2.5 - PRICE BAND 4

2.1.1.3 - TIME SCHEDULE

2.1.1.3.1 - SET DATE & TIME

2.1.1.3.2 - TIME BAND 1

2.1.1.3.3 - TIME BAND 2

2.1.1.3.4 - TIME BAND 3

2.1.1.3.5 - TIME BAND 4

2.1.2 - COIN MECHANISM

2.1.2.1 - COIN MECH. SET.

2.1.2.2 - IMMEDIATE CHANGE

2.1.3 - DECIMAL POINT

Page 42

0603 265 - 00

CONFIRM DATA / CONFIRM FUNCTION

DELETE DATA / EXIT FUNCTION

PREVIOUS FUNCTION / INCREASE DATA UNIT (+1)

NEXT FUNCTION/ DECREASE DATA UNIT (-1)

"Technician Menu" Summary

2.2 - SELECTIONS

2.2.1 - SET WATER

2.2.1.1 - WATER DOSES

2.2.1.2 - SET WHIP DOSES

2.2.1.2.1 - SET WHIP DOSES

2.2.1.2.2 - SET MODALITY

2.2.1.3 - EL.VALVE SETTING

2.2.2 - SET POWDER

2.2.2.1 - POWDER DOSES

2.2.2.2 - DOSER SETTING

2.2.3 - SELECTION STATUS

2.2.4 - SEL. <-> BUTTON

2.2.5 - CHECK NO. SELEC.

2.3 - MACHINE PARAM.

2.3.1 - BOILER TEMPERAT.

2.3.2 - TANK

2.3.3 - ENAB.FLUSHBUTTON

2.3.4 - TUBES OK ..... ?

2.3.5 - BUZZER ENABLE

2.3.6 - MAINT.DISP.SETT

2.3.7 - ENAB.AUTOM.FLUSH

2.3.8 - ENERGY SAVING

2.3.8.1 - SET ENERGY SAV.

2.3.8.2 - ENERGY SAV. PAR.

2.3.9 - DEC. CYCLE

2.3.a - EQ. CABINET

2.3.b - NUM. MAX CONTAT.

2.3.c - ABIL.VUOTO CAFFE

2.3.d - INFUSION TIME D.

2.4 - DISPLAY

2.4.1 - LANGUAGE

2.4.2 - PROMO. ADVERT.

2.4.2.1 - ENABLE PR. ADV.

2.4.2.2 - SET PROMO. ADV.

Page 43

0603 265 - 00

CONFIRM DATA / CONFIRM FUNCTION

DELETE DATA / EXIT FUNCTION

PREVIOUS FUNCTION / INCREASE DATA UNIT (+1)

NEXT FUNCTION/ DECREASE DATA UNIT (-1)

"Technician Menu" Summary

2.5 - PRE-SELECTIONS

2.5.1 - WATER +

2.5.1.1 - SELECTION ENABL.

2.5.1.2 - DOSE VARIATION

2.5.1.3 - PRICE VARIATION

2.5.2 - WATER -

2.5.2.1 - SELECTION ENABL.

2.5.2.2 - DOSE VARIATION

2.5.2.3 - PRICE VARIATION

2.5.3 - STRONG

2.5.3.1 - SELECTION ENABL.

2.5.3.2 - DOSE VARIATION

2.5.3.3 - PRICE VARIATION

2.5.4 - MILD

2.5.4.1 - SELECTION ENABL.

2.5.4.2 - DOSE VARIATION

2.5.4.3 - PRICE VARIATION

2.5.5 - POWDER COFFEE

2.5.5.1 - SELECTION ENABL.

2.5.5.2 - DOSE VARIATION

2.5.5.3 - PRICE VARIATION

2.5.6 - EXTRA MILK

2.5.6.1 - SELECTION ENABL.

2.5.6.2 - DOSE VARIATION

2.5.6.3 - PRICE VARIATION

2.5.7 - MOCHA

2.5.7.1 - SELECTION ENABL.

2.5.7.2 - DOSE VARIATION

2.5.7.3 - PRICE VARIATION

Page 44

0603 265 - 00

CONFIRM DATA / CONFIRM FUNCTION

DELETE DATA / EXIT FUNCTION

PREVIOUS FUNCTION / INCREASE DATA UNIT (+1)

NEXT FUNCTION/ DECREASE DATA UNIT (-1)

"Technician Menu" Summary

2.6 - MISCELLANEOUS

2.6.1 - FB DATA

2.6.2 - JUG FACILITIES

2.6.3 - PASSWORD

2.6.3.1 - SET PASSWORD

2.6.3.2 - ENABLE PASSWORD

2.6.3.3 - PWD AZZ. CONTAT.

2.6.3.4 - PWD JUG FACILITY

2.6.3.5 - PWD FREE VENDING

2.6.3.6 - PWD BLOCCO TAST.

2.6.3.7 - PWD LAVAGGI

2.6.3.8 - PWD SEL. PROVA

2.6.4 - ENABLE FILL MENU

3 - STATISTICS

3.1 - ELECTR. COUNTER

3.1.1 - DISPLAY COUNTERS

3.1.2 - RESET COUNTER

3.2 - STATIST. DISPLAY

3.2.1 - SEL. CNT. DISP.

3.2.1.1 - CNT DIS. X S.SEL

3.2.1.2 - TOT CNT DISPLAY

3.2.1.3 - SEL.NO.CNT. DIS.

3.2.2 - DISPLAY BAND CNT

3.2.3 - DISC. CNT. DISP.

3.2.4 - FAIL. CNT. DISP.

3.2.5 - COIN MECH. DISP.

3.2.5.1 - AUDIT DATA DISP.

3.2.5.2 - CASH COUNT. DIS.

Page 45

0603 265 - 00

CONFIRM DATA / CONFIRM FUNCTION

DELETE DATA / EXIT FUNCTION

PREVIOUS FUNCTION / INCREASE DATA UNIT (+1)

NEXT FUNCTION/ DECREASE DATA UNIT (-1)

"Technician Menu" Summary

3.3 - STATISTICS RESET

3.3.1 - PARTIAL RESET

3.3.1.1 - SEL. CNT. RESET

3.3.1.2 - DISC. CNT. RESET

3.3.1.3 - FAIL. CNT. RESET

3.3.1.4 - COIN MECH. RESET

3.3.2 - TOTAL RESET

3.4 - DISP. REL. STAT.

3.4.1 - SEL. CNT. DISP.

3.4.1.1 - CNT DIS. X S.SEL

3.4.1.2 - TOT CNT DISPLAY

3.4.1.3 - SEL.NO.CNT. DIS.

3.4.2 - DISPLAY BAND CNT

3.4.3 - DISC. CNT. DISP.

3.4.4 - FAIL. CNT. DISP.

3.4.5 - COIN MECH. DISP.

3.4.5.1 - AUDIT DATA DISP.

3.4.5.2 - CASH COUNT. DIS.

3.5 - DELETE REL.STAT.

3.5.1 - PARTIAL RESET

3.5.1.1 - SEL. CNT. RESET

3.5.1.2 - DISC. CNT. RESET

3.5.1.3 - FAIL. CNT. RESET

3.5.1.4 - COIN MECH. RESET

3.5.2 - TOTAL RESET

Page 46

0603 265 - 00

CONFIRM DATA / CONFIRM FUNCTION

DELETE DATA / EXIT FUNCTION

PREVIOUS FUNCTION / INCREASE DATA UNIT (+1)

NEXT FUNCTION/ DECREASE DATA UNIT (-1)

"Technician Menu" Summary

3.6 - EN. CNT AT START

3.7 - STATIS. PRINTING

3.7.1 - PARTIAL PRINTING

3.7.1.1 - SEL. CNT. PRINT.

3.7.1.2 - PRINT BAND CNT

3.7.1.3 - DISC. CNT.PRINT.

3.7.1.4 - FAIL. CNT.PRINT.

3.7.1.5 - COIN MECH. PRINT

3.7.2 - TOTAL PRINTING

3.8 - PRINT REL. STAT.

3.8.1 - PARTIAL PRINTING

3.8.1.1 - SEL. CNT. PRINT.

3.8.1.2 - PRINT BAND CNT

3.8.1.3 - DISC. CNT.PRINT.

3.8.1.4 - FAIL. CNT.PRINT.

3.8.1.5 - COIN MECH. PRINT

3.8.2 - TOTAL PRINTING

Page 47

0603 265 - 00

CONFIRM DATA / CONFIRM FUNCTION

DELETE DATA / EXIT FUNCTION

PREVIOUS FUNCTION / INCREASE DATA UNIT (+1)

NEXT FUNCTION/ DECREASE DATA UNIT (-1)

"Technician Menu" Summary

4 - TEST

4.1 - TEST DISPENSING

4.1.1 - COMP. DISPENSING

4.1.2 - WATER ONLY

4.1.3 - POWDER ONLY

4.2 - SPECIAL FUNCT.

4.2.1 - ESPR.UNIT ROTAT.

4.2.2 - RELEASE DOSE

4.2.3 - EMPTY ES. BOILER

4.2.4 - MANUAL INSTALL.

4.2.5 - FRESH BREW UNIT

4.3 - AUTOTEST

5 - MISCELLANEOUS

5.1 - D.A. REGISTRY

5.1.1 - INSTALL. DATE

5.1.2 - PROG. M/C CODE

5.1.3 - OPER. CODE ENTRY

5.2 - INITIALISING DB

5.3 - EVADTS

5.3.1 - CONNECTION

5.4 - UPKEY

5.4.1 - SETUP MANAGEMENT

5.4.1.1 - UPKEY -> MACHINE

5.4.1.2 - MACHINE -> UPKEY

5.4.1.3 - DELETE

5.4.1.4 - DELETE ALL

5.4.2 - AUDIT MANAGEMENT

5.4.2.1 - MACHINE -> UPKEY

5.4.2.2 - DELETE

5.4.2.3 - DELETE ALL

Page 48

Page 49

TABLE DE MATIERES

INTRODUCTION PAG. 46

IDENTIFICATION DE L'APPAREIL PAG. 46 EN CAS DE PANNE PAG. 46 TRANSPORT ET STOCKAGE PAG. 46 MISE EN PLACE DU DISTRIBUTEUR PAG. 47 NOTICE D'INSTALLATION PAG. 47 NOTICE D'EMPLOI PAG. 47 NOTICE POUR LA DEMOLITION PAG. 47

CARACTERISTIQUES TECHNIQUES PAG. 47

CONSOMMATION D'ENERGIE ELECTRIQUE PAG. 48 ACCESSOIRES PAG. 48

CHARGEMENT ET NETTOYAGE PAG. 49

INTERRUPTEURS DE RÉSEAU PAG. 49 HYGIÈNE ET NETTOYAGE PAG. 49 UTILISATION DES DISTRIBUTEURS PAG. 49

COMMANDES ET INFORMATIONS PAG. 50

CHARGEMENT DES POUDRES SOLUBLES PAG. 50 FONCTIONS DE SERVICE PAG. 50 REMPLISSAGE RÉSERVOIR

ALIMENTATION EN EAU PAG. 51 NETTOYAGE DU CUVETTE A LIQUIDES PAG. 51 DÉMONTAGE ET NETTOYAGE MIXER PAG. 51 MISE HORS SERVICE DE L'APPAREIL PAG. 52 NETTOYAGE GROUPE FRESH BREW PAG. 52

INSTALLATION PAG. 55

INTERRUPTEURS DE RÉSEAU PAG. 55 DEBALLAGE DU DISTRIBUTEUR PAG. 55 RACCORDEMENT AU RESEAU DE L'EAU PAG. 55 BRANCHEMENT ELECTRIQUE PAG. 56 MONTAGE DU SYSTEME DE PAIEMENT PAG. 56 ADOUCISSEUR PAG. 56 INTRODUCTION LES ÉTIQUETTES PAG. 56 INITIALISATION PAG. 57 REMPLISSAGE DU CIRCUIT HYDRAULIQUE PAG. 57

CYCLE GROUPE D'INFUSION PAG. 59

CONTROLES ET REGLAGES PAG. 59

NOTES SUR LA PROGRAMMATION PAG . 60

MISE EN ROUTE PAG. 60

ET ATS DE FONCTIONNEMENT PAG. 60

FONCTIONNEMENT EN SERVICE NORMAL PAG. 60 MODE DE NAVIGATION PAG. 61

MENU DU CHARGEUR PAG. 61

STATISTIQUES PAG. 61 PRIX DES SÉLECTIONS PAG. 62 CONTROL DE TUBES DE RESTITUTION PAG. 62 AFFICHAGE DE LA TEMPÉRATURE PAG. 62 ESSAIS DE DISTRIBUTION PAG. 62 PRÉ-ALARMES GSM PAG. 62 TRANSFERT EVADTS PAG. 62 MASQUAGE MENU CHARGEUR PAG. 62 MENU DU TECHNICIEN PAG. 63 PANNES PAG. 63 PROGRAMMATION DES PARAMÈTRES PAG. 64 STATISTIQUES PAG. 68 TEST PAG. 68 DIVERS PAG. 69

ENTRETIEN PAG. 70

AVANT-PROPOS PAG. 70 HYGIENE DES MIXERS PAG. 70 ENTRETIEN GROUPE INFUSEUR PAG. 71 ENTRETIEN CHAUDIÈRE PAG. 71 NETTOYAGE PÉRIODIQUE PAG. 72

FONCTIONS DES CARTES ET DES VO Y ANTS LUMINEUX PA G. 73

CARTE EXÉCUTIONS PAG. 73 CARTE TOUCHES-POUSSOIRS PAG. 74 CARTE DE COMMANDE CHAUDIERE PAG. 74 CARTES CONTRÔLE SIGMA BREWER PAG. 75 CARTES SYSTÈMES DE PAIEMENT PAG. 75

CIRCUIT HYDRAULIQUE PAG. 76 RÉSUME MENU PROGRAMMATION PAG. 77 SCHÉMA ÉLECTRIQUE PAG. 90

Français

Page 50

EN CAS DE PANNE

Dans la plupart des cas, les inconvénients techniques peuvent être éliminés avec de petites interventions de réparation. A ce propos nous vous conseillons de lire attentivement ce manuel avant de contacter le fabricant. En cas de panne ou de mauvais fonctionnement persistant et non résoluble s'adresser à :

N&W GLOBAL VENDING SpA Via Roma 24 24030 Valbrembo Italy - Tel. +39 - 035606111

TRANSPORT ET STOCKAGE

Afin d'éviter d'endommager l'appareil, les manoeuvres de chargement et déchargement doivent être effectuées avec un soin particulier. Il est possible de soulever l’appareil, l'appareil doit être soulevé à l'aide d'un chariot élévateur, à moteur ou manuel, en positionnant les fourches dans la partie inférieure.

Par contre, il faut absolument éviter de :

- renverser le distributeur ;

- traîner le distributeur avec des cordes ou d'autre ;

- soulever le distributeur avec des attaches latérales ;

- soulever le distributeur avec des élingues ou des cordes ;

- secouer ou cahoter le distributeur et son emballage.

Le stockage doit se faire dans une ambiance sèche et avec des températures comprises entre 0° et 40 °C. Avec emballage d'origine on ne peut que superposer plus de 2 appareils à la fois en prenant soin de maintenir la position verticale indiquée par les flèches sur l'emballage.

INTRODUCTION

Cette documentation fait partie intégrante de l'appareil et elle doit donc l'accompagner en cas de déplacement ou de transfert de propriété de l'appareil pour que d'autres usagers puissent le consulter.

Avant de procéder à l'installation et l'utilisation de l'appareil il faut lire attentivement et comprendre le contenu de ce manuel car il fournit des informations importantes en ce qui concerne la sécurité d'installation, la notice d'emploi et les opérations d'entretien.

Ce manuel s’articule autour de trois chapitres.

Le premier chapitre décrit les opérations ordinaires de chargement et de nettoyage à effectuer dans des endroits de l’appareil accessibles en utilisant uniquement la clé d’ouverture de la porte, sans utiliser d’autres outils. Le deuxième chapitre contient les instructions relatives à une installation correcte ainsi que les informations nécessaires pour obtenir les meilleures prestations possibles de l’appareil. Le troisième chapitre décrit les opérations d’entretien qui comportent l’utilisation d’outils pour accéder aux zones potentiellement dangereuses.

Les opérations décrites dans le deuxième et dans le troisième chapitre doivent uniquement être exécutées par un personnel possédant une connaissance spécifique du fonctionnement de l’appareil, tant du point de vue de la sécurité électrique que du point de vue des normes hygiéniques.

IDENTIFICATIONS DE L'APPAREIL ET DES SES CARACTÉRISTIQUES

Chaque appareil est identifié par un numéro spécifique, qu'on peut lire sur la plaquette des caractéristiques, placée à l'intérieur au côté droit. La plaquette (voir figure) est la seule reconnue par le constructeur et porte toutes les données qui permettent au fabricant de fournir, rapidement et en pleine sécurité, les informations techniques de quel que soit modèle en vue de faciliter la gestion des pièces détachées.

Caractéristiques

du réseau de l'eau

Puissance absorbée

Tension de service

Modèle

Code du produit

Données chaudière

Courant

Fréquence

Numéro d'appareil

Type

Fig. 1

Page 51

MISE EN PLACE DU DISTRIBUTEUR

Cet appareil ne s'installe pas à l'extérieur, mais en lieu sec, et avec des températures comprises entre 2° et 32°C. Ne jamais l'installer dans une pièce où l'on se sert de jets d'eau pour nettoyer (par ex. : grandes cuisines, etc...). Le distributeur doit être installé près d'un mur. Laisser 4 cm au moins entre le mur et l'arrière de l'appareil pour la ventilation. Eviter de le couvrir avec des chiffons ou similaires. L'appareil doit être installé sur une surface plane.

Important!!

L'accès à l'appareil pour l'entretien extraordinaire et/ou la réparation se fait par l'arrière et les côtés. Il faudra donc prévoir la possibilité de le tourner pour pouvoir en démonter le panneau arrière et les flancs.

Mise en place sur meuble

L'appareil peut être installé sur table ou un autre support approprié (hauteur conseillée: 830 mm). Il est préconisé d'utiliser le meuble spécial, où on peut loger la cuve des liquides résiduels, le kit d'autoalimentation en eau, le système de paiement et, si l'eau est très dure, l'adoucisseur.

NOTICE D'INSTALLATION

L’installation et les opérations d’entretien qui suivent doivent être prises en charge uniquement par du personnel qualifié, formé professionnellement au maniement de cet appareil, et conformément aux normes en vigueur.

L’appareil est vendu sans système de paiement, par conséquent, la responsabilité des dommages éventuels à l’appareil ou aux choses ou personnes étant le résultat d'une mauvaise installation du système de paiement retomberont uniquement sur la ou les personnes qui ont effectué l’installation.

L’intégrité de l’appareil ainsi que le respect des normes des installations correspondantes seront vérifiés une fois par an par un personnel qualifié.

Les éléments de l'emballage devront être mis au rebut dans le plein respect des lois en vigueur en matière de sauvegarde de l'environnement.

NOTICE D'EMPLOI

L'observance des règles qui suivent aidera à mieux respecter l'environnement :

- pour le nettoyage del l’appareil n'utiliser que de produits biodégradables ;

- les emballages des produits utilisés pour le chargement et le nettoyage et de l'appareil doivent être mis au rebut de manière appropriée ;

- la mise hors circuit de l'appareil pendant les moments d'inactivité assure un économie d'énergie considérable.

NOTICE POUR LA DEMOLITION

Le symbole indique que l’appareil ne peut être éliminé en tant que déchet commun mais selon ce qui est prévu par la directive européenne 2002/96/CE (Waste Electrical and Electronics Equipments - WEEE) et par les législations nationales relatives, afin de ne pas porter préjudice à l’environnement et à la santé humaine. Pour une bonne élimination de l’appareil, contactez notre réseau de vente ou adressez-vous à notre Service Après Vente ou bien il devra être mis au rebut en dépôts autorisés.

CARACTERISTIQUES TECHNIQUES

DIMENSIONS

Hauteur 500 mm Largeur (avec bidon externe) 508 mm Profondeur 528 mm Encombrement (porte ouverte) 724 mm

Fig. 2

Poids 28 kg Tension d'alimentation 120 V~ Fréquence d'alimentation 60 Hz

Page 52

Puissance installée 1300 W

SYSTÈME DE PAIEMENT

L'appareil peut abriter, en utilisant les kits prévus à cet effet, des systèmes de paiement fonctionnant avec protocole MDB. Les systèmes de paiement doivent être installés dans le module latéral prévu à cet effet (en option).

PRIX DE VENTE

Prix de vente différents programmables pour chaque sélection ; le réglage standard prévoit le même prix de vente pour toutes les sélections.

ALIMENTATION EN EAU

Raccordement au réseau de l'eau avec une pression comprise entre 7.3 et 123.3 psig (0.5-8.5 bar).

REGLAGES POSSIBLES

Doses temporisées de l’eau et de produits. Température de l’eau réglable via logiciel.

AUTORISATIONS

- présence d’eau

- température de service atteinte

SÉCURITÉS

- interrupteur général

- interrupteur de porte

- interrupteur fermeture toit

- présence cuvette marcs

- présence cuvette récupération liquides

- thermostats de sécurité de chaudières à réarmement manuel

- blocage flotteur chaudière solubles

- électrovanne anti-débordement

- double limiteur thermique pour fonction anti-ébullition

- protection temporisée pour :

pompe motodoseur café (thé) fresh brew

- protection thermique pour :

motodoseurs électroaimants pompe mixeurs électriques

- protection par fusible :

circuit électrique principal transformateur d'alimentation platine

CAPACITÉ DES RÉCIPIENTS

Café frais 350 g Chocolat 700 g Lait 600 g French Vanilla 700 g Thé 400 g

CONSOMMATION D'ÉNERGIE ÉLECTRIQUE

La consommation d'énergie électrique de l'appareil dépend de plusieurs facteurs, tels que la température et l'aération du local où l'appareil est installé, la température de l'eau en entrée, la température dans la chaudière etc. En effectuant la mesure avec une température ambiante de 22°C on a mesuré les consommations d'énergie suivantes :

Réalisation de température 317 Wh Pour 24h de stand-by 1850 Wh

La consommation d'énergie calculée d'après les données moyennes susmentionnées ne doit se considérer qu'à titre indicatif.

ACCESSOIRES

L'appareil permet d'installer une vaste gamme d'accessoires pour en étendre les fonctions: Les kits additionnels sont accompagnés par notices d'installation et d'essai qui doivent être suivies strictement afin de garantir la sécurité de l'appareil.

Important!!

L'emploi de kits d'installation non d'origine, et donc non approuvés par le constructeur, ne garantit pas le respect des normes de sécurité, en particulier en ce qui concerne les parties sous tension. Le constructeur décline toute résponsabilité pour l'emploi de composants non approuvés.

Le montage et les opérations d'essai qui suivent ne doivent être prises en charge que par du personnel qualifié, formé professionellement au maniement de cet appareil soit du point de vu de la sécurité électrique soit en ce qui concerne les normes d'hygiène.

Page 53

Fig. 3 1 - Micro présence cuvette fonds liquides

2 - Support becs 3 - Conduit remplissage carafes (seulement FB plus) 4 - Interrupteur porte 5 - Groupe infuseur 6 - Récipients 7 - Toit appareil 8 - Déviateur tasse-carafe (seulement FB plus) 9 - Mixer solubles 10- Bouton relâchement support becs 11- Interrupteur général externe

Chapitre 1

CHARGEMENT ET NETTOYAGE

INTERRUPTEURS DE RÉSEAU

Général

À l’extérieur de l’appareil est logé un interrupteur général qui ôte la tension sans qu’il soit nécessaire d’ouvrir la porte.

La boîte à bornes de soutien au câble de ligne, les fusibles et le filtre antiparasitage restent quand même sous tension.

De porte

Lorsqu'on ouvre la porte, un micro-interrupteur spécial coupe la tension de l'équipement électrique de l'appareil pour consentir les opérations, décrites dans la suite, de chargement et nettoyage ordinaire en sécurité totale.

Toit

Même si on ouvre le toit de l'appareil, un interrupteur ôte la tension afin qu'il soit possible d'accomplir en toute sécurité les opérations de chargement.

Toutes les opérations qui demandent que l'appareil soit sous tension, NE DOIVENT ÊTRE EFFECTUÉES QUE par du personnel spécialisé et informé sur les risques que cette situation comporte.

HYGIÈNE ET NETTOYAGE

En relation avec les normes sanitaires et de sécurité en vigueur, l'opérateur d'un distributeur automatique est responsable de l'hygiène des produits alimentaires, pour prévenir la formation de bactéries, ainsi que de l'entretien machine.

Lors de l'installation il faudra prévoir une désinfection complète des circuits des liquides et des pièces en contact avec les aliments pour éliminer les bactéries qui peuvent s'être formées pendant le stockage.

Cet appareil ne s'installe pas à l'extérieur, mais en lieu sec, et avec des températures comprises entre 2° et 32°C. Il est de règle d'utiliser les produits désinfectants (détergents au chlore ou similaires) aussi pour le nettoyage des surfaces n'étant pas directement en contact avec les aliments. Certaines pièces de l’appareil peuvent être endommagées par l'usage de détergents non appropriés. Le fabricant décline toute responsabilité pour les dommages dérivant de l’inobservance des instructions qui precedent ou provoqués par l'utilisation d'agents chimiques non appropriés ou toxiques.

Avant d'exécuter quelque opération d'entretien que se soit mettre toujours l'appareil hors service, surtout lorsque le démontage de pièces est nécessaire.

Éviter absolument d'utiliser des jets d'eau pour effectuer le nettoyage.

UTILISATION DES DISTRIBUTEURS DE BOISSONS CHAUDES EN RECIPIENTS OUVERTS

(Ex. gobelets plastique, tasses de céramique, carafes)

Les distributeurs de boissons en récipients ouverts doivent être affectés uniquement à la vente et distribution de boissons alimentaires obtenues par :

- infusion de produits frais tels que café ou thé ;

- reconstitution de préparations solubles ou lyophilisées Ces produits doivent être déclarés par le fabricant "appro-

priés pour la distribution automatique" en récipients ouverts du type alimentaire.

Les produits distribués doivent être consommés immédiatement. En aucun cas ils devront être conservés et/ou confectionnés pour être consommés ensuite.

Tout autre usage est considéré abusif et donc dangereux.

Page 54

COMMANDES ET INFORMATIONS

L'appareil doit fonctionner à une température ambiante comprise entre 2° et 32°C. Les commandes et les notices pour l'utilisateur se trouvent sur le côté externe de la porte (voir fig. 4). Les étiquettes sur lesquelles figurent le menu et les instructions sont fournies avec l'appareil et doivent être placées lors de l'installation, pour ce faire se rapporter au tableau des doses des sélections.

Fig. 4 1 - Cuvette sous-carafe

2 - Conduit remplissage carafes (seulement FB plus) 3 - Serrure machine 4 - Étiquette logos 5 - Afficheur alphanumérique 6 - Étiquette menu sélections 7 - Boutons de sélection 8 - Becs de distribution 9 - Support basculant pour tasse 10 - Cuvette fonds liquides 11 - Indicateurs flottant

CHARGEMENT DES POUDRES SOLUBLES

Ouvrir le toit de l'appareil et soulever le couvercle du récipient intéressé, introduire les produits à distribuer dans chaque récipient en prenant soin de ne pas les comprimer afin d'en éviter le tassement. S'assurer que les produits sont sans grumeaux. Fermer soigneusement le couvercle en vérifiant s'il est bien accroché.

A l’intérieur de l’appareil, sur le côté interne de la platine des boutons il se trouvent placés le poussoir de Programmation qui donne l'accès aux fonctions machine et le poussoir de lavage des mixers. Pour pouvoir entrer dans les menus de programmation, il est nécessaire d'appuyer sur le poussoir de programmation situé sur la carte poussoirs. Dès lors, l'appareil se place dans la modalité Menu du Chargeur. Pour se déplacer à l'intérieur des menus, utiliser les touches de sélection.

BRUIT

Le niveau de pression acoustique continue, équivalente et pondérée est inférieur à 70 dB.

Fig. 5

FONCTIONS DE SERVICE

Certaines opérations, si celles-ci ont été activées dans le menu programmation, peuvent être effectuées directement lorsque la porte est fermée en saisissant un mot de passe (pression en séquence de 5 touches) après avoir pressé pendant plus de deux secondes la touche 7.

Fig. 6

Les opérations pouvant être effectuées sont les suivantes:

- distribution de plusieurs sélections dans une carafe (jug facilities) ;

- distribution gratuite d’une sélection ;

- blocage-déblocage fonctionnement clavier. Lorsque le blocage est actif, l’afficheur propose le message "SERVICE SUSP."

- lavage mixer. L’opération doit être effectuée quotidiennement et à l’occasion de chaque recharge de l’appareil pour éviter que des chutes accidentelles de produit durant le chargement puissent engorger le mixer.

Page 55

REMPLISSAGE RÉSERVOIR ALIMENTATION EN EAU

Pour les appareils qui utilisent un réservoir d’eau (en option) installé soit à l’extérieur de l’appareil, il est nécessaire de nettoyer le réservoir au moins une fois par semaine.

Fig. 8 1 - Micro présence cuvette fonds liquides

2 - Micro présence cuvette marcs 3 - Cuvette marcs usés 4 - Cuvette fonds liquides

NETTOYAGE DU CUVETT

Les bacs de collection des liquides usés peuvent être aisément retirés (voir fig. 8) même à porte fermée pour en effectuer rapidement la vidange et le nettoyage. La capacité du récipient de produit frais est supérieure à la capacité du cuvette des marcs (si on n'utilise aucun meuble de support). Le logiciel de contrôle de l'appareil signale sur le display que le nombre de distributions de café ou de thé maximum a été atteint en affichant le message "Vidange Cuvette". Le cuvette des marcs doit être vidangé sans mettre la machine hors service (à porte fermée), ce qui permet au logiciel de reconnaître l'opération effectuée. En l'absence d'un cuvette de collection des marcs usés, appareil reste disponible pour la distribution de boissons solubles en affichant le message "Introduire cuvette" et les compteurs sont mis à zéro.

Fig. 7

DÉMONTAGE ET NETTOYAGE MIXER

Au moment de l'installation, et puis toutes les semaines, ou bien plus fréquemment par rapport à la fréquence d'emploi de l'appareil ainsi qu'à la qualité de l'eau en entrée, les mixers et les conduits de distribution des boissons solubles doivent être faits objet d’une désinfection soigneuse, garantissant ainsi une parfaite hygiène des produits distribués. Les pièces à nettoyer sont les suivantes :

- tiroirs de poudres, mixers et conduit de distribution des boissons solubles ;

- bec de distribution ;

- cuvette support becs ;

- enlever des mixers les convoyeurs, les entonnoirs des poudres et les entonnoirs de l’eau, les tiroirs des poudres et les rotors des mixers (voir fig. 9) ;

Page 56

- pour démonter l’entonnoir eau, il est nécessaire de faire tourner le collier vert dans le sens antihoraire ;

veiller à bien le refermer lors du remontage ;

- pour dévisser les rotors il suffit de bloquer avec un doigt le disque monté sur l'arbre du mixer (voir fig. 10).

Fig. 9 1 - Becs de distribution

2 - Bouton déclenchement support becs 3 - Collier fixation entonnoir 4 - Hélice mixer 5 - Entonnoir eau 6 - Tiroir dépôt poudres 7 - Entonnoir produit 8 - Pipette distribution poudres

Fig. 10

MISE HORS SERVICE DE L'APPAREIL

Si, pour une raison quelconque, l'appareil doit rester éteint pendant une période supérieure aux dates d'échéance des produits, il faut :

- vider complètement les conteneurs et les laver soigneusement avec les produits désinfectante utilisés pour les mixers ;

- vider complètement le réservoir d’eau.

NETTOYAGE GROUPE FRESH BREW

Périodiquement, en fonction des conditions d’utilisation de l’appareil et, de toute façon, au moins une fois par semaine, il est nécessaire de nettoyer les éléments entrant au contact de la boisson. Le lavage peut être effectué au lave-vaisselle (60° max) ou avec un quelconque produit à vaisselle. Les éléments devant être nettoyés sont indiqués en figure. Les éléments devant être nettoyés sont indiqués en figure

11.

Fig. 11 1 - Couvercle supérieur

2 - Convoyeur mélangeur 3 - Vanne supérieure 4 - Cylindre pressuriseur 5 - Chambre d’infusion 6 - Poignée chambre 7 - Filtre 8 - Support filtre 9 - Ressort support filtre 10 - Racleur

Page 57

La séquence de démontage des éléments est illustrée ciaprès :

Fig. 12

Page 58

Après avoir démonté tous les éléments, les laver soigneusement avec des détergents de type alimentaire (produits à vaisselle) et les sécher. Quoi qu’il en soit, le filtre devra être remplacé périodiquement. Remonter tous les éléments en suivant les instructions ciaprès :

Fig. 13

Page 59

Chapitre 2

INSTALLA TION

L’installation et les opérations d’entretien qui suivent, qui requièrent que l’appareil soit sous tension, doivent être prises en charge uniquement par du personnel qualifié, entraîné professionnellement au maniement de cet appareil, et informé des risques spécifiques que cette condition comporte. Cet appareil ne s’installe pas à l’extérieur, mais en lieu sec, avec températures comprises entre 2° et 32° C. Ne jamais l’installer dans une pièce où on se sert de jets d’eau pour le nettoyage.

Lors de l'installation il faudra prévoir une désinfection complète des circuits des liquides et des pièces en contact avec les aliments pour éliminer les bactéries qui peuvent s'être formées.

INTERRUPTEURS DE RÉSEAU

Général

À l’extérieur de l’appareil est logé un interrupteur général qui ôte la tension sans qu’il soit nécessaire d’ouvrir la porte.

La boîte à bornes de soutien au câble de ligne, les fusibles et le filtre antiparasitage restent quand même sous tension.

De porte

Lorsqu'on ouvre la porte, un micro-interrupteur spécial coupe la tension de l'équipement électrique de l'appareil. Pour remettre l'appareil sous tension lorsque la porte est ouverte, il suffit d'engager la clé prévue à cet effet dans la fente (voir fig. 15).

Toit

Même si on ouvre le toit de l'appareil, un interrupteur ôte la tension afin qu'il soit possible d'accomplir en toute sécurité les opérations de chargement.

La clé de mise en marche ne doit pas être laissée à l’intérieur de l’appareil mais conservée par le personnel spécialisé formé à l’emploi de l’appareil.

Lorsque la porte est ouverte on n'a pas l'accès aux parties sous tension. A l’intérieur de l’appareil seulement les parties protégées par des couvertures restent sous tension, et elles sont indiquées par la plaquette suivante : “couper la tension avant de déposer la couverture”.

Avant de déposer ces couvertures il faut débrancher l'appareil du réseau.

La porte ne peut être fermée qu'après avoir retiré la clé de l'interrupteur de porte.

DEBALLAGE DU DISTRIBUTEUR

Après déballage, vérifier que l'appareil soit intact. En cas de doutes, éviter d'utiliser l'appareil.

Ne pas laisser les éléments de l'emballage (sachets plastique, polystyrène, clous, etc...) à la portée des enfants : ils peuvent être dangereux.

Les éléments d’emballage devront être mis au rebut en dépôts autorisés en donnant mandat de la récupération des matières recyclables à des maisons qualifiées.

Important!!

Veiller à ce que l'inclinaison de l'appareil ne dépasse pas les 2°.

RACCORDEMENT AU RESEAU DE L'EAU

Certains modèles peuvent être reliés au réseau d’eau potable, en tenant compte des dispositions en vigueur dans le pays où l’appareil doit être installé. La pression du réseau doit être comprise entre 7.3 et 123.3 psig (0,5-8,5 bar). Faire couler l'eau du réseau hydraulique jusqu'à ce qu'elle soit tout à fait claire et sans traces de salissures. Avec un tube approprié (disponible comme kit additionnel), à même de supporter la pression de réseau, et du type reconnu pour emploi alimentaire avec un diamètre interne d’au moins 6 mm, relier le réseau au raccord 3/4" gaz de l’électrovanne de l’arrivée d’eau (voir fig. 15).

Il est nécessaire d'installer un robinet sur le réseau de l'eau à l'extérieur de l'appareil et qu'il soit facile d'y accéder.

Fig. 15 1 - Raccord entrée 3/4" gaz

2 - Tuyau d'envoi 3 - Tuyau de trop-plein

Fig. 14 1 - Interrupteur porte

2 - Fusibles de réseau 3 - Interrupteur externe 4 - Interrupteur ouverture toit

Page 60

DISPOSITIF ANTI-DEBORDEMENT

L’électrovanne d'entrée de l'eau (voir fig. 15) est équipée d'un dispositif anti-débordement, qui bloque mécaniquement l'entrée d'eau lors d'une panne de l'électrovanne ou du mécanisme de contrôle du niveau d'eau dans la chaudière. Pour rétablir le service normal, procéder de la manière suivante :

- vidanger l'eau contenue dans le tuyau de trop-plein ;

- fermer le robinet du réseau hydraulique installé à l'extérieur de l'appareil ;

- dévisser l'écrou de fixation du tuyau d'alimentation de l'électrovanne pour décharger la pression résiduelle du réseau puis le resserrer (voir fig. 15) ;

- ouvrir le robinet et mettre l'appareil sous tension.

BRANCHEMENT ELECTRIQUE

L’appareil est prédisposée pour fonctionnement électrique avec une tension monophasée de 120 V~ et il est protégé par des fusibles de 15 A. Pour le brancher, s'assurer que les données de la plaque correspondent à celles du réseau, et notamment :

- que la valeur de la tension d'alimentation soit comprise dans les limites préconisées pour les points de branchement ;

- que l'interrupteur général soit accessible, et que ses caractéristiques lui permettent de supporter la charge maximale demandée tout en assurant le débranchement omnipolaire du réseau avec un écartement minimum de 3 mm entre les contacts.

L’interrupteur, la prise de courante et la fiche correspondante doivent être placés en position accessible de façon à ce qu’il soit possible de débrancher le câble en cas d’intervention.

Le câble d'alimentation est pourvu de fiche non-séparable. Le remplacement éventuel du câble (voir figure 16) doit être effectué uniquement par du personnel formé en utilisant des câbles du type UL SJTO 3x16 AWG. La sécurité électrique de l'appareil n'est assurée que s'il est correctement mis à la terre, comme le prévoient les normes de sécurité en vigueur.

Fig. 16 1 - Bornier de raccordement

2 - Serre-câble 3 - Câble de branchement au réseau

Il faut que cette condition de sécurité soit absolument assurée ; en cas de doutes, faire contrôler l'installation par du personnel qualifié.

Il est défendu d'employer des adaptateurs, des prises multiples et/ou des rallonges.

Avant de mettre l'appareil sous tension, s'assurer qu'il soit correctement raccordé au réseau de l'eau, et que le robinet soit ouvert.

LE FABRICANT DECLINE TOUTE RESPONSABILITE EN CAS DE DOMMAGES DUS AU NON-RESPECT DES INSTRUCTIONS QUI PRECEDENT.

Page 61

MONTAGE DU SYSTEME DE PAIEMENT

L’appareil est vendu sans système de paiement, par conséquent, la responsabilité d'éventuels dommages à l’appareil ou aux choses ou personnes étant le résultat d'une mauvaise installation du système de paiement retomberont uniquement sur la ou les personnes qui ont effectué l’installation.

L'emploi d'autres systèmes de paiement tels qu'un validateurs, "change giver" ou un système "cashless" est possible lorsqu'on utilise les kits appropriés. Les systèmes "cashless" peuvent être logés dans l'appareil ; d'autres systèmes de paiement, tels que les "change giver" doivent être installés physiquement dans le module latéral prévu à cet effet (en option).

ADOUCISSEUR

L'appareil est fourni sans adoucisseur. En cas de raccordement à un réseau d’eau très dure il est possible d'installer un adoucisseur à resines à échange ionique de 2 litres de capacité dans le meuble. Périodiquement les adoucisseurs (disponibles sur demande en tant qu'accessoires) doivent être régénérés selon les indications du frabricant. Pour des raisons d'hygiène aussi que fonctionnelles il faut éviter l'emploi d'épurateurs ayant une capacité supérieure. En cas d’alimentation à partir d’un réservoir, il est possible d’utiliser les cartouches filtrantes spécifiques. Les cartouches devront être remplacées périodiquement en fonction de la qualité de l’eau et des indications du fabricant.

INTRODUCTION DES ÉTIQUETTES

Les étiquettes portant le menu et les instructions usager sont fournies avec l'appareil et doivent être introduites dans leurs fentes par rapport au layout machine et à la langue choisis (voir tableau "doses de sélections"). Pour accéder aux fentes servant à introduire les étiquettes, enlever la protection latérale de la porte fixée avec deux vis.

MISE EN ROUTE

Avant de mettre en route l’appareil, s’assurer que les cuvettes des fonds et que les protections des récipients sont bien en place. Chaque fois que l’appareil est mis sous tension, l’afficheur fait apparaître le message :

Fig. 17 1 - Protection latérale

2 - Vis de fixation 3 - Étiquette menu sélections 4 - Fentes introduction étiquettes 5 - Étiquette logos

Koro FB REV 1.0

MISE EN ROUTE

Valider ?

Tuyauterie (becs, etc.) Mixer Convoyeur poudres Mise en route

L’écran affiche la question “Valider ?” pour tous les contrôles. Pour continuer, appuyer sur une touche de sélection quelconque. La fonction de présentation de la liste des contrôles préliminaires peut être activée (désactivée par défaut) à partir du menu de programmation. Au terme du cycle de mise en route, l’afficheur présente le numéro de la version logicielle à laquelle il est nécessaire de se référer lors de la consultation du manuel de programmation.

SÉLECTIONNER LA BOISSON

Pour continuer, appuyer sur une touche de sélection quelconque. La fonction de présentation de la liste des contrôles préliminaires peut être désactivée à partir du menu de programmation. Il est possible de programmer l’appareil pour visualiser, pendant quelques secondes, le nombre de distributions effectuées. Après quelques secondes, l’afficheur fait apparaître le message :

Page 62

INITIALISATION

Lorsque le display affiche la fonction "Initialisation" l'appareil peut être initialisé en remettant toutes les données par défaut à l'état initial. Cette fonction doit être utilisée pour la première mise en route et en cas d’erreur des données en mémoire ou de remplacement de l’EPROM. Toutes les données statistiques sont mises à zéro. L'enfoncement de la touche de validation “ ” comporte l'affichage sur l'écran de la demande "Valider?". En appuyant une deuxième fois sur touche " " il est affiché le premier des paramètres variables pour définir la configuration de l'appareil. Avec touches " " et " " on peut faire défiler les options possibles (clignotant), avec touche " " on confirme le choix et on passe au paramètre suivant. En appuyant sur touche " " après le dernier paramètre il sera affiché pour quelques secondes le message "En exécution" et l'appareil est initialisé. Les paramètres contrôlés sont les suivants :

"Pays" Type de doses à

utiliser pour les sélections

"Layout" Ordre des récipients et des

menus des sélections parmi

ceux disponibles

"Bidon" Alimentation en eau du réseau

ou du réservoir

N.B.: au moment de la première mise en marche du nouvel appareil ou, quoi qu’il en soit, après son initialisation, outre la liste des contrôles à effectuer est proposée la langue dans laquelle les messages pourront être présentés à l’écran. Les touches " " et " " permettent de dérouler les langues disponibles et la touche " " permet de valider le choix. Si on n’initialise pas l’appareil, il ne sera plus demandé de sélectionner la langue.

REMPLISSAGE DU CIRCUIT HYDRAULIQUE

Les conditions de la chaudière sont contrôlées lors de la mise en marche de l’appareil. Si les conditions le demandent, l’appareil effectue automatiquement un cycle d’installation, c’est-à-dire :

- le display affichera "Installation" pendant toute la durée du cycle ;

- ouverture de l’électrovanne de réseau ou démarrage de la pompe jusqu’à ce que la chaudière soit rempli.

N.B.: s’il n’y a pas d’eau dans le réseau durant le cycle d’installation, l’appareil se bloquera jusqu’à ce que celle-ci revienne ou au moment de sa mise à l’arrêt.

IMPORTANT!!!

Si dans le circuit de l'eau il se forment des vides consistants, par example par suite d'opérazions d'entretien, il se peut qu'à la mise en route de l'appareil un cycle d'installation soit effectué automatiquement.

Page 63

Fig. 19 1 - Conduit remplissage carafes

2 - Groupe infuseur 3 - Embouchure de distribution produit 4 - Électrovanne déviatrice de flux 5 - Bec de distribution

Fig. 18 1 - Moteur brosse

2 - Moteur piston 3 - Capteur position piston 4 - Vanne fermeture infuseur 5 - Porte-filtre 6 - Racleur

CYCLE GROUPE D'INFUSION

Après chaque mise en route de l’appareil, le groupe d'infusion effectue un cycle de contrôle pour vérifier le bon fonctionnement de la course du piston, la fermeture du filtre et la course du racleur afin d’assurer la mise en place du dispositif dans la position initiale. Lorsqu’on demande une sélection, le porte-filtre se referme

pour rendre étanche la chambre d’infusion. La dose de produit est distribuée et une partie de la dose d’eau est envoyée par la pompe située sur le couvercle de la chaudière, à travers l’électrovanne de distribution, dans la chambre d’infusion. Après une période d’infusion (programmable), le piston avance en mettant la chambre sous pression et en fermant la vanne supérieure de l’infuseur.

Ensuite, la boisson est distribuée. Le piston recule et avance de nouveau en effectuant un lavage de la zone de chargement du produit et en achevant l’infusion ; le piston reste en position durant une période de séchage programmable. Au terme de la période de séchage, le piston recule et le moteur brosse s’active en ouvrant et en expulsant avec le racleur les marcs usés. Le piston et le racleur reviennent dans leur position initiale. En fonction du type de sélection requis, l’électrovanne déviatrice enverra la boisson vers le conduit externe ou au bec de distribution qui a pour tache d’empêcher que la pression de l’infusion soit libérée dans la tasse.

CONTROLES ET REGLAGES

Pour obtenir les résultats meilleurs par rapport aux produits utilisés, il faut contrôler :

Le dosage des différentes poudres. La température des boissons. La dose d’eau.

Si les réglages doivent être modifiés, suivre les indications des paragraphes qui suivent. Le dosage des différentes poudres, la dose d’eau et la température sont contrôlés directement par le microprocesseur. Pour les changer, il faudra suivre les procédures de programmation.

Page 64

0603 265 - 00

Notes sur la programmation

L’électronique de contrôle de l’appareil permet d’utiliser de nombreuses fonctions. Dans le programme de l’appareil sont décrites toutes les fonctions prévues, y compris celles qui ne sont pas utilisées en raison de la configuration spécifique du modèle (layout). L’appareil est fourni avec une table des doses qui décrit les diverses fonctions et lay out prévus pour le modèle spécifique, et qui reporte le diagramme de flux du menu de programmation. Nous fournissons ci-après une explication succincte des principales fonctions utiles pour gérer au mieux le fonctionnement de l’appareil. Elles n’apparaissent pas nécessairement dans l’ordre de présentation dans les menus. Pour de plus amples informations et explications détaillées, se référer au manuel de programmation disponible auprès de notre réseau de vente et de notre Service Après Vente. La version du logiciel peut être mise à jour en utilisant les systèmes spécifiques (PC, Flash, Upkey, etc.) Les messages de l’afficheur qui présentent l’opération en cours sont fixes alors que l’éventuelle demande adressée à l’usager clignote.

MISE EN ROUTE

ETATS DE FONCTIONNEMENT

L'appareil peut se trouver en trois différents états de fonctionnement. Les différentes fonctions sont activées par les positions des touches du pavé numérique. Les états possibles sont les suivants :

FONCTIONS

Service normal Acceptation monnaies

distribution boissons

Menu du chargeur Essais de distribution

entretien D.A.

Menu du technicien Programmation

de paramètres

Koro FB REV 1.0

BOISSON SÉLECTIONNÉE

SÉLECTION NON DISPONIBLE

"Nom panne"

BOISSON PRÊTE

PRÉLEVER

SÉLECTIONNER LA BOISSON

Crédit= 0.50

Pour continuer, appuyer sur une touche de sélection quelconque. Il est possible de programmer l’appareil pour activer la fonction d’affichage des contrôles à effectuer avant de mettre l’appareil en service, c’est-à-dire : Tuyauterie (becs, etc.) Mixer Convoyeur poudres Mise en route L’écran affiche la question “Valider ?” pour tous les contrôles. Pour continuer, appuyer sur une touche de sélection quelconque. La fonction de présentation peut être activée (désactivée par défaut) à partir du menu de programmation. Au terme du cycle de mise en route, l’afficheur présente le numéro de la version logicielle à laquelle il est nécessaire de se référer lors de la consultation du manuel de programmation. Pour continuer, appuyer sur une touche de sélection quelconque.

MISE EN ROUTE

Valider ?

FONCTIONNEMENT EN SERVICE NORMAL

Durant le fonctionnement normal, l’afficheur présente le message destiné à l’usager en l’invitant à sélectionner la boisson. La fonction des touches peut être différente en fonction du lay out et des choix effectués durant la programmation. Lorsqu’on introduit des monnaies ou un système de paiement, le crédit disponible d’affiche.

Durant la distribution, une barre d’état apparaît elle aussi pour indiquer le niveau de préparation de la boisson.

En présence d’une anomalie détectée par le système de contrôle, un message d’erreur apparaîtra pour indiquer le type de problème rencontré :

Au terme de la distribution, l’afficheur demande pendant quelques secondes de prélever la boisson et l’appareil se prépare pour effectuer une autre distribution.

Il est possible de programmer l’appareil pour visualiser, pendant quelques secondes, le nombre de distributions effectuées.

CHOISIR LA BOISSON

Page 65

MODE DE NAVIGATION

L’interaction entre le système et l’opérateur a lieu à travers les éléments suivants :

- Affichage à cristaux liquides (LCD) 2 lignes pour 16 caractères.

- Panneau des poussoirs externe à sélection directe qui, en modalité “Chargeur” et “Technicien”, exercent les fonctions suivantes (voir fig. 20):

MENU DU CHARGEUR

En appuyant une seule fois sur le touche de programmation placé sur la platine des boutons-poussoirs, l'appareil se trouvera en mode "Menu chargeur". L’afficheur présente la première entrée du menu “chargeur” avec une série de numéros qui permettent d’identifier le niveau du menu dans lequel on se trouve. Avec la touche de validation " " on accède au menu. Avec la touche de Sortie " " on revient au menu précédent.

Touches Défilement “ ” et “ ” :

Elles permettent de passer à l’option de menu suivante ou précédente et modifier les valeurs (plus et moins).

Touche Validation “ ” :

Elle permet de passer d'un menu à un sous-menu ou de confirmer les données affichées.

Touche Sortie “ ” :

Elle permet de revenir d’un sous-menu au menu de niveau supérieur, ou bien de valider la donnée active à cet instant. Elle permet en outre de passer de la modalité “Technicien” à la modalité “Chargeur” et vice-versa.

Fig.21 1 - Compteur de coups mécanique

2 - Touche lavage 3 - Touche entrée programmation 4 - Protection carte touche

STATISTIQUES

Toutes les données relatives aux ventes et au fonctionnement de l’appareil sont mémorisées dans des compteurs totaux et dans des compteurs relatifs qui peuvent être mis à zéro sans pour autant perdre les données totales.

Impression

En connectant une imprimante série RS-232 ayant un débit de 9600 Bauds, 8 bits d'information, aucune parité, 1 bit d'arrêt à la porte série placée sur la platine touchepoussoirs, il est possible d'imprimer toutes les statistiques. L'impression indique aussi le Identité l'appareil, la date et la version du logiciel. La connexion imprimante se fait de la manière qui suit :

- Appuyer sur la touche de validation “ ” la requête de "Valider?" est affichée ;

- Avant de confirmer raccorder l'imprimante ;

- En appuyant sur la touche de validation “ ” on déclenche l'impression.

Affichage

Une pression sur la touche de validation “ ” permet d’afficher en séquence les mêmes données qui peuvent être obtenues grâce à l’impression des statistiques aussi bien pour les compteurs totaux que pour les compteurs relatifs.

Effacement

Les statistiques peuvent être mises à zéro pour de compteurs relatifs de manière globale (tout type de données) ou sélective pour :

- sélections

- pannes

- données monnayeurs

En appuyant sur la touche de validation “ ” il sera affiché la requête "Valider?", qui clignote. En appuyant sur la touche de validation “ ” pendant quelques secondes il sera affiché le message "En exécution" et les statistiques sont mises à zéro.

Fig. 20

CHAR>

STATISTIQUES

CHAR>

Impression statistiques

CHAR>

Affichage statistiques

CHAR>

Annulation Statistiques

Page 66

0603 265 - 00

PRIX DES SÉLECTIONS

Avec cette fonction, il est possible de lire directement en °C les températures détectées dans la chaudière. Le symbole " " indique que la résistance de la chaudière ne chauffe pas ; Le symbole " " indique que la résistance de la chaudière chauffe.

ESSAIS DE DISTRIBUTION

Pour les essais de distribution complets ou partiels (d’eau, Poudre, seulement et sans accessoires) chaque touche (ou combinaison de touches, en fonction des modèles) actionne la sélection correspondante (voir la table des doses sélections).

CHAR>

Contrôle tubes

CHAR>

Chargem. tubes

Credito:#####

Cette fonction permet de modifier le prix de vente de chaque sélection et de chaque plage horaire éventuellement programmée.

CONTROL DE TUBES DE RESTITUTION

Une fois que la fonction "Contrôle tubes" est ouverte on peut charger ou vidanger manuellement les tubes de restitution. Après validation du chargement, il sera affiché "Crédit : ——” ce qui correspond à la valeur de l'argent disponible dans les tubes pour la restitution ; en introduisant dans le validateur la monnaie choisie, la valeur affichée du crédit présent dans le tubes, disponible pour la restitution, est augmentée. Après validation de la vidange des tubes, on peut établir lequel des tubes doit être vidé. A chaque pression de la touche de validation “ ”, une monnaie et rendue par le tube actif.

CHAR>

Température chaudière

Température chaudières

T. = ##,# °C

TRANSFERT EVADTS

Si l’on active cette fonction, l’appareil se place en attente de la connexion avec un dispositif pour la saisie des statistiques EVADTS.

CHAR>

EVADTS

CHAR>

Connexion

MASQUAGE MENU CHARGEUR

Les fonctions décrites dans ce chapitre peuvent être inhibées depuis le “menu du technicien".

CHAR>

PRIX

Sélection #

Plage #

Prix # #. # #

CHAR>

Vidange tubes

Crédit:#####

Vidange tubes

Tube A ÷ X

AFFICHAGE DE LA TEMPÉRATURE

CHAR>

TEST

CHAR>

Sél. complète

CHAR>

Seulement eau

CHAR>

Seulement poudre

Page 67

MENU DU TECHNICIEN

Nous fournissons ci-après une explication succincte des principales fonctions utiles pour gérer au mieux le fonctionnement de l’appareil. Elles sont regroupées selon une logique d’emploi et n’apparaissent pas nécessairement dans l’ordre de présentation dans les menus. La version du logiciel peut être mise à jour en utilisant les systèmes spécifiques (PC, Flash, Upkey, etc.), raison pour laquelle ce qui est décrit dans ce chapitre n’est présenté qu’à titre indicatif. Pour de plus amples informations et explications détaillées, voir la table des doses sélections fournie avec l’appareil et au manuel de programmation disponible auprès de notre réseau de vente, de notre Service Après Vente en se référant au numéro de révision qui apparaît lors de la mise en route de l’appareil. En appuyant une seule fois sur le touche de programmation placé sur le compartiment monnayeurs, l'appareil se trouvera en mode "Menu chargeur".

Si l’on appuie sur la touche “ ” à partir du mode “Char-

geur”, l’appareil se place en modalité “menu Technicien".

Note:

Si l’on appuie sur la touche " " du menu du “Technicien”, l’appareil revient en mode “menu Chargeur”. La première option du menu technicien est affichée, et permet d'obtenir le fonctions suivantes :

PANNES

L’appareil est équipé de plusieurs capteurs qui permettent de surveiller les divers groupes fonctionnels. Quand une anomalie est détectée, une panne est “déclarée” et l’appareil (ou une partie de ce dernier) est mis hors service. La panne est mémorisée dans des compteurs spécifiques. Les pannes contrôlées par le logiciel peuvent se référer à des groupes fonctionnels n’étant pas présents sur le modèle spécifique ; toutefois, elles apparaissent lorsqu’on déroule le menu. Les pannes prévues sont mises en évidence dans les cas suivants :

Absence d'eau

Si le flotteur reste fermé pendant une minute, l’électrovanne d’entrée d’eau reste excitée jusqu’au retour de l’eau. Si le kit d’alimentation hydrique à partir du réservoir interne est monté, la pompe s’éteint.

Air-break

La machine se bloque si après 3 sélections de produits le microrupteur n'a jamais signalé l'absence d'eau.

Chaudière

La machine se bloque si après de temps maxi de chauffage depuis la mise en marche ou de la dernière sélection la chaudière n'a pas atteint la température de service.

Carte CAN-BUS

Aucun dialogue ne se produit entre carte de U.C.T. et carte can-bus.

Monnayeur

La machine se bloque si elle reçoit une impulsion supérieure à 2 sec. sur une ligne du validateur, ou alors que la communication avec le monnayeur sériel ne se produit pendant plus de 30 secondes (protocole Executive) ou 75 secondes (protocole BDV).

Blocage machine

La machine se bloque lorsque le nombre de sélections programmé avec la fonction "compteur sélections" est atteint.

Blocage moulin à café

Si le moulin à café ne tourne pas ou tourne trop lentement, les sélections de café espresso sont désactivées. Les sélections à base de décaféiné restent, quant à elles, disponibles.

Groupe espresso

Cette panne est causée par un blocage mécanique du groupe. La machine ne se bloque pas, mais les sélections à base de café sont désactivées.

Vide café

Si le moulin à café dépasse la vitesse de mouture pendant plus de 5 secondes, les sélections de café espresso sont désactivées. Les sélections à base de décaféiné restent, quant à elles, disponibles.

Données de RAM

Une ou plusieurs zones de la mémoire RAM contentent des données altérées ayant étées corrigées avec les valeurs par défaut. L'appareil continue à fonctionner, mais il est préférable de prévoir une ré-initialisation aussitôt que possible.

Piston fresh brew

Elle est provoquée par une erreur de positionnement du groupe. La machine n’est pas bloquée, mais les sélections à base de produit frais sont désactivées.

Racleur fresh brew

Erreur de positionnement du racleur des résidus. La machine n’est pas bloquée, mais les sélections à base de produit frais sont désactivées.

Blocage Espresso

La machine se bloque lorsque le nombre de sélections de café programmé séparément avec la fonction "compteur sélections" est atteint.

Blocage Solubles

La machine se bloque lorsque le nombre de sélections solubles programmé séparément avec la fonction "compteur sélections" est atteint.

Page 68

0603 265 - 00

LECTURE PRÉSENTES

Lorsque le display affiche la fonction "Pannes" après actionnement de la touche de validation “ ” toutes les pannes présentes seront affichées. Si aucune panne n'est décelée, l'actionnement de la touche “ ” comportera l'affichage du message "Fin pannes".

TECH>

SET PARAMÈTRES

TECH>

CASH

MISE A ZERO

Après validation de cette fonction, toutes les pannes présentes sont mises à zéro.

Monnayeurs

On peut choisir lequel des protocoles prévus pour le système de paiement doit être habilité et puis en contrôler les fonctions. Les systèmes de paiement disponibles sont les suivants:

- Validateurs

- MDB Après choix d'un des systèmes on peut en contrôler les

fonctions.

Validateurs

Lorsque la fonction "Lignes Validat." (programmation des lignes) du menu “technicien” est activée on peut changer la valeur des 6 lignes de monnaie, de A à F, du validateur.

MDB

Les menus du protocole MDB permettent de définir les fonctions suivantes. Type de vente Refus du reste Crédit maximum Change maximum Pièces de monnaie acceptées Pièces de monnaie rendues Billets acceptés Niveau minimum dans les tubes Pièces de monnaie acceptées avec “montant exact”

Pour plus de détails, se référer au manuel de programmation.

FONCTIONS COMMUNES À TOUS LES SYSTÈMES Reste immédiat

Normalement, le montant correspondant à une sélection est encaissé après que l’appareil a envoyé le signal "Sélection réussie". Si l’on habilite cette fonction (désactivée par défaut), le signal d’encaissement est envoyé au début de la distribution.

Point décimal

En appuyant sur la touche de validation “ ” on affiche la position du point décimal, et notamment:

0 point décimal désactivé 1 XXX.X 2 XX.XX 3 X.XXX

En appuyant sur la touche de validation “ ”, ces valeurs clignotent et peuvent être changées.

TECH>

PANNES

LISTE PANNES

Fin pannes

TECH>

PANNES

TECH>

RESET PANNES

PROGRAMMATION DES PARAMÈTRES

CASH

Ce groupe de fonctions permet de gérer tous les paramètres relatifs aux systèmes de paiement et aux prix de vente.

Prix des selections

On peut charger quatre prix différents pour chaque sélection, qui sont activés par rapport aux plages horaires, si activées. Les prix peuvent être programmés, pour chacune des 4 plages horaires (de 0 à 65.535), soit en mode global (même prix pour toutes les sélections) soit par sélection simple. Par conséquent, si on doit vendre la pluspart des produits au même prix, il conviendra donc de programmer le prix en mode global et de changer le prix des sélections ayant un prix de vente différent.

Plages horaires

Il sont prévues quatre plages horaires programmables pour la vente des produits aux prix différents. Les plages horaires sont programmables par heures (de 00 à 23) et par minutes (de 00 à 59) de départ et de fin. Si les horaires de début et fin de plage sont posés à 00.00 la plage horaire est désactivée. L'horaire de référence est donné par une horloge interne programmable par: jour/mois/année/jour de semaine 1-7 et puis par heures/minutes/secondes. Si les horaires de début et fin de plage sont posés à 00.00 la plage horaire est désactivée.

Page 69

SÉLECTIONS

Le menu sélections est composé de plusieurs sous-menus qui permettent de programmer les divers paramètres relatifs à la composition des sélections et indiquent les touches auxquelles elles doivent être associées.

PARAMÈTRES DU DISTRIBUTEURS

Ce groupe de fonctions contrôle tous les paramètres relatifs au fonctionnement de l’appareil.

TECH>

SET PARAMÈTRES

TECH>

SELEZIONI

TECH>

SET PARAMÈTRES

TECH>

PARAMETRI D.A.

Dose d'eau

Pour chaque touche de sélection on peut mémoriser la dose d'eau (exprimée en cm3 - FB - IN ou “coups d’hélice” ES selon les modèles) pour chaque produit dont la sélection se compose.

Gestion des mixers

Pour chaque touche de sélection, il est possible de programmer la durée du mixage pour chaque dose d’eau qui compose ladite sélection. La durée peut être programmée selon deux modalités :

Absolue

c’est-à-dire indépendamment du temps d’ouverture de l’électrovanne. La valeur de la durée de mixage est programmée en dixièmes de secondes pour les modèles instant et en impulsions de compteur volumétrique pour les modèles Espresso.

Relative

c’est-à-dire par différence, en plus ou en moins, par rapport au moment de fermeture de l’électrovanne. La valeur de la durée du mixage est toujours exprimée en dixièmes de secondes.

Tarage électrovannes

On peut entrer (IN - FB) la valeur du débit de chaque électrovanne en cc/s (la valeur en cc/s par défaut est indiquée sur le tableau de doses des sélections), ce qui permet de calculer les doses en cc à distribuer.

Dose de poudre

Pour chaque touche de sélection on peut programmer la dose de poudre exprimée en grammes pour chaque produit dont la sélection se compose. En plus, on peut entrer la valeur du débit de chaque doseur en gr/s, pour calculer les quantités en grammes à distribuer. On peut quand même programmer les doses d'un produit en mode "Global", soit changer toutes les sélections en même temps.

Etat des selections

Pour chaque touche de sélection on peut établir s'il doit être activé ou non.

Touche-sélection

Permet d’associer un numéro de sélection, présent dans la table des doses sélections, à une touche du panneau des touches à sélection directe.

Vérification n. Sélection

Permet de vérifier le numéro de la sélection (uniquement sur les modèles à sélection directe) associé à une touche.

Température chaudière

Cette fonction permet de régler la température de service, exprimée en °C, de la chaudière. Après choix de la chaudière concernée, en appuyant sur al touche de validation " " on verra que la température correspondante clignote, et cela signifie qu'elle peut être changée.

Bidon

L’alimentation en eau de l’appareil peut provenir du réseau ou d’un réservoir interne. Cette fonction permet de définir si l’appareil doit être alimenté par le réseau (bidon = 0FF), par un réservoir avec capteur de niveau eau (bidon = ON), par un réservoir sans contrôle de niveau (meuble équipé). Avec cette dernière option, le comptage des marcs dans la cuvette est lui aussi exclu.

Habilitation touche lavage

Cette fonction permet d’habiliter le fonctionnement de la touche lavage mixer. Normalement, la touche est désactivée.

Contrôles mise en marche

Il est possible d’activer ou non (ON/OFF) la requête de messages de contrôle sur l’état de l’appareil (Tuyauterie... ?, mixer... ?, etc.) et la pression d’une touche pour la validation.

Buzzer

Si la fonction est activée et si le buzzer est monté sur la carte, l’appareil émet un signal sonore lors de la pression des touches et en fin de sélection.

Configuration compteur de régénération

On peut afficher le message "Régénérer adoucisseur" lorsqu'on accède au mode "Chargeur" après un nombre programmable de distributions.

Lavage automatique

On peut programmer l'heure où il doit se produire un lavage automatique des mixers ainsi qu'une rotation des groupes d'infusion installés. En posant l'heure sur 24.00 la fonction est désactivée (défaut).

Page 70

0603 265 - 00

Energy saving

Pour économiser de l'énergie électrique pendant les horaires où l'appareil n'est pas utilisé, cette fonction permet de mettre hors service le chauffage des chaudières et/ou les lumières d'éclairage extérieur. On peut programmer sur base hebdomadaire 2 plages horaires de mise hors service ; les jours de la semaine sont identifiés par un numéro progressif (1=lundi, 2=mardi etc.). La même plage ne peut comprendre des jours de semaines différentes. En cas d'erreur de programmation des plages horaires comportant leur chevauchement, l’appareil restera allumé pour la période de temps la plus brève. Si par exemple on veut programmer les plages d'économie d'énergie (energy saving) en sorte de mettre en route l'appareil de 07.00 à 22.00 pendant les jours de la semaine et de l'éteindre le samedi et le dimanche, les plages devront être programmées comme illustré sur le tableau suivant.

DISPLAY

Ce groupe de fonctions contrôle tous les paramètres relatifs à l’affichage à l’écran.

TECH>

SET PARAMÈTRES

TECH>

DISPLAY

TECH>

SET PARAMÈTRES

TECH>

PRÉSÉLECTIONS

Langue

Il est possible de choisir avec quelle langue, parmi toutes celles prévues par le logiciel, on souhaite que les messages apparaissent sur l’afficheur.

Message promotionnel

Il est possible de définir si le message doit ou ne doit pas être affiché Le message de 2 lignes, peut être écrit à l'aide des touches "

" et " " pour faire défiler les caractères disponibles. Après actionnement de la touche de validation “ ” le premier caractère pouvant être changé clignote. Le message est enregistré à l'aide de touche " ”.

PRÉSÉLECTIONS

Cette fonction permet d’intervenir sur les présélections, associées à chaque sélection, présentes sur le modèle spécifique et le lay out.

Pour chaque présélection, il est possible de décider si l’on souhaite ou non habiliter la touche à laquelle l’associer, la modification du prix de la sélection et le pourcentage de variation de la dose de produit.

Cycle décaféiné

Si l’on habilite cette fonction, la distribution de la poudre de café soluble (si présente) a lieu en deux temps pour améliorer la présentation de la boisson.

Meuble équipé

Si on active cette fonction, l’appareil gère l’indicateur de niveau d’eau comme étant non présent et désactive le comptage des marcs. Les fonctions du flotteur et de la récolte des marcs sont exercées par les dispositifs présents dans le meuble.

Compteur sélections

Cette fonction permet de bloquer l’appareil après un nombre programmable de distributions. Il est possible de contrôler en mode agrégé ou séparément le comptage de distributions de café et solubles. Dans la mesure où cet instrument de contrôle ne peut être utilisé que par l’Exploitant, il est nécessaire de saisir un mot de passe de 5 chiffres pour pouvoir y accéder. Après avoir saisi le mot de passe, il est possible de programmer après combien de distributions l’appareil doit se bloquer, de lire le nombre de distributions déjà effectuées et de remettre à zéro les compteurs de blocage. N. B. : par défaut, les compteurs sont programmés à zéro; Lorsque les compteurs sont à zéro, cette fonction n’est pas active.

ruoj1234567

1egalp

tubéd00.0000.0000.0000.0000.0000.0000.00

nif00.7000.7000.7000.7000.7095.3295.32

2egalp

tubéd00.2200.2200.2200.2200.2200.0000.00

nif95.3295.3295.3295.3295.3200.0000.00

Page 71

Mot de passe vente libre

Cette fonction permet de paramétrer le mot de passe qui doit être saisi en condition de service normal (porte fermée) pour l’activation de la fonction de Free-Vend. La fonction se désactive au terme de la sélection.

Mot de passe blocage touches

Il est possible de paramétrer le mot de passe qui doit être saisi en condition de service normal (porte fermée) pour activer/désactiver le blocage du clavier. Durant le blocage, le message "SERVICE SUSP." apparaît à l’écran. Lorsque le mot de passe est à zéro, cette fonction n’est pas active.

Mot de passe lavage

Cette fonction permet de paramétrer le mot de passe qui doit être saisi en condition de service normal (porte fermée) pour l’exécution d’un lavage du mixer.

Mot de passe sélections d’essai

Il est possible de paramétrer le mot de passe qui doit être saisi en condition de service normal (porte fermée) pour entrer en mode entretien/programmation et effectuer des sélections d’essai. Pour revenir en condition de service normal, il est nécessaire de passer 3 fois de l’aire CAR à l’aire TECHN et viceversa.

Activation menu chargeur

Cette fonction permet de définir les options du menu qui doivent rester actives et celles qu’il faut désactiver. Les numéros de référence du menu ne changent pas, même si certains d’entre eux sont désactivés.

DIVERS

Ce menu recueille quelques-unes des fonctions les moins utilisées relatives aux paramètres de l’appareil.

TECH>

SET PARAMÈTRES

TECH>

DIVERS

Données groupe fresh brew

Pour le groupe Fresh brew, il est possible de définir le temps d’infusion, le temps de séchage de la pastille utilisée et la pression d’éjection.

Jug Facilities

Pour certains modèles, équipés de clé spéciale, on peut obtenir un nombre (programmable de 1 à 9, 5 par défaut) de sélections sans gobelet pour remplir une carafe personnelle.

Mot de passe programmation

Il s’agit d’un code numérique de 5 chiffres qui est demandé pour entrer en mode "menu technicien". Par défaut, ce code est posé à 00000.

Activation de mot de passe

Cette fonction permet d’activer ou non la requête de mot de passe pour gagner l’accès au mode "menu technicien". Par défaut, la requête de mot de passe est désactivée.

Mot de passe remise à zéro compteur

Cette fonction permet de paramétrer le mot de passe qui doit être saisi en condition de service normal (porte fermée) pour la remise à zéro des compteurs sélections. Lorsque le mot de passe est à zéro, cette fonction n’est pas active.

Mot de passe distributions multiples

Il est possible de paramétrer le mot de passe qui doit être saisi en condition de service normal (porte fermée) pour obtenir la distribution consécutive de plusieurs sélections (jug facilities). La fonction se désactive au terme de la sélection. Lorsque le mot de passe est à zéro, cette fonction n’est pas active.

Page 72

0603 265 - 00

STATISTIQUES

Les données sur le fonctionnement de l'appareil sont mémorisées soit à l'aide de compteurs généraux soit de compteurs relatifs pouvant être mis à zéro sans aucune perte des données totaux.

Impression

En connectant une imprimante série RS-232 ayant un débit de 9600 Bauds, 8 bits d'information, aucune parité, 1 bit d'arrêt à la porte série placée sur la platine touchepoussoirs, il est possible d'imprimer toutes les statistiques décrites dans le paragraphe “affichage des statistiques générales” e "affichage des statistiques relatives” ; L'impression indique aussi le code de machine, la date et la version du logiciel. L'impression des statistiques peut se faire de manière partielle ou totale. La connexion imprimante se fait de la manière qui suit:

- Appuyer sur la touche “ ” la requête de "Valider?" est

affichée ;

- Avant de confirmer raccorder l'imprimante ;

- En appuyant sur la touche de validation “ ” on déclenche

l'impression.

TEST

Avec ce groupe de fonctions, il est possible d’effectuer un certain nombre de contrôles sur l’appareil.

TECH>

STATISTIQUES

TECH>

"Liste statistiques"

Compteur électronique

Un compteur électronique mémorise en mode agrégé toutes les distributions effectuées depuis la dernière remise à zéro.

Affichage generales

En appuyant sur la touche de validation “ ” les données mémorisées sont affichées en séquence, et notamment:

1 - compteur de sélection individuelle ; 2 - compteur par plages ; 3 - compteur d'escompte ; 4 - compteur de pannes ; 5 - données monnayeur.

Mise a zero generales

Les statistiques peuvent être mises à zéro de manière globale (tout type de données) ou sélective pour:

- sélections

- escomptes-majorations

- pannes

- données monnayeurs En appuyant sur la touche de validation “ ” il sera affiché la requête "Valider?", qui clignote. En appuyant sur la touche de validation “ ” pendant quelques secondes il sera affiché le message "En exécution" et les statistiques sont mises à zéro.

Affichage relatifs

En appuyant sur la touche de validation “ ” fait apparaître en séquence les données mémorisées, avec la même subdivision utilisée pour les statistiques générales.

Mise a zero relatifs

Les statistiques peuvent être mises à zéro de manière globale (tous les types de données) ou en mode sélectif, comme pour les statistiques générales.

Habilitation sélections mise en route

Cette fonction permet d'habiliter ou non l'affichage du nombre total de distributions effectuées dès la dernière mise à zéro des statistiques, lors de la mise en route de l'appareil.

TECH>

TEST

TECH>

"Liste fonctions"

Essais de distribution

Cette fonction donne la possibilité d’obtenir, lorsque la porte est ouverte sans introduire le montant, pour chaque sélection, la distribution de :

- sélection complète

- seulement eau

- seulement poudre

Fonctions spéciales

L’entrée dans la fonction permet :

- d’actionner le groupe d'infusion espresso ;

- déclencher une dose de café espresso moulu ;

- d'ouvrir une électrovanne pour permettre l’entrée d’air en

cas de vidage pour effectuer les opérations d’entretien de la chaudière espresso ;

- d’accomplir l’installation manuelle de la chaudière ;

- d'actionner le groupe d'infusion fresh brew.

Autotest

Cette fonction permet de vérifier, en mode semi-automatique, le fonctionnement des composants principaux de l'appareil. En appuyant sur la touche " " il sera affiché le message clignotant "AUTOTEST". Il est possible de renoncer à une opération et de passer à la suivante au moyen de la touche " " ; la validation effectuée avec la touche " " lance le cycle d’autotest. Certains contrôles ont lieu automatiquement ; d’autres nécessitent l’actionnement manuel de l’élément contrôlé. Pour la séquence d’exécution, se référer au manuel de programmation.

Page 73

DIVERS

Ce menu contient quelques sous-menus, dont l'utilisation est moins fréquente, qui permettent de contrôler les fonctions qui suivent.

TECH>

VARIE

TECH>

"elenco funzioni"

Identité d'appareil

Date installation Avec cette fonction on enregistre la date courante du

système en tant que date d'installation. La date est imprimée lors de l'extraction des statistiques.

Programmation du code machine Lorsque le display affiche la fonction "Code Machine" il est

possible de changer le code numérique à huit chiffres d'identification de la machine (par défaut à 0).

Programmation du code exploitant Lorsque le display affiche la fonction "Code Exploitant" il

est possible de changer le code numérique à six chiffres d'identification des groupes machines (par défaut à 0).

Initialisation

Lorsque le display affiche la fonction "Initialisation" l'appareil peut être initialisé en remettant toutes les données par défaut à l'état initial. Cette fonction doit être utilisée en cas d'erreur de données mémorisées ou de remplacement du logiciel.. Hormis le compteur électronique général, toutes les données statistiques sont mises à zéro.

L'enfoncement de la touche de validation “ ” comporte l'affichage sur l'écran de la demande "Valider?". En appuyant une deuxième fois sur touche “ ” quelques paramètres sont demandés, et notamment :

“Pays" Ce paramètre se rapporte au type de dose de base pour les

différentes sélections (p.e. IT café = 45 cc - FR café = 80 cc). Les "pays" prévus changent, selon les modèles.

“Layout” Pour chaque modèle et type de doses, il est prévu un

certain nombre de combinaisons Touches-Sélections parmi lesquelles il est possible de faire son choix (les combinaisons prévues pour chaque lay-out sont indiquées dans le tableau des doses de sélections joint à la machine).

"Bidon" Permet de définir si l’alimentation en eau provient :

ON - d’un réservoir avec capteur de niveau OFF - du réseau Meuble équipé - d’un réservoir sans capteur.

Après validation de les options il apparaît le message "Exécution" pendant quelques seconde.

"Langue" Au moment de la première mise en marche du nouvel

appareil ou, quoi qu’il en soit, après son initialisation, outre la liste des contrôles à effectuer est proposée la langue dans laquelle les messages pourront être présentés à l’écran. Les touches “ ” et “ ” permettent de dérouler les langues disponibles et la touche " " permet de valider le choix. Si on n’initialise pas l’appareil, il ne sera plus demandé de sélectionner la langue.

Page 74

0603 265 - 00

Chapitre 3

ENTRETIEN

Important!!

L'accès à l’appareil pour l’entretien extraordinaire et/ou la réparation se fait par l’arrière et les côtés. Il faudra donc prévoir la possibilité de le tourner pour pouvoir en démonter le panneau arrière et les flancs.

L’intégrité de l’appareil et la conformité aux normes des installations correspondantes devront être vérifiées, au moins une fois par an par du personnel qualifié.

La boîte à bornes de liaison câble de ligne, les fusibles et le filtre antiparasitage restent sous tension, même si les interrupteurs généraux sont éteints.

Toujours déconnecter l’appareil du réseau d’alimentation électrique avant de procéder à des opérations d’entretien qui requièrent le démontage de pièces.

Les opérations qui suivent doivent être exécutées uniquement par du personnel ayant une connaissance spécifique du fonctionnement de l'appareil soit du point de vue de la sécurité électrique soit en ce qui concerne l'hygiène.

AVANT-PROPOS

Pour assurer le bon fonctionnement de l'appareil dans le temps, il faut le soumettre à un entretien périodique. Nous indiquons ci-après les opérations nécessaires et leurs fréquences ; elles ne sont fournies qu’à titre indicatif, étant donné qu’elles dépendent des conditions d’emploi (ex. dureté de l’eau, humidité et température ambiante, type de produit employé, etc...). Les opérations contenues dans ce chapitre ne couvrent pas toutes les interventions d’entretien. Des interventions plus complexes (ex. nettoyage de la chaudière) devront être effectuées par un technicien expert de distributeurs. Afin d’éviter tout risque d’oxydation ou d’agression chimique en général, il convient de nettoyer les surfaces en acier inoxydable et peintes avec des détergents neutres (éviter les solvants).

Les jets d’eau sont formellement déconseillés pour nettoyer l’appareil.

HYGIENE DES MIXERS ET DES CIRCUITS ALIMENTAIRES

- tiroirs de poudres, mixers et conduit de distribution des boissons solubles ;

- becs de distribution ;

- support becs ;

- Enlever des mixers les convoyeurs, les entonnoirs des

poudres et les entonnoirs de l’eau, les tiroirs des poudres et les rotors des mixers (voir fig. 22) ;

- pour démonter l’entonnoir eau, il est nécessaire de faire tourner le collier vert dans le sens antihoraire ;

veiller à bien le refermer lors du remontage ;

Fig. 22 1 - Support becs de distribution

2 - Touche déclenchement support becs 3 - Collier fixation entonnoir 4 - Hélice mixer 5 - Entonnoir eau 6 - Tiroir dépôt poudres 7 - Entonnoir poudres 8 - Pipette distribution poudres 9 - Bec de distribution Fresh Brew

- pour démonter les hélices, il suffit de bloquer avec un doigt (voir fig. 23) le disque monté sur l’arbre du mélangeur.

Fig. 23

Page 75

- laver toutes les pièces avec un produit détergent, tout en ayant soin d'éliminer mécaniquement les résidus visibles de produit à l'aide, si besoin est, de brosses ou d'outils similaires ;

La désinfection s’effectue avec des détergents au produit

désinfectante

- Plonger les pièces déposées dans un récipient contenant la solution détergente désinfectante que l’on aura préparée auparavant, pendant 20' environ ;

- remettre les convoyeurs et les entonnoirs de l’eau ;

- remettre les tiroirs et les entonnoirs des poudres en place après les avoir soigneusement séchés.

Après remontage des pièces, il faudra quand même :

- ajouter quelques gouttes de détergent au produit désinfectante dans le mixer ;

- rincer abondamment les éléments pour éliminer toute trace du détergent utilisé, en utilisant la fonction de lavage du mixer à porte fermée.

ENTRETIEN GROUPE INFUSEUR

Outre le nettoyage hebdomadaire et/ou toutes les 1 000 distributions, le filtre infuseur et son joint doivent de toute façon être remplacés toutes les 25 000 distributions, même s’ils semblent encore efficients. Toutes les 100 000 distributions, il est nécessaire de démonter complètement le groupe infuseur en nettoyant soigneusement les divers éléments et en remplaçant ceux qui sont usés.

Important !!

S’il s’avérait nécessaire d’extraire le groupe complet, éviter de le prendre par le cylindre ou le porte-filtre.

ENTRETIEN CHAUDIÈRE

En fonction de la dureté de l’eau de réseau et du nombre de sélections effectuées, il est nécessaire de procéder périodiquement à la désincrustation de la chaudière.

Cette opération doit exclusivement être effectuée par des techniciens qualifiés.

Pour effectuer la désincrustation, il est nécessaire de démonter la chaudière de l’appareil. Pour cette opération de désincrustation, utiliser uniquement des produits biodégradables, non toxiques et non agressifs Rincer abondamment avant de remonter les éléments.

Durant le remontage, s’assurer que :

- les contacts électriques (bornes, fastons, etc.) sont parfaitement secs et bien connectés ;

- les thermostats de sûreté et anti-ébullition sont correctement positionnés et reliés ;

- les connexions hydrauliques sont correctes.

IMPORTANT !!! Si, pour une raison quelconque, le système de chauf-

fage de la chaudière devait fonctionner sans qu’il y ait de l’eau, vérifier le bon fonctionnement de la sonde de température de la chaudière avant de remettre l’appareil en service.

Si le chauffage à sec continue jusqu’à l’intervention du thermostat de sûreté (voir circuit hydraulique), la sonde de temperature de la chaudière sera irréversiblement endommagée et il sera indispensable de la remplacer. Une attentive vérification de tous les composantes du système (pompe, résistance chaudière, tuyauterie, etc.) est de toute façon indispensable.

ÉLECTROVANNE DÉVIATRICE DE FLUX

L’efficience du système de déviation du flux de produit infusé (voir fig. 25) par la distribution depuis le bec vers le conduit externe, en particulier, les tuyaux à l’intérieur de la borne, devra être périodiquement vérifiée.

Fig. 24

Fig. - 25 1 - Électrovanne déviatrice de flux

2 - Tuyaux en silicone

Page 76

0603 265 - 00

NETTOYAGE PÉRIODIQUE

Au moins toutes les années, ou plus fréquemment par rapport à l’utilisation de l’appareil et à la qualité de l’eau ò l’entrée, il faudra nettoyer et désinfecter complètement le circuit alimentaire de la manière suivante.

ASSAINISSEMENT

- tous les composants en contact avec les aliments, y compris les tubes, doivent être déposés de l'appareil et puis désassemblés en pièces ;

- tous les résidus et pellicules visibles doivent être éliminés mécaniquement à l'aide, si besoin, de goupillons et brosses ;

- les pièces doivent être plongées dans une solution désinfectante pendant au moins 20 minutes ;

- les surfaces internes de l'appareil doivent être nettoyées également avec la même solution désinfectante ;

- Rincer abondamment et remonter les pièces.

Avant de remettre l'appareil en route, il faudra de toute façon répéter le déroulement de désinfection avec composants machine assemblés, ainsi qu'il est décrit dans le chapitre "Hygiène des circuits alimentaires".

NETTOYAGE RECIPIENTS A PRODUITS

- Enlever les récipients de l’appareil ;

- Démonter les becs de sortie des produits et retirer les vis sans fin du côté arrière du récipient ;

- Nettoyer toutes les pièces à l’eau chaude contenant un produit désinfectante et les essuyer soigneusement.

1 - Couvercle 2 - Accrochage couvercle 3 - Roue 4 - Corps récipient 5 - Bague fixation vis sans fin 6 - Joint 7 - Vis sans fin 8 - Racleur 9 - Orifice produit

Fig. 26

Page 77

Fig. 28 1 - Utilisateurs 120 V~

2 - Signaux d’entrée 3 - Liaison can bus 4 - Liaison can bus 5 - Liaison expansion relais 6 - Sondes et gestion carte contrôle chaudière 7 - LED rouge résistance chaudière 8 - Signaux d’entrée 9 - LED rouge 10 - Non utilisé 11 - LED vert 12 - LED jaune 13 - Vers la carte touches 14 - Connecteur de programmation carte (RS232) 15 - Connecteur pour UpKey 16 - Alimentation carte (15Vac) 17 - Relais K1÷K16 18 - Utilisateurs 120 V~

Fig. 27 1 - Interrupteur général

2 - Fusibles de réseau 3 - Carte contrôle chaudière 4 - Carte contrôle brewer 5 - Carte exécutions/UCT 6 - Fusibles protection transformateur 7 - Transformateur

FONCTIONS DES CARTES ET DES VOYANTS LUMINEUX

CARTE EXÉCUTIONS

Cette carte, placée dans la partie arrière de l'appareil, (voir fig. 27) traite les informations envoyées par la platine des poussoirs et le système de paiement, et gère les actionnements, les signaux d'entrée, et la carte chaudière. La tension à 15 Vca nécessaire au fonctionnement de la platine est fournie par le transformateur qui est protegé par un fusible de 160 mA T sur le primaire et de 1,25 A T sur le secondaire; la tension est redressée et stabilisée directemente par la carte. L'EPROM est installée sur cette carte. Le logiciel de gestion de la carte est directement chargé (à travers RS232) sur le microprocesseur.

- LED rouge (7) : indique l'état de fonctionnement de la résistance de la chaudière ;

- LED rouge (9) de reset UCT s’allume durant le reset de la carte

- LED vert (11) clignotant indique que le microprocesseur fonctionne correctement ;

- LED jaune (12) s'allume en présence de 12 Vcc.

SIALERWERBHSERF

ésilitunoN

1FM

ésilitunoN

3VE

BFVE

ésilitunoN

1VE

01K

1DM

11K

2VE

21K

ésilitunoN

31K

ésilitunoN

41K

AEE

51K

ésilitunoN

61K

2DM-CAM

Page 78

0603 265 - 00

Fig. 29 1 - Touches de sélection

2 - Non utilisé 3 - Vers le compteur de coups mécanique (en option) 4 - Vers la carte exécutions/UCT 5 - Input 6 - Trimmer réglage afficheur 7 - Vers l’afficheur 8 - Validateurs 12 Vdc 9 - Non utilisé 10 - Prise sérielle RS232 11 - Non utilisé 12 - Touche entrée programmation 13 - Touche lavage

Fig. 30 1 - Carte touches

2 - Support compteur de coups mécanique 3 - Carte afficheur 4 - Prise sérielle RS232 5 - Touche lavage 6 - Touche entrée programmation

Fig. 31

CARTE TOUCHES-POUSSOIRS

Cette carte commande le display alphanumérique, les touches de sélection et le touche de programmation (voir fig. 29). Elle supporte les connecteurs des monnayeurs et la porte d'imprimante.

CARTE DE COMMANDE CHAUDIERE

Cette carte (voir fig. 31) contrôle l'activation de la résistance de la chaudière.

Page 79

Fig. 32 1 - Vers le groupe Sigma brewer

2 - Non utilisé 3 - MDFB et EVDEV 4 - Alimentation carte 24 Vac 5 - Non utilisé 6 - Non utilisé 7 - LED vert +5V 8 - LED vert 34 Vdc variables 9 - LED vert 34 Vdc 10 - Micro présence cuvette 11 - Micro présence cuvette 12 - Can bus avec carte exécutions 13 - Can bus avec carte exécutions

CARTES CONTRÔLE SIGMA BREWER

Cette carte, située à l’arrière de l’appareil (voir fig. 32) pourvoit à élaborer les informations provenant du groupe infuseur et en contrôle le fonctionnement. La carte gère aussi la distribution du produit frais et l’électrovanne déviatrice de flux bec/conduit externe.

La tension à 24 Vca nécessaire au fonctionnement de la platine est fournie par le transformateur qui est protegé par un fusible de 800 mA T sur le primaire et de 3,15 A T sur le secondaire; la tension est redressée et stabilisée directemente par la carte.

- Le LED vert (7) signale la présence de + 5 V;

- Le LED vert (8) signale la présence de 34Vdc variables

- Le LED vert (9) signale la présence de 34Vdc.

Fig. 33 1 - Alimentation (MDB BDV)

2 - Vers le système de paiement (avec câblage approprié) 3 - Vers la carte contrôle 4 - Minidip configuration système de paiement

OFF = Executive/BDV ON = MDB

CARTE EXPANSION SYSTÈMES DE PAIEMENT

Cette carte (voir fig. 33) est fournie avec le kit de montage des systèmes de paiement “change giver” ou “cashless”. Elle doit être connectée à la carte de contrôle au moyen du connecteur prévu à cet effet. En fonction du protocole de communication employé par le système de paiement, les deux minidips devront être placés sur OFF (Executive) ou sur ON (MDB).

Page 80

0603 265 - 00

CIRCUIT HYDRAULIQUE FRESH BREW

1 - Becs de distribution 2 - Conduit externe 3 - Groupe d'infusion 4 - Déviateur bec - conduit 5 - Électrovannes distribution 6 - Pompe chaudière 7 - Thermostat de sécurité 8 - Electrovanne d'entrée d'eau

RÉSERVOIR EXTERNE (EN OPTION)

ALIMENTATION EN EAU DE RÉSEAU

1 - Becs de distribution 2 - Conduit externe 3 - Groupe d'infusion 4 - Déviateur bec - conduit 5 - Électrovannes distribution 6 - Pompe chaudière 7 - Réservoir externe 8 - Pompe autoalimentation en eau

Page 81

Resume menu de programmation

Les distributeurs peuvent travailler dans 3 différents états de fonctionnement :

- Service normal ;

- Menu du Chargeur ;

- Menu du Technicien.

Pour pouvoir entrer dans les menus de programmation, il est nécessaire d’appuyer sur la touche de programmation située sur la carte touches-poussoirs :

0603 265 - 00

Dès lors, l’appareil se place dans la modalité Menu du Chargeur . Pour se déplacer à l’intérieur du menu, utiliser les touches montrées en figure :

Touches de défilement UP ( ) and DOWN ( )

Les touches de défilement UP and DOWN permettent de se déplacer d’une entrée à l’autre des menus de programmation qui se trouvent au même niveau et de modifier l’état d’habilitation ou la valeur numérique des fonctions.

Touche de validation / envoi ( )

La touche de validation/envoi permet de passer au niveau précédent ou bien de valider une donnée que l’on vient de saisir ou de modifier.

Touche de sortie ( )

La touche de sortie permet de revenir au niveau supérieur ou de sortir d’un champ de modification d’une fonction. Lorsqu’on a atteint le niveau le plus haut du Menu, une nouvelle pression sur cette touche permet de passer du Menu du Technicien au Menu du Chargeur et vice-versa.

Page 82

0603 265 - 00

CONFIRMATION DONNÉE / CONFIRMATION FONCTION

ANNULATION DONNÉE / SORTIE DE FONCTION

FONCTION PRÉCÉDENTE/ AUGMENTATION DONNÉE

(+1)

FONCTION SUIVANTE/ DIMINUTION DONNÉE (-

Resume menu "Chargeur"

1 - STATISTIQUES

1.1 - IMPRESS. STATIS.

1.1.1 - IMPRES.PARTIELLE

1.1.1.1 - IMPRES.COMP.SEL.

1.1.1.2 - IMPR.COMP.PLAGES

1.1.1.3 - IMPRES.COMP.ESC.

1.1.1.4 - IMPRES.COMP.PAN.

1.1.1.5 - IMPRES.DONN.MON.

1.1.2 - IMPRESS. TOTALE

1.2 - IMPR.STAT.RELAT.

1.2.1 - IMPRES.PARTIELLE

1.2.1.1 - IMPRES.COMP.SEL.

1.2.1.2 - IMPR.COMP.PLAGES

1.2.1.3 - IMPRES.COMP.ESC.

1.2.1.4 - IMPRES.COMP.PAN.

1.2.1.5 - IMPRES.DONN.MON.

1.2.2 - IMPRESS. TOTALE

1.3 - AFFICHAGE STAT.

1.3.1 - AFF. COMPT. SEL.

1.3.1.1 - AFF. COMPT. SIN.

1.3.1.2 - AFF. COMPT. TOT.

1.3.1.3 - AFF.COMP.S.N-M-D

1.3.2 - AFF.COMPT.PLAGES

1.3.3 - AFF.COMPT. ESCOM

1.3.4 - AFF.COMPT. PANN.

1.3.5 - AFF.COMPT. MONN.

1.3.5.1 - AFF.DONN. AUDIT

1.3.5.2 - AFF.COMP.ENCAIS.

Page 83

0603 265 - 00

CONFIRMATION DONNÉE / CONFIRMATION

FONCTION

ANNULATION DONNÉE / SORTIE DE FONCTION

FONCTION PRÉCÉDENTE/ AUGMENTATION DONNÉE

(+1)

FONCTION SUIVANTE/ DIMINUTION DONNÉE (-

Resume menu "Chargeur"

1.4 - AFF.STAT. RELAT.

1.4.1 - AFF. COMPT. SEL.

1.4.1.1 - AFF. COMPT. SIN.

1.4.1.2 - AFF. COMPT. TOT.

1.4.1.3 - AFF.COMP.S.N-M-D

1.4.2 - AFF.COMPT.PLAGES

1.4.3 - AFF.COMPT. ESCOM

1.4.4 - AFF.COMPT. PANN.

1.4.5 - AFF.COMPT. MONN.

1.4.5.1 - AFF.DONN. AUDIT

1.4.5.2 - AFF.COMP.ENCAIS.

1.5 - EFFAC.STA.RELAT.

1.5.1 - ANNUL. PARTIELLE

1.5.1.1 - ANNUL.COMPT.SEL.

1.5.1.2 - ANNUL.COMP.ESCO.

1.5.1.3 - ANN.COMPT.PANNES

1.5.1.4 - ANNUL.DONN.MONN.

1.5.2 - ANNULLAT. TOTALE

2 - SET PRIX INDIV.

2.1 - PRIX PLAGE 0

2.2 - PRIX PLAGE 1

2.3 - PRIX PLAGE 2

2.4 - PRIX PLAGE 3

2.5 - PRIX PLAGE 4

Page 84

0603 265 - 00

CONFIRMATION DONNÉE / CONFIRMATION FONCTION

ANNULATION DONNÉE / SORTIE DE FONCTION

FONCTION PRÉCÉDENTE/ AUGMENTATION DONNÉE

(+1)

FONCTION SUIVANTE/ DIMINUTION DONNÉE (-

Resume menu "Chargeur"

3 - AMENAGEM. TUBES

3.1 - CHARGEMENT TUBE

3.2 - VIDANGE TUBES

4 - TEMP. CHAUDIERE

5 - TEST

5.1 - DISTRIB. COMPLE.

5.2 - DISTR. EAU SEULE

5.3 - DIS.POUDRE SEULE

Page 85

0603 265 - 00

CONFIRMATION DONNÉE / CONFIRMATION

FONCTION

ANNULATION DONNÉE / SORTIE DE FONCTION

FONCTION PRÉCÉDENTE/ AUGMENTATION DONNÉE

(+1)

FONCTION SUIVANTE/ DIMINUTION DONNÉE (-

Resume menu "Technicien"

1 - PANNES

1.1 - LECTURE PANNES

1.2 - RESET PANNES

2 - SET PARAMETRES

2.1 - CASH

2.1.1 - PRIX

2.1.1.1 - SET PRIX INDIV.

2.1.1.1.1 - PRIX PLAGE 0

2.1.1.1.2 - PRIX PLAGE 1

2.1.1.1.3 - PRIX PLAGE 2

2.1.1.1.4 - PRIX PLAGE 3

2.1.1.1.5 - PRIX PLAGE 4

2.1.1.2 - SET PRIX GLOBAUX

2.1.1.2.1 - PRIX PLAGE 0

2.1.1.2.2 - PRIX PLAGE 1

2.1.1.2.3 - PRIX PLAGE 2

2.1.1.2.4 - PRIX PLAGE 3

2.1.1.2.5 - PRIX PLAGE 4

2.1.1.3 - PLAGES HORAIRES

2.1.1.3.1 - SET DATE / HEURE

2.1.1.3.2 - PLAGE HORAIRE 1

2.1.1.3.3 - PLAGE HORAIRE 2

2.1.1.3.4 - PLAGE HORAIRE 3

2.1.1.3.5 - PLAGE HORAIRE 4

2.1.2 - MONNAYEURS

2.1.2.1 - REGLAGE MONNAYE.

2.1.2.2 - MONNAIE IMMEDIAT

2.1.3 - POINT DECIMAL

Page 86

0603 265 - 00

CONFIRMATION DONNÉE / CONFIRMATION FONCTION

ANNULATION DONNÉE / SORTIE DE FONCTION

FONCTION PRÉCÉDENTE/ AUGMENTATION DONNÉE

(+1)

FONCTION SUIVANTE/ DIMINUTION DONNÉE (-

Resume menu "Technicien"

2.2 - SELECTIONS

2.2.1 - SET EAUX

2.2.1.1 - DOSES EAUX

2.2.1.2 - SET MIXER

2.2.1.2.1 - SET DOSE MIXER

2.2.1.2.2 - SET MODAL. MIXER

2.2.1.3 - REGLAGE ELE.VAN.

2.2.2 - SET POUDRES

2.2.2.1 - DOSES POUDRES

2.2.2.2 - REGLAGE DOSEURS

2.2.3 - ETAT DE SELECT.

2.2.4 - BOUT.<—> SELEC.

2.2.5 - VERIF. NB SELEC.

2.3 - D.A. PARAMETRES

2.3.1 - TEMP. CHAUDIERE

2.3.2 - BIDON

2.3.3 - ACTIV. B. LAVAGE

2.3.4 - TUYAUX.........?

2.3.5 - BUZZER

2.3.6 - REGL. DIST. MAN.

2.3.7 - ACT. LAVAGE AUTO

2.3.8 - ENERGY SAVING

2.3.8.1 - SET ENERGY SAV.

2.3.8.2 - PAR. ENERGY SAV.

2.3.9 - DEC. CYCLE

2.3.a - MEUB. EQUIPE

2.3.b - NUM. MAX CONTAT.

2.3.c - ABIL.VUOTO CAFFE

2.3.d - INFUSION TIME D.

2.4 - DISPLAY

2.4.1 - LANGUE

2.4.2 - MESSAGE PROMOT.

2.4.2.1 - HABIL.MES.PROMO.

2.4.2.2 - SET MESS.PROMOT.

Page 87

0603 265 - 00

CONFIRMATION DONNÉE / CONFIRMATION

FONCTION

ANNULATION DONNÉE / SORTIE DE FONCTION

FONCTION PRÉCÉDENTE/ AUGMENTATION DONNÉE

(+1)

FONCTION SUIVANTE/ DIMINUTION DONNÉE (-

Resume menu "Technicien"

2.5 - PRESELECTIONS

2.5.1 - EAU +

2.5.1.1 - ACTIVATION SEL.

2.5.1.2 - DOSE FILLING

2.5.1.3 - PRIX FILLING

2.5.2 - EAU -

2.5.2.1 - ACTIVATION SEL.

2.5.2.2 - DOSE FILLING

2.5.2.3 - PRIX FILLING

2.5.3 - FORT

2.5.3.1 - ACTIVATION SEL.

2.5.3.2 - DOSE FILLING

2.5.3.3 - PRIX FILLING

2.5.4 - LEGER

2.5.4.1 - ACTIVATION SEL.

2.5.4.2 - DOSE FILLING

2.5.4.3 - PRIX FILLING

2.5.5 - POUDRE CAFE’

2.5.5.1 - ACTIVATION SEL.

2.5.5.2 - DOSE FILLING

2.5.5.3 - PRIX FILLING

2.5.6 - EXTRA LAIT

2.5.6.1 - ACTIVATION SEL.

2.5.6.2 - DOSE FILLING

2.5.6.3 - PRIX FILLING

2.5.7 - MOKKA

2.5.7.1 - ACTIVATION SEL.

2.5.7.2 - DOSE FILLING

2.5.7.3 - PRIX FILLING

Page 88

0603 265 - 00

CONFIRMATION DONNÉE / CONFIRMATION FONCTION

ANNULATION DONNÉE / SORTIE DE FONCTION

FONCTION PRÉCÉDENTE/ AUGMENTATION DONNÉE

(+1)

FONCTION SUIVANTE/ DIMINUTION DONNÉE (-

Resume menu "Technicien"

2.6 - DIVERS

2.6.1 - DONNESS GR. FB

2.6.2 - JUG FACILITIES

2.6.3 - PASSWORD

2.6.3.1 - SET PASSWORD

2.6.3.2 - HABIL. PASSWORD

2.6.3.3 - PWD AZZ. CONTAT.

2.6.3.4 - PWD JUG FACILITY

2.6.3.5 - PWD FREE VENDING

2.6.3.6 - PWD BLOCCO TAST.

2.6.3.7 - PWD LAVAGGI

2.6.3.8 - PWD SEL. PROVA

2.6.4 - ACTIV. MENU MANU

3 - STATISTIQUES

3.1 - COMPT. ELECTRON.

3.1.1 - AFFICHAGE COMPT.

3.1.2 - RES.COMPT. ALLUM

3.2 - AFFICHAGE STAT.

3.2.1 - AFF. COMPT. SEL.

3.2.1.1 - AFF. COMPT. SIN.

3.2.1.2 - AFF. COMPT. TOT.

3.2.1.3 - AFF.COMP.S.N-M-D

3.2.2 - AFF.COMPT.PLAGES

3.2.3 - AFF.COMPT. ESCOM

3.2.4 - AFF.COMPT. PANN.

3.2.5 - AFF.COMPT. MONN.

3.2.5.1 - AFF.DONN. AUDIT

3.2.5.2 - AFF.COMP.ENCAIS.

Page 89

0603 265 - 00

CONFIRMATION DONNÉE / CONFIRMATION

FONCTION

ANNULATION DONNÉE / SORTIE DE FONCTION

FONCTION PRÉCÉDENTE/ AUGMENTATION DONNÉE

(+1)

FONCTION SUIVANTE/ DIMINUTION DONNÉE (-

Resume menu "Technicien"

3.3 - ANNULATION STAT.

3.3.1 - ANNUL. PARTIELLE

3.3.1.1 - ANNUL.COMPT.SEL.

3.3.1.2 - ANNUL.COMP.ESCO.

3.3.1.3 - ANN.COMPT.PANNES

3.3.1.4 - ANNUL.DONN.MONN.

3.3.2 - ANNULLAT. TOTALE

3.4 - AFF.STAT. RELAT.

3.4.1 - AFF. COMPT. SEL.

3.4.1.1 - AFF. COMPT. SIN.

3.4.1.2 - AFF. COMPT. TOT.

3.4.1.3 - AFF.COMP.S.N-M-D

3.4.2 - AFF.COMPT.PLAGES

3.4.3 - AFF.COMPT. ESCOM

3.4.4 - AFF.COMPT. PANN.

3.4.5 - AFF.COMPT. MONN.

3.4.5.1 - AFF.DONN. AUDIT

3.4.5.2 - AFF.COMP.ENCAIS.

3.5 - EFFAC.STA.RELAT.

3.5.1 - ANNUL. PARTIELLE

3.5.1.1 - ANNUL.COMPT.SEL.

3.5.1.2 - ANNUL.COMP.ESCO.

3.5.1.3 - ANN.COMPT.PANNES

3.5.1.4 - ANNUL.DONN.MONN.

3.5.2 - ANNULLAT. TOTALE

Page 90

0603 265 - 00

CONFIRMATION DONNÉE / CONFIRMATION FONCTION

ANNULATION DONNÉE / SORTIE DE FONCTION

FONCTION PRÉCÉDENTE/ AUGMENTATION DONNÉE

(+1)

FONCTION SUIVANTE/ DIMINUTION DONNÉE (-

Resume menu "Technicien"

3.6 - HABIL.COMPT.ALL.

3.7 - IMPRESS. STATIS.

3.7.1 - IMPRES.PARTIELLE

3.7.1.1 - IMPRES.COMP.SEL.

3.7.1.2 - IMPR.COMP.PLAGES

3.7.1.3 - IMPRES.COMP.ESC.

3.7.1.4 - IMPRES.COMP.PAN.

3.7.1.5 - IMPRES.DONN.MON.

3.7.2 - IMPRESS. TOTALE

3.8 - IMPR.STAT.RELAT.

3.8.1 - IMPRES.PARTIELLE

3.8.1.1 - IMPRES.COMP.SEL.

3.8.1.2 - IMPR.COMP.PLAGES

3.8.1.3 - IMPRES.COMP.ESC.

3.8.1.4 - IMPRES.COMP.PAN.

3.8.1.5 - IMPRES.DONN.MON.

3.8.2 - IMPRESS. TOTALE

Page 91

0603 265 - 00

CONFIRMATION DONNÉE / CONFIRMATION

FONCTION

ANNULATION DONNÉE / SORTIE DE FONCTION

FONCTION PRÉCÉDENTE/ AUGMENTATION DONNÉE

(+1)

FONCTION SUIVANTE/ DIMINUTION DONNÉE (-

Resume menu "Technicien"

4 - TEST

4.1 - TEST DISTRIBUT.

4.1.1 - DISTRIB. COMPLE.

4.1.2 - DISTR. EAU SEULE

4.1.3 - DIS.POUDRE SEULE

4.2 - FONCTION SPECIAL

4.2.1 - ROTATION GROUPE

4.2.2 - DECLENCH. DOSE

4.2.3 - VIDANGE CHAUDIE.

4.2.4 - INSTALL. MANUEL

4.2.5 - GROUPE FR. BREW

4.3 - AUTOTEST

5 - DIVERS

5.1 - GESTION D.A.

5.1.1 - DATE INSTALLAT.

5.1.2 - PROGR. CODE D.A.

5.1.3 - INTRO.CODE EXPL.

5.2 - INITIALISAT. DB

Page 92

0603 265 - 00

CONFIRMATION DONNÉE / CONFIRMATION FONCTION

ANNULATION DONNÉE / SORTIE DE FONCTION

FONCTION PRÉCÉDENTE/ AUGMENTATION DONNÉE

(+1)

FONCTION SUIVANTE/ DIMINUTION DONNÉE (-

5.3 - EVADTS

5.3.1 - CONNEXION

5.4 - UPKEY

5.4.1 - GESTION SETUP

5.4.1.1 - UPKEY -> DISTR.

5.4.1.2 - DISTR. -> UPkEY

5.4.1.3 - EFFACER

5.4.1.4 - EFFACER TOUT

5.4.2 - GESTION STAT.

5.4.2.1 - DISTR. -> UPkEY

5.4.2.2 - EFFACER

5.4.2.3 - EFFACER TOUT

Resume menu "Technicien"

Page 93

INITIALS DESCRIPTION

WIRING DIAGRAM LEGEND

INITIALS DESCRIPTION

CCG GENERAL COUNTER CM1 COFFEE UNIT MOTOR CAM CV VOLUMETRIC COUNTER EEA WATER INLET SOLENOID VALVE ER COFFEE DISPENSER SOLENOID VALV ESP1-. DRAINING ELECTROVALVE EV1-.. INSTANT ELECTROVALVES EVDEV FLOW DIVERTER SOLENOID VALVE EVFB FRESH BREW SOLENOID VALVE FA RADIO INTERFERENCE SUPPRESS ID COFFEE DOSE SWITCH IDEC DECAFFEINATED DOOR SWITCH IG MAIN SWITCH IP DOOR SWITCH IPC FULL CAPSULES CONTAINER SWITCH IPF WASTE CONTAINER OVERFLOW SWIT IPV1-. DISPENSING COMPARTMENT SWITCH IVA EMPTY BOILER MICRO-SWITCH KC1-.. COFFEE BOILER CUTOUT KS1-.. SAFETY CUTOUT LCD LIQUID CRYSTAL DISPLAY

M COFFEE UNIT MOTOR MAC GRINDER MD1-.. INGREDIENT MOTOR - INSTANT MDFB INGREDIENT MOTOR - FRESH BREW MF1-.. WHIPPER MOTORS MFB FRESH-BREW MOTOR MPF PRESH BREW PISTON MOTOR NTC TEMPERATURE PROBE PM PUMP RCC COFFEE BOILER HEATING ELEMENT RCS INSTANT BOILER HEATING ELEMENT RG UNIT HEATING ELEMENT SM CONTROL BOARD SM1 CONTROL BOARD SMFB FRESH BREW CONTROL BOARD STRC BOILER HEATING TRIAC BOARD TR TRANSFORMER

TX.... DELAYED FUSE (X=COURRENT)

UPS COLD UNIT PRINTED BOARD VENT FAN

Page 94

LEGENDE SCHEMA ELECTRIQUE

SYMBOLES DESCRIPTIONSYMBOLES DESCRIPTION

CCG COMPTEUR DE COUPS GENERAL CM1 CAME MOTEUR GROUPE CAFE CV COMPTEUR VOLUMETRIQUE EEA ELECTROVANNE ENTREE EAU ER ELECTROVANNE LIVRAISON CAFE ESP1-. ELECTROVANNE DE PURGE EV1-.. ELECTROVANNES SOLUBLES EVDEV ELECTROVANNE DÉVIATRICE DE FLUX EVFB ELECTROVANNE FRESH BREW FA FILTRE ANTIPARASITES ID INTERRUPTEUR DE DOSE CAFE IDEC INTERRUPTEUR PORTILLON DÉCAFÉINÉ IG INTERRUPTEUR GENERAL IP INTERRUPTEUR DE PORTE IPC INTERRUPTEUR PLEINE CAPSULES IPF INTERRUPTEUR PLEIN BAC IPV1-. INTERRUPTEUR PRÉSENCE COMPARTIMENT

DISTRIBUTION IVA INTERRUPTEUR DE VIDE D’EAU KC1-.. KLIXON DE CHAUDIERE A CAFE KS1-.. KLIXON DE SECURITE

LCD AFFICHAGE A CRISTAUX LIQUIDES M MOTEUR GROUPE CAFE MAC MOULIN A CAFE MD1-.. MOTEURS DOSEURS SOLUBLES MDFB MOTEUR DOSEUR FRESH BREW MF1-.. MIXERS SOLUBLES MFB MOTEUR FRESH-BREW MPF MOTEUR PISTON FRESH BREW NTC SONDE DE TEMPERATURE PM POMPE RCC RESISTANCE CHAUDIERE CAFE RCS RESISTANCE CHAUDIERE SOLUBLES RG RESISTANCE DE CHAUFFAGE GROUPE SM PLATINE CONTROLE MACHINE SM1 PLATINE CONTROLE MACHINE SMFB PLATINE CONTROLE MACHINE FRESH BREW STRC CARTE DE TRIAC DE CHAUFFAGE CHAUDIER TR TRANSFORMATEUR

TX.... FUSIBLE RETARDE (X=COURANT)

UPS PLATINE DU GROUPE DE FROID VENT VENTILATEUR

Page 95

Page 96

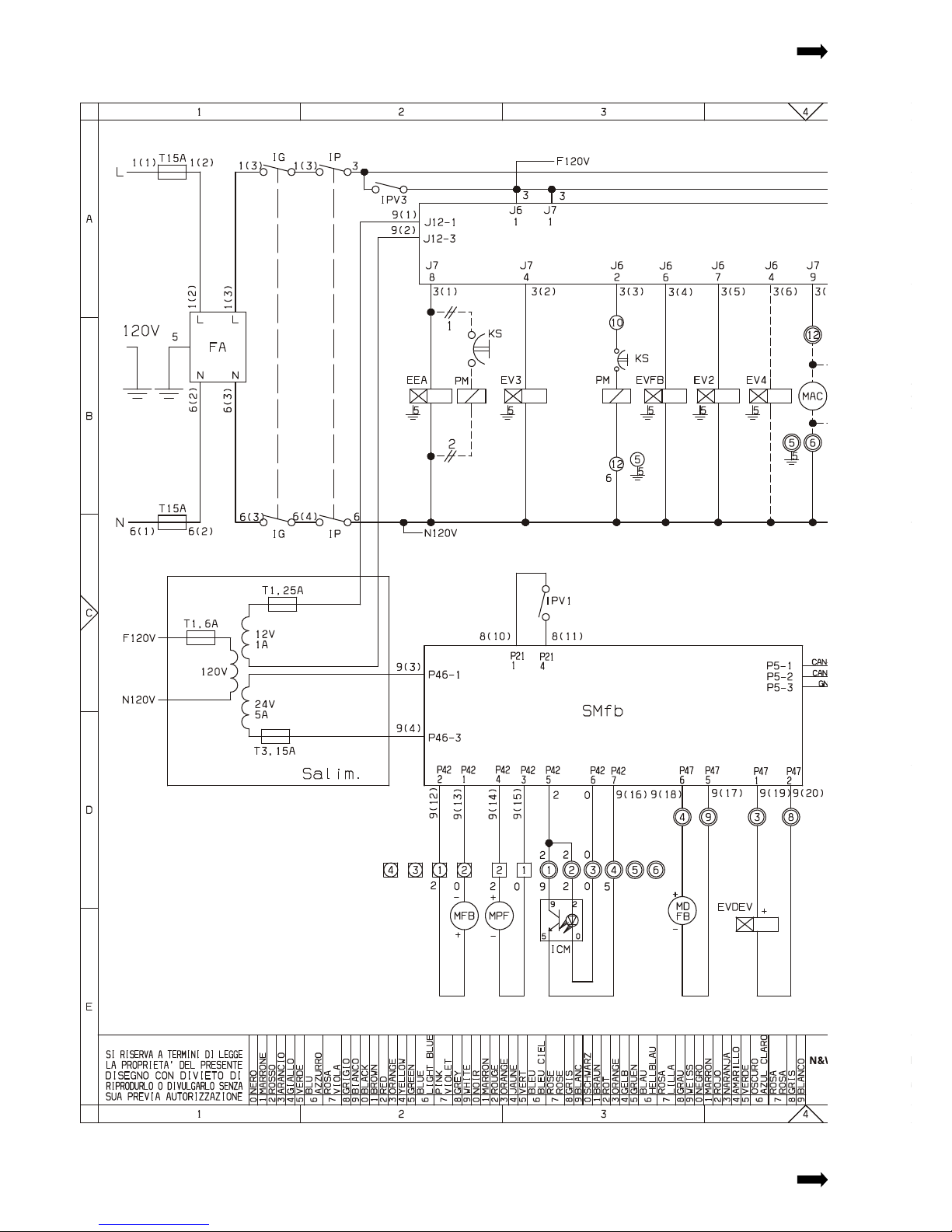

Sx44200

N&W GLOBAL VENDING S.P.A.

Koro FB

UL 120V

Page 97

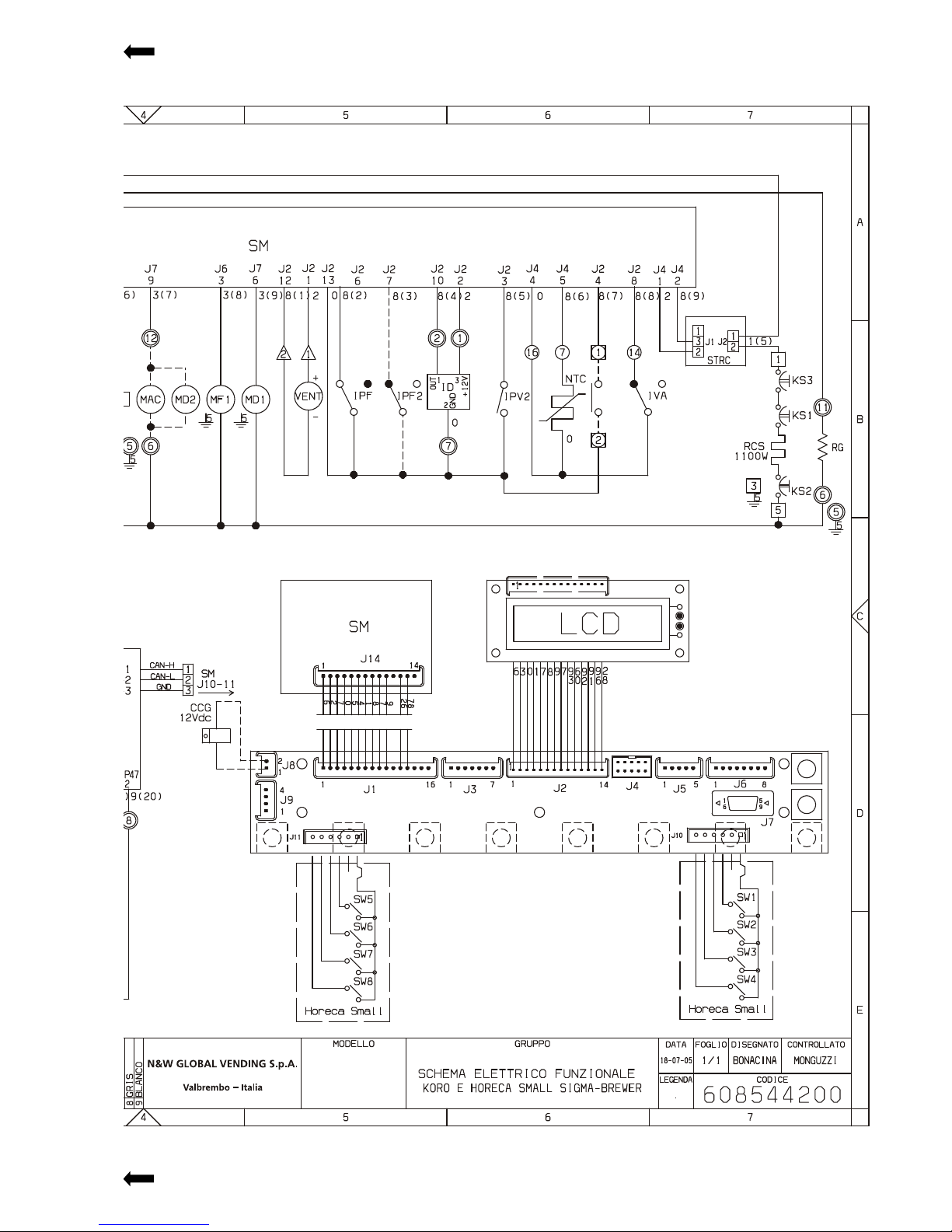

Koro FB

UL 120V

Page 98

Page 99

EDITION 1 03 - 2006 CODE: H 265V 00

Le fabricant se réserve le droit de modifier, sans préavis, les caractéristiques des appareils présentes dans cette publication ; en outre, il decline toute responsabilité pour d'éventuelles inexactitudes imputables à des erreurs d'impression et/ou de transcription. Tous droits de reproduction, complète ou partielle, des instructions, des dessins, des tableaux et de toutes les informations contenues dans cette publication sont réserves. Aucune communication à un tiers ne peut être faite sans une autorisation par écrit du Constructeur qui en a la propriété exclusive.

The Manufacturer reserves the right to modify, without prior notice, the characteristics of the equipment described in this publication; and further declines to accept any responsibility for any inaccuracies contained in this publication which can be ascribed to printing and/or transcription errors. All instructions, drawings, tables and information contained in this publication are confidential and can neither be reproduced completely or in part, nor be transmitted to third parties without the written permit of the Manufacturer, who has the sole ownership.

Page 100
