Nec MT40 User Manual

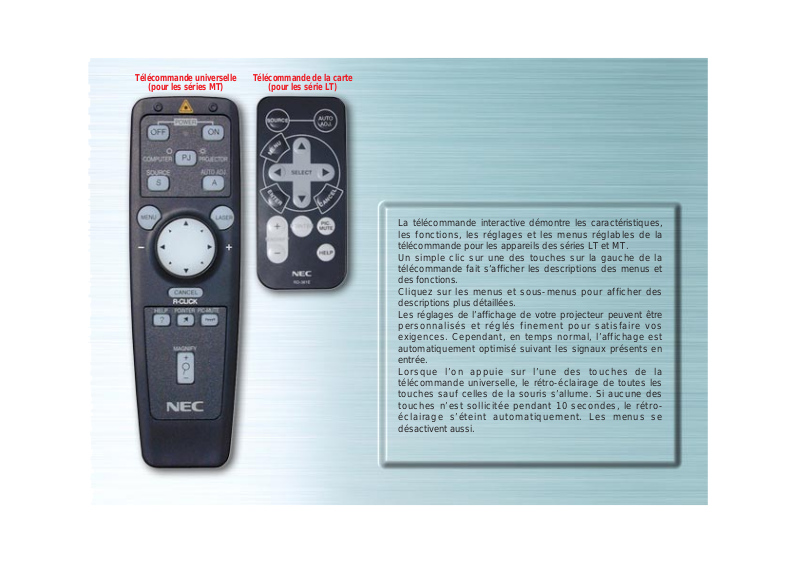

Télécommande universelle

(pour les séries MT)

Télécommande de la carte

(pour les série LT)

La télécommande interactive démontre les caractéristiques,
les fonctions, les réglages et les menus réglables de la
télécommande pour les appareils des séries LT et MT.
Un simple clic sur une des touches sur la gauche de la
télécommande fait s’afficher les descriptions des menus et
des fonctions.
Cliquez sur les menus et sous-menus pour afficher des
descriptions plus détaillées.
Les réglages de l’affichage de votre projecteur peuvent être
personnalisés et réglés finement pour satisfaire vos
exigences. Cependant, en temps normal, l’affichage est
automatiquement optimisé suivant les signaux présents en
entrée.
Lorsque l’on appuie sur l’une des touches de la
télécommande universelle, le rétro-éclairage de toutes les
touches sauf celles de la souris s’allume. Si aucune des
touches n’est sollicitée pendant 10 secondes, le rétro­éclairage s’éteint automatiquement. Les menus se
désactivent aussi.

Touche SOURCE

Chaque fois que l’on appuie sur cette touche, l’entrée
commute de la façon suivante : (RGB aVidéo aS-Vidéo

Lecteur carte PC)

a

Touche REGLAGE AUTOMATIQUE

Appuyez sur cette touche pour régler automatiquement la
position verticale/horizontale, la fréquence/phase d’horloge et
la résolution si l’image projetée n’est pas centrée, si celle-ci
comporte des bandes verticales ou scintille (le réglage de la
position et des pixels ne s’effectue que pour l’entrée RGB).

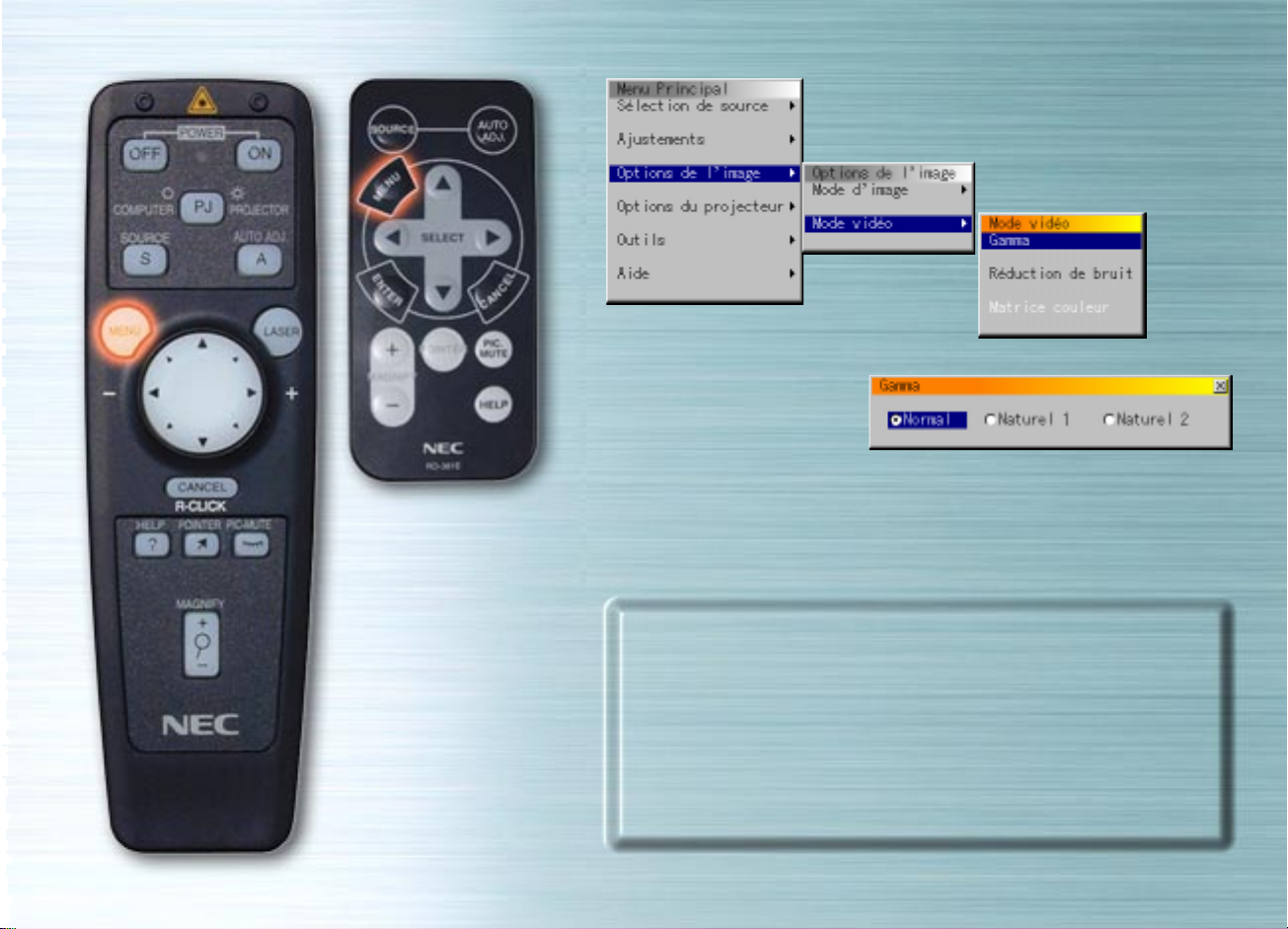

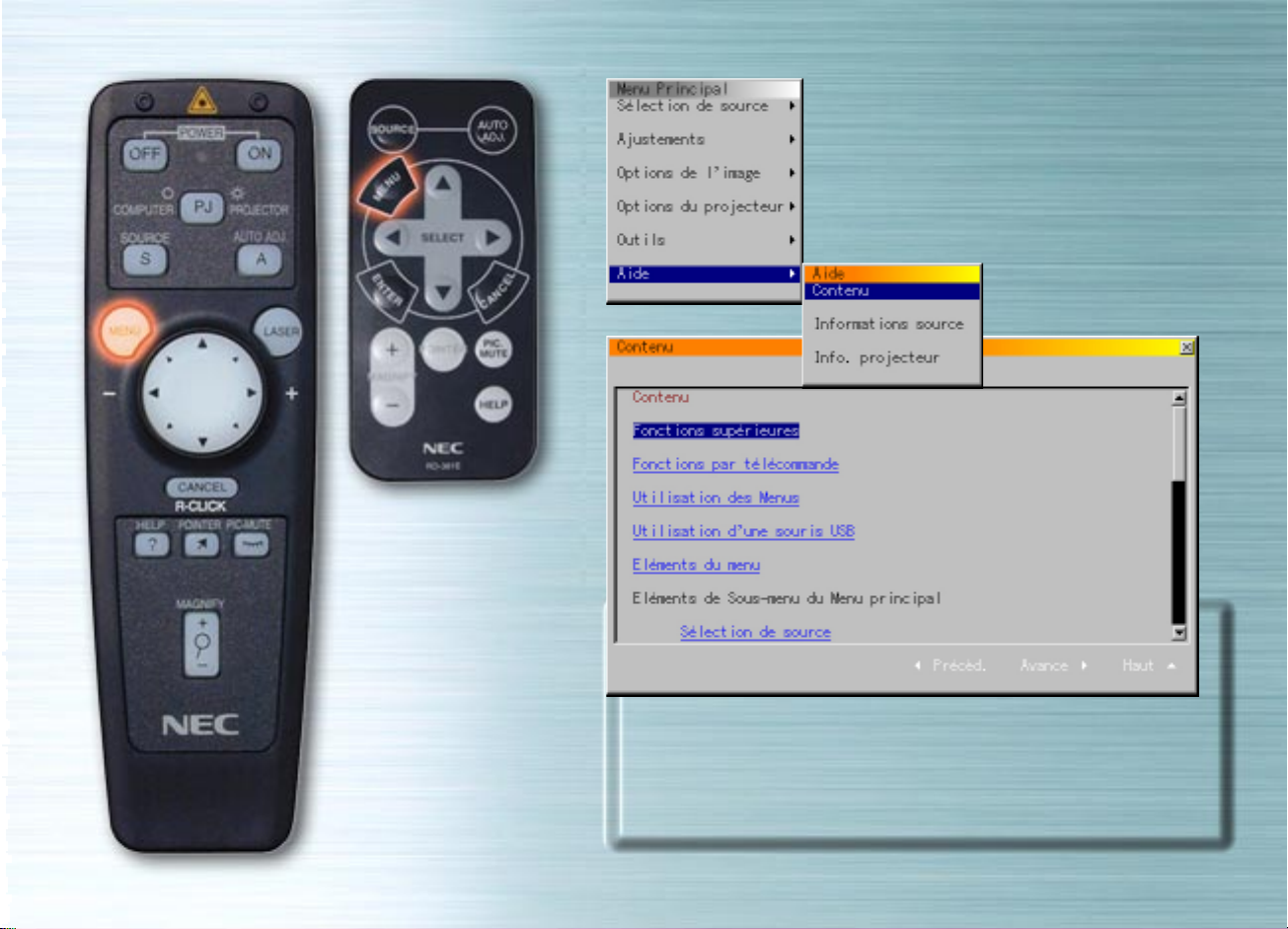

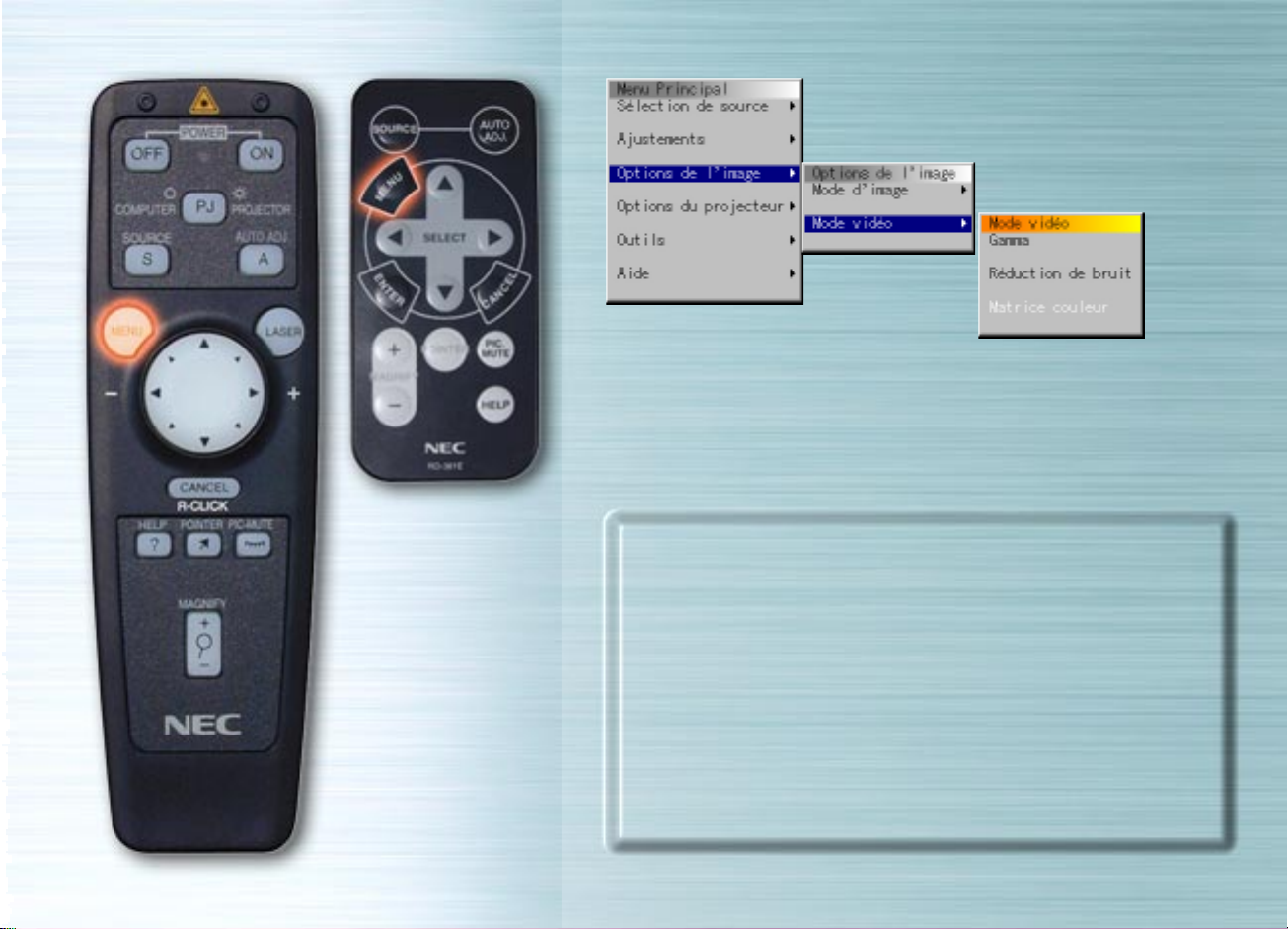

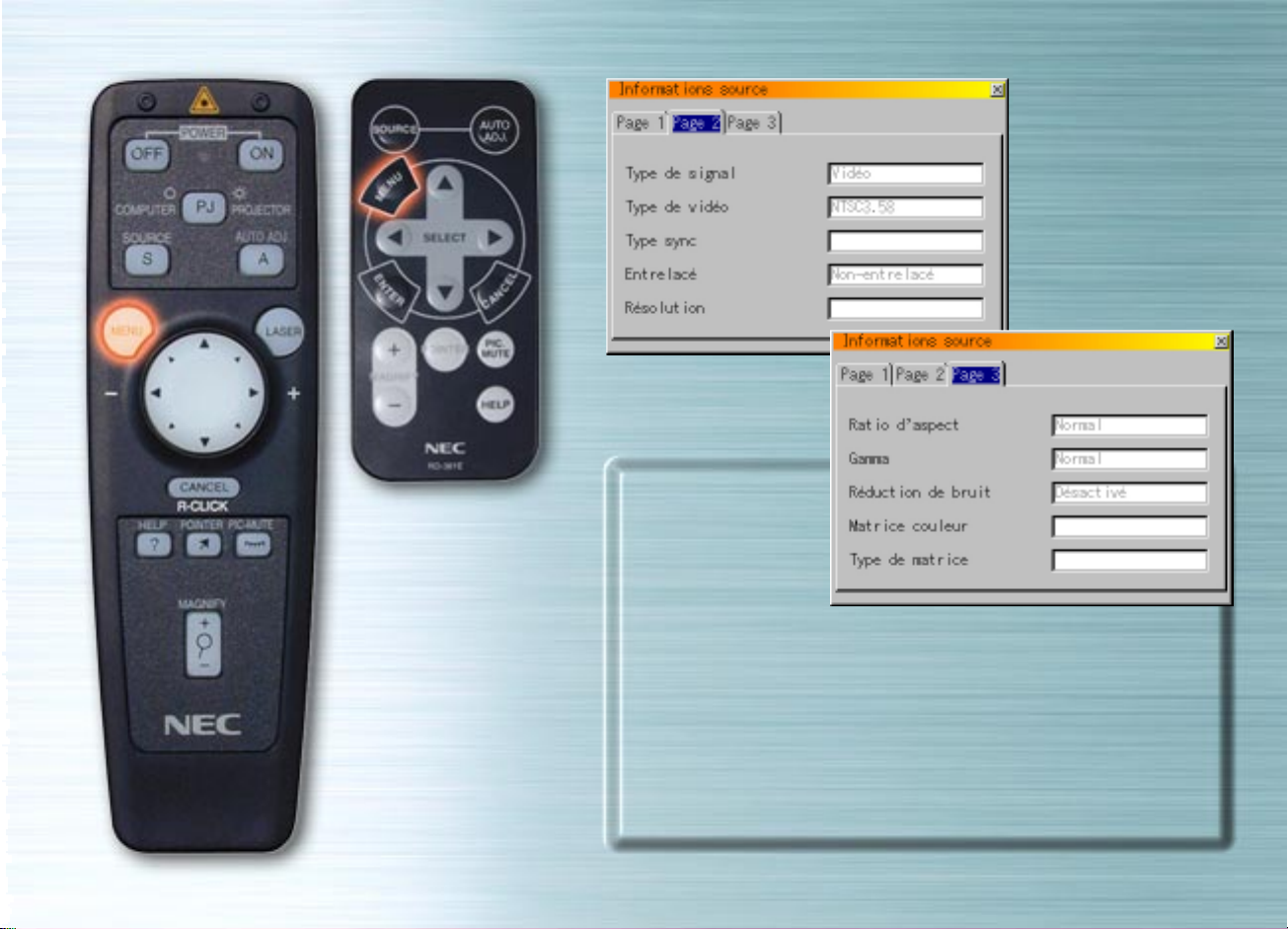

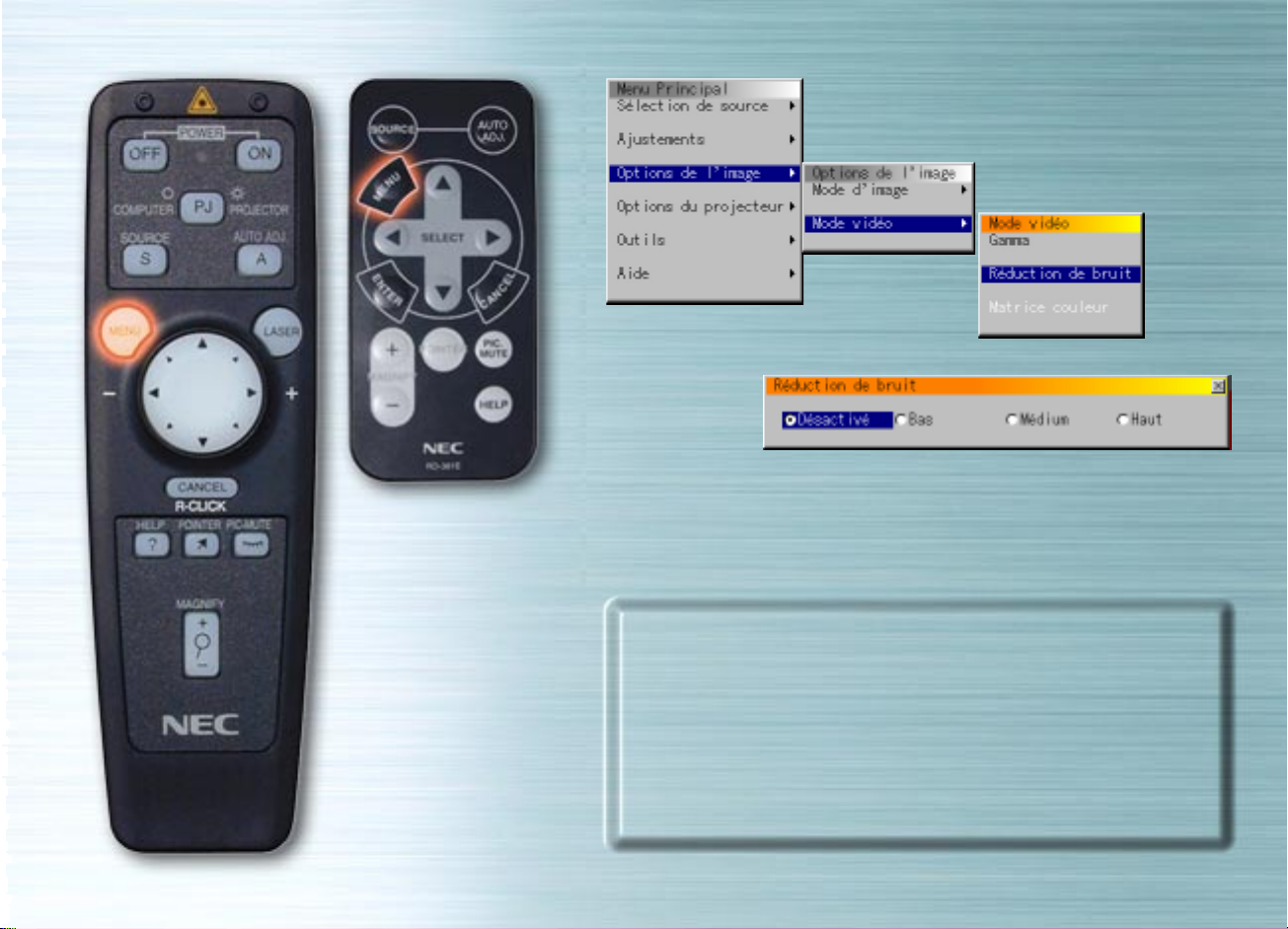

Touche de menu/Menu à l’écran

Lorsque l’on appuie sur cette touche, le menu principal
apparaît. Utilisez les touches fléchées haut ou bas pour
sélectionner les sous-menus, réglages ou éléments de
réglage.
Voir ci-dessous la liste des touches de la télécommande, les
fonctions de menu et les éléments de boîte de dialogue qui
peuvent être utilisés pendant que le menu est affiché.

page suivante

Onglets

Touche triangle plein

Bouton à glissière

Surbrillance

Case de
fermeture

Case à cocher

Boutons radio

Télécommande

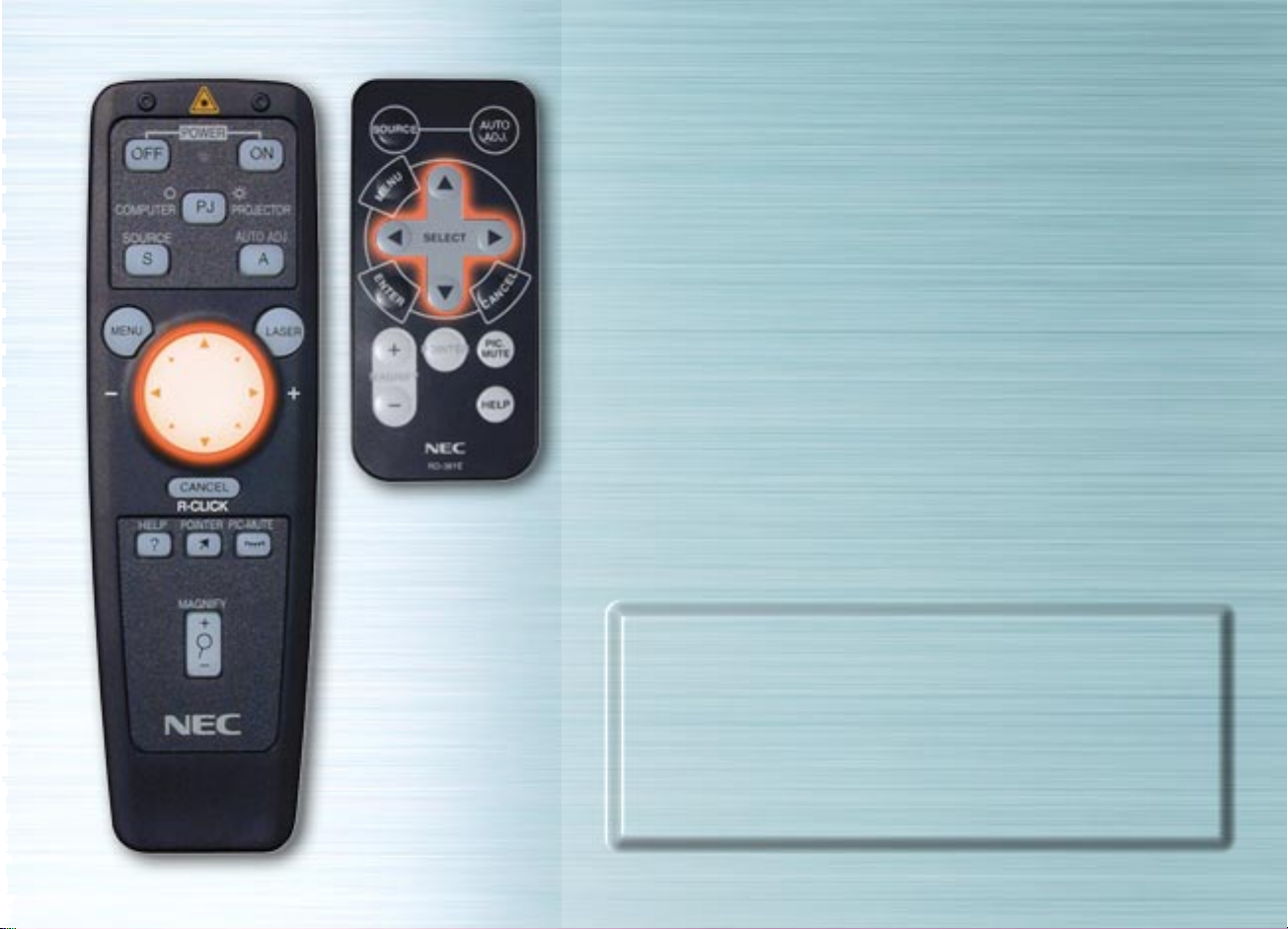

Touches fléchées vers le haut ou le bas

: s’utilisent pour choisir les rubriques de menu ou les éléments dans

les boîtes de dialogue.
Touche droite : Active les sous-menus ou exécute la fonction sélectionnée.
Touche gauche : Retourne au menu précédent.
Case de fermeture (x) : Ferme la fenêtre sans sauvegarder les réglages ou les valeurs de

réglage.

page suivantepage précédente

Onglets

Touche triangle plein

Bouton à glissière

Surbrillance

Case de
fermeture

Case à cocher

Boutons radio

Surbrillance : Indique que le menu ou la rubrique est sélectionné.
Touche triangle plein : Indique que des rubriques du menu déroulant sont sélectionnées.
Onglets : Indique le nombre de page lorsque la rubrique de la boîte de

dialogue est répartie sur plus d’une page.
Boutons radio : Sélectionnent les rubriques de la boîte de dialogue.
Case à cocher : Cocher la case pour activer la rubrique de la boîte de dialogue.
Bouton à glissière : Lorsque le menu de réglage est affiché, utilisez ce bouton pour

augmenter ou diminuer la valeur de réglage de l’élément

sélectionné.

page précédente

Menu de sélection du signal

Utilisez ce menu pour sélectionner l’entrée (RGB/Composant,
Vidéo, S-Vidéo ou le lecteur de carte PC).
Utiliser les touches fléchées haut ou bas pour sélectionner
l’entrée souhaitée et appuyez ensuite sur la touche ENTRER.

(Lorsque l’entrée RGB est sélectionnée)

Entrée RGB

Les signaux de l’ordinateur ou du lecteur DVD connecté au
jack d’entrée RGB sont sélectionnés. Normalement, les
signaux de composants sont identifiés automatiquement.
Sinon, réglez les composants grâce aux options du projecteur

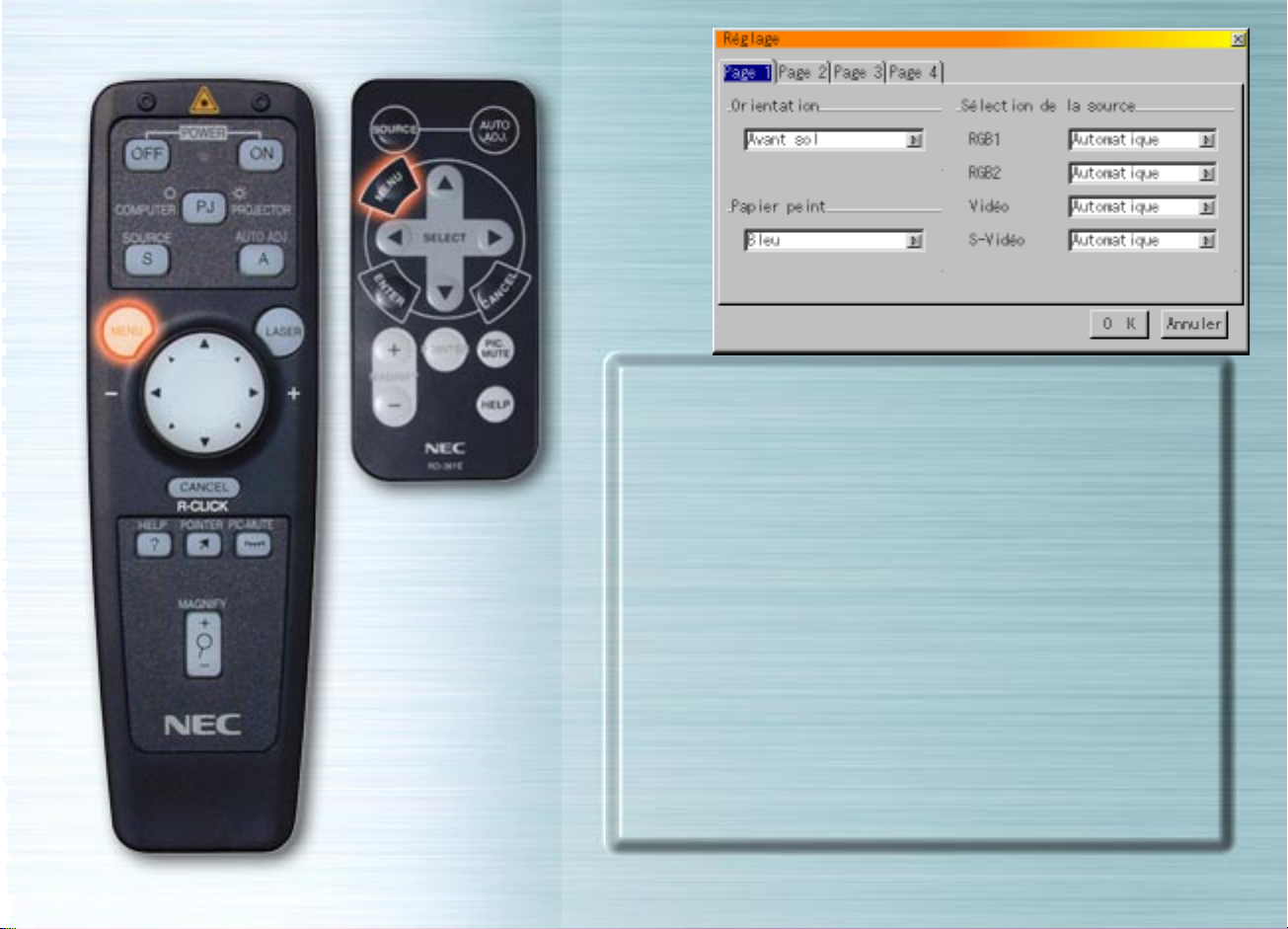

RéglageaPage 1aSélection de la sourceaRGB

a

(Lorsque vidéo est sélectionné)

Entrée Vidéo

Le signal d’un VCR (magnétoscope) ou d’un lecteur de disque
laser connecté au jack d’entrée VIDÉO est sélectionné.

(Lorsque S-Vidéo est sélectionné)

Entrée S-Vidéo

Le signal d’un VCR ou d’un lecteur de disque laser connecté
au jack d’entrée S-VIDÉO est sélectionné.

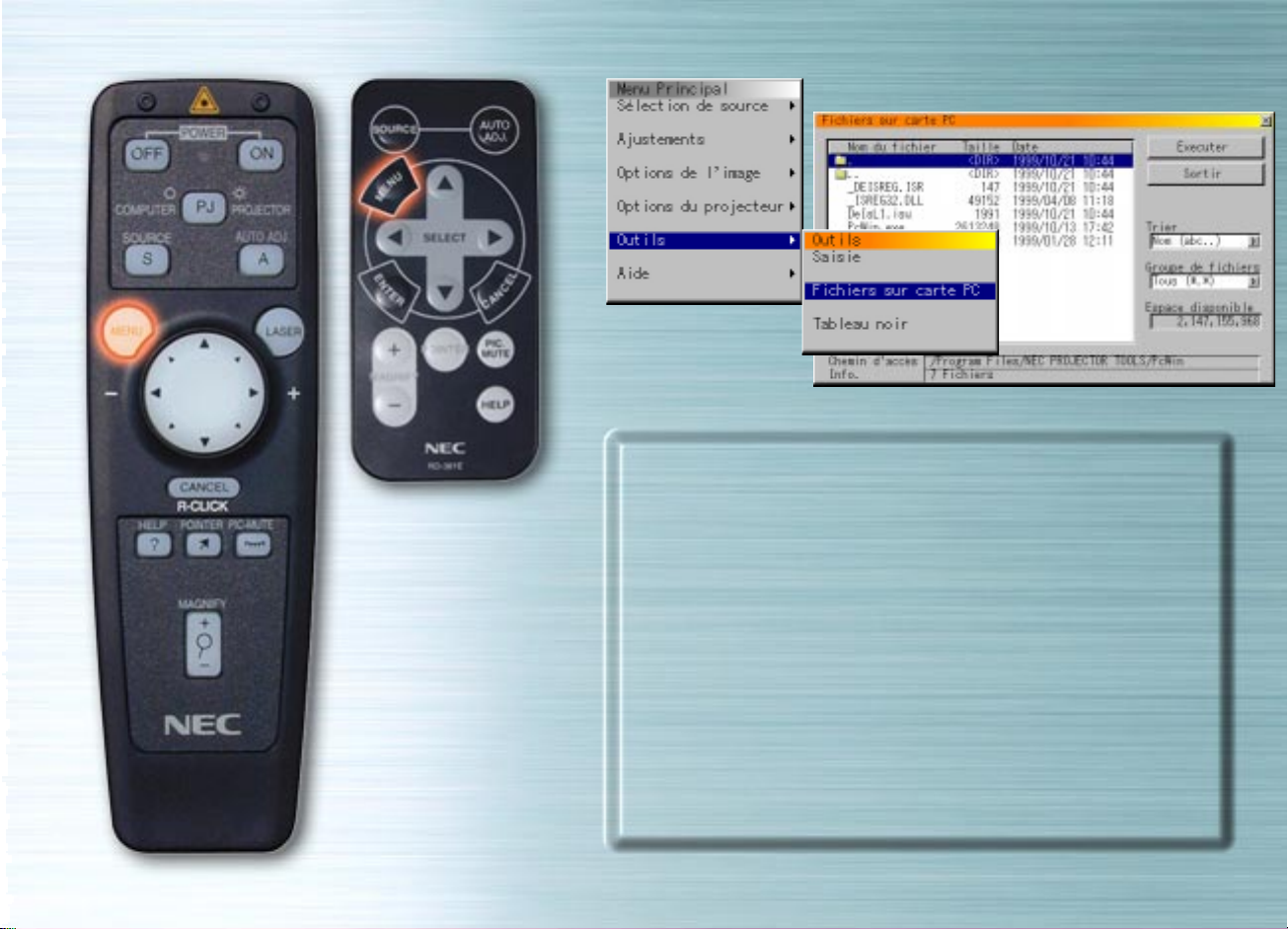

(Lorsque le lecteur de carte PC est sélectionné)

Lecteur de carte PC

Les données d’image d’une carte PC insérée dans le lecteur
de carte du micro-ordinateur PC sont affichées.

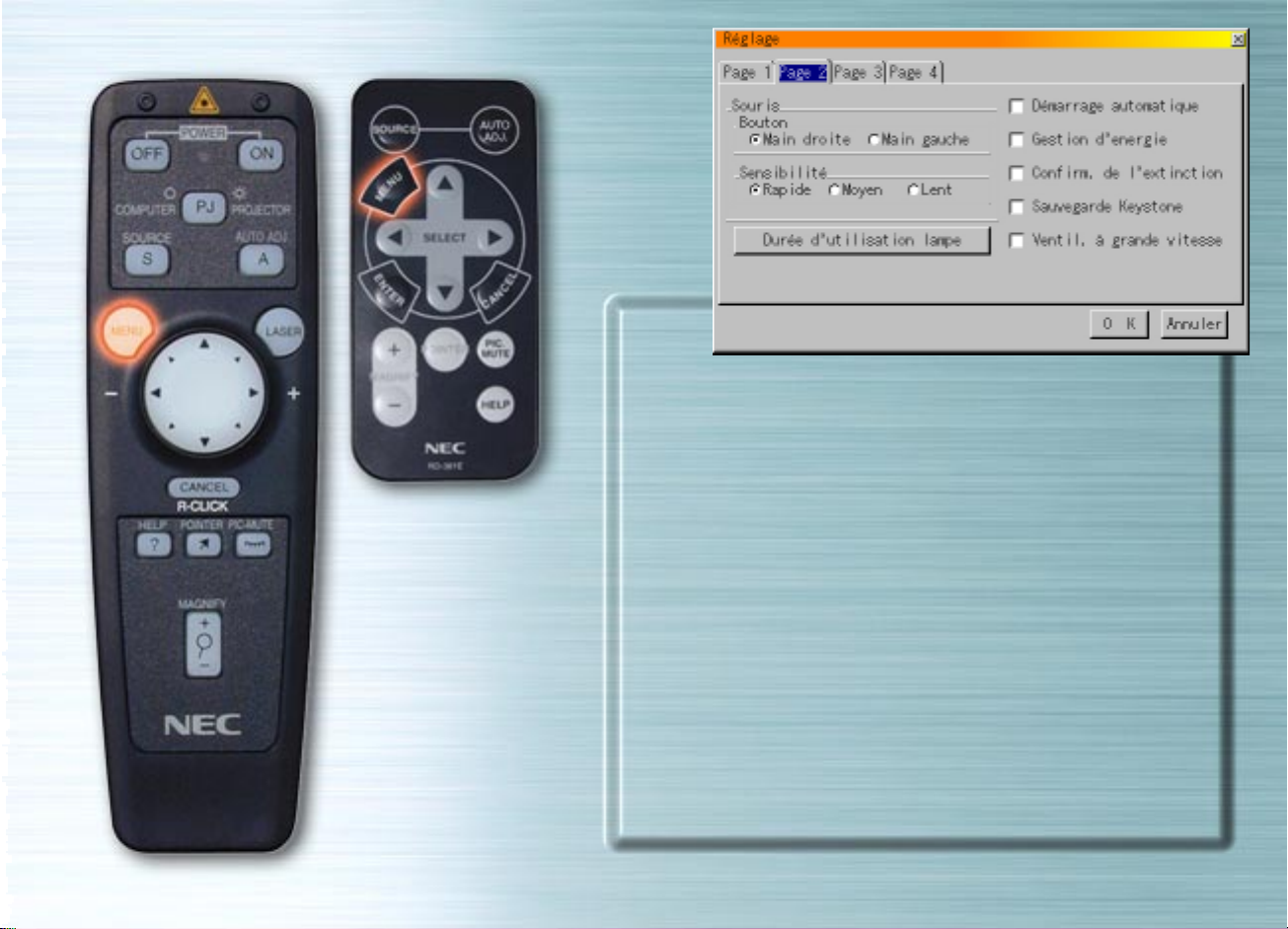

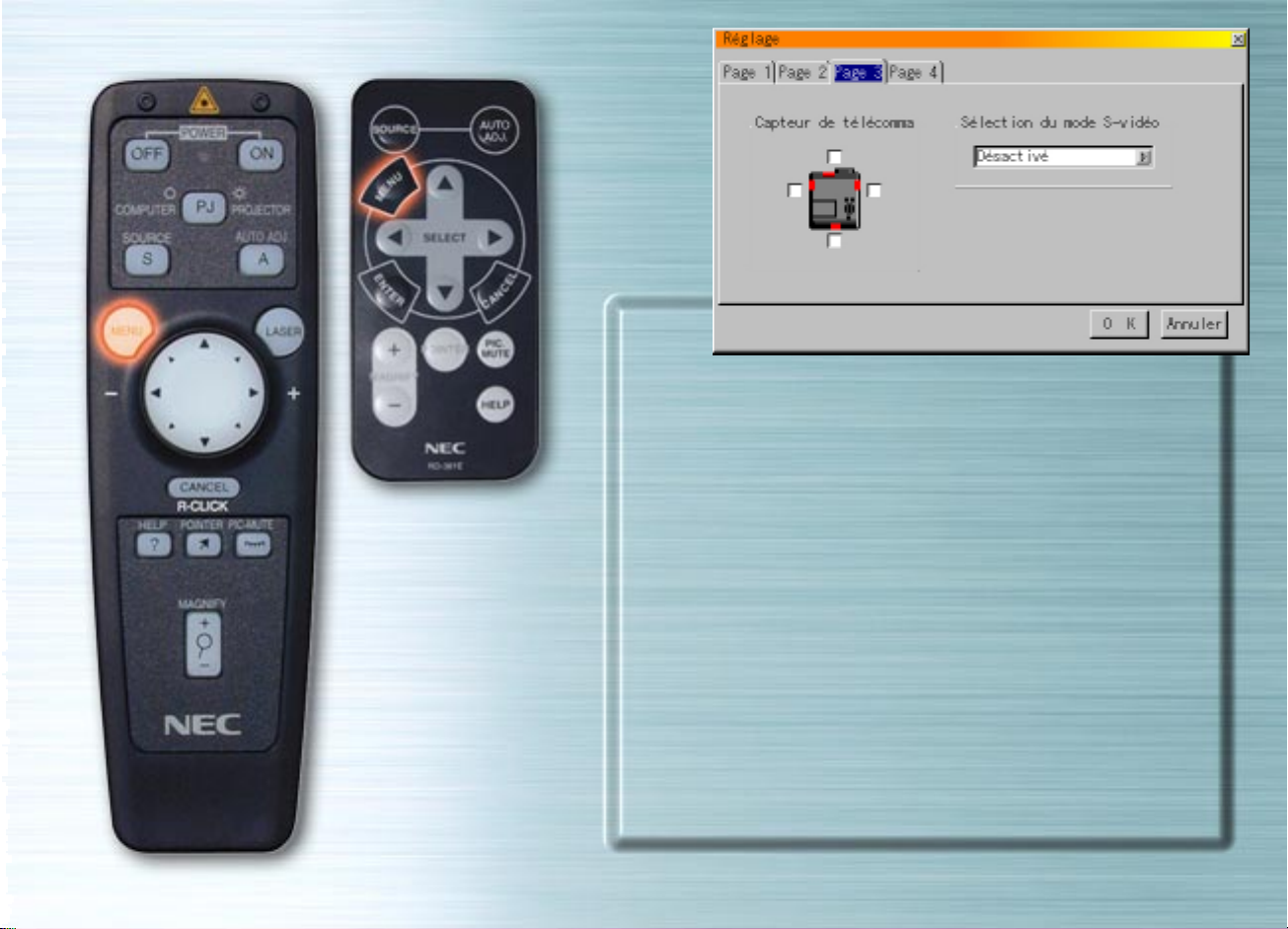

Les réglages, tels que l’affichage d’une liste de dossiers ou le
démarrage de l’affichage des diapos dès que l’entrée Lecteur
de carte PC est sélectionnée, peuvent être effectués sous

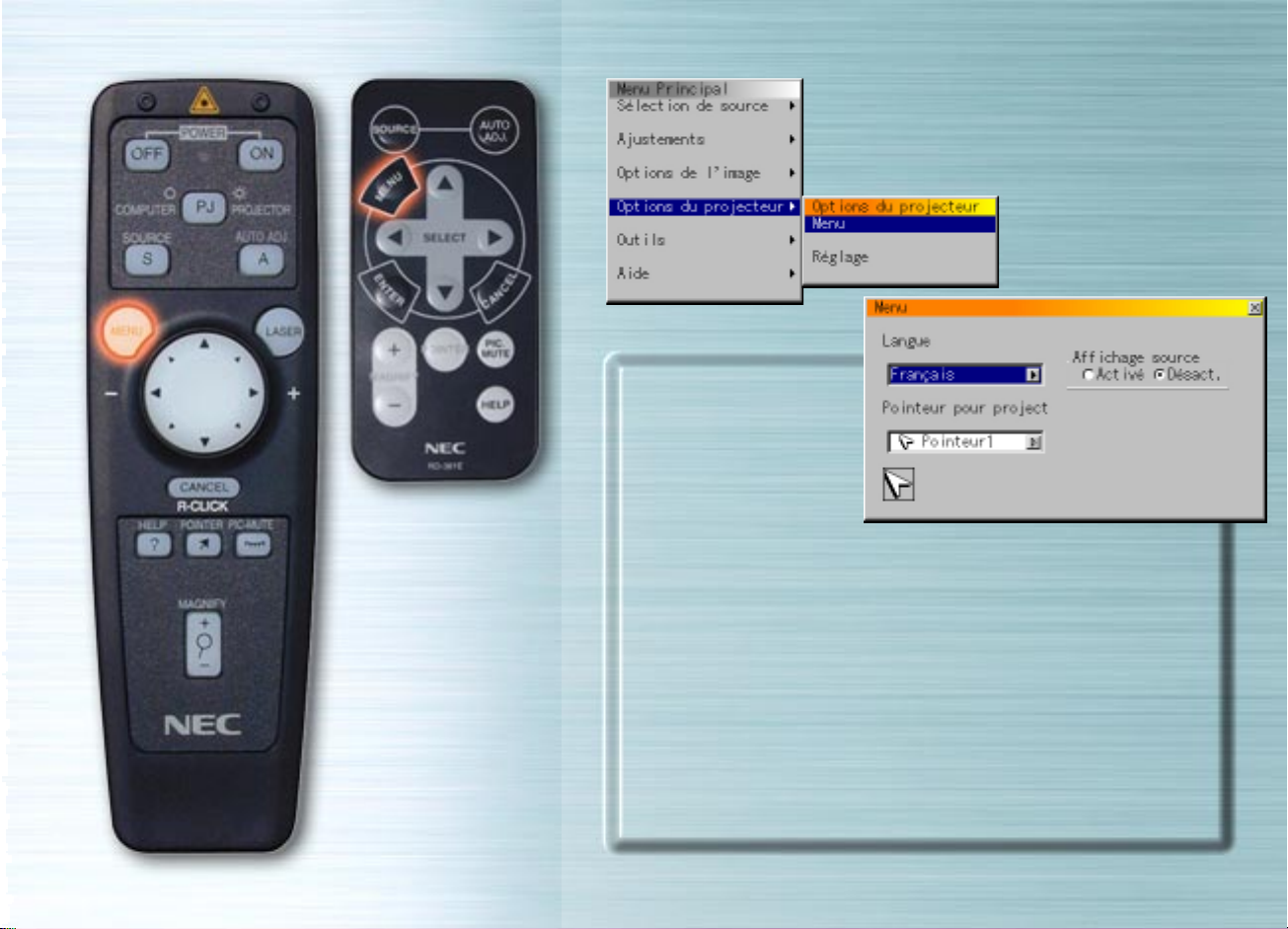

“Options du projecteur” a“Réglage” a“Options du lecteur
de carte PC”.

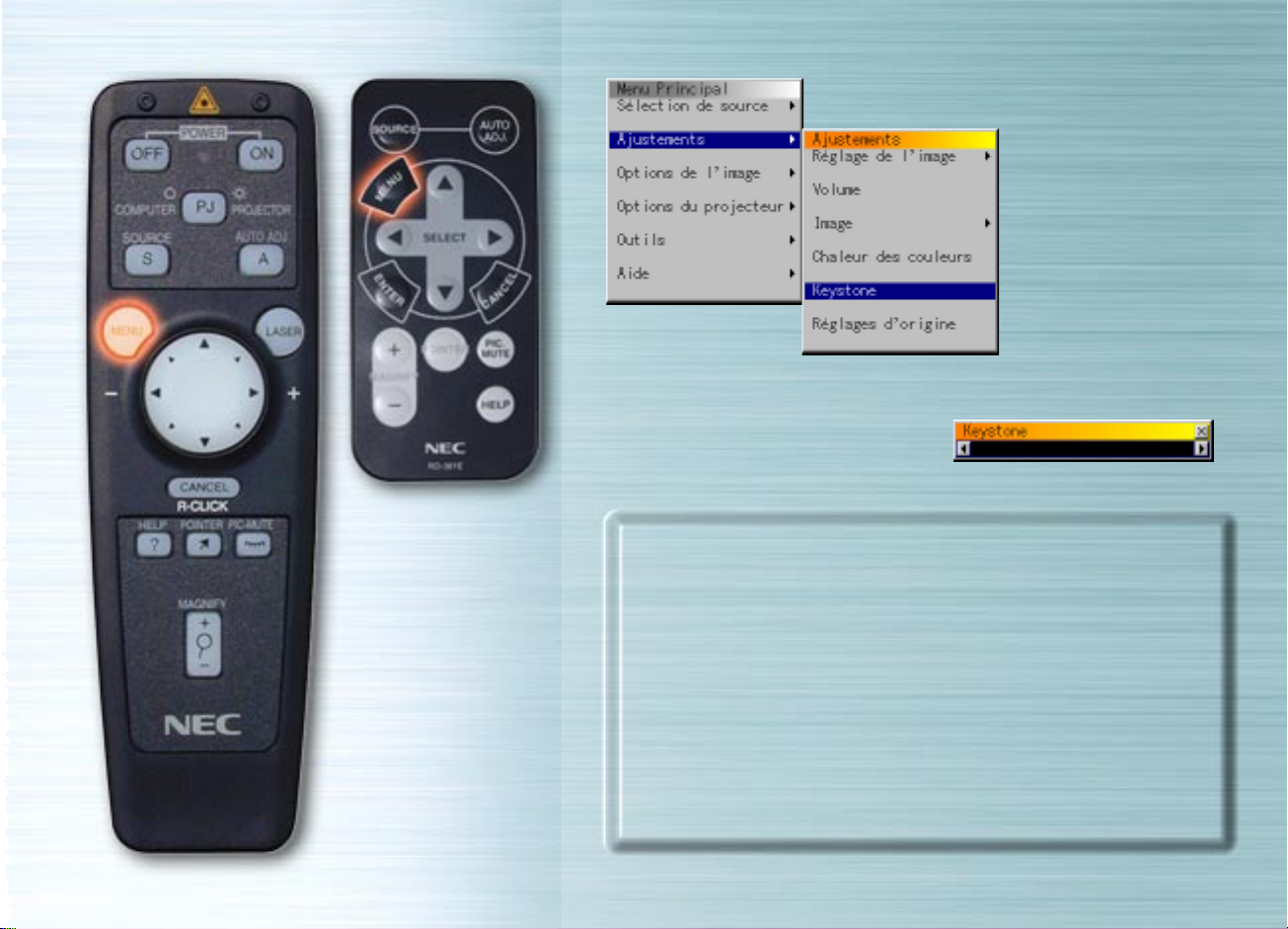

Menu de réglages

Utilisez ce menu pour régler l’image, le volume, la Chaleur
des couleurs et le paramètre Keystone. Utilisez les touches
fléchées haut et bas pour sélectionner l’élément à régler,
appuyez alors sur la touche fléchée Droite ou la touche
ENTRER.

Réglages de l’image

Utilisez les touches fléchées gauche ou droite pour régler la
luminosité, le contraste, la couleur, la teinte et la Piqué d’image.
Les éléments utilisables du “Menu Ajustements” dépendent
de l’entrée sélectionnée. Les éléments affichés en blanc ne
peuvent pas être sélectionnés.

Réglages de l’image

Utilisez les touches fléchées gauche ou droite pour régler la
luminosité, le contraste, la couleur, la teinte et la Piqué d’image.
Les éléments utilisables du “Menu Ajustements” dépendent
de l’entrée sélectionnée. Les éléments affichés en blanc ne
peuvent pas être sélectionnés.

Réglages de l’image

Utilisez les touches fléchées gauche ou droite pour régler la
luminosité, le contraste, la couleur, la teinte et la Piqué d’image.
Les éléments utilisables du “Menu Ajustements” dépendent
de l’entrée sélectionnée. Les éléments affichés en blanc ne
peuvent pas être sélectionnés.

Réglages de l’image

Utilisez les touches fléchées gauche ou droite pour régler la
luminosité, le contraste, la couleur, la teinte et la Piqué d’image.
Les éléments utilisables du “Menu Ajustements” dépendent
de l’entrée sélectionnée. Les éléments affichés en blanc ne
peuvent pas être sélectionnés.

Réglages de l’image

Utilisez les touches fléchées gauche ou droite pour régler la
luminosité, le contraste, la couleur, la teinte et la Piqué d’image.
Les éléments utilisables du “Menu Ajustements” dépendent
de l’entrée sélectionnée. Les éléments affichés en blanc ne
peuvent pas être sélectionnés.

Réglages de l’image

Utilisez les touches fléchées gauche ou droite pour régler la
luminosité, le contraste, la couleur, la teinte et la Piqué d’image.
Les éléments utilisables du “Menu Ajustements” dépendent
de l’entrée sélectionnée. Les éléments affichés en blanc ne
peuvent pas être sélectionnés.

Volume

Utilisez les touches fléchées gauche ou droite pour régler le
volume.
Vous pouvez régler le volume avec les boutons Haut et Bas
lorsqu’aucun menu n’est affiché.

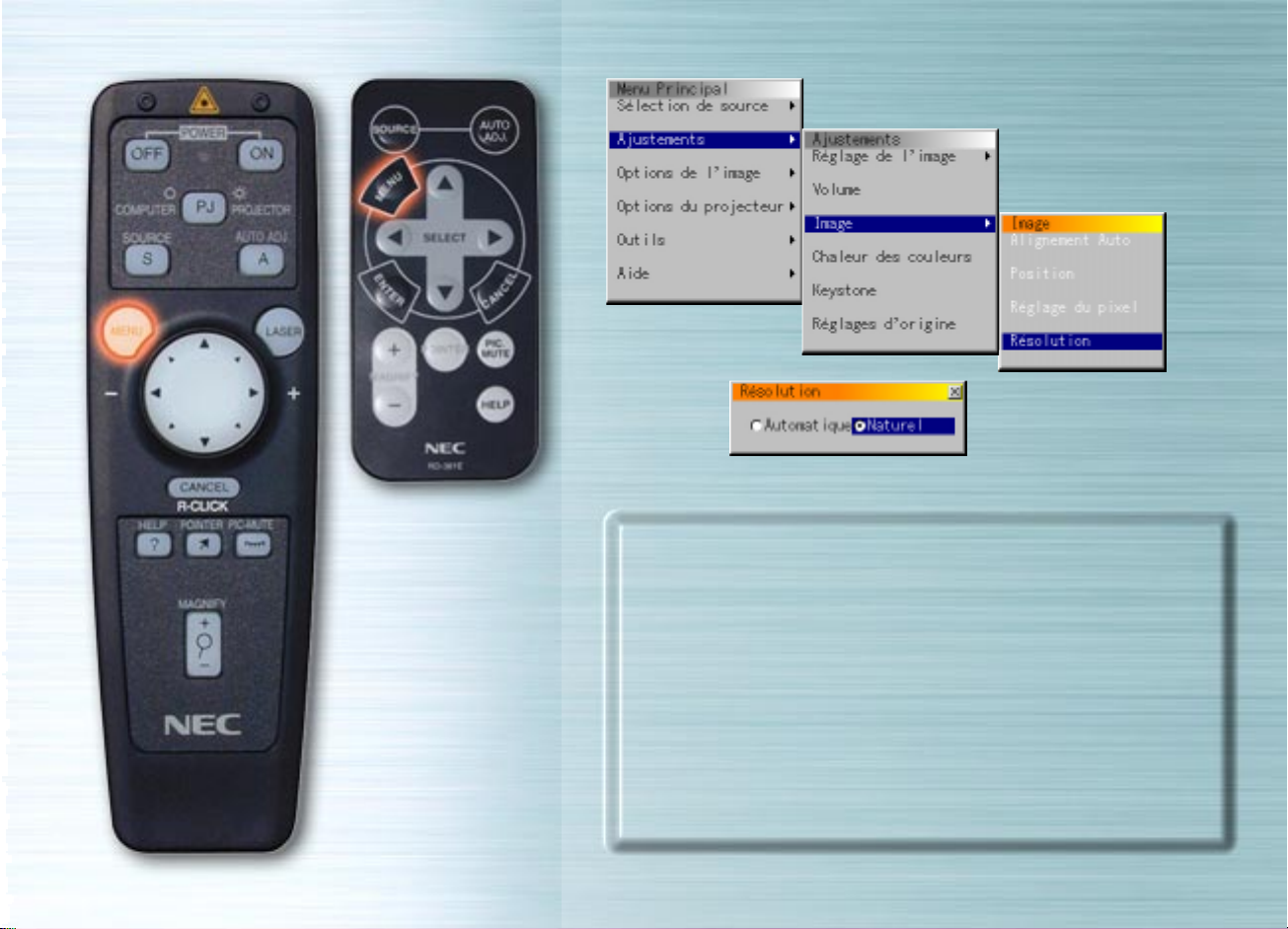

Menu d’écran

Utilisez ce menu pour régler l’image automatiquement, sa
position verticale/horizontale, la fréquence/phase d’horloge et
la résolution (“Automatique” ou “Naturelle”). Utilisez cette
fonction pour changer l’emplacement de l’affichage vers le
haut, le bas, à gauche ou à droite (Position), pour régler la
largeur de l’image en fonction de l’écran (Fréquence
d’horloge), pour réduire le bruit, le scintillement ou le
décalage de couleur (Phase) ou encore pour affichage l’image
sur toute la surface de l’écran suivant la résolution
(Résolution). Effectuez ces réglages pour améliorer l’image
projetée. Lorsque “Alignement Auto” est sélectionné, l’image
est automatiquement réglée pour les conditions optimales.

Utilisez les touches fléchées Haut et Bas pour sélectionner les
éléments.
