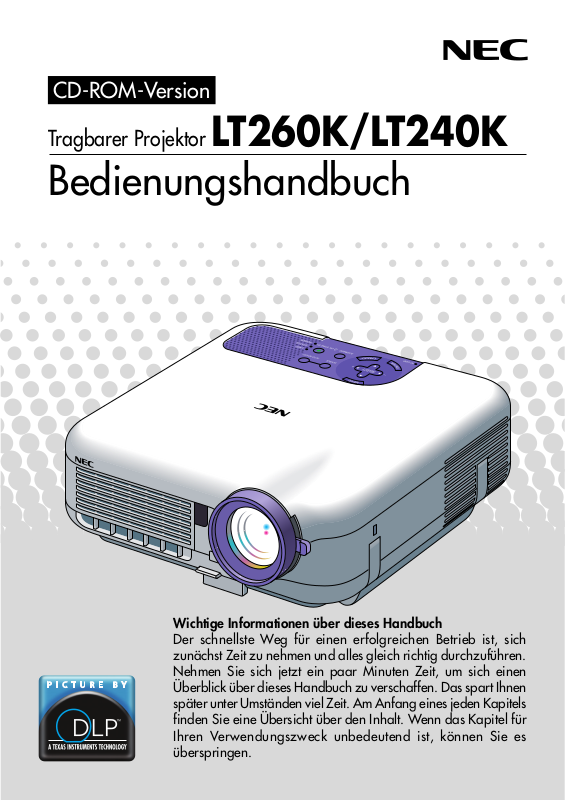

NEC LT240K, LT260K User Manual [de]

CD-ROM-Version

Tragbarer Projektor LT260K/LT240K

Bedienungshandbuch

Wichtige Informationen über dieses Handbuch

Der schnellste Weg für einen erfolgreichen Betrieb ist, sich
zunächst Zeit zu nehmen und alles gleich richtig durchzuführen.
Nehmen Sie sich jetzt ein paar Minuten Zeit, um sich einen
Überblick über dieses Handbuch zu verschaffen. Das spart Ihnen
später unter Umständen viel Zeit. Am Anfang eines jeden Kapitels
finden Sie eine Übersicht über den Inhalt. Wenn das Kapitel für
Ihren Verwendungszweck unbedeutend ist, können Sie es
überspringen.

EINFÜHRUNG

Einführung in Ihren Projektor

Dieses Kapitel stellt Ihnen Ihren neuen LT260K/LT240K Projektor vor und
beschreibt dessen Funktionen und Bedienungselemente.

Wir gratulieren Ihnen zur Anschaffung Ihres LT260K/
LT240K Projektors.

LT260K/LT240K ist einer der besten zur Zeit auf dem Markt erhältlichen Projektoren.
Der LT260K/LT240K ermöglicht Ihnen das Projizieren von scharfen Bildern bis zu
500 Inches parallel (diagonal gemessen) von Ihrem PC oder Macintosh-Computer
(Tischgerät oder Notebook), Ihrem Videorekorder, Ihrem DVD-Player, Ihrer
Dokumentenkamera, Ihrem LaserDisc-Player oder Ihrem Viewer.
Sie können den Projektor auf einen Tisch oder Wagen stellen, ihn für die
Rückprojektion hinter dem Projektionsschirm platzieren oder ihn permanent an
der Decke montieren*1. Die Fernbedienung kann drahtlos verwendet werden.

*1Versuchen Sie nicht, den Projektor selbst zu installieren.

Der Projektor muss von qualifiziertem NEC-Servicepersonal installiert
werden, um einen ordnungsgemäßen Betrieb sicherzustellen und die
Verletzungsgefahr zu reduzieren.

Die Decke muss für das Gewicht des Projektors eine ausreichende
Festigkeit aufweisen und die Installation muss entsprechend der örtli­chen Bauvorschriften ausgeführt werden. Weitere Informationen erhalten
Sie von Ihrem Fachhändler.

Ausstattungsmerkmale, an denen Sie Ihre Freude haben werden:

• Die neu entwickelte 3D Reform-Funktion erlaubt Ihnen das Korrigie­ren von sowohl horizontalen als auch vertikalen Trapezverzerrungen,
so dass das Bild selbst dann noch rechteckig ist, wenn der Projektor
nicht direkt mittig vor dem Projektionsschirm positioniert ist.

• Der LT260K/LT240K-Projektor ist sowohl für einen verkabelten als
auch drahtlosen Netzwerkbetrieb ausgelegt. Bei der Benutzung eines
drahtlosen LAN-Projektors muss kein physikalisches Signalkabel an
den PC angeschlossen werden*2.

*2Sie benötigen die optionale drahtlose LAN-Karte von NEC. (SWL-2100N-

N

)

∗

G-2

EINFÜHRUNG ⬎ Einführung in Ihren Projektor

• Sicherheitsschutz durch Paßwort und Sicherheitsfunktionen
Der Paßwort und die Sicherheitsfunktionen verhindern die Benutzung

des Projektors durch Unbefugte.
Der Paßwort verhindert das Ändern der Projektor-Eingaben und ­Einstellungen durch Unbefugte.
Die Sicherheitsfunktion bietet einen vollkommenen Schutz, indem
Ihre PC-Karte als Schutzschlüssel verwendet wird. Der Projektor
projiziert nur dann ein Signal, wenn die registrierte PC-Karte
eingesetzt ist. Dadurch wird eine unbefugte Benutzung verhindert.

• Mit dem eingebauten PC-Karten-Viewer können Sie selbst dann Prä­sentationen durchführen, wenn kein PC verfügbar ist.

• Hochleistungsfähige 220 Watt Gleichstrom-Lampe

•

Der Standby-Modus reduziert die Standby-Stromaufnahme beträchtlich.

• Mit der im Lieferumfang enthaltenen drahtlosen Fernbedienung kön­nen Sie den Projektor sowohl von vorn als auch von hinten bedienen.

• Das Bild kann zwischen 30 und 500 Inces (diagonal gemessen) proji­ziert werden.

• Die Funktion “Fang” ermöglicht Ihnen das Einfangen des gerade
projizierten Bildes.

• Die Projektion eines Bildes ist sowohl aus einer Position vor als auch
hinter dem Projektionsschirm möglich. Der Projektor kann sogar an
der Decke montiert werden.

• Die exklusive NEC-Advanced AccuBlend Intelligent Pixel Blending­Technologie - eine extrem genaue Bildkomprimierungstechnologie ­liefert ein hartes Bild mit UXGA-Auflösung (16001200)*3.

• Unterstützt die meisten IBM VGA, SVGA, XGA, SXGA/UXGA (mit
Advanced AccuBlend)*3, Macintosh, Komponentensignal (YCbCr/
YPbPr) oder anderen RGB-Signale innerhalb eines Horizontal-Fre­quenzbereiches von 24 bis 100 kHz und einem Vertikal-Frequenzbe­reich von 50 bis 120 Hz. Dies beinhaltet NTSC-, PAL-, PAL-N-, PAL-M­,

PAL60-, SECAM- und NTSC 4.43 Standard-Videosignale.

*3Mit NECs’ Advanced AccuBlend wird ein UXGA (16001200) und

SXGA-Bild (12801024) angezeigt für LT260K/LT240K.

G-3

EINFÜHRUNG ⬎ Einführung in Ihren Projektor

HINWEIS: Komposit-Videoformate sind wie folgt:

NTSC: U.S. TV-Format für Video in den USA und Kanada.
PAL: In Westeuropa verwendetes TV-Format.
PAL N: In Argentinien, Paraguay und Uruguay verwendetes TV-Format.
PAL M: In Brasilien verwendetes TV-Format.
PAL60: Für die NTSC-Wiedergabe auf PAL-TV’s verwendetes TV-Format
SECAM: In Frankreich und Osteuropa verwendetes TV-Format.
NTSC4.43: In den Ländern des mittleren Ostens verwendetes TV-Format

G-4

EINFÜHRUNG ⬎ Einführung in Ihren Projektor

• Die mitgelieferte Fernbedienung kann ohne Kabel benutzt werden.
Außerdem können Sie Ihre PC-Maus drahtlos aus jeder beliebigen
Position im Raum bedienen, wenn ein ferngesteuerter Maus-Empfän­ger eingebaut ist.

• Sie können den Projektor über den PC-Steuerungsport von einem
PC aus steuern.

• Der USB-Port erlaubt den USB-Mausbetrieb*4.

*4Die USB-Ports erfüllen die USB1.1-Anforderungen.

• Das moderne Gehäuse-Design ist hell, kompakt, leichtgewichtig und
verschönert jedes Büro, jeden Raum und jeden Hörsaal.

• Für Ihre Präsentation stehen neun verschiedene Zeiger-Arten zur
Verfügung.

G-5

EINFÜHRUNG ⬎ Bezeichnungen der Projektorteile

Bezeichnungen der Projektorteile

Fokussierring

(Siehe Seite G-43.)

Fernbedienungssensor

(Siehe Seite G-20.)

POWER

Y
B

STATUS

D
N

A
T

S

N

LAMP

O

T

N
E

M
N

G
I
L

A

T

S
U

J
D

A

O
T

U

L

A

E
C

R
U

O
S

U

N

E

M

Bedienungselemente

C

N

E

A

C

D

R
A

-C
C
P

R

E

T

N

E

T

C

E
L

E

S

Lüfter (Einlass)

(Siehe Seite G-8.)

Lüfter (Auslass)

Hier entweicht die heiße
Luft.

Eingebauter Sicher­heitsschlitz ( )*

Zoom-Hebel

Einstellung des Kippfußes

(Siehe Seite G-43.)

hebel

(Siehe Seite G-42.)

Einstellbarer Kippfuß

(Siehe Seite G-42.)

Linse

Linsenkappe

Tragegriff

* Dieser Sicherheitsschlitz unterstützt das MicroSaver® Sicherheitssystem.

MicroSaver

®

ist ein eingetragenes Warenzeichen der Kensington Micro-

ware Inc. Das Logo ist ein Warenzeichen von Kensington Microware Inc.

G-6

EINFÜHRUNG ⬎ Bezeichnungen der Projektorteile

PC-Karten-Auswurftaste

PC-Kartenschlitz

Fernbedienungs­sensor

(Siehe Seite G-20.)

Hinterer Fuß

AC-Eingang

Schließen Sie hier den 3poligen Stecker an und
stecken Sie das andere Ende in eine aktive
Netzsteckdose ein.
(Siehe Seite G-35.)

Monauraler Lautsprecher (2W)

Lampenab­deckung

(Siehe Seite G-121.)

Lüfter

(Auslass)

Lampenabdeckungs­schraube

Hinterer Fuß

Zum Einstellen der Projektionsstufe
drehen.
(Siehe Seite G-43.)

Hauptnetzschalter

Wenn Sie das mitgelieferte Netzkabel an eine aktive
Netzsteckdose anschließen und den Hauptnetz­schalter einschalten, leuchtet die POWER-Anzeige
orange und der Projektor befindet sich im Standby­Modus.
(Siehe Seite G-36.)

G-7

EINFÜHRUNG ⬎ Bezeichnungen der Projektorteile

Ausstattung der Geräte-Oberseite

910 45 11

678 121 3

1. POWER-Taste (ON/STAND BY)
Mit dieser Taste können Sie das Gerät ein- und ausschalten, wenn das
Gerät an das Stromnetz angeschlossen ist und sich im Standby-Modus
befindet.

HINWEIS: Halten Sie diese Taste zum Ausschalten des Projektors mindestens
zwei Sekunden lang gedrückt.

2

2. STATUS-Anzeige
Wenn diese Lampe schnell rot blinkt, ist dies ein Zeichen dafür, dass
ein Fehler aufgetreten ist, die Lampenabdeckung nicht richtig befestigt
wurde oder der Projektor überhitzt ist. Wenn diese Anzeige weiterhin
orange leuchtet, ist das ein Hinweis darauf, dass bei aktivierter
Bedienfeld-Tastensperre eine Taste am Gehäuse gedrückt worden ist.
Einzelheiten hierzu finden Sie im Kapitel "Status-Anzeigen" auf Seite
G-126.

3. POWER-Anzeige ( )
Wenn diese Anzeige grün leuchtet, ist der Projektor eingeschaltet; wenn
die Anzeige orange leuchtet, befindet sich der Projektor entweder im
Standby- oder Bereitschafts-Modus. Einzelheiten hierzu finden Sie im
Kapitel "Netzanzeige" auf Seite G-126.

G-8

EINFÜHRUNG ⬎ Bezeichnungen der Projektorteile ⬎ Ausstattung der Geräte-Oberseite

4. SOURCE-Taste
Wählen Sie mit dieser Taste eine Videoquelle wie PC, Videorekorder,
DVD-Player, Viewer (PC-Karte) oder Drahtlos.
Drücken Sie diese Taste und lassen Sie sie schnell wieder los, um die
Eingabeliste anzeigen zu lassen.

Jedesmal, wenn diese Taste mindestens EINE Sekunde lang gedrückt
wird, ändert sich die Eingangsquelle wie folgt:

RGB1 → RGB2 → Video → S-Video → Viewer → RGB1 → ...

Wenn kein Eingangssignal anliegt, wird der Eingang übersprungen.

5. AUTO ADJUST-Taste
Stellen Sie mit dieser Taste die H/V-Position und den Pixeltakt/die Phase
für ein optimales Bild ein. Einige Signale werden möglicherweise falsch
oder erst nach einer Weile angezeigt.

6. PC CARD-Zugriffanzeige
Leuchtet während des Zugriffs auf eine PC-Karte.

7. ENTER-Taste
Führt Ihre Menü-Auswahl aus und aktiviert die im Menü ausgewählten
Funktionen.

8. CANCEL-Taste
Drücken Sie diese Taste zum Verlassen von “Menus”. Betätigen Sie
diese Taste auch, um die Einstellungen auf den letzten Stand zu bringen,
während Sie sich im Einstellungs- oder Eingabemenü befinden.

9. SELECT 왖왔왗왘 (+) (–)/Lautstärketasten
왖왔: Wählen Sie mit diesen Tasten das Menü der Funktion an, die

Sie einstellen möchten. Wenn keine Menüs erscheinen, fungieren
diese Tasten als Lautstärkeregler.

G-9

EINFÜHRUNG ⬎ Bezeichnungen der Projektorteile ⬎ Ausstattung der Geräte-Oberseite

왗왘 : Betätigen Sie diese Tasten, um den Wert der im Menü angewähl-

ten Funktion einzustellen. Durch Betätigung der 왘-Taste wird
die Wahl ausgeführt. Wenn die Menüs oder die Viewer-Symbol­leiste nicht angezeigt wird, können Sie mit diesen Tasten ein
Dia auswählen oder den Cursor in der Ordnerliste oder Dialiste

bewegen.
Wenn der Zeiger angezeigt ist, bewegen diese 왖왔왗왘-Tasten den
Zeiger.

10. MENU-Taste
Zeigt das Menü an.

11. LAMP-Anzeige
Das kontinuierliche rote Leuchten dieser Anzeige weist darauf hin,
dass die Projektionslampe 2000 Betriebsstunden (bis 3000 Stunden
im Eco-Modus) überschritten hat. Tauschen Sie die Lampe sobald wie
möglich nach dem Aufleuchten dieser Anzeige aus. (Siehe Seite G-

121). Ein kontinuierliches grünes Leuchten dieser Anzeige weist darauf
hin, dass der Lampenmodus auf Eco eingestellt ist. Einzelheiten hierzu
finden Sie im Kapitel "Lampen-Anzeige" auf Seite G-127.

12. 3D REFORM-Taste
Aktivieren Sie durch Drücken dieser Taste den 3D Reform-Modus, um
aufgetretene Trapezverzerrungen zu korrigieren und das Bild in eine
rechteckige Form zu bringen.

G-10

EINFÜHRUNG ⬎ Bezeichnungen der Projektorteile ⬎ Ausstattung der Anschlussleiste

Ausstattung der Anschlussleiste

10 11 3 5

91213

421678

1. RGB IN 1/Komponenten-Eingangsanschluss (15poliger Mini D-Sub)

Schließen Sie hier Ihren Computer oder ein anderes analoges RGB­Gerät wie z.B. einen IBM-kompatiblen Computer oder einen Macintosh
an. Schließen Sie Ihren Computer mit dem mitgelieferten RGB-Kabel
an. Dieser Anschluss dient auch als Komponenten-Eingangsanschluss,
der Ihnen erlaubt, einen Komponenten-Video-Ausgang von einem
Komponenten-Gerät wie z.B. einen DVD-Player anzuschließen. Dieser
Anschluss unterstützt auch das SCART-Ausgangssignal. Einzelheiten
hierzu finden Sie auf der Seite G-28.

2. RGB IN 2/Komponenten-Eingangsanschluss (15poliger Mini D-Sub 15)

Dieser Anschluss hat dieselbe Funktion wie der RGB IN 1-Anschluss.

HINWEIS: Der RGB IN 2 unterstützt weder das SCART-Ausgangssignal noch
Plug & Play.

3. RGB AUDIO IN-Minibuchse (Stereo Mini)

Schließen Sie hier den Audio-Ausgang von Ihrem Computer oder DVD­Player an. Sie benötigen dafür ein handelsübliches Audiokabel.

4. RGB OUT-Anschluss (15poliger Mini D-Sub)

An diesem Anschluss kann das Computerbild von der RGB 1- oder 2­Eingangsquelle zu einem externen Monitor durchgeschaltet werden.
Das an der RGB OUT-Klemme eingestellte analoge RGB-Signal wird
im Bereitschafts-Modus ausgegeben. Siehe Seiten G-31 und 100.

G-11

EINFÜHRUNG ⬎ Bezeichnungen der Projektorteile ⬎ Ausstattung der Anschlussleiste

5. AUDIO OUT-Minibuchse (Stereo Mini)

Schließen Sie hier ein zusätzliches Audiogerät an, um sich den Ton
vom Computer, dem Video-Eingang oder S-Video-Eingang anzuhören.
Beachten Sie bitte, dass von dieser Buchse kein Ton ausgegeben wird,
wenn die Standby-Funktion aktiviert ist.

6. S-VIDEO IN-Anschluss (4poliger Mini DIN)

Schließen Sie hier den S-Video-Eingang von einer externen Quelle
wie z.B. einem Videorekorder an.

HINWEIS: S-Video liefert lebendigere Farben und eine höhere Auflösung als
traditionelle Komposit-Videoformate.

7. VIDEO IN-Anschluss (RCA)

An diesen Anschluss können Sie zur Videoprojektion einen Video­rekorder, DVD-Player, LaserDisc-Player oder eine Dokumentenkamera
anschließen.

8. VIDEO AUDIO IN-Buchsen (RCA)

L: Hierbei handelt es sich um Ihren linken Kanal-Audioeingang für
Stereoton, der von der VIDEO-Quelle kommt.
R: Hierbei handelt es sich um Ihren rechten Kanal-Audioeingang für
Stereoton, der von der VIDEO-Quelle kommt.

9. PC CONTROL-Port (8poliger Mini DIN)

Schließen Sie Ihren PC an diesen Port an, um den Projektor über ein
serielles Kabel steuern zu können. Das ermöglicht Ihnen das Steuern
Ihres Projektors mit Ihrem PC und dem seriellen Kommunikationsproto­koll. Um diesen Port nutzen zu können, ist das optionale serielle Kabel
(CA03D) von NEC erforderlich. Sie können den Projektor auch mit dem
auf der beiliegenden CD-ROM enthaltenen Dynamic Image Utility 2.0
steuern. Dafür müssen Sie aber zuerst Dynamic Image Utility 2.0 auf
Ihrem PC installieren.
möchten, finden Sie auf der Seite G-136 typische PC-Steuerungsbe­fehle.

Werkseitig wurde auf die Buchse eine Kappe aufgesetzt. Entfernen

Sie diese Kappe, wenn Sie etwas an diese Buchse anschließen möchten.

Wenn Sie Ihr eigenes Programm schreiben

G-12

EINFÜHRUNG ⬎ Bezeichnung der Projektorteile ⬎ Ausstattung der Anschlussleiste

10. USB-Port (Typ A)
Schließen Sie eine handelsübliche Maus, die USB unterstützt, an. Sie
können das Menü oder den Viewer mit der USB-Maus über diesen
Port betreiben.
Beachten Sie bitte, dass dieser Port nicht an einen Computer ange­schlossen werden sollte und dass es einige USB-Mausfabrikate gibt,
die der Projektor nicht unterstützt.

11. USB-Port (Typ B)
Schließen Sie diesen Port mit dem mitgelieferten USB-Kabel an den
USB-Port (Typ A) Ihres PCs an. Sie können die Mausfunktionen Ihres
Computers von der Fernbedienung aus steuern.

12. PC CARD-Auswurftaste
Drücken Sie diese Taste, um die PC-Karte teilweise auszuwerfen.

13. PC CARD-Schlitz
Setzen Sie eine PC-Karte, eine im Handel erhältliche LAN-Karte oder
die optionale drahtlose LAN-Karte von NEC ein.

G-13

EINFÜHRUNG ⬎ Bezeichnung der Teile des Fernbedienungsgerätes

A

NIF

Bezeichnung der Teile des Fernbedienungsgerätes

HINWEIS: Bei Benutzung eines Macintosh­Computers können Sie die Maus entweder
durch Drücken der rechten oder linken
Maustaste aktivieren.

1. Infrarot-Sender

Richten Sie die Fernbedienung auf
den Fernbedienungssensor am
Projektorgehäuse.

2. LASER-Pointer

Strahlt einen Laserstrahl ab, wenn die
LASER-Taste gedrückt wird.

3. LED

Blinkt bei Betätigung einer beliebigen
Taste.

4. POWER ON-Taste

Wenn die Hauptstromversorgung
eingeschaltet ist, können Sie den
Projektor mit dieser Taste einschal­ten.

HINWEIS: Halten Sie die POWER ON­Taste zum Einschalten des Projektors
mindestens zwei Sekunden lang gedrückt.

5. POWER OFF-Taste

Mit dieser Taste können Sie Ihren
Projektor ausschalten.

HINWEIS: Halten Sie die POWER OFF­Taste zum Ausschalten des Projektors
mindestens zwei Sekunden lang gedrückt.

5
7

12

21

17
20

22
23
24

25

LASER

RGB2

RGB1

ON

POWER

2 1

3

OFF

POWER

VIDEO

S-VIDEO RGB1 RGB2

AUTO ADJ.

M

SELECT

E

N

T

E

R

ASPECT

FREEZE

HELP

POINTER

VOLUME MAGNIFY


PIC-MUTE

OFF

E

PJ

S-VIDEO

N

U

AUTO ADJ.

VIDEO

E

C

N

A

C

3D REFORM

VIEWER

SLIDE

FOLDER

SLIDE

LIST

SELECT

ON

LASER

L

SLIDE

R

E

W

Y

IE

V

3D REFORM

INTER

PO

E

Z

E

E

R

F

SPECT

PJ

4
8

96
1110

13

1514

16

18
19
26

27

28
29

G-14

EINFÜHRUNG ⬎ Bezeichnung der Teile des Fernbedienungsgerätes

6. VIDEO-Taste
Wählen Sie durch Drücken dieser Taste eine NTSC-, PAL-, PAL-N-,
PAL-M-, PAL60-, SECAM- oder NTSC4.43-kompatible Videoquelle von
einem Videorekorder, einem DVD-Player oder einem LaserDisc-Player
aus.

7. S-VIDEO-Taste
Wählen Sie durch Drücken dieser Taste eine S-Videoquelle von einem
Videorekorder aus.

8. RGB 1-Taste
Wählen Sie durch Drücken dieser Taste eine Videoquelle von dem an
Ihren RGB IN 1-Port angeschlossenen Computer oder Komponenten­Gerät aus.

9. RGB 2-Taste
Wählen Sie durch Drücken dieser Taste eine Videoquelle von dem an
Ihren RGB IN 2-Port angeschlossenen Computer oder Komponenten­Gerät aus.

10. AUTO ADJ-Taste
Diese Taste dient zur Einstellung eines optimalen Bildes einer RGB­Quelle. Einige Signale werden möglicherweise falsch oder erst nach
einer Weile angezeigt. Siehe Seite G-47.

11. LASER-Taste
Halten Sie diese Taste gedrückt, um den Laser-Pointer zu aktivieren.
Wenn die Taste leuchtet, können Sie mit dem Laser-Pointer die Auf­merksamkeit Ihres Publikums auf jedes beliebige Objekt lenken.

12. MENU-Taste
Zeigt das Menü für verschiedene Eingaben und Einstellungen an.

G-15

EINFÜHRUNG ⬎ Bezeichnung der Teile des Fernbedienungsgerätes

13. SELECT 왖왔왗왘 (Maus)-Taste
Wenn sich das Gerät im Computer-Modus befindet, fungieren diese
Tasten als PC-Maus. Im Projektor-Modus, der durch das Leuchten
der PJ-Taste angezeigt wird. Siehe Seite G-52.
왖왔: Wählen Sie mit diesen Tasten das Menü der Funktion an, die

Sie einstellen möchten.

왗왘 : Betätigen Sie diese Tasten, um den Wert der im Menü ange-

wählten Funktion zu ändern. Durch Betätigung der 왘-Taste wird

die Wahl ausgeführt.
Wenn der Zeiger angezeigt ist, bewegen diese 왖왔왗왘-Tasten den Zeiger.
Wenn der Zeiger nicht angezeigt wird, wird das Bild mit den 왖왔왗왘­Tasten eingestellt.

14. ENTER-Taste (Linke Maustaste)
Wenn sich das Gerät im Computer-Modus befindet, fungieren diese
Taste als linke Maustaste. Wenn Sie diese Taste 2 Sekunden lang
gedrückt halten, wird der Ziehen-Betrieb eingeschaltet. Wenn sich das
Gerät im Projektor-Modus befindet, der durch Leuchten der PJ-Taste
angezeigt wird:
Drücken Sie diese Taste zur Eingabe Ihrer Menü-Auswahl. Diese Taste
funktioniert auf gleiche Weise wie die ENTER-Taste am Projektorge­häuse. Siehe Seite G-9.

15. CANCEL-Taste (Rechte Maustaste)
Wenn sich das Gerät im Computer-Modus befindet, fungieren diese
Taste als rechte Maustaste. Wenn sich das Gerät im Projektor-Modus
befindet, der durch Leuchten der PJ-Taste angezeigt wird: Drücken
Sie diese Taste zum Verlassen der Menüs. Die Taste funktioniert auf
gleiche Weise wie die CANCEL-Taste am Projektorgehäuse.

16. PJ-Taste
Drücken Sie diese Taste, um die SELECT-, CANCEL- und ENTER­Tasten zwischen dem Projektor-Modus (leuchtet rot) und dem Com­puter-Modus umzuschalten. Drücken Sie entweder diese Taste oder
eine der POWER ON/OFF-, MENU-, ASPECT-, 3D REFORM-, HELP-,
POINTER-, MAGNIFY-, PICTURE-, VIEWER-, FOLDER LIST- oder
SLIDE LIST-Tasten, um zum Projektor-Modus umzuschalten. Die PJ­Taste leuchtet dann rot. Drücken Sie die PJ-Taste noch einmal, um
zum Computer-Modus zurückzuschalten. Siehe Seite G-52.

G-16

EINFÜHRUNG ⬎ Bezeichnung der Teile des Fernbedienungsgerätes

17. ASPECT-Taste
Drücken Sie diese Taste, um den Bildformat-Auswahlbildschirm anzei­gen zu lassen. Siehe Seite G-86.

18. FREEZE-Taste
Mit dieser Taste lassen sich Bilder einfrieren. Drücken Sie diese Taste
nochmals zur Freigabe der Bewegung.

19. 3D REFORM-Taste
Drücken Sie diese Taste, um den Projektor in den 3D Reform-Modus
zu setzen. Korrigieren Sie dann die Trapezverzerrungen und bringen
Sie das Bild in eine rechteckige Form. Siehe Seite G-44.

20. HELP-Taste
Mit dieser Taste können Sie die Online-Hilfe oder eingegebene Infor­mationen abrufen.

21. POINTER-Taste
Drücken Sie diese Taste, um einen der acht verfügbaren Zeiger anzei­gen zu lassen; drücken Sie die Taste noch einmal, um den Zeiger
auszublenden. Mit Hilfe der Auswahltaste 왖왔왗왘 können Sie das
Zeigersymbol an eine beliebige Positon auf dem Projektionsschirm
setzen. Siehe Seite G-54.

22. VOLUME (+) (–)-Taste
Drücken Sie zum Erhöhen der Lautstärke (+) und zum Senken der
Lautstärke (–).

23. MAGNIFY (+) (–)-Taste
Betätigen Sie diese Taste zur Einstellung der Bildgröße um bis zu
400 %. Wenn der Zeiger angezeigt ist, wird das Bild um die Mitte des
Zeigers herum vergrößert. Wenn kein Zeiger zu sehen ist, wird das
Bild über die Bildschirmmitte vergrößert. Wenn das Bild vergrößert
ist, verwandelt sich der Zeiger in eine Lupe. Siehe Seite G-55.

24. PICTURE-Taste
Drücken Sie diese Taste, um den Bildkorrektur-Bildschirm wie z.B.
Helligkeit, Kontrast, Farbe, Farbton und Bildschärfe anzeigen zu lassen.
Siehe Seite G-85.

G-17

EINFÜHRUNG ⬎ Bezeichnung der Teile des Fernbedienungsgerätes

25. PICTURE MUTE-Taste
Mit dieser Taste können das Bild und der Ton für kurze Zeit ausgeblen­det werden. Drücken Sie die Taste noch einmal, um das Bild und den
Ton wieder einzublenden.

HINWEIS: Wenn das Menü angezeigt ist, werden das Bild und der Ton bei
Betätigung dieser Taste ohne Ausschalten des Menüs ausgeblendet.

26. VIEWER-Taste
Drücken Sie diese Taste zum Auswählen der Viewer-Quelle.

27. SLIDE (+) (–)-Taste
Drücken Sie zum Auswählen des nächsten Ordners oder Dias (+) und
zum Auswählen des vorherigen Ordners oder Dias (–). Siehe Seite
G-67.

28. FOLDER LIST-Taste
Drücken Sie zum Auswählen der Viewer-Quelle diese Taste, um eine
Liste mit allen sich auf der PC-Karte befindlichen Ordnern anzeigen
zu lassen. Siehe Seite G-67.

29. SLIDE LIST-Taste
Drücken Sie diese Taste zum Auswählen der Viewer-Quelle, um eine
Liste aller sich auf einer PC-Karte befindlichen Dias anzeigen zu lassen.
Siehe Seite G-67.

HINWEIS: Standardmäßig ist der Computer-Modus eingestellt, der Ihnen
die Benutzung der SELECT-, CANCEL-, und ENTER-Tasten als Ihre PC-Maus
erlaubt. Wenn die POWER ON/OFF-, MENU-, ASPECT-, 3D REFORM-,
HELP-, POINTER-, MAGNIFY-, PICTURE-, VIEWER-, FOLDER LIST- oder
SLIDE LIST-Taste gedrückt ist, leuchtet die PJ-Taste rot, um Sie darauf
hinzuweisen, dass sich der Projektor im Projektor-Modus befindet. Wenn
innerhalb von 60 Sekunden keine Tasten betätigt werden, erlischt die Anzeige
und der Projektor-Modus ist entaktiviert.

G-18

EINFÜHRUNG ⬎ Bezeichnung der Teile des Fernbedienungsgerätes

Einlegen der Batterien

1.

Drücken Sie auf den Sperrriegel und nehmen Sie die Batterie-Abdeckung ab.

2. Entfernen Sie die beiden alten Batterien und legen Sie neue (Typ AA) ein.

Stellen Sie sicher, dass die Batteriepole (+/–) richtig ausgerichtet sind.

3. Schieben Sie die Batterie-Abdeckung zurück über die Batterien bis sie

einrastet. Verwenden Sie keine verschiedenen Batterietypen oder neue
und alte Batterien zusammen.

Hinweis zum Fernbedienungsbetrieb:
Wenn Sie während des Einlegens der Batterie die Wahltaste 왖왔왗왘
drücken und gedrückt halten, funktioniert die Fernbedienung
möglicherweise nicht ordnungsgemäß. Nehmen Sie in einem derartigen
Fall die Batterien heraus und legen Sie sie noch einmal neu ein, ohne
dass Sie dabei die Auswahl berühren.

G-19

EINFÜHRUNG ⬎ Bezeichnung der Teile des Fernbedienungsgerätes

Vorsichtsmaßnahmen zur Fernbedienung

• Behandeln Sie die Fernbedienung vorsichtig.

• Wischen Sie die Fernbedienung sofort trocken, wenn sie einmal nass

geworden sein sollte.

• Vermeiden Sie übermäßige Hitze und Feuchtigkeit.

• Nehmen Sie die Batterien aus der Fernbedienung, wenn Sie beab-

sichtigen, die Fernbedienung über einen längeren Zeitraum hinweg
nicht zu benutzen.

• Legen Sie die Batterien nicht verkehrt herum ein.

• Verwenden Sie keine verschiedenen Batterietypen oder neue und

alte Batterien zusammen.

Reichweite

7 m /22 Fuß

7 m/22 Fuß

˚

30

˚

30

˚

30

30

˚

Fernbedienungssensor

Fernbedienung

am Projektorgehäuse

• Das Infrarot-Signal funktioniert durch Sichtlinie in einer Entfernung
von bis zu 22 Fuß/7 m und innerhalb eines Winkels von 60 Grad vom
Fernbedienungssensor am Projektorgehäuse aus.

• Der Projektor spricht nicht an, wenn sich zwischen der Fernbedienung
und dem Sensor Gegenstände befinden oder wenn starkes Licht auf
den Sensor fällt. Schwache Batterien verhindern ebenfalls einen
ordnungsgemäßen Betrieb des Projektors mit der Fernbedienung.

G-20

INSTALLATION UND ANSCHLÜSSE

Dieses Kapitel beschreibt, wie Ihr Projektor aufgestellt wird und wie Video­und Audio-Quellen angeschlossen werden.

1

2

3

An eine Netzteckdose

Die Aufstellung und Benutzung Ihres Projektors ist denkbar einfach. Bevor
Sie jedoch beginnen, müssen Sie zuerst wie folgt verfahren:

z Stellen Sie einen Projektionsschirm und den Projektor auf.

x Schließen Sie Ihren Computer oder ein Videogerät an den Projektor an.

Siehe Seite G-27.

c Schließen Sie das mitgelieferte Netzkabel an. Siehe Seite G-35.

HINWEIS: Stellen Sie vor dem Transport des Projektors sicher, dass sowohl
das Netzkabel als auch alle anderen Verbindungskabel abgetrennt sind.
Setzen Sie die Linsenkappe auf, wenn Sie den Projektor transportieren oder
nicht benutzen.

G-21

INSTALLATION UND ANSCHLÜSSE ⬎ Aufstellung des Projektionsschirmes und des Projektors

Aufstellung des Projektionsschirmes und des Projektors

Auswahl des Aufstellungsortes

Je weiter der Projektor vom Projektionsschirm oder von der Wand entfernt
ist, desto größer wird das Bild. Die minimale Bilddiagonale beträgt
30" (0,8 m), wenn der Projektor grob gemessen etwa 4 Fuß (1,3 m) von
der Projektionsfläche entfernt ist. Die größte Bilddiagonale beträgt
500" (12,7 m), wenn der Projektor etwa 80,83 Fuß (24,64 m) vom
Projektionsschirm oder von der Wand entfernt ist. Benutzen Sie die
nachstehende Zeichnung als Anleitung.

Bildschirmgröße (Einheit: cm/Zoll)

406,4(B)

304,8(H)/160"(B)

81,3(B)

61,0(B)

45,7(H)/24"(B)

243,8(B)

203,2(B)

152,4(H)/80"(B)

162,6(B)

121,9(H)/64"(B)

121,9(B)

91,4(H)/48"(B)

61,0(H)/32"(B)

18"(H)

Linsenmitte

365,8(B)

304,8(B)

228,6(H)/120"(B)

182,9(H)/96"(B)

60"(H)

48"(H)

36"(H)

24"(H)

274,3(H)/144"(B)

72"(H)

30"

40"

90"(H)

60"

120"(H)

108"(H)

100"

80"

Bildschirmgröße

200"

180"

150"

120"

1,3/4,3

(1,0/3,3)

1,7/5,6

2,6/8,5

(1,3/4,3)

(2,0/6,6)

3,5/11,5

(2,7/8,9)

4,4/14,4

(3,4/11,2)

5,3/17,4

6,6/21,7

(4,1/13,5)

(5,2/17,1)

Entfernung (Einheit: m/Fuß)

HINWEIS: Werte in Klammern gelten für den LT240K.

G-22

7,9/25,9

(6,2/20,34)

8,8/28,9

(6,9/22,6)

INSTALLATION UND ANSCHLÜSSE ⬎ Aufstellung des Projektionsschirmes und des Projektors

Projektionsentfernung und Bildschirmgröße

Nachfolgendes zeigt die richtigen relativen Positionen des Projektors und
Projektionsschirmes. Bestimmen Sie den Aufstellungsort anhand der
Tabelle.

Projektionsentfernungs-Tabelle

Bildschirmbreite

Bildschirmdiagonale

Bildschirmhöhe

Projektionswinkel (움)

Bildschirmmitte

(B)

Unterer
Bildschirmteil

(D)

Linsenmitte

Projektionsentfernung (C)

B=Vertikale Entfernung zwischen Linsenmitte und Bildschirmmitte
C=Projektionsentfernung
D=Vertikale Entfernung zwischen Linsenmitte und unterem Bildschirmteil
α = Projektionswinkel

G-23

INSTALLATION UND ANSCHLÜSSE ⬎ Aufstellung des Projektionsschirmes und des Projektors

(LT260K)

B=Ve rtikale Entfernung zwischen Linsenmitte und Bildschirmmitte
C=Projektionsentfernung
D=Ver tikale Entfernung zwischen Linsenmitte und unterem Bildschirmteil
α = Projektionswinkel

HINWEIS: Distanz kann um +/-5% schwanken.

Bildschirmgröße B C

Diagonal Breite Höhe

Zoll

30
40
60
67
72
80
84

90
100
120
150
180
200
210
240
261
270
300
350
400
450
500

Zoll

24
32
48
54
58
64
67
72
80

96
120
144
160
168
192
209
216
240
280
320
360
400

Zoll

18
24
36
40
43
48
50
54
60
72

90
108
120
126
144
157
162
180
210
240
270
300

Zoll
12,6
16,8
25,3
28,2
30,3
33,7
35,4
37,9
42,1
50,5
63,2
75,8
84,2
88,4

101,1
109,9
113,7
126,3
147,4
168,5
189,5
210,6

Weit – Fern

Zoll
46,4 – 57,0
62,4 – 76,4
94,5 – 115,3

105,8 – 128,9
113,8 – 138,6
126,6 – 154,1
133,0 – 161,9
142,7 – 173,6
158,7 – 193,0
190,8 – 231,8
239,0 – 290,1
287,1 – 348,4
319,2 – 387,2
335,3 – 406,7
383,4 – 464,9
417,1 – 505,7
431,6 – 523,2
479,7 – 581,5
560,0 – 678,6
640,2 – 775,7
720,5 – 872,9
800,7 – 970,0

Zoll

3,6
4,8
7,3
8,1
8,7

9,7
10,2
10,9
12,1
14,5
18,2
21,8
24,2
25,4
29,1
31,6
32,7
36,3
42,4
48,5
54,5
60,6

D

α

Weit – Fern

Grad
15,2 - 12,5
15,1 - 12,4
15,0 - 12,4
14,9 - 12,3
14,9 - 12,3
14,9 - 12,3
14,9 - 12,3
14,9 - 12,3
14,9 - 12,3
14,8 - 12,3
14,8 - 12,3
14,8 - 12,3
14,8 - 12,3
14,8 - 12,3
14,8 - 12,3
14,8 - 12,3
14,8 - 12,3
14,8 - 12,3
14,7 - 12,3
14,7 - 12,3
14,7 - 12,2
14,7 - 12,2

Bildschirmgröße B C

Diagonal Breite Höhe

mm

762
1016
1524
1702
1829
2032
2134
2286
2540
3048
3810
4572
5080
5334
6096
6629
6858
7620
8890

10160
11430
12700

mm
610

813
1219
1361
1463
1626
1707
1829
2032
2438
3048
3658
4064
4267
4877
5304
5486
6096
7112
8128
9144

10160

mm
457
610

914
1021
1097
1219
1280
1372
1524
1829
2286
2743
3048
3200
3658
3978
4115
4572
5334
6096
6858
7620

mm
321
428
642
716
770
855
898

962
1069
1283
1604
1925
2139
2246
2567
2792
2888
3209
3744
4279
4814
5349

10595 - 12846
10962 - 13290
12185 - 14770
14223 - 17237
16261 - 19704
18299 - 22171
20338 - 24638

G-24

Weit – Fern

mm
1178 - 1448
1586 - 1942
2401 - 2928
2686 - 3274
2890 - 3520
3216 - 3915
3379 - 4113
3624 - 4409
4032 - 4902
4847 - 5889
6070 - 7369
7293 - 8849
8108 - 9836
8516 - 10329
9739 - 11810

D α

mm

92
123
184
206
221
246
258
277
307
369
461
554
615
646
738
803
831
923

1077
1231
1385
1539

Weit – Fern

Grad
15,2 - 12,5
15,1 - 12,4
15,0 - 12,4
14,9 - 12,3
14,9 - 12,3
14,9 - 12,3
14,9 - 12,3
14,9 - 12,3
14,9 - 12,3
14,8 - 12,3
14,8 - 12,3
14,8 - 12,3
14,8 - 12,3
14,8 - 12,3
14,8 - 12,3
14,8 - 12,3
14,8 - 12,3
14,8 - 12,3
14,7 - 12,3
14,7 - 12,3
14,7 - 12,2
14,7 - 12,2

INSTALLATION UND ANSCHLÜSSE ⬎ Aufstellung des Projektionsschirmes und des Projektors

(LT240K)

B=Ve rtikale Entfernung zwischen Linsenmitte und Bildschirmmitte
C=Projektionsentfernung
D=Ver tikale Entfernung zwischen Linsenmitte und unterem Bildschirmteil
α = Projektionswinkel

HINWEIS: Distanz kann um +/-5% schwanken.

Bildschirmgröße B C

Diagonal Breite Höhe

Zoll

30
40
60
67
72
80
84

90
100
120
150
180
200
210
240
261
270
300
350
400
450
500

Zoll

24
32
48
54
58
64
67
72
80

96
120
144
160
168
192
209
216
240
280
320
360
400

Zoll

18
24
36
40
43
48
50
54
60
72

90
108
120
126
144
157
162
180
210
240
270
300

Zoll
12,6
16,8
25,2
28,1
30,2
33,6
35,3
37,8
42,0
50,4
63,0
75,6
84,0
88,2

100,8
109,7
113,4
126,1
147,1
168,1
189,1
210,1

Weit – Fern

Zoll
35,7 - 43,4
48,2 - 58,4
73,2 - 88,5
81,9 - 99,0
88,1 - 106,5
98,1 - 118,6

103,1 - 124,6
110,6 - 133,6
123,1 - 148,6
148,1 - 178,7
185,5 - 223,8
223,0 - 268,9
248,0 - 298,9
260,5 - 314,0
297,9 - 359,1
324,1 - 390,6
335,4 - 404,1
372,8 - 449,2
435,3 - 524,4
497,7 - 599,6
560,1 - 674,7
622,5 - 749,9

Zoll

3,6
4,8
7,2
8,0
8,6

9,6
10,1
10,8
12,0
14,4
18,0
21,6
24,0
25,2
28,8
31,4
32,4
36,1
42,1
48,1
54,1
60,1

D

α

Weit – Fern

Grad
19,4 - 16,2
19,2 - 16,0
19,0 - 15,9
19,0 - 15,9
18,9 - 15,8
18,9 - 15,8
18,9 - 15,8
18,9 - 15,8
18,8 - 15,8
18,8 - 15,8
18,8 - 15,7
18,7 - 15,7
18,7 - 15,7
18,7 - 15,7
18,7 - 15,7
18,7 - 15,7
18,7 - 15,7
18,7 - 15,7
18,7 - 15,7
18,7 - 15,7
18,7 - 15,7
18,6 - 15,7

Bildschirmgröße B C

Diagonal Breite Höhe

mm

762
1016
1524
1702
1829
2032
2134
2286
2540
3048
3810
4572
5080
5334
6096
6629
6858
7620
8890

10160
11430
12700

mm
610

813
1219
1361
1463
1626
1707
1829
2032
2438
3048
3658
4064
4267
4877
5304
5486
6096
7112
8128
9144

10160

mm
457
610

914
1021
1097
1219
1280
1372
1524
1829
2286
2743
3048
3200
3658
3978
4115
4572
5334
6096
6858
7620

mm
320
426
640
715
768
853
896

960
1067
1280
1601
1921
2134
2241
2561
2785
2881
3202
3735
4269
4803
5336

11055 - 13320
12641 - 15229
14227 - 17138
15813 - 19046

G-25

Weit – Fern

mm

907 - 1102
1224 - 1484
1858 - 2248
2080 - 2515
2239 - 2706
2493 - 3011
2620 - 3164
2810 - 3393
3127 - 3775
3761 - 4538
4713 - 5684
5664 - 6829
6298 - 7593
6615 - 7975
7567 - 9120
8233 - 9922
8518 - 10265
9470 - 11411

D α

mm

91
122
183
204
219
244
256
274
305
366
458
549
610
641
732
797
824
916

1068
1221
1374
1526

Weit – Fern

Grad
19,4 - 16,2
19,2 - 16,0
19,0 - 15,9
19,0 - 15,9
18,9 - 15,8
18,9 - 15,8
18,9 - 15,8
18,9 - 15,8
18,8 - 15,8
18,8 - 15,8
18,8 - 15,7
18,7 - 15,7
18,7 - 15,7
18,7 - 15,7
18,7 - 15,7
18,7 - 15,7
18,7 - 15,7
18,7 - 15,7
18,7 - 15,7
18,7 - 15,7
18,7 - 15,7
18,6 - 15,7

INSTALLATION UND ANSCHLÜSSE ⬎ Aufstellung des Projektionsschirmes und des Projektors

WARNUNG

* Die Deckenmontage Ihres Projektors muss von qualifiziertem NEC-

Servicepersonal ausgeführt werden.

*Versuchen Sie nicht, den Projektor selbst zu installieren.

• Betreiben Sie Ihren Projektor nur auf einer sicheren, waagerechten
Unterlage. Wenn der Projektor auf den Boden fällt, können Sie sich
verletzen und der Projektor kann schwer beschädigt werden.

• Betreiben Sie den Projektor nicht an Orten, an denen er großen
Temperaturschwankungen ausgesetzt wäre. Der Projektor muss bei
Temperaturen zwischen 41 °F (5 °C) und 95 °F (35 °C) betrieben werden.

• Setzen Sie den Projektor weder Feuchtigkeit, Staub noch Rauch aus.
Dadurch könnte die Bilddarstellung beschädigt werden.

• Stellen Sie sicher, dass der Projektor ausreichend belüftet wird, so dass
die Hitze abgeführt werden kann. Decken Sie weder die seitlichen noch
vorderen Lüftungsschlitze am Projektor ab.

Reflexion des Bildes

Wenn Sie das Bild vom Projektor mit Hilfe eines Spielges reflektieren,
kommen Sie in den Genuss eines viel größeren Bildes. Kontaktieren Sie
Ihren NEC-Fachhändler, wenn Sie einen Spiegel benötigen. Wenn Ihr Bild
bei Benutzung eines Spiegels spiegelverkehrt dargestellt wird, können Sie
die Bildausrichtung mit den MENU- und SELECT-Tasten am Projektor­gehäuse oder mit der 왖왔-Taste auf der Fernbedienung korrigieren. Siehe
Seite G-95.

G-26

INSTALLATION UND ANSCHLÜSSE

Herstellen der Anschlüsse

Anschlussdiagramm

Videorekorder, DVD-Player

oder LaserDisc-Player

An die Video-, S-Video­und Audio-Eingänge am
Projektor

RGB-Signalkabel (Lieferumfang)

An den 15poligen Mini D-Sub-Anschluss des
Projektors. Beim Anschluss eines längeren
Signalkabels als das mitgelieferte, wird die
Verwendung eines handelsüblichen Vertei­lungsverstärkers empfohlen.

Macintosh

(Tischgerät oder Notebook)

IBM-VGA oder Kompatible

(Tischgerät oder Notebook)

Dokumentenkamera

Optionales 15poliges-an­RCA-Kabel (Buchse)3
(ADP-CV1)

Monitor

DVD-Player

(mit Komponenten-Ausgang)

HINWEIS: Bei der Benutzung eines Notebook-PCs müssen Sie zwischen dem Pro­jektor und dem Notebook-PC eine Verbindung herstellen, bevor Sie den Notebook­PC einschalten. In den meisten Fällen kann das Signal erst dann vom RGB-Ausgang
ausgegeben werden, wenn der Notebook-PC nach dem Anschluss an den Projektor
eingeschaltet worden ist.

*Wenn das Bild während der Benutzung der Fernbedienung abschaltet, liegt

das möglicherweise daran, dass der Bildschirmschoner des Computers oder
der Power Management-Software aktiviert ist.

*Wenn Sie versehentlich auf die POWER-Taste auf der Fernbedienung gedrückt

haben, warten Sie bitte 90 Sekunden und drücken Sie die POWER-Taste erst
dann noch einmal, um den Betrieb fortzusetzen.

G-27

INSTALLATION UND ANSCHLÜSSE ⬎ Herstellen der Anschlüssen

Anschließen des SCART-Ausganges (RGB)

Vor dem Anschließen: Für diesen Anschluss sind ein exklusiver SCART­Adapter (ADP-SC1) und ein handelsübliches SCART-Kabel erforderlich.

HINWEIS:

• Für diesen Anschluss ist kein Audiosignal verfügbar.

• Der RGB IN 2-Anschluss unterstützt weder das SCART-Signal noch Plug &
Play.

Videogerät wie z.B.
ein DVD-Player

R
E

W
O
P

S

U
T
A

Y

T

B

S

D

N
A

P

T

M

S

A

N

L

O

T
N

E
M

N
G
I
L
A

T

S
U
J

D
A

O
T

C

N

E

A

U

L

C

A

E

D

C

R

R

A

U

-C

O

C

S

P

R

E

T

N

E

T
C

E
L

E
S

U

N

E

M

Projektor

An RGB IN 1

Handelsübliches SCART-Kabel

Buchse

ADP-SC1

1. Schalten Sie die Stromversorgung sowohl zum Projektor als auch zu Ihrem
Videogerät aus.

2. Schließen Sie den RGB 1-Eingang Ihres Projektors mit Hilfe des NEC
ADP-SC1 SCART-Adapters und eines handelsüblichen SCART-Kabels
an einen SCART-Ausgang (RGB) Ihres Videogerätes an.

3. Schalten Sie die Stromversorgung sowohl zum Projektor als auch zu Ihrem
Videogerät ein.

4. Wählen Sie mit der RGB 1-Taste auf der Fernbedienung den RGB 1­Eingang.

5. Drücken Sie die MENU-Taste auf der Fernbedienung, um das Menü
anzeigen zu lassen.

6.

Wählen Sie im Advanced-Menü [Projektor-Optionen] → [Einrichten] →
[Seite 3]

→ [Signalauswahl RGB1] → [Scart].

SCART ist eine europäische Anschlussnorm für Fernsehgeräte,
Videorekorder und DVD-Player. Er wird auch als Eurostecker bezeichnet.

HINWEIS: Den ADP-SC1 SCART-Adapter erhalten Sie bei einem NEC-Händler
Ihrer Wahl in Europa. Dort erfahren Sie auch weitere Einzelheiten.

G-28

INSTALLATION UND ANSCHLÜSSE ⬎ Herstellen der Anschlüsse

Anschluss Ihres PC’s oder Macintosh-Computers

RGB IN1

RGB-Signalkabel (Lieferumfang)

An den 15poligen Mini D-Sub-Anschluss
des Projektor. Beim Anschluss eines
längeren Signalkabels als das mitgelie­ferte, wird die Verwendung eines handels­üblichen Verteilungsverstärkers empfohlen.

PHONE

IBM VGA oder Kompatible (Tischgerät)
oder Macintosh (Tischgerät)

AUDIO IN

RGB IN2

Audiokabel (kein Lieferumfang)

PHONE

IBM VGA oder Kompatible (Note­book) oder Macintosh (Notebook)

HINWEIS: Benutzen Sie für ältere Macintosh-Modelle für den Anschluss an dessen
Videoport einen handelsüblichen Stiftadapter (kein Lieferumfang).

G-29

INSTALLATION UND ANSCHLÜSSE ⬎ Herstellen der Anschlüsse

Wenn Sie Ihren PC- oder Macintosh-Computer an Ihren Projektor anschlie­ßen, können Sie für eine eindrucksvolle Präsentation das Bild vom Compu­ter-Bildschirm projizieren.
Verfahren Sie zum Anschluss an einen PC oder Macintosh einfach wie folgt:

1. Schalten Sie Ihren Computer und Ihren Projektor aus.

2. Schließen Sie Ihren PC oder Macintosh mit Hilfe des mitgelieferten
Signalkabels an den Projektor an.

3. Schalten Sie den Projektor und den Computer ein.

4. Wenn nach einer gewissen Zeit der Inaktivität kein Bild mehr zu sehen
ist, könnte dies am Bildschirmschoner des an den Projektor ange­schlossenen Computers liegen.

HINWEIS: Der LT260K/LT240K ist nicht mit kodierten Ausgängen des NEC ISS­6020 und ISS-6010 kompatibel.

G-30
