NEC LT157 User Manual [es]

LT158/LT157

Proyector LCD
Manual de uso

S

T

A

O

N

N

D

/

B

Y

P

O

W

E

S

R

T

A

A

D

T

A

A

J

U

C

U

U

P

S

C

S

T

C

E

O

T

C

S

S

A

R

D

S

O

U

R

N

E

T

E

C

R

E

C

A

S

N

E

C

L

E

E

C

T

L

M

E

N

U

Español

S – 1

INFORMACIÓN IMPORTANTE

Precaución

Lea con cuidado este manual antes de utilizar el Proyector NEC LT158/
LT157 y tenga el manual a mano para poder consultarlo más adelante.
Su número serial está localizado debajo de la etiqueta de placa del
nombre sobre la parte inferior de su LT158/LT157.

PRECAUCIÓN

Para desactivar la alimentación asegúrese de extraer el
enchufe de la toma de red eléctrica.
La toma de red debe estar lo más cerca posible del
equipo, y además debe ser fácilmente accesible.

PRECAUCIÓN

PARA EVITAR DESCARGAS ELÉCTRICAS, NO ABRA
LA CAJA.
EN EL INTERIOR NO HAY PARTES QUE PUEDA
REPARAR EL USUARIO. ACUDA A PERSONAL DE
SERVICIO CUALIFICADO DE NEC.

Este símbolo advierte al usuario de la presencia de
tensión sin aislamiento dentro de la unidad suficiente
como para producir sacudidas eléctricas. Por lo tanto, es
peligroso realizar cualquier tipo de contacto con cualquier
pieza del interior de la unidad.

Este símbolo alerta al usuario de la presencia de
importante información concerniente al funcionamiento
y mantenimiento de la unidad. Debe leerse atentamente
la información para evitar problemas.

ADVERTENCIA

PARA EVITAR FUEGO O DESCARGAS ELÉCTRICAS, NO EXPONGA
ESTA UNIDAD A LA LLUVIA O LA HUMEDAD. NO UTILICE EL
ENCHUFE CON CONEXIÓN A TIERRA, CON UN CABLE DE
EXTENSIÓN O EN UNA TOMA DE CORRIENTE A MENOS QUE SE
PUEDAN INTRODUCIR POR COMPLETO LAS TRES ESPIGAS. NO
ABRA LA CAJA. EN EL INTERIOR HAY COMPONENTES CON ALTA
TENSIÓN. EL SERVICIO DEBE SER LLEVADO A CABO POR PER­SONAL CUALIFICADO DE NEC.

CAUTION

Esta información se localiza en la espalda del control remoto.

3. Ordenanza de la información sobre ruidos
acústicos GSGV:

El nivel del presión del sonido es inferior a 70 dB (A) según ISO 3744
o ISO 7779.

• IBM es una marca registrada de International Business Machines
Corporation.

• Macintosh und PowerBook son registrierten Warenzeichen der Apple
Computer, Inc.

• Todas las otras marcas de fábrica y nombres de produsto son
nombres comerciales o marcas registradas de sus res respectivos
propietarios.

S – 2

Importante para su seguridad

Estas instrucciones de seguridad son para garantizar una larga vida
de su proyector y para evitar incendios y descargas eléctricas. Léalas
detenidamente y respete todas las advertencias.
Instalación

1. Para mejores resultados, use su proyector en una habitación oscura.

2. Instale el proyector sobre una superficie plana y a nivel, en un lugar
seco alejado del polvo y de la humedad.

3. No instale su proyector en un lugar donde quede expuesto a la luz
directa del sol, ni cerca de calefactores o de aparatos que irradien
calor.

4. La exposición a la luz directa del sol, humo o vapor puede dañar los
componentes internos.

5. Manipule su proyector con cuidado. Las caídas o descargas eléctricas
pueden dañar los componentes internos.

6. No ponga objetos pesados encima del proyector.

7. Si desea instalar el proyector en el techo:

a. No intente instalar el proyector usted mismo.
b. El proyector debe de ser instalado por técnicos cualificados para asegurar

un funcionamiento adecuado y reducir el riesgo de lesiones corporales.

c. Además, el techo debe de ser lo suficientemente fuerte como para soportar

el proyector y la instalación debe de realizarse de acuerdo con las normas
de edificios locales.

d. Consulte a su distribuidor para mayor información.

Fuente de alimentación

1. El proyector está diseñado para funcionar en una fuente de
alimentación de 100-120 o 200-240 V 50/60 Hz CA. Antes de usar
el proyector, asegúrese de que su fuente de alimentación cumpla
con estos requisitos.

2. Manipule al cable de alimentación con cuidado y evite doblarlo
excesivamente. Un cable dañado puede causar descargas eléctricas
o incendios.

3. Cuando el proyector no vaya a ser usado por un período prolongado
de tiempo, desconecte la clavija del tomacorriente.

Limpieza

1. Desenchufe el proyector antes de limpiarlo.

2. Limpie la caja periódicamente con un paño húmedo. Si está muy
sucia, use un detergente suave. Nunca use detergentes fuertes o
solventes tales como alcohol o diluyente.

3. Use un pincel soplador o papel óptico para limpiar el objetivo, y
tenga cuidado de no rayar o estropear el objetivo.

Reemplazo de la lámpara

• Para reemplazar la lámpara, siga todas las instrucciones que
suministran en la página S-48.

• Sostituire senz’altro la lampada quando appare il messaggio “La
lámpara ha alcanzado el fin de su vida util. Por favor cambiela”.

Se continuate ad usare la lampada dopo che questa ha esaurito la
sua durata, il bulbo della lampada si può frantumare e frammenti di
vetro si possono disperdere nel contenitore della lampada. No toque
los trozos de vidrio, pues podría cortarse. Si esto sucediera, contacte
a su distribuidor NEC para el reemplazo de la lámpara.

• Se concede un mínimo de UN minuto entre que se enciende y se
apaga la lámpara (OFF y ON).
Se aplica un voltaje alto a la lámpara inmediatamente cuando el
motor es encendido.
Por lo que si se apaga el motor y se vuelve a encender rápidamente,
provocará que su lámpara tenga un tiempo de duración más corta y
esto podría causar daño a su proyector.

Información Importante

No desconecte el cable de la alimentación de la toma general bajo las
siguientes circunstancias. El hacerlo podría causar daño al proyector:

* Mientras que aparezca el icono del reloj de arena.
* Mientras que aparezca el mensaje “Por favor, espere un poco.” Se

visualizará este mensaje después de desconectar el proyector.

* Inmediatamente después de haber conectado el cable de la

alimentación en la toma general (el indicador POWER no ha
cambiado a un color naranja permanente).

* Inmediatamente después de que se detenga el ventilador (El

ventilador continúa funcionando durante UN minuto después de que
se desconecte el proyector con el botón POWER OFF).

* Mientras que los indicadores de POWER y STATUS se encuentren

parpadeando alternativamente.

PRECAUCIÓN

No coloque el proyector sobre su costado al encender la lámpara.
De lo contrario puede resultar dañado el proyector.

Precauciones para evitar fuego y descargas eléctricas

1. Para evitar la acumulación de calor en el interior del proyector,
asegúrese de que haya suficiente ventilación y que los orificios de
ventilación del proyector no sean obstruidos. Deje un espacio de al
menos 10 cm (3 pulgadas) entre el proyector y la pared.

2. Evite que objetos extraños tales como sujetapapeles o trozos de
papel caigan dentro del proyector. No intente retirar ningún objeto
que haya caído dentro del proyector. No introduzca objetos de metal,
tales como alambre o destornilladores, en el proyector. Si cae algo
dentro del proyector, desconéctelo inmediatamente y haga que per­sonal de servicio NEC cualificado extraiga el objeto.

3. No ponga recipientes con líquido encima del proyector.

Advertencias

• No mire por el objetivo mientras el proyector está encendido. Esto
podría causar serios daños a la visión.

• Mantenga cualquier artículo tales como lupas fuera del paso de la
luz del proyector. La luz que se proyecta a través de la objetivo es
extensa, por lo tanto cualquier tipo de objeto anormal que pueda
redirigir la luz que sale de la objetivo, puede causar un resultado
impredecible tal como fuego o lesiones al ojo.

• No cubra la objetivo con la tapa para la objetivo suministrada o
equivalente cuando el proyector esté encendido. El hacerlo podría
causar que se funda la tapa y posiblemente que se queme las manos
debido al calor de la luz.

• No coja en sus manos la objetivo. El hacerlo podría causar riesgo
de lesión.

Para la completa función de control remoto con el puntero
láser

No mire hacia el puntero láser mientras está encendido y no apunte
el rayo láser hacia otra persona. Esto podría causar serias lesiones.

S – 3

ÍNDICE

1. INTRODUCCIÓN

Introducción al proyector LT158/LT157 ........................................ S-5

Cómo comenzar ........................................................................... S-5

¿Qué hay en la caja? ................................................................... S-6

Familiarícese con su proyector LT158/LT157............................... S-7

Descripción de la parte delantera .......................................... S-7

Fijación de la tapa del objetivo .............................................. S-7

Descripción de la parte trasera/inferior .................................. S-8

Descripción de la parte superior ............................................ S-9

Descripción del panel de terminales .................................... S-10

Descripción de Control Remoto ........................................... S-11

Margen de funcionamiento ............................................ S-13

Instalación de pilas ........................................................ S-13

Configurar el interruptor de función ............................... S-13

Precauciones durante el uso de la unidad de control remoto

Utilización del receptor de ratón remoto........................ S-14

Conmutación del modo de funcionamiento entre

ordenador proyector ...................................................... S-15

..... S-13

2. INSTALACIÓN

Montaje del proyector................................................................. S-16

Selección de un lugar ................................................................ S-16

Pantalla y distancia de proyección ............................................. S-16

Diagrama de distancia ............................................................... S-17

Cómo reflejar la imagen ............................................................. S-17

Diagrama de conexión ............................................................... S-18

Conexión de un ordenador PC ............................................ S-19

Conexión de un ordenador Macintosh ................................. S-20

Conexión del reproductor DVD ............................................ S-21

Conexión de un aparato de vídeo (VCR) o reproductor de discos láser

Acerca de la puesta en marcha de la pantalla .................... S-23

.... S-22

3. FUNCIONAMIENTO

Conexión del Cable de Alimentación y Encendido del Proyector ..........

Funcionamiento básico .............................................................. S-27

Uso de los menús ...................................................................... S-29

Personalización del Menú Básico ........................................ S-29

Uso de un ratón USB ................................................................. S-30

Árbol de menú ............................................................................ S-31

Elementos del menú .................................................................. S-32

Descripcioner y funcioner del menú ........................................... S-33

Fuente de selección ................................................................... S-33

RGB (DVI en el LT158 únicamente)/Video/S-Video/Tarjeta PC Viewer

Ajuste de la imagen ................................................................... S-33

Brillo/Contraste/Color/Tinte/Definición

Volumen ..................................................................................... S-33

Opciones de imagen .................................................................. S-34

Keystone .............................................................................. S-34

Mode lánpara ....................................................................... S-34

Relación de aspecto ............................................................ S-34

Reducción de ruido .............................................................. S-35

Posición / Reloj .................................................................... S-35

Resolución ........................................................................... S-35

Filtro de video ...................................................................... S-35

Por defecto de fábrica .......................................................... S-36

Gerencia del color ...................................................................... S-36

Corrección Gamma ............................................................. S-34

Matriz del color .................................................................... S-35

Balance de blancos ............................................................. S-35

Opciones del proyec .................................................................. S-36

Menu .................................................................................... S-36

Mode menu ................................................................... S-36

Menú Avanzado/Menú Básico ................................... S-36

Idioma ........................................................................... S-36

Apuntador del proyector ................................................ S-36

Tiempo visual. menú ..................................................... S-36

Mensaje ......................................................................... S-36

Botón directo ................................................................. S-36

S-24

Configuración....................................................................... S-37

Orientación .................................................................... S-37

Posición de cine ............................................................ S-37

Fondo ............................................................................ S-37

Ajustes del ratón............................................................ S-37

Botón/Sensibilidad ..................................................... S-37

Opciones de la tarjeta PC Viewer.................................. S-37

Opciones de captura ..................................................... S-37

Signal Select ................................................................. S-37

Auto Alineación(RGB sólo)............................................ S-38

Autoarrangue................................................................. S-38

Dirección de la alimentación ......................................... S-38

Confirmación de la desactivación de la alimentación ... S-38

Salvar Keystone ............................................................ S-38

Borrar el Contador de Hora de la Lámpara ................... S-38

Borrar el uso del filtro .................................................... S-38

Velocidad de las comunicaciones ................................. S-38

Selección de Fuente por Defecto .................................. S-38

Bloqueo de teclas del panel de control ......................... S-38

Herramientas ............................................................................. S-39

Captura ................................................................................ S-39

Ficheros tarjeta PC .............................................................. S-39

Cambio del logotipo de fondo........................................ S-40

Tablero ................................................................................. S-40

Ayuda ......................................................................................... S-40

Contenidos .......................................................................... S-40

Información .......................................................................... S-40

Cómo utilizar la función de la tarjeta PC Viewer ........................ S-41

Características ..................................................................... S-41

Cómo introducir y ejecutar la tarjeta CompactFlash ............ S-41

Cómo instalar el del Software de la tarjeta PC Viewer ....... S-42

Cómo arrancar el Software de la tarjeta PC Viewer en su PC

(PC Card Viewer Utility 1.0).......................................... S-42

Cómo hacer funcionar la función tarjeta PC

Viewer desde el proyector (reproducción)..................... S-43

Cómo capturas imágenes visualizadas en el proyector....... S-45

Cómo ver imágenes digitales .............................................. S-45

Cómo desmontas el Software de la tarjeta PC Viewer ........ S-46

Terminología ........................................................................ S-47

4. MANTENIMIENTO

Reemplazo de la lámpara .......................................................... S-48

Limpieza o reemplazo del filtro .................................................. S-49

5. RESOLUCIÓN DE PROBLEMAS

Mensajes del indicador estado / alimentación ........................... S-50

Problemas comunes y sus soluciones ....................................... S-50

6. ESPECIFICACIONES

Ópticas/Eléctricas/Mecánico ...................................................... S-52

Dimensiones del mueble ............................................................ S-53

Asignación de espigas D-Sub (LT157) ....................................... S-54

Asignaciónes de clavija DVI (LT158) .......................................... S-54

Lista compatible de señal de entrada ........................................ S-55

Códigos de control del PC ......................................................... S-56

Conexión de cables.................................................................... S-56

CompactFlash es una marca comercial de San Disk Corporation.

S – 4

1. INTRODUCCIÓN

Introducción al proyector LT158/LT157

Esta sección le da una introducción a su nuevo proyector LT158 (XGA/
DVI) / LT157 (XGA), describe las características y controles.

Felicitaciones por haber adquirido el proyector
LT158/LT157.

El LT158/LT157 es uno de los mejores proyectores disponibles en la
actualidad. El proyector LT158/LT157 le permite proyectar imágenes
precisas hasta de 300 pulgadas (medida diagonal) desde su ordenador
Macintosh o PC (de sobremesa o cuadono de notas), videograbadora,
reproductor DVD, cámara de documento, reproductor de discos láser,
o tarjeta PC Viewer.
Usted puede usar el proyector en una mesa o carro, puede usted usar
el proyector para proyectar imágenes por detrás de la pantalla, y el
proyector puede instalarse permanentemente en el techo*
remoto puede emplearse de forma inalámbrica.

Características que apreciará:

• Puesta en marcha y funcionamiento sencillos.

• Lámpara de NSH de 130W de alto rendimiento.

• El mando a distancia inalámbrico suministrado sirve para operar el

proyector desde la parte frontal o posterior.

• La imagen puede proyectarse en un margen de tamaño de 25 a 300
pulgadas (medidas diagonalmente).

• La corrección Keystone le permite corregir la distorsión trapezoidal
de tal forma que la imagen sea cuadrada.

• Podrá elegir entre los modos de vídeo según sea la fuente: "normal"
para una imagen típica, "natural" para una reproducción auténtica
de los colores.

• La tarjeta PC Viewer incorporada le permite comenzar con la
presentación incluso cuando no se encuentra disponible un PC en
el sitio.

• La "Captura" le permite capturar la imagen actual proyectada.

• Una imagen puede ser proyectada desde delante o detrás de la

pantalla, y el proyector se puede instalar incluso en el techo.

• La tecnología de mezcla de pixels inteligente Advanced AccuBlend
exclusiva de NEC Technologies -una compresión de imagen
extremadamente precisa. Tecnología- ofrece una imagen clara con
una resolución UXGA (1600⳯1200)*

• Soporta la mayoría de señales IBM VGA, SVGA, XGA*
UXGA(con Advanced AccuBlend)*
componente (YCbCr / YPbPr) o cualquier otra señal RGB dentro de
un margen de frecuencias horizontales de 15 a 100 kHz y un margen
de frecuencias verticales de 50 a 120 Hz. Esta incluye señales de
vídeo de las normas NTSC, PAL, PAL-N*
y NTSC4.43.

2

.

2

, Macintosh, señales de

3

, PAL-M*3, PAL60, SECAM

1

. El control

2

, SXGA/

• La control remoto suministrada puede utilizarse sin cable, y puede
usted incluso utilizar la control remoto y adaptador de ratón para
operar el ratón de su PC o Macintosh sin cable desde otra parte de
la habitación con el receptor de ratón remoto incorporado.

• Puede usted controlar el proyector con un PC utilizando el puerto
de control del PC*

4

.

• El moderno diseño del mueble es ligero, compacto, fácil de
transportar, y hace juego en cualquier oficina, sala de juntas o
auditorio.

• Hay ocho clases de apuntadores disponibles para su presentación.

• La terminal USB permite la operación*

1

*

No intente instalar el proyector usted mismo.

5

del ratón USB.

El proyector debe de ser instalado por técnicos cualificados para
asegurar un funcionamiento adecuado y reducir el riesgo de lesiones
corporales. Además, el techo debe de ser lo suficientemente fuerte
como para soportar el proyector y la instalación debe de realizarse
de acuerdo con las normas de edificios locales. Consulte a su
distribuidor para mayor información .

2

Se visualiza una imagen UXGA (1600⳯1200) y SXGA (1280⳯1024)

*

con la tecnología Advanced AccuBlend de NEC. Esto sólo es de
aplicación para la señal RGB analógica.

3

LT158 únicamente.

*

4

Es necesaria la utilidad Control Utility 1.0. Este programa está incluido

*

en el CD-ROM suministrado.

5

El terminal USB cumple con la especificación USB1.1 y sólo acepta

*

un ratón USB.

Cómo comenzar

La manera más rápida de comenzar es tomarse un tiempo y hacer
todo bien desde el principio. Disponga de unos minutos para examinar
el manual del usuario. Esto le ahorrará tiempo más adelante. Al principio
de cada sección encontrará una descripción general. Si una sección
no es aplicable‚ simplemente pásela por alto.

NOTA: Los sistemas de vídeo compuesto son los siguientes:
NTSC: Sistema de TV de EE.UU. estándar para vídeo en EE.UU. y Canadá.
PAL: Sistema de TV utilizado en el Oeste de Europa.
PAL-N: norma de TV utilizada en Argentina, Paraguay y Uruguay.
PAL-M: norma de TV utilizada en Brasil.
PAL60: Sistema de TV utilizado para reproducción NTSC en PAL TVs.
SECAM: Sistema de TV utilizado en Francia y Este de Europa.
NTSC4.43: Sistema de TV usado en los países del Medio Oriente.

S – 5

¿Qué hay en la caja?

Asegúrese de que su caja contenga todos los accesorios indicados. Si falta algún elemento‚ contacte a su distribuidor. Conserve la caja original y
el material de embalaje por si alguna tiene que transportar el proyector LT158/LT157.

S

T

A

O

N

N

D

/

B

Y

P

O

W

E

S

R

T

A

A

D

T

A

A

J

U

C

U

U

P

S

C

S

T

C

E

O

T

C

S

S

A

R

D

S

O

U

R

N

E

T

E

C

R

E

C

A

S

N

E

C

L

E

E

C

T

L

M

E

N

Proyector NEC LT158/LT157

LT158 únicamente

U

Tapa de la lente

Cuerda y Remache

FOCUS

ZOOM

HELP

P

O

KEYSTONE

I

N

T

E

R

P

C

M

C

A

A

R

G

N

I

F

Y

SLIDE

F

R

E

E

Z

E

VOL.

P

I

C

-

M

U

T

E

F

O

L

D

E

R

S

L

I

D

E

LIST

Control remoto

S

E

L

P

J

SHIFT

D

Baterías (AA⳯2)

O

F

F

V

I

D

E

O

S

A

P

U

-

O

V

T

W

O

I

D

A

E

E

D

R

O

J

.

R

O

G

B

1

R

G

B

2

L

A

S

E

R

E

C

T

N

Cable de señal DVI-D – DVI-DCable de señal DVI-A – VGA

LT157 únicamente

Cable de Señal RGB (Conector Mini D-Sub
de 15 pines A Mini D-Sub de 15 pines)

Guía de Conexión Rápida

CD-ROM

Quick

Connect

Guide

User's

Manual

Receptor de ratón remoto

Adaptador PS/2

Cable de la corriente

Estuche de
transporte blando

Manual de uso

S – 6

Familiarícese con su proyector LT158/LT157

Descripción de la parte delantera

STAND BY

ON

/

POWER

STATUS

ADJUST

ACCESS

AUTO

PC CARD

SOURCE

C

E

L

N

E

T

E

R

C

A

SELECT

N

M

E

N

U

Controles

Altavoz monoaural (0,5W)

Objetivo

Sensor de control remoto

Ventilación (entrada)

Botón de inclinación de un toque

Tapa del filtro

Pie ajustable delantero

Palanca de zoom

Anillo de enfocar

Tapa de la lente

Colocar la tapa de la lente en el parte inferior con el cordel suministrado y remachar.

1. Pase la cuerda por el orificio de la tapa de
la lente y luego haga un nudo con la cuerda.

2. Utilice el remache para fijar la cuerda a la parte inferior del proyector.

S – 7

C CARD

PC CONTROL

VIDEO

RGB

USB

S-VIDEO

AUDIO

Descripción de la parte trasera

Entrada de CA

Conecte aquí el cable de la alimentación
con tres espigas suministrado.

A

C

IN

U

N

E

M

L

T

C

E

E

L

C

E

S

N

A

C

E

R

C

E

T

E

N

R

U

O

S

A

D

R

A

S

S

C

T

O

E

C

T

S

C

S

P

U

U

C

U

J

A

T

D

A

A

T

R

S

E

W

O

P

Y

B

/

D

N

N

O

A

T

S

Ventilación
(entrada)

Panel de terminal

Ranura para el sistema de
seguridad MicroSaver
Kensington

Part inferior

Cubierta de la lámpara

Tornillo de la cubierta de la lámpara

Sensor de control remoto

Ventilación (salida)

Patas trasero

Patas trasero

Gire para realizar el ajuste fino de
la posición horizontal.

Espaciador (goma negra)

Para realizar el ajuste fino de la
altura de la pata posterior, extraiga
el espaciador y gire la pata
posterior a la altura deseada.

S – 8

Descripción de la parte superior

C CARD

PC CONTROL

VIDEO

USB

S-VID

U

N

E

M

SELECT

R

E

T

E

N

1

2

3

4

L

E

C

N

A

C

SOURCE

AUTO

ADJUST

5

ON

6

/
STAND BY

8

7

9

PC CARD

ACCESS

STATUS

10

POWER

1. Botón Menu (menú)

Para visualizar el menú en pantalla.

䊴 䊳

2. Botones de Selección (▲▼

) / /Volumen (+) (–)

▲▼: Utilice estos botones para seleccionar el menú del ítem que

desee ajustar. Cuando no aparecen menús, estos botones
funcionan como control del volumen.

䊴 䊳

: Utilice estos botones para cambiar el nivel del menú

seleccionado del ítem.
Con pulsar una vez el botón

䊳

ejecuta la selección.
Cuando no se visualicen los menús o la barra de herramientas
Viewer, puede utilizarse este botón para seleccionar una
diapositiva o para mover el cursor en la Lista de Carpetas o en
la Lista de Diapositivas.

Cuando se visualiza el apuntador, estos botones ▲▼

䊴 䊳

mueven el

apuntador.

3. Botón de introducción

Ejecuta su selección de menú y activa ítems seleccionados desde el
menú.

4. Botón de cancelación

Pulse este botón para salir de "Menús". Pulse este botón para que el
ajuste vuelva a la última condición mientras que usted se encuentre
en el menú de ajuste o menú de configuración.

5. Botón de fuente

Utilice este botón para seleccionar una fuente de vídeo tales como
PC, videograbadora, reproductor DVD o tarjeta PC Viewer (tarjeta
CompactFlash).
Cada vez que se pulse este botón, la fuente de entrada cambiará de la
manera siguiente:

→ RGB [“DVI(DIGITAL) → DVI(ANALÓGICO)” en el LT158] 

Tarjeta PC Viewer ← S-Video ← Video ←

Si no hubiera ninguna señal de entrada, la entrada será pasada por
alto.

6. Botón de ajuste automático (Solo RGB)

Utilice este botón para ajustar la Posición-H/V y Pixel Reloj/Fase para
una imagen óptima. Algunas señales puede que no se visualicen
correctamente o puede que tarden al cambiar a otra.

7. Botón de encendido (ON / STAND BY)

Utilice este botón para activar y desactivar la alimentación, cuando se
suministra la alimentación y el proyector está en modo de espera.

NOTA: Para desactivar el proyector, mantenga pulsado este botón durante por
lo menos dos segundos.

8. Indicador de acceso de la tarjeta PC

Se ilumina mientras se accede a una tarjeta de memoria CompactFlash.

9. Indicador de estado (STATUS)

Cuando esto se encienda de rojo continuamente, le está advirtiendo
de que la lámpara de proyección ha excedido 1500 horas de
servicio(hasta 2500 horas en el modo Eco).
Después de que aparezca esta luz, se aconseja reemplazar la lámpara
lo antes posible. (Vea la página S-48). Además el mensaje “La lámpara
ha alcanzado el fin de su vida util. Por favor cambiela” aparece
continuamente hasta que se reemplace la lámpara.
Si esta luz parpadea rápidamente de rojo, indica que la tapa de la
lámpara o la tapa del filtro no está colocada debidamente o que el
proyector se ha sobrecalentado. Vea el indicador de mensajes de
Estado / Alimentación en la página S-50 para más detalles.

10. Indicador de la alimentación (POWER) (

)

Cuando este indicador es verde, el proyector está activado; cuando el
indicador es color naranja, está en modo de espera.

S – 9

Descripción del panel de terminales

C CAR

D

PC CO

NTROL

VIDEO

RGB

USB

S-VIDEO

AUDIO

EO

DVI-D

S-VIDEO

AU

DIO

8

7

6

5

AC IN

9

1. Terminal mini (3.5 mm ∅) de entrada de audio

Aquí es donde se conecta la salida de audio del ordenador, de un
VCR, un reproductor DVD o un reproductor de discos láser.
Se necesita un cable USB comercialmente disponible.

Conector de entrada RGB/ Componente de entrada (Mini D-Sub 15 pines)

2.

Conecte su PC u otros equipos RGB tales. Use el cable de señal RGB
incluido para conectar un PC. O conecte aquí un ordenador Macintosh
con el cable de señal. Esto sirve también como conector de entrada
de componente el cual le permite conectar una salida de vídeo
componente de un componente de equipo tal como un reproductor
DVD.

Para el LT158: Conector DVI (DVI 29 contactos)

Este conector puede aceptar entrada de señal digital o analógica de
un ordenador con conector DVI.
Si se conecta un conector D-sub mini de 15 contactos de un ordenador,
conecte el adaptador DVI-A-VGA suministrado a este conector.

3. Entrada S-Video (Mini DIN 4 Pines)

Aquí es donde conecta usted la entrada S-Video de una fuente externa
tal como una videograbadora.

NOTA: S-Video ofrece colores más reales y mayor resolución que el formato
tradicional de vídeo compuesto.

4. Entrada vídeo (RCA)

Conecte una videograbadora, reproductor DVD, reproductor de discos
láser, o cámara de documentos aquí para proyectar el vídeo.

5. Puerto de control del PC (Mini DIN 8 Pines)

Utilice este puerto para conectar su PC y así controlar el proyector por
medio de un cable de serie. Esto le permite utilizar su PC y el protocolo
de comunicación serial para controlar el proyector. Para utilizar este
puerto es necesario disponer del cable de serie opcional NEC. También
debe instalarse en el PC la utilidad PC Control Utility 1.0 incluida en el
CD-ROM suministrado.
Si está usted escribiendo su propio programa, los códigos de control
del PC típicos están en la página S-56.
En la fábrica se coloca una tapa sobre el puerto. Quite la tapa para
utilizar el puerto.

U

N

E

M

SELECT

R

E

T

E

N

4

3

2

LT158

L

E

C

N

A

C

SOURCE

AUTO

ADJUST

ON

/

STAND BY

PC CARD

1

Slot for Kensington
MicroSaver Security System

6. Terminal USB

Conecte un ratón comercialmente disponible que soporte USB. Puede
usted hacer funcionar el menú o tarjeta PC Viewer con el ratón USB
vía esta terminal. Note que esta terminal no se utiliza con un ordenador
y que puede que haya algunas marcas de ratón USB que el proyector
no soporta.

7. Botón de expulsión de la tarjeta PC

Pulse para ejecutar una tarjeta de memoria CompactFlash.

8. Ranura de acceso de la tarjeta PC

Introduzca aquí una tarjeta de memoria CompactFlash.

9 Entrada de c.a.

Conecte aquí el cable suministrado de la alimentación con tres espigas.
Cuando enchufe el otro extremo en una toma de red activa, el indicador
POWER se pondrá de color naranja y proyector se pondrá en el modo
en espera.

10 Ranura de seguridad incorporada (

Esta ranura de seguridad acepta el sistema de seguridad MicroSaver
MicroSaver
El logotipo está registrado como marca y es propiedad de Kensington
Microware Inc.

10

)

®

es marca registrada de Kensington Microware Inc.

ACCESS

STATUS

POWER

®

.

S – 10

Descripción de Control Remoto

5

0

2

4

6

NOTA: Si usa un ordenador Macintosh, usted puede pulsar el botón derecho o
el izquierdo para activar el ratón.

T

IS

L

E

D

I

L

S

R

E

D

L

O

F

L.

E

O

E

ID

L

S

D

R

A

Y

C

F

I

C

N

P

T

IF

R

H

E

S

T

N

I

O

P

M

O

O

Z

S

U

C

O

J

F

P

S-VIDEO

VIDEO

SELECT

J.

D

A

TO

U

A

LASER

GB2

R

RGB1

ON

ER

POW

OFF

T

V

U

M

­C

I

E

P

Z

E

E

R

F

G

A

M

E

N

O

T

S

Y

E

K

P

L

E

H

3

1

2

1. Transmisor infrarrojo

Dirija el control remoto hacia el sensor remoto en el mueble del
proyector.

2. Puntero láser

Emite una luz láser cuando se pulsa el botón "Láser".

3. Terminal de Control Remoto

No está disponible con este modelo.

6

8
7

11

4

OFF

S-VIDEO RGB1 RGB2

VIDEO

AUTO ADJ.

POWER

N

E

M

ON

9

1

LASER

U

1

13

SELECT

1

15

E

N

T

E

R

L

E

C

N

A

C

PJ

4. LED

Destella cuando cualquier botón es pulsado.

5. Botón de encendido (POWER ON)

Si se necesita alimentación, puede usted utilizar este botón para activar
o desactivar su proyector.

1

6. Botón de apagado (POWER OFF)

Si se necesita alimentación, puede usted utilizar este botón para activar
o desactivar su proyector.
NOTA: Para desactivar el proyector, mantenga pulsado este botón
durante por lo menos dos segundos.

7. Botón Video (VIDEO)

Pulse este botón para seleccionar una fuente de vídeo compatible con
NTSC, PAL, SECAM o NTSC4.43 desde un VCR, reproductor de dis­cos láser o cámara de documentos.

8. Botón S-Video (S-VIDEO)

Pulse este botón para seleccionar una fuente de S-Vídeo de un VCR.

9. Botón RGB 1

Pulse este botón para seleccionar una fuente de vídeo de un ordenador
o equipo de componentes conectado al puerto RGB (DVI digital en el
LT158).

10. Botón RGB 2

No disponible en el LT157.
Para LT158: Pulse este botón para seleccionar la señal DVI analógica
de un ordenador con interfaz DVI.

11. Botón de ajuste automático (AUTO ADJ.)

Utilice el botón para ajustar una fuente RGB para obtener una imagen
excelente. Algunas señales puede que no se visualicen correctamente
o puede que tarden al cambiar a otra.

12. Botón Láser (LASER)

Pulse y mantenga pulsado este botón para activar el apuntador láser.
Una vez encendido, usted podrá usar el láser para atraer la atención
de su público a un punto rojo que usted puede situar en cualquier
objeto.

13. Botón Menu (MENU)

Visualiza el menú de los diversos ajustes.

䊴 䊳

14. Botones de Selección (Ratón) (SELECT ▲▼

)

Cuando se encuentre en el modo de Ordenador, este botón funcionará
como un ratón informático.
Cuando se encuentre en el modo de Proyector, indicado por la
iluminación del botón PJ:
▲▼: Utilice estos botones para seleccionar el menú del ítem que

desee ajustar.

䊴 䊳

: Utilice estos botones para cambiar el nivel del menú

seleccionado del ítem.
Con pulsar una vez el botón

Cuando se visualiza el apuntador, estos botones ▲▼

䊳

ejecuta la selección.

䊴 䊳

mueven el

apuntador.

15. Botón de introducción (clic izquierdo) (ENTER)

Cuando se encuentre en el modo de Ordenador, este botón funcionará
como el botón izquierdo del ratón. Cuando pulse este botón y lo
mantenga presionado durante al menos 1 segundo y medio, se
establecerá el modo de desplazamiento.
Cuando se encuentre en el modo de Proyector, indicado por la
iluminación del botón PJ:
Use este botón para introducir la opción que haya seleccionado en el
menú. Funciona igual que el botón "Enter" en el mueble del proyector.

16. Botón de cancelación (clic derecho) (CANCEL)

Cuando se encuentre en el modo de Ordenador, este botón funcionará
como el botón derecho del ratón.
Cuando se encuentre en el modo de Proyector, indicado por la
iluminación del botón PJ:
Pulse este botón para salir de "Menús". Funciona igual que el botón
"Cancel" en el mueble.

S – 11

1

7
9

0
8

9

0

1

2
2

2

3
31

22

18
21

23
24

25
26

FOCUS ZOOM

HELP

POINTER

KEYSTONE

MAGNIFY

FREEZE

VOLUME

PIC-MUTE

PJ

SHIFT

PC CARD

SLIDE

FOLDER

SLIDE

LIST

27

17. Botón PJ

Pulse este botón para conmutar los botones del Selección, Cancelación
e Introducción entre el modo de Proyector (iluminación roja) y el modo
de Ordenador. Pulse este botón o cualquiera de los botones de POWER
ON/OFF, MENU, HELP, POINTER, MAGNIFY, PC CARD, FOLDER
LIST o SLIDE LIST para cambiar al modo de Proyector y el botón PJ
se iluminará de rojo. Para cambiar de vuelta al modo de Ordenador,
pulse el botón PJ otra vez.

18. Botón Foco (FOCUS)

No está disponible con este modelo.

19. Botón Zoom (ZOOM)

No está disponible con este modelo.

20. Botón Shift (SHIFT)

No está disponible con este modelo.

21. Botón de ayuda (HELP)

Suministra información sobre el funcionamiento y procedimientos de
ajuste o la información ajustada para el menú actual o ajuste durante
el menú de funcionamiento.

22. Botón del apuntador (POINTER)

Pulse este botón para visualizar uno de entre los ocho apuntadores;
pulse de nuevo para esconder el apuntador. Es posible mover el icono
de puntero al área deseada de la pantalla con el botón de Selección.

23. Botón trapezoidal (KEYSTONE +/-)

Pulse el botón (+) o (–) para corregir la distorsión keystone (trapezoi­dal) y que la imagen sea cuadrada.

24. Botón de aumentar (MAGNIFY +/-)

Use el botón (+) o (–) para ajustar el tamaño de la imagen hasta un
400%. Cuando se visualice el puntero, la imagen se ampliará teniendo
alrededor del centro del puntero. Cuando no se visualice el puntero, la
imagen se ampliará alrededor del centro de la pantalla.
Cuando la imagen es ampliada, el puntero cambia al icono de
ampliación.

25. Botón de congelación de imagen (FREEZE)

Este botón congela las imágenes. Púlselo de nuevo para reanudar el
movimiento.

26. Botón silen. de imagen (PIC-MUTE)

Este botón apaga la imagen y el sonido por un corto período de tiempo.
Pulse de nuevo para restaurar la imagen y el sonido.

NOTA: Cuando se visualice este menú, si se pulsa este botón, se silenciará la
imagen y el sonido sin desactivar el menú.

27. Botón de volumen (VOLUME +/-)

Pulse el botón (+) para aumentar el nivel de volumen, y el botón (–)
para disminuirlo.

28. Botón de la Tarjeta PC (PC CARD)

Pulse este botón para seleccionar la fuente Tarjeta PC Viewer.

29. Botón (+) (-) Slide (SLIDE +/-)

Pulse el botón (+) para seleccionar la siguiente carpeta o diapositiva y
el botón (-) para seleccionar la carpeta o diapositiva anterior.

30. Botón de Lista de Carpetas (FOLDER LIST)

Pulse este botón para seleccionar la fuente Tarjeta PC Viewer y
visualizar una lista de las carpetas incluidas en la tarjeta CompactFlash.

31. Botón de Lista de Diapositivas (SLIDE LIST)

Pulse este botón para seleccionar la fuente Tarjeta PC Viewer y
visualizar una lista de las diapositivas incluidas en la tarjeta
CompactFlash.

* NOTA: El ajuste de modo de fábrica es el modo de Ordenador, que le permite
utilizar el Selección, los botones Cancelación y Introducción como un ratón de
ordenador. Cuando se pulsa el botón POWER ON/OFF, MENU, HELP, POINTER,
MAGNIFY , PC CARD, FOLDER LIST o SLIDE LIST el botón PJ se ilumina de rojo
para indicar que se está en el modo de Proyector. Si no se pulsa ningún botón
antes de 10 segundos, la luz se apaga y el modo de Proyector queda cancelado.

S – 12

Margen de funcionamiento

Configurar el interruptor de función

7m

30˚

7m

L

E

PC CARD

ACCESS

C

STATUS

POWER

N

A

C

U

N

E

SOURCE

AUTO

ADJUST

M

SELECT

R

E

T

N

E

/
ON

STAND BY

30˚

30˚

30˚

Instalación de pilas

1. Presione firmemente la cubierta del compartimiento de las pilas
y deslícela para retirarla.

2. Retire las dos pilas antiguas e instale pilas nuevas (AA). Asegúrese
de que la polaridad (+/–) de las pilas sea correcta.

3. Deslice la cubierta sobre las pilas hasta que encaje en posición.

OFF

ON

Hay dos interruptores en el fondo del compartimento para las pilas: un
interruptor selector del proyector correspondiente (1) y un interruptor
de activar/desactivar láser (2). Compruebe qué proyector está utilizando
y decida si activa o desactiva el láser, después establezca los
interruptores tal y como sea necesario utilizando la punta de un bolígrafo
fino.
En este modelo, no se utiliza un interruptor de selector para el proyector
correspondiente (1).

Interruptor (2)

On ...... Activado (las luces láser están activadas cuando está pulsado

el botón de LASER) [predeterminado por fábrica]

OFF .... Desactivado (el láser no se ilumina ni siquiera cuando está

pulsado el botón de LASER)
Desactive el láser cuando utilice el aparato en un entorno en el que
niños puedan tener acceso a la unidad.

Precauciones durante el uso de la unidad de con­trol remoto

• Manipule la unidad de control remoto con cuidado.

• Si la unidad de control remoto se moja, séquela inmediatamente.

• Evite el calor y humedad excesivos.

• Cuando no vaya a usar la unidad de control remoto por un período

prolongado de tiempo, retire las pilas.

• No coloque las pilas al revés.

• No mire hacia el puntero láser mientras está encendido.

• No apunte el rayo láser hacia una persona.

No mezcle tipos de pilas diferentes ni pilas nuevas con usadas.

Nota sobre el funcionamiento del mando a distancia:

Manteniendo pulsado el botón de selección (▲, ▼,

䊴, 䊳

)/ ratón mientras
instala las nuevas pilas puede hacer que el equipo funcione mal o que
no se pueda operar.
Si esto sucede, extraiga las pilas y luego instálelas nuevamente sin
tocar el botón de Selección/Ratón.

S – 13

Utilización del receptor de ratón remoto

El receptor de ratón remoto le permite controlar las funciones de ratón de su ordenador desde el control remoto (modo de ordenador). Esto resulta
muy conveniente para sus presentaciones generadas por ordenador. Para volver al modo del proyector, pulse el botón PJ (se enciende en rojo).

Conexión del receptor de ratón remoto a su ordenador

Si desea utilizar la función de ratón remoto, conecte el receptor de ratón y el ordenador. El receptor de ratón se puede conectar directamente al
ordenador utilizando el terminal USB. Para conectarlo al ordenador utilizando el terminal de ratón (PS/2), utilice el adaptador PS/2.

NOTA: Dependiendo del tipo de conexión o del OS instalado en su ordenador, usted tal vez tenga que reiniciar su ordenador o cambiar los ajustes del mismo.

Ordenador

Receptor de ratón remoto

Al puerto USB de
un PC o Macintosh

Al puerto de ratón
(PS/2) de un PC

Coloque el adaptador PS/2
suministrado

Cuando conecte utilizando un terminal USB

Para PC, el receptor de ratón sólo puede utilizarse con un sistema
operativo Windows 98, Windows ME o Windows 2000.

NOTA:

• Espere un mínimo de 5 segundos después de desconectar el receptor de

ratón antes de volver a conectarlo. El ordenador tal vez no pueda identificar
el receptor de ratón si se conecta y desconecta en intervalos rápidos.

• Cuando utilice el adaptador PS/2, asegúrese de colocarlo primero en el re-

ceptor de ratón remoto. No conecte ni desconecte el conector USB del re­ceptor de ratón remoto estando el adaptador PS/2 en el puerto de ratón (PS/

2) de su PC. Si lo hace, su PC no detectará el receptor de ratón remoto.

Cuando controle un ordenador con el receptor de ratón remoto

7m

30˚

30˚

Sensor remoto en el receptor
de ratón remoto

S – 14

Conmutación del modo de funcionamiento entre ordenador proyector

Los tres botones sombreados que aparecen en el diagrama funcionan como un ratón de ordenador en el modo de Ordenador.
En el modo de Ordenador, el botón PJ no se ilumina.

* Cuando se pulsa el botón MENU, el botón PJ se ilumina de verde para indicar que se está en el modo de Proyector, que permite el manejo de

menús del proyector con los tres botones.

* Cuando se pulsa el botón POINTER, el botón PJ se ilumina de rojo para indicar que se está en el modo de Proyector y que el botón SELECT

䊴 䊳

funciona como botón de movimiento para el POINTER o imagen ampliada.

▲▼

* Si no se pulsa ningún botón antes de 10 segundos, la luz del botón PJ se apagará para indicar que se está en el modo de Ordenador. Para

posibilitar el funcionamiento del menú del proyector otra vez, pulse el botón PJ para que se ilumine de rojo. Para mover el puntero o una imagen
ampliada otra vez, desactive el puntero y luego active el puntero (pulse el botón POINTER dos veces).

* Cuando el botón PJ está iluminado, si desea utilizar la función de ratón inmediatamente, pulse el botón PJ para volver al modo de Ordenador (no

iluminado).

OFF

VIDEO

S-VIDEO RGB1 RGB2

AUTO ADJ.

E

N

T

E

R

FOCUS ZOOM

HELP

KEYSTONE

FREEZE

PIC-MUTE

POWER

N

E

M

SELECT

PJ

POINTER

MAGNIFY

VOLUME

U

N

A

C

SHIFT

PC CARD

SLIDE

FOLDER

SLIDE

LASER

E

C

LIST

ON

Funciona como un ratón para la
imagen de ordenador.

L

Funciona como un botón de clic
derecho para su ordenador.

OFF

S-VIDEO RGB1 RGB2

VIDEO

AUTO ADJ.

E

N

T

E

R

POWER

E

M

SELECT

PJ

No iluminado

Funciona como un botón de clic
izquierdo para su ordenador.

FOCUS ZOOM

HELP

POINTER

KEYSTONE

MAGNIFY

FREEZE

VOLUME

PIC-MUTE

ON

LASER

N

U

Funciona como el botón de
Selección del proyector.

L

E

C

N

A

C

Funciona como el botón de
Cancelación del proyector.

Iluminado de rojo

SHIFT

PC CARD

SLIDE

FOLDER

SLIDE

LIST

Funciona como el botón Intro
del proyector.

En el modo de ordenador

En el modo de ordenador si pulsa ENTER durante al menos 1,5
segundos y medio o más y lo suelta, se establecerá el modo de
desplazamiento y podrá realizar el desplazamiento pulsando el botón
de (ratón) SELECT (▲▼

䊴 䊳

). Para cancelar el modo de
desplazamiento, pulse el botón (en el lado izquierdo) ENTER de nuevo
o pulse el botón de CANCEL (en el lado derecho).

S – 15

2. INSTALACIÓN

Esta sección describe cómo instalar el proyector LT158/LT157 y cómo conectar fuentes de vídeo y audio.

Montaje del proyector

Su proyector LT158/LT157 es simple de montar y de usar. Pero antes de comenzar, primero usted deberá:

1. Determinar el tamaño de la imagen.

2. Instalar una pantalla o elegir una pared blanca no brillante en la que usted pueda proyectar la imagen.
Asegúrese de desconectar el cable de alimentación cualquier otro cable usado para conectar fuentes de vídeo antes de
trasladar el proyector. Al trasladar el proyector o cuando no esté en uso, cubra el objetivo con la tapa de objetivo.

Selección de un lugar

Cuanto más lejos se encuentre el proyector de la pantalla o pared, mayor será la imagen. El tamaño mínimo que puede tener la imagen es de
aproximadamente 0,6 m (25 pulgadas) medido diagonalmente cuando el proyector se encuentre más o menos a 1,2 m o de la pared pantalla. El
tamaño máximo que puede tener la imagen es de 7,6 m (300 pulgadas) cuando el proyector se encuentre más o menos a 12,3 m de la pared o
pantalla.

Pantalla y distancia de proyección

Lo siguiente muestra las posiciones relativas correctas del proyector y de la pantalla. Remítase a la tabla para determinar la posición de instalación.

Distancia de proyección

304,8 (An.) X 228,6 (Al.)

243,8 (An.) X 182,9 (Al.)

203,2 (An.) X 152,4 (Al.)

162,6 (An.) X 121,9 (Al.)

121,9 (An.) X 91,4 (Al.)

81,3 (An.) X 61,0 (Al.)

61,0 (An.) X 45,7 (Al.)

Tele: 25"
50,8 (An.) X 38,1 (Al.)

487,7 (An.) X 365,8 (Al.)

406,4 (An.) X 304,8 (Al.)

80"

60"

40"

2

7"

Tam

año de pantalla (U

569,0 (An.) X 426,7 (Al.)

150"

120"

100"

nidad: cm

)

200"

240"

280"

P

antalla

Ancho: 300"
609,6 (An.) X 457,2 (Al.)

1,2

1,7

C

entro del objetivo

2,6

3,6

4,5

5,4

S – 16

6,7

Unidades : m

9,0

10,8

12,3

Diagrama de distancia

Parte superior
de la pantalla

Centro de la objetivo

Parte inferior
de la pantalla

B

D

Distancia trazada (C)

Centro de pantalla

1,6” (40,3mm)

Ángulo (α)

Base del proyector

B=Distancia vertical entre la centro de la objetivo

y el centro de la pantalla
C=Distancia trazada
D=Distancia vertical entre la centro de la objetivo

y parte superior de la pantalla (Parte
inferior de la pantalla por escritorio)

ADVERTENCIA

•

Instalación en el techo

Parte superior
de la pantalla

Centro de la objetivo

Parte inferior
de la pantalla

Si el proyector está instalado en el techo y la imagen aparece al revés, use los botones “Menú” (menú) y “Select” (seleccionar) situados en el
mueble del proyector o los botones ▲▼ del control remoto para corregir la orientación. (Vea página S-37).

D

1,6” (40,3mm)

B

Centro de pantalla

Ángulo (α)

Base del proyector

La instalación del proyector en el techo debe ser
realizada por un técnico cualificado. Consulte a su
distribuidor NEC para mayor información.

* No intente instalar el proyector usted mismo.

• Use el proyector solamente sobre una superficie
sólida y a nivel. Si el proyector cae al suelo‚ usted
podría resultar lesionado y el proyector podría
sufrir serios daños.

• No use el proyector en lugares donde haya
grandes fluctuaciones de temperatura. El
proyector debe emplearse dentro de un margen
de temperaturas de 5°C y 35°C.

• No exponga el proyector a humedad‚ polvo o
humo. Esto afectará la imagen en pantalla.
Asegúrese de tener una buena ventilación alrededor

•

del proyector que permita la disipación del calor. No
cubra los orificios de ventilación en el costado o en
la parte delantera del proyector.

Cómo reflejar la imagen

El utilizar un espejo para reflejar la imagen del proyector le permite disfrutar de una imagen más grande. Contacte con su distribuidor NEC si
necesita un espejo. Si está usted utilizando un espejo y la imagen aparece al revés, use los botones “Menu” (menú) y “Select” (seleccionar)
situados en el mueble del proyector o los botones ▲▼ del control remoto para corregir la orientación. (Vea página S-37).

Tamaño de Pantalla B C D α

Diagonal Anchura Altura Ancho Tele Ancho Tele

pulgada

mm

pulgada

mm

pulgada

mm

pulgada

mm

pulgada

25 635 20 508 15 381 6 152 - - - 46 1166 -2 -39 - - 7,4

mm -

30 762 24 610 18 457 7 182 46 1165 - 56 1413 -2 -47 8,9 - 7,3
40 1016 32 813 24 610 10 243 62 1576 - 75 1906 -2 -62 8,8 - 7,3
60 1524 48 1219 36 914 14 364 94 2398 - 114 2891 -4 -93 8,6 - 7,2
67 1702 54 1361 40 1021 16 406 106 2685 - 127 3236 -4 -104 8,6 - 7,2
72 1829 58 1463 43 1097 17 437 114 2890 - 137 3482 -4 -112 8,6 - 7,1
80 2032 64 1626 48 1219 19 485 127 3219 - 153 3877 -5 -124 8,6 - 7,1
84 2134 67 1707 50 1280 20 509 133 3383 - 160 4074 -5 -131 8,6 - 7,1

90 2286 72 1829 54 1372 21 546 143 3630 - 172 4369 -6 -140 8,6 - 7,1
100 2540 80 2032 60 1524 24 607 159 4040 - 191 4862 -6 -155 8,5 - 7,1
120 3048 96 2438 72 1829 29 728 191 4862 - 230 5848 -7 -187 8,5 - 7,1
150 3810 120 3048 90 2286 36 910 240 6094 - 288 7326 -9 -233 8,5 - 7,1
180 4572 144 3658 108 2743 43 1092 288 7326 - 347 8804 -11 -280 8,5 - 7,1
200 5080 160 4064 120 3048 48 1213 321 8148 - 385 9790 -12 -311 8,5 - 7,1
210 5334 168 4267 126 3200 50 1274 337 8558 - 405 10283 -13 -327 8,5 - 7,1
240 6096 192 4877 144 3658 57 1456 385 9790 - 463 11761 -15 -373 8,5 - 7,1
261 6629 209 5304 157 3978 62 1577 418 10612 - 502 12746 -16 -404 8,5 - 7,1
270 6858 216 5486 162 4115 64 1638 434 11023 - - - -17 -420 8,5 - ­300 7620 240 6096 180 4572 72 1820 482 12255 - - - -18 -466 8,4 - -

pulgada

mm

pulgada

mm Grado - Grado

NOTA: Las distancias puede que varíen +/–5%.

S – 17

Diagrama de conexión

Cámara de documentos

Videograbadora, reproductor DVD o
reproductor de discos láser

A video, S-video, y entradas
audio en el proyector.

LT158

Cable de señal DVI-A – VGA
(suministrado)

Adaptador de género mini
D-Sub 15-pin Hembra –
15-pin Hembra
(no suministrado)

DVI

PC CONTROL

VIDEO S-VIDEO RGB AUDIO

Cable opcional 15-pin­to-RCA⳯3 (ADP-CV1)

Cable de señal
(suministrado)

A conector mini D-Sub 15-pin
en el proyector. Se recomienda
que utilice un amplificador de

Macintosh o compatibles

(Tipo sobre mesa o tipo cuaderno de notas)

distribución comercialmente
disponible si conecta un cable
de señal más largo que el
suministrado.

Para el LT158:
Cable de señal DVI-D –
DVI-D (suministrado) o
Cable de señal DVI-A –
VGA (suministrado)

IBM-PC o compatibles

(Tipo sobre mesa o tipo cuaderno de notas)

Al conector DVI del proyector.

Reproductor DVD

(con salida de componente)

Cable de vídeo
componente RCA⳯3
(no suministrado)

NOTA: Al utilizar con un PC cuaderno de notas, asegúrese de conectar el proyector con el PC cuaderno de notas antes de activar la alimentación del PC cuader no de
notas. En la mayoría de los casos la señal no puede salir de la salida RGB a menos que se encienda el PC cuaderno de notas después de conectarlo con el proyector.

NOTA:

* Si la pantalla queda en blanco mientras usa la unidad de control remoto, es probable que se deba a la acción del protector de pantalla o a la función de ahorro de

energía del ordenador.

* Si presiona accidentalmente el botón POWER en el control remoto, espere 60 segundos y luego pulse el botón POWER para reanudar.

NOTA: Si se necesitan cables de video, S-video, o audio, deberían ser de 3 m (9.8 pies) o más cortos.

Para el LT158:

Cuando visualice una señal digital DVD:
Para proyectar una señal digital DVI, asegúrese de conectar el PC al proyector utilizando el cable de señal DVI-D antes de encender su PC.
Encienda el proyector primero y seleccione DVI (DIGITAL) del menú de fuente antes de encender su PC. Fallos al realizar este procedimiento
puede hacer que no se active la salida digital de la tarjeta de gráficos ocasionando que no se visualice ninguna imagen. Si esto sucede, reinicie
su PC. No desconecte el cable de señal DVI-D suministrado mientras que el proyector esté funcionando. Si el cable de señal DVI-D ha sido
desconectado y luego conectado nuevamente, puede que no se visualice una imagen correctamente. Si esto sucede, reinicie su PC.

NOTA: Algunos ordenadores personales o tarjetas de vídeo puede que no ofrezcan correctamente las imágenes en el LT158.
Para conectar un conector DVI del ordenador al LT158, conecte el cable de señal DVI-D – DVI-D suministrado al conector DVI del proyector. Si utiliza un cable DVI
de venta aparte, las imágenes puede que no se vean correctamente.

NOTA: El conector DVI puede aceptar una resolución máxima de 1024x768(XGA) cuando se selecciona la entrada DVI (DIGITAL)

S – 18

Conexión de un ordenador PC

C

C
A
R

D

P
C

C

O
N

T
R

O
L

V
I

D
E

O

D
V

I

-
D

U
S

B

S

-
V
I

D
E

O

A
U

D
I

O

E

O

D

V

I-D

S

-V
ID

E

O

A

U

D

IO

DVI

AUDIO

C

C
A
R

D

P
C

C

O
N

T
R

O
L

V
I

D
E

O

R

G
B

U
S

B

S

-
V
I

D
E

O

A
U

D
I

O

RGB

S-VIDEO

AUDIO

RGB INPUT

AUDIO

Conector Mini D-Sub 15 pines

IBM-PC o compatibles

Cable de señal RGB (suministrado)

A conector mini D-Sub 15-pin en el proyector.
Se recomienda que utilice un amplificador de
distribución comercialmente disponible si
conecta un cable de señal más largo que el
suministrado.

LT157

U

N

E

M

L

E

ECT

C

SEL

N

A

C

R

CE

E

T

E

N

R
OU
S

D

AR

C

T

O

ESS

C

S

C

S

P
UT
A

AC

DJU

ATU

A

R

ST

E

W

PO

Y

B
/
N

AND

O

A
C

IN

ST

Cable audio
(no suministrado)

La conexión de un ordenador PC al proyector LT157 (XGA) permite proyectar la imagen de la pantalla del ordenador y lograr excelentes
presentaciones.

Para conectar a un PC, simplemente:

1. Desconecte la alimentación del proyector y del ordenador.

2. Utilice el cable de señal provisto para conectar su PC al proyector.

3. Encienda el proyector y el ordenador.

4. Si después de un período de inactividad el proyector comienza a proyectar imágenes en blanco, puede que se deba a que el protector de
pantalla del ordenador que tiene conectado al proyector esté instalado.

Conector DVI

IBM-PC o compatibles

①

Cable de señal DVI-D – DVI-D
(suministrado)

A conector DVI en el proyector.

LT158

U

N

E

M

L

E

C

SELECT

N

A

C

R

E

T

E

N

SOURCE

PC CARD

AUTO

ACCESS

ADJUST

STATUS

POWER

/

ON

AC IN

STAND BY

Conector Mini D­Sub 15 pines

➁

Cable audio
(no suministrado)

Opción de conexión ① cuando utilice la salida DVI
Opción de conexión

➁ cuando utilice la salida D-Sub mini de 15 contactos

Cable de señal DVI-A – VGA
(suministrado)

Para el LT158:

Conexión del PC con un conector DVI
Es posible conectar el PC con una salida DVI al proyector LT158 (XGA).
Cuando se conecte un PC con un conector analógico D-sub mini de 15 contactos, conecte el cable de señal DVI-A – VGA suministrado al conector
D-sub de 15 contactos del ordenador.

Para conectar a un PC, simplemente:

1. Desconecte la alimentación del proyector y del ordenador.

① Utilice el cable de señal DVI-D – DVI-D suministrado para conectar el conector DVI del PC al proyector.

2.

➁ Para conector un PC con un conector D-sub mini de 15 contactos, conecte el cable de señal DVI-A – VGA suministrado al conector DVI del

proyector.

3. Encienda el proyector y el ordenador.

4. Si después de un período de inactividad el proyector comienza a proyectar imágenes en blanco, puede que se deba a que el protector de
pantalla del ordenador que tiene conectado al proyector esté instalado.

S – 19

Conexión de un ordenador Macintosh

C

C
A
R

D

P
C

C

O
N

T
R

O
L

V
I

D
E

O

D
V

I

-
D

U
S

B

S

-
V
I

D
E

O

A
U

D
I

O

E

O

D

V

I-

D

S

-

V

ID

E

O

A

U

D

IO

DVI

AUDIO

C

C
A
R

D

P
C

C

O
N

T
R

O
L

V
I

D
E

O

R

G
B

U
S

B

S

-
V
I

D
E

O

A
U

D
I

O

RG

B

S-VIDEO

AUDIO

RGB INPUT

AUDIO

Macintosh (Tipo cuaderno de notas)

Cable audio
(no suministrado)

Cable audio
(no suministrado)

Cable de señal RGB
(suministrado)

Cable de señal DVI-A – VGA
(suministrado)

U

N

E

M

T

L

E

C

SELEC

N

A

C

E

R

E

T

E

N

SOURC

ARD

O

ESS

PC C

UT

UST

CC

A

A
DJ
A

R

STATUS

WE

PO

/
N
O

AC

IN

STAND BY

LT158

U

N

E

M

T

L

C

E

LE

C

E

S

N

A

C

E

R

C

E

T

E

N

R
U
O

S

D
R

A

S

S

C

T

O

E

C

T

S

C

S

P

U

U

C

J

A

A

TU

A

AD

T

S

ER
W
O

P

Y
B

D

/

N

N

A

O

T

LT157

A

C
IN

S

Macintosh (Tipo sobre mesa)

Para conectar a un Macintosh, simplemente:

1. Desconecte la alimentación del proyector y del ordenador.

2. Utilice el cable de señal provisto para conectar su ordenador
Macintosh al proyector.

3. Encienda el proyector y el ordenador.

Para LT158:

Cuando se conecte un ordenador Macintosh con un conector D-sub
mini de 15 contactos, conecte el cable de señal DVI-A – VGA
suministrado al conector DVI del proyector.

P
I

D

56

4

N

O

23

1

Pin adaptador para Macintosh
(suministrado)

Para ordenadores Macintosh antiguos,
utilice un adaptador de conector
disponible en comercios para conectar al
puerto de vídeo de su Mac.

S – 20

C

C
A

R
D

P

C

C
O

N
T

R

O
L

V
I
D

E
O

R
G

B

U
S

B

S

-V
ID

E
O

A
U

D
I

O

R

G

B

S

-V
ID

E

O

A

U

D

IO

E

O

RGB INPUT

Conexión del reproductor DVD

M

E

N

U

E

N

T

E

R

C

A

N

C

E

L

S

E

L

E

C

T

P

O

W

E

R
S

T

A

T

U

S

O

N

/
S

T

A

N

D

B

Y

S

O

U

R

C

E

A

U

T

O

A

D

J

U

S

T

P

C

C

A

R

D

A

C

C

E

S

S

A

C

I
N

C

C
A

R
D

P

C

C
O

N

T
R

O

L

V
I

D
E

O

R

G
B

U
S

B

S

-
V
I
D

E

O

A

U
D

I
O

E

O

D

V

I-D

S

-V
ID

E

O

A

U

D

IO

DVI-D

AUDIO

Reproductor DVD

AUDIO

R L

Rojo

Blanco

Y

Cable de vídeo
componente RCA⳯3
(no suministrado)

Component
Y Cb Cr

Cb

Cr

U

N

E

M

L

T
C

E

LE

C

E

N

S

A

C

E

R

C

E

T

E

N

R

U

SO

CA

T

O

T

S

CE

PC

AU

AC
DJU
A

S

Y

B

/

N

ND

O

A

AC

IN

T

S

Cable opcional 15-pin-to-RCA⳯3
(ADP-CV1)

LT157

D
R

S

S

S

U

AT

T

ER
W
O

P

Equipo audio

Cable opcional 15-pin-to­RCA⳯3

AUDIO

(ADP-CV1)

R L

Rojo

Blanco

Adaptador de género mini
D-Sub 15-pin Hembra –
15-pin Hembra
(no suministrado)

Cable audio
(no suministrado)

Puede usted conectar su proyector a un reproductor DVD con las
salidas de componentes o salida vídeo. Para realizar esto simplemente
deberá:

Para LT158:

Conecte el cable de señal DVI-A – VGA suministrado al conector DVI
del proyector.
Para conectar un reproductor DVD (componente), se requiere de un

1. Desconectar la alimentación del proyector y del reproductor DVD.

2. Si su reproductor DVD tiene salida de vídeo componente (Y,Cb,Cr),
utilice un cable de vídeo componente de venta en el comercio
(RCA⳯3) y el cable convertidor opcional de 15 contactos a
RCA(hembra)⳯3 para conectar su reproductor DVD al conector RGB

adaptador de género de los disponibles en el comercio (mini D-Sub
15-pin Hembra – 15-pin Hembra) y de un ADP-CV1.

INPUT del proyector.
Para un reproductor DVD sin salidas de componente de vídeo
(Y,Cb,Cr), utilice cables RCA normales (no suministrados) para
conectar una salida de VIDEO compuesto del reproductor DVD a la
entrada de vídeo del proyector.

3. Encienda el proyector y el reproductor DVD.

NOTA: Consulte el manual del propietario del reproductor DVD para tener más
información sobre las necesidades de salida de vídeo del reproductor DVD.

S – 21

Cable de señal
DVI-A – VGA
(suministrado)

LT158

C

C
A

R

D

P
C

C

O

N
T

R

O
L

V

I
D

E

O

R

G

B

U

S

B

S

-
V

I
D

E

O

A
U

D
I

O

R

G

B

S

-V
ID

E

O

P

C

C

O

N

T

R

O

L

V

ID

E

O

S

B

S-VIDEO

VIDEO

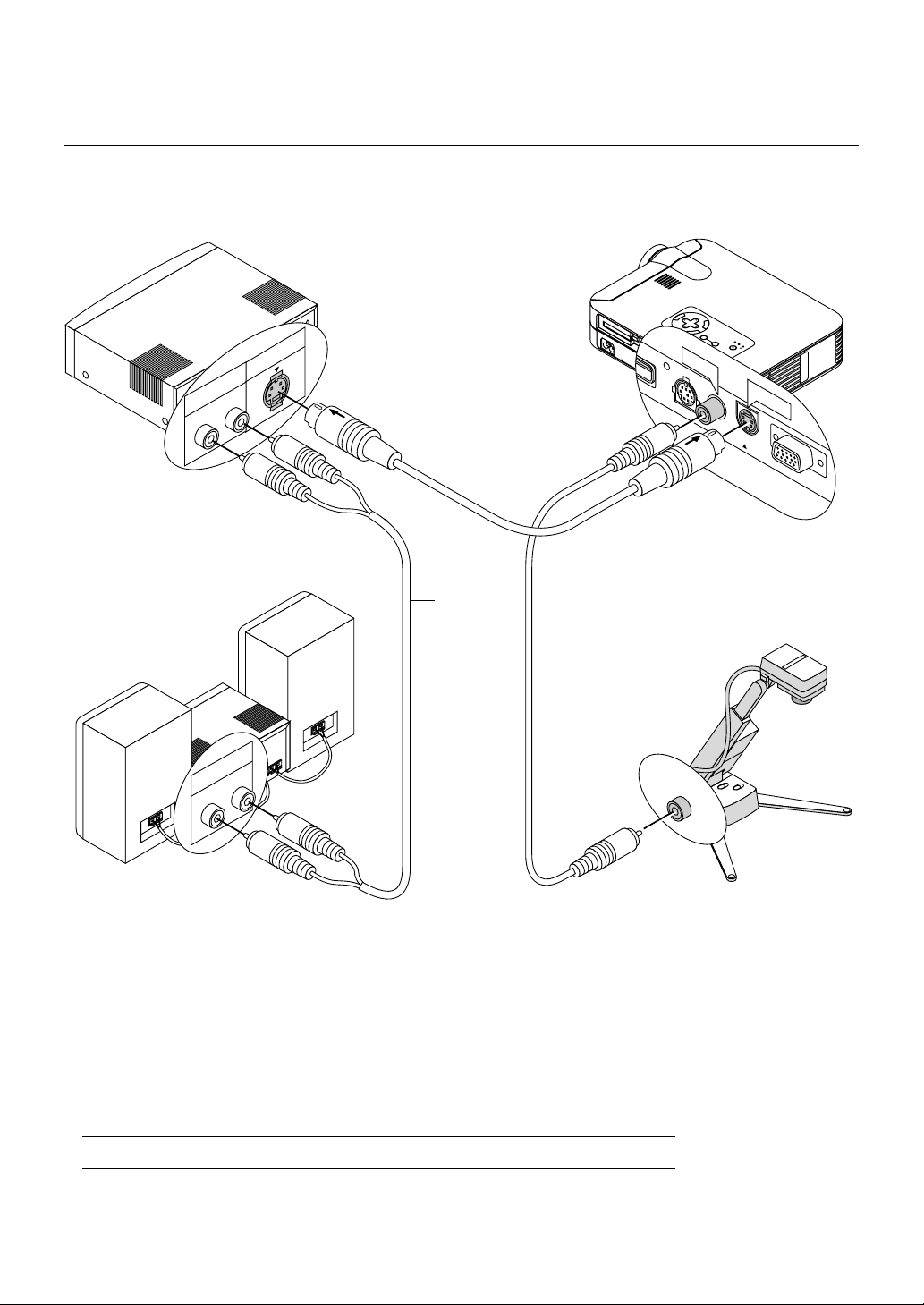

Conexión de un aparato de vídeo (VCR) o reproductor de discos láser

Videograbadora o reproductor de discos láser

U

N

E

M

L

T
C

E

E
L

C

E

N

S

A

C

E

R

C

E

T

E

N

R

U
O
S

U
A

S-VIDEO

A
C

I
N

D

R

A

S

C

S

T

O

E

C

T

S

C

S

P

U

C

U

J

A

T

D

A

A

T

R

S

E

W

O

P

Y

B

/

D

N

N

O

A
T

S

Equipo audio

AUDIO
R L

AUDIO

R L

Cable S-video (no suministrado)

Cable audio

(no suministrado)

Cable de video

(no suministrado)

Cámara de documentos

VIDEO

Utilice cables RCA normales(no suministrados) para conectar el VCR o reproductor de discos láser al proyector.
Para realizar estas conexiones, simplemente deberá:

1. Desconectar la alimentación del proyector y del VCR o reproductor de discos láser.

2. Conecte un extremo del cable RCA al conector de salida de vídeo situado en la parte posterior del VCR o
reproductor de discos láser, conecte el otro extremo a la entrada de vídeo del proyector. Utilice cables de audio
(no suministrado) para conectar el audio del VCR o reproductor dediscos láser al equipo audio (si el VCR o
reproductor de discos láser dispone de esta posibilidad). Observe bien las conexiones de los canales izquierdo
y derecho para disponer de una audición estéreo correcta.

3. Encienda el proyector y el VCR o reproductor de discos láser.

NOTA: Consulte el manual del propietario del VCR o reproductor de discos láser para tener más información sobre las
necesidades de salida de vídeo del equipo.

S – 22

Acerca de la puesta en marcha de la pantalla

Cuando encienda el proyector por primera vez, aparecerá la pantalla
de puesta en marcha. Esta pantalla le brinda la oportunidad de
seleccionar uno de los siete idiomas de menús: Inglés, Alemán,
Francés, Italiano, Español, Sueco y Japonés.

Para seleccionar un idioma de menús, observe estos pasos:

1. Utilice el botón de Selección ▲ o ▼ para seleccionar uno de los
siete idiomas de menús.

2. Pulse el botón Intro para ejecutar la selección.

3. A continuación se visualizará el menú básico en el idioma que haya
seleccionado.

Para cerrar el menú, pulse el botón Cancelar.

Después de realizar esta operación, continúe con el funcionamiento
avanzado de los menús.
Si lo desea, puede seleccionar el idioma de menús más adelante.
Consulte “Idioma”, en la página S-36.

S – 23

3. FUNCIONAMIENTO

R

C CARD

USB

PC CONTROL

VIDEO S-VIDEO RGB AUDIO

E

N

P

C

C

O

N

T

R

O

L

V

ID

E

O

S

-V
ID

Conexión del Cable de Alimentación y Encendido del Proyector

Antes de que active el proyector, asegúrese de que la fuente de
ordenador o vídeo esté encendida y que la tapa de la objetivo haya
sido retirada.

1. Conecte el cable de alimentación suministrado al proyector.

E

W

S

O

U

P

T

S

A

D

S

T

E

R

S

A

C

C

C

A

C

P

Y

B

D

T

N

S

A

U

T

J

/

S

O

D

N

T

A

O

U

A

E

C

R

U

O

S

E

L

C

N

A

C

R

E

T

T

C

E

N

L

E

E

S

U

N

E

M

IN

C

A

Enchufe el cable de la alimentación suministrado en la toma gen­eral de la pared. El proyector quedará en el modo de espera y el
indicador de la alimentación quedará en color naranja.

2. Encendido y apagado del proyector.

OFF

POWER

S-VIDEO RGB1 RGB2

VIDEO

ON

Botón de encendido

Desactivar el proyector:
Primero mantenga pulsado el botón “ON/STAND BY” en el mueble
durante por lo menos dos segundos o pulse el botón “OFF” en el
control remoto. El indicador de la alimentación quedará en color
naranja. Después de que el proyector se apague, los ventiladores
de refrigeración siguen funcionando durante unos 60 segundos.

NOTA: No desconecte el cable de alimentación durante este tiempo. Luego,
desenchufe el cable de la alimentación. El indicador de la alimentación desaparecerá.

Estado de la luz indicadora: encendida

Modo Normal:

en espera

STATUS

POWER

ON

/

STAND BY

luz naranja constante

STATUS

POWER

luz verde parpadeante

STATUS

POWER

luz verde constante

durante un minuto

Modo Eco:

en espera

STATUS

POWER

ON

/

STAND BY

luz naranja constante

N

U

SELECT

E

N

LASER

L

E

C

N

A

C

R

E

T

SOURCE

AUTO

ADJUST

ON

/

STAND BY

Botón POWER ON/STAND BY

Indicador

PC CARD

ACCESS

STATUS

POWER

STATUS

POWER

luz verde parpadeante
durante un minuto
(Modo Normal)

Estado de la luz indicadora: apagado

ON

ON

POWER

/

STAND BY

luz verde constante

STATUS

POWER

luz verde constante
(Modo Eco)

pulse durante un mínimo de
dos segundos

AUTO ADJ.

E

M

M

Para encender el proyector:
Sólo cuando usted pulse el botón “On” de la unidad de control remoto
o “ON/STAND BY” de la caja del proyector, el indicador de
alimentación cambiará a color verde y el proyector quedará listo
para operar.

NOTA: Para encender el proyector enchufando el cable de la alimentación,
use el menú y habilite la característica "Auto Start". (Consulte la página S-

enfriamiento

POWER

cambio a luz verde
parpadeante

en espera

POWER

luz naranja constante

38.)

NOTA: Inmediatamente después de encender el proyector , puede producirse
un parpadeo de la pantalla. Esto no constituye un fallo. Espere entre 3 y 5
minutos hasta que la iluminación de la lámpara se estabilice.

S – 24

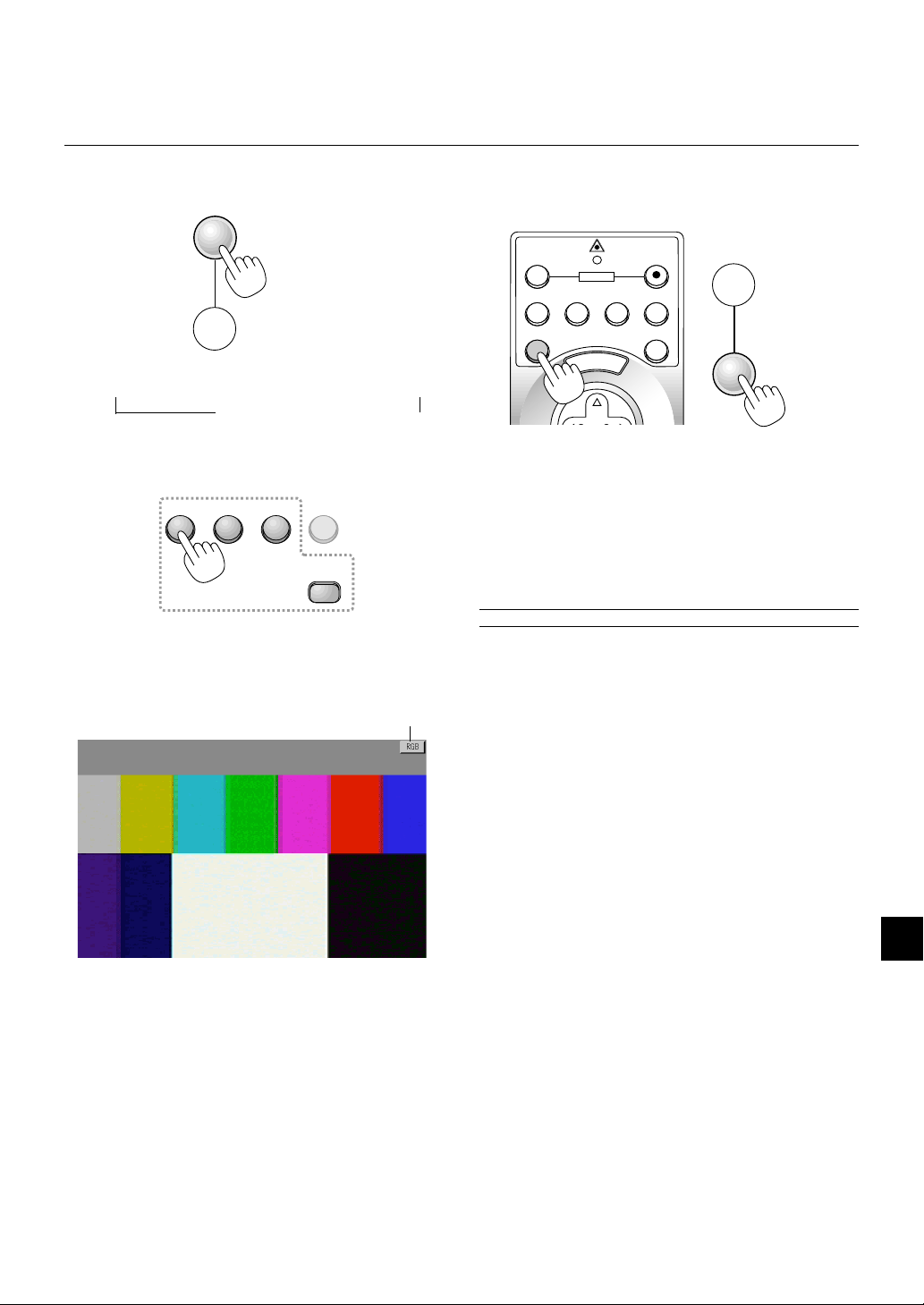

3. Ajuste de una imagen proyectada.

Seleccione la fuente de ordenador o vídeo

L

VIDEO S-VIDEO RGB1 RGB2

PC CARD

E

LECT

N

E

C

N

A

C

R

E

T

SOURCE

AUTO

ADJUST

ON

/

STAND BY

Pulse el botón Fuente del control remoto o del proyector para seleccionar
"Vídeo" (VCR, cámara de documentos o reproductor de discos láser), S-Video",
"RGB" (ordenador o DVD con salida de componente), DVI digital o DVI
analógico (ordenador con salida DVI: sólo en el LT158) o "Tarjeta PC Viewer"
(diapositivas de una tarjeta CompactFlash) para visualizar la imagen.
O pulse el botón “Menu” (menú) en el control remoto o en el mueble y utilice el
menú para seleccionar la fuente de vídeo. "Video", "S-Video", "RGB (DVI en el
LT158 únicamente)", o "Tarjeta PC Viewer".

NOTA: Si no hubiera ninguna señal de entrada disponible, el proyector mostrará
un fond azul (preajuste de fábrica).

Ajuste el tamaño de la imagen y el enfoque

Ajuste el tamaño de la imagen utilizando el palanca de Zoom en la
objetivo.

Levante el borde frontal del proyector
para centrar la imagen verticalmente.

Mueva el proyector hacia la
izquierda para centrar la imagen
horizontalmente en la pantalla.

Utilice el anillo de Enfoque para obtener el mejor enfoque posible.

Coloque el proyector sobre una
superficie plana y nivelada y
asegúrese de que el proyector
está encuadrado hacia la
pantalla.

Gire la pata posterior para que la
imagen quede encuadrada hacia la
pantalla.

Utilice la corrección keystone para
el ajuste correcto.

S – 25

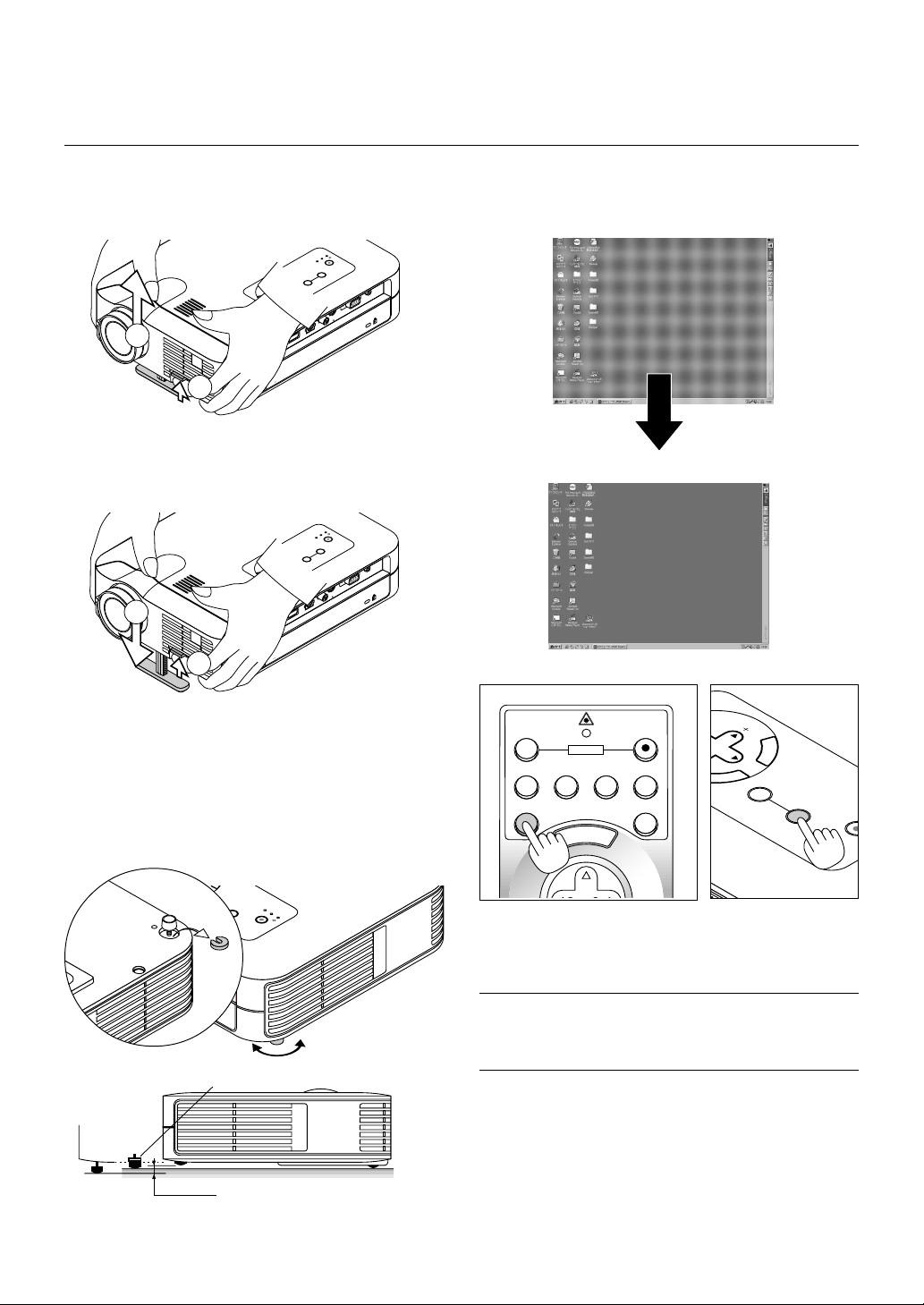

Ajuste de la Pata de Inclinación

C CARD

USB

PC CONTROL

VIDEO S-VIDEO RGB AUDIO

C CARD

USB

PC CONTROL

VIDEO S-VIDEO RGB

AUDIO

R

C

GB

AUDIO

1. Levante el borde frontal del proyector.

2. Pulse el botón de Inclinación en la parte frontal del proyector para
extender la pata de inclinación ajustable (altura máxima).

ER

S

POW

TU

TA

ESS

S

CARD

ACC

PC

Y

B

T

/

STAND

N

TO

ADJUS

O

AU

CE

UR

SO

E

L

C

N

A

C

R

E

T

CT

N

LE

E

SE

U

N

E

M

1

C IN

2

A

3. Mantenga pulsado el botón de Inclinación.

4. Baje la parte frontal del proyector a la altura deseada y suelte el
botón para bloquear la pata de inclinación ajustable.
Hay aproximadamente 10 grados de ajuste hacia arriba y hacia abajo
para la parte delantera del proyector.

OWER

P

STATUS

ARD

CESS

AC

PC C

BY
/

STAND

ADJUST

ON

AUTO

E

URC

SO

E

L

C

N

A

C

R

E

T

N

E

SELECT

U

N

E

M

4

IN

3

AC

Ajuste de la imagen por medio del ajuste automático

La función de Ajuste Automático optimiza automáticamente la imagen
de RGB modo.

[Imagen de poca calidad]

[Imagen normal]

No utilice la pata de inclinación con otro propósito que no sea el
originalmente establecido. Los usos incorrectos, como la sujeción de
la pata de inclinación o colgar en una pared pueden dañar el proyector.

Para realizar el ajuste fino de la altura de la pata posterior, extraiga el
espaciador (goma negra) y gire la pata posterior a la altura deseada.
* Si la imagen proyectada no aparece cuadrada en la pantalla, utilice

la corrección Keystone para un ajuste adecuado.

E

C

R

U

O

S

D

R

A

S

S

C

T

O

E

C

T

S

C

S

P

U

U

C

U

J

A

A

T

D

A

A

T

R

S

E

W

O

P

Y

B

/

D

N

N

O

A

T

S

OFF

POWER

S-VIDEO RGB1 RGB2

VIDEO

AUTO ADJ.

E

M

Pulse el botón de Ajuste Automático para ajustar la posición H/V y el
Reloj/Fase de Píxeles para conseguir una imagen óptima. Algunas

ON

E

LECT

N

LASER

N

U

L

E

C

N

A

C

R

E

T

SOURCE

AUTO

ADJUST

ON

/
STAND BY

señales puede que no se visualicen correctamente o puede que tarde
al cambiar a otra.

NOTA: Para el LT158

* Los ajustes de posición horizontal y vertical de la señal DVI digital no se

Arriba

Abajo

almacenan en memoria en el LT158.

*Los ítems de Pixel, Reloj y Fase no están disponibles para la señal DVI digital

en el LT158 (estos ajustes no son necesarios para este tipo de señal).

Espaciador

Máximo

Mínimo

16mm

S – 26

M

E

N

U

OFF

VIDEO

AUTO ADJ.

S-VIDEO RGB1 RGB2

LASER

ON

POWER

Funcionamiento básico

Seleccione la fuente de ordenador o vídeo:

SOURCE

AUTO
ADJUST

Optimización automática de la imagen RGB

Pulse el botón de Ajuste Automático para optimizar la imagen RGB
automáticamente.

SOURCE

Cada vez que se pulse el botón Fuente, la fuente de entrada cambiará
de la manera siguiente:

→ RGB [“DVI(DIGITAL) → DVI(ANALÓGICO)” en el LT158] 

Tarjeta PC Viewer ← S-Video ← Video ←

Si no hubiera ninguna señal de entrada, la entrada será pasada por
alto.

VIDEO S-VIDEO RGB1 RGB2

PC CARD

En el LT158:

Pulse el botón RGB 1 del mando a distancia para seleccionar la señal
DVI digital y el botón RGB 2 para la señal DVI analógica.

Source display

AUTO
ADJUST

Pulse el botón de Ajuste Automático para realizar el ajuste fino de la
imagen de ordenador o para eliminar cualquier banda que pueda
aparecer y para reducir el ruido de vídeo, interferencias de puntos e
interferencias de reflejos (esto resulta evidente cuando parte de la
imagen parece tener reflejos). Esta función ajusta las frecuencias del
reloj que eliminan las bandas horizontales que aparecen en la imagen.
Esta función también ajusta la fase del reloj para disminuir el ruido de
vídeo, interferencias de puntos o interferencias de reflejos.(Esto es
evidente cuando parte de la imagen aparece reluciente.)
Puede que este ajuste sea necesario cuando conecte usted su
ordenador por primera vez.

NOTA: La función de Ajuste Automático no funciona para la señal de componente.

S – 27

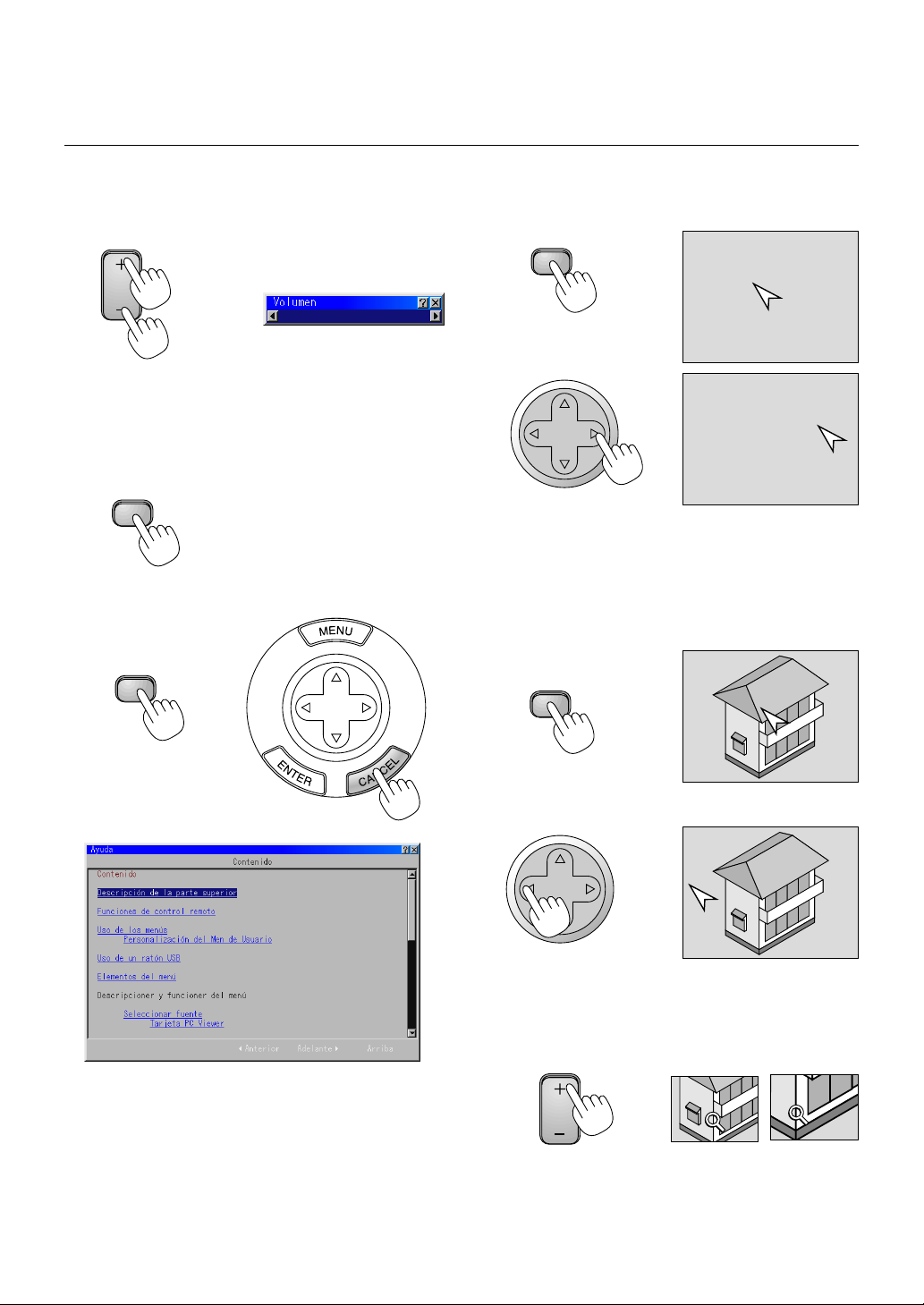

Control de volumen:

Puede ajustarse el nivel de sonido del altavoz del proyector.

Uso del puntero

Puede utilizar uno de los ocho punteros para llamar la atención de la
audiencia hacia la sección de la imagen proyectada que desee.

VOLUME

aumenta el volumen

Barra de volumen

disminuye el volumen

Desactivación de imagen y sonido:

Pulse el botón de Silenciamiento de Imagen para desactivar la imagen
y el sonido durante un breve período de tiempo. Pulse de nuevo para
restaurar la imagen y el sonido.

PIC-MUTE

Obtención de Ayuda sobre el funcionamiento del proyector:

Obtiene el contenido de la Ayuda.

HELP

SELECT

Suministra ayuda

POINTER

Pulse el botón Puntero
para visualizar el puntero.

SELECT

Utilice el botón de Selección
para mover el puntero.

Ampliación y movimiento de la imagen

Es posible ampliar la imagen deseada hasta un 400 por ciento.

Para hacerlo:

1. Pulse el botón Puntero para visualizar el puntero.

POINTER

Sale ayuda

2. Mueva el puntero al área que desee ampliar.

SELECT

3. Amplíe el área seleccionada.
Cuando se pulse el botón Magnify (+), el puntero se convertirá en
una lupa. Para mover la lupa, utilice el botón de Selección.

MAGNIFY

S – 28

4. Vuelve la imagen a su tamaño original.

MAGNIFY

Corrección de la distorsión Keystone

Pulse el botón (+) o (-) para corregir la distorsión keystone (trapezoi­dal) y agrandar o empequeñecer la parte superior o inferior de la
pantalla de manera que la imagen proyectada sea rectangular.

KEYSTONE

Uso de los menús

NOTA: El menú de en pantalla puede que no se visualice correctamente cuando
se esté proyectando la imagen de vídeo de movimiento interlazado.

1. Pulse el botón “Menu” (menú) de la unidad de control remoto o
del mueble del proyector para visualizar el menú principal.

NOTA: Cuando utilice un ratón USB, haga clic en el botón de ratón para
visualizar el menú principal. Para otras operaciones, proceda del mismo
modo en el que utiliza su ratón del PC.

2. Pulse los botones ▲▼ en la control remoto, o en el mueble del
proyector para marcar el menú para los ítemes que desee ajustar
o establecer.

3. Pulse el botón
el botón “Left Click” en la control remoto para seleccionar un
submenú o ítem.

4. Ajuste el nivel o active o desactive el ítem seleccionado utilizando
“Select” los botones
la control remoto. La barra lateral de en pantalla le mostrará la
cantidad que aumenta o disminuye.

5. El cambio será almacenado hasta que usted vuelva a ajustarlo.

ENTER ......... Guarda lo establecido o ajustes.

CANCEL ....... Volver a la pantalla anterior sin guardar los ajustes.

䊳

o el botón “Enter” en el mueble del proyector o

䊴

o 䊳 en el mueble, o el “Botón Ratón” en

Distorsión Keystone Normal

NOTA: El ángulo de keystone máximo que puede corregirse es de 40 grados
hacia arriba y de 20 grados hacia abajo con el proyector colocado
horizontalmente sobre el plano del suelo.
Según sea el tipo de gráficos utilizado, la imagen puede emborronarse o la
corrección keystone puede que no sea posible cuando la corrección keystone
utilizada es excesiva.
La idea es que, mientras más cerca se encuentre de la resolución nativa, mejor
será la imagen conseguida.

Congelación de una imagen

Pulse el botón de Congelación para congelar una imagen. Púlselo de
nuevo para reanudar el movimiento.

FREEZE

NOTA: Puede usted cerrar simultáneamente el menú y los submenús
pulsando el botón de PJ para cancelar el modo Proyector.

6. Repita los pasos 2-5 para ajustar un ítem adicional, o pulse “Can­cel” en el mueble del proyector o en el control remoto para saltar
la visualización del menú.

Personalización del Menú Básico

Es posible personalizar el menú de usuario para que se ajuste a sus
necesidades.
La selección de un ítem de menú de la lista de "Editando de Menú
Básico" le permitirá personalizar los ítems de menú a sus necesidades.

1. Seleccione "Editando de Menú Básico" para visualizar la pantalla
"Editando de Menú Básico".

S – 29

2. Utilice los botones ▲ o ▼ para resaltar su selección y pulse el
botón Enter para poner una marca junto a una opción. Esta acción
activa la función.
Pulse el botón Enter otra vez para borrar el recuadro marcado.

Se añadirá un ítem "A Menú Avanzado" en la parte inferior del Menú
Básico.
La selección de este ítem y la pulsación del botón "Enter" mostrará las
funciones del "Menú Avanzado".

Uso de un ratón USB

El uso de un ratón USB le proporciona operación suave. Se necesita
un ratón USB comercialmente disponible.

NOTA: Puede que haya algunas marcas de ratón USB que el proyector no soporta.

Si selecciona un ítem con un triángulo sólido 䊳 y pulsa el botón
Enter del control remoto o del mueble del proyector, puede activar
todos los ítems de tal submenú. También puede activar un ítem
del menú sin tener que marcar el ítem del menú principal.

NOTA: Pueden seleccionarse hasta 12 ítems de menú principal (dentro del
Editando de Menú Básico).

3. Para que los cambios tengan efecto, utilice el botón 䊴 o 䊳 del
control remoto o del mueble de proyector para resaltar "OK" y
luego pulse el botón Enter. Para cancelar los cambios, utilice los
botones de Selección ▲ o ▼ para resaltar "Cancelar" y luego
pulse el botón "Enter". Para volver a los valores de fábrica,
seleccione "Reajuste" y luego pulse el botón "Enter".

Los ítems de Menú Básico son:

Selección de Fuente (RGB [DVI(DIGITAL)/DVI(ANALÓGICO) en el
LT158], Video, S-Video y Tarjeta PC Viewer), Imagen, Volumen,
Opciones de Imagen (Keystone), Opciones del Proyector (Menú y
Configuración), Herramientas (Captura, Ficheros tarjeta PC y
Tablero) y Ayuda (Contenido e Información).

NOTA: Una vez que haya seleccionado OK en la pantalla de Editando de Menú
Básico, no podrá cancelar los cambios de la pantalla de Menús. Sin embargo,
puede re-editar los ítems de menú nuevamente siguiendo los pasos anteriores.

NOTA: Si se ha seleccionado el ítem "Menú Avanzado" en el modo de Menú,
saldrá el "Confirme menú de Cambiar" al terminar la edición del "Menú Básico".
En este caso, la selección de "Si" cerrará todos los menús y aplicará los cambios
desde el menú Avanzado al menú Básico. Si selecciona las funciones "No" y
luego "Enter", todos los ítems de menú volverán al menú Avanzado pero los
cambios seguirán disponibles dentro de la selección de "Menú Básico".Para
visualizar el Menú Básico previamente arreglado, seleccione el "Menú Básico"
del "Modo Menú".

Operar los Menús utilizando el ratón USB

Cursor del ratón:

Cuando conecta un ratón USB al proyector, le aparecerá un cursor
de ratón en la pantalla.
A menos que haga uso del ratón USB en el plazo de 10 segundos,
el cursor de ratón desaparece.

Visualización del menú:

Al hacer clic con el botón de ratón se visualiza el menú principal.
Los botones derecho e izquierdo del ratón funcionan igualmente
excepto en las operaciones de tarjeta PC Viewer y ChalkBoard .

Al hacer clic en
Para cerrar el menú, haga clic en cualquier sitio de fondo.

Ajuste y establecimiento de la visualización:

Puede usted seleccionar un ítem de menú y hacer clic con un botón
del ratón para realizar ajustes y montajes.

Ejemplos:

Haga clic (o mantenga pulsado) el botón
el brillo.
O haga clic y arrastre el botón del ratón en la barra lateral horizon­tal para ajustarlo.

Para guardar los ajustes, haga clic en
Si hace clic en cualquier sitio en el fondo mientras que se visualizan
ajustes y ajuste del menú o cuadro de diálogo, le aparecerá el menú
principal en el punto donde haga clic.

se visualiza el menú de hacia abajo.

䊴

o 䊳 del ratón para ajustar

. Se cierra la visualización.

S – 30

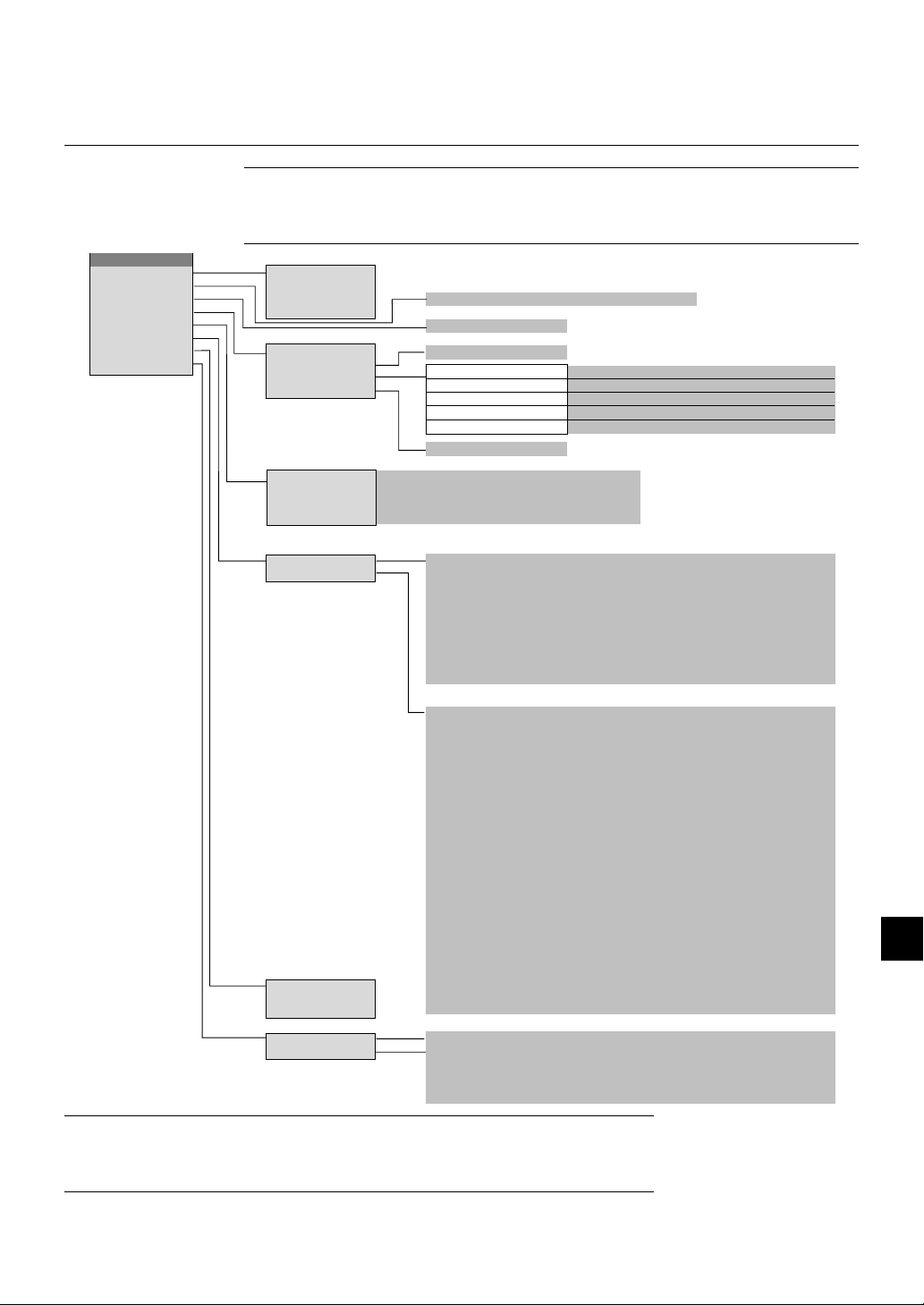

Árbol de menú

NOTA:

1) Cuando los ítems de menú no están disponibles, quedan señalados en color blanco.

2) Para el LT158: Cuando se seleccione DVI (DIGITAL), cualquier ajuste realizado ejecutará la función de Ajuste Automático.
También estará disponible el botón AUTO ADJUST del mando a distancia. s posible ajustar la posición horizontal y vertical de
la señal DVI digital pero tales ajustes no pueden guardarse.

Menú Avanzado)

Seleccionar fuente RGB*
Ajuste de la imagen Video
Volumen S-Video Brillo/Contraste/Color/Tinte/Definición
Opciones de imagen
Gerencia del color
Opciones del proyec.
Herramientas
Ayuda

1

Tarjeta PC Viewer

Keystone Normal/Eco
Modo lámpara
Opciones de avanzadas

Por defec. de fábrica

Corrección Gamma
Matriz del color

Balance de blancos

Volumen

Relación de aspecto
Reducción de ruido
Posición/Reloj
Resolución
Filtro de vídeo

Todos los datos/Señal actual

Normal/Natural 1/Natural 2

Seleccionar matriz del color HDTV/SDTV
Seleccionar tipo de matriz del color B-Y/R-Y,Cb/Cr,Pb/Pr
Brillo R/G/B, Contraste R/G/B

Normal/Zoom/Zoom ancho/Cine
Desacivado/Bajo/Medio/Alto
Horizontal/Vertical/Reloj/Fase

Auto/Natural
Act. / Desact.

Menú Modo Menú (Menú Avanzado/Menú Básico)
Configuración Editando menú básico

Capturar
Ficheros tarjeta PC
Tablero

Contenidos
información

Página 1

Idioma (Inglés/Alemán/Francés/Italiano/Español/Sueco/Japonés)
Apuntador del proyec. (Apuntador 1-8)
Tiempo visual. menú (Manual/Auto 5seg/Auto 15seg/Auto 45seg)

Página 2

Mensaje Visual. de fuente (Act./Desact.)

Sin entrada (Act./Desact.)
Limpiar el filtro (Act./Desact.)

Botón directo Barra de Volumen (Act./Disact.)

Orientación (Escritorio frontal/Techo posterior/Escritorio posterior/Techo frontal)

Página 1

Posición de cine (Superior/Certal/Inferior)
Fondo (Azul/Negro/Logo)
Ratón Botón (Mano derecha/izquierda)

Página 2

Opciones de la tarjeta PC Viewer Mostrar lista de archivos

Opciones de captura (Alta calidad/Normal/Alta compresión)
Seleccionar señal RGB*

Página 3

Página 4

Auto alineación (sólo para RGB)
Autoarranque
Direc. de la alimen.
Conf. desact alimen.
Salvar Keystone
Borrar cont. de hora de lámpara
Anular uso de filtro

Página 5

Velocidad de Comunicatión (4800/9600/19200/38400)
Seleccionar la fuente por defecto (Último/Auto/Seleccionar)

Bloqueo tecla del panel de control (Capacitar/Incapacitar)

Contenidos

Nombre de la fuente/Terminal de entrada/Frecuencia horizontal/Frecuencia vertical/Polaridad sincronizada

Página1
Página2 Tipo de señal/Tipo de vídeo/Tipo de sincronización/Entrelazo/Resolución

Relación de aspecto/Corrección Gamma/Reducción de ruido/Matriz del color/Tipo del matriz

Página3
Página4

Restante de la lámpara/Cont. de hora de lámpara/Uso del relleno/Uso del proyector

Barra de Keystone (Act./Disact.)

Sensibilidad (Rápido/Medio/Lento)

(Reprod. autom./Reprod. manual)

Intervalo (5-300 seg.)

2

Video (Auto/3.58NTSC/4.43NTSC/PAL/PAL-M*
S-Video (Auto/3.58NTSC/4.43NTSC/PAL/PAL-M*

(RGB*

(Auto/RGB/Componente)

4

/Video/S-Video/Tarjeta PC Viewer)

3

/PAL-N*3/PAL60/SECAM)

3

/PAL-N*3/PAL60/SECAM)

NOTA:

1 En el LT158, "DVI (DIGITAL)" y "DVI (ANALÓGICO)" se visualizan en el submenú Seleccionar Fuente.

*

2 En el LT158, "DVI (ANALÓGICO)" se visualiza en Seleccionar Señal, en la página 3.

*

3 LT158 únicamente.

*

4 En el LT158, puede seleccionarse "DVI (DIGITAL)" y "DVI (ANALÓGICO)".

*

S – 31

Elementos del menú

Barra de título

Marcar

Tabulador

Botón de Ayuda

Botón de cerrar

Triángulo sólido

Botón OK

Botón de cancelar

Botón de radio

Cuadro de comprobación

Arrastrar

Barra de herramientas

Barra deslizadora

Las ventanas de menú o cuadros de diálogo típicamente tienen los siguientes elementos:

Barra de título: Indica el título del menú.
Marcar: Indica el menú o ítem seleccionado.
Tr iángulo sólido: Indica que hay disponibles más elecciones. Un triángulo marcado indica que el ítem está activo.
Tabulador: Indica un grupo de características en un cuadro de diálogo.
Botón de radio: Use este botón redondeado para seleccionar una opción en un cuadro de diálogo.
Cuadro de comprobación: Coloque una marca de comprobación en el cuadro cuadrado para activar la opción.
Barra deslizadora: Indica los ajustes o la dirección de los ajustes.
Botón OK: Pulse para confirmar su ajuste. Volverá al menú anterior.
Botón de canellar: Pulse para cancelar su ajuste. Volverá al menú anterior.
Botón de cerrar: Haga clic para cerrar la ventana guardando los cambios realizados. (sólo ratón USB)
Botón de ayuda: Indica la disponibilidad de ayuda para tal función. Pulse el botón Ayuda del control remoto para visualizar la

ayuda.
Barra de herramientas: Contiene varios iconos de tareas específicas. También se conoce como "Lanzador".
Arrastrar: Apunte el ratón aquí, y haga clic y arrastre para mover una barra de herramientas.

S – 32

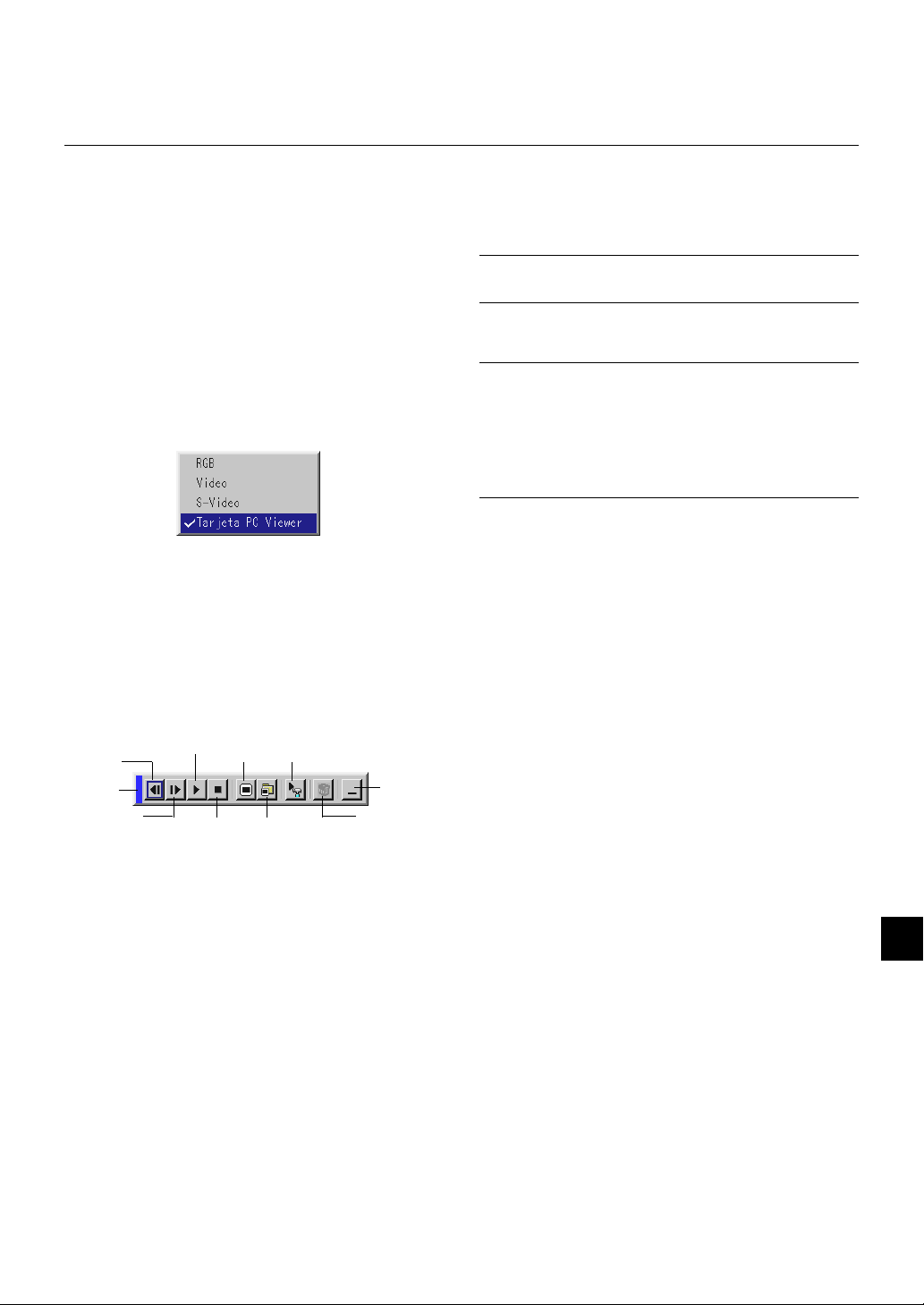

Descripcioner y funcioner del menú

Fuente de selección

Le permite seleccionar una fuente de vídeo tal como videograbadora,
reproductor DVD, reproductor de discos láser, ordenador o cámara de
documentos dependiendo de que es lo que se encuentra conectado a sus
entradas. Pulse el botón “Select” en el mueble del proyector o los botones ▲▼
en el control remoto para marcar el menú para el ítem que desee ajustar.

RGB (DVI en el LT158 unicamente)

Selecciona el ordenador conectado a su RGB, DVI digital, DVI analógico
o componente de señal.

NOTA: Se necesita un cable de componente opcional (cable de componente V o
ADP-CV1) para un componente de señal.

Video

Selecciona lo que está conectado a su entrada de video-VCR,
reproductor de discos láser, reproductor DVD o cámara de documentos.

S-Video

Selecciona lo que está conectado a su entrada de S-video-VCR,
reproductor DVD o reproductor de discos láser.

NOTA: Se puede congelar un marco durante un breve período de tiempo cuando
se reproduce un vídeo rápidamente hacia adelante o hacia atrás con una fuente
de Video o S-Video.

Tarjeta PC Viewer

Esta característica le permite hacer presentaciones usando una tarjeta
CompactFlash que contiene imágenes capturadas y diapositivas creadas con
la exclusiva PC Card Viewer Utility situada en el CD-ROM. Vea página S-42
para la instalación de la PC Card Viewer Utility. La pantalla de inicio para la
tarjeta PC Viewer varía dependiendo de los ajustes en la página 2 de Ajuste.
Vea Ajuste en la página S-37.

NOTA: Incluso si cambia usted la fuente de la tarjeta PC Viewer actual a otra fuente, se
retiene la diapositiva actual. Cuando vuelva usted a la tarjeta PC Viewer, aparecerá la
diapositiva que ha sido retenida. Aparecerá un lanzador cuando pulse el botón MENU.

El lanzador es una barra de herramientas incluyendo los siguientes
botones:

Arrastrar ...... Arrastra para mover la barra de herramientas.(sólo para

funcionamiento de ratón USB)

Anterior........ Vuelve a la diapositiva o carpeta anterior.

Siguiente...... Avanza a la diapositiva o carpeta siguiente.

Reproducir... Reanuda la reproducción desde la diapositiva o carpeta

seleccionada.

Parar ............ Detiene la reproducción automática mientras que está usted

reproduciendo.

Saltar ........... Muestra una lista de diapositivas mientras que está usted

reproduciendo.
Seleccionar .. Muestra una lista de carpetas mientras que está usted

reproduciendo.
Configuración

.................... Muestra el cuadro de diálogo Opciones de la tarjeta PC Viewer

en la página 2 del cuadro de diálogos de Configuración.

Borrar .......... Borra una diapositiva(s) capturada(s) o todas las diapositivas

capturadas en la carpeta seleccionada.

Vista ............. Esconde la barra de herramientas mientras que está usted

reproduciendo. Si hace clic con el botón derecho del ratón,

lo muestra de nuevo.

Ajuste de la imagen

Permite acceder a los controles de ajuste de imagen y sonido. Use los
botones ▲▼ en el control remoto para marcar el menú para el ítem
que desee ajustar.

Brillo ............ Ajusta el nivel de brillo o la intensidad de la red de líneas de

exploración de fondo.

Contraste ..... Ajusta la intensidad de la imagen según la señal de entrada.

(no válido para la señal DVI digital en el LT158)

Color ............ Aumenta o disminuye el nivel de saturación del color (no

válido para RGB).

Tinte............. Varía el nivel de color de +/- verde a +/-azul. Se usa el nivel

rojo como referencia. Este ajuste es sólo válido para Video y

Componente de entrada (No RGB).

Definición..... Controla el detalle de la imagen para Video (No para RGB y

componente).

Anterior

Arrastrar

Siguiente

La pulsación del botón de MENU mostrará la barra de herramientas;
una nueva pulsación del botón de MENU mostrará el Menú y
posteriormente cada vez que pulse el botón MENU la visualización
cambiará entre el Menú y la barra de herramientas.

Reproducir

Saltar Configuración

Parar

Seleccionar

Vista

Borrar

Volumen

Ajusta el nivel de sonido del proyector.

NOTA: Puede usted visualizar la barra del volumen sin abrir el menú. Vea “Botón
directo (Barra del volume)” en la página S-36 para más detalles.

S – 33

Opciones de imagen

Keystone

Esta característica corrige la distorsión keystone (trapezoidal) para
alargar o acortar la parte de arriba de la pantalla para que sea igual a
la parte de abajo. Utilice los botones
corregir la distorsión (trapezoidal).

䊴

o 䊳 de la barra deslizante para

Relación de aspecto

La Relación de Aspecto le permite seleccionar el mejor modo de
Aspecto para visualizar la imagen fuente.

Cuando se selecciona 4:3 de la fuente (v.gr. reproductor DVD), se
visualizarán las siguientes opciones:

Normal Zoom Zoom ancho Cine

Distorsión Keystone Normal

NOTA: El ángulo de keystone máximo que puede corregirse es de 40 grados
hacia arriba y de 20 grados hacia abajo con el proyector colocado
horizontalmente sobre el plano del suelo.

Según sea el tipo de gráficos utilizado, la imagen puede emborronarse
o la corrección keystone puede que no sea posible cuando la corrección
keystone utilizada es excesiva.
La idea es que, mientras más cerca se encuentre de la resolución
nativa, mejor será la imagen conseguida.

Modo lámpara

Esta característica le permite seleccionar dos modos de brillo de la
lámpara: los modos Normal y Eco. Se puede extender la vida de la
lámpara hasta 2000 horas utilizando el modo Eco.

Modo Normal...... Este es el ajuste por defecto.

Modo Eco ........... Seleccione este modo para aumentar la vida de la

lámpara.

NOTA: Si ha usted seleccionado el modo Eco, la lámpara se ilumina en el modo
Normal durante un minuto después de que se active el proyector. Después de
un minuto la lámpara cambiará al modo Eco.

Aspecto
estándar de 4:3

Los cuatro lados
extendidos

Derecho e
Izquierdo
extendidos

Derecho e
Izquierdo
extendidos

Cuando se selecciona 16:9 de la fuente (v.gr. reproductor DVD), se
visualizarán las siguientes opciones:

Normal Zoom Zoom ancho Cine

Imagen de 16:9
visualizada en el
modo 4:3

Reducción de ruido

Los cuatro lados
extendidos

Derecho e
Izquierdo
extendidos

Derecho e
Izquierdo
extendidos para
ver un aspecto
real

Puede usted elegir uno de entre los tres siguientes niveles para reducir
el ruido de vídeo a su preferencia.

NOTA: Cuanto más bajo sea el nivel de reducción de ruido, mejor será la calidad
de la imagen por medio de mayor anchura de la banda de vídeo. Puede usted
elegir uno de entre los tres siguientes niveles para reducir el ruido de vídeo a su
preferencia.

Posición / Reloj (cuando el ajuste automático esté desactivado)

Esto le permite mover manualmente la imagen en sentido horizontal y
vertical, y ajustar el Reloj y la Fase.

S – 34

Posición Horizontal/Vertical

.................... Ajusta la posición horizontal y vertical de la imagen utilizando

los botones

䊴

y 䊳. Este ajuste se realiza automáticamente

cuando se activa el ajuste automático.

Reloj: ........... Utilice este ítem con el “Ajuste automático activado” para

afinar el tono de la imagen del ordenador o para eliminar
cualquier banda vertical que pueda aparecer. Esta función
ajusta las frecuencias del reloj que eliminan las bandas
horizontales que aparecen en la imagen. Pulse los botones

䊴

y 䊳 hasta que desaparezcan las bandas. Puede que este
ajuste sea necesario cuando conecte usted su ordenador por
primera vez. Este ajuste se realiza automáticamente cuando
el ajuste automático está activado.

Fase: ............ Utilice este ítem para ajustar la fase del reloj o para reducir el

ruido del vídeo, interferencias de punto o cruce de voces.
(Esto es evidente cuando parte de la imagen aparece
reluciente). Utilice los botones

䊴

y 䊳 para ajustar la imagen.

Vea “Auto Alineación (RGB sólo)” en la página S-38 para más información.
Utilice “Fase” sólo después de completar “Reloj”. Este ajuste se realiza
automáticamente cuando el ajuste automático está activado.

Resolución (cuando ajuste automático esté desactivado)

Todos los ítems en “Ajuste de la imagen”, “Opciones de avanzadas” y
“Gerencia del color” se pueden reajustar.

NOTA: El keystone, V olumen, Modo lámpara y todos los ítems de las Opciones
de Proyector pueden reajustarse sólo cuando se selecciona “Todos los datos”.

Gerencia del color

Corrección Gamma

Esto le permite activar o desactivar la función Advanced AccuBlend.

Auto ............. Activa la función AccuBlend. El proyector reduce o agranda

automáticamente la imagen actual para que cuadre
completamente en la pantalla.

Natural ......... Desactiva la función Advanced AccuBlend. El proyector

muestra la imagen actual en su resolución real.

Vea “Auto Alineación (RGB sólo)” en la página S-38 para más
información.

NOTA: Cuando esté usted visualizando una imagen con resolución más alta
que la resolución nativa del proyector, incluso cuando se encuentre en el modo
Natural, la imagen se visualiza completamente en la pantalla utilizando la función
Advanced AccuBlend.

Filtro de vídeo (cuando el ajuste automático esté desactivado)

Esta característica reduce el ruido de vídeo.

Act. .............. Se aplica un filtro de vídeo.

Desact.......... Se retira un filtro de vídeo.

Por defec. de fábrica

Utilice los botones

䊴

o 䊳 para elegir “Normal” en una habitación
iluminada y “Natural 1&2” en una habitación oscura.“Natural “1” es
para mejores tonos de la piel; “Natural 2” para una auténtica
reproducción de los tonos medios.
Se aconseja cada modo para:

Normal......... Una imagen regular

Natural 1 ...... Verdadera reproducción de color de tonos naturales

Natural 2 ...... Porciones oscuras de una imagen

Matriz del color

Primero seleccione un matriz del color apropiado para adaptar su señal
de componente para HDTV o SDTV. Luego seleccione un tipo de matriz
apropiado desde B-Y/R-Y, Cb/Cr o Pb/Pr.

Balance de blancos

Cambia todos los ajustes a los preajustes de la fábrica individualmente
para cada fuente excepto Restante de la lámpara, Contador de hora de
la lámpara, Uso del relleno, Uso del proyector, Idioma y Velocidad de
las comunicaciones. (Para volver a ajustar el tiempo de uso de la lámpara,
vea “Borrar contador de hora de la lámpara” en la página S-38.

Todos los datos ... Reajusta todos los ajustes para todas las señales a los

preajustes de la fábrica.

Señal actual ........ Reajusta los ajustes para la señal actual a los niveles de

preajuste de la fábrica.

Utilice los botones del Ratón o para ajustar el balance de blancos. El
brillo de cada color (RGB) se utiliza para ajsutar el nivel de negro de la
pantalla; el contraste de cada color (RGB) se utiliza para ajustar el
nivel de blanco de la pantalla.

S – 35

Opciones del proyec.

Menú

Le permite establecer preferencias para el menú de en pantalla. Pulse
“OK” para guardar los cambios para todas las características de la

Página 1 y Página 2.
[Página 1]

Tiempo visual. menú:

Esta opción le permite seleccionar cuanto tiempo espera el proyector,
después del último toque de un botón, para desactivar el menú.
Las posibilidades preajustadas son "Manual", "Auto 5 seg.", "Auto
15 seg.", y "Auto 45 seg.". El "Auto 45 seg." es el ajuste de fábrica.

Manual ..........El menú se puede desactivar manualmente.

Auto 5 seg .....El menú se desactivará automáticamente dentro de 5 segundos

si no se pulsa ningún botón en el plazo de 5 segundos.

Auto 15 seg ...El menú se desactivará automáticamente dentro de 15 segundos

si no se pulsa ningún botón en el plazo de 15 segundos.

Auto 45 seg ...El menú se desactivará automáticamente dentro de 45 segundos

si no se pulsa ningún botón en el plazo de 45 segundos.

NOTA: Si no se pulsa ningún botón en el control remoto durante un periodo de
10 segundos, el botón PJ se apagará para indicar que usted está en el modo
Ordenador. Para habilitar el funcionamiento del menú del proyector nuevamente,
pulse el botón PJ otra vez para que encienda en rojo.

[Página 2]

Mode menu:

Esta función le permitirá seleccionar dos modos de menús: Menú
Avanzado y Menú Básico.

Menú Avanzado .. Este es el menú avanzado que contiene todos los menús

y comandos disponibles.

Menú Básico ....... Este es el menú que puede personalizar con la Editando

de Menú Básico para que se ajuste a sus necesidades.

El menú Básico con valores de fábrica incluye:
Selección de Fuente (RGB [DVI(DIGITAL)/DVI(ANALÓGICO) en el
LT158], Video, S-Video y Tarjeta PC Viewer), Imagen, Volumen,
Opciones de Imagen (Keystone), Opciones del Proyector (Menú y
Configuración), Herramientas (Captura, Ficheros tarjeta PC y
Tablero) y Ayuda (Contenido e Información).
Consulte la página S-29 para las instrucciones sobre la
personalización del Menú Básico.

Idioma:

Puede usted elegir uno de entre siete idiomas para las instrucciones
que aparecen en pantalla. Las opciones son: Inglés, Alemán,
Francés, Italiano, Español, Sueco y Japonés.

Apuntador del proyector:

Esto le permite seleccionar de entre ocho diferentes iconos de los
Apuntadores para el botón “Apuntador” en su control remoto.
Después de mover el icono de su Apuntador al área que desee en
la pantalla, pulse el botón Magnify en el control remoto para ampliar
el área seleccionada en la pantalla. Vea página S-28.

NOTA: Puede haber casos en los que no está disponible la función de
Apuntador para una señal de no-interlazo a 15kHz como un vídeo juego.

Mensaje:

Puede seleccionar que la información deseada se visualice en lapantalla.

Act. .............. Se mostrará el mensaje.

Desact.......... No se mostrará el mensaje.

Visual. de fuente: Se puede activar y desactivar la información
para nombres de entrada tales como VIDEO y RGB.
Cuando está opción está activada, la entrada actual será visualizada
cada vez que conmute las fuentes o que encienda el proyector.

Sin entrada:

para que se visualice en la esquina superior derecha de la pantalla.

Limpiar el filtro: Esta opción enciende o apaga el mensaje de “Por
favor limpie el filtro”cada vez que enciende el proyector si ha utilizado
el proyector durante más de100 horas de uso.

Para reajustar el uso del filtro, consulte la página S-38.

Botón directo:

Barra de Volumen: Esta opción activa o desactiva la barra de
volumen cuando ajuste usted el volumen del sonido utilizando el
botón VOLUME+/-.

Act. .............. Puede usted aumentar o disminuir el volumen del sonido

Desact.......... Puede usted aumentar o disminuir el volumen del sonido sin

Barra de Keystone: Esta opción activa o desactiva la barra de
keystone cuando ajuste usted el keystone utilizando el botón KEY­STONE en del control remoto.

Act. .............. Puede aumentar o disminuir el nivel con la barra keystone de

Desact. ......... Puede aumentar o disminuir el nivel sin tener que usar la

Esta opción activa o desactiva el mensaje de “Sin entrada”

con la barra de volumen en la pantalla.
tener que utilizar la barra de volumen.

la pantalla.
barra keystone.

S – 36

Configuración

Le permite ajustar opciones de operación.
Pulse “OK” para guardar los cambios para todas las características de
la Página 1, Página 2, Página 3, Página 4 y Página 5.

[Página 1]

Orientación:

Esto reorienta su imagen para su tipo de proyección. Las opciones son:
Escritorio frontal, Techo posterior, Escritorio posterior y Techo frontal.

Posición de cine:

Esta característica selecciona la posición vertical de la imagen
cuando se ve la reproducción de imágenes con la relación de
aspecto de cine seleccionada.
Cuando se selecciona la relación de aspecto de cine en modelos
anteriores, la imagen se visualiza con bordes negros en la parte supe­rior e inferior. Podrá seleccionar la posición vertical entre tres opciones:

Superior.............. La imagen está posicionada en la parte superior con una

banda negra en la parte inferior.

Central ................ La imagen está posicionada en el centro con bandas

negras en las partes superior e inferior.

Inferior................ La imagen está posicionada en la parte inferior con una

banda negra en la parte superior.

Fondo:

Utilice esta característica para visualizar pantalla negra, azul o logo cuando
no hay señal disponible. El fondo por defecto de fábrica es un Azul.
Usted puede cambiar un usar de pantalla de logo "Ficheros Tarjeta
PC" la característica. Vea página S-40.

Ajustes del ratón:

Esta opción le permite cambiar los ajustes del ratón USB. La
característica de ajustes del ratón está disponible sólo para ratón
USB. Elija los ajustes que desee:

Botón del ratón ...........“Mano derecha” o “Mano izquierda”

Sensibilidad del ratón.“Rápido”, “Medio” o “Lento”

[Página 2] Opciones de la tarjeta PC Viewer

Mostrar lista de carpeta:

Cuando se selecciona la entrada de la tarjeta PC Viewer en el
proyector, se visualizará las listas de las carpetas y le permite
seleccionar la presentación desde una tarjeta CompactFlash.

Reproducción automática:

Si se comprueba esta opción, cualquier diapositiva dada comenzará
a reproducirse automáticamente.

Intervalo de Reproducción automática:

Puede usted también especificar un intervalo entre 5 y 300 segundos
utilizando el intervalo de Reproducción automática.

Reproducción manual:

Visualiza una diapositiva manualmente cuando se selecciona la
entrada de la tarjeta PC Viewer.

NOTA: Las opciones de Reproducción Automática y Manual determinan el
comportamiento del icono Reproducir/Parar [

/ ] en la barra de

herramientas del Viewer.
NOTA: Si comprueba usted “Reproducción auto.” y selecciona “TarjetaPC

Viewer” en el proyector, las diapositivas comenzarán a reproducirse
automáticamente desde cualquier diapositiva dada.

Opciones de captura (disponible sólo para JPEG):

Estas opciones se utilizan para la función Captura, la cuál puede
usted seleccionar en Herramientas. Tiene usted tres opciones para
la calidad de compresión JPEG: Alta calidad, Normal y Alta
Compresión.

Alta calidad ......... Da prioridad a la calidad de JPEG.

Normal................ Da calidad normal JPEG.

Compresión alta.. Da prioridad a la compresión.

[Página 3] Signal Select

RGB en el LT157/DVI (ANALÓGICO) en el LT158:

Le permite elegir “RGB” para una fuente RGB tal como un ordenador,
o “Componente” para una fuente de componente de vídeo tal como
un reproductor DVD. Normalmente seleccione “Auto” y el proyector
detecta automáticamente una señal de componente. Sin embargo
puede haber algunas señales de componentes que el proyector no
pueda detectar. Si fuera este el caso, seleccione “Component”.

Video and S-Video:

Esta característica le permite seleccionar manualmente vídeo
compuesto estándar. Normalmente seleccione “Auto”.
Seleccione el vídeo estándar en el menú de hacia abajo. Esto debe
hacerse separadamente para Video y S-Video.

S – 37

[Página 4]

Auto Alineación(RGB sólo):

Cuando se ajusta “Auto alineación” a “Activado”, el proyector
determina automáticamente la mejor resolución para la señal de
entrada RGB actual para proyectar una imagen utilizando Advanced
AccuBlend Intelligent Pixel Blending Technology de NEC.
La imagen puede ser ajustada automáticamente en cuanto a
posición y estabilidad; “Posición Horizontal”, “Posición Vertical”,
“Reloj” y "Fase".

Activado.............. Ajusta la imagen automáticamente “Posición Horizon-

tal”, “Posición Vertical”, "Reloj" y “Fase”.

Desactivado ........ El usuario puede ajustar la función de visualización de la

imagen (“Posición Horizontal”, “Posición Vertical”,
“Reloj” y "Fase") manualmente.

NOTA: Para el LT158

Esta función no está disponible para la señal DVI (DIGITAL).
Si realiza cualquier ajuste de la señal DVI digital, la función de Ajuste Automático
ajustará automáticamente la posición y la estabilidad; Posición Horizontal y
Vertical, y la Resolución. Sin embargo, los ajustes de posición horizontal y
vertical no se almacenarán en memoria.

Autoarrangue:

Activa el proyector automáticamente cuando se introduce el cable
de la alimentación en una toma general activa. Esto elimina la
necesidad de tener que utilizar siempre el botón “Power” en el con­trol remoto o mueble del proyector.

Dirección de la alimentación:

Cuando esta opción está activada y no hay entrada RGB durante
cinco minutos o más, el proyector se apagará automáticamente.

Confirmación de la desactivación de la alimentación:

Esta opción determina si aparecerá o no un diálogo de confirmación
para apagar el proyector.

NOTA: Cuando se visualice un mensaje de confirmación, deberá estar en el
modo de Proyector para manejar el proyector con el control remoto. De lo
contrario, pulse el botón PJ del control remoto para cambiar el proyector al
modo de Proyector. Este botón se ilumina para indicar que se encuentra en
el modo de Proyector.

Salvar Keystone:

Esta opción le permite guardar sus ajustes keystone actuales. El
guardar los cambios una vez afecta a todas las fuentes. Los cambios
quedan guardados cuando desactiva el proyector.

Borrar el Contador de Hora de la Lámpara:

Reajusta el reloj de la lámpara a cero. Pulsando este botón aparece
el cuadro del diálogo de confirmación. Para reajustar la hora de
uso de la lámpara, pulse “OK”.

NOTA: El proyector se apagará y asumirá el modo de espera tras 1600
horas (2600 horas : Modo Eco) de servicio. Si esto sucediera, pulse el
botón “Help” en el control remoto durante diez segundos para reajustar el
reloj de la lámpara a cero. Haga esto solo después de cambiar la lámpara.

Borrar el uso del filtro:

Reajuste el uso del filtro de vuelta a cero. Al pulsar este botón
aparece un cuadro de dialogo de confirmación. Para reajustar la
hora de uso del filtro, pulse “OK”.

[Página5]

Velocidad de las comunicaciones:

Esta función ajusta la velocidad de baudios del puerto PC Control
( Mini DIN 8 Pines ).
Soporta velocidades de datos de 4800 a 38400 bps.
El valor por defecto es 38400 bps. Seleccione la velocidad de
baudios adecuada del equipo a conectar (dependiendo del equipo,
se puede recomendar una velocidad en baudios inferior cuando se
utilicen cables largos).

Selección de Fuente por Defecto:

Es posible ajustar el proyector a los valores de fábrica de cualquiera
de sus entradas cada vez que se encienda el proyector.

Último .......... Ajusta el proyector a los valores por defecto de la entrada

activa anterior o última cada vez que se enciende el proyector.

Auto ............. Busca una fuente activa en el orden de RGB* → Video → S-

Video → Tarjeta PC Viewer → RGB y muestra la primera
fuente encontrada.

Seleccionar .. Muestra la entrada de fuente seleccionada cada vez que se

pone en marcha el proyector. Seleccione una entrada del menú
desplegable.

* “DVI(DIGITAL) → DVI(ANALÓGICO)” en el LT158

Bloqueo de teclas del panel de control:

Esta opción activa o desactiva la función de bloqueo de teclas del
panel de control.

NOTA:

* Este bloqueo de teclas del panel de control no afecta el mando a distancia ni

las funciones de control del PC.

* Cuando los botones del gabinete inhabilitados, al mantener pulsado el botón

CANCEL durante aproximadamente 10 segundos se cambiará el ajuste de
inhabilitado a habilitado.

S – 38

Herramientas

Proporciona herramientas para capturar imágenes, visualizando
ficheros en una tarjeta CompactFlash y dibujando.

NOTA: Son require las característica de “Capturar” y “Ficheros tarjeta PC” para
una tarjeta CompactFlash.

Captura:

Le permite capturar una imagen desde una fuente que está siendo
actualmente visualizada. La imagen se guarda como JPEG en la
tarjeta CompactFlash. Cuando selecciona usted Capture en el
menú, aparecerá una barra de herramientas. Puede usted capturar
una imagen directamente utilizando la barra de herramientas cuando
no se visualice el menú.

Congelar

Ficheros tarjeta PC:

Muestra una lista de todos los ficheros guardados en la tarjeta
CompactFlash de forma que puede usted seleccionar un fichero
que desee visualizar. Puede también ordenar ficheros por nombre
o fecha o visualizar el fichero.
Aunque se visualice una lista de todos los ficheros en la tarjeta
CompactFlash, puede usted ver ficheros sólo en formato text, idx,
HTML, JPEG y BMP.
El cambiar las diapositivas borra el dibujo completamente. El
seleccionar ficheros BMP y JPEG cambia automáticamente al PC
Fuente de tarjeta Viewer.

NOTA: Si se proyecta una imagen con una resolución de XGA (1024x768) o
superior, la pantalla de los Ficheros Tarjeta PC puede que no se visualice
correctamente.

Arrastrar

Captura

La barra de herramientas incluye los siguientes botones:

Arrastrar ...... Arrastra para mover la barra de herramientas. (sólo para

funcionamiento de ratón USB)

Captura ........ Captura una imagen y la guarda como un fichero JPEG en

una tarjeta CompactFlash.

Congelar ...... Congela y descongela imágenes.

Exit............... Sale de la función captura.

A menos que se introduzca una tarjeta CompactFlash en la ranura
de la tarjeta del PC del proyector, la característica Capture no está
disponible. La visualización “Card Error” significa que el espacio
libre de la tarjeta CompactFlash no es suficiente para guardar
imágenes. Disponga de más espacio en la tarjeta borrando las
imágenes no deseadas con el PC. El número de imágenes que
pueden ser capturadas depende del tamaño de la tarjeta
CompactFlash.

Exit

NOTA: Asegúrese de no desactivar la alimentación o de no retirar la tarjeta
CompactFlash mientras que esté capturando imágenes. El hacerlo podría
causar un pérdida de datos en la tarjeta CompactFlash o daño a la tarjeta
misma.

NOTA: Imágenes Capturadas con una resolución más alta que la resolución
nativa del proyector no se pueden visualizar correctamente.

Cuando seleccione un archivo JPG o BMP y pulse el botón Intro
del mando a distancia o del mueble, o del “Ejecutar” en lo anterior,
aparecerá una barra de herramientas. Esta barra de herramientas
se utiliza para volver a la pantalla de Ficheros tarjeta PC.

Arrastrar

Retorno

Arrastrar ...... Mueve la barra de herramientas.

Retorno........ Vuelve a la pantalla de Ficheros Tarjeta PC.

Cerrar........... Cierra la barra de herramientas.

Cerrar

S – 39

Cambio del logotipo de fondo:

El botón Logo, le permite seleccionar un logotipo de fondo de
archivos gráficos de una tarjeta CompactFlash y cambiarlo como
logotipo de fondo.

NOTA: El tamaño del archivo debe ser de 64KB o inferior. Otros formatos
de archivos que no sean JPG o BMP no están disponibles.

1. Utilice el botón de Selección ▲ o ▼ para seleccionar un archivo JPG

o BMP para su logotipo de fondo.

2. Utilice el botón de 䊳 y luego el botón ▼ para seleccionar “Logo”.

3. Pulse Intro en el mando a distancia o en el mueble. A continuación

aparecerá un cuadro de diálogos de confirmación.

4. Seleccione “OK” y pulse el botón Intro. Esto dará por concluido el

cambio de logotipo para el fondo.

*

Puede cambiar este fondo para que sea azul, negro o NEC utilizando para
ello los. En este punto, el único modo de volver a instalar el logotipo NEC es
cargándolo desde el CD-ROM suministrado por NEC (nombre del paso:
\logo\nec_b_x.jpg)

Tablero: (disponible sólo cuando se use con un ratón USB)

Proporciona la barra de herramientas para realizar dibujos libre de manos.

Lápiz

Arrastrar

Arrastrar ...... Arrastra para mover la barra de herramientas.

Lápiz ............ Haga clic en el botón izquierdo y arrastre para dibujar. Haga

clic en el botón derecho para visualizar la paleta del lápiz,

que contiene cuatro líneas de diferentes grosores de entre

las cuales puede usted elegir la línea que prefiera haciendo

clic en el botón izquierdo.

Color ............ Selecciona un color. Haga clic en el botón izquierdo para

visualizar la paleta de colores de la cual puede usted

seleccionar el color que prefiera haciendo clic en el botón

izquierdo.

Borrador ...... Haga clic en el botón izquierdo y arrastre para borrar parte

de un dibujo. Haga clic en el botón derecho para visualizar la

paleta del borrador que contiene cuatro borradores de

diferentes grosores de entre los cuales puede usted elegir el

borrador que prefiera haciendo clic en el botón izquierdo.

Borrar .......... Borra el dibujo completamente de la pantalla del tablero.

Borrador Vista

Salir

BorrarColor

Vista............. Esconde la barra de herramientas haciendo clic en el botón

Salir ............. Borra completamente el dibujo y sale del tablero.

izquierdo. Haciendo clic en el botón derecho en cualquier
sitio de la pantalla se visualiza de nuevo la barra de
herramientas de tablero.

NOTA:

* La característica Tablero está disponible sólo cuando se utiliza un ratón USB.

Dibujos libre de manos no se pueden guardar o capturar.

* El menú principal no está disponible mientras que visualiza la pantalla de

Tablero.

* La función del Capture no está disponible en la pantalla Tablero.

Ayuda

Contenidos:

Proporciona ayuda en la línea sobre cómo utilizar los menús. Un
enlace subrayado significa que puede usted mover directamente a
un ajuste de ítem. Si selecciona el enlace subrayado y pulsa EN­TER se mueve al correspondiente ajuste de ítem.

Información:

Muestra el estado de la señal actual y las horas de uso de la lámpara.
Este cuadro de diálogo tiene cuatro páginas.

[Página 1]
Nombre de la fuente
Terminal de entrada
Frecuencia horizontal
Frecuencia vertical
Polaridad sincronizada

[Página 3]
Relación de aspecto
Corrección Gamma
Reducción de ruido
Matriz del color
Tipo del matriz

NOTA: El indicador de progreso muestra el porcentaje de la vida restante de la
bombilla. El valor le informa de la cantidad de uso de la lámpara y proyector
respectivamente.

Restante de la lámpara:

Cuando el tiempo restante de vida de la lámpara llegue a 0, la
barra de indicadores del tiempo restante de la lámpara cambiar á
de 0%a 100 horas y comenzará la cuenta atrás. Si el tiempo de
vida restante de la lámpara alcanza las 0 horas, el proyector no se
encender á independientemente de que el modo de la lámpara sea
Normal o Eco.

[Página 2]
Tipo de señal
Tipo de vídeo
Tipo de sincronización
Entrelazo
Resolución

[Página 4]
Restante de la lámpara (%)
Cont. de hora de lámpara (H)
Uso del relleno
Uso del proyector

S – 40

C CARD

PC CONTROL

VIDEO

RGB

USB

S-VIDEO

AUDIO

C

C

A

R

D

P

C

C

O

N

T

R

O

L

V

I

D

E

O

R

G

B

U

S

B

S

-

V

ID

E

O

A

U

D

IO

Cómo utilizar la función de la tarjeta PC Viewer

NOTA: Cuando se usa el software suministrado (CD-ROM). El software está
diseñado para utilizarlo sólo con un ordenador personal. No reproduzca el soft­ware en un reproductor de CD. El hacerlo podría causar daños a los altavoces.

Características

La característica Viewer permite visualizar en el proyector las
diapositivas guardadas en la tarjeta de memoria CompactFlash (referida
en este manual como tarjeta CompactFlash). Incluso si no hay un
ordenador disponible, las presentaciones se pueden conducir
simplemente con el proyector. Esta característica es conveniente para
dar presentaciones en reuniones u oficinas, así como para reproducir
imágenes tomadas en cámaras digitales.

Fácil de usar

•

Se pueden empezar las presentaciones inmediatamente simplemente
introduciendo la tarjeta CompactFlash (no suministrada)

• Fácil de cambiar las diapositivas

• Funcionamiento del control remoto

• Salto a la lista de diapositivas o cualquier tipo de diapositiva

Imágenes de alta calidad

• Alta resolución hasta 1024⳯768 puntos

• Reproducción a todo color 24-bit

• Viendo imágenes de cámara digital

Software de simple utilidad (para ordenador)

• Software de la tarjeta PC Viewer operable en Windows 95 / 98 / Me
/ NT4,0 (SP3 o posterior) / 2000

• Se pueden crear diapositivas capturando la imagen actualmente
visualizada
Control de pantalla para la visualización de listas de diapositivas y edición

•

• El PC Card Viewer PPT Converter 1.0 [Versión de actualización]

convierte los archivos creados con Microsoft PowerPoint 95/97/2000
(de aquí en adelante denominado PowerPoint) en índices
reproducibles con tarjeta PC Viewer

* Microsoft, Windows y PowerPoint son marcas comerciales

registradas de Microsoft Corporation.

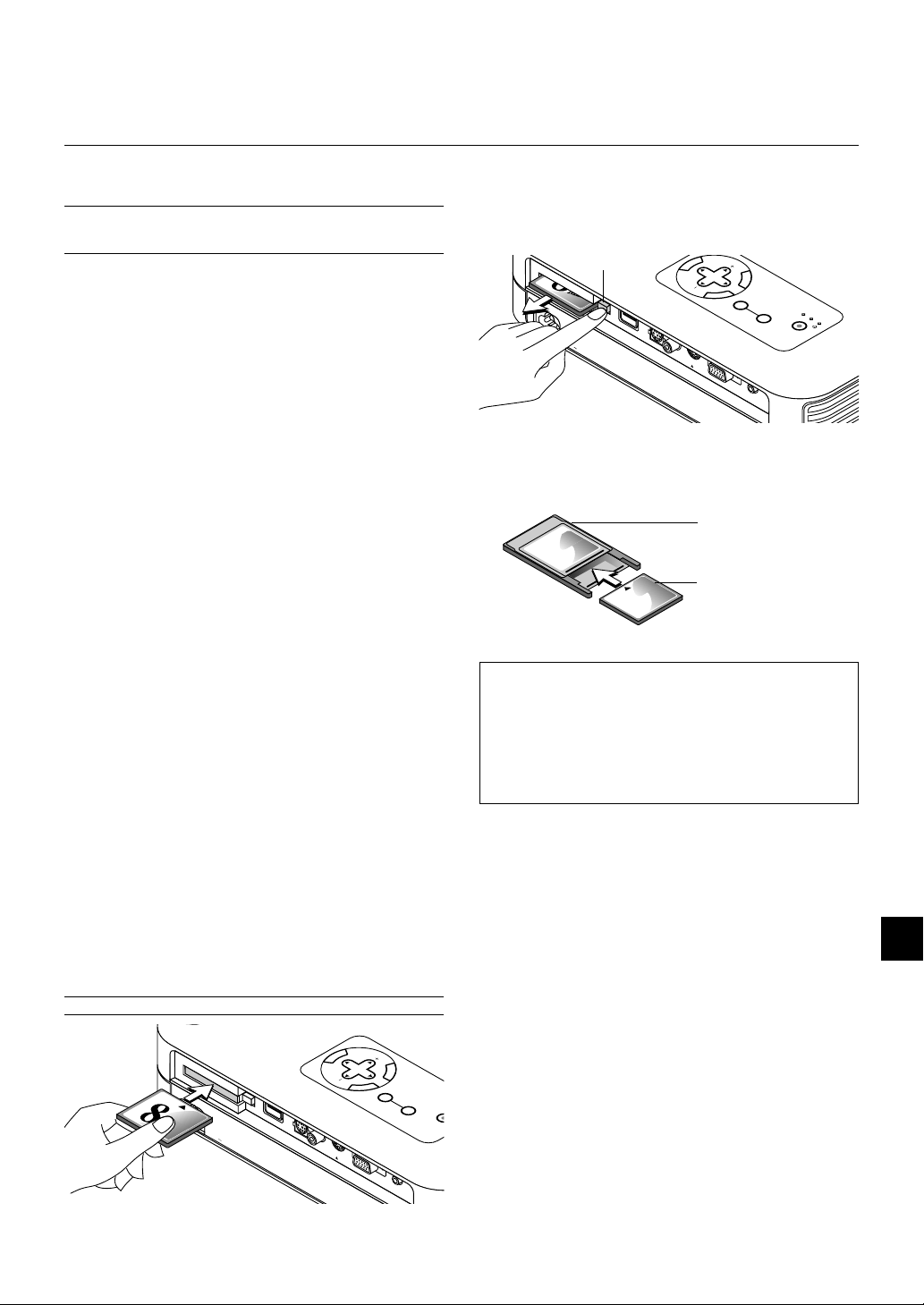

Cómo introducir y ejecutar la tarjeta CompactFlash

Se utiliza una tarjeta CompactFlash para ver datos de presentación
preparados en un ordenador y para capturar y reproducir imágenes
proyectadas con el proyector.

Cómo introducir la tarjeta CompactFlash

• Sostenga la tarjeta CompactFlash horizontalmente e introdúzcala
lentamente en la ranura para la tarjeta con la parte de arriba mirando
hacia arriba.

• El botón de ejecución sale una vez que la tarjeta CompactFlash
esté completamente introducida.
Compruebe que la tarjeta CompactFlash está completamente
introducida.

NOTA: No fuerce la tarjeta CompactFlash en la ranura.

Ejecución de la tarjeta CompactFlash

Pulse el botón eject. La tarjeta CompactFlash sale un poco hacia afuera.
Agarre la tarjeta CompactFlash por las esquinas y tire de ella hacia
afuera. No ejecute la tarjeta CompactFlash mientras que sus datos
sean accesibles.

Botón de ejecución

A

C

I

N

U

N

E

M

L

T

C

E

E

L

C

E

S

N

A

C

E

R

C

E

T

E

N

R

U

O

S

D
R
A

S

C

S

T

O

E

C

T

S

C

S

P

U

U

C

U

J

A

A

T

D

A

A

T

R

S

E

W

O

P

Y

B

/

D

N

N

O

A

T

S

Instale la tarjeta CompactFlash en un adaptador de tarjeta de PC
cuando lo utilice en su PC.

• Coloque la tarjeta CompactFlash en la dirección mostrada en el
diagrama e introdúzcala en el adaptador de tarjeta.

Adaptador de tarjeta

PC-Card

Adapter

(no suministrada)

Tarjeta CompactFlash
(no suministrada)

MB

8

Dirección para introducir una tarjeta CompactFlash

La tarjeta CompactFlash tiene parte de arriba y parte de abajo y
debe introducirse en la ranura de la tarjeta PC en una dirección
específica. No puede introducirse hacia atrás o hacia abajo. Al
intentar introducirlo en la ranura forzándolo en la dirección
equivocada puede que se rompa el pin interno y dañe la ranura de
la tarjeta. Remítase a las instrucciones de funcionamiento de la
tarjeta CompactFlash para obtener información sobre la correcta
dirección de introducción.

Tipo de tarjeta CompactFlash

La ranura de acceso de la tarjeta PC acepta sólo CompactFlash.

U

N

E

M

AC IN

SELECT

L

E

C

N

A

C

R

E

T

E

N

SOURCE

AUTO

ADJUST

/

ON

STAND BY

S – 41

Cómo instalar el del Software de la tarjeta PC Viewer

Antes de la instalación

Realice lo siguiente antes de instalar el Software de la tarjeta PC Viewer:

• Si Windows ha sido ya iniciado, salga de todas las aplicaciones.
Puede que la instalación no se lleve a cabo adecuadamente si hay
alguna aplicación ejecutándose.

Instalación

Instale el software viewer como se describe a continuación.
Para saltar la instalación antes de completarla, pulse el botón
“Cancel” y luego siga las instrucciones en el cuadro de diálogo.

1. Arrancar Windows.

2. Introduzca el CD-ROM en la unidad de CD-ROM.

La función de reproducción automática de CD automáticamente
inicia el programa CD-ROM y aparece la pantalla de contenidos.

Cómo arrancar el Software de la tarjeta
PC Viewer en su PC

(PC Card Viewer Utility 1.0)

Utilice PC Card Viewer Utility 1.0 para crear diapositivas viewer.
Para iniciar el Software de la tarjeta PC Viewer:
* Seleccionar [Start]-[Programs]-[NEC Projector Tools]-[PC Card

Viewer Utility 1.0].

Remítase a la ayuda de en línea para instrucciones sobre cómo usar
el software de la tarjeta PC Viewer.

* La función de reproducción automática de CD funciona si se comprueba

el cuadro “Auto insert notification” en el panel de control CD-ROM del
ordenador.

3. Haga clic en [Instalación the PC Card Viewer Utility 1.0]

Aparece el diálogo establecido.

* Siga las instrucciones del diálogo establecido para completar la instalación.

Para instrucciones sobre cómo desmontar el software de la tarjeta PC
Viewer, vea página S-46.

Contenidos de la versión en inglés del software de la tarjeta PC
Viewer (PC Card Viewer Utility 1.0)

Este es el software utilizado para crear diapositivas de tarjeta PC Viewer.
En este manual se remite como “Software de la tarjeta PC Viewer”.

PC Card Viewer PPT Converter 1.0

Esta es una aplicación que convierte ficheros creados con Microsoft
PowerPoint 95/97/2000 en indexes de forma que se pueden reproducir
directamente con PC Card Viewer Utility 1.0.
PC Card Viewer PPT Converter se instala automáticamente cuando
instale PC Card Viewer Utility.
Para arrancar PC Card Viewer PPT Converter:
* Seleccione PC Card Viewer PPT Converter en NEC Projector Tools.

Funcionamiento Básico del software de la tarjeta
PC Viewer

PC Card Viewer Utility es una aplicación para la edición de documentos,
convirtiéndolos en diapositivas y guardándolos en la tarjeta PC como
datos de reproducción (indexes) para presentación utilizando
proyectores.

S – 42

Cómo hacer funcionar la función tarjeta PC
Viewer desde el proyector (reproducción)

Esta sección describe la operación para mostrar diapositivas de
documentos de presentación creados utilizando la función de tarjeta
PC Viewer con el proyector.
Es también posible hacer diapositivas directamente de las imágenes
proyectadas con el proyector.

Proyección de diapositivas

1. Introduzca una tarjeta CompactFlash en la ranura para la tarjeta.

Introduzca la tarjeta CompactFlash con el lado de la dirección
de introducción con flecha en la parte de arriba.

* Pulse el botón eject para ejecutar la tarjeta.

2. Seleccione “Tarjeta PC Viewer” en el menú Fuente de Selección.

3. Proyectar diapositivas.

El comprobar “Mostrar Lista de archivos”, significa que al seleccionar
la entrada de la tarjeta PC Viewer se visualiza una lista de carpetas en
la tarjeta CompactFlash y si se comprueba “Reproducción
Automática” el proyector comienza automáticamente a reproducir
diapositivas desde la primera diapositiva de la carpeta que haya usted
seleccionado.
Aparecerá una barra de herramientas cuando pulse el botón MENÚ
en el control remoto o en el mueble del proyector o haciendo clic con
el botón derecho del ratón.

Borrar....... Borra una diapositiva(s) capturada(s) o todas las diapositivas

capturadas en la carpeta seleccionada.

Vista ......... Esconde la barra de herramientas mientras que está usted

reproduciendo. Pulsando el botón MENÚ o haciendo clic con
el botón derecho del ratón lo muestra de nuevo.

NOTA: Si no se introduce una tarjeta de memoria en la ranura de TARJETA DE
DEL PC, no hay señal, y se visualiza un fondo negro, azul o logo, dependiendo
del ajuste.

Se detiene la reproducción cuando se pulsa SLIDE +/- en el control
remoto o en el mueble en el modo Reproducción automática.

NOTA: Se pueden visualizar hasta 12 indexes en la lista de las carpetas. La
carpeta en el botón derecho es siempre una carpeta exclusivamente para
imágenes capturadas, pero se visualiza sólo cuando se hayan capturado las
imágenes. Para visualizar la lista de las carpetas cuando hay 13 o más indexes
guardados en la tarjeta CompactFlash, seleccione “Edit index” en el menú “File”
del software de la tarjeta PC Viewer y mueva el index que desee para visualizar
dentro de los 12 indexes de la parte de arriba del index de la carpeta. Para más
detalles sobre indexes, remítase a la carpeta de ayuda del software de la tarjeta
PC Viewer.

Anterior

Reproducir

Arrastrar

Siguiente

La barra de herramientas incluye los siguientes botones:

Arrastrar.... Arrastra para mover la barra de herramientas. Esto está

disponible sólo para operación de ratón USB.

Anterior ..... Vuelve a la diapositiva o carpeta anterior. O esto le permite

reproducir diapositivas de reverso.

Siguiente ... Avanza a la diapositiva o carpeta siguiente. O esto le permite

reproducir diapositivas.

Reproducir Reproduce automáticamente o manualmente, dependiendo

del ajuste en las Opciones de la tarjeta PC Viewer del menú.
Esto le permite moverse a la siguiente diapositiva cuando se
selecciona “Reproducción Manual”.

Parar ......... Esto le permite detener la Reproducción Automática mientras

que reproduce y reanudar la reproducción desde la diapositiva
o carpeta seleccionada cuando se selecciona “Reproducción
Automática”.

Saltar ........ Muestra una lista de diapositivas mientras que está usted

reproduciendo.

Seleccionar Muestra una lista de carpetas mientras que está usted

reproduciendo.

Configración

.................. Configuración: Muestra el cuadro de diálogo Opciones de la

tarjeta PC Viewer en la página 2 del cuadro de diálogos de
Configuración.

Saltar Configuración

Parar

Seleccionar

Borrar

Vista

S – 43

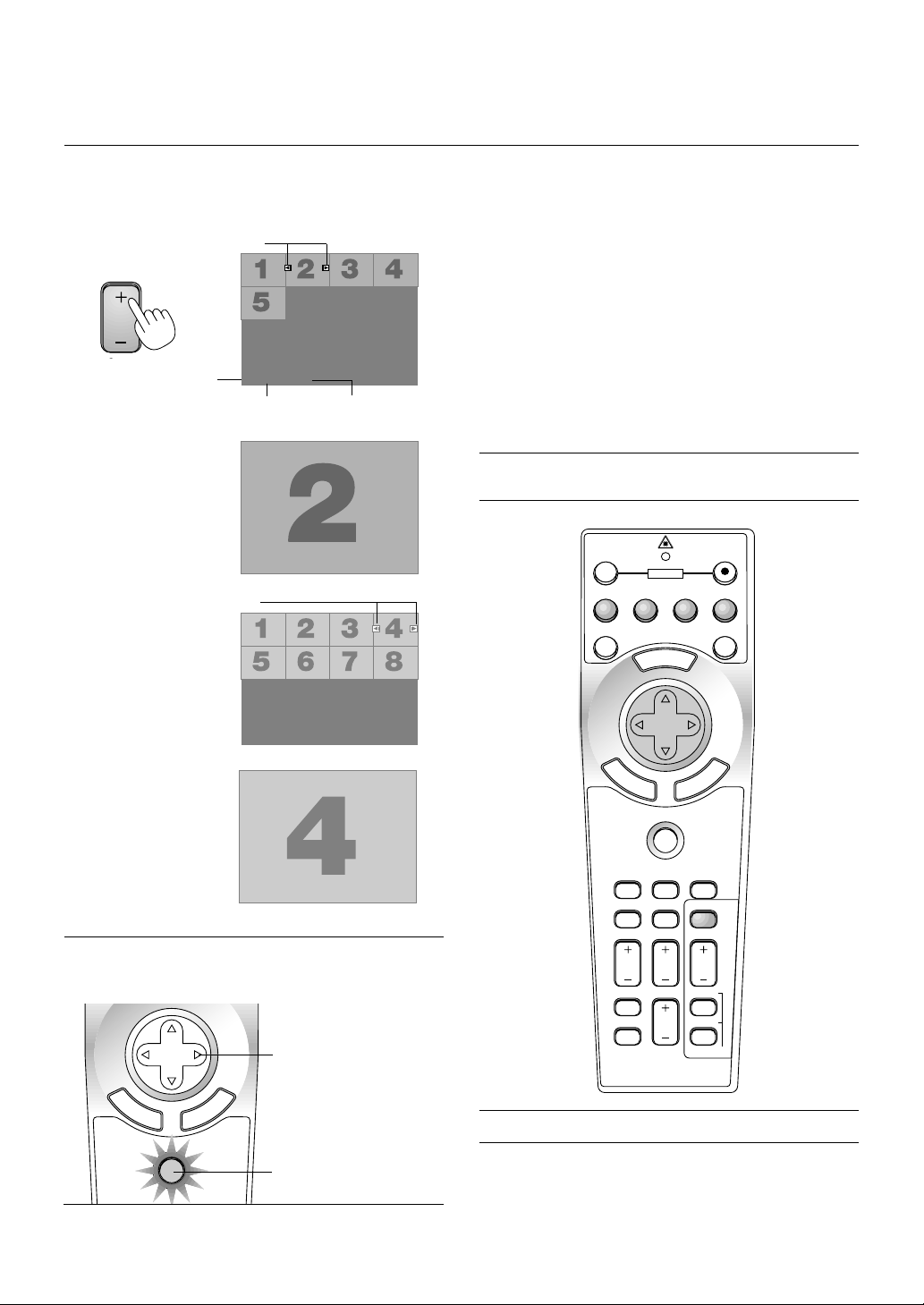

Cuando no se visualiza la barra de herramientas:

Pulse el botón FOLDER LIST en el control remoto para visualizar las
carpetas de la tarjeta de CompactFlash que esté en la ranura para
tarjeta de PC del proyector.

Multi cursor (marcas azules)

Folder

SLIDE

Número de carpeta actual

Número de guía actual

Folder Folder Folder

Folder

02 : 0001 / 0008

Número de todas las
guías en la carpeta

Utilice el botón SLIDE +/- para
avanzar a la siguiente carpeta
o para volver a la carpeta ante­rior.

Folder

Modo de reproducción automática

• Si se selecciona la opción “Reproducción automática” en “Opciones
de la tarjeta PC Viewer” en el menú, cualquier diapositiva dada
comenzará a reproducirse automáticamente. Puede usted también
especificar el intervalo de Reproducción automática entre 5 y 300
segundos.

Cambio a diapositivas directamente desde los
otros modos de entrada

Con esta función es posible cambiar directamente a diapositiva cuando
se proyecta la imagen de una videograbadora u ordenador.

Ejemplo:

Al conducir presentaciones utilizando una combinación de diapositivas
y moviendo las imágenes de una videograbadora, etc., es posible
cambiar desde la diapositiva de una tarjeta PC Viewer a la imagen de
vídeo y luego de nuevo a la diapositiva de la tarjeta PC Viewer
simplemente utilizando el botón Source y PC CARD.

NOTA: Incluso si cambia usted la fuente de la tarjeta PC Viewer actual a otra
fuente, se retiene la diapositiva actual. Cuando vuelva usted a la tarjeta PC
Viewer, aparecerá la diapositiva que ha sido retenida.

Diapositiva(Mesa) cursor
(marcas verde)

Utilice el botón SLIDE +/­para avanzar a la siguiente
diapositiva o para volver a la

Slide Slide Slide Slide

Slide Slide Slide

Slide

diapositiva anterior.

02 : 0004 / 0008

Slide

NOTA: Usted también puede utilizar el botón 䊴 y 䊳 en el control remoto para
seleccionar las carpetas o las diapositivas. Si usted utiliza el botón
control remoto para la operación de la tarjeta de PC Viewer, pulse el botón PJ
para cambiar a modo Proyector y el botón PJ se iluminará en rojo.

SELECT

Funciona como el botón de
Selección del proyector

E

N

T

E

R

PJ

L

E

C

N

A

C

Iluminado de rojo

䊴

y 䊳 en el

OFF

VIDEO

S-VIDEO RGB1 RGB2

AUTO ADJ.

E

N

T

E

R

FOCUS ZOOM

HELP

KEYSTONE

FREEZE

PIC-MUTE

POWER

N

E

M

SELECT

PJ

POINTER

MAGNIFY

VOLUME

U

C

N

A

C

SHIFT

PC CARD

SLIDE

FOLDER

SLIDE

LIST

ON

LASER

L

E

NOTA: La operación de edición de la tarjeta CompactFlash no puede realizarse
desde el proyector. Hágalo utilizando el software de la tarjeta PC Viewer.

S – 44

Cómo capturas imágenes visualizadas en el proyector

Guardar imágenes visualizadas en el proyector
en la tarjeta CompactFlash

Preparaciones:

Introduzca la tarjeta CompactFlash en la ranura para la tarjeta.
Introduzca la tarjeta CompactFlash con el lado de la dirección de
introducción con flecha en la parte de arriba.
* Pulse el botón eject para ejecutar la tarjeta.

1. Proyecte la imagen que desea guardar en el proyector.

2. Seleccione “Captura” en el menú de Herramientas.

Borrando imágenes capturadas

Anterior

Arrastrar

Siguiente

Utilizando el botón Borrar en la barra de herramientas para la tarjeta
PC Viewer pude borrar imágenes capturadas.

Para borrar imágenes capturadas:

Reproducir

1. Seleccione la tarjeta PC Viewer.

2. Use el botón

䊳

para seleccionar la carpeta Captura en el botón

derecho de la pantalla.

Saltar Configuración

Parar

Seleccionar

Vista

Borrar

Congelar

Arrastrar

Captura

Salir

3. Aparecerá una barra de herramientas.

La barra de herramientas incluye los siguientes botones:

Arrastrar ...... Arrastra para mover la barra de herramientas (sólo para

Captura ........ Captura una imagen y la guarda como un fichero JPEG en

Congelar ...... Congela y descongela imágenes.

Salir ............. Sale de la función captura. Otra opción para salir de la función

NOTA: Puede usted comprimir un fichero (JPEG) capturado utilizando las
Opciones de Captura en el diálogo establecido. Vea página S-37.

NOTA: Imágenes Capturadas con una resolución más alta que la resolución
nativa del proyector no se pueden visualizar correctamente.

NOTA:

• El tamaño del fichero de las imágenes capturadas depende de la resolución
de una señal de entrada.

• Al estar los datos de imagen comprimidos con el formato JPEG, la imagen
está un poco degradada.

NOTA: Aparece un reloj de arena indicando que una imagen ha sido capturada
en la visualización del proyector. No ejecute la tarjeta CompactFlash o desactive
la alimentación del proyector mientras que se visualice este icono. El hacerlo
dañaría los datos de la tarjeta CompactFlash. Si se dañan los datos de la tarjeta
CompactFlash, utilice un ordenador para reparar los datos.

NOTA: La carpeta en el botón derecho es siempre una carpeta exclusivamente
para imágenes capturadas. Para visualizar la lista de las carpetas cuando hay
13 o más indexes guardados en la tarjeta CompactFlash, seleccione “Edit in­dex” en el menú “File” del software de la tarjeta PC Viewer y mueva el index que
desee para visualizar dentro de los 12 indexes de la parte de arriba del index de
la carpeta. Para más detalles sobre indexes, remítase a la carpeta de ayuda del
software de la tarjeta PC Viewer.

funcionamiento de ratón USB)

una tarjeta CompactFlash.

Captura es pulsar el botón MENÚ o CANCEL en el control
remoto o mueble del proyector.

3. Pulse el botón MENÚ para visualizar la barra de herramientas.

4. Use el botón

䊴

o 䊳 para seleccionar el icono Borrar y pulse el

botón ENTER o haga clic con el botón del ratón.

Cómo ver imágenes digitales

Las imágenes digitales se pueden reproducir con la tarjeta PC Viewer
si se cumplen las siguientes condiciones:

• Si la imagen puede ser guardada en una tarjeta CompactFlash en
formato MS-DOS

• Si la imagen puede ser guardada en un formato soportado por la
tarjeta PC Viewer.
Con la tarjeta PC Viewer, se buscan las imágenes de la tarjeta en
los directorios e imágenes en formato JPEG o BMP se reconocidas
como diapositivas.
Directorios buscables son directorios que se encuentran a dos pasos
del directorio raíz, y las imágenes buscables son imágenes dentro
de los 12 primeros ficheros en el directorio. Son posibles sólo los
cambios de fichero y diapositiva.

NOTA: El número máximo de imágenes reconocidas como diapositivas en un
directorio es 128.

S – 45

Cómo desmontas el Software de la tarjeta PC Viewer

Incluso si conoce usted los nombres de los ficheros del software de la
tarjeta PC Viewer o donde están guardados, los ficheros del software
de la tarjeta PC Viewer pueden ser fácilmente retirados del sistema
utilizando el panel de control “Install/Uninstall Applications” en Win­dows. (Normalmente no hay necesidad de realizar esta operación).

Desmontaje del software

Utilice el procedimiento descrito abajo para desinstalar los ficheros
del software de la tarjeta PCViewer.

1. Del menú “Start”, seleccione “Configuración” y luego “Panel
de control”.

2. En el cuadro de diálogo “Panel de control” , haga doble clic en
“Agregar o quitar programas”.

3. En el cuadro de diálogo “Agregar o quitar programas Proper­ties” , haga clic en el tabulador “Instalar o desinstalar”, y luego
seleccione “PC Card Viewer Utility 1.0” de la lista de aplicaciones
y haga clic en “Agregar o quitar...”.

4. En el cuadro de diálogo “Confirmar la supresión de archivos” ,
haga clic en “Si”.

5. Una vez que la aplicación está desinstalada, haga clic en “OK”
en el cuadro de diálogo “Remove Program From Your Computer”.

S – 46

Terminología

Tarjeta PC

Tarjeta ATA

CompactFlash

TIPO (I, II y III)

BMP

JPEG

Este es el nombre de una tarjeta que está siendo actualmente estandarizada por Japan Electronic Industry Association
(JEIDA) y PCMCIA (Personal Computer Memory Card Interface Association) de los Estados Unidos.

Un tipo de tarjeta PC. ATA era originalmente un tipo de interfaz entre ordenadores y aparatos de disco fijos. La tarjeta ATA es
una de tarjeta estándar de tipo medio de grabación.

La tarjeta CompactFlash es una pequeña tarjeta separable de acuerdo con las especificaciones de ATA. Es un cuarto del
volumen de la tarjeta PCMCIA.

Las tarjetas PCMCIA 2.1 PC están divididas en tres tipos según su grosor: Tipo I(3,3 mm), Tipo II(5,0 mm) y Tipo III (10,5 mm).

Un tipo de imagen de formato. El formato estándar de Windows Bit Map utilizado para ordenadores compatibles MS-DOS/
Windows.

Un tipo de imagen de formato. “JPEG” es la abreviación de Joint Photographic Experts Group. La compresión JPEG ofrece un
almacenaje de datos eficiente. Los datos no necesarios para la visualización de la imagen son identificados y borrados. Puesto
que se borran los datos, los algoritmos JPEG se supone que son irreversibles. Esto significa que una vez que se comprime la
imagen, la imagen descomprimida no es la misma que la imagen original.

S – 47

4. MANTENIMIENTO

Esta sección describe los simples procedimientos de mantenimiento que usted
debe seguir para reemplazar la lámpara, limpiar o reemplazar el filtro.

Reemplazo de la lámpara

Una vez que la lámpara cumpla 1500 horas (2500 horas : Modo Eco)
o más de uso, la luz de “Status” (estado) en el mueble se encenderá.
Aun cuando la lámpara siga funcionando, reemplácela después de
1500 horas (2500 horas : Modo Eco) de operación para mantener un
rendimiento óptimo del proyector.

PRECAUCIÓN

NO TOQUE LA LÁMPARA inmediatamente después de que haya estado en uso. La lámpara

•

estará extremadamente caliente. Desconectar la alimentación del proyector deje que
transcurra por lo menos 60 segundos después de desactivar el proyector y desconectar
el cable de la alimentación. Antes de manipular la lámpara espere por lo menos una hora
hasta que se enfríe.

•

NO QUITE NINGÚN TORNILLO excepto el tornillo de la tapa de la lámpara y los dos
tornillos de la bastidor de la lámpara. De otra manera podría recibir un golpe eléctrico.

•

El proyector se apagará y asumirá el modo de espera tras 1600 horas (2600 horas
: Modo Eco) de servicio. Si esto sucediera, asegúrese de reemplazar la lámpara. Si
continúa usted haciendo uso de la lámpara después de 1500 horas (2500 horas :
Modo Eco) de uso, puede que la bombilla de la lámpara se rompa, y puede que
trozos de cristal queden esparcidos en la caja de la lámpara. No toque los trozos de
vidrio, pues podría cortarse. Si esto sucediera, contacte a su distribuidor NEC para
el reemplazo de la lámpara.

Para reemplazar la lámpara:

1. Afloje el tornillo de la cubierta de la lámpara hasta que el
destornillador patine y retire la cubierta de la lámpara. El tor­nillo de la cubierta de la lámpara no es de quitar.

3. Introduzca un nuevo bastidor de lámpara hasta.

PRECAUCIÓN: No utilice otra lámpara distinta a la lámpara de repuesto
de NEC (LT57LP). Haga su pedido a su distribuidor NEC.

Fíjelo en su sitio con dos tornillos.

Asegúrese de apretar los dos tornillos.

4. Vuelva a colocar la cubierta de la lámpara.

Apriete el tornillo de la cubierta de la lámpara.

Asegúrese de apretar el tornillo de la cubierta de la lámpara.

2.

Afloje los dos tornillos que aseguran el bastidor de la lámpara hasta que
el destornillador patine. Estos dos tornillos no son de quitar.
Retire el bastidor de la lámpara tirando del mango.

NOTA: Hay un intercierre en esta caja para prevenir el riesgo de sacudidas
eléctricas. No intente burlar este intercierre.

Intercierre

5. Después de que coloque una nueva lámpara, seleccione [Menú]

→ [Opciones del Proyector] → [Configuración] → [Página 4]
→ [Borrar contador de Hora de la Lámpara] para reajustar las

horas de uso de la lámpara.

NOTA: Cuando la lámpara exceda las 1600 horas (2600 horas : Modo Eco) de
servicio, el proyector no se puede encender y no se muestra el menú. Si sucede
esto, pulse el botón Help en el control remoto durante por lo menos 10 segundos
mientras que se encuentra en el modo de espera. Cuando el reloj del tiempo de
la lámpara se ajusta a cero, el indicador STATUS se apaga.

S – 48

Limpieza o reemplazo del filtro

La esponja del filtro de aire mantiene el interior del proyector LT158/LT157
libre de polvo y suciedad y debe ser limpiada cada 100 horas de operación
(con mayor frecuencia en ambientes polvorientos). Si el filtro está sucio u
obstruido, el proyector puede recalentarse.

PRECAUCIÓN

• Desconecte la alimentación principal y desenchufe el proyector antes
de reemplazar el filtro.

• Limpie el exterior de la cubierta del filtro solamente con una aspiradora.

• No intente usar el proyector sin un filtro.

• El proyector no funcionará a menos que el filtro esté correctamente

instalado.

Para limpiar el filtro de aire:

Cuando se activa la opción “Limpiar el filtro”, el mensaje “Limpie por
favor el filtro” se visualizará cada vez que encienda el proyector si éste
ha sido utilizado durante un total acumulado de más de 100 horas.
Limpie los discos si aparece este mensaje.

• El mensaje se puede encender o apagar utilizando la opción “Menú”

- “Mensaje de limpieza del filtro” del menú de inicio. Consulte la página

S-36.

• Después de limpiar los filtro y reponer el tiempo de utilización de los
mismos a cero, el mensaje no se visualizará. Consulte la página S­38 para reponer el tiempo de utilización del filtro.

Aspire el filtro a través de la cubierta del filtro.

Vuelva a poner el filtro en posición horizontal:

1. Quite la tapa del filtro presionado arriba la cerradura de la tapa
que sienta que se abre.

2

1

2. Reinstale la nueva tapa del filtro.

NOTA: No desprenda la esponja de la cubierta del filtro. No lave el filtro con
jabón y agua. El jabón y el agua dañarán la membrana del filtro. Antes de
reemplazar el filtro de aire, quite el polvo y la suciedad del gabinete del
proyector. Manténgalos fuera durante el reemplazo del filtro.

S – 49

NOTA: Al reemplazar la lámpara, también es recomendable reemplazar el
filtro. El filtro vienen en el mismo paquete junto con su lámpara de recambio.

5. RESOLUCIÓN DE PROBLEMAS

Esta sección le ayuda a resolver problemas con los que pueda usted encontrarse al ajustar o utilizar el proyector.

Mensajes del indicador estado / alimentación

Condición

En espera

Enfriamiento

Modo lámpara o modo Normal
Modo lámpara o Eco

Volver a intentar activar la lámpara

Un minuto después de que se activa la
lámpara

La lámpara ha alcanzado el final de su vida
útil
(Normal: ya han transcurrido 1500 horas)
(Eco: ya han transcurrido 2500 horas)

La vida de la lámpara ha alcanzado el final de su
vida útil (Normal: ya han transcurrido 1600 horas)
(Eco: ya han transcurrido 2600 horas)

Error de la tapa de la lámpara o del filtro (2
posiciones)

Error de temperatura

Error de ventilador

Error de lámpara

Indicador de
alimentación

Naranja continuo

Verde parpadeante

Verde continuo

Verde continuo

Verde continuo

Verde parpadeante

Verde continuo

Naranja continuo

Naranja continuo

Naranja continuo

Naranja continuo

Naranja continuo

Statusindikator

–
–

–

Verde continuo

Naranja parpadeante

No luz en el modo Normal/
verde continuo en el modo Eco

Rojo continuo

Rojo continuo

Rojo parpadeante (intervalo de 1
seg.)

Rojo parpadeante (intervalo de 4
seg.)

Rojo parpadeante (intervalo de 8
seg.)

Rojo parpadeante (intervalo de
12 seg.)

Nota

–

Parpadea de verde durante 60 segundos.

–

–

El proyector vuelve a intentar 3 veces a un
intervalo de 15 seg. (máx. 45 seg. en total)

–

El mensaje aparece en la pantalla durante 1500-1600
horas (2500-2600 horas: Modo Eco) del uso de la
lámpara. El proyector alcanza el final de su vida.
Rogamos reemplace la lámpara cuanto antes posible.

El proyector se encuentra en el modo de en
espera y no se puede activar.

El proyector se encuentra en el modo de en
espera y no se puede activar.

El proyector se encuentra en el modo de en
espera y no se puede activar.

El proyector se encuentra en el modo de en
espera y no se puede activar.

El proyector se encuentra en el modo de en
espera y no se puede activar.

Problemas comunes y sus soluciones

Problema Compruebe los siguientes puntos

No se enciende

No hay imagen

La imagen no es rectangular

La imagen es borrosa

La imagen se desplaza verticalmente,
horizontalmente o en ambos sentidos

La unidad de control remoto no
funciona

El indicador de estado está
encendido o destella

Diatonía cromática en el modo
RGB

• Compruebe que el cable de la alimentación esté conectado y que el botón de la alimentación en el mueble
del proyector o control remoto esté encendido.

• Asegúrese de que la cubierta de la lámpara o del filtro esté instalada correctamente. Vea página S-48 y S-49.

• Compruebe si el proyector se encuentra sobre calentado o si las horas de uso de la lámpara exceden de las

1600 horas (2600 horas : Modo Eco). Si no hay suficiente ventilación alrededor del proyector o si en la
habitación en la que vaya usted a realizar la presentación hace calor, mueva el proyector a un lugar más frío.

• Use el menú para seleccionar su fuente (Video, S-Video, RGB [DVI(DIGITAL)/DVI(ANALÓGICO) en el LT158]
o Tarjeta PC Viewer). Vea página S-18 y S-33.

• Asegúrese de que los cables estén debidamente conectados.

• Use menús para ajustar el brillo y el contraste. Vea página S-33.

• Retire la tapa del objetivo.

• Reajuste los montajes o ajustes a los niveles de preajuste de la fábrica utilizando el ajuste por defecto de la
fábrica Menú. Vea página S-35.

• Reposicione el proyector para mejorar su ángulo respecto de la pantalla. Vea página S-25.

• Utilice Keystone en el Menú de Ajuste para corregir la distorsión trapezoidal. Vea página S-29 o S-34.

• Ajuste el enfoque. Vea página S-25.

• Reposicione el proyector para mejorar su ángulo respecto de la pantalla. Vea página S-25.

• Asegúrese de que la distancia entre el proyector y la pantalla esté dentro del margen de ajuste del objetivo.

Vea página S-16.

.

• Use menús o el botón Source (Fuente) en el control remoto o en el mueble para seleccionar la fuente que
desee introducir.

• Coloque una nueva pila. Vea página S-13.

• Asegúrese de que no haya obstáculos entre usted y el proyector.

• Colóquese a una distancia de 7m del proyector. Vea página S-13.

• Asegúrese de encontrarse en el modo Proyector o de que el botón de PJ se ilumina de rojo. Si no, pulse el
botón de PJ.

• Vea el mensaje de estado de luz de arriba.

• Si el ajuste automático esta desactivado, actívelo. Si el ajuste automático esté activado, desactívelo y equilibre
la imagen con la Posición y Reloj en el Menú de Opciones de Avanzadas. Vea página S-35 o S-38.

S – 50

Cuando utilizar la función de la tarjeta PC Viewer

Problema Compruebe los siguientes puntos

No hay imagen

•¿Está “Tarjeta PC Viewer” seleccionado en el menú Fuente de Selección?

•¿Está la tarjeta CompactFlash introducida completamente en la ranura de DE LA TARJETA PC?

•¿Están los datos de diapositiva guardados en la tarjeta CompactFlash?

•¿Ha sido destruido el contenido de la tarjeta CompactFlash?

No se visualiza parte de la
diapositiva

Los contenidos de la tarjeta
CompactFlash están dañados

Para más información consulte a su distribuidor.

• Mientras que se proyecta una imagen con más de 1024⳯768 puntos, se perderán varias líneas de información.
Use el software suministrado para cambiar el tamaño de la imagen a 1024⳯768 puntos.

• Use un ordenador, etc., para reparar los datos.

S – 51

6. ESPECIFICACIONES

Esta sección entrega información técnica acerca del rendimiento del proyector LT158/LT157.

Número de Modelo LT158/LT157

Ópticas

Panel LCD 0,9" p-Si TFT matríz activa 1024⳯768 puntos

Con Disposición de Micro Lentes

Objetivo Zoom manual, focus manual

F1,7 – 2,1 f=36,5 – 43,7 mm

Lámpara 130W NSH (110W : Modo Eco)

La bombilla tiene una garantía de 1.500 horas de funcionamiento en un período de 6 meses.

Tamaño de la imagen 25 – 300 pulgadas (0,64 – 7,62 m) diagonal
Distancia de proyección 3,9 – 40,35 ft (1,2 - 12,3 m)

Eléctricas

Entradas Video (NTSC / PAL / PAL-N* / PAL-M* / PAL60 / SECAM / NTSC4,43)

Frecuencia Horizontal : 15 – 100 kHz (RGB : 24 kHz o superior)
Frecuencia Vertical : 50 – 120 Hz
DVI 29 pines*:señal digital RGB (resolución máxima de XGA), especificación de TMDS

(Este conector trabaja como DVI la entrada analógica. )
Ancho de banda de vídeo RGB: 80 MHz
Color Reproducció a todo color, 16,7 millones de colores simultáneamente
Resolución Horizontal 500 TV líneas : NTSC / PAL / NTSC4,43 / YCbCr (550 TV lineas: LT158 únicamente)

350 TV líneas : SECAM

RGB: 1024 puntos horizontales, 768 puntos verticales
Alimentación 100 – 120 / 200 – 240 VAC, 50 / 60 Hz

Corriente de entrada 2,2 A (100 – 120 VAC) / 1,0A (200 – 240 VAC)

Mecánico

Dimensiones

Peso neto 4,9 lbs / 2,2 kg
Condición ambiental Temperaturas de funcionamiento: 41° – 95°F (5° - 35°C), 20 – 80% de humedad (sin condensación)

Normas Apropadas por UL (UL 1950, CSA 950)

* LT158 únicamente.

Para información adicional visite:

E.E.U.U:

Los paneles LCD son intrínsecamente susceptibles a defectos de pixeles.
Para información adicional referente a datos de pixeles, por favor contacte la oficina de ventas de NEC de su localidad.

Las especificaciones están sujetas a cambios sin previo aviso.

http://www.necvisualsystems.com

Europa:

http://www.nec-europe.com/
http://www.nec-pj.com/

Global:

8,1" (ancho)⳯2,5" (alto)⳯10,5" (prof,) (sin incluir las protuberancias)

207mm (ancho)⳯63mm (alto)⳯266mm (prof,) (sin incluir las protuberancias)

Temperaturas de almacenaje: 14° – 122°F (-10° - 50°C), 20 – 80% de humedad (sin condensación)

Cumple con las requisitos de DOC Canadá de classe B

Cumple con las requisitos FCC de clase B

Cumple con por AS/NZS3548 de classe B

Cumple con las directivas EMC (EN55022, EN55024, EN61000-3-2, EN61000-3-3)

Cumple con la directiva de baja tensión (EN60950, aprobado por TUV GS)

S – 52

Dimensiones del mueble
LT158/LT157

40.35

POWER

STATUS
ACCESS

PC CARD

C

A

N

C

E

L

207

Centro del objetivo

U

N

ADJUST
AUTO

SOURCE

SELECT

M

E

STAND BY
ON

/

R

E

T

N

E

266

19.7

31.2

40.3

Centro del objetivo

63

5

Unidad = mm

S – 53

Asignación de espigas D-Sub

Conector Mini D-Sub 15 pines

Asignaciones de clavija DVI

Conector DVI

LT157 LT158

51423

10

Nivel de Señal

6978

1112131415

Señal de Vídeo: 0,7 Vp-p (Analog)
Señal Sync: nivel TTL

121
910

171819 20

56

3

4

12

11

8

7

16

14 15

13

24

23

22

21

Pin Nº.Señal RGB (Analog) Señal YCbCr

1 Rojo Cr
2 Verde o Sync en Verde Y
3 Azul Cb
4 Suelo
5 Suelo
6 Suelo Rojo Cr Suelo
7 Suelo Verde Y Suelo
8 Suelo Azul Cb Suelo

9 No Conexión
10 Suelo Señal Sync
11 Suelo
12 DATOS Bi-direccionales (SDA)
13 Sync Horizontal o Sync Compuesta
14 Sync Vertical
15 Datos del reloj

Pin Nº.Señal (Digital)

1 Datos 2 - T.M.D.S
2 Datos 2 + T.M.D.S
3 Datos 2 Blindaje T.M.D.S
4 Sin conexión
5 Sin conexión
6 Reloj DDC
7 Datos DDC
8 Sincronización vertical analógica

9 Datos 1 - T.M.D.S
10 Datos 1+ T.M.D.S
11 Datos 1 Protección T.M.D.S
12 Sin conexión
13 Sin conexión
14 Potencia de +5V
15 Tierra
16 Detección de conexión durante el funcionamiento
17 Datos 0 - T.M.D.S
18 Datos 0 + T.M.D.S
19 Datos 0 Protección T.M.D.S
20 Sin conexión
21 Sin conexión
22 Protección de reloj T.M.D.S
23 Reloj + T.M.D.S
24 Reloj - T.M.D.S
25 Rojo analógico
26 Verde analógico
27 Azul analógico
28 Sincronización horizontal analógica
29 Puesta a tierra analógica

S – 54

Lista compatible de señal de entrada

Señal Resolución Frecuencia H. Reg. Velocidad Punto Reloj

NTSC – 15,734 60 –
PA L – 15,625 50 –
SECAM – 15,625 50 –
VESA 640 ⳯ 480 31,47 59,94 25,175
IBM 640 ⳯ 480 31,47 60 25,175
MAC 640 ⳯ 480 31,47 60 25,175
MAC 640 ⳯ 480 34,97 66,67 31,334
MAC 640 ⳯ 480 35 66,67 30,24
VESA 640 ⳯ 480 37,86 72,81 31,5
VESA 640 ⳯ 480 37,5 75 31,5
IBM 640 ⳯ 480 39,375 75 31,49
VESA 640 ⳯ 480 43,269 85,01 36
IBM 720 ⳯ 350 31,469 70,09 28,322
VESA 720 ⳯ 400 37,927 85,04 35.5
IBM 720 ⳯ 350 39,44 87,85 35,5
IBM 720 ⳯ 400 39,44 87,85 35,5
VESA 800 ⳯ 600 35,16 56,25 36
VESA 800 ⳯ 600 37,879 60,32 40
VESA 800 ⳯ 600 48,077 72,19 50
VESA 800 ⳯ 600 46,88 75 49,5
VESA 800 ⳯ 600 53,674 85,06 56,25
MAC 832 ⳯ 624 49,725 74,55 57,283
VESA 1024 ⳯ 768 35,5 43 Interlaced 44,9
VESA 1024 ⳯ 768 48,363 60 65
VESA 1024 ⳯ 768 56,476 70,07 75
MAC 1024 ⳯ 768 60,241 74,93 80
VESA 1024 ⳯ 768 60,023 75,03 78,75

VESA 1024 ⳯ 768 68,677 85 94,5
# VESA 1152 ⳯ 864 67,5 75 108
# MAC 1152 ⳯ 870 68,681 75,06 100
# SUN 1152 ⳯ 900 61,796 65,95 92,94
# SGI 1152 ⳯ 900 71,736 76,05 105,6
# VESA 1280 ⳯ 960 60 60 108
# VESA 1280 ⳯ 1024 63,981 60,02 108
# MAC 1280 ⳯ 1024 69,89 65,2 118,5
# HP 1280 ⳯ 1024 78,125 72,01 135
# SUN 1280 ⳯ 1024 81,13 76,11 135
# VESA 1280 ⳯ 1024 79,976 75,03 135
# VESA 1280 ⳯ 1024 91,146 85,02 157,5
#

HDTV (1080i)(1125i)
#

HDTV (1080i)(1125i)
#

HDTV (720p)(750p)
#

SDTV (480p)(525p)
# VESA 1600 ⳯ 1200 75,0 60 162
# VESA 1600 ⳯ 1200 81,3 65 175,5
# VESA 1600 ⳯ 1200 87,5 70 189
# VESA 1600 ⳯ 1200 93,75 75 202,5

DVD YCbCr – 15,734 59,94 Interlace –

DVD YCbCr – 15,625 50 Interlace –

( Puntos ) ( kHz ) ( Hz ) ( MHz )

1920 ⳯ 1080 33,75 60 Interlace 74,25
1920 ⳯ 1080 28,13 50 Interlace 74,25
1280 ⳯ 720 45 60 Progressive 74,25

– 31,47 59,94 Progressive 27

#: Las imágenes de arriba marcadas con # son comprimidas con Advanced AccuBlend .

NOTA 1: Algunas señales de sincronización compuesta pueden visualizarse correctamente.
NOTA 2: Señales distintas a las especificadas en la tabla de arriba puede que no se visualicen correctamente. Si esto sucediera, cambie el intervalo de renovación o

resolución de su PC. Remítase a la sección de ayuda de las Características de Visualización de su PC para procedimientos.

NOTA 3: El UXGA solo puede ser soportado por señal sincronizada separada.
NOTA 4: La señal DVI digital puede soportar una resolución máxima de XGA@85Hz.

S – 55

Códigos de control del PC

Conexión de cables

LT157

Función Datos de los códigos

ALIMENTACIÓN ON 02H 00H 00H 00H 00H 02H
ALIMENTACIÓN OFF 02H 01H 00H 00H 00H 03H
SELECCIÓN DE ENTRADA RGB 02H 03H 00H 00H 02H 01H 01H 09H
SELECCIÓN DE ENTRADA VIDEO 02H 03H 00H 00H 02H 01H 06H 0EH
SELECCIÓN DE ENTRADA S-VIDEO 02H 03H 00H 00H 02H 01H 0BH 13H
SELECCIÓN DE ENTRADA
DE TARJETA PC VIEWER 02H 03H 00H 00H 02H 01H 1FH 27H
SILENCIAMIENTO DE LA IMAGEN ON 02H 10H 00H 00H 00H 12H
SILENCIAMIENTO DE LA IMAGEN OFF 02H 11H 00H 00H 00H 13H
SILENCIAMIENTO DEL SONIDO ON 02H 12H 00H 00H 00H 14H
SILENCIAMIENTO DEL SONIDO OFF 02H 13H 00H 00H 00H 15H
SILENCIAMIENTO EN PANTALLA ON 02H 14H 00H 00H 00H 16H
SILENCIAMIENTO EN PANTALLA OFF 02H 15H 00H 00H 00H 17H

LT158

Función Datos de los códigos

ALIMENTACIÓN ON 02H 00H 00H 00H 00H 02H
ALIMENTACIÓN OFF 02H 01H 00H 00H 00H 03H
SELECCIÓN DE ENTRADA DVI (DIGITAL)
SELECCIÓN DE ENTRADA DVI (ANALÓGICO)
SELECCIÓN DE ENTRADA VIDEO 02H 03H 00H 00H 02H 01H 06H 0EH
SELECCIÓN DE ENTRADA S-VIDEO 02H 03H 00H 00H 02H 01H 0BH 13H
SELECCIÓN DE ENTRADA
DE TARJETA PC VIEWER 02H 03H 00H 00H 02H 01H 1FH 27H
SILENCIAMIENTO DE LA IMAGEN ON 02H 10H 00H 00H 00H 12H
SILENCIAMIENTO DE LA IMAGEN OFF 02H 11H 00H 00H 00H 13H
SILENCIAMIENTO DEL SONIDO ON 02H 12H 00H 00H 00H 14H
SILENCIAMIENTO DEL SONIDO OFF 02H 13H 00H 00H 00H 15H
SILENCIAMIENTO EN PANTALLA ON 02H 14H 00H 00H 00H 16H
SILENCIAMIENTO EN PANTALLA OFF 02H 15H 00H 00H 00H 17H

02H 03H 00H 00H 02H 01H 1AH 22H
02H 03H 00H 00H 02H 01H 01H 09H

Protocolo de comunicación

Velocidad de transmisión en baudios:38400 bps
Longitud de datos: 8 Bits
Paridad: Ninguna paridad
Bit de parada: Un bit
X on (activar)/off(desactivar): Ninguno
Procedimiento de Comunicaciones: Dúplex completo

Conector de control para PC (DIN-8P)

8

7

6

A RxD del PC

54 3

12

A GND del PC

NOTA: Espigas 2, 3, 5, 6, y 8 se usan dentro del proyector.

A TxD del PC

NOTA: Contacte con su distribuidor local para que le proporcione una completa
lista de los códigos de control del PC si fuera necesario.

S – 56
