MultiSync LCD300
User’s Manual
Declaration of the Importer
We hereby certify that the
Color monitor LA-1332JSW
MultiSync LCD
is in compliance with
Council Directive 73/23/EEC:
- EN 60950
Council Directive 89/336/EEC:
- EN 55022
- EN 60555-2
- EN 60555-3
- EN 50082-1
(IEC 801-2)
(IEC 801-3)
300
and marked with
NEC Europe Ltd. Ismaning Office
D-85737 Ismaning, Germany
(IEC 801-4)
Steinheilstraße 4-6
Safety Instruction
Caution:
When operating the LA-1332JSW with a 220-240V AC power source in
Europe except UK, use the power cord provided with the monitor.
In UK, a BS approved power cord with moulded plug has a Black (five
Amps) fuse installed for use with this equipment. If a power cord is not
supplied with this equipment please contact your supplier.
When operating the LA-1332JSW with a 220-240V AC Power source
in Australia, use the power cord provided with the monitor.
For all other cases, use a power cord that matches the AC voltage of the
power outlet and has been approved by and complies with the safety
standard of your particular country.
IBM PC/XT/AT, PS/2, MCGA, VGA, 8514/A and XGA are registered trademarks of
International BusinessMachines Corporation.
Apple and Macintosh are registered trademarks of Apple Computer Inc.
Microsoft and Windows are registered trademarks of the Microsoft Corporation.
NEC is a registered trademark of NEC Corporation. ErgoDesign, IPM, OSM, ColorControl,
OptiClear, C
Electronics, Ltd.
MultiSync is a registered trademark of NEC Technologies, Inc in U.S., and of NEC Home
Electronics, Ltd in Canada, U.K., Germany, France, Spain, Italy, Austria, Benelux,
Switzerland, Denmark, Finland, Norway and Saudi Arabia.
All other trademarksor registered trademarks are property of their respective owners.
ROMACLEAR and Advanced Digital Control System are trademarks of NEC Home
English
Deutsch
Français
Español
Italiano
Appendix
English
Introduction to the NEC MultiSync LCD300 E- 1
Introduction to the NEC MultiSync LCD300
Congratulations on your purchase of the NEC MultiSync LCD
300 true
color monitor!
True Color Monitor
The MultiSync LCD300 monitor incorporates NEC’s own l3" true color
active matrix thin-film-transistor (TFT) liquid crystal display to provide
superior display performance and a reduced footprint. Less than seven
inches in depth, the MultiSync LCD
300 monitor is ideal for
environments with space and weight constraints that require superior
image quality. A high resolution of 1280 x 1024 and a fine dot pitch of
0.20mm are ideal for displaying complex graphics and high definition
images. The MultiSync LCD
and text modes. The MultiSync LCD
300 monitor also supports VGA graphics
300 monitor incorporates
easy-to-use digital controls to adjust positioning and image lock. This
LCD monitor also carries the MultiSync brand name, ensuring greater
compatibility with today’s sophisticated computer platforms.
Analog Advantage
Because NEC incorporates only its own patented analog LCD modules
into its MultiSync LCD monitors, the MultiSync LCD
capable of displaying over 16.7 million colors in a continuous spectrum,
providing a truer repesentation of color. Like its analog predecessors
based on CRT technology, the MultiSync LCD300 monitor displays a
continuous gray scale and does not require the use of dithering
techniques, a mainstay of digital LCD panels, to approximate
intermediate shades of gray. In addition, the monitor’s high contrast
LCD enhances color vibrancy and improves focus with no geometric
distortion.
300 monitor is
Wider Compatibility
Adapting the latest advances in satellite technology to the circuitry
employed within the MultiSync LCD
range compatibility with today’s graphics driver technology. Because
300 monitor, NEC provides wide
E - 2 Introduction to the NEC MultiSync LCD300
the MultiSync LCD300 monitor is analog through and through, it does
not require special analog to digital display or interface cards but can
accept RGB input directly. Consequently, the same display cards that
are used to drive the Multisync LCD
drive standard CRT monitors. NEC’s MultiSync LCD
300 monitor can also be used to
300 monitor can
be used with a wide range of systems such as IBM PC compatible
computers, Macintosh and Power Macintosh, Sun workstations, Silicon
Graphics workstations and other workstations and x-terminals.
FullScan Capability
Using NEC’s own FullScan Capability, all of the resolutions supported
on the MultiSyn LCD
300 monitor are displayed full screen, utilizing the
most of the monitor’s large display area. Rather than displaying
640 x 480 resolution as a small box in the center of the MultiSync
LCD300 monitor’s display, this VGA resolution is displayed full screen,
allowing for greater visibility.
Reduced Footprint
The MultiSync LCD300 monitor offers nearly the same viewable image
size as conventional 14-inch and 15-inch CRTs at 40% of the depth and
30% of the weight. With a depth of about 17cm and a weight of 4 kg,
the reduced footprint of NEC’s MultiSync LCD monitor provides the
ideal solution for environments requiring superior image quality but
with size and weight limitations. And the monitor’s small footprint and
low weight allow it to be moved or transported easily from one location
to another.
Low Power Consumption
The MultiSync LCD300 monitor has been designed with NEC’s IPM
(Intelligent Power Manager) System. When utilized with an Energy Star
system or display card, the MultiSync LCD
innovative power saving utilily that complies with both the EPA’s
Energy Star requirements and Europe’s NUTEK power management
requirements. With a maximum power consumption of 40 watts, the
MultiSync LCD
300 monitor consumes over 50% less power than
conventional CRTs and emits less heat. In its power saving mode, the
MultiSync LCD
300 monitor consumes less than 8 watts. All this
300’s IPM System is an
Introduction to the NEC MultiSync LCD300 E- 3
translates into energy savings, environmental protection, reduced
emissions and reduced air conditioning costs of the work environment.
The MultiSync LCD
300 monitor follows the Video Electronics Standard
Association (VESA) approved power-down signaling method. Endorsed
by the EPA, VESA’s Display Power Management Signaling (DPMS)
method is the power-down process a system should use to communicate
to the monitor to save power. Power-down functions can be utilized
only with an Energy Star system or display card which adheres to the
VESA DPMS standard. By using the monitor’s horizontal and vertical
SYNC signals, the monitor can be prompted into the different IPM
modes. The following is the description of the LED indicator for the
IPM power-saving modes:
Mode LED Indicator Power Consumption
ON Green Typical: 40 watts
Standby & Suspend Amber Typical: less than 8 watts
Power Switch OFF No Light No Power Used
ErgoDesign Features
The MultiSync LCD300 monitor utilizes NEC’s ErgoDesign features
philosophy that adapts technology to the way you work, increasing
productivity through enhancements in comfort and ease of use.
ErgoDesign features include a low glare screen treatment, power and
brightness controls that are positioned within easy reach, easy-to-use
digital controls and a tilt base that easily adjusts to each individual’s
preferred angle of vision.
Reduced Emissions
Incorporating NEC’s own Reduced Magnetic Field technology, the
MultiSync LCD
strictest international magnetic field, alternating electric field and
electrostatic guidelines.
300 monitor has minimal field emissions and follows the
E - 4 Contents of Package
Contents of Package
Included with your MultiSync LCD300 monitor are the following items:
– NEC MultiSync LCD300 (Model LA-1332JSW) true color
monitor.
– AC power cable.
– Video signal cable (15 pin mini D-sub male to 5 branched BNC
male).
– User’s manual.
Remember to save the original box and packing materials to transport or
ship this monitor.
Recommended Use E - 5
Recommended Use
For optimum performance, please note the following when setting up
and using the MultiSync LCD
• The optimum monitor position is facing away from direct
sunlight.
• Allow adequate ventilation around the monitor so that heat
can properly dissipate.
• Do not place any heavy objects on the power cord. Damage
to the cord may cause shock or fire.
• Use the monitor in a clean and dry area.
• Handle with care when transporting. Save packaging for
transporting.
• When operating the MultiSync LCD300 with its AC125-
240V worldwide power supply, use a power supply cord
that matches the power supply voltage of the AC power
outlet being used. The power supply cord you use shall be
employed one of the type H05VV-F with the earth pin,
which must have been approved by and comply with the
safety standards of your country.
300 color monitor:
• The power cable connector is the primary means of detaching
the system from the power supply. The monitor should be installed close to a power outlet which is easily accessible.
• Clean the LCD monitor surface with a lint-free, non-abrasive
cloth. Avoid using any cleaning solution, glass cleaner or tissue
paper.
• For optimum performance, allow 20 minutes for warm-up.
• Avoid displaying fixed patterns on the monitor for extremely
long periods of the time to avoid after-image effects.
• Avoid applying pressure to the LCD monitor surface.
E - 6 Installation
Installation
Connection the Monitor to your graphics Card
The MultiSync LCD300 color monitor complements a host of
computing platforms including PC systems and workstations. When
setting up the MultiSync LCD
resolution, it is very important to know the specific video mode or
timing your graphics card or system will be using.
To attach the monitor to your system, follow these instructions:
1. Turn off the power to the monitor and computer.
2. If necessary, install the graphics card and drivers capable of
supporting 1280x1024 resolution.
3. Determine the graphics card or system type and the 1280x1024
video mode you will be using. Specifically, you will need to
know the horizontal and vertical frequencies, pixel clock output
and Sync mode of the graphics. If you need help, check your
graphics card or system manual.
300 monitor to run in its 1280x1024
4. Using Appendix 2, locate the corresponding entry for the video
mode and signal timings supported by your card.
5. Set DIP switches 1 through 6 on the back of the MultiSync
LCD
300 monitor according to the switch settings that correspond to
your selected graphics card’s video mode. DIP switch 7 should
always remain in the down/OFF position. DIP switch 8, the Sync
mode select switch, should be set to up/ON for separate or
composite Sync and down/OFF for Sync on Green priority mode.
6. Make sure the appropriate BNC cable is used. Should the
graphics adapter require a connector other than the 15 pin mini
D-sub male included with the monitor, please call your NEC
dealer. Connect cable to system.
7. Connect BNC cables as follows according to the input video
mode selected above.
Installation E - 7
NOTE: Incorrect cable connections may result in irregular
operation, damage display quality/components of LCD module,
and/or shorten the module’s life.

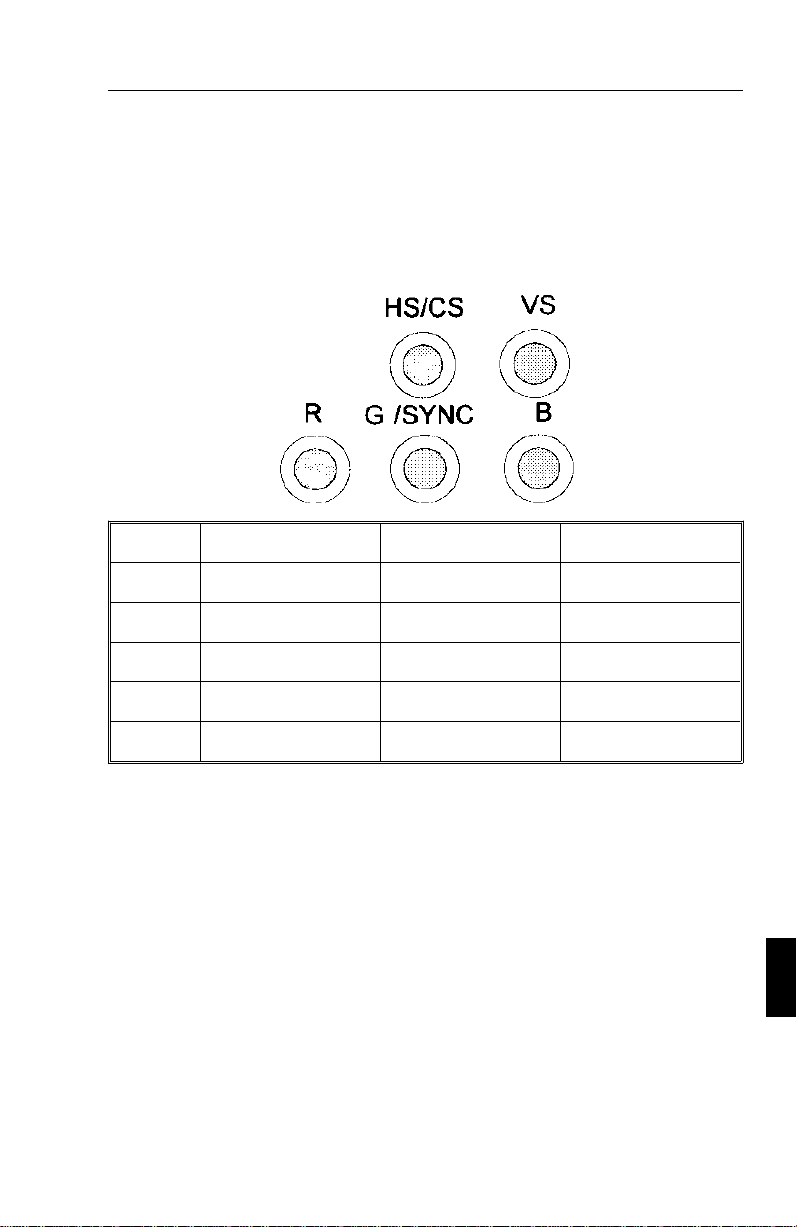

V SyncH Sync / Composite Sync
Red BlueGreen / Sync on Green
Input Video Mode HS/CS VS R G/SYNC B
Separate Sync OOOOO
Composite Sync OXOOO
Sync on Green XXOOO
0 – BNC connector is utilized; X - BNC connector is not utilized
Connect the red BNC cable to the BNC connector on the
monitor labeled R. The green BNC cable should be connected to
the BNC connector on the monitor labeled G/SYNC. The blue
BNC cable should be connected to the BNC connector on the
monitor labeled B. If you have a fourth BNC connector
(Composite Sync), connect it to the BNC connector on the
monitor labeled HS/CS. If you have a fifth BNC connector
(Vertical Sync), connect it to the BNC connector on the monitor
labeled VS. Please see Appendix 1 for pin assignments.
8. Connect one end of the power cable to the MultiSync LCD
monitor and the other end to the power outlet.
300
E - 8 Controls
9. Turn on the monitor and the computer.
NOTE: If the settings and connections were made properly, the
LED on the front of the LCD
displays an amber color, the monitor is not receiving the
appropriate input. Please make certain that the above settings
were made properly. If the LED continues to display an amber
color or the monitor is not displaying a stable image, please
refer to the Troubleshooting section of this manual.
10. This completes the installation.
300 will show green. If the LED
Controls
Front Controls
Brightness: Adjusts the overall image and background screen
brightness.
LED Power Indicator Light: Indicates the monitor’s power mode.
Each mode reduces the amount of power used by the monitor:
Mode LED Indicator Power Consumption
ON Green Typical: 40 watts
Standby & Suspend Amber Typical: Less than 8 watts
Power Switch OFF No Light No Power Used
Side Control
Power Switch: Turns the power on or off. When the power is on, the
LED is lit.
Controls E - 9
Rear Controls
SYNC mode select switch
Reserve
Mode Select
High Resolution Select Switch: Switches are set based on supported
input values as described in Appendix 2.
SYNC Mode Select Switch: Allows selection between standard
separate and composite SYNC modes (up/ON) and Sync on Green
(down/OFF) priority mode.
Reserve: This switch must remain in the off position.
Control
Display position (left/right, up/down): Horizontal/Vertical display
adjustment. The display position is adjustable to the right or left and up or
down by one pixel by pushing the button one time. The image is adjustable
by multiple pixels in each direction by keeping constant pressure on the
button.
Image Lock
Image lock: Adjustment for dot clock sampling. Jitter or flicker noise
may be eliminated by pushing each button in (+) or ( – ) direction.
Reset
Reset: When pressed for over 5 seconds, this button resets the display
position to the factory setting.
E - 10 Specifications
Specifications
Display: 13-inch (32.9 cm viewable image size); active matrix;
thin film transistor (TFT); liquid crystal display
(LCD); 0.201 mm dot pitch; RGB vertical stripe color
filter arrangement; 200 cd/m² white luminance, typical;
150:1 contrast ratio, typical
Compatibility: 720 x 400: VGA text
640 x 480: VGA, 60 Hz or VESA 72 Hz vertical
refresh
1280 x 1024 non-interlaced: under 72 Hz vertical
refresh
Synchronization
Frequencies VGA:
Synchronization
Frequencies High
Resolution:
H Sync Jitter: Less than 5% of pixel frequency (recommended)
Resolution: Horizontal: 1280 dots
Active Display
Area:
Viewing Angles: Up/Down 20°
Horizontal: 31.0 kHz to 38.0 kHz
Vertical: 55.0 Hz to 73.5 Hz
Pixel Frequency: 25.175 MHz, 31.500 MHz
Horizontal: 59.0 kHz to 78.125 kHz
Vertical: 55.0 Hz to 76.0 Hz
Pixel Frequency: 96 MHz to 126 MHz
Vertical: 1024 lines
Horizontal: 257.3 mm
Vertical: 205.8 mm
Right/Left 30°
Specifications E - 11
Input Signal: Video: Analog Red, Green, Blue
(Video 0.7 Vp-p)
Input Impedance:75 ohms
Separate Sync: TTL level
Horizontal Sync: positive/negative
Vertical Sync: positive/negative
Composite Sync: TTL level, positive/negative
Sync on Green
video:
Display Colors: Unlimited colors (depends on graphics interface and/or
application)
User Controls Power, brightness, horizontalposition, vertical
position, image lock, mode select, reset
Signal Cable: 15-pin mini D-sub male to 5 BNC male
Power Supply: AC 100 to 240 V worldwide input, 50/60 Hz
Current Rating: 0.8 A.
Dimensions (W,H,D): 344 x 340 x 171 mm
Weight: Net: 4.0 kg
Gross: 6.0 kg
Tilt Rotation: Up: 25 degrees
Down: 5 degrees
Environmental: Operating
temperature:
Storage temperature: -10°C to 60°C, 14°F to 140°F,
0.3 Vp-p negative
10°C to 30°C, 50°F to 86°F;
humidity 80% maximum
humidity 85% maximum
Note: All technical specifications are subject to change without notice.
E - 12 Troubleshooting/Support
Troubleshooting/Support
Problem Check These Items
No picture - The signal cable should be completely connected to
the video card/computer.
- The video card should be completely seated in its
slot.
- Power Switch and computer power switch should
be in the ON position.
- Check BNC connectors to make certain that each
connector has been attached correctly.
- Check Mode select switches to make certain that
they are in the correct position according to the
Installation section of this manual.
- Check to make sure that a supported mode has been
selected on the graphics card or system being used.
(Please consult graphics card or system manual to
change graphics mode.)
- Check the monitor and your video card with respect
to compatibility and recommended signal timings.
Image is unstable,
unfocused or
swimming is
apparent
LED on the monitor
is not lit (no green
or amber color can
be seen)
Display image is not
centered
- Signal cable should be completely attached to the
computer.
- Use the Image Lock controls to focus and adjust
display. When the display mode will be changed, the
Image Lock settings may need to be re-adjusted.
- Check the monitor and your display card with
respect to compatibility and recommended signal
timings.
- Check the Mode select switches for their correct
position.
- Power Switch should be in the ON position and the
power cord should be connected.
- Make certain the computer is not in a power-saving
mode (touch the keyboard or mouse).
Use Display Position adjustment controls located on
the rear of the panel to adjust centering.
Troubleshooting/Support E - 13
Display image is not
sized properly
- Check Mode select switches to make certain that
they are in the correct position according to the
Installation section of this manual.
- Check to make sure that a supported mode has been
selected on the graphics card or system being used.
(Please consult graphics card or system manual to
change graphics mode.)
Deutsch
Einleitung D - 1
Einleitung
Herzlichen Glückwunsch zum Kauf Ihres NEC MultiSync LCD300
Farbmonitors.
Der NEC LCD
vollfarbfähigen LCD-Anzeige von 33 cm Diagonale ausgestattet. Diese
LCD-Anzeige ist in Aktiv Matrix Dünnfilmtechnologie (TFT) gefertigt. So
verfügt der LCD Monitor über eine exzellente Bildqualität bei einer
Gerätetiefe von weniger als 18 cm. Er eignet sich ideal für alle
Anwendungsbereiche, in denen Einsparungen an den Abmessungen und
am Gewicht eines Monitors gefordert werden, jedoch auf eine exzellente
Bildqualität mit einer Auflösung von 1280 x 1024 Bildpunkten und einer
Pixelgröße von 0,20 mm nicht verzichtetwerden kann.
Wie es sich für ein Gerät mit dem Namen MultiSync gehört, kann der
Monitor auch VGA Grafik- und Textmodi darstellen.
300 Farbmonitor ist mit einer von NEC entwickelten
Der LCD
entwickelt.
300 Farbmonitor ist nach den NEC ErgoDesign Richtlinien
Analog ist besser
Durch die Nutzung von NEC eigenen Patenten in der Fertigung der
vollanalogen LCD-Anzeige ist es möglich, jeden Bildpunkt mit über
16,7 Millionen unterschiedlichen Farbnuancen darzustellen. Ähnlich
einem analogen Monitor mit Bildröhre können so auch kontinuierliche
Grautöne und Verläufe ohne störende Rasterungen dargestellt werden.
Die digitalen LCD’s können durch ihre limitierte Anzahl von
darstellbaren Farben eine Reihe von Farben nur gerastert anzeigen.
Zusätzlich bieten die von NEC gefertigten LCD-Anzeigen einen sehr
hohen Kontrast, gute Farbbalance und ausgezeichnete Bildschärfe ohne
Störungen der Bildgeometrie.
Anschlußvielfalt
Im LCD300 MultiSync Monitor werden nach dem neuesten Stand der
Satellitentechnik gefertigte, hochmoderne Schaltkreise eingesetzt. So
gewährleistet NEC eine weitgehende Kompatibilität zu den aktuellen
Grafikkarten und Grafikkomponenten der Computeranbieter. Der LCD
300
D - 2 Einleitung
Monitor ist durch und durch analog konzipiert, so daß keine
komplizierten analog/digital Wandlungen zu Anschlußproblemen
führen. Als Umkehrschluß können in allen Einsatzgebieten des LCD
300
Monitors ohne Probleme alternativ Röhrenmonitore zum Einsatz kommen.
So steht einem Anschluß an Computer nach dem Industriestandard, Apple
Macintosh und Power Macintosh, sowie Workstations von Sun oder
Silicon Graphics ebensowenig im Wege, wie einem Einsatz an
X-Terminals.
FullScan
FullScan ist die von NEC entwickelte Eigenschaft eines Monitors, bei allen
Bildschirmauflösungen immer die maximale Bildschirmfläche zu nutzen. So
wird z.B. bei einer VGA Auflösung von 640 x 480 Bildpunkten nicht nur der
mittlere Bereich der LCD-Anzeige genutzt, sondern der gesamte sichtbare
Bereich der Anzeige. Durch diese Funktion können die Bildinhalte bei
geringeren Bildauflösungen optimalvermitteltwerden.
Minimierte Stellfläche
Der LCD300 Monitor hat beinahe die gleiche sichtbare Anzeigefläche
wie ein 14" oder 15" Monitor; jedoch im Vergleich eine um 60%
verringerte Stellfläche und ein um 70% verringertes Gewicht. Rund
17 cm Gehäusetiefe und ca. 4 kg Gewicht erlauben den Einsatz in allen
Bereichen; speziell dann, wenn eine hohe Bildschirmauflösung bei
geringem verfügbaren Platz gefordert wird. Als kleines, leichtes
Arbeitsgerät kann der LCD
zur nächsten transportiert werden.
300 ohne Probleme von einer Einsatzstelle
Power Manager
Der Intelligent Power Manager (Intelligenter Energiesparer), abgekürzt
IPM, ist eine fortschrittliche Einrichtung zum Energiesparen. Nach den
Richtlinien des Energy Stars der amerikanischen Umweltbehörde und der
europäischen NUTEK konzipiert, spart der LCD
Kosten, indem er bei Arbeitspausen teilweise abgeschaltet wird.
Verantwortlich für das stufenweise Abschalten des Monitors ist die
Grafikkarte des Computers, die nach einem durch die VESA (Video
Electronics Standard Association) spezifizierten Verfahren (DPMS) die
300 Monitor Energie und
Einleitung D - 3
horizontalen und vertikalen SYNC-Signale abschaltet und so dem
Monitor signalisiert, wie er sich zu verhalten hat.
Der maximale Energieverbrauch des LCD
300 liegt bei 40 Watt und
somit bei etwa der Hälfte des Verbrauchs eines konventionellen
Monitors mit Bildröhre. In den Stromsparmodi werden weniger als
8 Watt verbraucht, was nicht nur den Energieverbrauch reduziert,
sondern gleichzeitig die Wärmeabgabe deutlich vermindert.
Hinweis: Die Energiespareinrichtung kann nur von einer Grafikkarte
aktiviert werden, die diese Funktion gemäß DPMS von VESA unterstützt.
Dem Anwender signalisiert der Monitor seinen aktuellen Status durch
die Netz LED nach folgender Tabelle:
Modus LED Energieaufnahme
ON grün ca. 40 Watt
Stand by (Bereitschaft) und
Suspend
Ausgeschaltet aus (dunkel) Kein Stromverbrauch
orange kleiner 8 Watt
(ausgeschaltet)
Ergo Design
Der LCD300 Monitor ist strikt nach den Richtlinien des ErgoDesigns
entwickelt worden. ErgoDesign beschreibt eine Philosophie mit dem
Ziel, dem Benutzer von NEC MultiSync Monitoren ein Maximum an
Komfort und Produktivität zu bieten. Hierzu gehört neben der
ergonomischen Anordnung der Bedienelemente und den
Einstellmöglichkeiten des Betrachtungswinkels auch der Schutz der
Gesundheit des Benutzers, finanzielle Einsparungen durch normierte
Stromsparfunktionen sowie Recycling.
Emissionstest
ErgoDesign steht neben einem gefälligen Gehäuse auch für reduzierte
elektrische und magnetische Feldstärke. Die NEC MultiSync Monitore
sind so entwickelt worden, daß von elektrischen und magnetischen
Feldern ausgehende potentielle Gefahren einer andauernden
Bildschirmarbeit weitgehend vermieden werden.
D - 4 Lieferumfang
Lieferumfang
Die folgende Übersicht zeigt den Lieferumfang Gerätes. Öffnen Sie
vorsichtig die Verpackung Ihres Monitors und entnehmen Sie alle zum
Monitor gehörenden Teile. Sollten Teile fehlen oder beschädigt sein, so
wenden Sie sich bitte umgehend an Ihren NEC-Fachhändler. Karton
und Verpackungsmaterial sollten Sie für einen späteren Transport Ihres
Monitors aufbewahren.
– NEC MultiSync LCD300 (LA-1332JSW) Farbmonitor
– Netzkabel
– Videosignalkabel (15 pin mini D-sub auf 5 BNC)
– Bedienerhandbuch
Aufstellen D - 5
Aufstellen
Um eine optimale Abbildungsqualität Ihres Monitors zu gewährleisten,
sollten Sie folgende Punkte bei der Aufstellung des Monitors beachten:
• Plazieren Sie den Monitor nicht in direktem Sonnenlicht.
• Achten Sie darauf, daß die Lüftungsschlitze des Monitors nicht
verdeckt sind, um eine optimale Wärmeabfuhr zu gewährleisten.
• Stellen Sie keine schweren Gegenstände auf das Netzkabel
des Monitors. Beschädigte Netzkabel können zu Brand oder
Stromschlag führen.
• Benutzen Sie den Monitor nur in trockener, sauberer Umgebung.
• Transportieren Sie den Monitor mit der nötigen Vorsicht.
• Der MultiSync LCD300 hat ein Universal-Netzteil und
kann mit Netzspannungen von 125 V bis 240 V betrieben
werden. Gundsätzlich sollten Sie zum Anschluß das mitgelieferte Netzkabel benutzen. Falls der Stecker dieses
Netzkabels nicht für Ihre Steckdose geeignet ist, benutzen
Sie bitte ein passendes Netzkabel des Types H05VV-F mit
Schutzkontakt, das in Ihrem Land entsprechend den Sicherheits-Standards zugelassen ist.
• Zur vollständigen Trennung vom Stromnetz ist der Netz-
bzw. Gerätestecker zu ziehen.
• Schließen Sie den Monitor an eine Steckdose an, die sich
leicht zugänglich, in der Nähe des Gerätes befinden muß.
• Zur Reinigung der Display-Oberfläche benutzen Sie am be-
sten ein weiches Tuch. Benutzen Sie keine Reinigungsflüssigkeit oder Papiertücher.
• Um seine optimale Abbildungsleistung zu erreichen, benötigt
der Monitor ca. 20 Minuten Zeit zur Aufwärmung.
D - 6 Installation
• Vermeiden Sie die Darstellung sich nicht verändernder Ab-
bildungsmuster über einen langen Zeitraum um Beeinträchtigungen der Displayqualität zu verhindern.
• Vermeiden Sie Druckeinwirkungen auf die LCD-Oberfläche.
Installation
Anschluß des Monitors an die Grafikkarte
Der MultiSync LCD300 Farbmonitor funktioniert an einer Reihe von
Computerplattformen einschließlich PC´s und Workstations. Soll der
Monitor in seiner 1280 x 1024 Auflösung betrieben werden, so ist es
sehr wichtig, die Videomodi und das Zeitverhalten der verwendeten
Grafikkarte genau zu kennen.
Verfahren Sie wie folgt, um den LCD Monitor an ihr Computersystem
anzuschließen.
1. Schalten Sie Monitor und Computersystem aus.
2. Wenn nötig, installieren Sie eine Grafikkarte und Grafiktreiber
die eine Auflösung von 1280 x 1024 unterstützen.
3. Nehmen Sie das Benutzerhandbuch der Grafikkarte zur Hand
und prüfen Sie, welchen Videomodus Sie in der Auflösung
1280 x 1024 nutzen. Zusätzlich sollten Sie die Werte für die
horizontale und vertikale Synchronisation, den Pixeltakt und
den Synchronisationsmodus kennen.
4. In der im Anhang aufgeführten Liste finden Sie eine Aufzählung
der am meisten verbreiteten Grafikkarten und Systeme mit den
dazu gehörenden Parametern.
5. Stellen Sie die DIP-Schalter 1 bis 6 des DIP-Schalterblocks an
der Geräterückseite analog des entsprechenden Eintrags in der
im Anhang aufgeführten Tabelle ein. Der DIP-Schalter 7 sollte
immer in Position OFF (unten) verbleiben. Der DIP-Schalter 8
ist entsprechend der vom Grafiksystem gelieferten Sync-Signale
bei Separate oder Composite Sync auf ON (oben) und bei Sync
on Green Signalen auf OFF (unten) zu stellen
Installation D - 7
6. Stellen Sie sicher, daß ein entsprechendes BNC Kabel benutzt
wird. Verlangt der Anschluß Ihres Grafiksystems einen anderen
Stecker als den mitgelieferten 15 pin mini D-sub Stecker (VGA
kompatibel), so wenden Sie sich bitte an ihren NEC
Fachhändler.
7. Schließen Sie die Adern des BNC Kabels wie folgt an:
Hinweis: Falsche Verkabelung kann zu Defekten beim LCD
Modul, schlechter Bildqualität oder anderen Fehlfunktionen
führen.
H Sync / Composite Sync V Sync
Rot Grün / Sync on Green Blau
Eingangssignal-Modus HS/CS VS R G/SYNC B
Separate Sync OOOOO
Composite Sync OXOOO
Sync on Green XXOOO
O - BNC-Anschluß genutzt; X - BMC-Anschluß ungenutzt
Schließen Sie die Kabelader für Rot an den BNC Anschluß mit
der Bezeichnung R, die Ader für Grün an den Anschluß mit der
Bezeichnung G/SYNC und die Ader für Blau an den Anschluß
mit der Bezeichnung B an. Existiert eine vierte Kabelader
(Composite Sync), so schließen Sie diese am Anschluß HS/CS
an. Existiert auch noch eine fünfte Kabelader (vertical Sync), so
schließen Sie diese am Anschluß VS an. Weitere Informationen
zur Anschlußbelegung finden Sie im Anhang.
D - 8 Bedienelemente
8. Schließen Sie ein Ende des Netzkabels am LCD Monitor und
das andere an einer ordnungsgemäß geerdeten Wandsteckdose
in der Nähe des Systems an.
9. Schalten Sie Monitor und Computer ein.
Hinweis: Wurde der LCD Monitor ordnungsgemäß installiert,
so leuchtet die LED am Monitor grün. Leuchtet die LED
amberfarben, so erhält der Monitor nicht die zum Betrieb
notwendigen Eingangssignale. Prüfen Sie in diesem Fall die
zuvor durchgeführten Schritte. Leuchtet die LED danach
weiterhin amberfarben oder zeigt der Bildschirm kein stabiles
Bild, so finden Sie weitere Hilfen im Abschnitt Hilfestellung bei
Problemen.
10. Dies beendet die Installation.
Bedienelemente
Voderseite
Helligkeit: Regelt die generelle Helligkeit der Abbildung und des
Hintergrundes.
Netz LED: Anzeige für den Status des Monitors.
Modus LED Leistungsaufnahme
ON grün ca. 40 Watt
Stand by (Bereitschaft) und
Suspend
Ausgeschaltet aus (dunkel) Kein Stromverbrauch
orange kleiner 8 Watt
(ausgeschaltet)
Rechte Seite
Netzschalter: Schaltet das Gerät ein und aus. Ist das Gerät
eingeschaltet, so leuchtet die Netz LED.
Bedienelemente D - 9
Rückseite
Bildlage links
Rücksetzen
Bildstabilität +
Bildstabilität -
BNC
Signaleingänge
Reserviert
Auswahl für
1280 x 1024
Bildlage oben
Bildlage unten
Bildlage rechts
Sync Modus
Mode Select
Auswahl für 1280 x 1024: Diese DIP-Schalter sind analog der
verwendeten Grafikkarte und des Signalverhaltens nach der Tabelle des
Anhangs einzustellen.
Sync Modus: Erlaubt die Auswahl zwischen Separate und Composite
Sync (ON=oben) und Sync on Green (OFF=unten).
Reserviert: Schalter muß in Stellung Off verbleiben.
Control
Bildlage: Durch drücken der Tasten für die Bildlage wird das Bild um
jeweils einen Pixel nach rechts, links, oben oder unten verschoben. Werden
die Tasten konstant gedrückt, so verschiebt sich das Bild um mehrere Pixel.
Bildstabilität: Erlaubt eine Feinjustierung des Pixeltaktes zur Opti-
mierung der Bildstabilität.
Reset
Rücksetzen: Wird dieser Taster länger als 5 Sekunden gedrückt, so werden
die Einstellungen für die Bildlage auf die Werkseinstellung zurückgesetzt.
D - 10 Technische Daten
Technische Daten
Anzeige 33 cm (13 Zoll) Aktive Matrix Dünnfilm Transistor
(TFT) LCD-Anzeige, 0,201 mm Dot pitch, 200 cd/m²
Leuchtstärke, Kontrast 150:1
Unterstützte
Formate
Synchronisation
VGA
Synchronisation
1280 x 1024
Max. Auflösung Horizontal 1280 Punkte
Sichtbarer Bereich Horizontal 257,3 mm
Betrachtungswinkel
Eingangssignal Video: Analog RGB 0,7 Vss/75 Ohm positiv
720 x 400: VGA Text
640 x 480: VGA, 60 Hz oder VESA 72 Hz
1280 x 1024: unter 72 Hz
Horizontal 31,0 bis 38,0 kHz
Vertikal 55,0 bis 73,5 Hz
Pixelfrequenz 25,175 MHz, 31,500 MHz
Horizontal 59,0 bis 78,125 kHz
Vertikal 55,0 bis 76,0 Hz
Pixelfrequenz 96 bis 126 MHz
Vertikal 1024 Punkte
Vertikal 205,8 mm
Oben/Unten 20°
Rechts/Links 30°
Separate Sync. TTL-Pegel
Horizontal Sync. Positiv/Negativ
Vertikal Sync. Positiv/Negativ
Composite Sync. TTL-Pegel Positiv/Negativ.
Composite Sync.
on Green
Darstellbare Farben Analoges Eingangssignal, unbegrenzte Anzahl von
Farben (abhängig von der benutzten Grafikkarte)
0,3 Vp-p Negativ
Technische Daten D - 11
Signalkabel 15 pin mini D-Sub auf 5 BNC-Stecker
Nennspannung 100-240 V, 50/60 Hz
Leistungsaufnahme Etwa 40 Watt im Betrieb,
weniger als 8 Watt im Stromsparmodus
Abmessungen 344 (B) x 340 (H) x 171 (T) mm
Gewicht Netto 4,0 kg
Brutto 6, 0 kg
Schwenkbereich nach Oben 25°
nach unten 5°
Betriebs- und
Lagerbedingungen
Betrieb: Temperatur 10 °C bis +30 °C
Lagerung: Temperatur -10 °C bis +60 °C
Technische Änderungen vorbehalten
Feuchtigkeit max. 80%
Feuchtigkeit max. 85%
D - 12 Hilfe bei Problemen
Hilfe bei Problemen
Überprüfen Sie die folgenden Kabelverbindungen und Einstellungen,
bevor Sie Ihrem NEC-Fachhändler Ihr Problem schildern.
Prüfen Sie bitte zuerst die Übereinstimmung von Signalverhalten und
Anschlußbelegung anhand der Tabellen im Anhang.
Problemstellung Notwendige Überprüfungen
Kein Bild - Die Netzschalter von Monitor und Computer
müssen in Stellung ON stehen.
- Das Signalkabel muß fest mit dem Ausgang der
Grafikkarte verbunden sein.
- Überprüfen Sie den festen Sitz der Grafikkarte.
- Prüfen Sie, ob die Signale der Grafikkarte vom
Monitor verarbeitet werden können.
- Überprüfen Sie die richtige Einstellung der
Mode Select Schalter.
- Prüfen Sie ob die BNC-Stecker auf der Rückseite des Displays richtig angeschlossen sind.
Das Bild ist unstabil,
unscharf oder scheint zu
schwimmen
Die Netz LED leuchtet
nicht oder leuchtet
orange
- Das Signalkabel muß fest mit dem Ausgang der
Grafikkarte verbunden sein.
- Stellen Sie mit den Tasten “IMAGE” das Bild
scharf und klar ein. Nach einem Wechsel der
Bildschirmauflösung muß diese Einstellung
eventuell wiederholt werden.
- Prüfen Sie, ob der Grafikmodus der Grafikkarte
vom Monitor verarbeitet werden kann.
- Überprüfen Sie die richtige Einstellung der
Mode Select Schalter.
- Bringen Sie den Netzschalter des Monitors in die
ON-Position.
- Prüfen Sie die korrekte Installation des
Netzkabels.
- Stellen Sie sicher, das sich der Computer nicht in
einem Stromsparmodus befindet (berühren Sie
Maus oder Tastatur).
Hilfe bei Problemen D - 13
Das Bild ist nicht mittig - Stellen Sie mit den Bildlage-Tasten die
gewünschte vertikale- und horizontale Lage der
Abbildung ein.
Das Bild wird nicht in
richtiger Größe
dargestellt
- Überprüfen Sie die richtige Einstellung der
Mode Select Schalter.
- Prüfen Sie ob der Grafikmodus der Grafikkarte
vom Monitor verarbeitet werden kann.
Appendix
Appendix 1 A - 1
Appendix 1
PIN ASSIGNMENTS
BNC Separate SYNC Composite SYNC Sync on Green
H/CS Horizontal Composite SYNC No Connection
VS Vertical No Connection No Connection
R Red Red Red
G Green Green Green with SYNC
B Blue Blue Blue
A - 2 Appendix 2
Appendix 2
Preset Signal Timings: Mode Selection (for DIP switch 1 through 6).
DIP switches V-sync
123456
0 0 0 0 0 0 0 60.026 63.988 96.750 VESA Proposed
1 X 0 0 0 0 0 60.037 64.119 99.000 VESA Proposed
2 0 X 0 0 0 0 60.076 63.920 101.250 VESA Proposed
3 X X 0 0 0 0 60.673 64.070 102.000 VESA Proposed
4 0 0 X 0 0 0 60.082 64.047 103.500 VESA Proposed
5 X 0 X 0 0 0 66.689 71.691 117.000 SUN Sparc Station
6 0 X X 0 0 0 60.083 64.169 105.750 VESA Proposed
7 X X X 0 0 0 60.394 64.320 106.900 NECMultiSync
8 0 0 0 X 0 0 60.322 64.243 106.900 NEC MultiSync
(Hz)
H-sync
(Hz)
PixelClk
(MHz)
9 X 0 0 X 0 0 59.929 64.603 107.500
10 0 X 0 X 0 0 71.204 75.120 125.000
11 X X 0 X 0 0 70.668 75.120 125.000 Custom 1
12 0 0 X X 0 0 60.000 63.900 107.352
13 X 0 X X 0 0 60.020 63.981 108.000 VESA Proposed
14 0 X X X 0 0 69.303 74.292 126.000 NEC MultiSync
15 X X X X 0 0 59.326 63.775 108.163 Custom 2
16 0 0 0 0 X 0 59.979 63.338 108.181 HP
17 X 0 0 0 X 0 60.190 64.103 109.744 Diamond Stealth64
18 0 X 0 0 X 0 60.018 64.099 110.250 VESA Proposed
19 X X 0 0 X 0 59.994 63.953 110.000 Artist Graphics
20 0 0 X 0 X 0 60.054 63.657 110.000 STB
21 X 0 X 0 X 0 59.988 63.947 110.500 MIRO Proposed
NEC EWS4800 Low Ref
NEC EWS4800 High Ref
SiliconGraphics INDIGO
Appendix 2 A - 3
DIP switches V-sync
123456
22 0 X X 0 X 0 58.907 62.500 108.000 Chips & Tech
23 X X X 0 X 0 59.916 64.410 111.300 Custom 3
24 0 0 0 X X 0 59.821 63.291 112.405 S3 - 864
25 X 0 0 X X 0 60.748 65.000 115.440 Diamond ViperPCI
26 0 X 0 X X 0 58.521 62.500 100.000
27 X X 0 X X 0 70.023 74.645 126.000 ATI
28 0 0 X X X 0 60.013 63.974 108.500 VESA Proposed
29 X 0 X X X 0 59.905 63.679 108.000 Custom 4
30 0 X X X X 0 59.938 63.953 110.000 ATI
31 X X X X X 0 60.014 64.095 108.000 Artist Graphics
32 0 0 0 0 0 X 60.070 64.095 108.000 NEC Standard
33 X 0 0 0 0 X 66.513 70.704 119.843 Custom 5
34 0 X 0 0 0 X 60.116 64.985 110.150 Digital Standard
35 X X 0 0 0 X 59.218 63.127 107.000 Number 9
36 0 0 X 0 0 X 59.984 63.343 108.000 Custom 6
(Hz)
H-sync
(Hz)
PixelClk
(MHz)
NEC Desktop System
DIP switch: 0 = off; X = on
C&Cfor Human Potential
LA-1332JSW
Printed in Japan
78131501
Loading...
