NEC LCD SeriesNEC LCD Series

MultiSync

™

LCD

User’s Manual

1810

2010

™

78133813.wpc 10/28/99, 3:21 PM1

You can

product online at

www.nectech.com/

productregistration

Index

Warning .................................................................................. 1

Contents ................................................................................... 2

Quick Start ............................................................................ 3-9

MultiSync

Controls .............................................................................. 9-11

Recommended Use............................................................. 13-14

Specifications .................................................................... 15-16

Features ................................................................................. 17

Troubleshooting ...................................................................... 18

References .............................................................................. 19

Limited Warranty .................................................................... 20

TCO’95 ............................................................................ 21-22

TCO’99 ............................................................................ 23-24

Avertissement ......................................................................... 26

Contenu ................................................................................. 27

Mise en marche rapide ...................................................... 28-34

MultiSync LCD

Commandes ...................................................................... 35-37

Usage recommandé ........................................................... 38-39

Fiche technique.................................................................. 40-41

Fonctions................................................................................ 42

Dépannage ............................................................................ 43

Références .............................................................................. 44

Garantie limitée ...................................................................... 45

TCO’95 ............................................................................ 46-47

TCO’99 ............................................................................ 48-49

LCD1810™....................................................... 3-5

LCD2010™....................................................... 6-7

1810 ....................................................... 28-30

2010 ....................................................... 31-32

Warnung ............................................................................... 52

Lieferumfang .......................................................................... 53

Quick Start ........................................................................ 54-60

MultiSync LCD

Bedienungselemente........................................................... 61-63

Empfehlungen für die Verwendung ...................................... 64-65

Technische Daten ............................................................... 66-67

Funktionen ............................................................................. 68

Fehlerbehebung ...................................................................... 69

Verweise ................................................................................ 70

Beschränkte Gewährleistung .................................................... 71

TCO’95 ............................................................................ 72-23

TCO’99 ............................................................................ 74-75

78133813.wpc 10/28/99, 3:21 PM2

1810 ....................................................... 54-56

2010 ....................................................... 57-58

WARNING

TO PREVENT FIRE OR SHOCK HAZARDS, DO NOT EXPOSE THIS UNIT TO RAIN OR MOISTURE. ALSO, DO NOT USE THIS UNIT'S POLARIZED PLUG WITH AN EXTENSION CORD RECEPTACLE OR OTHER OUTLETS UNLESS THE PRONGS CAN BE FULLY INSERTED. REFRAIN FROM OPENING THE CABINET AS THERE ARE HIGH VOLTAGE COMPONENTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

CAUTION

CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, MAKE SURE POWER CORD IS UNPLUGGED FROM

WALL SOCKET. TO FULLY DISENGAGE THE POWER TO THE UNIT, PLEASE DISCONNECT THE POWER CORD FROM THE AC OUTLET.DO NOT REMOVE COVER (OR BACK). NO USER SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

This

symbol warns user that uninsulated voltage within the unit may have sufficient magnitude to cause

electric shock. Therefore, it is dangerous to make any kind of contact with any part inside this unit.

This symbol alerts the user that important literature concerning the operation and maintenance of this unit has been included. Therefore, it should be read carefully in order to avoid any problems.

Canadian Department of Communications Compliance Statement

DOC: This Class B digital apparatus meets all requirements of the Canadian Interference-

Causing Equipment Regulations. Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouiller du Canada.

C-UL: Bears the C-UL Mark and is in compliance with Canadian Safety Regulations

according to C.S.A. C22.2 No. 950. Ce produit porte la marque ‘C-UL’ et se conforme aux règlements de sûrele Canadiens selon CAN/CSA C22.2 No. 950.

FCC Information

Use the attached specified cables with the LA-1831JMW-1 and LA-2032JMW-1 color monitors so as not to interfere with radio and television reception. (1)

Please use the supplied power cord or equivalent to ensure FCC compliance.

(2)

Please use the supplied AC Adapter (A2440S01).

(3) MultiSync® LCD1810™: Please use the supplied shielded video signal cable or

optional shielded 15-pin VGA to BNC cable.

(4) MultiSync

Use of other cables and adapters may cause interference with radio and television reception.

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy, and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

• Consult your dealer or an experienced radio/TV technician for help.

If necessary, the user should contact the dealer or an experienced radio/television technician for additional suggestions. The user may find the following booklet, prepared by the Federal Communications Commission, helpful: ”How to Identify and Resolve Radio-TV Interference Problems.“ This booklet is available from the U.S. Government Printing Office, Washington, D.C., 20402, Stock No. 004-000-00345-4.

LCD2010™: Please use the supplied shielded 15-pin VGA to BNC cable.

78133813.wpc 10/28/99, 3:21 PM3

Contents

You can register your product online at www.nectech.com/productregistration

Your new NEC Technologies MultiSync® Monitor box* should contain the following:

• MultiSync Monitor with tilt/ swivel/pivot stand MultiSync LCD MultiSync LCD

1810 2010

™

• Power Cord

• AC Adapter (A2440S01)

•

MultiSync LCD

1810

: Video Signal Cable (15-pin

mini D-SUB male to 15-pin mini D-SUB male)

•

MultiSync LCD

2010

: 15-pin VGA to BNC Cable

• NEC LCD Setup Software, Pivot Software and other helpful files

• User’s Manual

MultiSync LCD1810 monitor with Video Signal Cable and AC Adapter

Power Cord

CD Software

* Remember to save your original

box and packing material to transport or ship the monitor.

78133813.wpc 10/28/99, 3:21 PM4

MultiSync LCD

2010 monitor

with 15-pin VGA to BNC Cable and AC Adapter

NEC LCD

Setup Software

Pivot Software

BNC Cable

User’s Manual

Quick Start

To attach the MultiSync® LCD1810™ monitor to your system, follow these instructions:

1. Turn off the power to your computer. If you are using the supplied video signal cable, continue to step 2. If you are using a BNC cable (not included), please skip to Step 3.

NOTE: BNC cables may be purchased at your local electronics store.

2. For the PC: Connect one end of the video signal cable to the back of the monitor

(Figure A.1) and the other end to the connector of the display card in your system (Figure A.2). Tighten all screws. Proceed to Step 4.

Connector

Cover

Figure A.1

78133813.wpc 10/28/99, 3:21 PM5

Figure A.2

Quick Start cont.

For the Mac:

(Figure B.1)

the Video signal cable to the Macintosh cable adapter (Figure B.2). Tighten all screws. Proceed to step 4.

NOTE: To obtain the MultiSync® LCD1810™ Macintosh cable adapter call NEC Technologies

at (800) 820-1230.

Connector

Cover

Attach one end of the video signal cable to the back of the monitor

Connect the Macintosh

cable adapter to the computer and the other end of

Figure B.1

78133813.wpc 10/28/99, 3:21 PM6

Figure B.2

Quick Start cont.

3. Connect the BNC cable to the appropriate connectors on the back of the monitor. Connect the red BNC cable to the BNC connector on the monitor labeled R, the green BNC cable to the BNC connector labeled G (/SYNC), the blue BNC cable to the BNC connector labeled B. If you require a fourth BNC connector (Composite Sync), connect it to the BNC connector on the monitor labeled HS/CS. If you require a fifth BNC connector (Vertical Sync), connect it to the BNC connector on the monitor labeled VS (Figure C.1). Connect the other end to the computer. For a PC refer to (Figure A.2). For a Macintosh refer to (Figure B.2).

NOTE: Incorrect cable connections may result in irregular

operation or damage display components.

4. Connect the AC Adapter cord to the monitor (Figure D.1).

5. Connect one end of the power cord to the AC adapter and the other end to the power outlet (Figure E.1).

6. Turn on the monitor (Figure F.1) and the computer.

7. To complete the setup of your MultiSync

LCD monitor: A. Set the resolution to 1280 x 1024 @ 60 Hz.

NOTE: For download information on the Windows

95/98 INF file for your MultiSync LCD monitor, refer to the References section of this User’s Manual.

B. Use the following OSM™ controls:

• Auto Adjust Contrast

• Auto Adjust

NOTE: Manual adjustment of the H/V Position and

Image Adjust H. Size/Fine controls may be required to complete setup of your MultiSync monitor. For a full description of these OSM controls, refer to the Controls section of this User’s Manual.

8. Refer to User’s Manual in the NEC LCD Setup Software CD case for installation and operation of this software.

NOTE: If you have any problems, please refer to the

Troubleshooting section of the User’s Manual.

Figure C.1

Figure D.1

G(/SYNC)

HS/CS

Figure F.1

78133813.wpc 10/28/99, 3:21 PM7

Power Button

Figure E.1

Quick Start cont.

To attach your MultiSync® LCD2010™ monitor to your system, follow these instructions:

1. Turn off the power to your computer.

2. For the PC: Connect the 15-pin mini D-SUB of the appropriate signal cable to the connector of the display card in your system (Figure G.1). Tighten all screws.

For the Mac: Connect the MultiSync Macintosh H.1). Attach the 15-pin mini D-SUB end of the appropriate signal cable to the MultiSync Macintosh cable adapter (Figure H.1). Tighten all screws.

NOTE: To obtain the MultiSync Macintosh cable adapter, call NEC Technologies at

(800) 820-1230.

cable adapter to the computer (Figure

Figure G.1

78133813.wpc 10/28/99, 3:21 PM8

Figure H.1

Quick Start cont.

Remove connector cover on back of monitor (Figure I.1). Connect the BNC cables and AC adapter cable to the appropriate connectors on the back of the monitor. Connect the blue BNC cable to the BNC connector labeled B, the green BNC cable to the BNC connector labeled G/Sync, the red BNC cable to the BNC connector on the monitor labeled R. If you have a fourth BNC connector (Composite Sync), connect it to the BNC connector on the monitor labeled HS/CS. If you have a fifth BNC connector (Vertical Sync), connect it to the BNC connector on the monitor labeled VS (Figure I.1). Cable under Clip A (Figure J.1A). Then place the 15-pin VGA to BNC cable under Clip B

(Figure J.1B) Replace connector cover.

NOTE: Incorrect cable connections may result in irregular

operation, damage display quality/components of LCD module and/or shorten the module’s life.

4. Connect one end of the power cord to the AC Adapter and the other end to the power outlet (Figure K.1).

5. Turn on the monitor (Figure L.1) and the computer.

6. To complete the setup of your MultiSync LCD monitor: A. Set the resolution to 1280 x 1024 @ 60 Hz.

OTE: For download information on the Windows

95/98 INF file for your MultiSync LCD monitor, refer to the References section of this User’s Manual.

B. Use the following OSM™ controls:

• Auto Adjust Contrast

• Auto Adjust

• Image Adjust – Fine

NOTE: Manual adjustment of the H/V Position and

Image Adjust H. Size/Fine controls may be required to complete setup of your MultiSync monitor. For a full description of these OSM controls, refer to the Controls section of this User’s Manual.

7. Refer to User’s Manual in the NEC LCD Setup Software CD case for installation and operation of this software.

NOTE: If you have any problems, please refer to the

Troubleshooting section of this User’s Manual.

Place the 15-pin VGA to BNC

HS/CS

G(/SYNC)

Figure I.1

Power Button

Figure L.1

78133813.wpc 10/28/99, 3:21 PM9

Figure K.1

Clip

Figure J.1A Figure J.1B

Controls

Quick Start cont.

Raise and Lower Monitor Screen

The monitor may be raised or lowered in either Portrait or Landscape mode. To raise or lower screen, place hands on each side of the monitor and lift or lower to the desired height (Figure RL.1).

Figure RL.1

Screen Rotation

Before rotating, the screen must be raised to the highest level to avoid knocking the screen on the desk or pinching your fingers. To raise the screen, place hands on each side of the monitor and lift up to the highest position (Figure RL.1).

To rotate screen, place hands on each side of the monitor screen and turn clockwise from Landscape to Portrait or counter-clockwise from Portrait to Landscape (Figure R.1).

To toggle the orientation of the OSM™ menu between Landscape and Portrait modes, press the RESET button while OSM menu is off.

78133813.wpc 10/28/99, 3:21 PM10

Figure R.1

Quick Start cont.

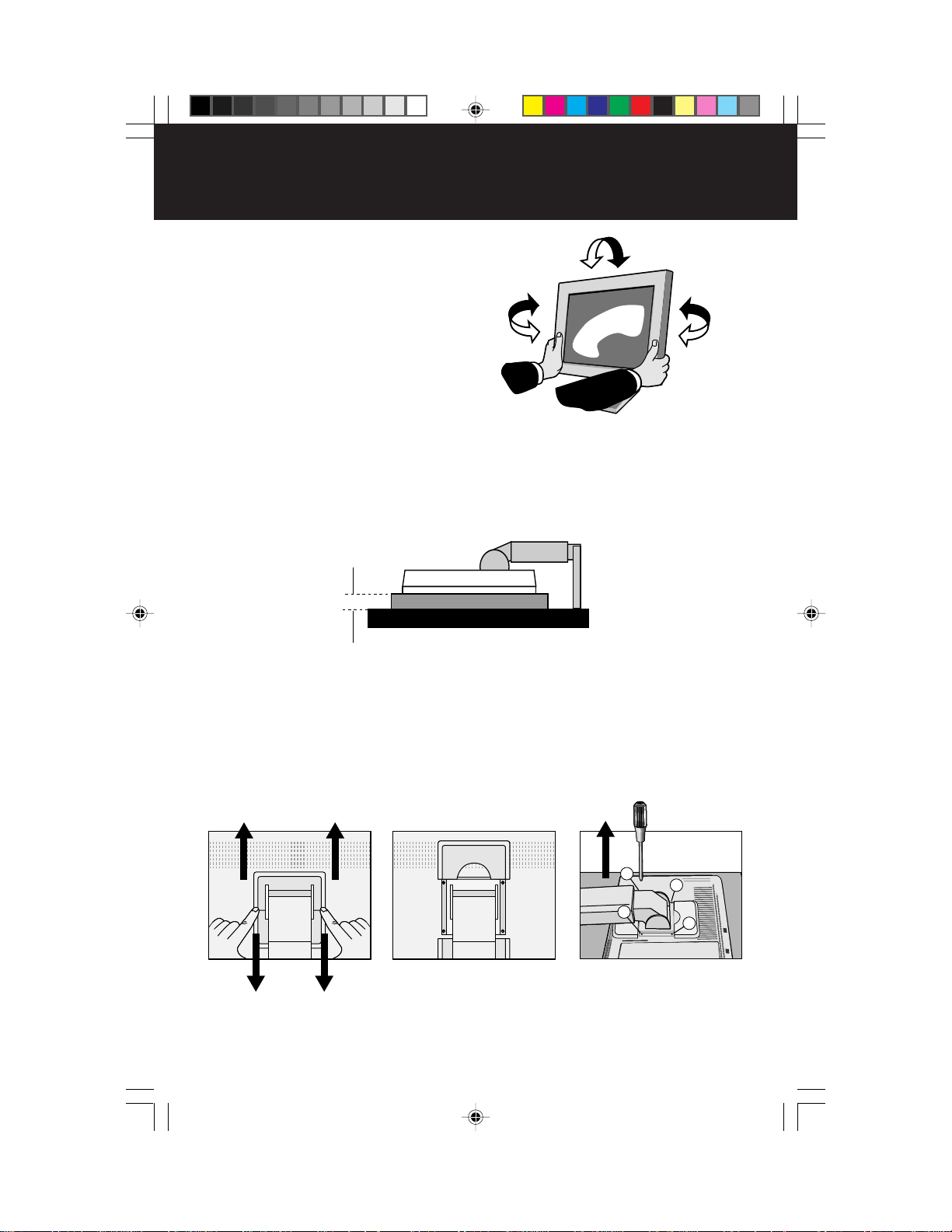

Tilt and Swivel

Grasp both sides of the monitor screen with your hands and adjust the tilt and swivel as desired (Figure TS.1).

Remove Monitor Stand for Mounting

To prepare the monitor for alternate mounting purposes:

1. Disconnect all cables.

2. Place hands on each side of

the monitor and lift up to the highest position (Figure RL.1).

3. Place monitor face down on a non-abrasive surface. (Place the screen on a 2-inch platform so that the stand is parallel with the surface.) (Figure S.1)

2-in

Figure S.1

Figure TS.1

4. Remove the stand cover by sliding the top/bottom pieces off the stand (Figure S.2). Remove the 4 screws connecting the monitor to the stand and lift off the stand assembly (Figure S.3). The monitor is now ready for mounting in an alternate manner.

5. Reverse this process to reattach stand.

NOTE: Use only VESA-compatible alternative mounting method.

78133813.wpc 10/28/99, 3:21 PM11

Figure S.2 and Figure S.3

Controls

BNC/D-SUB (MultiSync® LCD1810™ only): Allows you to change between the BNC and D-SUB signal inputs.

OSM™ (On-Screen Manager) control buttons on the front of the monitor function as follows:

To access OSM menu, press any of the control buttons ( , , , ) or the PROCEED or EXIT button.

To rotate OSM between Landscape and Portrait modes, press the RESET button. NOTE: OSM menu must be closed in order to rotate.

Main Menu Sub-Menu

EXIT Exits the OSM controls. Exits to the OSM main

CONTROL / Moves the highlighted Moves the highlighted

area up/down to select area up/down to select one of the controls. one of the controls.

CONTROL / Moves the highlighted area Moves the bar left/

left/right to select control right to increase or menus. decrease the

PROCEED Has no function Activates Auto Adjust

RESET Resets the highlighted Resets the highlighted

control menu to the factory control to the factory setting. setting.

menu.

adjustment.

and ALL RESET functions.

NOTE: When RESET is pressed in the main and sub-menu, a warning window will appear allowing you to cancel the RESET function by pressing the EXIT button.

Brightness/Contrast Controls

BRIGHTNESS

Adjusts the overall image and background screen brightness.

CONTRAST

Adjusts the image brightness in relation to the background.

AUTO

AUTO ADJUST CONTRAST

Adjusts the image displayed for non-standard video inputs.

OSM LOCK OUT

The OSM LOCK OUT control completely locks out access to all OSM control functions. When attempting to activate OSM controls while in the LOCK OUT mode, a screen will appear indicating that OSM controls are locked out.

• To enter the LOCK OUT mode, simultaneously press the PROCEED and button. The LOCK OUT window will appear.

• To activate the LOCK OUT function, simultaneously press and hold down the PROCEED and button. The OSM window will disappear within seconds and the LOCK OUT function will be activated.

78133813.wpc 10/28/99, 3:22 PM12

Controls cont.

• To deactivate the LOCK OUT mode, simultaneously press the PROCEED and button.

AUTO

Auto Adjust

MultiSync® LCD1810™ monitor only

Automatically adjusts the Image Position, H. Size and Fine settings.

MultiSync LCD

Automatically adjusts the Image Position and H. Size settings.

Position Controls

H. POSITION

Controls Horizontal Image Position within the display area of the LCD.

V. POSITION

Controls Vertical Image Position within the display area of the LCD.

AUTO

Automatically sets the Horizontal and Vertical Image Position within the display area of the LCD.

Image Adjust Controls

H. SIZE

Adjusts the horizontal size by increasing or decreasing this setting.

FINE

Improves focus, clarity and image stability by increasing or decreasing this setting.

NOTE: The Image Adjust Fine control must be used to complete the

setup of your MultiSync LCD

MultiSync LCD1810 monitor only

Automatically adjusts the H Size and Fine settings.

MultiSync LCD

Automatically adjusts the H Size setting.

AccuColor´® Control System

Five color presets select the desired color setting. Each color setting is adjusted at the factory.

R,G,B: Increases or decreases Red, Green or Blue color depending

upon which is selected. The change in color will appear on screen and the direction (increase or decrease) will be shown by the bars.

Tools

OSM H POS. OSM V POS.

You can choose where you would like the OSM™ control window to appear on your screen. Selecting OSM Location allows you to manually adjust the position of the OSM control menu left, right, up or down.

™

2010

monitor only

2010 monitor only

2010 monitor.

78133813.wpc 10/28/99, 3:22 PM13

Controls cont.ols

ALL RESET

MultiSync® LCD1810™ monitor only

Selecting ALL RESET when D-SUB input is selected allows you to reset all OSM control settings for the D-SUB input back to the factory settings. Selecting ALL RESET when BNC input is selected allows you to reset all OSM control settings for the BNC input back to the factory settings. Individual settings can be reset by highlighting the control to be used and pressing the RESET button.

MultiSync LCD

Selecting ALL RESET allows you to reset all OSM control settings back to the factory settings. Individual settings can be reset by highlighting the control to be used and pressing the RESET button.

Information

Indicates the current display resolution, frequency setting and type of Sync signal the monitor is using.

NOTE: Mode Change should only be used if a resolution is not

recognized by the monitor. The user can change to the appropriate resolution by selecting the Mode information and selecting (increase or decrease) the corresponding option.

NOTE: If the or button is pressed while TYPE is highlighted,

then Sync Type is switched between Separate Sync and Sync On Green.

2010

™

monitor only

78133813.wpc 10/28/99, 3:22 PM14

Recommended Use

Safety Precautions and Maintenance

FOR OPTIMUM PERFORMANCE, PLEASE NOTE THE

FOLLOWING WHEN SETTING UP AND USING

THE MULTISYNC® LCD COLOR MONITOR:

• DO NOT OPEN THE MONITOR. There are no user serviceable parts inside and

opening or removing covers may expose you to dangerous shock hazards or other risks. Refer all servicing to qualified service personnel.

• Do not spill any liquids into the cabinet or use your monitor near water.

• Do not insert objects of any kind into the cabinet slots, as they may touch dangerous

voltage points, which can be harmful or fatal or may cause electric shock, fire or equipment failure.

• Do not place any heavy objects on the power cord. Damage to the cord may cause

shock or fire.

• Do not place this product on a sloping or unstable cart, stand or table, as the monitor

may fall, causing serious damage to the monitor.

• The power cable connector is the primary means of detaching the system from the power

supply. The monitor should be installed close to a power outlet that is easily accessible.

• When operating the MultiSync LCD monitor with its AC220-240V worldwide power supply,

use a power supply cord that matches the power supply voltage of the AC power outlet being used. The power supply cord you use must have been approved by and comply with the safety standards of your country.

• Use supplied AC Adapter. Do not place any objects onto the AC Adapter and do not use

the AC Adapter outdoors.

• The inside of the fluorescent tube located within the LCD monitor contains mercury. Please follow the bylaws or rules of your local municipality to dispose of this tube properly.

• In UK, use a BS-approved power cord with molded plug having a black (5A) fuse installed for use with this monitor. If a power cord is not supplied with this monitor, please contact your supplier.

Immediately unplug your monitor from the wall outlet and refer servicing to qualified service personnel under the following conditions:

• When the power supply cord or plug is damaged.

• If liquid has been spilled or objects have fallen into the monitor.

• If the monitor has been exposed to rain or water.

• If the monitor has been dropped or the cabinet is damaged.

• If the monitor does not operate normally by following operating instructions.

• Allow adequate ventilation around the monitor so that heat can properly

dissipate. Do not block ventilated openings or place the monitor near a radiator or other heat sources. Do not put anything on top of monitor.

• The power cable connector is the primary means of detaching the system

CAUTION

from the power supply. The monitor should be installed close to a power outlet which is easily accessible.

• Handle with care when transporting. Save packaging for transporting.

(Type H05VV-F should be used except in UK)

78133813.wpc 10/28/99, 3:22 PM15

Recommended Use cont.

CORRECT PLACEMENT AND ADJUSTMENT OF THE MONITOR

CAN REDUCE EYE, SHOULDER AND NECK FATIGUE. CHECK THE

FOLLOWING WHEN YOU POSITION THE MONITOR:

• For optimum performance, allow 20 minutes for warm-up.

• Adjust the monitor height so that the top of the screen is at or slightly below eye level. Your eyes should look slightly downward when viewing the middle of the screen.

•

Position your monitor no closer than 16 inches and no further away than 28 inches optimal distance is 23 inches for the MultiSync LCD1810™ and 24 inches for MultiSync LCD2010™.

• Rest your eyes periodically by focusing on an object at least 20 feet away. Blink often.

• Position the monitor at a 90° angle to windows and other light sources to minimize glare and reflections. Adjust the monitor tilt so that ceiling lights do not reflect on your screen.

• If reflected light makes it hard for you to see your screen, use an anti-glare filter.

• Clean the LCD monitor surface with a lint-free, non-abrasive cloth. Avoid using

any cleaning solution or glass cleaner!

• Adjust the monitor’s brightness and contrast controls to enhance readability.

• Use a document holder placed close to the screen.

• Position whatever you are looking at most of the time (the screen or

reference material) directly in front of you to minimize turning your head while you are typing.

• Avoid displaying fixed patterns on the monitor for long periods of time to avoid image persistence (after-image effects).

• Get regular eye checkups.

Ergonomics

To realize the maximum ergonomics benefits, we recommend the following:

• Adjust the Brightness until the bachground raster disappears

• Do not position the Contrast control to its maximum setting

• Use the preset Size and Position controls with standard signals

• Use the preset Color Setting

• Use non-interlaced signals with a vertical refresh rate between 60-76Hz

• Do not use primary color blue on a dark background, as it is difficult to see and may produce eye fatigue to insufficient contrast

For more detailed information on setting up a healthy work environment, call NEC at (800) 820-1230, NEC FastFacts document #900108 or write the American National Standard for Human Factors Engineering of Visual Display Terminal Workstations – ANSI-HFS Standard No. 100-1988 – The Human Factors Society, Inc. P.O. Box 1369, Santa Monica, California 90406.

from your eyes. The

™

information at (630) 467-4363 and request

78133813.wpc 10/28/99, 3:22 PM16

Specifications

Monitor MultiSync® LCD1810

™

Notes

Specifications Monitor

LCD Module Diagonal: 18.1 inch Active matrix; thin film transistor (TFT)

Input Signal Video: ANALOG 0.7 Vp-p/75 Ohms

Display Colors Analog input: Unlimited number of Colors Depends on display card used. Synchronization Range : Horizontal: 24.0 kHz to 80 kHz Automatically

Resolutions Supported Landscape: 720 x 400*: VGA text

Active Display Landscape: Horizontal: Area Vertical:

Power Supply Current Rating 0.9A @ 100 Dimensions Landscape:

Weight 8.4 kg

Environmental Considerations

* Interpolated Resolutions: When resolutions are shown that are lower than the pixel count of the LCD module, text may appear

choppy or lines may appear to be bold. This is normal and necessary for all current flat panel technologies when displaying non-native resolutions full screen. In flat panel technologies, each dot on the screen is actually one pixel, so to expand resolutions to full screen, an interpolation of the resolution must be done. When the interpolated resolution is not an exact multiple of the native resolution, the mathematical interpolation necessary may cause some lines to appear thicker than others.

NOTE: Technical specifications are subject to change without notice.

Viewable Image Size: 18.1 inch liquid crystal display (LCD); 0.28 mm dot

Native Resolution (Pixel Count): Landscape: 1280 x 1024

Vertical: 56.0 Hz to 76 Hz Automatically

Portrait: 480 x 640 @ 60Hz to 76Hz 60Hz for optimal display performance.

Portrait: Horizontal: 287 mm/11.3 inches

Operating Temperature: 5°C to +35°C/41°F to 95°F

Storage Temperature: -10°C to +60°C/14°F to 140°F

Vertical: 359 mm/14.1 inches

Portrait:

Height Adjustment:

Humidity: 30% to 80%

Humidity: 10% to 85%

Portrait: 1024 x 1280 luminence; 150:1 contrast ratio, typical

Sync: Separate sync. TTL Level

Horizontal sync. Positive/Negative Vertical sync. Positive/Negative Composite sync. (Positive/Negative) (TTL Level) Sync on Green video (Positve) 0.7 Vp-p and sync. Negative 0.3 Vp-p

640 x 480 @ 60Hz to 76Hz 800 x 600* @ 56Hz to 76Hz 832 x 624* @ 75Hz 1024 x 768* @ 60Hz to 76Hz 1152 x 900* @ 66Hz (SUN) 1280 x 960 @ 60Hz to 76Hz

1280 x 1024 @ 60Hz to 76Hz .................. NEC cites recommended resolution at

600 x 800* @ 56Hz to 76Hz 624 x 832* @ 75Hz 768 x 1024* @ 60Hz to 76Hz 960 x 1280 @ 60Hz to 76Hz

1024 x 1280 @ 60Hz to 76Hz ..................

359 mm/14.1 inches 287 mm/11.3 inches

AC 100 – 120 V/220 – 240 V @ 50/60 Hz

–

120 V/0.5A @ 220 – 240 V

454 mm (W) x 462 mm (H) x 218 mm (D)

17.9 inches (W) x 18.1 inches (H) x 8.6 inches (D) 382 mm (W) x 498 mm (H) x 218 mm (D)

15.0 inches (W) x 19.6 inches (H) x 8.6 inches (D) 70 mm/2.8 inches

18.5 lbs

Feet: 0 to 10,000 Feet

Feet: 0 to 45,000 Feet

pitch; XtraView™ technology; 200cd/m2 white

NEC cites recommended resolution at 60 Hz for optimal display performance.

78133813.wpc 10/28/99, 3:22 PM17

Specifications cont.

Monitor MultiSync® LCD2010

™

Notes

Specifications Monitor

LCD Module Diagonal: 20.1 inch Active matrix; thin film transistor (TFT)

Input Signal Video: ANALOG 0.7 Vp-p/75 Ohms

Display Colors Analog input: Unlimited number of Colors Depends on display card used. Synchronization Range : Horizontal: 24.0 kHz to 80 kHz Automatically

Resolutions Supported Landscape: 720 x 400*: VGA text

Active Display Landscape: Horizontal: Area Vertical:

Power Supply Current Rating 1.0A @ 100 Dimensions Lanscape:

Weight 11.0 kg

Environmental Considerations

* Interpolated Resolutions: When resolutions are shown that are lower than the pixel count of the LCD module, text may appear

NOTE: Technical specifications are subject to change without notice.

Viewable Image Size: 20.1 inch liquid crystal display (LCD); 0.31 mm dot

Native Resolution (Pixel Count): Landscape: 1280 x 1024

Vertical: 56.0 Hz to 76 Hz Automatically

Portrait: 480 x 640 at 60Hz to 76Hz 60Hz for optimal display performance.

Portrait: Horizontal: 319 mm/12.6 inches

Operating Temperature: 5°C to +30°C/41°F to 86°F

Storage Temperature: -10°C to +60°C/14°F to 140°F

Vertical: 399 mm/15.7 inches

Portrait:

Height Adjustment:

Humidity: 30% to 80%

Altitude: 0 to 10,000 Feet

Humidity: 10% to 85%

Altitude: 0 to 45,000 Feet

Portrait: 1024 x 1280 luminence; 220:1 contrast ratio, typical

Sync: Separate sync. TTL Level

Horizontal sync. Positive/Negative Vertical sync. Positive/Negative Composite sync. (Positive/Negative) (TTL Level) Sync on Green video (Positve) 0.7 Vp-p and sync. Negative 0.3 Vp-p

640 x 480 at 60Hz to 76Hz 800 x 600* at 56Hz to 76Hz 832 x 624* at 75Hz 1024 x 768* at 60Hz to 76Hz 1280 x 960 at 60Hz to 76Hz

1280 x 1024 at 60Hz to 76Hz .................. NEC cites recommended resolution at

600 x 800* at 56Hz to 76Hz 624 x 832* at 75Hz 768 x 1024* at 60Hz to 76Hz 960 x 1280 at 60Hz to 76Hz

1024 x 1280 at 60Hz to 76Hz ..................

399 mm/15.7 inches 319mm/12.6 inches

AC 100 – 120 V/220 – 240 V, 50/60 Hz

–

120 V/0.5A @ 220 – 240 V

498 mm (W) x 501 mm (H) x 246 mm (D)

19.6 inches (W) x 19.7 inches (H) x 9.7 inches (D) 418 mm (W) x 541 mm (H) x 246 mm (D)

16.5 inches (W) x 21.3 inches (H) x 9.7 inches (D) 80 mm/3.1 inches

24.3 lbs

pitch; XtraView™ technology; 150cd/m2 white

NEC cites recommended resolution at 60 Hz for optimal display performance.

78133813.wpc 10/28/99, 3:22 PM18

Features

NuCycle™ Plastic: A special silicone compound for PC resin, being extremely flameretardant, safe and environmentally friendly.

XtraView

monitor from any angle (160 degrees) from any orientation — Portrait or Landscape. Provides full 160° viewing angles either up, down, left or right.

Analog Advantage: Capable of displaying unlimited colors in a continuous spectrum, providing a truer representation of color. The monitor’s high contrast LCD enhances color vibrancy and improves focus with no geometric distortion.

Wider Compatibility: Because the MultiSync it does not require special analog to digital display or interface cards but can accept RGB input directly.

Reduced Footprint: Provides the ideal solution for environments requiring superior image quality but with size and weight limitations. The monitor’s small footprint and low weight allow it to be moved or transported easily from one location to another.

AccuColor

the color accuracy of your monitor to a variety of standards.

OSM

of your screen image via simple to use on-screen menus.

ErgoDesign

protect the health of the user and save money. Examples include OSM controls for quick and easy image adjustments, tilt/swivel pivot stand for preferred angle of viewing, small footprint and compliance with MPRII guidelines for lower emissions.

Pivoting Stand: Allows users to adjust the monitor to the orientation that best fits their application, either Landscape orientation for wide documents, or portrait orientation for the ability to preview a full page on one screen at one time. The Portrait orientation is also perfect for full screen video conferencing.

Plug and Play (MultiSync LCD1810™ only): The Microsoft 95/98 operating system facilitates setup and installation by allowing its capabilities (such as screen size and resolutions supported) automatically optimizing display performance.

IPM

that allow the monitor to shift to a lower power consumption level when on but not in use, saving two-thirds of your monitor energy costs, reducing emissions and lowering the air conditioning costs of the workplace.

Multiple Frequency Technology: Automatically adjusts monitor to the display card’s scanning frequency, thus displaying the resolution required.

FullScan

significantly expanding image size. VESA Standard Mounting Interface: Allows users to connect their MultiSync monitor to

any VESA standard third party mounting arm or bracket. Allows for the monitor to be mounted on a wall or an arm using any third party compliant device.

BNC/D-SUB (MultiSync LCD1810™ only): Offers dual inputs, allowing you to connect the monitor to one system via a BNC cable and a another system via a standard D-Sub cable. You can easily switch between computers with a touch of a button on the up-front control panel.

Wide Viewing Angle Technology: Allows the user to be able to see the

LCD monitor is analog through and through,

Control System: Allows you to adjust the colors on your screen and customize

™

(On-Screen Manager) Controls: Allow you to quickly and easily adjust all elements

Features: Enhance human ergonomics to improve the working environment,

solution with the Windows

the monitor to send

directly to your computer,

™

(Intelligent Power Manager) System: Provides innovative power-saving methods

™

Capability: Allows you to use the entire screen area in most resolutions,

78133813.wpc 10/28/99, 3:22 PM19

Troubleshooting

No picture

• The signal cable should be completely connected to the display card/computer.

• The display card should be completely seated in its slot.

• Power Button and computer power switch should be in the ON position.

• Check to make sure that a supported mode has been selected on the display card or system being used. (Please consult display card or system manual to change graphics mode.)

• Check the monitor and your display card with respect to compatibility and recommended settings.

• Check the signal cable connector for bent or pushed-in pins.

•

Check that the BNC/D-SUB button is in the correct position (MultiSync® LCD

Power Button does not respond

• Unplug the power cord of the monitor from the AC outlet to turn off and reset the monitor, or simultaneously press the RESET and Power buttons.

Image persistence

• Image persistence is when a “ghost” of an image remains on the screen even after the monitor has been turned off. Unlike CRT monitors, LCD monitors’ image persistence is not permanent. To alleviate image persistence, turn the monitor off for as long as an image was displayed. If an image was on the monitor for one hour and a ”ghost” of that image remains, the monitor should be turned off for one hour to erase the image.

NOTE: As with all personal display devices, NEC Technologies recommends using a screen saver at regular intervals whenever the screen is idle.

Image is unstable, unfocused or swimming is apparent

• Signal cable should be completely attached to the computer.

• Use the OSM™ Image Adjust controls to focus and adjust display by increasing or decreasing the Fine control. When the display mode is changed, the OSM Image Adjust settings may need to be re-adjusted.

• Check the monitor and your display card with respect to compatibility and recommended signal timings.

• If your text is garbled, change the video mode to non-interlace and use 60Hz refresh rate.

LED on monitor is not lit

• Power Button should be in the ON position and power cord should be connected.

• Make certain the computer is not in a power-saving mode (touch the keyboard or mouse).

(no green or amber color can be seen)

Display image has a green cast to it

• Select “TYPE” in the OSM Information menu and press the or Control button.

Display image is not sized properly

• Use the OSM Image Adjust controls to increase or decrease the H. Size.

• Check to make sure that a supported mode and signal timing has been selected on the display card or system being used. (Please consult display card or system manual to change graphics mode or refresh rate.)

Selected resolution is not displayed properly

• Select the Display Resolution in the OSM Information menu to confirm that the appropriate resolution has been selected. If not, select corresponding option by pressing the or Control button.

1810

™

only).

78133813.wpc 10/28/99, 3:22 PM20

References

• BBS (978) 742-8706

NEC Technologies’ Remote Bulletin Board System is an electronic service accessible with your system and a modem. Communication parameters are: 300/1200/2400/9600/14.4k/28.8k/33.6k bps, no parity, 8-data bits, 1 stop bit

• Customer Service/ Technical Support (800) 632-4662

Fax (978) 742-7049

• Electronic Channels:

Internet e-mail: tech-support@nectech.com Internet ftp site: ftp.nectech.com World Wide Web: http://www.nectech.com Product Registration: http://www.nectech.com/productregistration Windows® 95/98 INF File: http://cssweb.nectech.com/common/drivers.htm

then download the file NECMSINF.ZIP

• FastFacts™ Information (630) 467-4363

INFORMATION DESCRIPTION DOCUMENT #

Glossary Definition of terms related 900203

to functions, features and installation of the MultiSync® monitor

More Information Names and addresses of 900204

other groups involved in standards and features of the MultiSync monitor

Macintosh Connection Detailed information on 153006

connecting the MultiSync monitor to a Macintosh

Healthy Work Environment Detailed information on 900108

setting up a healthy work environment

• Literature & Sales Info (800) NEC-INFO [(800) 632-4636]

• MultiSync Fulfillment (800) 820-1230

[For software & accessories]

• TeleSales (800) 284-4484

78133813.wpc 10/28/99, 3:22 PM21

Limited Warranty

NEC Technologies, Inc. (hereinafter “NECTECH”), warrants this Product to be free from defects in material and workmanship and, subject to the conditions set forth below, agrees to repair or replace (at NECTECH’s sole option) any part of the enclosed unit which proves defective for a period of three (3) years from the date of first consumer purchase. Spare parts are warranted for ninety (90) days. Replacement parts or unit may be new or refurbished and will meet specifications of the original parts or unit.

This warranty gives you specific legal rights and you may also have other rights which vary from state to state. This warranty is limited to the original purchaser of the Product and is not transferable. This warranty covers only NECTECH-supplied components. Service required as a result of third party components is not covered under this warranty. In order to be covered under this warranty, the Product must have been purchased in the U.S.A. or Canada by the original purchaser. This warranty only covers Product distribution in the U.S.A. or Canada by NECTECH. No warranty service is provided outside of the U.S.A. or Canada. Proof of Purchase will be required by NECTECH to substantiate date of purchase. Such proof of purchase must be an original bill of sale or receipt containing name and address of seller, purchaser, and the serial number of the product.

It shall be your obligation and expense to have the Product shipped, freight prepaid, or delivered to the authorized reseller from whom it was purchased or other facility authorized by NECTECH to render the services provided hereunder in either the original package or a similar package affording an equal degree of protection. All Products returned to NECTECH for service MUST have prior approval, which may be obtained by calling 1-800-632-4662.

The Product shall not have been previously altered, repaired, or serviced by anyone other than a service facility authorized by NECTECH to render such service, the serial number of the product shall not have been altered or removed. In order to be covered by this warranty the Product shall not have been subjected to displaying of fixed images for long periods of time resulting in image persistence (afterimage effects), accident, misuse or abuse or operated contrary to the instructions contained in the User’s Manual. Any such conditions will void this warranty.

NECTECH SHALL NOT BE LIABLE FOR DIRECT, INDIRECT, INCIDENTAL, CONSEQUENTIAL, OR OTHER TYPES OF DAMAGES RESULTING FROM THE USE OF ANY NECTECH PRODUCT OTHER THAN THE LIABILITY STATED ABOVE. THESE WARRANTIES ARE IN LIEU OF ALL OTHER WARRANTIES EXPRESS OR IMPLIED, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE. SOME STATES DO NOT ALLOW THE EXCLUSION OF IMPLIED WARRANTIES OR THE LIMITATION OR EXCLUSION OF LIABILITY FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES SO THE ABOVE EXCLUSIONS OR LIMITATIONS MAY NOT APPLY TO YOU.

This Product is warranted in accordance with the terms of this limited warranty. Consumers are cautioned that Product performance is affected by system configuration, software, the application, customer data, and operator control of the system, among other factors. While NECTECH Products are considered to be compatible with many systems, specific functional implementation by the customers of the Product may vary. Therefore, suitability of a Product for a specific purpose or application must be determined by consumer and is not warranted by NECTECH.

For the name of your nearest authorized NECTECH service facility, contact NECTECH at 1-800-632-4662.

78133813.wpc 10/28/99, 3:22 PM22

TCO’95

MultiSync® LCD2010

Congratulations! You have just purchased a TCO’95 approved and labeled product! Your choice has provided you with a product developed for professional use. Your purchase has also contributed to reducing the burden on the environment and also, to the further development of environmentally adapted electronics products.

™

Why do we have environmentally labelled computers?

There are also other characteristics of a computer, such as energy consumption levels, that are important from the viewpoints of both the work (Internal) and natural (external) environments. Since all methods of conventional electricity generation have a negative effect on the environment (acidic and climate-influencing emissions, radioactive waste, etc.), it is vital to conserve energy. Electronics equipment in offices consume an enormous amount of energy since they are often left running continuously.

What does labelling involve?

This product meets the requirements for the TCO’95 scheme which provides for international and environmental labelling of personal computers. The labelling scheme was developed as a joint effort by the TCO (The Swedish Confederation of Professional Employees), Naturskyddsforeningen (The Swedish Society for Nature Conservation) and NUTEK (The National Board for Industrial and Technical Development in Sweden).

The requirements cover a wide range of issues: environment, ergonomics, usability, emission of electrical and magnetic fields, energy consumption and electrical and fire safety.

The environmental demands concern restrictions on the presence and use of heavy metals, brominated and chlorinated flame retardants, CFCs (freons) and chlorinated solvents, among other things. The product must be prepared for recycling and the manufacturer is obliged to have an environmental plan which must be adhered to in each country where the company implements its operational policy. The energy requirements include a demand that the computer and/or display, after a certain period of inactivity, shall reduce its power consumption to a lower level in one or more stages. The length of time to reactivate the computer shall be reasonable for the user.

Labelled products must meet strict environmental demands, for example, in respect of the reduction of electric and magnetic fields, physical and visual ergonomics and good usability.

TCO’95 is a co-operative project between TCO (The Swedish Confederation of Professional Employees), Naturskyddsforeningen (The Swedish Society for Nature Conservation) and NUTEK (The National Board for Industrial and Technical Development in Sweden).

Environmental Requirements

Brominated flame retardants Brominated flame retardants are present in printed circuit boards, cables, wires, casings and housings. In turn, they delay the spread of fire. Up to thirty percent of the plastic in a computer

78133813.wpc 10/28/99, 3:22 PM23

TCO’95 cont.

casing can consist of flame retardant substances. These are related to another group of environmental toxins, PCBs, which are suspected to give rise to similar harm, including reproductive damage in fisheating birds and mammals, due to the bio-accumulative* processes. Flame retardants have been found in human blood and researchers fear that disturbances in foetus development may occur.

TCO’95 demand requires that plastic components weighing more than 25 grams must not contain organically bound chlorine and bromine.

Lead**

Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the nervous system and in higher doses, causes lead poisoning.

TCO’95 requirement permits the inclusion of lead since no replacement has yet been developed.

Cadmium**

Cadmium is present in rechargeable batteries and in the colourgenerating layers of certain computer displays. Cadmium damages the nervous system and is toxic in high doses.

TCO’95 requirement states that batteries may not contain more than 25 ppm (parts per million) of cadmium. The colourgenerating layers of display screens must not contain any cadmium.

Mercury**

Mercury is sometimes found in batteries, relays, switches, and back-light systems, Mercury damages the nervous system and is toxic in high doses.

TCO’95 requirement states that batteries may not contain more than 25 ppm (parts per million) of mercury. It also demands that no mercury is present in any of the electrical or electronics components concerned with the display unit, except the back-light system.

CFCs (freons)

CFCs (freons) are sometimes used for washing printed circuit boards and in the manufacturing of expanded foam for packaging. CFCs break down ozone and thereby damage the ozone layer in the stratosphere, causing increased reception on Earth of ultraviolet light with consequent increased risks of skin cancer (malignant melanoma).

The relevant TCO’95 requirement; Neither CFCs nor HCFCs may be used during the manufacturing of the product or its packaging.

*Bio-accumulative is defined as substances which accumulate within living organisms. **Lead, Cadmium and Mercury are heavy metals which are Bio-accumulative.

To obtain complete information on the environmental criteria document, order from:

TCO Development Unit SE-114 94 Stockholm SWEDEN FAX Number: +46 8 782 92 07

E-mail (Internet): development@tco.se

You may also obtain current information on TCO’95 approved and labelled products by visiting their website at: http://www.tco-info.com/

78133813.wpc 10/28/99, 3:22 PM24

TCO’99

MultiSync® LCD1810

Congratulations! You have just purchased a TCO’99 approved and labeled product! Your choice has provided you with a product developed for professional use. Your purchase has also contributed to reducing the burden on the environment and also to the further development of environmentally adapted electronics products.

™

Why do we have environmentally labelled computers?

In many countries, environmental labelling has become an established method for encouraging the adaptation of goods and services to the environment. The main problem, as far as computers and other electronics equipment are concerned, is that environmentally harmful substances are used both in the products and during the manufacturing. Since it has not been possible for the majority of electronics equipment to be recycled in a satisfactory way, most of these potentially damaging substances sooner or later enter Nature. There are also other characteristics of a computer, such as energy consumption levels, that are important from the viewpoints of both the work (Internal) and natural (external) environments. Since all methods of conventional electricity generation have a negative effect on the environment (acidic and climate-influencing emissions, radioactive waste, etc.), it is vital to conserve energy. Electronics equipment in offices consume an enormous amount of energy since they are often left running continuously.

What does labelling involve?

This product meets the requirements for the TCO’99 scheme which provides for international and environmental labelling of personal computers. The labelling scheme was developed as a joint effort by the TCO (The Swedish Confederation of Professional Employees), Svenska Naturskyddsforeningen (The Swedish Society for Nature Conservation) and Statens Energimyndighet (The Swedish National Energy Administration). The requirements cover a wide range of issues: environment, ergonomics, usability, emission of electrical and magnetic fields, energy consumption and electrical and fire safety. The environmental demands concern restrictions on the presence and use of heavy metals, brominated and chlorinated flame retardants, CFCs (freons) and chlorinated solvents, among other things. The product must be prepared for recycling and the manufacturer is obliged to have an environmental plan which must be adhered to in each country where the company implements its operational policy. The energy requirements include a demand that the computer and/or display, after a certain period of inactivity, shall reduce its power consumption to a lower level in one or more stages. The length of time to reactivate the computer shall be reasonable for the user. Labelled products must meet strict environmental demands, for example, in respect of the reduction of electric and magnetic fields, physical and visual ergonomics and good usability.

Environmental Requirements

Flame retardants Flame retardants are present in printed circuit boards, cables, wires, casings and housings. In turn, they delay the spread of fire. Up to thirty percent of the plastic in a computer casing can consist of flame retardant substances. Most flame retardants contain bromine or chloride and these are related to another group of environmental toxins, PCBs, which are suspected to give rise to severe health effects, including reproductive damage in fisheating birds and mammals, due to the bio-accumulative* processes. Flame retardants have been found in

78133813.wpc 10/28/99, 3:22 PM25

TCO’99 cont.

human blood and researchers fear that disturbances in foetus development may occur. TCO’99 demand requires that plastic components weighing more than 25 grams must not contain flame retardants with organically bound chlorine and bromine. Flame retardants are allowed in the printed circuit boards since no substitutes are available.

Lead**

Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the nervous system and in higher doses, causes lead poisoning.

TCO’99 requirement permits the inclusion of lead since no replacement has yet been developed.

Cadmium**

Cadmium is present in rechargeable batteries and in the colourgenerating layers of certain computer displays. Cadmium damages the nervous system and is toxic in high doses.

TCO’99 requirement states that batteries, the colourgenerating layers of display screens and the electrical or electronics components must not contain any cadmium.

Mercury**

Mercury is sometimes found in batteries, relays and switches, Mercury damages the nervous system and is toxic in high doses.

TCO’99 requirement states that batteries may not contain any Mercury. It also demands that no mercury is present in any of the electrical or electronics components associated with the display unit.

CFCs (freons)

CFCs (freons) are sometimes used for washing printed circuit boards. CFCs break down ozone and thereby damage the ozone layer in the stratosphere, causing increased reception on Earth of ultraviolet light with consequent increased risks of skin cancer (malignant melanoma).

The relevant TCO’99 requirement; Neither CFCs nor HCFCs may be used during the manufacturing and assembly of the product or its packaging.

*Bio-accumulative is defined as substances which accumulate within living organisms. **Lead, Cadmium and Mercury are heavy metals which are Bio-accumulative.

To obtain complete information on the environmental criteria document, order from:

TCO Development Unit SE-114 94 Stockholm SWEDEN FAX Number: +46 8 782 92 07 E-mail (Internet): development@tco.se

You may also obtain current information on TCO’99 approved and labelled products by visiting their website at: http://www.tco-info.com/

78133813.wpc 10/28/99, 3:22 PM26

Declaration of the Manufacturer

We hereby certify that the color monitors MultiSync

LCD

MultiSync LCD

™

1810

LA-1831JMW-1

™

2010

LA-2032JMW-1

are in compliance with

Council Directive 73/23/EEC:

– EN 60950

Council Directive 89/336/EEC:

– EN 55022 – EN 55024 – EN 61000-3-2 – EN 61000-3-3

and marked with

78133813.wpc 10/28/99, 3:22 PM27

NEC Home Electronics, LTD.

686-1, Nishioi Oi-Machi

Ashigarakami-gun

Kanagawa 258-8533, Japan D-85737 Ismaning, Germany

AVERTISSEMENT

AFIN D’ÉVITER TOUT RISQUE D’INCENDIE OU D’ÉLECTROCUTION, NE PAS EXPOSER CET APPAREIL À LA PLUIE OU À L’HUMIDITÉ. NE PAS UTILISER LA FICHE D’ALIMENTATION POLARISÉE AVEC UNE PRISE DE CORDON DE RALLONGE OU AUTRE PRISE SAUF SI LES BROCHES PEUVENT ÊTRE ENTIÈREMENT INTRODUITES. NE PAS OUVRIR LE BOÎTIER, LEQUEL CONTIENT DES COMPOSANTS À HAUTE TENSION. CONFIER TOUS TRAVAUX À DU PERSONNEL TECHNIQUE QUALIFIÉ.

ATTENTION

RISQUE DE DÉCHARGE ÉLECTRIQUE • NE PAS OUVRIR

ATTENTION : POUR ÉVITER TOUT RISQUE D'ÉLECTROCUTION, NE PAS OUVRIR LE COUVERCLE (L'ARRIÈRE). À L'INTÉRIEUR, AUCUNE PIÈCE NE NÉCESSITE L'INTERVENTION DE L'UTILISATEUR. EN CAS DE PROBLÈME, S'ADRESSER À DU PERSONNEL TECHNIQUE QUALIFIÉ.

Ce symbole est une mise en garde contre les risques d'électrocution que présentent certaines parties dépourvues d'isolation à l'intérieur de l'appareil. Il est donc dangereux d'établir le moindre contact avec ces parties

Ce symbole prévient l'utilisateur que des directives d'utilisation et de maintenance de cet appareil sont fournies avec ce guide d’utilisateur. Par conséquent, celles-ci doivent être lues attentivement pour éviter tout incident.

Déclaration de conformité – Département des Communications du Canada

DOC : Cet appareil numérique de classe B respecte toutes les exigences du Règlement

sur le matériel à l'origine d'interférences du Canada.

C-UL : Ce produit porte la marque «C-UL» et est conforme aux règlements de sécurité

canadiens selon CAN/CSA 22.2 No. 950.

Informations FCC

Utiliser les câbles spécifiés fournis avec les moniteurs couleur LA-1813JMW-1 et LA-2032JMW-1 afin de ne pas provoquer d'interférences avec la réception radio et télévision (1) Prière d'utiliser le câble d'alimentation fourni ou équivalent pour assurer la conformité FCC. (2) Prière d’utiliser l’adaptateur CA fourni (N° A2440S01). (3) MultiSync® LCD1810MC : Prière d’utiliser le câble d’interface vidéo blindé fourni ou connecteur

VGA à 15 broches blindé le câble BNC non fourni. (4) MultiSync LCD2010MC : Prière d’utiliser connecteur VGA à 15 broches blindé le câble BNC fourni. L'utilisation d'autres câbles et adaptateurs peut provoquer des interférences avec la réception radio et télévision.

Cet appareil a été testé et s’avère conforme avec les spécifications d'équipements de Classe B, section 15 de la réglementation FCC. Ces spécifications ont été établies pour garantir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet appareil génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé selon les directives de ce guide, il peut perturber les communications radio. Cependant, il n'est pas garanti qu'aucune interférence ne se produira dans une installation donnée.

Si cet appareil provoque des interférences nuisibles à la réception radio ou télévision, ce que vous pouvez déterminer en allumant et en éteignant l'appareil, essayez de remédier au problème en prenant une ou plusieurs des mesures suivantes :

• Réorienter ou repositionner l'antenne de réception.

• Augmenter la distance entre l'appareil et le récepteur.

• Connecter l'appareil à une prise de courant sur un circuit différent de celui sur lequel le récepteur

est connecté.

• Consulter son revendeur ou un technicien radio/TV pour obtenir de l'aide.

Si nécessaire, l'utilisateur doit contacter le revendeur ou un technicien radio/TV afin d'obtenir des informations supplémentaires. L'utilisateur peut se procurer le livret utile suivant, préparé par la Federal Communications Commission : «How to Identify and Resolve Radio-TV Interference Problems» (Comment cerner et résoudre les problèmes d’interférences radio/TV). Ce livret est disponible auprès du U.S. Government Printing Office, Washington, D.C., 20402, Stock No. 004-000-00345-4.

78133813.wpc 10/28/99, 3:22 PM28

Contenu

Votre produit peut être enregistré sur Internet à l’adresse

http://www.nectech.com/productregistration

La boîte de votre nouveau moniteur NEC Technologies MultiSync LCD contient :

• Moniteur MultiSync LCD avec socle inclinable, rotatif et pivotant MultiSync LCD1810MC ou MultiSync LCD2010

• Cordon d'alimentation

• Adaptateur CA (N° A2440S01)

•

MultiSync LCD1810 : Câble d’interface vidéo (mini D-SUB mâle à 15 broches à min D-SUB mâle à 15 broches)

•

MultiSync LCD2010 : Connecteur VGA à 15 broches le câble BNC

• NEC LCD logiciel d’installation logiciel du Pivot et d’autres utiles fichiers

• Manuel de l’utilisateur

Moniteurs MultiSync LCD1810 avec câble d’interface vidéo vidéo et adaptateur CA

Cordon d’alimentation

CD du logiciel

* Ne pas oublier de conserver la boîte

et le matériel d'emballage d'origine pour transporter ou expédier le moniteur.

78133813.wpc 10/28/99, 3:22 PM29

Moniteur MultiSync LCD2010 avec connecteur VGA à 15 broches le câble BNC et adaptateur CA

NEC LCD

Setup Software

Pivot Software

Manuel de l’utilisateur

Mise en marche rapide

Pour raccorder le moniteur MultiSync® LCD1810MC au système, suivez les directives ci-après :

1. Mettez l'ordinateur hors tension.

Si vous utilisez le câble vidéo fourni, reportez-vous au paragraphe 2. Si vous utilisez un câble BNC (non fourni), reportez-vous au paragraphe 3.

NOTA : Vous pouvez vous procurer un câble BNC chez votre magasin d’électronique local.

2. Sur PC : Connectez une des extrémités du câble vidéo à l’arrière de votre moniteur

(Figure A.1) et l’autre extrémité du câble vidéo sur la carte vidéo de votre ordinateur (Figure A.2). Serrez les vis de fixation.

Couvercle

des

connecteurs

Figure A.1

78133813.wpc 10/28/99, 3:22 PM30

Figure A.2

Mise en marche rapide (suite)

Macintosh : Connectez une des extrémités du câble vidéo à l’arrière de votre moniteur (Figure B.1). Connectez l’adaptateur Macintosh sur votre ordinateur et l’autre extrémité du câble vidéo sur l’adaptateur de câble Macintosh (Figure B.2). Serrez les vis de fixation. Serrez toutes les vis. Passez à l’étape 4.

NOTA :Pour obtenir un adaptateur de câble Macintosh pour le MultiSync® LCD1810MC, appelez

NEC Technologies au (800) 820-1230.

Couvercle

des

connecteurs

Figure B.1

78133813.wpc 10/28/99, 3:22 PM31

Figure B.2

Mise en marche rapide (suite)

3. Connectez le câble BNC sur les connecteurs appropriés à l’arrière du moniteur.

Branchez le câble BNC rouge dans le connecteur marqué R à l’arrière du moniteur, le câble BNC vert dans le connecteur marqué G (/Sync) et le câble BNC bleu dans le connecteur marqué B. Si vous avez besoin d’un quatrième connecteur BNC (Composite Sync), branchez-le dans le connecteur marqué HS/CS. Si vous avez besoin d’un cinquième connecteur BNC (Vertical Sync), branchez-le dans le connecteur marqué VS (Figure C.1). Connectez l’autre extrémité du câble sur votre ordinateur. Pour un PC, reportez-vous à la (Figure A.2). Pour un Mac, reportez-vous à la (Figure B.2).

NOTA :Une mauvaise connexion du câble peut nuire au

fonctionnement ou endommager des composants.

4. Connectez le câble d’alimentation sur le moniteur

(Figure D.1).

5. Connectez une extrémité du câble d’alimentation

sur l’adaptateur et l’autre extrémité sur la prise secteur (Figure E.1).

6. Mettez votre moniteur (Figure F.1) et votre

ordinateur sous tension.

7. Pour conclure l’installation du moniteur MultiSync® :

A. Réglez la résolution à 1280 x 1024 @ 60 Hz.

NOTA : Pour des renseignements sur le téléchargement

du fichier INF Windows® 95/98 pour le moniteur MultiSync LCD, reportez-vous à la section Références de ce guide.

B. Utilisez les commandes OSMMC suivantes :

• Contraste automatique

• Réglage automatique

NOTA :Le réglage manuel de la position H/V et du

réglage image H/Fin peut être nécessaire pour conclure l’installation du moniteur MultiSync. Pour une description complète des commandes OSM, reportez-vous à la section Commandes de ce guide.

8. Reportez-vous au Manuel de l’utilisateur

inclus avec le CD du NEC LCD logiciel d’installation pour l’installation et l’exploitation de ce logiciel.

NOTA :En cas de problème, reportez-vous à la section

Dépannage de ce guide.

Figure C.1

Figure D.1

G(/SYNC)

HS/CS

Figure F.1

78133813.wpc 10/28/99, 3:22 PM32

Bouton

d’alimentation

Figure E.1

Mise en marche rapide (suite)

Pour raccorder le moniteur MultiSync® LCD2010MC au système, suivez les directives ciaprès :

1. Mettez l’ordinateur hors tension.

2. PC : Branchez le mini-connecteur D-SUB à 15 broches du câble vidéo approprié dans

le connecteur de la carte vidéo de votre ordinateur (Figure G.1). Serrez toutes les vis. Macintosh : Branchez l’adaptateur de câble Macintosh pour dans l’ordinateur (Figure H.1). Branchez le mini-connecteur D-SUB à 15 broches du câble vidéo dans l’adaptateur de câble Macintosh pour MultiSync (Figure H.1). Serrez toutes les vis.

NOTA : Pour obtenir un adaptateur de câble Macintosh pour le MultiSync, appelez

NEC Technologies au (800) 820-1230.

Figure G.1

78133813.wpc 10/28/99, 3:22 PM33

Figure H.1

Mise en marche rapide (suite)

3. Retirez le cache-connecteurs au dos du moniteur (Figure I.1). Branchez le câble BNC et le câble

de l’adaptateur CA aux connecteurs appropriés à l’arrière du moniteur. Branchez le câble BNC bleu dans le connecteur marqué B, le câble BNC vert dans le connecteur marqué G/Sync et le câble BNC rouge dans le connecteur marqué R à l’arrière du moniteur. Si vous avez besoin d’un quatrième connecteur BNC (Composite Sync), branchez-le dans le connecteur marqué HS/CS. Si vous avez besoin d’un cinquième connecteur BNC (Vertical Sync), branchez-le dans le connecteur marqué VS (Figure I.1). Branchez le connecteur VGA à 15 broches dans le câble BNC sous l’attache A (Figure J.1A). Branchez ensuite le connecteur VGA à 15 broches au câble BNC sous l’attache B (Figure J.1B). Replacez le cache-connecteurs.

NOTA :Une mauvaise connexion des câbles peut nuire au

fonctionnement, endommager l’affichage et nuire à la qualité de l’affichage du module LCD et/ou réduire la durée de vie utile du module.

4. Connectez une extrémité du câble d’alimentation

sur l’adaptateur CA et l’autre extrémité sur la prise de secteur (Figure K.1).

5. Mettez le moniteur (Figure L.1) et l’ordinateur

sous tension.

Pour conclure l’installation du moniteur MultiSync LCD : A. Réglez la résolution d’affichage à

1280 x 1024 et 60 Hz.

NOTA : Pour des informations sur le téléchargement

du fichier INF Windows® 95/98 pour le moniteur MultiSync, consultez la section Références de ce manuel.

B. Utilisez les commandes OSMMC suivantes :

• Contraste automatique

• Réglage automatique

• Réglage image – Fin

NOTA :Le réglage manuel des positions H./V. et des

réglages image Format H./Fin peut être nécessaire pour conclure l’installation du moniteur MultiSync. Pour une description complète de ces commandes OSM, consultez la section Commandes de ce manuel.

7. Reportez-vous au manuel de l’utilisateur inclus

avec le du CD NEC LCD logiciel d’installation pour l’installation et l’utilisation de ce logiciel.

NOTA :En cas de problème, consultez la section

Dépannage de ce manuel.

Figure I.1

HS/CS

G(/SYNC)

Figure K.1

Bouton

d’alimentation

Figure L.1

78133813.wpc 10/28/99, 3:22 PM34

Clip

Figure J.1A Figure J.1B

Mise en marche rapide (suite)

Lever et baisser l’écran du moniteur

Il est possible de lever ou de baisser le moniteur en mode Portrait ou Paysage. Pour lever ou baissez l’écran, placez les mains de chaque côte du moniteur et soulevez ou abaissez à la taille désirée (Figure RL.1).

Figure RL.1

Rotation de l’écran

Avant de le tourner l’écran, celui-ci doit être soulevé à sa hauteur maximale afin d’éviter qu’il ne heurte la table ou que vous ne vous coinciez les doigts. Pour lever l’écran, placez les mains de chaque côte du moniteur et soulevez jusqu à la position la plus élevée

(Figure RL.1).

Pour faire pivoter l’écran, placez une main de chaque côté du moniteur et tournez-le dans le sens horaire pour passer du mode Paysage au mode Portrait ou inversement du mode Portrait au mode Paysage (Figure R.1).

Pour commuter entre le mode Paysage et le mode Portrait dans le menu OSM sur le bouton RESET sans afficher le menu OSM.

, appuyez

78133813.wpc 10/28/99, 3:22 PM35

Figure R.1

Mise en marche rapide (suite)

Incliner et pivoter

Placez les mains de chaque côté du moniteur et réglez l’inclinaison et la position souhaitées (Figure TS.1).

Enlever le support du moniteur pour le montage

Pour préparer le moniteur à différents types de montage :

1. Déconnectez tous les câbles.

2. Placez les mains de chaque côte de moniteur et soulevez jusqu à la position la

plus élevée (Figure RL.1).

3. Placez le moniteur la face vers le bas sur une surface non abrasive (placez l’écran sur une plate-forme de 55 mm de manière à ce que le support soit parallèle à la surface) (Figure S.1).

2-in

Figure S.1

4. Retirez la couverture de stand en se lissant le dessus et les morceaux inférieurs du stand (Figure S.2). Enlevez les 4 vis fixant le moniteur au support et retirer l’ensemble support (Figure S.3). Vous pouvez à présent modifier le montage du moniteur.

5. Inversez la marche à suivre pour réinstaller le support.

NOTA : Utilisez uniquement une méthode de montage compatible VESA.

Figure TS.1

78133813.wpc 10/28/99, 3:22 PM36

Figure S.2 and Figure S.3

Commandes

BNC/SUB-D (MultiSync® LCD

1810

seulement : Permet de passer entre les entrées

BNC et D-SUB.

Les boutons de réglage OSMMC situés sur l’avant du moniteur fournissent les fonctions suivantes :

Pour accéder au menu OSM, appuyez sur une des touches de commande la touche PROCEED ou EXIT). Pour basculer entre les modes Landscape et Portrait, appuyez sur la touche RESET. NOTA : Le menu OSM doit être désactivé pour changer de mode.

Menu principal Sous-menu

EXIT Quitte les commandes OSM. Retour au menu principal OSM.

CONTROL

CONTROL Déplace la zone en surbrillance

/ vers la gauche/droite pour sélec-

PROCEED Pas de fonction. Active les fonctions de contraste

RESET Rappel des paramètres usines du Rappel des paramètres usines de la

NOTA : En appuyant sur le bouton RESET dans un menu ou dans un sous-menu, une fenêtre s’affiche vous permettant d’annuler la fonction RESET en appuyant sur le bouton EXIT.

Déplace la zone en surbrillance vers Déplace la zone en surbrillance vers le haut/le bas pour sélectionner une le haut/le bas pour sélectionner une des commandes. des commandes.

Déplace la barre vers la gauche/droite pour augmenter ou diminuer le réglage.

tionner les menus de commande.

automatique et ALL RESET.

menu des commandes en surbrillance. commande en surbrillance.

( , , , )

ou sur

Commandes de luminosité/contraste

LUMINOSITÉ

Règle la luminosité de l'image générale et de l'écran d'arrière-plan.

CONTRASTE

Règle la luminosité de l'image par rapport à l'arrière-plan.

AUTO

CONTRASTE AUTOMATIQUE

Règle l’image affichée pour les modes vidéo non standard.

VERROUILLAGE OSM

La commande OSM LOCK OUT verrouille complètement l’accès à toutes les fonctions OSM. Lorsque vous tentez d’activer les commandes OSM alors que vous êtes en mode LOCK OUT, un écran s’affiche indiquant que les fonctions OSM sont verrouillées.

• Pour accéder au mode LOCK OUT, appuyez simultanément sur PROCCED et sur le bouton

. La fenêtre LOCK OUT s’affiche.

• Pour activer la fonction LOCK OUT, appuyez simultanément sur PROCEED et sur le bouton

. La fenêtre OSM s’affiche dans les

quelques secondes qui suivent et la fonction LOCK OUT sera activée.

78133813.wpc 10/28/99, 3:22 PM37

Commandes (suite)

• Pour désactiver le mode LOCK OUT, appuyez simultanément sur

AUTO

PROCCED et le bouton

Réglage automatique

Moniteur MutlSync® LCD1810

Règle automatiquement la position, le format horizontal ou la résolution fine.

Moniteur MutlSync LCD2010

Règle automatiquement la position de l’image ou le format horizontal.

Commandes de position

POSITION H.

Contrôle la position horizontale de l’image dans la zone d’affichage du LCD.

POSITION V.

Contrôle la position verticale de l’image dans la zone d’affichage du LCD.

AUTO

POSITION AUTOMATIQUE

Corrige automatiquement la position horizontale et verticale dans la zone d’affichage du LCD.

Réglage image

FORMAT H.

Règle la dimension horizontale de l’image en augmentant ou en diminuant le format horizontal.

FIN

Améliore la mise au point, la netteté et la stabilité de l’image en augmentant ou en diminuant la valeur Fin.

NOTE : Le réglage image-Fin doit être utilisée pour terminer l’installation

de cotre le moniteur MultiSync LCD

Moniteur MultiSync LCD1810

Règle automatiquement la format horizontal et la fin.

Moniteur MultiSync LCD2010

Règle automatiquement la format horizontal.

Système de contrôle des couleurs AccuColor

Les cinq préréglages de couleurs sélectionnent la configuration de couleur désirée. Chaque préréglage est configuré à l’usine.

R, G, B : Augmente ou diminue le niveau des couleurs rouge, vert ou bleu, suivant celui qui a été sélectionné. Le changement de couleur apparaît à l’écran et le sens (augmentation ou diminution) est indiqué par les barres de couleur.

Outils

OSM H. POS. OSM. V. POS.

Vous pouvez choisir l’emplacement où vous souhaitez que la fenêtre de commande OSM apparaisse sur l’écran. En choisissant OSM Location, vous pouvez régler la position du menu de commande OSM : gauche, droit, haut ou bas.

2010.

78133813.wpc 10/28/99, 3:22 PM38

Commandes (suite)

ALL RESET

Moniteur MultiSync

LCD1810

La sélection de ALL RESET lorsque l’entrée D-SUB est sélectionnée vous permet de ramener tous les paramètres de commande OSM pour l’entrée D-SUB à leurs valeurs par défaut. La sélection de ALL RESET lorsque l’entrée BNC est sélectionnée vous permet de ramener tous les paramètres de commande OSM pour l’entrée BNC à leurs valeurs par défaut. Pour ramener les réglages individuels à leurs valeurs par défaut, il suffit de mettre en surbrillance la commande à utiliser et d’appuyer sur le bouton RESET.

Moniteur MultiSync LCD

2010

La sélection de ALL RESET vous permet de ramener tous les paramètres de commande OSM à leurs valeurs par défaut. Pour ramener les réglages individuels à leurs valeurs par défaut, il suffit de mettre en surbrillance la commande à utiliser et d’appuyer sur le bouton RESET.

Information

Indique la résolution de l’écran, la fréquence et le type de signal Sync du moniteur.

NOTA : Les changements de mode ne doivent être effectués que si la

résolution utilisée n’est pas reconnue par le moniteur. L’utilisateur peut régler une résolution appropriée en sélectionnant l’option Mode puis l’option adéquate (augmentation ou diminution).

NOTA : Si l’une des touches ou est enfoncée pendant que TYPE

est en surbrillance, le mode Sync Type bascule entre Separate Sync et Sync On Green.

78133813.wpc 10/28/99, 3:22 PM39

Usage recommandé

Consignes de sécurité et d’entretien

POUR UN FONCTIONNEMENT OPTIMAL, PRIÈRE DE NOTER

CE QUI SUIT POUR LE RÉGLAGE ET L'UTILISATION DU

MONITEUR COULEUR MULTISYNC® LCD :

• NE PAS OUVRIR LE MONITEUR. Aucune pièce intérieure ne nécessite l'intervention de

l'utilisateur, et l'ouverture ou la dépose des couvercles peut entraîner des risques de décharges électriques dangereuses ou d'autres risques. Confier tous travaux à du personnel technique qualifié.

• Ne pas renverser de liquides dans le boîtier, ni utiliser le moniteur près de l'eau.

• Ne pas introduire d'objets de quelque nature que ce soit dans les fentes du boîtier car ceux-

ci pourraient toucher des endroits sous tension dangereuse, ce qui peut provoquer des blessures, voire être fatal, ou peut occasionner une décharge électrique, un incendie ou une panne de l'appareil.

• Ne pas placer d'objets lourds sur le cordon d'alimentation. Un cordon endommagé peut

occasionner une décharge électrique ou un incendie.

• Ne pas placer cet appareil sur un chariot, un support ou une table inclinée ou instable, afin

d'éviter que le moniteur ne tombe, occasionnant de sérieux dommages au moniteur.

• La fiche du cordon d’alimentation est le moyen principal de débrancher le système de

l’alimentation. Le moniteur doit être installé à proximité d’une prise de courant dont l’accés est aisé.

• Pour l'utilisation du moniteur MultiSync LCD avec l'alimentation CA mondiale de

220-240 V, utiliser un cordon d'alimentation qui correspond à la tension de l'alimentation fournie à la prise de courant CA. Le cordon d'alimentation utilisé doit être agréé et en conformité avec les normes de sécurité de son pays. (Type H05VV-F à utiliser sauf au Royaume-Uni.)

• Utilisez l’adaptateur CA fourni. Ne rien poser sur l’adaptateur CA foumi et l’adaptateur CA

ne doit utilisé en extérieur.

• L’intérieur du tube fluorescent situé dans le moniteur contient du mercure. Pour l’élimination

appropriée, observez les règlements en vigueur dans votre région.

• Au R, –U., utilisez avec ce moniteur un cordon d’alimrntation approuvé BS avec fiche

moulée d’un fusible noir (5A). Si un cordon d’alimentation n’a pas été fourni avec ce moniteur, veuillez contacter votre fournisseur.

Débrancher immédiatement le moniteur de la prise murale et confier la réparation à du personnel technique qualifié dans les cas suivants :

• Lorsque le cordon d'alimentation ou la fiche est endommagé(e).

• Si du liquide a été renversé ou des objets sont tombés à l'intérieur du moniteur.

• Si le moniteur a été exposé à la pluie ou à de l'eau.

• Si le moniteur est tombé ou le boîtier est endommagé.

• Si le moniteur ne fonctionne pas normalement en suivant les directives d'utilisation.

•

Prévoir une aération suffisante autour du moniteur pour que la chaleur puisse se dissiper correctement. Ne pas obstruer les ouvertures de ventilation ni placer le moniteur près d'un radiateur ou autre source de chaleur. Ne rien poser sur le moniteur.

AVERTISSEMENT

• La fiche du cordon d'alimentation est le moyen principal de débrancher le

système de l'alimentation. Le moniteur doit être installé à proximité d'une prise de courant facilement accessible.

•

Manipuler avec soin lors du transport. Conserver l'emballage pour le transport.

78133813.wpc 10/28/99, 3:22 PM40

Usage recommandé (suite)

LA MODIFICATION DE LA POSITION ET DU RÉGLAGE DU MONITEUR

PEUT RÉDUIRE LA FATIGUE DES YEUX, DES ÉPAULES ET DE LA NUQUE.

OBSERVER LES DIRECTIVES CI-APRÈS LORS DU POSITIONNEMENT

DU MONITEUR :

• Pour une performance optimale, laissez le moniteur se

réchauffer pendant 20 minutes.

• Régler la hauteur du moniteur de sorte que le

dessus de l'écran soit au niveau ou légèrement endessous du niveau des yeux. Les yeux doivent regarder légèrement vers le bas lorsque l'on regarde le milieu de l'écran.

• Positionner le moniteur à une distance minimale de

40 cm (16 po) et maximale de 70 cm (28 po) des yeux. La distance optimale est de 58 cm (23 po) pour le moniteur MultiSync pour le moniteur MultiSync LCD

• Reposer ses yeux régulièrement en regardant vers un objet situé à au moins 6 m

(20 pieds). Cligner régulièrement.

• Positionner le moniteur à un angle de 90° par rapport aux fenêtres et autres sources de

lumière, afin de réduire au maximum les reflets et l'éblouissement. Régler l'inclinaison du moniteur de sorte que l'éclairage du plafond ne soit pas reflété sur l'écran.

• Si une lumière réfléchie rend la vision de l'écran difficile, utiliser un filtre anti-reflet.

• Nettoyer régulièrement le moniteur. Utiliser un chiffon sans peluches et non abrasif et

une solution de nettoyage sans alcool, neutre, non abrasive ou un produit nettoyant pour vitres pour éliminer au maximum la poussière.

• Régler les commandes de luminosité et de contraste du moniteur pour améliorer la

lisibilité.

• Utiliser un support de document placé près de l'écran.

• Positionner ce que l'on regarde le plus souvent (l'écran ou les documents de référence)

directement devant soi pour réduire au maximum les mouvements de la tête lorsque l'on dactylographie.

• Pour éviter la persistance d’images (images rémanetes), n’affichez pas des motifs fixes

sur le moniteur pendant de longues périodes.

• Consulter régulièrement un ophtalmologiste.

Ergonomie

Pour optimiser les avantages ergonomiques, observez les directives suivantes :

• Régler la luminosité jusqu’à ce que la trame de fond disparaisse.

• Ne pas placer la commande de contrate à son réglage maximum.

• Utiliser les commandes de format et position préprogrammées avec signaux standard .

• Utiliser le réglage couleur et les commandes gauche/droite préprogrammés.

• Utiliser des signaux non entrelacés avec fréquence de rafraîchissement vertical de 60 à 76 Hz.

• Ne pas utiliser la couleur bleu primaire sur fond foncé car cela rend la lecture difficile et peut occasionner de la fatigue oculaire en raison de contraste insuffisant.

Pour des informations plus détaillées sur l'établissement d'un environnement de travail sain, appeler NEC au (800) 820-1230, demander le service d’information par télécopieur NEC FastFacts au (630) 467-4363 et demander le document no 900108 ou écrire à American National Standard for Human Factors Engineering of Visual Display Terminal Workstations - ANSI-HFS Standard No. 100-1988 - The Human Factors Society, Inc. P.O. Box 1369, Santa Monica, California 90406.

LCD

1810

et 60cm (24 po)

2010

78133813.wpc 10/28/99, 3:22 PM41

Fiche technique

Caractér. techn. Moniteur Remarques du moniteur MultiSync® LCD1810

Module LCD Diagonale : 46 cm (18,1 po) Matrice active; transistor à film fin (TFT);

Résolution (nombre de pixels) : Paysage : 1 280 x 1 024 pas 0,28 mm; technologie XtraViewMC;

Signal d'entrée Vidéo : ANALOGIQUE O,7 Vp-p/75 Ohms

Couleurs d'affichage Entrée analogique : Nombre illimité de couleurs Dépend de la carte vidéo utilisée. Gamme de Horizontale : 24 kHz à 80 kHz Automatique

synchronisation Verticale : 56 Hz à 76 Hz Automatique Résolutions acceptées Paysage : 720 x 400* : texte VGA

Zone d'affichage active Paysage : Horiz. :

Alimentation Tension d'alimentation 0,9 A @ 100–120 V/0,5 A @ 220–240 V Dimensions Paysage :

Poids 8,4 kg

Considérations environnementales

Température de fonctionnement : 5 °C à +35 °C/41 °F à 95 °F

Température de stockage : -10 °C à +60 °C/14 °F à 140 °F

* Résolutions interpolées : Quand les résolutions affichées sont inférieures au nombre de pixels du module LCD, le texte peut apparaître craquelé et les lignes plus épaisses. Ceci est normal et nécessaire pour toutes les technologies d’affichage sur panneaux plats pour lesquels chaque point de l’écran occupe réellement un pixel. Pour agrandir la résolution à celle du plein écran, une interpolation mathématique de celle-ci est nécessaire. Quand cette résolution interpolée ne correspond pas exactement à un multiple entier de la résolution d’origine, la nécessaire interpolation mathématique peut faire que certaines lignes apparaissent plus épaisses que d’autres.

NOTA : Les spécifications techniques sont susceptibles d’être modifiées sans préavis.

Surface utile : 46 cm (18,1 po) affichage à cristaux liquides (LCD);

Portrait : 1 024 x 1 280 luminance blanche 200 cd/m2; taux de

Sync : Synchro séparée niveau TTL.

Positif/négatif sync. horizontale Positif/négatif sync. verticale Sync. composite (positif/négatif) (niveau TTL) Synchro sur le vert (positive) 0,7 Vp-p et synchro négative 0,3 Vp-p

640 x 480 @ 60 Hz à 76 Hz 800 x 600* @ 56 Hz à 76 Hz 832 x 624* @ 75 Hz 1 024 x 768* @ 60 Hz à 76 Hz 1 152 x 900* @ 66 Hz (SUN) 1 280 x 960 @ 60 Hz à 76 Hz

1 280 x 1 024 @ 60 Hz à 76 Hz.................

Portrait :

Portrait : Horiz. :

Portrait :

Réglage de la hauteur : 70 mm/2,8 po

Humidité : 30 % à 80 %

Altitude : 0 à 10 000 pieds

Humidité : 10 % à 85 %

Altitude : 0 à 45 000 pieds

480 x 640 @ 60Hz à 76Hz 600 x 800* @ 56 Hz à 76 Hz 624 x 832* @ 75 Hz 768 x 1 024* @ 60 Hz à 76 Hz 960 x 1 280 @ 60 Hz à 76 Hz

1 024 x 1 280 @ 60 Hz à 76 Hz.................

359 mm/14,1 po

Vert. :

287 mm/11,3 po 287 mm/11,3 po

Vert. :

359 mm/14,1 po CA 100–120 V/220–240 V, 50-60 Hz

454 mm (L) x 462 mm (H) x 218 mm (P) 17,9 po (L) x 18,1 po (H) x 8,6 po (P) 382 mm (L) x 498 mm (H) x 218 mm (P) 15 po (L) x 19,6 po (H) x 8,6 po (P)

18,5 livres

contraste caractéristique 150:1.

NEC recommande une résolution à 60 Hz pour des performances d'affichage optimales.

78133813.wpc 10/28/99, 3:22 PM42

Fiche technique (suite)

Caractér. techn. Moniteur Remarques du moniteur MultiSync® LCD2010

Module LCD Diagonale : 51 cm (20,1 po) Matrice active; transistor à film fin (TFT);

Résolution (nombre de pixels) : Paysage : 1 280 x 1 024 pas 0,31 mm; technologie XtraViewMC;

Signal d'entrée Vidéo : ANALOGIQUE O,7 Vp-p/75 Ohms

Couleurs d'affichage Entrée analogique : Nombre illimité de couleurs Dépend de la carte vidéo utilisée. Gamme de Horizontale : 24 kHz à 80 kHz Automatique

synchronisation Verticale : 56 Hz à 76 Hz Automatique Résolutions acceptées Paysage : 720 x 400* : texte VGA

Zone d'affichage active Paysage : Horiz. :

Alimentation Tension d'alimentation 1,0 A @ 100–120 V/0,5 A @ 220–240 V Dimensions Paysage :

Poids 11,0 kg

Considérations environnementales

Température de fonctionnement : 5 °C à +35 °C/41 °F à 95 °F

Température de stockage : -10 °C à +60 °C/14 °F à 140 °F

NOTA : Les spécifications techniques sont susceptibles d’être modifiées sans préavis.

Surface utile : 51 cm (20,1 po) affichage à cristaux liquides (LCD);

Portrait : 1 024 x 1 280 luminance blanche 150 cd/m2; taux de

Sync : Synchro séparée niveau TTL.

Positif/négatif sync. horizontale Positif/négatif sync. verticale Sync. composite (positif/négatif) (niveau TTL) Synchro sur le vert (positive) 0,7 Vp-p et synchro négative 0,3 Vp-p

640 x 480 @ 60 Hz à 76 Hz 800 x 600* @ 56 Hz à 76 Hz 832 x 624* @ 75 Hz 1 024 x 768* @ 60 Hz à 76 Hz 1 280 x 960 @ 60 Hz à 76 Hz

1 280 x 1 024 @ 60 Hz à 76 Hz ...................

Portrait :

Portrait : Horiz. :

Portrait :

Réglage de la hauteur : 80 mm/3,1 po

Humidité : 30 % à 80 %

Altitude : 0 à 10 000 pieds

Humidité : 10 % à 85 %

Altitude : 0 à 45 000 pieds

480 x 640 @ 60Hz à 76Hz 600 x 800* @ 56 Hz à 76 Hz 624 x 832* @ 75 Hz 768 x 1 024* @ 60 Hz à 76 Hz 960 x 1 280 @ 60 Hz à 76 Hz

1 024 x 1 280 @ 60 Hz à 76 Hz ...................

399 mm/15,7 po

Vert. :

319 mm/12,6 po 319 mm/12,6 po

Vert. :

399 mm/15,7 po CA 100–120 V/220–240 V, 50-60 Hz

498 mm (L) x 501 mm (H) x 246 mm (P) 19,6 po (L) x 19,7 po (H) x 9,7 po (P) 418 mm (L) x 541 mm (H) x 246 mm (P) 16,5 po (L) x 21,3 po (H) x 9,7 po (P)

24,3 livres

contraste caractéristique 220:1.

NEC recommande une résolution à 60 Hz pour des performances d'affichage optimales.

78133813.wpc 10/28/99, 3:22 PM43

Fonctions

NuCycleMC Plastique : Un composé spécial de la silicone pour la résine PC, qui est extrêmement résístant à la flamme, aussi bien que sécuritaire et sans danger pour l’environnement.

Technologie à vision grand angle XtraView

partir de n’importe quel angle (160 degrés), dans n’importe quel sens – Portrait ou Paysage. Offre des angles de vision complets de 160˚ haut, bas, gauche ou droit.

Avantage du mode analogique : Permet d’afficher un nombre illimité de couleurs dans un spectre continu, procurant ainsi une représentation plus réaliste des couleurs. La technologie LCD à haut contraste du moniteur rehausse l’éclat des couleurs et améliore la netteté sans occasionner de déformation géométrique.

Compatibilité étendue : Du fait que le moniteur MultiSync n’a besoin d’aucune carte spécifique d’affichage ou d’interface avec conversion analogique/ numérique, mais autorise une entrée RVB directe.

Encombrement réduit : Constitue la solution idéale pour les environnements qui nécessitent une image de haute qualité et un encombrement et un poids limités. L’encombrement réduit et le faible poids du moniteur permettent de le déplacer ou de le transporter rapidement d’un point à un autre.

Système de commande AccuColor

la précision des couleurs selon diverses normes.

Commandes OSM Display Screen

rapidement tous les éléments de l'image de l'écran via les menus à l'écran simples à utiliser.

Fonctions ErgoDesign

: Améliore l'ergonomie humaine pour améliorer l'environnement de

travail, protéger la santé de l'utilisateur et épargner de l'argent. On peut citer comme exemple les commandes OSM pour un réglage rapide et facile de l'image, un socle inclinable et rotatif pour un meilleur confort de visualisation et la conformité aux directives MPRII concernant les réductions d'émissions.

Support pivotant : Permet à l’utilisateur de régler l’orientation du moniteur selon l’application utilisée, soit Landscape pour les documents larges ou Portrait afin d’avoir la possibilité d’observer une page entière sur l’écran à un moment précis. L’orientation Portrait est également parfait pour les conférences vidéo à grand écran.

Plug and Play (Moniteur MultiSync LCD

système d’exploitation Windows

95/98 facilite la configuration et l'installation en permettant au moniteur d'envoyer ses capacités (telles que le format et les résolutions d'écran acceptés) directement à l'ordinateur, optimisant ainsi automatiquement les performances d'affichage.

Système IPM

(Intelligent Power Manager/Gestionnaire d'énergie intelligent) : Procure des

méthodes d'économie d'énergie novatrices qui permettent au moniteur de passer à un niveau de consommation d'énergie plus faible lorsqu'il est allumé mais non utilisé, épargnant deux tiers des coûts énergétiques, réduisant les émissions et diminuant les coûts de conditionnement d'air du lieu de travail.

Technologie à fréquence multiple : Règle automatiquement le moniteur à la fréquence de la carte vidéo, affichant ainsi la résolution requise.

Capacité FullScan

(balayage complet) : Permet d'utiliser la totalité de la surface d'écran dans

la plupart des résolutions, augmentant ainsi de façon significative la taille de l'image. Standard VESA de montage d’interface : Permet à l’utilisateur de raccorder son moniteur

MultiSync à n’importe quel autre bras ou baie de montage conforme VESA. Permet de monter le moniteur sur un mur ou un bras à l’aide de n’importe quel autre dispositif compatible.

BNC/SUB-D (Moniteur MultiSync LCD

deux systèmes : un avec un câble BNC et l’autre avec un câble Sub-D standard. Vous pouvez commuter très facilement d’un système à l’autre en appuyant simplement sur une touche située le panneau de commande.

: Permet à l’utilisateur d’observer le moniteur à

LCD est intégralement analogique, il

: Permet de régler les couleurs à l’écran et de personnaliser

(Gestionnaire à l'écran) : Permet de régler facilement et

1810

seulement) : La solution Microsoft® avec le

1810 seulement) : Vous offre la possibilité de connecter

78133813.wpc 10/28/99, 3:22 PM44

Dépannage

Pas d'image

• Le câble vidéo doit être bien connecté à la carte d'affichage et à l’ordinateur.

• La carte d'affichage doit être insérée à fond dans son logement.

• Les interrupteurs d’alimentation du moniteur et de l’ordinateur doivent être sur la position MARCHE.

• Vérifiez qu’un mode d’affichage autorisé a été sélectionné pour la carte d’affichage ou le système utilisé (veuillez consulter le manuel de votre carte d'affichage ou de votre système pour modifier le mode graphique).

• Vérifier la compatibilité et les paramètres recommandés de votre moniteur et de votre carte d'affichage.

• Vérifiez que le connecteur du câble vidéo ne comporte aucune broche tordue ou rentrée.

• Vérifiez que bouton SUB-D/BNC est réglé à la position appropriée (Moniteur MultiSync LCD1810MC seulement).

L’interrupteur d’alimentation ne fonctionne pas

• Déconnectez le cordon d’alimentation de la prise secteur pour mettre le moniteur sous puis hors tension, ou appuyez simultanément sur les boutons RESET et d’alimentation.

Persistance de l’image

• La persistance de l’image se produit lorsque «le fantôme» d’une image reste sur l’écran même après la mise hors tension du moniteur. À la différence de la persistance d’image sur les moniteurs TRC, celle observée sur les moniteurs LCD n’est pas permanente. Pour remédier à la persistance de l’image, mettre le moniteur hors tension pendant une durée égale à celle de l’affichage de l’image. Si une image est restée affichée sur l’écran pendant une heure et qu’il y a «fantôme» de cette image, il faut mettre le moniteur hors tension pendant une heure pour effacer l’image.

NOTA : Tout comme dans le cas des écrans personnels, NEC recommande l’utilisation d’un économiseur d’énergie à intervalles réguliers lorsque l’écran n’est pas utilisé.

L'image défile ou est instable

• Le câble vidéo doit être bien connecté à la carte d'affichage et à l’ordinateur.

• Utilisez les boutons de Réglage image OSMMC pour mettre au point et régler l’affichage en augmentant ou en diminuant la valeur Fin. Lorsque l’affichage est réglé, le Réglage image OSM peut nécessiter un réajustement.

• Vérifier la compatibilité et les réglages recommandés de votre moniteur et de votre carte d'affichage.

• Si votre texte n’est pas net, conFigurez le mode vidéo en non entrelacé à 60 Hz.

La LED sur le moniteur n'est pas allumée

• L’interrupteur d'alimentation doit être en position MARCHE et le cordon d'alimentation doit être connecté.

• Assurez-vous que l’ordinateur n’est pas réglé dans le mode d’économie d’énergie (touchez le clavier ou la souris).

L’image affichée présente une dominante verte

• Sélectionnez «TYPE» dans le menu Iinformation OSM puis appuyez sur l’une des touches de commande ou .

L'image n’a pas la bonne taille

• Utilisez les boutons de Réglage image OSM pour augmenter ou diminuer le format horizontal.

• Vérifiez qu’un mode d’affichage supporté a été sélectionné pour la carte d’affichage ou le système utilisé (veuillez consulter le manuel de votre carte d'affichage ou de votre système pour modifier le mode graphique).

La résolution choisie ne s’affiche pas correctement

• Sélectionnez le mode d’affichage OSM pour entrer dans le menu Iinformation OSM et confirmez que la bonne résolution a bien été sélectionnée. Sinon, choisissez l’option correspondante en appuyant sur l’une des touches ou .

(aucune couleur, verte, orange ou jaune, n'est visible)

78133813.wpc 10/28/99, 3:22 PM45

Références

• BBS (978) 742-8706

Le système de babillard électronique NEC Technologies est un service

électronique accessible avec votre système et un modem. Les paramètres de communication sont : 300/1200/2400/9600/1,4 k/28,8 k bps, pas de parité, 8 bits de données, 1 bit d'arrêt

• Service à la clientèle/ Assistance technique (800) 632-4662

Télécopieur (978) 742-7049

• Ventes directes (800) 374-8000

• Canaux électroniques :

Courrier électronique Internet (e-mail) : tech-support@nectech.com Site internet ftp : ftp.nectech.com World Wide Web : http://www.nectech.com Produit enregistré: http://www.nectech.com/productregistration Fichier INF Windows® 95/98 : http://cssweb.nectech.com/common/drivers.htm

Ensuite, télécharger le fichier NECMSINF.ZIP

• Informations FastFacts

INFORMATION DESCRIPTION N° DOCUMENT

Glossaire Définition des termes en relation 900203

Informations complémentaires Noms et adresses d'autres 900204

Connexion Macintosh Informations détaillées sur le 153006

Environnement de travail sain Informations détaillées sur 900108

• Info docum. & vente (800) NEC-INFO [(800) 632-4636]

• Commande de produits MultiSync (800) 820-1230

• Téléventes (800) 284-4484

(630) 467-4363

avec les fonctions, les caractéristiques et l'installation du moniteur MultiSync

groupes impliqués dans les normes et les fonctions du moniteur MultiSync

raccordement du moniteur MultiSync à un Macintosh

l'établissement d'un environnement de travail sain

[Pour logiciels et accessoires]

78133813.wpc 10/28/99, 3:22 PM46

Garantie limitée

NEC Technologies, Inc. (ci-après «NECTECH») garantit que ce produit est exempt de vice de fabrication et de main-d’oeuvre et, selon les conditions énoncées ci-dessous, accepte de réparer ou remplacer, à sa discrétion, toute pièce de l'appareil concerné pendant une période de trois (3) ans à partir de la date d'achat initial. Les pièces de rechange sont garanties pendant quatre-vingt dix (90) jours. Les pièces de rechange ou unités peuvent être neuves ou reconditionnées et seront conformes aux spécifications des pièces et des unités d’origine.

Cette garantie vous accorde des droits légaux spécifiques auxquels peuvent s’ajouter d'autres droits pouvant varier d'une juridiction à l'autre. Cette garantie est limitée à l'acheteur d'origine du produit et n'est pas transférable. Cette garantie couvre uniquement les composants fournis par NECTECH. Une réparation requise à la suite de l'utilisation des pièces provenant d'un tiers n'est pas couverte par cette garantie. Pour être couvert par cette garantie, le produit doit avoir été acheté aux États-Unis ou au Canada par l'acheteur d'origine. Cette garantie couvre uniquement la distribution du produit aux États-Unis ou au Canada par NECTECH. Aucune garantie n’est offerte à l’extérieur des États-Unis et du Canada. La preuve d'achat sera exigée par NECTECH pour prouver la date d'achat. Une telle preuve d'achat doit être une facture de vente d'origine ou un reçu reprenant le nom et l'adresse du vendeur, de l'acheteur et le numéro de série du produit.

Pour obtenir un service au titre de la garantie, vous devez expédier le produit en port prépayé ou le déposer chez le revendeur agréé qui vous l’a vendu ou dans un autre centre autorisé par NECTECH, soit dans l'emballage d'origine, soit dans un emballage similaire procurant un niveau équivalent de protection. Avant de retourner tout produit à NECTECH, vous devez d’abord obtenir une autorisation de retour de marchandise en composant le 1-800-632-4662.

Le produit ne pourra avoir été enlevé ou modifié, réparé ou entretenu au préalable par personne d'autre que du personnel technique autorisé par NECTECH, et le numéro de série du produit ne pourra pas avoir été enlevé. Pour être couvert par cette garantie, le produit ne pourra pas avoir été soumis à l'affichage d'une image fixe pendant de longues périodes de temps résultant en une persistance de l'image, un accident, une utilisation incorrecte ou abusive ou une utilisation contraire aux directives contenues dans le guide de l’utilisateur. Une seule de ces conditions annulera la garantie.

NECTECH NE POURRA ÊTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, ACCIDENTELS, SECONDAIRES OU D'AUTRES TYPES DE DOMMAGES RÉSULTANT DE L'UTILISATION D'UN PRODUIT QUI N'ENTRENT PAS SOUS LA RESPONSABILITÉ DÉCRITE CI-DESSUS. CES GARANTIES REMPLACENT TOUTE AUTRE GARANTIE EXPLICITE OU IMPLICITE, Y COMPRIS, MAIS SANS S’Y LIMITER, TOUTE GARANTIE DE QUALITÉ MARCHANDE OU D’APTITUDE À UNE FIN PARTICULIÈRE. CERTAINES JURIDICTIONS NE PERMETTANT PAS L'EXCLUSION DE GARANTIES IMPLICITES OU LA LIMITATION OU L'EXCLUSION DE RESPONSABILITÉ POUR DOMMAGES ACCIDENTELS OU SECONDAIRES, LES EXCLUSIONS OU LIMITATIONS CI-DESSUS POURRAIENT NE PAS S’APPLIQUER DANS VOTRE CAS.

Ce produit est garanti selon les termes de cette garantie limitée. Les consommateurs doivent savoir que les performances du produit peuvent varier selon la configuration du système, le logiciel, l’application, les données du client et la manière dont le produit est utilisé par l’opérateur, ainsi que d'autres facteurs. Bien que les produits NECTECH soient considérés compatibles avec de nombreux systèmes, la mise en oeuvre fonctionnelle du produit peut varier d’un client à l’autre. Par conséquent, l'adéquation d'un produit à un besoin ou une application spécifique doit être déterminée par le consommateur et n'est pas garantie par NECTECH.

Pour connaître le nom du centre de service technique agréé NECTECH le plus proche, appeler NECTECH au 1-800-632-4662.

qui s'avérerait défectueuse et ce,

78133813.wpc 10/28/99, 3:22 PM47

TCO’95

MultiSync® LCD2010

Félicitations! Vous avez acheté un produit qui répond à la directive TCO’95. En choisissant ce produit conçu pour une utilisation professionnelle, vous contribuez aussi à la réduction des effets nuisibles sur l’environnement et aussi au développement continu de produits électroniques respectueux de l’environnement.

Pourquoi des ordinateurs «éco-étiquetés»?

Dans de nombreux pays, l’éco-étiquetage est devenu une méthode reconnue pour favoriser la mise au point de biens et de services respectueux de l’environnement. Pour ce qui est des ordinateurs et autre équipement électronique, le problème est double : des substances nuisibles à l’environnement sont utilisées à la fois dans le produit et u cours du processus de fabrication. Comme il n’a pas été possible de recycler de manière appropriée la majeure partie de l’équipement électronique, ces substances sont tôt ou tard introduites dans la nature.

L’ordinateur comporte d’autres caractéristiques comme les niveaux de consommation énergétique, qui influent à la fois sur l’environnement de travail (interne) et sur l’environnement naturel (externe). Étant donné que toutes les méthodes de génération d’électricité traditionnelle ont un impact négatif sur l’environnement (retombées acides et émissions provoquant des changements climatiques, déchets radioactifs, etc.), la conservation de l’énergie est cruciale. Les appareils électroniques utilisés dans des bureaux consomment une quantité énorme d’énergie puisqu’ils sont souvent laissés continuellement en marche.

Qu’est-ce qu’implique l’éco-étiquetage?

Ce produit répond aux exigences de la directive TCO’95 qui prévoit l’éco-étiquetage et l’étiquetage international d’ordinateurs personnels. La directive d’étiquetage a été élaborée par le TCO (Confédération suédoise des employés professionnels), Naturskyddsforeningen (Société suédoise de conservation de la nature) et NUTEK (Conseil suédois de développement industriel et technique).

La directive couvre plusieurs volets : environnement, ergonomie, facilité d’utilisation, émissions de champs électriques et magnétiques, consommation énergétique, sécurité-électrique et sécurité-incendie.

Les exigences environnementales concernent la restriction de la présence et de l’utilisation, entre autres, de métaux lourds, de retardateurs de flamme contenant du brome et du chlore, d’hydrocarbure chlorofluoré (fréon) et de solvants chlorés. Le produit doit être préparé en vue d’être éventuellement recyclé et le fabricant est tenu d’élaborer un plan environnemental qui doit être respecté dans chaque pays où la société met en œuvre sa politique opérationnelle. Dans le cadre des exigences relatives à la consommation, l’ordinateur et/ou l’écran doit, après une certaine période d’inactivité, réduire sa consommation énergétique en une ou plusieurs phases. Le temps nécessaire à la réactivation de l’ordinateur devra être raisonnable. Les produits étiquetés doivent répondre à des exigences environnementales rigoureuses, par exemple, eu égard à la réduction des champs électriques et magnétiques, à l’ergonomie physique et visuelle et à la facilité d’utilisation.

TCO’95 est un projet coopératif entre TCO (Confédération suédoise des employés professionnels), Naturskyddsforeningen (Société suédoise de conservation de la nature) et NUTEK (Conseil suédois de développement industriel et technique).

Exigences environnementales

Retardateurs de flamme contenant du brome Les retardateurs de flamme contenant du brome sont présents dans les cartes à circuits imprimés, les câbles, les fils, les châssis et les boîtiers. Leur présence permet de retarder la propagation du feu. Le plastique d’un boîtier d’ordinateur peut contenir jusqu’à trente pour cent

78133813.wpc 10/28/99, 3:22 PM48

TCO’95 (suite)

de substances ignifuges. Ces dernières s’apparentent à un autre groupe de toxines environnementales, les PCB, qui sont suspectés de provoquer les mêmes effets néfastes, dont la modification de la reproduction chez les oiseaux piscivores et les mammifères, attribuable aux processus biocumulatifs*. La présence de retardateurs de flamme a été détectée dans le sang humain et les chercheurs craignent que le développement du fœtus pourrait être perturbé.

La directive TCO’95 exige que les composants en plastique pesant plus de 25 grammes ne contiennent pas de chlore ou de brome organiquement liés.

Plomb**

Le plomb peut être présent dans les tubes cathodiques, les écrans, les soudures et les condensateurs. Le plomb s’attaque au système nerveux et, à doses élevées, entraîne l’intoxication par le plomb.

La directive TCO’95 permet l’inclusion du plomb était donné qu’aucun remplacement n’ait encore été mis au point.

Cadmium**

Le cadmium est présent dans les batteries rechargeables et dans les couches de génération des couleurs de certains écrans d’ordinateur. Le cadmium s’attaque au système nerveux et est toxique à doses élevées.

La directive TCO’95 stipule que les batteries ne peuvent contenir plus de 25 ppm (parties par million) de cadmium. La présence de cadmium dans les couches de génération de couleurs d’écrans d’ordinateur est interdite.

Mercure**

Le mercure est parfois présent dans les batteries, les relais, les interrupteurs et les systèmes rétroéclairés. Le cadmium s’attaque au système nerveux et est toxique à doses élevées. La directive TCO’95 stipule que les batteries ne peuvent contenir plus de 25 ppm (parties par million) de mercure. Elle exige aussi que le mercure soit absent de tous les composants électriques ou électroniques de l’écran, sauf pour les systèmes rétroéclairés.

Hydrocarbures chlorofluorés (fréon)

Les hydrocarbures chlorofluorés (fréon) sont parfois utilisés dans le lavage des cartes à circuits imprimés et dans la fabrication de la mousse de polystyrène pour l’emballage. Les hydrocarbures chlorofluorés décomposent la couche d’ozone et endommagent la couche d’ozone dans la stratosphère, ce qui provoque l’augmentation de rayonnement ultraviolet sur la terre et entraîne le risque accru de cancer de la peau (mélanome malin).

La directive TCO’95 : les hydrocarbures chlorofluorés et les hydrocarbures partiellement halogénés ne peuvent pas être utilisés dans la fabrication du produit ou de son emballage.

*Biocumulatif signifie les substances qui s’accumulent au sein d’organismes vivants. **Le plomb, le cadmium et le mercure sont des métaux lourds qui sont biocumulatifs.

Pour obtenir des informations détaillées sur le document des critères environnementaux, adressez-vous à :

TCO Development Unit SE-114 94 Stockholm SUÈDE Numéro de télécopieur : +46 8 782 92 07 Courriel (Internet) : development@tco.se

Vous pouvez aussi obtenir des informations à jour sur les produits approuvés et étiquetés TCO’95 en visitant le site Web http://www.tco-info.com

78133813.wpc 10/28/99, 3:22 PM49

TCO’99

MultiSync® LCD1810

Félicitations! Vous avez acheté un produit qui répond à la directive TCO’99. En choisissant ce produit conçu pour une utilisation professionnelle, vous contribuez aussi à la réduction des effets nuisibles sur l’environnement et aussi au développement continu de produits électroniques respectueux de l’environnement.

™

Pourquoi des ordinateurs «éco-étiquetés»?

Dans de nombreux pays, l’éco-étiquetage est devenu une méthode reconnue pour favoriser la mise au point de biens et de services respectueux de l’environnement. Pour ce qui est des ordinateurs et autre équipement électronique, le problème est double : des substances nuisibles à l’environnement sont utilisées à la fois dans le produit et au cours du processus de fabrication. Comme il n’a pas été possible de recycler de manière appropriée la majeure partie de l’équipement électronique, ces substances sont tôt ou tard introduites dans la nature.

L’ordinateur comporte d’autres caracté ristiques comme les niveaux de consommation énergétique, qui influent à la fois sur l’environnement de travail (interne) et sur l’environnement naturel (externe). Étant donné que toutes les méthodes de génération d’électricité traditionnelle ont un impact négatif sur l’environnement (retombées acides et émissions provoquant des changements climatiques, déchets radioactifs, etc.), la conservation de l’énergie est cruciale. Les appareils électroniques utilisés dans des bireaux consomment une quantité énorme d’énergie puisqu’ils sont souvent laissés continuellement en marche.

Qu’est-ce qu’implique l’éco-étiquetage?

Ce produit répond aux exigences de la directive TCO’99 qui prévoit l’éco-étiquetage et étiquetage international d’ordinateurs personnels. La directive d’étiquetage a été élaborée par le TCO (Confédération suédoise des employés professionnels), Svenska Naturakyddsforeningen (Société suédoise de conservation de la nature) et Statens Energimyndighet (Administration nationale de l’énergie de la Suéde).

Les exigences environnementales concernent la restriction de la présence et de l’utilisation, entre autres, de métaux lourds, de retardateurs de flamme contenant du brome et du chlore, d’hydrocarbure chlorofluoré (fréon) et de solvants chlorés. Le produit doit être préparé en vue d’être éventuellement recyclé et le fabricant est tenu d’élaborer un plan environnemental qui doit être respecté dans chaque pays où la société met en oeuvre sa politique opérationnelle. Dans le cadre des exigences relatives à la consommation, l’ordinateur et/ou l’écran doit, après une certaine période d’inactivité, réduire sa consommation énergétique en une ou plusieurs phases. Le temps nécessaire à la réactivation de l’ordinateur devra être raisonnable. Le produits étiquetés doivent répondre à des exigences environnementales rigoureuses, par exemple, eu égard à la réduction des champs électriques et magnétiques, à l’ergonomie physique et visuelle et à la facilité d’utilisation.

Exigences environnementales

Retardateurs de flamme

Les retardateurs de flamme sont présents dans les cartes à circuits imprimés, les câbles, les fils, les châssis et les boîtiers. Leur présence permet de retarder la propagation du feu. Le plastique d’un boîtier d’ordinateur peut contenir jusqu’à trente pour cent de substances ignifuges. La plupart des retardateurs de flamme contiennent du brome ou du chlrore et ces derniers s’apparentent à un autre groupe de toxines environnementales, les PCB, qui sont suspectésde provoquer des effets néfastes pour la santé, dont la modification de la reproduction chez les oiseaux piscivores et les mammifères, attribuable aux processus biocumulatifs*. La présence de retardateurs de flamme a été détectée dans le sang humain et les chercheurs craignent que le développement du foetus pourrait être perturbé. La directive TCO’99 exige que les composants en plastique pesant plus de

78133813.wpc 10/28/99, 3:22 PM50

TCO’99 (suite)

25 grammes ne contiennent pas de retardateurs de flame contenant du chlore ou du brome organiquement liés. Les retardateurs de flame sont autorisés dans les cartes à circuits imprimés étant donné qu’aucun substitut n’est encore disponible.

Plomb**

La directive TCO’99 permet l’inclusion du plomb était donné qu’aucun remplacement n’ait encore été mis au point.

Cadmium**

La directive TCO’99 stipule que les batteries, les couches de génération de couleurs d’écrans d’ordinateur et les composants électriques ou électroniques ne doivent pas contenir de cadmium.

Mercure**

Le mercure est parfois présent dans les batteries, les relais, les interrupteurs et les systèmes rétroéclairés. Le cadmium s’attaque au système nerveux et est toxique à doses élevées.

La directive TCO’99 stipule que les batteries ne peuvent de mercure. Elle exige aussi que le mercure soit absent de tous les composants électriques ou électroniques associés à l’écran.

Hydrocarbures chlorofluorés (fréon)

Les hydrocarbures chlorofluorés (fréon) sont parfois utilisés dans le lavage des cartes à circuits imprimés. Les hydrocarbures chlorofluorés décomposent la couche d’ozone et endommagent la couche l’ozone dans la stratosphère, ce qui provoque l’augmentation de rayonnement ultraviolet sur la terre et entraîne le risque accru de cancer de la peau (mélanome malin).

La directive TCO’99 : les hydrocarbures chlorofluorés et les hydrocarbures partiellement halogénés ne peuvent pas être utilisés dans la fabrication ou l’assemblage du produit ou de son emballage.

*Biocumulatif signifie les substances qui s’accumulent au sein d’organismes vivants. **Le plomb, le cadmium et le mercure sont des métaux lourds qui sont biocumulatifs.

Pour obtenir des informations détaillées sur le document des critères environnementaux, adressez-vous á: TCO Development Unit SE 114 94 Stockholm SUÈDE Numéro de télécopieur : +46 8 782 92 07 Courriel (Internet) : development@tco.se

Vous pouvez aussi obtenir des informations à jour sur les produits approvés et étiquetés TCO’99 en visitant le site Web http://www.tco-info.com

78133813.wpc 10/28/99, 3:22 PM51

Déclaration du fabricant

Nous certifions par la présente que les moniteurs

MultiSync

LCD

MultiSync LCD

1810

LA-1831JMW-1

2010

LA-2032JMW-1

est conformes à

la directive 73/23/EEC du Conseil :

– EN 60950

la directive 89/336/EEC du Conseil :

– EN 55022 – EN 55024 – EN 61000-3-2 – EN 61000-3-3

et porte le sigle

KANAGAWA 258-8533, JAPAN

78133813.wpc 10/28/99, 3:22 PM52

NEC Home Electronics, LTD.

686-1, NISHIOI OI-MACHI,

ASHIGARAKAMI-GUN

Série LCD NEC

AVIS DE PROPRIÉTÉ EXCLUSIVE ET DE DÉGAGEMENT DE RESPONSABILITÉ

Les informations contenues dans ce document, y compris tous les designs et matériel s'y rapportant, sont la propriété de NEC Technologies et/ou ses concédants. NEC Technologies se réserve les droits de fabrication brevetée, les droits d’auteurs et autres propriétés exclusives à ce document, y compris tous les droits de design, de fabrication, de reproduction, d'utilisation et de vente y afférent, à condition que ces droits n'ont pas été directement délivrés à d'autres.

Les produits de NEC Technologies dont il est question dans ce document sont garantis conformément aux termes de la déclaration de garantie limitée accompagnant chaque produit. Cependant, les performances réelles de chaque produit dépendent de facteurs tels que la configuration du système, les données du client et la manière dont le produit est utilisé. Étant donné que la mise en oeuvre fonctionnelle du produit peut varier d’un client à l’autre, l'adéquation et l'application de configurations spécifiques du produit peuvent être déterminées par le client et ne sont pas garanties par NEC Technologies.

Afin de permettre l'amélioration du design et des caractéristiques techniques, les informations contenues dans ce document sont sujettes à modifications sans préavis. La reproduction totale ou partielle de ce document sans l'accord préalable de NEC Technologies est interdite.

DÉCLARATION DE CONFORMITÉ

Cet appareil est conforme à l'article 15 du règlement de la FCC. L'utilisation est soumise à deux conditions. 1) Cet appareil ne peut pas occasionner d'interférences nuisibles, et 2) cet appareil doit accepter toutes interférences reçues, y compris les interférences qui peuvent occasionner un mauvais fonctionnement.

Partie responsable américaine : NEC Technologies, Inc. Adresse : 1250 N. Arlington Heights Road

tél. : (630) 467-5000

Itasca, Illinois 60143

Type de produit : Moniteur d'ordinateur Classification de l'appareil : Périphérique classe B Modèle : LA-1831JMW-1 / LA-2032JMW-1

Nous déclarons par la présente que les appareils mentionnés ci-dessus sont

conformes aux normes techniques spécifiées dans le règlement de la FCC.

MultiSync est une marque déposée de NEC Technologies, Inc. aux États-Unis et de NEC Home Electronics, Ltd. au Canada, au R.-U., en Allemagne, en France, en Espagne, en Italie, en Autriche, au Benelux, en Suisse, au Danemark, en Finlande et en Arabie Saoudite. Xtra View, AccuColor, et ErgoDesign sont des marques déposées de NEC Technologies, Inc. aux États-Unis et au Canada. LCD1810, LCD2010, Reduced Magnetic Field, IPM, NuCycle, FastFacts, FullScan et OSM sont des marques déposées de NEC Technologies aux États-Unis et au Canada. NEC est une marque déposée de NEC Corporation. Copyright 1999 par NEC Technologies, Inc. OSM Display Screens Copyright 1999 par NEC Technologies, Inc. Windows est une marque déposée de Microsoft Corporation. ENERGY S TAR est une marque déposée aux États-Unis. Tous les autres noms de marques et de produits sont des marques de commerce ou des marques déposées de leurs propriétaires respectifs.

En tant que partenaire ENERGY STAR®, NEC Technologies a veillé à ce que ce produit respecte les normes ENERGY STAR en matière de rendement énergétique. Le logo ENERGY STAR ne représente aucun aval par l’EPA de quelque produit ou service que ce soit.

No de pièce 78133813

Imprimé au Japon

78133813.wpc 10/28/99, 3:22 PM53

WARNUNG

UM BRÄNDE BZW. ELEKTRISCHE SCHLÄGE ZU VERMEIDEN, SETZEN SIE DIESES GERÄT WEDER REGEN NOCH SONSTIGER FEUCHTIGKEIT AUS. VERWENDEN SIE DEN GEPOLTEN STECKER DIESES GERÄTS NICHT MIT EINER VERLÄNGERUNGSSTECKDOSE ODER ANDEREN STECKDOSEN, WENN DIE POLE NICHT ZUR GÄNZE IN DIESE EINGEFÜHRT WERDEN KÖNNEN. ÖFFNEN SIE DAS GERÄT NICHT SELBST, DA ES UNTER HOHER SPANNUNG STEHENDE KOMPONENTEN ENTHÄLT. ÜBERLASSEN SIE WARTUNGSARBEITEN QUALIFIZIERTEN SERVICETECHNIKERN.

VORSICHT

GEFAHR VON ELEKTRISCHEN SCHLÄGEN • NICHT ÖFFNEN

VORSICHT: UM DIE GEFAHR EINES ELEKTRISCHEN SCHLAGS ZU VERRINGERN, ENTFERNEN SIE DIE ABDECKUNG (BZW. DIE RÜCKWAND) NICHT. IM INNEREN DES GERÄTS BEFINDEN SICH KEINE TEILE, DIE VOM BENUTZER SELBST GEWARTET WERDEN KÖNNEN. ÜBERLASSEN SIE WARTUNGSARBEITEN QUALIFIZIERTEN SERVICETECHNIKERN

Dieses Symbol macht den Benutzer darauf aufmerksam, daß nicht isolierte Spannungen im Inneren des Geräts stark genug sein können, um einen elektrischen Schlag hervorzurufen. Aus diesem Grund ist das Berühren jeglicher Komponente im Inneren dieses Geräts gefährlich Dieses Symbol macht den Benutzer darauf aufmerksam, daß wichtige Literatur zur Bedienung und Wartung dieses Geräts mitgeliefert wurde. Diese Unterlagen sollten sorgfältig gelesen werden, um jegliche Probleme zu vermeiden.

Konformitätsbestätigung des kanadischen Department of Communications

DOC : Dieses digitale Gerät der Klasse B entspricht allen Anforderungen der kanadischen

Bestimmungen in bezug auf Interferenzen verursachende Geräte.

C-UL : Trägt das C-UL-Zeichen und entspricht den kanadischen Sicherheitsbestimmungen

gemäß C.S.A. 22.2 # 950.

Informationen der FCC (Federal Communications Commission)

Verwenden Sie mit dem LA-1831JMW-1 und LA-2032JMW-1 Farbmonitors die angeschlossenen und genannten Kabel, um keinerlei Interferenzen mit Radio- und Fernsehempfang zu verursachen (1) Verwenden Sie bitte das mitgelieferte Netzkabel bzw. ein äquivalentes Kabel, um die FCCKonformität sicherzustellen. (2) Bentzen Sie bitte den mitgelieferten AC-Adapter (Nr. A2440S01). (3) MultiSync® LCD1810™: Verwenden Sie bitte das mitgelieferte Videosignalkabel oder 15-poliges

VGA zum BNC-Kabel (nicht im Lieferumfang enthalten). (4) MultiSync® LCD2010™: Verwenden Sie bitte das mitgelieferte 15-poliges VGA zum BNC-Kabel. Die Verwendung anderer Kabel und Adapter kann Interferenzen mit Radio- und Fernsehempfang verursachen.

Dieses Gerät wurde geprüft und gemäß Teil 15 der Regeln der FCC für mit den Grenzwerten für ein digitales Gerät der Klasse B konform befunden. Diese Grenzwerte sollen angemessen vor Interferenzen schützen, die von im Wohnbereich installierten Geräten ausgehen. Dieses Gerät erzeugt und verwendet Radiofrequenzenergie und kann diese auch ausstrahlen. Wenn es nicht in Übereinstimmung mit der Gebrauchsanweisung installiert und betrieben wird, kann es Interferenzen hervorrufen, die Funkverbindungen beeinträchtigen. Allerdings besteht keine Garantie dafür, daß Interferenzen bei einer bestimmten Anlage nicht auftreten werden. .

Wenn dieses Gerät den Radio- oder Fernsehempfang beeinträchtigende Interferenzen verursacht (dies kann durch An- und Abschalten des Geräts festgestellt werden), sollte der Benutzer versuchen, die Interferenzen durch eine oder mehrere der folgenden Maßnahmen zu beseitigen:

• Richten Sie die Empfangsantenne neu aus bzw. stellen Sie sie an einem anderen Ort auf.

• Vergrößern Sie den Abstand zwischen dem Gerät und dem Empfänger.

• Stecken Sie das Gerät an eine Steckdose an, die sich in einem anderen Stromkreis befindet als die Steckdose, an die der Empfänger angeschlossen ist.

• Wenden Sie sich an Ihren Händler oder an einen erfahrenen Radio- / TV-Techniker.

Falls erforderlich sollte der Benutzer sich an den Händler oder an einen erfahrenen Radio- / TV-Techniker wenden, um zusätzliche Empfehlungen zu erhalten. Auch die von der Federal Communications Commission herausgegebene Broschüre „How to Identify and Resolve Radio-TV Interference Problems“ kann sich für den Benutzer unter Umständen als nützlich erweisen. Diese Broschüre ist beim U.S. Government Printing Office, Washington, D.C., 20402, unter Bestellnummer 004-000-00345-4 erhältlich.

78133813.wpc 10/28/99, 3:22 PM54

Lieferumfang

Sie können lhr Gerät auch im Internet unter der

Adresse http://www.nectech.com/productregistration

Ihr neues MultiSync® LCD Monitor-Paket* von NEC Technologies sollte den nachfolgenden Inhalt umfassen:

• MultiSync LCD Monitor mit Schwenk-/Kipp-/Drehfuß MultiSync® LCD1810™ oder MultiSync LCD2010

• Netzkabel

• Wechselstromadapter (Nr. A2440S01)

• MultiSync LCD

1810: Videosignalkabel (beidseitig ein 15-poliger Mini-D-SUB-Stecker)

• MultiSync LCD2010: 15-poliges VGA zum BNC-Kabel

• NEC LCD Software, Pivot Software und andere nütz liche Dateien

• Benutzerhandbuch

™

MultiSync LCD1810 Monitor mit Videosignalkabel und Wechselstromadapter

Netzkabel

Software-CD

* Denken Sie daran, die Originalverpackung und

das Verpackungsmaterial für einen späteren Transport bzw. eine Versendung Ihres Monitors aufzubewahren.

78133813.wpc 10/28/99, 3:22 PM55

MultiSync LCD

2010 Monitor

mit 15-poliges VGA zum BNC-Kabel und Wechselstromadapter

NEC LCD

Setup Software

Pivot Software

Benutzerhandbuch

BNC Cable

Quick Start

Befolgen Sie die nachstehenden Anweisungen, um den MultiSync LCD1810™ Monitor an Ihr System anzuschließen:

1. Schalten Sie Ihren Computer ab.

Wenn Sie das mitgelieferte Videosignalkabel verwenden, fahren Sie mit Schritt 2 fort. Wenn Sie ein BNC-Kabel (nicht im Lieferumfang enthalten) verwenden, fahren Sie direkt mit Schritt 3 fort.

Anmerkung: BNC-Kabel erhalten Sie bei Ihrem lokalen Elektronikhändler.

2. Für den PC: Schließen Sie ein Ende des Videosignalkabels an der Rückseite des

Monitors an (Abbildung A.1). Stecken Sie das andere Ende in die Buchse der Grafikkarte Ihres Systems (Abbildung A.2). Ziehen Sie alle Schrauben fest. Fahren Sie mit Schritt 4 fort.

Anschlußdeckel

Abbildung A.1

78133813.wpc 10/28/99, 3:22 PM56

Abbildung A.2

Quick Start / Fortsetzung

Für den Macintosh: Schließen Sie ein Ende des Videosignalkabels an der Rückseite des Monitors an (Abbildung B.1). Stecken Sie den Macintosh Kabeladapter an den Computer an. Dann stecken Sie das andere Ende des Videosignalkabels in den Macintosh Kabeladapter (Abbildung B.2). Ziehen Sie alle Schrauben fest. Fahren Sie mit Schritt 4 fort.

ANMERKUNG: Den MultiSync® LCD1810™ Kabeladapter für Macintosh Computer erhalten Sie bei NEC Technologies unter der Telefonnummer (800) 820-1230.

Anschlußdeckel

Abbildung B.1

78133813.wpc 10/28/99, 3:22 PM57

Abbildung B.2

Quick Start / Fortsetzung

3. Schließen Sie das BNC-Kabel an die entsprechenden Buchsen an der Rückseite des Monitors an.

Schließen Sie das rote BNC-Kabel an die mit R gekennzeichnete, das grüne BNC-Kabel an die mit G(/SYNC) und das blaue BNC-Kabel an die mit B gekennzeichnete Anschlußbuchse des Monitors an. Falls Sie einen vierten BNC-Anschluß (Composite Sync) benötigen, verwenden Sie die mit HS/ CS gekennzeichnete BNC-Buchse am Monitor. Wenn Sie einen fünften BNC-Anschluß (Vertical Sync) benötigen, verwenden Sie die mit VS gekennzeichnete BNC-Buchse am Monitor (Abbildung

C.1). Schließen Sie das andere Ende an den Computer an. Der Anschluß an einen PC ist in (Abbildung A.2) ersichtlich, der Anschluß an einen Macintosh in (Abbildung B.2).

ANMERKUNG: Falsche Kabelverbindungen können zu Fehlfunktion

führen oder Displaykomponenten beschädigen.

4. Schließen Sie das Wechselstrom-Adapterkabel an den Monitor

an (Abbildung D.1).

5. Schließen Sie ein Ende des Netzkabels an den Wechselstrom

adapter an und stecken Sie das andere Ende in die Steckdose (Abbildung E.1).

6. Schalten Sie den Monitor (Abbildung F.1) und den

Computer ein.

7. Um die Installation Ihres MultiSync™ LCD-Monitors

abzuschließen: A. Stellen Sie die Auflösung auf 1280 x 1024 @ 60 Hz ein.

ANMERKUNG: Im Kapitel „Verweise“ des vorliegenden

Benutzerhandbuchs finden Sie nähere Informationen darüber, wie Sie die Windows MultiSync

95/98-INF-Datei für Ihren

LCD1810™ Monitor herunterladen können.

B. Verwenden Sie die folgenden OSM™ -Funktionen:

• Auto Adjust Contrast

• Auto Adjust

ANMERKUNG: Um die Installation Ihres MultiSync Monitors

abzuschließen, ist es unter Umständen erforderlich, daß die Einstellungen für H/V Position und Image Adjust H. Size/Fine manuell angepaßt werden. Eine ausführliche Beschreibung dieser OSM-Einstellungen entnehmen Sie bitte dem Abschnitt „Bedienungselemente“ des vorliegenden Benutzerhandbuchs.

8. Nähere Informationen zur Installation und zur

Verwendung dieser Software finden Sie in dem im Paket mit der Pivot Software-CD enthaltenen Benutzerhandbuch.

ANMERKUNG: Falls Probleme auftauchen, lesen Sie bitte im

Kapitel „Fehlerbehebung“ des vorliegenden Benutzerhandbuchs nach.

Abbildung C.1

Abbildung D.1

G(/SYNC)

HS/CS

Abbildung F.1

78133813.wpc 10/28/99, 3:22 PM58

Netzschalter

Abbildung E.1

Quick Start / Fortsetzung

Um den MultiSync® LCD2010™ Monitor an lhr System anzuschließen, führen Sie bitte die foigenden Schritte aus:

1. Den Computer ausschalten.

2. Beim PC : Schließen Sire den 15-poligen Mini-D-SUB-Stecker des geeigneten

Videosignalkabels an die Buchse der Grafikkarte lhres Rechners (Abbildung G.1) an. Ziehen Sie alle Schrauben fest. Beim Mac: Schließen Sie den MultiSync Macintosh-Kabeladapter an den Computer an (Abbildung H.1). Verbinden Sie das Ende des 15-poligen Mini-D-SUB-Steckers des geeigneten Signalkabels mit dem MultiSync Macintosh-Kabeladapter (Abbildung H.1). Ziehen Sie alle Schrauben fest.

HINWEIS: Den MultiSync Macintosh-Kabel-Adapter können Sie bei NEC Technologies unter der

Telefonnummer (800) 820-1230 bestellen.

Abbildung G.1

78133813.wpc 10/28/99, 3:22 PM59

Abbildung H.1

Quick Start / Fortsetzung

Nehmen Sie die Abdeckung auf der Rückseite des Monitors (Abbildung I.1) ab. Schließen Sie die BNC-Kabel und das AC-Adapter-Kabel an die entsprechenden Buchsen an der Rückseite des. Monitors an. Schließen Sie das blaue BNC-Kabel an die mit B gekennzeichnete, das grüne BNCKabel in die mit GS/Sync und das rote BNC-Kabel an die mit R gekennzeichnete BNC-Buchse des Monitor an. Wenn Sie eine vierte BNC-Buchse (Composite Sync) haben, stecken Sie diese in die mit HS/CS gekennzeichnete Buchse am Monitor. Wenn Sie eine fünfte BNC-Buchse (Vertical Sync) haben, stecken Sie diese in die mit VS (Abbildung I.1) gekennzeichnete BNC-Buchse. Legen Sie die 15-polige VGA zum BNC-Kabel unter Klammer A (Abbildung J.1A). Legen Sie dann die 15-polige VGA zum BNC-Kabel unter die Klammer B (Abbildung J.1B) Befestigen Sie wieder die Abdeckung an der Rückseite des Monitors.

HINWEIS: Falsche Kabel können zu Fehifunktion führen, die

Anzeigequalität/Komponenten des LCD-Moduis beschädigen und/ oder die Lebensdauer des Moduis beeinträchtigen.

4. Schließen Sie ein Ende des Netzkabels an den AC-Adapter

an und stecken Sie das andere in die Steckdose (Abbildung E.1).

5. Schalten Sie den Monitor (Abbildung F.1) und den

Computer ein.

Zum voilständigen Aufbau lhres MultiSync LCD-Monitors: A.

Bei

HINWEIS: Download-Informationen über die Windows 95/98

Monitor auf

INF-Datei für lhren MultiSync Monitor finden Sie in diesem Benutzerhandbuch unter dem Abschnitt Verweise.

1280 x 1024 @ 60 Hz eingestelt.

B. Benutzen Sie folgende OSM-Einstellfunktionen:

• Auto Adjust Contrast • Auto Adjust

• Image Adjust – Fine

HINWEIS: Es ist möglich, daß eine manuelle Einstellung der

H/V-Position und Image Adjust H. Size/FineEinstellfunktionen zum vollständigen Aufbau lhres MultiSync Monitors notwendig ist. Eine volle Beschreibung dieser OSM-Einstellfunktionen finden Sie in diesem Benutzerhandbuch unter dem Abshnitt Einstellfunktionen.

7. Information über installation und Betrieb dieser

Software finden Sie im Benutzerhandbuch in der Pivot® Software CD-Schachtel.

HINWEIS: Beim Auftreten von Problemen lesen Sie bitte im

Abschnitt Fehlerbehebung dieses Benutzerhandbuchs nach.

Abbildung I.1

HS/CS

G(/SYNC)

Netzschalter

Abbildung L.1

78133813.wpc 10/28/99, 3:22 PM60

Abbildung

J.1A

Clip

Abbildung

K.1

Clip

Abbildung

J.1B

Quick Start / Fortsetzung

Höher- und Tieferstellen des Monitorbildschirms

Der Monitor kann sowohl in Längs- als auch in Querstellung höher- bzw. tiefergestellt werden. Um den Bildschirm höher-oder tieferzustellen, legen Sie Hände auf jede seite des Monitors und heben Sie an oder senken Sie zur gewünschten Höhe (Abbildung RL.1).

Abbildung RL.1

Drehen des Bildschirms

Bevor Sie den Bildschirm drehen, muß er auf seine höchste Position gestellt werden, damit der Bildschirm beim Drehen nicht gegen die Unterlage stoßen oder Ihre Finger einklemmen kann. Um den Bildschirm anzuheben, legen sie Hände auf jede seite des Monitors und heben Sie bis zur höchsten Position an (Abbildung RL.1).

Um den Bildschirm zu drehen, fassen Sie ihn wiederum an beiden Seiten und drehen Sie ihn im Uhrzeigersinn, wenn Sie vom Querformat ins Längsformat wechseln wollen, und gegen den Uhrzeigersinn, wenn Sie vom Längs- ins Querformat wechseln möchten (Abbildung R.1).

™

Um das OSM den RESET-Knopf, während das OSM-Menü deaktiviert ist.

-Menü ebenfalls auf die Längs- bzw. Querposition umzustellen, drücken Sie

78133813.wpc 10/28/99, 3:22 PM61

Abbildung R.1

Quick Start / Fortsetzung

Kippen und Schwenken

Fassen Sie beide Seiten des Monitorbildschirms und kippen bzw. schwenken Sie den Bildschirm in die gewünschte Position (Abbildung TS.1).

Abnehmen des Monitorfußes zu Montagezwecken

Um den Monitor für alternative Montagemethoden vorzubereiten, gehen Sie vor wie folgt :

1. Schließen Sie sämtliche Kabel ab.

2. Legen sie eine Hände auf jede seite des Monitors und heben Sie bis zur höchsten

Position an (Abbildung RL.1).

3. Legen Sie den Monitor mit der Vorderseite nach unten auf eine nicht scheuernde Oberfläche. (Legen Sie den Bildschirm auf eine um ca. 55 mm erhöhte Unterlage, damit der Fuß parallel zur Oberfläche steht.) (Abbildung S.1)

2-in

Abbildung TS.1

4. Entfernen Sie die Standplatzabdeckung, indem Sie die Oberseite und die untere Stücke weg vom Standplatz schieben (Abbildung S.2). Entfernen Sie die 4 Schrauben, die den Monitor mit dem Fuß verbinden, und heben Sie die Fußeinheit ab (Abbildung S.3). Der Monitor kann nun auf jede gewünschte alternative Art und Weise montiert werden.

5. Um den Fuß wieder am Monitor zu befestigen, werden die obigen Arbeitsschritte sinngemäß umgekehrt.

ANMERKUNG: Nur für VEGA-kompatible alternative Montagemethoden.

78133813.wpc 10/28/99, 3:22 PM62

Abbildung S.1

Abbildung S.2 und Abbildung S.3

Bedienungselemente

BNC/D-SUB (nur auf den MultiSync® LCD

zwischen den BNC- und den D-SUB-Signaleingängen.

Mit den vorne am Monitor befindlichen OSM- (On-Screen Manager)-Tasten werden die folgenden Funktionen ausgeführt :

Um auf das OSM-Menü zuzugreifen, drücken Sie eine beliebige Steuertaste (

, )

bzw. die Taste PROCEED oder EXIT.

Um das OSM-Menü zwischen Längs- und Querformat umzustellen, drücken Sie die Taste RESET. HINWEIS: Das OSM-Menü muß vor dem Umstellen geschlossen werden.

Hauptmenü Untermenü

EXIT Beendet das OSM-Menü. Führt zum OSM-Hauptmenü zurück. CONTROL Verschiebt den hervorgehobenen Verschiebt den hervorgehobenen

/ Bereich nach oben oder unten, um Bereich nach oben oder unten, um

CONTROL Verschiebt den hervorgehobenen Verschiebt den Balken nach rechts

/ Bereich nach rechts oder links, um ein oder links, um die Einstellung zu erhöhen

PROCEED Diese Taste hat keine Funktion. Aktiviert die Funktionen Auto Adjust

RESET Setzt alle Einstellungen des Setzt die hervorgehobene Einstellung

HINWEIS: Wird die RESET-Taste im Haupt- oder Untermenü gedrückt, so erscheint ein Warnfenster, das Ihnen ein Abbrechen der RESET-Funktion durch Betätigung der Taste EXIT ermöglicht.

einen Menüpunkt auszuwählen. einen Menüpunkt auszuwählen.

Steuermenü auszuwählen. oder zu verringern.

hervorgehobenen Steuermenüs auf auf die Werkseinstellung zurück. die Werkseinstellung zurück

Helligkeits-/Kontrastregler

BRIGHTNESS

Zur Einstellung der Helligkeit des Gesamtbildes und des Bildschirmhintergrundes.

CONTRAST

Zur Einstellung der Bildhelligkeit in Vergleich zum Hintergrund.

AUTO

AUTO ADJUST CONTRAST

Paßt das angezeigte Bild an, falls nicht standardmäßige Videoeingangssignale vorliegen.

OSM LOCK OUT

Die Funktion OSM LOCK OUT verhindert den Zugriff auf alle OSM-Funktionen zur Gänze. Wenn Sie versuchen, OSM-Funktionen zu aktivieren, während sich das Gerät im LOCK OUT-Modus befindet, wird ein Bildschirm eingeblendet, der Sie darauf hinweist, daß der Zugriff auf die OSM-Funktionen gesperrt ist.

• Um in den LOCK OUT-Modus zu gelangen, drücken Sie gleichzeitig die Tasten PROCEED und

Daraufhin wird das LOCK OUT-Fenster

eingeblendet.

• Um die Funktion LOCK OUT zu aktivieren, drücken Sie gleichzeitig die Tasten PROCEED und

und halten Sie sie niedergedrückt. Das OSM-Fenster wird nach einigen Sekunden ausgeblendet und die Funktion LOCK OUT wird aktiviert.

™

1810

monitor): Erlaubt ein Wechseln

und ALL RESET.

, ,

78133813.wpc 10/28/99, 3:22 PM63

Bedienungselemente

• Um die Funktion LOCK OUT zu deaktivieren, drücken Sie gleichzeitig die .

™

AUTO

Tasten PROCEED und

Auto Adjust

Nur auf den MultiSync® LCD1810

Paßt die Einstellungen für Image Position, H. Size und Fine automatisch an.

Nur auf den MultiSync LCD2010

Paßt die Einstellungen für Image Position und H. Size automatisch an.

Positionsregler

H. POSITION

Steuert die horizontale Bildposition innerhalb des LCD-Anzeigebereichs.

V. POSITION

Steuert die vertikale Bildposition innerhalb des LCD-Anzeigebereichs.

AUTO

Stellt die horizontale und die vertikale Bildposition innerhalb des LCDAnzeigebereichs automatisch ein.

Bildanpassungsregler

H. SIZE

Paßt die horizontale Bildgröße durch Erhöhen oder Verringern der Einstellung an.

FINE

Verbessert Schärfe, Klarheit und Stabilität des Bildes durch Erhöhen oder Verringern der Einstellung.

HINWEIS: Das Bild justieren feine Steuerung muß verwendet werden, die

Installation Ihres MultiSync LCD2010 Monitor durchzuführen.

Nur auf den MultiSync LCD1810

Paßt die Einstellungen für H. Size und Fine automatisch an.

Nur auf den MultiSync LCD2010

Paßt die Einstellungen für H. Size automatisch an.

AccuColor® Control System

Fünf Farbvoreinstellungen dienen zur Auswahl der gewünschten Farbeinstellung. Jede Farbeinstellung wird werkseitig angepaßt.

Rot, Grün, Blau: Erhöht oder verringert - in Abhängigkeit von der getroffenen Auswahl - entweder den roten, den grünen oder den blauen Farbanteil. Die Farbänderung erscheint auf dem Bildschirm, und die Richtung (Erhöhung oder Verringerung) wird durch die Balken angezeigt.

Werkzeuge

OSM H. POS. OSM. V. POS.

Sie können auswählen, an welcher Stelle das OSM Ihrem Bildschirm eingeblendet werden soll. Wenn Sie OSM Location auswählen, haben Sie die Möglichkeit, die Position des OSM-Steuermenüs nach links oder rechts bzw. nach oben oder unten manuell anzupassen.

/ Fortsetzung

™

-Steuerungsfenster auf

78133813.wpc 10/28/99, 3:22 PM64

Bedienungselemente

/ Fortsetzung

ALL RESET

Nur auf den MultiSync® LCD1810

Wenn Sie ALL RESET auswählen, während D-SUB-Eingang ausgewählt ist, können Sie alle OSM™-Einstellungen für den D-SUB-Eingang auf die Werkseinstellungen zurücksetzen. Wenn Sie ALL RESET auswählen, während BNC-Eingang ausgewählt ist, können Sie alle OSM-Einstellungen für den BNC-Eingang auf die Werkseinstellungen zurücksetzen. Einzelne Einstellungen können Sie durch Hervorheben der betreffenden Einstellung und darauffolgendes Betätigen der Taste RESET zurücksetzen.

Nur auf den MultiSync LCD2010

Wenn Sie ALL RESET auswählen können Sie alle OSM™-Einstellungen auf die Werkseinstellungen zurücksetzen. Einzelne Einstellungen können Sie durch Hervorheben der betreffenden Einstellung und darauffolgendes Betätigen der Taste RESET zurücksetzen.

Information

Gibt Auskunft über die gegenwärtigen Einstellungen für die Anzeigeauflösung, die Auffrischfrequenz und die Type des Sync-Signals des Monitors.

HINWEIS : Mode Change sollte nur dann verwendet werden, wenn eine

Auflösung vom Monitor nicht erkannt wird. Der Benutzer kann durch Aufrufen der Modusinformation und Auswahl der entsprechenden Option (Erhöhung oder Verringerung) zur passenden Auflösung umschalten.

HINWEIS: Wenn die Taste

hervorgehoben ist, wird für Sync Type zwischen Separate Sync und Sync On Green umgeschaltet.

™

oder gedrückt wird, während TYPE

78133813.wpc 10/28/99, 3:22 PM65

Empfehlungen für die Verwendung

Vorsichtsmaßnahmen und Wartung

UM DIE OPTIMALE LEISTUNGSFÄHIGKEIT IHRES MULTISYNC LCD

FARBMONITORS ZU GEWÄHRLEISTEN, SOLLTEN SIE BEI DER

AUFSTELLUNG UND VERWENDUNG IHRES GERÄTES

DIE FOLGENDEN PUNKTE BEACHTEN

• ÖFFNEN SIE DEN MONITOR NICHT. Im Inneren des Gerätes befinden sich keine Teile, die vom Benutzer

selbst gewartet werden können. Das Öffnen oder Entfernen der Abdeckungen könnte einen elektrischen Schock verursachen oder zu anderen gefährlichen Situationen führen. Wartungs- und Reparaturarbeiten dürfen nur von qualifizierten Service-Technikern ausgeführt werden.

• Vermeiden Sie das Eindringen von Flüssigkeiten in das Gerät und benutzen Sie den Monitor niemals in der

Nähe von Wasser.

• Stecken Sie keinerlei Gegenstände durch die Gehäuseschlitze in das Gerät. Diese könnten gefährliche

Spannungspunkte im Geräteinneren berühren und einen elektrischen Schlag, einen Brand oder ein Versagen des Gerätes verursachen.

• Stellen Sie keine schweren Geräte auf das Netzkabel. Eine Beschädigung des Netzkabels kann einen

elektrischen Schlag oder Brand verursachen.

• Stellen Sie das Gerät niemals auf unebenen oder instabilen Gestellen, Unterlagen oder Tischen auf. Der

Monitor könnte herunterfallen und schwer beschädigt werden.

• Der Netzstecker ist das wichtigste Teil zum Trennen des Monitors vom. Der Monitor sollte in der Nöhe

einer leicht zugänglichen Netzsteckdose installiert werden.

• Wenn Sie den MultiSync® LCD mit seiner weltweiten AC 220-240 V Stromversorgung betreiben,

verwenden Sie ein Netzkabel, das der Speisungsspannung der verwendeten Wechselstromsteckdose entspricht. Das verwendete Netzkabel muß den Sicherheitsnormen Ihres Landes entsprechen und gemäß dieser zugelassen sein. (Außer in Großbritannien sollte die Type H05VV-F verwendet werden).

• Verwenden Sie den im Lieferumfang enthaltenen Wechselstromadapter.

• Die Leuchtstoffröhre im Inneren des LCD-Monitors enthält Quecksilber. Halten Sie sich bei der Entsorgung

dieser Leuchtstoffröhre bitte an die anwendbaren lokalen Gesetze und Vorschriften.

• In Großbritannien ein für den Betrieb des Monitors vom BS zugelassenes Netzkabel mit einem

integrierten Stecker mit schwarzer Sicherung (5A). Wenn zusammen mit diesem Monitor kein Netzkabel geliefert wird, wenden Sie sich bitte an Ihren Lieferanten.

Bei Eintreten der im nachfolgenden angeführten Umstände muß der Monitor sofort vom Netz getrennt und ein Service-Techniker konsultiert werden:

• Wenn das Netzkabel oder der Netzstecker beschädigt ist.

• Wenn Flüssigkeit oder Gegenstände in das Monitorgehäuse geraten sind.

• Wenn der Monitor Regen ausgesetzt war oder mit Wasser in Berührung gekommen ist.

• Wenn der Monitor fallen gelassen bzw. das Gehäuse beschädigt wurde.

• Wenn der Monitor trotz Befolgung der Bedienungsanleitung nicht ordnungsgemäß funktioniert.

•

Achten Sie auf eine ausreichende Rundum-Belüftung des Monitors, damit die Wärme richtig entweichen kann. Die Lüftungsschlitze dürfen nicht blockiert werden, und der Monitor darf nicht in der Nähe einer Heizung oder einer sonstigen Wärmequelle aufgestellt werden. Stellen Sie keine Gegenstände auf den Monitor.

VORSICHT

• Der Netzstecker ist das wichtigste Teil zum Trennen des Monitors vom Netz. Der Monitor

sollte in der Nähe einer leicht zugänglichen Netzsteckdose installiert werden.

• Transportieren Sie den Monitor mit äußerster Vorsicht. Bewahren Sie das

Verpackungsmaterial für einen späteren Transport auf.

78133813.wpc 10/28/99, 3:22 PM66

Empfehlungen für die Verwendung / Fortsetzung

EINE KORREKTE AUFSTELLUNG UND EINRICHTUNG DES MONITORS

KANN BEIM ARBEITEN AM BILDSCHIRM AUGEN, NACKEN- UND

SCHULTERMUSKULATUR ENTLASTEN. BEACHTEN SIE BEIM

AUFSTELLEN DES MONITORS BITTE DIE FOLGENDEN PUNKTE:

• Lassen Sie den Monitor 20 Minuten lang aufwärmen, um

optimale Leistung sicherzustellen.

• Passen Sie die Höhe des Monitors so an, daß der obere

Bildschirmrand sich in oder geringfügig unter Ihrer Augenhöhe befindet. Wenn Sie die Bildschirmmitte betrachten, sollten Ihre Augen leicht nach unten blicken.

• Der Abstand vom Auge zum Monitor sollte nicht weniger als

40 cm und nicht mehr als 70 cm betragen. Der optimale Abstand beträgt 58 cm beim MultiSync® LCD beim MultiSync LCD

• Entspannen Sie Ihre Augen regelmäßig durch Fixieren eines

Gegenstandes in mindestens 2,5 m Entfernung. Blinzeln Sie häufig.

• Stellen Sie den Monitor in einem Winkel von 90° zum Fenster und anderen Lichtquellen auf, um

Blendungen und Reflexionen auf dem Bildschirm soweit wie möglich zu vermeiden. Stellen Sie die Neigung Ihres Monitors so ein, daß durch Deckenbeleuchtung verursachte Spiegelungen auf dem Bildschirm vermieden werden.

• Wenn reflektierendes Licht Ihnen das Erkennen der Bildschirmanzeige erschwert, benutzen Sie einen

Anti-Reflexionsfilter.

• Reinigen Sie Ihren Monitor regelmäßig. Verwenden Sie ein fusselfreies und nicht kratzendes Tuch

und eine nicht alkoholhältige, neutrale, nicht scheuernde Reinigungslösung bzw. einen Glasreiniger, um den Staub zu entfernen.

• Stellen Sie die Helligkeit und den Kontrast Ihres Monitors so ein, daß die Lesbarkeit erhöht wird.

• Bringen Sie in der Nähe des Monitors einen Vorlagenhalter an.

• Plazieren Sie entweder den Monitor oder das Referenzmaterial (je nachdem, worauf Sie am

häufigsten blicken) direkt vor sich, damit Sie den Kopf beim Schreiben so wenig wie möglich drehen müssen.

• Vermeiden Sie es, Standbilder über längere Zeiträume auf dem Monitor anzuzeigen, damit keine

Bildschatten entstehen (Nachbildwirkung).

• Lassen Sie Ihre Augen regelmäßig untersuchen. Ergonomie

Zum Erzielen eines maximalen ergonomischen Nutzens empfehlen wir eine Berücksichtigung der folgenden Punkte:

• Passen Sie die Helligkeit an, bis der Hintergrundraster nicht mehr sichtbar ist

• Stellen Sie den Kontrastregler nicht auf den Höchstwert ein

• Verwenden Sie bei Standardsignalen die Voreinstellungen für die Größen- und Positionsregler

• Verwenden Sie die Voreinstellungen für Color Setting und Sides Left/Right

• Verwenden Sie Signale ohne Zeilensprung mit einer vertikalen Bildauffrischrate zwischen 60 und 76 Hz

• Verwenden Sie die Primärfarbe Blau nicht vor einem dunklen Hintergrund, da sie schlecht zu sehen wäre und aufgrund des unzureichenden Kontrasts zu einer Überanstrengung der Augen

führen könnte

Nähere Informationen über die Einrichtung einer gesunden Arbeitsumgebung erhalten Sie, wenn Sie NEC unter der Telefonnummer (800) 820-1230 bzw. NEC FastFacts das Dokument # 900108 anfordern. Sie können auch über The Human Factors Society, Inc. P.O. Box 1369, Santa Monica, California 90406, USA, die Norm American National Standard für Human Factors Engineering of Visual Display Terminal Workstations - ANSI.-HFS Standard No. 100-1988 bestellen.

2010

™

1810

und 60 cm

™

unter der Telefonnummer (630) 467-4363 kontaktieren und

78133813.wpc 10/28/99, 3:22 PM67

Technische Daten

Technische Daten MultiSync Monitor Monitor

LCD Modul Diagonal: 46 cm (18,1 Zoll) Aktive Matrix, Dünnfilmtransistor (TFT),

dem Monitor entsprechende Auflösung (Pixel-Count)

Eingangssignal Video: ANALOG 0,7 Vp-p / 75 Ohm

Display-Farben Analoges Eingangssignal: Unbegrenzte Anzahl von Farben Abhängig von der benutzten Grafikkarte. Synchronisationsbereich Horizontal: 24 kHz bis 80 kHz Automatisch

Unterstützte Auflösungen

Aktivanzeige

Netzspannung Current rating 0,9 A @ 100–120 V/0,5 A @ 220–240 V Abmessungen

Gewicht 8,4 kg

Umweltbedingungen

* Interpolierte Auflösungen. Wenn Auflösungen angezeigt werden, die geringer als der Pixel-Count des LCD-Moduls sind, können Buchstaben „stufig“ erscheinen oder Linien fett aussehen. Das ist normal und bei allen gegenwärtig zur Verfügung stehenden Flachbildschirmtechnologien notwendig, wenn Auflösungen, die dem Monitor nicht entsprechen, in Ganzbildschirmgröße angezeigt werden. Bei Flachbildschirmen ist jeder Punkt auf dem Bildschirm ein Pixel, d.h. wenn man die Auflösung auf Ganzbildschirmgröße vergrößert, muß eine Interpolation der Auflösung vorgenommen werden. Wenn die interpolierte Auflösung nicht ein ganzes Vielfaches der eigenen Auflösung des Bildschirms ist, kann die mathematische Interpolation dazu führen, daß manche Linien dicker als andere aussehen.

ANMERKUNG: Technische Spezifikationen können ohne vorherige Ankündigung geändert werden.

Sichtbare Bildgröße: 46 cm (18,1 Zoll) Flüssigkristallanzeige (LCD), 0,28 mm,

Höheneinstellung: 70 mm/2,8 Zoll

Betriebstemperatur: 5° C bis +35° C/4 °F bis 95° F

Luftfeuchtigkeit: 30 % bis 80 %

Lagertemperatur: -10° C bis +60° C/14° F bis 140° F

Luftfeuchtigkeit: 10 % bis 85 %

: Quer: 1280 x 1024 Punktabstand XtraView™-Technologie,

Hoch: 1024 x 1280 200 cd/m2, weiße Leuchtdichte,

Sync: Separate Sync. TTL-Level

Horizontal Sync. positiv / negativ Vertikal Sync. positiv / negativ Gesamt Sync. (positiv / negativ) (TTL-Level) Sync on Green-Video (positiv), 0,7 Vp-p und sync. Negativ 0,3 Vp-p

Vertikal: 56 Hz bis 76 Hz Automatisch

Quer

: 720 x 400*: text

640 x 480 @ 60 Hz bis 76 Hz 800 x 600* @ 56 Hz bis 76 Hz 832 x 624* @ 75 Hz 1024 x 768* @ 60 Hz bis 76 Hz 1152 x 900* @ 66 Hz (SUN) 1280 x 960 @ 60 Hz bis 76 Hz

1280 x 1024 @ 60 Hz bis 76 Hz.................

Hoch:480 x 640 @ 60Hz bis 76Hz

600 x 800* @ 56 Hz bis 76 Hz 624 x 832* @ 75 Hz 768 x 1024* @ 60 Hz bis 76 Hz 960 x 1280 @ 60 Hz bis 76 Hz

1024 x 1280 @ 60 Hz bis 76 Hz.................

Quer

Hoch

: Horiz.:

359 mm/14,1 Zoll

Vert.:

287 mm/11,3 Zoll 287 mm/11,3 Zoll

Vert.:

359 mm/14,1 Zoll AC 100–120 V/220–240 V, 50-60 Hz

Quer:454 mm (B) x 462 mm (H) x 218 mm (T)

17,9 Zoll (B) x 18,1 Zoll (H) x 8,6 Zoll (T)

Hoch:382 mm (L) x 498 mm (H) x 218 mm (P)

15 Zoll (B) x 19,6 Zoll (H) x 8,6 Zoll (T)

18,5 Pfund

Höhe: 0 bis 10,000 Fuß

Höhe: 0 bis 45,000 Fuß

LCD1810™Remarques

Kontrastverhältnis 150:1, typisch.

Für optimale Darstellungsleitung des Monitors empfiehlt NEC eine

Auflösung bei 60 Hz

78133813.wpc 10/28/99, 3:22 PM68

Technische Daten / Fortsetzung

Technische Daten MultiSync Monitor Monitor

LCD Modul Diagonal: 51 cm (20,1 Zoll) Aktive Matrix, Dünnfilmtransistor (TFT),

dem Monitor entsprechende Auflösung (Pixel-Count)

Eingangssignal Video: ANALOG 0,7 Vp-p / 75 Ohm

Display-Farben Analoges Eingangssignal: Unbegrenzte Anzahl von Farben Abhängig von der benutzten Grafikkarte. Synchronisationsbereich Horizontal: 24 kHz bis 80 kHz Automatisch

Unterstützte Auflösungen

Aktivanzeige

Netzspannung Current rating 1,0 A @ 100–120 V/0,5 A @ 220–240 V Abmessungen

Gewicht 11,0 kg

Umweltbedingungen

ANMERKUNG: Technische Spezifikationen können ohne vorherige Ankündigung geändert werden.

Sichtbare Bildgröße: 51 cm (20,1 Zoll) Flüssigkristallanzeige (LCD), 0,31 mm,

Höheneinstellung: 80 mm/3,1 Zoll

Betriebstemperatur: 5° C bis +35° C/4 °F bis 95° F

Luftfeuchtigkeit: 30 % bis 80 %

Lagertemperatur: -10° C bis +60° C/14° F bis 140° F

Luftfeuchtigkeit: 10 % bis 85 %

: Quer: 1280 x 1024 Punktabstand XtraView™-Technologie,

Hoch: 1024 x 1280 150 cd/m2, weiße Leuchtdichte,

Sync: Separate Sync. TTL-Level

Horizontal Sync. positiv / negativ Vertikal Sync. positiv / negativ Gesamt Sync. (positiv / negativ) (TTL-Level) Sync on Green-Video (positiv), 0,7 Vp-p und sync. Negativ 0,3 Vp-p

Vertikal: 56 Hz bis 76 Hz Automatisch

Quer

: 720 x 400*: text

640 x 480 @ 60 Hz bis 76 Hz 800 x 600* @ 56 Hz bis 76 Hz 832 x 624* @ 75 Hz 1024 x 768* @ 60 Hz bis 76 Hz 1280 x 960 @ 60 Hz bis 76 Hz

1280 x 1024 @ 60 Hz bis 76 Hz.................

Hoch:480 x 640 @ 60Hz bis 76Hz

600 x 800* @ 56 Hz bis 76 Hz 624 x 832* @ 75 Hz 768 x 1024* @ 60 Hz bis 76 Hz 960 x 1280 @ 60 Hz bis 76 Hz

1024 x 1280 @ 60 Hz bis 76 Hz.................

Quer

Hoch

: Horiz.:

399 mm/15,7 Zoll

Vert.:

319 mm/12,6 Zoll 319 mm/12,6 Zoll

Vert.:

399 mm/15,7 Zoll AC 100–120 V/220–240 V, 50-60 Hz

Quer:498 mm (B) x 501 mm (H) x 246 mm (T)

19,6 Zoll (B) x 19,7 Zoll (H) x 9,7 Zoll (T)

Hoch:418 mm (L) x 541 mm (H) x 246 mm (P)

16,5 Zoll (B) x 21,3 Zoll (H) x 9,7 Zoll (T)

24,3 Pfund

Höhe: 0 bis 10,000 Fuß

Höhe: 0 bis 45,000 Fuß

LCD2010™Remarques

Kontrastverhältnis 220:1, typisch.

Für optimale Darstellungsleitung des Monitors empfiehlt NEC eine

Auflösung bei 60 Hz

78133813.wpc 10/28/99, 3:22 PM69

Funktionen

NuCycle™ Plastik: Ein spezielles silizium präparat für PC Harz, welches extrem flammen retardierend, sicher und umweltfreundlichist.

XtraView® Weitwinkeltechnologie: Damit kann der Benutzer den Monitor in jeder Ausrichtung - d.h. im Hoch- oder Querformat - aus jedem Winkel (160°) betrachten. Voller 160°-Blickwinkel entweder nach oben, unten, links oder rechts.

Analogvorteil: Eine unbeschränkte Anzahl von Farben kann in einem kontinuierlichen Spektrum angezeigt werden, wodurch die Farben getreuer wiedergegeben werden. Die kontraststarke LCD des Monitors verstärkt die Lebendigkeit der Farben und verbessert die Schärfe ohne geometrische Verzerrungen.

Bessere Kompatibilität: Da der MultiSync® LCD-Monitor durch und durch analog ist, sind keine speziellen Analog-Digital-Grafik- oder Interfacekarten erforderlich, sondern ein RGB-Input kann direkt verarbeitet werden.

Kleinere Standfläche: Die ideale Lösung für Situationen, in denen trotz Größen- und Gewichtsbeschränkungen eine hervorragende Bildqualität erforderlich ist. Der Monitor kann aufgrund seiner kleinen Standfläche und seines niedrigen Gewichts einfach von einem Ort zum anderen verlegt werden.

AccuColor® Control System: Erlaubt es Ihnen, die Farben auf Ihrem Bildschirm einzustellen und die Farbtreue Ihres Monitors einer Vielfalt verschiedener Standards anzupassen.

OSM™-Einstellfunktionen (On-Screen-Manager): Erlauben es Ihnen, alle Elemente Ihres Monitorbilds mit Hilfe einfach und rasch zu verwendender On-Screen-Menüs anzupassen.

ErgoDesign®: Verbessert die ergonomischen Eigenschaften, um die Arbeitsumgebung zu verbessern, die Gesundheit des Benutzers zu schützen und Geld zu sparen. Beispielsweise stehen OSMEinstellfunktionen für rasche und einfache Bildanpassung und ein Schwenk-/Drehfuß für die Einstellung des bevorzugten Blickwinkels zur Verfügung. Außerdem entspricht das Gerät den MPRIIRichtlinien für verringerte Emissionen.

Kleinere Standfläche: Erlaubt es dem Benutzer, den Monitor so zu drehen, wie es den Anforderungen am besten entspricht, d.h. ihn entweder quer zur Anzeige breiter Dokumente zu verwenden oder ihn in eine aufrechte Stellung zu drehen, wenn eine ganze Seite auf einmal auf dem Bildschirm angezeigt werden soll. Das Hochformat ist auch für Videokonferenzen mit Vollformatanzeige hervorragend geeignet.

Plug-and-Play (nur auf den MultiSync LCD1810™): Die Microsoft®-Lösung mit dem Betriebssystem Windows®95/98 erleichtert die Einrichtung und Installation, indem die Eigenschaften des Monitors (z.B. Bildschirmgröße und unterstützte Auflösungen) direkt vom Monitor an den Computer übermittelt werden, wodurch die Anzeige automatisch optimiert wird.

IPM™-System (Intelligent Power Manager): Bietet innovative Energiesparmethoden, die es dem Monitor erlauben, auf einen geringeren Stromverbrauch zurückzuschalten, wenn er zwar eingeschaltet ist, aber gerade nicht benutzt wird. So können Sie zwei Drittel der Stromkosten für den Monitorbetrieb sparen, die Emissionen reduzieren und gleichzeitig die Kosten für die Klimatisierung des Arbeitsplatzes verringern.

Mehrfrequenztechnologie: Der Monitor wird automatisch auf die Abtastfrequenz der Grafikkarte eingestellt, wodurch das Bild in der erforderlichen Auflösung angezeigt wird.

FullScan™: Erlaubt es Ihnen, in den meisten Auflösungsbereichen die gesamte Bildschirmfläche zu nutzen, wodurch die Bildgröße signifikant gesteigert wird.

VESA: Standardmontagevorrichtung: Damit kann der MultiSync Monitor an jedem standardmäßigen VESA-Montagearm oder Halter von Drittlieferanten montiert werden. So kann der Monitor unter Verwendung einer kompatiblen Montagevorrichtung eines Drittlieferanten an einer Wand oder an einem Tragarm montiert werden.

BNC/D-SUB (nur auf den MultiSync LCD1810): Bietet auch die Möglichkeit der Verwendung mit zwei Rechnern. So können Sie Ihren Monitor über ein BNC-Kabel an ein System und über ein Standard-DSub-Kabel an ein anderes System anschließen. Sie können einfach zwischen den Computern hin- und

herschalten, indem Sie die entsprechende Taste des Tastenfelds auf der Monitorvorderseite drücken.

78133813.wpc 10/28/99, 3:22 PM70

Fehlerbehebung

Kein Bild

• Das Signalkabel muß ordnungsgemäß an die Grafikkarte / den Computer angeschlossen sein.

• Vergewissern Sie sich, daß die Grafikkarte vollständig eingeschoben ist.

• Vergewissern Sie sich, daß der Einschaltknopf des Monitors und der Einschaltknopf des Computers auf ON stehen.

• Vergewissern Sie sich, daß auf der Grafikkarte oder im verwendeten System ein unterstützter Modus ausgewählt wurde. (Nähere Informationen zur Änderung des Grafikmodus entnehmen Sie bitte dem Handbuch zu Ihrer Grafikkarte oder zu Ihrem System.)

• Überprüfen Sie den Monitor und Ihre Grafikkarte auf Kompatibilität und vergewissern Sie sich, daß die empfohlenen Einstellungen eingehalten werden.

• Überprüfen Sie den Signalkabelanschluß auf verbogene oder eingedrückte Kontaktstifte.

• Vergewissern Sie sich, daß sich der Schalter BNC/D-SUB in der richtigen Position befindet (nur auf den MultiSync® LCD1810™).

Keine Reaktion beim Drücken des Einschaltknopfes

• Ziehen Sie das Netzkabel des Monitors aus der Wechselstromsteckdose, um den Monitor abzuschalten und zurückzusetzen, oder drücken Sie gleichzeitig die Taste RESET und den Einschaltknopf

Nachbildwirkung

• Nachbildwirkung bedeutet, daß der „Schatten“ eines angezeigten Bilds auf dem Bildschirm verbleibt, auch wenn der Monitor längst abgeschaltet ist. Im Gegensatz zu CRT-Monitoren sind solche Bildschatten bei LCD-Monitoren nicht permanent. Um die Nachbildwirkung zu beseitigen empfiehlt es sich, den Computer so lange abgeschalten zu lassen, wie ein Bild angezeigt wurde. Wenn also ein Bild eine Stunde lang auf dem Monitor angezeigt wurde und ein Schatten dieses Bildes auf dem Bildschirm verblieben ist, sollte der Monitor eine Stunde lang ausgeschaltet bleiben, um den Bildschatten zu beseitigen.

ANMERKUNG: NEC Technologies empfiehlt, wie für alle persönlichen Anzeigegeräte, die regelmäßige Verwendung eines Screensavers, der sich einschaltet, wenn das angezeigte Bild länger unverändert bleibt.

Das Bild ist instabil, unscharf oder verschwimmt

• Vergewissern Sie sich, daß das Signalkabel ordnungsgemäß an den Computer angeschlossen ist.

• Verwenden Sie die OSM™-Bildanpassungsfunktionen, um die Anzeige scharf zu stellen und das Bild entsprechend anzupassen, indem Sie die Feineinstellungen je nachdem höher oder niedriger stellen. Wenn der Anzeigemodus geändert wird, müssen unter Umständen die OSMBildanpassungseinstellungen nachgestellt werden.

• Überprüfen Sie Ihren Monitor und Ihre Grafikkarte auf Kompatibilität und vergewissern Sie sich, daß das empfohlene Signaltiming eingehalten wird.

• Wenn Text verunstaltet angezeigt wird, stellen Sie den Videomodus auf ohne Zeilensprung und verwenden Sie eine Bildauffrischrate von 60 Hz.

LED am Monitor leuchtet nicht (keine grüne oder gelbe Farbe sichtbar)

• Vergewissern Sie sich, daß der Einschaltknopf auf ON steht und daß das Netzkabel ordnungsgemäß angeschlossen ist.

• Vergewissern Sie sich, daß sich der Computer nicht in einem Energiesparmodus befindet (berühren Sie die Tastatur oder die Maus).

Das Bild ist grünstichig

• Wählen Sie im OSM-Menü Information TYPE und betätigen Sie dann die Steuertasten oder

Das Bild hat nicht die richtige Größe

• Verwenden Sie die OSM-Bildanpassungsfunktionen, um die horizontale Größe zu vergrößern oder zu verkleinern.

• Vergewissern Sie sich, daß auf der verwendeten Grafikkarte bzw. im verwendeten System ein unterstützter Modus und unterstütztes Signaltiming ausgewählt wurde (Nähere Informationen zur Änderung des Grafikmodus oder der Bildauffrischrate entnehmen Sie bitte dem Handbuch zu Ihrer Grafikkarte bzw. zu Ihrem System).

Die ausgewählte Auflösung wird nicht richtig angezeigt

• Wählen Sie im OSM-Menü Information Display Resolution, um sich zu vergewissern, daß die korrekte Auflösung ausgewählt wurde. Falls dies nicht der Fall ist, wählen Sie mit Hilfe der Steuertasten

oder die entsprechende Option aus.

78133813.wpc 10/28/99, 3:22 PM71

Verweise

• BBS (978) 742-8706

Das Remote Bulletin Board System von NEC Technologies ist ein elektronischer

Service, den Sie mit Hilfe Ihres Systems und eines Modems nutzen können. Die Kommunikationsparameter lauten: 300/1200/2400/9600/14,4k/ 28,8k bps, keine Parität, 8 Datenbits, 1 Stopbit

• Kundendienst/ Technischer Support (800) 632-4662

Fax (978) 742-7049

• Elektronische Kommunikationskanäle:

Internet E-mail: tech-support@nectech.com Internet ftp-Site: ftp.nectech.com World Wide Web: http://www.nectech.com Product Registration: http://www.nectech.com/productregistration Windows®95/98-INF File: http://cssweb.nectech.com/common/drivers.htm

Laden Sie die Datei NECMSINF.ZIP herunter

• FastFacts™-Information (630) 467-4363

INFORMATION BESCHREIBUNG DOKUMENT Nr.

Glossar Definition von Ausdrücken in 900203

Weitere Informationen Namen und Adressen anderer 900204

Anschluß an Macintosh-Geräte Detaillierte Informationen über 153006

Gesundes Arbeitsumfeld Detaillierte Informationen über 900108

• Literatur & Vertriebsinformationen (800) NEC-INFO [(800) 632-4636]

• MultiSync Bestellungen (800) 820-1230

• Tele-Vertrieb (800) 284-4484

bezug auf Funktionen, Eigenschaften und die Installation des MultiSync® Monitors

Gruppen, die in bezug auf die Standards und Eigenschaften des MultiSync Monitors kontaktiert werden können

den Anschluß von MultiSync Monitoren an Macintosh-Computer

die Einrichtung eines gesunden Arbeitsumfelds

[Software und Zubehör]

78133813.wpc 10/28/99, 3:22 PM72

Beschränkte Gewährleistung

NEC Technologies, Inc. (nachstehend als „NECTECH“ bezeichnet) garantiert hiermit, daß dieses Produkt keinerlei Material- und Verarbeitungsfehler aufweist, und verpflichtet sich unter den nachstehenden Bedingungen dazu, innerhalb eines Zeitraums von drei (3) Jahren nach dem Datum des ersten Erwerbs durch einen Verbraucher jedweden Teil des gegenständlichen Produkts, der sich als defekt erweist, (nach alleinigem Ermessen von NECTECH) entweder zu reparieren oder zu ersetzen. Auf Ersatzteile werden neunzig (90) Tage Garantie gewährt. Die als Ersatz zur Verfügung gestellten Teile und Einheiten, bei denen es sich um neue oder um gebrauchte, wiederinstandgesetzte Komponenten handeln kann, werden bezüglich ihrer technischen Daten den ursprünglichen Teilen oder Einheiten entsprechen.

Diese Garantie gewährt Ihnen bestimmte Rechte. Darüber hinaus haben Sie möglicherweise weitere Rechte, die sich jedoch von Bundesstaat zu Bundesstaat unterscheiden. Diese Garantie beschränkt sich auf den ursprünglichen Käufer des Produkts und ist nicht übertragbar. Sie erstreckt sich lediglich auf Komponenten, die von NECTECH geliefert wurden. Service, der aufgrund von Komponenten erforderlich wird, die von Dritten geliefert wurden, ist von der gegenwärtigen Garantie ausgeschlossen. Um unter die gegenwärtige Garantie zu fallen, muß das Produkt vom ursprünglichen Käufer in den USA oder in Kanada erworben worden sein. Diese Garantie erstreckt sich nur auf von NECTECH in den USA oder in Kanada vertriebene Produkte. Außerhalb der USA bzw. Kanadas werden keine Garantieleistungen erbracht. NECTECH wird einen Kaufnachweis fordern, um das Kaufdatum zu überprüfen. Als Kaufnachweis ist eine Originalrechnung oder -quittung erforderlich, auf der der Name und die Anschrift des Verkäufers und des Käufers sowie die Seriennummer des Produkts vermerkt sind.

Um Garantieleistungen unter der vorliegenden Garantie in Anspruch zu nehmen, sind Sie verpflichtet, das Produkt entweder in der Originalverpackung oder einer gleichwertigen Art von Verpackung, die gleichwertigen Schutz bietet, auf eigene Kosten an den lizenzierten Händler, bei dem Sie das Produkt erworben haben, oder an jede sonstige von NECTECH genehmigte Einrichtung zu senden (Postgebühren sind im voraus zu entrichten) oder liefern zu lassen. Produkte dürfen nur nach vorheriger Genehmigung zu Servicezwecken an NECTECH übermittelt werden. Diese Genehmigung ist unter der Telefonnummer 1800-632-4662 einzuholen. Das betreffende Produkt darf zuvor lediglich von Serviceeinrichtungen, die von NECTECH zur Erbringung derartiger Leistungen autorisiert wurden, verändert, repariert oder gewartet worden sein. Die Seriennummer des Produkts darf nicht geändert oder entfernt worden sein. Produkte, die dazu verwendet wurden, Standbilder über längere Zeiträume anzuzeigen, und die dadurch einen Bildschatten (Nachbildwirkung) erlitten haben, sowie Geräte die durch Unfälle, Mißbrauch oder unsachgemäße Verwendung geschädigt oder entgegen der im Benutzerhandbuch enthaltenen Anweisungen verwendet wurden, sind von der vorliegenden Garantie ausgeschlossen. Jedwede derartigen Umstände machen die vorliegende Garantie null und nichtig.

NECTECH ÜBERNIMMT ÜBER DIE OBENGENANNTE HAFTUNG HINAUS KEINERLEI HAFTUNG FÜR DIREKTE ODER INDIREKTE SCHÄDEN, BEGLEIT- ODER FOLGESCHÄDEN ODER JEGLICHE SONSTIGE ART VON SCHÄDEN, DIE AUF DEN GEBRAUCH JEDWEDEN PRODUKTS VON NECTECH ZURÜCKZUFÜHREN SIND. DIESE GARANTIE ERSETZT SÄMTLICHE SONSTIGEN AUSDRÜCKLICHEN ODER IMPLIZITEN GARANTIEN. DIES SCHLIESST UNTER ANDEREN DIE IMPLIZITE GARANTIE DER VERMARKTBARKEIT ODER DER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK MIT EIN. IN EINIGEN BUNDESSTAATEN IST DER AUSSCHLUSS IMPLIZITER GARANTIEN ODER DIE BESCHRÄNKUNG ODER DER AUSSCHLUSS DER HAFTUNG FÜR BEGLEIT- ODER FOLGESCHÄDEN NICHT ZULÄSSIG, D.H. DIE OBENGENANNTEN AUSSCHLÜSSE ODER BESCHRÄNKUNGEN GELTEN FÜR SIE UNTER UMSTÄNDEN NICHT.

Die Gewährleistung für dieses Produkt wird gemäß der Bestimmungen der vorliegenden beschränkten Gewährleistung übernommen. Die Verbraucher werden hiermit darauf aufmerksam gemacht, daß die Leistung des Produkts von der Systemkonfiguration, der Software, der Anwendung, den Kundendaten und der Steuerung des Systems seitens des Bedieners sowie von anderen Faktoren beeinflußt wird. NECTECHProdukte gelten als mit vielen Systemen kompatibel, doch können spezifische funktionelle Anwendungen des Produkts seitens des Käufers variieren. Deshalb muß die Eignung eines Produktes für einen spezifischen Zweck oder eine spezifische Anwendung vom Käufer festgestellt werden und wird von NECTECH nicht gewährleistet.

Den Namen der nächstgelegenen lizenzierten NECTECH-Servicestelle erfahren Sie bei NECTECH unter der Nummer 1-800-632-4662.

78133813.wpc 10/28/99, 3:22 PM73

TCO’95

MultiSync® LCD2010

Herzliche Gratulation! Sie haben gerade eines der unter TCO’95 zugelassenen und zertifizierten Produkte erworben. Damit steht Ihnen ein Produkt zur Verfügung, das für die gewerbliche Anwendung entwickelt wurde. Ihr Kauf hat außerdem dazu beigetragen, die Umweltbelastung zu reduzieren und die weitere Entwicklung umweltgerechter Elektronikprodukte zu fördern.

™

Warum haben wir umweltzertifizierte Computer?

In vielen Ländern ist die Umweltzertifizierung mittlerweile zu einer etablierten Methode geworden, die Anpassung von Gütern und Dienstleistungen an die Bedürfnisse unserer Umwelt zu fördern. Das Hauptproblem im Bereich der Computer und sonstigen elektronischen Geräte besteht darin, daß sowohl in den Produkten als auch während ihrer Herstellung umweltschädliche Substanzen zur Anwendung gelangen. Da die Mehrzahl der elektronischen Geräte nicht auf zufriedenstellende Art und Weise wiederverwertet werden kann, landen die meisten dieser potentiell schädlichen Substanzen früher oder später in der Natur.

Darüber hinaus haben Computer noch weitere Eigenschaften - wie beispielsweise den Stromverbrauch

- die sowohl vom inneren Standpunkt (des Arbeitsumfeldes) als auch vom äußeren Standpunkt (der

Umwelt) her bedeutsam sind. Da alle Methoden der konventionellen Elektrizitätserzeugung negative Auswirkungen auf die Umwelt haben (saurer Regen, klimabeeinflussende Emissionen, radioaktiver Müll etc.) muß unbedingt Energie eingespart werden. Elektronische Geräte in Büros verbrauchen Unmengen von Energie, da sie oft ohne Unterbrechung eingeschaltet bleiben.

Worum geht es bei der Zertifizierung?

Dieses Produkt erfüllt die Erfordernisse des Systems TCO’95 für die internationale Zertifizierung und Umweltzertifizierung von Personalcomputern. Das Zertifizierungssystem wurde im Rahmen einer Zusammenarbeit zwischen dem TCO (Schwedischer Arbeitnehmerbund), dem Verband Naturskyddsforeningen (Schwedische Gesellschaft für die Erhaltung der Natur) und der Vereinigung NUTEK (Nationaler Verband für industrielle und technische Entwicklung in Schweden) entwickelt.

Die Erfordernisse, die ein Produkt für eine Zertifizierung erfüllen muß, decken zahlreiche verschiedene Bereiche ab: Umwelt, Ergonomie, Verwendbarkeit, Emission magnetischer und elektrischer Felder, Energieverbrauch, elektrische Sicherheit und Brandschutz.

Die Umwelterfordernisse betreffen unter anderem Einschränkungen bezüglich des Vorhandenseins und der Verwendung von Schwermetallen, bromierten und chlorierten Entflammungsverzögerern, Fluorchlorkohlenwasserstoffen (Freone) und chlorierten Lösungsmitteln. Das Produkt muß für eine Wiederverwertung geeignet sein, und der Hersteller muß einen Umweltplan haben, der in jedem Land, in dem die Gesellschaft ihre Betriebsstrategie implementiert, eingehalten werden muß. Die Erfordernisse in bezug auf die Energie besagen, daß der Computer und/oder das Display nach einer bestimmten Inaktivitätsdauer seinen Stromverbrauch in einer oder mehreren Stufen herabschalten muß. Die für eine Reaktivierung des Computers erforderliche Zeitspanne muß für den Benutzer annehmbar sein. Zertifizierte Produkte müssen strenge Umweltauflagen erfüllen, beispielsweise in Zusammenhang mit einer Reduzierung von elektrischen und magnetischen Feldern, ihren ergonomischen Eigenschaften in bezug auf den gesamten Körper sowie die Augen und guten Verwendungseigenschaften.

TCO’95 ist ein Kooperationsprojekt zwischen dem TCO (Schwedischer Arbeitnehmerbund), dem Verband Naturskyddsforeningen (Schwedische Gesellschaft für die Erhaltung der Natur) und der Vereinigung NUTEK (Nationaler Verband für industrielle und technische Entwicklung in Schweden).

Umweltkriterien

Bromierte Entflammungsverzögerer Bromierte Entflammungsverzögerer sind in Leiterplatten, Kabeln, Drähten, Gehäusen und Außenhüllen enthalten. Ihre Funktion besteht darin, die Ausbreitung von Flammen zu verzögern. Bis zu dreißig Prozent des Kunststoffs eines Computergehäuses können aus entflammungsverzögernden Substanzen

78133813.wpc 10/28/99, 3:22 PM74

TCO’95 / Fortsetzung

bestehen. Diese sind verwandt mit einer weiteren Gruppe von Umweltgiften, den PCBs (polychlorierten Biphenylenen), die im Verdacht stehen, ähnlich schädlich zu sein und unter anderem aufgrund bioakkumulativer Prozesse* auch negative Auswirkungen auf die Vermehrung fischfressender Vögel und Säugetiere zu haben. Entflammungsverzögerer wurden auch im menschlichen Blut gefunden, und die Wissenschaftler fürchten, daß sie Störungen der fetalen Entwicklung zur Folge haben könnten. TCO’95 verlangt, daß Plastikkomponenten, die mehr als 25 Gramm wiegen, kein organisch gebundenes Chlor oder Brom enthalten dürfen.

Blei**

Blei findet sich in Bildröhren, Anzeigebildschirmen, Lötmetallen und Kondensatoren. Blei schädigt das Nervensystem und verursacht in höheren Dosen Bleivergiftungen. TCO’95 erlaubt die Verwendung von Blei, da bisher noch kein Ersatz dafür entwickelt wurde.

Kadmium**

Kadmium ist in wiederaufladbaren Batterien und in den farbgenerierenden Schichten bestimmter Computerdisplays enthalten. Kadmium schädigt das Nervensystem und ist in hohen Dosen giftig. TCO’95 fordert, daß Batterien einen Kadmiumgehalt von nicht mehr als 25 ppm (Teile pro Million) aufweisen dürfen. Die farbgenerierenden Schichten von Anzeigebildschirmen dürfen überhaupt kein Kadmium enthalten.

Quecksilber**

Quecksilber findet sich mitunter in Batterien, Relais und Schaltern. Quecksilber schädigt das Nervensystem und ist in hohen Dosen giftig. TCO’95 besagt, daß der Quecksilbergehalt von Batterien 25 ppm (Teile pro Million) nicht übersteigen darf. Darüber hinaus dürfen auch die mit der Displayeinheit zusammenhängenden elektrischen oder elektronischen Komponenten keinerlei Quecksilber enthalten mit Ausnahme des Hintergrundlichts.

FCKWs (Freone)

FCKWs (Freone) werden manchmal zum Waschen von Leiterplatten und zur Herstellung von Schaumstoff für Verpackungszwecke verwendet. FCKWs bauen jedoch Ozon ab und schädigen damit die Ozonschicht der Stratosphäre, wodurch vermehrt ultraviolettes Licht auf die Erde gelangt, wodurch wiederum das Hautkrebsrisiko (malignes Melanom) steigt. Das relevante TCO‘95-Kriterium sieht vor, daß zur Herstellung des Produkts oder seiner Verpackung weder Fluorchlorkohlenwasserstoffe noch halogenierte Fluorchlorkohlenwasserstoffe verwendet werden dürfen.

* “Bioakkumulativ“ bezieht sich auf Substanzen, die sich in lebenden Organismen anreichern. ** Blei, Kadmium und Quecksilber sind bioakkumulative Schwermetalle.

Nähere Informationen über das die Umweltkriterien darlegende Dokument erhalten Sie bei:

Informationen über die gemäß TCO’95 zertifizierten und zugelassenen Produkte finden Sie auch auf der TCO-Webseite: http://www.tco-info.com/

78133813.wpc 10/28/99, 3:22 PM75

TCO Development Unit S-114 94 Stockholm Schweden Faxnummer: +46 8 782 92 07 E-mail (Internet): development@tco.se

TCO’99

MultiSync® LCD1810

Herzliche Gratulation! Sie haben gerade eines der unter TCO’99 zugelassenen und zertifizierten Produkte erworben. Damit steht lhnen ein Produkt zur Verfügung, das für die gewerbliche Anwendung entwickelt wurde. Ihr Kauf hat außerdem dazu beigetragen, die Umweltbelastung zu reduzieren und die weitere Entwicklung umweltgerechter Elektronikprodukte zu fördern.

™

Warum haben wir umweltzertifizierte Computer?

Darüber hinaus haben Computer noch weitere Eigenschaften - wie beispielsweise den Stromverbrauch - die sowohl vom inneren Standpunkt (des Arbeitsumfeldes) als auch vom äußeren Standpunkt (der Umwelt) her bedeutsam sind. Da alle Methoden der konventionellen Elektrizitätserzeugung negative Auswirkungen auf die Umwelt haben (sauer Regen, klimabeeinflussende Emissionen, radioaktiver Müll etc.) muß unbedingt Energie eingespart werden. Elektronische Geräte in Büros verbrauchen Unmengen von Energie, da sie oft ohne Unterbrechung eingeschaltet bleiben.

Worum geht es bei der Zertifizierung?

Dieses Produkt erfüllt die Erfordernisse des Systems TCO’99 für die internationale Zertifizierung und Umweltzertifizierung von Personalcomputern. Das Zertifizierungssystem wurde im Rahmen einer Zusammenarbeit zwischen dem TCO (Schwedischer Arbeitnehmerbund), dem Svenska Svenska Naturskyddsforeningen (Schwedische Geselischaft für die Erhaltung der Natur) und dem Statens Energimyndighet (Nationale Verwaltungsbehörde für Energie in Schweden) entwickelt.

Die Umwelterfordernisse betreffen unter anderem Einschränkungen bezüglich des Vorhandenseins und der Verwendung von Schwermetallen, bromierten und chlorierten Entflammungsverzögerern, Fluorchlorkohlenwasserstoffen (Freone) und chlorierten Lösungsmitteln. Das Produkt muß für eine Wiederverwertung geeignet sein, und der Hersteller muß einen Umweltplan haben, der in jedem Land, in dem die Gesellschaft ihre Betriebsstrategie implementiert, eingehalten werden muß. Die Erfordernisse in bezug auf die Energie besagen, daß der Computer und/oder das Display nach einer bestimmten Inaktivitätsdauer seinen Stromverbrauch in einer oder mehreren Stufen herabschalten muß. Die für eine Reaktivierung des Computers erforderliche Zeitspanne muß für den Benutzer annehmbar sein. Zertifiziete Produkte müssen strenge Umweltauflagen erfüllen, beispielsweise in Zusammenhang mit einer Reduzierung von elektrischen und magnetischen Feldern, ihren ergonomischen Eigenschaften in bezug auf den gesamten Körper sowie die Augen und guten Verwendungseigenschaften.

Umweltkriterien

Entflammungsverzögerer

Entflammungsverzögerer sind in Leiterplatten, Kabeln, Drähten, Gehäusen und Außenhüllen enthalten. Ihre Funktion besteht darin, die Ausbreitung von Flammen zu verzögern. Bis zu dreißig Prozent des Kunststoffs eines Computergehäuses können aus entflammungsverzögernden Substanzen bestehen. Die meisten Entflammungsverögerer enthalten Brom oder Chlor und sind verwandt mit einer weiteren Gruppe von Umweltgiften, den PCBs (polychlorierten Biphenylenen), die im Verdacht stehen, schwere Gesundheitsstörungen zu verursachen und unter anderem aufgrund

78133813.wpc 10/28/99, 3:22 PM76

TCO’99 / Fortsetzung

bioakkumulativer Prozesse* auch negative Auswirkungen auf die Vermehrung fischfressender Vögel und Säugetiere zu haben. Entflammungsverzögerer wurden auch im menschlichen Blut gefunden, und die Wissenschaftler fürchten, daß sie Störungen der fetalen Entwicklung zur Folge haben könnten.

TCO’99 verlangt, daß Plastikkomponenten, die mehr als 25 Gramm wiegen, keine Entflammungsverzögerer mit organisch gebundenem Chlor oder Brom enthalten dürfen. In Leiterplatten sind Entflammungsverzögerer zulässig, da es noch keinen Ersatz gibt.

Blei**

Blei findet sich in Bildröhren, Anzeigebildschirmen, Lötmetallen und Kondensatoren. Blei schädigt das Nervensystem und verursacht in höheren Dosen Bleivergiftungen.

TCO’99 erlaubt die Verwendung von Blei, da bisher noch kein Ersatz dafür entwickelt wurde.

Kadmium**

Kadmium ist in wiederaufladbaren Batterien und in den farbgenerierenden Schichten bestimmter Computerdisplays enthalten. Kadmium schädigt das Nervensystem und ist in hohen Dosen giftig.

TCO’99 fordert, daß Batterien, die farbgenerierenden Schichten von Anzeigebildschirmen und die elektrischen oder elektronischen Komponenten überhaupt kein Kadmium enthalten dürfen.

Quecksilber**

Quecksilber findet sich mitunter in Batterien, Relais und Schaltern. Quecksilber schädigt das Nervensystem und ist in hohen Dosen giftig. TCO’99 besagt, daß Batterien überhaupt kein Quecksilber enthalten dürfen. Darüber hinaus dürfen auch die mit der Displayeinheit zusammenhängenden elektrischen oder elektronischen Komponenten keinerlei Quecksilber enthalten.

FCKWs (Freone)

FCKWs (Freone) werden manchmal zum Waschen von Leiterplatten verwendet. FCKWs bauen jedoch Ozon ab und schädigen damit die Ozonschicht der Stratosphäre, wodurch vermehrt ultraviolettes Licht auf die Erde gelangt, wodurch wiederum das Hautkrebsrisiko (malignes Melanom) steigt.

Das relevante TCO’99-Kriterium sieht vor, daß zur Herstellung oder zum Zusammenbau des Produkts sowie zu seiner Verpackung weder Fluorchlorkohlenwasserstoffe noch halogenierte Fluorchlorkohlenwasserstoffe verwendet werden dürfen.

* “Bioakkumaltiv” bezieht sich auf Substanzen, die sich in lebenden Organismen anreichern. **Blei, Kadmium und Quecksilber sind bioakkumulative Schwermetalle.

Nähere Informationen über das die Umweltkriterien darlegende Dokument erhalten Sie bei: TCO Development Unit SE 114 94 Stockholm Schweden Faxnummer: +46 8 782 92 07 E-mail (Internet): development@tco.se

Information über die gemäß TCO’99 zertifizierten und zugelassenen Produkte finden Sie auch auf der TCO-Webseite: http://www.tco-info.com/

78133813.wpc 10/28/99, 3:22 PM77

Erklärung des Herstellers

Wir bestätigen hiermit, daß der Farbmonitoren

MultiSync MultiSync LCD den folgenden Richtlinien entspricht:

LCD1810™ LA-1831JMW-1

™

2010

LA-2032JMW-1

Richtlinie des Rates 73/23/EEC:

– EN 60950

Richtlinie des Rates 89/336/EEC:

– EN 55022 – EN 55024 – EN 61000-3-2 – EN 61000-3-3

und folgende Kennzeichnung trägt

KANAGAWA 258-8533, JAPAN

78133813.wpc 10/28/99, 3:22 PM78

NEC Home Electronics, LTD. 686-1, NISHIOI OI-MACHI,

ASHIGARAKAMI-GUN

NEC LCD Series

Die in diesem Dokument veröffentlichten Informationen einschließlich sämtlicher Muster und verwandten Materialien sind Eigentum der Firma NEC Technologies und/oder ihrer Lizenzgeber. NEC Technologies bzw. die betreffenden Lizenzgeber behalten sich sämtliche Patentrechte, Urheberrechte und sonstigen Eigentumsrechte am vorliegenden Dokument einschließlich sämtlicher Muster-, Herstellungs-, Reproduktions-, Nutzungs- und Verkaufsrechte vor, sofern die besagten Rechte nicht ausdrücklich Dritten gewährt werden.

Auf die im vorliegenden Dokument genannten Produkte von NEC Technologies wird eine Garantie gemäß des Dokuments „Beschränkte Gewährleistung“, das dem betreffenden Produkt beiliegt, geleistet. Die tatsächliche Leistung jedes derartigen Produkts hängt jedoch von verschiedenen Faktoren wie beispielsweise der Systemkonfiguration, den Kundendaten und der Bedienung durch den Benutzer ab. Da die Verwendung des Produkts von einem Käufer zum anderen variieren kann, muß die Eignung eines Produktes für einen spezifischen Zweck oder eine spezifische Anwendung vom Käufer festgestellt werden und wird von NEC Technologies nicht gewährleistet.

Um Verbesserungen der Konstruktion und der technischen Daten zu ermöglichen, behält sich der Hersteller das Recht vor, die im vorliegenden Dokument enthaltenen Informationen jederzeit ohne vorherige Ankündigung zu ändern. Eine Reproduktion des vorliegenden Dokuments oder von Teilen desselben ist ohne die vorherige Genehmigung der Firma NEC Technologies nicht gestattet.

KONFORMITÄTSERKLÄRUNG

Dieses Gerät entspricht Abschnitt 15 der FCC-Bestimmungen. Die Benutzung unterliegt den beiden folgenden Bedingungen: (1) Das Gerät darf keine störenden Interferenzen erzeugen. (2) Das Gerät darf nicht für Interferenzen empfänglich sein. Dies schließt Interferenzen mit ein, die eine unerwünschte Funktionsweise bewirken könnten.

Verantwortlich in den U.S.A.: NEC Technologies, Inc.

EIGENTUMSRECHTE UND HAFTUNGSAUSSCHLUSS

Anschrift: 1250 N. Arlington Heights Road

Telefonnummer: (630) 467-5000

Art des Produkts: Computermonitor Ausrüstungskategorie: Klasse B, Peripherie Modelle: LA-1831JMW-1 / LA-2032JMW-1

Wir erklären hiermit, daß die obengenannte Ausrüstung den in den FCC-Bestimmungen enthaltenen technischen Standards entspricht.

Itasca, Illinois 60143

MultiSync ist ein eingetragenes Warenzeichen der Firma NEC Technologies, Inc. in den U.S.A. und der Firma NEC Home Electronics, Ltd. in Kanada, Großbritannien, Deutschland, Frankreich, Spanien, Italien, Österreich, den Benelux-Staaten, der Schweiz, Dänemark, Finnland, Norwegen und Saudi-Arabien. XtraView, AccuColor, und ErgoDesign sind eingetragene Warenzeichen der Firma NEC Technologies, Inc. in den U.S.A. und in Kanada. LCD1810, LCD2010, Reduced Magnetic Field, IPM, NuCycle, FastFacts, FullScan und OSM sind Warenzeichen der Firma NEC Technologies, Inc. in den U.S.A. und in Kanada. NEC ist ein eingetragenes Warenzeichen von NEC. Corporation Copyright 1999 der Firma NEC Technologies, Inc. OSM Display Screens Copyright 1999 der Firma NEC Technologies, Inc. Windows ist ein eingetragenes Warenzeichen der Firma Microsoft Corporation. ENERGY STAR ist ein in den U.S.A. eingetragenes Warenzeichen. Alle sonstigen Marken und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen ihrer jeweiligen Inhaber.

ENERGY STAR ENERGY STAR-Emblem bedeutet nicht, daß die EPA jegliches Produkt oder jegliche Dienstleistung unterstützt.

78133813.wpc 10/28/99, 3:22 PM79

: NEC Technologies hat festgestellt, daß dieses Produkt den ENERGY STAR-Richtlinien für Energieeffizienz entspricht. Das

Teile Nr. 78133813

Gedruckt in Japan

NEC LCD Series

The information disclosed in this document, including all designs and related materials, is the valuable property of NEC Technologies and/or its licensors, as appropriate, reserve all patent, copyright and other proprietary rights to this document, including all design, manufacturing, reproduction, use and sales rights thereto, except to the extent said rights are expressly granted to others.

The NEC Technologies product(s) discussed in this document are warranted in accordance with the terms of the Limited Warranty Statement accompanying each product. However, actual performance of each such product is dependent upon factors such as system configuration, customer data and operator control. Since implementation by customers of each product may vary, the suitability of specific product configurations and applications must be determined by the customer and is not warranted by NEC Technologies.

To allow for design and specification improvements, the information in this document is subject to change at any time without notice. Reproduction of this document or portions thereof without prior approval of NEC Technologies is prohibited.

DECLARATION OF CONFORMITY

This device complies with Part 15 of FCC Rules. Operation is subject to the following two conditions. (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

U.S. Responsible Party: NEC Technologies, Inc.

PROPRIETARY NOTICE AND LIABILITY DISCLAIMER

Address: 1250 North Arlington Heights Road

Tel. No.: (630) 467-5000

Type of Product: Computer Monitor Equipment Classification: Class B Peripheral Model: LA-1831JMW-1 / LA-2032JMW-1

We hereby declare that the equipment specified above

conforms to the technical standards as specified in the FCC Rules.

Itasca, Illinois 60143-1248

MultiSync is a registered trademark of NEC Technologies, Inc. in the U.S. and of NEC Home Electronics, Ltd. in Canada, UK, Germany, France, Spain, Italy, Austria, Benelux, Switzerland, Denmark, Finland, Norway and Saudi Arabia. XtraView, AccuColor and ErgoDesign are registered trademarks of NEC Technologies, Inc. in the U.S. and Canada. LCD1810, LCD2010, Reduced Magnetic Field, IPM, NuCycle, FastFacts, FullScan and OSM are trademarks of NEC Technologies, Inc. in the U.S. NEC is a registered trademark of NEC Corporation Copyright 1999 by NEC Technologies, Inc. OSM Display Screens Copyright 1999 by NEC Technologies, Inc. Windows is a registered trademark of Microsoft Corporation. ENERGY STAR is a U.S. registered trademark. All other brands and product names are trademarks or registered trademarks of their respective owners.

As an ENERGY STAR® Partner, NEC Technologies has determined that this product meets the ENERGY STAR guidelines for energy efficiency. The ENERGY STAR emblem does not represent EPA endorsement of any product or service.

Part No. 78133813

Printed in Japan

78133813.wpc 10/28/99, 3:23 PM80

NEC LCD1810 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
